07-01776H F412-115V 1 Dri-Eaz Products, Inc.

Owner’s Manual

LGR 7000XLi Portable Dehumidifier

Model F412-115V

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Phone: 800-932-3030 Fax: 360-757-7950 www.dri-eaz.com

The Dri-Eaz® LGR 7000XLi dehumidifier reduces humidity in enclosed environments by

removing water vapor from the air. The 7000XLi is rugged, durable and highly portable, making

it ideal for water damage restoration, structural drying, construction, and other applications

requiring temporary, high-performance dehumidification.

Patents: http://www.LBpatents.com

S A V E T H E S E I N S T R U C T I O N S

SAFETY INSTRUCTIONS

WARNING! Do not alter or modify your dehumidifier

in any way. Use only replacement parts authorized

by Dri-Eaz Products, Inc. Modifications or use of

unapproved parts could create a hazard and will

void your warranty. Contact your authorized

distributor for assistance.

WARNING! Electric shock hazard, rotating fan, hot

surface hazards. Unplug unit before opening cover

for cleaning or servicing. Unit must be grounded.

 Inspect the power cord before use. If cord is

damaged, do not use. Always grasp the plug (not the

cord) to unplug.

 Insert three-prong plug on power cord into a

matching electrically grounded outlet. Do not use

adapter. Never cut off third prong. Do not use an

extension cord.

 The unit must be operated on a 115V/60Hz circuit

protected by a Ground Fault Circuit Interrupter

(GFCI) device.

 Keep motor and wiring dry.

 Do not attempt to repair the unit. For Authorized

Service Centers, contact Dri-Eaz.

BEFORE YOU BEGIN

Warranty registration

Visit warranty.drieaz.com to register your purchase.

Registration allows us to better assist you with using,

maintaining or servicing your equipment and to contact

you in case we have important safety information

concerning your Dri-Eaz product. If you determine

service is required, have your equipment model, serial

number and original proof of purchase available and call

your distributor for assistance with obtaining a return

material authorization (RMA).

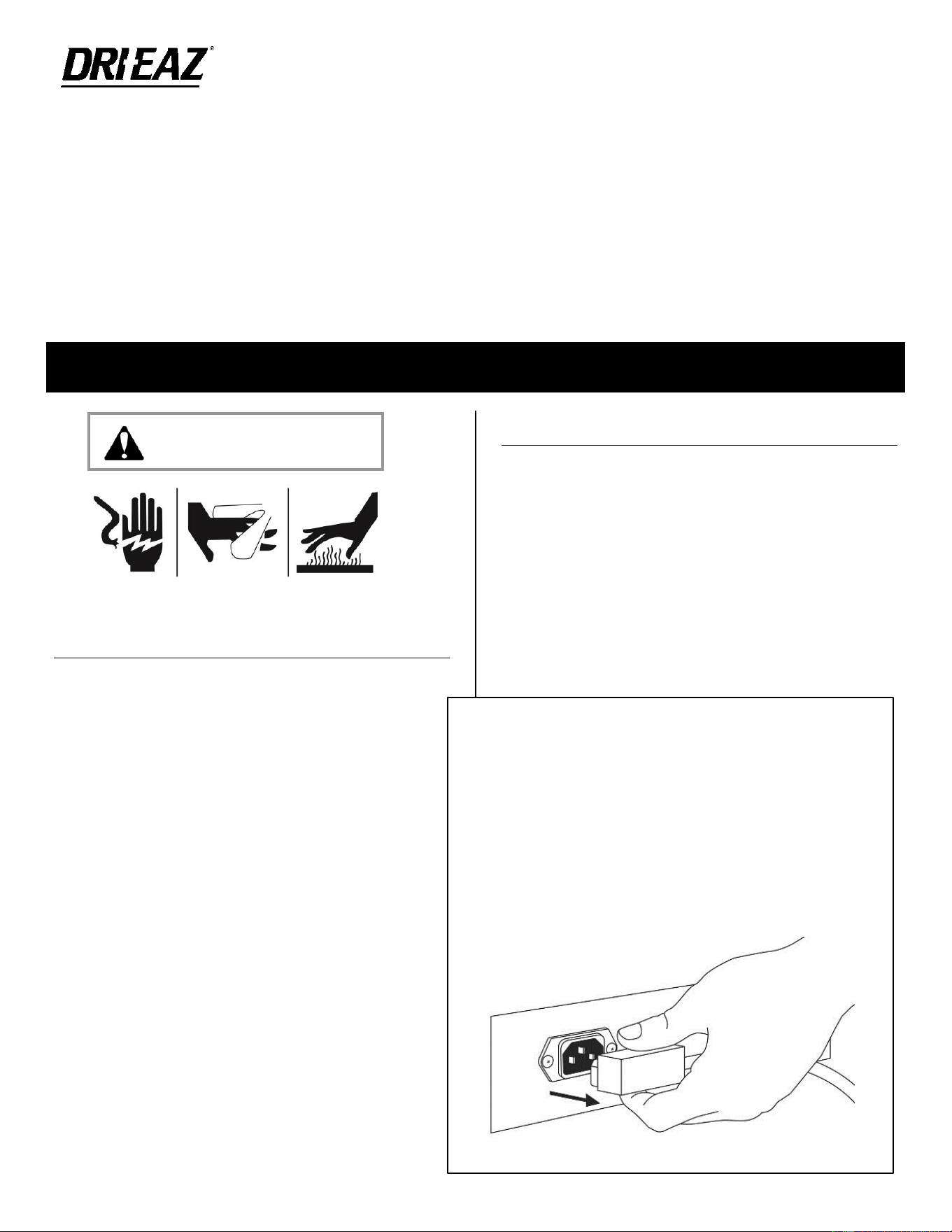

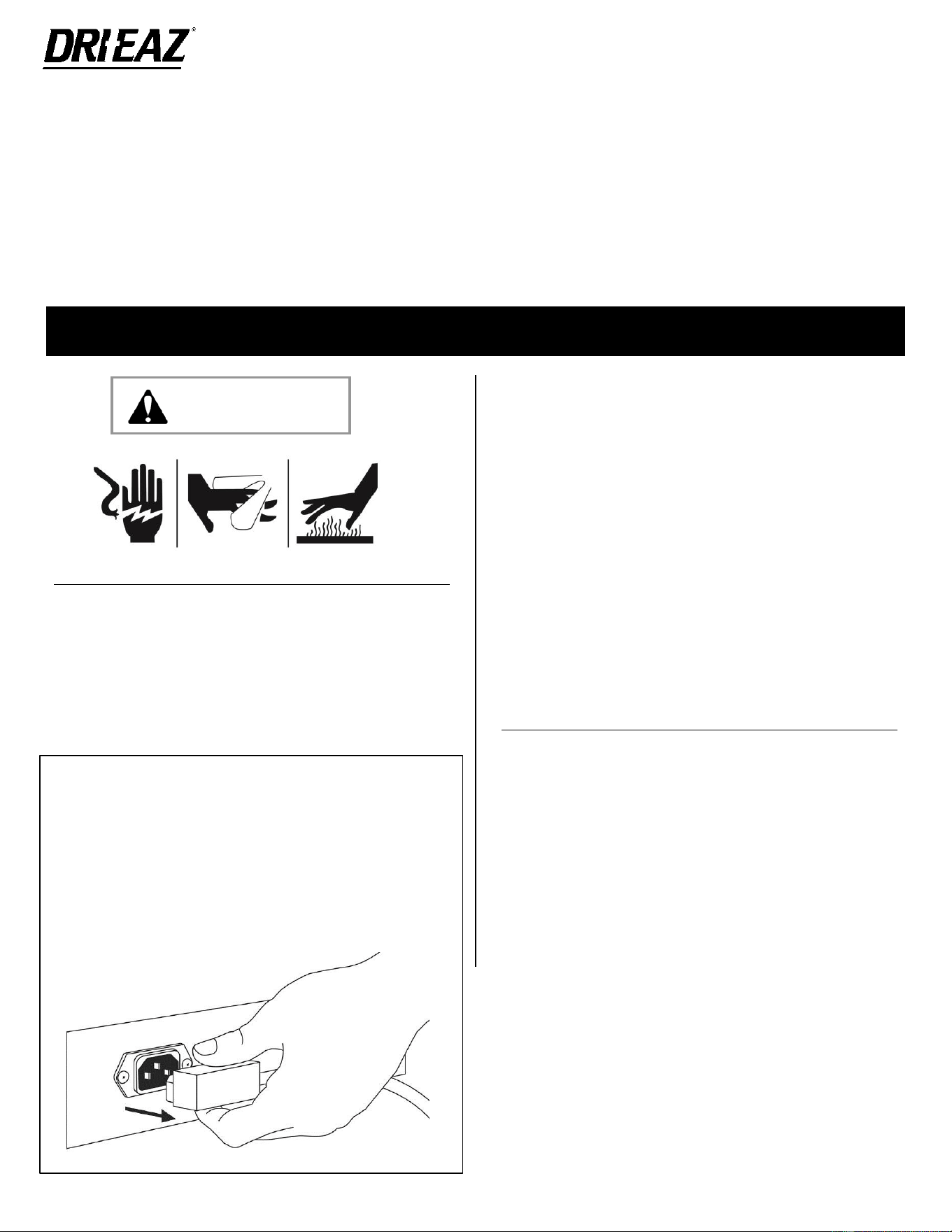

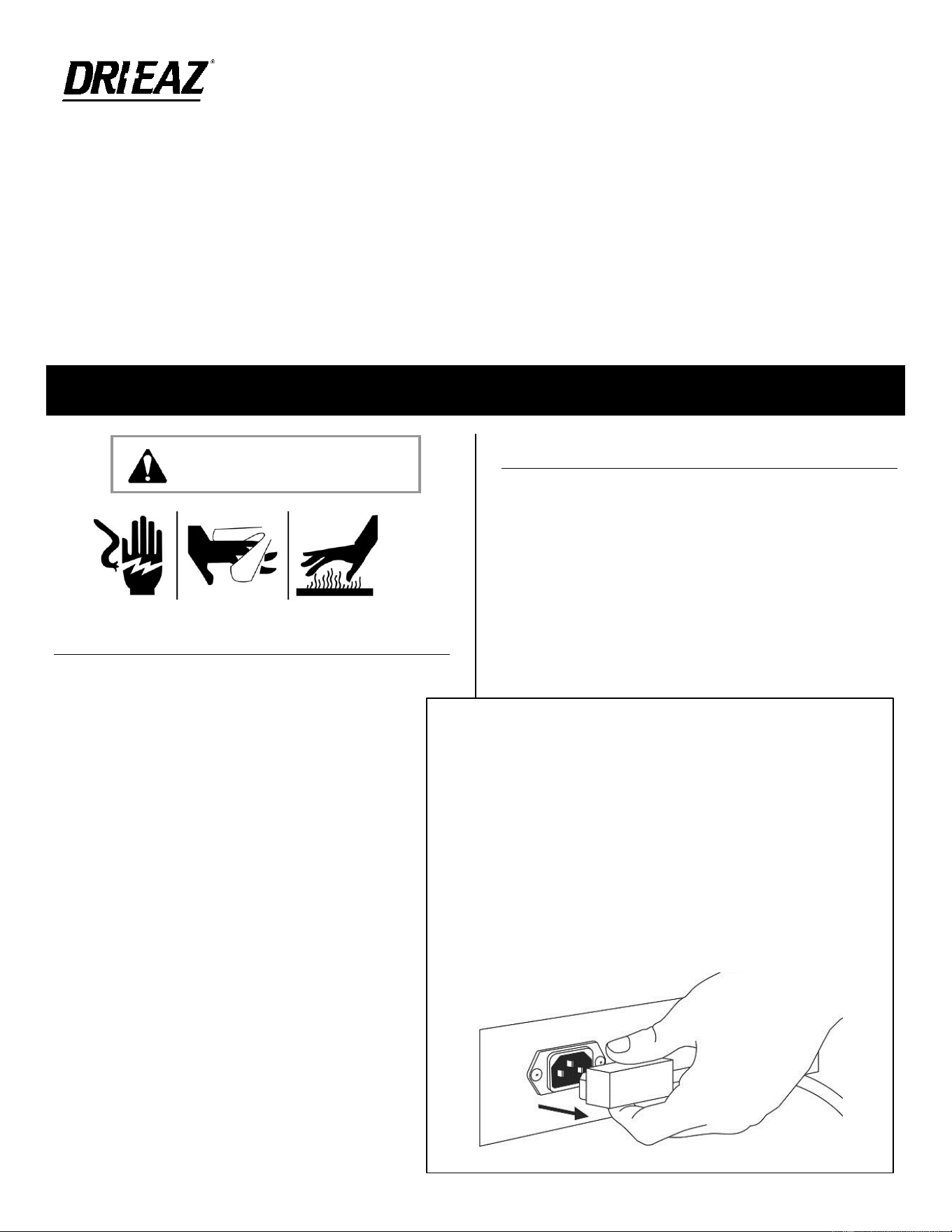

WARNING

CORRECT PLUG REMOVAL

Grasp IEC plug and pull straight out

IMPORTANT: Damage to IEC receptacle or

dehumidifier resulting from improper

removal of the power cord is not covered by

warranty. The IEC power cord is a wear item

and is not covered by warranty.

07-01776H F412-115V 2 Dri-Eaz Products, Inc.

PARTS IDENTIFICATION

CONTROLS AND OPERATING

INSTRUCTIONS

Set unit upright

NOTICE: Transporting or storing the unit in a

horizontal position is not recommended. When the

machine is placed in a horizontal position, the oil

from the compressor can flow into the refrigerant

coils and reduce the ability of the dehumidifier to

function and possibly damage the unit. If the unit

has been placed in a horizontal position, set it

upright and let it stand for at least 30 minutes before

turning it on.

Positioning a Dehumidifier

For best results, operate your dehumidifiers in an

enclosed area. Close all doors and windows that open to

the outside to maximize the unit’s water removal

efficiency. Place your dehumidifier away from

obstructions, and keep it away from anything that could

block airflow into and out of the unit. For more

information about creating an optimum drying

environment, contact Dri-Eaz at 800-932-3030.

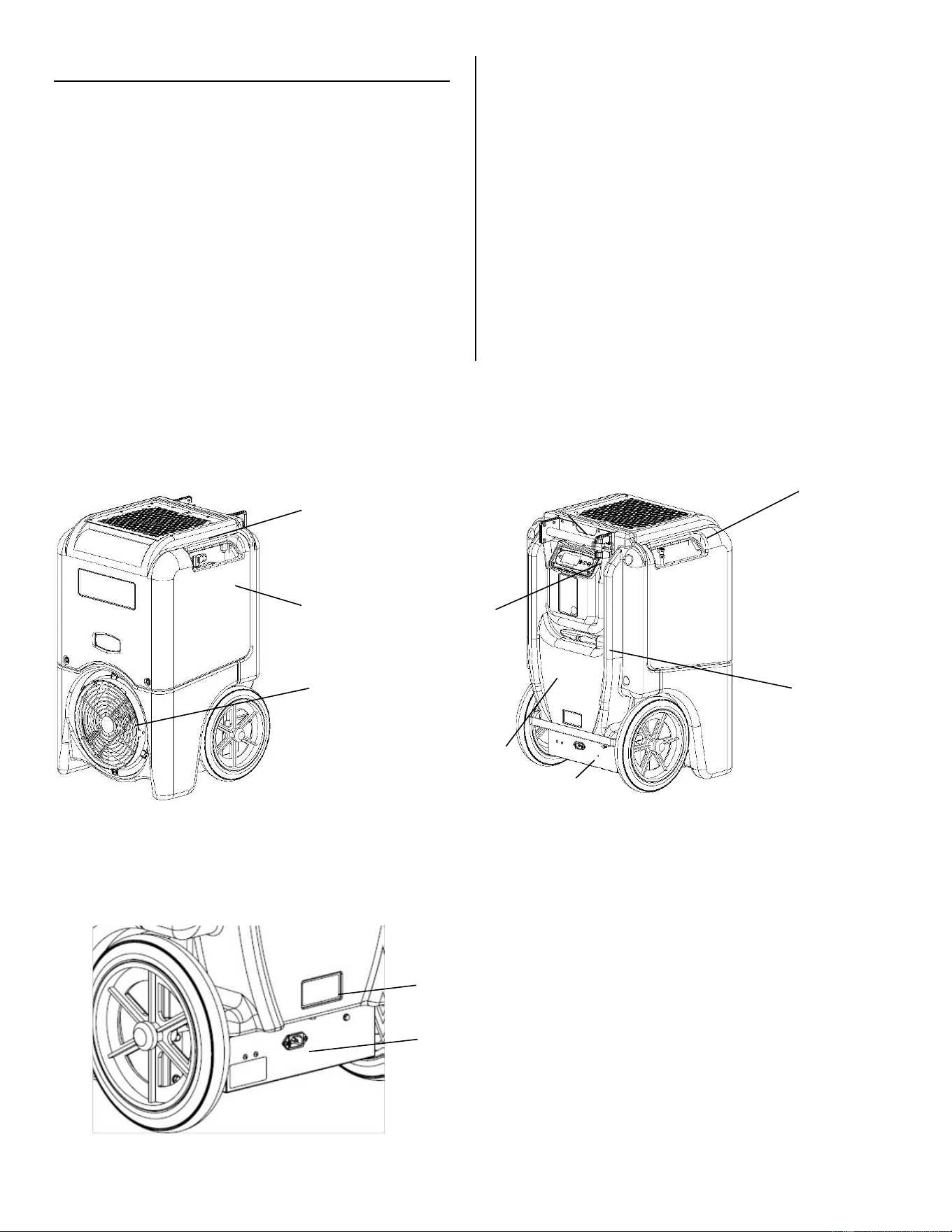

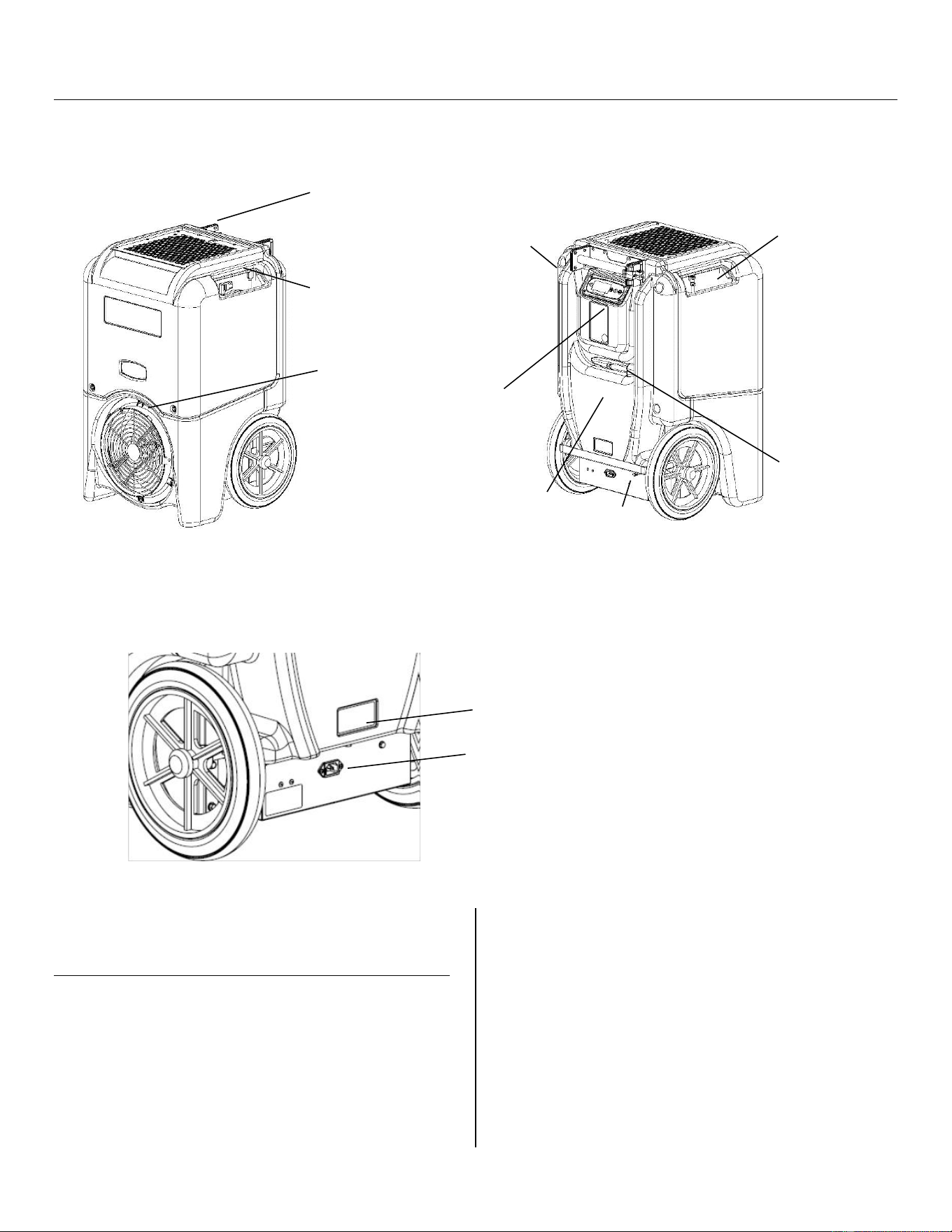

Power cord socket.

Product label and

serial number.

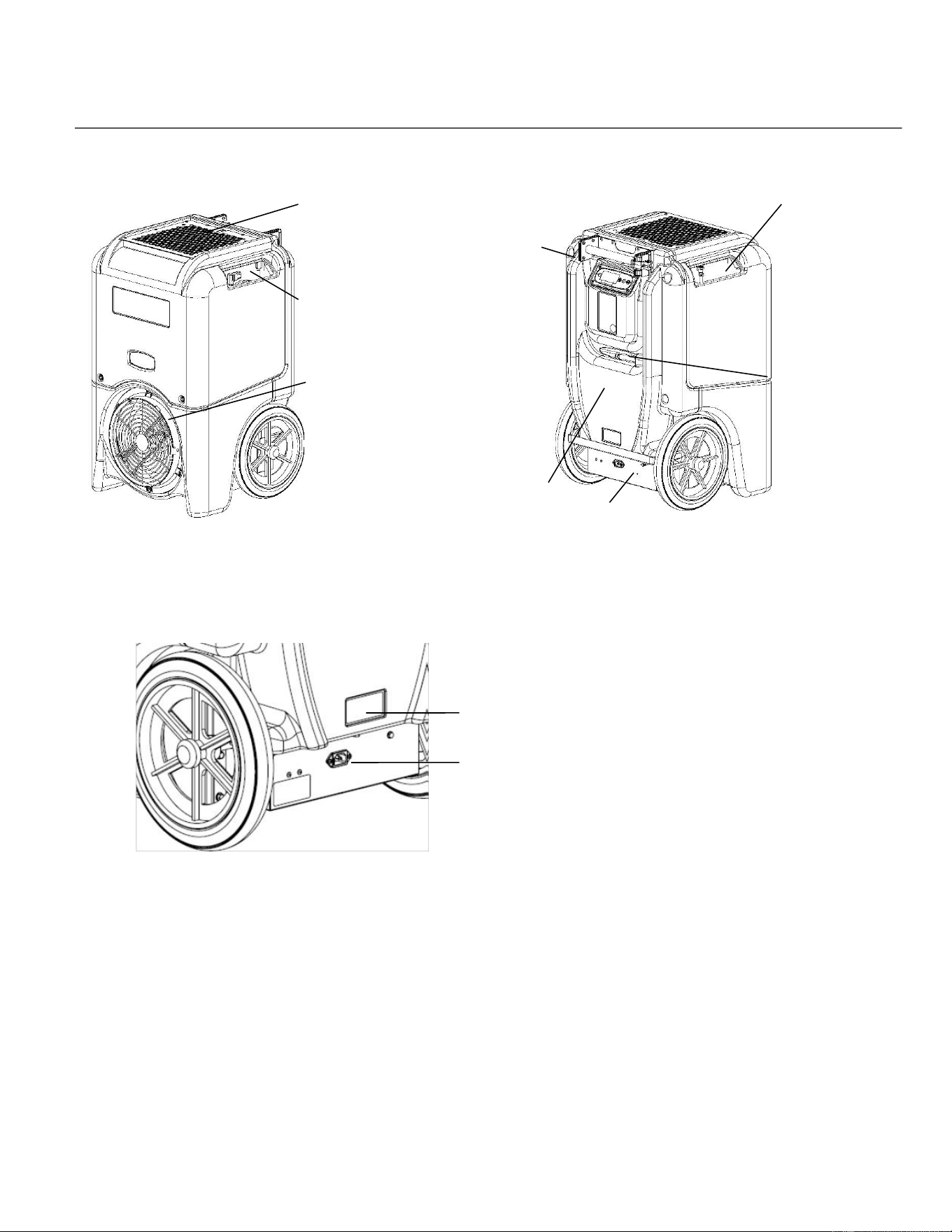

FIG. A: FRONT

FIG. B: REAR

Humid air inlet.

3M™ HAF filter.

Molded pocket

for cord storage.

Process

(dehumidified) air

outlet. May be used

with standard 12 in.

rigid or layflat

ducting.

FIG. C: POWER

ATTACHMENT POINT

Back panel.

Remove to

access the

pump.

Integrated handle.

Folds for storage.

Drain hose

pocket.

Control panel.

Drain hose

outlet.

Drain plug

07-01776H F412-115V 3 Dri-Eaz Products, Inc.

Set up drain hose

The condensate pump connects to a plastic drainage

hose that is located in the pocket on the side of the unit.

This hose is equipped with a quick-connect fitting for

quick attachment to the provided 40 ft. (12 m) drain

hose. Unwrap the entire hose and place the unattached

end in a sink, drain, bucket or outdoors – anywhere that

water can drain out safely. If you use a bucket or other

container for water collection, check it regularly to

prevent overflows.

NOTICE: Uncoil and straighten the entire drain hose. Do

not leave any part of the hose coiled on the unit and do

not place the end of the hose higher than 20 ft. (6 m)

above the bottom of the unit. Also check for kinks or

other obstructions that might restrict the flow of water.

Obstructions may cause a water backup and result in

overflows.

Plug in electrical cord

The dehumidifier should be plugged into a GFCI-

protected 115 volt outlet rated for at least 15 amps.

Remove the cord from its storage pocket and uncoil it.

Always plug the cord firmly into the unit first, and then

plug the other end into a suitable outlet.

Turn the unit on

The control panel has a display and a touchpad with four

keys. Press the ON/OFF to turn the unit on.

Startup display and normal display modes

When unit is first plugged in to AC power, the control

panel display will briefly cycle through a series of

readouts. This is part of the unit’s self-diagnosis

procedure and no user intervention is required.

Once the self-diagnosis is complete, the display will

switch to normal display mode.

UNIT ON 00 HRS

INLET 00°C / INLET 00%

The first line of the display shows the total number of

hours the unit has been in operation. This value may be

reset to zero to track job hours (see “Job Hours Reset”

below). The second line of the display alternates

between inlet temperature and inlet humidity.

User Settings Menu

A number of settings may be changed by the user.

System information can also be displayed. These items

are accessed by pressing

DISPLAY MENU. Each

press of the key will display the next parameter. When

you reach the parameter you wish to adjust, press

MENU SELECTION to increase the value. Press

DISPLAY MENU again to accept the setting and re-start

the display cycle.

Note that only menu items followed by a greater-than

symbol ( > ) may be adjusted.

Error messages

If the onboard diagnostics discover a problem, the unit

will display an error message. See “Error Messages,” p.

10, for an explanation of each message.

Control Panel Guide

ON/OFF. Press to turn the unit on or off. When the

machine is turned on, the display normally reads

PLEASE WAIT COMP. DELAY and performs a numeral

countdown from a maximum of 60 seconds to 0. This

delay allows time for refrigerant pressures to equalize for

easier starting. Once the unit completes the compressor

delay, the display shows UNIT ON XX HRS and cycles

between INLET XX°F and INLET XX%. NOTE: If no

compressor delay countdown is displayed, a delay is not

necessary and the machine will begin operation

immediately.

DISPLAY MENU. Press to cycle through the display

of additional dehumidifier conditions and User Settings.

To return to the main menu, press the ON/OFF key

once.

MENU SELECTION. Press to change the values of

the "User Defined" settings. The MENU SELECTION

key acts as the UP key for adjusting the setpoint for

Humidistat mode operation. See User Settings Menu

(next page) for details.

PURGE. Press to empty water from the condensate

pump reservoir. The display will read PUMP PURGING

ON/OFF

Press and release to turn unit on

or off.

DISPLAY MENU

Press to select next item in menu.

Menu item will show in display.

MENU SELECTION /

UP KEY

Press to toggle or select values in

menu displayed.

PURGE PUMP

Press and release to start purge.

Display will count down seconds

remaining until purge is complete.

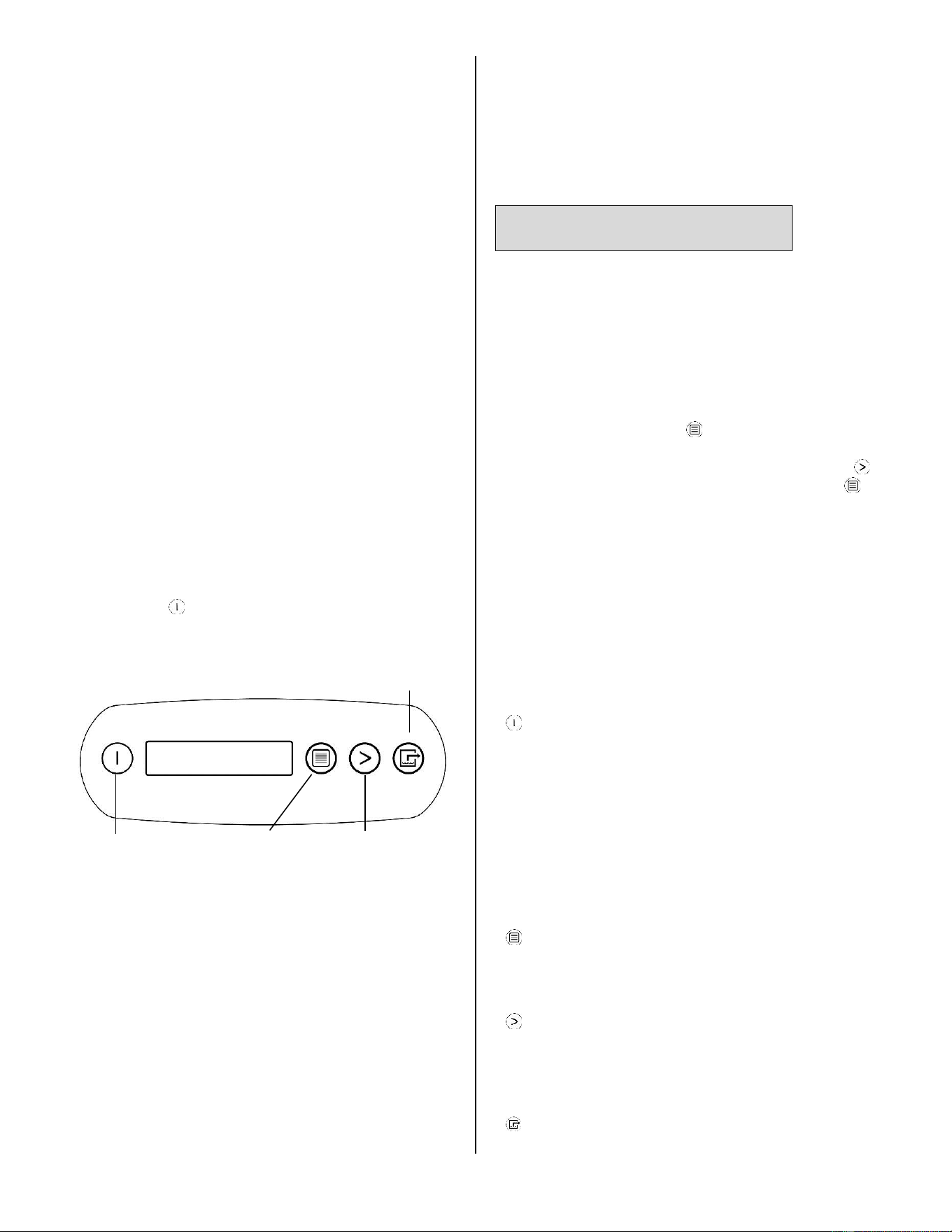

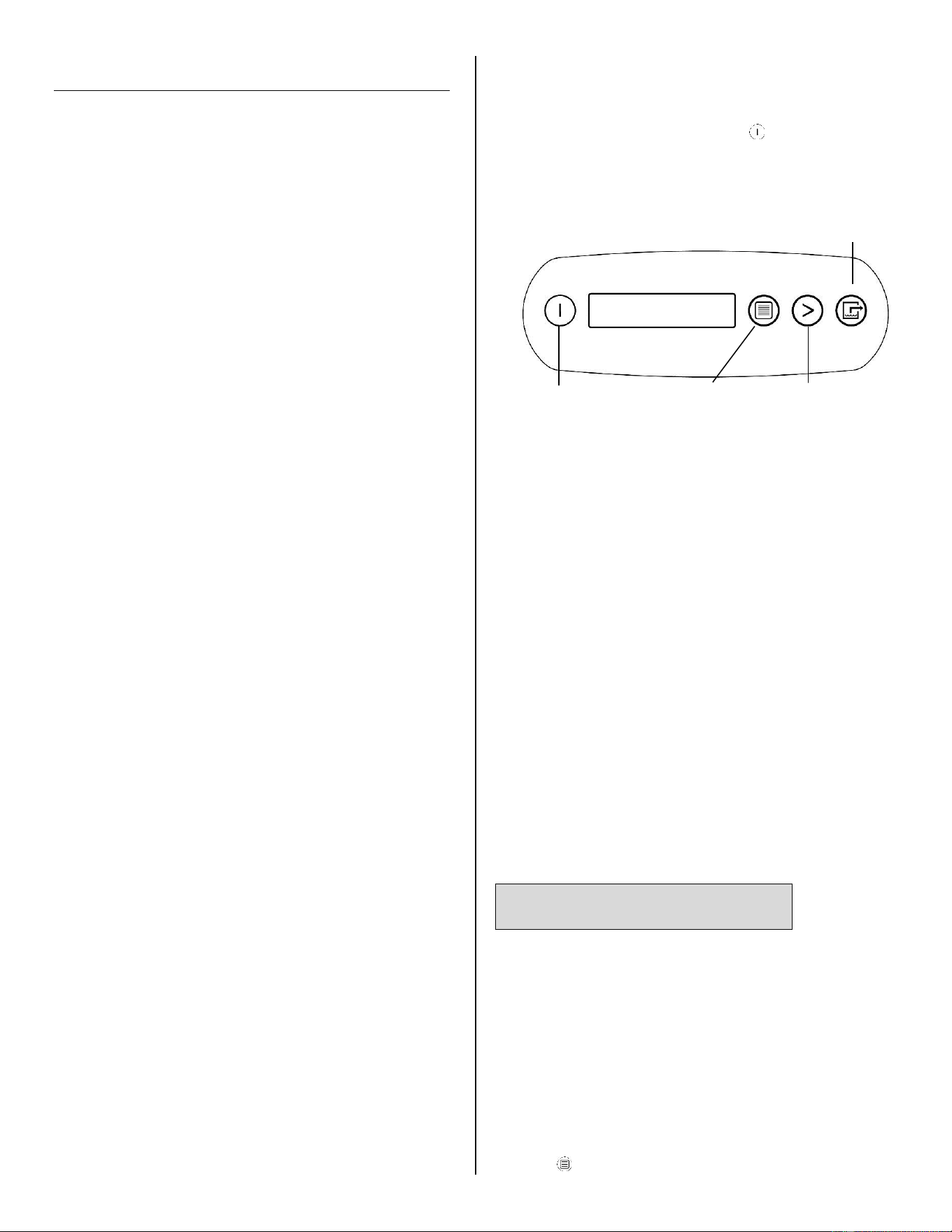

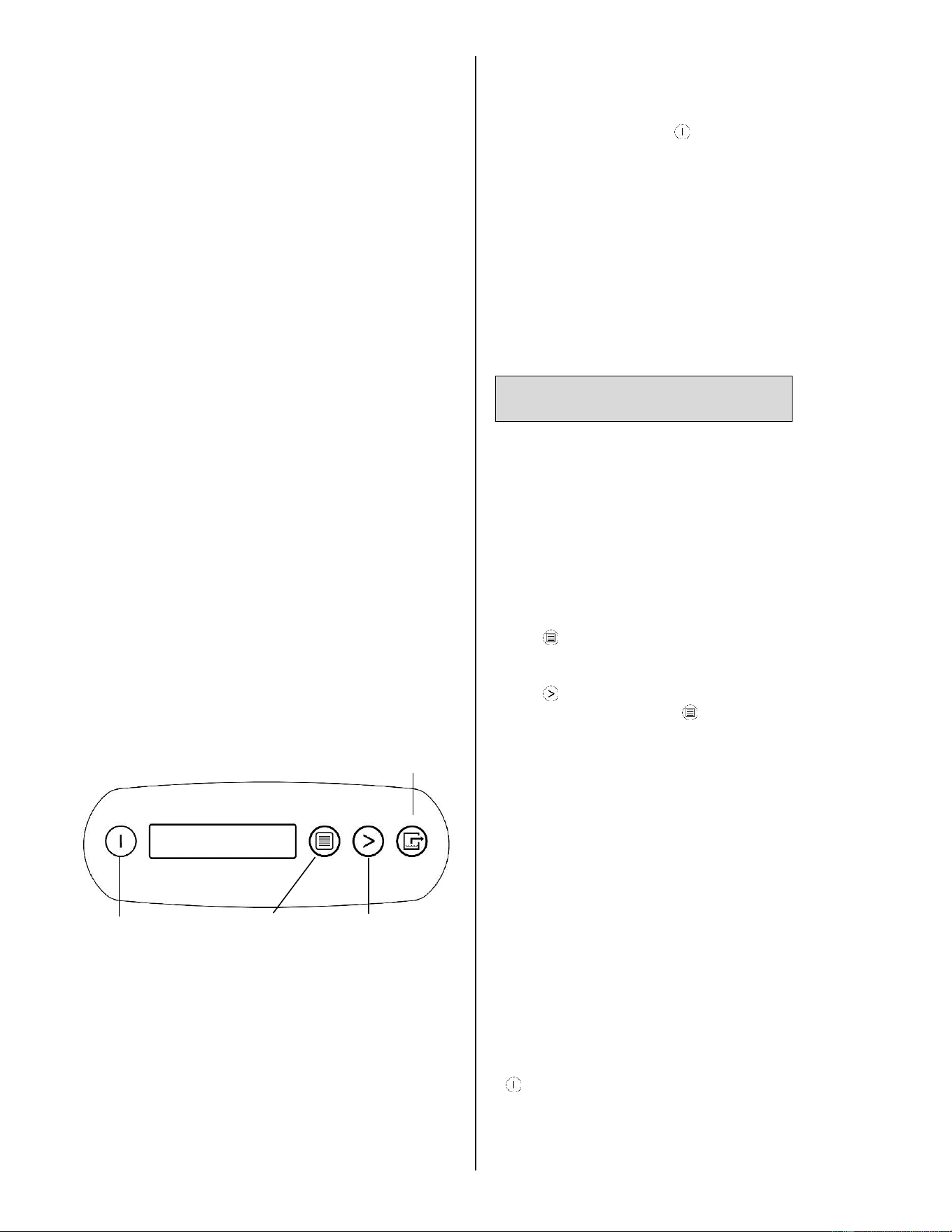

CONTROL PANEL

ON/OFF

DISPLAY

SELECTION /

UP KEY

PURGE PUMP

07-01776H F412-115V 4 Dri-Eaz Products, Inc.

with a numeral countdown. NOTE: During normal

operation, the pump purges automatically.

Changing settings and viewing system information

A number of settings may be changed by the user.

System information is also available. These items are

accessed by pressing

DISPLAY MENU. Each press

of the key will display the next parameter. When you

reach the parameter you wish to adjust, press

SELECTION to increase the value. Press

DISPLAY

MENU again to accept the setting and re-start the

display cycle.

Note that only menu items followed by a greater-than

symbol ( > ) may be adjusted.

07-01776H F412-115V 5 Dri-Eaz Products, Inc.

USER SETTINGS

Only menu items followed by a greater-than symbol (>) may be adjusted. If no keys are selected for 5 minutes on screens: INLET

OUTLET, GRAIN DPR (INLET-OUTLET for 230V models), the display will return to normal display mode. In all the other menu items,

the display with return to the normal display mode after 20 seconds. Items without the symbol (>) are for information only and cannot be

changed or reset.

Press DISPLAY

MENU to proceed to

the next menu item. ↓

Press MENU SELECTION to change the setting. →

1. JOB HRS RESET >

PWR INTERRUPT X

1. JOB HR RESET 0

PWR INTERRUPT 0

Press to reset to 0.

2. INLET OUTLET

100' 80% 115' 30%

For information only.

3. GRAIN DPR

XX GPP

( XX.X g/kg for 230V models )

4. FILTER CLEANED

XXX HRS >

5. FILTER CLEANED

0 HRS

Press to clear filter hours.

5. COIL CLEANED

XXX HRS >

5. COIL CLEANED

0 HRS

Press to clear coil hours.

6. HUMIDISTAT

MODE OFF >

6. HUMIDISTAT

MODE ON >

Press to turn ON or OFF.

7. HUMIDISTAT

SETPOINT XX% >

Press to cycle through 40%–90% at 5% increments (default is 50%).

8. LANGUAGE

ENGLISH >

8. IDIOMA

ESPANOL >

8. SPRACHE

DEUTSCH >

8. LANGUE

FRANCAIS >

Press to change

language options.

9. TEMP UNITS

'F >

9. TEMP UNITS

‘C >

Press to change to °F or °C.

10. COIL TEMP

XX’

For information only.

11. COMP CURRENT

XX.X A

For information only.

12. FIRMWARE

3.0X FXXX-XXX

For information only.

13. LIFE HOURS

XXXX HRS

(Returns to

top menu item.)

The following section available only on wireless-equipped units.

14. SENSOR ID

XXXXXXXX

(Returns to

top menu item.)

07-01776H F412-115V 6 Dri-Eaz Products, Inc.

AT THE END OF THE JOB

To reduce the possibility of drips when moving the

unit, follow these additional steps to ensure that all

water is removed from the unit.

NOTICE: To ensure all water is removed from the

dehumidifier, the unit will complete the defrost cycle

even if the unit is turned off. If the unit is unplugged

during the defrost cycle, excessive water may

accumulate in the unit and may drip out when you move

the unit.

NOTICE: To ensure the condensate tank empties

completely while purging, make sure the unit is placed

upright on a horizontal surface.

1. If the unit is in a defrost cycle, wait until the unit

has returned to normal operating mode before

proceeding. To check, review the control panel. The

control panel will show one of the following:

Defrost in progress:

UNIT ON 00 HRS

DEFROST XX

Display mode when unit is in defrost mode. XX indicates

the seconds remaining on the defrost cycle.

Shutdown sequence

WAIT FOR

DEFROST XX

Display mode when unit in defrost and unit is powered

down (shut off by user). Unit will complete the defrost

cycle to remove any built-up ice then purge the pump.

XX indicates the seconds remaining on the defrost cycle.

Drying sequence

WAIT FOR

UNIT DRYING XX

Display mode when unit not in defrost and unit is

powered down (shut off by user). Unit will complete the 5

minute drying cycle then purge the pump. XX indicates

the seconds remaining on the drying cycle.

Normal display:

UNIT ON 00 HRS

INLET XX° C

Wait until the control shows the normal display before

proceeding.

2. Gently rock the machine to ensure any water

remaining on interior surfaces falls into the sump

area.

3. Press the PURGE key. When the purge cycle is

complete, turn the unit off.

4. Remove the external drain hose, drain it carefully,

coil it and secure it with one of the straps provided

on the side of the unit.

TRANSPORTATION AND STORAGE

NOTICE: Handle the unit carefully. Do not drop, throw,

or place the unit where it could fall. Rough treatment can

damage this equipment and may create a hazardous

condition or void warranty.

 Do not expose the control panel to moisture, snow

or rain.

 Store and transport securely to avoid any damaging

impact to internal parts.

 Secure during transport to prevent sliding and

possible injury to vehicle occupants.

Important

Do not store or transport the unit in a horizontal position

(front, sides, or back). This will help to prevent

condensate escaping from the unit unit or flowing into

areas outside the condensate management system.

Special tip for transporting on stairs:

Before transporting unit on stairs, follow these additional

steps to ensure that all water is removed from the unit:

1. Turn the unit off after a defrost cycle has been

completed. Gently rock the upright machine on its

wheels to ensure any water remaining on interior

surfaces falls into the sump area.

2. Press the PURGE key. When the purge cycle is

complete, turn the unit off.

3. Remove the external drain hose, drain it carefully, and

return it to the pocket provided on the side of the unit.

4. IMPORTANT: Remove power cord from base of

unit, coil it neatly, and place it in the cord storage

pocket. This will prevent the cord from catching on

the stairs and possibly damaging the cord.

MAINTENANCE SCHEDULE

WARNING! ELECTRIC SHOCK HAZARD. Unplug the

dehumidifier before performing any maintenance.

WARNING: Risk of dust and contaminants exposure.

Use of respirator mask and gloves is recommended. If

unit has been exposed to potentially dangerous

contaminants, clean thoroughly and sanitize before

reuse.

NOTICE: The unit is fitted with sensitive electronic

sensors. Protect the sensors and their lead wires from

damage and do not expose them to water or cleaning

solution.

The following tools and supplies are needed to

complete the maintenance procedures described in

this manual:

Philips screwdriver

Flat blade screwdriver

Needle-nose pliers

∕

in. wrench

∕

in. nutdriver or socket

∕

in. socket (to remove pump)

6 in. socket extension

Ratchet wrench

07-01776H F412-115V 7 Dri-Eaz Products, Inc.

Cleaning cloths

HEPA vacuum cleaner with soft brush nozzle and

crevice nozzle.

Recommended

Cordless drill, small knife, small-jaw pliers, coil

cleaning solution, Rotomolded housing cleaning

solution

Before each use

Inspect the electrical cord for damage. Look for

fraying, cuts, etc. Replace the cord if you find any

damage.

Inspect, vacuum or replace filter. The 3M™ HAF

(High Airflow) filter may be vacuumed clean and

reused up to three times before replacement. Use a

HEPA vacuum and brush tool to remove any dust or

debris. Do not use compressed air or expose the filter to

any liquids, as may damage the filter.

NOTICE: Replace used filters only with a new HAF filter

(Dri-Eaz part no. F368). Other filter types do not provide

adequate filtration or airflow. Be sure to install the new

filter in the correct orientation. See “Installing the HAF

Filter,” p. 8. See also “About HAF Filters,” below.

Monthly

Inspect coils and heat exchange block. Clean when

dust accumulation is visible. In normal use, dust can

accumulate and can restrict airflow, reducing

performance and causing the unit to overheat. See

“Cleaning Coils and Heat Exchange Block,” p. 7.

To maintain appearance, wipe interior and exterior

surfaces with a damp cloth. For deep cleaning and a

lasting, protective shine, use an automotive interior

treatment.

As Needed

Clean Pump Check Valve and Basin. If the unit

displays the message “ER9 PUMP BLOCKED PUMP &

HOSE”, the pump check valve and pump basin may

need to be cleaned. This requires removal of the back

cover. For instructions, see “Inspecting and Cleaning the

Pump,” p. Error! Bookmark not defined..

Clean coils and heat exchange block. Inspect the

horizontal evaporator (cold) coil with the back cover

removed. If excessive dust and debris is present,

vacuum thoroughly and/or clean with coil cleaner. See

“Cleaning Coils and Heat Exchange Block,” p. 7.

CLEANING THE COILS AND THE HEAT

EXCHANGE BLOCK

To help keep the unit operating efficiently, keep the coils

and the air-to-air heat exchange block clean, and

periodically remove any accumulated dust and debris

from interior surfaces.

ABOUT 3M™ HAF FILTERS FROM

HAF filters from 3M provide superior particle retention, resist microbial growth on filter surfaces and allow for maximum

airflow throughout the filter loading cycle. Follow these guidelines to ensure maximum protection for equipment,

technicians and the job site:

Replace the HAF filter whenever it has been vacuumed clean and reused three times. HAF filters lose their effectiveness after

three uses.

Replace the HAF filter whenever it has been used on a mold remediation job or otherwise exposed to potentially dangerous

contaminants. Continued use of a contaminated filter risks the spread of contamination.

Do not wash or apply any liquids to the HAF filter. Exposure to liquids will reduce the effectiveness of the electrostatic material.

Do not operate without the HAF filter in place. Do not operate the unit with any other filter type. Incorrect filtration will reduce

unit efficiency and can cause damage to the unit.

Do not operate the unit when excessive dust or airborne particles are present. The high volumes of particulates present during

sanding, spray painting, or similar operations can clog the unit and cause damage.

07-01776H F412-115V 8 Dri-Eaz Products, Inc.

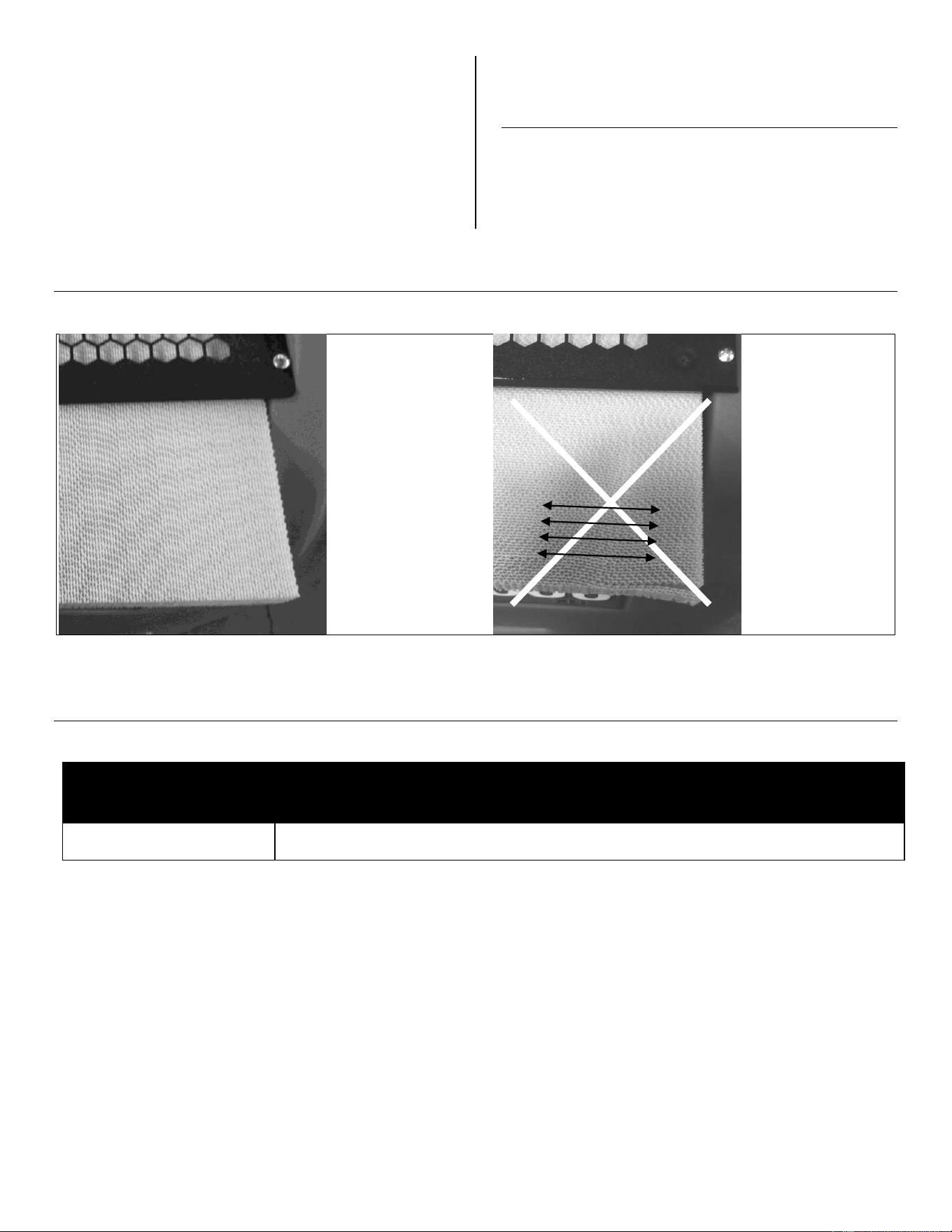

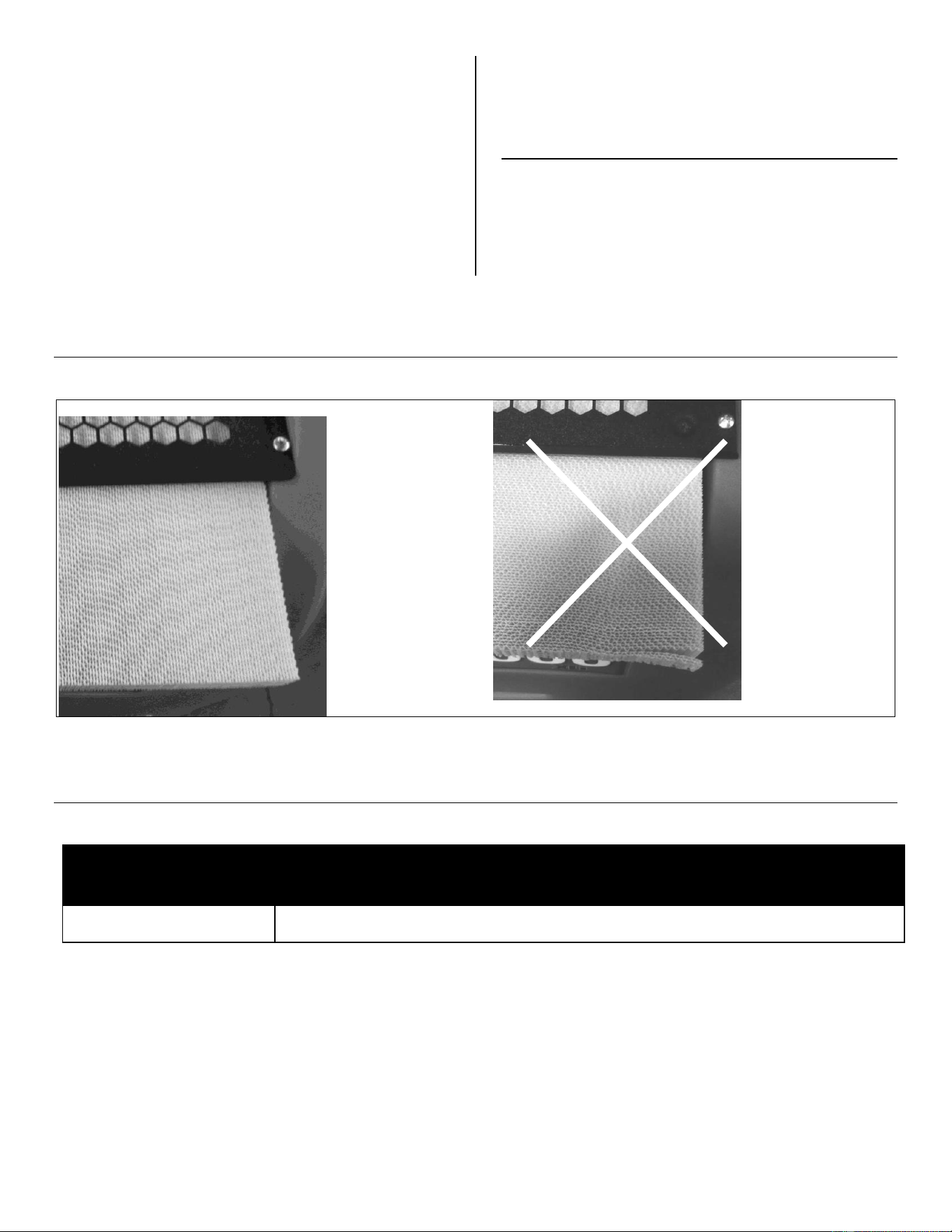

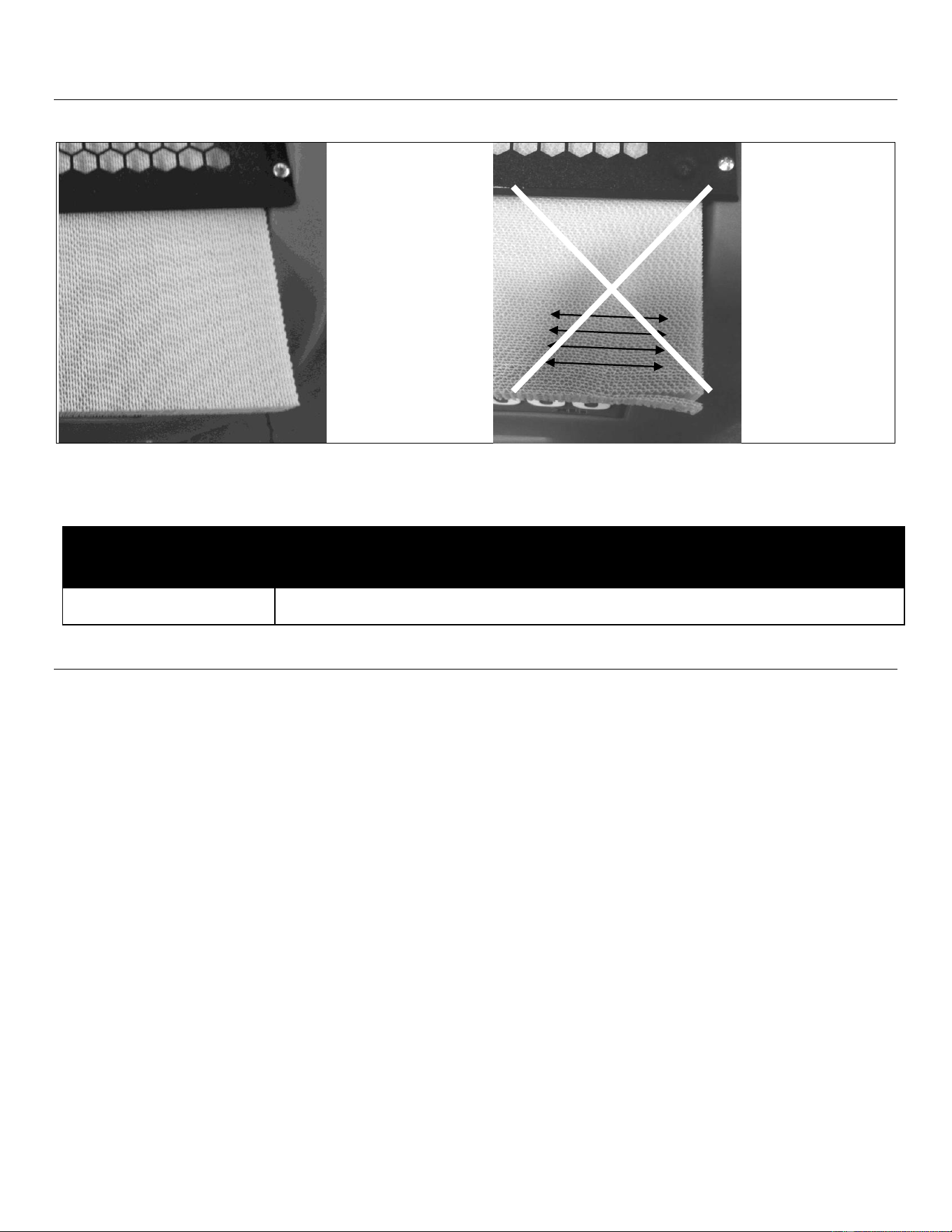

Installing the HAF filter

To protect your HAF Filter from damage, make sure you insert the filter in the correct orientation.

CORRECT.

Filter plies are in

line with direction

of insertion.

INCORRECT.

Filter plies are set

90° to direction of

insertion.

Subsequent

removal may pull

apart plies and

damage the filter.

PUMP PURGE BUTTON

The Control Panel will display the following messages when the Pump Purge Button is pressed.

C O N T R O L P A N E L

M E S S A G E

E X P L A N A T I O N

---

PUMP PURGING XX

Pump is purging with countdown in seconds. Press key again to stop if needed.

07-01776H F412-115V 9 Dri-Eaz Products, Inc.

SYSTEM MESSAGES

The Control Panel will display the following messages based on system performance and environmental conditions. User

action, if any is required, is indicated in the third column.

C O N T R O L P A N E L

M E S S A G E

E X P L A N A T I O N

U S E R A C T I O N

INITIALIZING

Unit is powering up.

None

FIRMWARE VERSION

XXX

Indicates control board firmware version number.

None

FXXX-XXX

Model number.

None

OFF

Unit has finished powering up and is operating.

None

PLEASE WAIT

COMP. DELAY XX

60s delay before compressor turns on. Allows system

pressure to equalize.

None

UNIT ON XXXX HRS

INLET XXX°F / XX%

First line: indicates total operating hours.

Second line: Toggles between inlet temperature and

inlet RH every 2 seconds.

None

HUMIDISTAT

INLET XXX°F / XX%

First line: indicates unit is in humidistat mode

Second line: Toggles between inlet temperature and

inlet RH every 2 seconds.

None

LOW TEMP

INLET XXX°F/ XX%

F515 only. Unit shuts off if inlet temp below 45° F.

Turns back on when inlet reaches 50° F.

None

HI TEMP CYCLE

REMAINING XX MIN

Unit overload limit reached. Cool-down initiated.

None

---

DEFROST XX

Unit is defrosting, with countdown in seconds.

None

WAIT FOR

DEFROST XXX

Unit turned off when coil is cold or already in a defrost

cycle. Proceeds to finish cycle or initiate one to clear

the coils of ice before storage.

None

WAIT FOR

UNIT DRYING XXX

Occurs when unit is turned off and coil is not frozen.

Clears the coils of water before storage.

None

CLEAN FILTER >

---

Prompt to clean or change filter.

Change or clean filter. Press

the > key to reset

CLEAN COILS >

---

Prompt to clean coils and interior.

Clean coils. Press the > key

to reset

07-01776H F412-115V 10 Dri-Eaz Products, Inc.

ERROR MESSAGES

If the control system detects an error, it will produce an error (“ER”) message. If this occurs, first unplug the unit and then

plug it back in. This will usually reset the electronics, and the unit will begin operating normally. If the error message

reappears, refer to the explanations and solutions shown below. If these solutions do not fix the problem, contact your

local authorized service center.

C O N T R O L P A N E L

M E S S A G E

E X P L A N A T I O N A N D S O L U T I O N

ER4 DEFROST

SENSOR CONNECT

ER4 OULET

SENSOR CONNECT

Temp sensor is open, missing, or shorted. Check that temp sensors are installed

correctly on control panel. If error persists, contact service.

ER5 SENSOR

CONNECTION ON BD

Inlet Temp/RH sensor is open, missing, or shorted. Check that inlet temp/RH sensor is

installed correctly on control panel and inlet shroud. If error persists, contact service.

ER6 CONTACT

SERVICE CENTER

Current sensor failure. If error persists, contact service.

ER7 INVALID

MODEL SETTING

Incorrect or unsupported DIP switch settings. Contact Dri-Eaz service department for

correct DIP switch settings.

ER8 BUTTON STUCK

ALL BUTTONS

Key is stuck or has been held down too long. Contact service.

ER9 PUMP BLOCKED

PUMP & HOSE

Check for obstructions in drain hose. Check the pump.

07-01776H F412-115V 11 Dri-Eaz Products, Inc.

TROUBLESHOOTING

F A U L T

C A U S E

S O L U T I O N

Water drips out

when moving unit

Unit was unplugged before

purging was complete.

Purge unit before moving. See “At the End of the Job,” p. 5.

Unit does not

operate

Unit not switched on.

No power to machine.

Switch unit on.

Plug in unit; check power cord connection at wall outlet and at

base of unit.

Blower wheel not

turning

Obstructed blower.

Remove duct ring and grill and remove obstruction. Replace

duct ring and grill.

Unit operating,

but room not dry

Not enough time to dry.

Poor air movement in room.

Excessive moist air infiltration.

Allow more time for drying.

Increase air movement with air movers.

Seal off area to reduce infiltration.

Unit collects too

little water

Room air is dry.

Room temperature is too low.

HAF filter is full.

Heat exchange block and/or

coils are clogged.

Confirm humidity level with hygrometer.

Increase room temperature.

Check filter. Clean or replace as necessary.

Check heat exchange block and coils. Clean as necessary.

If the problem you are experiencing is not listed here, call your local distributor or contact

our Service Department toll-free at 800-932-3030 for further assistance.

SPECIFICATIONS

Model

LGR 7000XLi (F412)

Weight

107 lbs. | 49 kg

Dimensions

(H × D × W)

33.5 × 20 × 20 in. | 85 × 51 × 51 cm

Power

8.3 amps, 115V

Water removal AHAM

(80°F/60% RH)

130 pts. | 61.5 liters / day

Water removal low grain

(80°F/20% RH)

17 pts. | 8 liters / day

Process air (max.)

325 CFM* ductable floor-level outlet.

Noise level (avg.)

62 dB

Air filter

3M™ HAF filter

Part no. F368 (24 pack)

Drain hose

40 ft. | 12.2 m

Power cord

25 ft. | 7.6 m

Construction

Rotomolded shell

Safety

ETL certified CSA 22.2 no. 92

Specifications are subject to change without notice. Some values

may be approximate.

*Fan speed varies automatically for optimized performance.

Warranty information is available at www.dri-eaz.com.

Be sure to visit warranty.drieaz.com and register your

purchase. Your registration will help us provide you with

updated product information as needed.

For proper disposal, this unit should be taken to a

recycler licensed to process refrigeration equipment.

07-01776H F412-115V 12 Dri-Eaz Products, Inc.

Manual para el usuario

Deshumidificador portátil LGR 7000XLi

Modelo F412-115V

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233

Teléfono: 800-932-3030 Fax: 360-757-7950 www.dri-eaz.com

El deshumidificador LGR 7000XLi de Dri-Eaz

reduce la humedad en ambientes cerrados

eliminando el vapor de agua que se encuentra en el aire. El modelo 7000XLi es resistente,

duradero y fácil de transportar, características que lo convierten en un elemento ideal para la

reparación de daños causados por el agua, el secado de estructuras, la construcción y otros

usos para los que se necesita temporalmente un deshumidificador de alto rendimiento.

Patentes: http://www.LBpatents.com

L E A Y G U A R D E E S T A S I N S T R U C C I O N E S

IMPORTANTES INSTRUCCIONES DE

SEGURIDAD

ADVERTENCIA! Peligro de sufrir una descarga

eléctrica, lastimarse con el ventilador rotatorio y

quemarse con una superficie caliente. Desenchufe

la unidad antes de abrir la tapa para limpiarla o

hacerle mantenimiento. La unidad debe tener

descarga a tierra.

 Controle el cable de alimentación antes de usarlo.

Si está dañado, no lo use. Para desenchufar la

unidad, tire siempre del enchufe (nunca del

cable).

 Coloque el enchufe de tres clavijas que está en el

extremo del cable de alimentación en un

tomacorriente con descarga a tierra adecuado. No

use adaptadores. Nunca corte la tercera clavija.

No use cables prolongadores.

 La unidad debe utilizarse en un circuito eléctrico

de 115 V/60 Hz, protegido por un interruptor del

circuito de fallos de conexión a tierra (GFCI, por

sus siglas en inglés).

 No utilice el aparato en agua estancada.

Mantenga el motor y los cables secos.

ANTES DE COMENZAR

Registro de la garantía

Visite warranty.drieaz.com para registrar su compra. El

registro nos permite brindarle mejor asistencia en el uso,

el mantenimiento o la reparación de su equipo, y

también comunicarnos con usted en caso de que

tengamos información de seguridad importante sobre su

producto de Dri-Eaz. Si considera que su producto

necesita reparación, tenga a mano el modelo del equipo,

el número de serie y el comprobante de compra original,

y llame a su distribuidor para que lo ayude a obtener

una autorización para devolver el producto (RMA, por

sus siglas en inglés).

ADVERTENCIA

ADECUADO RETIRO DEL ENCHUFE

Tome el enchufe IEC y tire recto

IMPORTANTE: Cualquier daño en el

receptáculo IEC o en el deshumidificador

consecuencia de un inadecuado retiro del

cable eléctrico no será cubierto por la

garantía. El cable eléctrico IEC es un

elemento con desgaste y no está cubierto

por la garantía.

07-01776H F412-115V 13 Dri-Eaz Products, Inc.

INTRODUCCIÓN

Los deshumidificadores Dri-Eaz reducen la humedad en

ambientes cerrados eliminando el vapor de agua que se

encuentra en el aire. Los deshumidificadores LGR

(refrigerante de grano bajo), como el 7000XLi, utilizan

un sistema de preenfriamiento para eliminar el agua con

más eficacia. A diferencia de las unidades refrigerantes

tradicionales, los deshumidificadores LGR pueden

seguir eliminando la humedad en ambientes más secos.

Coloque la unidad en posición vertical

AVISO: Se recomienda no transportar ni guardar la

unidad en posición horizontal. Cuando la máquina

está en posición horizontal, el aceite del compresor

puede fluir hacia los serpentines refrigerantes, lo

cual puede disminuir la capacidad de

funcionamiento del deshumidificador y

posiblemente dañar la unidad. Si la unidad ha

estado en posición horizontal, enderécela y déjela

en posición vertical durante al menos 30 minutos

antes de encenderla.

Dónde colocar un deshumidificador

Para obtener mejores resultados, utilice su

deshumidificador en un espacio cerrado. A fin de

aumentar al máximo la eficacia de la unidad para

eliminar el agua, cierre todas las puertas y ventanas que

den al exterior. Coloque su deshumidificador lejos de

cualquier elemento que lo obstruya y manténgalo

alejado de cualquier objeto que pueda bloquear el flujo

de aire que entra en la unidad y sale de ella. Para

Entrada del cable de

alimentación.

FIG. A: ADELANTE

FIG. C: PUNTO DE CONEXIÓN A LA

FUENTE DE ENERGÍA

Cavidad

moldeada para

almacenar el

cable.

Entrada de aire

húmedo. Filtro

HAF de 3M™.

Salida de aire del

proceso

(deshumidificado).

Puede usarse con

conductos estándares

de 12 pulgadas

(30,5 cm) planos o

rígidos.

Cavidad para la

manguera de

drenaje.

FIG. B: ATRÁS

Manija integrada.

Se pliega para

poder almacenarla.

Panel

trasero.

Retirar para

acceder a la

bomba.

Panel de

control.

Ubicación de la

manguera de

drenaje.

Etiqueta y número de

serie del producto.

IDENTIFICACIÓN DE LAS PIEZAS

Tapón de drenaje

07-01776H F412-115V 14 Dri-Eaz Products, Inc.

PANEL DE CONTROL

PRENDIDO/

APAGADO

PANTALLA

MOSTRAR

SELECTION DEL

MENU/ TECLA ARRIBA

BOMBA DE

PURGADO

obtener más información sobre cómo crear un ambiente

de secado óptimo, llame a Dri-Eaz al 800-932-3030.

Coloque la manguera de drenaje

La bomba de condensado del modelo 7000XLi se

conecta a una manguera de drenaje plástica, ubicada en

la cavidad que está al costado de la unidad. Dicha

manguera incluye un adaptador de conexión rápida para

ajustarla fácilmente a la manguera de drenaje de 40 pies

(12 m) proporcionada. Desenrolle toda la manguera y

coloque el extremo suelto en una pila, un desaguadero,

un balde o afuera: en cualquier lugar donde el agua

pueda drenar de forma segura. Si acumula el agua en

un balde u otro recipiente, contrólelo con frecuencia

para evitar derrames.

AVISO: Desenrosque y estire toda la manguera de

drenaje. No deje ninguna parte de la manguera

enroscada en la unidad ni coloque el extremo de la

manguera a más de 20 pies (6 m) por encima de la

parte inferior de la unidad. Controle también que no

haya dobleces ni ninguna otra obstrucción que pueda

impedir el paso del agua. Las obstrucciones pueden

hacer que se acumule agua y se generen derrames.

Enchufe el cable eléctrico

El deshumidificador 7000XLi debe enchufarse en un

tomacorriente de 115 voltios, protegido por un GFCI,

con capacidad para 15 amperios como mínimo. Saque

el cable de la cavidad donde está guardado y

desenrósquelo. Conecte siempre primero y con firmeza

el cable que va a la unidad; después, enchufe el otro

extremo del cable en un tomacorriente adecuado.

Encienda la unidad

El panel de control del deshumidificador 7000XLi tiene

una pantalla y una placa sensible al tacto con cuatro

teclas. Presione la tecla PRENDIDO/APAGADO para

encender la unidad.

Pantallas de inicio y de modo normal

Cuando la unidad se enchufa por primera vez a la

corriente alterna, la pantalla del panel de control

mostrará rápidamente una serie de datos. Este

procedimiento forma parte del autodiagnóstico de la

unidad y no se necesita la intervención del usuario.

Cuando finaliza el autodiagnóstico, la pantalla exhibirá la

información correspondiente al modo normal.

PRENDIDO 00 H

ENTRADA 00 °C / ENTRADA 00%

La primera línea de la pantalla indica la cantidad total

de horas que ha funcionado la unidad. Este valor puede

llevarse a cero para hacer un seguimiento de las horas

de trabajo (vea más abajo “Reinicio de las horas de

trabajo”). La segunda línea de la pantalla alterna la

temperatura de entrada con la humedad de entrada.

Menú de configuraciones del usuario

El usuario puede cambiar varias configuraciones.

También puede aparecer en la pantalla información del

sistema. Se accede a estas opciones presionando la

tecla

MOSTRAR MENÚ. Cada vez que presione la

tecla, verá en la pantalla el parámetro siguiente. Cuando

llegue al parámetro que quiere modificar, presione la

tecla

SELECCIÓN DEL MENÚ para aumentar el

valor. Vuelva a presionar

MOSTRAR MENÚ para

aceptar el cambio y reiniciar el ciclo que muestra la

pantalla.

Tenga en cuenta que solamente pueden ajustarse los

elementos del menú seguidos por el símbolo de mayor

que (>).

Todas las configuraciones y los modos se explican

detalladamente en la Guía sobre el panel de control que

figura abajo.

Mensajes de error

Si el sistema de diagnóstico integrado al modelo

7000XLi detecta un problema, la unidad mostrará un

mensaje de error. Consulte “Mensajes de error” en la

página 22 para acceder a una explicación de cada

mensaje.

Guía sobre el panel de control

PRENDIDO/APAGADO. Presione esta tecla para

encender o apagar la unidad. Cuando la máquina está

encendida, suele aparecer en la pantalla la leyenda

POR FAVOR ESPERE RETAR COMPRS y se produce

una cuenta regresiva que va desde un máximo de 60

PRENDIDO/APAGADO

Presione y suelte esta tecla para

encender o apagar la unidad.

MOSTRAR MENÚ

Presione esta tecla para seleccionar la

siguiente opción del menú. La opción

aparecerá en la pantalla.

SELECCIÓN DEL

MENÚ/TECLA

ARRIBA

Presione esta tecla para cambiar de un

valor a otro o seleccionar valores del

menú que aparece en la pantalla.

PURGAR BOMBA

Presione y suelte esta tecla para

empezar el ciclo de purgado. En la

pantalla, se verán los segundos que

faltan para que el ciclo termine.

07-01776H F412-115V 15 Dri-Eaz Products, Inc.

segundos hasta 0. Esta demora permite que las

presiones de refrigerado se equilibren para que el

comienzo sea más sencillo. Una vez que finaliza el

retardo del compresor, aparece en la pantalla

PRENDIDO XX H, y se alterna el mensaje

ENTRADA XX °F con el mensaje ENTRADA XX%.

NOTA: Si no aparece una cuenta regresiva por el

retardo del compresor, significa que dicho retardo no es

necesario y la máquina comenzará a funcionar de

inmediato.

MOSTRAR MENÚ. Presione esta tecla para ver en la

pantalla los distintos estados del deshumidificador, así

como las configuraciones del usuario. Para volver al

menú principal, presione la tecla PRENDIDO/APAGADO

una sola vez.

SELECCIÓN DEL MENÚ. Presione esta tecla para

cambiar los valores de las configuraciones establecidas

por el usuario. La tecla SELECCIÓN DEL MENÚ

también funciona como la tecla ARRIBA, la cual permite

modificar el valor prefijado para que la unidad funcione

en modo “humidistato”. Para obtener una descripción

detallada, consulte “Ajustes de Usuario."

PURGAR. Presione esta tecla para eliminar el agua

que se encuentra en el depósito de la bomba de

condensado. En la pantalla se verá la leyenda BOMBA

PURGANDO y una cuenta regresiva. NOTA: Durante el

funcionamiento normal, la bomba se purga

automáticamente.

Cómo cambiar las configuraciones y ver la

información del sistema

El usuario puede cambiar varias configuraciones.

También tiene disponible información del sistema. Se

accede a estas opciones presionando la tecla

MOSTRAR MENÚ. Cada vez que presione la tecla, verá

en la pantalla el parámetro siguiente. Cuando llegue al

parámetro que quiere modificar, presione

SELECCIÓN DEL MENÚ para aumentar el valor. Vuelva

a presionar

MOSTRAR MENÚ para aceptar el

cambio y reiniciar el ciclo que muestra la pantalla.

Tenga en cuenta que pueden ajustarse solamente los

elementos del menú seguidos por el símbolo de mayor

que (>).

07-01776H F412-115V 16 Dri-Eaz Products, Inc.

AJUSTES DE USUARIO

Solo se pueden ajustar los elementos del menú que estén seguidos de un símbolo de «mayor que» (>). Si no se selecciona ninguna tecla en las

siguientes pantallas en un lapso de 5 minutos: INLET OUTLET (ENTRADA SALIDA), DPR GRAIN (GRANO DE DPR) (INLET OUTLET para los

modelos 230V), la pantalla volverá al modo de visualización normal. En todos los demás elementos de menú, la pantalla regresará al modo de

visualización normal después de 20 segundos. Los elementos que no tienen el símbolo (>) son únicamente para información y no se pueden cambiar ni

restablecer.

Presione DISPLAY

MENU (MOSTRAR

MENÚ) para pasar a la

siguiente opción del

menú. ↓

Presione MENU SELECTION (SELECCIÓN DEL MENÚ) para cambiar el ajuste. →

1. HRS REINICIAR>

FALLA DE LUZ X

1. H DE TRABAJO 0

FALLA DE LUZ 0

Presione para restablecer a 0.

2. ENTRADA SALIDA

100' 80% 115' 30%

Sólo para información.

3. ENTRADA-SALIDA

XX.X g/kg

4. FILTRO LIMPIAR

XXX HR >

5. FILTRO LIMPIAR

0 HRS

Presione para borrar las horas de limpieza del filtro.

5. LIMPIAR BOBINA

XXX HRS >

5. LIMPIAR BOBINA

0 HRS

Presione para borrar las horas de limpieza de la bobina.

6. HIGROSTATO

MODO APAGADO>

6. HIGROSTATO

MODO PRENDIDO>

Presione para poner en ON u OFF (ENCENDER o APAGAR).

7. CONSIGNA

HIGROSTATO XX%>

Presione para alternar entre el 40% y el 90% en incrementos de 5% (el valor predeterminado es de 50%).

8. IDIOMA

ESPANOL >

8. SPRACHE

DEUTSCH >

8. LANGUE

FRANCAIS >

8. LANGUAGE

ENGLISH >

Presione para cambiar

las opciones de idioma.

9. TEMPERATURA

'C >

9. TEMPERATURA

‘F >

Presione para cambiar a °F o °C.

10. TEMP BOBINA

XX’

Sólo para información.

11. CORR COMPRS

XX.X A

Sólo para información.

12. FIRMWARE

3.0X FXXX-XXX

Sólo para información.

13. TOTAL DE HRS

XXXX HR

(Regresa al

elemento del menú

superior).

La siguiente sección está disponible sólo en las unidades equipadas con sistema inalámbrico.

14. SENSOR ID

XXXXXXXX

(Regresa al

elemento del menú

superior).

07-01776H F412-115V 17 Dri-Eaz Products, Inc.

AL FINALIZAR EL TRABAJO

Para reducir la posibilidad de goteos al mover la

unidad, siga estos pasos adicionales para

asegurarse de que toda el agua sea retirada de la

unidad.

AVISO: Para asegurar que toda el agua sea quitada del

deshumidificador, la unidad habrá de completar el ciclo

de descongelamiento incluso si se halla apagada. Si la

unidad fuera desenchufada durante el ciclo de

descongelamiento, es posible que se acumule en la

misma el exceso de agua y gotear cuando se la

traslade.

AVISO: Para asegurarse de que el tanque de

condensado se vacíe por completo mientras se hace el

purgado, asegúrese de que la unidad esté en posición

vertical sobre una superficie horizontal.

1. Si la unidad está en un ciclo de

descongelamiento, espere hasta que regrese al

modo normal de funcionamiento antes de proceder.

Para comprobar, revise el panel de control. Éste

mostrará uno de los siguientes mensajes:

Descongelamiento en progreso:

PRENDIDO XXXX H

DESCONGELE XX

Modo de visualización cuando la unidad está en modo

de descongelamiento. XX indica los segundos restantes

en el ciclo de descongelamiento.

Secuencia de apagado

ESPERE A QUE SE

DESCONGELE XX

Modo de visualización cuando la unidad está en modo

de descongelamiento es apagada (por el usuario). La

unidad completará el ciclo de descongelamiento para

quitar cualquier hielo acumulado y luego purgará la

bomba. XX indica los segundos restantes en el ciclo de

descongelamiento.

Secuencia de secado

ESPERA PARA

SECADO DE LA UNIDAD XX

Modo de visualización cuando la unidad no está en

modo de descongelamiento y es apagada (por el

usuario). La unidad completará el ciclo de secado de

5 minutos y después purgará la bomba. XX indica los

segundos restantes en el ciclo de descongelamiento.

Visualización normal:

UNIDAD EN 00 h

ENTRADA XX °C / ENTRADA XX%

Espere hasta que el control muestre la pantalla normal

antes de proceder.

2. Mueva suavemente la máquina para asegurarse

de que cualquier resto de agua en las superficies

interiores caiga en el área del colector.

3. Pulse la tecla de PURGADO . Cuando se

complete el ciclo de purgado, apague la unidad.

4. Retire la manguera de drenaje externo, escúrrala

con cuidado, enróllela y sujétela con una de las tiras

al costado de la unidad.

TRANSPORTE Y ALMACENAMIENTO

AVISO: Manipule la unidad con cuidado. No la tire ni la

apoye en lugares donde pueda caerse. Si no trata este

equipo con cuidado, puede dañarse y ocasionar algún

peligro, o bien anular la garantía.

 No exponga el panel de control a humedad, nieve o

lluvia.

 Almacénelo y transpórtelo de manera segura para

evitar cualquier impacto que dañe las piezas

internas.

 Cuando transporte la unidad, asegúrela para evitar

desplazamientos y posibles daños a los ocupantes

del vehículo.

Importante

No almacenar o transportar la unidad en posición

horizontal (frente, los lados o hacia atrás). Esto ayudará

a evitar que el condensado se escapa de la unidad o

que fluye en áreas fuera del sistema de gestión de

condensado.

Consejo especial para el traslado por escaleras:

Antes de trasladar la unidad por escaleras, siga los

siguientes pasos adicionales para asegurarse de que se

haya eliminado toda el agua de la unidad:

1. Apague la unidad una vez finalizado el ciclo de

descongelación. Balancee suavemente la unidad en

posición vertical sobre sus ruedas a fin de asegurarse

de que el agua que pueda quedar en las superficies

interiores caiga en el sumidero.

2. Presione la tecla PURGAR. Cuando se complete el

ciclo de purgado, apague la unidad.

3. Quite la manguera de drenaje externa, vacíela con

cuidado y vuelva a colocarla en la cavidad que está en

el costado de la unidad.

4. IMPORTANTE: Desconecte el cable de

alimentación de la base de la unidad, enrósquelo

con prolijidad y colóquelo nuevamente en la cavidad

para guardarlo. De este modo, evitará que el cable

se atasque en las escaleras y sufra posibles daños.

07-01776H F412-115V 18 Dri-Eaz Products, Inc.

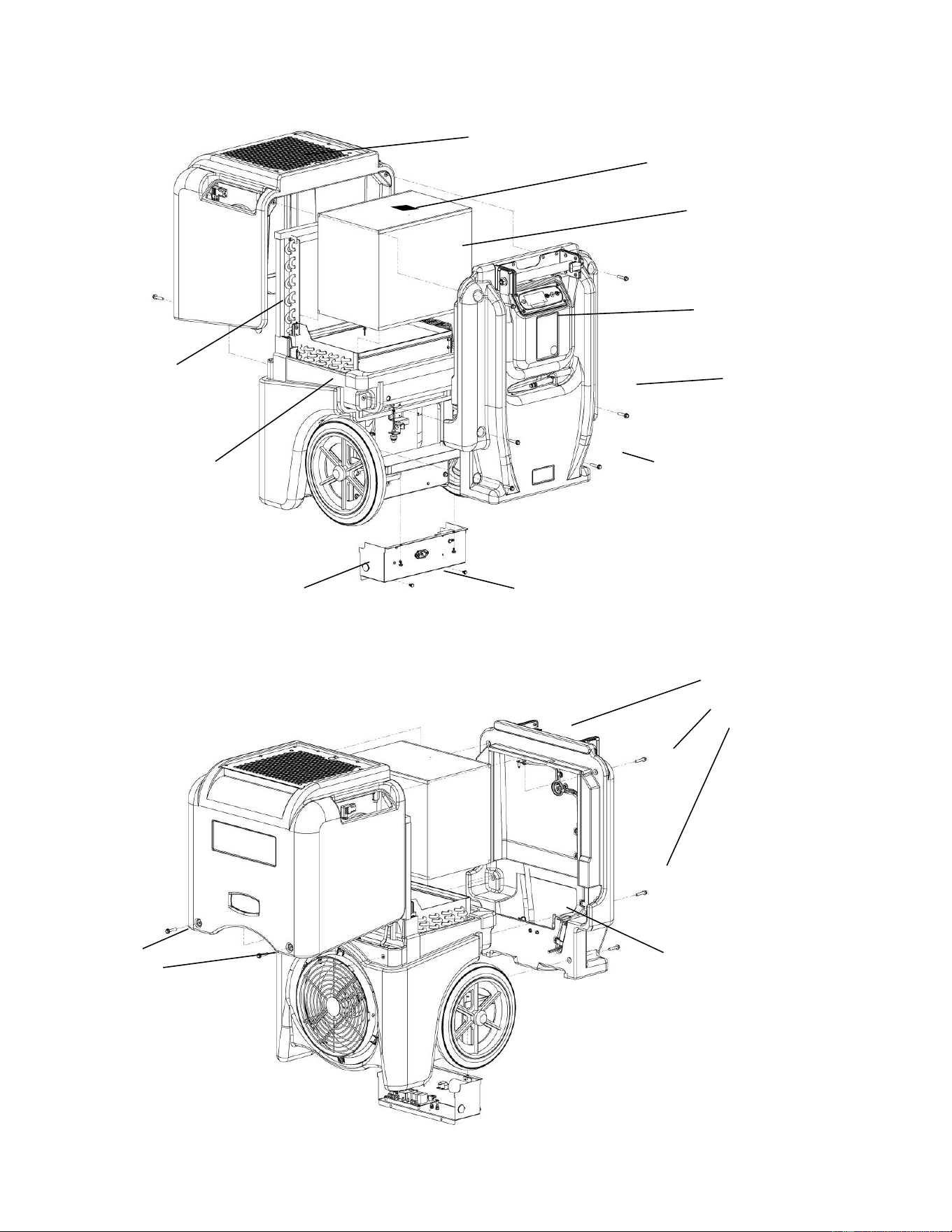

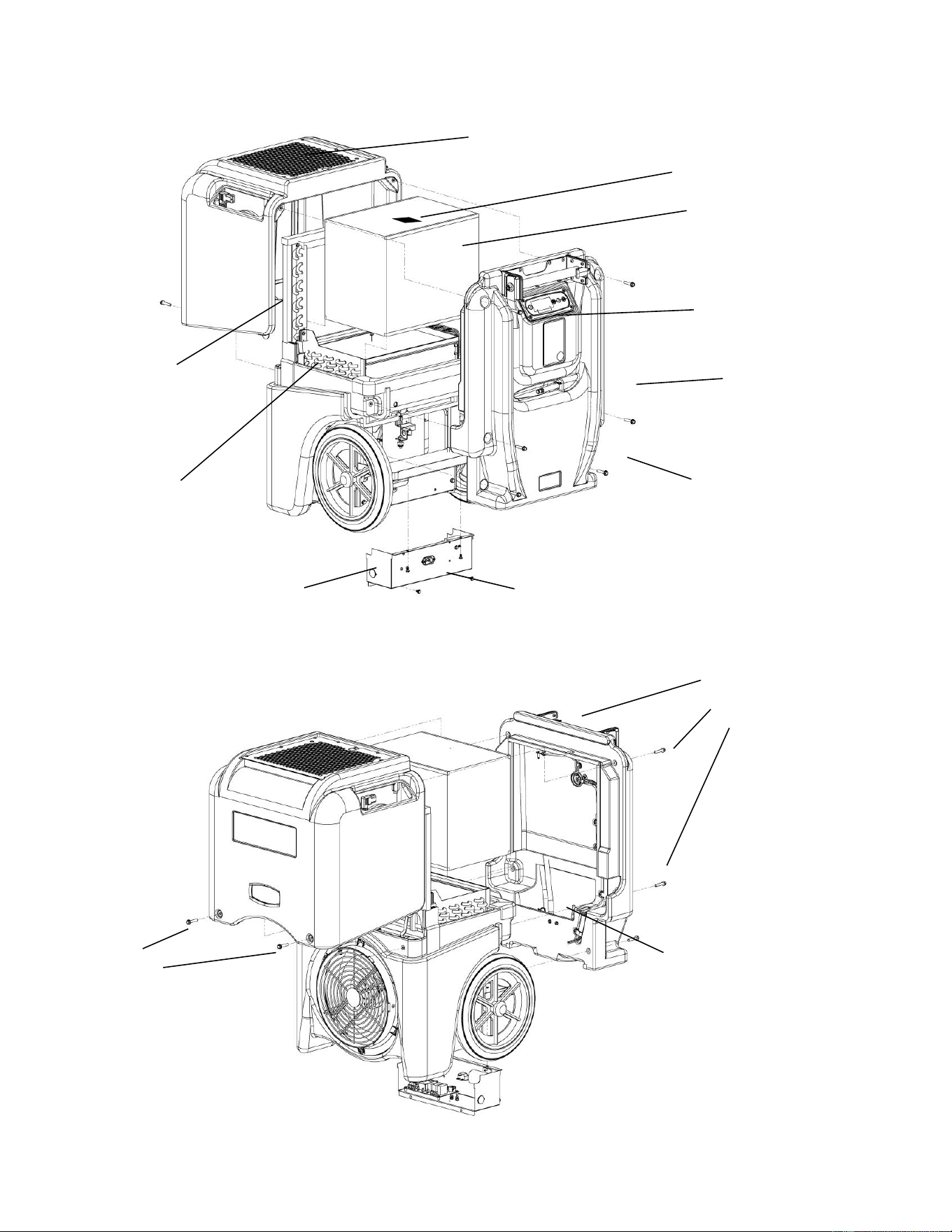

Bloque de intercambio de

calor

Chip del sensor. El cable conductor (no

aparece en la ilustración) está sujeto a

la parte trasera del panel de control.

Filtro HAF

Panel trasero

Serpentín (caliente)

condensador

Serpentín (frío)

evaporador

Tapa

Caja eléctrica

Panel de control

Sujetadores de la placa de base

del panel trasero de ⅜

pulgadas (9,5 mm) (×5, no

aparecen en la ilustración)

Sujetadores del panel trasero de ⅜

pulgadas (9,5 mm) (×6)

Sujetadores del panel trasero

de ⅜ pulgadas (9,5 mm) (×6)

FIG. D: GRÁFICO DE LAS PIEZAS

Sujetadores de

la tapa de ⅜

pulgadas (9,5

mm) (×2)

Ubicación de la

bomba

07-01776H F412-115V 19 Dri-Eaz Products, Inc.

CRONOGRAMA DE MANTENIMIENTO

¡ADVERTENCIA! PELIGRO DE DESCARGA

ELÉCTRICA. Desenchufe el deshumidificador antes de

realizar cualquier tarea de mantenimiento.

ADVERTENCIA: Riesgo de exposición a polvo y

sustancias contaminantes. Se recomienda usar

máscara respiratoria y guantes. En caso de que la

unidad haya estado expuesta a sustancias

contaminantes potencialmente peligrosas, límpiela por

completo y desinféctela antes de volver a usarla.

AVISO: La unidad está equipada con sensores

electrónicos sensibles. Proteja de cualquier daño los

sensores y sus cables conductores, y evite el contacto

con el agua o con cualquier solución de limpieza.

Se necesitan las siguientes herramientas y

suministros para llevar a cabo las tareas de

mantenimiento descritas en este manual:

Destornillador Philips

Destornillador de punta plana

Pinzas de punta aguja

Llave de tuercas de

∕

pulgadas (1,5 cm)

Llave de tubos de

∕

pulgadas (9,5 mm)

Llave de tubos de

∕

pulgadas (8 mm) (para sacar la

bomba)

Prolongador de llave de tubos de 6 pulgadas (15 cm)

Llave de trinquete

Paños de limpieza

Aspiradora con filtro de partículas de aire de alto

rendimiento High Efficiency Particulate Air (HEPA)

con boquilla de cepillo suave y boquilla para lugares

difíciles de alcanzar.

También se recomienda:

Perforadora inalámbrica, cuchillo pequeño, pinzas de

boca pequeña, solución de limpieza para

serpentines, solución de limpieza para armazón

rotomoldeado

Antes de cada uso

Controle el cable eléctrico para detectar daños.

Asegúrese de que el cable no esté pelado, cortado, etc.

Reemplácelo si detecta algún daño.

Inspeccione, aspire o cambie el filtro. El filtro de aire

High Airflow (HAF) de 3M™ puede limpiarse con

aspiradora y volver a usarse hasta tres veces antes

de ser reemplazado. Use una aspiradora HEPA y un

cepillo para eliminar cualquier resto de polvo o suciedad.

No use aire comprimido ni exponga el filtro a ninguna

sustancia líquida, ya que podría dañarlo.

AVISO: Reemplace los filtros usados únicamente con un

filtro HAF nuevo (pieza n.º F368 de Dri-Eaz). El resto de

los filtros no ofrecen el filtrado ni el flujo de aire

adecuados. Asegúrese de colocar el filtro nuevo en el

sentido correcto. Consulte “Cómo colocar el filtro HAF”

en la página 20 y “Acerca de los filtros HAF,” p. 19.

Una vez al mes

Controle los serpentines y el bloque de intercambio

de calor. Límpielos cuando note que se haya

acumulado polvo. En condiciones normales de uso, el

polvo puede acumularse y restringir el flujo de aire, lo

cual reduce el rendimiento de la unidad y hace que se

recaliente. Consulte “Cómo limpiar los serpentines y el

bloque de intercambio de calor” en la página 20.

Para mantener el buen aspecto, limpie las superficies

internas y externas con un paño húmedo. Para limpiar la

unidad a fondo y protegerla con una capa de brillo

duradera, use el producto similar para el interior de los

automóviles.

Cuando sea necesario

Limpie el recipiente y la válvula de retención de la

bomba. Si en la unidad aparece el mensaje “ER9

BOMBA TAPADA, CONTROLE LA BOMBA Y LA

MANGUERA”, es posible que haya que limpiar la válvula

de retención de la bomba y el recipiente de la bomba.

Para ello, es necesario sacar la tapa trasera. Para leer

ACERCA DE LOS FILTROS HAF DE 3M™

Los filtros HAF de 3M proporcionan una retención superior de partículas, resisten la formación de microbios en las

superficies del filtro y permiten el máximo flujo de aire durante el ciclo de carga del filtro. Para garantizar la máxima

protección del equipo, los técnicos y el lugar de trabajo, siga las siguientes pautas:

Reemplace el filtro HAF cuando se haya limpiado con aspiradora y vuelto a usar tres veces. Los filtros HAF pierden su eficacia

después de tres usos.

Reemplace el filtro HAF cuando se haya usado en tareas de eliminación de moho o se lo haya expuesto a sustancias

contaminantes potencialmente peligrosas. Al usar un filtro contaminado en forma continua se corre el riesgo de propagar la

contaminación.

No lave ni aplique líquidos en el filtro HAF. La exposición a sustancias líquidas reducirá la eficacia del material electrostático.

No ponga en funcionamiento la unidad si el filtro HAF no está colocado. No ponga en funcionamiento la unidad con ningún

otro tipo de filtro. El filtrado incorrecto reducirá la eficacia de la unidad y puede dañarla.

No ponga en funcionamiento la unidad cuando haya exceso de polvo o partículas en el aire. Los volúmenes elevados de

partículas presentes durante el lijado, la pintura con pulverizador o tareas similares pueden obstruir la unidad y dañarla.

07-01776H F412-115V 20 Dri-Eaz Products, Inc.

las instrucciones, consulte “Cómo controlar y limpiar la

bomba” en la página Error! Bookmark not defined..

Limpie los serpentines y el bloque de intercambio de

calor. Retire la tapa trasera y verifique el serpentín

evaporador (frío) horizontal. En caso de exceso de polvo

y suciedad, aspírelo a fondo y/o límpielo con un

limpiador de serpentines. Consulte “Cómo limpiar los

serpentines y el bloque de intercambio de calor” en la

página 20.

CÓMO LIMPIAR LOS SERPENTINES Y

EL BLOQUE DE INTERCAMBIO DE

CALOR

Para contribuir a que la unidad siga funcionando

eficazmente, mantenga limpios los serpentines y el

bloque de intercambio de calor de aire a aire, y elimine

periódicamente de las superficies internas cualquier

resto de polvo y suciedad que se haya acumulado.

Cómo colocar el filtro HAF

Para evitar que su filtro HAF se dañe, asegúrese de colocarlo en el sentido correcto.

CORRECTO.

La trama del filtro

está en el mismo

sentido en el que

se inserta.

INCORRECTO.

La trama del filtro

está en el sentido

inverso al que se

inserta. Al retirar el

filtro, la trama

podría separarse y

dañarlo.

BOTÓN DE PURGA DE LA BOMBA

El panel de control mostrará los siguientes mensajes cuando se presione el botón de purga de la bomba.

MENSAJE DEL PANEL DE

CONTROL

EXPLICACIÓN

---

PURGA DE AGUA XX

La bomba se está purgando con cuenta regresiva en segundos. Presione la tecla de

nuevo para parar en caso de que sea necesario.

07-01776H F412-115V 21 Dri-Eaz Products, Inc.

MENSAJES DEL SISTEMA

El panel de control mostrará los siguientes mensajes con base en el desempeño del sistema y las condiciones

ambientales. En caso de que se requieran, se indican las acciones del usuario en la tercera columna.

CONTROL PANEL MESSAGE

EXPLANATION

USER ACTION

INICIALIZAR

La unidad está encendiendo.

Ninguna

VERSION FIRMWARE

XXX

Indica el número de versión del firmware del tablero de

control.

Ninguna

FXXX-XXX

Número de modelo.

Ninguna

APAGADO

La unidad ha terminado de encender y está

funcionando.

Ninguna

POR FAVOR ESPERE

RETAR COMPRS XX

60s de espera antes de que encienda el compresor.

Permite que se iguale la presión del sistema.

Ninguna

PRENDIDO XXXX HR

ENTRADA XXX°C/ XX%

Primera línea: indica el total de horas de operación.

Segunda línea: Alterna cada 2 segundos entre la

temperatura de entrada y la humedad relativa de

entrada.

Ninguna

HIGROSTATO

ENTRADA XXX°C/ XX%

Primera línea: indica que la unidad está en modo de

higrostato

Segunda línea: Alterna cada 2 segundos entre la

temperatura de entrada y la humedad relativa de

entrada.

Ninguna

BAJA TEMP

ENTRADA XXX°C/ XX%

F515 únicamente. La unidad se apaga si la temperatura

de entrada está por debajo de los 45 °F. Se vuelve a

encender cuando la entrada alcanza los 50 °F.

Ninguna

CICLO ALTA TEMP.

MIN RESTANTES XX

Se llegó al límite de sobrecarga de la unidad. Se inició

el enfriamiento.

Ninguna

---

DESCONGELE XX

La unidad se está descongelando con cuenta regresiva

en segundos.

Ninguna

ESPERE A QUE SE

DESCONGELE XXX

La unidad se apaga cuando la bobina está fría o si ya

está en un ciclo de descongelación. Procede a terminar

el ciclo o a iniciar uno que libere las bobinas de hielo

antes de su almacenamiento.

Ninguna

ESPERE A QUE SE

SECADO XXX

Ocurre cuando la unidad se apaga y la bobina no está

congelada. Saca el agua de las bobinas antes de su

almacenamiento.

Ninguna

LIMPIAR FILTRO >

---

Indica limpiar o cambiar el filtro.

Cambiar o limpiar el filtro.

Presionar la tecla > para

restablecer

LIMPIAR BOBINA >

---

Indica limpiar las bobinas y el interior.

Limpiar las bobinas.

Presionar la tecla > para

restablecer

07-01776H F412-115V 22 Dri-Eaz Products, Inc.

MENSAJES DE ERROR

Si el sistema de control detecta un error, se producirá un mensaje de error ("ER"). Si esto ocurre, desconecte la unidad y

luego conéctela de nuevo. Por lo general, esto restablecerá la parte electrónica, y la unidad comenzará a funcionar

normalmente. Si el mensaje de error vuelve a aparecer, consulte las explicaciones y soluciones que se muestran a

continuación. Si estas soluciones no se resuelven el problema, póngase en contacto con su centro de servicio local

autorizado.

MENSAJE DEL PANEL DE

CONTROL

EXPLICACIÓN Y SOLUCIÓN

ER4 CONEXION

SENSOR DESCONG

ER4 CONEXION

SENSOR SALIDA

Sensor de temperatura abierto, faltante, o en cortocircuito. Compruebe que los

sensores de temperatura estén instalados correctamente en el panel de control. Si el

error persiste, comuníquese al centro de servicio.

ER5 CONEXION

SENSOR TABLERO

Sensor de temperatura/humedad relativa de entrada abierto, faltante, o en cortocircuito.

Compruebe que el sensor de temperatura/humedad relativa esté instalado

correctamente en el panel de control y la cubierta de entrada. Si el error persiste,

comuníquese al centro de servicio.

ER6 CONTACTAR

CENTRO DE SERV

Falla en el sensor de corriente. Si el error persiste, comuníquese al centro de servicio.

ER7 INVAL

AJUSTE

Configuración incorrecta o incompatible de los interruptores DIP. Comuníquese al

centro de servicio de Dri-Eaz para obtener la configuración correcta de los interruptores

DIP.

ER8 BOTON

ATORADO

La tecla se ha atascado o se ha oprimido por demasiado tiempo. Comuníquese al

centro de servicio.

ER9 BOMBA TAPADA

BOMBA&MANGUERA

Compruebe si hay obstrucciones en la manguera de desagüe. Revise la bomba.

07-01776H F412-115V 23 Dri-Eaz Products, Inc.

DETECCIÓN DE PROBLEMAS

F A L L A

M O T I V O

S O L U C I Ó N

Gotea agua cuando

se mueve la unidad.

Se desenchufó la unidad

antes de que terminara el

ciclo de purgado.

Purgue la unidad antes de moverla. Consulte “Al finalizar el

trabajo” en la página 16.

La unidad no

funciona.

Unidad desenchufada.

La máquina no recibe

electricidad.

Enciéndala.

Enchufe la unidad; revise la conexión del cable de

alimentación en el tomacorriente de la pared y en la base de la

unidad.

La rueda del

soplador no gira.

Soplador obstruido.

Quite el aro del conducto y la rejilla, y elimine la obstrucción.

Vuelva a colocar el aro del conducto y la rejilla.

La unidad funciona,

pero la habitación

no se seca.

Tiempo de secado

insuficiente.

Poca circulación de aire en la

habitación.

Infiltración excesiva de aire

húmedo.

Permita más tiempo de secado.

Aumente la circulación de aire con ventiladores.

Selle el área para reducir la infiltración.

La unidad junta muy

poca agua.

El aire de la habitación está

seco.

La temperatura de la

habitación es demasiado baja.

El filtro HAF está lleno.

El bloque de intercambio de

calor y/o los serpentines están

tapados.

Controle el nivel de humedad con un higrómetro.

Aumente la temperatura de la habitación.

Controle el filtro. Límpielo o reemplácelo si es necesario.

Controle el bloque de intercambio de calor y los serpentines.

Límpielos si es necesario.

Si su problema no está incluido aquí, llame al distribuidor de su zona o comuníquese sin cargo con nuestro

Departamento de Servicio Técnico al 800-932-3030 para que lo asistan.

ESPECIFICACIONES

Modelo

LGR 7000XLi (F412)

Peso

107 lb | 49 kg

Dimensiones (altura x

profundidad x ancho)

33,5 × 20 × 20 in | 85 × 51 × 51 cm

Potencia

8,3 A, 115 V

Eliminación de agua según

AHAM (80 °F [27 ºC]/60% de

humedad relativa)

130 pt | 61,5 L por día

Eliminación de agua según

grano bajo (80 °F

[27 ºC]/20% de humedad

relativa)

17 pt | 8 L por día

Cantidad máxima de aire

procesado

325 cfm* salida canalizable al nivel

del piso

Nivel de ruido promedio

62 dB

Filtro de aire

Filtro HAF de 3M™

Pieza n.º F368 (paquete de 24

unidades)

Manguera de drenaje

40 ft | 12,2 m

Cable de alimentación

25 ft | 7,6 m

Construcción

Carcasa rotomoldeada.

Seguridad

Certificación de ETL conforme a las

normas CSA 22.2 n.º 92

Las especificaciones están sujetas a cambios sin previo aviso.

Algunos valores pueden ser aproximados.

*La velocidad del ventilador varía automáticamente para optimizar el

desempeño.

La información sobre la garantía está disponible en

www.dri-eaz.com.

No olvide visitar warranty.drieaz.com y registrar su

compra. Su registro nos ayudará a brindarle información

actualizada del producto según sea necesario.

Para una correcta eliminación, esta unidad debe llevarse

a una empresa de reciclaje autorizada para procesar

equipos de refrigeración.

07-01776H F412-115V 24 Dri-Eaz Products, Inc.

Guide d’utilisation

Déshumidificateur portable LGR 7000XLi

Modèle F412-115V

DRI-EAZ PRODUCTS, INC.

15180 Josh Wilson Road, Burlington, WA 98233 – États-Unis

Téléphone : 800-932-3030 Télécopie : 360-757-7950 www.dri-eaz.com

Le déshumidificateur LGR 7000XLi de Dri-Eaz

réduit l’humidité dans les environnements

structuraux fermés en éliminant la vapeur d’eau de l’air. Le 7000XLi est robuste, durable et

facilement transportable; cet appareil est idéal pour la réfection (dégâts causés par l’eau), le

séchage des structures, la construction et autres utilisations exigeant une déshumidification

temporaire à très haut débit.

Brevets : http://www.LBpatents.com

C O N S E R V E R C E S I N S T R U C T I O N S

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT! Ne pas modifier le LGR 7000XLi

d’aucune façon. Utiliser seulement des pièces de

rechange autorisées par Dri-Eaz Products, Inc.

Toute modification ou l’utilisation de pièces non

approuvées peut constituer un danger et

annulera votre garantie. Contactez votre

distributeur autorisé Dri-Eaz pour obtenir de

l’aide.

AVERTISSEMENT! Danger de décharge

électrique, ventilateur tournant et surfaces très

chaudes. Débrancher l’appareil avant d’ouvrir

le couvercle pour le nettoyage ou l’entretien.

L’appareil doit être mis à la terre.

 Vérifier l’état du cordon d’alimentation avant

utilisation. Ne pas l’utiliser si le cordon est

endommagé. Pour débrancher, toujours saisir

la prise (et non le cordon).

 Enfoncer les trois fiches de la prise du cordon

dans une prise de courant mise à la terre. Ne

pas utiliser d’adaptateur. Ne jamais sectionner

la troisième fiche. Ne pas utiliser de rallonge.

 L’appareil doit fonctionner sur un circuit de

115V/60 Hz protégé par un disjoncteur de fuite

à la terre.

 Ne pas mettre l’appareil en marche lorsque de

l’eau stagne en surface. Le moteur et le

câblage doivent rester secs.

PRÉLIMINAIRES

Enregistrement de la garantie

Enregistrez votre appareil sur le site

warranty.drieaz.com. L’enregistrement nous aidera à

vous donner des conseils judicieux quant à l’utilisation,

l’entretien ou la réparation de votre appareil et de vous

contacter au cas où nous aurions des renseignements

importants en matière de sécurité touchant à votre

produit Dri-Eaz. Si vous estimez qu’une réparation

s’impose, procurez-vous le modèle de l’appareil, le

numéro de série et la preuve d’achat originale, puis

appelez votre distributeur pour obtenir une autorisation

de retour d’article (RMA).

Avertissment

COMMENT BIEN ENLEVER LE

CORDON ÉLECTRIQUE

Saisir la prise IEC et tirer en la tenant droite

IMPORTANT : Les dommages occasionnés

au récipient ou au déshumidificateur IEC en

raison d’un retrait incorrect du cordon

électrique ne sont pas couverts par la

garantie. Le cordon électrique IEC étant une

pièce d’usure, il n’est pas couvert par la

garantie.

07-01776H F412-115V 25 Dri-Eaz Products, Inc.

FIG. A : AVANT

FIG. B : ARRIÈRE

Poignée intégrée se replie

pour le rangement.

Prise du cordon.

FIG. C : CONNEXION DU

CORDON

Réceptacle moulé

pour rangement du

cordon.

Entrée de l’air

humide du filtre

HAF de 3M™

Sortie d’air traité

(déshumidifié). Peut être

utilisé avec des conduits

plats ou rigides standard de

12 po.

Réceptacle de

tuyau de vidange

Panneau

arrière. Retirer

pour acccéder

à la pompe.

Tuyau de

vidange

Étiquette et numéro

de série.

IDENTIFICATION DES PIÈCES

Bouchon de vidange

07-01776H F412-115V 26 Dri-Eaz Products, Inc.

PANNEAU DE COMMANDE

MARCHE/

ARRÊT

AFFICHAGE

D’AFFICHAGE

SÉLECTION DU MENU /

TOUCHE VERS LE HAUT

PURGE POMPE

UTILISATION DU DÉSHUMIDIFICATEUR

Mettez l’appareil droit

AVIS : Il n’est pas recommandé de transporter ou de

ranger l’appareil en position horizontale. En effet,

lorsque l’on couche l'appareil, l'huile en provenance

du compresseur peut s'écouler dans les serpentins

réfrigérants et affecter le fonctionnement du

déshumidificateur; cela peut également abîmer

l’appareil. Si l’appareil a été placé en position

horizontale, le redresser et attendre au moins 30

minutes avant de le mettre en marche.

Mise en place du déshumidificateur

Pour obtenir les meilleurs résultats possibles, faites

fonctionner vos déshumidificateurs dans une pièce

close. Fermez toutes les portes et les fenêtres qui

s'ouvrent vers l'extérieur, afin d’optimiser l’élimination de

l’eau. Placez le déshumidificateur loin de toute

obstruction et loin de tout objet qui pourrait bloquer la

circulation de l'air entrant ou sortant de l’appareil. Pour

un complément d’information sur l’agencement d’un

milieu de séchage optimal, appelez Dri-Eaz au 800-932-

3030.

Pose du tuyau de vidange

La pompe à condensats du 7000XLi est raccordée à un

tuyau de vidange en plastique (dans le réceptacle situé

sur le côté de l'appareil). Le raccord rapide de ce tuyau

permet de le brancher rapidement sur le tuyau de

vidange de 12 m (40 pi) fourni. Déroulez le tuyau au

complet, puis faites-le déboucher dans un évier, un

drain, un seau ou à l’extérieur - tout endroit où l'eau peut

s'écouler sans danger. Si vous utilisez un seau ou autre

récipient pour recueillir l'eau, vérifiez-le souvent pour

éviter tout débordement.

AVIS : Déroulez et redressez le tuyau de vidange sur

toute sa longueur. Ne laissez aucune partie du tuyau

enroulée sur l'appareil; l’extrémité du tuyau ne doit pas

être à plus de 6 m (20 pi) au-dessus de la partie

inférieure de l’appareil. Regardez également si le tuyau

n'est pas plié et n'a aucune obstruction pouvant bloquer

la circulation de l'eau. Le tuyau risquerait alors de

refouler, causant un débordement.

Branchement du cordon d’alimentation

Le déshumidificateur 7000XLi doit être branché sur

une prise 115 V, protégée par un disjoncteur de fuite à

la terre, avec une intensité nominale de 15 ampères.

Retirez le cordon de son réceptacle de rangement et

déroulez-le. Commencez toujours par brancher le

cordon fermement sur la prise de l’appareil, puis

branchez l’autre extrémité sur une prise de courant

appropriée.

Mise en marche de l’appareil

Le panneau de commande du déshumidificateur

7000XLi présente un afficheur et quatre touches de

commande. Appuyez sur la touche MARCHE/ARRÊT

pour allumer l’appareil.

Affichage de démarrage et modes d’affichages

normaux.

Lors du premier branchement de l’appareil sur une prise

secteur, l’écran du panneau de commande passe

brièvement par une série d’affichages. Ceci fait partie de

la procédure d’autodiagnostic de l’appareil; l’utilisateur

n’a pas besoin d’intervenir.

Une fois l’autodiagnostic terminé, l’écran passera au

mode d’affichage normal.

00 HRS TRAVAIL

ENTRÉE 00 °C / ENTRÉE 00 %

La première ligne de l’affichage indique le nombre total

d’heures pendant lesquelles l’appareil est en

fonctionnement. Vous pouvez remettre cette valeur à

zéro pour noter le nombre d’heures de travail (cf. section

« Réinitialisation des heures en marche » ci-dessous).

La seconde ligne de l’affichage alterne entre la

température d’entrée et l’humidité d’entrée.

Menu de paramètres utilisateur

L’utilisateur peut modifier un certain nombre de

paramètres. L’information système peut également être

affichée. Pour accéder à ces articles, appuyez sur la

touche

MENU D’AFFICHAGE. Chaque fois que vous

MARCHE/ARRÊT

Appuyez et relâchez pour allumer

ou éteindre l'appareil.

MENU D’AFFICHAGE

Appuyez pour sélectionner l’article

suivant du menu. L’article du menu

apparaitra sur l'affichage.

SÉLECTION DU MENU /

TOUCHE VERS LE

HAUT

Appuyez pour faire défiler ou

sélectionner les valeurs affichées du

menu.

PURGE POMPE

Appuyez et relâchez pour faire

démarrer la purge. L’affichage

comptera à rebours les secondes

restantes jusqu’à la fin de la purge.

07-01776H F412-115V 27 Dri-Eaz Products, Inc.

appuyez sur la touche, le paramètre suivant s’affiche.

Lorsque le paramètre que vous souhaitez régler est

affiché, appuyez sur la touche SÉLECTION DE

MENU pour augmenter la valeur. Appuyez de nouveau

sur la touche MENU D’AFFICHAGE pour accepter le

réglage et redémarrer le défilement de l’affichage.

Veuillez noter que seuls les articles du menu suivis du

symbole « plus grand que ( > ) » peuvent être réglés.

Tous les réglages et les modes sont expliqués en détail

dans le Guide du panneau de commande.

Messages d’erreur

L’appareil affiche un message d’erreur lorsque les

diagnostics de bord du 7000XLi détectent une anomalie.

Voir « Messages d’erreur », p. 34, pour une explication

de chaque message.

Guide du panneau de commande

MARCHE/ARRÊT. Appuyez sur cette touche pour

allumer ou éteindre l’appareil. Lorsque vous allumez

l’appareil, l’écran affiche généralement SVP ATTENDRE

COMP. DIFFÉRÉ et effectue un compte à rebours

numérique d’un maximum de 60 secondes jusqu’à 0

(délai d’équilibrage des pressions du fluide frigorigène

pour faciliter le démarrage). Au terme de ce délai, l’écran

affiche XX HRS TRAVAIL et effectue un cycle entre

ENTRÉE XX °C et ENTRÉE XX %. REMARQUE : Si

aucun compte à rebours n’est affiché, un délai est inutile

et la machine commence à fonctionner immédiatement.

MENU D’AFFICHAGE. Appuyez sur cette touche

pour parcourir l'affichage des états supplémentaires du

déshumidificateur et les paramètres utilisateur. Appuyez

une fois sur la touche MARCHE/ARRÊT pour retourner

au menu principal.

SÉLECTION DE MENU. Appuyez sur cette touche

pour changer les valeurs des paramètres « définis par

l’utilisateur ». La touche SÉLECTION DE MENU agit

comme touche VERS LE HAUT pour régler le point de

consigne pour le mode de l'hygrostat. Reportez-vous à

la section Menu de paramètres utilisateur pour de plus

amples détails.

PURGE. Appuyez sur cette touche pour vidanger

l’eau du réservoir de la pompe à condensats. L’affichage

indique PURGE POMPE avec un compte numérique à

rebours. REMARQUE : Lors d’un fonctionnement

normal, la pompe effectue automatiquement une purge.

Modification des paramètres et affichage de

l’information système

L’utilisateur peut modifier un certain nombre de

paramètres. L’information système est également

disponible. Pour accéder à ces articles, appuyez sur la

touche MENU D’AFFICHAGE. Chaque fois que vous

appuyez sur la touche, le prochain paramètre s’affiche

(voir liste ci-dessous). Lorsque le paramètre que vous

souhaitez régler est affiché, appuyez sur la touche

SÉLECTION DE MENU pour augmenter la valeur.

Appuyez de nouveau sur la touche MENU

D’AFFICHAGE pour accepter le réglage et redémarrer le

défilement de l’affichage.

Veuillez noter que seuls les articles du menu suivis du

symbole « plus grand que ( > ) » peuvent être réglés.

07-01776H F412-115V 28 Dri-Eaz Products, Inc.

Paramètres de l’utilisateur

Seuls les éléments du menu suivis du symbole « supérieur à » (>) peuvent être réglés. Si aucune touche n’est sélectionnée pendant 5

minutes pour les écrans : ENTRÉE-SORTIE, GRAIN DPR (ENTRÉE-SORTIE pour les modèles en 230 V), l’affichage reviendra au

mode d’affichage normal. Pour tous les autres éléments du menu, l’affichage reviendra au mode d’affichage normal après 20

secondes. Les éléments sans le symbole (>) ne sont là que pour information et ne peuvent pas être modifiés ou réinitialisés.

Appuyer sur

MENU AFFICHAGE

pour passer à l’option

suivante du menu. ↓

Appuyer sur SÉLECTION DE MENUS pour modifier les paramètres. →

1. HRS REINICIAR>

FALLA DE LUZ X

1. H DE TRABAJO 0

FALLA DE LUZ 0

Appuyer sur pour réinitialiser à 0.

2. ENTRADA SALIDA

100' 80% 115' 30%

Pour information seulement.

3. ENTRADA-SALIDA

XX.X g/kg

4. FILTRO LIMPIAR

XXX HR >

5. FILTRO LIMPIAR

0 HRS

Appuyer sur pour effacer les heures du filtre.

5. LIMPIAR BOBINA

XXX HRS >

5. LIMPIAR BOBINA

0 HRS

Appuyer sur pour effacer les heures de la bobine.

6. HIGROSTATO

MODO APAGADO>

6. HIGROSTATO

MODO PRENDIDO>

Appuyer sur pour allumer ou éteindre.

7. CONSIGNA

HIGROSTATO XX%>

Appuyer sur pour faire défiler de 40% à 90% par incréments de 5% (le défaut est 50%).

8. IDIOMA

ESPANOL >

8. SPRACHE

DEUTSCH >

8. LANGUE

FRANCAIS >

8. LANGUAGE

ENGLISH >

Appuyer sur pour

modifier l’option de

langue.

9. TEMPERATURA

'C >

9. TEMPERATURA

‘F >

Appuyer sur pour passer de °F à °C.

10. TEMP BOBINA

XX’

Pour information seulement.

11. CORR COMPRS

XX.X A

Pour information seulement.

12. FIRMWARE

3.0X FXXX-XXX

Pour information seulement.

13. TOTAL DE HRS

XXXX HR

(Retour aux éléments

du menu principal.)

La partie suivante n’est disponible que pour les unités équipées sans fil.

14. SENSOR ID

XXXXXXXX

(Retour aux éléments

du menu principal.)

07-01776H F412-115V 29 Dri-Eaz Products, Inc.

APRÈS CHAQUE UTILISATION

Pour réduire la possibilité d’égouttement lors du

transport de l’unité, suivez ces étapes

supplémentaires pour s’assurer que toute l’eau est

évacuée de l’appareil.

REMARQUE : Pour s’assurer que toute l’eau est

évacuée du déshumidificateur, l’appareil termine le cycle

de dégivrage même si l’appareil est éteint. Si l’appareil

est débranché durant le cycle de dégivrage, un excédent

d’eau peut s’accumuler dans l’appareil et goutter lors de

son déplacement.

REMARQUE : Pour s’assurer que le réservoir de

condensation se vide complètement durant la purge,

vérifiez que l’appareil est placé en station debout sur

une surface horizontale.

1. Si l’appareil est en cycle de dégivrage, attendez

qu’il revienne en mode de fonctionnement normal

avant de continuer. Pour vérifier, examinez le

tableau de commande. Il affiche l’un des messages

suivants :

Dégivrage en cours :

XXXX HRS TRAVAIL

LE DEGIVRAGE XX

Mode d’affichage lorsque l’appareil est en mode de

dégivrage. XX indique les secondes restantes pour le

cycle de dégivrage.

Séquence d’arrêt

ATTENDRE

LE DEGIVRAGE XX

Mode d’affichage lorsque l’unité est en mode de

dégivrage et que l’appareil est éteint (éteint par

l’utilisateur). L’appareil termine le cycle de dégivrage

pour éliminer la glace accumulée puis purger la pompe.

XX indique les secondes restantes pour le cycle de

dégivrage.

Séquence de séchage

ATTENDRE LE SÉCHAGE

DE L’UNITÉ XX

Mode d’affichage lorsque l’unité n’est pas en mode de

dégivrage et est hors tension (éteinte par l’utilisateur).

L’unité termine le cycle de séchage de 5 minutes puis le

processus de purge de la pompe. XX indique les

secondes restantes pour le cycle de séchage.

Affichage normal :

UNITÉ SUR 00 H

ENTREE XX° C / ENTRÉE XX%

Attendez que le tableau de commande reprenne son

affichage normal avant de continuer.

2. Basculez légèrement la machine pour s’assurer

que l’eau restant sur les surfaces intérieures

s’écoule dans le puisard.

3. Appuyez sur la touche PURGE. Lorsque le cycle

de purge est terminé, éteignez l’unité.

4. Retirez le tuyau de vidange externe, videz-le

soigneusement, enroulez-le et maintenez-le en place

à l’aide d’une des attaches prévues à cet effet sur le

côté de l’unité.

TRANSPORT ET RANGEMENT

AVIS : Manipulez l’appareil avec le plus grand soin. Ne

le laissez pas tomber, ne le lancez pas, et ne le placez

pas dans un endroit d’où il pourrait tomber. Un

traitement abusif de l’appareil risque de l’endommager,

de créer une condition dangereuse ou d’annuler la

garantie.

 N’exposez pas le panneau de commande à des

moisissures, à la neige ou à la pluie.

 Rangez-le et transportez-le avec précaution, afin

d’éviter les chocs fâcheux sur les pièces internes.

 Attachez-le durant le transport pour éviter qu’il glisse

et cause des blessures éventuelles aux occupants du

véhicule.

Important

Ne pas stocker ou transporter l'appareil en position

horizontale (avant, sur les côtés ou à l'arrière). Cela

aidera à prévenir les fuites de condensat de l'unité.

Conseil spécial pour le transport dans des

escaliers :

Avant de monter ou descendre des escaliers, suivez ces

étapes supplémentaires pour vous assurer que l’appareil

est vidé de toute son eau :

1. Éteignez l’appareil à la fin d’un cycle de dégivrage.

Inclinez avec soin l’appareil sur ses roues pour évacuer

l’eau restant sur les surfaces internes dans la zone de

récupération.

2. Appuyez sur la touche PURGE. Éteignez l’appareil

à la fin du cycle de purge.

3. Retirez le tuyau de vidange externe, videz-le avec

soin, puis remettez-le dans le réceptacle de rangement

sur le côté de l’appareil.

4. IMPORTANT : Retirez le cordon d'alimentation de

la base de l’appareil, enroulez-le et placez-le dans le

réceptacle de rangement. Ceci afin d’éviter que le

cordon se prenne sur une marche et s’abîme.

07-01776H F412-115V 30 Dri-Eaz Products, Inc.

Bloc d’échange thermique

Filtre HAF

Panneau arrière

Serpentin condenseur

(chaud)

Serpentin évaporateur

(froid)

Couvercle

Coffret électrique

Panneau de

commande

Boulons de ⅜ po de la

plaque de base du panneau

arrière (×5, non illustré)

Boulons de ⅜ po du

panneau arrière (×6)

Boulons de ⅜ po du

panneau arrière (×6)

FIG. D : DIAGRAMME DES PIÈCES

Boulons de ⅜ po

du couvercle (×2)

Emplacement de

la pompe

Puce du capteur. Le câble (non

illustré) est attaché à l’arrière du

panneau de commande.

07-01776H F412-115V 31 Dri-Eaz Products, Inc.

PROGRAMME D’ENTRETIEN

AVERTISSEMENT! RISQUE DE DÉCHARGE

ÉLECTRIQUE. Débranchez le déshumidificateur avant

d’en faire l’entretien.

AVERTISSEMENT : Risque d’exposition à la poussière

et aux contaminants. L’utilisation d’un masque

respiratoire et de gants et recommandée. Si l'appareil a

été exposé à des contaminants potentiellement

dangereux, nettoyez-le à fond et désinfectez-le avant de

le réutiliser.

AVIS : L’appareil est équipé de capteurs électroniques

sensibles. Protégez-les, ainsi que leurs fils, contre tout

choc. Ne les exposez pas à l’eau ou à des solutions de

nettoyage.

Liste des outils et fournitures nécessaires pour

réaliser les procédures d’entretien décrites dans ce

manuel :

Tournevis à pointe étoilée

Tournevis à lame plate

Pince à becs pointus

Clé de

∕

Tourne-écrou ou clé à douilles de

∕

Clé à douilles de

∕

po (pour retirer la pompe)

Rallonge de clé à douilles de 6 po

Clé à rochet

Chiffons

Aspirateur HEPA avec embout brosse et suceur long.

Recommandés

Perceuse sans fil, petit canif, pince à petits becs,

solution de nettoyage pour serpentins, solution de

nettoyage pour boîtier roto-moulé.

Avant chaque utilisation

Regardez si le cordon d'alimentation est intact.

Assurez-vous qu’il n’est pas éraillé, coupé, etc.

Remplacez le cordon s’il est endommagé.

Examinez, nettoyez à l’aspirateur ou remplacez le

filtre. Le filtre HAF de 3M™ (débit d’air élevé) peut être

nettoyé à l’aspirateur et être réutilisé jusqu’à trois

fois avant d’être remplacé. Utiliser un aspirateur HEPA

et un embout à brosse pour retirer tous les débris et la

poussière. N’utilisez pas d'air comprimé et n’exposez

pas le filtre à des liquides, car cela l’abîmerait.

AVIS : Remplacez-le uniquement par un filtre neuf HAF

(Pièce Dri-Eaz n°. F368). Les autres types de filtres

n’offrent pas une filtration ni un passage de l’air

adéquats. Assurez-vous d’orienter le nouveau filtre

correctement. Voir « Pose du filtre HAF », p. 328. Voir

également « Information Concernant les filtres HAF »,

p. 31.

Tous les mois

Inspectez les serpentins et le bloc d’échange

thermique. Nettoyez-les lorsque l’accumulation de

saleté est évidente. Sous conditions normales

d’utilisation, la poussière peut s’accumuler et peut

réduire le passage de l’air, réduisant la performance de

l’appareil et causant une surchauffe. Voir « Nettoyage

des serpentins et du bloc d’échange thermique », p. 32.

Pour entretenir l’aspect, essuyer les surfaces

intérieures et extérieures avec un chiffon humide. Pour

un nettoyage en profondeur et un brillant protecteur

durable, utilisez un traitement pour intérieur d’automobile

similaire.

Au besoin

Nettoyez la valve anti-retour et le récipient collecteur

de la pompe Si l’appareil affiche le message "ER9

INFORMATIONS CONCERNANT LES FILTRES HAF DE 3M™

Les filtres HAF de 3M favorisent une rétention supérieure des particules et une circulation d’air optimale, en plus d’inhiber

la croissance microbienne sur les surfaces du filtre. Pour garantir une protection maximale du matériel, des techniciens et

du chantier, suivez les directives suivantes :

Remplacer le filtre HAF après l’avoir nettoyé à l’aspirateur et réutilisé trois fois. Les filtres HAF sont moins efficaces après trois

utilisations.

Remplacer le filtre HAF après l’avoir utilisé pour des interventions effectuées dans un lieu contaminé par des moisissures,

ou exposé à des contaminants risquant d'être dangereux. L’usage continu d’un filtre contaminé risque de transmettre l’infection.

Ne pas laver, ni verser de liquide sur le filtre HAF. L’exposition du filtre à des liquides compromet l’efficacité de la matière

électrostatique.

Ne pas utiliser l’appareil sans le filtre HAF en place. Ne pas utiliser l’appareil avec un autre type de filtre. Une mauvaise

filtration rendra l’appareil moins efficace et risquera de l’endommager.

Ne pas utiliser l’appareil lorsqu’il y trop de poussière ou de particules en suspension dans l’air. La grande quantité de

particules pendant le sablage, la peinture au pistolet ou des activités similaires risquent de boucher l’appareil et l’endommager.

07-01776H F412-115V 32 Dri-Eaz Products, Inc.

BLOCAGE POMPE VÉRIFIER POMPE & TUYAU », la

valve anti-retour de la pompe et le bassin collecteur

doivent probablement être nettoyés. Cela demande le

retrait du couvercle arrière. Voir instructions p. Error!

Bookmark not defined. « Inspection et nettoyage de la

valve anti-retour de la pompe ».

Nettoyez les serpentins et le bloc d’échange

thermique. Inspectez le serpentin évaporateur

horizontal (froid), après avoir retiré le couvercle arrière.

En cas de poussière et saletés excessives, nettoyez

avec un aspirateur ou avec un nettoyant pour serpentin.

Voir « Nettoyage des serpentins et du bloc d’échange

thermique », p. 32.

NETTOYAGE DES SERPENTINS ET DU

BLOC D’ÉCHANGE THERMIQUE

Pour que l’appareil continue de bien fonctionner, gardez

les serpentins et le bloc échangeur d’air propres et

retirez périodiquement la poussière et les débris qui

s’accumulent sur les surfaces intérieures.

Pose du filtre HAF

Pour éviter d’endommager le filtre HAF, veillez à l'insérer correctement.

CORRECT

Les fils du filtre

sont alignés avec

la direction de

l’insertion.

INCORRECT

Les fils du filtre

sont

perpendiculaires à

la direction de

l’insertion. Lors du

retrait, les fils

peuvent se

séparer et abîmer

le filtre.

BOUTON DE LA PURGE DE LA POMPE

Le panneau de commande affichera le message suivant lors d’une pression sur le bouton de la purge de la pompe.

M E S S A G E D U

P A N N E A U D E

C O M M A N D E

E X P L I C A T I O N

---

PURGA DE AGUA XX

La pompe est purgée avec un compte à rebours en secondes. Appuyer à nouveau sur

la touche pour arrêter si nécessaire.

07-01776H F412-115V 33 Dri-Eaz Products, Inc.

MESSAGES DU SYSTÈME

Le panneau de commande affichera les messages suivants en fonction de la performance du système et des conditions

environnementales. Le cas échéant, l’action de l’utilisateur est indiquée dans la troisième colonne.

M E S S A G E D U

P A N N E A U D E

C O M M A N D E

E X P L I C A T I ON

A C T I O N D E

L ’ U T I L I S A T E U R

INICIALIZAR

Mise sous tension de l’unité.

Aucune

VERSION FIRMWARE

XXX

Indique le numéro de version du micrologiciel du tableau

de contrôle.

Aucune

FXXX-XXX

Numéro de modèle.

Aucune

APAGADO

La mise sous tension est terminée et l’unité fonctionne.

Aucune

POR FAVOR ESPERE

RETAR COMPRS XX

Délai de 60 s avant le démarrage du compresseur.

Permet à la pression du système de s’équilibrer.

Aucune

PRENDIDO XXXX HR

ENTRADA XXX°C/ XX%

Première ligne : indique le total des heures de

fonctionnement.

Seconde ligne : Alterne entre la température d’entrée et

RH d’entrée toutes les 2 secondes.

Aucune

HIGROSTATO

ENTRADA XXX°C/ XX%

Première ligne: indique que l’unité est en mode

hygrostat

Seconde ligne : Alterne entre la température d’entrée et

RH d’entrée toutes les 2 secondes.

Aucune

BAJA TEMP

ENTRADA XXX°C/ XX%

F515 seulement. L’unité s’arrête si la température

d’entrée est inférieure à 45° F. Remise en marche

lorsque la température d’entrée atteint 50° F.

Aucune

CICLO ALTA TEMP.

MIN RESTANTES XX

Limite de surcharge de l’unité atteinte. Amorçage du

refroidissement.

Aucune

---

DESCONGELE XX

Dégivrage de l’unité avec un compte à rebours en

secondes.

Aucune

ESPERE A QUE SE

DESCONGELE XXX

L’unité s’arrête lorsque la bobine est froide ou déjà en

cours de cycle de dégivrage. Poursuit pour terminer le

cycle ou en commencer un autre pour enlever la glace

des bobines avant le stockage.

Aucune

ESPERE A QUE SE

SECADO XXX

Se produit lorsque l’unité est arrêtée et que la bobine

n’est pas gelée. Enlève l’eau des bobines avant le

stockage.

Aucune

LIMPIAR FILTRO >

---

Invite à nettoyer ou à changer le filtre.

Changer ou nettoyer le filtre.

Appuyer sur la touche > pour

réinitialiser

LIMPIAR BOBINA >

---

Invite à nettoyer les bobines et l’intérieur.

Nettoyer les bobines.

Appuyer sur la touche > pour

réinitialiser

07-01776H F412-115V 34 Dri-Eaz Products, Inc.

MESSAGES D’ERREUR

Si le système de contrôle détecte une erreur, il émettra un message d’erreur (« ER »). Si cela se produit, débranchez

d’abord l’unité puis rebranchez-la. Généralement, cela réinitialisera les systèmes électroniques et l’unité se mettra à

fonctionner normalement. Si le message d’erreur réapparaît, référez-vous aux explications et solutions décrites ci-

dessous. Si ces solutions ne règlent pas le problème, contactez votre centre local de services agréé.

M E S S A G E D U

P A N N E A U D E

C O M M A N D E

E X P L I C A T I O N S E T S O L U T I O N S

ER4 CONEXION

SENSOR DESCONG

ER4 CONEXION

SENSOR SALIDA

Le capteur de température est ouvert, manquant ou court-circuité. Vérifier que les

capteurs de température sont installés correctement sur le panneau de commande. Si

l’erreur persiste, contacter le fournisseur de services.

ER5 CONEXION

SENSOR TABLERO

Le capteur de la température/Rh d’entrée est ouvert, manquant ou court-circuité.

Vérifier que les capteurs de température/Rh d’entrée sont installés correctement sur le

panneau de commande et la flasque d’entrée. Si l’erreur persiste, contacter le

fournisseur de services.

ER6 CONTACTAR

CENTRO DE SERV

Panne actuelle du capteur. Si l’erreur persiste, contacter le fournisseur de services.

ER7 INVAL

AJUSTE

Paramètres des commutateurs DIP incorrects ou incompatibles. Contacter le service

client de Dri-Eaz pour obtenir les bons paramètres des commutateurs DIP.

ER8 BOTON

ATORADO

Une touche est bloquée ou a été maintenue appuyée trop longtemps. Contacter le

fournisseur de services.

ER9 BOMBA TAPADA

BOMBA&MANGUERA

Vérifier la présence d’une obstruction dans le tuyau de vidange. Vérifier la pompe.

07-01776H F412-115V 35 Dri-Eaz Products, Inc.

DÉPANNAGE

FICHE TECHNIQUE

Modèle

LGR 7000XLi (F412)

Poids

107 lb | 49 kg

Dimensions

(H × P × L)

33,5 × 20 × 20 po | 85 × 51 × 51 cm

Alimentation

8,3 A, 115 V

AHAM de retrait d’eau (26,6

°C [80 °F]/60 % HR)

130 chopines | 61,5 litres / jour

Retrait d’eau Low Grain (26,6

°C [80 °F]/20 % HR)

17 chopines | 8 litres / jour

Déplacement de l’air (max)

325 pi

/min*. Orifice à conduit au

niveau du sol.

Niveau sonore (moyen)

62 dB

Filtre à air

Filtre HAF de 3M™

Pièce No. F368 (paquet de 24)

Tuyau de vidange

40 pi | 12,2 m

Cordon d’alimentation

25 pi | 7,6 m

Construction

Coquille rotomoulée.

Sécurité

Homologué ETL pour CSA 22.2 no.

Fiche technique sous réserve de modifications sans préavis.

Certaines valeurs peuvent être approximatives.

*Vitesse variable automatique du ventilateur pour favoriser une

efficacité optimale.

Les données de garantie sont disponibles sur le site

www.dri-eaz.com.

Pensez à visiter warranty.drieaz.com et à enregistrer

votre achat. Votre enregistrement nous aidera à vous

communiquer les dernières nouvelles importantes sur le

produit.

Pour une élimination adéquate, cet appareil doit être

remis à un centre de recyclage agréé pour traiter

l'équipement de réfrigération.

A N O M A L I E

C A U S E

C O R R E C T I F

Écoulement

d’eau lors du

déplacement de

l’appareil.

Appareil débranché avant la

fin de la purge.

Purgez l’appareil avant de le déplacer. Voir « Après chaque

utilisation », p. 28.

L’appareil ne

fonctionne pas.

L’appareil n’est pas allumé.

Aucune alimentation.

Allumez l’appareil.

Branchez l’appareil; regardez s’il est branché (au niveau de la

prise de courant et à la base de l’appareil).

Le ventilateur ne

tourne pas.

Le ventilateur est obstrué.

Retirez l’anneau du conduit et la grille et retirez l’obstruction.

Remettez l’anneau du conduit et la grille.

L’appareil

fonctionne, mais

la pièce ne sèche

pas.

Temps insuffisant pour le

séchage.

Mauvais déplacement d’air

dans la pièce.

Infiltration excessive d’air

humide.

Augmentez la durée de séchage.

Augmentez le déplacement d’air avec des appareils de ventilation.

Fermez la zone pour réduire l’infiltration.

L’appareil extrait

une quantité

d’eau

insuffisante.

L’air de la pièce est sec.

La température de la pièce est

trop basse.

Le filtre HAF est plein.

Le bloc d’échange thermique

ou les serpentins sont

obstrués.

Vérifiez le taux d’humidité avec un hygromètre.

Augmentez la température de la pièce.

Vérifiez le filtre. Nettoyez-le ou remplacez-le au besoin.

Vérifiez le bloc d’échange thermique et les serpentins. Nettoyez au

besoin.

Si l’anomalie que vous avez constatée n’est pas indiquée ici, appelez votre distributeur local ou contactez le

service technique au numéro sans frais 800-932-3030 pour obtenir une aide supplémentaire.

07-01776H F412-115V 36 Dri-Eaz Products, Inc.

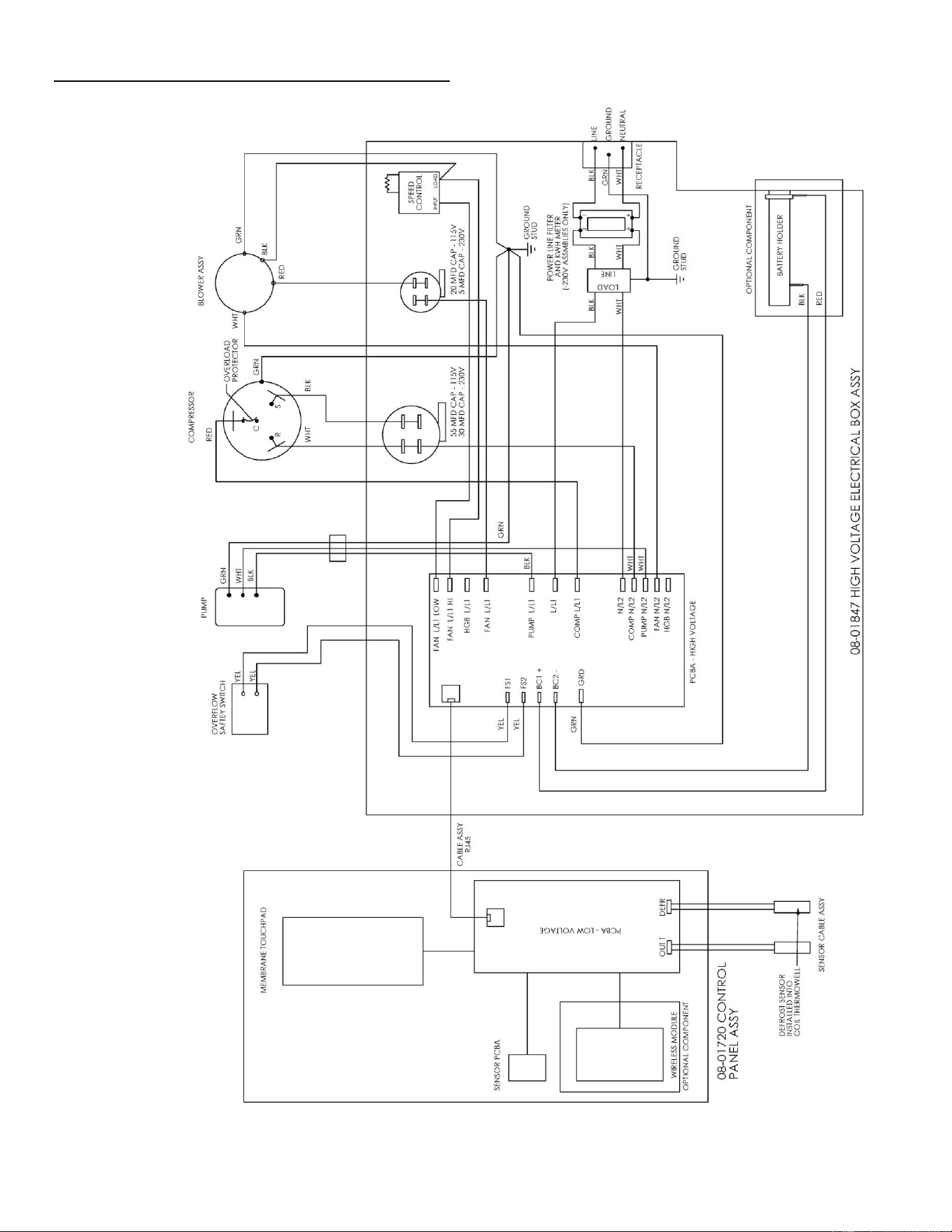

ELECTRICAL SCHEMATIC

Dri-Eaz 108110 LGR 7000XLi Portable Commercial Dehumidifier w/ Pump

Product's Documents

Owner Manual

Specifications

Dri-Eaz 108110 Questions and Answers
