RAMP USER'S MANUAL

MODEL: ATV-020-2 ATV-006B8-1 ATV-002（1） ATV-002（2）

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

ATV-020-2/ATV-006B8-1/ATV-002（1）/ATV-002（2）

Have product questions? Need technical support? Please feel free to

CustomerService@vevor.com

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

RAMP

ATV-020-2/ATV-006B8-1/

ATV-002

（

）

/ATV-002

（

）

- 2 -

Read the instructions carefully before using the device

【Catalogue】

1.Technical parameters

2.Safety precautions

3.Save these instructions

4.Common fault analysis

1. Technical parameters

Brand

VEVOR

Model

ATV-020-2

ATV-006B8-1

ATV-002（1）

ATV-002（2）

Maximum

load（lbs）

1250

1500

750

1500

Product size

（mm）

1980*305*51

1956*1379*38

2260*305*50

Product

weight（kg）

9.4

13.6

6.8

13.6

2. Safety precautions

Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all text

under subheadings therein before set up or use of this

product.

WARNING

TO PREVENT SERIOUS INJURY:

Before loading or unloading, turn vehicle’s engine off, set its transmission in gear or park,

- 3 -

engage its emergency brake and block its wheels. Make sure the Ramps are clean and dry

before loading or unloading.

Instructions are as follows:

1. The bolt must be inserted and hand-tightened through the barrel hinge.

2. Ramp surface must be dry, clean and free from oil or grease.

3. Park vehicle or trailer on flat, firm ground, be sure the vehicle is PARKED with

emergency/parking brake ON and the engine turned OFF.

4. Place ramps on the tailgate or trailer to accommodate the wheelbase of the loading

vehicle.

5. Ensure the plate or fingers of the ramp are securely in place.

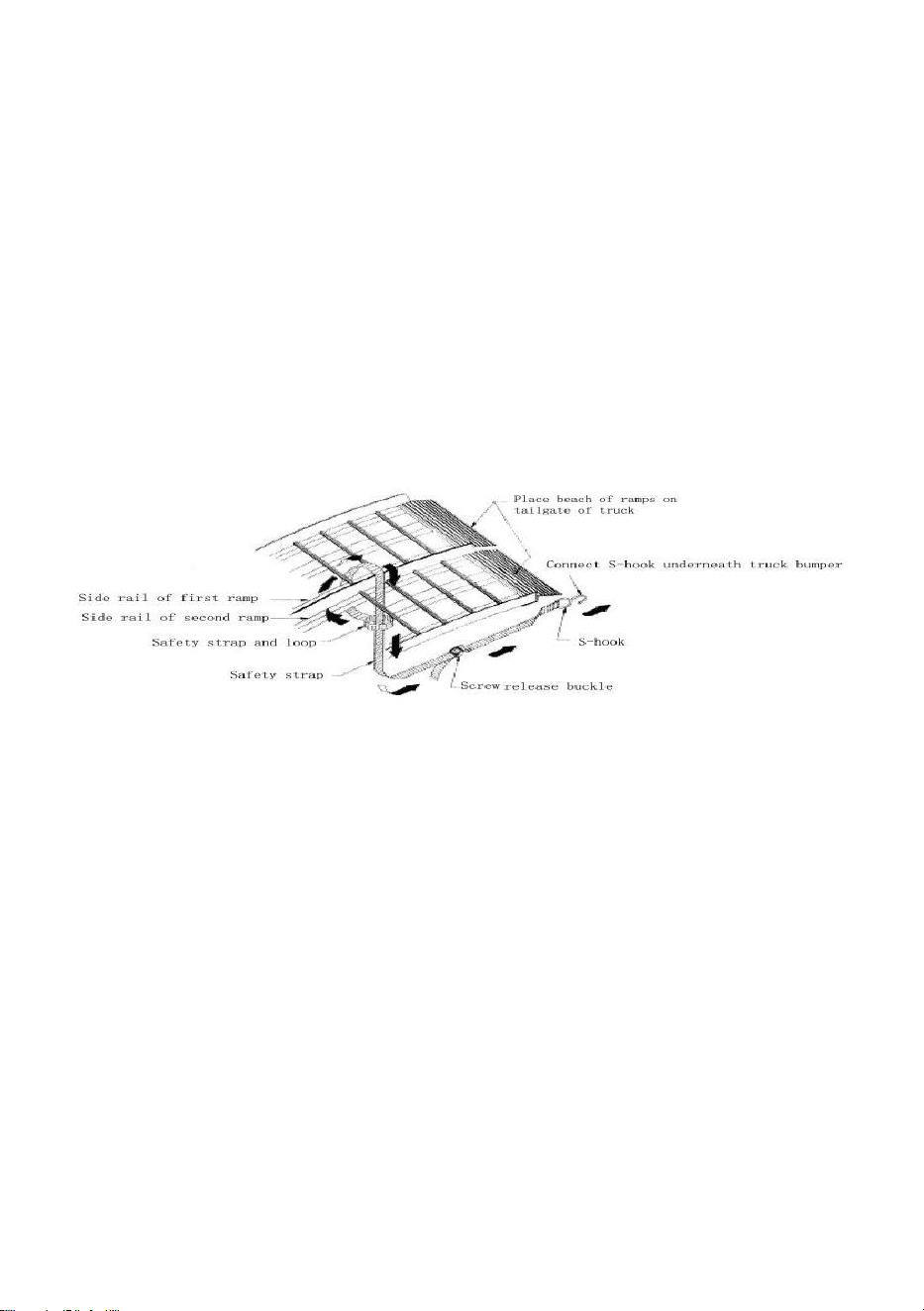

6. Install and secure safety straps. An illustration of how to secure the safety straps is as

follows:

7.ALWAYS attach safety strap(s). Make sure the strap is properly adjusted for length to

prevent kick-back of the loading ramp.

8.Ensure the safety strap does not allow rearward movement of the loading ramp.

Motorcycle use:

9. NEVER ride a Motorcycle or any other motorized equipment up or down a single runner

loading ramp.

10.Slowly push machine up the ramps MAKING SURE TIRES ARE CENTERED ON THE

RAMP AT ALL TIMES. (Two or more adult people are recommended for loading)

11. Acceleration must be slow, controlled and constant. The operator must remain in control

of machinery at all times during loading and unloading.

12. Use the brake as necessary to control your speed while unloading. Sudden or erratic

braking or accelerating will cause ramps to pull away from the tailgate or trailer or even

broke the ramp.

- 4 -

ATV use:

13.Always have a second adult to spot for the rider when loading.

14.Slowly drive machine up the ramps MAKING SURE TIRES ARE CENTERED ON THE

RAMP AT ALL TIMES.

15.Acceleration must be slow, controlled and constant. The operator must remain in control

of machinery at all times during loading and unloading.

16.Use the brake as necessary to control your speed while unloading. Sudden or erratic

braking or accelerating will cause ramps to pull away from the tailgate or trailer or even

broke the ramp.

WARNING – NEVER EXCEED THE MAXIMUM LOAD CAPACITY OF THE RAMPS. USE

AT YOUR OWN RISK.

Failure to follow these procedures may result in damage to machinery, injury or

death. The seller is not responsible for misuse or damages incurred during the use of

the ramps.

3.Save these instructions

1.The ramps will sit on the tailgate and both of the ramps must be dry and clean. Check for

and tighten any loose hardware.

2.Sit the tongue (angled lip) of the Ramps on the tailgate. The Tongue Edge must face down

(see Assembly), and fully contact the truck’s tailgate. Extend the Safety Chain (not included)

on each Ramp up into the inside of the truck bed;attach each Safety Chain to a secure

attachment point on the truck chassis.

3.Pull the loading ramps back until the chains are tight. The entire tongue portion of the

ramps must fit onto the tailgate; if not, adjust the Safety Chains accordingly or shorter

chains must be used.

4- Wheel ATV Loading and Unloading

WARNING

• These ramps are for use with 2-wheeled dirt bikes and 4-wheeled ATV’s only. Do not use

these ramps to load/unload 3-wheeled vehicles.

• Do not use these ramps to load or unload any vehicle that is wider than the ramp.

- 5 -

• Do not use these ramps to load or unload any vehicle that is carrying gear on its racks.

• Do not use these ramps if the tailgate on the vehicle being loaded or unloaded is higher

than half each ramp’s length.

WARNING! TO PREVENT SERIOUS INJURY: Riding an ATV while

loading or unloading is dangerous and should not be attempted.

WARNING! Be aware of dynamic loading!

Sudden load movement may briefly create excess load causing the Ramps to fail.

WARNING! TO PREVENT SERIOUS INJURY: All persons not involved in the process must

stand clear of the Ramps and truck. Make sure no pets are nearby.

Loading Using a Winch (not included)

1. The winch and mounting connection points must all have appropriate capacity to pull the

ATV up the ramps safely.

2. ATV Mounted Winch Setup: Unwind cable from the winch and attach it to a secure

mounting location on the truck, at the same height as the winch will be after the ATV has

been loaded.

3. Truck Mounted Winch Setup: Attach the cable to the bottom front part of the frame.

4. While operating the winch, stand back and to the side of the ATV, with the vehicle

between you and the winch cable.

5. Operate the winch to slowly load the ATV onto the vehicle.

Unloading

WARNING! TO PREVENT SERIOUS

INJURY: Riding an ATV while unloading is dangerous and should not be attempted.

1. Have an assistant monitor the Ramp tongues for slippage on the tailgate.

2. Setup the ramps on the truck bed as explained under operation. Remove all tie down

straps and securing equipment from the ATV.

WARNING! TO PREVENT SERIOUS

INJURY: Be sure the 4-wheel ATV is centered on ramps.

3. While staying off the ATV, start the engine, disengage the parking brake,put the

transmission into reverse, and make sure the wheels are in a straight line with the ramps.

While holding the brake, position yourself in front of the ATV.

4. Release the brake and push on the ATV to get it started down the ramps. Allow the ATV

- 6 -

to roll down naturally, do not attempt to steer it or apply the brakes. If it stops while on the

ramps, gently give it throttle to back it off the ramps.

2-Wheel Bike Loading

1. Do not attempt to load any dirt bike or other 2-wheel motor bike alone. Have a qualified

adult assist.

2. Line up the 2-wheel bike with one of the Ramps.

3. With one person pushing the bike slowly up the Ramp, a helper should be in the bed of

the hauling vehicle both to guide and to apply the brake if it is necessary to stop the bike

while it is on the ramp. Have one person with a hand on the bike hand brake for safety.

4. Once the person inside the truck bed has hold of the handle bars, apply the brake and

steady the bike while the other person moves behind the bike (but off to one side) and

pushes it all the way into the truck bed.

NOTE: While most dirt bikes are light enough to safely load with two people, a third person

can make the job easier and safer.

5. Once the bike is safely loaded, secure it with four tie down straps (not included), one on

each side of the front, and one on each side at the rear of the bike.

2- Wheel Bike Unloading

1. Position the Ramp against the truck tailgate behind the rear tire of the bike and attach the

Safety Chain to the truck bed.

2. Remove the tie-down straps (not included).

4.Common fault analysis

fault phenomenon

failure cause

solution

The ladder

deformation

The actual load weight

exceeds the maximum

product load

The actual load weight

does not exceed the

maximum product load

- 7 -
