RAMP USER'S MANUAL

MODEL: ATS-5705/UT-6805/AT-5603/AT-5603-2

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

ATS-5705/UT-6805/AT-5603/AT-5603-2

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

RAMP

- 2 -

Read the instructions carefully before using the device

【Catalogue】

1.Technical parameters

2.Safety precautions

3.Save these instructions

4.Common fault analysis

1. Technical parameters

Brand

VEVOR

Model

ATS-5705

UT-6805

AT-5603

AT-5603-2

Maximu

m load

（

lbs

）

1250

1500

750

1500

Product

size

（

）

1980*305*30

1958*1382*3

2280*305*14

Product

weight

（kg）

9.4

6.8

13.6

2. Safety precautions

Read the ENTIRE IMPORTANT SAFETY INFORMATION

section at the beginning of this manual including all

text under subheadings therein before set up or use of

this product.

WARNING

TO PREVENT SERIOUS INJURY:

- 3 -

Before loading or unloading, turn vehicle’s engine off, set its transmission

in gear or park, engage its emergency brake and block its wheels. Make

sure the Ramps are clean and dry before loading or unloading.

Instructions are as follows:

1. The bolt must be inserted and hand-tightened through the barrel hinge.

2. Ramp surface must be dry, clean and free from oil or grease.

3. Park vehicle or trailer on flat, firm ground, be sure the vehicle is

PARKED with emergency/parking brake ON and the engine turned OFF.

4. Place ramps on the tailgate or trailer to accommodate the wheelbase of

the loading vehicle.

5. Ensure the plate or fingers of the ramp are securely in place.

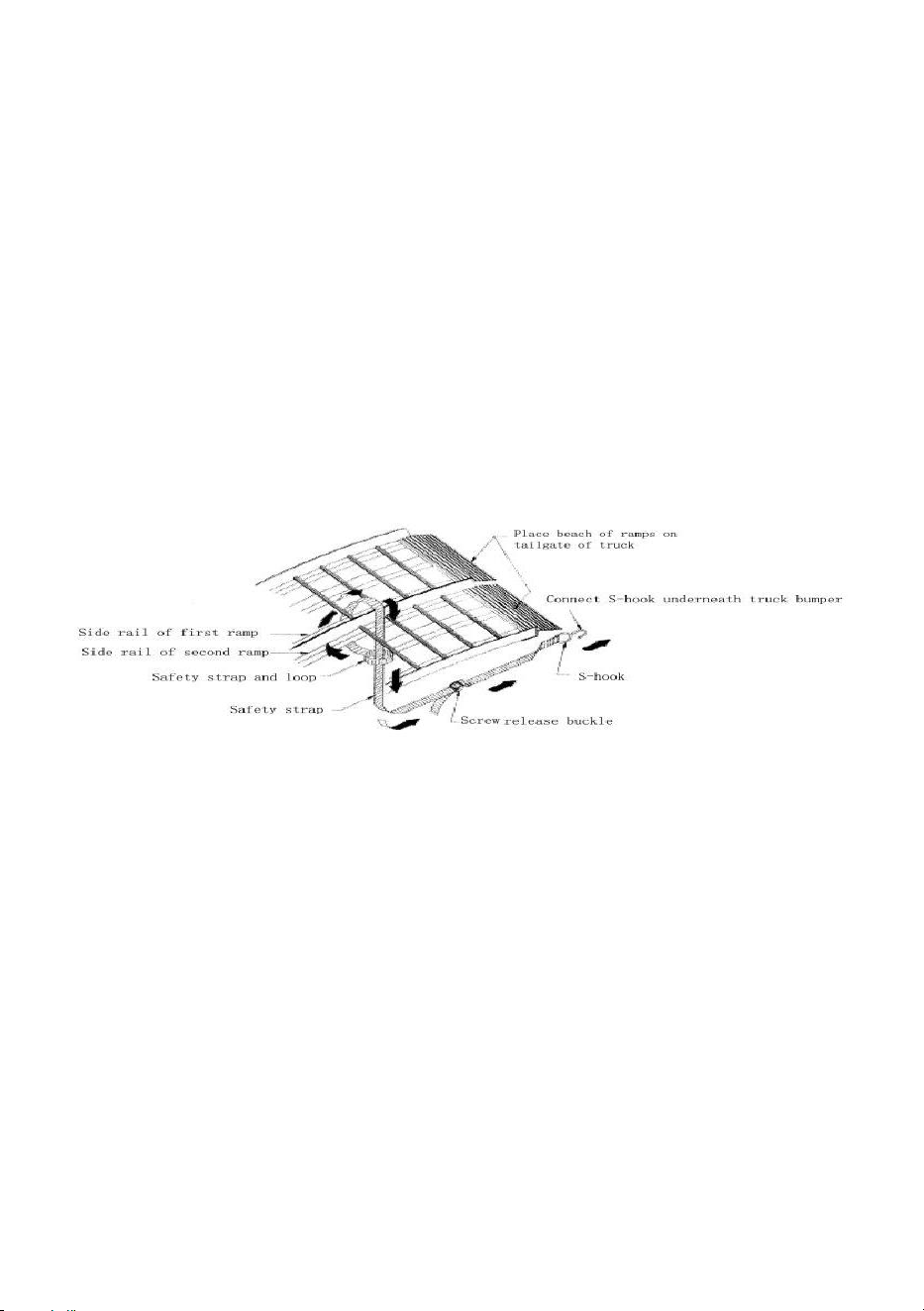

6. Install and secure safety straps. An illustration of how to secure the

safety straps is as follows:

7.ALWAYS attach safety strap(s). Make sure the strap is properly adjusted

for length to prevent kick-back of the loading ramp.

8.Ensure the safety strap does not allow rearward movement of the loading

ramp.

Motorcycle use:

9. NEVER ride a Motorcycle or any other motorized equipment up or down

a single runner loading ramp.

10.Slowly push machine up the ramps MAKING SURE TIRES ARE

CENTERED ON THE RAMP AT ALL TIMES. (Two or more adult people are

recommended for loading)

11. Acceleration must be slow, controlled and constant. The operator must

remain in control of machinery at all times during loading and unloading.

- 4 -

12. Use the brake as necessary to control your speed while unloading.

Sudden or erratic braking or accelerating will cause ramps to pull away

from the tailgate or trailer or even broke the ramp.

ATV use:

13.Always have a second adult to spot for the rider when loading.

14.Slowly drive machine up the ramps MAKING SURE TIRES ARE

CENTERED ON THE RAMP AT ALL TIMES.

15.Acceleration must be slow, controlled and constant. The operator must

remain in control of machinery at all times during loading and unloading.

16.Use the brake as necessary to control your speed while unloading.

Sudden or erratic braking or accelerating will cause ramps to pull away

from the tailgate or trailer or even broke the ramp.

WARNING – NEVER EXCEED THE MAXIMUM LOAD CAPACITY OF

THE RAMPS. USE AT YOUR OWN RISK.

Failure to follow these procedures may result in damage to machinery,

injury or death. The seller is not responsible for misuse or damages

incurred during the use of the ramps.

3.Save these instructions

1.The ramps will sit on the tailgate and both of the ramps must be dry and

clean. Check for and tighten any loose hardware.

2.Sit the tongue (angled lip) of the Ramps on the tailgate. The Tongue

Edge must face down (see Assembly), and fully contact the truck’s tailgate.

Extend the Safety Chain (not included) on each Ramp up into the inside of

the truck bed;attach each Safety Chain to a secure attachment point on the

truck chassis.

3.Pull the loading ramps back until the chains are tight. The entire tongue

portion of the ramps must fit onto the tailgate; if not, adjust the Safety

Chains accordingly or shorter chains must be used.

- 5 -

4- Wheel ATV Loading and Unloading

WARNING

• These ramps are for use with 2-wheeled dirt bikes and 4-wheeled ATV’s

only. Do not use these ramps to load/unload 3-wheeled vehicles.

• Do not use these ramps to load or unload any vehicle that is wider than

the ramp.

• Do not use these ramps to load or unload any vehicle that is carrying gear

on its racks.

• Do not use these ramps if the tailgate on the vehicle being loaded or

unloaded is higher than half each ramp’s length.

WARNING! TO PREVENT SERIOUS INJURY: Riding an ATV while

loading or unloading is dangerous and should not be attempted.

WARNING! Be aware of dynamic loading!

Sudden load movement may briefly create excess load causing the Ramps

to fail. WARNING! TO PREVENT SERIOUS INJURY: All persons not

involved in the process must stand clear of the Ramps and truck. Make

sure no pets are nearby.

Loading Using a Winch (not included)

1. The winch and mounting connection points must all have appropriate

capacity to pull the ATV up the ramps safely.

2. ATV Mounted Winch Setup: Unwind cable from the winch and attach it

to a secure mounting location on the truck, at the same height as the winch

will be after the ATV has been loaded.

3. Truck Mounted Winch Setup: Attach the cable to the bottom front part

of the frame.

4. While operating the winch, stand back and to the side of the ATV, with

the vehicle between you and the winch cable.

- 6 -

5. Operate the winch to slowly load the ATV onto the vehicle.

Unloading

WARNING! TO PREVENT SERIOUS

INJURY: Riding an ATV while unloading is dangerous and should not be

attempted.

1.Have an assistant monitor the Ramp tongues for slippage on the tailgate.

2.Setup the ramps on the truck bed as explained under operation. Remove

all tie down straps and securing equipment from the ATV.

WARNING! TO PREVENT SERIOUS

INJURY: Be sure the 4-wheel ATV is centered on ramps.

3.While staying off the ATV, start the engine, disengage the parking

brake,put the transmission into reverse, and make sure the wheels are in a

straight line with the ramps. While holding the brake, position yourself in

front of the ATV.

4.Release the brake and push on the ATV to get it started down the ramps.

Allow the ATV to roll down naturally, do not attempt to steer it or apply the

brakes. If it stops while on the ramps, gently give it throttle to back it off the

ramps.

2-Wheel Bike Loading

1.Do not attempt to load any dirt bike or other 2-wheel motor bike alone.

Have a qualified adult assist.

2.Line up the 2-wheel bike with one of the Ramps.

3. With one person pushing the bike slowly up the Ramp, a helper should

be in the bed of the hauling vehicle both to guide and to apply the brake if it

is necessary to stop the bike while it is on the ramp. Have one person with

a hand on the bike hand brake for safety.

4. Once the person inside the truck bed has hold of the handle bars, apply

the brake and steady the bike while the other person moves behind the

bike (but off to one side) and pushes it all the way into the truck bed.

NOTE: While most dirt bikes are light enough to safely load with two

- 7 -

people, a third person can make the job easier and safer.

5.Once the bike is safely loaded, secure it with four tie down straps (not

included), one on each side of the front, and one on each side at the rear of

the bike.

2- Wheel Bike Unloading

1. Position the Ramp against the truck tailgate behind the rear tire of the

bike and attach the Safety Chain to the truck bed.

2. Remove the tie-down straps (not included).

4.Common fault analysis

fault

phenomenon

failure cause

solution

The ladder

deformation

The actual load weight

exceeds the maximum

product load

The actual load weight

does not exceed the

maximum product load

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS:SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA:Sanven Technology Ltd. Suite 250,9166 Anaheim

Place,Rancho Cucamonga,CA91730

- 8 -

REP

Pooledas Group Ltd

Unit 5 Albert Edward House,

The Pavilions Preston, United Kingdom

pooledas123@gmail.com

01772418127

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten, Germany

euvertreter@gmail.com

+49 1727041930

Made In China
