RIDGID AC9946 Mobile Miter Saw Stand User Manual

To register your RIDGID

product, please visit:

http://register.RIDGID.com

Pour enregistrer votre

produit de RIDGID,

s’il vous plaît la visite:

http://register.RIDGID.com

Para registrar su producto

de RIDGID, por favor visita:

http://register.RIDGID.com

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

MITER SAW UTILITY VEHICLE (MSUV)

CHARIOT UTILITAIRE POUR SCIE À ONGLETS (MSUV)

CARRO DE SERVICIO PARA SIERRAS

INGLETEADORAS (MSUV)

AC9946

TABLE OF CONTENTS

****************

 Rules for Safe Operation ....................2

Symbols ..............................................3

 Features ..............................................4

 Loose Parts List ..................................4

 Assembly .........................................5-8

 Operation .........................................8-9

 Maintenance ..................................9-10

 Warranty ...........................................11

 Illustrations ..................................12-18

 Parts Ordering and

Service ................................Back page

TABLE DES MATIÈRES

****************

 Règles pour la sécurité d’utilisation ...2

Symboles ............................................3

 Caractéristiques .................................4

 Liste des pièces détachées ................4

 Assemblage .....................................5-8

 Utilisation ........................................8-9

 Entretien ........................................9-10

 Garantie ...........................................11

 Illustrations ..................................12-18

 Commande de pièces et

dépannage ........................Page arrière

ÍNDICE DE CONTENIDO

****************

 Reglas para el manejo seguro de la

unidad ................................................2

Símbolos ............................................3

 Características ...................................4

 Piezas sueltas ....................................4

 Armado .......................................... 4-8

 Funcionamiento ............................. 8-9

 Mantenimiento ............................. 9-10

 Garantía ...........................................11

 Illustraciones .............................. 12-18

 Pedidos de piezas y

servicio .........................Pág. posterior

SAVE THIS MANUAL

FOR FUTURE REFERENCE

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

WARNING:

To reduce the risk of injury, the

user must read and understand

the operator’s manual before

using this product.

AVERTISSEMENT :

Pour réduire les risques de

blessures, l’utilisateur doit lire

et veiller à bien comprendre

le manuel d’utilisation avant

d’utiliser ce produit.

ADVERTENCIA:

Para reducir el riesgo de

lesiones, el usuario debe leer

y comprender el manual del

operador antes de usar este

producto.

2 – English

RULES FOR SAFE OPERATION

Safe operation of this accessory requires that you read and

understand this operator’s manual, the operator’s manual

for the miter saw, and all labels affixed to the tool.

READ ALL INSTRUCTIONS

 KNOW YOUR ACCESSORY. Read the operator’s manual

carefully. Learn the product’s applications and limitations

as well as the specific potential hazards related to this

product.

 KEEP THE WORK AREA CLEAN. Cluttered work areas

and work benches invite accidents. DO NOT leave tools

or pieces of wood on the saw while operating.

 ALWAYS WEAR EYE PROTECTION WITH SIDE

SHIELDS MARKED TO COMPLY WITH ANSI Z87.1.

Failure to do so could result in objects being thrown into

your eyes, resulting in possible serious injury.

 DO NOT USE THIS PRODUCT WITH OTHER

EQUIPMENT or for other purposes.

 ALWAYS DISCONNECT THE SAW FROM THE POWER

SUPPLY BEFORE ASSEMBLING THIS KIT. Make sure

the switch is off when reconnecting the saw to a power

supply.

 BEFORE MAKING A CUT, BE SURE ALL

ADJUSTMENTS ARE SECURE.

 ALWAYS GET HELP IF YOU NEED TO LIFT THE

WORKSTAND. When lifting, hold the workstand close

to your body. Bend your knees so you can lift with your

legs, not your back.

 WHEN HAULING THE WORKSTAND IN A VEHICLE,

securely tie it down to prevent movement and possible

damage.

 NEVER put the workstand where operators or

bystanders are forced to stand with any part of their

body inline with the path of the saw blade.

NEVER STAND ON WORKSTAND. Serious injury could

occur if the stand tips or you accidentally hit the cutting

tool. Do not store any items above or near the stand

where anyone might climb on the stand to reach them.

MAXIMUM WEIGHT OF SAW MUST NOT EXCEED

100 POUNDS.

MAXIMUM WEIGHT OF SAW AND WORKPIECE

MUST NOT EXCEED 300 POUNDS.

ALWAYS MOUNT MITER SAW so the work piece is

positioned in-line with the work supports.

CHECK TO MAKE SURE WORKSTAND DOES NOT

ROCK, SLIDE OR MOVE PRIOR TO USE.

PUT THE WORKSTAND ON A FIRM LEVEL SURFACE

where there is plenty of room to handle and properly

support the workpiece.

ALWAYS move mounted saw to the wheeled end of

stand prior to transporting or taking down unit and

ensure saw mounting brackets are securely locked.

 SAVE THESE INSTRUCTIONS. Refer to them frequently

and use them to instruct other users. If you loan someone

this product, also loan these instructions.

3 – English

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter-

pretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

To reduce the risk of injury, user must read and understand opera-

tor’s manual before using this product.

Eye Protection

Always wear eye protection with side shields marked to comply

with ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

Indicates an imminently hazardous situation, which, if not avoided, will result

in death or serious injury.

WARNING:

Indicates a potentially hazardous situation, which, if not avoided, could result

in death or serious injury.

CAUTION:

Indicates a potentially hazardous situation, which, if not avoided, may result in

minor or moderate injury.

NOTICE:

(Without Safety Alert Symbol) Indicates important information not related to an

injury hazard, such as a situation that may result in property damage.

4 – English

 Work Stop ..................................................................... 2

 Work Support ................................................................ 2

 Work Stop Adjustment Knob ........................................ 2

 Height Adjustment Knob .............................................. 2

 Quick Release Saw Mounting Brackets ...................... 2

 Work Stand Assembly .................................................. 1

 Frame Support .............................................................. 1

 Handle .......................................................................... 1

 Wheel ............................................................................ 2

 Foot............................................................................... 2

 Bolt (M6 x 60mm) ......................................................... 2

 Acorn Nut...................................................................... 2

 Handle Bolt (M8 x 45mm) ............................................. 2

LOOSE PARTS LIST

FEATURES

WARNING:

The use of attachments or accessories not listed in this manual might be hazardous and could cause serious

personal injury.

 Axle Bolt ....................................................................... 2

 Frame Bolt (M10 x 55mm) ............................................ 2

 Lock Nut (M10) ............................................................. 4

 Washer (ID10 x OD26 x 2t) ........................................... 2

 Bolt (M8 x 30mm) ......................................................... 4

 Bolt (M8 x 50mm) ......................................................... 4

 Hex Nut (M8) ................................................................. 4

 Lock Washer (M8) ......................................................... 4

 Flat Washer (M8) ........................................................... 4

 Foot Bolt (M8 x 55mm) ................................................. 2

 Wing Nut (M8) ............................................................... 2

 Operator’s Manual

KNOW YOUR MSUV

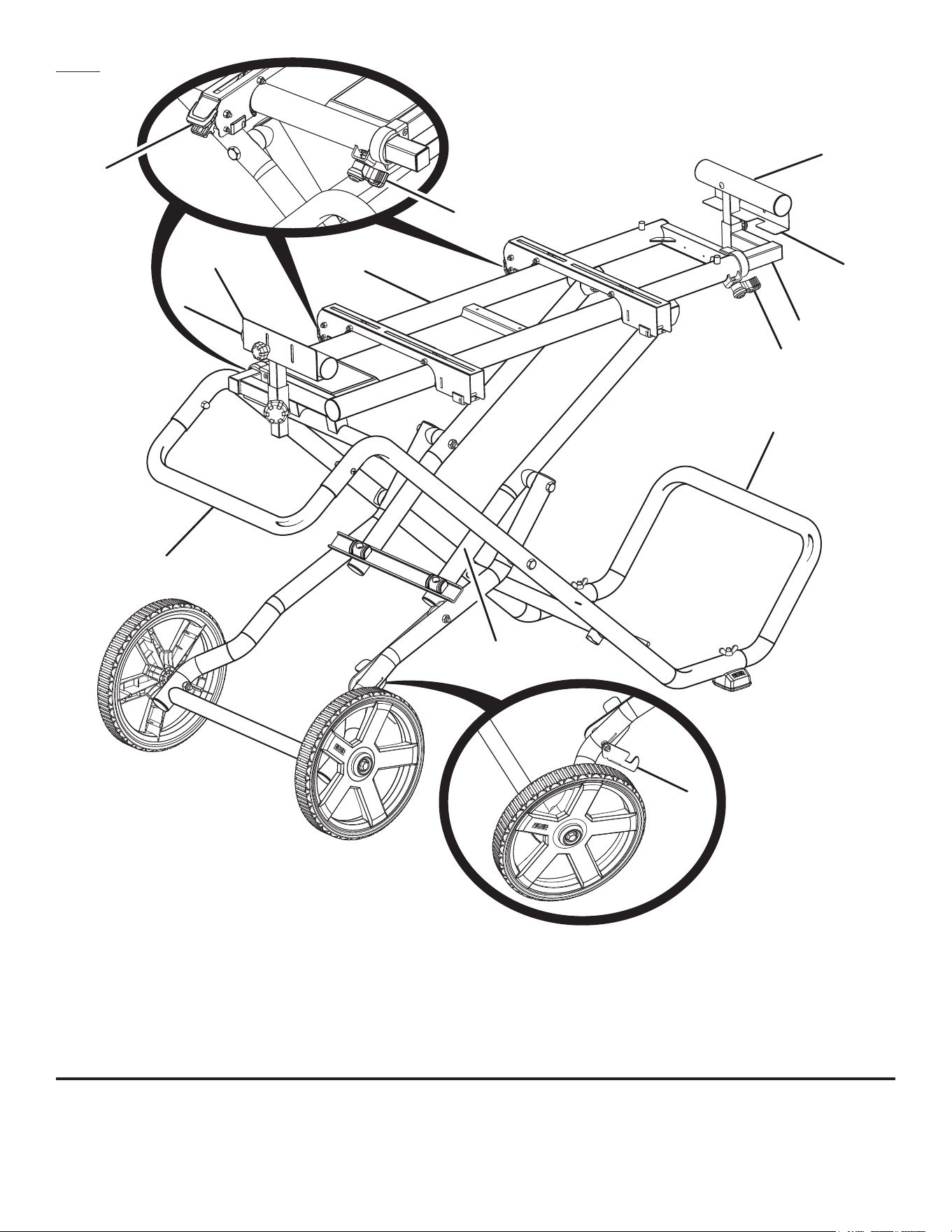

See Figure 1, page 12.

The safe use of this product requires an understanding of

the information on the tool and in this operator’s manual as

well as a knowledge of the project you are attempting. Before

use of this product, familiarize yourself with all operating

features and safety rules.

SUPPORT ARM

The support arms can be adjusted for use with large and

small workpieces.

QUICK RELEASE SAW MOUNTING BRACKET

The quick release saw mounting brackets make it easier to

attach and remove miter saws from the utility vehicle.

See Figure 2, page 13.

The following items are included with your miter saw MSUV

5 – English

ASSEMBLY

UNPACKING

This product requires assembly.

 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the Loose Parts

List are included.

WARNING:

Do not use this product if any parts on the Loose

Parts List are already assembled to your product

when you unpack it. Parts on this list are not

assembled to the product by the manufacturer and

require customer installation. Use of a product that

may have been improperly assembled could result

in serious personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have

carefully inspected and satisfactorily operated the

product.

 If any parts are damaged or missing, please call

1-866-539-1710 for assistance.

WARNING:

If any parts are damaged or missing do not operate

this product until the parts are replaced. Use of

this product with damaged or missing parts could

result in serious personal injury.

WARNING:

Do not attempt to modify this product or create

accessories not recommended for use with this

product. Any such alteration or modification is

misuse and could result in a hazardous condition

leading to possible serious personal injury.

WARNING:

Do not connect to power supply until assembly

is complete. Failure to comply could result in

accidental starting and possible serious personal

injury.

TOOLS NEEDED

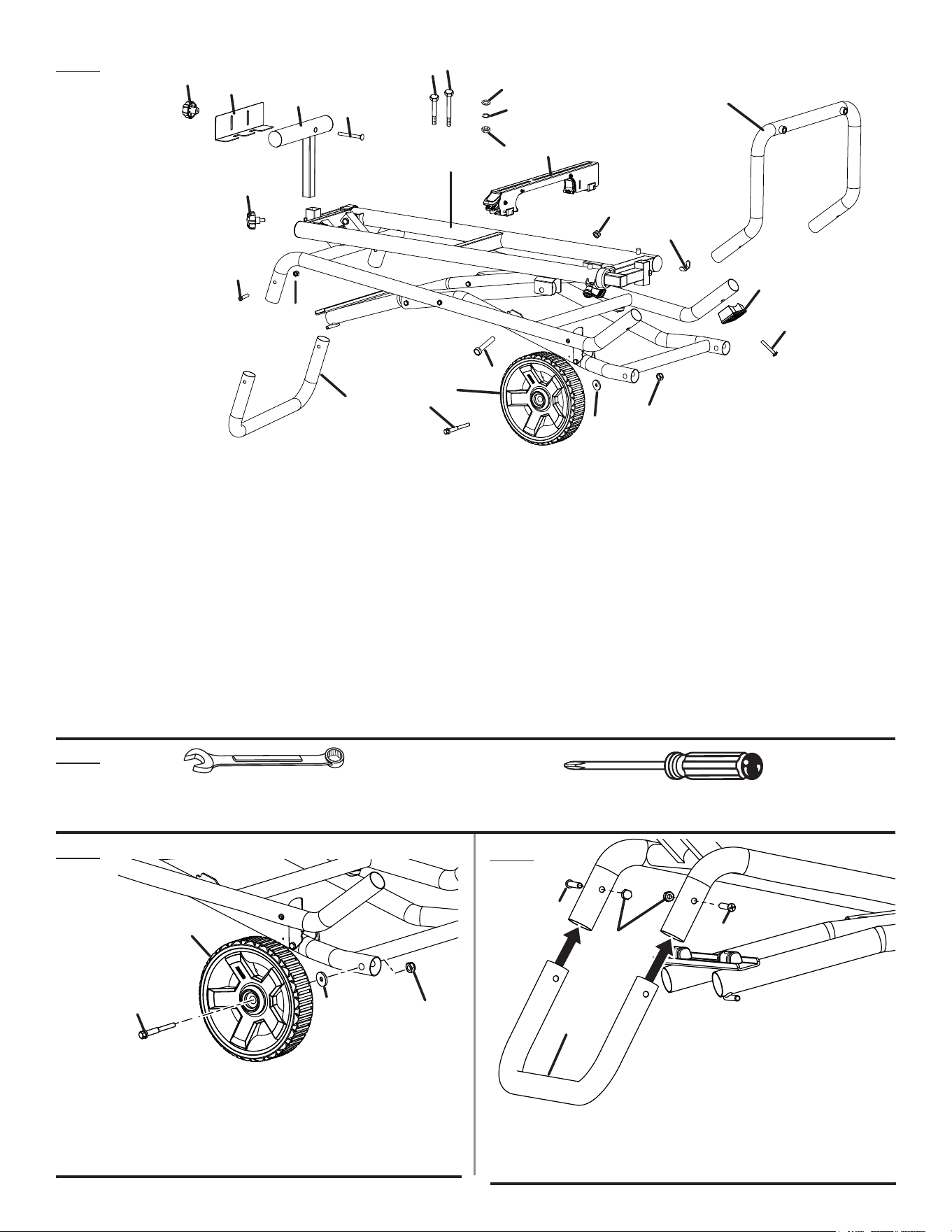

See Figure 3, page 13.

The following tools (not included) are needed for assembly:

 Combination Wrench (3) 17mm (x2), 13mm, and 12mm

 Phillips screwdriver

INSTALLING THE WHEELS

See Figure 4, page 13.

Wheels are provided to assist in moving the MSUV to the

desired location.

 With MSUV out of box and packaging removed, place

unit right side up on flat surface. This is the horizontal

closed position.

 Raise the end of the MSUV frame high enough to gain

access to the frame bottom; securely position props

underneath to support.



Slide axle bolt through the wheel, washer, and then

through the holes in the MSUV frame.



Install lock nut on bolt and tighten.

Repeat the process on the other side to install second

wheel.

ATTACHING THE HANDLE

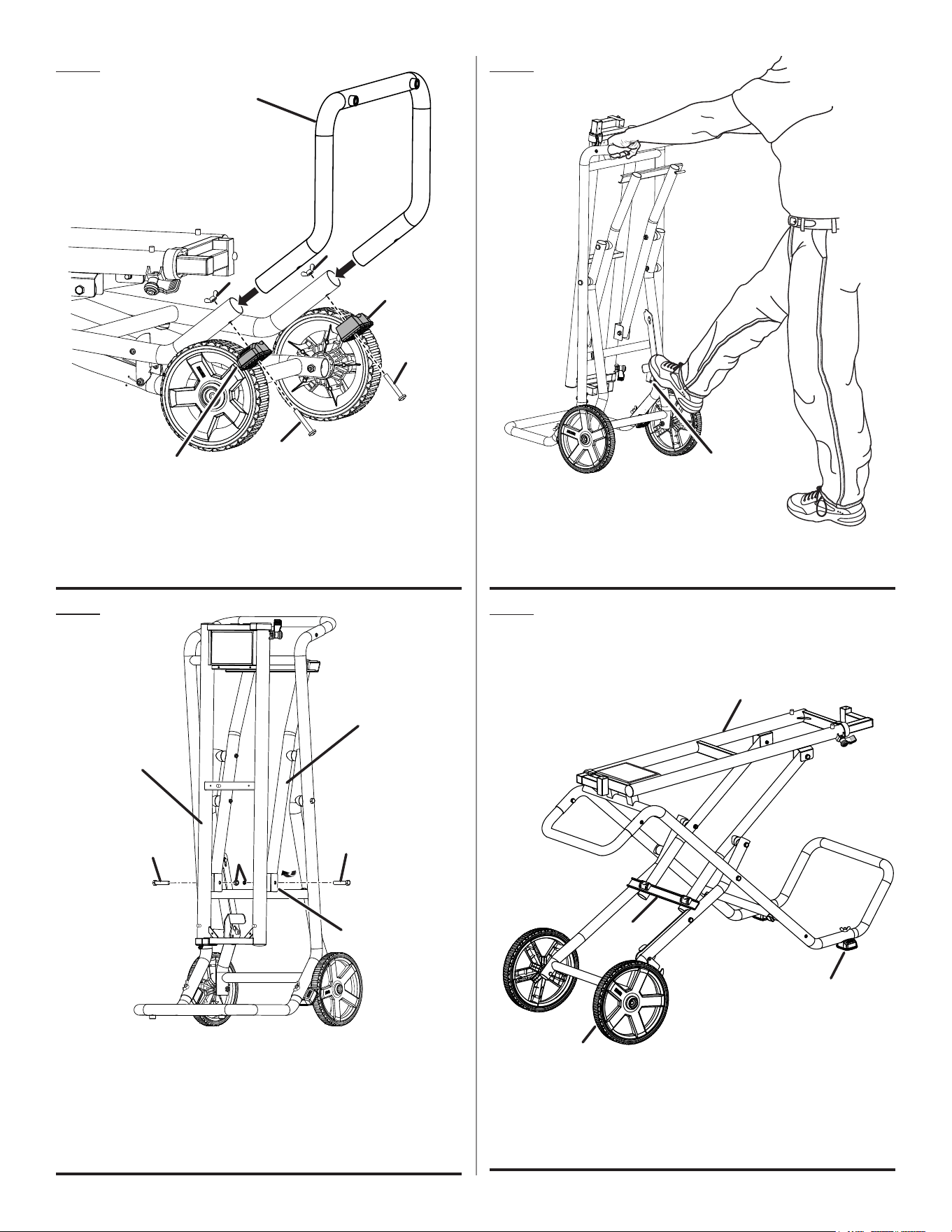

See Figure 5, page 13.

CAUTION:

Be careful to avoid pinching your fingers or hands

when installing the handle onto the frame.

Attach the handle on the end of the frame opposite the wheels.

 Insert handle into frame as shown.

 Align the holes in the handle with the holes in the frame.

Insert the bolt through the holes in the handle and the

frame.

 Place acorn nut onto bolt and tighten.

Repeat on other side.

INSTALLING THE FRAME SUPPORT

See Figure 6, page 14.

Install the frame support on the MSUV frame on the same

end as the wheels.

 Insert frame support into MSUV frame as shown.

 Align the holes in the frame support with the holes in the

MSUV frame.

 Place feet onto the MSUV frame with logo facing outward.

Align the holes in the feet with the holes in the frame and

frame support.

 Insert hex bolts through the holes in the feet so the bolts

extend up through the frame and frame support.

 Install wing nuts and tighten.

 Repeat on other side.

6 – English

ASSEMBLY

SECURING THE MSUV TOP RAILS TO THE

CENTRAL BRACE

See Figure 7, page 14.

 Raise the unit so that it rests on its wheels and frame

support. This is the vertical closed position.

NOTE: Do not place the unit in the vertical closed position

until the frame support is installed and all previous

assembly procedures have been followed.

 Align the holes in the brackets with the holes in the central

brace as shown.

 Insert bolts through the holes in the bracket and central

brace.

 Place nuts onto bolts and tighten securely, do not over

tighten.

WARNING:

To reduce the risk of injury, make sure MSUV top

rails are secured to the central brace. Failure to

secure the top rails could cause instability during

use resulting in possible serious injury.

OPENING THE MSUV

See Figure 8 - 9, page 14.

Stand at the wheel side of the MSUV and grasp the

handle.

Step on the release lever and pull the handle toward you

at the same time.

Ease the MSUV toward the floor by pushing the handle

toward the floor until the MSUV is in an open position.

NOTE: The release lever will close over the center brace

locking the stand in an open position.

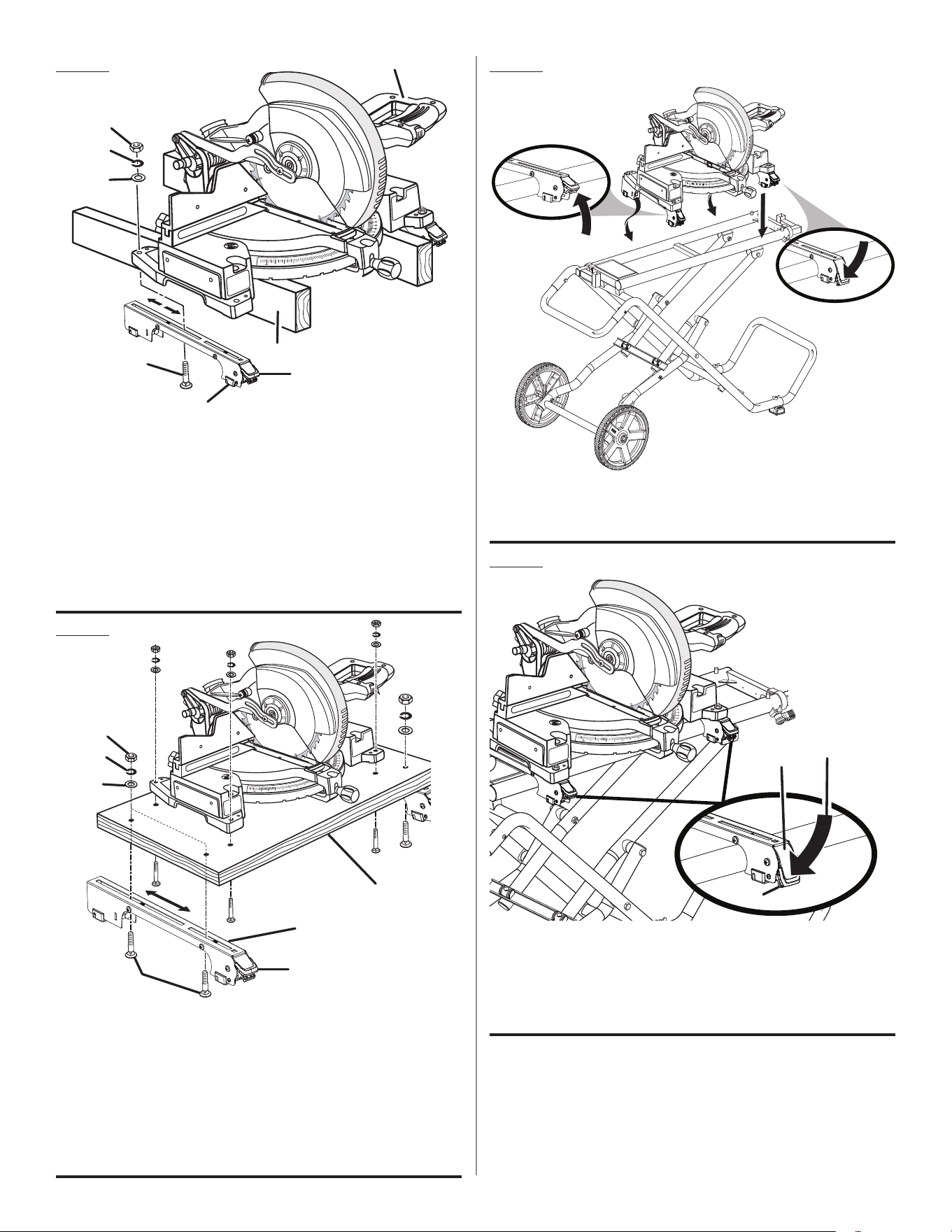

ATTACHING SAW TO THE MOUNTING

BRACKETS

See Figures 10 - 11, page 15.

Always position the saw to achieve maximum balance and

stability. All four corners of the saw must be bolted to the

saw mounting brackets before use. Make sure bolts do not

extend above the table of the miter saw.

NOTE: Two sets of bolts have been provided for use when

securing saws to the mounting brackets. Use the M8 x 30

set or the M8 x 50 set depending on the height of the saw.

NOTE: Ensure that saw mounting brackets can be clamped

securely onto stand before mounting saw. If locking lever on

saw mounting bracket cannot easily be pushed down into

the closed position, the adjustment screw is too tight. Do

not force locking lever into the closed position. Loosen the

adjustment screw. Refer to the Maintenance section later in

this manual for mounting bracket adjustment.

If the saw has mounting holes that line up with the slots

in the saw mounting brackets:

NOTE: The holes should align so that the brackets are

parallel to each other when mounted.

Disconnect the saw from power supply and lock the saw

arm in the down position.

Place two 2 x 4 or similar type of stable support

underneath the saw to raise the saw and allow access

to the saw’s mounting feet.

Place the saw mounting bracket underneath the raised

side of the saw, and insert bolt through bracket slots and

mounting holes in saw.

NOTE: The saw mounting brackets should be placed so

that the lock levers face the front of the saw.

Loosely secure in place using a flat washer, lock washer,

and hex nut.

Insert second bolt through bracket and saw, then loosely

secure.

Repeat procedure to attach second bracket to saw.

After making sure both brackets are parallel to each other,

lightly tighten all four nuts to hold in position.

If the saw has holes that do not line up with the slots in

the saw mounting brackets:

Disconnect the saw from power supply and lock saw arm

in the down position.

Mount the saw to a mounting surface at least 1/2 in. thick

using bolts, washers, and nuts (not included).

Drill holes in the mounting surface to match the position

of the slots in the saw mounting brackets.

Proceed with installation as previously described.

MOUNTING THE MITER SAW TO THE MSUV

See Figures 12 - 13, page 15.

WARNING:

Do not mount miter saw to the MSUV before

ensuring the MSUV can be opened and locked

securely. Failure to do so may result in possible

injury and damage the tool.

Make sure the mounting bracket lock levers are in the

unlocked position.

Lift the saw and bracket assembly, allowing the assembly

to tilt slightly toward your body.

While still tilted toward you, place the front end of the saw

and bracket assembly onto the the top rails so the front

clamps of the bracket assembly seat fully over top rails.

7 – English

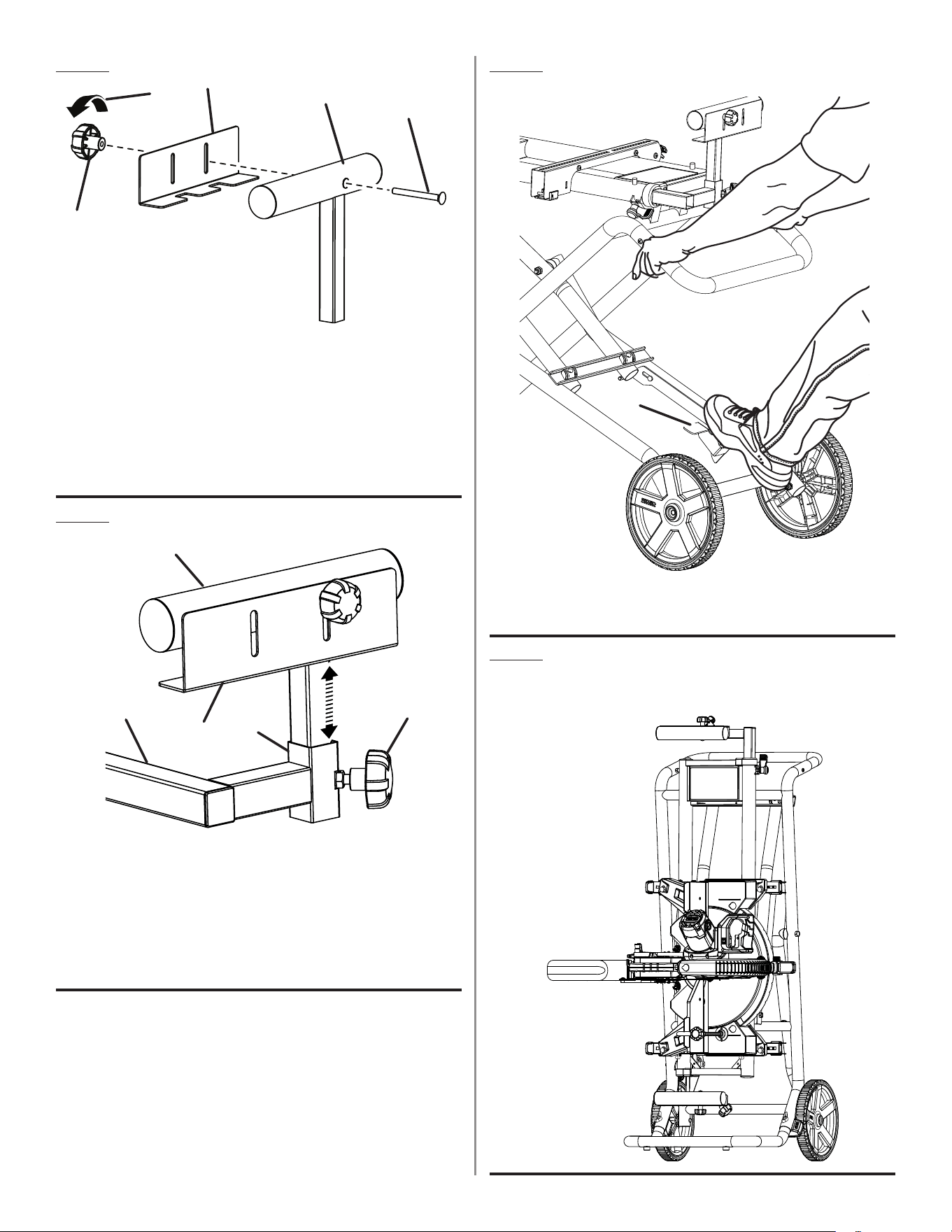

ATTACHING WORK STOPS TO WORK

SUPPORTS

See Figure 14, page 16.

Align slot in work stop with hole in work support, as

shown.

Slide bolt through both the work support and work stop.

Install adjustment knob and tighten securely.

Repeat with other work stop.

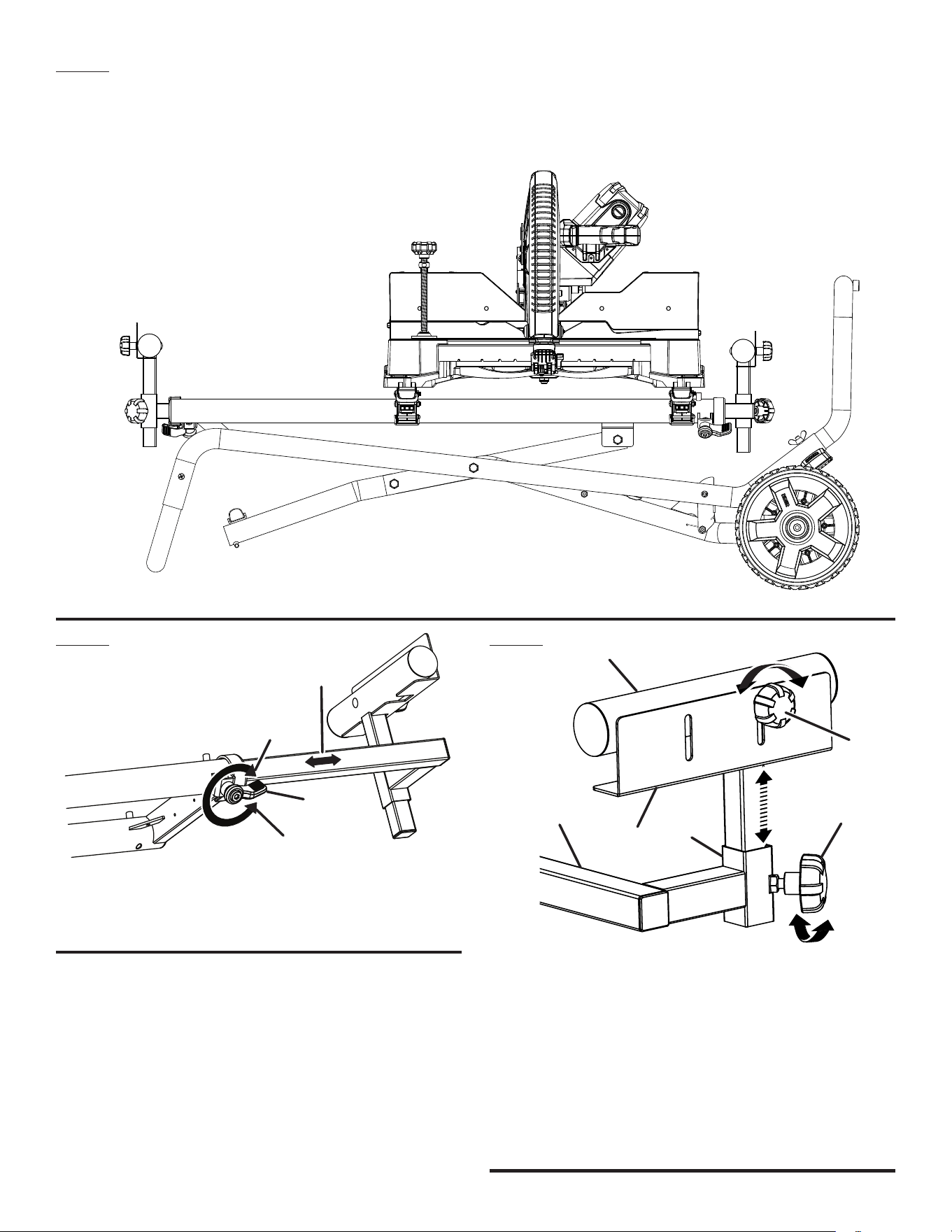

INSTALLING THE WORK SUPPORTS

See Figure 15, page 16.

The work supports brace the workpiece during cutting

operations.

Slide the support arm out for accessiblity. Refer to Using

the Support Arms later in this manual.

Insert the work support into bracket.

NOTE: Work supports should be positioned to provide

support in front of saw fence.

Insert adjustment knob through knob hole on side of

bracket and tighten to secure into position.

Repeat on the other end.

CLOSING THE MSUV

See Figure 16 - 18, pages 16 - 17.

If a miter saw is assembled on the stand, make sure to

place the blade 90° to the table (if applicable), miter the

blade to the right as far as it will go, lock the saw arm in

the down position, and lock all knobs and levers.

NOTE: ALWAYS move mounted saw opposite the

wheeled end of stand (in the open position) prior to

transporting or taking down unit and ensure saw

mounting brackets are securely locked.

NOTE: If a sliding compound miter saw is mounted on

the stand, it may be necessary to slide the power head/

blade assembly forward and lock in place when going

through doorways or other narrow openings.

Remove any workpieces, clamps, or other accessories

from the tool.

Retract support arm. Refer to Using the Support Arms

later in this manual.

Stand at the wheel end of the MSUV and grasp the handle.

Step on the release lever. Lift the handle up and away

from the body until the unit rests on the wheels and frame

support and release lever clicks into place. This is the

vertical closed position.

NOTE: You may have to step onto the axle frame between

the wheels to securely lock the release lever into place.

WARNING:

To avoid serious personal injury when raising the

front of the MSUV, bend your knees so you can lift

with your legs, not your back.

ASSEMBLY

WARNING:

To avoid serious personal injury, make sure the

curved front edge of the saw mounting brackets

are securely seated onto the MSUV top rails before

seating the other end of the brackets. Failure to

do so could cause you to lose control of the saw

and bracket assembly, which could cause serious

personal injury.

Lower the saw and bracket assembly to allow the rear

clamp of the bracket to seat fully over the toprails.

Lock the brackets in position by lowering the locking

levers.

NOTE: Continue to hold the saw and bracket assembly

with one hand until both levers are securely locked.

Check position and adjust, if necessary, to make sure the

weight of the saw is evenly balanced over the top rails.

Ensure the saw is fully seated and locked in position, then

securely tighten the four nuts holding the saw to the saw

mounting brackets.

WARNING:

The saw mounting brackets are designed to fit

snugly over the top rails with locking levers in

the open position. With the locking levers in the

lowered (locked) position, you should not be able

to slide the saw mounting bracket assembly along

the top rails or remove the bracket assembly from

the top rails. If the saw mounting brackets will

not fit over the top rails, or if the brackets can be

removed from the top rails when the levers are

locked, remove bracket assembly immediately

and adjust bracket adjustment screw. See the

Maintenance section of this manual. Failure to heed

this warning may result in serious personal injury.

To remove saw from the MSUV:

Squeeze locking lever release trigger and raise the locking

levers to unlock the saw mounting brackets assembly.

Grasp the brackets on either side of the assembly and

lift away from the top rails to disengage.

With the assembly tilted slightly toward you, lift the front

part of the assembly to disengage from the front edge of

the top rails.

8 – English

OPERATION

WARNING:

Do not allow familiarity with this product to make

you careless. Remember that a careless fraction

of a second is sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Failure to do

so could result in objects being thrown into your

eyes resulting in possible serious injury.

WARNING:

Do not use any attachments or accessories

not recommended by the manufacturer of this

tool. The use of attachments or accessories not

recommended can result in serious personal injury.

APPLICATIONS

You may use this product for the purpose listed below:

To provide a stable, secure work surface for a miter saw.

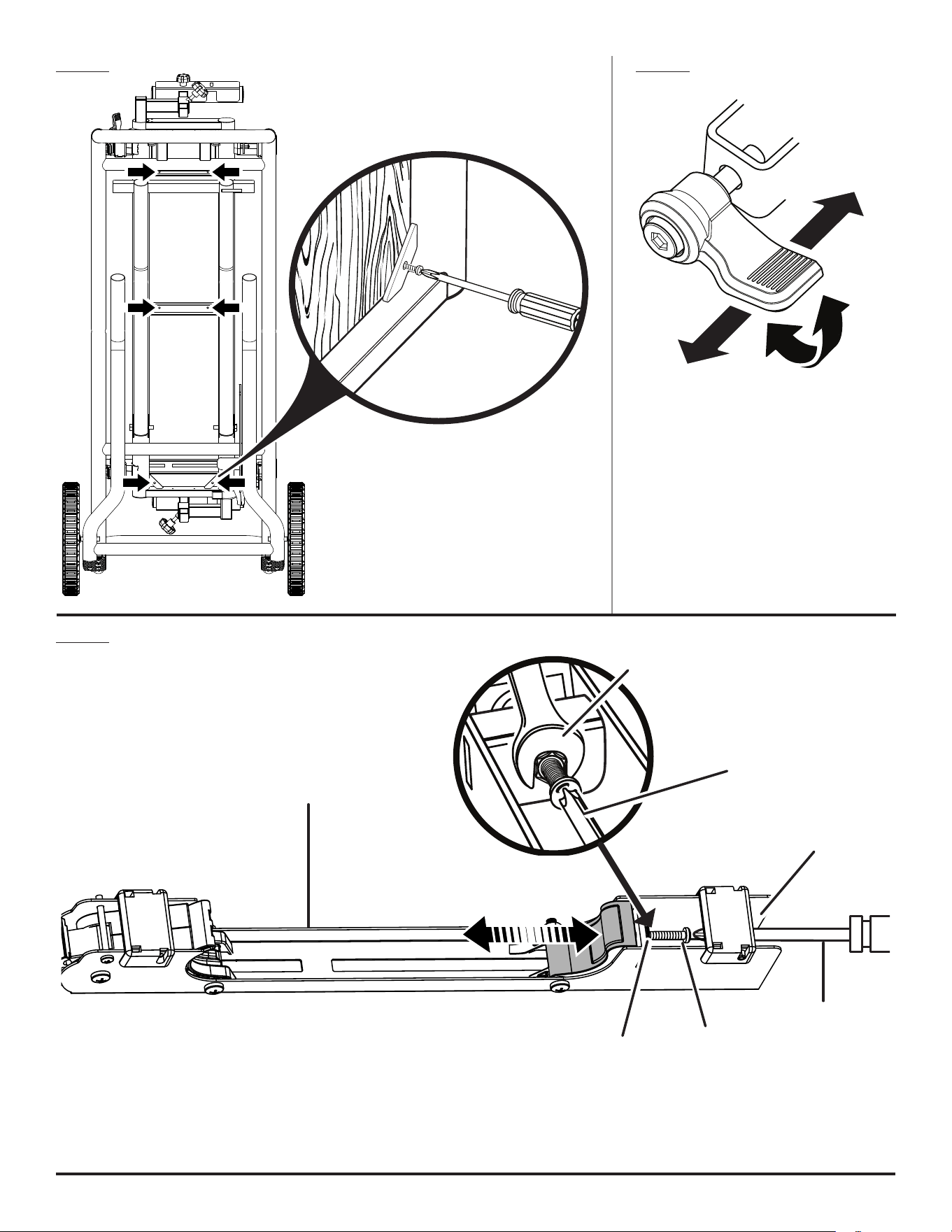

USING THE SUPPORT ARMS

See Figure 19, page 17.

Use the support arms when working with longer workpieces.

Both support arms may be adjusted to provide maximum

workpiece support.

To extend the support arms:

Loosen the locking clamp by rotating lock lever

counterclockwise.

Extend the support arm to the desired position.

Tighten the locking clamp by rotating lock lever clockwise.

To retract support arm:

Loosen the locking clamp by rotating lock lever

counterclockwise.

Push support arm fully into MSUV.

Tighten the locking clamp by rotating lock lever clockwise.

NOTE: If lock levers do not fully tighten or loosen, see Ad-

justing the Lock Lever in the Maintenance section of this

manual.

ASSEMBLY

WARNING:

Use the handle to raise the MSUV. Do not raise by

any part of the miter saw that is attached to the

MSUV. Failure to heed this warning may result in

possible injury and damage the tool.

To lower closed MSUV:

Stand at the wheel side of the MSUV and grasp the

handle.

Tilt the unit toward you and then slowly lower it to the

ground. This is the horizontal closed position.

CAUTION:

Be careful not to pinch fingers when lowering to

the ground.

9 – English

USING THE WORK SUPPORT

See Figure 20, page 17.

Rest the workpiece on top of the work support to support

the workpiece during cutting operations.

Place the workpiece against the work stop whenever you

need to make repetitive cuts of the same size.

To adjust the work support:

Loosen the height adjustment knob.

Adjust the work support to the desired position.

Tighten the height adjustment knob.

To adjust work stop:

Loosen the work stop adjustment knob.

Raise or lower the work stop to the desired position.

Tighten the work stop adjustment knob.

MOUNTING AN OPTIONAL WORK SURFACE

See Figure 21, page 18

By mounting a 3/4 x 7 1/2 x 34 3/4 inch piece of wood (stan-

dard 1 x 8), PVC, or similar lightweight material, an additional

work surface can be created. Mount the surface as shown

using six 3/4-inch screws (not included).

OPERATION

TRANSPORTING THE MSUV

Retract the support arms and place the unit in the vertical

closed position.

NOTE: ALWAYS move mounted saw opposite the

wheeled end of stand (in the open position) prior to

transporting or taking down unit and ensure saw

mounting brackets are securely locked.

Stand at the wheel side of the MSUV and grasp the

handle.

Tilt the MSUV toward you until it balances on the wheels,

then roll the MSUV to the desired location.

STORING THE MSUV

 The MSUV should be stored on a stable flat surface in

the vertical or horizontal closed position.

CAUTION:

If the MSUV will not remain upright, store in the

horizontal closed position. Failure to do so may

result in MSUV falling, resulting in injury or damage

to stand and/or saw.

MAINTENANCE

WARNING:

When servicing use only identical replacement

parts. Use of any other parts may create a hazard

or cause product damage.

WARNING:

Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Failure to do

so could result in objects being thrown into your

eyes resulting in possible serious injury.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types of

commercial solvents and may be damaged by their use. Use

clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline,

petroleum-based products, penetrating oils, etc.,

come in contact with plastic parts. Chemicals can

damage, weaken or destroy plastic which may

result in serious personal injury.

Periodically check all fasteners for tightness. Retighten as

necessary.

ADJUSTING THE LOCK LEVER

See Figure 22, page 18.

The lock lever on the MSUV consists of a repositionable lever

and locking hex screw. The lever can be repositioned without

moving the hex screw for the best tightening orientation.

To reposition the lever:

 With the lever seated against the hex screw, rotate the

lever clockwise to lock the hex screw as tightly as pos-

sible with the lever in the current position.

 Pull the lever away from the saw to disengage it from the

hex screw.

 Keep a steady pull on the lever, then rotate the lever as

needed to the desired position on the hex screw.

 Release the lever so that it snaps into place on the hex

screw.

NOTE: The lever may rotate slightly after release as it

properly seats on the hex screw.

10 – English

MAINTENANCE

WARNING:

The mounting brackets are designed to fit snugly

over the top rails with locking levers in the open

position. With the locking levers in the lowered

(locked) position, you should not be able to slide

the mounting bracket assembly along the top

rails or remove the bracket assembly from the

top rails. If the mounting brackets will not fit over

top rails, or if the brackets can be removed from

the top rails when the levers are locked, remove

bracket assembly immediately and adjust bracket

adjustment screw. Failure to heed this warning may

result in serious personal injury.

MOUNTING BRACKET ADJUSTMENT

See Figure 23, page 18.

If the tool and bracket assembly can slide over the top rails or

be removed from the top rails when the levers are locked, the

bracket adjustment screws need to be tightened. If the tool

and bracket assembly will not fit over top rails, the bracket

adjustment screw needs to be loosened.

NOTE: The tool should be removed from the mounting

brackets before attempting to tighten or loosen the bracket

adjustment screws.

To adjust:

Make sure the mounting bracket lock levers are in the

unlocked position.

Lift brackets away from the top rails.

Use a wrench to slightly loosen the nut.

Turn the screw with a Phillips screwdriver. Rotate

clockwise if the bracket assembly needs to be tightened

or counterclockwise if the assembly needs to be

loosened.

Install the bracket on the front top rail then lower bracket

to allow the rear clamp of the bracket to seat fully over

the rear top rail.

NOTE: The mounting bracket should fit snugly over the

top rails when in the unlocked position.

Lock the brackets in position by lowering the locking

levers.

NOTE: If the locking lever on the mounting bracket cannot

easily be pushed down into the closed position, the

adjustment screw is too tight. Do not force locking lever

into the closed position. Loosen the adjustment screw.

 When the correct position is achieved, wrench-tighten

the nut to secure.

Repeat with the second mounting bracket.

To purchase additional mounting bracket assemblies

(000999131701), call RIDGID customer service at

1-866-539-1710.

NOTE: ILLUSTRATIONS START ON PAGE 12 AFTER

FRENCH AND SPANISH LANGUAGE SECTIONS.

11 – English

WARRANTY

Proof of purchase must be presented when requesting

warranty service.

Limited to RIDGID

hand held and stationary power tools

purchased 2/1/04 and after. This product is manufactured

by One World Technologies, Inc. The trademark is licensed

from RIDGID, Inc. All warranty communications should be

directed to One World Technologies, Inc., attn: RIDGID Hand

Held and Stationary Power Tool Technical Service at (toll

free) 1-866-539-1710.

90-DAY SATISFACTION GUARANTEE POLICY

During the first 90 days after the date of purchase, if you are

dissatisfied with the performance of this RIDGID

Hand Held

and Stationary Power Tool for any reason you may return

the tool to the dealer from which it was purchased for a full

refund or exchange. To receive a replacement tool you must

present proof of purchase and return all original equipment

packaged with the original product. The replacement tool

will be covered by the limited warranty for the balance of

the 3 YEAR service warranty period.

WHAT IS COVERED UNDER THE 3 YEAR

LIMITED SERVICE WARRANTY

This warranty on RIDGID

Hand Held and Stationary Power

Tools covers all defects in workmanship or materials and

normal wear items such as brushes, chucks, motors,

switches, cords, gears and even cordless batteries in this

RIDGID

tool for three years following the purchase date of

the tool. Warranties for other RIDGID

products may vary.

HOW TO OBTAIN SERVICE

To obtain service for this RIDGID

tool you must return it;

freight prepaid, or take it in to an authorized service center

for RIDGID

branded hand held and stationary power tools.

You may obtain the location of the authorized service cen-

ter nearest you by calling (toll free) 1-866-539-1710 or by

logging on to the RIDGID

website at www.ridgid.com.

When requesting warranty service, you must present the

original dated sales receipt. The authorized service center will

repair any faulty workmanship, and either repair or replace

any part covered under the warranty, at our option, at no

charge to you.

One World Technologies, Inc.

P.O. Box 35, Hwy. 8

Pickens, SC 29671

RIDGID

HAND HELD AND STATIONARY POWER TOOL

3 YEAR LIMITED SERVICE WARRANTY

WHAT IS NOT COVERED

This warranty applies only to the original purchaser at

retail and may not be transferred. This warranty only covers

defects arising under normal usage and does not cover any

malfunction, failure or defect resulting from misuse, abuse,

neglect, alteration, modification or repair by other than

an authorized service center for RIDGID

branded hand

held and stationary power tools. Consumable accessories

provided with the tool such as, but not limited to, blades,

bits and sand paper are not covered.

RIDGID, INC. AND ONE WORLD TECHNOLOGIES, INC.

MAKE NO WARRANTIES, REPRESENTATIONS OR

PROMISES AS TO THE QUALITY OR PERFORMANCE

OF ITS POWER TOOLS OTHER THAN THOSE SPECIFI-

CALLY STATED IN THIS WARRANTY.

ADDITIONAL LIMITATIONS

To the extent permitted by applicable law, all implied

warranties, including warranties of MERCHANTABILITY or

FITNESS FOR A PARTICULAR PURPOSE, are disclaimed.

Any implied warranties, including warranties of merchant-

ability or fitness for a particular purpose, that cannot be

disclaimed under state law are limited to three years from the

date of purchase. One World Technologies, Inc. and RIDGID,

Inc. are not responsible for direct, indirect, incidental or

consequential damages. Some states do not allow

limitations on how long an implied warranty lasts and/or

do not allow the exclusion or limitation of incidental or

consequential damages, so the above limitations may not

apply to you. This warranty gives you specific legal rights,

and you may also have other rights which vary from state

to state.

2 – Français

RÈGLES POUR LA SÉCURITÉ D’UTILISATION

La sécurité d’utilisation de cet accessoire exige que ce

manuel, ainsi que le manuel d’utilisation de la scie à onglets

et tous les autocollants apposés sur l’outil soient lus et bien

compris.

LIRE TOUTES LES INSTRUCTIONS

 VEILLER À BIEN CONNAÎTRE L’ACCESSOIRE. Lire

attentivement le manuel d’utilisation. Apprendre les

applications et les limites de ce produit, ainsi que les

risques spécifiques relatifs à son utilisation.

 GARDER LE LIEU DE TRAVAIL PROPRE. Un lieu de

travail ou un établi encombré est propice aux accidents.

NE PAS laisser d’outils ou de pièces de bois sur la scie

en fonctionnement.

 TOUJOURS PORTER UNE PROTECTION OCULAIRE

AVEC ÉCRANS LATÉRAUX CERTIFIÉE CONFORME À

LA NORME ANSI Z87.1. Si cette précaution n’est pas

prise, des objets peuvent être projetés dans les yeux et

causer des lésions graves.

NE PAS UTILISER CE PRODUIT AVEC D’AUTRES

OUTILS ou pour d’autres applications.

 TOUJOURS DÉBRANCHER LE CORDON

D’ALIMENTATION DE LA SCIE AVANT D’ASSEMBLER

CE KIT. S’assurer que le commutateur est en position

d’arrêt avant de rebrancher la scie sur une prise secteur.

S’ASSURER QUE TOUS LES DISPOSITIFS

RÉGLAGE SONT CORRECTEMENT SERRÉS AVANT

D’EFFECTUER UNE COUPE.

NE JAMAIS SOULEVER LE STAND SANS DE FAIRE

AIDER. Lors du levage, tenir lle stand près du corps.

Garder les genoux pliés et soulever en utilisant les jambes,

pas le dos.

 LORS DU TRANSPORT DU CHARIOT UTILITAIRE DANS

UN VÉHICULE, il doit être solidement arrimé, de façon à

l’immobiliser pour éviter d’éventuels dommages.

 NE JAMAIS positionner le stand de façon à ce que

quiconque se trouve dans la trajectoire de la lame.

NE JAMAIS MONTER SUR LE STAND. Un basculement

du stand ou le contact accidentel avec l’accessoire

de coupe peut causer des blessures graves. Ne rien

entreposer au-dessus ou à proximité du stand, de façon

à ce qu’il soit nécessaire ou possible de monter sur le

stand pour saisir les articles.

LA CAPACITÉ DE TRANSPORT MAXIMUM DE CE

PRODUIT EST DE 45,5 KG (100 LB).

LA CAPACITÉ DE TRANSPORT MAXIMUM DE CE

PRODUIT ET PIÈCE EST DE 136,1 KG (300 LB).

TOUJOURS MONTER LA SCIE À ONGLETS de façon

à ce que la pièce à couper se trouve en ligne avec les

support de travail.

TOUJOURS S’ASSURER QUE LE STAND NE RISQUE

PAS DE BASCULER, GLISSER OU SE DÉPLACER

AVANT DE L’UTILISER.

PLACER LE STAND SUR UNE SURFACE FERME

présentant un espace suffisant pour manipuler et

soutenir correctement la pièce à couper.

TOUJOURS déplacer la scie montée vers l’extrémité à

roues du socle avant de transporter ou de désassembler

l’unité et s’assurer que les supports de montage sont

bien verrouillés.

CONSERVER CES INSTRUCTIONS. Les consulter

fréquemment et les utiliser pour instruire les autres

utilisateurs. Si ce produit est prêté, il doit être accompagné

de ces instructions.

3 – Français

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à

l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner des blessures graves ou mortelles.

ATTENTION :

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,

pourraît entraîner des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique une information importante

ne concernant pas un risque de blessure comme une situation pouvant

occasionner des dommages matériels.

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.

Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de

sécurité

Indique un risque de blessure potentiel.

Lire le manuel

d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien

comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Toujours porter une protection oculaire avec écrans latéraux certifiée

conforme à la norme ANSI Z87.1.

Avertissement

concernant l’humidité

Ne pas exposer à la pluie ou l’humidité.

4 – Français

Voir la figure 2, page 13.

Les composants suivants sont inclus avec votre table de travail :

LISTE DES PIÈCES DÉTACHÉES

CARACTÉRISTIQUES

AVERTISSEMENT :

L’utilisation de pièces ou d’accessoires non recommandés dans ce manuel pourrait résulter en des blessures

corporelles graves.

APPRENDRE À CONNAÎTRE MSUV

Voir la figure 1, page 12.

L’utilisation sûre de ce produit exige une comprehension

des renseignements figurant sur l’outil et contenus dans le

manuel d’utilisation, ainsi qu’une bonne connaissance du

projet entrepris. Avant d’utiliser ce produit, se familiariser

avec toutes ses caractéristiques et règles de sécurité.

RAIL D’EXTENSION

Les bras de support peuvent être réglés aux fins d’utilisation

avec des pièces à travailler de petite et de grande taille.

SUPPORTS DE MONTAGE DE SCIE À

RELÂCHEMENT RAPIDE

Les supports de montage de scie à dégagement rapide

facilitent la fixation et le retrait des scies à onglets des chariots

utilitaires pour scie à onglets.

 Butée ............................................................................ 2

 Support de travail ......................................................... 2

 Bouton de réglage de butée ......................................... 2

 Bouton de réglage de hauteur ...................................... 2

 Supports de montage de scie à relâchement rapide ...2

 Table de travail utilitaire ................................................ 1

 Support de cadre ..........................................................1

 Poignée ......................................................................... 1

 Roue ............................................................................. 2

 Pied ............................................................................... 2

 Boulon (M6 x 60mm) .................................................... 2

 Écrou borgne ................................................................ 2

 Boulon de la poignée (M8 x 45mm) .............................. 2

 Boulon de essieu .......................................................... 2

 Boulon du châssis (M10 x 55mm) ................................ 2

 Écrou de blocage (M10) ................................................4

 Rondelle en roue (ID10 x OD26 x 2t) ............................ 2

 Boulon (M8 x 30mm) .................................................... 4

 Boulon (M8 x 50mm) .................................................... 4

 Écrou hexagonal (M8) ................................................... 4

 Rondelle frein (M8) ........................................................4

 Rondelle plate (M8) ....................................................... 4

 Boulon de la pied (M8 x 55mm) .................................... 2

 Écrou papillon (M8) .......................................................2

 Manuel d’utilisation

5 – Français

DÉBALLAGE

Ce produit nécessite un assemblage.

 Avec précaution, sortir l’produit et les accessoires de la boîte.

S’assurer que toutes les pièces figurant sur la des pièces

détachées sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous

constatez que des éléments figurant dans la

liste des pièces détachées sont déjà assemblés.

Certaines pièces figurant sur cette liste n’ont pas

été assemblées par le fabricant et exigent une

installation. Le fait d’utiliser un produit qui a été

assemblé de façon inadéquate peut entraîner des

blessures.

 Examiner soigneusement l’produit pour s’assurer que rien

n’a été brisé ou endommagé en cours de transport.

 Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné l’produit et avoir vérifié qu’il

fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-866-539-1710.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées,

ne pas utiliser ce produit avant qu’elles aient été

remplacées. Le fait d’utiliser ce produit même s’il

contient des pièces endommagées ou s’il lui manque

des pièces peut entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de créer

des accessoires non recommandés pour l’outil. De

telles altérations ou modifications sont considérées

comme un usage abusif et peuvent créer des

conditions dangereuses, risquant d’entraîner des

blessures graves.

AVERTISSEMENT :

Ne branchez pas le cordon d’alimentation avant

d’avoir complété l’assemblage. Le non respect de

cet avertissement pourrait résulter en un démarrage

accidentel et des blessures corporelles graves.

OUTILS NÉCESSAIRES

Voir la figure 3, page 13.

Les outils suivants (non inclus ou dessiné pour escalader) sont

nécessaires pour effectuer l’assemblage :

 Clé mixte (3) 17mm (x2), 13mm et 12mm

 Tournevis phillips

ASSEMBLAGE

INSTALLER DES ROUES

Voir la figure 4, page 13.

Les roues sont fournies pour aider à déplacer le MSUV pour

scie à onglets à la position désirée.

 Une fois la MSUV retiré de la boîte et l’emballage enlevé,

placez la unite sur le surface plane. Il s’agit de la position

horizontale fermée.

 Soulever l’extrémité avant du cadre du MSUV suffisamment

pour avoir accès au bas du cadre. Fixer solidement les

béquilles sous celui ci afin de le soutenir.

 Glisser le boulon de l’essieu dans la roue, la rondelle et dans

le trou du cadre du MSUV.

 Placer le écrou de blocage du capuchon et serrer.

 Répéter le processus de l’autre côté pour fixer la deuxième

roue.

INSTALLER DE LA POIGNÉE

Voir la figure 5, page 13.

ATTENTION :

Éviter de pincer les doigts ou les mains pendant

l’installation de la poignée au cadre.

Fixer les poignée sur l’extrémité du cadre opposée aux roues.

 Insérer la poignée dans le cadre comme illustré.

 Aligner les trous la poignée avec les trous du cadre.

Insérer la boulon dans le trous la poignée et de cadre.

 Installer le écrou dans le boulon et serrer.

 Répéter pour l’autre côté.

INSTALLER DU SUPPORT DE CADRE

Voir la figure 6, page 14.

Installer le support du cadre sur le cadre du MSUV sur la même

extrémité que les roues.

 Insérer la support de cadre dans le cadre du MSUV comme

illustré.

 Aligner les trous la support de cadre avec les trous du cadre

du MSUV.

 Installer des pieds sur le cadre du MSUV avec plaquette de

logo orientées vers l’extérieur. Aligner les trous la pieds avec

les trous du cadre et support de cadre.

 Insérer les boulons dans les trous des pieds de sorte que

les boulons traversent le cadre et le support du cadre.

 Installer le écrou dans le papillon et serrer.

 Répéter de l’autre côté.

ATTACHER LES RAILS SUPÉRIEURS DU

MSUV SUR LA RENFORT CENTRAL

Voir la figure 7, page 14.

 Soulever l’unité pour qu’elle repose sur ses roues et sur le

support du cadre. Il s’agit de la position verticale fermée.

NOTE : Ne pas placer l’unité en position verticale fermée

avant que le support du cadre soit installé et que toutes les

procédures d’assemblage antérieures aient été suivies.

6 – Français

ASSEMBLAGE

 Aligner les trous la supports avec les trous du renfort central

comme illustré.

 Insérer la boulons dans le trous la support et renfort central.

 Installer écrous de blocage et serrer, mais non de façon

excessive.

AVERTISSEMENT :

Pour réduire les risques de blessure, s’assurer que

les rails supérieurs du MSUV sont fixés solidement

au renfort central. Ne pas fixer les rails supérieurs

peut entraîner de l’instabilité en cours d’utilisation

et pourrait provoquer de graves blessures.

POUR OUVRIR LE MSUV

Voir la figure 8 et 9, page 14.

Se tenir du côté des roues du MSUV et saisir les poignée.

Poser le pied sur le levier de dégagement et tirer les

poignée vers soi en même temps.

Abaisser le MSUV vers le sol en poussant les poignée vers

le sol jusqu’à ce que le MSUV soit en position ouverte.

NOTE : Le levier à dégagement se referme sur l’entretoise

centrale verrouillant ainsi le support à pattes dans une

position ouverte.

POUR ATTACHER LA SCIE AUX SUPPORTS

DE MONTAGE

Voir la figures 10 et 11, page 15.

Positionnez toujours la scie de façon à obtenir le maximum

d’équilibre et de stabilité. Tous les quatre coins de la scie

doivent être boulonnés sur les supports de montage avant

l’utilisation. Assurez-vous que les boulons ne dépassent pas

de la table de la scie à onglets.

NOTE : Deux ensembles de boulons ont été fournis pour

fixer les scie aux supports de montage. Utiliser l’ensemble

M8 × 30 ou l’ensemble M8 × 50 selon la hauteur de la scie.

NOTE: Assurez-vous que les supports de montage sont bien

fixés sur la table de travail avant de monter la scie. Si le levier

de verrouillage du support de fixation de la scie ne peut être

facilement poussé vers le bas en position fermée, la vis de

réglage est trop serrée. Ne forcez pas pour placer le levier de

verrouillage en position fermée. Desserrez la vis de réglage.

Consultez la section Entretien présentée plus loin dans ce manuel

pour prendre connaissance des réglages du support de fixation.

Si la scie comporte des trous qui s’alignent sur les fentes

dans les supports de montage de la scie :

NOTE : Les trous doivent être alignés de manière à ce que

les supports de fixation soient parallèles les uns aux autres

à la fin du montage.

Débranchez la scie et verrouillez le bras de scie en position

abaissée.

Placez deux morceau de montant 2 x 4 ou un objet similaire

au-dessous de la scie pour la soulever afin de pouvoir

accéder à ces pieds de montage.

Placez le support de montage de la scie en dessous du

côté surélevé de la scie et insérez les boulons dans les

fentes du support et les trous de montage de la scie.

NOTE : Les supports de montage de la scie devraient être

placés de sorte que les leviers de verrouillage font face au

devant de la scie.

Attachez sans serrer en utilisant une rondelle plate, une

rondelle frein et un écrou hexagonal.

Insérer le deuxième boulon dans le support et la scie, puis

attachez sans serrer.

Répétez la procédure pour attacher le deuxième support

à la scie.

Après s’être assuré que les deux supports sont parallèles,

serrez légèrement tous les quatre écrous pour qu’ils

tiennent en place.

Si les roues de montage de la scie ne s’alignent sur les

fentes dans les supports de montage de la scie:

Débranchez la scie et verrouillez le bras de scie en position

abaissée.

Montez la scie sur une surface de montage ayant une

épaisseur d’au moins 12,7 mm (1/2 po) en utilisant des

boulons, des rondelles et des écrous (non inclus).

Percez des trous dans la surface de montage correspondant

aux plaques de réglage coulissantes dans les supports de

montage de la scie.

Continuez l’installation tel que décrit précédemment

MONTAGE DE LA SCIE À ONGLETS SUR LA

MSUV

Voir la figures 12 et 13, page 15.

AVERTISSEMENT :

Ne montez pas la scie à onglets sur MSUV avant de

s’assurer que la MSUV peut être ouvert et bloqué

de façon sécuritaire. Si cette précaution n’est pas

prise, des blessures ou des dommages à l’outil

pourraient en résulter.

S’assurer que les leviers de verrouillage sont deverrouillés.

Soulevez la scie et les supports en les laissant basculer

légèrement vers soi.

L’ensemble étant toujours incliné vers vous, accrochez

le bord avant de la scie et le support au rail avant de la

table.

7 – Français

FIXER DES BUTÉES D’ARRÊT AUX

SUPPORTS DE TRAVAIL

Voir la figure 14, page 16.

Aligner le trou de la butée d’arrêt avec le trou dans le

support de travail, tel qu’indiqué.

Glisser le boulon à travers la butée d’arrêt et le support

de travail.

Installer le bouton de réglage et serrer solidement.

Repita pour l’autre côté.

INSTALLER LES SUPPORTS DE TRAVAIL

Voir la figure 15, page 16.

Les supports de travail soutiennent la pièce à travailler

pendant les opérations de coupe.

Glisser le bras de support vers l’extérieur aux fins

d’accessibilité. Consulter la section « Utilisation des

bras de support » dans le présent manuel.

Insérer le support de travail dans la fixation.

NOTE : Les supports de travail doivent être placés pour

assurer un soutien sur le devant du guide de la scie.

Insérer le bouton de réglage dans le trou de bouton situé

sur le côté de la fixation et serrer pour l’arrimer.

Répéter pour l’autre côté.

POUR FERMER LE MSUV

Voir les figures 16 à 18, pages 16 et 17.

Si la scie à onglets est montée sur la table de travail,

assurez-vous de pivoter la lame à 90° par rapport à la

table (si applicable), pivotez la lame à fond vers la droite,

mettez la lame en position “verrouillée”, et verrouillez tous

les boutons et leviers.

NOTE : TOUJOURS déplacer une scie montée vers

l’extrémité opposée comportant les roues du chariot (en

position ouverte) avant de la transporter ou de démonter

l’appareil pour s’assurer que le verrouillage des supports

de fixation de la scie ne se déplace pas.

NOTE : Si un scie à onglets combinée coulissante est

montée sur la table de travail, il peut être nécessaire de

d’amener l’ensemble lame tête de coupe à l’avant et

bloquer en place quand vous passez à travers les portes

ou d’autres ouvertures étroites.

Enlevez toutes les pièces à travailler, pinces ou d’autres

accessoires de la scie.

Rétracter le bras de support. Consulter la section

« Utilisation des bras de support » dans le présent

manuel.

Se tenir du côté des roues du MSUV et saisir la poignée.

Poser le pied sur le levier de dégagement. Levage la

poignée en haut et à l’écart les corps jusqu’à ce qu’un

l’unité s’appuie sur le meules et support de cadre et

levier de dégagement s’enclenche en place. Il s’agit de

la position verticale fermée.

ASSEMBLAGE

AVERTISSEMENT :

Pour éviter des blessures personnelles graves,

assurez-vous que le bord incurvé des supports de

montage est bien engagé sur le rails supérieurs,

avant d’engager l’autre extrémité des supports. Le

non respect de cet avertissement pourrait causer

la perte de contrôle de la scie et des supports, ce

qui pourrait résulter en des blessures graves.

Abaissez la scie et le support de manière à ce que son bord

arrière s’engage complètement sur le rails supérieurs.

Verrouillez les supports en place en abaissant les leviers

de verrouillage.

NOTE : Continuez de tenir la scie et les supports avec une

main jusqu’à ce que les deux leviers soient solidement

verrouillés.

Vérifiez la position et ajustez, si nécessaire, pour s’assurer

que le poids de la scie est uniformément réparti sur les

rails.

Assurez-vous que la scie est bien placée et verrouillée

en position, et serrez fermement les quatre écrous qui

retiennent la scie sur les supports de montage.

AVERTISSEMENT :

Les supports de montage sont conçus pour un

ajustement serré sur les rails supérieurs quand

les leviers de verrouillage sont en position ouvert.

Lorsque les leviers de verrouillage sont abaissés

(position verrouillée) il ne devrait pas être possible

de glisser le support de montage de la scie le long

des rails supérieurs ou d’enlever le support des

rails de la table Si les supports de montage ne

peuvent pas être engagés sur les rails supérieurs

ou s’ils peuvent en être retirés lorsque les leviers de

verrouillage sont abaissés, retirez immédiatement la

scie et son support du table de travail et serrez la vis

de réglage. Voyez la section Entretien de ce manuel

Le non respect de cet avertissement pourrait

résulter en des blessures corporelles graves.

Pour enlever la scie du MSUV :

Appuyer sur la gâchette de relâchement du levier de

verrouillage et levez les leviers de verrouillage pour

débloquer les supports de montage de la scie.

Saisissez les support situées de chaque côté de l’ensemble

et soulevez ce dernier pour le désengager du rails

supérieurs.

L’ensemble étant toujours incliné vers vous, soulevez

la partie avant des supports pour désengager rails

supérieurs.

8 – Français

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’produit faire

oublier la prudence. Ne pas oublier qu’une fraction

de seconde d’inattention peut entraîner des

blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1.

Si cette précaution n’est pas prise, des objets

peuvent être projetés dans les yeux et causer des

lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’produit ou accessoires non

recommandés par le fabricant pour ce produit.

L’utilisation de pièces et accessoires non

recommandés peut entraîner des blessures graves.

APPLICATIONS

Vous pouvez utiliser ce produit pour les tâches énumérées

ci-dessous :

Procurer une surface de travail sécuritaire et stable pour

une scie à onglets.

UTILISER LES RAIL D’EXTENSIONS

Voir la figure 19, page 17.

Utilisez les rail d’extensions quand vous travaillez sur des

pièces de grande taille. Les deux rail d’extensions peuvent

être ajustés pour assurer le maximum de support à la pièce

à travailler.

Pour allonger les rail d’extensions :

 Desserrer la bride de verrouillage en tournant le levier de

blocage vers la gauche.

Allongez le rail d’extension jusqu’à la position désirée.

 Serrer la bride de verrouillage en tournant le levier de

blocage vers la droite.

Pour rétracter les rail d’extension :

 Desserrer la bride de verrouillage en tournant le levier de

blocage vers la gauche.

 Pousser complètement le bras-support à l’intérieur du

chariot utilitaire pour scie à onglets.

 Serrer la bride de verrouillage en tournant le levier de

blocage vers la droite.

NOTE : Si les leviers de blocage ne se serrent pas ou ne se

desserrent pas complètement, consulter l’article Réglage

du levier de blocage au chapitre Entretien de ce manuel.

NOTE : Il faudra peut-être grimper sur l’essieu situé entre

les roues pour verrouiller efficacement le levier en place.

AVERTISSEMENT :

Pour éviter des blessures graves au moment de

soulever le devant du MSUV, garder les genoux pliés

pour lever en utilisant vos jambes, pas votre dos.

AVERTISSEMENT :

Utiliser la poignée pour soulever le MSUV. Ne

pas soulever par une partie quelconque de la

scie à onglets qui est attachée au MSUV. Si cette

précaution n’est pas prise, des blessures ou des

dommages à l’outil pourraient survenir.

Pour abaisser la MSUV :

Se tenir du côté des roues du MSUV et saisir la poignée.

Incliner l’unité vers soi et l’abaisser lentement vers le sol.

Il s’agit de la position horizontale fermée.

ATTENTION :

Prendre soin d’éviter le pincement des doigts lors

du rabattage au sol.

ASSEMBLAGE

9 – Français

UTILISER LES SUPPORT DE TRAVAIL

Voir la figure 20, page 17.

Déposez la pièce à travailler en haut du support de travail

pour supporter la pièce pendant la coupe.

Déposez la pièce à travailler sur la butée de travail quand

vous avez besoin d’effectuer des coupes répétitives de la

même grosseur.

Pour régler le support de travail :

Desserrez le bouton de réglage de la hauteur.

Ajuster le support de travail sur la position désiré.

Serrez le bouton de réglage de la hauteur.

Pour régler le butée de travail :

Desserrez le bouton de réglage de la butée d’arrêt.

Lever ou abaisser la butée d’arrêt à la position d’arrêt.

Serrez le bouton de réglage de la butée d’arrêt.

MONTAGE D’UNE SURFACE DE TRAVAIL

FACULTATIVE

Voir la figure 21, page 18.

Une surface de travail plus grande peut être construite en

assemblant un morceau de bois, de PVC ou d’un matériau

léger semblable d’une dimension de 19 x 190,5 x 882,6

mm (3/4 x 7 1/2 x 34 3/4 de po [1 x 8 standard]). Monter

la surface comme illustré en utilisant six vis de 19 mm (3/4

po) (non incluses).

DÉPLACER LE MSUV

Rétracter les rail d’extensions et placer l’unité à la position

verticale fermée.

NOTE : TOUJOURS déplacer une scie montée vers

l’extrémité opposée comportant les roues du chariot (en

position ouverte) avant de la transporter ou de démonter

l’appareil pour s’assurer que le verrouillage des supports

de fixation de la scie ne se déplace pas.

Se tenir du côté des roues du MSUV et saisir la poignée.

Incliner le MSUV vers soi jusqu’à ce qu’il soit en équilibre

sur les roues, puis rouler la machine à l’endroit désiré.

REMISAGE DU MSUV

 Le MSUV doit être entreposé sur une surface plane et

stable en position horizontale ou verticale fermée.

ATTENTION :

Si le MSUV ne tient pas debout, l’entreposer

dans une position horizontale fermée. Ne pas

respecter cette directive peut entraîner la chute

du MSUV, ce qui pourrait provoquer blessures

ou des dommages au support et/ou à la scie.

UTILISATION

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les

réparations. L’usage de toute autre pièce pourrait

créer une situation dangereuse ou endommager

l’outil.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1.

Si cette précaution n’est pas prise, des objets

peuvent être projetés dans les yeux et causer des

lésions graves.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en

plastique. La plupart des matières plastiques peuvent être

endommagées par divers types de solvants du commerce.

Utiliser un chiffon propre pour éliminer la saleté, la poussière,

l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de

freins, l’essence, les produits à base de pétrole,

les huiles pénétrantes, etc., entrer en contact avec

les pièces en plastique. Les produits chimiques

peuvent endommager, affaiblir ou détruire le

plastique, ce qui peut entraîner des blessures

graves.

Vérifiez périodiquement les dispositifs de fixation pour

assurer leur solidité. Resserrez si requis.

RÉGLAGE DE LEVIER DE VERROUILLAGE DE

TENSIONNEMENT

Voir la figure 22, page 18.

Les leviers de blocage de MSUV sont composés d’un levier

de repositionnement et d’une vis de blocage hexagonale.

Ces leviers peuvent être repositionnés sans avoir à déplacer

la vis hexagonale pour maintenir l’orientation de serrage

optimale.

Pour repositionner le levier :

 Alors que le levier repose contre la vis hexagonale, faire

tourner le levier vers la droite pour serrer la vis de blocage

le plus possible et le levier à sa position actuelle.

10 – Français

ENTRETIEN

 Éloigner le levier de la scie pour le déclencher de la vis

hexagonale.

 Tirer constamment sur le levier puis tourner le levier de

manière à obtenir la position désirée sur la vis hexagonale.

 Relâcher et enclencher le levier en place sur la vis

hexagonale.

NOTE : Le levier doit tourner légèrement après

son dégagement et reposer correctement sur la vis

hexagonale.

AVERTISSEMENT :

Les supports de montage sont conçus pour un

ajustement serré sur les rails du table de travail

quand les leviers de verrouillage sont en position

ouvert. Lorsque les leviers de verrouillage sont

abaissés (position verrouillée) il ne devrait pas

être possible de glisser le support de montage de

la scie le long des rails de la table ou d’enlever le

support des rails de la table. Si les supports de

montage ne peuvent pas être engagés sur les rails

ou s’ils peuvent en être retirés lorsque les leviers de

verrouillage sont abaissés, retirez immédiatement

la scie et son support du table de travail et serrez la

vis de réglage. Le non respect de cet avertissement

pourrait résulter en des blessures corporelles

graves.

RÉGLAGE DU SUPPORT DE MONTAGE DE

LA SCIE

Voir la figure 23, page 18.

Si la scie et le support peuvent glisser sur les rails supérieurs

ou être enlevés des rails supérieurs quand les leviers sont

verrouillés, il faut serrer les vis de réglage du support. Si la

scie ou le support ne peuvent pas être engagés sur les rails

supérieurs, la vis de réglage de support doit être desserrée.

NOTE : Avant d’essayer de serrer ou de desserrer les vis de

réglage de support, la scie devrait être enlevée des supports

de montage.

Pour ajuster :

S’assurer que les leviers de verrouillage sont deverrouillés.

 Soulevez la support ce dernier pour le désengager du

rails supérieurs.

Utilisez une clé pour desserrer légèrement l’écrou.

Tournez la vis avec un tournevis à pointe cruciforme.

Tournez dans le sens des aguilles d’une montre si le

support de montage doit être serré ou dans le sens

contraire si le support doit être desserré.

Installez le support sur le rail avant de la table et abaissez

le support pour que la pince arrière du support s’engage

entièrement sur le rail arrière de la table.

NOTE : Les supports de montage sont conçus pour un

ajustement serré sur les rails du table de travail quand

les leviers de verrouillage sont en position ouvert.

 Verrouillez les supports en place en abaissant les leviers

de verrouillage.

NOTE : Si le levier de verrouillage du support de fixation

de la scie ne peut être facilement poussé vers le bas

en position fermée, la vis de réglage est trop serrée. Ne

forcez pas pour placer le levier de verrouillage en position

fermée. Desserrez la vis de réglage.

 Quand vous avez trouvé la bonne position, serrez l’écrou

avec une clé.

Répétez avec le deuxième support de montage.

Afin de vous procurer des assemblages supplémentaires

de support de fixation pour scie (pièce nº 000999131701),

appelez le service à la clientèle RIDGID au 1-866-539-1710.

NOTE : ILLUSTRATIONS COMMENÇANT SUR 12 DE PAGE

APRÈS LE SECTION ESPAGNOL.

11 – Français

GARANTIE

Une preuve d’achat doit être présentée pour toute demande

de réparation sous garantie.

Cette garantie se limite aux outils électriques à main et

d’établi RIDGID

achetés à partir du 1/2/04. Ce produit

est fabriqué par One World Technologies, Inc., sous licence

de marque de RIDGID, Inc. Toutes les correspondances

relatives à la garantie doivent être adressées à One World

Technologies, Inc. à l’intention de : Service technique

des outils motorisés à main et d’établi RIDGID, au

1-866-539-1710 (appel gratuit).

POLITIQUE DE SATISFACTION ASSURÉE DE

90 JOURS

En cas de non satisfaction pour quelque raison que ce soit

au cours des 90 jours suivant la date d’achat de cet outil à

main ou d’établi RIDGID

, il pourra être retourné au point

de vente pour échange ou remboursement intégral. Pour

obtenir un outil en échange, l’équipement original devra

être retourné, dans son emballage d’origine, accompagné

d’une preuve d’achat. L’outil fourni en échange sera

couvert par la garantie limitée pour le restant de la période

de validité de 3 ANS.

CE QUI EST COUVERT PAR LA GARANTIE

LIMITÉE DE 3 ANS

Cette garantie sur les outils électriques à main et d’établi

RIDGID

couvre tous les vices de matériaux et de fabrication,

ainsi que les articles de consommation courants, tels

que balais, mandrins, moteurs, commutateurs, cordons,

engrenages et même les batteries d’outils sans fil de cet

outil RIDGID

, pour une période de trois ans, à compter de

la date d’achat. Les garanties d’autres produits RIDGID

peuvent être différentes.

RÉPARATIONS SOUS GARANTIE

Pour toute réparation sous garantie, cet outil RIDGID

devra être retourné, en port payé, à un centre de

réparations RIDGID

pour outils motorisés à main et

d’établi agréé. L’adresse du centre de réparations

agréé le plus proche peut être obtenue en appelant le

1-866-539-1710 (appel gratuit), ou en accédant au site

Internet RIDGID

, www.ridgid.com. Le reçu de vente daté

doit être présenté lors de toute demande de réparation

sous garantie. Le centre de réparations agréé corrigera

tout défaut de fabrication et réparera ou remplacera

(à notre choix) gratuitement, toute pièce défectueuse.

One World Technologies, Inc.

P.O. Box 35, Hwy. 8

Pickens, SC 29671, États-Unis

GARANTIE D’ENTRETIEN DE 3 ANS SUR LES OUTILS ÉLECTRIQUES

À MAIN ET D’ÉTABLI RIDGID

CE QUI N’EST PAS COUVERT

La garantie ne couvre que l’acheteur au détail original et

n’est pas transférable. Cette ne couvre pas les problèmes

de fonctionnement, défaillances ou autres défauts résultant

d’un usage incorrect ou abusif, de la négligence, de la

modification, de l’altération ou de réparations effectuées

par quiconque autre qu’un centre de réparations d’outils

motorisés à main et d’établi RIDGID

agréé. Les articles de

consommation fournis avec cet outil, tels que, mais sans

y être limité, les lames, embouts et abrasifs, ne sont pas

couverts.

RIDGID, INC ET ONE WORLD TECHNOLOGIES, INC. NE

FAIT AUCUNE AUTRE GARANTIE, REPRÉSENTATION

OU PROMESSE CONCERNANT LA QUALITÉ ET LES

PERFORMANCES DE CET OUTIL ÉLECTRIQUE,

AUTRES QUE CELLES EXPRESSÉMENT INDIQUÉES

DANS LE PRÉSENT DOCUMENT.

AUTRES LIMITATIONS

Sous réserve que les lois en vigueur le permettent, toutes les

garanties implicites sont exclues, y compris les GARANTIES

DE VALEUR MARCHANDE ou D’ADÉQUATION À UN

USAGE PARTICULIER. Toutes les garanties implicites, y

compris les garanties de valeur marchande ou d’adéquation

à un usage particulier ne pouvant pas être exclues en raison

des lois en vigueur, sont limitées à une durée de trois ans,

à compter de la date d’achat. One World Technologies,

Inc. et RIDGID, Inc. déclinent toute responsabilités pour

les dommages directs ou indirects. Certains états et

provinces ne permettant pas de limitation sur la durée des

garanties implicites, et / ou l’exclusion ou la limitation des

dommages directs ou indirects, les restrictions ci-dessus

peuvent ne pas être applicables. Cette garantie donne

au consommateur des droits spécifiques, et celui-ci peut

bénéficier d’autres droits, qui varient selon les états ou

provinces.

2 – Español

REGLAS PARA EL MANEJO SEGURO DE LA UNIDAD

Para manejar con seguridad este accesorio, se requiere

la lectura y la comprensión de este manual del operador,

el manual del operador correspondiente a la sierra de

ingleteadora, así como de todas las etiquetas adheridas a

la herramienta.

LEA TODAS LAS INSTRUCCIONES

 FAMILIARÍCESE CON EL ACCESORIO. Lea

cuidadosamente el manual del operador. Aprenda los

usos y limitaciones del producto, así como los posibles

peligros específicos relacionados con el uso del mismo.

 MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas

y mesas de trabajo mal despejadas son causas comunes

de accidentes. NO deje herramientas o madera en la

sierra mientras esté utilizándola.

 SIEMPRE PÓNGASE PROTECCIÓN OCULAR

CON PROTECCION LATERAL CON LA MARCA DE

CUMPLIMIENTO DE LA NORMA ANSI Z87.1. Si no

cumple esta advertencia, los objetos que salen despedidos

pueden producirle lesiones serias en los ojos.

 NO USE ESTE PRODUCTO CON NINGÚN OTRO

EQUIPO ni para otros propósitos.

 SIEMPRE DESCONECTE ESTA SIERRA DEL

SUMINISTRO DE CORRIENTE ANTES DE MONTARLE

ESTE JUEGO. Asegúrese de que el interruptor esté en

la posición de apagado al volver a conectar la sierra al

suministro de corriente.

 ANTES DE EFECTUAR UN CORTE ASEGÚRESE

DE QUE ESTÉN BIEN ASEGURADOS TODOS LOS

DISPOSITIVOS DE AJUSTE.

 SIEMPRE OBTENGA AYUDA SI LA NECESITA PARA

LEVANTAR EL BANCO DE TRABAJO. Al levantar el

banco de trabajo, levántelo cerca del cuerpo. Doble las

rodillas de manera que pueda levantarlo con las piernas,

no con la espalda.

 AL TRANSPORTAR EL BANCO DE TRABAJO EN

UN VEHÍCULO, amárrelo firmemente para evitar todo

movimiento y posibles daños.

 NUNCA ponga el banco de trabajo donde el operador o un

circunstante quede forzado a estar parado con cualquier

parte del cuerpo en línea con la trayectoria de la hoja de

la sierra.

NO SE PARE NUNCA EN EL BANCO DE TRABAJO.

Puede producirse lesiones serias si se voltea el banco

o si toca la la herramienta de corte. No guarde artículos

arriba de la altura del banco ni cerca del mismo, donde

alguien pudiera subirse a él para alcanzarlos.

EL PESO MÁXIMO DE LA SIERRA ELÉCTRICA NO

DEBE SER SUPERIOR A 45.5 KG (100 LIBRAS).

EL PESO MÁXIMO DE LA SIERRA Y LA PIEZA DE

TRABAJO JUNTOS NO DEBE SER SUPERIOR A

136,1 KG (300 LIBRAS).

SIEMPRE MONTE LA SIERRA INGLETEADORA de

manera que la pieza de trabajo quede colocada en línea

con los conjuntos de los soporte de la pieza de trabajo.

VERIFIQUE ANTES DE USAR EL BANCO DE

TRABAJO PARA ASEGURARSE DE QUE NO SE

BALANCEE, SE DESLICE O SE MUEVA.

COLOQUE EL BANCO DE TRABAJO SOBRE UNA

SUPERFICIE NIVELADA FIRME donde haya suficiente

espacio para manejar y apoyar la pieza de trabajo.

SIEMPRE desplace la sierra montada al extremo con

ruedas del pie antes de transportar o bajar la unidad y

asegúrese de que los soportes de montaje de la sierra

estén bloqueados firmemente.

 GUARDE ESTAS INSTRUCCIONES. Consúltelas

frecuentemente y utilícelas para instruir a otros usuarios.

Si presta a alguien esta herramienta, también facilítele las

instrucciones.

3 – Español

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender

su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el

producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea el manual del operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el

manual del operador antes de usar este producto.

Protección ocular

Siempre póngase protección ocular con protección lateral con la marca

de cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones

húmedas

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados

con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte

o lesiones serias.

ADVERTENCIA:

Indica una situación peligrosa posible, la cual, si no se evita, podría causar la

muerte o lesiones serias.

PRECAUCIÓN:

Indica una situación potencialmente peligrosa la cual, si no se evita, puede

causar lesiones leves o moderadas.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica información importante no

relacionada con ningún peligro de lesiones, como una situación que puede

ocasionar daños físicos.

SÍMBOLOS

4 – Español

Vea la figura 2, página 13.

Los siguientes artículos se incluyen con su banco de trabajo:

PIEZAS SUELTAS

ADVERTENCIA:

El uso de accesorios o dispositivos no indicados en la lista puede ser peligrosoy causar una posible lesión

personal grave.

CARACTERÍSTICAS

FAMILIARÍCESE CON EL UTILITY VEHICLE

(MSUV)

Vea las figura 1, página 12.

Para usar este producto con la debida seguridad se debe

comprender la información indicada en la herramienta

misma y en este manual, y se debe comprender también

el trabajo que intenta realizar. Antes de usar este producto,

familiarícese con todas las características de funcionamiento

y normas de seguridad del mismo.

BRAZO DE EXTENSIÓN

Los brazos de soporte pueden ajustarse para su utilización

con piezas de trabajo grandes y pequeñas.

APOYOS DE MONTAJE DE AFLOJE RÁPIDO

PARA LA SIERRA

Los soportes de montaje de afloje rápido de la sierra hacen

que colocar y retirar las sierras ingleteadoras del carro para

servicio sea más fácil.

 Tope de trabajo ............................................................. 2

 Soporte de la pieza de trabajo ..................................... 2

 Perilla de ajuste de tope de pieza de trabajo ............... 2

 Perilla de ajuste de altura ............................................. 2

 Apoyo de montaje de afloje rápido para la sierra ........ 2

 Conjunto del banco de trabajo ..................................... 1

 Apoyo del bastidor ....................................................... 1

 Mango ........................................................................... 1

 Rueda ........................................................................... 2

 Pie ................................................................................. 2

 Perno (M6 x 60mm) ...................................................... 2

 Tuerca ciega..................................................................2

 Perno del mango (M8 x 45mm) .................................... 2

 Perno de eje.................................................................. 2

 Perno marco (M10 x 55mm) ......................................... 2

 Tuerca de seguridad (M10) ........................................... 4

 Arandela de rueda (ID10 x OD26 x 2t) .......................... 2

 Perno (M8 x 30mm) ...................................................... 4

 Perno (M8 x 50mm) ...................................................... 4

 Tuerca hexagonal (M8) .................................................. 4

 Arandela de fijación (M8) .............................................. 4

 Arandela plana (M8) ...................................................... 4

 Perno (M8 x 55mm) ...................................................... 2

 Tuerca de mariposa (M8) .............................................. 2

 Manual del operador

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

 Extraiga cuidadosamente de la caja el producto y los

accesorios. Asegúrese de que estén presentes todos los

artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida

en la lista de piezas sueltas ya está ensamblada al

producto cuando lo desempaqueta. El fabricante

no ensambla las piezas de esta lista en el producto.

Éstas deben ser instaladas por el usuario. El uso

de un producto que puede haber sido ensamblado

de forma inadecuada podría causar lesiones

personales graves.

Inspeccione cuidadosamente el producto para asegurarse

de que no haya sufrido ninguna rotura o daño durante el

transporte.

No deseche el material de empaquetado sin haber

inspeccionado cuidadosamente el producto y haberla

utilizado satisfactoriamente.

Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-866-539-1710, donde le brindaremos asistencia.

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta

producto sin haber reemplazado todas las piezas.

Usar este producto con partes dañadas o faltantes

puede causar lesiones serias al operador.

5 – Español

ARMADO

ADVERTENCIA:

No intente modificar esta herramienta ni hacer

accesorios no recomendados para la misma.

Cualquier alteración o modificación constituye

maltrato el cual puede causar una condición

peligrosa, y como consecuencia posibles lesiones

corporales serias.

ADVERTENCIA:

No conecte la unidad al suministro de corriente

sin haber terminado de armarla. De lo contrario la

unidad puede ponerse en marcha accidentalmente,

con el consiguiente riesgo de lesiones corporales

serias.

HERRAMIENTAS NECESARIAS

Vea la figura 3, página 13.

Para armar la unidad se necesitan las siguientes herramientas

(no incluido o dibujado para escalar):

 llave combinación (3) 17mm (x2), 13mm y 12mm

 Destornillador phillips

INSTALAR LAS RUEDAS

Vea la figura 4, página 13.

El producto viene con ruedas que le ayudan a mover el carro

para servicio hasta el lugar deseado.

 Con el MSUV afuera de la caja y el paquete retirado,

coloque la unidad en superficie planas. Esta es la posición

de cierre horizontal.

 Eleve el extremo del armazón del carro para servicio

hasta la altura suficiente para tener acceso a la parte

inferior del armazón; coloque firmemente cuñas debajo

para apoyarlo.



Deslice el perno del eje a través de la rueda, de la arandela

y a través del agujero que se encuentra en el armazón del

carro para servicio para sierras ingleteadoras.

 Coloque la tuerca y apriétela.



Repita el procedimiento para sujetar el segundo

rueda

MONTAJE DEL MANGO

Vea la figura 5, página 13.

PRECAUCIÓN:

Sea precavido cuando instale el mango en el

bastidor: evite pellizcarse los dedos o las manos.

Coloque los mango en el extremo del armazón enfrente de

las ruedas.

 Introduzca el mango en la armazón como se indica.

 Alinee los agujeros en la mango con los agujeros en la

armazón.

Introduzca el perno a través de los agujeros del mango

y la armazón.

 Coloque tuercas en los perno y apriétela firmemente.



Repita

para el otro lado.

INSTALAR LA APOYO DEL BASTIDOR

Vea la figura 6, página 14.

Instale el soporte del armazón en el armazón del carro para

servicio, en el mismo extremo que las ruedas.

 Introduzca la apoyo del bastidor en la armazón del carro

para servicio como se indica.

 Alinee los agujeros en la apoyo del bastidor con los

agujeros en la armazón del carro para servicio.

 Coloque las pies sobre la armazón del carro para servicio

con placa del logotipo hacia afuera. Alinee los agujeros

en las pies con los agujeros en la armazón y apoyo del

bastidor.

 Inserte los pernos a través de los agujeros que se

encuentran en las patas, a fin de que los pernos se

extiendan a través del armazón y del soporte del armazón.

 Coloque las tuercas de mariposa y apriétela.

 Repita el mismo procedimiento del otro lado.

ASEGURAR LA RIELES SUPERIORES DEL

MSUV DE LA RIOSTRA CENTRAL

Vea la figura 7, página 14.

 Eleve la unidad de manera tal que se apoye sobre las

ruedas y sobre el soporte del armazón. Esta es la posición

de cierre vertical.

NOTA: No coloque la unidad en la posición de cierre

vertical hasta que el soporte del armazón esté instalado

y se hayan seguido todos los procedimientos de armado

anteriores.

 Alinee los agujeros en la soportes con los agujeros en la

riostra central como se muestra.

 Introduzca la perno en el agujeros en la soportes y riostra

central.

 Coloque tuercas en los perno y apriétela firmemente. No

apriete demasiado.

6 – Español

ARMADO

ADVERTENCIA:

Para reducir el riesgo de lesiones, asegúrese

de que los rieles superiores del MSUV estén

asegurados a la riostra central. No asegurar los

rieles superiores podría causar inestabilidad

durante el uso, lo que provocaría posibles lesiones

graves.

APERTURA DE LA MSUV

Vea la figura 8 y 9, página 14.

Párese al costado de la rueda del MSUV y sujete los

mango.

Pise la palanca de afloje y, al mismo tiempo, tire de los

mango hacia usted.

Baje el MSUV con cuidado hacia el suelo, empujando

los mango hacia el suelo hasta que el MSUV esté en una

posición abierta.

NOTA: La palanca de afloje cerrará la riostra central

trabando el pedestal de patas en una posición abierta.

MONTAJE DE LA SIERRA INGLETEADORA A

LA SOPORTE DE MONTAJE

Vea las figuras 10 y 11, página 15.

Siempre coloque la sierra de forma que logre el máximo

equilibrio y estabilidad. Las cuatro esquinas de la sierra

deben estar atornilladas a los apoyos de montaje antes de

usar la unidad. Asegúrese de que los pernos no sobresalgan

arriba de la mesa de la sierra ingleteadora.

NOTA: Se suministran dos juegos de pernos para utilizarlos

al asegurar las sierra a los soportes de montaje. Utilice el

juego M8 x 30 o el juego M8 x 50, según la altura de la sierra.

NOTA: Asegúrese de que los apoyos de montaje puedan

sujetarse firmemente al banco de trabajo antes de montar

la sierra. Si la palanca de fijación del apoyo de montaje de

la sierra no se puede empujar fácilmente hacia abajo, a

la posición de cierre, el tornillo de ajuste está demasiado

apretado. No fuerce la palanca de fijación hasta la posición

de cierre. Afloje el tornillo de ajuste. Consulte el ajuste del

soporte de montaje en la sección Mantenimiento más abajo

en este manual.

Si la sierra tiene agujeros de montaje que se alinean con

las ranuras de los apoyos de montaje:

NOTA: Se deben alinear los orificios para que los soportes

queden paralelos entre sí al montarlos.

Desconecte la sierra del suministro de corriente y asegure

el brazo de la sierra en la posición baja.

Coloque una tabla de 50,8 x 101,6 mm (2 x 4 pulg.), o un

tipo similar de soporte estable bajo la sierra para subirla y

así poder tener acceso a los pies de montaje de la sierra.

Coloque el soporte de montaje de la sierra por debajo del

lado elevado de la sierra e introduzca los pernos a través

de las ranuras del soporte y de los agujeros de montaje

de la sierra

NOTA: Los soportes de montaje de la sierra deben

colocarse de manera tal que las palancas de traba

apunten al frente de la sierra

Ajústelos en su lugar sin apretar con una arandela plana,

una arandela de seguridad y una tuerca hexagonal.

 Inserte un perno a través del soporte y la sierra, luego

ajústelos en su lugar sin apretar

Repita el procedimiento para sujetar el segundo apoyo

a la sierra.

 Después de asegurarse de que ambos apoyos queden

paralelos entre sí, apriete suavemente las cuatro tuercas

para mantener todo el conjunto en su lugar.

Si la sierra tiene agujeros que no se alinean con las

placas de ajuste deslizantes de los apoyos de montaje

de la sierra:

Desconecte la sierra del suministro de corriente y asegure

el brazo de la sierra en la posición baja.

Monte la sierra en una superficie de montaje de como

mínimo 12,7 mm (1/2 pulg.) de espesor con pernos,

arandelas y tuercas (no incluido).

Perfore agujeros en la superficie de montaje que coincidan

con las placas de ajuste deslizantes de los apoyos de

montaje de la sierra.

Proceda con la instalación como se explicó anteriormente.

MONTAJE DE LA SIERRA INGLETEADORA

EN EL MSUV

Vea las figuras 12 y 13, página 15.

ADVERTENCIA:

No monte la sierra ingleteadora en el MSUV antes

de asegurarse de que el MSUV pueda abrirse y

asegurarse firmemente. La inobservancia de esta

advertencia puede causar lesiones corporales y

daños a la herramienta.

Asegúrese de palancas de fijación están posición

asegurada.

Levante el conjunto de la sierra y los apoyos, permitiendo

que se incline levemente hacia usted.

Mientras tiene aún inclinado hacia usted el conjunto,

enganche la mordaza delantera del conjunto de la sierra

y los apoyos en el borde delantero de la mesa.

7 – Español

CÓMO COLOCAR LOS TOPES DE LA PIEZA

DE TRABAJO A LOS SOPORTES DE LA

PIEZA DE TRABAJO

Vea la figura 14, page 16.

Alinee el agujero del tope de la pieza de trabajo con

el agujero del soporte de la pieza de trabajo, como se

muestra.

Deslice el perno a través del tope de la pieza de trabajo

y del soporte de la pieza de trabajo.

Instale la perilla de ajuste y apriétela firmemente.

Repita con segunda tope de trabajo.

INSTALACIÓN DEL SOPORTE DE TRABAJO

Vea la figura 15, page 16.

Los soportes de la pieza de trabajo sujetan la pieza de

trabajo durante las operaciones de corte.

Deslice el brazo de soporte hacia afuera para una mayor

accesibilidad. Consulte la sección Cómo usar los brazos

de soporte que aparece más adelante en este manual.

Introduzca el soporte para la pieza de trabajo en el

soporte.

NOTA: Los soportes de la pieza de trabajo deben

colocarse para brindar apoyo en la parte delantera de la

guía de corte de la sierra.

Introduzca la perilla de ajuste a través del agujero para

la perilla que se encuentra en el costado del soporte y

apriétela para asegurarla en su lugar

Repita para otro lado.

PARA CERRAR LA MSUV

Vea la figuras 16 a 18, páginas 16 y 17.

Si hay una sierra montada en el banco, asegúrese

de colocar la hoja a 90° con respecto a la mesa (si

corresponde), incline la hoja hacia la derecha hasta donde

llegue, colóquela en la posición “bloqueada” (asegurada)

y deje aseguradas todas las perillas y palancas.

NOTA: SIEMPRE mueva la sierra montada en forma

opuesta al extremo con ruedas del pedestal (en la

posición abierta) antes de transportar o desmontar la

unidad y asegúrese de que los soportes de montaje de

la sierra estén firmemente bloqueados.

NOTA: Si hay una sierra ingleteadora combinada

deslizante montada en el banco, puede ser necesario

deslizar hacia adelante el conjunto motorizado de la

cabeza y la hoja de corte para asegurarlo en su lugar al

pasar por vanos de puertas y otras aberturas angostas.

Retire toda pieza de trabajo presente, mordazas y demás

accesorios de la sierra.

Retraiga el brazo de soporte. Consulte la sección Cómo

usar los brazos de soporte que aparece más adelante

en este manual.

Párese en el extremo de la rueda del MSUV y sujete la

mango.

ADVERTENCIA:

Para evitar lesiones graves, asegúrese de que el

borde curvo delantero de los apoyos de montaje

estén firmemente asentados en el borde delantero

de la mesa antes de asentar el otro extremo de los

apoyos. Si no lo hace así, podría perder el control

del conjunto de la sierra y los apoyos, con lo cual

podrían causarse lesiones serias.

Baje el conjunto de la sierra y los apoyos para permitir

que la mordaza trasera de los apoyos se asiente

completamente en el borde trasero de la rieles superiores.

Asegure los apoyos en su lugar; para ello, baje las

palancas de fijación.

NOTA: Continúe sujetando el conjunto de la sierra y

los apoyos con una mano hasta que estén firmemente

aseguradas ambas palancas.

Revise la colocación y ajústela si es necesario, para

asegurarse de que el peso de la sierra esté equilibrado

uniformemente en los bordes.

Asegúrese de que la sierra esté bien asentada y

asegurada en su lugar, y después apriete firmemente las

cuatro tuercas encargadas de fijar la sierra en los apoyos

de montaje.

ADVERTENCIA:

Los apoyos de montaje para la sierra están

diseñados para quedar ajustados sobre los bordes

de la mesa, con las palancas de fijación en la

posición abierta. Con las palancas de fijación en

la posición baja (aseguramiento), los apoyos de

montaje de la sierra no deberían poder deslizarse

por los bordes de la mesa ni retirarse de los

bordes de ésta. Si los apoyos de montaje de la

sierra no quedan en ambos bordes o si pueden

retirarse los apoyos de los bordes con las palancas

aseguradas, retire el apoyo inmediatamente y

ajuste el tornillo de ajuste del apoyo. Vea la sección

Mantenimiento de este manual. La inobservancia

de esta advertencia puede causar lesiones

corporales serias.

Para retirar la sierra del MSUV:

Oprima el gatillo de afloje de la palanca de traba y suba

las palancas de fijación para desasegurar el conjunto de

los apoyos de montaje de la sierra.

Sujete las placa de cada lado del conjunto y levante éste

del borde trasero de la mesa para separarlos.

Teniendo el conjunto levemente inclinado hacia usted,

levante la parte delantera del conjunto para separarlo del

borde delantero de la mesa.

ARMADO

8 – Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con el producto

lo vuelva descuidado. Tenga presente que un

descuido de un instante es suficiente para causar

una lesión seria.

ADVERTENCIA:

Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma

ANSI Z87.1. Si no cumple esta advertencia, los

objetos que salen despedidos pueden producirle

lesiones serias en los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no

recomendado por el fabricante de este producto.

El empleo de aditamentos o accesorios no

recomendandos podría causar lesiones serias.

USOS

Este producto puede emplearse para el fine enumerados

abajo:

Proporcionar una superficie de trabajo estable y segura

para una sierra ingleteadora

USO DE LOS BRAZOS DE EXTENSIÓN

Vea la figura 19, página 17.

Para trabajar con piezas de trabajo grandes, utilice los

brazos de extensión. Ambos brazos de extensión pueden

ajustarse para proporcionar una soporte óptimo a la pieza

de trabajo.

Para extender los brazos de extensión:

 Afloje la abrazadera de bloqueo rotando la palanca de

bloqueo en sentido contrario a las agujas del reloj.

Extienda el brazo de extensión a la posición deseada.

Empuje la palanca de traba hacia abajo hasta la posición

de traba.

Para retraer los brazos de extensión:

 Afloje la abrazadera de bloqueo rotando la palanca de

bloqueo en sentido contrario a las agujas del reloj.

 Presione el brazo de soporte en el MSUV.

 Ajuste la abrazadera de bloqueo rotando la palanca de

bloqueo en sentido de las agujas del reloj.

NOTA: Si las palancas de bloqueo no se ajustan o aflojan

por completo, vea Ajuste de la palanca de bloqueo en la

sección Mantenimiento de este manual.

USO DEL SOPORTE DE LA PIEZA DE

TRABAJO

Vea la figura 20, página 17.

Deje descansar la pieza de trabajo en la parte superior del

soporte de la pieza de trabajo para apoyarla durante las

operaciones de corte.

Pise la palanca de afloje. Levantar el mango en arriba y

alejado las cuerpo hasta la unidad descanse en el muelas

y apoyo del bastidor y palanca de afloje clic en su lugar.

Esta es la posición de cierre vertical.

NOTA: Quizá deba pisar el armazón del eje entre las

ruedas para bloquear firmemente la palanca de liberación

en su lugar.

ADVERTENCIA:

Para evitar lesiones personales graves al elevar la

parte delantera del MSUV, doble las rodillas para

hacer fuerza hacia arriba con las piernas, no con

la espalda.

ADVERTENCIA:

Uso la mango para elevar el MSUV. No eleve

ninguna parte de la sierra ingleteadora que esté

colocada en el MSUV. La inobservancia de esta

advertencia puede causar posibles lesiones y

dañar la herramienta.

Para bajar la MSUV:

Párese al costado de la rueda del MSUV y sujete la

mango.

Incline la unidad hacia usted y, luego, bájela suavemente

hacia el suelo. Esta es la posición de cierre horizontal.

PRECAUCIÓN:

Tenga cuidado de no pellizcarse los dedos al bajarla

al suelo.

ARMADO

9 – Español

FUNCIONAMIENTO

Deje descansar la pieza de trabajo en el tope de trabajo

cada vez que necesite efectuar cortes repetitivos del mismo

tamaño.

Para ajustar el soporte de la pieza de trabajo:

Afloje la perilla de ajuste de altura.

Ajuste el soporte de la pieza de trabajo a la posición

deseada.

Apriete la perilla de ajuste de altura.

Para ajustar tope de trabajo:

Afloje la perilla de ajuste del tope de la pieza de trabajo.

Eleve o baje el tope de la pieza de trabajo hasta la

posición deseada.

Apriete la perilla de ajuste del tope de la pieza de trabajo.

MONTAJE EN UNA SUPERFICIE DE

TRABAJO OPCIONAL

Vea la figura 21, página 18.

Al montar una pieza de trabajo de 19 x 190,5 x 882,6 mm

(3/4 x 7 1/2 x 34 3/4 pulg. [1 x 8 estándar]) de madera,

PVC o material liviano similar se debe crear una superficie

de trabajo adicional. Monte la superficie como se muestra

usando seis tornillos de 19 mm (3/4 pulg.) (no se incluyen).

TRASLADO EL MSUV

Retraer los brazos de extensión y coloque la unidad en

la posición de cierre vertical.

NOTA: SIEMPRE mueva la sierra montada en forma

opuesta al extremo con ruedas del pedestal (en la

posición abierta) antes de transportar o desmontar la

unidad y asegúrese de que los soportes de montaje de

la sierra estén firmemente bloqueados.

Párese al costado de la rueda del MSUV y sujete la

mango.

Incline el MSUV hacia usted hasta que se equilibre sobre

las ruedas; luego, haga rodar el MSUV hasta el lugar

deseado.

ALMACENAMIENTO DE LA MSUV

 El MSUV debe guardarse sobre una superficie plana

estable, en la posición de cierre vertical u horizontal.

CAUTION:

Si el carro para servicio no se queda en posición

vertical, guárdelo en la posición de cierre

horizontal. La inobservancia de esta advertencia

puede hacer que el MSUV se caiga, lo que podría

causar lesiones o daños en el pedestal y/o en la

sierra.

MANTENIMIENTO

ADVERTENCIA:

Para el servicio de la unidad sólo utilice piezas de

repuesto idénticas. El empleo de piezas diferentes

puede presentar un peligro o causar daños al

producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección

lateral con la marca de cumplimiento de la norma

ANSI Z87.1. Si no cumple esta advertencia, los

objetos que salen despedidos pueden producirle

lesiones serias en los ojos.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.

La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar dañados.

Utilice paños limpios para eliminar la suciedad, el polvo, el

aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para

frenos, gasolina, productos a base de petróleo,

aceites penetrantes, etc., lleguen a tocar las piezas

de plástico. Las sustancias químicas pueden

dañar, debilitar o destruir el plástico, lo cual a su

vez puede producir lesiones serias.

Periódicamente revise el apriete de todos los sujetadores.

Vuelva a apretarlos según sea necesario.

AJUSTE DEL PALANCA DE FIJACIÓN TENSORA

Vea la figura 22, página 18.

Las palancas de bloqueo de la sierra se componen de

una palanca que puede cambiar de posición y un tornillo

hexagonal de fijación. Las palancas pueden cambiar de

posición sin mover el tornillo hexagonal para una orientación

de sujeción óptima.

Para cambiar la posición de la palanca:

 Con la palanca asentada contra el tornillo hexagonal,

gire la palanca en el sentido de las agujas del reloj para

fijar el tornillo hexagonal lo más ajustado posible con la

palanca en la posición actual.

10 – Español

MANTENIMIENTO

 Tire de la palanca hacia afuera de la sierre para

desengancharla del tornillo hexagonal.

 Tire de la palanca en forma uniforme y, luego, gire la

palanca según sea necesario hasta la posición deseada

en el tornillo hexagonal.

 Suelte la palanca de manera que encaje en su lugar en

el tornillo hexagonal.

NOTA: La palanca puede girar levemente después de

soltarla a medida que se asienta.

ADVERTENCIA:

Los apoyos de montaje para la sierra están

diseñados para quedar ajustados sobre los bordes

de la mesa, con las palancas de fijación en la

posición abierta. Con las palancas de fijación en

la posición baja (aseguramiento), los apoyos de

montaje de la sierra no deberían poder deslizarse

por los bordes de la mesa ni retirarse de los

bordes de ésta. Si los apoyos de montaje de la

sierra no quedan en ambos bordes o si pueden

retirarse los apoyos de los bordes con las palancas

aseguradas, retire el apoyo inmediatamente

y ajuste el tornillo de ajuste del apoyo. La

inobservancia de esta advertencia puede causar

lesiones corporales serias.

AJUSTE DE LOS APOYOS DE MONTAJE DE

LA SIERRA

Vea la figura 23, página 18.

Si el conjunto de la sierra y los apoyos de montaje pueden

deslizarse por los bordes de la mesa o retirarse de ellos

al estar aseguradas las palancas, es necesario apretar los

tornillos de ajuste de los apoyos. Si el conjunto de la sierra

y los apoyos no queda en ambos bordes de la mesa, es

necesario aflojar el tornillo de ajuste de dichos apoyos.

NOTA: Es necesario retirar de los apoyos de montaje la sierra

antes de intentar apretar o aflojar los tornillos de ajuste de

dichos apoyos.

Para ajustar:

Asegúrese de palancas de fijación están posición

asegurada.

 Levante éste del borde trasero de la mesa para separarlos.

Con una llave de tuercas afloje levemente la tuerca.

Gire el tornillo con un destornillador Phillips. Si los apoyos

necesitan apretarse, gire a la derecha los tornillos; si los

apoyos necesitan aflojarse, gire a la izquierda los tornillos.

Instale el apoyo en el borde delantero de la mesa y

después baje el apoyo para permitir que la mordaza

trasera del apoyo se asiente completamente en el borde

trasero de la mesa.

NOTA: El apoyo de montaje debe quedar ajustado sobre

los bordes de la mesa cuando esté en la posición abierta.

Asegure los apoyos en su lugar; para ello, baje las

palancas de fijación.

NOTA: Si la palanca de fijación del apoyo de montaje de

la sierra no se puede empujar fácilmente hacia abajo, a

la posición de cierre, el tornillo de ajuste está demasiado

apretado. No fuerce la palanca de fijación hasta la

posición de cierre. Afloje el tornillo de ajuste.

 Cuando logre la posición correcta, apriete con la llave de

tuercas la tuerca para asegurar el montaje.

Repita el proceso con el otro apoyo de montaje.

Para adquirir conjuntos de soporte adicionales para la

sierra (núm. pieza 000999131701), llame al departamento

de atención al consumidor de RIDGID al 1-866-539-1710.

11 – Español

GARANTÍA

Debe presentarse prueba de la compra al solicitar servicio

al amparo de la garantía.

Se limita a las herramientas de mano y estacionarias

RIDGID

adquiridas a partir de 1/feb./04. Este producto

está manufacturado por One World Technologies, Inc.,

La licencia de uso de la marca comercial es otorgada por

RIDGID, Inc. Toda comunicación en relación con la garantía

debe dirigirse a One World Technologies, Inc., a la atención

de: Servicio Técnico de Herramientas Eléctricas de Mano

y Estacionarias RIDGID, al (línea gratuita) 1-866-539-1710.

POLÍTICA DE GARANTÍA DE SATISFACCIÓN

DE 90 DÍAS

Durante los primeros 90 días a partir de la fecha de

compra, si no está satisfecho con el desempeño de esta

herramienta de mano o estacionaria RIDGID

por cualquier

razón, puede devolverla al establecimiento donde la

adquirió, donde se le proporcionará un reembolso total o

un intercambio. Para recibir una herramienta de reemplazo,

debe presentar documentación de prueba de la compra, y

devolver el equipo original empaquetado con el producto

original. La herramienta de reemplazo queda cubierta por

la garantía limitada por el resto del período de garantía de

servicio de 3 AÑOS.

LO QUE ESTÁ CUBIERTO POR LA GARANTÍA

DE SERVICIO LIMITADA DE 3 AÑOS

Esta garantía de las herramientas de mano y estacionarias

RIDGID

cubre todos los defectos en materiales y mano

de obra, así como piezas desgastables como escobillas,

portabrocas, motores, interruptores, cordones eléctricos,

engranajes e incluso las pilas inalámbricas de esta

herramienta RIDGID

por tres años a partir de la fecha de

compra de la herramienta. Las garantías de otros productos

RIDGID

pueden ser diferentes.

FORMA DE OBTENER SERVICIO

Para obtener servicio para esta herramienta RIDGID

, debe

devolverla, ya sea con el flete pagado por anticipado, o

llevarla a un centro de servicio autorizado para herramientas

eléctricas de mano y estacionarias de la marca RIDGID

Para obtener información sobre el centro de servicio

autorizado más cercano a usted, le suplicamos llamar al

(línea gratuita) 1-866-539-1710 o visitar el sitio electrónico

de RIDGID

en la red mundial, www.ridgid.com. Al solicitar

servicio al amparo de la garantía, debe presentar el recibo

fechado de venta. El centro de servicio autorizado reparará

toda mano de obra deficiente del producto, y reparará o

reemplazará cualquier pieza cubierta en la garantía, a

nuestra sola discreción, sin ningún cargo al consumidor.

One World Technologies, Inc.

P.O. Box 35, Hwy. 8

Pickens, SC 29671, USA

HERRAMIENTAS ELÉCTRICAS DE MANO Y ESTACIONARIAS RIDGID

GARANTÍA DE SERVICIO LIMITADA DE 3 AÑOS

LO QUE NO ESTÁ CUBIERTO

Esta garantía se ofrece exclusivamente al comprador

original al menudeo y no puede transferirse. Esta garantía

sólo cubre defectos que surjan en el uso normal de

la herramienta y no cubre ningún malfuncionamiento,

falla o defecto producido por el uso indebido, maltrato,

negligencia, alteración, modificación o reparación

efectuada por terceros diferentes de los centros de

servicio autorizados para herramientas eléctricas de mano

y estacionarias de la marca RIDGID

. No están cubiertos

los accesorios suministrados con la herramienta, como las

hojas, brocas, papel de lija, etc.

RIDGID, INC. Y ONE WORLD TECHNOLOGIES, INC.

NO OFRECEN NINGUNA GARANTÍA, DECLARACIÓN

O PROMESA EN RELACIÓN CON LA CALIDAD O EL

DESEMPEÑO DE SUS HERRAMIENTAS ELÉCTRICAS

MÁS QUE LAS SEÑALADAS ESPECÍFICAMENTE EN

ESTA GARANTÍA.

LIMITACIONES ADICIONALES

Hasta donde lo permiten las leyes relevantes, se desconoce

toda garantía implícita, incluidas las GARANTÍAS DE

COMERCIABILIDAD o IDONEIDAD PARA UN USO EN

PARTICULAR. Toda garantía implícita, incluidas las

garantías de comerciabilidad o idoneidad para un uso en

particular, que no pueda desconocerse según las leyes

estatales, está limitada a tres años a partir de la fecha de

compra. One World Technologies, Inc. y RIDGID, Inc. no son

responsables de daños directos, indirectos, incidentales o

consecuentes. Algunos estados no permiten limitaciones

en cuanto al período de vigencia de una garantía implícita

y/o no permiten exclusiones o limitaciones de daños

incidentales o consecuentes, por lo tanto es posible que

esta limitación no se aplique en el caso de usted. Esta

garantía le confiere derechos legales específicos, y es

posible que usted goce de otros derechos, los cuales

pueden variar de estado a estado.

Fig. 1

A - Work supports (supports de travail, soportes de la pieza de

trabajo)

B - Locking lever (levier de verrouillage, palanca de fijación)

C - Quick release saw mounting brackets (supports de montage

de scie à relâchement rapide, apoyos de montaje de afloje rá-

pido para la sierra)

D - Support arm (rail d’extension, brazo de extensión)

E - Frame support (support de cadre, apoyo del bastidor)

F - MSUV top rails (rails supérieurs du MSUV, rieles superiores

del MSUV)

G - Central brace (renfort central, riostra central)

H - Handle (poignée, mango)

I - Release lever (levier de dégagement, palanca de afloje)

J - Work stop (butée, tope de la pieza de trabajo)

Fig. 2

LOOSE PARTS

PIÈCES DÉTACHÉES

PIEZAS SUELTAS

A - Work stop (butée, tope de trabajo)

B - Work support (support de travail, soporte de la pieza de trabajo)

C - Work stop adjustment knob (bouton de réglage de butée, perilla

de ajuste de tope de pieza de trabajo)

D - Quick release saw mounting bracket (support de montage de scie

à relâchement rapide, apoyo de montaje de afloje rápido para la

sierra)

E - Workstand assembly (table de travail utilitaire, conjunto del banco

de trabajo)

F - Frame support (support de cadre, apoyo del bastidor)

G - Handle (poignée, mango)

H - Wheel (roue, rueda)

I - Foot (pied, pie)

J - Bolt [M6 x 60mm] (boulon [M6 x 60mm] , perno [M6 x 60mm])

K - Acorn nut (écrou borgne, tuerca ciega)

L - Lock Nut [M10] (écrou de blocage [M10], tuerca de seguridad [M10])

M - Handle bolt [M8 x 45mm] (boulon de la poignée [M8 x 45mm],

perno del mango [M8 x 45mm])

N - Axle bolt (boulon de essieu, perno de eje)

O - Foot bolt [M8 x 55mm] (boulon de la pied [M8 x 55mm], perno de

la pie [M8 x 55mm])

P - Wing Nut [M8] (écrou papillon [M8], tuerca de mariposa [M8])

Q - Wheel washer [ID10 x OD26 x 2t] (rondelle en roue [ID10 x

OD26 x 2t], arandela de rueda [ID10 x OD26 x 2t])

R - Bolt [M8 x 30mm] (boulon [M8 x 30mm], perno [M8 x 30mm])

S - Bolt [M8 x 50mm] (boulon [M8 x 50mm], perno [M8 x 50mm])

T - Hex nut [M8] (écrou hexagonal [M8], tuerca hexagonal [M8])

U - Lock washer [M8] (rondelle frein [M8], arandela de fijación [M8])

V - Flat washer [M8] (rondelle plate [M8], arandela plana [M8])

W - Frame bolt [M10 x 55mm] (boulon du châssis [M10 x 55mm],

perno marco [M10 x 55mm])

X - Height Adjustment knob (bouton de réglage de hauteur, perilla de

ajuste de altura)

Fig. 4

A - Axle bolt (boulon de essieu, perno de eje)

B - Lock Nut [M10] (écrou de blocage [M10], tuerca de

seguridad [M10])

C - Wheel (roue, rueda)

D - Wheel washer [D10 x D26 x 2t] (rondelle en roue [D10 x D26 x

2t], arandela de rueda [D10 x D26 x 2t])

Fig. 5

A - Handle (poignée, mango)

B - Handle bolt [M8 x 45mm] (boulon de la poignée [M8 x 45mm],

perno del mango [M8 x 45mm])

C - Acorn nuts (écrou borgne, tuerca ciega)

Fig. 3

Combination Wrench (3) 17mm, 13mm, and 12mm [clé mixte (3)

17mm, 13mm, et 12mm, llave combinación (3) 17mm, 13mm, y

12mm]

Phillips screwdriver (tournevis phillips, destornillador phillips)

Fig. 8

Fig. 9

A - Push the release lever (appuyer le levier de dégagement, aprie-

te la palanca de afloje)

Fig. 7

A - MSUV top rails (rails supérieurs du MSUV, rieles superiores

del MSUV)

B - Frame bolt [M8 x 55mm] (boulon de bâti [M8 x 55mm], perno del

brazo [M8 x 55mm])

C - Central brace (renfort central, riostra central)

D - Lock Nut [M10] (écrou de blocage [M10], tuerca de seguridad [M10])

E - Bracket (support, placa)

OPEN POSITION

POSITION OUVERT

POSICIÓN ABRA

A - MSUV top rails (rails supérieurs du MSUV, rieles superiores

del MSUV)

B - Central brace (renfort central, riostra central)

C - Feet (pieds, pies)

D - Wheel (roue, rueda)

Fig. 6

A - Frame support (support de cadre, apoyo del bastidor)

B - Wing Nut [M8] (écrou papillon [M8], tuerca de mariposa [M8])

C - Feet (pieds, pies)

D - Foot bolt [M8 x 55mm] (boulon de la pied [M8 x 55mm], perno de

la pie [M8 x 55mm])

Fig. 13

A - Locking lever release trigger (gâchette de relâchement de

levier de verrouillage, gatillo de afloje de la palanca de fijación)

B - Push down to lock (poussez vers le bas pour verrouiller,

presione hacia abajo para asegurar)

C - Locking lever (levier de verrouillage, palanca de fijación)

Fig. 10

A - Hex nut [M8] (écrou hexagonal [M8], tuerca hexagonal [M8])

B - Lock washer [M8] (rondelle frein [M8], arandela de fijación [M8])

C - Flat washer [M8] (rondelle plate [M8], arandela plana [M8])

D - Bolt [M8 x 30mm or M8 x 50mm] (boulon [M8 x 30mm ou

M8 x 50mm], perno [M8 x 30mm o M8 x 50mm])

E - Saw mounting bracket (support de montage de la scie, apoyo

de montaje de la sierra)

F - Stable support (support stable, soporte estable)

G - Saw arm (bras de scie, brazo de la sierra)

H - Lock lever (levier de verrouillage, palanca de fijación)

Fig. 11

A - Hex nut [M8] (écrou hexagonal [M8], tuerca hexagonal [M8])

B - Lock washer [M8] (rondelle frein [M8], arandela de fijación [M8])

C - Flat washer [M8] (rondelle plate [M8], arandela plana [M8])

D - Bolt [M8 x 30mm or M8 x 50mm] (boulon [M8 x 30mm ou

M8 x 50mm], perno [M8 x 30mm o M8 x 50mm])

E - Saw mounting bracket (support de montage de la scie, apoyo

de montaje de la sierra)

F - Mounting surface (surface de montage, superficie de montaje)

G - Lock lever (levier de verrouillage, palanca de fijación)

A - Unlocked position (position déverrouillée, posición

desbloqueo)

B - Locked position (posición verrouillée, posición asegurada)

Fig. 12

A - Push the release lever (appuyer le levier de dégagement,

apriete la palanca de afloje)

Fig. 17

Fig. 16

A - Work support (support de travail, soporte de la pieza de

trabajo)

B - Bracket (support, placa)

C - Height Adjustment knob (bouton de réglage de hauteur, perilla

de ajuste de altura)

D - Work stop (butée, tope de trabajo)

E - Support arm (rail d’extension, brazo de extensión)

VERTICAL CLOSED POSITION

POSITION VERTICALE FERMÉE

POSICIÓN DE CIERRE VERTICAL

Fig. 14

A - Thread adjustment knob onto bolt (tournez le bouton de

réglage sur le boulon, gire la perilla de ajuste de tornillo)

B - Work stop adjustment knob (bouton de réglage de butée,

perilla de ajuste de tope de pieza de trabajo

C - Work stop (butée, tope de trabajo)

D - Work support (support de travail, soporte de la pieza de

trabajo)

E - Bolt [M6 x 60mm] (boulon [M6 x 60mm], perno [M6 x 60mm])

Fig. 15

A - Work support (support de travail, soporte de la pieza de

trabajo)

B - Bracket (support, placa)

C - Height adjustment knob (bouton de réglage de hauteur, perilla

de ajuste de altura)

D - Work stop (butée, tope de trabajo)

E - Support arm (rail d’extension, brazo de extensión)

F - Work stop adjustment knob (bouton de réglage pour le butée,

perilla de ajuste para el tope de trabajo)

Fig. 18

Fig. 19

A - Support arm (bras de support, brazo de soporte)

B - Locking lever (levier de verrouillage, palanca de fijación)

C - To lock (pour verrouiller, para asegurar )

D - To unlock (pour déverrouiller, para desbloquear)

Fig. 20

HORIZONTAL CLOSED POSITION

POSITION HORIZONTALE FERMÉE

POSICIÓN DE CIERRE HORIZONTAL

A - Saw mounting bracket (support de montage de la scie, apoyo

de montaje de la sierra)

B - Wrench (clé, llave de tuercas)

C - Screwdriver (tournevis, destornillador)

D - Nut (écrou, tuerca)

E - Bracket adjustment screw (vis de réglage de support, tornillo

de ajuste del apoyo)

F - Screwdriver access hole (orifice d’accès pour le tournevis,

agujero de acceso para destornillador)

Fig. 23

Fig. 21 Fig. 22

REAR VIEW

VISUALISER ARRIÈRE

VISTA TRASEROS

A - Pull the lever out to rotate (tirer le levier vers

l’extérieur pour tourner, tire de la palanca

hacia afuera para girar)

B - Rotate to the desired position (turner jusqu’à

la position désirée, rote hasta la posición

deseada)

C - Release the lever to lock (relâcher le

levier pour bloquer, suelte la palanca para

bloquear)

NOTES / NOTAS

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

MITER SAW UTILITY VEHICLE (MSUV)

CHARIOT UTILITAIRE POUR SCIE À ONGLETS (MSUV)

CARRO DE SERVICIO PARA SIERRAS INGLETEADORAS (MSUV)

AC9946

991000678

9-16-15 (REV:01)

ONE WORLD TECHNOLOGIES, INC.

P.O. Box 35, Hwy. 8

Pickens, SC 29671, USA

1-866-539-1710  www.RIDGID.com

RIDGID is a registered trademark of RIDGID, Inc., used under license.

Customer Service Information:

For parts or service, do not return this product to the store. Contact your nearest

RIDGID® authorized service center. Be sure to provide all relevant information when

you call or visit. For the location of the authorized service center nearest you, please

call 1-866-539-1710 or visit us online at www.RIDGID.com.

MODEL NO. ____________________SERIAL NO._______________________________

Service après-vente :

Pour acheter des pièces ou pour un dépannage, ne pas retourner ce produit au

magasin. Contacter le centre de réparations RIDGID® agréé le plus proche. Veiller à

fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.

Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au

1-866-539-1710 ou visiter notre site www.RIDGID.com.

NO. DE MODÈLE _______________ NO. DE SÉRIE _____________________________

Información sobre servicio al consumidor:

Para piezas de repuesto o servicio, no devuelva este producto a la tienda. Comuníquese

con el centro de servicio autorizado de productos RIDGID® de su preferencia.

Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse

personalmente. Para obtener información sobre el centro de servicio autorizado más

cercano a usted, le suplicamos llamar al 1-866-539-1710 o visitar nuestro sitio en la

red mundial, en la dirección www.RIDGID.com.

NÚM. DE MODELO _____________ NÚM. DE SERIE ___________________________

RIDGID AC9946 Mobile Miter Saw Stand

Product's Documents

User Manual

Specifications

RIDGID AC9946 Questions and Answers
