Greenworks CS60L213 60V 14" Cordless Battery 1.2kW Chainsaw User Manual

CS60L213

www.greenworkstools.com

EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

ES MANUAL DEL OPERADOR

CHAINSAW

SCIE À CHAÎNE

SIERRA DE CADENA

1 Introduction............................ 4

1.1 Product description......................... 4

1.2 Intended use................................... 4

1.3 Product overview............................ 4

1.4 Symbols on the product.................. 4

1.5 California Proposition 65.................4

2 Safety...................................... 4

2.1 Safety definitions............................ 4

2.2 General Product Safety

Warnings.........................................5

2.3 Safety instructions for chain

saws................................................6

2.4 Safety features on the product........7

2.5 Battery safety..................................8

2.6 Battery charger safety.....................8

2.7 Safety instructions for

maintenance................................... 8

3 Assembly................................9

3.1 Install the guide bar and saw

chain............................................... 9

4 Operation..............................10

4.1 Before you use the product...........10

4.2 Start the product............................11

4.3 Stop the product............................11

4.4 Kickback........................................11

4.5 Pull stroke and push stroke.......... 12

4.6 Fell a tree......................................12

4.7 Limb a tree....................................14

4.8 Buck a log..................................... 14

5 Maintenance......................... 15

5.1 Examine the battery and the

battery charger..............................15

5.2 Clean the product, the

battery, and the battery charger....15

5.3 Adjust the chain tension................16

5.4 Saw chain maintenance................16

5.5 Guide bar maintenance................ 17

6 Transportation, storage,

and disposal......................... 18

6.1 Transportation and storage...........18

6.2 Disposal of the battery,

battery charger, and product.........18

7 Troubleshooting...................18

8 Technical data...................... 19

9 Limited warranty.................. 20

English

1 INTRODUCTION

WARNING

READ AND UNDERSTAND THE SAFETY

CHAPTER BEFORE YOU ASSEMBLE THE

PRODUCT.

1.1 PRODUCT DESCRIPTION

This product is a battery-operated chainsaw with an

electrical motor.

We are committed to continuously improving our

products, and reserve the right to modify the design

and appearance without prior notice.

1.2 INTENDED USE

This product is designed for cutting branches, trunks,

logs and beams of a diameter determined by the

cutting length of the guide bar. It is only designed to

cut wood.

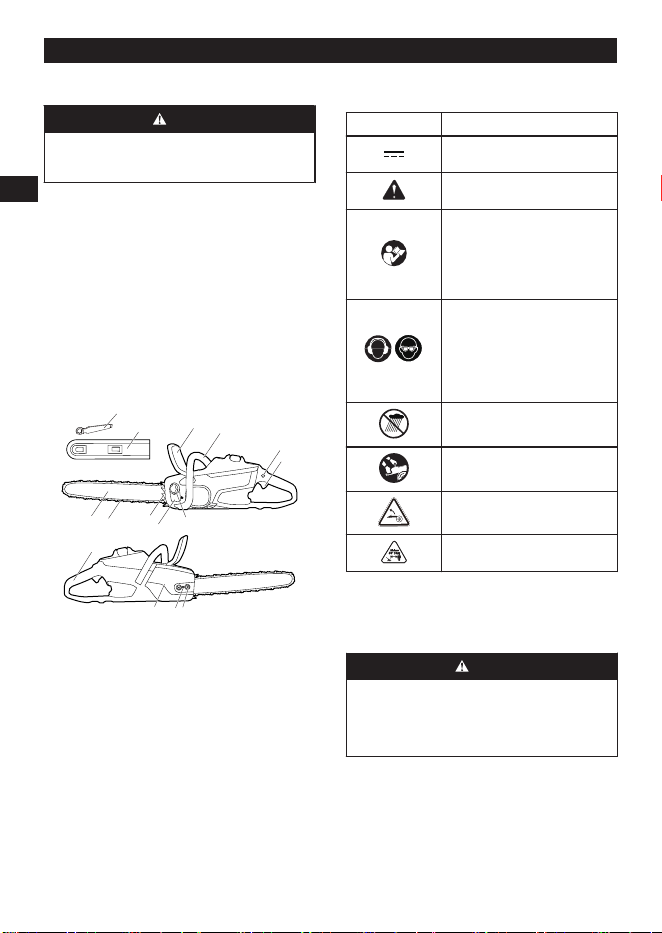

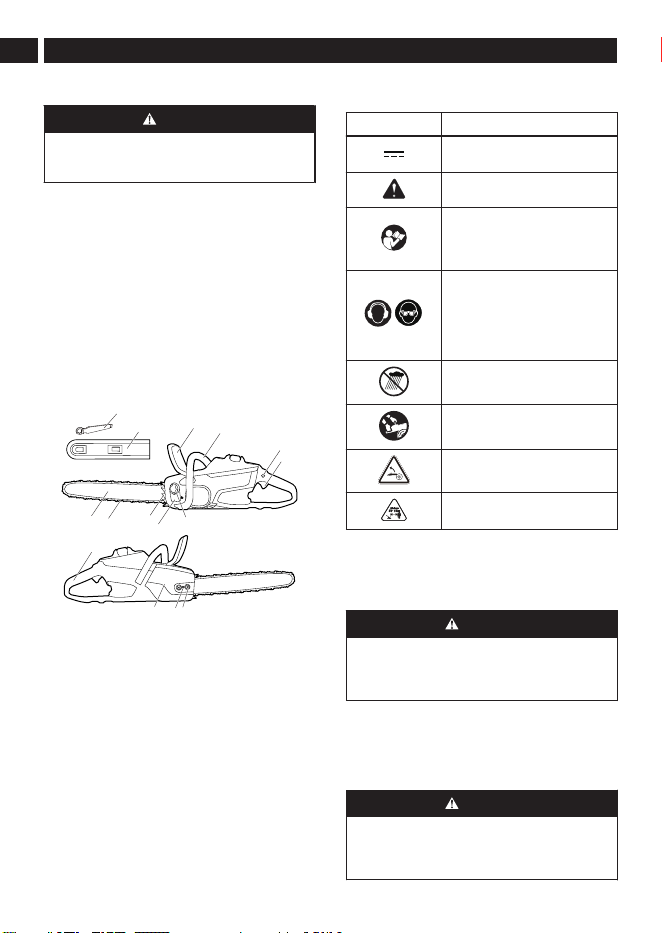

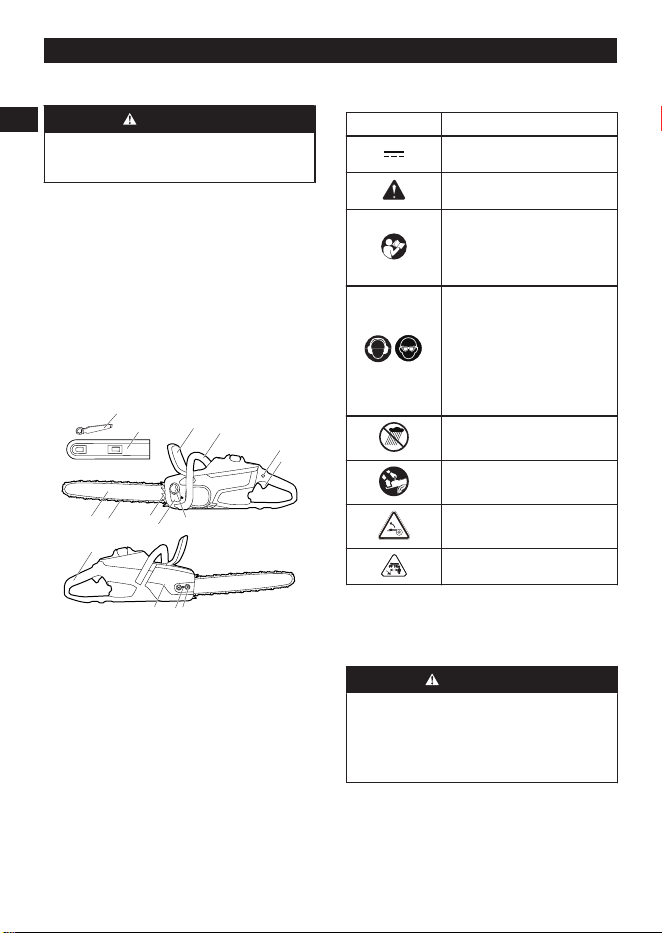

1.3 PRODUCT OVERVIEW





13 15

Guide bar cover

Front hand

guard / chain

brake

Front handle

Trigger lockout

Trigger

Oil cap

Oil window

Spiked bumper

Saw chain

Guide bar

Wrench

Rear handle

Chain tensioning

screw

Sprocket cover

Bar nut

1.4 SYMBOLS ON THE PRODUCT

Symbol Explanation

Direct current - Type or charac-

teristic of current.

Important Safety Precautions.

Carefully read and understand all

instructions before operating the

product, and follow all warnings

and safety instructions.

Always wear safety glasses with

side shields marked to comply

with ANSI Z87.1 and hearing pro-

tection marked to comply with

ANSI S3.19 when operating this

product.

Do not expose the product to rain

or moist conditions.

Always operate product with both

hands.

DANGER! Be careful with kick-

backs.

Keep all bystanders at least 50

feet (15 m) away.

Note: Other symbols/decals on the product refer to

certification requirements.

1.5 CALIFORNIA PROPOSITION 65

WARNING

THIS PRODUCT CONTAINS OR EMITS A

CHEMICAL KNOWN TO THE STATE OF

CALIFORNIA TO CAUSE CANCER OR BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

2 SAFETY

2.1 SAFETY DEFINITIONS

Warnings, cautions, and notes are used to point out

especially important parts of the manual.

WARNING

THERE IS A RISK OF INJURY OR DEATH

FOR THE OPERATOR OR BYSTANDERS IF THE

INSTRUCTIONS IN THE MANUAL ARE NOT

OBEYED.

English

CAUTION

THERE IS A RISK OF DAMAGE TO THE

PRODUCT, OTHER MATERIALS, OR THE

ADJACENT AREA, IF THE INSTRUCTIONS IN

THE MANUAL ARE NOT OBEYED.

Note: Used to give more information that is necessary

in a given situation.

2.2 GENERAL PRODUCT SAFETY WARNINGS

General product safety warnings

WARNING

Read all safety warnings, instructions,

illustrations and specifications provided with

this product. Failure to follow all instructions listed

below may result in electric shock, fire and/or serious

injury.

Save all warnings and instructions for future

reference.

The term "product" in the warnings refers to

your mains-operated (corded) product or BATTERY-

operated (cordless) product.

1) Work area safety

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate products in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Products create

sparks which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a product. Distractions can cause you

to lose control.

2) Electrical safety

• Product plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) products.

Unmodified plugs and matching outlets will reduce

risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose products to rain or wet

conditions. Water entering a product will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the product.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a product outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a product in a damp location

is unavoidable, use a RESIDUAL CURRENT

DEVICE (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

3) Personal safety

• Stay alert, watch what you are doing and use

common sense when operating a product. Do

not use a product while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating products may

result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a

dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or BATTERY pack, picking

up or carrying the product. Carrying products with

your finger on the switch or energising products that

have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the product on. A wrench or a key left

attached to a rotating part of the product may result

in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the product in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from

moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of products allow you to become complacent

and ignore product safety principles. A careless

action can cause severe injury within a fraction of a

second.

4) Product use and care

• Do not force the product. Use the correct

product for your application. The correct product

will do the job better and safer at the rate for which it

was designed.

• Do not use the product if the switch does not

turn it on and off. Any product that cannot be

controlled with the switch is dangerous and must be

repaired.

English

• Disconnect the plug from the power source

and/or remove the BATTERY pack, if

detachable, from the product before making any

adjustments, changing accessories, or storing

products. Such preventive safety measures reduce

the risk of starting the product accidentally.

• Store idle products out of the reach of children

and do not allow persons unfamiliar with the

product or these instructions to operate the

product. Products are dangerous in the hands of

untrained users.

• Maintain products and accessories. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the product's operation. If

damaged, have the product repaired before use.

Many accidents are caused by poorly maintained

products.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the product, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the product for

operations different from those intended could result

in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

5) BATTERY tool use and care

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one

type of BATTERY pack may create a risk of fire

when used with another BATTERY pack.

• Use products only with specifically designated

BATTERY packs. Use of any other BATTERY

packs may create a risk of injury and fire.

• When BATTERY pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the BATTERY terminals together

may cause burns or a fire.

• Under abusive conditions, liquid may be ejected

from the BATTERY; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the BATTERY may cause

irritation or burns.

• Do not use a BATTERY pack or product that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behaviour

resulting in fire, EXPLOSION or risk of injury.

• Do not expose a BATTERY pack or product to

fire or excessive temperature. Exposure to fire

or temperature above 130 °C (265 °F) may cause

explosion.

• Follow all charging instructions and do

not charge the BATTERY pack or product

outside the temperature range specified in

the instructions. Charging improperly or at

temperatures outside the specified range may

damage the BATTERY and increase the risk of fire.

6) Service

• Have your product serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

• Never service damaged BATTERY packs. Service

of BATTERY packs should only be performed by the

manufacturer or authorized service providers.

2.3 SAFETY INSTRUCTIONS FOR CHAIN

SAWS

General chain saw safety warnings

• Keep all parts of the body away from the saw

chain when the chain saw is operating. Before

you start the chain saw, make sure the saw

chain is not contacting anything. A moment of

inattention while operating chain saws may cause

entanglement of your clothing or body with the saw

chain.

• Always hold the chain saw with your right hand

on the rear handle and your left hand on the

front handle. Holding the chain saw with a reversed

hand configuration increases the risk of personal

injury and should never be done.

• Hold the chain saw by insulated gripping

surfaces only, because the saw chain may

contact hidden wiring. Saw chains contacting a

"live" wire may make exposed metal parts of the

chain saw "live" and could give the operator an

electric shock.

• Wear eye protection. Further protective

equipment for hearing, head, hands, legs

and feet is recommended. Adequate protective

equipment will reduce personal injury from flying

debris or accidental contact with the saw chain.

• Do not operate a chain saw, on a ladder, from a

rooftop, or any unstable support. Operation of a

chain saw in this manner could result in serious

personal injury.

• Always keep proper footing and operate the

chain saw only when standing on fixed, secure

and level surface. Slippery or unstable surfaces

may cause a loss of balance or control of the chain

saw.

• When cutting a limb that is under tension, be

alert for spring back. When the tension in the

wood fibres is released, the spring loaded limb may

strike the operator and/or throw the chain saw out of

control.

English

• Use extreme caution when cutting brush and

saplings. The slender material may catch the saw

chain and be whipped toward you or pull you off

balance.

• Carry the chain saw by the front handle with

the chain saw switched off and away from your

body. When transporting or storing the chain

saw, always fit the guide bar cover. Proper

handling of the chain saw will reduce the likelihood

of accidental contact with the moving saw chain.

• Follow instructions for lubricating, chain

tensioning and changing the bar and chain.

Improperly tensioned or lubricated chain may either

break or increase the chance for kickback.

• Cut wood only. Do not use chain saw for

purposes not intended. For example: do not use

chain saw for cutting metal, plastic, masonry or

non-wood building materials. Use of the chain

saw for operations different than intended could

result in a hazardous situation.

• Do not attempt to fell a tree until you have an

understanding of the risks and how to avoid

them. Serious injury could occur to the operator or

bystanders while felling a tree.

• Do not operate a chain saw in a tree unless

you have been specifically trained to do so.

Operation of a chain saw in a tree without proper

training could increase the risk of serious

personal injury.

• Follow all instructions when clearing jammed

material, storing or servicing the chain saw.

Make sure the switch is off and the battery pack

is removed. Unexpected actuation of the chain saw

while clearing jammed material or servicing may

result in serious personal injury.

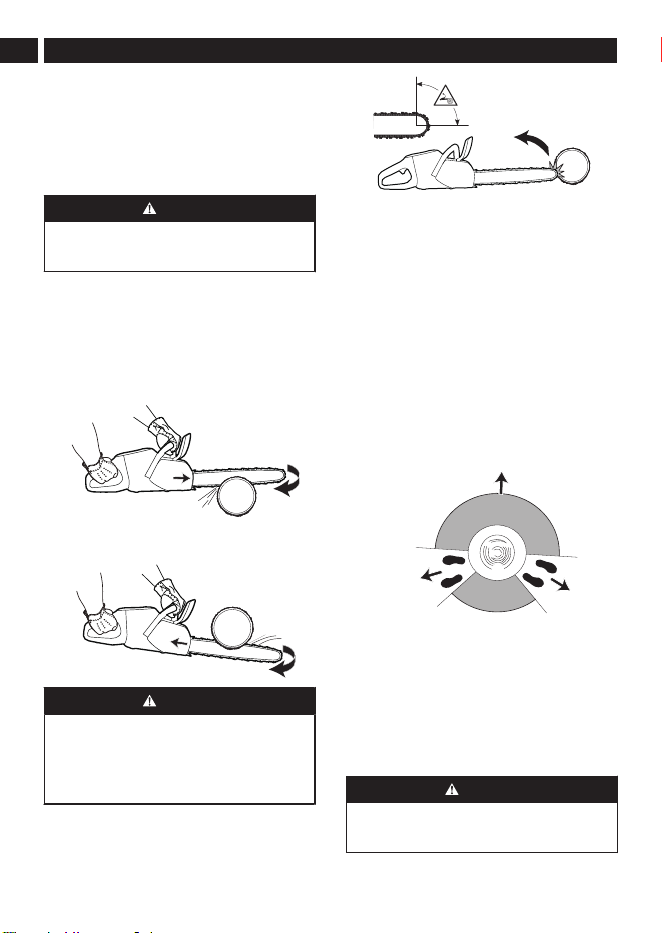

Causes and operator prevention of kickback

Kickback may occur when the nose or tip of the guide

bar touches an object, or when the wood closes in and

pinches the saw chain in the cut. Tip contact in some

cases may cause a sudden reverse reaction, kicking

the guide bar up and back towards the operator.

Pinching the saw chain along the top of the guide

bar may push the guide bar rapidly back towards

the operator. Either of these reactions may cause

you to lose control of the saw which could result in

serious personal injury. Do not rely exclusively upon

the safety devices built into your saw. As a chain

saw user, you should take several steps to keep your

cutting jobs free from accident or injury. Kickback is the

result of chain saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking

proper precautions as given below:

• Maintain a firm grip, with thumbs and fingers

encircling the chain saw handles, with both

hands on the saw and position your body and

arm to allow you to resist kickback forces.

Kickback forces can be controlled by the operator,

if proper precautions are taken. Do not let go of the

chain saw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact

and enables better control of the chain saw in

unexpected situations.

• Only use replacement guide bars and saw

chains specified by the manufacturer. Incorrect

replacement guide bars and saw chains may cause

chain breakage and/or kickback.

• Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasing the depth gauge height can lead to

increased kickback.

2.4 SAFETY FEATURES ON THE PRODUCT

WARNING

CAREFULLY READ THE WARNING

INSTRUCTIONS THAT FOLLOW BEFORE YOU

USE THE PRODUCT.

• Do not use a product with defective safety

hardware.

• Regularly inspect the safety hardware for proper

functioning.

• If the safety hardware is defective, consult your

nearest service center for assistance.

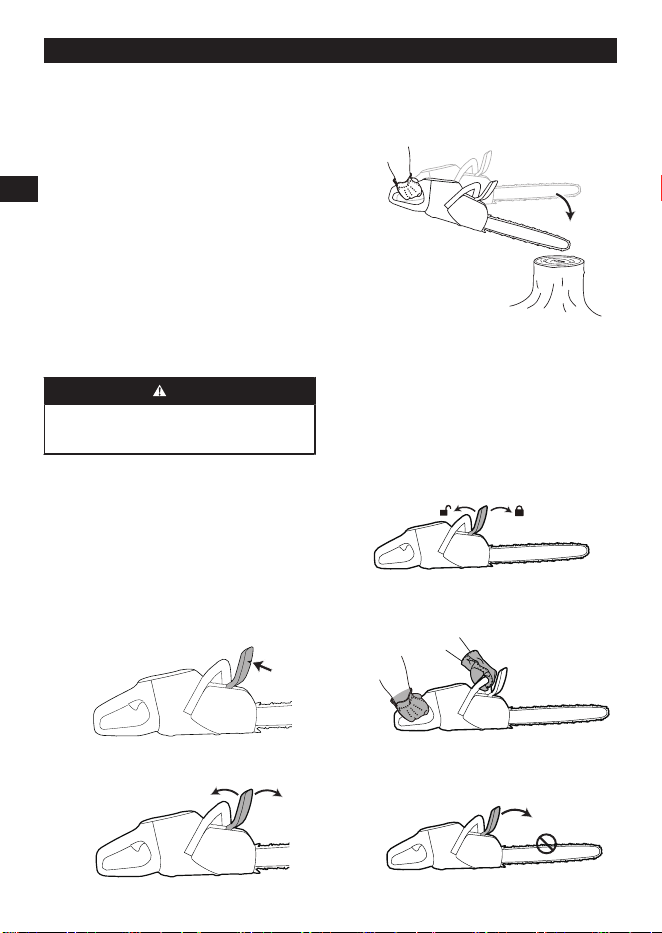

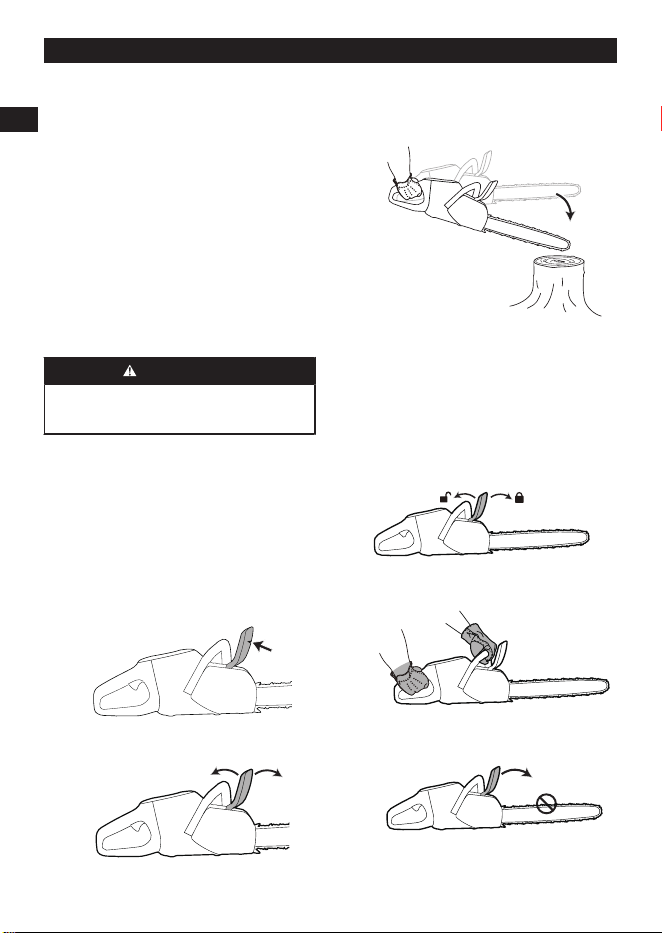

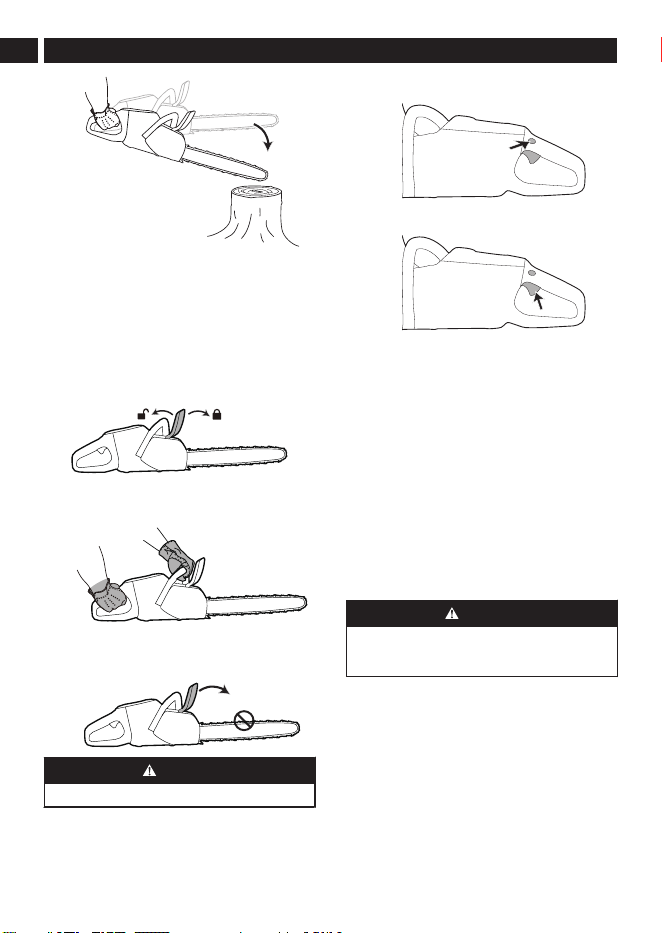

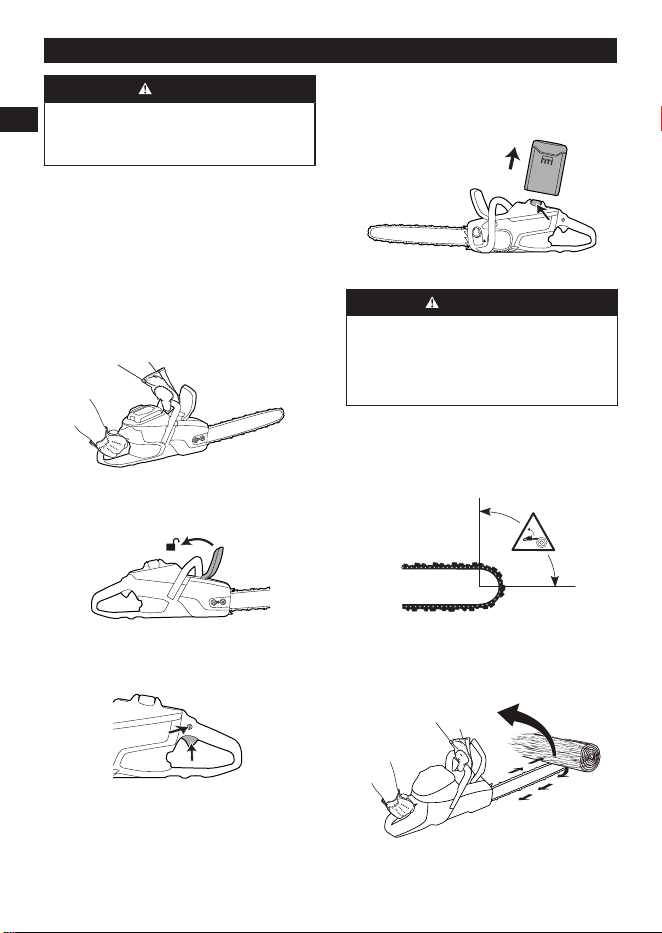

Test front hand guard and inertia brake release

1. Make sure that the front hand guard is not

damaged and that there are no defects, such as

cracks.

2. Make sure that the front hand guard moves freely

and that it is attached safely to the product.

3. Hold the product over a stable surface, such as a

stump, with the motor turned off.

4. Grasp the rear handle firmly and release the front

handle, allowing the product to fall against the

stump.

English

5. Confirm that the chain brake engages when the

guide bar hits the stump.

Test the chain brake

This product is equipped with a chain brake designed

to stop the saw chain in the event of a kickback.

The chain brake plays a crucial role in reducing the

risk of accidents, but it is ultimately your responsibility

to prevent them. To engage the chain brake, push

the front hand guard forward. To disengage the chain

brake, pull the front hand guard rearward.

1. Put the product on stable ground and start it.

2. Firmly grip the handles, wrapping your fingers

and thumbs around them.

3. Apply full power to the product and tilt your left

wrist against the front hand guard to engage the

chain brake. The saw chain should come to an

immediate stop.

WARNING

DO NOT LET GO OF THE FRONT HANDLE!

Test the trigger lockout

1. Verify that the trigger and trigger lockout move

smoothly without any obstruction and ensure that

the return spring operates correctly.

2. Press down on the trigger lockout and confirm

that it returns to its initial position when released.

3. Ensure that the trigger locks in the idle position

when the trigger lockout is released.

4. Start the product according to the manufacturer's

instructions.

5. Release the trigger and verify that the saw

chain comes to a complete stop and remains

stationary. If the saw chain continues to rotate

when the trigger is in the idle position, contact

your servicing dealer for assistance.

2.5 BATTERY SAFETY

Refer to the Battery Operator Manual for warning

instructions before you use the product.

2.6 BATTERY CHARGER SAFETY

Refer to the Battery Charger Operator Manual for

warning instructions before you use the product.

2.7 SAFETY INSTRUCTIONS FOR

MAINTENANCE

WARNING

CAREFULLY READ AND UNDERSTAND THE

WARNING INSTRUCTIONS BEFORE YOU DO

ANY MAINTENANCE ON THE PRODUCT.

• Before performing any maintenance, checks, or

installing accessories, always remove the battery to

avoid accidental activation.

• The operator must only do the maintenance

and servicing as detailed in this operator's

manual. Consult your authorized service center for

specialized maintenance and servicing.

• Make sure that all nuts, bolts, and screws are

tightened properly to ensure the safe operation of

the product.

• Replace any worn or damaged parts promptly to

prevent damage or accidents.

English

• Neglecting regular product maintenance can reduce

the product's lifespan and increase the risk of

accidents.

• Specialized training is necessary for all servicing

and repair work, particularly for the safety hardware

on the product. If any checks in this operator's

manual are not approved after the maintenance,

contact your authorized service center for further

assistance. Authorized service centers guarantee

professional repairs and servicing for your product.

• Always use original spare parts to maintain optimal

product performance and safety.

SAVE THESE INSTRUCTIONS

3 ASSEMBLY

This section describes how to assemble and adjust the

product.

WARNING

CAREFULLY READ AND UNDERSTAND THE

SAFETY CHAPTER AND THE ASSEMBLY

INSTRUCTIONS BEFORE YOU ASSEMBLE THE

PRODUCT.

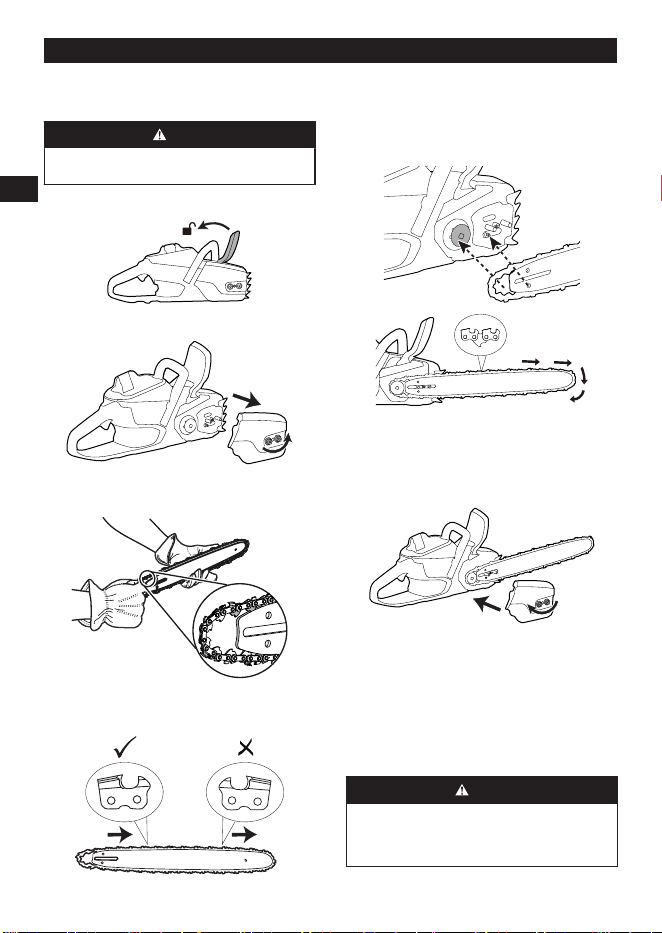

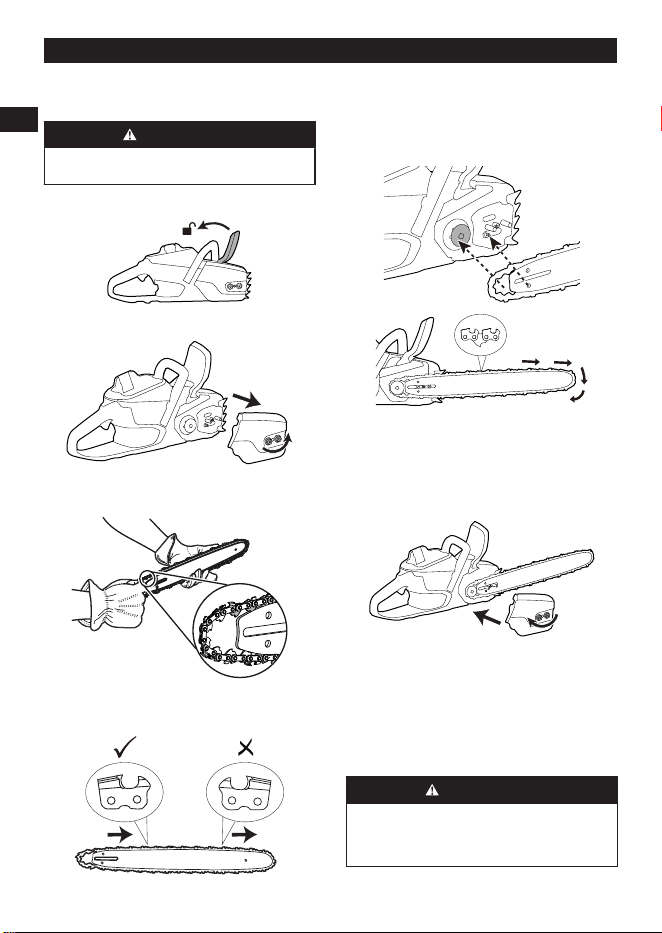

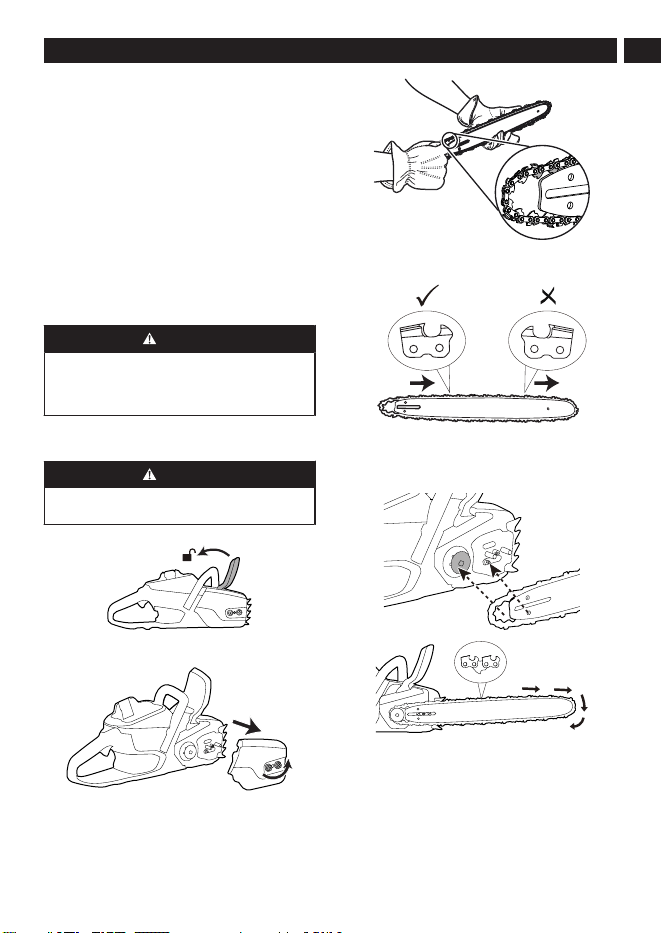

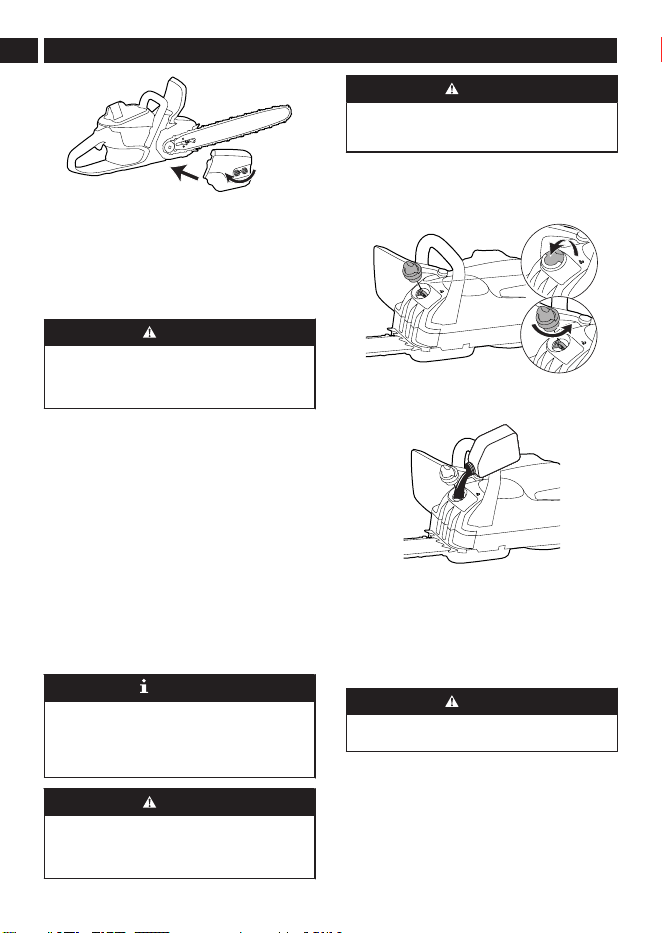

3.1 INSTALL THE GUIDE BAR AND SAW

CHAIN

WARNING

ALWAYS REMOVE THE BATTERY BEFORE YOU

ASSEMBLE THE PRODUCT.

1. Disengage the chain brake to allow movement.

2. Use the wrench to loosen the bar nuts and

remove the sprocket cover.

3. Place the chain drive links into the bar groove,

forming a loop at the back of the guide bar.

Note: Ensure that the chain is properly oriented and

that the cutters are not assembled backward.

4. Hold the chain and bar securely in place.

5. Fit the chain loop around the sprocket.

6. Ensure that the hole in the guide bar aligns

correctly with the chain adjuster pin.

7. Install the sprocket cover back onto the saw.

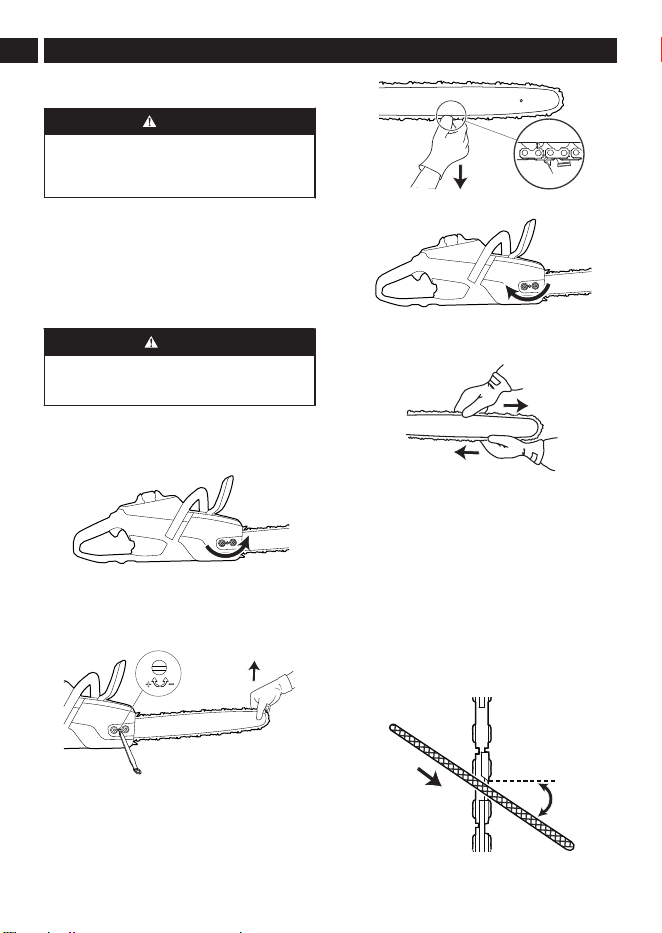

8. Refer to the chain tension adjustment instructions

to adjust the chain tension appropriately.

9. Once the chain is properly tensioned, tighten the

bar nuts securely.

English

Note: When starting the product with a new chain, it is

recommended to conduct a test run for 2-3 minutes. A

new chain may stretch slightly during initial use. After

the test run, check the chain tension and tighten if

necessary to ensure optimal performance.

4 OPERATION

This section describes how to operate the product.

WARNING

CAREFULLY READ AND UNDERSTAND

THE SAFETY CHAPTER AND OPERATION

INSTRUCTIONS BEFORE YOU OPERATE THE

PRODUCT.

4.1 BEFORE YOU USE THE PRODUCT

4.1.1 CONNECT THE BATTERY CHARGER

1. Connect the battery charger to the proper voltage

and frequency that is specified on the rating plate.

2. Refer to the Battery Charger Operator Manual for

information about how to use the battery charger.

4.1.2 CHARGE THE BATTERY

Refer to the Battery Charger Operator Manual for

information about how to use the battery charger.

4.1.3 BATTERY INFORMATION

Refer to the Battery Operator Manual for information

about how to use the battery.

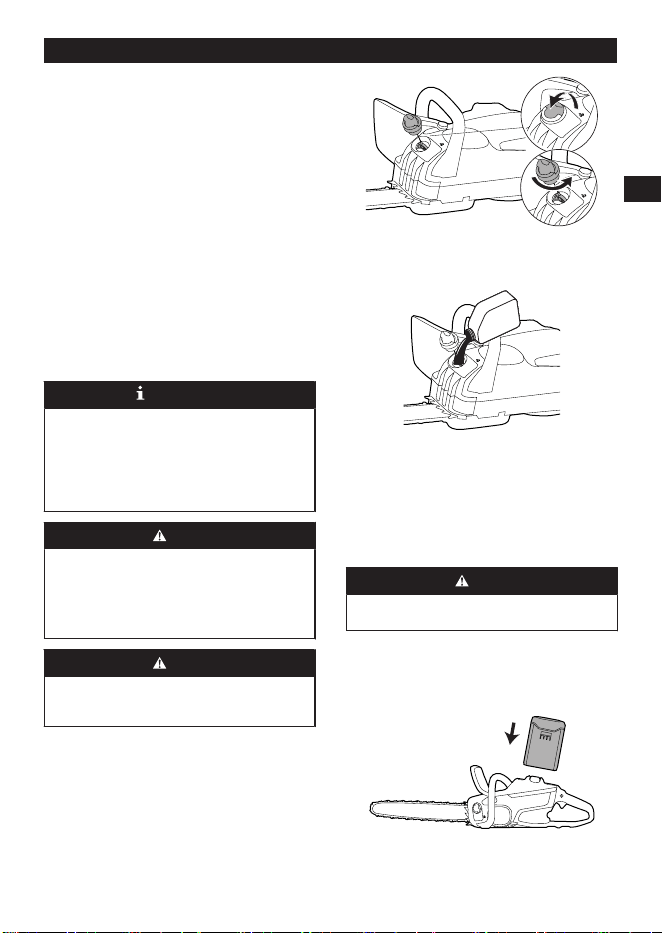

4.1.4 ADD BAR AND CHAIN OIL

IMPORTANT

To ensure safe and proper operation, use only clean

and uncontaminated bar and chain oil (not included).

Avoid using dirty, used, or contaminated oil as it can

cause damage to the bar or chain. Consult nearest

service center for oil recommendations.

WARNING

INSUFFICIENT CHAIN OIL CAN RESULT IN THE

BREAKAGE OF THE SAW CHAIN, POSING A

SIGNIFICANT RISK OF SERIOUS INJURY OR

DEATH TO THE OPERATOR.

WARNING

ENSURE THAT THE BATTERY IS NOT INSERTED

IN THE PRODUCT BEFORE ADDING BAR AND

CHAIN OIL.

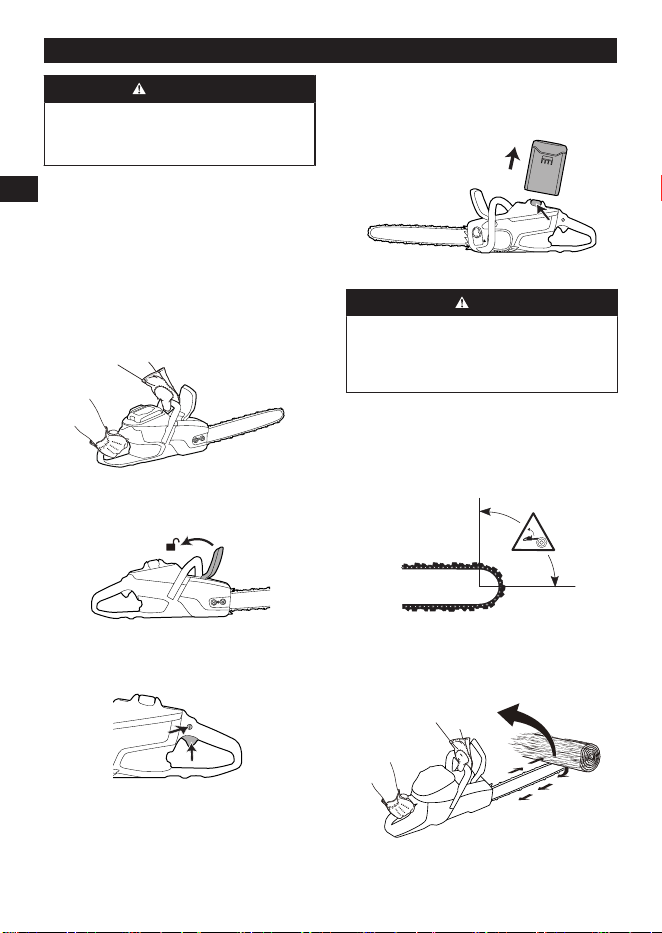

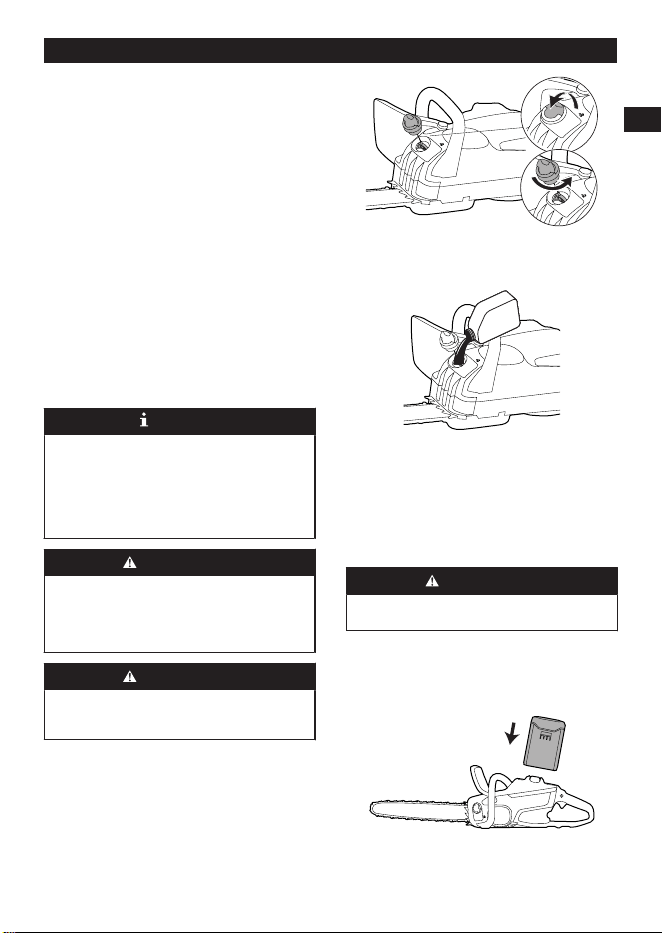

1. Place the product on a flat and stable surface,

ensuring the oil cap is facing upward.

2. Flip up the oil cap lever and rotate it

counterclockwise to detach the oil cap.

3. Pour the appropriate oil into the oil tank, taking

care to prevent any spills or leaks. Wipe off any

excess oil from the opening.

4. Keep a watchful eye on the oil window to prevent

any dirt or debris from entering the oil tank while

adding the oil.

5. Securely tighten the oil cap by turning it clockwise

until it is snugly fitted in place.

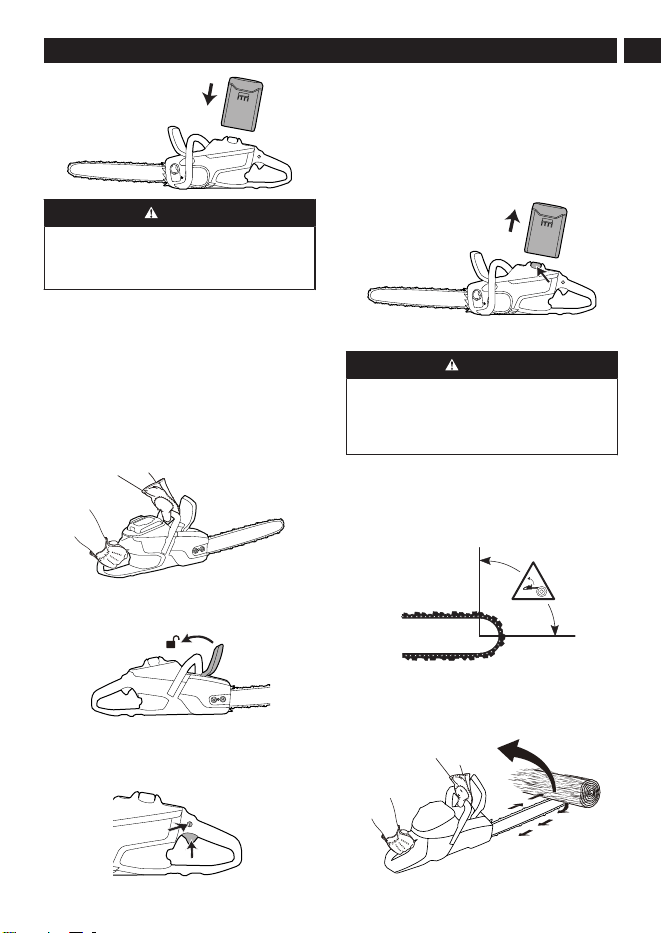

4.1.5 CONNECT THE BATTERY TO THE

PRODUCT

WARNING

ONLY USE THE ORIGINAL BATTERY WITH THE

PRODUCT.

1. Make sure that the battery is fully charged.

2. Push the battery into the battery compartment.

The battery locks into position when you hear a

click.

English

CAUTION

IF THE BATTERY DOES NOT MOVE EASILY INTO

THE BATTERY COMPARTMENT, THE BATTERY

IS NOT INSTALLED CORRECTLY. THIS CAN

CAUSE DAMAGE TO THE PRODUCT.

3. Make sure that the battery is installed correctly.

4.1.6 HOLD THE PRODUCT

1. Hold the product securely with one hand on the

rear handle and the other hand on the front

handle. Always use both hands while operating

the product.

2. Grip the handles firmly with your thumbs and

fingers wrapped around them.

3. Ensure that the thumb of the hand holding the

front handle is positioned below the handle for a

secure grip.

4.2 START THE PRODUCT

1. Disengage the chain brake to allow movement.

2. Firmly press and hold the trigger lockout (1)

located on the handle.

3. Pull the trigger (2) to activate the product's

operation.

4. Once the product has started, release the trigger

lockout, allowing it to return to its initial position.

4.3 STOP THE PRODUCT

1. Release the trigger.

2. Push and hold the battery release button.

3. Remove the battery from the product to fully stop

its operation.

4.4 KICKBACK

WARNING

A KICKBACK CAN CAUSE SERIOUS INJURY OR

DEATH TO THE OPERATOR OR OTHERS. TO

DECREASE THE RISK YOU MUST KNOW THE

CAUSES OF KICKBACK AND HOW TO PREVENT

THEM.

• Kickback occurs when the upper quadrant of the

guide bar contacts a solid object or is pinched. The

upper quadrant of the guide bar is therefore called

the kickback zone. Kickback can occur suddenly

and can throw the product in the direction of the

operator.

• The reaction of the cutting force of the chain causes

a rotational force on the chainsaw in the direction

opposite to the chain movement. This may fling the

bar up and back in an uncontrolled arc mainly in the

plane of the bar.

English

• Kickback occurs if the kickback zone of the guide

bar contacts an object. Do not let the kickback zone

touch an object.

• A smaller bar tip radius decreases the force of the

kickback.

• Use a low kickback saw chain to decrease the

effects of kickback. Do not let the kickback zone

touch an object.

WARNING

IT'S IMPORTANT TO NOTE THAT NO SAW CHAIN

CAN ENTIRELY ELIMINATE THE POSSIBILITY OF

KICKBACK.

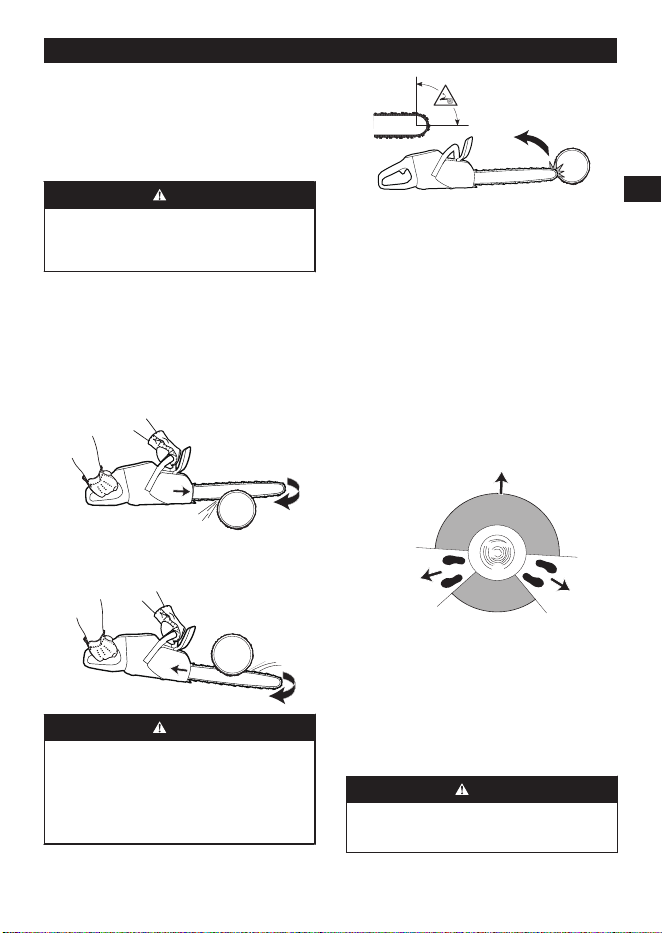

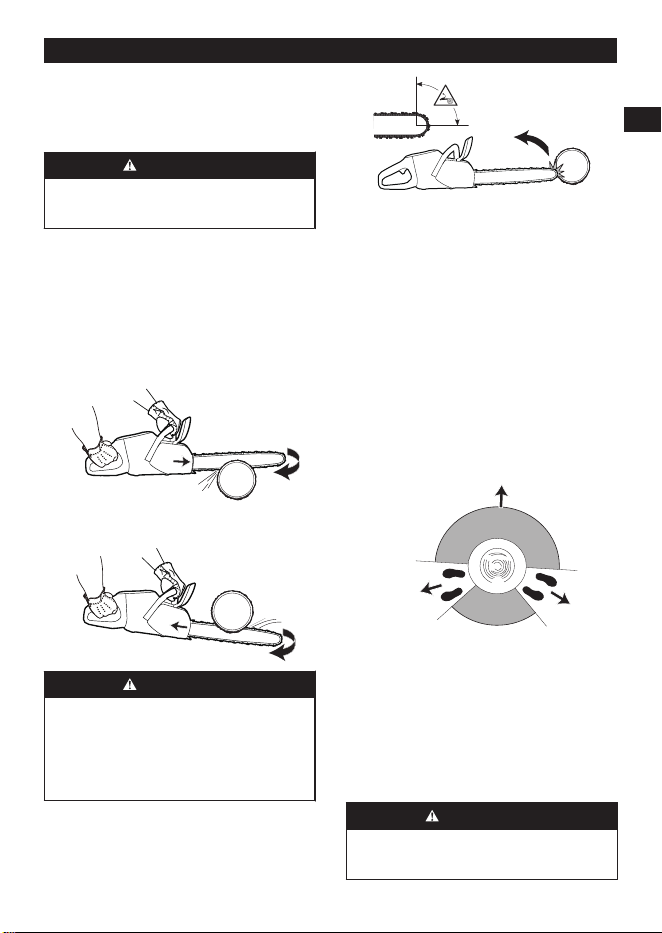

4.5 PULL STROKE AND PUSH STROKE

You can cut through wood with 2 different strokes: pull

stroke and push stroke.

• The pull stroke is when you cut with the bottom

of the guide bar. The saw chain pulls through

the tree when you cut. In this position, you have

better control of the product and the position of the

kickback zone.

• The push stroke is when you cut with the top of the

guide bar. The saw chain pushes the product in the

direction of the operator.

WARNING

IF THE SAW CHAIN IS CAUGHT IN THE TRUNK,

THE PRODUCT CAN KICKBACK TOWARD YOU.

HOLD THE PRODUCT TIGHTLY AND MAKE

SURE THAT THE KICKBACK ZONE OF THE

GUIDE BAR DOES NOT MAKE CONTACT WITH

AN OBJECT.

4.6 FELL A TREE

Before starting, ensure the trunk is clear and

establish a safe path of retreat.

Cut off all branches from your shoulder height and

below.

1. Start cutting from the top down using a pull

stroke. Make sure that the tree is between you

and the product.

2. Remove undergrowth from the work area around

the tree. Remove all cut-off materials from the

work area.

3. Carefully inspect the surrounding area for

potential obstacles, such as stones, branches,

and holes. You must have a clear path of retreat

when the tree starts to fall. Your path of retreat

must be approximately 135 degrees away from

the felling direction.

a) The danger zone

b) The path of retreat

c) The felling direction

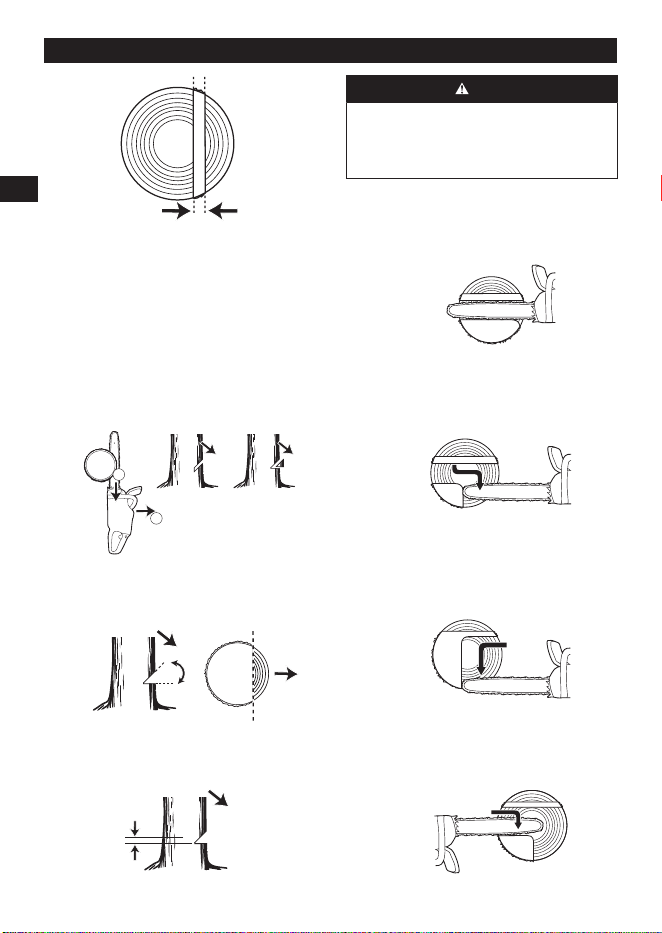

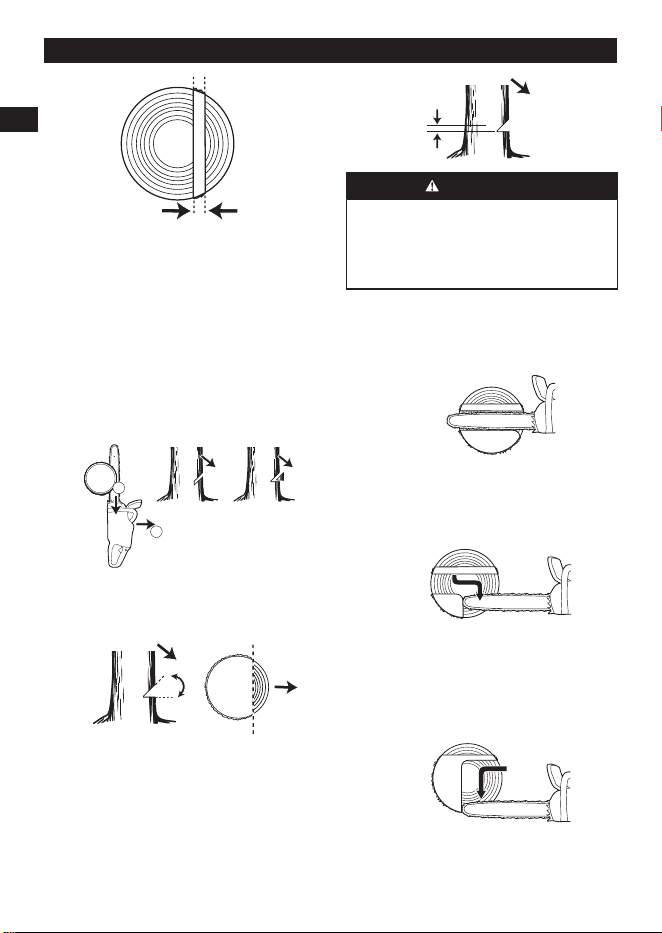

The felling hinge

The most important procedure during tree felling is to

make the correct felling hinge. With a correct felling

hinge, you control the felling direction and make sure

that the felling procedure is safe. The thickness of the

felling hinge must be equal and a minimum of 10% of

the tree diameter.

WARNING

IF THE FELLING HINGE IS INCORRECT OR TOO

THIN, YOU HAVE NO CONTROL OVER THE

FELLING DIRECTION.

English

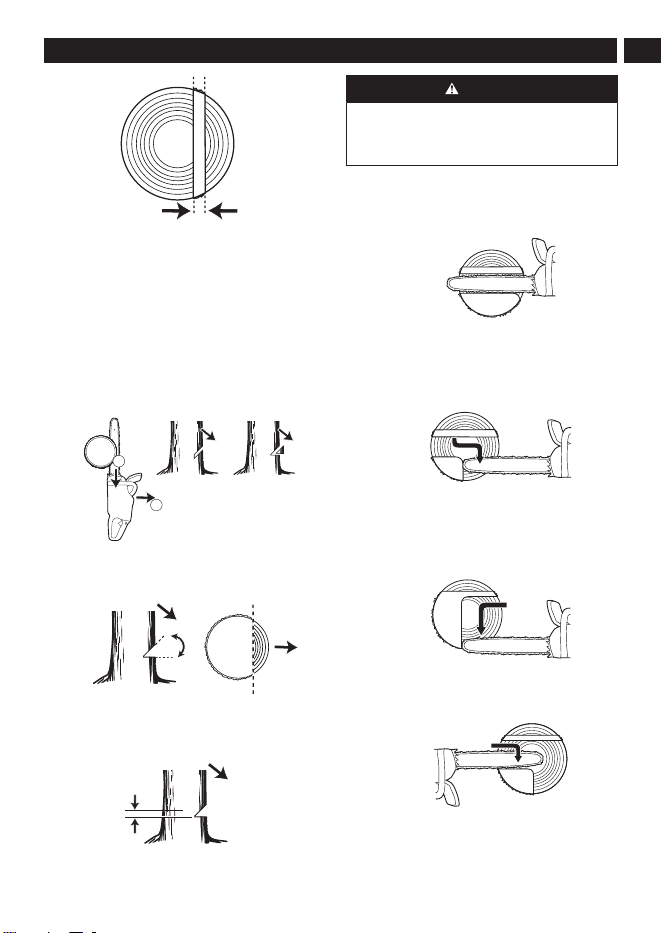

Make the directional cuts

1. To make directional cuts, run the directional cuts

1/4 of the diameter of the tree. Make a 45° angle

between the top cut and bottom cut.

• Make the top cut first. Align the felling direction

mark (A) of the product with the felling direction

of the tree (B). Stay behind the product and

keep the tree on your right side. Cut using a

pull stroke.

• Make the bottom cut. Make sure that the end of

the bottom cut is at the same point as the end

of the top cut.

2. Make sure that the directional cut line is perfectly

horizontal and at a right angle (90°) to the felling

direction. The directional cut line goes through

the point where the two directional cuts touch.

Use the safe corner method

The felling cut must be made slightly above the

directional cut.

WARNING

BE CAREFUL WHEN YOU CUT WITH THE GUIDE

BAR TIP. START TO CUT WITH THE LOWER

SECTION OF THE GUIDE BAR TIP AS YOU MAKE

A BORE CUT INTO THE TRUNK.

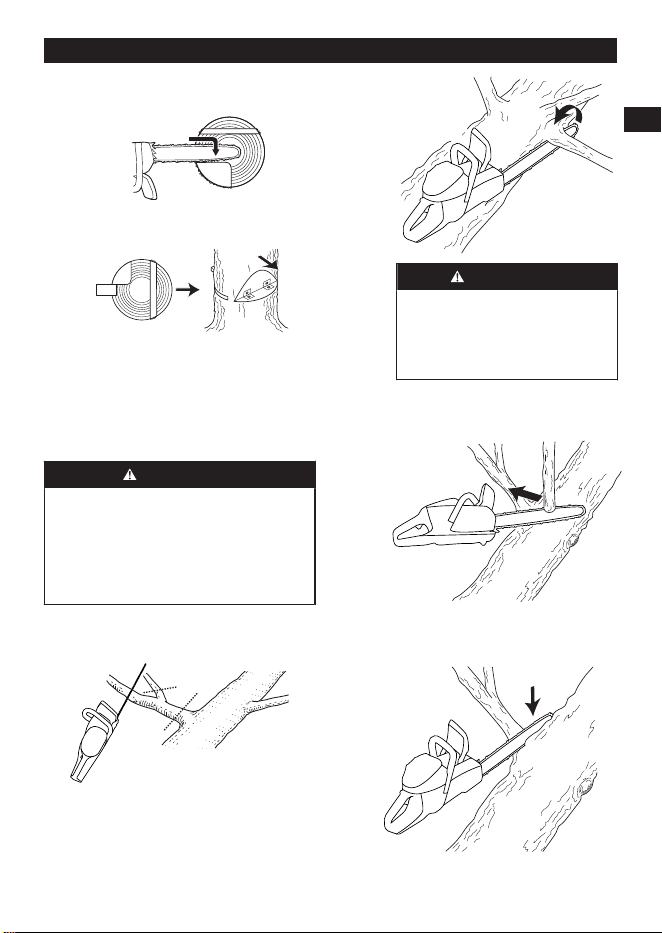

1. If the usable cutting length is longer than the tree

diameter, follow these steps.

• Make a bore cut straight into the trunk to

complete the felling hinge width.

• Cut using the pull stroke until ⅓ of the trunk is

left.

• Pull the guide bar 2-4 in (5-10 cm) rearward.

• Cut through the remainder of the trunk to

complete a safe corner that is 2-4 in (5-10 cm)

wide.

2. If the usable cutting length is shorter than the tree

diameter, follow these steps.

• Make a bore cut straight into the trunk. The

bore cut must extend 3/5 of the tree diameter.

• Cut using the pull stroke through the remaining

trunk.

• Cut straight into the trunk from the other side of

the tree to complete the felling hinge.

• Cut using the push stroke, until ⅓ of the trunk

is left, to complete the safe corner.

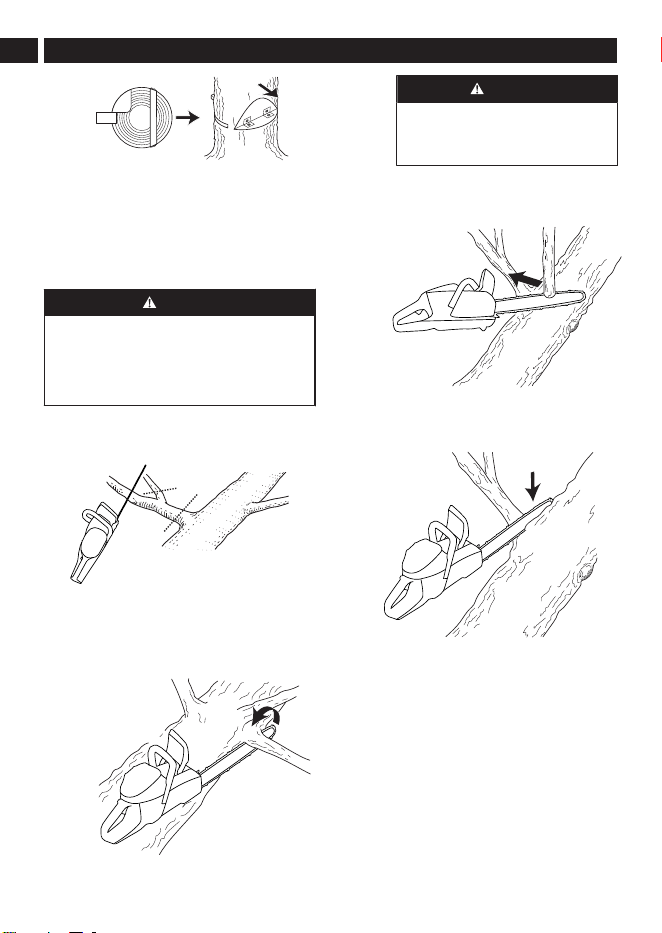

3. Put a wedge in the kerf (slit or notch made by the

chainsaw) straight from behind.

English

4. Cut off the corner to make the tree fall.

Note: If the tree does not fall, hit the wedge until

it does.

5. When the tree starts to fall, use the path of retreat

to move away from the tree. Move a minimum of

15 ft (5 m) away from the tree.

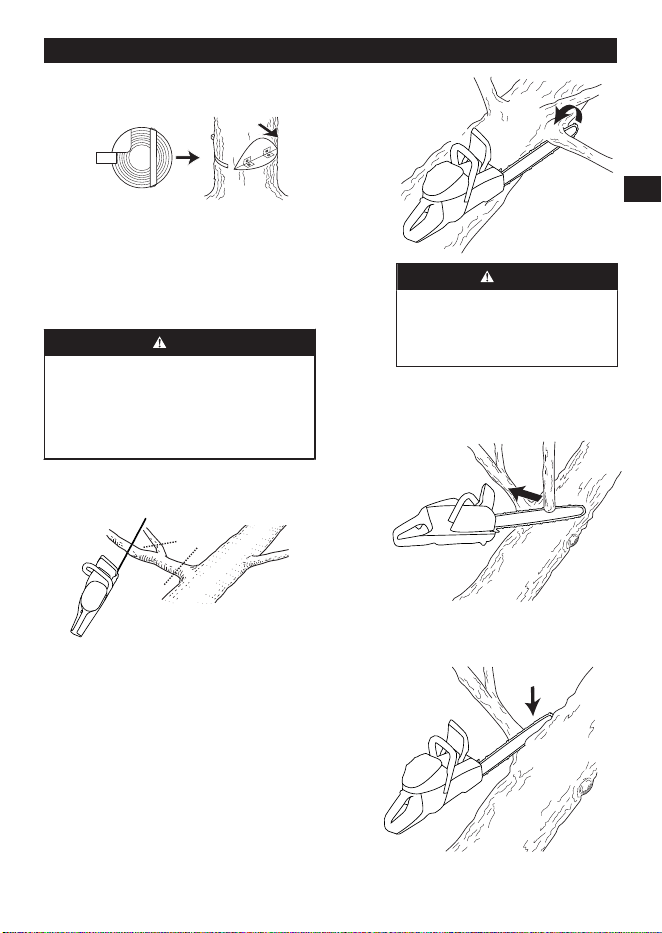

4.7 LIMB A TREE

WARNING

CUT LIMBS ONE BY ONE. BE CAREFUL WHEN

YOU REMOVE SMALL LIMBS AND DO NOT CUT

BUSHES OR MANY SMALL LIMBS AT THE SAME

TIME. SMALL LIMBS CAN GET CAUGHT IN THE

SAW CHAIN AND PREVENT SAFE OPERATION

OF THE PRODUCT.

Note: If it is necessary, cut the limbs piece by piece.

Cut the smaller branches (A) before you cut the limb

near the trunk (B).

1. Remove the limbs on the right side of the trunk.

a) Keep the guide bar on the right side of

the trunk and keep the body of the product

against the trunk.

b) Select the applicable cutting technique for

the tension in the branch.

WARNING

IF YOU ARE NOT SURE ABOUT HOW

TO CUT THE BRANCH, CONSULT

A PROFESSIONAL CHAINSAW

OPERATOR BEFORE YOU CONTINUE.

2. Remove the limbs on the top of the trunk.

a) Keep the product on the trunk and let the

guide bar move along the trunk.

b) Cut using the push stroke.

3. Next, remove the limbs on the left side of the

trunk.

a) Select the applicable cutting technique for

the tension in the branch.

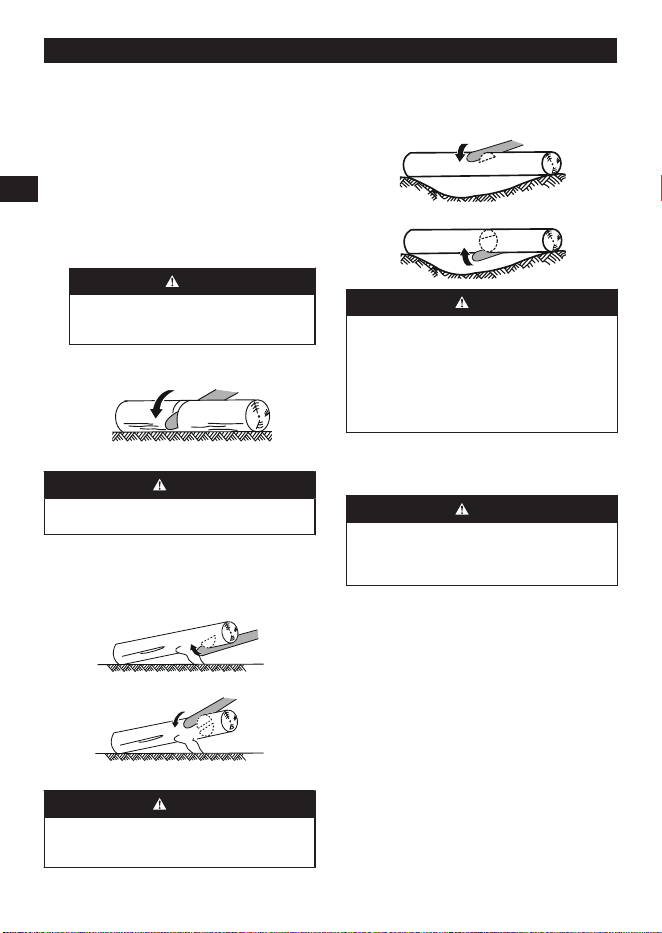

4.8 BUCK A LOG

To buck is to cut a log into lengths.

It is important to make sure your footing is secure and

your weight is evenly distributed. If possible, lift the

log and hold it with branches, logs or chock. Obey the

instructions below:

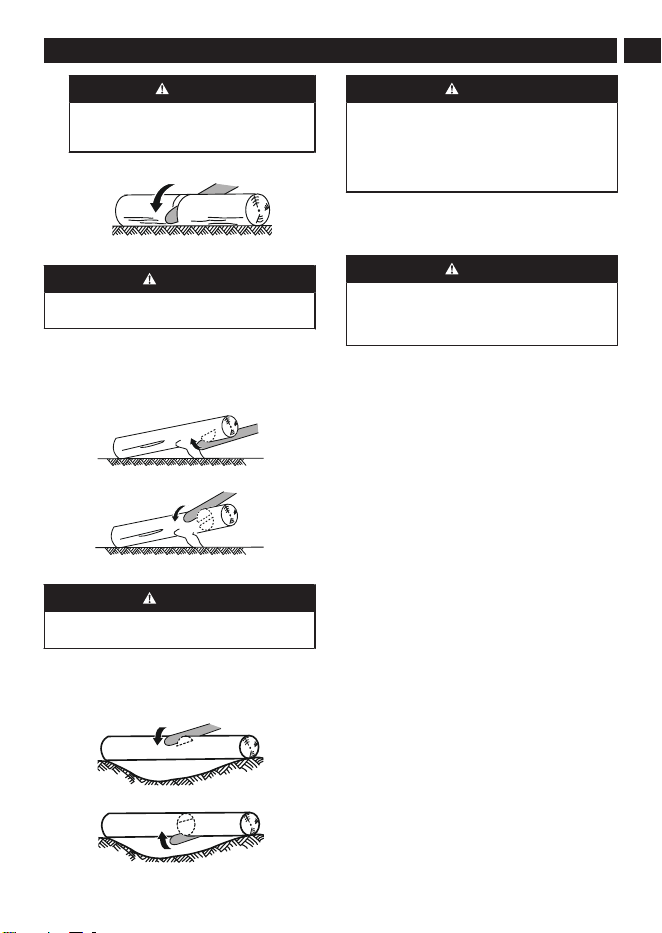

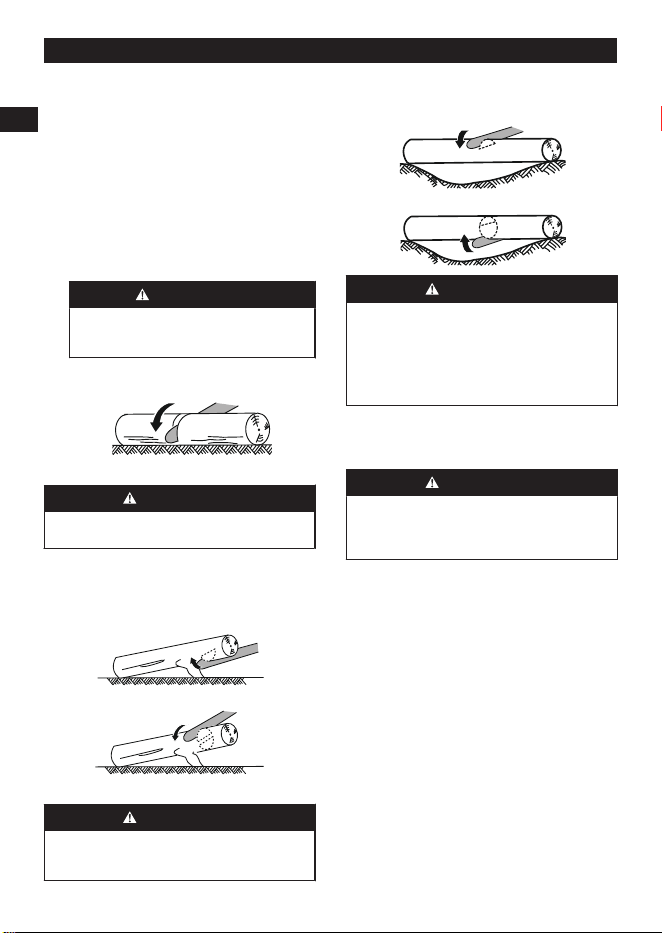

Cut a log on the ground

1. Cut through the log using the pull stroke. Ensure

that you maintain full power during the cut while

holding the product firmly.

English

WARNING

MAKE SURE THAT THE SAW CHAIN DOES

NOT TOUCH THE GROUND WHEN YOU

COMPLETE THE KERF.

2. Cut approximately 2/3 through the log and then

stop. Turn the log and cut from the opposite side.

Cut a log that is held on one end

WARNING

MAKE SURE THAT THE LOG DOES NOT BREAK

DURING CUTTING.

1. Cut using the push stroke approximately 1/3

through the trunk.

2. Cut through the trunk on the pull stroke until the

two kerfs meet.

Cut a log that is held on two ends

WARNING

MAKE SURE THAT THE SAW CHAIN DOES NOT

GET CAUGHT IN THE TRUNK DURING CUTTING.

1. Cut using the pull stroke approximately 1/3

through the trunk.

2. Cut through the remaining part of the trunk using

the push stroke to complete the cut.

WARNING

IF THE SAW CHAIN GETS CAUGHT IN THE

TRUNK, STOP THE MOTOR IMMEDIATELY. USE

A LEVER TO WIDEN THE KERF AND REMOVE

THE TOOL. AVOID ATTEMPTING TO EXTRACT IT

BY HAND, AS THIS CAN LEAD TO INJURY WHEN

THE TOOL UNEXPECTEDLY FREES ITSELF.

5 MAINTENANCE

This section describes how to maintain the battery,

battery charger, and product.

WARNING

CAREFULLY READ AND UNDERSTAND

THE SAFETY CHAPTER AND OPERATION

INSTRUCTIONS BEFORE YOU DO ANY

MAINTENANCE WORK.

Before you do maintenance:

• Stop the product.

• Remove the battery.

• Allow the motor to cool.

• Use correct clothing, protective gloves, and safety

glasses.

5.1 EXAMINE THE BATTERY AND THE

BATTERY CHARGER

Carefully inspect the battery, battery charger, and

connection cord of the battery charger for any signs

of damage, such as cracks or broken parts. Replace if

necessary.

5.2 CLEAN THE PRODUCT, THE BATTERY,

AND THE BATTERY CHARGER

• Clean the product after each use with a moist cloth

and neutral detergent.

• Do not use strong detergents or solvents like "glass

cleaner" to clean the plastic parts or handles.

• Keep the trimmer head free from grass, leaves, or

excessive grease.

• Keep the air vents clean and free of debris to avoid

overheating and damage to the motor.

• Do not spray water on the motor and electrical

components.

• Clean the battery and battery charger with a dry

cloth. Keep the battery guide tracks clean.

• Prior to inserting the battery into the battery charger,

ensure that the terminals on both the battery and the

battery charger are clean.

English

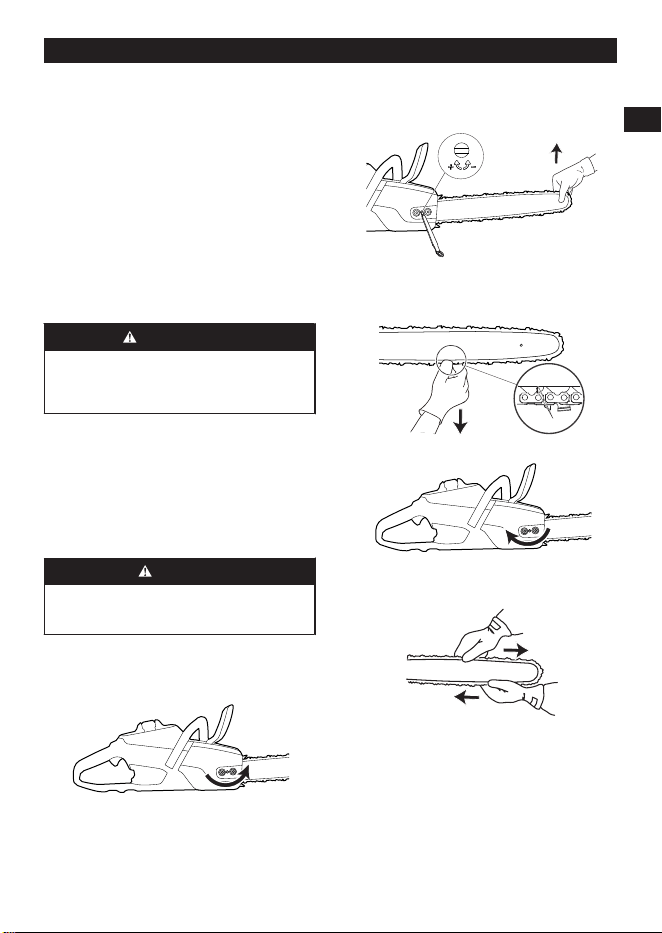

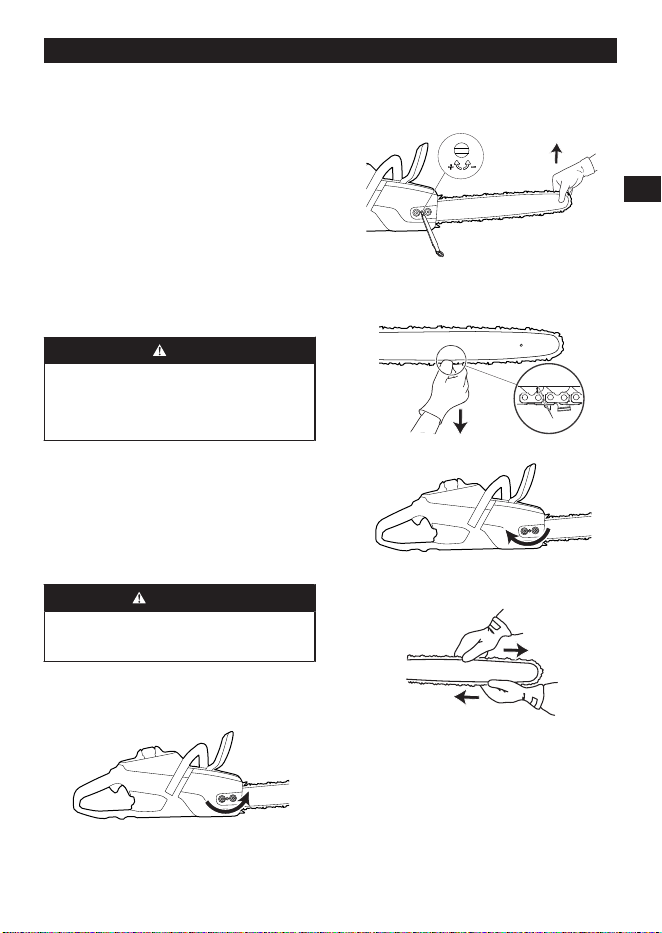

5.3 ADJUST THE CHAIN TENSION

WARNING

IMPROPERLY TENSIONED SAW CHAINS CAN

BECOME DETACHED FROM THE GUIDE BAR,

POSING A SIGNIFICANT RISK OF SERIOUS

INJURY OR DEATH.

A saw chain becomes longer when you use it. It is

essential to regularly adjust the tension of the saw

chain. Remember to inspect the saw chain tension

every time you refill the chain oil.

Note: During the initial period of using a new saw

chain, it goes through a run-in phase. It is important to

check the tension of the chain more frequently during

this time.

CAUTION

WEAR PROTECTIVE GLOVES IF YOU TOUCH

THE CHAIN, BAR, OR AREAS AROUND THE

CHAIN.

1. Switch off the chainsaw and engage the chain

brake.

2. Remove the battery.

3. Loosen the bar nuts with the wrench.

Note: It is not necessary to remove the sprocket cover

to adjust the chain tension.

4. Raise the front of the guide bar and turn the chain

tensioning screw clockwise to tighten the chain,

or counterclockwise to loosen it.

5. Pull the chain in the middle of the guide bar at the

bottom away from the bar, the gap between the

chain guide and the guide bar should be between

3 mm and 6 mm.

3-6 mm

6. Tighten the bar nuts with the wrench.

7. Ensure that the saw chain moves freely when

pulled by hand and does not sag or hang from the

guide bar.

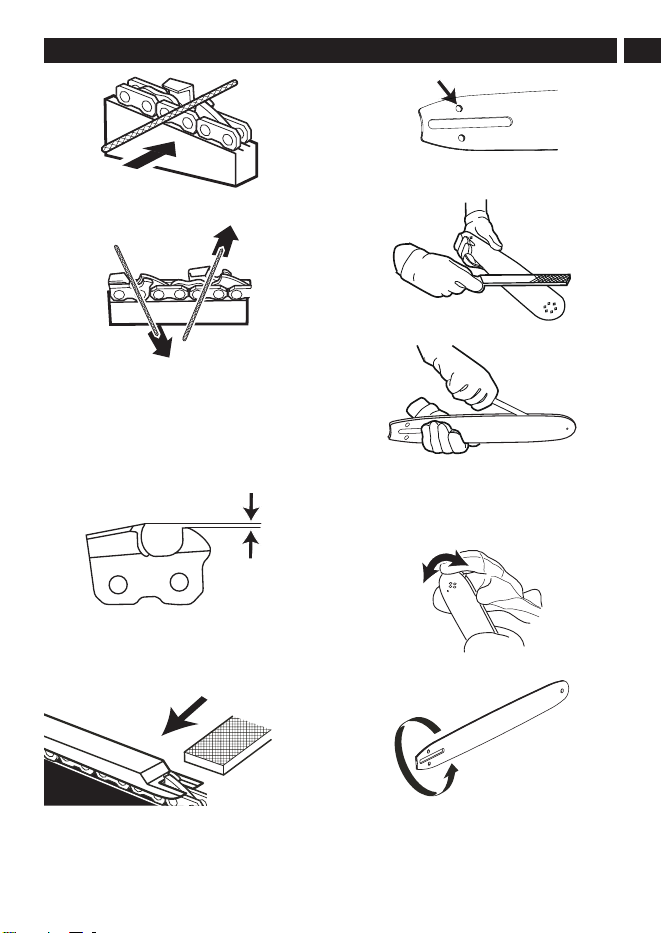

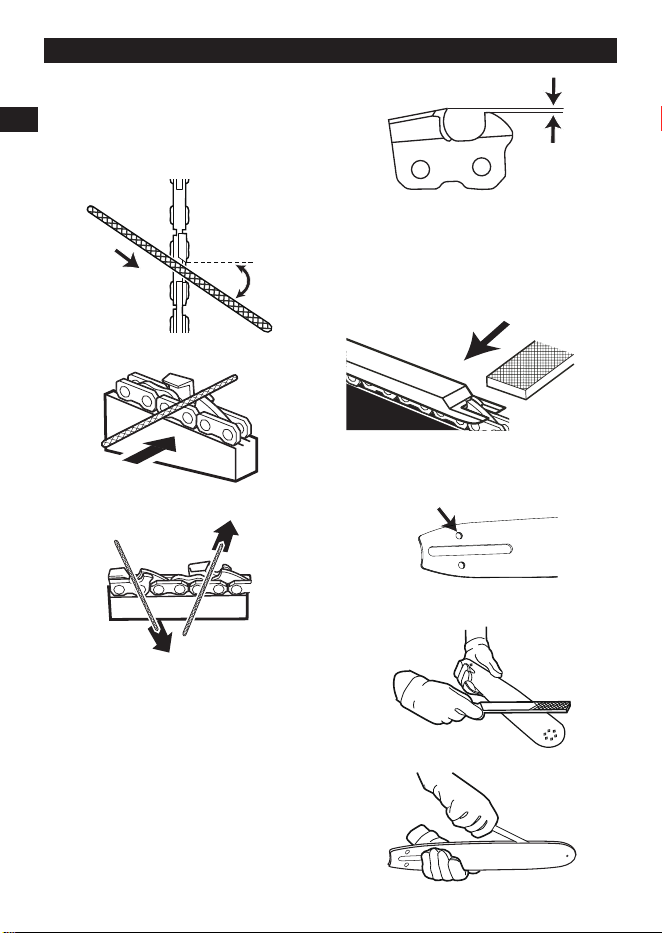

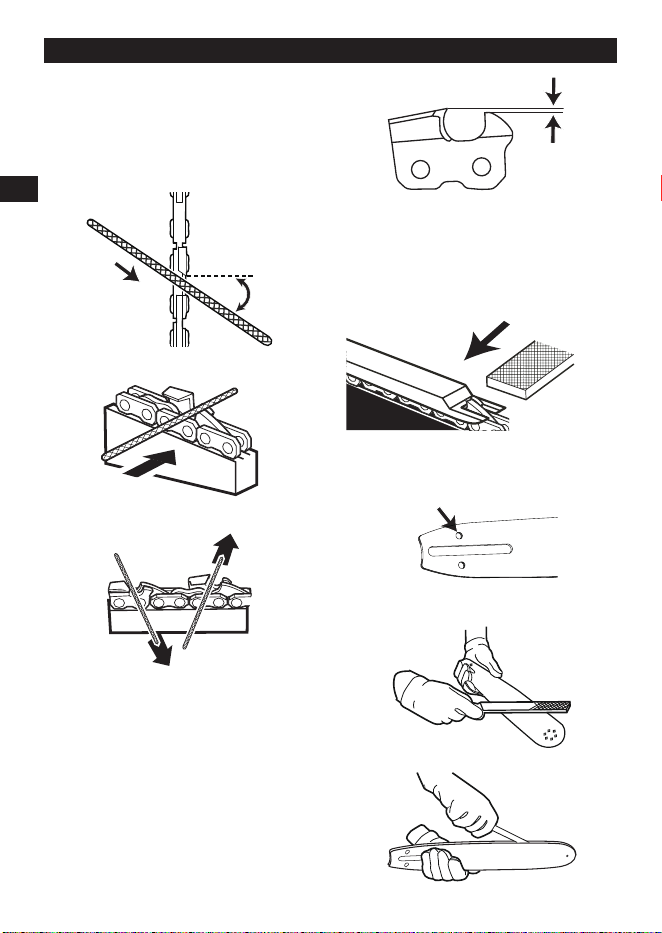

5.4 SAW CHAIN MAINTENANCE

Sharpen the cutters

If the chain does not easily penetrate the wood, it is

necessary to sharpen the cutters.

Note: For important sharpening work, we recommend

taking the chainsaw to a service center equipped with

an electric sharpener.

1. If sharpening by hand, use a round gauge file

with holder to sharpen the cutting teeth.

2. Apply the holder correctly onto the cutter.

3. Move the file from the inner side of the cutting

teeth and out. Decrease the pressure on the pull

stroke.

30°

4. Remove material from one side of all the cutting

teeth.

English

5. Turn the product around and remove material on

the other side.

6. Make sure that all cutting teeth are the same

length.

Adjust the depth gauge setting

The depth gauge setting (C) decreases when you

sharpen the cutting tooth (A). To ensure maximum

cutting performance you must remove filing material

from the depth gauge (B) to reach the recommended

depth gauge setting.

1. Use a flat file and a depth gauge tool to adjust the

depth gauge height.

2. Put the depth gauge tool on the saw chain.

3. Use the flat file to remove the part of the depth

gauge that extends through the depth gauge tool.

5.5 GUIDE BAR MAINTENANCE

1. Make sure that the oil channel is not blocked.

Clean if necessary.

2. Examine if there are burrs on the edges of the

guide bar. Remove the burrs using a file.

3. Clean the groove in the guide bar.

4. Examine the groove in the guide bar for wear.

Replace the guide bar if necessary.

5. Make sure that the bar tip sprocket turns freely

and that the lubricating hole in the bar tip

sprocket is not blocked. Clean and lubricate if

necessary.

6. Turn the guide bar daily to extend its life cycle.

English

6 TRANSPORTATION, STORAGE, AND

DISPOSAL

6.1 TRANSPORTATION AND STORAGE

• Follow special packaging and labeling requirements

for commercial transportation, including by third

parties and forwarding agents.

• Seek advice from a person with special training in

dangerous materials before shipping the product

and comply with all applicable national regulations.

• Use tape on open contacts when packaging the

battery and ensure it is securely packed to prevent

movement.

• Remove the battery before storing or transporting

the product.

• Store the battery and battery charger in a dry,

moisture-free, and frost-free space.

• Avoid storing the battery in an area where static

electricity may occur, and do not store in a metal

box.

• Charge the battery 30% to 50% before long-term

storage.

• Store the battery charger in a closed and dry space.

• Keep the battery away from the battery charger

during storage, and ensure that unauthorized

persons, including children, do not touch the

equipment. Store the equipment in a lockable

space.

• Clean the product and perform full servicing before

long-term storage.

• Use transportation guards on the product to prevent

injury or damage during transportation and storage.

• Securely stow the product during transport to ensure

safe handling.

6.2 DISPOSAL OF THE BATTERY, BATTERY

CHARGER, AND PRODUCT

Symbols on the product or the package of the product

mean that the product is not domestic waste. Recycle

it at a recycling station for electrical and electronic

equipment. This helps to prevent damage to the

environment and persons.

Get in touch with your local authorities, domestic waste

service, or your dealer for more information about how

to recycle your product.

7 TROUBLESHOOTING

Problem Possible cause Solution

The guide bar

and the chain

become hot and

release smoke.

The chain is too

tight.

Adjust the chain

tension.

The oil tank is

empty.

Add oil.

Problem Possible cause Solution

Contamination

causes a block-

age of the dis-

charge port.

Remove the

guide bar and

clean the dis-

charge port.

Contamination

causes a block-

age of the oil

tank.

Clean the oil

tank. Add new

oil.

Contamination

causes a block-

age of the guide

bar and the oil

tank cap.

Clean the guide

bar and the oil

tank cap.

Contamination

causes a block-

age of the

sprocket or

guide wheels.

Clean the

sprocket and

the guide

wheels.

The motor runs

but the chain

does not rotate.

The chain is too

tight.

Adjust the chain

tension.

The guide bar

and the chain

are damaged.

Replace the

guide bar and

the chain.

The motor is

damaged.

1. Remove

the battery

pack from

the ma-

chine.

2. Remove

the guide

bar cover.

3. Remove

the bar

and saw

chain.

4. Clean the

machine.

5. Install bat-

tery pack

and oper-

ate the

machine.

If the sprocket

rotates, it

means the mo-

tor works prop-

erly. If not, call

service center.

The motor runs

and the chain

rotates, but the

The chain is

blunt.

Sharpen or re-

place the saw

chain.

English

Problem Possible cause Solution

chain does not

cut.

The chain is in

the incorrect di-

rection.

Turn the chain

loop to the oth-

er direction.

The chain is

tight or loose.

Adjust the chain

tension.

The machine

does not start.

The chain brake

is engaged.

Pull the chain

brake rearward

to disengage it.

The machine

and battery are

not connected

correctly.

Make sure that

the battery re-

lease button

clicks when you

install the bat-

tery pack.

The battery lev-

el is low.

Charge the bat-

tery pack.

The lockout but-

ton and the trig-

ger are not

pushed at the

same time.

1. Push the

lockout

button and

hold it.

2. Push the

trigger to

start the

machine.

The battery is

too hot or too

cold.

Refer to battery

and charger

manual.

The motor runs,

but the chain

does not cut

correctly, or the

motor stops af-

ter around 3

seconds.

The machine is

in protection

mode to protect

the PCB.

Release the

trigger and start

the machine

again. Do not

force the ma-

chine to cut.

The battery is

not charged.

Charge the bat-

tery. Refer to

the battery and

charger manual

for correct

charging proce-

dures.

The chain is not

lubricated.

Lubricate the

chain to de-

crease friction.

Do not let the

guide bar and

the chain oper-

ate without suf-

ficient oil.

Problem Possible cause Solution

Incorrect battery

storage temper-

ature

Cool the battery

pack until it de-

creases to the

ambient tem-

perature.

8 TECHNICAL DATA

Voltage 60 V DC

No load speed 23 m/s

Guide bar length 14'' (356 mm)

Chain pitch 3/8" LP (9.5 mm)

Chain gauge .043" (1.09 mm)

Drive links 52

Chain oil capacity 230 ml

Chain 90X-52E

Guide bar ES144MLEA041

Battery model LB60251 / LB6041 /

LB6042 / LB6051

Charger model CAC801 / CH60R00 /

CH60DP01 / CHDPC10A

and other CAC series

The recommended ambient temperature range:

Condition Temperature

Product storage 32°F (0°C) - 113°F

(45°C)

Product operation 32°F (0°C) - 113°F

(45°C)

Battery charging 39°F (4°C) - 104°F

(40°C)

Charger operation 39°F (4°C) - 104°F

(40°C)

Battery storage 32°F (0°C) - 113°F

(45°C)

Battery discharging 32°F (0°C) - 113°F

(45°C)

English

9 LIMITED WARRANTY

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of four (4) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion

will repair or replace any and all parts found to be

defective, through normal use, free of charge to the

customer. This warranty is valid only for units which

have been used for personal use that have not been

hired or rented for industrial/commercial use, and

that have been maintained in accordance with the

instructions in the operator manual supplied with the

product from new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due

to misuse, commercial use, abuse, neglect,

accident, improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the operator

manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to

use or exposure.

HELPLINE:

Warranty service is available by calling our toll-free

helpline, at 1-855-345-3934.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

English

1 Introduction.......................... 22

1.1 Description du produit...................22

1.2 Utilisation conforme...................... 22

1.3 Aperçu du produit......................... 22

1.4 Symboles figurant sur la

machine........................................ 22

1.5 California Proposition 65...............22

2 Sécurité.................................22

2.1 Définitions de sécurité.................. 22

2.2 Avertissements généraux sur

la sécurité produit......................... 23

2.3 Instructions de sécurité

concernant les scies à chaîne...... 24

2.4 Fonctionnalités de sécurité

sur le produit................................. 26

2.5 Sécurité de batterie.......................27

2.6 Sécurité du chargeur de batterie.. 27

2.7 Instructions de sécurité pour

la maintenance............................. 27

3 Assemblage..........................27

3.1 Installation du guide-chaîne

et de la chaîne de coupe.............. 28

4 Utilisation..............................28

4.1 Avant d’utiliser le produit...............29

4.2 Démarrage du produit...................30

4.3 Arrêt du produit............................. 30

4.4 Contrecoup................................... 30

4.5 Course de traction et course

de poussée................................... 31

4.6 Abattre un arbre............................31

4.7 Ébrancher un arbre.......................33

4.8 Couper une bûche........................ 34

5 Entretien............................... 34

5.1 Examinez la batterie et le

chargeur de batterie......................34

5.2 Nettoyage du produit, de la

batterie et du chargeur de

batterie..........................................34

5.3 Régler la tension de la chaîne...... 35

5.4 Maintenance de chaîne de

coupe............................................ 35

5.5 Entretien du guide-chaîne.............36

6 Transport, entreposage

et mise au rebut................... 37

6.1 Transport et entreposage..............37

6.2 Mise au rebut de la batterie,

du chargeur de batterie et du

produit...........................................37

7 Dépannage............................38

8 Données techniques............39

9 Garantie limitée....................40

Français

1 INTRODUCTION

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ET COMPRIS LE

CHAPITRE SÉCURITÉ AVANT D’ASSEMBLER LE

PRODUIT.

1.1 DESCRIPTION DU PRODUIT

Ce produit est une tronçonneuse sur batterie dotée

d’un moteur électrique.

Nous nous engageons à améliorer en continu nos

produits et nous réservons donc le droit de modifier

le design et l’apparence sans préavis.

1.2 UTILISATION CONFORME

Ce produit est conçu pour la coupe de branches,

troncs, grumes et poutres d'un diamètre déterminé

par la longueur de coupe du guide-chaîne. Elle est

uniquement conçue pour couper du bois.

1.3 APERÇU DU PRODUIT





13 15

Couvercle du

guide-chaîne

Protège-main

avant /frein de

chaîne

Poignée avant

Verrouillage de

gâchette

Gâchette

Capuchon

d’huile

Fenêtre d'huile

Butée à

crampons

Chaîne de

coupe

Guide-chaîne

Clé

Poignée arrière

Vis de tension

de chaîne

Couvercle de

pignonnerie

Écrou de guide

1.4 SYMBOLES FIGURANT SUR LA MACHINE

Symbole Explication

Courant continu - Type ou carac-

téristique du courant.

Précautions de sécurité impor-

tantes.

Vous devez avoir lu attentive-

ment et compris les instructions

avant d’utiliser le produit et sui-

vre tous les avertissements et in-

structions de sécurité.

Portez systématiquement des lu-

nettes de sécurité avec des

écrans latéraux bénéficiant d'un

marquage de compatibilité avec

la norme ANSI Z87.1 et, si néc-

essaire, une protection auditive

bénéficiant d'un marquage de

compatibilité avec la norme ANSI

S3.19 pour utiliser ce produit.

Ne pas exposer la machine à la

pluie ou à l'humidité.

Utilisez systématiquement le pro-

duit à deux mains.

DANGER ! Attention aux contre-

coups.

Tenez tous les passants à une

distance d’au moins 50 pi (15 m).

Note : Les autres symboles/autocollants sur le produit

se réfèrent aux exigences de certification.

1.5 CALIFORNIA PROPOSITION 65

AVERTISSEMENT

CE PRODUIT CONTIENT OU ÉMET UN

PRODUIT CHIMIQUE CONNU DANS L'ÉTAT

DE CALIFORNIE COMME ÉTANT UNE

CAUSE DE CANCER, DE MALFORMATIONS

CONGÉNITALES OU D'AUTRES PROBLÈMES DE

REPRODUCTION.

2 SÉCURITÉ

2.1 DÉFINITIONS DE SÉCURITÉ

Les avertissements, précautions et notes mettent

l'accent sur des parties spécialement importantes du

manuel.

Français

AVERTISSEMENT

L’OPÉRATEUR OU LES BADAUDS SONT

EXPOSÉS À UN RISQUE DE BLESSURES,

PARFOIS MORTELLES, SI LES INSTRUCTIONS

DU MANUEL NE SONT PAS RESPECTÉES.

ATTENTION

LE PRODUIT, LE RESTE DU MATÉRIEL OU LA

ZONE ADJACENTE EST EXPOSÉ À UN RISQUE

DE DOMMAGES SI LES INSTRUCTIONS DU

MANUEL NE SONT PAS RESPECTÉES.

Note : Pour un complément d’information nécessaire

dans une situation donnée.

2.2 AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ PRODUIT

Avertissements généraux sur la sécurité produit

AVERTISSEMENT

Lisez tous les avertissements de sécurité

et toutes les instructions, illustrations et

spécifications accompagnant ce produit. Le non-

respect de ces instructions peut entraîner un choc

électrique, un incendie et/ou des blessures graves.

Conservez tous les avertissements et instructions

pour référence ultérieure.

Le terme "produit" dans les avertissements fait

référence à votre produit fonctionnant sur secteur

(avec fil) ou sur BATTERIE (sans fil).

1) Sécurité de la zone de travail

• Maintenez la zone de travail propre et bien

éclairée. Les endroits encombrés ou sombres

favorisent les accidents.

• N’utilisez pas les produits dans environnement

explosif, par exemple en présence de liquides,

gaz ou poussières inflammables. Les produits

créent des étincelles qui peuvent enflammer la

poussière ou la fumée.

• Maintenez les enfants et les badauds à l'écart

lorsque vous utilisez un produit. Les distractions

peuvent vous faire perdre le contrôle.

2) Sécurité électrique

• Les fiches du produit doivent correspondre à

la prise. Ne modifiez jamais la prise d'aucune

façon. N’utilisez pas de fiches adaptatrices avec

des produits mis à la terre. Des prises non

modifiées et leurs prises de courant respectives

réduisent les risques de choc électrique.

• Évitez que le corps n'entre en contact avec des

surfaces mises à la terre comme les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs. Il

y a un risque accru de choc électrique si votre corps

est en contact avec la terre.

• N'exposez pas les produits à la pluie ou à

l'humidité. L’eau qui pénètre dans un produit

augmente le risque de décharge électrique.

• N'abusez pas du cordon. N’utilisez jamais le

cordon pour porter, tirer ou débrancher le

produit. Éloignez le cordon de la chaleur, de

l’huile, des bords tranchants ou des pièces

mobiles. Les cordons endommagés augmentent le

risque d’un choc électrique.

• Lorsque vous utilisez un produit en extérieur,

employez une rallonge de câble adaptée à

l’usage en extérieur. Utiliser un câble adapté à

un usage en extérieur réduit le risque de choc

électrique.

• Si vous ne pouvez éviter d'utiliser un produit

dans un environnement humide, employez une

alimentation protégée par un DISPOSITIF DE

COURANT RÉSIDUEL (DCR). Le respect de cette

règle réduira le risque de chocs électriques.

3) Sécurités des personnes

• Restez vigilant, soyez attentif à ce que vous

faites et faites preuve de bon sens lorsque

vous utilisez le produit. N’utilisez pas un produit

lorsque vous êtes fatigué, sous l’emprise de

l’alcool ou de drogues, voire après avoir pris

des médicaments. Un moment d’inattention lors

de l’utilisation des produits peut provoquer des

blessures graves.

• Utilisez de l’équipement de protection

individuelle. Portez toujours des lunettes de

protection. L’utilisation d’équipement de protection

adapté aux conditions masque antipoussière,

chaussures de sécurité antidérapantes, casque et

protections auditives, etc. permet de réduire les

risques de blessures corporelles.

• Évitez tout démarrage accidentel. Assurez-vous

que l'interrupteur est en position arrêt avant

toute connexion à une source d'alimentation ou

à un bloc-BATTERIE et lorsque vous prenez ou

transportez le produit. Le transport des produits

avec votre doigt sur l’interrupteur ou la mise sous

tension des produits dont l’interrupteur est sur

marche risque de provoquer des accidents.

• Retirez la clé d’ajustement avant d’allumer le

produit. Une clé restée sur une pièce rotative du

produit peut causer des blessures.

• Ne vous penchez pas trop en avant. Gardez un

bon équilibre en tout temps. Vous maîtrisez ainsi

mieux le produit dans des situations inattendues.

• Habillez-vous correctement. Ne portez pas de

vêtements amples ou de bijoux. Veillez à ne pas

approcher vos cheveux et vos vêtements des

pièces en mouvement. Les vêtements amples, les

bijoux et les cheveux longs peuvent se prendre

dans les pièces en mouvement.

Français

• Si un appareil est conçu pour être utilisé avec

des dispositifs d’extraction et de récupération

des poussières, veillez à ce que ces dispositifs

soient bien raccordés et correctement utilisés.

L’utilisation de dispositifs de récupération des

poussières permet de réduire les risques liés aux

poussières.

• Ne laissez pas la familiarité liée à un usage

fréquent des produits vous amener à devenir

complaisant et à ignorer les principes de

sécurité inhérents aux outils. Une action

irréfléchie peut entraîner des blessures graves en

une fraction de seconde.

4) Usage et entretien du produit

• Ne forcez pas sur le produit. Utilisez le produit

correct pour votre application. Le produit correct

fera mieux le travail en toute sécurité au rythme

pour lequel il a été conçu.

• N'utilisez pas le produit si l'interrupteur ne le

met pas sous et hors tension. Tout produit qui

ne peut pas être contrôlé avec l'interrupteur est

dangereux et doit être réparé.

• Déconnectez la prise de la source d’alimentation

ou retirez du produit le bloc-BATTERIE, s’il est

amovible, avant d’effectuer des ajustements, de

changer d’accessoire ou de ranger les produits.

Ces mesures de sécurité préventives réduisent le

risque de démarrage accidentel du produit.

• Rangez les produit à l'arrêt hors de portée des

enfants et ne laissez pas quiconque qui ne

serait pas familiarisé avec le produit ou ces

instructions l’utiliser. Les produits sont dangereux

dans les mains d’utilisateurs non formés.

• Assurez la maintenance des produits et

accessoires. Vérifiez qu’aucune pièce mobile

n’est désalignée, grippée ou cassée et soyez

attentif à toute autre condition qui pourrait

affecter le fonctionnement du produit. S'il est

endommagé, faites réparer le produit avant de

l'utiliser. De nombreux accidents sont le fruit d'une

maintenance inappropriée des produits.

• Garder les outils de coupe propres et

tranchants. Les outils de coupe bien entretenus

avec des bords tranchants sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

• Utilisez le produit, les accessoires, les embouts,

etc. conformément à ces instructions, en tenant

compte des conditions de travail et des travaux

à effectuer. L'utilisation du produit pour des

opérations différentes de celles prévues pourrait

créer une situation dangereuse.

• Veillez à ce que les poignées restent propres,

sèches et exemptes d’huile et de graisse.

Les poignées et surfaces de prise glissantes ne

permettent pas de manipuler et de contrôler l'outil

dans des situations inattendues.

5) Utilisation et entretien de l’outil sur BATTERIE

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

BLOC-BATTERIE peut créer un risque d’incendie

lorsqu’il est utilisé avec un autre BLOC-BATTERIE.

• Utilisez les produits uniquement avec les bloc-

BATTERIES spécifiquement conçus. L’utilisation

de tout autres BLOC-BATTERIES peut créer un

risque de blessure et d’incendie.

• Lorsque le BLOC-BATTERIES n’est pas utilisé,

éloignez-la des autres objets métalliques,

comme des attaches trombones, des pièces de

monnaie, des clés, des clous, vis ou autres

petits objets métalliques, qui peuvent établir

une connexion d’une borne à une autre. Le

court-circuitage des bornes de la BATTERIE peut

provoquer des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut

être éjecté de la BATTERIE. Évitez tout contact.

En cas de contact accidentel, rincez avec de

l’eau. En cas de contact avec les yeux, consultez

également un médecin. Le liquide s’échappant de

la BATTERIE peut causer des irritations ou des

brûlures.

• N'utilisez pas un produit ou un bloc-

BATTERIE endommagé ou modifié. Les batteries

endommagées ou modifiées peuvent présenter

un fonctionnement imprévisible et provoquer un

incendie, une EXPLOSION ou un risque de

blessure.

• N’exposez pas un produit ou un bloc-BATTERIE

au feu ou à une température excessive.

L'exposition au feu ou une température supérieure

à 265°F (130°C) peut provoquer une explosion.

• Suivez toutes les instructions de charge et ne

chargez pas le bloc-BATTERIE ou le produit en

dehors de la plage de température spécifiée

dans les instructions. Un rechargement incorrect

ou à des températures en dehors de la plage

spécifiée peut endommager le BLOC-BATTERIE et

augmenter le risque d’incendie.

6) Entretien

• Faites effectuer l’entretien de votre produit par

un réparateur qualifié utilisant uniquement des

pièces de rechange identiques. Cela garantira le

maintien de la sécurité du produit.

• Ne réparez jamais un BLOC-BATTERIE

endommagé. L’entretien d’un BLOC-BATTERIE ne

doit être effectué que par le fabricant ou des

fournisseurs de service agréés.

2.3 INSTRUCTIONS DE SÉCURITÉ

CONCERNANT LES SCIES À CHAÎNE

Avertissements de sécurité généraux concernant

les tronçonneuses

• Veillez à ce qu’aucune partie du corps ne

s’approche de la chaîne de coupe lorsque la

tronçonneuse est en marche. Avant de démarrer

Français

la tronçonneuse, vérifiez que la chaîne de coupe

n’est en contact avec aucun objet. Lors de

l’utilisation d’une tronçonneuse, un simple moment

d’inattention suffit pour que vos vêtements se

prennent dans la chaîne de coupe ou qu’une partie

de votre corps entre en contact avec celle-ci.

• Tenez toujours la scie à chaîne avec la

main droite sur la poignée arrière et la main

gauche sur la poignée avant. Si vous tenez

la tronçonneuse en inversant la position des

mains, vous accroissez le risque de blessure. Ce

comportement est à proscrire.

• Tenez toujours la tronçonneuse par ses

poignées isolantes. La chaîne de coupe peut

à tout moment entrer en contact avec un fil

électrique caché. Si une chaîne de coupe entre

en contact avec un fil électrique sous tension,

les parties métalliques non carénées de la

tronçonneuse peuvent se retrouver sous tension

et l’opérateur risque d’être électrocuté.

• Portez des lunettes de protection. Il est

recommandé de porter des équipements de

protection supplémentaires pour protéger lʼouïe,

la tête, les mains, les jambes et les pieds. Des

équipements de protection appropriés permettent

de réduire les blessures corporelles pouvant se

produire suite à la projection de débris ou à un

contact accidentel avec la chaîne de coupe.

• Ne faites jamais fonctionner une scie à chaîne

en vous tenant sur une échelle, un toit

ou toute autre surface instable. L’utilisation

d’une tronçonneuse d’une telle manière pourrait

entraîner des blessures graves.

• L’utilisateur de la tronçonneuse doit toujours

être debout sur une surface plane, fixe et stable,

et doit toujours garder l’équilibre. Les surfaces

instables ou glissantes risquent de vous faire perdre

l’équilibre et le contrôle de la tronçonneuse.

• Quand vous coupez une branche sous tension,

faites attention à l’effet de contrecoup. Au

moment où la tension dans les fibres du bois se

relâche, la branche risque d’être projetée et de

frapper l’opérateur ou de lui faire perdre le contrôle

de la tronçonneuse.

• Faites extrêmement attention quand vous

coupez des broussailles ou de jeunes arbres.

Le matériau fin peut se prendre dans la chaîne

de coupe puis se rabattre violemment dans votre

direction ou vous faire perdre l’équilibre.

• Portez la tronçonneuse en la tenant par la

poignée avant, à distance de votre corps,

et après vous être assuré qu’elle était bien

éteinte. Remettez toujours le couvercle du

guide-chaîne avant de transporter ou de ranger

la tronçonneuse. Manipulez la tronçonneuse de

manière appropriée afin de réduire les risques de

contact accidentel avec la chaîne de coupe en

mouvement.

• Suivez les instructions pour lubrifier, tendre la

chaîne et changer la barre et la chaîne. Si la

chaîne est mal lubrifiée ou incorrectement tendue,

elle peut se casser ou faire augmenter les risques

de contrecoup.

• Ne coupez pas d’autre chose que du bois.

N’utilisez pas la tronçonneuse pour effectuer

une tâche pour laquelle elle n’est pas destinée.

Par exemple : n’utilisez pas la tronçonneuse

pour couper du métal, du plastique, des briques

ou des matériaux de construction faits d’autres

matières que du bois. Il est potentiellement

dangereux d’utiliser la tronçonneuse pour un autre

travail que celui pour lequel elle a été conçue.

• N’essayez pas d’abattre un arbre avant d’avoir

compris les risques et la manière de les éviter.

L’opérateur ou les passants pourraient subir de

graves blessures lors de l’abattage d’un arbre.

• N’utilisez pas de tronçonneuse dans un arbre si

vous n'avez pas reçu une formation spécifique

à cet effet. L’utilisation d’une tronçonneuse

dans un arbre sans formation adéquate peut

augmenter le risque de blessures graves.

• Suivez toutes les instructions lorsque

vous décoincez des matériaux, rangez ou

entretenez la tronçonneuse. Assurez-vous que

l’interrupteur est éteint et que le bloc-batterie

est retiré. Une mise en marche inattendue de la

tronçonneuse lors de l’élimination de blocages ou

de l’entretien peut entraîner des blessures graves.

Causes et prévention du contrecoup de l'opérateur

Le contrecoup peut survenir lorsque la chaîne en

mouvement entre en contact avec un objet sur la

portion supérieure du guide-chaîne ou lorsque le bois

se rétracte et coince la chaîne de coupe dans l’entaille.

Ceci entraîne un contrecoup, une réaction soudaine

de la scie qui fait rebondir le guide-chaîne vers le

haut et vers l’arrière, en direction de l’opérateur. Si

la chaîne de coupe est coincée sur le dessus du

guide-chaîne, ce dernier peut être dirigé rapidement

vers l’opérateur. L’une ou l’autre de ces réactions

peut entraîner une perte de contrôle de la scie, ce

qui peut provoquer des blessures graves. Ne vous

fiez pas exclusivement aux dispositifs de sécurité

inclus avec votre scie. Utilisateur de la tronçonneuse,

vous devez adopter plusieurs mesures pour que

vos tâches de coupe ne soient pas exposées aux

accidents ou blessures. Le contrecoup est le résultat

d’une mauvaise utilisation de la tronçonneuse ou de

procédures ou de conditions d’utilisation incorrectes et

peut être évité en prenant les précautions appropriées

comme indiqué ci-dessous :

• Tenez fermement la tronçonneuse à deux mains,

les pouces et les doigts enserrant les poignées,

et placez votre corps et vos bras de façon à

résister aux forces de contrecoup.

Français

L’utilisateur peut contrôler les forces de contrecoup

s’il prend des précautions appropriées. Ne lâchez

pas la tronçonneuse.

• Ne vous étirez pas pour étendre votre portée

et ne coupez pas au-dessus des épaules. Vous

évitez ainsi le contact accidentel de la pointe et

maîtrisez mieux la tronçonneuse dans des situations

inattendues.

• Utilisez uniquement les guide-chaînes et les

chaînes de coupe remplacement spécifiés par le

fabricant. Les guide-chaînes et chaînes de coupe

de remplacement incorrects pourraient causer une

rupture la chaîne ou un contrecoup.

• Suivez les instructions du fabricant pour

l’affûtage et l’entretien de la chaîne de coupe.

Réduire la hauteur du guide de profondeur peut

augmenter les contrecoups.

2.4 FONCTIONNALITÉS DE SÉCURITÉ SUR

LE PRODUIT

AVERTISSEMENT

LISEZ ATTENTIVEMENT LES INSTRUCTIONS

D’AVERTISSEMENT SUIVANTES AVANT

D’UTILISER LE PRODUIT.

• N’utilisez pas un produit dont le matériel de sécurité

est défectueux.

• Vérifiez régulièrement le fonctionnement correct du

matériel de sécurité.

• Si le matériel de sécurité est défectueux, consultez

votre centre d'entretien le plus proche pour

bénéficier d’une assistance.

Test du protège-main avant et de la libération du

frein à inertie

1. Assurez-vous que le protège-main avant est

intact et ne présente aucun défaut, comme des

fissures.

2. Assurez-vous que le protège-main avant bouge

librement mais est fixé en toute sécurité sur le

produit.

3. Maintenez le produit sur une surface stable,

comme une souche, avec le moteur coupé.

4. Saisissez fermement la poignée arrière et

relâchez la poignée avant pour laisser le produit

tomber sur la souche.

5. Confirmez que le frein de chaîne s’engage quand

le guide-chaîne heurte la souche.

Test du frein de chaîne

Ce produit est équipé d’un frein de chaîne conçu pour

arrêter la chaîne de coupe en cas de contrecoup.

Le frein de chaîne joue un rôle crucial pour réduire

le risque d’accidents mais c’est en définitive à vous

qu’il incombe de les éviter. Pour engager le frein de

chaîne, poussez le protège-main avant vers l’avant.

Pour désengager le frein de chaîne, tirez le protège-

main avant vers l’arrière.

1. Placez le produit sur un sol stable et démarrez-le.

2. Saisissez fermement les poignées en les

enserrant avec vos doigts et vos pouces.

3. Appliquez la pleine puissance au produit et

inclinez votre poignet gauche contre le protège-

main avant pour engager le frein de chaîne. La

chaîne de coupe doit s’arrêter immédiatement.

Français

AVERTISSEMENT

NE LÂCHEZ PAS LA POIGNÉE AVANT.

Test du verrouillage de gâchette

1. Vérifiez que la gâchette et le verrouillage de

gâchette bougent avec fluidité, sans aucune

obstruction, et assurez-vous que le ressort de

rappel fonctionne correctement.

2. Enfoncez le verrouillage de gâchette et confirmez

qu’il revient en position initiale une fois relâché.

3. Assurez-vous que la gâchette se verrouille

en position d’attente quand le verrouillage de

gâchette est relâché.

4. Démarrez le produit selon les instructions du

fabricant.

5. Relâchez la gâchette et vérifiez que la chaîne

de coupe s’arrête complètement et reste

stationnaire. Si la chaîne de coupe continue

sa rotation quand la gâchette est en position

d’attente, contactez votre revendeur d'entretien

pour bénéficier de son assistance.

2.5 SÉCURITÉ DE BATTERIE

Référez-vous au Manuel de l’opérateur de la batterie

pour les instructions d’avertissement avant d’utiliser le

produit.

2.6 SÉCURITÉ DU CHARGEUR DE BATTERIE

Référez-vous au Manuel de l’opérateur du chargeur

de batterie pour les instructions d’avertissement avant

d’utiliser le produit.

2.7 INSTRUCTIONS DE SÉCURITÉ POUR LA

MAINTENANCE

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LES INSTRUCTIONS ET

AVERTISSEMENTS AVANT D'EFFECTUER UNE

QUELCONQUE MAINTENANCE SUR LE

PRODUIT.

• Avant d'effectuer une quelconque maintenance,

des contrôles ou l’installation d'accessoires, retirez

systématiquement la batterie pour éviter une

activation accidentelle.

• L’opérateur peut uniquement effectuer la

maintenance et l’entretien détaillés dans ce manuel

de l'opérateur. Consultez votre centre d'entretien

agréé pour un entretien et une maintenance

spécialisés.

• Vérifiez que tous les boulons, écrous et vis sont

serrés correctement pour assurer le fonctionnement

en toute sécurité du produit.

• Remplacez dans les meilleurs délais toutes les

pièces usées ou endommagées pour éviter tout

dégât ou accident.

• Le non-respect de la maintenance régulière du

produit peut réduire sa vie utile et élever le risque

d’accidents.

• Une formation spécialisée est nécessaire pour

tous les travaux d’entretien et de réparation,

particulièrement pour le matériel de sécurité sur

le produit. Si un quelconque contrôle de ce

manuel de l'opérateur n’est pas approuvé après

la maintenance, contactez votre centre d'entretien

agréé pour vous faire aider. Un centre d'entretien

agréé est la garantie d’un entretien et de réparations

professionnels pour votre produit.

• Utilisez systématiquement des pièces de rechange

d'origine pour préserver la sécurité et des

performances optimales pour votre produit.

CONSERVEZ CES INSTRUCTIONS

3 ASSEMBLAGE

Cette section décrit la méthode d’assemblage et de

réglage du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LE CHAPITRE SÉCURITÉ ET

LES INSTRUCTIONS D’ASSEMBLAGE AVANT

D’ASSEMBLER LE PRODUIT.

Français

3.1 INSTALLATION DU GUIDE-CHAÎNE ET DE

LA CHAÎNE DE COUPE

AVERTISSEMENT

RETIREZ SYSTÉMATIQUEMENT LA BATTERIE

AVANT L’ASSEMBLAGE DU PRODUIT.

1. Desserrez le frein de chaîne pour autoriser le

mouvement.

2. Utilisez la clé pour desserrer les écrous de guide

et retirez le cache de pignonnerie.

3. Placez les maillons d'entraînement de la chaîne

dans la rainure du guide pour former une boucle

à l'arrière du guide-chaîne.

Note : Assurez-vous que la chaîne est correctement

orientée et que les dents ne sont pas assemblées à

l’envers.

4. Maintenez la chaîne et le guide-chaîne

fermement en place.

5. Passez la boucle de chaîne autour du pignon.

6. Assurez-vous que l’orifice du guide-chaîne

s’aligne correctement avec la goupille de régleur

de chaîne.

7. Remettez le cache de pignonnerie sur la

tronçonneuse.

8. Référez-vous aux instructions d’ajustement de la

tension de chaîne pour régler la tension de la

chaîne de manière appropriée.

9. Une fois la chaîne correctement tendue, serrez

les écrous de guide fermement.

Note : Lorsque vous démarrez le produit avec une

nouvelle chaîne, testez-la pendant 2-3 minutes. Une

chaîne neuve peut s’étendre légèrement après l’usage

initial. Après le test, vérifiez la tension de chaîne et

serrez, si nécessaire, pour assurer des performances

optimales.

4 UTILISATION

Cette section décrit le mode d’emploi du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LE CHAPITRE SÉCURITÉ ET

LES INSTRUCTIONS D’UTILISATION AVANT

D’UTILISER LE PRODUIT.

Français

4.1 AVANT D’UTILISER LE PRODUIT

4.1.1 CONNECTER LE CHARGEUR DE

BATTERIE

1. Connectez le chargeur de batterie à une

source de tension et de fréquence appropriées,

spécifiées sur la plaque signalétique.

2. Reportez-vous au manuel d’utilisation du

chargeur de batterie pour obtenir des

informations sur l’utilisation du chargeur de

batterie.

4.1.2 RECHARGEZ LA BATTERIE

Référez-vous au Manuel opérateur du chargeur de

batterie pour le mode d’emploi du chargeur de batterie.

4.1.3 RENSEIGNEMENTS SUR LA BATTERIE

Référez-vous au Manuel opérateur de la batterie pour

le mode d’emploi de la batterie.

4.1.4 AJOUTER LE LUBRIFIANT DU GUIDE-

CHAÎNE ET CHAÎNE

IMPORTANT

Pour assurer un bon fonctionnement en toute

sécurité, utilisez uniquement une huile de chaîne

et de guide propre et sans contamination (non

fournie). Évitez d’utiliser de l’huile sale, usagée ou

contaminée qui risque d’endommager le guide ou

la chaîne. Consultez le centre d'entretien le plus

proche pour les recommandations d’huile.

AVERTISSEMENT

UNE HUILE DE CHAÎNE INSUFFISANTE PEUT

CAUSER UNE RUPTURE DE LA CHAÎNE DE

COUPE, SUPPOSANT UN RISQUE SIGNIFICATIF

DE BLESSURE GRAVE, VOIRE MORTELLE,

POUR L’OPÉRATEUR.

AVERTISSEMENT

ASSUREZ-VOUS QUE LA BATTERIE N’EST PAS

INSÉRÉE DANS LE PRODUIT AVANT D’AJOUTER

DE L’HUILE DE CHAÎNE OU DE GUIDE.

1. Placez le produit sur une surface plate et stable

avec le bouchon d’huile dirigé vers le haut.

2. Retournez vers le haut le levier de bouchon

d’huile et tournez-le dans le sens antihoraire pour

détacher le bouchon d’huile.

3. Versez la quantité d’huile appropriée dans le

réservoir d'huile en prenant soin d’éviter tout

déversement ou fuite. Essuyez tout excès d’huile

de l’ouverture.

4. Observez le regard d’huile pour éviter qu’un

quelconque débris ou salissure ne s’infiltre dans

le réservoir d'huile pendant le ravitaillement en

huile.

5. Serrez fermement le bouchon d’huile dans le

sens horaire jusqu'à ce qu’il soit bien en place.

4.1.5 CONNEXION DE LA BATTERIE AU

PRODUIT

AVERTISSEMENT

UTILISEZ UNIQUEMENT UNE BATTERIE

D'ORIGINE AVEC LE PRODUIT.

1. Assurez-vous que la batterie est complètement

chargée.

2. Poussez la batterie dans son compartiment. La

batterie se verrouille en position lorsque vous

entendez un clic.

Français

ATTENTION

SI LA BATTERIE A DU MAL À S’INSÉRER

DANS SON COMPARTIMENT, ELLE EST

MAL INSTALLÉE. VOUS RISQUEZ AINSI

D'ENDOMMAGER LE PRODUIT.

3. Assurez-vous que la batterie est correctement

installée.

4.1.6 MAINTIEN DU PRODUIT

1. Tenez fermement le produit avec la main droite

sur la poignée arrière et la main gauche sur

la poignée avant. Utilisez systématiquement vos

deux mains pour employer le produit.

2. Saisissez fermement les poignées en les

enserrant avec vos pouces et vos doigts.

3. Assurez-vous que le pouce de la main serrant

la poignée avant est positionné sous la poignée

pour une prise sécurisée.

4.2 DÉMARRAGE DU PRODUIT

1. Desserrez le frein de chaîne pour autoriser le

mouvement.

2. Appuyez fermement sans relâcher sur le

verrouillage de gâchette (1) situé sur la poignée.

3. Tirez sur la gâchette (2) pour activer le

fonctionnement du produit.

4. Une fois le produit démarré, relâchez le

verrouillage de gâchette pour qu’il revienne en

position initiale.

4.3 ARRÊT DU PRODUIT

1. Relâchez la gâchette.

2. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie.

3. Retirez la batterie du produit pour l'arrêter

complètement.

4.4 CONTRECOUP

AVERTISSEMENT

UN CONTRECOUP PEUT CAUSER DES

BLESSURES GRAVES, VOIRE MORTELLES,

À L’OPÉRATEUR COMME À AUTRUI. POUR

RÉDUIRE LE RISQUE, VOUS DEVEZ CONNAÎTRE

LES CAUSES DU CONTRECOUP ET COMMENT

LES ÉVITER.

• Le contrecoup se produit quand le quadrant

supérieur du guide-chaîne touche un objet solide

ou se coince. Le quadrant supérieur du guide-

chaîne est donc dénommé zone de contrecoup. Le

contrecoup peut être soudain et projeter le produit

dans la direction de l’opérateur.

• La réaction de la force de coupe de la chaîne

imprime une force rotationnelle à la tronçonneuse

dans le sens opposé au mouvement de la chaîne.

Le guide peut être projeté vers le haut et en arrière

selon un arc incontrôlé, principalement dans le plan

du guide.

• Le contrecoup se produit quand la zone de

contrecoup du guide-chaîne touche un objet. Ne

laissez pas la zone de contrecoup toucher un objet.

Français

• Un rayon de pointe de guide-chaîne inférieur réduit

la force du contrecoup.

• Utilisez une chaîne de coupe à contrecoup faible

pour réduire les effets du contrecoup. Ne laissez

pas la zone de contrecoup toucher un objet.

AVERTISSEMENT

IL EST IMPORTANT DE NOTER QU’AUCUNE

CHAÎNE DE COUPE NE PEUT ENTIÈREMENT

ÉLIMINER LA POSSIBILITÉ DE CONTRECOUP.

4.5 COURSE DE TRACTION ET COURSE DE

POUSSÉE

Vous pouvez couper le bois selon 2 courses

différentes : la course de traction et la course de

poussée.

• La course de traction correspond à la coupe avec le

fond du guide-chaîne. La chaîne de coupe tire dans

l’arbre pendant votre coupe. Dans cette position,

vous maîtrisez mieux le produit et la position de la

zone de contrecoup.

• La course de poussée correspond à la coupe

avec le haut du guide-chaîne. La chaîne de coupe

pousse le produit dans la direction de l’opérateur.

AVERTISSEMENT

SI LA CHAÎNE DE COUPE EST PIÉGÉE DANS

LE TRONC, LE PRODUIT PEUT DÉCLENCHER

UN CONTRECOUP DANS VOTRE DIRECTION.

TENEZ FERMEMENT LE PRODUIT ET ASSUREZ-

VOUS QUE LA ZONE DE CONTRECOUP DU

GUIDE-CHAÎNE N’ENTRE PAS EN CONTACT

AVEC UN OBJET.

4.6 ABATTRE UN ARBRE

Avant de commencer, assurez-vous que le tronc

est dégagé et identifiez une voie de retraite

sécurisée.

Coupez toutes les branches à hauteur de votre épaule

et dessous.

1. Coupez de haut en bas selon une course de

traction. Assurez-vous que l’arbre est entre vous

et le produit.

2. Retirez les broussailles de la zone de travail

autour de l’arbre. Retirez toutes les coupes de la

zone de travail.

3. Inspectez attentivement la zone avoisinante pour

détecter les obstacles potentiels, comme les

rochers, branches et trous. Vous devez disposer

d’une voie de retraite dégagée quand l’arbre

amorce sa chute. Votre voie de retraite doit être à

environ 135 degrés du sens d’abattage.

a) Zone de danger

b) Voie de retraite

c) Sens d’abattage

Charnière d’abattage

La procédure la plus importante pendant l’abattage

de l’arbre est la réalisation de la charnière d’abattage

correcte. Avec une charnière d’abattage correcte, vous

maîtrisez le sens d'abattage et vous vous assurez de

la sécurité de la procédure d’abattage. L’épaisseur de

la charnière d’abattage doit être égale au minimum à

10% du diamètre de l’arbre.

AVERTISSEMENT

SI LA CHARNIÈRE D’ABATTAGE EST

INCORRECTE OU TROP FINE, VOUS NE

MAÎTRISEZ PAS LE SENS D'ABATTAGE.

Français

Effectuer des coupes directionnelles

1. Pour effectuer des coupes directionnelles, faites-

les partir du 1/4 du diamètre de l’arbre. Effectuez

un angle de 45° entre la coupe supérieure et la

coupe inférieure.

• Effectuez la coupe supérieure en premier.

Alignez la marque de sens d'abattage (A) du

produit avec le sens d'abattage de l’arbre (B).

Restez derrière le produit et maintenez l’arbre

sur votre droite. Coupez avec une course de

traction.

• Effectuez la coupe inférieure. Assurez-vous

que le bout de la coupe inférieure est au même

point que celui de la coupe supérieure.

2. Assurez-vous que la ligne de coupe directionnelle

est parfaitement horizontale et à angle droit

(90°) du sens d'abattage. La ligne de coupe

directionnelle passe par le point de contact des

coupes directionnelles.

Utilisation de la méthode du coin de sécurité

La coupe d'abattage doit être effectuée légèrement au-

dessus de la coupe directionnelle.

AVERTISSEMENT

FAITES ATTENTION QUAND VOUS COUPEZ

AVEC LA POINTE DE GUIDE-CHAÎNE.

DÉMARREZ LA COUPE PAR LA SECTION

INFÉRIEURE DE LA POINTE DE GUIDE-

CHAÎNE EN EFFECTUANT UNE COUPE DE

TRONÇONNAGE DANS LE TRONC.

1. Si la longueur de coupe utilisable est supérieure

au diamètre de l’arbre, procédez comme suit.

• Effectuez une coupe de tronçonnage droite

dans le tronc pour parcourir toute la largeur de

la charnière d’abattage.

• Coupez avec une course de traction jusqu'à ce

qu’il reste ⅓ du tronc.

• Tirez le guide-chaîne de 2-4 in (5-10 cm) en

arrière.

• Coupez le reste du tronc pour créer un coin de

sécurité complet large de 2-4 in (5-10 cm).

2. Si la longueur de coupe utilisable est inférieure

au diamètre de l’arbre, procédez comme suit.

• Effectuez une coupe de tronçonnage

directement dans le tronc. La coupe de

tronçonnage doit couvrir 3/5 du diamètre de

l’arbre.

• Coupez en exécutant une course de traction

dans le reste du tronc.

• Coupez directement dans le tronc depuis

l’autre côté de l’arbre pour exécuter la

charnière d’abattage.

Français

• Coupez avec une course de traction jusqu'à ce

qu’il reste ⅓ du tronc pour exécuter un coin de

sécurité.

3. Placez un coin dans l’entaille (fente ou encoche

créée par la tronçonneuse) directement par

derrière.

4. Coupez le coin pour abattre l’arbre.

Note : Si l’arbre ne tombe pas, frappez le coin

jusqu'à l’abattage.

5. Lorsque l'arbre commence à tomber, employez

la voie de retraite pour vous en écarter. Écartez-

vous au minimum de 15 ft (5 m) de l’arbre.

4.7 ÉBRANCHER UN ARBRE

AVERTISSEMENT

COUPEZ LES BRANCHES UNE PAR UNE.

SOYEZ PRUDENT EN RETIRANT LES PETITES

BRANCHES ET NE COUPEZ PAS LES

ARBUSTES OU TROP DE PETITES BRANCHES

À LA FOIS. LES PETITES BRANCHES PEUVENT

ÊTRE PIÉGÉES DANS LA CHAÎNE DE COUPE ET

EMPÊCHER LE FONCTIONNEMENT EN TOUTE

SÉCURITÉ DU PRODUIT.

Note : Si nécessaire, coupez les branches une par

une. Coupez les branches plus petites (A) avant de

couper une branche proche du tronc (B).

1. Retirez les branches sur la droite du tronc.

a) Maintenez le guide-chaîne sur la droite du

tronc et le bloc du produit contre le tronc.

b) Sélectionnez la technique de coupe

applicable pour la tension de la branche.

AVERTISSEMENT

EN CAS DE DOUTE SUR

LA MÉTHODE DE COUPE

DE LA BRANCHE, CONSULTEZ

UN OPÉRATEUR PROFESSIONNEL

DE TRONÇONNEUSE AVANT DE

CONTINUER.

2. Retirez les branches sur le haut du tronc.

a) Maintenez le produit sur le tronc et laissez le

guide-chaîne se déplacer le long du tronc.

b) Coupez avec une course de poussée.

3. Ensuite, retirez les branches sur la gauche du

tronc.

a) Sélectionnez la technique de coupe

applicable pour la tension de la branche.

Français

4.8 COUPER UNE BÛCHE

La coupe consiste à couper une bûche en longueurs.

Il est important de vous assurer que votre appui est

solide et que votre poids est réparti uniformément.

Si c'est possible, soulevez la bûche et tenez-la avec

des branches, des bûches ou une cale. Respectez les

instructions ci-dessous :

Coupe d’une bille au sol

1. Coupez dans la bille avec une course de

traction. Assurez-vous de maintenir la puissance

maximum durant la coupe tout en tenant

fermement le produit.

AVERTISSEMENT

ASSUREZ-VOUS QUE LA CHAÎNE DE

COUPE NE TOUCHE PAS LE SOL LORSQUE

VOUS TERMINEZ L’ENTAILLE.

2. Coupez environ 2/3 de la bille puis arrêtez.

Retournez la bille et coupez depuis le côté

opposé.

Coupe d’une bille retenue par une extrémité

AVERTISSEMENT

ASSUREZ-VOUS QUE LA BILLE NE SE CASSE

PAS DURANT LA COUPE.

1. Coupez avec une course de poussée environ 1/3

du tronc.

2. Coupez dans le tronc sur la course de traction

jusqu'à ce que les deux entailles se rencontrent.

Coupe d’une bille retenue par deux extrémités

AVERTISSEMENT

ASSUREZ-VOUS QUE LA CHAÎNE DE COUPE

N’EST PAS PIÉGÉE DANS LE TRONC DURANT

LA COUPE.

1. Coupez avec une course de traction 1/3 du tronc.

2. Coupez dans le reste du tronc avec une course

de poussée pour terminer la coupe.

AVERTISSEMENT

SI LA CHAÎNE DE COUPE EST PIÉGÉE

DANS LE TRONC, ARRÊTEZ LE MOTEUR

IMMÉDIATEMENT. UTILISEZ UN LEVIER POUR

ÉLARGIR L’ENTAILLE ET RETIREZ L’OUTIL.

ÉVITEZ DE TENTER DE L’EXTRAIRE À LA

MAIN CAR VOUS RISQUEZ DE VOUS BLESSER

LORSQUE L’OUTIL SE DÉGAGE INOPINÉMENT.

5 ENTRETIEN

Cette section décrit la maintenance de la batterie, du

chargeur de batterie et du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT ET

COMPRIS LE CHAPITRE SÉCURITÉ ET LES

INSTRUCTIONS D’UTILISATION AVANT TOUT

TRAVAIL DE MAINTENANCE.

Avant d'effectuer la maintenance :

• Arrêtez le produit.

• Retirez la batterie.

• Laissez le moteur refroidir.

• Portez des vêtements, des gants de protection et

des lunettes de sécurité appropriés.

5.1 EXAMINEZ LA BATTERIE ET LE

CHARGEUR DE BATTERIE

Inspectez soigneusement la batterie, le chargeur de

batterie et le cordon de connexion du chargeur de

batterie pour détecter tout signe de dommage, des

pièces fissurées ou cassées par exemple. Remplacez

si nécessaire.

5.2 NETTOYAGE DU PRODUIT, DE LA

BATTERIE ET DU CHARGEUR DE

BATTERIE

• Nettoyez le produit après chaque utilisation avec un

chiffon humide trempé dans un détergent neutre.

Français

• N'utilisez pas de détergents ou de solvants forts

comme un « nettoyant pour vitres » pour nettoyer

les pièces en plastique ou les poignées.

• Gardez la tête de coupe exempte d'herbe, de

feuilles ou de graisse excessive.

• Maintenez les aérations propres et sans débris pour

éviter une surchauffe et des dommages du moteur.

• Ne pulvérisez pas de l'eau sur le moteur et les

composants électriques.

• Nettoyez la batterie et le chargeur de batterie avec

un chiffon sec. Assurez la propreté des glissières de

guidage de la batterie.

• Avant l’insertion de la batterie dans le chargeur de

batterie, assurez-vous que les bornes de la batterie

et du chargeur de batterie sont propres.

5.3 RÉGLER LA TENSION DE LA CHAÎNE

AVERTISSEMENT

UNE CHAÎNE DE COUPE MAL TENDUE PEUT SE

DÉTACHER DU GUIDE-CHAÎNE ET POSER UN

RISQUE SIGNIFICATIF DE BLESSURES GRAVES,

VOIRE MORTELLES.

Une chaîne de coupe s’allonge à l’usage. Il est

essentiel d’ajuster régulièrement la tension de la

chaîne de coupe. Pensez à inspecter la tension de

chaîne de coupe à chaque ravitaillement en huile de

chaîne.

Note : Durant la période initiale d’usage d’une chaîne

de coupe neuve, elle passe par une phase de rodage.

Il est important de vérifier la tension de la chaîne plus

fréquemment durant cette phase.

ATTENTION

PORTEZ DES GANTS DE PROTECTION SI VOUS

TOUCHEZ LA CHAÎNE, LE GUIDE-CHAÎNE OU

LES ZONES AUTOUR DE LA CHAÎNE.

1. Éteignez la tronçonneuse et serrez le frein de

chaîne.

2. Retirez la batterie.

3. Desserrez les écrous de guide à l'aide de la clé.

Note : Il n'est pas nécessaire de retirer le cache de

pignon pour ajuster la tension de la chaîne.

4. Levez l’avant du guide-chaîne et tournez la vis

de tension de chaîne dans le sens horaire pour

serrer la chaîne ou dans le sens antihoraire pour

la desserrer.

5. Tirez la chaîne au milieu du guide-chaîne, en bas,

vers l’extérieur et loin du guide-chaîne; l’écart

entre la chaîne et le guide-chaîne doit être de

3 mm à 6 mm.

3-6 mm

6. Serrez les écrous de guide avec la clé.

7. Assurez-vous que la chaîne de coupe se déplace

librement en la tirant à la main et ne présente pas

de mou ou de ventre par rapport au guide-chaîne.

5.4 MAINTENANCE DE CHAÎNE DE COUPE

Affûter les dents

Si la chaîne a du mal à mordre dans le bois, il est

nécessaire d’affûter les dents.

Note : Pour un travail d'affûtage important, nous

recommandons d’apporter la tronçonneuse à un centre

d'entretien équipé d’un affûteur électrique.

Français

1. Pour un affûtage à la main, utilisez une lime

ronde avec un support pour affûter les dents de

coupe.

2. Appliquez le support correctement sur la dent.

3. Déplacez la lime de la face intérieure de la dent

de coupe vers l'extérieur. Relâchez la pression

sur la course de traction.

30°

4. Retirez le matériau d’un côté de toutes les dents

de coupe.

5. Retournez le produit et retirez le matériau de

l’autre côté.

6. Assurez-vous que toutes les dents de coupe ont

la même longueur.

Ajustement du réglage de jauge de profondeur

Le réglage de la jauge de profondeur (C) diminue

quand vous affûtez la dent de coupe (A). Pour

maximiser les performances de coupe, vous devez

retirer le matériau limé de la jauge de profondeur

(B) pour atteindre le réglage de jauge de profondeur

recommandé.

1. Utilisez une lime plate et un outil de jauge de

profondeur pour ajuster la hauteur de la jauge de

profondeur.

2. Placez l’outil de jauge de profondeur sur la

chaîne de coupe.

3. Utilisez la lime plate pour éliminer la part de la

jauge de profondeur dépassant de l’outil de jauge

de profondeur.

5.5 ENTRETIEN DU GUIDE-CHAÎNE

1. Assurez-vous que le canal d’huile n'est pas

bloqué. Nettoyez si nécessaire.

2. Examinez la présence de bavures sur les bords

du guide-chaîne. Limez toutes les bavures.

3. Nettoyez la rainure du guide-chaîne.

Français

4. Examinez l’usure de la rainure du guide-chaîne.

Remplacez le guide-chaîne si nécessaire.

5. Assurez-vous que le pignon de la pointe du

guide-chaîne tourne librement et que l’orifice de

lubrification du pignon de la pointe du guide-

chaîne n’est pas obstrué. Nettoyez et lubrifiez si

nécessaire.

6. Tournez quotidiennement le guide-chaîne pour

prolonger sa vie utile.

6 TRANSPORT, ENTREPOSAGE ET MISE AU

REBUT

6.1 TRANSPORT ET ENTREPOSAGE

• Respectez les exigences spéciales sur l’emballage

et les étiquettes pour le transport commercial. Ce

point concerne également les tiers et les agents

transitaires.

• Recherchez le conseil d’une personne spécialement

formée sur les substances dangereuses avant

d'expédier le produit et respectez l’ensemble de la

législation nationale applicable.

• Utilisez du ruban sur les contacts ouverts pour

emballer la batterie et assurez-vous qu’elle est

emballée en toute sécurité pour éviter tout

mouvement.

• Retirez la batterie avant d’entreposer ou de

transporter le produit.

• Entreposez la batterie et le chargeur de batterie

dans un espace sec, sans humidité et à l’abri du

gel.

• Évitez de ranger la batterie dans une zone exposée

à l’électricité statique et ne la gardez pas dans une

boîte métallique.

• Chargez la batterie à 30%-50% avant un

entreposage à long terme.

• Entreposez le chargeur de batterie dans un espace

fermé et sec.

• Maintenez la batterie à l’écart du chargeur de

batterie durant l’entreposage et assurez-vous que

les personnes sans autorisation, notamment les

enfants, ne touchent pas l’équipement. Entreposez

l’équipement dans un espace sous verrou.

• Nettoyez le produit et effectuez un entretien complet

avant un entreposage à long terme.

• Utilisez les protections de transport sur le produit

pour éviter les blessures et dommages durant le

transport et l’entreposage.

• Rangez en toute sécurité le produit durant le

transport pour assurer une manipulation sécurisée.

6.2 MISE AU REBUT DE LA BATTERIE,

DU CHARGEUR DE BATTERIE ET DU

PRODUIT

Les symboles sur le produit ou son emballage

signifient que le produit n'est pas un déchet ménager.

Recyclez-le auprès du point de recyclage destiné

aux équipements électriques et électroniques. Vous

contribuez ainsi à protéger l’environnement et les

personnes.

Contactez vos autorités locales, le service de

traitement des déchets ménagers ou votre revendeur

pour en savoir plus sur la manière de recycler votre

produit.

Français

7 DÉPANNAGE

Problème Cause possi-

ble

Solution

Le guide-chaîne

et la chaîne de-

viennent

chauds et dég-

agent de la fu-

mée.

La chaîne est

trop serrée.

Réglez la ten-

sion de la

chaîne.

Le réservoir

d’huile est vide.

Ajouter de

l’huile.

La contamina-

tion provoque

un blocage de

l'orifice de dé-

charge.

Retirez le

guide-chaîne et

nettoyez l'orifice

de décharge.

La contamina-

tion provoque

un blocage du

réservoir

d’huile.

Nettoyez le rés-

ervoir d’huile.

Ajouter de

l’huile neuve.

La contamina-

tion provoque

un blocage du

guide-chaîne et

du capuchon du

réservoir

d’huile.

Nettoyez le

guide-chaîne et

le capuchon du

réservoir

d’huile.

La contamina-

tion provoque

un blocage du

pignon ou des

roues directri-

ces.

Nettoyez le

pignon et les

roues directri-

ces.

Le moteur mar-

che, mais la

chaîne ne

tourne pas.

La chaîne est

trop serrée.

Réglez la ten-

sion de la

chaîne.

Le guide-chaîne

et la chaîne

sont endom-

magés.

Remplacez le

guide-chaîne et

la chaîne.

Problème Cause possi-

ble

Solution

Le moteur est

endommagé.

1. Retirez le

bloc-batt-

erie de la

machine.

2. Retirez le

couvercle

du guide-

chaîne.

3. Retirez le

guide et la

chaîne.

4. Nettoyez

la ma-

chine.

5. Installez la

batterie et

faites fonc-

tionner la

machine.

Si le pignon

tourne, donc le

moteur fonc-

tionne correcte-

ment. Sinon,

communiquez

avec le centre

de service.

Le moteur

tourne et la

chaîne tourne,

mais la chaîne

ne coupe pas.

La chaîne est

émoussée.

Affûtez ou re-

mplacez la

chaîne.

La chaîne est

orientée dans la

mauvaise direc-

tion.

Tournez la bou-

cle de chaîne

dans l'autre

sens.

La chaîne est

serrée ou lâche.

Réglez la ten-

sion de la

chaîne.

La machine ne

démarre pas.

Le frein de la

chaîne est en-

clenché.

Tirez le frein de

chaîne en ar-

rière pour le

dégager.

La machine et

la batterie ne

sont pas con-

nectées cor-

rectement.

Assurez-vous

que le bouton

de déverrouil-

lage de la batt-

erie s'enclenche

lorsque vous in-

stallez la batter-

ie.

Français

Problème Cause possi-

ble

Solution

La batterie est

faible.

Rechargez le

bloc-batterie.

Le bouton de

verrouillage et

la gâchette ne

sont pas enfon-

cés en même

temps.

1. Appuyez

sur le bou-

ton de ver-

rouillage et

maintenez-

le.

2. Appuyez

sur la

gâchette

pour dé-

marrer la

machine.

La batterie est

trop chaude ou

trop froid.

Consultez le

manuel de la

batterie et du

chargeur.

Le moteur

tourne, mais la

chaîne ne

coupe pas cor-

rectement, ou le

moteur s'arrête

après environ 3

secondes.

La machine est

en mode de

protection pour

protéger la

carte de circuits

imprimés.

Relâchez la

gâchette et re-

démarrez la

machine. Ne

forcez pas la

machine à

couper.

La batterie n’est

pas chargée.

Rechargez la

batterie. Con-

sultez le manuel

de la batterie et

du chargeur

pour connaître

les procédures

de charge cor-

rectes.

La chaîne n’est

pas lubrifiée.

Lubrifiez la

chaîne pour di-

minuer la fric-

tion. Ne laissez

pas le guide-

chaîne et la

chaîne fonction-

ner sans lubrifi-

ant en quantité

suffisante.

Mauvaise tem-

pérature d'en-

treposage de la

batterie

Refroidissez la

batterie jusqu'à

ce qu'elle revi-

enne à la tem-

pérature am-

biante.

8 DONNÉES TECHNIQUES

Voltage 60 V DC

Vitesse à vide 23 m/s

Longueur du guide-

chaîne

14'' (356 mm)

Pas de chaîne 3/8" LP (9.5 mm)

Jauge de chaîne .043" (1.09 mm)

Maillons de la chaîne 52

Capacité d'huile de

chaîne

230 ml

Chaîne 90X-52E

Guide-chaîne ES144MLEA041

Modèle de batterie LB60251 / LB6041 /

LB6042 / LB6051

Chargeur modèle CAC801 / CH60R00 /

CH60DP01 / CHDPC10A

et autres CAC séries

La plage de température ambiante recommandée :

État Température

Entreposage de produit 32°F (0°C) - 113°F

(45°C)

Fonctionnement de pro-

duit

32°F (0°C) - 113°F

(45°C)

Charge de batterie 39°F (4°C) - 104°F

(40°C)

Fonctionnement de char-

geur

39°F (4°C) - 104°F

(40°C)

Entreposage de batterie 32°F (0°C) - 113°F

(45°C)

Décharge de batterie 32°F (0°C) - 113°F

(45°C)

Français

9 GARANTIE LIMITÉE

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks garantit par la présente ce produit,

à l'acheteur original avec preuve d'achat, pour

une période de quatre (4) ans contre tout défaut

de matériaux, de pièces ou de main-d'œuvre.

Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans des

conditions normales d'utilisation, sans frais pour le

client. Cette garantie est valable uniquement pour les

unités utilisées à des fins personnelles, qui n'ont pas

été louées à des fins industrielles ou commerciales et

qui ont été entretenues conformément aux instructions

du manuel de l’opérateur fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

2. L'unité si elle n'a pas été utilisée ou entretenue

conformément au manuel de l’opérateur ; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est disponible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-855-345-3934.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge

de l'acheteur. Il incombe à l'acheteur de payer les

frais de transport pour toute pièce retournée pour

remplacement en vertu de la présente garantie, à

moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN, JALISCO, C.P. 45037

Français

1 Introducción......................... 42

1.1 Descripción del producto.............. 42

1.2 Uso previsto..................................42

1.3 Perspectiva general del

producto........................................42

1.4 Símbolos en el producto............... 42

1.5 Propuesta 65 de California........... 42

2 Seguridad............................. 42

2.1 Definiciones de seguridad............ 42

2.2 Advertencias generales

sobre seguridad del producto....... 43

2.3 Instrucciones de seguridad

para motosierras...........................45

2.4 Funciones de seguridad del

producto........................................46

2.5 Seguridad de la batería................ 47

2.6 Seguridad del cargador de la

batería...........................................47

2.7 Instrucciones de seguridad

para el mantenimiento.................. 47

3 Montaje................................. 47

3.1 Instalación de la barra de

guía y la cadena de sierra............ 48

4 Funcionamiento................... 48

4.1 Antes de utilizar el producto......... 49

4.2 Arranque del producto.................. 50

4.3 Parada del producto..................... 50

4.4 Retroceso......................................50

4.5 Movimiento de tracción y

movimiento de empuje..................51

4.6 Talar un árbol................................ 51

4.7 Desramar un árbol........................ 53

4.8 Tronzar un tronco..........................54

5 Mantenimiento......................54

5.1 Examine la batería y el

cargador de batería...................... 54

5.2 Limpieza del producto, la

batería y el cargador de baterías..54

5.3 Ajustar la tensión de la cadena.....55

5.4 Mantenimiento de la cadena

de la sierra.................................... 55

5.5 Mantenimiento de la barra de

guía...............................................56

6 Transporte,

almacenamiento y

eliminación........................... 57

6.1 Transporte y almacenamiento...... 57

6.2 Eliminación de la batería, el

cargador de batería y el

producto........................................57

7 Solución de problemas....... 58

8 Datos técnicos..................... 59

9 Garantía limitada..................59

Español

1 INTRODUCCIÓN

AVISO

DEBE LEER Y ENTENDER EL CAPÍTULO

DE SEGURIDAD ANTES DE MONTAR EL

PRODUCTO.

1.1 DESCRIPCIÓN DEL PRODUCTO

Este producto es una motosierra con funcionamiento a

batería que dispone de un motor eléctrico.

Nos comprometemos a mejorar continuamente

nuestros productos y nos reservamos el derecho a

modificar el diseño y el aspecto sin previo aviso.

1.2 USO PREVISTO

Este producto se ha diseñado para cortar ramas,

troncos, leños y vigas de un diámetro determinado

por la longitud de corte de la barra de guía. Se ha

diseñado únicamente para cortar madera.

1.3 PERSPECTIVA GENERAL DEL PRODUCTO





13 15

Cubierta de

barra de guía

Protección de

mano

delantera / freno

de cadena

Asa delantera

Bloqueo del

gatillo

Gatillo

Tapa de aceite

Ventanilla del

aceite

Tope dentado

Cadena de

sierra

Barra de guía

Llave

Asa trasera

Tornillo de

tensado de

cadena

Cubierta del

piñón

Tuerca de la

barra

1.4 SÍMBOLOS EN EL PRODUCTO

Símbolo Explicación

Corriente continua - Tipo de car-

acterística de corriente.

Precauciones importantes de se-

guridad.

Debe leer detenidamente y en-

tender todas las instrucciones

antes de manejar el producto,

así como seguir todas las adver-

tencias e instrucciones de seguri-

dad.

Lleve siempre gafas de segur-

idad con protectores laterales

marcadas para cumplir la norma

ANSI Z87.1 y protección auditiva

marcada para cumplir la norma

ANSI S3.19 cuando utilice este

producto.

No exponga el producto a la llu-

via o a condiciones de humedad.

Maneje siempre el producto con

ambas manos.

¡PELIGRO! Tenga cuidado con el

retroceso.

Mantenga a los transeúntes al

menos a 15 m (50 pies).

Nota: Otros símbolos/adhesivos en el producto se

refieren a los requisitos de certificación.

1.5 PROPUESTA 65 DE CALIFORNIA

AVISO

ESTE PRODUCTO CONTIENE O EMITE UNA

SUSTANCIA QUÍMICA CONOCIDA EN EL

ESTADO DE CALIFORNIA COMO CAUSANTE

DE CÁNCER O DEFECTOS DE NACIMIENTO U

OTROS DAÑOS REPRODUCTIVOS.

2 SEGURIDAD

2.1 DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan

para señalar partes especialmente importantes del

manual.

Español

AVISO

EXISTE UN RIESGO DE LESIONES O MUERTE

PARA EL OPERARIO O PARA OTRAS

PERSONAS SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

PRECAUCIÓN

EXISTE UN RIESGO DE DAÑOS AL PRODUCTO,

OTROS DAÑOS MATERIALES O EN LA ZONA

ADYACENTE SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

Nota: Se utiliza para ofrecer más información de la

necesaria en una situación determinada.

2.2 ADVERTENCIAS GENERALES SOBRE

SEGURIDAD DEL PRODUCTO

Advertencias generales sobre seguridad del

producto

AVISO

Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especificaciones

que se proporcionan con este producto. El

incumplimiento de las instrucciones indicadas a

continuación puede provocar descargas eléctricas,

incendios o lesiones graves.

Guarde todas las advertencias e instrucciones

para su consulta posterior.

El término "producto" empleado en las advertencias

se refiere a su producto con funcionamiento de red

(con cable) o producto con funcionamiento a BATERÍA

(inalámbrico).

1) Seguridad de la zona de trabajo

• Mantenga limpia y bien iluminada la zona

de trabajo. Las zonas desordenadas u oscuras

fomentan los accidentes.

• No utilice los productos en atmósferas

explosivas, como en la presencia de líquidos,

gases o polvo inflamables. Los productos generan

chispas que pueden inflamar el polvo o los vapores.

• Mantenga alejados a los niños y a los

transeúntes mientras utilice un producto. Las

distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

• Los enchufes del producto deben corresponder

con la toma de corriente. Nunca modifique el

enchufe en modo alguno. No utilice enchufes

adaptadores con productos que tengan toma de

tierra. La utilización de enchufes no modificados y

de tomas de corriente adecuadas reducirá el riesgo

de descarga eléctrica.

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo

aumentado de descarga eléctrica si su cuerpo está

conectado a tierra.

• No exponga los productos a la lluvia ni a

condiciones de humedad. Si penetra agua en

un producto, aumentará el riesgo de descarga

eléctrica.

• No abuse del cable. Nunca utilice el cable para

transportar, tirar o desenchufar el producto.

Mantenga el cable alejado del calor, el aceite,

los bordes afilados o las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Cuando utilice un producto en exteriores, utilice

un cable alargador adecuado para uso en

exterior. La utilización de un cable adecuado para

uso en exterior reduce el riesgo de descarga

eléctrica.

• Si es inevitable el uso de un producto en un

lugar húmedo, utilice un suministro protegido

por un DISPOSITIVO DE CORRIENTE RESIDUAL

(RCD). La utilización de un RCD reduce el riesgo de

descarga eléctrica.

3) Seguridad personal

• Manténgase alerta, observe lo que está

haciendo y emplee el sentido común cuando

utilice un producto. No utilice un producto

mientras esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

inatención durante el uso de los productos puede

provocar lesiones personales graves.

• Utilice equipos de protección personal. Lleve

siempre protección ocular. Si se utilizan equipos

de protección como máscaras antipolvo, zapatos

de seguridad antideslizantes, cascos o protecciones

auditivas en las condiciones adecuadas, se

reducirán las lesiones personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectar a la fuente de alimentación

o a la BATERÍA y al coger o transportar el

producto. El transporte de los productos con el

dedo en el interruptor o la conexión de productos

que tienen el interruptor activado fomenta los

accidentes.

• Retire cualquier llave de ajuste antes de

encender el producto. Una llave que se quede

fijada a una pieza giratoria del producto puede

provocar lesiones personales.

• No se estire. Mantenga en todo momento una

postura adecuada y el equilibrio. Esto permite

un mejor control del producto en situaciones

inesperadas.

• Lleve indumentaria adecuada. No lleve ropa o

joyas sueltas. Mantenga el cabello y la ropa

Español

lejos de las piezas móviles. La ropa suelta, las

joyas o el cabello largo pueden quedar atrapados

en las piezas móviles.

• Si se utilizan dispositivos para la conexión de

sistemas de extracción y recogida de polvo,

asegúrese de que estén conectados y se

utilicen correctamente. La utilización de sistemas

de recogida de polvo puede reducir los riesgos

relacionados con el polvo.

• No permita que la familiaridad adquirida con

el uso frecuente de los productos le permita

confiarse e ignorar los principios de seguridad

del producto. Una acción descuidada puede

provocar lesiones graves en una fracción de

segundo.

4) Uso y cuidado del producto

• No fuerce el producto. Utilice el producto

correcto para su aplicación. El producto correcto

hará el trabajo mejor y con mayor seguridad a la

velocidad para la que se diseñó.

• No utilice el producto si el interruptor de

encendido no lo enciende y apaga. Cualquier

producto que no pueda controlarse con el

interruptor es peligroso y debe repararse.

• Desconecte el enchufe de la fuente de

alimentación o retire la BATERÍA, si es

extraíble, del producto antes de realizar ajustes,

cambiar accesorios o almacenar productos.

Estas medidas de seguridad preventivas reducen

el riesgo de que el producto se ponga en marcha

accidentalmente.

• Almacene los productos inactivos fuera del

alcance de los niños y no permita que personas

que no estén familiarizadas con el producto

o estas instrucciones puedan utilizarlo. Los

productos son peligrosos en manos de usuarios

inexpertos.

• Realice el mantenimiento de los productos y

accesorios. Compruebe si hay desalineación o

unión de las piezas móviles, rotura de piezas

y cualquier otra condición que pueda afectar

al funcionamiento del producto. Si ha sufrido

daños, lleve a reparar el producto antes del uso.

Numerosos accidentes se deben a productos mal

mantenidos.

• Mantenga limpias y afiladas las herramientas

de corte. Las herramientas de corte mantenidas

correctamente con filos cortantes tienen menos

probabilidades de atascarse y son más fáciles de

controlar.

• Utilice el producto, los accesorios, las brocas,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de trabajo

y el trabajo a realizar. El uso del producto para

operaciones distintas de las previstas podría dar

lugar a una situación peligrosa.

• Mantenga las asas y las superficies de agarre

secas, limpias y sin restos de aceite y grasa.

Las asas y las superficies de agarre resbaladizas

no permiten un manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Utilización y cuidado de herramientas a

BATERÍA

• Recargue solo con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo

de BATERÍA puede crear un riesgo de incendio

cuando se utiliza con otro tipo de BATERÍA.

• Utilice los productos únicamente con las

BATERÍAS designadas específicamente. El uso

de cualquier otra BATERÍA puede dar lugar a un

riesgo de lesiones e incendio.

• Cuando la BATERÍA no esté en uso, manténgala

alejada de otros objetos metálicos como

clips, monedas, llaves, clavos, tornillos u

otros objetos metálicos pequeños que puedan

hacer una conexión entre los terminales. El

cortocircuito de los terminales de la BATERÍA puede

provocar quemaduras o un incendio.

• Bajo condiciones abusivas, es posible que

salga líquido despedido de la BATERÍA; evite

el contacto. En caso de un contacto accidental,

lavar con abundante agua. Si el líquido entra en

contacto con los ojos, busque también atención

médica. El líquido despedido de la BATERÍA puede

provocar irritación o quemaduras.

• No utilice una BATERÍA o un producto que

haya sufrido daños o modificaciones. Las

baterías dañadas o modificadas pueden exhibir un

comportamiento impredecible que puede dar lugar

a un incendio, una EXPLOSIÓN o un riesgo de

lesiones.

• No exponga la BATERÍA ni el producto al fuego

ni a temperaturas excesivas. La exposición al

fuego o a una temperatura superior a 130 °C

(265 °F) puede provocar una explosión.

• Siga todas las instrucciones de carga y

no cargue la BATERÍA ni el producto fuera

del intervalo de temperatura especificado en

las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede

dañar la BATERÍA y aumentar el riesgo de incendio.

6) Servicio

• Solicite a un técnico de reparación cualificado

que realice las tareas de servicio de su producto

utilizando únicamente piezas de repuesto

idénticas. Esto garantizará el mantenimiento de la

seguridad del producto.

• Nunca repare las BATERÍAS dañadas. La

reparación de las BATERÍAS únicamente debe ser

realizada por el fabricante o los proveedores de

servicio técnico autorizados.

Español

2.3 INSTRUCCIONES DE SEGURIDAD PARA

MOTOSIERRAS

Advertencias generales de seguridad para

motosierras

• Mantenga todas las partes del cuerpo alejadas

de la cadena de la sierra cuando la motosierra

esté funcionando. Antes de arrancar la

motosierra, asegúrese de que la cadena de

la sierra no esté en contacto con nada. Un

momento de falta de atención mientras utiliza la

motosierra puede hacer que su ropa o su cuerpo

se enreden con la cadena de la sierra.

• Sujete siempre la motosierra con la mano

derecha en el asa posterior y la mano izquierda

en el asa delantera. Si invierte las posiciones

de las manos para sujetar la motosierra, aumenta

el riesgo de lesiones personales. Esto no debe

hacerse nunca.

• Sujete la motosierra solo por las superficies

de agarre aisladas, ya que la cadena de la

sierra puede entrar en contacto con cableado

oculto. Si la cadena de la sierra entra en

contacto con un cable "con corriente", esto

puede hacer que las piezas metálicas expuestas

de la motosierra "tengan corriente" y podrían

producir una descarga eléctrica al operario.

• Lleve protección ocular. Se recomienda el uso

de productos adicionales de protección para los

oídos, la cabeza, las manos, las piernas y los

pies. Un equipo protector adecuado reducirá las

lesiones personales debidas a residuos que salen

despedidos o al contacto accidental con la cadena

de sierra.

• No utilice una motosierra sobre una escalera,

desde un tejado o cualquier soporte inestable.

La utilización de una motosierra de esta manera

podría provocar lesiones personales graves.

• Mantenga siempre una postura adecuada y

utilice la motosierra solo cuando se encuentre

sobre una superficie fija, segura y nivelada.

Las superficies resbaladizas o inestables pueden

provocar la pérdida del equilibrio o el control de la

motosierra.

• Cuando corte una rama que esté bajo tensión,

esté alerta al rebote. Cuando se libera la tensión

en las fibras de madera, la rama bajo tensión puede

golpear al operario o hacer que pierda el control de

la motosierra.

• Tenga mucho cuidado al cortar maleza y

árboles jóvenes. El material delgado puede quedar

atrapado en la cadena de sierra y ser azotado hacia

usted o hacerle perder el equilibrio.

• Transporte la motosierra por el asa delantera

con la motosierra apagada y alejada de su

cuerpo. Cuando transporte o almacene la

motosierra, coloque siempre la cubierta de

la barra de guía. El manejo adecuado de la

motosierra reducirá la posibilidad de contacto

accidental con la cadena de la sierra en

movimiento.

• Siga las instrucciones para lubricar, tensar la

cadena y cambiar la barra y la cadena. Una

cadena lubricada o tensada incorrectamente puede

romperse o aumentar la posibilidad de retroceso.

• Corte únicamente madera. No utilice la

motosierra para fines distintos al previsto. Por

ejemplo: no utilice la motosierra para cortar

metal, plástico, mampostería o materiales de

construcción que no sean madera. El uso de

la motosierra para operaciones distintas de las

previstas podría dar lugar a una situación peligrosa.

• No intente talar un árbol hasta que entienda

los riesgos y cómo evitarlos. El operario o los

transeúntes pueden sufrir lesiones graves al talar un

árbol.

• No utilice una motosierra en un árbol a menos

que haya recibido formación específica para

hacerlo. La utilización de una motosierra en

un árbol sin la formación adecuada podría

aumentar el riesgo de lesiones personales

graves.

• Siga todas las instrucciones cuando quite

material atascado, almacene o realice tareas de

servicio en la motosierra. Asegúrese de que el

interruptor esté apagado y se haya extraído la

batería. La puesta en marcha inesperada de la

motosierra mientras se quita el material atascado

o se realizan reparaciones puede provocar lesiones

personales graves.

Causas y prevención del retroceso por parte del

operario

Puede producirse retroceso cuando el extremo o la

punta de la barra de guía toca un objeto, o cuando

la madera se cierra y pellizca la cadena de sierra en

el corte. El contacto con la punta en algunos casos

puede provocar una reacción inversa repentina, que

levanta la barra de guía y la empuja atrás hacia

el operario. Si se pellizca la cadena de sierra a lo

largo de la parte superior de la barra de guía, la

barra de guía puede ser empujada rápidamente atrás

hacia el operario. Cualquiera de estas reacciones

puede hacer que pierda el control de la sierra, lo

que podría provocar lesiones personales graves. No

confíe exclusivamente en los dispositivos de seguridad

incorporados en su sierra. Como usuario de la

motosierra, debe tomar diversas medidas para realizar

sus trabajos de corte sin accidentes ni lesiones. El

retroceso es el resultado del mal uso de la motosierra

o de procedimientos o condiciones de uso incorrectos

que podría evitarse tomando las precauciones que se

indican a continuación:

• Mantenga un agarre firme, con los pulgares y

los dedos rodeando las asas de la motosierra,

con ambas manos en la sierra y coloque el

Español

cuerpo y el brazo para permitirle resistir las

fuerzas de retroceso.

Las fuerzas de retroceso pueden ser controladas

por el operario, si se toman las precauciones

adecuadas. No suelte la motosierra.

• No se estire y no corte por encima de la

altura del hombro. Esto ayuda a evitar el contacto

accidental con la punta y permite un mejor control

de la motosierra en situaciones inesperadas.

• Utilice únicamente las barras de guía y las

cadenas de sierra de repuesto especificadas por

el fabricante. Las barras de guía y las cadenas de

sierra de repuesto incorrectas pueden provocar la

rotura de la cadena o retroceso.

• Siga las instrucciones de afilado y

mantenimiento del fabricante para la cadena

de sierra. Si disminuye la altura del calibrador de

profundidad, puede aumentar el retroceso.

2.4 FUNCIONES DE SEGURIDAD DEL

PRODUCTO

AVISO

LEA ATENTAMENTE LAS INSTRUCCIONES

DE ADVERTENCIA QUE SIGUEN ANTES DE

UTILIZAR EL PRODUCTO.

• No utilice un producto con elementos de seguridad

defectuosos.

• Compruebe periódicamente el correcto

funcionamiento de los elementos de seguridad.

• Si los elementos de seguridad están defectuosos,

consulte al centro de servicio más cercano para

obtener asistencia.

Pruebas de la protección de mano delantera y el

desbloqueo del freno de inercia

1. Asegúrese de que la protección de mano

delantera no esté dañada y no presente defectos,

como grietas.

2. Asegúrese de que la protección de mano

delantera se mueva libremente y esté fijada de

forma segura al producto.

3. Sostenga el producto sobre una superficie

estable, como un tocón, con el motor apagado.

4. Sujete firmemente el asa trasera y suelte el asa

delantera, dejando que el producto caiga contra

el tocón.

5. Compruebe que el freno de cadena se acople

cuando la barra de guía golpee el tocón.

Prueba del freno de cadena

Este producto está equipado con un freno de cadena

diseñado para detener la cadena de la sierra en caso

de retroceso. El freno de cadena desempeña un papel

crucial en la reducción del riesgo de accidentes, pero

en última instancia es su responsabilidad evitarlos.

Para aplicar el freno de cadena, empuje la protección

de mano delantera hacia delante. Para desacoplar

el freno de cadena, tire de la protección de mano

delantera hacia atrás.

1. Coloque el producto sobre un suelo estable y

arránquelo.

2. Sujete firmemente las asas, rodeándolas con los

dedos y los pulgares.

3. Aplique la potencia máxima al producto e

incline la muñeca izquierda contra la protección

de mano delantera para acoplar el freno de

cadena. La cadena de la sierra debe detenerse

inmediatamente.

Español

AVISO

¡NO SUELTE EL ASA DELANTERA!

Prueba del bloqueo del gatillo

1. Verifique que el gatillo y el bloqueo del gatillo se

muevan suavemente sin ninguna obstrucción y

asegúrese de que el muelle de retorno funcione

correctamente.

2. Presione hacia abajo el bloqueo del gatillo y

confirme que vuelve a su posición inicial al

soltarlo.

3. Asegúrese de que el gatillo se bloquee en la

posición de reposo cuando se suelta el bloqueo

del gatillo.

4. Arranque el producto siguiendo las instrucciones

del fabricante.

5. Suelte el gatillo y verifique que la cadena de la

sierra se detenga por completo y permanezca

inmóvil. Si la cadena de la sierra sigue girando

cuando el gatillo está en la posición de reposo,

póngase en contacto con su distribuidor de

servicio para obtener asistencia.

2.5 SEGURIDAD DE LA BATERÍA

Consulte el manual del operario de la batería para

conocer las instrucciones de advertencia antes de

utilizar el producto.

2.6 SEGURIDAD DEL CARGADOR DE LA

BATERÍA

Consulte el manual del operario del cargador de

batería para conocer las instrucciones de advertencia

antes de utilizar el producto.

2.7 INSTRUCCIONES DE SEGURIDAD PARA

EL MANTENIMIENTO

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

LAS INSTRUCCIONES DE ADVERTENCIA ANTES

DE REALIZAR TAREAS DE MANTENIMIENTO EN

EL PRODUCTO.

• Antes de realizar tareas de mantenimiento,

comprobaciones o de instalar accesorios, retire

siempre la batería para evitar una activación

accidental.

• El operario solo debe realizar las tareas de

mantenimiento y servicio que se detallan en

este manual del operario. Consulte a su centro

de servicio técnico autorizado para las tareas

especializadas de mantenimiento y servicio.

• Asegúrese de que todas las tuercas, los pernos y

los tornillos estén bien apretados para garantizar el

funcionamiento seguro del producto.

• Sustituya inmediatamente cualquier pieza

desgastada o dañada para evitar daños o

accidentes.

• El descuido en el mantenimiento periódico del

producto puede reducir su vida útil y aumentar el

riesgo de accidentes.

• Es necesaria una formación especializada para

todos los trabajos de mantenimiento y reparación,

en particular para los elementos de seguridad del

producto. Si después del mantenimiento no se

supera alguna de las comprobaciones indicadas

en este manual del operario, póngase en contacto

con su centro de servicio técnico autorizado

para obtener más ayuda. Los centros de servicio

técnico autorizados garantizan la realización de

tareas profesionales de reparación y servicio de su

producto.

• Utilice siempre piezas de repuesto originales para

mantener un rendimiento y una seguridad óptimos

del producto.

CONSERVE ESTAS INSTRUCCIONES

3 MONTAJE

Esta sección describe cómo montar y ajustar el

producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE MONTAJE ANTES DE

MONTAR EL PRODUCTO.

Español

3.1 INSTALACIÓN DE LA BARRA DE GUÍA Y

LA CADENA DE SIERRA

AVISO

RETIRE SIEMPRE LA BATERÍA ANTES DE

MONTAR EL PRODUCTO.

1. Desacople el freno de la cadena para permitir el

movimiento.

2. Utilice la llave para aflojar las tuercas de la barra

y retire la cubierta del piñón.

3. Coloque los eslabones de accionamiento de la

cadena en la ranura de la barra, formando un

bucle en la parte posterior de la barra de guía.

Nota: Asegúrese de que la cadena está

correctamente orientada y los cortadores no estén

montados al revés.

4. Sujete firmemente la cadena y la barra en su

posición.

5. Instale el bucle de cadena alrededor del piñón.

6. Asegúrese de que el orificio de la barra de guía

esté correctamente alineado con el pasador de

ajuste de la cadena.

7. Vuelva a instalar la cubierta del piñón en la sierra.

8. Consulte las instrucciones de ajuste de tensión

de la cadena para ajustar la tensión de la cadena

adecuadamente.

9. Cuando la cadena esté correctamente tensada,

apriete firmemente las tuercas de la barra.

Nota: Cuando arranque el producto con una cadena

nueva, se recomienda realizar un ciclo de prueba

de 2-3 minutos. Una cadena nueva puede estirarse

ligeramente durante el uso inicial. Después del ciclo

de prueba, compruebe la tensión de la cadena

y apriétela si es necesario para garantizar un

rendimiento óptimo.

4 FUNCIONAMIENTO

Esta sección describe el funcionamiento del producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE FUNCIONAMIENTO ANTES

DE UTILIZAR EL PRODUCTO.

Español

4.1 ANTES DE UTILIZAR EL PRODUCTO

4.1.1 CONEXIÓN DEL CARGADOR BATERÍA

1. Conecte el cargador de batería al voltaje y la

frecuencia adecuada que se especifica en la

placa de características.

2. Consulte el Manual del operador del cargador

de batería para obtener información sobre cómo

usar el cargador de batería.

4.1.2 CARGA DE LA BATERÍA

Consulte el manual del operario del cargador de

batería para obtener información sobre su uso.

4.1.3 INFORMACIÓN DE LA BATERÍA

Consulte el manual del operario de la batería para

obtener información sobre su uso.

4.1.4 ADICIÓN DE ACEITE PARA BARRAS Y

CADENAS

IMPORTANTE

Para garantizar un funcionamiento seguro y

correcto, utilice únicamente aceite limpio y no

contaminado para barras y cadenas (no incluido).

Evite utilizar aceite sucio, usado o contaminado, ya

que puede dañar la barra o la cadena. Consulte

al centro de servicio más cercano para obtener

recomendaciones sobre el aceite.

AVISO

UNA CANTIDAD INSUFICIENTE DE ACEITE

PARA CADENAS PUEDE PROVOCAR LA

ROTURA DE LA CADENA DE LA MOTOSIERRA,

LO QUE SUPONE UN RIESGO IMPORTANTE

DE LESIONES GRAVES O MUERTE PARA EL

OPERARIO.

AVISO

ASEGÚRESE DE QUE LA BATERÍA NO ESTÉ

INSERTADA EN EL PRODUCTO ANTES DE

AÑADIR ACEITE PARA BARRAS Y CADENAS.

1. Ponga el producto sobre una superficie plana y

estable, asegurándose de que la tapa del aceite

esté orientada hacia arriba.

2. Lleve hacia arriba la palanca de la tapa del aceite

y gírela en sentido antihorario para soltar la tapa

del aceite.

3. Vierta el aceite adecuado en el depósito de

aceite, teniendo cuidado de evitar derrames o

fugas. Limpie cualquier exceso de aceite de la

abertura.

4. Vigile la mirilla de aceite para evitar que entre

suciedad o residuos en el depósito mientras

añade el aceite.

5. Apriete firmemente la tapa del aceite girándola en

sentido horario hasta que quede bien ajustada en

su posición.

4.1.5 CONEXIÓN DE LA BATERÍA AL

PRODUCTO

AVISO

UTILICE ÚNICAMENTE LA BATERÍA ORIGINAL

CON EL PRODUCTO.

1. Asegúrese de que la batería esté totalmente

cargada.

2. Empuje la batería para introducirla en el

compartimento de la batería. La batería se

bloquea en su posición cuando se oye un clic.

Español

PRECAUCIÓN

SI LA BATERÍA NO ENTRA FÁCILMENTE EN

SU COMPARTIMENTO, ESTO SIGNIFICA QUE

NO ESTÁ INSTALADA CORRECTAMENTE. ESTO

PUEDE PROVOCAR DAÑOS EN EL PRODUCTO.

3. Asegúrese de que la batería esté correctamente

instalada.

4.1.6 SUJECIÓN DEL PRODUCTO

1. Sujete firmemente el producto con una mano

en el asa trasera y la otra en el asa delantera.

Utilice siempre ambas manos cuando maneje el

producto.

2. Sujete firmemente las asas con los pulgares y los

dedos alrededor de ellas.

3. Asegúrese de que el pulgar de la mano que

sujeta el asa delantera esté colocado debajo del

asa para un agarre seguro.

4.2 ARRANQUE DEL PRODUCTO

1. Desacople el freno de la cadena para permitir el

movimiento.

2. Presione firmemente y mantenga presionado el

bloqueo del gatillo (1) situado en el asa.

3. Apriete el gatillo (2) para activar el

funcionamiento del producto.

4. Cuando el producto haya arrancado, suelte el

bloqueo del gatillo, permitiendo que vuelva a su

posición inicial.

4.3 PARADA DEL PRODUCTO

1. Suelte el gatillo.

2. Pulse y mantenga pulsado el botón de

desbloqueo de la batería.

3. Retire la batería del producto para detener por

completo su funcionamiento.

4.4 RETROCESO

AVISO

EL RETROCESO PUEDE PROVOCAR LESIONES

GRAVES O LA MUERTE AL OPERARIO O

A OTRAS PERSONAS. PARA DISMINUIR EL

RIESGO DEBE CONOCER LAS CAUSAS DEL

RETROCESO Y CÓMO PREVENIRLAS.

• El retroceso se produce cuando el cuadrante

superior de la barra de guía entra en contacto con

un objeto sólido o queda pellizcado. Por ello, el

cuadrante superior de la barra de guía se denomina

la zona de retroceso. El retroceso puede producirse

repentinamente y puede lanzar el producto en la

dirección del operario.

• La reacción de la fuerza de corte de la cadena

provoca una fuerza de rotación en la motosierra en

dirección opuesta al movimiento de la cadena. Esto

puede lanzar la barra hacia arriba y hacia atrás en

un arco incontrolado principalmente en el plano de

la barra.

• El retroceso se produce cuando la zona de

retroceso de la barra de guía entra en contacto con

Español

un objeto. No deje que la zona de retroceso toque

un objeto.

• Un radio menor de la punta de la barra disminuye la

fuerza del retroceso.

• Utilice una cadena de sierra de bajo retroceso para

reducir los efectos del retroceso. No deje que la

zona de retroceso toque un objeto.

AVISO

ES IMPORTANTE TENER EN CUENTA QUE

NINGUNA CADENA DE SIERRA PUEDE

ELIMINAR POR COMPLETO LA POSIBILIDAD DE

RETROCESO.

4.5 MOVIMIENTO DE TRACCIÓN Y

MOVIMIENTO DE EMPUJE

Puede cortar la madera con 2 movimientos diferentes:

de tracción y de empuje.

• El movimiento de tracción es cuando corta con la

parte inferior de la barra de guía. La cadena de

la sierra atraviesa el árbol cuando corta. En esta

posición, tiene un mejor control del producto y de la

posición de la zona de retroceso.

• El movimiento de empuje es cuando corta con la

parte superior de la barra de guía. La cadena de

la sierra empuja el producto en la dirección del

operario.

AVISO

SI LA CADENA DE LA SIERRA QUEDA

ATRAPADA EN EL TRONCO, EL PRODUCTO

PUEDE RETROCEDER HACIA USTED. SUJETE

FIRMEMENTE EL PRODUCTO Y ASEGÚRESE

DE QUE LA ZONA DE RETROCESO DE LA

BARRA DE GUÍA NO ENTRE EN CONTACTO

CON NINGÚN OBJETO.

4.6 TALAR UN ÁRBOL

Antes de empezar, asegúrese de que el tronco esté

despejado y establezca una vía de salida segura.

Corte todas las ramas desde la altura de los hombros

y por debajo.

1. Empiece a cortar de arriba hacia abajo con un

movimiento de tracción. Asegúrese de que el

árbol esté entre usted y el producto.

2. Elimine la maleza de la zona de trabajo alrededor

del árbol. Retire todos los materiales cortados de

la zona de trabajo.

3. Inspeccione cuidadosamente la zona circundante

en busca de posibles obstáculos, como piedras,

ramas y agujeros. Cuando el árbol empiece a

caer, debe tener una vía de salida despejada. La

vía de salida debe estar aproximadamente a 135

grados de la dirección de tala.

a) La zona de peligro

b) La vía de salida

c) La dirección de tala

La bisagra de tala

El procedimiento más importante durante la tala de

árboles es hacer la bisagra de tala correcta. Con una

bisagra de tala correcta, se controla la dirección de

tala y se garantiza que el procedimiento de tala sea

seguro. El grosor de la bisagra de tala debe ser igual y

como mínimo el 10% del diámetro del árbol.

AVISO

SI LA BISAGRA DE TALA ES INCORRECTA

O DEMASIADO FINA, NO TENDRÁ CONTROL

SOBRE LA DIRECCIÓN DE TALA.

Español

Realización de los cortes direccionales

1. Para realizar cortes direccionales, haga los

cortes a 1/4 del diámetro del árbol. Haga un

ángulo de 45° entre el corte superior y el inferior.

• Realice primero el corte superior. Alinee la

marca de dirección de tala (A) del producto

con la dirección de tala del árbol (B).

Permanezca detrás del producto y mantenga

el árbol a su derecha. Corte utilizando un

movimiento de tracción.

• Realice el corte inferior. Asegúrese de que el

final del corte inferior esté en el mismo punto

que el final del corte superior.

2. Asegúrese de que la línea de corte direccional

sea perfectamente horizontal y forme un ángulo

recto (90°) con la dirección de tala. La línea

de corte direccional atraviesa el punto donde se

tocan los dos cortes direccionales.

Uso del método de esquina segura

El corte de tala debe realizarse ligeramente por

encima del corte direccional.

AVISO

TENGA CUIDADO AL CORTAR CON LA PUNTA

DE LA BARRA DE GUÍA. EMPIECE A CORTAR

CON LA SECCIÓN INFERIOR DE LA PUNTA DE

LA BARRA DE GUÍA A MEDIDA QUE REALIZA

UN CORTE DE PERFORACIÓN EN EL TRONCO.

1. Si la longitud de corte utilizable es mayor que el

diámetro del árbol, siga estos pasos.

• Haga un corte de perforación recto en el tronco

para completar la anchura de la bisagra de

tala.

• Corte utilizando el movimiento de tracción

hasta que quede ⅓ del tronco.

• Tire de la barra de guía 5-10 cm (2-4 in) hacia

atrás.

• Corte el tronco restante para completar una

esquina segura de 5-10 cm (2-4 in) de ancho.

2. Si la longitud de corte utilizable es inferior al

diámetro del árbol, siga estos pasos.

• Haga un corte de perforación recto en

el tronco. El corte de perforación debe

extenderse 3/5 del diámetro del árbol.

• Corte utilizando el movimiento de tracción a

través del tronco restante.

• Realice un corte recto en el tronco desde el

otro lado del árbol para completar la bisagra de

tala.

• Corte utilizando el movimiento de empuje,

hasta que quede ⅓ del tronco, para completar

la esquina segura.

Español

3. Coloque una cuña en el corte (hendidura o

muesca hecha por la motosierra) recta desde

atrás.

4. Corte la esquina para que el árbol caiga.

Nota: Si el árbol no cae, golpee la cuña hasta

que lo haga.

5. Cuando el árbol empiece a caer, utilice la vía de

salida para alejarse del árbol. Aléjese del árbol

un mínimo de 5 m (15 ft).

4.7 DESRAMAR UN ÁRBOL

AVISO

CORTE LAS RAMAS UNA A UNA. TENGA

CUIDADO AL RETIRAR RAMAS PEQUEÑAS Y

NO CORTE ARBUSTOS O MUCHAS RAMAS

PEQUEÑAS AL MISMO TIEMPO. LAS RAMAS

PEQUEÑAS PUEDEN QUEDAR ATRAPADAS EN

LA CADENA DE LA SIERRA E IMPEDIR EL

FUNCIONAMIENTO SEGURO DEL PRODUCTO.

Nota: Si es necesario, corte las ramas de una en una.

Corte las ramas más pequeñas (A) antes de cortar la

rama cercana al tronco (B).

1. Retire las ramas del lado derecho del tronco.

a) Mantenga la barra de guía en el lado

derecho del tronco y el cuerpo del producto

contra el tronco.

b) Seleccione la técnica de corte aplicable a la

tensión de la rama.

AVISO

SI NO ESTÁ SEGURO DE

CÓMO CORTAR LA RAMA,

CONSULTE A UN OPERARIO DE

MOTOSIERRA PROFESIONAL ANTES

DE CONTINUAR.

2. Retire las ramas de la parte superior del tronco.

a) Mantenga el producto sobre el tronco y deje

que la barra de guía se mueva a lo largo del

tronco.

b) Corte utilizando el movimiento de empuje.

3. A continuación, retire las ramas del lado

izquierdo del tronco.

a) Seleccione la técnica de corte aplicable a la

tensión de la rama.

Español

4.8 TRONZAR UN TRONCO

Tronzar es cortar un tronco en trozos.

Es importante asegurarse de que su equilibrio sea

seguro y que su peso esté distribuido uniformemente.

Si es posible, levante el tronco y sopórtelo con ramas,

troncos o calzos. Respete las siguientes instrucciones:

Cortar un tronco en el suelo

1. Corte atravesando el tronco con el movimiento

de tracción. Asegúrese de mantener la máxima

potencia durante el corte mientras sujeta

firmemente el producto.

AVISO

ASEGÚRESE DE QUE LA CADENA DE LA

SIERRA NO TOQUE EL SUELO CUANDO

COMPLETE EL CORTE.

2. Corte aproximadamente 2/3 del tronco y

deténgase. Gire el tronco y corte por el lado

opuesto.

Cortar un tronco apoyado en un extremo

AVISO

ASEGÚRESE DE QUE EL TRONCO NO SE

ROMPA DURANTE EL CORTE.

1. Corte con el movimiento de empuje

aproximadamente 1/3 a través del tronco.

2. Corte atravesando el tronco con el movimiento de

tracción hasta que los dos cortes se encuentren.

Cortar un tronco apoyado en dos extremos

AVISO

ASEGÚRESE DE QUE LA CADENA DE LA

SIERRA NO SE ENGANCHE EN EL TRONCO

DURANTE EL CORTE.

1. Corte con el movimiento de tracción

aproximadamente 1/3 del tronco.

2. Corte la parte restante del tronco utilizando el

movimiento de empuje para completar el corte.

AVISO

SI LA CADENA DE LA SIERRA SE ENGANCHA

EN EL TRONCO, PARE INMEDIATAMENTE

EL MOTOR. UTILICE UNA PALANCA PARA

ENSANCHAR EL CORTE Y EXTRAER LA

HERRAMIENTA. EVITE INTENTAR EXTRAERLA

CON LA MANO, YA QUE PODRÍA LESIONARSE

CUANDO LA HERRAMIENTA SE LIBERE

INESPERADAMENTE.

5 MANTENIMIENTO

Esta sección describe cómo realizar el mantenimiento

de la batería, el cargador de baterías y el producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE FUNCIONAMIENTO ANTES

DE REALIZAR TRABAJOS DE MANTENIMIENTO.

Antes de realizar el mantenimiento:

• Detenga el producto.

• Retire la batería.

• Deje que el motor se enfríe.

• Utilice ropa adecuada, guantes protectores y gafas

de seguridad.

5.1 EXAMINE LA BATERÍA Y EL CARGADOR

DE BATERÍA.

Inspeccione cuidadosamente la batería, el cargador de

batería y el cable de conexión del cargador de batería

para detectar indicios de daño, como grietas o piezas

rotas. Sustituir si es necesario.

5.2 LIMPIEZA DEL PRODUCTO, LA BATERÍA Y

EL CARGADOR DE BATERÍAS

• Limpie el producto después de cada uso con un

paño humedecido en detergente neutro.

Español

• No utilice detergentes o disolventes fuertes como

"limpiacristales" para limpiar las piezas de plástico o

las asas.

• Mantenga el cabezal de corte libre de hierba, hojas

o grasa excesiva.

• Mantenga los respiraderos limpios y libres de

residuos para evitar el sobrecalentamiento y daños

en el motor.

• No pulverice agua sobre el motor ni los

componentes eléctricos.

• Limpie la batería y el cargador de baterías con un

paño seco. Mantenga limpios los carriles de guía de

la batería.

• Antes de insertar la batería en el cargador de

baterías, asegúrese de que los terminales tanto de

la batería como del cargador estén limpios.

5.3 AJUSTAR LA TENSIÓN DE LA CADENA

AVISO

LAS CADENAS DE SIERRA TENSADAS

INCORRECTAMENTE PUEDEN DESPRENDERSE

DE LA BARRA DE GUÍA, LO QUE SUPONE UN

RIESGO IMPORTANTE DE LESIONES GRAVES O

MUERTE.

Una cadena de sierra se alarga cuando se utiliza. Es

imprescindible ajustar periódicamente la tensión de la

cadena de sierra. Recuerde inspeccionar la tensión de

la cadena de sierra cada vez que rellene el aceite de

la cadena.

Nota: Durante el periodo inicial de uso de una cadena

de sierra nueva, esta pasa por una fase de rodaje.

Es importante comprobar la tensión de la cadena con

mayor frecuencia durante este tiempo.

PRECAUCIÓN

LLEVE GUANTES DE PROTECCIÓN SI TOCA

LA CADENA, LA BARRA O LAS ZONAS

ALREDEDOR DE LA CADENA.

1. Apague la motosierra y acople el freno de la

cadena.

2. Retire la batería.

3. Afloje las tuercas de la barra con la llave.

Nota: No es necesario retirar la cubierta del piñón

para ajustar la tensión de la cadena.

4. Levante la parte delantera de la barra de guía y

gire el tornillo de tensado de la cadena en sentido

horario para tensarla, o en sentido antihorario

para aflojarla.

5. Tire de la cadena en el centro de la barra de guía

en la parte inferior lejos de la barra, el espacio

entre la guía de la cadena y la barra de guía

debe estar entre 3 mm y 6 mm.

3-6 mm

6. Apriete las tuercas de la barra con la llave.

7. Asegúrese de que la cadena de la sierra se

mueva libremente cuando se tira de ella a mano

y no se combe ni cuelgue de la barra de guía.

5.4 MANTENIMIENTO DE LA CADENA DE LA

SIERRA

Afilado de los cortadores

Si la cadena no penetra fácilmente en la madera, es

necesario afilar los cortadores.

Nota: Para trabajos de afilado importantes,

recomendamos llevar la motosierra a un centro de

servicio equipado con un afilador eléctrico.

Español

1. Si afila a mano, utilice una lima de calibre

redondo con soporte para afilar los dientes de

corte.

2. Aplique correctamente el soporte sobre el

cortador.

3. Mueva la lima desde el lado interior de los

dientes de corte y hacia fuera. Disminuya la

presión en el movimiento de tracción.

30°

4. Retire material de un lado de todos los dientes de

corte.

5. Dé la vuelta al producto y elimine material del

otro lado.

6. Asegúrese de que todos los dientes de corte

tengan la misma longitud.

Ajuste del calibre de profundidad

El ajuste del calibre de profundidad (C) disminuye

cuando afila la herramienta de corte (A). Para

garantizar el máximo rendimiento de corte, debe

eliminar el material de limado del calibre de

profundidad (B) para alcanzar el ajuste recomendado

del calibre de profundidad.

1. Utilice una lima plana y una herramienta

calibradora de profundidad para ajustar la altura

del calibre de profundidad.

2. Coloque la herramienta calibradora de

profundidad sobre la cadena de la sierra.

3. Utilice la lima plana para retirar la parte del

calibre de profundidad que se extiende por la

herramienta calibradora de profundidad.

5.5 MANTENIMIENTO DE LA BARRA DE GUÍA

1. Asegúrese de que el canal de aceite no esté

obstruido. Limpie en caso necesario.

2. Examine si hay rebabas en los extremos de la

barra de guía. Elimine las rebabas con una lima.

3. Limpie la ranura de la barra de guía.

Español

4. Examine si hay desgaste en la ranura de la

barra de guía. Sustituya la barra de guía en caso

necesario.

5. Asegúrese de que el piñón de la punta de la

barra gire libremente y el orificio de lubricación

del piñón de la punta de la barra no esté

obstruido. Limpie y lubrique en caso necesario.

6. Gire la barra de guía a diario para aumentar su

ciclo de vida útil.

6 TRANSPORTE, ALMACENAMIENTO Y

ELIMINACIÓN

6.1 TRANSPORTE Y ALMACENAMIENTO

• Siga los requisitos especiales de embalaje y

etiquetado para el transporte comercial, incluso por

parte de terceros y agentes de transporte.

• Pida consejo a una persona con formación

especial en materiales peligrosos antes de enviar

el producto y cumpla todos los reglamentos

nacionales aplicables.

• Utilice cinta adhesiva en los contactos abiertos

cuando embalaje la batería y asegúrese de que

esté bien embalada para evitar que se mueva.

• Retire la batería antes de almacenar o transportar el

producto.

• Almacene la batería y el cargador de baterías en un

lugar seco, sin humedad y donde no haya heladas.

• Evite almacenar la batería en una zona donde

pueda producirse electricidad estática y no la

almacene en una caja metálica.

• Cargue la batería entre el 30% y el 50% antes del

almacenamiento a largo plazo.

• Almacene el cargador de baterías en un espacio

cerrado y seco.

• Mantenga la batería alejada del cargador de

baterías durante el almacenamiento y asegúrese

de que las personas no autorizadas, incluidos los

niños, no toquen el equipo. Almacene el equipo en

un lugar que pueda cerrar con llave.

• Limpie el producto y realice una revisión completa

antes del almacenamiento a largo plazo.

• Utilice protecciones de transporte en el producto

para evitar lesiones o daños durante el transporte

y el almacenamiento.

• Almacene bien el producto durante el transporte

para garantizar una manipulación segura.

6.2 ELIMINACIÓN DE LA BATERÍA, EL

CARGADOR DE BATERÍA Y EL

PRODUCTO

Los símbolos en el producto o en el embalaje del

producto significan que el producto no es un desecho

doméstico. Recíclelo en un centro de reciclaje de

aparatos eléctricos y electrónicos. Esto ayuda a evitar

daños al medio ambiente y las personas.

Póngase en contacto con las autoridades locales, el

servicio de recogida de desechos domésticos o su

distribuidor para obtener más información sobre cómo

reciclar el producto.

Español

7 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La barra de

guía y la cade-

na se calientan

y sueltan humo.

La cadena está

demasiado ten-

sa.

Ajuste la ten-

sión de la cade-

na.

El depósito de

aceite está vac-

ío.

Añada aceite.

La contamina-

ción produce

una obstrucción

del orificio de

descarga.

Retire la barra

de guía y limpie

el orificio de

descarga.

La contamina-

ción produce

una obstrucción

del depósito de

aceite.

Limpie el de-

pósito de

aceite. Añada

aceite nuevo.

La contamina-

ción produce

una obstrucción

de la barra de

guía y la tapa

del depósito de

aceite.

Limpie la barra

de guía y la ta-

pa del depósito

de aceite.

La contamina-

ción produce

una obstrucción

del piñón o de

las ruedas de

guía.

Limpie el piñón

y las ruedas de

guía.

El motor funcio-

na, pero la ca-

dena no gira.

La cadena está

demasiado ten-

sa.

Ajuste la ten-

sión de la cade-

na.

La barra de

guía y la cade-

na han sufrido

daños.

Sustituya la bar-

ra de guía y la

cadena.

Problema Posible causa Solución

El motor ha su-

frido daños.

1. Retire la

batería de

la máqui-

na.

2. Retire la

cubierta de

la barra de

guía.

3. Retire la

barra y la

cadena de

sierra.

4. Limpie la

máquina.

5. Instale la

batería y

haga fun-

cionar la

máquina.

Si el piñón gira,

significa que el

motor funciona

correctamente.

En caso contra-

rio, contacte el

centro de servi-

cio.

El motor funcio-

na y la cadena

gira, pero la ca-

dena no corta.

La cadena está

desafilada.

Afile o sustituya

la cadena de si-

erra.

La cadena está

en la dirección

incorrecta.

Gire el bucle de

cadena en la

otra dirección.

La cadena está

tensa o floja.

Ajuste la ten-

sión de la cade-

na.

La máquina no

se pone en

marcha.

El freno de la

cadena está

acoplado.

Tire del freno

de cadena ha-

cia atrás para

desacoplarlo.

La máquina y la

batería no se

han conectado

correctamente.

Asegúrese de

que el botón de

desbloqueo de

la batería haga

clic cuando in-

stale la batería.

El nivel de la

batería está ba-

jo.

Cargue la bate-

ría.

El botón de blo-

queo y el gatillo

1. Pulse el

botón de

Español

Problema Posible causa Solución

no se presionan

al mismo tiem-

po.

bloqueo y

sujételo.

2. Apriete el

gatillo para

arrancar la

máquina.

La batería está

demasiado cal-

iente o fría.

Consulte el

manual de la

batería y el car-

gador.

El motor funcio-

na, pero la ca-

dena no corta

correctamente,

o el motor se

detiene de-

spués de unos

3 segundos.

La máquina es-

tá en modo de

protección para

proteger la pla-

ca de circuitos

impresos.

Suelte el gatillo

y vuelva a ar-

rancar la máqui-

na. No fuerce la

máquina para

cortar.

La batería no

está cargada.

Cargue la bate-

ría. Consulte el

manual de la

batería y el car-

gador para con-

ocer los proce-

dimientos de

carga correctos.

La cadena no

está lubricada.

Lubrique la ca-

dena para dis-

minuir la fric-

ción. No deje

que la barra de

guía y la cade-

na funcionen si

no tienen sufi-

ciente aceite.

Temperatura in-

correcta de al-

macenamiento

de la batería

Enfríe la batería

hasta que dis-

minuya a la

temperatura

ambiente.

8 DATOS TÉCNICOS

Tensión 60 V DC

Velocidad sin carga 23 m/s

Longitud de barra de

guía

14'' (356 mm)

Paso de cadena 3/8" LP (9.5 mm)

Calibre de cadena .043" (1.09 mm)

Eslabones de acciona-

miento

Capacidad de aceite

para cadena

230 ml

Cadena 90X-52E

Barra de guía ES144MLEA041

Modelo de batería LB60251 / LB6041 /

LB6042 / LB6051

Modelo de cargador CAC801 / CH60R00 /

CH60DP01 / CHDPC10A

y otras series CAC

El intervalo de temperatura ambiente recomenda-

do:

Estado Temperatura

Almacenamiento del pro-

ducto

0 °C (32 °F) - 45 °C (113

°F)

Funcionamiento del pro-

ducto

0 °C (32 °F) - 45 °C (113

°F)

Carga de la batería 4 °C (39 °F) - 40 °C (104

°F)

Funcionamiento del car-

gador

4 °C (39 °F) - 40 °C (104

°F)

Almacenamiento de la

batería

0 °C (32 °F) - 45 °C (113

°F)

Descarga de la batería 0 °C (32 °F) - 45 °C (113

°F)

9 GARANTÍA LIMITADA

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de cuatro (4) años frente a

defectos en materiales, piezas o mano de obra. A

su entera discreción Greenworks reparará o sustituirá

cualquiera y todas las piezas que resulten ser

defectuosas, con un uso normal, sin coste alguno

para el cliente. Esta garantía es válida únicamente

para unidades que se hayan utilizado para uso

personal que no han sido arrendadas o alquiladas

para uso industrial/comercial y cuyo mantenimiento

se ha realizado de acuerdo con las instrucciones

Español

del manual del operario suministrado con el producto

nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a

mal uso, uso comercial, abuso, negligencia,

accidente, mantenimiento inadecuado o

alteración; o

2. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del operario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al

uso o la exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita, a

1-855-345-3934.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Dirección en México:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

www.greenworkstools.com

P0805266-00 Rev B1

Greenworks CS60L213 60V 14" Cordless Battery 1.2kW Chainsaw w2.5Ah Battery and 3A Charger

Product's Documents

Owner's Manual

Specifications

Greenworks CS60L213 Questions and Answers
