Kenwood CMOS-740HD HD Rear Camera（Discontinued） User Manual

CMOS-740HD

UNIVERSAL REAR VIEW CAMERA

INSTRUCTION MANUAL

CAMÉRA DE VUE ARRIÈRE UNIVERSELLE

MANUEL D’UTILISATION

UNIVERSAL RÜCKFAHRKAMERA

BEDIENUNGSANLEITUNG

UNIVERSELE ACHTERUITRIJCAMERA

GEBRUIKSAANWIJZING

TELECAMERA PER RETROMARCIA UNIVERSALE

ISTRUZIONI PER L’USO

CÁMARA DE VISTA TRASERA UNIVERSAL

MANUAL DE INSTRUCCIONES

CÂMARA TRASEIRA UNIVERSAL

MANUAL DE INSTRUÇÕES

通用后视摄像头

使用说明书

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you obtain the best performance from your new

Camera.

For your records

Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space

provided below. Refer to the model and serial numbers whenever you call upon your KENWOOD dealer for information or

service on the product.

Model CMOS-740HD Serial number

US Residence Only

B5A-3444-00_CMOS-740HD.indb 1 2019/12/13 17:52

2 |

For U.S.A

FCC CAUTION

Changes or modifications not expressly approved by

the party responsible for compliance could void the

user's authority to operate the equipment.

NOTE

• This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation.

• This equipment generates, uses and can radiate

radio frequency energy and, if not installed and

used in accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference

will not occur in a particular installation. If this

equipment does cause harmful interference to radio

or television reception, which can be determined

by turning the equipment off and on, the user is

encouraged to try to correct the interference by one

or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment

and receiver.

- Connect the equipment into an outlet on a

circuit different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV

technician for help.

Supplier’s Declaration of Conformity

Trade Name: KENWOOD

Products: UNIVERSAL REAR VIEW CAMERA

Model Name: CMOS-740HD

Responsible Party: JVCKENWOOD USA

CORPORATION

2201 East Dominguez Street,

Long Beach, CA 90810, U.S.A.

PHONE: 310 639-9000

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC

RULES. OPERATION IS SUBJECT TO THE FOLLOWING

TWO CONDITIONS:

(1) THIS DEVICE MAY NOT CAUSE HARMFUL

INTERFERENCE, AND

(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE

RECEIVED, INCLUDING INTERFERENCE THAT MAY

CAUSE UNDESIRED OPERATION.

For Canada

CAN ICES-3(B)/NMB-3(B)

For Australia

For Argentina

Información acerca de la eliminación de

equipos eléctricos y electrónicos al final

de la vida útil (aplicable a los países que

hayan adoptado sistemas independientes de

recogida de residuos)

Los productos con el símbolo de un contenedor con

ruedas tachado no podrán ser desechados como

residuos domésticos.

Los equipos eléctricos y electrónicos al final de la

vida útil, deberán ser reciclados en instalaciones

que puedan dar el tratamiento adecuado a

estos productos y a sus subproductos residuales

correspondientes. Póngase en contacto con su

administración local para obtener información sobre

el punto de recogida más cercano. Un tratamiento

correcto del reciclaje y la eliminación de residuos

ayuda a conservar los recursos y evita al mismo

tiempo efectos perjudiciales en la salud y el medio

ambiente.

B5A-3444-00_CMOS-740HD.indb 2 2019/12/13 17:52

| 3

Declaration of Conformity with regard to the EMC

Directive 2014/30/EU

Declaration of Conformity with regard to the RoHS

Directive 2011/65/EU

Manufacturer:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPAN

EU Representative:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE

NETHERLANDS

Déclaration de conformité se rapportant à la

directive EMC 2014/30/UE

Déclaration de conformité se rapportant à la

directive RoHS 2011/65/UE

Fabricant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPON

Représentant dans l’UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAYS-BAS

Konformitätserklärung in Bezug auf die EMV-

Richtlinie 2014/30/EU

Konformitätserklärung in Bezug auf die RoHS-

Richtlinie 2011/65/EU

Hersteller:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, NIEDERLANDE

Conformiteitsverklaring met betrekking tot EMC-

richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot RoHS-

richtlijn 2011/65/EU

Fabrikant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPAN

EU-vertegenwoordiger:

JVCKENWOOD Europa B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, NEDERLAND

Dichiarazione di conformità relativa alla direttiva

EMC 2014/30/UE

Dichiarazione di conformità relativa alla direttiva

RoHS 2011/65/UE

Produttore:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPAN

Rappresentante UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAESI BASSI

Declaración de conformidad con respecto a la

Directiva EMC 2014/30/UE

Declaración de conformidad con respecto a la

Directiva RoHS 2011/65/UE

Fabricante:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPAN

Representante en la UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAÍSES BAJOS

Declaração de Conformidade relativa à Diretiva

EMC 2014/30/UE

Declaração de conformidade relativa à Diretiva

RoHS 2011/65/UE

Fabricante:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPÃO

Representante na UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAÍSES BAIXOS

B5A-3444-00_CMOS-740HD.indb 3 2019/12/13 17:52

4 | English

• Before finally installing the unit, connect the wiring

temporarily, making sure it is all connected up

properly, and the unit and the system work.

• When mounting this unit, make sure none of

the leads are trapped between this unit and the

surrounding metalwork or fittings.

• Do not mount this unit near the heater outlet,

where it would be affected by heat, or near the

doors, where rainwater might splash onto it. (Never

install in locations such as the above because of the

danger of malfunction due to high temperatures.)

• Before drilling any mounting holes always check

behind where you want to drill the holes. Do not drill

into the gas line, brake line, electrical wiring or other

important parts.

• If this unit is installed in the passenger compartment,

anchor it securely so it does not break free while the

car is moving, and cause injury or an accident.

• If this unit is installed under a front seat, make sure

it does not obstruct seat movement. Route all leads

and cords carefully around the sliding mechanism

so they do not get caught or pinched in the

mechanism and cause a short circuit.

Care and maintenance

• When the product gets dirty, wipe dry with a

silicon cloth or soft cloth. If it is seriously stained,

remove stain with a cloth moistened with a neutral

cleaner and then wipe the cleaner away. Do not

use a hard cloth and/or a volatile substance such as

lacquer thinner or alcohol, scratches, deformation,

degradation and/or damage may result.

• When a lens component gets dirty, wipe gently with

a soft cloth moistened with water. Do not rub with a

dry cloth to prevent scratching the lens.

Installation Procedure

This section is for the professional installer.

For safety’s sake, leave wiring and mounting to

professionals. Consult the car audio dealer.

1 To prevent a short circuit, remove the key

from the ignition and disconnect the -

battery.

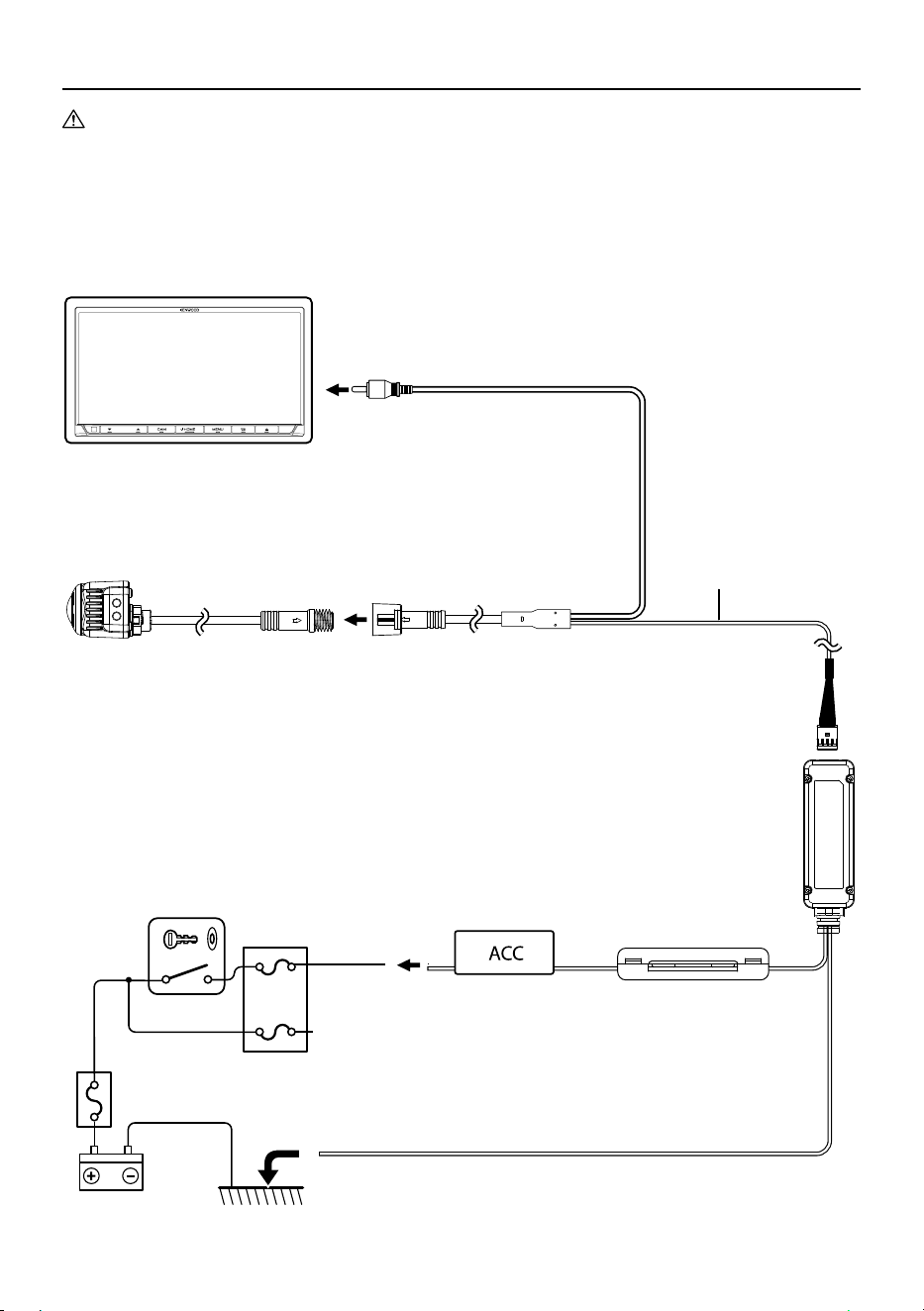

2 Make the proper input and output wire

connections for each unit.

3 Connect the wiring harness wires in the

following order: ground, ignition and camera

unit.

4 Install the unit in your car.

5 Reconnect the - battery.

WARNING

To prevent injury or fire, take the following

precautions:

• To prevent a short circuit, never put or leave any

metallic objects (such as coins or metal tools) inside

the unit.

• Installation and wiring of this product require

specialist skill and experience. To assure your safety,

please request a specialist technician to install the

unit.

• When you make a hole to install the camera, check

the location of pipes, tanks and wiring and avoid

touching them. Otherwise it may cause the fire.

• When you make a hole with a drill, use goggles to

protect your eyes.

CAUTION

To prevent damage to the product, take the

following precautions:

• Make sure to ground the unit to a negative 12V/24V

DC power supply.

• When replacing a fuse, only use a new fuse with the

prescribed rating. Using a fuse with the wrong rating

may cause your unit to malfunction.

• Do not use your own screws. Use only the screws

provided. If you use the wrong screws, you could

damage the unit.

NOTE

• This product is a camera that provides mirror images

(left and right inverted).

• The TV can be connected to an RCA video input that

is compatible with the HD camera picture quality,

but please check whether the TV you use has a

reverse gear activation function.

• This product is designed to supplement the driver’s

rear view, but the camera images do not show all

dangers and obstacles. Be sure to look behind you

when reversing to confirm the view.

• This product features a wide-angle lens, so the

near view is wide and the far view is narrow, which

may create a false sense of distance. Be sure to look

behind you when reversing to confirm the view.

• Do not wash your car with an automatic car wash

or high-pressure water as it may result in water

entering the camera or the camera falling off.

• Check camera bracket installation before driving.

Are the screws loose?

- Is the camera bracket firmly secured?

- If the rear view camera comes loose while you are

driving it may cause an accident.

Before Use/ Installation Procedure

B5A-3444-00_CMOS-740HD.indb 4 2019/12/13 17:52

English | 5

• Do not route wiring in places that get hot, such as

near the heater outlet. If the insulation of the wiring

melts or gets torn, there is a danger of the wiring

short-circuiting to the vehicle body.

• When replacing the fuse, be sure to use only fuse of

the rating prescribed on the fuse holder.

• To minimize noise locate the TV antenna cable, radio

antenna cable and RCA cable as far away from each

other as possible.

• Lay the cords by avoiding high-temperature areas.

Use corrugated tubes for wiring inside the engine

room. If a cord contacts a high-temperature area of

the vehicle, the coating may melt and cause short-

circuiting, which may lead to a fire or electric shock

hazard.

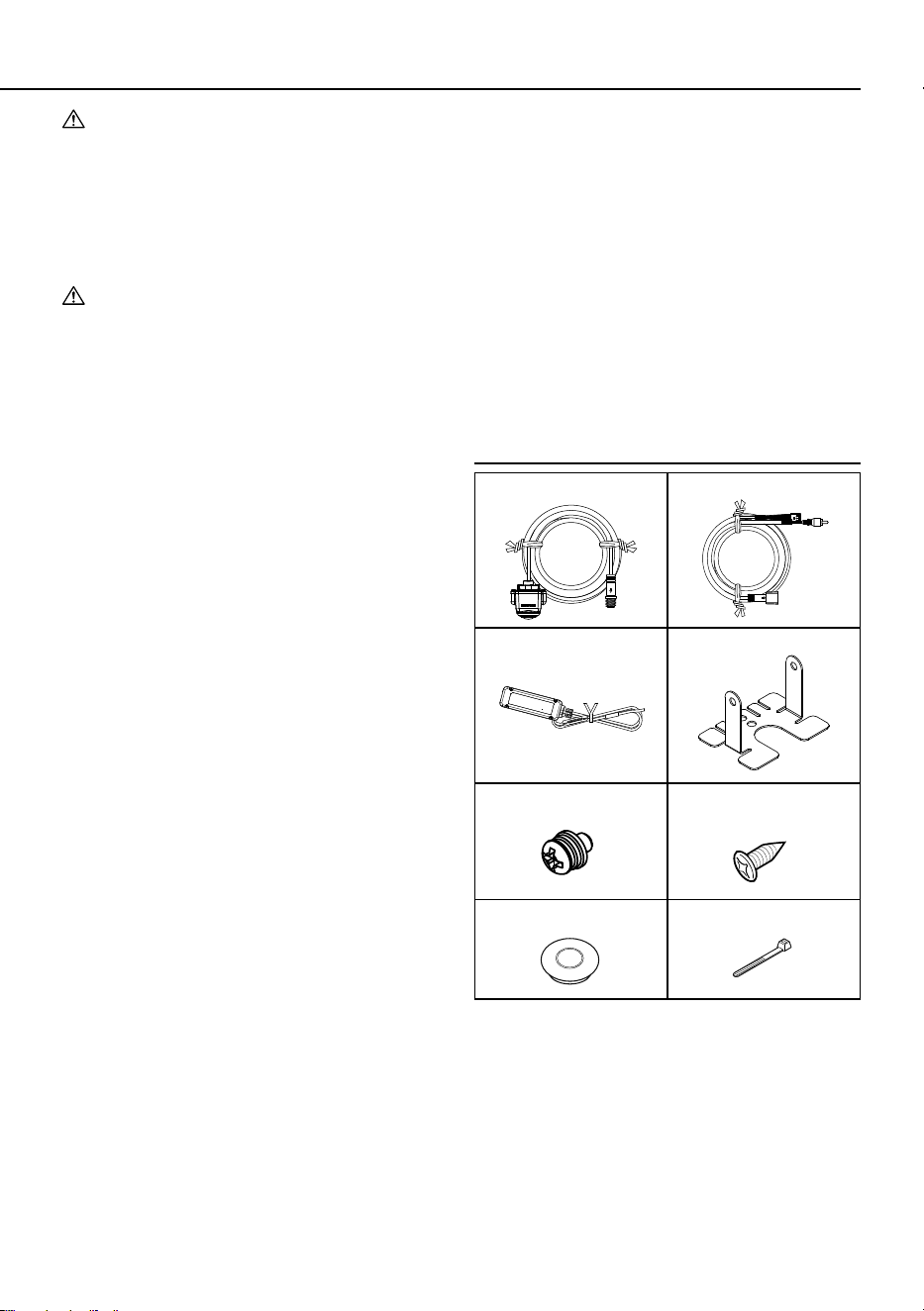

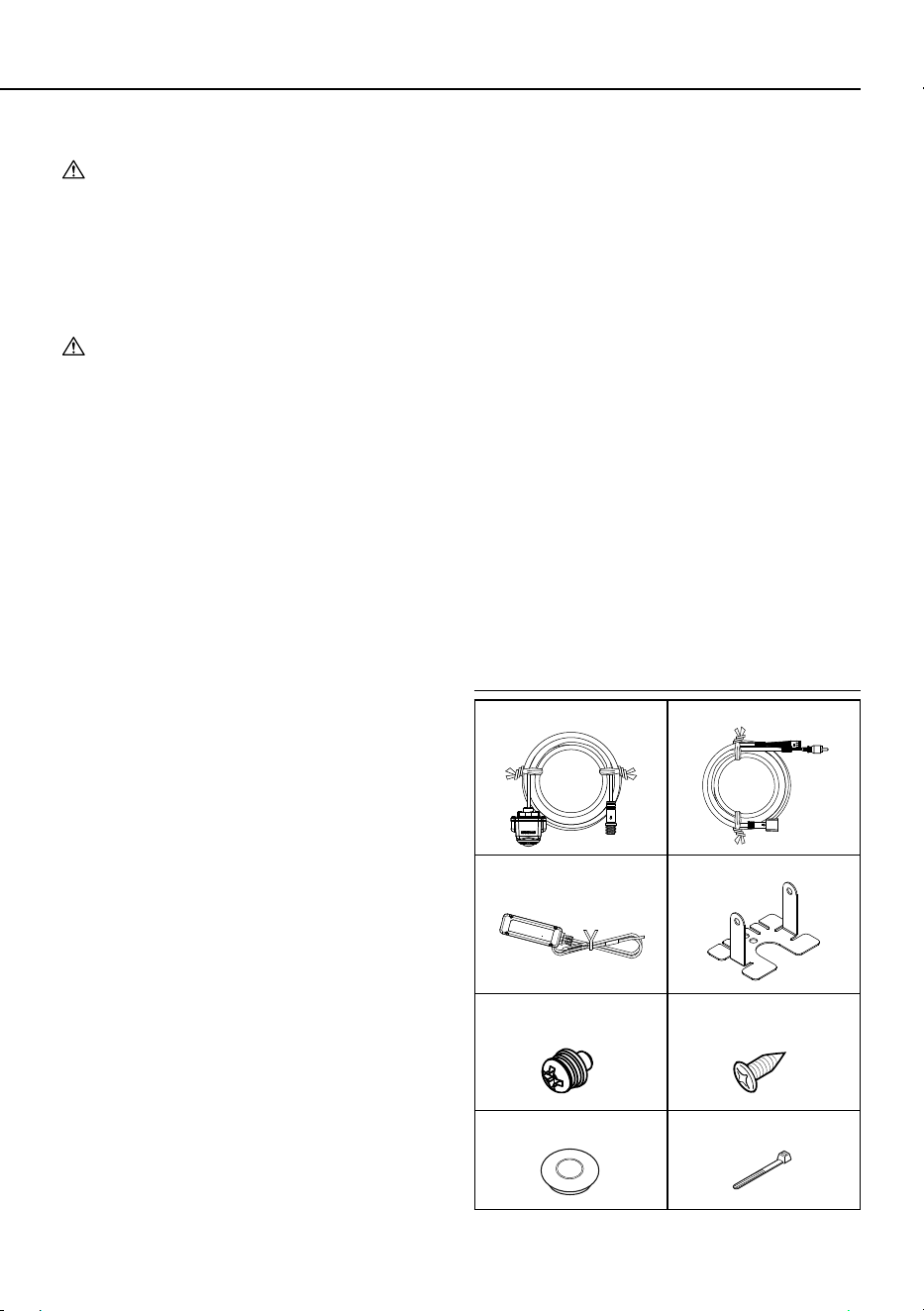

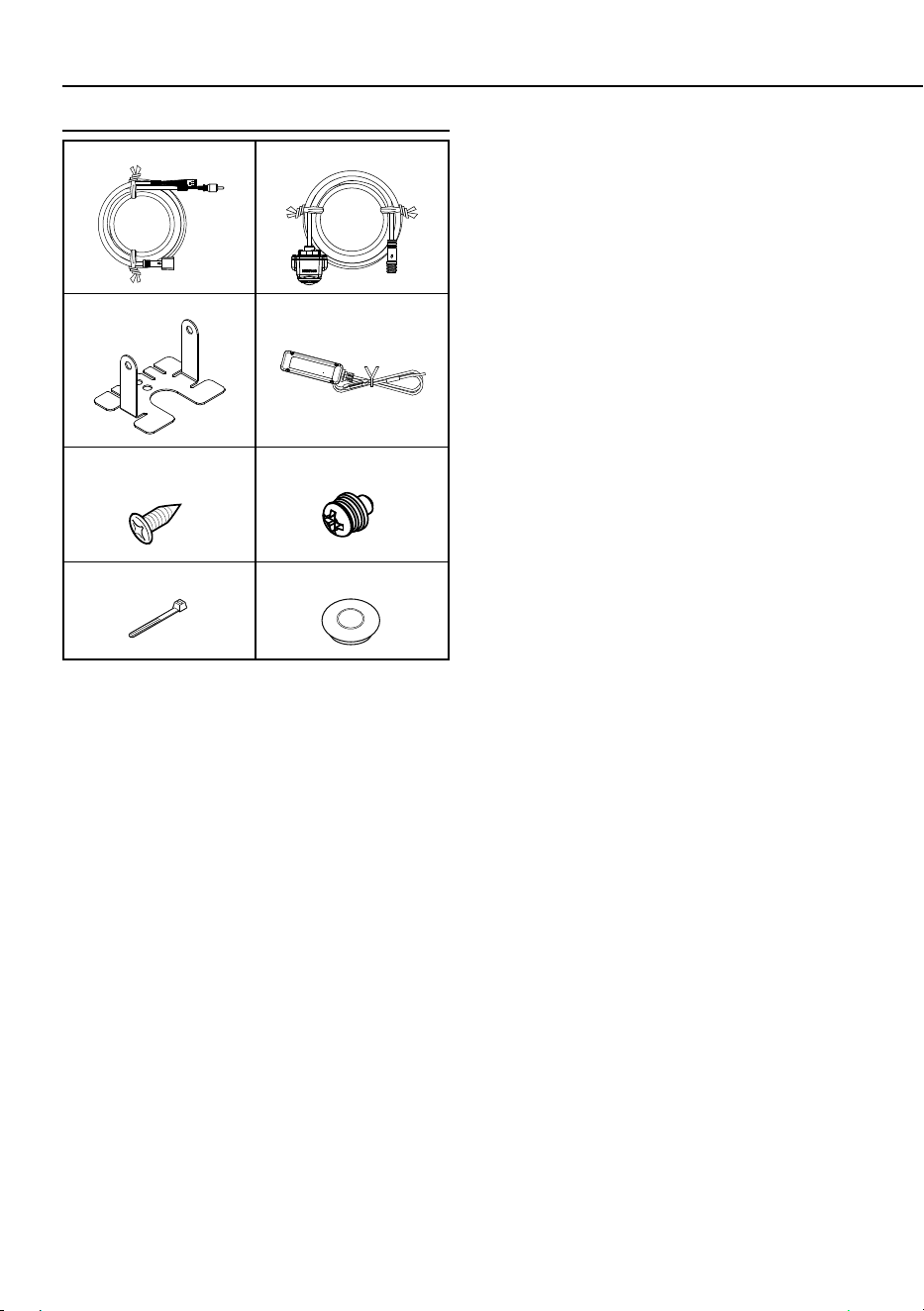

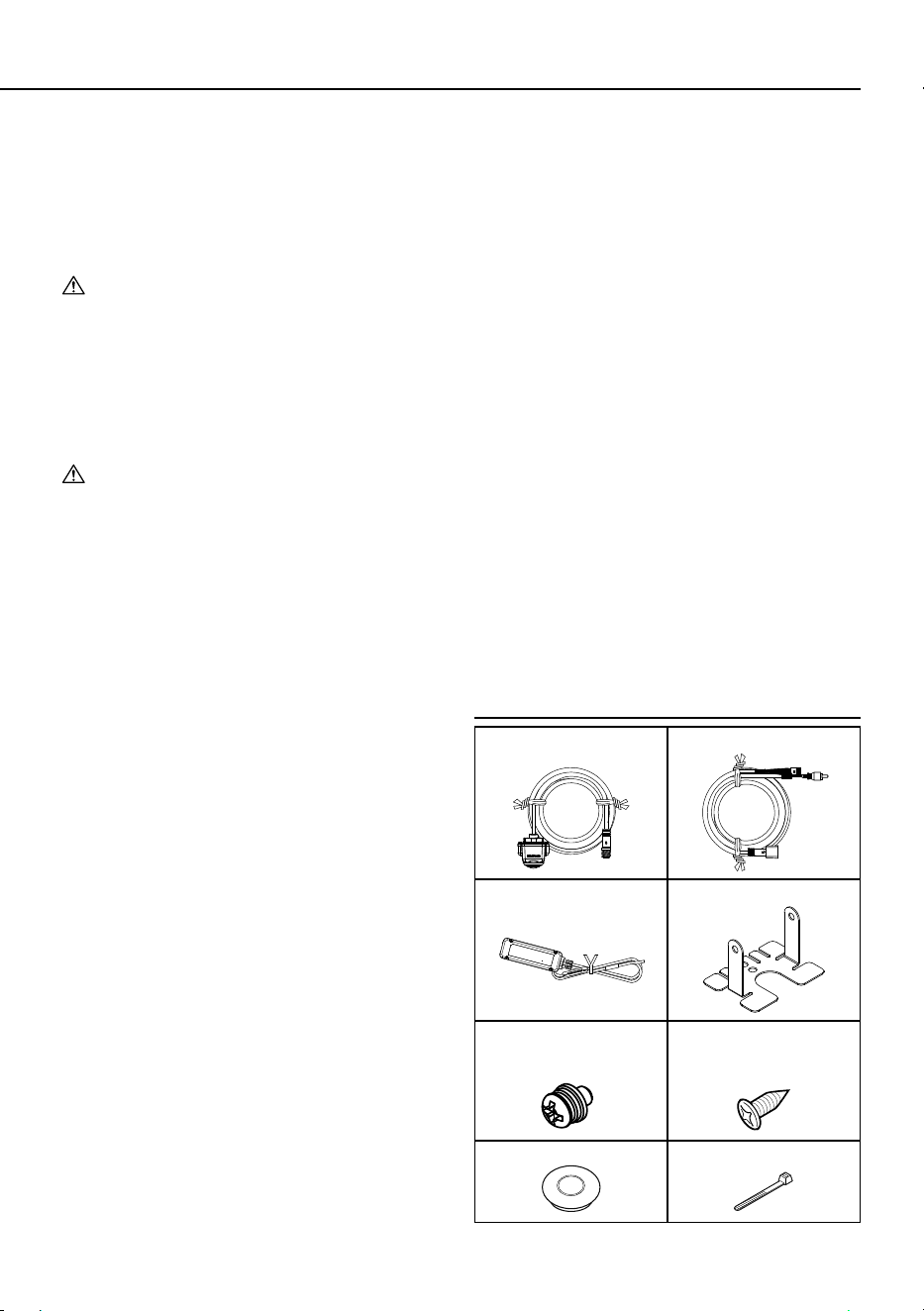

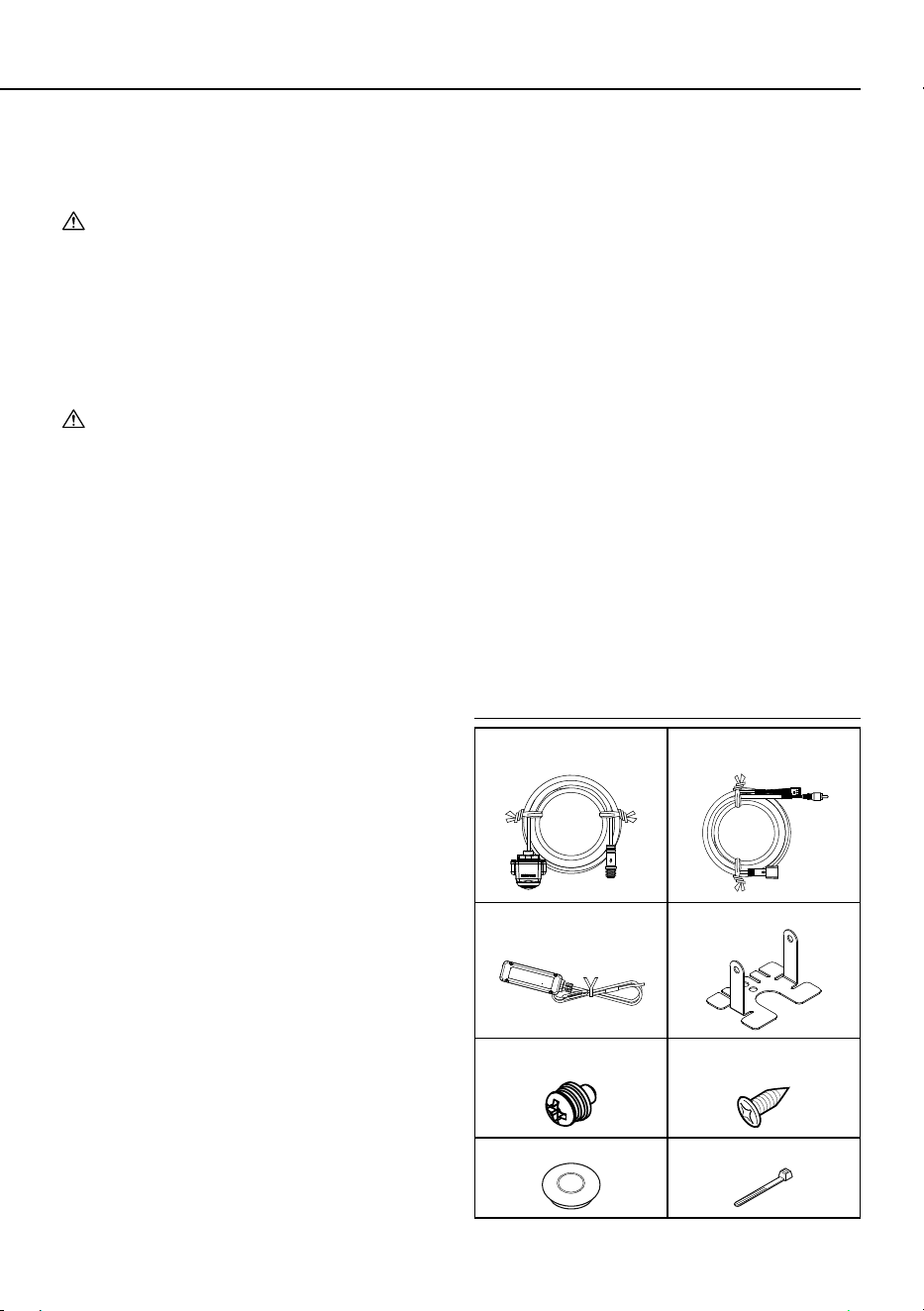

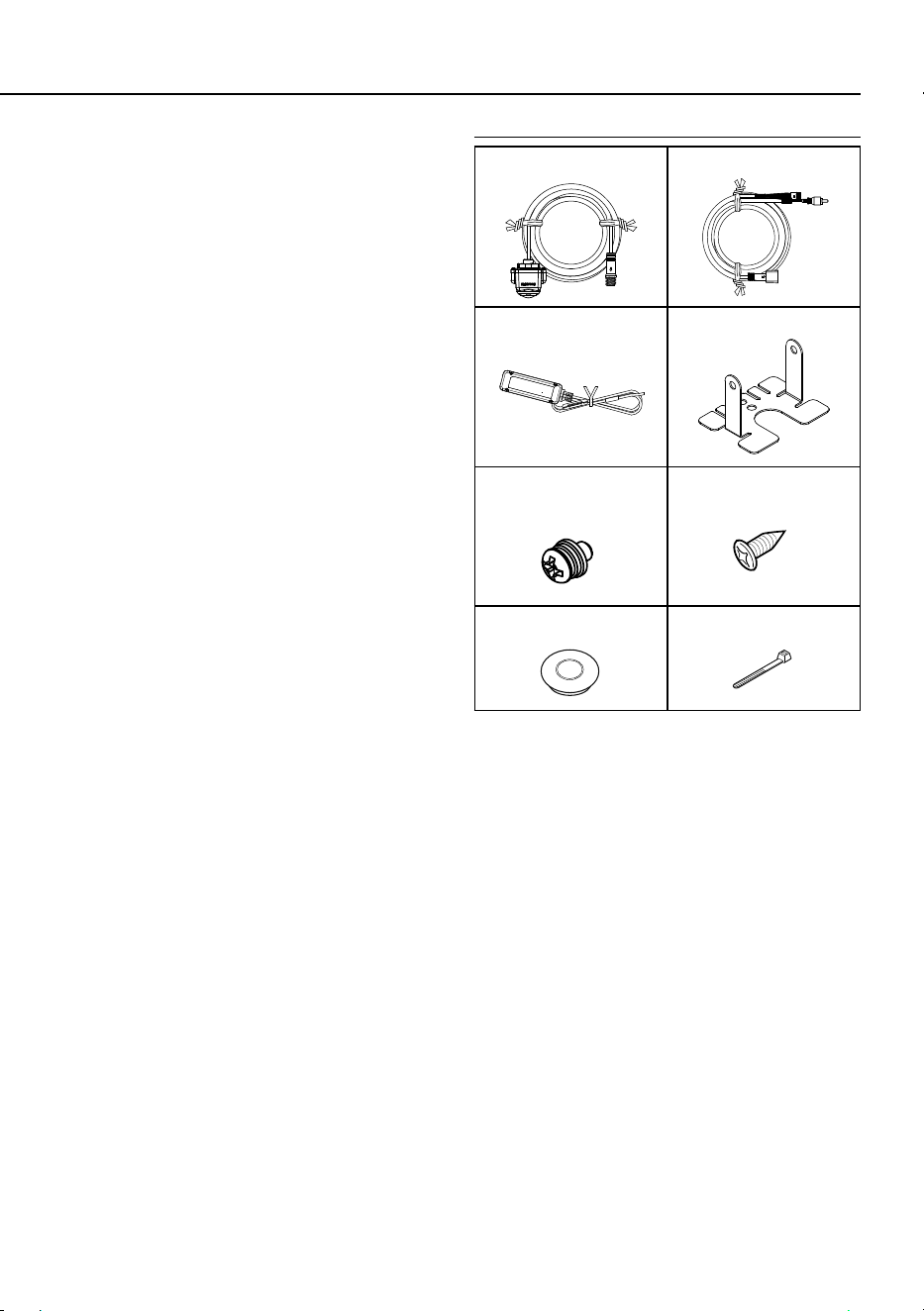

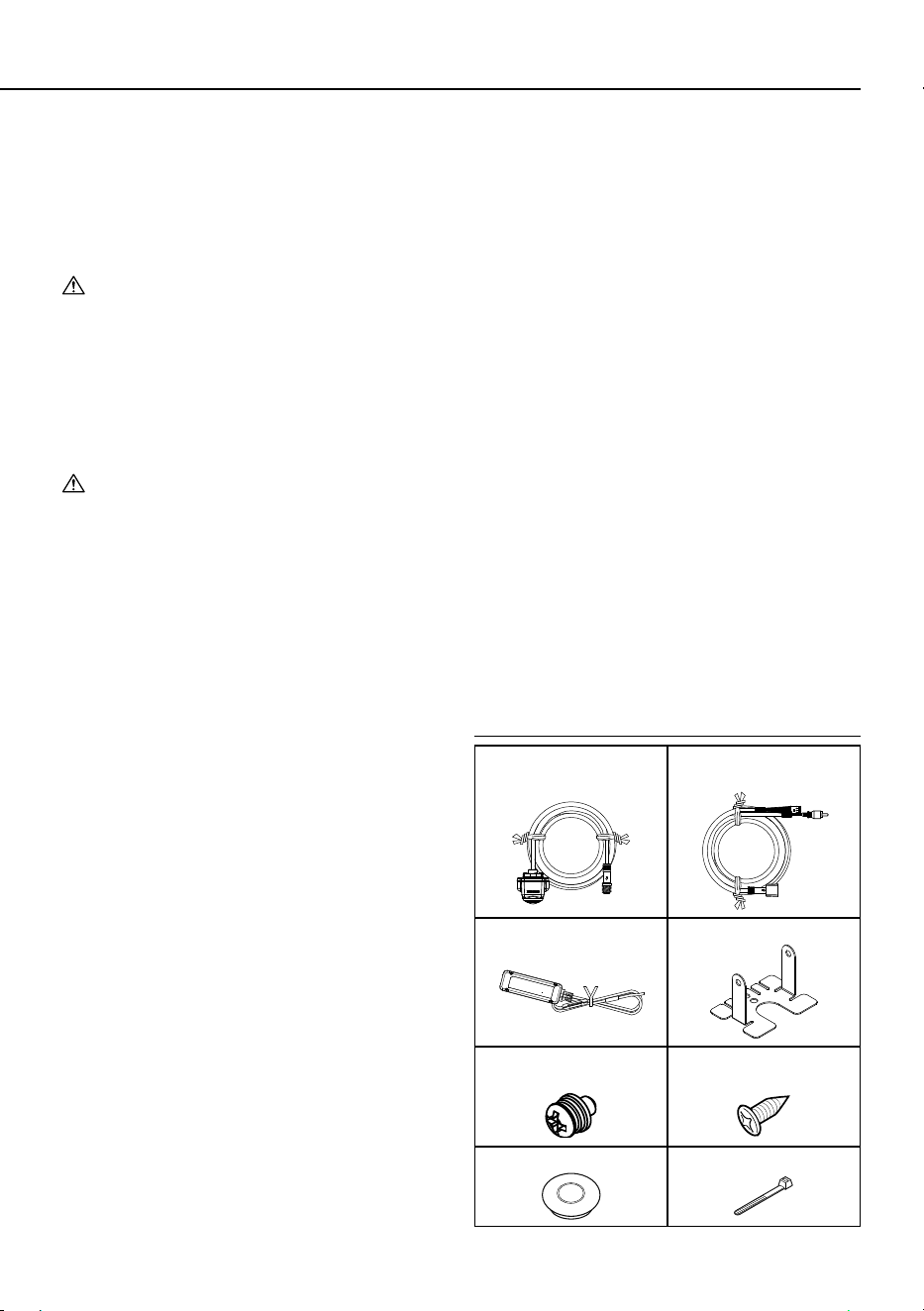

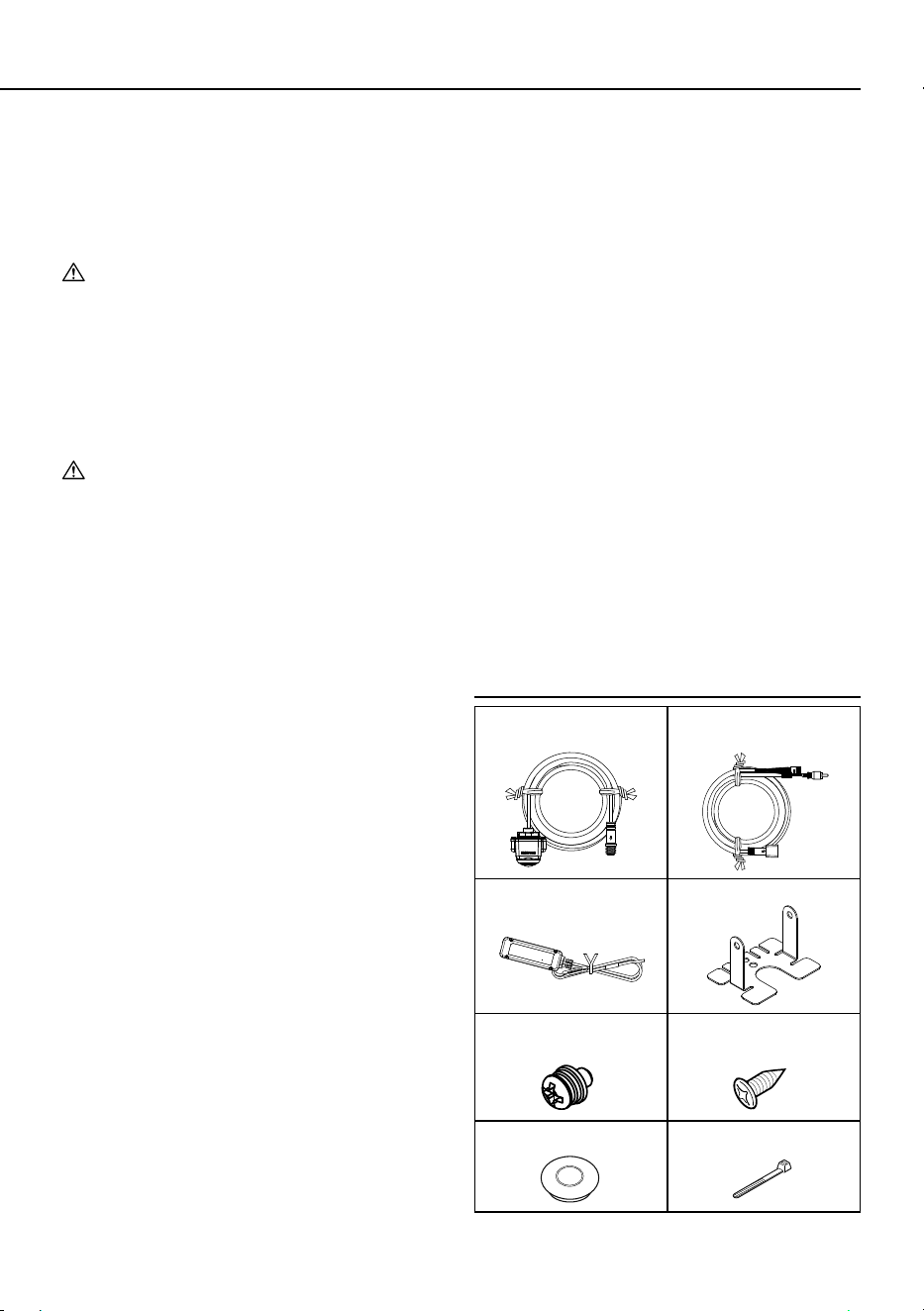

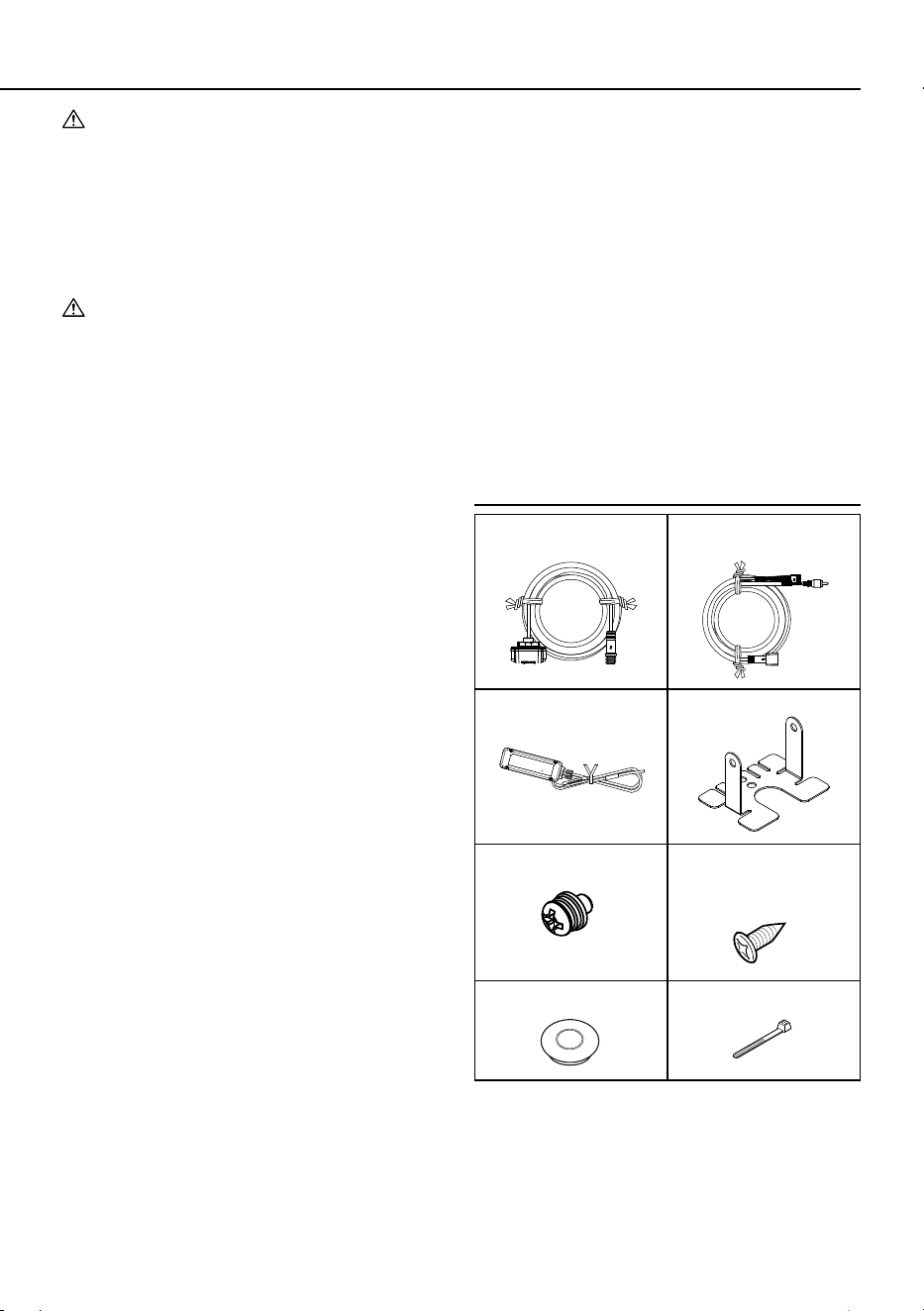

Accessories

Camera (3.0 m)..........1 Power cord (6.0 m

[1]

)..........1

1 4

Power unit..........1

FUSE 2A

ACC

Camera bracket..........1

Screw (M3 × 5 mm)..........2 Camera bracket clamping screw

(Ø3 × 8 mm)..........1

Grommet..........1 Band..........1

[1] Including the power unit

Before Use/ Installation Procedure

WARNING

• If you connect the ignition wire (Red) to the car

chassis (Ground), you may cause a short circuit, that

in turn may start a fire. Always connect those wires

to the power source running through the fuse box.

• Do not cut out the fuse from the ignition wire (Red).

The power supply must be connected to the wires

via the fuse.

CAUTION

• If your car’s ignition does not have an ACC position,

connect the ignition wires to a power source that

can be turned on and off with the ignition key. If you

connect the ignition wire to a power source with a

constant voltage supply, as with battery wires, the

battery may die.

• If the fuse blows, first make sure the wires aren’t

touching to cause a short circuit, then replace the

old fuse with one with the same rating.

• Insulate unconnected wires with vinyl tape or other

similar material. To prevent a short circuit, do not

remove the caps on the ends of the unconnected

wires or the terminals.

• After the unit is installed, check whether the brake

lamps, blinkers, wipers, etc. on the car are working

properly.

• Install so that it does not obstruct the rear field of

view.

• Install so that it does not protrude from the side of

the car.

• Do not perform installation in rain or fog.

• When humidity is high, dry the surface to which the

unit is to be attached before installing.

• Moisture on the attachment surface reduces

adhesive strength, which may lead to the unit

coming off.

• Do not attach the camera bracket to areas on the car

body treated with fluorocarbon resin, or glass.

• May result in the rear view camera falling off.

- Do not apply water to the unit.

- Do not expose the unit to rain.

- Do not subject the camera to unnecessary force.

- Thoroughly clean where tape is used for sticking

on the unit.

• Refer to the Instruction’s manual for details on

connecting the other units, then make connections

correctly.

• Secure the wiring with cable clamps or adhesive

tape. To protect the wiring, wrap adhesive tape

around them where they lie against metal parts.

• Route and secure all wiring so it cannot touch any

moving parts, such as the gear shift, handbrake and

seat rails.

B5A-3444-00_CMOS-740HD.indb 5 2019/12/13 17:52

6 | English

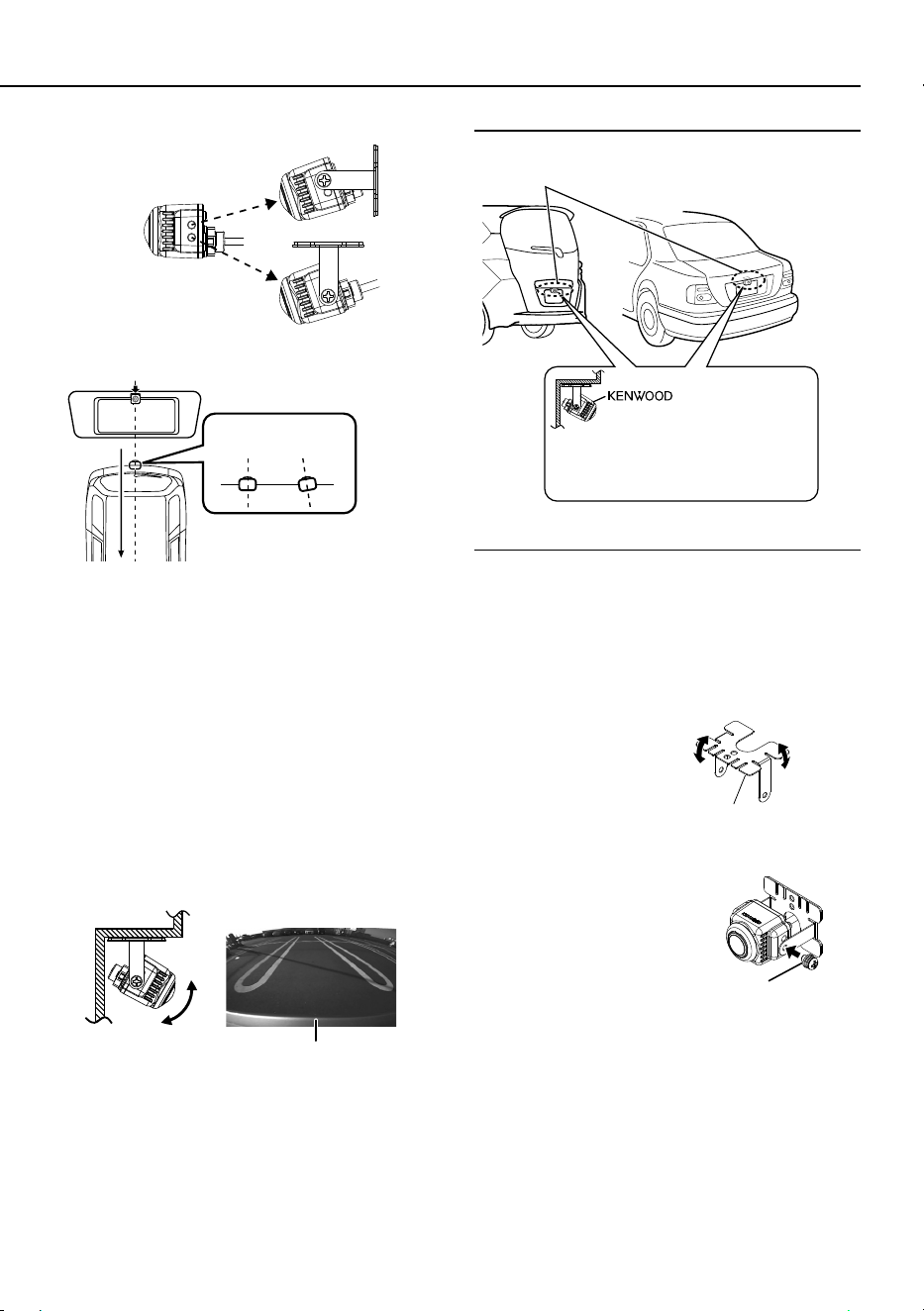

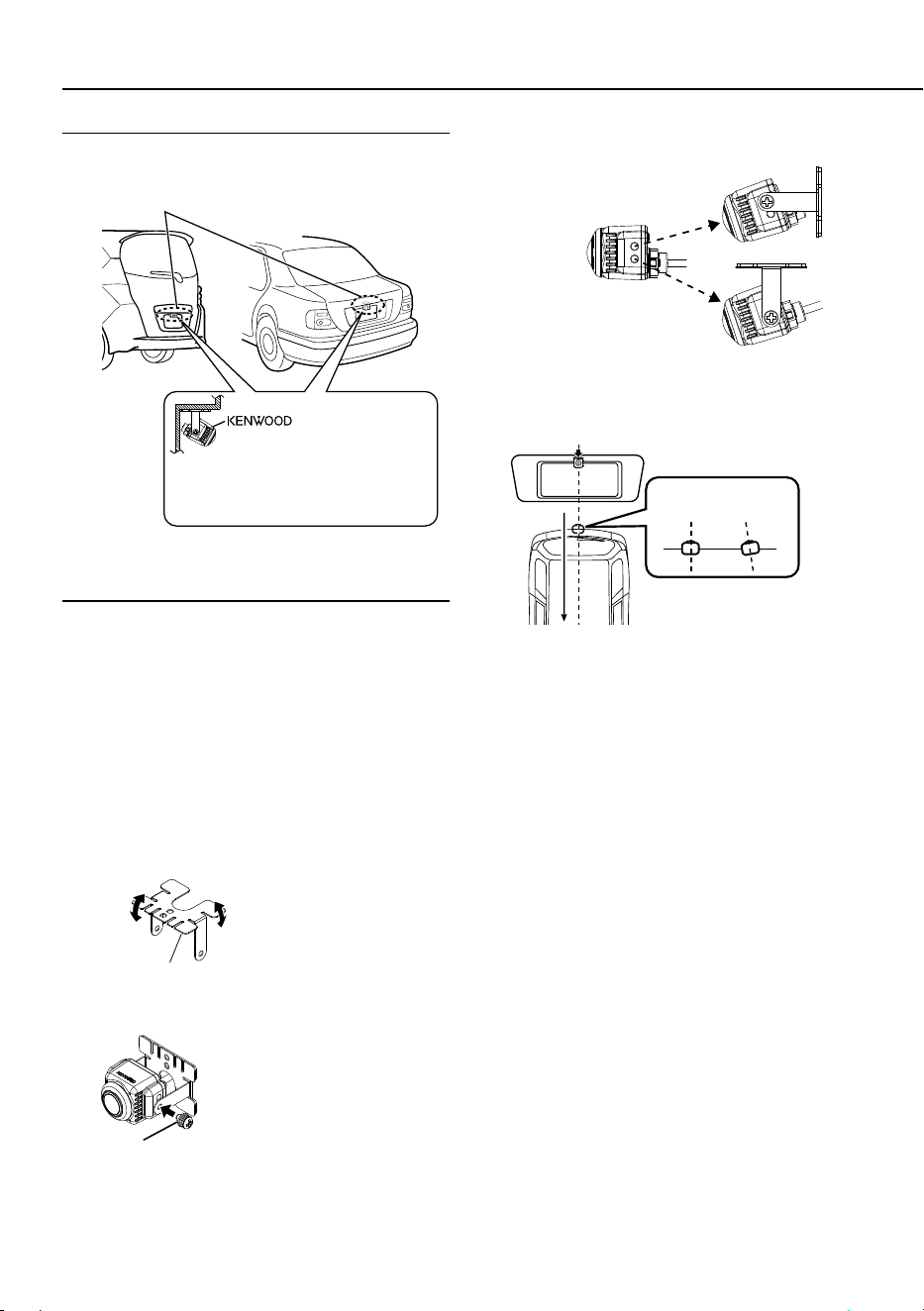

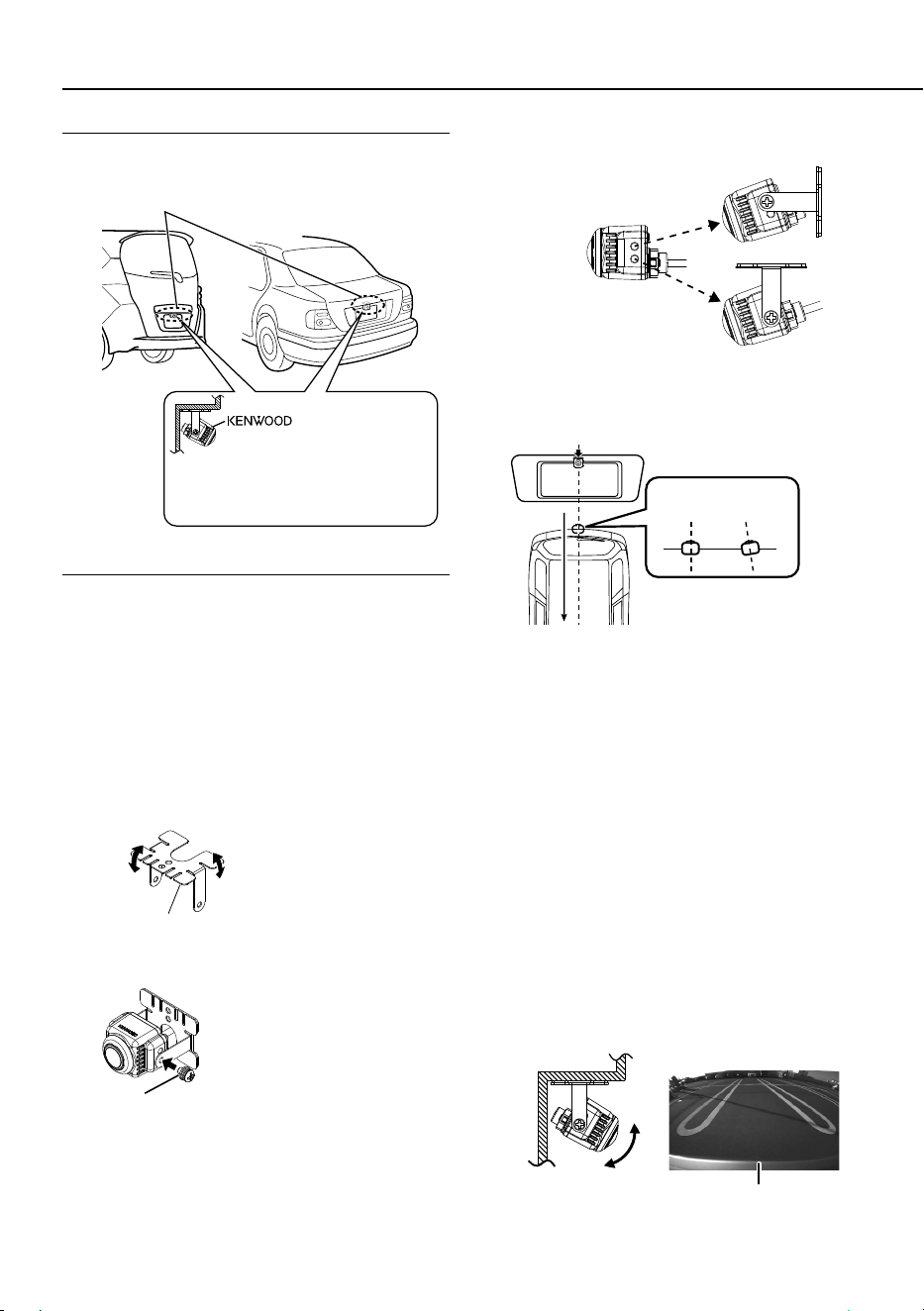

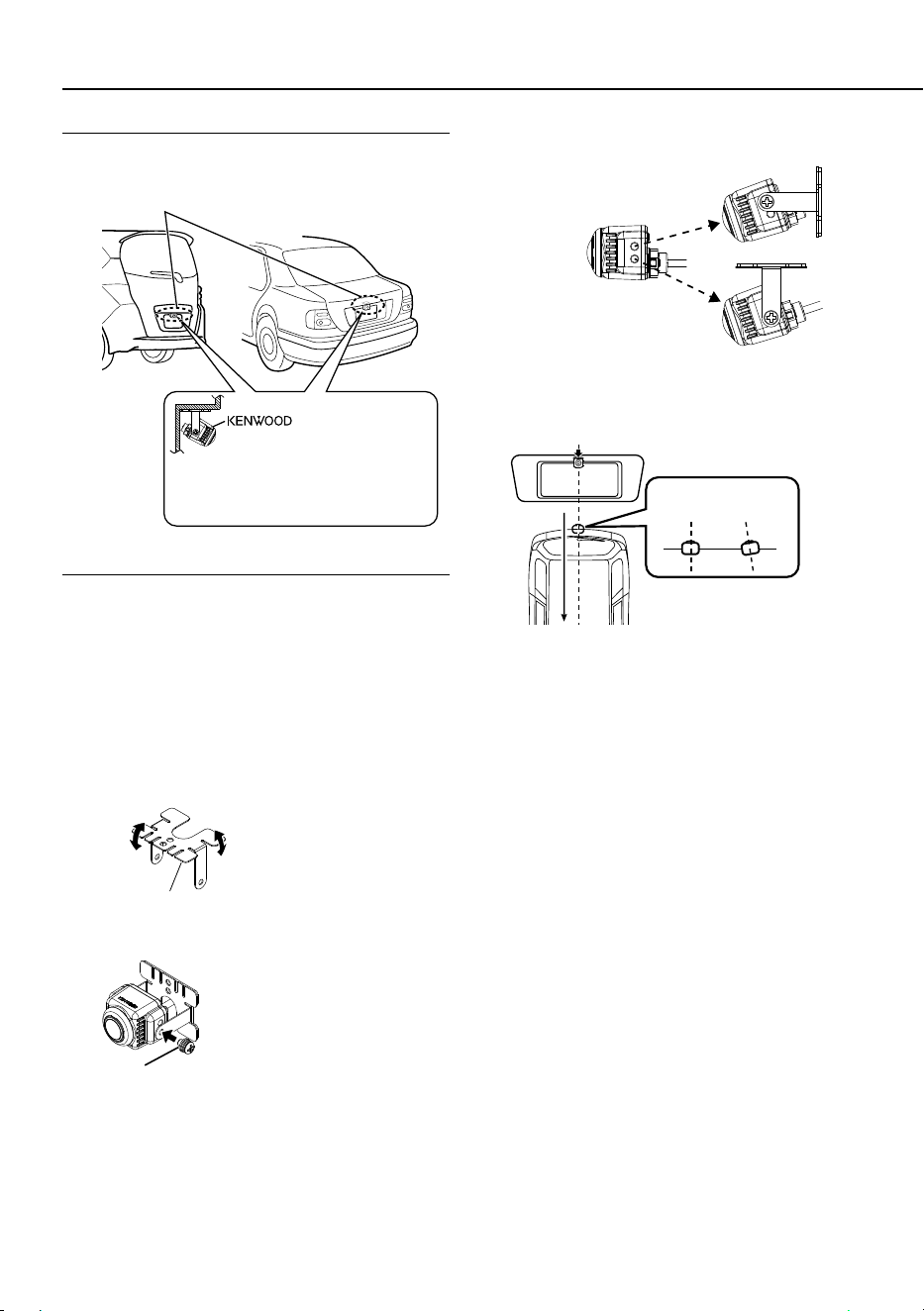

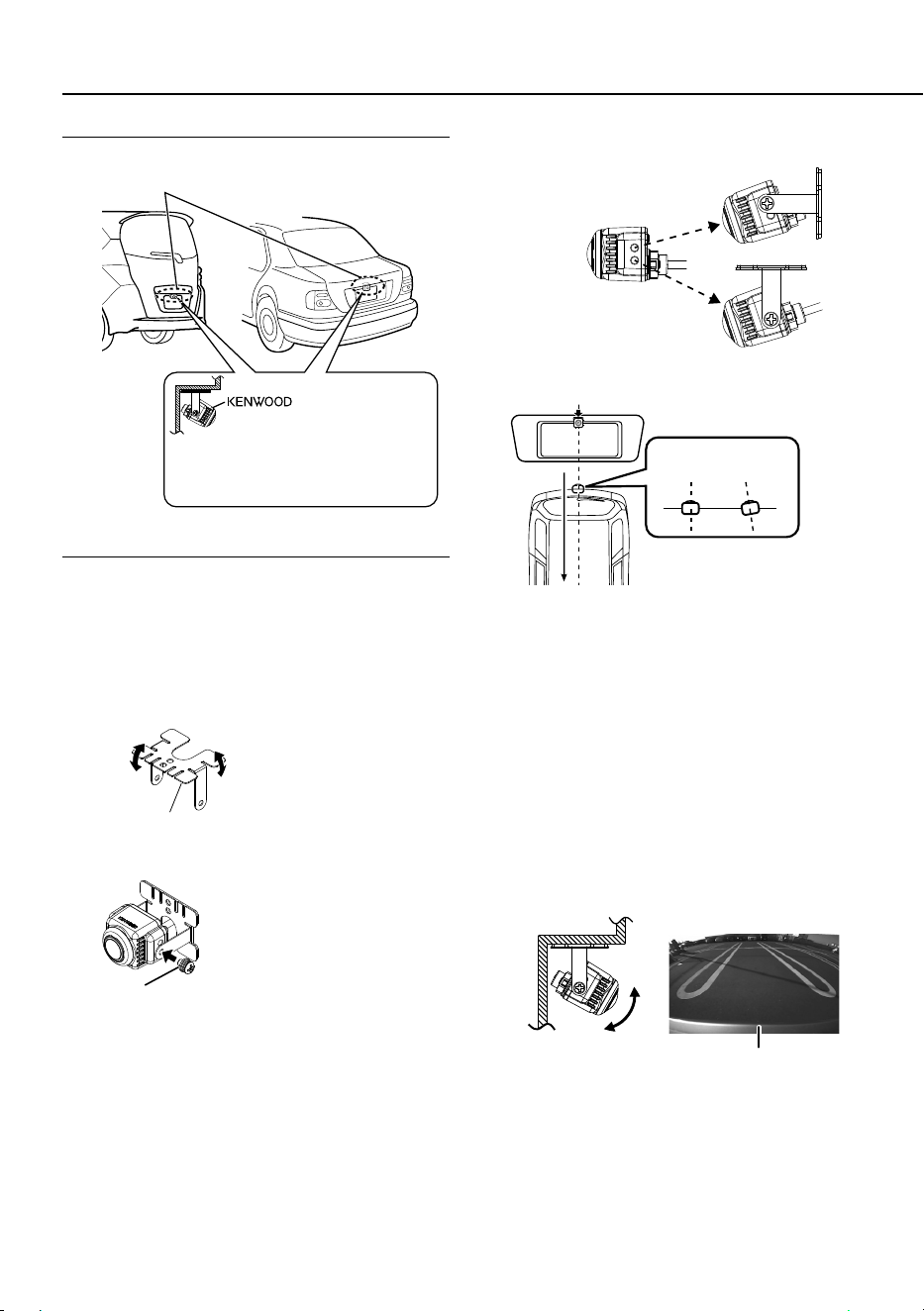

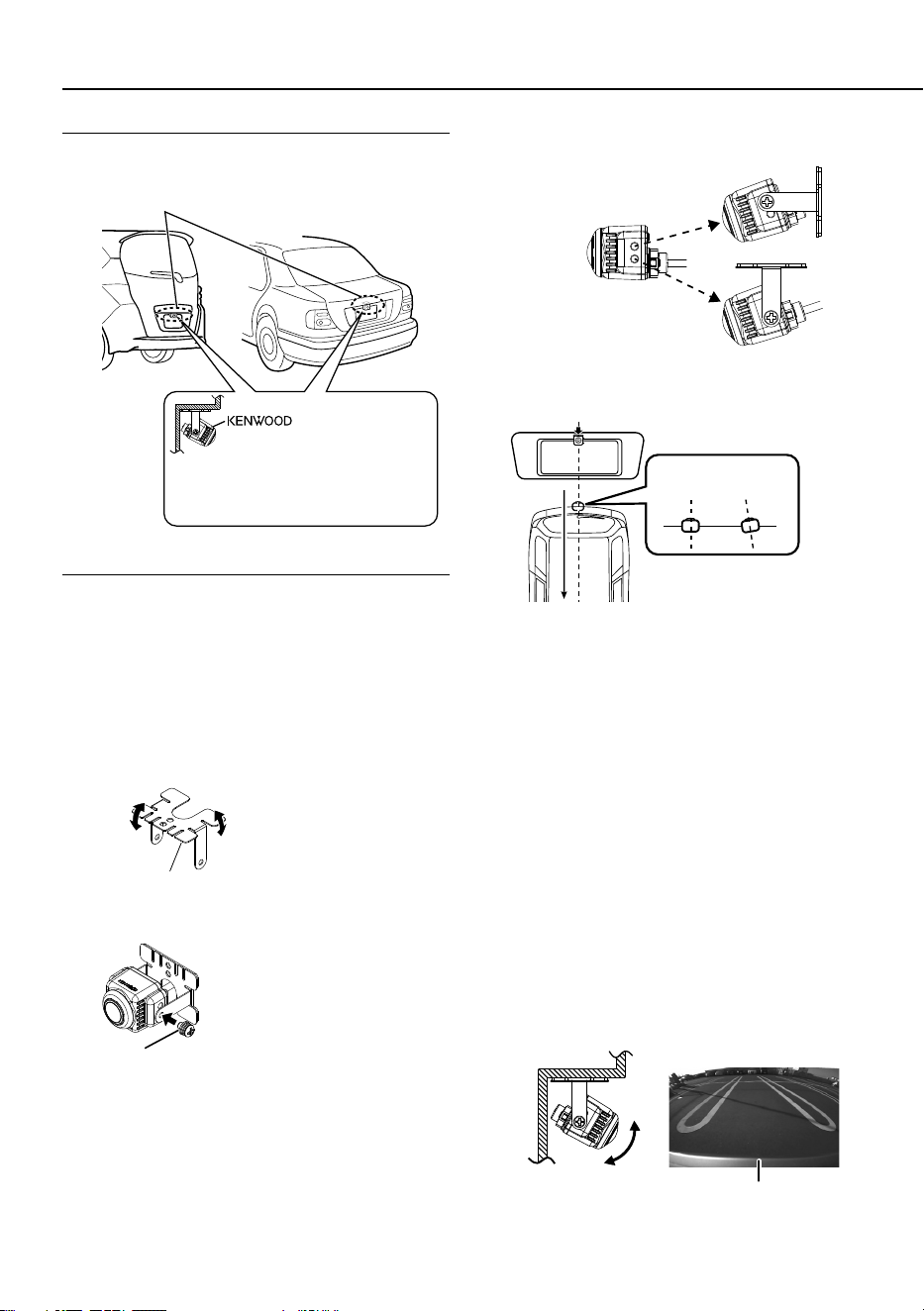

Recommended Installation Position

Examples of correct camera installation on the

rear of the vehicle

Installation position

Mount so that the

“KENWOOD” logo appears

at the top.

Installing the Camera/Adjusting its angle

1 Decide the camera installation position.

2 Clean the camera installation surface.

Using a commercially available cleaner, wipe dirt,

moisture and oil away from the surface on which

the camera bracket is to be attached.

3 If required, separate the camera bracket from

the camera and adjust the shape according

to the surface on which it will be attached.

Bend

Camera bracket

Adjust the camera

bracket shape so

that it fits the camera

installation position.

4 Mount the camera on the camera bracket.

Screw

(M3 × 5 mm)

Secure the camera to the camera

bracket with the mounting

screw. (2 locations on each side)

Mount so that the “KENWOOD”

logo appears at the top.

The camera has two securing holes at the side at

the top and bottom.

Please adjust according to the installation.

Installation example

5 Fix the camera temporarily with tape, etc.

Using a piece of tape, etc., fix the camera

temporarily.

12345

NGOK

Install the camera at the center of the vehicle and

not to hide the number plate. And also install

straight toward the forward/reverse direction

of the vehicle. Be careful not to lean the camera

toward other directions of the vehicle, etc.

6 Complete all of the required connections.

7 Display the camera video.

Before viewing the camera, apply the parking

brake and chock the wheels so that the vehicle

will not move. Otherwise, an unexpected

accident may result.

For displaying the camera video, read the

instruction manual for your video monitor.

Change the shift lever to the R (Reverse) range to

view the image of the rear of the vehicle.

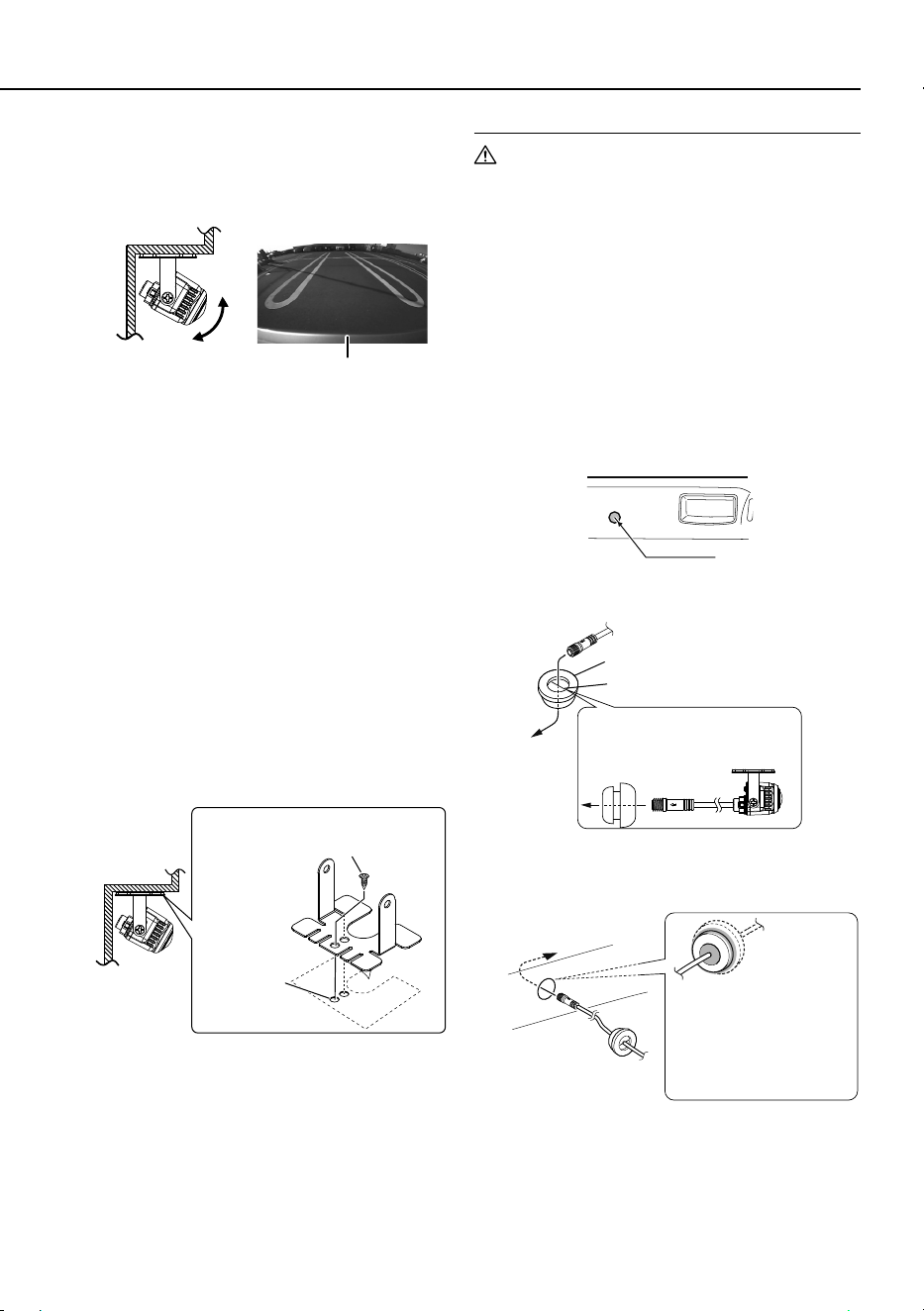

8 Adjust the camera angle.

When adjusting the camera angle, be careful not

to stretch the camera cord.

Adjust the angle so that the rear of the vehicle

or the bumper can be seen at the bottom of the

monitor.

Vehicle rear part or bumper

Installation

B5A-3444-00_CMOS-740HD.indb 6 2019/12/13 17:52

English | 7

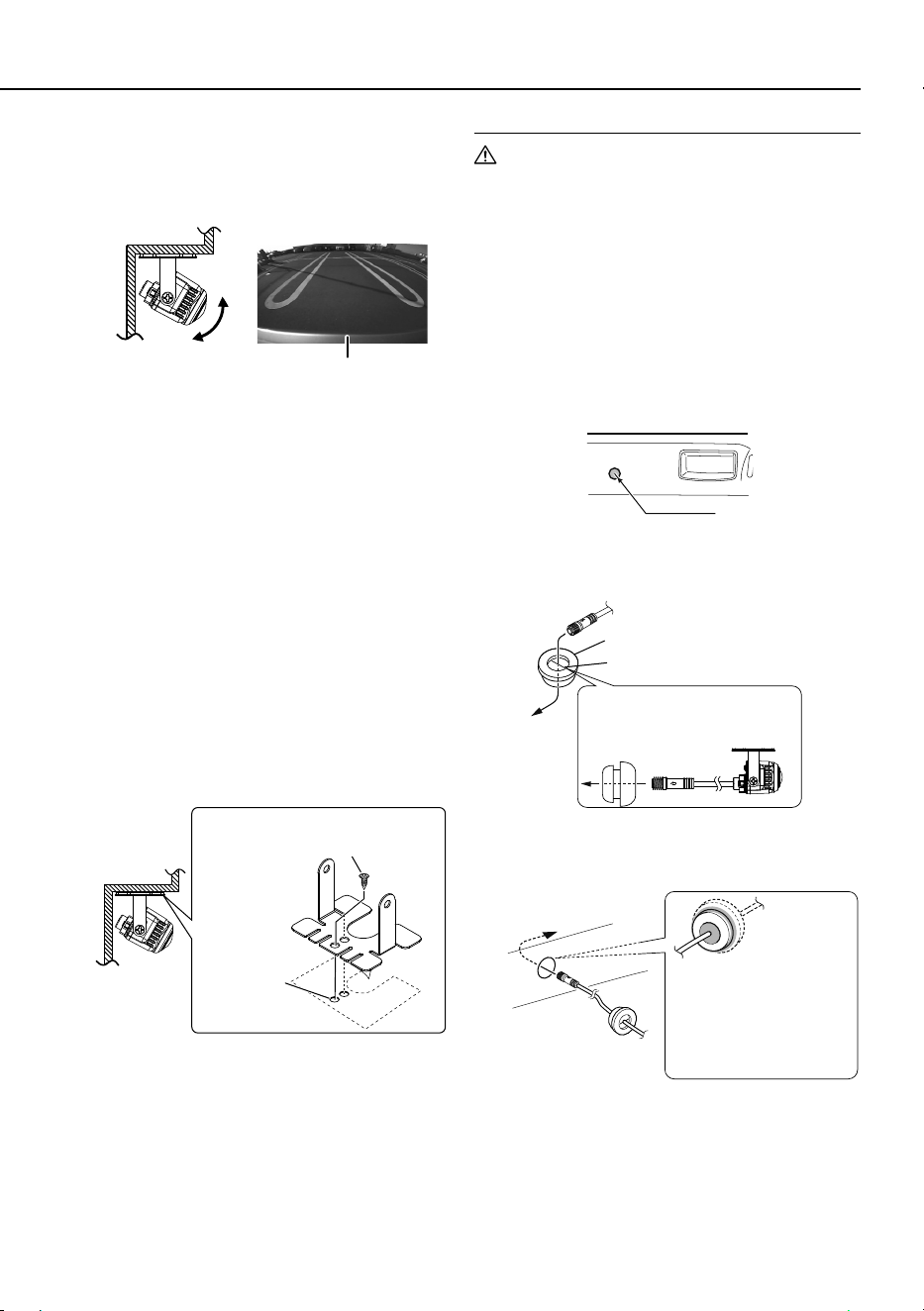

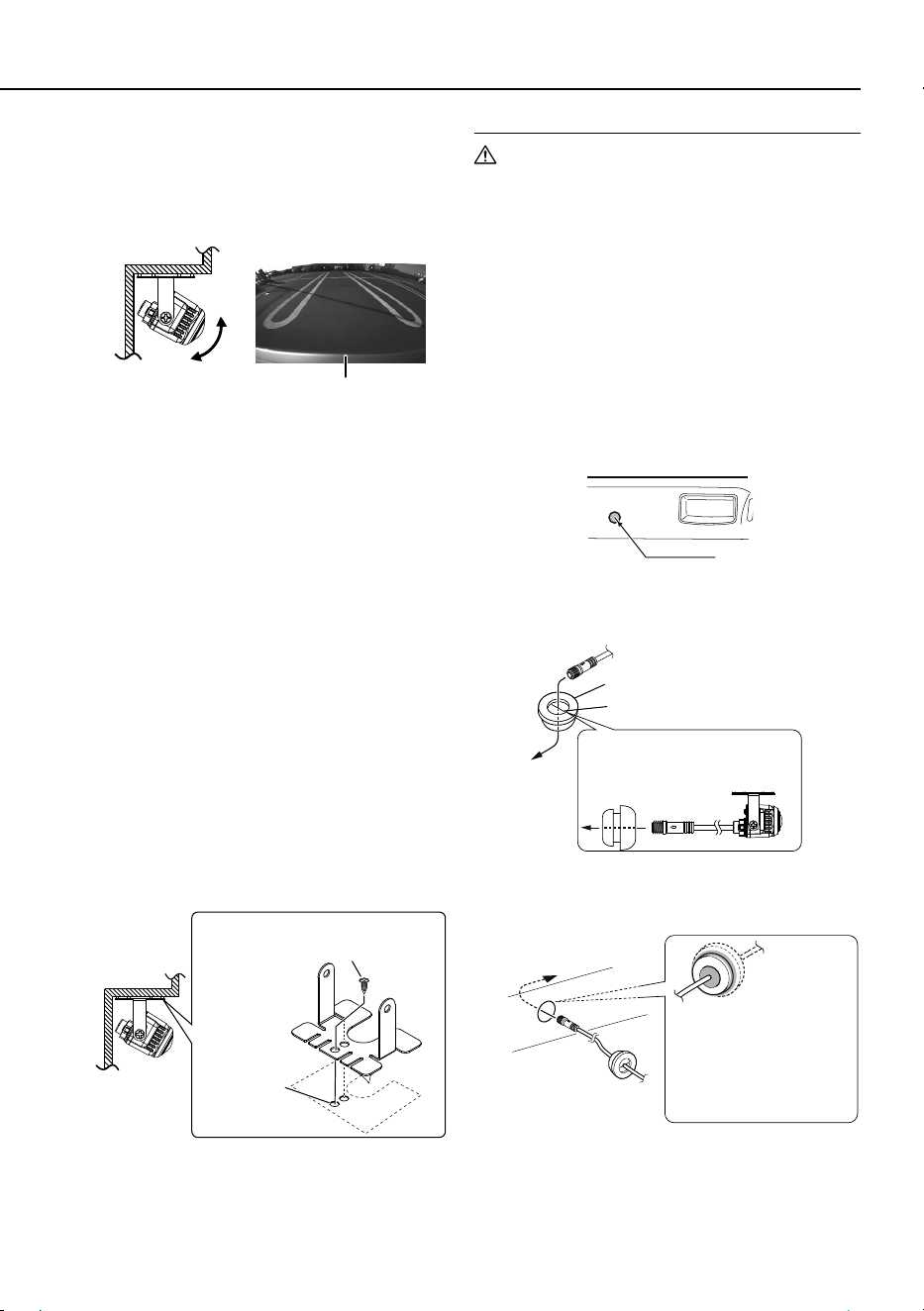

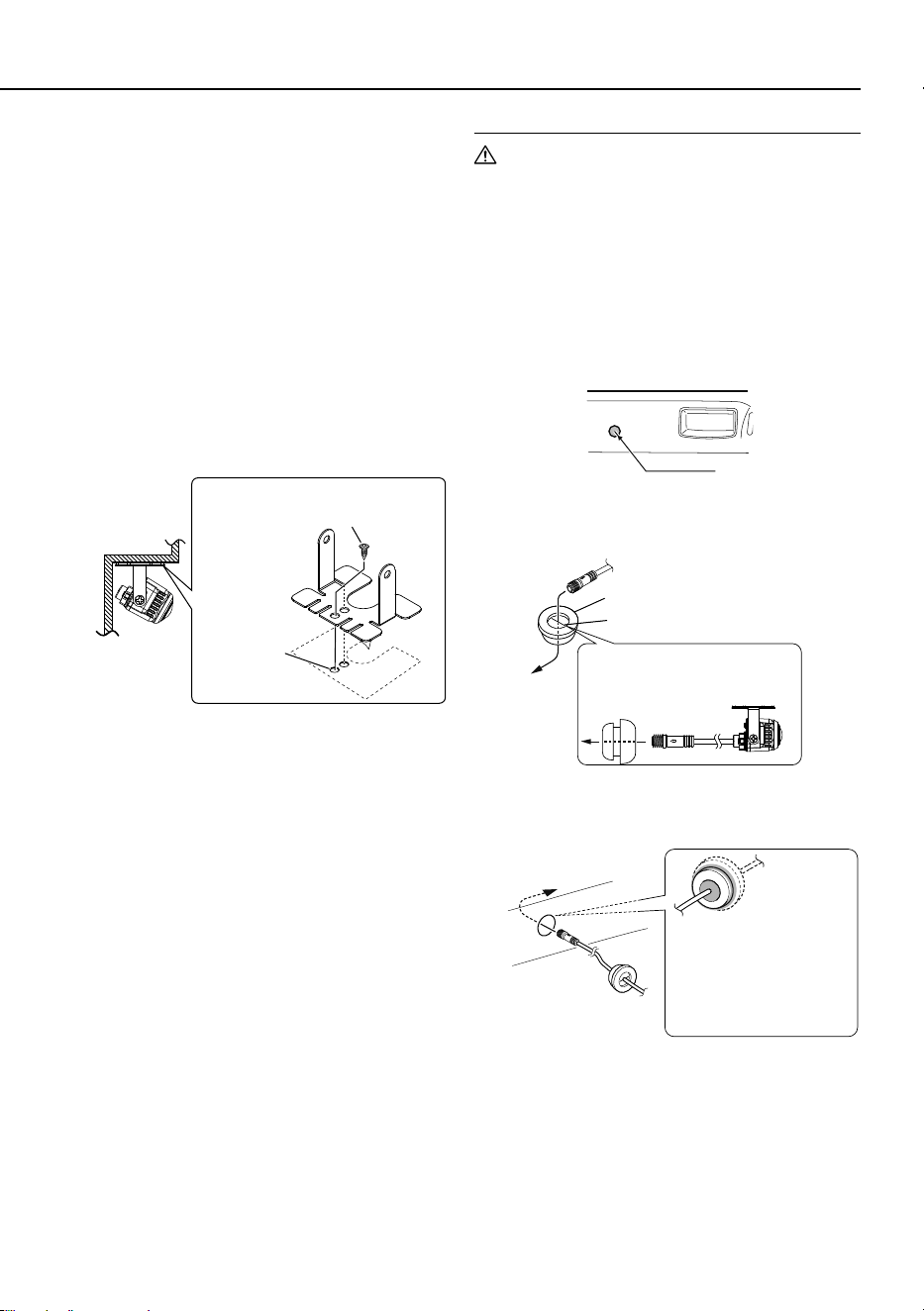

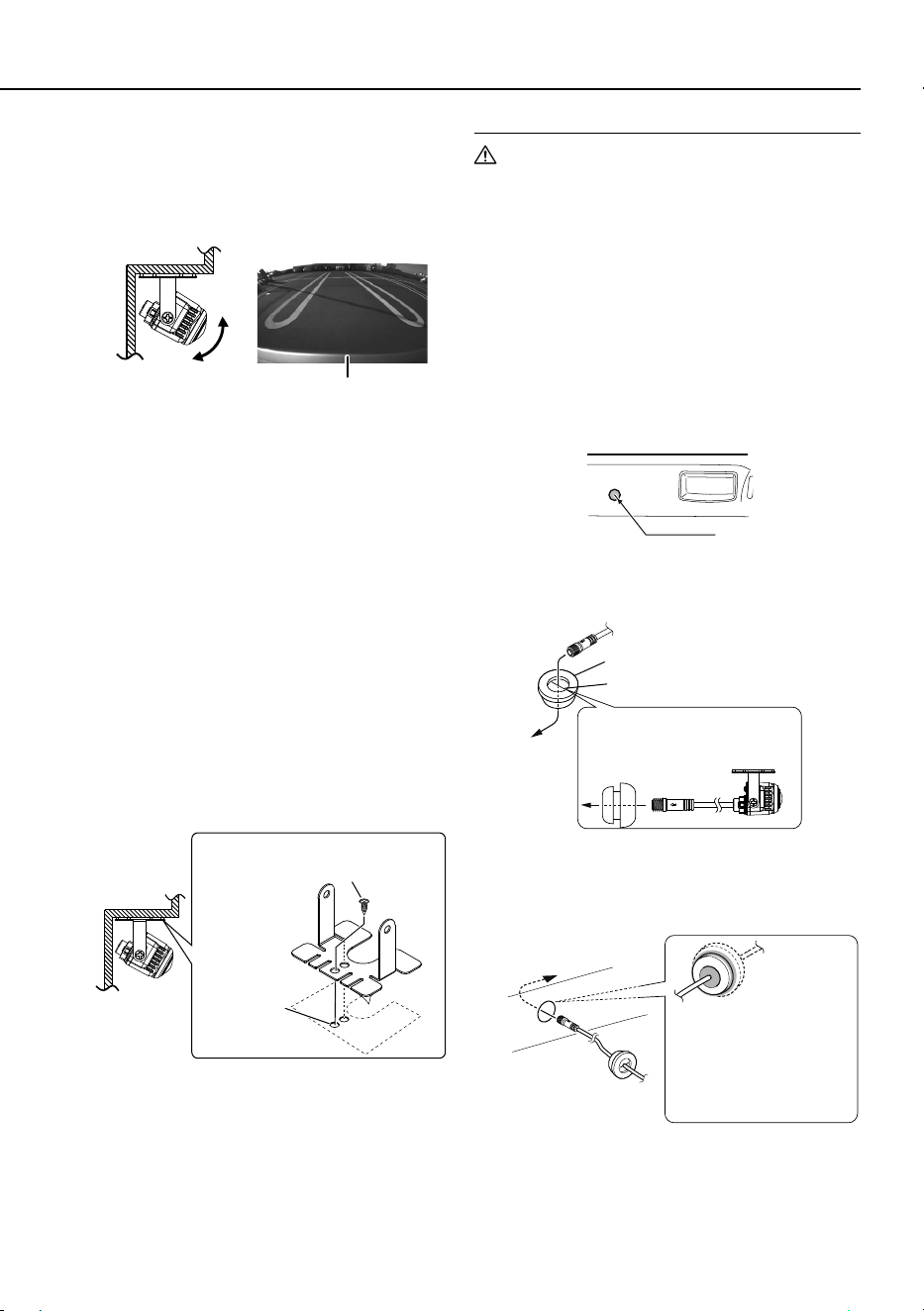

9 After adjusting the camera angle, tighten the

retaining screws firmly.

Inspect the retaining screws at times. If they are

loose, tighten them firmly.

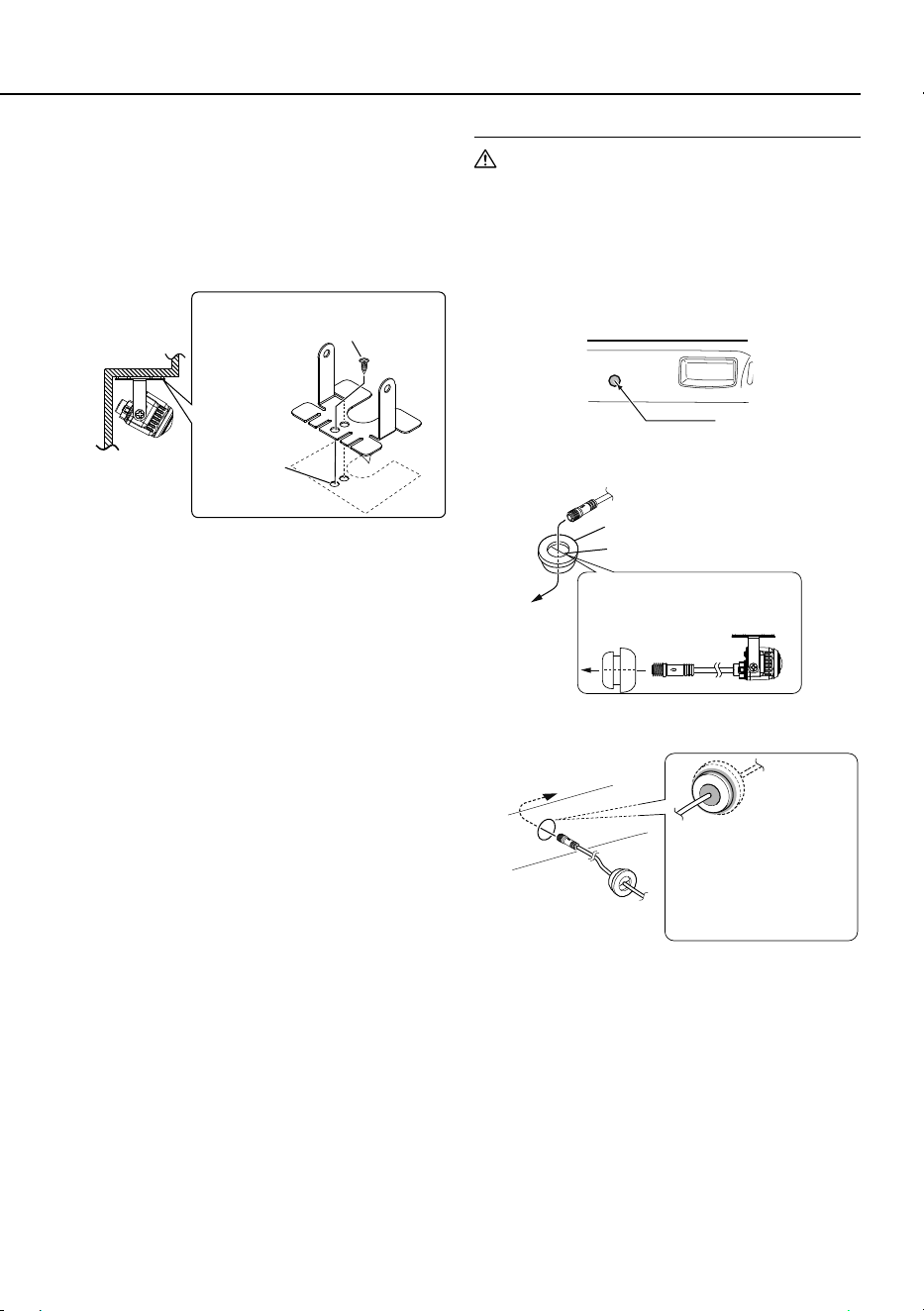

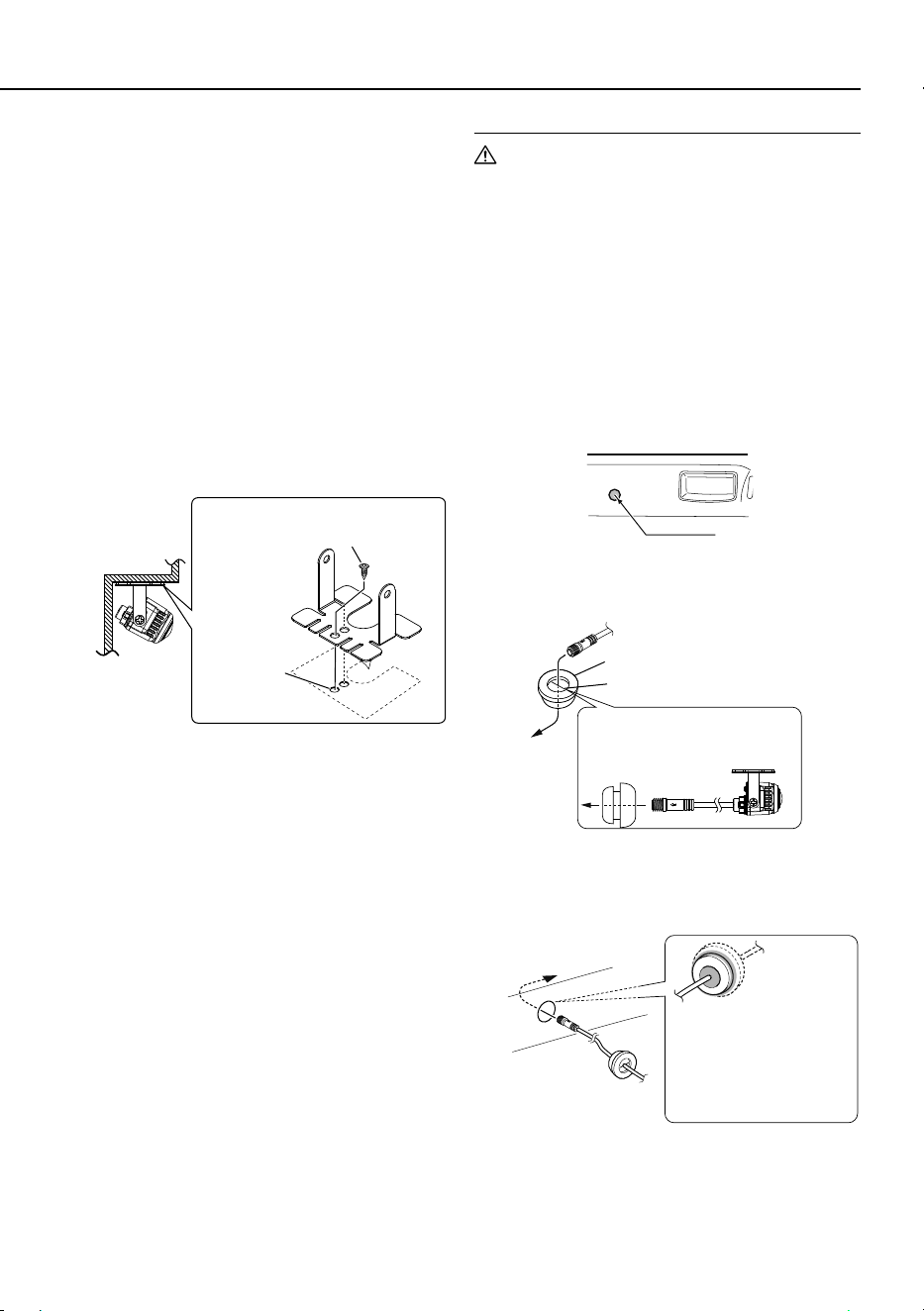

10 Fix the camera firmly in position.

Peel off the paper liner from the double-side

adhesive tape on the camera bracket and attach

it. After attaching, push the camera bracket with

your finger to ensure close adhesion.

Do not touch the adhesive surface with your

hand or peel and reattach an attached tape, as

these will degrade the adhesive force and may

cause the camera bracket to be detached. If

required, secure the bracket on the vehicle body

using the camera bracket clamping screw.

The camera bracket has two holes for the screw.

Select one of them to fit the position of the

attachment.

Ø2 to

Ø2.5 mm

Camera bracket clamping

screw (Ø3 × 8 mm)

Installation

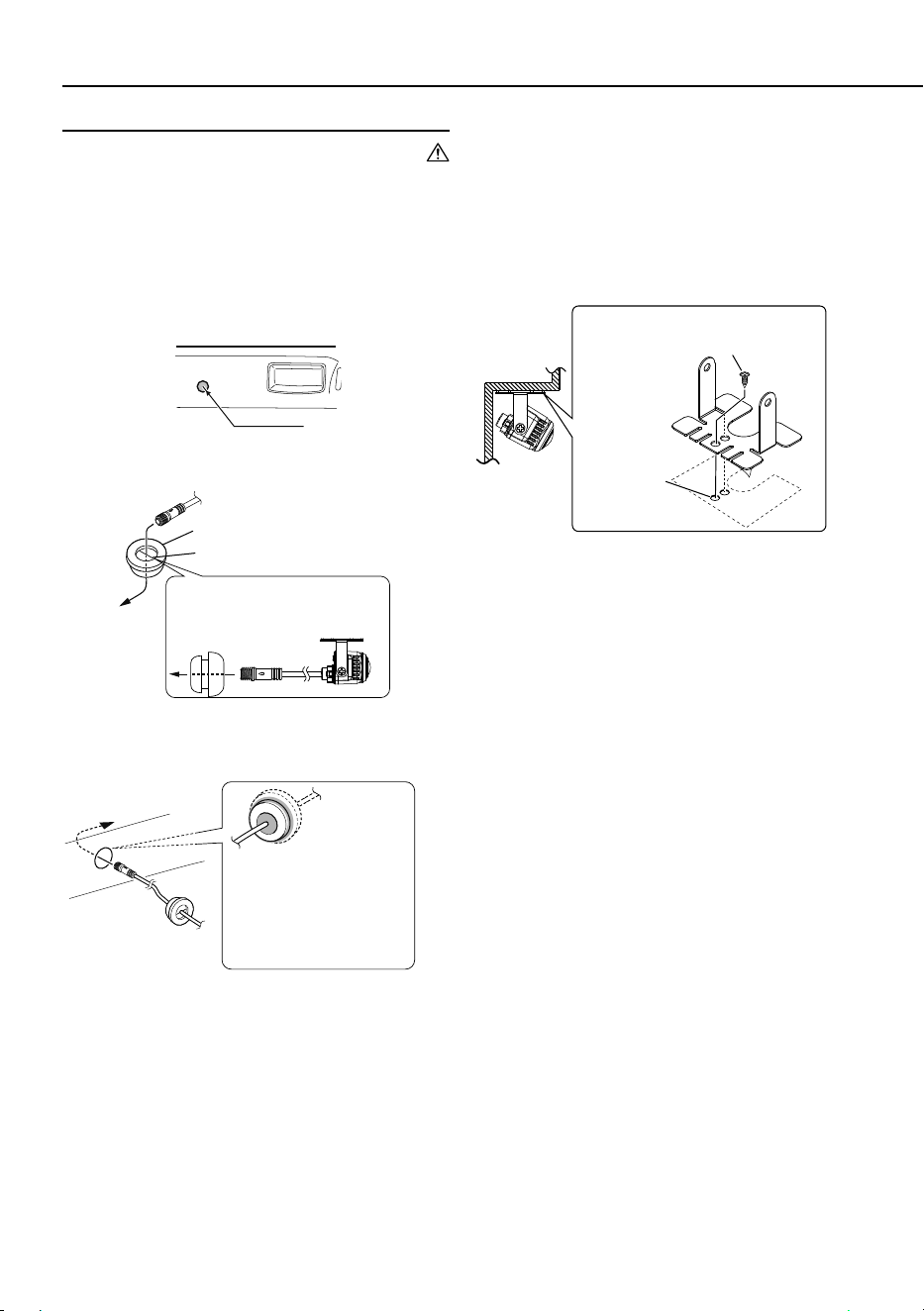

Using a grommet

CAUTION

• When drilling a hole in the car body to mount the

camera, check the positions of fluid lines, tanks,

electrical wiring, etc. to make sure there is will be

interference or contact with these. Failure to do so

could result in a fire, electric shock or malfunction.

• If drilling work is required, be sure to wear a pair of

goggles to prevent chips and debris from entering

your eyes. Otherwise, there is a risk of injuries.

1 Drill a hole of Φ13 mm for the wiring.

φ13mm

2 Make a notch in the enclosed grommet and

pass the cable connector on the camera side

through it.

Notch

Grommet

Take note of the direction of

the grommet.

3 Waterproof the grommet area on the inner

side of the back door with a commercially

available sealant or similar.

Use a commercially

available sealant or

similar to waterproof

the area.

B5A-3444-00_CMOS-740HD.indb 7 2019/12/13 17:52

8 | English

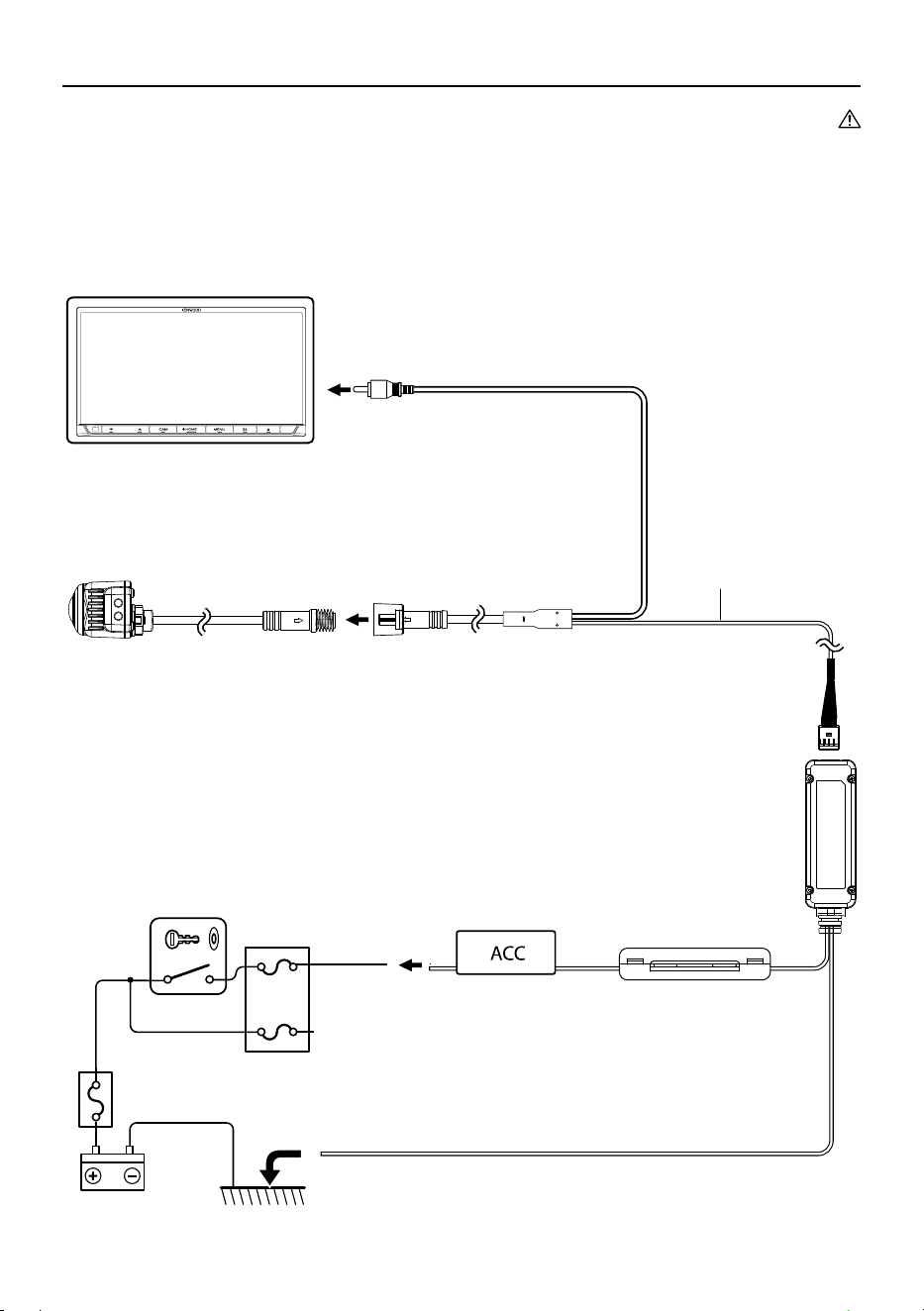

Video cord

Navigation system/Video monitor compatible

with the HD camera picture quality

(commercially available)

GND cord (Black)

GND

Battery

Main fuse

Fuse

Engine key

Connect to a metallic part of vehicle (a part of chassis

connected to the negative side of power supply).

CAUTION

• If the engine key of your vehicle does not have the ACC position, branch the wire energized when the engine

key is ON and connect it to the accessory power cord.

• Before proceeding to connections, make sure that the engine key is not inserted and disconnect the (-)

terminal of the battery to prevent the short-circuiting incident.

• Do not bend the camera cord to a diameter of 40 mm or a radius of 20 mm or less.

Accessory cord (Red)

Connect to the ON-OFF switchable power supply.

Do not connect to a permanently ON power supply.

Fuse (2A)

Camera

Connect the camera to the camera connection cord.

Connect to the rearview camera video input or to

the external video input of the video monitor.

Power cord

Power unit

Accessory power

(ACC)

Basic Connections

Camera’s cord length: 3.0 m (9.84 feet),

Power cord: 6.0 m (19.69 feet)*

* Including the power unit

Connections

B5A-3444-00_CMOS-740HD.indb 8 2019/12/13 17:52

English | 9

Camera Unit

Lens

Wide angle,

Focal length: 1.86 mm,

F value 2.0

Angles of view

: Horizontal: 180°

: Vertical: 103°

Waterproof and dustproof: IP67

Image sensor: 1/3.8-inch color CMOS sensor

Number of pixels

: 1.3 Mega pixels

Object illuminance

: 1.0 lux to 100 k lux

Resolution: 1280 × 720

Frame rate: 30 fps

Video Output

: Wide-angle mirror image (for rearview)

Output I/F: HD-TVI

Operating temperature

: -30 °C to +85 °C

Dimensions (W × H × D)

: 31.1 × 23.0 × 25.2 mm

1-1/4 × 7/8 × 1 inch

Weight

: 33.2 g (1.2 oz)

(without cable)

Power unit

Operating voltage: DC 12V/24V

Dimensions (W × H × D)

: 69.2 × 23.6 × 15.5 mm

2-3/4 × 15/16 × 5/8 inch

(Excluding protrusions)

• Mirror image means that the video image inverts

the left and right just like the image seen on the

rearview mirror or a side mirror.

• Specifications subject to change without notice.

Specifications

Information on Disposal of Old Electrical

and Electronic Equipment (applicable for

countries that have adopted separate waste

collection systems)

Products with the symbol (crossed-out

wheeled bin) cannot be disposed as

household waste.

Old electrical and electronic equipment

should be recycled at a facility capable

of handling these items and their waste

byproducts.

Contact your local authority for details in

locating a recycle facility nearest to you.

Proper recycling and waste disposal will

help conserve resources whilst preventing

detrimental effects on our health and the

environment.

B5A-3444-00_CMOS-740HD.indb 9 2019/12/13 17:52

10 | Français

• Vérifiez le support de montage de la caméra avant

de conduire.

Les vis sont-elles desserrées ?

- Le support de la caméra est-il bien fixé ?

- Si la caméra de vue arrière se détache pendant

que vous conduisez, elle peut causer un accident.

• Avant d'installer définitivement l'appareil, connectez les

fils temporairement pour vérifier que le raccordement

est correct et que l'appareil et le système fonctionnent.

• Lors du montage de cet appareil, vérifiez qu'aucun

fil ne reste coincé entre l'appareil et les pièces

métalliques et de montage qui l'entourent.

• Ne montez pas cet appareil près de la sortie du chauffage,

où il pourrait être endommagé par la chaleur, ni près

des portes, où il risquerait d'être éclaboussé par l'eau de

pluie. (N'installez jamais l'appareil dans des emplacements

tels que mentionnés ci-avant, en raison du danger de

dysfonctionnement causé par des températures élevées.)

• Avant de percer les trous pour le montage, examinez

toujours le verso de la surface que vous souhaitez

percer. Ne pas percer dans la ligne d'échappement,

les durites de frein, le câblage électrique ou d'autres

éléments importants.

• Si cet appareil est installé dans l'habitacle, fixez-le

fermement de sorte qu'il ne se détache pas lorsque

le véhicule est en mouvement, afin d'éviter tout

accident ou blessure.

• Si cet appareil est installé sous un siège avant,

vérifiez qu'il n'entrave pas le mouvement du siège.

Acheminez avec soin tous les fils et cordons autour

du mécanisme de glissement de manière à ce qu'ils

ne soient pas coincés ou pincés par le mécanisme,

ce qui pourrait causer un court-circuit.

Nettoyage et entretien

• Si l'appareil est sale, nettoyez-le à l'aide d'un chiffon

siliconé ou d'un chiffon doux. S'il est très sale, nettoyez-

le à l'aide d'un chiffon imbibé de détergent neutre puis

essuyez-le. N'utilisez pas de chiffon rêche ni de liquide

volatil (tel que de l'alcool ou du dissolvant) pour

nettoyer l'appareil. Cela pourrait le rayer, le déformer,

l'abîmer et/ou l'endommager.

• Si l'objectif est sale, nettoyez-le soigneusement avec

un chiffon doux imbibé d'eau. Ne frottez pas l'objectif

avec un chiffon rêche ; vous risqueriez de le rayer.

Procédure d’installation

Cette section est pour l'installateur professionnel.

Pour des raisons de sécurité, confiez le câblage

et le montage à des professionnels. Consultez un

revendeur d'audio pour automobile.

1 Afin d'éviter tout court-circuit, enlevez la clé

du système d'allumage et déconnectez la -

batterie.

AVERTISSEMENT

Pour éviter toute blessure et/ou incendie,

veuillez prendre les précautions suivantes :

• Afin d'éviter tout court-circuit, ne placez et ne laissez

jamais d'objets métalliques (tels que des pièces de

monnaie ou des outils en métal) dans l'appareil.

• L'installation et le câblage de ce produit nécessite

les compétences et l'expérience d'un spécialiste.

Pour garantir la sécurité, veuillez demander à un

technicien spécialisé d'installer l'unité.

• Lorsque vous faites un trou pour installer la caméra,

vérifiez l'emplacement des tuyaux, des réservoirs

et du câblage et évitez de les toucher. Sinon, cela

pourrait provoquer un incendie.

• Lorsque vous faites un trou avec une perceuse, utilisez

des lunettes de protection pour protéger vos yeux.

ATTENTION

Afin d'éviter d'endommager l'appareil,

prenez les précautions suivantes :

• Assurez-vous de mettre l'appareil à la masse sur une

alimentation négative de 12V/24V CC.

• Si un fusible doit être changé, remplacez-le uniquement

par un fusible neuf, de la valeur spécifiée. L’utilisation

d’un fusible d’une valeur différente peut être la cause

d’un mauvais fonctionnement de votre appareil.

• N'utilisez pas vos propres vis. N'utilisez que les vis

fournies. Si vous utilisez des vis inappropriées, vous

risquez d'endommager l'appareil.

REMARQUE

• Ce produit est une caméra qui fournit des images en

miroir (gauche et droite inversées).

• Le téléviseur peut être connecté à une entrée vidéo

RCA compatible avec la qualité d'image de la caméra

HD, mais veuillez vérifier que le téléviseur que vous

utilisez dispose d'une fonction d'activation de la

marche arrière.

• Ce produit est conçu pour compléter la vue arrière

du conducteur, mais les images de la caméra ne

permettent pas de voir tous les dangers et les

obstacles. Lors des marches arrière, veillez à regarder

derrière vous pour confirmer les vues de la caméra.

• Ce produit est équipé d'un objectif grand angle, de

sorte que les vues de près sont larges et les vues de

loin sont étroites, ce qui peut fausser l'impression

de distance. Veillez à regarder derrière vous lorsque

vous reculez pour contrôler la vue.

• Ne lavez pas votre voiture dans une station de

lavage automatique ou avec un jet à haute pression.

De l'eau pourrait pénétrer dans la caméra ou bien

celle-ci risquerait de tomber.

Avant utilisation / Procédure d’installation

B5A-3444-00_CMOS-740HD.indb 10 2019/12/13 17:52

Français | 11

• Référez-vous au mode d'emploi pour connaître les

détails concernant la connexion à d'autres appareils,

puis effectuez les raccordements appropriés.

• Attachez les fils avec des colliers pour câbles ou du

ruban adhésif. Pour protéger les fils, entourez-les

de ruban adhésif aux endroits où ils touchent des

pièces métalliques.

• Acheminez et fixez tous les câbles de manière à ce qu'ils

ne touchent aucune pièce mobile, comme par exemple

le levier de vitesses, le frein à main ou les rails des sièges.

• Ne faites pas passer les câbles par des zones pouvant

devenir chaudes, comme par exemple à proximité d'une

sortie de chauffage. Si l'isolation des fils fond ou se déchire,

il y a danger que les câbles entrent en contact avec la

carrosserie du véhicule et provoquent un court-circuit.

• Lors du remplacement d'un fusible, assurez-vous

d'utiliser uniquement un fusible du même calibre

que celui indiqué sur le support du fusible.

• Afin de réduire au maximum les interférences, placez

le câble d'antenne TV, le câble de radio et le câble

RCA aussi loin les uns des autres que possible.

• Placez les câbles de façon à éviter les zones soumises

à de fortes températures. Utilisez des tubes ondulés

pour effectuer le câblage dans le compartiment

moteur. Si un câble entre en contact avec une

zone chaude du véhicule, sa gaine peut fondre et

provoquer un court-circuit, qui pourrait à son tour

entraîner un incendie ou une décharge électrique.

Accessoires

Caméra (3,0m)..........1 Cordon d'alimentation

(6,0 m

[1]

)..........1

1 4

Bloc d'alimentation..........1

FUSE 2A

ACC

Support de la caméra..........1

Vis (M3 × 5mm)..........2 Vis de fixation du support de

caméra (Ø3 × 8mm)..........1

Passe-câble..........1 Collier..........1

[1] Y compris le bloc d'alimentation

Avant utilisation / Procédure d’installation

2 Effectuez les bonnes connexions de câble

d'entrée et de sortie pour chaque appareil.

3 Connectez les fils du câblage de distribution

électrique dans l’ordre suivant : terre, système

de démarrage et caméra.

4 Installez l’appareil dans votre voiture.

5 Reconnectez la batterie -.

AVERTISSEMENT

• Si vous connectez le fil d'allumage (Rouge) au châssis

de la voiture (Masse), cela peut causer un court-

circuit qui peut lui-même entraîner un incendie.

Connectez toujours ces fils à la source d'alimentation

exécutée via la boîte à fusibles.

• Ne déconnectez pas le fusible du fil d'allumage

(Rouge). L'alimentation doit parvenir aux câbles par

l'intermédiaire du fusible.

ATTENTION

• Si l'allumage de votre voiture ne dispose pas d'une

position ACC, connectez les câbles d'allumage à

une source d'alimentation pouvant être activée et

inactivée avec la clé de contact. Si vous connectez

le câble d'allumage à une source d'alimentation

avec une tension constante, telle que les câbles de

batterie, la batterie risque de s'épuiser.

• Si un fusible saute, assurez-vous d’abord que les

câbles n’ont pas causé de court-circuit puis remplacez

le vieux fusible par un nouveau de même valeur.

• Isolez les câbles non connectés avec un ruban en

vinyle ou un autre matériau similaire. Pour éviter

tout court-circuit, ne retirez pas les capuchons à

l'extrémité des câbles non connectés et sur les prises.

• Une fois l'appareil installé, vérifiez que les voyants

de frein, les clignotants, les essuie-glaces, etc.

fonctionnent correctement sur la voiture.

• Installez la caméra de sorte qu'elle ne gêne pas le

champ de vision à l'arrière.

• Installez-la de sorte qu'elle ne dépasse pas d'un côté

de la voiture.

• N'effectuez pas l'installation sous la pluie ou dans la

brume.

• En cas de forte humidité, séchez la surface sur

laquelle l'appareil doit être monté avant de l'installer.

• Si la surface de montage est humide, l'adhérence

sera moins forte et l'appareil pourrait se détacher.

• Ne fixez pas le support de la caméra sur des surfaces

du véhicule qui ont été traitées avec de la résine

fluorocarbonée, ni sur du verre.

• La caméra pourrait tomber.

- Ne mouillez pas l'appareil.

- N'exposez pas l'appareil à la pluie.

- Ne soumettez l'appareil à aucune force excessive.

- Nettoyez minutieusement les surfaces de l'appareil

sur lesquelles vous allez appliquer le ruban adhésif.

B5A-3444-00_CMOS-740HD.indb 11 2019/12/13 17:52

12 | Français

Position d'installation recommandée

Exemples d'installation correcte de la caméra à

l'arrière du véhicule

Lieu d'installation

Le montage doit être

effectué avec le logo

"KENWOOD" vers le haut.

Installation de la caméra/Réglage de l'angle

1 Déterminez le lieu d'installation de la caméra.

2 Nettoyez la surface de montage de la

caméra.

Utilisez un produit de nettoyage classique pour

éliminer les impuretés et toute trace d'humidité

et de graisse sur la surface où le support de la

caméra doit être monté.

3 Si cela est nécessaire, détachez le support de

la caméra et adaptez sa forme à la surface de

montage.

Plier

Support de la caméra

Adaptez la forme du

support de la caméra à

la surface d'installation

de la caméra.

4 Montez la caméra sur son support.

Vis

(M3 × 5 mm)

Fixez la caméra au support de

caméra avec les vis de montage.

(2 emplacements de chaque

côté)

Le montage doit être effectué

avec le logo "KENWOOD" vers

le haut.

La caméra a deux trous de fixation latéraux en

haut et en bas.

Veuillez ajuster en fonction de l'installation.

Exemple d'installation

5 Fixez momentanément la caméra avec du

ruban adhésif, etc.

À l'aide d'un morceau de ruban adhésif, etc., fixez

temporairement la caméra.

12345

NONOK

Installez la caméra au centre du véhicule sans

qu'elle ne cache la plaque d'immatriculation.

Orientez-la parallèlement à la direction de

déplacement du véhicule. Veillez à ne pas incliner

la caméra dans d'autres directions, etc.

6 Effectuez tout le câblage requis.

7 Affichez les images de la caméra.

Avant de regarder les images, enclenchez le frein

à main et calez les roues pour que le véhicule ne

bouge pas. Dans le cas contraire, vous risqueriez

un accident.

Pour afficher la vidéo de la caméra, lisez le

manuel d'instructions de votre moniteur vidéo.

Passez la marche arrière pour voir les images

filmées derrière le véhicule.

8 Ajustez l'angle de la caméra.

Lors du réglage de l'angle de la caméra, veillez à

ne pas tirer sur le câble de la caméra.

Réglez l'angle de sorte que l'arrière du véhicule

ou le pare-chocs soient visibles au bas de l'écran.

Arrière du véhicule ou pare-choc

Installation

B5A-3444-00_CMOS-740HD.indb 12 2019/12/13 17:52

Français | 13

9 Après avoir réglé l'angle de la caméra, serrez

fermement les vis de fixation.

Vérifiez le serrage des vis de fixation de temps

à autre. Si elles se desserrent, revissez-les

fermement.

10 Fixez fermement la caméra à sa place.

Enlevez la protection du ruban adhésif double

face sur le support de la caméra, puis fixez celui-

ci. Ensuite, poussez du doigt le support de la

caméra pour vérifier qu'il reste bien en place.

Ne touchez pas la surface adhésive avec la

main et ne décollez pas le ruban adhésif pour

le recoller. L'adhérence en serait amoindrie et le

support de la caméra risquerait de se détacher. Si

besoin est, fixez le support sur le véhicule à l'aide

de la vis de serrage du support de la caméra.

Le support de caméra a deux trous de vis.

Sélectionnez l'un d'entre eux en fonction de la

position de montage.

Ø2 à

Ø2,5 mm

Vis de fixation du support de

caméra (Ø3 × 8 mm)

Installation

Utilisation d'un passe-câble

ATTENTION

• Lorsque vous percez un trou dans la carrosserie

de la voiture pour monter la caméra, vérifiez les

positions des canalisations de fluide, des réservoirs,

du câblage électrique, etc. pour vous assurer qu'il

n'y aura aucune interférence ou aucun contact

avec celles-ci. Sinon, vous risquez un incendie, une

électrocution ou un dysfonctionnement.

• Si un perçage est nécessaire, veillez à porter une

paire de lunettes de protection pour empêcher les

copeaux et les débris de pénétrer dans vos yeux.

Dans le cas contraire, vous risquez de vous blesser.

1 Percez un trou de Φ13mm pour le câblage.

φ13mm

2 Faites une encoche dans le passe-câble

fourni et faites passer le connecteur de câble

côté caméra par celle-ci.

Entaille

Passe-câble

Prenez note de la direction

du passe-câble.

3 Imperméabilisez la zone de passe-câble

sur le côté intérieur de la porte arrière avec

un enduit d'étanchéité disponible dans le

commerce ou similaire.

Utilisez un enduit

d'étanchéité disponible

dans le commerce ou

un produit similaire pour

imperméabiliser la zone.

B5A-3444-00_CMOS-740HD.indb 13 2019/12/13 17:52

14 | Français

Cordon vidéo

Système de navigation/Moniteur vidéo

compatible avec la qualité d'image de la

caméra HD (disponible dans le commerce)

Cordon GND (noir)

Terre

Batterie

Fusible principal

Fusible

Clé de contact

À connecter à une partie métallique du véhicule

(une partie du châssis connectée au pôle négatif de

l'alimentation).

ATTENTION

• Si la clé de contact de votre véhicule n’a pas de position ACC, branchez le câble qui est sous tension lorsque la

clé de contact est sur ON et raccordez-le au cordon d'alimentation des accessoires.

• Avant d'effectuer les raccordements, vérifiez que la clé de contact n'est pas insérée et débranchez la borne (-)

de la batterie pour éviter tout court-circuit.

• Ne courbez pas le cordon de la caméra à un diamètre de 40 mm ou à un rayon de 20 mm ou moins.

Cordon accessoire (rouge)

À raccorder à l'alimentation commutable ON-OFF.

Ne pas connecter à une source d'alimentation

allumée en permanence.

Fusible (2A)

Caméra

Connectez la caméra au câble de raccordement de la

caméra.

À raccorder à la prise d'entrée vidéo de la caméra de

vue arrière ou à la prise d'entrée vidéo externe du

moniteur vidéo.

Cordon d'alimentation

Bloc d'alimentation

Alimentation

accessoires (ACC)

Raccordements de base

Longueur du câble de la caméra : 3,0 m (9,84 pieds),

Cordon d'alimentation: 6,0 m (19,69 pieds)

* Y compris le bloc d'alimentation

Raccordements

B5A-3444-00_CMOS-740HD.indb 14 2019/12/13 17:52

Français | 15

Caméra

Objectif

Grand angle,

Longueur focale 1,86 mm,

Valeur F 2,0

Angles de vue

: Horizontal : 180°

: Vertical : 103°

Étanche à l'eau et à la poussière : IP67

Capteur d'image

: Capteur CMOS couleur 1/3.8''

Nombre de pixels

: 1,3 méga pixels

Éclairement de l'objet

: 1,0 lux à 100 k lux

Résolution : 1280 × 720

Fréquence d'image : 30 ips

Sortie I/F : HD-TVI

Sortie vidéo

: Image inverse grand angle (pour vue

arrière)

Température de fonctionnement

: -30 °C à + 85 °C

Dimensions (L × H × P)

: 31,1 × 23,0 × 25,2 mm

1-1/4 × 7/8 × 1 pouce

Poids

: 33,2 g (1,2 oz)

(sans câble)

Bloc d'alimentation

Tension de fonctionnement: CC 12 V/24 V

Dimensions (L × H × P)

: 69,2 × 23,6 × 15,5 mm

2-3/4 × 15/16 × 5/8 pouces

(Excluant les saillies)

• Une image inverse est une image vidéo dans

laquelle la gauche et la droite sont inversées,

exactement comme pour l'image que l'on peut voir

dans le rétroviseur central ou latéral.

• Les spécifications sont susceptibles d'être modifiées

sans préavis.

Spécifications

Informations sur la mise au rebut des

équipements électriques et électroniques

usagés (applicable aux pays qui ont adopté

des systèmes de collecte sélective)

Les produits portant le symbole (poubelle à

roulettes barrée) ne peuvent pas être jetés

avec les déchets ménagers.

Les équipements électriques et

électroniques usagés doivent être

recyclés dans des installations capables de

manipuler ces articles et leurs sous-produits

de déchets.

Contactez les autorités locales pour plus de

détails sur la localisation de l'installation de

recyclage la plus proche de chez vous.

Un recyclage et une élimination appropriés

contribueront à préserver les ressources

tout en prévenant les effets néfastes sur la

santé et l'environnement.

B5A-3444-00_CMOS-740HD.indb 15 2019/12/13 17:52

16 | Deutsch

• Überprüfen Sie die Halterung der Kamera vor Fahrtbeginn.

Sitzen die Schrauben fest?

- Ist die Halterung der Kamera fest angebracht?

- Wenn sich die Rückfahrkamera während der Fahrt

löst, kann dadurch ein Unfall verursacht werden.

• Vor der endgültigen Montage des Geräts sollte die

Verkabelung provisorisch angeschlossen werden. Dabei

ist darauf zu achten, dass alles korrekt angeschlossen ist

und Gerät sowie System funktionieren.

• Bei der Montage des Geräts ist darauf zu achten, dass keines

der Kabel zwischen dem Gerät und den umliegenden

Metallteilen oder Verschraubungen eingeklemmt wird.

• Das Gerät nicht in der Nähe der Heizungsöffnung

anbringen, da es dort von der abgehenden Wärme

beeinträchtigt wird. Des Weiteren ist von einer Montage

in Türnähe abzusehen, da die Kamera dort dem

Regenwasser ausgesetzt ist. (Das Gerät nie an den oben

genannten Orten montieren, da sonst die Gefahr einer

Fehlfunktion durch hohe Temperaturen besteht.)

• Bevor Sie Montagelöcher bohren, sollten Sie die Stelle

der Bohrung überprüfen. Achten Sie dabei darauf, nicht

etwa in die elektrische Verkabelung, die Kraftstoff- oder

Bremsleitung oder sonstige wichtige Teile zu bohren.

• Wenn dieses Gerät in der Fahrgastzelle montiert ist,

achten Sie auf eine stabile Befestigung, so dass es sich

bei der Fahrt nicht lösen und Verletzungen oder Unfälle

hervorrufen kann.

• Wenn dieses Gerät unter dem Vordersitz montiert ist,

achten Sie darauf, dass die Sitzbewegungen dadurch

nicht eingeschränkt werden. Verlegen Sie alle Kabel und

Leitungen sorgfältig um den Schiebe-Mechanismus des

Sitzes, so dass sie sich nicht im Mechanismus verfangen

oder durch ihn gequetscht werden, da dadurch ein

Kurzschluss verursacht werden könnte.

Pflege und Wartung

• Wenn das Produkt verschmutzt ist, wischen Sie es mit

einem Silikontuch oder einem weichen Tuch ab. Wenn es

stark verschmutzt ist, wischen Sie es bitte mit einem mit

Neutralreiniger befeuchteten Tuch ab und entfernen Sie

anschließend die Reinigungsmittelreste. Verwenden Sie kein

hartes Tuch bzw. Lösungsmittel wie z.B. Lackverdünner oder

Alkohol. Dies kann zu Kratzern, Verformungen bzw. zu einer

Beschädigung der Kamera führen.

• Wenn ein Bestandteil des Objektivs verschmutzt ist,

wischen Sie es sanft mit einem weichen, mit Wasser

angefeuchteten Tuch ab. Verwenden Sie kein trockenes

Tuch, um ein Zerkratzen des Objektivs zu vermeiden.

Hinweise zum Einbau

Dieser Abschnitt richtet sich an den professionellen Installateur.

Überlassen Sie die Verkabelung und Montage aus

Sicherheitsgründen Fachleuten. Wenden Sie sich an den

Autoradio-Händler.

1 Um einen Kurzschluss zu vermeiden, ziehen

Sie den Schlüssel aus dem Zündschloss und

trennen Sie die --Batterie.

ACHTUNG

Zur Vermeidung von Bränden und Verletzungen

beachten Sie bitte die folgenden Hinweise:

• Stellen Sie sicher, dass keine Metallgegenstände

(Münzen, Nadeln, Werkzeuge usw.) ins Innere des Geräts

gelangen und Kurzschlüsse verursachen.

• Für Montage und Verkabelung dieses Produkts sind

die Fähigkeiten und die Erfahrung eines Fachmanns

erforderlich. Zu Ihrer eigenen Sicherheit sollten Sie einen

Spezialisten mit der Montage des Geräts betrauen.

• Wenn Sie ein Loch für die Installation der Kamera

bohren, überprüfen Sie die Lage von Rohren, Tanks und

Kabeln, und berühren Sie sie nicht. Andernfalls kann es

zu einem Brand kommen.

• Wenn Sie mit einem Bohrer ein Loch bohren, verwenden

Sie eine Schutzbrille, um Ihre Augen zu schützen.

ACHTUNG

Zur Vermeidung von Schäden am Produkt sind

folgende Vorsichtsmaßnahmen zu treffen:

• Betreiben Sie das Gerät ausschließlich mit einem Netzteil

mit einer negativen Spannungsstärke von 12 V/24 V DC.

• Wenn Sie eine Sicherung ersetzen, verwenden Sie

ausschließlich Sicherungen mit den angegebenen

Werten. Die Verwendung einer Sicherung mit falschen

Werten kann zur Fehlfunktion des Geräts führen.

• Verwenden Sie für den Einbau ausschließlich die

mitgelieferten Schrauben. Verwenden Sie ausschließlich

die mitgelieferten Schrauben. Die Verwendung der

falschen Schrauben kann zur Beschädigung des Geräts

führen.

HINWEIS

• Dieses Produkt ist eine Kamera, die Spiegelbilder

darstellt (links und rechts invertiert).

• Der Fernseher kann an einen RCA-Videoeingang

angeschlossen werden, der mit der Bildqualität der

HD-Kamera kompatibel ist. Überprüfen Sie jedoch, ob

das von Ihnen verwendete Fernsehgerät über eine

Rückwärtsgang-Aktivierungsfunktion verfügt.

• Dieses Produkt ist als Ergänzung der rückwärtigen Sicht

des Fahrers konzipiert. Allerdings zeigen die Bilder der

Kamera nicht alle Gefahren und Hindernisse. Sehen Sie

deshalb bei der Rückwärtsfahrt trotzdem nach hinten,

um Verkehrssituation zu kontrollieren.

• Dieses Produkt verfügt über ein Weitwinkelobjektiv,

welches die Nahansicht breit und die Weitansicht

schmal darstellt. Dadurch kann die Einschätzung von

Entfernungen beeinträchtigt werden. Sehen Sie deshalb

bei der Rückwärtsfahrt trotzdem nach hinten, um

Verkehrssituation zu kontrollieren.

• Waschen Sie Ihr Auto nicht in einer automatischen

Waschanlage oder mit einem Hochdruck-Wasserstrahl,

da andernfalls Wasser in die Kamera eindringen oder

diese sogar abfallen könnte.

Vor Inbetriebnahme/ Hinweise zum Einbau

B5A-3444-00_CMOS-740HD.indb 16 2019/12/13 17:52

Deutsch | 17

• Nähere Informationen zum korrekten Anschluss der

anderen Geräte finden Sie in der Bedienungsanleitung.

Nehmen Sie diese Anschlüsse vor.

• Sichern Sie die Verkabelung mit Kabelklemmen oder

Klebeband. Zum Schutz der Verkabelung können Sie

an den Stellen Klebeband um die Kabel wickeln, wo sie

Metallteile berühren.

• Gehen Sie beim Verlegen und Sichern der Verkabelung

so vor, dass die Kabel keine beweglichen Teile, wie

Gangschaltung, Handbremse oder Sitzschienen

berühren können.

• Verlegen Sie die Kabel nicht an Stellen, an denen es heiß

werden kann, wie beispielsweise der Heizungsöffnung.

Wenn die Isolierung der Verkabelung schmilzt oder

einreißt, besteht Kurzschluss-Gefahr bei der Berührung mit

der Fahrzeugkarosserie.

• Achten Sie beim Ersetzen der Sicherung auf die

Verwendung einer Sicherung mit den in der

Sicherungsfassung vorgeschriebenen Werten.

• Um Störungen zu minimieren, sollten TV-Antennenkabel,

Radio-Antennenkabel und RCA-Kabel so weit entfernt

voneinander wie möglich verlegt werden.

• Verlegen Sie die Kabel nicht in der Nähe von Stellen, an denen

es heiß werden kann. Verwenden Sie für die Verkabelung im

Motorraum Wellrohre. Wenn ein Kabel mit einer Stelle des

Fahrzeugs, an der es heiß werden kann, in Berührung kommt,

ist es möglich, dass die Ummantelung schmilzt. Es kann zu

einem Kurzschluss und in Folge zu Bränden oder elektrischen

Schlägen kommen.

Zubehör

Kamera (3,0 m)..........1 Netzkabel (6,0 m

[1]

).......... 1

1 4

Netzteil..........1

FUSE 2A

ACC

Kamerahalterung..........1

Schraube (M3 × 5 mm).......... 2 Klemmschraube der

Kamerahalterung

(Ø3 × 8 mm).......... 1

Tülle.......... 1 Band..........1

[1] Einschließlich dem Netzteil

Vor Inbetriebnahme/ Hinweise zum Einbau

Stellen Sie sicher, dass Sie bei jedem Gerät die

Ein- und Ausgangskabel richtig anschließen.

3 Schließen Sie die Kabel des Kabelbaums

in der folgenden Reihenfolge an: Masse,

Zündung und Kamera.

Bauen Sie das Autoradio in Ihrem Fahrzeug ein.

5 Schließen Sie die --Batterie wieder an.

ACHTUNG

• Wenn Sie das Zündkabel (Rot) and das Fahrzeug-

Chassis (Masse) anschließen, können Sie dadurch einen

Kurzschluss und in der Folge ein Feuer verursachen.

Schließen Sie diese Kabel stets an die Stromquelle an,

die sich in der Sicherungsdose befindet.

• Umgehen Sie beim Anschluss des Zündkabels (Rot)

nicht die Sicherung. Beim Anschluss der Kabel an die

Stromquelle ist die Sicherung mit einzubinden.

ACHTUNG

• Sollte die Zündung Ihres Fahrzeugs keine ACC-

Stellung besitzen, schließen Sie die Zündkabel an eine

Stromquelle an, die mit dem Zündschlüssel ein- und

ausgeschaltet werden kann. Wenn Sie das Zündkabel an

eine Konstantspannungs-Stromquelle, wie z. B. einem

Batteriekabel, anschließen, kann sich die Batterie entleeren.

• Wenn die Sicherung durchbrennt, überprüfen Sie

zuerst, dass die Drähte sich nicht berühren und

einen Kurzschluss verursachen. Ersetzen Sie dann die

durchgebrannte Sicherung durch eine neue Sicherung

mit den gleichen Nenngrößen.

• Isolieren Sie nicht angeschlossene Kabel mit Vinylband

oder ähnlichem Material. Um einen Kurzschluss zu

vermeiden, entfernen Sie nicht die Kappen an den

Enden der nicht angeschlossenen Kabel oder der

Anschlussklemmen.

• Überprüfen Sie nach der Montage des Geräts, ob

die Bremslichter, Blinker, Scheibenwischer usw.

ordnungsgemäß funktionieren.

• Die Montage ist so vorzunehmen, dass die rückwärtige

Sicht nicht behindert wird.

• Die Montage ist so vorzunehmen, dass das Gerät nicht

an der Fahrzeugseite herausragt.

• Nehmen Sie die Montage nicht bei Regen oder Nebel vor.

• Bei hoher Luftfeuchtigkeit ist die Montageoberfläche

vor der Montage zu trocknen.

• Feuchtigkeit auf der Montageoberfläche verringert die

Haftung und führt möglicherweise zum Abfallen des Geräts.

• Bringen Sie die Halterung der Kamera nicht an Glasflächen

oder mit Fluorharz behandelten Fahrzeugflächen an.

• Beachten Sie folgende Hinweise, um ein Abfallen der

Rückfahrkamera zu vermeiden:

- Das Gerät nicht mit Wasser behandeln.

- Das Gerät nicht dem Regen aussetzen.

- Das Gerät nicht unnötiger Gewaltanwendung aussetzen.

- Die Stellen gründlich reinigen, an denen Klebeband

zur Befestigung des Geräts benutzt wird.

B5A-3444-00_CMOS-740HD.indb 17 2019/12/13 17:52

18 | Deutsch

Empfohlene Einbauposition

Beispiele für die korrekte Installation der Kamera

am Heck des Fahrzeugs

Einbauposition

Kamera so anbringen,

dass das Logo "KENWOOD"

sich oben befindet.

Kamera einbauen/Kamerawinkel einstellen

1 Legen Sie die Einbauposition für die Kamera

fest.

2 Reinigen Sie die Montagefläche.

Verwenden Sie ein handelsübliches

Reinigungsmittel, um Verschmutzungen,

Feuchtigkeit und Öl von der Stelle zu entfernen,

an der die Halterung der Kamera angebracht

werden soll.

3 Entfernen Sie bei Bedarf die

Kamerahalterung von der Kamera und

passen Sie die Form der Halterung der

Montagefläche an.

Biegen

Kamerahalterung

Passen Sie die Form der

Kamerahalterung gemäß

der Einbauposition der

Kamera an.

4 Bringen Sie die Kamera an der

Kamerahalterung an.

Schraube

(M3 × 5 mm)

Befestigen Sie die Kamera mit

der Befestigungsschraube an der

Kamerahalterung. (2 Stellen auf

jeder Seite)

Kamera so anbringen, dass das

Logo "KENWOOD" sich oben

befindet.

Die Kamera hat oben und unten seitlich zwei

Befestigungslöcher.

Bitte entsprechend der Installation anpassen.

Installationsbeispiel

5 Befestigen Sie die Kamera provisorisch mit

Klebeband o.Ä.

Befestigen Sie die Kamera vorübergehend mit

einem Stück Klebeband usw.

12345

NGOK

Installieren Sie die Kamera in der Mitte des

Fahrzeugs und verdecken Sie das Nummernschild

nicht. Und auch gerade in Vorwärts-/

Rückwärtsrichtung des Fahrzeugs einbauen.

Vermeiden Sie eine Neigung der Kamera in

andere Richtungen.

6 Nehmen Sie alle erforderlichen Anschlüsse

vor.

7 Lassen Sie das von der Kamera

aufgenommene Video anzeigen.

Ziehen Sie die Feststellbremse an und verkeilen

Sie die Räder, um zu verhindern dass das

Fahrzeug sich bewegt, bevor Sie die Kamerabilder

ansehen. Andernfalls kann es zu einem

unvorhergesehenen Unfall kommen.

Lesen Sie zur Anzeige des Kameravideos die

Bedienungsanleitung Ihres Videomonitors.

Stellen Sie den Schalthebel auf R

(Rückwärtsgang), um das Bild der

Fahrzeugrückseite anzusehen.

Einbau

B5A-3444-00_CMOS-740HD.indb 18 2019/12/13 17:52

Deutsch | 19

8 Stellen Sie den Kamerawinkel ein.

Achten Sie beim Einstellen des Kamerawinkels

darauf, dass das Kamerakabel nicht gespannt

wird.

Stellen Sie den Winkel so ein, dass das Heck des

Fahrzeugs oder die Stoßstange unten auf dem

Monitor sichtbar sind.

Hinterer Teil des Fahrzeugs oder Stoßstange

9 Ziehen Sie nach dem Einstellen des

Kamerawinkels die Befestigungsschrauben

fest an.

Die Befestigungsschrauben sollten hin und

wieder kontrolliert werden. Ziehen Sie sie fest an,

wenn sie sich gelockert haben.

10 Bringen Sie die Kamera fest in ihrer Position

an.

Ziehen Sie das Schutzpapier vom doppelseitigen

Klebeband an der Kamerahalterung ab und

bringen Sie die Halterung an. Drücken Sie die

Kamerahalterung anschließend mit dem Finger

fest, um eine gute Haftung sicherzustellen.

Berühren Sie die Klebefläche nicht mit der Hand.

Verwenden Sie außerdem kein Klebeband, das

Sie bereits an einer anderen Stelle aufgeklebt

und abgezogen haben. Dies beeinträchtigt die

Haftfestigkeit und kann dazu führen, dass die

Kamerahalterung sich löst. Befestigen Sie die

Halterung bei Bedarf mit der entsprechenden

Klemmschraube an der Fahrzeugkarosserie.

Die Kamerahalterung hat zwei Löcher für die

Schraube. Wählen Sie eine davon aus, um sie an

die Position des Zubehörteils anzupassen.

Ø2 bis

Ø2,5 mm

Klemmschraube der

Kamerahalterung (Ø3 × 8 mm)

Einbau

Mit einer Tülle

ACHTUNG

• Wenn Sie ein Loch in die Karosserie bohren, um die

Kamera zu montieren, überprüfen Sie die Positionen

der Flüssigkeitsleitungen, Tanks, elektrischen

Leitungen usw., um sicherzustellen, dass diese nicht

gestört oder berührt werden. Andernfalls kann es zu

einem Brand, Stromschlag oder einer Fehlfunktion

kommen.

• Wenn Bohrarbeiten erforderlich sind, tragen Sie

unbedingt eine Schutzbrille, um zu verhindern, dass

Späne und Fremdkörper in Ihre Augen gelangen.

Ansonsten besteht Verletzungsgefahr.

1 Bohren Sie ein Loch von Φ13 mm für die

Verkabelung.

φ13mm

2 Machen Sie eine Kerbe in der beiliegenden

Tülle und führen Sie den kameraseitigen

Kabelstecker durch diese.

Einkerbung

Tülle

Beachten Sie die Richtung

der Tülle.

3 Den Tüllenbereich an der Innenseite der

Hintertür mit einem handelsüblichen

Dichtmittel oder Ähnlichem abdichten.

Verwenden Sie ein

handelsübliches

Dichtungsmittel oder

Ähnliches, um den Bereich

wasserdicht zu machen

B5A-3444-00_CMOS-740HD.indb 19 2019/12/13 17:52

20 | Deutsch

Videokabel

Mit der Bildqualität der HD-Kamera kompatibler

Navigationssystem/Videomonitor

(im Handel erhältlich)

GND-Kabel (schwarz)

GND

Batterie

Hauptsicherung

Sicherung

Zündschlüssel

An ein Metallteil des Fahrzeugs anschließen (Teil des

Chassis, das an die negative Seite der Stromquelle

angeschlossen ist).

ACHTUNG

• Wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung hat, verzweigen Sie den Draht, der unter Spannung

steht, wenn die Zündung eingeschaltet ist, und schließen Sie ihn an das Zubehör-Stromversorgungskabel an.

• Bevor Sie mit den Anschlüssen fortfahren, stellen Sie sicher, dass der Zündschlüssel nicht steckt und trennen

Sie den Minuspol (-) von der Batterie ab, um Kurzschlüsse zu vermeiden.

• Biegen Sie das Kamerakabel nicht bis zu einem Durchmesser von 40 mm oder einen Radius von 20 mm oder

weniger.

Zusatzkabel (rot)

An ein-/ausschaltbare Stromquelle anschließen.

Nicht an eine ständig eingeschaltete Stromquelle

anschließen.

SICHERUNG (2 A)

Kamera

Kamera an das Kameraanschlusskabel anschließen.

An den Video-Eingang der Rückfahrkamera oder

den externen Video-Eingang des Videomonitors

anschließen.

Stromversorgungskabel

Netzteil

ACC-St r o m

(Zubehör-Strom)

Grundanschlüsse

Länge Kamerakabel: 3,0 m (9,84 Fuß),

Stromkabel: 6,0 m (19,69 Fuß)*

* Einschließlich Netzteil

Anschlüsse

B5A-3444-00_CMOS-740HD.indb 20 2019/12/13 17:52

Deutsch | 21

Kameraeinheit

Objektiv

Weitwinkel,

Brennweite 1,86 mm,

F-Wert 2,0

Blickwinkel

: Horizontal: 180°

: Vertikal: 103°

Wasserdicht und staubdicht: IP67

Bildsensor: 1/3.8-Zoll-Farb-CCD-Sensor

Pixel-Anzahl

: 1,3 Megapixel

Objektbeleuchtung

: 1,0 Lux bis 100 k Lux

Auflösung: 1280 × 720

Bildrate: 30 fps

Ausgabe I/F: HD-TVI

Video-Ausgabe

: Weitwinkel-Spiegelbild (für rückwärtige

Sicht)

Betriebstemperatur

: -30 °C bis +85 °C

Abmessungen (W × H × D)

: 31,1 × 23,0 x 25,2 mm

1-1/4 × 7/8 × 1 Zoll

Gewicht

: 33,2 g (1,2 oz)

(ohne Kabel)

Netzteil

Betriebsspannung: DC 12 V/24 V

Abmessungen (W × H × D)

: 69,2 x 23,6 x 15,5 mm

2-3/4 × 15/16 × 5/8 Zoll

(Ohne Vorsprünge)

• "Spiegelbild" bedeutet, dass auf dem Videobild

genau wie im Rück- oder Seitenspiegel Links und

Rechts umgekehrt wird.

• Die technischen Daten können ohne vorherige

Ankündigung geändert werden.

Technische Daten

Informationen zur Entsorgung von Elektro-

und Elektronikaltgeräten (gültig für Länder,

die getrennte Abfallsammelsysteme

eingeführt haben)

Produkte mit dem Symbol

(durchgestrichene Mülltonne) dürfen nicht

über den Hausmüll entsorgt werden.

Alte elektrische und elektronische Geräte

sollten in einer Einrichtung recycelt werden,

die in der Lage ist, diese Gegenstände und

ihre Abfallnebenprodukte zu handhaben.

Wenden Sie sich an Ihre örtliche Behörde,

um Einzelheiten zur Suche nach einer

Recycling-Einrichtung in Ihrer Nähe zu

erfahren.

Eine ordnungsgemäße Wiederverwertung

und Abfallentsorgung trägt zur Schonung

der Ressourcen bei und verhindert

schädliche Auswirkungen auf unsere

Gesundheit und Umwelt.

B5A-3444-00_CMOS-740HD.indb 21 2019/12/13 17:52

22 | Nederlands

• Voordat u het apparaat definitief installeert, sluit u eerst

tijdelijk de draden aan om te controleren of alles goed

is bevestigd en of de camera en het systeem werken.

• Bij het monteren van deze camera moet u ervoor

zorgen dat er geen kabels tussen de camera en het

omringende metaal of de aansluitingen bekneld raken.

• Monteer de camera niet in de buurt van de

verwarmingsuitlaat, waar deze beschadigd kan

raken door de warmte of bij de portieren, waar

regenwater op de camera kan spatten. (Installeer

de camera nooit op de bovengenoemde locaties

vanwege het gevaar van storingen ten gevolge van

hoge temperaturen.)

• Controleer, voordat u montagegaten gaat boren, altijd

de plek achter de locatie waar u wilt gaan boren. Boor

niet in de brandstofleiding, remleiding, elektrische

bedrading of andere belangrijke onderdelen.

• Als de camera wordt geïnstalleerd in het interieur,

verankert u deze stevig zodat het apparaat niet kan

losraken terwijl het voertuig in beweging is en letsel

of een ongeval kan veroorzaken.

• Als de camera onder een van de voorstoelen wordt

gemonteerd, controleert u of deze stoel nog vooruit

of achteruit kan worden verplaatst. Leid alle kabels

en snoeren zorgvuldig rond het schuifmechanisme

zodat zij niet bekneld kunnen raken in het

mechanisme en kortsluiting veroorzaken.

Verzorging en onderhoud

• Als het product vuil wordt, neemt u het af met een

siliconendoek of een zachte doek. Als het ernstig

vervuild is, verwijdert u de vlek met een doekje dat

bevochtigd is met een neutraal reinigingsmiddel

en neemt u het reinigingsmiddel vervolgens af.

Gebruik geen harde doeken en/of vluchtige vloeistof,

zoals verdunner of alcohol. Deze kunnen krassen,

vervormingen, aantastingen en/of schade veroorzaken.

• Wanneer een lensonderdeel vuil wordt, veegt u deze

voorzichtig af met een zachte doek, bevochtigd met

water. Niet met een droge doek wrijven om krassen

op de lens te vermijden.

Installatieprocedure

Dit paragraaf is voor de professionele installateur.

Voor de veiligheid dient u bedrading en montage

over te laten aan professionals. Neem contact op met

de autoradiodealer.

Voorkom kortsluiting door de sleutel uit het

contactslot te halen en de - accu los te koppelen.

2 Verbind de juiste in- en uitgangskabels van

elk toestel.

3 Sluit de draden in de kabelboom aan. Doe

dit in de onderstaande volgorde: massa,

ontsteking en cameratoestel.

WAARSCHUWING

Neem de volgende voorzorgsmaatregelen

om persoonlijk letsel of brand te voorkomen:

• Voorkom kortsluiting en steek derhalve nooit metalen

voorwerpen (zoals munten en gereedschap) in het toestel.

• De installatie en bedrading van dit product moet

worden uitgevoerd door een deskundig persoon.

Laat een gespecialiseerd technicus het apparaat

installeren zodat uw veiligheid niet in gevaar komt.

• Als u een gat maakt om de camera te installeren, zoek

dan naar de locatie van leidingen, tanks en kabels en

vermijd contact. Anders kan dit brand veroorzaken.

• Wanneer u met een boor een gaat maakt, dient u

een bril te dragen om uw ogen te beschermen.

OPGELET

Neem de volgende voorzorgsmaatregelen

om schade aan het product te voorkomen:

• Zorg dat het apparaat geaard is aan een negatieve

12 V/24 V-gelijkstroomvoeding.

• Gebruik, bij het vervangen van een zekering, alleen

een nieuwe zekering met de voorgeschreven

waarde. Als u een verkeerde zekering gebruikt, kan

er mogelijk een storing optreden in het apparaat.

• Gebruik bij het installeren uitsluitend de bijgeleverde

schroeven. Gebruik uitsluitend de bij het toestel

geleverde schroeven. Het toestel wordt mogelijk

beschadigd door gebruik van andere schroeven.

OPMERKING

• Dit product is een camera die is spiegelbeelden

weergeeft (links en rechts omgekeerd).

• De tv kan worden aangesloten op een RCA-

videoingang die compatibel is met de beeldkwaliteit

van een HD-camera, maar controleer of de tv die u

gebruikt een omkeeractiveringsfunctie heeft.

• Dit product is ontworpen om de chauffeur te

ondersteunen bij het achteruitrijden, maar de

camerabeelden laten niet alle gevaren en obstakels zien.

Kijk voor de zekerheid achter u bij het achteruitrijden.

• Dit product is uitgerust met een groothoeklens, dus

het beeld dichtbij is breed en het beeld veraf is smal,

waardoor een onjuist gevoel voor afstand kan ontstaan.

Kijk voor de zekerheid achter u bij het achteruitrijden.

• Laat uw auto niet wassen in de autowasinstallatie

of met water onder hoge druk aangezien dit ertoe

kan leiden dat water de camera binnendringt of de

camera op de grond valt.

• Controleer of de camerabeugel goed is bevestigd

voordat u gaat rijden.

Zitten de schroeven los?

- Zit de camerabeugel stevig vast?

- Als de achteruitrijcamera tijdens het rijden losraakt,

kan dit een ongeval veroorzaken.

Voor gebruik/Installatieprocedure

B5A-3444-00_CMOS-740HD.indb 22 2019/12/13 17:52

Nederlands | 23

• Bevestig de draden met kabelklemmen of

kleefband. Bescherm de bedrading door er

kleefband omheen te wikkelen op plaatsen waar de

bedrading metalen onderdelen raakt.

• Leid alle draden zodanig dat zij geen bewegende

delen, zoals de versnellingspook, handrem of

stoelrails, kunnen raken en zet ze vast.

• Leid de draden niet langs plekken die heet worden,

zoals onder de verwarmingsuitlaat. Als de isolatie

van de bedrading smelt of beschadigd raakt, bestaat

er het gevaar dat de bedrading kortsluiting maakt

tegen het chassis.

• Zorg er bij het vervangen van de zekering voor dat u

alleen zekeringen gebruikt met de waarde die staat

aangegeven op de zekeringhouder.

• U kunt de hoeveelheid ruis tot een minimum

beperken door de kabel voor de televisieantenne, de

kabel voor de radioantenne en de RCA-kabel zo ver

mogelijk uit elkaar te plaatsen.

• Leg de snoeren dusdanig aan dat gebieden met

hoge temperaturen worden vermeden. Gebruik

ribbelbuizen voor bedrading in de motorruimte.

Wanneer een draad contact maakt met een heet

gedeelte van de auto, kan de mantel smelten en

kortsluiting veroorzaken, wat kan leiden tot een

brand of gevaar van elektrische schokken.

Accessoires

Camera (3,0 m)..........1 Voedingskabel (6,0 m

[1]

)..........1

1 4

Voedingseenheid..........1

FUSE 2A

ACC

Camerabeugel..........1

Schroef (M3 × 5 mm)..........2 Klemschroef camerabeugel

(Ø3 × 8 mm)..........1

Tule..........1 Band..........1

[1] Inclusief de voedingseenheid

Voor gebruik/Installatieprocedure

4 Installeer het toestel in uw auto.

5 Sluit de - accu weer aan.

WAARSCHUWING

• Als u de ontstekingsdraad (rood) aansluit op het

autochassis (aarde), kan er kortsluiting en vervolgens

brand ontstaan. Sluit deze kabels altijd aan op de

voedingsbron die via de zekeringkast loopt.

• Knip de zekering niet los van de ontstekingsdraad

(rood). De voeding moet via de zekering worden

aangesloten op de draden.

OPGELET

• Als het contactslot van uw auto geen ACC-stand heeft,

sluit u de ontstekingsdraad aan op een voedingsbron

die met de contactsleutel kan worden in- en

uitgeschakeld. Als u de ontstekingsdraad aansluit op

een voedingsbron met een constante spanningsbron,

zoals bij accukabels, raakt de accu mogelijk uitgeput.

• Als de zekering is doorgebrand, controleert u eerst

of de kabels elkaar niet raken en zo een kortsluiting

veroorzaken en vervangt u vervolgens de oude

zekering door een nieuwe met dezelfde stroomsterkte.

• Isoleer niet-aangesloten kabels met isolatieband of

ander geschikt materiaal. Voorkom kortsluiting door

de kapjes op de uiteinden van de niet-aangesloten

kabels of aansluitingen niet te verwijderen.

• Controleer na het installeren van het toestel of de

remlichten, richtingaanwijzers, ruitenwissers enz. van

de auto juist functioneren.

• Installeer de camera zodanig dat het zicht door de

achterruit niet wordt belemmerd.

• Installeer de camera zodanig dat deze niet aan de

zijkant van de auto uitsteekt.

• Installeer de camera niet als het regent of mistig is.

• Als de luchtvochtigheid hoog is, droogt u het

oppervlak af waarop de camera moet worden

bevestigd, voordat u tot installatie overgaat.

• Vocht op het bevestigingsoppervlak vermindert de

kleefkracht, waardoor de camera kan losschieten.

• Bevestig de camerabeugel niet op onderdelen

van de carrosserie die zijn behandeld met

fluorkoolstofhars of op glas.

• Dit kan tot gevolg hebben dat de achteruitrijcamera

er af valt.

- Giet geen water over de camera.

- Stel de camera niet bloot aan regen.

- Ga niet onnodig ruw om met de camera.

- Maak de camera grondig schoon bij gebruik van

tape om het apparaat vast te zetten.

• Raadpleeg de instructiehandleiding voor nadere

details over het aansluiten van andere camera's en

voer vervolgens de aansluiting op correcte wijze uit.

B5A-3444-00_CMOS-740HD.indb 23 2019/12/13 17:52

24 | Nederlands

Aanbevolen inbouwpositie

Voorbeelden van correcte installatie van de

camera aan de achterzijde van het voertuig

Inbouwpositie

Monteer de camera

dusdanig, dat het

"KENWOOD”-logo aan de

bovenkant zichtbaar is.

De camera inbouwen/de camerahoek afstellen

1 Bepaal de inbouwpositie van de camera.

2 Maak de inbouwpositie van de camera

schoon.

Met behulp van een in de handel verkrijgbaar

reinigingsmiddel verwijdert u vuil, vocht en olie

van het oppervlak waarop de camerabeugel

moet worden bevestigd.

3 Indien noodzakelijk, maakt u de

camerabeugel los van de camera en past u

de vorm aan het oppervlak aan waarop de

beugel moet worden gemonteerd.

Buigen

Camerabeugel

Pas de vorm van de

camerabeugel aan,

zodat hij afgesteld is op

de inbouwpositie van

de camera.

4 Monteer de camera op de camerabeugel.

Schroef

(M3 × 5 mm)

Bevestig de camera met de

schroef op de beugel. (2 locatie

aan beide zijden)

Monteer de camera dusdanig,

dat het "KENWOOD”-logo aan de

bovenkant zichtbaar is.

De camera heeft twee bevestigingsgaten aan de

zijkant aan de boven- en onderkant.

Pas aan volgens de installatie.

Installatievoorbeeld

5 Zet de camera tijdelijk vast met tape o.i.d.

Zet de camera tijdelijk vast met een stuk tape,

enz.

12345

NGOK

Plaats de camera in het midden van het voertuig

en niet voor het nummerbord. En plaats hem ook

recht in de voorwaartse/achterwaartse richting

van het voertuig. Voorkom dat de camera in

de andere richtingen van de auto enz. wordt

gebogen.

6 Voer alle noodzakelijke aansluitingen uit.

7 Geef het videobeeld van de camera weer.

Voordat u de camera gaat bekijken, trekt u de

handrem aan en blokkeert u de wielen, zodat

de auto niet kan bewegen. Anders kan er een

onverwacht ongeluk gebeuren.

Lees de instructiehandleiding van uw

videobeeldscherm voor weergave van het

camerabeeld.

Zet de transmissiehendel in de R-stand (achteruit)

om het beeld aan de achterkant van de auto te

laten weergeven.

Installatie

B5A-3444-00_CMOS-740HD.indb 24 2019/12/13 17:52

Nederlands | 25

8 Pas de hoek van de camera aan.

Tijdens het afstellen van de camerahoek moet u

voorzichtig zijn om het camerasnoer niet uit te

rekken.

Pas de hoek aan zodat de achterkant van

het voertuig of de bumper te zien is aan de

onderzijde van het beeldscherm.

Achterkant of achterbumper van de auto

9 Na het afstellen van de camerahoek draait u

de bevestigingsschroeven stevig vast.

Controleer de bevestigingsschroeven periodiek.

Als ze loszitten, draait u ze stevig vast.

10 Zet de camera stevig vast op zijn plaats.

Verwijder de papieren beschermstrook van de

dubbelzijdig klevende tape op de camerabeugel

en bevestig hem. Na bevestiging drukt u de

camerabeugel met uw vingers aan zodat een

goede hechting is gegarandeerd.

Raak het lijmoppervlak niet met uw handen aan

en trek de bevestigde tape niet los en bevestig

deze weer, omdat hierdoor de hechtkracht wordt

verminderd en de camerabeugel los kan raken.

Indien noodzakelijk, bevestigt u de beugel op de

carrosserie met behulp van de klemschroef voor

de camerabeugel.

De camerabeugel heeft twee gaten voor de

schroef. Selecteer er een die past bij de positie

van de bevestiging.

Ø2 tot

Ø2,5 mm

Klemschroef camerabeugel

(Ø3 × 8 mm)

Installatie

Het gebruik van een tule

OPGELET

• Wanneer u een gat boort in de carrosserie van de

auto om de camera te monteren, zoek dan naar de

locatie van leidingen, tanks, bedrading, enz. om

er zeker van te zijn dat u deze niet zult raken. Doet

u dit niet, dan kan dit leiden tot brand, elektrische

schokken of storingen.

• Zorg er als u moet boren voor dat u een

veiligheidsbril draagt om te voorkomen dat

spaanders en vuil in uw ogen terecht komt. Anders

bestaat er een risico op letsel.

1 Boor een gat van Φ13 voor de bedrading.

φ13mm

2 Maak een inkeping in de meegeleverde tule

en voer de kabelaansluiting op de camera

hier doorheen.

Inkeping

Tule

Let op de richting van de

tule.

3 Maak het gebied rond de tule aan de

binnenzijde van de achterklep waterdicht

met een afdichtingsmiddel of iets dergelijk

dat in de handel verkrijgbaar is.

Gebruik een

afdichtingsmiddel dat in

de handel verkrijgbaar

is om het gebied

waterdicht te maken.

B5A-3444-00_CMOS-740HD.indb 25 2019/12/13 17:52

26 | Nederlands

Videosnoer

Navigatiesysteem/beeldscherm dat compatibel

is met de beeldkwaliteit van de HD-camera

(in de handel verkrijgbaar)

Massakabel (zwart)

MASSA

Accu

Hoofdzekering

Zekering

Contactsleutel

Aansluiten op een metalen deel van de auto (een

onderdeel van het chassis dat aangesloten is op de

negatieve zijde van de voeding).

OPGELET

• Wanneer het contactslot van uw auto geen ACC-stand kent, takt u de draad af die van spanning wordt

voorzien wanneer het contactslot in de stand ON staat en sluit u deze aan op de accessoirevoedingsdraad.

• Voordat u verdergaat, controleert u of de contactsleutel niet in het contactslot is gestoken en koppelt u de

massakabel (-) los bij de accu om kortsluitingen te vermijden.

• Buig de kabel van de camera niet tot een diameter van 40 mm of een radius van 20 mm of minder.

Accessoirekabel (rood)

Aansluiten op de IN/UIT-schakelbare voeding.

Niet aansluiten op een permanent ingeschakelde

voeding.

Zekering ( 2A )

Camera

Sluit de camera aan op het camera-aansluitsnoer.

Aansluiten op de video-ingang van de

achteruitrijcamera of de externe video-ingang van

de videomonitor.

Voedingskabel

Voedingseenheid

Accessoirevoeding

(ACC)

Basisaansluitingen

Lengte camerakabel: 3,0 m (9,84 ft),

voedingskabel: 6,0 m*

* Inclusief de voedingseenheid

Aansluitingen

B5A-3444-00_CMOS-740HD.indb 26 2019/12/13 17:52

Nederlands | 27

Camera

Lens

Groothoek,

brandpuntsafstand 1,86 mm,

F-waarde 2,0

Gezichtshoeken

: Horizontaal: 180°

: Verticaal: 103°

Water- en stofdicht: IP67

Beeldsensor: 1/3.8”-kleuren-CMOS-sensor

Aantal pixels

: 1,3 megapixels

Objectverlichtingssterkte

: 1,0 lux tot 100 k lux

Resolutie: 1280 × 720

Beeldsnelheid: 30 fps

Output I/F: HD-TVI

Video-output

: Gespiegeld groothoekbeeld (voor

achteruitbeeld)

Bedrijfstemperatuur

: -30 °C tot +85 °C

Afmetingen (B × H × D)

: 31,1 × 23,0 × 25,2 mm

1-1/4 × 7/8 × 1 inch

Gewicht

: 33,2 g (1,2 oz)

(zonder kabel)

Voedingseenheid

Werkspanning: DC 12 V/24 V

Afmetingen (B × H × D)

: 69,2 × 23,6 × 15,5 mm

2-3/4 × 15/16 × 5/8 inch

(exclusief uitstekende delen)

• Gespiegeld beeld houdt in dat het videobeeld links

en rechts omdraait, net zoals het beeld dat gezien

wordt in een achteruitkijk- of een zijspiegel.

• Specificaties kunnen zonder kennisgeving worden

gewijzigd.

Technische gegevens

Informatie over het weggooien

van elektrische en elektronische

apparatuur (voor landen die gescheiden

afvalverzamelsystemen gebruiken)

Producten met dit symbool (doorkruiste

vuilnisbak) kunnen niet als gewoon huisvuil

worden weggegooid.

Oude elektrische en elektronische

apparaten moeten worden gerecycled bij

een voorziening die in staat is om deze

items en hun afvalbijproducten te hanteren.

Raadpleeg de lokale betreffende instantie

voor details aangaande een geschikte

recycle-faciliteit in uw buurt.

Het juist recyclen en weggooien van afval

spaart natuurlijke bronnen en reduceert

schadelijke invloed op uw gezondheid en

het milieu.

B5A-3444-00_CMOS-740HD.indb 27 2019/12/13 17:52

28 | Italiano

• Prima di partire, controllare che la staffa della

telecamera sia stata installata correttamente.

Le viti sono allentate?

- La staffa della telecamera è fissata saldamente?

- Se la telecamera per retromarcia si stacca durante la

guida del veicolo, potrebbe verificarsi un incidente.

• Prima di installare l'unità, collegare provvisoriamente

il cablaggio, assicurarsi che tutto sia collegato

correttamente e che sia l'unità sia il sistema funzionino.

• Durante il montaggio dell'unità, assicurarsi che

nessun cavo sia bloccato tra l'unità e la struttura

metallica o i raccordi circostanti.

• Non montare questa unità vicino alle bocche del

riscaldamento, dove potrebbe essere danneggiata

dal calore, o vicino a porte da cui potrebbe entrare

pioggia. (Non installare il dispositivo in punti simili a

quelli indicati in precedenza che potrebbero provocare

malfunzionamenti dovuti a temperature elevate.)

• Prima di effettuare i fori per il montaggio, controllare

sempre il retro della superficie che si desidera forare.

Non eseguire i fori sui tubi del gas, sulle tubazioni

dei freni, sui cavi elettrici o su altre parti importanti.

• Se questa unità è installata nel vano passeggeri, fissarla

saldamente in modo che non si muova quando l'auto

è in movimento, provocando lesioni o incidenti.

• Se questa unità è installata sotto uno dei sedili anteriori,

assicurasi che non ostacoli il movimento del sedile.

Disporre attentamente tutti i fili e i cavi intorno al

meccanismo di scorrimento in modo che non vengano

pizzicati o schiacciati, provocando un cortocircuito.

Cura e manutenzione

• Se il prodotto si sporca, pulirlo con un panno al

silicone o con un panno morbido. Se è molto

macchiato, rimuovere le macchie con un panno

imbevuto di un detergente neutro, quindi ripassare

con un panno asciutto. Non usare un panno ruvido

e/o sostanze volatili come diluenti o alcol per evitare

graffi, deformazione, degrado e/o danni.

• Se un componente della lente si sporca, pulirlo

delicatamente con un panno morbido inumidito

con acqua. Non usare un panno asciutto per evitare

di graffiare la lente.

Procedura di installazione

Questa sezione è rivolta all’installatore qualificato.

Per motivi di sicurezza, affidare il cablaggio e

il montaggio a dei professionisti. Consultare il

rivenditore di apparecchiature audio per automobili.

Per prevenire cortocircuiti, rimuovere la chiave

di accensione e scollegare la batteria

2 Eseguire correttamente i collegamenti dei

cavi di ingresso ed uscita per ogni unità.

AVVERTENZA

Per evitare lesioni o incendi, osservare le

seguenti precauzioni:

• Per evitare cortocircuiti, non inserire mai oggetti di metallo

(come monete o strumenti di metallo) all’interno dell’unità.

• L'installazione e il cablaggio di questo prodotto

richiedono esperienza e conoscenze specialistiche.

Per ragioni di sicurezza, l'installazione dell'unità deve

essere quindi effettuata da un tecnico specializzato.

• Quando si effettua un foro per installare la

telecamera, controllare l’ubicazione di tubi, serbatoi

e cablaggio ed evitare di toccarli. In caso contrario, si

potrebbe provocare un incendio.

• Quando si effettua un foro con un trapano, utilizzare

occhiali di protezione per proteggere gli occhi.

ATTENZIONE

Per non danneggiare il prodotto, adottare le

seguenti precauzioni:

• Alimentare l’unità esclusivamente con una tensione

nominale di 12 V/24 V CC, con polo negativo a massa.

• Se un fusibile deve essere sostituito, utilizzarne

uno nuovo con la portata prescritta. L'utilizzo di

un fusibile con una portata errata può provocare il

malfunzionamento dell'unità.

• Non usare viti diverse da quelle in dotazione.

Utilizzare solo le viti fornite in dotazione. L'uso di viti

non idonee, potrebbe danneggiare l'unità.

NOTA

• Questo prodotto è una telecamera che fornisce

immagini speculari (lati sinistro e destro invertiti).

• Il televisore può essere collegato a un ingresso video RCA

che è compatibile con la qualità dell’immagine di una

telecamera HD, tuttavia controllare se il televisore in uso

è dotato di una funzione di attivazione in retromarcia.

• Questo prodotto è stato studiato per ampliare il

campo visivo posteriore del conducente, anche se

le immagini della telecamera non sono in grado di

indicare tutti gli eventuali pericoli e ostacoli. Durante

la retromarcia, guardare quindi indietro per verificare

personalmente il campo visivo.

• Questo prodotto è caratterizzato da un obiettivo

grandangolare che fa sì che il campo visivo vicino

sembri largo e quello lontano stretto, creando

un falsa prospettiva della distanza. Durante la

retromarcia, guardare quindi indietro per verificare

personalmente il campo visivo.

• Non lavare l'auto in un autolavaggio automatico e

non utilizzare un getto ad alta pressione dato che

l'acqua potrebbe infiltrarsi nella telecamera o la

telecamera potrebbe cadere.

Prima dell'uso / procedura di installazione

B5A-3444-00_CMOS-740HD.indb 28 2019/12/13 17:52

Italiano | 29

• Per ulteriori dettagli sul collegamento di altre unità,

fare riferimento alle istruzioni per l'uso e poi eseguire

correttamente i collegamenti.

• Fissare il cablaggio con graffette fermacavo o nastro

adesivo. Per proteggere il cablaggio, avvolgere i

cavi con del nastro adesivo nei punti in cui sono a

contatto con parti in metallo.

• Posare e fissare tutti i cavi in modo che non vengano

a contatto con parti in movimento come ad esempio

il cambio, il freno a mano e le guide dei sedili.

• Non posare i cavi in punti che possono surriscaldarsi,

come ad esempio vicino alle bocchette del

riscaldamento. Se l'isolamento dei cavi si fonde o

si lacera, può verificarsi un cortocircuito verso la

carrozzeria.

• In caso di sostituzione di un fusibile, assicurarsi di

utilizzare solo fusibili con la portata indicata sul

portafusibili.

• Per ridurre al minimo i rumori, posare il cavo

dell'antenna TV, il cavo dell'antenna della radio e il

cavo RCA il più possibile distanziati tra loro.

• Posare i cavi evitando aree ad alta temperatura.

Usare tubi corrugati per il cablaggio all'interno

del vano motore. Se un cavo si trova in un'area

ad alta temperatura del veicolo, il rivestimento

potrebbe fondersi e provocare cortocircuiti, con il

conseguente rischio di incendio o scosse elettriche.

Accessori

Telecamera (3,0 m)..........1 Cavo di alimentazione

(6,0 m

[1]

)..........1

1 4

Unità di alimentazione..........1

FUSE 2A

ACC

Staffa telecamera..........1

Vite (M3 × 5 mm)..........2 Vite di fissaggio della staffa della

telecamera (Ø3 × 8 mm).......... 1

Anello di tenuta.......... 1 Fascetta..........1

[1] Inclusa l’unità di alimentazione

Prima dell'uso / procedura di installazione

3 Collegare i cavi del cablaggio nel seguente

ordine: massa, accensione e unità telecamera.

4 Installare l'unità sul veicolo.

5 Ricollegare la - batteria.

AVVERTENZA

• Se si collega il cavo dell'accensione (rosso) al telaio

(massa), può verificarsi un cortocircuito che, a sua

volta, potrebbe provocare un incendio. Questi

cavi devono essere collegati alla sorgente di

alimentazione attraverso la scatola dei fusibili.

• Non scollegare il fusibile dal cavo dell'accensione

(rosso). I cavi devono essere collegati

all'alimentazione tramite il fusibile.

ATTENZIONE

• Se l'auto non ha una posizione ACC, collegare i cavi

dell'accensione ad un'alimentazione che può essere

accesa/spenta con la chiave di accensione. Se il cavo

dell'accensione viene collegato con una tensione di

alimentazione permanente, come per esempio i cavi

della batteria, la batteria può scaricarsi.

• Se un fusibile salta, assicurarsi innanzitutto che i cavi

non siano in contatto, con la possibilità di provocare

un cortocircuito, quindi sostituire il vecchio fusibile

con uno nuovo della stessa potenza.

• Isolare i cavi non collegati con del nastro isolante

in vinile o un altro materiale simile. Per prevenire

cortocircuiti, non rimuovere i cappucci alle estremità

dei cavi non collegati o dei terminali.

• Dopo aver installato l'unità, controllare che le luci dei

freni, i lampeggianti, i tergicristalli ecc. del veicolo

funzionino correttamente.

• Installare l'unità in modo che non oscuri il campo

visivo posteriore.

• Installare l'unità in modo che non sporga dalla

fiancata dell'auto.

• Non eseguire l'installazione in caso di pioggia o di

nebbia.

• In caso di forte umidità, prima di installare l'unità,

asciugare la superficie sulla quale deve essere montata.

• La presenza di umidità sulla superficie di montaggio

riduce l'aderenza, rischiando di provocare il distacco

dell'unità.

• Non fissare la staffa della telecamera in punti

in cui la carrozzeria è stata trattata con resina

fluorocarbonica o sul vetro.

• La telecamera per la retromarcia potrebbe cadere.

- Impedire che l'unità entri a contatto con acqua.

- Non esporre l'unità alla pioggia.

- Non sottoporre la telecamera a sollecitazioni

inutili.

- Pulire a fondo il punto in cui viene applicato il

nastro per attaccare l'unità.

B5A-3444-00_CMOS-740HD.indb 29 2019/12/13 17:52

30 | Italiano

Posizione di installazione consigliata

Esempi di installazione corretta della telecamera

sulla parte posteriore del veicolo

Posizione di installazione

Posizionare la telecamera

con il logo "KENWOOD"

in alto.

Installazione della telecamera/regolazione

dell'angolazione

1 Stabilire la posizione di installazione della

telecamera.

2 Pulire la superficie su cui verrà installata la

telecamera.

Utilizzando un comune detergente disponibile in

commercio, rimuovere lo sporco, l'umidità e l'olio

dalla superficie su cui dovrà essere fissata la staffa

della telecamera.

3 Se necessario, staccare la staffa dalla

telecamera e adattare la forma in base alla

superficie su cui verrà applicata.

Piegare

Staffa telecamera

Adattare la forma della

staffa della telecamera

in modo che sia adatta

per la posizione di

installazione della

telecamera.

4 Montare la telecamera sulla relativa staffa.

Vite

(M3 × 5 mm)

Fissare la telecamera alla

staffa telecamera con la vite di

fissaggio. (2 posizioni su ciascun

lato)

Posizionare la telecamera con il

logo "KENWOOD" in alto.

La telecamera è dotata di due fori di fissaggio

lateralmente in alto e in basso.

Regolare in base all’installazione.

Esempio di

installazione

5 Fissare temporaneamente la telecamera ad

esempio con nastro.

Utilizzando un pezzo di nastro adesivo, ecc.,

fissare la telecamera temporaneamente.

12345

NON

Installare la telecamera al centro del veicolo senza

nascondere la targa. E installare anche diritta

verso la direzione avanti/indietro del veicolo.

Prestare attenzione a non orientare la telecamera

in altre direzioni.

6 Eseguire tutti i collegamenti richiesti.

7 Visualizzare il video della telecamera.

Prima di guardare l'immagine della telecamera,

applicare il freno di stazionamento e fermare le

ruote per impedire che il veicolo si muova. In

caso contrario potrebbero verificarsi incidenti.

Per visualizzare il video della telecamera, leggere

il manuale di istruzioni del monitor video.

Porta la leva del cambio in posizione R

(retromarcia) per visualizzare l'immagine della

parte dietro il veicolo.

Installazione

B5A-3444-00_CMOS-740HD.indb 30 2019/12/13 17:52

Italiano | 31

8 Regolare l’angolazione della telecamera.

Durante la regolazione dell'angolazione della

telecamera, prestare attenzione a non tirare il

cavo della telecamera.

Regolare l’angolazione in modo che la parte

posteriore del veicolo o il paraurti siano visibili

nella parte inferiore del monitor.

Parte posteriore o paraurti del veicolo

9 Dopo aver regolato l'angolazione della

telecamera, serrare saldamente le viti di

fissaggio.

Di tanto in tanto controllare le viti di fissaggio. Se

sono allentate, riserrarle.

10 Fissare la telecamera saldamente in

posizione.

Rimuovere la carta di protezione del biadesivo

dalla staffa della telecamera, quindi posizionare la

staffa. Dopo averla posizionata, premere la staffa

con le dita per garantire una corretta adesione.

Non toccare la superficie adesiva con le mani

e non staccare e riattaccare il nastro; in questo

modo si riduce la forza adesiva e si rischia di

provocare il distacco della staffa della telecamera.

Se necessario, fissare la staffa alla carrozzeria

usando la vite di fissaggio.

La staffa telecamera è dotata di due fori per

le viti. Selezionare uno di questi per fissare la

posizione di collegamento.

Da Ø2 a

Ø2,5 mm

Vite di fissaggio della staffa

della telecamera (Ø3 × 8 mm)

Installazione

Uso di un anello di tenuta

ATTENZIONE

• Quando si pratica un foro nella carrozzeria

dell’automobile per montare la telecamera,

controllare le posizioni delle linee dei fluidi, di

serbatoi, cavi elettrici, ecc., per assicurarsi che non ci

saranno interferenze o contatti con questi. In caso

contrario, si potrebbero causare incendi, scosse

elettriche o malfunzionamenti.

• Se è necessario eseguire lavori di foratura, assicurarsi

di indossare un paio di occhiali di protezione per

evitare che schegge e residui penetrino negli occhi.

In caso contrario, vi è il rischio di lesioni.

1 Praticare un foro di Φ13 mm per il cablaggio.

φ13mm

2 Praticare una tacca nell’anello di tenuta in

dotazione e far passare il connettore del cavo

sul lato della telecamera attraverso di esso.

Tacca

Anello di tenuta

Prendere nota della direzione

dell’anello di tenuta.

3 Sigillare l’area dell’anello di tenuta sul lato

interno del portellone posteriore con un

sigillante o un prodotto simile disponibile in

commercio.

Utilizzare un sigillante

o un prodotto

simile disponibile in

commercio per rendere

l’area impermeabile.

B5A-3444-00_CMOS-740HD.indb 31 2019/12/13 17:52

32 | Italiano

Cavo video

Sistema di navigazione/Monitor video

compatibili con la qualità dell’immagine della

telecamera HD (disponibile in commercio)

Cavo di massa (nero)

GND

Batteria

Fusibile principale

Fusibile

Chiave motore

Collegare a una parte metallica del veicolo (una parte del

telaio collegata al lato negativo dell'alimentazione).

ATTENZIONE

• Se la chiave motore del veicolo non è dotata di posizione ACC, diramare il filo energizzato quando la chiave

motore è ON e collegarlo al cavo di alimentazione accessorio.

• Prima di eseguire i collegamenti, assicurarsi che la chiave motore non sia inserita e scollegare il terminale (-)

della batteria per prevenire cortocircuiti.

• Non piegare il cavo telecamera a un diametro di 40 mm o a un raggio di 20 mm o meno.

Cavo accessorio (rosso)

Collegare all'alimentazione commutabile ON-OFF.

Non collegare a un'alimentazione permanente.

FUSIBILE (2A)

Telecamera

Collegare la telecamera al cavo di collegamento

telecamera.

Collegare all'ingresso video della telecamera per

retromarcia o all'ingresso video esterno del monitor

video.

Cavo di alimentazione

Unità di alimentazione

Alimentazione

accessoria (ACC)

Collegamenti di base

Lunghezza cavo telecamera: 3,0 m (9,84 piedi),

Cavo di alimentazione: 6,0 m (19,69 piedi)*

* Inclusa l’unità di alimentazione

Collegamenti

B5A-3444-00_CMOS-740HD.indb 32 2019/12/13 17:52

Italiano | 33

Unità telecamera

Obiettivo

Grandangolo,

lunghezza focale 1,86 mm,

valore F 2,0

Angolo della visuale

: orizzontale: 180°

: verticale: 103°

Resistenza all’acqua e alla polvere: IP67

Sensore di immagine

: sensore CMOS a colori 1/3.8"

Numero di pixel

: 1,3 mega pixel

Illuminamento dell’oggetto

: da 1,0 lux a 100 k lux

Risoluzione: 1280 × 720

Frequenza fotogrammi: 30 fps

I/F uscita: HD-TVI

Uscita video

: immagine specchio grandangolo (per la

retromarcia)

Temperatura di esercizio

: da -30 °C a +85 °C

Dimensioni (L × A × P)

: 31,1 × 23,0 × 25,2 mm

1-1/4 × 7/8 × 1 pollice

Peso

: 33,2 g (1,2 once)

(senza cavo)

Unità di alimentazione

Tensione di esercizio: CC 12 V/24 V

Dimensioni (L × A × P)

: 69,2 × 23,6 × 15,5 mm

2-3/4 × 15/16 × 5/8 pollici

(escluse le parti sporgenti)

• Nelle immagini a specchio, l'immagine viene

invertita da sinistra a destra, proprio come

l'immagine che si vede sullo specchietto retrovisore

interno o su quelli laterali.

• Le specifiche sono soggette a modifiche senza

preavviso.

Specifiche

Informazioni sullo smaltimento delle

apparecchiature elettriche ed elettroniche

usate (valide per i Paesi che hanno adottato

sistemi di raccolta differenziata)

I prodotti recanti questo simbolo (un

contenitore di spazzatura su ruote barrato)

non possono essere smaltiti insieme ai

normali rifiuti domestici.

I prodotti elettrici ed elettronici usati

devono essere riciclati presso una apposita

struttura in grado di trattare questi prodotti

e i loro componenti di scarto.

Contattare le autorità locali per conoscere

i dettagli sulla posizione della struttura di

riciclo più vicina.

Un riciclo e uno smaltimento dei rifiuti

corretti aiutano a conservare le risorse e

a prevenire gli effetti nocivi sulla salute e

sull’ambiente.

B5A-3444-00_CMOS-740HD.indb 33 2019/12/13 17:52

34 | Español

• Antes de instalar la unidad definitivamente, conecte

el tendido de cables temporalmente, asegurándose

de que esté todo debidamente conectado y de que la

unidad y el sistema funcionen.

• Al montar esta unidad, asegúrese de que ninguno

de los cables quede atrapado entre la unidad y los

alrededores de la carrocería o accesorios.

• No monte esta unidad cerca de la salida del calentador,

donde se vería afectada por el calor o cerca de las puertas

donde la lluvia podría salpicarla. (No instalarlo nunca en

lugares tales como los descritos anteriormente debido al

peligro por mal funcionamiento por las altas temperaturas).

• Antes de perforar los agujeros de montaje, mire siempre

detrás del lugar donde quiera perforar los agujeros.

No haga ningún agujero en los tubos del sistema de la

gasolina, frenado, tendido de cables eléctrico u otras

partes importantes.

• Si se instala esta unidad en el compartimento del

pasajero, afiáncela bien de forma que no se suelte

mientras el automóvil esté en movimiento para que no

cause lesiones o un accidente.

• Si se instala la unidad debajo de un asiento delantero,

asegúrese de que no obstaculice el movimiento

del asiento. Coloque todos los cables alrededor del

mecanismo deslizante para que no queden atrapados

en el mecanismo y causen un cortocircuito.

Cuidado y mantenimiento

• Si la unidad se ensucia, séquela con un paño de silicona

o un paño suave. Si tiene manchas difíciles, elimínelas

con un paño humedecido con jabón neutro y elimine

los restos de jabón. No utilice un paño áspero ni

sustancias volátiles como un diluyente con barniz o

alcohol, ya que la unidad podría rayarse, deformarse,

degradarse y/o sufrir daños.

• Cuando el componente de un objetivo se ensucie,

límpielo suavemente con un paño suave humedecido

con agua. No lo frote con un paño seco, ya que el

objetivo podría rayarse.

Procedimiento de instalación

Esta sección es solo para el instalador profesional.

Por motivos de seguridad, deje el cableado y el montaje

a profesionales. Consulte con el distribuidor de audio

para automóviles.

1 Para prevenir cortocircuitos, retire la llave de

encendido y desconecte la batería -.

2 Realice las conexiones de los cables de

entrada y salida adecuadas para cada unidad.

3 Conecte los cables del mazo de cables en el

siguiente orden: cable a tierra, encendido y

unidad de la cámara.

4 Instale la unidad en su automóvil.

5 Conecte nuevamente la batería -.

ADVERTENCIA

Para evitar lesiones o incendios, tome las

precauciones siguientes:

• Para evitar cortocircuitos, nunca coloque ni deje objetos

metálicos (por ejemplo, monedas o herramientas

metálicas) dentro de la unidad.

• La instalación y el tendido de cables de esta unidad requieren

de la habilidad y experiencia de un especialista. Por motivos de

seguridad, pida a un técnico especialista que instale la unidad.

• Cuando haga un agujero para instalar la cámara, compruebe

la ubicación de las tuberías, depósitos y cableado y evite

tocarlos. De lo contrario, podría causar un incendio.

• Cuando usted haga un orificio con un taladro, utilice

gafas protectoras para proteger sus ojos.

PRECAUCIÓN

Para evitar daños en la unidad, tome las

siguientes precauciones:

• Asegúrese de utilizar para la unidad una fuente de

alimentación de 12 V/24 V CC con conexión a tierra negativa.

• Cuando reemplace un fusible, utilice únicamente

un fusible nuevo del régimen prescrito. El uso de un

fusible de régimen incorrecto podría ocasionar un

funcionamiento defectuoso de la unidad.

• No utilice sus propios tornillos. Utilice solo los tornillos

suministrados. El uso de tornillos diferentes podría

causar daños en la unidad.

NOTA

• Este producto es una cámara que proporciona imágenes

de espejo (con los lados izquierdo y derecho invertidos).

• La televisión se puede conectar a una entrada de video

RCA que sea compatible con la calidad de imagen de la

cámara HD, pero compruebe si la televisión que utiliza

tiene una función de activación de marcha atrás.

• Esta unidad está diseñada para complementar la vista

trasera del conductor, pero las imágenes de la cámara

no muestran todos los peligros y obstáculos. Asegúrese

de mirar hacia atrás cuando vaya marcha atrás para

confirmar la vista.

• Esta unidad posee un objetivo gran angular, de

forma que la vista cercana es ancha y la vista lejana es

estrecha, lo cual puede crear una sensación de distancia

falsa. Asegúrese de mirar hacia atrás cuando vaya

marcha atrás para confirmar la vista.

• No lave su automóvil en una máquina automática ni

con agua a presión puesto que podría entrar agua en la

cámara o ésta podría caerse.

• Compruebe la instalación de la abrazadera de la cámara

antes de comenzar a conducir.

¿Están los tornillos sueltos?

- ¿Está la abrazadera de la cámara firmemente

asegurada?

- Si la cámara de vista trasera se afloja mientras

conduce puede causar un accidente.

Antes de utilizar/procedimiento de instalación

B5A-3444-00_CMOS-740HD.indb 34 2019/12/13 17:52

Español | 35

• No coloque el tendido de cables en lugares que se

calientan, tales como la salida del calentador. Si el

aislamiento del tendido de cables se derrite o se rompe,

hay peligro de cortocircuito del tendido de cables con

la carrocería.

• Cuando reemplace un fusible, asegúrese de utilizar

únicamente un fusible del régimen prescrito en el

portafusibles.

• Para minimizar el ruido coloque el cable de la antena de

TV, de la antena de radio y del RCA lo más lejos posible

uno del otro.

• Tienda los cables evitando las áreas con altas

temperaturas. Utilice tubos acanalados para cablear

los cables dentro del compartimiento del motor. Si

un cable entra en contacto con una zona del vehículo

que está a alta temperatura, el revestimiento podría

derretirse y provocar un cortocircuito, lo que podría

provocar un incendio o peligro de descarga eléctrica.

Accesorios

Cámara (3,0 m)..........1 Cable de alimentación

(6,0 m

[1]

)..........1

1 4

Unidad de alimentación..........1

FUSE 2A

ACC

Abrazadera de la cámara..........1

Tornillo (M3 × 5 mm)..........2 Tornillo de apriete de la

abrazadera de la cámara

(Ø3 × 8 mm)..........1

Ojal..........1 Banda..........1

[1] Incluyendo la unidad de alimentación

Antes de utilizar/procedimiento de instalación

ADVERTENCIA

• Si conecta el cable del encendido (rojo) al chasis del

automóvil (a tierra), puede dar lugar a un cortocircuito

pudiendo causar un incendio. Conecte siempre esos

cables a la fuente de alimentación que pasa por la caja

de fusibles.

• No desconecte el fusible desde el cable de encendido

(rojo). El suministro de alimentación debe estar

conectado a los cables a través del fusible.

PRECAUCIÓN

• Si el encendido de su automóvil no dispone de posición

CA, conecte los cables de encendido a la fuente de

alimentación que pueda activarse y desactivarse con la

llave de encendido. Si conecta el cable de encendido

a una fuente de alimentación con un suministro de

voltaje constante, como con los cables de la batería, la

batería puede agotarse.

• Si se funde el fusible, en primer lugar asegúrese de que

los cables no hayan causado un cortocircuito, y luego

reemplace el fusible usado por otro del mismo régimen.

• Enrolle los cables no conectados con una cinta de vinilo

u otro material similar para que queden aislados. Para

evitar cortocircuitos, no retire las tapas de los extremos

de los cables o terminales no conectados.

• Después de instalar la unidad, compruebe que

las lámparas de freno, las luces intermitentes, el

limpiaparabrisas, etc. funcionen satisfactoriamente.

• Instale la unidad de forma que no obstruya el campo de

vista trasero.

• Instale la unidad de forma que no sobresalga por el

costado del automóvil.

• No lleve a cabo la instalación cuando llueva o haya

niebla.

• Si hay mucha humedad, seque la superficie donde se

colocará la unidad antes de realizar la instalación.

• La humedad en la superficie del dispositivo de sujeción

reduce la fuerza adhesiva, y la unidad podría soltarse.

• No coloque la abrazadera de la cámara en áreas de la

carrocería del automóvil que hayan sido tratadas con

resina fluorocarbonada o cristal.

• Podría provocar que la cámara de vista trasera se caiga.

- No aplique agua a la unidad.

- No exponga la unidad a la lluvia.

- No someta la cámara a fuerza innecesaria.

- Limpie bien donde se haya utilizado cinta adhesiva

para pegar en la unidad.

• Remítase al Manual de instrucciones para más detalles

sobre la conexión de otras unidades; luego, realice las

conexiones correctamente.

• Asegure el tendido de cables con abrazaderas de

cable o cinta adhesiva. Para proteger el tendido de

cables, póngales cinta adhesiva alrededor contra partes

metálicas.

• Coloque y asegure todo el tendido de cables de forma

que no pueda tocar ninguna parte en movimiento, tal

como el eje de engranajes, freno de mano y los raíles

del asiento.

B5A-3444-00_CMOS-740HD.indb 35 2019/12/13 17:52

36 | Español

Posición de instalación recomendada

Ejemplos de instalación correcta de la cámara en

la parte trasera del vehículo

Posición de instalación

Móntela de modo que el

logotipo "KENWOOD" quede

en la parte superior.

Instalación de la cámara/ajuste de su ángulo

1 Decida cuál será la posición de instalación de

la cámara.

2 Limpie la superficie de instalación de la

cámara.

Utilizando un jabón disponible en el mercado,

limpie la suciedad, la humedad y el aceite de la

superficie donde acoplará la abrazadera de la

cámara.

3 Si es necesario, separe la abrazadera de la

cámara y ajuste su forma según la superficie

donde se acoplará.

Doblar

Abrazadera de la cámara

Ajuste la forma de

la abrazadera de la

cámara de modo que se

acople a la posición de

instalación de la cámara.

4 Monte la cámara sobre la abrazadera.

Tornillo

(M3 × 5 mm)

Asegure la cámara sobre

la abrazadera de la cámara

con el tornillo de montaje. (2

ubicaciones en cada lado)

Móntela de modo que el

logotipo "KENWOOD" quede en

la parte superior.

La cámara cuenta con dos orificios de seguridad

en los lados y en la parte superior e inferior.

Ajuste de acuerdo con el manual de instalación.

Ejemplo de instalación

5 Fije la cámara provisionalmente con cinta o

un material similar.

Usando un trozo de cinta, etc., fije la cámara

temporalmente.

12345

NGOK

Instale la cámara en el centro del vehículo

y no oculte la matrícula. Y también instale

directamente hacia la dirección de avance/

retroceso del vehículo. Procure no inclinar la

cámara hacia otras direcciones del vehículo, etc.

6 Realice todas las conexiones necesarias.

7 Muestre la cámara de vídeo.

Antes de ver la cámara, aplique el freno de

estacionamiento y ponga una cuña en las ruedas

para que el vehículo permanezca inmóvil. Si no lo

hace, podría producirse un accidente inesperado.

Para la visualización del vídeo de la cámara, lea el

manual de instrucciones de su monitor de vídeo.

Ponga la palanca de cambio en la relación R

(marcha atrás) para ver la imagen de la parte

posterior del vehículo.

Instalación

B5A-3444-00_CMOS-740HD.indb 36 2019/12/13 17:52

Español | 37

8 Ajuste el ángulo de la cámara.

Al ajustar el ángulo de la cámara, procure no tirar

del cable de la cámara.

Ajuste el ángulo de tal manera que la parte

trasera del vehículo o del parachoques pueda

verse en la parte inferior del monitor.

Parte trasera del vehículo o parachoques

9 Después de ajustar el ángulo de la cámara

apriete firmemente los tornillos de fijación.

Examine los tornillos de fijación de vez en

cuando. Si están flojos, apriételos con firmeza.

10 Fije la cámara firmemente en su posición.

Retire la protección de papel de la cinta adhesiva

de doble cara de la abrazadera de la cámara

y pegue la cinta. Después de pegarla, empuje

la abrazadera de la cámara con el dedo para

comprobar que esté bien adherida.

No toque la superficie adhesiva con la mano y

no retire y vuelva a pegar una cinta ya adherida,

ya que la fuerza adhesiva se verá reducida y la

abrazadera de la cámara podría desengancharse.

Si es necesario, fije la abrazadera a la carrocería

del vehículo utilizando el tornillo de fijación de la

abrazadera de la cámara.

El soporte de la cámara tiene dos orificios para el

tornillo. Seleccionar uno de ellos para ajustar la

posición del accesorio.

De Ø2 a

Ø2,5 mm

Tornillo de apriete de la abrazadera

de la cámara (Ø3 × 8 mm)

Instalación

Uso de un ojal

PRECAUCIÓN

• Cuando taladre un agujero en la carrocería del

automóvil para montar la cámara, compruebe

las posiciones de las líneas de fluido, depósitos,

cableado eléctrico, etc. para asegurarse de que

no haya interferencias o contacto con estos. De

lo contrario, podría resultar en un incendio, una

descarga eléctrica o un fallo de funcionamiento.

• Si es necesario un trabajo de perforación, asegúrese

de usar gafas de protección para evitar que

las virutas y los restos entren en sus ojos. De lo

contrario, existe el riesgo de sufrir lesiones.

1 Taladre un agujero de Φ13 mm para el

cableado.

φ13mm

2 Haga una muesca en el ojal adjunto y pase el

conector del cable del lado de la cámara.

Muesca

Ojal

Tome nota de la dirección

del ojal.

3 Impermeabilice el área del ojal en el lado

interno de la puerta trasera con un sellador

comercial o similar.

Use un sellador

comercial o similar

para impermeabilizar

el área.

B5A-3444-00_CMOS-740HD.indb 37 2019/12/13 17:52

38 | Español

Cable de vídeo

Sistema de navegación/monitor de vídeo

compatible con la calidad de imagen HD de la

cámara (disponible en el mercado)

Cable de tierra (negro)

Masa

Batería

Fusible principal

Fusible

Llave del motor

Conecte la unidad a una parte metálica del vehículo (una

parte del chasis conectada al lado negativo de la fuente

de alimentación).

PRECAUCIÓN

• Si la llave del motor de su vehículo no incluye la posición ACC, bifurque el cable activado cuando la llave del

motor esté en posición ON y conéctelo al cable de alimentación del accesorio.

• Antes de realizar las conexiones, compruebe que la llave del motor no esté introducida y desconecte el

terminal (-) de la batería para evitar que se produzcan cortocircuitos.

• No doble el cable de la cámara a un diámetro de 40 mm o un radio de 20 mm o inferior.

Cable accesorio (rojo)

Conecte la unidad a la fuente de alimentación

conmutable ON-OFF.

No conecte la unidad a una fuente de alimentación

permanentemente encendida.

Fusible (2 A)

Cámara

Conecte la cámara al cable de conexión de la cámara.

Conéctela a la entrada de vídeo de la cámara de

vista trasera o a la entrada de vídeo externa del

monitor de vídeo.

Cable de la alimentación

Unidad de alimentación

Alimentación de los

accesorios (ACC)

Conexiones básicas

Longitud del cable de la cámara: 3,0 m (9,84 pies),

Cable de alimentación: 6,0 m (19,69 pies)*

* Incluyendo la unidad de alimentación

Conexiones

B5A-3444-00_CMOS-740HD.indb 38 2019/12/13 17:52

Español | 39

Unidad de la cámara

Lente

Gran angular,

Longitud focal 1,86 mm,

Valor F 2,0

Ángulos de visión

: Horizontal: 180°

: Vertical: 103°

Impermeable y a prueba de polvo: IP67

Sensor de la imagen

: Sensor CMOS de color de 1/3.8-pulgadas

Número de píxeles

: 1,3 megapíxeles

Iluminancia del objeto

: de 1,0 lux a 100 k lux

Resolución: 1280 × 720

Velocidad de fotogramas: 30 fps

Salida I/F: HD-TVI

Salida de vídeo

: Imagen especular gran angular (para vista

trasera)

Temperatura de funcionamiento

: de -30 °C a +85 °C

Dimensiones (An. × Al. × Pr.)

: 31,1 × 23,0 × 25,2 mm

1-1/4 × 7/8 × 1 pulg.

Peso

: 33,2 g (1,2 onzas)

(sin cable)

Unidad de alimentación

Tensión de funcionamiento: 12 V/24 V CC

Dimensiones (An. × Al. × Pr.)

: 69,2 × 23,6 × 15,5 mm

2-3/4 × 15/16 × 5/8 pulg.

(sin incluir los salientes)

• Una imagen especular es una imagen de vídeo en la

que el lado izquierdo y el derecho se invierten como

en la imagen vista en un retrovisor trasero o lateral.

• Las especificaciones se encuentran sujetas a

cambios sin previo aviso.

Especificaciones

Información sobre el desecho de equipos

eléctricos y electrónicos viejos (aplicable

a países que han adoptado sistemas de

recolección de residuos por separado)

Los productos con el símbolo (contenedor

con ruedas tachado) no podrán ser

desechados como residuos domésticos.

Los equipos eléctricos y electrónicos

viejos deben reciclarse en una instalación

capaz de manipular estos artículos y sus

subproductos de desecho.

Póngase en contacto con su autoridad local

para obtener detalles sobre cómo localizar

la instalación de reciclaje más cercana a

usted.

Un reciclaje y eliminación de residuos

adecuados ayudarán a conservar los

recursos y evitarán efectos perjudiciales

para nuestra salud y el medio ambiente.

B5A-3444-00_CMOS-740HD.indb 39 2019/12/13 17:52

40 | Português

• Verifique o suporte de instalação da câmara antes

de conduzir.

Os parafusos estão soltos?

- O suporte da câmara está bem fixo?

- Se a câmara de visão traseira se soltar enquanto

conduz poderá causar um acidente.

• Antes de instalar a unidade, ligue os cabos

temporariamente, certificando-se de que tudo se liga

correctamente e que a unidade e o sistema funcionam.

• Quando montar esta unidade, certifique-se de que

nenhum dos fios condutores fica preso entre esta

unidade e a estrutura ou encaixes circundantes.

• Não monte esta unidade perto da saída do

radiador, onde seria afectada pelo calor, ou perto

das portas, onde poderia ser salpicada pela água

da chuva. (Nunca instale em locais como aqueles

mencionados acima devido ao perigo de avaria

causado por temperaturas elevadas.)

• Antes de fazer qualquer furo para a montagem

verifique o que está por detrás no ponto onde quer

fazer o furo. Não faça furos nas linhas de gás, nas

linhas dos travões, nos cabos eléctricos ou noutras

partes importantes.

• Se esta unidade estiver instalada no compartimento

dos passageiros, prenda-a com segurança para que

não se solte enquanto o carro está em movimento e

cause ferimentos ou um acidente.

• Se esta unidade estiver instalada debaixo do assento da

frente, certifique-se de que não obstrui os movimentos

do assento. Coloque todos os fios condutores e os fios

eléctricos cuidadosamente ao redor do mecanismo de

deslizamento para que não fiquem presos ou sob pressão

debaixo do mecanismo e causem um curto-circuito.

Cuidado e manutenção

• Quando o produto estiver sujo, limpe-o com um

pano seco de silicone ou um macio. Se estiver muito

manchado, remova a mancha com um pano humedecido

num produto de limpeza neutro e depois seque o

detergente neutro. Não utilize um pano áspero e/ou uma

substância volátil tal como um diluente de laca ou álcool

porque pode riscar, degradar e/ou danificar o produto.

• Quando a lente estiver suja, limpe-a com cuidado com

um pano macio humedecido em água. Não esfregue

a lente com um pano seco para evitar riscá-la.

Procedimentos para instalação

Esta seção destina-se ao instalador profissional.

Por motivos de segurança, deixe a cablagem e a

montagem a cargo de profissionais. Consulte o

revendedor de áudio do carro.

1 Para evitar um curto-circuito, retire a chave

da ignição e desligue a bateria -.

AVISO

As seguintes precauções devem ser tomadas

para evitar ferimentos ou incêndio:

• Para prevenir curtos-circuitos, nunca se deve colocar

ou deixar objectos metálicos (p.ex., moedas ou

ferramentas de metal) dentro do aparelho.

• A instalação e a ligação deste produto requerem

competências especializadas e experiência. Para sua

segurança, peça a um técnico especializado para

instalar a unidade.

• Ao fazer um orifício para instalar a câmara, verifique a

localização dos tubos, depósitos e cablagem e evite

tocá-los. Caso contrário, poderá causar um incêndio.

• Ao fazer um furo com uma broca, use óculos para

proteger os olhos.

CUIDADO

Para evitar que o produto se estrague, tome

as seguintes precauções:

• Ligue a massa do aparelho ao negativo da fonte de

alimentação de 12 V/24 V.

• Quando substituir um fusível, utilize apenas um

fusível novo com a amperagem recomendada.

Utilizar um fusível com uma amperagem errada

pode causar a avaria da unidade.

• Não use os seus próprios parafusos. Utilize apenas os

parafusos fornecidos. Se utilizar os parafusos errados

pode danificar a unidade.

NOTA

• Este produto é uma câmara que fornece imagens

espelhadas (esquerda e direita invertidas).

• A TV pode ser conectada a uma entrada de vídeo

RCA compatível com a qualidade de imagem da

câmara HD, mas verifique se a TV usada possui uma

função de ativação de marcha-atrás.

• Este produto foi concebido como um complemento

para a visão posterior do condutor, mas as imagens

da câmara não mostram todos os perigos e

obstáculos. Certifique-se de que olha para confirmar

as imagens antes de fazer marcha-atrás.

• Este produto possui uma lente de ângulo de visão

larga, portanto a visão ao perto é ampla e ao longe é

estreita, o que pode causar uma falsa percepção de

distância. Certifique-se de que olha para confirmar

as imagens antes de fazer marcha-atrás.

• Não lave o carro utilizando uma lavagem de carro

automática ou com água a alta pressão porque

pode fazer com que entre água na câmara ou que a

câmara caia.

Antes de usar/ Procedimentos para instalação

B5A-3444-00_CMOS-740HD.indb 40 2019/12/13 17:52

Português | 41

• Consulte o Manual de instruções para detalhes sobre

como ligar as outras unidades, em seguida faça as

ligações correctamente.

• Segure os cabos com grampos de cabo ou fita adesiva.

Para proteger os cabos, enrole fita adesiva em volta

quando eles ficarem encostados a partes metálicas.

• Desvie e segure todos os cabos para que não toquem

em peças em movimento, como a alavanca de

mudanças, o travão de mão e as calhas dos bancos.

• Não deixe que os cabos passem por locais que possam

ficar quentes, como perto da saída do radiador. Se o

isolamento dos cabos derreter ou romper-se, existe o

perigo do cabo provocar um curto-circuito na carroçaria.

• Quando substituir o fusível, certifique-se de que

utiliza apenas um fusível com a amperagem

recomendada para o conjunto portador.

• Para minimizar o ruído coloque o cabo da antena da

televisão, o cabo da antena do rádio e o cabo RCA o

mais longe possível uns dos outros.

• Deite os fios eléctricos evitando zonas de

temperaturas elevadas. Utilize tubos ondulados

para a cablagem no interior da sala de máquinas.

Se um cabo entrar em contacto com uma zona de

temperatura elevada do veículo, o revestimento pode

derreter e provocar curto-circuito, podendo conduzir

ao perigo de incêndio ou de choque eléctrico.

Acessórios

Câmara (3,0 m)..........1 Cabo de alimentação

(6,0 m

[1]

)..........1

1 4

Unidade de alimentação..........1

FUSE 2A

ACC

Suporte da câmara..........1

Parafuso (M3 × 5 mm)..........2 Parafuso de aperto do suporte da

câmara (Ø3 × 8 mm)..........1

Passa-cabos..........1 Banda..........1

[1] Incluindo a unidade de alimentação

Antes de usar/ Procedimentos para instalação

2 Faça as ligações adequadas dos fios de

entrada e saída para cada unidade.

3 Ligue os cabos da cablagem pela seguinte

ordem: terra, ignição e unidade da câmara.

4 Instale a unidade no seu carro.

5 Volte a ligar a - bateria.

AVISO

• Se ligar o cabo da ignição (Vermelho) ao chassis

do carro (Terra), pode causar um curto-circuito, o

que por sua vez pode originar um incêndio. Ligue

sempre esses fios à fonte de alimentação que passa

pela caixa dos fusíveis.

• Não desligue o fusível do cabo de ignição

(Vermelho). A fonte de alimentação tem que estar

ligada aos cabos através do fusível.

CUIDADO

• Se a ignição do seu carro não tiver uma posição

ACC, ligue os cabos da ignição a uma fonte de

alimentação que possa ser ligada e desligada com

a chave de ignição. Se ligar o cabo da ignição a

uma fonte de alimentação com um fornecimento

constante de energia, como os cabos da bateria, a

bateria pode ficar descarregada.

• Se o fusível fundir, primeiro certifique-se de que os

cabos não estão em contacto de forma a causar

um curto-circuito e, em seguida, substitua o fusível

velho por um novo com a mesma amperagem.

• Isole os cabos não ligados com fita isolante ou outro

material similar. Para evitar um curto-circuito, não

tente remover as protecções das extremidades dos

cabos que não estão ligados ou dos terminais.

• Depois de esta unidade ser instalada, verifique se os

faróis dos travões, os piscas, os limpa-vidros, etc. do

carro funcionam correctamente.

• Instale de maneira a que o campo de visão traseiro

não fique obstruído.

• Instale de maneira a que a unidade não esteja

saliente da parte lateral do carro.

• Não realize a instalação com chuva ou nevoeiro.

• Quando a humidade é elevada, seque a superfície

na qual a unidade vai ficar fixada antes de instalar.

• A humidade na superfície de fixação reduz a força da

adesão, que pode fazer com que a unidade se solte.

• Não fixe o suporte da câmara em zonas da

carroçaria que tenham sido tratadas com resina de

fluorocarbono ou vidro.

• Pode resultar na queda da câmara traseira.

- Não aplique água à unidade.

- Não exponha a unidade à chuva.

- Não sujeite a câmara a força desnecessária.

- Limpe em profundidade onde utilizar fita para

segurar a unidade.

B5A-3444-00_CMOS-740HD.indb 41 2019/12/13 17:52

42 | Português

Posição de instalação recomendada

Exemplos de instalação correta da câmara na

traseira do veículo

Posição da instalação

Monte de forma a que o

logótipo"KENWOOD" seja

apresentado no topo.

Instalar a câmara/Ajustar o seu ângulo

1 Escolha a posição de instalação da câmara.

2 Limpe a superfície de instalação da câmara.

Limpe com um produto de limpeza comercial

disponível a sujidade, humidade e o óleo da

superfície onde o suporte da câmara vai ser

fixado.

3 Se necessário, separe o suporte da câmara

da câmara e ajuste a forma de acordo com a

superfície onde vai ser fixado.

Dobrar

Suporte da câmara

Ajuste a forma do

suporte da câmara para

que encaixe na posição

de instalação da câmara.

4 Monte a câmara no suporte da câmara.

Parafuso

(M3 × 5 mm)

Fixe a câmara ao suporte da

câmara com o parafuso de

montagem. (2 posições de cada

lado)

Monte de forma a que o

logótipo"KENWOOD" seja

apresentado no topo.

A câmara tem dois orifícios para fixação em cada

lado, um em cima e outro em baixo.

Ajuste de acordo com a instalação.

Exemplo de instalação

5 Fixe a câmara temporariamente com fita

adesiva, etc.

Usando um pedaço de fita, etc., fixe a câmara

temporariamente.

12345

NGOK

Instale a câmara no centro do veículo e não

tape a chapa de matrícula. Além disso, instale a

apontar diretamente na direção de movimento

para a frente/para trás do veículo. Tome cuidado

para não inclinar a câmara para outras direcções

do veículo, etc.

6 Conclua todas as ligações necessárias.

7 Apresente o vídeo da câmara.

Antes de visualizar a câmara, aplique o travão

de mão e bloqueie as rodas para que o veículo

não se desloque. Caso contrário, tal pode resultar

num acidente inesperado.

Para exibir o vídeo da câmara, leia o manual de

instruções do seu monitor de vídeo.

Altere a posição da alavanca de transmissões

para a posição R (marcha-atrás) para visualizar a

traseira do veículo.

Instalação

B5A-3444-00_CMOS-740HD.indb 42 2019/12/13 17:52

Português | 43

8 Ajustar o ângulo da câmara.

Ao ajustar o ângulo da câmara, tenha cuidado

para não esticar o cabo da câmara.

Ajuste o ângulo de forma a que a traseira do

veículo ou o para-choques possa ser visto na

parte inferior do monitor.

Parte traseira do veículo ou pára-choques

9 Depois de ter ajustado o ângulo da câmara,

aperte firmemente os parafusos de retenção.

Inspeccione os parafusos de retenção

periodicamente. Se estiverem soltos, aperte-os

firmemente.

10 Fixe a câmara firmemente na posição.

Retire o papel de cobertura da fita adesiva face

dupla no suporte da câmara e fixe-a. Depois de

ter fixado, prima o suporte da câmara com o seu

dedo para garantir uma forte adesão.

Não toque na superfície da fita adesiva com a

sua mão ou retire e fixe novamente uma fita

adesiva que já foi fixada, porque tal degrada a

força adesiva e pode fazer com que o suporte

da câmara se descole. Se necessário, segure o

suporte na carroçaria utilizando o parafuso de

fixação do suporte da câmara.

O suporte da câmara tem dois orifícios para o

parafuso. Selecione um deles para se adaptar à

posição da instalação.

Ø2 a

Ø2,5 mm

Parafuso de aperto do suporte

da câmara (Ø3 × 8 mm)

Instalação

Usar um passa-cabos

CUIDADO

• Ao fazer um orifício na carroçaria para montar a

câmara, verifique as posições de linhas de líquidos,

depósitos, cablagem elétrica, etc. para garantir que

não haja interferência ou contato com estes. Não o

fazer pode resultar em incêndio, choque elétrico ou

mau funcionamento.

• Se for necessário realizar trabalhos de perfuração,

use óculos de proteção para impedir que lascas e

detritos atinjam os seus olhos. Caso contrário, haverá

o risco de lesões.

1 Faça um furo de Φ13 mm para a cablagem.

φ13mm

2 Faça um entalhe no passa-cabos incluído e

passe através dele o conector do cabo no

lado da câmara.

Entalhe

Passa-cabos

Anote a direção do passa-

cabos.

3 Impermeabilize a área do passa-cabos

no lado interno da porta traseira com um

selante disponível no mercado ou similar.

Use um selante

disponível no mercado

ou similar para

impermeabilizar a área.

B5A-3444-00_CMOS-740HD.indb 43 2019/12/13 17:52

44 | Português

Cabo de vídeo

Sistema de navegação/monitor de vídeo

compatível com a qualidade de imagem da

câmara HD (disponível no mercado)

Cabo GND (Preto)

GND

Bateria

Fusível principal

Fusível

Chave do motor

Ligue a uma parte metálica do veículo (uma parte do

chassis ligado ao lado negativo da fonte de alimentação).

CUIDADO

• Se a chave do motor do seu veículo não tiver a posição ACC, divida o fio com corrente quando a chave do

motor estiver na posição ON e ligue-o ao cabo da alimentação de acessório.

• Antes de proceder às ligações, certifique-se de que a chave do motor não está inserida e desligue o terminal

(-) da bateria para evitar a ocorrência de curto-circuito.

• Não dobre o cabo da câmara num diâmetro de 40 mm ou num raio de 20 mm ou inferior.

Cabo acessório (Vermelho)

Ligue à fonte de alimentação comutável ON/OFF.

Não ligue a uma fonte de alimentação

permanentemente ligada.

Fusível (2A)

Câmara

Ligue a câmara ao cabo de ligação da câmara.

Ligue à entrada de vídeo da câmara traseira ou à

entrada de vídeo externa do monitor de vídeo.

Cabo de alimentação

Unidade de alimentação

Alimentação de

acessório (ACC)

Ligações básicas

Comprimento do cabo da câmara: 3,0 m,

Cabo de alimentação: 6,0 m *

* Incluindo a unidade de alimentação

Ligações

B5A-3444-00_CMOS-740HD.indb 44 2019/12/13 17:52

Português | 45

Unidade da Câmara

Lente

Grande angular,

distância focal 1,86 mm,

valor F 2,0

Ângulos de visão

: Horizontal: 180°

: Vertical: 103°

Impermeável e à prova de poeira: IP67

Sensor de imagem

: Sensor CMOS a cores de 1/3,8 polegadas

Número de pixels

: 1,3 Mega pixels

Iluminância do objeto

: 1,0 lux a 100k lux

Resolução: 1280 × 720

Taxa de fotogramas: 30 fps

Saída I/F: HD-TVI

Saída de Vídeo

: Imagem espelho do ângulo de visão larga

(para visualização traseira)

Temperatura de operação

: -30 °C a +85 °C

Dimensões (L × A × P)

: 31,1 × 23,0 × 25,2 mm

1-1/4 × 7/8 × 1 polegada

Peso

: 33,2 g

(sem cabo)

Unidade de alimentação

Tensão de funcionamento: CC 12 V/24 V

Dimensões (L × A × P)

: 69,2 × 23,6 × 15,5 mm

2-3/4 × 15/16 × 5/8 polegadas

(excluindo as saliências)

• A imagem espelho significa que a imagem do vídeo

inverte a esquerda e a direita exactamente como a

imagem vista no retrovisor ou no espelho lateral.

• As especificações podem ser alteradas sem prévia

notificação.

Especificações

Informação sobre o Descarte de

Equipamentos Elétricos e Eletrónicos Usados

(aplicável nos países que adotaram sistemas

de recolha de lixo separado)

Os produtos com o símbolo (caixote do

lixo com um X) não podem ser eliminados

como lixo doméstico.

Os equipamentos elétricos ou eletrónicos

usados deverão ser reciclados numa

instalação capaz de processar estes itens e

os seus subprodutos residuais.

Entre em contato com as autoridades locais

para obter detalhes sobre como localizar

as instalações de reciclagem mais próximas

de si.

A reciclagem e o tratamento de lixo

corretos ajudam a poupar recursos e evitam

efeitos prejudiciais à nossa saúde e ao

ambiente.

B5A-3444-00_CMOS-740HD.indb 45 2019/12/13 17:52

46 | 中文

•

如果本机安装在客厢，请可靠固定，防止汽车开

动时脱落造成受伤或事故。

•

如果本机安装在前侧座椅下方，应避免妨碍座椅

的移动。小心地布设滑动装置周围的引线和导线，

避免被夹住或挤压造成短路。

维护与保养

•

如果本产品弄脏，请使用硅布或软布擦拭。如果

脏污严重，请用布蘸中性清洁剂擦拭污垢，然后

擦掉清洁剂。不得使用硬质的布和 / 或诸如稀释

剂或酒精等挥发性溶剂擦拭，否则可能造成划伤、

变形、劣化、和 / 或损坏。

•

镜头部件弄脏时，请用水湿过的软布轻轻擦拭。

不得使用硬质的布擦拭，防止划伤镜头。

安装步骤

本部分适用于专业安装人员。

为了安全起见，请由专业人员完成布线和安装工作。

请咨询汽车音响经销商。

为了防止发生短路，请拔出点火钥匙，切断

蓄电池 - 极端子的连接。

正确连接各装置的输入和输出导线。

按照以下顺序连接导线束：接地线、点火线

和摄像头装置。

将本机安装到汽车上。

重新连接蓄电池 - 极端子。

警告

•

如果将点火导线（红色）与汽车底盘（接地）连接，

可能造成短路而引起火灾。应始终通过保险丝盒

将这些导线与电源连接。

•

不得拆掉点火导线（红色）上的保险丝。电源必

须通过保险丝与导线连接。

小心

•

如果汽车点火系统没有 ACC（附件电源）位置，请

将点火导线与可由点火钥匙控制接通或关闭的电

源连接。如果将点火导线与恒定供电的电源连接，

如蓄电池导线，蓄电池将会耗尽。

•

如果保险丝熔断，请首先检查导线是否触碰而发

生短路，然后使用相同规格的保险丝更换。

•

请使用聚氯乙烯绝缘带或其它类似材料绝缘未连

接的导线。为了防止短路，请勿移除未连接电线

末端、或端子的罩帽。

•

安装本机后，请检查汽车的刹车灯、方向灯、雨

刷等是否工作正常。

•

安装时不要妨碍后侧的视线。

•

安装时不要从汽车的侧面突出。

•

不要在雨中或雾中安装。

•

如果湿度较高，请在安装之前将本机的安装表面

擦干。

警告

为了防止受伤或火灾，请遵守下列注意事项 :

•

为了防止短路等事故，请勿将金属物品 ( 硬币、

金属工具等 ) 掉落在本机中。

•

安装本产品和连接导线需要专业技能和经验。为

了保证安全，应请专业人员完成安装。

•

在打孔安装摄像头时，请检查管道、水箱和布线

位置，并避免接触它们。否则，可能引起火灾。

•

在用钻头打孔时，请佩戴护目镜保护眼睛。

小心

为了防止损坏本产品，请遵守下列注意事项：

•

请务必以负极接地的 12V/24V 直流电源向本机供

电。

•

更换保险丝时，只能使用额定规格的新保险丝更

换。如果使用错误规格的保险丝，将导致本机发

生故障。

•

请不要使用自备螺丝。只能使用随机提供的螺丝。

如果使用了错误的螺丝，可能损坏本机。

注意

•

本产品是具有镜像图像（左右倒置）功能的摄像头。

•

可将电视连接至与高清摄像头画质兼容的 RCA 视

频输入，但是请检查您使用的电视是否具有倒档

激活功能。

•

本产品用于向驾驶人员提供辅助后视图像，但是

摄像头的图像无法显示所有危险和障碍物。请务

必在倒车时观察和确认后方。

•

本产品采用了广角镜头，因此近景较大、远景较小，

可能产生距离错觉。请务必在倒车时观察和确认

后方。

•

请不要使用自动洗车机或高压水洗车，否则水可

能进入摄像头、或者使摄像头掉下来。

•

开车之前，请检查摄像头支架的安装状况。

螺丝是否松动？

摄像头支架的固定是否牢固？

如果后视摄像头在开车时脱落，可能造成事故。

•

在最后固定本机之前，请先临时连接导线，确认

全部连接是否正确、以及本机和系统是否正常运

行。

•

安装本机时，请确认引线不得被挡在本机和周围

的金属部件或装置之间。

•

不得将本机安装在靠近暖风出口的位置，避免受

到热气的影响；也不要靠近车门，防止被雨水溅到。

（绝对避免安装在上述位置，因为高温可能可能造

成故障。）

•

钻任何安装孔之前，均应检查钻孔位置的背后。

钻孔时不得损伤油路管线、制动管线、电线、以

及其他重要部件。

使用之前 / 安装步骤

B5A-3444-00_CMOS-740HD.indb 46 2019/12/13 17:52

中文 | 47

附件

摄像头 (3.0 m)..........1 电源线 (6.0 m

[1]

)..........1

1 4

电源装置 ..........1

FUSE 2A

ACC

摄像头支架 ..........1

螺钉

(M3 × 5 mm)..........2

摄像头支架固定螺钉

(Ø3 × 8 mm)..........1

护线圈 ..........1 扎带 ..........1

[1] 包括电源装置

使用之前 / 安装步骤

•

粘贴面潮湿会降低粘贴强度，可能导致本机脱落。

•

不要将摄像头支架安装在经氟碳树脂处理的车身

上或玻璃上。

•

可能会造成后视摄像头脱落。

不得使本机溅到水。

不得使本机淋到雨。

不得多摄像头施加不必要的外力。

对使用胶带粘贴本机的位置彻底清洁。

•

有关连接其他装置的详细内容，请参照使用说明

书，然后正确连接。

•

请使用导线夹或胶带固定导线。为了保护导线，

请使用胶带缠绕与金属部件接触的部位。

•

布设和固定所有导线时，不得与诸如变速杆、手

刹车、以及座椅轨道等活动部件接触。

•

不得将导线布设在暖风出口等较热位置。如果导

线的绝缘融化或破损，导线可能发生与车身短路。

•

更换保险丝时，仅可使用保险丝盒上标明规格的

保险丝更换。

•

为了使干扰降至最小，请尽可能使电视天线导线、

收音机天线导线、以及 RCA 导线相互远离。

•

请避免在高温区域布线。对发动机室内的导线，

请使用波纹管保护。如果导线与汽车的高温部位

接触，绝缘层可能融化造成短路，引起火灾或触电。

B5A-3444-00_CMOS-740HD.indb 47 2019/12/13 17:52

48 | 中文

建议的安装位置

在汽车后部正确安装摄像头示例

安装位置

安装时使“KENWOOD”徽

标位于顶侧。

安装摄像头 / 调节角度

确定摄像头的安装位置。

清洁摄像头的安装表面。

使用市售的清洁剂，擦去粘贴摄像头支架表面

上的灰尘、水分、以及油污。

如果需要，从摄像头上取下摄像头支架，按

照粘贴表面调节形状。

弯曲

摄像头支架

调节摄像头支架形状，

使其适合摄像头的安装

位置。

将摄像头安装在摄像头支架上。

螺钉

(M3 × 5 mm)

用安装螺钉将摄像头固定到摄

像头支架上。（每侧2个位置）

安装时使“KENWOOD”徽标位

于顶侧。

摄像头有两个固定孔，分别位于侧面顶部和底

部。

请根据安装情况相应调整。

安装示例

使用胶带等临时固定摄像头。

用胶带等临时固定摄像头。

12345

错误正确

将摄像头安装在汽车中央，不要遮蔽车牌。而

且直接朝着汽车前进/后退方向安装。请注意，

不要使摄像头倾向汽车的其他方向等。

完成所有需要的连接。

显示摄像头的视频。

查看摄像头之前，请使用停车制动器，塞住车轮，

避免汽车移动。否则可能发生意外事故。

要显示摄像头视频，请阅读视频监视器的使用

说明书。

将变速杆置 R（倒挡）位置，观察汽车后侧的图像。

调整摄像头角度。

调节摄像头的角度时，请注意不要拉动摄像头

的导线。

调整角度，以便可以在监视器底部看到汽车后

部或保险杠。

汽车的后侧部分或后保险杠

完成摄像头角度的调节后，可靠地旋紧固定

螺丝。

请经常检查固定螺丝。如果发现螺丝松动，请

可靠旋紧。

安装

B5A-3444-00_CMOS-740HD.indb 48 2019/12/13 17:52

中文 | 49

在适当的位置可靠固定摄像头。

揭下摄像头支架上双面胶带的护纸，然后粘贴。

粘贴后，用手压紧摄像头支架使粘贴牢固。

不得用手触摸粘贴面、或取下后重新粘贴，否

则会降低粘贴力，导致摄像头支架脱落。如果

需要，请使用摄像头支架固定螺丝将支架固定

在车身上。

摄像头支架上有两个螺钉孔。选择其中一个适

合粘贴位置的孔。

Ø2 至

Ø2.5 mm

摄像头支架固定螺钉

(Ø3 × 8 mm)

安装

使用护线圈

小心

•

在车身上钻孔以安装摄像头时，请检查流体管路、

油箱、布线等位置，确保不会与它们干涉或接触。

否则，可能会导致火灾、电击或故障。

•

如果需要进行钻孔作业，请务必佩戴护目镜，防

止碎片和碎屑进入眼睛。否则，有受伤危险。

钻一个 Φ13mm 布线孔。

φ13mm

在随附护线圈上切一个缺口，然后将摄像头

侧的电缆连接器穿过该孔。

缺口

护线圈

注意护线圈方向。

使用市售密封剂或类似材料对后门内侧的护

线圈区域进行防水处理。

使用市售密封剂或类

似材料对该区域进行

防水处理。

B5A-3444-00_CMOS-740HD.indb 49 2019/12/13 17:52

50 | 中文

视频导线

导航系统/视频监视器与高清摄像头画质兼容

（市售）

接地导线（黑色）

接地

蓄电池

主保险丝

保险丝

发动机钥匙

与汽车的金属部件（部分汽车底盘连接电源的负极端）

连接。

小心

•

如果汽车的发动机钥匙没有 ACC（附件电源）位置，从发动机钥匙接通时供电的导线分线，与附件电源

导线连接。

•

在开始接线之前，请务必拔出发动机钥匙，并且切断蓄电池（

）极端子的连接，防止发生短路。

•

摄像头电源线弯曲直径不得小于 40 mm，半径不得小于 20 mm。

附件电源导线（红色）

与可接通-切断的电源连接。

不得与始终接通的电源连接。

保险丝（ 2 A ）

摄像头

将摄像头与摄像头连接导线连接。

与后视摄像头视频输入、或视频显示器的外部视

频输入连接。

电源线

电源装置

附件电源

（ACC）

基本连接

摄像头导线长度: 3.0 m (9.84英尺)，

电源线： 6.0 m（19.69英尺）*

* 包括电源装置

连接

B5A-3444-00_CMOS-740HD.indb 50 2019/12/13 17:52

中文 | 51

摄像头装置

镜头

广角，

焦距 1.86 mm,

光圈值 2.0

视角

: 水平 : 180°

：垂直： 1 0 3 °

防水防尘：I P 6 7

影像感应器：1 / 3 . 8 英寸彩色 C M O S 传感器

像素数量

: 130 万像素

物体照度

：1.0 lux 至 100 k lux

清晰度： 1280 × 720

帧频：3 0 f p s

输出 I/F ：H D - T V I

视频输出

: 广角镜像图像（后视）

工作温度

：-30 °C 至 +85 °C

尺寸（宽 × 高 × 深）

: 31.1 × 23.0 × 25.2 mm

1-1/4 × 7/8 × 1 英寸

重量

: 33.2 g (1.2 oz)

（无电缆）

电源装置

工作电压 : DC 12V/24V

尺寸（宽 × 高 × 深）

: 69.2 × 23.6 × 15.5 mm

2-3/4 × 15/16 × 5/8 英寸

（不含突出部位）

•

镜像图像指左右颠倒的视频图像，与在后视镜或

侧镜中看到的图像相同。

•

技术规格可能变更，恕不另行通知。

技术规格

B5A-3444-00_CMOS-740HD.indb 51 2019/12/13 17:52

CMOS-740HD

ةلماشلا ةيفلخلا ةيؤرلا اريماك

ليغشتلا ليلد

9_CMOS-740HD_ARE.indd 1 2019/12/13 17:54

عرري | 2

• رفح ديرت يذلا ناكملا نم ا

مئاد ق

قحت ،بيكرتلا تاحتف نم يأ رفح لبق

طخ وأ دوقولا طخ نم برقلار باقثملار رفحلا ب

نجت .هيف تاحتفلا

.ىرخ

لا ةمهملا ءازج

لا وأ ةيئاررهكلا كس

لا وأ لمارفلا

• اهتيبثت ىلي صرحاف ،باكرلا ةروصقم عف ةدحولا هذه بيكرت مت اذإ

وأ ةراصإ عوقو عف ب

بستتو ةرايسلا ك

رحت ءانثأ ر

رحتت ل ىتح ماكحإر

.ثداح

• اهتقايإ مدي نم دكأتف ،عمامأ دعقم تحت ةت



بثم ةدحولا هذه تناك اذإ

ةيلآ لوح ةيانعر تيصوتلاو كس

لا عيمج ريرمتر مق .دعقملا ةكرحل

امم ةيل

لا لخاد اهيلي قابط

ل وأ راشحنل ض

رعتت ل ثيحر قلزنلا

.عئاررهك سام ثودحل يدؤي

ةنايصلاو ةيانعلا

• ةعطق مادختسار هفيفجت ىلي صرحاف ،خاستل ج

تن

ملا ض

رعتي امدني

،ةبعص عق

ر دوجو ةلاح عف .ةميان شامق ةعطق وأ نوكيليس شامق

ةعطقر هحسم مث لداعتم ف

ظنم مادختسار عق

بلا ةلازإ ىلي صرحاف

لثم ةرياطتم ةدام وأ/و ةنشخ شامق ةعطق مدختست ل .ةل

لبم شامق

وأ ه

وشتلا وأ شدخلل ج

تن

ملا ض

رعتي دقف لإو ،لوحكلا وأ شينرولا ف



فخ

.كلذل

ةجيتن فلتلا وأ/و لكآتلا

• ةعطق مادختسار قفرر هحسما ،خاستل ةسدعلا ن

وكم ض

رعتي امدني

ل ىتح ةفاج شامق ةعطقر ةسدعلا كرفت ل .ءاملار ةل

لبمو ةميان شامق

.شدخلل ض

رعتت

بيكرتلا ءارجإ

.عنهملا بيكرتلا عنفل ص



صخم مسقلا اذه

رشتسا .نيينهملل كسا ليصوتو بيكرتلا رمأ كرتا ،ةمسلا ق

لعتت بابس

.تارايسلل ةيتوﺼلا ةﺰهﺟا ليكو

1 لاعش

لا زاهج نم حاتفملا بحسا ،يئابرهك سام ثودح عنمل

.ةيراطبلل - بطقلا لصفاو

2 .ةدحو لكل ةب

سان

ملا جرخلاو لخدلا كسأ تيصوت ءارجإب مق

3 ،يضر

لا :يلاتلا بيترتلاب كس

لا لماح كسأ ليصوتب مق

.اريماكلا ةدحوو ،لاعش

لاو

4 .كترايس يف ةدحولا بيكرتب مق

5 .ةيراطبلل - بلاسلا بطقلا ليصوت دعأ

ريذحت

• دقف ،)عضرأ( ةرايسلا لكيهر )رمحأ( لاعش

لا كلس ليصوتر تمق اذإ

.قيرح بوشن ىلإ يدؤي دق هرودر اذهو ،عئاررهك سام ثودح عف ببستت

ربي رمي يذلا ةقاطلا ردصمر كس

لا هذه ليصوت ىلي ا

مئاد صرحا

.رهصملا قودنص

• ةقاطلا ردصم ليصوت بجي .)رمحأ( لاعش

لا كلس نم رهصملا عطقت ل

.رهصملا ربي كس

لار

هيبنت

• ةيليمكتلا تاقحلملا ةقاط عضو عف كترايس لاعشإ حاتفم نكي مل اذإ

فاقيإو هليغشت نكمي ةقاط ردصمر لاعش

لا كسأ ليصوتر مقف ،)ACC(

ردصمر لاعش

لا كلس ليصوتر تمق اذإ .لاعش

لا حاتفمر هليغشت

عهتنت دقف ،ةيراطبلا كسأ عم لاحلا وه امك ،تراث دهج ردصمر ةقاط

.ةيراطبلا

• سام ثودحل ا

نجت كس

لا سمت مدي نم

لوأ دّكأت ،رهصملا رجفنا اذإ

.ةردقلا سفن نم ديدج رخآر ميدقلا رهصملا لدبتسا مث ،عئاررهك

• داوم وأ لينيفلا نم قصل طيرش مادختسار ةلصتملا ريغ كس

لا لزيا

ةدوجوملا ةيطغ

لا علخ ب

نجت ،عئاررهك سام ثودح عنمل .ةلثامم ىرخأ

.ةيفرطلا تاطحملا وأ ةلصتملا ريغ كس

لا فارطأ ىلي

ريذحت

:ةيلاتلا تاطايتحلا عبتا ،قيرح علدنا وأ ةباصإ ثودح ب



نجتل

• تمعلا لثم( ةيندعم ءايشأ يأ عضت ل ،عئاررهك سام ثودح ب



نجتل

.اهر اهكرتت وأ ةدحولا لخاد )ةيندعملا تاود

لا وأ ةيندعملا

• .ةص



صخت

م ةربخو ةراهم هكسأ ليصوت وأ ج

تن

ملا اذه بيكرت ب

لطتي

.ةدحولا بيكرتل ص



صخت

م عنف بلط ىجر

ي ،كتمس نامضل

• بيران

لا عقوم نم ق



قحت ،اريماكلا بيكرتل بقث لمعر موقت امدني

.قيرح عف كلذ ب

بستي دقف لإو .اهسمل ب



نجتو كس

لاو تانا

زخلاو

• ةيقاو تاراظن مدختسا ،باقثم مادختسار بقث لمعر موقت امدني

.كينيي ةيامحل

هيبنت

:ةيلاتلا تاطايتحلا عب

تا ،فلتلل جتنملا ض



رعت ب

نجتل

• تلوف 24/تلوف 12 دهجر عبلس ةقاط ردصم ىلإ ةدحولا ضيرأت نم د ّكأت

.رمتسم رايت

• ةردقلار عم ديدج رهصم ىوس مدختست ل ،رهاصملا دحأ لادبتسا دني

ىلإ كلذ يدؤي دقف ،ةئطاخ ةردقر رهصم مادختسا ةلاح عفو .ةد



دحملا

.كتدحو ل

طعت

• اذإ .ةقفرملا ريماسملا طقف مدختسا .ةصاخلا كريماسم مدختست ل

.فلتلل ةدحولا ض



رعتت دقف ،ةئطاخلا ريماسملا تمدختسا

ةظحم

• نيميلا ىلإ ةرولقم( ةسوكعم ا

روص م



دق

ت اريماك ني ةرابي جتنملا اذه

.)راسيلاو

• ةروص ةدوج عم قفاوتملا RCA ويديف لخدر نويزفلتلا ليصوت نكمي

هيدل همدختست يذلا نويزفلتلا ناك اذإ امم ق



قحتلا ىجر

ي نكلو ،HD اريماك

.ل مأ عسكعلا سرتلا طيشنت ةفيظو

• ل اريماكلا روص نأ لإ ،قئاسلل ةيفلخلا ةيؤرلا ةلمكتل م



مص

م جتنملا اذه

عوجرلا دني فلخلل رظنلا ىلي صرحا .تابقعلاو راطخ

لا عيمج ضرعت

.رظنملا نم دّكأتلل

• بيرقلا رظنملا نوكي علاتلارو ،ةيوازلا ةعساو ةسدعر جتنملا اذه زيمتي

.ةفاسملار ا

ئطاخ ا

ساسحإ قلخي دق امم ،ا

قيض ديعبلا رظنملاو ا

ضيري

.رظنملا نم دّكأتلل عوجرلا دني فلخلل رظنلا ىلي صرحا

• طغض مادختسار وأ عكيتاموتو

لا ليسغلا تاطحم ىدل كترايس لسغت ل

طوقس وأ اريماكلا ىلإ ءاملا لوخد ىلإ كلذ يدؤي دقف ،علاعلا هايملا

.اريماكلا

•.ةدايقلا لبق اريماكلا لماح نم ق



قحت

؟ةلولحم ريماسملا له

-؟ماكحإر ت



بث

م اريماكلا لماح له

- عف كلذ ببستي دقف ،ةدايقلا ءانثأ ةيفلخلا ةيؤرلا اريماك تر

رحت اذإ

.ثداح عوقو

• نم د ّكأتو ،ا

تقؤم كس

لا ليصوتر مق ،ةياهنلا عف ةدحولا بيكرت لبق

ام ىلي نمعي ماظنلاو ةدحولا نأ نمو حيحص لكشر ا

عيمج اهليصوت

.ماري

• ام ليصوتلا كولس نم يأ راشحنا مدي نم د ّكأت ،ةدحولا هذه بيكرت دني

.اهر ةطيحملا تابيكرتلا وأ ةيندعملا ءازج

لاو ةدحولا هذه نير

• رثأتتس ثيح ،ةأفدملا جرخم نم برقلار ةدحولا هذه بيكرت ب

نجت

ل( .راطم

لا هايم اهيلي رثانتت دق ثيح ،باور

لا نم برقلار وأ ،ةرارحلار

رظن للخ ثودح رطخ ببسر قبس ام لثم عقاوم عف بيكرتلار ا

درأ مقت

).ةرارحلا تاجرد عافترل

بيكرتلا /مادختسلا لبق ام تاءارجإ

9_CMOS-740HD_ARE.indd 2 2019/12/13 17:54

3 | عرري

ةيليمكتلا تاقحلملا

1..........)م 3.0( اريماكلا1..........)

]1[

م 6.0( ةقاطلا كلس

1 4

1..........ةقاطلا ةدحو

FUSE 2A

ACC

1..........اريماكلا لماح

2..........)مم 5 × M3( رامسم اريماكلا لماح تيبثت رامسم

1..........)مم 8 × Ø3(

1..........تيبثت ةقلح1..........طيرش

ةقاطلا ةدحو لماش ]1[

بيكرتلا /مادختسلا لبق ام تاءارجإ

• تاراش

لا حيراصمو حراكملا تابمل تناك اذإ امم ق

قحت ،ةدحولا بيكرت دعر

.ةرايسلا عف حيحص لكشر لمعت كلذ ىلإ امو ،تاحا

سملاو

•.عفلخلا ةيؤرلا لاجم قوعت ل ثيحر بيكرتلا ةيلمي ءارجإر مق

•.ةرايسلا بناج نم زربت ل ثيحر ةدحولا بيكرتر مق

•.بابضلا وأ رطملا عف بيكرتلا ةيلمي ءارجإ ب

نجت

• دارملا حطسلا فيفجت ىلي صرحاف ،ةيلاي ةروطرلا ةبسن نوكت امدني

.بيكرتلا لبق

لوأ هر ةدحولا بيكرت

• امم ،قصللا ةوق ليلقت ىلي قفرملا حطس ىلي ةدوجوملا ةروطرلا لمعت

.ةدحولا لاصفنا ىلإ يدؤي دق

• ةرايسلا مسج ىلي ةدوجوملا قطانملار اريماكلا لماح ليصوتر مقت ل

.جاجزلا وأ نورركورولفلا جنتارر ةج

لاع

ملا

•.ةيفلخلا ةيؤرلا اريماك طوقس ىلإ كلذ يدؤي دقف

-.ةدحولا ىلي ءاملا عضت ل

-.رطملل ةدحولا ض



رع

ت ل

-.اهل عياد ل ةوقل اريماكلا ض



رع

ت ل

-.ا

ديج ا

فيظنت هيلي ةدحولا قصل دارملا ناكملا ف



ظن

• ليصوت ني ةيليصفت تامولعم ىلي لوصحلل تاميلعتلا ليلد ىلإ عجرا

.حيحص

وحن ىلي تيصوتلا ءارجإر مق مث ،ىرخ

لا تادحولا

• ةيامحل .قصلا طيرشلا وأ لراك كراشملا مادختسار كس

لا نيمأتر مق

ءازج

ل ةه

جاوملا عضاوملا عف اهلوح قصلا طيرشلا ف

ل ،كس

لا

.ةيندعملا

• لثم ،ةكرحتم ءازجأ يأ سملت ل ثيحر اهنيمأتو كس

لا عيمج ريرمتر مق

.دياقملا نابضقو ديلا ةلمرفو ةكرحلا لقان

• لاثملا ليبس ىلي ،اهترارح ةجرد عفترت عتلا نكام

لا عف كس

لا ر

رمت ل

وأ كس

ل ةلزاعلا ةداملا راهصنا ةلاح عف .نا

خسلا جرخم نم برقلار

.ةرايسلا مسجر عئاررهك سام ثودح عف ل

ثمتي رطخ كانهف ،اهق

زمت

• سفن نم رهصم ىوس مدختست لأ ىلي صرحا ،رهصملا لادبتسا دني

.رهصملا لماح ىلي ةروكذملا ةردقلا

• نويزفلتلا عئاوه لراك عضو ىلي صرحا ،دح ىند

ل ءاضوضلا ليلقتل

.ناكم

لا ردق ضعبلا مهضعر ني ا

ديعر RCA لراكو ويدارلا عئاوه لراكو

• .ةيلاعلا ةرارحلا ةجرد تاذ قطانملا اهر بنجتت ةقيرطر كس

لا عض

دحأ سمل اذإ .كرحملا ةفرغ لخاد كس

ل ةع



لضملا بيران

لا مدختسا

ءطلا بوذي دقف ،ةرايسلا عف ةيلاي ةرارح ةجرد تاذ ةقطنم كس

لا

وأ قيرح بوشن ىلإ يدؤي دق امم ،عئاررهك سام ثودح عف ببستيو

.ةيئاررهك ةمدص

9_CMOS-740HD_ARE.indd 3 2019/12/13 17:55

عرري | 4

هب ىصوملا بيكرتلا عضوم

ةرايسلا نم يفلخلا ءزجلا يف اريماكلل حيحصلا بيكرتلا ىلع ةلثمأ

بيكرتلا عضوم

راعش رهظي ثيحر بيكرتلار مق

.ىلي

لا عف “KENWOOD”

اهتيواز طبض/اريماكلا بيكرت

1 .اريماكلا بيكرت عضوم د



دح

2 .اريماكلا بيكرت حطس ف



ظن

تيزلاو ةروطرلاو خاسو

لا حسما ،قاوس

لار ر

فوتم ف



ظن

م مادختسار

.هيلي اريماكلا لماح بيكرت متيس يذلا حطسلا نم

3 ا

قفو لكشلا طبضاو اريماكلا نع اريماكلا لماح لصفا ،رم

لا مزل اذإ

.هيلع بيكرتلا متيس يذلا حطسلل

نثا

اريماكلا لماح

ثيحر اريماكلا لماح لكش طبضا

.اريماكلا بيكرت عضوم عم مءتي

4 .اريماكلا لماح يف اريماكلا بكر

رامسم

)مم 5 × M3(

مادختسار اريماكلا لماح عف اريماكلا ت



بث

)بناج لكر ناعضوم( .تيبثتلا رامسم

“KENWOOD” راعش رهظي ثيحر بيكرتلار مق

.ىلي

لا عف

.علفسلاو يولعلا

عبناجلار تيبثت

عتحتف ىلي اريماكلا يوتحت

.بيكرتلا ةيلمعل ا

قفو طبضلا ىجر

بيكرتلا ىلي لاثم

5 .هباش ام وأ قصل طيرش مادختساب ا

تقؤم اريماكلا ت



بث

.ا

تقؤم اريماكلا ت



بث ،هراش ام وأ قصلا طيرشلا نم ةعطق مادختسار

12345

مئم ريغمئم

مقو .ماقر

لا ةحول عفخ

ت ل ثيحر ةرايسلا فصتنم عف اريماكلا بكر

صرحا .ةرايسلل عفلخلا/عمام

لا هاجتلا عف ةرشابم تيبثتلار ا

ضيأ

ىلإ امو ،ىرخ

لا ةرايسلا تاهاجتا عف ةلئام اريماكلا لعجت لأ ىلي

.كلذ

6 .ةبولطملا تيصوتلا عيمج لمكأ

7 .اريماكلا ويديف ضرعا

ىتح تجعلا تيبثت عم راظتنلا لمارف مدختسا ،اريماكلا ضري لبق

.عقوتم ريغ ثداح عقي دقف ،لإو .ةرايسلا كرحتت ل

ةصاخلا ويديفلا ةشاش ليغشت ليلد أرقا ،اريماكلا ويديف ضرعل

.كترايسر

ةروص ضرعل )فلخلل ك



رحتلا( R عضولا ىلإ ةكرحلا لقن عارذ ك



رح

.ةرايسلا نم عفلخلا ءزجلا

8 .اريماكلا ةيواز طبضا

.اريماكلا كلس ديدمت مدي ىلي صرحا ،اريماكلا ةيواز طبض دني

وأ ةرايسلا نم عفلخلا ءزجلا ةيؤرر كل حمسي عضو عف ةيوازلا طبضا

.ةشاشلا نم علفسلا ءزجلا عف

دصملا

دصملا وأ ةرايسلا نم عفلخلا ءزجلا

9 .تيبثتلا ريماسم طبر مكحأ ،اريماكلا ةيواز طبض دعب

ىلي صرحا ،ةلولحم تناك اذإف .رخ

ل تقو نم تيبثتلا ريماسم صحفا

.ماكحإر اهطرر

بيكرتلا

9_CMOS-740HD_ARE.indd 4 2019/12/13 17:55

5 | عرري

10 .اهعضوم يف ا

ديج اريماكلا ت



بث

هقصلأو بناجلا جودزم قصلا طيرشلا نم ةيقرولا ةناطبلا عزنا

اريماكلا لماح ىلي طغضا ،قصلا طيرشلا قصل دعر .اريماكلا لماحر

.قيثو قاصتلا ةيلمي نامضل كعبصإر

هقصلو قصلا طيرشلا عزن وأ كيدير ةقصلا ةداملا سمل ب

نجت

عف ببستي دقو قصللا ةوق ضافخنا ىلإ يدؤيس كلذ ن

ل ،ىرخأ ةرم

مسج ىلي لماحلا نيمأتر مق ،رم

لا مزل اذإ .اريماكلا لماح لاصفنا

.اريماكلا لماح تيبثت رامسم مادختسار ةرايسلا

امر امهنم ا

دحاو رتخا .رامسملل نيتحتف ىلي اريماكلا لماح يوتحي ذإ

.بيكرتلا عضوم عم بسانتي

ىلإ Ø2

مم Ø2.5

)مم 8 × Ø3( اريماكلا لماح تيبثت رامسم

بيكرتلا

تيبثتلا ةقلح مادختسا

هيبنت

• عضاوم نم ق

قحت ،اريماكلا بيكرتل ةرايسلا مسج عف بقث رفح دني

نم دّكأتلل كلذ ىلإ امو ةيئاررهكلا كس

لاو تانا

زخلاو لئاوسلا طوطخ

بوشن ىلإ يدؤي دق كلذر مايقلا مدي .اهتسمم وأ اهعم لخادتلا مدي

.لطي وأ ةيئاررهك ةمدص ثودح وأ قيرح

• عنمل ةيقاو ةراظن ءادترا ىلي صرحاف ،ةرولطم رفحلا لاميأ تناك اذإ

.تاراصإ عوقو رطخ كانهف ،لإو .كينيي ىلإ اياظشلاو قئاقرلا لوخد

1 .مم 13 ةرطق فصن غلبي كس

ل ا

بقث رفحا

φ13mm

مم Ø13

2 بناج ىلع لباكلا ل

صوم ر



رمو ةقفر

ملا تيبثتلا ةقلح يف ا



قش عنصا

.هلخ نم اريماكلا

تيبثت ةقلح

.تيبثتلا ةقلح هاجتا ظحل

3 بناجلا نم هايملا بيرست دض تيبثتلا ةقلح ةقطنم نيمأتب مق

وأ قاوس

لاب ر

فوتم ب

رست عنام مادختساب يفلخلا بابلل يلخادلا

.هباش ام

فوتم ب

رست عنام مدختسا

هذه نيمأتل هراش ام وأ قاوس

لار

.هايملا بيرست دض ةقطنملا

9_CMOS-740HD_ARE.indd 5 2019/12/13 17:55

عرري | 6

ويديفلا كلس

ةدوج عم ةقفاوتم ويديفلا ةشاش/ةحملا ماظن

)قاوس

لار ر

فوتم( HD اريماك ةروص

)دوسأ( عضر

لا كلس

عضر

لا

ةيراطبلا

عسيئرلا رهصملا

رهصم

كرحملا حاتفم

بلاسلا فرطلار لصتم لكيهلا نم ءزج( ةرايسلا نم عندعم ءزجر ليصوتلار مق

.)ةقاطلار دادم

لا ةدحول

هيبنت

• ةقاط كلسر هليصوتو ON ليغشتلا عضو ىلي كرحملا حاتفم نوكي امدني كلسلا ميسقتر مقف ،ACC عضولا ىلي كترايس كرحم حاتفم نكي مل اذإ

.ةيليمكتلا تاقحلملا

•.عئاررهك سام ثودح عنمل ةيراطبلل )-( بطقلا لصفو لاعش

لا لفق عف كرحملا حاتفم لاخدإ مدي نم دكأت ،تيصوتلا ةعراتم لبق

•.لقأ وأ مم 20 هرطق فصن وأ مم 40 هرطق غلابلا اريماكلا كلس عنث ىلإ دمعت ل

)رمحأ( ةيليمكتلا تاقحلملا كلس

)ON( ليغشتلل حاتفمر ةد



وزملا ةقاطلار دادم

لا ةدحور ليصوتلار مق

.)OFF( ليغشتلا فاقيإو

.)ON( مئاد لكشر ةقاط ديوزت ةدحور ليصوتلا ب

نجت

)ريبمأ 2( رهصم

اريماك

.اريماكلا ليصوت كلسر اريماكلا ل

صو

وأ ةيفلخلا ةيؤرلا اريماك ويديف لخدر ليصوتلار مق

.ويديفلا ةشاشل عجراخلا ويديفلا لخدر

ةقاطلا كلس

ةقاطلا ةدحو

تاقحلملا ةقاط

)ACC( ةيليمكتلا

ةيساس

لا تيصوتلا

،)مدق 9.84( رتم 3.0 :اريماكلا كلس لوط

*)ا

مدق 19.69( رتم 6.0 :ةقاطلا كلس

ةقاطلا ةدحو لماش *

تيصوتلا

9_CMOS-740HD_ARE.indd 6 2019/12/13 17:55

7 | عرري

اريماكلا ةدحو

ةسدعلا

،ةضيري ةيواز

،مم 1.86 يرؤبلا دع

بلا

2.0 F ةميق

ةيؤرلا اياوز

°180 :ةيقفأ :

°103 :ةيدومي :

IP67 :رابغلاو ءاملا ةمواقم

ةصور 3.8/1 ن

ولم CMOS رعشتسم :ةروصلا رعشتسم

لسكبلا ددع

لسكر اجيم 1.3 :

رصانعلا ةءاضإ ةدش

سك

ل وليك 100 ىلإ سك

ل 1.0 :

720 × 1280 :ةقدلا

ةيناثلا عف ا

راطإ 30 :راط

لا ل



دع

HD-TVI :I/F جرخلا

ويديفلا جرخ

)ة

يفلخلا ةيؤرلل( ةضيري ةيوازر ةسوكعم ةروص :

ليغشتلا ةرارح ةجرد

م° 85+ ىلإ م° 30- نم :

)قم

علا × عافترلا × ضرعلا( داعب

لا

مم 25.2 × 23.0 × 31.1 :

ةصور 1 × 8/7 × 4/1-1

نزولا

)ةيقوأ 1.2( مج 33.2 :

)لراك نودر(

ةقاطلا ةدحو

رمتسم رايت تلوف 24/ 12 :ليغشتلل يئابرهكلا دهجلا

)قم

علا × عافترلا × ضرعلا( داعب

لا

مم 15.5 × 23.6 × 69.2 :

ةصور 8/5 × 16/15 × 4/3-2

)ةزرابلا ءازج

لا لماش ريغ(

• ةروصلاك ا

مامت نيميلاو راسيلا بلقت ويديفلا ةروص نأ عنعت ةآرملا ةروص

.ةيبناجلا ةآرملا وأ ةيفلخلا ةيؤرلا ةآرم ىلي رهظت عتلا

•.راعشإ نود رييغتلل ةضر

ي تافصاوملا

تافصاوملا

9_CMOS-740HD_ARE.indd 7 2019/12/13 17:55

Kenwood CMOS-740HD HD Rear Camera（Discontinued）

Product's Documents

Arabic, Dutch, English, French, German, Italian, Portuguese, Chinese, Spanish Instruction manual CMOS-740HD

Specifications

Kenwood CMOS-740HD Questions and Answers
