Vevor QD-XDP10 16.5" Pressure Washer Surface Cleaner 4 User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

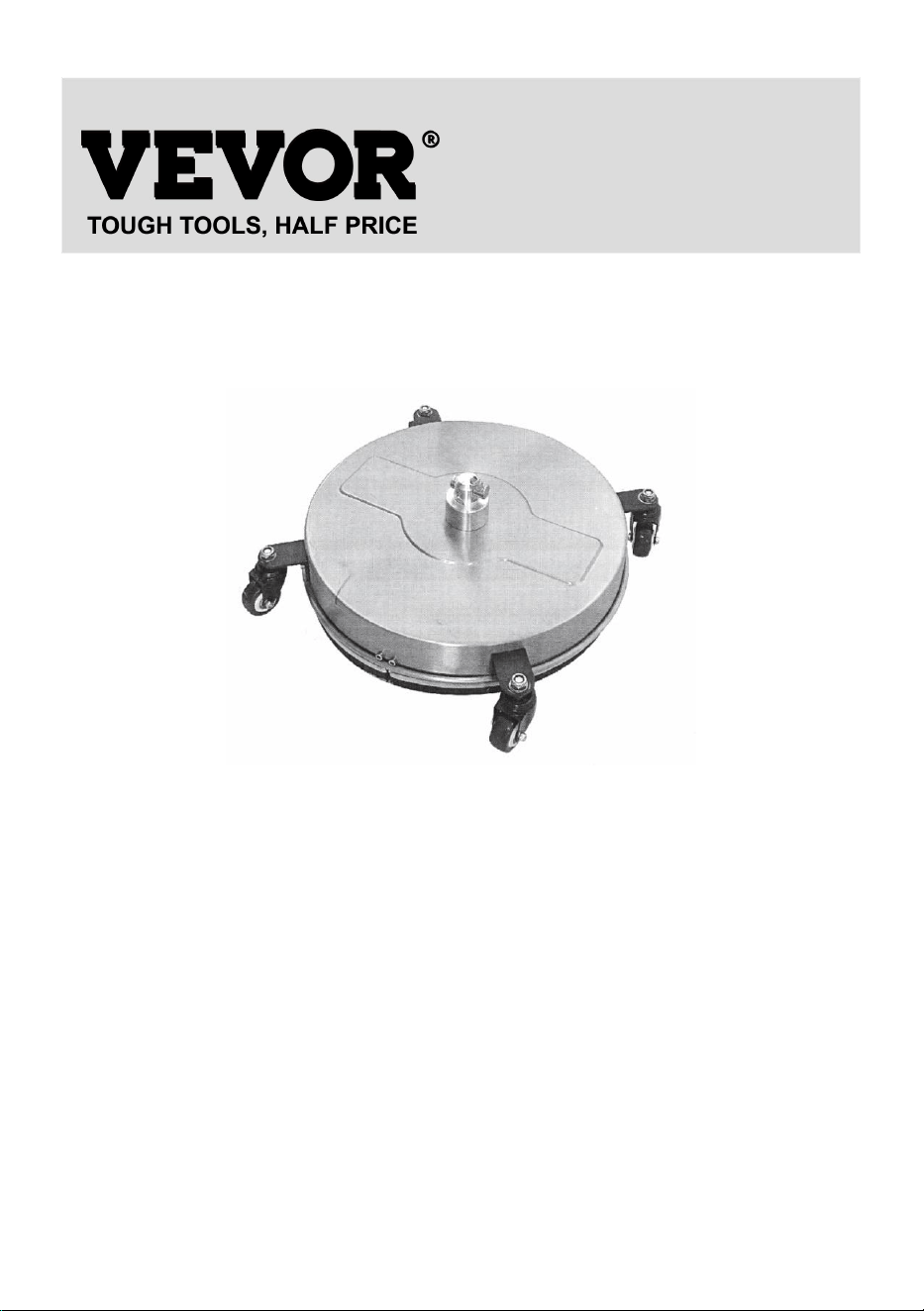

PRESSURE WASHER SURFACE CLEANER

MODEL:QD-XDP10

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL:QD-XDP10

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PRESSURE WASHER

SURFACE CLEANER

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

INTRODUCTION

Congratulations on the purchase of your new Rotary Surface Cleaner! You

can be assured this Cleaner was constructed and designed with quality

and performance in mind. Each component has been rigorously tested to

ensure the high level of acceptance.

This surface cleaner is designed for high-pressure cleaning of various

outdoor surfaces such as concrete, asphalt, paving stone walkways, pool

decks, etc. Connect the rotary surface cleaner to your pressure washer,

pull the trigger, and walk behind for fast and efficient cleaning!

SPECIFICATIONS

Max. Pressure(PSI/BAR)

4000 / 276

Min. Pressure(PSI/BAR)

1500 / 104

Max. Flow Rate(gal/min)

IMPORTANT SAFETY INFORMATION

A WARNING

Read and understand all instructions. Failure to follow all instructions may

result in serious injury or property damage.

• The warnings, cautions, and instructions in this manual cannot cover all

possible conditions or situations that could occur. Exercise common sense

and caution when using this tool.

Always be aware of the environment and ensure the tool is used safely and

responsibly.

• Do not allow persons to operate or assemble the product until they have

read this manual and have thoroughly understood how it works.

- 3 -

• Do not modify this product in any way. Unauthorized modification may

impair the function and/or safety and could affect the product's life.

• There are specific applications for which the product was designed.

• Use the right tool for the job.DO NOT attempt to force small equipment to

do the work of larger industrial equipment. There are certain applications

for which this equipment was designed. It will do the job better and more

safely at the capacity for which it was intended. DO NOT use this

equipment for a purpose for which it was not intended.

WORK AREA SAFETY

• Inspect the work area before each use. Keep work area clean, dry, free of

clutter, and well lit.Cluttered, wet, or dark work areas can result in injury.

Using the product in confined work areas may put you dangerously close to

other cutting tools and rotating parts.

• Do not use the product where there is a risk of causing a fire or an

explosion; e.g., in the presence of flammable liquids, gases, or dust. The

product can create sparks, which may ignite the flammable liquids, gases,

or dust.

• Do not allow the product to come into contact with an electrical source.

The tool is not insulated and contact will cause electrical shock.

• Keep children and bystanders away from the work area while operating

the tool. Do not allow children to handle the product.

• Be aware of all power lines,electrical circuits, water pipes, and other

mechanical hazards in your work area. Some of these hazards may be

hidden from your view and may cause personal injury and/or property

damage if contacted.

PERSONAL SAFETY

• Stay alert, watch what your actions, and use common sense when

operating the tool. Do not use the tool while you are tired or under the

influence of drugs, alcohol, or medication. A moment of inattention while

operating the tool may result in serious personal injury.

• Dress properly.Do not wear loose clothing, dangling objects, or jewelry.

Keep your hair, clothing and gloves away from moving parts. Loose clothes,

jewelry, or long hair can be caught in moving parts. Air vents on the tool

often cover moving parts and should be avoided.

- 4 -

• Wear the proper personal protective equipment when necessary. Use

ANSI Z87.1 compliant safety goggles (not safety glasses) with side shields,

or when needed, a face shield. Use a dust mask in dusty work conditions.

Also use non-skid safety shoes, hardhat, gloves, dust collection systems,

and hearing protection when appropriate. This applies to all persons in the

work area.

• Do not overreach. Keep proper footing and balance at all times.

• Do not use the tool when tired or under the influence of drugs, alcohol or

medication.

• Remove keys or wrenches before connecting the tool to an air supply,

power supply, or turning on the tool. A left wrench or key attached to a

rotating part of the tool may cause personal injury.

• Secure the work with clamps or a vise instead of your hand when

practical. This safety precaution allows for proper tool operation using both

hands.

CLEANER USE AND CARE

• Do not force the cleaner. Tools do a better and safer job when used in the

manner for which they are designed. Plan your work, and use the correct

tool for the job.

• Check for damaged parts before each use and before connecting the

cleaner to a pressure washer. Carefully check that the cleaner will operate

properly and perform its intended function.Replace damaged or worn parts

immediately. Never operate the cleaner with a damaged part.

• Store the cleaner when it is not in use. Store it in a dry,secure place out of

the reach of children.Inspect the cleaner for good working condition before

storage and re-use.

• Use only replacement parts that are recommended by the distributor.

Parts that may be suitable for one cleaner may create a risk of injury when

used with another cleaner.

• Never use a part with a lower operating pressure than the cleaner.

• Do not leave the cleaner unattended when it is pressurized.

• Do not turn the cleaner over when it is pressurized by connection to an

operating pressure washer to avoid high-pressure spraying water that

could cause personal injury.

- 5 -

SPECIFIC OPERATION WARNINGS

• DO NOT exceed the rated PSI capacity.

• Keep body parts clear of nozzle heads and away from skirt while

operating machine.

• DO NOT lift machine from surface or point nozzle heads at people while

operating.

• Wear the proper safety gear including ANSI Z87.1 approved safety

glasses.

• Use only on hard level surfaces.

• No altercations shall be made to this product.

• Only attachments and/or adapters supplied by the manufacturer shall be

used.

• Not for use by or around children.

PartList

Code

Name


QTY.

Pressure Washer

Surface Cleaner

Extension Rod

Teflon Tape

O-rings

(φ2.4*φ9)

O-rings

(φ1.8*φ5.5)

- 6 -

Replacement Nozzles

Through-hole Needle

PREPARATION & OPERATION

SET- UP

1.Pull back collar on quick-connect end of wand.

2.Push the surface cleaner into place.

3.Push the collar forward, insert surface cleaner and release collar.Ensure

the collar slides all the way forward. Tug on surface cleaner to make sure it

is securely in place.

SURFACE PREPARATION

1.Clear any loose debris from the area to be cleaned.

2.Never attempt to clean surface with objects that protrude from the

- 7 -

surface being cleaned.Striking any raised obstacle during operation will

damage machine. If contact does occur and results in vibration when

operating machine, STOP cleaning and check the spray bar.

START-UP

1. Ensure all connections are secure.

2. Unlock the trigger gun and squeeze the trigger while starting the

Pressure Washer.

3.Water will begin flowing from the nozzles of the Surface Cleaner. Ensure

nozzles are not clogged and spray pattern is not erratic.

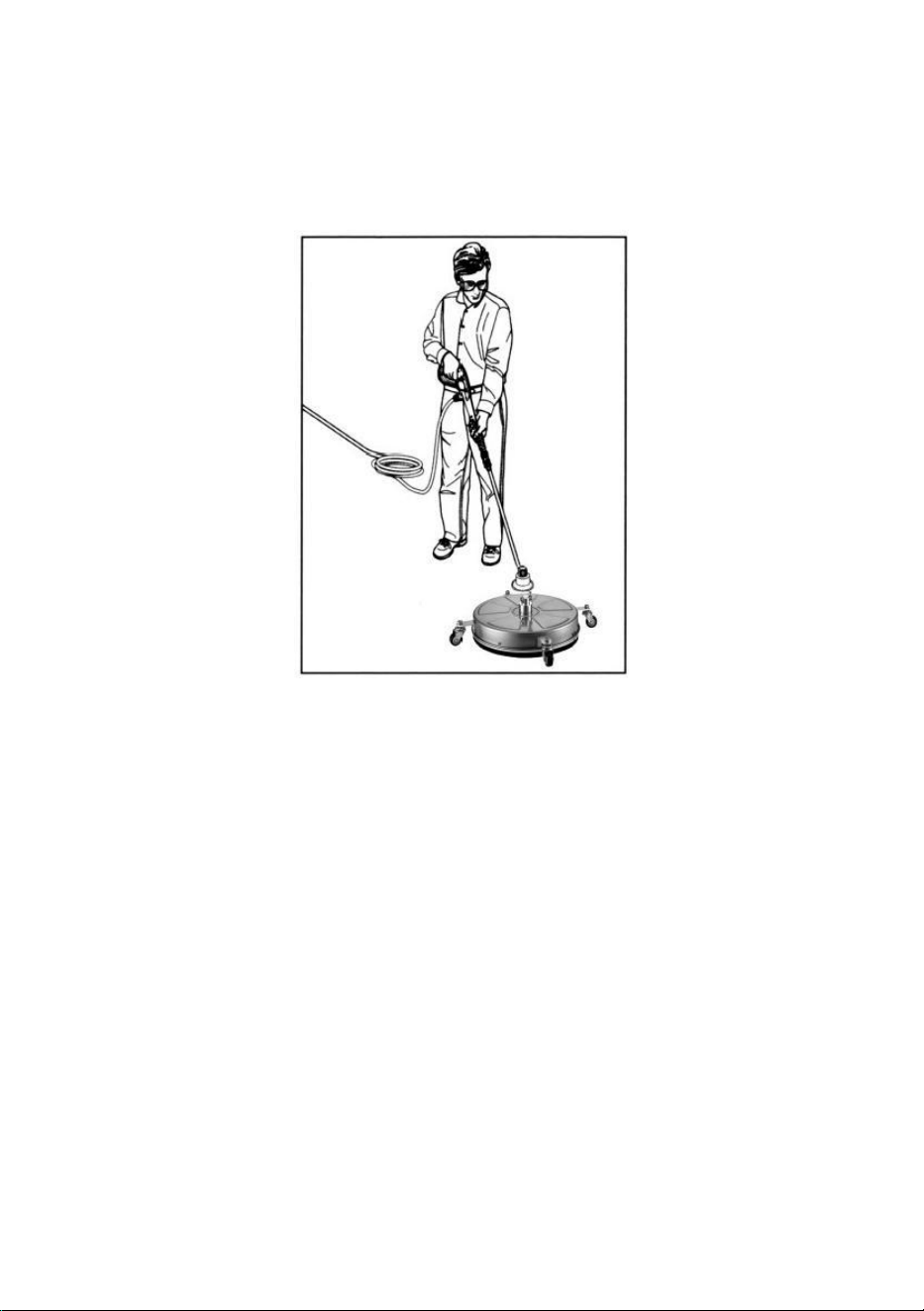

4.Walk slowly behind the unit, cleaning as you go. If striping occurs, slow

down the pace. Do not allow machine to remain stationary on soft surfaces

such as wood.

SHUT- DOWN

1.Turn the Pressure Washer off.

2.Turn the water supply off.

3.Squeeze the trigger gun to relieve water pressure.

4.Disconnect pressure washer handle and wipe down unit.Store the unit in

a dry environment.

- 8 -

AFTER EACH USE

Perform the following inspections after each use to clean the cleaner and

ready it for the next use.

• Clean out any dirt or foreign material from under the housing and the

casters. If necessary, use a cloth or sponge to wash the surface cleaner

and rinse it with tap water.

• Check for loose parts and any damage.

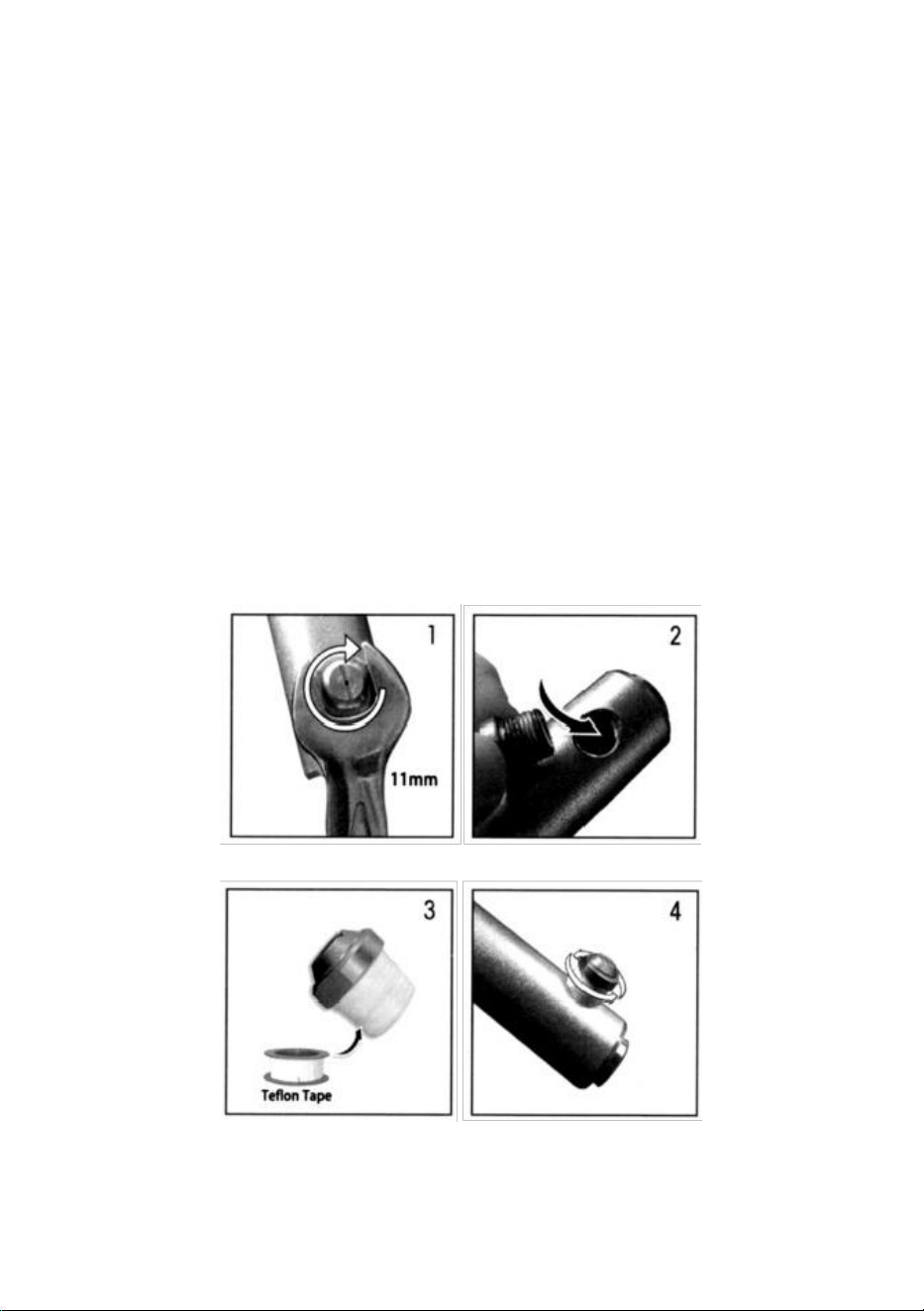

NOOZLE CLEANING & REPLACEMENT

1. Remove the nozzle with appropriate wrench(11 mm)

2. Rinse holes with fresh water to clean impurity.

3. Cover nozzles thread with attached teflon tape.

4. Align the nozzle opening and reinstall the nozzles to the spray bar.

Tighten it securely.

Note: lf the nozzle is difficult to remove, please heat it with a hot blower

before removing.

- 9 -

TOP MAINTENANCE

If the pivot connection leaks,please change the o-rings.

Please refer to the following steps:

1. Remove the screw from the body by using a 5 mm hex wrench.

2. Replace the original broken o-ring with new o-rings.

3. Reinstall the screw by using a 5 mm hex wrench.

TROUBLESHOOTING

PROBLEM

PROBABLE CAUSE

CORRECTIVE ACTION

Missing parts

Damaged package

Contact our Customer Service

for help.

Inadequate

cleaning power

Not enough PSI from

pressure washer

Ensure unit produces a

minimum pressure washer

2,000 PSI.

Nozzle obstructed or

worn

Clean or replace the nozzles.

Spray bar will not

rotate

Defective,snap ring

dislodged

Do not use!

Contact our Customer Service

for help.

Unstable connection,

the spray bar fell off

Seal malfunction, water

shooting from swivel

- 10 -

Excessive

vibration of

surface cleaner

Nozzle clogged

Clean or replace the nozzles.

Streaked cleaning

pattern

Nozzle clogged

Clean or replace the nozzles.

Cleaning too fast

Slow down pace.

Top leaks

The o-ring is broken

Please refer to instructions.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:QDXDP10

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

NETTOYEURDESURFACEÀHAUTEPRESSION

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:QDXDP10

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevous

informeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

1

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

NETTOYANTDESURFACES

NETTOYEURÀHAUTEPRESSION

BESOIND'AIDE?CONTACTEZNOUS!

Machine Translated by Google

CARACTÉRISTIQUES

INTRODUCTION

INFORMATIONSIMPORTANTESSURLASÉCURITÉ

UNAVERTISSEMENT

Débitmax.(gal/min)

Pressionminimale(PSI/BAR)

Pressionmax.(PSI/BAR)

1500/104

4000/276

etlesperformancesàl'esprit.Chaquecomposantaétérigoureusementtestépour

Soyeztoujoursconscientdel'environnementetassurezvousquel'outilestutiliséentoutesécuritéet

peutêtreassuréquecenettoyeuraétéconstruitetconçuavecqualité

etsoyezprudentlorsdel'utilisationdecetoutil.

conditionsousituationspossiblesquipourraientsurvenir.Faitespreuvedebonsens

Félicitationspourl'achatdevotrenouveaunettoyeurdesurfacerotatif!Vous

entraînerdesblessuresgravesoudesdommagesmatériels.

•Lesavertissements,précautionsetinstructionsdecemanuelnepeuventpascouvrirtousles

Lisezattentivementlemanueld'instructions.

Lisezetcompreneztouteslesinstructions.Lenonrespectdetouteslesinstructionspeutentraîner

surfacesextérieurestellesquebéton,asphalte,alléespavées,piscine

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

ponts,etc.Connectezlenettoyeurdesurfacerotatifàvotrenettoyeurhautepression,appuyezsurla

gâchetteetmarchezderrièrepourunnettoyagerapideetefficace!

lisezcemanueletcomprenezparfaitementsonfonctionnement.

Cenettoyeurdesurfaceestconçupourlenettoyagehautepressiondediverses

assurerunniveauélevéd’acceptation.

demanière

responsable.•Nelaissezpaslespersonnesutiliserouassemblerleproduitavantd'avoir

2

Machine Translated by Google

SÉCURITÉPERSONNELLE

SÉCURITÉDELAZONEDETRAVAIL

unéquipementdestinéàunusagepourlequeliln’apasétéconçu.

L'outiln'estpasisoléetlecontactprovoqueraunchocélectrique.

couvrentsouventdespiècesmobilesetdoiventêtreévités.

l'influencededrogues,d'alcooloudemédicaments.Unmomentd'inattentionpendant

entoutesécuritéàlacapacitépourlaquelleilaétéconçu.NEPASutiliserce

•Nelaissezpasleproduitentrerencontactavecunesourceélectrique.

l'utilisationdel'outil.N'utilisezpasl'outillorsquevousêtesfatiguéousousla

•Restezvigilant,surveillezvosactionsetfaitespreuvedebonsenslorsque

pourlequelcetéquipementaétéconçu.Ilferaletravailmieuxetplus

leproduitpeutcréerdesétincellesquipeuventenflammerdesliquides,desgazoudespoussières

inflammables.

explosion;parexemple,enprésencedeliquides,degazoudepoussièresinflammables.

effectuerletravaild'équipementsindustrielsplusgros.Ilexistecertainesapplications

cachédevotrevueetpeutcauserdesblessurescorporelleset/oumatérielles

altérerlefonctionnementet/oulasécuritéetpourraitaffecterladuréedevieduproduit.•Ilexiste

desapplicationsspécifiquespourlesquellesleproduitaétéconçu.•Utilisezl'outiladaptéàla

tâche.N'essayezPASdeforcerunpetitéquipementà

autresoutilsdecoupeetpiècesrotatives.•N'utilisez

pasleproduitlàoùilexisteunrisqued'incendieoude

dommagesencasdecontact.

encombréetbienéclairé.Leszonesdetravailencombrées,humidesousombrespeuvententraînerdesblessures.

L'utilisationduproduitdansdeszonesdetravailconfinéespeutvousmettredangereusementprèsde

•Nemodifiezenaucunefaçonceproduit.Toutemodificationnonautoriséepeut

l'outil.Nelaissezpaslesenfantsmanipulerleproduit.•Soyezattentifà

toutesleslignesélectriques,circuitsélectriques,conduitesd'eauetautres

•Inspectezlazonedetravailavantchaqueutilisation.Gardezlazonedetravailpropre,sècheetexemptede

risquesmécaniquesdansvotrezonedetravail.Certainsdecesdangerspeuventêtre

Gardezvoscheveux,vosvêtementsetvosgantsàl'écartdespiècesmobiles.Vêtementsamples,

•Gardezlesenfantsetlesspectateurséloignésdelazonedetravailpendantl'utilisation

L'utilisationdel'outilpeutentraînerdesblessuresgraves.•Habillezvous

correctement.Neportezpasdevêtementsamples,d'objetssuspendusoudebijoux.

Lesbijouxoulescheveuxlongspeuventêtrehappésparlespiècesmobiles.Lesouverturesd'aérationsurl'outil

3

Machine Translated by Google

UTILISATIONETENTRETIENDUNETTOYANT

médicament.•

Retirezlesclésoulesclésavantdeconnecterl'outilàunealimentationenair,unealimentationélectriqueou

demettrel'outilsoustension.Uneclégaucheouunecléattachéeàun

correctementetremplirsafonctionprévue.Remplacezlespiècesendommagéesouusées

•Nevouspenchezpastrop.Gardeztoujoursunebonnepostureetunbonéquilibre.•N'utilisezpas

l'outillorsquevousêtesfatiguéousousl'influencededrogues,d'alcooloudedrogues.

nettoyeuràunnettoyeurhautepression.Vérifiezsoigneusementquelenettoyeurfonctionnera

pourraitcauserdesblessurescorporelles.

utiliserunnettoyeurhautepressionpouréviterdepulvériserdel'eauàhautepression

zonedetravail.

outilpourletravail.•

Vérifiezlespiècesendommagéesavantchaqueutilisationetavantdeconnecterl'appareil.

manièrepourlaquelleilssontconçus.Planifiezvotretravailetutilisezles

Utilisezégalementdeschaussuresdesécuritéantidérapantes,uncasque,desgants,dessystèmesderécupération

depoussièreetuneprotectionauditive,lecaséchéant.Celas'appliqueàtouteslespersonnesprésentessurlechantier.

•N'utilisezjamaisunepièceavecunepressiondefonctionnementinférieureàcelledunettoyeur.•Ne

laissezpaslenettoyeursanssurveillancelorsqu'ilestsouspression.•Neretournezpasle

nettoyeurlorsqu'ilestsouspressionenleconnectantàun

Lespiècesquipeuventconveniràunnettoyeurpeuventcréerunrisquedeblessurelors

LunettesdesécuritéconformesàlanormeANSIZ87.1(pasdelunettesdesécurité)avecprotectionslatéralesou,si

nécessaire,uneprotectionfaciale.Utilisezunmasqueantipoussièredansdesconditionsdetravailpoussiéreuses.

•Neforcezpaslenettoyeur.Lesoutilsfontuntravailmeilleuretplussûrlorsqu'ilssontutilisésdans

utiliséavecunautrenettoyant.

mains.

•Portezl'équipementdeprotectionindividuelleappropriésinécessaire.

stockageetréutilisation.•

Utilisezuniquementdespiècesderechangerecommandéesparledistributeur.

horsdeportéedesenfants.Inspectezlenettoyeurpourvousassurerqu'ilfonctionnebienavant

pratique.Cetteprécautiondesécuritépermetunfonctionnementcorrectdel'outilenutilisantàlafois

Lapartierotativedel'outilpeutprovoquerdesblessurescorporelles.•Fixez

lapièceavecdesserrejointsouunétauaulieudevotremainlorsque

immédiatement.Nejamaisutiliserl'aspirateuravecunepièceendommagée.•Rangez

l'aspirateurlorsqu'iln'estpasutilisé.Rangezledansunendroitsecetsûr,horsdeportéedesenfants.

4

Machine Translated by Google

•NEPASdépasserlacapaciténominaleenPSI.•

Gardezlespartiesducorpsàl'écartdestêtesdebuseetdelajupependant

•Portez

l'équipementdesécuritéapproprié,ycomprisleséquipementsdesécuritéapprouvésANSIZ87.1.

Nettoyeurhautepression

utilisé.

(φ2,4*φ9)

Listedespièces

(φ1,8*φ5,5)

QTÉ.


machineenfonctionnement.

•NEPASsouleverlamachinedelasurfacenidirigerlestêtesdebuseversdespersonnespendant

Rubanentéflon

•Utiliser

uniquementsurdessurfacesduresetplanes.

•Aucunemodificationnedoitêtreapportéeàceproduit.•Seuls

lesaccessoireset/ouadaptateursfournisparlefabricantdoiventêtreutilisés.

Nettoyantdesurface

Jointstoriques

•Nepasutiliserparouàproximitéd’enfants.

Jointstoriques

Code

Tiged'extension

Nom

AVERTISSEMENTSSPÉCIFIQUESRELATIFSAUFONCTIONNEMENT

5

Machine Translated by Google

PRÉPARATIONDESURFACE

INSTALLATION

6

PRÉPARATIONETFONCTIONNEMENT

Aiguilleàtroutraversant

3.Poussezlecollierversl'avant,insérezlenettoyantdesurfaceetrelâchezlecollier.Assurezvous

1.Tirezlecollierversl'arrièresurl'extrémitéàconnexionrapidedelabaguette.

Busesderechange

lecollierglissecomplètementversl'avant.Tirezsurlenettoyantdesurfacepourvousassurerqu'il

estsolidementenplace.

2.N'essayezjamaisdenettoyerlasurfaceavecdesobjetsquidépassentdelasurface.

2.Poussezlenettoyantdesurfaceenplace.

1.Retireztouslesdébrisdelazoneànettoyer.

Machine Translated by Google

DÉMARRER

FERMER

2.Déverrouillezlepistoletàgâchetteetappuyezsurlagâchettetoutendémarrantle

2.Coupezl’alimentationeneau.

1.Assurezvousquetouteslesconnexionssontsécurisées.

1.Éteignezlenettoyeurhautepression.

commelebois.

machineenfonctionnement,ARRÊTEZlenettoyageetvérifiezlarampedepulvérisation.

endommagerlamachine.Siuncontactseproduitetentraînedesvibrationslorsque

ralentirlerythme.Nelaissezpaslamachinestationnairesurdessurfacesmolles

lesbusesnesontpasobstruéesetlejetdepulvérisationn'estpasirrégulier.

surfaceànettoyer.Lefaitdeheurterunobstaclesurélevépendantlefonctionnement

4.Marchezlentementderrièrel'appareil,ennettoyantaufuretàmesure.Sidesrayuresapparaissent,ralentissez

4.Débranchezlapoignéedunettoyeurhautepressionetessuyezl'appareil.Rangezl'appareildans

3.L'eaucommenceraàcoulerdesbusesdunettoyeurdesurface.Assurezvous

unenvironnementsec.

Nettoyeurhautepression.

3.Appuyezsurlagâchettedupistoletpourrelâcherlapressiondel'eau.

7

Machine Translated by Google

1.Retirezlabuseavecunecléappropriée(11mm)

2.Rincezlestrousàl’eaudoucepournettoyerlesimpuretés.

NETTOYAGEETREMPLACEMENTDELABUSE

avantderetirer.

roulettes.Sinécessaire,utilisezunchiffonouuneépongepournettoyerlenettoyantdesurface

etrincezleàl'eaudurobinet.•

Vérifiezqu'iln'yapasdepiècesdesserréesouendommagées.

préparezlepourlaprochaine

utilisation.•Nettoyeztoutesaletéoucorpsétrangersousleboîtieretle

Effectuezlesinspectionssuivantesaprèschaqueutilisationpournettoyerlenettoyeuret

Remarque:silabuseestdifficileàretirer,veuillezlachaufferavecunsouffleurchaud

Serrezlefermement.

3.Couvrezlefiletagedesbusesaveclerubantéflonattaché.

4.Alignezl’ouverturedelabuseetréinstallezlesbusessurlabarredepulvérisation.

APRESCHAQUEUTILISATION

8

Machine Translated by Google

délogé

3.Réinstallezlavisàl’aided’unecléhexagonalede5mm.

2000PSI.

pourobtenirdel'aide.

tourner

Nettoyerouremplacerlesbuses.

1.Retirezlavisducorpsàl'aided'unecléhexagonalede5mm.

Assurezvousquel'unitéproduitun

Nepasutiliser!

Colisendommagé

Dysfonctionnementdujoint,eau

pouvoirnettoyant

nettoyeurhautepression

PROBLEMECAUSEPROBABLEMESURECORRECTIVE

larampedepulvérisationesttombée

nettoyeuràpressionminimum

2.Remplacezlejointtoriqued'originecassépardenouveauxjointstoriques.

Anneauélastiquedéfectueux

Contacteznotreserviceclient

pourobtenirdel'aide.

Veuillezvousréférerauxétapessuivantes:

porté

tirdepuisunpivot

Labarredepulvérisationnefonctionnerapas

Piècesmanquantes

Silaconnexionpivotfuit,veuillezchangerlesjointstoriques.

Contacteznotreserviceclient

Buseobstruéeou

Inadéquat

DÉPANNAGE

PasassezdePSIde

Connexioninstable,

ENTRETIENSUPÉRIEUR

9

Machine Translated by Google

10

Nettoyerouremplacerlesbuses.

Busebouchée

Lejointtoriqueestcassé

nettoyantdesurface

Nettoyagetroprapide

vibrationsde

Excessif

Nettoyerouremplacerlesbuses.

Veuillezvousréférerauxinstructions.

Nettoyagedestraces

Ralentissezlerythme.

modèle

Lesmeilleuresfuites

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:QD-XDP10

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

HOCHDRUCKWASSER-OBERFLÄCHENREINIGER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

- 1 -

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL:QD-XDP10

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

HOCHDRUCKREINIGER

OBERFLÄCHENREINIGER

Machine Translated by Google

Min. Druck (PSI/BAR)

Max. Durchflussrate (Gallonen/min)

Max. Druck (PSI/BAR)

1500 / 104

4000 / 276

EINE WARNUNG

Spezifikationen

EINFÜHRUNG

WICHTIGE SICHERHEITSINFORMATIONEN

und seien Sie vorsichtig beim Gebrauch dieses Werkzeugs.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener

Lesen Sie dieses Handbuch und verstehen Sie die Funktionsweise gründlich.

sorgen für eine hohe Akzeptanz.

verantwortungsbewusst. • Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bis sie

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Lesen und verstehen Sie alle Anweisungen. Die Nichtbefolgung aller Anweisungen kann

Außenflächen wie Beton, Asphalt, Pflastersteinwege, Pool-

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Decks usw. Schließen Sie den rotierenden Oberflächenreiniger an Ihren Hochdruckreiniger an,

betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reinigen!

mögliche Bedingungen oder Situationen, die auftreten könnten. Üben Sie gesunden Menschenverstand

Herzlichen Glückwunsch zum Kauf Ihres neuen Rotations-Oberflächenreinigers! Sie

zu schweren Verletzungen oder Sachschäden führen. • Die

Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle

und Leistung im Auge. Jede Komponente wurde rigoros getestet, um

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug sicher verwendet wird und

Sie können sicher sein, dass dieser Reiniger mit Qualität konstruiert und entworfen wurde

- 2 -

Machine Translated by Google

- 3 -

• Lassen Sie das Produkt nicht mit einer Stromquelle in Kontakt kommen.

• Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken und frei von

das Werkzeug. Lassen Sie Kinder nicht mit dem Produkt umgehen. • Achten

Sie auf alle Stromleitungen, Stromkreise, Wasserrohre und andere

Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter

• Halten Sie Kinder und Umstehende während des Betriebs vom Arbeitsbereich fern

Der Betrieb des Werkzeugs kann zu schweren Verletzungen führen. • Ziehen

Sie sich angemessen an. Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung,

verborgen und kann zu Personen- und/oder Sachschäden führen

die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts

beeinträchtigen. • Es gibt bestimmte Anwendungen, für die das Produkt entwickelt wurde. •

Verwenden Sie das richtige Werkzeug für die Arbeit. Versuchen Sie NICHT, kleine Geräte mit Gewalt zu

andere Schneidwerkzeuge und rotierende Teile. •

Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer

Bei Kontakt besteht Schadensgefahr.

Unordnung und gute Beleuchtung. Unordentliche, nasse oder dunkle Arbeitsbereiche können zu Verletzungen führen.

• Verändern Sie dieses Produkt in keiner Weise. Nicht autorisierte Veränderungen können

Bei der Verwendung des Produkts in geschlossenen Arbeitsbereichen besteht die Gefahr, dass Sie in gefährliche Nähe von

mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können

Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben. Lüftungsschlitze am Werkzeug

• Bleiben Sie wachsam, achten Sie auf Ihre Handlungen und verwenden Sie gesunden Menschenverstand, wenn

für die dieses Gerät entwickelt wurde. Es wird die Arbeit besser und mehr erledigen

Das Produkt kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden

können.

verdecken oft bewegliche Teile und sollten vermieden werden.

Explosion; z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Die

die Arbeit größerer Industrieanlagen erledigen. Es gibt bestimmte Anwendungen

Geräte für einen Zweck, für den sie nicht bestimmt sind.

Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit während

sicher bei der Kapazität, für die es vorgesehen ist. Verwenden Sie dieses

PERSÖNLICHE SICHERHEIT

SICHERHEIT AM ARBEITSBEREICH

Machine Translated by Google

REINIGER VERWENDUNG UND PFLEGE

an einen Hochdruckreiniger anschließen. Prüfen Sie sorgfältig, ob der Reiniger funktioniert

praktisch. Diese Sicherheitsvorkehrung ermöglicht den ordnungsgemäßen Betrieb des Werkzeugs mit beiden

außerhalb der Reichweite von Kindern. Überprüfen Sie den Reiniger auf einwandfreien Zustand, bevor

kann zu Verletzungen führen.

rotierenden Teile des Werkzeugs können Verletzungen verursachen. • Sichern

Sie das Werkstück mit Klammern oder einem Schraubstock statt mit der Hand, wenn

sofort. Betreiben Sie den Reiniger niemals mit einem beschädigten Teil. • Lagern Sie den

Reiniger, wenn er nicht verwendet wird. Lagern Sie ihn an einem trockenen, sicheren Ort außerhalb

Teile, die für einen Reiniger geeignet sind, können eine Verletzungsgefahr darstellen, wenn

ANSI Z87.1-konforme Schutzbrille (keine Schutzbrille) mit Seitenschutz oder, falls erforderlich, Gesichtsschutz. Bei

staubigen Arbeitsbedingungen eine Staubmaske verwenden.

• Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie in der

mit einem anderen Reiniger verwendet.

Hände.

• Tragen Sie bei Bedarf die entsprechende persönliche Schutzausrüstung.

Lagerung und

Wiederverwendung. • Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden.

den Hochdruckreiniger, um zu vermeiden, dass das unter hohem Druck stehende Wasser

Arbeitsbereich.

Werkzeug für die

Arbeit. • Überprüfen Sie vor jedem Gebrauch und vor dem Anschließen des

Art und Weise, für die sie konzipiert sind. Planen Sie Ihre Arbeit und verwenden Sie die richtigen

Tragen Sie außerdem rutschfeste Sicherheitsschuhe, Schutzhelme, Handschuhe, Staubabsaugsysteme und ggf.

Gehörschutz. Dies gilt für alle Personen im

Medikamente. •

Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Luftversorgung oder

Stromversorgung anschließen oder das Werkzeug einschalten. Ein linker Schraubenschlüssel oder Schlüssel, der an einem

ordnungsgemäß und erfüllen ihre vorgesehene Funktion. Ersetzen Sie beschädigte oder abgenutzte Teile

• Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger. • Lassen Sie den

Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht. • Drehen Sie den Reiniger nicht um,

wenn er durch Anschluss an ein

• Überstrecken Sie sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das

Gleichgewicht. • Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder

- 4 -

Machine Translated by Google

- 5 -

SPEZIELLE BETRIEBSHINWEISE

• Heben Sie die Maschine

NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen, während

Teflonband

MENGE.

PartList

(ÿ1,8*ÿ5,5)

gebraucht.

(ÿ2,4*ÿ9)

Hochdruckreiniger

• Tragen Sie

die richtige Schutzausrüstung, einschließlich der nach ANSI Z87.1 zugelassenen

• Überschreiten Sie NICHT die angegebene PSI-

Kapazität. • Halten Sie Körperteile von Düsenköpfen und Schürzen fern, während

Name

Code

Verlängerungsstange

• Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

O-Ringe

Gläser. •

Nur auf harten, ebenen Flächen verwenden.

• An diesem Produkt dürfen keine Änderungen vorgenommen

werden. • Nur vom Hersteller gelieferte Aufsätze und/oder Adapter dürfen verwendet werden.

Oberflächenreiniger

O-Ringe


Machine Translated by Google

OBERFLÄCHENVORBEREITUNG

AUFSTELLEN

- 6 -

VORBEREITUNG & BETRIEB

Durchgangslochnadel

ist sicher an seinem Platz.

1. Ziehen Sie den Kragen am Schnellanschlussende des Stabs zurück.

Ersatzdüsen

3.Den Kragen nach vorne drücken, den Oberflächenreiniger einsetzen und den Kragen loslassen.

der Kragen gleitet ganz nach vorne. Ziehen Sie am Oberflächenreiniger, um sicherzustellen, dass er

1. Entfernen Sie sämtliche losen Rückstände aus dem zu reinigenden Bereich.

2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinigen, die aus der

2.Drücken Sie den Oberflächenreiniger an die richtige Stelle.

Machine Translated by Google

ABSCHALTEN

START-UP

1. Schalten Sie den Hochdruckreiniger aus.

3.Wasser beginnt aus den Düsen des Oberflächenreinigers zu fließen. Stellen Sie sicher,

4. Den Griff des Hochdruckreinigers abtrennen und das Gerät abwischen. Das Gerät in

Hochdruckreiniger.

3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.

Maschine beschädigen. Kommt es zu einem Kontakt und führt dies zu Vibrationen,

das Tempo verringern. Lassen Sie die Maschine nicht auf weichen Oberflächen stehen bleiben

die Düsen sind nicht verstopft und das Sprühmuster ist nicht unregelmäßig.

Oberfläche zu reinigen.Das Auftreffen auf ein erhöhtes Hindernis während des Betriebs wird

4. Gehen Sie langsam hinter dem Gerät und reinigen Sie es dabei. Wenn Streifen entstehen,

eine trockene Umgebung.

wie zum Beispiel Holz.

Beenden Sie bei laufender Maschine die Reinigung und überprüfen Sie die Sprühleiste.

2. Entriegeln Sie die Pistole und drücken Sie den Abzug, während Sie die

2. Drehen Sie die Wasserzufuhr ab.

1. Stellen Sie sicher, dass alle Verbindungen sicher sind.

- 7 -

Machine Translated by Google

1. Entfernen Sie die Düse mit einem passenden Schraubenschlüssel (11 mm)

2. Spülen Sie die Löcher mit Süßwasser, um Verunreinigungen zu entfernen.

DÜSENREINIGUNG UND -AUSTAUSCH

3. Decken Sie das Düsengewinde mit dem beiliegenden Teflonband ab.

bereiten Sie es für den nächsten

Einsatz vor. • Entfernen Sie Schmutz oder Fremdkörper unter dem Gehäuse und

und spülen Sie es mit Leitungswasser ab.

• Überprüfen Sie es auf lose Teile und eventuelle Beschädigungen.

Rollen. Verwenden Sie bei Bedarf ein Tuch oder einen Schwamm, um den Oberflächenreiniger zu waschen

Führen Sie nach jedem Gebrauch die folgenden Inspektionen durch, um den Reiniger zu reinigen und

4. Richten Sie die Düsenöffnung aus und montieren Sie die Düsen wieder an der Sprühleiste.

Ziehen Sie die Schraube fest an.

Hinweis: Wenn sich die Düse schwer entfernen lässt, erwärmen Sie sie bitte mit einem Heißluftföhn.

vor dem Entfernen.

NACH JEDEM GEBRAUCH

- 8 -

Machine Translated by Google

Sprühbalken wird nicht

Fehlende Teile

Unzureichend

1. Entfernen Sie die Schraube mit einem 5-mm-Inbusschlüssel vom Gehäuse.

Stellen Sie sicher, dass das Gerät eine

Nicht verwenden!

Sollte die Gelenkverbindung undicht sein, wechseln Sie bitte die O-Ringe.

Kontaktieren Sie unseren Kundenservice

FEHLERBEHEBUNG

Nicht genug PSI von

Instabile Verbindung,

Düse verstopft oder

2. Ersetzen Sie den ursprünglichen defekten O-Ring durch neue O-Ringe.

Kontaktieren Sie unseren Kundenservice

Mindestdruckreiniger

Defekter Sicherungsring

um Hilfe.

Bitte beachten Sie die folgenden Schritte:

getragen

Drehbare Aufnahme

Beschädigtes Paket

Reinigungskraft

Dichtungsdefekt, Wasser

Hochdruckreiniger

PROBLEM MÖGLICHE URSACHE KORREKTURMASSNAHME

die Sprühstange fiel ab

3. Schrauben Sie die Schraube mit einem 5-mm-Inbusschlüssel wieder fest.

2.000 PSI.

verdrängt

um Hilfe.

drehen

Reinigen oder ersetzen Sie die Düsen.

TOP WARTUNG

- 9 -

Machine Translated by Google

- 10 -

Reinigen oder ersetzen Sie die Düsen.

Düse verstopft

Reinigen oder ersetzen Sie die Düsen.

Oberflächenreiniger

Zu schnelles Reinigen

Schwingung von

Übermäßig

Reduzieren Sie das Tempo.

Bitte beachten Sie die Anweisungen.

Streifenreinigung

Top-Leaks

Muster

Der O-Ring ist kaputt

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:QD-XDP10

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

PULITORE PER SUPERFICI CON IDROPULITRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

MODELLO:QD-XDP10

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

- 1 -

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

DETERGENTE PER SUPERFICI

IDROPULITRICE

HAI BISOGNO DI AIUTO? CONTATTACI!

Machine Translated by Google

Portata massima (gal/min)

Pressione minima (PSI/BAR)

Pressione massima (PSI/BAR)

1500 / 104

4000 / 276

UN AVVERTIMENTO

SPECIFICHE

INTRODUZIONE

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

e prestazioni in mente. Ogni componente è stato rigorosamente testato per

Essere sempre consapevoli dell'ambiente e assicurarsi che lo strumento venga utilizzato in modo sicuro e

puoi essere certo che questo pulitore è stato costruito e progettato con qualità

e prestare attenzione quando si utilizza questo strumento.

possibili condizioni o situazioni che potrebbero verificarsi. Esercitare il buon senso

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici!

causare gravi lesioni o danni alla proprietà. • Le avvertenze,

le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutti

attentamente il manuale di istruzioni.

Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni può

superfici esterne come cemento, asfalto, marciapiedi in pietra, piscina

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

ponti, ecc. Collega il pulitore rotante per superfici alla tua idropulitrice, premi il grilletto e cammina

dietro di te per una pulizia rapida ed efficiente!

aver letto questo manuale e aver compreso appieno il suo funzionamento.

Questo pulitore per superfici è progettato per la pulizia ad alta pressione di vari

garantire un elevato livello di accettazione.

in modo

responsabile. • Non consentire alle persone di utilizzare o montare il prodotto finché non hanno

- 2 -

Machine Translated by Google

SICUREZZA PERSONALE

SICUREZZA NELL'AREA DI LAVORO

attrezzatura per uno scopo diverso da quello per cui è stata concepita.

L'utensile non è isolato e il contatto può causare scosse elettriche.

spesso coprono le parti mobili e dovrebbero essere evitati.

influenza di droghe, alcol o farmaci. Un momento di disattenzione mentre

in modo sicuro alla capacità per cui è stato concepito. NON utilizzare questo

• Non permettere che il prodotto entri in contatto con una fonte elettrica.

azionare l'utensile. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto

• Resta vigile, fai attenzione alle tue azioni e usa il buon senso quando

per cui questa attrezzatura è stata progettata. Farà il lavoro meglio e più

il prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.

esplosione; ad esempio, in presenza di liquidi infiammabili, gas o polvere.

svolgere il lavoro di attrezzature industriali più grandi. Ci sono alcune applicazioni

nascosto alla tua vista e può causare lesioni personali e/o danni alla proprietà

compromettere la funzionalità e/o la sicurezza e potrebbe influire sulla durata del prodotto.

• Esistono applicazioni specifiche per cui il prodotto è stato progettato. • Utilizzare lo strumento

giusto per il lavoro. NON tentare di forzare piccole apparecchiature a

altri utensili da taglio e parti rotanti. • Non utilizzare

il prodotto in luoghi in cui vi sia il rischio di provocare un incendio o un

danni in caso di contatto.

disordine e ben illuminati. Le aree di lavoro disordinate, bagnate o buie possono causare lesioni.

• Non modificare questo prodotto in alcun modo. Modifiche non autorizzate potrebbero

L'utilizzo del prodotto in aree di lavoro ristrette può comportare l'avvicinamento pericoloso a

l'utensile. Non permettere ai bambini di maneggiare il prodotto. •

Prestare attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri

• Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta, libera da

pericoli meccanici nella tua area di lavoro. Alcuni di questi pericoli possono essere

Tieni i capelli, gli abiti e i guanti lontani dalle parti in movimento. Abiti larghi,

• Tenere i bambini e gli astanti lontani dall'area di lavoro durante il funzionamento

l'uso dell'utensile può causare gravi lesioni personali. • Vestirsi in modo

appropriato. Non indossare abiti larghi, oggetti pendenti o gioielli.

gioielli o capelli lunghi possono rimanere intrappolati nelle parti in movimento. Le prese d'aria sullo strumento

- 3 -

Machine Translated by Google

- 4 -

medicazione. •

Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile a un'alimentazione pneumatica,

elettrica o di accendere l'utensile. Una chiave inglese o una chiave sinistra collegata a un

correttamente e svolgere la funzione prevista. Sostituire le parti danneggiate o usurate

• Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. • Non

utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o

pulitore a una idropulitrice. Controllare attentamente che il pulitore funzioni

potrebbe causare lesioni personali.

utilizzare l'idropulitrice per evitare spruzzi d'acqua ad alta pressione che

area di lavoro.

strumento per il

lavoro. • Controllare eventuali parti danneggiate prima di ogni utilizzo e prima di collegare l'

modo per cui sono stati progettati. Pianifica il tuo lavoro e usa il corretto

Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, sistemi di raccolta della polvere

e protezioni acustiche quando appropriato. Ciò vale per tutte le persone nell'

• Non utilizzare mai una parte con una pressione di esercizio inferiore a quella del pulitore.

• Non lasciare il pulitore incustodito quando è pressurizzato. • Non capovolgere il

pulitore quando è pressurizzato tramite collegamento a un

Le parti che potrebbero essere adatte a un detergente possono creare un rischio di lesioni quando

• Non forzare il pulitore. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati in

Occhiali di sicurezza conformi ANSI Z87.1 (non occhiali di sicurezza) con protezioni laterali o, se

necessario, una visiera. Utilizzare una maschera antipolvere in condizioni di lavoro polverose.

utilizzato con un altro detergente.

mani.

• Indossare i dispositivi di protezione individuale adeguati quando necessario. Utilizzare

conservazione e riutilizzo.

• Utilizzare solo parti di ricambio consigliate dal distributore.

dalla portata dei bambini. Controllare che il pulitore sia in buone condizioni di funzionamento prima

pratico. Questa precauzione di sicurezza consente il corretto funzionamento dell'utensile utilizzando entrambi

la parte rotante dell'utensile può causare lesioni personali. • Fissare

il lavoro con morsetti o una morsa invece che con le mani quando

immediatamente. Non utilizzare mai l'aspirapolvere con una parte danneggiata. •

Conservare l'aspirapolvere quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla

USO E CURA DEL DETERGENTE

Machine Translated by Google

- 5 -

AVVERTENZE SPECIFICHE PER IL FUNZIONAMENTO

• Non adatto all'uso da parte di bambini o in loro presenza.

O-ring

• NON superare la capacità PSI nominale. • Tenere le

parti del corpo lontane dalle teste degli ugelli e dalla gonna mentre

Nome

Codice

Asta di prolunga

Immagine

macchina in funzione. •

NON sollevare la macchina dalla superficie o puntare le teste degli ugelli verso le persone mentre

Nastro in teflon

occhiali. •

Utilizzare solo su superfici dure e piane. •

Non devono essere apportate modifiche a questo prodotto. •

Devono essere utilizzati solo gli accessori e/o gli adattatori forniti dal produttore.

Detergente per superfici

O-ring

Elenco parti

(ÿ1,8*ÿ5,5)

QTY.

operativo. •

Indossare l'attrezzatura di sicurezza adeguata, tra cui dispositivi di sicurezza approvati ANSI Z87.1

Idropulitrice

usato.

(ÿ2,4*ÿ9)

Machine Translated by Google

PREPARAZIONE DELLA SUPERFICIE

IMPOSTARE

- 6 -

PREPARAZIONE E FUNZIONAMENTO

Ago passante

il collare scivola completamente in avanti. Tirare il detergente per superfici per assicurarsi che

Ugelli di ricambio

1. Tirare indietro il collare sull'estremità a sgancio rapido della bacchetta.

sia saldamente in posizione.

2. Spingere il detergente per superfici in posizione.

1. Rimuovere eventuali detriti dall'area da pulire.

2. Non tentare mai di pulire la superficie con oggetti che sporgono dalla

3.Spingere il collare in avanti, inserire il detergente per superfici e rilasciare il collare.Assicurarsi

Machine Translated by Google

FERMARE

AVVIO

2. Sbloccare il grilletto della pistola e premere il grilletto mentre si avvia la

2. Chiudere l'erogazione dell'acqua.

1. Assicurarsi che tutti i collegamenti siano sicuri.

1. Spegnere l'idropulitrice.

come il legno.

macchina in funzione, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

danneggiare la macchina. Se il contatto avviene e provoca vibrazioni quando

rallentare il ritmo. Non lasciare che la macchina resti ferma su superfici morbide

gli ugelli non siano intasati e il getto di spruzzo non sia irregolare.

superficie da pulire. L'urto di qualsiasi ostacolo sollevato durante l'operazione

4.Cammina lentamente dietro l'unità, pulendo man mano che procedi. Se si verificano delle strisce, rallenta

4. Scollegare la maniglia dell'idropulitrice e pulire l'unità. Conservare l'unità in

3. L'acqua inizierà a scorrere dagli ugelli del Surface Cleaner. Assicurarsi

un ambiente secco.

Idropulitrice.

3. Premere il grilletto della pistola per scaricare la pressione dell'acqua.

- 7 -

Machine Translated by Google

1. Rimuovere l'ugello con la chiave appropriata (11 mm)

2. Sciacquare i fori con acqua fresca per eliminare le impurità.

PULIZIA E SOSTITUZIONE DEGLI UGELLI

3. Coprire la filettatura degli ugelli con il nastro in teflon in dotazione.

rotelle. Se necessario, utilizzare un panno o una spugna per lavare il detergente per superfici

e sciacquarlo con acqua del

rubinetto. • Controllare che non vi siano parti allentate o danni.

prepararlo per il prossimo utilizzo.

• Pulire eventuali sporcizia o materiali estranei da sotto l'alloggiamento e il

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore e

4. Allineare l'apertura dell'ugello e reinstallare gli ugelli sulla barra di spruzzatura.

Stringerlo saldamente.

Nota: se l'ugello è difficile da rimuovere, riscaldarlo con un soffiatore caldo

prima di rimuoverlo.

DOPO OGNI UTILIZZO

- 8 -

Machine Translated by Google

RISOLUZIONE DEI PROBLEMI

Non abbastanza PSI da

Connessione instabile,

Se il collegamento del perno perde, sostituire gli O-ring.

Contatta il nostro Servizio Clienti

Ugello ostruito o

Parti mancanti

Inadeguato

La barra di spruzzatura non

per chiedere aiuto.

Fare riferimento ai seguenti passaggi:

logoro

tiro da girevole

2. Sostituire l'O-ring originale rotto con nuovi O-ring.

Contatta il nostro Servizio Clienti

idropulitrice a pressione minima

Anello elastico difettoso

idropulitrice

PROBLEMA CAUSA PROBABILE AZIONE CORRETTIVA

la barra di spruzzatura è caduta

Malfunzionamento della guarnizione, acqua

potere pulente

Pacchetto danneggiato

Pulire o sostituire gli ugelli.

1. Rimuovere la vite dal corpo utilizzando una chiave esagonale da 5 mm.

Assicurarsi che l'unità produca un

ruotare

Non utilizzare!

3. Reinstallare la vite utilizzando una chiave esagonale da 5 mm.

2.000 PSI.

dislocato

per chiedere aiuto.

MANUTENZIONE SUPERIORE

- 9 -

Machine Translated by Google

- 10 -

Pulire o sostituire gli ugelli.

Ugello intasato

L'o-ring è rotto

detergente per superfici

Pulizia troppo veloce

vibrazione di

Eccessivo

Pulizia striata

Rallenta il ritmo.

Pulire o sostituire gli ugelli.

modello

Le perdite più importanti

Fare riferimento alle istruzioni.

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:QDXDP10

LIMPIADORDESUPERFICIESPARALAVADORAAPRESIÓN

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:QDXDP10

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

LIMPIADORDESUPERFICIES

LAVADORAAPRESIÓN

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

Presiónmínima(PSI/BAR)

4000/276

Caudalmáximo(gal/min)

Presiónmáxima(PSI/BAR)

1500/104

INFORMACIÓNIMPORTANTEDESEGURIDAD

INTRODUCCIÓN

PRESUPUESTO

yelrendimientoenmente.Cadacomponentehasidoprobadorigurosamentepara

garantizarunaltoniveldeaceptación.

responsablemente.

•Nopermitaqueotraspersonasoperenoensamblenelproductohastaquehayan

Estelimpiadordesuperficiesestádiseñadoparalalimpiezaaaltapresióndevarias

Leaestemanualycomprendacompletamentecómofunciona.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

cubiertas,etc.¡Conecteellimpiadordesuperficiesgiratorioasuhidrolavadora,aprieteelgatilloy

caminedetrásparaunalimpiezarápidayeficiente!

superficiesexteriorescomohormigón,asfalto,adoquines,pasarelasdepiscinas

Leaatentamenteelmanualdeinstrucciones.

Leaycomprendatodaslasinstrucciones.Sinosiguetodaslasinstrucciones,puede

provocarlesionesgravesodañosalapropiedad.•Las

advertencias,precaucioneseinstruccionesdeestemanualnopuedencubrirtodas

¡Felicitacionesporlacompradesunuevolimpiadorrotatoriodesuperficies!

Posiblescondicionesosituacionesquepodríanocurrir.Ejerciteelsentidocomún

ytengacuidadoalutilizarestaherramienta.

Puedeestarsegurodequeestelimpiadorfueconstruidoydiseñadoconcalidad.

Tengasiempreencuentaelmedioambienteyasegúresedequelaherramientaseutilicedeformasegura.

Unaadvertencia

2

Machine Translated by Google

SEGURIDADENELÁREADETRABAJO

SEGURIDADPERSONAL

equipoparaunfinparaelcualnofuedestinado.

Laherramientanoestáaisladayelcontactopuedeprovocarunadescargaeléctrica.

•Mantengaalosniñosyalaspersonascercanasalejadosdeláreadetrabajomientrasopera.

Elusodelaherramientapuedeprovocarlesionespersonalesgraves.•

Vístaseadecuadamente.Nouseropasuelta,objetoscolgantesnijoyas.

•Inspeccioneeláreadetrabajoantesdecadauso.Mantengaeláreadetrabajolimpia,secaylibrede

laherramienta.Nopermitaquelosniñosmanipulenelproducto.•Tenga

cuidadocontodosloscableseléctricos,circuitoseléctricos,tuberíasdeaguayotros

Mantengaelcabello,laropaylosguantesalejadosdelaspiezasmóviles.Ropasuelta,

•Nomodifiqueesteproductodeningunamanera.Lasmodificacionesnoautorizadaspueden

desordenybuenailuminación.Lasáreasdetrabajodesordenadas,húmedasuoscuraspuedenprovocarlesiones.

Elusodelproductoenáreasdetrabajoconfinadaspuedeponerlopeligrosamentecercade

Peligrosmecánicosensuáreadetrabajo.Algunosdeestospeligrospuedenser

•Elproductoestádiseñadoparaaplicacionesespecíficas.•Utilicelaherramientaadecuada

paraeltrabajo.NOintenteforzarelequipopequeñoparaquefuncione.•Noutiliceelproducto

paraquefuncione.•Noutiliceelproductoparaquefuncione.•Noutiliceelproductoparaquefuncione.

otrasherramientasdecorteypiezasgiratorias.•

Noutiliceelproductodondeexistariesgodeprovocarunincendioounaexplosión.

ocultoasuvistaypuedecausarlesionespersonalesy/oalapropiedad.

Realizareltrabajodeequiposindustrialesmásgrandes.Existenciertasaplicaciones

explosión;porejemplo,enpresenciadelíquidos,gasesopolvosinflamables.

Dañosientraencontacto.

Lasjoyasoelcabellolargopuedenquedaratrapadosenlaspiezasmóviles.Lasrejillasdeventilacióndelaherramienta

paraelcualfuediseñadoesteequipo.Haráeltrabajomejorymás

Elproductopuedegenerarchispasquepuedenencenderlíquidos,gasesopolvosinflamables.

•Manténgasealerta,observesusaccionesyuseelsentidocomúncuando

Amenudocubrenpartesmóvilesydebenevitarse.

•Nopermitaqueelproductoentreencontactoconunafuenteeléctrica.

operarlaherramienta.Noutilicelaherramientasiestácansadoobajolosefectosdelalcohol.

deformaseguraalacapacidadparalaquefuediseñado.NOutiliceeste

influenciadedrogas,alcoholomedicamentos.Unmomentodedistracciónmientras

3

Machine Translated by Google

USOYCUIDADODELLIMPIADOR

•Retirelas

llavesollavesfijasantesdeconectarlaherramientaaunsuministrodeaire,unafuente

dealimentaciónodeencenderla.Unallaveollavefijadaauna

correctamenteyrealizarsufunciónprevista.Reemplacelaspiezasdañadasodesgastadas

Lapartegiratoriadelaherramientapuedecausarlesionespersonales.•

Sujetelapiezadetrabajoconabrazaderasountornillodebancoenlugardeconlamanocuando

Inmediatamente.Nuncautilicelaaspiradorasialgunapiezaestádañada.•Guardela

aspiradoracuandonolautilice.Guárdelaenunlugarsecoyseguro,fueradelalcancedelosniños.

Práctico.Estaprecaucióndeseguridadpermiteelfuncionamientocorrectodelaherramientautilizandoambos

fueradelalcancedelosniños.Inspeccioneelaspiradorparacomprobarquefuncionacorrectamenteantesdeusarlo.

•Utiliceelequipodeprotecciónpersonaladecuadocuandoseanecesario.

manos.

almacenamientoyreutilización.

•Utiliceúnicamentepiezasderepuestorecomendadasporeldistribuidor.

•Nofuerceellimpiador.Lasherramientasfuncionanmejorydemaneramásseguracuandoseutilizanenel

GafasdeseguridadquecumplanconlanormaANSIZ87.1(nogafasdeseguridad)conprotectoreslateraleso,

cuandoseanecesario,unapantallafacial.Useunamáscaraantipolvoencondicionesdetrabajoconmuchopolvo.

Laspiezasquepuedenseradecuadasparaunlimpiadorpuedencrearunriesgodelesionescuando

Utilicetambiéncalzadodeseguridadantideslizante,casco,guantes,sistemasderecoleccióndepolvoy

protecciónauditivacuandoseaapropiado.Estoseaplicaatodaslaspersonasenel

delamaneraparalaqueestándiseñados.Planifiquesutrabajoyutilicelosrecursosadecuados.

utilizadoconotrolimpiador.

•Nuncautiliceunapiezaconunapresióndefuncionamientoinferioraladellimpiador.•Nodejeel

limpiadordesatendidocuandoestépresurizado.•Nodévueltaellimpiadorcuandoesté

presurizadoporconexiónaun

Áreadetrabajo.

herramientaparael

trabajo.•Verifiquequenohayapiezasdañadasantesdecadausoyantesdeconectarla

operarlahidrolavadoraparaevitarrociaraguaaaltapresión.

Limpiadoraunahidrolavadora.Verifiquecuidadosamentequeellimpiadorfuncione

Podríacausarlesionespersonales.

•Noseestiredemasiado.Mantengaelequilibrioylaposiciónadecuadaentodomomento.•No

utilicelaherramientasiestácansadoobajolainfluenciadedrogas,alcoholo

4

Machine Translated by Google

CANTIDAD.

Listadepiezas

(φ1,8*φ5,5)

usado.

(φ2,4*φ9)

•Utiliceel

equipodeseguridadadecuado,incluidoelequipodeseguridadaprobadoporANSIZ87.1.

Lavadoraapresión

Código

Varilladeextensión

•NOexcedalacapacidadnominalenPSI.•Mantengalas

partesdelcuerpoalejadasdeloscabezalesdelasboquillasydelafaldamientras

Nombre

•Nodebeserutilizadoporniñosnicercadeellos.

Juntastóricas

•Utilícelo

únicamenteensuperficiesdurasyniveladas.•

Nosedebenrealizarmodificacionesenesteproducto.•Solose

debenutilizaraccesoriosy/oadaptadoressuministradosporelfabricante.

Limpiadordesuperficies

Juntastóricas

máquinaenfuncionamiento.

•NOlevantelamáquinadelasuperficieniapuntelasboquillashacialaspersonasmientras

Imagen

Cintadeteflón

ADVERTENCIASESPECÍFICASDEFUNCIONAMIENTO

5

Machine Translated by Google

PREPARACIÓNDESUPERFICIES

CONFIGURACIÓN

PREPARACIÓNYFUNCIONAMIENTO

Agujadeorificiopasante

1.Tirehaciaatráselcollarenelextremodeconexiónrápidadelavarilla.

Elcollarsedeslizacompletamentehaciaadelante.Tiredellimpiadordesuperficiesparaasegurarsedeque

Boquillasderepuesto

2.Empujeellimpiadordesuperficiesensulugar.

estáfirmementeensulugar.

2.Nuncaintentelimpiarlasuperficieconobjetosquesobresalgandelamisma.

3.Empujeelcollarhaciaadelante,inserteellimpiadordesuperficiesysuelteelcollar.Asegúrese

1.Limpiecualquierresiduosueltodeláreaalimpiar.

6

Machine Translated by Google

CERRAR

PUESTAENMARCHA

2.Desbloqueeelgatillodelapistolayaprieteelgatillomientrasiniciael

2.Cierreelsuministrodeagua.

Lavadoraapresión.

3.Aprieteelgatillodelapistolaparaaliviarlapresióndelagua.

3.Elaguacomenzaráafluirdesdelasboquillasdellimpiadordesuperficies.

4.Desconecteelmangodelahidrolavadoraylimpielaunidad.Guardelaunidaden

superficiealimpiar.Golpearcualquierobstáculoelevadodurantelaoperación

Lasboquillasnoestánobstruidasyelpatróndepulverizaciónnoeserrático.

4.Caminelentamentedetrásdelaunidad,limpiandoamedidaqueavanza.Siseformanrayas,caminelentamente.

Unambienteseco.

dañarlamáquina.Siseproducecontactoyseproducevibracióncuando

Disminuyalavelocidad.Nodejequelamáquinapermanezcaestacionariasobresuperficiesblandas.

mientrasoperalamáquina,DETENGAlalimpiezayverifiquelabarrarociadora.

comolamadera.

1.Apaguelahidrolavadora.

1.Asegúresedequetodaslasconexionesseanseguras.

7

Machine Translated by Google

LIMPIEZAYREEMPLAZODEBOQUILLAS

1.Retirelaboquillaconlallaveadecuada(11mm)

2.Enjuaguelosagujerosconaguafrescaparalimpiarlasimpurezas.

3.Cubralasroscasdelasboquillasconlacintadeteflónadjunta.

Ruedas.Siesnecesario,utiliceunpañoounaesponjaparalimpiarlasuperficie.

yenjuágueloconaguadelgrifo.•

Compruebequenohayapiezassueltasnidaños.

prepáreloparaelpróximouso.

•Limpiecualquiersuciedadomaterialextrañodedebajodelacarcasay

Realicelassiguientesinspeccionesdespuésdecadausoparalimpiarellimpiadory

4.Alineelaaberturadelaboquillayvuelvaainstalarlasboquillasenlabarrarociadora.

Aprietelofirmemente.

Antesderetirar.

Nota:Silaboquillaesdifícildequitar,caliéntelaconunsopladorcaliente.

DESPUÉSDECADAUSO

8

Machine Translated by Google

Paquetedañado

poderdelimpieza

Malfuncionamientodelsello,agua

PROBLEMACAUSAPROBABLEACCIÓNCORRECTIVA

Lavadoraapresión

Labarrarociadorasecayó

3.Vuelvaainstalareltornilloutilizandounallavehexagonalde5mm.

Presióndetrabajo:2000PSI.

desalojado

girar

parapedirayuda.

1.Retireeltornillodelcuerpoutilizandounallavehexagonalde5mm.

Asegúresedequelaunidadproduzcaun

Piezasfaltantes

Inadecuado

Labarrarociadoranofunciona

Limpieoreemplacelasboquillas.

¡Noutilizar!

Silaconexióndelpivotetienefugas,cambielasjuntastóricas.

ContacteconnuestroServiciodeAtenciónalCliente

SOLUCIÓNDEPROBLEMAS

NohaysuficientePSIdesde

Conexióninestable,

Boquillaobstruidao

2.Reemplacelajuntatóricarotaoriginalporjuntastóricasnuevas.

Lavadoraapresiónmínima

Anillodeseguridaddefectuoso

ContacteconnuestroServiciodeAtenciónalCliente

Porfavorconsultelossiguientespasos:

parapedirayuda.

gastado

Disparodesdeeleslabóngiratorio

MANTENIMIENTOSUPERIOR

9

Machine Translated by Google

10

Boquillaobstruida

Limpieoreemplacelasboquillas.

Limpiezademasiadorápida

Porfavorconsultelasinstrucciones.

limpiadordesuperficies

Boquillaobstruida

vibraciónde

Excesivo

Limpieoreemplacelasboquillas.

Disminuirelritmo.

Lajuntatóricaestárota

patrón

Principalesfugas

Limpiezaconrayas

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL:QD-XDP10

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

MYJKA CIŚNIENIOWA DO CZYSZCZENIA POWIERZCHNI

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

- 1 -

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

MODEL:QD-XDP10

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

ŚRODEK DO CZYSZCZENIA POWIERZCHNI

MYJKA CIŚNIENIOWA

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Machine Translated by Google

Maksymalna szybkość przepływu (gal/min)

Min. ciśnienie (PSI/BAR)

Maksymalne ciśnienie (PSI/BAR)

1500 / 104

4000 / 276

OSTRZEŻENIE

SPECYFIKACJE

WSTĘP

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Ten środek czyszczący do powierzchni przeznaczony jest do czyszczenia różnego rodzaju powierzchni pod wysokim ciśnieniem.

przeczytaj tę instrukcję i dokładnie zrozum, jak ona działa.

zapewnić wysoki poziom akceptacji.

odpowiedzialnie.

• Nie należy pozwalać osobom na obsługę lub montaż produktu, dopóki nie uzyskają

Przeczytaj uważnie instrukcję obsługi.

powierzchnie zewnętrzne, takie jak beton, asfalt, chodniki z kostki brukowej, baseny

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

tarasy itp. Podłącz obrotowy przyrząd czyszczący do powierzchni do myjki ciśnieniowej, naciśnij spust

i idź za nim, aby szybko i skutecznie wyczyścić!

Gratulujemy zakupu nowego Rotary Surface Cleaner!

możliwe warunki lub sytuacje, które mogą wystąpić. Zachowaj zdrowy rozsądek

spowodować poważne obrażenia ciała lub uszkodzenie

mienia. • Ostrzeżenia, przestrogi i instrukcje zawarte w tej instrukcji nie mogą obejmować wszystkich

i wydajności. Każdy komponent został rygorystycznie przetestowany, aby

Zawsze zwracaj uwagę na środowisko i upewnij się, że używasz narzędzia w sposób bezpieczny i

możesz być pewien, że ten odkurzacz został zaprojektowany i skonstruowany z dbałością o jakość

i zachowaj ostrożność podczas korzystania z tego narzędzia.

- 2 -

Machine Translated by Google

- 3 -

• Przed każdym użyciem sprawdź obszar roboczy. Utrzymuj obszar roboczy w czystości, suchości i bez zanieczyszczeń.

narzędzie. Nie pozwalaj dzieciom obsługiwać produktu. • Uważaj na

wszystkie linie energetyczne, obwody elektryczne, rury wodne i inne

obsługi narzędzia. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem

Trzymaj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania,

• Podczas obsługi urządzenia należy trzymać dzieci i osoby postronne z dala od miejsca pracy.

używanie narzędzia może skutkować poważnymi obrażeniami ciała. • Ubierz

się odpowiednio. Nie noś luźnej odzieży, zwisających przedmiotów ani biżuterii.

ukryte przed Twoim wzrokiem i mogą spowodować obrażenia ciała i/lub szkody materialne

często zakrywają ruchome części i należy ich unikać.

pogorszyć działanie i/lub bezpieczeństwo i może wpłynąć na żywotność produktu. • Istnieją

szczególne zastosowania, do których produkt został zaprojektowany. • Używaj właściwego narzędzia

do danego zadania. NIE próbuj używać na siłę małego sprzętu

bałaganu i dobrego oświetlenia.Zagracone, mokre lub ciemne miejsca pracy mogą być przyczyną obrażeń.

innych narzędzi tnących i części obrotowych. • Nie

należy używać produktu w miejscach, w których istnieje ryzyko powstania pożaru lub

zagrożenia mechaniczne w miejscu pracy. Niektóre z tych zagrożeń mogą być

• Nie modyfikuj tego produktu w żaden sposób. Nieautoryzowana modyfikacja może

Używanie produktu w zamkniętych przestrzeniach roboczych może narazić Cię na niebezpieczeństwo

uszkodzenia w razie kontaktu.

do którego ten sprzęt został zaprojektowany. Będzie wykonywał swoją pracę lepiej i bardziej

Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

• Zachowaj czujność, zwracaj uwagę na swoje działania i kieruj się zdrowym rozsądkiem,

biżuteria lub długie włosy mogą zostać wciągnięte w ruchome części. Otwory wentylacyjne na narzędziu

wykonywać pracę większego sprzętu przemysłowego. Istnieją pewne zastosowania

wybuch; np. w obecności łatwopalnych cieczy, gazów lub pyłów.

sprzętu do celu, do którego nie był przeznaczony.

Narzędzie nie jest izolowane i kontakt z nim może spowodować porażenie prądem.

wpływ narkotyków, alkoholu lub leków. Chwila nieuwagi podczas

bezpiecznie w zakresie, do którego został przeznaczony. NIE UŻYWAJ tego

• Nie dopuszczać do kontaktu produktu ze źródłem prądu.

BEZPIECZEŃSTWO OSOBISTE

BEZPIECZEŃSTWO W MIEJSCU PRACY

Machine Translated by Google

SPOSÓB UŻYCIA I PIELĘGNACJI ŚRODKA CZYSZCZĄCEGO

praktyczny. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia zarówno przy użyciu

w miejscu niedostępnym dla dzieci. Przed użyciem sprawdź, czy odkurzacz jest w dobrym stanie technicznym.

może spowodować obrażenia ciała.

obracająca się część narzędzia może spowodować obrażenia ciała. •

Podczas pracy należy zabezpieczać obrabiany przedmiot zaciskami lub imadłem, a nie ręką.

natychmiast. Nigdy nie używaj odkurzacza z uszkodzoną częścią. • Przechowuj odkurzacz,

gdy nie jest używany. Przechowuj go w suchym, bezpiecznym miejscu, z dala od

Części, które mogą być przeznaczone do jednego odkurzacza, mogą stwarzać ryzyko obrażeń, gdy:

Gogle ochronne zgodne z normą ANSI Z87.1 (nie okulary ochronne) z osłonami bocznymi lub, gdy to konieczne,

osłoną twarzy. W warunkach pracy w zapyleniu należy używać maski przeciwpyłowej.

siła robocza.

• Nie zmuszaj sprzątacza. Narzędzia wykonują lepszą i bezpieczniejszą pracę, gdy są używane w

przechowywanie i ponowne

użycie. • Używaj wyłącznie części zamiennych zalecanych przez dystrybutora.

• W razie potrzeby należy nosić odpowiedni sprzęt ochrony osobistej. Używaj

stosowany z innym środkiem czyszczącym.

obszar roboczy.

narzędzia do pracy. •

Przed każdym użyciem i podłączeniem sprawdź, czy nie ma uszkodzonych części.

obsługi myjki ciśnieniowej, aby uniknąć rozpylania wody pod wysokim ciśnieniem,

W razie potrzeby należy również używać antypoślizgowych butów roboczych, kasków ochronnych, rękawic,

systemów zbierania pyłu i ochrony słuchu. Dotyczy to wszystkich osób w

sposób, w jaki zostały zaprojektowane. Zaplanuj swoją pracę i użyj właściwych

• Nigdy nie używaj części o niższym ciśnieniu roboczym niż środek czyszczący. • Nie pozostawiaj

środka czyszczącego bez nadzoru, gdy jest on pod ciśnieniem. • Nie obracaj środka

czyszczącego, gdy jest on pod ciśnieniem poprzez podłączenie do źródła

lekarstwo. •

Przed podłączeniem narzędzia do zasilania pneumatycznego, zasilania lub włączeniem narzędzia należy

wyjąć klucze lub klucze francuskie. Lewy klucz lub klucz przymocowany do

prawidłowo i spełniać swoją funkcję. Uszkodzone lub zużyte części należy wymienić

• Nie wychylaj się za daleko. Zawsze utrzymuj odpowiednią równowagę i równowagę. • Nie

używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub

środek czyszczący do myjki ciśnieniowej. Dokładnie sprawdź, czy środek czyszczący będzie działał

- 4 -

Machine Translated by Google

Nazwa

• Noś

odpowiedni sprzęt bezpieczeństwa, w tym sprzęt zgodny z normą ANSI Z87.1

Myjka ciśnieniowa

używany.

(φ2,4*φ9)

Lista części

(φ1,8*φ5,5)

ILOŚĆ.

Zdjęcie

obsługi maszyny. • NIE

podnoś maszyny z powierzchni ani nie kieruj głowic dysz w stronę ludzi,

Taśma teflonowa

okulary. •

Stosować wyłącznie na twardych, równych

powierzchniach. • Nie wolno dokonywać żadnych zmian w tym

produkcie. • Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta.

Pierścienie uszczelniające

Środek czyszczący powierzchnie

• Nie stosować w obecności dzieci.

Pierścienie uszczelniające

Kod

Pręt przedłużający

• NIE przekraczać znamionowego ciśnienia w PSI. •

Trzymać części ciała z dala od głowic dyszy i osłony podczas pracy.

OSTRZEŻENIA DOTYCZĄCE KONKRETNEJ OPERACJI

- 5 -

Machine Translated by Google

PRZYGOTOWANIE POWIERZCHNI

ORGANIZOWAĆ COŚ

- 6 -

PRZYGOTOWANIE I DZIAŁANIE

Igła przelotowa

3. Przesuń kołnierz do przodu, włóż przyrząd do czyszczenia powierzchni i zwolnij kołnierz. Upewnij się,

Dysze zamienne

1. Odciągnij kołnierz na końcu szybkozłączki rurki.

kołnierz przesuwa się całkowicie do przodu. Pociągnij za środek czyszczący powierzchnię, aby się upewnić

jest bezpiecznie na swoim miejscu.

2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z powierzchni.

2. Wsuń środek czyszczący na miejsce.

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który będzie czyszczony.

Machine Translated by Google

ZAMKNIĘCIE

URUCHOMIENIE

3. Woda zacznie wypływać z dysz Surface Cleaner. Upewnij się,

4. Odłącz uchwyt myjki ciśnieniowej i wytrzyj urządzenie. Przechowuj urządzenie w

Myjka ciśnieniowa.

3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.

uszkodzić maszynę. Jeśli kontakt nastąpi i spowoduje drgania, gdy

dysze nie są zatkane, a strumień natrysku nie jest nieregularny.

zwolnić tempo. Nie pozwalaj maszynie pozostać nieruchomą na miękkich powierzchniach

suche środowisko.

powierzchnia poddawana czyszczeniu. Uderzenie jakiejkolwiek podniesionej przeszkody podczas pracy spowoduje

4. Idź powoli za jednostką, czyszcząc w miarę postępów. Jeśli pojawią się smugi, idź powoli

podczas pracy maszyny ZATRZYMAJ czyszczenie i sprawdź belkę natryskową.

takie jak drewno.

2. Odblokuj pistolet i naciśnij spust podczas uruchamiania.

2. Wyłącz dopływ wody.

1. Upewnij się, że wszystkie połączenia są bezpieczne.

1. Wyłącz myjkę ciśnieniową.

- 7 -

Machine Translated by Google

1. Zdejmij dyszę odpowiednim kluczem (11 mm)

2. Przepłucz otwory świeżą wodą, aby usunąć zanieczyszczenia.

CZYSZCZENIE I WYMIANA DYSZY

3. Przykryj gwint dyszy przymocowaną taśmą teflonową.

przygotować do następnego

użycia. • Wyczyść wszelkie zanieczyszczenia i ciała obce znajdujące się pod obudową i

i opłucz pod bieżącą wodą. •

Sprawdź, czy nie ma luźnych części i uszkodzeń.

kółka. W razie potrzeby użyj szmatki lub gąbki, aby umyć powierzchnię czyszczącą

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i

4. Wyrównaj otwór dyszy i ponownie zamontuj dysze na belce natryskowej.

Dokręć mocno.

przed usunięciem.

Uwaga: Jeśli dysza jest trudna do usunięcia, należy ją podgrzać gorącym powietrzem

PO KAŻDYM UŻYCIU

- 8 -

Machine Translated by Google

Listwa natryskowa nie będzie

Wyczyść lub wymień dysze.

1. Wykręć śrubę z korpusu za pomocą klucza imbusowego 5 mm.

Upewnij się, że jednostka produkuje

obracać

Nie używać!

3. Ponownie zamontuj śrubę za pomocą klucza imbusowego 5 mm.

2000 psi.

wytrącony

po pomoc.

myjka ciśnieniowa

PROBLEM PRAWDOPODOBNA PRZYCZYNA DZIAŁANIE NAPRAWCZE

odpadła listwa natryskowa

moc czyszczenia

Wadliwe uszczelnienie, woda

Uszkodzone opakowanie

po pomoc.

Proszę zapoznać się z poniższymi krokami:

noszony

strzelanie z obrotu

2. Wymień oryginalny, uszkodzony pierścień uszczelniający na nowy.

Skontaktuj się z naszym Działem Obsługi Klienta

Wadliwy pierścień zatrzaskowy

myjka ciśnieniowa o minimalnym ciśnieniu

ROZWIĄZYWANIE PROBLEMÓW

Za mało PSI z

Niestabilne połączenie,

Jeśli połączenie obrotowe przecieka, należy wymienić pierścienie uszczelniające.

Skontaktuj się z naszym Działem Obsługi Klienta

Dysza jest zatkana lub

Brakujące części

Niewystarczający

NAJWYŻSZA KONSERWACJA

- 9 -

Machine Translated by Google

- 10 -

Wyczyść lub wymień dysze.

Zatkana dysza

Pierścień uszczelniający jest uszkodzony

środek czyszczący powierzchnie

Czyszczenie zbyt szybkie

wibracja

Nadmierny

Wyczyść lub wymień dysze.

Proszę zapoznać się z instrukcją.

Czyszczenie smug

Zwolnij tempo.

wzór

Największe przecieki

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL:QD-XDP10

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

HOGEDRUKREINIGER OPPERVLAKTEREINIGER

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL:QD-XDP10

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

- 1 -

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

OPPERVLAKTEREINIGER

HOGEDRUKREINIGER

HULP NODIG? NEEM CONTACT MET ONS OP!

Machine Translated by Google

SPECIFICATIES

INVOERING

BELANGRIJKE VEILIGHEIDSINFORMATIE

EEN WAARSCHUWING

Max. stroomsnelheid (gal/min)

Minimale druk (PSI/BAR)

Maximale druk (PSI/BAR)

1500 / 104

4000 / 276

Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse

deze handleiding hebt gelezen en volledig hebt begrepen hoe deze werkt.

zorgen voor een hoge acceptatiegraad.

• Laat

personen het product niet bedienen of monteren voordat ze het hebben goedgekeurd.

Lees de gebruiksaanwijzing zorgvuldig door.

buitenoppervlakken zoals beton, asfalt, stoeptegels, zwembad

Lees en begrijp alle instructies. Het niet volgen van alle instructies kan

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen

terrassen, enz. Sluit de roterende oppervlaktereiniger aan op uw hogedrukreiniger, haal

de trekker over en loop erachter voor snelle en efficiënte reiniging!

Gefeliciteerd met de aankoop van uw nieuwe Rotary Surface Cleaner! U

mogelijke omstandigheden of situaties die zich kunnen voordoen. Gebruik gezond verstand

kan leiden tot ernstig letsel of materiële schade. • De

waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke gevolgen hebben.

en prestaties in gedachten. Elk onderdeel is grondig getest om

Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap veilig en

U kunt er zeker van zijn dat deze reiniger is gebouwd en ontworpen met kwaliteit

en voorzichtigheid is geboden bij het gebruik van dit gereedschap.

- 2 -

Machine Translated by Google

VEILIGHEID OP DE WERKPLEK

PERSOONLIJKE VEILIGHEID

• Inspecteer het werkgebied voor elk gebruik. Houd het werkgebied schoon, droog en vrij van

het gereedschap. Laat kinderen het product niet hanteren. • Wees u bewust

van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere

het gereedschap bedienen. Gebruik het gereedschap niet als u moe bent of onder de

Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding,

• Houd kinderen en omstanders uit de buurt van het werkgebied tijdens het bedienen van de machine.

Het bedienen van het gereedschap kan leiden tot ernstig persoonlijk letsel. •

Kleed u goed. Draag geen losse kleding, bungelende voorwerpen of sieraden.

verborgen voor uw zicht en kan persoonlijk letsel en/of eigendommen veroorzaken

bedekken vaak bewegende delen en moeten vermeden worden.

de werking en/of veiligheid aantasten en de levensduur van het product kunnen beïnvloeden. • Er

zijn specifieke toepassingen waarvoor het product is ontworpen. • Gebruik het juiste gereedschap

voor de klus. PROBEER NIET om kleine apparatuur met geweld te

rommel en goed verlicht. Rommelige, natte of donkere werkplekken kunnen leiden tot letsel.

andere snijgereedschappen en draaiende onderdelen.

• Gebruik het product niet als er een risico is op brand of een

mechanische gevaren in uw werkgebied. Sommige van deze gevaren kunnen zijn

• Wijzig dit product op geen enkele manier. Ongeautoriseerde wijzigingen kunnen

Als u het product in krappe werkruimtes gebruikt, kunt u gevaarlijk dicht bij de omgeving komen.

schade bij contact.

waarvoor deze apparatuur is ontworpen. Het zal de klus beter en beter klaren

product kan vonken veroorzaken, die de brandbare vloeistoffen, gassen of stof kunnen

ontsteken.

• Blijf alert, let op wat u doet en gebruik uw gezond verstand wanneer u iets doet.

sieraden, of lang haar kan vast komen te zitten in bewegende delen. Luchtopeningen op het gereedschap

het werk van grotere industriële apparatuur doen. Er zijn bepaalde toepassingen

explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De

apparatuur gebruiken voor een doel waarvoor het niet bedoeld is.

Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.

invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid terwijl

veilig op de capaciteit waarvoor het bedoeld is. Gebruik dit NIET

• Zorg ervoor dat het product niet in contact komt met een elektrische bron.

- 3 -

Machine Translated by Google

REINIGINGSGEBRUIK EN ONDERHOUD

praktisch. Deze veiligheidsmaatregel zorgt voor een correcte werking van het gereedschap met zowel

buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem gebruikt.

kan persoonlijk letsel veroorzaken.

Het draaiende deel van het gereedschap kan persoonlijk letsel veroorzaken. • Zet

het werk vast met klemmen of een bankschroef in plaats van met uw hand wanneer u het gereedschap vastdraait.

onmiddellijk. Gebruik de reiniger nooit met een beschadigd onderdeel. • Berg de

reiniger op wanneer deze niet in gebruik is. Berg hem op een droge, veilige plaats op,

Onderdelen die geschikt zijn voor een bepaalde reiniger, kunnen een risico op letsel opleveren wanneer

ANSI Z87.1-conforme veiligheidsbril (geen veiligheidsbril) met zijschermen, of indien nodig een

gezichtsscherm. Gebruik een stofmasker in stoffige werkomstandigheden.

handen.

• Forceer de reiniger niet. Gereedschappen doen hun werk beter en veiliger als ze in de

opslag en hergebruik. •

Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen.

• Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik

gebruikt met een andere reiniger.

werkgebied.

gereedschap voor

de klus. • Controleer voor elk gebruik en voordat u de machine aansluit op beschadigde onderdelen.

werkende hogedrukreiniger om te voorkomen dat er water onder hoge druk wordt gespoten

Gebruik ook antislip veiligheidsschoenen, een veiligheidshelm, handschoenen, stofafzuigsystemen en

gehoorbescherming indien van toepassing. Dit geldt voor alle personen in de

manier waarop ze zijn ontworpen. Plan uw werk en gebruik de juiste

• Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger. • Laat de reiniger niet

onbeheerd achter als deze onder druk staat. • Draai de reiniger niet om als deze

onder druk staat door aansluiting op een

medicatie. •

Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer,

stroomvoorziening of het gereedschap inschakelt. Een linker moersleutel of sleutel bevestigd aan een

goed functioneren en de beoogde functie uitvoeren. Vervang beschadigde of versleten onderdelen

• Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht. • Gebruik het

gereedschap niet als u moe bent of onder invloed van drugs, alcohol of

reiniger aan een hogedrukreiniger. Controleer zorgvuldig of de reiniger werkt

- 4 -

Machine Translated by Google

Afbeelding

• Til de machine NIET

van het oppervlak en richt de sproeikoppen NIET op mensen terwijl de machine in werking is.

Teflon-tape

• Alleen

gebruiken op harde, vlakke oppervlakken. •

Er mogen geen wijzigingen aan dit product worden

aangebracht. • Alleen door de fabrikant geleverde bevestigingen en/of adapters mogen worden gebruikt.

Oppervlaktereiniger

O-ringen

• Niet geschikt voor gebruik door of in de buurt van kinderen.

O-ringen

• OVERSCHRIJD de nominale PSI-capaciteit NIET. •

Houd lichaamsdelen uit de buurt van de sproeikoppen en van de rok tijdens het spuiten.

Naam

Verlengstang

Code

• Draag de

juiste veiligheidsuitrusting, inclusief ANSI Z87.1-goedgekeurde veiligheidsuitrusting.

Hogedrukreiniger

gebruikt.

(ÿ2,4*ÿ9)

OnderdeelLijst

(ÿ1,8*ÿ5,5)

AANTAL.

SPECIFIEKE BEDIENINGSWAARSCHUWINGEN

- 5 -

Machine Translated by Google

OPPERVLAKTEVOORBEREIDING

OPZETTEN

- 6 -

VOORBEREIDING & WERKING

Doorlopende naald

2. Duw de oppervlaktereiniger op zijn plaats.

1. Trek de kraag aan het snelkoppelingsuiteinde van de staaf terug.

Vervangende sproeiers

3. Duw de kraag naar voren, plaats de oppervlaktereiniger en laat de kraag los. Zorg ervoor

de kraag schuift helemaal naar voren. Trek aan oppervlaktereiniger om er zeker van te zijn dat het

1. Verwijder alle losse rommel uit het te reinigen gebied.

2. Probeer nooit een oppervlak schoon te maken met voorwerpen die uitsteken uit de

stevig op zijn plaats zit.

Machine Translated by Google

UITSCHAKELEN

OPSTARTEN

4. Loop langzaam achter de unit en maak schoon terwijl u bezig bent. Als er strepen ontstaan, loop dan langzaam

een droge omgeving.

zoals hout.

machine in werking is, STOP met schoonmaken en controleer de sproeibalk.

2. Ontgrendel het pistool en haal de trekker over terwijl u de

2.Schakel de watertoevoer uit.

1. Zorg ervoor dat alle verbindingen goed vastzitten.

1. Schakel de hogedrukreiniger uit.

4. Koppel de hendel van de hogedrukreiniger los en veeg het apparaat schoon. Berg het apparaat op in

3. Er begint water uit de sproeiers van de Surface Cleaner te stromen. Zorg ervoor

Hogedrukreiniger.

3. Knijp in de trekker van het pistool om de waterdruk te verlichten.

machine beschadigen. Als er contact optreedt en dit resulteert in trillingen wanneer

het tempo verlagen. Laat de machine niet stilstaan op zachte oppervlakken

de sproeiers niet verstopt zijn en het sproeipatroon niet onregelmatig is.

oppervlak dat wordt gereinigd. Als u tijdens de werking een verhoogd obstakel raakt, zal dit

- 7 -

Machine Translated by Google

1. Verwijder het mondstuk met een geschikte sleutel (11 mm)

2. Spoel de gaten met schoon water om onzuiverheden te verwijderen.

REINIGING EN VERVANGING VAN SPUITMONDEN

Let op: Als het mondstuk moeilijk te verwijderen is, verwarm het dan met een föhn.

wielen. Gebruik indien nodig een doek of spons om de oppervlaktereiniger te wassen

en spoel het af met kraanwater. •

Controleer op losse onderdelen en eventuele schade.

Maak het klaar voor het volgende

gebruik. • Verwijder vuil of vreemde materialen onder de behuizing en de

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en

alvorens te verwijderen.

4. Lijn de opening van de spuitmond uit en plaats de spuitmonden terug op de sproeibalk.

3. Bedek de schroefdraad van de sproeiers met de bevestigde teflontape.

Draai het goed vast.

NA ELK GEBRUIK

- 8 -

Machine Translated by Google

Neem contact op met onze klantenservice

draaien

Mondstuk verstopt of

Reinig of vervang de sproeiers.

1. Verwijder de schroef uit de behuizing met behulp van een inbussleutel van 5 mm.

Zorg ervoor dat de eenheid een

Niet gebruiken!

3. Plaats de schroef terug met behulp van een inbussleutel van 5 mm.

2.000 PSI.

losgemaakt

voor hulp.

hogedrukreiniger

PROBLEEM WAARSCHIJNLIJKE OORZAAK CORRIGERENDE MAATREGEL

de sproeibalk is eraf gevallen

Beschadigd pakket

Storing afdichting, water

reinigingskracht

voor hulp.

Volg de volgende stappen:

versleten

schieten vanaf draaipunt

2. Vervang de originele kapotte o-ring door nieuwe o-ringen.

Neem contact op met onze klantenservice

minimale hogedrukreiniger

Defecte borgring

PROBLEEMOPLOSSING

Niet genoeg PSI van

Onstabiele verbinding,

Spuitbalk zal niet

Onvoldoende

Ontbrekende onderdelen

Als de spilverbinding lekt, vervang dan de o-ringen.

TOP ONDERHOUD

- 9 -

Machine Translated by Google

- 10 -

Reinig of vervang de sproeiers.

Mondstuk verstopt

De o-ring is gebroken

trilling van

Te snel schoonmaken

oppervlaktereiniger

Excessief

Strepen schoonmaken

Ga langzamer lopen.

Reinig of vervang de sproeiers.

patroon

Toplekken

Raadpleeg de instructies.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: QD-XDP10

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

TRYCKTVVÄTT YTARENGÖRING

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELL: QD-XDP10

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

- 1 -

Teknisk support och e-garanticertifikat

www.vevor.com/support

YTRENARE

HÖRTRYCKSVÄTTARE

BEHÖVER HJÄLP? KONTAKTA OSS!

Machine Translated by Google

Max. Flödeshastighet (gal/min)

Min. Tryck (PSI/BAR)

Max. Tryck (PSI/BAR)

1500/104

4000/276

EN VARNING

SPECIFIKATIONER

INTRODUKTION

VIKTIG SÄKERHETSINFORMATION

och var försiktig när du använder detta verktyg.

Denna ytrengöring är designad för högtryckstvätt av olika

läs denna bruksanvisning och har förstått hur det fungerar.

säkerställa hög acceptans.

ansvarsfullt. •

Låt inte personer använda eller montera produkten förrän de har gjort det

bruksanvisningen noggrant.

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan

utomhusytor som betong, asfalt, gatstensgångar, pool

Varning - För att minska risken för skada måste användaren läsa

däck, etc. Anslut den roterande ytrengöringen till din högtryckstvätt, dra i avtryckaren

och gå bakom för snabb och effektiv rengöring!

möjliga förhållanden eller situationer som kan uppstå. Utöva sunt förnuft

Grattis till köpet av din nya Rotary Surface Cleaner! Du

leda till allvarlig personskada eller skada på

egendom. • Varningarna, varningarna och instruktionerna i denna handbok kan inte täcka alla

och prestanda i åtanke. Varje komponent har testats noggrant

Var alltid medveten om miljön och se till att verktyget används säkert och

kan vara säker på att denna rengöringsmaskin konstruerades och designades med kvalitet

- 2 -

Machine Translated by Google

PERSONLIG SÄKERHET

SÄKERHET FÖR ARBETSOMRÅDE

• Låt inte produkten komma i kontakt med en elektrisk källa.

• Inspektera arbetsområdet före varje användning. Håll arbetsområdet rent, torrt och fritt från

verktyget. Låt inte barn hantera produkten. • Var medveten om

alla kraftledningar, elektriska kretsar, vattenledningar och annat

använda verktyget. Använd inte verktyget när du är trött eller under

• Håll barn och åskådare borta från arbetsområdet under arbetet

användning av verktyget kan resultera i allvarliga personskador. •

Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken.

Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder,

dold för dig och kan orsaka personskada och/eller egendom

försämra funktionen och/eller säkerheten och kan påverka produktens livslängd.

• Det finns specifika tillämpningar som produkten är designad för. • Använd rätt

verktyg för jobbet. Försök INTE att tvinga liten utrustning till

andra skärverktyg och roterande delar. •

Använd inte produkten där det finns risk att orsaka brand eller en

skada om den kontaktas.

rörigt och väl upplyst. Röriga, våta eller mörka arbetsområden kan leda till skador.

• Modifiera inte denna produkt på något sätt. Obehörig ändring kan

Om du använder produkten i trånga arbetsområden kan du hamna farligt nära

mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara

smycken eller långt hår kan fastna i rörliga delar. Luftventiler på verktyget

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när

som denna utrustning är designad för. Det kommer att göra jobbet bättre och mer

produkten kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

täcker ofta rörliga delar och bör undvikas.

explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. De

göra arbetet med större industriutrustning. Det finns vissa applikationer

utrustning för ett ändamål som den inte var avsedd för.

Verktyget är inte isolerat och kontakt kommer att orsaka elektriska stötar.

påverkan av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet medan

säkert i den kapacitet den var avsedd för. ANVÄND INTE detta

- 3 -

Machine Translated by Google

RENARE ANVÄNDNING OCH SKÖTSEL

renare till en högtryckstvätt. Kontrollera noga att rengöringsmaskinen fungerar

praktisk. Denna säkerhetsåtgärd möjliggör korrekt användning av verktyget med båda

räckhåll för barn. Inspektera rengöringsmedlet för gott skick innan

kan orsaka personskada.

roterande del av verktyget kan orsaka personskada. • Säkra

arbetet med klämmor eller ett skruvstäd istället för handen när

omedelbart. Använd aldrig dammsugaren med en skadad del. • Förvara

rengöringsmedlet när det inte används. Förvara den på en torr, säker plats utanför

Delar som kan vara lämpliga för en städare kan skapa risk för skador när

ANSI Z87.1-kompatibla skyddsglasögon (ej skyddsglasögon) med sidoskydd, eller vid

behov en ansiktsskärm. Använd en dammmask i dammiga arbetsförhållanden.

• Tvinga inte rengöringsmedlet. Verktyg gör ett bättre och säkrare jobb när de används i

används med ett annat rengöringsmedel.

händer.

• Bär lämplig personlig skyddsutrustning vid behov. Använda

lagring och

återanvändning. • Använd endast reservdelar som rekommenderas av distributören.

drift högtryckstvätt för att undvika högtrycksspruta vatten som

arbetsområde.

verktyg för jobbet.

• Kontrollera om det finns skadade delar före varje användning och innan du ansluter

sätt för vilket de är utformade. Planera ditt arbete och använd rätt

Använd även halkfria skyddsskor, hjälm, handskar, dammuppsamlingssystem och

hörselskydd när så är lämpligt. Detta gäller alla personer i

medicin. • Ta

bort nycklar eller skiftnycklar innan du ansluter verktyget till en luftkälla, strömförsörjning eller

slår på verktyget. En vänster skiftnyckel eller nyckel fäst vid en

korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar

• Använd aldrig en del med lägre arbetstryck än rengöringsmedlet. • Lämna inte

rengöringsmedlet utan uppsikt när det är trycksatt. • Vänd inte på

dammsugaren när den är trycksatt genom anslutning till en

• Räck inte för mycket. Håll alltid rätt fotfäste och balans. • Använd inte

verktyget när du är trött eller påverkad av droger, alkohol eller

- 4 -

Machine Translated by Google

Koda

Förlängningsstång

fungerar. •

Bär rätt säkerhetsutrustning inklusive ANSI Z87.1 godkänd säkerhet

Högtryckstvätt

• Överskrid INTE den nominella PSI-kapaciteten. •

Håll kroppsdelar borta från munstyckshuvuden och borta från kjolen under tiden

Namn

• Ej för användning av eller i närheten av barn.

O-ringar

glasögon.

• Använd endast på hårda, jämna ytor. •

Inga ändringar får göras på denna produkt. • Endast

tillbehör och/eller adaptrar som tillhandahålls av tillverkaren ska vara

Ytrengöringsmedel

O-ringar


manövreringsmaskin. •

Lyft INTE maskinen från ytan eller rikta munstyckshuvudena mot människor medan

Teflon tejp

ANTAL.

Dellista

(ÿ1,8*ÿ5,5)

begagnad.

(ÿ2,4*ÿ9)

SPECIFIKA ANVÄNDNINGSVARNINGAR

- 5 -

Machine Translated by Google

YTAFÖRBREDNING

INRÄTTA

- 6 -

FÖRBEREDELSE OCH DRIFT

Genomgående nål

2. Skjut ytrengöringsmedlet på plats.

1. Dra tillbaka kragen på snabbkopplingsänden av staven.

Ersättningsmunstycken

3. Skjut kragen framåt, sätt i ytrengöringsmedel och släpp kragen. Se till

sitter säkert på plats.

1.Ta bort allt löst skräp från området som ska rengöras.

2. Försök aldrig att rengöra ytan med föremål som sticker ut från

kragen glider hela vägen fram. Dra på ytrengöringsmedel för att vara säker

Machine Translated by Google

STÄNG NED

UPPSTART

1.Stäng av högtryckstvätten.

3. Vatten kommer att börja rinna från munstyckena på ytrengöringen. Säkerställa

4. Koppla bort högtryckstvättens handtag och torka av enheten. Förvara enheten i

Högtryckstvätt.

3.Kläm på avtryckarpistolen för att minska vattentrycket.

skada maskinen. Om kontakt uppstår och resulterar i vibrationer när

ner tempot. Låt inte maskinen stå stilla på mjuka ytor

munstyckena är inte igensatta och sprutmönstret är inte oregelbundet.

ytan som rengörs. Att slå på något upphöjt hinder under drift kommer

4.Gå långsamt bakom enheten och städa medan du går. Om striping uppstår, sakta

en torr miljö.

såsom trä.

kör maskinen, STOPP rengöringen och kontrollera spraybalken.

2. Lås upp avtryckarpistolen och tryck på avtryckaren medan du startar

2.Stäng av vattentillförseln.

1. Se till att alla anslutningar är säkra.

- 7 -

Machine Translated by Google

1. Ta bort munstycket med lämplig skiftnyckel (11 mm)

2. Skölj hålen med rent vatten för att rengöra föroreningar.

RENGÖRING & BYTE AV MUZAR

3. Täck munstyckets gänga med påsatt teflontejp.

hjul. Använd vid behov en trasa eller svamp för att tvätta ytrengöringen

och skölj den med kranvatten. •

Kontrollera om det finns lösa delar och eventuella skador.

redo för nästa användning. •

Rensa bort all smuts eller främmande material från under huset och

Utför följande inspektioner efter varje användning för att rengöra rengöringsmedlet och

4. Rikta in munstycksöppningen och sätt tillbaka munstyckena till sprutstången.

Dra åt ordentligt.

Obs: Om munstycket är svårt att ta bort, värm upp det med en varmblåsare

innan du tar bort.

EFTER VARJE ANVÄNDNING

- 8 -

Machine Translated by Google

Spraybar kommer inte

Saknade delar

Otillräcklig

Se till att enheten producerar en

1. Ta bort skruven från huset med en 5 mm insexnyckel.

Använd inte!

Om vridanslutningen läcker, byt o-ringarna.

Kontakta vår kundtjänst

FELSÖKNING

Inte tillräckligt med PSI från

Instabil anslutning,

Munstycke blockerat eller

2. Byt ut den trasiga original O-ringen mot nya O-ringar.

Kontakta vår kundtjänst

minimum högtryckstvätt

Defekt, snäppring

för hjälp.

Se följande steg:

slitna

skjuta från sväng

Skadat paket

rengöringskraft

Fel på tätningen, vatten

högtryckstvätt

PROBLEM TROLIG ORSAK KORRIGERANDE ÅTGÄRD

spraybaren ramlade av

3. Sätt tillbaka skruven med en 5 mm insexnyckel.

2 000 PSI.

lossnat

för hjälp.

rotera

Rengör eller byt ut munstyckena.

TOPP UNDERHÅLL

- 9 -

Machine Translated by Google

- 10 -

Rengör eller byt ut munstyckena.

Munstycket igensatt

Se instruktionerna.

vibration av

Rengöring för snabbt

ytrengöringsmedel

Överdrivet

Rengör eller byt ut munstyckena.

Sänk tempot.

O-ringen är trasig

mönster

Toppläckor

Rengöring med streck

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor QD-XDP10 16.5" Pressure Washer Surface Cleaner 4 Wheels Stainless Steel 4000 Max PSI

Product's Documents

User Manual

Specifications

Vevor QD-XDP10 Questions and Answers
