Homecraft BK49BS Full-Size Kegerator Draft Beer Dispenser User Manual

All products are trademarks of Nostalgia Products LLC.

Worldwide design & utility patented or patents pending.

www.nostalgiaproducts.com

(rev. 03/04/20 MD)

BK49BS

KEGERATOR™

Instruction Manual

Manuel d’instructions

Manual de instrucciones

ENGLISH

CONTENTS

SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

IMPORTANT SAFEGUARDS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ADDITIONAL IMPORTANT SAFEGUARDS

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

PARTS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLING THE CASTERS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

ASSEMBLY OVERVIEW

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

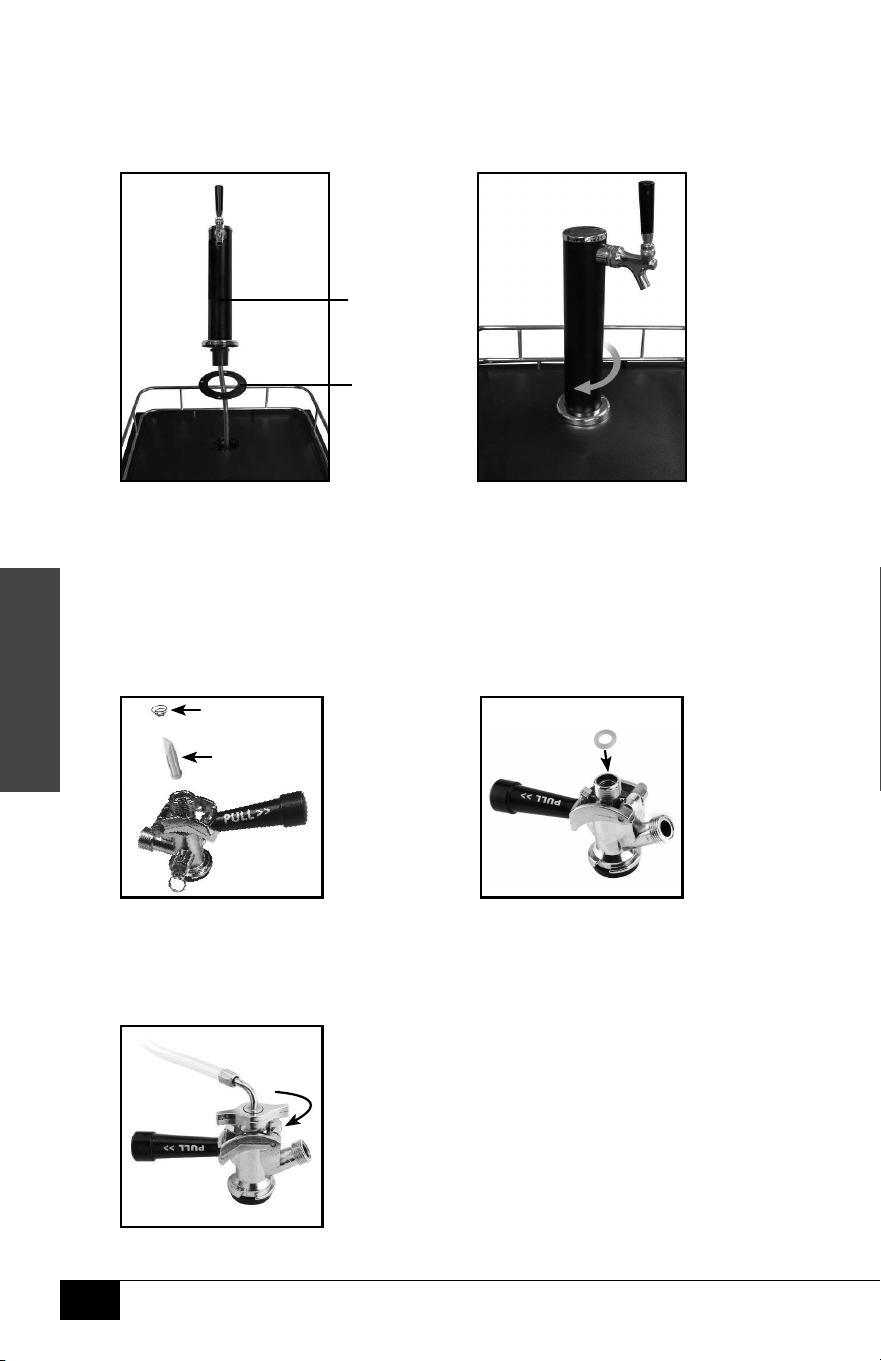

TAP TOWER INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

ATTACHING COUPLER TO TAP TOWER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

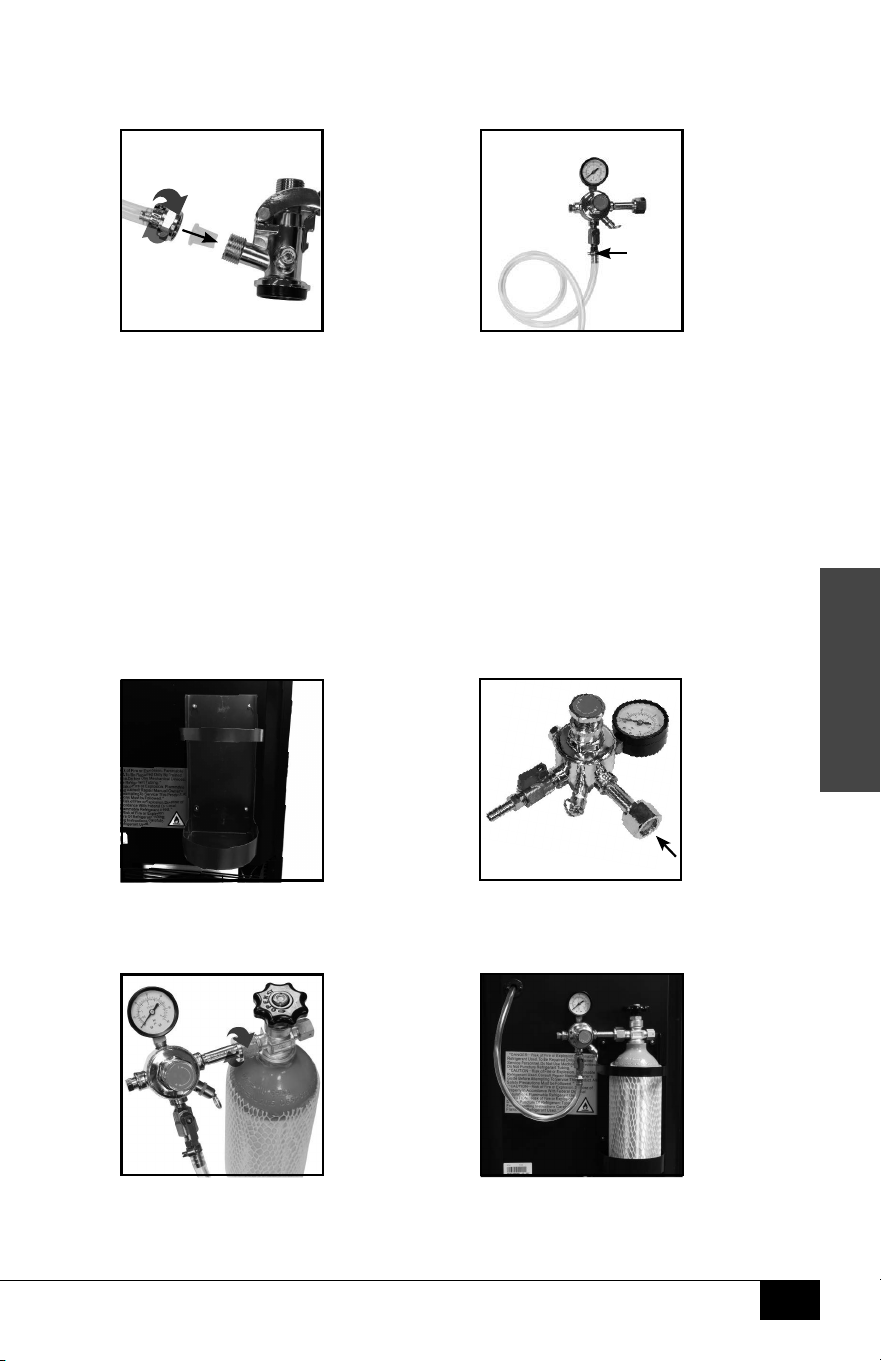

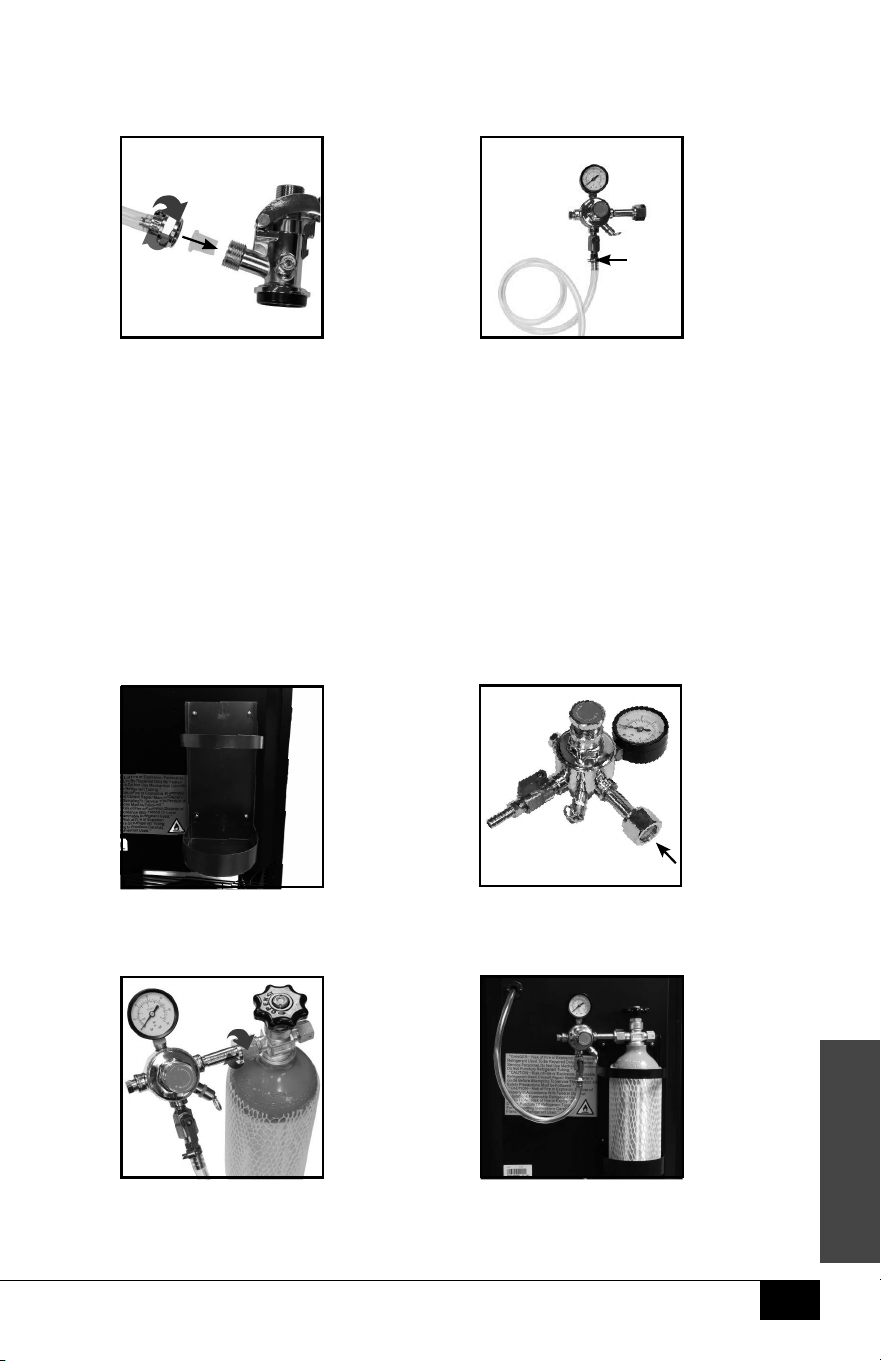

ATTACHING COUPLER TO REGULATOR

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

ATTACHING REGULATOR TO CO

TANK

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

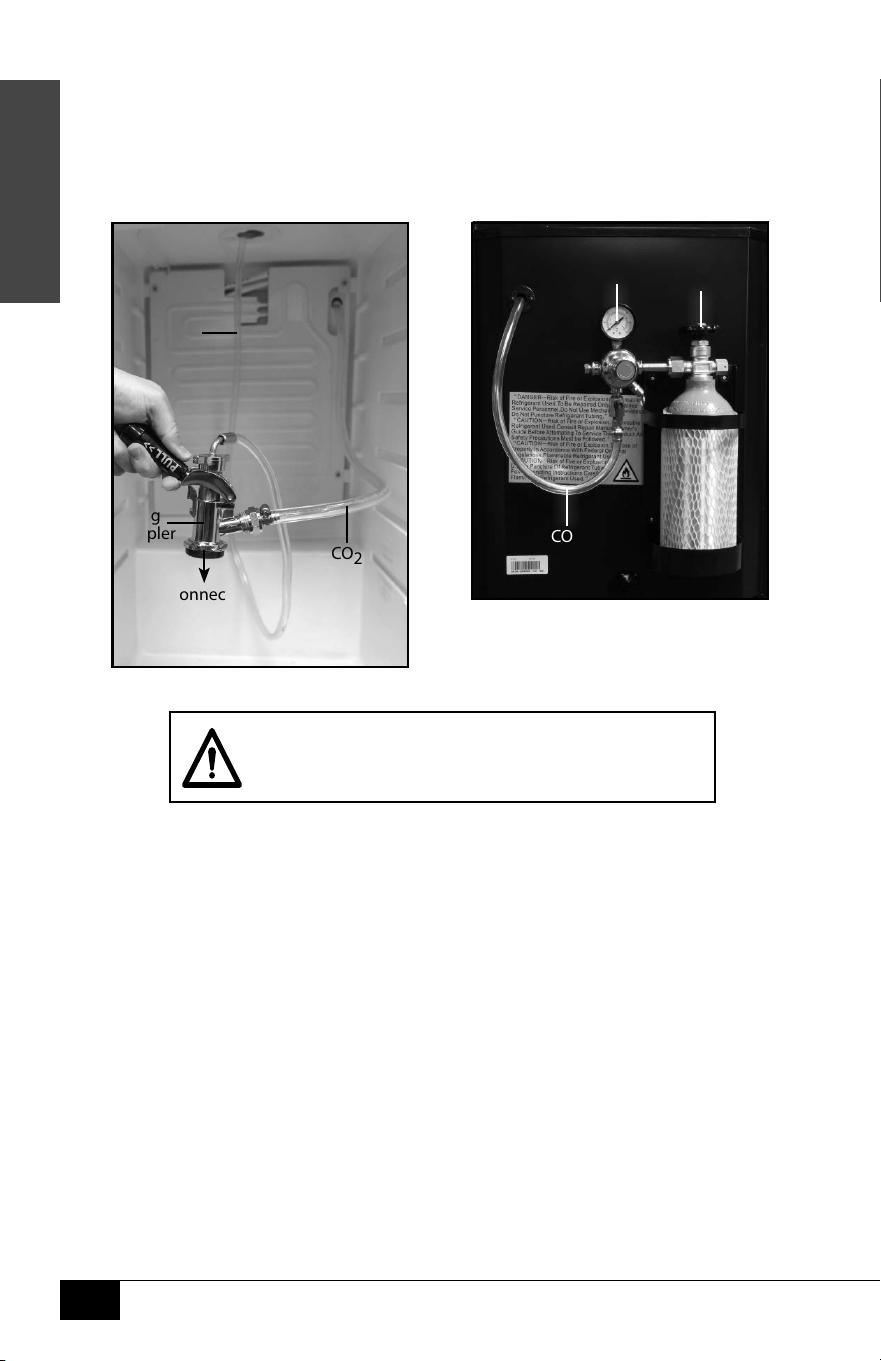

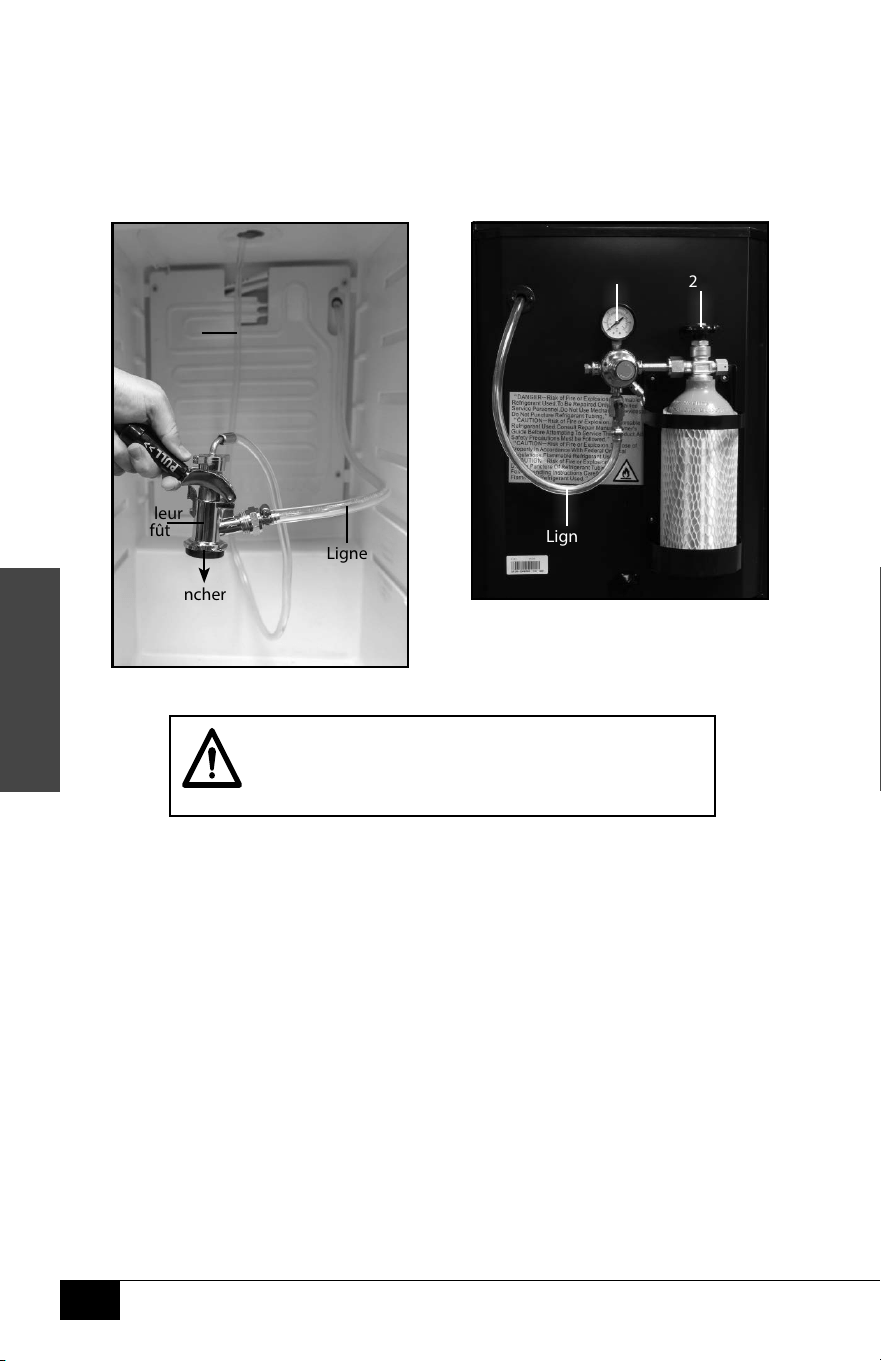

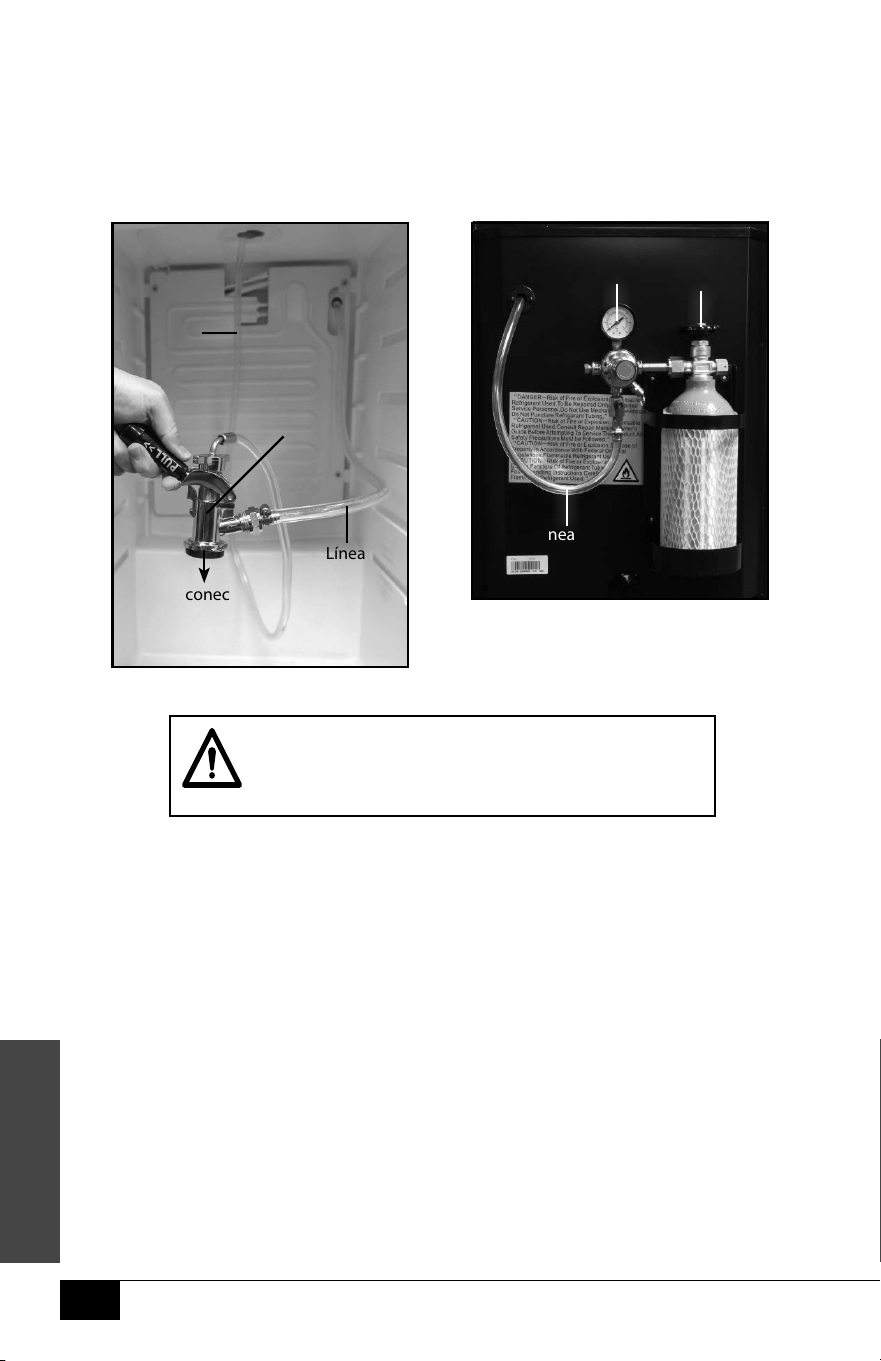

COMPLETED CO

TANK INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 11

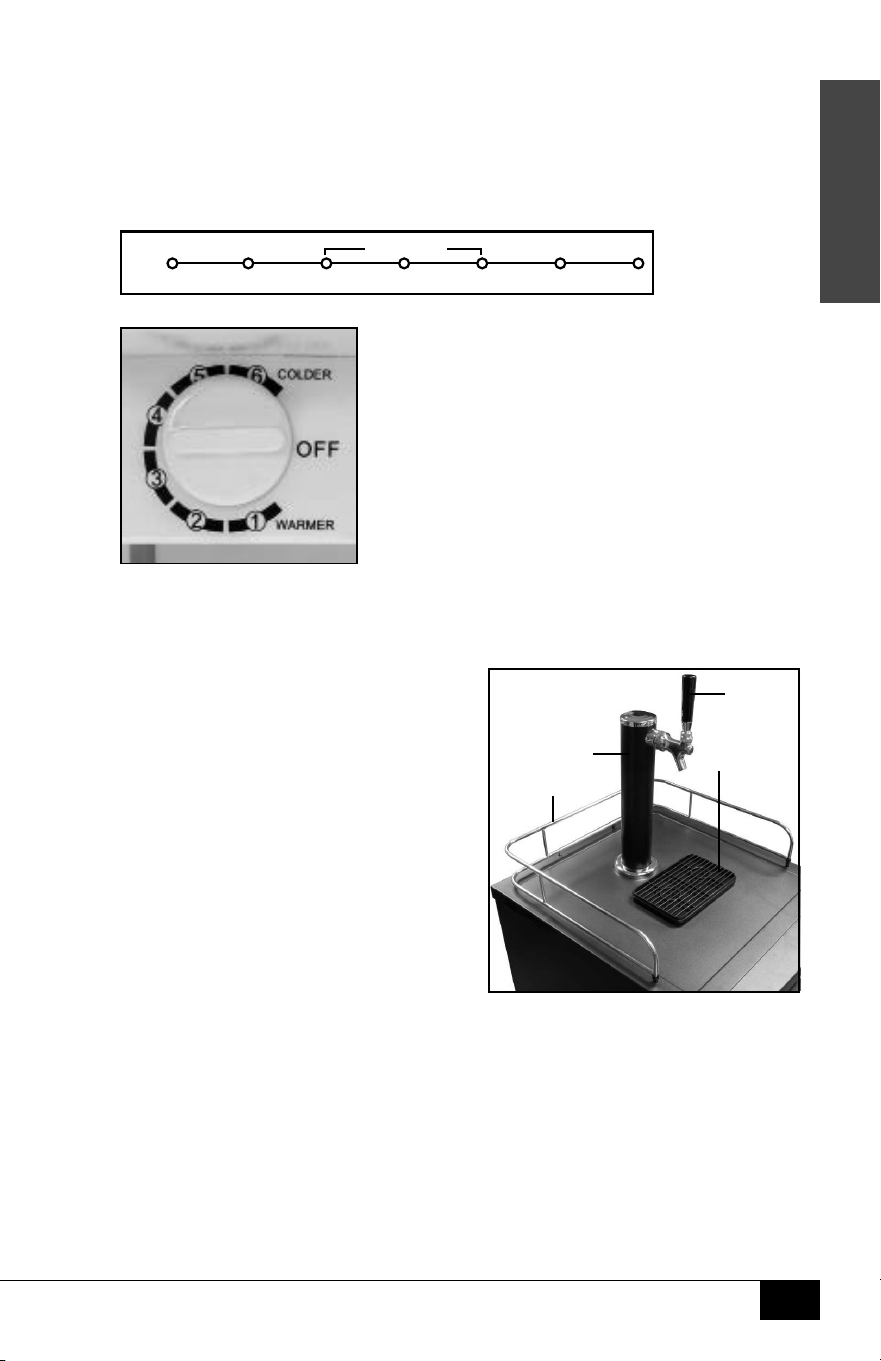

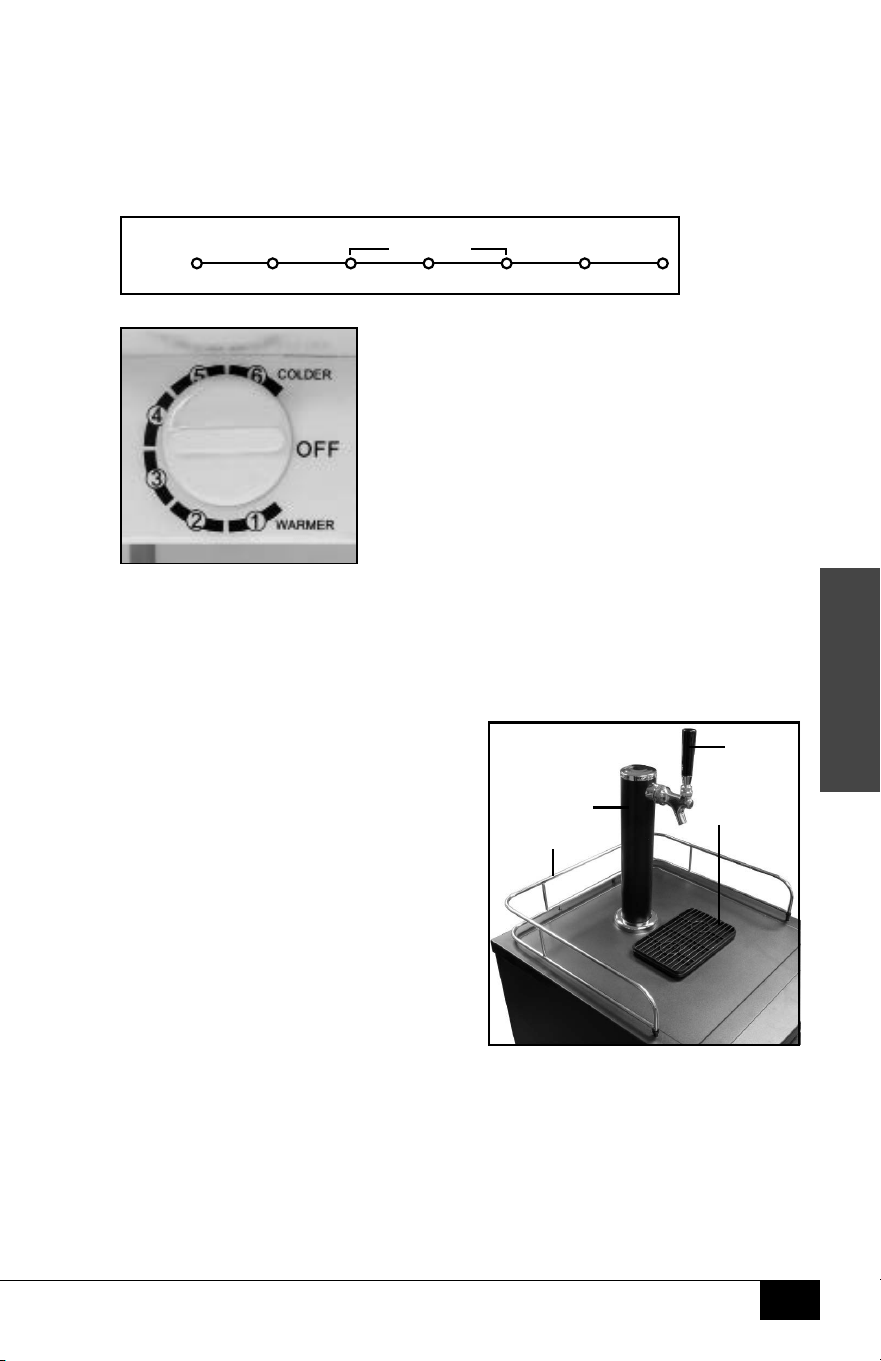

TEMPERATURE GAUGE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLING THE GUARDRAIL / DRIP TRAY

. . . . . . . . . . . . . . . . . . . . . . . . 12

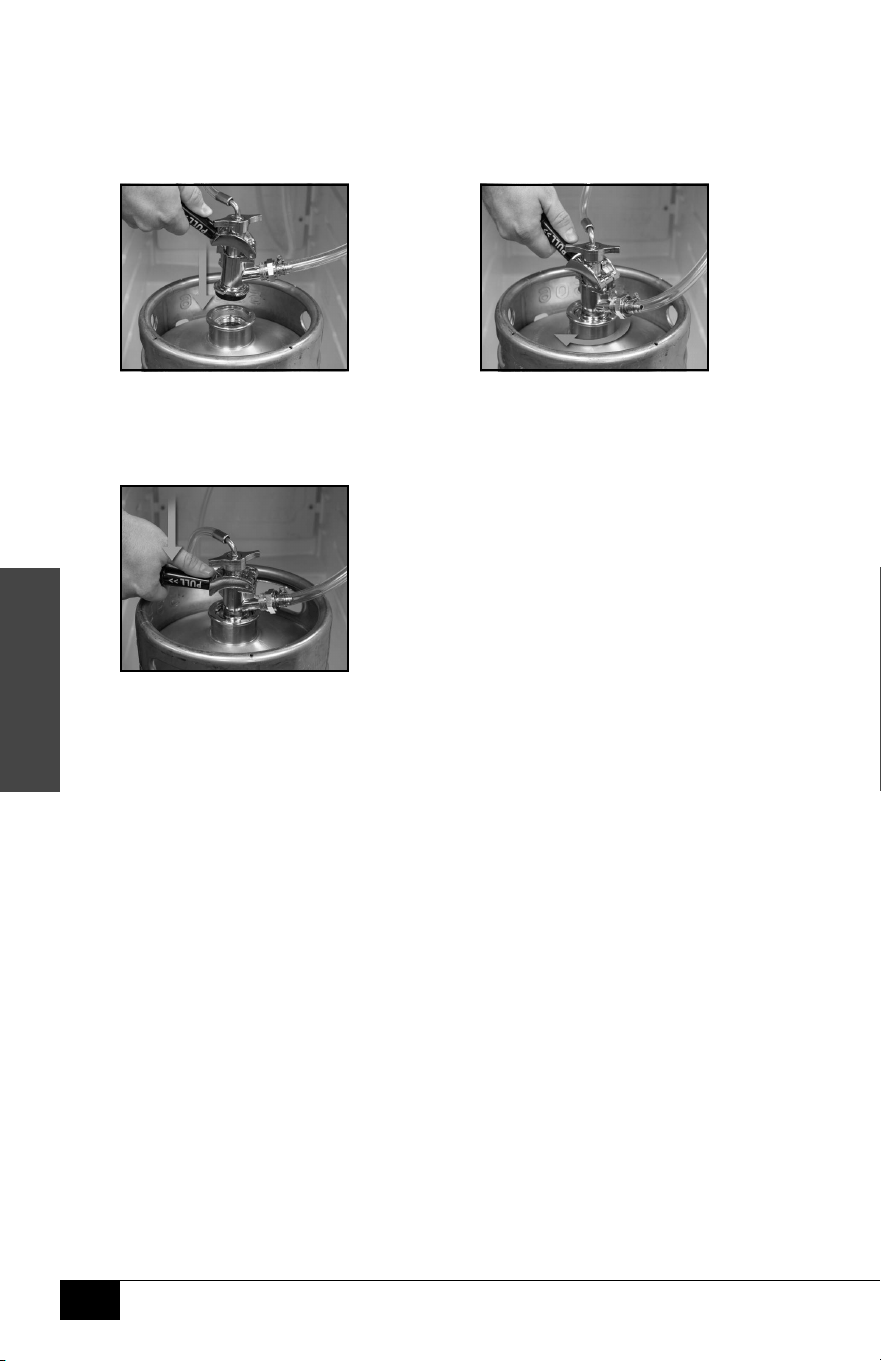

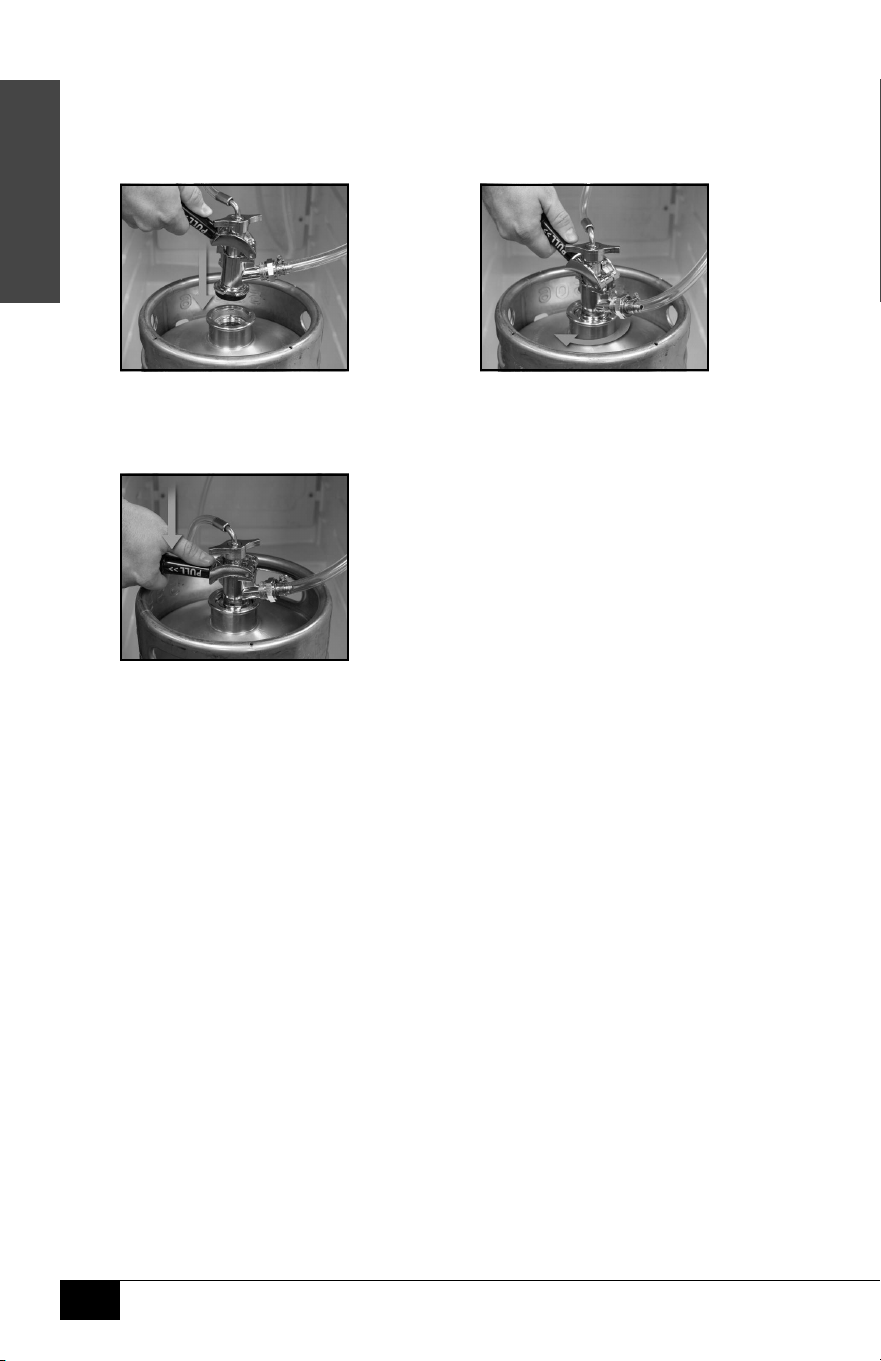

TAPPING THE BEER KEG

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

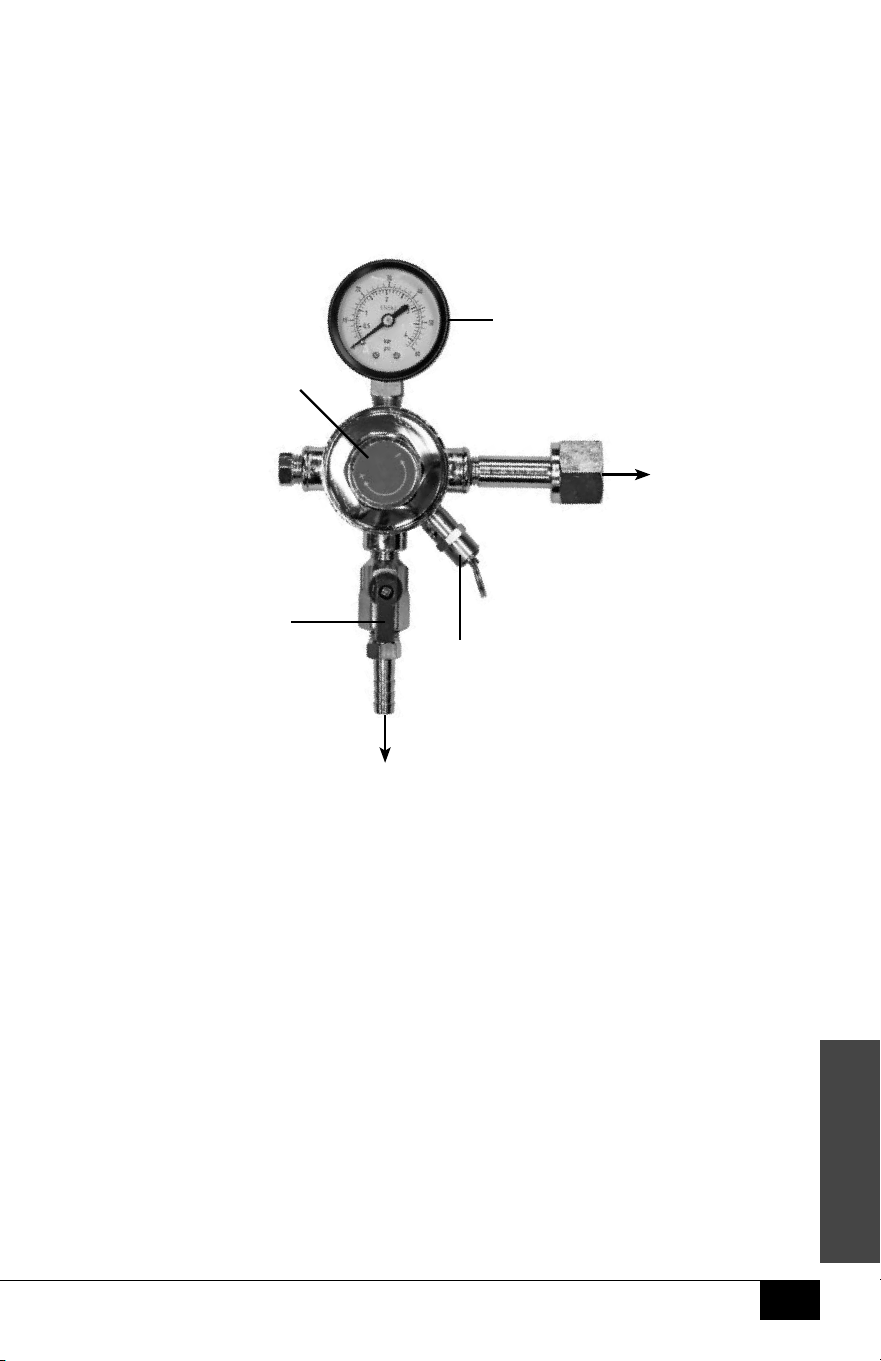

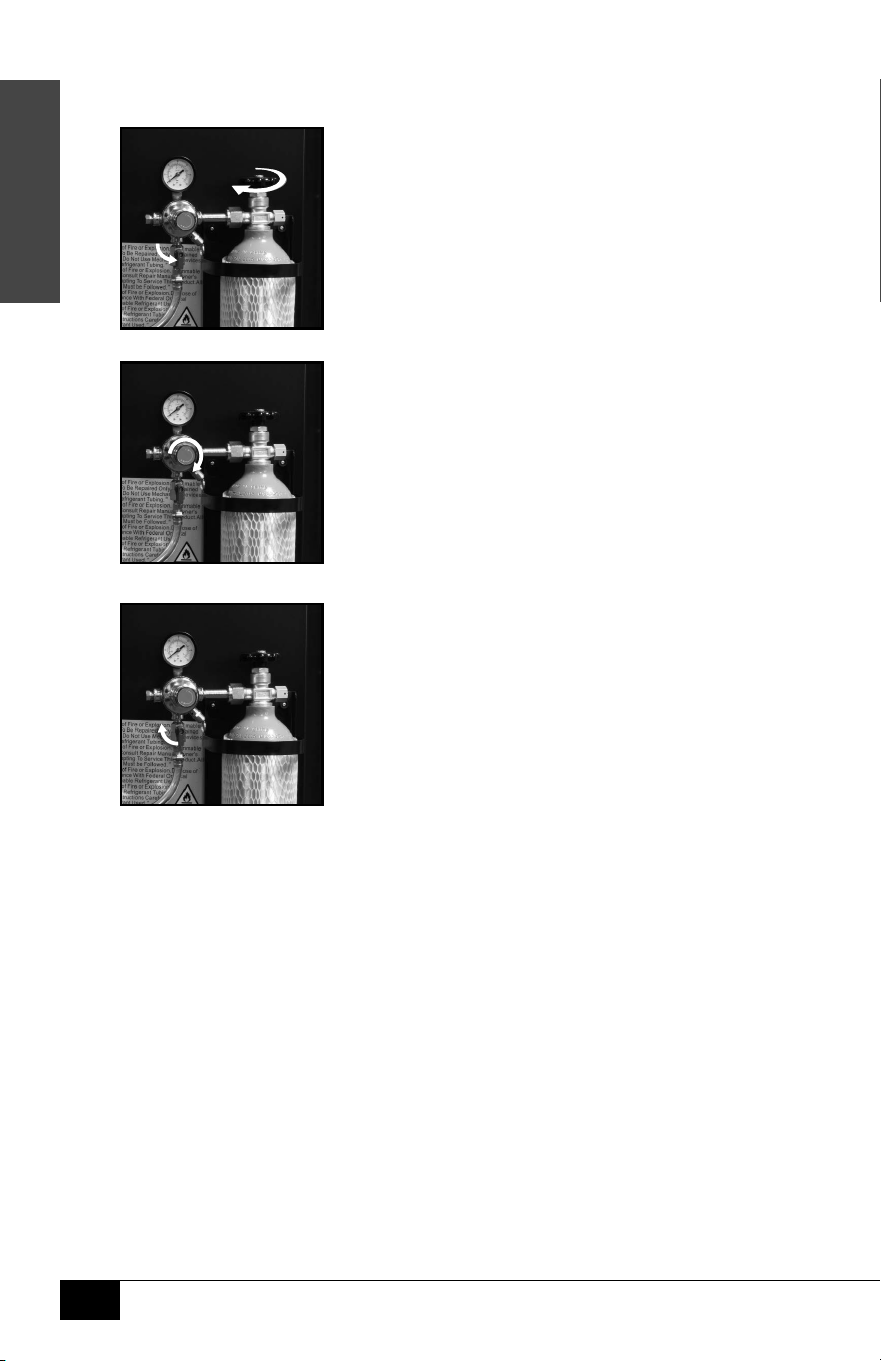

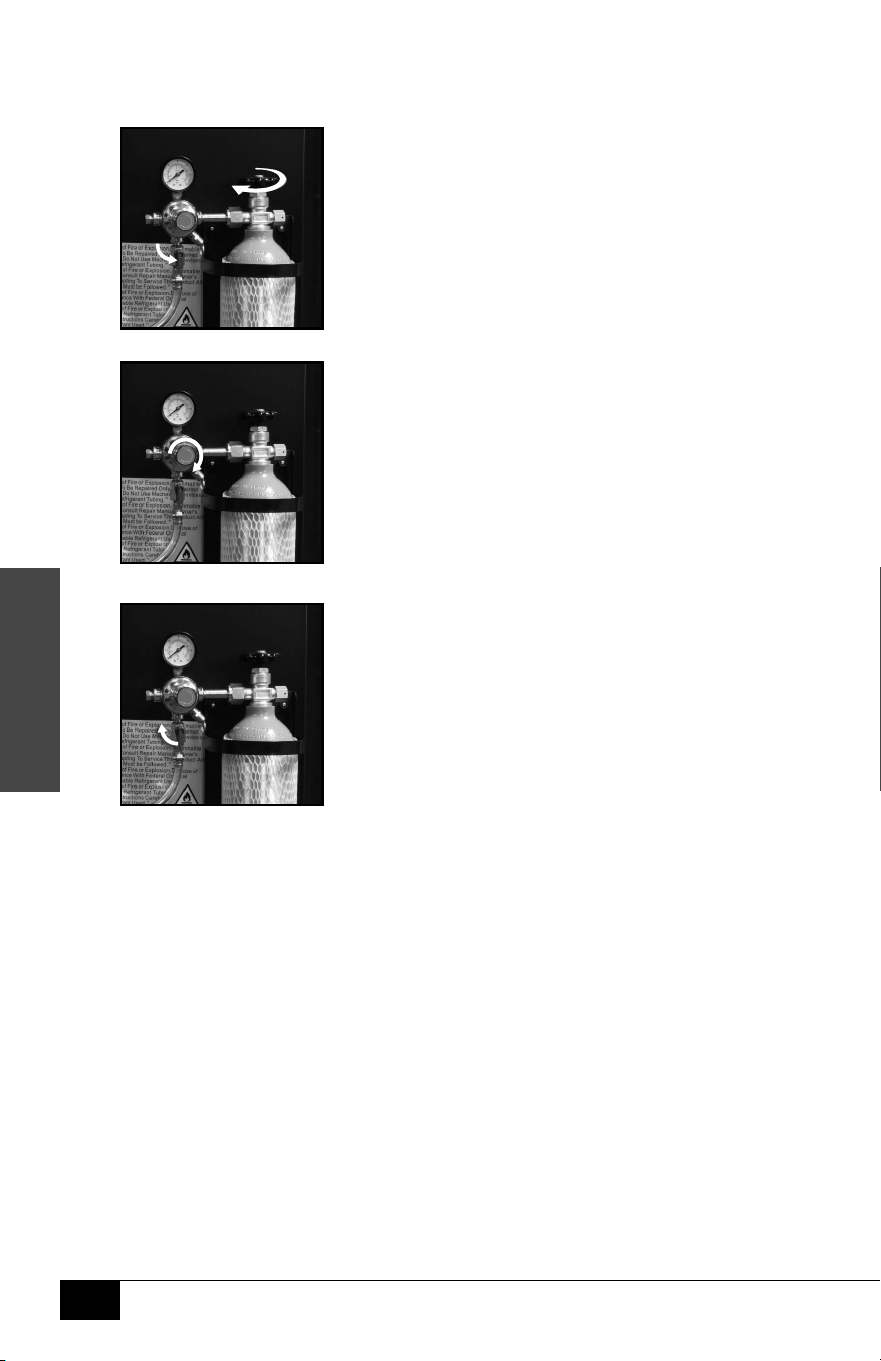

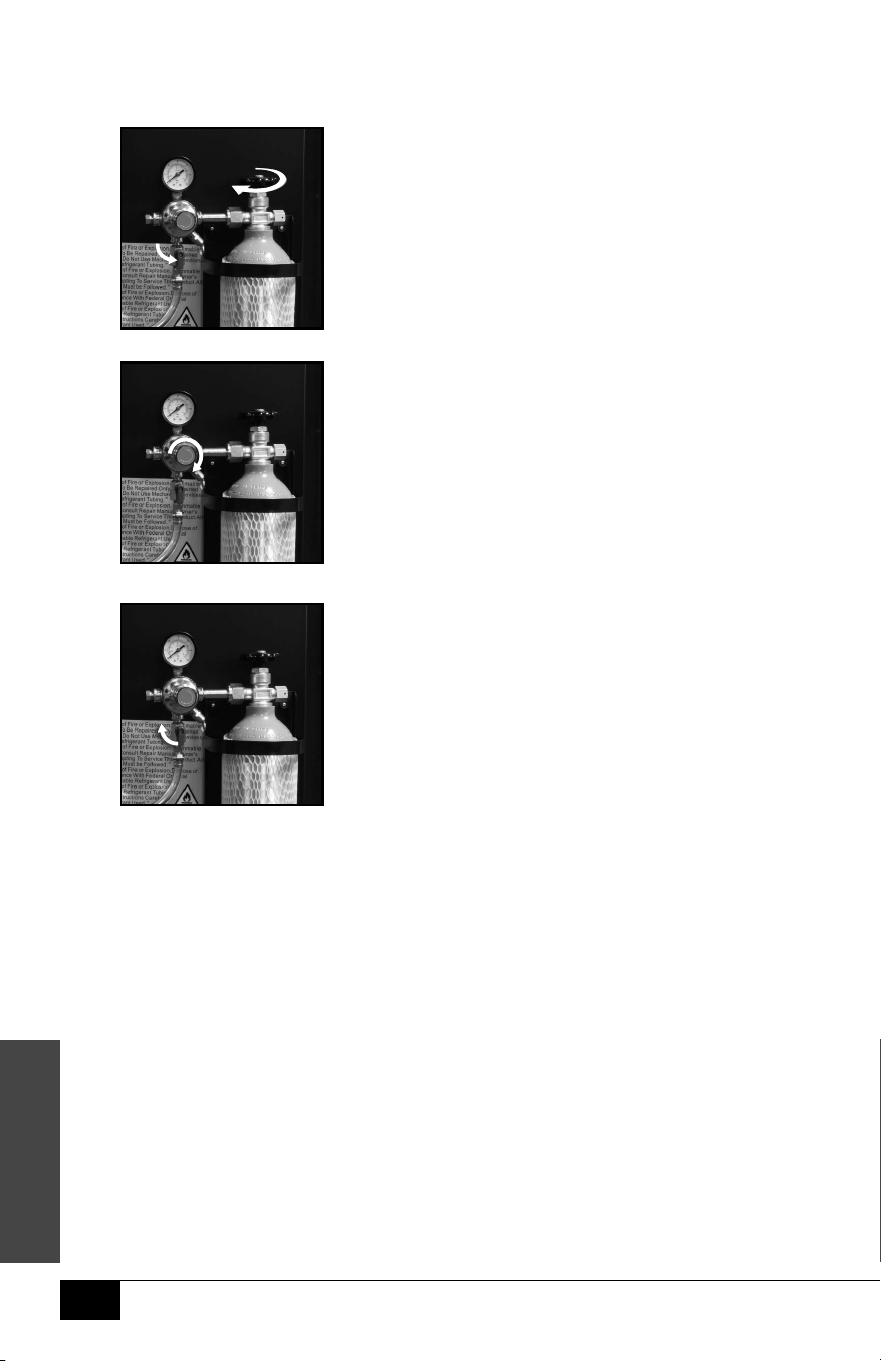

SETTING THE REGULATOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

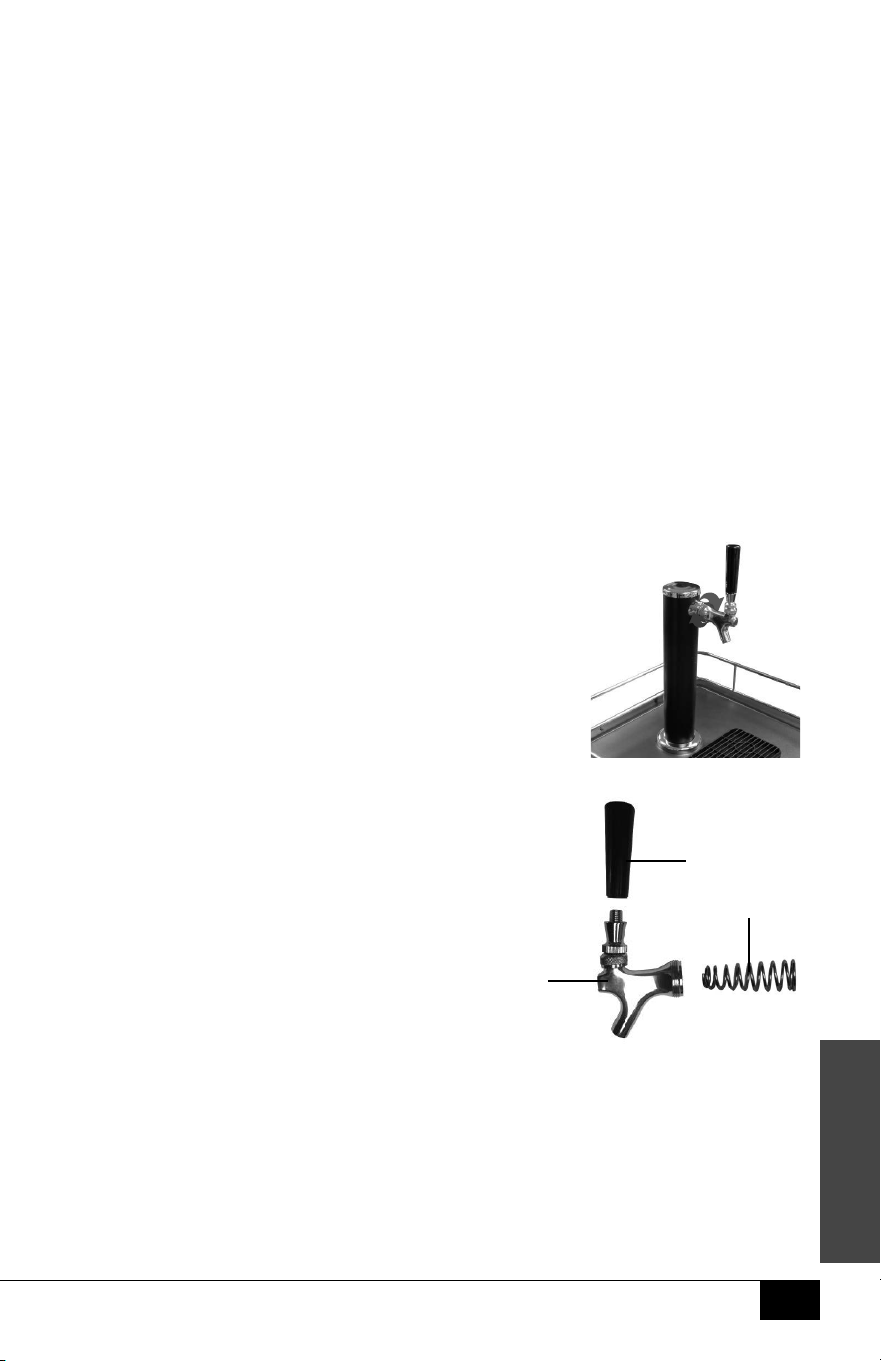

HOW TO OPERATE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

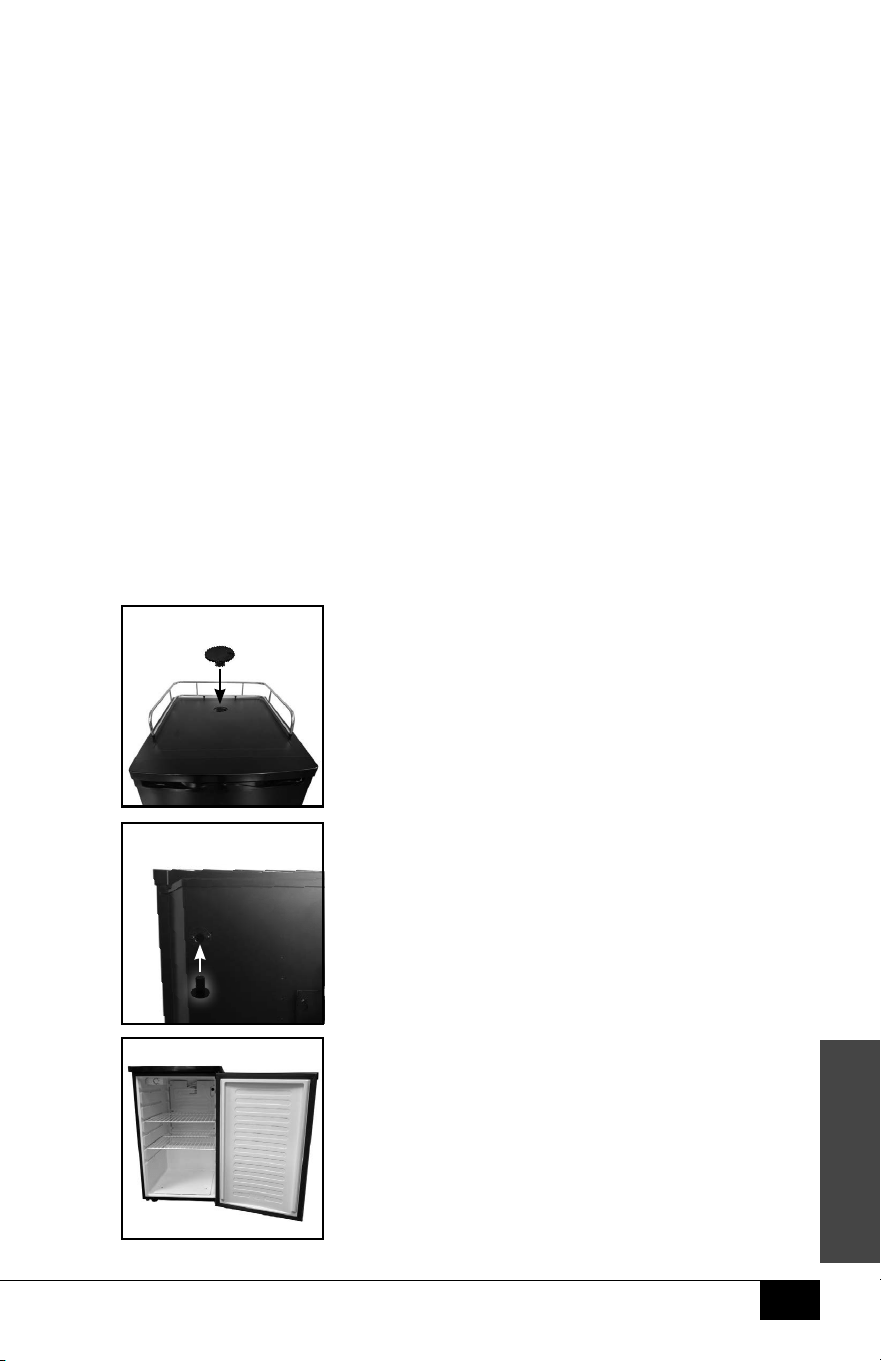

CONVERT TO REFRIGERATOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

HELPFUL TIPS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

CLEANING & MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

RETURNS & WARRANTY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

SAFETY

Appliance Specications:

90 W, 115 V, 60 Hz

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and

on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can

cause serious injury to you and others.

All safety messages will follow the safety alert symbol.

All safety messages will tell you what the potential hazard is, tell you how to reduce the

chance of injury, and tell you what can happen if the instructions are not followed.

ENGLISH

IMPORTANT SAFEGUARDS

A person who has not read and understood all operating and safety instructions

is not qualied to operate this appliance. All users of this appliance must read and

understand this Instruction Manual before operating or cleaning this appliance.

When using electrical appliances, basic safety precautions

should always be followed, including:

1. Read all instructions before operating this appliance.

2. DO NOT TOUCH the hot surfaces. Use handles or knobs.

3. This appliance is NOT A TOY.

4. Keep out of reach of children.

5. Unsupervised young children and cognitively challenged

individuals should never operate this appliance.

6. Close supervision is necessary when any appliance is used by or near children.

7. To protect against electrical shock do not immerse cord, plug

or any part of this unit in water or other liquids.

8. Do not operate this appliance when parts are missing or broken.

9. Unplug from outlet when not in use, before removing parts and before cleaning.

Allow to cool before putting on or taking o any parts, and before cleaning.

10. DO NOT operate any appliance with a damaged cord or plug, or after the appliance

malfunctions, or if the appliance has been damaged in any manner. Return the

appliance to the nearest repair shop for examination, repair or adjustment.

11. The manufacturer does not recommend the use of accessory attachments other than

what is provided by the manufacturer. Use of attachments may cause injuries.

12. DO NOT use the appliance for other than its intended use.

13. DO NOT use outdoors. FOR HOUSEHOLD USE ONLY.

14. DO NOT place on or near a hot gas or electric burner, or in a heated oven.

15. DO NOT put any parts of this appliance in dishwasher.

16. DO NOT let cord hang over edge of table or counter, or touch not surfaces.

17. NEVER leave unit unattended while in use or when plugged into an outlet.

18. Extreme caution must be used when moving an appliance containing hot food.

19. Always attach plug to appliance rst, then plug cord in the wall outlet. To

disconnect, turn any control to "o," then remove plug from wall outlet.

ADDITIONAL IMPORTANT SAFEGUARDS

Operating Safety Precautions

1. Before discarding your old appliance, remove the door from its

hinges so that children may not easily become trapped inside.

2. DO NOT roll the KEGERATOR™ with loaded beer kegs onto carpet oor.

3. The appliance door must be closed during operation. DO

NOT leave the door open when children are near.

4. This appliance should not be recessed or built into an enclosed

cabinet. It is designed for freestanding assembly only.

ENGLISH

5. Do not operate your appliance in the presence of explosive fumes.

6. Do not tamper with the controls.

Instructions for the Electrical Cord and Plug

1. ELECTRICAL SHOCK HAZARD: Failure to follow these instructions

can result in death, re, or electrical shock.

• Plug into a grounded 3 prong outlet.

• DO NOT remove ground prong.

• DO NOT use an adapter.

• DO NOT use an extension cord.

2. This unit MUST be grounded. In the event of an electrical short circuit, grounding

reduces the risk of electric shock by providing an escape wire for the electric current.

This unit is equipped with a cord having a grounding wire with a grounding plug.

The plug must be plugged into an outlet that is properly installed and grounded.

3. WARNING: Improper use of the grounding plug can result in a risk of electric

shock. If the plug does not t fully into the outlet, contact a qualied

electrician. Do not attempt to modify the plug in any way.

4. A short power supply cord is provided to reduce the risk resulting

from becoming entangled or tripping over a long cord.

5. The manufacturer does not recommend using this machine in countries that do not

support 120V AC even if a voltage adapter, transformer, or converter is in use.

(Carbon Dioxide) Gas

1. CO

gas can be dangerous! CO

cylinders contain high-pressure compressed

gas, which can be hazardous if not handled properly. Make sure you read and

understand all the procedures for the CO

cylinders before installation.

2. Always connect the CO

cylinder to a regulator! Failure to do so may cause an

explosion resulting in possible death or injury when the cylinder valve is opened,

3. Never connect the CO

cylinder directly to the beer keg.

4. Always follow the correct procedures when changing the CO

cylinder.

5. Never drop or throw a CO

cylinder.

6. Always keep CO

cylinders away from heat. Store extra cylinders in a cool place

(preferably 70° F). Secure fasten with a chain in an upright position when storing.

7. ALWAYS ventilate and leave the area immediately if CO

leakage has occurred.

8. There are two safety devices in the pressure system in the form of a valve. One

safety feature is on the CO

bottle. The second is on the regulator.

9. Never attempt to rell CO

cylinder yourself.

10. IMPORTANT! If the refrigerator has been placed in a horizontal or tilted

position for any period of time wait 8 hours before plugging in the unit.

SAVE THESE INSTRUCTIONS!

ENGLISH

INTRODUCTION

Great for serving even the thirstiest crowd, the HomeCraft™ KEGERATOR™ keeps the

beer owing and the good times rolling. This unit adds a unique element to backyard

barbecues, garage hangouts, recreation rooms, or simply relaxing at home.

Proper Location

To ensure that your KEGERATOR™ works to the maximum eciency for which it was

designed, keep it in a location where there is proper air circulation and electrical outlets.

Choose a location where the KEGERATOR™ will be away from

heat and will not be exposed to direct sunlight.

• Indoor use only. It should not be used outdoors.

• Designed to be freestanding and should not be placed in a built-in or recessed area.

• Unit includes a 2.5 lb. CO

bottle, which should be able to

dispense two to four 15 gallon kegs of beer.

• Capacity: 4.9 cu. ft.

• Unit dimensions: L 24.80" x W 20.08" x H 33.50"

• The following dimensions are recommended for clearances around the KEGERATOR™:

Sides …………………… ¾” (19 mm)

Back ……………………. 1” (25 mm)

• Unit weight: 90.4 lbs

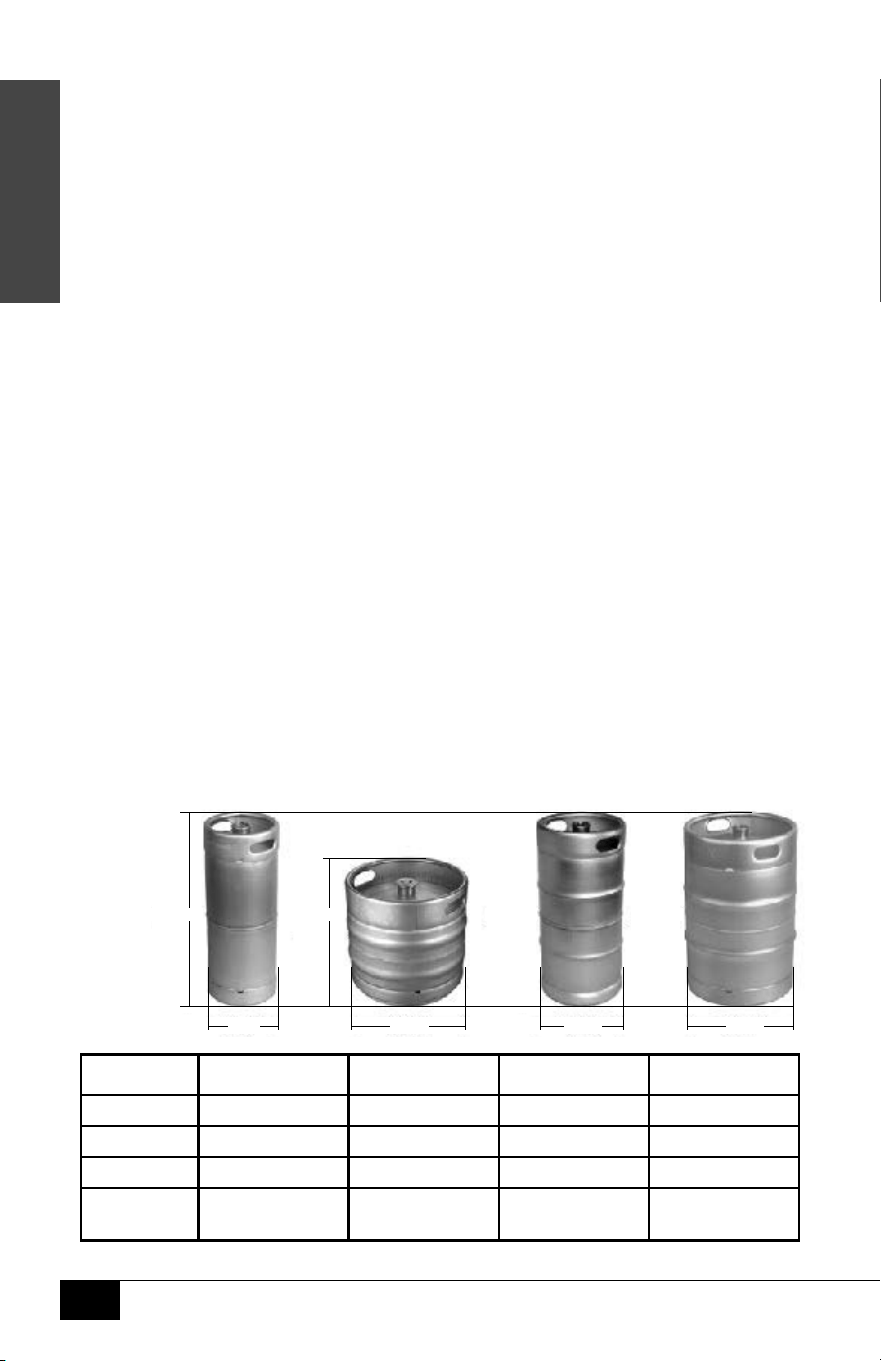

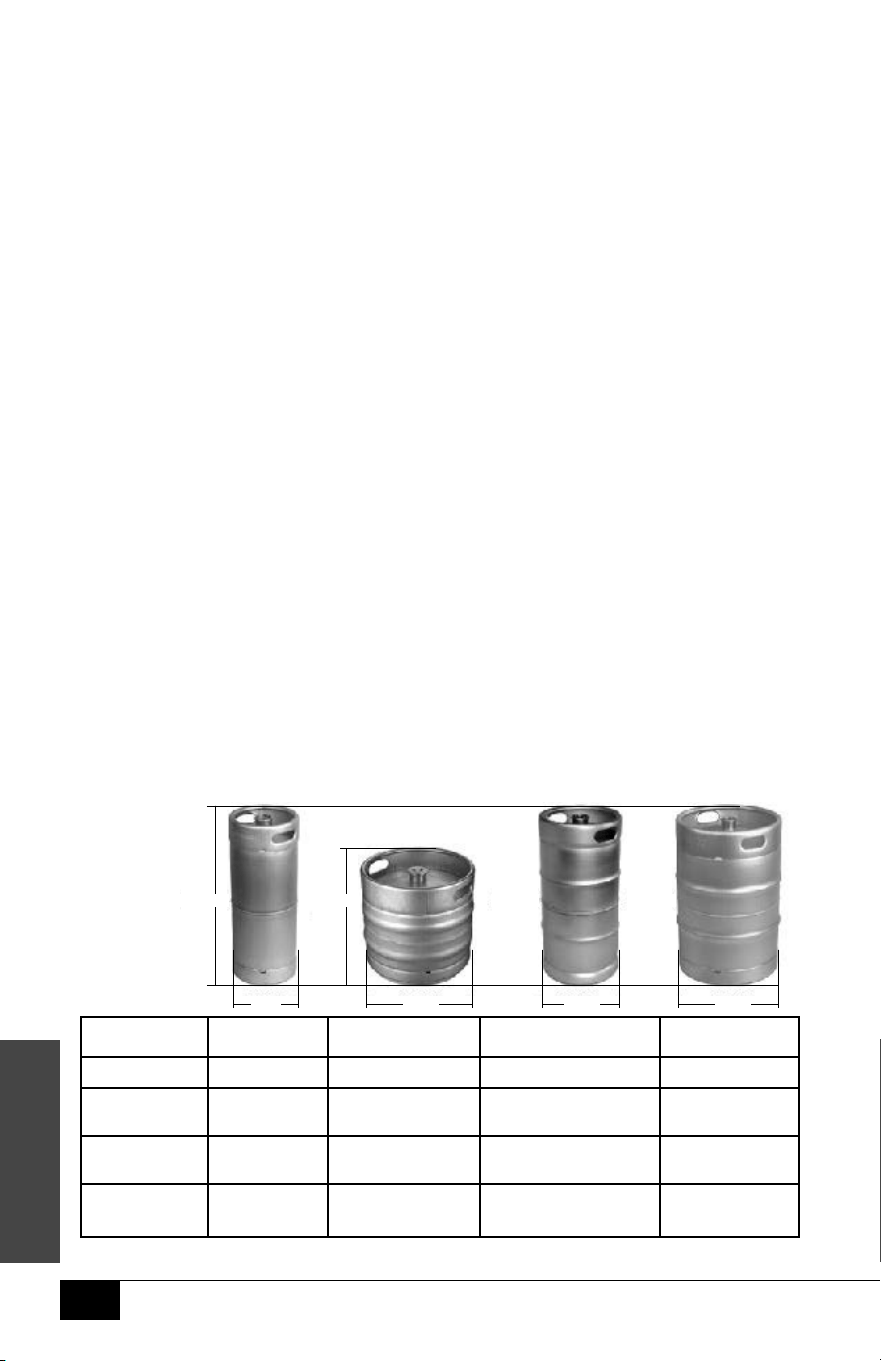

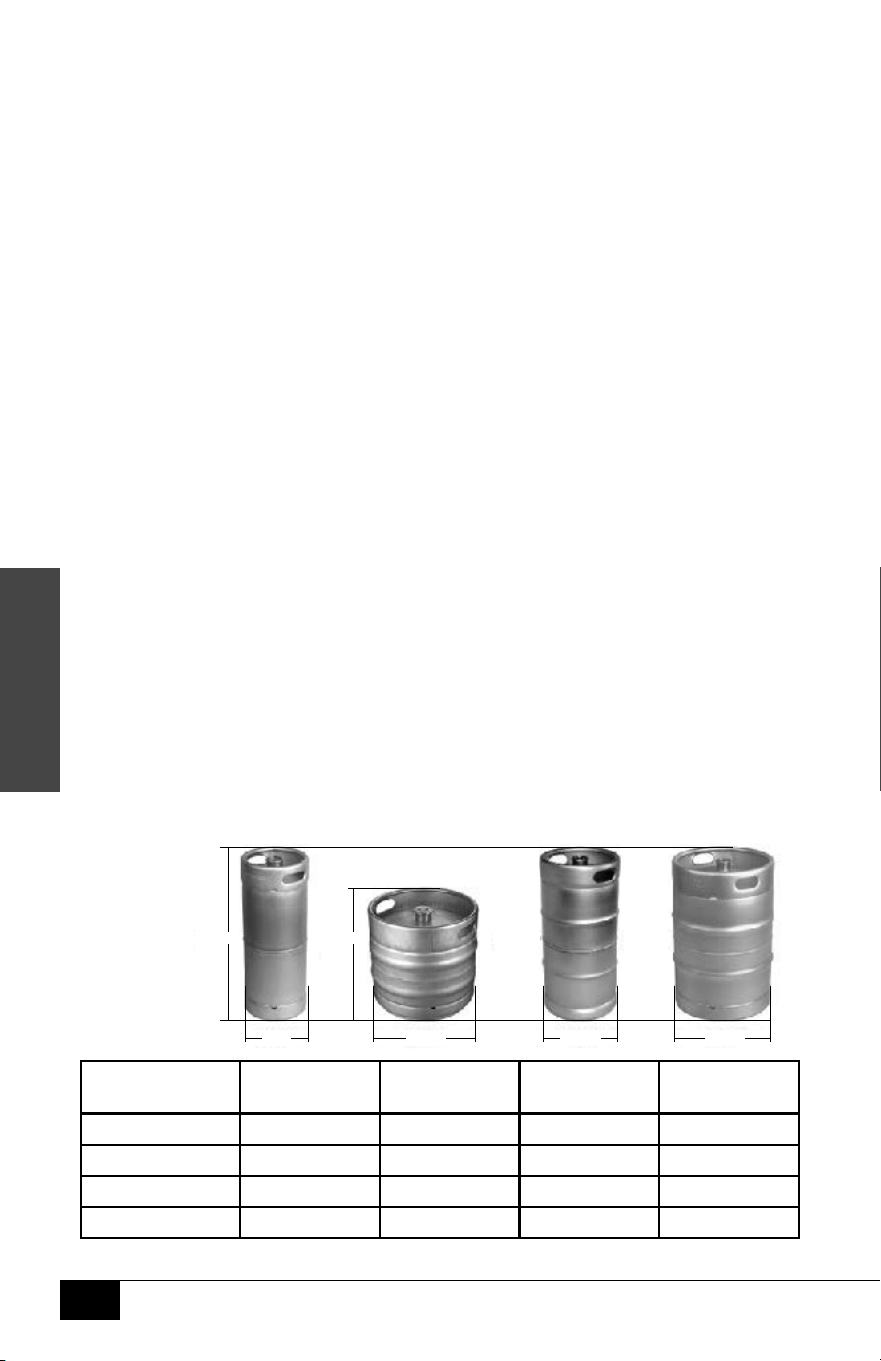

Compatible Keg Types

The KEGERATOR™ can hold one BarrelFull Size Keg, or one Pony Keg,

or two 5-Gallon Kegs. DOES NOT t non-standard keg sizes.

NOTE: Keg Coupler only ts D-Sankey Keg Valves. Attaching

the Keg Coupler will add height to the Keg.

Kegs 1/6 Barrel ¼ Barrel Short ¼ Barrel Slim ½ Barrel

Gallons 5.23 7.75 7.75 15.50

Keg Capacity 1 1 1 1

12 oz. Beers 55 82 82 165

Weight (Full

in lbs.)

58 87 87 161

½ Barrel

(Full Size)

Slim Quarter Barrel

(Tall Keg)

Sixth Barrel

Quarter Barrel

(Pony Keg)

9 1/4" 16 1/8" 11 1/8" 16 1/8"

23 3/8" 23 3/8" 23 3/8"13 7/8"

ENGLISH

PARTS

Read all instructions carefully before assembling the KEGERATOR

IMPORTANT! Stand the KEGERATOR

in an upright position for 8-10

hours before plugging into an electrical outlet. This will allow the coolant

in the refrigeration unit to stabilize before turning on the power.

If still unsure whether your KEGERATOR™ has been properly assembled,

it is recommended that you contact customer service, or a qualied

installer, such as a brewery or wherever kegs are sold.

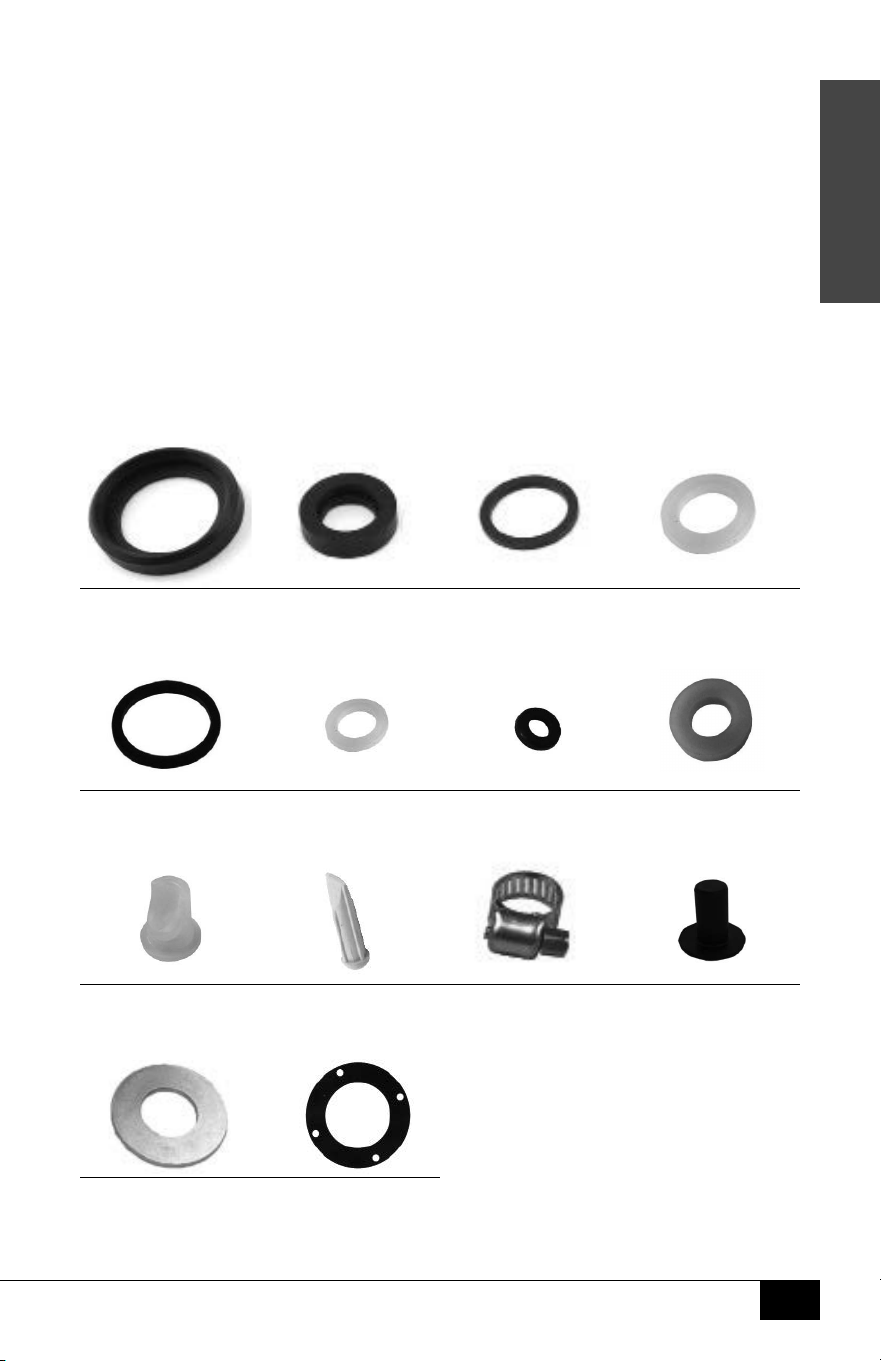

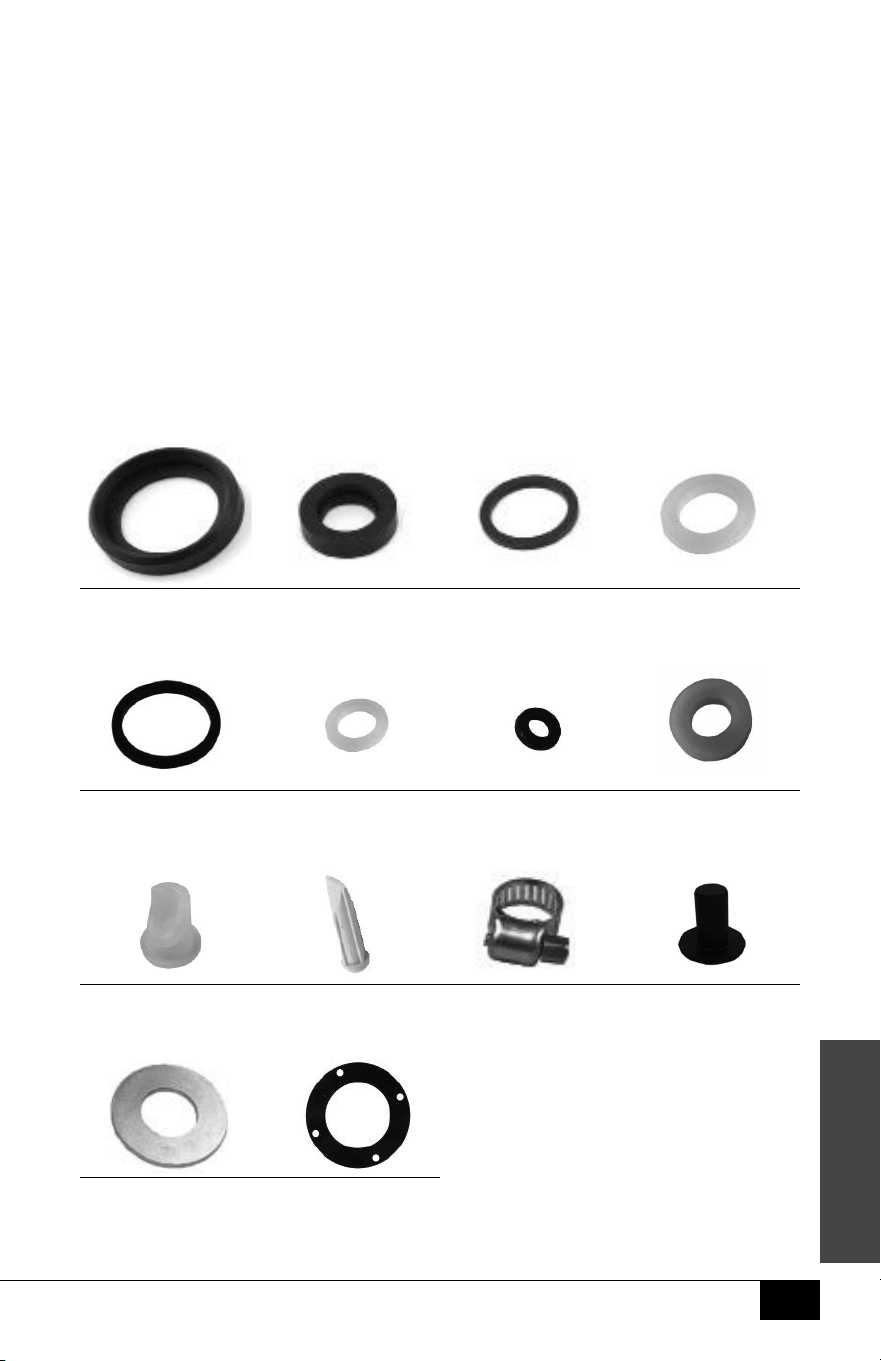

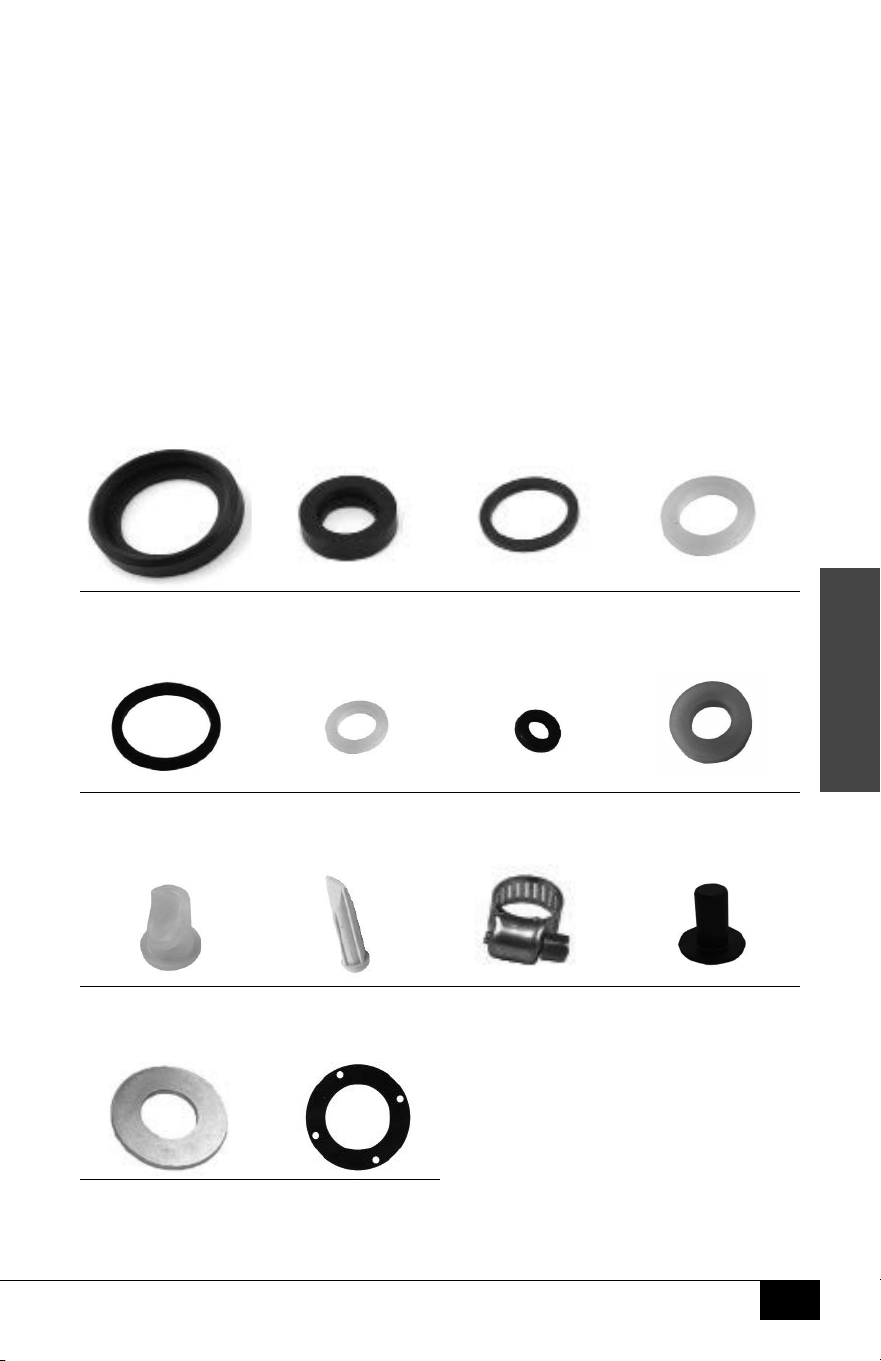

Washers / Beer Line Adapter Parts

NOTE: Most washers are already attached to the KEGERATOR

. Extra parts

are included in a plastic bag. Refer to the parts diagram and corresponding

part numbers to understand where each washer / extra parts belong.

Hole Plug

(Exterior Cabinet)

Directional

Washer

(Part 5)

Backow Stopper

(Part 5)

Hose Clamps

(Part 4)

Metal Washer

Qty. 2

(Part 11)

Tap Tower Washer

(Part 1)

Tap Tower Washer

(24 mm)

(Part 1)

Spigot Handle Washer

(15 mm)

(Part 2)

Tap Tower Spigot

Washer (13 mm)

(Part 3)

Regulator High Pressure

Washer (18 mm)

(Part 6)

Body Seal Coupler

Washer (38 mm)

(Part 5)

Probe Seal Coupler

Washer (22 mm)

(Part 5)

Inner Probe Seal

Coupler Washer

(23 mm)

(Part 5)

Top Coupler

Washer (20 mm)

(Part 5)

ENGLISH

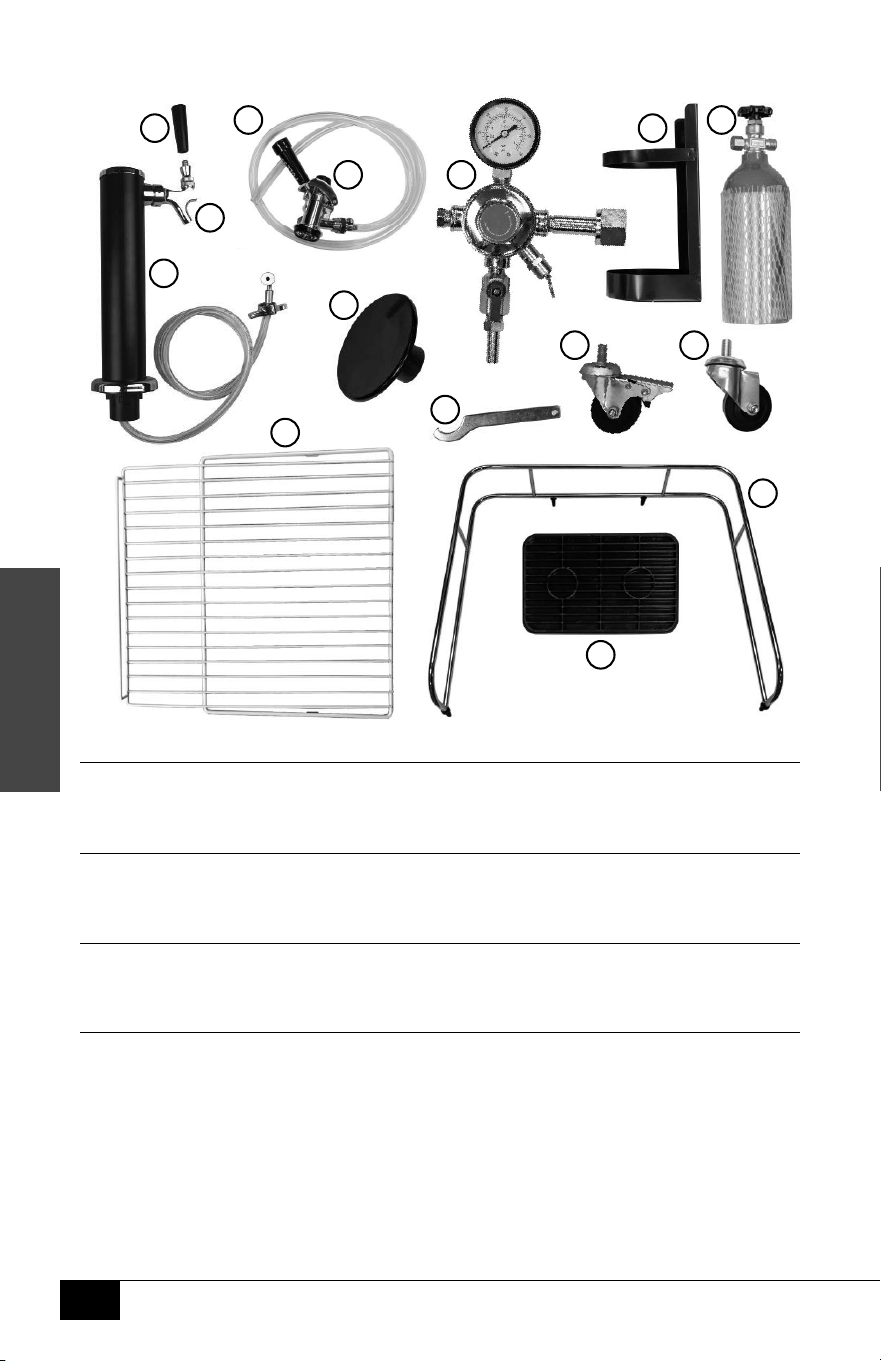

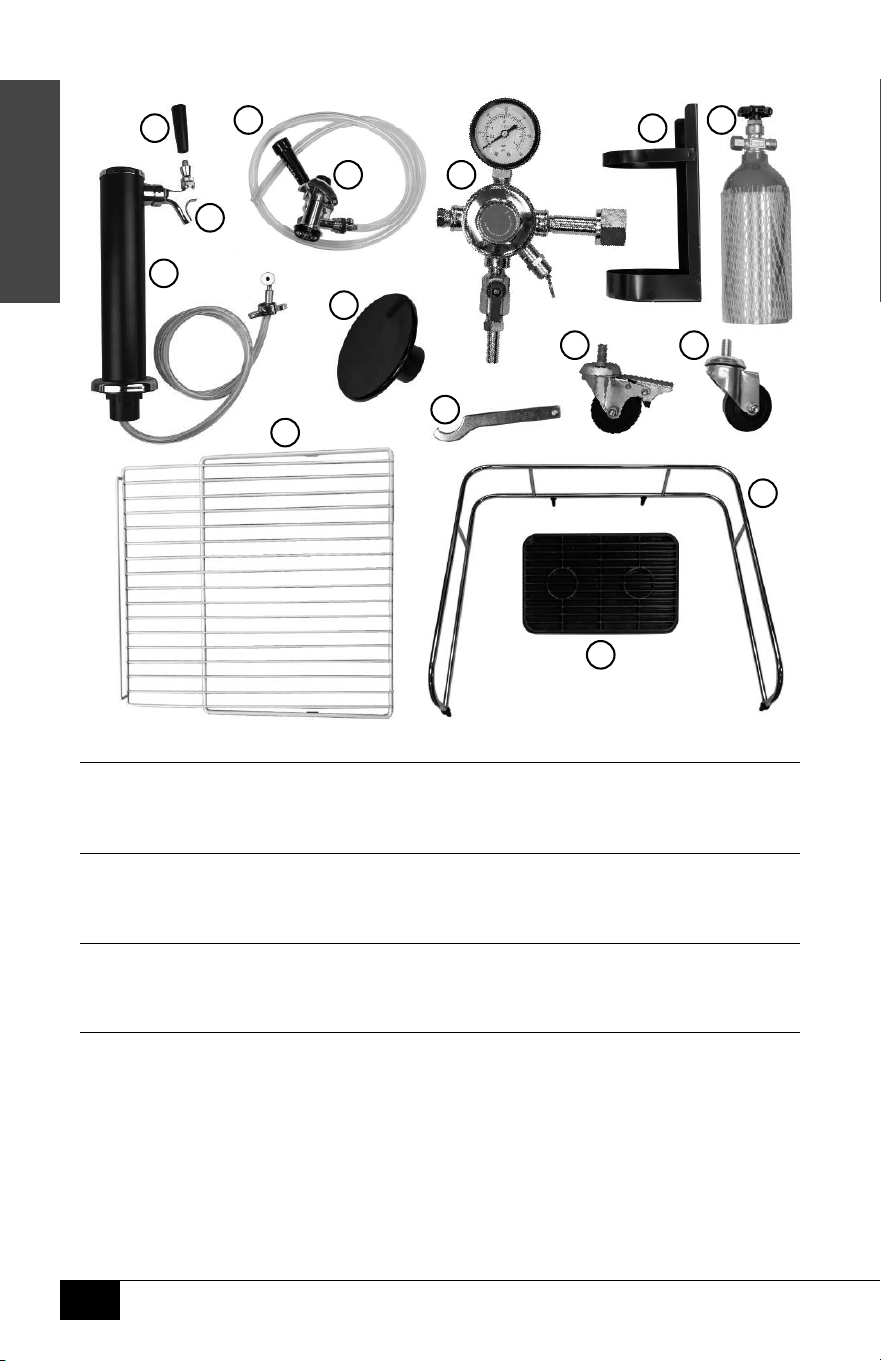

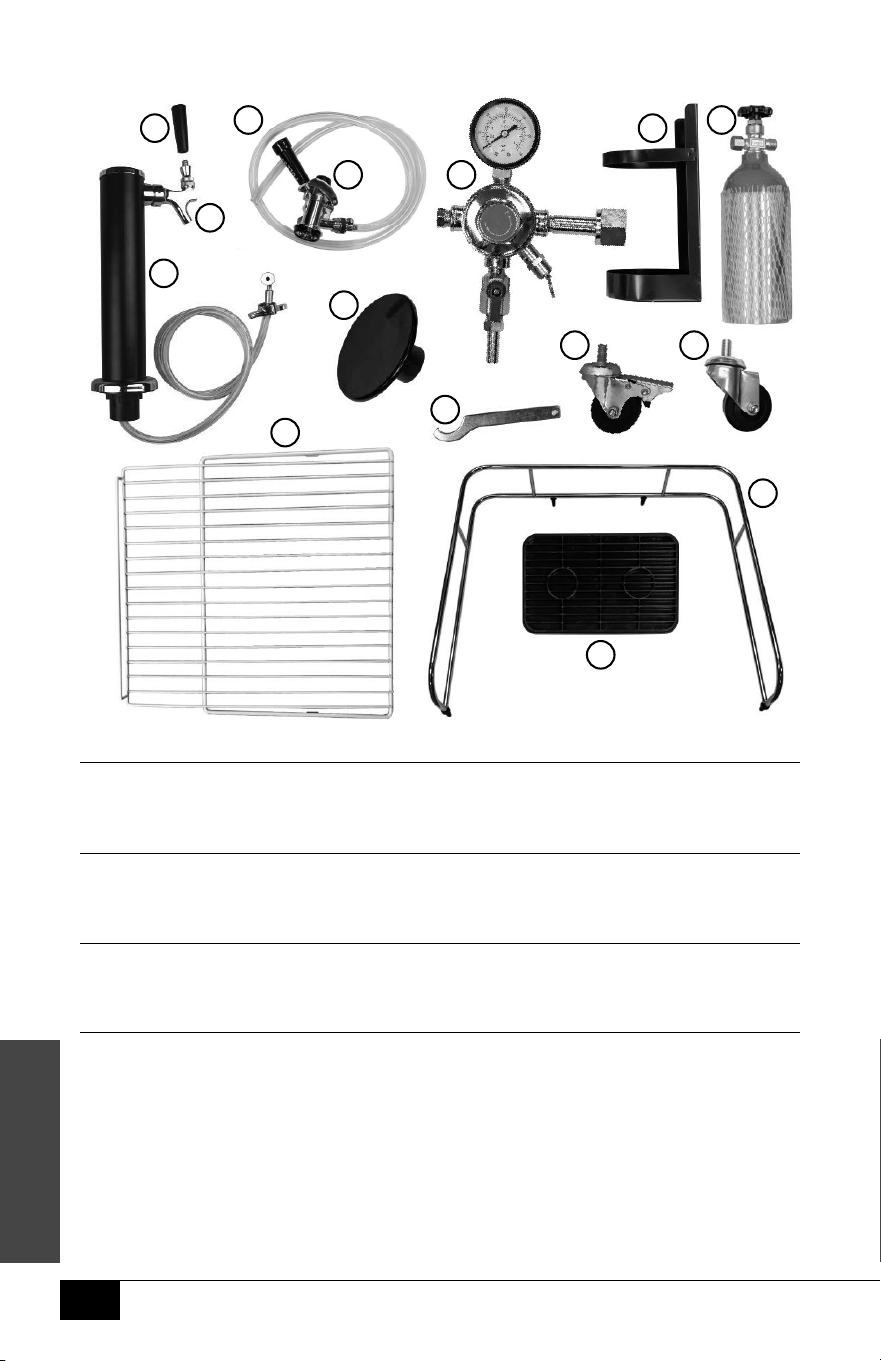

Parts

(1)

Tap Tower

Qty. 1

(2) Spigot Handle

Qty. 1

(3) Tap Tower Spigot

Qty. 1

(4)

Line

Qty. 1

(5) Keg Coupler

(US Sankey D-System)

Qty. 1

(6) Regulator

Qty. 1

(7)

Tank Holder

Qty. 1

(8)

Tank (unlled)

Qty. 1

(9)

Top Cabinet Plug

Qty. 1

(10)

Tap Tower Wrench

Qty. 1

(11) Front Locking

Casters

Qty. 2

(12) Rear

Non-

Locking Casters

Qty. 2

(13)

Wire Shelf

Qty. 2

(14) Guard Rail

Qty. 1

(15) Drip Tray

Qty. 1

ENGLISH

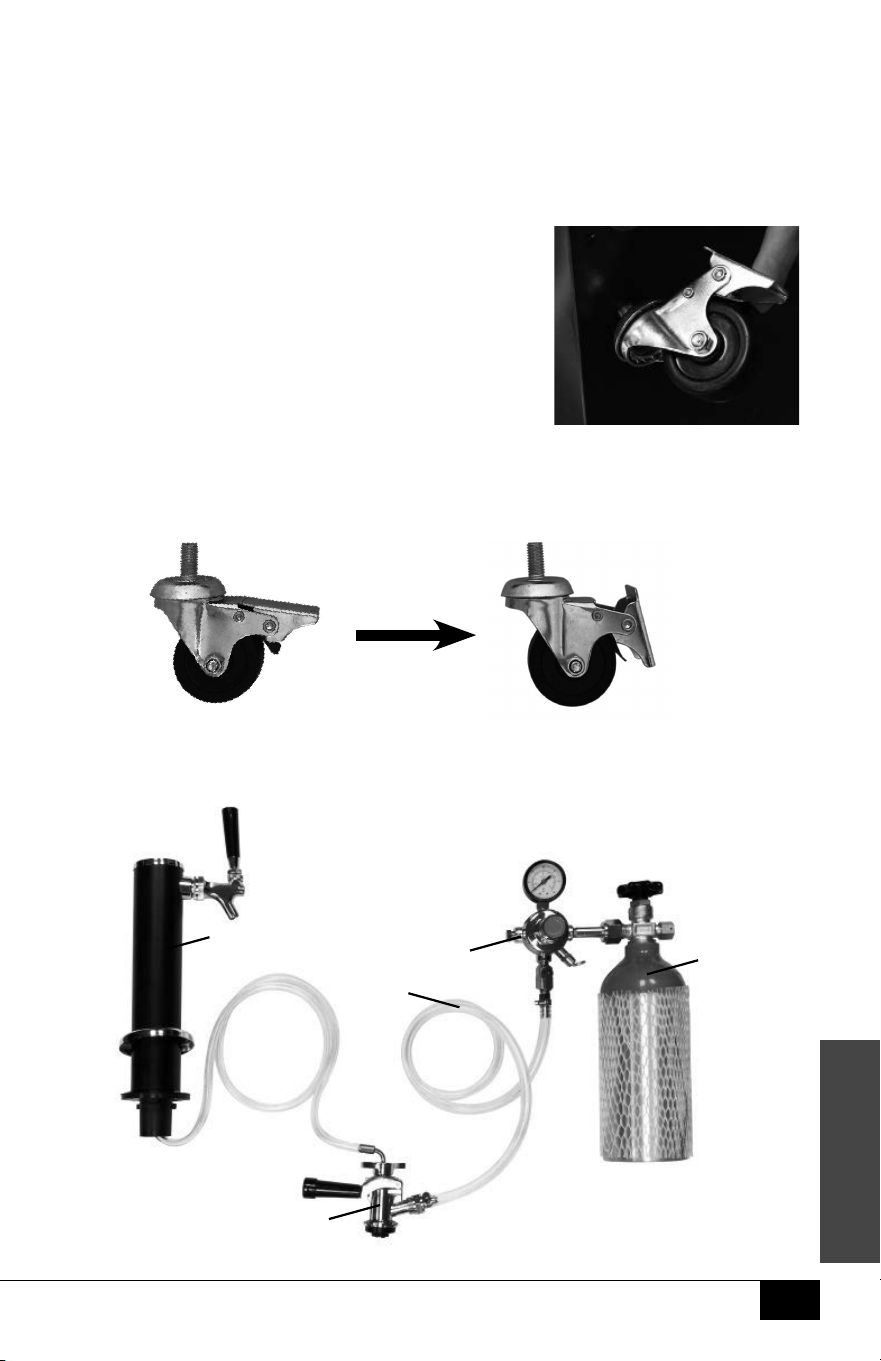

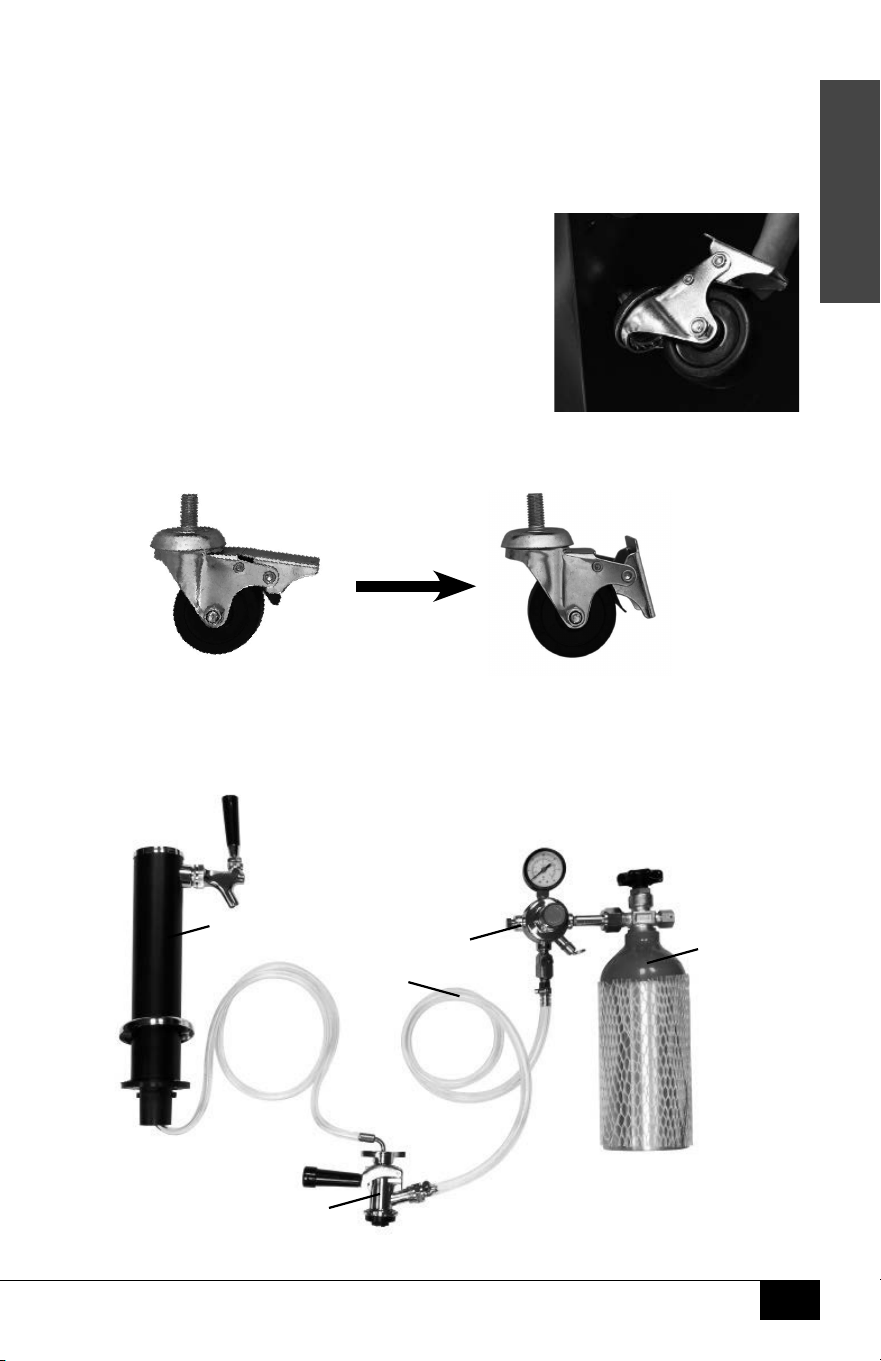

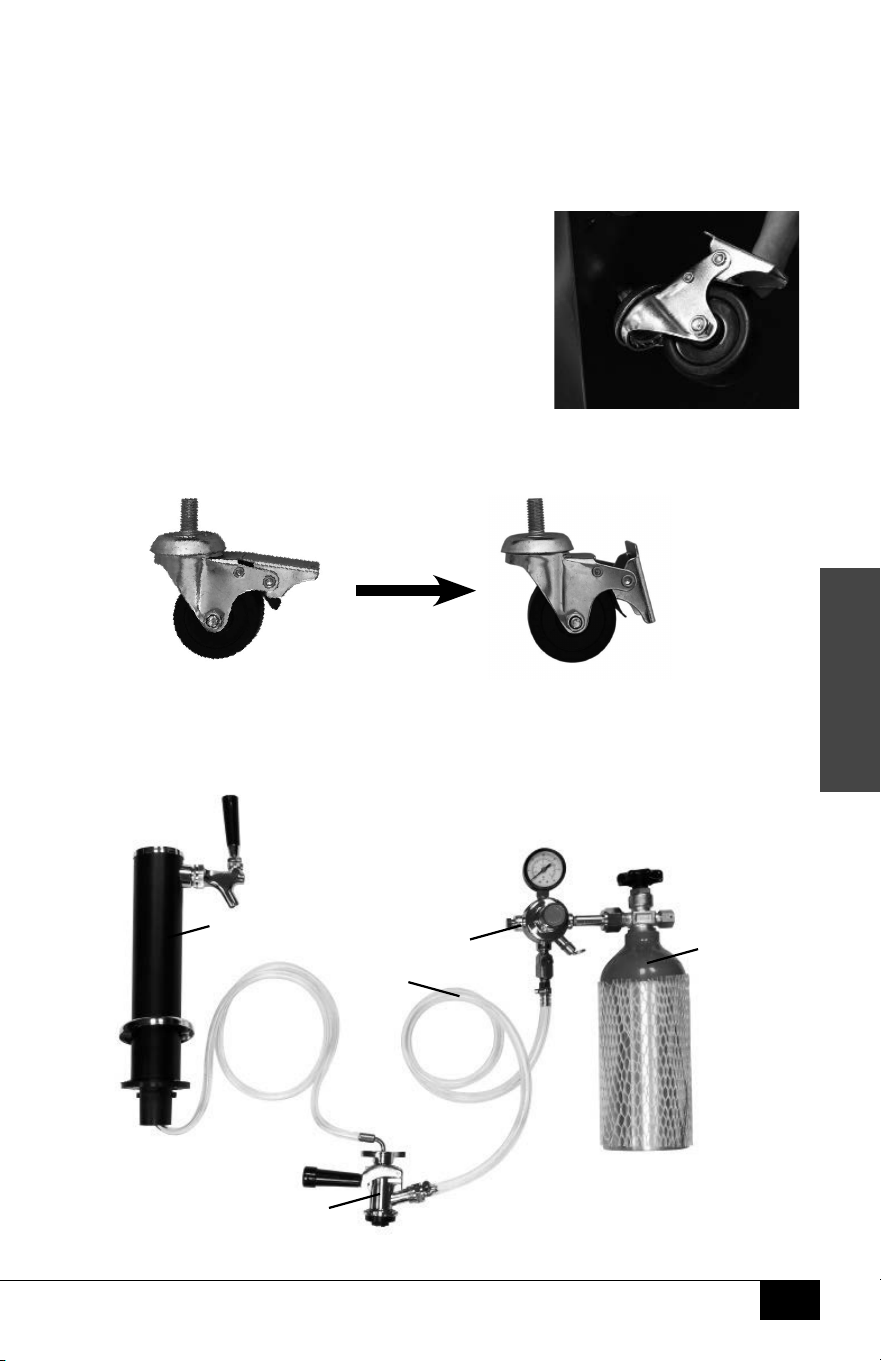

INSTALLING THE CASTERS

NOTE: Each of the Front Casters include a locking mechanism to ensure the unit

does not roll on hard oors. The Front Casters should be fastened at the front

end of the unit, with the Non-Locking Rear Casters fastened on the rear end.

1. Empty the inside of the cabinet and lay the

unit down on it’s side. To prevent dents or

scratches, we recommend placing a piece of

cardboard or cloth underneath the cabinet.

2. For the Front Casters, place Metal Washers over the

Caster bolts, then insert the Casters into the holes

on the bottom corners of the cabinet. (The Rear

Casters do not require Metal Washers.) Tighten each

Caster by turning each metal bracket clockwise.

3. Once all four Casters have been tightened, stand the cabinet in the upright position.

Locking The Front Casters

ASSEMBLY OVERVIEW

Unlocked Locked

Regulator

Tank

Keg Coupler

Tap Tower

Line

ENGLISH

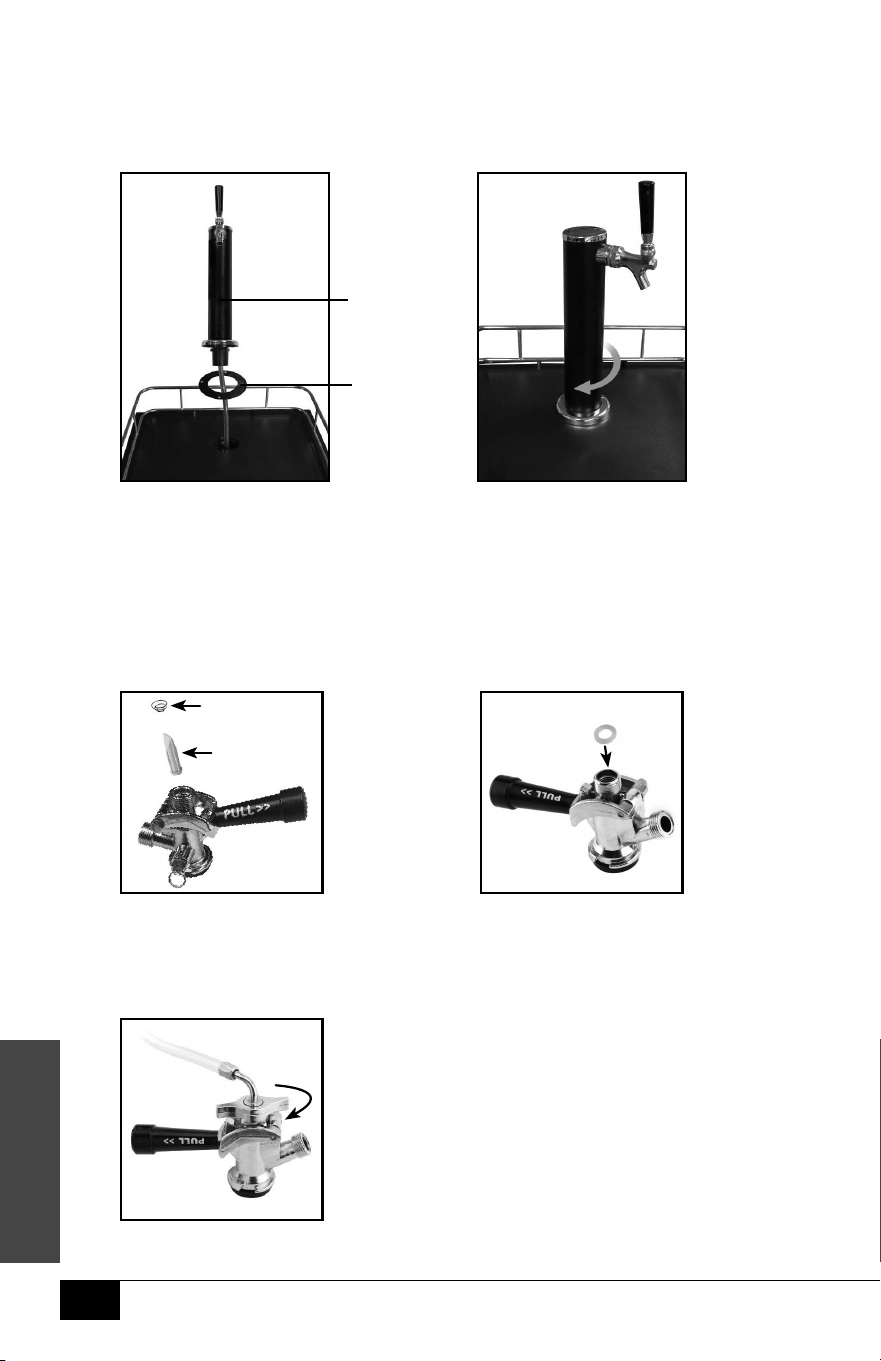

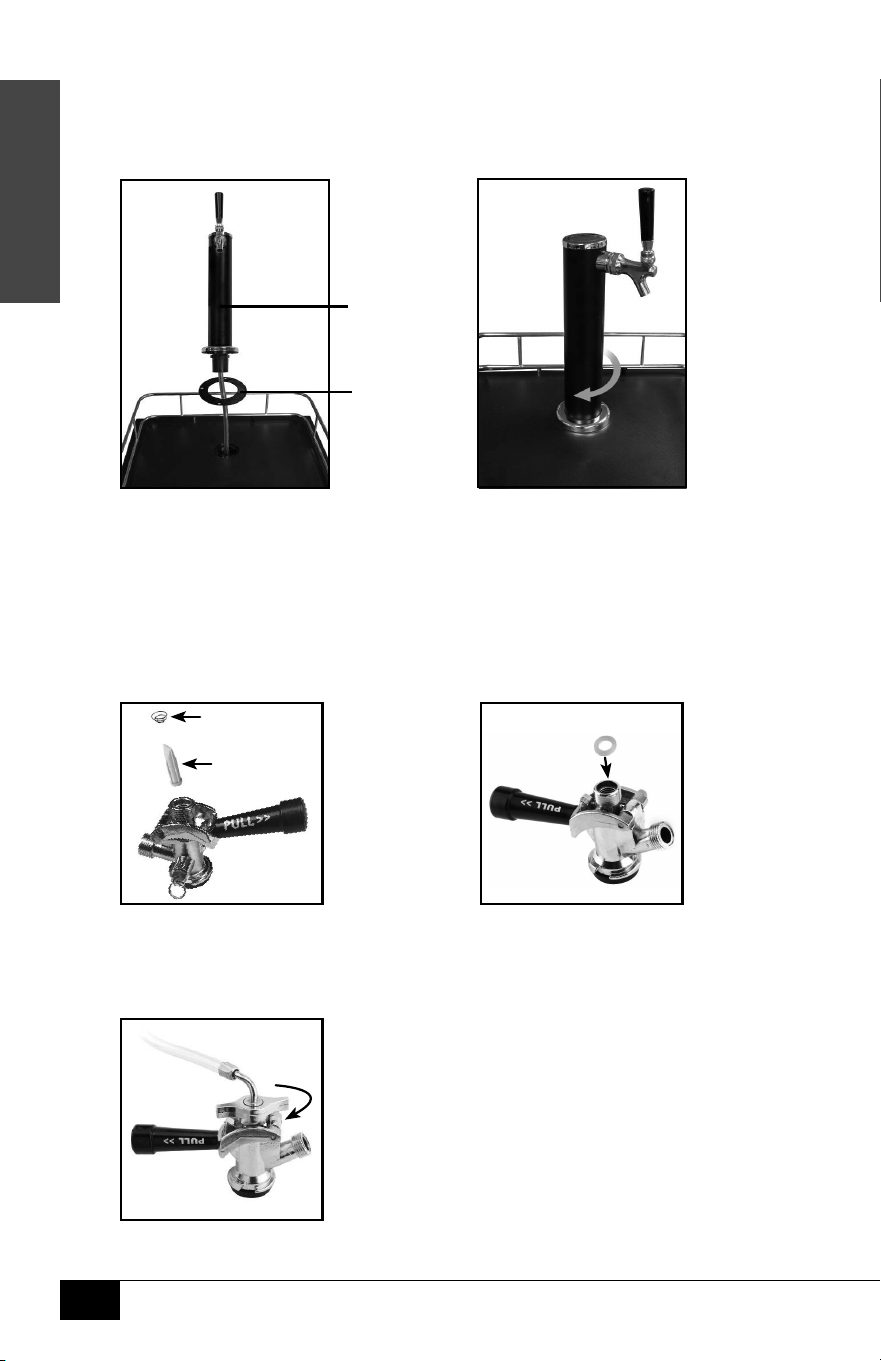

TAP TOWER INSTALLATION

Remove all packing tape from the Tap Tower.

ATTACHING COUPLER TO

TAP TOWER

Remove the packing spring and Backflow

Stopper from inside the Keg Coupler,

then reinsert the Backflow Stopper into

the Keg Coupler (rounded side down).

Remove the black packing cap from

the top of the Coupler, then place the

Top Coupler Washer ush and centered

on the top of the Keg Coupler.

1. 2.

Remove & discard

Insert (rounded

side down)

Tap Tower

Washer

Guide the Tap Tower Washer up the tap

tower hose and let it sit on the top of the

cabinet. Then feed the tap tower hose

through the hole in the top of the cabinet.

Align the notches at the bottom

of the tower with the hole in the

top of the cabinet, then insert and

twist the tower clockwise to lock

it into place (about a ¼ turn).

After the Tap Tower has been placed

on top the cabinet and the hose line

feeds through the bottom, attach

the wing nut to the Keg Coupler.

ENGLISH

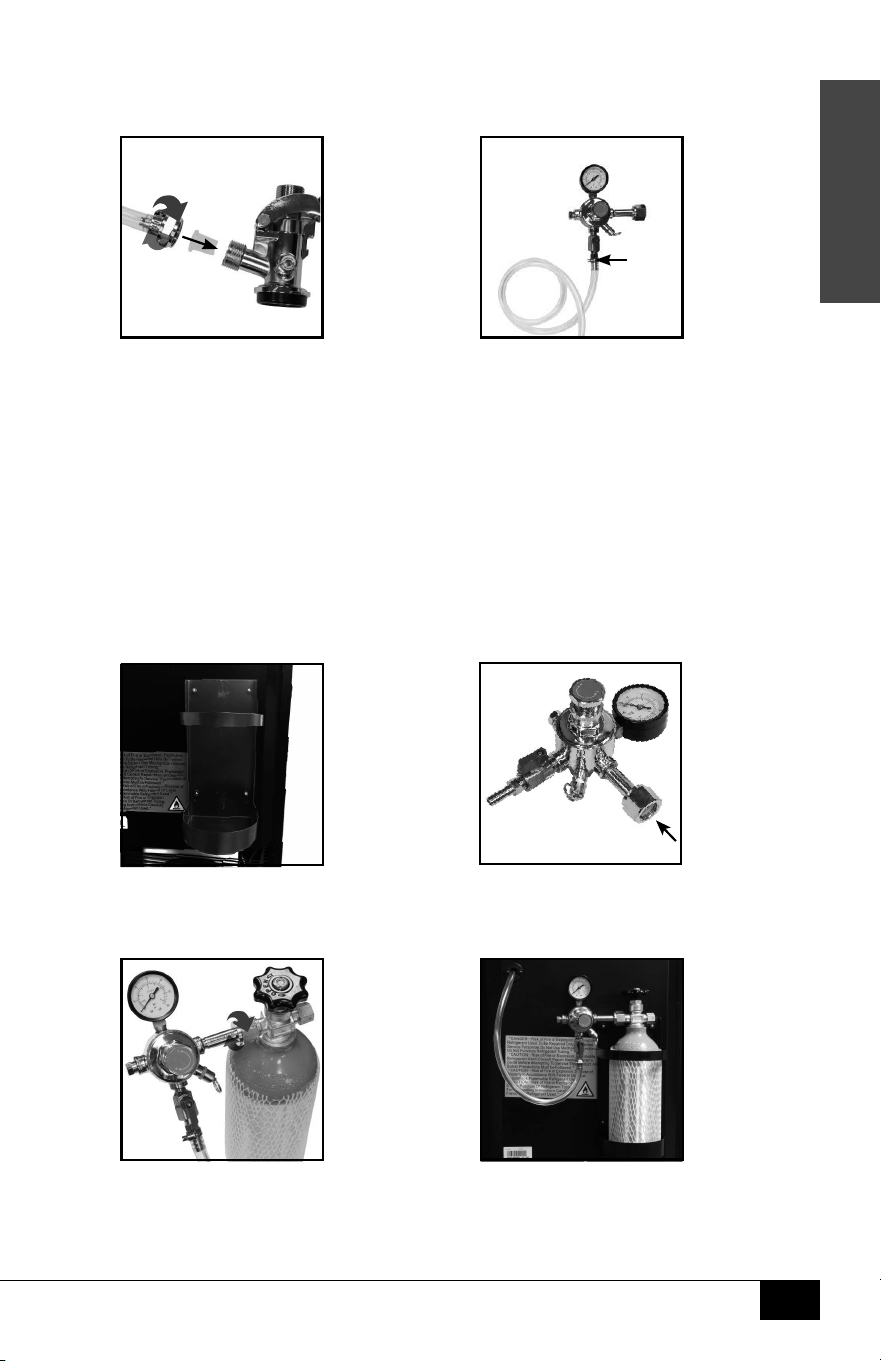

ATTACHING COUPLER TO REGULATOR

ATTACHING REGULATOR TO

TANK

IMPORTANT! When you purchase your first keg of beer, you must also have

your

Tank filled by a local supplier.

Tanks can be filled at locations such

as welding supply shops, party stores, and wherever kegs are purchased.

Use an adjustable wrench (not included)

to attach the Regulator to the CO

Tank.

Make sure the white nylon High

Pressure Washer (already installed)

is attached to the Regulator.

Place the

Tank into the

Tank Holder.

Align and hook the 4 holes of the

Tank Holder with the screws

on the back of the unit.

If not already inserted, insert the

Directional Washer into the

Keg Coupler. Then screw the

Line onto the Keg Coupler.

Push the other end of the

Line

through the hole in the rear of the cabinet.

Slide a Hose Clamp onto the end of the

Line, then attach the hose to the barb

tting on the bottom of the regulator.

Secure the

Line by tightening the

Hose Clamp with a athead screwdriver.

Hose

Clamp

ENGLISH

COMPLETED CO

TANK INSTALLATION

Below is an overview of how the interior and back panel of your

KEGERATOR™ should look at this point of assembly.

DANGER! CO

can be dangerous! CO

cylinders contain

high-pressured gas, which can be hazardous if handled

improperly. They must be handled with care.

Line

Keg

Coupler

Connects

to Keg

Tap Tower

Hose

Interior Cabinet Back Exterior

Tank

Regulator

Line

ENGLISH

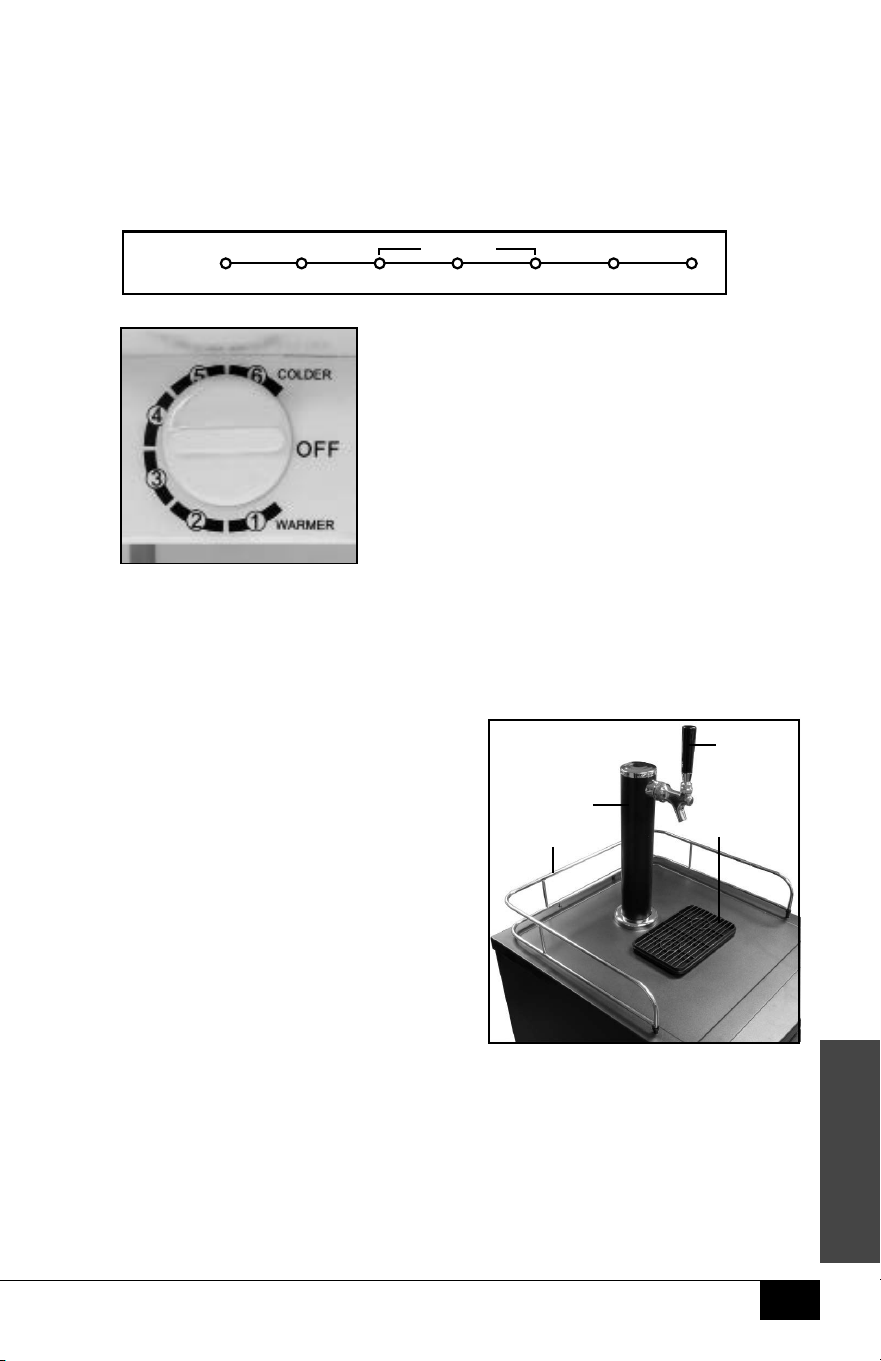

TEMPERATURE GAUGE

The temperature gauge is located in the interior cabinet of

the KEGERATOR™ in the upper left-hand corner.

NOTE: Before purchasing a beer keg, allow the unit to cool for 48 hours.

INSTALLING THE GUARDRAIL / DRIP TRAY

1. Place the Guardrail on top of the unit

and align all pegs of the Guardrail

with the holes on top of the unit.

2. Secure the Guardrail to the unit by pushing

the pegs inside the corresponding holes.

3. Place the Drip Tray at the base of the Tap Tower.

Tap Tower

Handle

Tap Tower

Assembly

Guardrail

Drip Tray

OFF

1 2 3 4 5 6 7

Warmer ColderNormal Use

ENGLISH

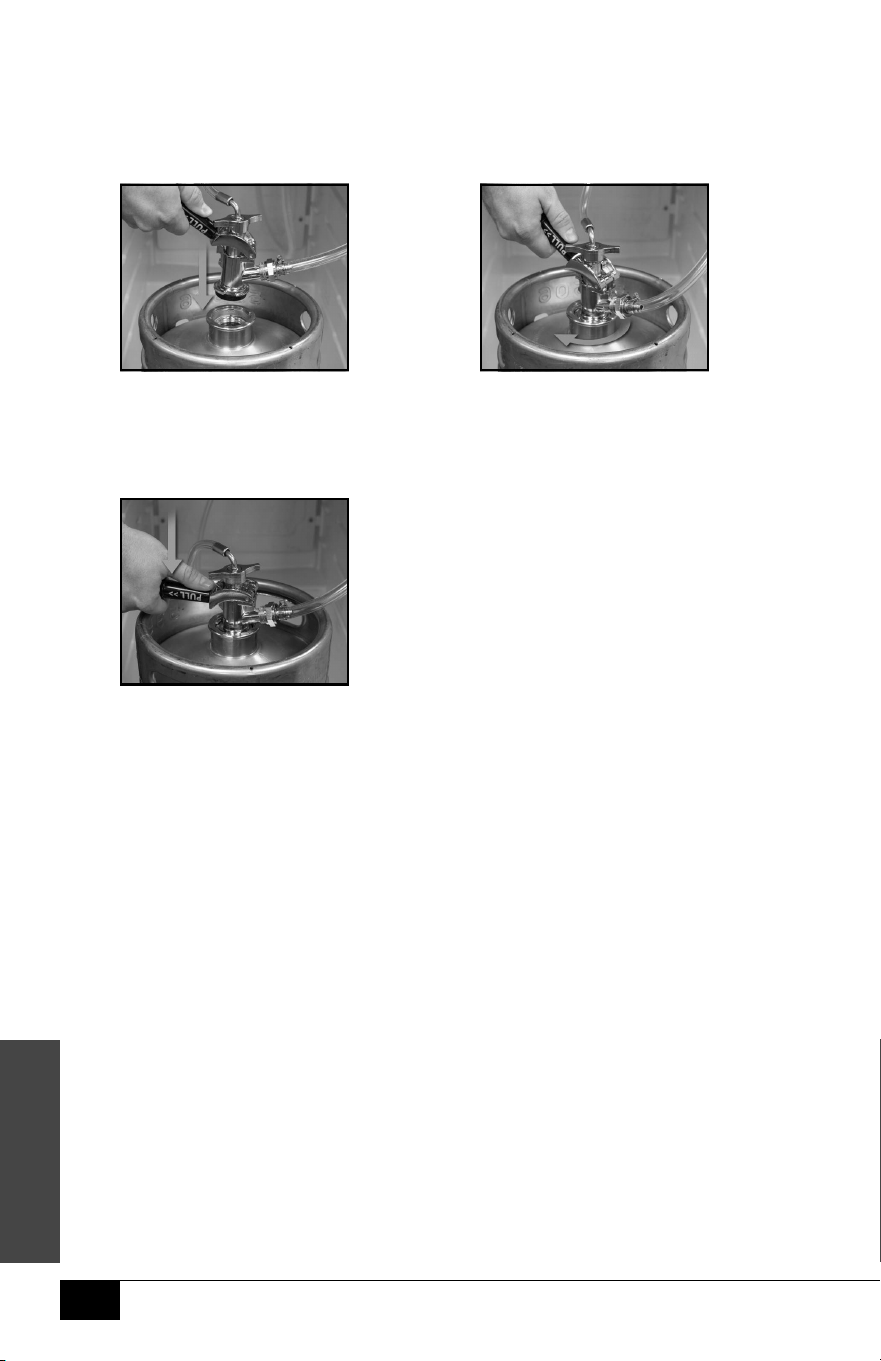

TAPPING THE BEER KEG

(SINGLE VALVE-TYPE KEG)

Make sure the black pull handle

of the Coupler is in the open (up)

position, then insert the Coupler into

the locking neck of the beer keg.

Make sure the Tap Tower is in the closed

(handle pointing straight up) position.

Secure the connection by pulling the

Coupler handle out and pushing down

until it locks into position. The pull handle

will "click" when it shifts into the nal

downward position. This will open the beer

and CO

gas valves. The Keg is now tapped.

Turn the Coupler clockwise until

it locks securely into position.

ENGLISH

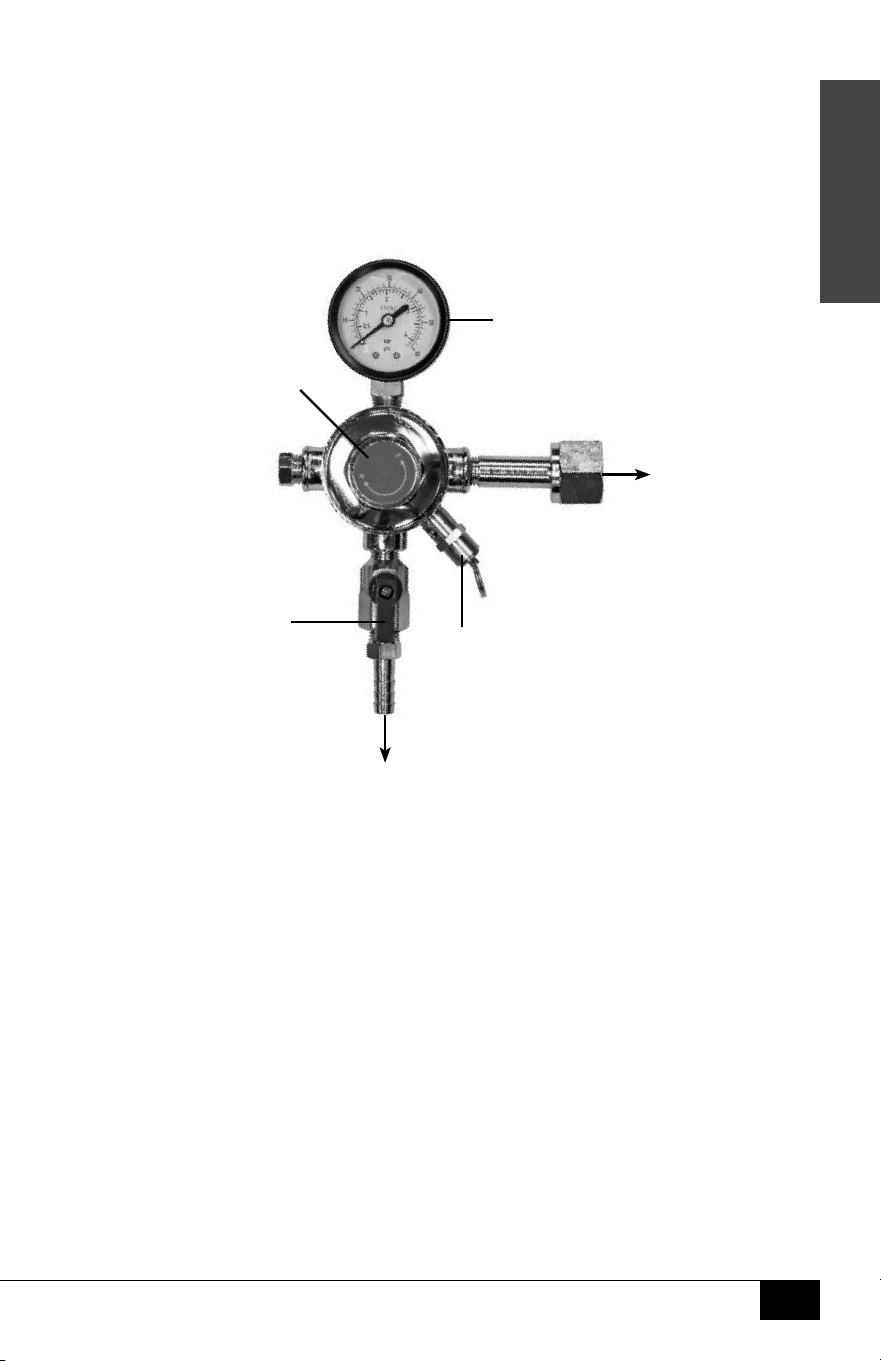

SETTING THE REGULATOR

The Regulator connects the

Tank to the

Line, while measuring

PSI (pounds per square inch) and the volume of

in the tank. Set the

Output Pressure Gauge between 8-12 PSI for a nice, frothy head.

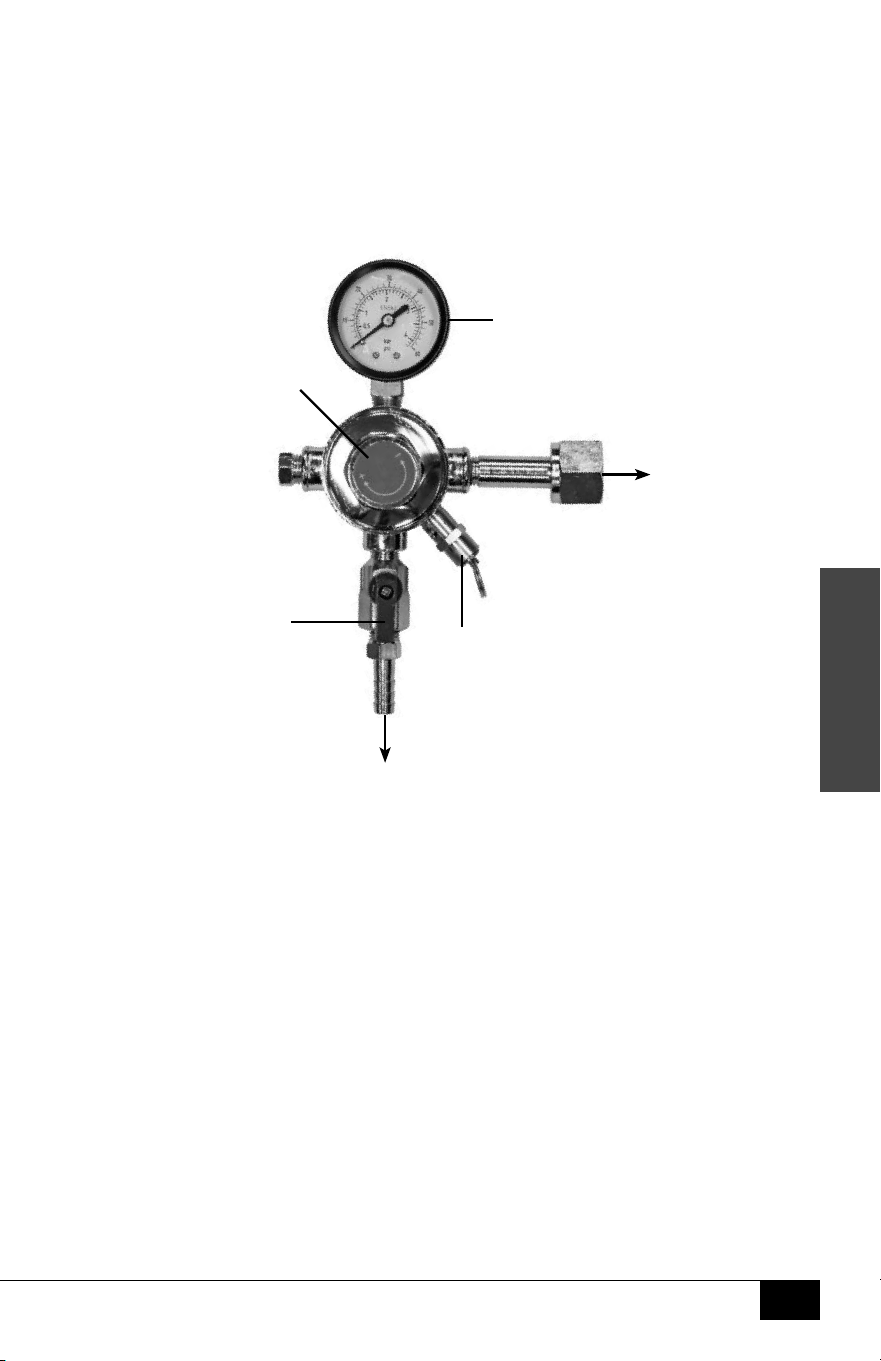

Overview

Connects to

Tank

Connects to

Line

Pressure Dial: Adjusts

the output pressure

(loosen set screw

with Allen Wrench)

Output Pressure Gauge:

Measures PSI of

outow from CO2 Tank

to Keg (0-60 PSI)

Shut O Valve:

(shown in open position)

Pressure Relief Valve

(PRV): Allows gas to

ow through Regulator

to obtain an accurate

pressure reading.

ENGLISH

How To Set Regulator

Once desired pressure is reached, tighten the inner

Locking Ring. Pull the PRV to assure the correct

setting. If necessary, readjust your settings.

Next, open the CO

Shut O Valve on the Regulator to

allow gas to ow from the Regulator to the Keg Coupler.

You will hear the keg pressurizing. The output needle

will drop momentarily until the pressure has equalized.

Then the needle will return to the point you set it at.

Finally, we suggest you re-check the output pressure on the Regulator, and if

necessary re-adjust starting at step #1 until the desired pressure is reached.

Slowly turn Pressure Dial all the way to the negative

( - ), then pull the Pressure Relief Valve (PRV) to ensure

an accurate reading. Then very slowly turn the Pressure

Dial clockwise until the desired pressure is shown on the

Output Pressure Gauge (8-12 PSI is recommended).

» Turning clockwise will increase the

output pressure (higher PSI).

» Turning counter-clockwise will decrease

the output pressure (lower PSI).

Close the Shut O Valve on the Regulator, and open the

Tank valve completely by turning it counterclockwise.

ENGLISH

HOW TO OPERATE

Follow the steps below to dispense beer from your

KEGERATOR

™.

1. Make sure the unit is plugged into a properly grounded AC outlet.

2. Place the Drip Tray under the beer faucet to avoid messes from excess beer.

3. To dispense beer pull the Tap Handle towards you. Refer to the section

on Tapping the Beer Keg if the beer does not dispense.

4. When pouring, hold the glass steady at a 45° angle. When it is 2/3 full,

straighten the glass. Ideally, foam should have a tight creamy head

and the collar on an average glass should be ¾” to 1” high.

5. Increase the pressure if the beer runs too slowly (see Setting the

Regulator section). Generally, 8-10 PSI is recommended.

6. Cheers!

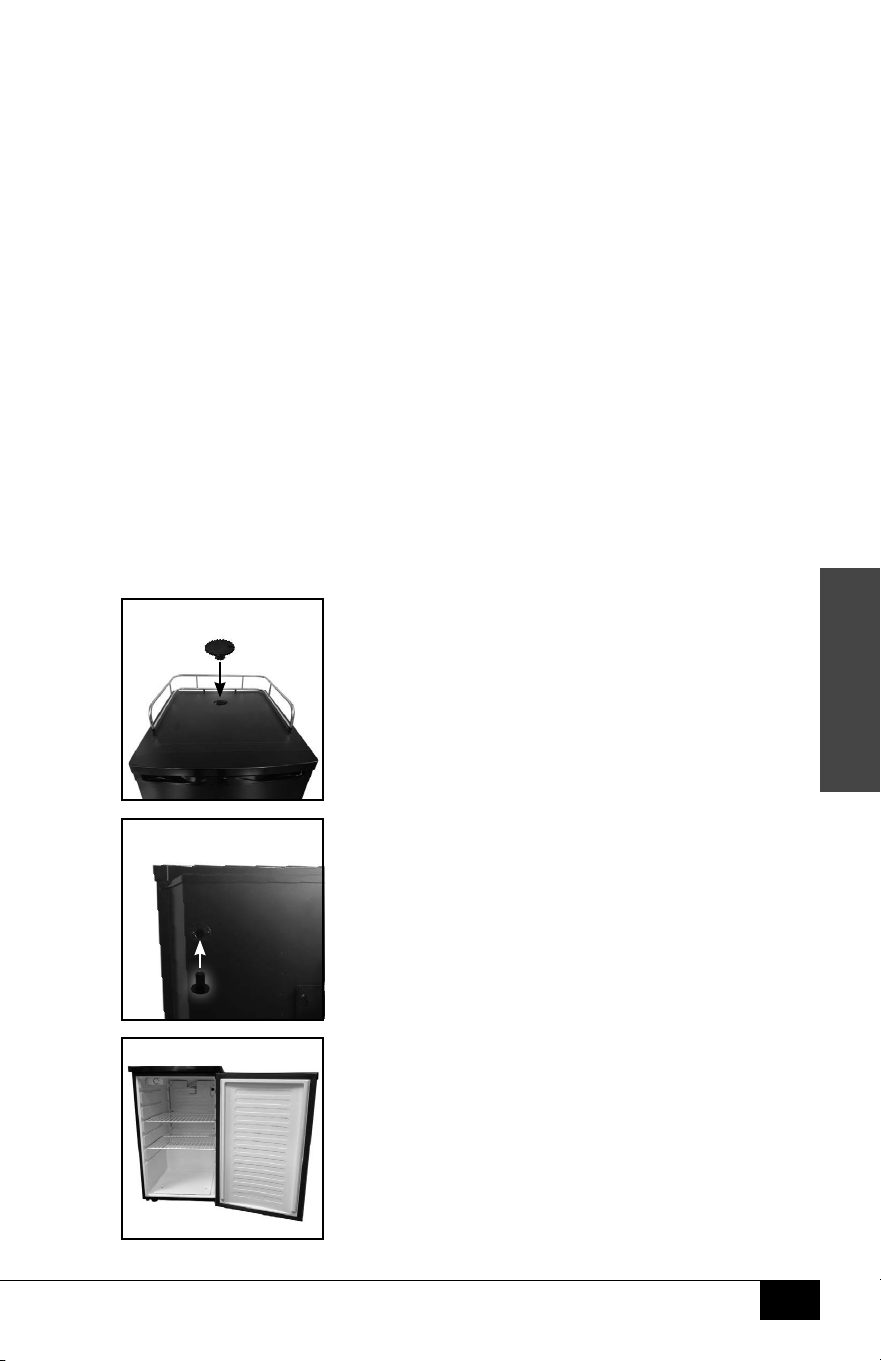

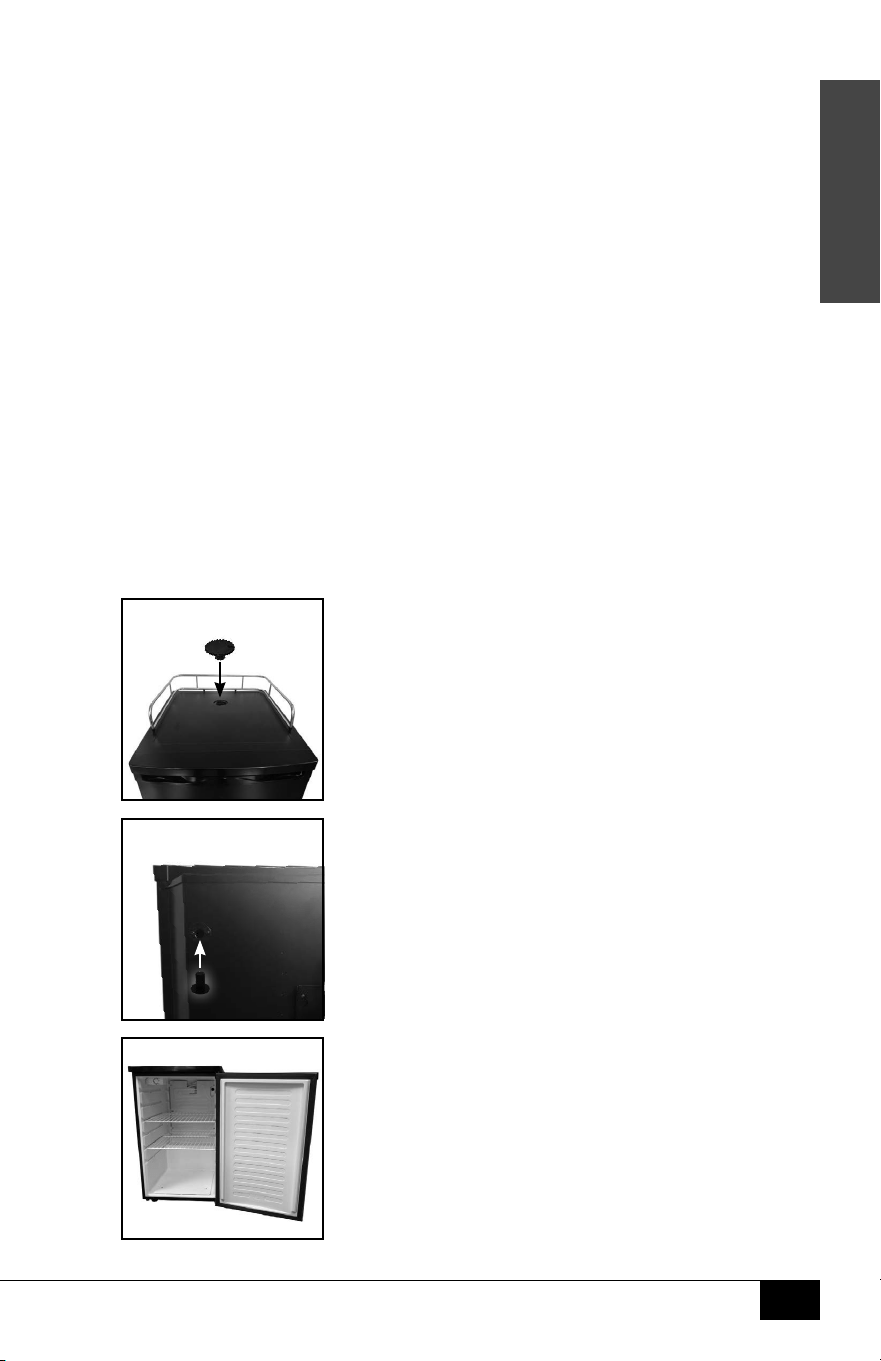

CONVERT TO REFRIGERATOR

Follow these steps to easily convert your KEGERATOR™ into a refrigerator.

Remove all parts and hoses from the interior and exterior of the

unit, including all hoses, the CO2 Tank and Tap Tower.

To seal off the unit, insert the Top Cabinet Plug

into the opening on the top of the cabinet.

Arrange the included Wire Racks in the cabinet

interior to t your refrigeration needs.

Then insert the CO

Hole Plug into the CO

Line hole located

in the upper left corner on the back exterior of the cabinet.

ENGLISH

HELPFUL TIPS

• IMPORTANT! If the refrigerator has been placed in a horizontal or tilted

position for any period of time wait 8 hours before plugging the unit in.

• It is recommended that you ush the hoses with water prior to

rst use to remove any dust and debris from shipping.

• Open the

Tank with a ¼ turn to start, then use the regulator to

adjust to desired pour. If it is not enough, continue to open the

Tank

by a ¼ turn and use regulator until desired setting is reached.

• It is normal to see condensation form on the faucet. It is caused by

the dierence in temperature between the cold beer and the inside

of the faucet when beer is owing through the line.

• Humidity can cause ice to build up inside the unit, so you will need to periodically

defrost it. A hole in the back of the unit will allow water to drain out of the KEGERATOR™.

NOTE: Do not use sharp objects to remove ice build up as this may damage the unit.

Foamy Beer

Follow these steps to prevent foamy beer:

1. Conrm the packing spring in the Keg Coupler is removed and discarded. It

is not to be placed inside the Keg Coupler when unit is assembled.

2. Make sure there is only one Backow Stopper inserted and it falls out easily if the

Keg Coupler is ipped over. If you have to force it out with a screwdriver, it is getting

lodged in the Keg Coupler. Try exchanging it with the included replacement.

3. Conrm the beer lines are not kinked and are clean.

4. You may need to adjust down your pressure, even if it is below the recommended 8-12 PSI:

• Before lowering the pressure, close the CO

Shut O Valve (turn to 9 o’clock

position) and use a 1.5 mm Allen Wrench to loosen the Allen Set Screw on the

red +/- adjustment dial. This will restrict excess CO

from entering the keg.

• Adjust the pressure down to 8 PSI or below. Lock the red +/- dial

back in place by tightening with the Allen Wrench.

• Pull the Release Valve on the Regulator to get an accurate reading of CO

pressure.

• With the Shut O Valve still closed, move down to your Coupler.

• Pull the release valve on the Coupler to remove any excess CO

that may have been pushed into the keg at another point.

• Once most or all has released, open the Shut O Valve (6

o’clock position) and attempt to pour a beer.

5. Keep in mind that jostling a keg can create foamy beer.

6. Temperature also may aect the beer, so be sure it is not too

warm or too cold. 37°F is an ideal temperature.

7. A faulty valve on the keg itself may cause the Keg Coupler to not seal well. Make sure all

connections are secure and well tightened. Ensure all Washers are intact and correctly

placed. Conrm the Directional Washer has a hole in it when pinched between the ngers.

ENGLISH

CLEANING & MAINTENANCE

To prevent the buildup of yeast, mold and bacteria, it's recommended that you clean your

KEGERATOR™ every time you switch a keg or every ve weeks, whichever is shorter.

NEVER use an abrasive sponge, cloth or scouring pad on this appliance.

Clean Beer Lines

For best results, we recommend purchasing a beer line cleaning kit. There are

several dierent methods for cleaning beer lines, including hand pump cleaning

kits, pressurized cleaning kits, and recirculating cleaning pumps. Follow the

directions included in each kit to clean your KEGERATOR™ beer lines.

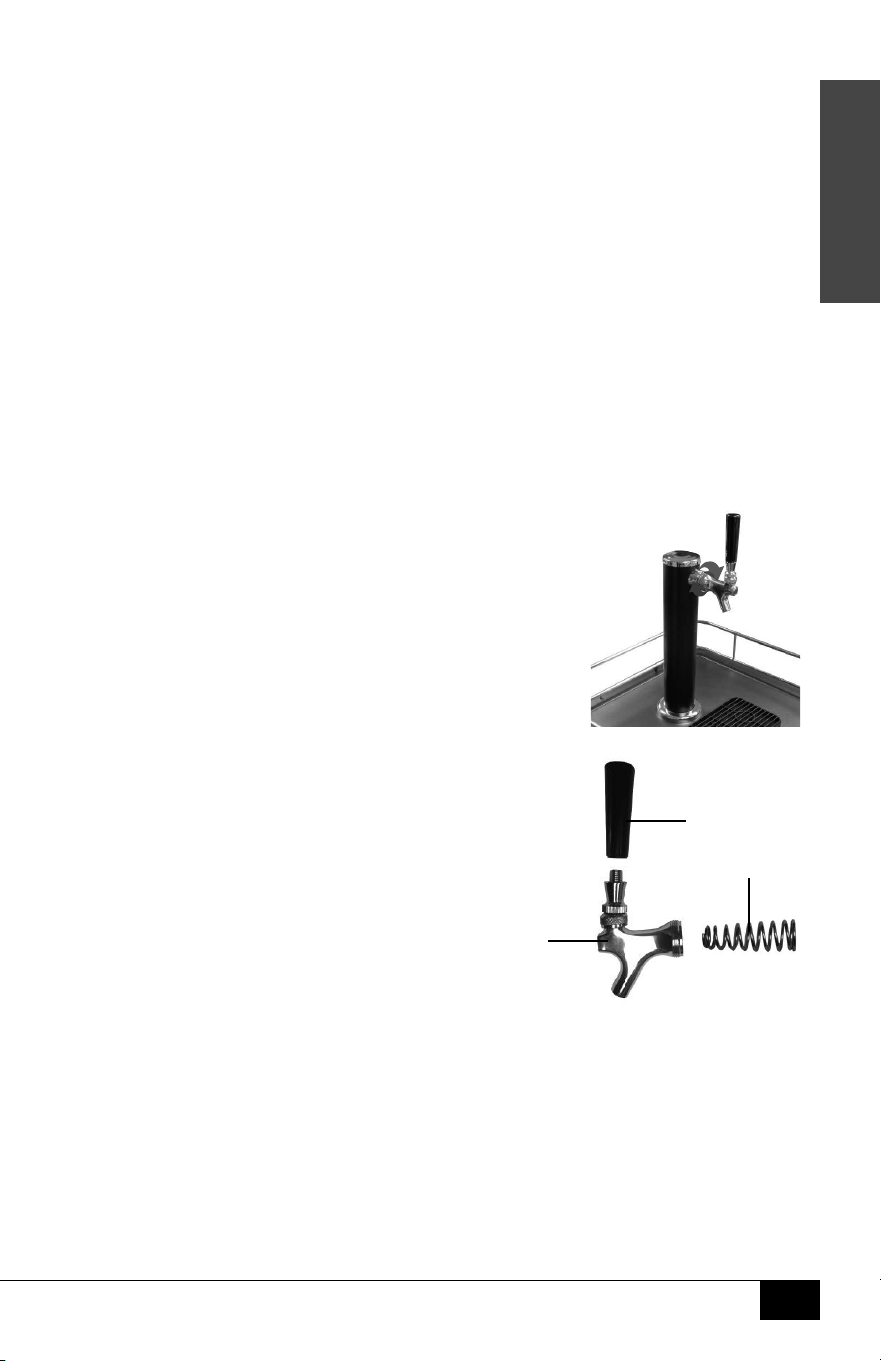

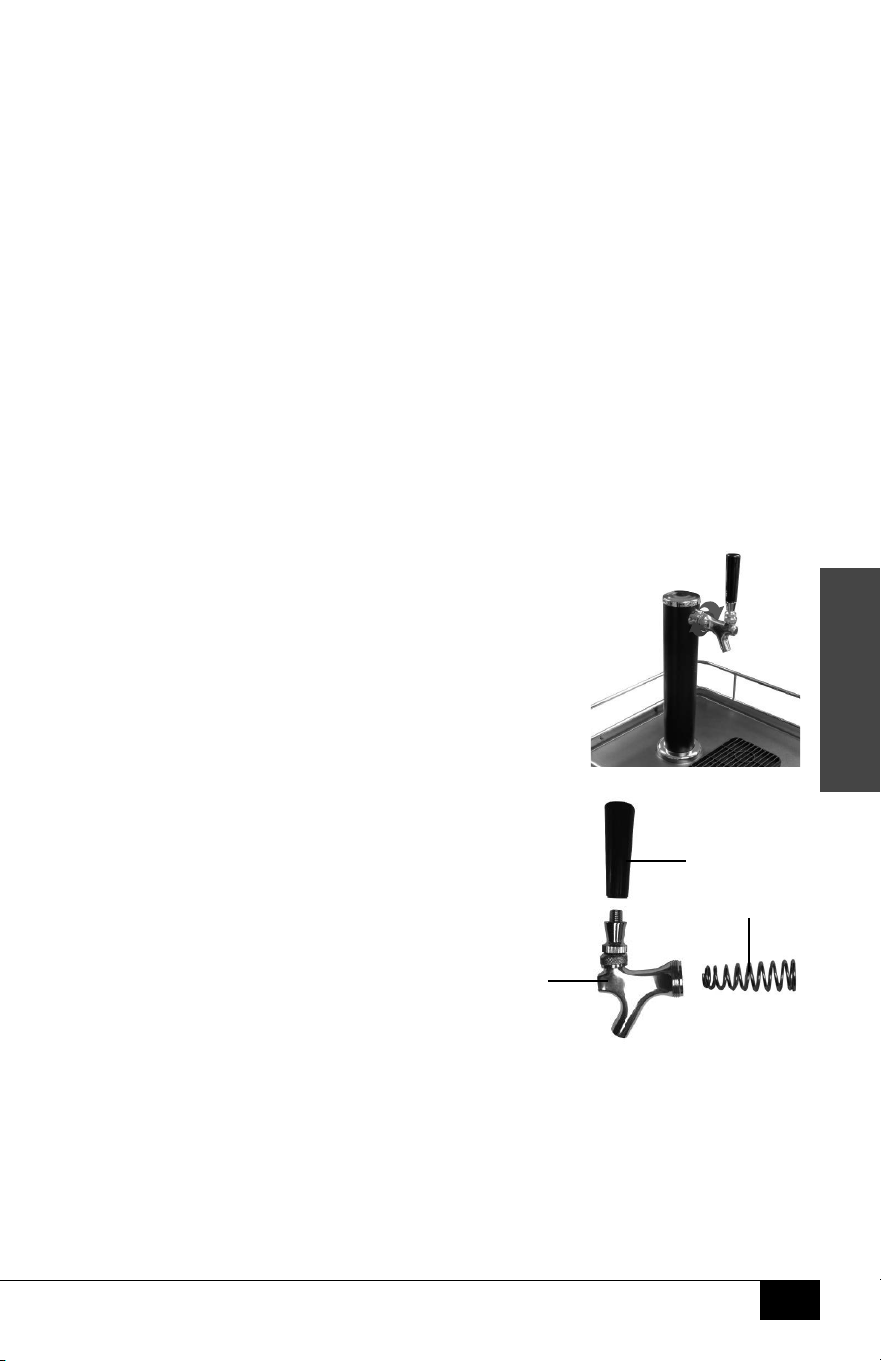

Clean Tap Tower Spigot

As beer residue left behind on the Tap Tower Spigot evaporates, it leaves behind sticky

sugars that can make the handle hard to pull. To avoid this, clean the Tap Tower Spigot after

every use.

IMPORTANT! Be sure to untap your keg before removing the Tap Tower Spigot.

1. Remove the Spigot Handle, then use the Tap Tower

Wrench to remove the Tap Tower Spigot. Be sure to not

lose the interior spring when removing the Tap Tower

Spigot.

NOTE: The Tap Tower Spigot has a reverse thread and can

be removed by turning clockwise.

2. Wash the Spigot Handle, Tap Tower Spigot

and interior spring in hot, soapy water. Allow

parts to dry before reassembling.

When Unit Is Not In Use

Adjust the temperature dial to "Warmer", especially when in colder environments as this unit

does not self-defrost and ice may build up inside the unit.

NOTE: To avoid permanent damage to the unit, never use

sharp objects to remove built up ice inside the unit.

Tap Tower

Spigot

Spigot Handle

Spring

ENGLISH

RETURNS & WARRANTY

SHOULD YOUR UNIT NOT WORK OR IF DAMAGED WHEN YOU FIRST TAKE IT OUT OF

THE BOX, PLEASE RETURN IT TO THE PLACE OF PURCHASE IMMEDIATELY.

HOMECRAFT™ KEGERATOR™ / BK49BS

Should you have any questions, please contact us via email or at the customer service number listed

below between the hours of 8:00 AM and 5:00 PM, Monday through Friday, Central Standard Time.

Distributed by:

Nostalgia Products LLC

1471 Partnership Dr.

Green Bay, WI 54304-5685

Customer Service

Phone: (920) 347-9122

Web: www.nostalgiaproducts.com

Customer Service Inquiry

To submit a Customer Service inquiry, go to www.nostalgiaproducts.com and ll

out the Customer Service Inquiry form and click the Submit button.

A representative will contact you as soon as possible.

Product Warranty Terms

Nostalgia Products LLC (the “Company”) hereby warrants that for a period of one (1) year from the

date of original purchase, this product will be free of defects in material and workmanship under

normal home use, provided that the product is operated and maintained in accordance with the

operating instructions. As the sole and exclusive remedy under this warranty, the Company will

at its discretion either repair or replace the product found to be defective, or issue a refund on the

product during the warranty period. This warranty is only available to the original retail purchaser of

the product from the date of initial retail purchase, and is only valid with the original sales receipt, as

proof of purchase date is required to obtain warranty benets. All warranty claims must be brought

to the attention of the Company within the warranty period and no later than 30 days of the failure

to perform. This warranty does not cover normal wear or damage caused by shipping, mishandling,

misuse, accident, alteration, improper replacement parts, or other than ordinary household use.

You may be required to return the product (with shipping prepaid by you) for inspection and

evaluation. Return shipping costs are not refundable. The Company is not responsible for returns

damaged or lost in transit. Unless otherwise specically permitted by the operating instructions, this

warranty applies to indoor household use only. In order to obtain service under this warranty, please

contact the Company at the telephone number listed above or by lling out the Customer Service

Inquiry Form located at www.nostalgiaproducts.com. Warranty valid only in USA and Canada.

This warranty is in lieu of all other warranties, expressed or implied, including warranties of

merchantability and tness for a particular purpose, which are hereby excluded to the extent

permitted by law. In no event shall the Company be liable for any indirect, incidental, consequential,

or special damages arising out of or in connection with this product or the use thereof. Some

states, provinces or jurisdictions do not permit the exclusion or limitation of incidental or

consequential damages, so the foregoing exclusion or limitation may not apply to you.

This warranty does not apply to re-manufactured merchandise.

Please read the operating instructions carefully. Failure to comply

with the operating instructions will void this warranty.

For more information, visit us online at www.nostalgiaproducts.com.

Like us on Facebook at www.facebook.com/NostalgiaElectrics.

Follow our boards on Pinterest at www.pinterest.com/nostalgiaelctrx.

Tweet along with us on Twitter at www.twitter.com/NostalgiaElctrx.

FRANÇAIS

TABLE DES MATIÈRES

SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

PRÉCAUTIONS IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

PRÉCAUTIONS IMPORTANTES ADDITIONNEL . . . . . . . . . . . . . . . . . . . 21

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

PIÈCES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INSTALLATION DES ROULETTES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

APERÇU DE L'ASSEMBLAGE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

INSTALLATION DE LA TOUR À FÛT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

FIXATION DU COUPLEUR À LA TOUR DE ROBINET

. . . . . . . . . . . . . . . . . . . 27

FIXATION DU COUPLEUR SUR LE RÉGULATEUR

. . . . . . . . . . . . . . . . . . . . . 28

ATTACHER LE RÉGULATEUR AU RÉSERVOIR DE CO2

. . . . . . . . . . . . . . . . . . 28

INSTALLATION DU RÉSERVOIR DE CO2 TERMINÉ

. . . . . . . . . . . . . . . . . . . . 29

JAUGE DE TEMPERATURE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLER LE GARDE-CORPS / LE PLATEAU D'ÉGOUTTEMENT

. . . . . . . . . . . . 30

PERÇAGE DU FÛT DE BIÈRE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

RÉGLER LE RÉGULATEUR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

COMMENT FAIRE FONCTIONNER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

CONVERTIR EN REFRIGERATEUR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

CONSEILS UTILES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

NETTOYAGE ET ENTRETIEN

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

RETOURS ET GARANTIE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

SÉCURITÉ

Spécifications de l'appareil:

90 W, 115 V, 60 Hz

Votre sécurité et la sécurité des autres est très importante.

Nous avons fourni de nombreux messages de sécurité importants dans ce manuel

et sur votre appareil. Toujours lire et respecter les messages de sécurité.

Ceci est le symbole d'alerte de sécurité.

Ce symbole vous signale les dangers potentiels qui peuvent

causer des blessures graves pour vous et les autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité.

Tous les messages de sécurité vous diront quel est le danger potentiel

et vous diront comment réduire le risque de blessure et vous dire

ce qui peut arriver si les instructions ne sont pas suivies.

FRANÇAIS

PRÉCAUTIONS IMPORTANTES

Une personne qui n'a pas lu et compris toutes les instructions de

fonctionnement et de sécurité n'est pas qualiée pour faire fonctionner cet

appareil. Tous les utilisateurs de cet appareil doivent lire et comprendre

ce mode d'emploi avant d'utiliser ou de nettoyer cet appareil.

Lorsque l'on utilise un appareil électrique, il faut toujours

respecter les précautions de base, y comprises celles-ci :

1. Lisez toutes les instructions avant d'utiliser cet appareil.

2. NE TOUCHEZ PAS aux surfaces chaudes. Utiliser les poignées ou les cadrans.

3. Cet appareil n'est PAS UN JOUET.

4. Ne pas laisser à la portée des enfants.

5. Les jeunes enfants non supervisés ainsi que les personnes intellectuellement

atteintes ne doivent jamais faire fonctionner cet appareil.

6. Une surveillance étroite est nécessaire lorsque tout appareil

est utilisé par ou à proximité des enfants.

7. Pour protéger contre les chocs électriques ne pas submerger le cordon, la

che ou une partie de cette unité dans l'eau ou d'autres liquides.

8. Ne pas utiliser cet appareil lorsque les pièces sont manquantes ou brisées.

9. Toujours débrancher la prise lorsque l'appareil n'est pas en fonctionnement,

avant de retirer les pièces et faire le nettoyage. Laisser refroidir avant de

remettre ou de retirer les pièces et avant de faire le nettoyage.

10. NE PAS utiliser l'appareil ayant un cordon ou une che électrique endommagée, ni

suivant un mauvais fonctionnement ou une détériorartion quelconque. Retournez-

le à l’atelier de réparation le plus proche pour examen, réparation ou réglage.

11. Le fabricant ne recommande pas l’utilisation d’accessoires autres que ceux

fournis par le fabricant. L'utilisation d’accessoires peut causer des blessures.

12. N'employez PAS l'appareil à d'autres ns que son usage prévu.

13. NE PAS utiliser l'appareil à l'extérieur. UNIQUEMENT POUR USAGE DOMESTIQUE.

14. NA PAS placer sur ou près d'un brûleur à gaz ou électrique ou dans un four chaué.

15. NE PAS mettre aucunes des pièces de cet appareil au lave-vaisselle.

16. NE JAMAIS laisser le cordon dépasser sur le côté d'une table ou

d'un comptoir ou toucher des surfaces chaudes.

17. NE JAMAIS laisser l'appareil sans surveillance tout en cours

d’utilisation ou lorsqu’il est branché sur une prise.

18. Soyez extrêmement prudent pour déplacer un appareil contenant des liquides chauds.

19. Toujours brancher la prise de l’appareil tout d’abord, puis branchez dans

la prise murale. Pour débrancher l’appareil, remettre tous les boutons en

mode « arrêt » (o), puis débranchez la che de la prise murale.

PRÉCAUTIONS IMPORTANTES ADDITIONNEL

Instructions et précautions de sécurité

1. Avant de jeter votre ancien appareil, enlevez la porte des pentures an

que les enfants ne puissent pas facilement s'y piéger à l’intérieur.

2. NE PAS faire rouler les KEGERATORMC chargés de barils de bière en fût pleins sur les tapis.

FRANÇAIS

3. La porte de l’appareil doit être fermée en cours d'utilisation. NE laissez

PAS la porte ouverte quand les enfants sont à proximité.

4. Cet appareil ne devrait pas être encastré ni intégré ou construit dans un

meuble fermé. Il est conçu pour montage autoportant seulement.

5. N’utilisez pas votre appareil en présence de vapeurs explosives.

6. Ne pas modier les contrôles.

Instructions pour le cordon électrique et la prise

1. RISQUE DE DÉCHARGE ÉLECTRIQUE : Ne pas suivre ces instructions

peut entraîner la mort, un incendie ou une électrocution.

• Branchez dans une prise à 3 ches.

• NE retirez PAS la che de la mise à la terre.

• N'utilisez PAS d'adaptateur.

• N'utilisez PAS une rallonge.

2. Cet appareil DOIT être mis à la terre. Dans le cas d’un court-circuit électrique,

la mise à la terre réduit le risque de choc électrique en orant un l

d’échappement pour le courant électrique. Cet appareil est équipé d’un cordon

muni d’un l de mise à la terre avec une che de mise à la terre. La che doit

être branchée sur une prise correctement installée et mise à la terre.

3. AVERTISSEMENT : Une mauvaise utilisation de la prise de mise à la terre peut entraîner un

risque d’électrocution. Si la che n’entre pas complètement dans la prise, contactez un

électricien qualié. Ne pas tenter de modier la che de quelque façon que ce soit.

4. Un court cordon d'alimentation est fourni pour réduire les risques

d'enchevêtrement ou risques de trébucher sur un cordon plus long.

5. Le fabricant ne recommande pas l’utilisation de cette machine dans les

pays qui ne supportent pas les tensions de 120V AC, même si un adaptateur

de tension, un transformateur ou un convertisseur est utilisé.

CO2 (dioxyde de carbone) gaz

1. Les gas CO2 peuvent être dangereux ! Les cylindres CO2 contiennent un gaz comprimé à

haute pression, qui peut être dangereux si non manipulé correctement. Assurez-vous que

vous lisez et comprenez toutes les procédures pour les cylindres CO2 avant l’installation.

2. Toujours relier le cylindre de CO2 au régulateur ! Ne pas eectuer ceci pourrait entraîner

une explosion entraînant des blessures, voire la mort lorsque le robinet est ouvert,

3. Ne jamais raccorder le cylindre de CO2 directement dans le baril de bière en fût.

4. Toujours suivre les procédures correctes lors du changement du cylindre de CO2.

5. Ne jamais échapper ni jeter un cylindre de CO2.

6. Gardez toujours les cylindres de CO2 loin de la chaleur. Entreposez les

cylindres supplémentaires dans un endroit frais (préférence 70° F). Fixer

avec une chaîne en position verticale lors de l'entreposage.

7. TOUJOURS aérer et quitter la zone immédiatement si une fuite de CO2 a eu lieu.

8. Il y a deux dispositifs de sécurité dans le système de pression sous la forme d’une vanne.

Un dispositif de sécurité est sur la bouteille de CO2. Le second est sur le régulateur.

9. Ne jamais tenter de remplir le cylindre de CO2 vous-même.

10. IMPORTANT ! Si le réfrigérateur a été placé en position horizontale ou inclinée pour une

période de temps quelconque, attendre huit (8) heures avant de débrancher l'appareil.

CONSERVEZ CES INSTRUCTIONS !

FRANÇAIS

INTRODUCTION

Idéal pour servir même les foules les plus assoiées, le HomeCraft ™ KEGERATOR™

garde la bière à ot et permet au bon temps de se continuer. Cet appareil

ajoute un élément unique aux barbecues dans la cour, aux repères dans les

garages, aux salles de loisirs ou tout simplement à la détente à la maison.

Emplacement correct

Pour que votre KEGERATOR™ fonctionne avec l’ecacité maximale pour laquelle il a

été conçu, conservez-le dans un endroit bien ventilé et muni de prises de courant.

Choisissez un endroit où le KEGERATOR™ sera à l'abri de la chaleur

et ne sera pas exposé aux rayons directs du soleil.

• Utilisation à l'intérieur seulement. Il ne doit pas être utilisé à l’extérieur.

• Conçu pour être autoportant et ne doit pas être placé dans une zone en retrait ou intégré.

• L’appareil comprend une bouteille de CO2 de 2,5 lb. qui devrait

pouvoir distribuer deux à quatre fûts de bière de 15 gallons.

• Capacité: 4,9 pi. cu.

• Dimensions de l'unité : L 24,80 "x 20,08" x H 33,50 "

• Les dimensions suivantes sont recommandées pour les dégagements autour du

KEGERATOR™:

Côtés …………………… ¾” (19 mm)

Arrière ……………………. 1” (25 mm)

• Poids de l’unité: 90,4 lbs

Types de fûts compatibles

Le KEGERATOR ™ peut contenir un baril de taille normale, un fût de poney ou

deux fûts de 5 gallons. NE Convient PAS aux tailles de fûts non standard.

REMARQUE: Le coupleur de fût est compatible uniquement avec les vannes de

fût D-Sankey. Fixer le coupleur de baril de fût ajoutera de la hauteur au Keg.

Fûts 1/6 baril ¼ de baril

court

¼ Baril mince ½ baril

Gallons

5.23 7.75 7.75 15.50

Capacité du tonnelet

1 1 1 1

12 on. Bières

55 82 82 165

Poids (complet en lb.)

58 87 87 161

1/2 baril

( pleine grandeur )

Quart de baril mince

(Grand baril)

Sixième baril

Quart de baril (barillet)

Fût

9 1/4"

16 1/8" 11 1/8" 16 1/8"

23 3/8" 23 3/8" 23 3/8"13 7/8"

FRANÇAIS

PIECES

Lisez attentivement toutes les instructions avant d’assembler le KEGERATOR

IMPORTANT! Placer le KEGERATORTM en position verticale pendant 8 à 10

heures avant de le brancher sur une prise électrique. Cela permettra au liquide de

refroidissement dans l’unité de réfrigération de se stabiliser avant de l'allumer.

Si vous n'êtes pas certain si votre KEGERATOR ™ a été correctement

assemblé, il est recommandé de contacter le service à la clientèle ou un

installateur qualié, telle une brasserie ou le lieu de vente des fûts

Rondelles / Pièces d'adaptateur de conduite de bière

REMARQUE: La plupart des rondelles sont déjà attachées au KEGERATORTM. Des

pièces supplémentaires sont inclues dans un sac en plastique. Reportez-vous

au diagramme des pièces et aux numéros de références correspondantes pour

comprendre où chaque rondelle / pièces supplémentaires appartiennent.

Prise pour trou du CO2

(Armoire extérieure)

CO2 Directionnel

Rondelle

(Partie 5)

Bouchon de

refoulement

(partie 5)

Colliers de serrage

(partie 4)

Rondelle en métal

Qté. 2

(partie 11)

Rondelle de Tour de

Robinet

(Partie 1)

Rondelle de Tour de

Robinet

(24 mm) (Partie 1)

Rondelle de poignée

d'embout

(15 mm)(partie 2)

Rondelle de Tour de

Robinet

(13 mm) (Partie 3)

Rondelle haute

pression du régulateur

(18 mm) (Partie 6)

Joint d’étanchéité

pour joint de corps

(38 mm) (partie 5)

Rondelle d’étanchéité

de la sonde

(22 mm) (partie 5)

Rondelle

d’accouplement de

la sonde intérieure

(23 mm) (Partie 5)

Coupleur supérieur

Rondelle (20 mm)

(partie 5)

FRANÇAIS

Parts

(1)

tour de robinet

Qté. 1

(2) poignée de robinet

Qté. 1

(3) Robinet de

la tour à fût

Qté. 1

(4)

Ligne CO2

Qté. 1

(5) coupleur de fût

(US Sankey D-System)

Qté. 1

(6) régulateur

Qté. 1

(7)

porte-réservoir

de CO2

Qté. 1

(8)

réservoir de CO2

(non rempli)

Qté. 1

(9)

prise de l'armoire

supérieure

Qté. 1

(10)

Clé à molette

tour du robinet

Qté. 1

(11) Roulettes

verrouillables avant

Qté. 2

(12) Roulettes arrière

non bloquantes

Qté. 2

(13)

étagère grillagée

Qté. 2

(14) garde-corps

Qté. 1

(15) plateau

d'égouttage

Qté. 1

FRANÇAIS

INSTALLATION DES ROULETTES

REMARQUE: Chacune des roulettes avant comprend un mécanisme de verrouillage

pour éviter que l'unité ne roule sur des sols durs. Les roulettes avant devraient être

xées à l'avant de l'unité, avec les roulettes arrière non verrouillables xées à l'arrière.

1. Vider l’intérieur de l’armoire et coucher l’appareil

sur son côté. Pour éviter les bosses ou les rayures,

nous vous recommandons de placer un morceau

de carton ou un chion sous l'armoire.

2. Pour les roulettes avant, placer des rondelles métalliques

sur les boulons de la roulette, puis insérer les roulettes

dans les trous situés dans les coins inférieurs de l'armoire.

(Les roulettes arrière ne nécessitent pas de rondelles

en métal.) Serrer chaque roulette en tournant chaque

support en métal dans le sens des aiguilles d’une montre.

3. Une fois que les quatre roulettes ont été serrées, placer le meuble en position verticale.

Verrouillage des roulettes avant

APERÇU DE L'ASSEMBLAGE

Déverrouillé Verrouillé

Régulateur

Réservoir CO

Coupleur de fût

Tour à fût

Ligne CO

FRANÇAIS

INSTALLATION DE LA TOUR À FÛT

Retirez tout le ruban d’emballage de la tour à fût.

FIXATION DU COUPLEUR À LA TOUR DE ROBINET

Retirer le ressort de garniture et le

bouchon anti-refoulement de l'intérieur

du coupleur de fût, puis réinsérer le

bouchon anti-refoulement dans le

coupleur de fût (côté arrondi vers le bas).

Retirer le capuchon noir du haut

du coupleur, puis placer la rondelle

du coupleur supérieur à plat et

centrée sur le coupleur du fût.

1. 2.

Retirer et jeter

Insérer (côté

arrondi vers le bas)

Tap Tower

Washer

Guider la rondelle du robinet en

remontant le tuyau de la tour et laissez-la

reposer sur le dessus de l'armoire.. Puis

alimentez le boyau de la tour à fût par

le trou situé sur le dessus du cabinet.

Aligner les encoches situées au bas

de la tour avec le trou situé en haut

de l'armoire, puis insérer et tourner

la tour dans le sens des aiguilles

d'une montre pour la verrouiller en

place (environ un quart de tour).

Une fois que la tour de robinet a été

placée sur le dessus de l’armoire et que la

conduite de tuyau passe par le bas, xer

l’écrou papillon au coupleur de fût.

FRANÇAIS

FIXATION DU COUPLEUR SUR LE RÉGULATEUR

ATTACHER LE RÉGULATEUR AU RÉSERVOIR DE

IMPORTANT! Lorsque vous achetez votre premier baril de bière, vous devez également

faire remplir votre réservoir de CO2 par un fournisseur local. Les réservoirs de CO2

peuvent être remplis à des endroits tels que les magasins d'approvisation pour

produits de soudage, magasins de fêtes et partout où les barils sont achetés.

Utilisez une clé à molette (non fournie)

pour fixer le régulateur au réservoir de CO2.

S'assurer que la rondelle haute

pression en nylon blanc (déjà

installée) est fixée au régulateur.

Placer le réservoir de CO2 dans

le porte-réservoir de CO2.

Aligner et accrocher les 4 trous du

support de réservoir du CO2 avec

les vis à l'arrière de l'unité.

Si elle n'est pas déjà insérée, insérer

la rondelle directionnelle CO2 dans

le coupleur de fût. Ensuite, visser la

conduite de CO2 sur le coupleur de fût.

Pousser l'autre extrémité de la ligne de

CO2 à travers le trou à l'arrière de l'armoire.

Faites glisser un collier de serrage sur

l'extrémité de la conduite de CO2, puis

attacher le tuyau au raccord cannelé

situé au bas du régulateur. Sécuriser la

conduite de CO2 en serrant le collier de

serrage avec un tournevis à tête plate.

Collier

serrage

FRANÇAIS

INSTALLATION DU RÉSERVOIR DE CO2 TERMINÉ

Vous trouverez ci-dessous un aperçu de la manière dont les panneaux intérieur

et arrière de votre KEGERATOR™ doivent regarder à ce point d’assemblage.

DANGER! Le CO2 peut être dangereux! Les bouteilles

de CO2 contiennent du gaz sous haute pression, qui

peut être dangereux s’il est manipulé incorrectement.

Elles doivent être manipulées avec précaution.

Ligne

Coupleur

de fût

Brancher au

baril

Tuyau de

tour à fût

Cabinet intérieur Arrière Extérieur

Réservoir

Tank

Régulateur

Ligne

FRANÇAIS

JAUGE DE TEMPERATURE

La jauge de température est située dans l’armoire intérieure

du KEGERATOR™ dans le coin supérieur gauche.

REMARQUE: Avant d’acheter un baril de bière, laisser l’unité refroidir pendant 48 heures.

INSTALLER LE GARDE-CORPS / LE

PLATEAU D'ÉGOUTTEMENT

1. Placer la glissière de sécurité au-dessus de

l'unité et à aligner toutes les chevilles du garde-

corps avec les trous sur le dessus de l'unité.

2. Sécuriser le garde-corps à l’unité en poussant les

chevilles à l’intérieur des trous correspondants.

3. Placer le bac à égoutter à la base

de la tour de robinet.

Poignée de

la tour à fût

Assemblage

de la tour à fût

Garde-corps

Bac à

égoutter

ÉTEINT

1 2 3 4 5 6 7

Plus chaud Plus froide

Utilisation

normale

FRANÇAIS

PERÇAGE DU FÛT DE BIÈRE

(BARIL TYPE VALVE_SIMPLE)

S'assurer que la poignée noire du

coupleur est en position ouverte

(haut), puis insérez le coupleur dans le

col de verrouillage du fût de bière.

Faire tourner le coupleur dans le sens

des aiguilles d'une montre jusqu'à ce

qu'il se verrouille correctement.

S'assurer que le robinet de la tour est dans

la position fermée (la poignée pointée

vers le haut). Sécuriser la connexion en

tirant sur la poignée du coupleur et en

poussant vers le bas jusqu'à ce qu'elle

se verrouille en place. La poignée de

traction "cliquera" quand elle passera

dans la position nale vers le bas. Cela

ouvrira les vannes de bière et de gaz CO2.

Le fût est maintenant percé et exploité.

FRANÇAIS

RÉGLER LE RÉGULATEUR

Le régulateur connecte le réservoir de CO2 à la conduite de CO2, tout en mesurant

le PSI (livres par pouce carré) et le volume de CO2 dans le réservoir. Dénissez

l’indicateur de pression de sortie entre 8-12 lb/PSI pour un beau collet mousseux.

Présentation

Se connecte

au réservoir

de CO2

Se connecte à la

ligne de CO2

Cadran de pression:

Ajuste la pression de sortie

(desserrer la vis de réglage

avec la clef Allen fournie)

Manomètre de sortie:

Mesure le PSI du débit de

CO2 sortant du réservoir de

CO2 vers le baril (0-60-PSI)

Valve d’arrêt du CO2

(en position ouverte)

Soupape de surpression

(PRV): Permet au gaz de

traverser le régulateur

pour obtenir une lecture

précise de la pression.

FRANÇAIS

Comment régler le régulateur

Une fois la pression désirée atteinte, serrer la

bague de verrouillage intérieure. Tirer sur la

soupape de Sécurité pour assurer le réglage

correct. Si nécessaire, réajuster vos réglages.

Ensuite, ouvrir la vanne d’arrêt de CO2 sur le régulateur

pour permettre au gaz de s'écouler du régulateur au

coupleur de fût. Vous entendrez le baril se pressuriser.

L’aiguille de sortie tombera momentanément jusqu'à

ce que la pression se soit égalisée. Ensuite l’aiguille

retournera au point de réglage pré-déterminé.

Enn, nous vous suggérons de vérier à nouveau la pression de sortie

sur le régulateur et, le cas échéant de procéder à un nouveau réglage en

commençant à l’étape 1 jusqu'à ce que la pression souhaitée soit atteinte.

Tourner lentement le sélecteur de pression jusqu’à la

valeur négative (-), puis tirer sur la soupape de surpression

(PRV) pour obtenir une lecture précise. Ensuite tourner le

cadran de la pression très lentement dans le sens horaire

jusqu'à ce que la pression désirée soit achée sur le

manomètre de sortie (il est recommandé de 8-12 -PSI).

» Tourner dans le sens horaire augmentera

la pression de sortie (supérieur PSI)

» En tournant dans le sens anti-horaire cela

diminuera la pression de sortie (PSI inférieure)

Fermer la vanne d'arrêt du régulateur et ouvrir

complètement la vanne du réservoir de CO2 en la tournant

dans le sens contraire des aiguilles d'une montre.

FRANÇAIS

COMMENT FAIRE FONCTIONNER

Suivez les étapes ci-dessous pour distribuer de la bière à partir de votre KEGERATOR™.

1. S'assurer que l'appareil est branché sur une prise secteur correctement mise à la terre.

2. Placer le bac à égouttement sous le robinet de bière an

d’éviter des déversements de bière excédentaire.

3. Pour distribuer de la bière, tirer la poignée du robinet vers vous. Se reporter

à la section sur Perçage du baril de bière si la bière ne coule pas.

4. Lors du versement, maintenez le verre immobile à un angle de 45 °. Quand le verre est

au 2 /3 plein, redresser le verre. Idéalement, la mousse devrait avoir une tête crémeuse

et serrée et le col de mousse d'un verre moyen devrait avoir une hauteur de 3/4”à 1”.

5. Augmenter la pression si la bière fonctionne trop lentement (voir la section

Régler le régulateur). En règle générale, 8-10 PSI est recommandé.

6. À plus!

CONVERTIR EN REFRIGERATEUR

Suivre ces étapes pour convertir facilement votre KEGERATOR™ en réfrigérateur.

Retirer toutes les pièces et les tuyaux de l'intérieur et de l'extérieur de l'unité,

y compris tous les tuyaux, le réservoir de CO2 et la tour à robinet.

Pour sceller l’unité, insérer le bouchon de l’armoire

supérieure dans l’ouverture sur le dessus de l’armoire.

Disposer les grilles fournies à l'intérieur de l'armoire

pour répondre à vos besoins en réfrigération.

Insérer ensuite le bouchon du trou pour le CO2

dans le trou de la conduite de CO2 situé dans le

coin supérieur gauche à l'arrière de l'armoire.

FRANÇAIS

CONSEILS UTILES

• IMPORTANT! Si le réfrigérateur a été placé en position horizontale ou inclinée

pendant une certaine période, attendre 8 heures avant de brancher l’appareil.

• Il est recommandé de rincer les tuyaux d’eau avant la première utilisation

pour enlever toute poussière et débris de l’expédition.

• Ouvrir le réservoir de CO2 avec un quart de tour pour démarrer, puis utiliser le

régulateur pour ajuster l’écoulement désiré. Si cela ne sut pas, ouvrir le réservoir de

CO2 de ¼ de tour additionnel et utiliser le régulateur pour obtenir le bon débit.

• Il est normal de voir une certaine condensation se former sur la poignée.

Elle est causée par la diérence de température entre la bière et à

l’intérieur du robinet quand la bière s’écoule par le biais de la ligne.

• L'humidité peut causer de la glace qui s’accumulera à l’intérieur de l’unité, donc

vous devrez décongeler périodiquement. Un trou à l’arrière de l’aunité permettra

à l’eau s’écouler hors du KEGERATOR™.

REMARQUE: Ne pas utiliser d’objets pointus

pour enlever la glace accumulée car cela pourrait endommager l’unité.

Bière mousseuse

Suivre ces étapes pour empêcher une bière mousseuse :

1. Conrmer que le ressort d'emballage dans le coupleur du baril est enlevé et jeté. C’est

ne pas pour être placé à l’intérieur du coupleur du baril lorsque l'unité est assemblé.

2. S'assurer qu’il n’y a qu’un seul bouchon de retour inséré et qu'il tombe facilement si le

coupleur Keg est renversé. Si vous devez le forcer à sortir avec un tournevis, il est logé

dans le coupleur Keg. Essayer de le remplacer avec les pièces de rechange incluses.

3. Conrmer que les lignes de bière ne sont pas tordues et sont propres.

4. Vous devrez peut-être régler vers votre pression à la baisse, même

si elle est inférieure à la PSI de 8-12 recommandée :

• Avant d’abaisser la pression, fermer la vanne d'arrêt du CO2 (tourner à la position

de 09h00) et utiliser la clef Allen de 1,5 mm fournie pour desserrer la vis Allen sur

le cadran de réglage rouge +/-. Cela limitera l'excès de CO2 d’entrer dans le fût.

• Régler la pression à 8 PSI ou moins. Verrouiller le cadran

rouge +/- en place en serrant avec la clef Allen.

• Tirer la Vanne de relâchement située sur le régulateur pour

obtenir une lecture précise de la pression du CO2.

• Avec la vanne d'arrêt encore fermée, descendre vers le coupleur.

• Tirer la valve d'évacuation sur le coupleur pour enlever tout l'excès de

CO2 qui peut avoir été poussé dans le baril à un autre moment.

• Une fois que la plupart du gas a été relâché, ouvrez la valve

d'arrêt (position de 06h00) et tenter de servir une bière.

5. Garder à l’esprit que bousculer un fût peut créer de la bière mousseuse.

6. La température peut également aecter la bière, donc ne pas oublier, pas

trop chaud ou trop froid. 37 degrés F est une température idéale.

7. Une valve défectueuse sur le baril lui-même peut provoquer que le coupleur ne se

scelle pas bien. S'assurer que tous les branchements sont hermétiques et bien serrés.

S’assurer que toutes les rondelles sont intactes et correctement placées. Conrmer que

la rondelle directionnelle a un trou dedans quand elle est pincée entre les doigts.

FRANÇAIS

NETTOYAGE ET ENTRETIEN

Pour éviter l’accumulation de levures, moisissures et bactéries, il est

recommandé de nettoyer votre KEGERATOR™ chaque fois que vous changez

un baril ou toutes les cinq semaines, selon ce qui est plus court.

Ne JAMAIS utiliser une éponge abrasive, tissu ou tampon à récurer sur cet appareil.

Nettoyer les lignes de bière

Pour de meilleurs résultats, nous nous recommandons d’acheter un kit de nettoyage

de ligne de bière. Il existe plusieurs méthodes différentes pour le nettoyage des lignes

de bière, comprenant des ensembles de nettoyage de la pompe à main, ensembles de

nettoyage sous pression et des pompes de nettoyage à recirculation. Suivre les instructions

incluses dans chaque trousse pour nettoyer vos lignes à bière du KEGERATOR™.

Nettoyer le robinet de la tour

Comme les résidus de bière laissés sur le robinet de la tour à fût s’évaporent, il laisse derrière

lui des sucres collants qui peuvent rendre le manche dur à tirer. Pour éviter cela, enlever,

nettoyer le robinet de la tour à fût après chaque utilisation.

IMPORTANT! S'assurer d'enlever le robinet du baril avant de retirer le robinet de la tour à fût.

1. Enlever la poignée du robinet, puis utiliser la clef de la tour

à fût an d'enlever le robinet de la tour à fût. S'assurer de

ne pas perdre le ressort intérieur lors du retrait du robinet.

REMARQUE: Le robinet de la tour à fût a un letage

inversé et peut être enlevé en tournant dans le sens

horaire.

2. Laver la poignée du robinet, le robinet de la tour à fût

et le ressort intérieur dans l’eau chaude savonneuse.

Laisser sécher avant de les réassembler.

Lorsque l'unité n'est pas utilisée

Ajuster le sélecteur de température sur "Warmer - Tiède", spécialement dans les

environnements les plus froids, car cet appareil ne s'auto-dégivre pas automatiquement et

de la glace risque de se former à l'intérieur.

REMARQUE: Pour éviter des dommages permanents à l’unité, ne jamais

utiliser d'objets pointus pour enlever la glace à l’intérieur de l’appareil.

Robinet de

la tour à fût

Poignée de

robinet

Ressort

FRANÇAIS

RETOURS ET GARANTIE

SI VOTRE APPAREIL NE FONCTIONNE PAS OU S'IL EST ENDOMMAGÉ QUAND VOUS LE RETIREZ

DE LA BOÎTE, VEUILLEZ LE RETOURNER IMMÉDIATEMENT À L'ENDROIT OÙ IL A ÉTÉ ACHETÉ.

HOMECRAFT

KEGERATOR

/ BK49BS

Pour toute question, communiquer par courriel ou au numéro de téléphone du service à

la clientèle, entre 08 h 00 et 17 h 00, du lundi au vendredi, heure normale du Centre.

Distribué par :

Nostalgia Products LLC

1471 Partnership Dr.

Green Bay, WI 54304-5685

Service à la clientèle

Téléphone : (920) 347-9122

Site Web : www.nostalgiaproducts.com

Demande pour le service à la clientèle

Pour soumettre une demande au service à la clientèle, rendez vous au www.nostalgiaproducts.com puis

remplissez le formulaire de demande au service à la clientèle puis cliquez sur le bouton Soumettre.

Un représentant vous contactera dès que possible.

Conditions de garantie du produit

Le groupe Nostalgia Products LLC (référé tel « l’Entreprise ») garantit que pour une période d’un

(1) an en date d’achat, ce produit est sans défaut de matériel et de fabrication selon une utilisation

normale à domicile, seulement si le fonctionnement et l’entretien du produit sont conforment aux

directives fournies. À titre de réparation exclusive et entière sous cette garantie, l’Entreprise pourra

à sa discrétion, réparer ou remplacer le produit défectueux, voire émettre un remboursement du

produit durant la période couverte sous garantie. Cette garantie n’est disponible seulement qu’à

l’acheteur d’origine du produit, en date d’achat au détail dudit produit et sera valide uniquement

avec le reçu de caisse d’origine, à titre de preuve d’achat, lequel est requis pour obtenir les bienfaits

reliés à cette garantie. Toute réclamation doit être rapportée à l’attention de l’Entreprise dans la

fenêtre de la période de la garantie, sans dépasser 30 jours à défaut de performance. Cette garantie

ne couvre pas l’usure normale ou dommage cause par l'expédition, la mauvaise manipulation, la

mauvaise utilisation, les accidents, les modications, les mauvaises pièces de remplacement, voire

toute autre utilisation anormale du produit à domicile. Il est possible que vous ayez à retourner le

produit (avec les frais de retour prépayés par vous) pour une inspection et une évaluation. Les frais

des coûts de retour ne sont pas remboursables. L'Entreprise n’est aucunement responsable pour les

retours endommagés ou perdus en transit. Autrement que spéciquement permit selon les directives

de fonctionnement, cette garantie s’applique à une utilisation à domicile à d'intérieur seulement.

An d'obtenir un service couvert sous cette garantie, veuillez contacter l'Entreprise au numéro de

téléphone inclut ci-haut ou en remplissant le formulaire de demande au service à la clientele, sur le

site www.nostalgiaproducts.com. La garantie est valide seulement aux États-Unis et au Canada.

Cette garantie prévaut toute autre garantie, expresse ou implicite incluant les garanties de qualité

marchande ou ayant une aptitude pour une intention en particulier, lesquelles sont exclues selon la

loi. Sous aucun prétexte l’Entreprise ne pourra être tenue responsable pour tout dommage indirect,

accidentel, conséquentiel ou spécial provenant de ou en relativité avec ce produit ou son utilisation.

Certains états, provinces ou juridictions n'allouent pas l'exclusion ou la limitation de tels dommages

accidentels ou conséquentiels, donc l'exclusion ou limitation suscitée peut ne pas s'appliquer à vous.

Cette garantie ne s’applique pas à la merchandise de renaissance.

Veuillez lire les directives de fonctionnement attentivement. Ne pas se

conformer aux directives de fonctionnement annulera cette garantie.

Pour plus d’informations, visitez notre site Web à www.nostalgiaproducts.com.

Aimez-nous sur Facebook à l’adresse www.facebook.com / NostalgiaElectrics.

Suivez nos conseils sur Pinterest à www.pinterest.com / nostalgiaelctrx.

Tweet avec nous sur Twitter à l’adresse www.twitter.com / NostalgiaElctrx.

ESPAÑOL

CONTENIDO

SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

PROTECCIONES IMPORTANTES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

PROTECCIONES IMPORTANTES ADICIONALES

. . . . . . . . . . . . . . . . . . . . . . 39

INTRODUCCIÓN

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

PARTES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

INSTALACIÓN DE LAS RUEDAS GIRATORIAS

. . . . . . . . . . . . . . . . . . . . . . . 44

DESCRIPCIÓN DEL ENSAMBLAJE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALACIÓN DE LA TORRE CON GRIFO

. . . . . . . . . . . . . . . . . . . . . . . . . . 45

CONEXIÓN DEL ACOPLADOR A LA TORRE CON GRIFO

. . . . . . . . . . . . . . . . . 45

CONEXIÓN DEL ACOPLADOR AL REGULADOR

. . . . . . . . . . . . . . . . . . . . . . 46

CONEXIÓN DEL REGULADOR AL TANQUE DE CO2

. . . . . . . . . . . . . . . . . . . 46

INSTALACIÓN COMPLETA DEL TANQUE DE CO2

. . . . . . . . . . . . . . . . . . . . . 47

MEDIDOR DE TEMPERATURA

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALACIÓN DE LA BARANDA / BANDEJA DE GOTEO

. . . . . . . . . . . . . . . . 48

UTILIZACIÓN DEL BARRIL DE CERVEZA

. . . . . . . . . . . . . . . . . . . . . . . . . . 49

AJUSTE DEL REGULADOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

CÓMO UTILIZAR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

CONVERTIR A REFRIGERADOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

CONSEJOS ÚTILES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

LIMPIEZA Y MANTENIMIENTO

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

DEVOLUCIONES Y GARANTÍA

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

SEGURIDAD

Especicaciones del aparato:

90 W, 115 V, 60 Hz

Su seguridad y la seguridad de los demás es muy importante.

Hemos dado muchos mensajes de seguridad importantes en este manual y en

el aparato. Siempre lea y cumpla con todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le avisa de los peligros potenciales que

pueden provocar serias lesiones a usted y a otros.

Todos los mensajes de seguridad seguirán al símbolo de alerta de seguridad.

Todos los mensajes de seguridad le indicarán cuál es el peligro potencial, cómo

reducir la posibilidad de lesiones, y qué puede suceder si no sigue las instrucciones.

ESPAÑOL

PROTECCIONES IMPORTANTES

Una persona que no haya leído y comprendido todas las instrucciones

de uso y seguridad no está calicada para utilizar este aparato. Todos

los usuarios de este dispositivo deben leer y comprender este Manual

de instrucciones antes de utilizar o limpiar este aparato.

Cuando se utiliza aparatos eléctricos, siempre se deben seguir algunas

medidas básicas de seguridad que incluyen las siguientes:

1. Lea todas las instrucciones antes de utilizar este aparato.

2. NO TOQUE las supercies calientes. Use agarraderas o mangos.

3. Este aparato NO ES UN JUGUETE.

4. Manténgalo fuera del alcance de los niños.

5. Sin supervisión los niños y las personas con discapacidad

intelectual nunca deben usar este aparato.

6. Es necesaria una supervisión estricta cuando los niños utilicen

el aparato o cuando se encuentren a su alrededor.

7. Como medida de protección contra el riesgo de descarga eléctrica, no sumerja el

cable, los enchufes ni ninguna otra parte de la unidad en agua ni en otros líquidos.

8. No haga funcionar el aparato si están faltando piezas o si están rotas.

9. Desenchufe el aparato de la red cuando no lo esté utilizando, antes

de retirar piezas y antes de su limpieza. Déjelo enfriar antes de colocar

o retirar cualquiera de las piezas, y antes de la limpieza.

10. NO utilice ningún aparato con el cable o el enchufe dañados, ni si el aparato

tiene desperfectos o SI se ha dañado de cualquier manera. Devolver el

aparato al taller de reparación más cercano para su reparación o ajuste.

11. El fabricante no recomienda el uso de otros aditamentos o accesorios diferentes a los

proporcionados por el fabricante. El uso de accesorios puede provocar lesiones.

12. NO utilice el aparato para otro uso que no sea el cual para el que está destinado.

13. NO lo utilice en exteriores. ÚNICAMENTE PARA USO INTERIOR

14. NO coloque el aparato sobre o cerca de un fogón de gas

o eléctrico o dentro de un horno caliente.

15. NO coloque ninguna pieza de este aparato en un lavavajillas.

16. NO permita que el cable cuelgue sobre el borde de la mesa o

del mostrador, ni que toque supercies calientes.

17. NUNCA deje la unidad desatendida mientras esté en uso o

cuando esté enchufada a una toma de corriente.

18. Debe ser extremadamente cuidadoso al mover cualquier aparato con comida caliente.

19. Siempre conecte primero el enchufe al aparato, luego enchufe el

cable a la toma de corriente. Para desconectar, mueva todos los

controles a “o” y luego retire el enchufe del tomacorriente.

PROTECCIONES ADICIONALES IMPORTANTES

Precauciones de seguridad operativa

1. Antes de desechar su aparato viejo, quite la puerta de las bisagras para

que los niños no puedan quedar fácilmente atrapados adentro.

ESPAÑOL

2. NO trate de rodar el KEGERATOR™ con barriles de cerveza cargados sobre piso alfombrado.

3. El aparato debe estar cerrado durante su utilización. NO deje la puerta

abierta cuando los niños están cerca del dispensador.

4. Este aparato no debe empotrarse o integrarse en un gabinete cerrado.

Sólo está diseñado para un montaje independiente.

5. NO utilice el aparato en presencia de vapores explosivos.

6. No manipule los controles.

Instrucciones para el cable eléctrico y el enchufe

1. RIESGO DE DESCARGA ELÉCTRICA: El incumplimiento de estas instrucciones

puede resultar en la muerte, incendio o descarga eléctrica.

• Enchufe en un tomacorrientes de 3 patas con conexión a tierra.

• NO retire la patilla de conexión de tierra.

• NO utilice un adaptador.

• NO utilice un cable de extensión.

2. La unidad DEBE conectarse a tierra. En caso de un corto circuito, la conexión

a tierra reduce el riesgo de descarga eléctrica al proporcionar un cable de

escape para la corriente eléctrica. Esta unidad está provista de un cable

que tiene un cable a tierra con un enchufe a tierra. Se debe enchufar en un

tomacorriente de pared instalado apropiadamente y conectado a tierra.

3. ADVERTENCIA: El uso incorrecto de la toma de tierra puede resultar en riesgo de sufrir

una descarga eléctrica. Si el enchufe no entra completo en el tomacorriente, contacte

a un electricista calicado. No trate de modicar el enchufe de ninguna manera.

4. Se provee un cable de alimentación corto para reducir el riesgo

resultante de enredarse o tropezar con un cable largo.

5. El fabricante no recomienda el uso de esta máquina en países que no admiten 120V

CA incluso si se está usando un adaptador, transformador o convertidor de voltaje.

Gas de CO2 (Dióxido de carbono)

1. ¡El gas de CO2 puede ser peligroso! Los cilindros de CO2 contienen gas comprimido de alta

presión, que pueden ser peligrosos si no se manejan adecuadamente. Asegúrese de leer

y comprender todos los procedimientos de los cilindros de CO2 antes de la instalación.

2. ¡Siempre conecte el cilindro de CO2 a un regulador! Si no lo hace,

puede provocar una explosión que dará como resultado lesiones

o la muerte cuando la válvula del cilindro esté abierta.

3. Nunca debe conectar el cilindro de CO2 directamente al barril de cerveza.

4. Siempre siga los procedimientos correctos al cambiar el cilindro de CO2.

5. Nunca deje caer o tire el cilindro de CO2.

6. Siempre mantenga los cilindros de CO2 lejos del calor. Guarde los cilindros

adicionales en un lugar fresco (preferiblemente 70° F). Sujételos rmemente

con una cadena en una posición vertical durante el almacenamiento.

7. SIEMPRE ventile y abandone la zona inmediatamente si se ha producido una fuga de CO2.

8. Hay dos dispositivos de seguridad en el sistema de presión en forma de una válvula.

Una función de seguridad está en la botella de CO2. La segunda está en el regulador.

9. Nunca trate de rellenar el cilindro de CO2 por su cuenta.

10. ¡IMPORTANTE! Si el refrigerador se ha colocado en una posición horizontal o

inclinada por algún período de tiempo, espere 8 horas antes de enchufar la unidad.

GUARDE ESTAS INSTRUCCIONES!

ESPAÑOL

INTRODUCCIÓN

Ideal para servir incluso a la multitud más sedienta, el HomeCraft™

KEGERATOR™ mantiene el ujo de cerveza y los buenos tiempos. Esta unidad

agrega un elemento único a las barbacoas del patio trasero, reuniones de

garaje, salas de recreación o simplemente para relajarse en el hogar.

Ubicación apropiada

Para garantizar de que el KEGERATOR™ funcione con máxima eciencia

para el que fue diseñado, manténgalo en un lugar donde haya una

adecuada circulación de aire y de tomas de corriente.

Escoja una ubicación donde el KEGERATOR™ esté lejos del

calor ni esté expuesto a la luz solar directa.

• Solo para uso en interiores. No debe utilizarse en exteriores.

• Diseñado para ser autosuciente y no debe colocarse en una zona integrada o empotrada.

• La unidad viene con una botella de CO2 de 2,5 libras, que debe

distribuir de dos a cuatro barriles de cerveza de 15 galones.

• Capacidad: 4,9 pies cúbicos

• Dimensiones de la unidad: Largo 24,80" x Ancho 20,08" x Alto 33,50"

• Las dimensiones siguientes se recomiendan para espacios libres cerca del KEGERATOR™:

Lados…………………… ¾” (19 mm)

Atrás……………………. 1” (25 mm)

• Peso de la unidad: 90,4 libras

Tipos de barriles compatibles

El KEGERATOR™ puede soportar un barril de tamaño completo, un barril pequeño o

dos barriles de 5 galones. NO SIRVE para barriles que no tengan tamaño estándar.

NOTA: El acoplador de barriles encaja solo con las válvulas de barriles

D-Sankey. Instalar el acoplador de barriles agregará altura al barril.

Barriles Barril de 1/6 Barril corto de ¼ Barril delgado de ¼ Barril de ½

Galones

5,23 7,75 7,75 15,50

Capacidad

del barril

1 1 1 1

Cervezas de

12 onzas

55 82 82 165

Peso (completo

en libras)

58 87 87 161

Barril de ½

(Tamaño grande)

Barril delgado de un cuarto

(Barril alto)

Barril de un sexto

Barril de un cuarto

(Barril Pony)

9 1/4" 16 1/8" 11 1/8" 16 1/8"

23 3/8" 23 3/8" 23 3/8"13 7/8"

ESPAÑOL

PARTES

Lea atentamente todas las instrucciones antes de ensamblar el KEGERATOR™.

¡IMPORTANTE! Coloque el KEGERATORTM en posición vertical por 8-10 horas

antes de enchufarlo en un tomacorriente eléctrico. Esto permitirá que el

refrigerante en la unidad de refrigeración se estabilice antes de encender.

Si aún no está seguro si su KEGERATOR™ ha sido correctamente ensamblado,

se recomienda que contacte al servicio al cliente, o a un instalador

calicado, como una cervecería o un lugar de venta de barriles

Piezas del adaptador para la lavadora/línea de cerveza

NOTA: La mayoría de las arandelas están ya instaladas en el KEGERATOR™.

Las piezas adicionales se incluyen en una bolsa de plástico. Consulte

el diagrama de piezas y los números de pieza correspondientes para

comprender dónde va cada arandela/pieza adicional.

Tapón para el

oricio de CO2

(Gabinete exterior)

Arandela direccional

de CO2

(Parte 5)

Tapón de contraujo

(Parte 5)

Abrazaderas de

mangueras

(Parte 4)

Arandela de metal

Cant. 2

(Parte 11)

Arandela de la

torre con grifo

(Parte 1)

Arandela de la

torre con grifo

(24 mm) (Parte 1)

Arandela del mango

de la llave (15 mm)

(Parte 2)

Arandela de la llave

de la torre con grifo

(13 mm) (Parte 3)

Arandela de alta

presión del regulador

(18 mm) (Parte 6)

Arandela acopladora

con sello para el cuerpo

(38 mm) (Parte 5)

Arandela acopladora

con sello para la sonda

(22 mm) (Parte 5)

Arandela acopladora

con sello interno

(23 mm)

(Parte 5)

Acoplador superior

Arandela

(20 mm) (Parte 5)

ESPAÑOL

Piezas

(1)

Torre con grifo

Cant

. 1

(2) Mango de la llave

Cant. 1

(3) Llave de la

torre con grifo

Cant. 1

(4)

Línea de CO2

Cant

. 1

(5) Acoplador de barriles

(Sistema Sankey D

de los EE. UU.)

Cant. 1

(6) Regulador

Cant. 1

(7)

Soporte del

tanque de CO2

Cant. 1

(8)

Tanque de

CO2 (vacío)

Cant. 1

(9)

Tapón del

gabinete superior

Cant

. 1

(10)

Llave de la

torre con grifo

Cant. 1

(11) Ruedas de

bloqueo delanteras

Cant. 2

(12) Ruedas traseras

sin bloqueo

Cant. 2

(13)Estante de alambres

Cant. 2

(14) Baranda

Cant. 1

(15) Bandeja de goteo

Cant. 1

ESPAÑOL

INSTALACIÓN DE LAS RUEDAS GIRATORIAS

NOTA: Cada una de las ruedas giratorias delanteras incluyen un mecanismo de

bloqueo para garantizar que la unidad no se deslice en pisos duros. Las ruedas

giratorias delanteras deben sujetarse a la parte delantera de la unidad, con

las ruedas giratorias traseras sin bloqueo y sujetadas en la parte trasera.

1. Vacíe el interior del gabinete y coloque la unidad

hacia abajo de lado. Para prevenir marcas o

rasguños, recomendamos colocar una pieza

de cartón o paño debajo del gabinete.

2. Para las ruedas giratorias delanteras, coloque las arandelas

de metal en los pernos de las ruedas giratorias, luego

inserte las ruedas giratorias en los oricios de las esquinas

inferiores del gabinete. (Las ruedas giratorias traseras no

requieren arandelas de metal). Ajuste cada rueda giratoria

girando cada soporte de metal en sentido horario.

3. Una vez que las cuatro ruedas giratorias se hayan apretado,

coloque el gabinete en su posición vertical.

Bloqueo de las ruedas giratorias delanteras

DESCRIPCIÓN DEL ENSAMBLAJE

Bloqueado Desbloqueado

Regulador

Tanque

de CO2

Acoplador de barriles

Torre con grifo

Línea de

CO2

ESPAÑOL

INSTALACIÓN DE LA TORRE CON GRIFO

Retire toda la cinta de embalaje de la torre con grifo.

CONEXIÓN DEL ACOPLADOR A LA TORRE CON GRIFO

Retire el resorte de embalaje y el tapón de

contraflujo desde dentro del acoplador

del barril, luego vuelva a insertar el

tapón de contraflujo en el acoplador

del barril (lado redondo hacia abajo).

Retire la tapa negra del embalaje de

la parte superior del acoplador, luego

coloque la arandela del acoplador

superior al ras y centrada en la parte

superior del acoplador del barril.

1. 2.

Retire y descarte

Insertar (lado

redondeado

hacia abajo)

Torre con

grifo

Torre con grifo

Arandela

Guíe la arandela de la torre con grifo hacia

arriba por la manguera de la torre con

grifo y deje que se asiente sobre la parte

superior del gabinete. Luego alimente

la manguera de la torre con grifo por el

orificio en la parte superior del gabinete.

Alinee las muescas en la parte inferior de

la torre con el oricio en la parte superior

del gabinete, luego inserte y gire la

torre en sentido horario para bloquearla

en su lugar (alrededor de ¼ vuelta).

Después de haber colocado la torre con

grifo en la parte superior del gabinete y que

la línea de la manguera se haya alimentado

mediante la parte inferior, instale la tuerca

de mariposa al acoplador de barriles.

ESPAÑOL

CONEXIÓN DEL ACOPLADOR AL REGULADOR

CONEXIÓN DEL REGULADOR AL TANQUE DE CO2

¡IMPORTANTE! Al comprar su primer barril de cerveza, debe también llenar el tanque de

CO2 mediante su proveedor local. Los tanques de CO2 se pueden llenar en lugares como

tiendas de soldadura, tiendas de fiestas, y en cualquier lugar donde se compran barriles.

Use una llave ajustable (no incluida) para

conectar el regulador al tanque de CO2.

Asegúrese de que la arandela de

alta presión de nylon blanco (ya

instalada) se instale al regulador.

Coloque el tanque de CO2 en el

soporte del tanque de CO2.

Alinee y enganche los 4 orificios del

soporte del tanque de CO2 con los tornillos

en la parte posterior de la unidad.

Si aún no se ha insertado, inserte la

arandela direccional de CO2 en el

acoplador del barril. Luego atornille la

línea de CO2 en el acoplador del barril.

Empuje el otro extremo de la línea de

CO2 por el oricio en la parte posterior

del gabinete. Deslice luna abrazadera

de manguera en la línea de CO2, luego

conecte la manguera al accesorio

texturado en la parte posterior del

regulador. Sujete la línea de CO2

ajustando la abrazadera de manguera

con un destornillador de cabeza plana.

Hose

Clamp

ESPAÑOL

INSTALACIÓN DEL TANQUE DE CO2 COMPLETA

A continuación se incluye una descripción de cómo el panel interior y

trasero de su KEGERATOR™ deben verse en este punto del ensamble.

¡PELIGRO! ¡El gas de CO2 puede ser peligroso!

Los cilindros de CO2 contienen gas con alta

presión, que pueden ser peligrosos si se manejan

inadecuadamente. Deben manipularse con cuidado.

Línea

de CO2

Se conecta

al barril

Manguera

de la torre

con grifo

Acoplador

de barriles

Gabinete interior Exterior trasero

Tanque

de CO2

Regulador

Línea de

CO2

ESPAÑOL

MEDIDOR DE TEMPERATURA

El indicador de temperatura se ubica en el gabinete interior

del KEGERATOR™ en la esquina superior izquierda.

NOTA: Antes de comprar un barril de cerveza, deje enfriar la unidad por 48 horas.

INSTALACIÓN DE LA BARANDA /

BANDEJA DE GOTEO

1. Coloque la baranda sobre la unidad y

alinee todas las clavijas de la baranda

con los oricios sobre la unidad.

2. Fije la baranda a la unidad empujando las clavijas

dentro de los oricios correspondientes.

3. Coloque la bandeja de goteo en

la base de la torre con grifo.

Mango de la

torre con grifo

Ensamblaje de la

torre con grifo

Baranda

Bandeja de

goteo

APAGADO

1 2 3 4 5 6 7

Más caliente Más fríoUso normal

ESPAÑOL

UTILIZACIÓN DEL BARRIL DE CERVEZA

(BARRIL DEL TIPO DE UNA VÁLVULA)

Asegúrese de que el mango negro

del acoplador se encuentre en la

posición abierta (hacia arriba), luego

inserte el acoplador en el cuello de

bloqueo del barril de cerveza.

Gire el acoplador en sentido horario hasta

que se bloquee rmemente en su posición.

Asegúrese de que la torre con grifo se

encuentre en la posición cerrada (mango hacia

arriba). Sujete la conexión tirando del mango

del acoplador hacia afuera y empujándolo

hasta que se bloquee en su posición. El

mango emitirá un chasquido cuando se

ajuste en su posición nal hacia abajo. Esta

acción abrirá las válvulas de cerveza y gas

de CO2. El barril está ahora habilitado.

ESPAÑOL

AJUSTE DEL REGULADOR

El regulador conecta el tanque de CO2 a la línea de CO2, al tiempo que mide el

PSI (libras por pulgada cuadrada) y el volumen de CO2 en el tanque. Ajuste el

manómetro de salida entre 8 y 12 PSI para una cabeza nítida y llena de espuma.

Descripción

Se conecta al

tanque de CO2

Se conecta a la

línea de CO2

Indicador de presión:

Ajusta la presión de salida

(aoje el tornillo de ajuste

con una llave Allen)

Manómetro de salida:

Mide el PSI del ujo saliente

de CO2 del tanque de

CO2 al barril (0-60 PSI)

Válvula de corte de

CO2

: (Mostrada en

posición abierta)

Válvula de

descompresión (PRV):

Permite que el gas uya

por el regulador para

obtener una lectura

precisa de presión.

ESPAÑOL

Cómo ajustar el regulador

Una vez que se alcanza la presión deseada, ajuste el anillo

de bloqueo interno. Tire de la PRV para asegurar el sellado

correcto. De ser necesario, re ajuste su conguración.

Luego, abra la válvula de corte de CO2 en el regulador

para permitir que el gas uya del regulador al acoplador

del barril. Usted escuchará al barril presurizándose.

La aguja de salida descenderá momentáneamente

hasta que la presión se haya igualado. Luego, la

aguja regresará al punto que usted determinó.

Finalmente, sugerimos que vuelva a comprobar la presión de salida en el regulador, y si es

necesario vuelva a ajustar comenzando por el paso No. 1 hasta alcanzar la presión deseada.

Lentamente gire el dial completamente hasta el

negativo, luego tire de la válvula de descompresión

(PRV) para asegurar una lectura precisa. Luego gire

muy lentamente el indicador de presión en sentido

horario hasta que la presión deseada se muestre en

el manómetro de salida (se recomienda 8-12 PSI).

» Girarlo en sentido horario aumentará

la presión de salida (mayor PSI).

» Girarlo en sentido antihorario reducirá

la presión de salida (menor PSI).

Cierre la válvula de corte en el regulador, y abra

la válvula del tanque de CO2 por completo

girándola en sentido antihorario.

ESPAÑOL

CÓMO UTILIZAR

Siga los pasos siguientes para dispensar cerveza de su KEGERATOR™.

1. Asegúrese de que la unidad está enchufada en un tomacorriente de CA con conexión a tierra.

2. Coloque la bandeja de goteo debajo del grifo de cerveza

para evitar derrames por exceso de cerveza.

3. Para dispensar cerveza, tire del mango hacia usted. Consulte la sección

Colocación del grifo del barril de cerveza si no se dispensa cerveza.

4. Al servir, sujete el vaso en un ángulo de 45°. Cuando esté ²/3 lleno, enderece

el cristal. Idealmente, una espuma adecuada debe tener una cabeza bien

cremosa y el collar en un vidrio promedio debe ser de ¾” a 1” de alto.

5. Aumente la presión si la cerveza sale muy lentamente (vea la sección

Ajuste del regulador). En general, se recomienda un PSI de 8-10.

6. ¡Salud!

CONVERTIR A REFRIGERADOR

Siga estos pasos para convertir fácilmente su KEGERATOR™ en un refrigerador.

Retire todas las piezas y mangueras del interior y el exterior de la unidad,

incluidas todas las mangueras, el tanque de CO2 y la torre con grifo.

Para sellar la unidad, inserte el tapón superior del gabinete

en la abertura en la parte superior del gabinete.

Coloque los bastidores de alambre incluidos en el interior del

gabinete para ajustarse a sus necesidades de refrigeración.

Luego inserte el tapón del orificio de CO2 en el orificio

del alinea de CO2 ubicado en la esquina superior

izquierda en la parte trasera exterior del gabinete.

ESPAÑOL

CONSEJOS ÚTILES

• ¡IMPORTANTE! Si el refrigerador se ha colocado en una posición horizontal o inclinada

por algún período de tiempo, espere 8 horas antes de enchufar la unidad.

• Se recomienda lavar las mangueras con agua antes de utilizarlas por

primera vez para eliminar el polvo y la suciedad del envío.

• Abra el tanque de CO2 con ¼ de vuelta para comenzar, luego use el regulador

para ajustar el ujo deseado. Si no es suciente, continúe abriendo el tanque de

CO2 por ¼ de vuelta y use un regulador hasta alcanzar el ajuste deseado.

• Es normal ver cómo se produce la condensación en el grifo. Se

produce por la diferencia de temperatura entre la cerveza fría y el

interior del grifo cuando la cerveza uye a través de la línea.

• La humedad puede causar acumulación de hielo dentro de la unidad, por lo que

será necesario descongelar periódicamente. Un oricio en la parte posterior de

la unidad que permitirá drenar agua del KEGERATOR™.

NOTA: : No use objetos

losos para retirar la acumulación de hielo, ya que esto puede dañar la unidad.

Cerveza espumosa

Siga estos pasos para no obtener cerveza espumosa:

1. Conrme que el resorte del empaque en el acoplador del barril se haya retirado y desechado.

No trate de colocarlo dentro del acoplador del barril cuando la unidad esté ensamblada.

2. Asegúrese de que se inserte solo un tapón de reujo y que entre con facilidad si se

voltea el acoplador del barril. Si tiene que retirarlo a la fuerza con un destornillador, se

podrá atorar en el acoplador del barril. Trate de cambiarlo con su reemplazo incluido.

3. Conrme que las líneas de cerveza no estén dobladas y que están limpias.

4. Quizás tenga que bajar su presión, incluso si está por debajo de la recomendada, 8-12 PSI:

• Antes de bajar la presión, cierre la válvula de cierre de CO2 (a la posición de las 9

en punto) y utilice una llave Allen de 1,5 mm para aojar el tornillo Allen de ajuste

en el dial de ajuste +/- rojo. Esto evitará que exceso de CO2 entre en el barril.

• Ajuste la presión a 8 PSI o menos. Bloquee el dial +/- rojo

de vuelta a su lugar al apretar con la llave Allen.

• Tire la válvula de descompresión en el regulador para

obtener una lectura precisa de la presión de CO2..

• Con la válvula de cierre todavía cerrada, muévase hacia abajo al acoplador.

• Tire la válvula de descompresión en el acoplador para eliminar cualquier

exceso de CO2 que pueda haber sido presionado en el barril a otro punto.

• Una vez que la mayoría o todos se hayan liberado, abra la válvula de

cierre (posición de las 6 en punto) y trate de servir cerveza.

5. Considere que empellar un barril puede crear cerveza espumosa.

6. La temperatura también puede afectar a la cerveza, así que asegúrese de

que no esté muy caliente o muy fría. 37 °F es una temperatura ideal.

7. Una válvula defectuosa en el barril puede causar que el acoplador del barril no

selle bien. Asegúrese de que todas las conexiones estén bien ajustadas. Asegúrese

de que todas las arandelas estén intactas y colocadas correctamente. Conrme

que la arandela direccional tenga un oricio al sujetarla entre los dedos.

ESPAÑOL

LIMPIEZA Y MANTENIMIENTO

Para prevenir la acumulación de levadura, moho y bacterias, se recomienda que limpie

su KEGERATOR™ cada vez que cambia un barril o cada cinco semanas, el plazo menor.

No utilice NUNCA una esponja, un paño abrasivo o un estropajo de acero con este aparato.

Limpieza de las líneas de cerveza

Para obtener mejores resultados, recomendamos comprar un kit de limpieza

de línea de cerveza. Existen varios métodos diferentes para limpiar líneas

de cerveza, incluido kits de limpieza con bomba manual, kits de limpieza

presurizada y bombas de limpieza con recirculación. Siga las instrucciones

incluidas en cada kit para limpiar sus líneas de cerveza KEGERATOR™.

Limpieza de la llave de la torre con grifo

Cuando los residuos de cerveza que quedan en la llave de la torre con grifo se evaporan,

dejan azúcares pegajosos que pueden dicultar el movimiento del mango. Para evitarlo,

limpie la llave de la torre con grifo después de cada uso.

¡IMPORTANTE! Asegúrese de retirar el grifo del barril

antes de quitar la llave de la torre con gri.

1. Retire el mango de la llave, luego use la llave de la

torre con grifo para retirar la llave de la torre con grifo.

Asegúrese de no aojar el resorte interno al quitar la llave

de la torre con grifo.

NOTA: La llave de la torre con grifo posee una rosa inversa

y puede quitarse al girarla en sentido horario.

2. Lave el mango de la llave, la llave de la torre con grifo y

el resorte interno en agua caliente y jabonosa. Permita

que las partes se sequen antes de reensamblar.

Cuando la unidad no está en uso

Ajuste el medidor de temperatura a “Más caliente”, especialmente en ambientes más fríos ya

que esta unidad no se descongela automáticamente y puede acumularse hielo dentro de la

unidad.

NOTA: Para evitar daños permanentes a la unidad, nunca utilice objetos

losos para quitar el hielo acumulado dentro de la unidad.

Llave de la

torre con grifo

Mango de

la llave

Resorte

ESPAÑOL

DEVOLUCIONES Y GARANTÍA

SI LA UNIDAD NO FUNCIONA O ESTÁ DAÑADA AL SACARLA POR PRIMERA VEZ

DE LA CAJA, DEVUÉLVALA AL LUGAR DE COMPRA INMEDIATAMENTE.

HOMECRAFT™ KEGERATOR™ / BK49BS

Si tiene preguntas, contacte con nosotros por correo electrónico o por el número

telefónico de servicio al cliente que aparece a continuación en el horario de

8:00 AM a 5:00 PM, de lunes a viernes, Hora Estándar del Este.

Distribuida por:

Nostalgia Products LLC

1471 Partnership Dr.

Green Bay, WI 54304-5685

Servicio al cliente

Teléfono: (920) 347-9122

Web: www.nostalgiaproducts.com

Solicitud de servicio al cliente

Para enviar una solicitud al Servicio al Cliente, vaya a www.nostalgiaproducts.com, llene

el formulario de Solicitud de Servicio al Cliente y haga clic en el botón Enviar.

Un representante le contactará tan pronto como sea posible.

Términos de garantía del producto

Po este medio, Nostalgia Products LLC (la “Compañía”) garantiza que por un período de un (1) año a

partir de la fecha de compra original, este producto estará sin defectos en cuanto a materiales y mano

de obra en uso normal en casa, siempre que el producto se maneje y mantenga de acuerdo con las

instrucciones de manejo. Como único y exclusivo remedio en virtud de esta garantía, la Compañía, a

su discreción, podrá optar por reparar o sustituir el producto que se encuentre defectuoso, o emitir un

reembolso por el producto durante el período de garantía. Esta garantía sólo está disponible para el

comprador original minorista del producto a partir de la fecha inicial de compra al por menor, y sólo es

válida con el recibo de compra original, y como prueba de la fecha de compra, es necesario obtener los

benecios de la garantía. Todos los reclamos de garantía deben hacerse a la atención de la Compañía

dentro del período de garantía y no más tarde que 30 días desde la imposibilidad de realizarlo. Esta

garantía no cubre el desgaste normal o daños ocasionados por el embarque, malos manejos, mal uso,

accidentes, alteración, piezas de cambio incorrectas, o algo distinto al uso doméstico normal. Es posible

que deba devolver el producto (con los gastos de envío pagados por usted) para inspección y evaluación.

Los costos de envío no son reembolsables. La empresa no se hace responsable por devoluciones

dañadas o perdidas en tránsito. A menos que se indique lo contrario especícamente permitido por

las instrucciones de manejo, esta garantía sólo se aplica al uso en interiores de las viviendas. Para

realizar una reparación bajo esta garantía, comuníquese con la Compañía mediante el número de

teléfono indicado anteriormente o al llenar el formulario de consulta para el servicio de Atención al

Cliente en www.nostalgiaproduct s.com. El período de garantía sólo es válido en EE.UU. y Canadá.

Esta garantía está en lugar de cualquier otra garantía, expresa o implícita, incluso las garantías de

comerciabilidad y conveniencia para un propósito en particular, que quedan excluidas en la medida

permitida por la ley. En ningún caso la compañía será responsable de cualquier daño indirecto, incidental,

consecuente, especial o daños que surjan o estén relacionados con este producto o la utilización del

mismo. Algunos estados, provincias o corregimientos no permiten la exclusión o la limitación de daños

incidentales o consecuentes, por lo que la exclusión o la limitación anterior quizás no se aplique a usted.

Esta garantía no se aplica a mercancía reelaborada.

Lea las instrucciones de manejo cuidadosamente. El incumplimiento

de las instrucciones de manejo anulará esta garantía.

Para obtener más información, visítenos en línea en www.nostalgiaproducts.com.

Me Gusta en Facebook en www.facebook.com / NostalgiaElectrics.

Siga nuestros consejos sobre Pinterest en www.pinterest.com / nostalgiaelctrx.

Tweet con nosotros en Twitter en www.twitter.com / NostalgiaElctrx.

Homecraft BK49BS Full-Size Kegerator Draft Beer Dispenser & Beer Cooler

Product's Documents

User Manual

Specifications

Homecraft BK49BS Questions and Answers
