Safe Operation Practices • Assembly & Set-Up • Controls & Operation • Product Care
WARNING!
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
OperatOr’s Manual
Form No. 769-17374B
(March 9, 2021)
NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all
models and the model depicted may differ from yours.
Z-Force
Steering Wheel
Safe Operation Practices ........................................ 2
Assembly & Set-Up .................................................. 7
Controls & Operation .............................................10
Product Care ...........................................................15
Parts/Warranty .............. See Separate Supplement
Table of Contents

Safe Operation Practices
1
2
General Operation
1. Read, understand, and follow all
instructions on the machine and in
the manual(s) before attempting
to assemble and operate. Keep this
manual in a safe place for future and
regular reference and for ordering
replacement parts.
2. Be familiar with all controls and their
proper operation. Know how to stop the
machine and disengage them quickly.
3. Never allow children under 14 years of
age to operate this machine. Children 14
and over should read and understand
the instructions and safe operation
practices in this manual and on the
machine and should be trained and
supervised by an adult.
4. Never allow adults to operate this
machine without proper instruction.
5. To help avoid blade contact or a thrown
object injury, keep bystanders, helpers,
children, and pets at least 75 feet (23
meters) from the machine while it is
in operation. Stop machine if anyone
enters the area.
6. Thoroughly inspect the area where the
equipment is to be used. Remove all
stones, sticks, wire, bones, toys, and
other foreign objects which could be
picked up and thrown by the blade(s).
Thrown objects can cause serious
personal injury.
7. Plan your mowing pattern to avoid
discharge of material toward roads,
sidewalks, bystanders, and the like. Also,
avoid discharging material against a
wall or obstruction which may cause
discharged material to ricochet back
toward the operator.
8. Always wear safety glasses or safety
goggles during operation and while
performing an adjustment or repair
to protect your eyes. Thrown objects
which ricochet can cause serious injury
to the eyes.
9. Wear sturdy, rough-soled work shoes
and close-fitting slacks and shirts. Loose
fitting clothes and jewelry can be caught
in movable parts. Never operate this
machine in bare feet or sandals.
10. Be aware of the tractor and attachment
discharge direction and do not point it
at anyone. Do not operate the tractor
without the discharge cover or entire
grass catcher in its proper place.
11. Do not put hands or feet near rotating
parts or under the cutting deck. Contact
with the blade(s) can amputate hands
and feet.
12. A missing or damaged discharge cover
can cause blade contact or thrown
object injuries.
13. Stop the blade(s) when crossing gravel
drives, walks, or roads and while not
cutting grass.
14. Watch for traffic when operating near or
crossing roadways. This machine is not
intended for use on any public roadway.
15. Do not operate the machine while under
the influence of alcohol or drugs.
16. Mow only in daylight or good
artificial light.
17. Never carry passengers.
18. Back up slowly. Always look down
and behind before and while backing
to avoid a back-over accident. Be
aware and pay attention to the safety
system function that stops power to
the blades when driving in reverse. If
not functioning properly, contact an
authorized dealer for safety system
inspection and repair.
19. Slow down before turning. Operate
the machine smoothly. Avoid erratic
operation and excessive speed.
20. Disengage blade(s), set parking brake,
stop engine, and wait until the blade(s)
come to a complete stop before
removing grass catcher, emptying grass,
unclogging chute, removing any grass or
debris, or making any adjustments.
21. Never leave a running machine
unattended. Always turn off blade(s),
place drive control levers/pedals in
neutral, set parking brake, stop engine,
and remove key before dismounting.
WARNING
This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this
manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury. When you see this symbol - HEED ITS WARNING!
WARNING
CALIFORNIA PROPOSITION 65
Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.
Battery posts, terminals, and related accessories contain lead and lead compounds, chemicals known to the State of California to cause cancer and reproductive harm. Wash hands
after handling.
DANGER
This machine was built to be operated according to the safe operation practices in this manual. As with any type of power equipment, carelessness or error on the part of the operator can
result in serious injury. This machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death.
22. Use extra care when loading or
unloading the machine into a trailer
or truck. This machine should not be
driven up or down ramp(s), because the
machine could tip over, causing serious
personal injury. The machine must be
pushed manually on ramp(s) to load or
unload properly.
23. Muffler and engine become hot and can
cause a burn. Do not touch.
24. Check overhead clearances carefully
before driving under low hanging tree
branches, wires, door openings, etc.,
where the operator may be struck or
pulled from the machine, which could
result in serious injury.
25. Disengage all attachment clutches, set
the parking brake to the ‘ON’ position,
or on control lever tractors move the
RH and LH drive control levers fully
outward to the neutral position, before
attempting to start the engine.
26. Your machine is designed to cut
normal residential grass of a height
no more than 10”. Do not attempt to
mow through unusually tall, dry grass
(e.g., pasture) or piles of dry leaves. Dry
grass or leaves may contact the engine
exhaust and/or build up on the tractor
deck presenting a potential fire hazard.
27. Use only accessories and attachments
approved for this machine by the
machine manufacturer. Read,
understand, and follow all instructions
provided with the approved accessory
or attachment.
28. Data indicates that operators, age 65
years and above, are involved in a large
percentage of riding tractor-related
injuries. These operators should evaluate
their ability to operate the riding tractor
safely enough to protect themselves and
others from serious injury.
29. If situations occur which are not covered
in this manual, use care and good
judgment. Contact your customer
service representative for assistance.

3Section 1 — Safe operation practiceS
Slope Operation
Slopes are a major factor related to loss of
control and tip-over accidents which can result
in severe injury or death. All slopes require
extra caution. If you cannot back up the slope
or if you feel uneasy on it, do not mow it.

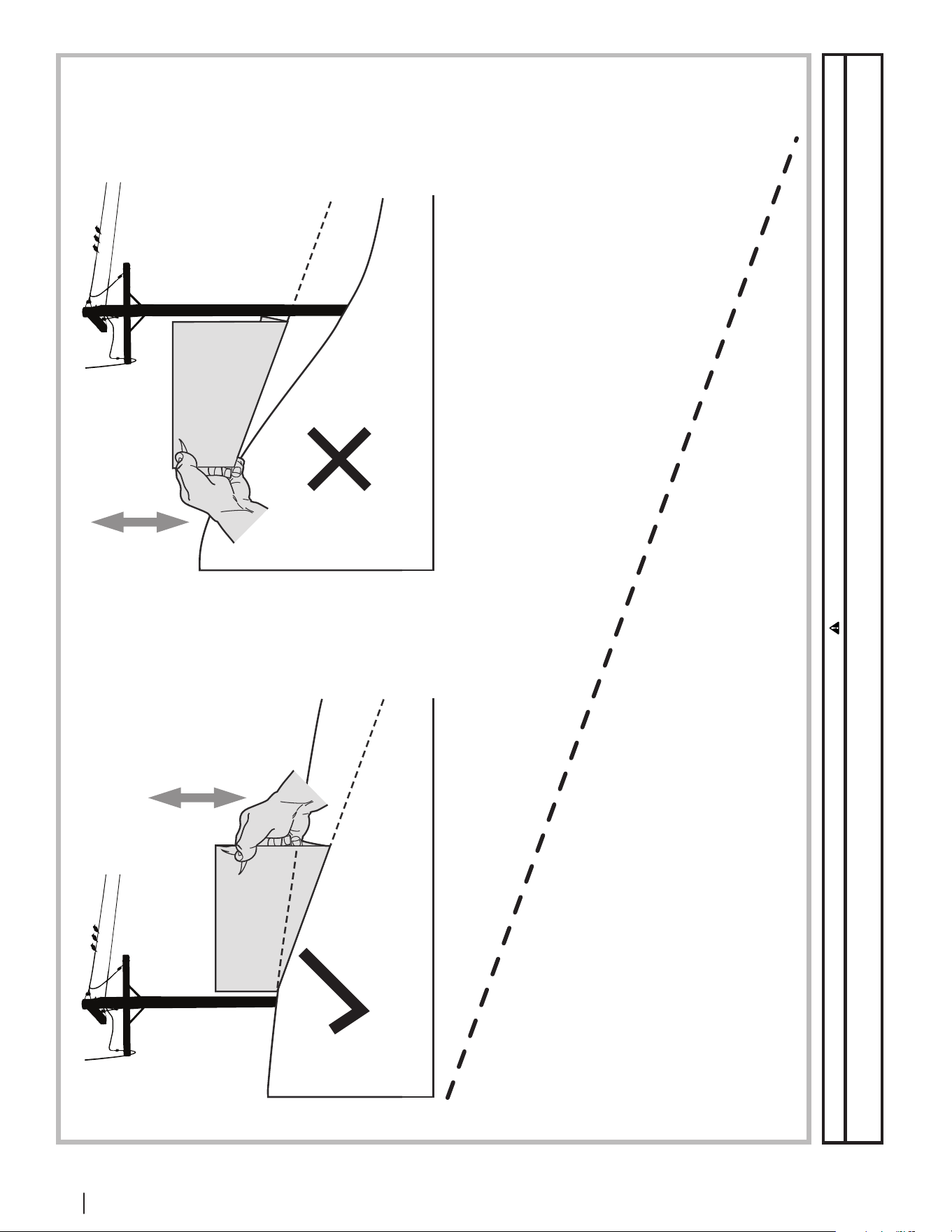

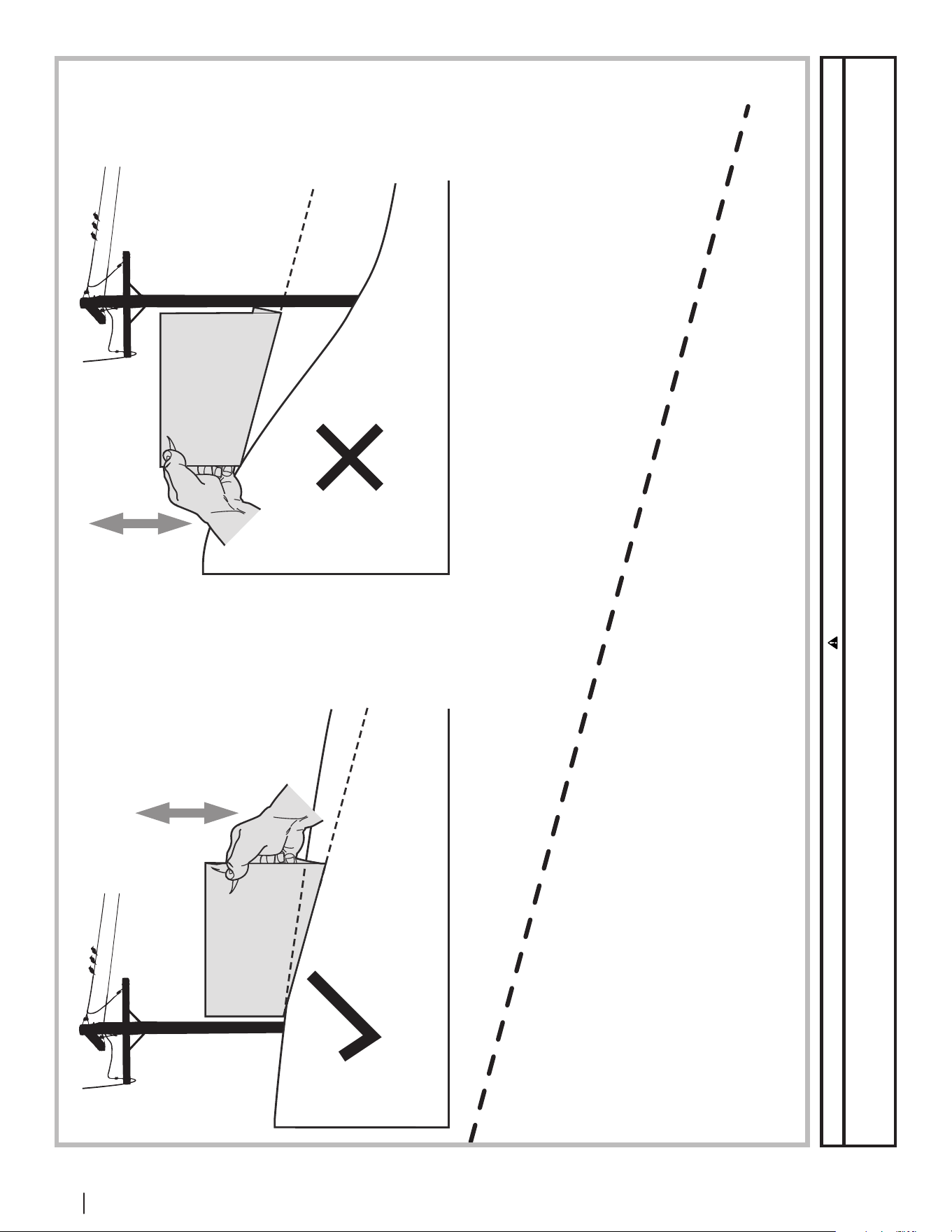

For your safety, use the slope gauge included
as part of this manual to measure slopes before
operating this machine on a sloped or hilly
area. If the slope is greater than 20°/35% as
shown on the slope gauge, do not operate
this machine on that area or serious injury
could result.
Do:
1. Mow across slopes, not up and down.
Exercise extreme caution when
changing direction on slopes.
2. Watch for holes, ruts, bumps, rocks, or
other hidden objects. Uneven terrain
could overturn the machine. Tall grass
can hide obstacles.
3. Use slow speed. Choose a low enough
speed so that you will not have to stop
while on the slope. Avoid starting or
stopping on a slope. If the tires are
unable to maintain traction, disengage
the blades and proceed slowly and
carefully straight down the slope.
4. Follow the manufacturer’s
recommendations for wheel weights or
counterweights to improve stability.
5. Use extra care with grass catchers or
other attachments. These can change
the stability of the machine.
6. Keep all movement on the slopes slow
and gradual. Do not make sudden
changes in speed or direction. Rapid
acceleration or deceleration could cause
the front of the machine to lift and
rapidly flip over backwards, which could
cause serious injury.
Do Not:
1. Do not turn on slopes unless necessary;
then turn slowly uphill and use extra
care while turning.
2. Do not mow near drop-offs, ditches,
or embankments. The tractor could
suddenly turn over if a wheel is over
the edge of a cliff, ditch, or if an edge
caves in.
3. Do not try to stabilize the machine by
putting your foot on the ground.
4. Do not use a grass catcher on
steep slopes.
5. Do not mow on wet grass. Reduced
traction could cause sliding.
6. Do not tow heavy pull behind
attachments (e.g. loaded dump cart,
lawn roller, etc.) on slopes greater than
5°/9%. When going down hill, the extra
weight tends to push the tractor and
may cause you to lose control (e.g.
tractor may speed up, braking and
steering ability are reduced, attachment
may jack-knife and cause tractor
to overturn).
Children
1. Tragic accidents can occur if the
operator is not alert to the presence of
children. Children are often attracted to
the machine and the mowing activity.
They do not understand the dangers.
Never assume that children will remain
where you last saw them.
a. Keep children out of the mowing
area and in watchful care of a
responsible adult other than
the operator.
b. Be alert and turn machine off if a
child enters the area.
c. To avoid back-over accidents,
always look behind and down for
small children.
d. Never carry children, even
with the blade(s) shut off. They
may fall off and be seriously
injured or interfere with safe
machine operation.
e. Use extreme care when
approaching blind corners,
doorways, shrubs, trees, or other
objects that may block your
vision of a child who may run into
the path of the machine.
f. Keep children away from hot or
running engines. They can suffer
burns from a hot muffler.
g. Remove key when machine
is unattended to prevent
unauthorized operation.
2. Never allow children under 14 years of
age to operate this machine. Children 14
and over should read and understand
the instructions and safe operation
practices in this manual and on the
machine and should be trained and
supervised by an adult.
Towing
1. Tow only with a machine that has a
hitch designed for towing. Do not
attach towed equipment except at the
hitch point.
2. Follow the manufacturer’s
recommendation for weight limits for
towed equipment and towing on slopes.
3. Never allow children or others in or on
towed equipment.
4. On slopes, the weight of the towed
equipment may cause loss of traction
and loss of control.
5. Travel slowly and allow extra distance
to stop.
6. Do not shift to neutral and
coast downhill.
Service
Safe Handling of Gasoline:
1. To avoid personal injury or property
damage use extreme care in handling
gasoline. Gasoline is extremely
flammable and the vapors are
explosive. Serious personal injury
can occur when gasoline is spilled on
yourself or your clothes which can
ignite. Wash your skin and change
clothes immediately.
a. Use only an approved
gasoline container.
b. Extinguish all cigarettes, cigars,
pipes, and other sources
of ignition.
c. Never fuel machine indoors.
d. Never remove gas cap or add
fuel while the engine is hot or
running. Allow engine to cool at
least 5 minutes before refueling.
e. Never over fill fuel tank. Fill tank
to no more than 1/2 inch below
bottom of filler neck to allow
space for fuel expansion.
f. Replace gasoline cap and
tighten securely.
g. If gasoline is spilled, wipe it off
the engine and equipment.
Move machine to another area.
Wait 5 minutes before starting
the engine.
h. To reduce fire hazards, keep
machine free of grass, leaves, or
other debris build-up. Clean up
oil or fuel spillage and remove
any fuel soaked debris.
i. Never store or re-fuel the
machine or fuel container
inside where there is an open
flame, spark or pilot light as on
a water heater, space heater,
furnace, clothes dryer or other
gas appliances.
j. Allow machine to cool at least 5
minutes before storing.
2. Avoid static discharge
a. Never fill containers inside a
vehicle or on a truck or trailer bed
with a plastic liner. Always place
containers on the ground away
from your vehicle before filling.
b. When practical, remove gas-
powered equipment from the
truck or trailer and refuel it on
the ground. If this is not possible,
then refuel such equipment on a
trailer with a portable container,
rather than from a gasoline
dispenser nozzle.
c. Keep the nozzle in contact
with the rim of the fuel tank or
container opening at all times
until fueling is complete. Do not
use a nozzle lock-open device.
General Service
1. Never run an engine indoors or in a
poorly ventilated area. Engine exhaust
contains carbon monoxide, an odorless
and deadly gas.
2. Before cleaning, repairing, or inspecting,
make certain the blade(s) and all moving
parts have stopped. Disconnect the
spark plug wire and ground against the
engine to prevent unintended starting.

4 Section 1 — Safe operation practiceS
3. Periodically check to make sure the
blades come to a complete stop within
approximately 5 seconds after operating
the blade disengagement control. If
the blades do not stop within this time
frame, your machine should be serviced
professionally by an authorized dealer.
4. Regularly check the safety interlock
system for proper function, as described
later in this manual. If the safety interlock
system does not function properly, have
your machine serviced professionally by
an authorized dealer.
5. Check the blade(s) and engine mounting
bolts at frequent intervals for proper
tightness. Also, visually inspect blade(s)
for damage (e.g., excessive wear, bent,
cracked). Replace the blade(s) with the
original equipment manufacturer’s
(O.E.M.) blade(s) only, listed in this
manual. Use of parts which do not meet
the original equipment specifications
may lead to improper performance and
compromise safety!
6. Tractor blades are sharp. Wrap the blade
or wear gloves, and use extra caution
when servicing them.
7. Keep all nuts, bolts, and screws tight
to be sure the equipment is in safe
working condition.
8. Never tamper with the safety interlock
system or other safety devices. Check
their proper operation regularly.
9. After striking a foreign object, stop
the engine, disconnect the spark plug
wire(s), and ground against the engine.
Thoroughly inspect the machine for
any damage. Repair the damage before
starting and operating.
10. Never attempt to make adjustments or
repairs to the machine while the engine
is running.
11. Grass catcher components and the
discharge cover are subject to wear and
damage which could expose moving
parts or allow objects to be thrown.
For safety protection, frequently check
components and replace immediately
with original equipment manufacturer’s
(O.E.M.) parts only, listed in this manual.
Use of parts which do not meet the
original equipment specifications may
lead to improper performance and
compromise safety!
12. Do not change the engine governor
settings or over-speed the engine. The
governor controls the maximum safe
operating speed of the engine.
13. Maintain or replace safety and
instruction labels, as necessary.
14. Observe proper disposal laws and
regulations for gas, oil, etc. to protect
the environment.
15. According to the Consumer Products
Safety Commission (CPSC) and the U.S.
Environmental Protection Agency (EPA),
this product has an Average Useful
Life of seven (7) years, or 270 hours of
operation. At the end of the Average
Useful Life have the machine inspected
annually by an authorized service dealer
to ensure that all mechanical and safety
systems are working properly and not
worn excessively. Failure to do so can
result in accidents, injuries, or death.
Do not modify engine
To avoid serious injury or death, do not
modify engine in any way. Tampering with
the governor setting can lead to a runaway
engine and cause it to operate at unsafe
speeds. Never tamper with factory setting of
engine governor.
Notice Regarding Emissions
Engines which are certified to comply with
California and federal EPA emission regulations
for SORE (Small Off Road Equipment) are
certified to operate on regular unleaded
gasoline, and may include the following
emission control systems: Engine Modification
(EM) and Three Way Catalyst (TWC), if
so equipped.
When required, models are equipped with
low permeation fuel lines and fuel tanks for
evaporative emission control. California models
may also include a carbon canister. Please
contact Customer Support for information
regarding the evaporative emission control
configuration for your model.
Spark Arrestor
WARNING
This machine is equipped with an internal combustion
engine and should not be used on or near any
unimproved forest-covered, brush-covered, or grass-
covered land unless the engine’s exhaust system is
equipped with a spark arrestor meeting applicable
local or state laws (if any).
If a spark arrestor is used, it should be
maintained in effective working order by
the operator. In the State of California the
above is required by law (Section 4442 of the
California Public Resources Code). Other states
may have similar laws. Federal laws apply on
federal lands.
A spark arrestor for the muffler is available
through your nearest engine authorized
service dealer or contact the service
department, P.O. Box 361131, Cleveland,
Ohio 44136-0019.

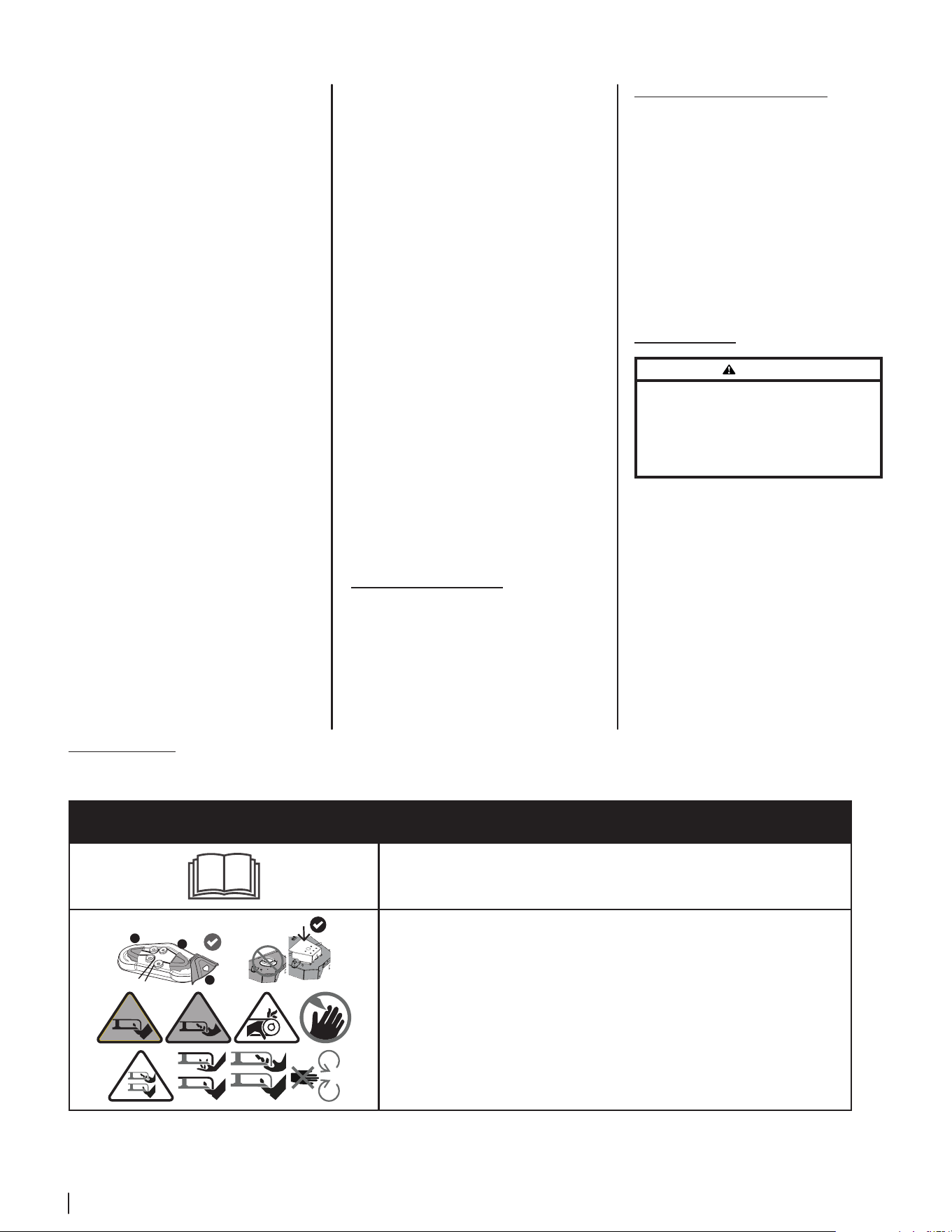

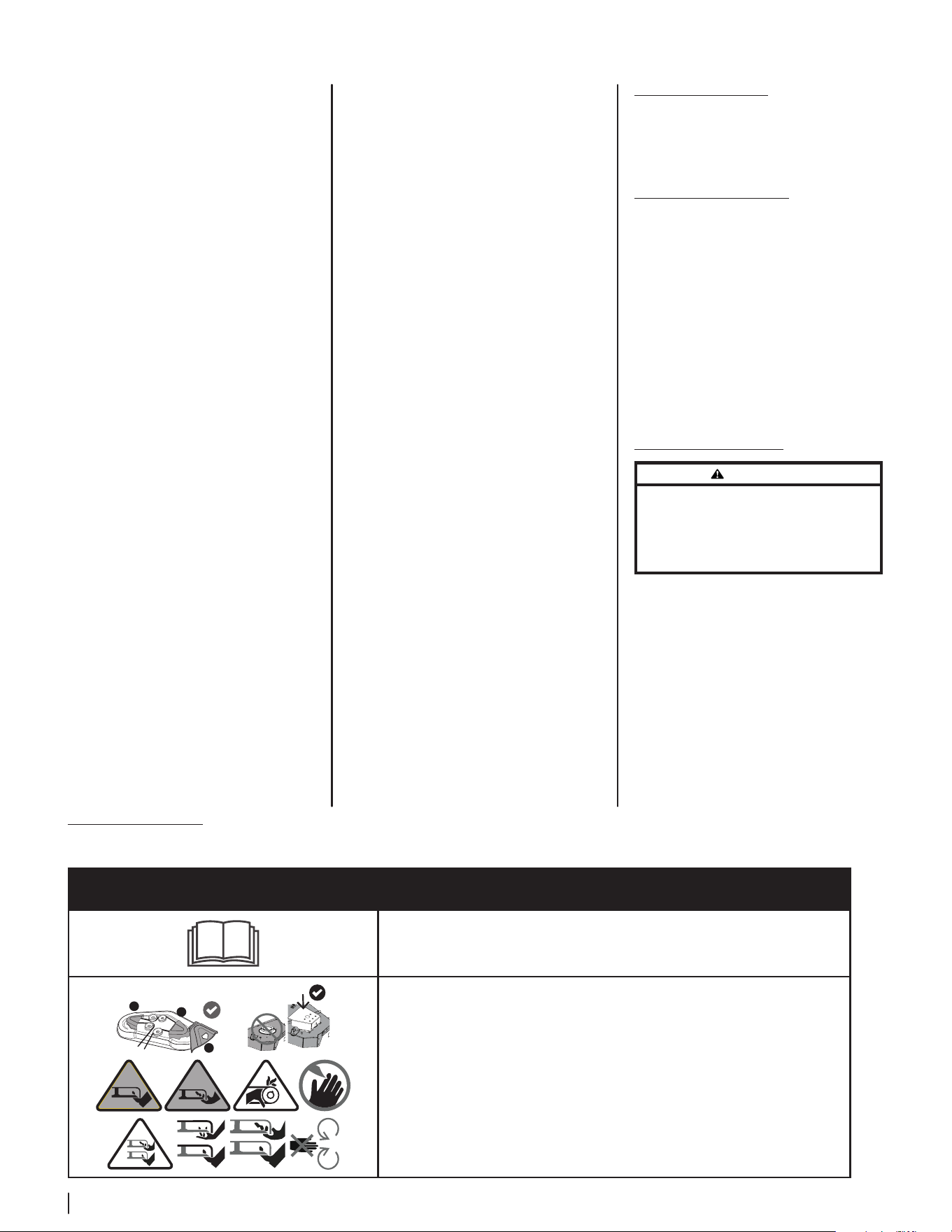

Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before
attempting to assemble and operate.
Symbol Description
WARNING — READ THE OPERATOR’S MANUAL(S)
Read, understand, and follow all instructions in the manual(s) before attempting to
assemble and operate.
1
2
3
WARNING — AVOID AMPUTATION INJURY
Do not put hands or feet near rotating parts or under the cutting deck. Contact with
the blade(s) can amputate hands and feet. Ensure that all safety devices (guards,
shields, switches, etc.) are in place and working. Belt and/or blade spindle contact can
crush or injury body parts.

5Section 1 — Safe operation practiceS

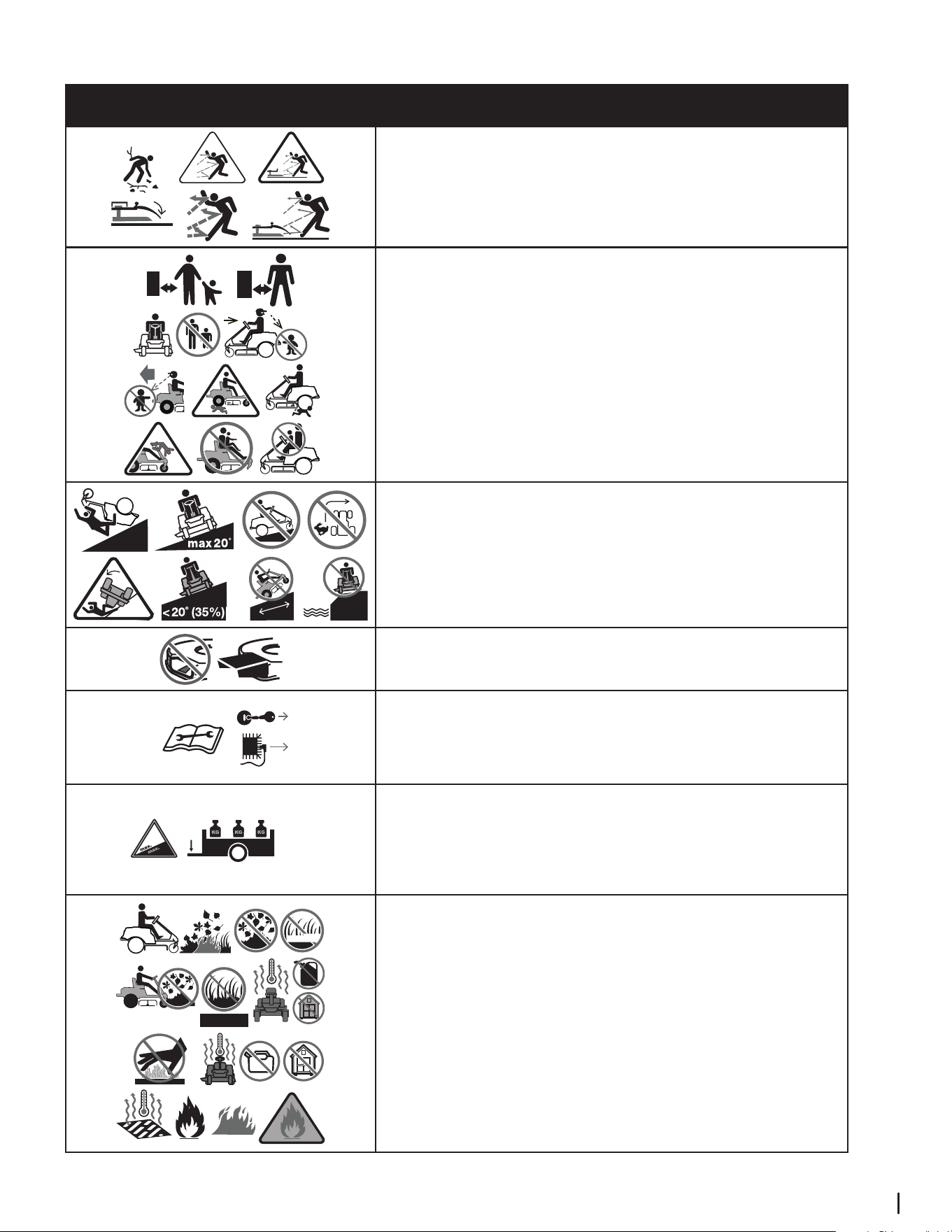

Symbol Description
WARNING — AVOID THROWN OBJECT INJURY
Keep helpers at least 75 feet (23 meters) from machine during operation. Remove all
stones, sticks, wire, bones, toys, and other foreign objects which could be picked up
and thrown by the blade(s).
WARNING — AVOID CHILD BACKOVER/RUNOVER/BLADE INJURY
To avoid back-over accidents, always look behind and down for small children. Never
carry children, even with the blade(s) shut off. Keep bystanders, children, and pets
inside during operation under the watchful care of a responsible adult other than the
operator. Stop tractor if anyone enters the area.
WARNING — AVOID TIP-OVER/ROLL-OVER INJURY
Do not operate this machine on a slope greater than 20°/35%. Do not mow up and
down slopes. Mow across slopes no greater than 20°/35%. Use low speeds and avoid
sudden turns on slopes. Stay at least 10 feet (3 meters) from drop-offs, ditches,
embankments, or the edge of water.
DANGER — SAFETY DEVICES
Keep safety devices (guards, shields, switches, etc.) in place and working.
WARNING — REMOVE KEY AND SPARK PLUG BEFORE SERVICING
Before beginning any work on this machine, remove the ignition key and spark plug
connector and observe all information contained in these instructions. Keep fingers
and feet away from the blades! Always switch off the machine and remove the spark
plug connector before adjusting, cleaning, or checking it.
9%
5°
MAX.
22 KG
MAX.
113 KG
WARNING — AVOID TOWING RELATED INJURY
Do not tow a load that exceeds 250 lbs (113 kg) rolling weight and never exceed 50 lbs
(22 kg) tongue weight. Never allow children or others in or on towed equipment. Do not
tow on slopes greater than 5° (9%). On slopes, the weight of the towed equipment may
cause loss of traction, loss of control, and/or loss of the ability to stop. Travel slowly and
allow extra distance to stop.
<10"/25
c
m
max10"
WARNING — AVOID FIRES
Your tractor is designed to cut normal residential grass of a height no more than 10”
(25 cm). Do not attempt to mow through unusually tall, dry grass (e.g., pasture) or piles
of dry leaves. Allow tractor to cool at least 5 minutes before fueling or storing inside an
enclosed garage or storage shed.

(OK)
(TOO STEEP)
USE THIS SLOPE GAUGE TO DETERMINE
IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!
To check the slope, proceed as follows:
1. Remove this page and fold along the dashed line.
2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)
3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).
4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).
5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).
20°/35% dashed line
Slope Gauge
Figure 2Figure 1
20°/35% Slope
20°/35% Slope
WARNING
Slopes are a major factor related to tip-over and roll-over accidents which can result in severe injury or death.
Do not operate machine on slopes in excess of 20°/35%. All slopes require extra caution. If you cannot back up the slope or if you feel uneasy on it, do not mow it. Always mow across slopes, not up and down.
6 Section 1 — Safe operation practiceS

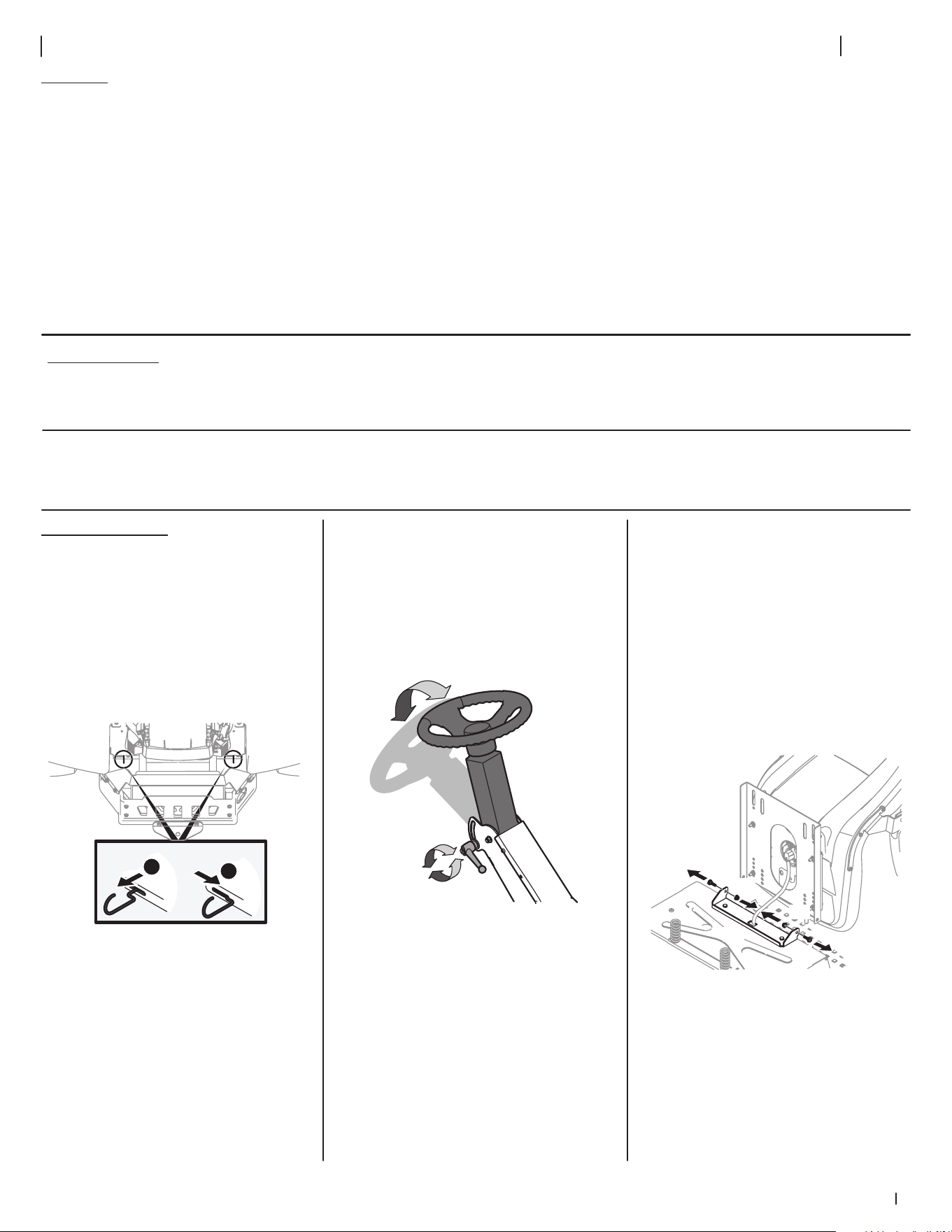

Assembly & Set-Up
2
7
NOTE: This Operator’s Manual covers several models. Tractor features may vary by model. Not all features in this manual are applicable to all tractor models and the
tractor depicted may differ from yours.
NOTE: All references in this manual to the left or right side and front or back of the tractor are from the operating position only. Exceptions, if any, will be specified.
NOTE: Some components may come already assembled. If they are already assembled, skip ahead to the next step.
Thank you for purchasing this product. It was carefully engineered to provide
excellent performance when properly operated and maintained.
Please read this entire manual prior to operating the equipment. It instructs you
how to safely and easily set up, operate and maintain your tractor. Please be sure
that you, and any other persons who will operate the tractor, carefully follow
the recommended safety practices at all times. Failure to do so could result in
personal injury or property damage.
All information in this manual is relative to the most recent product information
available at the time. Review this manual frequently to familiarize yourself
with the tractor, its features and operation. Please be aware that this
Operator’s Manual may cover a range of product specifications for various
models. Characteristics and features discussed and/or illustrated in this
manual may not be applicable to all models. We reserve the right to change
product specifications, designs and equipment without notice and without
incurring obligation.
If applicable, the power testing information used to establish the power rating of
the engine equipped on this tractor can be found at www.opei.org or the engine
manufacturer’s web site.
If you have any problems or questions concerning the tractor, phone your
local authorized service dealer or contact us directly. We want to ensure your
complete satisfaction at all times.
Throughout this manual, all references to right and left side of the tractor are
observed from the operating position.
Thank You

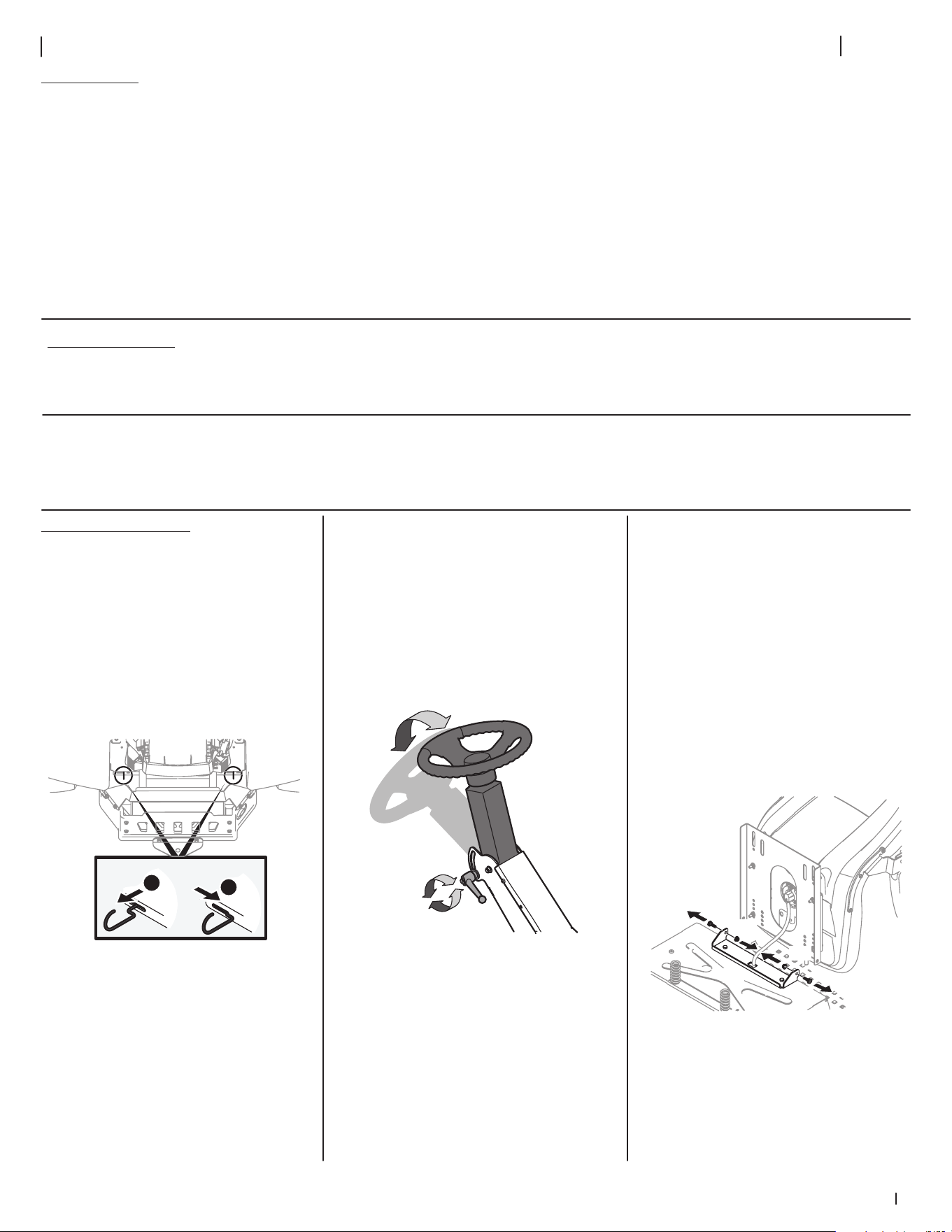

Tractor Preparation
Manually Moving the Tractor
1. Engage the transmission bypass rods, one
on each side of the tractor, to move the
tractor manually without starting it. The
transmission bypass rods are located on
the rear of the tractor, just inside each rear
wheel. Engage the bypass rods by pulling
each one out (a) and to the right (b) to lock it
into place. See Figure 2-1.
a
a
b
Figure 2-1
2. Disengage the bypass rods by reversing
Steps a and b after moving the tractor. See
Figure 2-1.
3. Remove the deck wash system nozzle
adapter (if equipped) from the manual bag
and store for future use.
Contents of Crate
• Zero-Turn Tractor (1) • Operator’s Manual (1) • Product Registration Card (1)
• Discharge Chute Assembly (1) • Engine Operator’s Manual (1)
Steering Wheel Column
The steering wheel column (a) is tilted all the way
back for shipping purposes. To tilt the steering
wheel column (a) forward, rotate the steering
column adjustment lever (b) counter-clockwise,
place the steering wheel column (a) in the desired
position and then rotate the steering wheel
column adjustment lever (b) clockwise to secure
the steering wheel column in place. See Figure 2-2.
(b)
(a)
Figure 2-2
NOTE: Be sure that the steering column
adjustment lever (b) is tight to prevent the
steering wheel column (a) from moving
when operating the machine.
Install Operator’s Seat
To install the seat proceed as follows:
NOTE: The seat is shipped with the seat
switch and seat pan attached.
1. Cut any straps securing the seat assembly to
the tractor. Remove any packing material.
NOTE: Be careful not to cut the wiring
harness connecting the seat and the
seat switch.
2. Remove the two shoulder screws (a) and
flange lock nuts (b) in the seat bracket (c) as
shown in Figure 2-3.
(a)
(b)
(a)
(b)
(c)
Figure 2-3

8 Section 2 — ASSembly & Set-Up

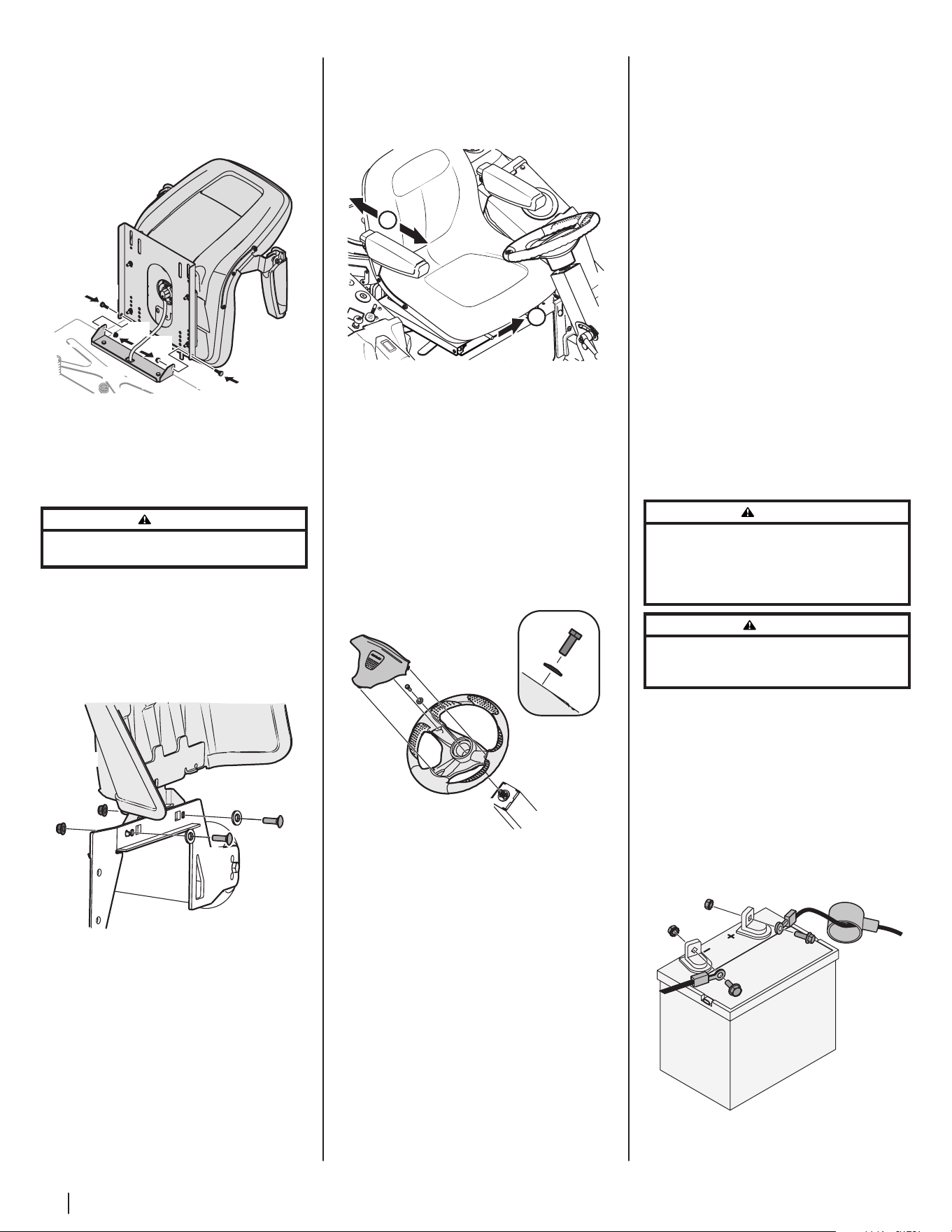

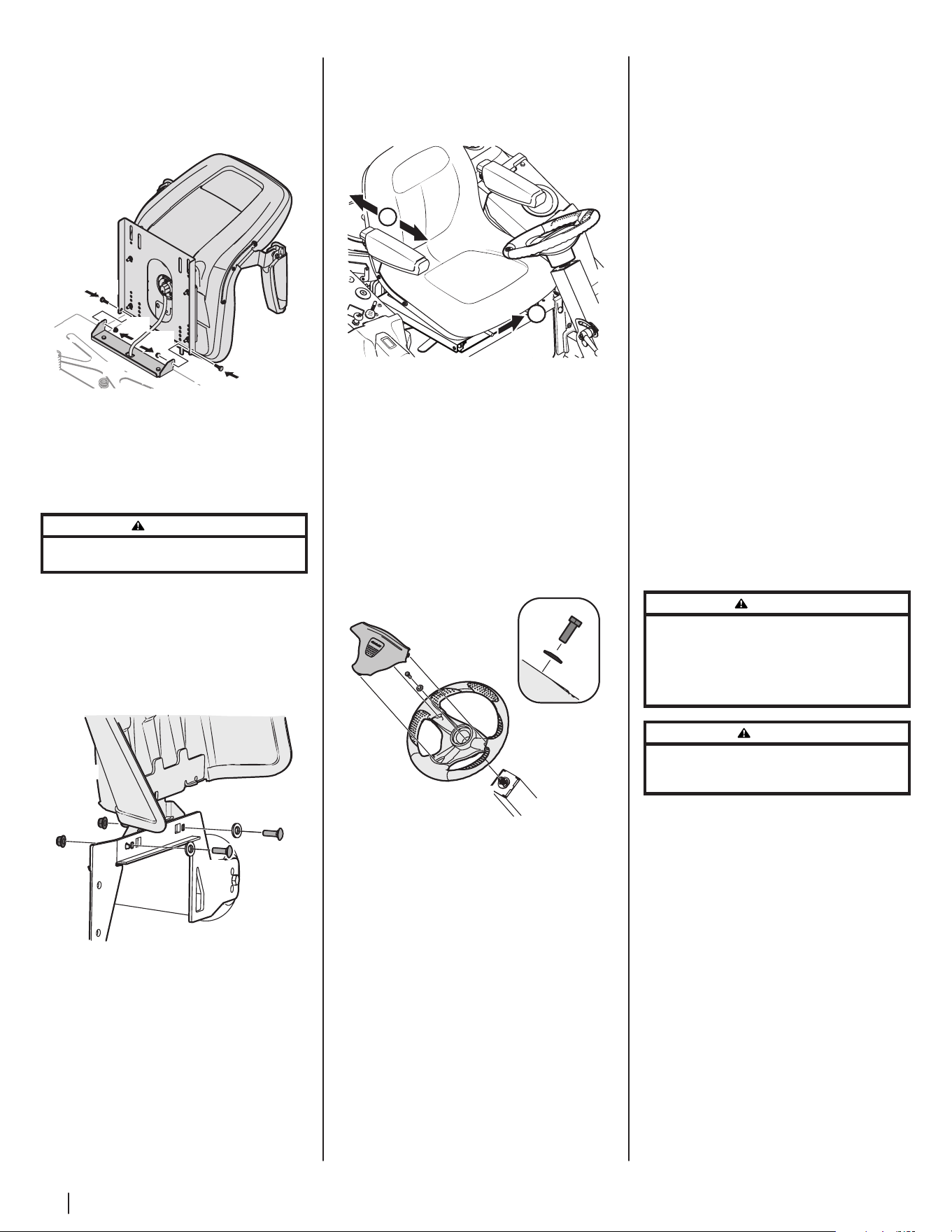

3. Rotate the seat into position and secure
the seat into place with the previously
removed shoulder screws and flange lock
nuts. Be careful not to crimp or damage the
wire harness while installing the seat. See
Figure 2-4.
(a)
(b)
(a)
(b)
(c)
Figure 2-4
NOTE: Be sure to push the excess wire from
the wire harness into the seat box hole
before continuing.
Lower Discharge Chute Assembly
WARNING
Never operate the tractor deck without the discharge chute
assembly installed and in the down position.
The discharge chute assembly must be installed
before operating the tractor. To install the
discharge chute assembly, proceed as follows:
1. Remove the carriage screws (a), flange lock
nuts (b) and flat washers (c) installed on
the mounting bracket (d) on the deck. See
Figure 2-5.
(d)
(a)
(a)
(b)
(b)
(c)
(d)
(c)
Figure 2-5
2. With the previously removed hardware,
install the chute deflector on the deck as
shown in Figure 2-5.
Adjusting the Seat
1. To adjust the position of the seat, push
the seat adjustment lever to the left. See
Figure 2-6.
2
1
Figure 2-6
2. Slide the seat forward or rearward to
the desired position; then release the
adjustment lever. Make sure seat is locked
into position before operating the tractor.
See Figure 2-6.
Steering Wheel
1. Remove the hardware for attaching the
steering wheel (a) from beneath the
steering wheel cover (b). Carefully pry off
the steering wheel cover (b) to remove the
hardware. See Figure 2-7.
(b)
(c)
(a)
(d)
(d)
(e)
(e)
Figure 2-7
2. With the wheels of the machine pointing
straight forward, place the steering wheel
(a) over the steering shaft (c).
3. Place the Belleville washer (d) with the
cupped side facing inward over the
steering wheel and secure with the hex lock
screw (e).
4. Place the steering wheel cover (b) over the
center of the steering wheel (a) and push
downward until it “clicks” into place.
5. Proper steering column and seat adjustment
will result in the following (to adjust the
seat, refer to Adjusting the Seat):
a. In the neutral position with hands on
the steering wheel:
• Operator’s upper arms
should be relaxed and
approximately vertical.
• Operator’s forearms should be
approximately horizontal.
• Operator’s back should stay in
contact with the seat back.
• Steering column should not
contact operator’s legs.
6. Check the results of any adjustments to the
conditions described above. Repeat any
adjustment procedures as required until all
conditions are met.
Fuel Fill-Up
Using a good grade of unleaded regular gasoline,
fill the tank (beside the engine on the right side of
the mower). When the fuel tank reaches one inch
from the top of the tank, stop, DO NOT OVERFILL.
Space must be left for expansion.
Connecting the Battery Cables
WARNING
CALIFORNIA PROPOSITION 65: Battery posts,
terminals, and related accessories contain lead and lead
compounds, chemicals known to the State of California
to cause cancer and reproductive harm. Wash hands
after handling.
CAUTION
When attaching battery cables, always connect the
POSITIVE (Red) wire to its terminal first, followed by the
NEGATIVE (Black) wire.
For shipping reasons, both battery cables on your
equipment may have been left disconnected from
the terminals at the factory. To connect the battery
cables, proceed as follows:
NOTE: The positive battery terminal is marked
Pos. (+). The negative battery terminal is marked
Neg. (–).

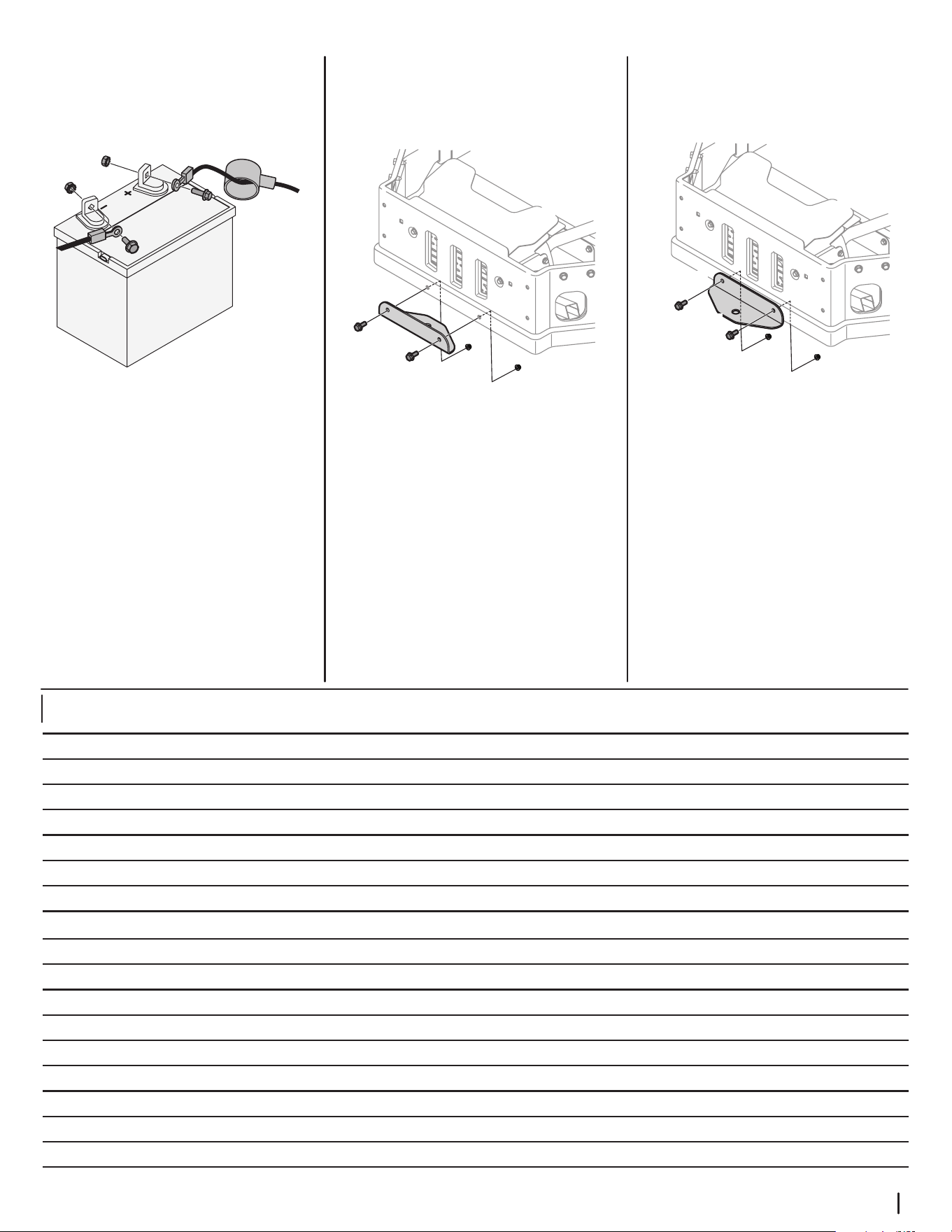

1. Remove the plastic cover, if present, from
the positive battery terminal and attach the
red cable to the positive battery terminal
(+) with the bolt (a) and sems nut (b). See
Figure 2-8.
(b)
(b)
(a)
(a)
(c)
Figure 2-8

9Section 2 — ASSembly & Set-Up
2. Remove the plastic cover, if present, from
the negative battery terminal and attach the
black cable to the negative battery terminal
(–) with the bolt (a) and sems nut (b). See
Figure 2-8.
3. Position the red rubber boot (c) over the
positive battery terminal to help protect it
from corrosion.
NOTE: If the battery is put into service after
the date shown on top/side of battery,
charge the battery as instructed in the
Product Care section prior to operating
the tractor.
Install the Rear Hitch Bracket
1. Remove the hex flange screws (a) and flange
lock nuts (b) that secure the hitch bracket (c)
to the bumper. See Figure 2-9.
(a)
(a)
(b)
(b)
(c)
Figure 2-9

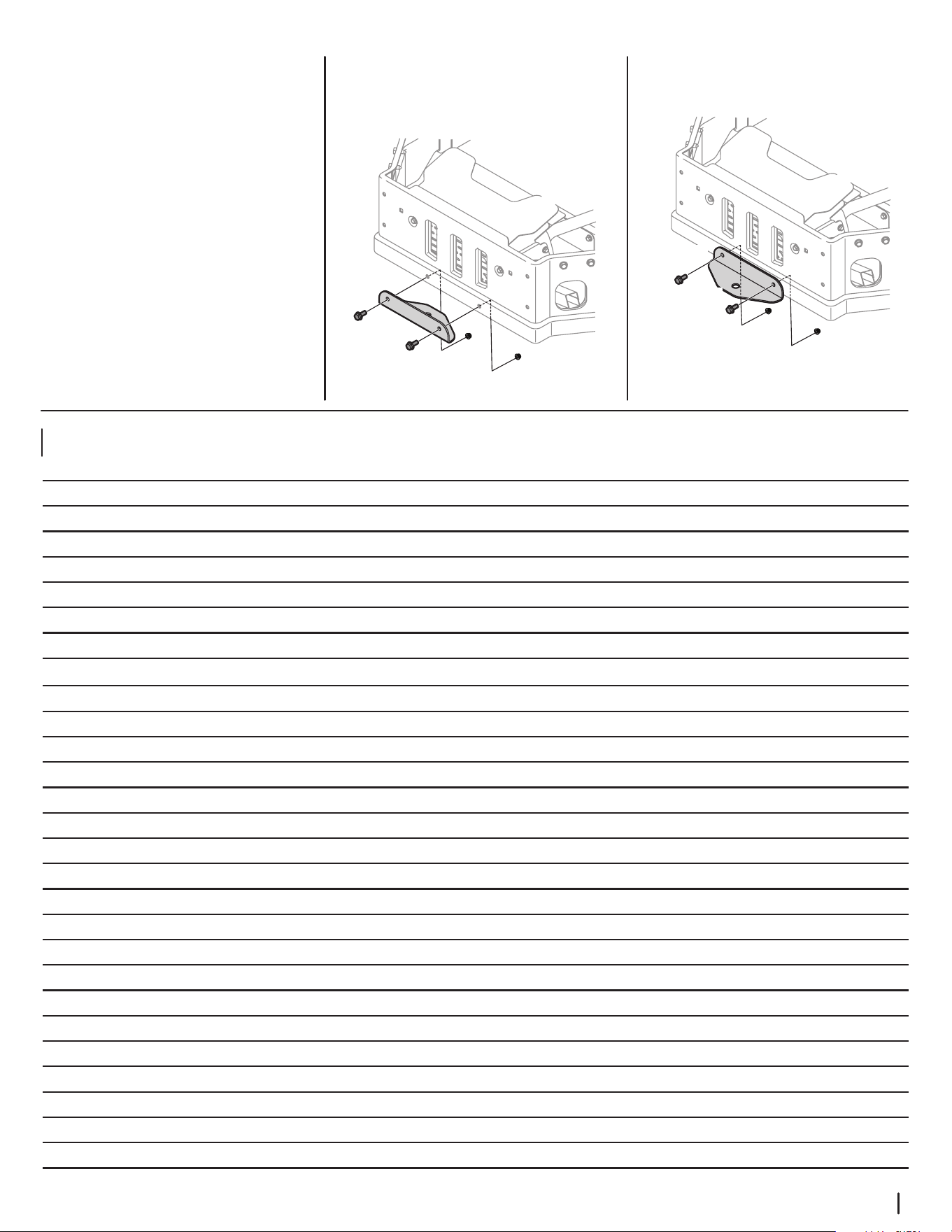

2. Install the hitch bracket as shown in Figure
2-10 and secure with the hex flange screws
and flange lock nuts removed in Step 1.
(a)
(a)
(b)
(b)
(c)
Figure 2-10
Notes

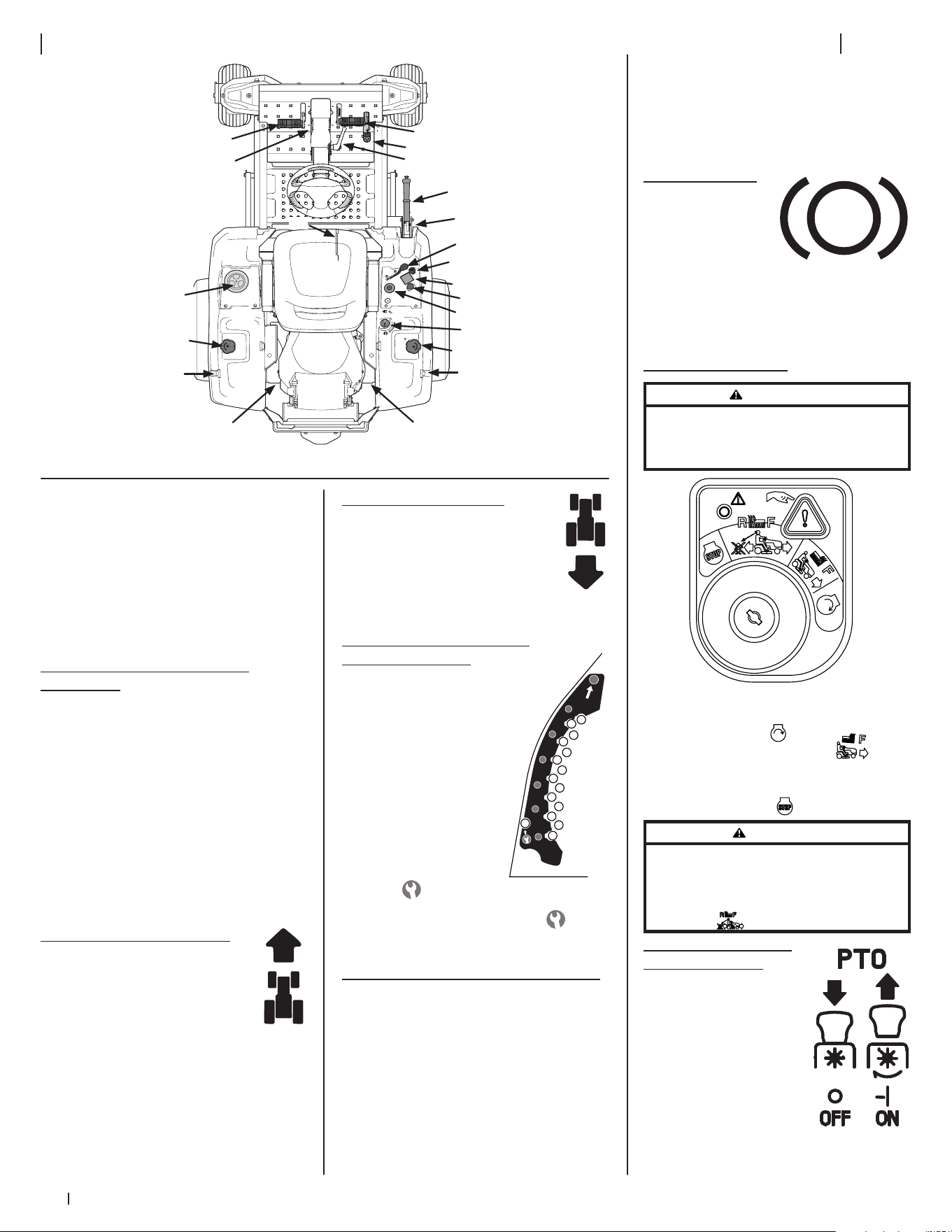

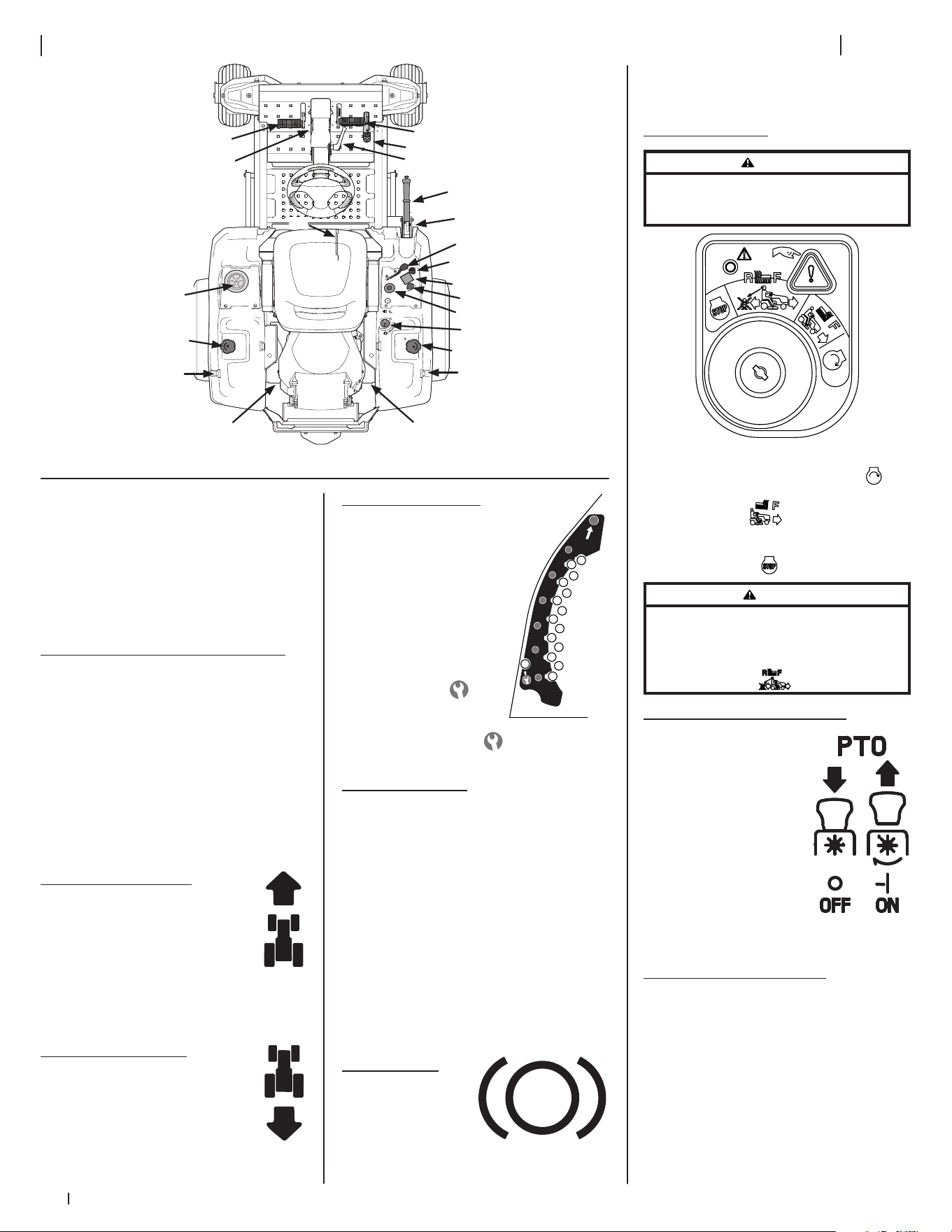

Controls & Operation
3
10
(E)
(D)
(N)
(O)
(Q)
(H)
(G)
(P) †
(L) †
(M) †
(K)
(J)
(L)
(M)
(I)
(A)
(C)
(B)
(F)
(I)
(R)
Figure 3-1
NOTE: This Operator’s Manual covers several
models. Tractor features may vary by model. Not
all features in this manual are applicable to all
tractor models and the tractor depicted may differ
from yours.
NOTE: All references in this manual to the left or
right side and front or back of the tractor are from
the operating position only. Exceptions, if any, will
be specified.
Steering Column Adjustment Lever (A)
The steering column adjustment lever is located
on the right side of the steering column. To adjust
the angle of the steering column rotate the lever
counter-clockwise, move the steering column
to the desired position and then rotate the lever
clockwise to lock it into position.
NOTE: Be sure that the steering column
adjustment lever is tight to prevent the column
from moving when operating the tractor.
NOTE: The handle is spring loaded so that it can
be moved out of the way after tightening. Pull the
handle out and rotate it to the desired position.

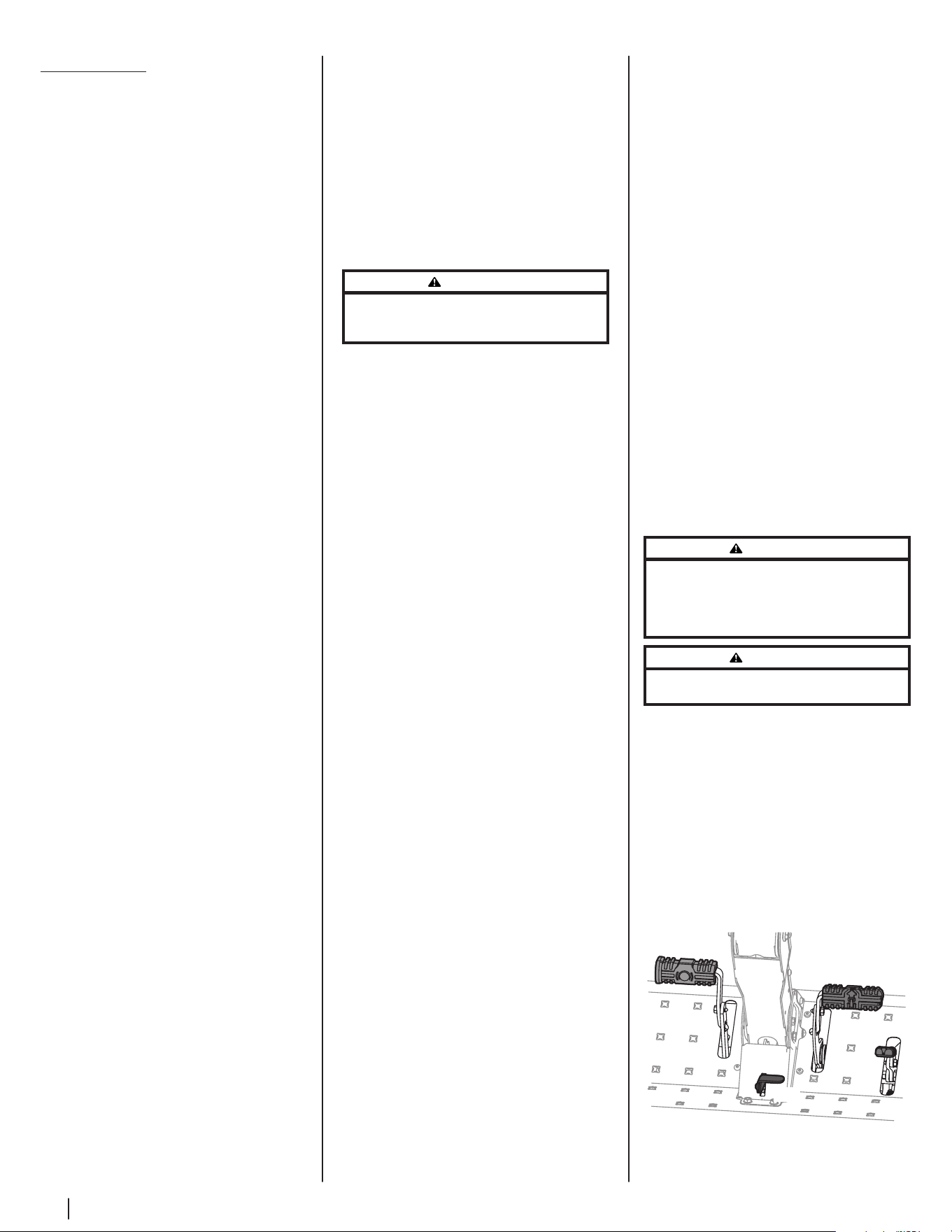

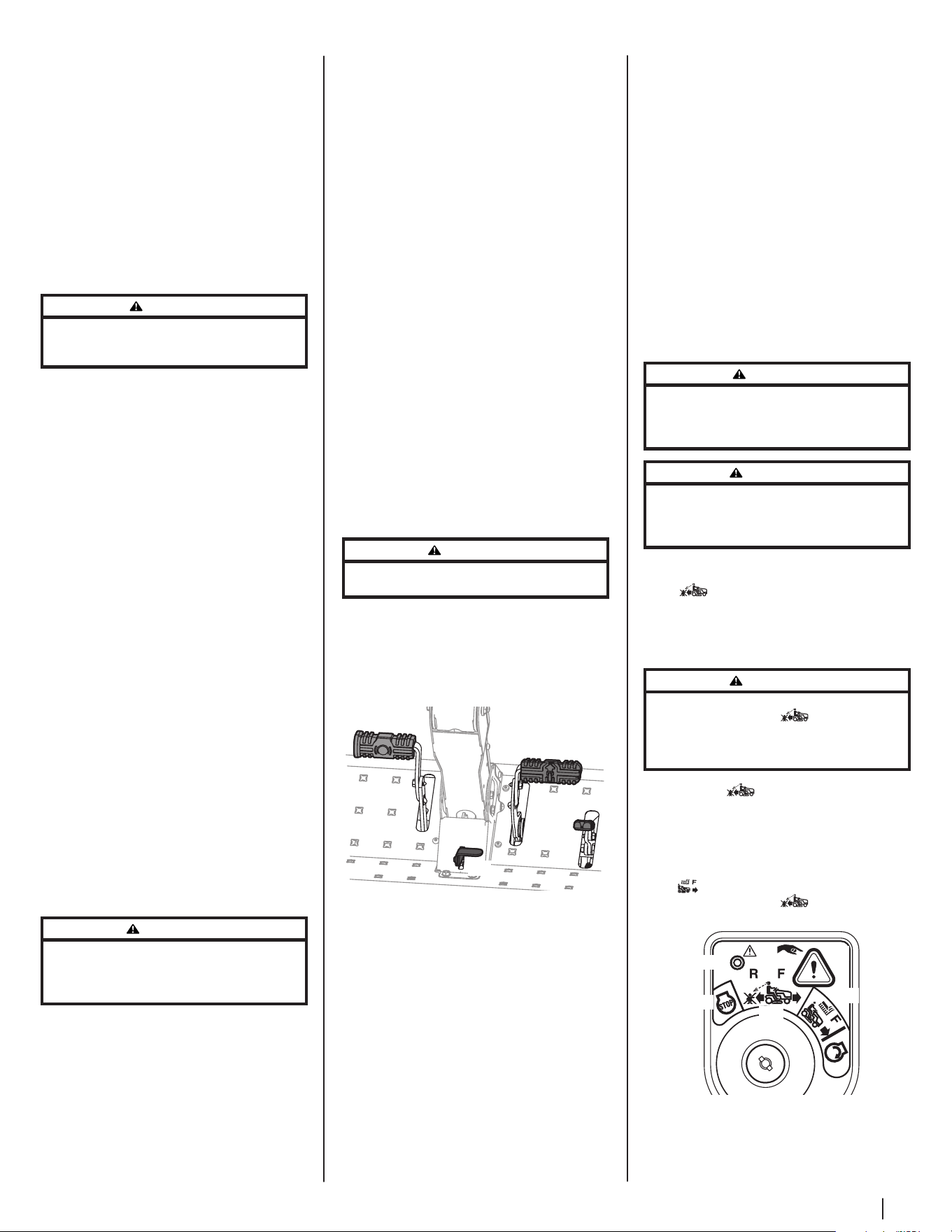

Forward Drive Pedal (B)
The forward drive pedal is located on
the right side of the machine, along the
running board. Press the forward drive
pedal forward to cause the tractor to
travel forward. Ground speed is also
controlled with the forward drive pedal.
The further forward the pedal is pivoted, the faster
the tractor will travel. The pedal will return to its
original/neutral position when it’s not pressed.
Reverse Drive Pedal (C)
The reverse drive pedal is located on the
right side of the tractor along the running
board. Ground speed is also controlled
with the reverse drive pedal. The further
downward the pedal is pivoted, the
faster the tractor will travel. The pedal
will return to its original/neutral position when it’s
not pressed.

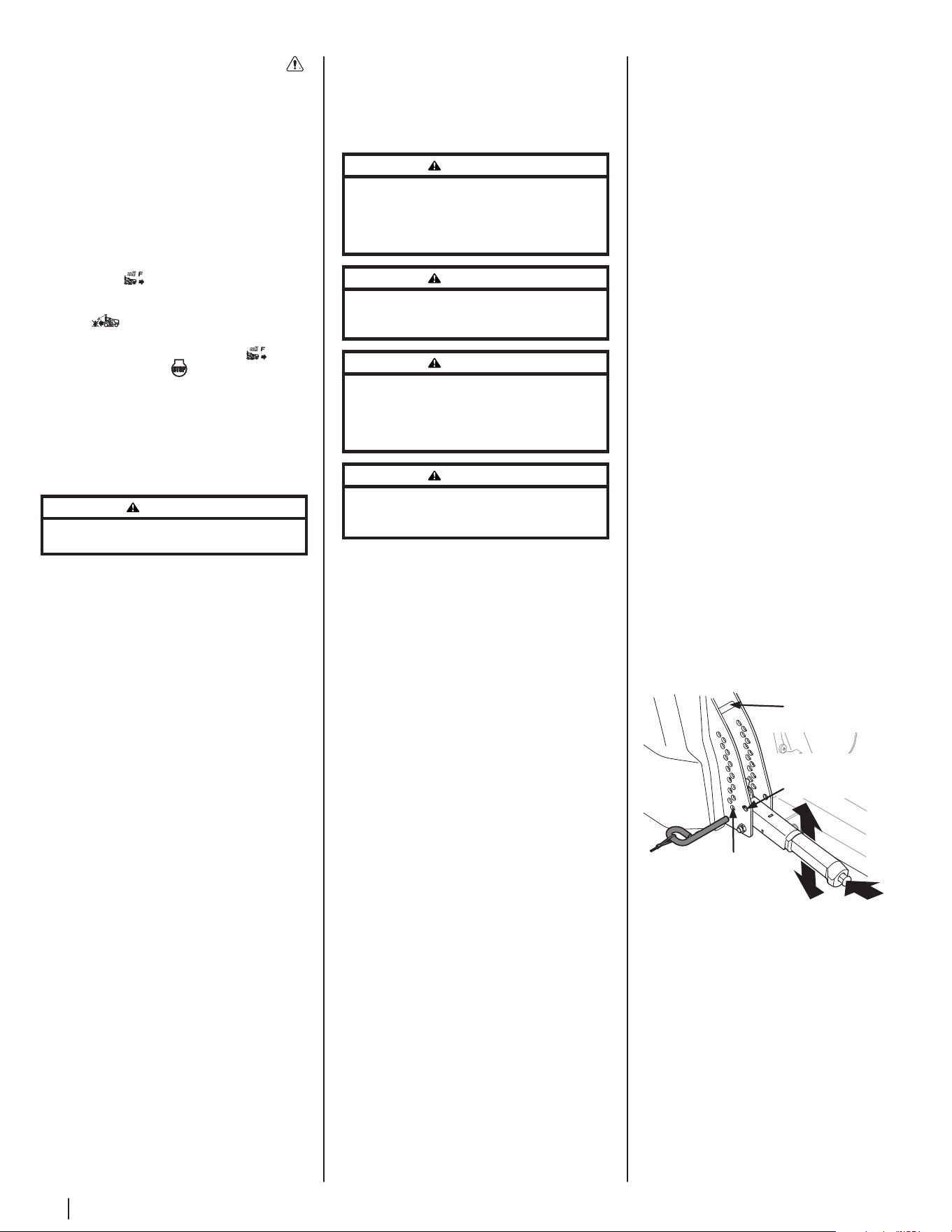

Deck Height Index (D)
The deck height index consists
of several holes located on
the front of the RH console.
Each hole corresponds to a
1/4” change in the deck height
position ranging from 1” at
the lowest notch to 4” at the
highest notch. The highest
notch is also the transport
position and the lowest
position is the deck removal/
installation position .
NOTE: Do not cut grass
in the deck removal/
installation position . Doing so is
detrimental to the belt life.

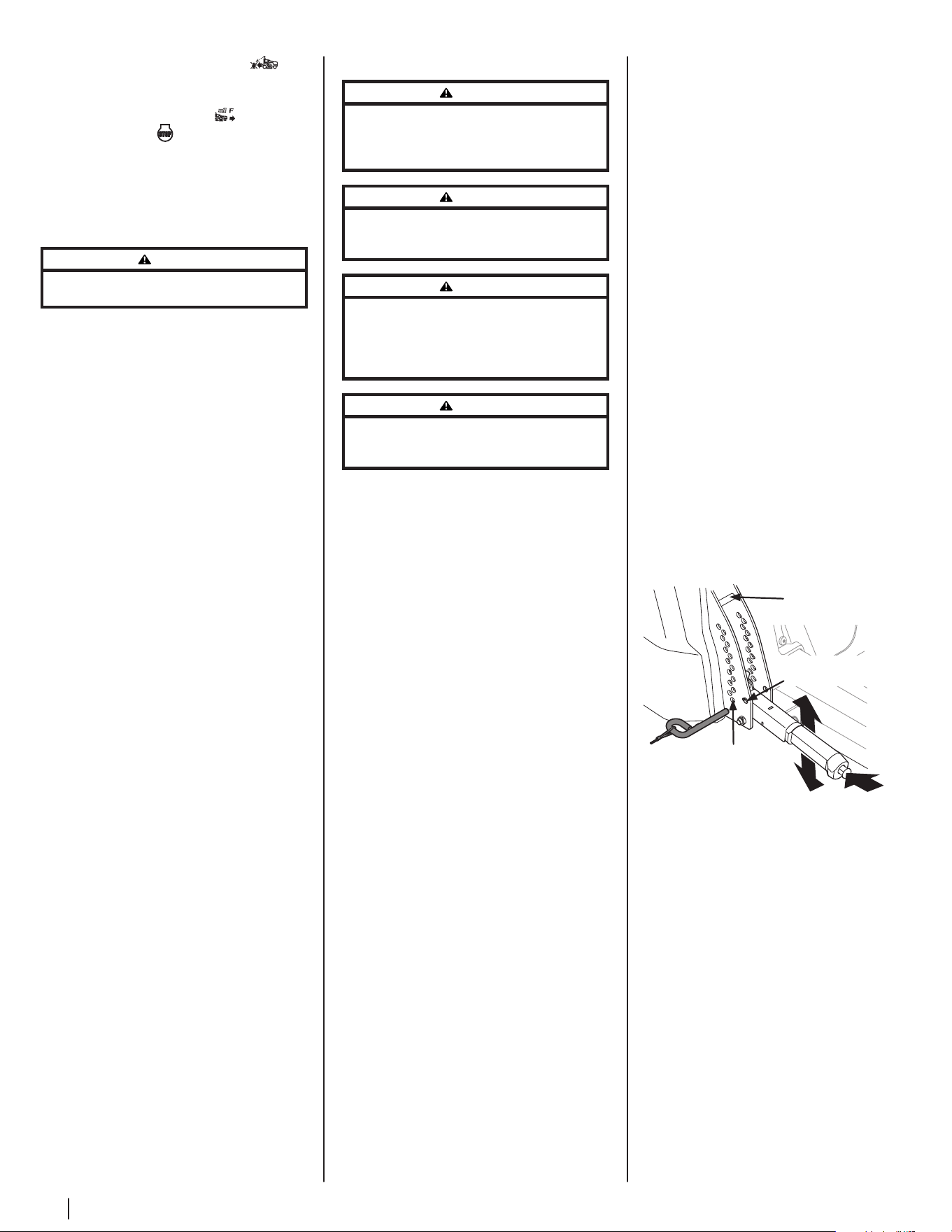

Deck Lift Handle (E)
The deck lift handle is located on the front of the
RH console, and is used to raise and lower the
tractor deck.
Depress the button on the end of the handle and
push downward to lower the deck, or pull upward
to raise the deck. When the desired height is
attained, secure the pin in the desired index hole
and release the button on the handle.
NOTE: Make certain the deck is secured and the
pin is fully inserted into the deck height index. The
pin is keyed to help keep it in place and fits into
the slotted holes on the deck height index.
NOTE: The deck lift handle must always be above
the pin, never hang the deck lift handle from the
pin when mowing.
Brake Pedal (F)
The brake pedal is
located on the left front
side of the running
board. The brake pedal
can be used for sudden
stops or setting the parking brake.
1.5
3
3
.
5
2
2
.
5
1"
4"
NOTE: The brake pedal must be fully depressed to
activate the safety interlock switch when starting
the rider.
Ignition Module (G)
WARNING
Never leave a running machine unattended. Always
disengage PTO, set parking brake, stop engine, and remove
key to prevent unintended starting.
To start the engine, insert the key into the ignition
module and turn clockwise to the START
position. Release the key into the NORMAL
MOWING MODE position once the
engine has fired.
To stop the engine, turn the ignition key counter-
clockwise to the STOP position.
CAUTION
Prior to operating the tractor, refer to both Safety Interlock
Switches and Starting the Engine in the Operation section
of this manual for detailed instructions regarding the
Ignition Switch Module and operating the tractor in
REVERSE CAUTION MODE .
Power Take-Off (PTO) Switch (H)
The PTO switch is located on
the RH console to the left of the
hour meter/indicator panel.
The PTO switch operates the
electric PTO clutch mounted
on the bottom of the engine
crankshaft. Pull the switch
knob upward to engage the
PTO clutch, or push the knob
downward to disengage
the clutch.
The PTO switch must be in the
“OFF” position when starting
the engine.
Transmission Bypass Rods (I)
The transmission bypass rods (one each for the RH
and LH transmission) are located on the rear of the
tractor, just inside each rear wheel.
When engaged, the two rods open a bypass within
the hydrostatic transmissions, which allows the
tractor to be pushed short distances by hand. Refer
to the Assembly & Set-Up section for instructions
on using the bypass feature.
† -- If equipped

11Section 3 — controlS & operation
CAUTION
Never tow your tractor. Towing the tractor with the
rear wheels on the ground may cause severe damage to
the transmissions.
Cup Holder (J)
The cup holder is located to the left of the
operator’s seat on the LH console.
Seat Adjustment Lever (K)
The seat adjustment lever is located below
the seat. The seat adjustment lever allows for
adjustment forward or backward of the operator’s
seat. Refer to the Assembly & Set-Up section for
instructions on adjusting the seat position.
Fuel Tank Cap(s) (L)
The fuel tank cap(s) are located near the middle
of the LH console on some models and the LH
and RH console on some models. Turn the fill cap
to remove. The fuel cap is tethered to the tractor
to prevent its loss. Do not attempt to remove the
cap from the tractor. Fill tank to the bottom of the
filler neck, allowing some space in the tank for fuel
expansion. Do not overfill the tank.
Push the cap downward on the fuel tank fill neck
and turn clockwise until it clicks to tighten. Always
re-install the fuel cap tightly onto the fuel tank
after removing.
WARNING
Never fill the fuel tank when the engine is running. If
the engine is hot from recently running, allow to cool
for several minutes before refueling. Highly flammable
gasoline could splash onto the engine and cause a fire.
Fuel Level Windows (M)
The fuel level windows are located on the outside
of the LH and RH consoles and shows the level of
fuel in the gas tank.
Throttle Control (N)
The throttle control is located on the RH
console. When set in a given position, a
uniform engine speed will be maintained.
Push the throttle control handle forward
to increase the engine speed. The tractor
is designed to operate with the throttle
control in the fast position (full throttle)
when the tractor is being driven and the
tractor deck is engaged.
Pull the throttle control handle rearward to
decrease the engine speed.
Choke Control (O)
The choke control is located
on the RH console. The choke
control determines the position
of the engine choke. Pull the
knob out to choke the engine;
push the knob in to open the choke.
F A S T
S L O W
Fuel Valve (P) (If equipped)
The fuel valve is located
on the inner side of the
RH console. The valve
switches the fuel flow from
the right and left tank and
also can shut off fuel flow
to the engine. Rotate the
valve to the rear to open
the flow from the right
fuel tank . Rotate the
valve to the front to open
the flow from the left tank
. To shut off fuel from
both tanks rotate the
valve towards the right of the tractor and the OFF
position. See the Operation section for more
information on using the fuel valve.

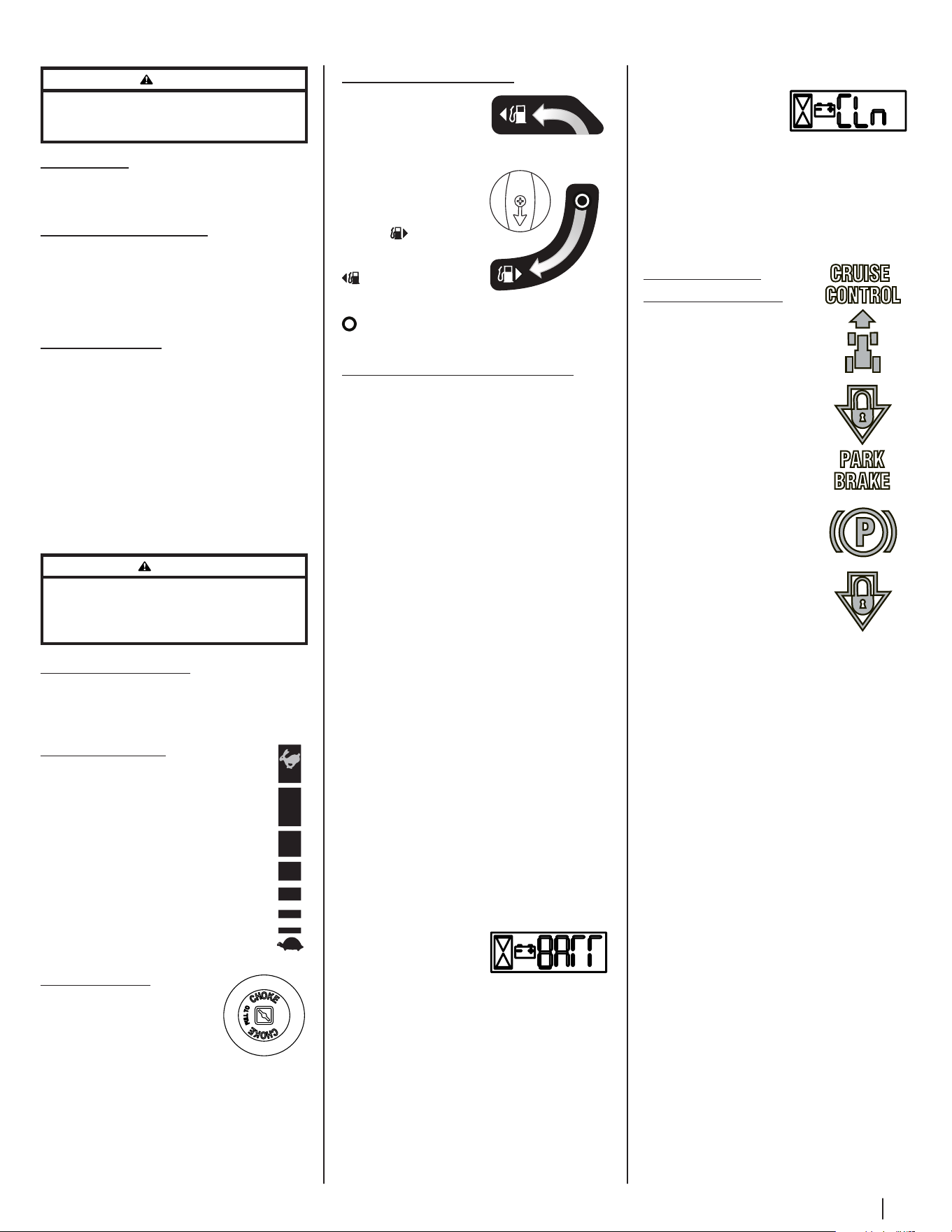

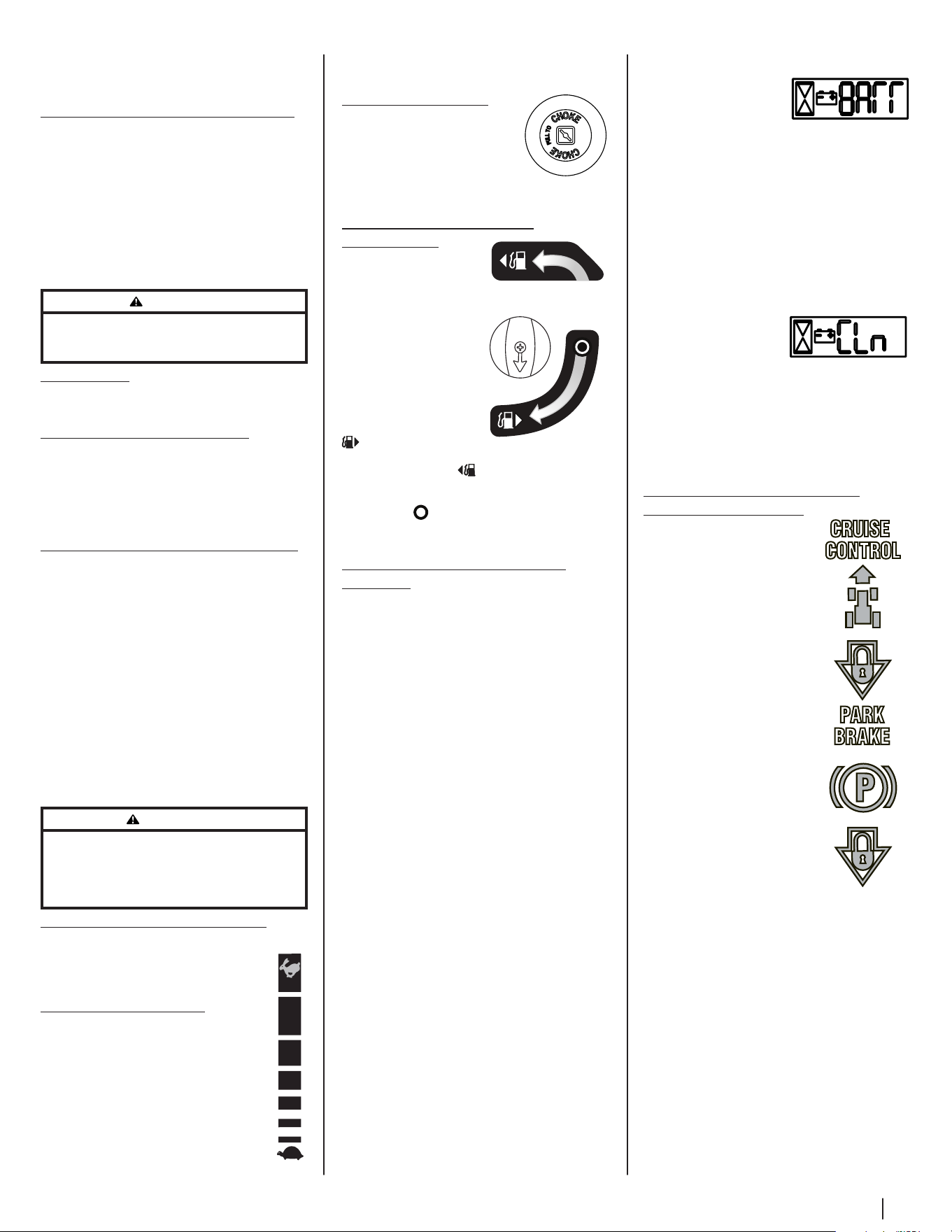

LCD Service Minder & Hour Meter (Q)
When the ignition key is rotated out of the STOP
position but not into the START position, the LCD
Service Minder and Hour Meter will briefly display
the battery voltage, followed by the tractor’s
accumulated hours.
NOTE: Hours of tractor operation are recorded
any time the ignition key is rotated out of the
STOP position, regardless of whether the engine
is started.
The LCD Service Minder will remind the operator
of maintenance intervals for changing the
engine oil, air filter service, low engine and low
battery warnings.
Change Oil
The LCD will display the letters “CHG”, followed by
the letters “OIL”, followed by the letters “SOON”,
then finally followed by the meter’s accumulated
time. “CHG/OIL/SOON/TIME” will alternate on the
display for 7 minutes after the meter reaches 50
hours. This oil service minder interval will occur
every 50 hours. Before the interval expires, change
the engine oil as instructed in the Product Care
section of this Operator’s Manual.
Low Oil
The letters “LO” followed by the letters “OIL”, then
followed by the meter’s accumulated time will
indicate the tractor is low on oil. Stop the tractor
immediately and check the engine oil level as
instructed in this Operator’s Manual.
NOTE: The “LOW OIL” function only works if the
engine is equipped with an oil pressure switch.
Low Battery
At startup, the battery
voltage is briefly
displayed then changes
to accumulated hours.
The letters “LO” will display followed by the
letters “BATT” and then followed by the meter’s
accumulated time. “LO/BATT/TIME” is displayed
on the LCD when the voltage drops below 11.5
volts. When this occurs, the battery is in need
of a charge or the engine’s charging system is
not generating sufficient amperage. Charge the
battery as instructed in the Product Care section of
this manual or have the charging system checked
by your local service dealer.
Air Filter Service
The letters “CLN” will
display, followed by the
letters “AIR”, followed
by “FILT”, then followed
by the meter’s accumulated time. “CLN/AIR/FILT/
TIME” will alternate on the display for 7 minutes
after the meter reaches 25 hours. This air filter
service minder time interval will be every 25 hours.
On intervals that are common with oil service, the
oil message will be displayed first followed by the
air filter message.
Park Brake/Cruise
Control Lock Pedal (R)
The park brake/cruise control
lock pedal is located at the
base of the steering column.
It is used to engage the park
brake when the tractor is at rest.
Engaging the lever while the
tractor is in motion allows the
tractor to remain at a constant
ground speed without applying
pressure to the forward drive
pedal. Refer to the Operation
section of this manual for
detailed instructions regarding
the parking brake as well as the
cruise control feature.
NOTE: Cruise control can NOT
be engaged at the tractor’s
fastest ground speed. If the
operator should attempt to do
so, the tractor will automatically
decelerate to the fastest optimal
mowing ground speed.
NOTE: The park brake must be set if the operator
leaves the seat with the engine running or the
engine will automatically shut off.
P
A
R
K
B
R
A
K
E
CRUISE
CONTROL

12 Section 3 — controlS & operation
Operation
General Safety
• RECEIVE INSTRUCTION — Entirely read
this operator’s manual. Learn to operate
this machine SAFELY. Do not risk INJURY
or DEATH. Allow only those who have
become competent in its usage to operate
this tractor.
• Before starting the engine or beginning
operation, be familiar with the controls. The
operator should be in the operator’s seat.
The PTO switch must be in the disengaged
position and the parking brake engaged.
• Keep all shields in place. Keep away from
moving parts.
• NO RIDERS! Keep all people and pets a safe
distance away. Look behind and down to
both sides of the tractor before and while
backing up.
• DO NOT direct the mower discharge
at people. Never walk or stand on the
discharge side of the mower when the
engine is running. Turn off the PTO if
another person approaches while you are
operating the mower.
• Avoid slopes where possible. Never operate
on slopes greater than 20°/35%. Slopes
with a greater incline present dangerous
operating conditions. Tractors can be rolled
over. Always mow across slopes, never up
and down the slope. Avoid turning downhill
if possible, start at the bottom and work
up to the top. Use extra care and go slowly
when turning downhill. Control the speed
and direction of the zero turn machine with
the steering wheel.
• Before leaving the operator’s seat shut off
the PTO and engage the parking brake,
shut off the engine and remove the ignition
key. Wait for all movement to stop before
servicing or cleaning.
• Avoid any sudden movements of the
steering wheel when starting and stopping.
Keep a firm grip on the steering wheel.
• Be careful when operating near roadways.
Stop the tractor motion and wait for
vehicles to pass before operating along
the road.
• Do not operate the tractor with the mower
deck removed. Removal of the deck will
change the balance of the tractor, and could
contribute to a tractor rollover.
• Avoid operation on traction surfaces that
are unstable; use extreme caution if the
surface is slippery.
• Slow down before turning and come
to a complete stop before any zero
turn maneuver.
• Do not stop the tractor or park the tractor
over combustible materials such as dry
grass, leaves, debris, etc.
• Do not fill the fuel tank when the engine is
running or while the engine is hot. Allow
the engine several minutes to cool before
refueling. Tighten the fuel cap securely.
Safety Interlock Switches
This tractor is equipped with a safety interlock
system for the protection of the operator. If
the interlock system should ever malfunction,
do not operate the tractor. Contact your
authorized dealer.
• The safety interlock system prevents the
engine from cranking or starting unless the
parking brake is engaged, and the PTO knob
is in the disengaged (OFF) position.
• The engine will automatically shut off if the
operator leaves the seat before engaging
the parking brake.
WARNING
Do not operate the riding mower if the safety interlock
system is malfunctioning. This system was designed for
your safety and protection.
Before Operating Your Tractor
1. Before you operate the tractor, study this
manual carefully to familiarize yourself
with the operation of all the instruments
and controls. It has been prepared to
help you operate and maintain your
tractor efficiently.
2. Fill the fuel tank with only clean, fresh,
unleaded gasoline with a pump sticker
octane rating of 87 or higher and 10%
ethanol maximum. When the fuel reaches
one inch from the top of the tank, stop.
DO NOT OVERFILL. Space must be left
for expansion.
3. Unleaded gasoline is recommended
because it leaves less combustion
chamber deposits and reduces harmful
exhaust emissions. Leaded gasoline is not
recommended and must not be used where
exhaust emissions are regulated.
NOTE: Purchase gasoline in small quantities.
Do not use gasoline left over from the
previous season, to minimize gum deposits
in the fuel system.
4. Gasohol (up to 10% ethyl alcohol, 90%
unleaded gasoline by volume) is an
approved fuel. Other gasoline/alcohol
blends are not approved.
5. Methyl Tertiary Butyl Ether (MTBE) and
unleaded gasoline blends (up to a maximum
of 15% MTBE by volume) are approved
fuels. Other gasoline/ether blends are
not approved.
6. Check the engine oil level. Refer to the
Engine Operator’s Manual for instructions
on checking the engine oil level.
7. Clean the air cleaner element, if necessary.
8. Check the tire inflation pressures. See the
tire side wall for proper inflation pressures.
NOTE: New tires are overinflated in order to
properly seat the bead to the rim.
9. Check that all nuts, bolts and screws
are tight.

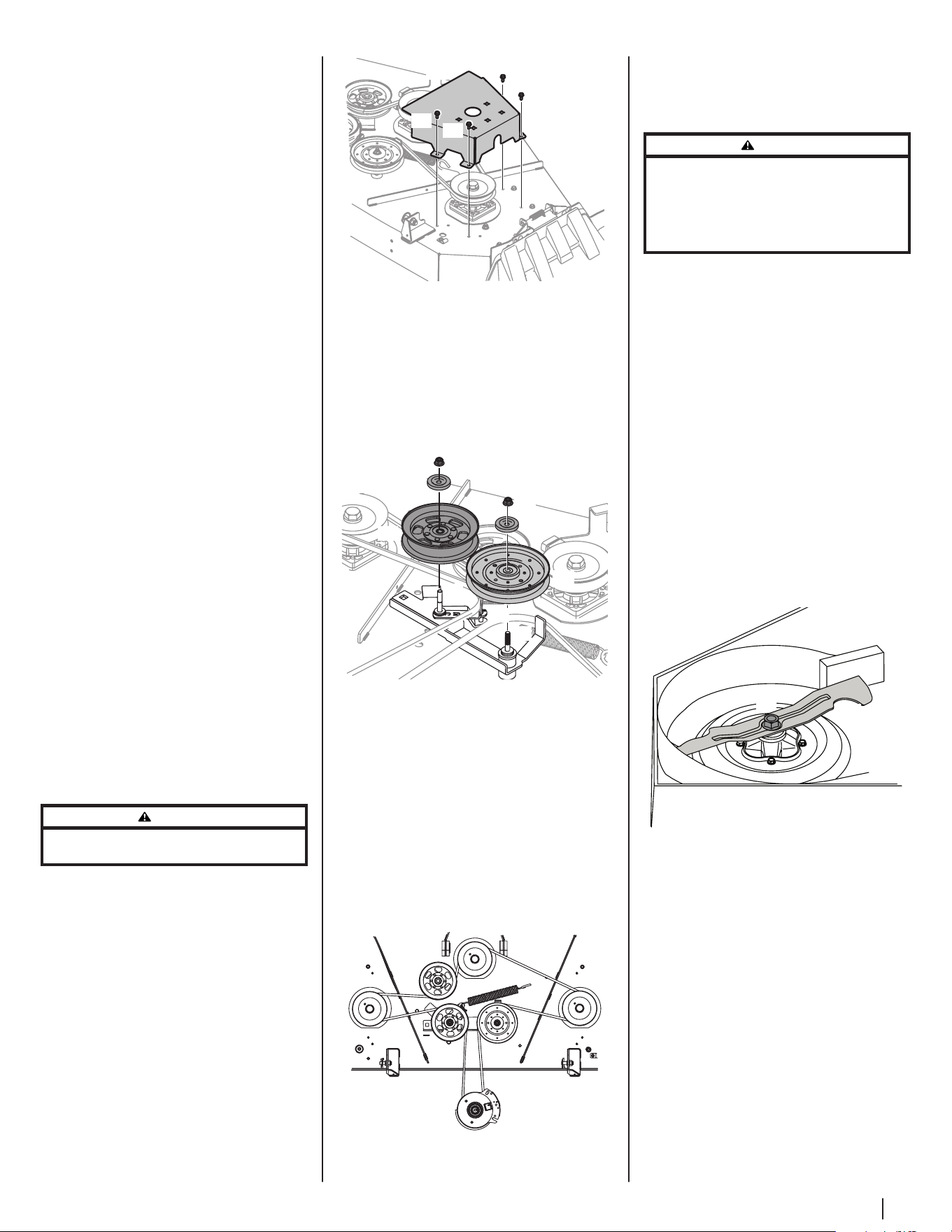

10. Check the tension of the deck drive belts.
a. Remove the deck cover.
b. The tension of the deck drive
belts are maintained by a spring
mechanism that adjusts for wear
and stretch.
c. Examine the belts for cuts, fraying
and excessive wear. Replace if any of
these are detected.
d. Replace the deck cover.
11. Check if deck is level. When correctly
adjusted the mower deck should be level
side to side, and the front of the deck should
be approximately 1/4” lower than the rear
of deck. If deck needs to be leveled, refer to
the Product Care section.
12. Lubricate all pivot points listed in the
Product Care section.
13. Adjust the seat for operator’s maximum
comfort, visibility and for maintaining
complete control of the tractor.
Starting the Engine
WARNING
This tractor is equipped with a safety interlock system
designed for the protection of the operator. Do not
operate the tractor if any part of the interlock system is
malfunctioning. Periodically check the functions of the
interlock system for proper operation.
WARNING
For personal safety, the operator must be sitting in the
tractor seat when starting the engine.
NOTE: Refer to the Engine Operator’s
Manual for oil fill-up instructions and
refer to the Assembly & Set-Up section for
gasoline fill-up instructions.
1. Open the fuel shut-off valve (if equipped) by
selecting the right or left tank.
2. Operator must be sitting in the tractor seat.
3. Engage the parking brake by pressing
forward on the brake pedal (a), then press
down on the parking brake/cruise control
lever (b) and then release the brake pedal
(a). Refer to Figure 3-2.

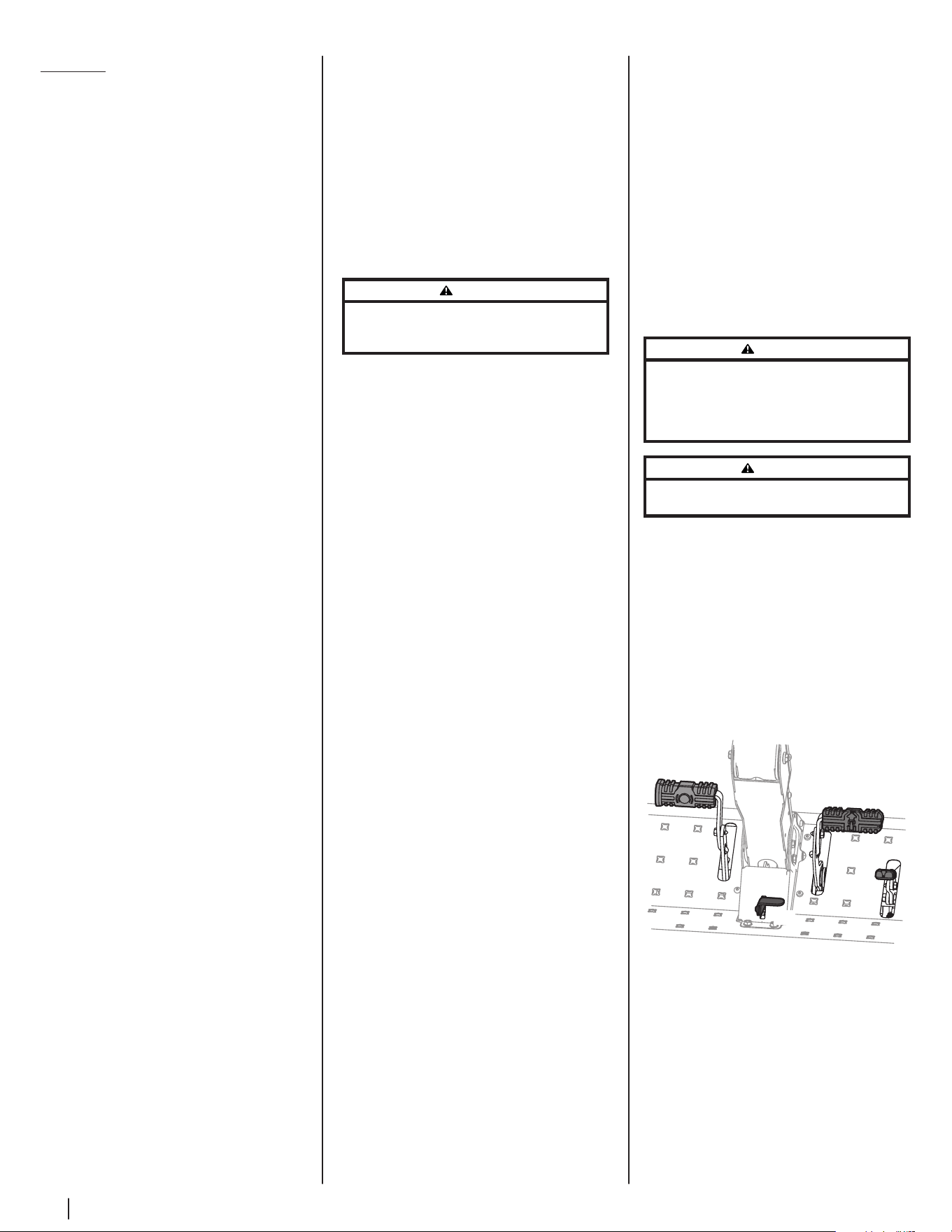

(a)
(b)
Figure 3-2
4. Make certain the PTO switch is in the
disengaged (down) position.
5. Move the throttle control to midway
between its SLOW and FAST positions.
6. Move the choke control into the
CHOKE position.
NOTE: If the engine is warmed up, it may
not be necessary to place the choke control
in the CHOKE position.

13Section 3 — controlS & operation
7. Turn the ignition key clockwise to the
START position. After the engine starts,
release the key. It will return to the NORMAL
MOWING position.
CAUTION
Do not hold the key in the START position for longer than
ten seconds at a time. Doing so may cause damage to your
engine’s electric starter.
8. As the engine warms up, gradually push the
choke control downward.
NOTE: Do not leave the choke control in the
CHOKE position while operating the tractor.
Doing so will result in a “rich” fuel mixture
and cause the engine to run poorly.
9. Allow the engine to run for a few minutes
at mid-throttle before putting the engine
under load.
10. Observe the hour meter/indicator panel.
If the battery indicator light or oil pressure
light come on, immediately stop the
engine. Have the tractor inspected by your
authorized dealer.
Cold Weather Starting
When starting the engine at temperatures near or
below freezing, ensure the correct viscosity motor
oil is used in the engine and the battery is fully
charged. Start the engine as follows:
1. Be sure the battery is in good condition.
A warm battery has much more starting
capacity than a cold battery.
2. Use fresh winter grade fuel. Winter grade
gasoline has higher volatility to improve
starting. Do not use gasoline left over
from summer.
3. Follow the previous instruction for Starting
the Engine.
Using Jumper Cables to Start Engine
WARNING
Batteries contain sulfuric acid and produce explosive gases.
Make certain the area is well ventilated, wear gloves and
eye protection, and avoid sparks or flames near the battery.
If the battery charge is not sufficient to crank the
engine, recharge the battery. If a battery charger
is unavailable and the tractor must be started, the
aid of a booster battery will be necessary. Connect
the booster battery as follows:
1. Connect the end of one cable to the
disabled tractor battery’s positive terminal;
then connect the other end of that cable to
the booster battery’s positive terminal.
2. Connect one end of the other cable to the
booster battery’s negative terminal; then
connect the other end of that cable to the
frame of the disabled tractor, as far from the
battery as possible.
3. Start the disabled tractor following the
normal starting instructions previously
provided; then disconnect the jumper
cables in the exact reverse order of
their connection.
4. Have the tractor’s electrical system checked
and repaired as soon as possible to
eliminate the need for jump starting.
Stopping the Engine
1. Place the PTO switch in the
disengaged position.
2. Engage the parking brake.
3. Move the throttle to the SLOW position
and allow the engine to idle for about
one minute.
4. Turn the ignition key to the STOP
position and remove the key from the
ignition switch.
NOTE: Always remove the key from the
ignition switch to prevent accidental
starting or battery discharge if the
equipment is left unattended.
5. Close the fuel shut-off valve.

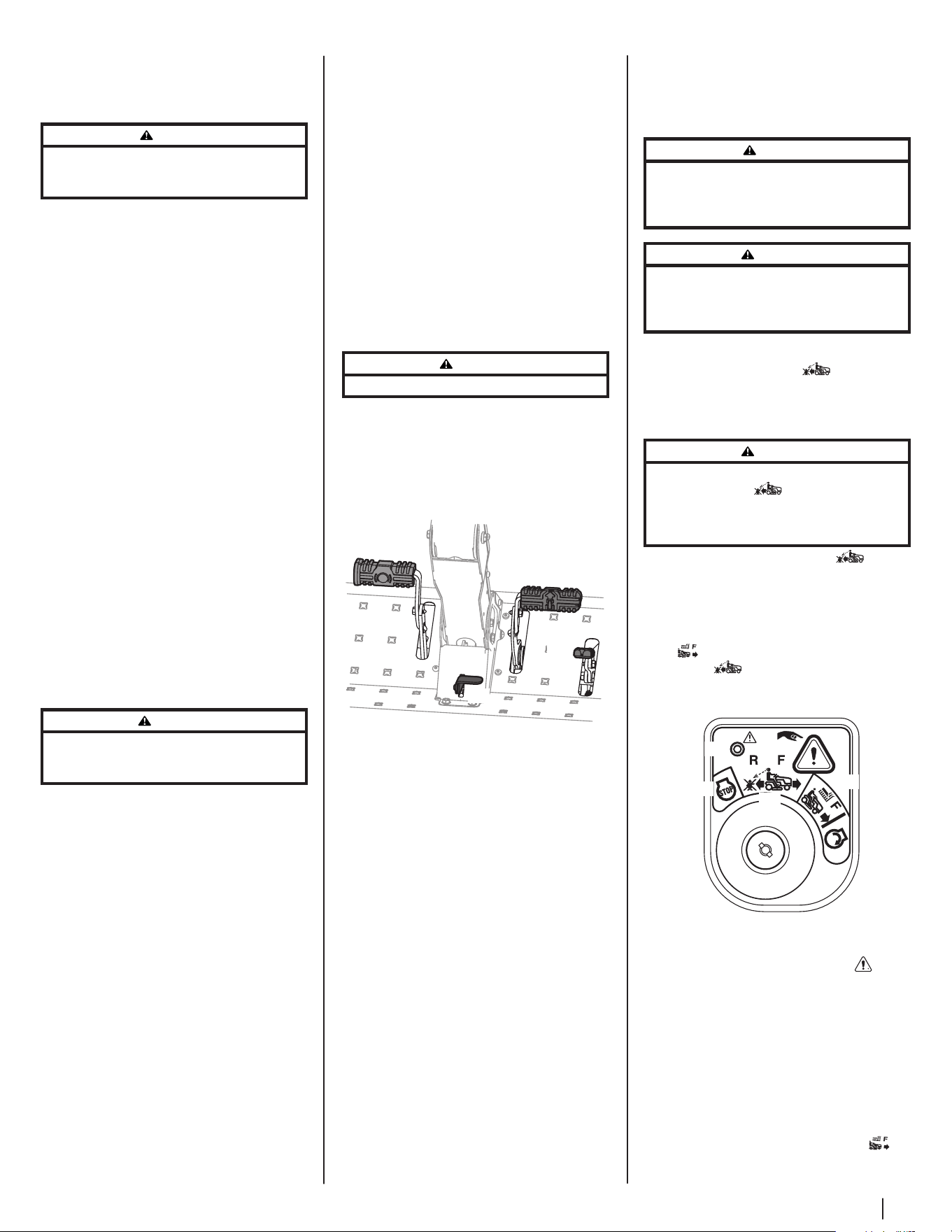

Driving the Tractor
WARNING
Avoid sudden starts, excessive speed, and sudden stops.
1. Release the parking brake. Move the
throttle/choke control lever into the
FAST position.
2. To travel FORWARD, slowly press the
forward drive pedal (a) forward until the
desired speed is achieved. See Figure 3-3.
(a)
(d)
(c)
(b)
Figure 3-3
3. To stop or slow down the tractor, take your
foot off of the forward (a) or reverse drive
(b) pedal. To lock the parking brake, press
forward on the brake pedal (c), then press
down on the parking brake/cruise control
(d) lever and then release the brake pedal.
See Figure 3-3.
4. To use the cruise control:
a. Press down on the forward drive
pedal (a).
b. While maintaining the desired
speed press down on the parking
brake/cruise control lever (d) then
release the forward drive pedal (a) to
activate the cruise control.
5. To release the cruise control, press the brake
pedal (c) or the forward drive pedal (a).
NOTE: The forward (a) and reverse drive
pedals (b) must not be used when the
brake is partially engaged. See Figure 3-3.
When the brake is locked the drive belt is
disengaged, but if the brake is only part way
back then the brakes are engaged but so is
the drive belt so transmission damage will
occur if you push forward or reverse.
6. To travel in reverse, check that the area
behind is clear then slowly push forward on
the reverse drive pedal with the ball of your
foot (NOT your heel) until the desired speed
is achieved. See Figure 3-3.
CAUTION
Do NOT attempt to change the direction of travel when the
tractor is in motion. Always bring the tractor to a complete
stop before moving the tractor from forward to reverse or
vice versa.
WARNING
Do not leave the seat of the tractor without first placing the
PTO knob in the disengaged (OFF) position and engaging
the parking brake. If leaving the tractor unattended, also
turn the engine off and remove the key.
Reverse Caution Mode
The REVERSE CAUTION MODE position of the
ignition module allows the tractor to be operated
in reverse with the blades (PTO) engaged.
NOTE: Mowing in reverse is not recommended.
WARNING
Use extreme caution while operating the tractor in the
REVERSE CAUTION MODE . Always look down and
behind before and while backing. Do not operate the
tractor when children or others are around. Stop the tractor
immediately if someone enters the area.
To use the REVERSE CAUTION MODE :
NOTE: The operator MUST be seated in the
tractor seat.
1. Start the engine as previously instructed.
2. Turn the key from the NORMAL MOWING
(a) position to the REVERSE CAUTION
MODE (b) position of the ignition
module. See Figure 3-4.
(d)
(e)
(c)
(a)
(b)
Figure 3-4
3. Press the REVERSE PUSH BUTTON (c) at
the top, right corner of the ignition module.
The red indicator light (d) at the top, left
corner of the ignition module will be ON
while activated. See Figure 3-4.
4. Once activated (indicator light ON), the
tractor can be driven in reverse with the
cutting blades (PTO) engaged.
5. Always look down and behind before and
while backing to make sure no children are
around. After resuming forward motion,
return key to the NORMAL MOWING (a)
position. See Figure 3-4.

14 Section 3 — controlS & operation
6. The REVERSE CAUTION MODE (b) will
remain activated until:
a. The key is placed in either the
NORMAL MOWING (a) position
or STOP (e) position, or
b. The operator leaves the seat.
Driving on Slopes
Refer to the slope gauge in the Safe Operation
Practices section to help determine slopes where
you may not operate safely.
WARNING
Do not operate on inclines with a slope in excess of 20°/35%.
The tractor could overturn and cause serious injury.
• Mow across slopes, not up and down.
• Exercise extreme caution when changing
direction on slopes.
• Watch for holes, ruts, bumps, rocks or
other hidden objects. Uneven terrain
could overturn the machine. Tall grass can
hide obstacles.
• Do not turn on slopes unless necessary;
then turn slowly uphill and use extra care
while turning. Turning up a slope greatly
increases the chance of a rollover.
• Avoid stopping when driving up a slope.
If it is necessary to stop while driving up a
slope, start up smoothly and carefully to
reduce the possibility of flipping the tractor
over backward.
Operating the PTO
Operate the PTO clutch as follows:
NOTE: During your tractor’s initial break-in period,
in order to engage the PTO and avoid engine
stall, allow the engine to warm before engaging
the PTO. Break-in period varies depending on
your engine.
1. Move the throttle control lever to the
FAST position.
2. Pull the PTO switch upward to the
ENGAGED position.
3. The operator must remain in the tractor
seat at all times. If the operator should leave
the seat without disengaging the PTO, the
tractor’s engine will shut off.
4. The PTO clutch will not operate when the
tractor is driving in the reverse direction
without the use of the Reverse Caution
Mode. See Reverse Caution Mode section.
Mowing
WARNING
To help avoid blade contact or a thrown object injury, keep
bystanders, helpers, children, and pets at least 75 feet (23
meters) from the machine while it is in operation. Stop
machine if anyone enters the area.
WARNING
Make certain the area to be mowed is free of debris, sticks,
stones, wire, or other objects that can be thrown by the
rotating blades.
WARNING
Plan your mowing pattern to avoid discharge of materials
toward roads, sidewalks, bystanders, and the like. Also,
avoid discharging material against a wall or obstruction
which may cause discharged material to ricochet back
toward the operator.
WARNING
Be careful when crossing gravel paths or driveways.
Disengage the PTO and raise the deck to the highest
position before crossing.
NOTE: Do not engage the mower deck when
lowered in grass. Premature wear and possible
failure of the ‘V’ belt and PTO clutch will result.
Fully raise the deck or move to a non-grassy area
before engaging the mower deck.
• Mow across slopes, not up and down. If
mowing a slope, start at bottom and work
upward to ensure turns are made uphill.
• Do not mow at high ground speed,
especially if a mulch kit or grass collector
is installed.
• Do not cut the grass too short. Short grass is
prone to weed growth and yellows quickly
in dry weather.
• Always operate the tractor with the throttle
in the FAST position while mowing.
• On the first pass pick a point on the
opposite side of the area to be mowed.
• Engage the PTO clutch using the PTO switch
and move the throttle control or throttle/
choke control to the FAST position.
• Lower the mower deck to the desired height
setting using the lift handle.
• Slowly and evenly push the forward drive
control pedal forward to move the tractor
forward, and keep the tractor headed
directly toward the alignment point.
• For best results it is recommended that
the first two laps be cut with the discharge
thrown towards the center. After the first
two laps, reverse the direction to throw the
discharge to the outside for the balance of
cutting. This will give a better appearance
to the lawn.
• Do not attempt to mow heavy brush and
weeds or extremely tall grass. Your tractor is
designed to mow lawns, NOT clear brush.
• Keep the blades sharp and replace the
blades when worn.
• When approaching the other end of the
strip, slow down or stop before turning. A
U-turn is recommended unless a pivot or
zero turn is required.
• Align the mower with an edge of the
mowed strip and overlap approximately 3”.
• Direct the tractor on each subsequent strip
to align with a previously cut strip.
• To prevent rutting or grooving of the turf,
if possible, change the direction that the
strips are mowed by approximately 45° for
the next and each subsequent mowing.
NOTE: When stopping the tractor for any
reason while on a grass surface, always:
• Engage the parking brake.
• Shut engine off and remove the key.
a. Doing so will minimize the
possibility of having your lawn
‘‘browned’’ by hot exhaust from your
tractor’s running engine.

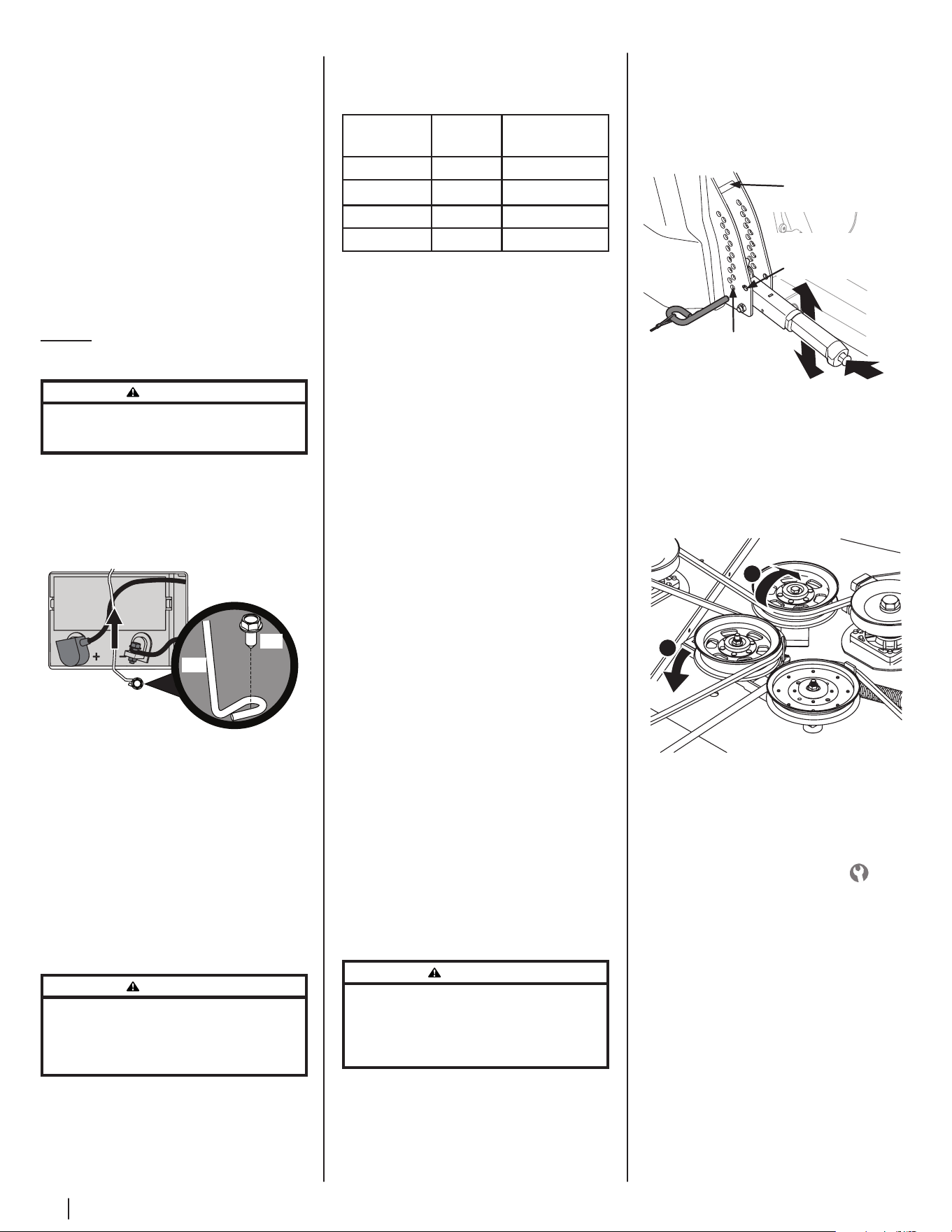

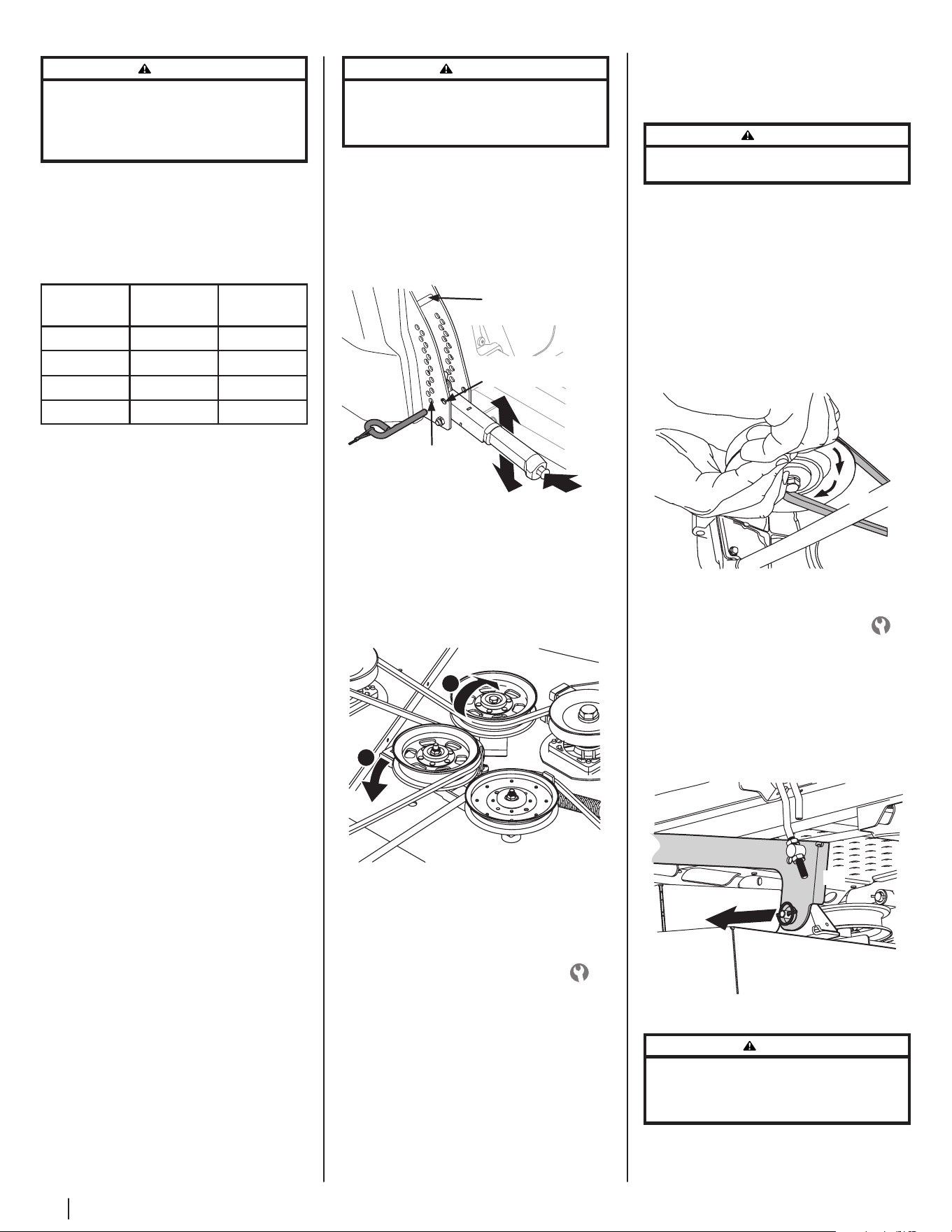

Deck Lift Lever
To raise or lower the cutting deck, depress
the button on the end of the handle and push
downward to lower the deck, or pull upward
to raise the deck, then place it in the hole best
suited for your application. To place the deck in
the transport position, lift the handle all the way
up and hang the top hook on the handle from the
upper spacer on the deck height index bracket.
See Figure 3-5.
Transport Position/
Highest Mowing
Position
Lowest Mowing
Position
Deck Removal/
Installation Position
Figure 3-5
NOTE: Make certain the deck is secured and
the pin is fully inserted into the deck height
index. The pin is keyed to help keep it in
place and fits into the slotted holes on the
deck height index.
NOTE: The deck lift handle must always
be above the pin, never hang the deck lift
handle from the pin when mowing.

15
Product Care
4
Maintenance Schedule
Before Each
use
After First 5
Hours
Every 10
Hours
Every 25
Hours
Every 50
Hours
Every 100
Hours
Prior to
Storing
See Engine
Manual
Check/Clean Engine Intake Screens &
Cooling Fans #
P P
Check/Clean Exhaust Manifold, Muer Pipe
& Muer Shields #
P P
Check/Clean Top & Underside of Deck, Under
& Around Spindle Covers & Belt Area #
P P
Check/Clean Around Fuses, Wiring &
Wiring Harnesses #
P P
Check/Clean Around Transmission,
Axle & Fans #
P P
Check Engine Oil Level
P
Check Air Filter for Dirty, Loose or
Damaged Parts
P
Clean Transmission Cooling Slots
P
Clean Battery Terminals
P P
Grease All Lubrication Points
P P
Check Blades/Sharpen or Replace as Needed
P P
Check Tire Pressure
P P
Lube Front Wheels
P P
Check/Clean Underside of Deck
P
Inspect & Lube Deck Wheels
P P
Check Deck Level/Pitch
P P
Lube Deck Spindles
P P
Check Belts & Pulleys for Damage/Wear
P
Check that All Hardware is in Place & Secure
P
Check & Clean Under Floorboard
P P
Check Spark Plug Condition & Gap
P P P
Engine Break-In Oil Change
P P
Change Engine Oil
P P P
Replace Oil Filter
P P P
Clean or Change Air Filter
P P
Replace Fuel Filter
P P
Have Valve Lash Checked & Adjusted *
P
* -- Have this item performed by an authorized service dealer
#-- Perform more often in dry conditions and/or when mulching

16 Section 4 — Product care
NOTE: This Operator’s Manual covers several
models. Tractor features may vary by model. Not
all features in this manual are applicable to all
tractor models and the tractor depicted may differ
from yours.
Post-Operation Tractor Care
After each operation of the tractor, the
following procedures should be implemented
to extend the life of your tractor and ensure safe
operating conditions.
DANGER
Failure to follow these recommendations may result in
serious injury to yourself or others and may cause damage
to the tractor.
Cleaning the Underside of the Deck
Deck Wash System (if equipped)
Your tractor’s deck may be equipped with a water
port on its surface as part of its deck wash system.
Use the deck wash system to rinse grass clippings
from the deck’s underside and prevent the buildup
of corrosive chemicals. Complete the following
steps AFTER EACH MOWING:
1. Attach the nozzle adapter to a standard
garden hose connected to a water supply.
2. Move the tractor to an area within reach of
the hose where the dispersal of wet grass
clippings is acceptable to you. Disengage
the PTO, engage the parking brake and stop
the engine.
3. Pull back the lock collar (a) of the nozzle
adapter (b) and push the nozzle adapter
(b) onto one of the deck wash nozzles (c) at
either end of the tractor deck. Release the
lock collar (a) to lock the nozzle adapter (b)
on the deck wash nozzle (c). See Figure 4-1.
(a)
(b)
(c)
Figure 4-1
4. Turn on the water supply.
5. From the tractor operator’s seat, start the
engine and engage the PTO. Allow to run
as needed. Disengage the PTO and stop
the engine.
6. Turn off the water supply.
7. Pull back the lock collar (a) of the nozzle
adapter (b) to disconnect the nozzle adapter
(b) from the deck wash nozzle (c).
8. Repeat the previous steps to clean the deck
using the deck wash nozzle (c) at the other
end of the deck.
Cleaning the Tractor
WARNING
If the tractor has been recently run, the engine, muffler,
and surrounding metal surfaces will be hot and can cause
burns to the skin. Let the engine cool for at least 5 minutes.
Exercise caution to avoid burns.
Your tractor should be cleaned after each use and
under certain conditions, i.e. dry conditions and/
or mulching situations, additional cleaning may
be necessary.
One of the best ways to keep your tractor running
efficiently and to reduce fire risk is to regularly
remove debris buildup from the tractor. Follow
the recommendations below and contact your
authorized dealer with any questions.
• Allow the machine to cool in an open area
before cleaning.
• Do not use water on any part of the tractor
except the underside of the cutting deck.
Doing so can cause damage to the tractor’s
spindle bearings, electrical system and
engine, leading to premature failures. The
use of compressed air and/or leaf blower
will help keep the tractor clean.

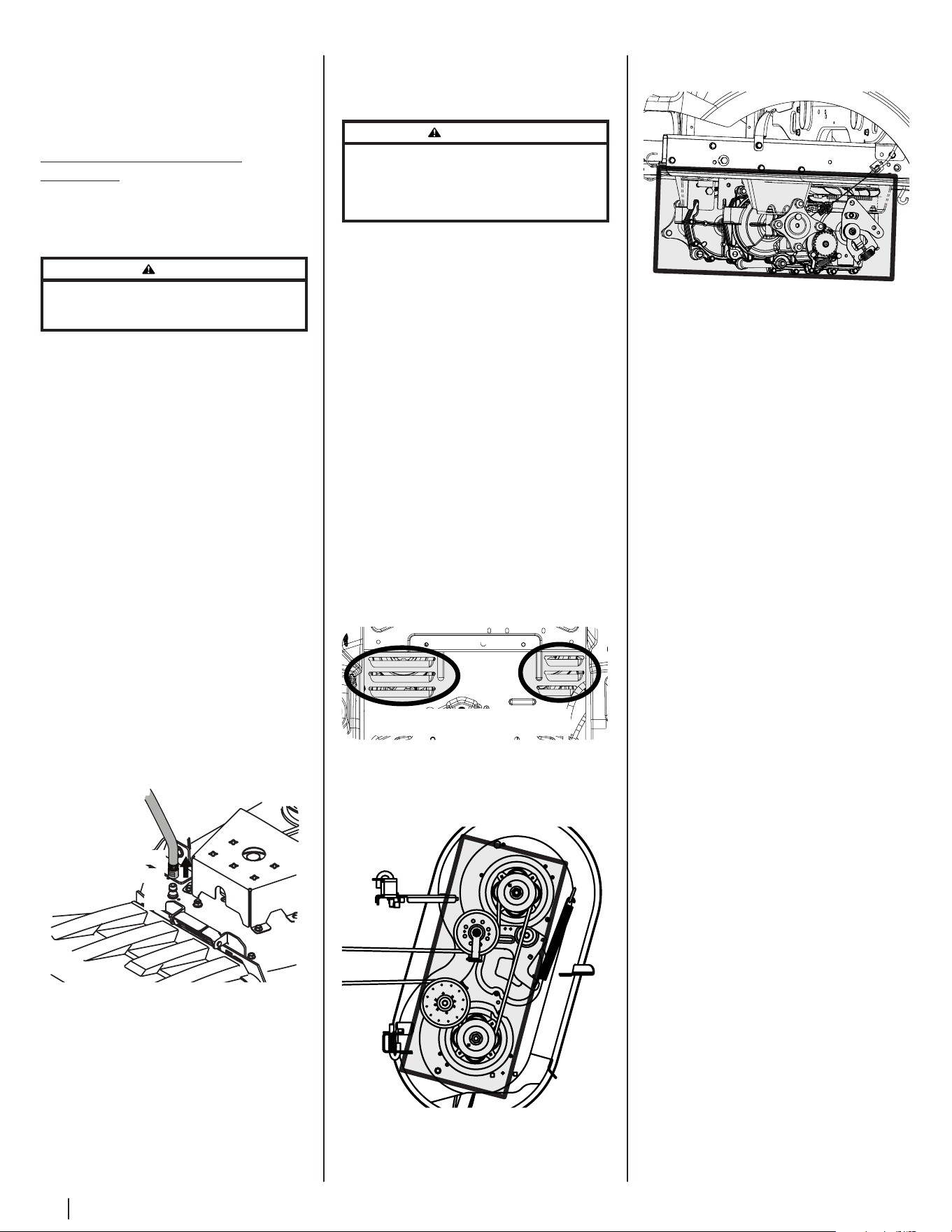

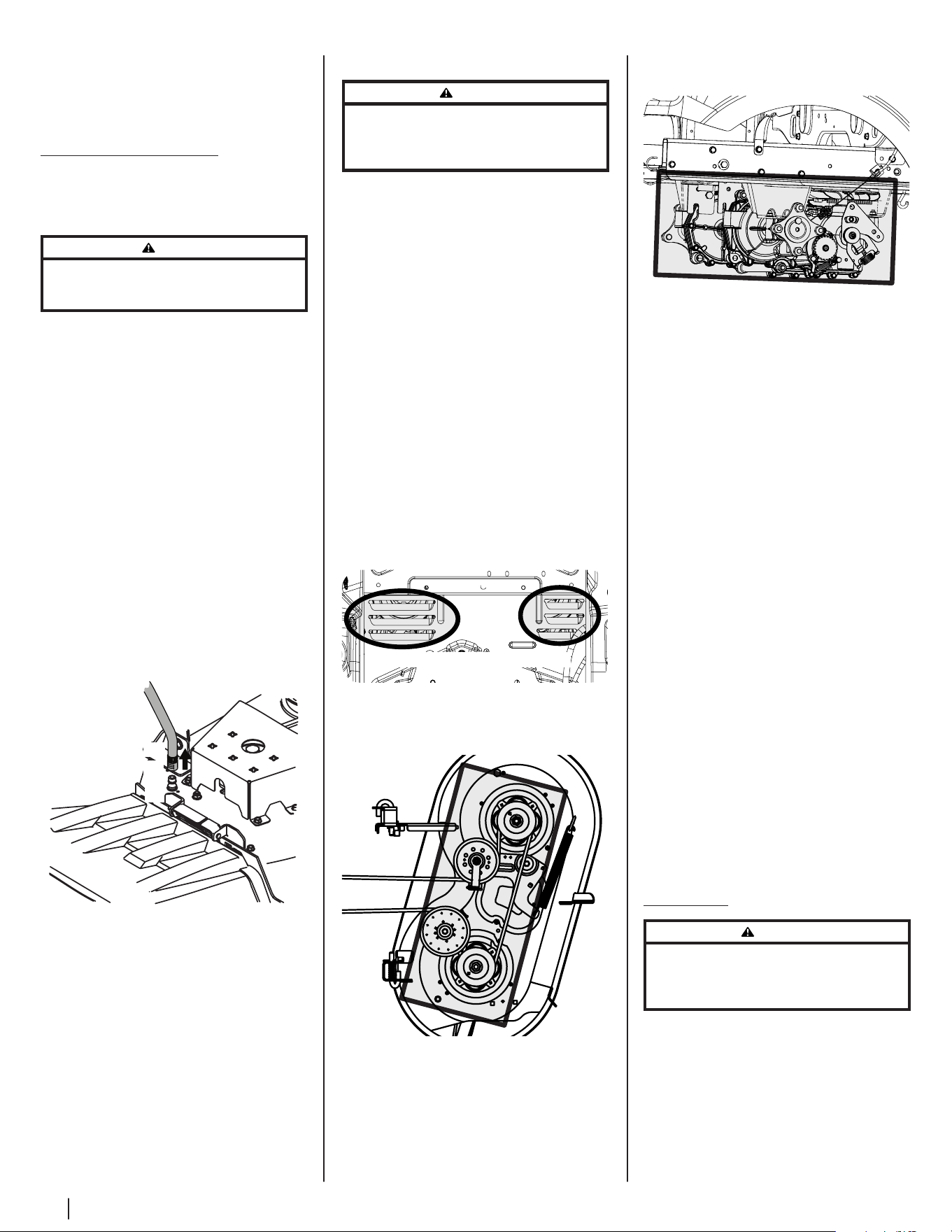

• Keep both sides of transmission cooling
slots, exhaust manifold, around fuses, all
wiring and harnesses, muffler pipe, muffler
shield, engine intake screens and cooling
fins, etc. clear of grass clippings and leaves.
See Figure 4-2.
Engine/Seat Not Shown for Clarity
Figure 4-2
• Clean the top of the mower deck, under the
spindle covers and belt area. See Figure 4-3.
Figure 4-3
• Clean around and near the transmission,
axle and the fan area. See Figure 4-4.
Wheel Not Shown For Clarity
Figure 4-4
• Debris can accumulate anywhere on the
tractor, especially on horizontal surfaces.
Additional cleaning may be necessary
when mowing in dry conditions or
when mulching.
• Fuel leaks/spills, oil leaks/spills and excess
lubrication can also become collection sites
for debris. Immediate repair and cleaning up
oil or fuel spills can help reduce fire hazards.
• In addition to cleaning the tractor before
operating and storing, do not attempt to
mow unusually tall grass (10” or higher), dry
grass (e.g., pasture) or piles of dry leaves.
Dry grass or leaves may contact the engine
exhaust and/or build up on the mower deck
presenting a potential fire hazard.
Storing the Tractor
• Allow the machine to cool in an open area
before storing.
• Do not park the tractor near any flammable
materials (wood, cloth or chemicals) or any
open flames or other potential source of
ignition (furnace, water heater or any other
type of heater).
• Remove all combustible materials from the
tractor before storing. Empty cargo boxes,
grass catchers or containers.
• Always shut off fuel flow when storing or
transporting if tractor is equipped with a
fuel shutoff.
• Check the fuel system (lines, tank, cap and
fittings) frequently for cracks or leaks. Repair
and clean as necessary.
Maintenance
WARNING
Before performing any maintenance or repairs, disengage
the PTO, move the drive control pedals to the neutral
position, engage the parking brake, stop the engine, and
remove the key to prevent unintended starting.
Engine
Refer to the Engine Operator’s Manual for all
engine maintenance procedures and instructions.
NOTE: Maintenance, repair or replacement of the
emission control devices and systems which are
being done at owner’s expense may be performed
by any engine repair establishment or individual.
Warranty repairs must be performed by an
authorized service dealer.

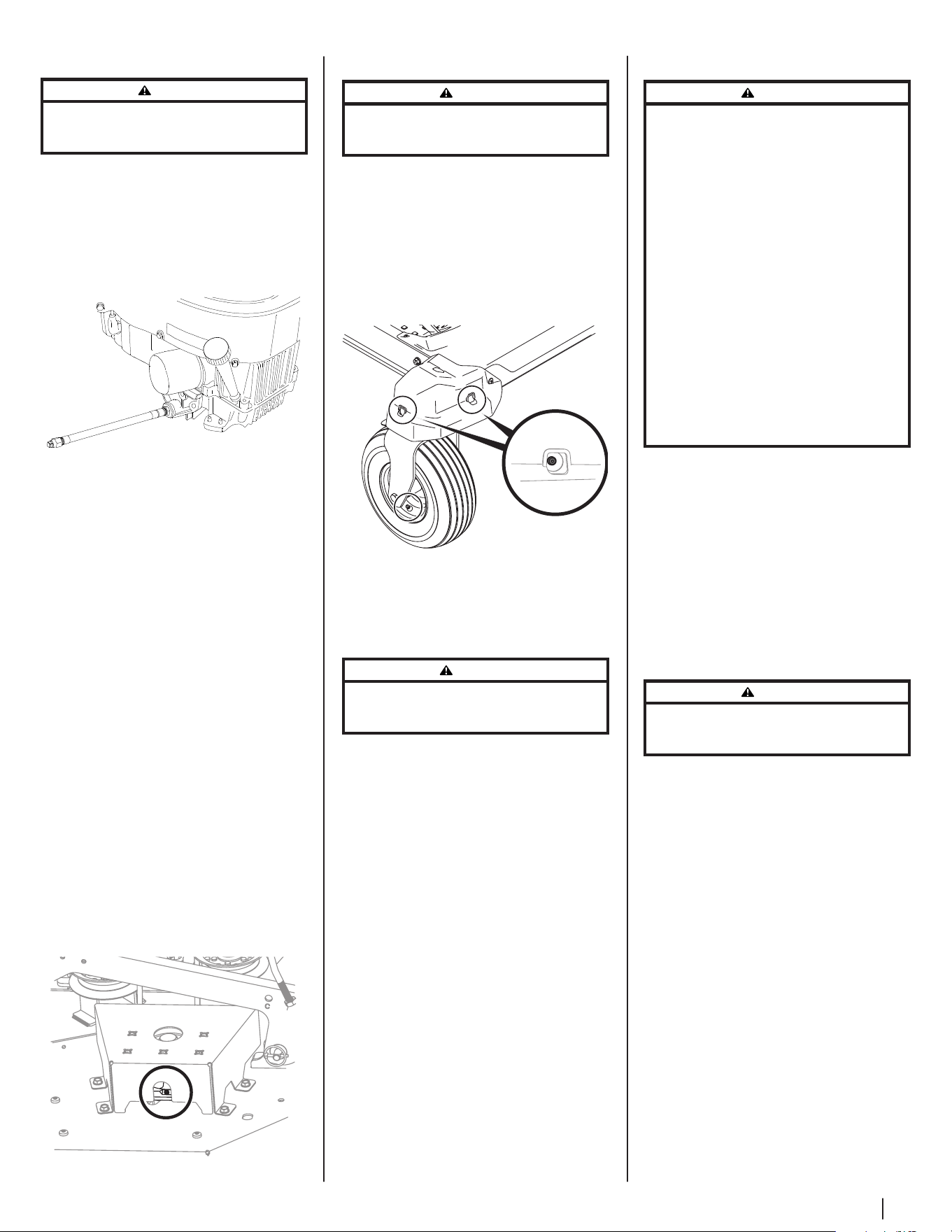

17Section 4 — Product care
Changing the Engine Oil
WARNING
If the engine has been recently run, the engine, muffler,
and surrounding metal surfaces will be hot and can cause
burns to the skin. Exercise caution to avoid burns.
To complete an oil change, proceed as follows:
1. Run the engine for a short time to warm
the engine oil. The oil will flow more freely
and carry away more impurities. Use care to
avoid burns from hot oil.

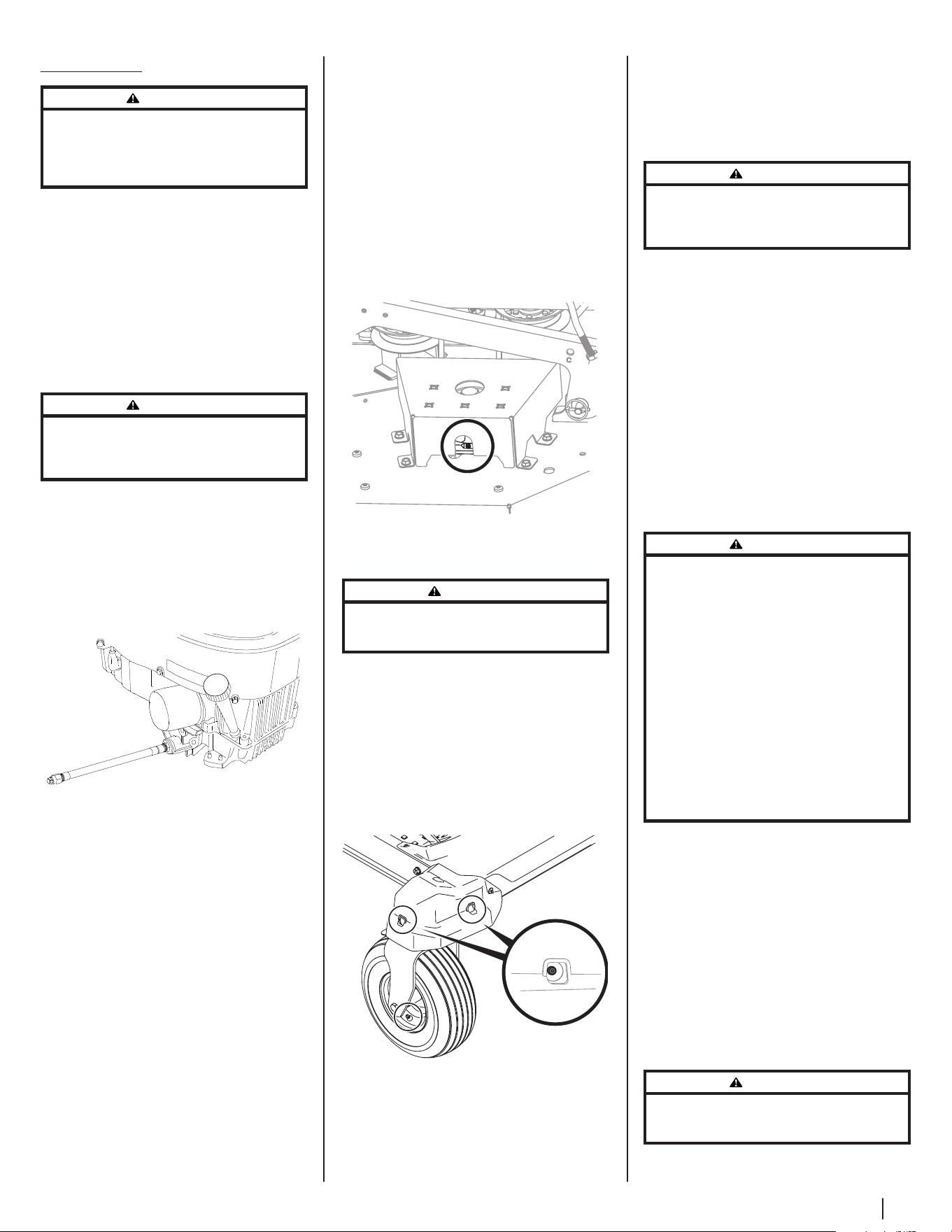

2. Locate the oil drain hose (a) on the right side
of the engine. See Figure 4-5.
(b)
(a)
(c)
(d)
Figure 4-5
3. Route the free end of the oil drain hose
(a) toward an appropriate oil collection
container with at least a 2.5 quart capacity,
to collect the used oil. Remove the oil fill
cap/dipstick (b) from the oil fill tube.
4. While holding the free end of the oil drain
hose (a) over the oil collection container,
unscrew the square head hose plug (c)
from the end of the oil drain hose (a). See
Figure 4-5. Drain the engine oil into the
collection container.
5. After draining the oil, wipe any residual
oil from the oil drain hose (a). Thread the
square head hose plug (c) into the oil drain
hose (b) fitting and fully tighten the square
head hose plug (c).
6. Replace the oil filter (d), and refill the engine
with new oil as instructed in the Engine
Operator’s Manual.
Cleaning & Lubricating the Spindle Pulleys
Once a month remove the belt covers to remove
any accumulation of grass clippings from around
the spindle pulleys and V-belt. Clean more often
when mowing tall, dry grass.
Every 25 hours, lubricate the deck spindles. Locate
the spindle lube fitting and, using a grease gun,
lubricate the spindles. The spindle holds 2.3
ounces of grease. See Figure 4-6.
Figure 4-6
Lubrication
WARNING
Before lubricating, repairing, or inspecting, always
disengage PTO, set parking brake, stop engine, and remove
key to prevent unintended starting.
Pivot Points & Linkage
Lubricate all the pivot points on the drive system,
parking brake and lift linkage at least once a
season with light oil.
Front Wheels
Each of the front wheel axles and rims is equipped
with grease fittings. See Figure 4-7. Lubricate with
a No. 2 multi-purpose grease applied with a grease
gun after every 25 hours of tractor operation.
Figure 4-7
Cleaning the Transmission Cooling Slots
Keep both sides of transmission cooling slots on
the frame between the engine and the seat box
clear of grass clippings and leaves.
WARNING
If the engine has been recently run, the engine, muffler,
and surrounding metal surfaces will be hot and can cause
burns to the skin. Exercise caution to avoid burns.
Tires
Check the tire air pressure after every 50 hours
of operation or weekly. Keep the tires inflated to
the recommended pressures. Improper inflation
will shorten the tire service life. See the tire side
wall for proper inflation pressures. Observe the
following guidelines:
• Do not inflate a tire above the maximum
pressure shown on the sidewall of the tire.
• Do not reinflate a tire that has been run
flat or seriously under-inflated. Have it
inspected and serviced by a qualified
tire mechanic.
General Battery Information
WARNING
Should battery acid accidentally splatter into the eyes or
onto the skin, rinse the affected area immediately with
clean cold water. If there is any further discomfort, seek
prompt medical attention.
If acid spills on clothing, first dilute it with clean water,
then neutralize with a solution of ammonia/water or
baking soda/water.
NEVER connect (or disconnect) battery charger clips
to the battery while the charger is turned on, as it can
cause sparks.
Keep all sources of ignition (cigarettes, matches, lighters)
away from the battery. The gas generated during charging
can be combustible.
As a further precaution, only charge the battery in a well
ventilated area.
Always shield eyes and protect skin and clothing when
working near batteries.
Batteries contain sulfuric acid and may emit explosive
gases. Use extreme caution when handling batteries. Keep
batteries out of the reach of children.
Battery Maintenance
• The battery is filled with battery acid and
then sealed at the factory. However, even a
“maintenance free” battery requires some
maintenance to ensure its proper life cycle.
• Spray the terminals and exposed wire with a
battery terminal sealer, or coat the terminals
with a thin coat of grease or petroleum jelly,
to protect against corrosion.
• Always keep the battery cables and
terminals clean and free of corrosion.
• Avoid tipping. Even a sealed battery will
leak electrolyte when tipped.
WARNING
Batteries contain sulfuric acid and may emit explosive
gases. Use extreme caution when handling batteries. Keep
batteries out of the reach of children.
Battery Storage
1. When storing the tractor for extended
periods, disconnect the negative battery
cable. It is not necessary to remove
the battery.
2. All batteries discharge during storage. Keep
the exterior of the battery clean, especially
the top. A dirty battery will discharge
more rapidly.
3. The battery must be stored with a full
charge. A discharged battery can freeze
sooner than a charged battery. A fully
charged battery will store longer in cold
temperatures than hot.
4. Recharge the battery before returning to
service. Although the tractor may start,
the engine charging system may not fully
recharge the battery.
Hydrostatic Transmission
Your zero-turn tractor is equipped with two
hydrostatic pumps/transaxles. Under normal
operating conditions, the oil level in the expansion
reservoirs does not need to be checked and no
additional oil is needed.

18 Section 4 — Product care
Changing the Transmission Oil
Please see your authorized service dealer for
transmission oil changes.
Tractor Storage
If your tractor is not going to be operated for an
extended period of time (30 days to approximately
six months), the tractor should be prepared for
storage. Store the tractor in a dry and protected
location. If stored outside, cover the tractor
(including the tires) to protect it from the
elements. The procedures outlined below should
be performed whenever the tractor is placed
in storage.
1. Change the engine oil and filter following
the instructions provided in the Engine
Operator's manual packed with this manual.
WARNING
Never store the tractor with fuel in the tank indoors or in
poorly ventilated enclosures, where fuel fumes may reach
an open flame, spark, or pilot light as on a furnace, water
heater, clothes dryer, etc.
2. If storing the tractor for 30 days or more:
a. To prevent gum deposits from
forming inside the engine’s
carburetor and causing possible
malfunction of the engine, the fuel
system must be either completely
emptied, or the gasoline must
be treated with a stabilizer to
prevent deterioration.
WARNING
Fuel left in the fuel tank deteriorates and will cause serious
starting problems.
b. Using a fuel stabilizer for storage
between 30 and 90 days:
• Read the product
manufacturer’s instructions
and recommendations.
• Add to clean, fresh gasoline
the correct amount of
stabilizer for the capacity
(approximately 3 gallons) of
the fuel system.
• Fill the fuel tank with treated
fuel and run the engine for
2-3 minutes to get stabilized
fuel into the carburetor.
c. Emptying the fuel system for storage
of more than 90 days:
• Prior to putting the tractor
in storage, monitor fuel
consumption with the goal of
running the fuel tank empty.
• Run the engine until it begins
to stall. Use the choke to
keep the engine running
until all fuel in the carburetor
has been exhausted.
• Referring to the Engine
Operator's Manual,
drain the fuel from the
carburetor bowl.
3. Clean the engine and the entire
tractor thoroughly.
4. Fully charge the battery, then disconnect
the negative cable at the battery to prevent
possible discharge. Recharge the battery
periodically when in storage.
NOTE: Remove the battery if exposed
to prolonged periods of sub-freezing
temperatures. Store in a cool, dry location
where temperatures are above freezing.
5. Lubricate all lubrication points.
NOTE: Using a pressure washer or garden
hose is not recommended for cleaning your
tractor. It may cause damage to electrical
components, spindles, pulleys, bearings or
the engine. The use of water will result in
shortened life and reduce serviceability.
Removing the Tractor from Storage
1. Check the engine oil.
2. Fully charge the battery and inflate the tires
to the recommended pressure.
3. Fill the fuel tank with clean, fresh gasoline.
4. Start the engine and allow to idle for
a few minutes to ensure engine is
operating properly.
5. Drive the tractor without a load to
make certain all the tractor systems are
functioning properly.
Adjustments
WARNING
Shut the engine off, remove the ignition key, and engage
the parking brake before making adjustments. Protect your
hands by using heavy gloves when handling the blades.
Deck Leveling
NOTE: Check the tractor’s tire pressure before
performing any deck leveling adjustments. Refer
to Tires for information regarding tire pressure.
WARNING
Shut the engine off, remove the ignition key, and engage
the parking brake before making adjustments. Protect your
hands by using heavy gloves when handling the blades.
Leveling the Deck (Side-to-Side)
NOTE: Check the tractor’s tire pressure before
performing any deck leveling adjustments. Refer
to Tires for information regarding tire pressure.
Always level the deck side-to-side before front
to rear.
If the cutting deck appears to be mowing
unevenly, a side-to-side adjustment can be
performed. Adjust if necessary as follows:
1. With the tractor parked on a firm, level
surface, place the deck lift handle in
a middle mowing position and rotate
both outside blades so that they are
perpendicular with the tractor.
2. Measure the distance from the outside of
the left blade tip to the ground and the
distance from the outside of the right blade
tip to the ground. Both measurements taken
should be equal. If they are not, proceed to
the next step.

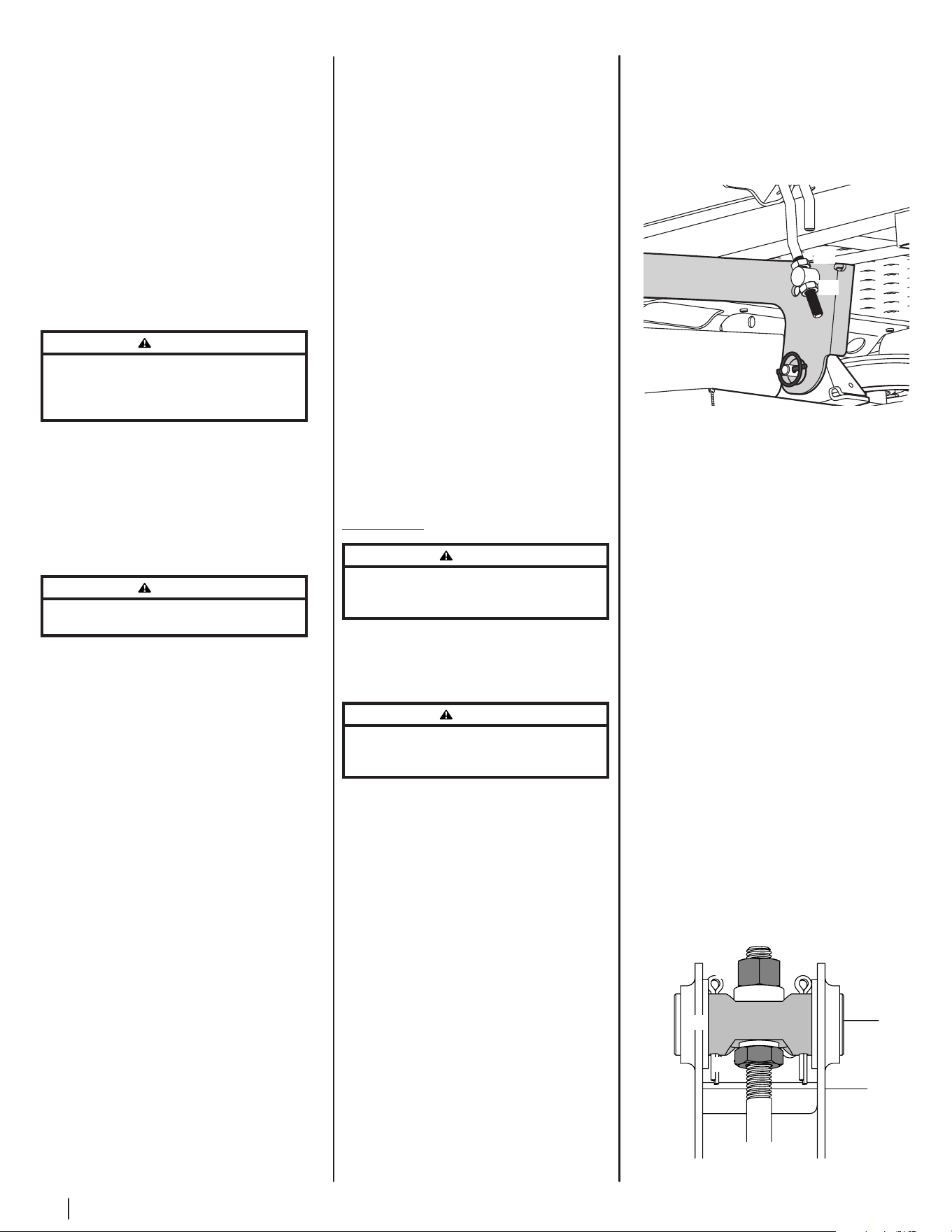

3. Loosen the lower jam nut (a) on the
adjustable lift link (b) attached to the deck
lift arm (c) to lower the deck and tighten
the upper jam nut (d) to secure the deck
in place, loosen the upper jam nut (d) then
tighten the lower jam nut (a) to raise the
deck and secure the deck in place. See
Figure 4-8.

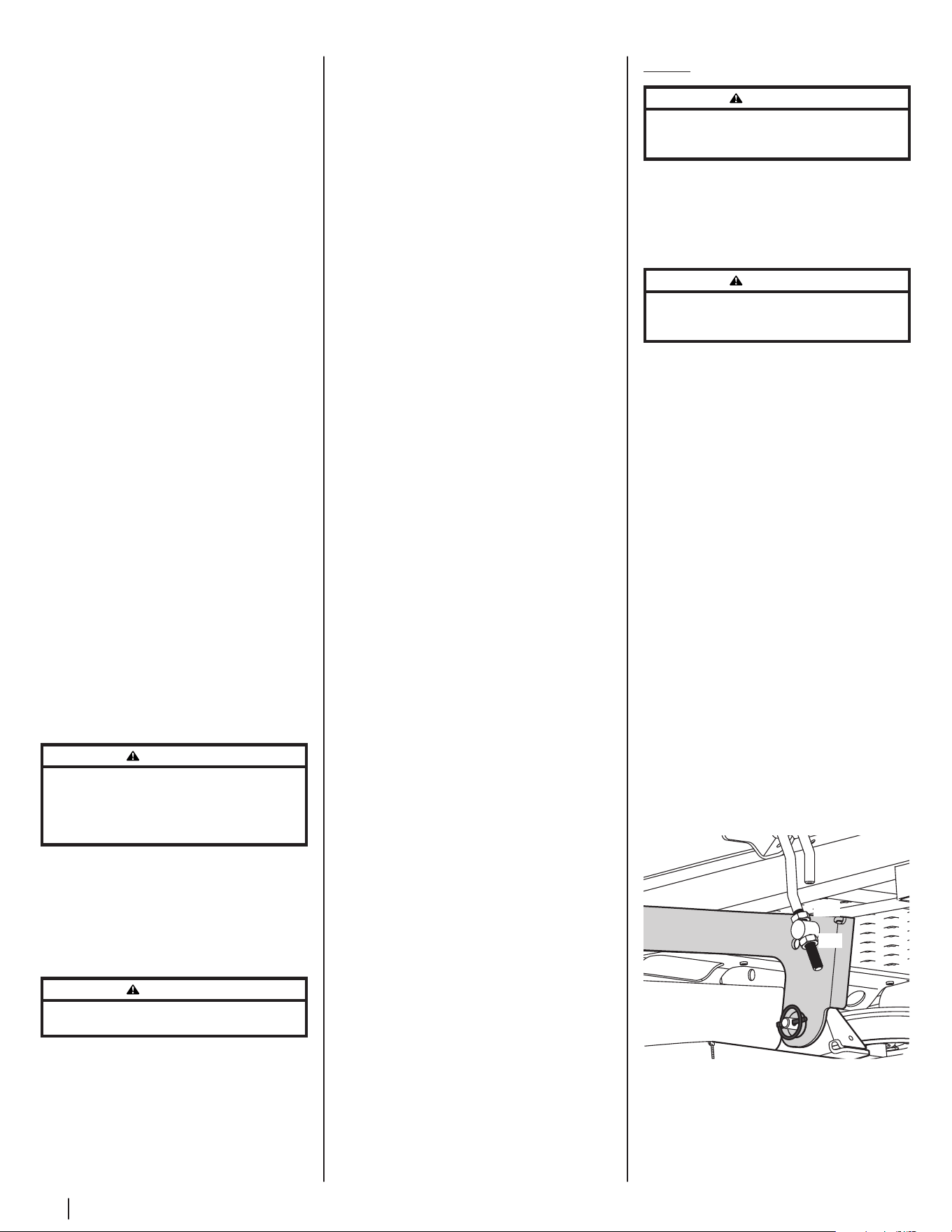

(a)
(b)
(c)
(d)
Figure 4-8
4. The deck is properly leveled when both
blade tip measurements are equal.
Leveling the Deck (Front-To-Rear)
NOTE: Check the tractor’s tire pressure before
performing any deck leveling adjustments. Refer
to Tires for information regarding tire pressure.
Always level the deck side-to-side before front
to rear.
The front of the deck should be between 1/4-3/8”
lower than the rear of the deck. Adjust if necessary
as follows:
1. Park the tractor on a firm, level surface
and place the deck lift handle in a
middle position.
2. Rotate the blade nearest the discharge
chute so that it is parallel with the tractor.
3. Measure the distance from the front of
the blade tip to the ground and the rear
of the blade tip to the ground. The first
measurement taken should be between 1/4”
and 3/8” less than the second measurement.
4. Determine the approximate distance
necessary for proper adjustment and
proceed, if necessary.

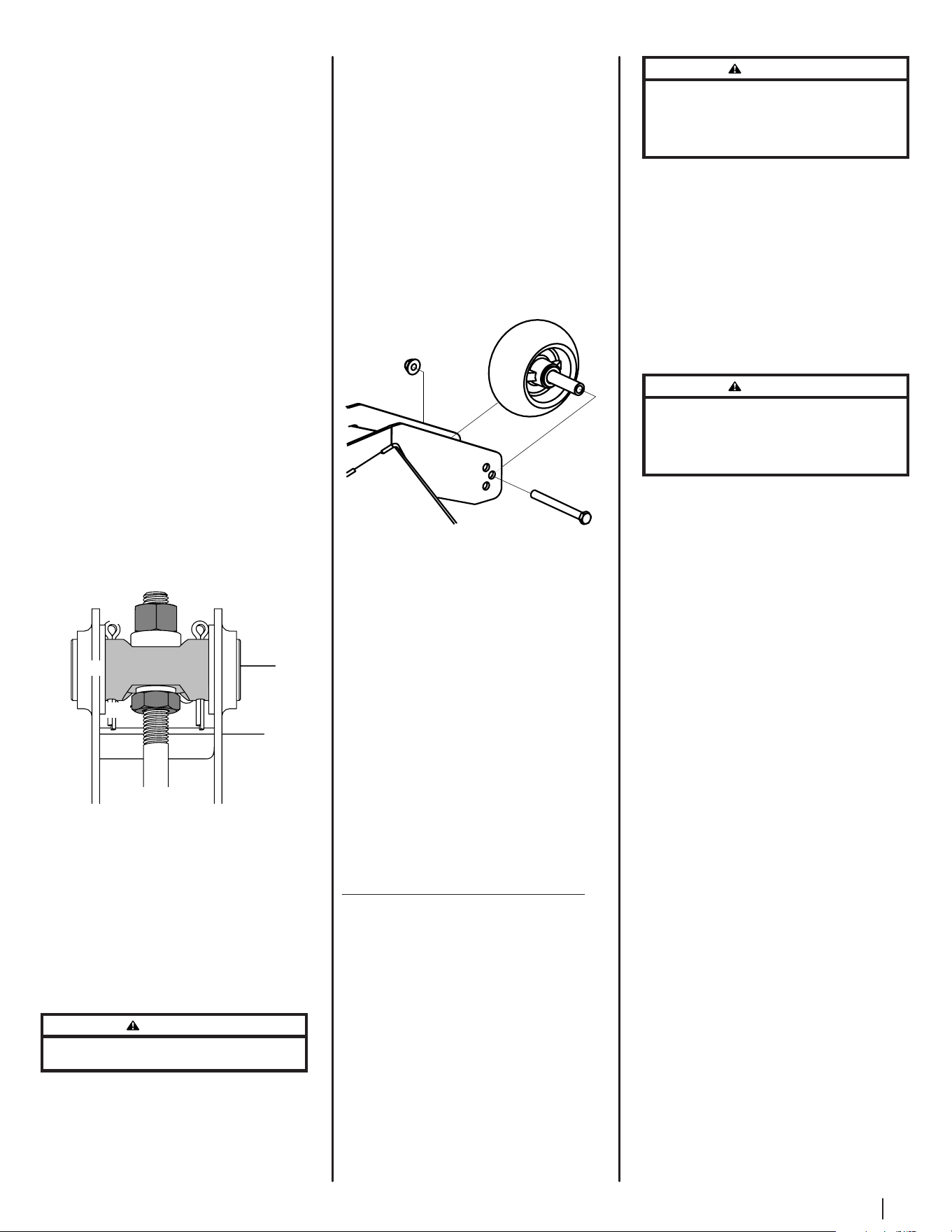

5. Using a wrench, raise the front of the deck
by loosening the lock nuts (a) to the front of
the pivot pin (b) and then tighten the jam
nuts (c) on the back of the pivot pin to raise
the front of the deck and secure in place.
See Figure 4-9.
Bottom View
(c)
(a)
(b)
Figure 4-9

19Section 4 — Product care
6. Using a wrench, lower the front of the deck
by loosening the jam nuts (c) on the back of
the pivot pin (b) and then tighten the lock
nut (a) on the front of the pivot pin to lower
the front of the deck and secure in place.
See Figure 4-9.
7. The deck is properly leveled when the front
tip of the blade is 1/4” lower than the rear
tip.
Adjusting the Front Gauge Wheels
WARNING
Keep hands and feet away from the discharge opening of
the cutting deck.
The front gauge wheels on the tractor deck are
an anti-scalp feature, and should not ride on
the ground. The front gauge wheels should be
approximately 1/4-1/2” above the ground when
the deck is set in the desired height setting.
Using the deck lift handle, set the deck in the
desired height setting, then check the gauge
wheel distance from the ground below. If
necessary adjust the front gauge wheels as follows:
1. Visually check the distance between the
front gauge wheels and the ground. If the
gauge wheels are near or touching the
ground, they should be raised. If more
than 1/2” above the ground, they should
be lowered.

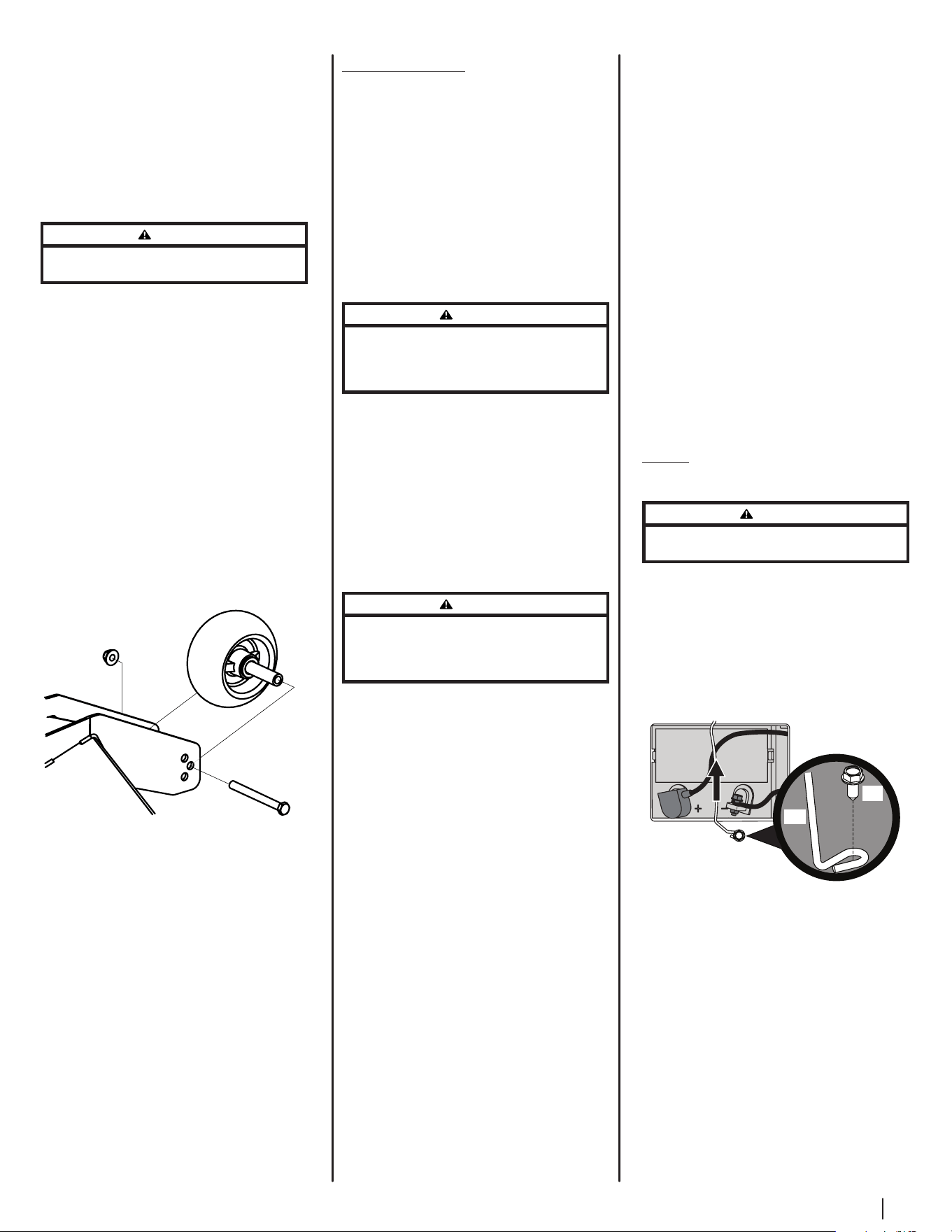

2. Remove the lock nut (a) securing one of the
front gauge wheel (b) hex screws (c) to the
deck. Remove the front gauge wheel (b),
hex screw (c) and spacer (d). See Figure 4-10.
(c)
(a)
(b)
(d)
(e)
Figure 4-10
3. Insert the hex screw (c) into one of the
three index holes in the front gauge wheel
bracket (e) that will give the front gauge
wheel (b) a 1/4-1/2” clearance with the
ground.
4. Note the index hole of the just-adjusted
front gauge wheel (b), and adjust the other
front gauge wheel (b) into the respective
index hole of the other front gauge wheel
bracket (e).
Parking Brake Adjustment
If the tractor does not come to a complete stop
when the brake pedal is completely engaged,
or if the tractor’s rear wheels can roll with the
parking brake applied (and the hydrostatic relief
valve open), the brake is in need of adjustment.
See your authorized dealer to have the brake
properly adjusted.
Off-Season Storage
Tractor Storage
If your tractor is not going to be operated for an
extended period of time (30 days to approximately
six months), the tractor should be prepared for
storage. Store the tractor in a dry and protected
location. If stored outside, cover the tractor
(including the tires) to protect it from the
elements. The procedures outlined below should
be performed whenever the tractor is placed
in storage.
1. Change the engine oil and filter following
the instructions provided in the Engine
Operator's Manual.
WARNING
Never store the tractor with fuel in the tank indoors or in
poorly ventilated enclosures, where fuel fumes may reach
an open flame, spark, or pilot light as on a furnace, water
heater, clothes dryer, etc.
2. Service the engine as instructed in the
separate Engine Operator's Manual.
3. Engines stored between 30 and 90 days
need to be treated with a gasoline stabilizer
and engines stored over 90 days need to
be drained of fuel to prevent deterioration
and gum from forming in fuel system or on
essential carburetor parts. If the gasoline
in your engine deteriorates during storage,
you may need to have the carburetor, and
other fuel system components serviced
or replaced.
WARNING
Drain fuel only into an approved container outdoors, away
from an open flame. Allow engine to cool. Extinguish
cigarettes, cigars, pipes, and other sources of ignition prior
to draining fuel.
4. Remove the spark plugs and pour
approximately one ounce of oil into each
cylinder. Crank the engine one or two turns
to spread the oil evenly on the cylinder
walls. Replace the spark plugs.
5. Clean the engine and the entire
tractor thoroughly.
NOTE: Use of a pressure washer or garden
hose is not recommended to clean your
tractor. They may cause damage to electrical
components, spindles, pulleys, bearings or
the engine. The use of water will result in
shortened life and reduce serviceability.
6. Sharpen the blades so that the tractor will
be ready to use when needed.
7. Protect the metal surfaces. Repair scratches
with the appropriate touch-up spray
paint. Brush a rust preventive oil on any
unpainted surfaces including the pulleys
and blades (be careful not to get any oil on
the drive belts).
8. Clean and fully charge the battery, then
disconnect the negative cable at the battery
to prevent possible discharge. Recharge the
battery periodically when in storage.
NOTE: Remove the battery if exposed
to prolonged periods of sub-freezing
temperatures. Store in a cool, dry location
where temperatures are above freezing.
9. Lubricate all lubrication points.
10. Jack the tractor up and store it on blocks to
take the weight off of the tires.
Removing the Tractor from Storage
1. Check the engine oil.
2. Fully charge the battery, lower tractor
off blocks and inflate the tires to the
recommended pressure.
3. Remove the spark plugs and wipe them
off. Using the starter, crank the engine to
pump the excess oil out of the spark plug
holes. Replace the spark plugs and the
ignition leads.
4. If drained before storing, fill the fuel tank
with clean, fresh gasoline.
5. Check the level of the engine oil in the
crankcase and the hydraulic reservoir tank.
6. Start the engine and allow to idle for
a few minutes to ensure engine is
operating properly.
7. Drive the tractor without a load to
make certain all the tractor systems are
functioning properly.
Service
Battery Removal
WARNING
Battery posts, terminals, and related accessories contain
lead and lead compounds. Wash hands after handling.
The battery is located beneath the seat frame. To
remove the battery:
1. Remove the hex washer screw (a) securing
the battery hold-down bracket (b) to the
frame. Then flip the battery hold-down
bracket (b) up to free the battery. See
Figure 4-11.
(a)
(b)
Figure 4-11
2. Remove the hex cap screw and sems nut
securing the black negative battery lead
to the negative battery post (marked NEG).
Move the cable away from the negative
battery post.
3. Remove the hex cap screw and sems nut
securing the red positive battery lead to the
positive battery post (marked POS).
4. Carefully lift the battery out of the tractor.
5. Install the battery by repeating the above
steps in the reverse order.

20 Section 4 — Product care
WARNING
Always connect the positive lead to the battery before
connecting the negative lead. This will prevent sparking
or possible injury from an electrical short caused by
contacting the tractor body with tools being used to
connect the cables.
Charging the Battery
Test and, if necessary, recharge the battery after
the tractor has been stored for a period of time.
• A voltmeter or load tester should read
12.6 volts (DC) or higher across the battery
terminals. See Figure 4-12.
Voltmeter
Reading
State of
Charge
Charging
Time
12.7 100% Full Charge
12.4 75% 90 Min.
12.2 50% 180 Min.
12.0 25% 280 Min.
Figure 4-12
• Charge the battery with a 12-volt battery
charger at a MAXIMUM rate of 10 amps.
Servicing Electrical System
A fuse is installed to protect the tractor’s electrical
system from damage caused by excessive
amperage. Always use the same capacity fuse
for replacement. If the electrical system does not
function, check for a blown fuse.
If you have a recurring problem with blown fuses,
have the tractor’s electrical system checked by
your authorized service dealer.
Relays and Switches
There are several safety switches in the electrical
system. If a function of the safety interlock system
described earlier is not functioning properly, have
the electrical system checked by your authorized
service dealer.
Parking Brake Adjustment
If the tractor does not come to a complete stop
when the control pedals are in the neutral position,
engaging the parking brake, or if the tractor’s rear
wheels can roll with the parking brake engaged
(and the hydrostatic relief valve open), the brake is
in need of adjustment. See your authorized service
dealer to have the brake adjusted.
Deck Removal
Remove the tractor deck from the tractor
as follows:
1. Move the tractor to a level surface,
disengage the PTO, stop the engine, place
the control pedals in the neutral/parking
brake engaged position.
2. Move the deck gauge wheels or rollers to
their highest setting (lowest deck setting).
3. Remove the ‘V’ belt from the PTO pulley,
located on the bottom of the engine, using
one of the following two methods.
WARNING
The muffler at the rear of the tractor may be extremely hot,
and could cause serious burns. Use extreme caution when
near the muffler. Allow the muffler to fully cool before
removing the belt from the PTO pulley.
4. Releasing belt tension with the idler pulley:
a. Using the deck lift handle, raise the
deck to the position that provides
the most horizontal run of the belt
between the deck idler pulleys and
the PTO pulley on the bottom of the
engine. See Figure 4-13.
Transport Position/
Highest Mowing
Position
Lowest Mowing
Position
Deck Removal/
Installation Position
Figure 4-13
b. Working from the middle of the
tractor, pivot the idler bracket and
movable idler pulley rearward away
from the backside of the ‘V‘ belt (a)
just far enough to lift the belt up
and over the idler pulley (b). See
Figure 4-14.
b
a
Figure 4-14
c. From beneath the rear of the tractor,
slide the belt off of the PTO pulley on
the bottom of the engine.
d. Lower the deck into the deck
removal/installation position
using the deck lift handle. See
Figure 4-13.
e. Skip ahead to Step 6.
5. Rolling the belt off the PTO pulley:
a. Using the deck lift handle, raise the
deck to the position that provides
the most horizontal run of the belt
between the deck idler pulleys and
the PTO pulley on the bottom of
the engine.
b. Sitting behind the tractor facing
forward, reach beneath the tractor
to grasp the belt at the front of the
PTO pulley.
WARNING
Use caution to avoid pinching your fingers when rolling the
belt off the PTO pulley.
c. Pull the left side of the belt rearward
and downward while manually
turning the PTO pulley to the right
until the belt rides out onto the edge
of the lower sheave of the pulley.
NOTE: If pulling the right side of the belt,
turn the pulley left.

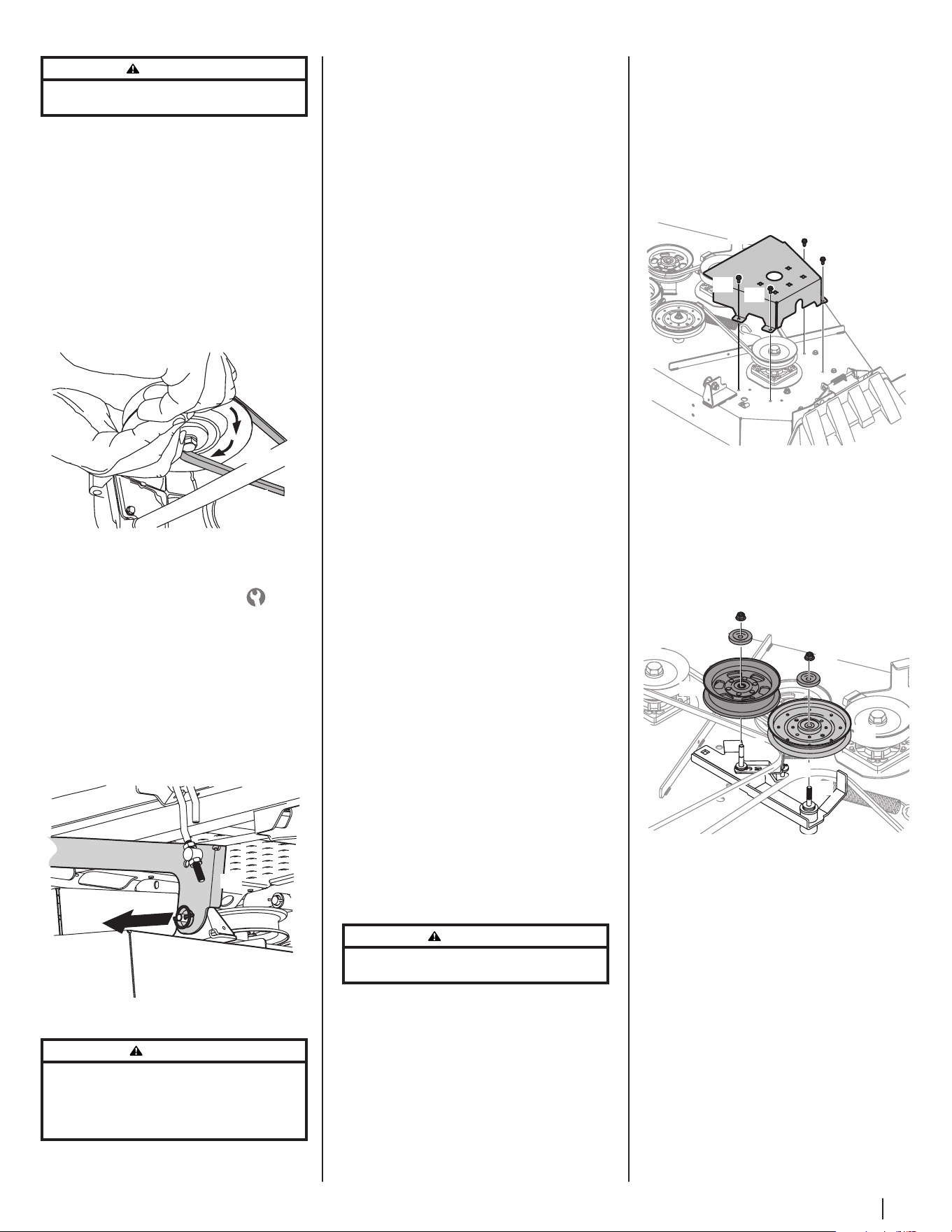

d. While still holding the PTO belt (a)
downward, continue turning the
PTO pulley (b) until the PTO belt (a) is
rolled off the PTO pulley (b). Refer to
Figure 4-15.
(a)
(b)
(a)
Figure 4-15
e. Lower the deck into the deck
removal/installation position
using the deck lift handle. See
Figure 4-13.
f. Move on to Step 6.
6. Locate the LH and RH deck release pins
(a) on each side of the deck. Pull the deck
release pins (a) outward and release the
deck from the LH and RH deck lift arms (b).
See Figure 4-16.
(a)
(b)
Figure 4-16
CAUTION
There is a certain amount of spring tension due to the
weight of the deck. When removing the lift linkage from
the deck the tension of the springs will go from the deck to
the deck lift handle and snap back.
7. Slide the front deck lift rod off the hanger
brackets on the front of the deck.

21Section 4 — Product care
8. Place the deck lift handle into the highest
mowing position and slide the deck out
from the right side of the tractor.
Deck Installation
Install the deck on the tractor as follows:
1. Place the deck lift handle in the highest
mowing position. See Figure 4-13.
2. Slide the deck under the tractor on the right
side of the tractor lining up the deck hanger
brackets and the deck lift arms.
3. Once the deck is under the tractor,
move the deck lift handle to the lowest
mowing position.
NOTE: To line the brackets up properly, it
may be necessary to place a small block of
wood under each side of the deck.
4. Hook the front deck lift rod onto the hanger
brackets on the front of the deck.
5. Pull the deck release pins outward and
maneuver the deck as necessary to align
the holes in the deck lift arms with the pins.
Refer to Figure 4-16.
6. When aligned, push each deck release pin
fully inward through the deck lift arms to
secure the deck lift arms in the rear hanger
bracket slots.
7. Make certain the ‘V’ belt is in the spindle
pulleys on the deck; then route the belt
rearward beneath the tractor frame, above
the transmission tube(s), to the PTO pulley
on the bottom of the engine.
8. Using the deck lift handle, raise the deck
to the position that provides the most
horizontal run of the belt between the deck
idler pulleys and the PTO pulley on the
bottom of the engine.
9. Make certain the belt is in the spindle
pulleys of the deck, and that the backside
of the belt is against both the fixed and
movable idler pulleys.
10. Sitting behind the tractor, facing forward,
make certain the belt is not twisted; then
reach beneath the tractor to grasp the belt
and pull it toward the PTO pulley.
WARNING
Use caution to avoid pinching your fingers when rolling the
belt onto the PTO pulley.
11. Pull the right side of the PTO belt rearward
and place the narrow V-side of the PTO belt
into the PTO pulley. See Figure 4-15.
12. While holding the PTO belt and PTO pulley
together, rotate the PTO pulley to the
left (see Figure 4-15). Continue holding
and rotating the PTO pulley and PTO belt
until the PTO belt is fully rolled into the
PTO pulley.
NOTE: Before using the tractor double-
check the belt routing to make sure that the
belt has been routed properly.
Replacing the Belt
1. Remove the deck from beneath the tractor,
(refer to Deck Removal).
2. Remove the hex washer screws (a) securing
the belt covers (b) to the deck. See
Figure 4 -17.
(a)
(a)
(a)
(a)
(b)
Figure 4-17
3. Remove the two idler pulleys (a & b) by
removing the hex screws (c) and flange lock
nuts (d) that secure them to the deck and
the idler arm (e). See Figure 4-18. Do not
lose any of the hardware (pulley caps (f),
washers, belt guards (g) (if equipped)) when
removing the hex screw (c) and flange lock
nut (d).
(a)
(b)
(c)
(c)
(d)
(d)
(e)
(f)
(f)
(g)
Figure 4-18
NOTE: Take note of the position of
the belt guards (g) to ensure they are
properly re-installed.
4. Remove the belt from the spindle pulleys.
5. Install the new belt around the spindle
pulleys as shown and reinstall the belt
covers (b). See Figure 4-17.
6. Place the belt around the idler pulleys
removed in Step 3 with the ‘V‘ side facing
in. Once in place, reinstall all the hardware
and tighten the flange lock nut to secure the
assembly. See Figure 4-19.

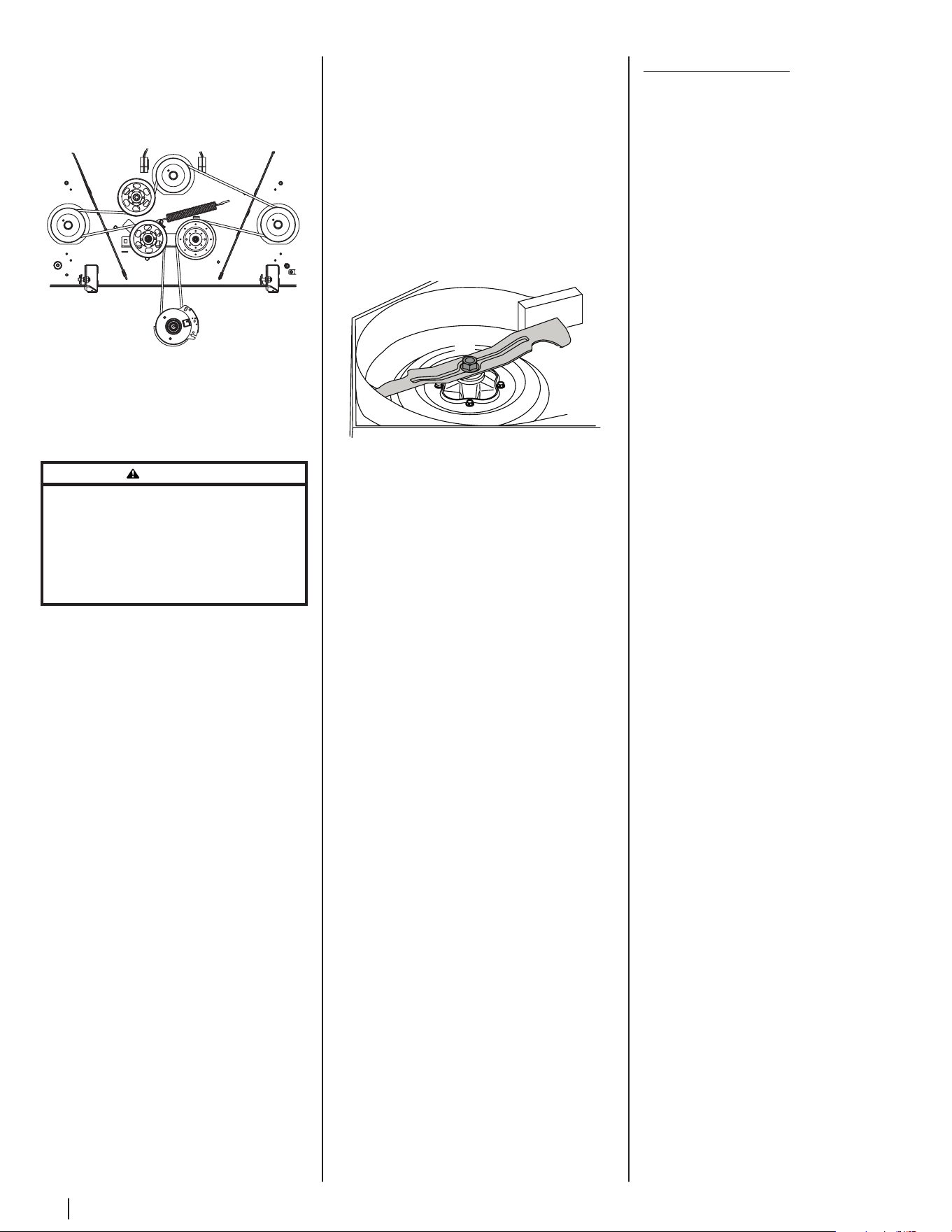

Figure 4-19
7. Route the belt as shown in Figure 4-19
and then reinstall the deck (refer to
Deck Installation).
Tractor Blade Care
WARNING
Before performing any maintenance, place the PTO switch
in the “OFF” position, engage the parking brake lever, turn
the ignition key to the “OFF” position, and remove the key
from the switch. Protect your hands by using heavy gloves
when handling the blades. When servicing the tractor deck,
be careful not to cut yourself on the sharpened blades.
The cutting blades must be kept sharp at all times.
Sharpen the cutting edges of the blades evenly
so that the blades remain balanced and the same
angle of sharpness is maintained.
If the cutting edge of a blade has already been
sharpened many times, or if any metal separation
is present, it is recommended that new blades
be installed. New blades are available at your
authorized dealer.
The blades may be removed as follows:
1. Remove the deck from beneath the tractor,
(refer to Deck Removal) then gently flip the
deck over to expose its underside.
2. Use a 15/16” wrench to hold the hex nut on
top of the spindle assembly when loosening
the hex nut (a) securing the blade (b). A
block of wood (c) may be placed between
the deck housing and the cutting edge
of the blade (b) to help in breaking loose
the hex nut (a) securing the blade. See
Figure 4-20.
(a)
(b)
(c)
Figure 4-20
3. When reinstalling the blades, be sure they
are installed so that the wings are pointing
upward toward the top of the deck.
4. Tighten the hex nuts (a) to 70-90 ft-lbs.
5. Reinstall the deck (refer to Deck Installation).
Changing the Transmission Drive Belt
Several components must be removed and
special tools used in order to change the tractor’s
transmission drive belt. See your authorized
service dealer to have the transmission drive
belt replaced.
Tractor Creeping
Creeping is the slight forward or backward
movement of the tractor when the throttle is on
and the speed control pedals are in the neutral
position. If your tractor creeps, see an authorized
service dealer.

22 Section 4 — Product care
Troubleshooting
Excessive vibration
1. Cutting blade loose or unbalanced.
• Tighten blade and spindle.
2. Damaged or bent cutting blade.
• Replace blade.
Uneven cut
1. Deck not leveled properly.
• Perform side-to-side
deck adjustment.
2. Dull blade.
• Sharpen or replace blade.
3. Uneven tire pressure.
• Check tire pressure in all four tires.
Tractor will not mulch grass (If equipped w/
mulching kit)
1. Engine speed too low.
• Place throttle in FAST
(rabbit) position.
2. Wet grass.
• Do not mulch when grass is wet.
3. Excessively high grass.
• Mow once at a high cutting height,
then mow again at desired height or
make a narrower cutting swath.
4. Dull blade.
• Sharpen or replace blade.
Notes

Medidas de seguridad • Armado e instalación • Controles y funcionamiento • Cuidado del producto
ADVERTENCIA
LEA Y CUMPLA TODAS LAS REGLAS Y LAS INSTRUCCIONES DE SEGURIDAD DE ESTE
MANUAL ANTES DE INTENTAR OPERAR ESTA MÁQUINA.
SI NO SIGUE ESTAS INSTRUCCIONES, SE PUEDEN PROVOCAR LESIONES PERSONALES.
Manual del OperadOr
NOTA: Este manual del operador abarca numerosos modelos. Las características pueden variar según los modelos. No todas las
características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.
Modelo con volante
Z-Force
Medidas de seguridad ............................................ 2
Armado e Instalación ............................................ 7
Controles y Funcionamiento ............................... 10
Cuidado del producto ........................................... 15
Piezas/Garantía .........Consulte el suplemento que
se adjunta por separado
Índice

Medidas de seguridad
1
2
Funcionamiento general
1. Lea, entienda y cumpla todas las
instrucciones incluidas en la máquina y en
el(los) manual(es) antes de intentar realizar
el montaje de la unidad y utilizarla. Guarde
este manual en un lugar seguro para
consultas futuras y periódicas, así como
para solicitar repuestos.
2. Familiarícese con todos los controles y
con el uso adecuado de los mismos. Sepa
cómo detener la máquina y desactivar los
controles rápidamente.
3. No permita nunca que los niños menores
de 14 años utilicen esta máquina. Los
niños de 14 años en adelante deben
leer y entender las instrucciones de
funcionamiento y las normas de seguridad
contenidas en este manual y en la máquina
y deben ser entrenados y supervisados por
un adulto.
4. Nunca permita que los adultos operen
esta máquina sin recibir antes la
instrucción apropiada.
5. Para tratar de evitar el contacto con las
cuchillas o una lesión por un objeto que
sea arrojado, mantenga a los observadores,
ayudantes, niños y mascotas alejados al
menos 75 pies (23 metros) de la máquina
mientras está funcionando. Pare la máquina
si alguien ingresa a la zona.
6. Inspeccione minuciosamente el área donde
utilizará el equipo. Saque todas las piedras,
palos, cables, huesos, juguetes y demás
objetos extraños que puedan ser recogidos
y arrojados por las cuchillas. Los objetos
arrojados por la máquina pueden causar
lesiones graves.
7. Planifique el patrón de corte, para evitar
que la descarga de material se realice hacia
los caminos, las veredas, los observadores,
etc. Evite además descargar material contra
una pared u obstrucción, ya que esto
podría hacer que el material descargado
rebotara contra el operador.
8. Para protegerse los ojos utilice siempre
anteojos o antiparras de seguridad
mientras hace funcionar la máquina o
mientras le hace ajustes o reparaciones.
Los objetos arrojados que rebotan pueden
lesionar gravemente los ojos.
9. Utilice zapatos de trabajo resistentes, de
suela fuerte, así como pantalones y camisas
ajustados. Las prendas sueltas y las alhajas
pueden quedar atrapadas en las piezas
móviles. Nunca haga funcionar la máquina
descalzo o con sandalias.
10. Esté atento a la dirección de descarga de la
cortadora y sus accesorios y no los apunte a
nadie. Nunca opere la cortadora de césped
sin tener bien colocada la cubierta de
descarga o el colector de césped.
11. No ponga las manos ni los pies cerca de las
piezas rotatorias ni debajo de la plataforma
de corte. El contacto con las cuchillas
puede amputar manos y pies.
12. Una cubierta de descarga faltante o dañada
puede provocar lesiones por contacto con
la cuchilla o por objetos arrojados.
13. Detenga las cuchillas al cruzar sendas,
senderos o caminos de grava y cuando no
corte césped.
14. Tenga cuidado con el tránsito cuando
opere cerca de rutas o al cruzarlas. Esta
máquina no está diseñada para ser usada
en la vía pública.
15. No haga funcionar la máquina si se
encuentra bajo los efectos del alcohol o las
drogas.
16. Úsela solamente con luz natural o con
buena luz artificial.
17. Nunca lleve pasajeros.
18. Retroceda lentamente. Siempre mire
hacia abajo y hacia atrás antes y mientras
retrocede para evitar accidentes. Esté
atento y vigile el funcionamiento del
sistema de seguridad que corta la energía
de las cuchillas al conducir marcha atrás.
Si no funciona correctamente, póngase en
contacto con un distribuidor autorizado
para que se inspeccione y repare el sistema
de seguridad.
19. Reduzca la velocidad antes de girar. Haga
funcionar la máquina de manera uniforme.
Evite que funcione de manera errática y a
excesiva velocidad.
20. Desacople las cuchillas, ponga el freno de
mano, pare el motor y espere hasta que
las cuchillas se detengan por completo
antes de retirar el colector de césped,
vaciar los recortes, destapar el canal, retirar
restos de césped o desechos, o hacer
cualquier ajuste.
ADVERTENCIA
Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las
instrucciones de este manual antes de intentar hacer funcionar esta máquina. El incumplimiento de estas instrucciones puede producir lesiones personales. Cuando vea este símbolo, ¡TENGA
EN CUENTA LAS ADVERTENCIAS!
ADVERTENCIA
PROPOSICIÓN 65 DE CALIFORNIA
El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el Estado de California considera que pueden
producir cáncer, defectos de nacimiento u otros problemas reproductivos.
Los bornes y contactos de la batería, y los accesorios afines contienen plomo y compuestos de plomo, sustancias químicas que el Estado de California considera que pueden producir cáncer y daños
en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.
PELIGRO
Esta máquina está diseñada para ser utilizada respetando las medidas de seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte
del operador puede producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar
lesiones graves o la muerte.
21. Nunca deje la máquina en funcionamiento
sin vigilancia. Desconecte siempre las
cuchillas, coloque las palancas/pedales de
control de transmisión en neutral, coloque
el freno de mano, apague el motor y saque
la llave antes de bajarse de la unidad.
22. Tenga mucho cuidado al cargar o
descargar la máquina en un remolque o
camión. Esta máquina no debe conducirse
subiendo o bajando rampas, ya que la
máquina podría volcar y provocar lesiones
personales graves. La máquina se debe
empujar a mano en rampas para cargarla o
descargarla correctamente.
23. El silenciador y el motor se calientan
y pueden causar quemaduras. No los toque.
24. Revise la holgura superior antes de
conducir debajo de ramas bajas, cables,
cerramientos de puertas, etc., donde el
operador puede golpearse o ser tirado
de la máquina, lo que podría resultar en
lesiones graves.
25. Desenganche todos los embragues de los
accesorios, coloque el freno de mano en
posición "ON" (accionamiento) o en los
tractores con palancas de control, mueva
las palancas de control de transmisión
derecha e izquierda totalmente hacia
afuera a la posición neutral antes de
intentar arrancar el motor.
26. Su máquina está diseñada para cortar
césped residencial normal de una altura
no mayor a 10 pulgadas. No intente cortar
césped demasiado crecido, seco (como un
pastizal) ni pilas de hojas secas. El césped o
las hojas secas pueden entrar en contacto
con el escape del motor y/o acumularse
en la plataforma de corte presentando un
potencial peligro de incendio.
27. Utilice solamente accesorios e implementos
aprobados para esta máquina por su
fabricante. Lea, comprenda y siga todas las
instrucciones incluidas con el accesorio o
implemento aprobado.
28. Los datos indican que los operadores
de 65 años y más participan de un gran
porcentaje de lesiones relacionadas con
tractores cortacésped. Estas personas
deben evaluar su capacidad para operar el
tractor de manera suficientemente segura
para protegerse a sí mismos y a otros de
lesiones graves.

3Sección 1 — MedidaS de Seguridad
29. Si se presentan situaciones que no están
previstas en este manual, tenga cuidado y
use el sentido común. Póngase en contacto
con su representante de atención al cliente
para obtener ayuda.
Funcionamiento en pendiente
Las pendientes son uno de los principales factores
asociados a los accidentes por pérdida de control
y vuelcos que pueden producir lesiones graves o
la muerte. Todas las pendientes exigen precaución
adicional. Si no puede retroceder por la pendiente
o si no se siente seguro, no realice ningún corte.
Para su seguridad, use el indicador de pendientes
que se adjunta a este manual para medir la
pendiente antes de operar la máquina en una
zona inclinada. Si la pendiente es de más de
20°/35%, como se muestra en el medidor, no haga
funcionar esta máquina en ese sector o podría
causar lesiones graves.
Haga lo siguiente:
1. Corte de forma transversal a la pendiente,
no hacia arriba ni hacia abajo. Tenga
sumo cuidado al cambiar de dirección en
una pendiente.
2. Esté atento a los hoyos, surcos, baches,
rocas, y otros objetos ocultos. El terreno
desnivelado puede voltear la máquina. El
césped alto puede ocultar obstáculos.
3. Conduzca a baja velocidad. Elija una
velocidad lo suficientemente baja, de modo
que no tenga que detenerse mientras está
en la pendiente. Evite arrancar o detenerse
en una pendiente. Si los neumáticos no
pueden mantener la tracción, desenganche
las cuchillas y baje lentamente y con
cuidado por la pendiente.
4. Siga las recomendaciones del fabricante
sobre los pesos o contrapesos de las ruedas
para mejorar la estabilidad.
5. Tenga mucho cuidado con los colectores
de césped y otros complementos. Pueden
modificar la estabilidad de la máquina.
6. Todos los movimientos en las pendientes
deben ser lentos y graduales. No haga
cambios bruscos de velocidad o dirección.
La aceleración o la reducción repentina de
velocidad pueden hacer que el frente de
la máquina se levante y dé una voltereta
hacia atrás, lo que podría producir
lesiones graves.
No haga lo siguiente:
1. No gire en pendiente a menos que sea
necesario; si lo hace, gire lentamente cuesta
arriba y tenga sumo cuidado al hacerlo.
2. No corte el césped cerca de declives, zanjas
o terraplenes. La cortadora puede volcarse
repentinamente si una de las ruedas pasa
el borde de un acantilado o zanja o si se
desmorona un borde.
3. No intente estabilizar la máquina poniendo
el pie en el suelo.
4. No utilice colector de césped en
pendientes empinadas.
5. No corte el césped húmedo. La falta de
tracción puede hacer que patine.
6. No remolque complementos de arrastrar
pesados (como carrito de basura cargado,
podadora de rodillos, etc.) en pendientes
de más de 5°/9%. Cuando se desplaza
cuesta abajo, el peso adicional tiende a
empujar el tractor y puede hacerle perder
el control (por ejemplo, el tractor se
puede acelerar, la capacidad de conducir y
frenar se reducen, el complemento puede
acodillarse y hacer que el tractor vuelque).
Niños
1. Pueden ocurrir accidentes trágicos si el
operador no está atento a la presencia de
niños. Por lo general, los niños se sienten
atraídos por la máquina y su actividad. No
entienden los riesgos ni los peligros. Nunca
suponga que los niños permanecerán en el
lugar donde los vio por última vez.
a. Mantenga a los niños fuera del área
de corte y bajo estricta vigilancia
de un adulto responsable además
del operador.
b. Esté alerta y apague la máquina si un
niño ingresa al área.
c. Para evitar accidentes al retroceder,
siempre mire hacia atrás y hacia abajo
para ver si hay niños pequeños.
d. Nunca transporte niños, ni siquiera
con las cuchillas desactivadas.
Podrían caerse y resultar gravemente
heridos o interferir con la operación
segura de la máquina.
e. Tenga mucho cuidado al aproximarse
a las esquinas ciegas, puertas,
arbustos, árboles u otros objetos que
puedan obstaculizarle la vista de un
niño que pudiese correr al encuentro
de la máquina.
f. Mantenga a los niños alejados de
los motores en marcha o calientes.
Pueden sufrir quemaduras con un
silenciador caliente.
g. Retire la llave cuando la máquina
quede sin vigilancia para evitar el
funcionamiento no autorizado.
2. No permita nunca que los niños menores
de 14 años utilicen esta máquina. Los
niños de 14 años en adelante deben
leer y entender las instrucciones de
funcionamiento y las normas de seguridad
contenidas en este manual y en la máquina
y deben ser entrenados y supervisados por
un adulto.
Remolque
1. Remolque únicamente con una máquina
que tenga un enganche diseñado para
remolcar. No acople equipo remolcado
excepto en el punto de enganche.
2. Siga las recomendaciones del fabricante
en lo que respecta a los límites de peso
de los equipos a remolcar y al remolque
en pendientes.
3. Nunca permita que los niños y otras
personas se suban a equipos remolcados.
4. En las pendientes, el peso del equipo
remolcado puede causar pérdida de
tracción y pérdida de control.
5. Desplácese lentamente y deje distancia
adicional para detenerse.
6. No cambie a punto muerto para bajar
por inercia.
Servicio
Manejo seguro de la gasolina:
1. Para evitar lesiones personales o daños
materiales tenga mucho cuidado al
manipular la gasolina. La gasolina es
sumamente inflamable y sus vapores
son explosivos. Si se derrama gasolina
encima o sobre la ropa se puede lesionar
gravemente ya que se podría prender
fuego. Lávese la piel y cámbiese de ropa
de inmediato.
a. Utilice sólo los recipientes para
gasolina autorizados.
b. Apague todos los cigarrillos, cigarros,
pipas y otras fuentes de combustión.
c. Nunca cargue combustible en la
máquina en un espacio cerrado.
d. Nunca saque la tapa del combustible
ni agregue combustible mientras
el motor está caliente o en marcha.
Deje que el motor se enfríe por lo
menos dos minutos antes de volver a
cargar combustible.
e. Nunca llene en exceso el depósito
de combustible. Llene el depósito
no más de 1/2 pulgada por debajo
de la base del cuello de llenado para
dejar espacio para la expansión
del combustible.
f. Vuelva a colocar el tapón de
combustible y ajústelo bien.
g. Limpie el combustible que se haya
derramado sobre el motor y el
equipo. Traslade la máquina a otra
zona. Espere 5 minutos antes de
arrancar el motor.
h. Para reducir el riesgo de incendio,
mantenga la máquina limpia de
pasto, hojas y residuos acumulados.
Limpie los derrames de aceite o
combustible y saque todos los
residuos embebidos en combustible.
i. Nunca guarde la máquina o los
recipientes de combustible, ni cargue
combustible en un espacio cerrado
donde haya fuego, chispas o luz
piloto, por ejemplo, de calentadores
de agua, calefactores de ambientes,
hornos, secadores de ropa u otros
aparatos a gas.
j. Deje que la máquina se enfríe por lo
menos 5 minutos antes de guardarla.
2. Evite la descarga estática
a. Nunca llene los recipientes dentro
de un vehículo o un camión o un
remolque con recubrimiento plástico.
Coloque siempre los recipientes
en el piso y lejos del vehículo antes
de llenarlo.
b. Cuando sea conveniente, retire el
equipo a gasolina del camión o
remolque y llénelo sobre el suelo. Si
esto no es posible, llene el equipo
en un remolque con un recipiente
portátil, en vez de hacerlo desde un
pico dispensador de gasolina.
c. En todo momento, mantenga el pico
en contacto con el borde del depósito
de combustible o con la abertura del
recipiente, hasta terminar la carga.
No utilice un dispositivo de apertura/
cierre del pico.

4 Sección 1 — MedidaS de Seguridad
Servicio general
1. Nunca encienda el motor en espacios
cerrados o en una zona con poca
ventilación. El escape del motor contiene
monóxido de carbono, un gas inodoro
y letal.
2. Antes de limpiar, reparar o inspeccionar la
máquina, compruebe que las cuchillas y
todas las piezas móviles se hayan detenido.
Desconecte el cable de la bujía y póngalo
haciendo masa contra el motor para evitar
que se encienda accidentalmente.
3. Controle periódicamente para
asegurarse que las cuchillas se detienen
completamente aproximadamente 5
segundos después de accionar el control de
desacople. Si las cuchillas no se detienen en
este lapso, su máquina necesita un servicio
profesional de un distribuidor autorizado.
4. Controle periódicamente el funcionamiento
del sistema de interbloqueo de seguridad,
tal como se describe más adelante en este
manual. Si el sistema de interbloqueo de
seguridad no funciona correctamente,
lleve su máquina a hacerle un servicio
profesional de un distribuidor autorizado.
5. Controle las cuchillas y los pernos de
montaje del motor a intervalos frecuentes
para verificar que estén bien apretados.
Además, inspeccione visualmente las
cuchillas para detectar la presencia de
daños (por ejemplo: desgaste excesivo,
abolladuras, rajaduras). Reemplace las
cuchillas únicamente por cuchillas de los
fabricantes del equipo original (O.E.M.)
listados en este manual. El uso de piezas
que no cumplen con las especificaciones
del equipo original podría producir un
rendimiento inadecuado y además puede
comprometer la seguridad.
6. Las cuchillas de la cortadora son filosas.
Envuelva la cuchilla o utilice guantes y
extreme las precauciones cuando les
haga mantenimiento.
7. Mantenga todos los pernos, las tuercas y
los tornillos bien ajustados para asegurarse
de que la máquina se encuentra en
condiciones seguras de funcionamiento.
8. Nunca altere el sistema de interbloqueo
de seguridad u otros dispositivos de
seguridad. Controle periódicamente que
funcionen correctamente.
9. Después de golpear algún objeto extraño,
detenga el motor, desconecte los cables
de la bujía y conéctelos a tierra con el
motor. Inspeccione minuciosamente la
máquina para ver si está dañada. Repare
el daño antes de volver a arrancar y operar
la máquina.
10. Nunca intente hacer ajustes o arreglos con
el motor en marcha.
11. Los componentes del colector de césped
y la cubierta de descarga están sujetos
a desgaste y daños que podrían dejar
expuestas piezas móviles o permitir
que se arrojen objetos. Para proteger
su seguridad, verifique frecuentemente
todos los componentes y reemplácelos
inmediatamente sólo por repuestos de
los fabricantes del equipo original (O.E.M.)
listados en este manual. El uso de piezas
que no cumplen con las especificaciones
del equipo original podría producir un
rendimiento inadecuado y además puede
comprometer la seguridad.
12. No cambie la configuración del regulador
del motor ni acelere demasiado el motor. El
regulador del motor controla la velocidad
máxima de funcionamiento seguro
del motor.
13. Mantenga o reemplace las etiquetas
de seguridad y de instrucciones según
sea necesario.
14. Respete las normas y reglamentaciones
sobre la manera correcta de eliminar
gasolina, aceite, etc. para proteger el
medio ambiente.
15. Según la Comisión de Seguridad de
Productos para el Consumidor de los
Estados Unidos (CPSC) y la Agencia de
Protección Ambiental de los Estados
Unidos (EPA), este producto tiene una vida
útil media de siete (7) años o 270 horas
de funcionamiento. Al finalizar la vida útil
media haga inspeccionar anualmente esta
unidad por un distribuidor de servicio
autorizado para cerciorarse de que todos
los sistemas mecánicos y de seguridad
funcionan correctamente y no tienen
excesivo desgaste. Si no lo hace, puede
ocasionar accidentes, lesiones o la muerte.
No modifique el motor
Para evitar lesiones graves o la muerte, no
modifique el motor de ninguna manera. Si altera
la configuración del regulador, el motor se puede
desbocar y funcionar a velocidades que no son
seguras. Nunca cambie la configuración de fábrica
del regulador del motor.
Aviso referido a emisiones
Los motores que están certificados y cumplen
con las normas sobre emisiones federales EPA
y de California para SORE (Equipos pequeños
todo terreno) están certificados para funcionar
con gasolina sin plomo común y pueden incluir
los siguientes sistemas de control de emisiones:
Modificación de motor (EM) y catalizador de tres
vías (TWC) si están equipados con esos sistemas.
Cuando sea necesario, los modelos están
equipados con líneas de combustible y depósitos
de combustible de baja penetración para controlar
las emisiones por evaporación. Los modelos
para California también pueden incluir un filtro
de carbón. Por favor, póngase en contacto con
Atención al cliente para obtener información sobre
la configuración del control de emisiones por
evaporación para su modelo.
Amortiguador de chispas
ADVERTENCIA
Esta máquina está equipada con un motor de combustión
interno y no debe ser utilizada en o cerca de un terreno
agreste cubierto por bosque, malezas o hierba excepto
que el sistema de escape del motor esté equipado con un
amortiguador de chispas que cumpla con las leyes locales
o estatales correspondientes (en caso de existir).
Si se utiliza un amortiguador de chispas el
operador lo debe mantener en condiciones de uso
adecuadas. En el Estado de California, las medidas
anteriormente mencionadas son exigidas por ley
(Artículo 4442 del Código de Recursos Públicos de
California). Es posible que existan leyes similares
en otros estados. Las leyes federales se aplican en
territorios federales.
Puede conseguir el amortiguador de chispas
para el silenciador a través de su distribuidor
autorizado de motores más cercano o poniéndose
en contacto con el departamento de servicios, P.O.
Box 361131, Cleveland, Ohio 44136-0019.

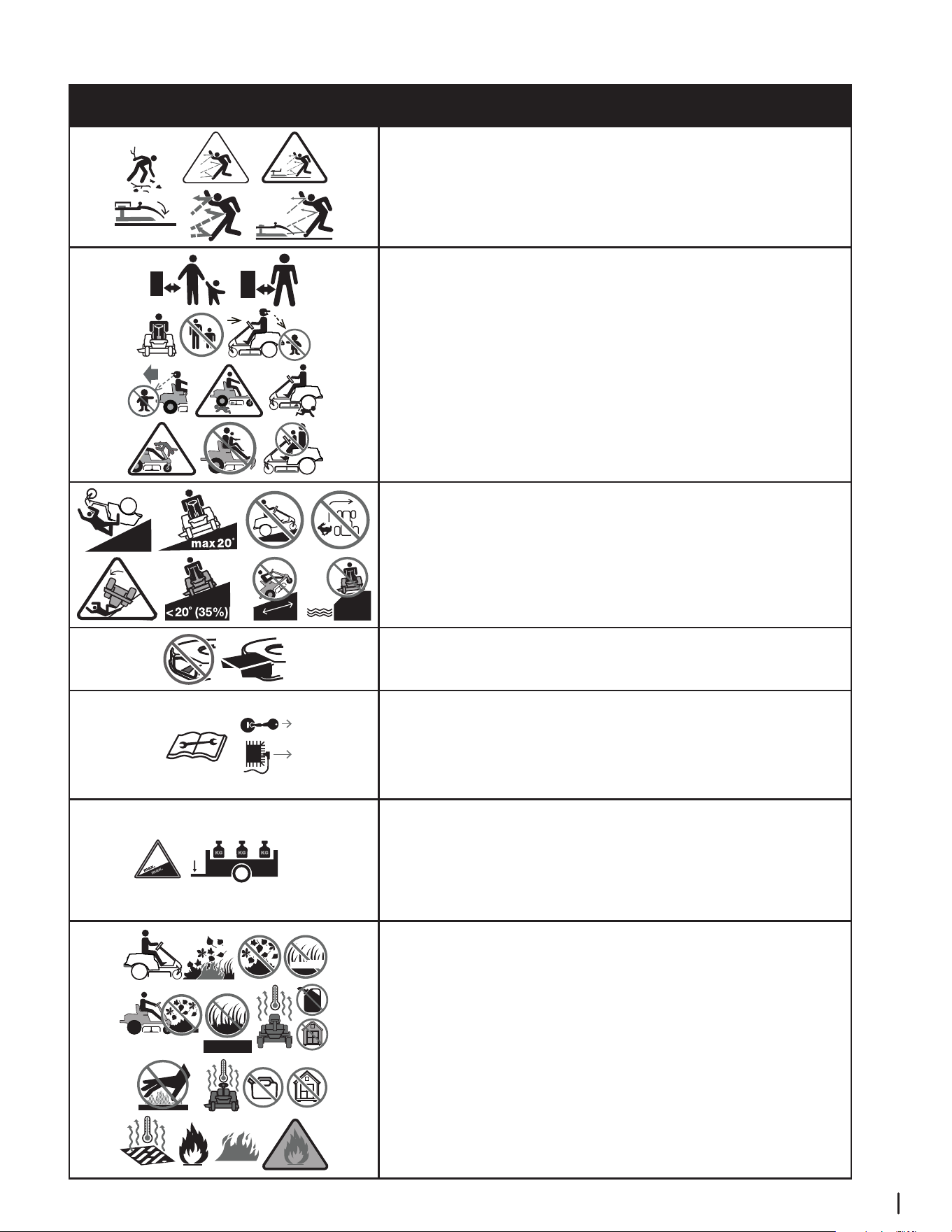

Símbolos de seguridad
En esta página se presentan y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones incluidas en
la máquina antes de intentar armarla y hacerla funcionar.
Símbolo Descripción
ADVERTENCIA- LEA EL MANUAL DEL OPERADOR
Lea, entienda y siga todas las instrucciones incluidas en los manuales antes de intentar
armar la unidad y hacerla funcionar.
1
2
3
ADVERTENCIA - EVITE LESIONES DE AMPUTACIÓN
No ponga las manos ni los pies cerca o debajo de la plataforma de corte. El contacto con
las cuchilla(s) puede amputar manos y pies. Compruebe que todos los dispositivos de
seguridad (protecciones, escudos, interruptores, etc.) estén en su lugar y funcionando.
El contacto con las correas y/o el husillo de las cuchillas puede aplastar o lesionar las
partes del cuerpo.

5Sección 1 — MedidaS de Seguridad
Símbolo Descripción
ADVERTENCIA - EVITE LESIONES POR OBJETOS ARROJADOS
Mantenga a los asistentes por lo menos a 75 pies (23 metros) de la máquina durante
la operación. Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos
extraños que puedan ser recogidos y arrojados por las cuchilla(s).
ADVERTENCIA - EVITE LESIONES EN NIÑOS AL RETROCEDER/POR ATROPELLAR/POR
CONTACTO CON LAS CUCHILLAS
Para evitar accidentes al retroceder, siempre mire hacia atrás y hacia abajo para ver si
hay niños. Nunca transporte niños, ni siquiera con las cuchillas desactivadas. Mantenga
a los observadores, los niños y las mascotas en interiores durante la operación bajo la
atenta supervisión de un adulto responsable que no sea el operador. Detenga el tractor
si alguien entra en la zona.
ADVERTENCIA - EVITE LESIONES POR VUELCOS
No opere la máquina en una pendiente mayor de 20°/35%. No corte el césped subiendo
y bajando pendientes, solo hágalo de forma transversal a las pendientes que son
de menos de 20°/35%. Utilice las velocidades bajas y evite los giros bruscos en las
pendientes. Manténgase a por lo menos 10 pies (3 metros) de barrancos, zanjas o
terraplenes o del borde del agua.
PELIGRO — DISPOSITIVOS DE SEGURIDAD
Mantenga los dispositivos de seguridad (guardas, protectores, interruptores, etc.) en su
lugar y funcionando.
ADVERTENCIA - SACAR LA LLAVE Y EL CAPUCHÓN DE LA BUJÍA ANTES DE
REALIZAR EL MANTENIMIENTO
Antes de iniciar cualquier trabajo en el vehículo, extraer la llave de contacto y el
conector de la bujía y respetar las indicaciones de estas instrucciones. ¡Mantenga
alejados los dedos y los pies de las cuchillas! Antes de realizar ajustes, o de limpiar o
controlar la máquina, apáguela siempre y retire el conector de la bujía.
9%
5°
MAX.
22 KG
MAX.
113 KG
ADVERTENCIA - EVITE LAS LESIONES RELACIONADAS CON EL REMOLQUE
No remolque cargas que superen las 250 libras (113 kg) de peso de arrastre y nunca
supere las 50 libras (22 kg) de peso sobre el punto de enganche. Nunca permita que los
niños y otras personas se suban a equipos remolcados. No remolque en pendientes de
más de 5° (9%). En las pendientes, el peso del equipo remolcado puede causar pérdida
de tracción y pérdida de control, y/o de la capacidad para detenerse. Desplácese
lentamente y deje distancia adicional para detenerse.
<10"/25
c
m
max10"
ADVERTENCIA - EVITE INCENDIOS
Su tractor fue diseñado para cortar césped residencial normal, con una altura no
mayor de 10” (25 cm). No intente cortar césped demasiado crecido, seco (como un
pastizal) ni pilas de hojas secas. Deje que el tractor se enfríe por lo menos cinco minutos
antes de cargarle combustible o guardarlo en un garaje cerrado o en una barraca de
almacenamiento.

(OK) (DEMASIADO EMPINADA)
¡UTILICE ESTE INDICADOR DE PENDIENTE PARA DETERMINAR SI UNA
PENDIENTE ES DEMASIADO EMPINADA PARA OPERAR CON SEGURIDAD!
Para comprobar la pendiente, proceda de la siguiente manera:
1. Retire esta página y pliéguela por la línea de guiones.
2. Ubique un objeto vertical que esté sobre la pendiente o detrás de la misma (por ejemplo, un poste, un edicio, un
cerco, un árbol, etc.)
3. Alinee uno de los dos lados del indicador de pendiente con el objeto (vea las Figuras 1 y 2).
4. Ajuste el indicador hacia arriba o hacia abajo hasta que la esquina izquierda toque la pendiente (vea las Figuras 1 y 2).
5. Si hay una separación debajo del indicador, la pendiente es demasiado empinada para operar con seguridad (vea la
Figura 2 anterior).
Línea de guiones a 20°/35%
Indicador de pendiente
Figura 2Figura 1
Pendiente de 20°/35%
Pendiente de 20° (35%)
6 Sección 1 — MedidaS de Seguridad
ADVERTENCIA
Las pendientes son uno de los principales factores asociados a los accidentes por tumbos y vuelcos que pueden producir lesiones graves o la muerte.
No utilice la máquina en pendientes de más de 20/35%°. Todas las pendientes exigen precaución adicional. Si no puede retroceder por la pendiente o si no se siente seguro, no realice ningún corte. Siempre corte hacia arriba y hacia abajo de las pendientes, nunca de
manera transversal.

Armado e Instalación
2
7
Nota: Este manual del operador abarca numerosos modelos. Las características del tractor pueden variar según los modelos. No todas las características que se incluyen
en este manual se aplican a todos los modelos de tractor y la máquina que se ilustra aquí puede diferir de la suya.
Nota: Las referencias que contiene este manual sobre los lados derecho o izquierdo y trasero o delantero del tractor se hacen siempre desde la posición de operación.
Las excepciones, si las hubiere, serán especificadas.
Nota: Algunos componentes pueden venir previamente ensamblados. Si ya están ensamblados, continúe con el siguiente paso.
Gracias por comprar este producto. Ha sido cuidadosamente diseñado para brindar excelente
rendimiento si se lo hace funcionar y se lo mantiene correctamente.
Por favor lea todo este manual antes de hacer funcionar el equipo. El manual le indica cómo
configurar, hacer funcionar y mantener el tractor de manera fácil y segura. Por favor asegúrese
de que usted, y cualquier otra persona que utilice el tractor, siga atentamente y en todo
momento las medidas de seguridad recomendadas. De lo contrario, se podrían producir
lesiones personales o daños materiales.
Toda la información contenida en este manual hace referencia a la información más reciente
sobre el producto que está disponible al momento. Revise el manual frecuentemente para
familiarizarse con el tractor, sus características y su funcionamiento. Por favor, tenga en
cuenta que este Manual del Operador puede abarcar una variedad de especificaciones para
productos de diversos modelos. Es posible que las características y funciones incluidas y/o
ilustradas en este manual no se apliquen a todos los modelos. Nos reservamos el derecho
de modificar las especificaciones de los productos, diseños y equipos sin previo aviso y sin
generar responsabilidad por obligaciones de ningún tipo.
Si corresponde, la información sobre las prueba de potencia utilizada para determinar la
potencia nominal del motor equipado en esta máquina se puede consultar en www.opei.org
o en el sitio web del fabricante del motor.
Si tiene algún problema o duda con respecto a esta máquina, llame a su distribuidor de
servicio local autorizado o póngase en contacto directamente con nosotros. Queremos
garantizar su entera satisfacción en todo momento.
En este manual, todas las referencias al lado derecho o izquierdo de el tractor se hacen
observándola desde la posición de operación.
Muchas gracias
Preparación del tractor
Movimiento manual del tractor
1. Enganche las varillas de derivación de la
transmisión, una a cada lado del tractor, para
mover el tractor manualmente sin ponerlo
en marcha. Las varillas de derivación de la
transmisión están ubicadas en la parte trasera
del tractor, justo en el interior de las ruedas
traseras. Enganche las varillas de derivación
tirando de cada una hacia afuera (a) y hacia la
derecha (b) para trabarlas en su lugar. Vea la
Figura 2-1.
a
a
b
Figura 2-1
2. Después de mover el tractor, desenganche las
varillas de derivación invirtiendo los pasos a y
b. Vea la Figura 2-1.
3. Retire el adaptador del pico del sistema de
lavado de la plataforma (si está equipado) de
la bolsa manual y guárdelo para uso futuro.
Contenido del cajón
• Tractor con radio de giro cero (1) • Manual del Operador (1) • Tarjeta para registrar el producto (1)
• Conjunto de canal de descarga (1) • Manual del Operador del Motor (1)
Columna del volante
La columna del volante de dirección (a) se inclina
totalmente hacia atrás para el embarque. Para
inclinar la columna del volante de dirección (a)
hacia adelante, rote la palanca de ajuste (b) de la
columna del volante de dirección en el sentido
contrario a las agujas del reloj, ubique la columna
del volante de dirección (a) en la posición deseada
y luego rote la palanca de ajuste de la columna del
volante de dirección (b) en el sentido de las agujas
del reloj para sujetar la columna del volante de
dirección en su lugar. Vea la Figura 2-2.
(b)
(a)
Figura 2-2
Nota: Asegúrese de que la palanca de
ajuste de la columna de dirección (b)
quede ajustada para evitar que se mueva la
columna del volante de dirección (a) cuando
se opera la máquina.
Instale el asiento del operador
Para instalar el asiento proceda de la
siguiente manera:
Nota: El asiento se envía con el
interruptor de asiento y el contenedor del
asiento acoplados.
1. Corte cualquier tira que sujete el conjunto
del asiento al tractor. Quite cualquier
material de empaque.
Nota: Tenga cuidado para no cortar
el cableado que conecta el asiento al
interruptor del asiento.
2. Quite los dos tornillos con reborde (a) y
las tuercas de seguridad con brida (b) del
soporte del asiento (c) tal como se muestra
en Figura 2-3.
(a)
(b)
(a)
(b)
(c)
Figura 2-3

8 Sección 2 — ArmAdo e inStAlAción
3. Gire el asiento hasta la posición deseada y
asegúrelo en su lugar con los tornillos de
reborde y las tuercas de seguridad con brida
que extrajo antes. Tenga cuidado de no
doblar o dañar el cableado mientras instala
el asiento. Vea la Figura 2-4.
(a)
(b)
(a)
(b)
(c)
Figura 2-4
Nota: Asegúrese de empujar el cable
excedente del cableado para que ingrese
en el orificio de la caja del asiento antes
de continuar.
Un conjunto de canal de descarga inferior
ADVERTENCIA
Nunca opere la plataforma del tractor sin el conjunto del
canal de descarga instalado y en posición baja.
Se debe instalar el conjunto del deflector del
canal de descarga antes de operar el tractor.
Para instalar el deflector del canal, proceda de la
siguiente manera:
1. Retire los tornillos del carro (a), las tuercas de
bloqueo de la brida (b) y las arandelas planas
(c) instaladas en el soporte de montaje (d) en
la cubierta. Consulte Figura 2-5.
(d)
(a)
(a)
(b)
(b)
(c)
(d)
(c)
Figura 2-5
2. Con los elementos de ferretería que extrajo
anteriormente, instale el deflector del canal
en la plataforma, como se indica en la
Figura 2-5.
Ajuste del asiento
1. Para ajustar la posición del asiento, empuje
la palanca de ajuste del asiento hacia la
izquierda. Vea la Figura 2-6.
2
1
Figura 2-6
2. Deslice el asiento hacia adelante o hacia
atrás hasta la posición deseada; luego suelte
la palanca de ajuste. Asegúrese de que el
asiento esté fijo en su posición antes de
operar el tractor. Vea la Figura 2-6.
Volante
1. Retire los elementos de ferretería para fijar el
volante (a) que están debajo de la tapa del
volante (b). Extraiga con cuidado la cubierta
del volante (b) mediante palanca para retirar
los elementos de ferretería. Vea la Figura 2-7.
(b)
(c)
(a)
(d)
(d)
(e)
(e)
Figura 2-7
2. Con las ruedas de la máquina ubicadas
rectas hacia adelante, coloque el volante (a)
sobre el eje de dirección (c).
3. Coloque la arandela Belleville (d) con el
lado cóncavo hacia adentro por encima
del volante y ajústela con el tornillo de
seguridad hexagonal (e).
4. Coloque la cubierta del volante (b) sobre el
centro del volante (a) y empuje hacia abajo
hasta que calce en su lugar.
5. Con el ajuste adecuado de la columna de
la dirección y el asiento se producirá lo
siguiente (para reajustar el asiento, consulte
Ajuste del asiento):
a. En la posición neutral, con las manos
sobre el volante,
• Los brazos del operador deben
estar relajados y en posición
aproximadamente vertical.
• Los antebrazos del operador
deben estar en posición
aproximadamente horizontal.
• La espalda del operador debe
estar en contacto con el respaldo
del asiento.
• La columna de la dirección no debe
estar en contacto con las piernas
del operador.
6. Compruebe los resultados de cualquier
ajuste de las condiciones arriba descriptas.
Repita cualquier procedimiento de ajuste
necesario hasta que se reúnan todas
las condiciones.
Llenado de combustible
Llene el depósito (situado al costado del motor,
del lado derecho de la cortadora de césped) con
gasolina normal sin plomo, de grado adecuado.
Cuando el depósito de combustible llegue a la
altura de una pulgada de la parte superior del
depósito, deténgase, NO LLENE EL DEPÓSITO EN
EXCESO. Debe quedar espacio para la dilatación de
la gasolina.
Conexión de los cables de la batería
ADVERTENCIA
PROPOSICIÓN 65 de California: Los bornes y contactos
de la batería, y los accesorios afines contienen plomo y
compuestos de plomo, sustancias químicas que el Estado de
California considera que pueden producir cáncer y daños en el
sistema reproductivo. Lávese las manos después de estar en
contacto con estos componentes.
PRECAUCIÓN
Cuando coloque los cables de la batería, conecte siempre
primero el cable POSITIVO (rojo) a su borne, y a continuación
el cable NEGATIVO (negro).
Por razones relacionadas con el envío, los dos
cables de la batería de su equipo se pueden haber
dejado desconectados de los terminales en fábrica.
Para conectar los cables de la batería, proceda de la
siguiente manera:
Nota: El borne positivo de la batería está marcado
como Pos (+). El borne negativo de la batería está
marcado como Neg (-).

9Sección 2 — ArmAdo e inStAlAción
1. Retire la cubierta plástica, si está presente,
del borne positivo de la batería y una el
cable rojo al borne positivo de la batería (+)
utilizando el perno (a) y la tuerca hexagonal
(b). Vea la Figura 2-8.
(b)
(b)
(a)
(a)
(c)
Figura 2-8
2. Retire la cubierta plástica, si está presente,
del borne negativo de la batería y una el
cable negro al borne negativo de la batería
(–) utilizando el perno (a) y la tuerca Sems
(b). Vea la Figura 2-8.
3. Coloque el capuchón de goma rojo (c)
sobre el borne positivo de la batería para
protegerlo contra la corrosión.
Nota: Si la batería se pone en
funcionamiento después de la fecha
indicada en su parte superior o al costado
de la misma, cárguela siguiendo las
instrucciones de la sección Cuidado del
producto de este manual antes de operar
el tractor.
Coloque la ménsula de enganche trasera
1. Extraiga los tornillos hexagonales con brida
(a), las arandelas y las tuercas de seguridad
con brida (b) que sujetan la ménsula de
enganche (c) al paragolpes. Vea la Figura 2-9.
(a)
(a)
(b)
(b)
(c)
Figura 2-9
2. Coloque la ménsula de enganche como
se indica en Figura 2-10 y sujétela con los
tornillos hexagonales con brida y las tuercas
de seguridad con brida que se extrajeron en
el paso 1.
(a)
(a)
(b)
(b)
(c)
Figura 2-10
Notas

Controles y funcionamiento
3
10
(E)
(D)
(N)
(O)
(Q)
(H)
(G)
(P) †
(L) †
(M) †
(K)
(J)
(L)
(M)
(I)
(A)
(C)
(B)
(F)
(I)
(R)
Figura 3-1
NOTA: Este manual del operador abarca
numerosos modelos. Las características del tractor
pueden variar según los modelos. No todas las
características que se incluyen en este manual se
aplican a todos los modelos de tractor y la máquina
que se ilustra aquí puede diferir de la suya.
NOTA: Las referencias que contiene este manual
sobre los lados derecho o izquierdo y trasero o
delantero del tractor se hacen siempre desde la
posición de operación. Las excepciones, si las
hubiere, serán especificadas.
Palanca de ajuste de la columna
dirección (A)
La palanca de ajuste de la columna de dirección
está ubicada a la derecha de la columna de
dirección. Para ajustar el ángulo de la columna de
dirección, gire la palanca en el sentido contrario
al de las agujas del reloj, mueva la columna de
dirección hasta la posición deseada y, luego, gire
la palanca en el sentido de las agujas del reloj para
bloquearla en la posición.
NOTA: Asegúrese de que la palanca de ajuste de la
columna de dirección esté ajustada para evitar que
la columna se mueva al utilizar el tractor.
NOTA: La manija es accionada por resorte, para
que se pueda mover del lugar después del ajuste.
Tire de la manija hacia afuera y gírela hasta la
posición deseada.
Pedal de marcha adelante (B)
El pedal de la transmisión marcha
adelante está ubicado en el lado derecho
de la máquina, sobre el estribo. Presione
el pedal de marcha adelante hacia
adelante para que el tractor se mueva
en esa dirección. La velocidad absoluta
también se controla con el pedal de
marcha adelante. Cuanto más se gire el pedal hacia
adelante, más rápido se moverá el tractor. El pedal
volverá a su posición original/neutral cuando no
esté presionado.
Pedal de marcha atrás (C)
El pedal de marcha atrás está ubicado a
la derecha del tractor, sobre el estribo. La
velocidad absoluta también se controla
con el pedal de marcha atrás. Cuanto
más se gire el pedal hacia abajo, más
rápido se moverá el tractor. El pedal
volverá a su posición original/neutral cuando no
esté presionado.
Posicionamiento de la altura
de la plataforma (D)
El posicionamiento de la altura
de la plataforma consiste
en varios orificios ubicados
en la parte delantera de
la consola derecha. Cada
orificio corresponde a 1/4”
de variación en la posición
de la altura de la plataforma
desde 1” en la muesca más
baja hasta 4” en la muesca
más alta. La muesca más
grande también es la posición
de transporte, y la posición
más baja es la posición de
extracción/instalación de la
plataforma .
NOTA: No corte el césped en la posición de
extracción/instalación de la plataforma . De lo
contrario, se afecta negativamente la vida útil de
la correa.
Manija de elevación de la plataforma (E)
La manija de elevación de la plataforma se
encuentra en la parte delantera de la consola
derecha y se utiliza para levantar y bajar la
plataforma del tractor.
Oprima el botón en el extremo de la palanca y
empuje hacia abajo para bajar la plataforma o hacia
arriba para elevarla. Cuando se alcance la altura
deseada, asegure, el pasador en el orificio deseado
y suelte el botón de la palanca.
NOTA: Asegúrese de que la pantalla esté asegurada
y de que el pasador esté totalmente insertado en
el posicionamiento de la altura de la plataforma.
1.5
3
3
.
5
2
2
.
5
1"
4"
El pasador tiene encajes que ayudan a mantenerlo
en su lugar y se calza en los orificios ranurados del
posicionamiento de la altura de la plataforma.
NOTA: La palanca de elevación de la plataforma
siempre debe estar sobre el pasador; nunca
cuelgue la palanca de elevación de la plataforma
desde el pasador durante el corte.
Pedal de freno (F)
El pedal del freno
está ubicado del lado
delantero izquierdo
del estribo. El pedal del
freno se puede usar para
detenciones repentinas
o para accionar el freno de estacionamiento.
NOTA: El pedal del freno se debe presionar
completamente para accionar el interruptor
de interbloqueo de seguridad cuando se inicia
la marcha.
Módulo de ignición (G)
ADVERTENCIA
Nunca deje la máquina en funcionamiento sin vigilancia.
Siempre desconecte la toma de fuerza (PTO), ponga el freno
de mano, pare el motor y retire la llave, para evitar que el
motor arranque accidentalmente.
Para hacer arrancar el motor, inserte la llave en
el módulo de ignición y gírela hacia la derecha a
la posición ENCENDIDO . Suelte la llave en la
posición MODO DE CORTE NORMAL cuando
el motor haya arrancado.
Para detener el motor, gire la llave de encendido
en sentido contrario a las agujas del reloj hasta la
posición STOP (Apagado) .
PRECAUCIÓN
Antes de hacer funcionar el tractor, consulte tanto
Interruptores de bloqueo de seguridad como Arranque del
motor en la sección Funcionamiento de este manual para ver
instrucciones detalladas sobre el módulo del interruptor de
encendido y cómo operar el tractor en MODO DE PRECAUCIÓN
MARCHA ATRÁS .
Interruptor de la toma
de fuerza (PTO) (H)
El interruptor de la PTO está
ubicado en la consola derecha,
a la izquierda del medidor
horario/panel indicador.
El interruptor de la toma de
fuerza (PTO) hace funcionar el
embrague eléctrico de toma
de fuerza (PTO) montado en la
base del cigüeñal del motor.
Tire de la perilla del interruptor
hacia arriba para enganchar
el embrague de la toma de
fuerza (PTO), o empuje la perilla hacia abajo para
desactivar el embrague.
† -- Si viene equipado

11Sección 3 — controleS y Funcionamiento
Al arrancar el motor, el interruptor de la
toma de fuerza (PTO) debe estar en posición
"OFF" (Desactivado).
Varillas de derivación de transmisión (I)
Las varillas de derivación de la transmisión (una
para cada transmisión, lado derecho y lado
izquierdo) están ubicadas en la parte trasera del
tractor, justo dentro de cada rueda trasera.
Cuando están engranadas, las dos varillas abren
una derivación dentro de las transmisiones
hidrostáticas, lo cual permite empujar el
tractor a mano a lo largo de distancias cortas.
Consulte la sección Armado e Instalación para
obtener instrucciones sobre el uso de la función
de derivación.
PRECAUCIÓN
Nunca remolque su tractor. Si se remolca el tractor con las
ruedas traseras apoyadas en el suelo se pueden causar daños
graves a las transmisiones.
Portavasos (J)
El portavasos está ubicado a la izquierda del asiento
del operador, en la consola izquierda.
Palanca de ajuste del asiento (K)
La palanca de ajuste del asiento está ubicada
debajo del asiento. La palanca de ajuste del asiento
permite el ajuste del asiento del operador hacia
adelante o hacia atrás. Consulte la sección Montaje
y Configuración para ver instrucciones sobre el
ajuste de la posición del asiento.
Tapones del depósito de combustible (L)
En algunos modelos, los tapones del depósito
de combustible están ubicados cerca de la parte
media de la consola izquierda; en otros modelos,
en la consola izquierda y derecha. Gire el tapón de
llenado para retirarlo. El tapón del combustible está
amarrado al tractor para impedir que se pierda. No
intente retirar el tapón del tractor. Llene el depósito
hasta la base del cuello de llenado, dejando un
poco de espacio en el depósito para la dilatación
del combustible. No llene en exceso el depósito
de combustible.
Empuje el tapón hacia abajo sobre el cuello de
llenado del depósito de combustible y gírelo en
el sentido de las agujas del reloj hasta que se oiga
un "clic" para ajustarlo. Siempre vuelva a colocar el
tapón de combustible bien ajustado en el depósito
después de quitarlo.
ADVERTENCIA
Nunca recargue el depósito de combustible si el motor está
en funcionamiento. Si el motor está caliente por haber
funcionado hasta hace poco, déjelo enfriar varios minutos
antes de cargar combustible. La gasolina es muy inflamable y
podría salpicar el motor y causar un incendio.
Visores de nivel de combustible (M)
Los visores del nivel de combustible están
ubicados en la parte exterior de la consola
izquierda y derecha, y muestran el nivel de
combustible que queda en el depósito.
Control del acelerador (N)
El control del acelerador está ubicado en
la consola derecha. Cuando se lo coloca en
determinada posición, se mantiene una
velocidad de motor uniforme.
Empuje la manija de control del acelerador
hacia adelante para aumentar la velocidad
del motor. El tractor está diseñado para que
funcione con el control del acelerador en
posición de velocidad rápida (aceleración
máxima) cuando se conduce el tractor y se
engancha la plataforma del tractor.
F A S T
S L O W
Tire de la manija de control del acelerador hacia
atrás para reducir la velocidad del motor.
Control del cebador (O)
El control del cebador está
ubicado en la consola derecha. El
control del cebador determina la
posición del cebador del motor.
Tire de la perilla hacia afuera para
cebar el motor; empuje la perilla
para abrir el cebador.
Válvula de combustible (P) (si
está equipada)
La válvula de combustible
está ubicada en el lado
interior de la consola
derecha. La válvula alterna
el flujo de combustible
del depósito derecho
e izquierdo y también
puede interrumpir el flujo
de combustible al motor.
Gire la válvula hacia la
parte trasera para abrir
el flujo desde el depósito
de combustible derecho
. Gire la válvula hacia
la parte delantera para abrir el flujo desde el
depósito de izquierdo . Para interrumpir el flujo
de combustible de ambos tanques, gire la válvula
hacia la derecha del tractor, hasta la posición OFF
(desactivada) . Consulte la sección Operación
para obtener más información sobre cómo utilizar
la válvula de combustible.
LCD avisador de servicio y medidor
horario (Q)
Cuando se gira la llave de encendido de la
posición STOP (detención), pero no a la posición
de arranque, el LCD avisador de servicio y
medidor horario mostrará brevemente la tensión
de la batería, seguido de las horas acumuladas
del tractor.
NOTA: Las horas de funcionamiento del tractor
se registran cada vez que se gira la llave de
encendido de la posición STOP (detención),
independientemente de si el motor arranca.
El avisador de servicio le recuerda al operador los
intervalos de mantenimiento para cambiar el aceite
del motor, el servicio del filtro de aire, advertencias
de poca presión y poca batería.
Cambiar el aceite
El LCD mostrará las letras "CHG" (cambiar), seguidas
de las letras "OIL" (aceite), seguidas de las letras
"SOON" (pronto), y luego finalmente seguidas
por el tiempo acumulado del medidor. “CHG/OIL/
SOON/TIME” se alternarán en la pantalla durante
7 minutos después de que el medidor llegue a 50
horas. Este intervalo del avisador de servicio de
aceite se producirá cada 50 horas. Antes de que
finalice el intervalo, cambie el nivel de aceite del
motor según se indica en la sección Mantenimiento
del Producto de este Manual del Operador.
Poco aceite
Las letras “LO” (nivel bajo) seguidas de las letras
“OIL” (aceite), seguidas luego del tiempo acumulado
del medidor indicarán que el tractor tiene poco
aceite. Detenga el tractor de inmediato y controle
el nivel de aceite del motor según las instrucciones
de este Manual del Propietario.
NOTA: La función “LOW OIL” (nivel bajo de aceite)
solo funciona si el motor tiene un interruptor de
presión de aceite.
Poca batería
Al arrancar, se visualiza
fugazmente el voltaje de
la batería y luego cambia
a horas acumuladas.
Aparecen las letras “LO” (nivel bajo), seguidas
de las letras “BATT” (batería), seguidas luego
del tiempo acumulado del medidor. "LO/BATT/
TIME" se muestra en la pantalla LCD cuando la
tensión cae por debajo de 11.5 voltios. Cuando
esto ocurre, significa que se debe cargar la batería
o que el sistema de carga del motor no genera
suficiente amperaje. Cargue la batería como se
indica en la sección Cuidado del producto de este
manual o haga controlar el sistema de carga por su
distribuidor de servicio local.
Mantenimiento del filtro de aire
Aparecen las letras “CLN”
(limpiar), seguidas de las
letras “AIR” (aire), seguidas
por "FILT", seguidas luego
del tiempo acumulado
del medidor. “CLN/AIR/FILT/TIME” se alternarán
en la pantalla durante 7 minutos después de que
el medidor llegue a 25 horas. Este intervalo del
avisador de servicio del filtro de aire será cada
25 horas. En intervalos comunes con el servicio
del aceite, aparece el mensaje del aceite primero
seguido por el mensaje del filtro de aire.
Freno de mano/Pedal de bloqueo
del control de crucero (R)
El freno de mano/pedal de
bloqueo del control de crucero
está ubicado en la base de la
columna de la dirección. Se usa
para poner el freno de mano
cuando el tractor está inactivo.
Cuando se engrana la palanca
mientras el tractor está en
movimiento permite que el
tractor se mantenga a velocidad
constante sin presionar el
pedal de transmisión marcha
adelante. Consulte la sección
Funcionamiento de este manual
para ver instrucciones detalladas
sobre el freno de mano y la
función de control de crucero.
NOTA: El control de crucero NO
podrá activarse a la velocidad
absoluta más rápida del tractor.
Si el operador intentara activarlo
en esas condiciones, el tractor se
desacelerará automáticamente
a la velocidad de corte absoluta
óptima y más rápida.
NOTA: Si el operador abandona
el asiento y deja el motor en
funcionamiento, deberá colocar el freno de mano, o
el motor se apagará de forma automática.
P
A
R
K
B
R
A
K
E
CRUISE
CONTROL

12 Sección 3 — controleS y Funcionamiento
Funcionamiento
Seguridad general
• RECIBA LAS INSTRUCCIONES - Lea este
manual del operador en su totalidad.
Aprenda a usar esta máquina DE MANERA
SEGURA. No se arriesgue a quedar expuesto
a LESIONES o a la MUERTE. Solamente se
debe permitir operar este tractor a quienes
se hayan familiarizado a fondo con el uso
del mismo.
• Antes de arrancar el motor o de empezar
a operar, familiarícese con los controles.
El operador debe estar en el asiento del
operador. El interruptor de la toma de fuerza
(PTO) debe estar en posición desactivada y el
freno de mano debe estar activado.
• Mantenga todos los protectores en su lugar.
Manténgase alejado de las piezas móviles.
• ¡NO SE PERMITE TRASLADAR PERSONAS EN
EL TRACTOR! Mantenga a todas las personas
y las mascotas a una distancia segura de la
máquina. Siempre mire hacia atrás y hacia
abajo a ambos lados del tractor antes de
desplazarse marcha atrás.
• NO oriente la descarga de la cortadora hacia
la gente. No camine ni se detenga del lado
de la descarga de la cortadora si el motor
está en marcha. Apague la toma de fuerza si
otra persona se acerca mientras está usando
el tractor cortacésped.
• En lo posible evite las pendientes. Nunca
opere en pendientes mayores de 20°/35%.
Las pendientes con mayor inclinación
presentan condiciones de operación
peligrosas. Los tractores pueden voltearse.
Siempre conduzca el tractor de forma
transversal a la pendiente, nunca hacia
arriba y hacia abajo. En lo posible evite girar
cuesta abajo; arranque abajo y trabaje sin
detenerse hasta la parte más alta. Ponga
especial cuidado y conduzca lentamente al
girar cuesta abajo. Controle la velocidad y
la dirección de la máquina de giro cero con
el volante.
• Antes de abandonar el asiento del operador,
cierre la toma de fuerza (PTO) y ponga el
freno de mano, apague el motor y retire
la llave de encendido. Antes de realizar
el mantenimiento o la limpieza de la
máquina, espere hasta que cese totalmente
el movimiento.
• Evite realizar movimientos bruscos del
volante al arrancar o detener la máquina.
Sujete firmemente el volante.
• Sea cuidadoso al operar cerca de rutas.
Detenga el movimiento del tractor y espere a
que pasen los vehículos antes de operar a lo
largo de la ruta.
• No haga funcionar el tractor sin la plataforma
de la cortadora. Si se quita la plataforma
varía el equilibrio del tractor y éste
podría voltearse.
• Evite operar en superficies de tracción
inestables; tenga extrema precaución si la
superficie es resbaladiza.
• Reduzca la velocidad antes de girar y
deténgase completamente antes de
cualquier maniobra de giro cero.
• No detenga ni estacione el tractor sobre
materiales combustibles tales como pasto u
hojas secas, desechos, etc.
• No llene el depósito de combustible con el
motor en funcionamiento o si el mismo está
caliente. Deje enfriar el motor varios minutos
antes de la recarga de combustible. Apriete
el tapón de combustible con firmeza.
Interruptores de interbloqueo de seguridad
Este tractor está equipado con un sistema de
interbloqueo de seguridad para protección del
operador. Si el sistema de interbloqueo funciona
mal, no se debe hacer funcionar el tractor. Póngase
en contacto con su distribuidor autorizado.
• El sistema de interbloqueo de seguridad
impide que el motor arranque o se encienda
a menos que esté colocado el freno de mano,
y la perilla de toma de fuerza (PTO) esté en
posición desactivada de apagado (OFF).
• Si el operador abandona su asiento antes
de colocar el freno de mano, el motor se
apagará automáticamente.
ADVERTENCIA
No opere el tractor cortacésped si el sistema de
enclavamiento funciona mal. El sistema fue diseñado para
brindarle seguridad y protección.
Antes de hacer funcionar el tractor
1. Antes de hacer funcionar el tractor, lea este
manual con atención para familiarizarse con
el funcionamiento de todos los instrumentos
y controles. El manual se preparó con la
finalidad de ayudarlo a hacer funcionar y
mantener el tractor eficientemente.
2. Llene el depósito de combustible
únicamente con gasolina sin plomo limpia
y fresca, en un surtidor que indique un
octanaje igual a 87 o más y 10% de etanol
como máximo. Cuando el combustible
llegue a la altura de una pulgada de la parte
superior del depósito, deténgase. NO LLENE
EL DEPÓSITO EN EXCESO. Debe quedar
espacio para la dilatación de la gasolina.
3. Se recomienda el uso de gasolina sin
plomo porque deja menos depósitos en
la cámara de combustión y reduce las
emisiones de escape perjudiciales. No
se recomienda el uso de gasolina con
plomo; no se la debe usar en los lugares
en los cuales las emisiones de escape se
encuentran reguladas.
NOTA: Compre gasolina en pequeñas
cantidades. No use gasolina que haya
quedado de la temporada anterior, para
minimizar la formación de depósitos de
caucho en el sistema de combustible.
4. El gasohol (hasta 10% de alcohol etílico, 90%
de gasolina sin plomo por volumen) es un
combustible aprobado. No se aprueba el uso
de otras mezclas de gasolina/alcohol.
5. El éter metílico terciario-butílico (MTBE) y
las mezclas de gasolina sin plomo (hasta un
máximo de 15% de MTBE por volumen) son
combustibles aprobados. No se aprueba el
uso de otras mezclas de gasolina/éter.
6. Revise el nivel de aceite del motor. Consulte
el Manual del Operador del Motor para más
instrucciones sobre cómo controlar el nivel
del aceite del motor.
7. Limpie el filtro de aire si es necesario.
8. Controle la presión de inflado de los
neumáticos. Consulte los laterales de los
neumáticos para averiguar las presiones de
inflado adecuadas.
NOTA: Los neumáticos nuevos se inflan
de forma excesiva para que el reborde se
asiente bien en la llanta.
9. Verifique que todas las tuercas, pernos y
tornillos estén bien apretados.
10. Verifique la tensión de las correas de
transmisión de la plataforma.
a. Extraiga la cubierta de la plataforma.
b. La tensión de las correas de la
transmisión de la plataforma se
mantiene mediante un mecanismo
de resorte que se ajusta para corregir
desgaste y estiramiento.
c. Examine las correas para
detectar si están cortadas, raídas
y excesivamente desgastadas.
Reemplácelas si se detecta alguno de
estos problemas.
d. Vuelva a colocar la cubierta de
la plataforma.
11. Verifique que la plataforma esté nivelada.
Cuando se encuentra correctamente
ajustada, la plataforma de corte debe
estar nivelada de lado a lado, y la parte
delantera de la plataforma debe estar
aproximadamente 1/4” por debajo de la
parte trasera de la plataforma. Si hace falta
nivelar la plataforma, consulte la sección
Cuidado del producto.
12. Lubrique todos los puntos de pivote
que se enumeran en la sección Cuidado
del producto.
13. Ajuste el asiento para la mayor comodidad
del operador, para una adecuada visibilidad
y para mantener el control completo
del tractor.
Arranque del motor
ADVERTENCIA
Esta unidad está equipada con un sistema de bloqueo de
seguridad para protección del operador. No opere el tractor si
alguna parte del sistema de bloqueo funciona mal. Controle
periódicamente las funciones del sistema de bloqueo para
verificar que funcionen adecuadamente.
ADVERTENCIA
Por razones de seguridad personal, el operador debe estar
sentado en el asiento del tractor al arrancar el motor.
NOTA: Consulte las instrucciones de llenado
de aceite en el Manual del Operador del
motor y consulte las instrucciones de
llenado de gasolina en la sección Montaje
y Configuración.
1. Abra la válvula de cierre de combustible (si
está equipado) seleccionando el depósito de
combustible derecho o izquierdo.
2. El operador debe estar sentado en el asiento
del tractor.
3. Ponga el freno de mano oprimiendo hacia
adelante el pedal de freno (a), luego oprima
la palanca de control de crucero/freno de
mano (b) y posteriormente suelte el pedal
del freno (a). Consulte la Figura 3-2.
(a)
(b)
Figura 3-2

13Sección 3 — controleS y Funcionamiento
4. Verifique que el interruptor de la PTO se
encuentre en posición desactivada (abajo).
5. Mueva el control del regulador a distancia
media entre las posiciones VELOCIDAD
LENTA y VELOCIDAD RÁPIDA.
6. Mueva el control del cebador a la posición
CHOKE (cebador).
NOTA: Si el motor está caliente, tal vez no
sea necesario colocar el control del cebador
en la posición CHOKE (cebador).
7. Gire la llave de encendido en el sentido de
las agujas del reloj hasta la posición START
(encendido). Una vez que arranque el motor,
suelte la llave. Volverá a la posición NORMAL
MOWING (corte normal).
PRECAUCIÓN
NO mantenga la llave en la posición START (arranque) durante
más de diez segundos por vez. Si lo hace, puede ocasionar
daños al arrancador eléctrico del motor.
8. A medida que el motor se calienta, empuje
gradualmente el control del cebador
hacia abajo.
NOTA: NO deje el control del cebador en la
posición CHOKE (cebador) mientras opera el
tractor. Si lo hace, se generará una mezcla de
combustible “rica”, lo cual hará que el motor
no funcione bien.
9. Deje que el motor funcione unos cuantos
minutos a una aceleración intermedia antes
de someterlo a la carga.
10. Observe el medidor horario/panel indicador.
Si se enciende la luz del indicador de batería
o de presión de aceite, detenga el motor
inmediatamente. Haga controlar el tractor
por el distribuidor autorizado.
Arranque del motor en climas fríos
Al arrancar el motor a temperaturas cercanas o
inferiores al punto de congelamiento, asegúrese de
que se use aceite de motor de viscosidad correcta
y que la batería tenga carga completa. Arranque el
motor de la siguiente forma:
1. Asegúrese de que la batería se encuentre en
buen estado. Una batería caliente tiene una
capacidad de arranque mucho mayor que
una batería fría.
2. Use combustible fresco para uso invernal.
La gasolina para uso invernal tiene mayor
volatilidad a los efectos de mejorar el
arranque. No use gasolina que le haya
quedado del verano.
3. Siga las instrucciones previas para Arrancar
el motor.
Uso los cables de arranque para
encender el motor
ADVERTENCIA
Las baterías contienen ácido sulfúrico y producen gases
explosivos. Asegúrese de que el área esté bien ventilada, use
guantes y protectores de ojos y evite chispas o llamas cerca
de la batería.
Si la carga de la batería no es suficiente para dar
arranque al motor, vuelva a cargar la batería. Si no
dispone de un cargador de batería y debe arrancar
el tractor, puede ser necesario usar una batería
de urgencia. Conecte la batería de urgencia de la
siguiente forma:
1. Conecte el extremo de un cable al borne
positivo de la batería del tractor que no
funciona; luego conecte el otro extremo
de ese cable al borne positivo de la batería
de urgencia.
2. Conecte un extremo del otro cable al borne
negativo de la batería de urgencia; luego
conecte el otro extremo de ese cable al
marco del tractor que no funciona, a la
mayor distancia posible de la batería.
3. Arranque el tractor que no funciona según
las instrucciones de arranque normales
indicadas más arriba; luego desconecte los
cables de puente en orden exactamente
inverso al de la conexión.
4. Haga controlar y reparar el sistema eléctrico
del tractor lo más pronto que fuere posible,
para eliminar la necesidad de usar cables de
puente para arrancarlo.
Para parar el motor
1. Coloque el interruptor de la toma de fuerza
(PTO) en la posición desactivada.
2. Aplique el freno de mano.
3. Mueva el acelerador a la posición
VELOCIDAD LENTA y deje que el
motor funcione en ralentí durante
aproximadamente un minuto.
4. Gire la llave de encendido a la posición
STOP (parada) y quite la llave del interruptor
de encendido.
NOTA: Siempre quite la llave del interruptor
de encendido para evitar el arranque
accidental o la descarga de la batería si el
equipo queda sin supervisión.
5. Cierre la válvula de paso de combustible.
Conducción del tractor
ADVERTENCIA
Evite arrancar súbitamente, desarrollar excesiva velocidad y
parar inesperadamente.
1. Suelte el freno de mano. Mueva la palanca
de control del acelerador/estrangulador a la
posición FAST (velocidad rápida).
2. Para conducir hacia ADELANTE, presione
lentamente el pedal de marcha adelante (a)
hasta alcanzar la velocidad deseada. Vea la
Figura 3-3.
(a)
(d)
(c)
(b)
Figura 3-3
3. Para que el tractor se detenga o ande
más despacio, saque el pie del pedal de
transmisión marcha adelante (a) o atrás (b).
Para bloquear el freno de mano, oprima
hacia adelante el pedal del freno (c), luego
oprima la palanca de control (d) de crucero/
freno de mano y posteriormente suelte el
pedal del freno. Vea la Figura 3-3.
4. Para usar el control de crucero:
a. Oprima el pedal de transmisión
marcha adelante (a).
b. Mientras mantiene la velocidad
deseada oprima la palanca de control
de crucero/freno de mano (d), luego
suelte el pedal de transmisión de
marcha adelante (a) para activar el
control de crucero.
5. Para soltar el control de crucero, oprima el
freno (c) o el pedal de transmisión de marcha
adelante (a).
NOTA: Los pedales de transmisión de
marcha adelante (a) y atrás (b) no se deben
usar cuando el freno está parcialmente
activado. Vea la Figura 3-3. Cuando el freno
está trabado, la correa de transmisión se
desengancha, pero si el freno está solamente
parcialmente hacia atrás, entonces los frenos
se activan pero también se engancha la
correa de transmisión, de manera que la
misma se dañará si se empuja hacia adelante
o hacia atrás.
6. Para conducir marcha atrás, verifique que
el área de atrás esté despejada. Luego
presione lentamente hacia adelante el pedal
de transmisión marcha atrás con la parte
anterior de la planta del pie (NO con el talón)
hasta alcanzar la velocidad deseada. Vea la
Figura 3-3.
PRECAUCIÓN
NO intente cambiar la dirección de desplazamiento mientras
el tractor está en movimiento. Siempre lleve el tractor a
la detención completa antes de mover el tractor desde la
posición de avance a la de marcha atrás o viceversa.
ADVERTENCIA
No abandone el asiento del tractor sin colocar primero la
perilla de la PTO en la posición desactivada OFF (apagado) y
sin poner el freno de mano. Si deja el tractor sin vigilancia,
apague el motor y retire la llave.
Modo marcha atrás con precaución
La posición MODO DE PRECAUCIÓN EN MARCHA
ATRÁS del módulo de encendido permite
operar el tractor marcha atrás con las cuchillas
(PTO) acopladas.
NOTA: No se recomienda cortar el césped en
marcha atrás.
ADVERTENCIA
Tenga sumo cuidado al operar el tractor en el MODO DE
PRECAUCIÓN EN MARCHA ATRÁS . Mire siempre hacia
abajo y detrás de usted antes y durante la marcha atrás. No
haga funcionar el tractor cuando haya niños u otras personas
cerca. Detenga el tractor inmediatamente si alguien se acerca.
Para utilizar el MODO DE PRECAUCIÓN EN
MARCHA ATRÁS :
NOTA: El operador DEBE estar sentado en el asiento
del tractor.
1. Ponga en marcha el motor como se
indicó previamente.
2. Gire la llave de la posición CORTE NORMAL
(a) a la posición MODO DE PRECAUCIÓN
EN MARCHA ATRÁS (b) del módulo de
encendido. Vea la Figura 3-4.
(d)
(e)
(c)
(a)
(b)
Figura 3-4

14 Sección 3 — controleS y Funcionamiento
3. Oprima el BOTÓN DE MARCHA ATRÁS (c)
en el ángulo superior derecho del módulo de
encendido. La luz indicadora roja (d) que está
en el ángulo superior izquierdo del módulo
de encendido se mantendrá ENCENDIDA
mientras esté activada. Vea la Figura 3-4.
4. Una vez activada (luz indicadora
ENCENDIDA), el tractor podrá operar en
marcha atrás con las cuchillas de corte
(PTO) engranadas.
5. Siempre mire hacia abajo y hacia atrás antes
y mientras se desplaza marcha atrás, para
verificar que no haya niños cerca. Una vez
retomado el movimiento hacia adelante,
vuelva la llave a la posición de CORTE
NORMAL (a). Vea la Figura 3-4.
6. El MODO DE PRECAUCIÓN EN MARCHA
ATRÁS permanece activado hasta que
(b) :
a. La llave se coloque ya sea en la
posición CORTE NORMAL (a) o
la posición STOP (detención) (e),
o bien
b. El operador deja el asiento.
Conducción en pendientes
Consulte la información sobre el indicador de
pendiente en la Medidas de seguridad importantes
para determinar en qué pendientes no puede
operar el tractor de manera segura.
ADVERTENCIA
No corte en pendientes con una inclinación mayor de 20°/35%.
El tractor podría darse vuelta y causar lesiones graves.
• Corte de forma transversal a la pendiente, no
hacia arriba ni hacia abajo.
• Tenga sumo cuidado al cambiar de dirección
en una pendiente.
• Esté atento a los hoyos, surcos, baches,
rocas, y otros objetos ocultos. El terreno
desnivelado puede hacer que la
máquina vuelque. El césped alto puede
ocultar obstáculos.
• No gire en pendiente a menos que sea
necesario; si lo hace, gire lentamente cuesta
arriba y tenga sumo cuidado al hacerlo. Girar
hacia arriba en una pendiente aumenta
enormemente las posibilidades de que el
vehículo dé una vuelta de campana.
• Evite parar cuando esté subiendo una
pendiente. Si fuese necesario detenerse
mientras sube una pendiente, arranque
suave y cuidadosamente para reducir la
posibilidad de que el tractor se dé vuelta
hacia atrás.
Funcionamiento de la toma de fuerza PTO
Opere el embrague de la toma de fuerza (PTO) de la
siguiente forma:
NOTA: Durante el período de asentamiento inicial de la
unidad para activar la PTO y evitar que el motor se cale,
permita que el motor se caliente antes de activar la PTO. El
período de asentamiento varía según el motor.
1. Mueva la palanca de control del acelerador
hasta la posición PARADA.
2. Tire del interruptor de la toma de fuerza
(PTO) hacia arriba a la posición ENGAGED
(activado).
3. El operador debe permanecer sentado en
el tractor en todo momento. Si el operador
debe abandonar el asiento sin desactivar
la toma de fuerza, se apagará el motor
del tractor.
4. El embrague de la PTO no funcionará
cuando el tractor circule en sentido inverso
sin utilizar el modo de precaución de
marcha atrás. Consulte la sección Modo de
precaución de marcha atrás.
Corte de césped
ADVERTENCIA
Para tratar de evitar el contacto con las cuchillas o una lesión
por un objeto que sea arrojado, mantenga a los observadores,
ayudantes, niños y mascotas alejados al menos 75 pies (23
metros) de la máquina mientras está funcionando. Pare la
máquina si alguien ingresa a la zona.
ADVERTENCIA
Asegúrese de que el área donde se va a cortar esté libre de
desechos, ramitas, piedras, cables u otros objetos que puedan
ser arrojados por las cuchillas rotativas.
ADVERTENCIA
Planifique el patrón de corte, para evitar que la descarga
de materiales se realice hacia los caminos, las aceras, los
observadores, etc. Evite además descargar material contra
una pared u obstrucción, ya que esto podría hacer que el
material descargado rebotara contra el operador.
ADVERTENCIA
Tenga sumo cuidado al atravesar senderos de grava o caminos
de acceso. Desactive la PTO y levante la plataforma hasta la
posición más alta antes de cruzar.
NOTA: No enganche la plataforma de corte cuando esté
baja sobre el pasto. Se produce el desgaste prematuro y la
posible falla de la correa en "V" y del embrague de la PTO.
Antes de activar la plataforma de corte, levante totalmente
la plataforma o lleve la máquina a un área donde no
haya césped.
• Corte de forma transversal a la pendiente,
no hacia arriba ni hacia abajo. Si corta el
césped en pendiente, comience por la base
y desplácese hacia arriba para asegurar que
siempre se gire cuesta arriba.
• No corte a alta velocidad absoluta,
especialmente si tiene instalado un kit de
abono o un colector de césped.
• No corte el césped demasiado corto. El
césped corto fomenta el crecimiento de
maleza y se pone amarillo rápidamente
cuando escasea la lluvia.
• Siempre haga funcionar el tractor con el
regulador en la posición RÁPIDA (liebre)
mientras corta el césped.
• Al realizar la primera pasada elija un punto
del lado opuesto del área a cortar.
• Enganche el embrague de la toma de
fuerza (PTO) usando el interruptor de la
toma de fuerza (PTO) y mueva el control del
acelerador/estrangulador a la posición FAST
(velocidad rápida).
• Baje la plataforma de corte al ajuste de altura
deseado usando la manija de elevación.
• Empuje el pedal de control de marcha
de avance lentamente y de forma pareja
hacia adelante para que el tractor avance
hacia adelante, y mantenga la orientación
del tractor en línea recta hacia el punto
de alineación.
• Para obtener los mejores resultados, se
recomienda realizar los dos primeros cortes
de césped arrojando la descarga hacia el
centro. Después de las dos primeras pasadas,
cambie la dirección para arrojar la descarga
hacia afuera, para equilibrar el corte. Esto
otorgará un mejor aspecto al césped.
• NO intente cortar malezas frondosas o
césped extremadamente alto. El tractor fue
diseñado para cortar el césped, NO para
podar malezas.
• Mantenga las cuchillas afiladas y cámbielas
cuando se gasten.
• Cuando se acerque al otro extremo de la
franja, reduzca la velocidad o deténgase
antes de girar. Se recomienda realizar un giro
en U a menos que sea necesario realizar un
giro de radio cero.
• Alinee la cortadora de césped con un borde
de la franja cortada y superponga la pasada
aproximadamente 3 pulgadas.
• Oriente el tractor en cada franja subsiguiente
de modo que se alinee con la franja
ya cortada.
• Para evitar la formación de surcos o ranuras
en el césped, en lo posible varíe la dirección
de las franjas de corte aproximadamente 45°
en cada corte subsiguiente.
NOTA: Siempre que detenga el tractor por
cualquier razón en un área de césped, haga
lo siguiente:
• Coloque el freno de mano.
• Apague el motor y retire la llave.
• Eso permitirá reducir al mínimo la
posibilidad de que su césped resulte
"quemado" por el escape caliente del
motor en funcionamiento.
Palanca de elevación de la plataforma
Para levantar o bajar la plataforma de corte, oprima
el botón que está en el extremo de la manija y
empújela hacia abajo para bajar la plataforma o
tire hacia arriba para levantarla, luego ubíquela en
el orificio más adecuado para su aplicación. Para
ubicar la plataforma en la posición de transporte,
eleve la manija completamente y enganche el
gancho superior en la palanca del espaciador
superior del soporte de posicionamiento de la
altura de la plataforma. Vea la Figura 3-5.
Posición de transporte/
Posición de corte
más alta
Posición de corte
más baja
Posición de
extracción/instalación
de la plataforma
Figura 3-5
NOTA: Asegúrese de que la pantalla
esté asegurada y de que el pasador esté
totalmente insertado en el posicionamiento
de la altura de la plataforma. El pasador
tiene encajes que ayudan a mantenerlo en
su lugar y se calza en los orificios ranurados
del posicionamiento de la altura de
la plataforma.
NOTA: La palanca de elevación de la
plataforma siempre debe estar sobre el
pasador; nunca cuelgue la palanca de
elevación de la plataforma desde el pasador
durante el corte.

Cuidado del producto 4
15
Programa de Mantenimiento
Antes de
cada uso
Después
de las
primeras
5 horas
Cada 10
horas
Cada 25
horas
Cada 50
horas
Cada
100
horas
Antes de
almacenar
Consulte
el manual
del motor
Compruebe / Limpie las Pantallas de Admisión del Motor y los
Ventiladores de Refrigeración #
P P
Compruebe / Limpie el Colector de Escape, el Silenciador y el
Tubo de Protector del silenciador #
P P
Compruebe / Limpie la parte superior y la parte inferior de la
cubierta, debajo y alrededor de las cubiertas del eje y el área
de la correa #
P P
Comprobar/limpiar alrededor de fusibles, cableado y arneses
de cableado #
P P
Comprobar / Limpiar alrededor de la transmisión,
el eje y los ventiladores #
P P
Comprobar el filtro de aire para piezas sucias,
sueltas o dañadas
P P
Controle el nivel de aceite del motor
P
Revise si el filtro de aire está sucio, flojo o tiene
piezas dañadas
P
Limpie las ranuras de enfriamiento de la transmisión
P
Limpie los bornes de la batería
P P
Engrase todos los puntos de lubricación
P P
Revise las cuchillas/afile o reemplace si corresponde
P P
Revise la presión de los neumáticos
P P
Lubrique las ruedas delanteras
P P
Revise/limpie la parte de abajo de la plataforma
P
Inspeccione y lubrique las ruedas de la plataforma
P P
Revise el nivel/inclinación de la plataforma
P P
Lubrique husillos de la plataforma
P P
Revise las correas y poleas viendo se están dañadas/gastadas
P
Compruebe que todos los elementos de ferretería están en su
lugar y asegurados
P
Check & Clean Under Floorboard
P P
Controle el estado y la separación de la bujía de encendido
P P P
Cambio del aceite de asentamiento del motor
P P
Cambie el aceite del motor
P P P
Reemplace el filtro de aceite
P P P
Limpie o cambie el filtro de aire
P P
Reemplace el filtro de combustible
P P
Haga revisar y ajustar la holgura de la válvula *
P
* - Haga que este artículo sea realizado por un distribuidor de servicio autorizado
# - Realizar más a menudo en condiciones secas y / o cuando el acolchado

16 Sección 4 — cuidado del producto
NOTA: Este manual del operador abarca
numerosos modelos. Las características del tractor
pueden variar según los modelos. No todas las
características que se incluyen en este manual se
aplican a todos los modelos de tractor y la máquina
que se ilustra aquí puede diferir de la suya.
Cuidado del tractor después de
la operación
Después de cada operación del tractor, se deben
implementar los siguientes procedimientos
para prolongar la vida de su tractor y garantizar
condiciones de operación seguras.
PELIGRO
Si no se siguen estas recomendaciones, usted u otras personas
pueden sufrir lesiones graves, o pueden producirse daños en
el tractor.
Limpieza de la parte inferior de la cubierta
Uso del sistema de lavado de la plataforma (si
está equipado)
La plataforma de su tractor poder equipada con un
puerto de agua sobre su superficie como parte del
sistema de lavado de la plataforma.
Utilice el sistema Deck Wash System (Sistema de
lavado de la plataforma) para lavar la parte inferior
de la plataforma y quitar los restos de césped
recortado e impedir la acumulación de sustancias
químicas corrosivas. Realice los siguientes pasos
DESPUÉS DE CADA CORTE DE CÉSPED:
1. Una el adaptador del pico a una manguera
de jardín estándar conectada al suministro
de agua.
2. Desplace el tractor a un área al alcance de
la manguera, en la cual la dispersión de
recortes de pasto húmedo sea aceptable
para usted. Desconecte la toma de fuerza
(PTO), aplique el freno de mano y detenga
el motor.
3. Tire hacia atrás el collarín de ajuste (a)
del adaptador del pico (b) y empuje el
adaptador hacia uno de los picos de lavado
de la plataforma (c) de cualquiera de los dos
extremos de la plataforma de corte. Suelte el
collarín de ajuste (a) para trabar el adaptador
del pico (b) en el pico de lavado de la
plataforma (c). Consulte Figura 4-1.
(a)
(b)
(c)
Figura 4-1
4. Abra el suministro de agua.
5. Desde el asiento del operador del tractor,
arranque el motor y enganche la PTO. Deje
funcionar según sea necesario. Desactive la
toma de fuerza (PTO) y detenga el motor.
6. Cierre el suministro de agua.
7. Tire del collarín de ajuste (a) del adaptador
del pico (b) hacia atrás para desconectar el
adaptador del pico (b) del pico de lavado de
la plataforma (c).
8. Repita los pasos anteriores para limpiar la
plataforma usando el pico de la plataforma
(c) del otro extremo de la plataforma.
Limpieza del tractor
ADVERTENCIA
Si el tractor ha funcionado recientemente, el motor, el
silenciador y las superficies metálicas circundantes estarán
calientes y pueden causar quemaduras en la piel. Deje que
el motor se enfríe durante al menos cinco minutos. Tenga
cuidado para evitar quemaduras.
Su tractor debe limpiarse después de cada uso y
bajo ciertas condiciones, es decir, condiciones secas
y / o situaciones de acolchado, puede ser necesaria
una limpieza adicional.
Una de las mejores maneras de mantener su tractor
funcionando eficientemente y de reducir riesgo del
fuego es quitar regularmente la acumulación de
los desechos del tractor. Siga las recomendaciones
a continuación y póngase en contacto con su
distribuidor autorizado si tiene alguna pregunta.
• Deje que la máquina se enfríe en un área
abierta antes de limpiarla.
• No utilice agua en ninguna parte del tractor,
excepto la parte inferior de la plataforma de
corte. Si lo hace, puede dañar los cojinetes
del husillo del tractor, el sistema eléctrico y
el motor, lo que provoca fallos prematuros.
El uso de aire comprimido y / o soplador de
hojas ayudará a mantener el tractor limpio.
• Mantenga los dos lados de las ranuras de
refrigeración de la transmisión, el colector
de escape, alrededor de los fusibles, todo
el cableado y los arneses, el tubo del
silenciador, el protector del silenciador, las
pantallas de entrada del motor y las aletas de
refrigeración, etc. Vea la Figura 4-2.
Motor/asiento no se muestra para
mayor claridad
Figura 4-2
• Limpie la parte superior de la plataforma de
corte, debajo de las cubiertas del husillo y el
área de la correa. Vea la Figura 4-3.
Figura 4-3
• Limpie alrededor y cerca de la transmisión, el
eje y el área del ventilador. Vea la Figura 4-4.
Rueda no se muestra para la claridad
Figura 4-4
• Los residuos pueden acumularse en
cualquier parte del tractor, especialmente en
superficies horizontales. Puede ser necesaria
una limpieza adicional cuando se siega en
condiciones secas o durante el acolchado.
• Las fugas / derrames de combustible, las
fugas / derrames de aceite y el exceso de
lubricación también pueden convertirse
en sitios de recolección de escombros.
La reparación inmediata y la limpieza de
derrames de aceite o combustible pueden
ayudar a reducir los riesgos de incendio.
• Además de limpiar el tractor antes de
operar y almacenar, no intente cortar hierba
inusualmente alta (10 "o más), hierba seca
(por ejemplo, pastos) o montones de hojas
secas. La hierba seca o las hojas pueden
entrar en contacto con el escape del
motor y / o acumularse en la cubierta de la
segadora, presentando un potencial riesgo
de incendio.
Almacenamiento del tractor
• Deje que la máquina se enfríe en un área
abierta antes de guardarla.
• No estacione el tractor cerca de materiales
inflamables (madera, tela o productos
químicos) o cualquier llama abierta u
otra fuente potencial de ignición (horno,
calentador de agua o cualquier otro tipo
de calentador).
• Retire todos los materiales combustibles
del tractor antes de guardarlos. Cajas
de carga vacías, recogedores de césped
o contenedores.
• Siempre apague el flujo de combustible
cuando almacene o transporte si el
tractor está equipado con un apagón
de combustible.
• Compruebe frecuentemente el sistema
de combustible (líneas, tanque, tapa y
accesorios) para detectar grietas o fugas.
Reparar y limpiar según sea necesario.

17Sección 4 — cuidado del producto
Mantenimiento
ADVERTENCIA
Antes de realizar tareas de mantenimiento o reparaciones,
desconecte la toma de fuerza (PTO), coloque los pedales de
control de la transmisión en posición neutral y ponga el freno
de estacionamiento, apague el motor y retire la llave, para
evitar el encendido accidental del motor.
Motor
Consulte las instrucciones y los procedimientos
de mantenimiento del motor en el Manual del
Operador del motor.
NOTA: El mantenimiento, reparación o reemplazo
de los dispositivos y sistemas del control de
emisiones, que corre por cuenta del cliente, puede
realizarlo cualquier establecimiento o individuo
especializado en reparaciones de motores. Los
arreglos en garantía deben ser realizados por
distribuidor de servicio autorizado.
Cambio de aceite del motor
ADVERTENCIA
Si el motor ha estado en funcionamiento recientemente, el
motor, el silenciador y las superficies metálicas circundantes
estarán calientes y pueden causar quemaduras en la piel.
Actúe con precaución para evitar quemaduras.
Para realizar el cambio de aceite, proceda de la
siguiente manera:
1. Haga funcionar el motor por un período
corto para calentar el aceite del motor. El
aceite fluirá mejor y limpiará las impurezas.
Tenga cuidado y evite quemarse con el
aceite caliente.
2. Ubique la manguera de drenaje de aceite (a)
del lado derecho del motor. Vea la Figura 4-5.
(b)
(a)
(c)
(d)
Figura 4-5
3. Coloque el extremo libre de la manguera
de drenaje de aceite (a) en un depósito de
recolección de aceite adecuado que posea
una capacidad de por lo menos 2,5 cuartos
de galón (2,4 litros) para recoger el aceite
usado. Retire el tapón de llenado de aceite/
la varilla de nivel de aceite (b) del tubo
de llenado.
4. Mientras sostiene el extremo libre de la
manguera de drenaje de aceite (a) sobre
el recipiente de recolección de aceite,
desatornille el tapón de cabeza cuadrada
del extremo de la manguera. Vea la Figura
4-5. Drene el aceite del motor dentro
del recipiente.
5. Una vez que haya drenado el aceite, limpie
el aceite residual de la manguera de drenaje
(a). Enrosque el tapón de cabeza cuadrada
de la manguera (c) en la manguera de
drenaje de aceite (b) y apriete el tapón
de cabeza cuadrada de la manguera (c)
por completo.
6. Vuelva a colocar el filtro de aceite (d) y
cargue el motor con aceite nuevo según
las instrucciones del Manual del operador
del motor.
Limpieza y lubricación de las poleas del husillo
Una vez por mes retire las cubiertas de la correa
para quitar cualquier acumulación de recortes de
césped que haya alrededor de las poleas del husillo
y de la correa en "V". Limpie con mayor frecuencia si
corta césped alto y seco.
Cada 25 horas, lubrique los husillos de la
plataforma. Ubique los accesorios de lubricación de
los husillos y, con una pistola de engrase, lubrique
los husillos. El husillo tiene capacidad para 2.3
onzas de grasa. Vea la Figura 4-6.
Figura 4-6
Lubricación
ADVERTENCIA
Antes de lubricar, reparar o inspeccionar, desconecte la toma
de fuerza (PTO), ponga el freno de mano, pare el motor y
retire la llave, para evitar el encendido accidental del motor.
Puntos de pivote y varillaje
Lubrique todos los puntos de pivote del sistema
de impulsión, el freno de mano y el varillaje de
elevación al menos una vez por temporada con
aceite ligero.
Ruedas delanteras
Cada uno de los ejes y llantas de las ruedas
delanteras viene equipado con engrasadores. Vea la
Figura 4-7. Lubrique con una grasa multiuso No. 2
aplicada con una pistola de engrase cada 25 horas
de funcionamiento del tractor.
Figura 4-7
Limpieza de las ranuras de enfriamiento de
la transmisión
Mantenga ambos lados de las ranuras de
enfriamiento de la transmisión ubicadas en el
bastidor, entre el motor y la caja del asiento, libres
de recortes de césped y de hojas.
ADVERTENCIA
Si el motor ha estado en funcionamiento recientemente, el
motor, el silenciador y las superficies metálicas circundantes
estarán calientes y pueden causar quemaduras en la piel.
Actúe con precaución para evitar quemaduras.
Neumáticos
Controle la presión de aire de los neumáticos cada
50 horas de operación o una vez por semana.
Mantenga los neumáticos inflados a las presiones
recomendadas. El inflado inadecuado de un
neumático reduce su vida útil. Consulte los laterales
de los neumáticos para averiguar las presiones de
inflado adecuadas. Respete las siguientes pautas:
• No infle los neumáticos por encima de la
presión máxima que se muestra en el lateral
del neumático.
• No vuelva a inflar un neumático que se ha
utilizado desinflado o desinflado en extremo.
Un gomero calificado debe inspeccionar y
reparar el neumático.
Información general sobre la batería
ADVERTENCIA
En caso de que se produzca una salpicadura accidental de
ácido en los ojos o sobre la piel, enjuague el área afectada
inmediatamente con agua limpia fría. Si tiene algún malestar
adicional, consulte un médico inmediatamente.
Si el ácido salpica la ropa, en primer lugar dilúyalo con
agua limpia, luego neutralícelo con una solución de agua/
amoníaco o bicarbonato/agua.
NUNCA conecte (o desconecte) las abrazaderas del cargador
de la batería a la batería si el cargador está encendido, ya que
puede causar chispas.
Mantenga todas las fuentes de combustión (cigarrillos,
cerillas, encendedores) lejos de la batería. El gas generado
durante la carga puede ser combustible.
Como precaución adicional, cargue la batería únicamente en
un área bien ventilada.
Siempre proteja sus ojos y su piel y vestimenta cuando trabaje
cerca de baterías.
Las baterías contienen ácido sulfúrico y pueden producir
gases explosivos. Tenga extremo cuidado cuando manipule
baterías. Mantenga las baterías lejos del alcance de los niños.
Mantenimiento de la batería
• La batería se llena con ácido de batería y se
sella en fábrica. Sin embargo, para asegurar
un ciclo de vida adecuado es necesario
realizar cierto mantenimiento, aún en las
baterías 'sin mantenimiento'.
• Rocíe los bornes y el cable expuesto con un
sellador de bornes de batería, o recubra los
bornes con una capa delgada de grasa o
vaselina para protegerlos contra la corrosión.
• Siempre mantenga limpios y libres de
corrosión los cables y los bornes de
la batería.
• Evite inclinar la batería. Hasta una batería
sellada pierde electrolito si se la inclina.
ADVERTENCIA
Las baterías contienen ácido sulfúrico y pueden producir
gases explosivos. Tenga extremo cuidado cuando manipule
baterías. Mantenga las baterías lejos del alcance de los niños.

18 Sección 4 — cuidado del producto
Almacenamiento de la batería
1. Cuando el tractor se guarda durante
períodos prolongados, desconecte el cable
negativo de la batería. No es necesario retirar
la batería.
2. Todas las baterías se descargan durante el
almacenamiento. Mantenga el exterior de
la batería limpio, especialmente la parte
superior. Una batería sucia se descarga con
mayor rapidez.
3. La batería debe guardarse con carga
completa. Una batería descargada se puede
congelar más pronto que una batería
cargada. Una batería con carga completa
se guarda por más tiempo en temperaturas
frías que en temperaturas altas.
4. Vuelva a cargar la batería antes de volver a
ponerla en servicio. Aun cuando el tractor
pueda arrancar, el sistema de carga del
motor tal vez no recargue totalmente
la batería.
Transmisión hidrostática
Su tractor de giro cero está equipado con bombas
/ transejes hidrostáticos integrados dobles. En
condiciones de funcionamiento normales, no es
necesario controlar el nivel de aceite en el depósito
de expansión y no se necesita aceite adicional.
Cambiar el aceite de la transmisión
Por favor, acuda a su servicio autorizado para el
cambio de aceite de la transmisión.
Almacenamiento del tractor
Si el tractor no a va a funcionar por un
período prolongado (desde treinta días hasta
aproximadamente seis meses), se lo debe preparar
para el almacenamiento. Guarde el tractor en un
lugar seco y protegido. Si lo guarda afuera, cúbralo
(incluidos los neumáticos) para protegerlo de los
fenómenos climáticos. Cada vez que se prepara el
tractor para dejarlo fuera de uso se deben realizar
los procedimientos que se describen más abajo.
1. Cambie el aceite y filtro de motor según las
instrucciones suministradas en el manual del
motor entregado con este manual.
ADVERTENCIA
Nunca guarde el tractor con combustible en el depósito en un
lugar cerrado o con escasa ventilación, donde los gases del
combustible pueden generar fuego, chispas o encender una
luz piloto como la de hornos, calentadores de agua, secadores
de ropa, etc.
2. Si guarda el tractor por 30 días o más:
a. Para evitar que se formen depósitos
de goma dentro del carburador del
motor y posibles desperfectos en
el motor, el sistema de combustible
debe ser vaciado completamente,
o se debe tratar la gasolina con un
estabilizador para evitar el deterioro.
ADVERTENCIA
El combustible que queda en el depósito se deteriora y causa
graves problemas de arranque.
b. Uso de un estabilizador de
combustible para almacenamiento
de entre 30 y 90 días:
• Lea las instrucciones y
recomendaciones del
fabricante del producto.
• Agregue a la gasolina limpia
y fresca la cantidad correcta
de estabilizador según la
capacidad (aproximadamente
3 galones) del sistema
de combustible.
• Llene el depósito de
combustible con combustible
tratado y haga funcionar
el motor 2-3 minutos para
estabilizar el combustible
dentro del carburador.
c. Vaciado del sistema de combustible
para almacenamiento de más de
90 días:
• Antes de guardar el tractor,
observe el consumo de
combustible a los efectos
de hacer funcionar el tractor
hasta que el depósito
esté vacío.
• Haga funcionar el motor
hasta que comience a
detenerse. Use el cebador
para mantener el motor en
funcionamiento hasta que
se haya agotado todo el
combustible del carburador.
• Drene el combustible del
recipiente del carburador,
consultando el manual del
motor.
3. Limpie perfectamente el motor y toda
la unidad.
4. Cargue totalmente la batería, luego
desconecte el cable negativo de la batería
para evitar posibles descargas. Vuelva a
cargar la batería periódicamente durante el
almacenamiento.
NOTA: Retire la batería si está expuesta a
períodos prolongados de temperaturas
inferiores al congelamiento. Guarde
en un lugar fresco y seco, donde las
temperaturas estén por encima del punto de
congelamiento.
5. Lubrique todos los puntos de lubricación.
NOTA: No se recomienda el uso de una
lavadora de presión ni de una manguera de
jardín para limpiar el tractor. Puede dañar
los componentes eléctricos, los husillos, las
poleas, los rodamientos o el motor. El uso
de agua acortará la vida útil de la máquina y
reducirá su capacidad de servicio.
Retiro del tractor del lugar de guarda
1. Controle el nivel de aceite de motor.
2. Cargue totalmente la batería e infle los
neumáticos a la presión recomendada.
3. Llene el depósito de combustible con
gasolina limpia y nueva.
4. Arranque el motor y déjelo andar en ralentí
unos cuantos minutos para asegurar que su
funcionamiento sea adecuado.
5. Conduzca el tractor sin carga para estar
seguro de que todos los sistemas del tractor
funcionan correctamente.
Ajustes
ADVERTENCIA
Apague el motor, retire la llave de encendido y coloque el
freno de mano antes de realizar ajustes. Proteja sus manos
utilizando guantes reforzados cuando manipule las cuchillas.
Nivelación de la plataforma
NOTA: Controle la presión de neumáticos del
tractor antes de realizar cualquier nivelación de
la plataforma. Consulte la sección Neumáticos
para obtener información sobre la presión de
los neumáticos.
ADVERTENCIA
Apague el motor, retire la llave de encendido y coloque el
freno de mano antes de realizar ajustes. Proteja sus manos
utilizando guantes reforzados cuando manipule las cuchillas.
Nivelación de la plataforma (de lado a lado)
NOTA: Controle la presión de neumáticos del
tractor antes de realizar cualquier nivelación de
la plataforma. Consulte la sección Neumáticos
para obtener información sobre la presión de los
neumáticos. Nivele siempre la plataforma lado a
lado antes de alinearla adelante atrás.
Si la plataforma de corte estuviera realizando
el corte de césped de forma despareja, puede
realizarse el ajuste lado a lado. De ser necesario,
realice un ajuste de la siguiente manera:
1. Con el tractor estacionado sobre una
superficie firme y nivelada, coloque la
manija de elevación de la plataforma en
una posición de corte media y rote las dos
cuchillas exteriores para que se sitúen de
forma perpendicular al tractor.
2. Mida la distancia desde la parte externa de
la punta de la cuchilla izquierda hasta el
piso, y desde la parte externa de la punta
de la cuchilla derecha hasta el piso. Las dos
mediciones obtenidas deben ser iguales. Si
no lo son, realice el siguiente paso.
3. Afloje la contratuerca inferior (a) del brazo de
elevación ajustable (b) que está conectado
al brazo de elevación de la plataforma
(c) a fin de bajar la plataforma y ajuste la
contratuerca superior (d) para sujetar la
plataforma en su lugar, afloje la contratuerca
superior (d), luego ajuste la contratuerca
inferior (a) para elevar la plataforma y
sujetarla en su lugar. Vea la Figura 4-8.
(a)
(b)
(c)
(d)
Figura 4-8
4. La plataforma se encuentra correctamente
nivelada cuando las dos mediciones desde
las puntas de las cuchillas son iguales.

19Sección 4 — cuidado del producto
Nivelación de la plataforma (de adelante
hacia atrás)
NOTA: Controle la presión de neumáticos del
tractor antes de realizar cualquier nivelación de
la plataforma. Consulte la sección Neumáticos
para obtener información sobre la presión de los
neumáticos. Nivele siempre la plataforma lado a
lado antes de alinearla adelante atrás.
El frente de la plataforma debe estar entre
1⁄4-3⁄8” más bajo que la parte posterior de la
plataforma. De ser necesario, realice un ajuste de la
siguiente manera:
1. Estacione el tractor sobre una superficie
firme y nivelada, y coloque la manija
de elevación de plataforma en una
posición media.
2. Rote la cuchilla lo más cerca posible del canal
de descarga de manera que esté en paralelo
con el tractor.
3. Mida la distancia desde la parte delantera de
la punta de la cuchilla hasta el piso, y desde
la parte posterior de la punta de la cuchilla
hasta el piso. La primera medición debe ser
entre 1⁄4” y 3⁄8” menor que la segunda.
4. Determine la distancia aproximada
necesaria para un ajuste adecuado y, de ser
necesario, proceda.
5. Con una llave, eleve la parte delantera de
la plataforma, para lo que debe aflojar
las tuercas de seguridad (a) al frente del
pasador de pivote (b) y luego ajuste las
contratuercas (c) en la parte posterior de
dicho pasador para elevar la parte delantera
de la plataforma y sujetarla en su lugar. Vea
la Figura 4-9.
Vista de la base
(c)
(a)
(b)
Figura 4-9
6. Con una llave, baje la parte delantera de
la plataforma, para lo que debe aflojar las
tuercas de seguridad (c) de la parte posterior
del pasador de pivote (b) y luego ajuste
la contratuerca (a) en el frente de dicho
pasador para bajar el frente de la plataforma
y sujetarla en su lugar. Vea la Figura 4-9.
7. La plataforma está correctamente nivelada
cuando la punta delantera de la cuchilla está
1/4” más baja que la punta trasera.
Ajuste de las ruedas de calibración delanteras
ADVERTENCIA
Mantenga las manos y los pies alejados de la abertura de
descarga de la plataforma de corte.
Las ruedas calibradoras delanteras de la plataforma
del tractor constituyen un mecanismo para el
cuidado del césped y no se deben usar para
desplazarse sobre el piso. Las ruedas calibradoras
delanteros deben ser aproximadamente 1/4-1/2”
por encima del suelo cuando la plataforma se fija
en el valor de altura deseado.
Usando la manija de elevación de la plataforma, fije
la plataforma en el valor de altura deseado, luego
controle la distancia entre la rueda de calibración
y el piso. Si es necesario ajuste las ruedas de
calibración delanteras de la siguiente forma:
1. Controle visualmente la distancia entre las
ruedas de calibración delanteras y el suelo.
Si las ruedas de calibración están cerca del
suelo o lo tocan, es necesario levantarlas. Si
las ruedas de calibración se encuentran a
más de 1/2” del suelo, es necesario bajarlas.
2. Retire la tuerca de seguridad (a) que fija uno
de los tornillos hexagonales (c) de las ruedas
de calibración delanteras (b) a la plataforma.
Retire la rueda de calibración (b), el tornillo
hexagonal (c) y el espaciador (d). Vea la
Figura 4-10.
(c)
(a)
(b)
(d)
(e)
Figura 4-10
3. Inserte el tornillo hexagonal (c) en uno de los
tres orificios de posicionamiento del soporte
(e) de la rueda de calibración delantera que
le dará a la rueda de calibración delantera
(b), una separación de 1/4-1/2” del suelo.
4. Observe el orificio de posicionamiento de
la rueda de calibración delantera (b) que
acaba de ajustar y ajuste la otra rueda de
calibración delantera (b) en el orificio de
posicionamiento respectivo del otro soporte
de rueda de calibración delantera de la
plataforma (e).
Ajuste del freno de mano
Si el tractor no se detiene por completo cuando
se presiona totalmente el pedal del freno, o si las
ruedas traseras del tractor pueden rodar con el
freno de mano aplicado (y la válvula de descarga
hidrostática abierta), significa que el freno necesita
ajustes. Consulte con su distribuidor autorizado
para realizar un ajuste correcto del freno.
Almacenamiento fuera de temporada
Almacenamiento del tractor
Si el tractor no a va a funcionar por un período
prolongado (desde 30 días hasta aproximadamente
seis meses), se lo debe preparar para el
almacenamiento. Guarde el tractor en un lugar seco
y protegido. Si lo guarda afuera, cúbralo (incluidos
los neumáticos) para protegerlo de los fenómenos
climáticos. Cada vez que se prepara el tractor
para dejarlo fuera de uso se deben realizar los
procedimientos que se describen más abajo.
1. Cambie el aceite y filtro de motor según las
instrucciones suministradas en el Manual del
operador del motor.
ADVERTENCIA
Nunca guarde el tractor con combustible en el depósito en un
lugar cerrado o con escasa ventilación, donde los gases del
combustible pueden generar fuego, chispas o encender una
luz piloto como la de hornos, calentadores de agua, secadores
de ropa, etc.
2. Realice el mantenimiento del motor como se
indica en el Manual del operador del motor
por separado.
3. Para almacenar motores entre 30 y 90 días es
necesario tratarlos con un estabilizador de
gasolina y para almacenarlos durante más de
90 días se debe drenar el combustible para
evitar deterioros y la formación de depósitos
de goma en el sistema de combustible o en
piezas fundamentales del carburador. Si la
gasolina en su motor se deteriora durante el
almacenamiento, puede resultar necesario
reparar o reemplazar el carburador y otros
componentes del sistema de combustible.
ADVERTENCIA
Drene el combustible únicamente dentro de un recipiente
aprobado y al aire libre, lejos de cualquier llama expuesta.
Deje que el motor se enfríe. Apague cigarrillos, cigarros,
pipas y otras fuentes de combustión antes de drenar
el combustible.
4. Retire las bujías y vierta aproximadamente
una onza de aceite en cada cilindro. Haga
arrancar el motor una o dos vueltas para
que el aceite se distribuya de forma pareja
en las paredes del cilindro. Vuelva a colocar
las bujías.
5. Limpie perfectamente el motor y toda
la unidad.
NOTA: No se recomienda el uso de una
lavadora de presión ni de una manguera
de jardín para limpiar el tractor. Pueden
producir daños a los componentes eléctricos,
husillos, poleas, rodamientos o al motor.
El uso de agua acortará la vida útil de la
máquina y reducirá su capacidad de servicio.
6. Afile las cuchillas para que el tractor esté listo
para el uso cuando necesite usarla.
7. Proteja las superficies metálicas. Repare
las rayas con pintura de retoque adecuada
en aerosol. Pincele cualquier superficie no
pintada, incluidas las poleas y las cuchillas,
con aceite preventivo de herrumbre. (Tenga
cuidado para que el aceite no toque las
correas de transmisión).
8. Limpie y cargue totalmente la batería, luego
desconecte el cable negativo de la batería
para evitar posibles descargas. Vuelva a
cargar la batería periódicamente durante el
almacenamiento.
NOTA: Retire la batería si está expuesta a
períodos prolongados de temperaturas
inferiores al congelamiento. Guarde
en un lugar fresco y seco, donde las
temperaturas estén por encima del punto de
congelamiento.
9. Lubrique todos los puntos de lubricación.
10. Levante el tractor y guárdelo sobre bloques
para que el peso no se apoye sobre
los neumáticos.
Retiro del tractor del lugar de guarda
1. Controle el nivel de aceite de motor.
2. Cargue totalmente la batería, retire el tractor
de los bloques e infle los neumáticos a la
presión recomendada.

20 Sección 4 — cuidado del producto
3. Retire las bujías y límpielas. Con el
arrancador, arranque el motor para bombear
el exceso de aceite y sacarlo de los orificios
de las bujías. Vuelva a colocar las bujías y los
conductores de encendido.
4. Si se vació el depósito de combustible antes
de guardar el tractor, llénelo con gasolina
limpia y nueva.
5. Compruebe el nivel de aceite del motor
dentro del cigüeñal y el depósito de
fluido hidráulico.
6. Arranque el motor y déjelo andar en ralentí
unos cuantos minutos para asegurar que su
funcionamiento sea adecuado.
7. Conduzca el tractor sin carga para estar
seguro de que todos los sistemas del tractor
funcionan correctamente.
Servicio
Retiro de la batería
ADVERTENCIA
Los bornes, terminales y accesorios de la batería contienen
plomo y compuestos de plomo. Lávese las manos después de
estar en contacto con estos componentes.
La batería está ubicada debajo del marco del
asiento. Para retirar la batería:
1. Extraiga el tornillo de cabeza hexagonal con
arandela (a) que sujeta el soporte de sujeción
de la batería al marco (b). Luego levante el
soporte de sujeción (b) de la batería para
liberar la batería. Vea la Figura 4-11.
(a)
(b)
Figura 4-11
2. Retire el tornillo hexagonal y la tuerca Sems
que fijan el conductor negativo negro de
la batería al borne negativo de la batería
(marcado 'NEG'). Aleje el cable del borne
negativo de la batería.
3. Retire el tornillo hexagonal y la tuerca
Sems que fijan el conductor positivo rojo
de la batería al borne positivo de la batería
(marcado 'POS').
4. Levante con cuidado la batería para sacarla
del tractor.
5. Instale la batería repitiendo los pasos
anteriores en orden inverso.
ADVERTENCIA
Siempre conecte el conductor positivo a la batería antes de
conectar el conductor negativo. Esto evita la generación de
chispas o posibles lesiones producidas por un cortocircuito
eléctrico causado por el contacto del cuerpo del tractor con las
herramientas que se usan para conectar los cables.
Carga de la batería
Si el tractor ha estado guardado durante un tiempo,
pruebe la batería y, si es necesario, recárguela.
• Un voltímetro o medidor de carga debería
dar una lectura de 12.6 voltios (CC) o más
en todos los bornes de la batería. Vea la
Figura 4-12.
Lectura del
voltímetro
Estado de
la carga
Tiempo
de carga
12,7 100 %
Carga completa
12,4 75 %
90 minutos
12,2 50 %
180 minutos
12,0 25 %
280 minutos
Figura 4-12
• Cargue la batería con un cargador de batería
de 12 voltios a un MÁXIMO de 10 amperios.
Mantenimiento del sistema eléctrico
El tractor tiene instalado un fusible para proteger
el sistema eléctrico de los daños causados por
el exceso de amperaje. Siempre reemplace con
fusibles de la misma capacidad. Si el sistema
eléctrico no funciona, controle si hay un
fusible quemado.
Si se repite el problema de los fusibles quemados,
haga que el distribuidor de servicio autorizado de
su localidad revise el sistema eléctrico del tractor.
Relés e interruptores
Hay varios interruptores de seguridad en el
sistema eléctrico. Si una función del sistema de
bloqueo de seguridad descrito antes no funciona
adecuadamente, haga que el distribuidor de
servicio autorizado revise el sistema eléctrico.
Ajuste del freno de mano
Si el tractor no se detiene por completo cuando
los pedales de control están en punto muerto
al accionar el freno de estacionamiento, o si las
ruedas traseras del tractor siguen rodando con el
freno de mano colocado (y la válvula de descarga
hidrostática abierta) el freno necesita un ajuste.
Consulte al distribuidor de servicio autorizado para
realizar un ajuste del freno.
Retiro de la plataforma
Retire la plataforma de corte del tractor de la
siguiente forma:
1. Lleve el tractor a una superficie nivelada,
desconecte la PTO, pare el motor y coloque
los pedales de control en posición neutral/de
freno de mano.
2. Mueva las ruedas de calibración de la
plataforma o los rodillos a su ajuste más alto
(ajuste más bajo de la plataforma).
3. Retire la correa en "V" de la polea de
la toma de fuerza (PTO), ubicada en la
base del motor, usando uno de los dos
métodos siguientes.
ADVERTENCIA
El silenciador en la parte trasera del tractor puede estar
sumamente caliente y podría causar quemaduras graves.
Tenga mucho cuidado cuando se encuentre cerca del
silenciador. Deje que el silenciador se enfríe totalmente antes
de retirar la correa de la polea de la toma de fuerza (PTO).
4. Para aflojar la tensión de la correa con la
polea loca:
a. Usando la manija de elevación de
la plataforma, levante la plataforma
a la posición que le ofrece mayor
recorrido horizontal de la correa
entre las poleas locas de la
plataforma y la polea de la PTO en la
base del motor. Vea la Figura 4-13.
Posición de transporte/
Posición de corte
más alta
Posición de corte
más baja
Posición de
extracción/instalación
de la plataforma
Figura 4-13
b. Desde la parte media del tractor,
haga girar el soporte de polea loca
y la polea loca móvil hacia atrás,
separándolos de la parte posterior
de la correa en "V" (a) a una distancia
suficiente que permita levantar la
correa, por encima de la polea loca
(b). Vea la Figura 4-14.
b
a
Figura 4-14
c. Desde abajo de la parte trasera del
tractor, deslice la correa para sacarla
de la polea de la toma de fuerza
(PTO) en la base del motor.
d. Baje la plataforma hasta la posición
de extracción/instalación
usando la manija de elevación de la
plataforma. Vea la Figura 4-13.
e. Prosiga con el paso 6.
5. Haciendo rodar la correa para sacarla de la
polea de la toma de fuerza (PTO):
a. Usando la manija de elevación de
la plataforma, levante la plataforma
a la posición que le ofrece mayor
recorrido horizontal de la correa
entre las poleas locas de la
plataforma y la polea de la PTO en la
base del motor.
b. Sentado detrás del tractor, mirando
hacia adelante, estire la mano debajo
del tractor para agarrar la correa por
delante de la polea de la PTO.

21Sección 4 — cuidado del producto
ADVERTENCIA
Tenga cuidado de no pellizcarse los dedos cuando saca la
correa de la polea de la PTO.
c. Tire del lado izquierdo de la correa
hacia atrás y hacia abajo mientras
gira manualmente la polea de la PTO
hacia la derecha hasta que la correa
se deslice hacia afuera sobre el borde
inferior de la polea.
NOTA: Si tira del lado derecho de la correa,
gire la polea hacia la izquierda.
d. Mientras sostiene la correa de la PTO
(a) hacia abajo, siga girando la polea
de la PTO (b) hasta que la correa de
la PTO (a) se deslice fuera de la polea
(b). Consulte la Figura 4-15.
(a)
(b)
(a)
Figura 4-15
e. Baje la plataforma hasta la posición
de extracción/instalación
usando la manija de elevación de la
plataforma. Vea la Figura 4-13.
f. Siga con el paso 6.
6. Ubique los pasadores de liberación (a) de
la plataforma del lado izquierdo y del lado
derecho que se encuentran a cada lado
de la plataforma. Tire de los pasadores de
liberación de la plataforma (a) hacia afuera
y suelte la plataforma de los brazos de
elevación (b) del lado derecho e izquierdo de
la plataforma. Vea la Figura 4-16.
(a)
(b)
Figura 4-16
PRECAUCIÓN
Hay cierta tensión de los resortes debido al peso de
la plataforma. Al retirar el varillaje de elevación de la
plataforma, la tensión de los resortes pasará de la plataforma
a la manija de elevación de plataforma y retrocederá a su
posición original.
7. Deslice la varilla de elevación de la
plataforma delantera para sacarla de las
ménsulas de suspensión del frente de
la plataforma.
8. Ubique la manija de elevación de la
plataforma en la posición de corte más
elevada y deslice la plataforma hacia afuera
del lado derecho del tractor.
Instalación de la plataforma
Instale la plataforma sobre el tractor de la
siguiente forma:
1. Coloque la manija de elevación de la
plataforma en la posición de corte más
elevada. Vea la Figura 4-13.
2. Deslice la plataforma debajo del tractor
del lado derecho del mismo, alineando las
ménsulas de suspensión de la plataforma y
los brazos de elevación de la plataforma.
3. Una vez que la plataforma esté debajo del
tractor, mueva la manija de elevación de la
plataforma a la posición de corte más baja.
NOTA: Para que los soportes se alineen
adecuadamente puede ser necesario colocar
un bloque de madera pequeño debajo de
cada lado de la plataforma.
4. Enganche la varilla de elevación de la
plataforma delantera para en las ménsulas
de suspensión del frente de la plataforma.
5. Tire de los pasadores de liberación de
la plataforma hacia afuera y ubique la
plataforma según sea necesario para alinear
los orificios de los brazos de elevación de la
plataforma con los pasadores. Consulte la
Figura 4-16.
6. Una vez alineados, empuje cada pasador de
liberación de la plataforma totalmente hacia
adentro a través de los brazos de elevación
de la plataforma para fijar los brazos de
elevación de la plataforma en las ranuras de
las ménsulas de suspensión traseras.
7. Asegúrese de que la correa en "V" esté en
las poleas del husillo de la plataforma, luego
oriente la correa hacia atrás por debajo del
bastidor del tractor, por encima de los tubos
de la transmisión, hacia la polea de la PTO en
la base del motor.
8. Usando la manija de elevación de la
plataforma, levante la plataforma a la
posición que le ofrece mayor recorrido
horizontal de la correa entre las poleas locas
de la plataforma y la polea de la PTO en la
base del motor.
9. Asegúrese de que la correa esté en las poleas
del husillo de la plataforma y que el lado
trasero de la correa esté contra las poleas
locas fija y móvil.
10. Sentado detrás del tractor, mirando hacia
adelante, asegúrese de que la correa no
esté retorcida; luego estire la mano debajo
del tractor para agarrar la correa y tirar de la
misma hacia la polea de la PTO.
ADVERTENCIA
Tenga cuidado de no pellizcarse los dedos cuando coloca la
correa en la polea de la potencia de arranque.
11. Tire del lado derecho de la correa de la PTO
hacia atrás y coloque el lado V angosto de la
correa de la PTO en la polea de la PTO. Vea la
Figura 4-15.
12. Mientras sostiene la correa de la PTO y la
polea de la PTO juntas, rote la polea de la
PTO hacia la izquierda (Vea la Figura 4-15).
Siga sosteniendo y rotando la polea de la
PTO y la correa de la PTO hasta que la correa
de la PTO se enrolle totalmente en la polea
de la PTO.
NOTA: Antes de usar el tractor, compruebe la
instalación de la correa para estar seguro de
que la misma se ha colocado correctamente.
Cambio de la correa
1. Extraiga la plataforma de la parte inferior del
tractor, (consulte la sección Extracción de
la plataforma).
2. Retire los tornillos de cabeza hexagonal con
arandela (a) que sujetan las cubiertas de las
correas (b) a la plataforma. Vea la Figura 4-17.
(a)
(a)
(a)
(a)
(b)
Figura 4-17
3. Extraiga las dos poleas locas (a y b), para
lo cual debe retirar los tornillos de cabeza
hexagonal (c) y las tuercas de seguridad con
brida (d) que las sujetan a la plataforma y el
brazo de polea loca (e). Vea la Figura 4-18.
No pierda ningún elemento de ferretería
(tapas de polea) (f), arandelas, protecciones
de la polea (g) (si están equipadas) al sacar el
tornillo de cabeza hexagonal (c) y la tuerca
de seguridad con brida (d).
(a)
(b)
(c)
(c)
(d)
(d)
(e)
(f)
(f)
(g)
Figura 4-18
NOTA: Tome nota de la posición de las
protecciones de correa (g) para asegurar
que se hayan vuelto a instalar de
manera correcta.
4. Retire la correa de las poleas del husillo.
5. Instale la nueva correa alrededor de las
poleas del husillo tal como se muestra y
reinstale las cubiertas de las correas (b). Vea
la Figura 4-17.

22 Sección 4 — cuidado del producto
6. Coloque la correa alrededor de las poleas
locas que extrajo en el paso 3 con el lado en
“V” orientado hacia adentro. Una vez que
todo esté en su lugar, vuelva a colocar los
elementos de ferretería y ajuste la tuerca de
seguridad con brida para sujetar el conjunto.
Vea la Figura 4-19.
Figura 4-19
7. Pase la correa como se indica en la Figura
4-19 y vuelva a instalar la plataforma
(consulte Instalación de la plataforma).
Cuidado de las cuchillas del tractor
ADVERTENCIA
Antes de realizar cualquier tarea de mantenimiento, coloque
el interruptor de la toma de fuerza (PTO) en la posición "OFF"
(apagado), enganche la palanca del freno de mano, gire la
llave de encendido a la posición "OFF" (apagado) y retire la
llave del interruptor. Proteja sus manos utilizando guantes
reforzados cuando manipule las cuchillas. Cuando realice el
mantenimiento de la plataforma de corte del tractor, tenga
cuidado para no cortarse con las cuchillas filosas.
Las cuchillas de corte deben estar siempre afiladas.
Afile los bordes de corte de las cuchillas de
forma pareja de modo que las cuchillas queden
balanceadas y se mantenga el mismo ángulo
de filo.
Si el borde de corte de una cuchilla ya se ha afilado
muchas veces, o si hay alguna separación en el
metal, se recomienda instalar cuchillas nuevas.
El distribuidor autorizado le puede proveer
cuchillas nuevas.
Las cuchillas se pueden extraer de la siguiente manera.
1. Extraiga la plataforma de la parte inferior del
tractor, (consulte la sección Extracción de
la plataforma); luego voltee con delicadeza
la plataforma para dejar al descubierto su
parte inferior.
2. Use una llave de 15/16” para sostener la
tuerca hexagonal en la parte superior del
conjunto del husillo cuando afloje la tuerca
hexagonal (a) que fija la cuchilla (b). Se
puede colocar un bloque de madera (c) entre
el alojamiento de la plataforma y el borde de
corte de la cuchilla (b) para ayudar a aflojar la
tuerca hexagonal (a) que fija la cuchilla. Vea
la Figura 4-20.
(a)
(b)
(c)
Figura 4-20
3. Cuando reinstale las cuchillas, asegúrese de
que se instalen de modo que las aletas se
orienten hacia arriba hacia la parte superior
de la plataforma.
4. Ajuste las tuercas de las cuchillas (a) a 70-
90 ft-lb.
5. Reinstale la plataforma (consulte Instalación
de la plataforma).
Cambio de la correa de transmisión
Para cambiar la correa de transmisión del tractor, se
deben retirar varios componentes y se deben usar
herramientas especiales. Solicite a un distribuidor
de servicio autorizado que realice el reemplazo de
la correa de transmisión.
Desplazamiento lento del tractor
Desplazamiento lento es el movimiento del tractor
adelante o hacia atrás cuando el acelerador está
activado y los pedales de control de transmisión
están en posición neutra. Si tractor se desplaza
lentamente, consulte al distribuidor autorizado
para el mantenimiento.
Solución de Problemas
Excesiva vibración
1. Cuchilla de corte floja o descentrada.
• Apriete la cuchilla y el husillo.
2. Cuchilla de corte dañada o doblada.
• Reemplace la cuchilla.
Corte irregular
1. La plataforma no está
correctamente nivelada.
• Haga un ajuste de la plataforma de
lado a lado.
2. Cuchilla desafilada.
• Afile o cambie la cuchilla.
3. Presión de neumáticos desigual.
• Verifique la presión de los
cuatro neumáticos.
El tractor no realiza abono con los recortes de
césped (si está equipado con el kit de abono)
1. La velocidad del motor es demasiado lenta.
• Coloque el control del acelerador en
la posición FAST (velocidad rápida)
(representada con una liebre).
2. Pasto mojado.
• No procese abono cuando el pasto
está mojado.
3. Pasto demasiado alto.
• Corte una vez con altura de corte
elevada y luego vuelva a cortar el
césped a la altura deseada, o haga
una pasada de corte más angosta.
4. Cuchilla desafilada.
• Afile o cambie la cuchilla.
