ILLUSTRATED PARTS MANUAL/
MANUEL DE PIÈCES DÉTACHÉES
IMPORTANT:
READ SAFETY RULES AND
INSTRUCTIONS CAREFULLY BEFORE
OPERATING EQUIPMENT.
IMPORTANT:
LISEZ ATTENTIVEMENT LES RÈGLES
DE SÉCURITÉ ET LES INSTRUCTIONS
AVANT DE METTRE EN MARCHE LA MACHINE.
PRINTED IN U.S.A. P. O. Box 1386, KITCHENER, ONT. N2G 4J1 769-03144
IMPRIMÉ AUX ÉTATS-UNIS 03.09.07
Tracteur de pelouse à rayon de braquage zéro
Modèles Time Saver
MD
i1046
2
12
32
29
26
20
36
5
2
3
11
24
4
16
10
35
25
15
6
21
28
18
10
22
8
13
5
1
10
10
33
16
10
30
27
17
9
19
34
10
14
23
12
7
31
37
38
3

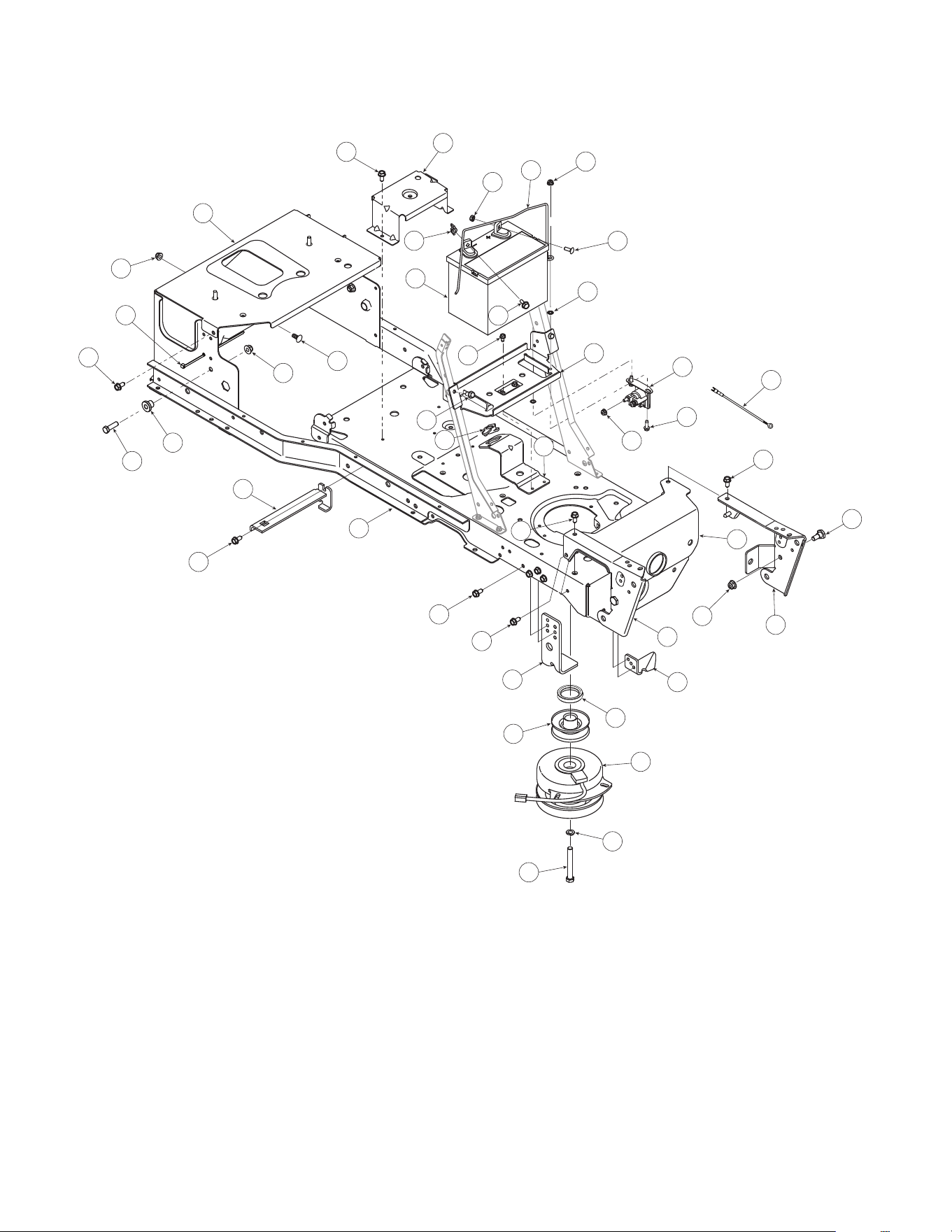

REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 683-04305 Frame Ass’y Bâti
2 683-04333 Frame, seat Bâti - siège
3 683-04351 Bracket, Run ning Board Sup port Sup port
4 710-0451 Carriage Bolt 5/16-18 x .75 Boulon ordi naire 5/16-18 x 0,75
5 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
6 710-04666 Hex Hd. Flg. Scr. 1/4-20 x .75 Gr. 5 Vis à tête hex. 1/4-20 x 0,75 Qual. 5
7 710-0726 Hex Wash HD AB Tap Scr 5/16-12 x .75 Vis taraudée 5/16-12 x 0,75
8 710-0642 Thd Form ing Scr. 1/4-20 x .75 Lg. Vis taraudée 1/4-20 x 0,75 lg.
9 710-04379A Hex Cap Lock Screw 7/16-20 x 3.5 Gr. 5 Vis à tête hex. 7/16-20 x 3,5 Qual. 5
10 710-1260A Hex Wash. Hd. Scr. 5/16-18 x .75 Lg. Vis taraudée 5/16-18 x 0,75 po de lg
11 710-3005 Hex Bolt 3/8-16 x 1.25 Boulon hex. 3/8-16 x 1,25
12 712-0271 Sems Hex Nut 1/4-20 Écrou Sems hex 1/4-20
13 712-3087 Wing Nut 1/4-20 Thd. Écrou à oreilles
14 712-04063 Flange Locknut 5/16-18 Gr. F, Ny lon Contre-écrou à embase 5/16-18 Qual. F, ny lon
15 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Ny lon Contre-écrou à embase 1/4-20 Qual. F ny lon
16 712-04065 Flange Lock-Nut 3/8-16 Gr. F Ny lon Contre-écrou à embase 3/8-16 Qual. F ny lon
17 717-04174A Electric PTO Clutch 46" Deck Embrayage de la p.d.f. élec. plat. de coupe 46 po
18 725-04439 So le noid Solénoïde
19 731-05659 Bush ing, Steer ing Shaft Coussinet de arbre de di rection
20 736-0171 Lockwasher 7/16 ID Rondelle frein 7/16 DI
21 736-0222 Ext. L-Washer 1/4 ID Rondelle-frein extérieure de 1/4 DE PO
22 738-0143 Shld. Scr. .500 Dia. x .335" Lg. Vis à épaulement dia. 0,500 po x 0,335 po de lg.
23 738-1132 Shoulder Screw, 1/4-20 Vis à épaulement 1/4-20
24 738-04058 Shoulder Spacer .38 x 1.0 x .70 Entretoise à épaulement 0,38 x 1,0 x 0,70
25 747-04215 Strap, Bat tery Bande de la batterie
26 750-04763 Spacer, 1.37 x 1.0 x .25 Entretoise 1,37 x 1,0 x 0,25
27 756-0978B En gine Pul ley Poulie motrice
28 783-1447C Bat tery Sup port Bracket Support de la batterie
29 783-04419B Clutch Bracket Sup port
30 783-04467 Deck Stop Butée du pla teau de coupe
31 783-04806 Pivot Bar Bracket Sup port
32 783-04844 RH Pivot Sup port Bracket Support de pivot CD
33 783-04845 LH Pivot Sup port Bracket Support de pivot CG
34 783-04868 Steer ing Sup port Bracket Sup port de di rec tion
35 783-04910 Support Fender Bracket Sup port d’aile
36 725-1707D Battery 245 CCA (Dry) Batterie 245 A démarrage à froid (sec)
37 725-04513 Ground Jumper Wire Masse du fil
38 725-04375A Main Wire Har ness Fasceau du fil
38 725-0157 Ca ble Tie Attache-câble
725-04375A Main Wire Har ness Fasceau du fil
17AF9BKH1
3.8.07
29
4
C
A
B
B
A
C
35
24
1
23
12
8
52
49
48
26
25
31
8
2
30
24
36
11
29
51
21
3
50
27
28
14
15
44
8
43
10
37
18
53
34
32
6
38
22
33
3
8
19
16
20
17
5
45
4
47
46
40
7
41
9
6
13
39
42
13
5
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

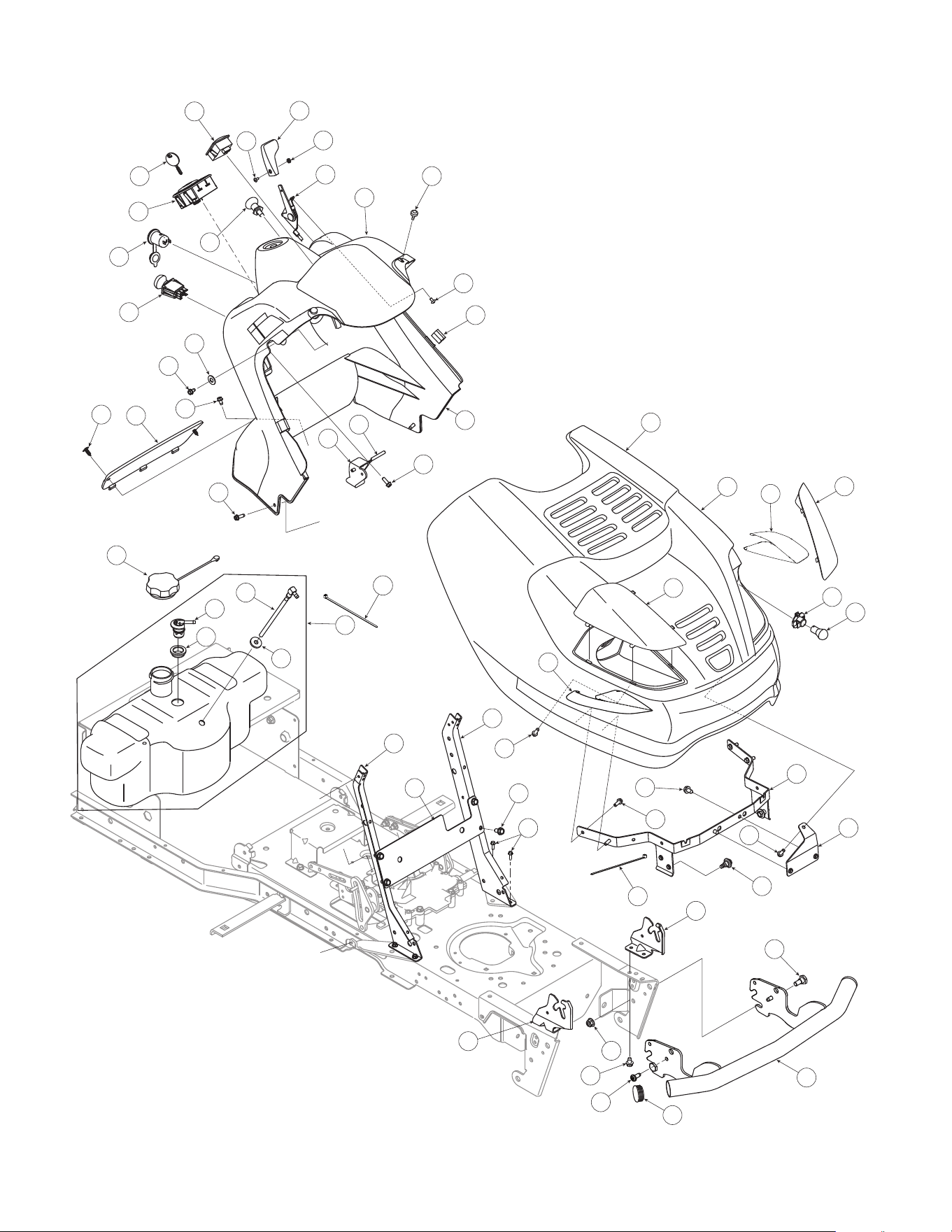

1 683-04219A Bumper Asembly Pare-chocs
2 710-0192 Truss Mach Scr #10-24 X .38 Vis de renforcement usinée n
o
10-24 x 0,38
3 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
4 710-0604A Self-tapping Screw 5/16-18 x .625 Vis autotaraudeuse 5/16-18 x 0,625 po
5 710-0607 Hex Wash HD S-Tapp Scr 5/16-18 x .50 Vis auto-taraudeuse hex agonal 5/16-18 x 0,50
6 710-0642 Thd Form ing Scr. 1/4-20 x .75 Lg. Vis taraudée 1/4-20 x 0,75 lg.
7 710-0726 Hex Wash HD AB Tap Scr 5/16-12 x .75 Vis taraudée 5/16-12 x 0,75
8 710-0895 Hex Tapp Scr 1/4 x .75" Lg. Vis taraudée à tête hex de 1/4 x 0,75 po de lg
9 710-1611B Screw 5/16-18 x .75 Vis 5/16-18 x 0,75
10 710-3217 Torx Screw, #8-32 x .375 Vis Torx N
o.
8-32 x 0,375 po
11 712-0142 Hex Nut #8-32, 0.375 Écrou hex. N
o. 8-32, 0,375
12 712-04065 Flange Lock-Nut 3/8-16 Gr. F Ny lon Contre-écrou à embase 3/8-16 Qual. F ny lon
13 725-0157 Ca ble Tie Attache-câble
14 725-0963 Miniature Lamp 12V Socket Type Am poule min ia ture 12V
15 725-1649 Socket Douille
16 725-2003 Receptable, 12V Power Re cip i ent
17 725-2054 Ig ni tion Switch Key Clavette
18 725-04022B Me ter, In di ca tor/Ser vice Mon i tor Metre
19 725-04258 PTO Switch Interrupteur de la p.d.f.
20 725-04227 Ig ni tion Switch-Do mes tic Mod ule Commutateur d’allumage - mod ule domestique
21 726-3046 Foot Pad Clips (Not Shown) Attaches de pédale (non répresentées)
22 731-04213 Parking Brake But ton Bouton de frein de stationnement
23 731-05368 Bumper Cap Capuchon de la pare-chocs
24 731-05406 Dash Panel Panneau
25 731-05434 Hood Capot
26 731-05435 Ple num, Hood Support de capot
27 731-05525 Headlight lens LH Lentille CG
28 731-05526 Headlight lens RH Lentille CD
29 731-3161A Throt tle Con trol Knob Bouton de commande de l’oburateur
30 735-0271A Bumper Pare-chocs
31 735-04075 De flec tor, Rub ber Hood Déflecteur
32 735-04076 Net, Stor age Fi let
33 736-0463 Flat Washer .281 ID x .62 OD x .051 Rondelle plate 0,281 DI x 0,62 DE x 0,051
34 738-0143 Shld. Scr. .500 Dia. x .335" Lg. Vis à épaulement dia. 0,500 po x 0,335 po de lg.
35 738-04091 Shoulder Screw .43 x .29, 5/16-18 Vis à épaulement 0,43 x 0,29, 5/16-18
36 746-1100 Throt tle Ca ble Câble
37 746-04120 Choke Con trol Ca ble Câble du volet
38 747-1155 Brake/Cruise Pivot Rod Tige de pivotement du frein/régulateur de vitesse
39 777X42426 La bel, re flec tor Étiquette, réflecteur
40 777X42427 La bel, Re flec tor Étiquette, réflecteur
41 783-04285D Dash Sup port RH Support de tablier CD
42 783-04323D Dash Sup port LH Support de tablier CG
43 783-04506A Dash Sup port Plate Plaque du sup port de tablier
44 783-04606B Hood Pivot Bracket Support du pivot
45 783-04840 Hood Pivot Bracket RH Support du pivot - CD
46 783-04841 Hood Pivot Bracket LH Support du pivot - CG
47 783-05162 Hood Sup port Bracket Support de capot
48 651-04174 Fuel Tank As sembly Ensemble de réservoir de car burant
49 735-0149 Bushing - rub ber dex ter Coussinet en caou tchouc
50 735-04081 Rub ber Grom met «Grummet»
51 751-10441 Roll over Valve Soupape
52 751-10442 Fuel Pick Up Fitting Raccord
53 751-10447 Fuel Tank Cap Capuchon d’essence
13AF9BKH2
3.8.07
29
6
13
3
12
57
56
54
54
55
53
12
40
12
11
25
46
28
1
40
13
4
24
34
52
B
A
A
B
22
9
41
18
42
15
45
36
37
49
13
2
48
17
6
35
10
12
30
12
44
27
39
31
13
20
23
47
16
42
50
26
29
15
9
8
7
19
6
43
43
49
32
12
5
38
21
51
C
D
C
D
14
7
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 17239D Bracket, Seat Switch Sup port
2 647-04095 Lift Shaft Arbre
3 683-04313 Seat Slide Glissière du siège
4 710-04482 Hex Flg. Scr. 3/8-16 x .875 Gr. 5 Vis à tête hex. 3/8-16 x 0,875 Qual. 5
5 710-1260A Hex Wash. Hd. Scr. 5/16-18 x .75 Lg. Vis taraudée 5/16-18 x 0,75 po de lg
6 710-0451 Carriage Bolt 5/16-18 x .75 Boulon ordi naire 5/16-18 x 0,75
7 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
8 710-0726 Hex Wash HD AB Tap Scr 5/16-12 x .75 Vis taraudée 5/16-12 x 0,75
9 710-0895 Hex Tapp Scr 1/4 x .75" Lg. Vis taraudée à tête hex de 1/4 x 0,75 po de lg
10 711-0332 Lift Brkt. Pin Goupille de sup port de relevage
11 711-04626 Seat In dex Pin Goupille
12 712-04063 Flange Locknut 5/16-18 Gr. F, Ny lon Contre-écrou à embase 5/16-18 Qual. F, ny lon
13 712-04065 Flange Lock-Nut 3/8-16 Gr. F Ny lon Contre-écrou à embase 3/8-16 Qual. F ny lon
14 710-04187 Hi-Lo Screw 1/4-15 x .50 Vis 1/4-15 x 0,50
15 714-0104 Int. Cot ter Pin .072 x 1.13" Lg. Goupille fendue int. 0,072 x 1,13 po de lg.
16 714-0111 Cotter Pin 3/32 dia x 1.00 Lg. Goupille fendue 3/32 dia x 1,00 po de lg.
17 714-04023 Internal Cot ter Pin .080 x 1.5625 Gooupille-épingle interne 0,080 x 1,5625
18 716-0106A E-ring .625 Shaft Arbre 0,625
19 720-0311 Han dle Grip Poignée
20 726-3046 Foot Pad Clips (Not Shown) Attaches de pédale (non répresentées)
21 731-04074 Spacer Entretoise
22 731-05477 Cover, Rear Fender RH Couvercle, aile arrière CD
23 731-05518 Cover, Rear Fender LH Couvercle, aile arrière CG
24 732-04074 Com pres sion Spring Ressort de la com pression
25 732-04386 Seat Ad just Spring Ressort
26 732-04442 Lift Tor sion Spring Ressort
27 732-0826A Extension Spring .865 x 4.68 Ressort 0,865 x 4,68
28 732-1184 Extension Spring .84 Dia. x 4.6 Ressort d'extension 0,84 diam. x 4,60 po de lg
29 735-04078 Foot Pad RH Patin de pied CD
30 735-04079 Foot Pad LH Patin de pied CG
31 726-0221 Cap Speed Nut 1/4 Rod Chapeau à enfoncer
32 736-0272 Flat Washer .53 ID x 1.00 OD x .06 Rondelle plate 0,53 DI x 1,00 DE x 0,06
34 736-0192 Flat Washer .531 ID X 1.13 OD Rondelle plate 0,531 DI x 1,13 DE
35 736-3078 Flat Washer .344 ID x 1.0 Rondelle plate 0,344 DI x 1,0
36 738-0138A Shoulder Scr. .437 Dia X .47 Vis à épaulement 0,437 Dia x 0,47
37 738-0380 Shoulder Screw .500 x .25 Vis à épaulement 0,500 x 0,25
38 738-0966A Shoulder Bolt .5 x .925:3/8-16 Boulon épaulée 0,5 x 0,925:3/8-16
39 738-1011A Shoulder Bolt .5 x 2.23: 3/8-16 Boulon épaulement 0,5 x 2,23: 3/8-16
40 738-0296 Shoul der Screw Vis à épaulement
41 741-0225 Hex Flange Bear ing .630 ID Roulement à bride hex de 0,630 DI
42 746-04369 Lift Ca ble 16.16" Lg. Câble 16,16 po de lg.
43 746-0968 Lift Ca ble, 16.16 Câble de relevage, 16,16
44 747-04613 Lift Han dle Poignée de relevage
45 756-1154 Roller Pulley Poulie à rouleau
46 757-04053 Seat, High Back Siège
47 783-0678B Deck Lift Link Tringlerie de corps
48 783-0720C Front Deck Ad just Bracket Support de réglage
49 783-04901 Rear Fender Aile arrière
50 783-04977A Deck Lift Plate Plaque de relevage du tablier
51 783-05307 Seat Siège
52 783-05272 Seat Pivot Plate Plaque du pivot du siège
53 710-0227 Hex Wash HD AB S-Tapp Scr #8-.50 Vis taraudée N
o
. 8-0,50
54 726-0279 In su la tor Plate Plaque de l’isolateur
55 725-1303 Spring Switch Contacteur ressort
56 725-1439 Seat Spring Switch Contacteur ressort
57 726-0278 In su la tor Plate Plaque de l’isolateur
17AF9BKH3
3.8.07
29
8
50
12
55
19
9
28
36
10
23
14
32
57
56
65
52
42
20
31
27
55
19
29
40
17
68
4
53
16
41
67
18
45
62
39
25
64
34
37
72
1313
2
48
15
8
40
22
39
49
6
11
69
70
70
51
37
47
30
33
71
7
72
26
33
66
5
3
54
39
43
25
51
6
21
61
58
44
59
1
11
16
17
24
28
30
63
62
35
44
7
60
73
38
35
35
46
9
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

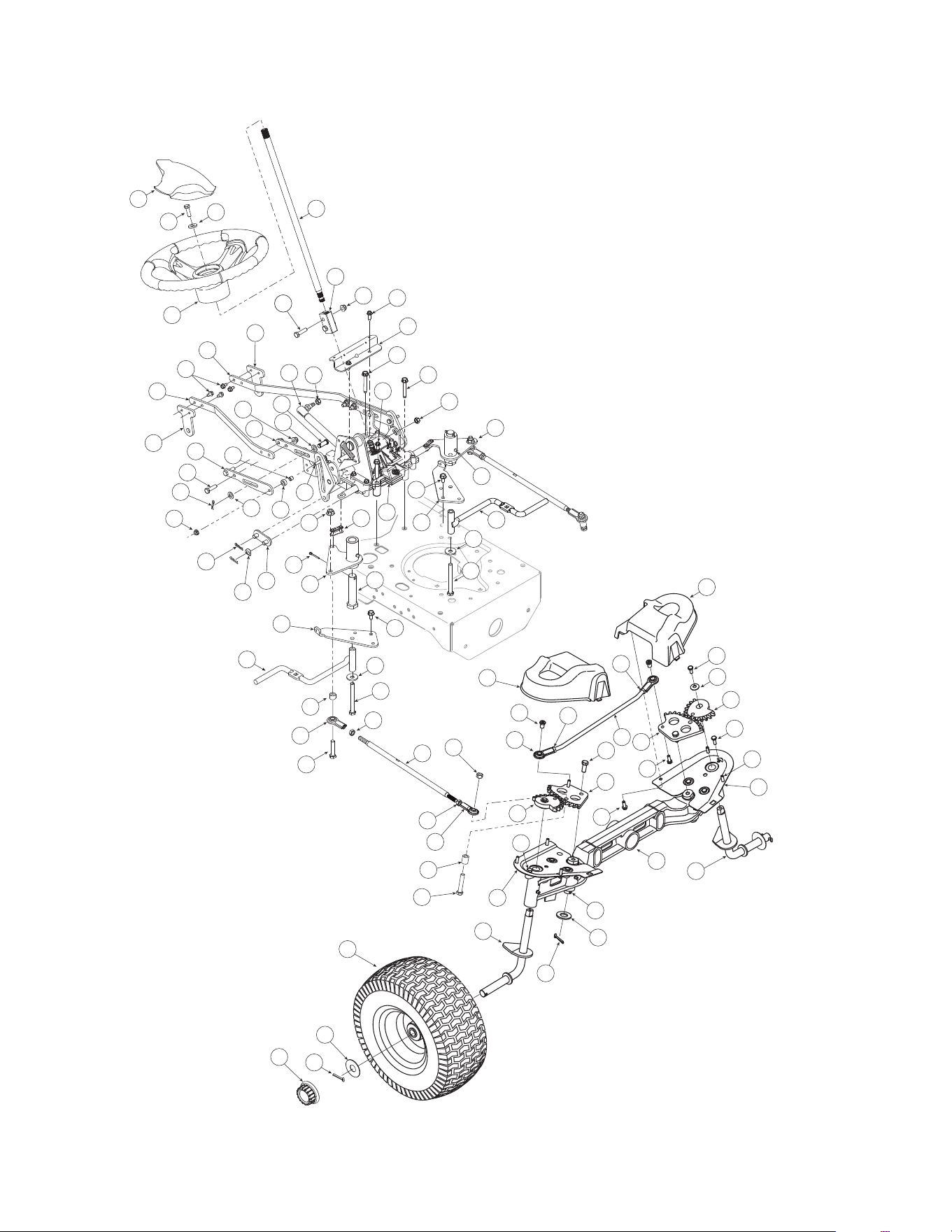

1 618-04430 Steer ing Ass’y En sem ble de la di rec tion
2 631-04008A Wheel Ass’y En sem ble de roue
3 734-1731 Tire Only, Square Shoul der Pneu seulement, épaulement carré
3 737-0224 Grease Fit ting Graisseur
3 741-04137 Ball Bearing Roulement à billes
3 734-0255 Air Valve (Not Showm) Soupape à air (non répresentée)
4 647-04062 Axle Ass’y LH Essieu CG
5 647-04063 Axle Ass’y RH Essieu CD
6 647-04080A Fender Sup port Rod Tige du sup port
7 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
8 683-04282A Steering Arm RH Bras de di rection CD
9 683-04284A Steering Arm LH Bras de di rection CD
10 683-04332 Steering Box Link Tringlerie de di rection
11 710-0597 Hex Screw 1/4-20 x 1.00 Vis à tête hexagonale 1/4-20 x 1,00
12 710-0195 Hex Scr 1/4-28 X .625" Lg Vis à tête hexagonale 1/4-28 x 0,625 po lg.
13 710-0528 Hex Bolt 5/16-18 x 1.25 Boulon hexagonale 5/16-18 x 1,25
14 710-0642 Thd Form ing Scr. 1/4-20 x .75 Lg. Vis taraudée 1/4-20 x 0,75 lg.
15 710-0650 Hex Wash Taptite 5/16-18 x .875 Vis taraudée 5/16-18 x 0,875
16 710-04187 Hi-Lo Screw 1/4-15 x .50 Vis 1/4-15 x 0,50
17 710-3015 Hex Cap Bolt 1/4-20 x .75" Lg. Boulon 1/4-20 x 0,75 po de lg.
18 710-0520 Hex Screw 3/8-16 x 1.50 Vis à tête hexagonale 3/8-16 x 1,50
19 710-3085 Hex Screw 3/8-16 x 3.50 Gr. 5 Vis hex. 3/8-16 x 3,50 Qual. 5
20 710-3119 Hex Cap Lock Screw 3/8-16 x .75 Gr. 5 Vis à tête hex. 3/8-16 x 0,75 Qual. 5
21 710-3144 Hex Bolt 3/8-16 x 2.0" Lg. (Gr. 5) Boulon hex 3/8-16 x 2.0 (Qual. 5)
22 710-3296 Hex Cap Lock Screw 1/4-20 x .75 Gr. 5 Vis à tête hex. 1/4-20 x 0,75 Qual. 5
23 710-04006 Hex Wash Hd. Tapp Scr. 5/16-18 x 2.0 Vis taraudée 5/16-18 x 2,0
24 710-04389 Hex Wash Hd. Tapp Scr. 5/16-18 x 2.25 Vis taraudée 5/16-18 x 2,25
25 710-1260A Hex Wash. Hd. Scr. 5/16-18 x .75 Lg. Vis taraudee 5/16-18 x 0,75 po de lg
26 711-04722 Clevis Pin .375 x .969 HT Axe de chape 0,375 x 0,969
27 711-04472 Drag Link Ar tic u la tion d’attelage
28 711-04562 Steering Pivot Gear Shaft Arbre de pignon de di rection
29 712-0312A Jam Nut 3/8-24 LH Écrou de blocage 3/8-24
30 712-0365 Center Lock Hex Nut, M8 Contre-écrou de blocage, M8
31 712-0375 Hex Cent L-Nut 3/8-16 Contre-écrou à six pans de 3/8-16
32 712-04063 Flange Locknut 5/16-18 Gr. F, Nylon Contre-écrou à embase 5/16-18 Qual. F, ny lon
33 712-04064 Hex L-Flanged Nut 1/4-20 Gr. F Ny lon Contre-écrou à embase 1/4-20 Qual. F ny lon
34 712-04065 Flange Lock-Nut 3/8-16 Gr. F Ny lon Contre-écrou à embase 3/8-16 Qual. F ny lon
35 712-3001 Hex Jam Nut 3/8-24 Thd. (Grade 5) Contre-écrou hex 3/8-24 (Qual. 5)
36 713-04037 Con nect ing Link Tringlerie
37 714-0104 Int. Cot ter Pin .072 x 1.13" Lg. Goupille fendue int. 0,072 x 1,13 po de lg.
38 736-0286 Bowed Washer Rondelle évasée
39 714-04039 Cotter Pin 5/32 x 1.25 Goupille-fendue 5/32 x 1,25
40 717-04274 Gear, Spur 12T Engrenage, 12 dents
41 717-04275 Gear, Spur, RH 13T Engrenage CD 13 dents
42 717-04282 Gear, Spur LH 13 T Engrenage CG 13 dents
43 719-04170 Axle, Pivot Bar Essieu
44 723-04035 End, Ball Joint Rod Joint à rotule de tige
45 723-04036 End, Ball Joint Rod, LH Thd. Joint à rotule, fileté à gauche
46 737-3000 Grease Fit ting Raccord de graissage
47 727-0626A Damper Cyl in der Cylindre
48 731-04532 Steering Wheel Cover Couverle du volant
49 731-05476 Cover, Steer ing Gear RH Couvercle CD
50 731-05618 Cover, Steer ing Gear, LH Couvercle CG
51 736-0185 Flat Washer .406" I.D. x .75" O.D. Rondelle plate 0,406 DI x 0,75 DE
52 736-0270 Cupped Washer .265 ID x .75 OD x .062 Rondelle creuse 0,265 DI x 0,75 DE x 0,062
53 736-0315 Flat Washer .76 ID x 1.5 OD x .12 Rondelle plate 0.76 DI x 1,50 DE x 0,12
54 736-0866 Flat Washer .755 x 1.92 x .060 Rondelle plate 0,755 x 1,92 x 0,060
55 736-0452 Belleville Washer Rondelle Belleville
56 736-3004 Flat Washer .406 ID x .875 DE x .105 Rondelle plate 0,406 DI x 0,875 DE x 0,105
57 738-04189 Steering Shaft .625 x 17.281 Arbre de di rection 0,625 x 17,281
58 738-04240 Shoulder Nut .375 x .5 Écrou épaulée 0,375 x 0,5
59 747-04496 Rod, 3/8-24 x 14.4" lg. Tige 3/8-24 x 14,4 po de lg.
60 748-04139 Block, Steer ing Shaft Bloc
61 750-04676 Spacer, .385 x .63 x .75 Entretoise 0,385 x 0,63 x 0,75
62 750-04776 Spacer, .380 x .625 x .265 Entretoise 0,380 x 0,625 x 0,265
63 750-04777 Spacer, .26 x .372 x .33 Entretoise 0,26 x 0,372 x 0,33
64 783-04798 Steering Sup port Bracket LH Sup port de di rec tion CG
65 783-04799 Steer ing Sup port Up per Bracket Sup port de di rec tion supérieur
66 783-05140 Steering Sup port RH Bracket Sup port de di rec tion CD
67 783-05184 Base Cover Plate RH Plaque du couvercle CD
68 783-05185 Base Cover Plate RH Plaque du couvercle CD
69 783-05380 Steer ing Link Maillon de di rection
70 783-05381 Bracket, Hy dro/Steer ing Ad just ment Sup port
71 783-05404 Link, Steer ing/Hy dro LH Maillon CG
72 783-05446 Steering Link Bracket Support de maillon de direction
73 731-3020 Hub Cap Enjoliveur
17AF9BKH4
3.8.07
10
B
C
C
B
53
27
50
11
66
9
20
57
34
13
36
54
55
26
10
65
8
45
37
30
59
61
63
17
76
74
73
30
7
52
47
39
6
15
17
30
35
51
8
61
3
25
40
48
28
14
23
31
52
4
42
56
22
68
5
67
51
75
78
77
30
26
1
45
29
8
43
65
70
69
72
64
58
21
46
33
71
2
41
18
19
16
27
38
32
30
30
11
60
12
49
24
28
43
44
62
79
80
11
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

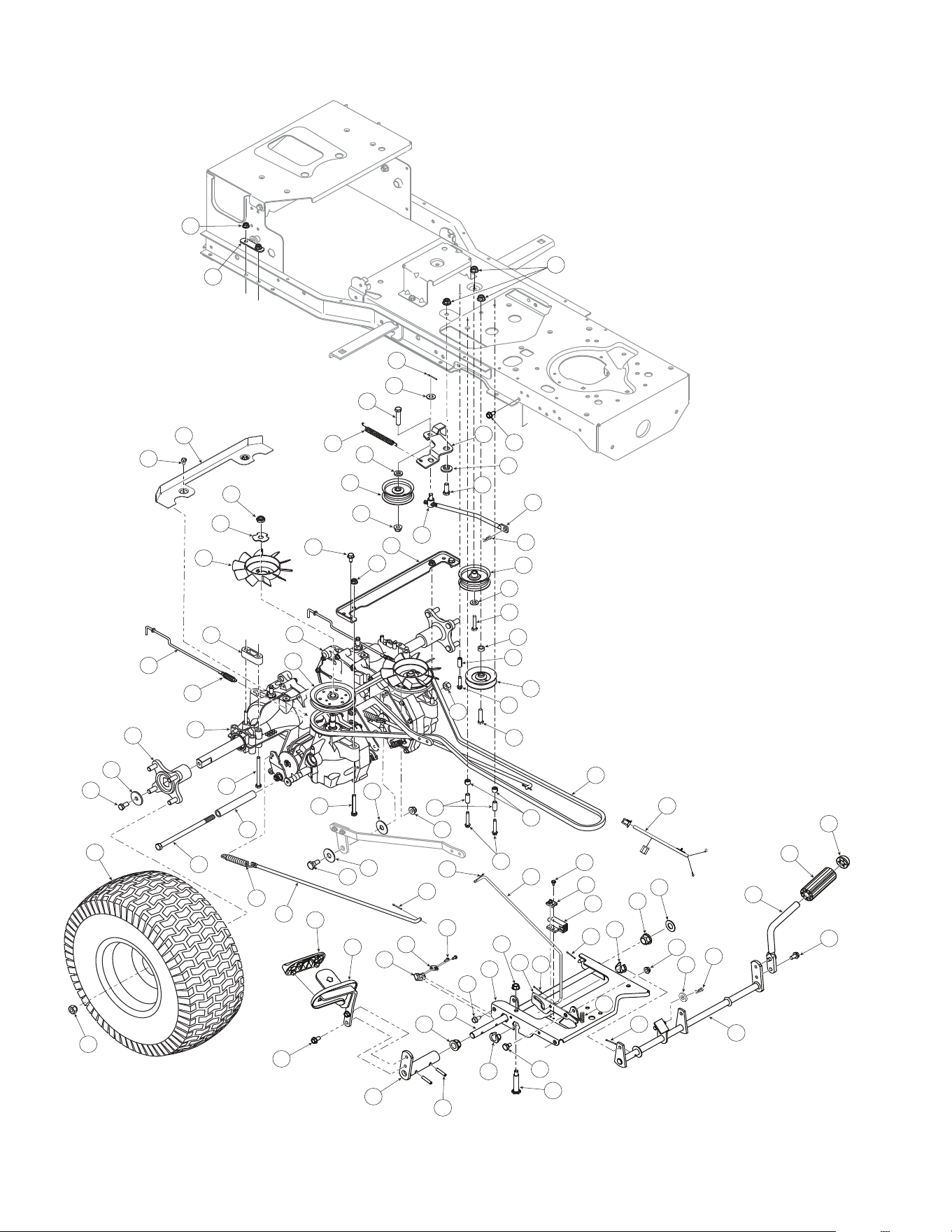

1 17840 Transaxle Mtg. Brkt. Support de mon tage de la transaxle
2 618-04317 Wheel Hub Moyeu de roue
3 734-1730 Tire Only, 20 x 8 x 8, Square Shoul der Pneu seulement, 20 x 8 x 8 po,épaulement carré
734-0255 Air Valve (Not Showm) Soupape à air (non représentée)
634-0246A Rim As sembly - Rear Jante - arrière
4 647-04061 Brake Con trol Shaft As sembly Arbre de commande de la frein
5 647-04094 Hydro Con trol Pedal Shaft As sembly Arbre
6 683-0267C Hy dro Pedal As sem bly Pédale
7 683-04314A Pedal Bracket Sup port
8 710-0347 Hex Screw 3/8-16 x 1.75 Vis à tête hex 3/8-16 x 1,75
9 710-0514 Hex Screw 3/16 x 1.00 Vis à tête hexagonale 3/8-16 x 1,00
10 710-0607 Hex Wash HD S-Tapp Scr 5/16-18 x .50 Vis auto-taraudeuse hex agonal 5/16-18 x 0,50
11 710-0726 Hex Wash HD AB Tap Scr 5/16-12 x .75 Vis taraudée 5/16-12 x 0,75
12 710-0809 Hex Bolt 1/4-20 x 1.25 Boulon hex. 1/4-20 x 1,25
13 710-1266 Hex Bolt 5/16-18 x 3.5" Lg. Boulon hex 5/16-18 x 3,5 po de lg
14 710-1325 Hex Washer Hd. TT Screw 1/4-20 x 1.625 Vis autotaradeuse 1/4-20 x 1,625
15 710-3073 Hex. Screw 5/16-18 x 2.25 Gr. 5 Boulon hex. 5/16-18 x 2,25 Qual. 5
16 710-3119 Hex Cap Lock Screw 3/8-16 x .75 Gr. 5 Vis à tête hex. 3/8-16 x 0,75 Qual. 5
17 710-04484 Hex Wash Hd. Tapp Scr. 5/16-18 x .75 Vis taraudée 5/16-18 x 0,75
18 710-04648 Hex Cap Screw 7/16-14 x 8.5 Gr. 5 Vis à tête hex. 7/16-14 x 8,5 Qual. 5
19 711-04554 Spacer .479 x .75 x 4.97 Entretoise 0,479 x 0,75 x 4,79
20 711-0832 Ad just ment Fer rule 3/8-24 Virole 3/8-24
21 712-0346 Hex Ins Jam Nut 1/2-20 Contre-écrou hex. 1/2-20
22 712-0431 Hex. Flanged L-Nut 3/8-16 Gr. F Contre-écrou à embase 3/8-16 Qual. F
23 712-3004A Hex Flange L-Nut 5/16-18 Contre-écrou à embase 5/16-18
24 712-0290 Hex Cent L-Nut 5/16-14 Contre-écrou de blocage 5/16-14
25 712-3050 Lub Nut, 7/16-14 Écrou, 7/16-14
26 712-04063 Flange Locknut 5/16-18 Gr. F, Ny lon Contre-écrou à embase 5/16-18 Qual. F, ny lon
27 712-04065 Flange Lock-Nut 3/8-16 Gr. F Ny lon Contre-écrou à embase 3/8-16 Qual. F ny lon
28 712-0375 Hex Cent L-Nut 3/8-16 Contre-écrou à six pans de 3/8-16
29 714-0104 Int. Cot ter Pin .072 x 1.13" Lg. Goupille fendue int. 0,072 x 1,13 po de lg.
30 714-0111 Cotter Pin 3/32 dia x 1.00 Lg. Goupille fendue 3/32 dia x 1,00 po de lg.
31 715-0143 Spring Spirol Pin Goupille
32 726-0214 Push Cap 5/8" Dia Rod Chapeau à enfoncer dia 5/8 po
33 731-05846 Hy dro Fan Ventilateur
34 732-0209 Extension Spring .47 OD x 2.03 Lg. Ressort d’extension 0,47 DE x 2,03 po de lg.
35 732-0335 Com pres sion Spring Ressort de com pression
36 732-0716C Extension Spring .59 x 4.0 Ressort d’extension 0,59 x 4,0
37 732-0814 Ex ten sion Spring Ressort d’extension
38 735-0239 Foot Pad Patins de pédale
39 735-0662 AutoDrive Pedal Pad Patin de pédale AutoDrive
40 736-3027 Flat Washer .531 ID x 1.75 OD Rondelle plate 0,531 DI x 1,75 DE
41 736-0227 Flat Washer .39 ID x 1.5 OD x .135 Rondelle plate 0,39 DI x 1,50 DE x 0,135
42 736-0290 Flat Wash .52 ID x 1.0 OD x .050 Rondelle plate 0,52 DI x 1,0 x 0,050
43 736-3010 Flat Washer .406 ID x .812 OD x .134 Rondelle plate 0,406 DI x 0,812 DE x 0,134
44 736-3039 Flat Washer .406 x 1.5 x 11 GA Rondelle plate 0,406 x 1,5 x cal ibre 11
45 736-3050 Flat Washer .406 ID x .81" Rondelle plate 0,406 DI x 0,81
46 736-04263 Hy dro Lockwasher Rondelle frein
47 738-0129 Axle Bolt Boulon axe
48 738-0143 Shld. Scr. .500 Dia. x .335" Lg. Vis à épaulement dia. 0,500 po x 0,335 po de lg.
49 738-0155 Shld. Scr .437 Dia x .162 Lg. Vis à épaulement 0,437 dia x 0,162 lg.
50 738-0347 Shoul der Spacer Entretoise épaulée
51 741-0225 Hex Flange Bear ing .630 ID Roulement à bride hex de 0,630 DI
52 741-3065B Hex Flanged Bear ing .628 ID Palier à col let 0,628 DI
53 747-04562 Parking Brake Rod Tige du frein
54 747-04584A Brake Rod Tige du frein
55 747-04598 Drive En gage Rod Tige
56 747-04629 Brake Pedal Bracket Sup port
57 747-04649 Hydro Dump Rod Tige
58 748-04155 T-Axle Spacer Entretoise
59 750-04776 Spacer, .380 x .625 x .265 Entretoise 0,380 x 0,625 x 0,265
60 750-0555 Spacer .53 OD x 3/8" Lg. Entretoise 0,53 DE x 3/8 po de lg
61 750-0566A Spacer .260 x .375 x 1.030 Lg. Entretoise 0,260 x 0,375 x 1,030 lg.
62 754-04134 V-Belt 88.4" Lg. Courroie trapézoïdale 88,4 po de lg.
63 756-04209 Pulley, V-Type Drive 3.06 Poulie
64 756-04274 Pulley, V-Type 4.5 Poulie
65 756-0981B Flat Idler Pul ley 2.75 OD Poulie de tendeur plate 2,75 DE
66 783-04570A Idler Arm Bras du tendeur
67 783-04881 Foot Pedal Sup port Bracket Sup port
68 783-04981 Park Brake Bracket Sup port
69 783-05330 Sup port Bracket Sup port
70 783-05473 Belt Keeper Bracket Sup port
71 918-04339A Tranmission, Hydro LH Trans mis sion, Hy dro CG
72 918-04342A Trans mis sion, Hy dro LH Trans mis sion, Hy dro CG
73 17962 Switch Plate Plaque de contacteur
74 710-0224 Hex AB-Tap Scr #10 x .50" Lg. Vis hexagonale taraudée N
o.
10 x 0,50 po de lg
75 710-0227 Hex Wash HD AB S-Tapp Scr #8-.50 Vis taraudée N
o.
8-0,50
76 725-04039 In ter lock Switch Contacteur
77 725-1644 Short Spring Switch Commutateur à ressort court
78 726-0320 In su la tor Nut Plate Plaque de l’isolateur
79 725-04374 Har ness, Re verse Jumper Faisceau
80 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
17AF9BKH5
3.8.07
12
13
6
11
1
17
15
2
12
4
5
18
19
20
3
3
23
14
22
21
7
9
16
For Choke
7
8
10
13
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

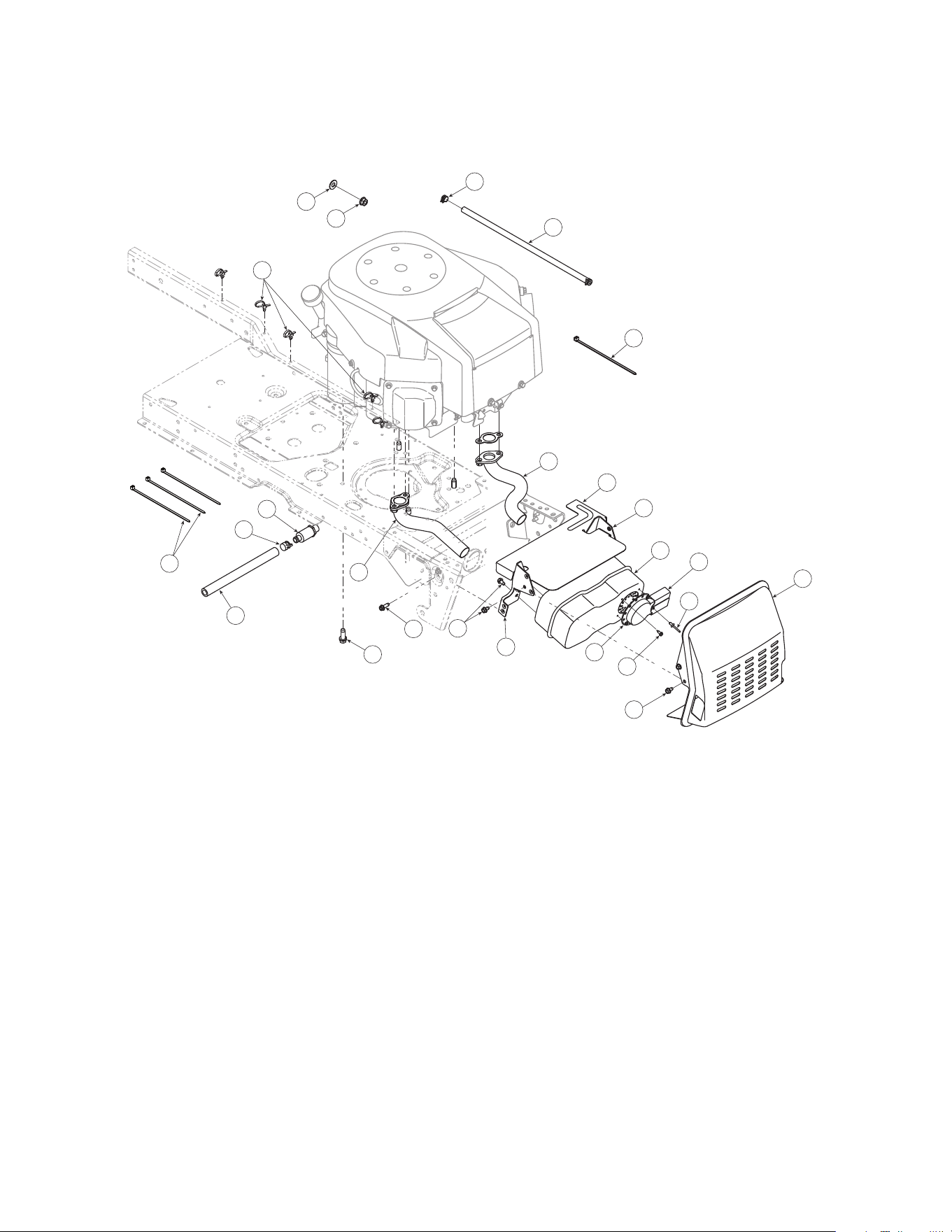

1 683-04256 Muf fler Shield Protecteur silencieux
2 710-0227 Hex Wash HD AB S-Tapp Scr #8-.50 Vis taraudée N
o.
8-0,50
3 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
4 710-0642 Thd Form ing Scr. 1/4-20 x .75 Lg. Vis taraudée 1/4-20 x 0,75 lg.
5 710-0654A Hex Wash HD Tap Scr 3/8-16 x .88 Vis autotaraudée 3/8-16 x 0,88
6 712-3005 Flange L-Nut 1/4-20 Gr. B Contre-écrou à embase 1/4-20 Qual. B
7 725-0157 Ca ble Tie Attache-câble
8 726-0154 Push Mount Tie Tige de poussoir
9 726-0205 Hose Clamp Col lier
10 728-04000 Rivot, Pop, .188 x .3 Rivot 0,188 x 0,3
11 736-0300 Flat Washer .385 ID x .87 OD x .06 Rondelle plate 0,385 DI x 0,87 DE x 0,06
12 751-0564B Muf fler De flec tor Déflecteur de silencieux
13 751-10006 Exhaust Pipe RH Tuyau d’échappement CD
14 751-10007 Exhaust Pipe LH Tuyau d’échappement CG
15 751-10161 Muffler, Dual In let Silencieux
16 751-10349 Fuel Hose; Low Per meation, 51" Lg. Tuyau d’essence 51,0 po de lg.
17 751-10353 Muf fler De flec tor Déflecteur du silencieux
18 751-3140 Oil Drain Vidange d’huile
19 751-3141 Oil Drain Hose Boyau
20 751-3142 Oil Drain Cap Capuchon
21 783-04783 Heat Shield Protecteur chaleur
22 783-04870 Muffler Bracket LH Support de silencieux CG
23 783-04872 Muffler Bracket RH Support de silencieux CD
17AF9BKH6
3.8.07
29
14
14
5
27
2
4
15
42
45
40
24
31
22
19
A
A
13
11
1
8
6
17
18
26
20
17
25
9
7
43
21
41
3
13
10
30
20
12
25
10
37
16
44
28
23
28
44
39
29
43
33
36
-
33
36
-
15
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 607-04243 Steering Box Re turn Bracket Sup port
2 617-04036 Gear, Bevel LH Pignon conique CG
3 617-04037 Gear, Bevel RH Pignon conique CD
4 619-04153 Hous ing, Steer ing Lower Logement
4 737-0148 Grease Graisseur
5 619-04154 Hous ing, Steer ing Up per Logement
6 647-04083 Arm, Hy dro LH Bras, CG
7 647-04084 Arm, Hy dro RH Bras, CD
8 647-04085 Cam, Hy dro LH Came, CG
9 647-04086 Cam, Hy dro RH Came, CD
10 703-2441 Arm, Neutral Bras, neu tral
11 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
12 710-04040 Shoulder Scr. .497 x .75: 3/8-16 Vis épaulement 0,497 x 0,75: 3/8-16
13 710-0778 Hex Wash HD Bolt 1/4-20 x 1.50" Lg. Vis auto-fileteuse à tête hex et rond. 1/4-20 x 1,5
14 710-0809 Hex Bolt 1/4-20 x 1.25 Boulon hex. 1/4-20 x 1,25
15 711-04587 Steer ing Sharf Arbre de di rection
16 712-3005 Flange L-Nut 1/4-20 Gr. B Contre-écrou à embase 1/4-20 Qual. B
17 716-0102 Snap Ring for 1.0" shaft Jonc d’arrêt pour arbre 1,0 po
18 716-0111 Snap Ring for .875 dia. shaft Jonc d’arrêt pour arbre de 0,875 dia.
19 716-0114 Snap Ring Jonc d’arrêt
20 716-0115 Snap Ring .625" shaft Jonc d’arrêt pour arbre de 5/8
21 716-04066 Retaining Ring .31125 Dia. Shaft Bague de retenue 0,31125 diam. arbre
22 717-04318 Gear, Pin ion, 7T Pignon, 7 dents
23 717-04319 Gear, Syn chro Rack Pignon
24 717-04328 Gear, Steering, 17T Pignon, 17 dents
25 717-04330 Gear, Steering, 26T Pignon, 26 dents
26 718-04229 Tube, cou pler Tuyau
27 718-04269 Cam, Hy dro Steer ing Came de di rection
28 721-04186 O-Ring .625 x .07 Bague en «0» ,625 x 0,07
29 732-0306A Compression Spring .531 OD x 1.75 Lg. Ressort de com pression 0,531 DE x 1,75 lg.
30 732-1162 Extension Spring .56 x 2.31 x .105 Ressort d’extension 0,56 x 2,31 x 0,105
31 736-0369 Flat Washer .505 ID x 1.0 Rondelle plate 0,505 DI x 1,0
32 736-04237 Flat Washer .508 x 1.32 x .04 Rondelle plate 0,508 x 1,32 x 0,04
33 736-04257 Flat Washer 1.015 x 1.375 x .005 Rondelle plate 1,015 x 1,375 x 0,005
34 736-04258 Flat Washer 1.015 x 1.375 x .010 Rondelle plate 1,015 x 1,375 x 0,010
35 736-04259 Flat Washer 1.015 x 1.375 x .015 Rondelle plate 1,015 x 1,375 x 0,015
36 736-04260 Flat Washer 1.015 x 1.375 x .030 Rondelle plate 1,015 x 1,375 x 0,030
37 736-0864 Thrust Washer .375 x .812 x .06 Rondelle de butée 0,375 x 0,812 x 0,06
39 741-04202 Bear ing, Ny lon Caster Roulement, pivotante
40 741-04203 Bearing, Flange .5 x .7 Roulement à col let 0,5 x 0,7
41 741-04204 Bearing, Sleeve, .437 x .3425 Roulement 0,437 x 0,3425
42 741-04206 Bearing, Sleeve, .623 x .5025 x .25 Roulement, 0,623 x 0,5025 x 0,25
43 741-04231 Bearing, Sleeve 1.2 x 1.0 Roulement 1,2 x 1,0
44 741-04235 Bearing, Flange .625 x .875 Roulement 0,625 x 0,875
45 741-0747 Ball Bear ing .5625 ID x 1.3750 x .437 Roulement à billes 0,5625 DI x 1,3750 x 0,437
17AF9BKH7
3.8.07
29
16
C
A
A
D
D
B
C
B
30
44
20
21
18
11
43
47
48
40
14
32
26
16
3
42
19
27
42
23
36
63
50
38
8
2
6
31
34
24
50
52
13
51
28
1
25
57
57
61
37
46
17
5
10
7
49
35
17
5
4
19
27
15
14
41
41
14
33
13
12
8
7
7
9
39
46
5
37
29
22
25
1
1
56
60
58
14
58
62
59
1
99
45
13
8
55
54
53
17
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

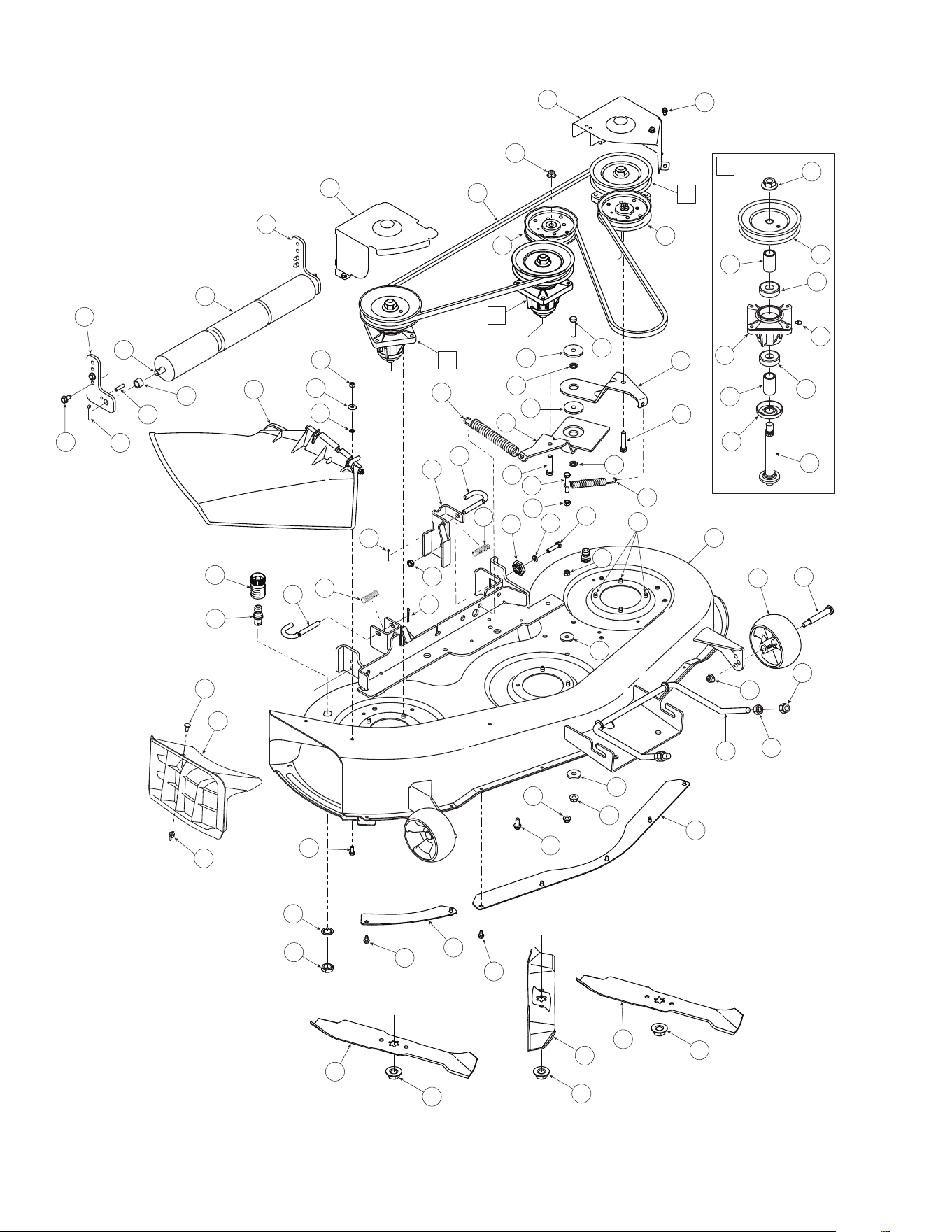

1 918-0660 Spin dle As sem bly Fusée
2 683-0254B Deck Ad justment Bracket w/Weld Nut Support de réglage du pla teau de coupe à
écrou soude
3 683-04278 Idler Bracket Support du tendeur
4 683-04335 Deck As sem bly Corps
5 710-0347 Hex Screw 3/8-16 x 1.75 Vis à tête hex 3/8-16 x 1,75
6 710-0528 Hex Bolt 5/16-18 x 1.25 Boulon hexagonale 5/16-18 x 1,25
7 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. 1/4-20 x 0,50
8 710-1260A Hex Wash. Hd. Scr. 5/16-18 x .75 Lg. Vis taraudée 5/16-18 x 0,75 po de lg
9 710-3015 Hex Cap Bolt 1/4-20 x .75" Lg. Boulon 1/4-20 x 0,75 po de lg.
10 710-3103 Hex Hd Cap Scr. 5/16-18 x 2.0 Gr. 5 Vis à tête hex. 5/16-18 x 2,0 Qté 5
11 712-0206 Hex Nut 1/2-13 Écrou hex ag o nal 1/2-13
12 712-04063 Flange Locknut 5/16-18 Gr. F, Ny lon Contre-écrou à embase 5/16-18 Qual. F, ny lon
13 712-04065 Flange Lock-Nut 3/8-16 Gr. F Ny lon Contre-écrou à embase 3/8-16 Qual. F ny lon
14 712-0417A Hex Flange Nut 5/8-18 Écrou à embase 5/8-18
15 712-0641 Hex Nut M16-1.5 DIN 936 Écrou à six pans M16-1,5 DIN 936
16 712-3006 Hex Nut 1/4-20 Gr. 5 Écrou à six pans 1/4-20 Qual. 5
17 712-3010 Hex Nut 5/16-18 hd. (Gr. 5) Écrou à six pans 5/16-18 Qual. 5
18 712-3083 Hex Nut, 1/2-13 Écrou à six pans de 1/2-13
19 714-0111 Cotter Pin 3/32 dia x 1.00 Lg. Goupille fendue 3/32 dia x 1,00 po de lg.
20 714-0162 Cotter Pin 5/32" Dia. Goupille fendue 5/32 po diam.
21 715-0108 Spring Pin Spi ral 1/4" Dia. x 1.00 Lg. Goupille ressort dia. 1/4 x 1,00 po lg
22 717-04074 Deck Ad just ment Gear Pignon de réglage du pla teau de coupe
23 721-04041 Wa ter Noz zle Adap tor Raccord pour boyau
24 726-0233 Bolt Re tainer 1/4" x .50" OD Boulon de retenue 1/4" x 0,50" DE
25 726-0269 Speed Nut 3/8" push-on Écrou rapide 3/8 po
26 731-3005 Front Roller Rouleau à l’avant
27 732-0306A Compression Spring .531 OD x 1.75 Lg. Ressort de com pression 0,531 DE x 1,75 lg.
28 732-0594A Ex ten sion Spring Ressort d’extension
29 732-0826A Extension Spring .865 x 4.68 Ressort 0,865 x 4,68
30 734-04155 Deck Wheel 5.0 Ensemble de roue 5,0
31 736-0119 L-Wash 5/16 ID Rondelle frein 5/16 DI
32 736-0225 L-Washer In ter nal Rondelle frein interne
33 736-0247 Flat Washer .40 ID x 1.25 OD x .160 Rondelle plate 0,40 DI x 1,25 DE x 0,160
34 736-0270 Cupped Washer .265 ID x .75 OD x .062 Rondelle creuse 0,265 DI x 0,75 DE x 0,062
35 736-0343 Flat Washer .330 ID x 1.25 OD x .120 Rondelle plate 0,330 DI x 1,25 DE x 0,120
36 737-04003C Port, Water Porte
37 738-04162A Shoulder Spacer .884 x .190 Entretoise épaulée 0,884 x 0,190
38 738-04235 Shaft, 1/2 Dia x 20.8 Arbre 1/2 po diam. x 20,8
39 738-3056 Shoulder Screw, 1/2 Di ameter x 2.5 Vis à épaulement, 1/2 po de diam. x 2,5 po
40 942-04124 Blade, 3 in 1 Star, 14.88 Lame, 3-en-1 étoile, 14,88
41 942-04125 Blade, 3 in 1, star, 16.28 Lame, 3-en-1, étoile, 16,28
42 747-1116 Deck Re lease Pin Goupille de dégagement du pla teau de coupe
43 747-1130B Deck Front Hanger Rod Tige
44 750-1206 Spacer, .542 x .75 x .5 Entretoise, 0,542 x 0,75 x 0,5
45 754-04118 V-Belt, Type A x 122.5 Courroie trapézoïdale 122,5
46 756-04129 Idler Poulie w/Flange 4.25 Dia Poulie de tendeur avec embase dia. de 4,25
47 783-0141 Center Deck Skirt Jupe du cen tre du pla teau de coupe
48 783-0142 RH Deck Skirt Jupe de droite du pla teau de coupe
49 783-05118 Idler Bracket Support du tendeur
50 783-05397 Roller Height Bracket Sup port
51 783-0747B Cover, Deck Belt RH Couvercle, courroie du tabler CD
52 783-0805C RH Belt Cover Couvre-courroie CD
53 710-0134 Carriage Bolt 1/4-20 x .62 Boulon ordi naire 1/4-20 x 0,62
54 712-3087 Wing Nut 1/4-20 Thd. Écrou à oreilles
55 731-05264 Mulch ing Plug Bouchon de déchiquetage
56 756-1188 Deck Pul ley 5.75 Dia. (42" Deck) Poulie 5,75 dia. (pla teau de coupe de 42 po)
57 750-0952 Spacer .792 x 1.060 x 1.80 Lg. Entretoise 0,792 x 1,060 x 1,80 lg.
58 741-0919 Ball Bear ing 20 x 47 x 14:6204:DS Roulement à billes 20 x 47 x 14:6204:DS
59 738-1186 Spindle Shaft 6.05 Lg. Arbre de fusée 6,05 lg.
60 737-3000 Grease Fit ting Raccord de graissage
61 619-0042A Hous ing, Spin dle Logement du fusée
62 17983 Bear ing Shield Protecteur de roulement
63 731-1032B Side Dis charge Chute As sembly Goulotte d’éjection latéral
703-1693A Hinge Mount ing Bracket Support de mon tage
711-0792 Hinge Pin .25 Dia. x 6.75 Axe d’articulation 0,25 dia. x 6,75
726-0106 Push Cap Coiffe
732-0602A Tor sion Spring Ressort de tor sion
17AF9BKH8
3.8.07
18
20
9
2
5
140
24
131
23
141
135
25
134
41
42
43
44
41
45
46
47
48
10
150
151
153
155
156
74
159
158
34
51
50
49
154
100
160
73
75
157
8
1
13
8
53
27
28
29
30
31
32
33
34
59
16
15
14
7
138
19
35
4
35
6
57
61
40
39
38
37
36
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

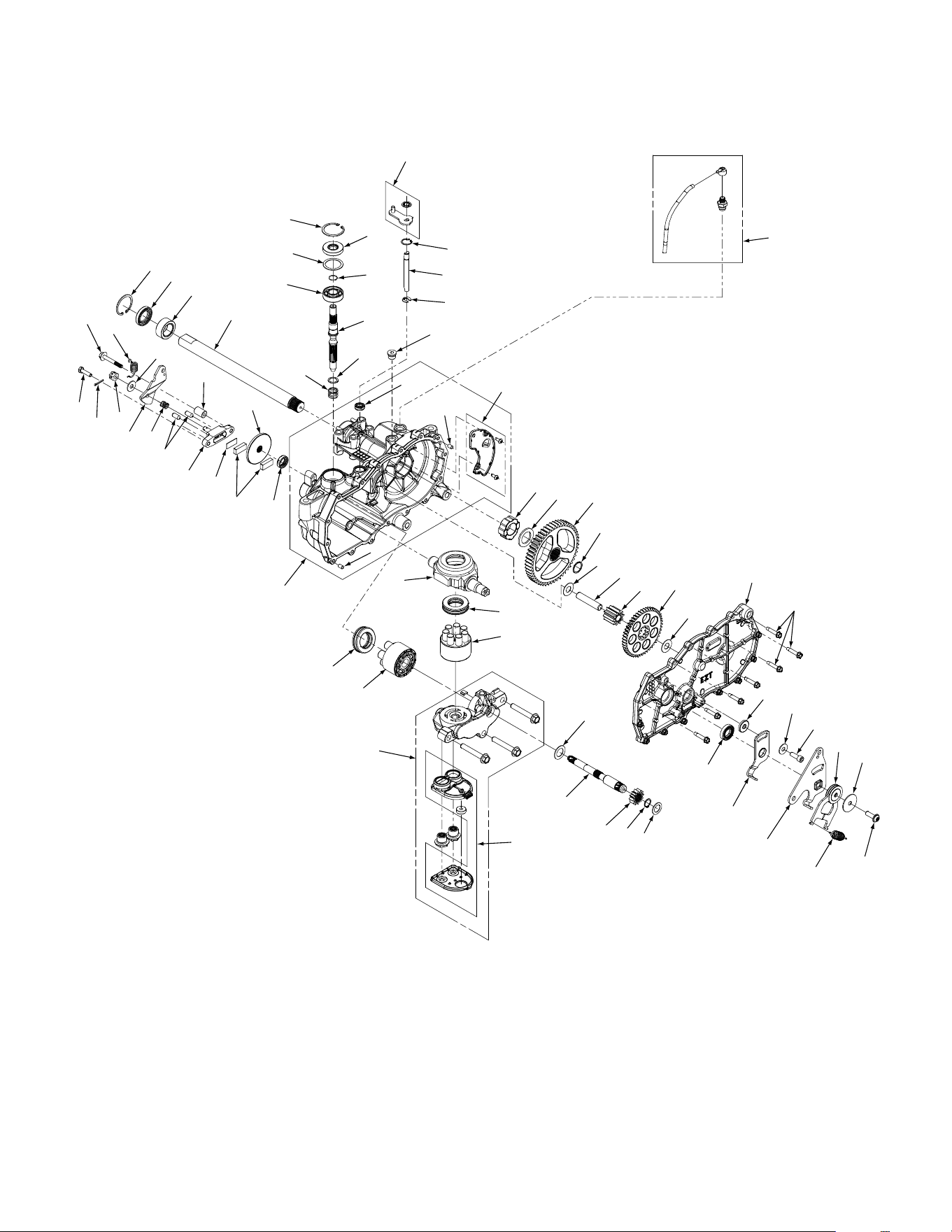

1 HG-71585 Hous ing As sem bly, Main RH Logement - CD
2 HG-71586 Side As sembly - RH Ensemble latérale - CD
4 HG-70723 Block Kit - 7 Pis ton Trousse de bloc
5 HG-52527 Spacer, .32 x 1.005 x .179 Entretoise 0,32 x 1,005 x 0,179
6 HG-70331 Block As sem bly, Cyl in der Bloc
7 HG-9005110-5600 Straight Thread Pipe Tuyau
8 HG-9004800-2506 Std. Han dle Pin Goupille
9 HG-51190 Hex Flange Screw Vis embase hex.
10 HG-70719 Oil Seal Joint d’huile
13 HG-51626 Seal, Lip Joint
14 HG-51628 Retaing Ring .375 Ext. Bague de retenue 0,375
15 HG-51625 Rod, By pass Tige
16 HG-51627 Retaining Ring .75 Int. Bague de retenue
19 HG-51048 Swashplate, trun nion Palier
20 HG-51140 Seal, Lip Joint
23 HG-52682 Con trol Arm Bras de la commande
24 736-0371 Flat Washer .343 ID x .88 OD x .062 Rondelle plate 0,343 DI x 0,88 DE x 0,062
25 HG-51812 Screw, 5/16-24 x 1.0 Vis 5/16-24 x 1,0
27 HG-2003014 Block Washer Rondelle
28 HG-2003017 Block Thrust Washer Rondelle
29 HG-51062 In put Shaft Arbre
30 HG-50315 Ball Bear ing Roulement à billes
31 HG-2000022 Re tain ing Ring Bague de retenue
32 HG-50951 Spacer Entretoise
33 HG-51161 Lip Seal Joint
34 HG-50329 Re tain ing Ring Bague de retenue
35 HG-50551 Thrust Washer Rondelle
36 HG-44371 Flat Washer 5/8 x 1.0 x .05 Rondelle plate 5/8 x 1,0 x 0,05
37 HG-44145 Re tain ing Ring Bague de retenue
38 HG-51767 Gear, Pin ion, 12T Pignon 12 dents
39 HG-52579 Mo tor Shaft Arbre du moteur
40 HG-51069 Motor Shaft Washer Rondelle
41 HG-50132 Washer, HT Rondelle
42 HG-51766 Gear, 10T/49T Engrenage 10 dents/49 dents
43 HG-51043 Gear, 10T Jackshaft Engrenage, 10 dents
44 HG-51083 Pin, Jackshaft Goupille
45 HG-52531 Re tain ing Ring Bague de retenue
46 HG-52541 Gear, Bull, 52T Engrenage 52 dents
47 HG-52532 Washer, 1.018 x 1.57 x .105 Rondelle 1,018 x 1,57 x 0,105
48 HG-52542 Sleeve Bear ing Roulement
49 HG-52683 Shaft, axle Arbre d’essieu
50 HG-51517 Bear ing, Sleeve Roulement
51 HG-51518 Seal, Lip Joint
53 HG-70868R Plate Kit, Ex pansion RH Trouse de plaque CD
57 HG-71530 Kit, Cen ter Sec tion RH Trousse CD
59 HG-71006 Kit, By pass Arm RH Trousse, CD
61 HG-71497 Fil ter As sem bly En sem ble de filtre
73 HG-44433 Bolt 1/4-20 x 1 w/Nylock Gr. 5 Boulon 1/4-20 x 1 avec Nylock Gr. 5
74 HG-44094 Brake Arm Bras d’attaque
75 HG-50884 Spring, Brake Ressort du frein
100 HG-52473 Ro tor, Brake Ro tor, frein
131 HG-51616 Screw, Patch 5/16-24 x 1 Vis 5/16-24 x 1
134 HG-51950 Washer, .343 x 1.5 x .062 Rondelle 0,343 x 1,5 x 0,062
135 HG-52401 Ex ten sion Spring Ressort d’extension
138 HG-71510 Breather Kit Trousse
140 HG-51946 Neutral Arm RH Bras, point mort CD
141 HG-52432 Scissors Arm Kit Trousse
150 917-0678 Brake Puck Galet du frein
151 917-0682 Plate, Puck Plaque
153 HG-62589 (Sub)Brake Yoke Ass’y Fourche de freinage
154 HG-23711 Torsion Spring Spacer Cale d’épaisseur
155 941-0343 Ac tu at ing Pin Goupille
156 HG-50919 Brake Comp. Spring Ressort du frein
157 HG-51146 Special Flange Bolt Boulon
158 936-0371 Flat Washer Rondelle plate
159 712-0335 Nut, Cas tle 5/16-24 Écrou à créneaux 5/16-24
160 914-0507 Cotter Pin 3/32 x .75 Goupille fendue 3/32 x 0,75
160 HG-50928 Seal ant Seal ant
160 HG-70853 Seal Kit Trousse du joint
17AF9BKH10
38.07
29
20
100
10
150
151
153
73
155
156
154
75
157
74
159
158
160
134
135
34
51
141
23
131
24
5
140
20
9
36
37
38
39
40
2
41
45
46
47
61
57
6
35
4
42
43
44
41
48
8
53
35
19
8
1
59
16
15
14
13
34
33
32
31
30
29
28
27
49
50
138
21
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 HG-71030L Housing Ass’y, Main RH Logement, CD
2 HG-71031L Side As sem bly, RH Latérale CD
4 HG-70723 Block Kit - 7 Pis ton Trousse de bloc
5 HG-51949 Spacer .32 x 1.005 x .179 Entretoise 0,32 x 1,005 x 0,179
6 HG-70331 Block As sem bly, Cyl in der Bloc
7 HG-9005110-5600 Straight Thread Pipe Tuyau
8 HG-9004800-2506 Std. Han dle Pin Goupille
9 HG-51190 Hex Flange Screw Vis embase hex.
10 HG-70719 Oil Seal Joint d’huile
13 HG-51626 Seal, Lip Joint
14 HG-51628 Retaing Ring .375 Ext. Bague de retenue 0,375
15 HG-51625 Rod, By pass Tige
16 HG-51627 Retaining Ring .75 Int. Bague de retenue
19 HG-51048 Swashplate, trun nion Palier
20 HG-51140 Seal, Lip Joint
23 HG-52681 Arm. Control Bras, commande
24 736-0371 Flat Washer .343 ID x .88 OD x .062 Rondelle plate 0,343 DI x 0,88 DE x 0,062
25 HG-51812 Screw, 5/16-24 x 1.0 Vis 5/16-24 x 1,0
27 HG-2003014 Block Washer Rondelle
28 HG-2003017 Block Thrust Washer Rondelle
29 HG-51062 In put Shaft Arbre
30 HG-50315 Ball Bear ing Roulement à billes
31 HG-2000022 Re tain ing Ring Bague de retenue
32 HG-50951 Spacer Entretoise
33 HG-51161 Lip Seal Joint
34 HG-50329 Re tain ing Ring Bague de retenue
35 HG-50551 Thrust Washer Rondelle
36 HG-44371 Flat Washer 5/8 x 1.0 x .05 Rondelle plate 5/8 x 1,0 x 0,05
37 HG-44145 Re tain ing Ring Bague de retenue
38 HG-51767 Gear, Pin ion, 12T Pignon 12 dents
39 HG-52579 Mo tor Shaft Arbre du moteur
40 HG-51069 Motor Shaft Washer Rondelle
41 HG-50132 Washer, HT Rondelle
42 HG-51766 Gear, 10T/49T Engrenage 10 dents/49 dents
43 HG-51043 Gear, 10T Jackshaft Engrenage, 10 dents
44 HG-51083 Pin, Jackshaft Goupille
45 HG-52531 Re tain ing Ring Bague de retenue
46 HG-52541 Gear, Bull, 52T Engrenage 52 dents
47 HG-52532 Washer, 1.018 x 1.57 x .105 Rondelle 1,018 x 1,57 x 0,105
48 HG-52542 Sleeve Bear ing Roulement
49 HG-52683 Shaft, axle Arbre d’essieu
50 HG-51517 Bear ing, Sleeve Roulement
51 HG-51518 Seal, Lip Joint
53 HG-70868L Plate Kit, Ex pansion Trousse de plaque
57 HG-71529 Kit, Cen ter sec tion Trousse
59 HG-71357 Kit, By pass Arm RH Trousse
61 HG-71497 Fil ter As sem bly En sem ble de filtre
73 HG-44433 Bolt 1/4-20 x 1 w/Nylock Gr. 5 Boulon 1/4-20 x 1 avec Nylock Gr. 5
74 HG-44094 Brake Arm Bras d’attaque
75 HG-50884 Spring, Brake Ressort du frein
100 HG-52473 Ro tor, Brake Ro tor, frein
131 HG-51616 Screw, Patch 5/16-24 x 1 Vis 5/16-24 x 1
134 HG-51950 Washer, .343 x 1.5 x .062 Rondelle 0,343 x 1,5 x 0,062
135 HG-52401 Ex ten sion Spring Ressort d’extension
138 HG-71510 Breather Kit Trousse
140 HG-51945 Arm, neu tral Bras, point mort
141 HG-52432 Scissors Arm Kit Trousse
150 917-0678 Brake Puck Galet du frein
151 917-0682 Plate, Puck Plaque
153 HG-62589 (Sub)Brake Yoke Ass’y Fourche de freinage
154 HG-23711 Torsion Spring Spacer Cale d’épaisseur
155 941-0343 Ac tu at ing Pin Goupille
156 HG-50919 Brake Comp. Spring Ressort du frein
157 HG-51146 Special Flange Bolt Boulon
158 936-0371 Flat Washer Rondelle plate
159 712-0335 Nut, Cas tle 5/16-24 Écrou à créneaux 5/16-24
160 914-0507 Cotter Pin 3/32 x .75 Goupille fendue 3/32 x 0,75
HG-50928 Seal ant Seal ant
HG-70853 Seal Kit Trousse du joint
17AF9BKH12
3.8.07
22
4
5
13
16
15
14
17
18
7
12
9
8
23
1
3
2
6
11
10
21
22
20
19
24
25
23
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-32-038-01-S Dipstick Ass’y (Incl. Ref.#2) Remplissage (Comprend le ref. N
o
. 2)
2 KH-25-153-02-S O-Ring, Dip stick Bague en «O», jauge d'huile
3 KH-M-545013-S Flg. Thrd. Form ing Scr. M5 x .8 x 13 Vis M5 x 0,8 x 13
4 KH-12-123-04 Oil Fill Tube Kit (Incl. Ref. 5 & 6) Tube de remplissage de l’huile
5 KH-12-153-02-S O-ring, Up per Fill Tube Bague en «O», tuyau supérieur
6 KH-12-153-01-S O-Ring, Lower Fill Tube Bague en «O», tuyau inférieur
7 KH-24-126-19 Fill Tube Bracket Support de tuyau de remplissage
8 KH-24-032-01-S Oil Seal Joint d’huile
10 KH-24-018-04 Breather Reed Re tainer Retenue
11 KH-12-402-02 Breather Reed Annuelle d’aspirateur
12 KH-24-380-16-S Pin, Locatiing Goupille
13 KH-24-067-16-S Con nect ing Rod (std.) Tige de bielle
14 KH-32-874-06-S Piston Kit w/Ring Set (Std.) Ensemble de seg ments de pis ton (std.)
14 KH-32-874-08-S Piston Kit w/Ring Set (.25) Ensemble de seg ments de pis ton (0,25)
14 KH-32-874-09-S Piston Kit w/Ring Set (.08) Ensemble de seg ments de pis ton (0,08)
15 KH-24-018-01-S Piston Pin Re tainer Retenue de goupille de pis ton
16 KH-24-108-11-S Ring Set (Std. & .08) Ensemble de seg ments (std. et 0,08)
16 KH-24-108-06-S Ring Set (.25) En sem ble de seg ments (0,25)
17 KH-12-422-07-S Shim, Cam shaft (White .028) Cale, arbre de came (blanc 0,028)
17 KH-12-422-08-S Shim, Cam shaft (Blue .03) Cale, arbre de came (bleu 0,03)
17 KH-12-422-09-S Shim, Cam shaft (Red .032) Cale, arbre de came (rouge 0,032)
17 KH-12-422-10-S Shim, Cam shaft (Yel low .034) Cale, arbre de came (jaune 0,034)
17 KH-12-422-11-S Shim, Cam shaft (Green .036) Cale, arbre de came (vert 0,036)
17 KH-12-422-12-S Shim, Cam shaft (Gray .038) Cale, arbre de came (gris 0,038)
17 KH-12-422-13-S Shim, Cam shaft (Black .04) Cale, arbre de came (noir 0,04)
18 KH-32-012-01-S Cam shaft Kit Trousse de l’arbre de came
19 KH-28-032-09-S Seal, Gov ernor Cross Shaft Joint
20 KH-24-018-09-S Re tain ing Ring Bague de retenue
21 KH-M-931010-S Flat Washer, 9mm Rondelle plate 9 mm
22 KH-24-468-15-S Shaft, Gov er nor Cross Arbre
23 KH-24-144-38-S Shaft- Gov er nor Cross Arbre
24 KH-32-014-04-S Crankshaft (Incl. Ref. 25) Vilebrequin (Comprend le ref. N
o
. 25)
25 KH-52-139-09-S Plug, Cup Bouchon
17AF9BKH21
3.8.07
24
19
4
5 6 7 8
11
10
9
2
28
29
20
22
25
27
2
26
21
1
18
24
23
3
3
17
33
14
15
12
16
13
30
31
32
25
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-24-755-141-S Rocker Cover Kit Trousse
2 KH-24-153-28-S O-Ring Valve Cover Couvercle
3 KH-M-651030-S Flange Screw M6 x 1.0 x 30 Vis M6 x 1,0 x 30
4 KH-32-318-01-S Kit, #1 Cyl inder Hd (Incl. 4 pc. Ref. 26 Trousse
and KH-24-841-03-S)
5 KH-12-755-03 Re tainer Kit Trouse de retenue
6 KH-12-173-01 Valve Spring Cap Capuchon
7 KH-24-089-02 Valve Spring Ressort de soupape
8 KH-235011-S Spring Re tainer Ressort de retenue
9 KH-66-032-05-S Seal, Valve Stem Joint
10 KH-24-017-01 Valve, In take (Std) Soupape d’admission (std)
11 KH-24-016-01 Valve, Ex haust (Std) Soupape d’échappement (std)
12 KH-32-326-04-S Kit, Breather Hose Trousse
13 KH-25-237-14-S Clamp, Hose Col lier tuyau
14 KH-32-081-02-S Kit, Breather Hous ing Trousse
15 KH-M-547050-S Lock Nut M5 x 0.8 Écrou M5 x 0,8
16 KH-32-468-01-S Washer, seal ing Rondelle de gar niture
17 KH-32-072-02-S Stud, Breather Cover Clou, couvercle de l’aspirateur
18 KH-32-019-01-S Kit, Tap pet Trousse
19 KH-32-41-02-S Rod, Push Tige, poussée
20 KH-24-841-03-S Kit, Cyl inder Head Gas ket Trousse
21 KH-32-318-02-S Kit, #2 Cyl inder Head Trousse
22 KH-32-186-02-S Arm, Rocker Basculeur
23 KH-32-100-04-S Nut, M10 x 0.75 Écrou M10 x 0,75
24 KH-32-086-03-S Screw, set Vis
25 KH-24-599-02-S Pivot, Rocker arm Basculeur de pivot
26 KH-12-086-16 Screw, Flange, M10 x 1.5 x 90 Vis M10 x 1,5 x 90
27 KH-32-086-04-S Screw, Flange, M6 x 1.0 x 45 Vis M6 x 1,0 x 45
28 KH-32-096-06-S Kit, Breather Valve Cover Trousse, couvercle de la soupape d'aspirateur
29 KH-24-445-01 Strap, Lift ing Bande
30 KH-M-645016-S Screw, Flg Thd Form ing M6 x 1.0 x 16 Vis M6 x 1,0 x 16
31 KH-32-096-04-S Kit, Breather Cover Trousse, couvercle d’aspirateur
32 KH-32-041-01-S Gasket, Breather Cover Joint de couvercle de l’aspirateur
33 KH-32-050-01-S Fil ter, Breather Filtre de l’aspirateur
KH-24-041-49-S Gas ket, ex haust Joint d’échappement
KH-24-153-27-S O-Ring Bague en «O»
17AF9BKH13
3.8.07
26
10
5
6
8
2
3
1
4
4
7
7
7
7
4
3
11
9
27
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-32-027-03-S Kit, Blower Hsg. Trousse
2 KH-32-096-08-S Air Cleaner Cover Couvercle de filtre à air
3 KH-M-545016-S Screw, Flg. Thd. Frmg M5 x 0.8 x 16 Vis M5 x 0,8 x 16
4 KH-M-645016-S Screw, Flg. Thd. Form ing M6 x 1.0 x 16 Vis M6 x 1,0 x 16
5 KH-32-146-05-S Back ing Plate Plaque
6 KH-32-063-05-S Baffle, Cyl inder Bar rel - #2 Side Déflecteur
7 KH-M-545010 Screw, Flg. Thd. Frmg M5 x 0.8 x 10 Vis M5 x 0,8 x 10
8 KH-32-063-02-S Baffle, Val ley #2 Side Déflecteur
9 KH-32-063-03-S Baffle, Val ley #1 Side Déflecteur
10 KH-32-063-06-S Baf fle, Cyl in der Bar rel-#1 Side Déflecteur
11 KH-24-086-12 Screw, Tap M6 x 1.7 x 18 Vis taraudée M6 x 1.7 x 18
17AF9BKH14
3.8.07
28
18
17
19
1
2
3
4
5
6
7
8
10
9
11
12
13
14
15
16
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION

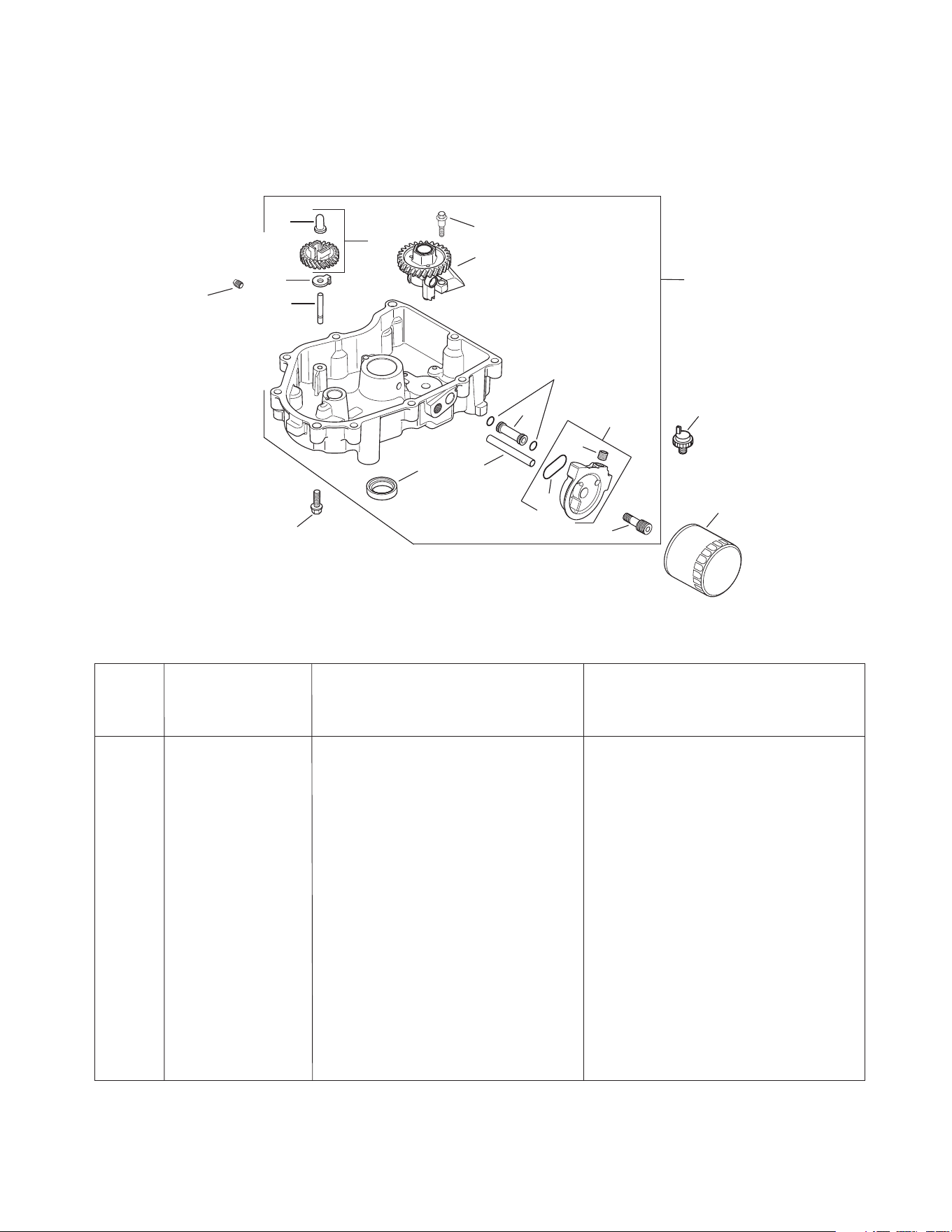

1 KH-32-199-02-S Pan Ass’y (Incl. ReF. 2-15) Bac d’huile
2 KH-32-086-01-S Screw, Flg. Thd Frmg M6 x 1.0 x 26.5 Vis M6 x 1,0 x 26,5
3 KH-32-393-10-S Oil Pump Ass’y Pompe de l’huile
4 KH-24-043-12 Kit, Gov ernor Gear w/Pin Trouse
5 KH-12-380-01 Pin, Gov er nor Reg u lat ing Goupille
6 KH-24-448-02-S Lock ing Tab Attache
7 KH-12-144-02 Shaft, Gov er nor Gear Arbre
8 KH-52-032-08-S Seal, Oil (PTO End) Joint de l’huile
9 KH-32-123-01-S Tube, Oil Feed - Fil ter to Pan Tuyau
10 KH-32-123-03-S Tube, Oil Feed - Pan to Fil ter Tuyau
11 KH-24-153-01 O-Ring, Oil Pick-up Baguen en O
12 KH-32-029-07-S Kit, Oil Fil ter Adapter Trousse, adaptateur de filtre de l’huile
13 KH-25-139-60-S Plug, Pipe 1/8 Bouchon
14 KH-32-153-04-S O-Ring, Oil Fil ter Adapter Bague en «O»
15 KH-32-136-03-S Nipple, Oil Fil ter Raccord de filtre de l’huile
16 KH-25-099-27-S Switch, Oil Pressue Contacteur de presure de l’huile
17 KH-52-050-02-S Oil Fil ter Filtre de l’huile
18 KH-24-086-17-S Screw, Flange M8 x 1.25 x 45 Vis M8 x 1,25 x 45
19 KH-25-139-57-S Plug, Sq. Hd. Pipe, 3/8 Bouchon
(Not used, re placed by Oil Drain Valve)
17AF9BKH15
3.8.07
29

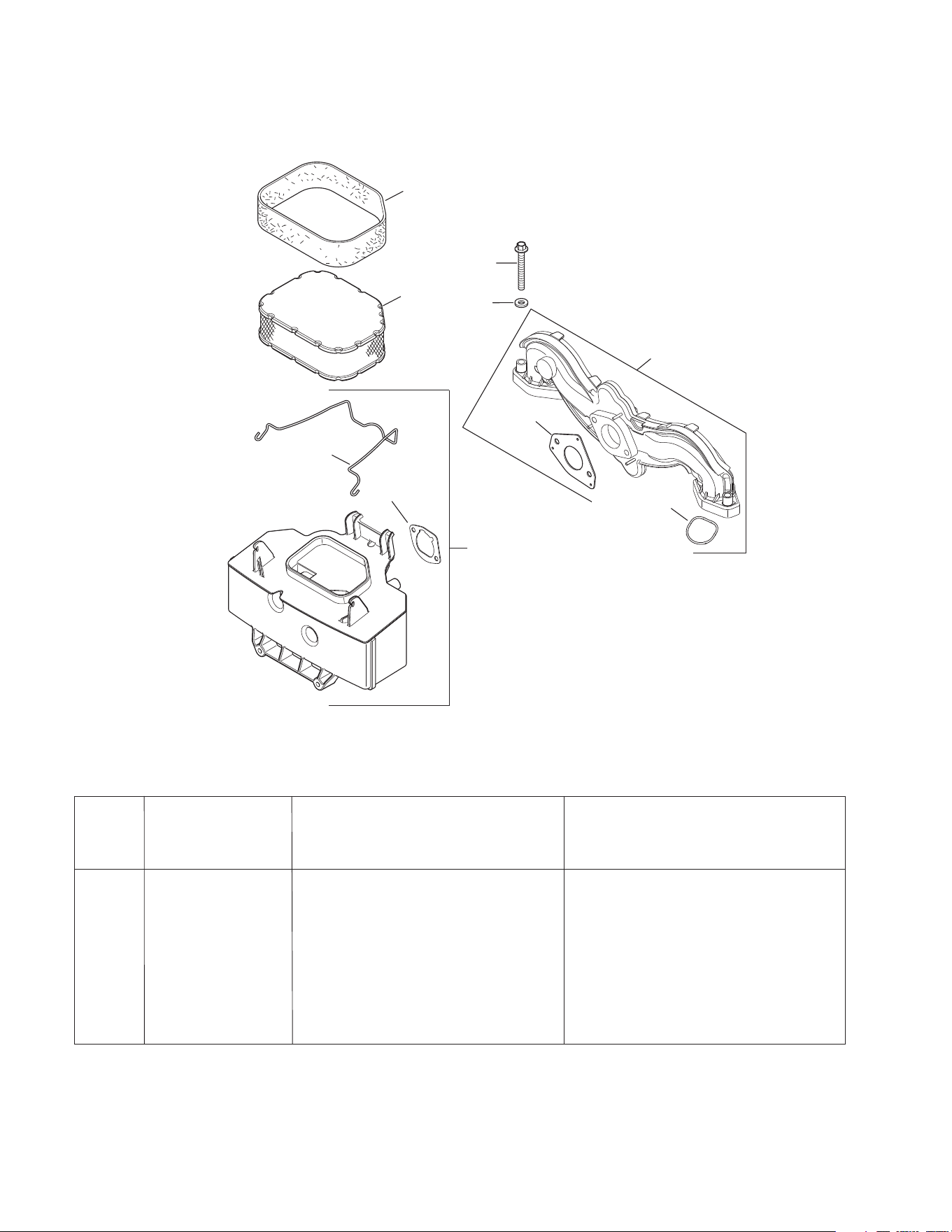

4
5
1
2
3
7
6
10
8
9
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-24-164-51-S Man i fold, In take Tubu lure d’admission
2 KH-24-041-52-S Gas ket, Car bu re tor Joint de la carburateur
3 KH-24-153-27-S O-Ring Bague en «O»
4 KH-32-094-04-S Base, Air Cleaner w/gasket, latch Base de filtre à air avec joint
5 KH-24-041-14 Gasket, Air Cleaner Base Joint
6 KH-32-344-02-S Latch, Air Cleaner El ement Loquet, élément du filtre à air
7 KH-32-083-03-S El e ment, air Fil ter Élément du filtre à air
8 KH-X-25-63 Flat Washer 1/4 Rondelle plate 1/4
9 KH-M-651040-S Screw, Flange M6 x 1.0 x 40 Vis M6 x 1,0 x 40
10 KH-32-083-05-S Pre-Cleaner El e ment Élément
17AF9BKH16
3.8.07
30

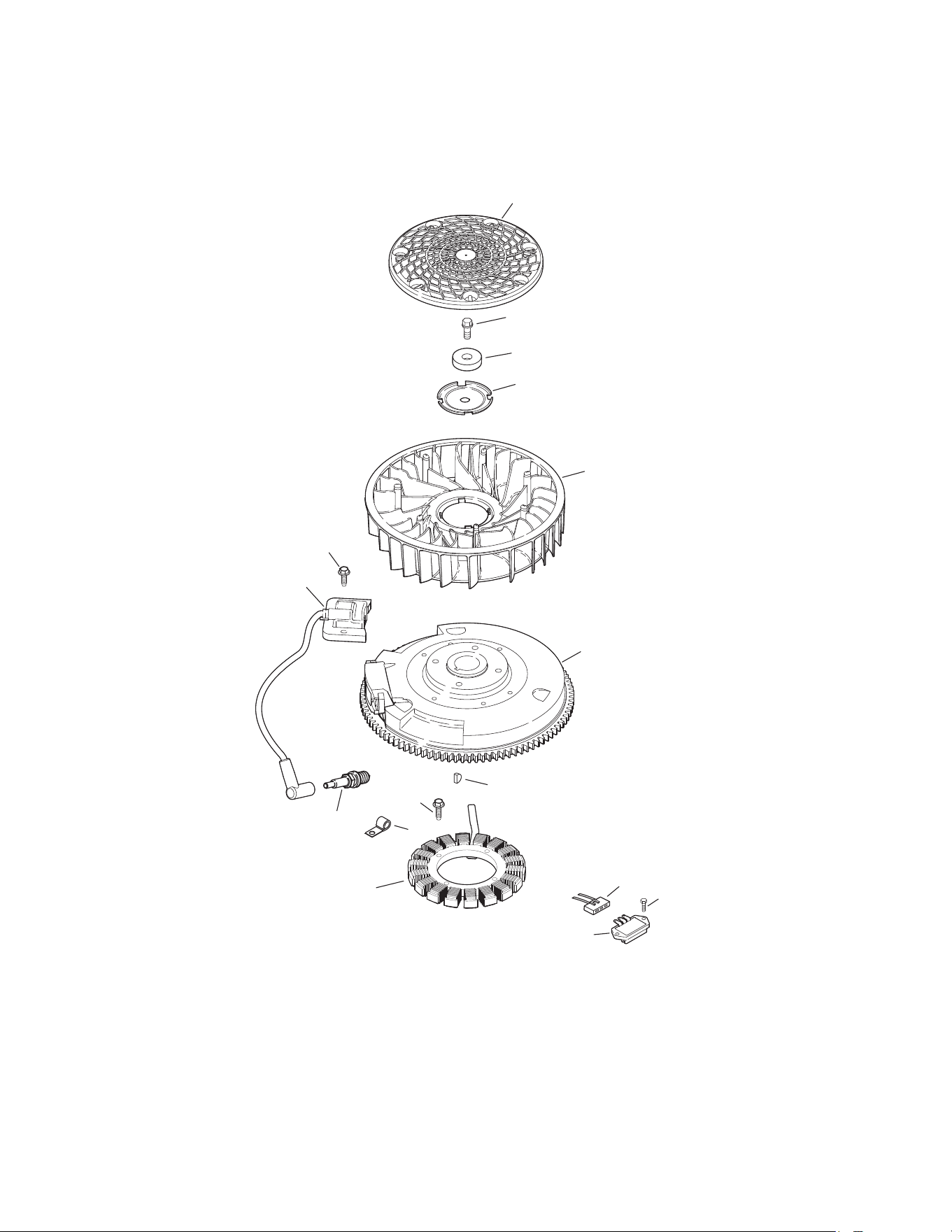

14
10
9
8
13
11
15
16
12
6
5
1
4
7
2
3
31
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-32-162-03-S Screen, Glass Écran
2 KH-12-086-14 Screw, Flange M10 x 1.5 x 45 Vis M10 x 1,5 x 45
3 KH-12-468-03 Flat Washer 13/32 Rondelle plate 12/32
4 KH-20-146-02-S Fan Mount ing Plate Plaque de mon tage de ventilateur
5 KH-32-157-01-S Fan Ventilateur
6 KH-32-025-08-S Fly wheel Volant
7 KH-X-42-15 Key, 3/16-5/8 Clavette 3/16-5/8
8 KH-236602-S Con nec tor (3 Con tact) Raccord
9 KH-M-551016-S Screw, Flange M5 x 0.8 x 16 Vis M5 x 0,8 x 16
10 KH-41-403-09 Rec ti fier-Reg u la tor Régulateur
11 KH-237878 Kit, 15 Amp Stator Trousse, 15A Stator
12 KH-235173 Ca ble Clip Attache câble
13 KH-M-548025-S Screw, Thd. Form ing M5 x 0.8 x 25 Vis M5 x 0,8 x 25
14 759-3336 Spark Plug Bougie
15 KH-24-584-45-S Mod ule, Ig ni tion Allumage
16 KH-M-545020-S Screw, Flg Thd. Form ing M5 x 0.8 x 20 Vis M5 x 0,8 x 20
KH-25-454-03-S Wire Tie Attache
KH-32-176-02-S Wir ing Har ness Fasceau du fil
17AF9BKH17
3.8.07
32

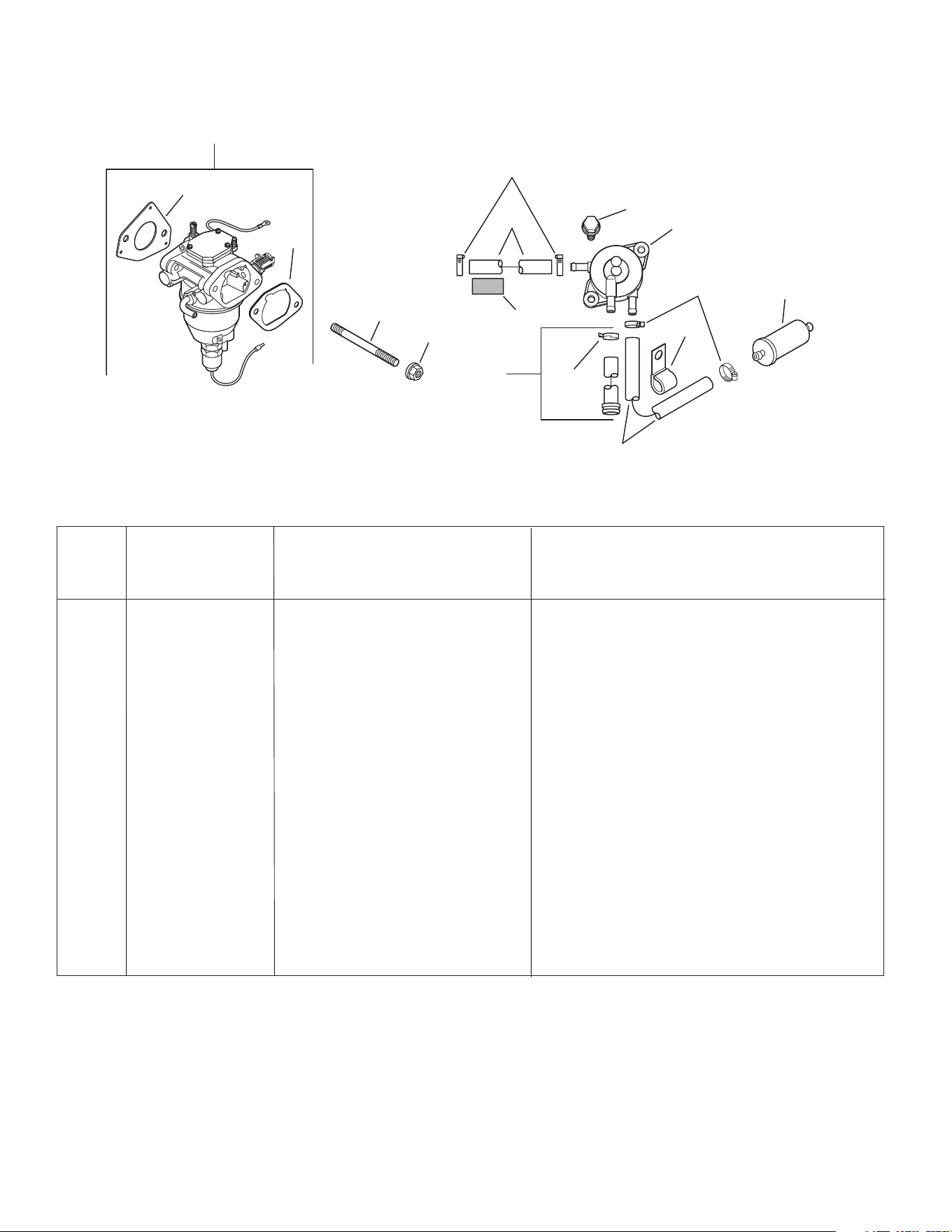

6
7
8
11
6
12
13
4
5
1
2
3
14
10
9
7
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-32-853-03-S Kit, Carburetor (i1046 only) Trousse de carburateur (i1046 seulement)
1 KH-32-853-04-S Kit, Car bu re tor (i1050 only) Kit, Carburateur (i1050 seulement)
2 KH-24-041-52-S Gas ket, Car bu re tor Joint de la carburateur
3 KH-24-041-14 Gasket, Air Cleaner Base Joint
4 KHM-629105-S Stud, M6 x 1.0 x 106 Clou, M6 x 1,0 x 106
5 KH-M-641060-S Nut, Flange, M6 x 1.0 Écrou M6 x 1,0
6 KH-25-237-14-S Clamp, Hose Col lier tuyau
7 KH-25-111-34-S Line, Fuel 24" Lg. Ligne d’essence (24 po de lg)
8 KH-25-431-10-S Sleeve, Anti Abra sion Manchon
9 KH-32-326-02-S Kit, Fuel Pump Hose w/clamp Trousse, Tuyau de pompe d’essence avec col lier
10 KH-25-237-01-S Clamp, Hose Tuyau de col lier
11 KH-24-086-12 Screw, Tap M6 x 1.7 x 18 Vis taraudée M6 x 1.7 x 18
12 KH-24-393-16 Pump, Fuel Pompe d’essence
13 KH-25-050-22-S Fil ter, Fuel Fil ter d’essence
14 KH-47-154-01-S Clip, Cable Attache câble
KH-24-086-05 Screw, Throt tle Stop (i1046 only) Vis (i1046 seulement)
KH-X-25-63 Flat Washer 1/4 Rondelle plate 1/4
KH-24-757-36-S Flat Washer 1/4" Rondelle plate 1/4 po
KH-24-757-38-S Service Kit, Gas ket Trousse, joint
KH-24-757-44-S Kit, Float Re pair Trousse
KH-24-757-45-S Kit, So lenoid Valve Re pair Trousse, soupape de la solénoïde
KH-24-757-46-S Kit, Car bu re tor Over haul Re pair Trousse de carburateur
17AF9BH18
3.8.07
33

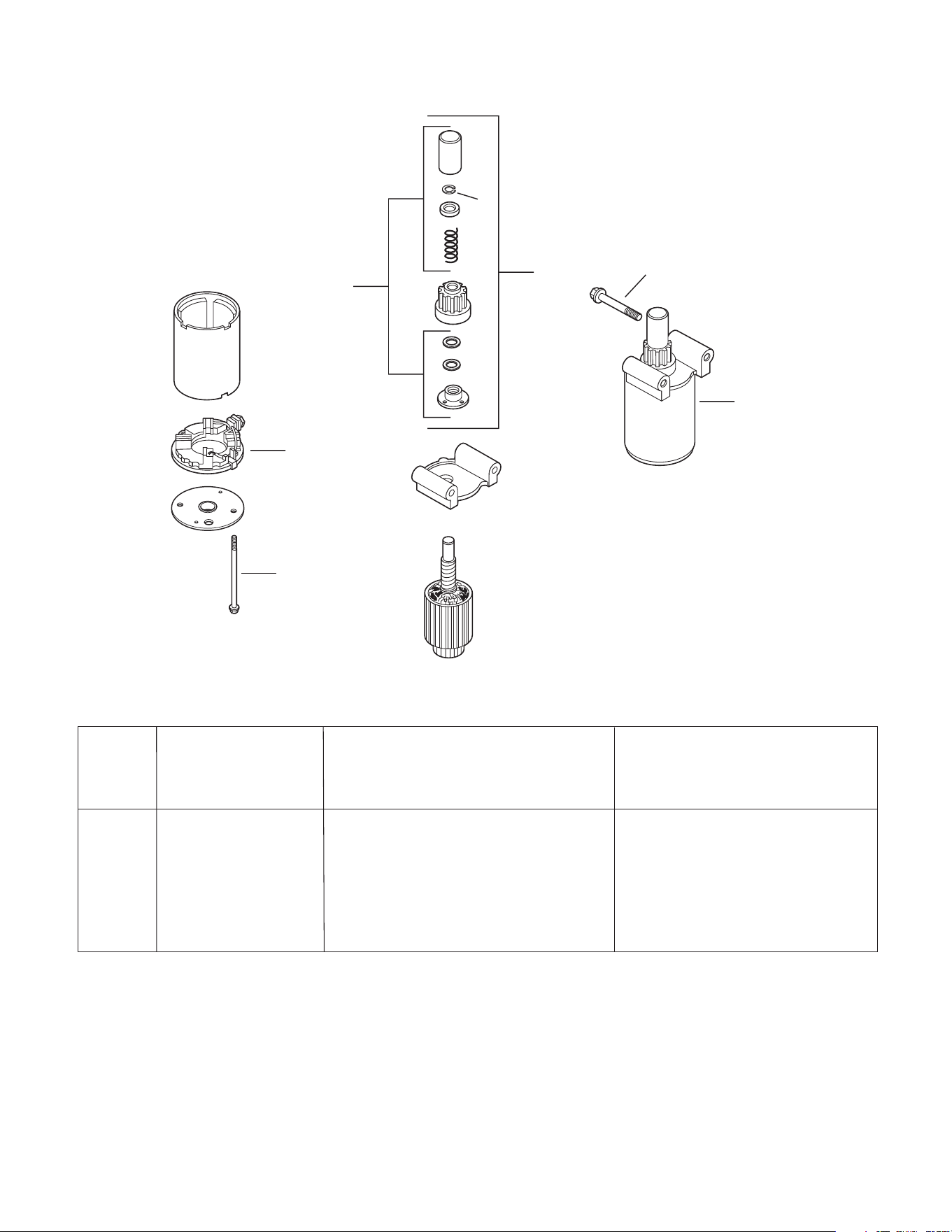

7
2
3
4
1
5
6
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-M-839080 Screw, Flange, M8 x 1.25 x 80 Vis M8 x 1,25 x 80
2 KH-32-098-01-S Starter As sem bly Démarreur
3 KH-12-755-39-S Kit, Drive Trousse, entraînement
4 KH-12-755-38-S Kit, Drive Parts Trousse, pièces d’entraînement
5 KH-32-141-01-S Ring, Re tain ing Ring Bague de retenue
6 KH-32-211-01-S Bolt, Thru Boulon
7 KH-12-243-04-S Com mu ta tor, End Cap Capuchon
17AF9BH19
3.8.07
34

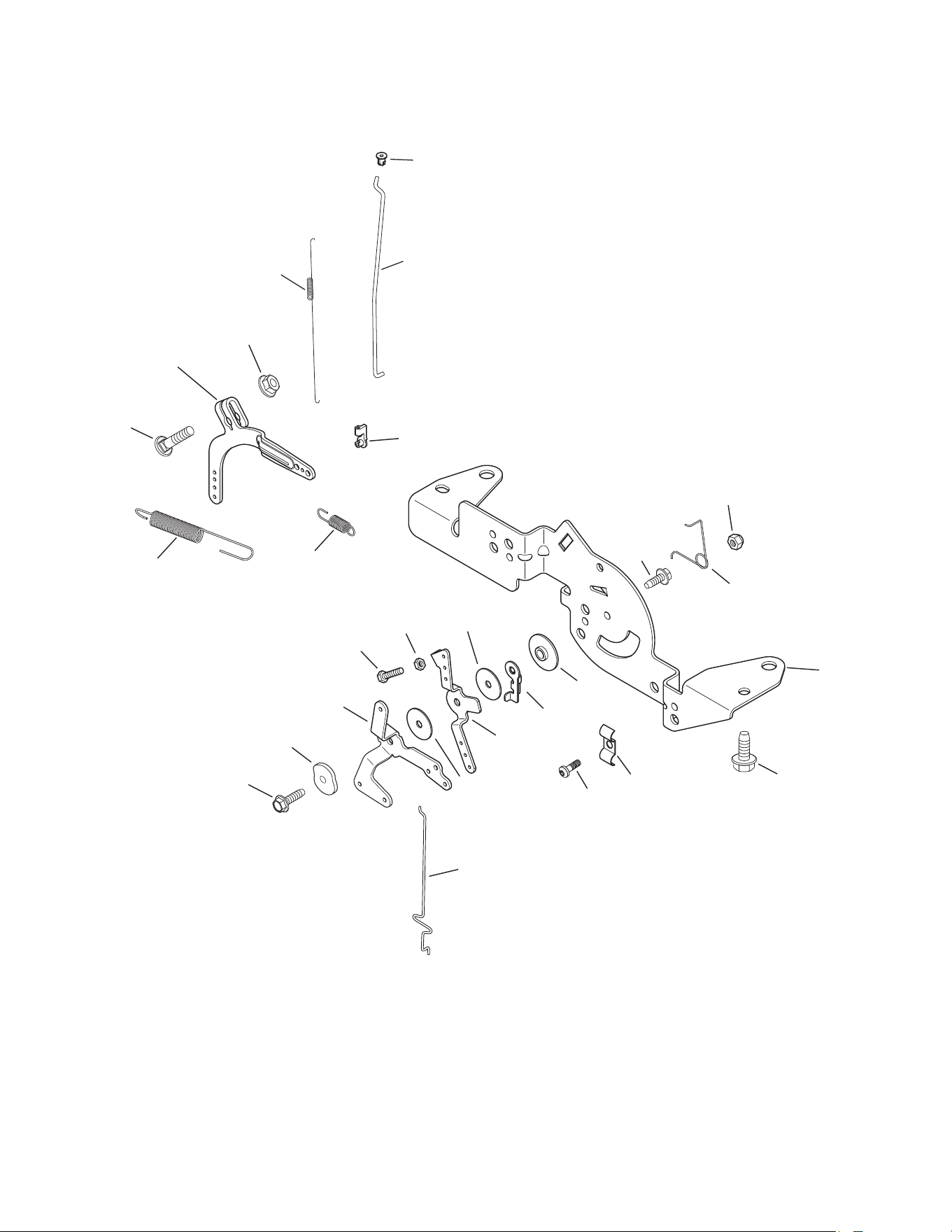

19
24
17
16
20
21
15
22
23
18
25
10
14
12
8
9
11
13
6
1
2
3
5
7
4
26
27
35
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DE SCRIP TION DE SCRIP TION
1 KH-24-211-03-S Carriage Bolt M6 x 1.0 x 25 Boulon ordi naire M6 x 1,0 x 25
2 KH-24-090-33-S Le ver, Gov er nor Lev ier
3 KH-M-641060-S Nut, Flange, M6 x 1.0 Écrou M6 x 1,0
4 KH-24-089-01 Spring, Link age Ressort
5 KH-25-158-08 Bush ing, Link age Re tainer Coussinet de retenue
6 KH-24-079-04 Throt tle Linkgage Tringlerie de l'obturateur
7 KH-25-158-11 Bush ing, Throt tle Link age Coussinet
8 KH-M-545016-S Screw, Flg. Thd. Frmg M5 x 0.8 x 16 Vis M5 x 0,8 x 16
9 KH-M-547050-S Lock Nut M5 x 0.8 Écrou M5 x 0,8
10 KH-24-089-03 Spring, Choke Re turn Ressort
11 KH-24-126-161-S Bracket, Con trol Support de la commande
12 KH-M-645016-S Screw, Flg. Thd. Form ing M6 x 1.0 x 16 Vis M6 x 1,0 x 16
13 KH-47-237-02 Clamp, Dual Con duit Col lier
14 KH-24-086-43-S Screw, Torx Hd Ctsk, M5 x 0.8 x 16 Vis M5 x 0,8 x 16
15 KH-24-079-22-S Link age, Choke Tringlerie
16 KH-24-112-27-S Spacer, Con trol As sem bly Entretoise
17 KH-24-090-47-S Le ver, Throt tle Ac tu a tor Lev ier
18 KH-24-090-13 Le ver, Throt tle Con trol Levier de l’obturateur
19 KH-24-468-01 Flat Washer 5.5 mm Rondelle plate 5,5 mm
20 KH-M-545020-S Screw, Flange Thd. Form ing M5 x 0.8 x 20 Vis M5 x 0,8 x 20
21 KH-41-468-03 Spring Washer Rondelle
22 KH-24-090-05 Le ver, Choke Lev ier
23 KH-M-403025 Screw, Hex Cap M4 x 0.7 x 25 Vis M4 x 0,7 x 25
24 KH-M-446030-S Nut, M4 x 0.7 Écrou M4 x 0,7
25 KH-24-468-20-S Washer, Flat 5 mm Rondelle plate
26 KH-24-089-55-S Spring, Gov er nor Ressort
27 KH-24-089-18 Spring, Gov ernor, (i1046 only) Ressort (i1046 seulement)
17AF9BKH20
3.8.07
