PA1100

ET Kasutusjuhend 2-16

LT Operatoriaus vadovas 17-32

LV Lietošanas pamācība 33-48

Sisukord

Sissejuhatus................................................................... 2

Ohutus............................................................................ 3

Kokkupanek.................................................................... 5

Töö..................................................................................7

Hooldamine.....................................................................8

Tehnilised andmed....................................................... 13

Lisatarvikud...................................................................15

EÜ vastavusdeklaratsioon............................................ 16

Sissejuhatus

Toote kirjeldus

Tegeleme pidevalt oma toodete edasiarendamisega

ning seetõttu jätame endale õiguse muuta toodete

disaini ja välimust ilma sellest ette teatamata.

Märkus: Selles juhendis käsitletakse nii bensiini- kui ka

akutoitega jõuseadmeid.

Kasutusotstarve

HOIATUS: Seda lisatarvikut võib kasutada

ainult koos sellele sobiva tootega, vt

lisatarviku peatükki toote kasutusjuhendis.

See lisatarvik on ette nähtud ainult okste lõikamiseks.

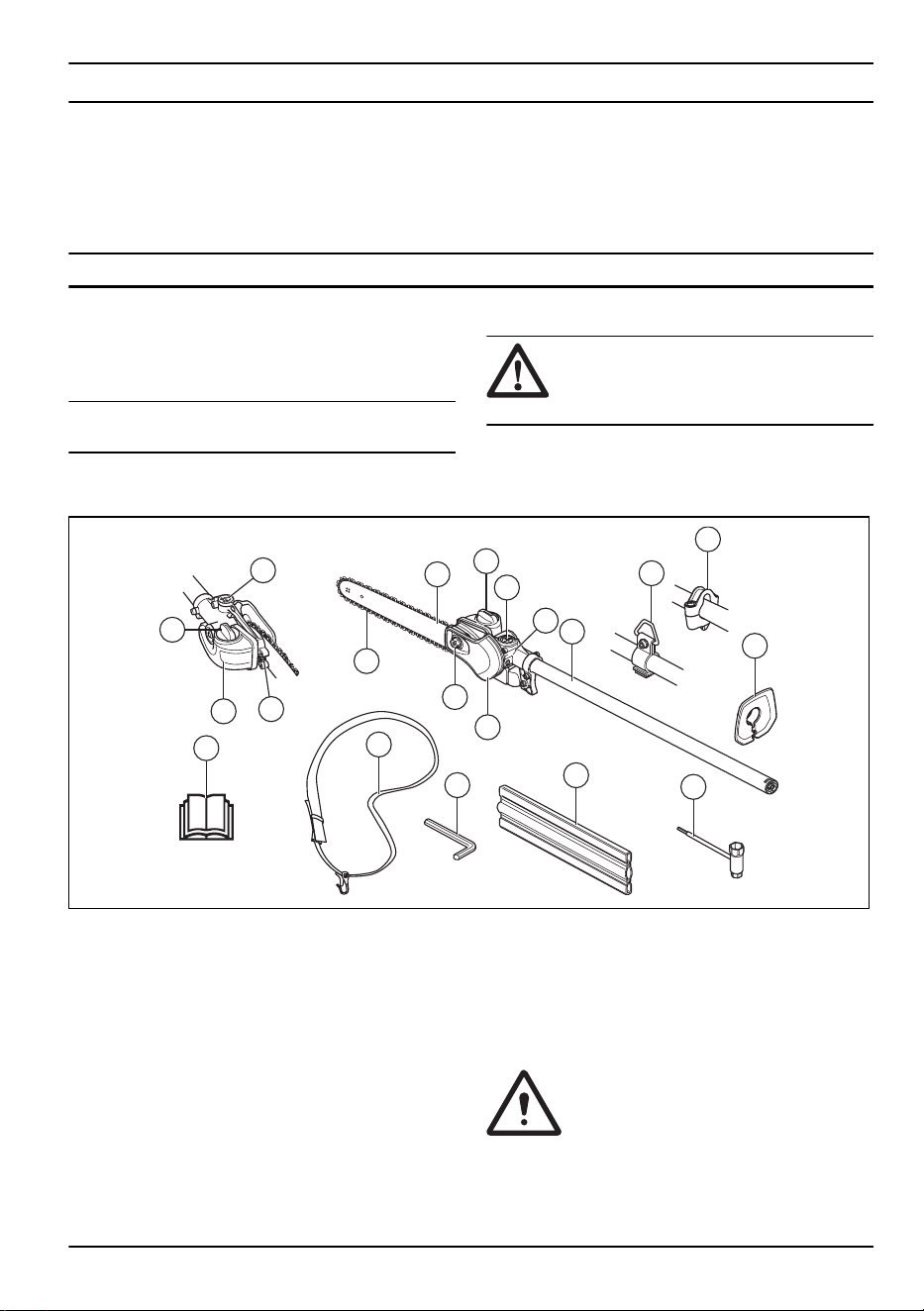

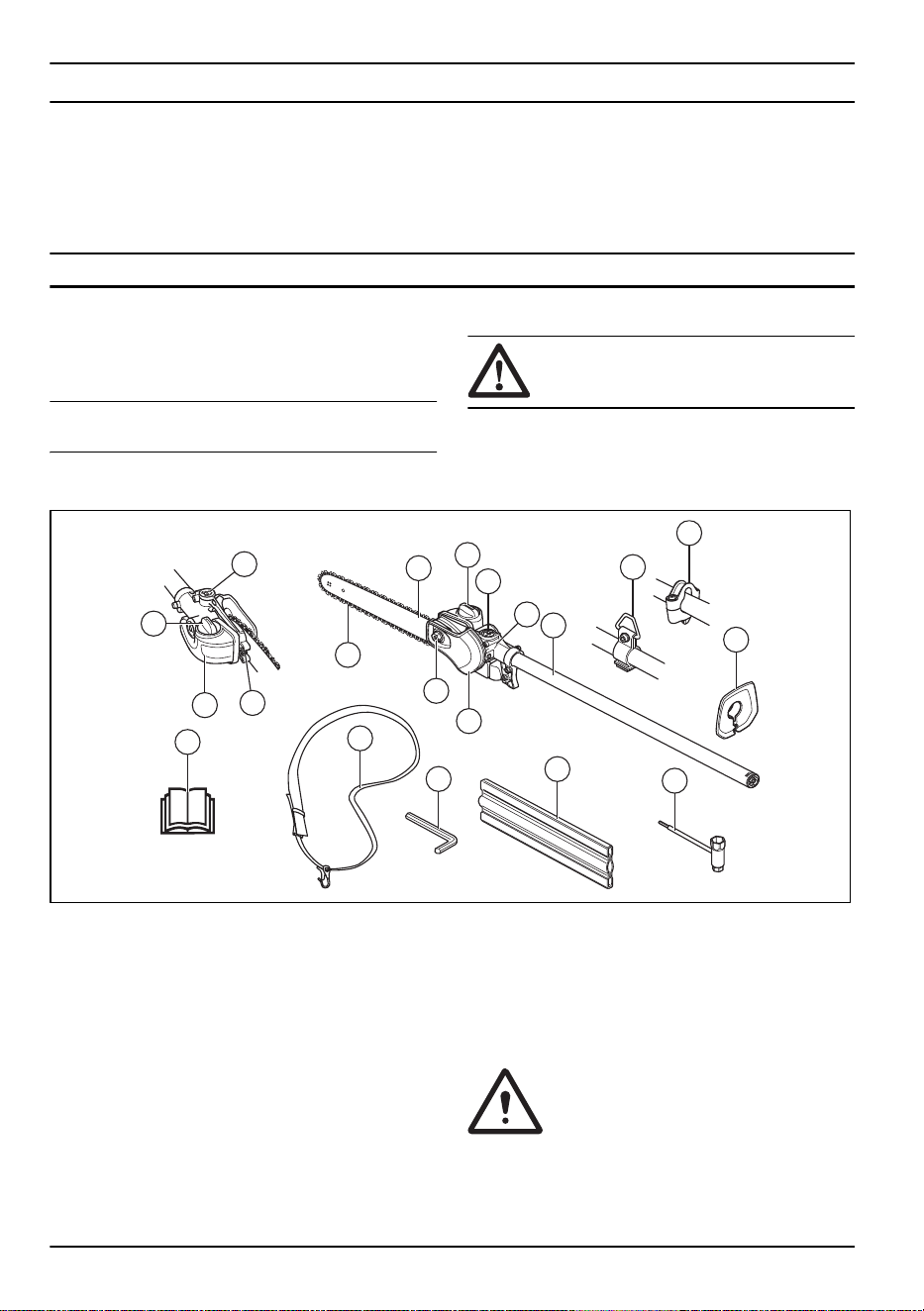

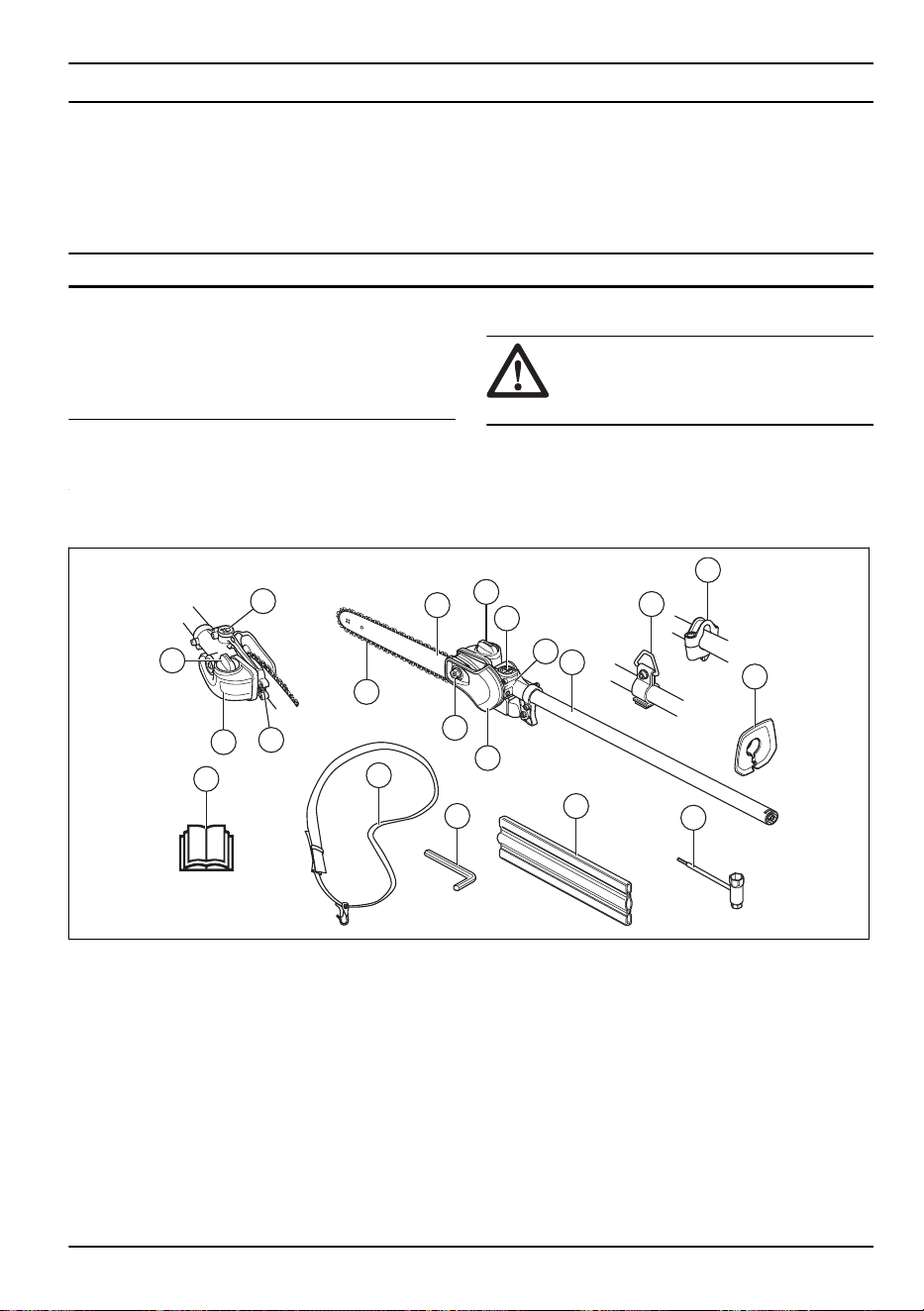

Lisatarviku ülevaade

1. Koonusreduktor

2. Keti määrimise reguleerimiskruvi

3. Vars (1100 mm)

4. Rakmete riputuskonks (24 mm)

5. Saeketi kaitsekatted

6. Juhtplaadi kinnitusmutter

7. Ketipingutuskruvi

8. Saekett

9. Juhtplaat

10. Ketiõli paak

11. Ketiõli lisamine

12. Kasutusjuhend

13. Transportkaitse

14. Lehtsilmusvõti

15. Rakmed

16. Tähtvõti

17. Käekaitse

18. Rakmete riputuskonks (1”)

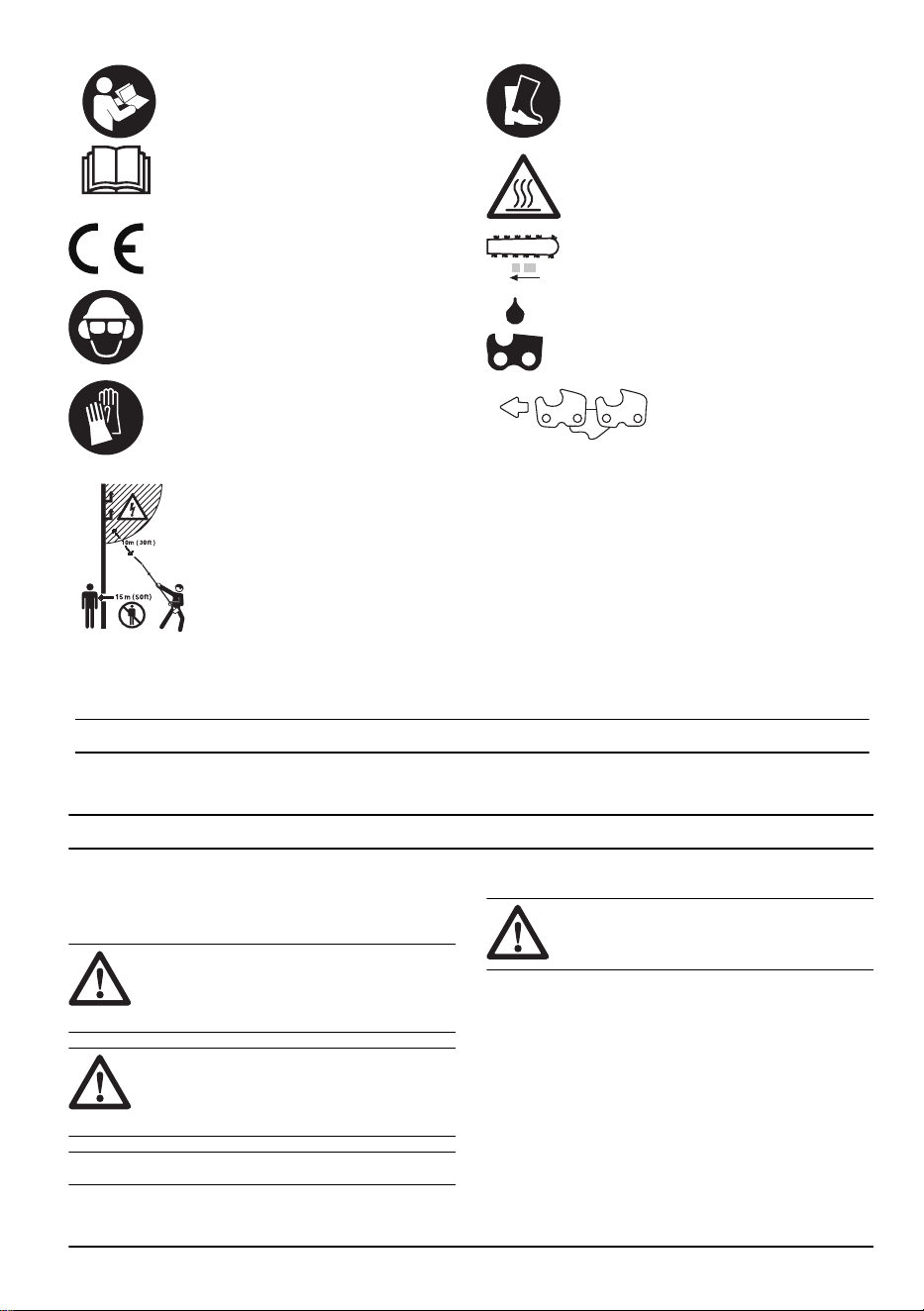

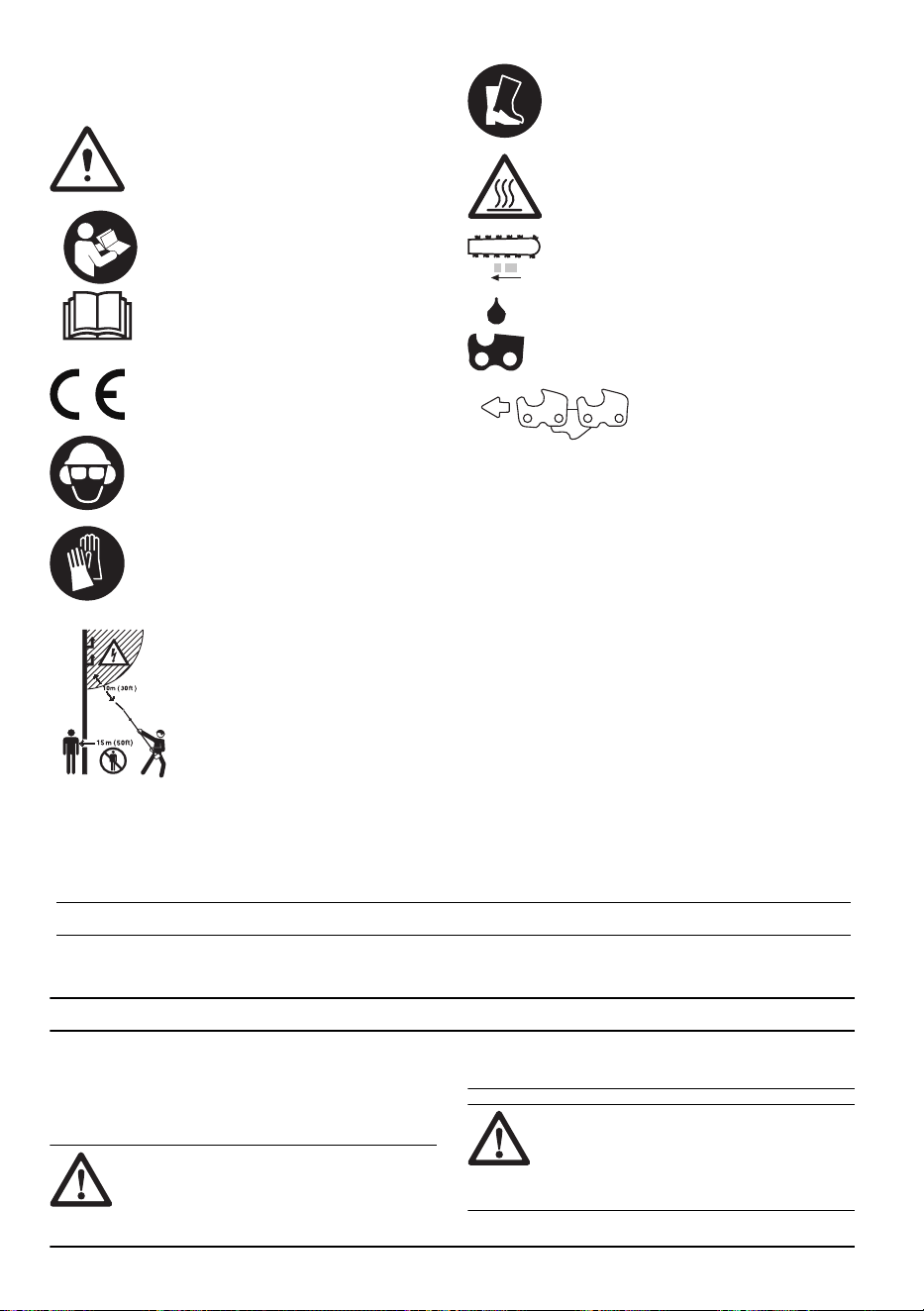

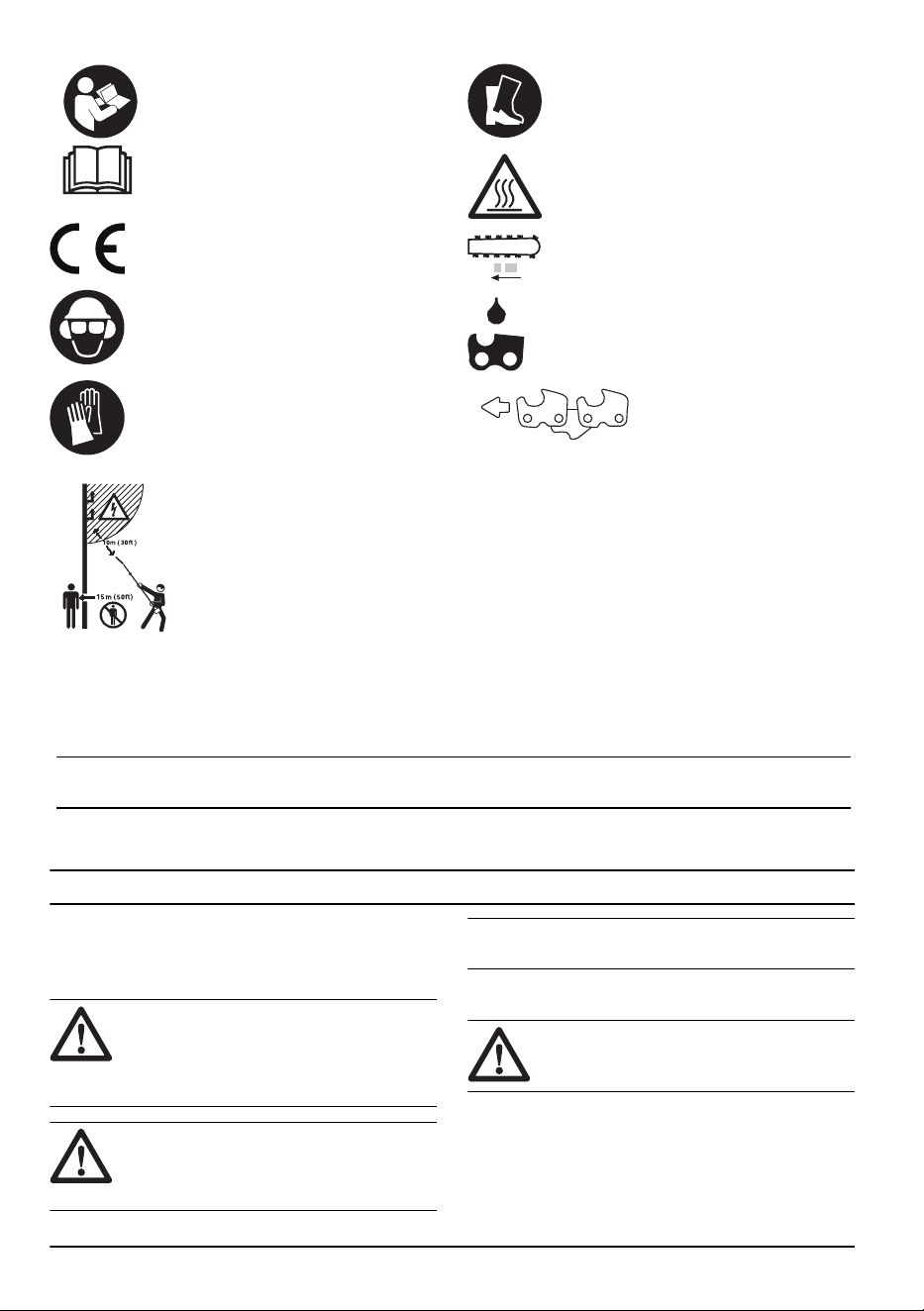

Lisatarvikul ja jõuseadmel olevad

sümbolid

Seadme hooletu või väär käsitsemine võib

põhjustada operaatori või teiste isikute

vigastamisi või hukkumist.

2 748 - 001 - 17.01.2020

Lugege enne lõikeosa kasutamist ka-

sutusjuhend tähelepanelikult läbi ja

veenduge, et oleksite juhistest aru

saanud.

See lõikeosa vastab EL-i kehtivatele

direktiividele.

Kandke alati ametlikult heakskiidetud

kõrvaklappe ja kaitseprille või näokaitset.

Kasuta alati heakskiidetud kaitsekindaid.

Kandke tugevaid, mittelibisevaid saapaid.

Hoidke kõik kehaosad kuumadest pindadest

eemal.

Max 3/10 sec

Saeketi pöörlemissuund, tööaeg/ooteaeg.

Ketiõli.

Keti suund.

See seade pole elektriliselt isoleeritud. Kui seade satub pinge all ole-

vate liinide lähedale või puutub nendega kokku, võib tekkida raske

või isegi eluohtlik vigastus. Elektrivool võib liikuda edasi näiteks kaar-

lahenduse teel. Mida kõrgem on pinge, seda kaugemale võib elektri-

vool kaarlahendusel liikuda. Elektrit võivad juhtida ka oksad ja muud

esemed, eriti siis, kui nad on märjad. Hoidke seade voolujuhtmetest

või voolu all olevatest esemetest vähemalt 10 meetri kaugusel. Kui

peate töötama ohtlikus tsoonis, tuleb alati võtta ühendust vastava

elektrifirmaga, et elekter enne töö alustamist välja lülitataks.

Seadme kasutaja peab tagama, et töö ajal ei viibiks seadmest 15 m

raadiuses ühtegi inimest ega looma.

Märkus: Ülejäänud tootel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse

tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste

eiramise korral kasutaja või kõrvalseisjate

kehavigastuse või surmaga lõppeva

õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi

juhiste eiramise korral seadme, muude

esemete või läheduses asuvate objektide

kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege

läbi järgnevad hoiatused.

• Lugege enne lõikeosa kasutamist kasutusjuhend

tähelepanelikult läbi ja veenduge, et oleksite

juhistest aru saanud.

• Need juhised täiendavad tootega kaasas olevaid

juhiseid. Muude protseduuride osas kasutage palun

toote kasutusjuhendeid.

• Lisatarviku algset konstruktsiooni ei tohi ilma tootja

loata muuta. Ärge kasutage lisatarvikut, kui tundub,

et teised on seda muutnud, ja kasutage alati

originaallisavarustust. Lubamatud muudatused ja

varuosad võivad põhjustada kasutaja ja teiste isikute

raskeid või isegi eluohtlikke kehavigastusi.

748 - 001 - 17.01.2020 3

• Riiklikud õigusaktid võivad selle toote kasutamist

piirata.

Ohutusjuhised kasutamisel

• Ärge kunagi lubage lastel toodet kasutada.

• Tagage, et kõrvalised isikud on ohutus kauguses.

Lapsed, loomad, pealtvaatajad ja abistajad peavad

teie töötamise ajal viibima väljaspool 15-meetrist

ohutustsooni. Seisake seade kohe, kui keegi

läheneb.

• Ärge kunagi lubage kellelgi toodet kasutada enne,

kui olete kindel, et ta on kasutusjuhendi läbi lugenud

ja selle sisust aru saanud.

• Ärge kunagi töötage redelil, toolil või muus kõrges

asendis, mis ei ole täielikult fikseeritud.

• Jälgi alati, et sul oleks kindel ja püsiv jalgealune.

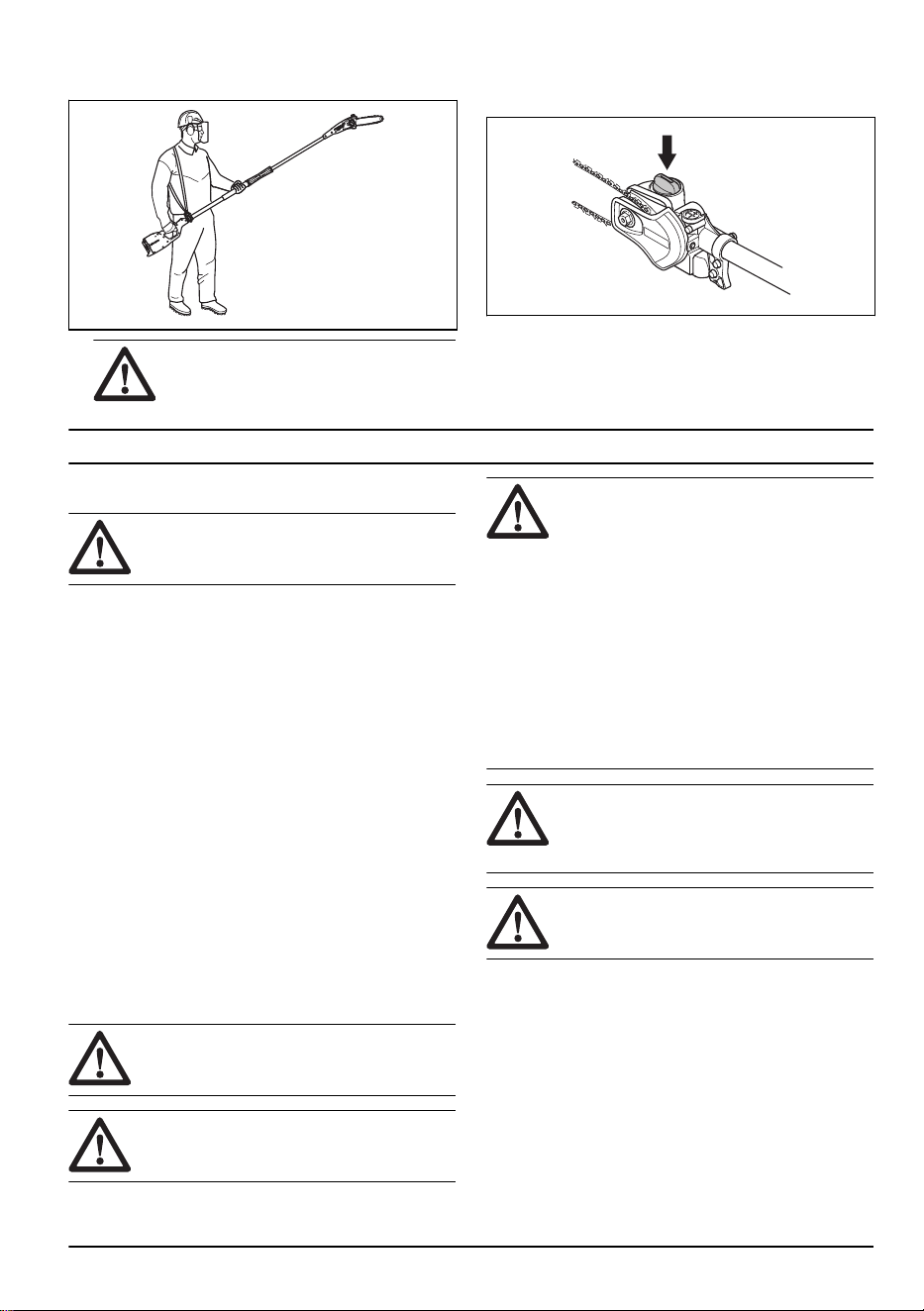

• Kasutage toote hoidmiseks alati kahte kätt. Hoidke

toodet oma keha kõrval. Veenduge, et rakmed on

kinnitatud riputuskonksu külge.

• Kasutage gaasi/toitelüliti kontrollimiseks paremat

kätt.

• Veenduge, et teie käed ja jalad ei satuks lõikeosa

lähedale, kui mootor töötab.

• Hoidke pärast mootori välja lülitamist käed-jalad

lõikeosast eemal, kuni seade seisma jääb.

• Jälgige, et lõigatud oksajupid teie pihta ei paiskuks.

• Pange toode alati maapinnale, kui te sellega ei tööta.

• Enne tööle hakkamist uurige oma tööala, kas seal

pole kõrvalisi esemeid, elektrijuhtmeid, putukaid ja

loomi, metallist esemeid ja muud, mis võib

kahjustada lõikeosa.

• Võõrkehadega kokkupõrkamise või vibratsiooni

ilmnemise korral peatage seade viivitamatult. Kui teil

on bensiinitoitega toode, eemaldage süüteküünla

kate süüteküünla küljest. Kui teil on akutoitega

toode, eemaldage tootest aku. Veenduge, et seade

ei oleks kahjustatud. Parandage toode, kui see on

kahjustatud.

• Kui midagi jääb lõikeosa vahele kinni töötamise ajal,

siis lülitage mootor välja ja laske sellel täielikult

peatuda enne lõikeosa puhastamist.

• Ärge kasutage oksalõikurit, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all.

• Tugeva vibratsiooniga töötamine võib põhjustada

vereringe- või närvikahjustusi, eriti neil, kel on

vereringehäireid. Pöörduge arsti poole, kui ilmneb

nähte, mis võivad olla vibratsioonist põhjustatud.

Sellisteks nähtudeks on näiteks tundetus, surin,

torkiv tunne, valu, nõrkus, muutused nahavärvis või

naha seisukorras. Nimetatud nähtused esinevad

tavaliselt sõrmedes, käelabades ja randmetes. Oht

on suurem külma korral.

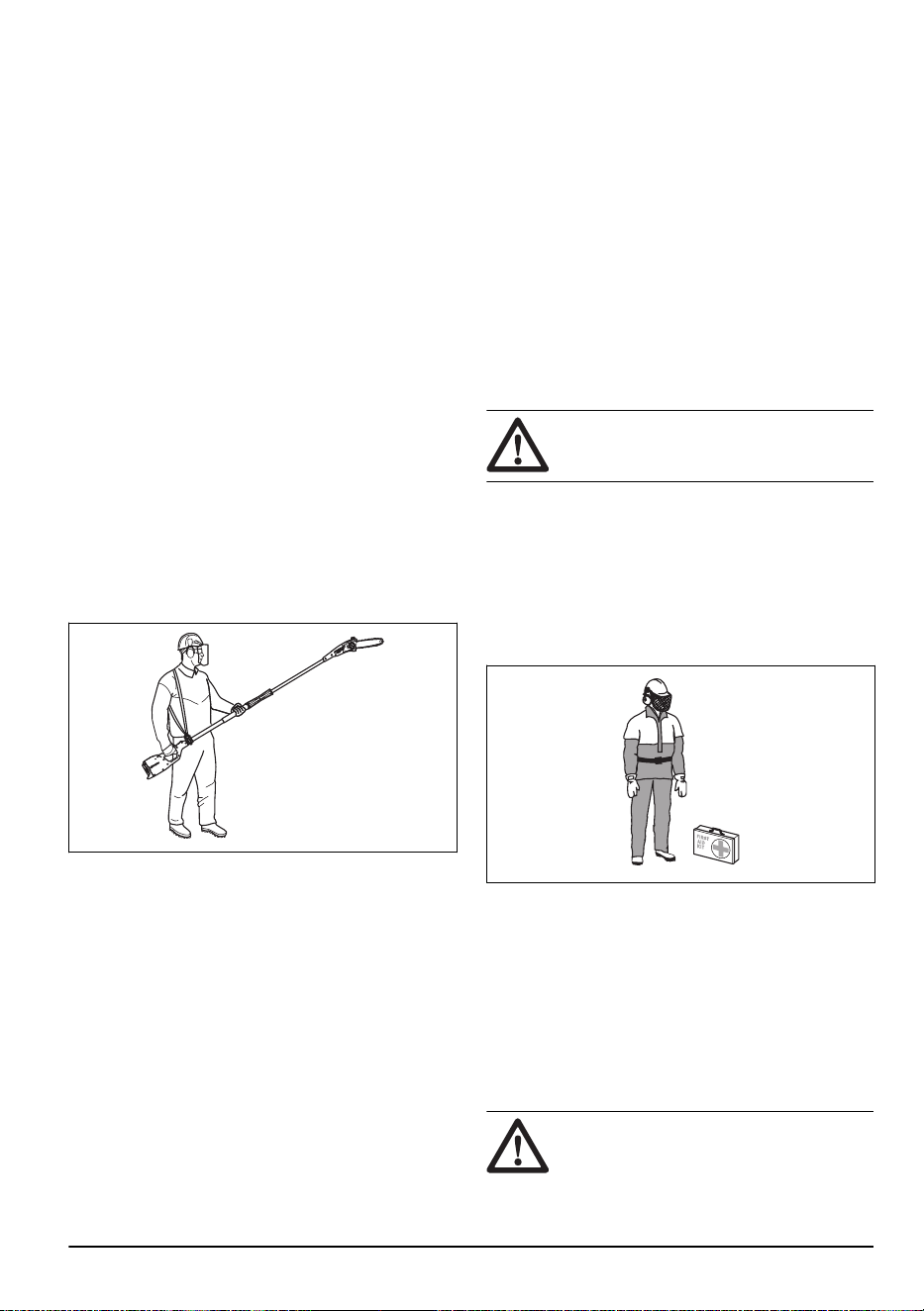

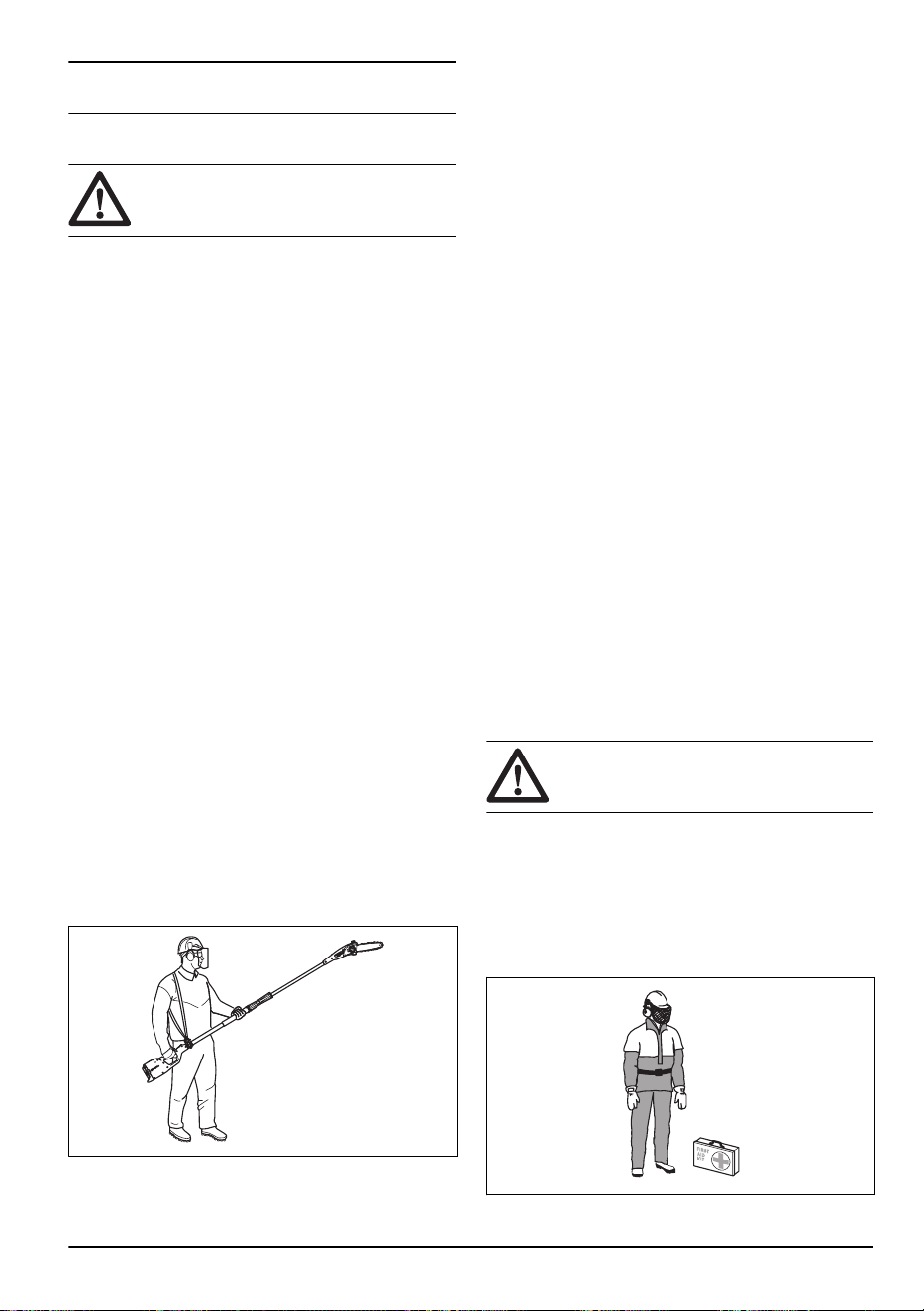

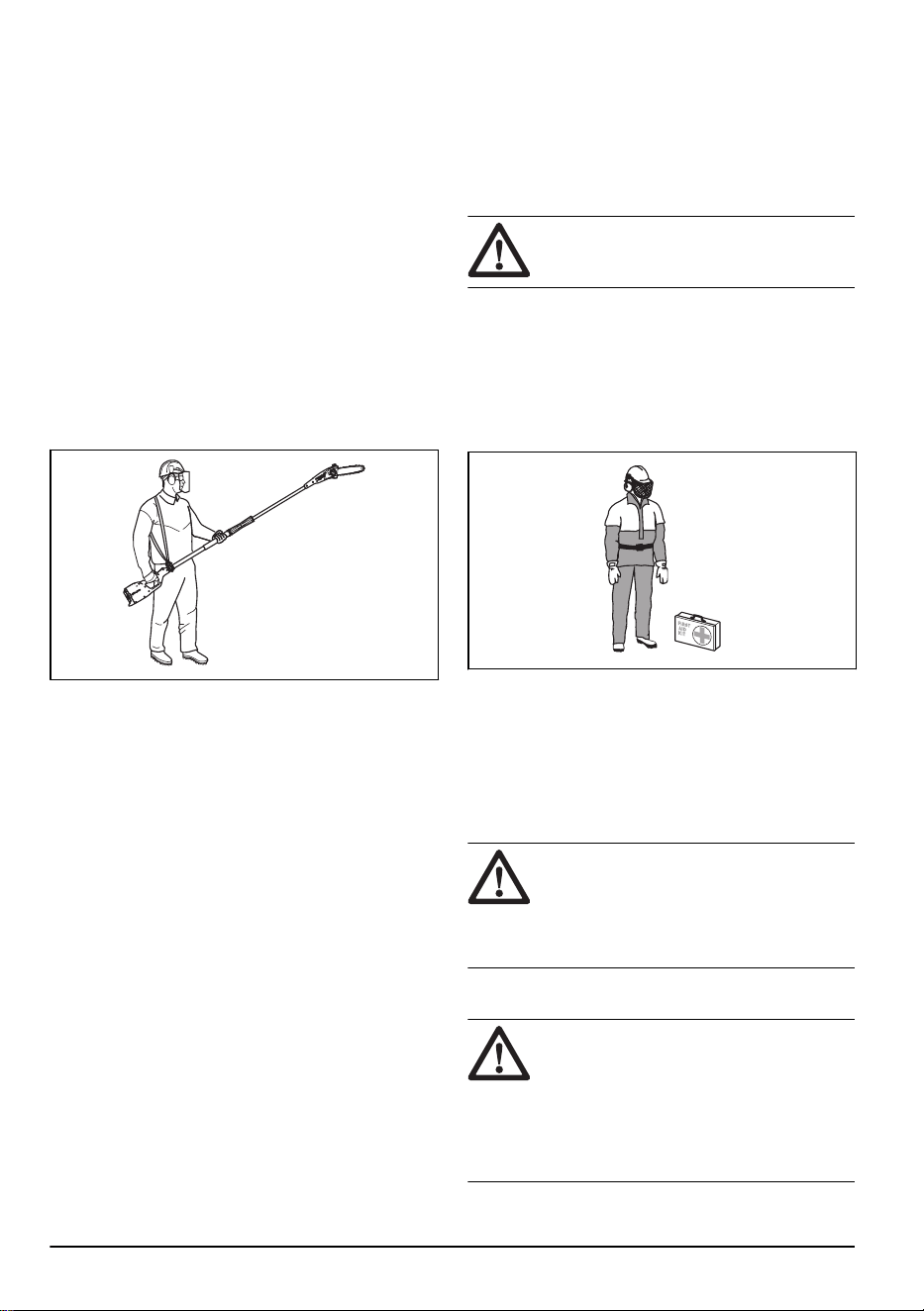

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist lugege

läbi järgnevad hoiatused.

• Kohtades, kus teile võib peale kukkuda esemeid,

kandke kiivrit.

• Kandke heakskiidetud kõrvaklappe.

• Pikaajaline müra võib tekitada püsiva

kuulmiskahjustuse. Kandke alati heakskiidetud

kõrvaklappe.

• Kandke alati kaitsvaid ja libisemiskindlaid saapaid

• Kasuta alati tööriietust ja tugevaid pikki pükse.

• Ärge kunagi kandke lahtiseid rõivaid või ehteid.

• Jälgige, et lahtised juukseid ei ripuks õlgadel.

Toote ohutusseadised

Selles jaotises kirjeldatakse seadme ohutusvarustust,

selle otstarvet ning seda, kuidas teostada kontrolle, et

tagada ohutusvarustuse nõuetekohane töö.

HOIATUS:

Ärge kasutage kunagi vigase

ohutusvarustusega masinat.

Ohutusvarustust tuleb käesolevas lõigus

toodud eeskirjade kohaselt kontrollida. Kui

seade ei vasta ohutusnõuetele, laske see

parandada hooldustöökojas.

Ohutusjuhised hooldamisel

HOIATUS:

Lõikeosa jätkab pöörlemist ka

peale seda, kui olete gaasihoovastiku/

toitenupu vabastanud. Kui teil on

bensiinitoitega toode, eemaldage

süüteküünla kate süüteküünla küljest. Kui

teil on akutoitega toode, eemaldage tootest

aku. Enne hooldustoiminguid veenduge, et

lõikeosa on täielikult peatunud.

4 748 - 001 - 17.01.2020

• Veenduge, et kui toodet ei kasutata või seda

transporditakse või hoiustatakse, oleks

transportkaitse nõuetekohaselt lõikeosale kinnitatud.

• Lõikeseadet parandades kandke alati tugevaid

kindaid. Lõikeosa on väga terav ja võib põhjustada

sisselõikeid.

• Hoidke seadet lastele kättesaamatus kohas.

• Parandamisel kasutage ainult originaalvaruosi.

• Ärge kunagi kasutage kahjustatud seadet. Teostage

ohutuskontroll ja hooldage seadet korrapäraselt,

nagu käsitlemisõpetuses nõutud. Teatud

hooldustoiminguid tohib teha ainult vastava

väljaõppe saanud spetsialist.

• Kinnitage niiduk transportimise ajaks.

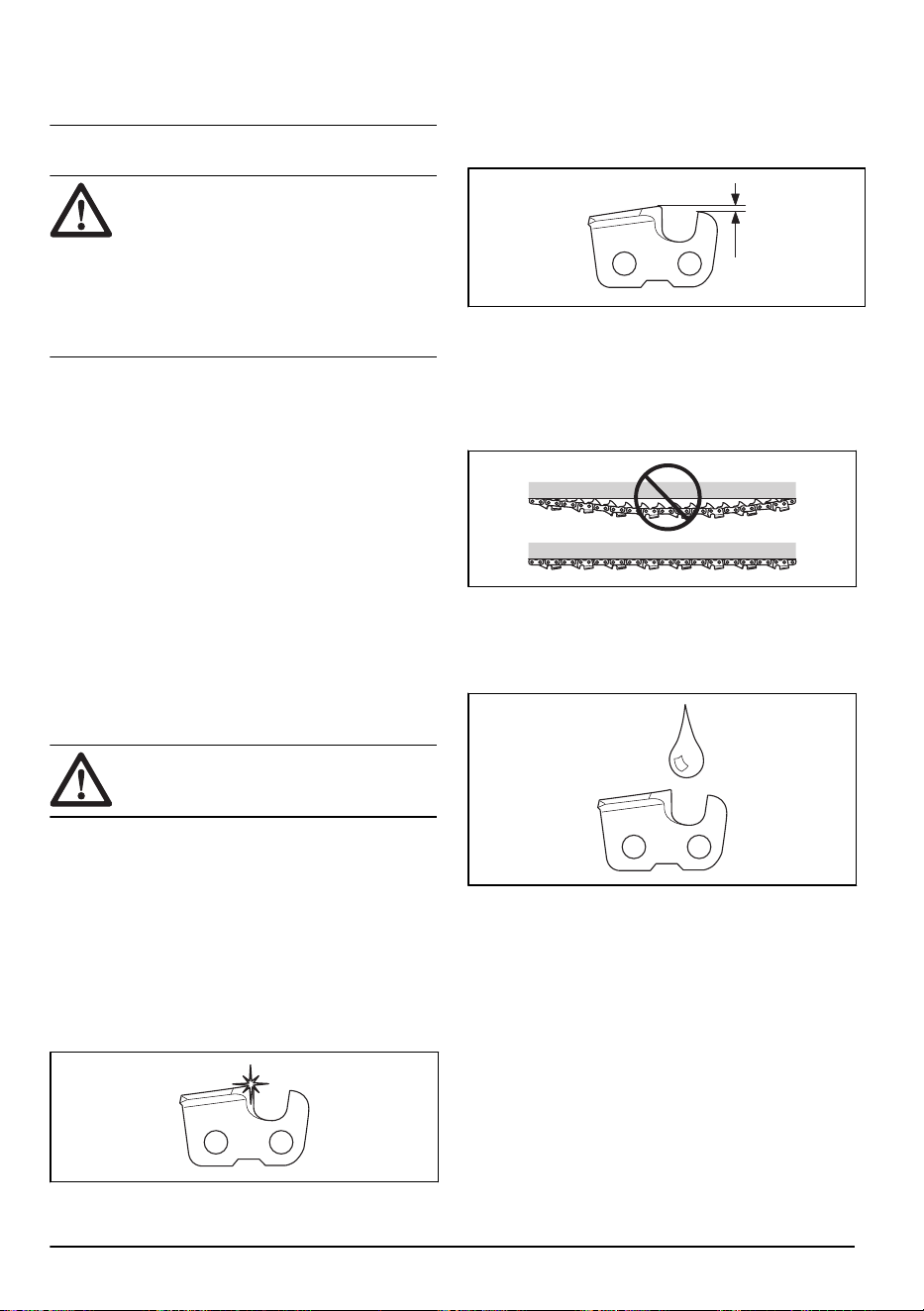

Lõikeosa ohutusjuhised

HOIATUS: Enne seadme kasutamist lugege

läbi järgnevad hoiatused.

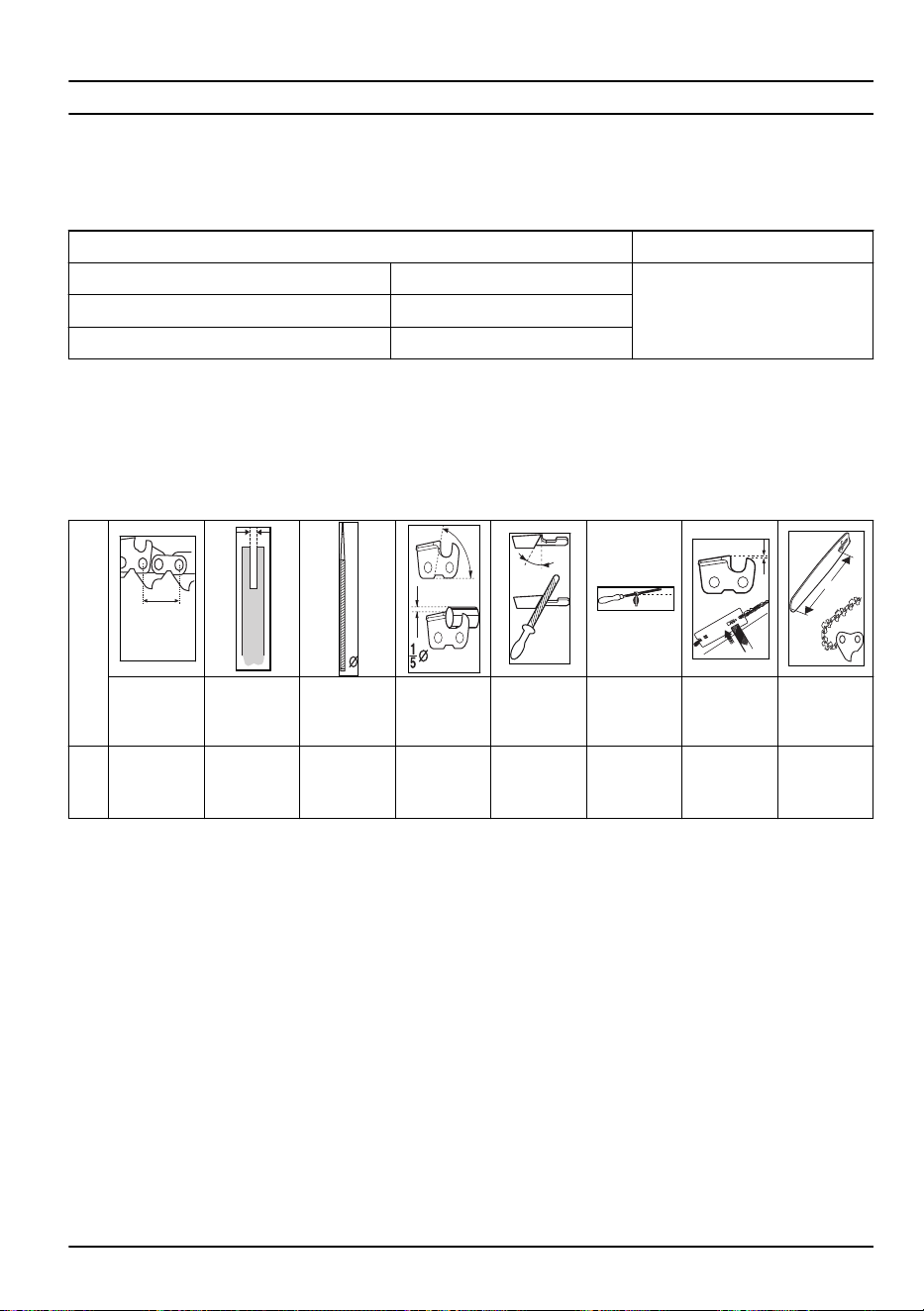

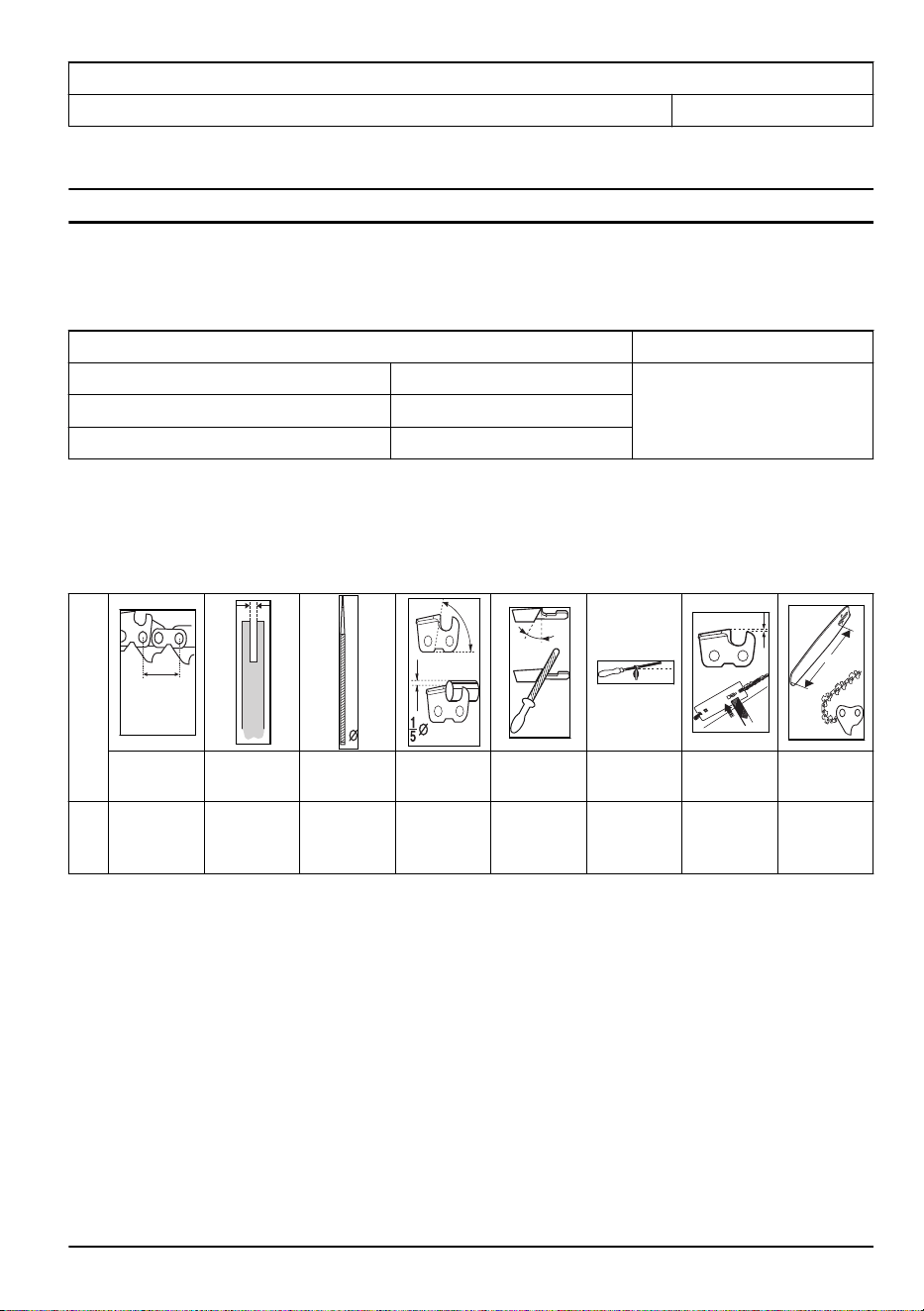

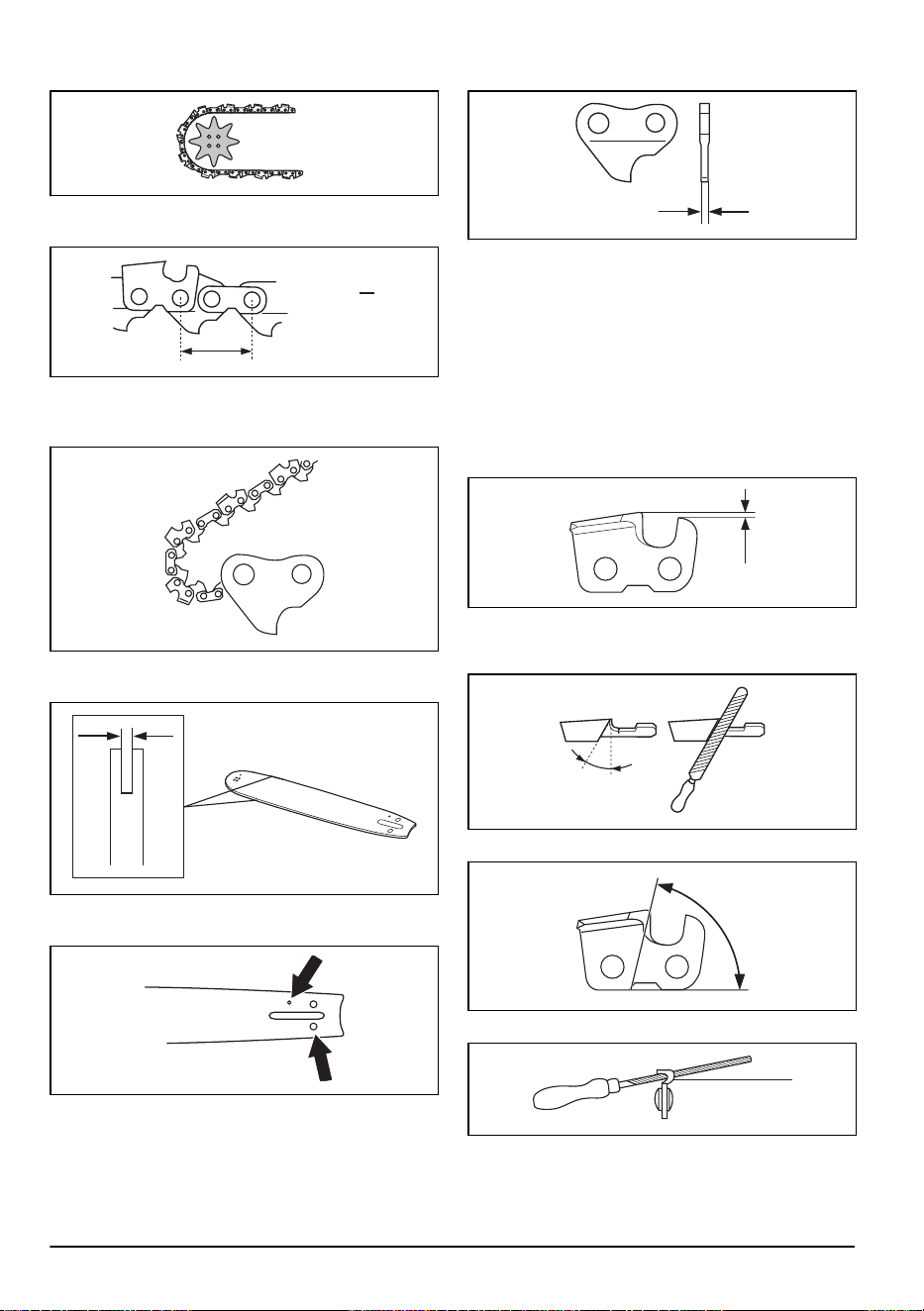

• Kasutage üksnes meie soovitatud juhtplaadi/saeketi

kombinatsioone ja teritusvahendeid. Juhiseid vt

Hooldamine lk 8

• Kandke saeketi käsitsemisel ja hooldamisel

kaitsekindaid. Saekett, mis korralikult ei liigu, võib

põhjustada kehavigastusi.

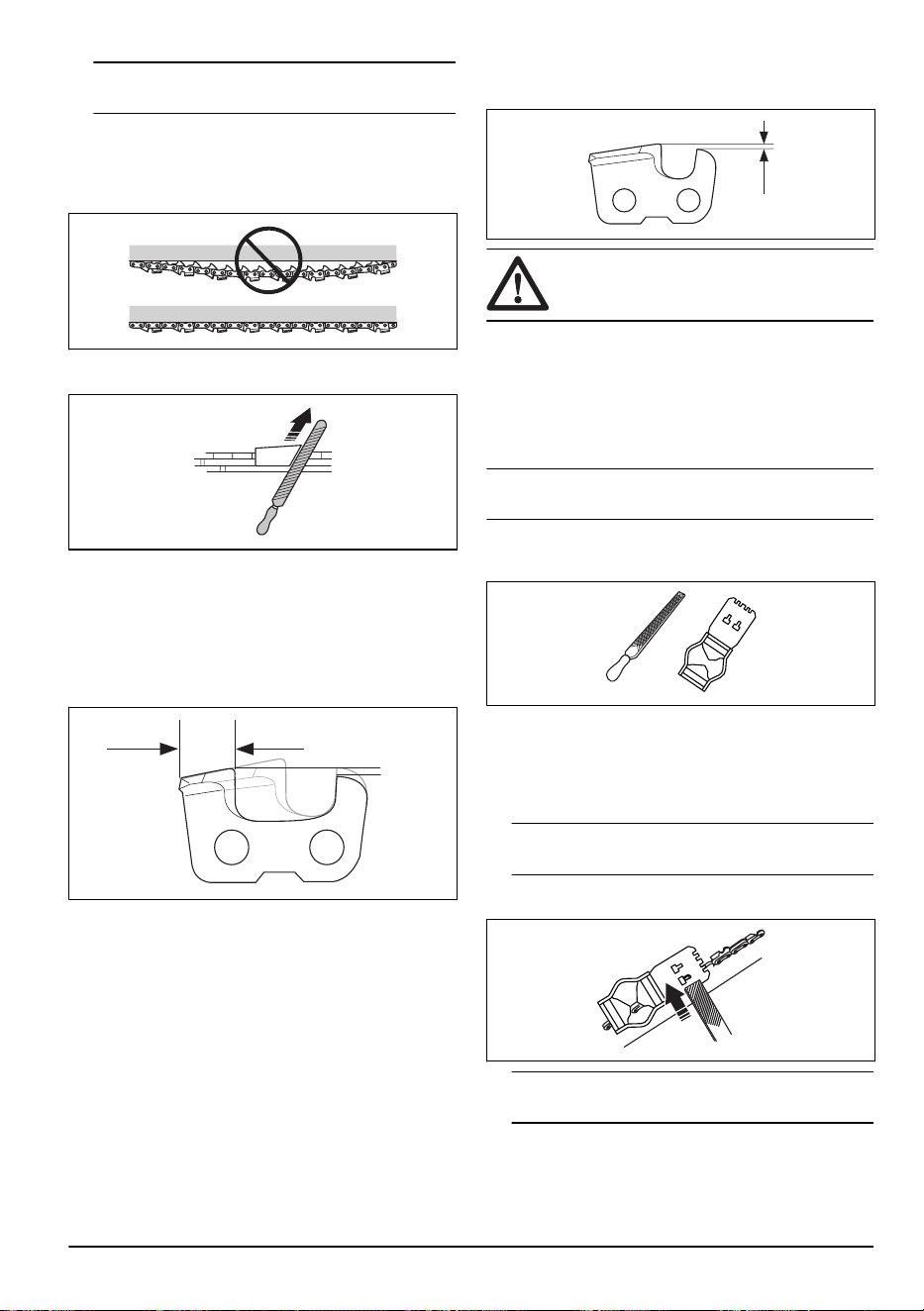

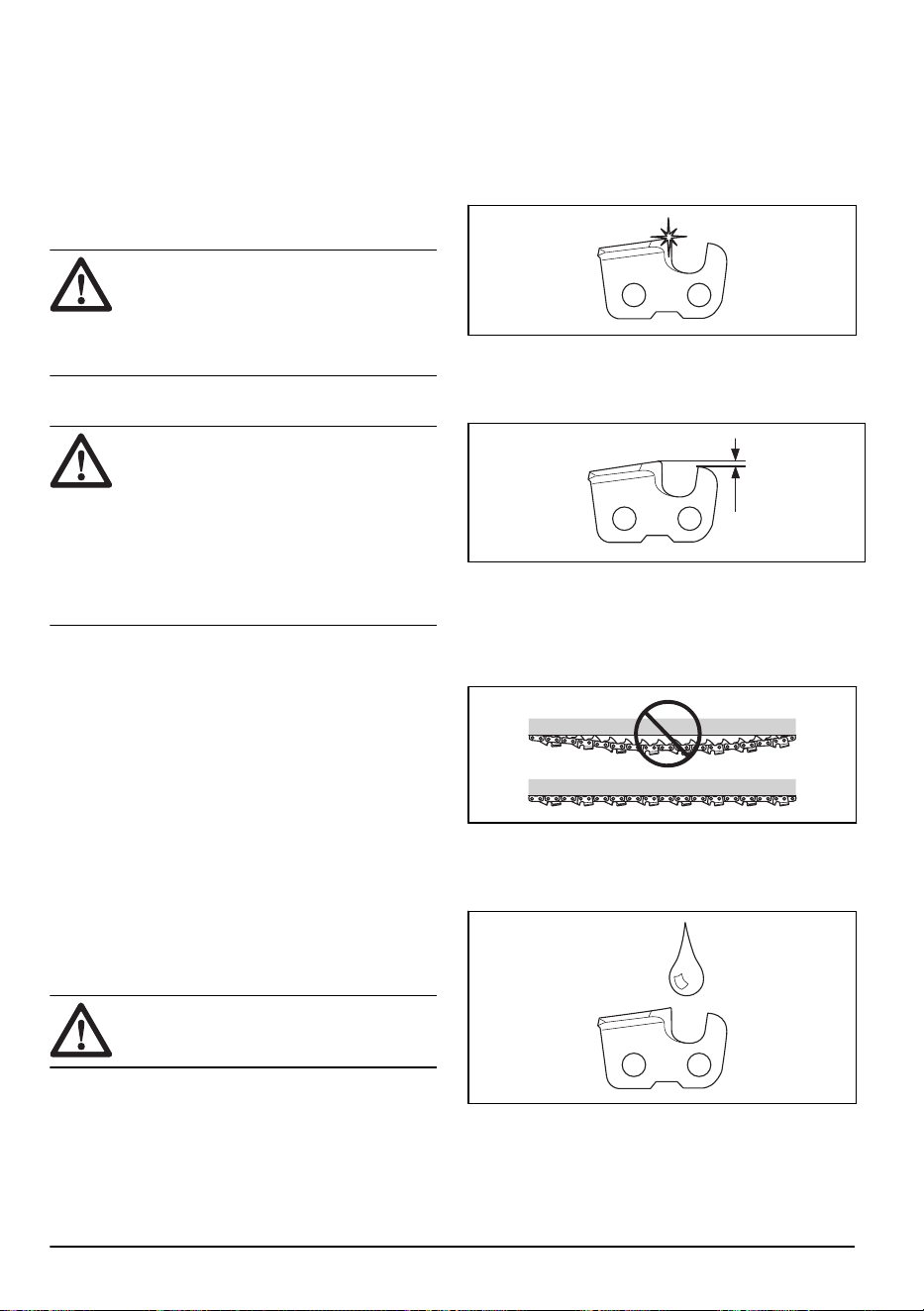

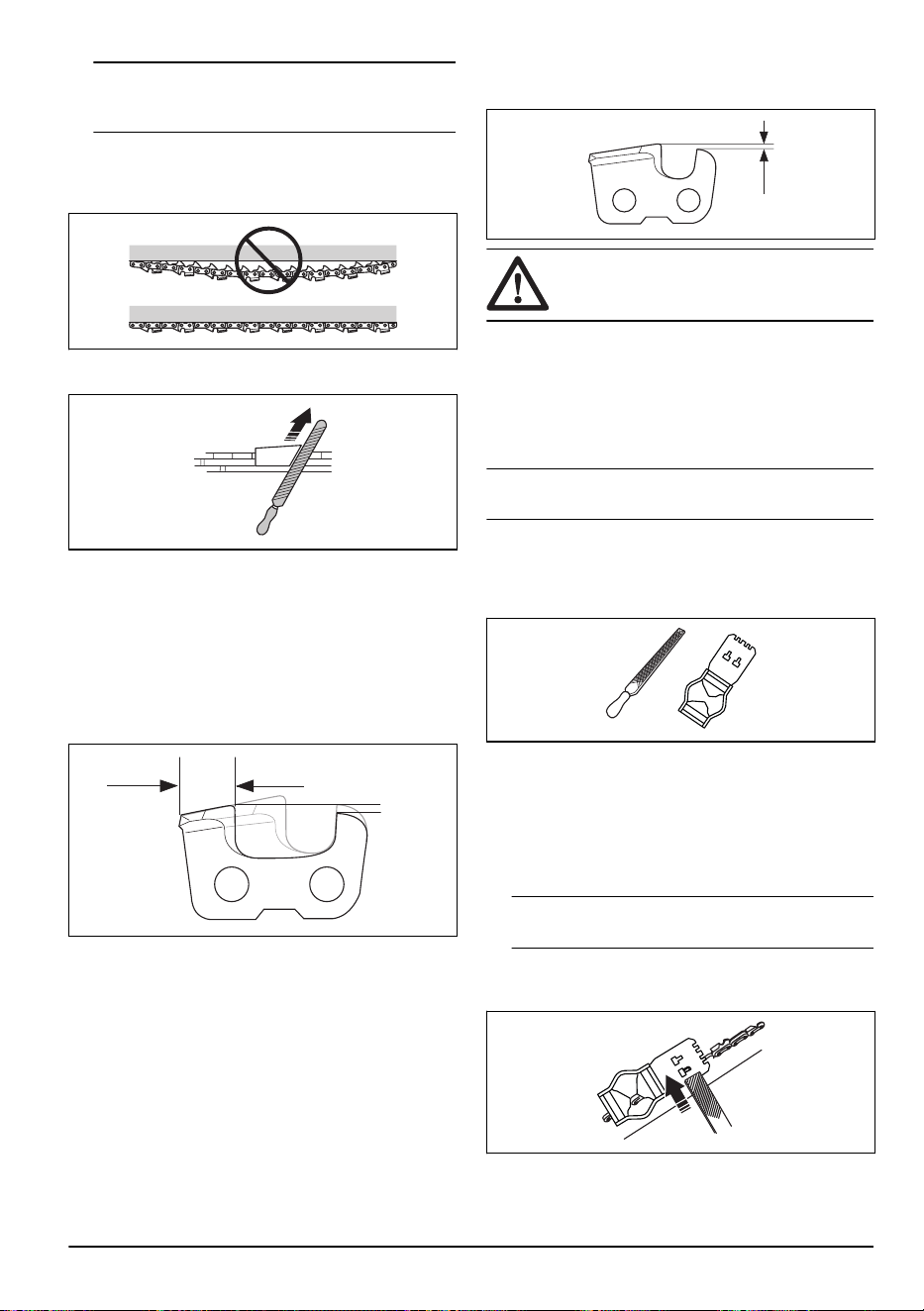

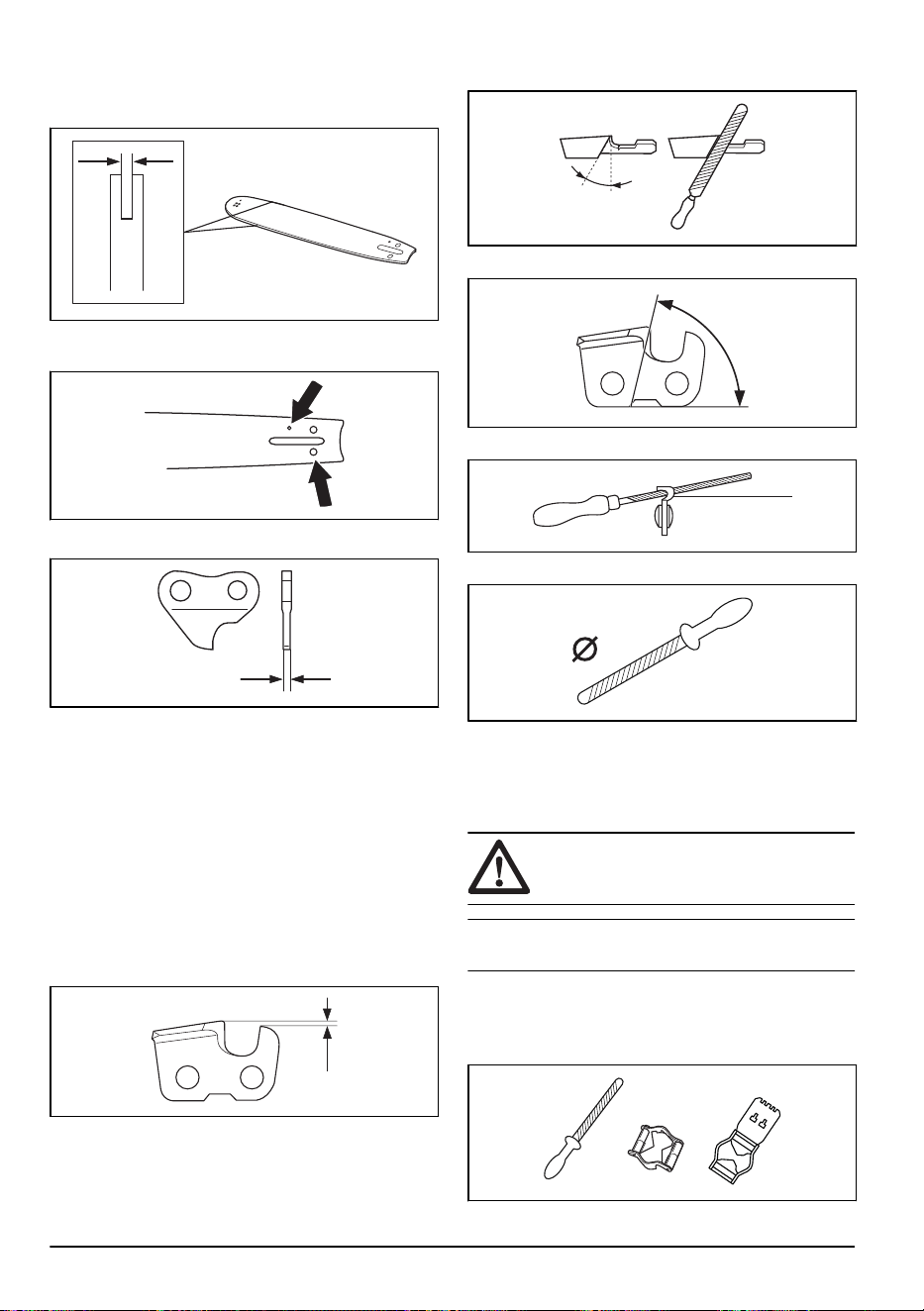

• Hoidke lõikehambad korralikult teritatuna. Järgige

juhiseid ja kasutage soovitatud teritusmalli.

Kahjustatud või valesti teritatud saekett suurendab

õnnetuste ohtu.

• Hoidke õiget sügavusmõõdu väärtust. Järgige

juhiseid ja kasutage õiget sügavusmõõdu väärtust.

Liiga suur sügavusmõõdu väärtus suurendab

tagasilöögi ohtu.

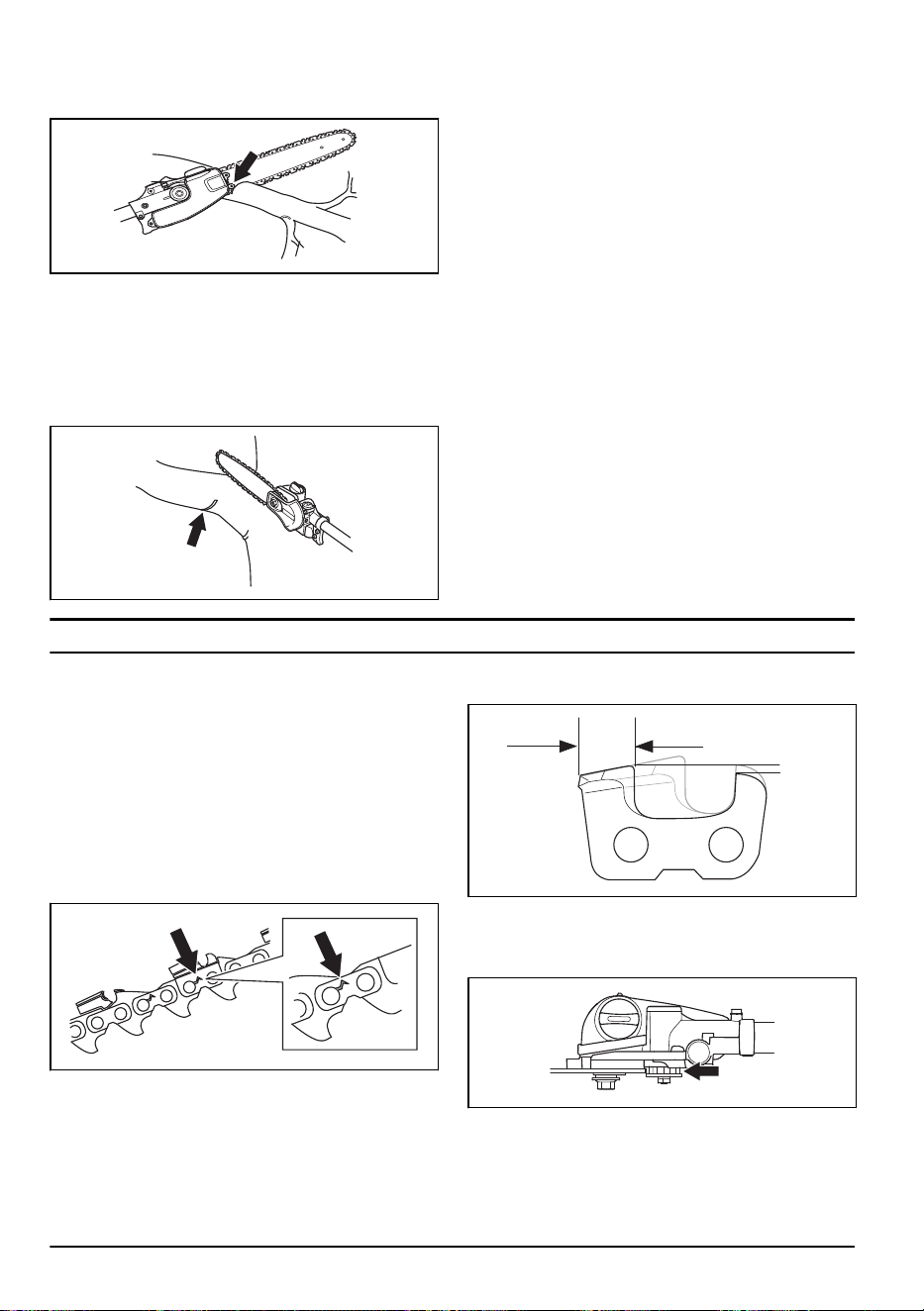

• Veenduge, et saekett oleks õigesti pingutatud. Kui

saekett pole juhtplaadi vastu tugevalt pingul, võib

saekett maha tulla. Valesti pingutatud saekett

suurendab juhtplaadi, saeketi ja keti veotähiku

kulumist. Vt jaotist

Saeketi pingutamine lk 12

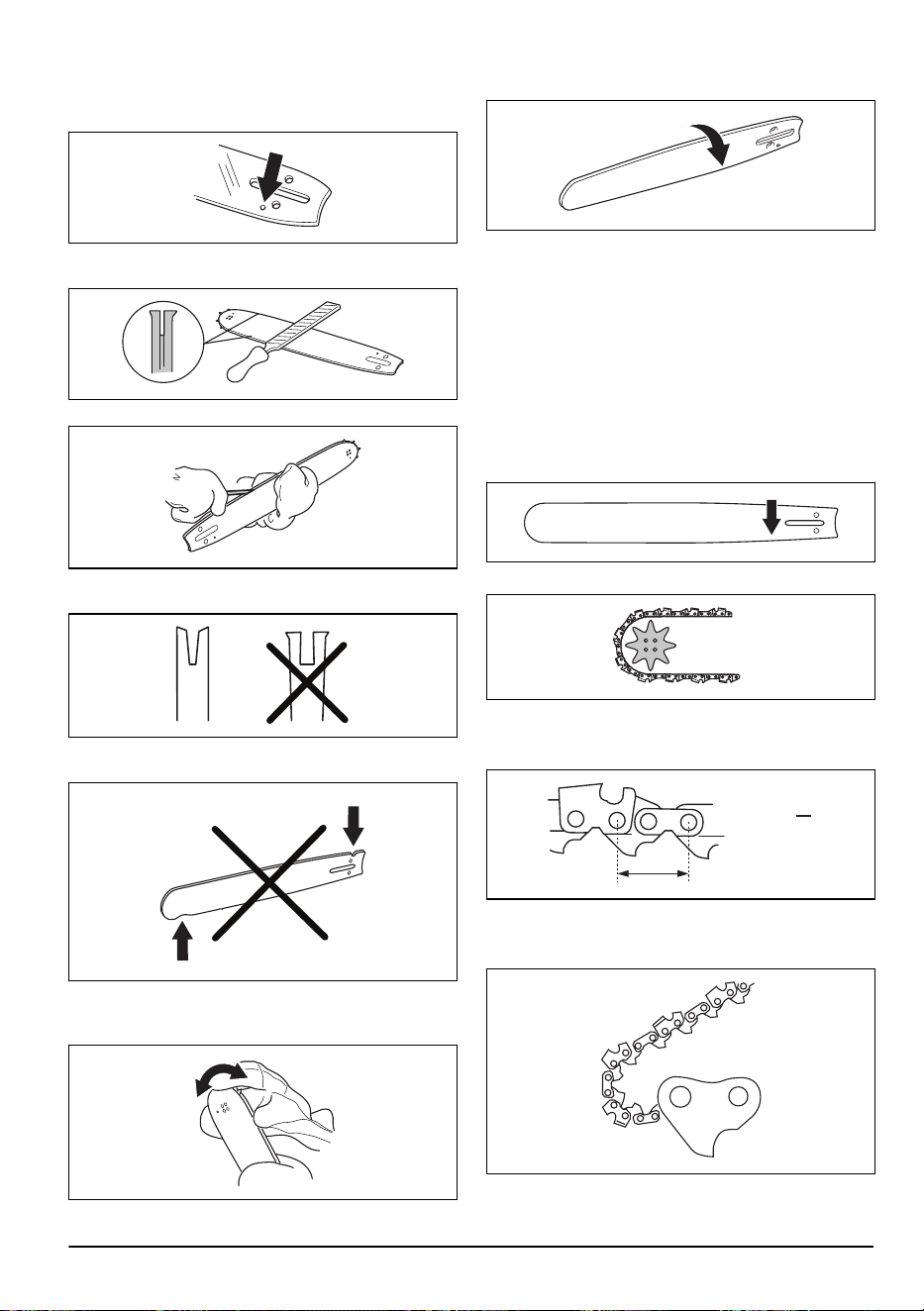

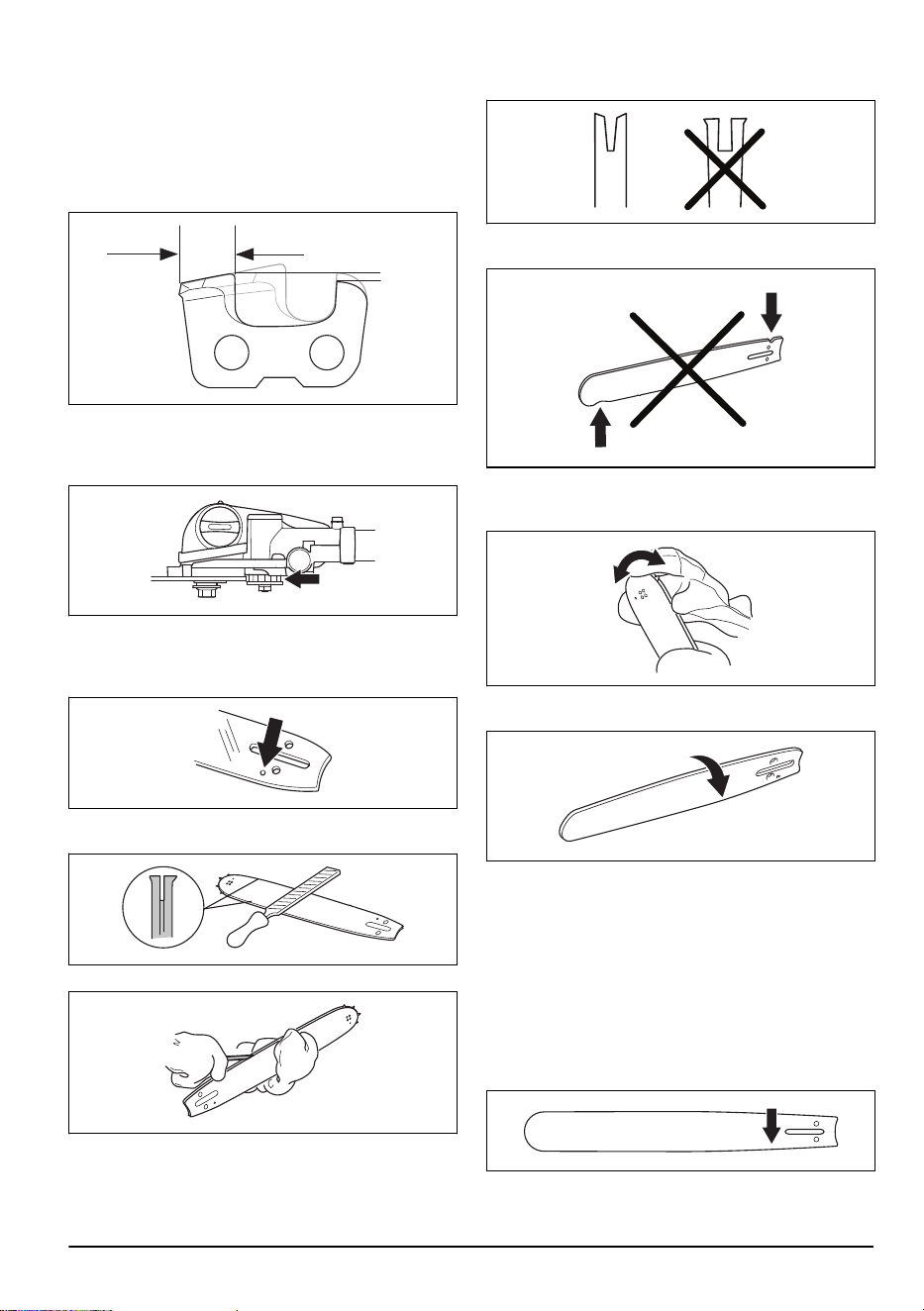

• Hooldage ja määrige lõikeosa regulaarselt. Kui

saekett pole õigesti määritud, suurendab see

juhtplaadi, saeketi ja keti veotähiku kulumise ohtu.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege

ohutuspeatükki ja tehke selles olev teave

endale arusaadavaks.

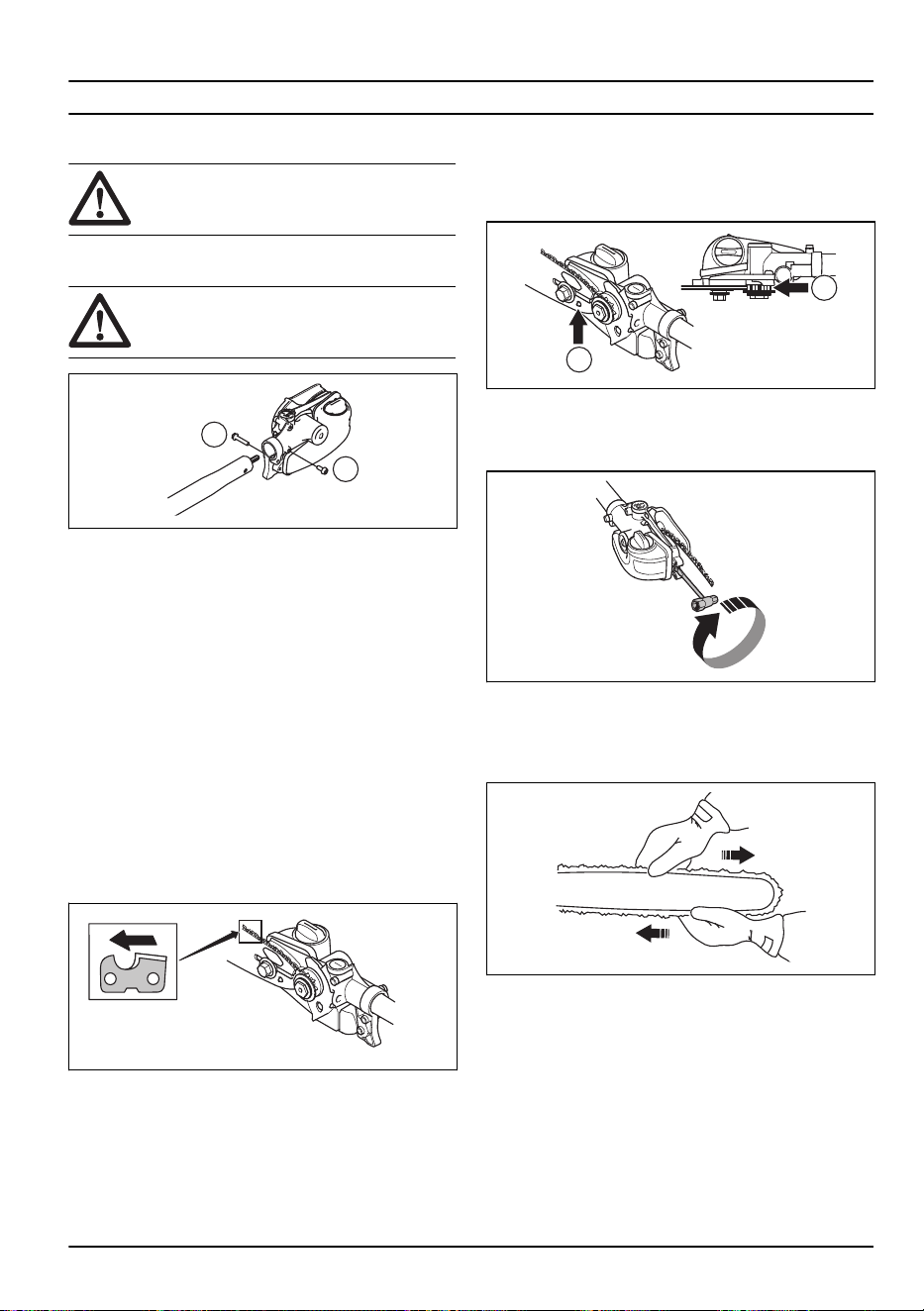

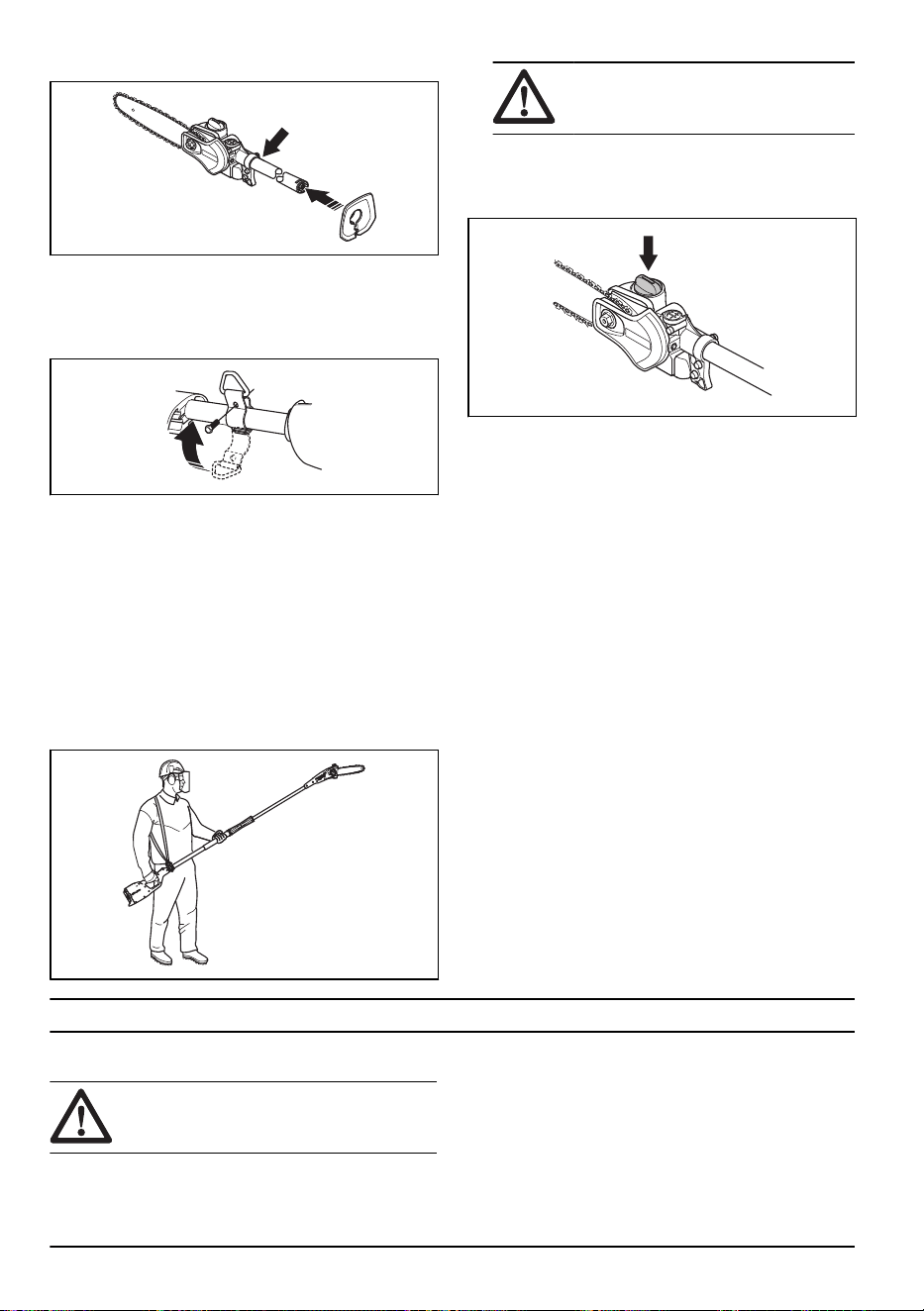

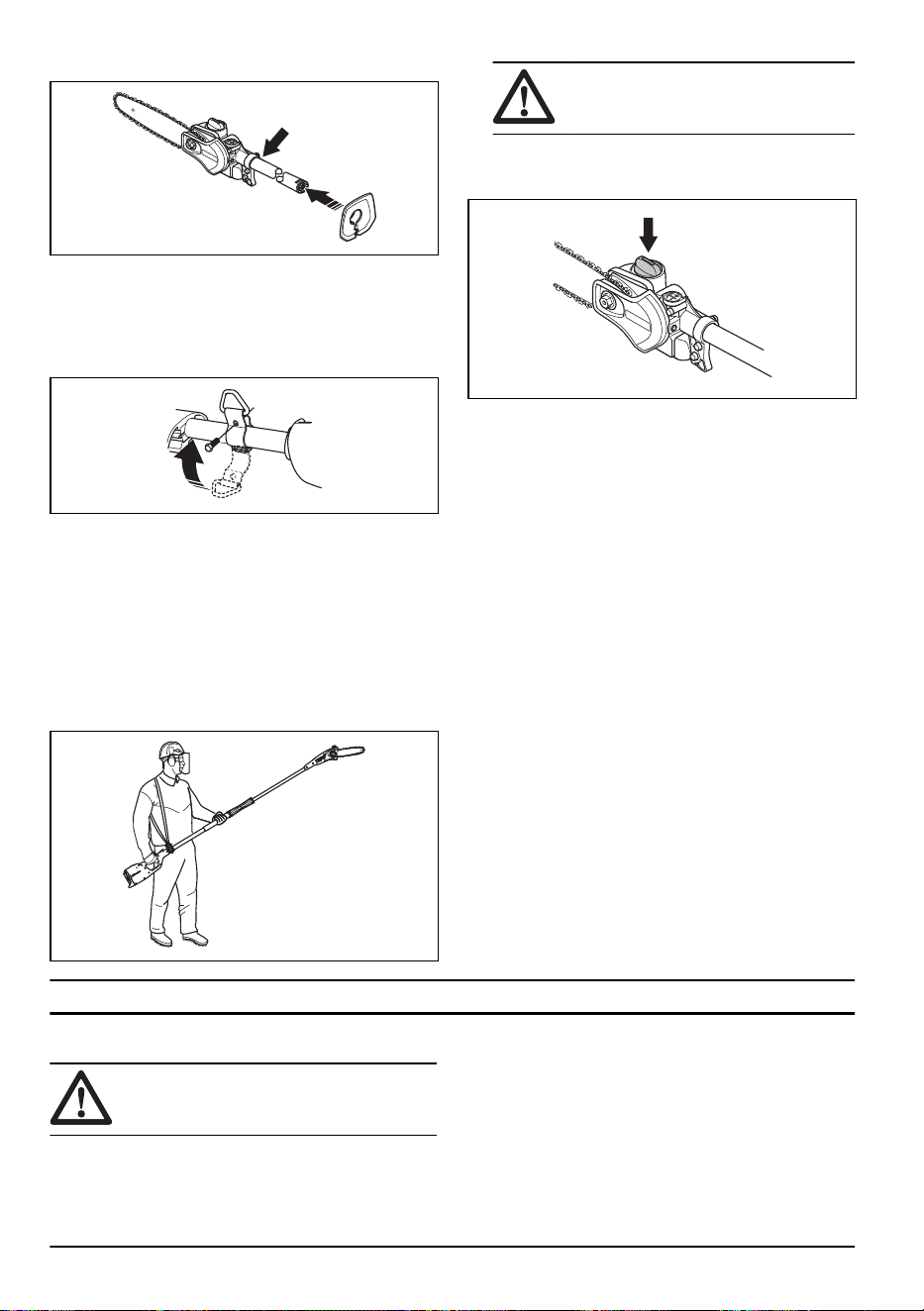

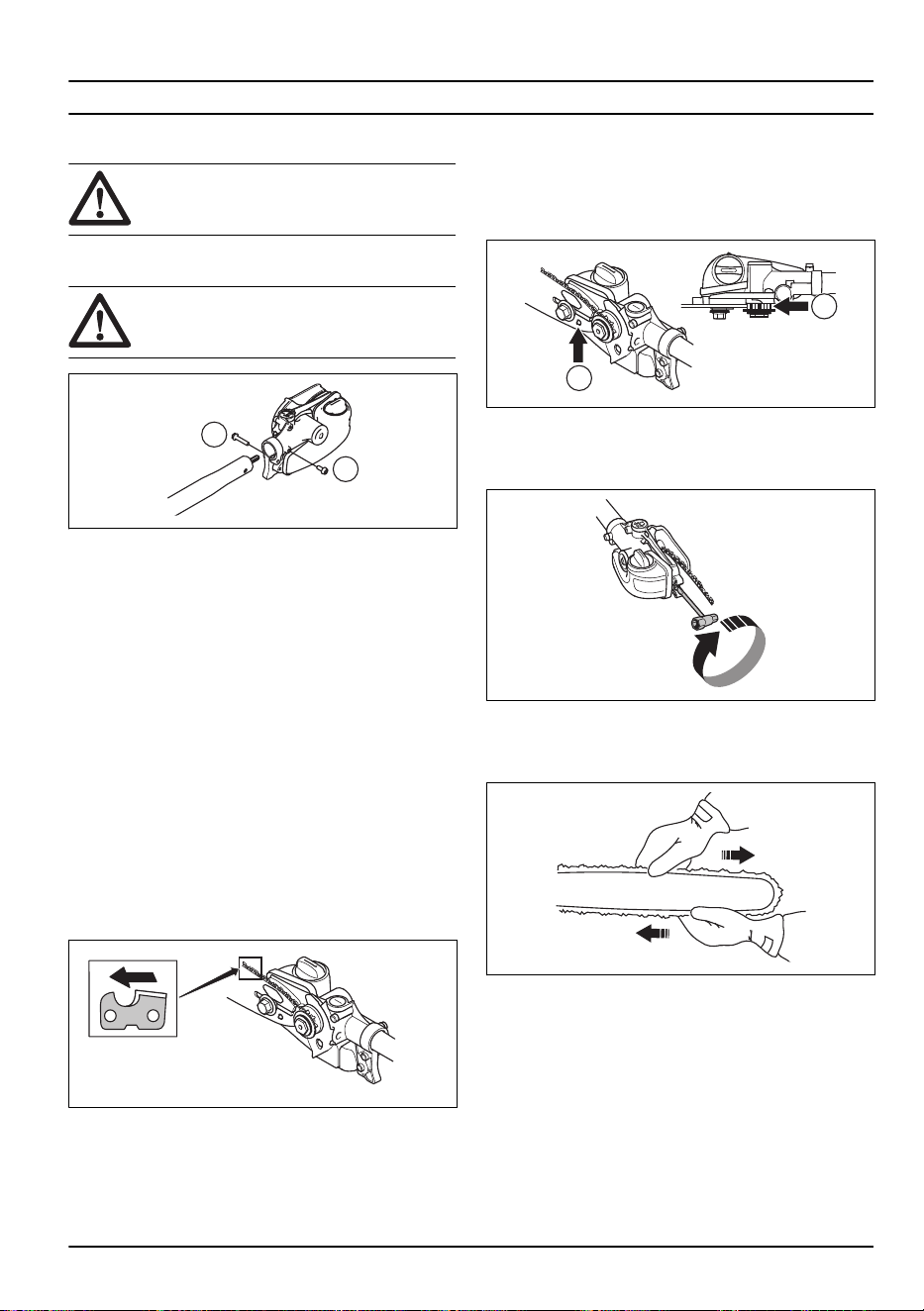

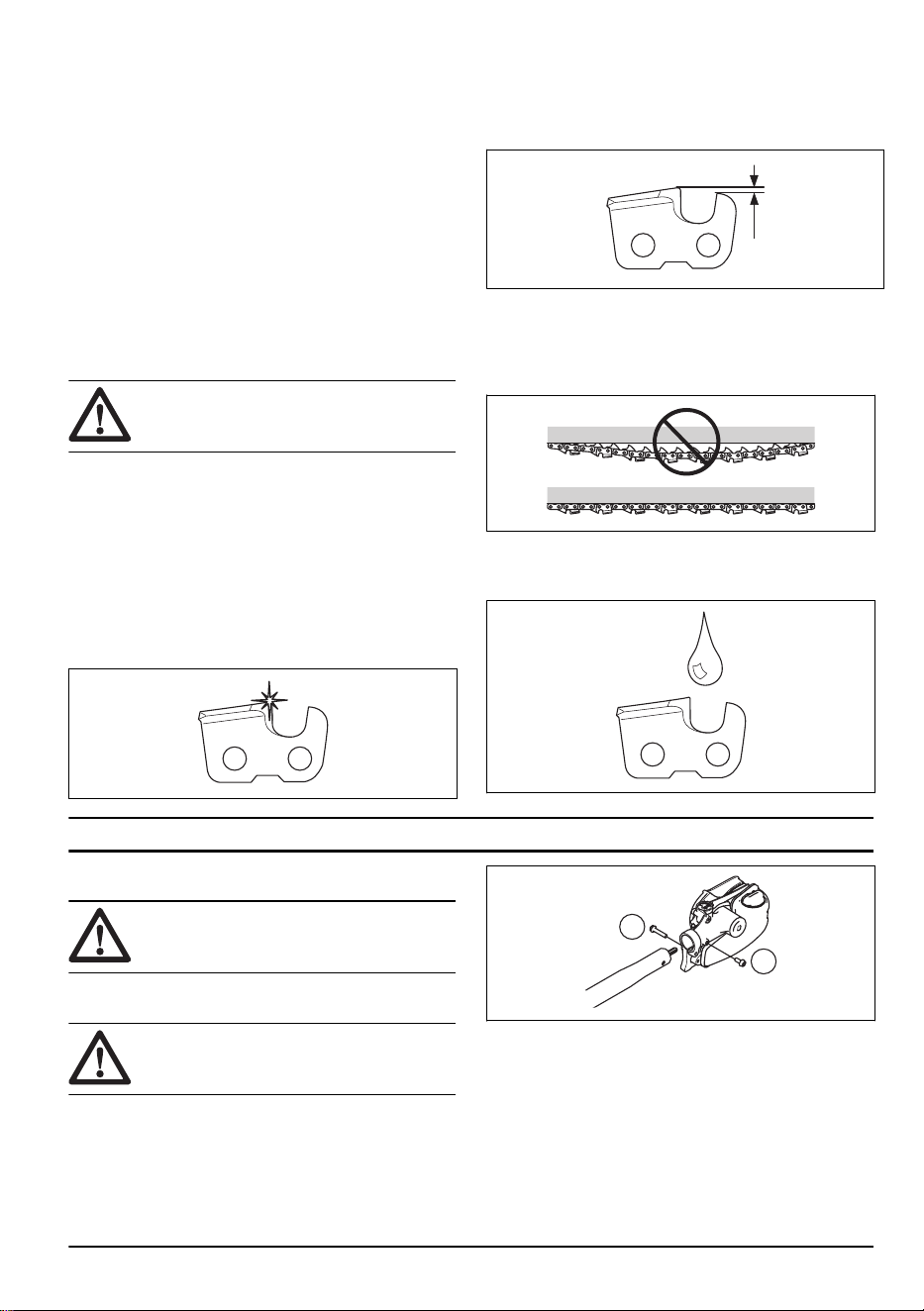

Lõikeosa paigaldamine

ETTEVAATUST: Jälgige, et veovõll varres

rakenduks täpselt lõikeosa ühendusega.

1. Keerake lahti lõikepea kruvi. (A)

2. Paigaldage lõikeosa võllile nii, et kruvi (A) on võllis

oleva auguga kohakuti, nagu joonisel näidatud.

3. Keerake kruvi A käega kinni. Veenduge, et kruvi A

mahub võllis olevasse avasse.

4. Keerake kruvi A kinni.

5. Keerake kruvi B kinni.

748 - 001 - 17.01.2020 5

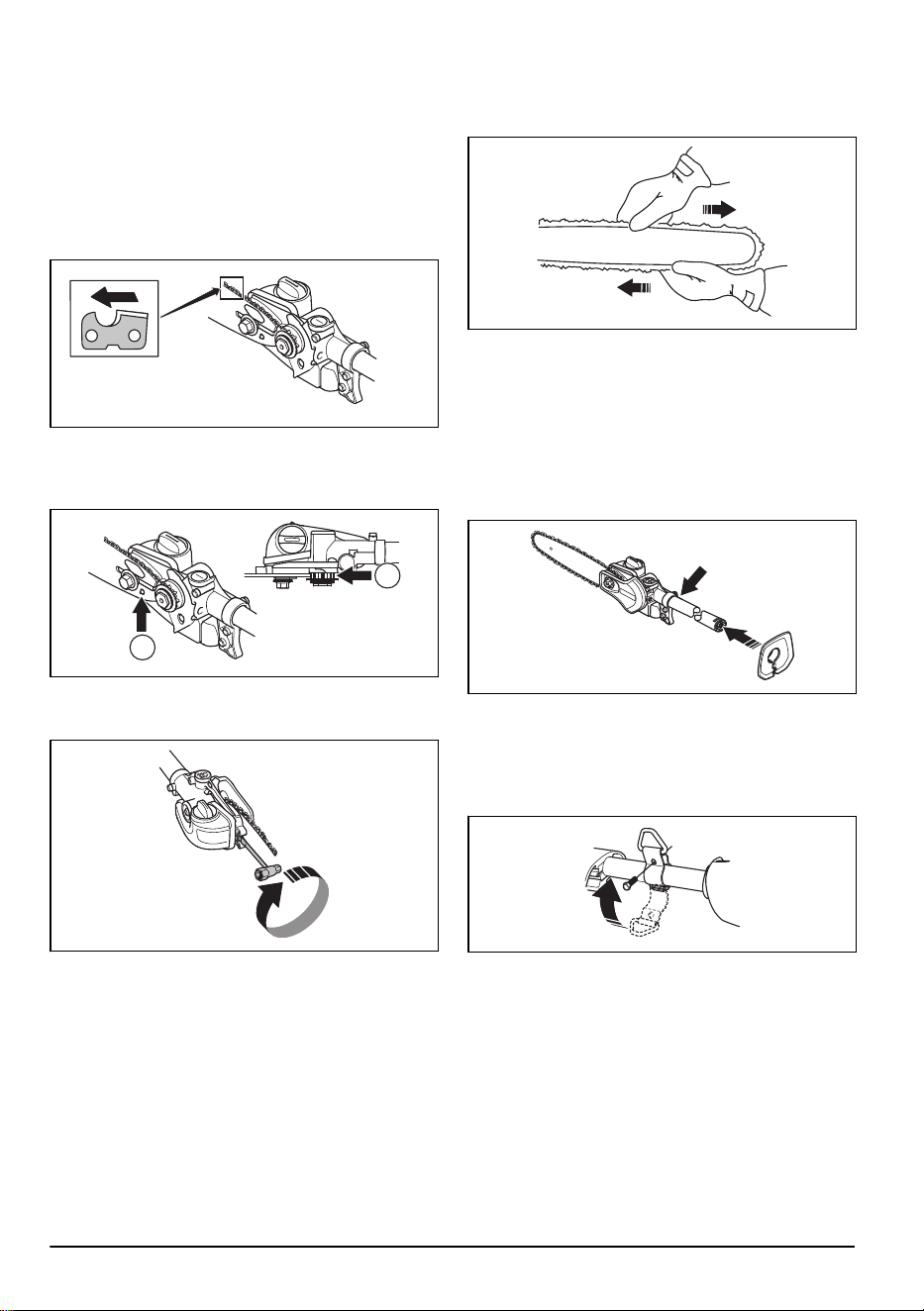

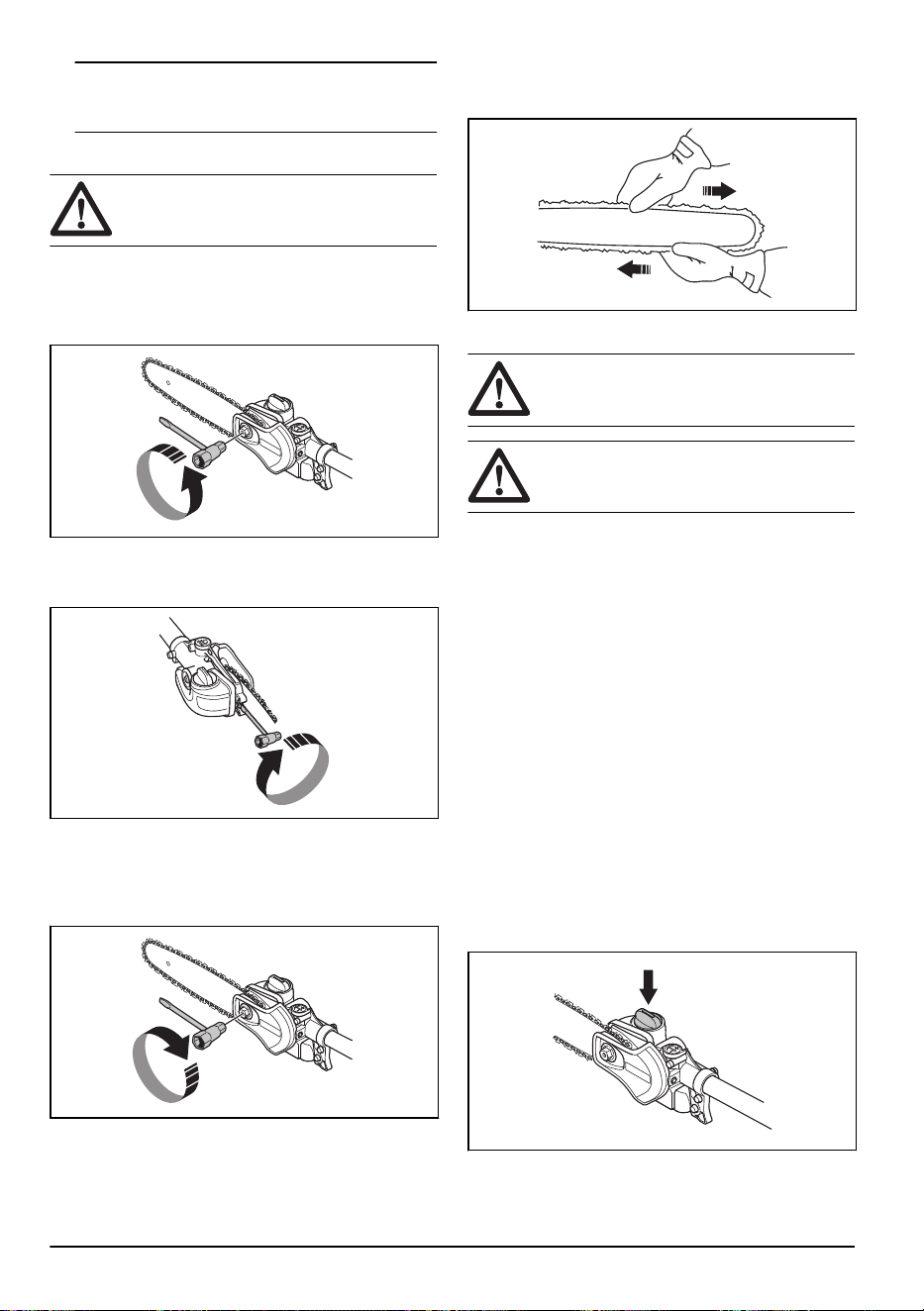

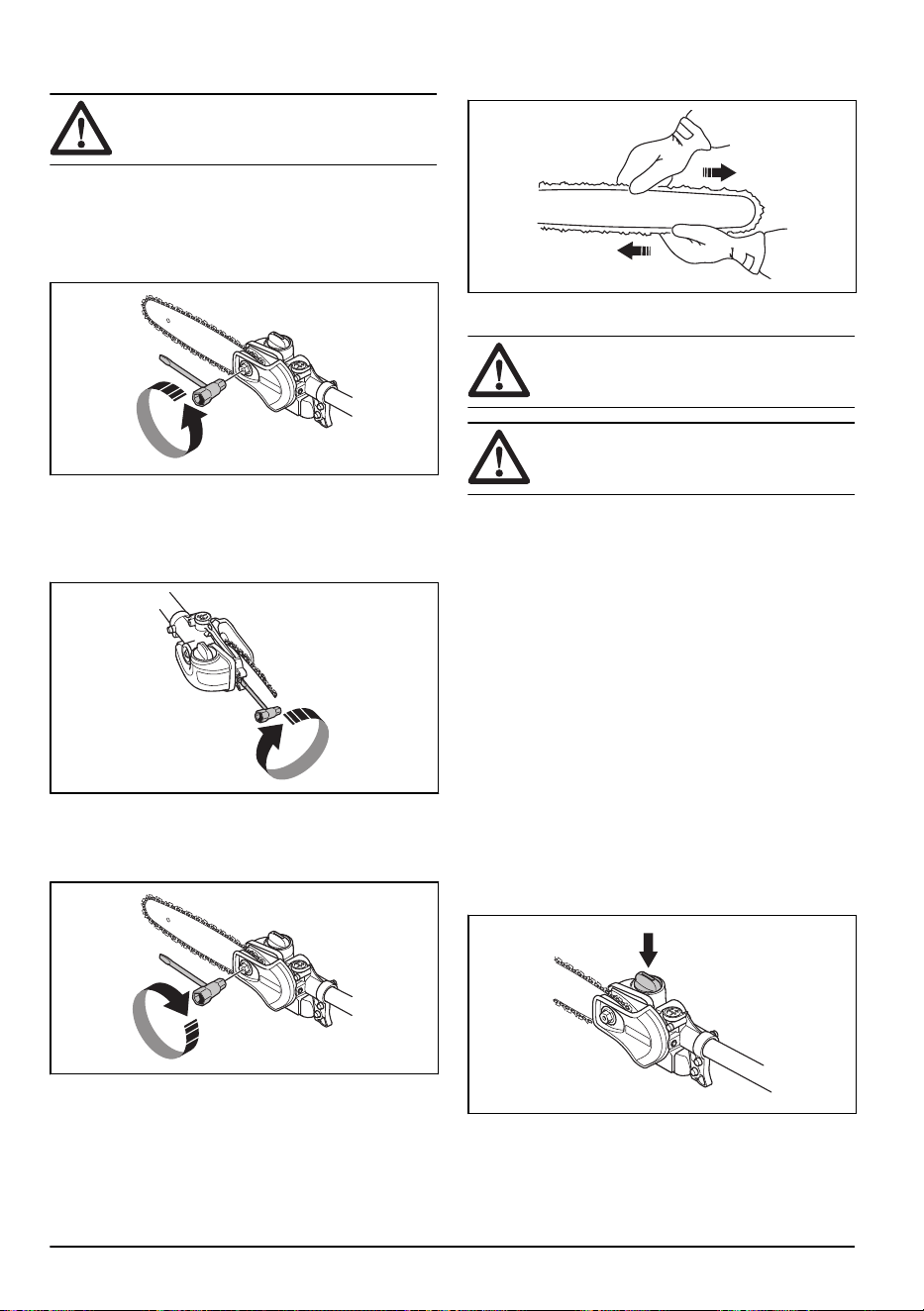

Juhtplaadi ja keti paigaldamine

1. Keerake lahti juhtplaadi mutter ja eemaldage

kaitsekate.

2. Asetage juhtplaat juhtplaadi poldile. Lükake juhtplaat

tagumisse asendisse. Pange kett veotähikule ja

juhtplaadi soonde. Alustage juhtplaadi ülemisest

poolest.

3. Veenduge, et lõikelülide ääred juhtplaadi ülemisel

serval oleksid suunatud ettepoole.

4. Paigaldage kate ja pange ketipingutustihvt (A)

juhtplaadis olevasse auku. Veenduge, et keti veolülid

sobivad veotähikule (B) ja et kett asub juhtplaadi

soones (C). Keerake juhtplaadi mutter käega kinni.

5. Keti pingutamiseks keerake pingutuskruvi

kombivõtme abil päripäeva. Ketti tuleb pingutada,

kuni see ei ole enam juhtplaadi alumisel poolel lõtv.

6. Kett on õigesti pingutatud, kui see ei ole enam

juhtplaadi alumisel poolel lõtv ja on käega kergelt

ringiveetav. Keerake kinnitusmutrid kombivõtmega

kinni, samaaegselt juhtplaati üleval hoides.

7. Uue keti puhul tuleb ketipingsust tihti kontrollida, kuni

kett on sisse töötatud. Kontrollige keti pingsust

regulaarselt. Õigesti pingutatud kett tagab head

lõikeomadused ja pikendab keti tööiga.

Kaitse paigaldamine

1. Paigaldage kaitse varrele. Veenduge, et kaitse on

paigaldatud saepea lähedale.

2. Kinnitage kaitse kruviga varre külge.

Riputussilmuse kinnitamine

1. Paigaldage riputussilmus tagumise käepideme ja

silmuskäepideme vahele. Sättige rippuv silmus

asendisse, milles toode on tasakaalus ja seda on

mugav tööks kasutada.

Rakmete reguleerimine

Seadme kasutamisel kasutage alati rakmeid. Rakmed

annavad seadme kasutamisel selle üle maksimaalse

kontrolli. Rakmed vähendavad käte ja selja väsimise

ohtu.

1. Pange rakmed selga.

2. Kinnitage seade rakmete külge riputuskonksu otsa.

748 - 001 - 17.01.2020

3. Seadistage rakmete pikkust, et riputuskonks oleks

umbes parema puusa kõrgusel.

HOIATUS: Hädaolukorras lase tootest

lahti ning lase sel maha kukkuda.

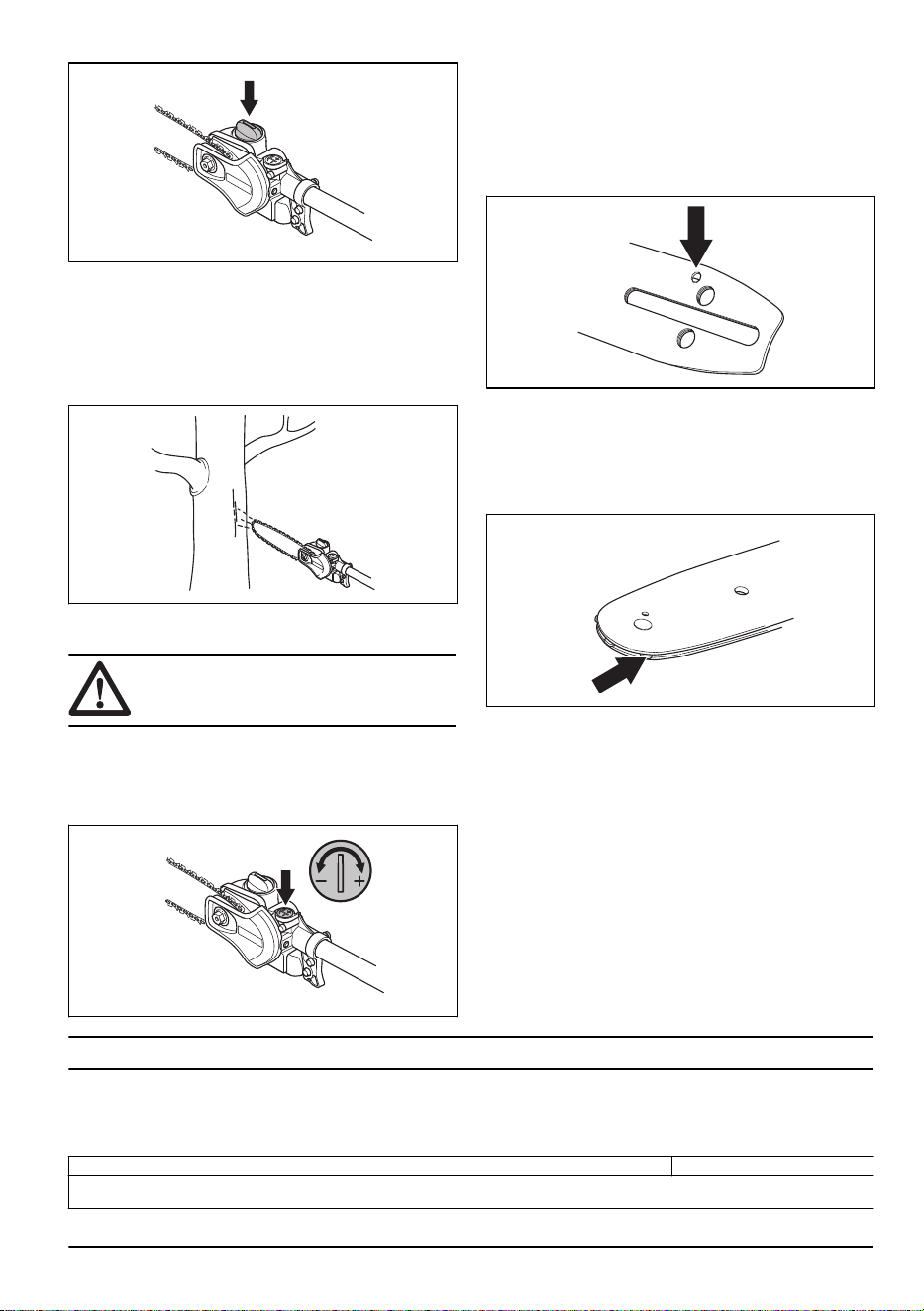

Õli lisamine

1. Avage juhtplaadi otsas olev õlikork.

2. Lisage ketiõli.

3. Kinnitage kork tagasi.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege

läbi ohutuspeatükk ja veenduge, et oleksite

kõigest aru saanud.

Enne käivitamist kontrollige järgmist.

1. Vaadake üle tööpiirkond. Kõrvaldage kõrvalised

esemed, mis võivad eemale paiskuda.

2. Kontrollige lõikeosa Ärge kunagi kasutage nüri,

pragunenud või katkist seadet

3. Kontrollige, et seade oleks täiesti korras.

4. Kontrollige, et kõik mutrid ja kruvid oleksid korralikult

pingutatud.

5. Veenduge, et kett on piisavalt määritud. Vt jaotist

Lõikeosa määrimine lk 12

6. Veenduge, et gaasihoovastiku/toitelüliti vabastamisel

lõikeosa alati seiskuks.

7. Kasutage seadet ainult ettenähtud otstarbel.

8. Veenduge, et käepide ja ohutusseadised on korras

Ärge kunagi kasutage seadet, millel on mõni osa

puudu või mida on tehnilise kirjeldusega võrreldes

muudetud.

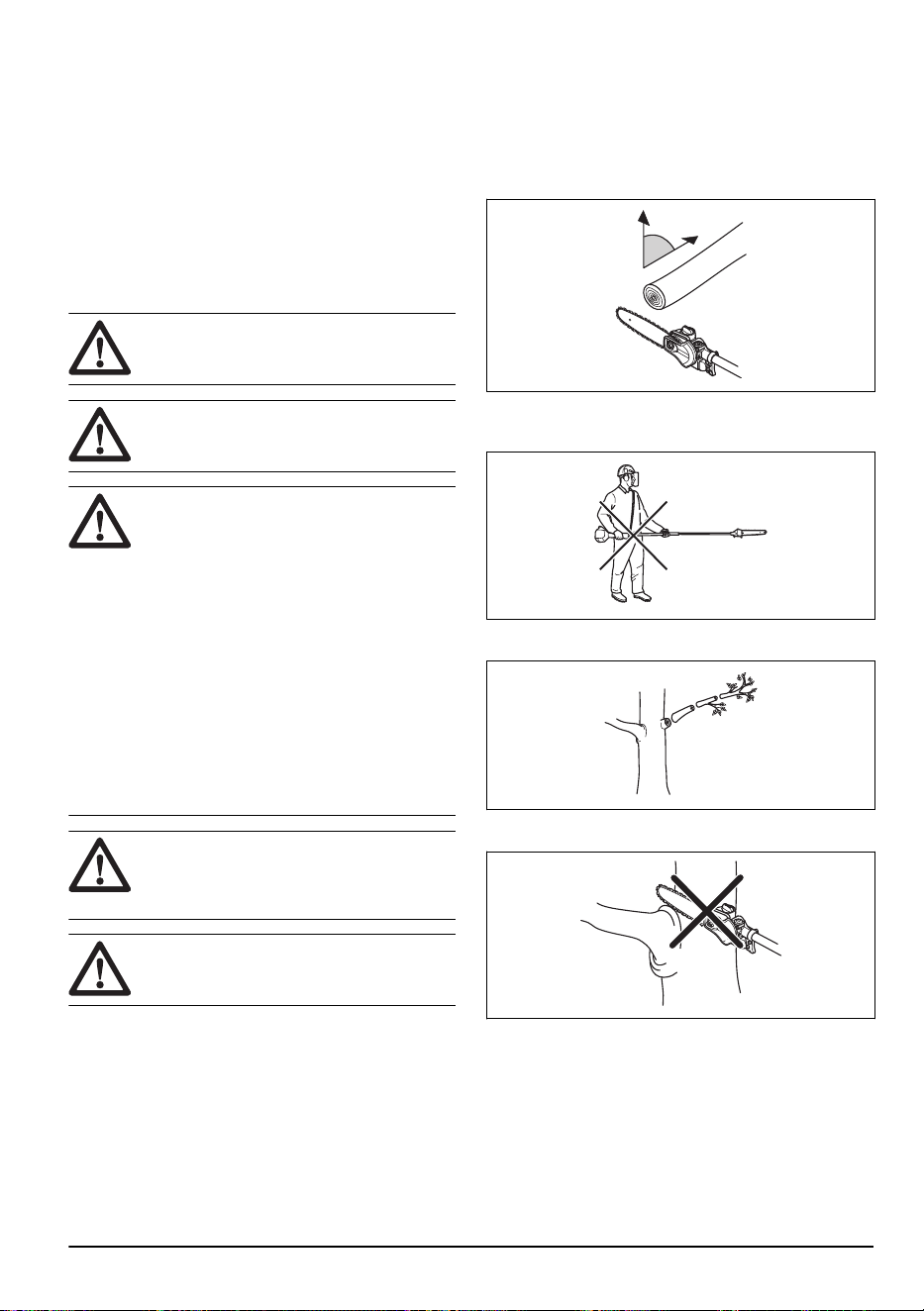

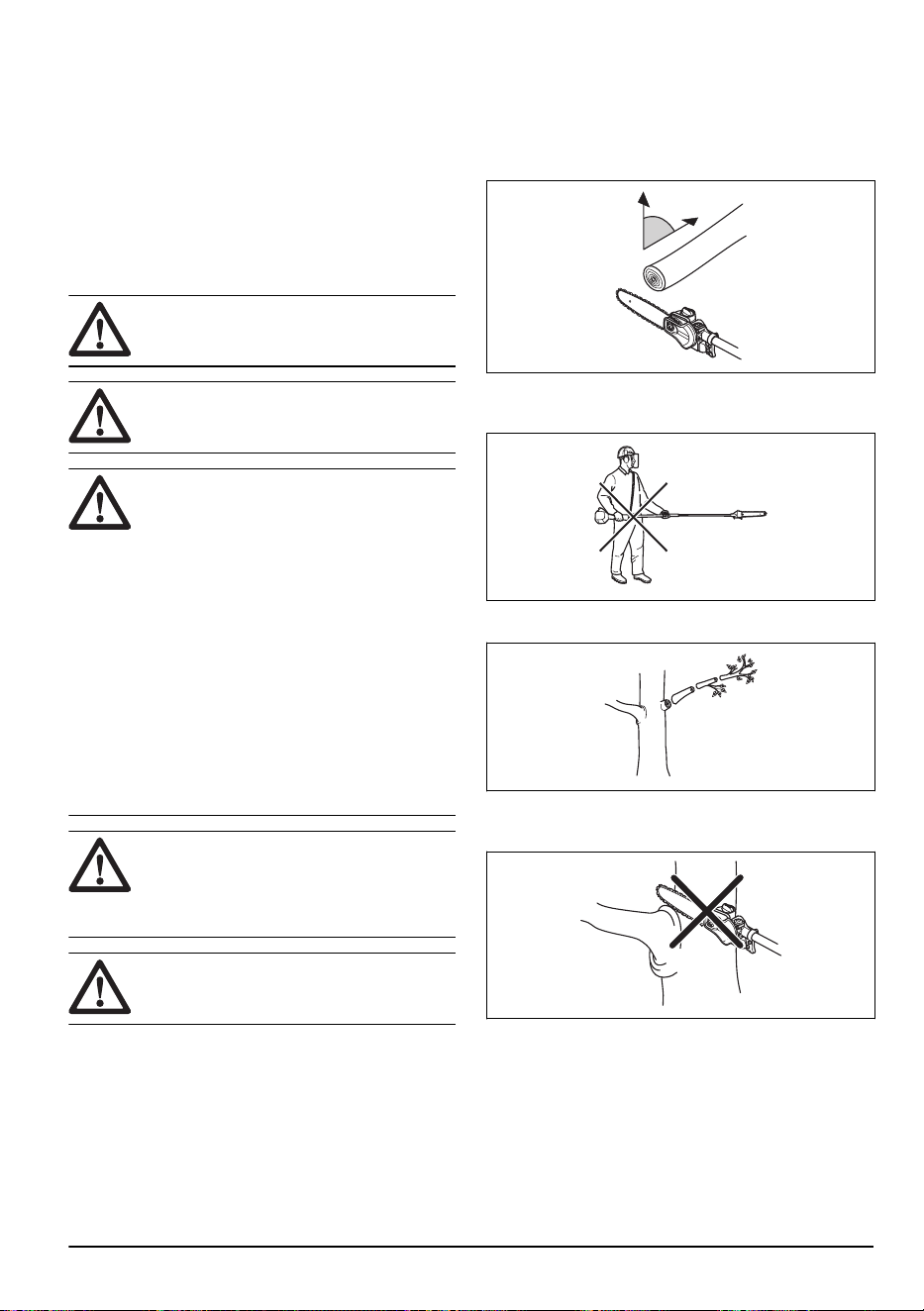

Seadme kasutamine

HOIATUS: Järgige õhuliinide läheduses

töötades kehtivaid ohutusjuhiseid.

HOIATUS: Ärge seiske kunagi otse

lõigatava oksa all. See võib põhjustada

raskeid või eluohtlikke vigastusi.

HOIATUS: See seade pole elektriliselt

isoleeritud. Kui seade satub pinge all olevate

liinide lähedale või puutub nendega kokku,

võib tekkida raske või isegi eluohtlik

vigastus. Elektrivool võib liikuda edasi

näiteks kaarlahenduse teel. Mida kõrgem on

pinge, seda kaugemale võib elektrivool

kaarlahendusel liikuda. Elektrit võivad

juhtida ka oksad ja muud esemed, eriti siis,

kui nad on märjad. Hoidke seade

voolujuhtmetest või voolu all olevatest

esemetest vähemalt 10 meetri kaugusel. Kui

peate töötama ohtlikus tsoonis, tuleb alati

võtta ühendust vastava elektrifirmaga, et

elekter enne töö alustamist välja lülitataks.

HOIATUS: Seadmel on pikk tööulatus.

Tagage, et toote töötamise ajal ei tuleks

ükski inimene ega loom seadmele lähemale

kui 15 m.

HOIATUS: Ärge kunagi vajutage

gaasihoovastikku/toitelülitit, kui lõikeosa pole

täielikult teie vaateväljas.

• Parima tasakaalu saavutamiseks hoidke seadet

võimalikult keha lähedal.

• Jälgige, et teraotsad ei puudutaks maad.

• Ärge suruge seadmele, liikuge kergelt ja piisavalt

aeglaselt edasi, et seade jõuaks kõik oksad

korralikult ära lõigata.

• Vabastage gaasihoob/toitelüliti pärast iga

tööseanssi. Kui mootor töötab täiskäigul/kiirusel

pikemat aega ilma koormuseta, võib tekkida raskeid

mootorikahjustusi.

• Töötage alati täisgaasi/kiirusega.

748 - 001 - 17.01.2020

• Olge äärmiselt ettevaatlik, kui töötate õhuliinide

läheduses. Kukkuvad oksad võivad tekitada lühise.

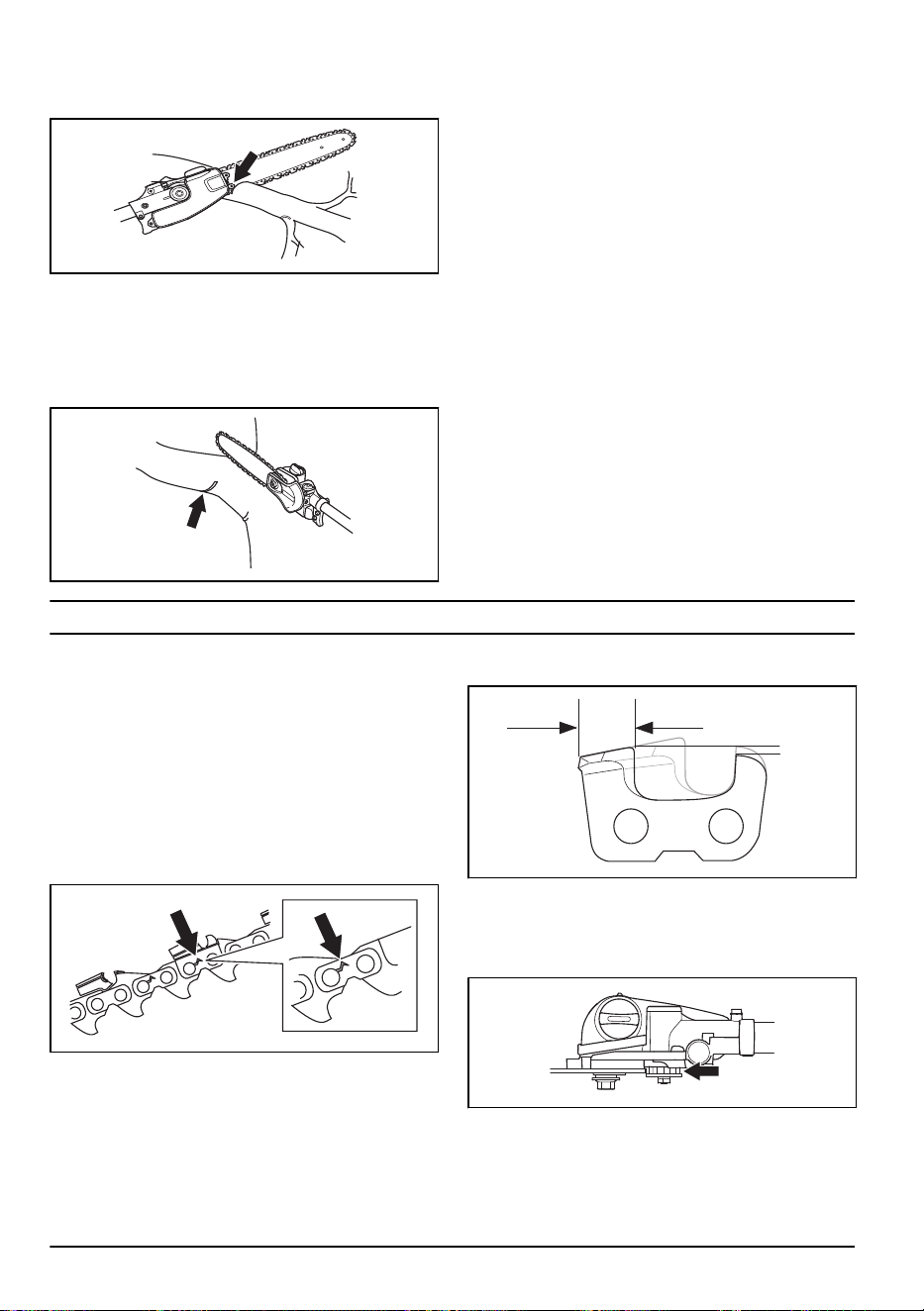

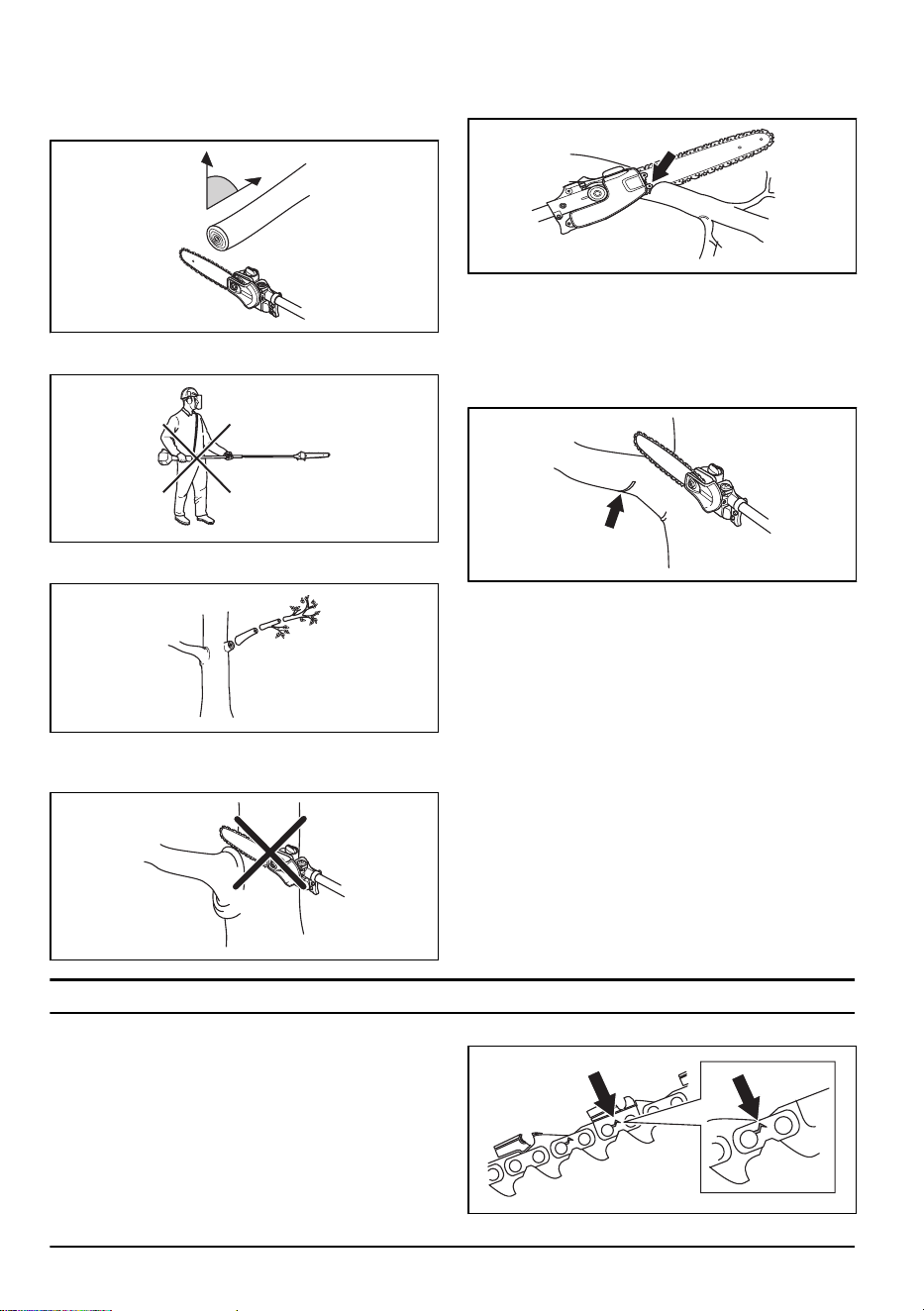

• Kui võimalik, seiske alati nii, et saate teha lõike oksa

suhtes täisnurga all.

90°

• Ärge hoidke vart otse enda ees (nagu õngeritva),

see suurendab lõikeosa tuntavat raskust.

• Lõigake suuri oksi osade kaupa, et nende kukkumist

paremini kontrollida.

• Ärge kunagi lõigake oksa läbi paksemast kohast

juurel, sest see aeglustab paranemist ja suurendab

seenerünnaku ohtu.

• Kasutage lõikeosa alaosas olevat tõkestit lõikamisel

toena. See aitab vältida lõikeosa hüppamist oksa

peal.

• Enne oksa läbilõikamist tehke esimene lõige oksa

alaküljele. See väldib puukoore rebenemist, mis võib

aeglustada paranemist ja võib puud jäävalt

kahjustada. Kinnijäämise vältimiseks ei tohi lõige olla

sügavam kui 1/3 oksa paksusest. Kinnijäämise

vältimiseks laske ketil töötada sel ajal, kui te lõikeosa

oksast välja tõmbate.

• Kasutage rakmeid seadme toetamiseks ja

lihtsamaks käsitsemiseks.

• Veenduge, et seisate kindlal pinnal ja et oksad, kivid

ja puud ei segaks töötamist.

Hooldamine

Sissejuhatus

Allpool on toodud üldised hoolduseeskirjad. Täpsema

teabe saamiseks pöörduge hooldustöökotta.

Lõikeosa hooldamine

Saeketi kontrollimine

Kontrollige saeketti iga päev.

1. Veenduge, et neetides ja lülides poleks pragusid.

8 748 - 001 - 17.01.2020

2. Kontrollige, kas saekett on jäik.

3. Saeketi neetide ja lülide kulumise kontrollimiseks

võrrelge saeketti uue saeketiga.

4. Kui saeketil on mõni ülalnimetatud tunnustest,

vahetage see välja.

5. Asendage saekett, kui lõikehambad on kulunud

pikkusele 4 mm (0,16 tolli).

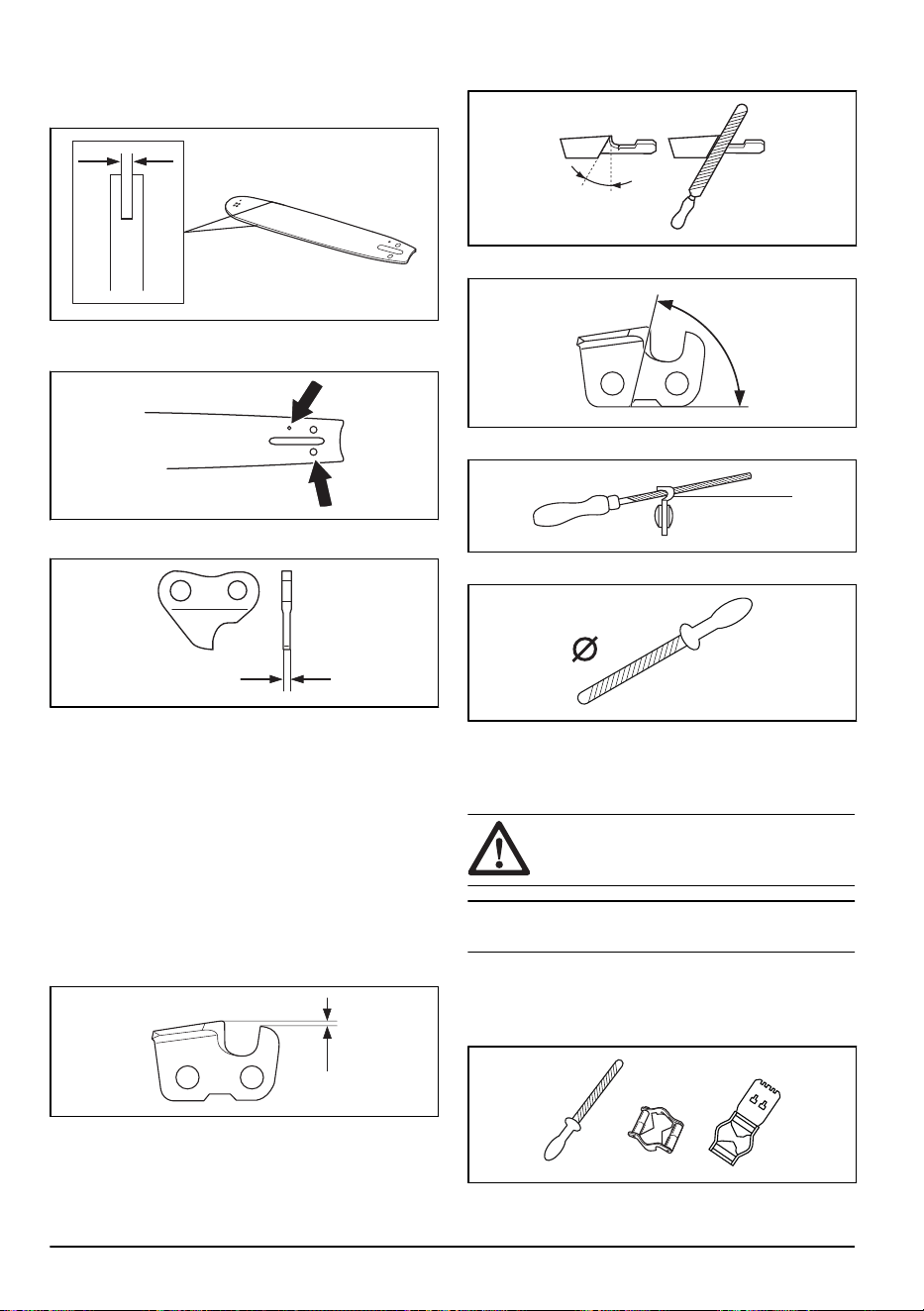

Keti veotähiku kontrollimine

1. Kontrollige korrapäraselt veotähiku kulumist.

Vahetage veotähik välja, kui see on liiga kulunud.

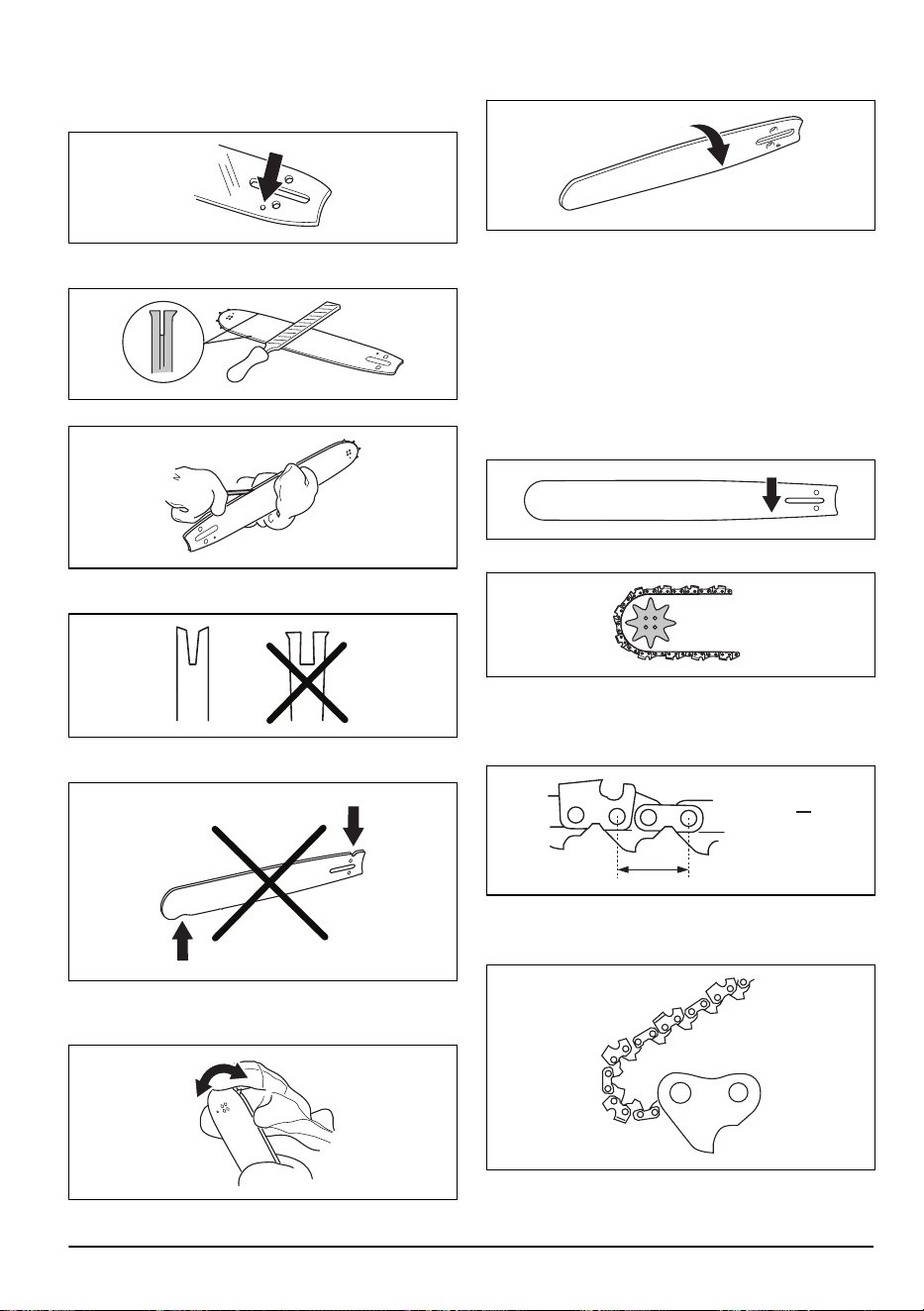

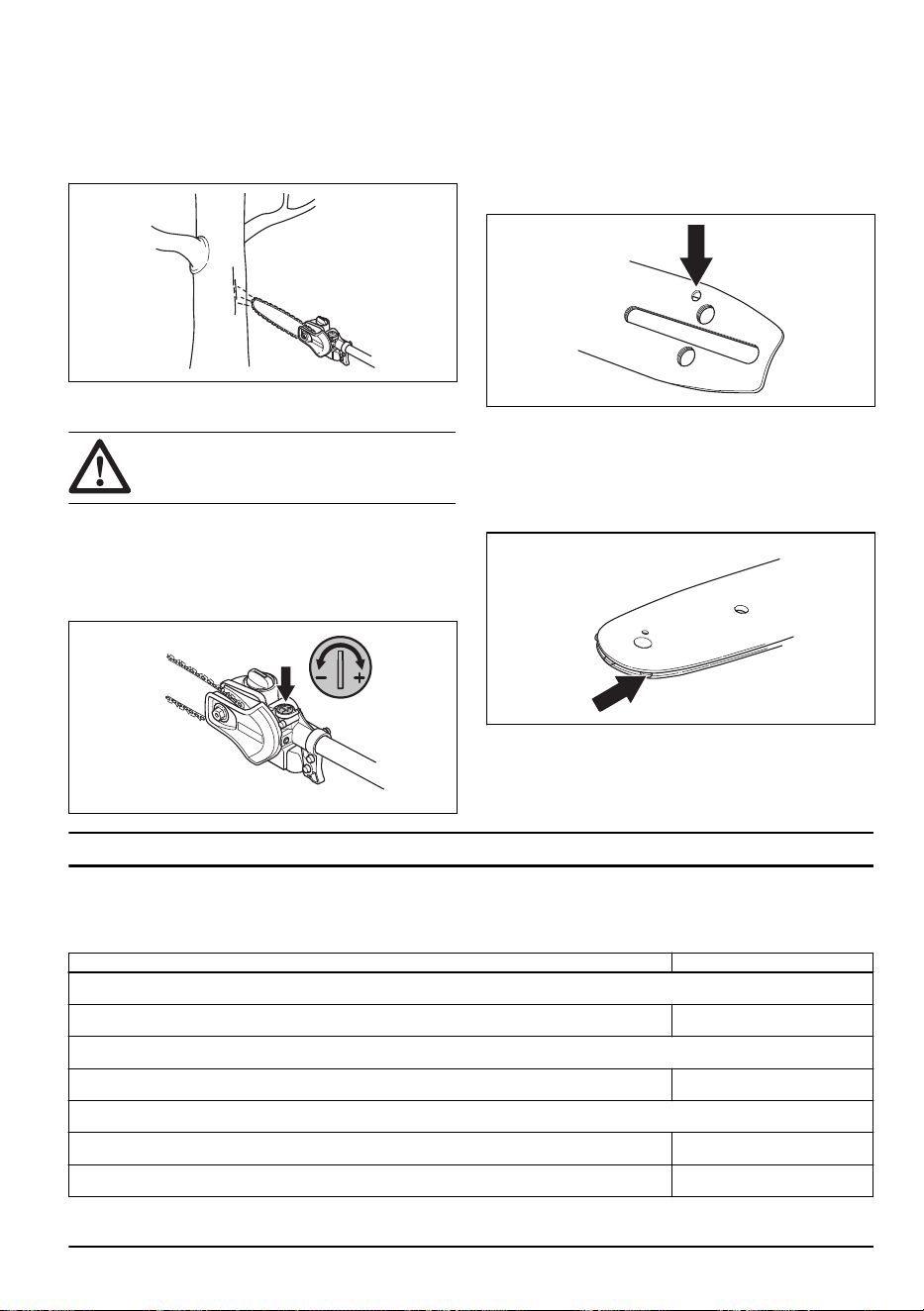

Juhtplaadi kontrollimine

1. Veenduge, et õlikanal poleks ummistund. Vajaduse

korral puhastage.

2. Kontrollige, kas juhtplaadi servadel on kraate.

Eemaldage kraadid teritusmalli abil.

3. Puhastage juhtplaadi soon.

4. Kontrollige juhtplaadi soont kulumise suhtes.

Vajaduse korral vahetage juhtplaat välja.

5. Kontrollige, kas juhtplaadi ots on kare või väga

kulunud.

6. Veenduge, et juhtplaadi otsatähik pöörleks vabalt ja

et juhtplaadi otsatähiku määrdeava poleks

ummistunud. Vajaduse korral puhastage ja määrige.

7. Juhtplaadi eluea pikendamiseks pöörake seda iga

päev.

Saeketi teritamine

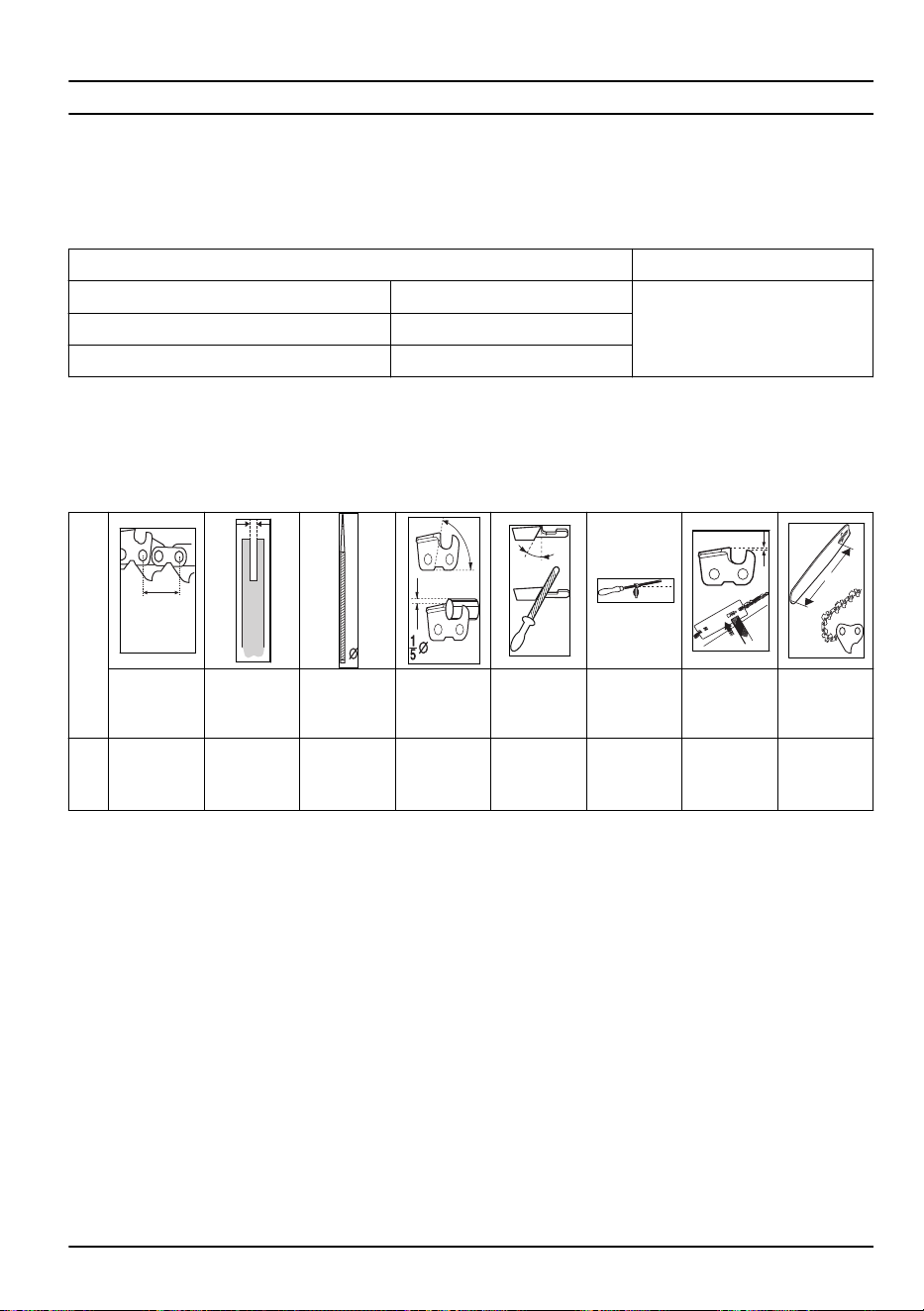

Teave juhtplaadi ja saeketi kohta

Kulunud või kahjustustega juhtplaat või kettsaag tuleb

vahetada meie soovitatud saeketi ja juhtplaadiga. See

on tähtis lõikeosa ohutusfunktsioonide toimivuse

tagamiseks. Vt

Lisatarvikud lk 15

väljavahetamiseks

sobivate soovitatavate juhtplaadi ja keti

kombinatsioonide loendit.

• Pikkus, cm/tollid.

748 - 001 - 17.01.2020

• Hammaste arv juhtplaadi otsatähikul (T).

• Saeketi samm tollides. Veolülide vahe peab sobima

juhtplaadi otsatähiku ja veotähiku hammastega.

PITCH =

• Veolülide arv. Veolülide arvu määravad juhtplaadi

pikkus, keti samm ja hammaste arv juhtplaadi

otsatähikul.

• Ketisoone laius, mm/tollid. Juhtplaadi soon peab

sobima kokku keti veolülide laiusega.

• Saeketi õlitamisauk ja pingutusauk. Juhtplaat peab

sobima kokku seadmega.

• Veolüli laius, mm/tollid.

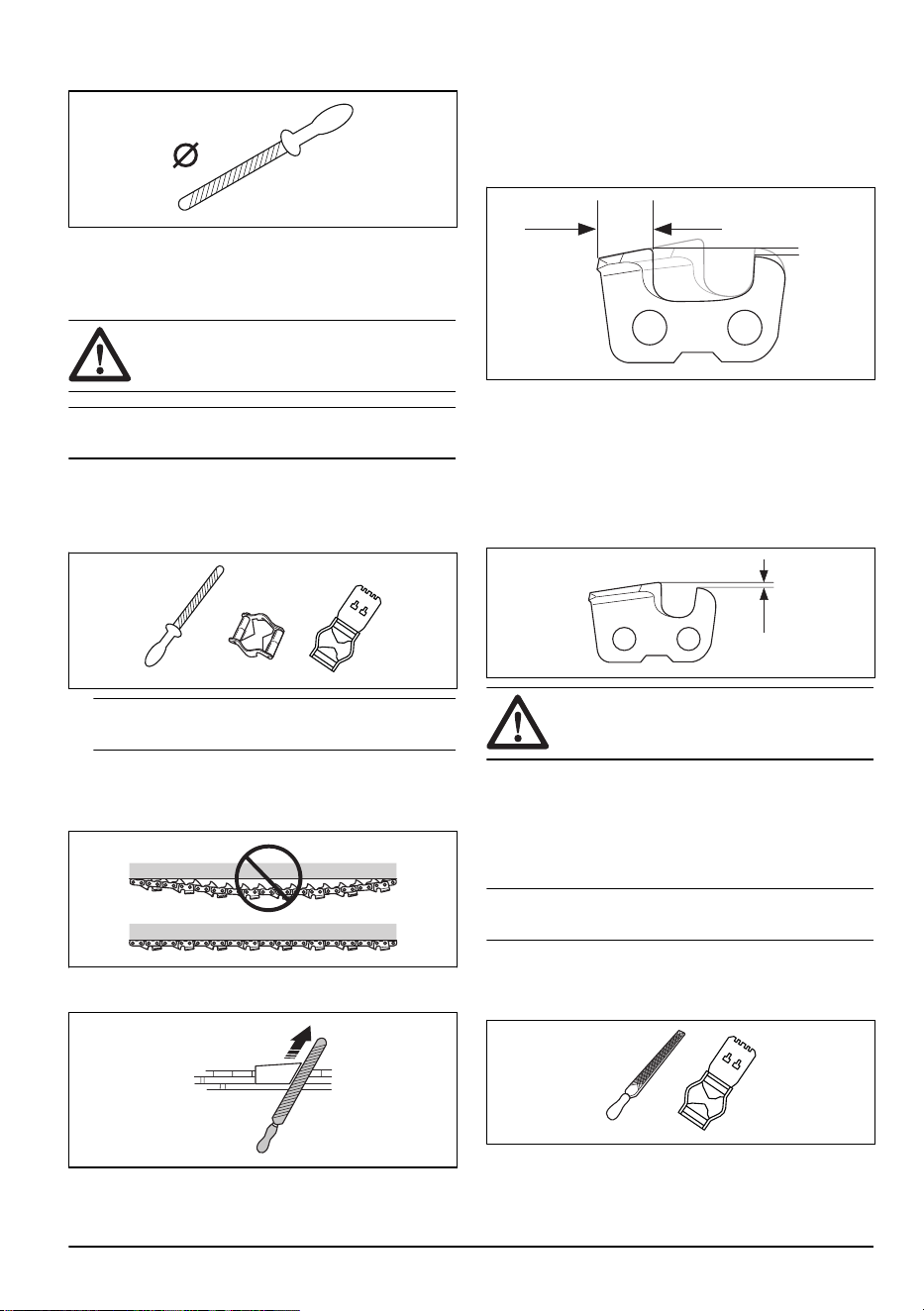

Lõikehammaste teritamise üldjuhised

Ärge kasutage nürinenud saeketti. Kui saekett on nüri,

tuleb juhtplaadi läbi puu surumiseks rakendada rohkem

jõudu. Kui saekett on väga nüri, ei teki laaste, vaid

üksnes saepuru.

Terav saekett närib enda läbi puu ja tekitab pikki ja

pakse laaste.

Lõikehammas (A) ja süvik (B) moodustavad saeketi

lõikeosa ehk lõikuri. Nende kahe kõrguse vahe on

lõikesügavus.

Lõikehamba teritamisel arvestage järgmiste näitajatega.

• Teritusnurk.

• Lõikenurk.

• Viili asend.

748 - 001 - 17.01.2020

• Ümarviili läbimõõt.

Ilma vastava varustuseta on väga raske saeketti

korralikult teritada. Kasutage soovitatud teritusmalli. See

aitab hoida maksimaalseid lõikeomadusi ja minimeerida

tagasiviskumise ohtu.

HOIATUS: Teritamisjuhiste eiramisel

suureneb tagasiviskumise oht järsult.

Märkus: Vt

Tehnilised andmed lk 13

teavet saeketi

teritamise kohta.

Lõikehammaste teritamine

1. Kasutage lõikehammaste teritamiseks ümarviili ja

teritusmalli.

Märkus: Vt

Tehnilised andmed lk 13

teavet teie

saeketi jaoks soovitatud viili ja malli kohta.

2. Veenduge, et saekett oleks õigesti pingutatud.

Valesti pingutatud saekett liigub küljelt küljele. See

teeb saeketi teritamise raskemaks. Juhiseid vt

Saeketi pingutamine lk 12

3. Viilige lõikehambaid hammaste siseküljelt väljapoole.

Viili tagasitõmbamisel vähendage survet.

4. Esmalt teritage kõik hambad ühelt küljelt.

5. Pöörake seade ümber ja teritage kõik hambad teiselt

küljelt.

6. Teritades veenduge, et kõik hambad saavat teritatud

ühe pikkuselt.

7. Saekett on täielikult kulunud, kui lõikehamba pikkus

on ainult 4 mm (0,16"). Asendage saekett.

Üldine teave saeketi sügavusmõõdu

reguleerimise kohta

Lõikehamba (A) teritamisel sügavusmõõt (C) väheneb.

Maksimaalsete lõikeomaduste tagamiseks peate viilima

materjali lõikesüvisest (B), et saada soovitud

sügavusmõõt. Vt

Tehnilised andmed lk 13

juhiseid teie

saeketi jaoks õige sügavusmõõdu saamise kohta.

HOIATUS: Liiga suure sügavusmõõdu korral

suureneb tagasiviskumis oht.

Sügavusmõõdu reguleerimine

Enne sügavusmõõdu reguleerimist või lõikehammaste

teritamist vt juhiseid

Lõikehammaste teritamine lk 11

Soovitame sügavusmõõtu seadistada iga kolmanda

teritamise järel.

Märkus:

See soovitud kehtib ainult siis, kui

lõikehammaste pikkus ei ole liiga palju vähenenud.

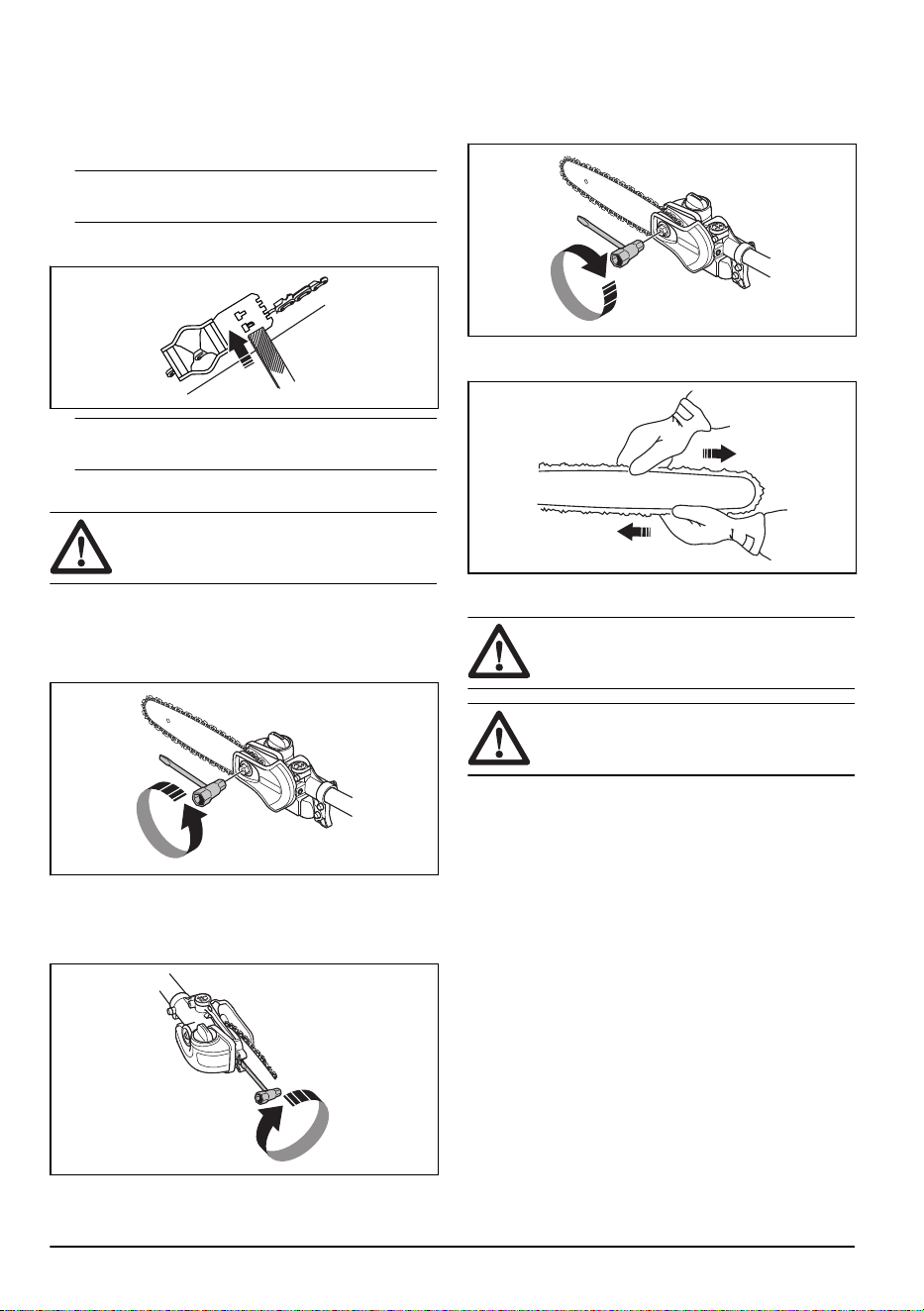

Soovitame kasutada sügavusmõõdu seadistamiseks

vastavat teritusmalli, sellega tagatakse õige

sügavusmõõt ja kontsa nurk.

748 - 001 - 17.01.2020

1. Sügavusmõõtu saate reguleerida lameviili ja

teritusmalli abil. Kasutage ainult soovitatud

teritusmalli, see tagab õige sügavusmõõdu ja kontsa

nurga.

2. Pange teritusmall saeketile.

Märkus: Teritusmalli täpsed kasutusjuhised on

toodud teritusmalli pakendil.

3. Teritusmallist välja ulatuva sügavusmõõdiku osa

viilimiseks kasutage lameviili.

Märkus: Sügavusmõõt on õige siis, kui teil viili

lükkamisel üle teritusmalli ei teki takistust.

Saeketi pingutamine

HOIATUS: Valesti pingutatud saekett võib

juhtplaadilt maha tulla ja põhjustada raske

kehavigastuse või surma.

Kasutamise käigus venib saekett pikemaks. Reguleerige

saeketti regulaarselt.

1. Keerake lahti sidurikatte/ketipiduri juhtplaadi

kinnitusmutter. Kasutage mutrivõtit.

2. Keerake juhtplaadi kinnitusmutrid käsitsi nii kõvasti

kinni, kui võimalik.

3. Tõstke juhtplaadi esiosa üles ja keerake keti

pingutuskruvi. Kasutage mutrivõtit.

4. Pingutage saeketti, kuni see on juhtplaadi vastu

tugevalt pingul, kuid liigub siiski kergelt.

5. Keerake juhtplaadi kinnitusmutrid mutrivõtme abil

kinni, tõstes samal ajal juhtplaadi esiosa üles.

6. Kontrollige, kas saeketti saab hõlpsasti käsitsi ringi

vedada ja kas see ei jää juhtplaadil rippu.

Lõikeosa määrimine

HOIATUS: Puudulikult määritud lõikeseade

võib põhjustada keti purunemist ja tekitada

raskeid või isegi eluohtlikke vigastusi.

HOIATUS: Ärge kasutage läbitöötatud õli!

Läbitöötatud õli on inimestele, seadmele ja

keskkonnale ohtlik.

Ketiõli

• Ketiõli peab ketile kleepuma ja hästi voolama, olgu

ilm kuum või külm.

• Kettsae tootjatena oleme väljatöötanud optimaalse

taimse päritoluga ketiõli, mis laguneb looduses

täielikult. Soovitame kasutada meie ketiõli, et

pikendada maksimaalselt keti eluiga ja samas

säästa keskkonda.

• Kui meie ketiõli pole saadaval, soovitame tavalist

ketiõli.

• Kui spetsiaalne saeketi õli pole kättesaadav, võib

kasutada harilikku EP 90 ülekandeõli.

Õlipump on tehases eelseadistatud ja vastab enamikele

määrimisvajadustele. Täis õlipaak kestab umbes poole

vähem aega kui täis kütusepaak. Seepärast peate

õlipaagi õlitaset regulaarselt kontrollima, et vältida

kahjustusi kettsaele ja juhtplaadile, mis võivad tekkida

määrimise vähesuse tõttu.

748 - 001 - 17.01.2020

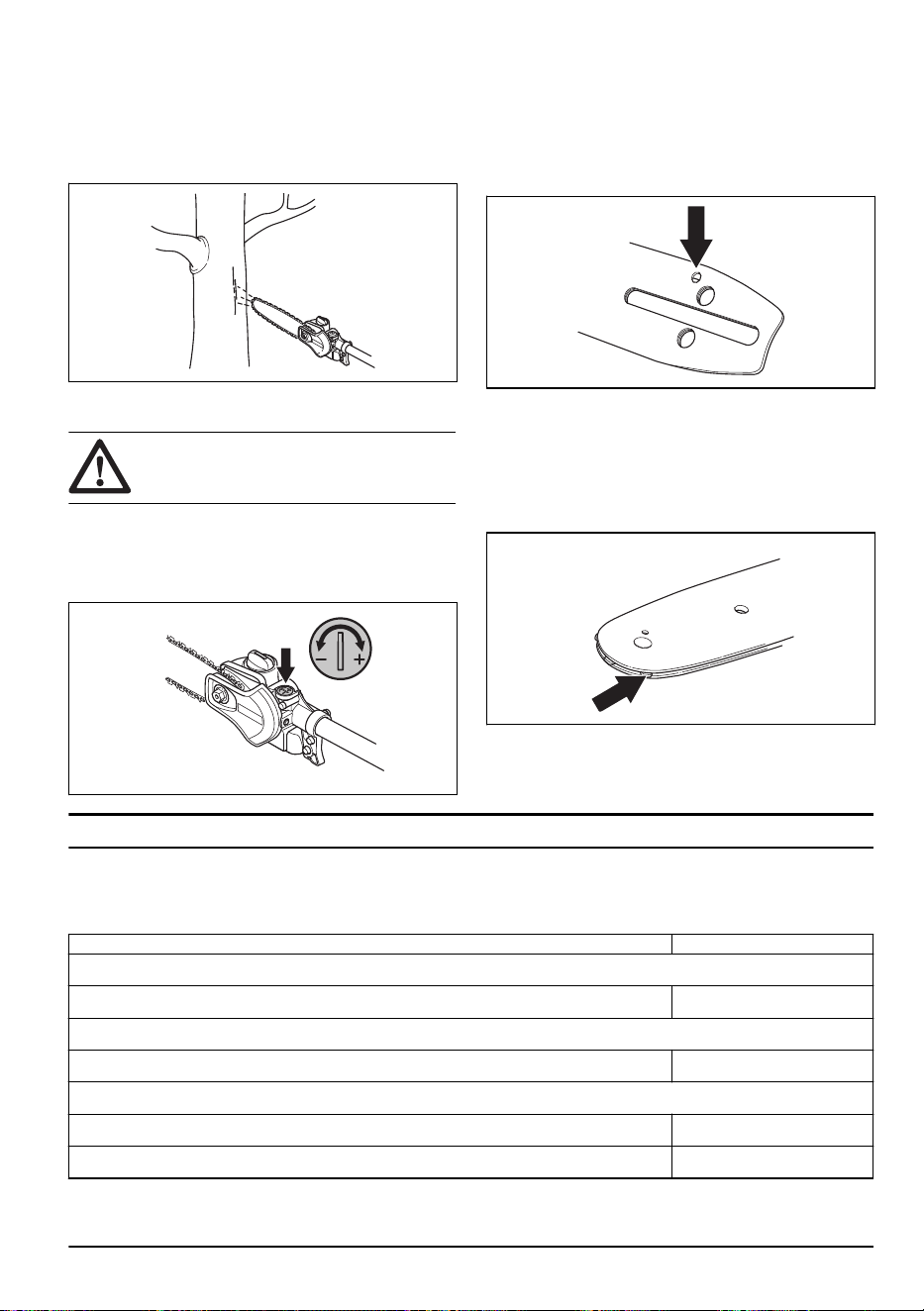

Keti määrimise kontrollimine

1. Kontrollige keti määrimist iga kord, kui lisad kütust.

Suunake juhtplaadi ots umbes 20 cm (8 tolli)

kaugusel asuvale heledavärvilisele pinnale. Pärast 1

minutilist käitamist 75% kiirusel peaks heledale

pinnale jääma selgelt nähtav õlijälg.

Keti määrimise reguleerimine

HOIATUS: Enne õlipumba reguleerimist

peatage mootor.

Keerake õlipumba reguleerimiskruvi. Kasutage

kruvikeerajat või kombivõtit.

• Õli pealevoolu suurendamiseks keerake

reguleerkruvi päripäeva.

• Õli pealevoolu vähendamiseks keerake reguleerkruvi

vastupäeva.

Kontrolltoimingud, kui määrimine ei toimi

1. Kontrollige, ega juhtplaadi õlikanalis pole takistusi.

Vajaduse korral puhastage.

2. Kontrollige, kas ülekande õlikanal on puhas.

Vajaduse korral puhastage.

3. Kontrollige, kas juhtplaadi otsatähik pöörleb vabalt.

Kui keti määrdesüsteem pärast neid

kontrolltoiminguid ikka õigesti ei tööta, pöörduge

hooldustöökoja poole.

Tehnilised andmed

Tehnilised andmed bensiinitoitega toodete kohta.

PA1100

Määrdesüsteem

748 - 001 - 17.01.2020 13

PA1100

Õlipaagi maht, liitrit 0,15

Mass

Kaal, kg 1,4

Müratasemed

Helitugevuse tase, mõõdetud dB(A) 110

Helivõimsuse tase, garanteeritud L

dB(A) 111

Müratasemed

Ekvivalentne helirõhutase kasutaja kõrva juures, mõõdetud EN/ISO 11806 ja ISO

22868 järgi, dB(A)

Originaalse heakskiidetud lisatarvikuga 94

Vibratsioonitase

EN ISO 22867 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (a

hv,eq

), m/s

Originaalse vasak-/parempoolse heakskiidetud lisatarvikuga 3,5/4,6

Tehnilised andmed akutoitega toodete kohta

325iLK+ Oksalõikuri lõikeosa PA1100

Määrdesüsteem

Õlipaagi maht, liitrit 0,15

Kaal

Kaal, kg (sh aku BLi200) 3,7+1,4

Müraemissioon

Helivõimsuse tase, mõõdetud dB(A) 96

Müratasemed

Helirõhutase kasutaja kõrva juures, mõõdetud ISO 22868 järgi, dB(A)

Originaalse heakskiidetud lisatarvikuga dB (A) 86

Vibratsioonitase

Käepidemete vibratsioonitasemed, mõõdetud EN 62841-1 järgi, m/s

Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüplevi 1 dB(A) (standardne kõrva-

lekalle).

Ekvivalentse vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1

m/s

Antud andmetel seadme helivõimsusetaseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (standardne

kõrvalekalle) ja on mõõdetud originaalse lõikeosaga, mis annab kõrgeima taseme.

Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (standardne kõrva-

lekalle) ja on mõõdetud originaalse lõikeosaga, mis annab kõrgeima taseme.

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 2

m/s. Vibrat-

sioonitasemete, aku- ja bensiinitoitega toodete võrdlemiseks kasutage vibratsiooni kalkulaatorit aadressil

https://www.husqvarna.com/uk/services-solutions/vibration-calculator/.

14 748 - 001 - 17.01.2020

325iLK+ Oksalõikuri lõikeosa PA1100

Originaalse vasak-/parempoolse heakskiidetud lisatarvikuga 2,4/2,0

Lisatarvikud

Juhtplaadi ja saeketi kombinatsioonid

Allpool toodud kombinatsioonid on heakskiidetud

vastavalt EL normidele.

Juhtplaat Saekett

Pikkus, cm/tollid Samm, mm/tolli

H0025/10" 6,4/0,25"

30/12" 6,4/0,25"

Saeketi teritamine ja teritusmall

Õige teritusnurga saavutamiseks kasutage soovitatud

teritusmalli. Soovitame saeketi teritamiseks alati

kasutada soovitatud teritusmalli.

Kui te ei tea, millist saeketti teie seade kasutab, võtke

ühendust hooldusesindusega.

PITCH =

mm/tolli mm/tolli mm/tolli mm/tolli

Veolülid:

cm/tolli

6,4/0,25" 1,3/0,05" 4,0/0,16 85° 30° 10° 0,65/0,025"

58:25/10"

64:30/12"

748 - 001 - 17.01.2020 15

EÜ vastavusdeklaratsioon

bensiinitoitega toodetele

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46

36 146500, kinnitab, et oksalõikuri saag Husqvarna

PA1100 seerianumbritega alates 2019 ja edasi

(aastaarv ja sellele järgnev seerianumber on selgelt

märgitud mudeli andmesildile) vastavad järgmise

NÕUKOGU DIREKTIIVI nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 8. juuni 2011. a., „teatud ohtlike ainete kasutamise

piiramise kohta elektri- ja elektroonikaseadmetes”

2011/65/EL

Bensiinitoodetele kehtivad järgmised standardid.

EN ISO 12100:2010, ISO 11680-1:201, EN 50581:2012

0404, RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Rootsi on teinud EÜ tüübikontrolli

vastavalt masinadirektiivi (2006/42/EC) artikli 12 punktile

3b. EÜ tüübikontrolli sertifikaat, mis vastab lisale IV, on

tähistatud järgmise numbriga: 0404/18/2492

Huskvarna, 2019-06-24

Per Gustafsson, arendusdirektor (Husqvarna AB

volitatud esindaja ja tehnilise dokumentatsiooni vastutav

juht)

EÜ vastavusdeklaratsioon akutoitega

toodetele

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46

36 146500, kinnitab, et oksalõikuri saag, Husqvarna

PA1100 lõikeosa toiteseadmega Husqvarna 325iLK

seerianumbritega alates 2019 ja edasi (aastaarv ja

sellele järgnev seerianumber on selgelt märgitud mudeli

andmesildile) vastavad järgmise NÕUKOGU

DIREKTIIVI nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 8. juuni 2011. a., „teatud ohtlike ainete kasutamise

piiramise kohta elektri- ja elektroonikaseadmetes”

2011/65/EL

Akutoodetele kehtivad järgmised standardid.

IEC 62841-1:2014, EN ISO 11680-1:2011, EN

50581:2012

0404, RISE SMP Svensk Maskinprovning AB, Box 7035,

SE-750 07 Uppsala, Rootsi on teinud EÜ tüübikontrolli

vastavalt masinadirektiivi (2006/42/EC) artikli 12 punktile

3b. EÜ tüübikontrolli sertifikaat, mis vastab lisale IV, on

tähistatud järgmise numbriga: 0404/18/2492

Huskvarna, 2019-06-24

Per Gustafsson, arendusdirektor (Husqvarna AB

volitatud esindaja ja tehnilise dokumentatsiooni vastutav

juht)

16 748 - 001 - 17.01.2020

TURINYS

Įvadas........................................................................... 17

Sauga........................................................................... 18

Surinkimas.................................................................... 21

Naudojimas...................................................................22

Techninė priežiūra........................................................ 24

Techniniai duomenys....................................................29

Priedai...........................................................................31

EB atitikties deklaracija.................................................32

Įvadas

Gaminio aprašas

Mes nuolat siekiame tobulinti savo gaminius, pasilikdami

sau teisę keisti jų formą ir išvaizdą be išankstinio

pranešimo.

Pasižymėkite: Šiame vadove apžvelgiami tiek

benzininis, tiek akumuliatorinis gaminys.

Naudojimas

PERSPĖJIMAS: Šį įtaisą galima naudoti tik

su įrenginiui, kuriam jis yra skirtas. Žr.

įrenginio naudojimo instrukcijos skyrių apie

įtaisą.

Šis įtaisas skirtas tik šakų ir šakelių pjovimui.

Priedo apžvalga.

1. Kampinė pavara

2. Grandinės tepimo reguliavimo varžtas

3. Velenas (1 100 mm)

4. Laikymo diržų pakabos kabliukas (24 mm)

5. Pjūklo grandinės apsauga

6. Juostos veržlė

7. Grandinės įtempimo varžtas

8. Pjūklo grandinė

9. Kreipiančioji juosta

10. Grandinės alyvos bakas

11. Tepimo alyvos užpylimas

12. Operatoriaus vadovas

13. Transportavimui skirtas apsauginis elementas

14. Kombinuotas veržliaraktis

15. Diržai

16. Torx veržliaraktis

17. Rankos apsauginis elementas

18. Laikymo diržų pakabos kabliukas (1 col.)

Simboliai ant įtaiso ir maitinimo bloko

Aplaidžiai ar netinkamai naudojant šį gaminį

gali būti sunkiai ar net mirtinai sužeistas

operatorius ar kiti žmonės.

748 - 001 - 17.01.2020 17

Prieš naudodami priedą atidžiai pers-

kaitykite naudojimo instrukciją ir įsiti-

kinkite, ar viską gerai supratote.

Šis priedas atitinka jam taikomas EB

direktyvas.

Visada būtina naudoti patvirtintas

apsaugines ausines ir apsauginius akinius

arba skydelį.

Visada mūvėkite patvirtintas apsaugines

pirštines.

Avėkite tvirtus, neslystančius batus.

Jokia kūno dalimi nesilieskite prie įkaitusių

paviršių.

Max 3/10 sec

Plūklo grandinės sukimosi kryptis, vykdymo

laikas / tuščioji eiga.

Grandinės alyva.

Grandinės kryptis.

Šis produktas nėra elektriškai izoliuotas. Jei produktas liečia ar yra

arti įtampos laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti.

Elektros energija gali būti perduodama iš vieno taško į kitą taip vadi-

namu įtampos lanku. Kuo įtampa aukštesnė, tuo didesniu atstumu

elektros energija gali būti perduodama. Elektros energija gali būti

perduodama ir per šakas bei kitus daiktus, ypač jei jie yra drėgni. Vi-

sada būkite mažiausiai 10 m atstumu tarp įrenginio ir įtampos laidų

bei/arba daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažes-

niu saugiu atstumu, visada susisiekite su energiją tiekiančią bendro-

ve, norėdami užtikrinti, kad prieš pradedant dirbti įtampa bus atjung-

ta.

Produkto operatorius dirbdamas turi užtikrinti, kad kiti žmonės ar gy-

vuliai neprieitų arčiau nei 15 metrų atstumu.

Pasižymėkite: Kiti ant įrenginio pateikti simboliai (lipdukai) skirti specialiems kai kurių rinkų sertifikavimo reikalavi-

mams.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti

dėmesį į ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai

naudotojui ar šalia esantiems asmenims kyla

mirtino arba sunkaus sužeidimo pavojus

arba, jei nesilaikoma vadove pateiktų

nurodymų.

PASTABA: Naudojamas, kai kyla pavojus

sugadinti gaminį, kitas medžiagas arba

padaryti žalą aplinkai, jei nesilaikoma

vadove pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina

esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gaminį,

perskaitykite toliau esančius įspėjimus.

• Prieš naudodami priedą atidžiai perskaitykite

naudojimo instrukciją ir įsitikinkite, ar viską gerai

supratote.

18 748 - 001 - 17.01.2020

• Šios instrukcijos papildo gaminio instrukcijas.

Informacijos apie kitas procedūras rasite savo

gaminio naudojimo instrukcijose.

• Be gamintojo leidimo jokiu atveju negalima keisti

originalios priedo konstrukcijos. Nenaudokite įtaiso,

kurį galėjo modifikuoti kiti asmenys ir naudokite tik

originalius priedus. Nesuderinti konstrukcijos

pakeitimai bei nepritaikytos detalės gali sukelti rimtus

kūno sužalojimus ir net mirtį.

• Nacionaliniai įstatymai gali apriboti šio gaminio

naudojimą.

Naudojimo saugos instrukcijos

• Niekada neleiskite vaikams naudotis gaminiu.

• Neprisileiskite artyn pašalinių asmenų. Kai dirbate,

vaikai, gyvuliai, stebėtojai ir padėjėjai turi būti nutolę

15 metrų atstumu. Kam nors priartėjus, nedelsdami

sustabdykite gaminį.

• Niekuomet niekam neleiskite naudoti gaminio prieš

tai neįsitikinę, kad jie perskaitė ir suprato naudojimo

instrukcijoje pateiktus nurodymus.

• Niekada nedirbkite stovėdami ant kopėčių, suoliuko

ar kito netvirtai pakelto pagrindo.

• Visada įsitikinkite, kad jūsų darbo padėtis yra saugi ir

stabili.

• Gaminį visada laikykite dviem rankom. Gaminį

laikykite prie kūno. Būtinai pritvirtinkite laikymo

diržus prie laikymo diržų pakabos kabliuko.

• Dešine ranka valdykite akceleratorių / maitinimo

jungiklį.

• Įsitikinkite, ar veikiant varikliui, rankos ir kojos

neliečia pjovimo įrangos.

• Išjungę variklį, rankomis ir kojomis nelieskite pjovimo

įtaiso, kol jis visiškai nesustos.

• Saugokitės šakų nuolaužų, kurios gali būti

išmetamos į orą pjovimo metu.

• Jei nedirbate įrenginiu, visada jį padėkite ant žemės.

• Patikrinkite, kad darbo zonoje nebūtų pašalinių

daiktų, tokių kaip elektriniai kabeliai, vabzdžiai,

gyvūnai ir t. t., ar kitų daiktų, pvz., metalinių, galinčių

sugadinti pjovimo įtaisą.

• Jei gaminį paliečia pašalinis objektas arba susidaro

vibracijos, sustabdykite įrenginį. Jei turite benzinu

varomą gaminį, nuo uždegimo žvakės nuimkite

uždegimo žvakės antgalį. Jei turite akumuliatoriumi

varomą gaminį, išimkite akumuliatorių iš gaminio.

Įsitikinkite, kad gaminys nepažeistas. Sugadintą

įrenginį pakeiskite.

• Jeigu Jums dirbant kažkas užstringa pjovimo įtaise,

išjunkite variklį ir leiskite jam visiškai sustoti, prieš

išvalydami pjovimo įtaisą.

• Nenaudokite aukštapjovės, jei esate pavargę,

apsvaigę nuo narkotikų, alkoholio arba vaistų.

• Ilgalaikė vibracija gali pakenkti silpnos kraujo

apytakos žmonių kraujo apytakai ir nervų sistemai.

Pajutę pernelyg stiprios vibracijos sukeltus

simptomus, kreipkitės į gydytoją. Simptomai yra

nutirpimas, nejautrumas, badymas, dilgčiojimas,

skausmas, silpnumas, odos spalvos ir būklės

pakitimas. Šie simptomai dažniausiai pasireiškia

pirštuose, plaštakose ir riešuose. Rizika padidėja

esant žemai temperatūrai.

Asmeninės apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gaminį,

perskaitykite toliau esančius įspėjimus.

• Jei yra tikimybė, kad jums ant galvos gali nukristi

sunkus objektas, naudokite šalmą.

• Naudokite patvirtintas apsaugines ausines.

• Ilgalaikis triukšmo poveikis gali nesugrąžinamai

pakenkti klausai. Visada naudokite patvirtintas

apsaugines ausines.

• Visada dėvėkite apsauginius batus neslystančiu

padu.

• Visuomet nešiokite darbo drabužius ir patvarias ilgas

kelnes.

• Niekada nenešiokite palaidų drabužių ar papuošalų.

• Įsitikinkite, ar plaukai nesidraiko žemiau pečių

juostos.

Gaminio apsauginės priemonės

Šiame skyriuje aprašomos gaminio apsauginės

priemonės, jų paskirtis ir ką reikėtų tikrinti, kad

užtikrintumėte, jog apsauginės priemonės veiks

tinkamai.

PERSPĖJIMAS:

Niekada nesinaudokite

gaminiu, jei jo apsauginės priemonės yra

netvarkingos. Apsauginės priemonės turi

būti tikrinamos taip, kaip aprašyta šiame

skyriuje. Jei gaminys neatitinka bet kurio iš

748 - 001 - 17.01.2020 19

šių kontrolinių reikalavimų, kreipkitės į savo

techninės priežiūros atstovą dėl įrenginio

remonto.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Net ir atleidus

akceleratorių / maitinimo jungiklį, pjovimo

įtaisas kurį laiką dar sukasi. Jei turite

benzinu varomą gaminį, nuo uždegimo

žvakės nuimkite uždegimo žvakės antgalį.

Jei turite akumuliatoriumi varomą gaminį,

išimkite akumuliatorių iš gaminio. Prieš

atlikdami įtaiso priežiūros darbus, įsitikinkite,

kad pjovimo įtaisas visiškais sustojo.

• Kai gaminys nenaudojamas, transportuojamas arba

saugomas, įsitikinkite, kad transportavimui skirtas

apsauginis elementas tinkamai pritvirtintas prie

pjovimo įtaiso.

• Remontuodami pjovimo įrangą visada naudokite

stiprias pirštines. Pjovimo įranga yra labai aštri ir ja

galima lengvai įsipjauti.

• Akumuliatorių laikykite ten, kur jo negali pasiekti

vaikai.

• Remontuodami įrenginį naudokite tik originalias

atsargines dalis.

• Niekada nenaudokite techniškai netvarkingo

gaminio. Vykdykite šiame vadove nurodytas

tikrinimo, techninės priežiūros ir remonto

procedūras. Kai kuriuos techninės priežiūros darbus

gali atlikti tik apmokyti ir kvalifikuoti specialistai.

• Gabendami įrenginį pritvirtinkite.

Saugos nurodymai pjovimo įrangai

PERSPĖJIMAS:

Prieš naudodami gaminį,

perskaitykite toliau esančius įspėjimus.

• Naudokite tik rekomenduojamus kreipiančiosios

juostos / pjūklo grandinės derinius ir šlifavimo įrangą.

Instrukcijų ieškokite

Techninė priežiūra psl. 24

• Naudodami grandininį pjūklą arba atlikdami jo

priežiūrą, mūvėkite apsaugines pirštines. Nejudanti

pjūklo grandinė taip pat gali sužaloti.

• Pasirūpinkite, kad pjovimo dantukai visada būtų

gerai išgaląsti. Laikykitės instrukcijų ir naudokite

rekomenduojamą dildės šabloną. Pažeista arba

netinkamai pagaląsta pjūklo grandinė padidina

nelaimingų atsitikimų pavojų.

• Tinkamai nustatykite gylio reguliavimo ribotuvą.

Laikykitės instrukcijų ir naudokite rekomenduojamą

gylio reguliavimo ribotuvo nustatymą. Per didelis

gylio ribotuvo nustatymas padidina atatrankos

smūgio pavojų.

• Įsitikinkite, kad pjūklo grandinė tinkamai įtempta. Jei

pjūklo grandinė nėra prigludusi prie kreipiančiosios

juostos, ji gali nukristi. Dėl netinkamo pjūklo

grandinės įtempimo padidėja kreipiančiosios juostos,

pjūklo grandinės ir grandinės varančiosios

žvaigždutės nusidėvėjimas. Žr.

Grandinės įtempimas

psl. 28

• Reguliariai atlikite pjovimo įrangos techninę priežiūrą

ir tinkamai ją sutepkite. Jei pjūklo grandinė nėra

tinkamai sutepta, padidėja kreipiančiosios juostos,

pjūklo grandinės ir grandinės varančiosios

žvaigždutės nusidėvėjimas.

748 - 001 - 17.01.2020

Surinkimas

Įvadas

PERSPĖJIMAS: Prieš surinkdami gaminį

perskaitykite ir supraskite skyrių apie saugą.

Pjovimo galvutės surinkimas

PASTABA: Veleno varančiąją ašį atidžiai

įtaikykite į angą pjovimo galvutėje.

1. Atlaisvinkite pjovimo galvutės varžtą. (A)

2. Uždėkite pjovimo galvutę ant veleno taip, kad

varžtas (A) būtų sulygiuotas su veleno anga, kaip

parodyta.

3. Varžtą A tvirtai įsukite pirštais. Įsitikinkite, kad

varžtas A telpa į rankenos angą.

4. Priveržkite varžtą A.

5. Priveržkite varžtą B.

Juostos ir grandinės surinkimas

1. Atsukite juostos veržles ir nuimkite apsauginį gaubtą.

2. Užmaukite juostą ant juostos varžto. Patraukite

pjovimo juostą atgal kiek tai leidžia jos išpjova.

Uždėkite grandinę ant varančiosios žvaigždutės ir

įstatykite ją į griovelį juostoje. Pradėkite nuo

viršutinės juostos dalies.

3. Patikrinkite, ar pjaunančiųjų grandžių briaunos

viršutinėje kreipiamosios juostos pusėje yra

nukreiptos į priekį.

4. Į savo vietą uždėkite dangtį, o į skylutę juostoje

įstatykite grandinės reguliavimo kaištį (A).

Patikrinkite, kad grandinės varantieji nareliai būtų

tinkamai uždėti ant varančiosios žvaigždutės (B), o

grandinė būtų kreipiančiosios juostos griovelyje (C).

Ranka priveržkite juostos veržlę.

5. Universaliu raktu įtempkite grandinę ir grandinės

reguliavimo varžtą sukite pagal laikrodžio rodyklę.

Grandinę tempkite tol, kol ji standžiai priglus prie

pjovimo juostos apačios.

6. Grandinė teisingai įtempta tada, kai ji priglunda prie

apatinės pjovimo juostos briaunos, tačiau ją galima

lengvai pasukti rankomis. Prilaikydami juostos

viršūnę, universaliu raktu priveržkite juostos veržles.

7. Jei naudojate naują grandinę, kuo dažniau tikrinkite

grandinės įtempimą, kol ši prasitampys. Tai darykite

reguliariai. Teisingai įtempta grandinė gerai pjauna ir

ilgai tarnauja.

Apsaugos surinkimas

1. Sumontuokite apsaugą ant veleno. Užtikrinkite, kad

apsauga būtų sumontuota greta pjūklo galvutės.

748 - 001 - 17.01.2020

2. Pritvirtinkite apsaugą prie veleno varžtu.

Pakabinimo žiedo surinkimas

1. Pakabinimo žiedą tvirtinkite tarp galinės rankenos ir

kilpinės rankenos. Pakabinimo žiedą nustatykite taip,

kad įrenginys balansuotų ir būtų patogu dirbti.

Laikymo diržų reguliavimas

Naudodami gaminį visada naudokite diržą. Diržas

padeda maksimaliai valdyti naudojamą gaminį.

naudojant diržą sumažinamas rankų ir nugaros

nuovargis.

1. Užsidėkite antpetinį diržą

2. Užkabinkite gaminį ant laikymo diržo pakabos

kabliuko.

3. Laikymo diržų ilgį sureguliuokite taip, kad pakabos

kabliukas būtų tame pačiame aukštyje kaip Jūsų

dešinysis klubas.

PERSPĖJIMAS: Nelaimingo atsitikimo

atveju paleiskite gaminį ir leiskite jam

nukristi ant žemės.

Alyvos įpylimas

1. Atidarykite juostos galvutės viršuje esantį alyvos

dangtelį.

2. Įpilkite pjūklo grandinių alyvos.

3. Uždenkite dangtelį.

Naudojimas

Įvadas

PERSPĖJIMAS: Prieš naudodami gaminį

perskaitykite ir supraskite skyrių apie saugą.

Patikros prieš naudojimą

1. Patikrinkite darbo vietą. Pašalinkite daiktus, kurie

gali pakilti nuo žemės.

2. Patikrinkite pjovimo įtaisą. Niekada nenaudokite

atšipusios, įskilusios arba pažeistos įrangos

3. Patikrinkite įrenginį, ar jis yra gerame stovyje.

4. Patikrinkite, ar visos veržlės ir varžtai yra priveržti.

22 748 - 001 - 17.01.2020

5. Įsitikinkite, kad grandinė pakankamai sutepta. Žr.

Pjovimo įrangos sutepimas psl. 28

6. Atleidę akceleratorių / maitinimo jungiklį, įsitikinkite,

kad pjovimo įtaisas sustojo.

7. Įrenginį naudokite tik tiems tikslams, kuriems jis yra

skirtas.

8. Įsitikinkite, kad rankena ir saugos priemonės

tvarkingos. Niekada nenaudokite įrenginio, jei jame

trūksta kokių nors dalių, arba įrenginio, kurio

konstrukcija modifikuota, lyginant su specifikacija.

Gaminio naudojimas

PERSPĖJIMAS: Dirbdami prie antžeminių

elektros linijų, laikykitės taikomų saugos

reikalavimų.

PERSPĖJIMAS: Niekada nestovėkite tiesiai

po pjaunama šaka. Tai gali sukelti rimtą

arba mirtiną sužeidimą.

PERSPĖJIMAS: Šis produktas nėra

elektriškai izoliuotas. Jei produktas liečia ar

yra arti įtampos laidų, gali kilti pavojus rimtai

ar net mirtinai susižeisti. Elektros energija

gali būti perduodama iš vieno taško į kitą

taip vadinamu įtampos lanku. Kuo įtampa

aukštesnė, tuo didesniu atstumu elektros

energija gali būti perduodama. Elektros

energija gali būti perduodama ir per šakas

bei kitus daiktus, ypač jei jie yra drėgni.

Visada būkite mažiausiai 10 m atstumu tarp

produkto ir įtampos laidų bei / arba daiktų,

kurie liečia juos. Jei darbas reikalauja dirbti

mažesniu saugiu atstumu, visada susisiekite

su energiją tiekiančią bendrove, norėdami

užtikrinti, kad prieš pradedant dirbti įtampa

bus atjungta.

PERSPĖJIMAS: Produkto darbinis nuotolis

ilgas. Pasirūpinkite, kad, įrenginiui veikiant,

žmonės ar gyvūnai neprisiartintų prie jo

arčiau nei per 15 m.

PERSPĖJIMAS: Pjovimo įtaiso

akceleratorių / maitinimo jungiklį galima

naudoti tik matant visą pjovimo įtaisą.

• Norėdami pasiekti geriausią pusiausvyrą, gaminį

laikykite kuo arčiau kūno.

• Saugokitės, kad viršūnė neliestų žemės.

• Neskubėkite, dirbkite normaliu tempu, kad visos

šakos lygiai nusipjautų.

• Po kiekvieno naudojimo atleiskite akceleratorių /

maitinimo jungiklį. Ilgalaikis variklio darbas visu

pajėgumu / greičiu be apkrovimo gali rimtai pakenkti

varikliui.

• Visada dirbkite variklį paleidę visu pajėgumu /

greičiu.

• Būkite labai atidūs dirbdami, kai virš galvos nutiestos

elektros linijos. Krentančios šakos gali sukelti

trumpąjį jungimą.

• Jei tik galima, atsistokite taip, kad šaką galėtumėte

pjauti tinkamu kampu.

90°

• Nenaudokite pakėlę rankeną tiesiai priešais save

(kaip meškerę), nes tokiu būdu jaučiamas didesnis

pjovimo įtaiso svoris.

• Dideles šakas pjaukite dalimis, kad geriau

numatytumėte jų kritimo vietą.

• Nepjaukite auglio ties jo pagrindu, nes tokia vieta

lėčiau gis ir padidės užteršimo grybeliu pavojus.

748 - 001 - 17.01.2020

• Naudokite ties pjovimo galvute esantį stabdiklį, kad

pjaudami turėtumėte atramą. Tokiu būdu išvengsite

pjovimo įtaiso nuo „šokimo“ ant šakos.

• Prieš pjaudami visą šaką šiek tiek įpjaukite ją iš

apačios. Tokiu būdu apsaugosite ją nuo lūžimo, dėl

kurio lėčiau gytų pažeista vieta ir medžiui būtų

padaryta didelė žala. Pjūvis neturėtų būti gilesnis

negu 1/3 šakos storio, kad neužstrigtų pjūklas.

Traukiant pjovimo įtaisą iš šakos grandinė turi suktis,

kad įtaisas neįstrigtų medyje.

• Naudokite diržą įrenginio svoriui laikyti ir jo valdymui

palengvinti.

• Įsitikinkite, kad pagrindas yra patogus stovėti, o

darbui netrukdo jokios šakos, akmenys ar medžiai.

Techninė priežiūra

Įvadas

Toliau pateikiamos bendros priežiūros instrukcijos. Jei

reikia daugiau informacijos, prašome kreiptis į techninio

aptarnavimo dirbtuves.

Priedo techninė priežiūra

Pjūklo grandinės patikra

Pjovimo grandinės tepimą tikrinkite kasdien.

1. Įsitikinkite, kad kniedės arba grandys

nesuskilinėjusios.

2. Patikrinkite, ar grandinė standi.

3. Palyginkite pjūklo grandinę su nauja pjūklo grandinę,

kad nustatytumėte, ar kniedės ir grandys

nesusidėvėjusios.

4. Pakeiskite pjūklo grandinę, jeigu jai tinka kuri nors

anksčiau nurodyta sąlyga.

5. Pakeiksite pjūklo grandinę, kai pjovimo dantukai

nudyla tik iki 4 mm (0,16 col.)

Grandinės varančiosios žvaigždutės patikra

1. Nuolat tikrinkite šių grandinę sukančių žvaigždučių

nusidėvėjimą. Pakeiskite jas, jei jos yra

nusidėvėjusios.

24 748 - 001 - 17.01.2020

Norint patikrinti kreipiančiąją juostą

1. Įsitikinkite, kad alyvos kanalas neužblokuotas. Jei

reikia, išvalykite.

2. Patikrinkite, ar ant kreipiančiosios juostos briaunos

nėra šerpetų. Dilde pašalinkite nelygumus.

3. Išvalykite kreipiančiosios juostos griovelį.

4. Apžiūrėkite, ar nesusidėvėjęs kreipiančiosios juostos

griovelis. Jei reikia, pakeiskite kreipiančiąją juostą.

5. Patikrinkite, ar kreipiančiosios juostos galas nėra

pažeistas arba labai susidėvėjęs.

6. Patikrinkite, ar laisvai sukasi juostos žvaigždutė ir ar

neužsikimšusi juostos žvaigždutės tepimo anga. Jei

reikia, išvalykite ir sutepkite.

7. Kasdien apsukite kreipiančiąją juostą, kad ji tarnautų

ilgiau.

Pjūklo grandinės galandimas

Informacija apie kreipiančiąją juostą ir pjūklo

grandinę

Pakeiskite susidėvėjusią arba pažeistą kreipiančiąją

juostą arba pjūklo grandinę mūsų rekomenduojamais

kreipiančiosios juostos arba pjūklo grandinės deriniais.

Tai užtikrina tinkamą pjovimo įrangos saugos funkcijų

veikimą. Pakaitinių rekomenduojamų juostų ir grandinių

derinių sąrašą rasite

Priedai psl. 31

• Ilgis, col. / cm

• Juostos žvaigždutės dantų skaičius (T).

• Grandinės žingsnis, tarpai tarp pjūklo grandinės

varančiųjų narelių turi atitikti tarpus tarp juostos

žvaigždutės ir varančiosios žvaigždutės dantų.

PITCH =

• Varančiųjų narelių skaičius Šį skaičių apsprendžia

juostos ilgis, grandinės žingsnis ir juostos

žvaigždutės dantų skaičius.

748 - 001 - 17.01.2020

• Juostos griovelio plotis, col. / cm Kreipiančiosios

juostos griovelio plotis turi atitikti grandinės

varančiųjų grandžių storį.

• Pjūklo grandinės tepimo skylės ir skylės grandinės

įtempimui. Kreipiančioji juosta privalo tikti gaminiui.

• Varantysis narelis, mm / col.

Bendra informacija, kaip pagaląsti pjovimo

dantukus

Nenaudokite atšipusios pjūklo grandinės. Jei pjūklo

grandinė atšipusi, turite labiau spausti, kad kreipiančioji

juosta praeitų per medį. Jei pjūklo grandinė labai

atšipusi, nebus medienos pjuvenų, tik pjovimo dulkės.

Aštri pjūklo grandinė lengvai eina per medį, o medienos

pjuvenos yra ilgos ir stambios.

Pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B)

kartu sudaro pjūklo grandinės pjaunamąją dalį, pjovimo

dantuką. Aukščio skirtumas tarp šių dviejų dalių sudaro

pjovimo gylį (gylio reguliavimo ribotuvo nustatymą).

Galąsdami pjaunantįjį dantį, atsižvelkite į toliau

nurodytus dalykus.

• Galandimo kampas

• Pjovimo kampas

• Dildės padėtis

• Apvaliosios dildės skersmuo

Nelengva tinkamai pagaląsti pjūklo grandinės neturint

tinkamos įrangos. Naudokite rekomenduojamą

galandimo šabloną. Taip galėsite pasiekti geriausius

pjovimo rezultatus, o atatrankos pavojų sumažinti iki

minimumo.

PERSPĖJIMAS: Atatrankos pavojus

smarkiai padidėja, jei nesilaikote galandimo

nurodymų.

Pasižymėkite: Jei reikia informacijos apie pjūklo

grandinės galandimą, žr.

Techniniai duomenys psl. 29

Pjovimo dantukų galandimas

1. Galąskite pjovimo dantukus naudodamiesi apvaliąja

dilde ir galandimo šablonu.

748 - 001 - 17.01.2020

Pasižymėkite: Jei reikia informacijos, kurį galandimo

šabloną rekomenduojame jūsų pjūklo grandinei, žr.

Techniniai duomenys psl. 29

2. Įsitikinkite, kad pjūklo grandinė tinkamai įtempta.

Netinkamai įtempta pjūklo grandinė juda į šonus. Tai

kliudo gerai pagaląsti pjūklo grandinę. Instrukcijas žr.

Grandinės įtempimas psl. 28

3. Braukite dilde nuo vidinės pjovimo dantukų pusės

link išorinės pusės. Traukdami spauskite silpniau.

4. Pirmiausia pagaląskite dilde dantukus vienoje

pusėje.

5. Apverskite gaminį ir dilde pagaląskite dantukus kitoje

pusėje.

6. Nuvalę galandimo dulkes patikrinkite, ar visi pjovimo

dantukai yra vienodo ilgio.

7. Pjūklo grandinė susidėvi, kai pjovimo dantukai

sutrumpėja iki 4 mm (0,16 col.) Pakeiskite pjūklo

grandinę.

Bendroji informacija, kaip koreguoti gylio

reguliavimo ribotuvą

Gylio reguliavimo ribotuvo nustatymas (C) mažėja, kai

galandate pjovimo dantuką (A). Norint pjauti maksimaliu

našumu, būtina pagaląsti gylio reguliavimo ribotuvą (B),

kad pjautumėte naudodami rekomenduojamą gylio

reguliavimo ribotuvo nustatymą. Jei reikia instrukcijų,

kaip tinkamai nustatyti pjūklo grandinės gylio

reguliavimo ribotuvą, žr.

Techniniai duomenys psl. 29

PERSPĖJIMAS: Per didelis gylio

reguliavimo ribotuvo nustatymas padidina

pjūklo grandinės atatrankos pavojų!

Gylio reguliavimo ribotuvo nustatymas

Prieš koreguodami gylio reguliavimo ribotuvą arba

galąsdami pjovimo dantukus, žr. instrukcijas

Pjovimo

dantukų galandimas psl. 26

. Mes rekomenduojame

reguliuoti ribotuvą po kas trečio pjūklo grandinės

galandimo.

Pasižymėkite: Ši rekomendacija taikoma, tik jei pjovimo

dantukų ilgis pernelyg nesumažėja.

Mes rekomenduojame ribotuvui naudoti mūsų

galandimo šabloną tam, kad būtų pasiektas tinkamas

ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio

kampas.

1. Plokščiąja dilde ir gylio reguliavimo ribotuvo įrankiu

sureguliuokite gylio reguliavimo ribotuvą. Naudokite

tik rekomenduojamą galandimo šabloną tam, kad

būtų pasiektas tinkamas ribotuvo matmuo ir

tinkamas gylio reguliavimo ritinėlio kampas.

2. Padėkite gylio reguliavimo ribotuvo įrankį ant pjūklo

grandinės.

Pasižymėkite:

Daugiau informacijos, kaip naudoti

gylio reguliavimo ribotuvą, rasite įrankio pakuotėje.

3. Naudokite plokščiąją dildę gylio reguliavimo ribotuvo

daliai, kuri išlenda pro gylio reguliavimo ribotuvo

įrankio angą.

748 - 001 - 17.01.2020

Pasižymėkite: Ribotuvas yra tinkamas, kai dilde

traukiant per šabloną, nesijaučia jokio

pasipriešinimo.

Grandinės įtempimas

PERSPĖJIMAS: Netinkamai įtempta pjūklo

grandinė gali nušokti nuo kreipiančiosios

juostos ir rimtai arba mirtinai sužeisti.

Naudojama pjūklo grandinė pailgėja. Pjūklo grandinę

reguliuokite reguliariai.

1. Atpalaiduokite juostos veržlę, tvirtinančią sankabos

dangtelį ir pjūklo stabdį. Naudokite veržliaraktį.

2. Kuo tvirčiau ranka priveržkite juostos veržles.

3. Pakelkite kreipiančiosios juostos priekį ir pasukite

grandinės įtempimo varžtą. Naudokite veržliaraktį.

4. Priveržkite pjūklo grandinę, kol ji priglus prie

kreipiančiosios juostos, tačiau vis tiek bus nesunkiai

pajudinama.

5. Priveržkite juostos veržles veržliarakčiu, tuo pačiu

metu keldami kreipiančiosios juostos priekį aukštyn.

6. Patikrinkite, ar galite pjūklo grandinę rankomis laisvai

sukti aplink ir ar ji standžiai prigludusi prie

kreipiančiosios juostos.

Pjovimo įrangos sutepimas

PERSPĖJIMAS: Dėl blogo pjovimo įrangos

tepimo grandinė gali trūkti ir sunkiai ar net

lemtingai sužeisti.

PERSPĖJIMAS: Nenaudokite panaudotos

alyvos! Panaudota alyva yra kenksminga

žmonėms, gaminiui ir aplinkai.

Grandinių alyva

• Grandinės alyva turi gerai prilipti prie pjovimo

grandinės ir taip pat turi būti pakankamai skysta,

nesvarbu ar lauke yra šilta vasara, ar šalta žiema.

• Mes, grandininių pjūklų gamintojai, sukūrėme

optimalią pjovimo grandinių alyvą, kurios didžiąją dalį

sudaro augaliniai riebalai, todėl ji yra biologiškai

suskaidoma. Rekomenduojame naudoti mūsų alyvą,

jei norite maksimaliai prailginti pjovimo grandinės

eksploataciją ir sumažinti žalą aplinkai.

• Jei neturite grandinėms skirtos alyvos,

rekomenduojame naudoti standartinę grandinėms

skirtą alyvą.

• Vietose, kur nepraduodama speciali grandinių alyva,

galima naudoti standartinę EP 90 alyvą

transmisijoms.

Alyvos siurblys gamykloje sureguliuotas taip, kad atitiktų

daugumą tepimo reikalavimų. Pilno alyvos bakelio

užtenka pusei, jei pilnas kuro bakelis. Turite nuolat

tikrinti alyvos lygį bakelyje, kad išvengtumėte pjūklo

grandinės ir juostos sugadinimo dėl alyvos trūkumo.

748 - 001 - 17.01.2020

Grandinės tepimo patikra

1. Patikrinkite grandinės tepimą kiekvieną kartą, kai

užpilate degalus. Pjūklo juostos viršūnę nukreipkite į

šviesų paviršių, nutolusį nuo jos apie 20 cm (8

coliai). Po minutės darbo 75% greičiu ant šviesaus

paviršiaus turite aiškiai matyti alyvos paliktą liniją.

Grandinės tepimo reguliavimas

PERSPĖJIMAS: Prieš reguliuodami alyvos

siurblį, sustabdykite variklį.

Sukite alyvos siurblio reguliavimo varžtą. Naudokite

atsuktuvą arba veržliaraktį.

• Padidinti alyvos srautą pasukite reguliavimo varžtą

pagal laikrodžio rodyklę.

• Sumažinti alyvos srautą pasukite reguliavimo varžtą

prieš laikrodžio rodyklę.

Patikrinimas, ar įrenginys tinkamai tepamas

1. Patikrinkite, ar neužsikimšęs tepalo kanalas pjūklo

juostoje. Išvalykite, jei būtina.

2. Patikrinkite, ar neužsikimšęs tepalo kanalas

transmisijos korpuse. Išvalykite, jei būtina.

3. Patikrinkite, ar kreipiančiosios juostos žvaigždutė

sukasi laisvai. Jei grandinės tepimo sistema neveikia

ir po to, kai atlikote visas aukščiau išvardytas

patikras, kreipkitės į jus aptarnaujančias remonto

dirbtuves.

Techniniai duomenys

Benzinu varomų įrenginių techniniai duomenys

PA1100

Tepimo sistema

Alyvos bakelio talpa, l 0,15

Svoris

Svoris, kg 1,4

Skleidžiamas triukšmas

Garso stiprumo lygis, išmatuotas dB (A) 110

Garso galios lygis, garantuojamas L

dB (A) 111

748 - 001 - 17.01.2020 29

PA1100

Triukšmo lygiai

Ekvivalentinis garso slėgio lygis naudotojo ausyse, išmatuotas pagal EN ISO 11806 ir

ISO 22868, dB(A)

Su patvirtintu naudoti originaliu priedu 94

Vibracijos lygis

Ekvivalentiški rankenų vibracijos lygiai (a

hv,eq

), išmatuoti pagal EN ISO 22867, m/s

Su patvirtintu naudoti originaliu (kairiuoju arba dešiniuoju) priedu 3,5 / 4,6

Akumuliatoriumi varomų įrenginių techniniai duomenys

325iLK + Aukštapjovės įtaisas PA1100

Tepimo sistema

Alyvos bakelio talpa, l 0,15

Svoris

Svoris, kg (su BLi200 akumuliatoriumi) 3,7+1,4

Skleidžiamas triukšmas

Garso galios lygis, išmatuotas dB (A) 96

Triukšmo lygiai

Garso spaudimo naudotojo ausiai lygis, matuojamas pagal ISO 22868, dB(A)

Su patvirtintu įtaisu (originaliu), dB (A) 86

Vibracijos lygis

Vibracijos lygis rankenose, išmatuotas pagal EN 62841-1, m/s

Su patvirtintu naudoti originaliu (kairiuoju arba dešiniuoju) priedu 2,4 / 2,0

Pateiktuose duomenyse apie ekvivalentinį įrenginio garso slėgio lygį yra 1 dB (A) tipiška statistinė sklaida

(standartinis nuokrypis).

Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1 m/s

tipiška statistinė sklaida (standartinis nuokry-

pis).

Pateiktuose duomenyse apie įrenginio garso galios lygį nurodoma 3 dB (A) tipiška statistinė sklaida (standarti-

nis nuokrypis) ir ji buvo išmatuota naudojant didžiausią garsą sukeliantį originalų priedą.

Pateiktuose duomenyse apie įrenginio garso slėgio lygį yra 3 dB (A) tipiška statistinė sklaida (standartinis nuo-

krypis). Ji buvo išmatuota naudojant originalų įtaisą, kuri generuoja aukščiausią lygį.

Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1 m/s

tipiška statistinė sklaida (standartinis nuokry-

pis). Norint palyginti vibracijos lygius, akumuliatoriaus ir degimo produktams naudojama vibracijų skaičiuoklė.

https://www.husqvarna.com/uk/services-solutions/vibration-calculator/.

30 748 - 001 - 17.01.2020

Priedai

Kreipiančiosios juostos ir pjūklo

grandinės deriniai

žemiau išvardinti deriniai yra CE aprobuoti.

Kreipiančioji juosta Pjūklo grandinė

Ilgis, cm (coliai) Žingsnis, mm / col.

H0025 / 10 col. 6,4 / 0,25 col.

30 / 12 col. 6,4 / 0,25 col.

Pjovimo grandinės galandimas ir

galandimo šablonas

Naudokite rekomenduojamą galandimo šabloną, kad

nugaląstumėte tinkamu kampu. Be to, rekomenduojamą

matuoklį rekomenduojama naudoti ir grandinei galąsti.

Jei nežinote, kurią pjūklo grandinę naudojate su savo

gaminiu, kreipkitės į savo pardavimo atstovą.

PITCH =

mm/col. mm/col. mm/col. mm/col.

varantieji

nareliai: cm/

col.

6,4 / 0,25

col.

1,3 / 0,05

col.

4,0 / 0,16 85° 30° 10°

0,65 / 0,025

col.

58:25/10"

64:30/12"

748 - 001 - 17.01.2020 31

EB atitikties deklaracija

EB atitikties deklaracija – benzinu

varomiems įrenginiams

„Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel.

+46‐36‐146500, patvirtina, kad aukštapjovė

HusqvarnaPA1100, kurios serijos numeriai yra 2019 ir

vėlesni (metai aiškiai nurodyti ant vardinių parametrų

plokštelės, po jų – serijos numeris), atitinka šių

TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. direktyvos 2006/42/EB dėl

mašinų;

• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam

tikrų pavojingų medžiagų naudojimo elektros ir

elektroninėje įrangoje apribojimo.

Benzinu varomiems įrenginiams taikomi šie standartai:

EN ISO 12100:2010, ISO 11680-1:201, EN 50581:2012

0404, „RISE SMP Svensk Maskinprovning AB“, P/D

7035 SE750 07 Uppsala, Švedija, atliko EB tipo tyrimą

pagal mašinų direktyvos (2006/42/EB) 12 straipsnio 3b

punktą. EB tipo patikros pagal IV priedą sertifikato

numeris: 0404/18/2492

Huskvarna, 2019-06-24

Per Gustafsson, plėtros vadovas (įgaliotasis „Husqvarna

AB“ atstovas, atsakingas už techninę dokumentaciją).

EB atitikties deklaracija –

akumuliatoriumi varomiems įrenginiams

„Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel.

+46‐36‐146500, patvirtina, kad aukštapjovė

(„Husqvarna“ PA1100 priedas su maitinimo bloku

„Husqvarna 325iLK“), kurios serijos numeriai yra 2019 ir

vėlesni (metai aiškiai nurodyti ant vardinių parametrų

plokštelės, po jų – serijos numeris), atitinka šių

TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. direktyvos 2006/42/EB dėl

mašinų;

• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam

tikrų pavojingų medžiagų naudojimo elektros ir

elektroninėje įrangoje apribojimo.

Akumuliatoriumi varomiems įrenginiams taikomi šie

standartai:

IEC 62841-1:2014, EN ISO 11680-1:2011, EN

50581:2012

0404, „RISE SMP Svensk Maskinprovning AB“, P/D

7035 SE-750 07 Uppsala, Švedija, atliko EB tipo tyrimą

pagal mašinų direktyvos (2006/42/EB) 12 straipsnio 3b

punktą. EB tipo patikros pagal IV priedą sertifikato

numeris: 0404/18/2492

Huskvarna, 2019-06-24

Per Gustafsson, plėtros vadovas (įgaliotasis „Husqvarna

AB“ atstovas, atsakingas už techninę dokumentaciją).

32 748 - 001 - 17.01.2020

Saturs

Ievads........................................................................... 33

Drošība......................................................................... 34

Montāža........................................................................ 37

Lietošana...................................................................... 38

Apkope..........................................................................40

Tehniskie dati................................................................45

Piederumi......................................................................47

EK atbilstības deklarācija..............................................48

Ievads

Izstrādājuma apraksts

Mēs pastāvīgi strādājam, lai pilnveidotu savus

izstrādājumus, un tāpēc paturam tiesības izdarīt

izmaiņas, piemēram, izstrādājumu formai un izskatam

bez iepriekšēja paziņojuma.

Piezīme: Šī rokasgrāmata attiecas gan uz

instrumentiem, kas darbojas ar benzīnu, gan tiem, kas

darbojas ar akumulatoru.

Paredzētā lietošana

BRĪDINĀJUMS: Šo ierīci drīkst izmantot tikai

kopā ar paredzēto izstrādājumu, skatiet

sadaļu par piederumiem izstrādājuma

lietotāja rokasgrāmatā.

Šī ierīce ir paredzēta vienīgi zaru un krūmu griešanai.

Pārskats par ierīci

1. Konisko zobratu reduktors

2. Ķēdes eļļošanas regulēšanas skrūve

3. Vārpsta (1100 mm)

4. Stiprinājuma (drošības jostas) āķis (24 mm)

5. Zāģa ķēdes aizsargs

6. Sliedes uzgrieznis

7. Ķēdes spriegošanas skrūve

8. Zāģa ķēde

9. Virzītājsliede

10. Ķēdes eļļas tvertne

11. Ķēdes eļļas iepildīšana

12. Lietotāja rokasgrāmata

13. Transportēšanas aizsargs

14. Kombinētā uzgriežņu atslēga

15. Stiprinājums (drošības josta)

16. Uzgriežņu atslēga

17. Rokas aizsargs

18. Stiprinājuma (drošības jostas) āķis (1 colla)

748 - 001 - 17.01.2020 33

Apzīmējumi uz ierīces un barošanas

bloka

Pavirša vai nepareiza šī produkta lietošana

var radīt bīstamas vai nāvējošas traumas

lietotājam vai citām personām.

Rūpīgi izlasiet šo lietotāja rokasgrā-

matu un pirms piederuma lietošanas

pārliecinieties, vai izprotat norādīju-

mus.

Šis piederums atbilst spēkā esošajām

EK direktīvām.

Vienmēr lietojiet apstiprinātus dzirdes

aizsarglīdzekļus un aizsargbrilles vai vizieri.

Vienmēr lietojiet apstiprinātus

aizsargcimdus.

Izmantojiet neslīdošus un stabilus zābakus.

Raugieties, lai ķermeņa daļas neatrastos

karstu virsmu tuvumā.

Max 3/10 sec

Zāģa ķēdes rotācijas virziens, darbības

laiks/tukšgaita.

Ķēdes eļļa.

Ķēdes virziens.

Šis izstrādājums nav elektroizolēts. Ja izstrādājums nonāk kontaktā

vai tuvumā ar elektropārvades līnijām, tas var novest pie nāves gadī-

jumiem vai nopietnām traumām. Elektrība no viena punkta uz otru

var tikt pārnesta ar Tā saucamā elektriskā loka palīdzību. Jo lielāks

spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var

tikt pārvadīta arī ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir

mitri. Vienmēr ievērojiet vismaz 10 m attālumu starp mašīnu un sprie-

guma pārvades līniju un/vai priekšmetiem, kas ir kontaktā ar to. Ja

nepieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties

ar atbilstošu elektrokompāniju un pārliecinieties, ka elektrības pade-

ve ir atslēgta.

Izstrādājuma lietotājam jānodrošina, ka darba laikā citas personas un

dzīvnieki nepiekļūst tuvāk par 15 metriem.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek

izmantotas, lai izceltu īpaši svarīgas lietotāja

rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja

rokasgrāmatā sniegto instrukciju

neievērošanas dēļ operatoram vai blakus

esošajām personām draud traumu vai nāves

risks.

IEVĒROJIET: Tiek izmantota tad, ja

rokasgrāmatā sniegto instrukciju

neievērošanas dēļ rodas izstrādājuma, citu

materiālu vai blakus esošās teritorijas

bojājuma risks.

34 748 - 001 - 17.01.2020

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju,

kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms izstrādājuma

lietošanas izlasiet tālāk izklāstītās

brīdinājuma instrukcijas.

• Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms

ierīces lietošanas pārliecinieties, vai izprotat

norādījumus.

• Šīs instrukcijas ir izstrādājuma komplektācijā iekļauto

instrukciju papildinājums. Sīkāku lietošanas

informāciju skatiet ekspluatācijas instrukcijās.

• Nekādā gadījumā bez ražotāja atļaujas nedrīkst

mainīt šīs ierīces konstrukciju. Nelietojiet ierīci, ko

varētu būt pārveidojušas trešās puses, un obligāti

izmantojiet oriģinālos piederumus. Neatļautas

izmaiņas un/vai neatļauti piederumi var radīt smagas

vai nāvējošas traumas izstrādājuma lietotājam un

citiem.

• Šī izstrādājuma lietošanu var ierobežot valsts tiesību

akti.

Darba drošības instrukcijas

• Nekad neļaujiet bērniem izmantot izstrādājumu.

• Raugieties, lai tuvumā neatrastos nepiederošas

personas. Kamēr lietojat izstrādājumu, bērniem,

dzīvniekiem, blakusstāvētājiem un palīgiem

jāatrodas drošā attālumā — ne tuvāk par

15 metriem. Ja kāds tuvojas, nekavējoties apturiet

izstrādājumu.

• Nekad neļaujiet citām personām izmantot

izstrādājumu, ja šīs personas nav izlasījušas un

izpratušas lietotāja rokasgrāmatā sniegto

informāciju.

• Nekad nestrādājiet, stāvot uz trepēm vai paliktņa vai

kāda cita nenostiprināta paaugstinājuma.

• Vienmēr ieņemiet drošu un stabilu darba stāju.

• Izstrādājumu vienmēr turiet ar abām rokām. Turiet

izstrādājumu sev pie sāniem. Noteikti piestipriniet

stiprinājumu pie drošības jostas āķa.

• Ar labo roku vadiet droseli/spēka sprūdu.

• Raugiet, lai rokas un kāju pēdas nenonāk kontaktā

ar griešanas ierīci, kad darbojas motors.

• Kad motors tiek izslēgts, turiet rokas un kāju pēdas

prom no griešanas ierīces, līdz tā pilnībā apstājas.

• Uzmanieties no zaru gabaliņiem, kas tiek izmesti

griešanas laikā.

• Vienmēr, kad nestrādājiet, novietojiet izstrādājumu

uz zemes.

• Pārbaudiet griežamo objektu, vai tajā nav

svešķermeņi kā, piemēram, elektrības vadi, kukaiņi

un dzīvnieki vai priekšmeti u.c., kas var sabojāt

griešanas ierīci, piemēram, metāla priekšmeti.

• Ja izstrādājums saskaras ar svešķermeni vai rodas

spēcīgas vibrācijas, nekavējoties izslēdziet

izstrādājumu. Ja izmantojat ar benzīnu darbināmu

izstrādājumu, noņemiet aizdedzes sveces uzgali no

aizdedzes sveces. Ja izmantojat ar akumulatoru

darbināmu izstrādājumu, noņemiet akumulatoru no

izstrādājuma. Pārliecinieties, vai izstrādājums nav

bojāts. Ja izstrādājums ir bojāts, salabojiet to.

• Ja darba laikā griešanas ierīcē iekļūst svešķermenis,

izslēdziet motoru un pirms griešanas ierīces tīrīšanas

ļaujiet tam apstāties pilnībā.

• Nelietojiet zaru zāģi noguruma stāvoklī vai narkotiku,

alkohola vai zāļu iespaidā.

• Personām ar asinsrites traucējumiem pārmērīga

atrašanās vibrāciju ietekmē var izraisīt asinsrites vai

nervu sistēmas saslimšanu. Ja jūtat pārmērīgas

vibrācijas ietekmes simptomus, sazinieties ar ārstu.

Tie var būt nejutīgums, tirpšana, dūrieni, sāpes,

spēka zudums, ādas krāsas vai stāvokļa izmaiņas.

Šie simptomi parasti ir novērojami pirkstos, rokās vai

locītavās. Risks palielinās zemā temperatūrā.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms izstrādājuma

lietošanas izlasiet tālāk izklāstītās

brīdinājuma instrukcijas.

• Ja pastāv iespēja, ka uz galvas var krist objekti,

izmantojiet ķiveri.

• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.

• Ilgstoša uzturēšanās troksnī var radīt būtiskus

dzirdes bojājumus. Vienmēr izmantojiet apstiprinātus

dzirdes aizsarglīdzekļus.

• Vienmēr valkājiet neslīdošus aizsargapavus.

748 - 001 - 17.01.2020

• Vienmēr valkājiet darba apģērbu un izturīgas garās

bikses.

• Nekad nenēsājiet vaļīgu apģērbu vai rotaslietas.

• Raugiet, lai mati nenokarājas zemāk par pleciem.

Produkta drošības ierīces

Šajā sadaļā ir aprakstītas produkta drošības ierīces, to

mērķis un tas, kā veikt pārbaudes, lai nodrošinātu

drošības ierīču pareizu darbību.

BRĪDINĀJUMS: Nekad nelietojiet produktu

ar bojātām drošības ierīcēm. Drošības

ierīces ir jāpārbauda, kā aprakstīts šajā

nodaļā. Ja produkts neatbilst pārbaudes

prasībām, sazinieties ar apkopes pārstāvi,

lai veiktu remontu.

Norādījumi par drošu tehnisko apkopi

BRĪDINĀJUMS: Griešanas ierīce var turpināt

griezties arī pēc tam, kad drosele/spēka

sprūds ir atlaists. Ja izmantojat ar benzīnu

darbināmu izstrādājumu, noņemiet

aizdedzes sveces uzgali no aizdedzes

sveces. Ja izmantojat ar akumulatoru

darbināmu izstrādājumu, noņemiet

akumulatoru no izstrādājuma. Pārliecinieties,

vai griešanas ierīce ir pilnībā apstājusies,

pirms veicat ierīces apkopi.

• Pārliecinieties, vai transportēšanas aizsargs ir

pievienots griešanas ierīcei pareizi, kad izstrādājums

netiek lietots, tiek transportēts vai ir novietots

glabāšanai.

• Remontējot griešanas ierīci, vienmēr izmantojiet

izturīgus cimdus. Griešanas ierīce ir ļoti asa un var

viegli radīt griezumus.

• Glabājiet izstrādājumu bērniem nepieejamā vietā.

• Labojot ierīci, vienmēr izmantojiet tikai oriģinālās

detaļas.

• Nekad nelietojiet bojātu izstrādājumu. Ievērojiet šajā

rokasgrāmatā aprakstītās drošības pārbaudes,

tehniskās apkopes un remonta norādījumus. Dažus

apkopes un remonta darbus drīkst veikt tikai

apmācīti un kvalificēti speciālisti.

• Pārvadāšanas laikā nostipriniet ierīci.

Griešanas aprīkojuma drošības instrukcijas

BRĪDINĀJUMS: Pirms sākat lietot

izstrādājumu, izlasiet tālāk izklāstītās

brīdinājuma instrukcijas.

• Lietojiet tikai mūsu ieteiktās virzītājsliedes/zāģa

ķēdes kombinācijas un asināšanas aprīkojumu.

Norādījumus skatiet šeit:

Apkope lpp. 40

• Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet

aizsargcimdus. Zāģa ķēde var radīt traumas arī tad,

ja tā nekustas.

• Griezējzobiem vienmēr jābūt pareizi uzasinātiem.

Ievērojiet norādījumus un izmantojiet ieteikto

šablonu. Bojāta vai nepareizi uzasināta zāģa ķēde

paaugstina nelaimes gadījumu risku.

• Ievērojiet pareizu griešanas dziļuma iestatījumu.

Ievērojiet norādījumus un izmantojiet ieteicamo

dziļummēra iestatījumu. Pārāk liels dziļummēra

iestatījums paaugstina atsitiena risku.

• Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs.

Ja zāģa ķēde nav stingri piespiesta virzītājsliedei, tā

var kļūt vaļīga. Nepareizs zāģa ķēdes spriegojums

paaugstina virzītājsliedes, zāģa ķēdes un zāģa

piedziņas zobrata nodilumu. Sk.

Zāģa ķēdes

spriegošana lpp. 44

• Regulāri veiciet griešanas aprīkojuma apkopi un

nodrošiniet, lai tas būtu pareizi ieeļļots. Ja zāģa ķēde

netiek pareizi eļļota, paaugstinās virzītājsliedes, zāģa

ķēdes un zāģa piedziņas zobrata nodiluma risks.

748 - 001 - 17.01.2020

Montāža

Ievads

BRĪDINĀJUMS: Pirms izstrādājuma

montāžas izlasiet un izprotiet drošības

norādījumus.

Griešanas galvas montāža

IEVĒROJIET: Gādājiet, lai piedziņas

vārpsta, kas atrodas kātā, ir savienota ar

padziļinājumu griešanas galvā.

1. Atskrūvējiet vaļīgāk skrūvi uz griešanas galvas. (A)

2. Uzstādiet griešanas galvu uz kāta tā, lai skrūve (A)

būtu salāgota ar kāta urbumu, kā parādīts attēlā.

3. Pievelciet A skrūvi ar pirkstiem. Pārliecinieties, vai

A skrūve ietilpst vārpstas atverē.

4. Pievelciet skrūvi A.

5. Pievelciet skrūvi B.

Virzītājsliedes un ķēdes montāža

1. Atskrūvējiet sliedes uzgriezni un noņemiet

aizsargpārsegu.

2. Novietojiet virzītājsliedi uz sliedes skrūves. Līdz

galam atvirziet sliedi uz aizmuguri. Uzlieciet ķēdi uz

piedziņas zobrata un ievietojiet ķēdi sliedes gropē.

Sāciet no sliedes virsējās daļas.

3. Pārliecinieties, vai ķēdes griešanas posmi ir vērsti uz

priekšu vadotnes augšējā malā.

4. Uzlieciet vāku un sameklējiet ķēdes regulēšanas

tapu (A) atverē, kas atrodas sliedē. Pārbaudiet, vai

ķēdes piedziņas posmi ir pareizi novietoti uz

piedziņas zobrata (B) un vai ķēde ir ievietota sliedes

gropē (C). Ar pirkstiem pievelciet sliedes uzgriezni.

5. Ar kombinētās atslēgas palīdzību nospriegojiet ķēdi,

griežot ķēdes spriegošanas skrūvi pulksteņrādītāja

kustības virzienā. Ķēde nedrīkst nokarāties no

sliedes apakšmalas.

6. Ķēde ir pareizi nospriegota, ja tā nenokarājas no

sliedes apakšmalas, bet joprojām ir viegli

pagriežama ar roku. Turot sliedes galu uz augšu, ar

kombinēto atslēgu, piegrieziet sliedes nostiprinājuma

uzgriežņus.

7. Ja uzstādāt jaunu ķēdi, tās spriegojums ir bieži

jāpārbauda, līdz ķēde iestrādājas. Regulāri

pārbaudiet ķēdes spriegojumu. Pareizi nospriegota

ķēde labi zāģē un tai ir garš darba mūžs.

Aizsarga uzstādīšana

1. Uzmontējiet aizsargu uz vārpstas. Pārbaudiet, vai

uzmontētais aizsargs tieši pieguļ

griezējinstrumentam.

748 - 001 - 17.01.2020

2. Ar skrūvi piestipriniet aizsargu pie vārpstas.

Piekares gredzena uzstādīšana

1. Uzstādiet piekares gredzenu starp aizmugurējo

rokturi uz cilpveida rokturi. Novietojiet piekares

gredzenu tā, lai izstrādājums būtu līdzsvarā un būtu

ērti strādāt.

Drošības jostas regulēšana

Lietojot izstrādājumu, vienmēr izmantojiet drošības jostu.

Drošības josta sniedz maksimālu kontroli pār

izstrādājumu tā lietošanas laikā. Drošības josta mazina

roku un muguras noguršanas risku.

1. Uzlieciet drošības jostu.

2. Piestipriniet izstrādājumu drošības jostas āķim.

3. Noregulējiet drošības jostas garumu tā, lai āķis ir

apmēram vienā augstumā ar jūs labo gurnu.

BRĪDINĀJUMS: Ārkārtas gadījumā

atlaidiet izstrādājumu un ļaujiet tam

nokrist uz zemes.

Eļļas uzpildīšana

1. Atveriet eļļas vāciņu sliedes galvas virspusē.

2. Iepildiet zāģa ķēdes eļļu.

3. Uzlieciet atpakaļ vāciņu.

Lietošana

Ievads

BRĪDINĀJUMS: Pirms produkta lietošanas

izlasiet un izprotiet drošības norādījumus.

Pārbaude pirms iedarbināšanas

1. Pārbaudiet darba zonu. Novāciet priekšmetus, kas

var tikt izmesti, darba gaitā tiem pieskatoties.

2. Pārbaudiet griešanas ierīci. Nekādā gadījumā

neizmantojiet neasu, ieplaisājušu vai bojātu

aprīkojumu

3. Pārbaudiet vai mašīna ir pilnīgi labā stāvoklī.

4. Pārbaudiet vai visas skrūves un uzgriežņi ir pievilkti.

38 748 - 001 - 17.01.2020

5. Pārliecinieties, vai ķēde ir pietiekami ieeļļota. Skatiet

šeit:

Griešanas aprīkojuma eļļošana lpp. 44

6. Pārliecinieties, vai, atlaižot droseli/spēka sprūdu,

griešanas ierīce tiek izslēgta.

7. Izmantojiet produktu vienīgi tam, kam tas paredzēts.

8. Pārliecinieties, vai rokturis un drošības detaļas ir

nevainojamā darba kārtībā. Nekādā gadījumā

nelietojiet ierīci, kurai trūkst detaļu vai kura ir

modificēta attiecībā uz specifikāciju.

Izstrādājuma lietošana

BRĪDINĀJUMS: Ievērojiet spēkā esošos

drošības noteikumus, kas attiecas uz darbu

gaisa elektrolīniju tuvumā.

BRĪDINĀJUMS: Nekādā gadījumā nestāviet

tieši zem zara, kas tiek griezts. Tas var

izraisīt nopietnas vai pat nāvējošas traumas.

BRĪDINĀJUMS: Šis izstrādājums nav

elektroizolēts. Ja izstrādājums nonāk

kontaktā vai tuvumā ar elektropārvades

līnijām, tas var novest pie nāves gadījumiem

vai nopietnām traumām. Elektrība no viena

punkta uz otru var tikt pārnesta ar Tā

saucamā elektriskā loka palīdzību. Jo lielāks

spriegums, jo tālāk elektriskā strāva var tikt

pārvadīta. Elektrība var tikt pārvadīta arī ar

zaru un citu priekšmetu palīdzību, sevišķi, ja

tie ir mitri. Vienmēr ievērojiet vismaz 10 m

attālumu starp izstrādājumu un sprieguma

pārvades līniju un/vai priekšmetiem, kas ir

kontaktā ar to. Ja nepieciešams strādāt

drošības zonā, pirms darba vienmēr

sazinieties ar atbilstošu elektrokompāniju un

pārliecinieties, ka elektrības padeve ir

atslēgta.

BRĪDINĀJUMS: Šis izstrādājums sniedz

iespēju apstrādāt augstus zarus.

Nodrošiniet, lai izstrādājuma darbības laikā

cilvēki un dzīvnieki neatrastos tuvāk par

15 m.

BRĪDINĀJUMS: Nedrīkst aktivizēt droseli/

spēka sprūdu, ja griešanas ierīce nav pilnībā

saskatāma.

• Lai gūtu vislabāko līdzsvaru, turiet izstrādājumu

iespējami tuvāk ķermenim.

• Raugieties, lai ierīces gals nepieskartos zemei.

• Nesteidzieties, bet strādājiet mēreni, lai visus zarus

nogrieztu tā, ka izveidojas gluda virsma.

• Pēc darba posma pabeigšanas atlaidiet droseli/

spēka sprūdu. Motora darbināšana ilgāku laiku ar

pilnībā atvērtu droseli/pilnā ātrumā bez slodzes var

radīt būtiskus motora bojājumus.

• Vienmēr darbiniet motoru ar pilnībā atvērtu droseli/

pilnā ātrumā.

• Gaisa elektrolīniju tuvumā strādājiet īpaši piesardzīgi.

Krītoši zari var izraisīt īssavienojumu.

• Cik vien iespējams, izvēlieties tādu pozīciju, lai

varētu zāģēt taisnā leņķī pret zaru.

90°

• Nestrādājiet ar kātu paceltu tieši jūsu priekšā (kā

makšķeres kātu), jo tas palielina griešanas ierīces

šķietamo svaru.

• Zāģējiet lielus zarus pa daļām, lai varētu labāk

kontrolēt, kur tie krīt.

• Nedrīkst zāģēt zara pamatni pārāk tuvu stumbram, jo

tas palēnina apaugšanu un palielina sēņu infekcijas

risku.

748 - 001 - 17.01.2020

• Izmantojiet atduri griešanas galvas pamatnē kā

atbalstu zāģēšanas laikā. Tas palīdzēs novērst

griešanas ierīces “lēkāšanu” uz zara.

• Pirms pārzāģējat zaru, veiciet sākotnēju iegriezumu

zara apakšpusē. Tas novērsīs mizas noplēšanu, kas

var izraisīt palēninātu apaugšanu un

neatgriezeniskus koka bojājumus. Griezumam jābūt

ne dziļākam kā 1/3 no zara diametra, lai izvairītos no

iestrēgšanas. Kad ņemat griešanas ierīci ārā no

zara, gādājiet, lai ķēde turpina griezties, tā izvairoties

no iestrēgšanas.

• Izmantojiet drošības jostu, lai atbalstītu mašīnas

svaru un padarītu to ērtāk vadāmu.

• Gādājiet, lai jūsu stāja būtu stabila un darbam

netraucē zari, akmeņi un koki.

Apkope

Ievads

TĀlĀk tekstĀ iepazīsimies ar daĀĀm vispĀrĀjam

apkopes instrukcijĀm. Ja jums nepieciešama

papildinformācija, lūdzu, sazinieties ar tehniskās

apkopes centru.

Griešanas ierīces apkopes veikšana

Zāģa ķēdes pārbaude

Pārbaudiet zāģa ķēdi katru dienu.

1. Pārbaudiet, vai kniedēs un posmos nav plaisu.

2. Pārbaudiet, vai zāģa ķēde ir stingra.

3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai

novērtētu kniežu un posmu nodiluma pakāpi.

4. Nomainiet ķēdi, ja tai piemīt kāda no iepriekš

minētajām pazīmēm.

5. Kad griezējzobi ir nodiluši līdz 4 mm (0,16 collu)

garumam, zāģa ķēde ir jāmaina.

Ķēdes piedziņas zobrata pārbaudīšana

1. Regulāri pārbaudiet dzinējzobrata nodilšanas

pakāpi. Nomainiet zobratu, ja tas ir pārmērīgi nodilis.

40 748 - 001 - 17.01.2020

Virzītājsliedes pārbaude

1. Pārbaudiet, vai eļļas kanāls nav bloķēts. Ja

nepieciešams, iztīriet to.

2. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas.

Notīriet atskarpes, izmantojot šablonu.

3. Iztīriet virzītājsliedes gropi.

4. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi.

Nomainiet virzītājsliedi, ja nepieciešams.

5. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai

stipri nodilis.

6. Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas

un vai sliedes iemavas zobrata eļļošanas atvere nav

aizsērējusi. Iztīriet un ieeļļojiet to, ja nepieciešams.

7. Lai paildzinātu virzītājsliedes kalpošanas laiku, katru

dienu apvērsiet to.

Zāģa ķēdes asināšana

Informācija par virzītājsliedi un zāģa ķēdi

Nomainiet nodilušu vai bojātu virzītājsliedi vai zāģa ķēdi

pret ieteiktajām virzītājsliedes un zāģa ķēdes

kombinācijām. Tas ir svarīgi, lai saglabātu griešanas

aprīkojuma drošības funkcijas. Sarakstu ar mūsu

ieteiktajām rezerves virzītājsliedes un ķēdes

kombinācijām skatiet sadaļā

Piederumi lpp. 47

• Garums, collas/cm.

• Sliedes iemavas zobrata zobu skaits (T).

• Ķēdes posma garums, collās. Atstarpei starp zāģa

ķēdes dzinējposmiem jābūt vienādai ar attālumu

starp zobiem uz sliedes iemavas zobrata un

piedziņas zobrata.

PITCH =

• Dzinējposmu skaits. Dzinējposmu skaitu nosaka

sliedes garums, ķēdes posms un sliedes iemavas

zobrata zobu skaits.

748 - 001 - 17.01.2020

• Sliedes rievas platums, collas/mm. Virzītājsliedes

rievas platumam jāatbilst ķēdes dzinējposmu

platumam.

• Zāģa ķēdes eļļošanas atvere un ķēdes spriegotāja

atvere. Virzītājsliedei jāatbilst izstrādājumam.

• Dzinējposma platums, mm/collas.

Vispārīga informācija par griezējzobu

asināšanu

Nezāģējiet ar neasu zāģa ķēdi. Ja zāģa ķēde ir neasa, ir

jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam.

Ja zāģa ķēde ir ļoti neasa, veidojas nevis koka skaidas,

bet putekļi.

Zāģējot koku ar asu zāģa ķēdi, veidojas garas un biezas

skaidas.

Zāģa ķēdes griešanas daļu — griezēju — veido

griezējzobs (A) un dziļummērs (B). Atšķirība starp abu

detaļu augstumu ir griešanas dziļums (dziļummēra

iestatījums).

Asinot griezējzobu, jāņem vērā tālāk norādītie aspekti.

• Asināšanas leņķis.

• Zāģēšanas leņķis.

• Vīles stāvoklis.

• Apaļās vīles diametrs.

Zāģa ķēdi pareizi asināt bez pareizā aprīkojuma ir ļoti

sarežģīti. Izmantojiet ieteikto vīli. Tādējādi tiks

nodrošināta maksimāla griešanas veiktspēja un

minimāls atsitiena risks.

BRĪDINĀJUMS:

Ja netiek ievēroti norādījumi

par asināšanu, būtiski pieaug atsitiena risks.

Piezīme: Informāciju par zāģa ķēdes asināšanu skatiet

sadaļā

Tehniskie dati lpp. 45

Griezējzobu asināšana

1. Griezējzobu asināšanai izmantojiet apaļo vīli un

šablonu.

748 - 001 - 17.01.2020

Piezīme: Informāciju par zāģa ķēdei ieteicamo vīli un

šablonu skatiet sadaļā

Tehniskie dati lpp. 45

2. Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs.

Ja zāģa ķēde nav pareizi nospriegota, tā pārvietojas

no vienas puses uz otru. Līdz ar to nav viegli

uzasināt zāģa ķēdi. Norādījumus skatiet sadaļā

Zāģa

ķēdes spriegošana lpp. 44

3. Virziet vīli no griezējzobu iekšpuses uz ārpusi.

Samaziniet spiedienu uz zāģēšanas līniju.

4. Vispirms novīlējiet visus zobus vienā pusē.

5. Apgrieziet izstrādājumu otrādi un novīlējiet zobus

otrā pusē.

6. Pārliecinieties, vai pēc novīlēšanas visi griezējzobi ir

vienādi gari.

7. Zāģa ķēde ir nodilusi, ja griezējzobu garums ir 4 mm

(0,16 collas). Nomainiet zāģa ķēdi.

Vispārīga informācija par griešanas dziļuma

iestatījuma regulēšanu

Griešanas dziļuma iestatījums (C) samazinās, kad tiek

asināti griezējzobi (A). Lai nodrošinātu maksimālu

griešanas veiktspēju, ir jānovīlē dziļummērs (B), līdz

iegūts ieteicamais griešanas dziļuma iestatījums.

Norādījumus par pareiza zāģa ķēdes griešanas dziļuma

iestatījuma iegūšanu skatiet sadaļā

Tehniskie dati lpp.

BRĪDINĀJUMS: Pārāk liels griešanas

dziļums palielina ķēdes atsitiena risku!

Dziļummēra iestatījumu pielāgošana

Pirms regulējat griešanas dziļuma iestatījumu vai asināt

griezējzobu, skatiet norādījumus sadaļā

Griezējzobu

asināšana lpp. 42

. Mēs iesakām regulēt griešanas

dziļuma iestatījumu pēc katras trešās griezējzobu

asināšanas reizes.

Piezīme: Šis ieteikums ir derīgs tikai tad, ja griezējzobu

garums nesamazinās pārmērīgi.

Mēs iesakām lietot mūsu šablonu, lai iegūtu pareizu

griešanas dziļuma iestatījumu un pareizu leņķi.

1. Izmantojiet plakano vīli un šablonu, lai regulētu

griešanas dziļuma iestatījumu. Lai iegūtu pareizu

griešanas dziļuma iestatījumu un leņķi, izmantojiet

tikai ieteikto dziļuma mērītāju.

2. Novietojiet šablonu virs zāģa ķēdes.

Piezīme:

Papildinformāciju par šablona izmantošanu

skatiet uz tā iepakojuma.

3. Lietojiet plakano vīli, lai novīlētu dziļummēra daļu,

kas izvirzās cauri šablonam.

Piezīme:

Griešanas dziļuma iestatījums ir pareizs,

kad, velkot vīli pār šablonu, nav jūtama pretestība.

748 - 001 - 17.01.2020 43

Zāģa ķēdes spriegošana

BRĪDINĀJUMS: Ja zāģa ķēde nav pareizi

nospriegota, tā var noslīdēt no virzītājsliedes

un radīt smagas vai nāvējošas traumas.

Zāģa ķēde lietošanas laikā izstiepjas. Regulāri

noregulējiet zāģa ķēdi.

1. Atskrūvējiet sliedes uzgriezni, ar kuru ir nostiprināts

sajūga vāks/ķēdes bremze. Izmantojiet uzgriežņu

atslēgu.

2. Ar roku pēc iespējas stingrāk pievelciet sliedes

uzgriežņus.

3. Paceliet virzītājsliedes priekšdaļu un pagrieziet

ķēdes spriegošanas skrūvi. Izmantojiet uzgriežņu

atslēgu.

4. Pievelciet zāģa ķēdi, līdz tā stingri turas pie

virzītājsliedes, bet to joprojām var viegli pārvietot.

5. Pievelciet sliedes uzgriežņus ar uzgriežņu atslēgu un

vienlaikus paceliet virzītājsliedes galu.

6. Pārbaudiet, vai ķēdi var brīvi pavilkt ar roku un tā

nenokarājas no virzītājsliedes.

Griešanas aprīkojuma eļļošana

BRĪDINĀJUMS: Nepareizi ieeļļota ķēde var

pārtrūkt, izraisot nopietnus, pat dzīvībai

bīstamus ievainojumus.

BRĪDINĀJUMS: Neizmantojiet izstrādātu

eļļu. Izstrādātā eļļa kaitē cilvēkiem,

izstrādājumam un videi.

Ķēžu eļļa

• Ķēdes eļļai ir jāpiesaistās pie ķēdes un jāsaglabā

viskozitāte, neskatoties uz to, vai ir karsta vasara vai

auksta ziema.

• Mēs kā ķēdes zāģa ražotāji esam izstrādājuši

efektīvu ķēdes eļļu. Eļļa ir izstrādāta uz augu eļļas

bāzes, un tā ir bioloģiski noārdāma. Lai pagarinātu

ķēdes darba mūžu un saudzētu apkārtējo vidi, mēs

ieteicam lietot mūsu eļļu.

• Ja mūsu eļļa nav pieejama, iesakām lietot parastu

ķēdes eļļu.

• Vietās, kur nav pieejama eļļa, kas ir paredzēta tieši

zāģa ķēdes eļļošanai, var izmantot parastu

transmisijas eļļu EP 90.

Eļļas pumpis ir iepriekš iestatīts rūpnīcā, lai atbilstu

lielākai daļai eļļošanas prasību. Pilna eļļas tvertne

kalpos uz pusi īsāku laiku par pilnu degvielas tvertni.

Tāpēc regulāri pārbaudiet eļļas daudzumu eļļas tvertnē,

lai novērstu zāģa ķēdes un sliedes bojājumus, kas var

rasties, ja nav pietiekami ieeļļots.

748 - 001 - 17.01.2020

Ķēdes eļļošanas pārbaude

1. Pārbaudiet ķēdes eļļošanu katrā degvielas

uzpildīšanas reizē. Pavērsiet stieņa galu pret gaišu

virsmu apmēram 20 cm (8 collas) prom. Pēc

1 minūtes darbināšanas ar 75% jaudas, uz gaišās

virsmas vajadzētu būt skaidri saskatāmai eļļas līnijai.

Ķēdes eļļošanas regulēšana

BRĪDINĀJUMS: Pirms eļļas pumpja

regulēšanas izslēdziet motoru.

Pagrieziet eļļas pumpja regulēšanas skrūvi. Izmantojiet

skrūvgriezi vai kombinēto uzgriežņu atslēgu.

• Lai palielinātu eļļas plūsmu, pagrieziet

regulētājierīces skrūvi pulksteņrādītāja kustības

virzienā.

• Lai samazinātu eļļas plūsmu, pagrieziet

regulētājierīces skrūvi pretēji pulksteņrādītāja

virzienam.

Pārbaudes veikšana eļļošanas problēmu gadījumā

1. Pārbaudiet, vai sliedes eļļas rieva nav aizsprostota.

Ja nepieciešams, iztīriet.

2. Pārbaudiet, vai ir tīra eļļas rieva pārnesumkārbas

karterī. Ja nepieciešams, iztīriet.

3. Pārbaudiet, vai sliedes iemavas zobrats griežas

brīvi. Ja pēc iepriekš norādītajām pārbaudēm ķēdes

eļļošanas sistēma joprojām nedarbojas, sazinieties

ar apkopes darbnīcu.

Tehniskie dati

Ar benzīnu darbināmu izstrādājumu tehniskie dati

PA1100

Eļļošanas sistēma

Eļļas tvertnes tilpums, l 0,15

Svars

Svars, kg 1,4

Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB (A) 110

Skaņas jaudas līmenis, garantētais L

dB (A) 111

748 - 001 - 17.01.2020 45

PA1100

Trokšņu līmeņi

Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts atbilstoši standartam

EN ISO 11806 un ISO 22868 (dB(A))

Aprīkots ar apstiprinātu piederumu (oriģināls) 94

Vibrācijas līmeņi

Ekvivalenti vibrācijas līmeņi (a

hv,eq

) pie rokturiem, mērīti atbilstoši standartam EN ISO 22867, m/s

Aprīkots ar apstiprinātu piederumu (oriģināls), pa kreisi/pa labi 3,5/4,6

Ar akumulatoru darbināmu izstrādājumu tehniskie dati

325iLK + zaru zāģa ierīce PA1100

Eļļošanas sistēma

Eļļas tvertnes tilpums, l 0,15

Svars

Svars, kg (iekļauts akumulators BLi200) 3,7+1,4

Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB(A) 96

Trokšņu līmeņi

Skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar standartu ISO 22868,

dB (A)

Aprīkots ar apstiprinātu piederumu (oriģināls), dB (A) 86

Vibrācijas līmeņi

Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standarta EN 62841-1 prasībām, m/s

Aprīkots ar apstiprinātu piederumu (oriģināls), pa kreisi/pa labi 2,4/2,0

Sniegtajos datos par ekvivalenta skaņas spiediena līmeni ierīcei ir tipiska statistiskā 1 dB(A) izkliede (standart-

novirze).

Sniegtajos datos par ekvivalentu vibrācijas līmeni ir tipiska 1 m/s

statistiskā izkliede (standarta novirze).

Sniegtajos datos par skaņas jaudas līmeni ierīcei ir tipiska statistiskā 3 dB (A) izkliede (standartnovirze), mērot

ar oriģinālo palīgierīci, kas nodrošina augstāko līmeni.

Sniegtajos datos par skaņas spiediena līmeni ierīcei ir tipiska 3 dB (A) statistiskā izkliede (standarta novirze),

mērīts ar piestiprinātu oriģinālo ierīci, kas veic darbu augstākajā līmeni.

Sniegtajiem datiem par vibrāciju līmeni ir 2 m/s

tipiska statiskā izkliede (standarta novirze). Lai salīdzinātu vi-

brācijas līmeņus, akumulatoru un degšanas produktus, izmantojiet vibrāciju kalkulatoru. https://www.husqvar-

na.com/uk/services-solutions/vibration-calculator/.

46 748 - 001 - 17.01.2020

Piederumi

Virzītājsliedes un zāģa ķēdes

kombinācijas

Tālāk norādītās kombinācijas atbilst CE

rekomendācijām.

Virzītājsliede Zāģa ķēde

Garums, cm/collas Solis, mm/collas

H0025/10 6,4/0,25

30/12 6,4/0,25

Zāģa ķēdes asināšana un šablons

Lai nodrošinātu pareizu asināšanas leņķi, izmantojiet

ieteicamo šablonu. Lai uzasinātu zāģa ķēdes zobus,

ieteicams vienmēr izmantot ieteicamo šablonu.

Ja nezināt, kāda zāģa ķēde izstrādājumam uzstādīta,

vērsieties pie izplatītāja.

PITCH =

mm/collas mm/collas mm/collas mm/collas

dzinējpos-

mi: cm/

collas

6,4/0,25" 1,3/0,05" 4,0/0,16 85° 30° 10° 0,65/0,025"

58:25/10"

64:30/12"

748 - 001 - 17.01.2020 47

EK atbilstības deklarācija

EK atbilstības deklarācija ar benzīnu

darbināmiem izstrādājumiem

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.:

+46-36-146500 apliecina, ka zaru zāģis, Husqvarna

PA1100 ar sērijas numuriem, sākot no 2019 (gada

skaitlis, kam seko sērijas numurs, ir skaidri norādīts uz

datu plāksnītes), atbilst prasībām, kas noteiktas šajā

PADOMES DIREKTĪVĀ:

• 2006. gada 17. maijs, Direktīva 2006/42/EK par

mašīnu tehniku,

• 2011. gada 8. jūnija Direktīva 2015/65/ES par dažu

bīstamu vielu izmantošanas ierobežošanu

elektriskās un elektroniskās iekārtās.

Ar benzīnu darbināmiem izstrādājumiem ir piemēroti

šādi standarti:

EN ISO 12100:2010, ISO 11680-1:201, EN 50581:2012

0404, uzņēmums RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala,

Zviedrija, ir veicis EK direktīvu prasībām piemērotu

pārbaudi atbilstoši direktīvas par mašīnām (2006/42/EK)

12. panta 3b punktam. EK tipa pārbaudes, kas atbilst

IV pielikumam, sertifikāta numurs: 0404/18/2492

Huskvarna, 2019-06-24

Pērs Gustavsons (Per Gustafsson), izstrādes nodaļas

vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild

par tehnisko dokumentāciju)

EK atbilstības deklarācija ar

akumulatoru darbināmiem produktiem

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.:

+46-36-146500 apliecina, ka zaru zāģis, Husqvarna

PA1100 ierīce ar barošanas bloku Husqvarna 325iLK ar

sērijas numuriem, sākot no 2019 (gada skaitlis, kam

seko sērijas numurs, ir skaidri norādīts uz datu

plāksnītes), atbilst prasībām, kas noteiktas šajā

PADOMES DIREKTĪVĀ:

• 2006. gada 17. maijs, Direktīva 2006/42/EK par

mašīnu tehniku,

• 2011. gada 8. jūnija Direktīva 2015/65/ES par dažu

bīstamu vielu izmantošanas ierobežošanu

elektriskās un elektroniskās iekārtās.

Izstrādājumiem ar akumulatoru ir piemēroti šādi

standarti:

IEC 62841-1:2014, EN ISO 11680-1:2011, EN

50581:2012

0404, uzņēmums RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala,

Zviedrija, ir veicis EK direktīvu prasībām piemērotu

pārbaudi atbilstoši direktīvas par mašīnām (2006/42/EK)

12. panta 3b punktam. EK tipa pārbaudes, kas atbilst

IV pielikumam, sertifikāta numurs: 0404/18/2492

Huskvarna, 2019-06-24

Pērs Gustavsons (Per Gustafsson), izstrādes nodaļas

vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild

par tehnisko dokumentāciju)

48 748 - 001 - 17.01.2020

748 - 001 - 17.01.2020 49

50 748 - 001 - 17.01.2020

748 - 001 - 17.01.2020 51

www.husqvarna.com

Originaaljuhend

Originalios instrukcijos

Lietošanas pamācība

1141202-40

2020-01-21

Husqvarna LISASEADE KõRGLõIKUR PA1100 Lisaseade kõrglõikur PA1100 LISASEADE KRGLIKUR PA1100

Product's Documents

Owners Manual Husqvarna. Saw Attachment PA, PA1100. 2020-01

Specifications

Husqvarna LISASEADE KRGLIKUR PA1100 Questions and Answers
