Vevor 129011601 Engine Cylinder Head Assembly Replacement Aluminum

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
129011601 photo

User Manual

This is the main product document for model 129011601.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
CYLINDER HEAD
MODEL: 129011601
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:129011601
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CYLINDER HEAD
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before operating
or servicing this product. Failure to follow these warnings and
instructions can cause personal injury or damage to valuable property.
Avoid children using cylinder head. And this product is not a toy. Do not allow
children to play.
Keep away from sharp points,blades and other items.
Assembly precautions.
1. Assemble only according to these instructions. Improper assembly can create
hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol, drugs or
medication.
6. Product capabilities apply to properly and completely assembled product only.
7. For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate all
parts in a clean work area. Please keep small spare parts out of children's reach.
SAVE THESE INSTRUCTIONS
PRODUCT INTRODUCTION
The cylinder head assembly is a component that connects the cylinder and
the cylinder head, located at the top of the engine and serves to seal the cylinder.
The cylinder head assembly not only provides a sealed combustion chamber,
but also accommodates and supports other key components such as camshafts,
valves and injectors.
It is subjected to high temperature, high pressure and high-speed
environments during the operation of the engine, so it must have high strength and
wear resistance characteristics.
background
- 3 -
PRODUCT PAREMETERS
MODEL:129011601
L (mm)
W (mm)
H (mm)
500
190
130
background
- 4 -
ASSEMBLY INSTRUCTIONS
Thanks for purchasing this quality product. Be sure to check all packing materials
carefully for small parts, which may have come looseinside the carton during
shipment. Identify and count all parts and compare with the Hardware List above.
Assembly precautions:
1. Before assembly, all parts, components, lubricating oil circuits, tools,
workbenches, etc. should be thoroughly cleaned and dried with compressed air.
2. Before assembly, check all bolts and nuts, and replace those that do not meet
the requirements; Cylinder, gasket, split pin, locking plate, spring, gasket, etc. All
parts should be replaced during major repairs.
3. Let a professional install it.
4. During assembly, the mating surfaces of relative motion should be coated with
clean lubricating oil.
5. Ensure the sealing of all sealing components, without oil or gas leakage.
6. Try to use specialized equipment for assembly and tighten the bolts according
to the specified tightening torque, tightening method, and sequence.
7. Keep the environment clean, preferably with a separate maintenance room; It is
best to have one or two people complete the assembly.
8. Pay attention to the tightening torque of the main component bolts. The
tightening torque of the fastening bolts between the front exhaust pipe and
exhaust manifold is 20N · m, the tightening torque of the fastening bolts between
the intake manifold bracket and the engine is 20N · m, and the tightening torque of
the fastening bolts between the intake manifold bracket and intake manifold is
30N · m.
ASSEMBLY STEPS

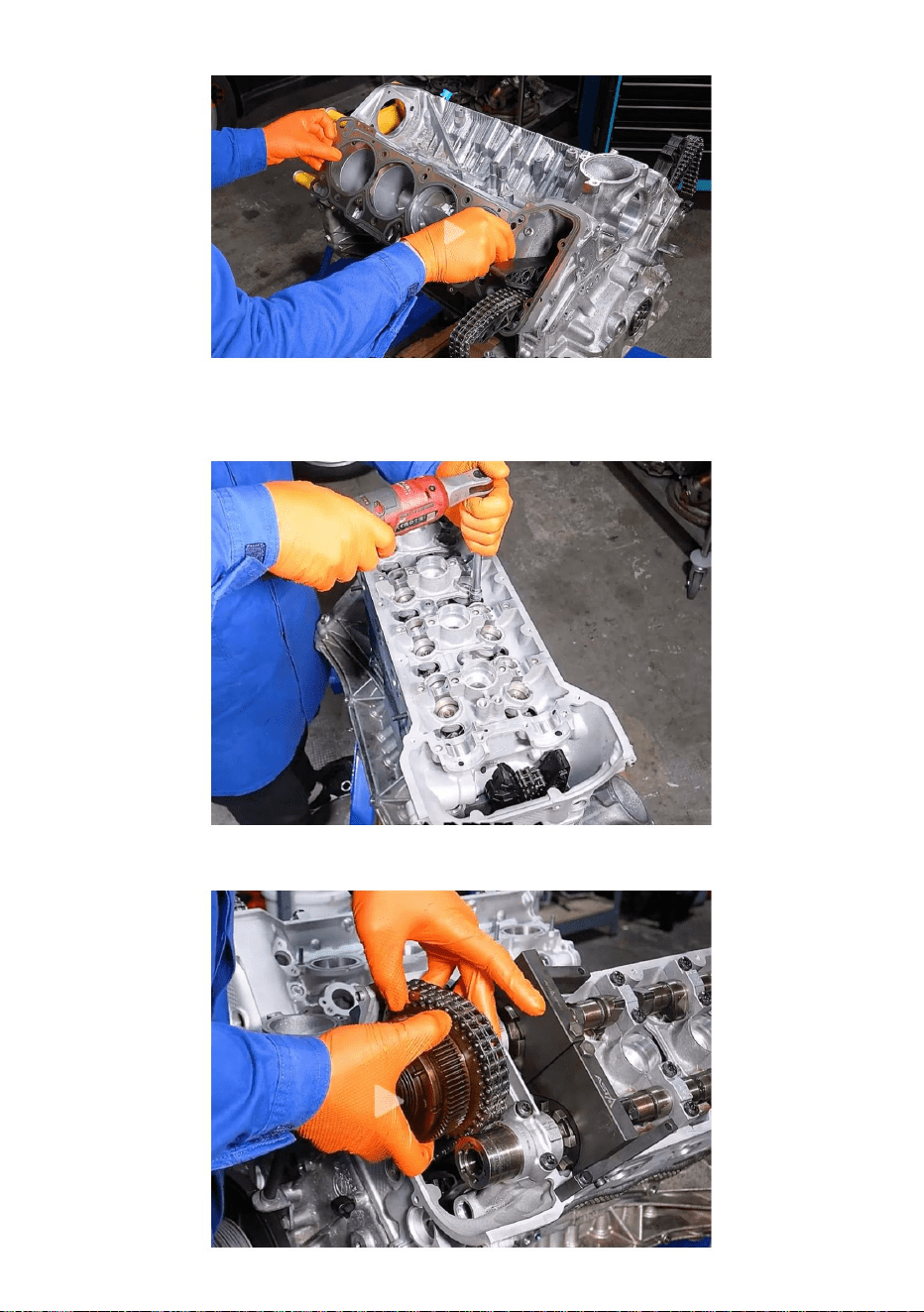

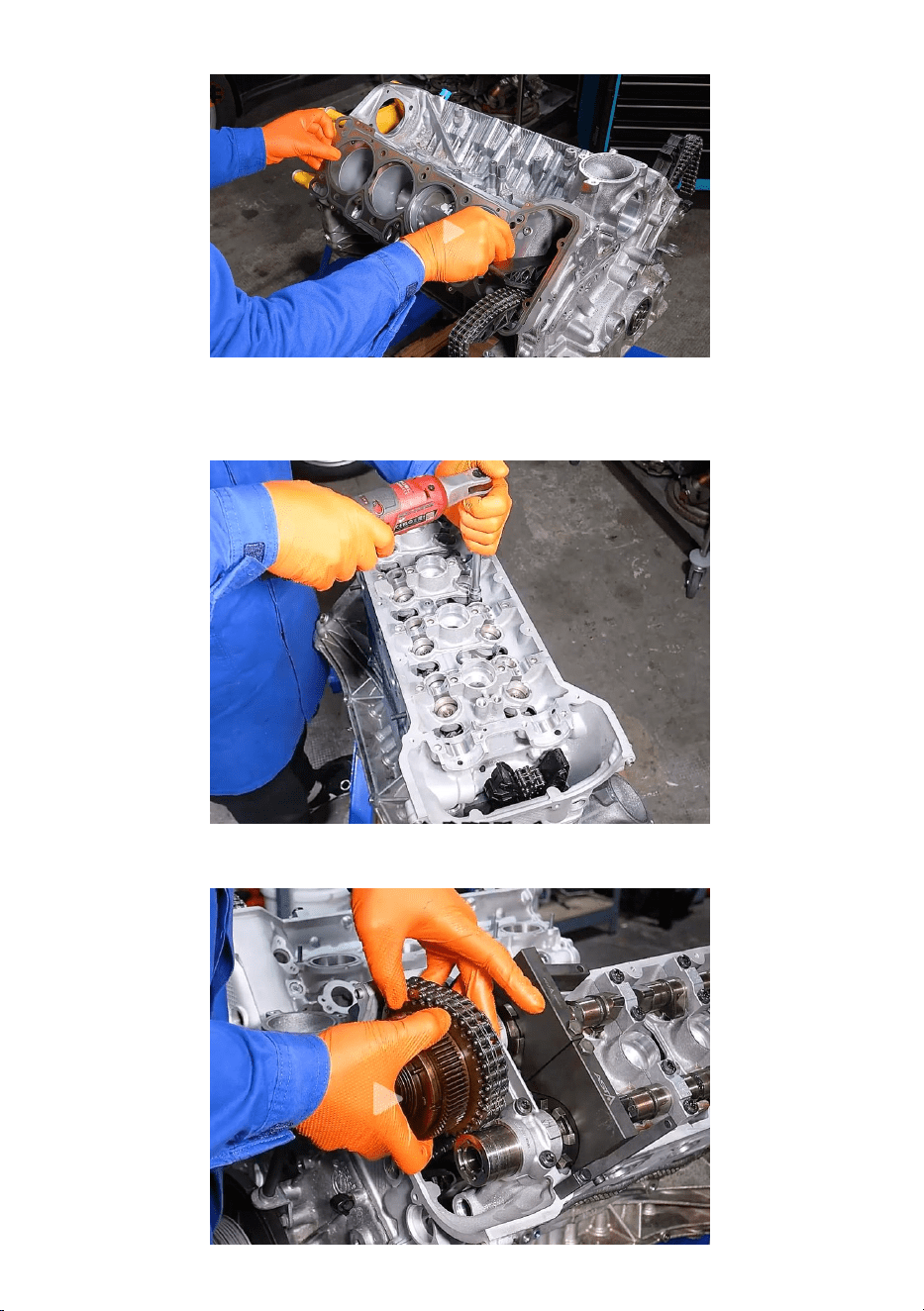

Step 1: Before installing the cylinder head, rotate the crankshaft to the top dead
center position of the first cylinder.
Step 2: Install the cylinder gasket.
background
- 5 -
Step 3: Replace the cylinder head fastening bolts and do not reuse bolts that have
already been tightened according to the tightening torque.
Step 4: Install timing belt (adjust valve timing) and install valve cover.
background
- 6 -
Step 5: Adjust the throttle clearance, install the valve cover, and add new engine
oil.
Step 6: Perform throttle control unit matching.
Step 7: Search for fault codes. Pulling off the electronic component plug of the
electronic control unit can cause fault storage. Check the fault code and delete it if
necessary.
ATTENTION
It is recommended to find someone to assist with the installation.
Ensure that the cylinder head is installed in the correct position, and finally
tighten the screws with the plate handle.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong 11hao 1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
