  3. Vevor FC-P04 User Manual

Vevor FC-P04 Racing Wheel Stand Foldable for Logitech G923/G920/G29 GT/Formula Mode

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
FC-P04 photo

User Manual

This is the main product document for model FC-P04.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
STEERING WHEEL STAND
MODEL: FC-P04
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
STEERING WHEEL
STAND
MODEL: FC-P04
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
background
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
Attention
• Please install and use the stand according to instructions.
• Please install moderately and avoid strong vibration.
Don't keep in humid conditions, high temperatures, or a dusty
location.
• The product structure is flexible; wear work gloves during assembly.
Please take care of the hurting hand when installation.
• Children should be under adult supervision when using the product.
Save the manual.
Part List
Code
Name
1
Rack
2
Supporting Leg
3
Pedal Support
4
Fastener
5
Shifter Plate
background
- 3 -
6
Steering Wheel
Bracket
7
Hold-down Block
8
Fixed Block
9
Washer
10
Screw M5*25
11
Screw M5*40
12
Screw M6*16
13
Nut M5
14
Hex key 4
15
Wench
16
Phillips
Screwdriver
17
Binding Strap
background
- 4 -
Note: 12pcs screws M6*16 are complimentary.
NOTE :

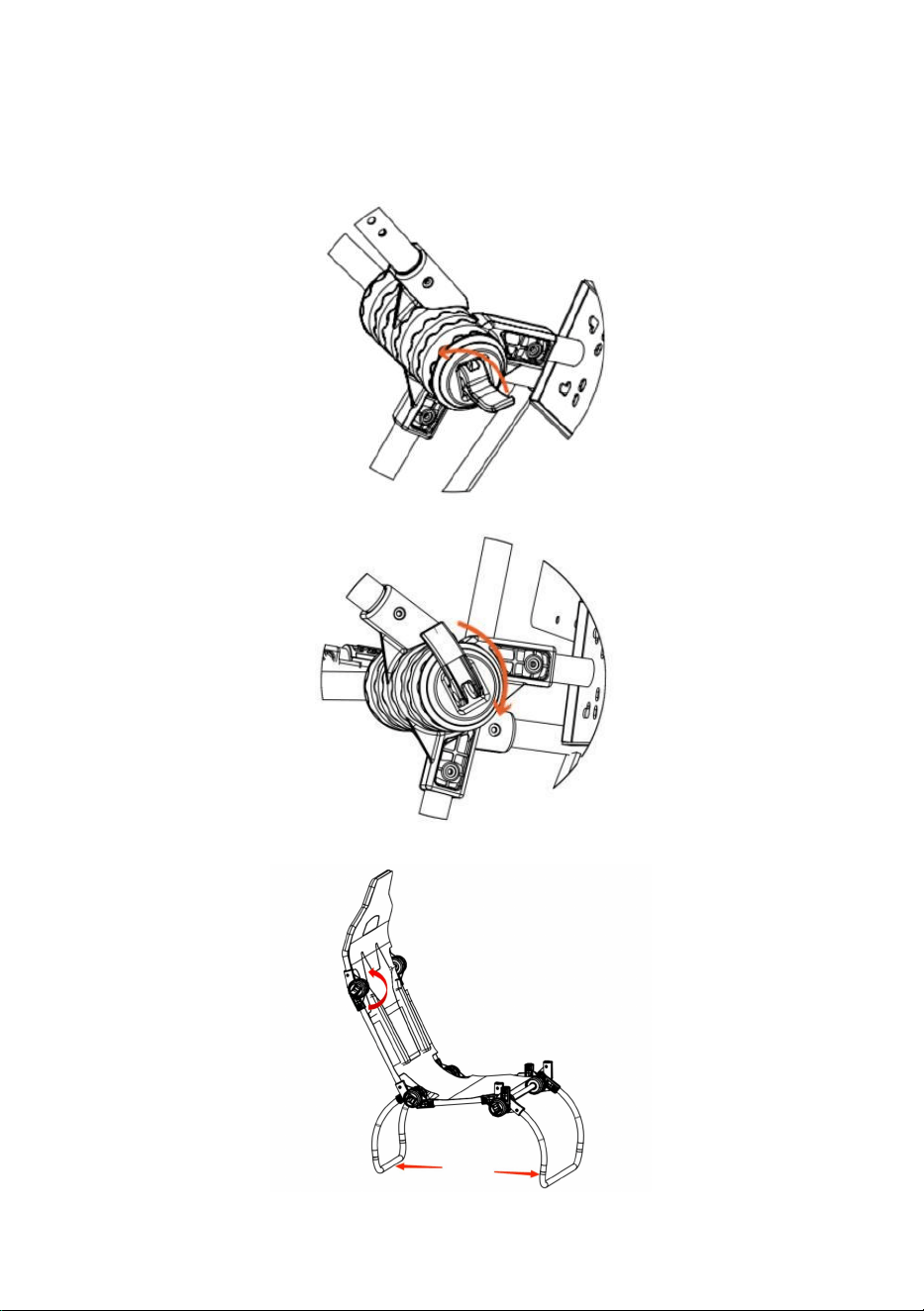

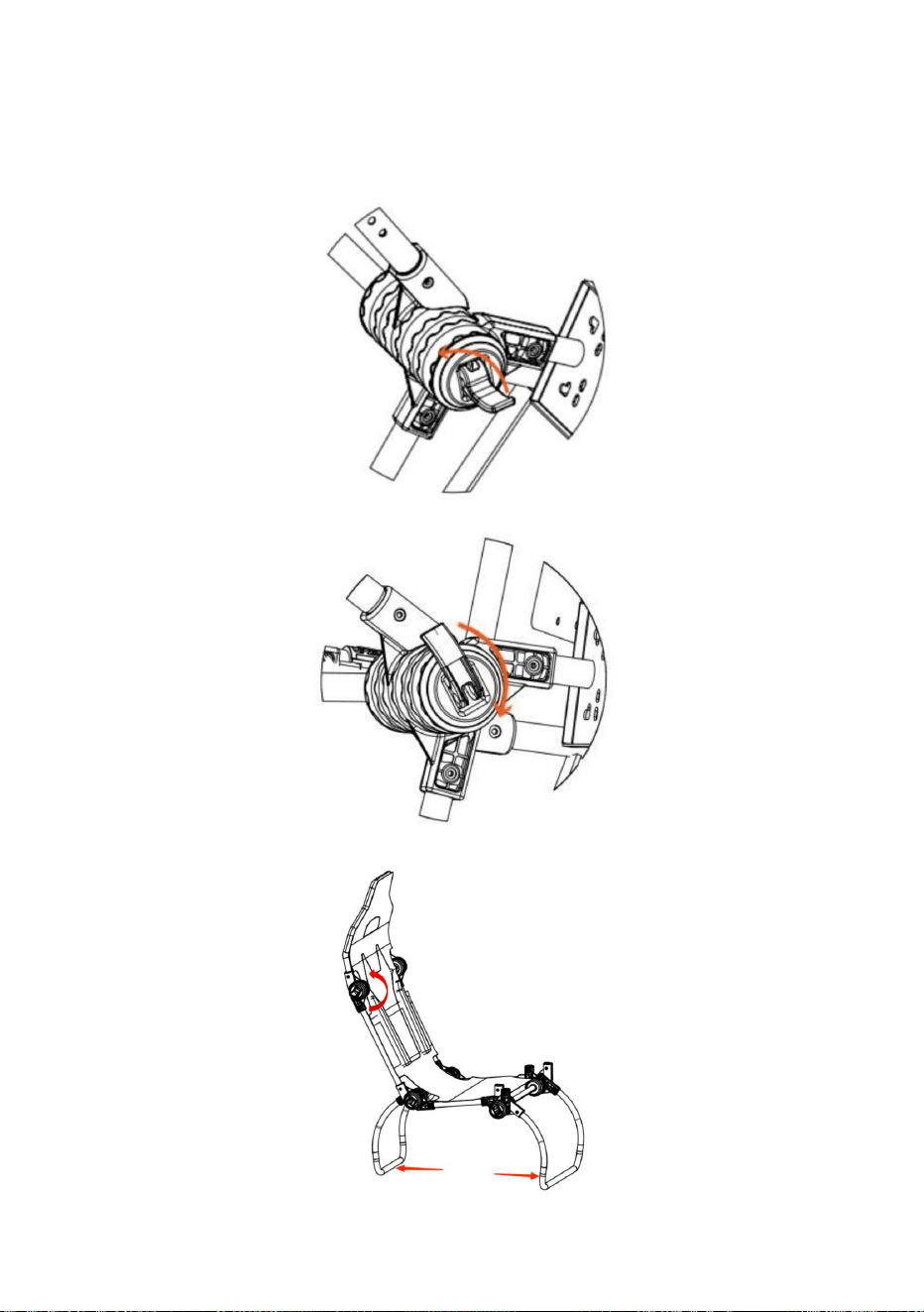

Loosen the rotating fastener as shown below:
Lock the rotary fastener as shown below:
STEP 1: Unfold bracket.
background
- 5 -

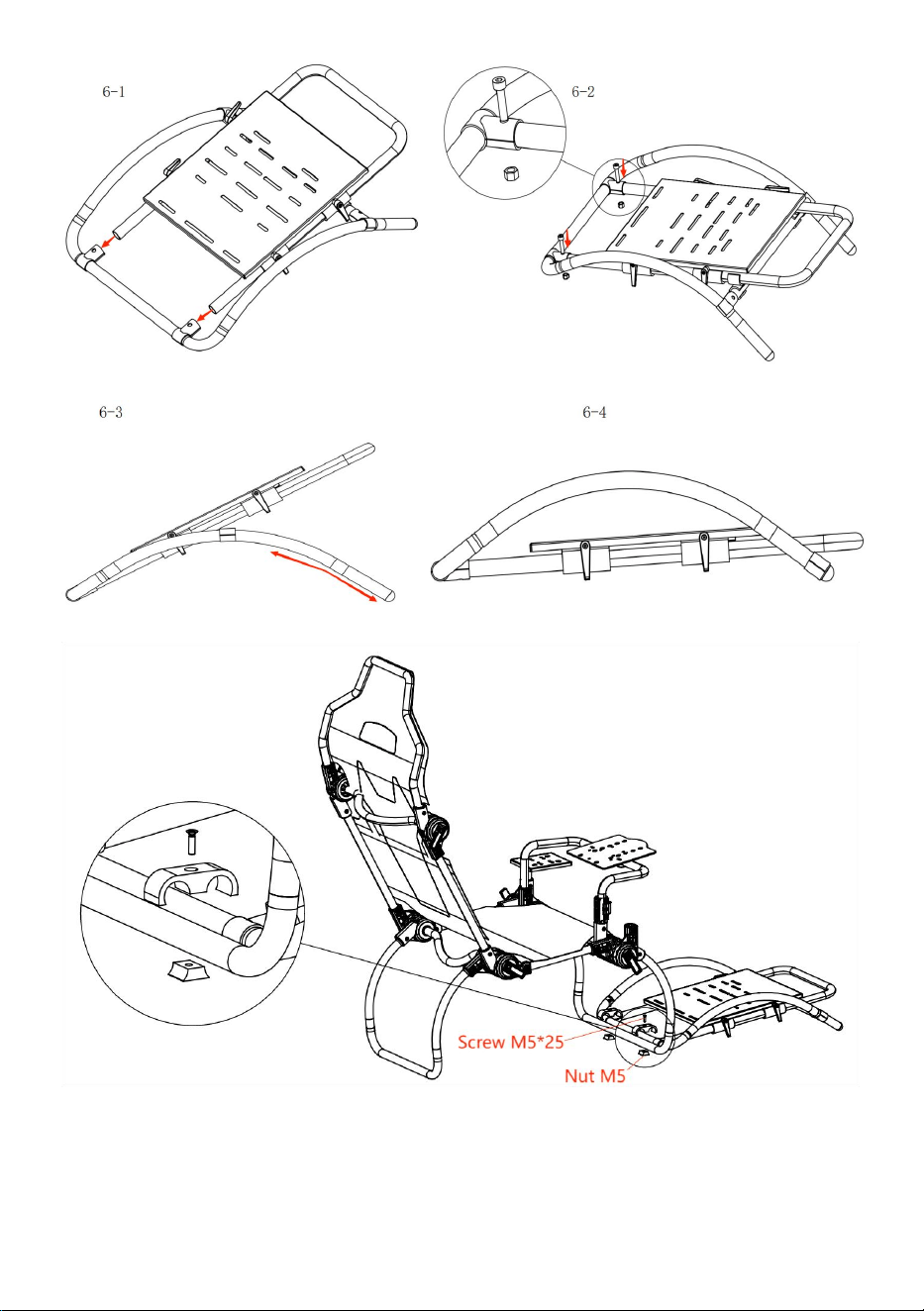

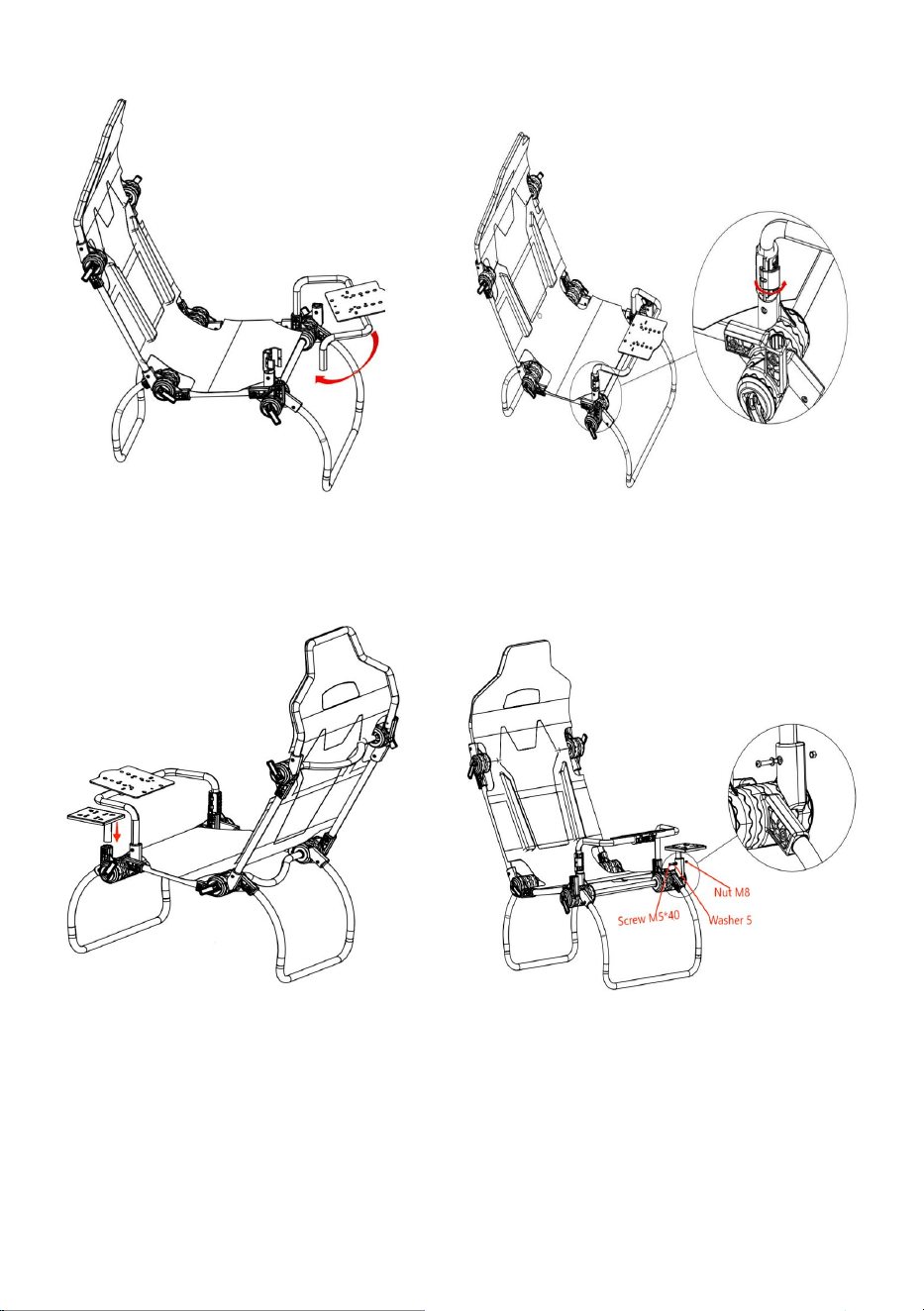

STEP 2:Installation of Steering Wheel Bracket
background
- 6 -

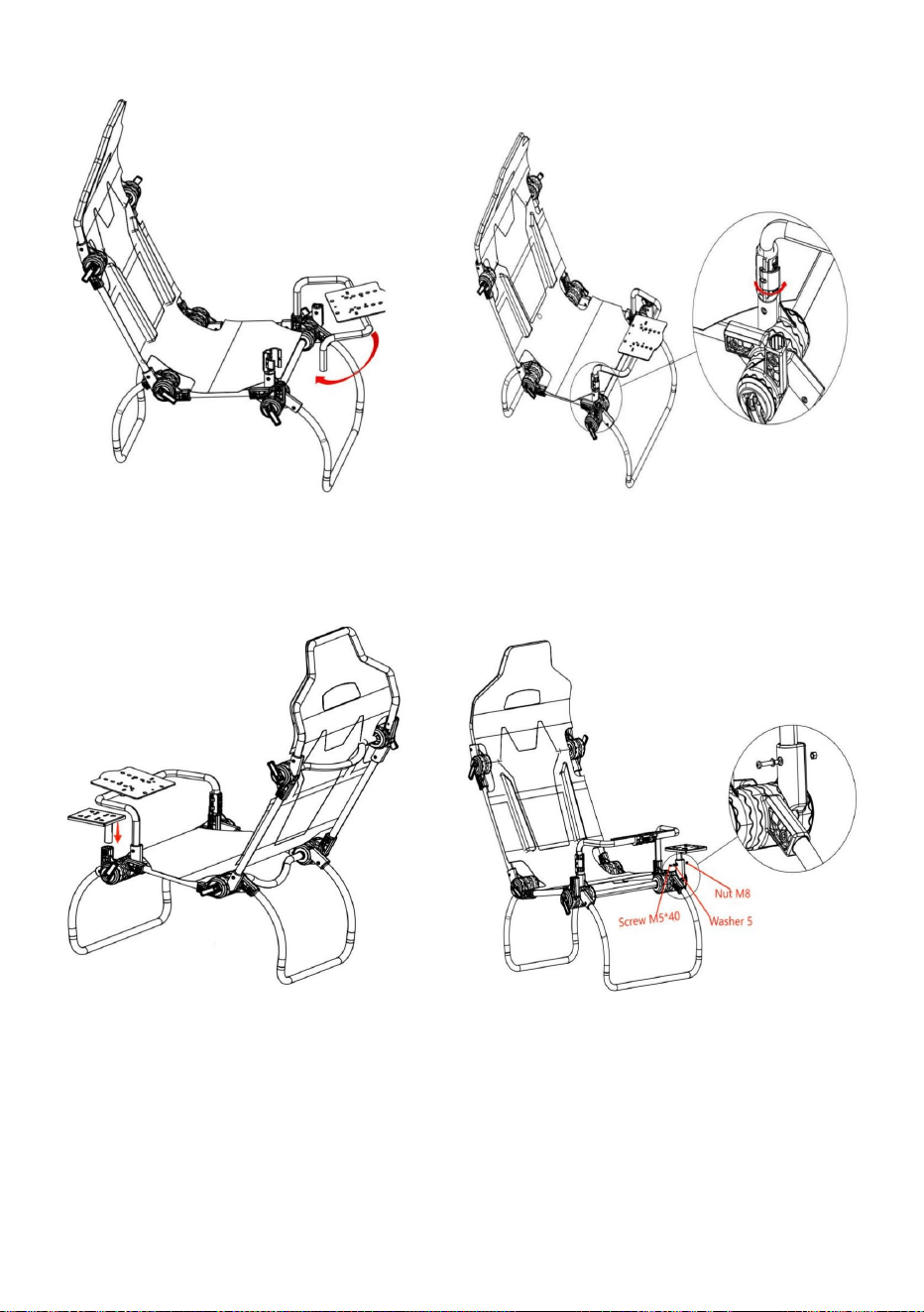

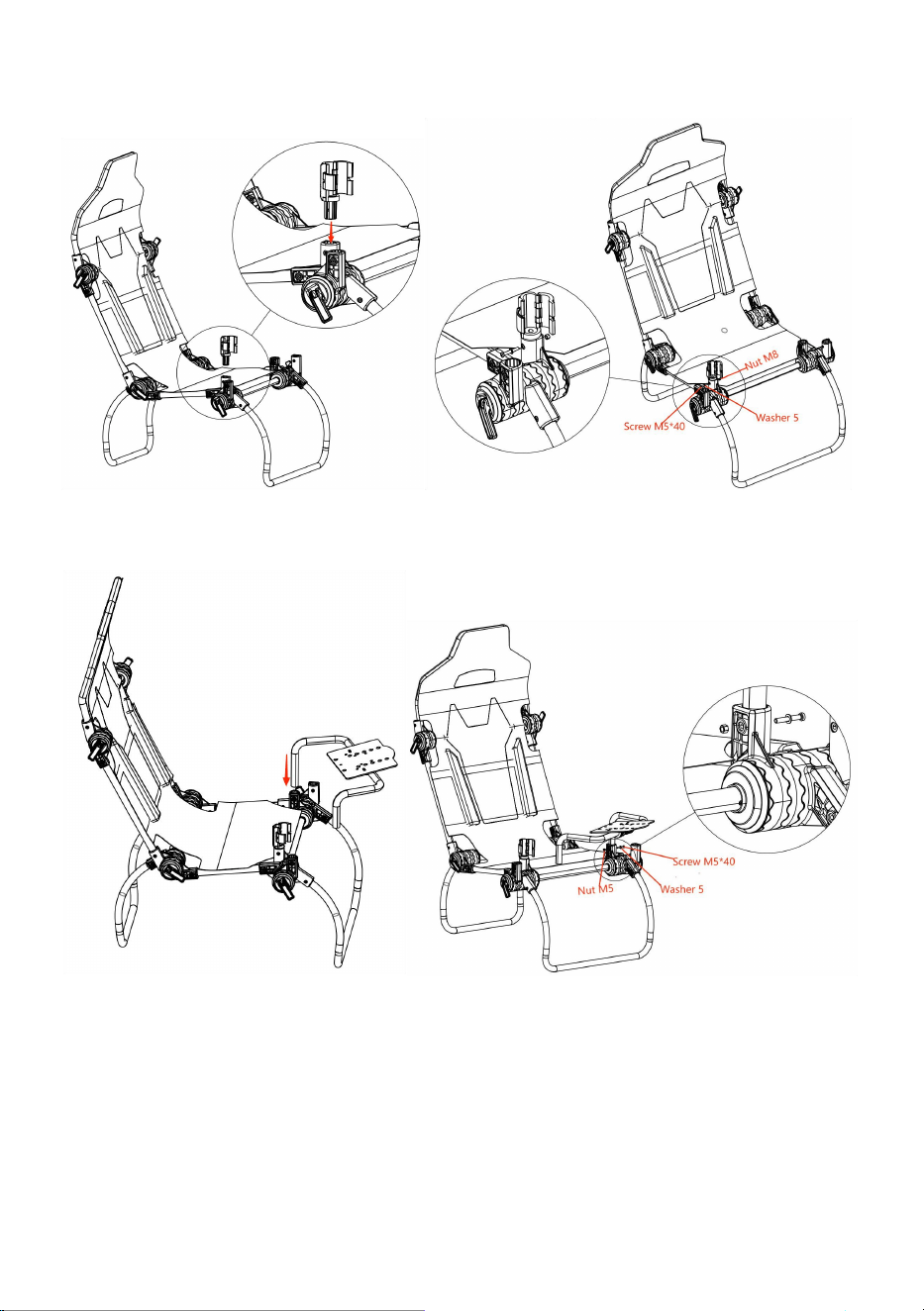

STEP 3: Pull the wrench to secure the steering wheel bracket
STEP 5 : Installation of shifter bracket panel
STEP 6: Install footrest bracket and attach to seat
background
- 7 -
background
- 8 -

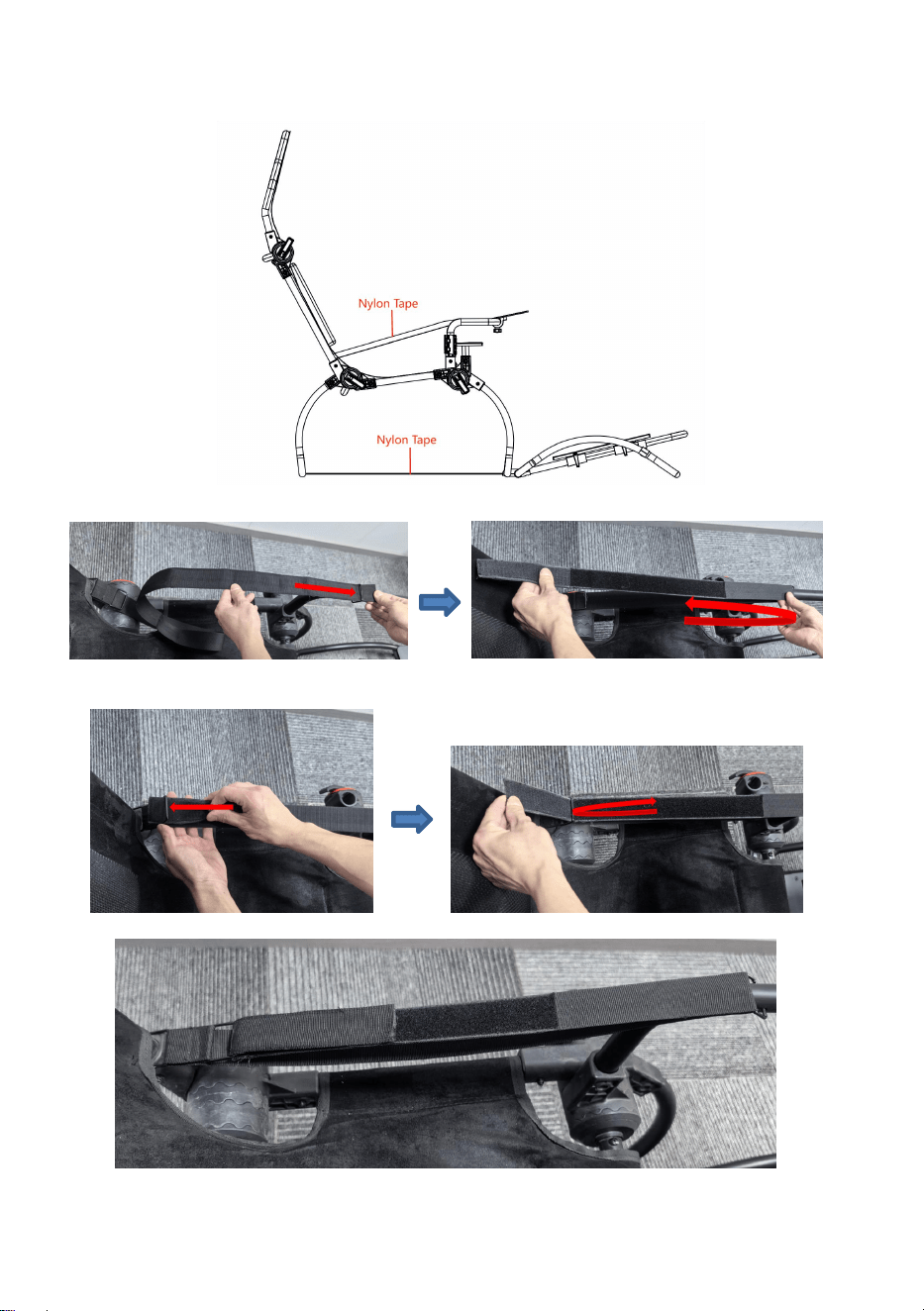

STEP 7：Tighten the nylon straps on the bottom support foot and
steering wheel support.

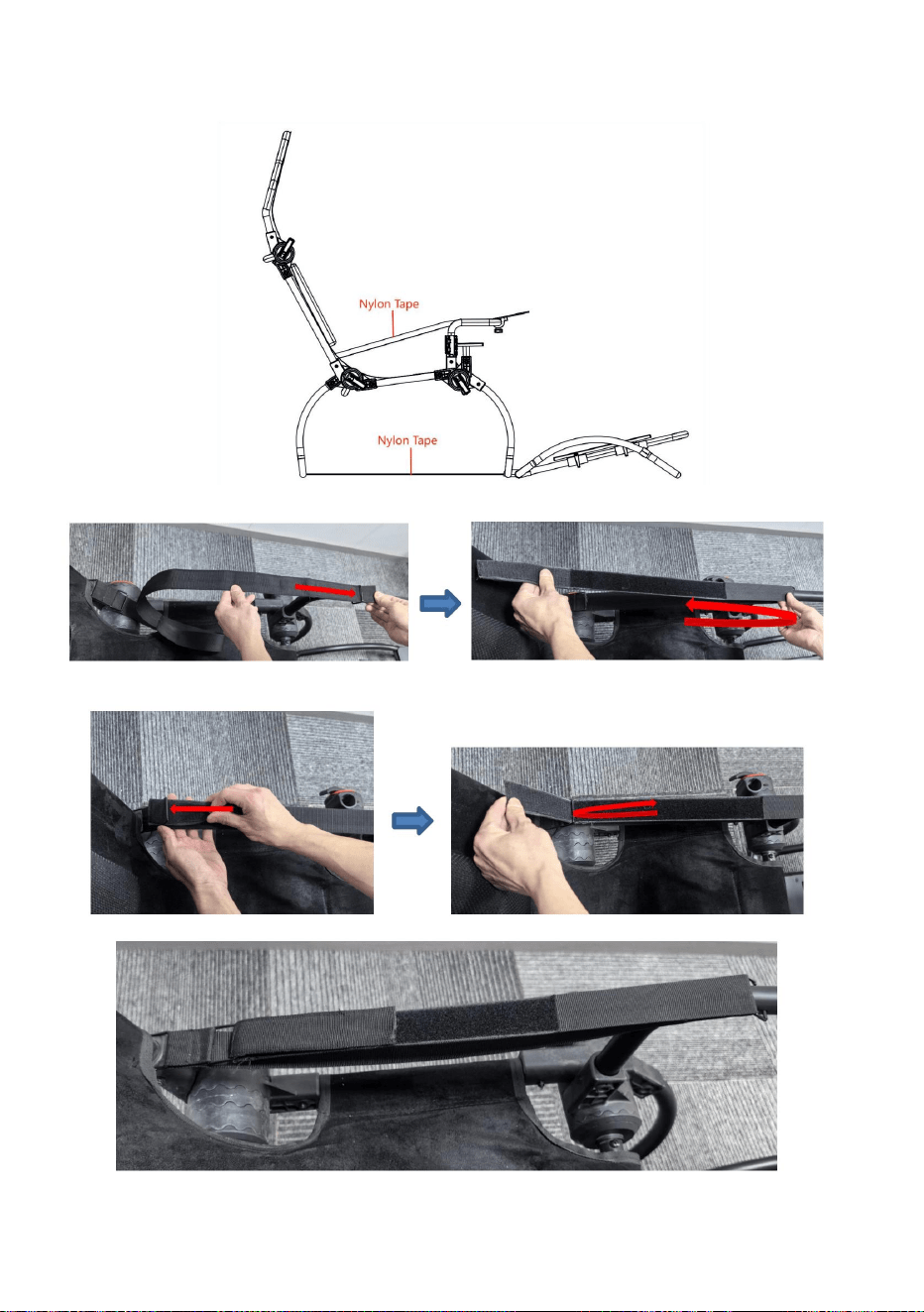

Nylon Tape Installation Schematic.
The nylon tape at the bottom is installed in this way.
background
- 9 -

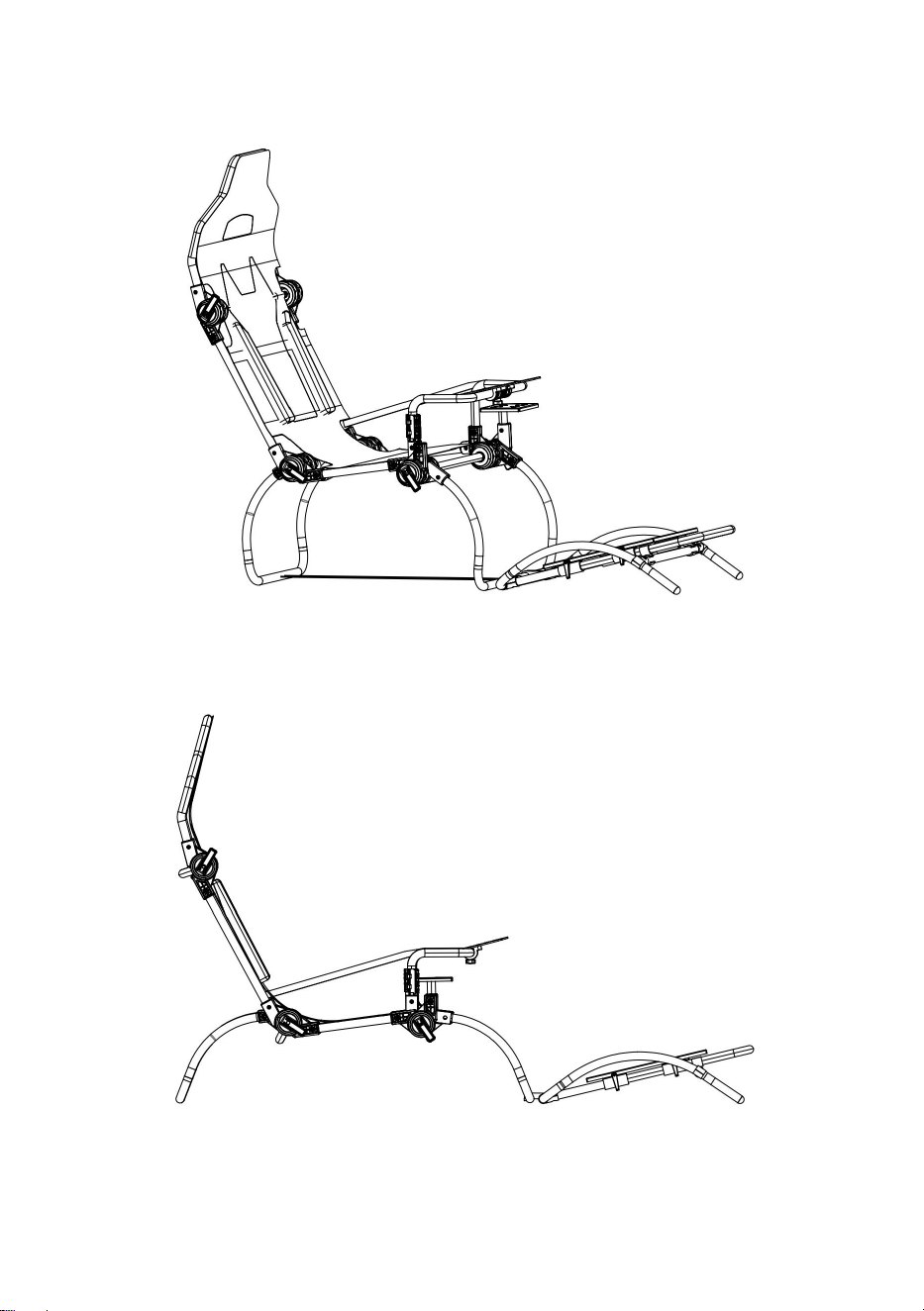

You can adjust the seat pattern:
I
II
background
- 10 -
III
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
