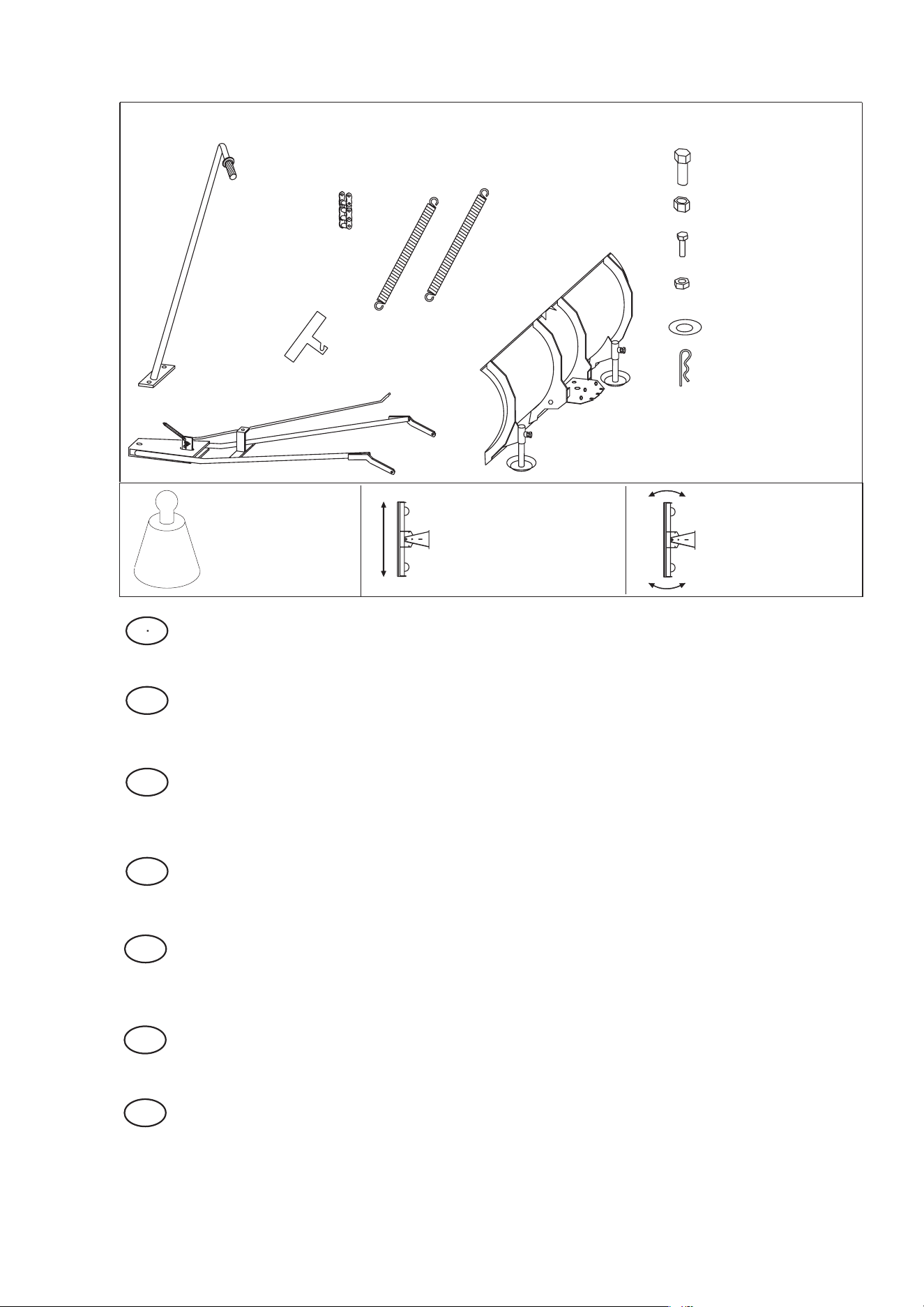

114 35 57-38
1 kg
± 30º
1 M8
3 53x19xø3
1200 mm
32,00 kg
965 07 09-01
1 M16x80
1 M16
2 M12x30
2 M12

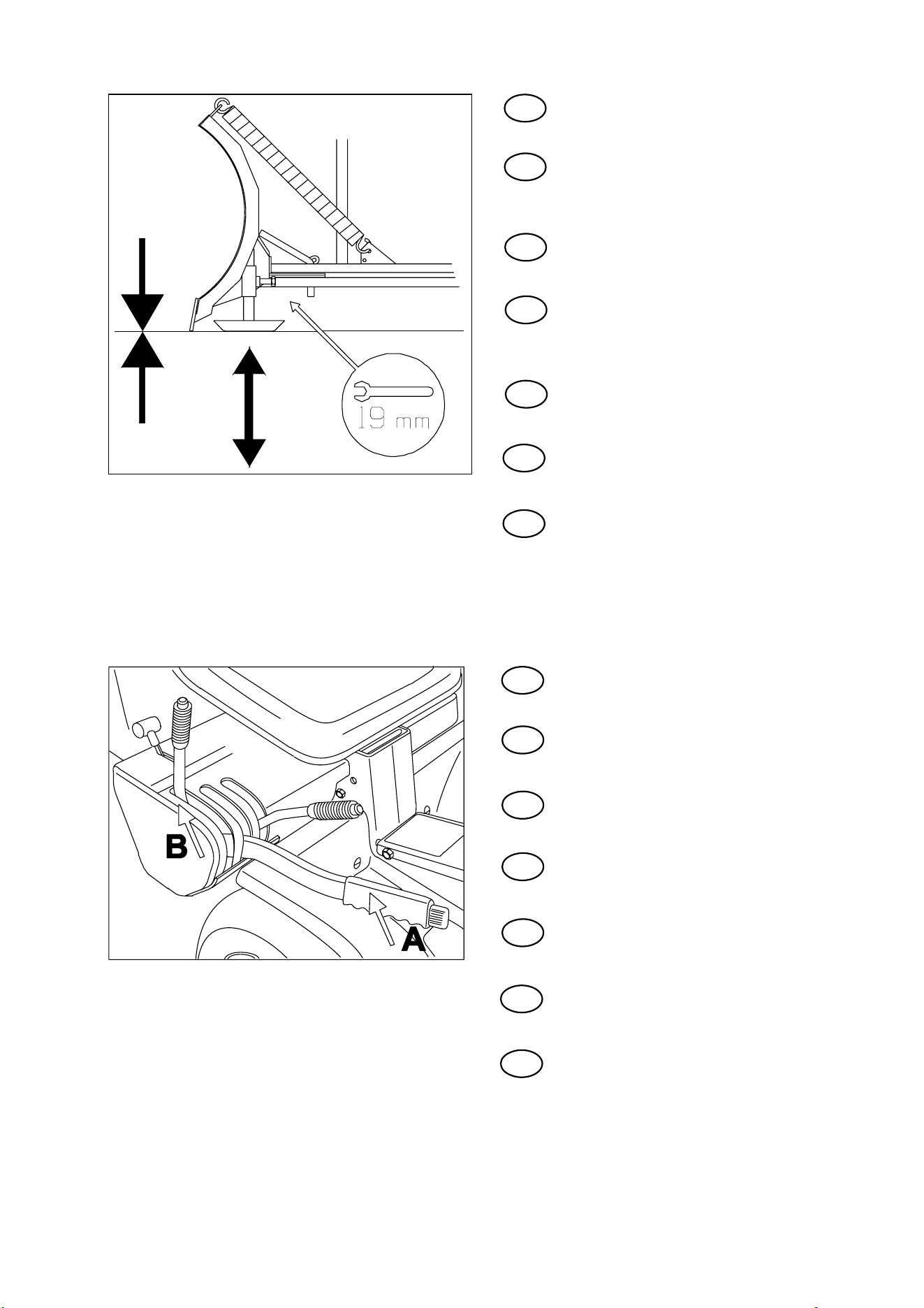

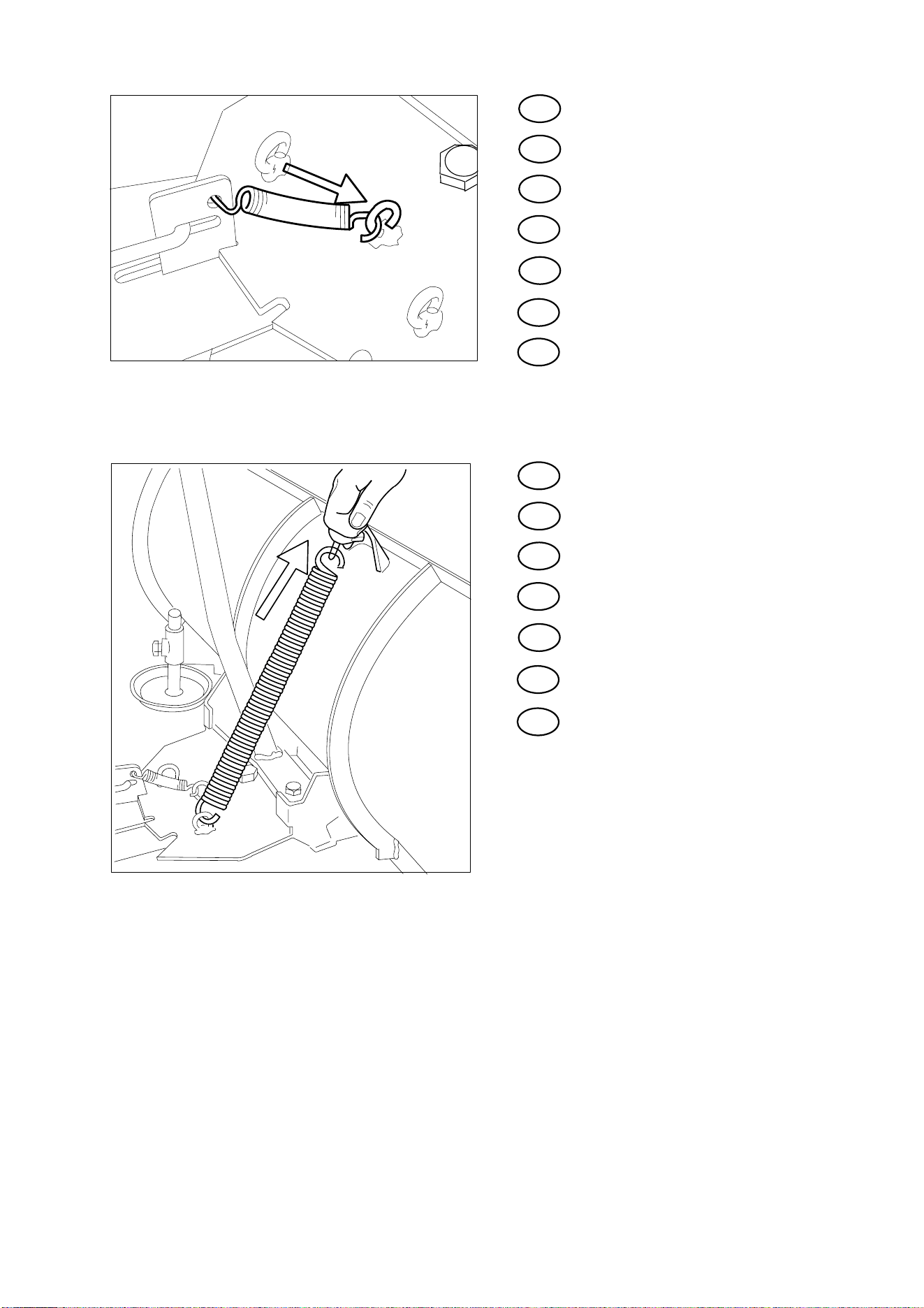

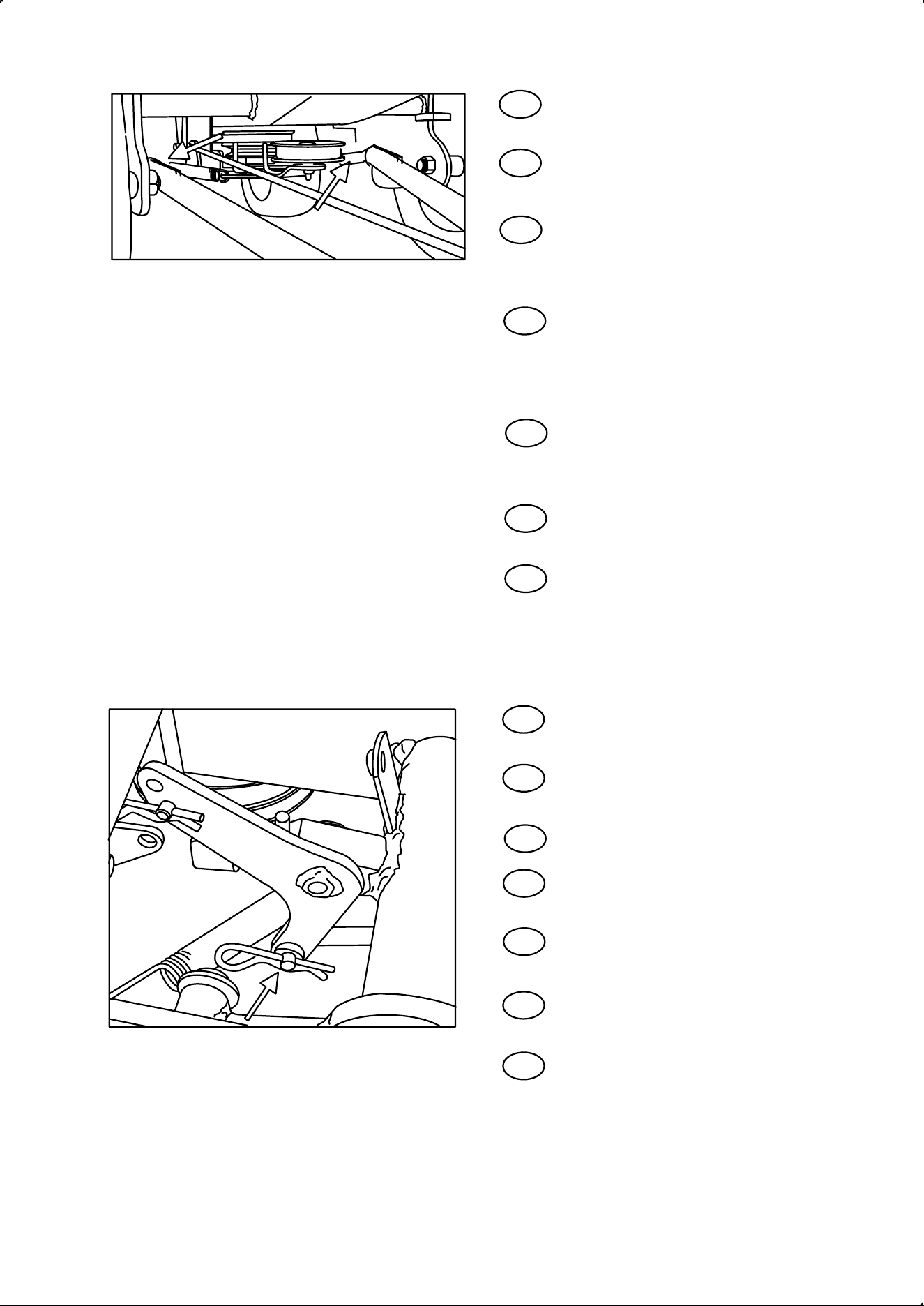

S
EN
FIN
N
D
DK
OBS!
Före montering av snöbladet skall klippagregatet och dess ram demonteras.
Vid återmontering av klippaggregatet skall injusteringar göras enligt bruksanvisningen.
Ennen lumilevyn paikalleen asentamista, pitää leikkuukotelo ottaa pois paikaltaan.
Kun leikkuukotelo asennetaan takaisin paikalleen, tulee tarpeelliset säädöt tehdä
käyttöohjekirjan ohjeiden mukaisesti.
HUOM!
Før montering av snøbladet skal klippeaggregatet og rammen demonteres.
Ved tilbakemontering av klippeaggregatet skal justeringer gjøres som vist I
bruksanvisningen.
OBS!
Vor der Montage des Schneeräumschildes, Schneidwerk mit dazugehörigen Rahmen
demontieren.
Bei erneutem Einbau, Einstellungen gemäss Bedienungsanweisung vornehmen.
ACHTUNG!
Cutting unit and the frame must be removed before assembling of the Snow Blade.
When re-fitting the cutting unit ensure that you follow the instructions in the operator
manual for the correct adjustments.
NOTE!
Ved montering af snekraber skal klipperaggregatet afmonteres.
Ved montering af klipperaggregat skal justeringen kontrolleres "Se brugsanvisning".
OBS!
FR
L'unité de coupe et le cadre de la machine doivent être retirés avant l'assemblage
de la lame chasse-neige.
ATTENTION!
Lors du remontage de l'unité de coupe, veillez à suivre les instructions du mode
d’emploi de la machine de base pour effectuer les réglages corrects.
S
EN

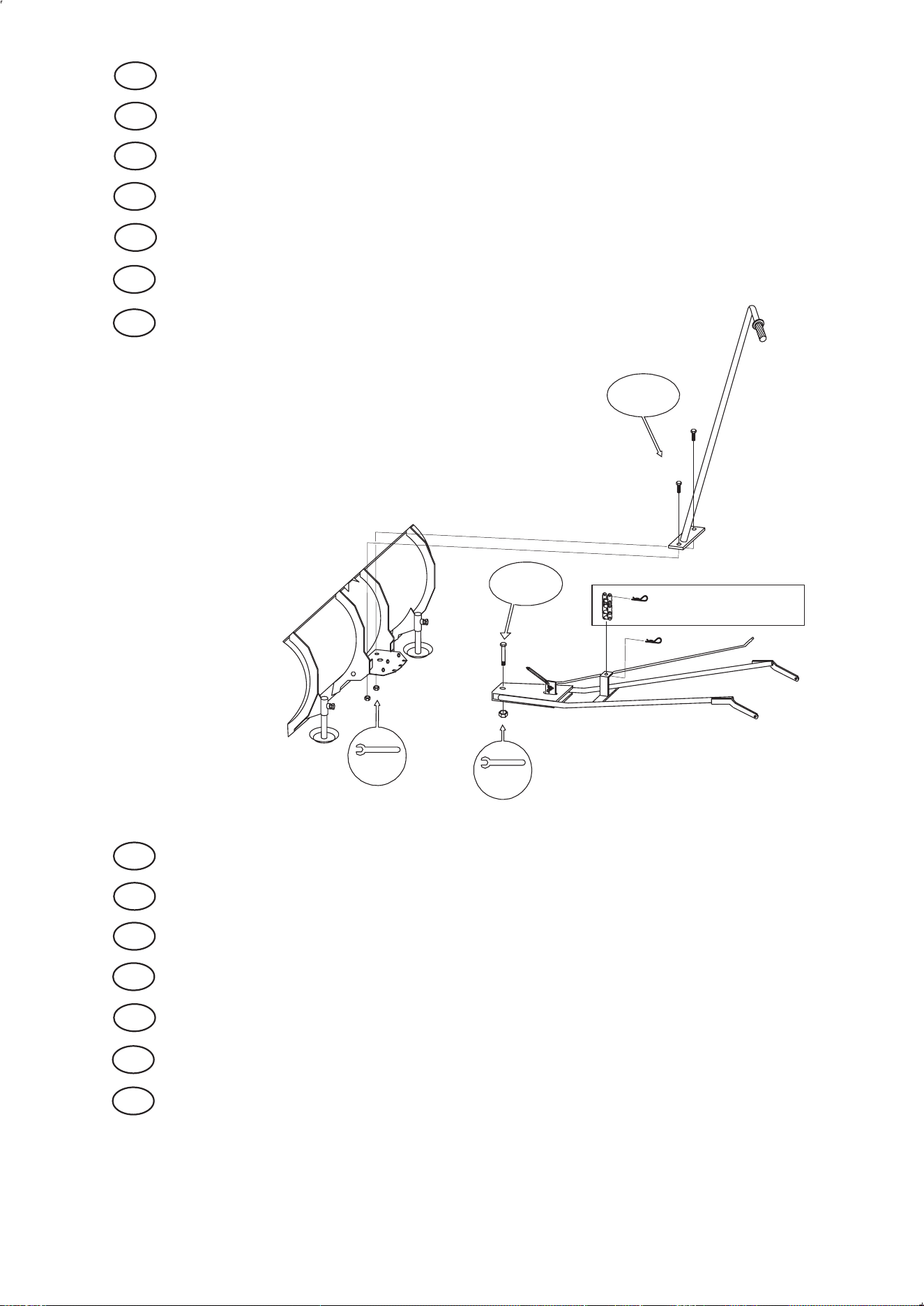

Vridhandtaget monteras på vridplattan
Assemble the turning handle on the Snow Blade
FIN
N
D
Asenna kääntökahva kääntölevyyn
Svingarmen monteres på platen
Drehgriff auf die Drehplatte montieren
DK
Håndtaget monteres på drejepladen
S
EN
Montera snöbladet på redskapsramen.
Assemble the snow blade to the frame.
FIN
N
D
Asenna puskulevy kiinnitysrunkoon.
Monter snøbladet på redskapsrammen.
Schneeräumschild auf den Geräterahmen montieren.
DK
Monter dozerbladet på rammen.
M16x80
24 mm
M12x30
19 mm
for Rider 13 AWD only
FR
Assemblez la poignée rotative sur la lame chasse-neige.
FR
Assemblez la lame chasse-neige au cadre.
Pour le Rider 13 AWD
S
EN
Montera låsfjädern.
Assemble the spring.
FIN
N
D
Kiinnitä lukitusjousi.
Monter låsefjæren.
DK
Monter låsefjederen.
Sicherungsfeder montieren.
S
EN
Montera belastningsfjädrarna.
Assemble the springs.
FIN
N
D
Asenna ylikuormitusjouset.
Monter belastningsfjæren.
DK
Monter belastningsfjederen.
Zugfedern montieren.
FR
Assemblez le ressort de
blocage.
FR
Assemblez les ressorts de
collision.
S
EN
Lyft upp snöbladets redskapsram
och fixera med två skruvar.
Lift up anf fix the frame into the
Rider and assemble with two
screws .
FIN
N
D
Nosta levyn kiinnitysrunko paikoilleen
ja kiinnitä se kahdella ruuvilla.
Löft opp snöskjærets
redskapsramme og fest med den
originale låsesålinten.
DK
Løft doserbladets redskabsramme
og lås med de originalhårnåle.
Den Geräterahmen des
Schneeräumschildes anheben
und mitt zwei Schrauben
befestigen.
S
EN
Montera frikopplingstaget i länk-
förlängaren.
Assemble the disengage rod to the
link arm.
FIN
N
D
Asenna käänönvapautustanko
vapautusvipuun.
Monter svingstaget i lenkarmen.
DK
Løft doserbladets redskabsramme
og lås med de originalhårnåle.
Auskupplungsstrebe in die
Gelenkverlängerung montieren.
FR
Levez et fixez le cadre dans le Rider
et assemblez-le avec deux vis.
FR
Assemblez la tige de
désengagement au bras de liaison.
S
EN
Justera bladets medar efter under-
lag ovh användning.
Adjust the skids on the Snow
Blade.
FIN
N
D
Säädä puskulevyn tassut
käyttötarkoituksen ja maaperän
mukaan.
Juster glideskoene etter underlag
og bruk.
DK
Juster dozerbladets sløbesko efter
underlag og anvendelse.
Kufen des Scheldes je nach
Bodenunterlage und Anwendung
einstellen.
S
EN
FIN
N
D
DK
Lyfthandtag
Vridlåshandtag
Lift handle
Catch handle
Nostovipu
Käännönvapautus
Löftehåndtak
Svinglåshåndtak
Løftehåndtag
Låsehåndtag
Hubhebel
Feststellhebel
A
B
A
B
A
B
A
B
A
B
A
B
FR
Ajustez les patins sur la lame
chasse-neige.
FR
Levez la poignée
Verrouillez la poignée
(à l'origine, la poignée
de la hauteur de
A
B

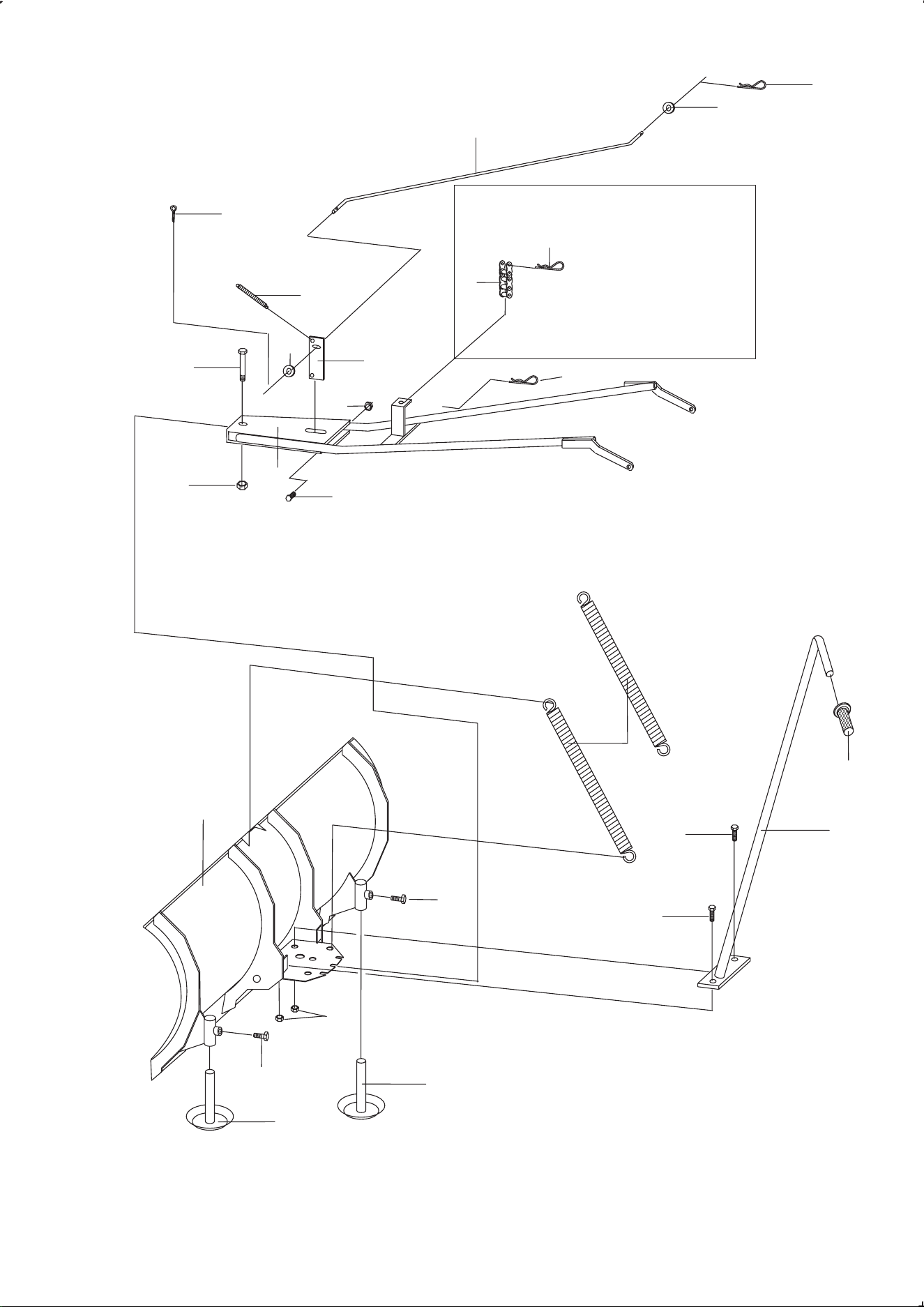

Spare parts
Ersatzteile
Pièces détachées
Reserve onderdelen
Repuestos
Reservdelar
9
I0500517
Accessories
IPL, Dozer Blade T-30347, 965 07 09-01, 2005-07, Art.nr 106 39 69-61
Dozer Blade
11
Blade
531 02 12-60
21
Weldment
535 46 66-08
31
Angle Control Tube
531 02 12-53
41
Angle Control Rod
535 46 66-09
52
Skid
531 00 51-36
72
Spring
531 00 51-38
10 1
Grip
531 02 12-50
11 2
Nut, Lock
531 02 11-48
12 1
Pin, Split
531 00 51-28
13 3
Pin, Spring
531 00 51-43
14 2
Washer
531 02 11-84
15 1
Nut, Lock
531 02 11-92
16 1
Screw
531 02 12-51
17 2
Screw, Lock
531 02 12-52
18 2
Screw
531 02 11-93
19 1
Spring
531 02 12-57
20 1
Plate, Lock
531 02 12-58
21 1
Screw
531 02 12-59
22 1
Nut, Lock
531 02 12-19
23 1
Coupling hook
535 46 66-28
24 1
Lift Chain Extension
535 46 66-29
Pos Part number
Part name
Qty
Qty
Part name
Part numberPos
965 07 09-01
T-30347
1
18
18
5
5
7
4
2
13
13
12
16
15
14
14
19
20
21
22
10
3
17
17
11
- For Rider 13 AWD
- Jatkoa käytetään, kun
peruskoneena Rider 13
AWD
Lift chain extension
Nostoketjun jatkos
24
13
Levez l’extension de la chaîne
- Pour le Rider 13 AWD

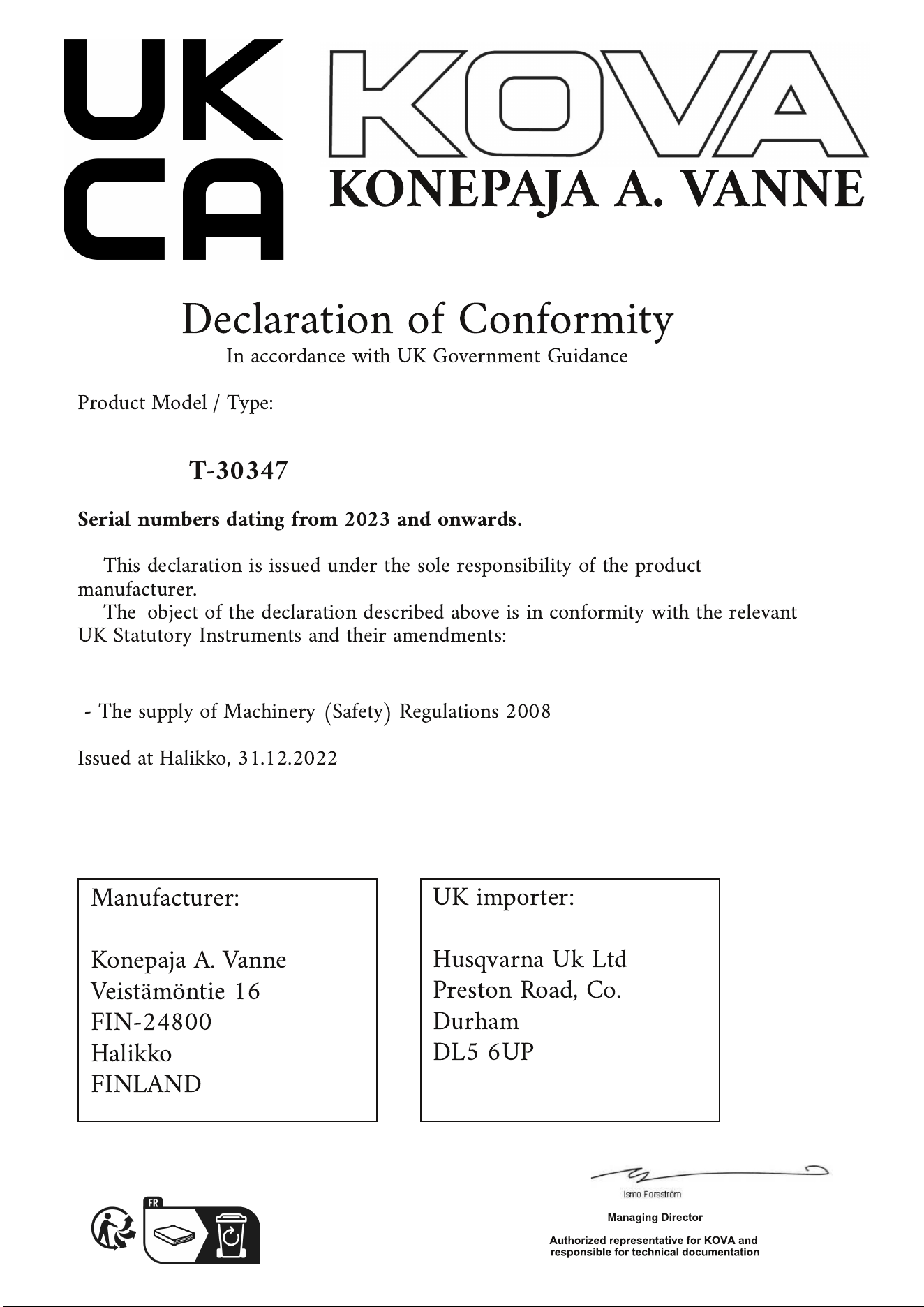

Declaration of Conformity
In accordance with UK Government Guidance
KONEPAJA A. VANNE
Product Model / Type:
T-30347
Serial numbers dating from 2023 and onwards.
This declaration is issued under the sole responsibility of the product
manufacturer.
The object of the declaration described above is in conformity with the relevant
UK Statutory Instruments and their amendments:
- The supply of Machinery (Safety) Regulations 2008
Issued at Halikko, 31.12.2022
Manufacturer:
Konepaja A. Vanne
Veistämöntie 16
FIN-24800
Halikko
FINLAND
UK importer:
Husqvarna Uk Ltd
Preston Road, Co.
Durham
DL5 6UP
