Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com
ew 500 P G4 - v2.3
evolution wireless G4
Serie 500 P
Bedienungsanleitung
1
Übersicht 6
Produkte der Serie ew 500 P G4 7
Diversity Empfänger EK 500 G4 8

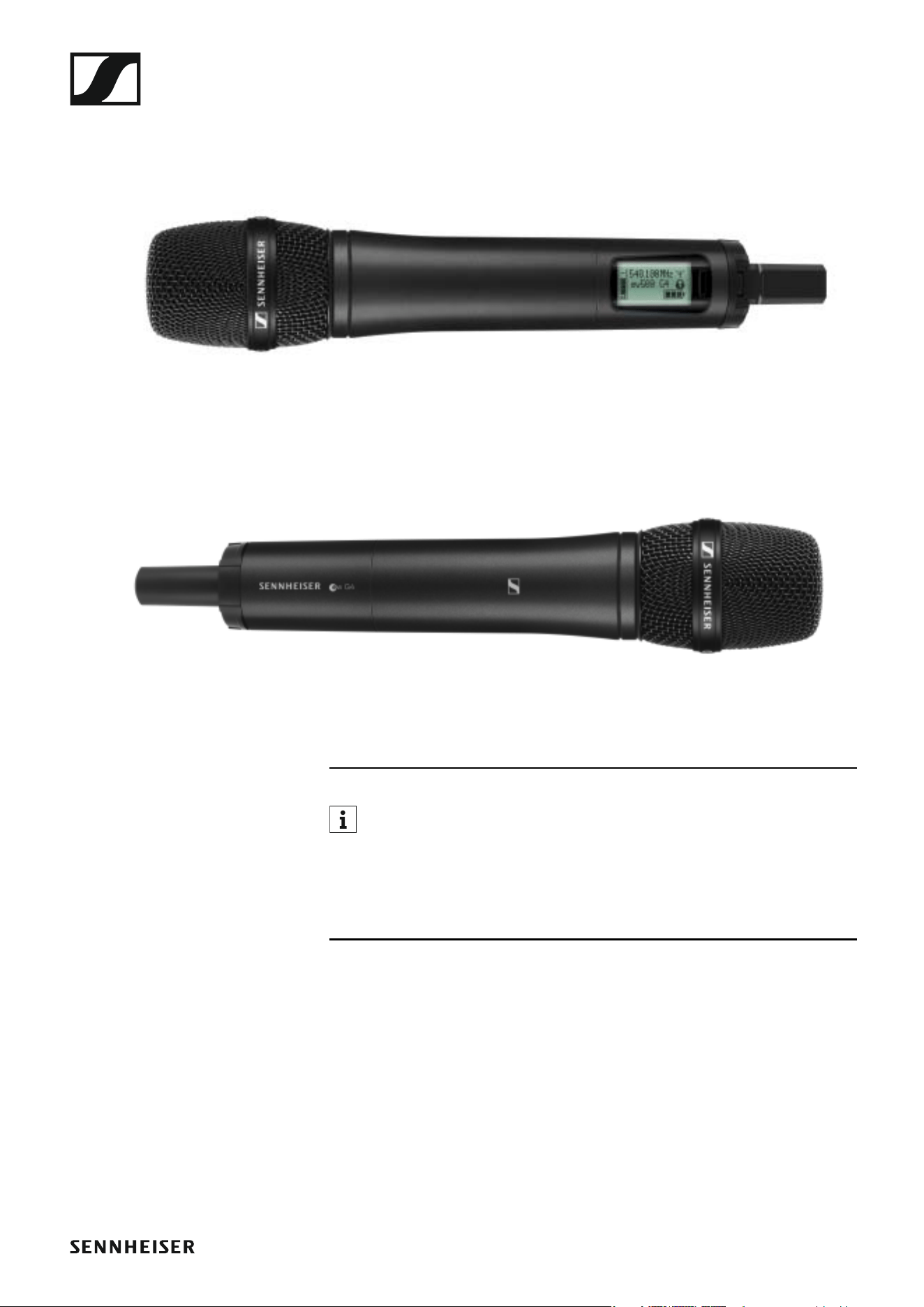

Handsender SKM 500 G4 9

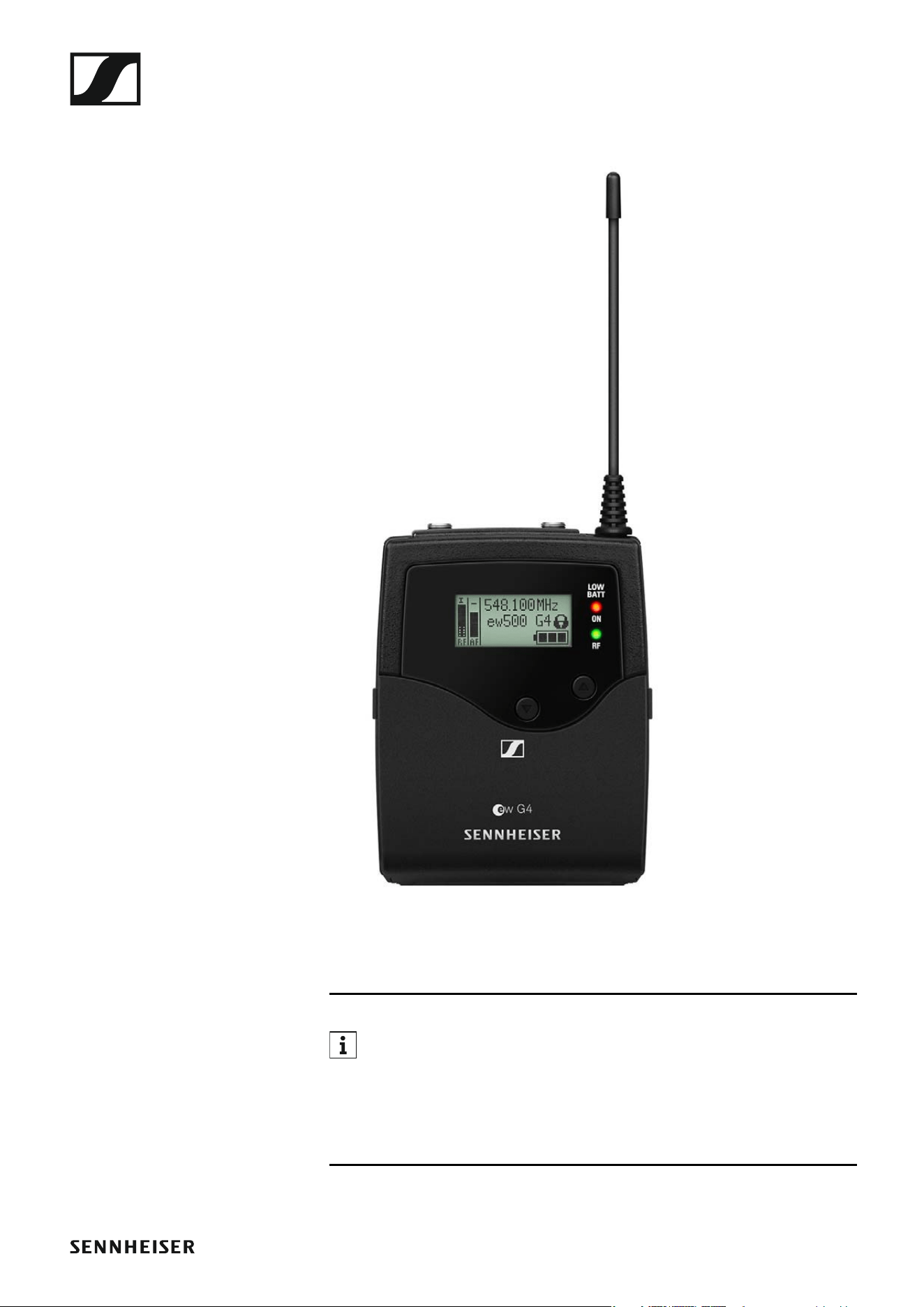

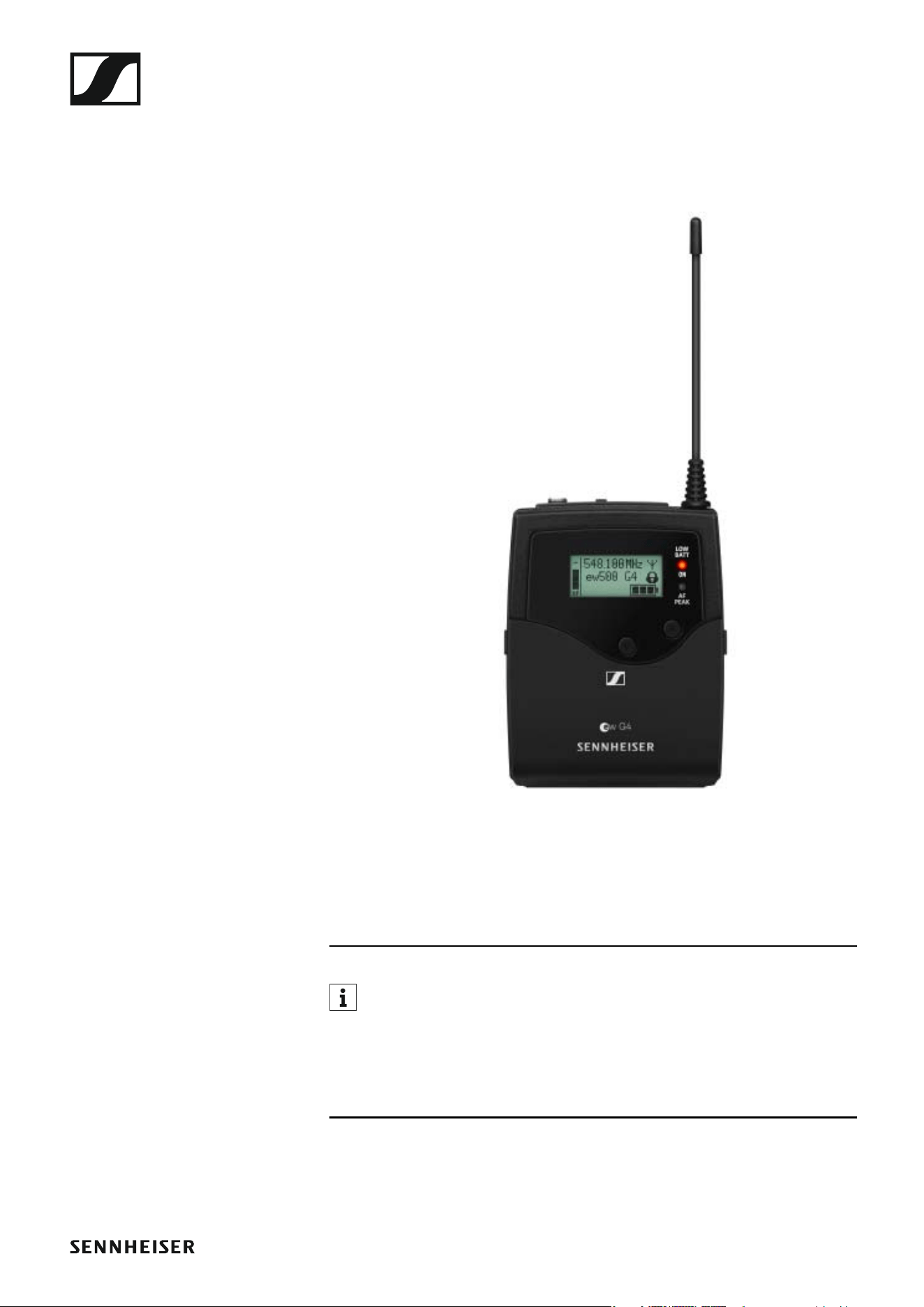

Taschensender SK 500 G4 10

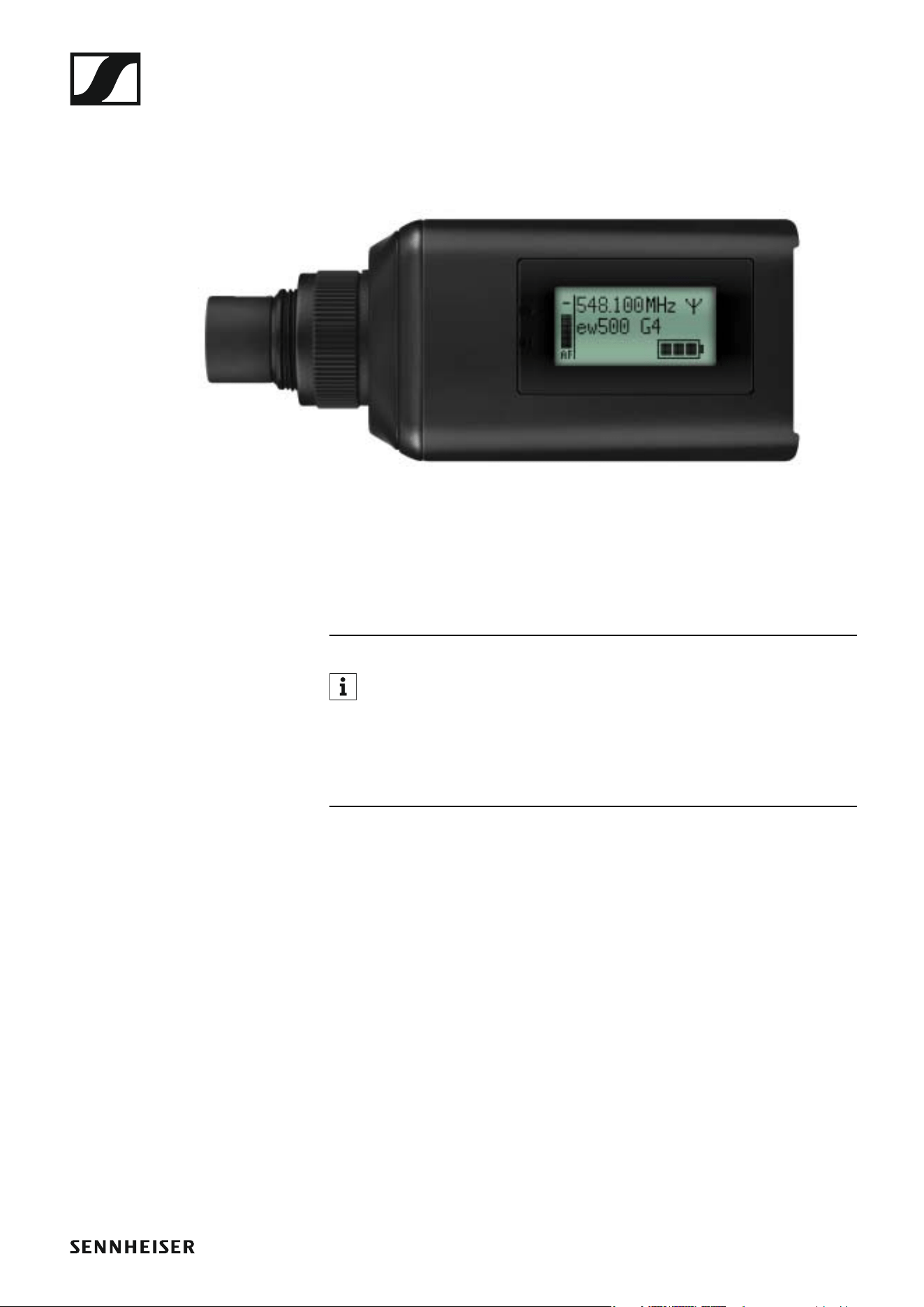

Aufstecksender SKP 500 G4 11
Zubehör 12
Mikrofone und Kabel 12
Mikrofonmodule 12
Headset-und Lavaliemikrofone 13
Line-Anschlusskabel 14
Akku und Ladegerät 15
Akku BA 2015 15
Ladegerät L 2015 15
Zubehör für die Kameramontage 16
Kamera-Adapter CA 2 16
Weiteres Zubehör 17
Farbkennzeichnungssatz 17
Mikrofonklemme 17
Das Kanalbanksystem 18
Geräte der Serie ew 500 P G4 installieren 19
EK 500 G4 installieren 20

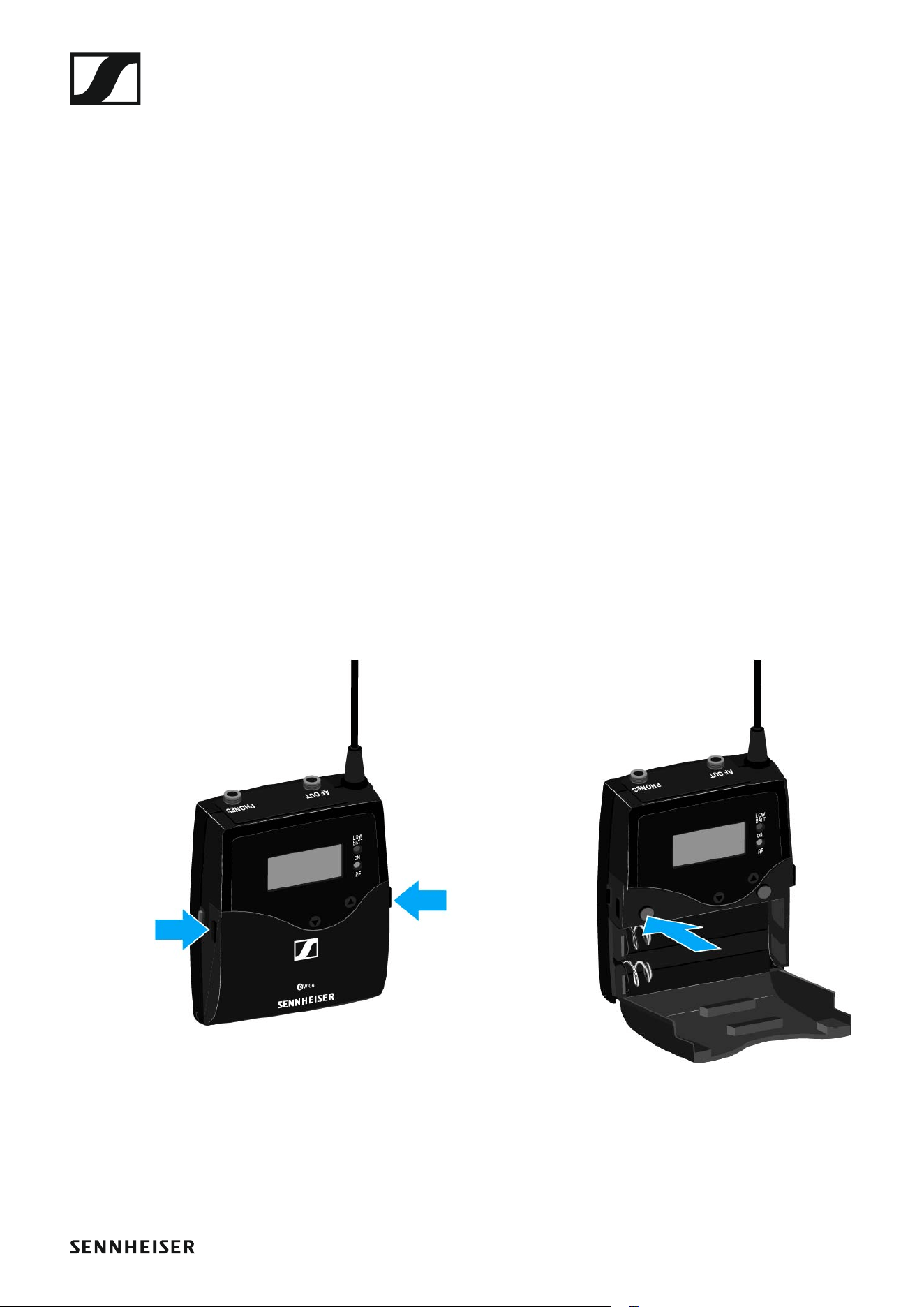

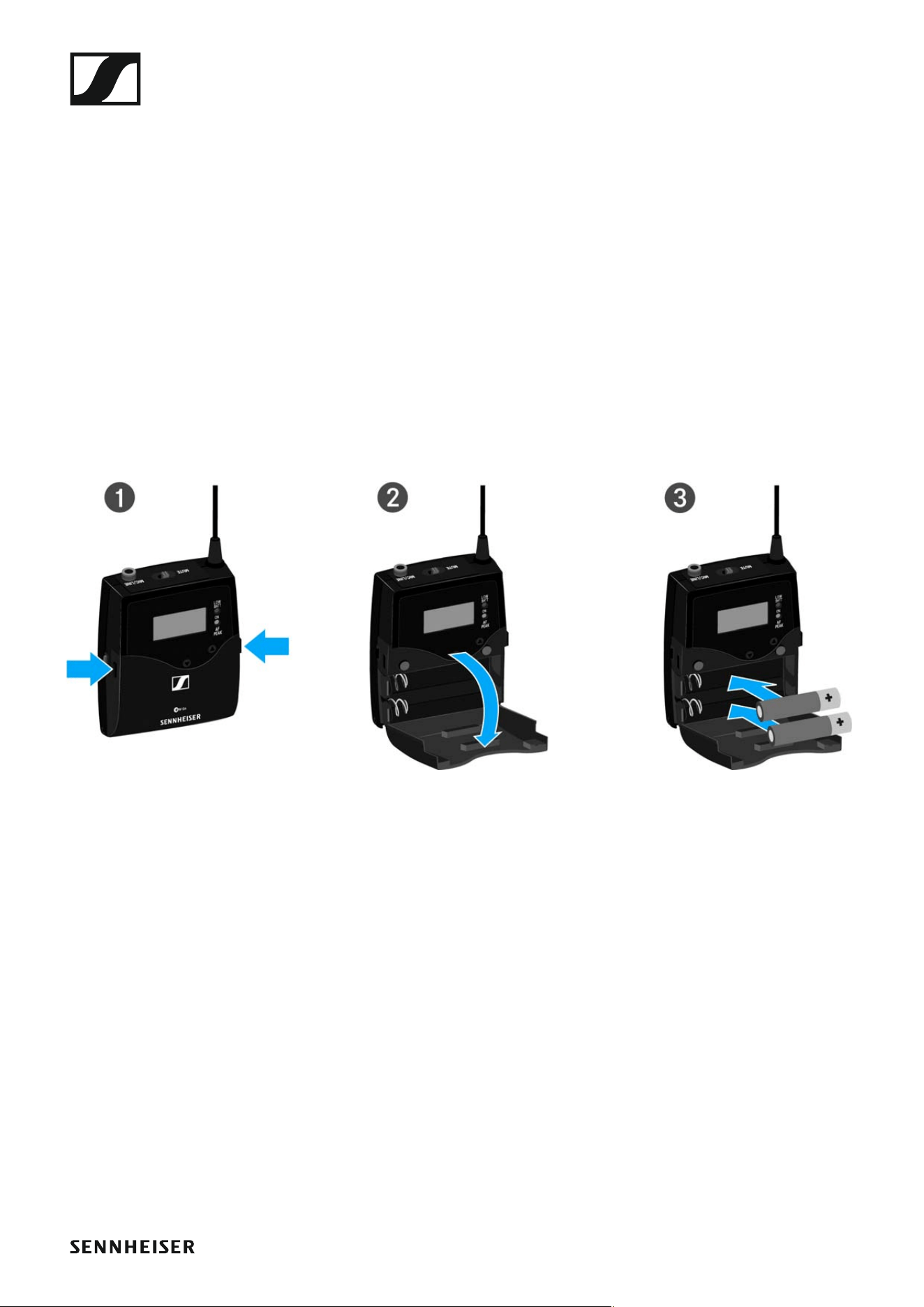

Batterien/Akkus einsetzen und entnehmen 20

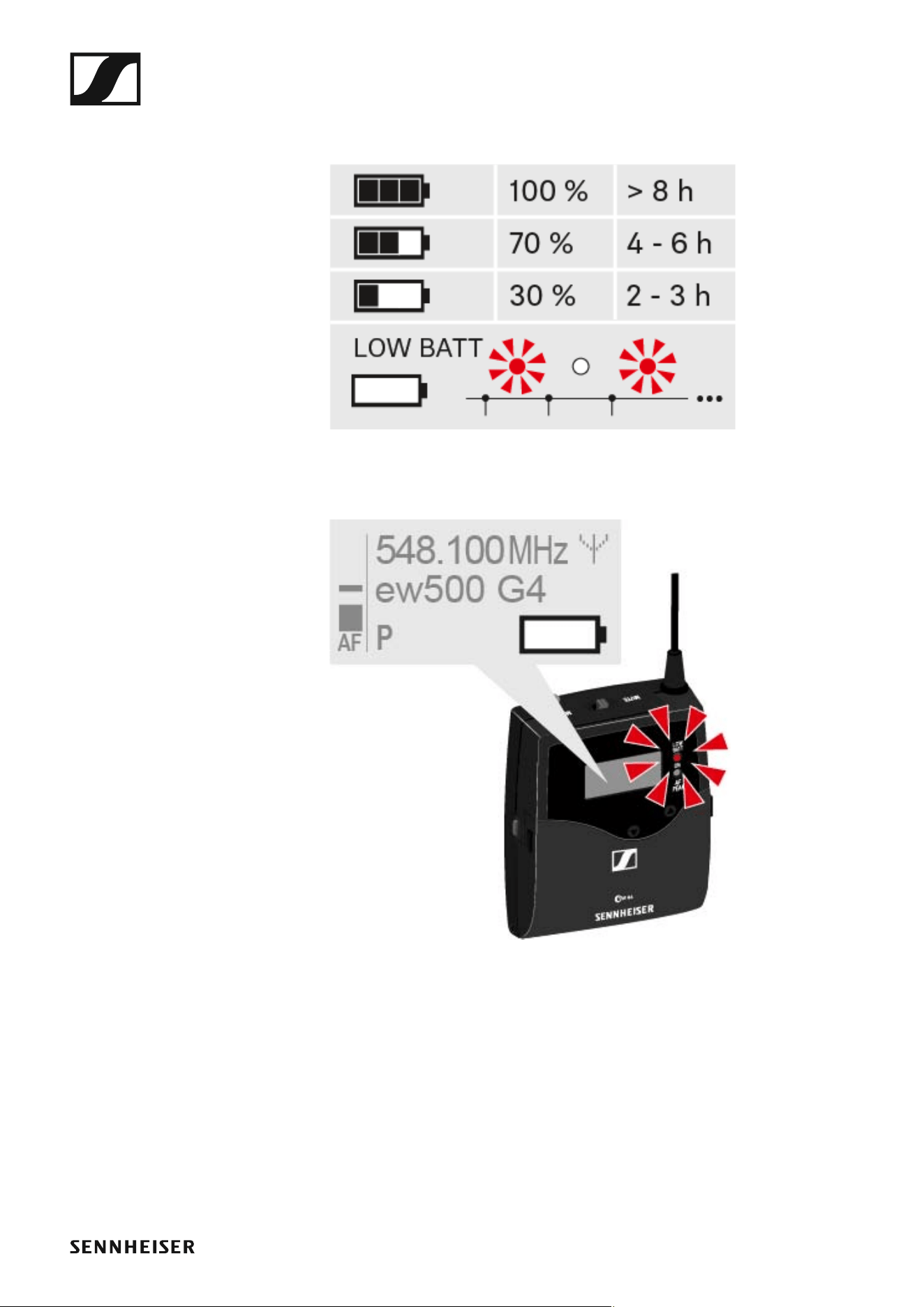

Batteriestatus 21

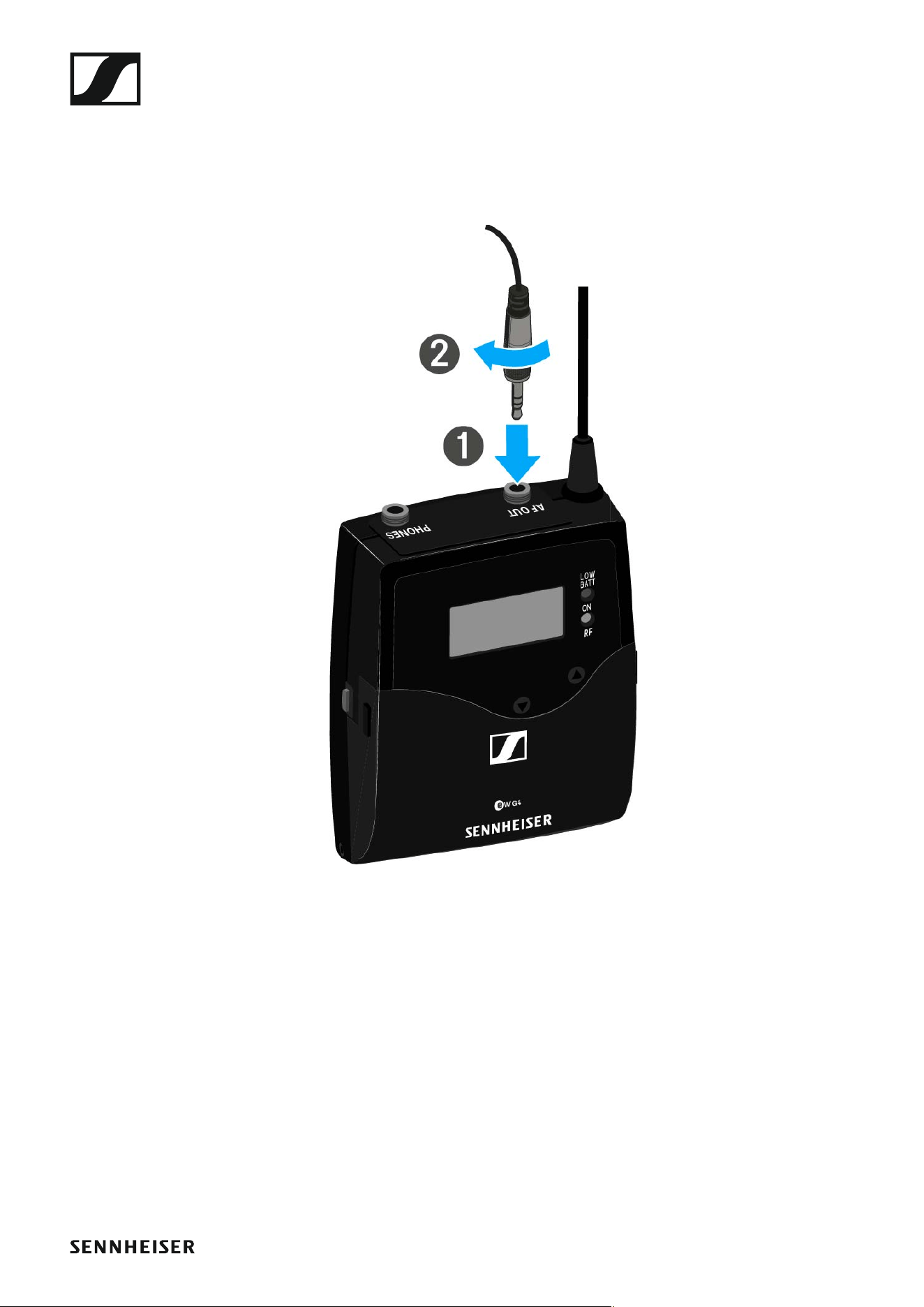

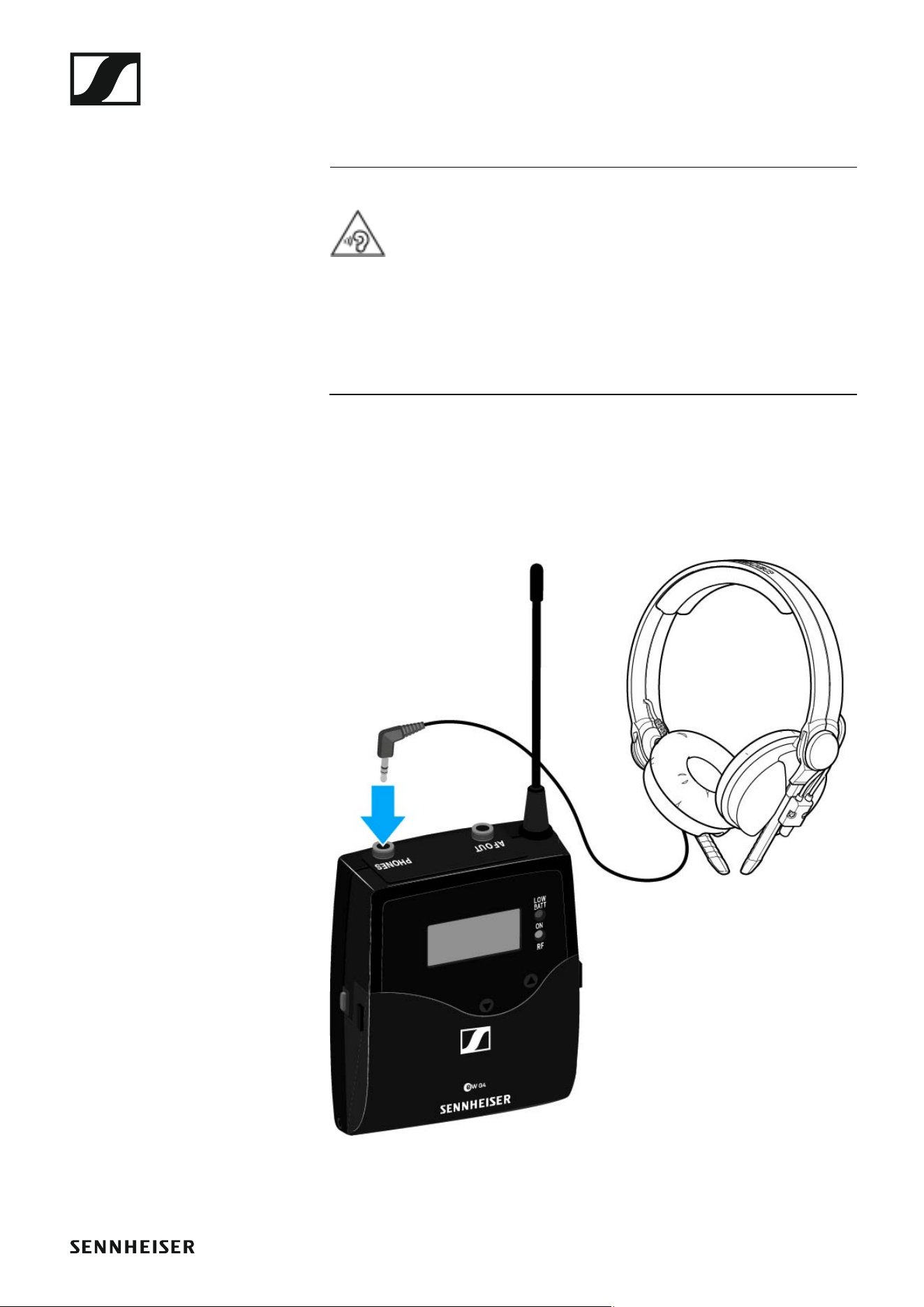

Einen Kopfhörer an den EK 500 G4 anschließen 22

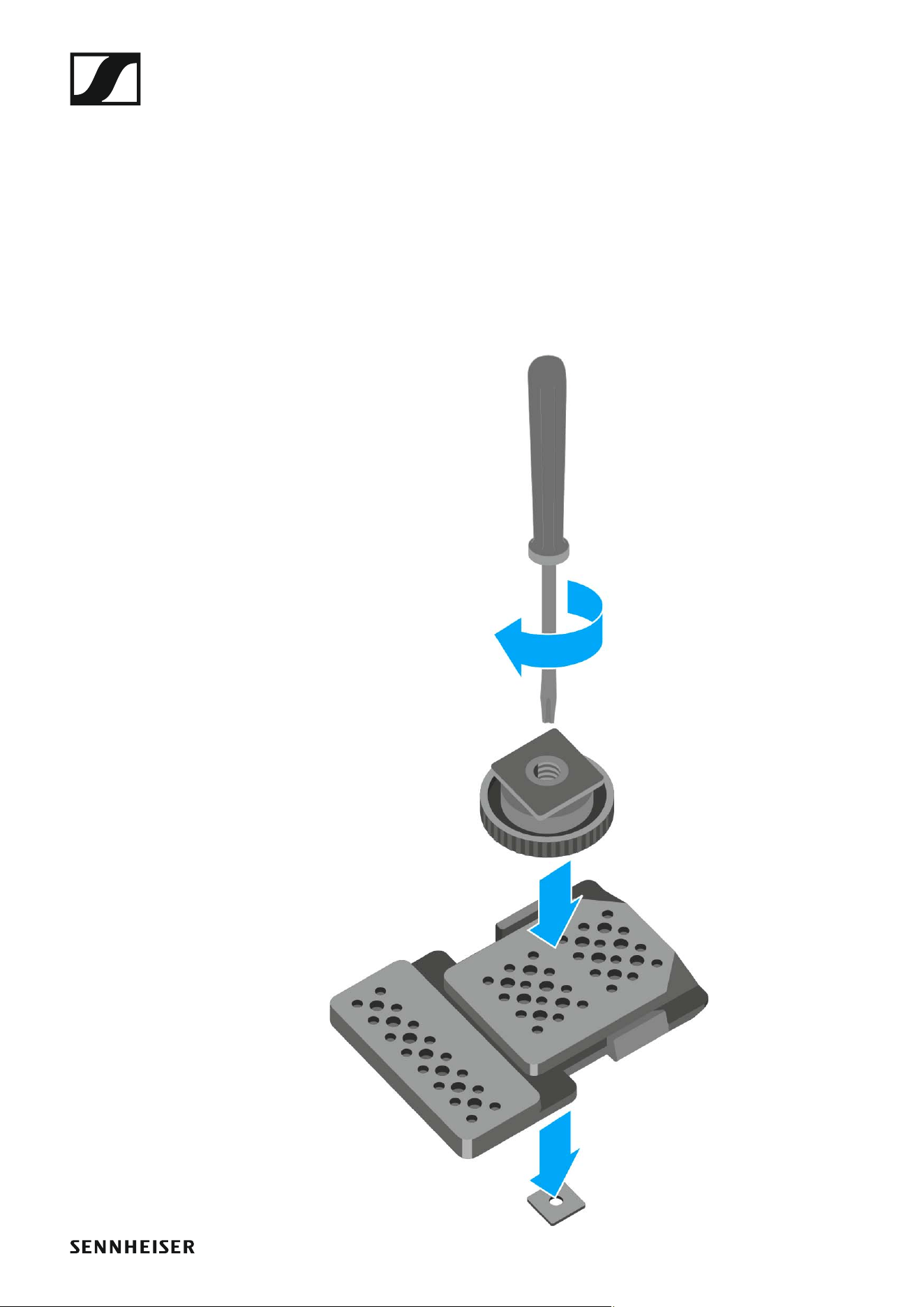

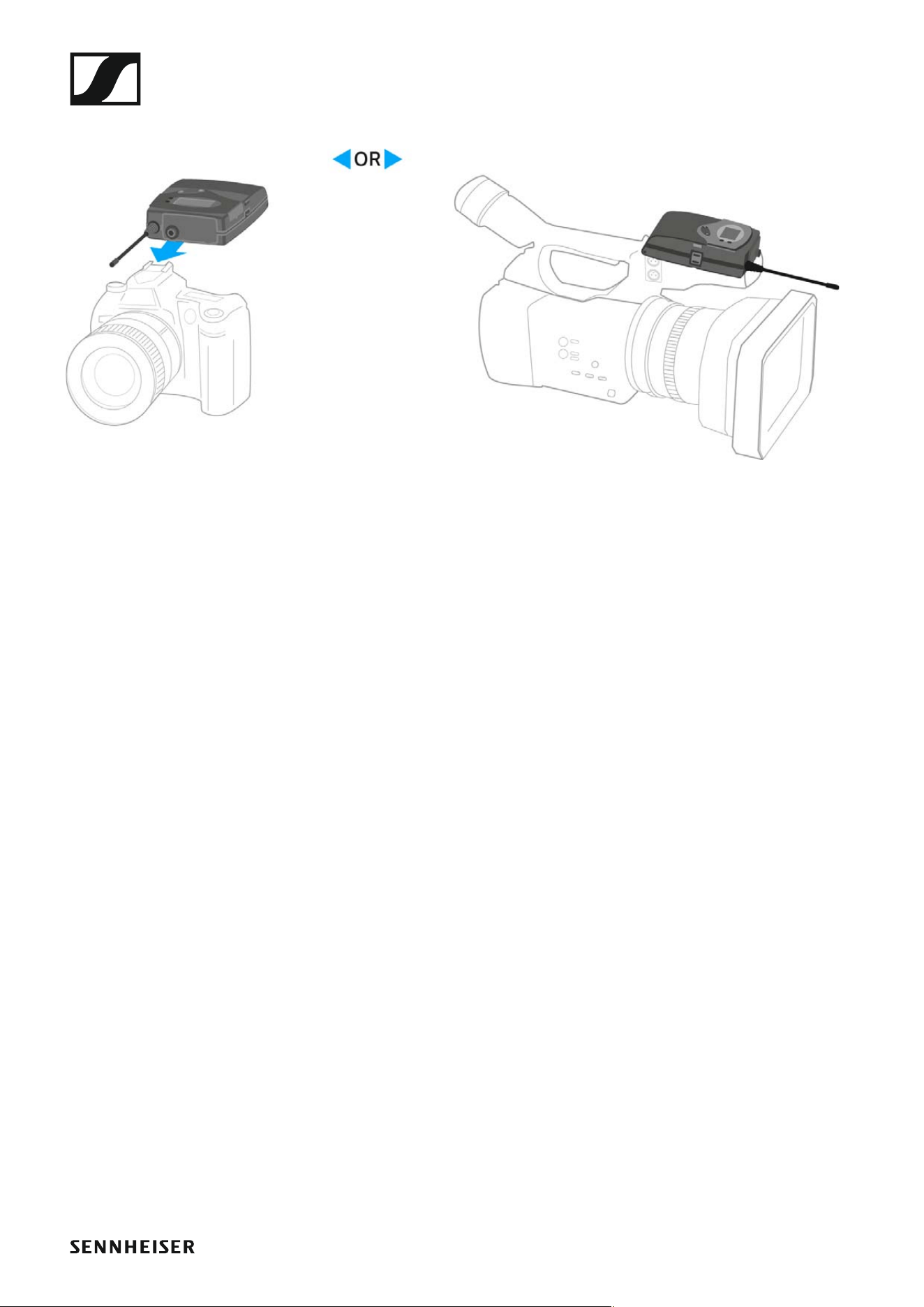

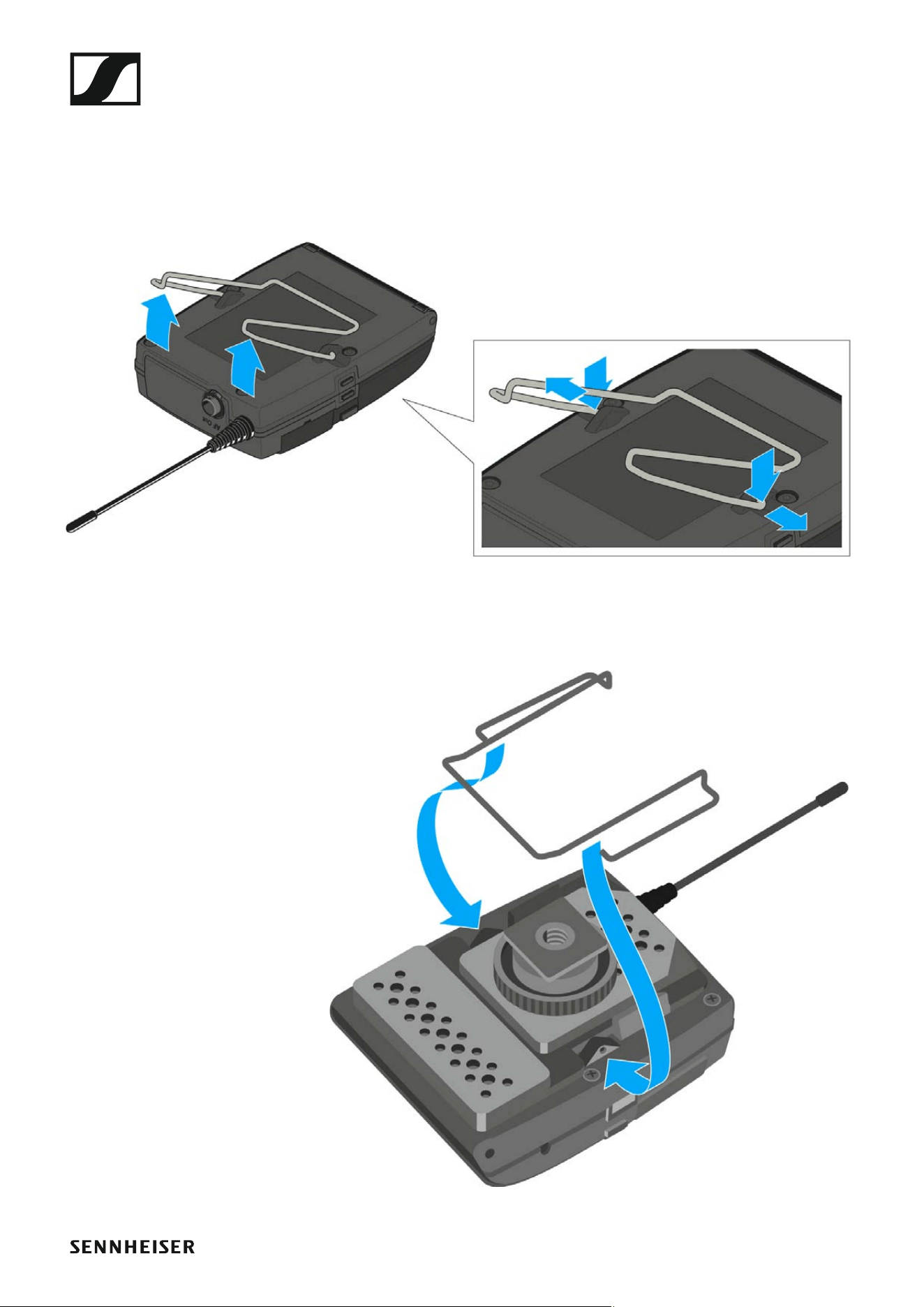

Diversity Empfänger an einer Kamera befestigen 23

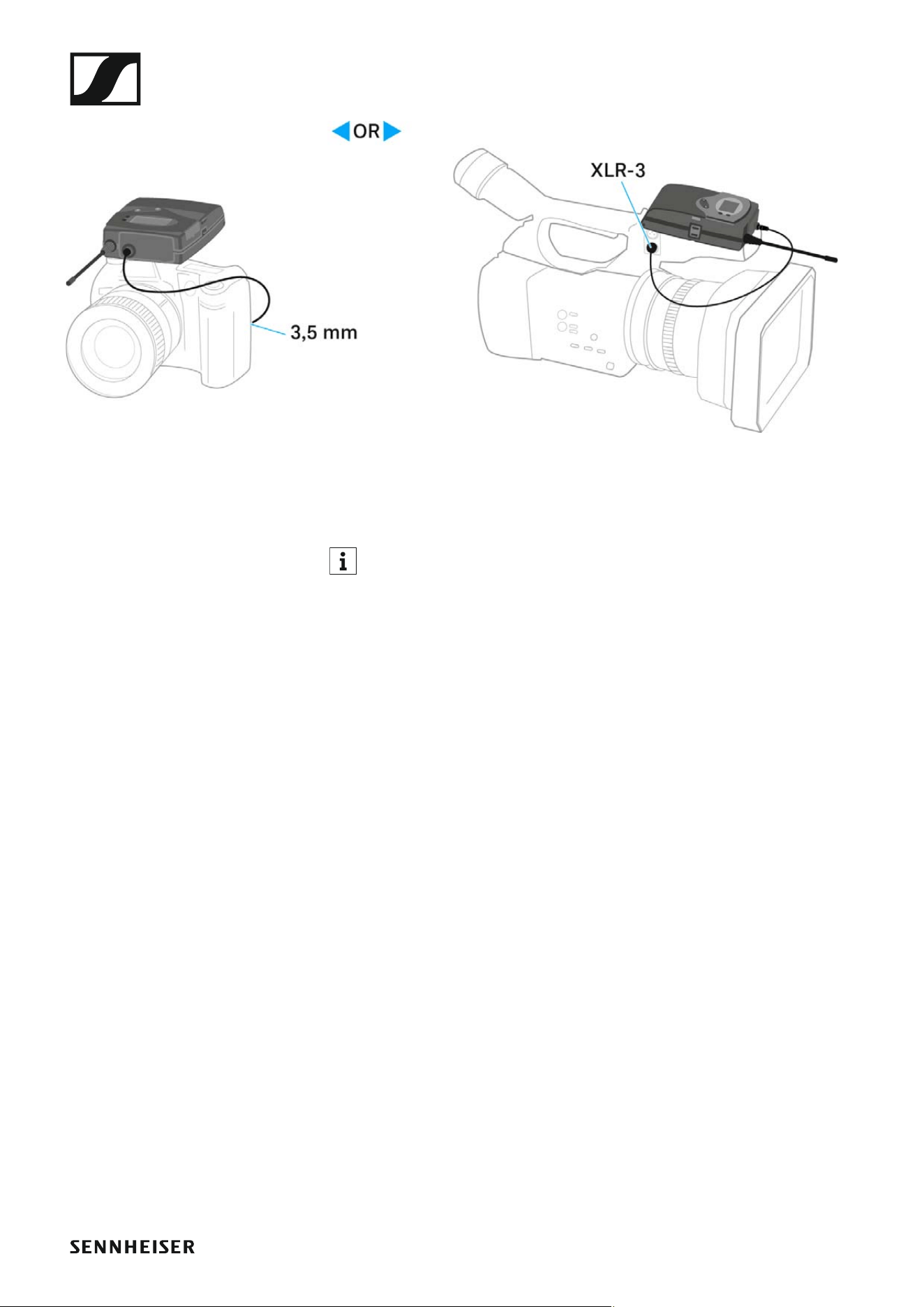

Diversity Empfänger an einer Kamera anschließen 26
SKM 500 G4 installieren 28

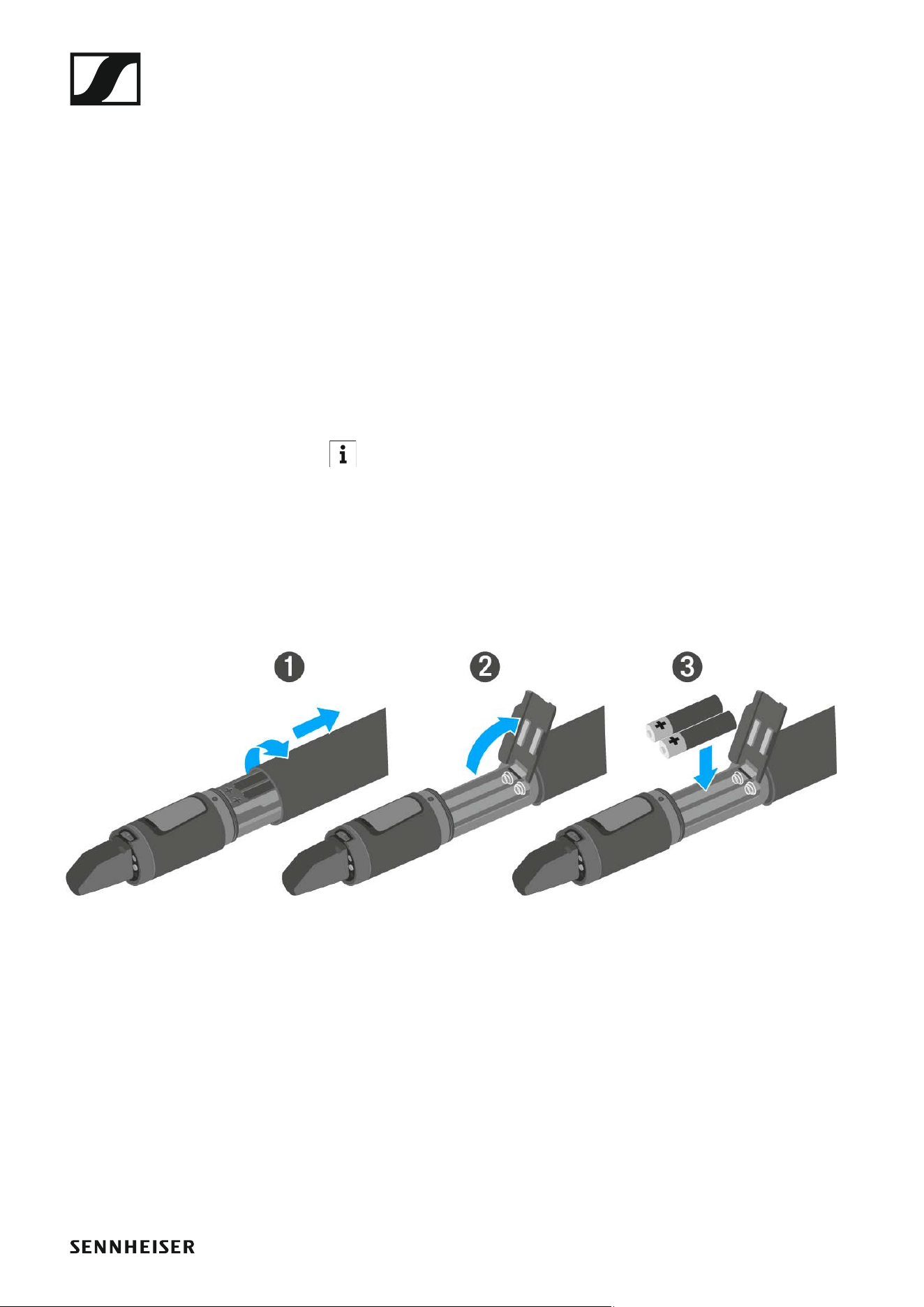

Batterien/Akkus einsetzen und entnehmen 28

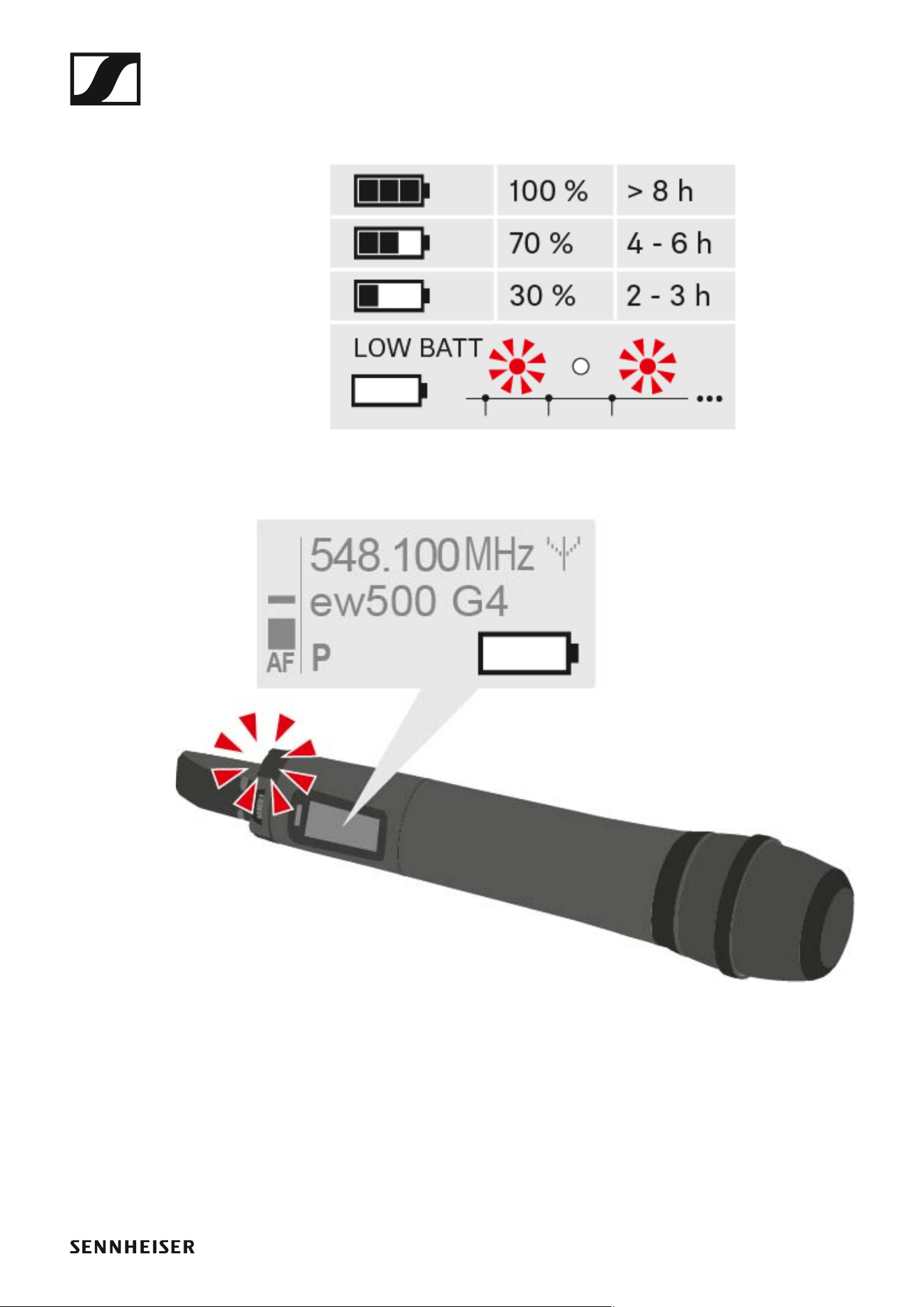

Batteriezustand 29

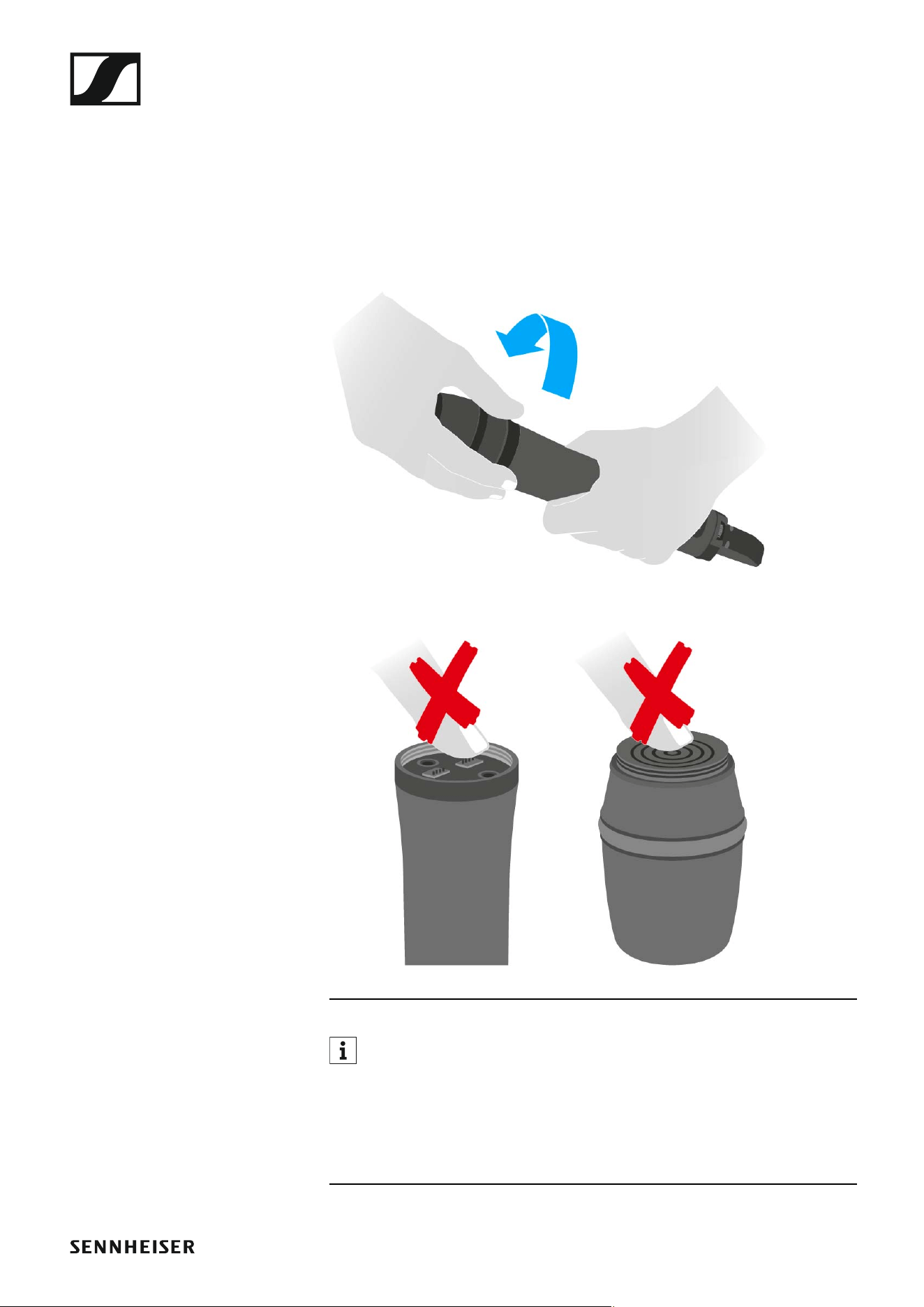

Mikrofonmodul wechseln 30

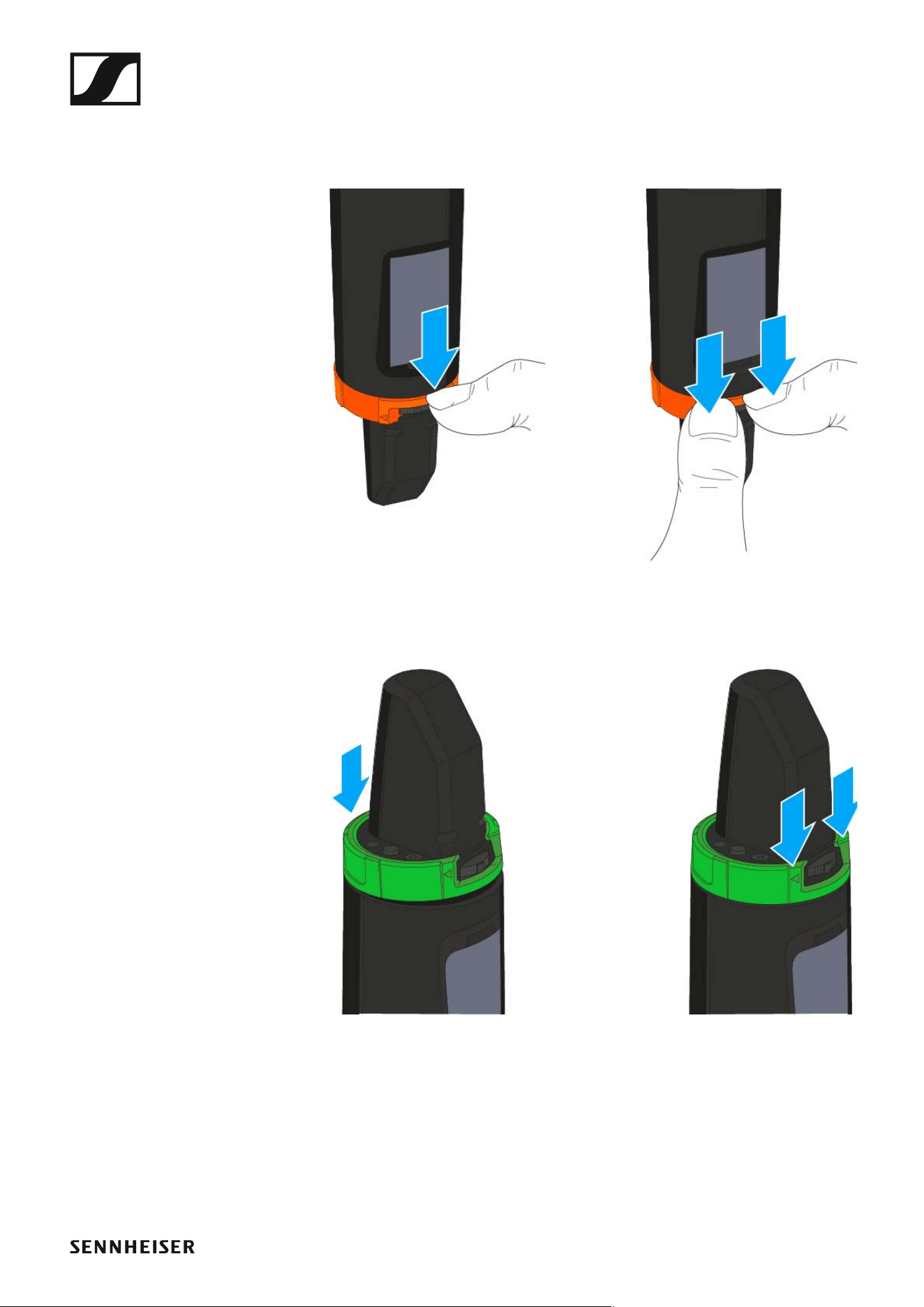

Farbring wechseln 31
SK 500 G4 installieren 32

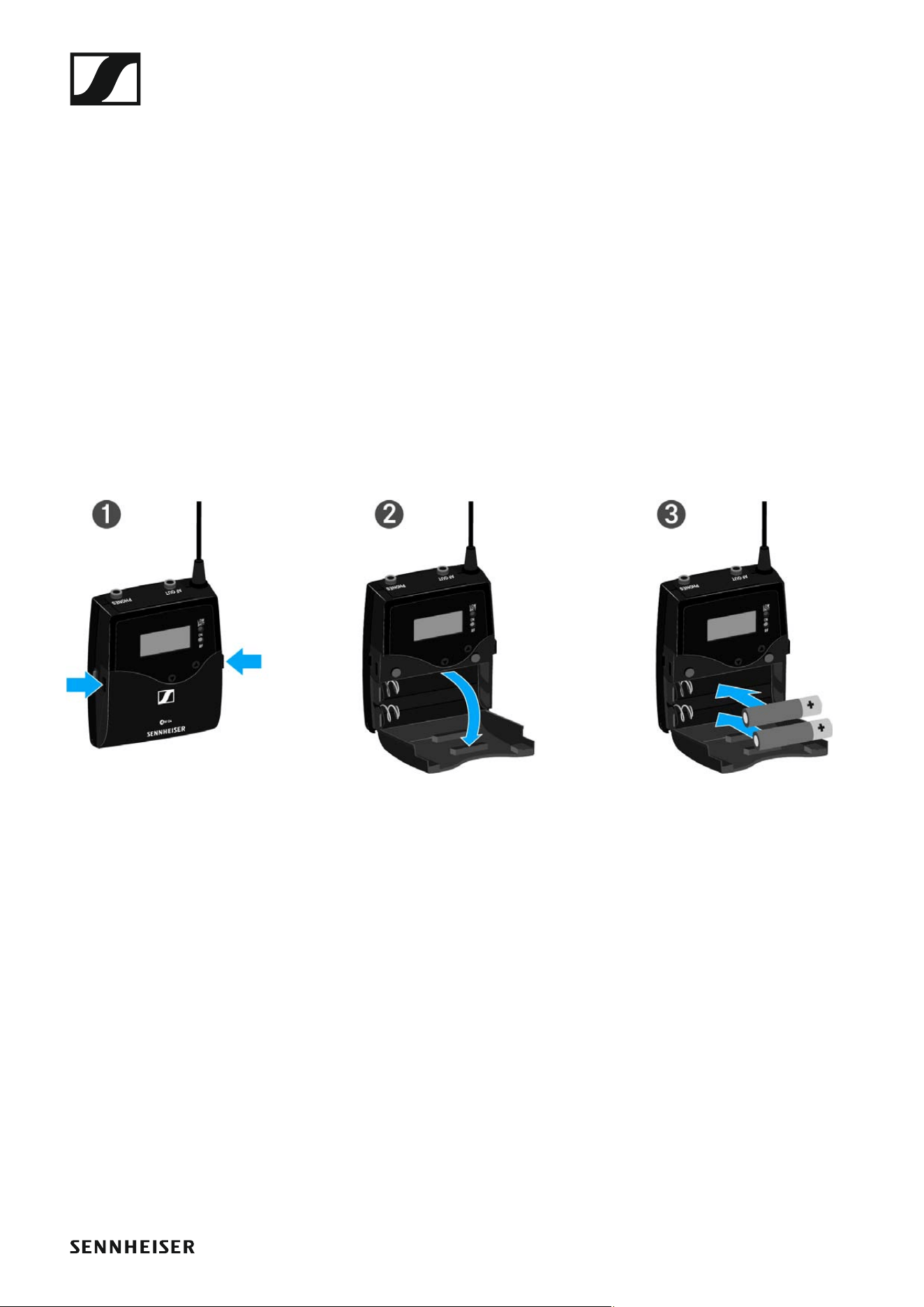

Batterien/Akkus einsetzen und entnehmen 32

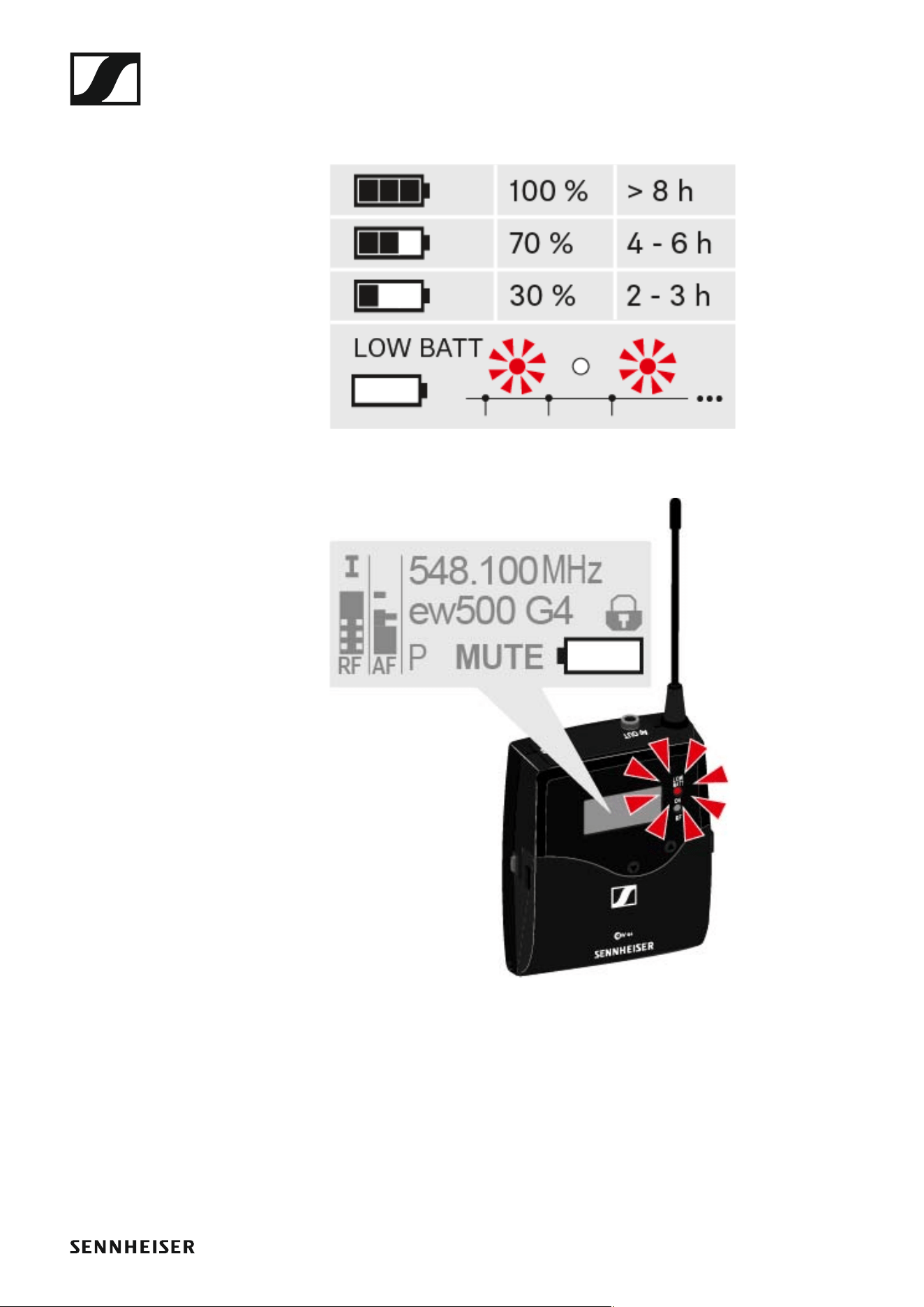

Batteriezustand 33

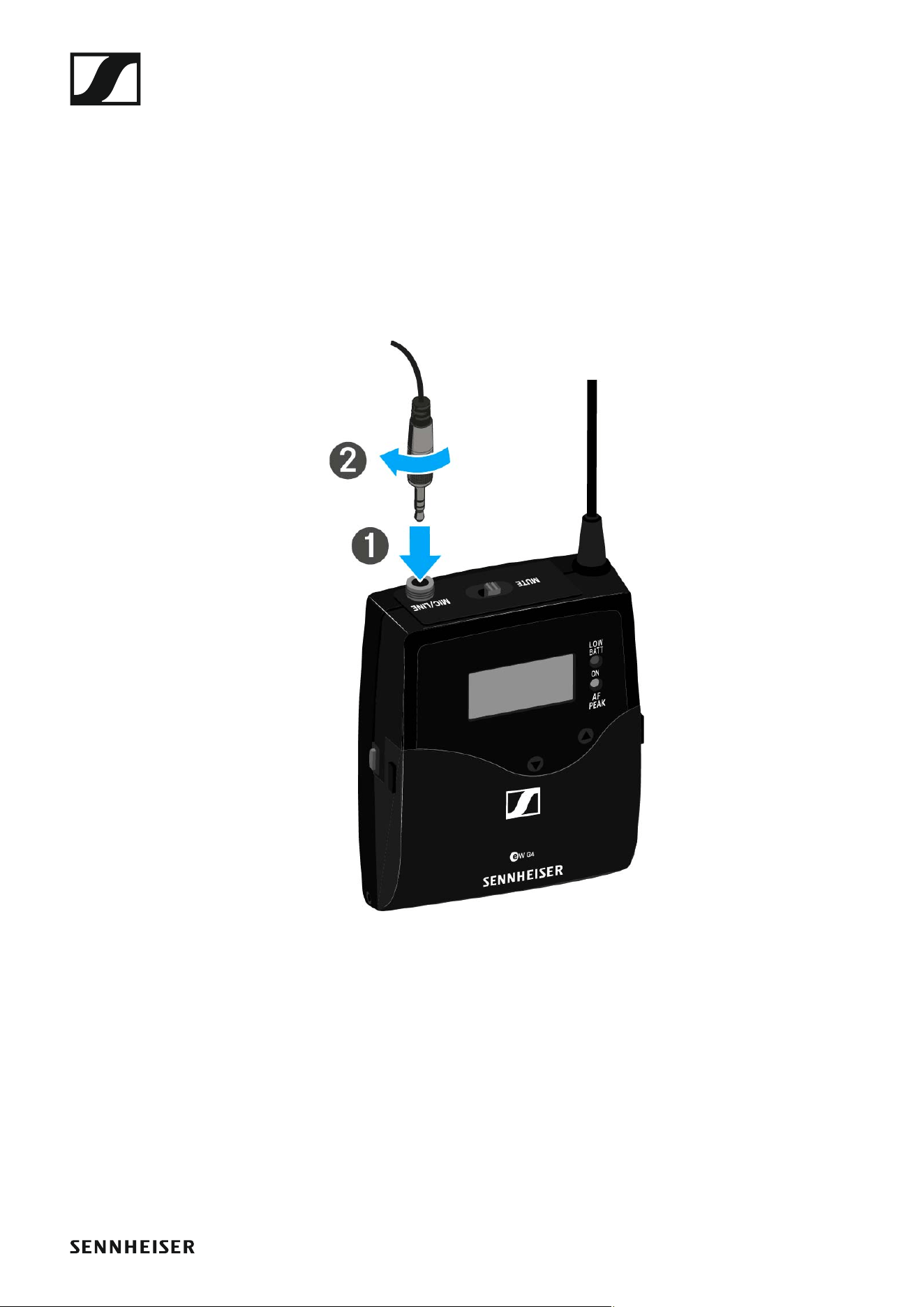

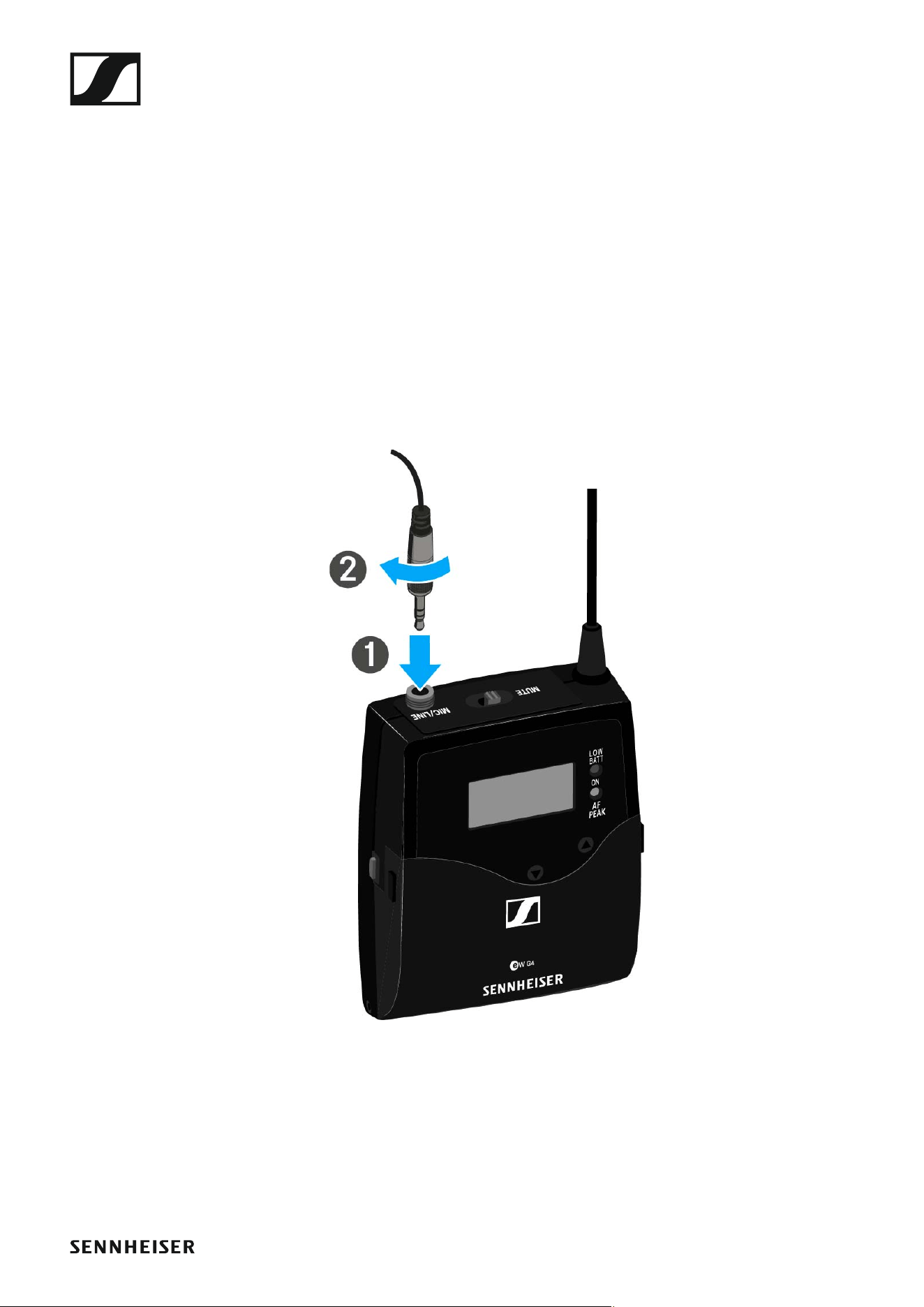

Ein Mikrofon an den SK 500 G4 anschließen 34
Ein Instrument oder eine Line-Quelle an den SK 500 G4
anschließen 35

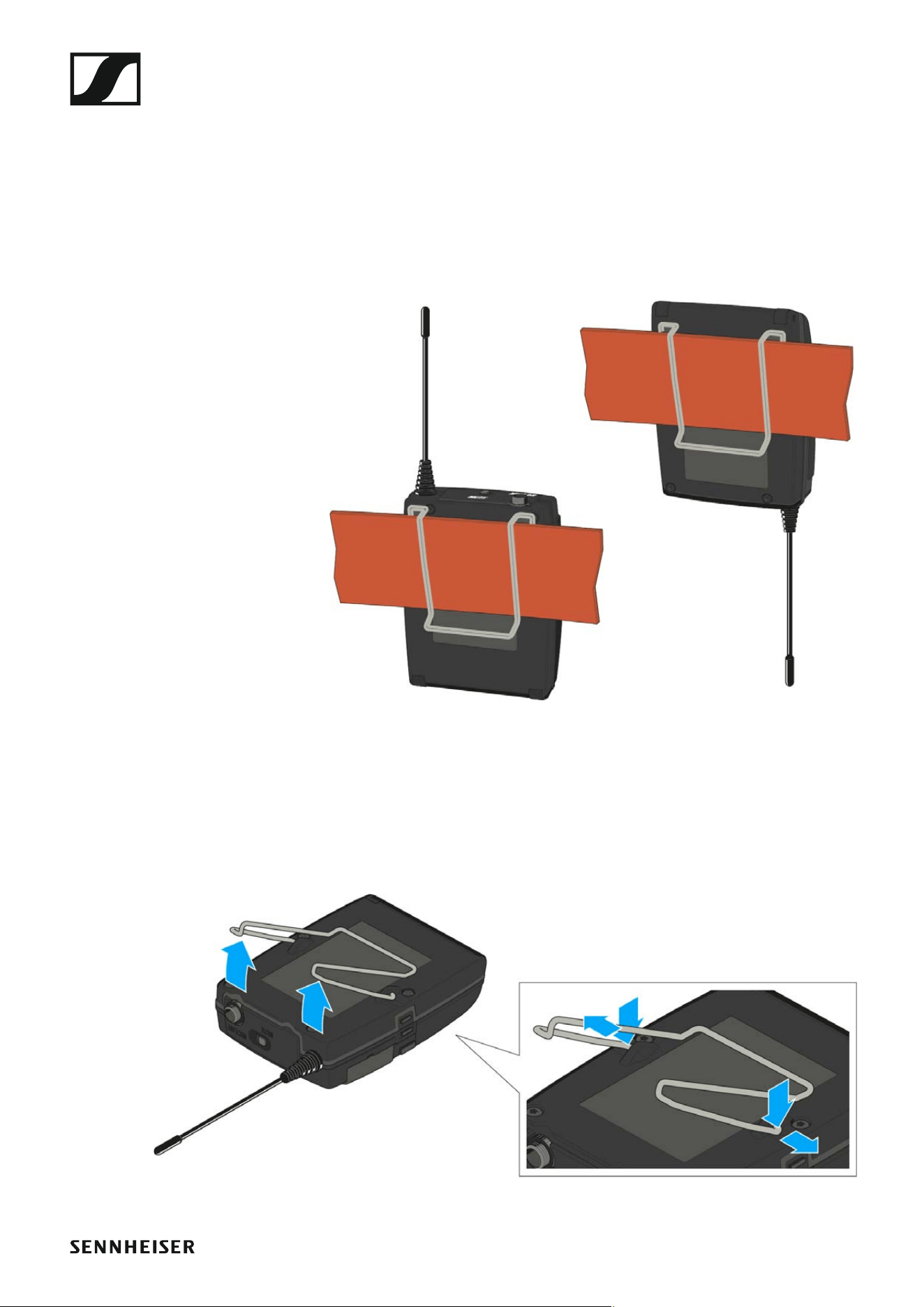

Taschensender an der Kleidung befestigen 36
SKP 500 G4 installieren 37

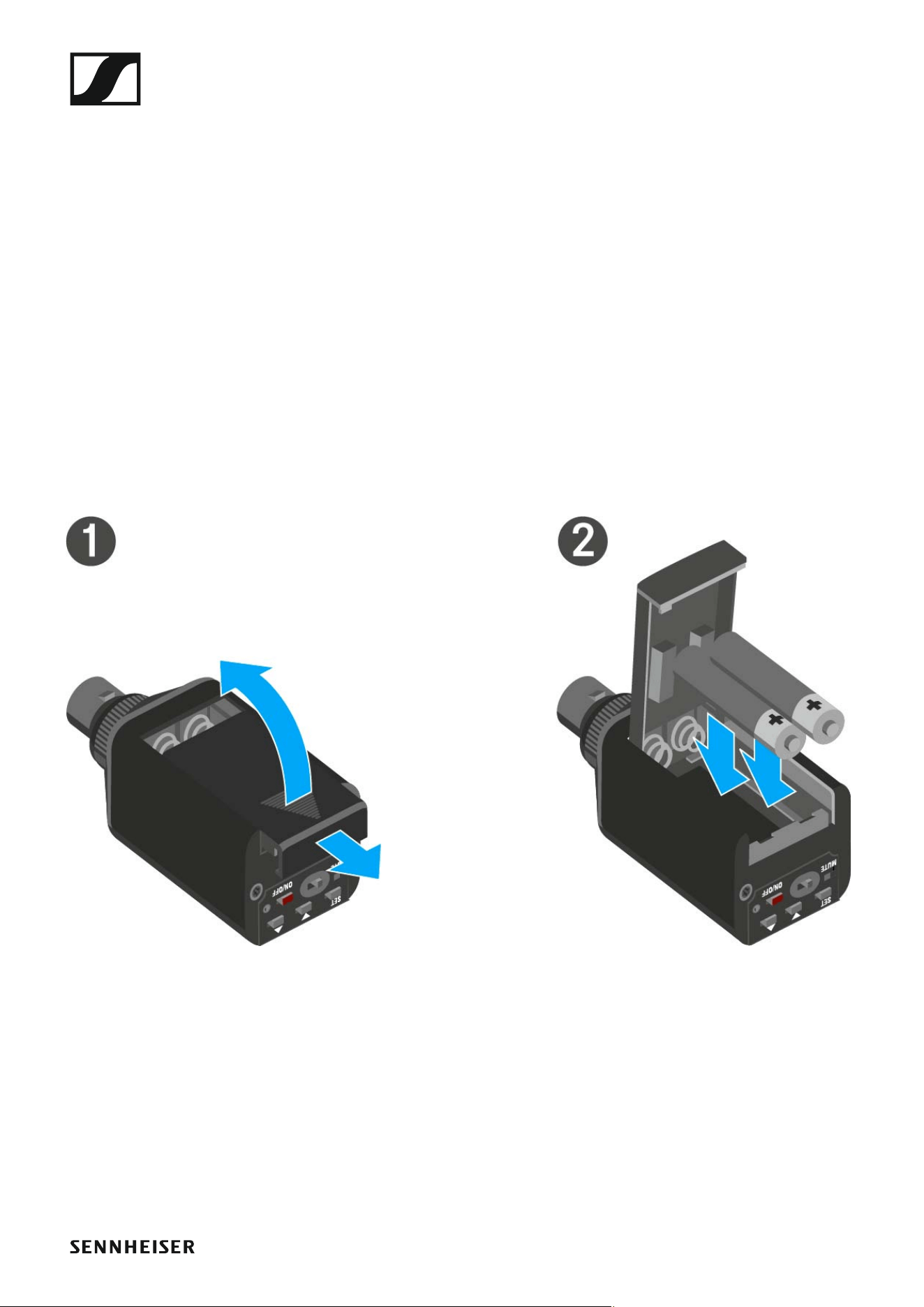

Batterien/Akkus einsetzen und entnehmen 37

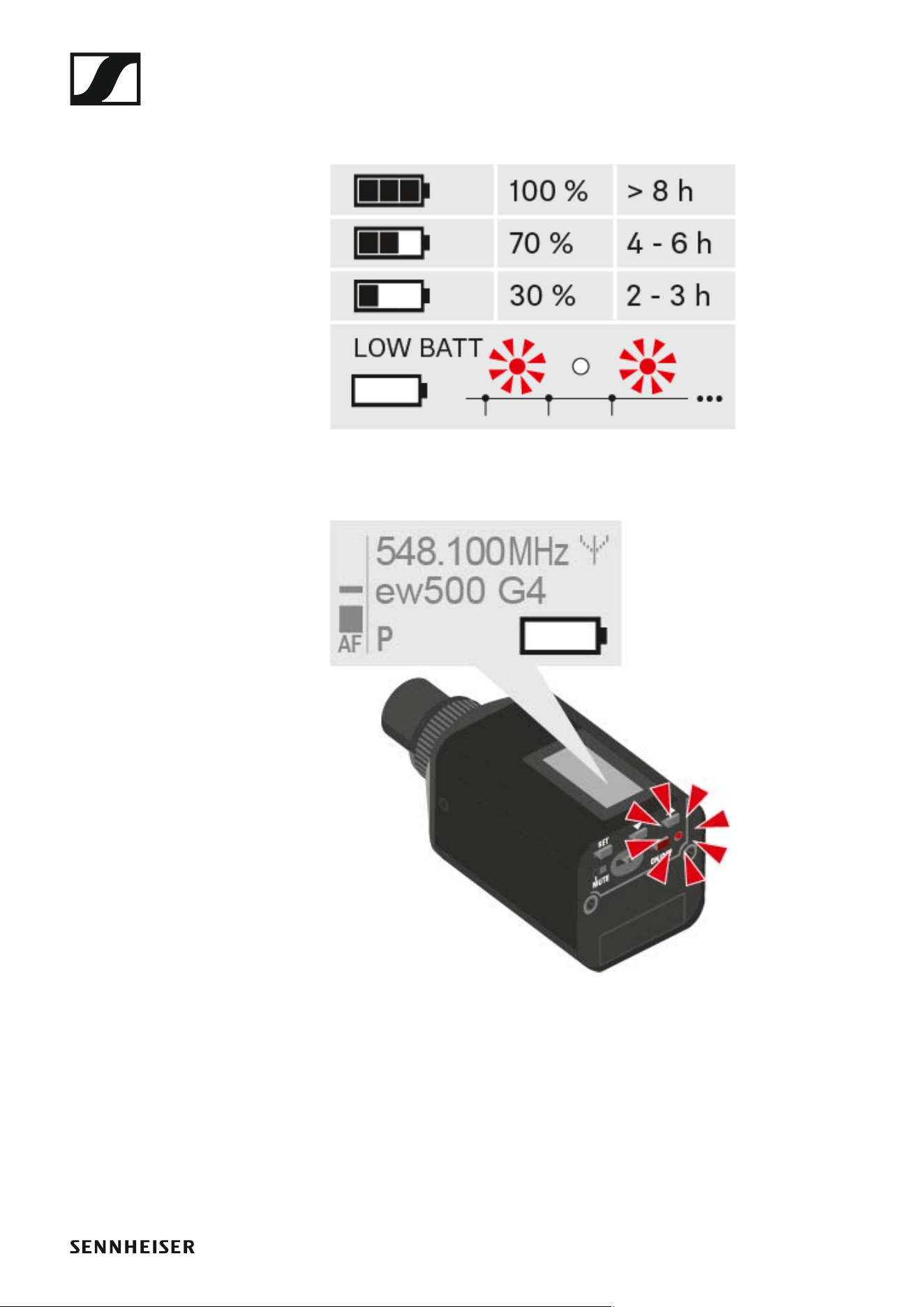

Batteriestatus 38

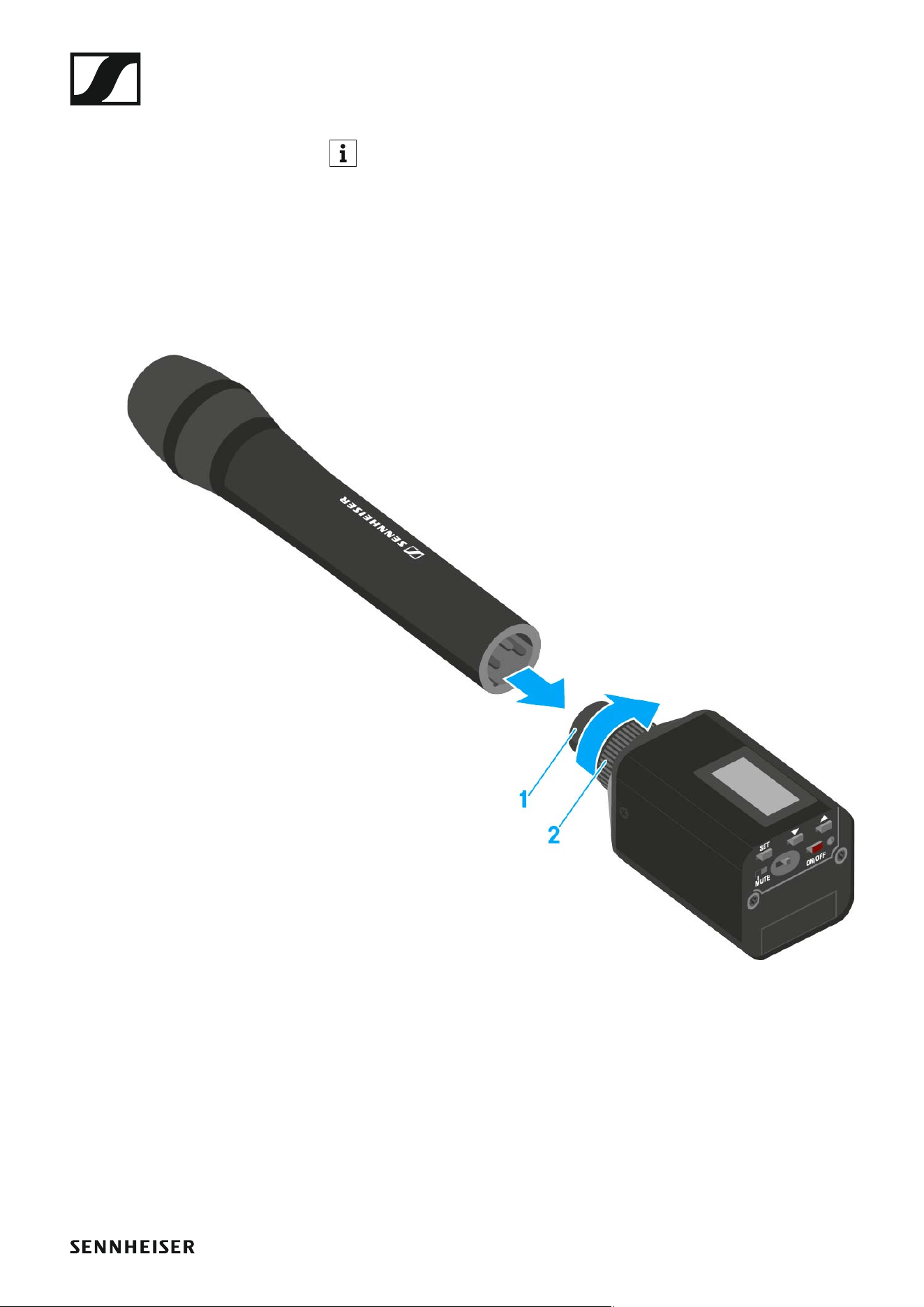

Aufstecksender an einem Mikrofon befestigen 39
Geräte der Serie ew 500 P G4 bedienen 40
EK 500 G4 bedienen 42

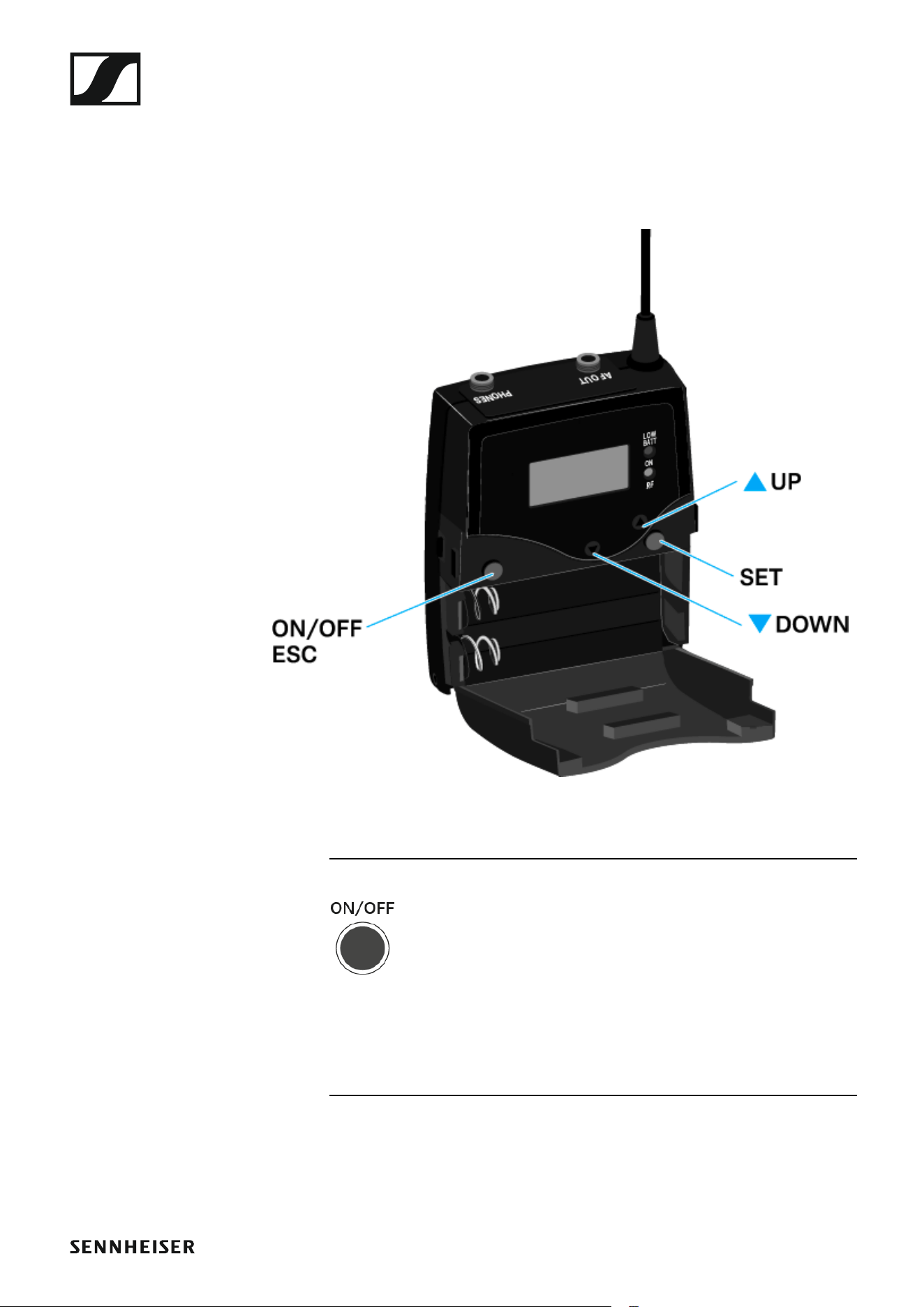

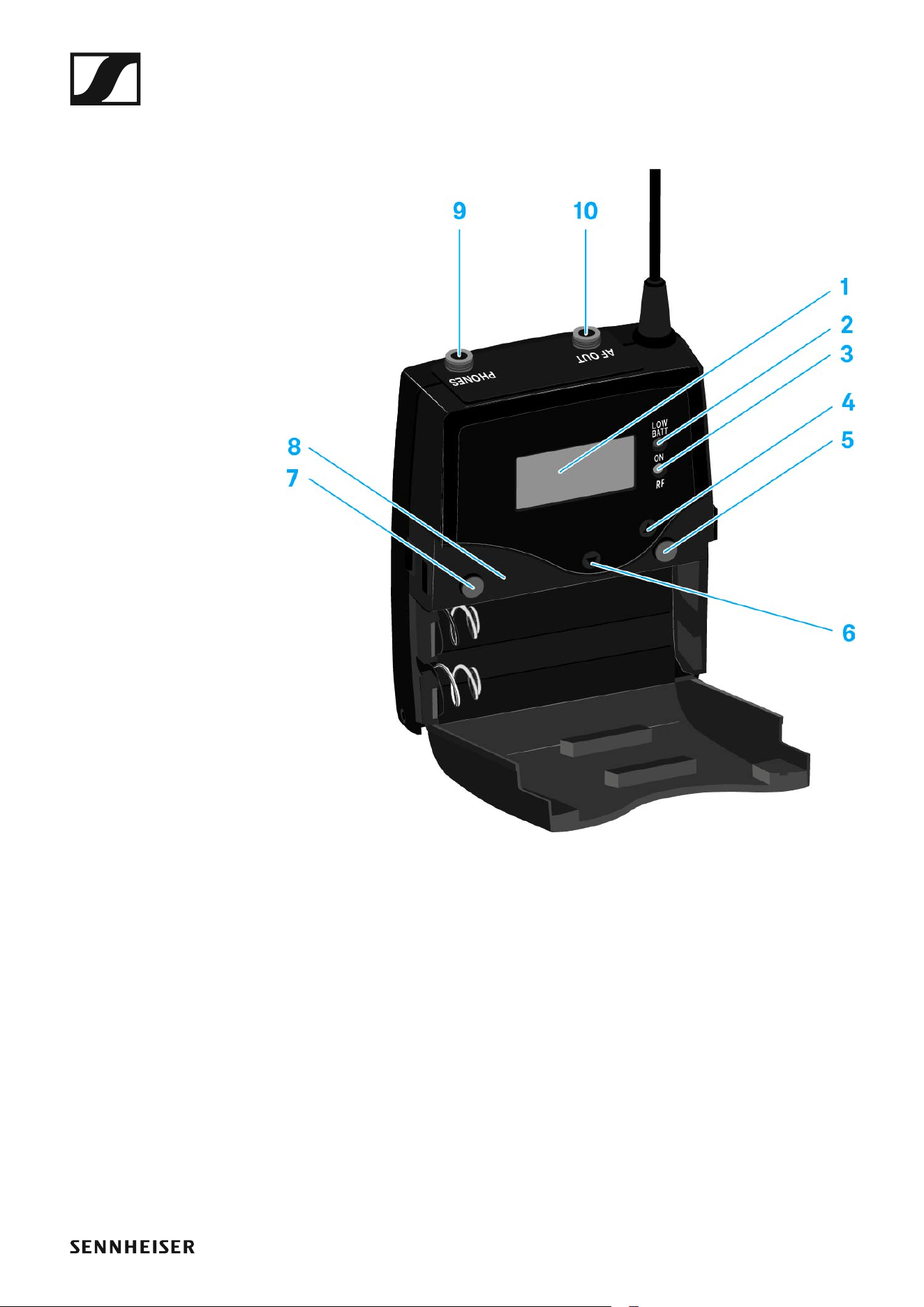

Bedienelemente des Diversity Empfängers EK 500 G4 43
EK 500 G4 ein- und ausschalten 44

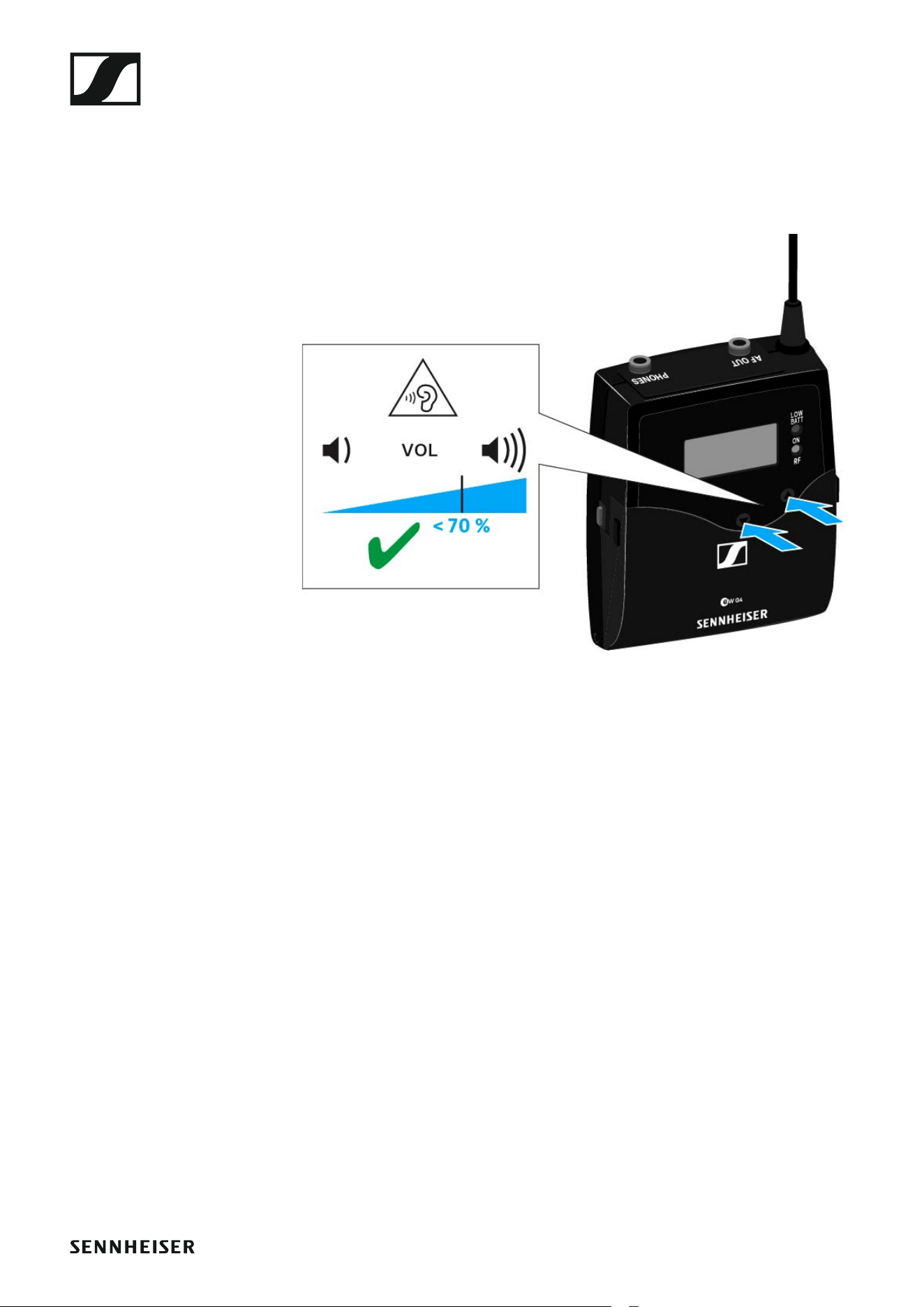

Lautstärkeregelung der Buchse PHONES 45

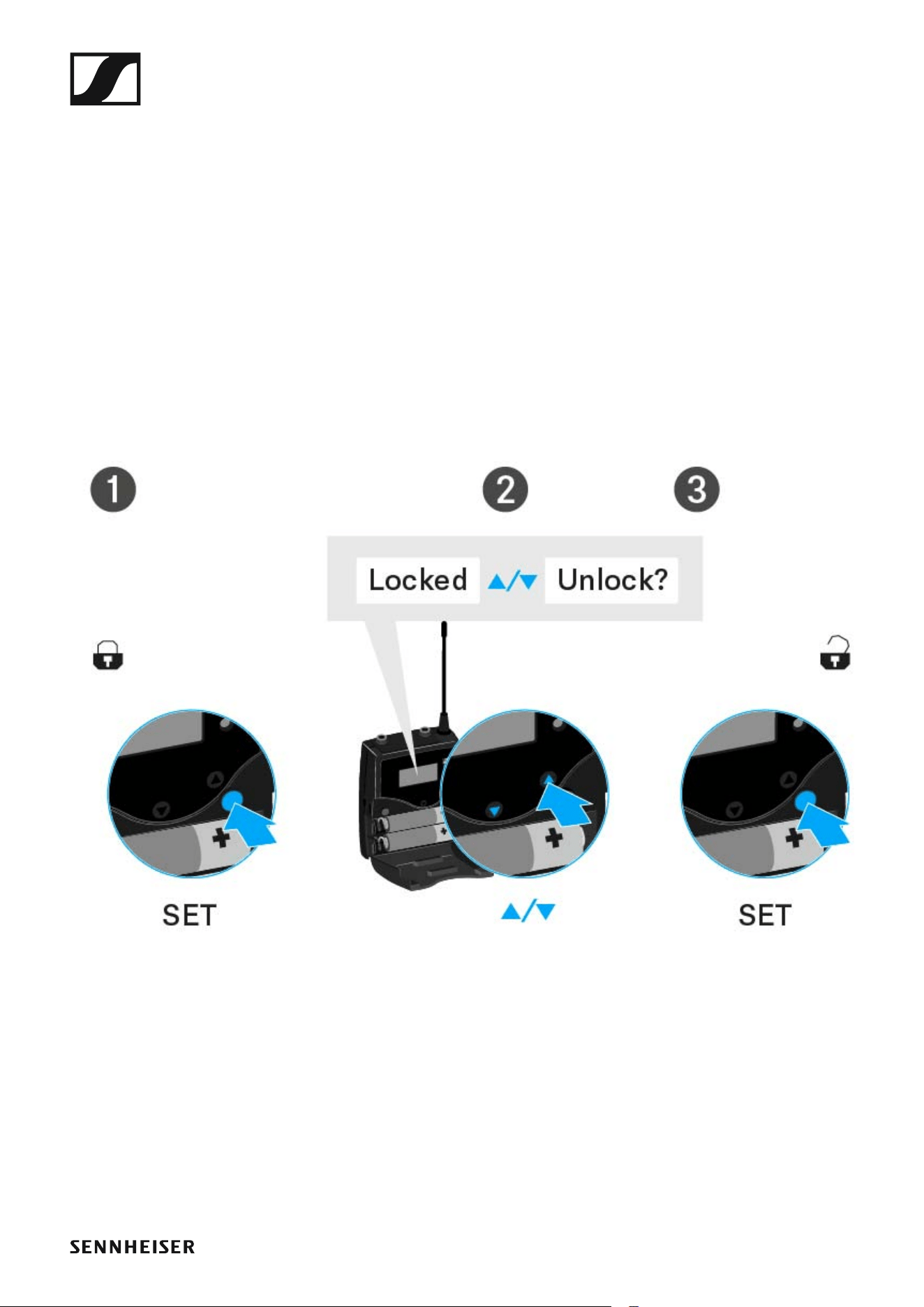

Tastensperre 46
Anzeigen im Display des EK 500 G4 47
2
Tasten zur Navigation durch das Menü 48
Home Screen 50
Standardanzeige Frequenz/Name 50
Standardanzeige Kanalbank/Kanal/Name 51
Einstellungsmöglichkeiten im Menü 52

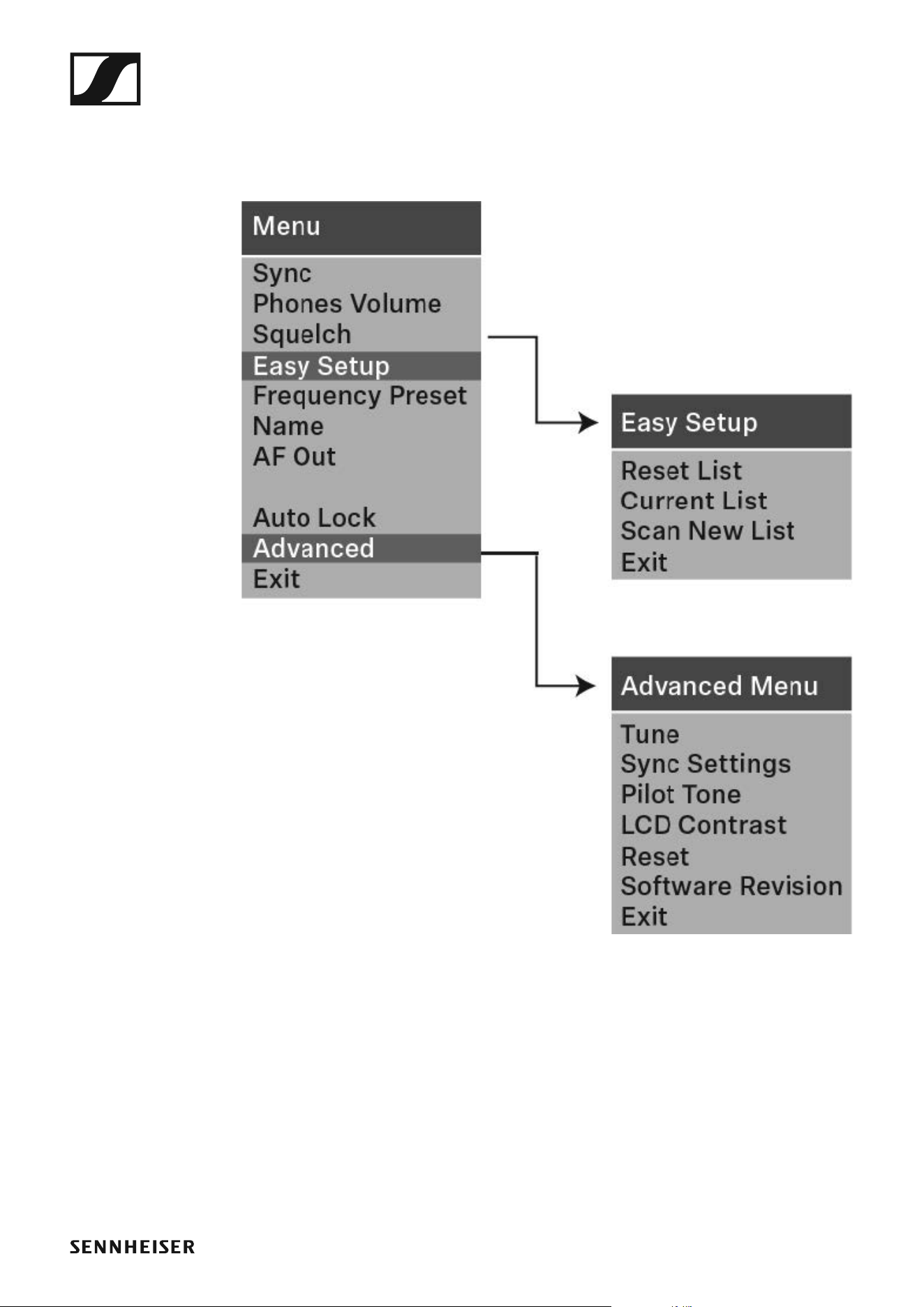

Menüstruktur 53
Menüpunkt Sync 54
Menüpunkt Phones Volume 54

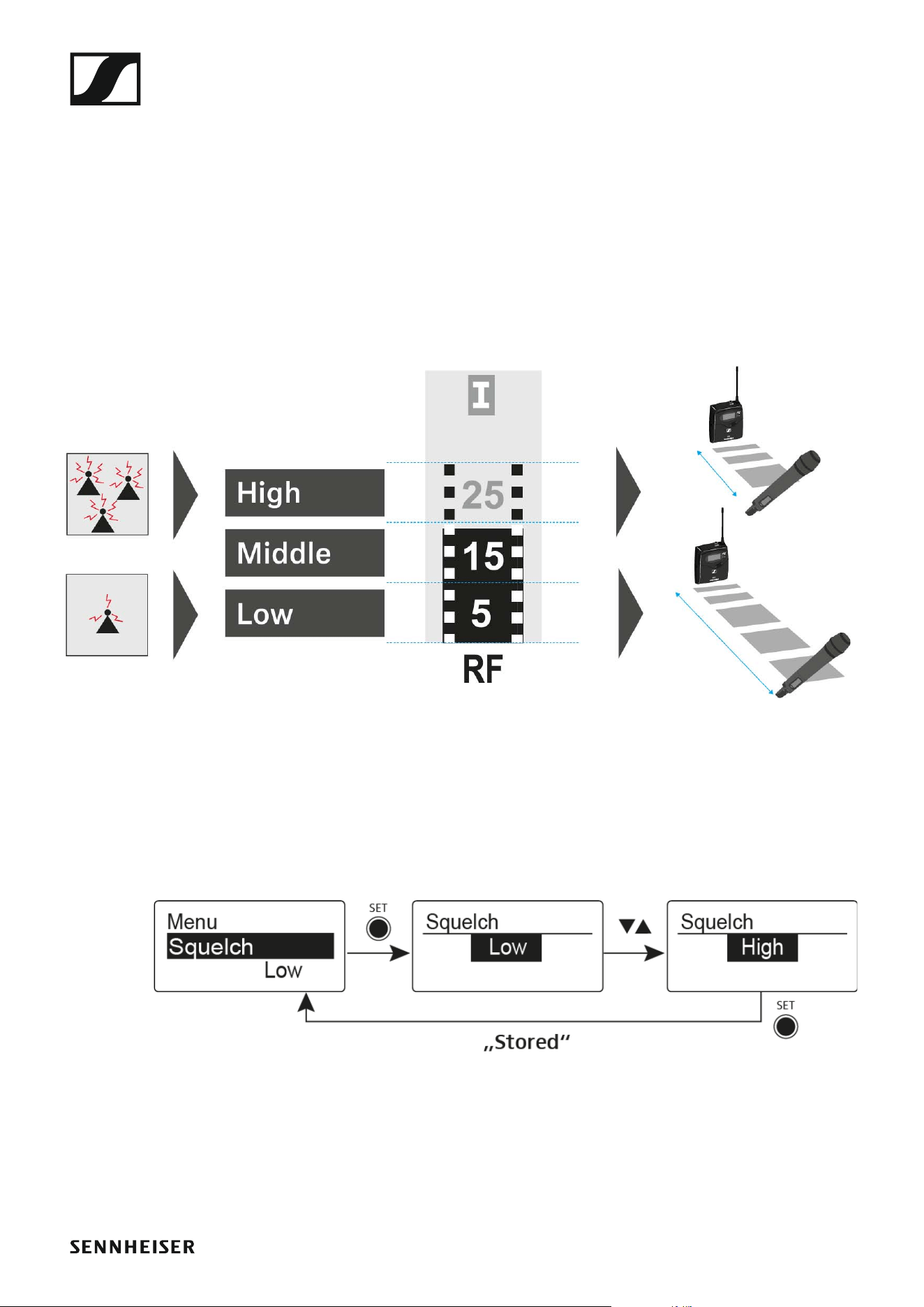

Menüpunkt Squelch 55

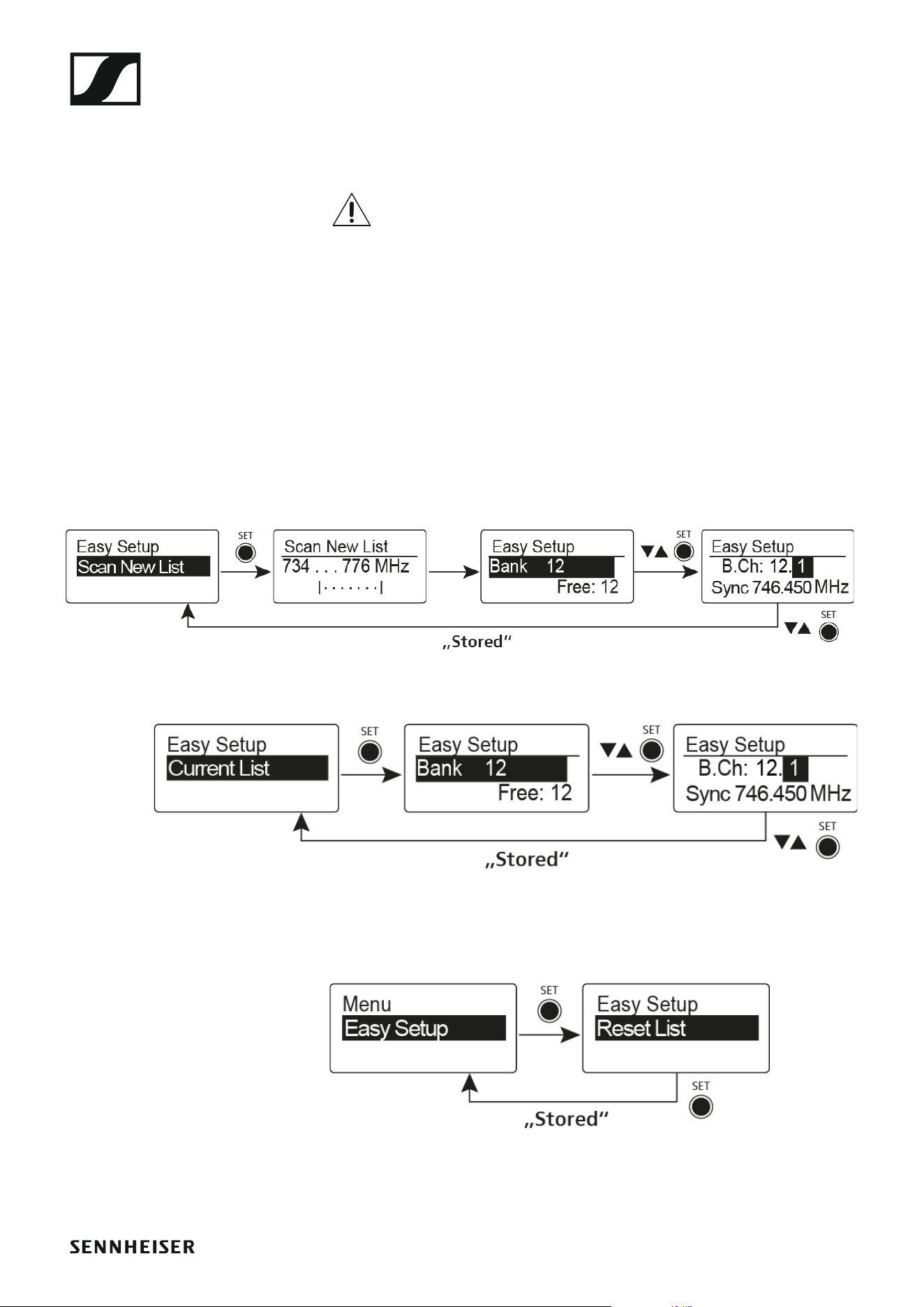

Menüpunkt Easy Setup 57

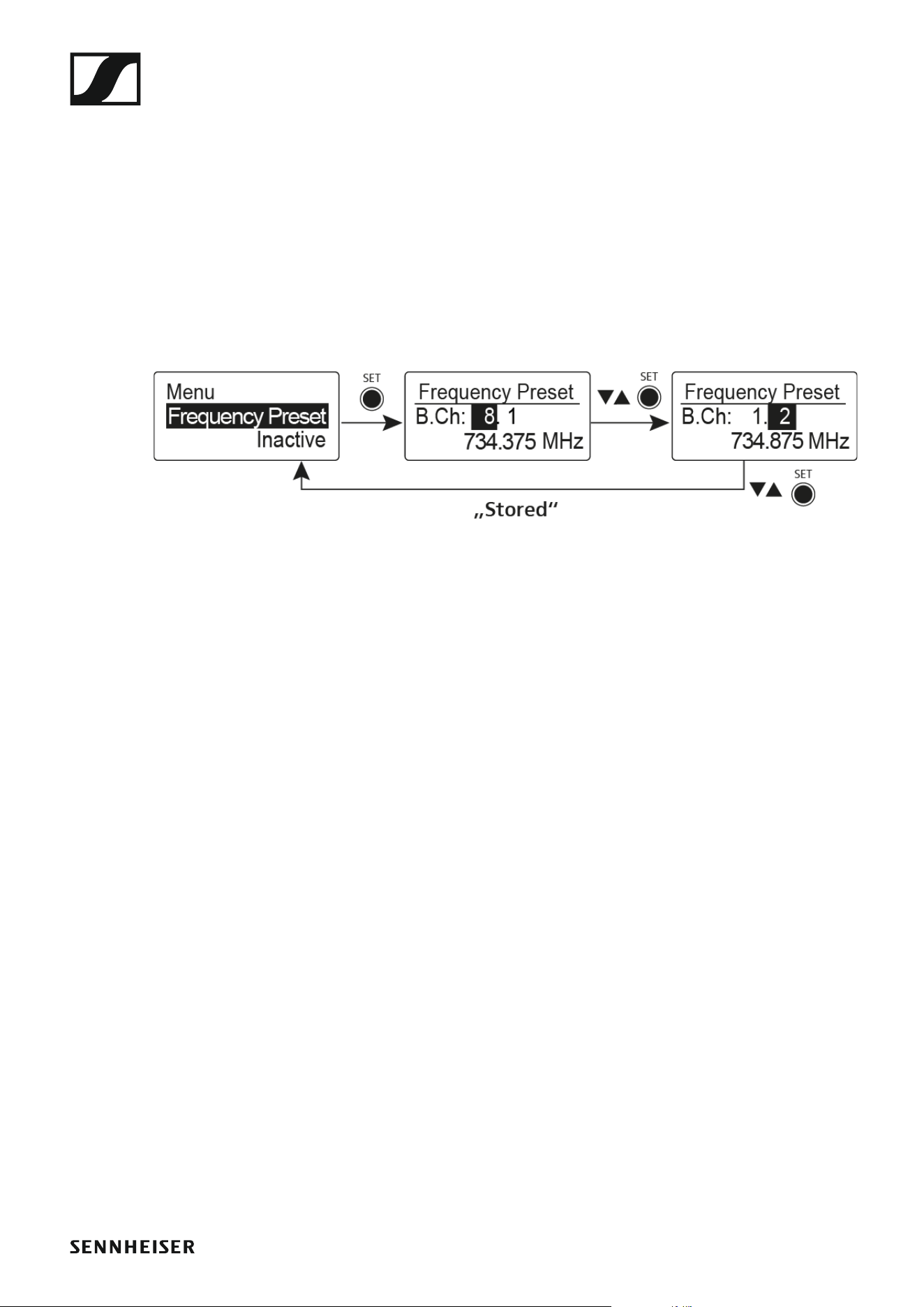

Menüpunkt Frequency Preset 59

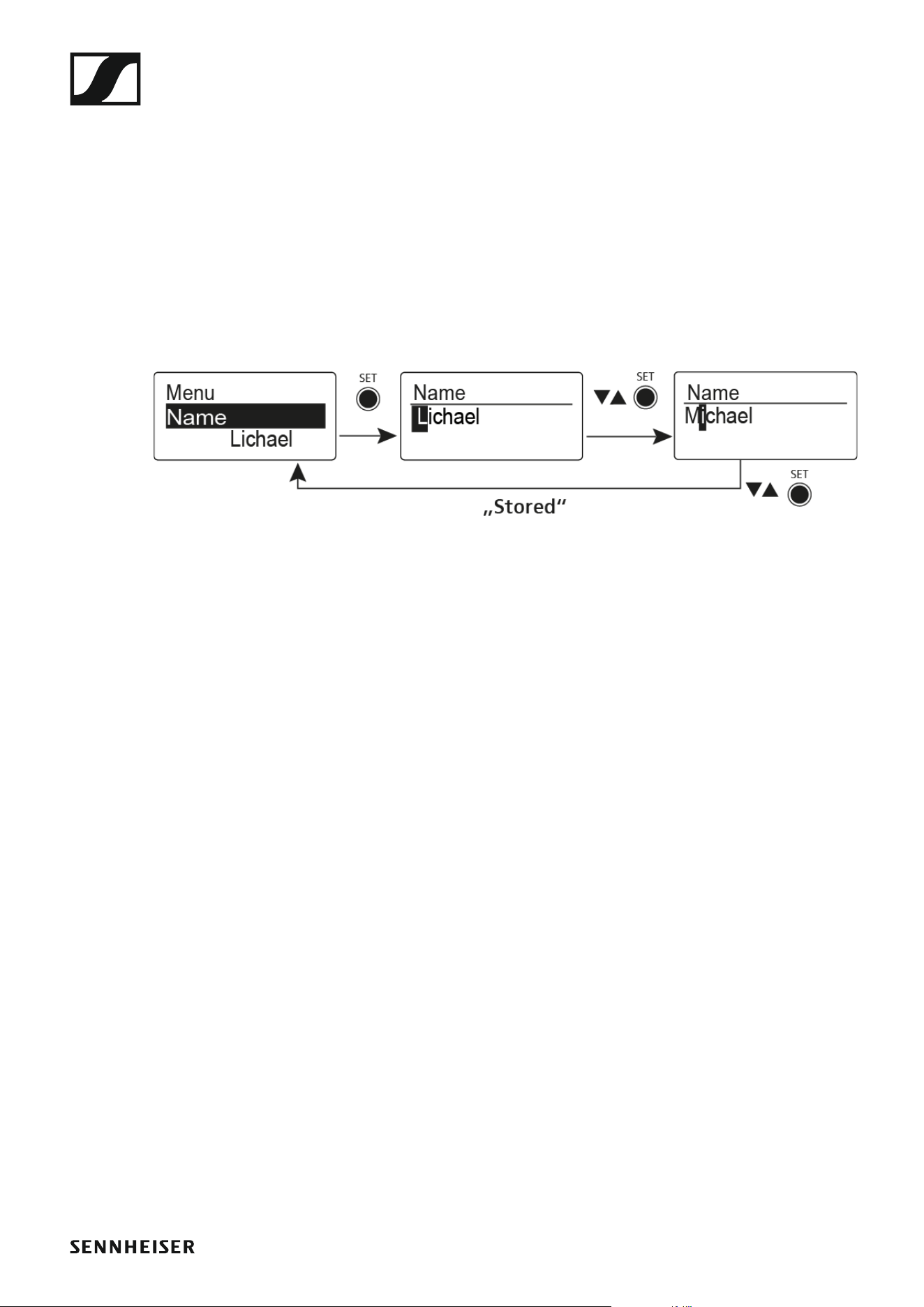

Menüpunkt Name 60

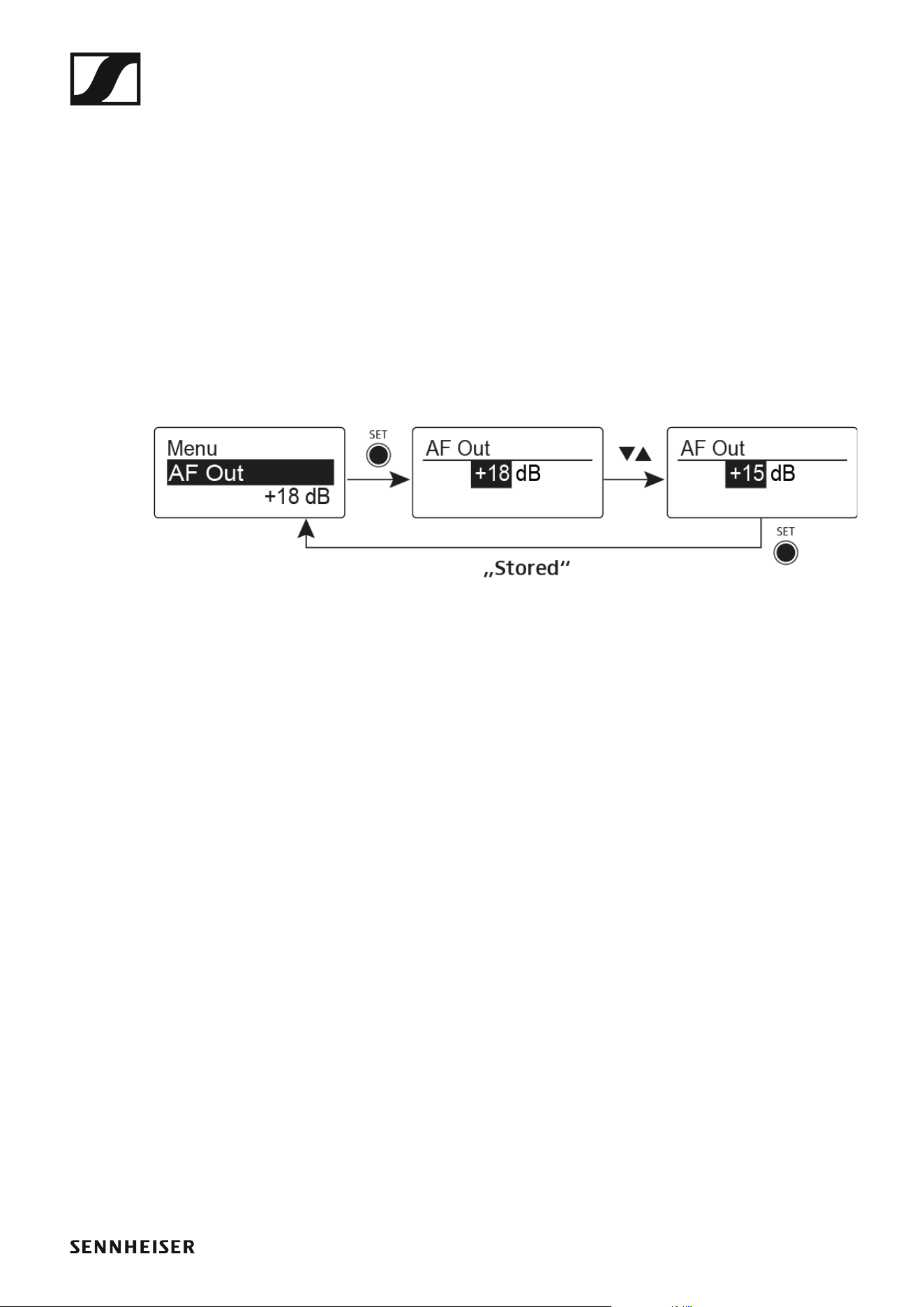

Menüpunkt AF Out 61

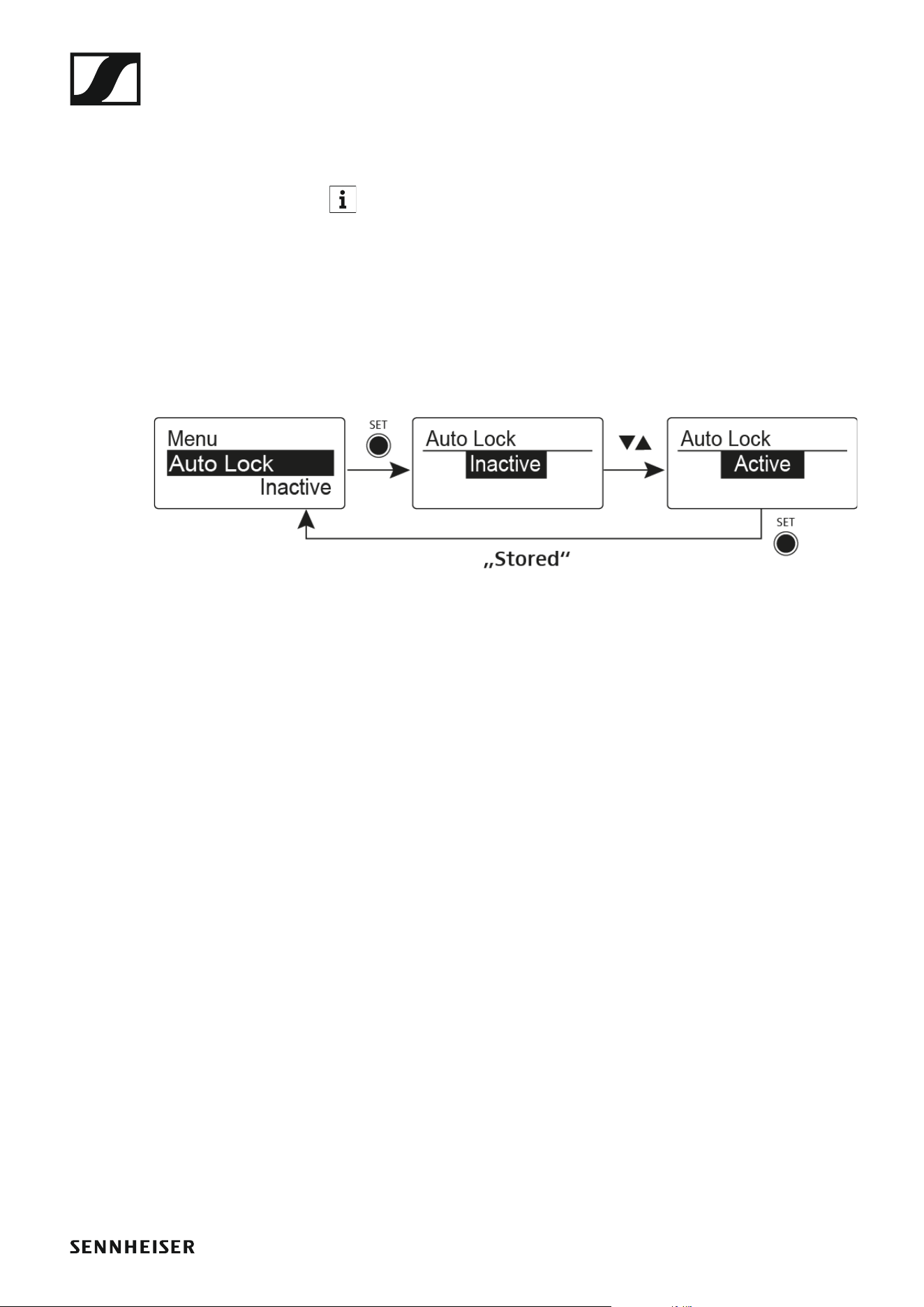

Menüpunkt Auto Lock 62
Menüpunkt Advanced 63
Menüpunkt Advanced -> Tune 64
Nur die Frequenz einstellen 64
Kanal und Frequenz einstellen 64
Menüpunkt Advanced -> Sync Settings 65
Menüpunkt Advanced -> Pilot Tone 66
Menüpunkt Advanced -> LCD Contrast 66

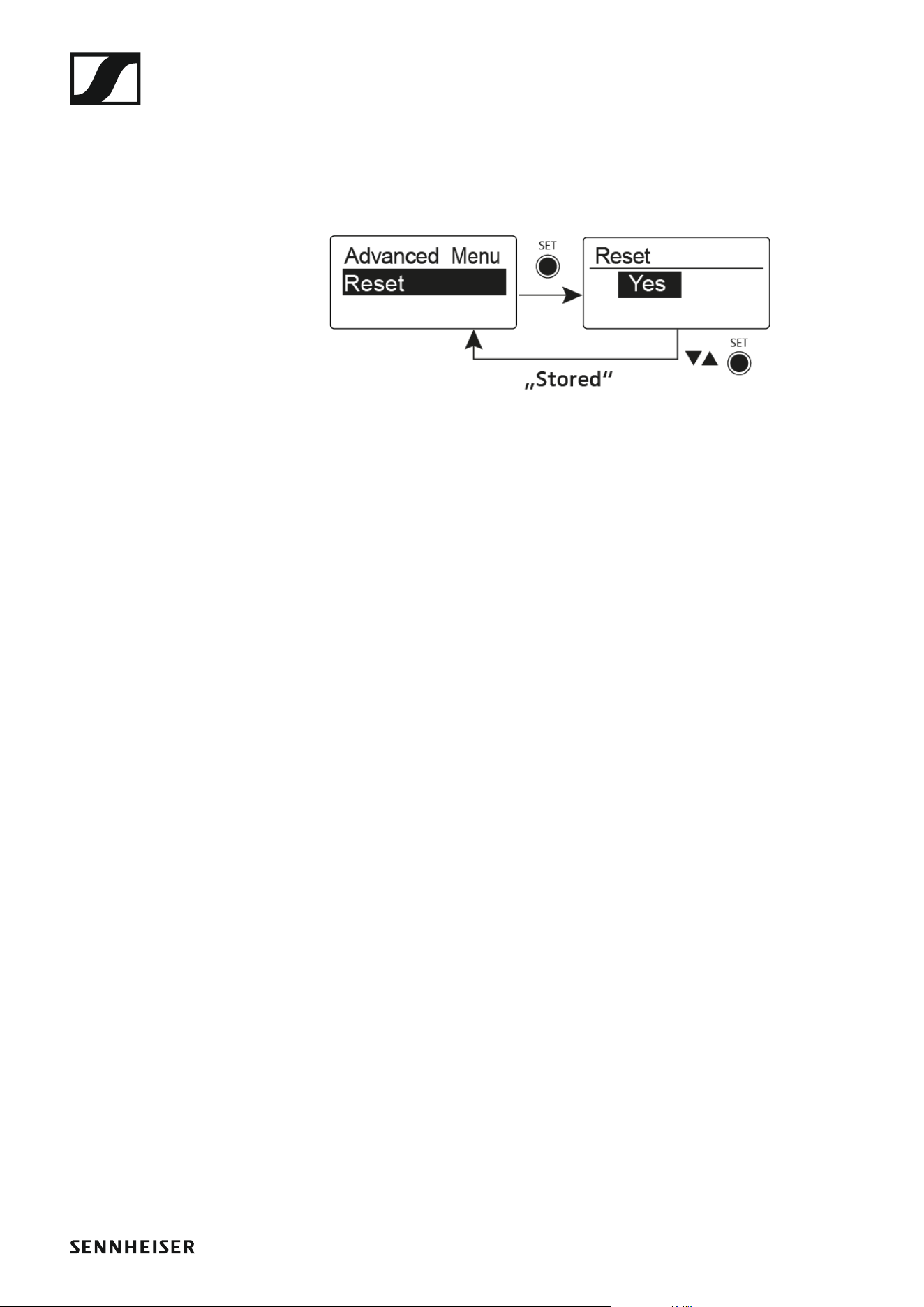

Menüpunkt Advanced -> Reset 67
Menüpunkt Advanced -> Software Revision 67
SKM 500 G4 bedienen 68

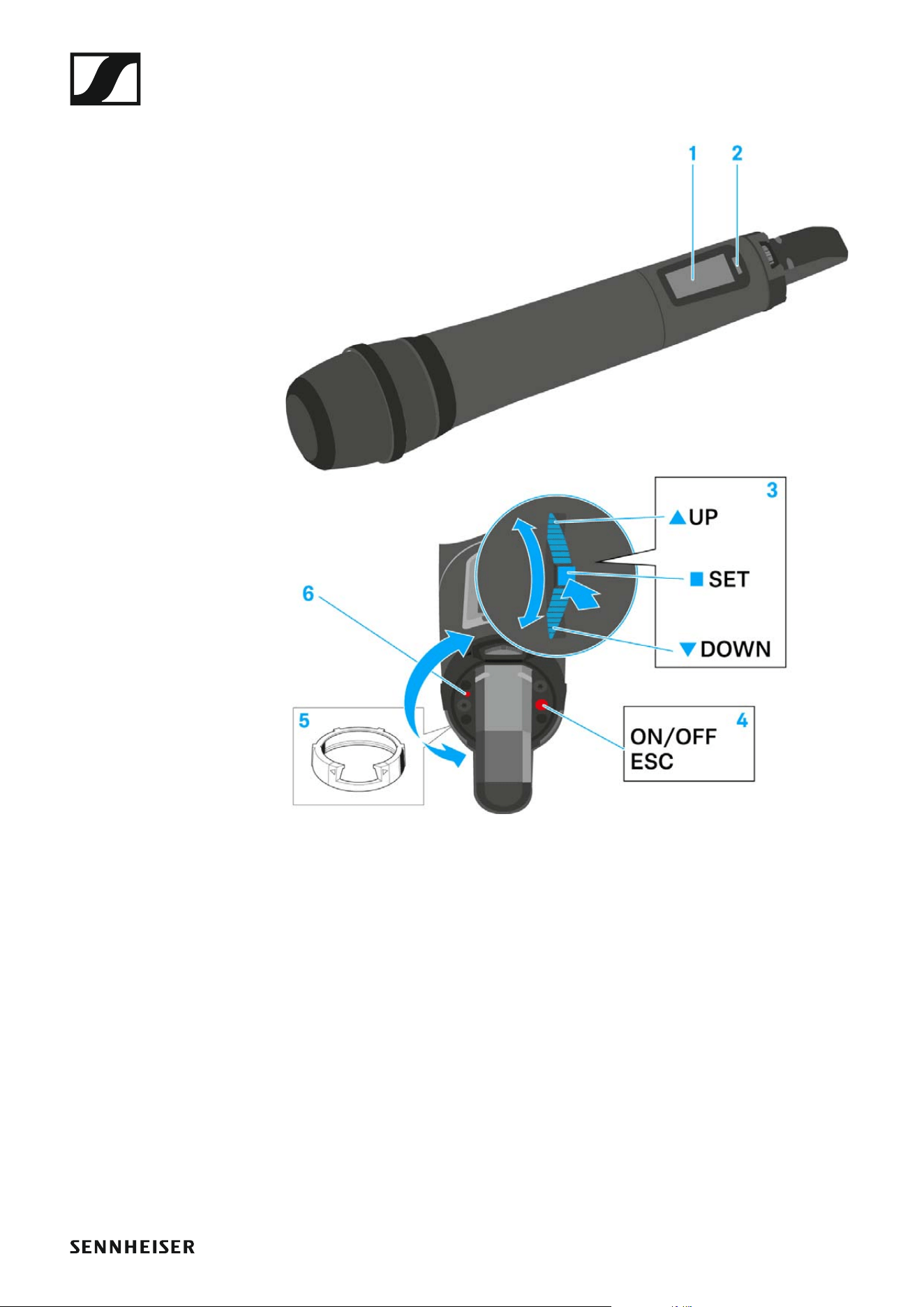

Bedienelemente des Handsenders SKM 500 G4 69
Handsender SKM 500 G4 ein- und ausschalten 70

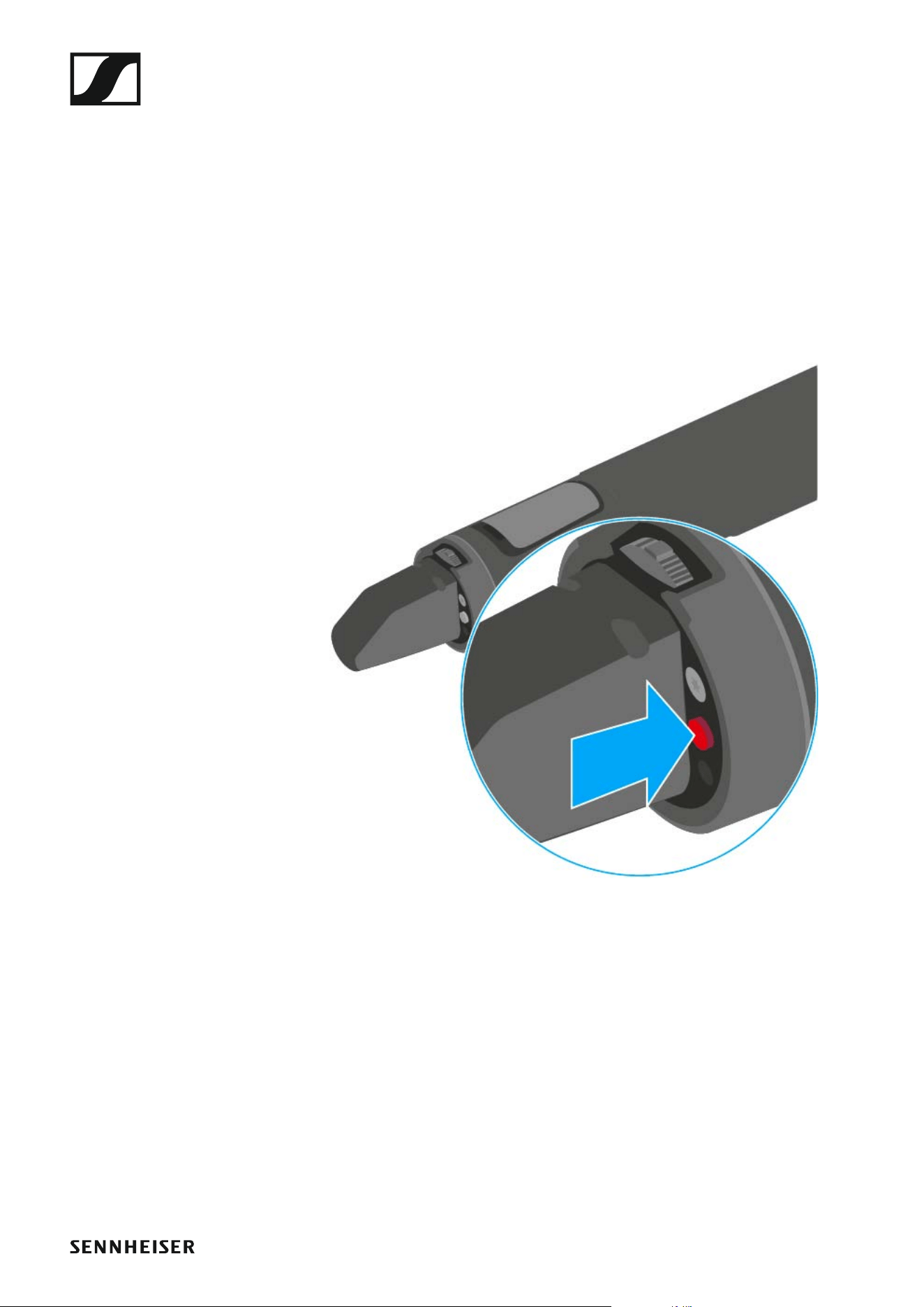

Handsender stummschalten (AF Mute) 71

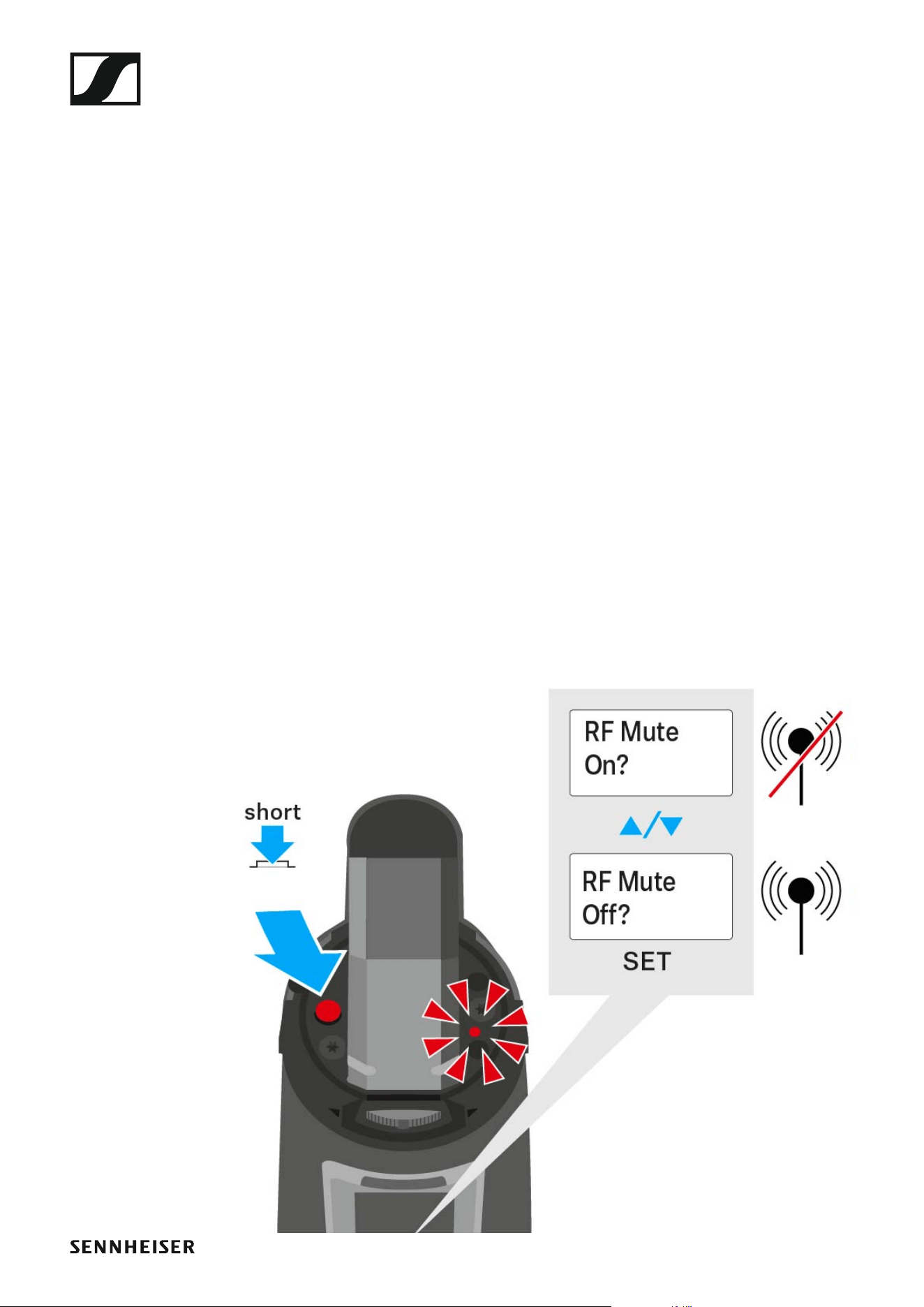

Funksignal deaktivieren (RF Mute) 71

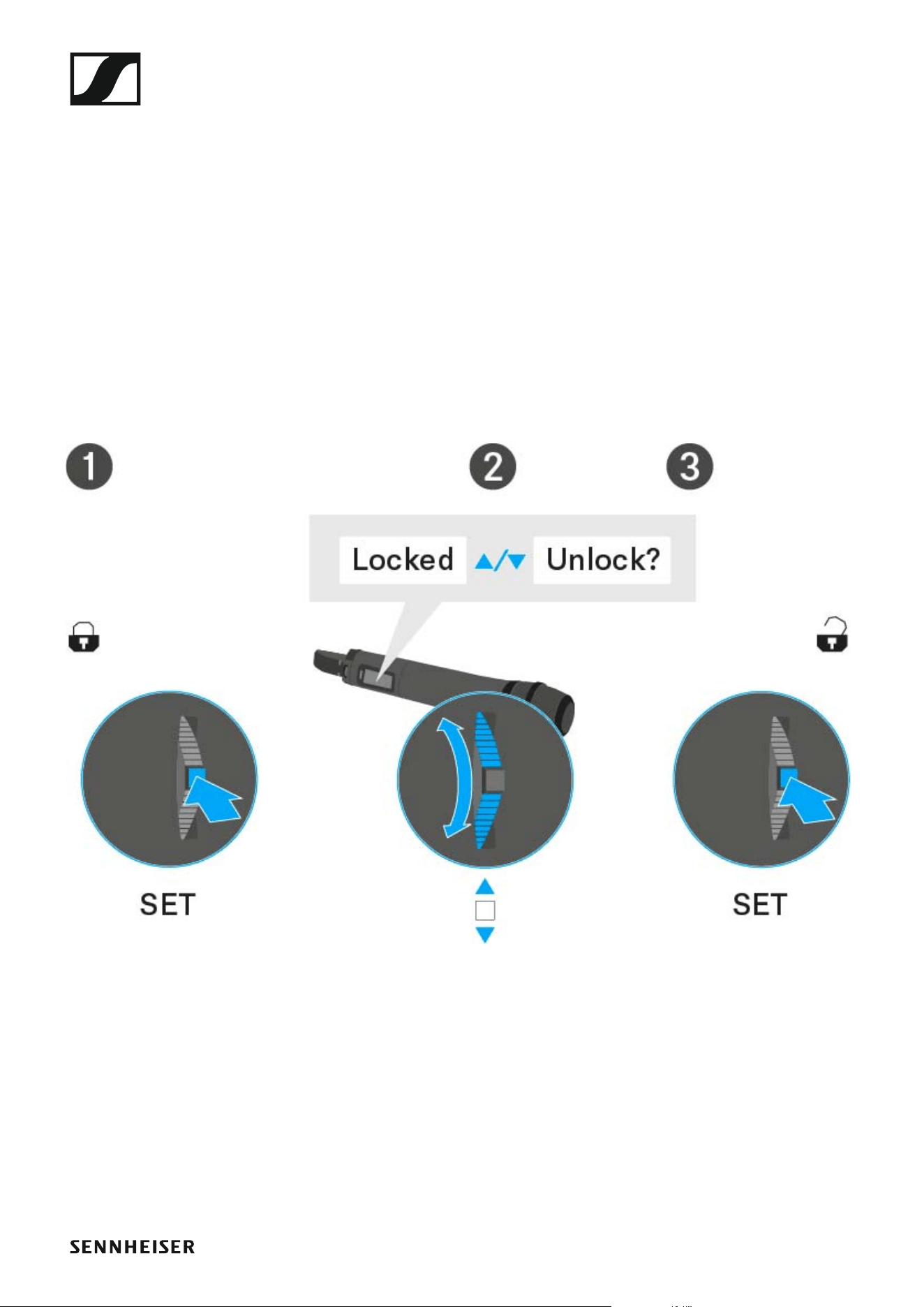

Tastensperre 72
Anzeigen im Display des Handsenders SKM 500 G4 73
Eine Standardanzeige auswählen 74
Tasten zur Navigation durch das Menü des SKM 500 G4
75
Navigation durch das Menü 75
Änderungen in einem Menüpunkt vornehmen 75
Einstellungsmöglichkeiten im Menü 76

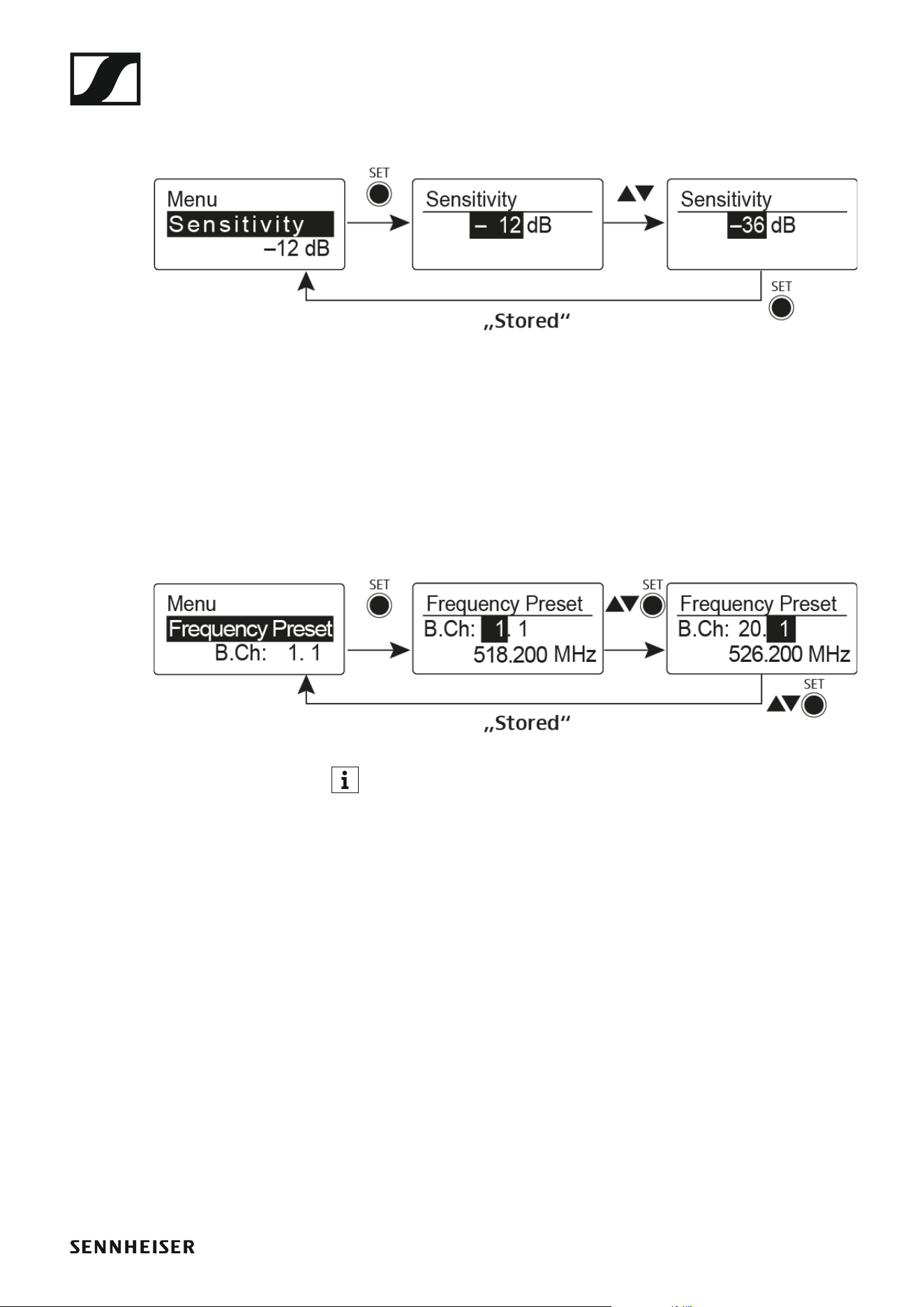

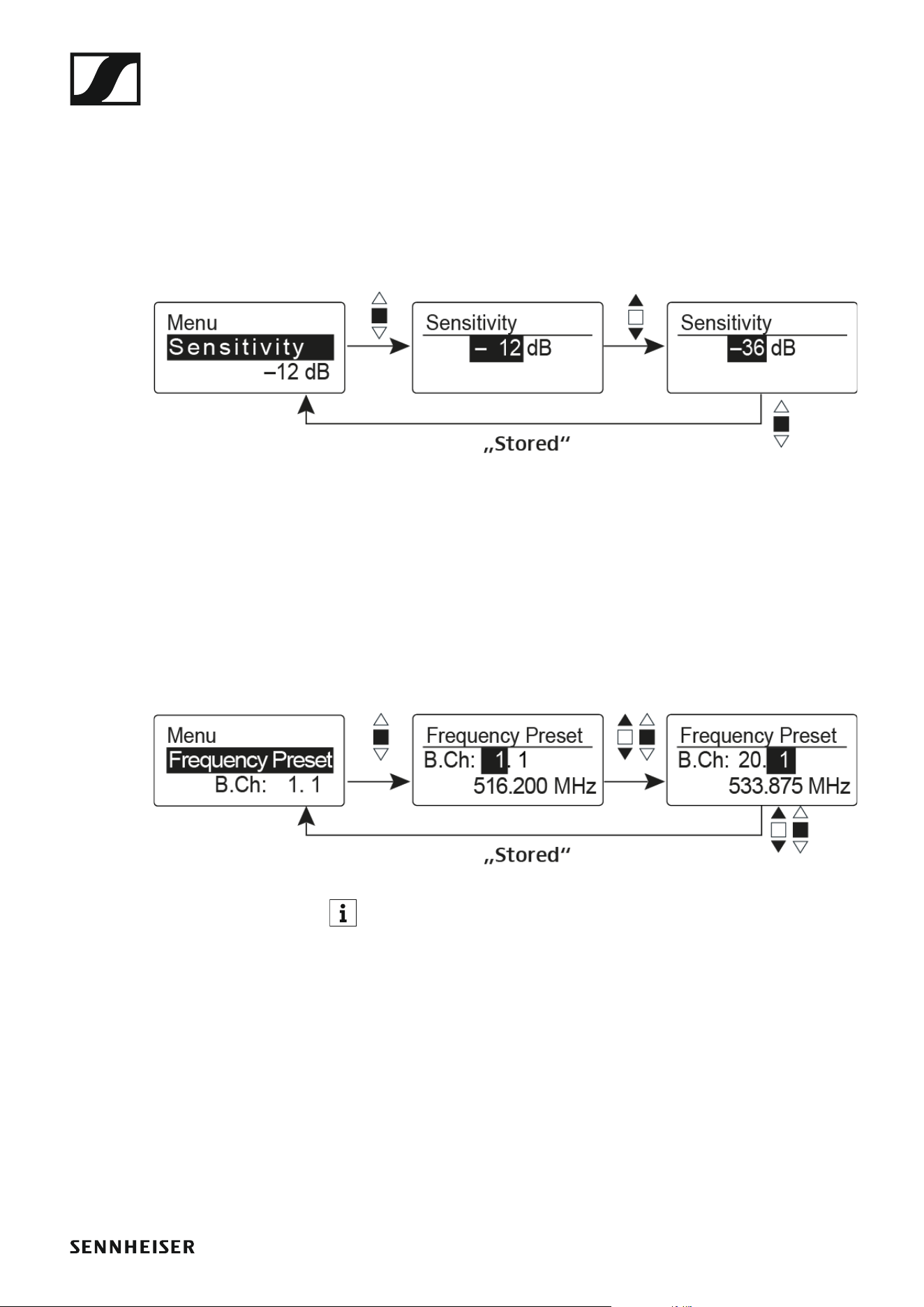

Menüpunkt Sensitivity 77
Menüpunkt Frequency Preset 77

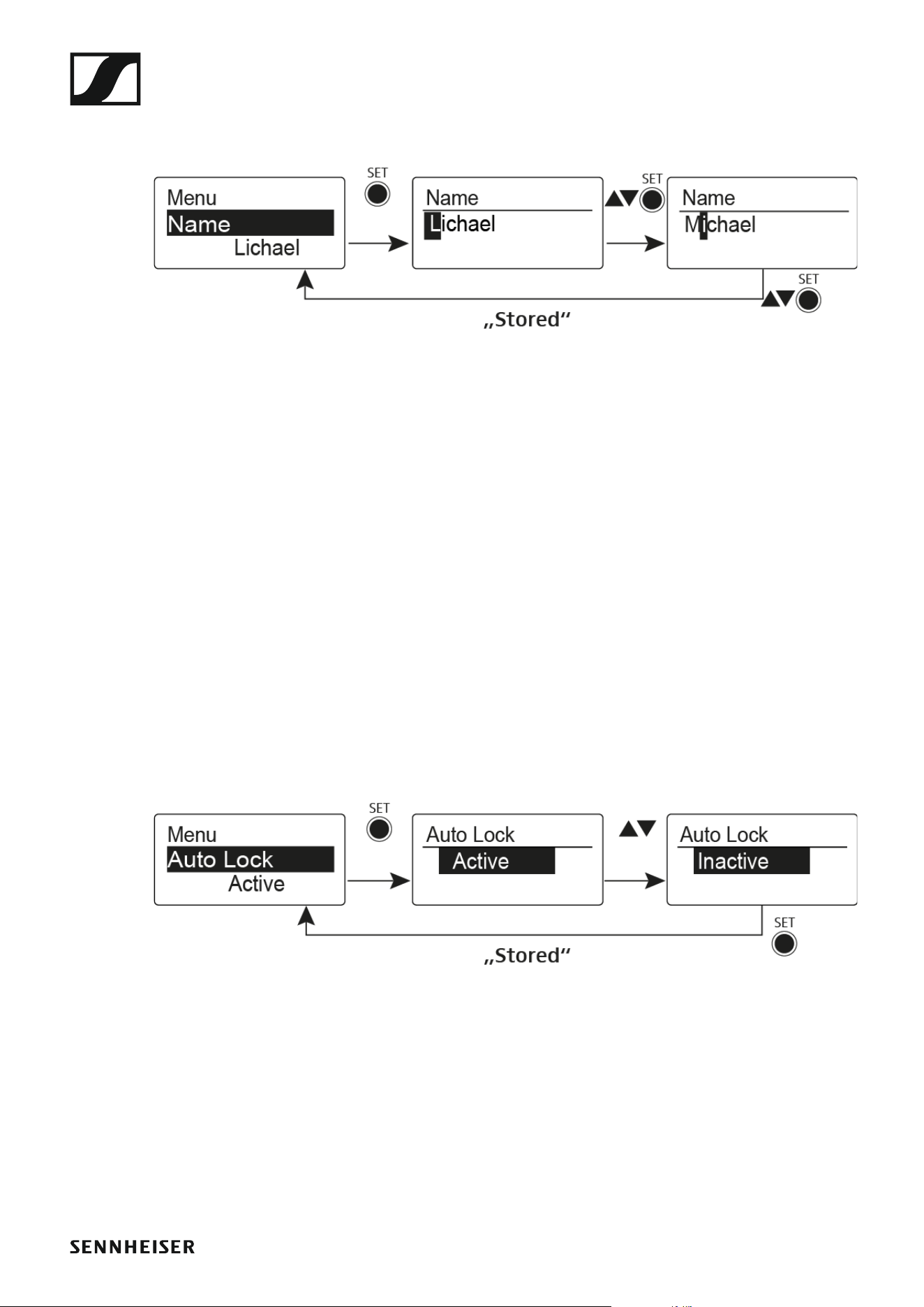

Menüpunkt Name 78
Menüpunkt Auto Lock 78
Menüpunkt Advanced 79
Menüpunkt Advanced > Tune 80
Nur die Frequenz einstellen 80
Kanal und Frequenz einstellen 80
Menüpunkt Advanced > RF Power 81
Menüpunkt Advanced > Pilot Tone 81
Menüpunkt Advanced > LCD Contrast 82
Menüpunkt Advanced > Reset 82
Menüpunkt Advanced > Software Revision 82
SK 500 G4 bedienen 83

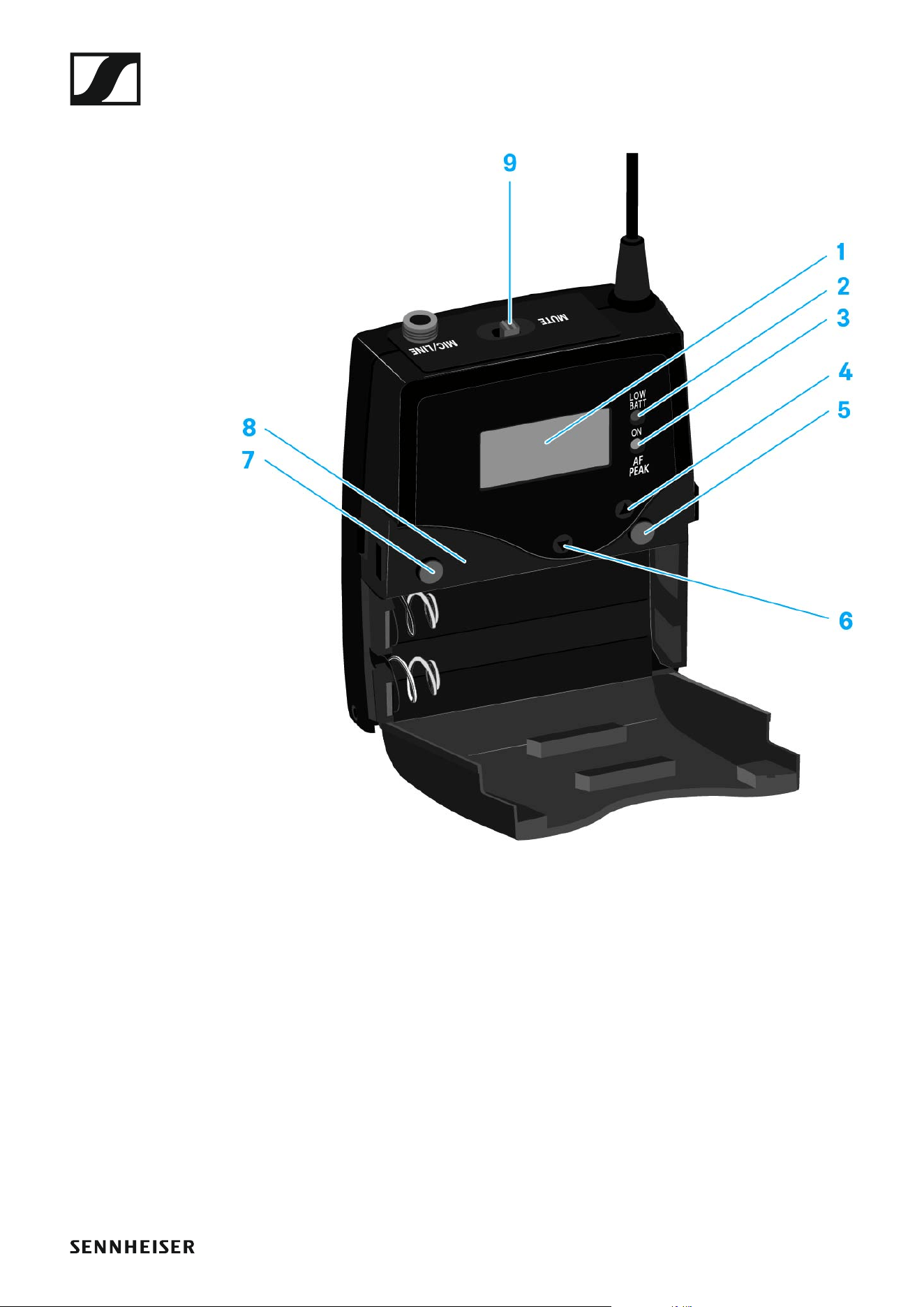

Bedienelemente des Taschensenders SK 500 G4 84
3
Taschensender SK 500 G4 ein- und ausschalten 85
Taschensender stummschalten (AF Mute) 86

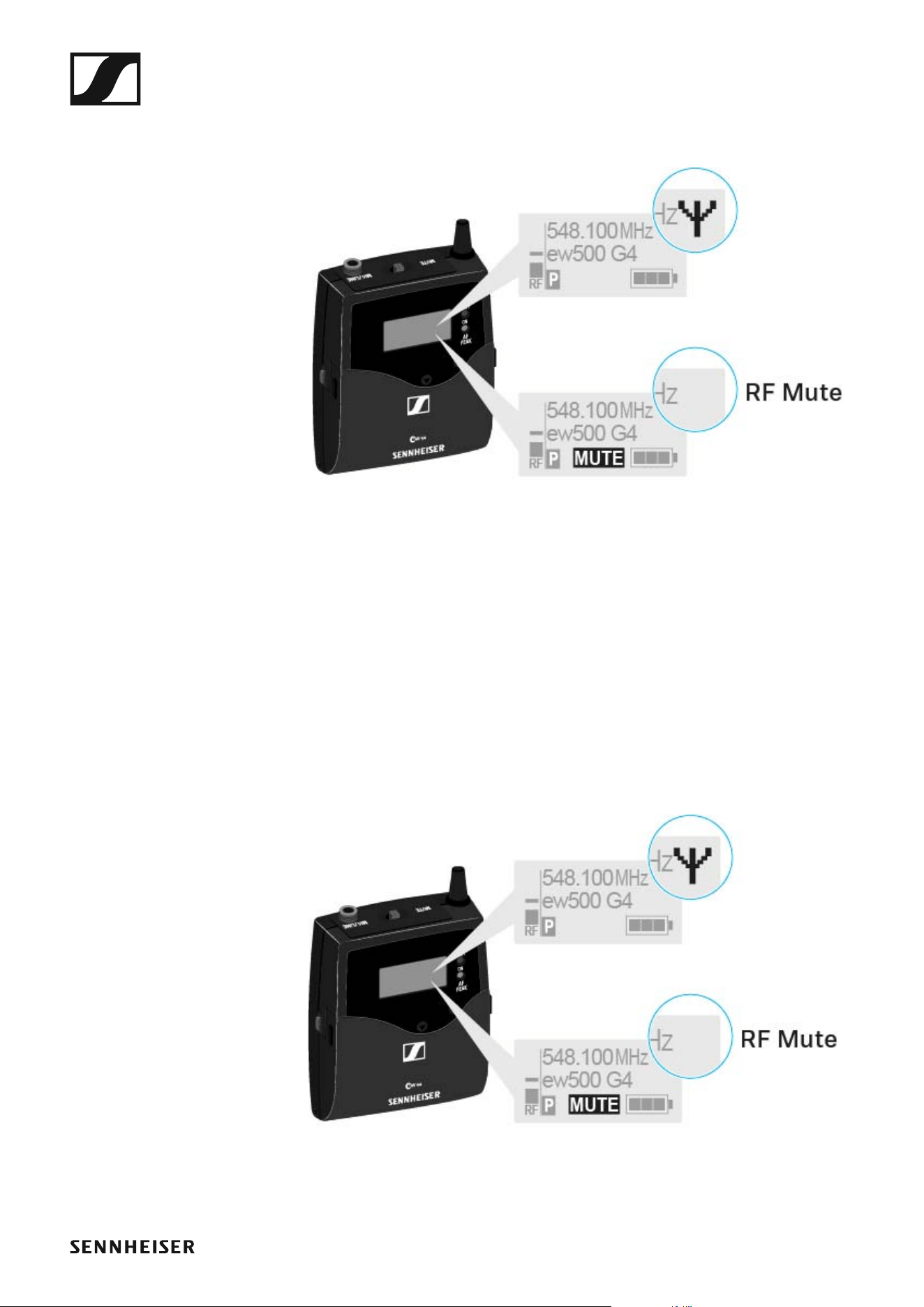

Funksignal deaktivieren (RF Mute) 87

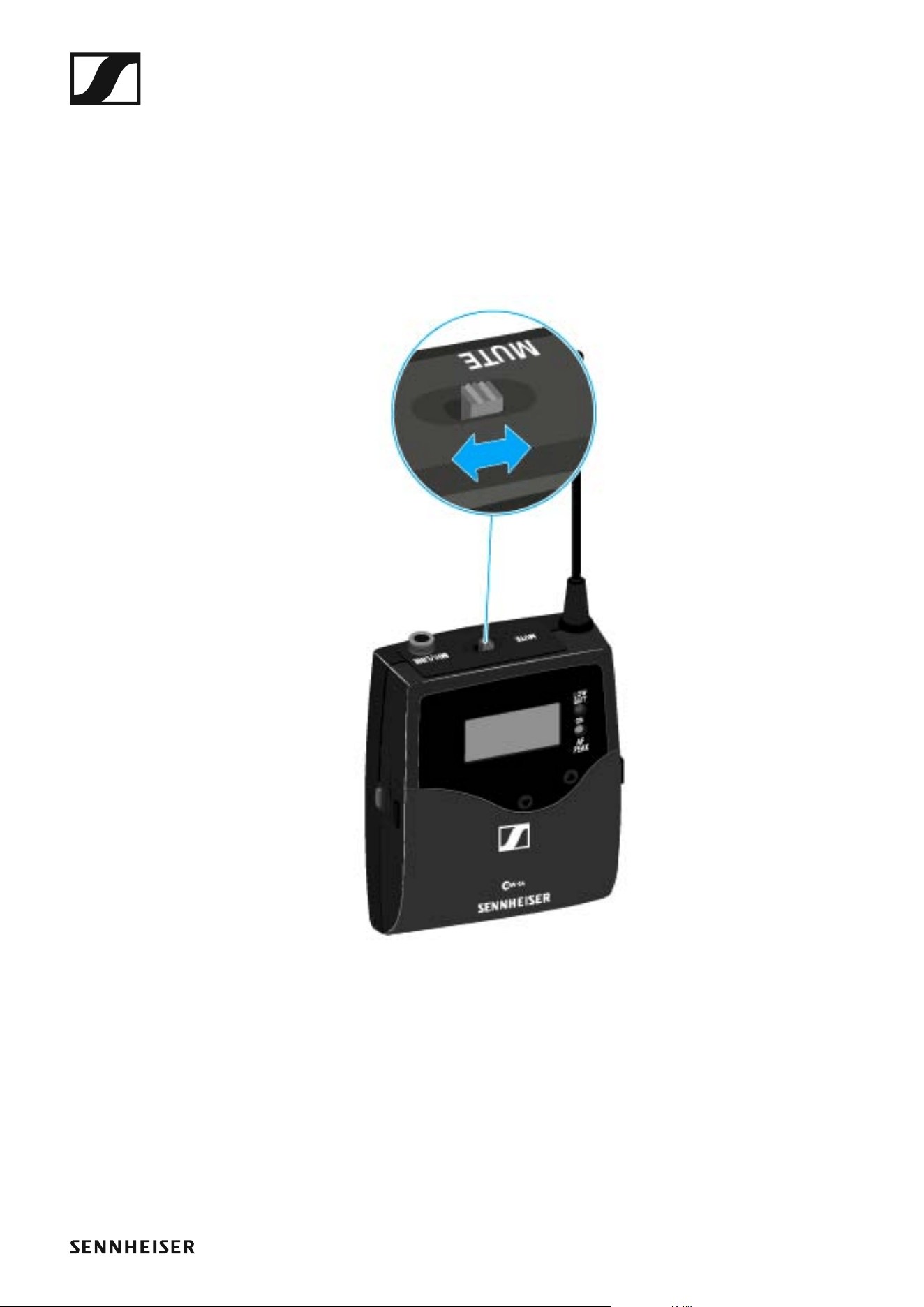

Funksignal mit dem Stummschalter MUTE deaktivieren
87
Funksignal mit der Taste ON/OFF deaktivieren 88

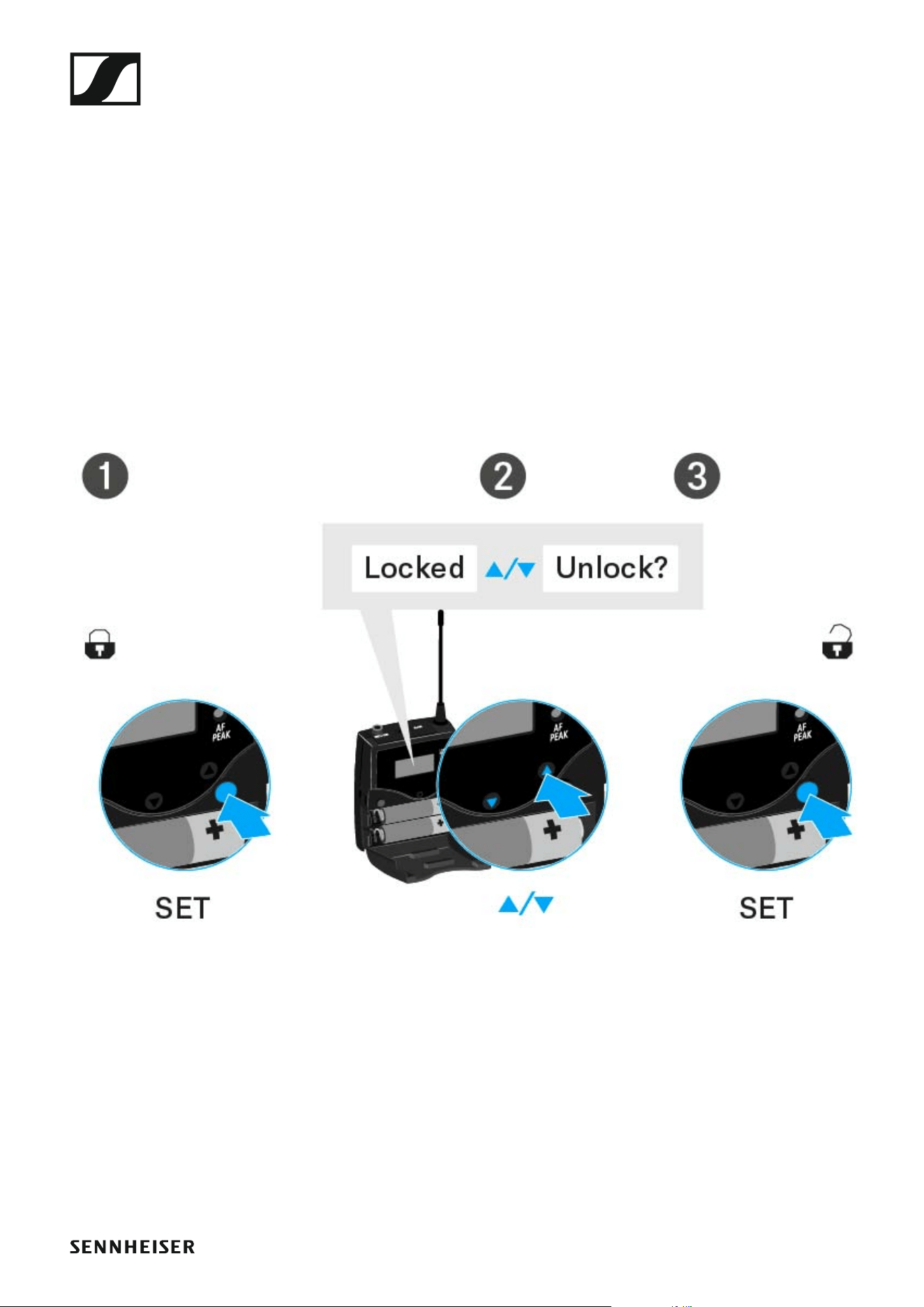

Tastensperre 90

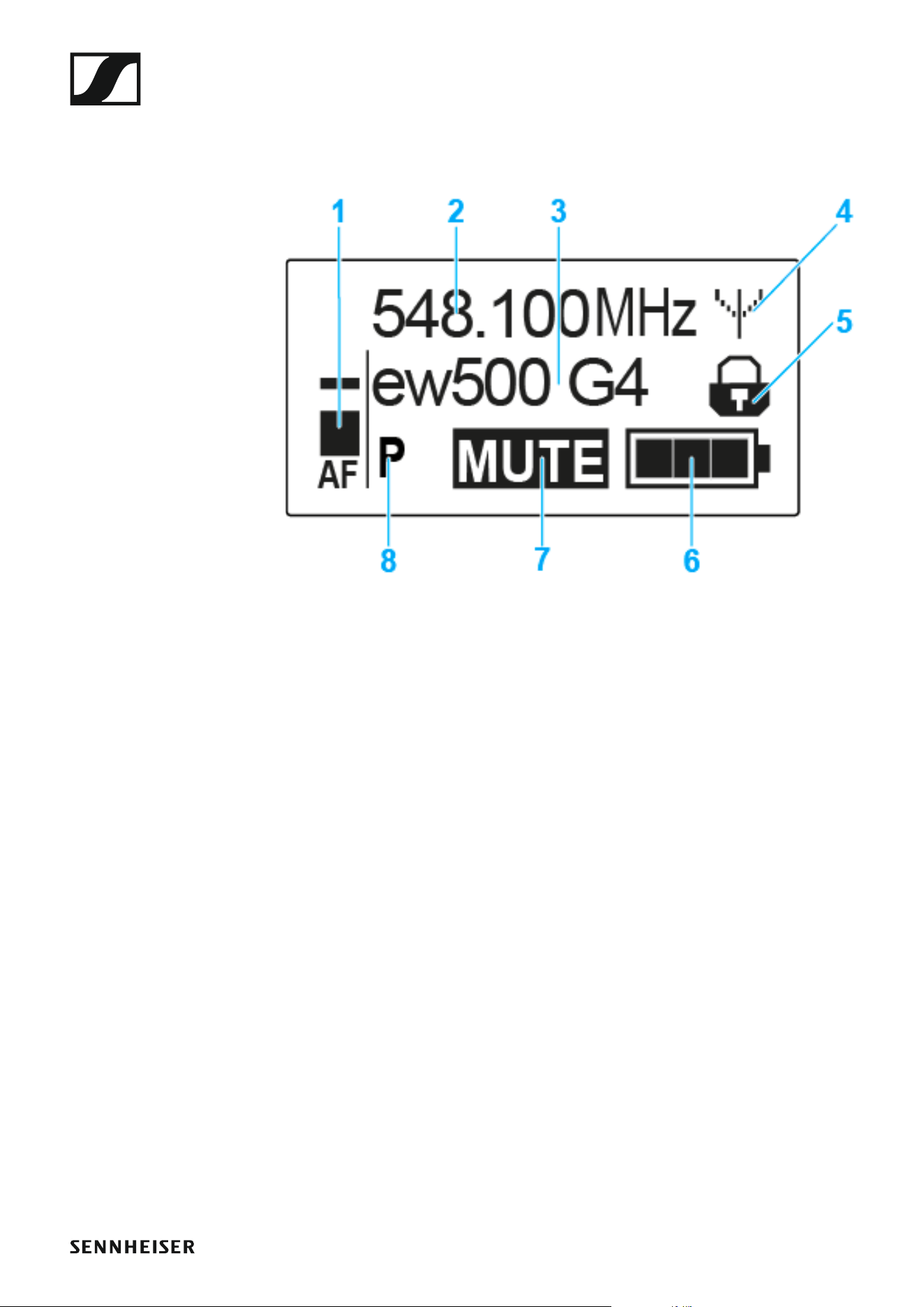

Anzeigen im Display des Taschensenders SK 500 G4 91
Eine Standardanzeige auswählen 92
Tasten zur Navigation durch das Menü des SK 500 G4 93
Navigation durch das Menü 93
Änderungen in einem Menüpunkt vornehmen 93
Einstellungsmöglichkeiten im Menü 94

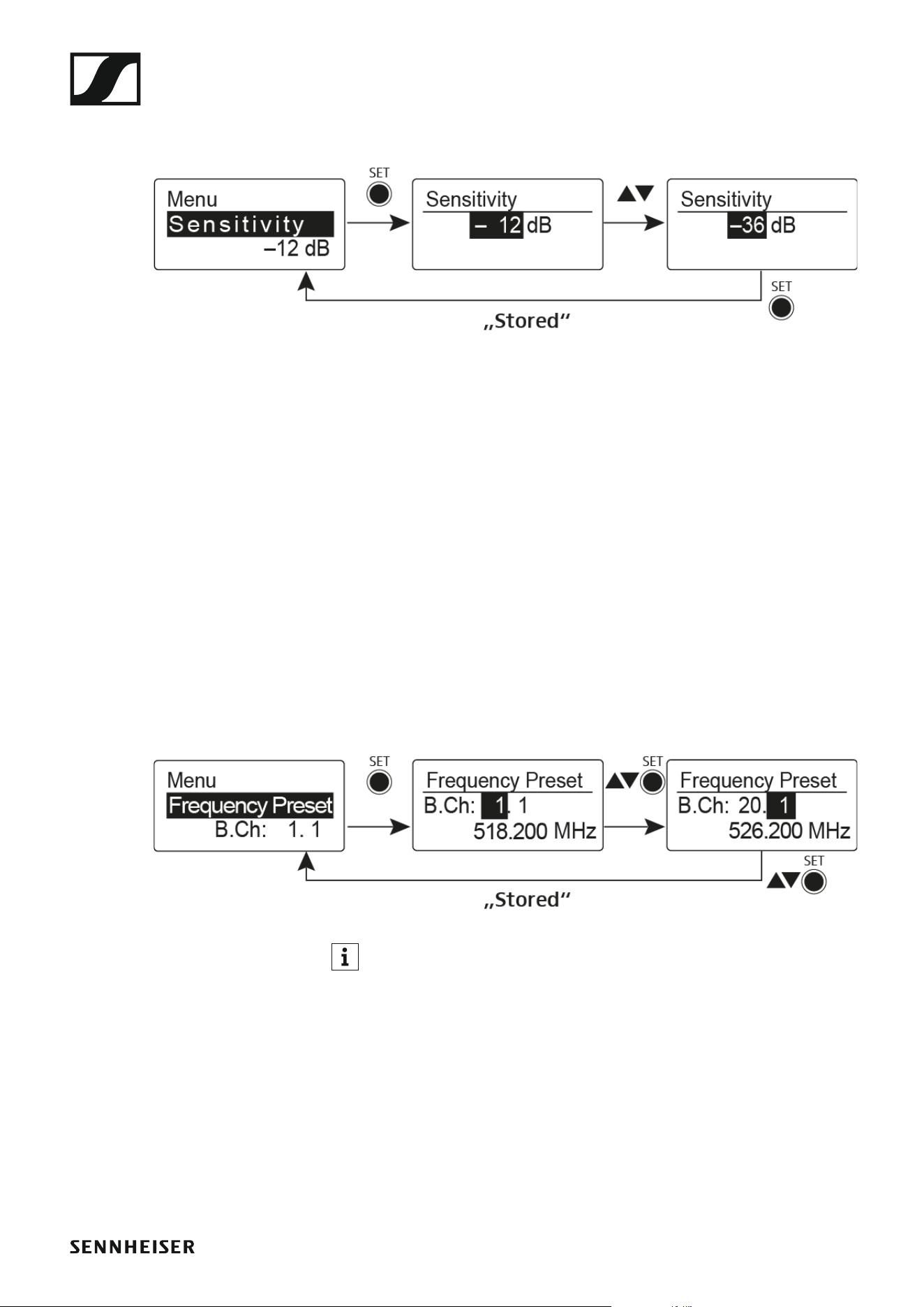

Menüpunkt Sensitivity 95
Menüpunkt Frequency Preset 95
Menüpunkt Name 96
Menüpunkt Auto Lock 96
Menüpunkt Advanced 97

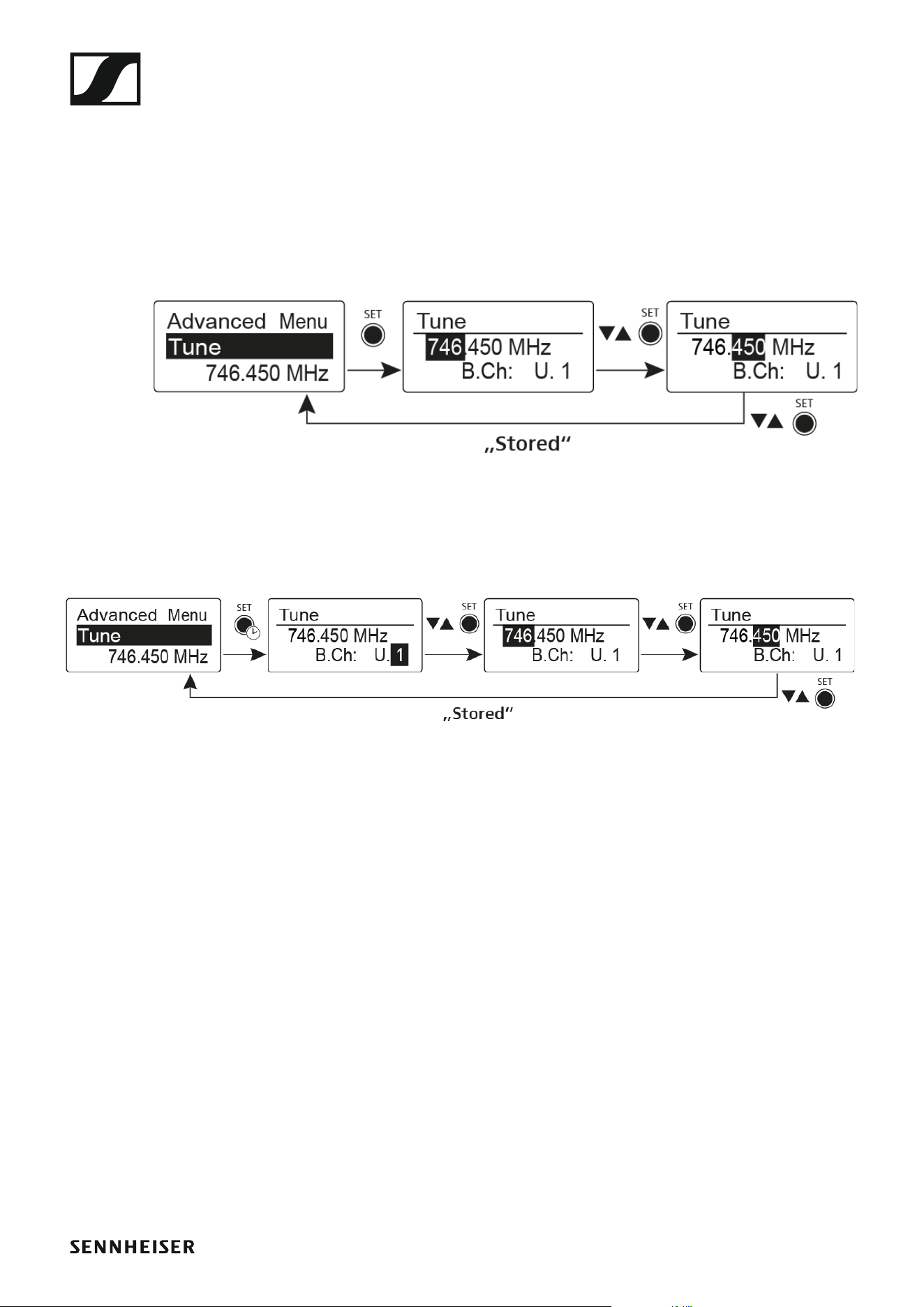

Menüpunkt Advanced > Tune 98
Nur die Frequenz einstellen 98
Kanal und Frequenz einstellen 98

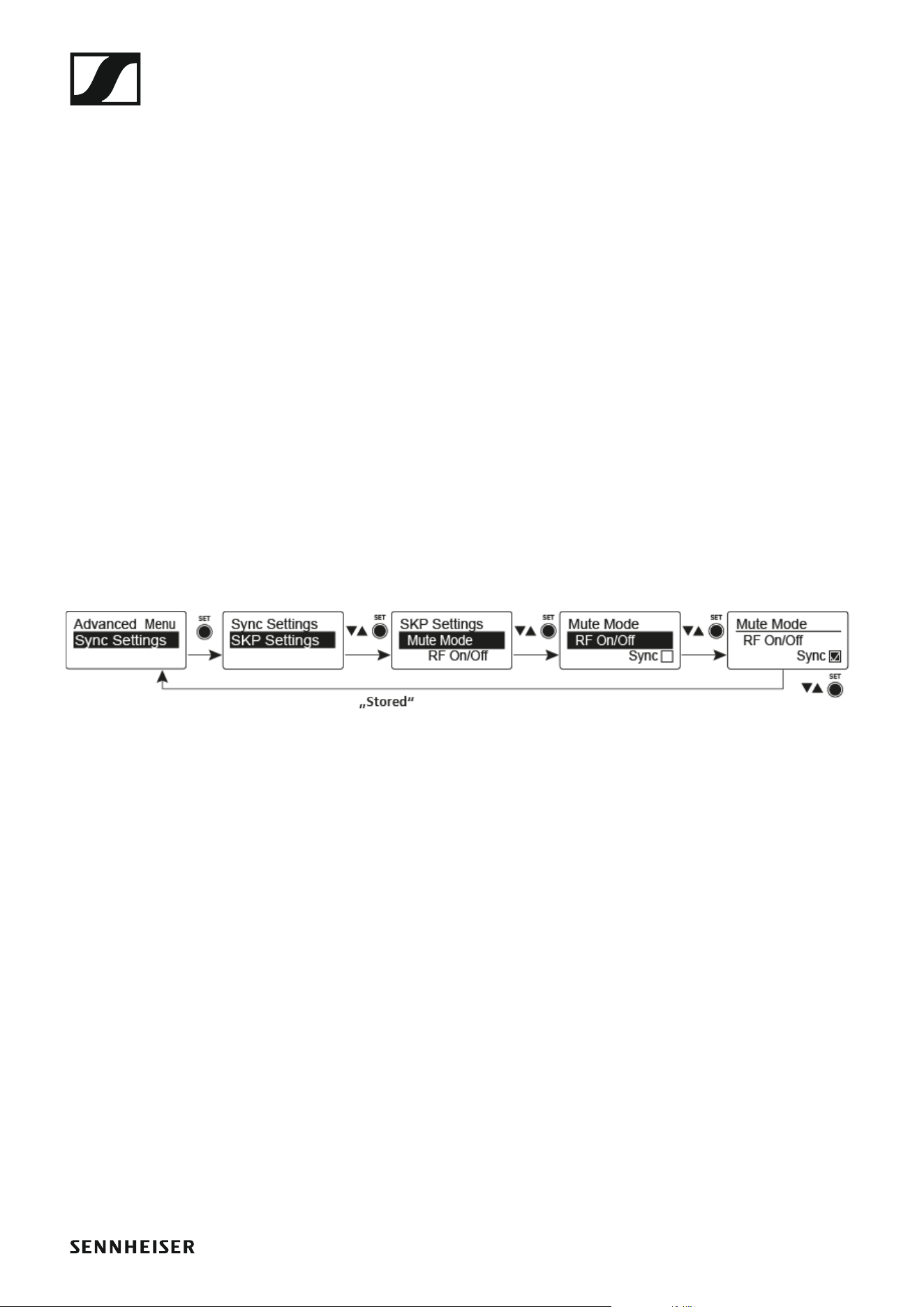

Menüpunkt Advanced > Mute Mode 99
Menüpunkt Advanced > RF Power 99
Menüpunkt Advanced > Pilot Tone 100
Menüpunkt Advanced > LCD Contrast 100
Menüpunkt Advanced > Reset 100
Menüpunkt Advanced > Software Revision 100
SKP 500 G4 bedienen 101

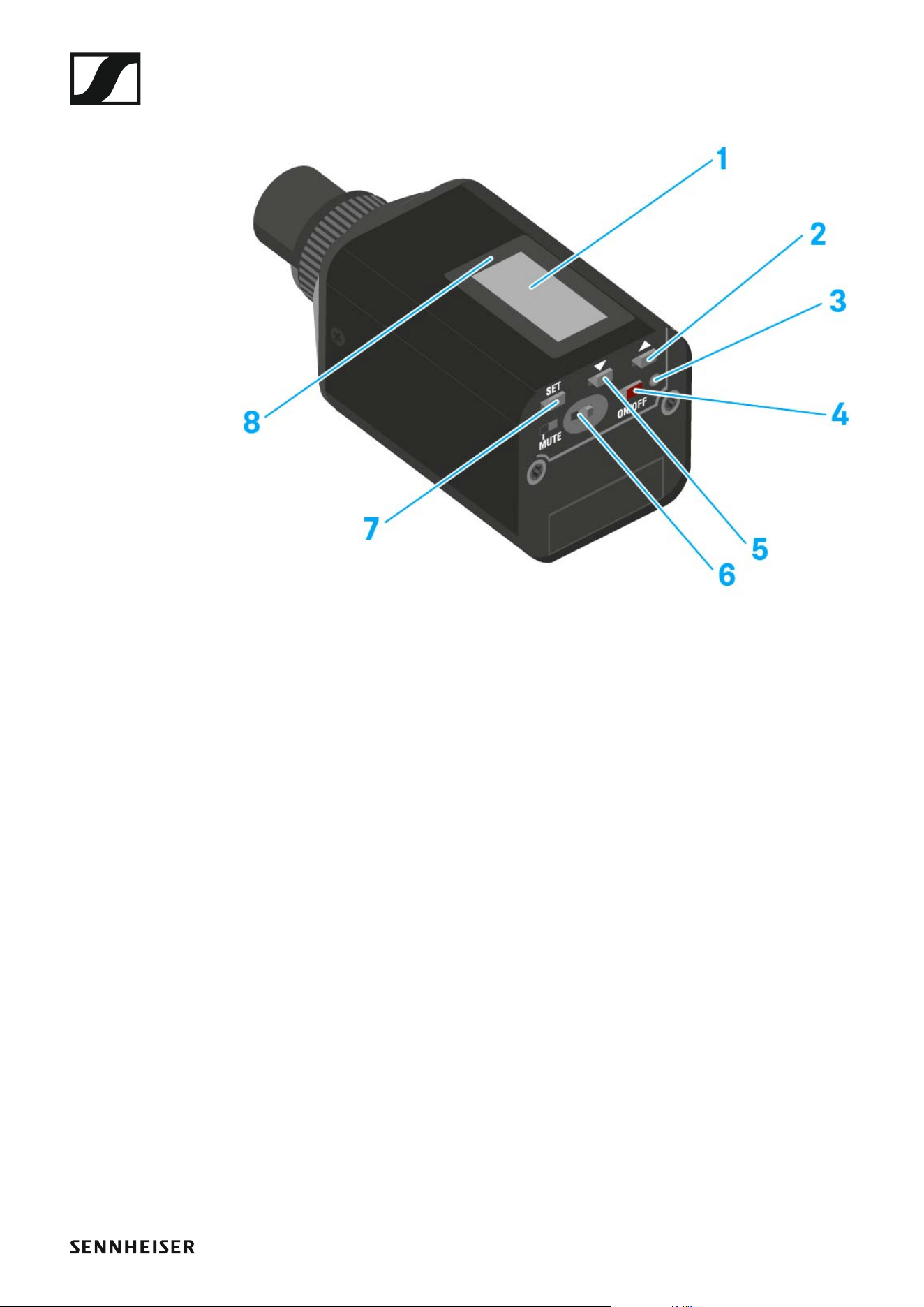

Bedienelemente des Aufstecksenders SKP 500 G4 102

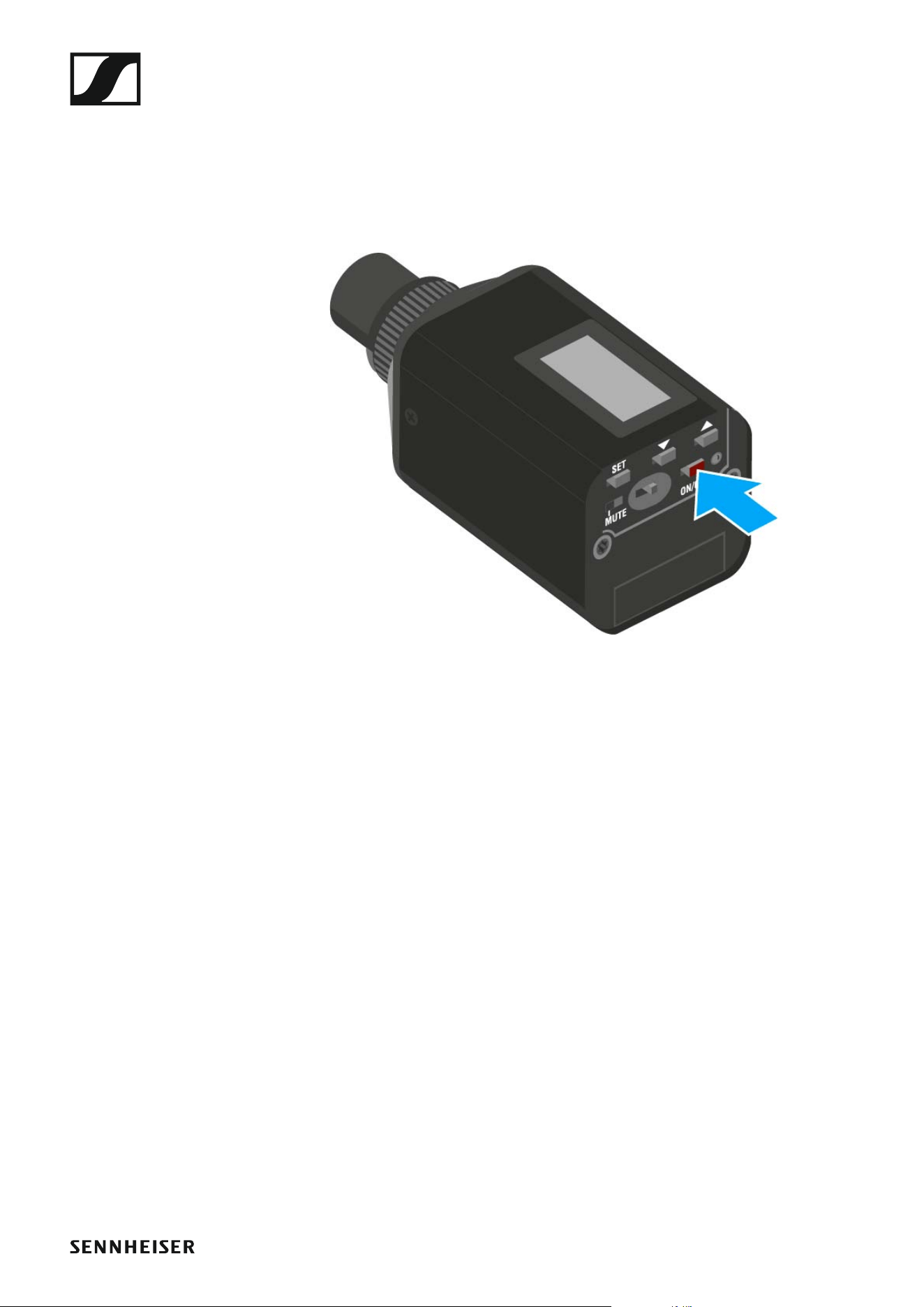

Aufstecksender SKP 500 G4 ein- und ausschalten 103
Aufstecksender stummschalten (AF Mute) 104
Funksignal deaktivieren (RF Mute) 105

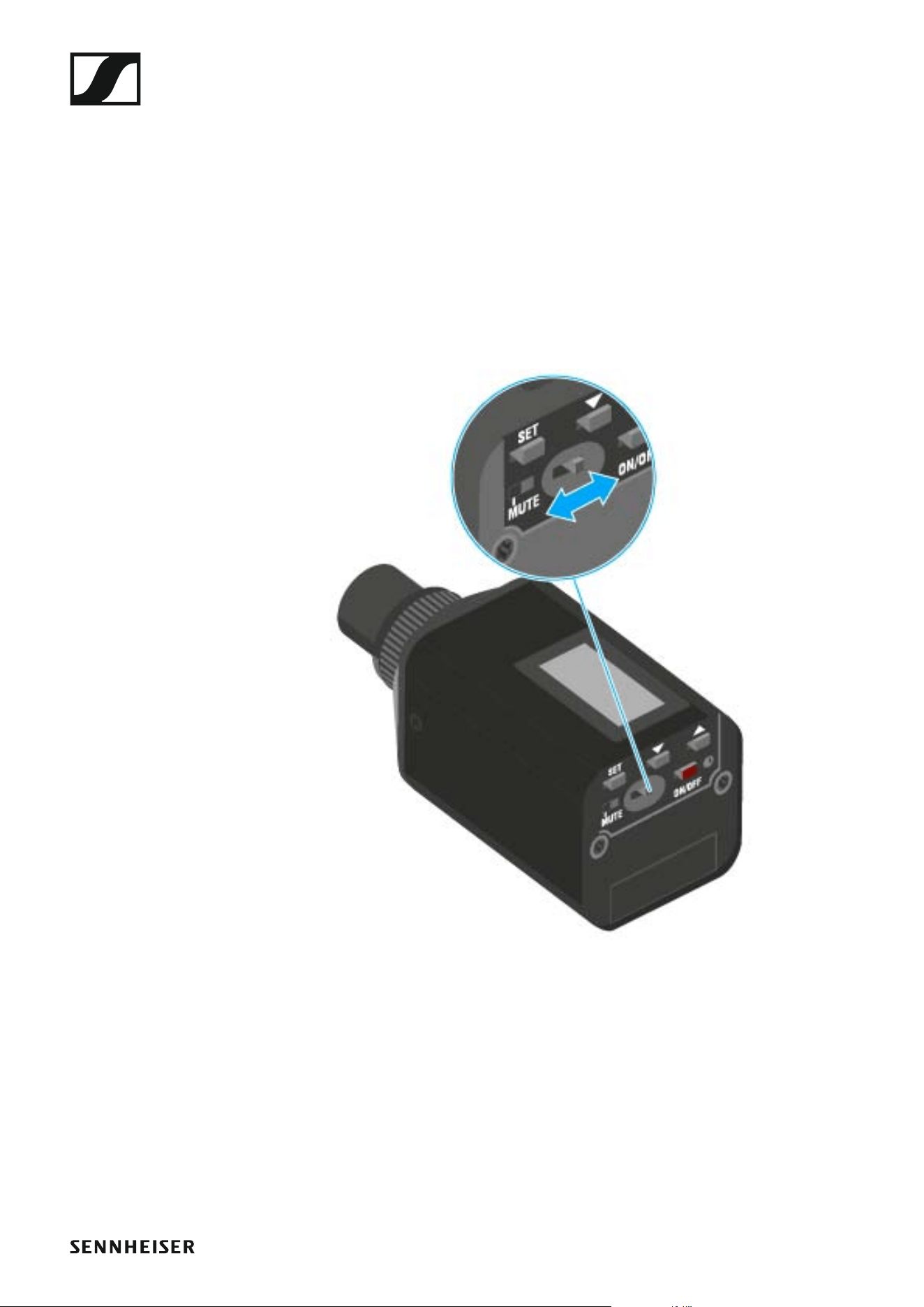

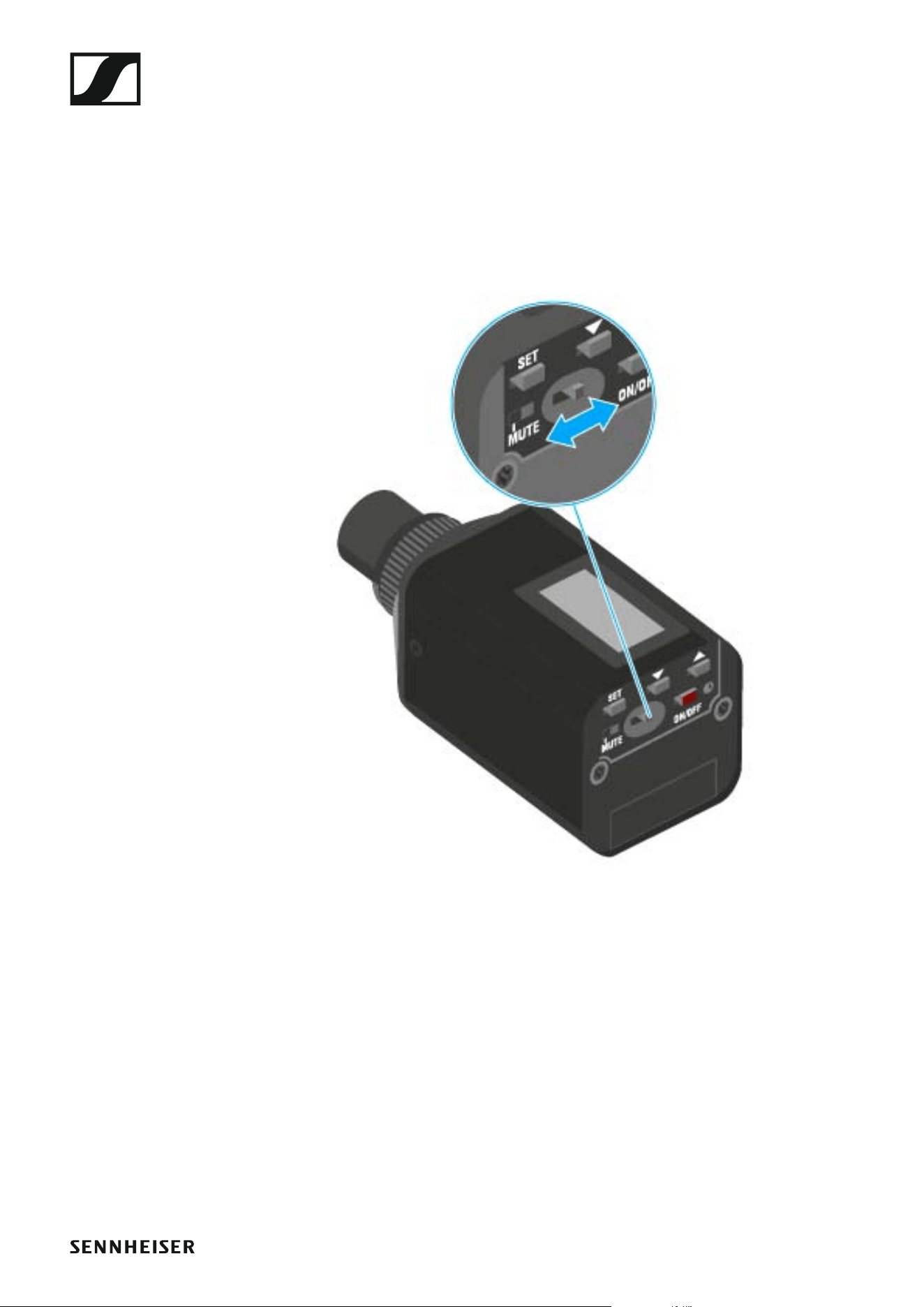

Funksignal mit dem Stummschalter MUTE deaktivieren
105
Funksignal mit der Taste
ON/OFF deaktivieren 106

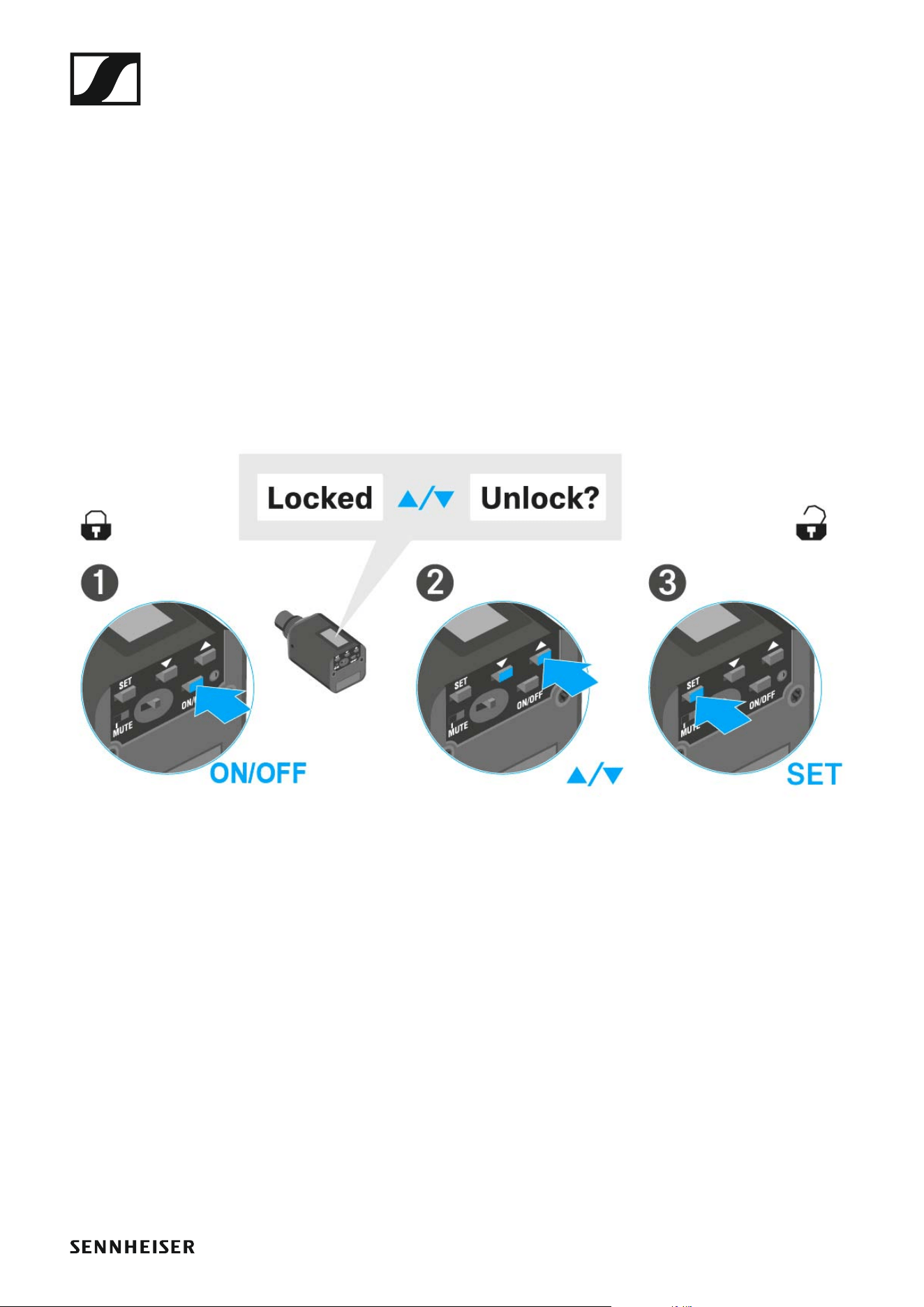

Tastensperre 107
Anzeigen im Display des Aufstecksenders SKP 500 G4
108
Eine Standardanzeige auswählen 109
Tasten zur Navigation durch das Menü des SKP 500 G4
110
Navigation durch das Menü 110
Änderungen in einem Menüpunkt vornehmen 110
Einstellungsmöglichkeiten im Menü 111
Menüpunkt Sensitivity 112
Menüpunkt Frequency Preset 112

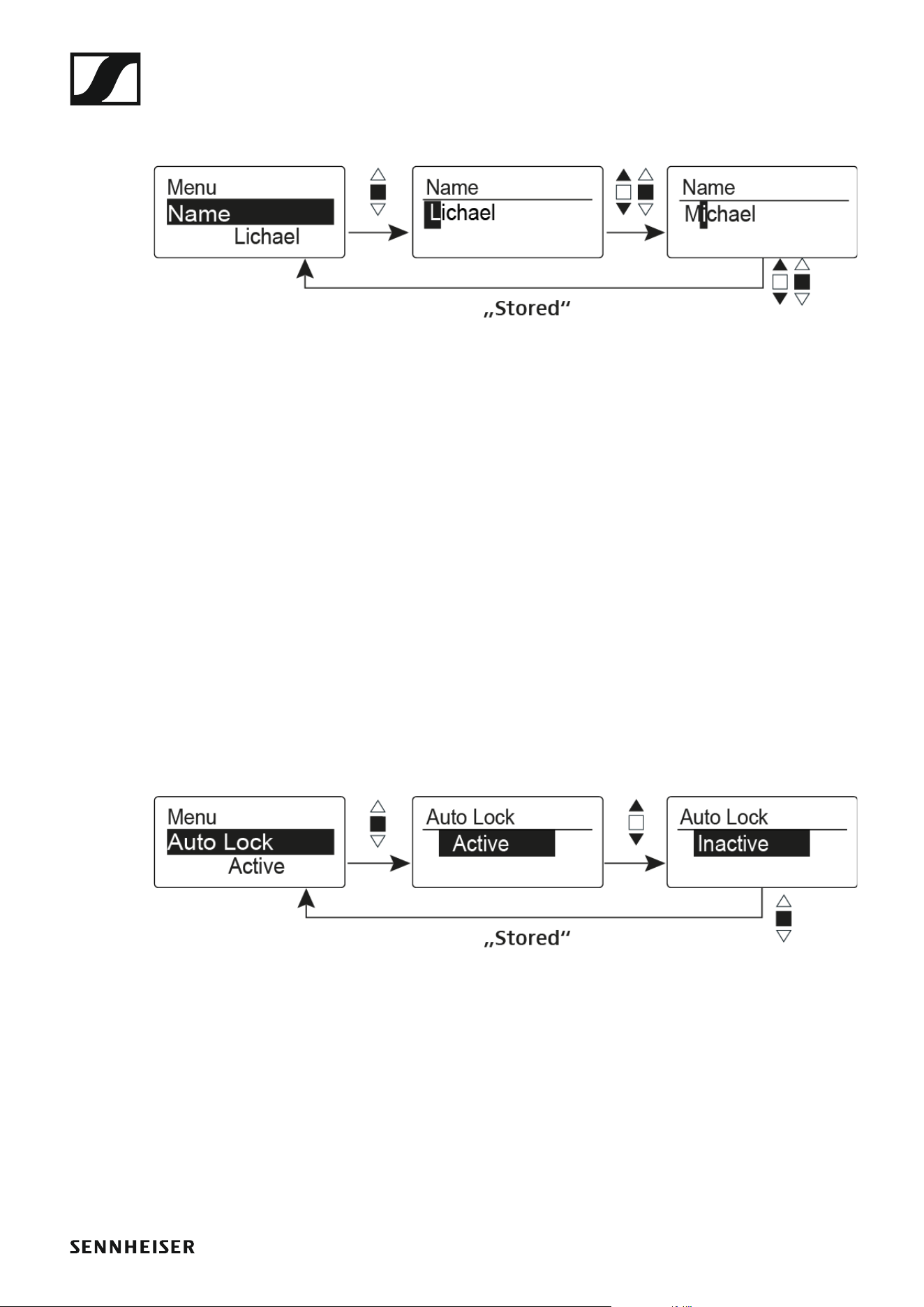

Menüpunkt Name 113
Menüpunkt Auto Lock 113
Menüpunkt Advanced 114
Menüpunkt Advanced > Tune 115
Nur die Frequenz einstellen 115
Kanal und Frequenz einstellen 115
4
Menüpunkt Advanced > Mute Mode 116

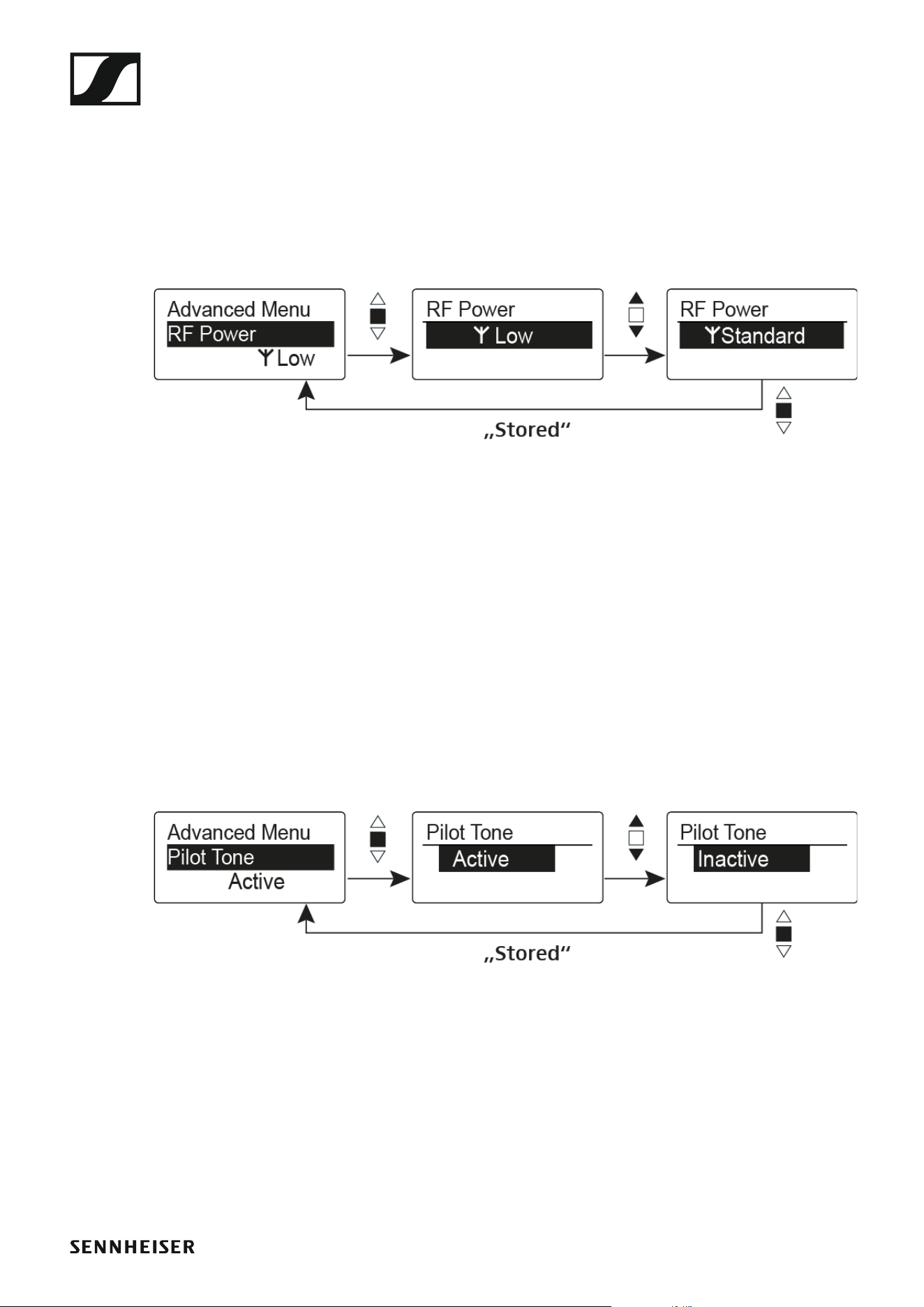

Menüpunkt Advanced > RF Power 116

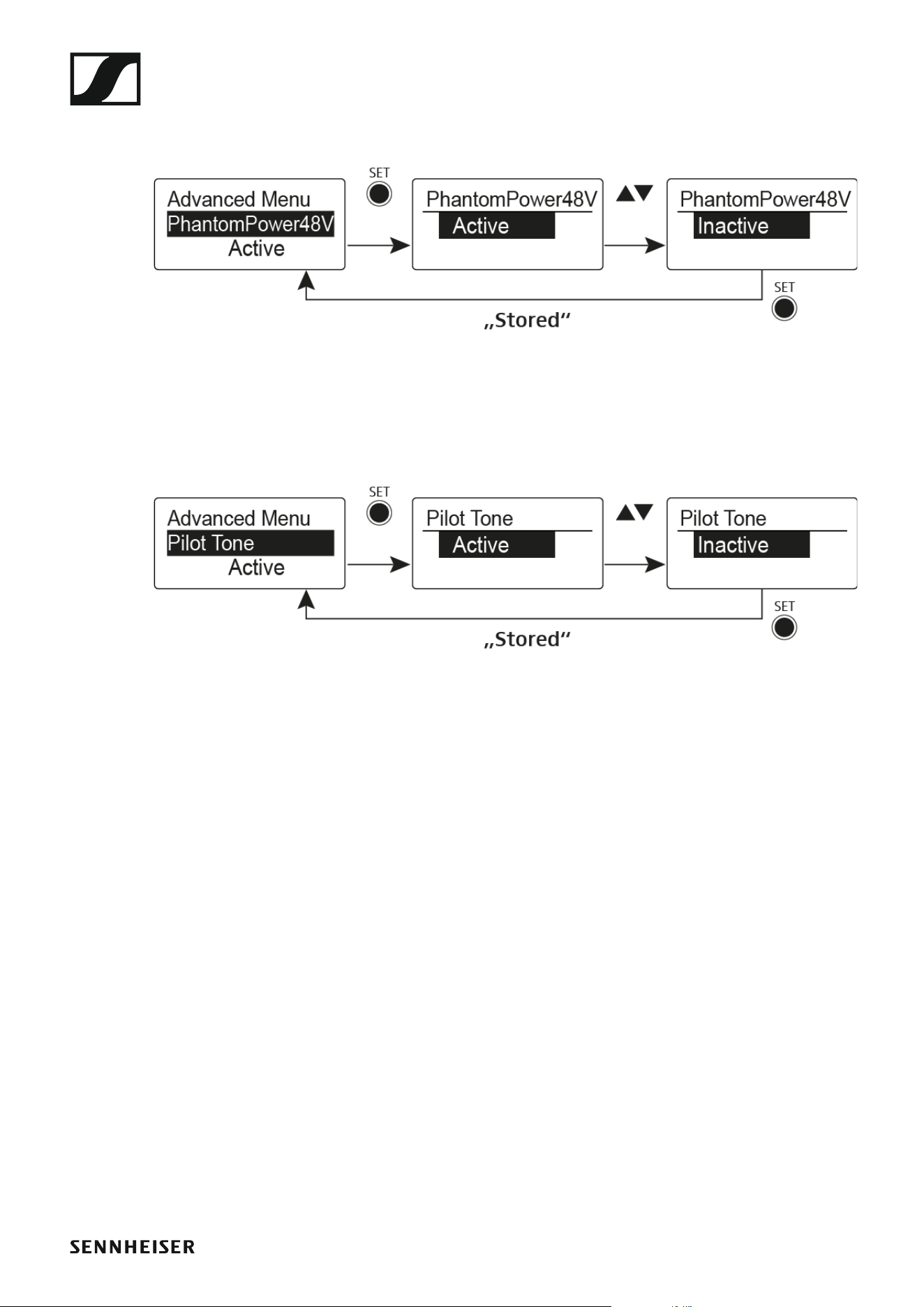

Menüpunkt Advanced > Phantom Power 48V 117

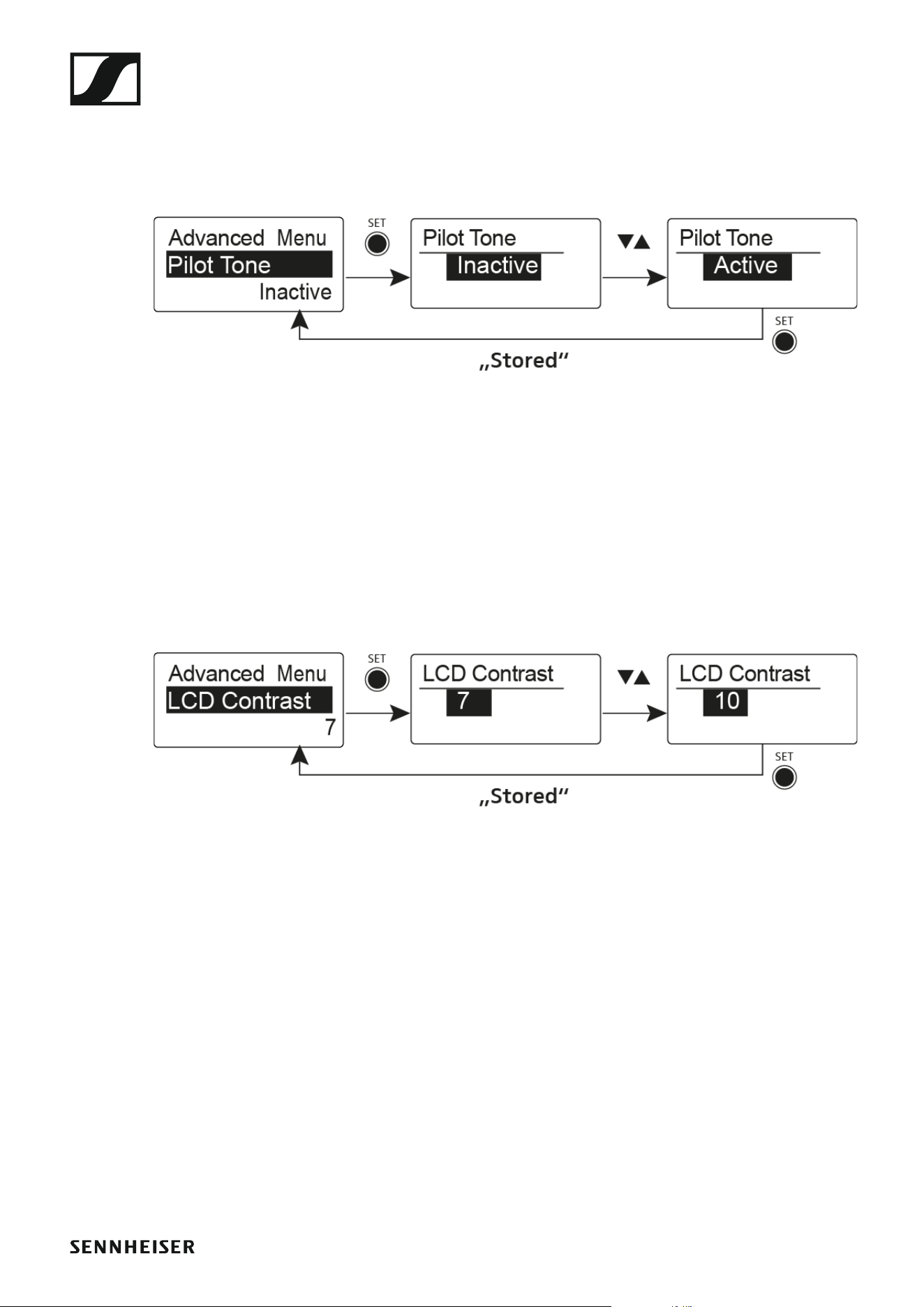

Menüpunkt Advanced > Pilot Tone 117
Menüpunkt Advanced > LCD Contrast 117
Menüpunkt Advanced > Reset 118
Menüpunkt Advanced > Software Revision 118
Funkverbindung herstellen 119
Einstellhinweise 119

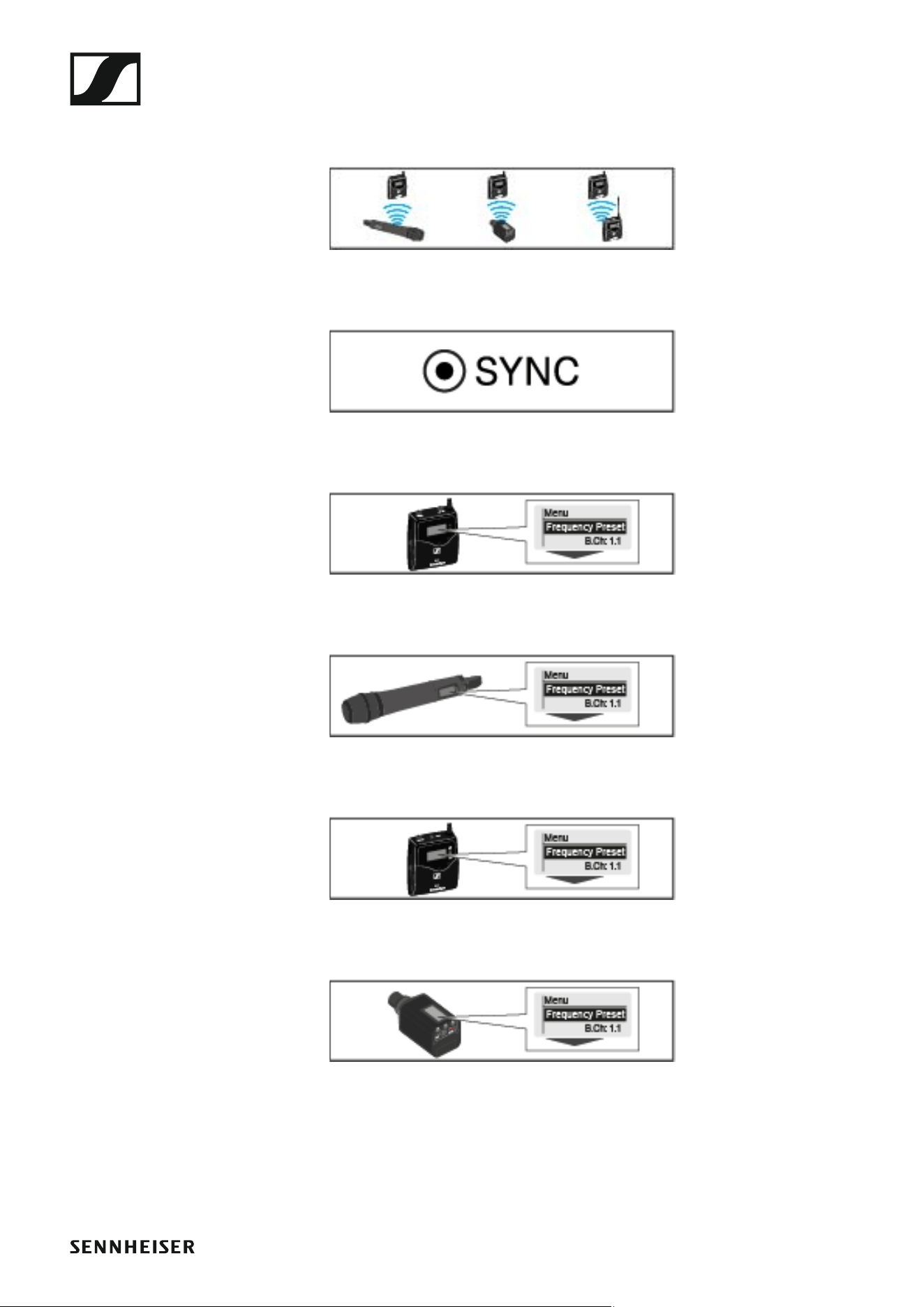

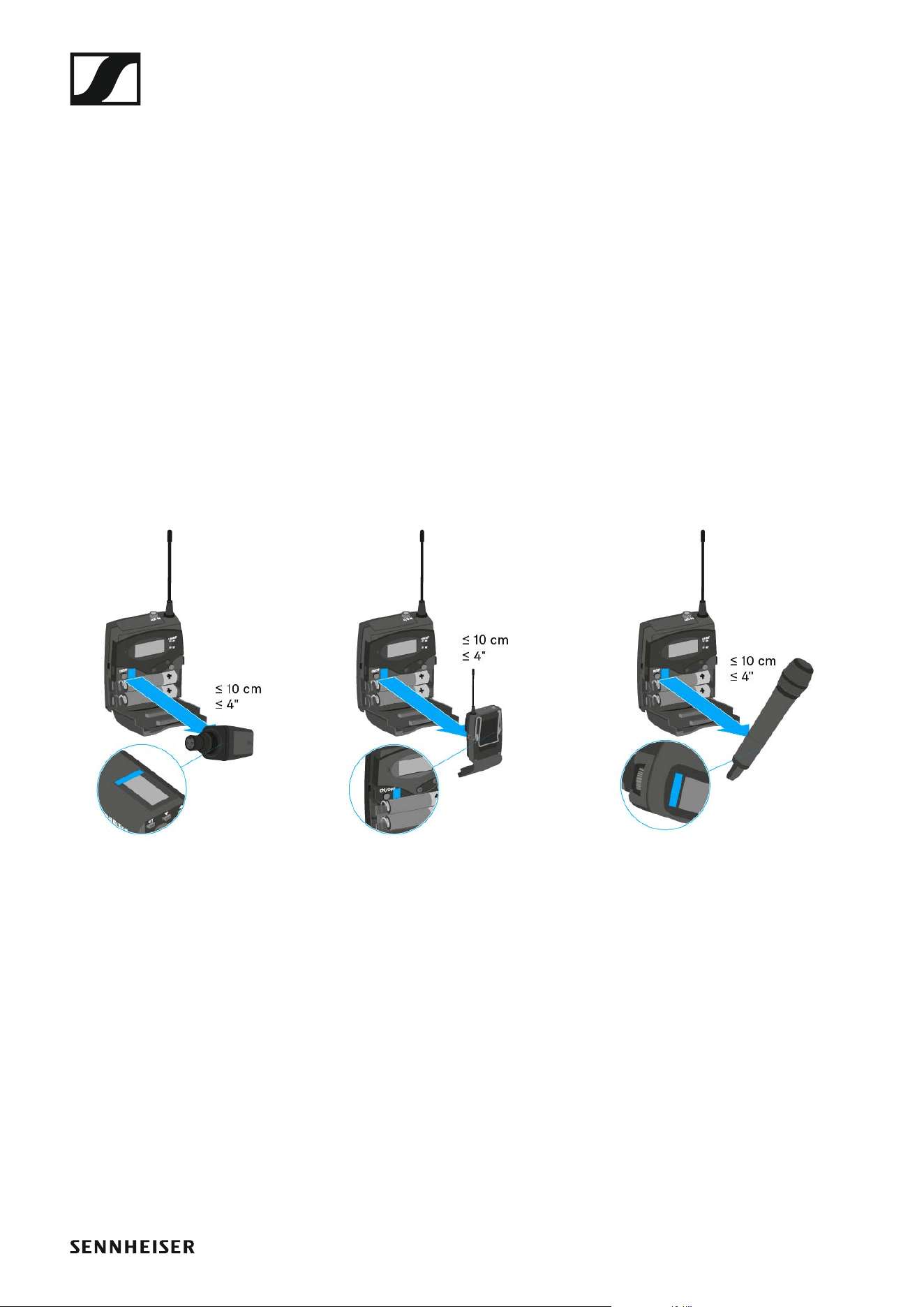

Geräte synchronisieren 120
Übersicht 121
Produktvarianten 122
Produktvarianten EK 500 G4 122
Hergestellt in Deutschland 122
Hergestellt in den USA 122
Produktvarianten SKM 500 G4 123
Hergestellt in Deutschland 123
Hergestellt in den USA 123
Produktvarianten SK 500 G4 124
Hergestellt in Deutschland 124
Hergestellt in den USA 124
Produktvarianten SKP 500 G4 125
Hergestellt in Deutschland 125
Hergestellt in den USA 125
Frequenztabellen 126
Technische Daten 127
EK 500 G4 128
Hochfrequenzeigenschaften 128
Niederfrequenzeigenschaften 129
Gesamtgerät 129
SKM 500 G4 130
Hochfrequenzeigenschaften 130
Niederfrequenzeigenschaften 131
Gesamtgerät 131
SK 500 G4 132
Hochfrequenzeigenschaften 132
Niederfrequenzeigenschaften 133
Gesamtgerät 133
SKP 500 G4 134
Hochfrequenzeigenschaften 134
Niederfrequenzeigenschaften 135
Gesamtgerät 135
Steckerbelegung 136
3,5 mm Stereo-Klinkenstecker 136
3,5 mm Klinkenstecker Mic 136
3,5 mm Klinkenstecker Line 136
6,3 mm Stereo-Klinkenstecker, symmetrisch (Audio
In/Loop Out) 136
6,3 mm Mono-Klinkenstecker, unsymmetrisch 137
6,3 mm Stereo-Klinkenstecker für Kopfhöreranschluss
Übersicht
6
PRODUKTINFORMATIONEN
Übersicht
Informationen zu den einzelnen Produkten der Serie ew 500 P G4 finden Sie
unter „Produkte der Serie ew 500 P G4“.
Informationen zu erhältlichem Zubehör finden Sie unter „Zubehör“.
Informationen zum Kanalbank-System der Serie ew 500 P G4 finden Sie
unter „Das Kanalbanksystem“.

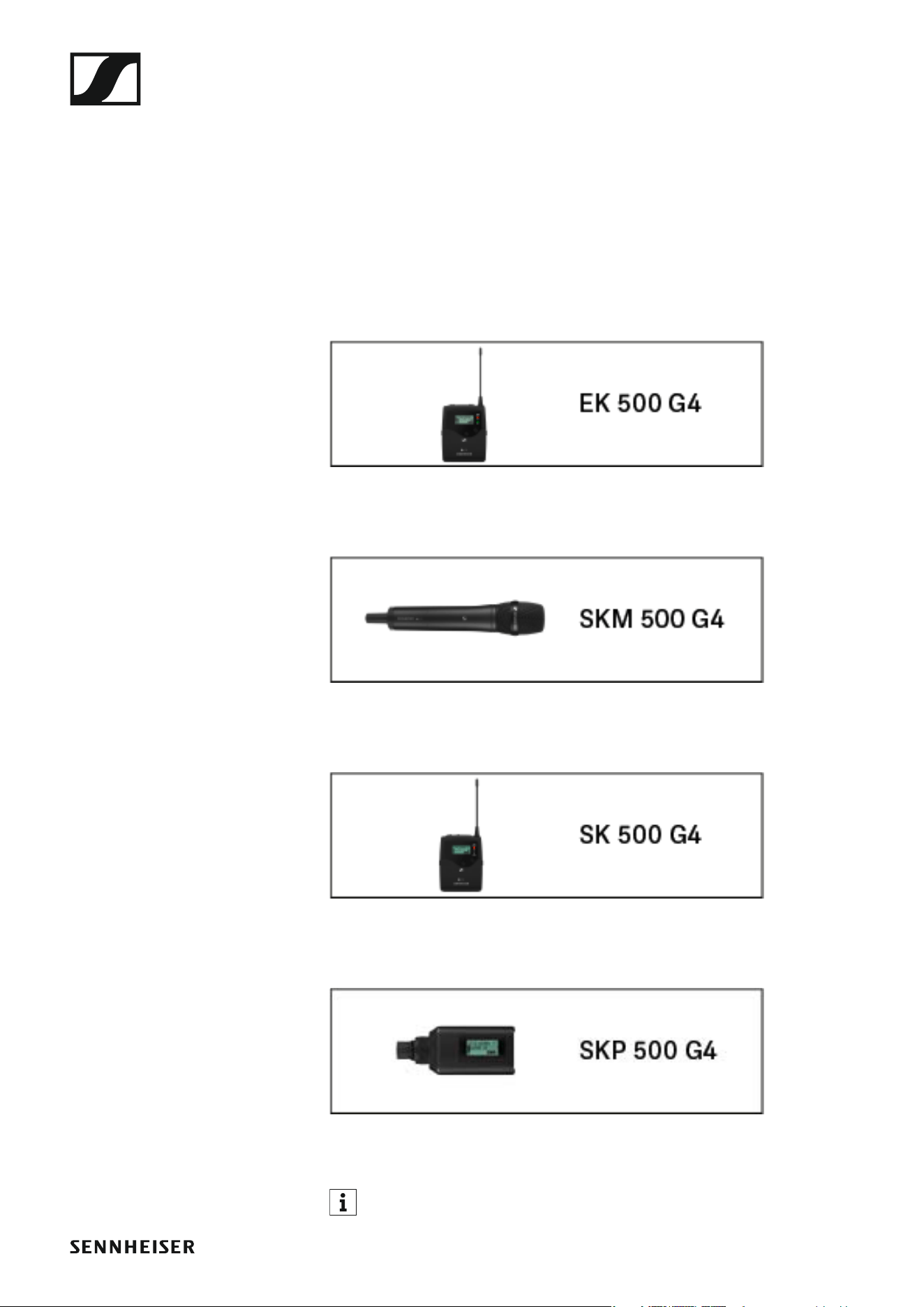

Produkte der Serie ew 500 P G4
7

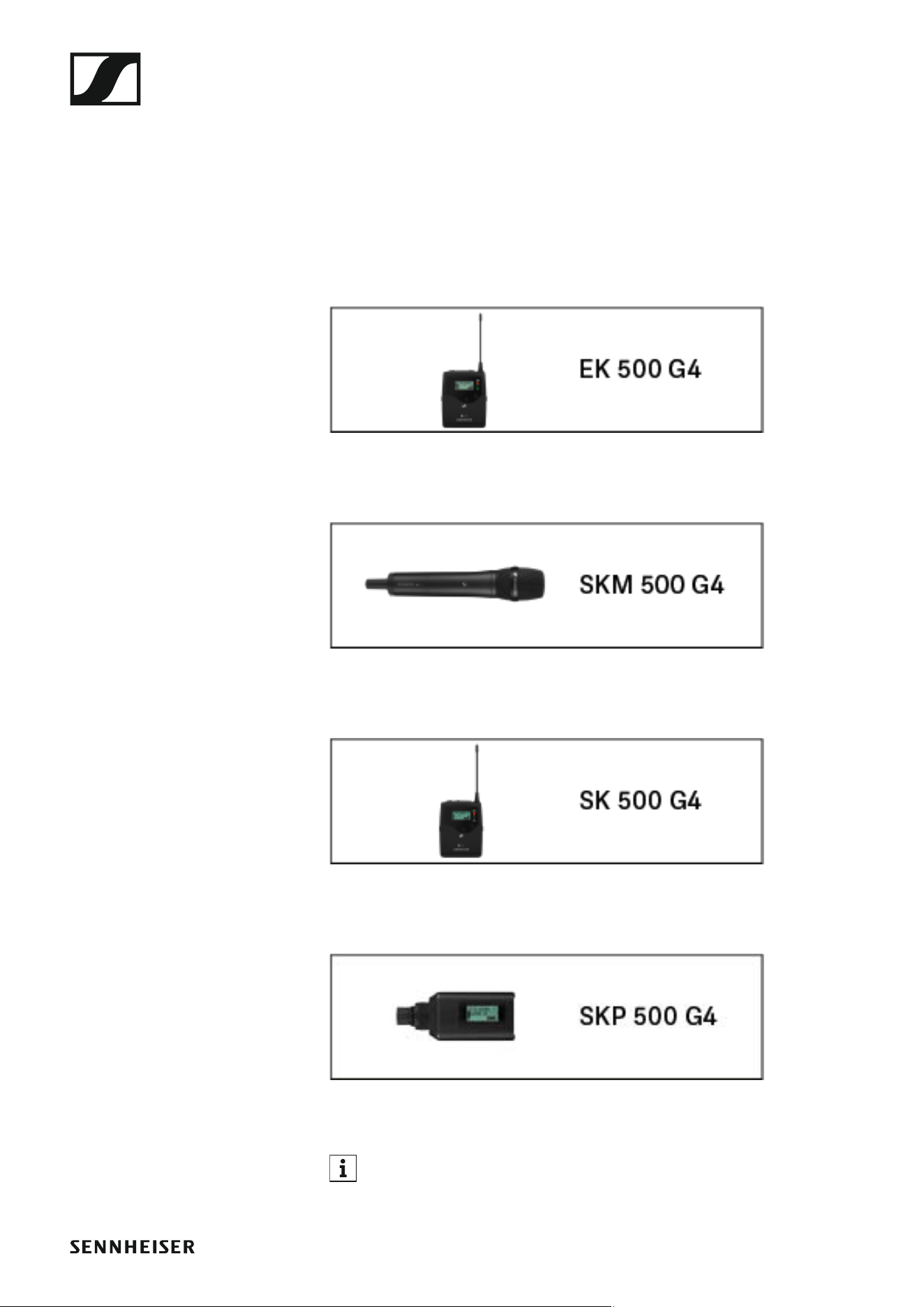

Produkte der Serie ew 500 P G4
Weitere Informationen finden Sie auch hier:
• Von den einzelnen Produkten sind verschiedene Frequenzvarianten er-
hältlich. Weitere Informationen dazu finden Sie unter „Produktvarian-
ten“.
• Technische Spezifikationen zu den einzelnen Produkten finden Sie unter
„Technische Daten“.
• Informationen zur Installation der Produkte finden Sie unter „Geräte der
Serie ew 500 P G4 installieren“.
• Informationen zur Bedienung der Produkte finden Sie unter „Geräte der
Serie ew 500 P G4 bedienen“.
Zubehör
12
Zubehör
Für die Serie ew 500 P G4 sind verschiedene Zubehörteile erhältlich.
Mikrofone und Kabel
Mikrofonmodule
Wir empfehlen die folgenden Mikrofonmodule für die Verwendung mit dem
Handsender SKM 500 G4.
►
Weitere Informationen zu den einzelnen Mikrofonmodulen finden Sie
auf der jeweiligen Produktseite unter www.sennheiser.com.
Modul Eigenschaften Artikelnr.
MMD 835-1 BK dynamisch, Niere, schwarz 502575
MMD 845-1 BK dynamisch, Superniere, schwarz 502576
MME 865-1 BK Kondensator, Superniere, schwarz 502581
MMD 935-1 BK dynamisch, Niere, schwarz 502577
MMD 945-1 BK dynamisch, Superniere, schwarz 502579
MMK 965-1 BK Kondensator, umschaltbar
Niere/Superniere, schwarz
502582
MMK 965-1 NI Kondensator, umschaltbar
Niere/Superniere, nickel
502584
MMD 42-1 dynamisch, Kugel, schwarz 506772
MD 9235 BK dynamisch, Niere, schwarz 502585
MD 9235 NI dynamisch, Niere, schwarz 502586
MD 9235 NI/BK dynamisch, Niere, nickel/schwarz 502591
Neumann
KK 204
Kondensator, Niere, nickel 008651
Neumann
KK 204 BK
Kondensator, Niere, schwarz 008652
Neumann
KK 205
Kondensator, Superniere, nickel 008653
Neumann
KK 205 BK
Kondensator, Superniere, schwarz 008654
Zubehör
13
Headset-und Lavaliemikrofone
Wir empfehlen die folgenden Lavalier- und Headsetmikrofone für die Ver-
wendung mit dem Taschensender SK 500 G4.
►
Weitere Informationen zu den einzelnen Mikrofonen finden Sie auf
der jeweiligen Produktseite unter www.sennheiser.com.
Mikrofon Eigenschaften Artikelnr.
ME 2-II Lavaliermikrofon, Kugel, schwarz 507437
ME 3-II Headset-Mikrofon, Niere, schwarz 506295
ME 4-N Lavaliermikrofon, Niere, schwarz 005020
MKE 1-ew Lavaliermikrofon, Kugel, schwarz
502876
MKE 1-ew-3 Lavaliermikrofon, Kugel, beige
502879
MKE 2-ew Gold Lavaliermikrofon, Kugel, schwarz 009831
MKE 40-ew Lavaliermikrofon, Niere, schwarz
500527
SL Headmic 1 BE Nackenbügelmikrofon, Kugel,
beige
506272
SL Headmic 1 BK Nackenbügelmikrofon, Kugel,
schwarz
506271
SL Headmic 1 SB Nackenbügelmikrofon, Kugel,
silber
506904
Zubehör
14
Line-Anschlusskabel
Zum Anschluss von Kameras an den Diversity-Empfänger EK 500 G4 ste-
hen folgende Kabel zur Verfügung:

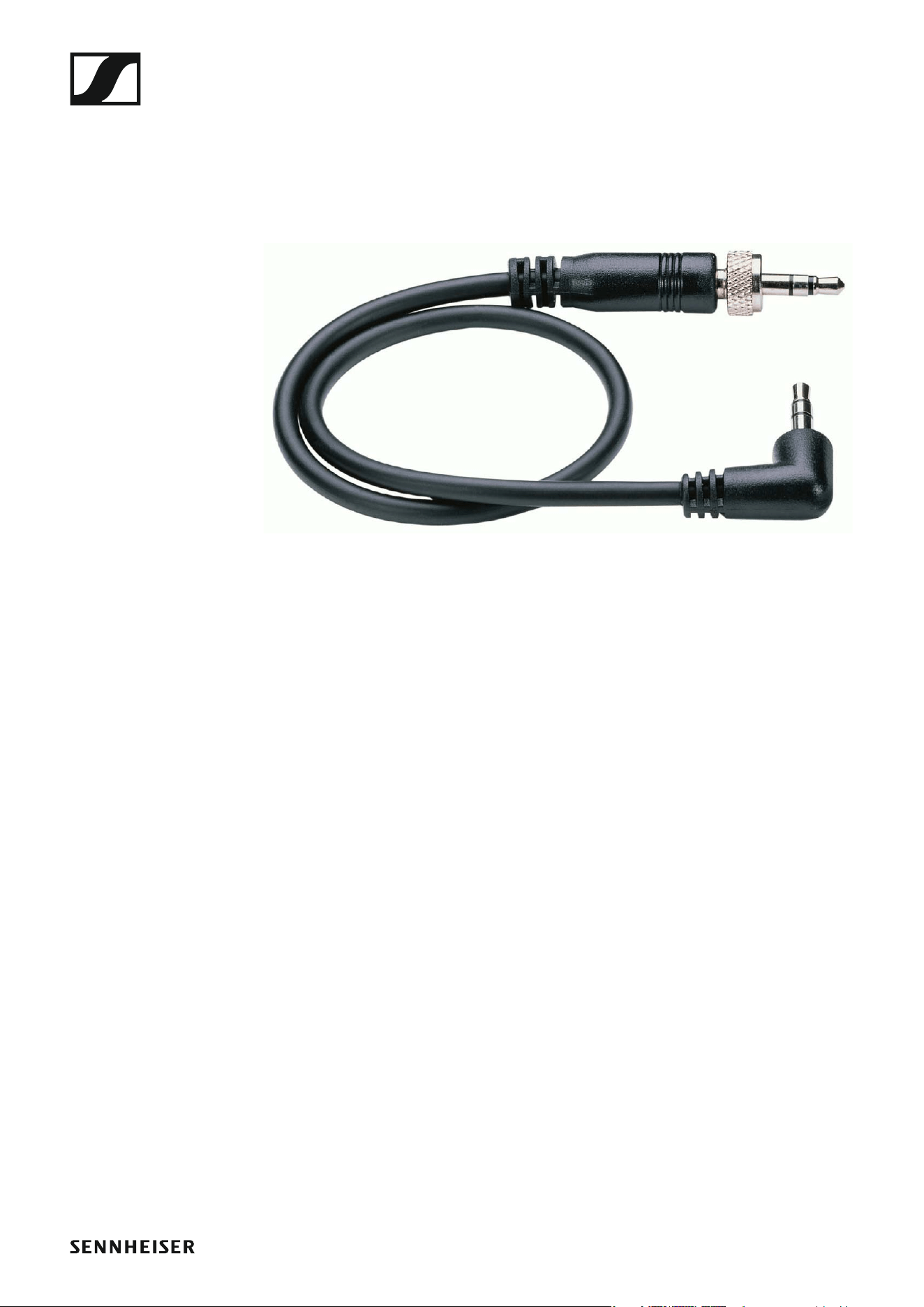

• CL 1
3,5 mm Klinkenstecker auf verschraubbaren 3,5 mm Klinkenstecker
Artikelnr. 005022
►
• CL 500
XLR-3 auf 3,5 mm Klinkenstecker
Artikelnr.
Zubehör
15

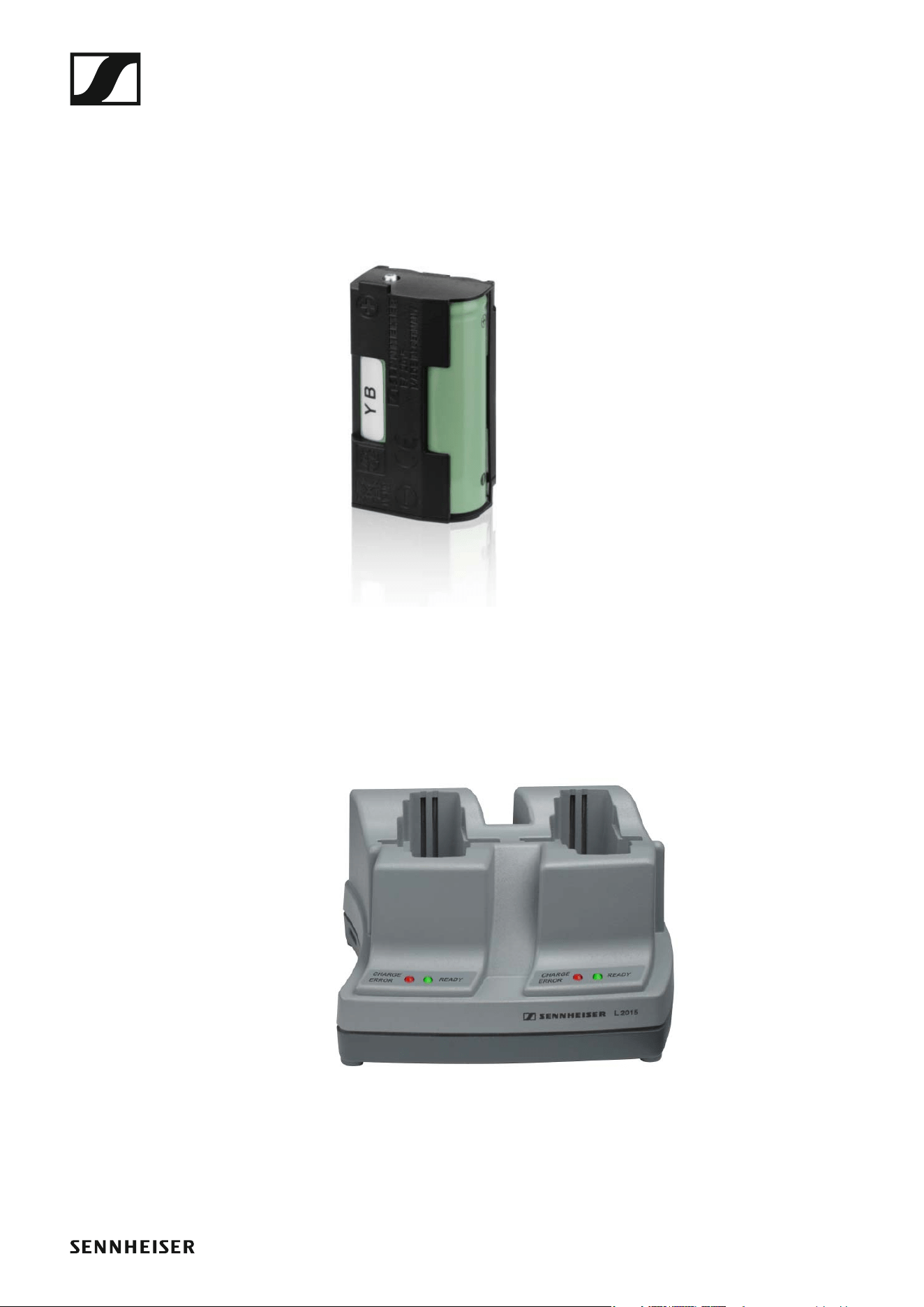

Akku und Ladegerät
Akku BA 2015
Der Akku BA 2015 ist zum Betreiben der Handsender, Taschensender und
Taschenempfänger der Serie evolution wireless G4 vorgesehen.
Artikelnr. 009950
►
Ladegerät L 2015
Im Ladegerät L 2015 mit zwei Ladeschächten kann der Akku BA 2015 ein-
zeln oder eingesetzt im Taschensender/Taschenempfänger geladen wer-
den.
Artikelnr. 009828
►
Zubehör
16
Zubehör für die Kameramontage

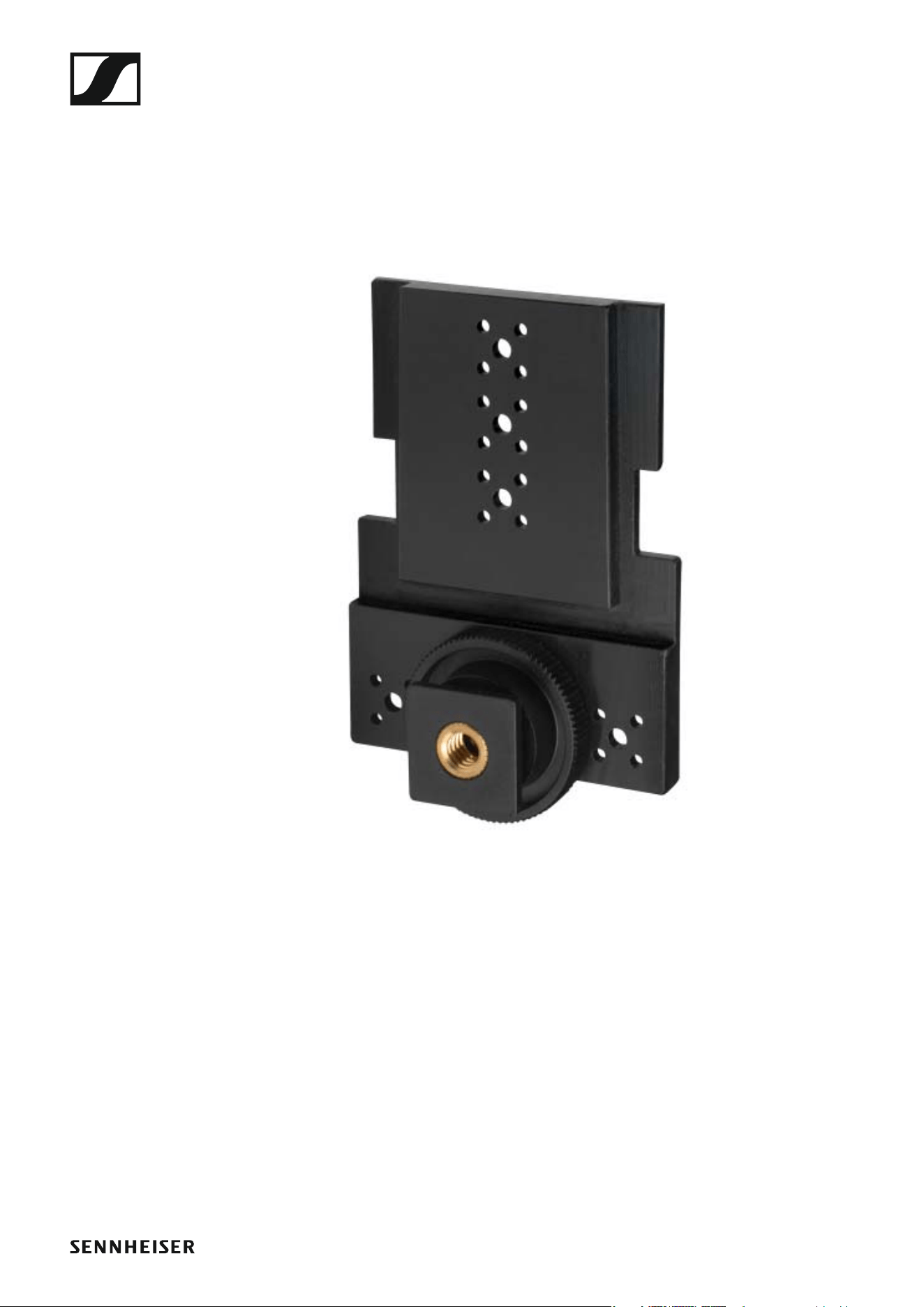

Kamera-Adapter CA 2
Kamera-Adapter mit Blitzschuh für portable Empfänger der Serien ew 100
P G4 und ew 500 P G4.
Artikelnr. 009986
►
Zubehör
17
Weiteres Zubehör

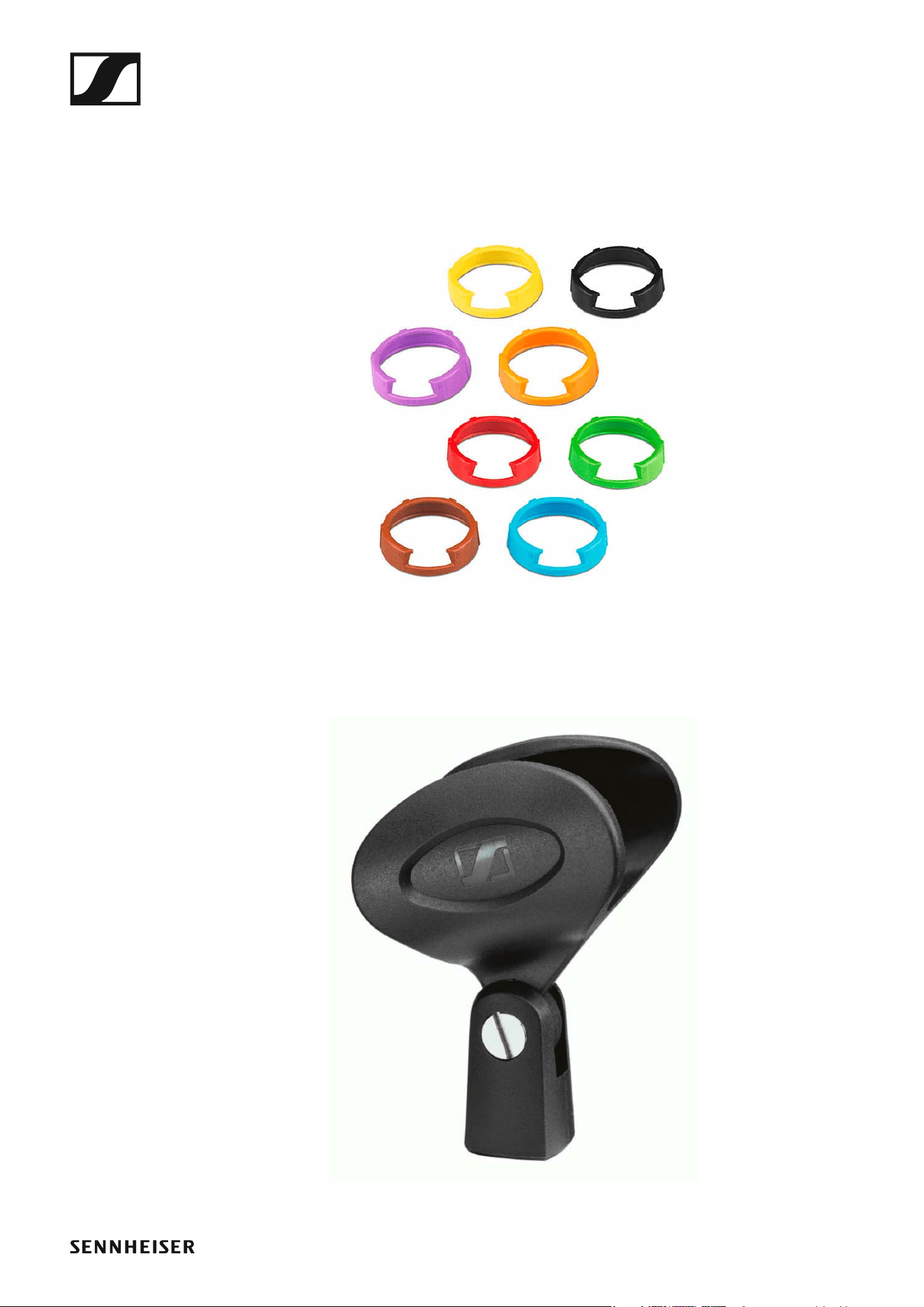

Farbkennzeichnungssatz
• KEN 2, Farbkennzeichnungssatz für SKM Handsender
Artikelnr. 530195
►
Mikrofonklemme
• MZQ 1, Mikrofonklemme für SKM Handsender
Artikelnr. 076670
►
Das Kanalbanksystem
18

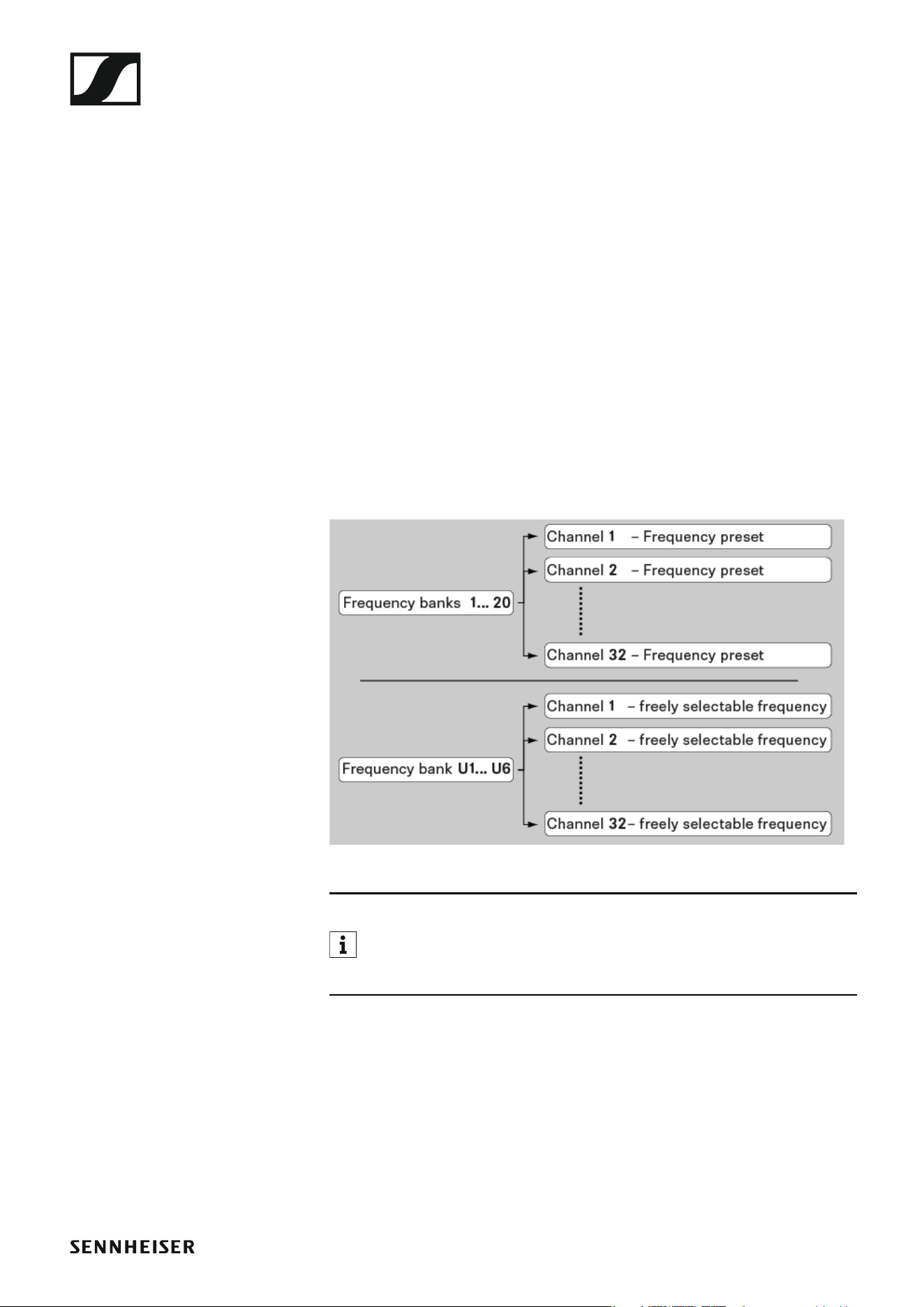

Das Kanalbanksystem
Für die Übertragung stehen im UHF-Band verschiedene Frequenzbereiche
zur Verfügung.
Für die Serie ew 500 P G4 sind die folgenden Frequenzbereiche verfügbar:
• Bereich Aw+: 470 - 558 MHz
• Bereich AS: 520 - 558 MHz
• Bereich Gw1: 558 - 608 MHz
• Bereich Gw: 558 - 626 MHz
• Bereich GBw: 606 - 678 MHz
• Bereich Bw: 526 - 698 MHz
• Bereich Cw: 718 - 790 MHz
• Bereich Dw: 790 - 865 MHz
• Bereich JB: 806 - 810 MHz
• Bereich K+: 925 - 937,5 MHz
Jeder Frequenzbereich hat 26 Kanalbänke mit bis zu 32 Kanälen:
►
Informationen zu den Frequenz-Presets finden Sie in den Frequenzta-
bellen der jeweiligen Frequenzbereiche unter „Frequenztabellen“.
Geräte der Serie ew 500 P G4 installieren
19
INSTALLATION
Geräte der Serie ew 500 P G4 installie-
ren
In den folgenden Abschnitten finden Sie Informationen zur Installation und
zum Anschließen der Geräte der Serie ew 500 P G4.
•Diversity Empfänger EK 500 G4 >> „EK 500 G4 installieren“
• Handsender SKM 500 G4 >> „SKM 500 G4 installieren“
• Taschensender SK 500 G4 >> „SK 500 G4 installieren“
• Aufstecksender SKP 500 G4 >> „SKP 500 G4 installieren“
Informationen zur Bedienung der Produkte finden Sie unter „Geräte
der Serie ew 500 P G4 installieren“.
EK 500 G4 installieren
20
EK 500 G4 installieren
In diesen Abschnitten finden Sie detaillierte Informationen zur Installation
des EK 500 G4.
Informationen zur Bedienung des EK 500 G4 finden Sie unter „EK 500 G4
bedienen“.
Batterien/Akkus einsetzen und entnehmen
Sie können den Diversity Empfänger entweder mit Batterien (Typ Mignon
AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 be-
treiben.
▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde-
ckung des Batteriefachs auf.
▷ Setzen Sie die Batterien oder den Akku wie in der Abbildung dargestellt
ein. Achten Sie auf die Polarität.
►
▷ Schließen Sie das Batteriefach.
▷ Die Abdeckung rastet hörbar ein.
EK 500 G4 installieren
21
Batteriestatus
Ladezustand der Batterien:
►
Kritischer Ladezustand (LOW BATT):
►
EK 500 G4 installieren
22
Einen Kopfhörer an den EK 500 G4 anschließen
ACHTUNG
Gefahr durch hohe Lautstärke
Zu hohe Lautstärke kann Ihr Gehör schädigen.
▷ Stellen Sie die Lautstärke des Kopfhörerausgangs herunter, bevor Sie
den Kopfhörer aufsetzen.
Um einen Kopfhörer an den Empfänger anzuschließen:
▷ Schließen Sie den 3,5 mm Klinkenstecker des Kabels wie in der Abbil-
dung dargestellt an die Buchse PHONES des Empfängers an.
▷ Schrauben Sie ggf. die Überwurfmutter des Steckers auf dem Gewinde
der Audiobuchse des Empfängers fest.
EK 500 G4 installieren
23
Diversity Empfänger an einer Kamera befestigen
Mit dem mitgelieferten Kamerakit CA 2 befestigen Sie den Diversity Emp-
fänger am Blitzschuh der Kamera.
Um den Diversity-Empfänger EK 500 G4 an einer Kamera zu befestigen:
▷ Stellen Sie fest, an welcher Postion der Lochplatte Sie den Blitzschuh-
Adapter befestigen müssen, damit der Diversity-Empfänger optimal an
der Kamera befestigt werden kann.
▷ Legen Sie an dieser Stelle eine Vierkantmutter unter die Lochplatte.
▷ Befestigen Sie den Blitzschuh-Adapter mit der Vierkantmutter an der
Lochplatte.
EK 500 G4 installieren
24
▷ Heben Sie den Gürtelclip an.
▷ Drücken Sie zunächst eine Seite des Clips an der Verankerung nach un-
ten und ziehen Sie ihn aus dem Gehäuse.
▷ Verfahren Sie für die andere Seite in der gleichen Weise.
▷ Legen Sie die Lochplatte auf die Rückseite des Diversity-Empfängers.
▷ Setzen Sie den Clip wieder ein.
EK 500 G4 installieren
25
▷ Schieben Sie den Empfänger auf eine Kamera.
EK 500 G4 installieren
26

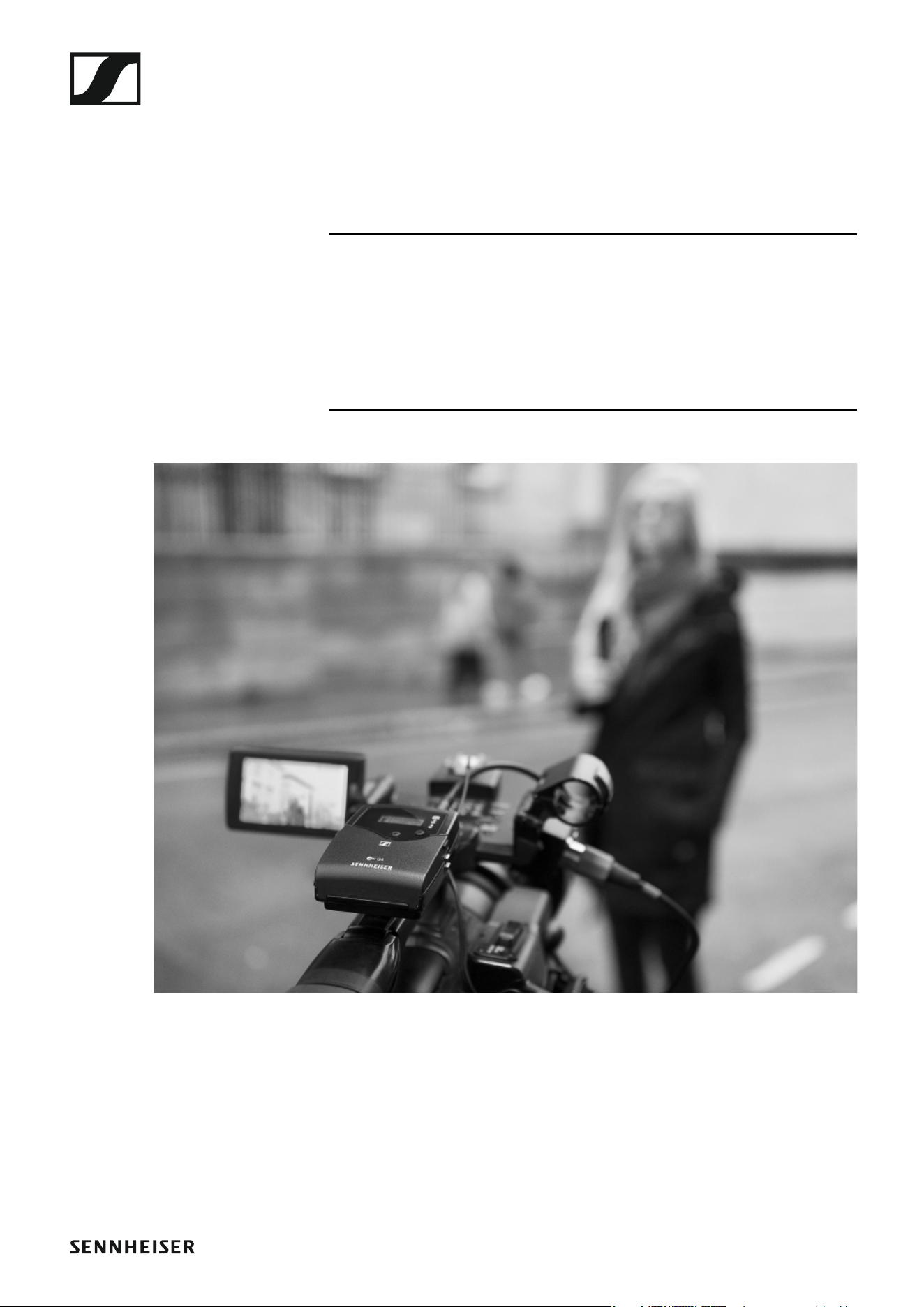

Diversity Empfänger an einer Kamera anschließen
Um den Diversity-Empfänger an einer Kamera anzuschließen:
▷ Schließen Sie den Line-Eingang der Kamera mit einem der mitgeliefer-
ten Line-Anschlusskabel an die Klinkenbuchse des Empfängers an.
EK 500 G4 installieren
27
▷ Passen Sie im Bedienmenü des Diversity-Empfängers den Pegel des
Audioausgangs AF Out an den Eingangspegel der Kamera an (siehe
„Menüpunkt AF Out“).
Die Abschirmung des Line-Kabels dienst als Antenne für den zweiten
Diversity-Zweig. Einzelheiten zur Steckerbelegung finden Sie unter
„Steckerbelegung“.
SKM 500 G4 installieren
28
SKM 500 G4 installieren
In diesen Abschnitten finden Sie detaillierte Informationen zur Installation
und Inbetriebnahme des SKM 500 G4.
Informationen zur Bedienung des SKM 500 G4 finden Sie unter „SKM 500
G4 bedienen“.
Batterien/Akkus einsetzen und entnehmen
Sie können das Funkmikrofon entweder mit Batterien (Typ Mignon AA, 1,5
V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betreiben.
▷ Schrauben Sie den hinteren Teil des Funkmikrofons in Pfeilrichtung
(gegen den Uhrzeigersinn) vom Griff des Funkmikrofons ab.
Wenn Sie das Funkmikrofon während des Betriebs aufschrauben,
wird die Stummschaltung automatisch aktiviert. In der Anzeige er-
scheint MUTE. Wenn Sie das Mikrofon wieder zusammenschrauben, wird
die Stummschaltung aufgehoben.
▷ Ziehen Sie den hinteren Teil des Funkmikrofons bis zum Anschlag her-
aus.
▷ Öffnen Sie die Abdeckung des Batteriefachs.
▷ Legen Sie die Batterien oder den Akku BA 2015 ein, wie auf dem Batte-
riefach abgebildet. Achten Sie beim Einsetzen auf die Polarität.
▷ Schließen Sie die Abdeckung.
▷ Schieben Sie das Batteriefach in den Griff des Funkmikrofons ein.
▷ Verschrauben Sie den hinteren Teil des Funkmikrofons wieder mit dem
Griff.
SKM 500 G4 installieren
29
Batteriezustand
Ladezustand der Batterien:
►
Kritischer Ladezustand (LOW BATT):
►
SKM 500 G4 installieren
30
Mikrofonmodul wechseln
Eine Liste mit empfohlenen Mikrofonmodulen für den Handsender finden
Sie unter .
Um das Mikrofonmodul zu wechseln:
▷ Schrauben Sie das Mikrofonmodul ab.
▷ Schrauben Sie das gewünschte Mikrofonmodul auf.
►
Berühren Sie weder die Kontakte des Funkmikrofons noch die des Mi-
krofonmoduls. Sie können Sie dabei verschmutzen oder verbiegen.
Wenn Sie das Mikrofonmodul während des Betriebs abschrauben, wird die
automatische Stummschaltung aktiviert. In der Anzeige erscheint MUTE.
Wenn Sie das Mikrofonmodul wieder anschrauben, wird die Stummschal-
tung aufgehoben.
SKM 500 G4 installieren
31

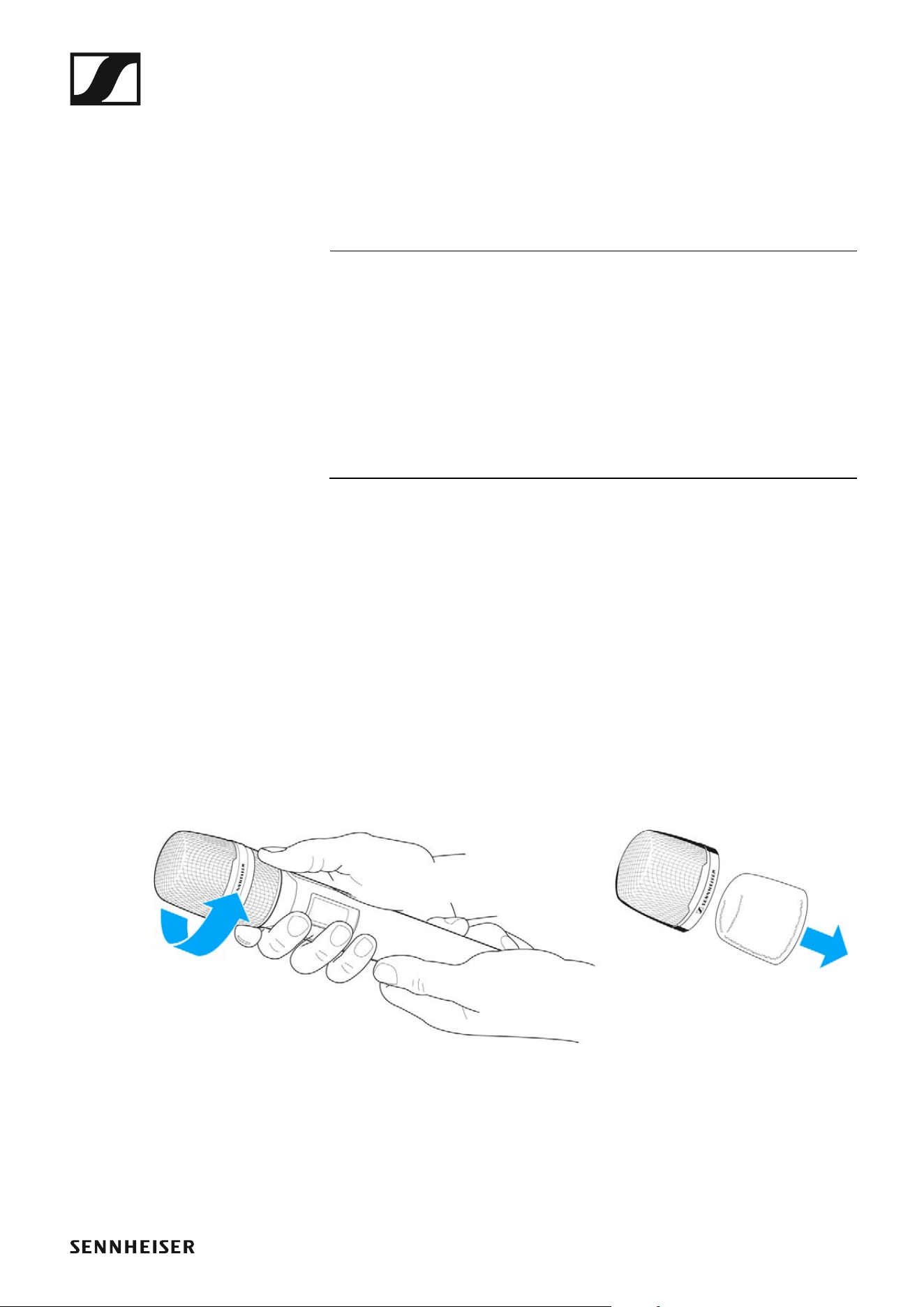

Farbring wechseln
Um den Farbring zu wechseln:
▷ Ziehen Sie den Farbring ab, wie in der Abbildung gezeigt.
►
▷ Bringen Sie einen Farbring in der von Ihnen gewünschten Farbe an, wie
in der Abbildung gezeigt.
►
SK 500 G4 installieren
32
SK 500 G4 installieren
In diesen Abschnitten finden Sie detaillierte Informationen zur Installation
und Inbetriebnahme des SK 500 G4.
Informationen zur Bedienung des SK 500 G4 finden Sie unter „SK 500 G4
bedienen“.

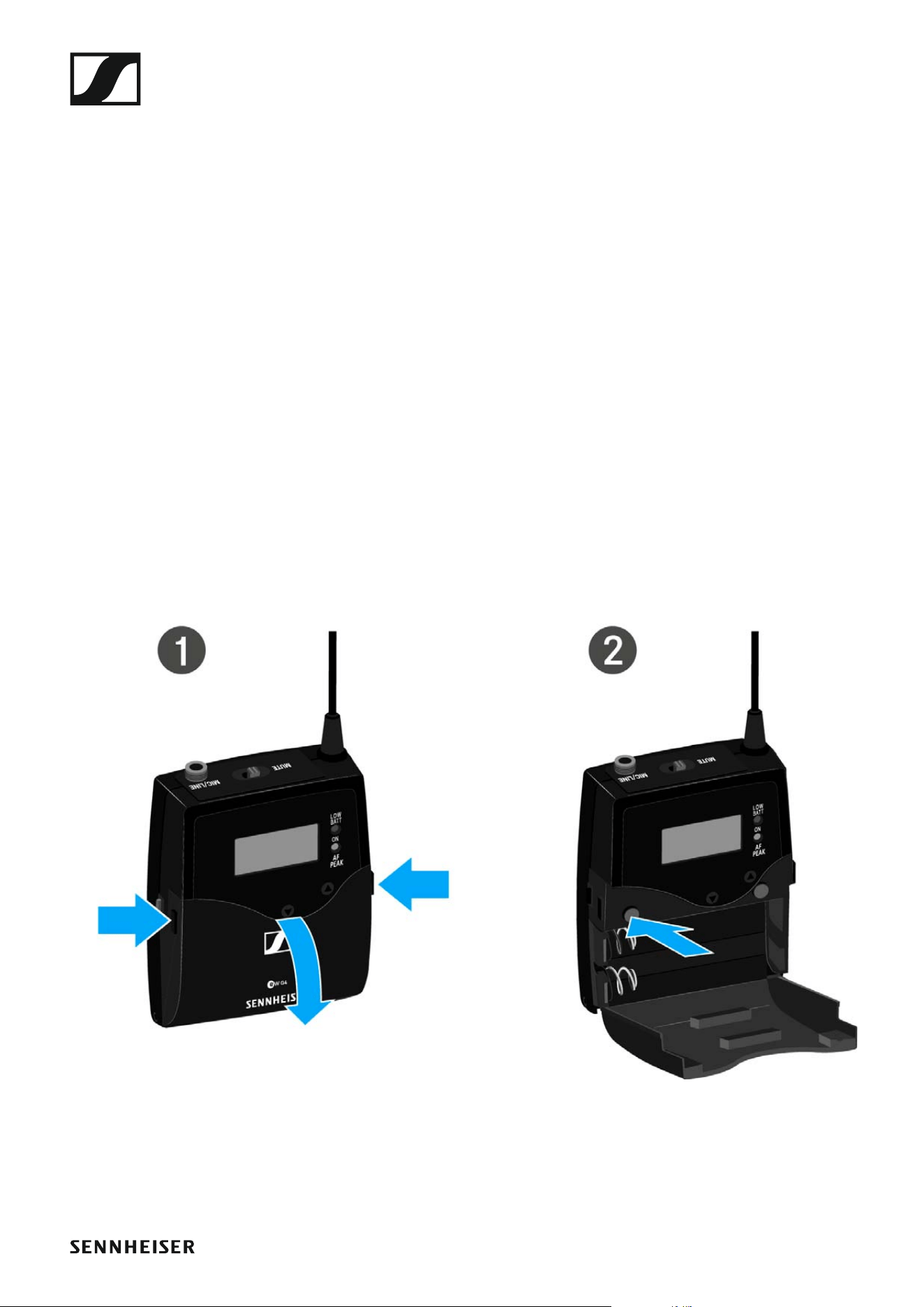

Batterien/Akkus einsetzen und entnehmen
Sie können den Taschensender entweder mit Batterien (Typ Mignon AA, 1,5
V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betreiben.
▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde-
ckung des Batteriefachs auf.
▷ Setzen Sie die Batterien oder den Akku wie in der Abbildung dargestellt
ein. Achten Sie auf die Polarität.
►
▷ Schließen Sie das Batteriefach.
Die Abdeckung rastet hörbar ein.
SK 500 G4 installieren
33
Batteriezustand
Ladezustand der Batterien:
►
Kritischer Ladezustand (LOW BATT):
►
SK 500 G4 installieren
34
Ein Mikrofon an den SK 500 G4 anschließen
Eine Liste mit empfohlenen Lavalier- und Headsetmikrofonen für den Ta-
schensender finden Sie unter „Mikrofone und Kabel“.
Um ein Mikrofon an den Taschensender anzuschließen:
▷ Schließen Sie den 3,5 mm Klinkenstecker des Kabels wie in der Abbil-
dung dargestellt an die Buchse MIC/LINE des Taschensenders an.
▷ Schrauben Sie die Überwurfmutter des Steckers auf dem Gewinde der
Audiobuchse des Taschensenders fest.
SK 500 G4 installieren
35
Ein Instrument oder eine Line-Quelle an den SK 500
G4 anschließen
Sie können Instrumente oder Audioquellen mit einem Line-Pegel an den
Taschensender anschließen.
Dazu benötigen Sie das Sennheiser-Kabel Ci 1-N (6,3 mm Klinkenstecker
auf verschraubbaren 3,5 mm Klinkenstecker) oder CL 2 (XLR-3F Stecker
auf verschraubbaren 3,5 mm Klinkenstecker).
Um ein Instrument oder eine Line-Quelle an den Taschensender anzu-
schließen:
▷ Schließen Sie den 3,5 mm Klinkenstecker des Kabels wie in der Abbil-
dung dargestellt an die Buchse MIC/LINE des Taschensenders an.
▷ Schrauben Sie die Überwurfmutter des Steckers auf dem Gewinde der
Audiobuchse des Taschensenders fest.
SK 500 G4 installieren
36
Taschensender an der Kleidung befestigen
Mit dem Gürtelclip können Sie den Taschensender z. B. am Hosenbund
oder an einem Gitarrengurt befestigen.
Sie können den Taschensender auch so an der Kleidung befestigen, dass
die Antenne nach unten zeigt. Nehmen Sie dazu den Gürtelclip heraus und
setzen Sie ihn um 180° gedreht wieder ein.
Der Gürtelclip ist gesichert, sodass er nicht versehentlich herausrutschen
kann.
►
Um den Gürtelclip zu lösen:
▷ Heben Sie den Gürtelclip an, wie in der Abbildung gezeigt.
▷ Drücken Sie zunächst eine Seite des Clips an der Verankerung nach un-
ten und ziehen Sie ihn aus dem Sendergehäuse.
▷ Verfahren Sie für die andere Seite in der gleichen Weise.
SKP 500 G4 installieren
37
SKP 500 G4 installieren
In diesen Abschnitten finden Sie detaillierte Informationen zur Installation
und Inbetriebnahme des SKP 500 G4.
Informationen zur Bedienung des SKP 500 G4 finden Sie unter „SKP 500
G4 bedienen“.
Batterien/Akkus einsetzen und entnehmen
Sie können den Aufstecksender entweder mit Batterien (Typ Mignon AA,
1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betrei-
ben.
▷ Schieben Sie die Abdeckung des Batteriefachs in Richtung des aufge-
prägten Pfeils und klappen Sie die Abdeckung auf.
▷ Legen Sie die Batterien oder den Akkupack wie in der Abbildung darge-
stellt ein. Achten Sie beim Einsetzen auf die Polarität.
▷ Schließen Sie das Batteriefach.
Die Abdeckung rastet hörbar ein.
SKP 500 G4 installieren
38
Batteriestatus
Ladezustand der Batterien:
►
Kritischer Ladezustand (LOW BATT):
►
SKP 500 G4 installieren
39
Aufstecksender an einem Mikrofon befestigen
Setzen Sie vorzugsweise Mikrofone mit Metallgehäuse ein. So wird
die Sendeleistung optimal abgestrahlt.
▷ Lösen Sie den Sicherungsring (2), indem Sie ihn im Uhrzeigersinn bis
über die Mitte drehen.
Der XLR-3-Stecker (1) des Aufstecksenders ist damit entsperrt.
▷ Stecken Sie den XLR-3-Stecker (1) des Aufstecksenders auf die XLR-3-
Buchse des Mikrofons.
▷ Ziehen Sie den Sicherungsring (2) fest, indem Sie ihn in Pfeilrichtung
gegen den Uhrzeigersinn drehen.
Geräte der Serie ew 500 P G4 bedienen
40
BEDIENUNG
Geräte der Serie ew 500 P G4 bedienen
In den folgenden Abschnitten finden Sie Informationen zur Bedienung der
Geräte der Serie ew 500 P G4.
• Diversity-Empfänger EK 500 G4 >> „EK 500 G4 bedienen“
• Handsender SKM 500 G4 >> „SKM 500 G4 bedienen“
• Taschensender SK 500 G4 >> „SK 500 G4 bedienen“
• Aufstecksender SKP 500 G4 >> „SKP 500 G4 bedienen“
Informationen zur Installation der Produkte finden Sie unter „Geräte
der Serie ew 500 P G4 installieren“.
Geräte der Serie ew 500 P G4 bedienen
41
In den folgenden Abschnitten finden Sie weitere wichtige Informationen
zu konkreten Anwendungsfällen.
•Eine Funkverbindung zwischen Sender und Empfänger herstellen >>
„Funkverbindung herstellen“
• Einstellungen vom Empfänger auf den Sender synchronisieren >>
„Geräte synchronisieren“

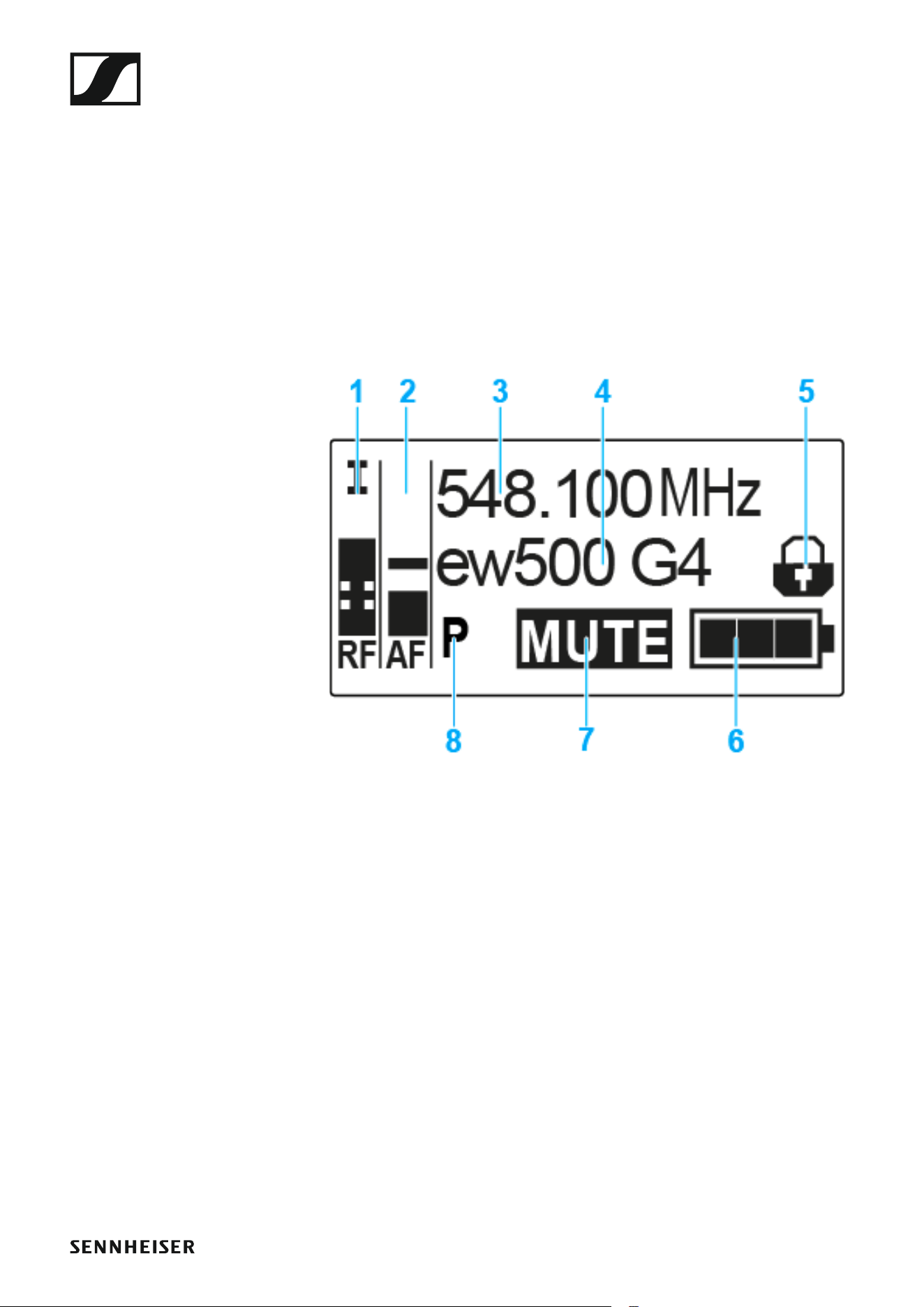

•Das Menü des Diversity-Empfängers bedienen >> „Anzeigen im Dis-
play des EK 500 G4“
•Das Menü des Handsenders bedienen >> „Anzeigen im Display des
Handsenders SKM 500 G4“
•Das Menü des Taschensenders bedienen >> „Anzeigen im Display des
Taschensenders SK 500 G4“
•Das Menü des Aufstecksenders bedienen >> „Anzeigen im Display
des Aufstecksenders SKP 500 G4“
EK 500 G4 bedienen
43
Bedienelemente des Diversity Empfängers EK 500
G4
►
1 Display
• siehe „Anzeigen im Display des EK 500 G4“
2 Betriebs- und Batterieanzeige, rote LED
•leuchten = ON
siehe „EK 500 G4 ein- und ausschalten“
•blinken = LOW BATTERY
siehe „Batterien/Akkus einsetzen und entnehmen“
3 Funkempfangsanzeige, grüne LED
•leuchten = RF
4 Taste UP
• siehe „Tasten zur Navigation durch das Menü“
5 Taste SET
• siehe „Tasten zur Navigation durch das Menü“
6 Taste DOWN
• siehe „Tasten zur Navigation durch das Menü“
EK 500 G4 bedienen
44
7 Taste ON/OFF mit ESC-Funktion im Bedienmenü
• Sender ein- oder ausschalten
siehe „EK 500 G4 ein- und ausschalten“
• Escape-Funktion im Menü
siehe „Tasten zur Navigation durch das Menü“
8 Infrarot-Schnittstelle
• siehe „Geräte synchronisieren“
9 3,5 mm Klinkenbuchse PHONES
• siehe „Einen Kopfhörer an den EK 500 G4 anschließen“
• siehe „Lautstärkeregelung der Buchse PHONES“
103,5 mm Klinkenbuchse AF OUT
• verschraubbar
siehe „Diversity Empfänger an einer Kamera anschließen“
EK 500 G4 ein- und ausschalten
▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde-
ckung des Batteriefachs auf.
Um den Empfänger einzuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser-
Logo im Display erscheint.
Um den Empfänger auszuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-
lischt.
EK 500 G4 bedienen
45
Lautstärkeregelung der Buchse PHONES
Um die Lautstärke des angeschlossenen Kopfhörers einzustellen:
▷ Drücken Sie die Tasten UP oder DOWN.
EK 500 G4 bedienen
46
Tastensperre
Die automatische Tastensperre können Sie im Menü Auto Lock einstellen
(siehe „Menüpunkt Auto Lock“).
Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber-
gehend ausschalten, um den Sender zu bedienen.
Um die Tastensperre vorübergehend auszuschalten:
▷ Drücken Sie die Taste SET.
In der Anzeige erscheint Locked.
▷ Drücken Sie die Taste UP oder DOWN.
In der Anzeige erscheint Unlock?.
▷ Drücken Sie die Taste SET.
Die Tastensperre wird vorübergehend ausgeschaltet.
Sie arbeiten im Bedienmenü
>> Die Tastensperre wird so lange ausgeschaltet, wie Sie im Bedienmenü
arbeiten.
Sie befinden sich in einer Standardanzeige
>> Die Tastensperre schaltet sich nach 10 Sekunden automatisch wieder
ein.
Während sich die Tastensperre wieder einschaltet, blinkt das Symbol für
die Tastensperre.
EK 500 G4 bedienen
47
Anzeigen im Display des EK 500 G4
Im Display werden im Home Screen die Statusinformationen wie z. B.
Empfangsqualität, Batteriestatus, Audiopegel angezeigt. Siehe „Home
Screen“.
Über das Display wird auch das Bedienmenü angezeigt, in dem Sie alle
Einstellungen vornehmen können. Siehe „Einstellungsmöglichkeiten im
Menü“.
EK 500 G4 bedienen
49
►
Taste SET drücken
• von der aktuellen Standardanzeige ins Bedienmenü wechseln
• einen Menüpunkt aufrufen
• in ein Untermenü wechseln
• Einstellungen speichern und zum Bedienmenü zurückkehren
►
Taste UP oder DOWN drücken
• zum vorherigen oder nächsten Menüpunkt wechseln
• Werte für einen Menüpunkt ändern
EK 500 G4 bedienen
50
Home Screen
Nach dem Einschalten des Empfängers wird im Display zuerst das Senn-
heiser-Logo angezeigt. Nach einer kurzen Zeit wird dann der Home Screen
angezeigt.
Der Home Screen hat zwei unterschiedliche Standardanzeigen.
▷ Drücken Sie kurz die Taste ON/OFF, um zwischen den einzelnen Stan-
dardanzeigen zu wechseln.

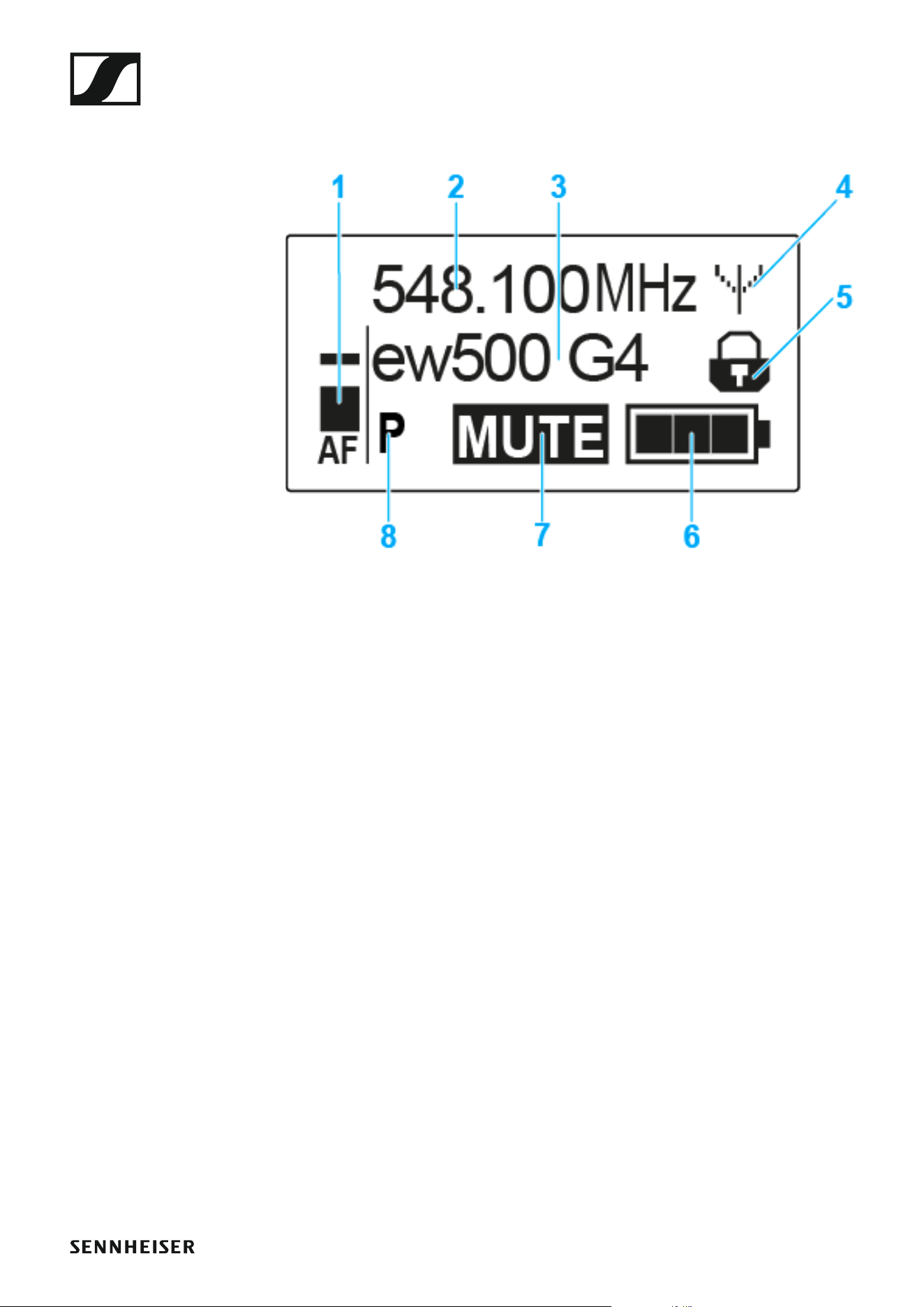

Standardanzeige Frequenz/Name
►
1 Funksignalpegel RF (Radio Frequency)
• Anzeige des Funksignalpegels
• inklusive Anzeige der Rauschsperren-Schwelle (siehe „Menüpunkt
Squelch“)
2 Audiopegel AF (Audio Frequency)
• Anzeige des Audiopegels des empfangenen Senders
Wenn Vollausschlag angezeigt wird, ist der Audio-Eingangspegel zu
hoch.
• siehe „Menüpunkt AF Out“
3 Frequenz
• eingestellte Empfangsfrequenz
• siehe „Menüpunkt Frequency Preset“
4 Name
• individuell eingestellter Name
•siehe „Menüpunkt Name“
5 Tastensperre
• Tastensperre am Empfänger ist eingeschaltet
• siehe „Tastensperre“
EK 500 G4 bedienen
51
6 Batteriezustand des Empfängers
• siehe „Batterien/Akkus einsetzen und entnehmen“
7 Stummschaltung MUTE
• kein Funksignal empfangen
8 Pilotton P
• P = eingeschaltete Pilotton-Auswertung
• kein Symbol = Auswertung ist ausgeschaltet
• P schwarz hinterlegt = Pilotton wird auf der aktuellen Frequenz emp-
fangen
• siehe „Menüpunkt Advanced -> Pilot Tone“
Standardanzeige Kanalbank/Kanal/Name
Die Standardanzeige Kanalbank/Kanal/Name zeigt anstelle der Stumm-
schaltung MUTE den Pegel des Line-Ausgangs AF Out an.
►
1. 1
B.Ch:
ew500 G4
P
+6dB
AFRF
EK 500 G4 bedienen
52
Einstellungsmöglichkeiten im Menü
Im Menü des EK 500 G4 können Sie folgende Einstellungen vornehmen.
Sender mit Diversity-Empfänger synchronisieren
▷ siehe „Menüpunkt Sync“
Lautstärke der Kopfhörerbuchse einstellen
▷ siehe „Menüpunkt Phones Volume“
Rauschsperren-Schwelle einstellen
▷ siehe „Menüpunkt Squelch“
freie Frequenz-Presets suchen, freigeben und auswählen
▷ siehe „Menüpunkt Easy Setup“
Kanalbank und Kanal einstellen
▷ siehe „Menüpunkt Frequency Preset“
individuell einstellbaren Namen eingeben
▷ siehe „Menüpunkt Name“
Pegel des Audioausgangs einstellen
▷ siehe „Menüpunkt AF Out“
automatische Tastensperre aktivieren/deaktivieren
▷ siehe „Menüpunkt Auto Lock“
erweiterte Einstellungen im Advanced Menu vornehmen:
• Empfangsfrequenzen für die Kanalbank U einstellen
• Parameter für die Übertragung auf Sender aktivieren/deaktivieren
• Pilotton-Auswertung ein-/ausschalten
• Anzeigekontrast einstellen
• Empfänger zurücksetzen
• aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced“
EK 500 G4 bedienen
53
Menüstruktur
Die Abbildung zeigt die komplette Menüstruktur des EK 500 G4 in einer
Übersicht zusammengefasst.
EK 500 G4 bedienen
54
Menüpunkt Sync
Im Menüpunkt Sync können Sie Sender und Empfänger der Serie ew 500 P
G4 synchronisieren.
Für weitere Informationen siehe „Geräte synchronisieren“.
Menüpunkt Phones Volume
Im Menüpunkt Phones Volume können Sie die Lautstärke für den Kopfhö-
rerausgang einstellen.
Einstellbereich: 1 bis 5
Die Kopfhörerlautstärke können Sie auch in der Standardanzeige mit den
Tasten UP und DOWN einstellen. Siehe „Lautstärkeregelung der Buchse
PHONES“.
EK 500 G4 bedienen
55
Menüpunkt Squelch
Im Menüpunkt Squelch können Sie die Rauschsperren-Schwelle einstel-
len.
Einstellbereich:
• Low >> 5 dBμV
• Middle >> 15 dBμV
• High >> 25 dBμV
Im Home Screen wird die Rauschsperren-Schwelle im Bereich des Funksi-
gnalpegels angezeigt:
►
Um den Menüpunkt Squelch zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Squelch im
Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
▷ Nehmen Sie die gewünschten Einstellungen vor.
►
▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu
speichern.
oder
▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die
Einstellungen zu speichern.
EK 500 G4 bedienen
56
VORSICHT
Gefahr von Hör- und Sachschäden
Wenn Sie sehr niedrige Werte für die Rauschsperren-Schwelle einstellen,
kann der Empfänger sehr laut aufrauschen. Das Aufrauschen kann so laut
sein, dass es zu Gehörschäden führt bzw. die Lautsprecher Ihrer Anlage
überlastet!
▷ Stellen Sie den Pegel des Audioausgangs auf das Minimum ein, bevor
Sie die Rauschsperren-Schwelle einstellen.
▷ Verändern Sie die Rauschsperren-Schwelle niemals während einer
Live-Übertragung.
EK 500 G4 bedienen
57
Menüpunkt Easy Setup
Im Menüpunkt Easy Setup können Sie einen Scan nach freien Frequenzen
durchführen.
Schalten Sie alle Sender aus, bevor Sie den Scan durchführen.
Wenn noch Sender eingeschaltet sind, werden diese als nicht freie
Frequenzen erkannt und die eigentlich verfügbaren Frequenzen
können dann nicht genutzt werden.
Um den Menüpunkt Easy Setup zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Easy Setup
im Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
▷ Nehmen Sie die gewünschten Einstellungen vor.
• Scan New List: automatische Suche nach nicht belegten Empfangs-
frequenzen (Frequenz-Preset-Scan):
►
• Current List: Auswahl eines freien Frequenz-Presets:
►
• Reset List: Freigeben aller belegten Frequenz-Presets und Auswahl
eines freien Frequenz-Presets:
►
▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu
speichern.
oder
EK 500 G4 bedienen
58
▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die
Einstellungen zu speichern.
EK 500 G4 bedienen
59
Menüpunkt Frequency Preset
Im Menüpunkt Frequency Preset können Sie die Empfangsfrequenz des
Empfängers einstellen, indem Sie die Kanalbank und den Kanal einstellen.
Um den Menüpunkt Frequency Preset zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Frequency
Preset im Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
▷ Nehmen Sie die gewünschten Einstellungen vor.
►
▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu
speichern.
oder
▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die
Einstellungen zu speichern.
EK 500 G4 bedienen
60
Menüpunkt Name
Im Menüpunkt Name können Sie einen Namen für die Funkverbindung ein-
geben.
Um den Menüpunkt Name zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Name im
Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
▷ Nehmen Sie die gewünschten Einstellungen vor.
►
▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu
speichern.
oder
▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die
Einstellungen zu speichern.
EK 500 G4 bedienen
61
Menüpunkt AF Out
Im Menüpunkt AF Out stimmen Sie den Pegel des Audioausgangs Line auf
den Pegel der angeschlossenen Kamera ab.
Einstellbereich:
• -24 dB bis +18 dB in 6-dB-Stufen
Um den Menüpunkt AF Out zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt AF Out im
Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
▷ Nehmen Sie die gewünschten Einstellungen vor.
►
▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu
speichern.
oder
▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die
Einstellungen zu speichern.
EK 500 G4 bedienen
62
Menüpunkt Auto Lock
Im Menüpunkt Auto Lock können Sie die automatische Tastensperre akti-
vieren oder deaktivieren.
Informationen zum vorübergehenden Aufheben der Tastensperre im
Betrieb finden Sie unter „Tastensperre“.
Um den Menüpunkt Auto Lock zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Auto Lock
im Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
▷ Nehmen Sie die gewünschten Einstellungen vor.
►
▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu
speichern.
oder
▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die
Einstellungen zu speichern.
EK 500 G4 bedienen
63
Menüpunkt Advanced
Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen.
Um das Untermenü Advanced zu öffnen:
▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu
öffnen.
▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Advanced
im Auswahlrahmen erscheint.
▷ Drücken Sie die Taste SET, um den Menüpunkt zu öffnen.
Die folgenden Unterpunkte stehen zur Verfügung:
Empfangsfrequenz für die Kanalbank U einstellen
▷ siehe „Menüpunkt Advanced -> Tune“
Parameter für die Übertragung auf Sender aktivieren/deaktivieren
▷ siehe „Menüpunkt Advanced -> Sync Settings“
Pilotton-Auswertung ein-/ausschalten
▷ siehe „Menüpunkt Advanced -> Pilot Tone“
Anzeigekontrast einstellen
▷ siehe „Menüpunkt Advanced -> LCD Contrast“
Empfänger zurücksetzen
▷ siehe „Menüpunkt Advanced -> Reset“
Aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced -> Software Revision“
EK 500 G4 bedienen
64

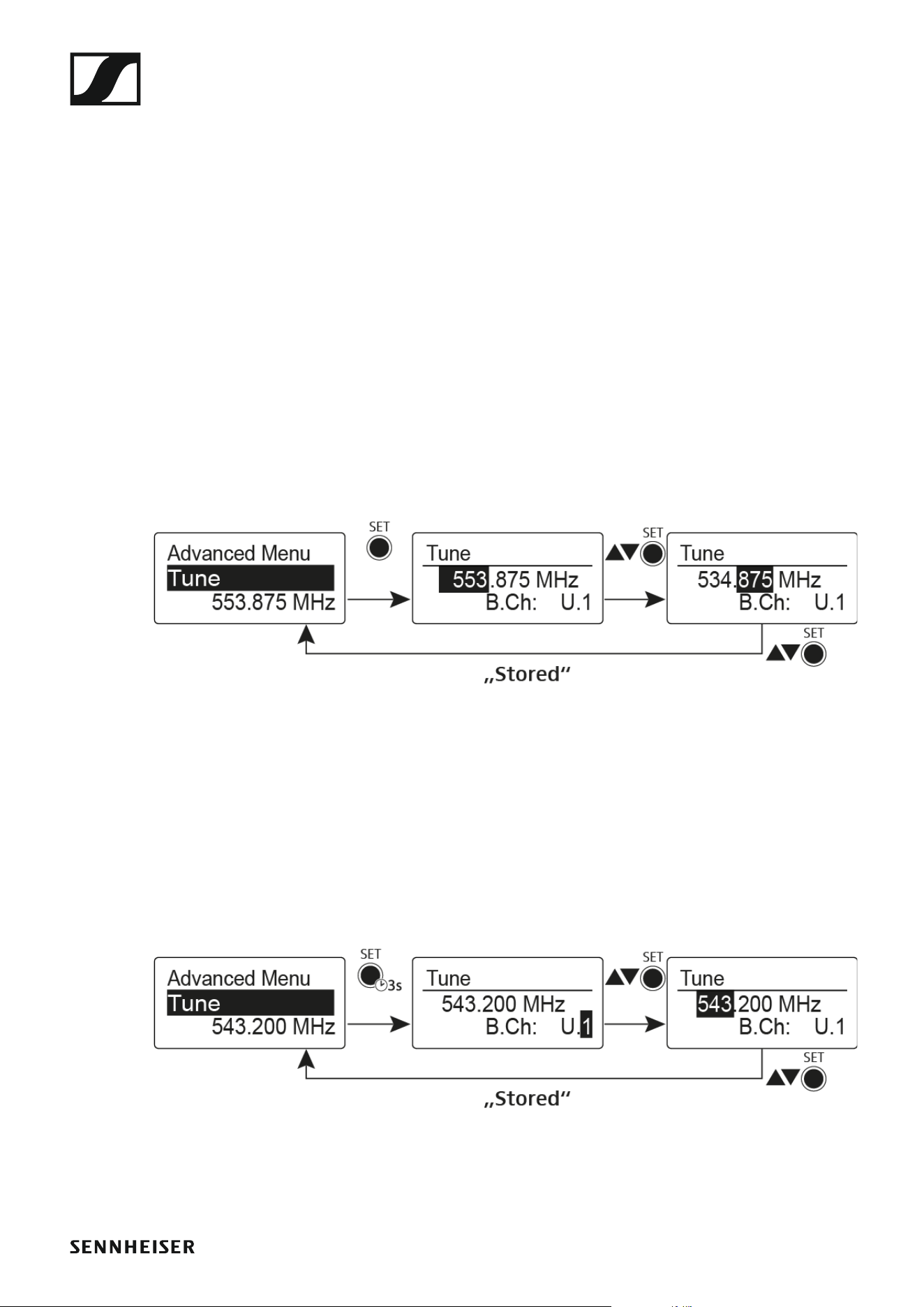

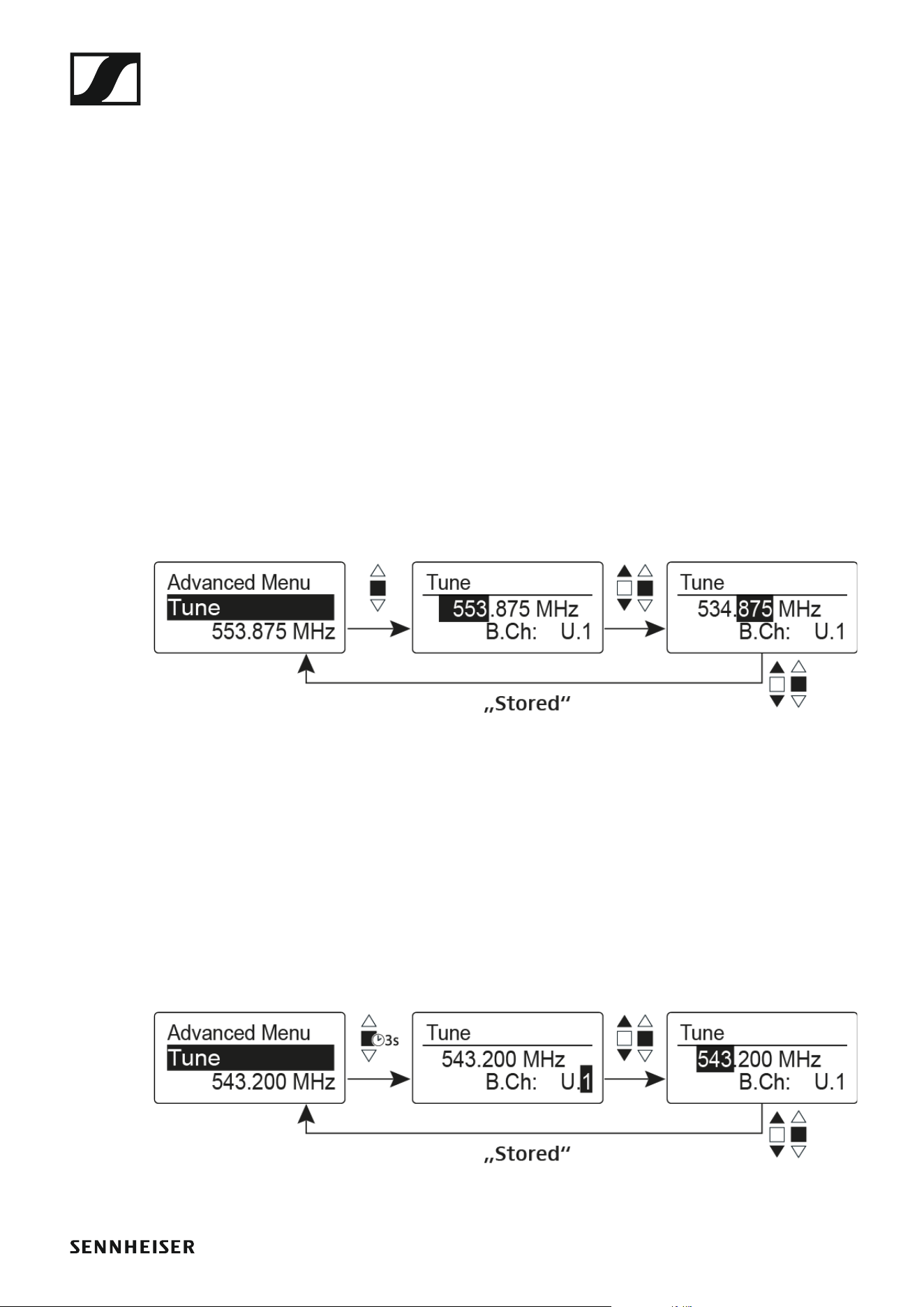

Menüpunkt Advanced -> Tune
Im Menüpunkt Tune des Untermenüs Advanced können Sie die Empfangs-
frequenzen für die Kanalbank U einstellen.
Nur die Frequenz einstellen
▷ Öffnen Sie im Menü Advanced den Menüpunkt Tune.
▷ Nehmen Sie die Einstellungen vor.
►
Kanal und Frequenz einstellen
▷ Wählen Sie den Menüpunkt aus und rufen Sie ihn auf, indem Sie die
Taste SET so lange gedrückt halten, bis die Kanalauswahl erscheint.
►
EK 500 G4 bedienen
65
Menüpunkt Advanced -> Sync Settings
Im Menüpunkt Sync Settings des Untermenüs Advanced können Sie die
Parameter für die Übertragung auf die Sender einstellen und deren Über-
tragung aktivieren oder deaktivieren. Die Parameter werden für den SK,
SKM und SKP separat festgelegt.
Folgende Parameter können aktiviert/deaktiviert werden:
•Sensitivity
•Auto Lock
•Mute Mode
•RF Power
• Phantom Power 48V (nur SKP 500 G4)
Um einen Parameter einzustellen und seine Übertragung zu aktivieren oder
deaktivieren:
▷ Navigieren Sie im Menü Advanced -> Sync Settings zum gewünsch-
ten Parameter.
▷ Drücken Sie die Taste SET, um den Unterpunkt zu öffnen.
▷ Drücken Sie die Tasten UP und DOWN, um den Wert einzustellen.
▷ Drücken Sie die Taste SET, um die Einstellung zu speichern.
▷ Drücken Sie die Tasten UP und DOWN, um das Kontrollkästchen zu ak-
tivieren oder zu deaktivieren.
Wenn das Kontrollkästchen aktiviert ist, wird der Wert bei der Synchro-
nisation übertragen. Ist es deaktiviert, wird der Wert nicht übertragen.
▷ Drücken Sie die Taste SET, um die Einstellung zu speichern.
EK 500 G4 bedienen
66

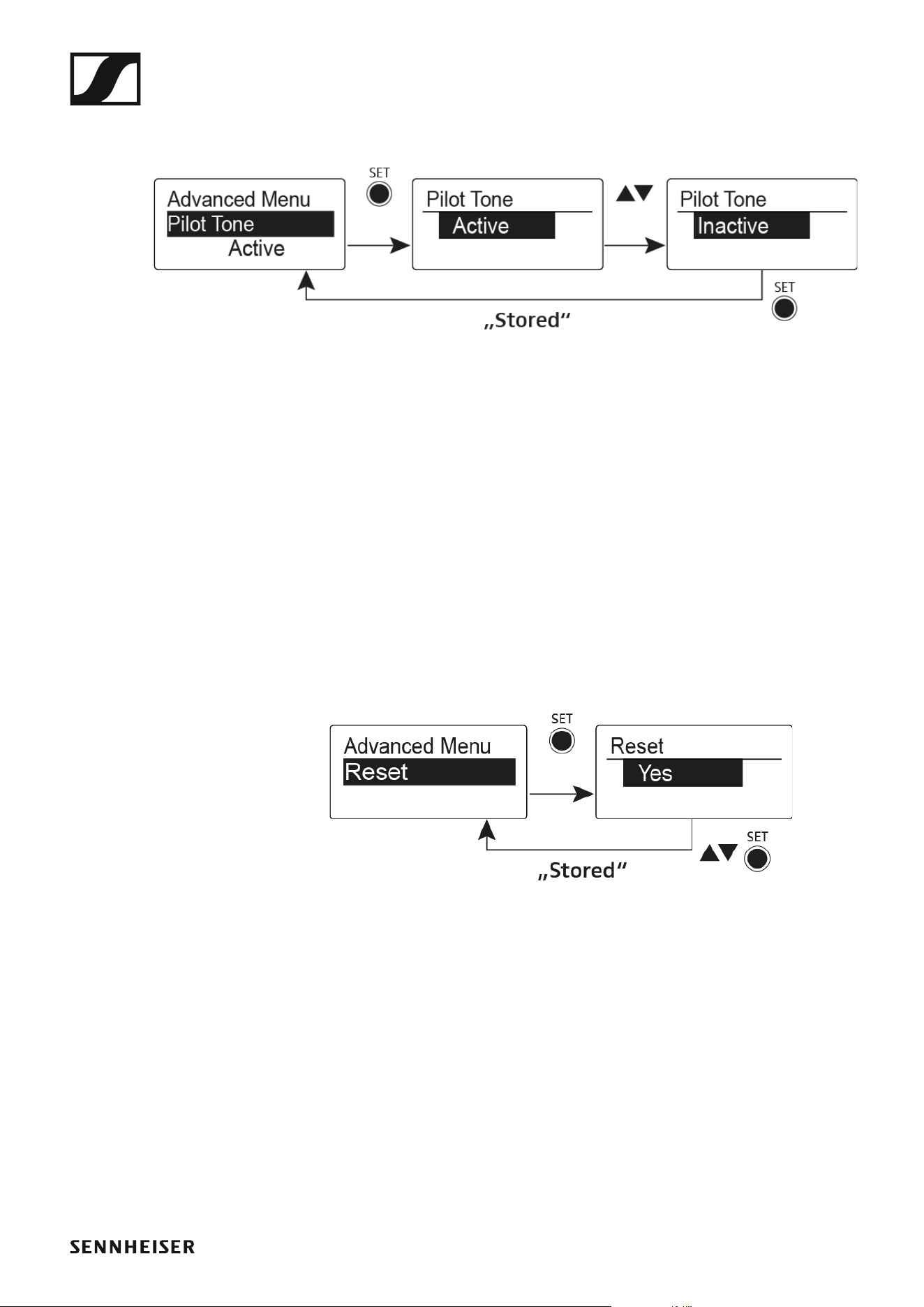

Menüpunkt Advanced -> Pilot Tone
Im Menüpunkt Pilot Tone des Untermenüs Advanced können Sie die Pilot-
ton-Auswertung ein- oder ausschalten.
►
Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen
und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren-
funktion (Squelch) des Empfängers.
Menüpunkt Advanced -> LCD Contrast
Im Menüpunkt LCD Contrast des Untermenüs Advanced können Sie den
Anzeigekontrast des Displays in 16 Stufen einstellen.
►
EK 500 G4 bedienen
67
Menüpunkt Advanced -> Reset
Im Menüpunkt Reset des Untermenüs Advanced können Sie die Einstel-
lungen des Empfängers zurücksetzen.
Wenn Sie den Diversity-Empfänger zurücksetzen, bleiben nur die gewähl-
ten Eigenschaften des Pilottons und der Kanalbank U erhalten.
►
Menüpunkt Advanced -> Software Revision
Im Menüpunkt Software Revision des Untermenüs Advanced können Sie
die aktuelle Software-Version des Empfängers anzeigen.
SKM 500 G4 bedienen
69
Bedienelemente des Handsenders SKM 500 G4
►
1 Display
• siehe „Anzeigen im Display des Handsenders SKM 500 G4“
2 Infrarot-Schnittstelle
• siehe „Geräte synchronisieren“
3 Multifunktionsschalter DOWN, UP und SET
• siehe „Tasten zur Navigation durch das Menü des SKM 500 G4“
4 Taste ON/OFF mit ESC-Funktion im Bedienmenü
• Sender ein- oder ausschalten
siehe „Handsender SKM 500 G4 ein- und ausschalten“
• Escape-Funktion im Menü
siehe „Tasten zur Navigation durch das Menü des SKM 500 G4“
• Funksignal deaktivieren
siehe „Funksignal deaktivieren (RF Mute)“
5 Farbring
• in verschiedenen Farben erhältlich (siehe „Weiteres Zubehör“ und
„Farbring wechseln“)
• drehbar zum Schutz des Multifunktionsschalters
SKM 500 G4 bedienen
70
6 Betriebs- und Batterieanzeige, rote LED
•leuchten = ON
siehe „Handsender SKM 500 G4 ein- und ausschalten“
•blinken = LOW BATTERY
siehe „Batterien/Akkus einsetzen und entnehmen“
Handsender SKM 500 G4 ein- und ausschalten
Um den SKM 500 G4 einzuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser-
Logo im Display erscheint.
►
Um den SKM 500 G4 auszuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-
lischt.
SKM 500 G4 bedienen
71
Handsender stummschalten (AF Mute)
Das Audiosignal des Senders kann nicht stummgeschaltet werden.
Durch Deaktivieren des Funksignals wird aber auch kein Audiosignal mehr
ausgegeben. Siehe „Funksignal deaktivieren (RF Mute)“.

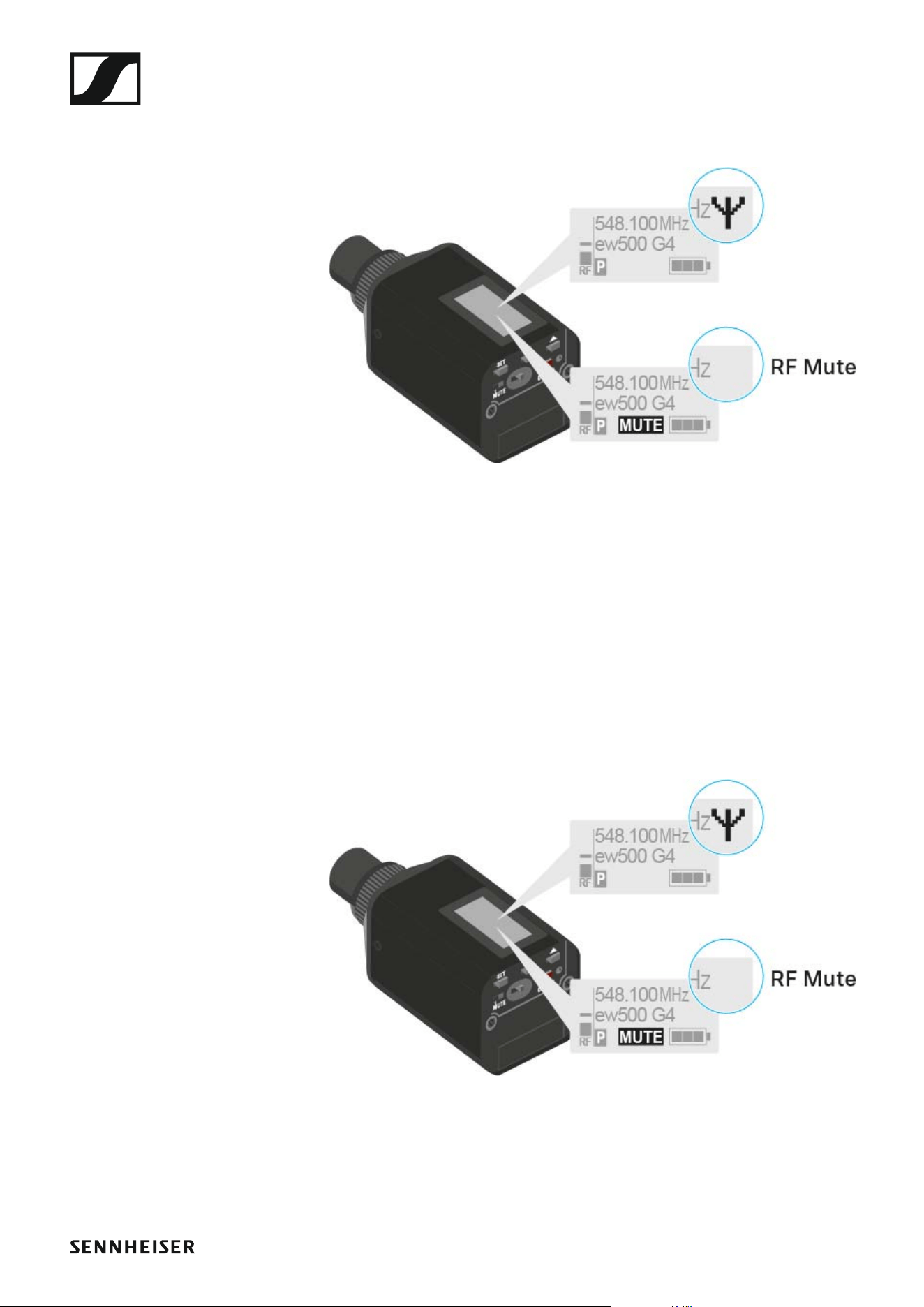

Funksignal deaktivieren (RF Mute)
Mit der Taste ON/OFF können Sie das Funksignal deaktivieren.
Um das Funksignal zu deaktivieren:
▷ Drücken Sie die Taste ON/OFF.
RF Mute On? erscheint.
▷ Drücken Sie die Taste SET.
Die Sendefrequenz wird angezeigt, das Funkmikrofon sendet jedoch
kein Funksignal. Die Sendeanzeige leuchtet nicht (siehe „Anzeigen im
Display des Handsenders SKM 500 G4“).
Um das Funksignal zu aktivieren:
▷ Drücken Sie die Taste ON/OFF.
RF Mute Off? erscheint.
▷ Drücken Sie die Taste SET.
Die Sendeanzeige erscheint wieder (siehe „Anzeigen im Display des
Handsenders SKM 500 G4“).
SKM 500 G4 bedienen
72
Tastensperre
Die automatische Tastensperre können Sie im Menü Auto Lock einstellen
(siehe „Menüpunkt Auto Lock“).
Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber-
gehend ausschalten, um den Sender zu bedienen.
Um die Tastensperre vorübergehend auszuschalten:
▷ Drücken Sie die Taste SET.
In der Anzeige erscheint Locked.
▷ Drücken Sie die Taste UP oder DOWN.
In der Anzeige erscheint Unlock?.
▷ Drücken Sie die Taste SET.
Die Tastensperre wird vorübergehend ausgeschaltet.
SKM 500 G4 bedienen
73
Anzeigen im Display des Handsenders SKM 500 G4
Im Display des Senders können Sie folgende Informationen ablesen.
►
1 Audiopegel AF
• Anzeige des Audiopegels mit Peak-Hold-Funktion
• siehe „Menüpunkt Sensitivity“
2 Frequenz
• eingestellte Sendefrequenz
• siehe „Menüpunkt Frequency Preset“
3 Name
• individuell eingestellter Name
•siehe „Menüpunkt Name“
4 Sendeanzeige
• Funksignal wird gesendet
• siehe „Funksignal deaktivieren (RF Mute)“
5 Tastensperre
• Tastensperre eingeschaltet
• siehe „Menüpunkt Auto Lock“
6 Batteriezustand
• siehe „Batteriezustand“
7 Stummschaltung MUTE
• Audiosignal stummgeschaltet
• siehe „Handsender stummschalten (AF Mute)“
8 Pilotton P
• eingeschaltete Pilotton-Übertragung
•siehe „Menüpunkt Advanced > Pilot Tone“
SKM 500 G4 bedienen
74
>> „Tasten zur Navigation durch das Menü des SKM 500 G4“
>> „Einstellungsmöglichkeiten im Menü“
Eine Standardanzeige auswählen
▷ Bewegen Sie den Multifunktionsschalter, um eine Standardanzeige
auszuwählen:
Standardanzeige Frequenz/Name
►
Standardanzeige Kanal/Frequenz
►
Standardanzeige Name/Kanal
►
ew500 G4
MHz
548.100
MUTE
P
AF
MHz
548.100
B.Ch: 20.12
MUTE
P
AF
B.Ch: 20.12
MUTE
P
AF
ew500 G4
SKM 500 G4 bedienen
75
Tasten zur Navigation durch das Menü des SKM 500
G4
Navigation durch das Menü
Um das Menü zu öffnen:
▷ Drücken Sie die Taste SET.
Das Bedienmenü wird im Display des Senders angezeigt.
Um einen Menüpunkt zu öffnen:
▷ Drücken Sie die Tasten UP oder DOWN, um durch die einzelnen Menü-
punkte zu navigieren.
▷ Drücken Sie die Taste SET, um den ausgewählten Menüpunkt zu öff-
nen.
„Bedienelemente des Handsenders SKM 500 G4“
Änderungen in einem Menüpunkt vornehmen
Wenn Sie einen Menüpunkt geöffnet haben, können Sie Änderungen fol-
gendermaßen durchführen:
▷ Drücken Sie die Tasten UP oder DOWN, um den angezeigten Wert ein-
zustellen.
▷ Drücken Sie die Taste SET, um die Einstellung zu speichern.
▷ Drücken Sie die Taste ESC (ON/OFF), um den Menüpunkt zu verlassen,
ohne die Einstellung zu speichern.
„Bedienelemente des Handsenders SKM 500 G4“
>> „Anzeigen im Display des Handsenders SKM 500 G4“
>> „Einstellungsmöglichkeiten im Menü“
SKM 500 G4 bedienen
76
Einstellungsmöglichkeiten im Menü
Im Menü des SKM 500 G4 können Sie folgende Einstellungen vornehmen.
Eingangsempfindlichkeit einstellen
▷ siehe „Menüpunkt Sensitivity“
Kanalbank und Kanal einstellen
▷ siehe „Menüpunkt Frequency Preset“
individuell einstellbaren Namen eingeben
▷ siehe „Menüpunkt Name“
automatische Tastensperre aktivieren/deaktivieren
▷ siehe „Menüpunkt Auto Lock“
erweiterte Einstellungen im Advanced Menu vornehmen:
• Sendefrequenzen für die Kanalbank U einstellen
• Sendeleistung einstellen
• Pilotton-Auswertung ein-/ausschalten
• Anzeigekontrast einstellen
•Sender zurücksetzen
• aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced“
SKM 500 G4 bedienen
77
Menüpunkt Sensitivity
• Eingangsempfindlichkeit einstellen - Audiopegel AF
Einstellbereich: 0 bis -48 dB in 6-dB-Schritten
Der Audiopegel AF wird auch angezeigt, wenn das Funkmikrofon stumm-
geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be-
trieb.
►
Empfohlene Voreinstellungen:
• laute Musik/Gesang: -48 bis -18 dB
• Moderation: -18 bis -12 dB
• Interview: -12 bis 0 dB
Menüpunkt Frequency Preset
• Kanalbank und Kanal manuell auswählen
►
Während Sie im Menü Frequency Preset arbeiten, wird das Funksig-
nal deaktiviert.
Beachten Sie beim Aufbau von Multikanalanlagen:
Nur die voreingestellten Sendefrequenzen innerhalb einer Kanalbank sind
untereinander frei von Intermodulationen. Dabei müssen Sie Funkmikrofon
und Empfänger auf dieselbe Frequenz einstellen. Beachten Sie unbedingt
die Hinweise zur Frequenzwahl unter „Funkverbindung herstellen“.
SKM 500 G4 bedienen
78
Menüpunkt Name
• Namen eingeben
►
Im Menüpunkt Name geben Sie für das Funkmikrofon einen frei wählbaren
Namen ein (z. B. den Namen des Musikers).
Der Name kann in den Standardanzeigen Frequenz/Name und Name/Ka-
nal dargestellt werden.
Er setzt sich aus maximal 8 Zeichen zusammen:
• Buchstaben mit der Ausnahme von Umlauten
• Ziffern von 0 bis 9
• Sonderzeichen und Leerzeichen
Gehen Sie bei der Eingabe wie folgt vor:
▷ Bewegen Sie den Multifunktionsschalter, um ein Zeichen auszuwählen.
▷ Drücken Sie den Multifunktionsschalter, um zur nächsten Stelle zu
wechseln oder um die vollständige Eingabe zu speichern.
Menüpunkt Auto Lock
• automatische Tastensperre ein-/ausschalten
►
Diese Sperre verhindert, dass das Funkmikrofon unbeabsichtigt ausge-
schaltet wird oder Veränderungen vorgenommen werden. In der aktuellen
Standardanzeige zeigt das Schloss an, dass die Tastensperre eingeschal-
tet ist.
Informationen zur Nutzung der Tastensperre finden Sie unter „Tastensper-
re“.
SKM 500 G4 bedienen
79
Menüpunkt Advanced
Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen.
Die folgenden Unterpunkte stehen zur Verfügung:
Sendefrequenzen für die Kanalbank U einstellen
▷ siehe „Menüpunkt Advanced > Tune“
Sendeleistung einstellen
▷ siehe „Menüpunkt Advanced > RF Power“
Pilotton-Auswertung ein-/ausschalten
▷ siehe „Menüpunkt Advanced > Pilot Tone“
Anzeigekontrast einstellen
▷ siehe „Menüpunkt Advanced > LCD Contrast“
Sender zurücksetzen
▷ siehe „Menüpunkt Advanced > Reset“
Aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced > Software Revision“
SKM 500 G4 bedienen
80
Menüpunkt Advanced > Tune
• Sendefrequenz und Kanalbank U einstellen
Wenn Sie das Funkmikrofon auf eine Systembank eingestellt haben und
den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U
eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie-
ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen
zugeordnet.
Während Sie im Menü Tune arbeiten, wird das Funksignal deaktiviert.
Im Menü Tune können Sie eine Sendefrequenz für den aktuellen Kanal ein-
stellen oder einen Kanal innerhalb der Kanalbank U auswählen und für die-
sen eine Sendefrequenz einstellen. Beachten Sie unbedingt die Hinweise
zur Frequenzwahl, siehe „Einstellhinweise“.
Nur die Frequenz einstellen
Um die Sendefrequenz für den aktuellen Kanal einzustellen:
▷ Bewegen Sie den Multifunktionsschalter, bis der Menüpunkt Tune er-
scheint.
▷ Drücken Sie den Multifunktionsschalter.
Die Frequenzauswahl erscheint.
►
▷ Stellen Sie die gewünschte Frequenz ein.
▷ Drücken Sie den Multifunktionsschalter.
Ihre Einstellungen werden gespeichert. Sie befinden sich wieder im Be-
dienmenü.
Kanal und Frequenz einstellen
Um einen Kanal auszuwählen und diesem eine Frequenz zuzuordnen:
▷ Bewegen Sie den Multifunktionsschalter, bis der Menüpunkt Tune er-
scheint.
▷ Halten Sie den Multifunktionsschalter so lange gedrückt, bis die Kanal-
bankauswahl erscheint.
►
▷ Stellen Sie den gewünschten Kanal ein.
▷ Drücken Sie den Multifunktionsschalter.
SKM 500 G4 bedienen
81
Die Frequenzauswahl erscheint.
▷ Stellen Sie die Frequenz ein.
Menüpunkt Advanced > RF Power
• Sendeleistung einstellen
►
Im Menüpunkt RF Power können Sie die Sendeleistung in 3 Stufen einstel-
len. Beachten Sie dazu die Informationen unter der folgenden Adresse:
Rahmenbedingungen und Einschränkungen für die Nutzung von Frequen-
zen
Einstellbereich:
Low: 10 mW
Standard: 30 mW
High: 50 mW
Menüpunkt Advanced > Pilot Tone
• Pilotton-Übertragung ein-/ausschalten
►
Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen
und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren-
funktion (Squelch) des Empfängers.
SKM 500 G4 bedienen
82
Menüpunkt Advanced > LCD Contrast
• Anzeigekontrast einstellen
Sie können den Kontrast der Anzeige in 16 Stufen einstellen.
Menüpunkt Advanced > Reset
• Funkmikrofon zurücksetzen
►
Wenn Sie das Funkmikrofon zurücksetzen, bleiben nur die gewählten Ei-
genschaften des Pilottons und der Kanalbänke U1 bis U6 erhalten.
Menüpunkt Advanced > Software Revision
• Software Revision anzeigen
Sie können sich die aktuelle Software Revision anzeigen lassen.
SK 500 G4 bedienen
84
Bedienelemente des Taschensenders SK 500 G4
►
1 Display
• siehe „Anzeigen im Display des Taschensenders SK 500 G4“
2 Betriebs- und Batterieanzeige, rote LED
•leuchten = ON
siehe „Taschensender SK 500 G4 ein- und ausschalten“
•blinken = LOW BATTERY
siehe „Batterien/Akkus einsetzen und entnehmen“
3 Audio-Übersteuerungsanzeige, gelbe LED
• leuchten = AF PEAK (Übersteuerung)
siehe „Menüpunkt Sensitivity“
4 Taste UP
• siehe „Tasten zur Navigation durch das Menü des SK 500 G4“
5 Taste SET
• siehe „Tasten zur Navigation durch das Menü des SK 500 G4“
6 Taste DOWN
• siehe „Tasten zur Navigation durch das Menü des SK 500 G4“
SK 500 G4 bedienen
85
7 Taste ON/OFF mit ESC-Funktion im Bedienmenü
• Sender ein- oder ausschalten
siehe „Taschensender SK 500 G4 ein- und ausschalten“
• Escape-Funktion im Menü
siehe „Tasten zur Navigation durch das Menü des SK 500 G4“
8 Infrarot-Schnittstelle
• siehe „Geräte synchronisieren“
9 Stummschalter MUTE
• Funksignal deaktivieren und aktivieren
siehe „Funksignal deaktivieren (RF Mute)“
• Audiosignal deaktivieren und aktivieren
siehe „Taschensender stummschalten (AF Mute)“
Taschensender SK 500 G4 ein- und ausschalten
▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde-
ckung des Batteriefachs auf.
Um den SK 500 G4 einzuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser-
Logo im Display erscheint.
Um den SK 500 G4 auszuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-
lischt.
SK 500 G4 bedienen
86

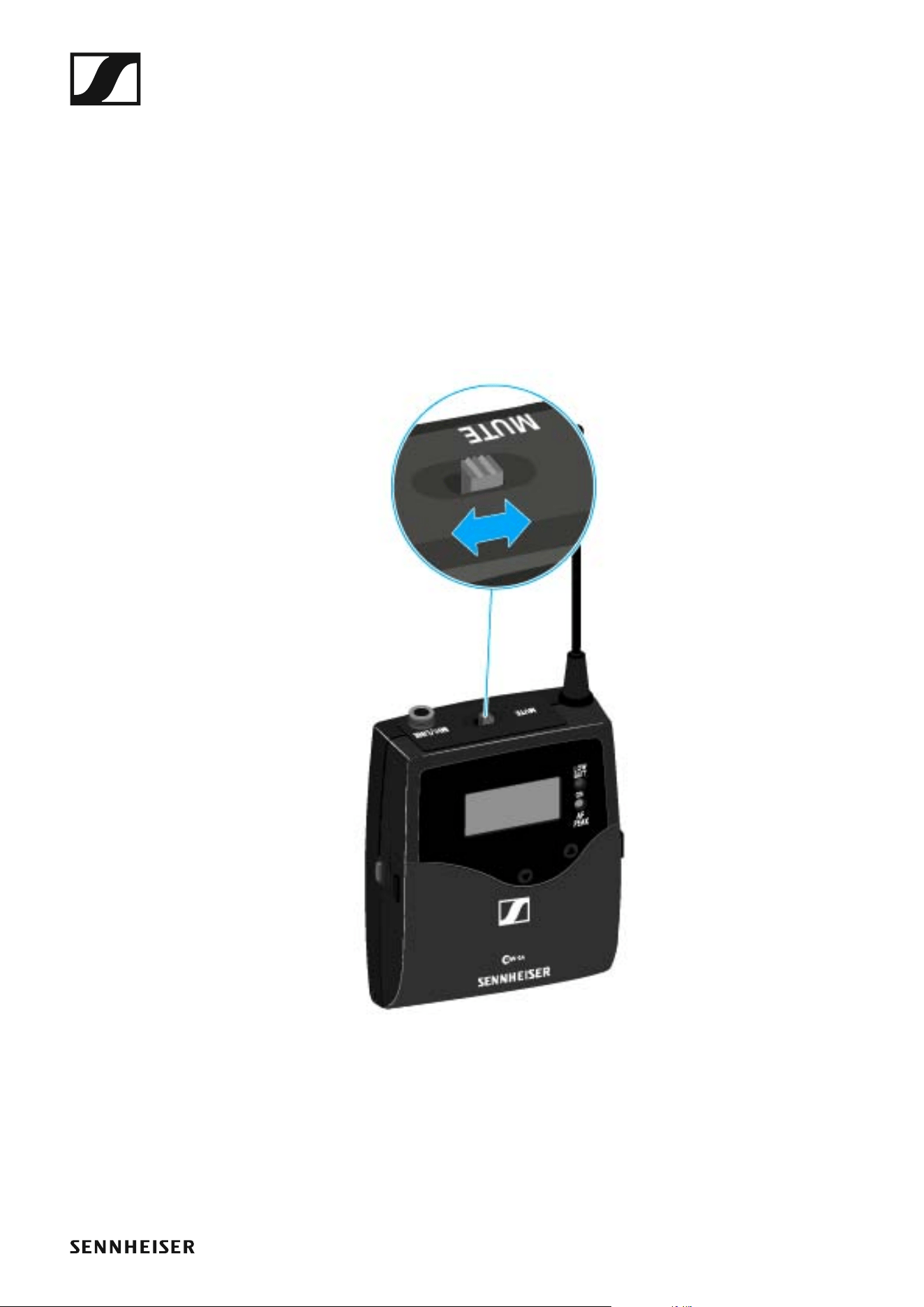

Taschensender stummschalten (AF Mute)
Mit dem Stummschalter MUTE können Sie das Audiosignal stummschal-
ten.
Dazu muss die Funktion des Stummschalters MUTE auf AF On/Off konfi-
guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced
> Mute Mode“.
▷ Schieben Sie den Stummschalter MUTE in die Stellung MUTE.
Das Audiosignal wird stummgeschaltet. Im Display wird die Meldung
MUTE eingeblendet.
SK 500 G4 bedienen
87
Funksignal deaktivieren (RF Mute)
Sie können das Funksignal auf zwei Arten deaktivieren:
Funksignal mit dem Stummschalter MUTE deaktivieren
Mit dem Stummschalter MUTE können Sie das Funksignal deaktivieren.
Dazu muss die Funktion des Stummschalters MUTE auf RF On/Off konfi-
guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced
> Mute Mode“.
Schieben Sie den Stummschalter MUTE in die Stellung MUTE.
SK 500 G4 bedienen
88
Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE einge-
blendet und die Sendeanzeige wird ausgeblendet.
Funksignal mit der Taste ON/OFF deaktivieren
Mit der Taste ON/OFF können Sie das Funksignal deaktivieren.
Um das Funksignal zu deaktivieren:
▷ Drücken Sie kurz die Taste ON/OFF.
RF Mute On? erscheint.
▷ Drücken Sie die Taste SET.
Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE
eingeblendet und die Sendeanzeige wird ausgeblendet.
Um das Funksignal zu aktivieren:
▷ Drücken Sie kurz die Taste ON/OFF.
SK 500 G4 bedienen
89
RF Mute Off? erscheint.
▷ Drücken Sie die Taste SET.
Die Sendeanzeige erscheint wieder.
SK 500 G4 bedienen
90
Tastensperre
Die automatische Tastensperre können Sie im Menü Auto Lock einstellen
(siehe „Menüpunkt Auto Lock“).
Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber-
gehend ausschalten, um den Sender zu bedienen.
Um die Tastensperre vorübergehend auszuschalten:
▷ Drücken Sie die Taste SET.
In der Anzeige erscheint Locked.
▷ Drücken Sie die Taste UP oder DOWN.
In der Anzeige erscheint Unlock?.
▷ Drücken Sie die Taste SET.
Die Tastensperre wird vorübergehend ausgeschaltet.
Sie arbeiten im Bedienmenü
>> Die Tastensperre wird so lange ausgeschaltet, wie Sie im Bedienmenü
arbeiten.
Sie befinden sich in einer Standardanzeige
>> Die Tastensperre schaltet sich nach 10 Sekunden automatisch wieder
ein.
Während sich die Tastensperre wieder einschaltet, blinkt das Symbol für
die Tastensperre.
SK 500 G4 bedienen
91
Anzeigen im Display des Taschensenders SK 500 G4
Im Display des Senders können Sie folgende Informationen ablesen.
►
1 Audiopegel AF
• Anzeige des Audiopegels mit Peak-Hold-Funktion
• siehe „Menüpunkt Sensitivity“
2 Frequenz
• eingestellte Sendefrequenz
• siehe „Menüpunkt Frequency Preset“
3 Name
• individuell eingestellter Name
•siehe „Menüpunkt Name“
4 Sendeanzeige
• Funksignal wird gesendet
• siehe „Funksignal deaktivieren (RF Mute)“
5 Tastensperre
• Tastensperre eingeschaltet
• siehe „Menüpunkt Auto Lock“
6 Batteriezustand
• siehe „Batteriezustand“
7 Stummschaltung MUTE
• Audiosignal stummgeschaltet
• siehe „Taschensender stummschalten (AF Mute)“
8 Pilotton P
• eingeschaltete Pilotton-Übertragung
•siehe „Menüpunkt Advanced > Pilot Tone“
SK 500 G4 bedienen
92
>> „Tasten zur Navigation durch das Menü des SK 500 G4“
>> „Einstellungsmöglichkeiten im Menü“
Eine Standardanzeige auswählen
▷ Drücken Sie die Taste UP oder DOWN, um eine Standardanzeige aus-
zuwählen:
Standardanzeige Frequenz/Name
►
Standardanzeige Kanal/Frequenz
►
Standardanzeige Name/Kanal
►
ew500 G4
MHz
548.100
MUTE
P
AF
MHz
548.100
B.Ch: 20.12
MUTE
P
AF
B.Ch: 20.12
MUTE
P
AF
ew500 G4
SK 500 G4 bedienen
93
Tasten zur Navigation durch das Menü des SK 500
G4
Navigation durch das Menü
Um das Menü zu öffnen:
▷ Drücken Sie die Taste SET.
Das Bedienmenü wird im Display des Senders angezeigt.
Um einen Menüpunkt zu öffnen:
▷ Drücken Sie die Tasten UP oder DOWN, um durch die einzelnen Menü-
punkte zu navigieren.
▷ Drücken Sie die Taste SET, um den ausgewählten Menüpunkt zu öff-
nen.
„Bedienelemente des Taschensenders SK 500 G4“
Änderungen in einem Menüpunkt vornehmen
Wenn Sie einen Menüpunkt geöffnet haben, können Sie Änderungen fol-
gendermaßen durchführen:
▷ Drücken Sie die Tasten UP oder DOWN, um den angezeigten Wert ein-
zustellen.
▷ Drücken Sie die Taste SET, um die Einstellung zu speichern.
▷ Drücken Sie die Taste ESC (ON/OFF), um den Menüpunkt zu verlassen,
ohne die Einstellung zu speichern.
„Bedienelemente des Taschensenders SK 500 G4“
>> „Anzeigen im Display des Taschensenders SK 500 G4“
>> „Einstellungsmöglichkeiten im Menü“
SK 500 G4 bedienen
94
Einstellungsmöglichkeiten im Menü
Im Menü des SK 500 G4 können Sie folgende Einstellungen vornehmen.
Eingangsempfindlichkeit einstellen
▷ siehe „Menüpunkt Sensitivity“
Kanalbank und Kanal einstellen
▷ siehe „Menüpunkt Frequency Preset“
individuell einstellbaren Namen eingeben
▷ siehe „Menüpunkt Name“
automatische Tastensperre aktivieren/deaktivieren
▷ siehe „Menüpunkt Auto Lock“
erweiterte Einstellungen im Advanced Menu vornehmen:
• Sendefrequenzen für die Kanalbank U einstellen
• Funktion des Stummschalters MUTE einstellen
• Sendeleistung einstellen
• Pilotton-Auswertung ein-/ausschalten
• Anzeigekontrast einstellen
•Sender zurücksetzen
• aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced“
SK 500 G4 bedienen
95
Menüpunkt Sensitivity
• Eingangsempfindlichkeit einstellen - Audiopegel AF
►
Einstellbereich: 0 bis -60 dB in 6-dB-Schritten.
Der Audiopegel AF wird auch angezeigt, wenn der Taschensender stumm-
geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be-
trieb.
Empfohlene Voreinstellungen:
• laute Musik/Gesang: -30 bis -21 dB
• Moderation: -21 bis 0 dB
• E-Gitarre mit Single-Coil-Tonabnehmern: -30 bis -24 dB
• E-Gitarre mit Humbucker-Tonabnehmern: -45 bis -30 dB
• E-Gitarren mit Aktivelektronik: -45 bis -30 dB
Menüpunkt Frequency Preset
• Kanalbank und Kanal manuell auswählen
►
Während Sie im Menü Frequency Preset arbeiten, wird das Funksig-
nal deaktiviert.
Beachten Sie beim Aufbau von Multikanalanlagen:
Nur die voreingestellten Sendefrequenzen innerhalb einer Kanalbank sind
untereinander frei von Intermodulationen. Dabei müssen Sie Taschensen-
der und Empfänger auf dieselbe Frequenz einstellen. Beachten Sie unbe-
dingt die Hinweise zur Frequenzwahl unter „Funkverbindung herstellen“.
SK 500 G4 bedienen
96
Menüpunkt Name
• Namen eingeben
►
Im Menüpunkt Name geben Sie für den Taschensender einen frei wählba-
ren Namen ein (z. B. den Namen des Musikers).
Der Name kann in den Standardanzeigen Frequenz/Name und Name/Ka-
nal dargestellt werden.
Er setzt sich aus maximal 8 Zeichen zusammen:
• Buchstaben mit der Ausnahme von Umlauten
• Ziffern von 0 bis 9
• Sonderzeichen und Leerzeichen
Gehen Sie bei der Eingabe wie folgt vor:
▷ Drücken Sie die Taste UP oder DOWN, um ein Zeichen auszuwählen.
▷ Drücken Sie die Taste SET, um zur nächsten Stelle zu wechseln oder
um die vollständige Eingabe zu speichern.
Menüpunkt Auto Lock
• automatische Tastensperre ein-/ausschalten
►
Diese Sperre verhindert, dass das Funkmikrofon unbeabsichtigt ausge-
schaltet wird oder Veränderungen vorgenommen werden. In der aktuellen
Standardanzeige zeigt das Schloss an, dass die Tastensperre eingeschal-
tet ist.
Informationen zur Nutzung der Tastensperre finden Sie unter „Tastensper-
re“.
SK 500 G4 bedienen
97
Menüpunkt Advanced
Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen.
Die folgenden Unterpunkte stehen zur Verfügung:
Sendefrequenzen für die Kanalbank U einstellen
▷ siehe „Menüpunkt Advanced > Tune“
Funktion des Stummschalters MUTE und des externen Mute-Tasters
RMS 1 einstellen
▷ siehe „Menüpunkt Advanced > Mute Mode“
Sendeleistung einstellen
▷ siehe „Menüpunkt Advanced > RF Power“
Pilotton-Auswertung ein-/ausschalten
▷ siehe „Menüpunkt Advanced > Pilot Tone“
Anzeigekontrast einstellen
▷ siehe „Menüpunkt Advanced > LCD Contrast“
Sender zurücksetzen
▷ siehe „Menüpunkt Advanced > Reset“
Aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced > Software Revision“
SK 500 G4 bedienen
98
Menüpunkt Advanced > Tune
• Sendefrequenz und Kanalbank U einstellen
Wenn Sie den Taschensender auf eine Systembank eingestellt haben und
den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U
eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie-
ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen
zugeordnet.
Während Sie im Menü Tune arbeiten, wird das Funksignal deaktiviert.
Im Menü Tune können Sie eine Sendefrequenz für den aktuellen Kanal ein-
stellen oder einen Kanal innerhalb der Kanalbank U auswählen und für die-
sen eine Sendefrequenz einstellen. Beachten Sie unbedingt die Hinweise
zur Frequenzwahl, siehe „Einstellhinweise“.
Nur die Frequenz einstellen
Um die Sendefrequenz für den aktuellen Kanal einzustellen:
▷ Öffnen Sie den Menüpunkt Tune im Menü Advanced.
Die Frequenzauswahl erscheint.
►
▷ Stellen Sie die gewünschte Frequenz ein.
▷ Drücken Sie die Taste SET.
Ihre Einstellungen werden gespeichert. Sie befinden sich wieder im Be-
dienmenü.
Kanal und Frequenz einstellen
Um einen Kanal auszuwählen und diesem eine Frequenz zuzuordnen:
▷ Öffnen Sie den Menüpunkt Tune im Menü Advanced, indem Sie die
Taste SET solange gedrückt halten, bis die Kanalbankauswahl er-
scheint.
►
▷ Stellen Sie den gewünschten Kanal ein.
▷ Drücken Sie die Taste SET.
Die Frequenzauswahl erscheint.
▷ Stellen Sie die Frequenz ein.
SK 500 G4 bedienen
99

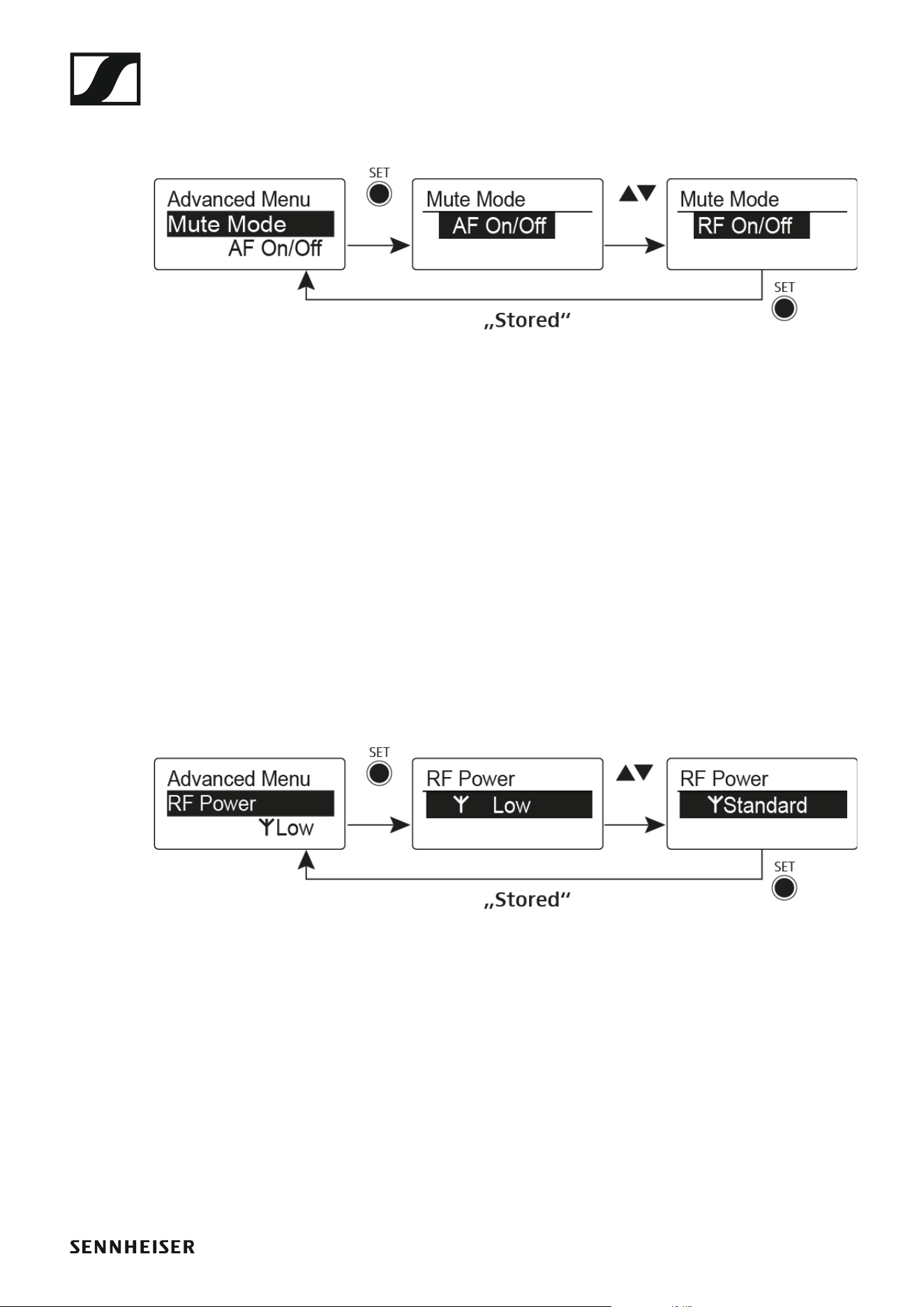

Menüpunkt Advanced > Mute Mode
• Funktion des Stummschalters MUTE einstellen
►
Modus AF On/Off
• In der Schalterstellung MUTE wird kein Audiosignal übertragen
Modus RF On/Off
• In der Schalterstellung MUTE wird das Funksignal deaktiviert.
Modus Disabled
•keine Funktion
Informationen zur Bedienung des Stummschalters finden Sie unter „Ta-
schensender stummschalten (AF Mute)“ und „Funksignal deaktivieren (RF
Mute)“.
Menüpunkt Advanced > RF Power
• Sendeleistung einstellen
►
Im Menüpunkt RF Power können Sie die Sendeleistung in 3 Stufen einstel-
len. Beachten Sie dazu die Informationen unter der folgenden Adresse:
Rahmenbedingungen und Einschränkungen für die Nutzung von Frequen-
zen
Einstellbereich:
Low: 10 mW
Standard: 30 mW
High: 50 mW
SK 500 G4 bedienen
100
Menüpunkt Advanced > Pilot Tone
• Pilotton-Übertragung ein-/ausschalten
►
Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen
und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren-
funktion (Squelch) des Empfängers.
Menüpunkt Advanced > LCD Contrast
• Anzeigekontrast einstellen
Sie können den Kontrast der Anzeige in 16 Stufen einstellen.
Menüpunkt Advanced > Reset
• Taschensender zurücksetzen
►
Wenn Sie den Taschensender zurücksetzen, bleiben nur die gewählten Ei-
genschaften des Pilottons und der Kanalbank U erhalten.
Menüpunkt Advanced > Software Revision
• Software Revision anzeigen
Sie können sich die aktuelle Software Revision anzeigen lassen.
SKP 500 G4 bedienen
102
Bedienelemente des Aufstecksenders SKP 500 G4
►
1 Display
• siehe „Anzeigen im Display des Aufstecksenders SKP 500 G4“
2 Taste UP
• siehe „Tasten zur Navigation durch das Menü des SKP 500 G4“
3 Betriebs- und Batterieanzeige, rote LED
•leuchten = ON
siehe „Aufstecksender SKP 500 G4 ein- und ausschalten“
•blinken = LOW BATTERY
siehe „Batterien/Akkus einsetzen und entnehmen“
4 Taste ON/OFF mit ESC-Funktion im Bedienmenü
• Sender ein- oder ausschalten
siehe „Aufstecksender SKP 500 G4 ein- und ausschalten“
• Escape-Funktion im Menü
siehe „Tasten zur Navigation durch das Menü des SKP 500 G4“
5 Taste DOWN
• siehe „Tasten zur Navigation durch das Menü des SKP 500 G4“
6 Stummschalter MUTE
• siehe „Aufstecksender stummschalten (AF Mute)“
7 Taste SET
• siehe „Tasten zur Navigation durch das Menü des SKP 500 G4“
8 Infrarot-Schnittstelle
• siehe „Geräte synchronisieren“
SKP 500 G4 bedienen
103
Aufstecksender SKP 500 G4 ein- und ausschalten
Um den SKP 500 G4 einzuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser-
Logo im Display erscheint.
Um den SKP 500 G4 auszuschalten:
▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-
lischt.
SKP 500 G4 bedienen
104
Aufstecksender stummschalten (AF Mute)
Mit dem Stummschalter MUTE können Sie das Audiosignal stummschal-
ten.
Dazu muss die Funktion des Stummschalters MUTE auf AF On/Off konfi-
guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced
> Mute Mode“.
▷ Schieben Sie den Stummschalter MUTE in die Stellung MUTE.
Das Audiosignal wird stummgeschaltet. Im Display wird die Meldung
MUTE eingeblendet.
SKP 500 G4 bedienen
105
Funksignal deaktivieren (RF Mute)
Sie können das Funksignal auf zwei Arten deaktivieren:
Funksignal mit dem Stummschalter MUTE deaktivieren
Mit dem Stummschalter MUTE können Sie das Funksignal deaktivieren.
Dazu muss die Funktion des Stummschalters MUTE auf RF On/Off konfi-
guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced
> Mute Mode“.
Schieben Sie den Stummschalter MUTE in die Stellung MUTE.
SKP 500 G4 bedienen
106
Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE einge-
blendet und die Sendeanzeige wird ausgeblendet.
Funksignal mit der Taste ON/OFF deaktivieren
Mit der Taste ON/OFF können Sie das Funksignal deaktivieren.
Um das Funksignal zu deaktivieren:
▷ Drücken Sie kurz die Taste ON/OFF.
RF Mute On? erscheint.
▷ Drücken Sie die Taste SET.
Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE
eingeblendet und die Sendeanzeige wird ausgeblendet.
Um das Funksignal zu aktivieren:
▷ Drücken Sie kurz die Taste ON/OFF.
RF Mute Off? erscheint.
▷ Drücken Sie die Taste SET.
Die Sendeanzeige erscheint wieder.
SKP 500 G4 bedienen
107
Tastensperre
Die automatische Tastensperre können Sie im Menü Auto Lock einstellen
(siehe „Menüpunkt Auto Lock“).
Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber-
gehend ausschalten, um den Sender zu bedienen.
Um die Tastensperre vorübergehend auszuschalten:
▷ Drücken Sie die Taste SET.
In der Anzeige erscheint Locked.
▷ Drücken Sie die Taste UP oder DOWN.
In der Anzeige erscheint Unlock?.
▷ Drücken Sie die Taste SET.
Die Tastensperre wird vorübergehend ausgeschaltet.
Sie arbeiten im Bedienmenü
>> Die Tastensperre wird so lange ausgeschaltet, wie Sie im Bedienmenü
arbeiten.
Sie befinden sich in einer Standardanzeige
>> Die Tastensperre schaltet sich nach 10 Sekunden automatisch wieder
ein.
Während sich die Tastensperre wieder einschaltet, blinkt das Symbol für
die Tastensperre.
SKP 500 G4 bedienen
108
Anzeigen im Display des Aufstecksenders SKP 500
G4
Im Display des Senders können Sie folgende Informationen ablesen.
►
1 Audiopegel AF
• Anzeige des Audiopegels mit Peak-Hold-Funktion
• siehe „Menüpunkt Sensitivity“
2 Frequenz
• eingestellte Sendefrequenz
• siehe „Menüpunkt Frequency Preset“
3 Name
• individuell eingestellter Name
•siehe „Menüpunkt Name“
4 Sendeanzeige
• Funksignal wird gesendet
• siehe „Funksignal deaktivieren (RF Mute)“
5 Tastensperre
• Tastensperre eingeschaltet
• siehe „Menüpunkt Auto Lock“
6 Batteriezustand
• siehe „Batteriestatus“
7 Stummschaltung MUTE
• Audiosignal stummgeschaltet
• siehe „Aufstecksender stummschalten (AF Mute)“
8 Pilotton P
• eingeschaltete Pilotton-Übertragung
•siehe „Menüpunkt Advanced > Pilot Tone“
SKP 500 G4 bedienen
109
>> „Tasten zur Navigation durch das Menü des SKP 500 G4“
>> „Einstellungsmöglichkeiten im Menü“
Eine Standardanzeige auswählen
▷ Drücken Sie die Taste UP oder DOWN, um eine Standardanzeige aus-
zuwählen:
Standardanzeige Frequenz/Name
►
Standardanzeige Kanal/Frequenz
►
Standardanzeige Name/Kanal
►
ew500 G4
MHz
548.100
MUTE
P
AF
MHz
548.100
B.Ch: 20.12
MUTE
P
AF
B.Ch: 20.12
MUTE
P
AF
ew500 G4
SKP 500 G4 bedienen
110
Tasten zur Navigation durch das Menü des SKP 500
G4
Navigation durch das Menü
Um das Menü zu öffnen:
▷ Drücken Sie die Taste SET.
Das Bedienmenü wird im Display des Senders angezeigt.
Um einen Menüpunkt zu öffnen:
▷ Drücken Sie die Tasten UP oder DOWN, um durch die einzelnen Menü-
punkte zu navigieren.
▷ Drücken Sie die Taste SET, um den ausgewählten Menüpunkt zu öff-
nen.
„Bedienelemente des Aufstecksenders SKP 500 G4“
Änderungen in einem Menüpunkt vornehmen
Wenn Sie einen Menüpunkt geöffnet haben, können Sie Änderungen fol-
gendermaßen durchführen:
▷ Drücken Sie die Tasten UP oder DOWN, um den angezeigten Wert ein-
zustellen.
▷ Drücken Sie die Taste SET, um die Einstellung zu speichern.
▷ Drücken Sie die Taste ESC (ON/OFF), um den Menüpunkt zu verlassen,
ohne die Einstellung zu speichern.
„Bedienelemente des Aufstecksenders SKP 500 G4“
>> „Anzeigen im Display des Aufstecksenders SKP 500 G4“
>> „Einstellungsmöglichkeiten im Menü“
SKP 500 G4 bedienen
111
Einstellungsmöglichkeiten im Menü
Im Menü des SKP 500 G4 können Sie folgende Einstellungen vornehmen.
Eingangsempfindlichkeit einstellen
▷ siehe „Menüpunkt Sensitivity“
Kanalbank und Kanal einstellen
▷ siehe „Menüpunkt Frequency Preset“
individuell einstellbaren Namen eingeben
▷ siehe „Menüpunkt Name“
automatische Tastensperre aktivieren/deaktivieren
▷ siehe „Menüpunkt Auto Lock“
erweiterte Einstellungen im Advanced Menu vornehmen:
• Sendefrequenzen für die Kanalbank U einstellen
• Funktion des Stummschalters MUTE einstellen
• Sendeleistung einstellen
• Phantomspeisung aktivieren
• Pilotton-Auswertung ein-/ausschalten
• Anzeigekontrast einstellen
•Sender zurücksetzen
• aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced“
SKP 500 G4 bedienen
112
Menüpunkt Sensitivity
• Eingangsempfindlichkeit einstellen - Audiopegel AF
►
Einstellbereich: 0 bis -48 dB in 6-dB-Schritten.
Der Audiopegel AF wird auch angezeigt, wenn der Aufstecksender stumm-
geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be-
trieb.
Menüpunkt Frequency Preset
• Kanalbank und Kanal manuell auswählen
►
Während Sie im Menü Frequency Preset arbeiten, wird das Funksig-
nal deaktiviert.
Beachten Sie beim Aufbau von Multikanalanlagen:
Nur die voreingestellten Sendefrequenzen innerhalb einer Kanalbank sind
untereinander frei von Intermodulationen. Dabei müssen Sie Taschensen-
der und Empfänger auf dieselbe Frequenz einstellen. Beachten Sie unbe-
dingt die Hinweise zur Frequenzwahl unter „Funkverbindung herstellen“.
SKP 500 G4 bedienen
113
Menüpunkt Name
• Namen eingeben
►
Im Menüpunkt Name geben Sie für den Taschensender einen frei wählba-
ren Namen ein (z. B. den Namen des Musikers).
Der Name kann in den Standardanzeigen Frequenz/Name und Name/Ka-
nal dargestellt werden.
Er setzt sich aus maximal 8 Zeichen zusammen:
• Buchstaben mit der Ausnahme von Umlauten
• Ziffern von 0 bis 9
• Sonderzeichen und Leerzeichen
Gehen Sie bei der Eingabe wie folgt vor:
▷ Drücken Sie die Taste UP oder DOWN, um ein Zeichen auszuwählen.
▷ Drücken Sie die Taste SET, um zur nächsten Stelle zu wechseln oder
um die vollständige Eingabe zu speichern.
Menüpunkt Auto Lock
• automatische Tastensperre ein-/ausschalten
►
Diese Sperre verhindert, dass das Funkmikrofon unbeabsichtigt ausge-
schaltet wird oder Veränderungen vorgenommen werden. In der aktuellen
Standardanzeige zeigt das Schloss an, dass die Tastensperre eingeschal-
tet ist.
Informationen zur Nutzung der Tastensperre finden Sie unter „Tastensper-
re“.
SKP 500 G4 bedienen
114
Menüpunkt Advanced
Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen.
Die folgenden Unterpunkte stehen zur Verfügung:
Sendefrequenzen für die Kanalbank U einstellen
▷ siehe „Menüpunkt Advanced > Tune“
Funktion des Stummschalters MUTE und des externen Mute-Tasters
RMS 1 einstellen
▷ siehe „Menüpunkt Advanced > Mute Mode“
Sendeleistung einstellen
▷ siehe „Menüpunkt Advanced > RF Power“
Phantomspeisung aktivieren
▷ siehe „Menüpunkt Advanced > Phantom Power 48V“
Pilotton-Auswertung ein-/ausschalten
▷ siehe „Menüpunkt Advanced > Pilot Tone“
Anzeigekontrast einstellen
▷ siehe „Menüpunkt Advanced > LCD Contrast“
Sender zurücksetzen
▷ siehe „Menüpunkt Advanced > Reset“
Aktuelle Software-Revision anzeigen
▷ siehe „Menüpunkt Advanced > Software Revision“
SKP 500 G4 bedienen
115
Menüpunkt Advanced > Tune
• Sendefrequenz und Kanalbank U einstellen
Wenn Sie den Taschensender auf eine Systembank eingestellt haben und
den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U
eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie-
ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen
zugeordnet.
Während Sie im Menü Tune arbeiten, wird das Funksignal deaktiviert.
Im Menü Tune können Sie eine Sendefrequenz für den aktuellen Kanal ein-
stellen oder einen Kanal innerhalb der Kanalbank U auswählen und für die-
sen eine Sendefrequenz einstellen. Beachten Sie unbedingt die Hinweise
zur Frequenzwahl, siehe „Einstellhinweise“.
Nur die Frequenz einstellen
Um die Sendefrequenz für den aktuellen Kanal einzustellen:
▷ Öffnen Sie den Menüpunkt Tune im Menü Advanced.
Die Frequenzauswahl erscheint.
►
▷ Stellen Sie die gewünschte Frequenz ein.
▷ Drücken Sie die Taste SET.
Ihre Einstellungen werden gespeichert. Sie befinden sich wieder im Be-
dienmenü.
Kanal und Frequenz einstellen
Um einen Kanal auszuwählen und diesem eine Frequenz zuzuordnen:
▷ Öffnen Sie den Menüpunkt Tune im Menü Advanced, indem Sie die
Taste SET solange gedrückt halten, bis die Kanalbankauswahl er-
scheint.
►
▷ Stellen Sie den gewünschten Kanal ein.
▷ Drücken Sie die Taste SET.
Die Frequenzauswahl erscheint.
▷ Stellen Sie die Frequenz ein.
SKP 500 G4 bedienen
116
Menüpunkt Advanced > Mute Mode
• unktion des Stummschalters MUTE einstellen
►
Modus AF On/Off
• In der Schalterstellung MUTE wird kein Audiosignal übertragen
Modus RF On/Off
• In der Schalterstellung MUTE wird das Funksignal deaktiviert.
Modus Disabled
•keine Funktion
Informationen zur Bedienung des Stummschalters finden Sie unter „Auf-
stecksender stummschalten (AF Mute)“ und „Funksignal deaktivieren (RF
Mute)“.
Menüpunkt Advanced > RF Power
• Sendeleistung einstellen
►
Im Menüpunkt RF Power können Sie die Sendeleistung in 3 Stufen einstel-
len. Beachten Sie dazu die Informationen unter der folgenden Adresse:
Rahmenbedingungen und Einschränkungen für die Nutzung von Frequen-
zen
Einstellbereich:
Low: 10 mW
Standard: 30 mW
High: 50 mW
SKP 500 G4 bedienen
117
Menüpunkt Advanced > Phantom Power 48V
• Phantomspeisung aktivieren
►
Menüpunkt Advanced > Pilot Tone
• Pilotton-Übertragung ein-/ausschalten
►
Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen
und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren-
funktion (Squelch) des Empfängers.
Menüpunkt Advanced > LCD Contrast
• Anzeigekontrast einstellen
Sie können den Kontrast der Anzeige in 16 Stufen einstellen.
SKP 500 G4 bedienen
118
Menüpunkt Advanced > Reset
• Aufstecksender zurücksetzen
►
Wenn Sie den Aufstecksender zurücksetzen, bleiben nur die gewählten Ei-
genschaften des Pilottons und der Kanalbank U erhalten.
Menüpunkt Advanced > Software Revision
• Software Revision anzeigen
Sie können sich die aktuelle Software Revision anzeigen lassen.
Funkverbindung herstellen
119
Funkverbindung herstellen
Um eine Funkverbindung zwischen Sender und Empfänger herzustellen,
muss bei beiden Geräten dieselbe Frequenz eingestellt werden.
Dies können Sie auf unterschiedliche Weise tun:
1. Führen Sie ein automatisches Frequenzsetup über die Funktion Easy
Setup durch (siehe „Menüpunkt Easy Setup“).
2. Stellen Sie eine Frequenz im Empfänger manuell ein (siehe „Menü-
punkt Frequency Preset“) und synchronisieren Sie diese auf den Sen-
der (siehe „Geräte synchronisieren“).
3. Stellen Sie die Frequenz im Empfänger und im Sender manuell ein (EK
500 G4: „Menüpunkt Frequency Preset“, SKM 500 G4: „Menüpunkt
Frequency Preset“, SK 500 G4: „Menüpunkt Frequency Preset“, SKP
500 G4: „Menüpunkt Frequency Preset“)
Einstellhinweise
Beachten Sie Folgendes, wenn Sie einen Sender auf einen Empfänger ab-
stimmen:
▷ Verwenden Sie ausschließlich Sender und Empfänger aus demselben
Frequenzbereich (siehe Typenschild des Senders und des Empfän-
gers).
▷ Stellen Sie sicher, dass die gewünschten Frequenzen in der dem Fre-
quenzbereich zugehörigen Frequenztabelle aufgeführt sind (siehe „Fre-
quenztabellen“).
▷ Stellen Sie sicher, dass die gewünschten Frequenzen in Ihrem Land zu-
gelassen sind und beantragen Sie ggf. eine Betriebserlaubnis.
Beachten Sie die Hinweise unter folgender Adresse:
Rahmenbedingungen und Einschränkungen für die Nutzung von Fre-
quenzen
Geräte synchronisieren
120
Geräte synchronisieren
Sie können Sender und Empfänger der Serie ew 500 P G4 über die Infrarot-
Schnittstelle des Empfängers synchronisieren.
Die auf den Sender zu übertragenden Parameter können Sie hier einstel-
len: „Menüpunkt Advanced -> Sync Settings“
Um die Geräte zu synchronisieren:
▷ Schalten Sie den Sender und den Empfänger ein.
▷ Rufen Sie am Empfänger den Menüpunkt Sync auf.
In der Anzeige des Empfängers erscheint Sync.
▷ Halten Sie die Infrarot-Schnittstelle des Senders vor die Infrarot-
Schnittstelle des Empfängers.
Die Parameter werden auf den Sender übertragen. Wenn die Übertra-
gung abgeschlossen ist, erscheint in der Anzeige des Empfängers ein
Häkchen zur Bestätigung. Danach schaltet der Empfänger zurück zur
aktuellen Standardanzeige.
►
Um die Synchronisierung abzubrechen:
▷ Drücken Sie die Taste ON/OFF am Empfänger.
In der Anzeige erscheint ein X.
Dieses Symbol erscheint auch, wenn:
• kein Sender gefunden wurde oder der Sender nicht kompatibel ist.
• kein Sender gefunden wurde und der Synchronisierungsvorgang nach
30 Sekunden automatisch abgebrochen wurde.
Übersicht
121
TECHNISCHE DATEN
Übersicht
In den folgenden Abschnitten finden Sie Informationen zu den unterschied-
lichen Varianten der Produkte der Serie ew 500 P G4 sowie die techni-
schen Daten der Einzelprodukte.
• Produkt- und Frequenzvarianten >> „Produktvarianten“
• Frequenztabellen mit Übersicht aller Bänke und Kanäle >> „Frequenzta-
bellen“
• Produktspezifische technische Daten >> „Technische Daten“
• Informationen zu Steckerbelegungen (Klinke und XLR) >> „Steckerbele-
gung“
Weiterhin finden Sie Informationen zur sicheren Reinigung und Pflege der
Produkte der Serie evolution wireless G4.
• „Reinigung und Pflege“
Produktvarianten
122
Produktvarianten
Produktvarianten EK 500 G4
Hergestellt in Deutschland
►
Hergestellt in den USA
►
EK 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507822
EK 500 G4-GBw 606 - 678 MHz Art.-Nr. 507823
EK 500 G4-Gw 558 - 626 MHz Art.-Nr. 507824
EK 500 G4-Bw 626 - 698 MHz Art.-Nr. 507825
EK 500 G4-Cw 718 - 790 MHz Art.-Nr. 507826
EK 500 G4-Dw 790 - 865 MHz Art.-Nr. 507827
EK 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508419
EK 500 G4-AS 520 - 558 MHz Art.-Nr. 508161
EK 500 G4-JB 806 - 810 MHz Art.-Nr. 508162
EK 500 G4-Gw 558 - 626 MHz Art.-Nr. 508163
EK 500 G4-Bw 626 - 698 MHz Art.-Nr. 508164
EK 500 G4-Cw 718 - 790 MHz Art.-Nr. 508165
EK 500 G4-Dw 790 - 865 MHz Art.-Nr. 508166
EK 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508440
EK 500 G4-Gw1 558 - 608 MHz Art.-Nr. 508461
Produktvarianten
123
Produktvarianten SKM 500 G4
Hergestellt in Deutschland
►
Hergestellt in den USA
►
SKM 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507782
SKM 500 G4-GBw 606 - 678 MHz Art.-Nr. 507783
SKM 500 G4-Gw 558 - 626 MHz Art.-Nr. 507784
SKM 500 G4-Bw 626 - 698 MHz Art.-Nr. 507785
SKM 500 G4-Cw 718 - 790 MHz Art.-Nr. 507786
SKM 500 G4-Dw 790 - 865 MHz Art.-Nr. 507787
SKM 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508414
SKM 500 G4-AS 520 - 558 MHz Art.-Nr. 508121
SKM 500 G4-JB 806 - 810 MHz Art.-Nr. 508122
SKM 500 G4-Gw 558 - 626 MHz Art.-Nr. 508123
SKM 500 G4-Bw 626 - 698 MHz Art.-Nr. 508124
SKM 500 G4-Cw 718 - 790 MHz Art.-Nr. 508125
SKM 500 G4-Dw 790 - 865 MHz Art.-Nr. 508126
SKM 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508435
SKM 500 G4-Gw1 558 - 608 MHz Art.-Nr. 508459
Produktvarianten
124
Produktvarianten SK 500 G4
Hergestellt in Deutschland
►
Hergestellt in den USA
►
SK 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507774
SK 500 G4-GBw 606 - 678 MHz Art.-Nr. 507775
SK 500 G4-Gw 558 - 626 MHz Art.-Nr. 507776
SK 500 G4-Bw 626 - 698 MHz Art.-Nr. 507777
SK 500 G4-Cw 718 - 790 MHz Art.-Nr. 507778
SK 500 G4-Dw 790 - 865 MHz Art.-Nr. 507779
SK 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508413
SK 500 G4-AS 520 - 558 MHz Art.-Nr. 508113
SK 500 G4-JB 806 - 810 MHz Art.-Nr. 508114
SK 500 G4-Gw 558 - 626 MHz Art.-Nr. 508115
SK 500 G4-Bw 626 - 698 MHz Art.-Nr. 508116
SK 500 G4-Cw 718 - 790 MHz Art.-Nr. 508117
SK 500 G4-Dw 790 - 865 MHz Art.-Nr. 508118
SK 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508434
SK 500 G4-Gw1 558 - 608 MHz Art.-Nr. 508455
Produktvarianten
125
Produktvarianten SKP 500 G4
Hergestellt in Deutschland
►
Hergestellt in den USA
►
SKP 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507814
SKP 500 G4-GBw 606 - 678 MHz Art.-Nr. 507815
SKP 500 G4-Gw 558 - 626 MHz Art.-Nr. 507816
SKP 500 G4-Bw 626 - 698 MHz Art.-Nr. 507817
SKP 500 G4-Cw 718 - 790 MHz Art.-Nr. 507818
SKP 500 G4-Dw 790 - 865 MHz Art.-Nr. 507819
SKP 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508418
SKP 500 G4-AS 520 - 558 MHz Art.-Nr. 508153
SKP 500 G4-JB 806 - 810 MHz Art.-Nr. 508154
SKP 500 G4-Gw 558 - 626 MHz Art.-Nr. 508155
SKP 500 G4-Bw 626 - 698 MHz Art.-Nr. 508156
SKP 500 G4-Cw 718 - 790 MHz Art.-Nr. 508157
SKP 500 G4-Dw 790 - 865 MHz Art.-Nr. 508158
SKP 500 G4-Aw+ 470 - 558 MHz Art.-Nr. 508439
SKP 500 G4-Gw1 558 - 608 MHz Art.-Nr. 508460
Technische Daten
127
Technische Daten
In diesen Abschnitten finden Sie die systemübergreifenden und pro-
duktspezifischen technischen Daten.
128
EK 500 G4
Hochfrequenzeigenschaften
►
Modulationsart Breitband-FM
Empfangsfrequenzbereiche Aw: 470 - 558 MHz
AS: 520 - 558 MHz
Gw1: 558 - 608 MHz
Gw: 558 - 626 MHz
GBw: 606 - 678 MHz
Bw: 526 - 698 MHz
Cw: 718 - 790 MHz
Dw: 790 - 865 MHz
JB: 806 - 810 MHz
K+: 925 - 937,5 MHz
Empfangsfrequenzen max. 2880 Empfangsfrequenzen,
abstimmbar in 25-kHz-Schritten
20 Kanalbänke mit jeweils bis zu
32 voreingestellten Kanälen, in-
termodulationsfrei
6 Kanalbänke mit bis zu 32 frei
programmierbaren Kanälen
Schaltbandbreite bis zu 88 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Empfängerprinzip Adaptive-Diversity
Empfindlichkeit (mit HDX,
Spitzenhub)
< 1,6 μV für 52 dBA
eff S/N
Nachbarkanalselektion ≥ 65 dB
Intermodulationsdämpfung ≥ 65 dB
Blocking ≥ 70 dB
Rauschsperre (Squelch) low: 5 dBμV
middle: 15 dBμV
high: 25 dBμV
Pilotton-Squelch abschaltbar
129
Niederfrequenzeigenschaften
►
Gesamtgerät
►
Kompandersystem Sennheiser HDX
Signal/Rauschabstand
(1 mV, Spitzenhub)
Line: ≥ 110 dBA
Phones: ca. 90 dBA
Klirrfaktor ≤ 0,9 %
NF-Ausgangsspannung (bei Spit-
zenhub, 1 kHz NF)
3,5 mm Klinkenbuchse: +17 dBu
(mono, unsymmetrisch)
Einstellbereich “AF Out” 42 dB, in 6-dB-Schritten
Temperaturbereich -10 °C bis +55 °C
Spannungsversorgung 2 AA Batterien, 1,5 V oder
Akkupack BA 2015
Nennspannung Batterie 3 V /
Akku 2,4 V
Stromaufnahme bei Nennspannung:
typ. 180 mA
bei ausgeschaltetem Sender:
≤ 25 μA
Betriebszeit typ. 8 h
Abmessungen ca. 82 x 64 x 24 mm
Gewicht (inkl. Batterien) ca. 130 g
130
SKM 500 G4
Hochfrequenzeigenschaften
►
Modulationsart Breitband-FM
Empfangsfrequenzbereiche Aw+: 470 - 558 MHz
AS: 520 - 558 MHz
Gw1: 558 - 608 MHz
Gw: 558 - 626 MHz
GBw: 606 - 678 MHz
Bw: 526 - 698 MHz
Cw: 718 - 790 MHz
Dw: 790 - 865 MHz
JB: 806 - 810 MHz
K+: 925 - 937,5 MHz
Sendefrequenzen max. 2880 Empfangsfrequenzen,
abstimmbar in 25-kHz-Schritten
20 Kanalbänke mit jeweils bis zu
32 voreingestellten Kanälen,
intermodulationsfrei
6 Kanalbänke mit bis zu 32 frei
programmierbaren Kanälen
Schaltbandbreite bis zu 88 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Frequenzstabilität ≤ ±15 ppm
HF-Ausgangsleistung an 50 Ω umschaltbar:
Low: typ. 10 mW
Standard: typ. 30 mW
High: typ. 50 mW
Pilotton-Squelch abschaltbar
131
Niederfrequenzeigenschaften
►
Gesamtgerät
►
Kompandersystem Sennheiser HDX
NF-Übertragungsbereich 80 - 18.000 Hz
Signal/Rauschabstand
(1 mV, Spitzenhub)
≥ 115 dBA
Klirrfaktor ≤ 0,9 %
Einstellbereich für Eingangsemp-
findlichkeit
48 dB, in 6-dB-Schritten
Temperaturbereich -10 °C bis +55 °C
Spannungsversorgung 2 AA Batterien, 1,5 V oder
Akkupack BA 2015
Nennspannung Batterie 3 V /
Akku 2,4 V
Stromaufnahme
bei Nennspannung
bei ausgeschaltetem Sender
typ. 180 mA
≤ 25 μA
Betriebszeit typ. 8 h
Abmessungen ca. ⌀ 50 x 265 mm
Gewicht (inkl. Batterien) ca. 450 g
132
SK 500 G4
Hochfrequenzeigenschaften
►
Modulationsart Breitband-FM
Empfangsfrequenzbereiche Aw+: 470 - 558 MHz
AS: 520 - 558 MHz
Gw1: 558 - 608 MHz
Gw: 558 - 626 MHz
GBw: 606 - 678 MHz
Bw: 526 - 698 MHz
Cw: 718 - 790 MHz
Dw: 790 - 865 MHz
JB: 806 - 810 MHz
K+: 925 - 937,5 MHz
Sendefrequenzen max. 2880 Empfangsfrequenzen,
abstimmbar in 25-kHz-Schritten
20 Kanalbänke mit jeweils bis zu
32 voreingestellten Kanälen,
intermodulationsfrei
6 Kanalbänke mit bis zu 32 frei
programmierbaren Kanälen
Schaltbandbreite bis zu 88 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Frequenzstabilität ≤ ±15 ppm
HF-Ausgangsleistung an 50 Ω umschaltbar:
Low: typ. 10 mW
Standard: typ. 30 mW
High: typ. 50 mW
Pilotton-Squelch abschaltbar
133
Niederfrequenzeigenschaften
►
Gesamtgerät
►
Kompandersystem Sennheiser HDX
NF-Übertragungsbereich Mikrofon: 80 - 18.000 Hz
Line: 25 - 18.000 Hz
Signal/Rauschabstand
(1 mV, Spitzenhub)
≥ 115 dBA
Klirrfaktor ≤ 0,9 %
Max. Eingangsspannung
Mikrofon/Line
3 V
eff
Eingangsimpedanz
Mikrofon/Line
40 kΩ, unsym./1 MΩ
Eingangskapazität umschaltbar
Einstellbereich für Eingangsemp-
findlichkeit (Sensitivity)
60 dB, in 3-dB-Schritten
Temperaturbereich -10 °C bis +55 °C
Spannungsversorgung 2 AA Batterien, 1,5 V oder
Akkupack BA 2015
Nennspannung Batterie 3 V
Akku 2,4 V
Stromaufnahme
bei Nennspannung
bei ausgeschaltetem Sender
typ. 180 mA
≤ 25 μA
Betriebszeit typ. 8 h
Abmessungen ca. 82 x 64 x 24 mm
Gewicht (inkl. Batterien) ca. 160 g
134
SKP 500 G4
Hochfrequenzeigenschaften
►
Modulationsart Breitband-FM
Empfangsfrequenzbereiche Aw: 470 - 558 MHz
AS: 520 - 558 MHz
Gw1: 558 - 608 MHz
Gw: 558 - 626 MHz
GBw: 606 - 678 MHz
Bw: 526 - 698 MHz
Cw: 718 - 790 MHz
Dw: 790 - 865 MHz
JB: 806 - 810 MHz
K+: 925 - 937,5 MHz
Sendefrequenzen max. 2880 Empfangsfrequenzen,
abstimmbar in 25-kHz-Schritten
20 Kanalbänke mit jeweils bis zu
32 voreingestellten Kanälen, in-
termodulationsfrei
6 Kanalbänke mit bis zu 32 frei
programmierbaren Kanälen
Schaltbandbreite bis zu 88 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Frequenzstabilität ≤ ±15 ppm
HF-Ausgangsleistung an 50 Ω umschaltbar:
low: typ. 10 mW
standard: typ. 30 mW
high: typ. 50 mW
Pilotton-Squelch abschaltbar
135
Niederfrequenzeigenschaften
►
Gesamtgerät
►
Kompandersystem Sennheiser HDX
NF-Übertragungsbereich 80 – 18.000 Hz
Signal/Rauschabstand (1 mV,
Spitzenhub)
≥ 120 dBA
Klirrfaktor ≤ 0,9 %
Eingangsspannung 6 V
eff
Eingangsimpedanz 68 kΩ, unsym.
Eingangskapazität umschaltbar
Einstellbereich für Eingangsemp-
findlichkeit (Sensitivity)
48 dB, in 6-dB-Schritten
Temperaturbereich -10 °C bis +55 °C
Spannungsversorgung 2 AA Batterien, 1,5 V oder
Akkupack BA 2015
Nennspannung Batterie 3 V /
Akku 2,4 V
Stromaufnahme bei Nennspannung:
typ. 180 mA
bei ausgeschaltetem Sender:
≤ 25 μA
Betriebszeit typ. 8 h
Abmessungen ca. 105 x 43 x 43 mm
Gewicht (inkl. Batterien) ca. 195 g
Steckerbelegung
136
Steckerbelegung
3,5 mm Stereo-Klinkenstecker
►
• Stecker von Kopfhörer- und Ohrhörerkabeln, z. B. IE 4.
• Anschluss an:
•EK IEM G4
•EK 500 G4
3,5 mm Klinkenstecker Mic
►
• Stecker von Lavalier- und Headset-Mikrofonen, z. B. ME 2
•Anschluss an:
•SK 100 G4
•SK 300 G4
•SK 500 G4
3,5 mm Klinkenstecker Line
►
• Stecker von Line- und Instrumentenkabeln, z. B. Ci 1-N
•Anschluss an:
•SK 100 G4
•SK 300 G4
•SK 500 G4
6,3 mm Stereo-Klinkenstecker, symmetrisch (Audio In/Loop Out)
►
•Anschluss an:
• SR IEM G4 Audio In
• SR IEM G4 Loop Out
RL
Mic
Line +
Steckerbelegung
137
6,3 mm Mono-Klinkenstecker, unsymmetrisch
►
•Anschluss an:
•EM 100 G4 Audio Out
• EM 300-500 G4 Audio Out
6,3 mm Stereo-Klinkenstecker für Kopfhöreranschluss
►
•Anschluss an
•EM 100 G4 Kopfhörereingang
• EM 300-500 G4 Kopfhörereingang
• SR IEM G4 Kopfhörereingang
XLR-3 Stecker, symmetrisch
►
Hohlklinkenstecker zur Stromversorgung
►
LR
1
3
2
Reinigung und Pflege
138
Reinigung und Pflege
Beachten Sie die folgenden Hinweise bei der Reinigung und Pflege der Pro-
dukte der Serie evolution wireless G4.
VORSICHT
Flüssigkeit kann die Elektronik der Produkte zerstören!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurz-
schluss in der Elektronik verursachen.
▷ Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
▷ Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
▷ Trennen Sie die Produkte vom Stromnetz und entnehmen Sie Akkus
und Batterien, bevor Sie mit der Reinigung beginnen.
▷ Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen
Tuch.
▷ Beachten Sie bei den folgenden Produkten diese gesonderten Reini-
gungsanweisungen.
Einsprachkorb des Mikrofonmoduls reinigen
▷ Schrauben Sie den oberen Einsprachkorb vom Mikrofonmodul ab, in-
dem Sie ihn gegen den Uhrzeigersinn drehen.
▷ Entfernen Sie den Schaumstoff-Einsatz.
Um den Einsprachkorb zu reinigen, haben Sie zwei Möglichkeiten:
▷ Reinigen Sie den oberen Einsprachkorb mit einem leicht feuchten Tuch
von innen und außen.
▷ Verwenden Sie eine Bürste und spülen Sie mit klarem Wasser nach.
▷ Reinigen Sie den Schaumstoff-Einsatz ggf. mit einem milden Spülmit-
tel oder wechseln Sie den Schaumstoff-Einsatz.
▷ Trocken Sie den oberen Einsprachkorb und den Schaumstoff-Einsatz.
Reinigung und Pflege
139
▷ Setzen Sie den Schaumstoff-Einsatz wieder ein.
▷ Schrauben Sie den Einsprachkorb wieder auf das Mikrofonmodul auf.
Von Zeit zu Zeit sollten Sie zusätzlich die Kontakte des Mikrofonmoduls rei-
nigen:
▷ Wischen Sie die Kontakte des Mikrofonmoduls mit einem weichen, tro-
ckenen Tuch ab.
