Milwaukee M18 FUEL 16 in. Brushless Cordless Chainsaw User Manual

Cat. No. / No de cat.

2727-20

M18™ FUEL™ CHAINSAW

SCIE À CHAÎNE M18™ FUEL™

SIERRA DE CADENA M18™ FUEL™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to follow

all instructions listed below may result in electric shock,

re and/or serious injury. Save all warnings and in-

structions for future reference. The term "power tool"

in the warnings refers to your mains-operated (corded)

power tool or battery-operated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power tools.

Unmodied plugs and matching outlets will reduce risk

of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

• Do not abuse the cord. Never use the cord for car-

rying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk

of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may

result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal

injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can

be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may a󰀨ect

the power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents are

caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

di󰀨erent from those intended could result in a hazardous

situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci-

dentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid ejected

from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit

unpredictable behavior resulting in re, explosion or

risk of injury.

• Do not expose a battery pack or tool to re or ex-

cessive temperature. Exposure to re or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specified in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES

FOR CHAIN SAW

General chain saw safety warnings:

• Keep all parts of the body away from the saw chain

when the chain saw is operating. Before you start

the chain saw, make sure the saw chain is not

contacting anything. A moment of inattention while

operating chain saws may cause entanglement of your

clothing or body with the saw chain.

• Always hold the chain saw with your right hand

on the rear handle and your left hand on the front

handle. Holding the chain saw with a reversed hand

conguration increases the risk of personal injury and

should never be done.

• Hold the chain saw by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring. Saw chains contacting a "live" wire may make

exposed metal parts of the chain saw "live" and could

give the operator an electric shock.

• Wear eye protection. Further protective equipment

for hearing, head, hands, legs and feet is recom-

mended. Adequate protective equipment will reduce

personal injury from ying debris or accidental contact

with the saw chain.

• Do not operate a chain saw in a tree, on a ladder,

from a rooftop, or any unstable support. Operation

of a chain saw in this manner could result in serious

personal injury.

• Always keep proper footing and operate the chain

saw only when standing on xed, secure and level

surface. Slippery or unstable surfaces may cause a

loss of balance or control of the chain saw.

• When cutting a limb that is under tension be alert

for spring back. When the tension in the wood bres

is released the spring loaded limb may strike the

operator and/or throw the chain saw out of control.

• Use extreme caution when cutting brush and sap-

lings. The slender material may catch the saw chain

and be whipped toward you or pull you o󰀨 balance.

• Carry the chain saw by the front handle with the

chain saw switched o󰀨 and away from your body.

When transporting or storing the chain saw always

t the guide bar cover. Proper handling of the chain

saw will reduce the likelihood of accidental contact

with the moving saw chain.

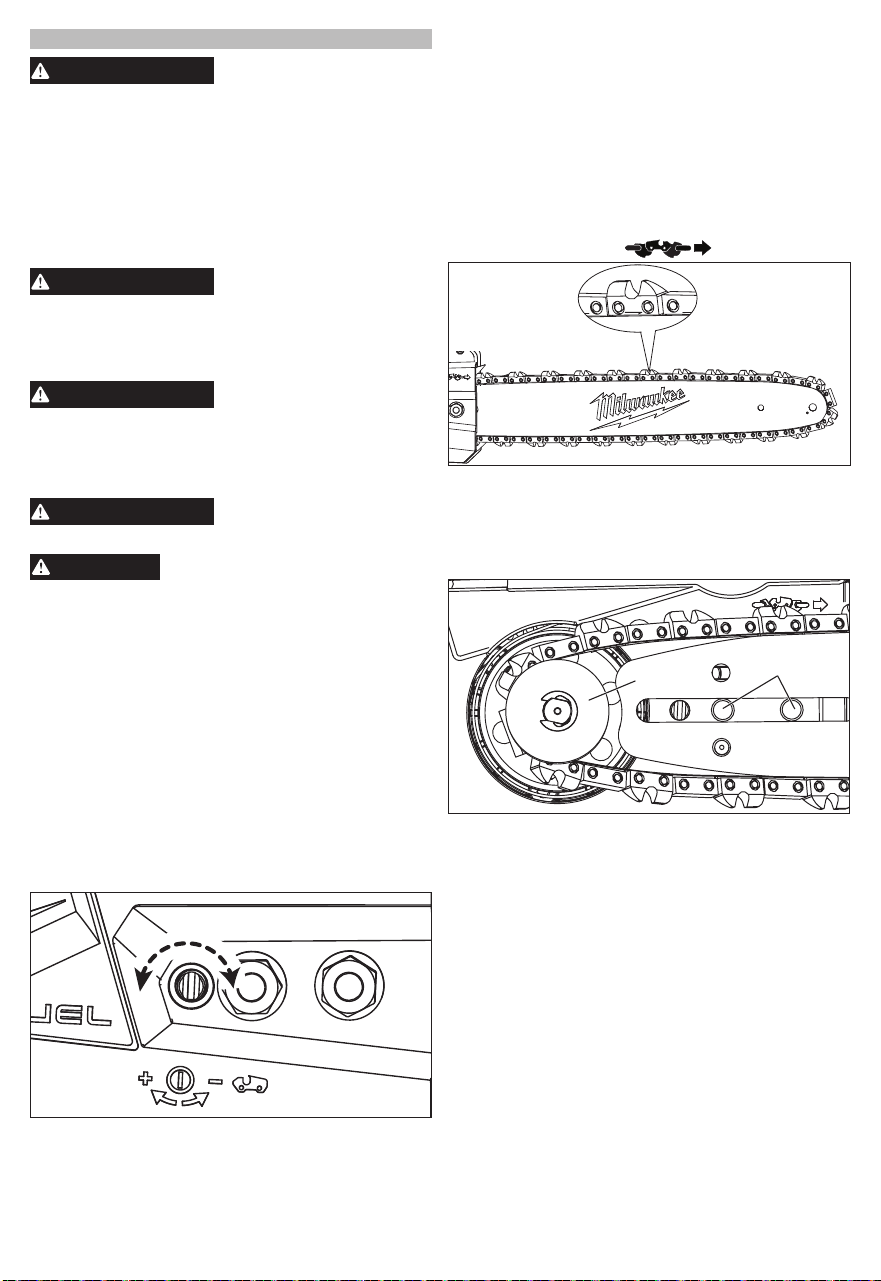

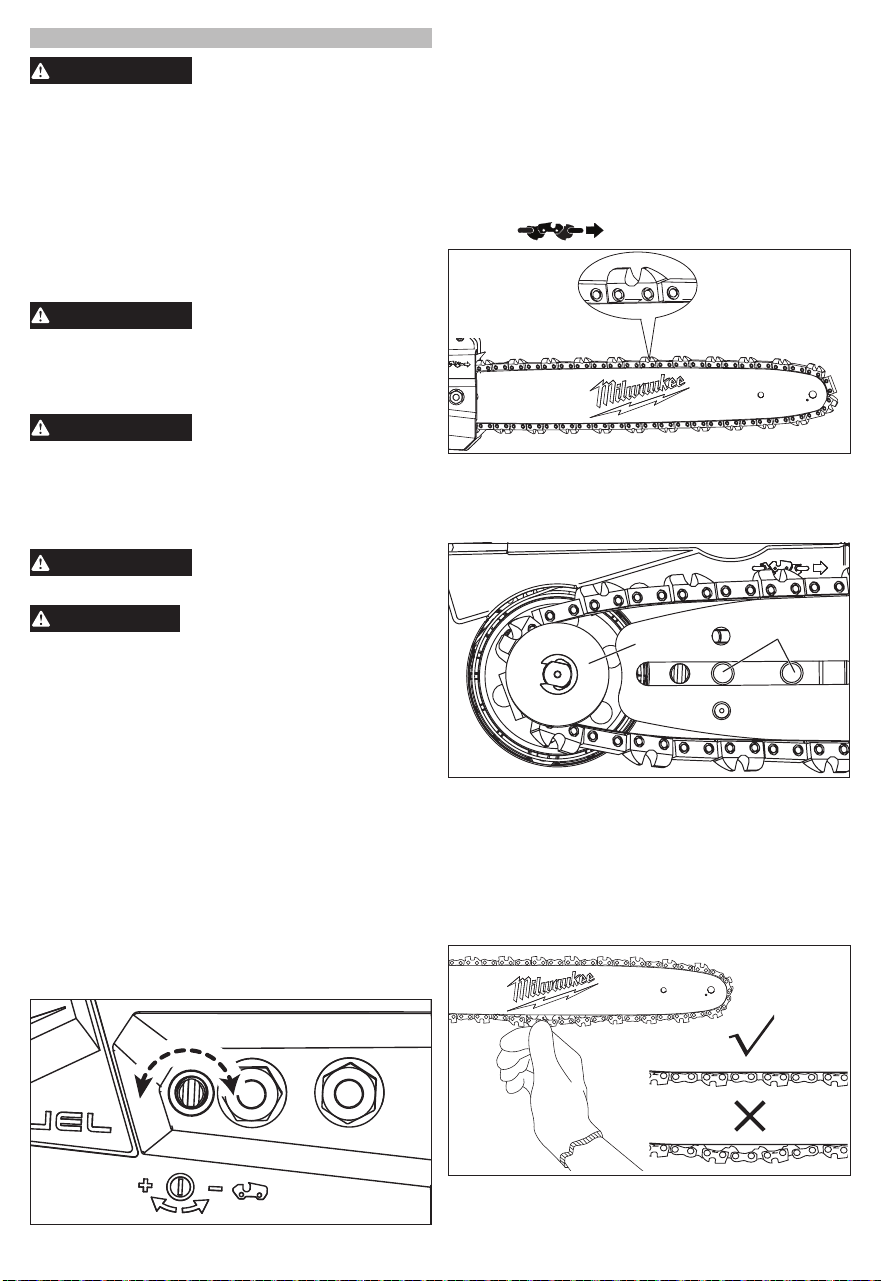

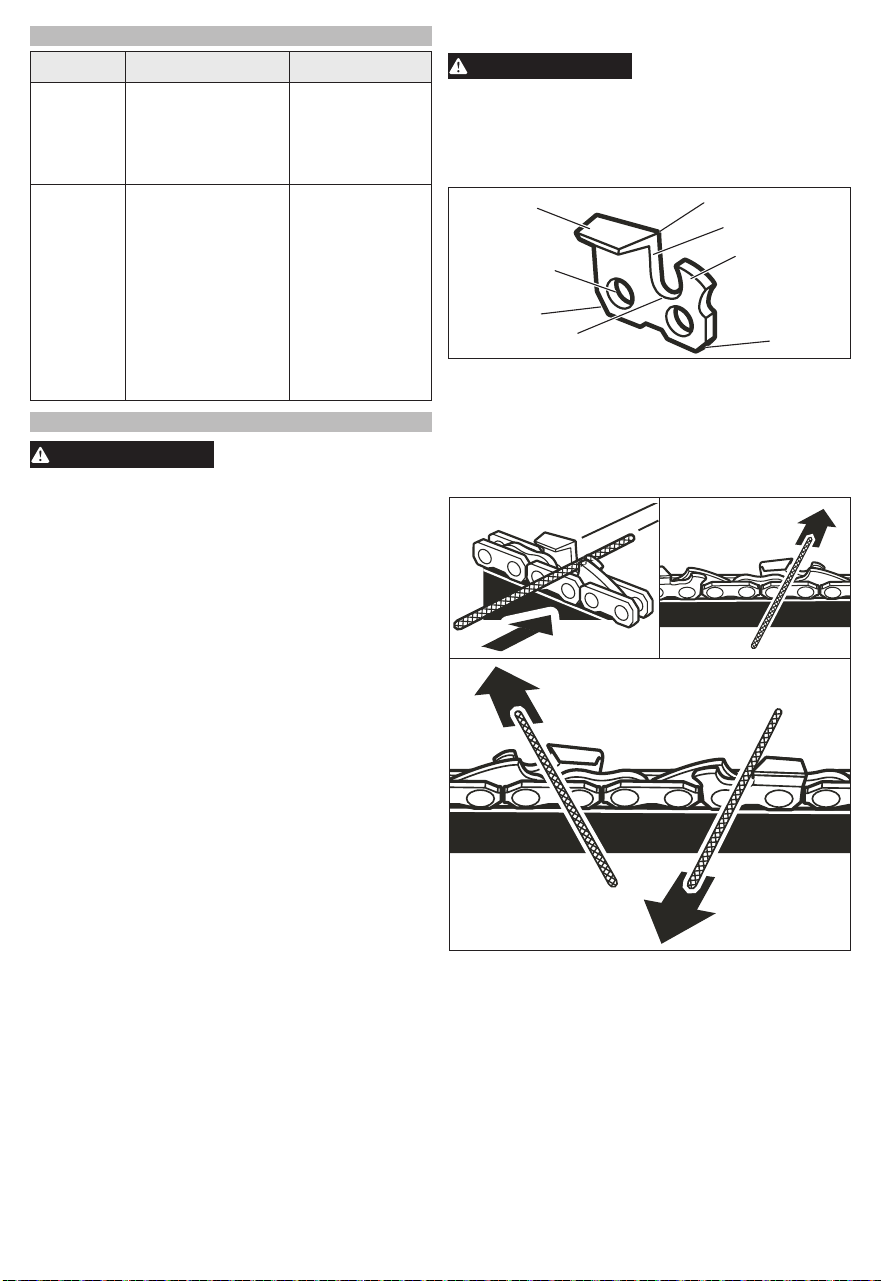

• Follow instructions for lubricating, chain tension-

ing and changing the bar and chain. Improperly

tensioned or lubricated chain may either break or

increase the chance for kickback.

• Cut wood only. Do not use chain saw for purposes

not intended. For example: do not use chain saw

for cutting metal, plastic, masonry or non-wood

building materials. Use of the chain saw for opera-

tions di󰀨erent than intended could result in a hazard-

ous situation.

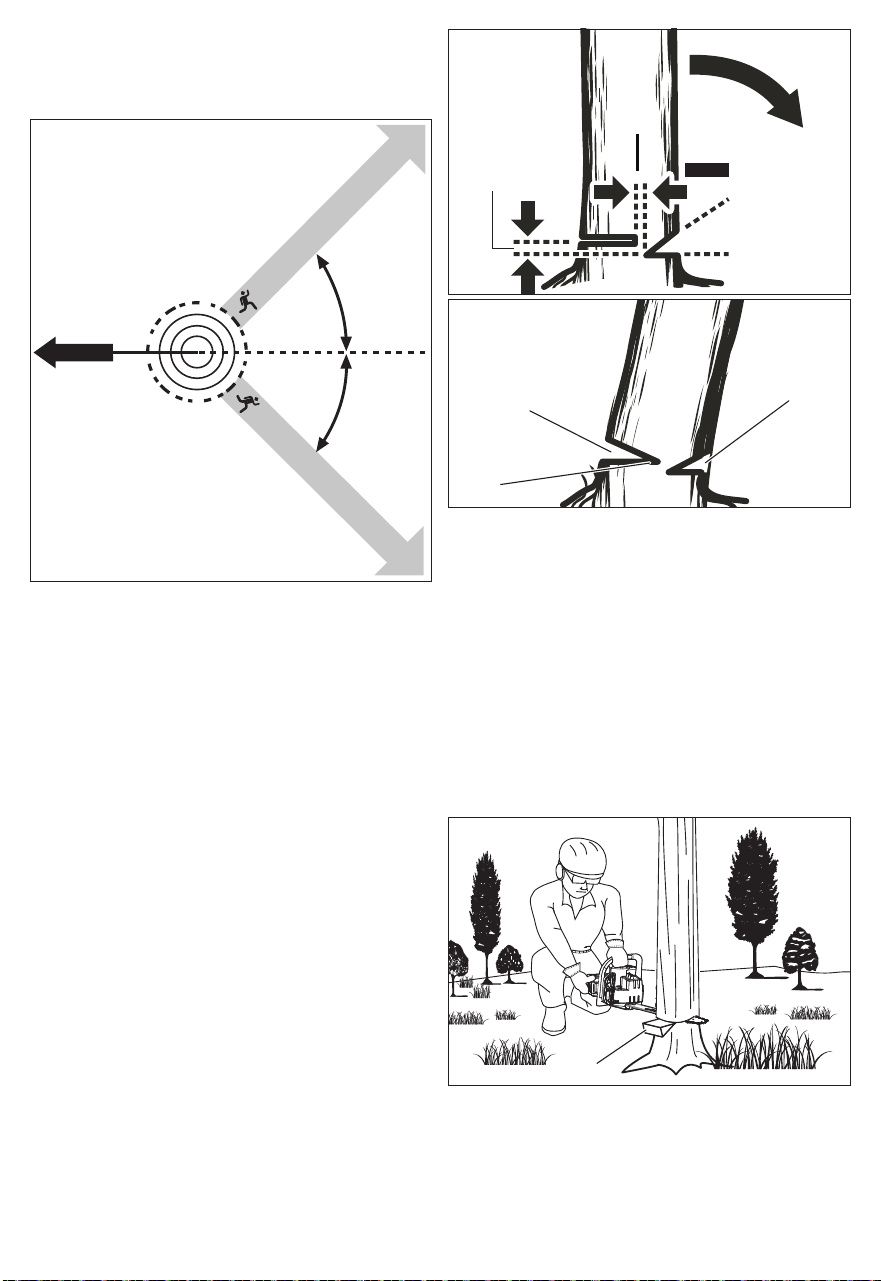

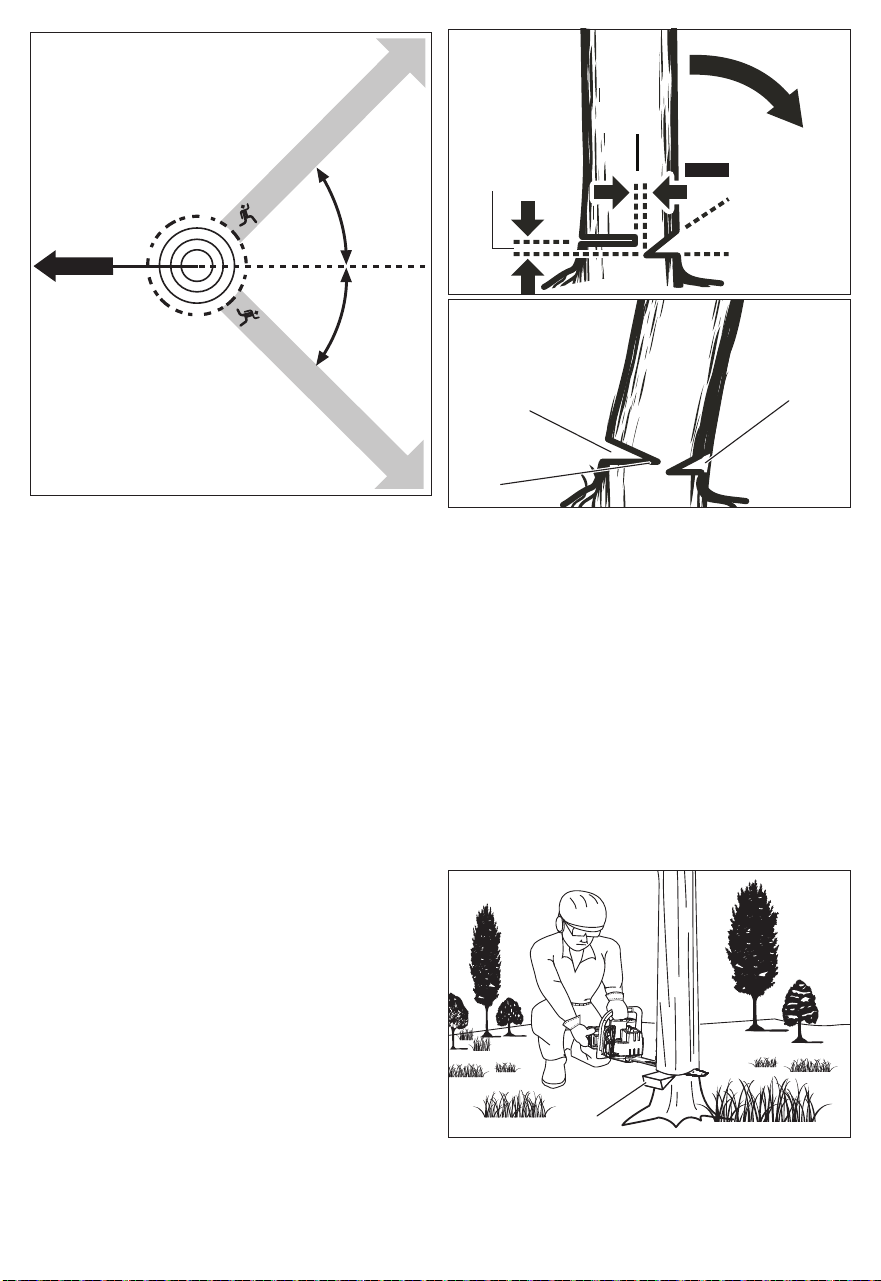

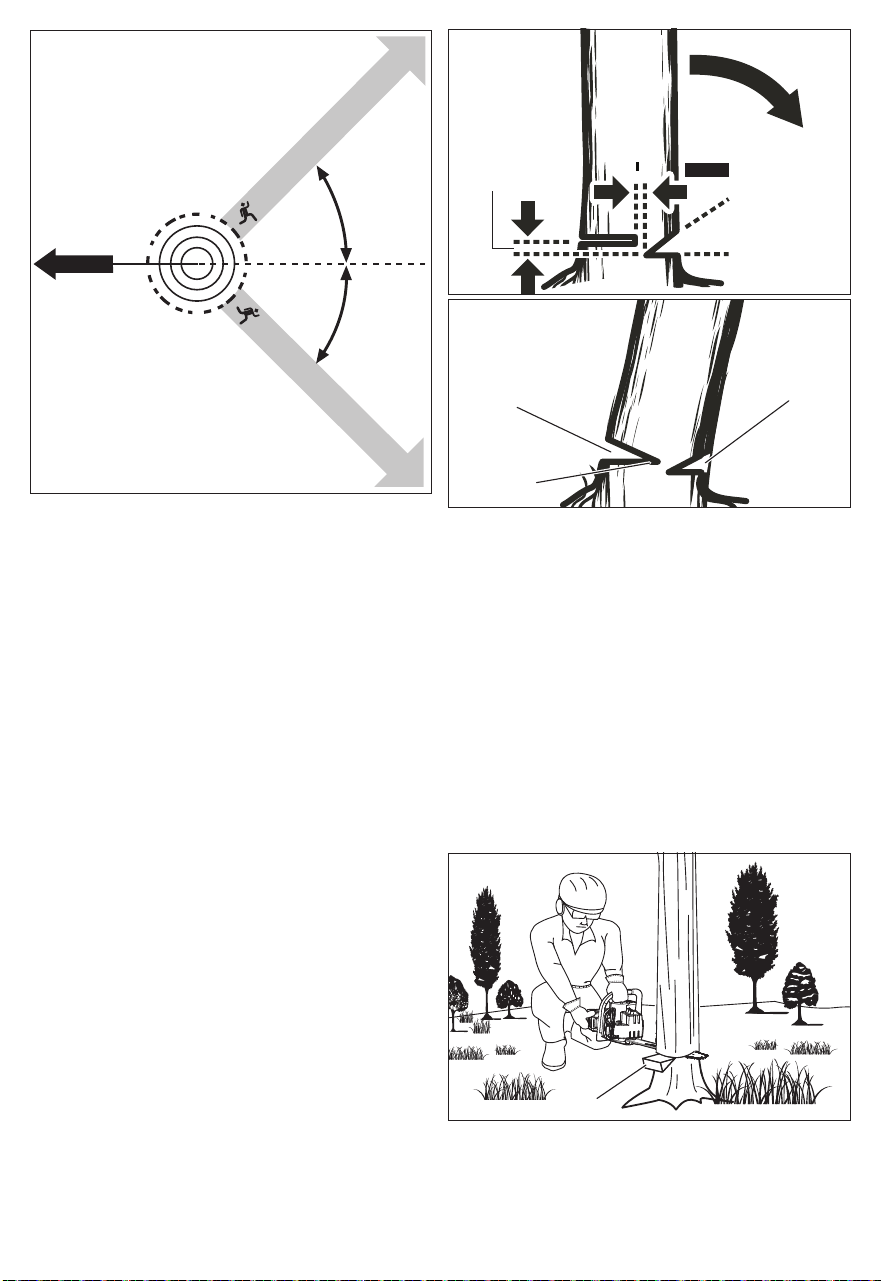

• Do not attempt to fell a tree until you have an un-

derstanding of the risks and how to avoid them.

Serious injury could occur to the operator or bystand-

ers while felling a tree.

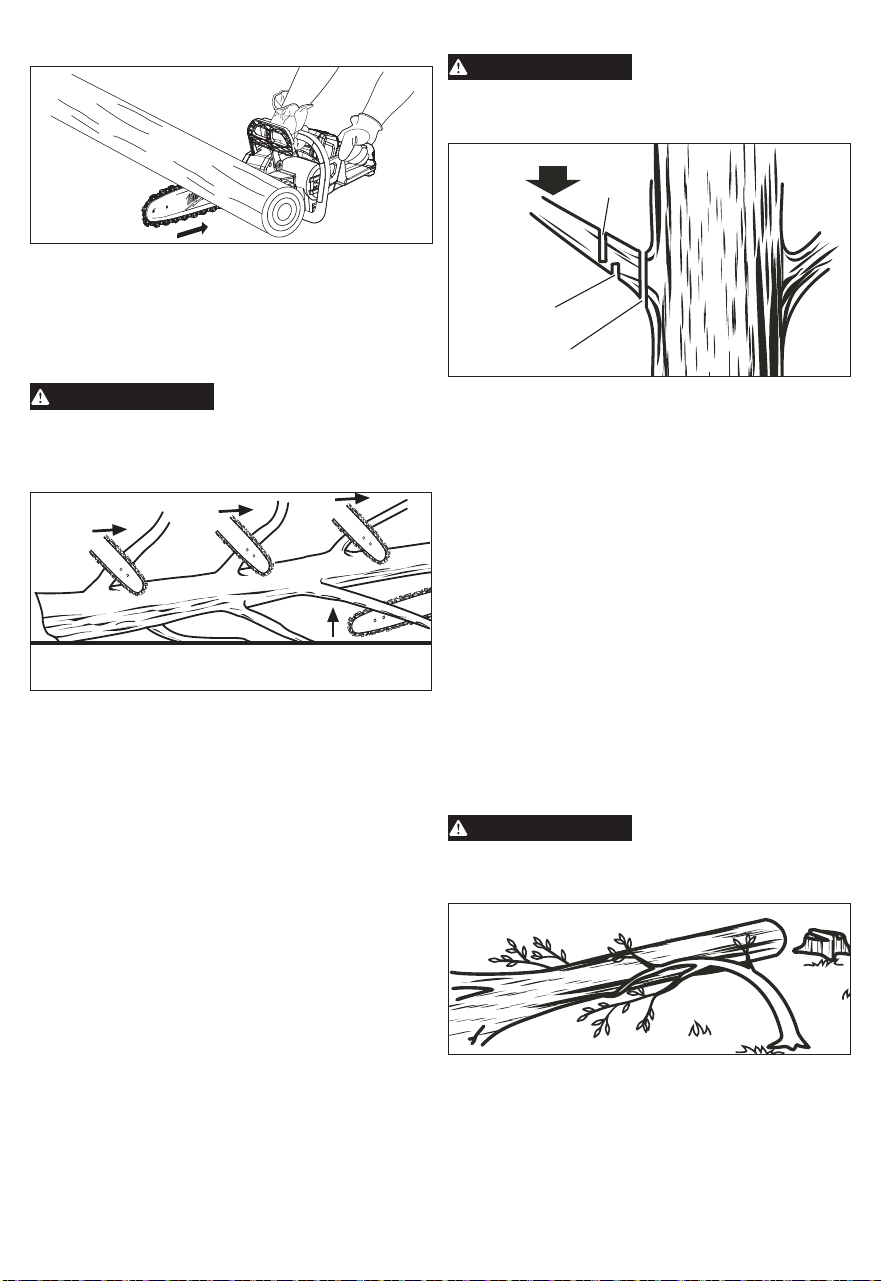

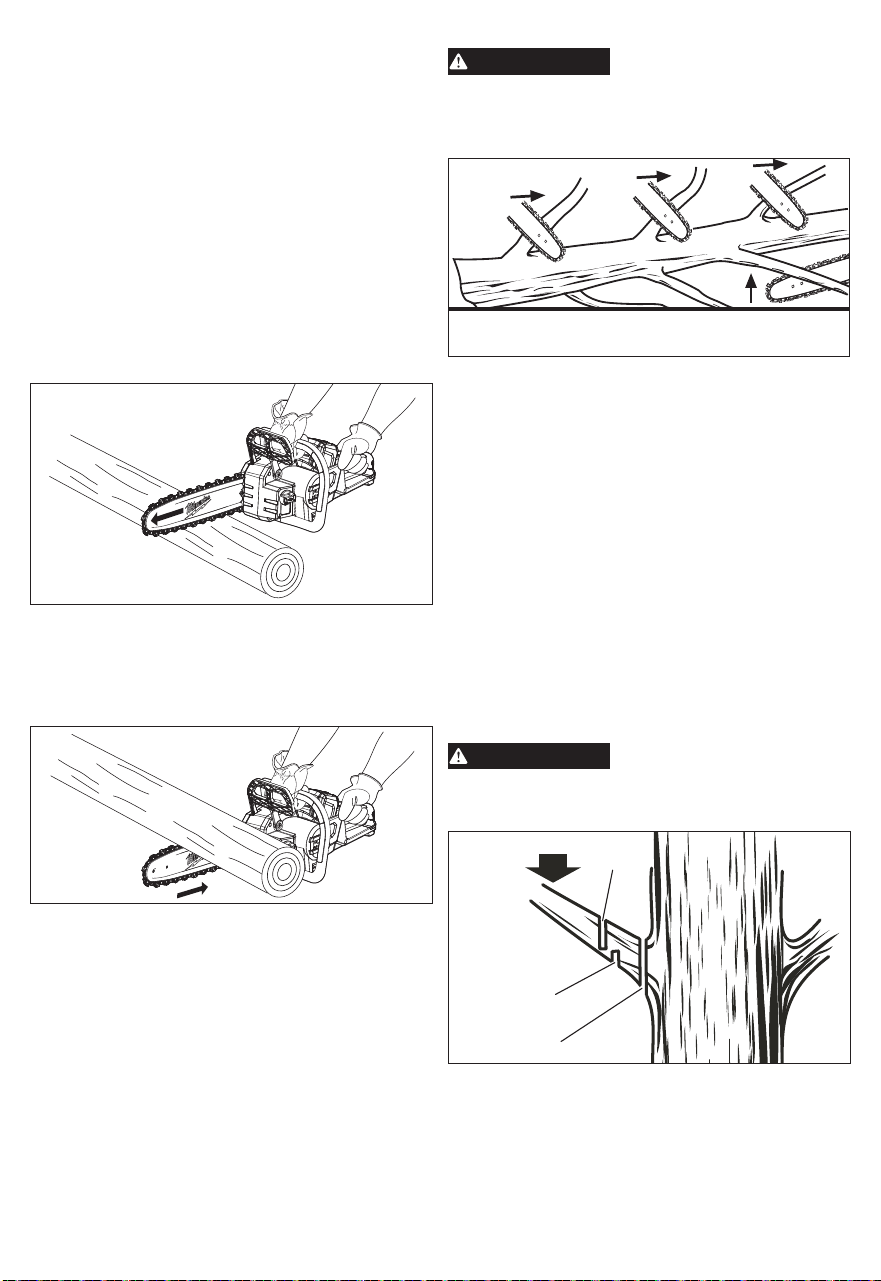

Causes and operator prevention of kickback:

Kickback may occur when the nose or tip of the guide

bar touches an object, or when the wood closes in and

pinches the saw chain in the cut.

Tip contact in some cases may cause a sudden reverse

reaction, kicking the guide bar up and back towards

the operator.

Pinching the saw chain along the top of the guide

bar may push the guide bar rapidly back towards the

operator.

Either of these reactions may cause you to lose con-

trol of the saw which could result in serious personal

injury. Do not rely exclusively upon the safety devices

built into your saw. As a chain saw user, you should

take several steps to keep your cutting jobs free from

accident or injury.

Kickback is the result of chain saw misuse and/or in-

correct operating procedures or conditions and can be

avoided by taking proper precautions as given below:

• Maintain a rm grip, with thumbs and ngers en-

circling the chain saw handles, with both hands on

the saw and position your body and arm to allow

you to resist kickback forces. Kickback forces can

be controlled by the operator, if proper precautions

are taken. Do not let go of the chain saw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact and

enables better control of the chain saw in unexpected

situations.

• Only use replacement guide bars and saw chains

specied by the manufacturer. Incorrect replace-

ment guide bars and saw chains may cause chain

breakage and/or kickback.

• Follow the manufacturer’s sharpening and main-

tenance instructions for the saw chain. Decreas-

ing the depth gauge height can lead to increased

kickback.

• Follow all instructions when clearing jammed

material, storing or servicing the chain saw. Make

sure the switch is o󰀨 and the battery pack is re-

moved. Unexpected actuation of the chain saw while

clearing jammed material or servicing may result in

serious personal injury.

Other Chain Saw Safety Rules

• Do not start cutting until you have a clear work

area, secure footing, and a planned retreat path

from the falling tree. Cluttered areas invite accidents.

• Keep ALL children, bystanders, visitors, and ani-

mals out of the work area while starting or cutting

with the chain saw.

• Dress Properly - Wear snug tting clothing. Always

wear heavy, long pants, long sleeves, overalls, jeans

or chaps made of cut resistant material or ones that

SPECIFICATIONS

Cat. No. ..................................................... 2727-20

Volts.............................................................. 18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

RPM .................................................................6600

Chain Speed .........................2440 ft/min (12.4 m/s)

Recommended Ambient

Operating Temperature ......................0°F to 125°F

Bar Length ......................................16" (406.4 mm)

Cutting Capacity ................................15" (381 mm)

Felling Capacity .................................30" (762 mm)

Chain Oil Tank Capacity .................. 6.7oz (200mL)

Replacement Bar .................................. 48-09-3001

Bar Groove Width ..........................0.043" (1.1 mm)

Replacement Chain .............................. 49-16-2715

Chain Type ........................................Low Kickback

Chain Pitch ........................................3/8" (9.5 mm)

Chain Teeth .........................................................56

contain cut resistant inserts. Wear non-slip safety

footwear. Wear non-slip heavy duty gloves to improve

your grip and to protect your hands. Do not wear

jewelry, short pants, sandals, or go barefoot. Do not

wear loose tting clothing, which could be drawn into

the motor or catch the chain or underbrush. Secure

hair so it is above shoulder level. Wear hearing and

head protection.

• Heavy protective clothing may increase operator

fatigue, which could lead to heat stroke. During

weather that is hot and humid, heavy work should be

scheduled for early morning or late afternoon hours

when temperatures are cooler.

• Always wear eye protection with side shields, as

well as head and hearing protection when operat-

ing this equipment.

• Always be aware of what you are doing when using

the chain saw. Use common sense. Do not oper-

ate the chain saw when you are tired, ill, or under the

inuence of alcohol, drugs, or medication.

• Keep all parts of your body away from the saw

chain when the unit is running.

• Never let anyone use your chain saw who has not

received adequate instructions in its proper use.

This applies to rentals as well as privately owned saws.

• Before you start the unit, make sure the saw chain

is not contacting any object.

• Stop the chain saw before setting it down.

• Maintain the unit with care. Keep the cutting edge

sharp and clean for best performance and to reduce

the risk of injury. Follow instructions for lubricating and

changing accessories.

• Do not operate a chain saw with one hand! Use a

rm grip with thumbs and ngers encircling the chain

saw handles. Serious injury to the operator, helpers,

bystanders, or any combination of these persons

may result from one-handed operation. A chain saw

is intended for two-handed use.

• Do not operate a chain saw that is damaged, im-

properly adjusted, or not completely and securely

assembled. Chain should slow to a stop when the

switch trigger is released. If the chain continues to turn

after the switch trigger has been released, have the

unit serviced by an authorized service center.

• Always maintain a proper stance.

• Do not adapt your powerhead to a bow guide or

use it to power any attachments or devices not

listed for the saw.

• Do not cut vines and/or small underbrush.

• Do not operate a chain saw in a tree, on a ladder,

rooftop, sca󰀨old, or other unstable support; this

is extremely dangerous.

NOTE: The size of the work area depends on the job

being performed as well as the size tree or work piece

involved. For example, felling a tree requires a larger

work area than making bucking cuts.

• Do not force the chain saw. The job can be per-

formed better and safer at the rate for which it was

intended.

• Always use the right product for your application.

The chain saw should be used for cutting wood only.

Never use the chain saw to cut plastic, masonry or

non-wood building materials.

• Store chain saw when not in use. Chain saw should

be stored in a dry and high or locked area out of the

reach of children. When storing chain saw place the

cover on the bar and chain and store the chain saw

in carrying case.

• Battery operated units do not have to be plugged

into an electrical outlet; therefore, they are always

in operating condition. Be aware of possible hazards

even when unit is not operating.

• Save these instructions. Refer to them frequently

and use them to instruct others who may use this

product. If you loan someone this product, loan them

these instructions also.

• After each use, clean the machine with a soft dry

cloth. Remove any chips, dirt and debris in the

battery bay.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Follow the manufacturer’s sharpening and main-

tenance instructions for the saw chain. Decreas-

ing the depth gauge height can lead to increased

kickback.

• Keep handles dry, clean, and free from oil and

grease. Greasy, oily handles are slippery causing

loss of control.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

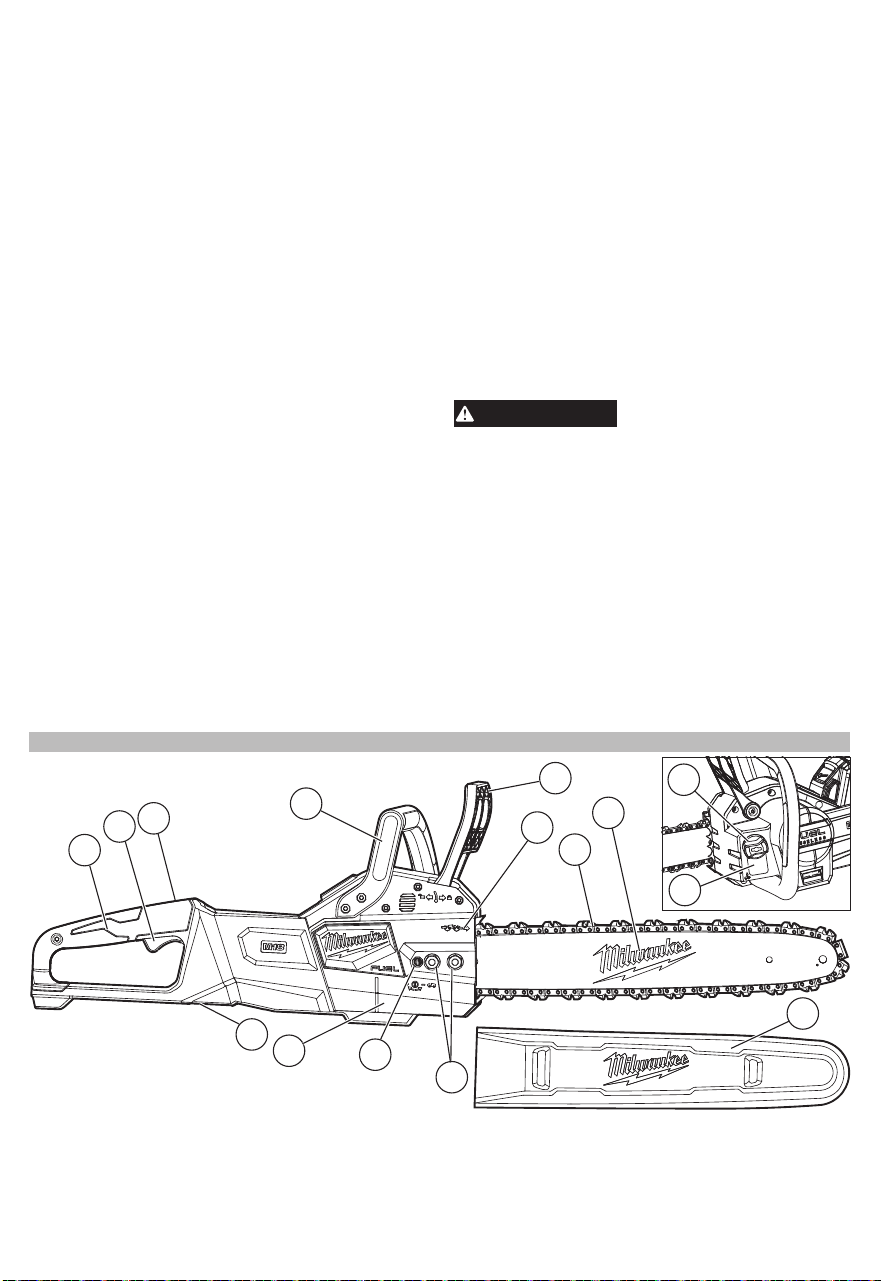

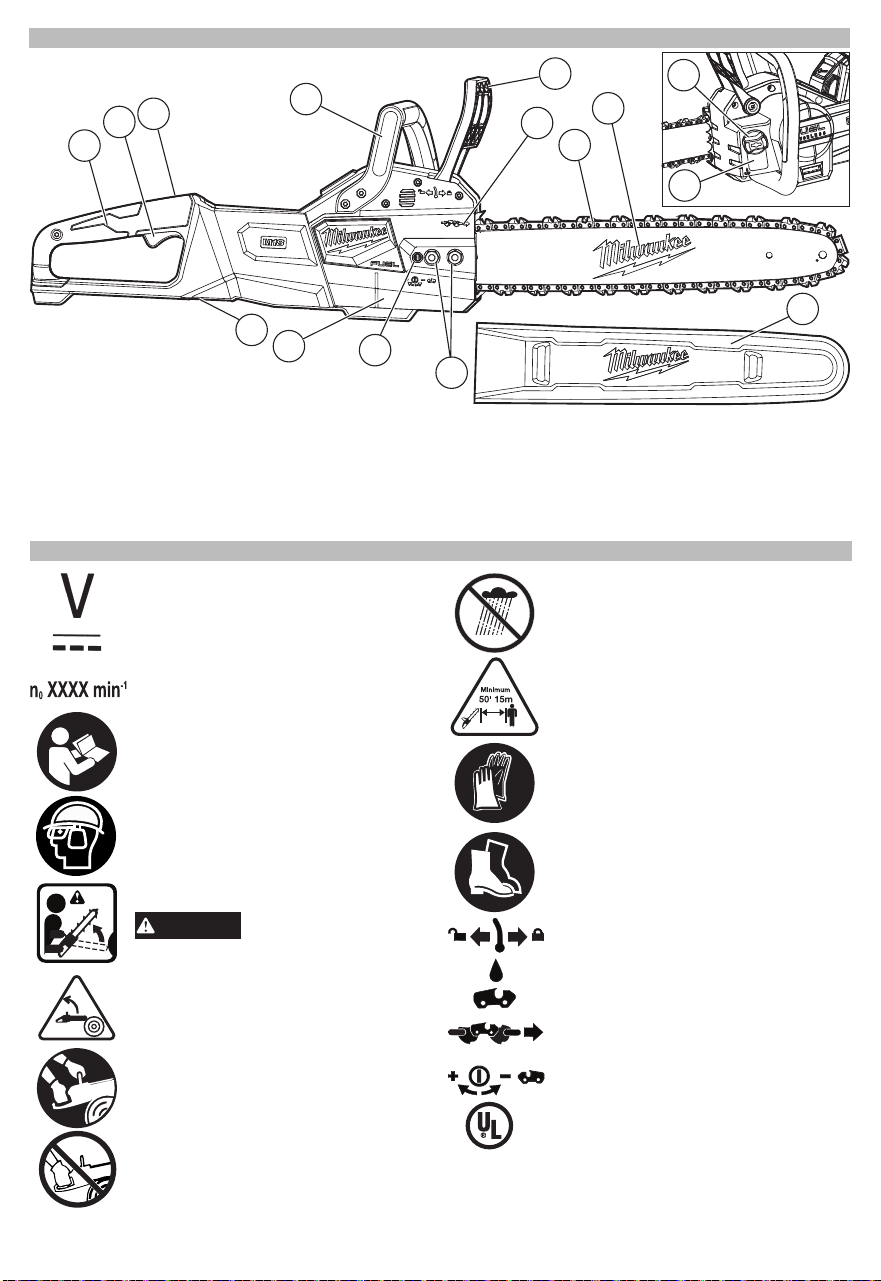

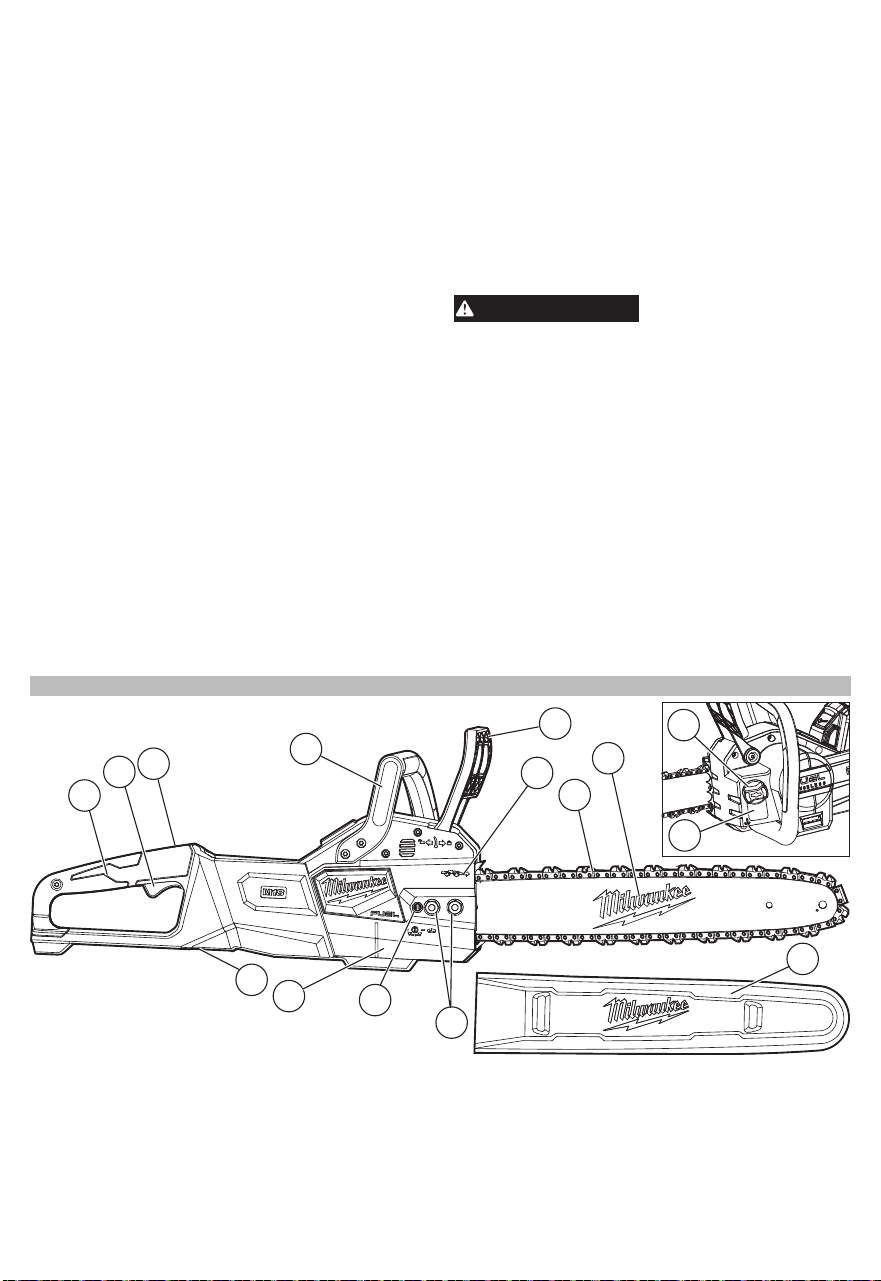

FUNCTIONAL DESCRIPTION

1. Rear handle

2. Variable speed trigger

3. Lock-o󰀨 button (not shown)

4. Front handle

5. Hand guard/chain brake

6. Direction of rotation indicator

7. Saw chain

8. Guide bar

9. Guide bar cover

10. Guide bar nuts

11. Chain tensioning screw

12. Drive cover

13. Adjustment tool (bottom of saw)

14. Oil cap

15. Oil reservoir

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Read operator’s manual

Wear eye, hearing, and head protection

DANGER

Beware of kickback.

Avoid contact with bar tip

Always use chainsaw two-handed

Do not use chainsaw one-handed

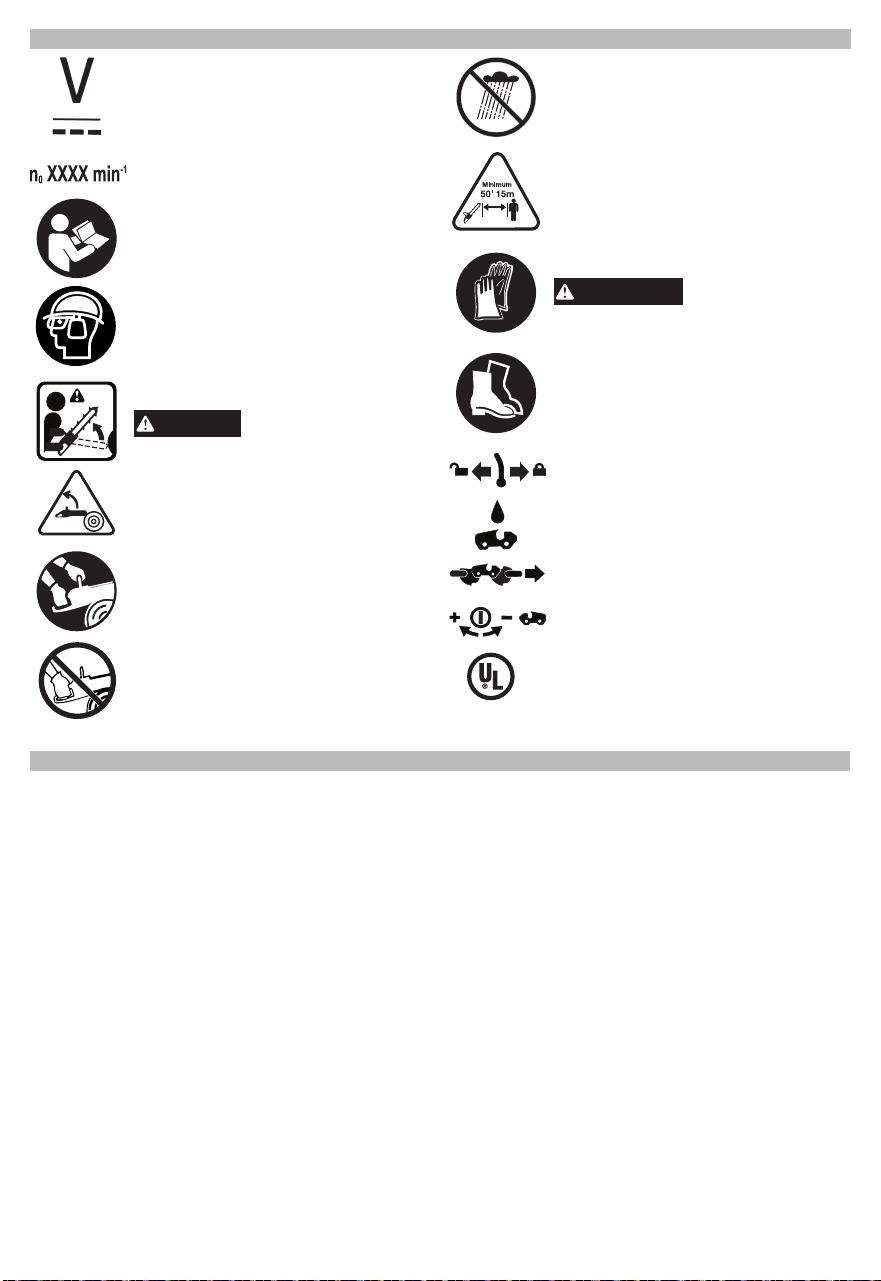

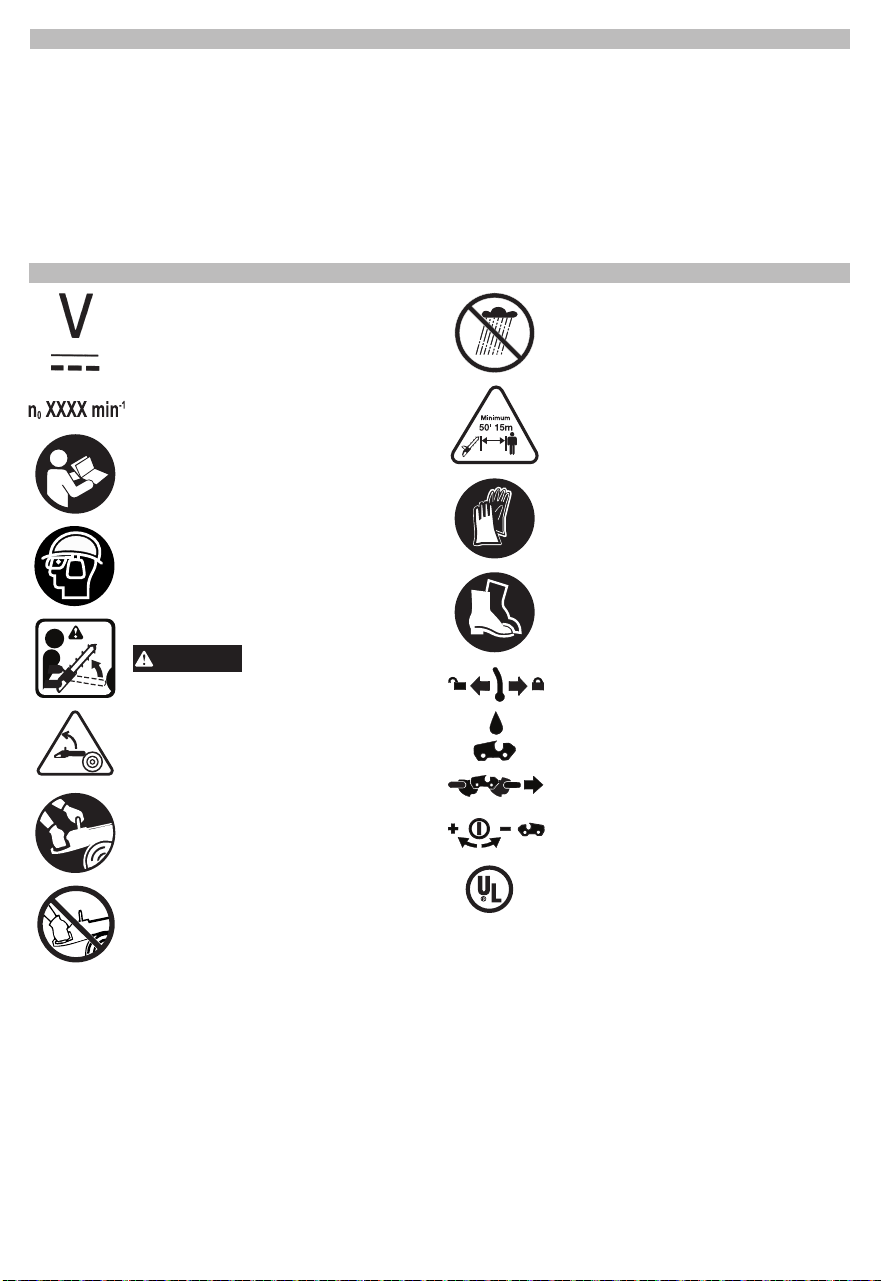

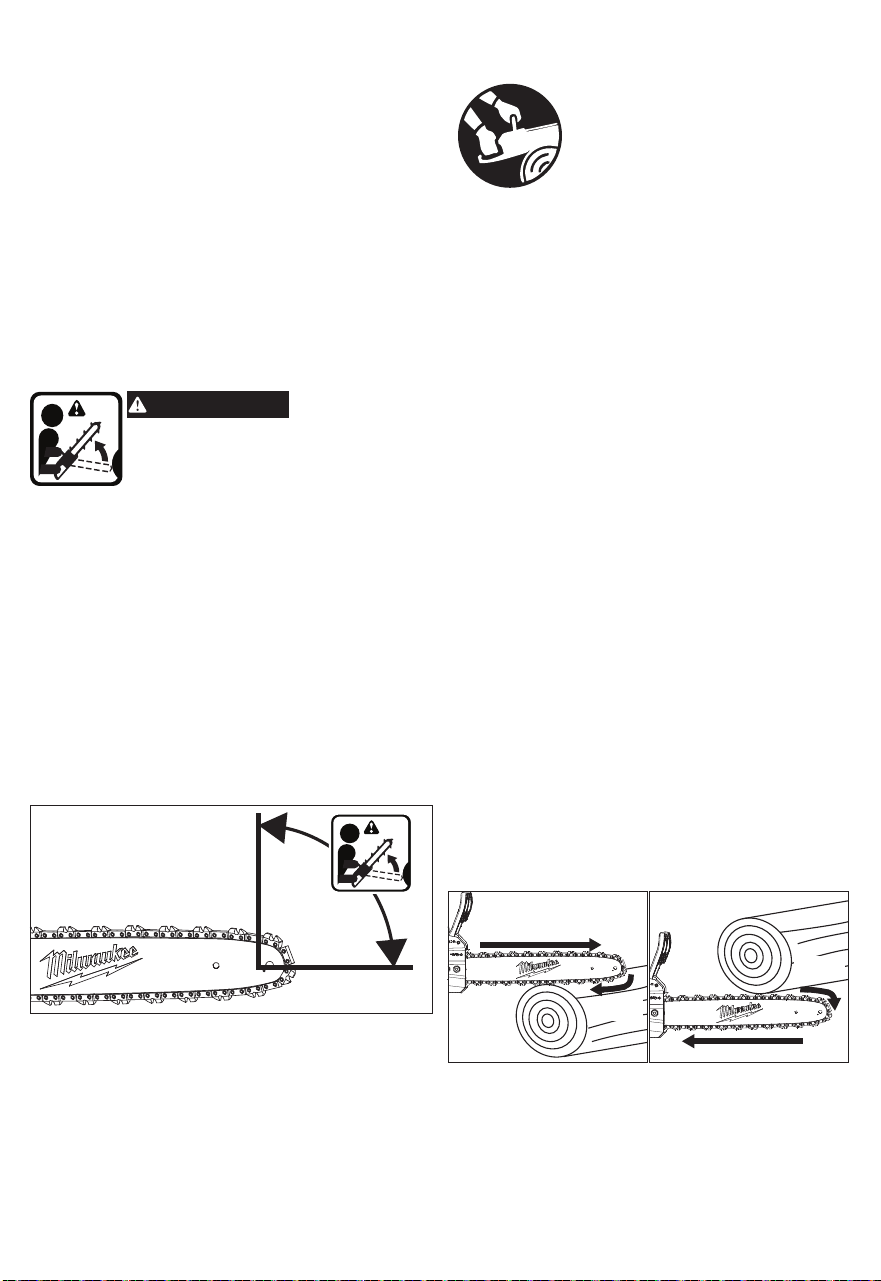

SYMBOLOGY

Do not expose to rain or use in damp

locations.

Keep bystanders at least 50' away

during use.

Wear protective gloves

Wear non-slip safety footwear

Chain Brake LOCKED/UNLOCKED

Chain Oil Reservoir

Chain Direction

Chain Tension Adjustment

UL Listing for Canada and U.S.

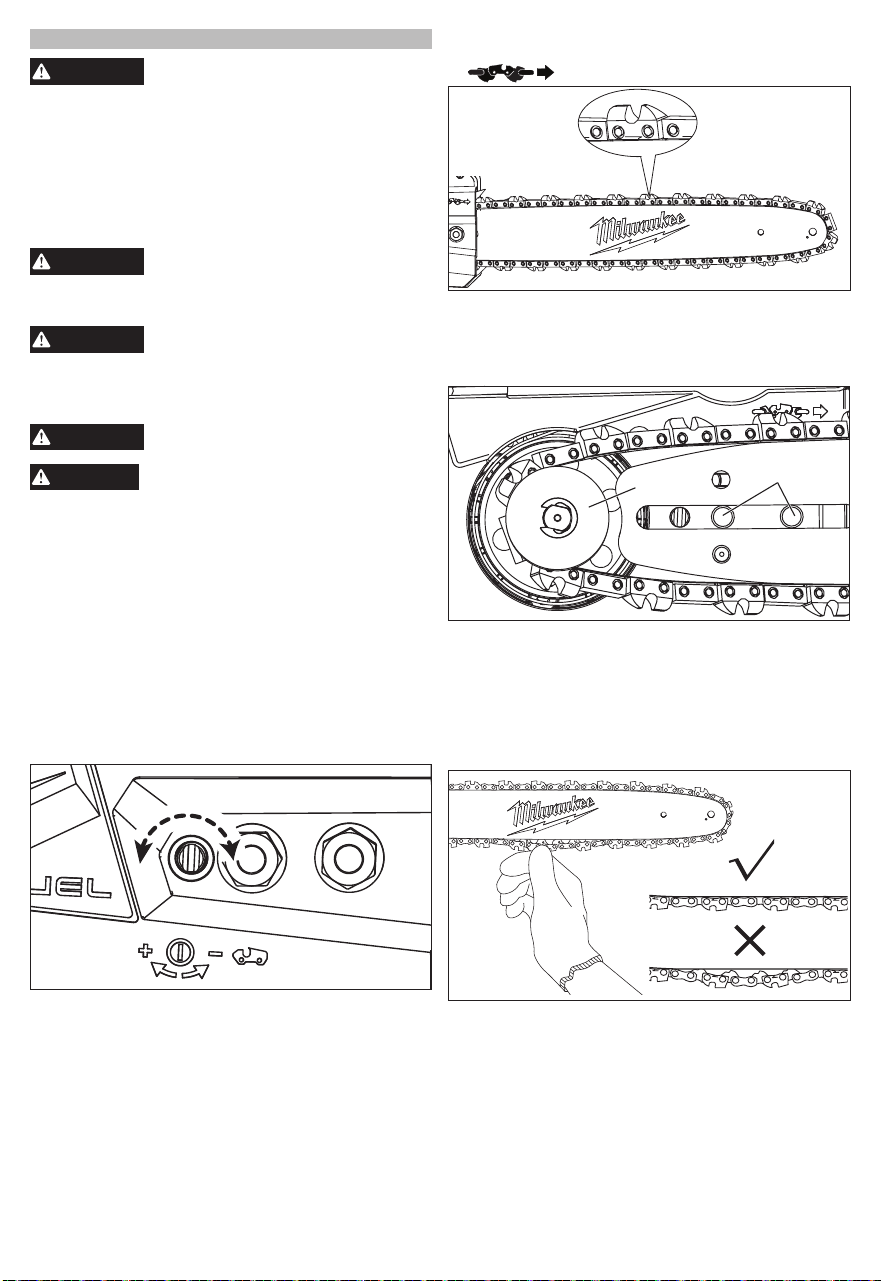

7. Wrap the new or sharpened chain around the

guide bar in the direction indicated on the saw

8. Ensure the chain is properly set in the slot around

the entire guide bar.

9. Loop the chain around the hub and t the bar

around the bolts.

Bolts

Hub

10. Replace the drive cover.

11. Use the adjustment tool to rotate the chain ten-

sioning screw to increase tension (clockwise)

until the chain is snug around the guide bar.

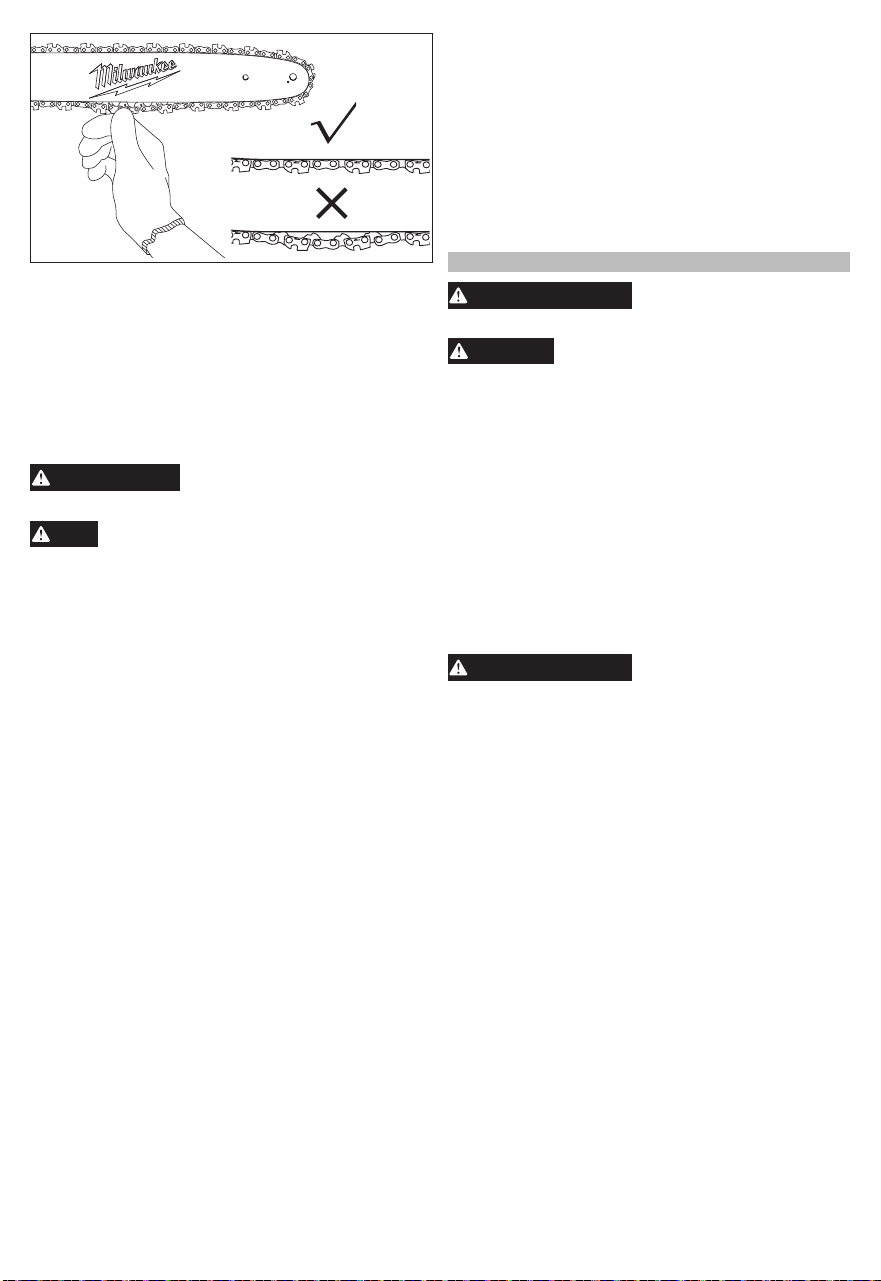

• The tension is correct when the chain snaps

back after being pulled 1/8" (3 mm) away from

the guide bar. No sag should be visible in the

chain.

• Do not over-tension the chain - excess tension

will cause excessive wear and will reduce the

life of the chain and could damage the bar.

• New chains could stretch and loosen during

intitial use. Remove battery pack and check

chain tension frequently during the rst two

hours of use.

12. Tighten the guide bar nuts securely.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Before removing or inserting a battery, push the

hand guard/chain brake forward to ensure the

brake is locked.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove battery pack before

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

Replacing/Adjusting the

Saw Chain and Bar

WARNING

Always remove battery pack before

changing or removing accessories.

CAUTION

Chain is sharp. Always wear protec-

tive gloves when handling the

chain.

Use

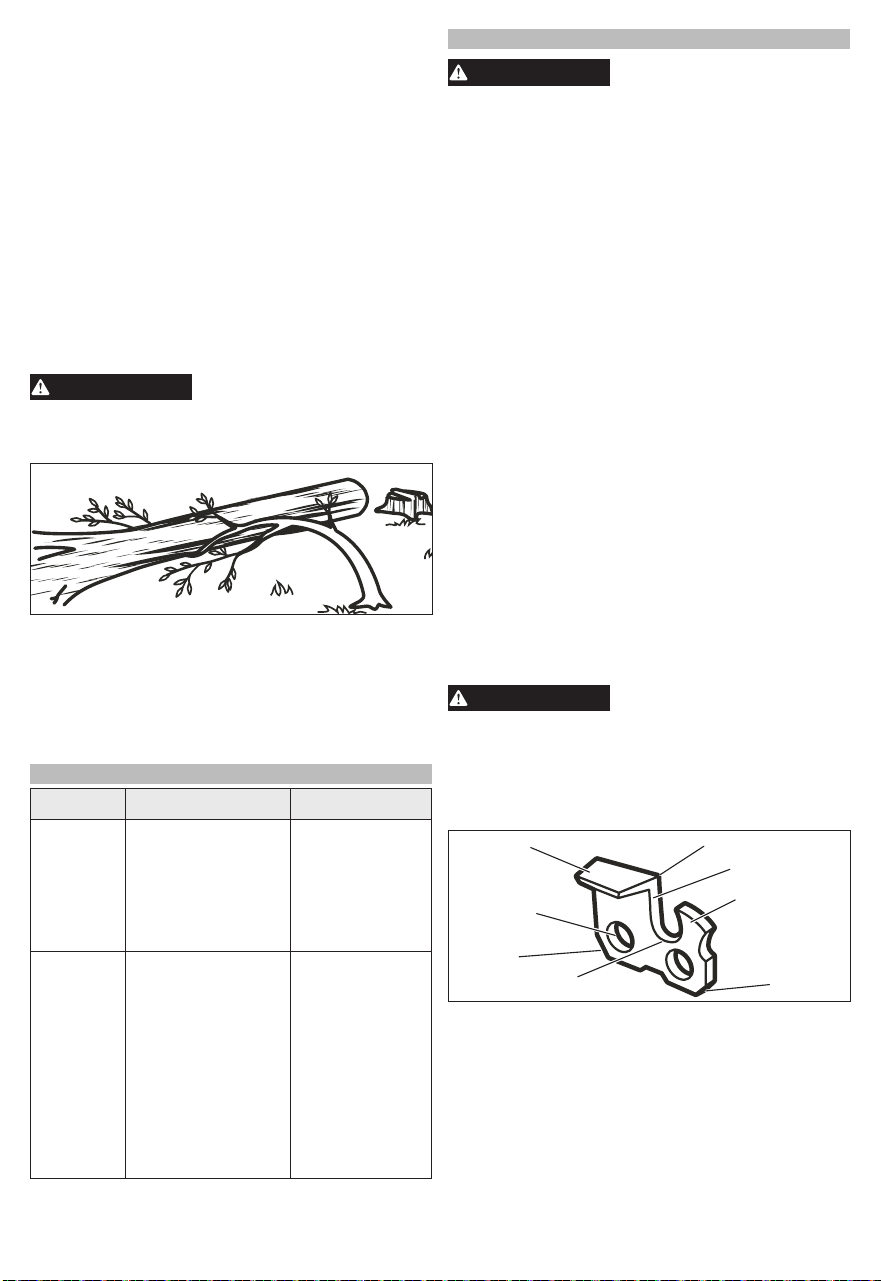

Low Kickback Saw Chains - The rakers (depth

gauges) ahead of each cutter can minimize the force

of a kickback reaction by preventing the cutters from

digging in too deeply at the kickback zone. Only

use replacement chain that is equivalent to original

chain or has been certied as low kickback chain

per ANSI B175.1.

As saw chains are sharpened during their useful life,

they lose some of the low kickback qualities and extra

caution should be used.

1. Remove the battery pack.

2. Place the saw on a at, rm surface.

3. Remove the drive cover by removing the guide

bar nuts using the adjustment tool.

4. Loosen the chain by turning the chain tensioning

screw counterclockwise with the adjustment tool.

5. Pull the guide bar o󰀨 of the guide bar bolts and

unloop the chain from the drive hub. CAUTION!

Saw Chain is sharp.

6. Remove the chain from the guide bar groove.

CAUTION! Saw Chain is sharp. Inspect guide bar

for cracks or wear; replace if damaged.

Chain Oil

WARNING

Always remove battery pack before

changing or removing accessories.

NOTICE

Fill oil reservoir with chain oil (not

provided) before starting the chain-

saw and when tank is less than 1/4 full. Failure

to oil the chain will cause damage to the bar and

chain.

Check oil level frequently and ll the oil reservoir after

each full battery discharge. Use a high quality chain

oil. The oil will keep the saw chain and guide bar

properly lubricated. Never run the saw without chain

oil. Keep the reservoir more than 1/4 full to ensure

su󰀩cient oil is available for the job. Always lightly oil

the chain when storing to prevent rust. Always empty

the oil tank when storing to prevent leakage.

NOTE: It is recommended to use a vegetable based

chain oil when pruning trees. Mineral oil may harm

trees. Never use waste oil automotive oil, or very thick

oils. These could damage the chainsaw.

Filling the Oil Reservoir

1. Remove the battery pack.

2. Place the saw on a at, rm surface, blade side

down.

3. Unscrew the oil cap.

4. Carefully ll reservoir with chain oil.

5. Tighten oil cap securely.

6. Repeat as needed during use.

7. Periodically check that the saw chain is lubricat-

ing correctly:

• With a full reservoir, hold the tool with the tip of

the guide bar pointing a a light-colored surface.

• Run the tool for approximately 30 seconds.

• An oil line should become visible on the light

surface.

• If not, remove and clean the guide bar thoroughly.

Ensure the guide bar sprocket (at the tip) rotates

freely.

• If the lubrication system still does not work prop-

erly, contact a MILWAUKEE service facility.

Transporting Saw

Before transporting, always:

1. Remove the battery pack

2. Place the cover over the guide bar.

3. Lock the chain brake by pushing hand guard/chain

brake forward.

OPERATION

DANGER

Never cut near power lines, electric

cords, or other electric sources. If

bar and chain jams on any electrical cord or line,

DO NOT TOUCH THE BAR OR CHAIN! THEY CAN

BECOME ELECTRICALLY LIVE AND VERY DAN-

GEROUS. Continue to hold the chainsaw by the

insulated rear handle or lay it down and away

from you in a safe manner. Disconnect the elec-

trical service to the damaged line or cord before

attempting to free the bar and chain from the line

or cord. Contact with the bar, chain, other con-

ductive parts of the chainsaw, or live electric

cords or lines will result in death by electrocution,

electric shock, or serious personal injury.

WARNING

Read and understand all instruc-

tions. Failure to follow all instruc-

tions listed below may result in electric shock,

re and/or serious personal injury.

• Guard Against Kickback which can result in

severe injury or death. See Important Safety

Instructions "Guard Against Kickback", to avoid

the risk of kickback.

• Always wear eye protection with side shield, as

well as head and hearing protection. Failure to

do so could result in objects being thrown into

your eyes and other possible serious injuries.

• Do not overreach. Do not cut above check

height. Make sure your footing is rm. Keep feet

apart. Divide your weight evenly on both feet.

• Do not allow familiarity with this product to make

you careless. Remember that a careless fraction

of a second is su󰀩cient to inict serious injury.

• Use a rm grip with your left hand on the front

handle and your right hand on the rear handle

so that your body is to the left of the guide bar.

• Do not hold chain saw by front hand/chain brake.

Keep elbow of left arm locked so that left arm is

straight to withstand kickback.

• Never use a cross-handed grip (left hand on the

rear handles and right hand on the front handle).

• Never allow any part of your body to be in line

with the guide bar when operating the chain saw.

• Never operate while in a tree, in any awkward

position or on a ladder or other unstable sur-

face. You may loose control of saw causing

severe injury.

• Never fell a tree or cut a log or limb that has a

diameter greater that the length of the guide

bar. Only properly trained professionals should

perform these cuts. Performing these types of

cuts can cause an accident and result in death

or serious personal injury.

• Keep the chain saw running at full speed the

entire time you are cutting.

• Allow the chain to cut for you. Exert only light

pressure. Do not put pressure on chain saw at

end of cut.

• When not in use always have the chain brake

engaged and battery removed.

• Do not use any attachments or accessories not

recommended by the manufacturer. The use of

attachments or accessories not recommended

can result in serious personal injury.

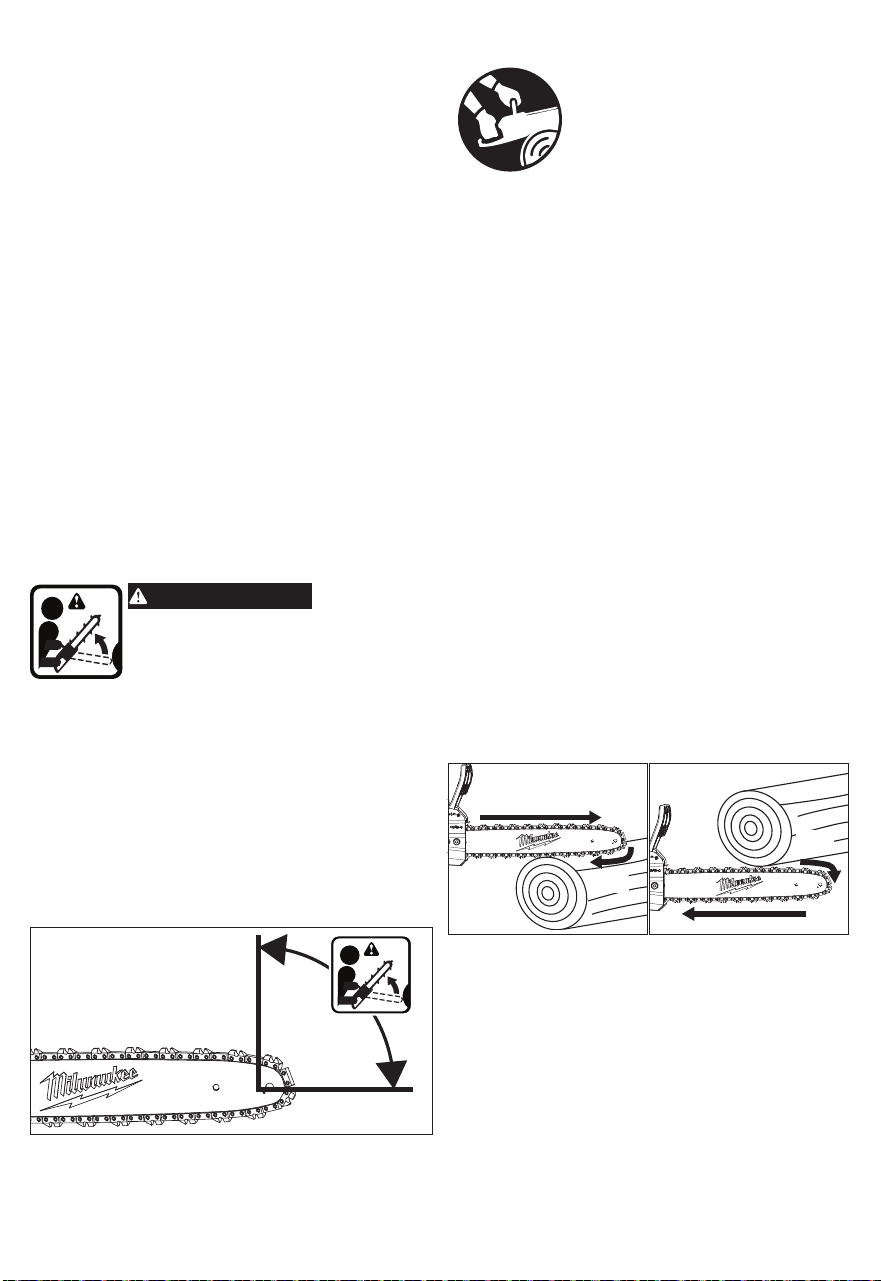

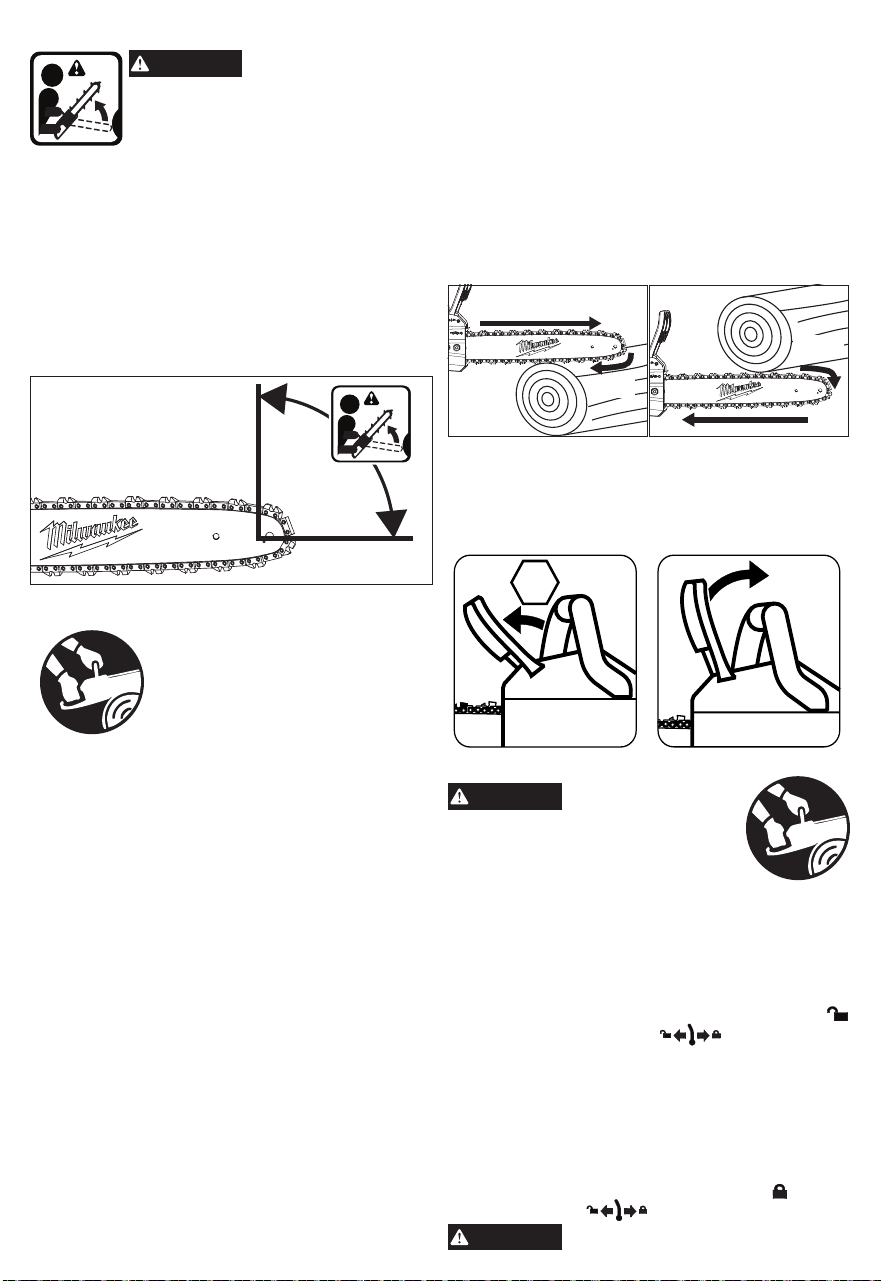

Kickback

WARNING

Kickback may occur

when the moving chain

contacts an object at the upper portion

of the tip of the guide bar or when the

wood closes in and pinches the saw

chain in the cut. Contact at the upper

portion of the tip of the guide bar can cause the chain

to dig into the object and stop the chain for an instant.

The result is a lightning fast, reverse reaction which

kicks the guide bar up and back toward the operator.

If the saw chain is pinched along the top of the guide

bar, the guide bar can be driven rapidly back toward

the operator. Either of these reactions can cause loss

of saw control which can result in serious injury. Do

not rely exclusively upon the safety devices built into

the saw. As a chainsaw user, you should take sev-

eral steps to keep your cutting jobs free from accident

or injury.

The following precautions should be followed to

minimize kickback:

• Always grip the saw rmly with both

hands. Hold the saw rmly with both

hands when the unit is running. Place

your right hand on the rear handle

and your left hand on the front handle

with your thumbs and ngers encir-

cling the chainsaw handles. A rm grip together with

a sti󰀨 left arm will help you maintain control of the

saw if kickback occurs.

• Make sure that the area in which you are cutting

is free from obstructions. Do not let the nose of

the guide bar contact a log, branch, fence, or any

other obstruction that could be hit while you are

operating the saw.

• Always cut with the unit running at full speed. Fully

squeeze the throttle trigger and maintain a steady

cutting speed.

• Use replacement parts such as low kickback chain,

chain brakes and special guide bars that reduce

the risks associated with rotational kickback. Use

only the replacement guide bars and low kickback

chains specied by the manufacturer for the saw.

With a basic understanding of kickback, you can

reduce or eliminate the element of surprise. Sud-

den surprise contributes to accidents.

Keep proper footing and balance at all times.

• Do not cut above shoulder height or overreach

when cutting.

• Follow the sharpening and maintenance instructions

for the saw chain.

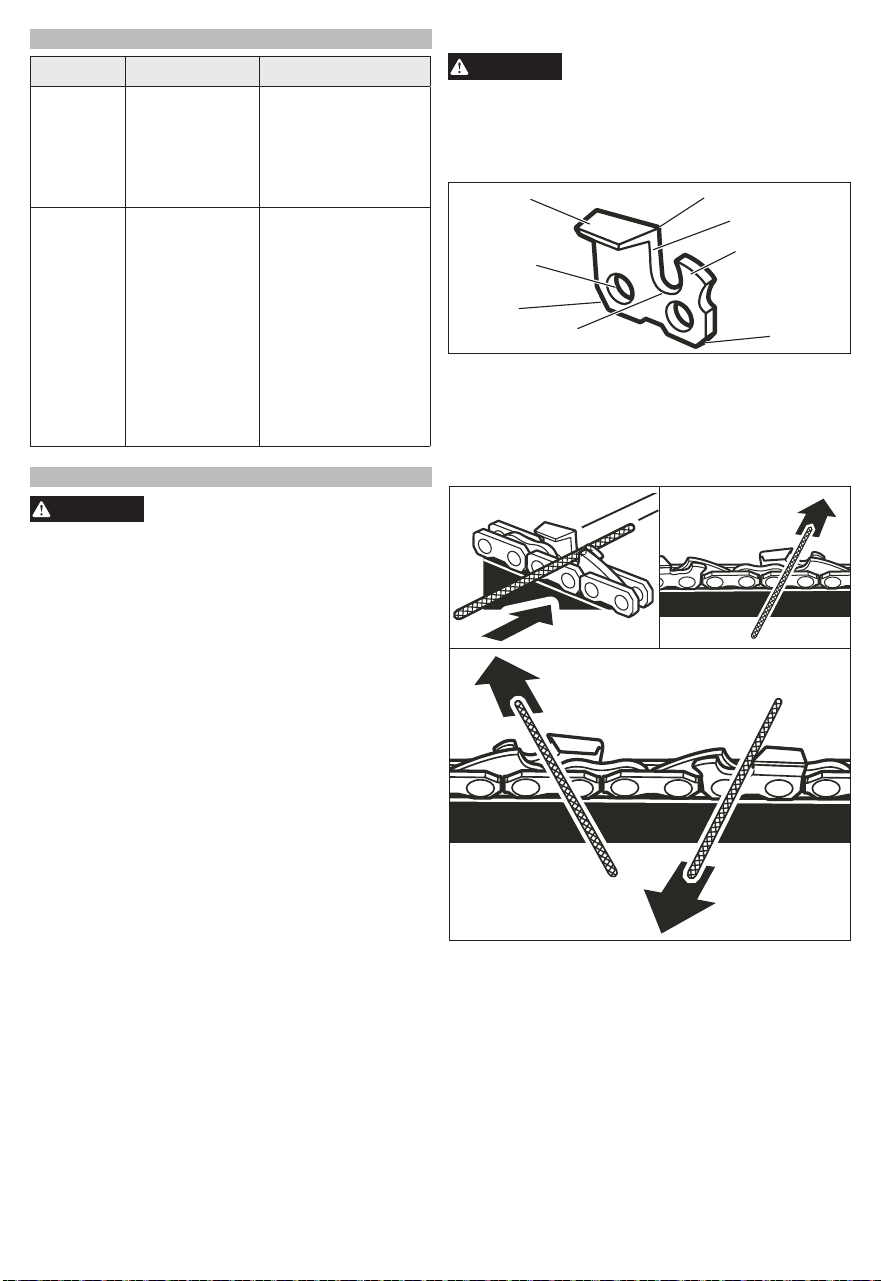

• Push and Pull - This reaction force is always op-

posite to the direction the chain is moving where

wood contact is made. Thus, the operator must

be ready to control the PULL when cutting on the

bottom edge of the bar, and PUSH when cutting

along the top edge.

Direction

of rotation

Reaction

Direction of

rotation

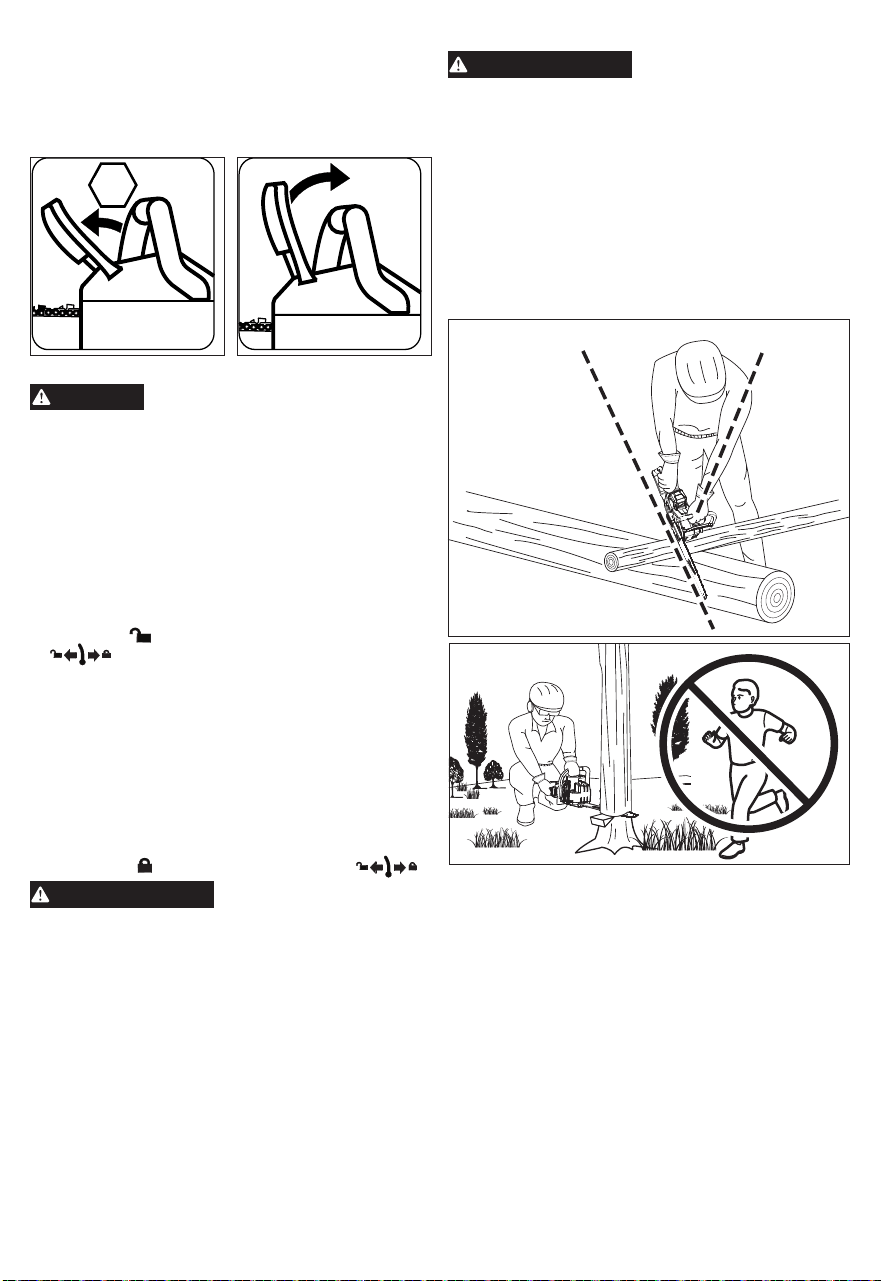

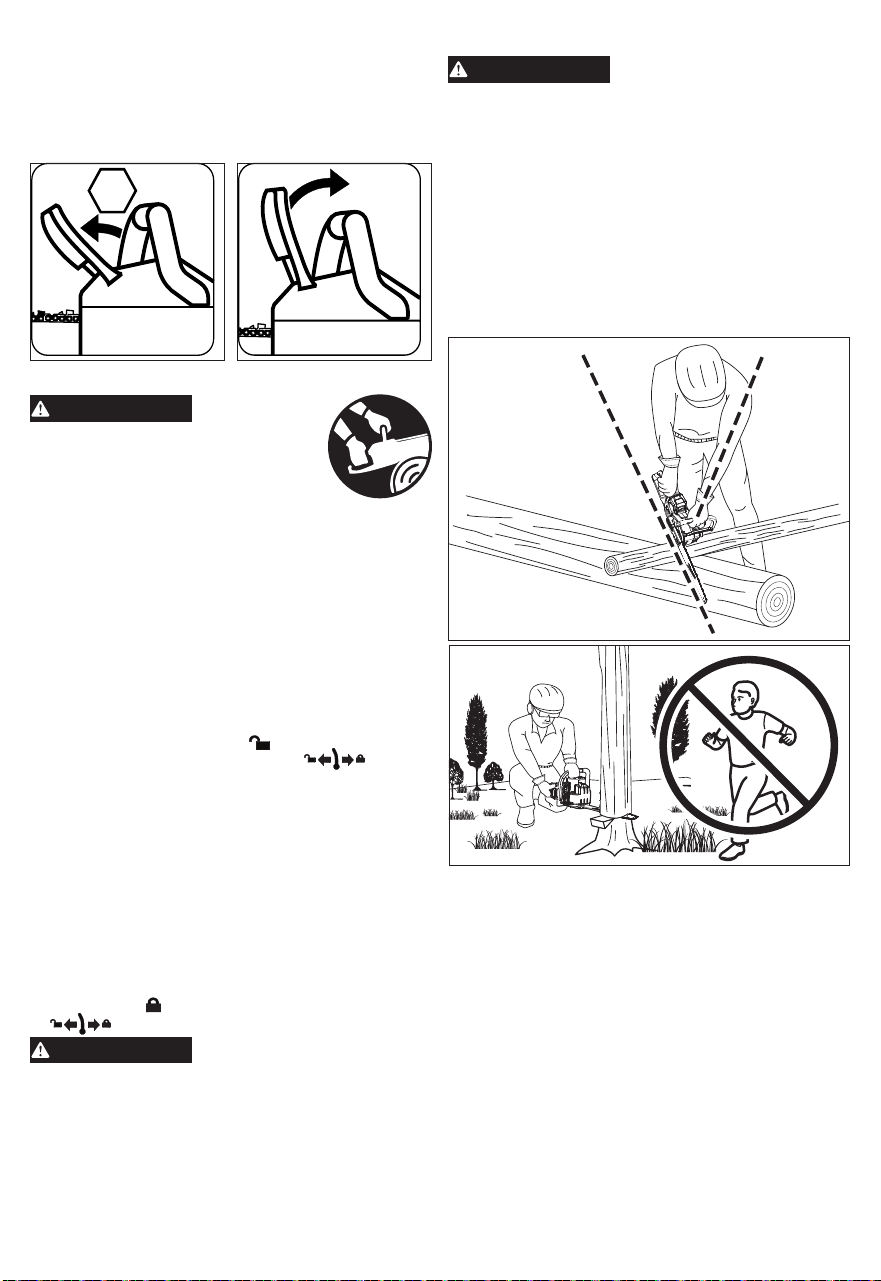

Chain Brake

To reduce the risk of accidents, the chain brake will

stop the chain if kickback occurs. When the brake is

pushed forward, toward the tip of the guide bar, the

saw will not run. Use the chain brake when transport-

ing or storing the saw.

STOP

Turning the Tool On / O󰀨

WARNING

Always be sure of your

footing and grip the

chainsaw rmly with both hands. The

ngers should encircle the handle

and the thumb should be wrapped

under the handlebar to resist kick-

back. Keep body to the left of the chain line. Always

keep your left hand on the front handle and your

right hand on the rear handle so that your body is

to the left of the chain line. Never straddle the saw

or chain, or lean over past the chain line.

Wear non-slip gloves for maximum grip and

protection.

1. Pull the chain brake lever to UNLOCKED

(toward the tool handle) .

2. Insert the battery pack.

3. Grip both handles securely, keeping body out of

line with the chain.

4. Press in the lock-o󰀨 button and pull the trigger.

5. Allow tool to come to full speed before contacting

workpiece.

6. To stop, release the trigger. Hold saw still until

chain comes to a complete stop.

7. Push the chain brake lever to LOCKED (toward

the chain bar) .

WARNING

Never attempt to lock the trigger in

the ON position.

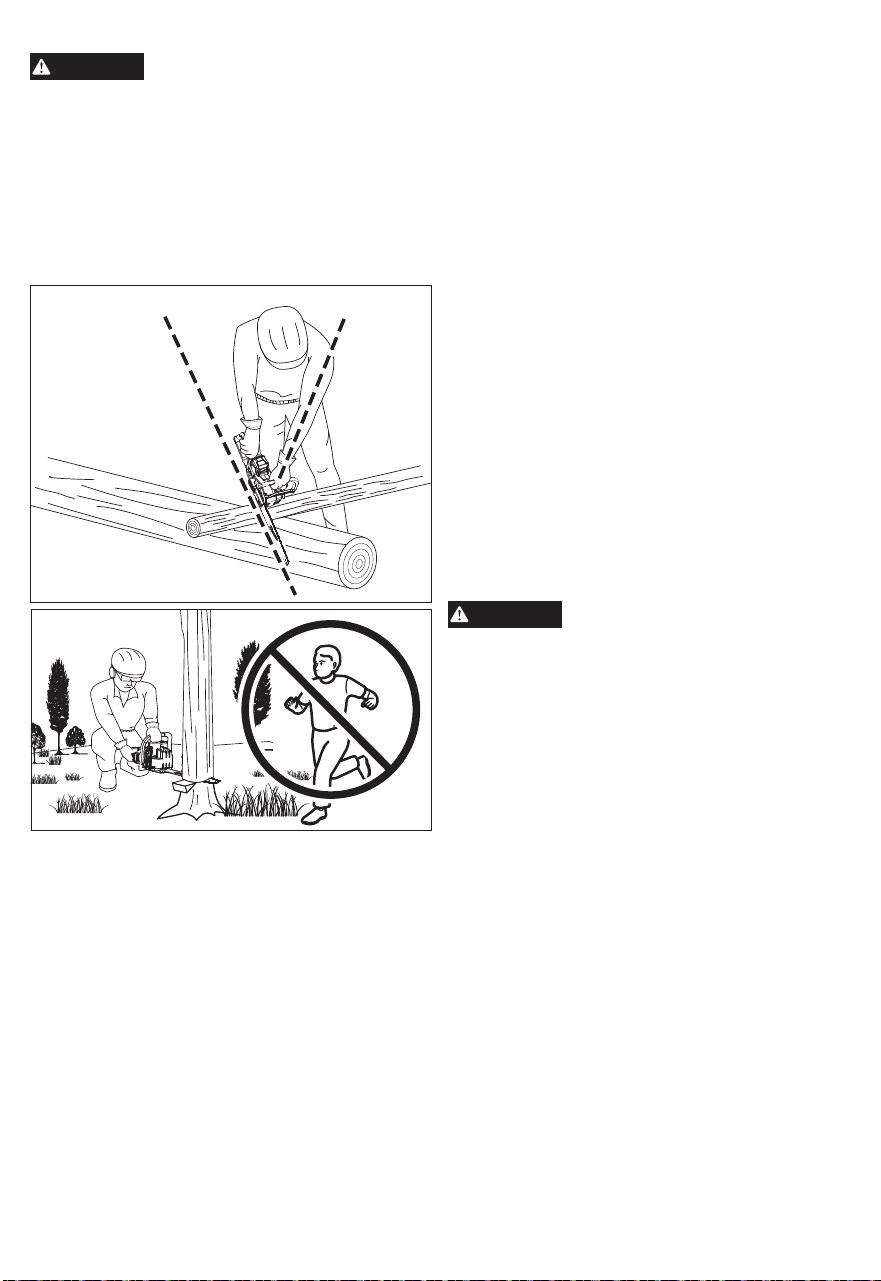

Proper Cutting Stance

WARNING

Always use the proper cutting

stance described in this section.

Never kneel when using the chainsaw, except

when felling a tree. Kneeling could result in loss

of stability and control of the chainsaw, resulting

in serious personal injury.

• Weight should be balanced with both feet on

solid ground.

• Keep left arm with elbow locked in a “straight

arm” position to withstand any kickback force.

• Your body should always be to the left of the

chain line.

• Thumb should be on underside of handlebar.

Straight

Arm

Position

Chain Line

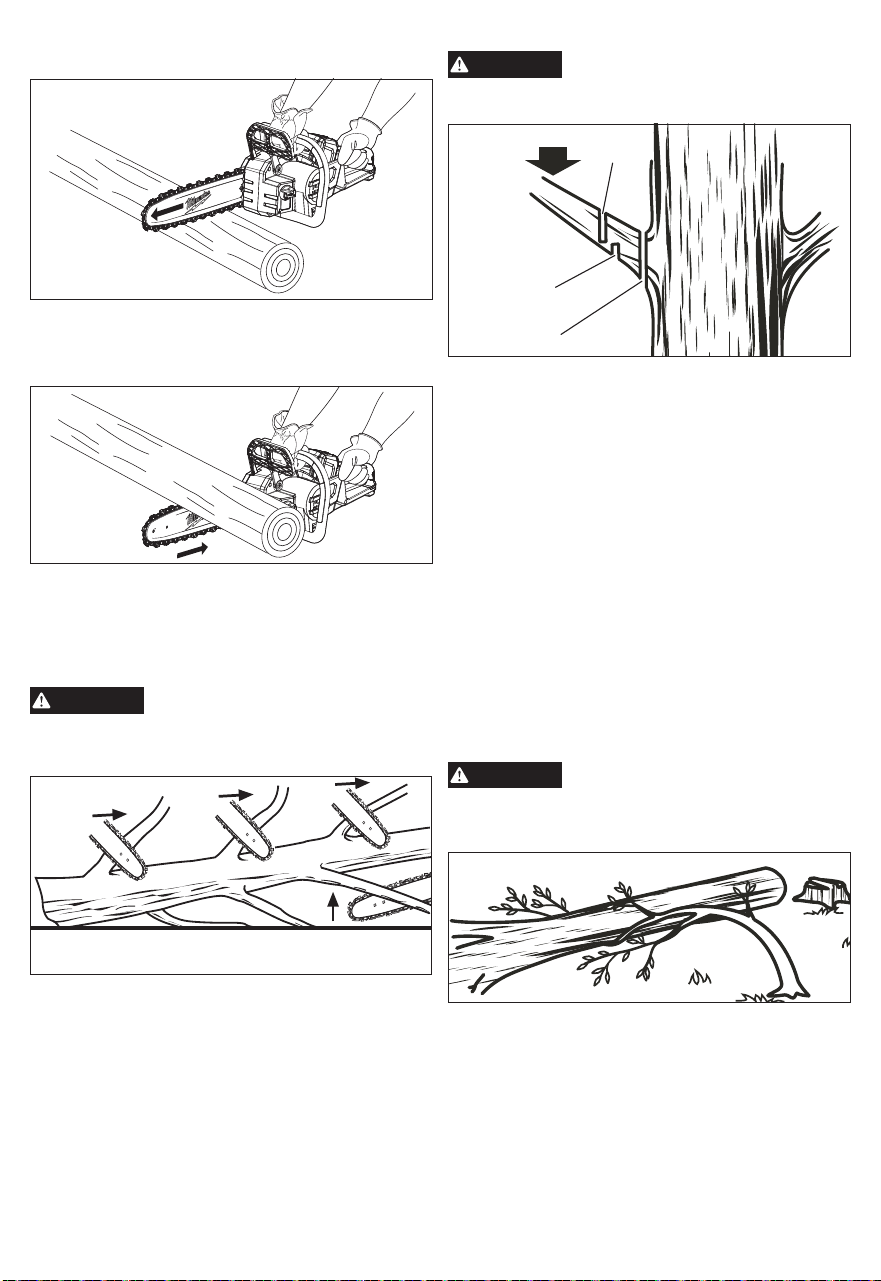

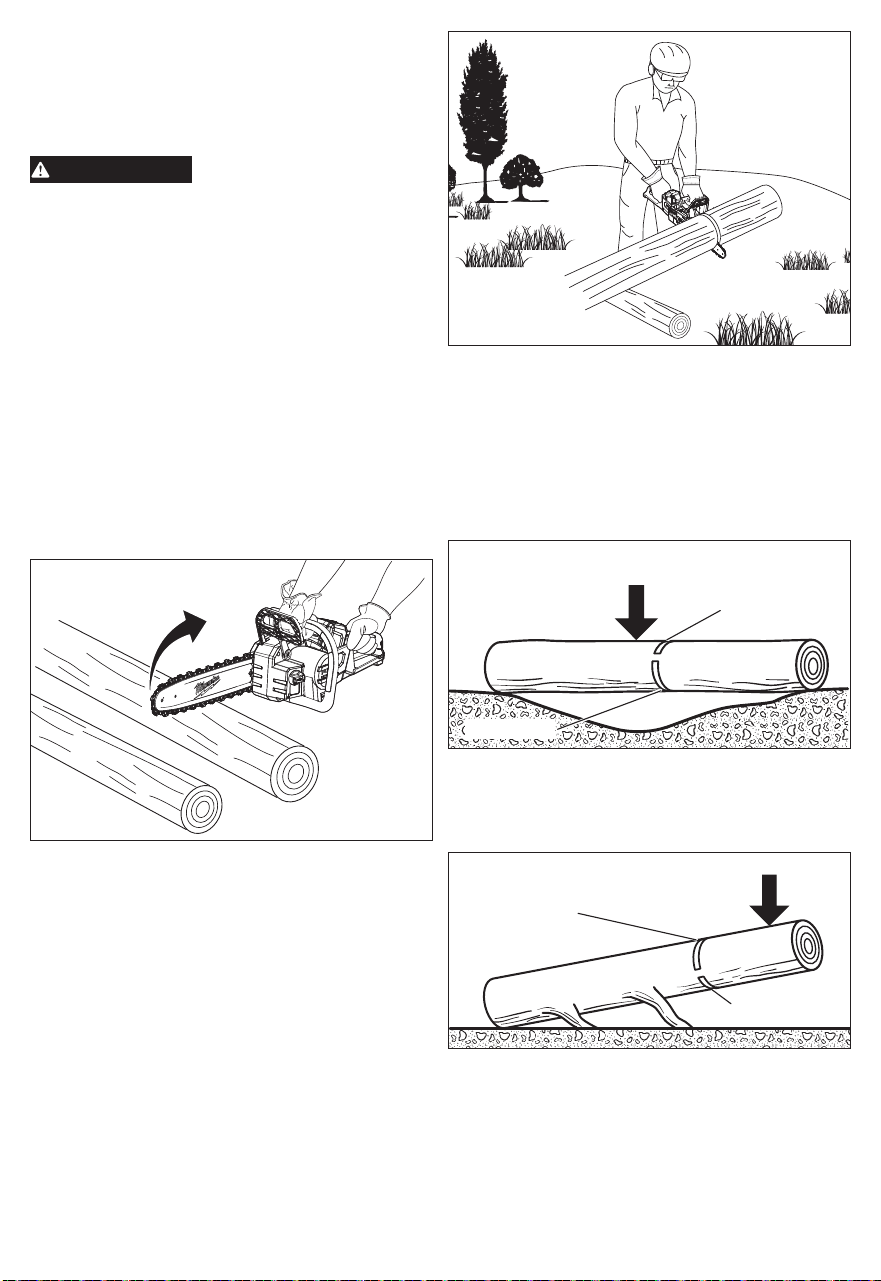

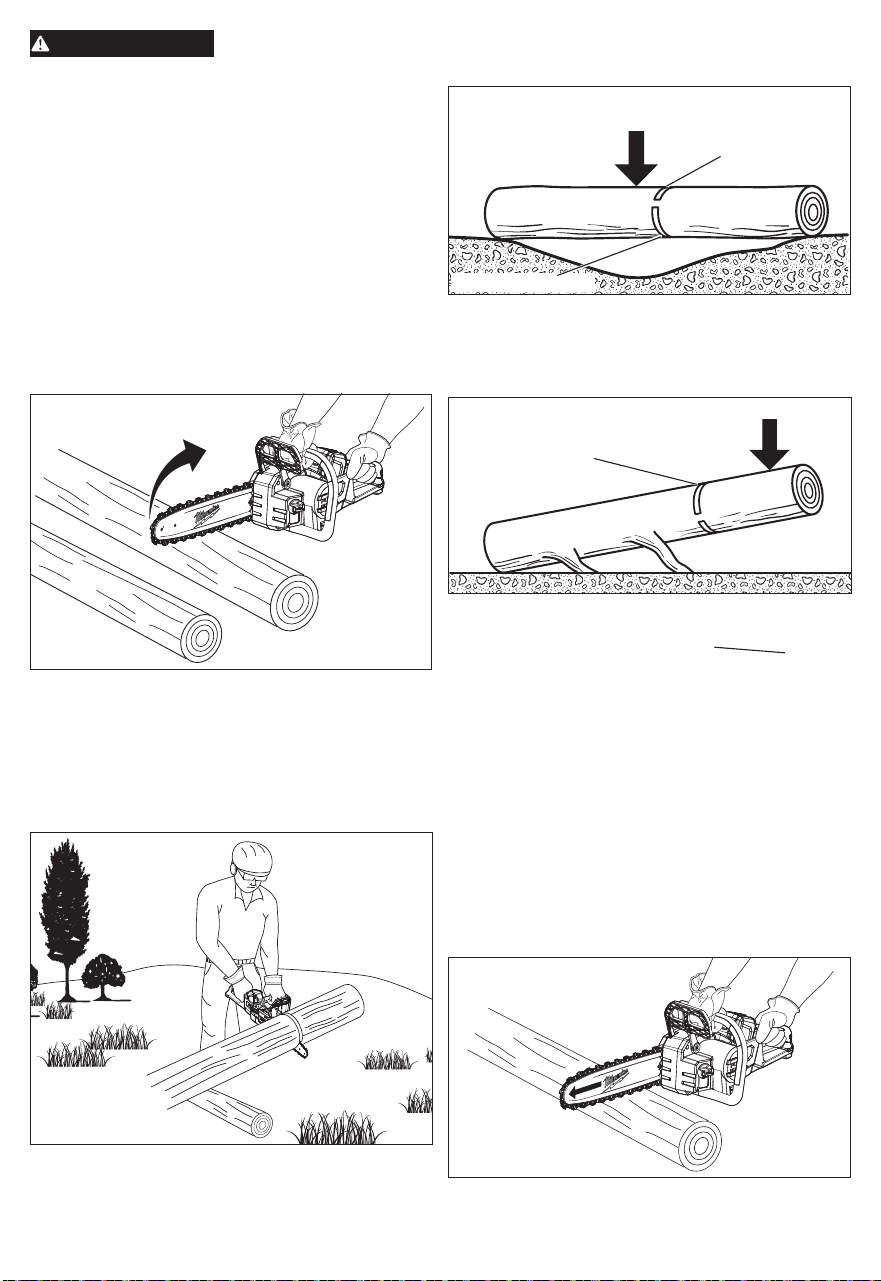

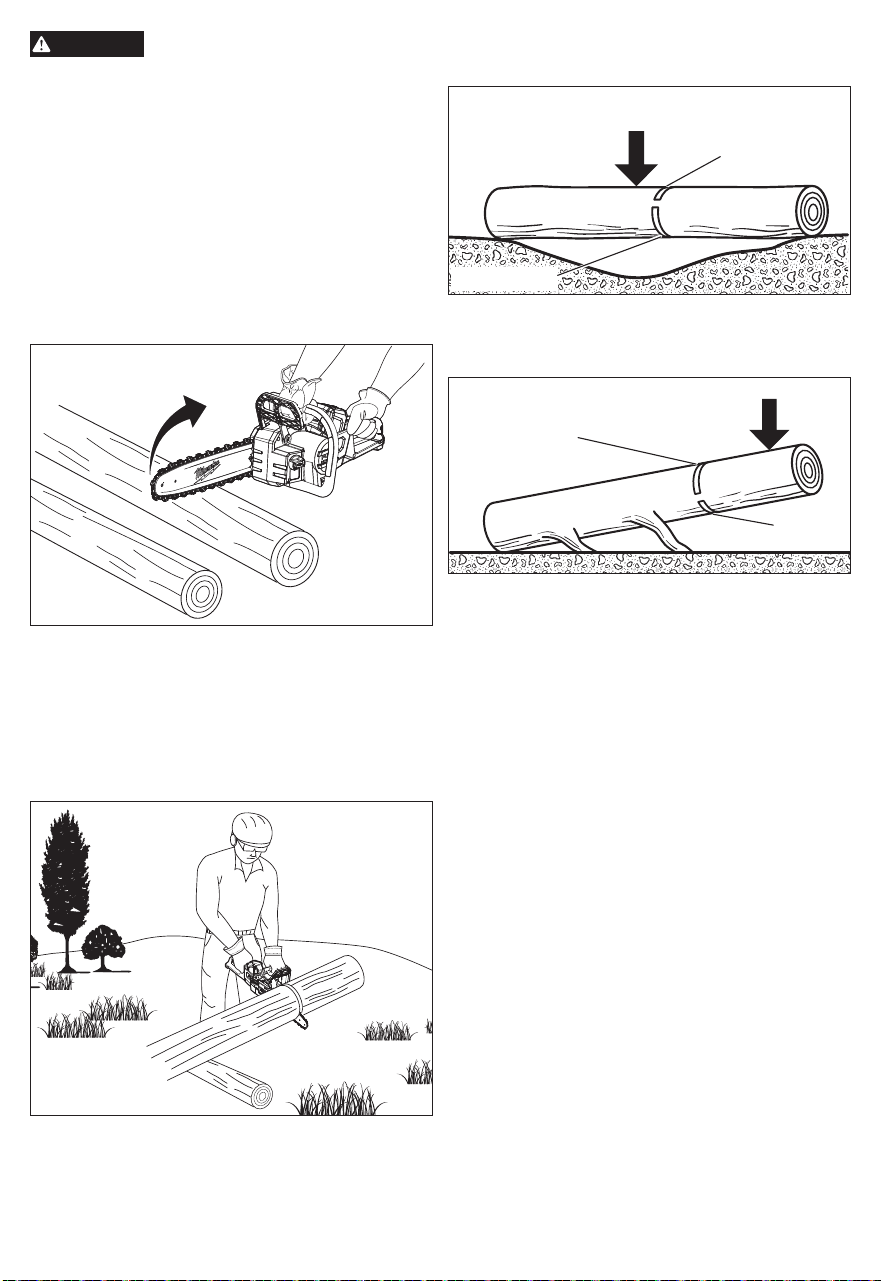

Basic Cutting Procedure

Practice cutting a few small logs using the following

technique to get the “feel” of using the saw before

you begin a major sawing operation.

• Take the proper stance in front of the wood with

the saw o󰀨.

• Squeeze the switch trigger and let the chain acceler-

ate to full speed before entering the cut.

• Begin cutting with the saw against the log.

• Keep the unit running the entire time you are cutting,

maintain a steady speed.

• Allow the chain to cut for you; exert only light down-

ward pressure. If you force the cut, damage to the

bar, chain, or unit can result.

• Release the switch trigger as soon as the cut is

completed, allowing the chain to stop. If you run the

saw without a cutting load, unnecessary wear can

occur to the chain, bar, and unit.

• Do not put pressure on the saw at the end of cut.

Work Area Precautions

• Cut only wood or materials made from wood, no

sheet metal, no plastics, no masonry, no non-wood

building materials.

• Never allow children to operate the saw. Allow no

person to use this chainsaw who has not read this

Operator’s Manual or received adequate instructions

for the safe and proper use of this chainsaw.

• When felling a tree, keep everyone - helpers, by-

standers, children, and animals - a safe distance

from the cutting area. During felling operations, the

safe distance should be a least twice the height of

the largest trees in the felling area. During bucking

operations, keep a minimum distance of 15 feet

between workers. Trees should not be felled in a

manner that would endanger any person, strike any

utility line or cause any property damage. If the tree

does make contact with any utility line, the utility

company should be notied immediately.

• Always cut with both feet on solid ground to prevent

being pulled o󰀨 balance.

• Do not cut above chest height, as a saw held higher

is di󰀩cult to control against kickback forces.

• Do not fell trees near electrical wires or buildings.

Leave this operation for professionals.

• Cut only when visibility and light are adequate for

you to see clearly.

• Check work area for hazards such as bees, rodents,

snakes, etc., that may live in trees or brush.

Felling Trees

Hazardous Conditions

WARNING

Do not fell trees during periods of

high wind or heavy precipitation.

Wait until the hazardous weather has ended.

Closely check for broken or dead branches,

which could fall while cutting and do not cut

near buildings or electrical wires if you do not

know the direction of tree fall. Do not cut at

night or during bad weather conditions, such as

rain, snow, or strong winds, which can reduce

visibility and control of the chainsaw. If the tree

you are felling makes contact with any utility line,

you should discontinue use of the chainsaw and

immediately notify the utility company. Failure to

follow these instructions could result in death or

serious personal injury.

When felling (cutting down) a tree, it is important that

you follow these warnings and instructions to prevent

possible serious injury.

• Do not cut down trees having an extreme lean or

large trees with rotten limbs, loose bark, or hollow

trunks. Have these trees pushed or dragged down

with heavy equipment, then cut them up.

• Do not cut trees near electrical wires or buildings.

• Check the tree for damaged or dead branches that

could fall and hit you during felling.

• Periodically glance at the top of the tree during

the backcut to assure the tree is going to fall in the

desired direction.

• If the tree starts to fall in the wrong direction, or if

the saw gets caught or hung up during the fall, leave

the saw and save yourself!

• Felling a tree - When bucking and felling opera-

tions are being performed by two or more persons,

at the same time, the felling operation should be

separated from the bucking operation by a distance

of at least twice the height of the tree being felled.

Trees should not be felled in a manner that would

endanger any person, strike any utility line or cause

any property damage. If the tree does make contact

with any utility line, the utility company should be

notied immediately.

45°

Planned

Line of Fall

Retreat Path

• Before any cuts are started, pick your escape route

(or routes in case the intended route is blocked);

clear the immediate area around the tree and make

sure there are no obstructions in your planned path

of retreat. Clear paths of safe retreat should extend

back and diagonally (45°) to the rear of the planned

line of fall. When the tree begins to fall, you should

retreat away from the direction of fall along a retreat

path and at least 20 feet away from the trunk in case

it kicks back over the stump.

• Before felling is started, consider the force and

direction of the wind, the lean and balance of the

tree, and the location of large limbs. These things

inuence the direction in which the tree will fall. Do

not try to fell a tree along a line di󰀨erent from its

natural line of fall.

• The chainsaw operator should keep on the uphill

side of the terrain as the tree is likely to roll or slide

downhill after it is felled.

• Remove dirt, stones, loose bark, nails, staples, and

wire from the tree where felling cuts are to be made.

• Notched Undercut (a notch cut in a tree that directs

the tree’s fall). Cut a notch about 1/3 the diameter of

the tree, perpendicular to the direction of fall. Make

the cuts of the notch so they intersect at a right angle

to the line of fall. This notch should be cleaned out

to leave a straight line. To keep the weight of the

wood o󰀨 the saw, always make the lower cut of the

notch before the upper cut.

Direction of fall

Hinge

2 in.

1/10

dia.

Back Cut

2 in.

Notch -

Approx. 1/3

Diameter of

Trunk

Back Cut

Hinge

Notch

• Felling Backcut (the nal cut in a tree felling opera-

tion made on the opposite side of the tree from the

notching undercut). The backcut is always made

level and horizontal, and at a minimum of 2 in. above

the horizontal cut of the notch.

• Never cut through to the notch. Always leave a

band of wood between the notch and backcut (ap-

proximately 2 in. or 1/10 the diameter of the tree).

This is called “hinge” or “hingewood.” It controls the

fall of the tree and prevents slipping or twisting or

shoot-back of the tree o󰀨 the stump.

• On large diameter trees, stop the back cut before it is

deep enough for the tree to either fall or settle back

on the stump. Then insert soft wooden or plastic

wedges into the cut so they do not touch the chain.

The wedges can be driven in, little by little, to help

jack the tree over.

Wedge

• As tree starts to fall, stop the chainsaw and put it

down immediately. Retreat along the cleared path,

but watch the action in case something falls your

way. Be alert for overhead limbs or branches that

may fall and watch your footing.

WARNING

Never cut through to the notch

when making a backcut. The hinge

controls the fall of the tree, this is the section of

wood between the notch and backcut.

Bucking

Bucking is the term used for cutting a fallen tree to

the desired log length.

• Always make sure your footing is secure and your

weight is distributed evenly on both feet.

• Cut only one log at a time.

• Support small logs on a saw horse or another log

while bucking.

• Keep a clear cutting area. Make sure that no objects

can contact the guide bar nose and chain during

cutting, this can cause kickback.

• Never allow someone to hold the log during cutting.

• Never stabilize log with leg or feet.

Kickback

• When bucking on a slope, always stand on the uphill

side of the log. To maintain complete control of the

chainsaw when cutting through the log, release the

cutting pressure near the end of the cut without

relaxing your grip on the chainsaw handles. Do not

let the chain contact the ground. After completing

the cut, wait for the saw chain to stop before you

move the chainsaw. Always stop the motor before

moving from tree to tree.

• Sometimes it is impossible to avoid pinching (with

just standard cutting techniques) or di󰀩cult to predict

which way a log will settle when cut. To avoid pinch-

ing while cutting, rotate or move the log so that the

pinch is eliminated.

Bucking Logs Under Stress

When the log is supported along its entire length, it

should be cut from the top or overbucking.

Log Supported at Both Ends

Finishing Cut

Load

1st Cut 1/3 Dia.

When the log is supported on one end, cut 1/3 the

diameter from the underside or underbucking. Then

make the nishing cut by overbucking to meet the

rst cut.

Finishing Cut

Log Supported at One End

Load

1st Cut

1/3 Dia.

As the log is being cut, it will tend to bend. The saw

can become pinched or hung in the log if you make

the rst cut deeper than 1/3 of the diameter of the log.

Give special attention to logs under stress to prevent

the bar and chain from pinching.

When bucking on a slope, always stand on the

uphill side of the log. When “cutting through,” to

maintain complete control of the chainsaw, release

the cutting pressure near the end of the cut without

relaxing your grip on the chainsaw handles. Do not

let the chain contact the ground. After completing the

cut, wait for the saw chain to stop before you move

the chainsaw. Always stop the motor before moving

from tree to tree.

Types of Cutting Used

Overbucking (crosscutting)

Overbucking

Begin on the top side of the log with the bottom of the

saw against the log; exert light pressure downward.

Note that the saw will tend to pull away from you.

Underbucking (crosscutting)

Underbucking

Begin on the under side of the log with the top of the

saw against the log; exert light pressure upward. Dur-

ing underbucking, the saw will tend to push back at

you. Be prepared for this reaction and hold the saw

rmly to maintain control.

Limbing

WARNING

Never climb into a tree to limb or

prune. Do not stand on ladders,

platforms, a log, or in any position which can

cause you to lose your balance or control of the

saw.

Cut limbs one at a time and leave support limbs

under tree until log is cut

Limbing is removing branches from a fallen tree.

• Work slowly, keeping both hands on the chainsaw

with a rm grip. Always make sure your footing is

secure and your weight is distributed evenly on

both feet.

• Leave the larger support limbs under the tree to keep

the tree o󰀨 the ground while cutting.

• Limbs should be cut one at a time. Remove the cut

limbs from the work area often to help keep the work

area clean and safe.

• Branches under tension should be cut from the bot-

tom up to avoid binding the chainsaw.

• Keep the tree between you and the chainsaw while

limbing. Cut from the side of the tree opposite the

branch you are cutting.

Pruning

WARNING

If the limbs to be pruned are above

chest height, hire a professional to

perform the pruning. Failure to do so could result

in serious personal injury.

Load

Second

Cut

First Cut

1/3 Diameter

Finishing Cut

Pruning is trimming limbs from a live tree.

• Work slowly, keeping both hands on the chainsaw

with a rm grip. Always make sure your footing is

secure and your weight is distributed evenly on

both feet.

• Do not cut from a ladder, this is extremely danger-

ous. Leave this operation for professionals.

• Do not cut above chest height as a saw held higher

is di󰀩cult to control against kickback.

• When pruning trees it is important not to make the

nishing cut next to the main limb or trunk until

you have cut o󰀨 the limb further out to reduce the

weight. This prevents stripping the bark from the

main member.

• Underbuck the branch 1/3 through for your rst cut.

• Your second cut should overbuck to drop the

branch o󰀨.

• Now make your nishing cut smoothly and neatly

against the main member so the bark will grow back

to seal the wound.

Springpoles

WARNING

Springpoles are dangerous and

could strike the operator, causing

the operator to lose control of the chainsaw. This

could result in severe or fatal injury to the op-

erator.

Springpole

A springpole is any log, branch, rooted stump, or

sapling which is bent under tension by other wood

so that it springs back if the wood holding it is cut

or removed. On a fallen tree, a rooted stump has

a high potential of springing back to the upright

position during the bucking cut to separate the log

from the stump. Watch out for springpoles, they are

dangerous.

TROUBLESHOOTING

Problem Cause Solution

Bar and

chain

running

hot and

smoking.

Check chain

tension for over

tight condi-

tion.

Chain oil reser-

voir is empty.

Correct chain

tension.

Fill oil reservoir.

Motor

runs, but

chain

is not

rotating.

Chain tension

too tight.

Guide bar

and chain

improperly

assembled.

Guide bar or

chain is dam-

aged.

Correct chain

tension.

Correct assembly.

Replaced damaged

parts before use.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

Chain and Bar

After every few hours of use, remove the drive cover,

guide bar and chain and clean thoroughly using a

soft bristle brush. Ensure oiling hole on bar is clear

of debris. When replacing dull chains with sharp

chains it is good practice to ip the chain bar from

bottom to top.

Sharpening the Saw Chain

WARNING

Improper chain sharpening in-

creases the potential of kickback.

Failure to replace or repair damaged chain can

cause serious injury.

The saw chain is very sharp, always wear pro-

tective gloves when performing maintenance to

the chain.

Cutting Corner

Side Plate

Depth Gauge

Toe

Gullet

Heel

Rivet Hole

Top Plate

Be careful to le all cutters to the specied angles and

to the same length, as fast cutting can be obtained

only when all cutters are uniform.

• Wear gloves for protection. Properly tension the

chain prior to sharpening. Refer to Chain Tension

section earlier in this manual. Do all of your ling at

the mid-point of the bar.

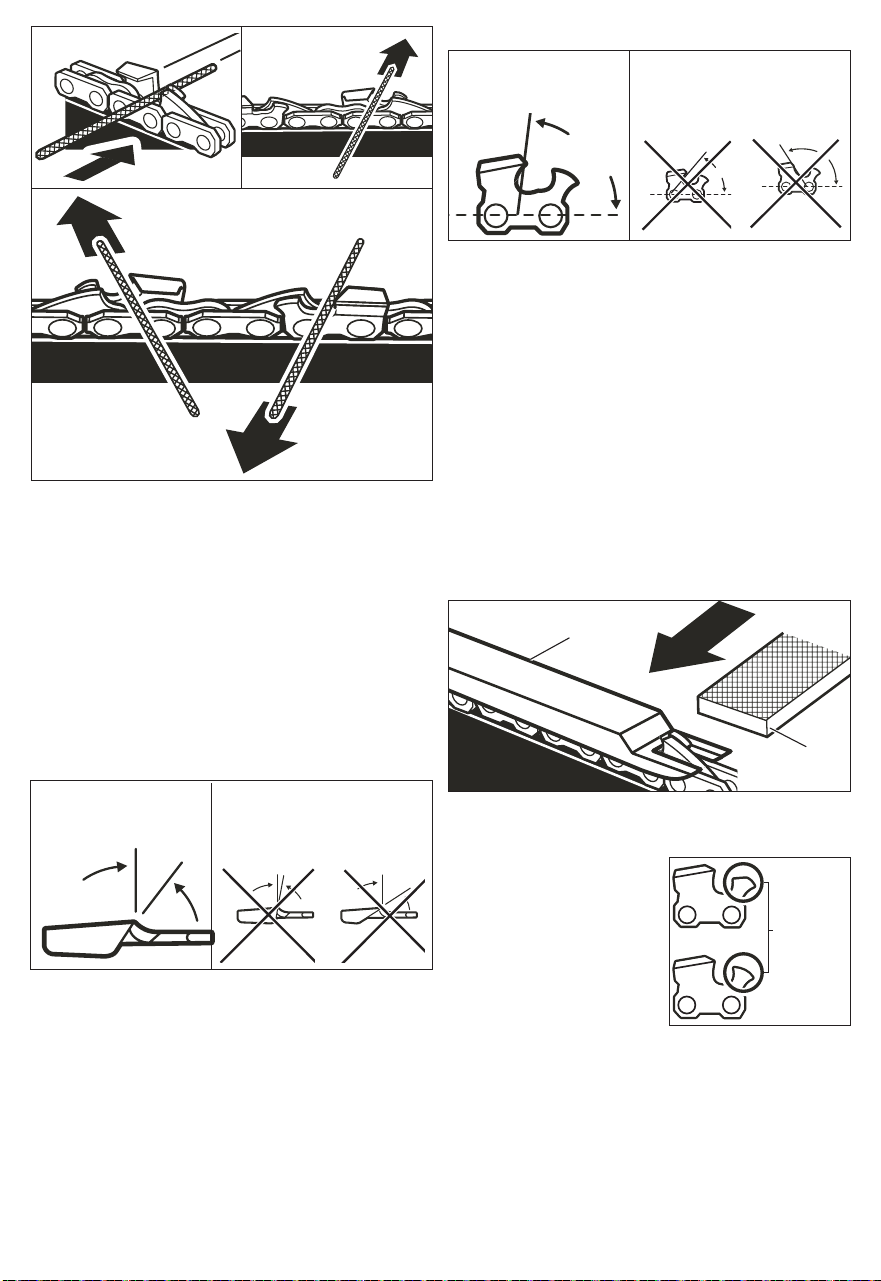

Left Hand Cutters

Right Hand Cutters

• Use a 5/32 in. diameter round le and holder.

• Keep the le level with the top plate of the tooth. Do

not let the le dip or rock.

• Using light but rm pressure, stroke towards the

front corner of the tooth.

• Lift le away from the steel on each return stroke.

• Put a few rm strokes on every tooth. File all left

hand cutters in one direction. Then move to the other

side and le the right hand cutters in the opposite

direction. Occasionally remove lings from the le

with a wire brush.

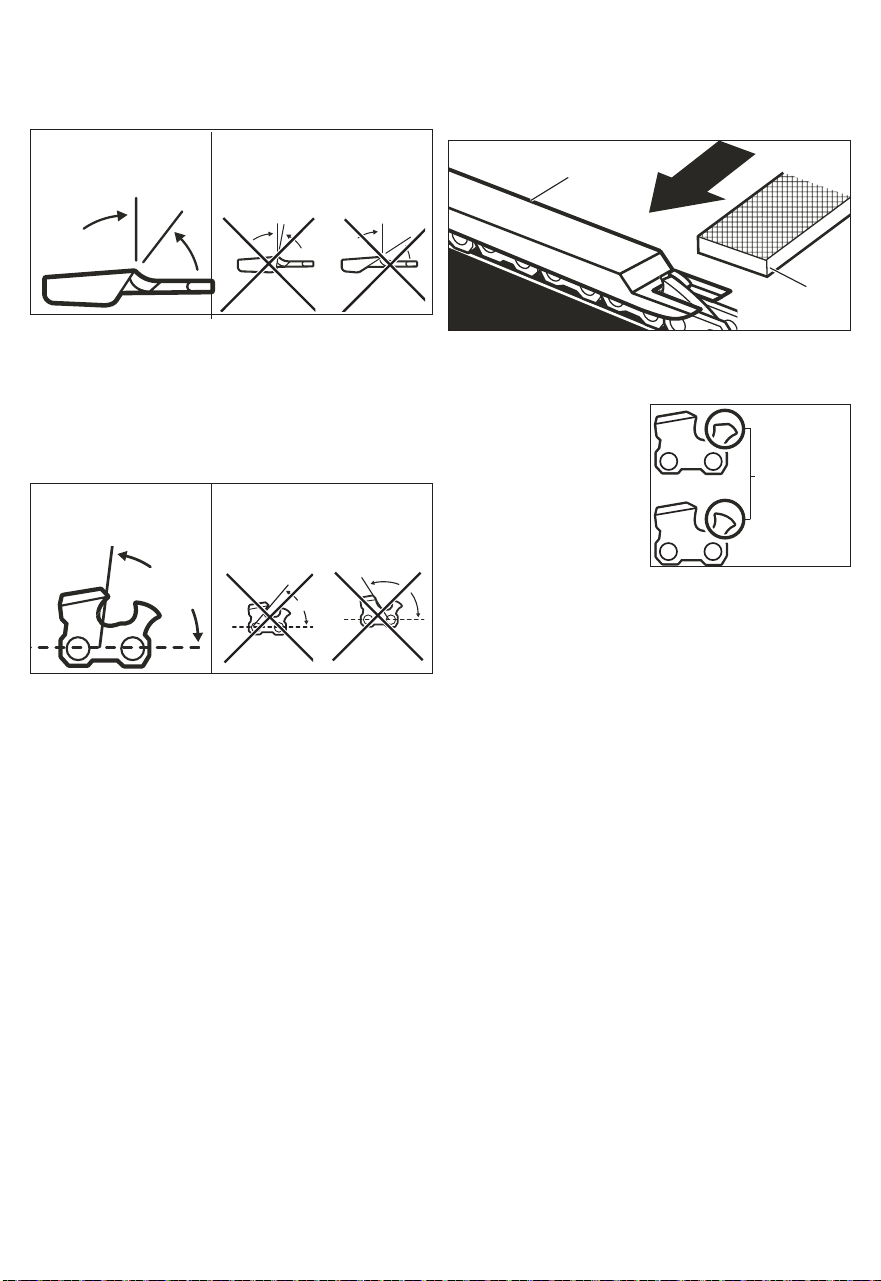

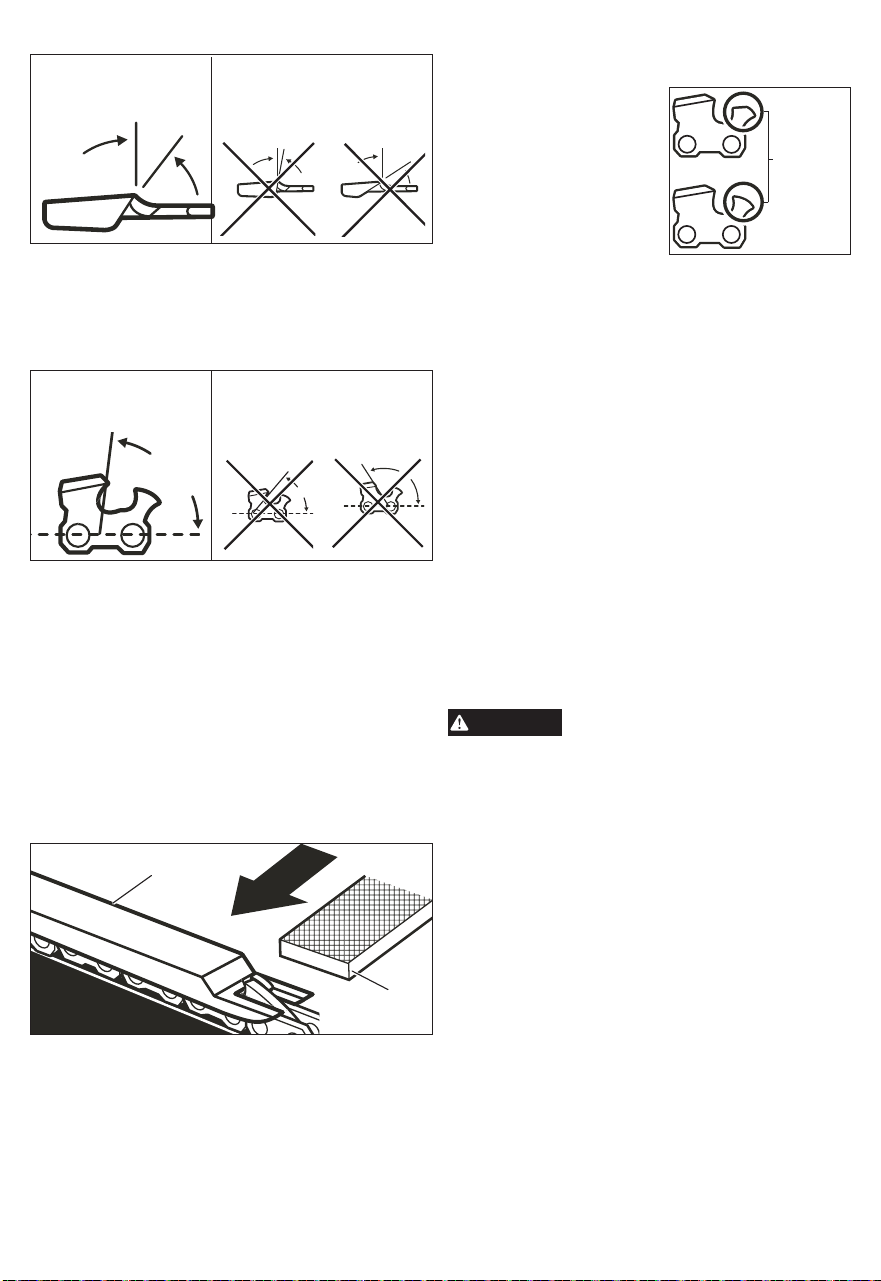

Top Plate Filing Angle

CORRECT

Top Plate Filing Angle

than 30°

Less

than 30°

30°

INCORRECT

Top Plate Filing Angle

• CORRECT 30° - File holders are marked with guide

marks to align le properly to produce correct top

plate angle.

• LESS THAN 30° - For Cross Cutting.

• MORE THAN 30° - Feathered Edge Dulls Quickly.

Side Plate Angle

CORRECT

Side Plate

Filing Angle

Backward

Slope

Hook

80°

INCORRECT

Side Plate Filing Angle

• CORRECT - 80° Produced automatically if correct

diameter le is used in le holder.

• HOOK - “Grabs” and dulls quickly. Increases po-

tential of KICKBACK. Results from using a le with

diameter too small, or le held too low.

• BACKWARD SLOPE - Needs too much feed pres-

sure, causes excessive wear to bar and chain.

Results from using a le with diameter too large, or

le held too high.

Depth Gauge Clearance

• The depth gauge should be maintained at a clear-

ance of .025 in. Use a depth gauge tool for checking

the depth gauge clearances.

• Every time the chain is led, check the depth gauge

clearance.

Flat File

Depth Gauge Jointer

Use a at le and a depth gauge jointer to lower all

gauges uniformly. Depth gauge jointers are available

in .020 in. to .035 in. Use a .025 in. depth gauge

jointer. After lowering each

Restore

original

shape by

rounding

the front

depth gauge, restore original

shape by rounding the front.

Be careful not to damage

adjoining drive links with the

edge of the le.

Depth gauges must be ad-

justed with the at le in the

same direction the adjoin-

ing cutter was led with the

round le. Use care not to contact cutter face with

at le when adjusting depth gauges.

Guide Bar Maintenance

When the guide bar shows signs of wear, reverse it

on the saw to distribute the wear for maximum bar

life. The bar should be cleaned every day of use and

checked for wear and damage.

Feathering or burring of the bar rails is a normal

process of bar wear. Such faults should be smoothed

with a le as soon as they occur.

A bar with any of the following faults should be

replaced.

• Wear inside the bar rails which permits the chain to

lay over sideways.

• Bent guide bar.

• Cracked or broken rails.

• Spread rails.

Lubricate guide bars with a sprocket at their tip

weekly. Using a grease syringe, lubricate weekly in

the lubricating hole. Turn the guide bar and check

that the lubrication holes and chain groove are free

from impurities.

NOTE: Do not replace the screw with an ordinary

screw. Use only identical replacement parts from the

manufacturer when replacing parts.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from vents. Keep handles

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE Outdoor Power Equipment Product* (see excep-

tions below) is warranted to the original purchaser only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on an outdoor power equip-

ment product which, after examination, is determined by MILWAUKEE

to be defective in material or workmanship for a period of three (3)

years after the date of purchase unless otherwise noted. Return of

the outdoor power equipment to a MILWAUKEE factory Service Center

location or participating MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase

should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs

made or attempted by anyone other than MILWAUKEE authorized

personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many outdoor power equipment products need periodic

parts replacement and service to achieve best performance. This war-

ranty does not cover repair when normal use has exhausted the life of

a part including, but not limited to trimmer head, trimmer head spool,

cutting lines, blades, chains, blower tubes, brushes, o-rings, and seals.

*This warranty does not cover Cordless Battery Packs or Recondi-

tioned Product. There are separate and distinct warranties available

for these products.

MILWAUKEE does not cover freight or labor charges associated with

the inspection and testing of outdoor power equipment products which

are found by MILWAUKEE not to be a valid warranty claim. A valid

warranty claim must be substantiated by the discovery of defective

material or workmanship by MILWAUKEE.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL

OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSE-

QUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY

PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR

LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 3 year since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Power Tool.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts,

accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and there any faulty piece or component will be replaced without cost

for you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a di󰀨erent manners from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER:

Av Presidente Mazarik 29 Piso 7, 11560 Polanco V Sección

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTED AND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11560 Polanco V Sección

Miguel Hidalgo, Distrito Federal, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ

GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de

choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et

les vêtements à l’écart des pièces en mouvement.

Les vêtements ottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

SCIE À CHAÎNE

Avertissements généraux à propos de la scie

à chaîne

• Garder toutes les parties du corps à l’écart de

la chaîne de la scie lorsqu’elle tourne. Avant de

démarrer la scie à chaîne, veuillez s’assurer que

la chaîne n’est en contact avec aucun objet. Un

moment d'inattention durant l’opération des scies

à chaîne peut provoquer l’enchevêtrement de vos

vêtements et même votre corps avec la chaîne de

la scie.

• Tenir la scie à chaîne avec la main droite sur la

poignée arrière et la main gauche sur la poignée

avant. Tenir la scie à chaîne avec une conguration

manuelle inversée augmente la possibilité de subir

des blessures corporelles, ce qui ne devrait se faire.

• Ne tenir la scie à chaîne que par les surfaces

de prise isolées puisque la chaîne de la scie

peut entrer en contact avec des ls électriques

cachés. Les chaînes de scie entrant en contact

avec un l « électrie » peuvent provoquer que les

pièces métalliques exposées de la scie à chaîne «

s’électrient » et électrocuter l’utilisateur.

• Porter une protection oculaire. Il est suggéré de

porter d’équipement de protection supplémentaire

pour les oreilles, la tête, les mains, les jambes et

les pieds. Porter équipement de protection adéquat

minimisera la possibilité de subir des blessures

corporelles provoqués par des débris volants ou

un contact accidentel avec la chaîne de la scie.

• Ne pas opérer la scie à chaîne dans un arbre, sur

une échelle ni un toit ni aucun support instable.

L’utilisation d’une scie à chaîne de cette façon peut

entraîner des blessures graves.

• Toujours porter des chaussures appropriées

et utiliser la scie à chaîne uniquement quand

vous soyez début sur une surface nivelée, xe et

sûre. Les surfaces glissantes et instables pourront

entraîner une perte d’équilibre ou de contrôle de la

scie à chaîne.

• Lors de la coupure d’une branche qui soit sous

tension, il faut rester vigilant d’une réaction

élastique. Lors de la libération de la tension dans

les bres ligneuses, la branche avec la force du

ressort pourra frapper l’opérateur et/ou provoquer

la perte de contrôle de la scie à chaîne.

• Prendre toutes les précautions nécessaires

lors de la coupure de buissons et branchettes.

Les matériaux ns peuvent se prendre dans la scie

à chaîne et fouetter l’utilisateur ou le faire perdre

l’équilibre.

• Porter la scie à chaîne par la poignée avant, avec

la scie en position d’arrêt et loin de votre corps.

Lors de la transportation ou le rangement de la

scie à chaîne, mettre le carter du guide-chaîne. Le

maniement approprié de la scie à chaîne minimisera

la probabilité d’un contact accidentel avec la scie à

chaîne en mouvement.

• Suivre les instructions de lubrication, la mise

en tension de la chaîne et le changement de la

barre et la chaîne. La chaîne qui ne soit pas bien

mise en tension ni lubriée pourra se casser ou

augmenter le risque de rebond.

• Couper du bois uniquement. Ne pas utiliser la scie

à chaîne dans des applications pour lesquelles elle

n'est pas conçue. Par exemple : Ne pas utiliser la

scie à chaîne pour couper du métal, du plastique,

des matériaux de maçonnerie ou de construction

autres que le bois. L’usage de la scie à chaîne pour

des applications pour lesquelles elle n’ait pas été

conçue peut provoquer une situation dangereuse.

• Ne pas essayer d’abattre un arbre jusqu’à ce que

vous devez comprendre les risques et comment

les éviter. L’utilisateur et les personnes à proximité

pourraient bien subir des blessures graves lors de

l’abattement d’un arbre.

Causes du rebond et précautions à prendre :

Un rebond pourra se produire lorsque l’extrémité

du guide-chaîne touche un objet ou bien, lorsque le

bois se referme sur la lame et la pince dans l’entaille.

Dans certains cas, le contact de la pointe de la lame

avec un objet peut causer une réaction de rebond

soudain, projetant le guide-chaîne vers le haut et

l’arrière, en direction de l’utilisateur.

Le pincement de la chaîne sur le haut du guide-chaîne

peut causer une projection violente de la lame en

arrière, en direction de l’utilisateur.

Chacune de ces deux réactions peut entraîner la perte

de contrôle de la scie, et causer des blessures graves.

Ne pas compter exclusivement sur les dispositifs de

sécurité intégrés à la scie. L’utilisateur doit prendre

un certain nombre de précautions pour éviter les

accidents et blessures.

Le rebond est causé par une mauvaise utilisation de

la scie à chaîne et/ou des méthodes de travail incor-

rectes et il peut être évité en prenant les précautions

suivantes :

• Tenir la scie à chaîne fermement, avec les pouces

et les doigts serrés sur ses prises ; les deux

mains doivent être posées sur la scie à chaîne et

veuillez se tenir bien campé et mettre les bras de

telle façon que vous pouviez résister à la force

de rebond. S’il prend les précautions nécessaires,

l'opérateur peut contrôler la force du rebond. Ne pas

lâcher la scie à chaîne.

• Ne pas travailler hors de portée ni couper au-

dessus de la hauteur des épaules. Ceci vous

aidera à éviter le contact non intentionnel de la

pointe et permet un contrôle amélioré de la scie à

chaîne dans de situations imprévues.

• Utiliser exclusivement les guides-chaînes et

chaînes à scie spéciés par le fabricant. La

substitution inadéquate des chaînes et guides-chaîne

pourra provoquer que la chaînes à scie se casse et/

ou rebondisse.

• Suivre les instructions d’a󰀨ûtage et d’entretien

fournies par le fabricant de la scie à chaîne. La

réduction de la hauteur de la jauge de profondeur

peut provoquer un rebond plus fort.

• Suivre toutes les instructions lors du nettoyage

de matériaux coincés, la rémission et l’entretien

de la scie à chaîne. Veuillez s’assurer que le com-

mutateur ne soit pas activé et le bloc-piles ait été

retiré. L'activation imprévue de la scie à chaîne lors du

nettoyage de matériaux coincés ou l’entretien pourra

entraîner des blessures corporelles graves.

Règles de sécurité supplémentaires à propos

des scies à chaîne

• Ne pas commencer à couper avant d'avoir déblayé

la zone de travail, d'être bien campé et d'avoir

prévu une trajectoire pour échapper à l'arbre en

train de s'abattre. Les endroits encombrés sont

propices aux accidents.

• Tenir TOUS les autres travailleurs, enfants,

badauds et animaux domestiques à distance

sécuritaire de la zone de travail.

• Porter une tenue appropriée ; des vêtements

bien ajustés. Toujours porter un pantalon long,

des manches longues, un bleu de travail, des jeans,

des jambières en tissu résistant ou dotés de pièces

résistantes aux coupures. Porter des chaussures

de sécurité antidérapantes. Porter des gants épais

pour assurer une bonne prise et protéger les mains.

Ne pas porter de bijoux, shorts, sandales et ne pas

travailler à pied nu. Ne pas porter des vêtements

amples qui pourraient être happés dans le moteur ou

se prendre dans la chaîne ou les broussailles. Attacher

les cheveux longs pour les maintenir au-dessus des

épaules. Porter une protection auditive et un casque.

• Les vêtements de protection lourds pourront pro-

voquer des épisodes de fatigue dans l’utilisateur,

ce qui pourra lui faire subir un coup de chaleur.

Dans de températures chaudes ou humides, il faut

faire le travail pénible en début de la matinée ou à

la n d’après-midi quand les températures sont les

plus faibles.

• Toujours porter une protection oculaire munie

d’écrans latéraux ainsi qu’une protection auditive

et un casque lors de l’utilisation de cet outil.

• Toujours se concentrer sur le travail lors de

l'utilisation de cette scie à chaîne. Faire preuve

de bon sens. Ne pas utiliser cette scie en état de

fatigue ou sous l'inuence de l'alcool, de drogues

ou de médicaments.

• Garder toutes les parties du corps à l'écart de

la scie à chaîne lorsque le moteur tourne.

• Ne jamais laisser quiconque n’ayant pas reçu

des instructions d’utilisation appropriées utiliser

la scie. Cette règle s’applique aux scies de location

aussi bien qu’à celles appartenant à des particuliers.

• Avant de lancer le moteur, s'assurer que la chaîne

ne soit en contact avec aucun objet.

• Arrêter le moteur avant de poser la scie.

• Entretenir soigneusement l'outil. Garder l'outil

bien a󰀨ûté et propre, pour obtenir des performances

optimales et réduire les risques d'accident. Suivre

les instructions de lubrication et de changement

d’accessoires.

• Ne pas utiliser la scie à chaîne d’une seule main !

Veuillez la tenir fermement, les doigts et pouces

encerclant les poignées de la scie à chaîne. Cela

exposerait l'utilisateur, les autres travailleurs et toutes

les personnes présentes à des risques de blessure

grave. Les scies à chaîne sont conçues pour être

utilisées à deux mains.

• Ne jamais utiliser une scie à chaîne endommagée,

incorrectement réglée ou pas complètement et

solidement assemblée. La chaîne doit parvenir

à s’arrêter lorsque la gâchette est relâchée. Si la

chaîne continue de tourner une fois la gâchette

relâchée, faire réparer la scie à chaîne par un centre

de réparations agréé.

• Toujours se tenir bien campé.

• Ne pas adapter le bloc-moteur à un guide à archet,

ni l'utiliser pour entraîner des accessoires non

spéciés pour la scie.

• Ne pas couper de lianes ou de petites broussailles.

• Ne pas travailler en se tenant dans un arbre,

sur une échelle, un échafaudage ni un support

instable, ce qui est extrêmement dangereux.

REMARQUE : La taille de la zone de travail dépend

du type de sciage e󰀨ectué ainsi que de la taille

de l'arbre ou de la pièce à débiter. Par exemple,

l'abattage d’un arbre exige une zone de travail plus

grande que le tronçonnage de branches.

• Ne pas forcer la scie à chaîne. Un outil exécutera

le travail mieux et de façon moins dangereuse s’il

fonctionne dans les limites prévues.

• Toujours utiliser l’outil adéquat pour le travail. La

scie à chaîne ne doit être utilisée que pour couper

du bois. Ne jamais l'utiliser pour couper du plastique,

du béton ou des matériaux autres que le bois.

• Remiser la scie à chaîne lorsqu'elle n'est pas en

usage. La remiser dans un endroit sec, en hauteur

ou sous clé, hors de la portée des enfants. Avant de

remiser la chaîne, installer le carter sur le guide et

la chaîne et mettre la scie dans un étui de transport.

• Les outils fonctionnant sur batteries n'ayant pas

besoin d'être branchés sur une prise secteur, ils

sont toujours en état de fonctionnement. Rester

conscient des dangers même quand l'outil ne soit

pas en usage.

• Conserver ces instructions. Les consulter

fréquemment et les utiliser pour instruire les autres

utilisateurs éventuels. Si ce produit est prêté, il doit

être accompagné de ces instructions.

• Après chaque utilisation, nettoyer l’outil avec un

chi󰀨on propre et sec. Retirer tous les copeaux, la

poussière et les débris trouvés dans le comparti-

ment des piles.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C'est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Suivre les instructions d’a󰀨ûtage et d’entretien

fournies par le fabricant de la scie à chaîne. La

réduction de la hauteur de la jauge de profondeur

peut provoquer un rebond plus fort.

• Garder les poignées sèches, propres et exemptes

d’huile et de graisse. Les poignées graisseuses

ou huileuses sont glissantes et peuvent provoquer

une perte de contrôle.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de

plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

DESCRIPTION FONCTIONNELLE

1. Poignée arrière

2. Gâchette à vitesse variable

3. Bouton de verrouillage

(non illustré)

4. Poignée avant

5. Carter de poignée/frein

de chaîne

6. Indicateur de sens de rotation

7. Scie à chaîne

8. Guide-chaîne

9. Carter de guide-chaîne

10. Écrous de guide-chaîne

11. Vis de tension de la

chaîne

12. Carter d’entraînement

13. Outil de réglage (fond de la scie)

14. Bouchon d’huile

15. Réservoir d’huile

Volts

Courant direct

Tours-minute á vide (RPM)

Lire le d'utilisation manuel

Porter de la protection oculaire,

auditive et de tête

DANGER

Attention aux rebonds

Éviter tout contact avec la pointe

du guide

Toujours utiliser la scie à chaîne

à deux mains

Ne pas utiliser la scie à chaîne d’une

seule main

PICTOGRAPHIE

Ne pas exposer à la pluie ou

l’humidité..

Ne laisser personne s’approcher à

moins de 15 m (50')

ATTENTION

Porter des gants

de protection

Porter des chaussures de sécurité

antidérapantes

Frein de chaîne

ENGAGÉ/DESENGAGÉ

Réservoir d’huile de chaîne

Direction de la chaîne

Réglage de tension de la chaîne

UL Listing Mark pour

Canada et États-unis

SPECIFICATIONS

No de Cat. ................................................. 2727-20

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

RPM ................................................................6 600

Vitesse de la chaîne ............12,4 m/s (2 440 ft/min)

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

Longueur de la barre ......................406,4 mm (16")

Capacité de coupure .........................381 mm (15")

Capacité d’abatage............................762 mm (30")

Capacité du réservoir d’huile

de chaîne… ......................200 ml (6,7 oz)

Guide de rechange ............................... 48-09-3001

Largeur de rainure de barre...........1,1 mm (0,043")

Chaîne de rechange ............................. 49-16-2715

Type de chaîne ..................................Faible rebond

Pitch de la chaîne ..............................9,5 mm (3/8")

Dents de la chaîne...............................................56

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Avant de retirer ou insérer un bloc-piles, pousser

le frein de chaîne/carter à main vers le front pour

s’assurer qu’il soit engagé.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Substitution/réglage de la scie

à chaîne et la barre

AVERTISSEMENT

Toujours retirer le bloc-

piles avant de changer ou

enlever les accessoires.

ATTENTION

La scie est tranchante. Toujours

porter des gants protecteurs

lors de la manipulation de la chaîne.

Utiliser des chaînes pour scie à rebond réduit.

Les jauges de profondeur placées en avant de cha-

cune des dents peuvent réduire la force de réaction

du rebond en empêchant les dents de mordre trop

profondément dans la zone de rebond. Utiliser ex-

clusivement des chaînes de rechange équivalentes

à celle d’origine ou certiées « rebond réduit » selon

ANSI B175.1.

À mesure qu’une chaîne est a󰀨ûtée au cours de sa

vie utile, elle perd une partie de ses qualités antire-

bond. Il est convenable donc de l’utiliser avec une

prudence accrue.

1. Retirer le bloc-piles.

2. Poser la scie sur un sol nu et plat.

3. Retirer le carter d’entraînement en enlevant les

boulons du guide-chaîne avec l’outil de réglage.

4. Desserrer la chaîne en tournant la vis de tension

de la chaîne vers la gauche avec l’outil de réglage.

5. Sortir le guide-chaîne des boulons de guide-chaîne

et déboucler la chaîne du moyeu d’entraînement.

PRÉCAUTION ! La scie à chaîne est tranchante.

6. Retirer la chaîne de la rainure du guide-chaîne.

PRÉCAUTION ! La châine de la scie est tran-

chante. Examiner le guide-chaîne pour détecter

toutes ssures ou usure ; veuillez le remplacer si

endommagé.

7. Enrouler la nouvelle chaîne ou celle qui a été

aiguisée autour du guide-chaîne vers la direction

indiquée sur la scie .

8. Veuillez s’assurer que la chaîne soit bien mise

en place dans les fentes autour de tout le guide-

chaîne.

9. Boucler la chaîne autour du moyeu et la faire

convenir au guide autour des boulons.

Boulons

Moyeu

10. Remplacer le carter d’entraînement.

11. Utiliser l’outil de réglage pour faire tourner la vis

de tension de chaîne an d’augmenter la tension

(vers la droite) jusqu’à ce que la chaîne se serre

autour du guide-chaîne.

• Vous saurez que la tension est la correcte

quand la chaîne claque après l'avoir tiré 3 mm

(1/8") du guide-chaîne. La chaîne ne doit pas

s’a󰀨aisser visiblement.

• Ne pas appliquer tension excessive sur la

chaîne puisqu’elle provoquera de l’usure ex-

cessive et réduira la vie de la chaîne et peut

endommager le guide-chaîne.

• Des nouvelles chaînes pourraient s’étirer et

desserrer pendant l’utilisation initiale. Retirer le

bloc-piles et vérier la tension de la chaîne sou-

vent pendant les premières heures d’utilisation.

12. Serrer fermement les boulons du guide-chaîne.

Système de lubrication de la chaîne

PRECAUCIÓN

Toujours retirer le bloc-piles

avant de changer ou enlever

les accessoires.

AVIS

Remplir le réservoir d’huile avec de

l’huile de chaîne (pas incluse) avant de

démarrer la scie à chaîne et quand le réservoir

soit à moins de 1/4. Ne pas lubrier la chaîne

endommagera le guide-chaîne et la chaîne.

Veuillez vérier le niveau d’huile souvent et remplir le

réservoir d’huile après chaque fois que la batterie soit

vide. Utiliser une huile de chaîne de haute qualité.

L’huile maintiendra la chaîne de la scie ainsi que le

guide-chaîne bien lubriés. Ne jamais démarrer la

scie sans de l’huile de chaîne. Maintenir le réservoir

à plus de 1/4 pour garantir qu’il y ait de l’huile suf-

sante pour faire les travaux. Toujours lubrier la

chaîne légèrement lors de la rémission de l’outil an

de prévenir l’apparition de rouille. Toujours vider le

réservoir d’huile lors de la rémission de l’outil an de

prévenir des fuites.

REMARQUE : Il est suggéré d’utiliser de l’huile de

chaîne végétale lors de l’élagage d’arbres. L’huile

minérale pourra nuire les arbres. Ne jamais utiliser

de l’huile moteur, usée ni épaisse. Ces huiles-là

peuvent endommager la scie à chaîne.

Remplissage du réservoir d’huile

1. Retirer le bloc-piles.

2. Poser la scie sur un sol nu et plat avec la lame

vers le haut.

3. Dévisser le bouchon d’huile.

4. Remplir soigneusement le réservoir avec de l’huile

de chaîne.

5. Serrer le bouchon d’huile fermement.

6. Répéter ce processus si nécessaire pendant

l’utilisation de l’outil.

7. Vérier fréquemment que la chaîne de la scie soit

bien lubriée.

• Avec le réservoir rempli, tenir l’outil avec la pointe

du guide-chaîne vers une surface en couleur

claire.

• Démarrer l’outil pour environ 30 secondes.

• Une ligne d’huile devra apparaître sur la surface

claire.

• Si non, retirer et nettoyer le guide-chaîne soigneu-

sement. S’assurer que le pignon du guide-chaîne

(dans la pointe) tourne sans problème

• Si le système de lubrication ne fonctionne pas

toujours bien, veuillez contacter le centre de

réparations MILWAUKEE.

Transportation de la scie

Avant de transporter la scie, veuillez toujours :

1. Retirer le bloc-piles.

2. Mettre le carter sur le guide-chaîne.

3. Engager le frein de la chaîne en appuyant sur le

carter de poignée/frein de chaîne vers le front.

MANIEMENT

AVERTISSEMENT

Pour minimiser les risques

de blessures, portez des

lunettes à coques latérales.

DANGER

Ne jamais utiliser l’outil pour couper

de lignes électriques ou de sources

de courant. Si le guide et la chaîne se coincent

sur une ligne ou cordon électrié, NE PAS LES

TOUCHER ! ELLES PEUVENT ÊTRE SOUS TEN-

SION ET DONC, EXTRÊMEMENT DANGEREUS-

ES. Continuer de tenir la scie à chaîne par la

poignée arrière isolée ou la poser à l'écart en

prenant les précautions nécessaires. Mettre le

circuit électrique de la ligne électrique hors ten-

sion ou débrancher le cordon endommagé avant

d'essayer de débloquer le guide-chaîne et chaîne

par la ligne ou le cordon. Le contact avec le guide,

la chaîne, d’autres parties conductrices de la scie

à chaîne ou bien, d’autres lignes ou cordons

électriques sous tension provoqueront la mort

par électrocution, choc électrique ou des bles-

sures corporelles graves.

AVERTISSEMENT

Lire et veiller à bien com-

prendre toutes les in-

structions. Le non-respect de ces instructions

peut entraîner un choc électrique, un incendie

et/ou des blessures graves.

• Ne pas se protéger contre le rebond peut pro-

voquer des lésions graves et même la mort.

Voir les « Instructions importantes concernant

la sécurité » sur la protection contre le rebond

an d’éviter ce type de risques.

• Toujours porter de la protection oculaire munie

d’écrans latéraux ainsi que de la protection

auditive et de tête. Ne pas suivre cette instruc-

tion pourrait entraîner des blessures graves si

l’appareil projette des objets dans vos yeux ainsi

que des blessures graves.

• Ne pas travailler hors de portée. Ne pas couper

au-dessus de la hauteur vérifiée. Veuillez

s’assurer que vos pieds soient rmes. Écarter

les pieds. Repartir vos poids uniformément sur

vos deux pieds.

• Ne pas laisser la familiarité avec le produit faire

oublier la prudence. Ne pas oublier qu’une frac-

tion de seconde d’inattention peut entraîner des

blessures graves.

• Toujours garder la main gauche bien serrée sur

la poignée avant et la main droite sur la poignée

arrière, de façon à ce que le corps se trouve à

gauche du guide-chaîne.

• Ne pas tenir la scie à chaîne par le frein de chaîne

manuel avant. Tenir le coude gauche fermement

étiré pour que le bras droit soit serré an de

résister le rebond.

• Ne jamais prendre l’outil avec les bras croisés

(la main gauche posée sur la prise arrière et la

main droite posée sur la prise avant).

• Ne jamais laisser aucune partie de votre corps

se trouver dans la ligne du guide-chaîne lors de

l’utilisation de la scie à chaîne.

• Ne jamais utiliser l’outil pendant vous vous

trouvez sur un arbre, si vous gardez une mou-

vais posture, si vous êtes sur une échelle ou

une autre surface instable. Vous pouvez bien

perdre le contrôle de la scie, ce qui provoquera

des lésions graves.

• Ne jamais abattre un arbre ni couper de rondins

ni de branches dont le diamètre soit plus grand

que la longueur du guide-chaîne. Ces coupes

ne doivent être faites que par de personnel

qualié. La réalisation de ces types de coupes

peut provoquer des accidents et causer la mort

ou des blessures corporelles graves.

• Tenir la scie à chaîne démarrée à toute vitesse

pendant toute la durée de la coupe.

• Laisser la chaîne faire la coupe pour vous.

N’exercer que de pression minimale. Ne pas

appuyer sur la scie à chaîne à la n d’une coupe.

• Si l’outil n'est pas utilisé, toujours tenir le frein

de chaîne engagé et retirer la batterie.

• Ne pas utiliser aucuns accessoires non recom-

mandés par le fabricant. L’utilisation de pièces

et accessoires non recommandés peut entraîner

des blessures graves.

Rebond

AVERTISSEMENT

Le rebond se

produit lorsque

la chaîne en rotation heurte un objet

dans la partie supérieure de l’extrémité

du guide ou lorsque l’entaille se referme

et pince la chaîne dans le bois. Le con-

tact de la partie supérieure de l’extrémité du guide

peut faire plonger la chaîne dans le bois et la bloquer

pendant un instant. Il en résulte une réaction fulgu-

rante, projetant le guide vers le haut et l’arrière, en

direction de l’utilisateur. Le pincement de la chaîne

sur le haut du guide peut causer une projection vio-

lente de la lame en arrière, en direction de l’utilisateur.

Ces réactions peuvent faire perdre le contrôle de la

scie et entraîner des blessures graves. Ne pas

compter exclusivement sur les dispositifs de sécu-

rité intégrés à la scie. L’utilisateur doit prendre un

certain nombre de précautions pour éviter les acci-

dents et blessures

Pour éviter le rebond, veuillez prendre les précau-

tions suivantes :

• Toujours tenir la scie fermement, à

deux mains. Toujours maintenir la

scie fermement à deux mains lorsque

le moteur tourne. Placer la main

droite sur la poignée arrière et la main

gauche sur la poignée avant, le

pouce et les autres doigts solidement refermés sur

les deux poignées. Une prise ferme, à bras gauche

tendu, facilite le contrôle de la scie en cas de re-

bond.

• S’assurer que l’endroit où la scie est utilisée est

dépourvu de tout obstacle. Ne pas laisser l'extrémité

du guide entrer en contact avec un rondin, une

branche, une palissade ou tout autre obstacle

risquant d'être heurté pendant le sciage.

• Toujours couper avec le moteur tournant à sa vi-

tesse maximale. Serrer la gâchette d’accélération à

fond et maintenir une vitesse de coupe constante.

• Utiliser les pièces de remplacement telles que des

chaînes à rebond réduit, des freins de chaîne et

des guides-chaîne spéciaux réduisant les risques

de rebond rotatif. Utiliser exclusivement les guides-

chaînes et chaînes à rebond réduit spéciés par le

fabricant pour la scie.

Une compréhension élémentaire du rebond peut

réduire ou éliminer l’élément de surprise. Les

surprises sont favorables aux accidents.

Toujours se tenir bien campé et en équilibre.

• Ne pas travailler hors de portée ni couper au-dessus

de la hauteur des épaules.

• Suivre les instructions d'a󰀨ûtage et d'entretien

fournies par le fabricant de la scie à chaîne.

• Poussée et traction. La force de réaction s'exerce

toujours dans le sens opposé à la rotation de la

chaîne, au point de contact avec le bois. Par con-

séquent, l’utilisateur doit être prêt à contrôler la

TRACTION lorsque la coupe est e󰀨ectuée avec le

bas du guide et la POUSSÉE lorsque la coupe est

e󰀨ectuée avec le haut du guide.

Réaction

Sens de

rotation

Réaction

Sens de

rotation

Frein de chaîne

An de minimiser le risque d’accidents, le frein ar-

rêtera la chaîne s’il y a de rebond. Quand le frein

soit poussé vers le front, dans le sens de la pointe

du guide-chaîne, la scie ne démarrera pas. Utiliser

le frein de chaîne lors de la transportation ou rémis-

sion de la scie.

STOP

ARRÊT

Mise en marche/arrêt de l’outil

WARNING

Faire attention à la position de vos

pieds et bien tenir la scie à chaîne

à deux mains. Les doigts doivent encercler la

poignée tandis que le pouce est mis sur le guidon

an de résister le rebond. Garder le corps à

gauche de la ligne de chaîne. Toujours garder la

main gauche sur la poignée avant et la main

droite sur la poignée arrière, de façon à ce que

le corps se trouve à gauche de la ligne de chaîne.

Ne jamais chevaucher la scie ou la chaîne ni se

pencher au-delà de la ligne de chaîne.

Porter des gants antidérapants pour assurer une

prise et une protection maximales.

1. Tirer le levier du frein de chaîne vers la position

ENGAGÉ (en direction de la poignée de l’outil)

2. Insérer le bloc-piles.

3. Tenir les deux poignées fermement, en tenant

votre corps hors de la ligne de la chaîne.

4. Appuyer sur le bouton de verrouillage et appuyer

sur la gâchette.

5. Laisser l’outil atteindre sa vitesse maximale avant

d’entamer la pièce.

6. Pour arrêter, relâcher la gâchette. Ne pas

s’éloigner de l’outil jusqu’à ce que la chaîne par-

vienne à s’arrêter complètement.

7. Poussez le levier de frein de chaîne sur VER-

ROUILLÉ (vers la barre de chaîne) .

AVERTISSEMENT

Ne jamais tenter de ver-

rouiller la gâchette dans

la position de démarrage.

Position de coupe correcte

AVERTISSEMENT

Toujours tenir la position

de coupe correcte décrite

dans cette section-ci. Ne jamais se mettre à ge-

noux lors de l’utilisation de la scie à chaîne, sauf

que vous soyez en train d’abattre un arbre. Se

mettre à genoux peut provoquer la perte de sta-

bilité et contrôle de la scie à chaîne, ce qui

causera des blessures corporelles graves.

• Se tenir bien campé et en équilibre sur les deux

pieds, sur un sol ferme.

• Garder le bras gauche tendu an de pouvoir

résister à la force d’un éventuel rebond.

• Toujours garder le corps à gauche de la ligne

de chaîne.

• Garder le pouce au-dessous de la poignée.

Position

à bras

tendu

Ligne de chaîne

Méthode de coupe élémentaire

S'exercer en coupant quelques petites branches

avec la technique décrite ci-après, pour se familiar-

iser avec la scie avant d'entreprendre un travail de

coupe important.

• Se mettre en position correcte, face à la pièce à

couper, avec la scie arrêtée.

• Appuyer sur la gâchette et laisser la chaîne parvenir

à pleine vitesse avant de commencer la coupe.

• Commencer la coupe avec la scie appuyée contre

le rondin.

• Maintenir un régime moteur uniforme pendant toute

la durée de la coupe.

• Laisser la scie e󰀨ectuer le travail, ne la pousser que

légèrement vers le bas. Une force excessive pour-

rait endommager la chaîne, le guide ou le moteur.

• Relâcher la gâchette dès que la coupe ait été

e󰀨ectuée et attendre que la chaîne parvienne à

s’arrêter. Le fonctionnement sans charge de coupe

peut inutilement causer une usure excessive de la

chaîne, du guide et du moteur.

• Ne pas peser sur la scie pour faire la coupure de

nition.

Précautions de chantier

• Ne couper que du bois ou des matériaux dérivés

du bois. Ne jamais couper de la tôle, des matières

plastiques, du béton ou matériaux de construction

autres que le bois.

• Ne jamais laisser un enfant utiliser la scie. Ne

jamais laisser quiconque n'ayant pas lu le manuel

d'utilisation ou reçu des instructions appropriées

concernant la sécurité et l'utilisation correcte de la

scie l’utiliser.

• Lors de l'abattage d’un arbre, tenir les autres travail-

leurs, badauds et animaux domestiques à distance

sécuritaire de la zone de travail. Pour l'abattage, la

distance sécuritaire doit être au moins deux fois la

taille de l'arbre le plus grand se trouvant dans la

zone de coupe. Pendant les opérations de coupe,

maintenir une distance au moins de 4,6 m (15')

parmi les travailleurs. Les arbres ne doivent pas

être abattus d'une manière risquant de mettre qui-

conque en danger, de heurter une ligne électrique

ou de causer des dommages matériels. Si une ligne

électrique est heurtée, la compagnie d’électricité doit

être immédiatement notiée.

• Toujours couper avec les deux pieds posés sur un

sol ferme pour éviter toute perte d’équilibre.

• Ne pas couper au-dessus du niveau de la poitrine,

car il est di󰀩cile de contrôler une scie tenue plus

haut en cas de rebond.

• Ne pas abattre d’arbres se trouvant à proximité de

lignes électriques ou de bâtiments. Ce type de travail

doit être coné à des professionnels.

• Ne couper que lorsque la visibilité et la lumière

permettent de voir clairement.

• Vériez la zone de travail pour les dangers tels

que les abeilles, les rongeurs, les serpents, etc, qui

peuvent vivre dans les arbres ou les broussailles.

Abattage d’arbres

Situations dangereuses

AVERTISSEMENT

Ne pas e󰀨ectuer d’abattage

par grand vent ou en cas

de fortes précipitations. Attendre que le temps

se calme.

Examiner soigneusement les environs pour

trouver des branches mortes, lesquelles peu-

vent tomber lors de l’action de coupure ; ne pas

couper près de bâtiments ni câblage électrique

si vous ne savez pas dans quelle direction l’arbre

tombera. Ne pas couper la nuit ni pendant des

conditions climatiques adverses telles que la

pluie, la neige et des vents forts, ce qui pour-

rait a󰀨ecter la visibilité et le contrôle de la scie

à chaîne. Si l’arbre que vous abattez entre en

contact avec une ligne de service publique, vous

devez arrêter l’utilisation de la scie à chaîne et

notier la compagnie de service publique cor-

respondante immédiatement. Ne pas suivre ces

directives peut entraîner des blessures graves

et même la mort.

Lors de l’abattage d’un arbre, il est impératif de

respecter les avertissements ci-dessous pour éviter

des risques de blessure grave.

• Lors de l’abattage d’un arbre, il est impératif de

respecter les avertissements ci-dessous pour éviter

des risques de blessure grave.

• Ne pas couper d'arbres extrêmement inclinés ou

de gros arbres aux branches pourries, à l'écorce

décollée ou au tronc creux. Ces arbres doivent être

poussés ou tirés à terre par un engin de chantier

lourd avant d’être débités.

• Ne pas abattre d'arbres se trouvant à proximité de

lignes électriques ou de bâtiments.

• Regarder si l'arbre comporte des branches mortes

ou endommagées risquant de tomber et de heurter

l'utilisateur pendant l'abattage.

• Pendant le trait d'abattage, observer de temps à

autre la cime de l'arbre pour s'assurer qu’il tombera

dans la direction souhaitée.

• Si l’arbre commence à tomber dans le mauvais

sens ou si la scie est pincée ou bloquée pendant la

chute, il est impératif de l’abandonner et s’échapper !

• Abattage. Lorsque deux personnes ou plus e󰀨ectu-

ent des opérations de tronçonnage à proximité d'un

abattage, elles doivent se trouver à une distance

correspondant à, au moins, deux fois la hauteur de

l'arbre abattu. Les arbres ne doivent pas être abat-

tus d'une manière risquant de mettre quiconque en

danger, de heurter une ligne électrique ou de causer

des dommages matériels. Si une ligne électrique

est heurtée, la compagnie d’électricité doit être im-

médiatement notiée.

45°

Ligne

de chute

prévue

Chemin d’échappement

• Avant de commencer une coupe, déterminer un

chemin d'échappement (ou plusieurs au cas où le

chemin prévu serait bloqué), déblayer les environs

immédiats et s'assurer qu'aucun obstacle se trouve

sur le chemin d'échappement prévu. Les chemins

d’échappement déblayés doivent s'étendre en di-

agonale (45°) à l'opposé de la ligne de chute prévue.

Quand l’arbre commence à s’abattre, vous devez se

mettre dans le sens opposé à la direction de chute,

vers le chemin d’échappement et, au moins, 6,1 m

(20') loin du tronc au cas qu’il recoule sur la souche.

• Avant de commencer l'abattage, tenir compte de la

force et de la direction du vent, de l'inclinaison et

de l'équilibre de l'arbre ainsi que de la position des

grosses branches. Tous ces facteurs inuencent la

direction dans laquelle l'arbre tombera. Ne pas faire

levier pour abattre un arbre dans une direction autre

que la ligne de chute naturelle.

• L’utilisateur de la scie à chaîne doit se tenir en amont

de l'arbre, étant donné qu'une fois abattu, l'arbre

glissera ou roulera vers le bas de la pente.

• Retirer la terre, les pierres, l’écorce décollée, les

clous, agrafes et ls métallique des endroits où les

entailles doivent être pratiquées.

• Entaille de dessous (entaille permettant de diriger

le sens de chute de l’arbre). Pratiquer une entaille

d’environ le tiers du diamètre du tronc, perpendicu-

lairement à la ligne de chute. Veiller à ce que les

entailles du si󰀪et se rejoignent à angle droit par

rapport à la ligne de chute. Le si󰀪et doit être taillé de

façon à présenter une ligne droite. Pour empêcher le

pincement de la scie sous le poids du bois, toujours

e󰀨ectuer l’entaille inférieure en premier.

Direction de chute

Charnière

diamètre

50 mm

(2")

ou 1/10

Entaille

arrière de

50 mm

(2")

Si󰀪et

environ 1/3

du diamètre

du tronc

Entaille

d’abattage

Charnière

Encoche

• Entaille d’abattage (l’entaille nale d’une opération

d’abattage pratiquée à l’opposé de l’entaille de des-

sous). Le trait d'abattage doit toujours être de niveau

et horizontale et être e󰀨ectué à au moins 6 cm (2")

au-dessus du si󰀪et d'abattage.

• Ne jamais couper jusqu’au si󰀪et. Toujours laisser

une épaisseur de bois (environ 6 cm ou 1/10 ème

du diamètre du tronc) entre le si󰀪et d'abattage et

le trait d'abattage. Ceci s’appelle une « charnière

». Cette charnière contrôle la chute de l’arbre et

empêche le tronc de glisser, de pivoter ou de bas-

culer sur la souche.

• Sur les arbres de grand diamètre, arrêter l’entaille

d’abattage avant qu’elle soit assez profonde pour

causer la chute de l’arbre ou son a󰀨aissement sur

la souche. Ensuite, insérer des coins en bois ou

en plastique dans le trait, de façon à ce qu'ils ne

touchent pas la chaîne. Les coins peuvent être

enfoncés.

Coin

• Dès que l’arbre commence à tomber, arrêter la scie

et la poser immédiatement sur le sol. S'échapper par

le chemin dégagé tout en prenant garde que rien ne

tombe vers soi. Se méer des branches risquant de

tomber et regarder où l'on met les pieds.

AVERTISSEMENT

Ne jamais couper l’entaille

d’abattage jusqu’au sif-

et. La charnière, qui est la section de bois lais-

sée intacte entre le trait d’abattage et le si󰀪et,

contrôle la chute de l’arbre.

Débitage

Débitage est le terme utilisé pour la coupe d’un arbre

abattu en rondins de la taille désirée.

• Toujours veiller à se tenir bien campé et en équilibre

sur les deux pieds.

• Ne couper qu’un rondin à la fois.

• Soutenir les petits rondins avec un chevalet ou un

autre rondin.

• Garder le lieu de travail propre. S'assurer que rien ne

risque d'entrer en contact avec l'extrémité du guide

et la chaîne, car cela pourrait causer un rebond.

• Ne jamais laisser personne tenir le rondin lors de

l’opération de coupure.

• Ne jamais stabiliser le rondin en utilisant vos jambes

ou pieds.

Rebond

• Lors du tronçonnage sur une pente, toujours se

tenir en amont du rondin. En n de coupe, réduire

la pression exercée sur la scie, sans relâcher la

prise à deux mains sur les poignées an de garder

le contrôle de la scie. Ne pas laisser la chaîne

heurter le sol. Une fois la coupe terminée, attendre

l'immobilisation complète de la chaîne avant de se

déplacer. Toujours arrêter le moteur avant de passer

d'un arbre à un autre.

• Il est parfois impossible d’éviter le pincement (en

employant seulement les techniques de coupe

conventionnelle) ou di󰀩cile de prévoir dans quel

sens le rondin va ployer lorsqu’il est coupé. Tourner

ou déplacer le rondin pendant la coupe pour éviter

tout pincement.

Tronçonnage de rondins sous contrainte

Lorsqu’un rondin est soutenu sur toute sa longueur,

il doit être coupé par le dessus.

Rondin soutenu aux deux extrémités

Coupe de nition

Chargement

1ère coupe de

1/3 de diamètre

Lorsqu’un rondin est soutenu à une extrémité, il

doit être coupé par le dessous, jusqu’au tiers de

son diamètre. Ensuite la coupe de nition doit être

pratiquée par le dessus, de manière à rejoindre la

coupe initiale.

Coupe de nition

Rondin soutenu à une extrémité

Chargement

1ère coupe de

1/3 de diamètre

À mesure qu’il est coupé, le rondin a tendance à

échir. Si la première coupe dépasse le tiers du

diamètre du rondin, la lame risque d'être pincée ou

bloquée dans l'entaille.

Prêter une attention particulière aux rondins sous

contrainte pour éviter que le guide et la chaîne ne

soient pas pincés.

Lors du tronçonnage sur une pente, toujours

se tenir en amont du rondin. En n d'une coupe

« traversante », réduire la pression exercée sur la

scie, sans relâcher la prise à deux mains sur les

poignées an de garder le contrôle total de la scie.

Ne pas laisser la chaîne heurter le sol. Une fois la

coupe terminée, attendre l'immobilisation complète

de la chaîne avant de se déplacer. Toujours arrêter

le moteur avant de passer d'un arbre à un autre.

Types de coupe utilisés

Coupe par l’au-dessous

(tronçonnage transversal)

Coupe par l’au-dessus

Commencer sur le haut du rondin, le bas de la scie

appuyé contre le bois et exercer une légère pression

vers le bas. Noter que la scie aura tendance à tirer

vers l’avant.

Coupe par le dessous

(tronçonnage transversal)

Coupe par le dessous

Commencer sur le bas du rondin, le haut de la scie

appuyé contre le bois et exercer une légère pres-

sion vers le haut. Noter que la scie aura tendance

à pousser vers l'utilisateur. Être préparé à cette

réaction et maintenir la scie fermement pour garder

le contrôle.

Ébranchage

AVERTISSEMENT

Ne jamais grimper dans

un arbre pour l’ébrancher

ou l’émonder. Ne pas travailler en se tenant sur

une échelle, une plate-forme ou un rondin, ni se

tenir dans une position risquant de faire perdre

l'équilibre ou le contrôle de la scie.

Couper les branches une à une et laisser celles

soutenant le tronc jusqu’à ce que celui-ci soit débité.

L’ébranchage consiste à couper les branches d’un

arbre abattu.

• Travailler lentement et tenir la scie fermement à

deux mains. Toujours veiller à se tenir bien campé

et en équilibre sur les deux pieds.

• Ne pas couper les grosses branches soutenant

l'arbre, an de le maintenir à distance du sol.

• Ne couper qu'une branche à la fois. Éloigner les

branches coupées de la zone de travail fréquem-

ment pour maintenir l'endroit dégagé et sûr.

• Les branches sous tension doivent être coupées par

le dessous pour éviter le pincement de la chaîne.

• Pendant l'ébranchage, garder le tronc entre le corps

et la scie. Couper en se tenant du côté du tronc op-

posé à la branche à couper.

Élagage

AVERTISSEMENT

Si les branches à couper

se trouvent au-dessus du

niveau de la poitrine, coner le travail à un profes-

sionnel. Ne pas prendre cette précaution peut

entraîner des blessures graves.

Chargement

Deux-

ième

coupe

Première

coupe 1/3 du

diamètre

Coupe de nition

L'élagage consiste à couper les branches d'un arbre

sur pied.

• Travailler lentement et tenir la scie fermement à

deux mains. Toujours veiller à se tenir bien campé

et en équilibre sur les deux pieds.

• Ne pas utiliser la scie en se tenant sur une échelle,

ce qui est extrêmement dangereux. Ce type de

travail doit être coné à des professionnels.

• Ne pas couper au-dessus du niveau de la poitrine,

car il est di󰀩cile de contrôler une scie tenue plus

haut en cas de rebond.

• Lors de l'élagage, il est important de ne pas couper

au ras d'une branche maîtresse ou du tronc avant

d'avoir coupé la branche à distance pour en réduire

le poids. Ceci évite d’endommager l’écorce.

• La première entaille doit être e󰀨ectuée par le des-

sous, jusqu’au tiers du diamètre de la branche.

• La deuxième entaille doit être e󰀨ectuée par le des-

sus pour faire tomber la branche.

• Ceci fait, la coupe nale peut être e󰀨ectuée nette-

ment au ras du tronc ou de la branche maîtresse,

de façon à ce que l'écorce puisse pousser pour

sceller la plaie.

Fouets

AVERTISSEMENT

Les fouets sont dangereux

et peuvent heurter

l’opérateur, lui faisant perdre le contrôle de la

scie. Ceci peut entraîner des blessures graves

ou mortelles.

Fouet

Un fouet est un rondin, une branche, une souche

déracinée ou un arbrisseau échi sous tension par

une autre pièce de bois qui se détendra une fois

que cette pièce est coupée ou enlevée. La souche

déracinée d'un arbre abattu risque fortement de se

remettre à la verticale lorsque la coupe destinée à

séparer le tronc de la souche est e󰀨ectuée. Se méer

des fouets, ils sont dangereux.

DÉPANNAGE

Problème Cause Solution

Le guide

et la

chaîne

chau󰀨ent

et fument.

Vérier si la chaîne

est trop tendue.

Le réservoir d’huile

de chaîne est vide

Corriger la

tension de

chaîne.

Remplir le

réservoir d’huile.

moteur

tourne,

mais la

chaîne

ne se

met

pas en

rotation.

La chaîne est

sous tension

excessive.

L’ensemble guide

et chaîne ne sont

pas bien assem-

blés.

Le guide-chaîne

ou la chaîne sont

endommagés.

Corriger la

tension de

chaîne.

Corriger

l’assemblage.

Remplacer les

pièces endom-

magées avant

d’utiliser l’outil.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Chaîne et barre

Après quelques heures d’utilisation, retirer le carter

d’entraînement, le guide-chaîne et la chaîne pour

les nettoyer soigneusement en utilisant une brosse

à poils souples. Veuillez s’assurer que le trou de

remplissage sur la barre n’ait pas de débris. Lors

de la substitution des chaînes émoussées par des

chaînes a󰀨utées, c’est la bonne règle placer le guide-

chaîne à l’inverse.

A󰀨ûtage de la chaîne à scie

AVERTISSEMENT

Un a󰀨ûtage incorrect de

la chaîne accroît le risque

de rebond.

L’utilisation d’une chaîne endommagée peut

causer de blessures graves.

La chaîne de la scie est extrêmement tranchante.

Toujours porter des gants lors de son entretien.

Coupe du coin

Plaque latérale

Limiteur de

profondeur

Sabot

Creux

Talonnage

Trou de rivet

Plaquette supérieure

Veiller à limer toutes les dents aux angles spéciés

et à la même longueur, car une coupe rapide ne peut

être obtenue qu’avec des dents uniformes.

• Porter des gants protecteurs. Tendre la chaîne cor-

rectement avant de l'a󰀨ûter. Voir la section « Tension

de la chaîne » plus haut dans ce manuel. Tout le

limage doit être e󰀨ectué au point central du guide.

Dents de gauche

Dents de droite

• Utiliser une lime ronde de 4 mm (5/32") et un

porte-lime.

• Garder la lime de niveau avec la plaque supérieure

de la dent. Ne pas incliner la lime ni utiliser un mou-

vement de bascule.

• Exercer une pression légère mais ferme et limer en

direction du coin avant de la dent.

• Soulever la lime du métal à chaque retour.

• E󰀨ectuer quelques passes fermes sur chaque dent.

Limer toutes les gouges de gauche dans un sens.

Ensuite, passer à l’autre côté et limer toutes les

gouges de droite dans l’autre sens. De temps à

autre, éliminer la limaille de la lime au moyen d’une

brosse métallique.

Angle d’a󰀨ûtage de la plaque supérieure

CORRECT

Angle d’a󰀨ûtage de

la plaque supérieure

Plus de

30°

Moins de

30°

INCORRECT

Angle d’a󰀨ûtage de

la plaque supérieure

• CORRECT 30° - Les porte-limes sont dotés de

repères permettant d’aligner la lime correctement,

de façon à obtenir un angle de plaque supérieure

satisfaisant.

• MOINS DE 30° - Pour les coupes transversales.

• PLUS DE 30° - Tranchant aminci, s'émousse

rapidement.

Angle de plaque latérale

CORRECT

Angle d’a󰀨ûtage de la

plaque latérale

Angle arrière

Crochet

80°

INCORRECT

Angle d’a󰀨ûtage de la

plaque latérale

• CORRECT 80° – Obtenu automatiquement si

une lime de taille appropriée est placée dans le

porte-lime.

• CROCHET – « Accroche » le bois et s’émousse

rapidement. Accroît le risque de REBOND. Résulte

de l’emploi d’une lime de trop petit diamètre ou d’une

lime tenue trop bas.

• ANGLE ARRIÈRE – Nécessite une pression

d’attaque excessive, causant l’usure prématurée

du guide et de la chaîne. Résulte de l’emploi d’une

lime de trop grand diamètre ou d’une lime tenue

trop haut.

Dégagement de jauge de profondeur

• Le jeu du limiteur de profondeur doit être maintenu

à 0,6 mm (.025"). Utiliser un outil de jauge de pro-

fondeur pour vérier le jeu du limiteur.

• Vérier le jeu du limiteur de profondeur lors de

chaque a󰀨ûtage de la chaîne.

Lime plate

Coupleur de limiteur de

profondeur

Utiliser une lime plate et un coupleur pour limer

uniformément tous les limiteurs de profondeur. Les

coupleurs de limiteur de profondeur sont disponibles

en tailles 0,5 mm à 0,9 mm

Rendre à

la forme

d’origine en

arrondissant

l'avant

(.020" to .035"). Veuillez

utiliser un coupleur de

limiteur de profondeur de

0,6 mm (.025"). Après

avoir abaissé chaque lim-

iteur de profondeur, lui

rendre sa forme d'origine

en arrondissant l'avant.

Veiller à ne pas endom-

mager les maillons d'entraînement adjacents avec

le bord de la lime.

Les limiteurs de profondeur doivent être ajustés avec

la lime plate dans le sens dans lequel les dents ad-

jacentes ont été a󰀨ûtées avec la lime ronde. Veiller

à ne pas toucher la face de la gouge avec la lime

plate lors de l’ajustement des limiteurs de profondeur.

Entretien du guide-chaîne

Lorsque le guide-chaîne présente des signes

d'usure, l'inverser an de répartir l'usure et d'obtenir

une vie utile maximale. Le guide doit être nettoyé

après chaque journée d'utilisation et inspecté en vue

d'usure ou de dommage.

Les amincissements et ébarbures sur les rails du

guide font partie de l’usure normale. Ces défauts

doivent être limés dès qu'ils apparaissent.

Un guide présentant l’un ou plusieurs des défauts

ci-dessous doit être remplacé.

• Usure de l’intérieur des rails permettant à la chaîne

de se coucher sur le côté.

• Guide tordu.

• Rails fendus ou brisés.

• Rails écartés.

Lubrifier les guides-chaîne dotés d’un pignon

d’extrémité une fois par semaine. Injecter la graisse

dans le trou de lubrication, à l’aide d’une seringue,

une fois par semaine. Retourner le guide-chaîne et

s’assurer que les trous de lubrication et la rainure

de chaîne soient propres.

REMARQUE : Ne pas remplacer la vis avec une

vis ordinaire. Utiliser exclusivement des pièces

identiques à celles d’origine conçues par le fabricant

lors de la substitution.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domes-

tique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais

de solvants inammables ou combustibles auprès

des outils.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque produit motorisé d’utilisation à l’extérieur MILWAUKEE (voir

les exceptions ci-dessous) est garanti à l’acheteur d’origine d’être

exempt de tous défauts de matériel et main-d'œuvre. Sous réserve

de certaines exceptions, MILWAUKEE réparera ou remplacera toute

pièce d’un produit motorisé d’utilisation à l’extérieur qui, après exa-

men par MILWAUKEE, s’est a󰀨ectée d’un vice de matériel ou de main

d’œuvre pendant une période de très (3) ans après la date d’achat,

sauf indication contraire. Retourner l’produit motorisé d’utilisation à

l’extérieur à un centre de réparations en usine MILWAUKEE ou à un

poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une

copie de la preuve d’achat doit être présentée lors du retour du produit.

Cette garantie ne couvre pas les dommages que MILWAUKEE déter-

mine d’être causés par des réparations ou des tentatives de réparation

par quiconque autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents.

Usure normale : Plusieurs produit motorisé d’utilisation à l’extérieur

doivent être soumis à la substitution périodique des leurs pièces ainsi

que de l’entretien an d'achever leur performance maximale. Cette

garantie ne considère pas les réparations lorsque l’utilisation régulière

ait épuisé la vie d’une pièce, y compris, mais sans s’y limiter, la tête

de coupe, les lignes de coupe, les lames, les chaînes, les tubes de

sou󰀪ante, les brosses, les joints toriques et les sceaux.

*Cette garantie ne considère pas les blocs-piles portatifs ni les produits

reconditionnés. Il existe des garanties distinctes pour ces produits.

MILWAUKEE n’assume aucun frais de transport ou de main d’œuvre

liés à l’inspection et à la vérication des produits motorisés d’utilisation

à l’extérieur qui, de l’avis de MILWAUKEE, ne donnent pas droit à une

réclamation au titre de la garantie. Pour être admissible, une réclama-

tion au titre de la garantie doit être justiée par un vice de matériel ou

de main d’œuvre découvert par MILWAUKEE.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE

CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAU-

KEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE

DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE

NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE AC-

CESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAU-

KEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS,

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE

FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULA-

TION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DU-

RÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST

DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter l’ongle « Trouver un centre Service », dans la section

« Pièces et service » du site web de MILWAUKEE, à l’adresse www.

milwaukeetool.fr, ou composer le 1-800-SAWDUST (1-800-729-3878)

an de trouver le centre de service de votre région le plus proche pour

l’entretien, sous garantie ou non, de votre outil électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

La garantie de TECHTRONIC INDUSTRIES garantit le produit pendant

3 ans à partir de la date d’achat d’origine.

La présente carte de garantie couvre tous les vices de matériel et de

main d’œuvre qui peut a󰀩cher cet outil motorisé.

Pour assurer la validité de la présente carte de garantie, veuillez la

présenter estampillée du sceau du distributeur ou du magasin où le

produit a été acheté, au centre de réparations agréé (CRA). Si cette

carte-ci n’a pas été estampillée, veuillez fournir la preuve d’achat

d’origine au CRA.

Pour un entretien, des pièces, des accessoires ou d’autres com-

posants, composer sans frais le 1-800-832-1949 an d’obtenir les

coordonnées du CRA le plus proche.

Procédure pour assurer la validité de la garantie

Présenter le produit au CRA, accompagné de la carte de garantie

estampillée du sceau du distributeur ou du magasin où le produit a

été acheté. Toute pièce défectueuse ou tout composant défectueux

sera remplacé sans frais. On assume tous les frais de transport liés

à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être

remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE :

Av Presidente Mazarik 29 Piso 7, 11560 Polanco V Sección

Miguel Hidalgo, Mexico, Mexique

Tel. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11560 Polanco V Sección

Miguel Hidalgo, Mexico, Mexique

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas

las advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.

Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para

el uso en exteriores disminuye el riesgo de descarga

eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURI-

DAD PARA SIERRA DE CADENA

Advertencias de seguridad generales para sier-

ras de cadena:

• Mantenga todas las partes del cuerpo lejos de la

sierra de cadena cuando esté operando la her-

ramienta. Antes de encender la sierra de cadena,

asegúrese de que esta no está en contacto con

nada. Dejar las sierras de cadena desatendidas

durante un momento mientras están encendidas

podrá provocar que su ropa o alguna parte de su

cuerpo se enrede en ella.

• Sostenga siempre la sierra de cadena con

su mano derecha en la empuñadura trasera

mientras su mano izquierda se encuentra en la

empuñadura frontal. Sostener la sierra de cadena

con una conguración de agarre cruzada aumenta el

riesgo de sufrir lesiones físicas y no debe realizarse

así nunca.

• Sostenga la sierra de cadena únicamente por

las supercies de agarre aisladas ya que la

herramienta podría entrar en contacto con el

cableado oculto. Las sierras de cadena que está en

contacto con cables “energizados” pueden provocar

que las piezas metálicas expuestas de la herramienta

se energicen y ocasionar una descarga eléctrica al

operador.

• Use protección para ojos. Se recomienda usar

equipo de seguridad adicional para las orejas,

la cabeza, las manos, las piernas y los pies.

Usar el equipo de seguridad adecuado reducirá la

posibilidad de sufrir lesiones físicas provocadas por

desperdicios que vuelan o un contacto accidental

con la sierra de cadena.

• No utilice sierras de cadena en árboles, mientras

se encuentra de pie en una escalera, en un techo

o en algún soporte inestable. Usar una sierra de

cadena de esta forma podría provocar lesiones

físicas graves.

• Mantenga siempre una buena postura y utilice

la sierra de cadena únicamente cuando esté de

pie en una supercie ja, segura y uniforme.

Las supercies derrapantes o inestables podrían

provocar que pierda el equilibro o el control de la

sierra de cadena.

• Al cortar una parte que esté tensionada, preste

atención al rebote. Cuando se libere la tensión de

las bras de madera, la parte tensionada podría

golpear al operador, lanzar la sierra de cadena fuera

de control o ambas.

• Extreme sus precauciones cuando esté cortando

matorrales y retoños. El material ligero podría

atorarse en la sierra de cadena y rebotar en su

dirección o hacerle perder el equilibrio.

• Cargue la sierra de cadena por la empuñadura

frontal mientras esté apagada, siempre lejos de

su cuerpo. Cuando transporte o guarde la sierra

de cadena, coloque siempre la cubierta de la

barra guía. El manejo adecuado de la sierra de

cadena reducirá las probabilidades de un contacto

accidental con la herramienta encendida.

• Siga las instrucciones de lubricación, tensión de

cadena y cambio de barra y de cadena. La cadena

que no esté debidamente tensionada ni lubricada

puede romperse o aumentar las posibilidades de

que se produzca un contragolpe.

• Corte madera únicamente. No utilice las sierras

de cadena para nes distintos a los previstos. Por

ejemplo: no utilice sierras de cadena para cortar

metal, plástico, materiales de mampostería ni de

construcción que no estén hechos de madera. El

uso de sierras de cadena para operaciones distintas

a las previstas podría provocar que se produzca una

situación de peligro inminente.

• No intente talar árboles hasta que tenga un

entendimiento de los riesgos y cómo evitarlos.

Podría provocar lesiones graves al operador o a las

personas cercas al árbol que se va a talar.

Causas de contragolpe y consejos de prevención

para el operador:

Se puede producir el contragolpe cuando la cabeza

o la punta de la barra guía entra en contacto con

un objeto o bien, cuando la madera se cierra y se

engancha en la sierra de cadena durante el corte.

En algunas ocasiones, el contacto con la punta

puede provocar una reacción inversa inminente,

provocando que la barra guía rebote hacia arriba y

hacia adelante en dirección del operador.

Enganchar la sierra de cadena a la punta de la barra

guía podría provocar que esta última se mueva

rápidamente hacia atrás, en dirección del operador.

Cualquiera de las reacciones anteriores podría

provocar que usted pierda el control de la sierra, lo

que a su vez causaría lesiones físicas graves. No se

valga únicamente de los dispositivos de seguridad

que están incluidos en la sierra. Como cualquier otro

usuario de sierras de cadena, debe realizar ciertas

acciones que eviten la producción de accidentes o

lesiones durante sus labores de corte.

El contragolpe es el resultado del uso indebido de

la sierra de cadena o la aplicación incorrecta de los

procedimientos o condiciones de operación, que

pueden evitar si se tienen las debidas precauciones

que se mencionan a continuación:

• Agarre la herramienta con rmeza, con los pul-

gares y los dedos alrededor de las empuñaduras

de la sierra de cadena; sostenga la sierra con

ambas manos y ubique su cuerpo y brazo en

una posición correcta para así permitirle resistir

las fuerzas de contragolpe. Es posible controlar

las fuerzas de contragolpe si el operador toma las

debidas precauciones. No suelte la sierra de cadena.

• No estire demasiado el cuerpo ni corte a una

altura superior al hombre. Esto ayuda a evitar que

se tenga un contacto no intencional de la punta y

así permitirle tener un mejor control de la sierra de

cadena en situaciones imprevistas.

• Utilice únicamente las cadenas sierra y las barras

guía de remplazo que indicó el fabricante. Si las

barras guías y las cadenas sierra de remplazo que

sean incorrectas pueden provocar una acción de

contragolpe o la ruptura de la cadena.

• Siga las instrucciones de mantenimiento y

alamiento del fabricante para sierras de cadena.

Reducir la altura del indicador de profundidad puede

provocar un mayor contragolpe.

• Siga todas las instrucciones cuando limpie el ma-

terial atascado, almacene o dé mantenimiento a la

motosierra. Asegúrese de que el interruptor esté

apagado y se haya retirado la batería. La activación

inesperada de la motosierra al momento de limpiar el

material atascado o realizar su mantenimiento podría

provocar lesiones físicas graves.

Otras normas de seguridad para sierras de cadena

• No empiece sus labores de corte sino hasta haber

limpiado su área de trabajo, adoptar una buena

postura y haber planeado una ruta de escape

del árbol que va a talar. Las áreas desordenadas

u oscuras son propicias para los accidentes.

• Mantenga a los niños, transeúntes, visitantes y

animales de compañía lejos del área de trabajo

mientras está por empezar o cortar con la sierra

de cadena.

• Vista ropa adecuada. Lleve ropa cómoda que

no sea holgada. Siempre utilice pantalones

largos y pesados, mangas largas, overoles, jeans

o chaparreras hechas de material resistente a

cortes o aquellas prendas que tengan secciones

hechas de un material de ese tipo. Utilice calzado

de seguridad antiderrapante. Utilice guantes de uso

rudo antiderrapantes para mejorar el agarre de las

herramientas y proteger sus manos. No utilice joyería,

pantalones cortos, sandalias ni esté descalzo. No

vista ropa holgada, lo que podría provocar que se

atore con el motor, la sierra o el matorral. Mantenga

su cabello agarrado por encima de los hombros. Use

protección para las orejas y la cabeza.

• La ropa de seguridad pesada puede aumentar

la fatiga en el usuario, lo que a su vez provoca

que sufra de un choque de calor. Debe programar

la realización del trabajo pesado temprano por la

mañana o por la tarde durante las temporadas de

clima calurosos o húmedo, ya que son las horas en

que el clima es más fresco.

• Use siempre protección para los ojos con pro-

tectores laterales, así como protección para las

orejas y la cabeza mientras utiliza este equipo.

• Manténgase siempre atento a lo que está haciendo

mientras utilice la sierra de cadena. Válgase de

su sentido común. No utilice la sierra de cadena si

está cansado, enfermo o bajo el inujo del alcohol,

drogas o medicamentos.

• Mantenga todas las partes del cuerpo lejos de la

sierra de cadena si la unidad está encendida.

• Nunca permita que nadie utilice la sierra de

cadena si la persona no ha recibido la instrucción

adecuada sobre cómo usarla adecuadamente.

Lo anterior también resulta aplicable a las sierras

rentadas y de uso personal.

• Antes de encender la unidad, asegúrese de que la si-

erra de cadena no está en contacto con ningún objeto.

• Detenga la sierra de cadena antes de ponerla en

el suelo.

• Tenga un buen cuidado de la unidad. Mantenga

el borde de corte alado y limpio para un mejor

funcionamiento y así minimizar el riesgo de sufrir

lesiones. Siga las instrucciones para lubricar y

cambiar los accesorios.

• ¡No utilice las sierras de cadena con una sola

mano! Sostenga la herramienta con rmeza, con los

pulgares y los dedos alrededor las empuñaduras de

la sierra de cadena. El uso de las sierras de cadena

con una sola mano puede provocar lesiones graves

al usuario, los ayudantes, los transeúntes o a todos

los anteriores. La sierra de cadena está diseñada

para su uso con ambas manos.

• No utilice sierras de cadena que estén dañadas,

con un ajuste inadecuado o cuyo ensamblado no

sea seguro ni integral. La cadena debe detenerse

cuando se suelte el gatillo de arranque. Si la cadena

sigue girando aún después de haber soltado el gatillo

de arranque, lleve la unidad a que la revisen en un

centro de servicio autorizado.

• Mantenga una buena postura en todo momento.

• No adapte su cabezal de potencia a la guía de arco

ni lo use para energizar algún accesorio o disposi-

tivo que no esté diseñado para su uso con la sierra.

• No corte enredaderas ni matorrales pequeños.

• No utilice las sierras de cadena mientras esté

subido en un árbol, sobre una escalera, un techo,

un andamio ni ningún otro soporte inestable ya

que esto resulta extremadamente peligroso.

NOTA: El tamaño del área de trabajo dependerá de

la tarea a realizar, así como el tamaño del árbol o

la pieza de trabajo en cuestión. Por ejemplo, talar

un árbol exige contar con un área de trabajo más

amplia que cuando se hacen leñeos.

• No fuerce la sierra de cadena. Es posible hacer

un mejor trabajo que sea más seguro de la forma

en que se tiene previsto.

• Utilice en todo momento el producto adecuado

para la labor en cuestión. Sólo debe usarse la

sierra de cadena para cortar madera. Nunca utilice

las sierras de cadena para cortar plástico, materiales

de mampostería o de construcción que no estén

hechos de madera.

• Guarde la sierra de cadena cuando no la esté

usando. Debe guardarse la sierra de cadena en

un área seca, alta o cerrada que esté lejos del

alcance de los niños. Cuando se guarde la sierra

de cadena, coloque la cubierta sobre la barra y la

cadena y guárdela en su estuche de transporte.

• Las unidades que usan baterías no deben estar

conectadas a una toma de electricidad; por

ende, siempre están en estado operativo. Tenga

consciencia de los posibles peligros que pueden

ocurrir aun cuando la unidad no está en operación.

• Conserve estas instrucciones. Consúltelas con

frecuencia y úselas para orientar a otras personas

que lleguen a utilizar este producto. Si llega a

prestarle este producto a alguna persona, hágale

llegar también estas instrucciones.

• Después de usarla cada vez, limpie la máquina

con un paño seco y suave. Retire toda la suciedad,

desperdicios y la viruta del compartimiento para

baterías.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Siga las instrucciones de mantenimiento y

alamiento del fabricante para sierras de cadena.

Reducir la altura del indicador de profundidad puede

provocar un mayor contragolpe.

• Garder les poignées sèches, propres et exemptes

d’huile et de graisse. Les poignées graisseuses

ou huileuses sont glissantes et peuvent provoquer

une perte de contrôle.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

DESCRIPCION FUNCIONAL

1. Empuñadura trasera

2. Disparador de velocidad variable

3. Botón de bloqueo (no indicado)

4. Empuñadura delantera

5. Protección de mano/freno de

cadena

6. Indicador del sentido de rotación

7. Sierra de cadena

8. Barra guía

9. Protección de barra guía

10. Pernos de barra guía

11. Tornillo de tensión de cadena

12. Protección de accionador

13. Herramienta de ajuste

(área inferior de la sierra)

14. Tapa de aceite

15. Depósito de aceite

Longitud de la barra........................406,4 mm (16")

Capacidad de corte ...........................381 mm (15")

Capacidad de tala..............................762 mm (30")

Capacidad del tanque de

aceite para cadena ..........200 ml (6,7 oz)

Barra de remplazo ................................ 48-09-3001

Anchura de la ranura de la barra ...1,1 mm (0,043")

Cadena de remplazo ............................ 49-16-2715

Tipo de cadena ..................................Low Kickback

Echada de cadena.............................9,5 mm (3/8")

Dientes de cadena...............................................56

Cat. No. ..................................................... 2727-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Temperatura ambiente recomendada

RPM ................................................................6 600

Velocidad de la cadena .......12,4 m/s (2 440 ft/min)

Temperatura ambiente recomendada

para operar ................. -18°C

50°C (0°F a 125°F)

ESPECIFICACIONES

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Leer el manual del operador

Use protección para los ojos, las

orejas y la cabeza

PELIGRO

Tenga cuidado del

contragolpe

Evite el contacto con la punta de

la sierra

Use siempre ambas manos para

operar la sierra de cadena

No utilice la sierra de cadena con

una sola mano

SIMBOLOGÍA

No exponga la herramienta a la lluvia

ni la utilice en áreas húmedas

Mantenga a los transeúntes a

una distancia mínima de 15 m (50’)

durante su uso

Use guantes de seguridad

Utilice calzado de seguridad

antiderrapante

Freno de cadena

ACTIVADO/DESACTIVADO

Depósito de aceite para cadena

Dirección de la cadena

Ajuste de tensión de la cadena

UL Listing Mark para

Canadá y Estados Unidos

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Antes de retirar o colocar la batería, active la

protección de mano/freno de cadena para ase-

gurarse de que el freno esté activado.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Remplazo/ajuste de la cadena y la barra

de sierra

ADVERTENCIA

Siempre retire la batería an-

tes de cambiar o retirar los

accesorios.

PRECAUCIÓN

La cadena es losa. Use siem-

pre guantes de seguridad

cuando manipule la cadena.

Utilice sierras de cadena de contragolpe bajo.

Los

puntales (indicadores de profundidad) en la parte

alta de cada una de los cortadores puede reducir

la fuerza de una reacción de contragolpe al evitar

que los cortadores penetren demasiado la zona

de contragolpe. Utilice únicamente las cadenas de

remplazo que sean similares a la cadena original o

que cuenten con una certicación como cadena de

contragolpe bajo según lo indicado en ANSI B175.1.

Dado que las sierras de cadena se alan durante

su vida útil, pierden algunas de sus propiedades de

contragolpe bajo, por lo que deben tomarse precau-

ciones adicionales.

1. Extraiga la batería.

2. Coloque la sierra sobre una supercie plana y

rme.

3. Retire la protección del accionador al quitar los

pernos de la barra guía con la ayuda de la her-

ramienta de ajuste.

4. Aoje la cadena al girar el tornillo de tensión

hacia la izquierda con la ayuda de la herramienta

de ajuste

5. Jale la barra guía de los pernos y saque la cadena

de la maza ¡PRECAUCIÓN! La cadena es losa.

6. Retire la cadena de la ranura. ¡PRECAUCIÓN!

La cadena es losa. Revise la barra de cadena

en búsqueda de suras o desgaste; remplácela

si está diseñada.

7. Coloque la cadena nueva o alada alrededor de

la barra guía en la dirección que se indica en la

sierra .

8. Asegúrese de que la cadena esté bien puesta en

la ranura alrededor de toda la barra guía.

9. Ajuste la cadena alrededor de la maza y ajuste la

barra con los pernos.

Pernos

Maza

10. Remplace la protección del accionador.

11. Utilice la herramienta de ajuste para rotar el

tornillo de tensión de cadena con el propósito de

aumentar la tensión (hacia la derecha) hasta que

la cadena se haya ajustado bien a la barra guía

• La tensión será la correcta cuando la cadena

se ajuste después de jalarla 3 mm (1/8") de la

barra guía. No debe haber ninguna sección

holgada en la cadena.

• No tense demasiado la cadena. La tensión

excesiva provocará un desgaste excesivo y

reducirá la vida útil de la cadena, lo que podría

dañar la barra.

• Las cadenas nuevas podrían estirarse y ao-

jarse durante su primer uso. Retire la batería y

examine la tensión de la cadena con frecuencia

durante las primeras horas de uso.

12. Ajuste con rmeza los pernos de la barra guía.

Aceite para cadena

ADVERTENCIA

Siempre retire la batería antes

de cambiar o retirar los ac-

cesorios.

AVISO

Llene el depósito de aceite con aceite

para cadena (no incluido) antes de

encender la sierra de cadena y cuando el tanque

esté lleno a 1/4. No lubricar la cadena provocará

daños a la barra y a la cadena misma.

Revise con frecuencia el nivel aceite y llene el

depósito después de que la batería se haya descar-

gado por completo. Utilice aceite para cadena de alta

calidad. El aceite mantendrá la cadena de la sierra

y la barra guías con la lubricación adecuada. Nunca

encienda la sierra sin el aceite. Mantenga el depósito

lleno a más de 1/4 de su capacidad para garantizar

que se tiene la cantidad de aceite suciente para

el trabajo. Lubrique ligeramente la cadena cuando

la vaya a guardar para evitar que se genere óxido.

Siempre vacíe el tanque de aceite cuando guarde

la herramienta para evitar derrames.

NOTA: Se sugiere usar aceite para cadena vegetal

al podar árboles. El aceite mineral podría dañar los

árboles. Nunca utilice aceite de desecho, aceite para

autos o aceites muy espesos. Este tipo de aceites

podrían dañar la sierra de cadena.

Llenado del depósito de aceite

1. Extraiga la batería.

2. Coloque la sierra en una supercie rme y plana

con la hoja hacia abajo.

3. Retire los tornillos de la tapa de aceite.

4. Llene con cuidado el depósito con el aceite para

cadena.

5. Apriete con rmeza la tapa de aceite.

6. Repita el proceso tantas veces como sea nece-

sario durante su uso.

7. Revise periódicamente que la cadena de la sierra

esté bien lubricada.

• Con el depósito lleno, sostenga la herramienta

con la punta de la barra guía en dirección a una

supercie de color claro.

• Corra la herramienta durante aproximadamente

30 segundos.

• Deberá aparecer una línea de aceite en la su-

percie clara.

• De lo contrario, retire y limpie bien la barra guía.

Asegúrese que la rueda dentada (en la punta)

rota sin problemas.

• Si el sistema de lubricación sigue sin funcionar ad-

ecuadamente, comuníquese con una instalación

de servicio MILWAUKEE.

Transportación de la sierra

Antes de transportar la sierra, siempre:

1. Extraiga la batería

2. Coloque la protección sobre la barra guía.

3. Coloque el freno de la cadena al empujar hacia

adelante la protección de mano/freno de cadena.

OPERACION

PELIGRO

Nunca corte cerca de las líneas

eléctricas, cables eléctricos ni

otras fuentes de energía eléctrica. Si se atasca

la barra y la cadena en una línea o cable eléc-

trico, ¡NO LAS TOQUE! PUEDEN ESTAR ENER-

GIZADAS Y SER MUY PELIGROSAS. Siga sos-

teniendo la sierra de cadena por la empuñadura

trasera aislada o bájela, manteniéndola lejos de

usted, de una manera segura. Desconecte el

servicio eléctrico de la línea o cable dañado

antes de intentar liberar la barra y la cadena. El

contacto con la barra, la cadena, cualquier otra

sección conductora de la sierra de cadena, los

cables o cordones eléctricos energizados pro-

vocará la muerte por electrocución, descarga

eléctrica o una lesión física grave.

ADVERTENCIA

Lea y comprenda todas las

instrucciones. No seguir to-

das las instrucciones que se enumeran a con-

tinuación podría provocar una descarga eléc-

trica, incendio y/o lesiones graves.

• Protéjase contra el contragolpe, porque puede

ocasionar lesiones graves o incluso, la muerte.

Consulte la sección de instrucciones de se-

guridad importantes en la sección “Protección

contra el contragolpe” para evitar todo riesgo

de contragolpe.

• Use siempre protección para los ojos con pro-

tectores laterales, así como protección para

cabeza y orejas. No hacerlo podría provocar

que se lancen objetos hacia sus ojos, además

de otras posibles lesiones graves.

• No estire demasiado el cuerpo. No corte por

encima de la altura aprobada. Asegúrese de

tener una postura rme. Mantenga separados

los pies. Distribuya su peso uniformemente

sobre ambos pies.

• No piense que, por estar familiarizado con el

producto, puede estar menos atento. Recuerde

que un descuido de una fracción de segundo

es suciente para provocar una lesión grave.

• Sostenga la herramienta con rmeza con su

mano izquierda ubicada en la empuñadura

delantera y su mano derecha en la empuñadura

trasera para que su cuerpo se ubique en la parte

izquierda de la barra guía.

• No sostenga la sierra de cadena del freno de

cadena/manual delantero. Mantenga el codo

izquierdo rme para que el brazo esté recto y

así resistir el contragolpe.

• Nunca sostenga la herramienta con los brazos

cruzados (la mano izquierda en la empuñadura

trasera y la mano derecha en la empuñadura

delantera).

• Nunca permita que ninguna parte de su cuerpo

se encuentre en la línea con la barra guía mien-

tras opera la sierra de cadena.

• Nunca opere la herramienta mientras está sobre

un árbol, en una posición no convencional ni

mientras esté sobre una escalera u otro tipo de

supercie inestable. Podría perder el control de

la sierra y provocar lesiones graves.

• Nunca tale un árbol ni corte un leño ni partes de

un árbol que tengan un diámetro mayor al de la

altura de la barra guía. Este tipo de cortes sólo

deben realizarlos profesionales debidamente

capacitados. Realizar este tipo de cortes puede

provocar accidentes e incluso, la muerte o una

lesión física grave.

• Mantenga la sierra de cadena encendida a toda

velocidad durante todo el tiempo que esté ha-

ciendo el corte.

• Permita que la sierra realice el corte por usted.

Sólo ejerza una presión mínima. No ejerza pre-

sión en la sierra de cadena durante el corte nal.

• Cuando no esté usándola, siempre tenga puesto

el freno de la cadena y retire la batería.

• No utilice ningún tipo de accesorio que no esté

recomendado por el fabricante. El uso de ac-

cesorios no recomendados puede provocar una

lesión física grave.

Contragolpe

ADVERTENCIA

Se puede producir

el contragolpe cu-

ando la cadena en movimiento entra en

contacto con un objeto en la parte su-

perior de la punta de la barra guía o

cuando l madera se cierra y se engan-

cha en la cadena durante el corte. El contacto con

la parte superior de la punta de la barra guía puede

provocar que la cadena se entierre dentro del ob-

jeto y se detenga por un instante. La consecuencia

es una reacción inversa rápida que lanza la barra

guía hacia arriba y en dirección del operador. Si se

engancha la cadena de la sierra en la parte alta de

la barra guía, esta última podría ser lanzada con

rapidez hacia el operador. Cualquiera de las reac-

ciones anteriores podría provocar que pierda el

control de la sierra, lo que a su vez causaría una

lesión grave. No se valga únicamente de los dis-

positivos de seguridad que están incluidos en la si-

erra. Como cualquier otro usuario de sierras de

cadena, debe realizar ciertas acciones que eviten la

producción de accidentes o lesiones durante sus

labores de corte.

Es necesario seguir las precauciones que se

encuentran a continuación para reducir el con-

tragolpe:

• Sostenga siempre la herramienta con

rmeza y ambas manos. Sostenga la

herramienta con rmeza y ambas

manos mientras esté funcionando.

Coloque su mano derecha en la

empuñadura trasera y su mano izqui-

erda sobre la empuñadura delantera, con los dedos

alrededor de las empuñaduras de la sierra. Sos-

tenga la herramienta con rmeza y ambas manos,

con el brazo izquierdo rígido para ayudarle a

mantener el control de la sierra en caso de que

ocurra un contragolpe.

• Asegúrese de que el área en que esté realizado

los cortes no tenga ningún tipo de obstrucción.

No permita que la punta de la barra guía entre en

contacto con un tronco, rama, cerca ni ningún otro

tipo de obstáculo que pudiera golpear mientras esté

utilizando la sierra.

• Siempre corte con la unidad funcionando a toda

velocidad. Apriete a fondo el disparador de aceler-

ación y mantenga una velocidad de corte constante.

• Utilice las piezas de remplazo, como son la ca-

dena de contragolpe bajo, los frenos de cadena

y barras guía especiales, las cuales reducen los

riesgos relacionados con el contragolpe rotativo.

Utilice únicamente las barras guía de remplazo y

las cadenas de contragolpe bajo que recomienda

el fabricante para esta sierra.

Al tener una idea básica de qué es el contragolpe,

puede reducir o erradicar el elemento sorpresa.

Las sorpresas inesperadas propician los ac-

cidentes.

Mantenga una posición segura y equilibrada adec-

uada en todo momento.

• No corte por encima del hombro ni se estire de-

masiado para realizar un corte.

• Siga las instrucciones de mantenimiento y ala-

miento para sierras de cadena.

• Empuje y tracción. Esta fuerza de reacción siempre

se dirige al lado opuesto a la dirección en que se

está moviendo la cadena cuando se hace contacto

con la madera. Por ende, el usuario debe estar listo

para controlar la TRACCIÓN cuando esté cortando

con el borde inferior de la barra, y el EMPUJE cu-

ando realice cortes con el borde superior.

Reacción

Dirección

de rotación

Reacción

Dirección

de rotación

Freno de cadena

Para reducir el riesgo de sufrir accidentes, el freno

de cadena detendrá la cadena si se produce el con-

tragolpe. Cuando esté puesto el freno, en dirección

de la punta de la barra guía, la sierra no arrancará.

Utilice el freno de cadena cuando esté transportando

o guardando la sierra.

STOP

ALTO

Encendido/apagado de la herramienta

ADVERTENCIA

Asegúrese

siempre de ten-

er una buena postura y de estar

sosteniendo con rmeza la sierra

de cadena con ambas manos. Los

dedos deben ubicarse alrededor de

la empuñadura y el pulgar debe colocarse en el

manillar para así resistir el contragolpe. Man-

tenga su cuerpo del lado izquierdo de la línea de

cadena. Mantenga siempre su mano izquierda

ubicada en la empuñadura delantera y su mano

derecha en la empuñadura trasera para que su

cuerpo se ubique en la parte izquierda de la línea

de la cadena. Nunca se extienda a ambos lados

de la sierra o cadena ni se recline más allá de la

línea de la cadena.

Utilice guantes antiderrapantes para mayor pro-

tección y un agarre más rme.

1. Empuje la palanca de freno de cadena hacia la

posición DESACTIVADO (hacia el frente de la

empuñadura de la herramienta) .

2. Inserte la batería.

3. Sostenga con firmeza ambas empuñaduras,

manteniendo siempre el cuerpo fuera de la línea

de la cadena.

4. Presione el botón de desbloqueo y presione el

disparador.

5. Permita que la herramienta llegue a su máxima

velocidad antes de entrar en contacto con la pieza

de trabajo.

6. Para detener, suelte el disparador. Sostenga la

sierra en la misma posición hasta que se detenga

por completo.

7. Empuje la palanca del freno de cadena a BLO-

QUEADO (hacia la barra de la cadena)

ADVERTENCIA

Nunca intente mantener el

disparador en posición de

encendido.

Postura adecuada para cortes

ADVERTENCIA

Siempre mantenga una

buena postura para cortes,

la cual se describe en esta sección. NUNCA SE

ARRODILLE PARA USAR LA SIERRA DE CA-

DENA, SALVO QUE VAYA A TALAR UN ÁRBOL.

Arrodillarse podría provocar que pierda la esta-

bilidad y el control de la sierra de cadena, lo que

a su vez causaría una lesión física grave.

• Debe distribuir su peso en ambos pies sobre

un suelo sólido.

• Mantenga el codo izquierdo estirado y rme para

resistir la fuerza de contragolpe.

• Su cuerpo debe estar siempre ubicado en la

parte izquierda de la línea de la cadena.

• El pulgar debe ubicarse en la parte inferior del

manillar.

Brazo

estirado

Línea de cadena

Procedimiento básico de corte

Practique cortar algunos troncos pequeños usando

la técnica que se indica a continuación para así fa-

miliarizarse con el uso de la sierra antes de realizar

una operación de corte más grande.

• Adopte la postura correcta frente a la madera con

la sierra apagada.

• Presione el disparador de encendido y deje que la

sierra acelere hasta su máxima velocidad antes de

realizar el corte.

• Empiece a cortar con la sierra colocada contra el

tronco.

• Mantenga la unidad encendida durante todo el tiem-

po que realice el corte, a una velocidad constante.

• Permita que la sierra realice el corte por usted;

únicamente ejerza una mínima presión hacia abajo.

Si fuerza el corte, podría provocar que se generen

daños en la barra, la cadena o la unidad misma.

• Suelte el disparador de encendido tan pronto como

haya realizado el corte, para así dar tiempo a que se

detenga la cadena. Si corre la sierra sin tener nin-

guna carga de corte, podría ocurrir un desgaste in-

necesario en la cadena, la barra y la unidad misma.

• No ejerza presión en la sierra de cadena durante

el corte nal.

Precauciones para el área de trabajo

• Únicamente corte madera y otros materiales hechos

de madera; no corte hojas de metal, plásticos, ma-

teriales de mampostería ni de construcción que no

estén hechos de madera.

• Nunca permita que los niños operen la sierra. No

permita que usen esta sierra de cadena aquel-

las personas que no hayan leído este Manual de

Usuario o que no hayan recibido las instrucciones

adecuadas para el uso adecuado y seguro de este

equipo.

• Cuando tale un árbol, mantenga a todos los

ayudantes, transeúntes, niños y animales a una

distancia segura del área de corte. Durante las

operaciones de tala, la distancia segura debe ser,

cuando menos, el doble de la altura del árbol más

alto en el área de tala. Durante las operaciones de

leñeo, mantenga una distancia mínima de 4,6 m

(15') entre los trabajadores. Es necesario talar los

árboles de manera tal que no se ponga en riesgo

a ninguna persona, no se golpee ninguna línea de

servicios públicos ni se provoque ningún daño a

ninguna propiedad. Si el árbol entra en contacto

con alguna línea de servicios, es necesario noticar

de inmediato a la empresa de servicios públicos.

• Siempre corte con ambos pies puestos en suelo

sólido para así evitar que pierda el equilibrio.

• No corte por encima de los hombros ya que, al

sostener la sierra a una altura mayor, resulta difícil

controlarla contra las fuerzas de contragolpe.

• No tale árboles cerca de edificios o cableado

eléctrico. Contrate a profesionales para realizar

este trabajo.

• Únicamente realice cortes cuando tenga la visi-

bilidad y la luz adecuada para que pueda ver con

claridad.

• Revise el área de trabajo para ver si hay peligros

como abejas, roedores, serpientes, etc., que pueden

vivir en árboles o matorrales.

Tala de árboles

Circunstancias peligrosas

ADVERTENCIA

No tale árboles durante tem-

poradas de vientos ciclóni-

cos ni de alta precipitación. Espere hasta que

hayan cedido las condiciones climáticas adver-

sas.

Examine con atención el área en búsqueda de

ramas muertas o rotas, las cuales podrían caer

mientras se realice el corte; tampoco realice

cortes cerca de edicios ni de cableado eléctrico

si no sabe en qué dirección caerá el árbol. No

realice cortes durante la noche ni en condiciones

climáticas adversas, como es el caso de lluvia,

nieve y vientos ciclónicos ya que podría tener

problemas de visibilidad y control de la sierra

de cadena. Si el árbol que va a talar entra en

contacto con alguna línea de servicios públicos,

debe interrumpir el uso de la sierra de cadena y

noticar de inmediato a la compañía de servicios

públicos. No seguir estas instrucciones podría

provocar la muerte o lesiones físicas graves.

Cuando se tale (tire) un árbol, es importante que

preste atención a estas advertencias e instruccio-

nes para así reducir la posibilidad de sufrir lesiones

graves.

• No tale árboles que tengan una inclinación muy

pronunciada o árboles altos con secciones secas, la

corteza suelta ni troncos huecos. Solicite que estos

árboles se tiren o arrastren con equipo pesado para

después cortarlos.

• No tale árboles que se encuentren cerca de edicios

o cableado eléctrico.

• Examine el árbol en búsqueda de ramas dañadas

o muertas que pudieran caer y golpearlo durante

el proceso de tala.

• Revise periódicamente la punta del árbol durante

el recorte trasero para asegurarse de que el árbol

va a caer en la dirección prevista.

• Si el árbol empieza a caer en la dirección equivo-

cada o si la sierra se atora o atroa durante la caída,

¡suelte la sierra y póngase a salvo!

• Tala de un árbol. Cuando las operaciones de tala

y leñeo las realicen dos o más personas al mismo

tiempo, la operación de tala debe hacerse de forma

independiente a la operación de corte transversal, a

una distancia mínima del doble de la altura del árbol

a talar. Es necesario talar los árboles de manera

tal que no se ponga en riesgo a ninguna persona,

no se golpee ninguna línea de servicios públicos

ni se provoque ningún daño a ninguna propiedad.

Si el árbol entra en contacto con alguna línea de

servicios, es necesario noticar de inmediato a la

empresa de servicios públicos.

45°

Línea de

caída prevista

Ruta de escape

• Antes de empezar a realizar los cortes, elija su

ruta de escape (o rutas en caso de que la ruta

prevista se encuentre bloqueada); limpie el área

circundante inmediata y asegúrese de que ni se

tiene ninguna obstrucción en la vía de escape

planeada. Las vías de escape despejadas deben

extenderse hacia atrás y en diagonal (45º) hacia la

dirección contraria de la línea prevista de la caída.

Cuando el árbol comience a caer, debe alejarse

de la dirección de caída hacia la vía de escapa y,

cuando menos, 6,1 m (20') del tronco en caso de

que rebote sobre el tocón.

• Antes de que se empiece con la tala, considere la

fuerza y la dirección del viento, la inclinación y el

equilibrio del árbol, así como la ubicación de las

secciones más amplias. Estos aspectos inuyen

en la dirección en que caerá el árbol. No intente

talar un árbol en una línea distinta a su línea natural

de caída.

• El usuario de la sierra de cadena debe mantenerse

cuesta arriba del terreno ya que es probable que

el árbol ruede o se deslice cuesta abajo cuando

se tale.

• Retire la suciedad, las piedras, la corteza suelta,

los clavos, las grapas y el cable del árbol cuando

se deban realizar labores de tala.

• Bajo corte ranurado (un corte con ranura a un árbol

para dirigir la caída del mismo). Corte una ranura de

aproximadamente de 1/3 del diámetro del árbol, en

perpendicular a la dirección de caída. Realice los

cortes de la ranura de tal forma que converjan en

una intersección en el ángulo correcto a la línea de

caída. Esta ranura debe limpiarse para dejar una

línea recta. Para mantener el peso de la madera

lejos de la sierra, siempre realice el corte inferior de

la ranura antes de hacer el corte superior.

Dirección de la caída

Bisagra

50 mm

(2") o

1/10

diámetro

Corte

trasero de

50 mm

(2")

Ranura

Aprox. 1/3 del

diámetro del

leño

Corte trasero

Bisagra

Ranura

• Corte trasero de tala (el corte nal en una operación

de tala de árboles que se realiza en el lado opuesto

del árbol en comparación del bajo corte ranurado).

El corte trasero siempre se realiza de forma nivelada

y horizontal, con una distancia mínima de 6 mm (2")

por encima del corte horizontal de la ranura.

• Nunca realice cortes a través de la ranura. Siempre

deje una cinta de madera entre la ranura y el corte

trasero (aproximadamente de 6 mm (2") o 1/10

del diámetro del árbol). Esto recibe el nombre de

“bisagra”. Controla la caída del árbol y evita el desl-

izamiento, torsión o réplica del árbol sobre el tocón.

• En árboles cuyo diámetro es más amplio, detenga

el corte trasero antes de que sea lo sucientemente

profundo y provoque que el árbol caiga o se asiente

sobre el tocón. Posteriormente, coloque cuñas de

plástico o de madera blandas dentro del corte para

que no toquen la cadena. Las cuñas pueden irse

incrustando poco a poco para ayudar a apalancar

el árbol.

Cuña

• Conforme el árbol empiece a caer, apague la sierra

de cadena y bájela de inmediato. Retírese en direc-

ción del área despejada, pero preste atención a lo

que sucede en caso de que la caída se dirija hacia

donde está usted. Manténgase alerta por trozos o

ramas altas que pudieran caer y preste atención

de dónde pisa.

ADVERTENCIA

Nunca realice cortes a través

de la ranura cuando haga un

corte trasero. Los controles de bisagra controlan

la caída del árbol; esta es la sección de madera

entre la ranura y el corte trasero.

Leñeo

El término leñeo se utiliza cuando se corta un árbol

caído en la longitud de leños deseada.

• Asegúrese siempre de que sus pies estén bien

plantados y su peso esté distribuido uniformemente

sobre ambos pies.

• Corte sólo un leño a la vez.

• Recargue los leños pequeños contra el caballete de

la sierra o sobre otro leño mientras hace el leñeo.

• Mantenga despejada el área de corte. Asegúrese

de que no haya ningún objeto que pueda entrar en

contacto con la punta de la barra guía y la cadena

durante las labores de corte, lo que podría provocar

contragolpe.

• Nunca deje que nadie sostenga el leño durante las

labores de corte.

• Nunca estabilice un leño con la pierna ni con el pie.

Contragolpe

• Cuando se hagan labores de leñeo en una pen-

diente, siempre ubíquese en la sección cuesta

arriba del tronco. Para mantener el pleno control

de la sierra de cadena cuando corte un leño, libere

la presión de corte cerca del corte nal sin relajar

la rmeza con la que sostiene la sierra de cadena.

No permita que la cadena entre en contacto con el

suelo. Después de terminar el corte, espere a que

la cadena de la sierra llegue a un alto total antes de

mover la sierra. Siempre detenga el motor antes de

pasar a otro árbol.

• En algunas ocasiones resulta imposible evitar los

pellizcos (sólo con técnicas de corte convenciona-

les) o es difícil predecir de qué forma se asentará

el leño cuando corte. Para evitar que se produzcan

pellizcos durante las labores de corte, gire o mueva

el leí para que esto no pase.

Leñeo en leños tensionados

Cuando el leño esté recargado de forma longitudinal,

debe cortarse desde la punta; esto recibe el nombre

de leñeo superior.

Leño soportado en ambos extremos

Corte nal

Carga

1º corte de 1/3

de diámetro

Cuando el leño esté recargado sobre un extremo,

corte 1/3 del diámetro de la parte inferior; esto recibe

el nombre de leñeo inferior. Posteriormente, realice

el corte nal con un leñeo superior para así unirlo

con el primer corte.

Corte nal

Leño soportado en un extremo

Carga

1º corte de 1/3

de diámetro

Conforme se realice el corte del leño, este último se

doblará. Es posible que la sierra sufra un pellizco o

quede colgada en el leño si realice el primer corte a

una profundidad mayor de 1/3 del diámetro del leño.

Preste especial atención a los leños tensionados

para evitar que se pellizquen la barra y la cadena.

Cuando se hagan labores de leñeo en una pendi-

ente, siempre ubíquese en la sección cuesta arriba

del tronco. Al hacer un corte total, para mantener

el pleno control de la sierra de cadena leño, libere

la presión de corte cerca del corte nal sin relajar

la rmeza con la que sostiene la sierra de cadena.

No permita que la cadena entre en contacto con el

suelo. Después de terminar el corte, espere a que

la cadena de la sierra llegue a un alto total antes de

mover la sierra. Siempre detenga el motor antes de

pasar a otro árbol.

Tipos de cortes empleados

Leñeo superior (corte transversal)

Leñeo superior

Empiece en el extremo superior del leño, con la parte

inferior de la sierra recargada contra el leño; ejerza

una presión mínima hacia abajo. Cabe mencionar

que la sierra tenderá a jalarse en dirección opuesta

a usted

Leñeo inferior (corte transversal)

Leñeo inferior

Empiece en el extremo inferior del leño, con la parte

superior de la sierra recargada contra el leño; ejerza

una presión mínima hacia arriba. Durante las labores

de leñeo inferior, la sierra tenderá a empujarse hacia

usted. Prepárese para esta reacción y sostenga la

sierra con rmeza para mantener el control.

Desramado

ADVERTENCIA

Nunca se suba a un árbol

para podarlo ni desramarlo.

No se pare sobre escaleras, plataformas, otro

leño ni en ninguna posición que pueda provocar

que pueda perder el equilibrio o el control de la

sierra.

Corte las secciones una por una y deje las secciones

de soporte debajo del árbol hasta que se corte el leño

El desramado consiste en retirar las ramas de un

árbol caído.

• Trabaje despacio y sostenga con rmeza la sierra

de cadena con ambas manos. Asegúrese siempre

de que sus pies estén bien plantados y su peso

esté distribuido uniformemente sobre ambos pies.

• Deje las secciones de soporte más grandes bajo el

árbol para mantener el árbol lejos del piso mientras

hace el corte.

• Las secciones deben cortarse uno por uno. Retire

con frecuencia las ramas cortadas del área de

trabajo para ayudarle a mantener un espacio de

trabajo limpio y seguro.

• Las ramas tensionadas tienen que cortarse desde

la parte inferior para evitar que se enreden a la

sierra de la cadena.

• Mantenga el árbol entre usted y la sierra de cadena

mientras realiza el proceso de desramado. Corte

desde el lado del árbol opuesto a la rama que usted

esté cortando.

Poda

ADVERTENCIA

Si las partes a podar están

por encima de la altura del

pecho, contrate a un profesional para realizar la

labor de poda. El no hacerlo puede resultar en

lesiones físicas graves.

Load

2º

corte

1º corte

de 1/3 de

diámetro

Corte nal

La poda es recortar las secciones de un árbol que

sigue en pie.

• La poda es recortar las secciones de un árbol que

sigue en pie.

• Trabaje despacio y sostenga con rmeza la sierra

de cadena con ambas manos. Asegúrese siempre

de que sus pies estén bien plantados y su peso

esté distribuido uniformemente sobre ambos pies.

• No realice cortes desde una escalera ya que esto

es sumamente peligroso. Contrate a profesionales

para realizar este trabajo.

• No corte por encima de los hombros ya que, al

sostener la sierra a una altura mayor resulta difícil

controlarla contra el contragolpe.

• Cuando pode árboles, es importante que no realice

el corte nal a la sección principal o tronco hasta que

haya cortado esa sección aún más para así reducir

el peso. Esto evita que se levante la corteza de la

sección principal.

• Realice un leñeo inferior en la rama a 1/3 donde

hizo su primer corte.

• Su segundo corte debe ser de tipo leñeo superior

para que caiga la rama.

• Posteriormente, realice un corte nal suave y cui-

dadoso en la sección principal para que la corteza

pueda volver a crecer para así sellar la herida.

Ramas tensionadas

ADVERTENCIA

Las ramas tensionadas son

peligrosas y pueden golpear

al usuario, lo que causaría que pierda el control

de la sierra de cadena. Esto, a su vez, puede

provocar lesiones graves o mortales al usuario.

Rama tensionada

Una rama tensionada es un leño, rama, tocón con

raíces o retoño que está doblado y bajo tensión de

otra madera, por lo que pueden rebotar si se corta o

retira la madera que los tensiona. En un árbol caído,

un tocón con raíces tiene la posibilidad de rebotar

hacia una posición recta durante las labores de leñeo

para separar el leño del tocón. Tenga cuidado con las

ramas rencionadas ya que son peligrosas.

RESOLUCIÓN DE PROBLEMAS

Problema Causa Solución

La barra

y la

cadena se

calientan

y sacan

humo.

Revise la tensión

de la cadena

para ver si está

demasiado tensa.

CEl depósito de

aceite para cadena

está vacío.

Corrija la

tensión de la

cadena.

Llene el

depósito de

aceite.

El motor

arranca,

pero la

cadena

no gira.

La tensión de

la cadena es

excesiva.

La barra guía y

la cadena tienen

un ensamblado

inapropiado.

La barra guía o

la cadena están

dañadas.

Corrija la

tensión de la

cadena.

Corriger

l’assemblage.

Remplacer

les pièces

endommagées

avant d’utiliser

l’outil.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser-

vicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

Cadena y barra

Después de algunas horas de uso, retire la protec-

ción del accionador, la barra guía y la cadena; limpie

cuidadosamente con un cepillo de cerdas suaves.

Asegúrese de que el oricio de lubricación en la

barra esté libre de desechos. Cuando remplace

las cadenas lisas por cadenas aladas, es buena

práctica voltear la barra de la cadena.

Alado de la cadena de la sierra

ADVERTENCIA

El alado inadecuado de la

cadena aumenta la posibili-

dad de que se produzca un contragolpe.

No remplazar o reparar la cadena dañada puede

provocar lesiones graves.

La cadena de la sierra está muy alada; utilice

siempre guantes de seguridad cuando realice

labores de mantenimiento a la cadena.

Esquina de corte

Placa lateral

Indicador de

profundidad

Pie

Diente de lobo

Base

Oricio

de ribete

Placa

superior

Tenga cuidado de alar los cortadores a los ángulos

especícos y a la misma longitud, ya que los cortes

rápidos se pueden realizar sólo cuando todos los

cortadores son uniformes.

• Utilice guantes de seguridad. Tensione adecua-

damente la cadena antes del alado. Consulte la

sección “Tensión de la cadena” que se encuentra

líneas arriba en este manual. Haga todo el limado

en el punto medio de la barra.

Cortadores izquierdos

Cortadores derechos

• Utilice una lima redonda de 4 mm (5/32") con

mango.

• Mantenga el nivel de limado con la placa superior

de los dientes. No permita que la lima se moje ni

se golpee.

• Ejerza una presión ligera, pero rme, y lime hacia

la esquina superior de los dientes.

• Levante la lima del acero cada vez que regrese

sobre la lima.

• Haga un limado rme en cada uno de los dientes.

Lime todos los cortadores izquierdos en la misa

dirección. Posteriormente, pase al otro lado y lime

los cortadores del lado derecho en la dirección opu-

esta. Ocasionalmente retire los restos de limado de

la lima con un cepillo de cerdas de acero.

Ángulo de limado de la placa superior

CORRECTO

Ángulo de limado de

la placa superior

Más que

30°

Menos que

30°

INCORRECTO

Ángulo de limado de la

placa superior

• 30º CORRECTO. Los sostenedores de lima están

marcados con guías para alinear la lima correcta-

mente para así crear el ángulo de placa superior

correcto.

• MENOR A 30º. Para cortes transversales.

• MÁS DE 30º. El borde biselado pierde su lo con

rapidez.

Ángulo de placa lateral

CORRECTO

Ángulo de limado de

la placa lateral

Pendiente

trasera

Gancho

80°

INCORRECTO

Ángulo de limado de la

placa lateral

• 80º CORRECTO. Se produce automáticamente si

se usa el diámetro correcto en los sostenedores

de lima.

• GANCHO. “Sostiene” y pierde el lo con rapidez.

Aumenta la posibilidad de CONTRAGOLPE. Es el

resultado de usar una lima con un diámetro demasi-

ado pequeño o que se sostuvo demasiado abajo.

• PENDIENTE HACIA ATRÁS. Necesita demasiada

presión inicial, lo que provoca desgaste excesivo en

la barra y la cadena. Es el resultado de usar una

lima con un diámetro demasiado amplio o que se

sostuvo demasiado alto.

Holgura del indicador de profundidad

• El indicador de profundidad debe mantener una

holgura de 0,6 mm (.025"). Utilice una herramienta

indicadora de profundidad para ver la holgura de

los mismos.

• Cada vez que se lime la cadena, revise el juego del

indicador de profundidad.

Lima plana

Igualador del indicador

de profundidad

Utilice una lima plana y un igualador del indicador

de profundidad para reducir todos los indicadores

con uniformidad. Los igualadores de los indicadores

de profundidad están dis-

Restaure

a su

forma

original

redond-

eando el

frente.

ponibles en tamaños de

0,5 mm a 0,9 mm (.020" a

.035"). Utilice un igualador

de indicador de profundidad

de 0,6 mm (.025"). Después

de reducir cada uno de los

indicadores de profundidad.

Tenga cuidado de no dañar

los mecanismos impulsores

adyacentes con el borde la lima.

Deben ajustarse los indicadores de profundidad con

una lima plana en la misma dirección en que se limó

el cortador adyacente con la lima redonda. Tenga

cuidado de no entrar en contacto con el frente del

cortador con una lima plana cuando esté ajustando

los indicadores de profundidad.

Mantenimiento de la barra guía

Cuando la barra guía muestre señales de desgaste,

voltéela sobre la sierra para distribuir el desgaste y

así obtener la mayor vida útil de la barra. Es necesa-

rio limpiar la barra todos los días de uso, además de

revisarla en búsqueda de desgaste y daños.

El biselado o rebabado de los rieles de la barra es

un proceso normal del desgaste de la misma. Esas

fallas deben reducirse con una lima tan pronto como

se presenten.

Es necesario remplazar una barra que exhiba cual-

quiera de las siguientes fallas.

• El desgaste interno en los rieles de la barra permite

que la cadena se ladee.

• Doble la barra guía.

• Rieles rotos o con suras.

• Rieles abiertos.

Lubrique las barras guía con una rueda dentada

en su punta cada semana. Con la ayuda de una

jeringuilla de engrasado, lubrique cada semana

en el oricio de lubricación. Voltee la barra guía y

revise que los oricios de lubricación y la ranura de

la cadena estén exentos de impurezas.

NOTA: No sustituya el tornillo con un tornillo ordi-

nario. Utilice únicamente las piezas de remplazo

que sean idénticas a las del fabricante cuando esté

remplazando las piezas.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Man-

tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes

limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada producto eléctrico para uso en exteriores MILWAUKEE*

(consulte las excepciones a continuación) está garantizado para el

comprador original únicamente de que no tenga material y mano

de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE

reparará o reemplazará cualquier parte en un producto eléctrico

para uso en exteriores que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de tres (3) años después de la fecha de compra a menos que

se indique lo contrario. Al devolver la herramienta eléctrica para uso

en exteriores a un Centro de Servicio de la fábrica de MILWAUKEE o

a una Estación de Servicio Autorizada de MILWAUKEE, se requiere

que el ete esté pagado por adelantado y asegurado. Se debe incluir

una copia del comprobante de compra con el producto devuelto. Esta

garantía no aplica a daños que MILWAUKEE determine que son

ocasionados por reparaciones o intentos de reparaciones realizados

por una persona que no sea personal autorizado de MILWAUKEE,

uso indebido, alteraciones, maltrato, desgaste normal, falta de man-

tenimiento o accidentes.

Desgaste normal: Muchos productos eléctricos para uso en exteriores

necesitan un reemplazo periódico de partes y servicio para lograr el

mejor desempeño. La presente garantía no cubre las reparaciones

cuando el uso normal haya acabado con la vida útil de la pieza in-

cluyendo, entre otros, el cabezal de corte, el devanador del cabezal

de corte, las líneas de corte, las hojas, las cadenas, los tubos para

soplador, los cepillos, los anillos tóricos y los sellos.

*Esta garantía no cubre baterías inalámbricas ni productos reacondi-

cionados. Existen garantías por separado y distintas disponibles

para estos productos.

MILWAUKEE no cubre los cargos de ete y mano de obra relacionados

con la inspección y las pruebas en productos eléctricos para uso en

exteriores, los cuales MILWAUKEE considera que no son reclama-

ciones válidas de garantía. Una reclamación de una garantía válida

debe estar fundada en el descubrimiento de material defectuoso o

problemas de mano de obra por parte de MILWAUKEE.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO

DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RE-

SPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ES-

PECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,

HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE-

GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA

NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA

Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO

SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS

SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR-

RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA

GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED

PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE

UN ESTADO A OTRO.

Esta garantía aplica a productos vendidos en los Estados Unidos y

en Canadá únicamente.

Consulte la “Búsqueda de centro de servicio” en la sección de Partes

y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o

llame al 1-800-SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

58142727d2 961012449-02(A)

03/18 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 3 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto en el material y mano

de obra en esta herramienta eléctrica.

Para hacer válida esta garantía, presente sta tarjeta de garantía

sellada por el distribuidor o la tienda en donde adquirió el producto,

al Centro de Servicio Autorizado (CSA). En caso de que esta tarjeta

no esté sellada, presente el comprobante de compra original al CSA.

Puede llamar sin costo al número 1-800-832-1949 para encontrar

el CSA más cercado, servicio, piezas, accesorios y componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto al CSA, así como la tarjeta de garantía sellada por el

distribuidor o la tienda donde adquirió el producto, así como toda pieza

o componente defectuoso que se remplazará sin costo. Cubriremos

todos los costos de ete en relación con este proceso de garantía.

Excepciones

La presente garantía no es válida en las siguientes situaciones:

a) Cuando el producto se utilice de formas distintas que no se indiquen

en la guía del usuario nal o el manual de instrucciones.

b) Cuando las condiciones de uso no sean las convencionales.

c) Cuando el producto sufra modicaciones o sustituciones por per-

sonas que no estén autorizadas por TECHTRONIC INDUSTRIES.

Nota: Si el juego de cables está dañado, debe solicitar su remplazo

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN:

Av Presidente Mazarik 29 Piso 7, 11560 Polanco V Sección

Miguel Hidalgo, Distrito Federal, México

Tel. 52 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11560 Polanco V Sección

Miguel Hidalgo, Distrito Federal, México

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee M18 FUEL 16 in. Brushless Cordless Chainsaw 2727-21HD-48-59-1813GB-48-11-1881X2
