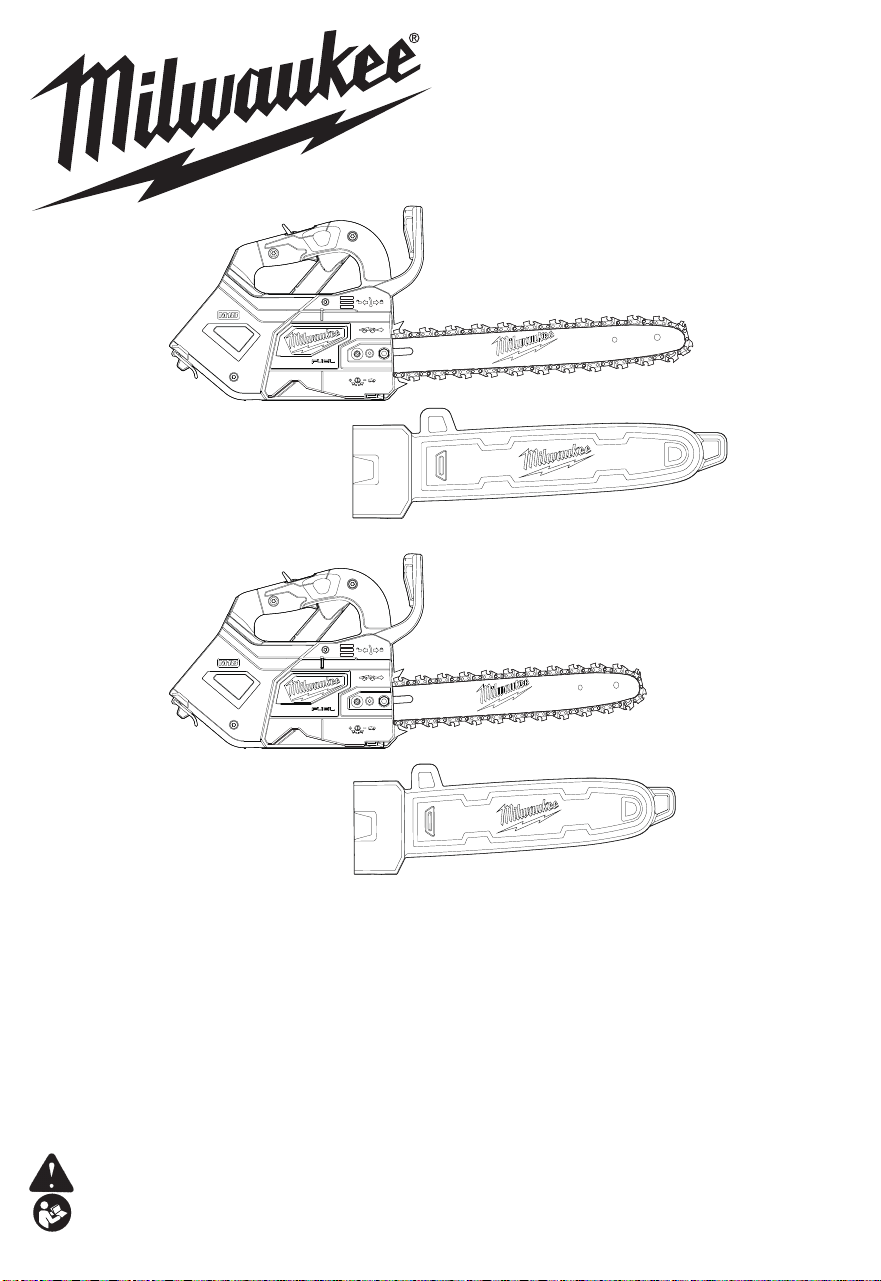

Milwaukee 2826-20C M18 FUEL 12" Top Handle Chainsaw User Manual

Cat. No. / No de cat.

2826-20

M18 FUEL™ 14" AND 12" TOP HANDLE CHAINSAW

SCIE À CHAÎNE À POIGNÉE SUPÉRIEURE DE 355,6 mm (14")

ET 304,8 mm (12") M18 FUEL™

SIERRA ELÉCTRICA CON ASA SUPERIOR DE 355,6 mm (14") Y

304,8 mm (12") M18 FUEL™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to follow

all instructions listed below may result in electric shock,

re and/or serious injury. Save all warnings and in-

structions for future reference. The term "power tool"

in the warnings refers to your mains-operated (corded)

power tool or battery-operated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acciden-

tally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging im-

properly or at temperatures outside the specied range

may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES

FOR CHAINSAWS

General chainsaw safety warnings:

• Keep all parts of the body away from the saw

chain when the chainsaw is operating. Before you

start the chainsaw, make sure the saw chain is

not contacting anything. A moment of inattention

while operating chainsaws may cause entanglement

of your clothing or body with the saw chain.

• Always hold the chainsaw with your right hand

on the rear handle and your left hand on the front

handle. Holding the chainsaw with a reversed hand

conguration increases the risk of personal injury and

should never be done.

• Hold the chainsaw by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring. Saw chains contacting a "live" wire may make

exposed metal parts of the chainsaw "live" and could

give the operator an electric shock.

• Wear eye protection. Further protective equip-

ment for hearing head, hands, legs, and feet is

recommended. Adequate protective clothing will

reduce personal injury by ying debris or accidental

contact with the saw chain.

• Do not operate a chainsaw on a ladder, from a

rooftop, or any unstable support. Operation of

a chain saw in this manner could result in serious

personal injury.

• Always keep proper footing and operate the

chainsaw only when standing on xed, secure

and level surface. Slippery or unstable surfaces may

cause a loss of balance or control of the chainsaw.

• When cutting a limb that is under tension be alert

for spring back. When the tension in the wood bres

is released the spring loaded limb may strike the

operator and/or throw the chainsaw out of control.

• Use extreme caution when cutting brush and sap-

lings. The slender material may catch the saw chain

and be whipped toward you or pull you o󰀨 balance.

• Carry the chainsaw by the front handle with

the chainsaw switched o󰀨 and away from your

body. When transporting or storing the chainsaw

always t the guide bar cover. Proper handling of

the chainsaw will reduce the likelihood of accidental

contact with the moving saw chain.

• Follow instructions for lubricating, chain tension-

ing and changing the bar and chain. Improperly

tensioned or lubricated chain may either break or

increase the chance for kickback.

• Cut wood only. Do not use chainsaw for purposes

not intended. For example: do not use chainsaw

for cutting metal, plastic, masonry or non-wood

building materials. Use of the chainsaw for opera-

tions di󰀨erent than intended could result in a hazard-

ous situation.

• This chainsaw is not intended for tree felling.

Use of the chainsaw for operations di󰀨erent than

intended could result in serious injury to the operator

or bystanders.

• Do not operate a chain saw in a tree unless you

have been specically trained to do so. Operation

of a chain saw in a tree without proper training could

increase the risk of serious personal injury.

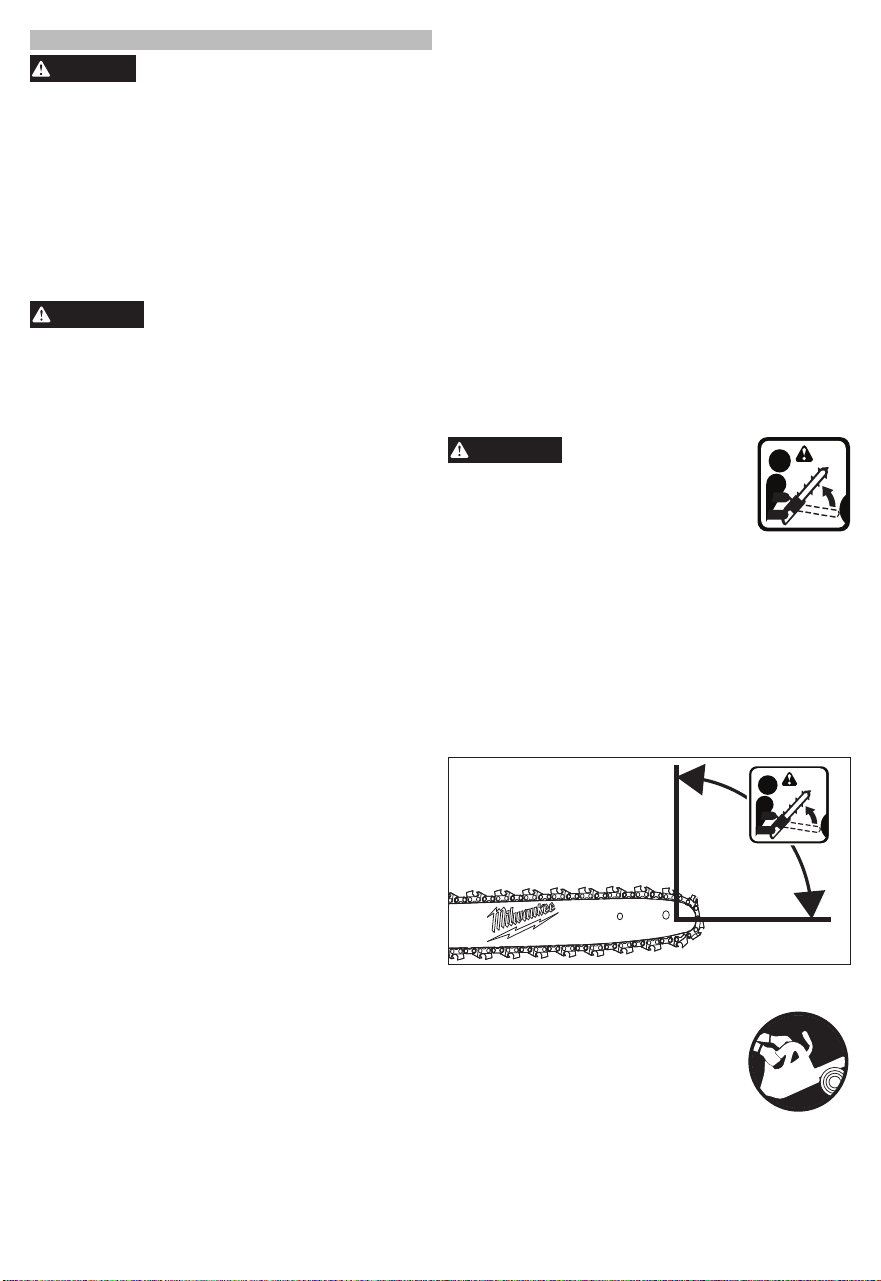

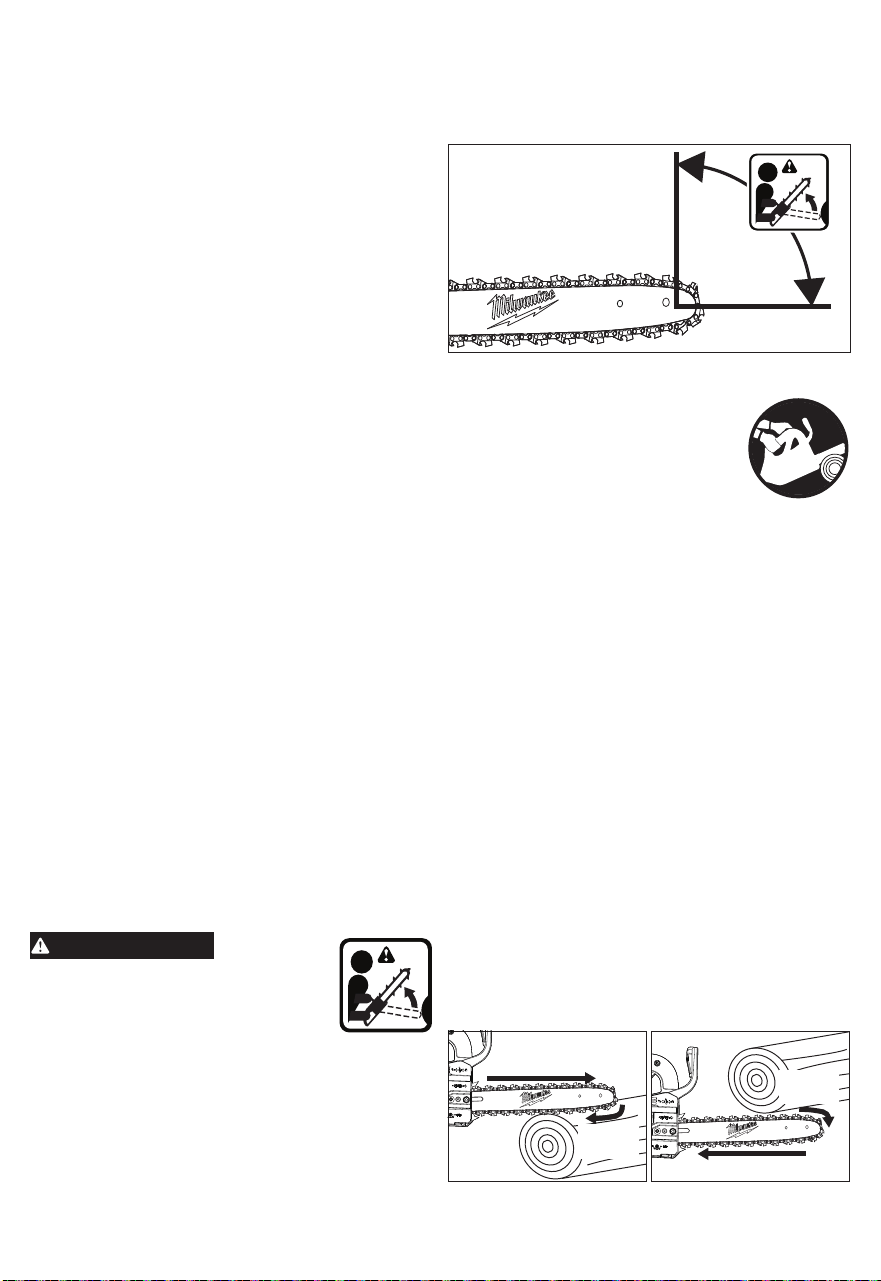

Causes and operator prevention of kickback:

Kickback may occur when the nose or tip of the guide

bar touches an object, or when the wood closes in and

pinches the saw chain in the cut.

Tip contact in some cases may cause a sudden

reverse reaction, kicking the guide bar up and back

towards the operator.

Pinching the saw chain along the top of the guide

bar may push the guide bar rapidly back towards

the operator.

Either of these reactions may cause you to lose con-

trol of the saw which could result in serious personal

injury. Do not rely exclusively upon the safety devices

built into your saw. As a chainsaw user, you should

take several steps to keep your cutting jobs free from

accident or injury.

Kickback is the result of chainsaw misuse and/or incor-

rect operating procedures or conditions and can be

avoided by taking proper precautions as given below:

• Maintain a rm grip, with thumbs and ngers en-

circling the chainsaw handles, with both hands on

the saw and position your body and arm to allow

you to resist kickback forces. Kickback forces can

be controlled by the operator, if proper precautions

are taken. Do not let go of the chainsaw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact and

enables better control of the chainsaw in unexpected

situations.

• Only use replacement guide bars and saw chains

specied by the manufacturer. Incorrect replace-

ment guide bars and saw chains may cause chain

breakage and/or kickback.

• Follow the manufacturer’s sharpening and main-

tenance instructions for the saw chain. Decreasing

the depth gauge height can lead to increased kickback.

• Use extreme caution to reduce the risk of falling.

Keep the saw chain well clear of any harness and

lifeline to prevent them from being severed.

• Do not attempt to block a tree until you have an

understanding of all the risks and how to avoid

them. Serious injury could occur to the operator or

bystanders from a blocking tree.

• Follow all instructions when clearing jammed

material, storing or servicing the chainsaw. Make

sure the switch is o󰀨 and the battery pack is re-

moved. Unexpected actuation of the chainsaw while

clearing jammed material or servicing may result in

serious personal injury.

Other Chainsaw Safety Rules

• Do not start cutting until you have a clear work

area, secure footing, and a planned retreat path

from the falling tree. Cluttered areas invite accidents.

• Keep ALL children, bystanders, visitors, and

animals out of the work area while starting or

cutting with the chainsaw.

• Dress Properly - Wear snug tting clothing. Al-

ways wear heavy, long pants, long sleeves, overalls,

jeans or chaps made of cut resistant material or ones

that contain cut resistant inserts. Wear non-slip safety

footwear. Wear non-slip heavy duty gloves to improve

your grip and to protect your hands. Do not wear

jewelry, short pants, sandals, or go barefoot. Do not

wear loose tting clothing, which could be drawn into

the motor or catch the chain or underbrush. Secure

hair so it is above shoulder level.

• Heavy protective clothing may increase operator

fatigue, which could lead to heat stroke. During

weather that is hot and humid, heavy work should be

scheduled for early morning or late afternoon hours

when temperatures are cooler.

• Wear approved head protection suitable for your

application, such as an ANSI/CSA hard hat or

helmet for impact protection.

• Always be aware of what you are doing when

using the chainsaw. Use common sense. Do not

operate the chainsaw when you are tired, ill, or under

the inuence of alcohol, drugs, or medication.

• Keep all parts of your body away from the saw

chain when the unit is running.

• Before you start the unit, make sure the saw chain

is not contacting any object.

• Stop the chainsaw before setting it down. Make

sure the tool comes to a complete stop before lay-

ing it down.

• Maintain the unit with care. Keep the cutting edge

sharp and clean for best performance and to reduce

the risk of injury. Follow instructions for lubricating

and changing accessories.

• Keep handles dry, clean, and free from oil and

grease. Greasy, oily handles are slippery causing

loss of control.

• Do not operate a chainsaw with one hand! Use

a rm grip with thumbs and ngers encircling the

chainsaw handles. Serious injury to the operator,

helpers, bystanders, or any combination of these

persons may result from one-handed operation. A

chainsaw is intended for two-handed use.

• Do not operate a chainsaw that is damaged, im-

properly adjusted, or not completely and securely

assembled. Chain should slow to a stop when the

switch trigger is released. If the chain continues to

turn after the switch trigger has been released, have

the unit serviced by an authorized service center.

• Always maintain a proper stance.

• Do not adapt your powerhead to a bow guide or

use it to power any attachments or devices not

listed for the saw.

• Do not cut vines and/or small underbrush.

• Do not operate a chainsaw on a ladder, rooftop, or

other unstable support; this is extremely dangerous.

NOTE: The size of the work area depends on the

job being performed as well as the size tree or work

piece involved. For example, felling a tree requires

a larger work area than making bucking cuts.

• Do not force the chainsaw. The job can be per-

formed better and safer at the rate for which it was

intended.

• Always use the right product for your application.

The chainsaw should be used for cutting wood only.

Never use the chainsaw to cut plastic, masonry or

non-wood building materials.

• Store chainsaw when not in use. Chainsaw should

be stored in a dry and high or locked area out of the

reach of children. When storing the chain saw place

the Guide Bar Cover on the bar and chain.

• Battery operated units do not have to be plugged

into an electrical outlet; therefore, they are always

in operating condition. Be aware of possible haz-

ards even when unit is not operating.

• Never let anyone use your chainsaw who has

not received adequate instructions in its proper

use. This applies to rentals as well as privately

owned saws.

• Save these instructions. Refer to them frequently

and use them to instruct others who may use this

product. If you loan someone this product, loan them

these instructions also.

• After each use, clean the machine with a soft dry

cloth. Remove any chips, dirt and debris in the

battery bay.

• If using with a lanyard, do not exceed maximum

capacity marked on the lanyard label. Always

determine the weight of the product, with all accesso-

ries, when selecting the appropriate lanyard system.

Exceeding maximum capacity may result in serious

injury.

• Use with energy absorbing lanyards or dynamic

climbing rope only. Other ropes, straps or chains

may break and cause failure. Do not use with lan-

yards at full tension.

• Do not hang tool from guide bar cover loops.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an OSHA

compliant dust extraction solution.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact

a MILWAUKEE service facility for a free replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

14" Cat. No. ................................................ 2826-20T

12" Cat. No. ................................................2826-20C

Volts...................................................................18 DC

Battery Type ..................................................... M18™

Charger Type.................................................... M18™

RPM .....................................................................7700

Ingress Protection............................................IPX4

Chain Speed ................................2953 ft/min (15 m/s)

Bar Length .............. 14" (355.6 mm) / 12" (304.8 mm)

Cutting Capacity ............................13.5" (342.9 mm) \

11.5" (292.1 mm)

Chain Oil Tank Capacity .....................5.1 oz (150 mL)

14" Replacement Bar ............................... 49-16-2745

12" Replacement Bar ............................... 49-16-2743

Bar Groove Width .............................. 0.043" (1.1 mm)

14" Replacement Chain ............................ 49-16-2744

12" Replacement Chain ............................ 49-16-2742

Chain Type ............................................Low Kickback

Chain Pitch (Low Prole) ................... 0.325" (8.3 mm)

14" Chain Teeth .......................................................59

12" Chain Teeth .......................................................51

Weight of bare tool

with 14" bar & chain ........................<8.6 lb (<3.9 kg)

Recommended Ambient

Operating Temperature .........................0°F to 125°F

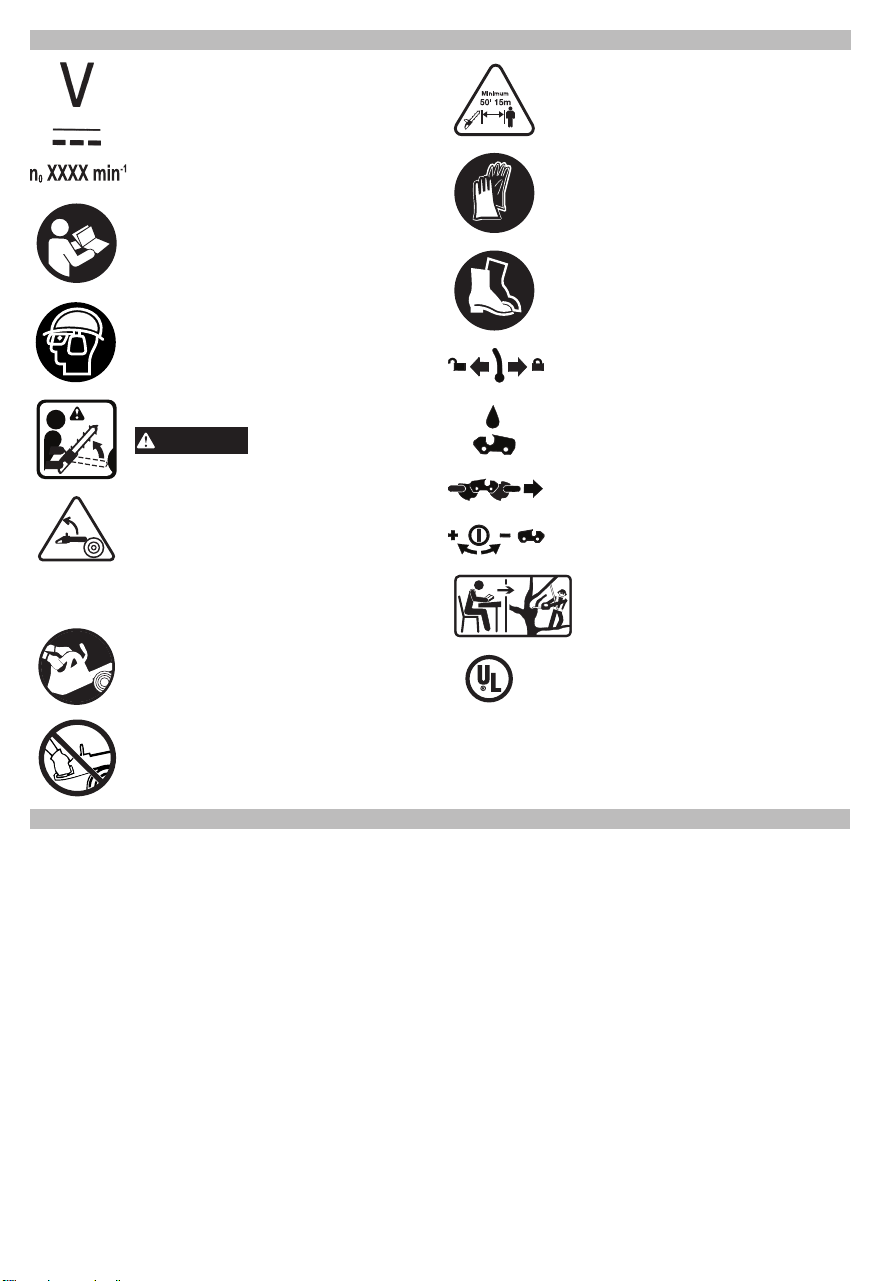

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Read operator’s manual.

Wear eye, hearing, and head protection.

WARNING

Beware of kickback.

Avoid contact with bar tip.

IPX4

Protected against splashing water.

Always use chainsaw two-handed.

Do not use chainsaw one-handed.

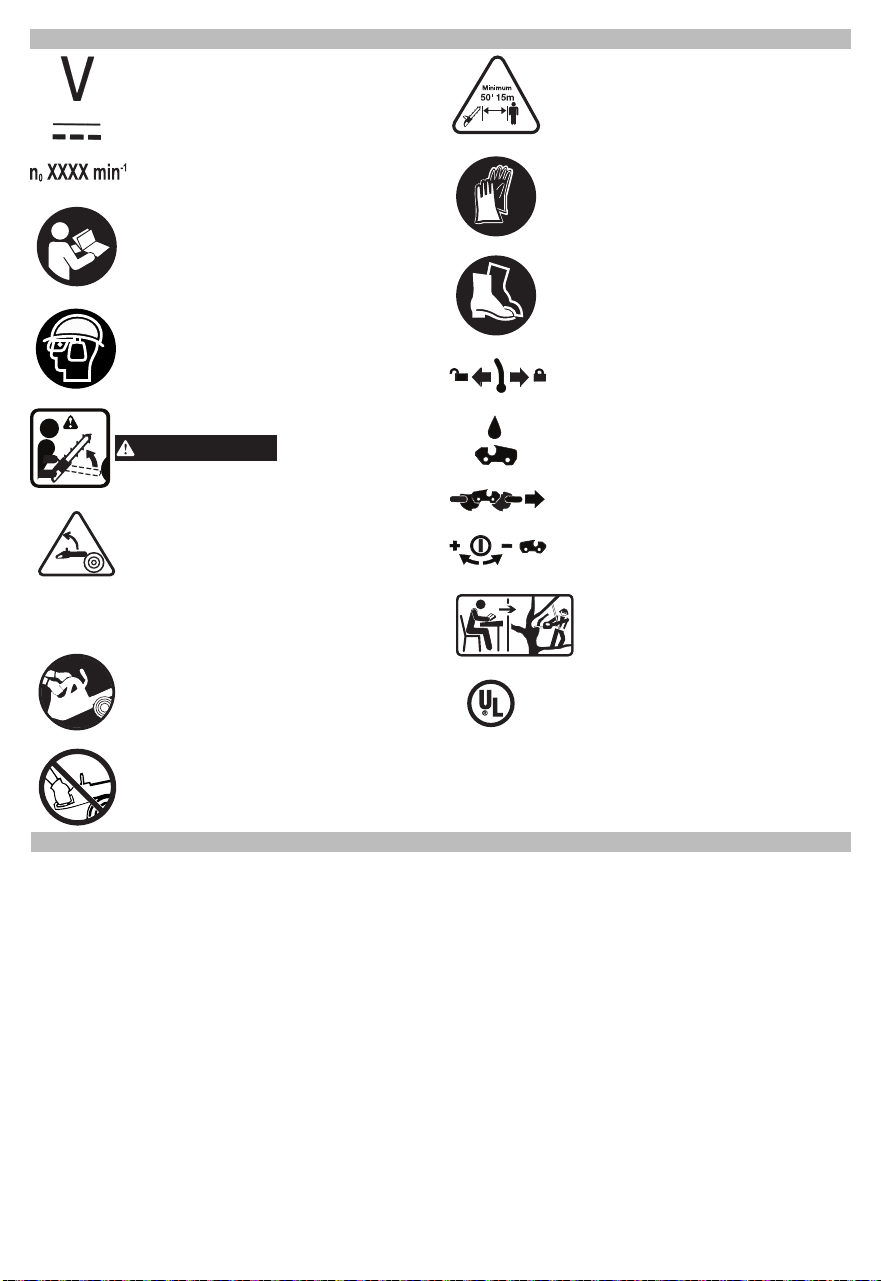

SYMBOLOGY

Keep bystanders at least 50' away

during use.

Wear protective gloves.

Wear non-slip safety footwear.

Chain Brake UNLOCKED/LOCKED

Chain Oil Reservoir

Chain Direction

Chain Tension Adjustment

This saw should only be used by

persons who are specically trained

in tree maintenance work.

UL Listing for Canada and U.S.

SPECIFICATIONS

Use Low Kickback Saw Chains - The rakers (depth

gauges) ahead of each cutter can minimize the force

of a kickback reaction by preventing the cutters from

digging in too deeply at the kickback zone. Only

use replacement chain that is equivalent to original

chain or has been certied as low kickback chain

per ANSI B175.1.

As saw chains are sharpened during their useful life,

they lose some of the low kickback qualities and extra

caution should be used.

1. Remove the battery pack.

2. Place the saw on a at, rm surface.

3. Remove the drive cover

by removing the guide

bar nut using the adjust-

ment tool.

4. Loosen the chain by turn-

ing the chain tensioning

screw counterclockwise

with the adjustment tool.

5. Pull the guide bar o󰀨 of the guide bar bolts and

unloop the chain from the drive hub. CAUTION!

Saw Chain is sharp.

6. Remove the chain from the guide bar groove.

CAUTION! Saw Chain is sharp. Inspect guide bar

for cracks or wear; replace if damaged.

7. Wrap the new or sharpened chain around the guide

bar in the direction indicated on the saw .

When replacing dull chains with sharp chains it is

good practice to ip the guide bar from bottom to top.

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Before removing or inserting a battery, push the

hand guard/chain brake forward to ensure the

brake is locked.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always lock the trigger or remove

the battery pack any time the tool

is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

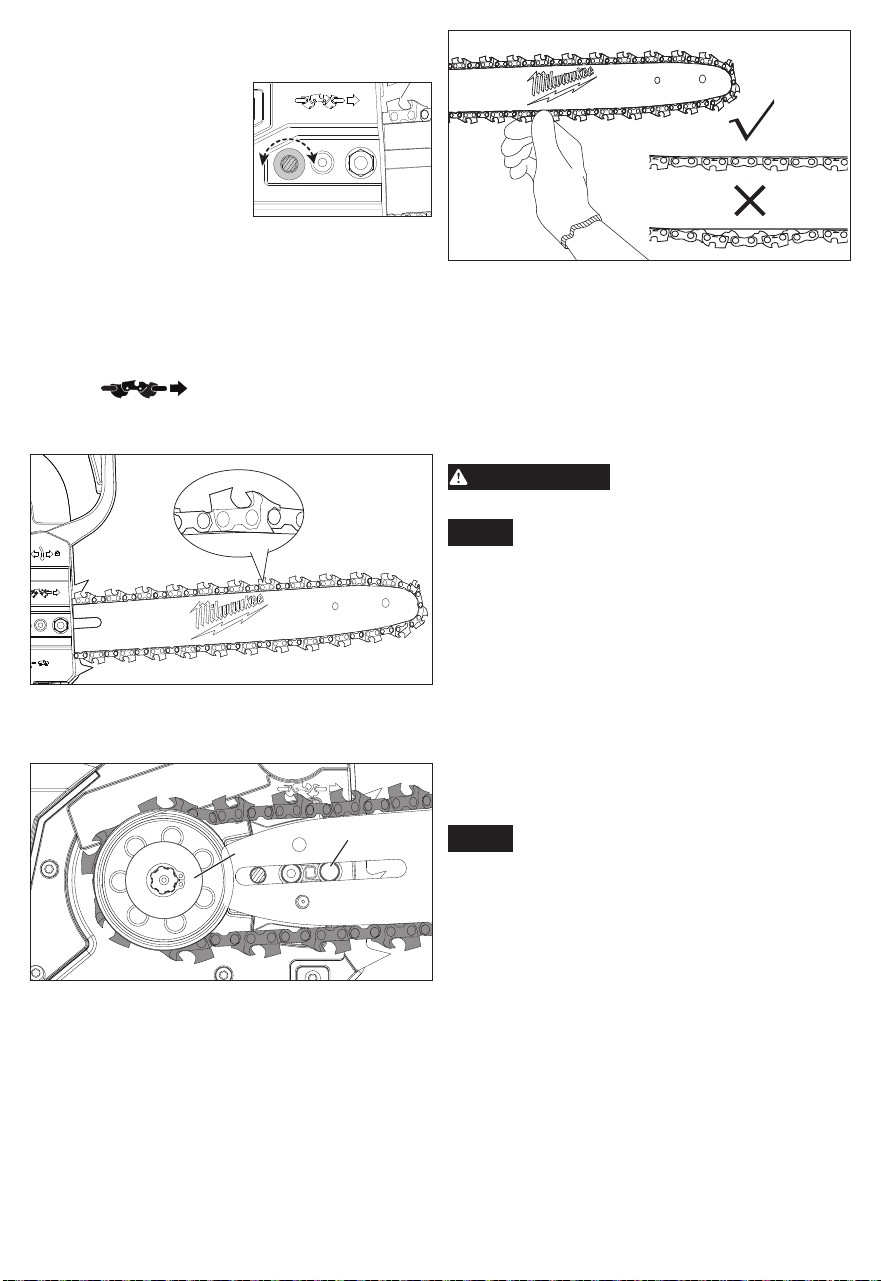

Replacing/Adjusting the

Saw Chain and Bar

WARNING

Always remove battery pack before

changing or removing accessories.

Chain is sharp. Always wear protective gloves

when handling the chain.

ASSEMBLY

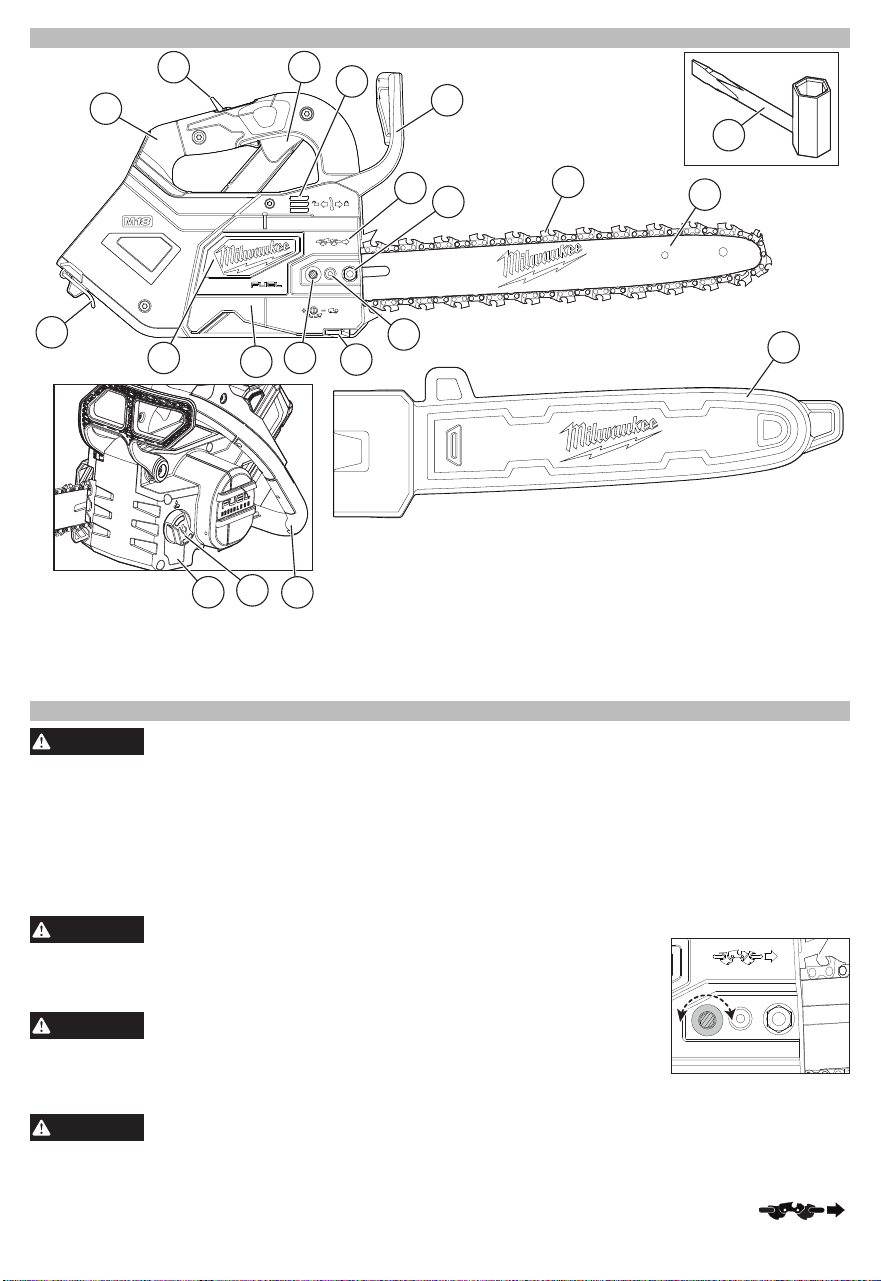

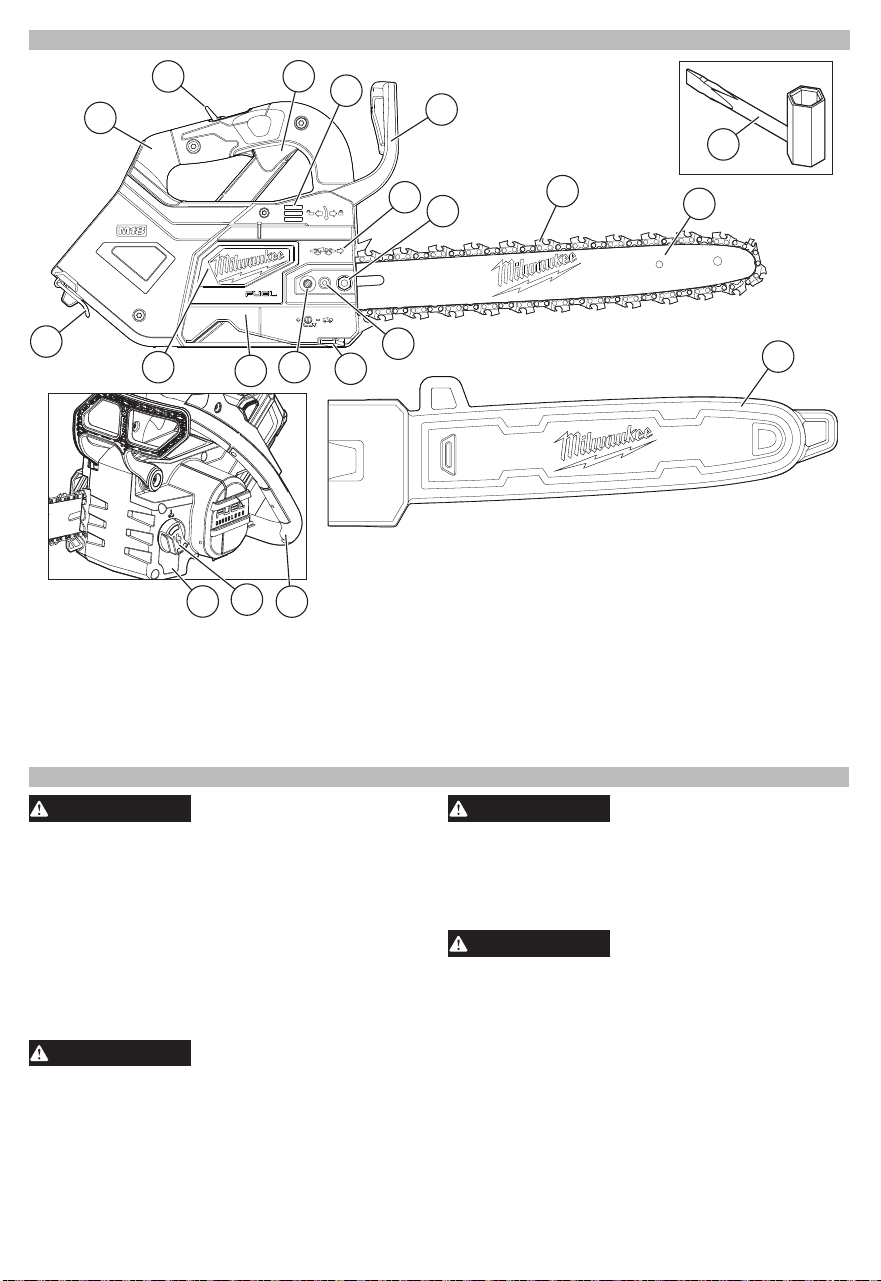

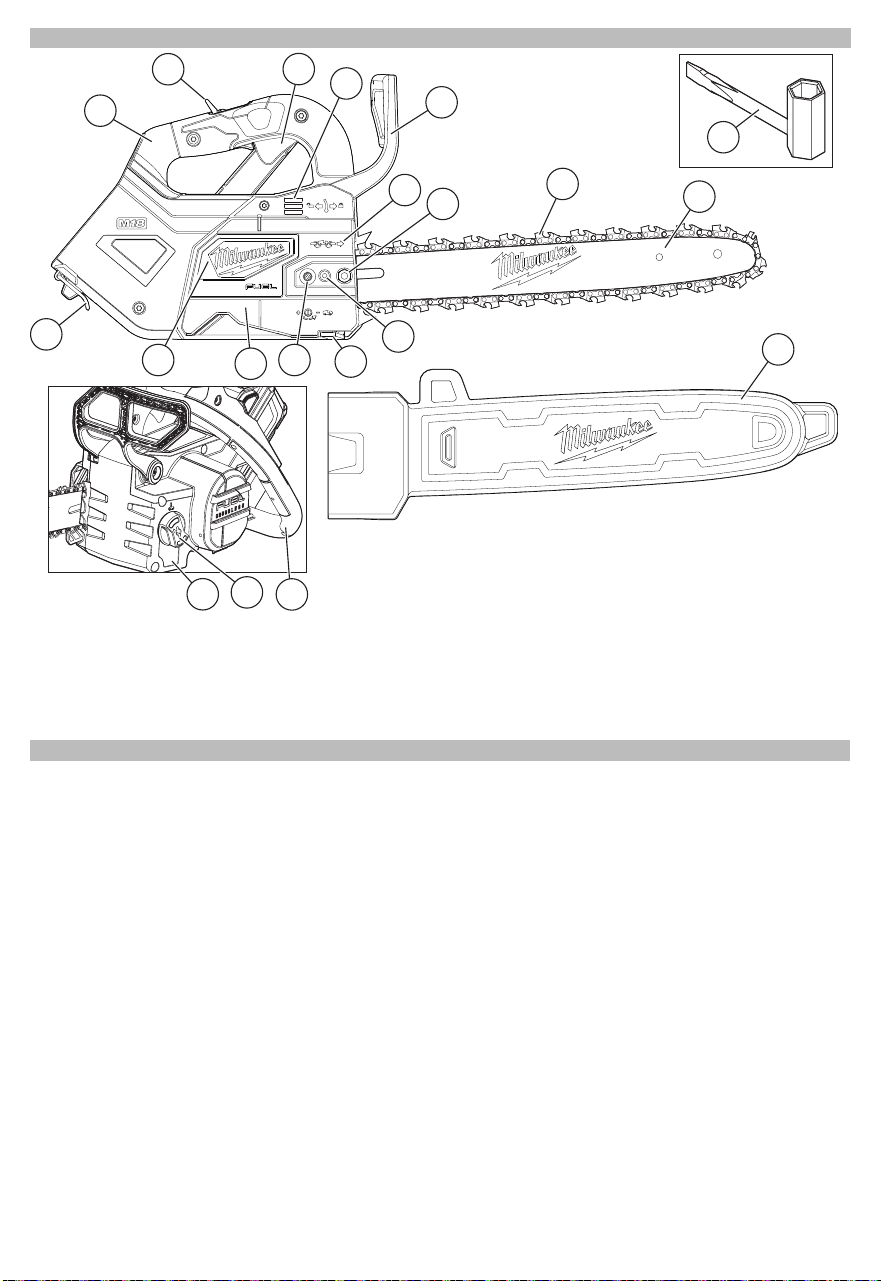

FUNCTIONAL DESCRIPTION

1. Rear handle

2. Lock-o󰀨 tab

3. Variable speed trigger

4. Chain brake cleanout

5. Hand guard/chain brake

6. Direction of rotation

indicator

7. Guide bar nut

8. Saw chain

9. Guide bar

10. Adjustment tool

11. Guide bar cover

12. Locating pin

13. Chain catch

14. Chain tension screw

15. Drive cover

16. Front handle

17. Oil cap

18. Oil reservoir

19. Brake band (internal)

20. Lanyard Loop

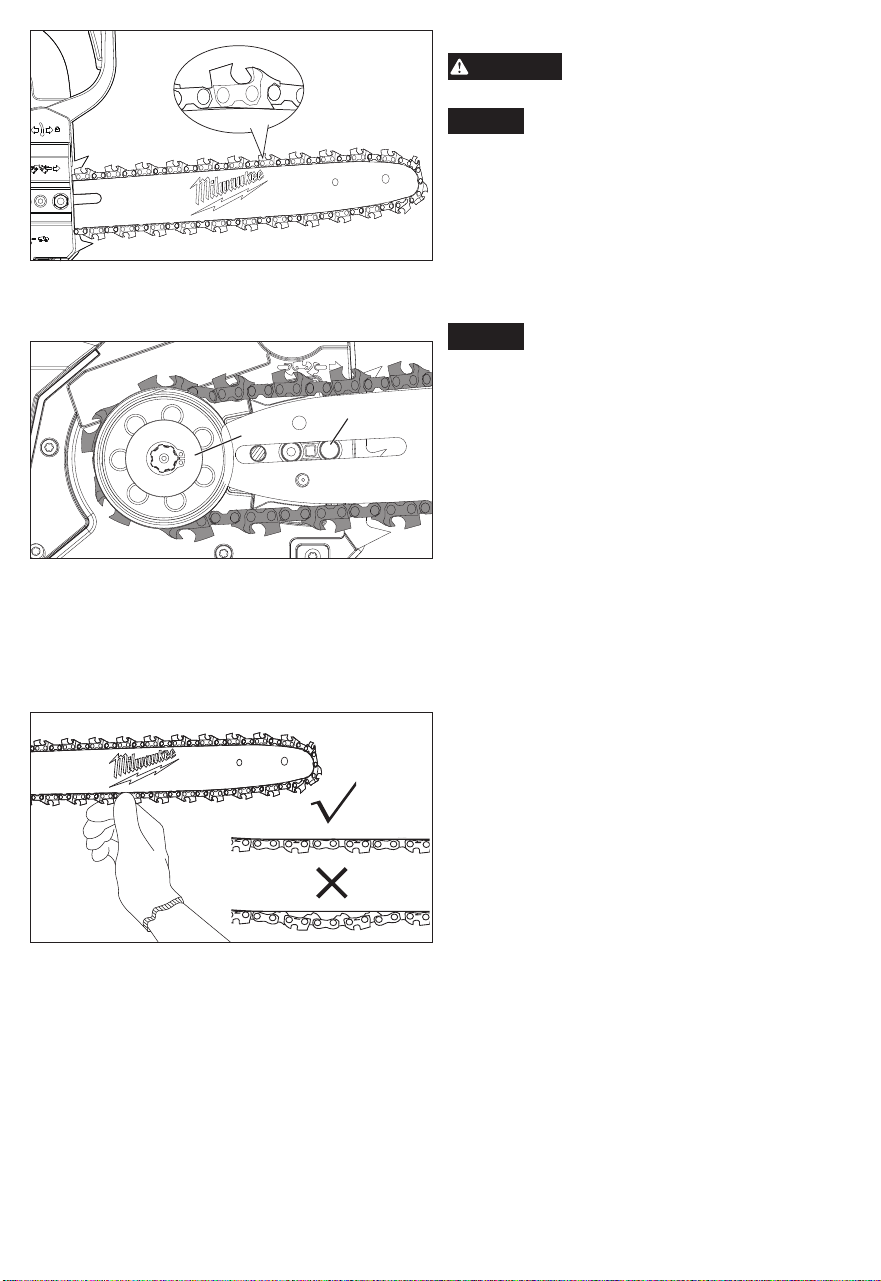

8. Ensure the chain is properly set in the slot around

the entire guide bar.

9. Loop the chain around the hub and t the bar

around the bolts.

Hub

Bolt

10. Reinstall the drive cover.

11. Use the adjustment tool to rotate the chain ten-

sioning screw to increase tension (clockwise)

until the chain is snug around the guide bar.

• The tension is correct when the chain snaps

back after being pulled 1/8" (3 mm) away from

the guide bar. No sag should be visible in the

chain.

• Do not over-tension the chain - excess tension will

cause excessive wear and will reduce the life of

the chain and could damage the bar.

• New chains could stretch and loosen during

initial use. Remove battery pack and check

chain tension frequently during the rst two

hours of use.

12. Tighten the guide bar nut securely.

Chain Oil

WARNING

Always remove battery pack before

changing or removing accesso-

ries.

NOTICE

Fill oil reservoir with chain oil (not

provided) before starting the chainsaw

and when tank is less than 1/4 full. Failure to oil

the chain will cause damage to the bar and chain.

Check oil level frequently and ll the oil reservoir after

each full battery discharge. Use a high quality chain

oil. The oil will keep the saw chain and guide bar

properly lubricated. Never run the saw without chain

oil. Keep the reservoir more than 1/4 full to ensure

su󰀩cient oil is available for the job. Always lightly oil

the chain when storing to prevent rust. Always empty

the oil tank when storing to prevent leakage.

NOTICE

It is recommended to use a vegetable

based chain oil when pruning trees. Min-

eral oil may harm trees. Never use waste oil automo-

tive oil, or very thick oils. These could damage the

chainsaw.

Filling the Oil Reservoir

1. Remove the battery pack.

2. Place the saw on a at, rm surface, drive cover

side down.

3. Unscrew the oil cap.

4. Carefully ll reservoir with chain oil.

5. Tighten oil cap securely.

6. Perform a functional test of the chain brake, lock-

o󰀨 tab, and variable speed trigger.

7. Repeat as needed during use.

8. Periodically check that the saw chain is lubricat-

ing correctly:

• With a full reservoir, hold the tool with the tip of

the guide bar pointing at a light-colored surface.

• Run the tool for approximately 30 seconds.

• An oil line should become visible on the light

surface.

• If not, remove and clean the guide bar thor-

oughly. Ensure the guide bar sprocket (at the

tip) rotates freely.

• If the lubrication system still does not work

properly, contact a MILWAUKEE service facility.

OPERATION

DANGER

Never cut near power lines, electric

cords, or other electric sources. If

bar and chain jams on any electrical cord or line,

DO NOT TOUCH THE BAR OR CHAIN! THEY CAN

BECOME ELECTRICALLY LIVE AND VERY DAN-

GEROUS. Continue to hold the chainsaw by the

insulated rear handle or lay it down and away

from you in a safe manner. Disconnect the elec-

trical service to the damaged line or cord before

attempting to free the bar and chain from the line

or cord. Contact with the bar, chain, other con-

ductive parts of the chainsaw, or live electric

cords or lines will result in death by electrocution,

electric shock, or serious personal injury.

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Read and understand all instructions. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious personal injury.

Operating this chainsaw in a tree requires special

working techniques, which must be observed to

reduce the risk of personal injury. Never work in

a tree unless you have received specic, profes-

sional training for such work, including training

in the use of safety equipment and other climb-

ing equipment, such as harnesses, ropes, belts,

climbing irons, snap hooks, carabiners, etc.

• Guard against kickback which can result in

severe injury or death. See important safety

instructions in Kickback section to avoid the

risk of kickback.

• Wear approved head protection, such as an

ANSI/CSA hard hat or helmet for impact pro-

tection.

• Do not overreach. Do not cut above shoulder

height. Make sure your footing is rm. Keep feet

apart. Divide your weight evenly on both feet.

• Do not allow familiarity with this product to make

you careless. Remember that a careless fraction

of a second is su󰀩cient to inict serious injury.

• Use a rm grip with your left hand on the front

handle and your right hand on the rear handle

so that your body is to the left of the guide bar.

• Do not hold chainsaw by hand guard/chain

brake. Keep elbow of left arm locked so that left

arm is straight to withstand kickback.

• Never use a cross-handed grip (left hand on the

rear handles and right hand on the front handle).

• Never allow any part of your body to be in line

with the guide bar when operating the chainsaw.

• Never operate while in any awkward position or

on a ladder or other unstable surface. You may

lose control of saw causing severe injury.

• This chainsaw is not intended for tree felling.

Use of chainsaw for operations di󰀨erent than

intended could result in serious injury to the

operator or bystanders. Cutting a limb that

has a diameter greater than the saw's cutting

capacity requires advanced techniques and

should only be performed by properly trained

professionals. Performing these types of cuts

can cause an accident and result in death or

serious personal injury.

• Keep the chainsaw running at full speed the

entire time you are cutting.

• Allow the chain to cut for you. Exert only light

pressure. Do not put pressure on chainsaw at

end of cut.

• When not in use always have the chain brake

engaged and battery removed.

• Do not use any attachments or accessories not

recommended by the manufacturer. The use of

attachments or accessories not recommended

can result in serious personal injury.

Before Cutting

1. Perform a functional test of the chain brake, lock-

o󰀨 tab, and variable speed trigger.

2. Inspect the chain catch.

3. Check the oil level, chain tension and sharpness,

and guide bar.

Tethering

For tethering with dynamic climbing rope or energy

absorbing lanyards only. Do not hang tool from guide

bar cover.

Kickback

WARNING

Kickback may occur

when the moving chain

contacts an object at the upper portion

of the tip of the guide bar or when the

wood closes in and pinches the saw

chain in the cut. Contact at the upper

portion of the tip of the guide bar can cause the chain

to dig into the object and stop the chain for an instant.

The result is a lightning fast, reverse reaction which

kicks the guide bar up and back toward the operator.

If the saw chain is pinched along the top of the guide

bar, the guide bar can be driven rapidly back toward

the operator. Either of these reactions can cause loss

of saw control which can result in serious injury. Do

not rely exclusively upon the safety devices built into

the saw. As a chainsaw user, you should take sev-

eral steps to keep your cutting jobs free from accident

or injury.

The following precautions should be followed to

minimize kickback:

• Always grip the saw rmly with both

hands. Hold the saw rmly with both

hands when the unit is running. Place

your right hand on the rear handle and

your left hand on the front handle with

your thumbs and ngers encircling the

chainsaw handles. A rm grip together with a sti󰀨

left arm will help you maintain control of the saw if

kickback occurs.

• Make sure that the area in which you are cutting is

free from obstructions. Do not let the nose of the

guide bar contact a log, branch, fence, or any other

obstruction that could be hit while you are operat-

ing the saw.

• Always cut with the unit running at full speed. Fully

squeeze the throttle trigger and maintain a steady

cutting speed.

• Use only the replacement guide bars and low

kickback chains specied by the manufacturer for

the saw.

With a basic understanding of kickback, you can

reduce or eliminate the element of surprise. Sud-

den surprise contributes to accidents.

Keep proper footing and balance at all times.

• Do not cut above shoulder height or overreach

when cutting.

• Follow the sharpening and maintenance instructions

for the saw chain.

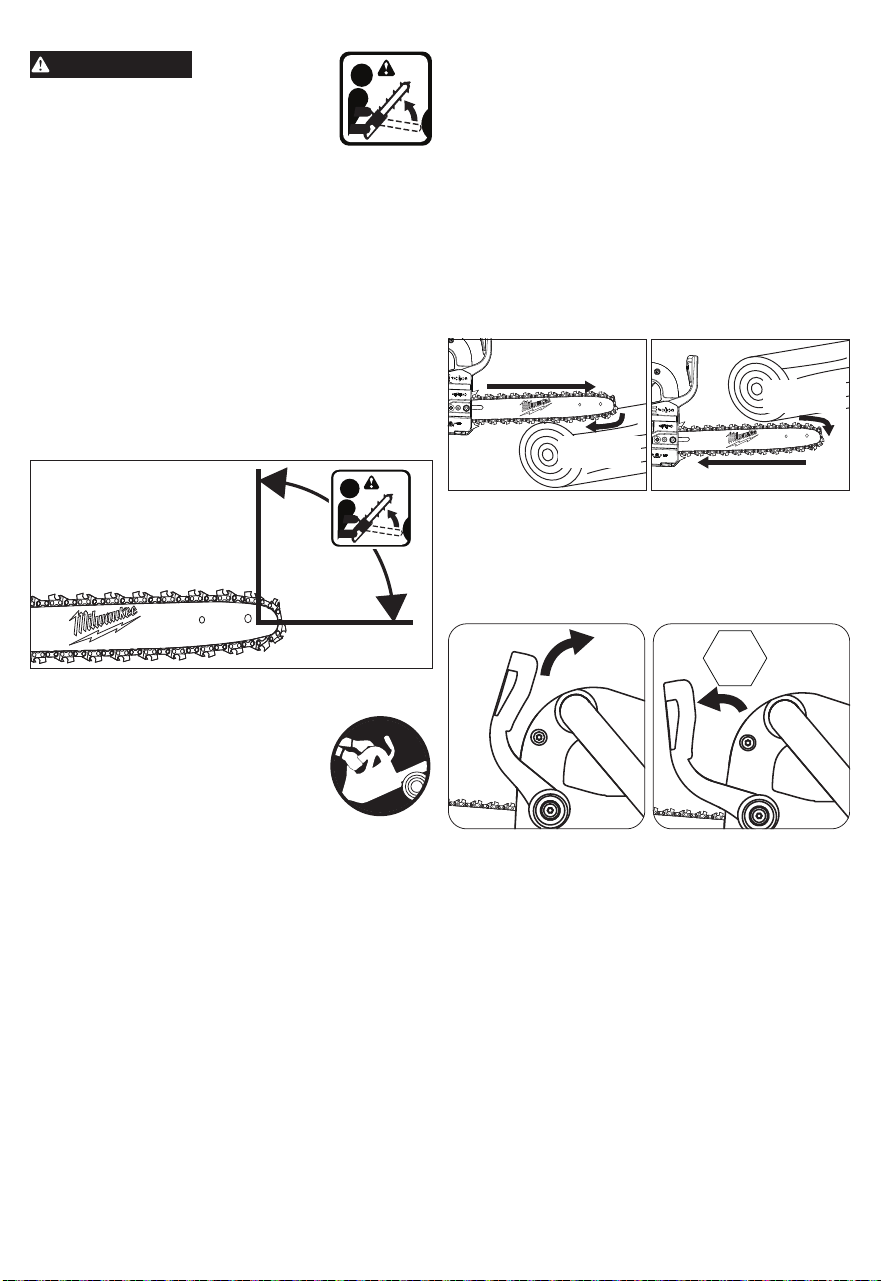

• Push and Pull - This reaction force is always oppo-

site to the direction the chain is moving where wood

contact is made. Thus, the operator must be ready to

control the PULL when cutting on the bottom edge of

the bar, and PUSH when cutting along the top edge.

Reaction

Direction

of rotation

Direction

of rotation

Reaction

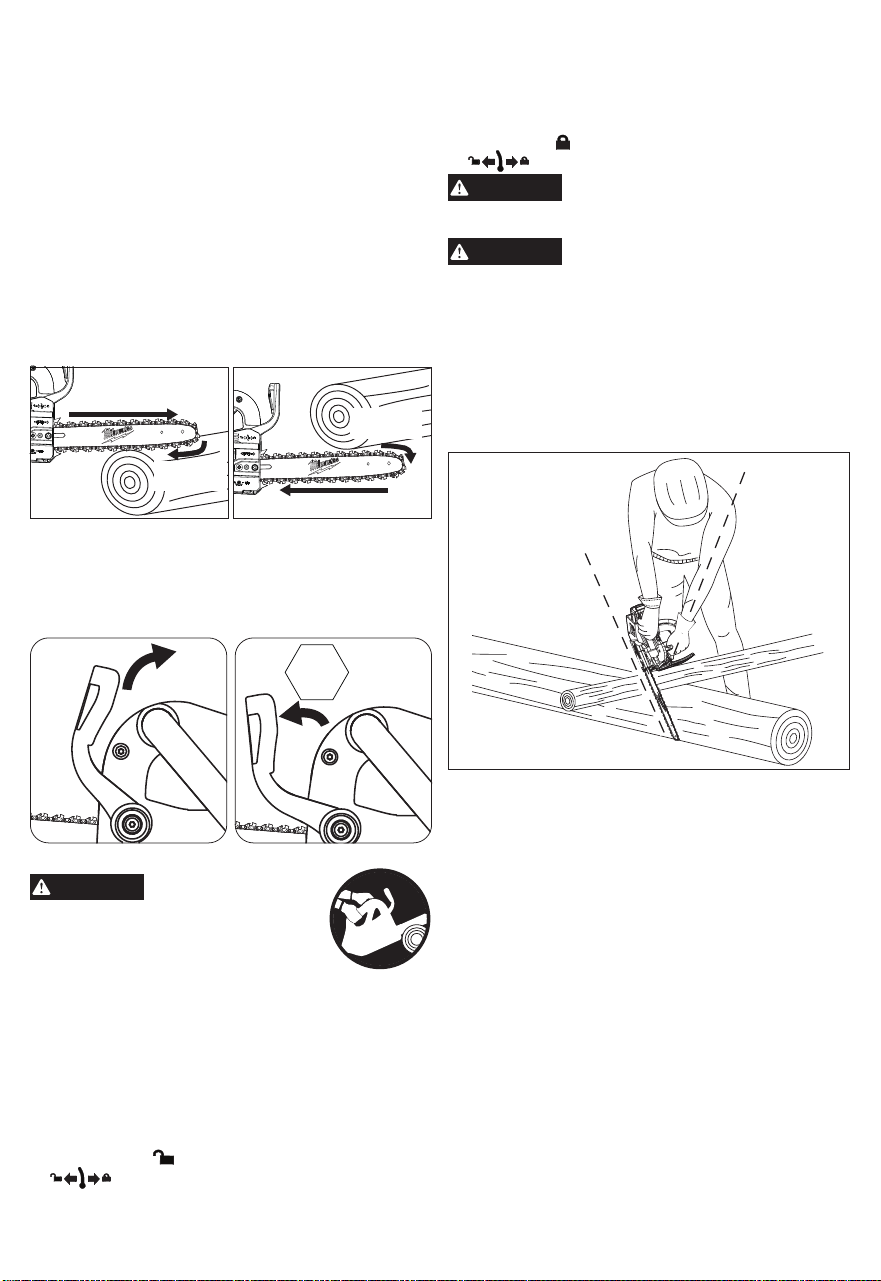

Chain Brake

To reduce the risk of accidents, the chain brake will

stop the chain if kickback occurs. When the brake is

pushed forward, toward the tip of the guide bar, the

saw will not run. Use the chain brake when transport-

ing or storing the saw.

STOP

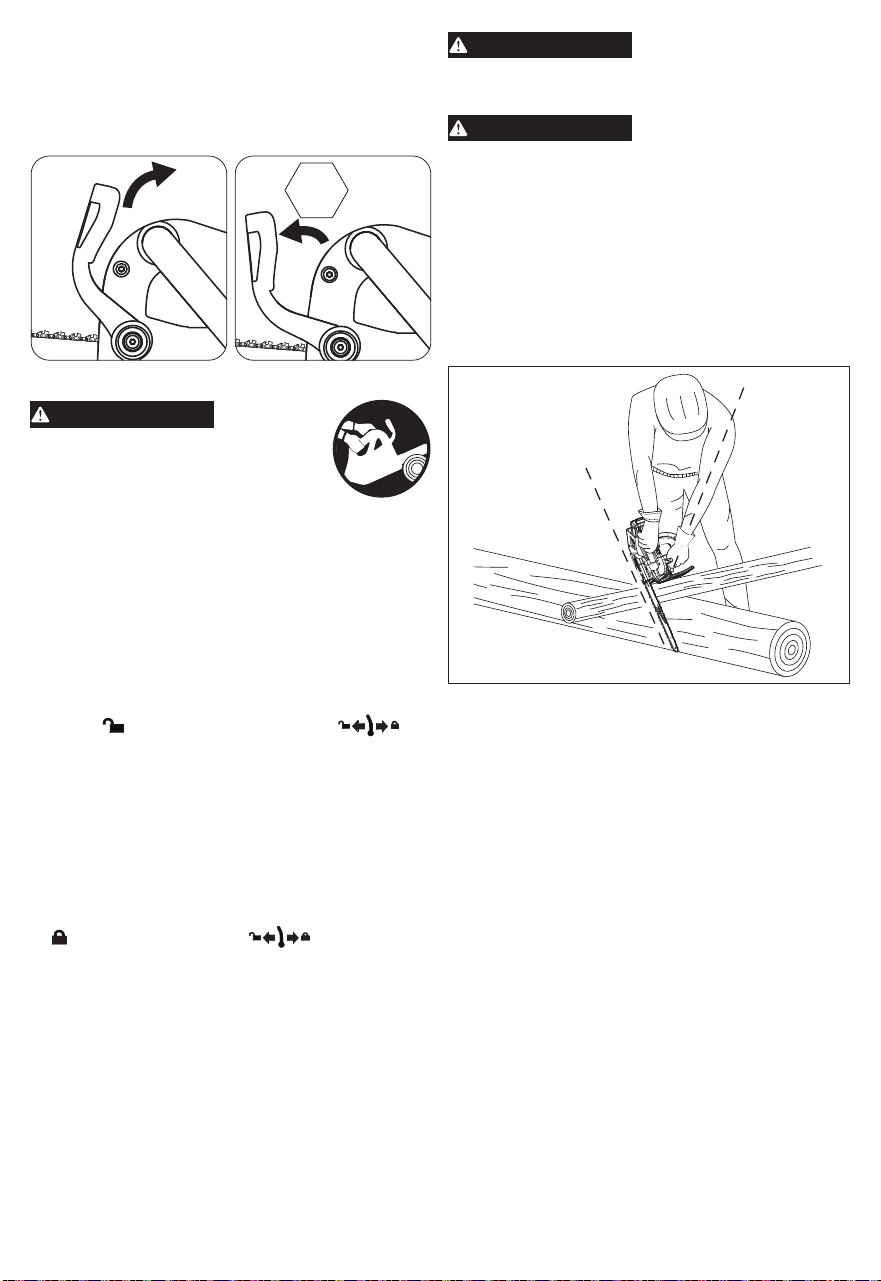

Turning the Tool ON/OFF

WARNING

Always be sure of your

footing and grip the

chainsaw rmly with both hands.

The fingers should encircle the

handle and the thumb should be

wrapped under the handlebar to

resist kickback. Keep body to the left of the chain

line. Always keep your left hand on the front

handle and your right hand on the rear handle so

that your body is to the left of the chain line.

Never straddle the saw or chain, or lean over past

the chain line.

Wear non-slip gloves for maximum grip and

protection.

1. Insert the battery pack.

2. Pull the chain brake lever until it clicks to the

UNLOCKED position (toward the tool handle)

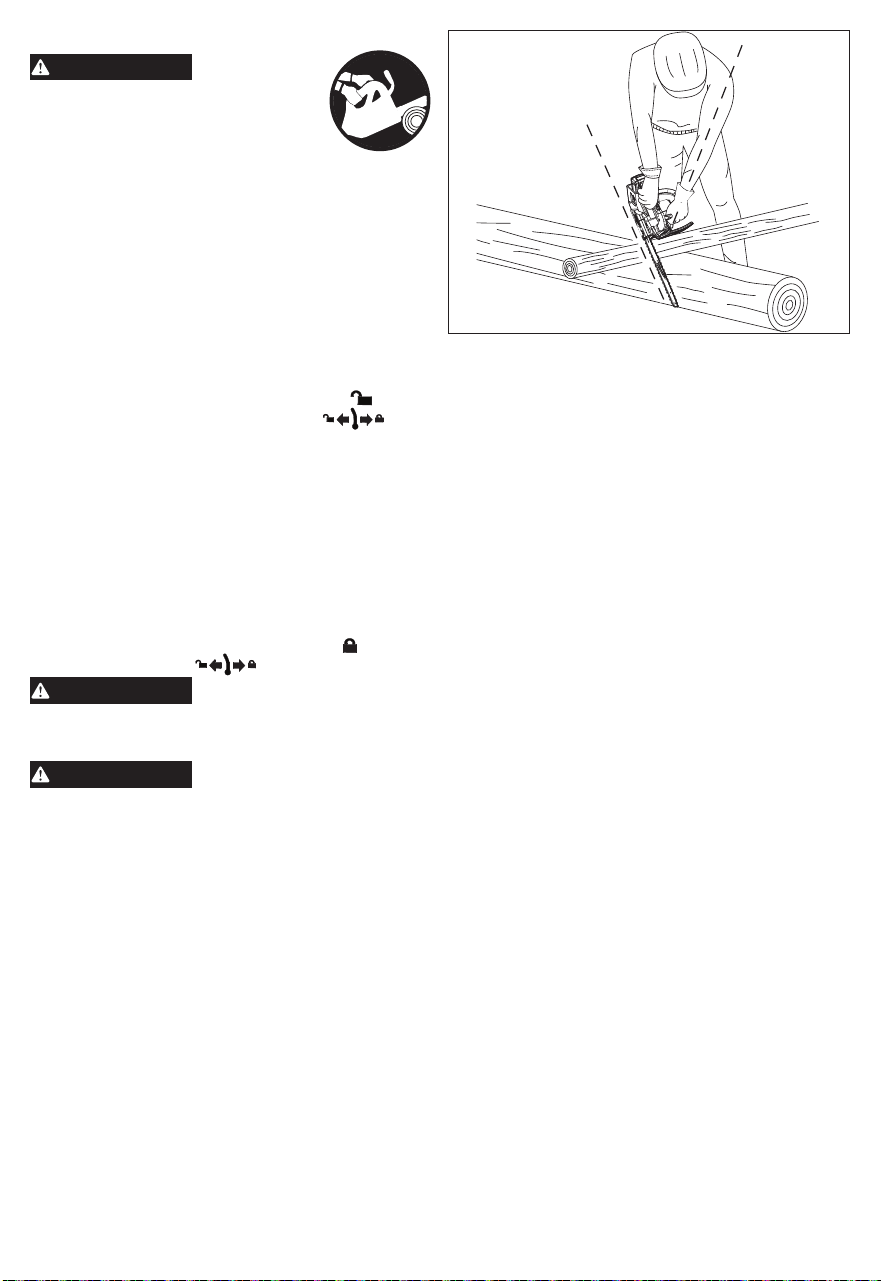

3. Grip both handles securely, keeping body out of

line with the chain.

4. Press in the lock-o󰀨 button and pull the trigger.

5. Allow tool to come to full speed before contacting

workpiece.

6. To stop, release the trigger. Hold saw still until

chain comes to a complete stop.

7. Push the chain brake lever until it clicks to the

LOCKED position (toward the chain bar)

WARNING

Never attempt to lock the trigger in

the ON position.

Proper Cutting Stance

WARNING

Always use the proper cutting

stance described in this section.

Never kneel when using the chainsaw. Kneeling

could result in loss of stability and control of the

chainsaw, resulting in serious personal injury.

• Weight should be balanced with both feet on

solid ground.

• Keep left arm with elbow locked in a “straight

arm” position to withstand any kickback force.

• Your body should always be to the left of the

chain line.

• Thumb should be on underside of front handle.

Straight

Arm

Position

Chain Line

Basic Cutting Procedure

Practice cutting a few small logs on a sawhorse or

cradle using the following technique to get the “feel”

of using the saw before you begin a major sawing

operation.

• Take the proper stance in front of the wood with

the saw o󰀨.

• Squeeze the switch trigger and let the chain acceler-

ate to full speed before entering the cut.

• Begin cutting with the saw against the log.

• Keep the unit running the entire time you are cutting,

maintain a steady speed.

• Allow the chain to cut for you; exert only light down-

ward pressure. If you force the cut, damage to the

bar, chain, or unit can result.

• Release the switch trigger as soon as the cut is

completed, allowing the chain to stop. If you run the

saw without a cutting load, unnecessary wear can

occur to the chain, bar, and unit.

• Do not put pressure on the saw at the end of cut.

Work Area Precautions

• Cut only wood or materials made from wood, no

sheet metal, no plastics, no masonry, no non-wood

building materials.

• Never allow children to operate the saw. Allow no

person to use this chainsaw who has not read this

Operator’s Manual or received adequate instructions

for the safe and proper use of this chainsaw.

• When blocking a tree, keep everyone - helpers,

bystanders, children, and animals - a safe distance

from the cutting area. During blocking operations, the

safe distance should be a least twice the height of the

largest trees in the blocking area. Trees should not be

blocked in a manner that would endanger any person,

strike any utility line or cause any property damage.

If the tree does make contact with any utility line,

the utility company should be notied immediately.

• Do not operate a chainsaw on a ladder, rooftop, or

other unstable support.

• Do not cut above shoulder height, as a saw held

higher is di󰀩cult to control against kickback forces.

• Do not fell trees near electrical wires or buildings.

Leave this operation for professionals.

• Cut only when visibility and light are adequate for

you to see clearly.

• Check work area for hazards such as bees, rodents,

snakes, etc., that may live in trees or brush.

Blocking Trees

Hazardous Conditions

When blocking (removing sections from a standing

tree) a tree, it is important that you follow these

warnings and instructions to prevent possible seri-

ous injury.

WARNING

Do not block trees during periods

of high wind or heavy precipitation.

Wait until the hazardous weather has ended.

Closely check for broken or dead branches,

which could fall while cutting and do not cut

near buildings or electrical wires if you do not

know the direction of tree fall. Do not cut at night

or during bad weather conditions, such as rain,

snow, or strong winds, which can reduce vis-

ibility and control of the chainsaw. If the tree you

are blocking makes contact with any utility line,

you should discontinue use of the chainsaw and

immediately notify the utility company. Failure to

follow these instructions could result in death or

serious personal injury.

These basic blocking techniques are not intended

to substitute for the judgment of an experienced

professional. Your circumstance may require

a di󰀨erent type of notch or technique. Always

exercise good professional judgment and dis-

cretion when evaluating how to safely complete

a cutting task.

• Do not cut down trees having an extreme lean or

large trees with rotten limbs, loose bark, or hollow

trunks. Have these trees pushed or dragged down

with heavy equipment, then cut them up.

• Do not cut trees near electrical wires or buildings.

• Check the tree for damaged or dead branches that

could fall and hit you during felling.

• Periodically glance at the top of the tree during

the backcut to assure the tree is going to fall in the

desired direction.

• If the tree starts to fall in the wrong direction, or if

the saw gets caught or hung up during the fall, leave

the saw and save yourself!

• Blocking a tree - When bucking and blocking opera-

tions are being performed by two or more persons,

at the same time, the blocking operation should be

separated from the bucking operation by a distance

of at least twice the height of the tree being blocked.

Trees should not be blocked in a manner that would

endanger any person, strike any utility line or cause

any property damage. If the tree does make contact

with any utility line, the utility company should be

notied immediately.

• Before felling is started, consider the force and

direction of the wind, the lean and balance of the

tree, and the location of large limbs. These things

inuence the direction in which the tree will fall. Do

not try to fell a tree along a line di󰀨erent from its

natural line of fall.

• Remove dirt, stones, loose bark, nails, staples, and

wire from the tree where felling cuts are to be made.

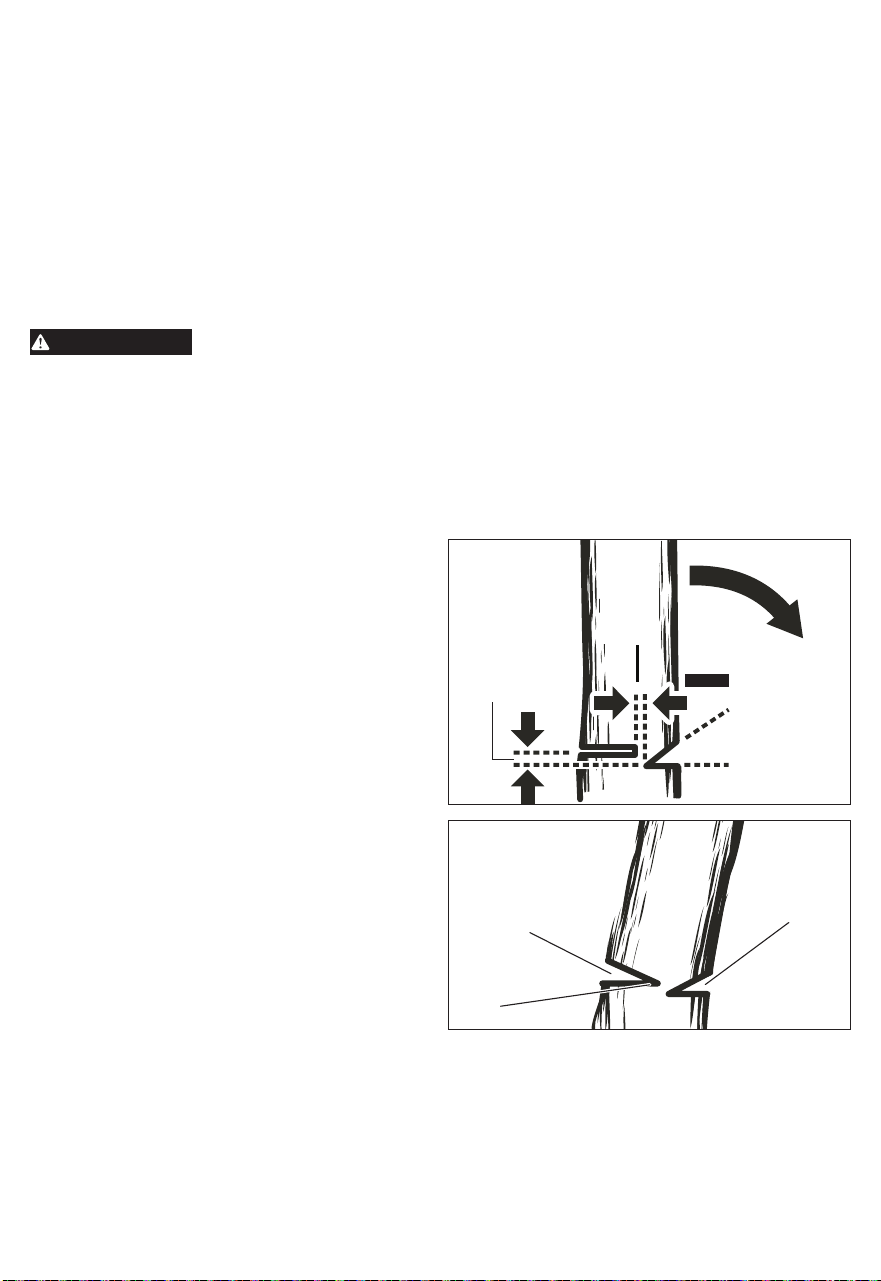

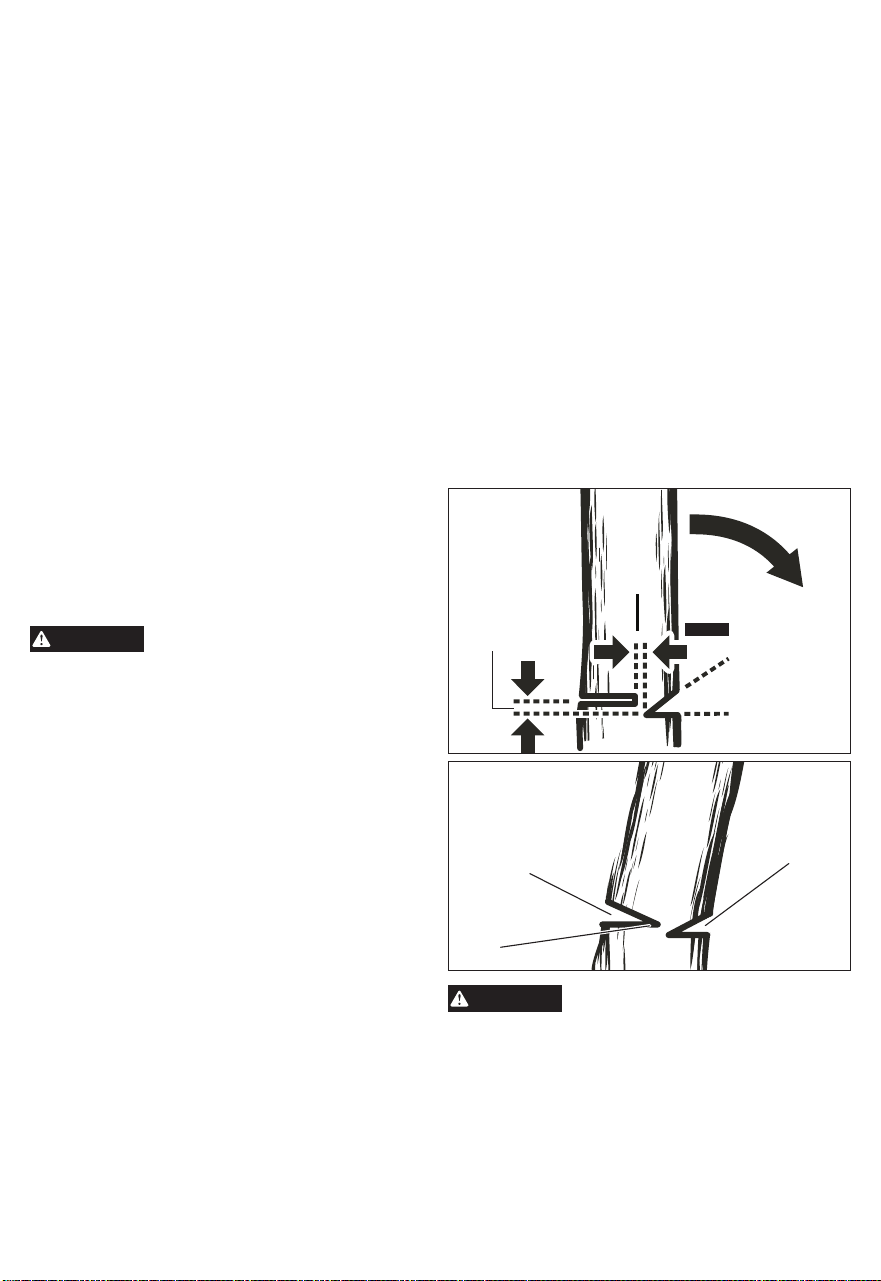

• Notched Undercut (a notch cut in a tree that directs

the tree’s fall). Cut a notch about 1/3 the diameter of

the tree, perpendicular to the direction of fall. Make

the cuts of the notch so they intersect at a right angle

to the line of fall. This notch should be cleaned out

to leave a straight line. To keep the weight of the

wood o󰀨 the saw, always make the lower cut of the

notch before the upper cut.

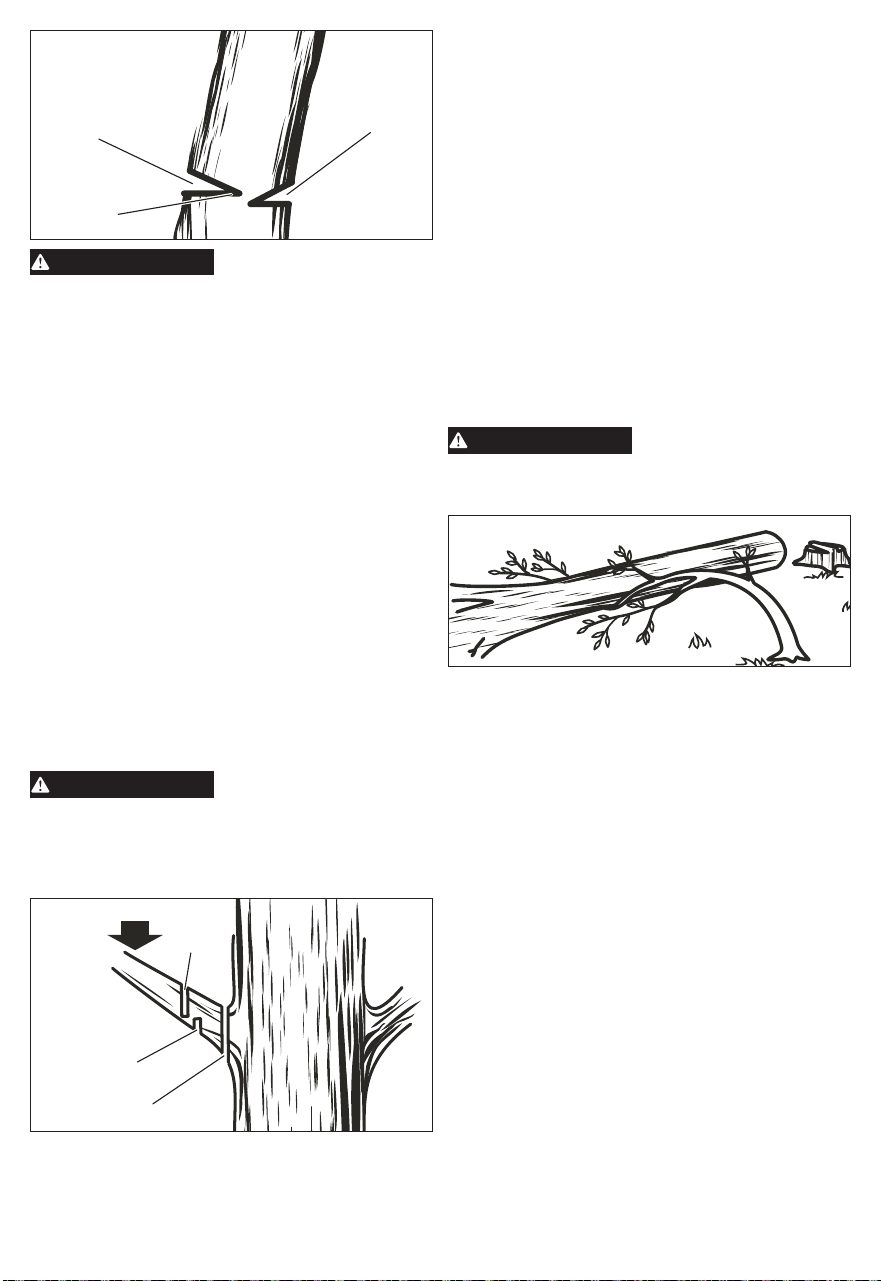

Direction of fall

Hinge

2" or

1/10

dia.

Back Cut

Notch -

Approx. 1/3

Diameter of

Trunk

Back Cut

Hinge

Notch

WARNING

Never cut through to the notch

when making a backcut. The hinge

controls the fall of the tree, this is the section of

wood between the notch and backcut. Never

position yourself directly behind the trunk of a

falling tree. There is a risk that the trunk may split

and come back towards the operator.

• Backcut (the nal cut in a tree blocking operation

made on the opposite side of the tree from the

notching undercut). The backcut is always made

level and horizontal, and at a minimum of 2" above

the horizontal cut of the notch.

• Never cut through to the notch. Always leave a band

of wood between the notch and backcut (approxi-

mately 2" or 1/10 the diameter of the tree). This is

called “hinge” or “hingewood.” It controls the fall of

the tree and prevents slipping or twisting or shoot-

back of the tree o󰀨 the stump.

• On large diameter trees, stop the back cut before it is

deep enough for the tree to either fall or settle back

on the stump. Then insert soft wooden or plastic

wedges into the cut so they do not touch the chain.

The wedges can be driven in, little by little, to help

jack the tree over.

• As the tree starts to fall, stop the chainsaw and put

it down immediately. Be alert for overhead limbs

or branches that may fall and watch your footing.

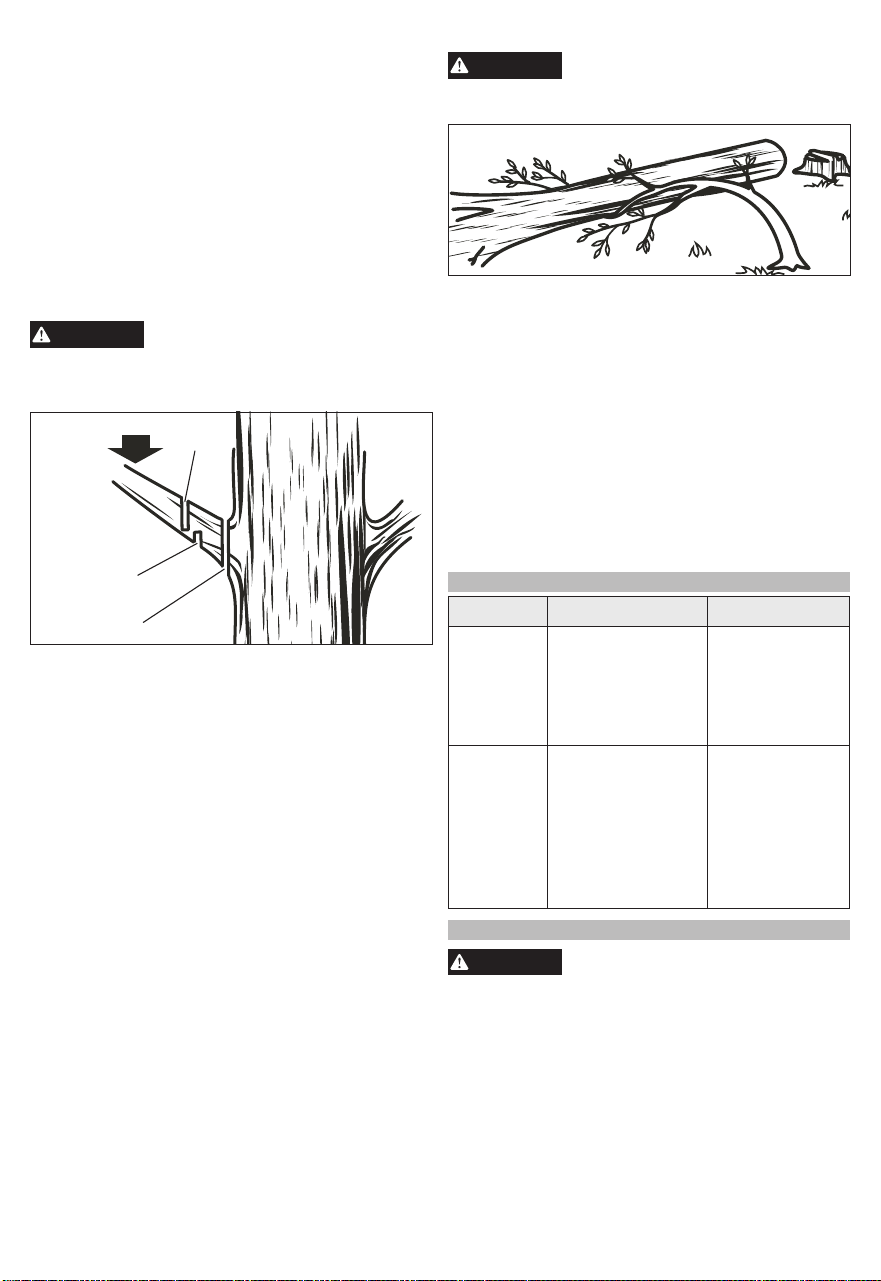

Pruning

WARNING

Do not overreach and do not cut

above shoulder height. Failure to

do so could result in serious personal injury. If

you are unable to follow these instructions, use

a di󰀨erent tool such as a pole pruner.

Load

Second

Cut

First Cut

1/3 Diameter

Finishing Cut

Pruning is trimming limbs from a live tree.

• Work slowly, keeping both hands on the chainsaw with

a rm grip. Always make sure your footing is secure

and your weight is distributed evenly on both feet.

• Do not cut from a ladder, this is extremely danger-

ous. Leave this operation for professionals.

• Do not cut above shoulder height as a saw held

higher is di󰀩cult to control against kickback.

• Never position yourself under the branch you are

cutting and watch for falling branches.

• When pruning trees it is important not to make the

nishing cut next to the main limb or trunk until

you have cut o󰀨 the limb further out to reduce the

weight. This prevents stripping the bark from the

main member.

• Underbuck the branch 1/3 through for your rst cut.

• Your second cut should overbuck to drop the

branch o󰀨.

• Now make your nishing cut smoothly and neatly

against the main member so the bark will grow back

to seal the wound.

Springpoles

WARNING

Springpoles are dangerous and

could strike the operator, causing

the operator to lose control of the chainsaw. This

could result in severe or fatal injury to the operator.

Springpole

A springpole is any log, branch, rooted stump, or

sapling which is bent under tension by other wood

so that it springs back if the wood holding it is cut

or removed. On a fallen tree, a rooted stump has

a high potential of springing back to the upright

position during the bucking cut to separate the log

from the stump. Watch out for springpoles, they are

dangerous.

Transporting Saw

Before transporting, always:

1. Lock the chain brake by pushing hand guard/chain

brake forward.

2. Remove the battery pack

3. Place the cover over the guide bar.

4. Hold the saw by the top handle with the bar pointing

backwards.

TROUBLESHOOTING

Problem Cause Solution

Bar and

chain

running

hot and

smoking.

Check chain

tension for

over tight

condition.

Chain oil reservoir

is empty.

Correct chain

tension.

Fill oil reservoir.

Motor

runs, but

chain

is not

rotating.

Chain tension too

tight.

Guide bar and

chain improperly

assembled.

Guide bar

or chain is

damaged.

Correct chain

tension.

Correct

assembly.

Replaced

damaged parts

before use.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the battery pack, charger, or tool, except as pro-

vided in these instructions. Contact a MILWAUKEE

service facility for all other repairs.

Maintaining Tool

1. Perform a daily functional test of the chain brake,

ensuring:

• the lock-o󰀨 tab springs back and prevents the

trigger from being pressed,

• the hand guard/chain brake snaps into position

with an audible click, and

• the tool does not start when the chain brake is

locked, and the variable speed trigger is pressed.

2. Inspect the brake band, drive sprocket, and chain

catch for damage.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

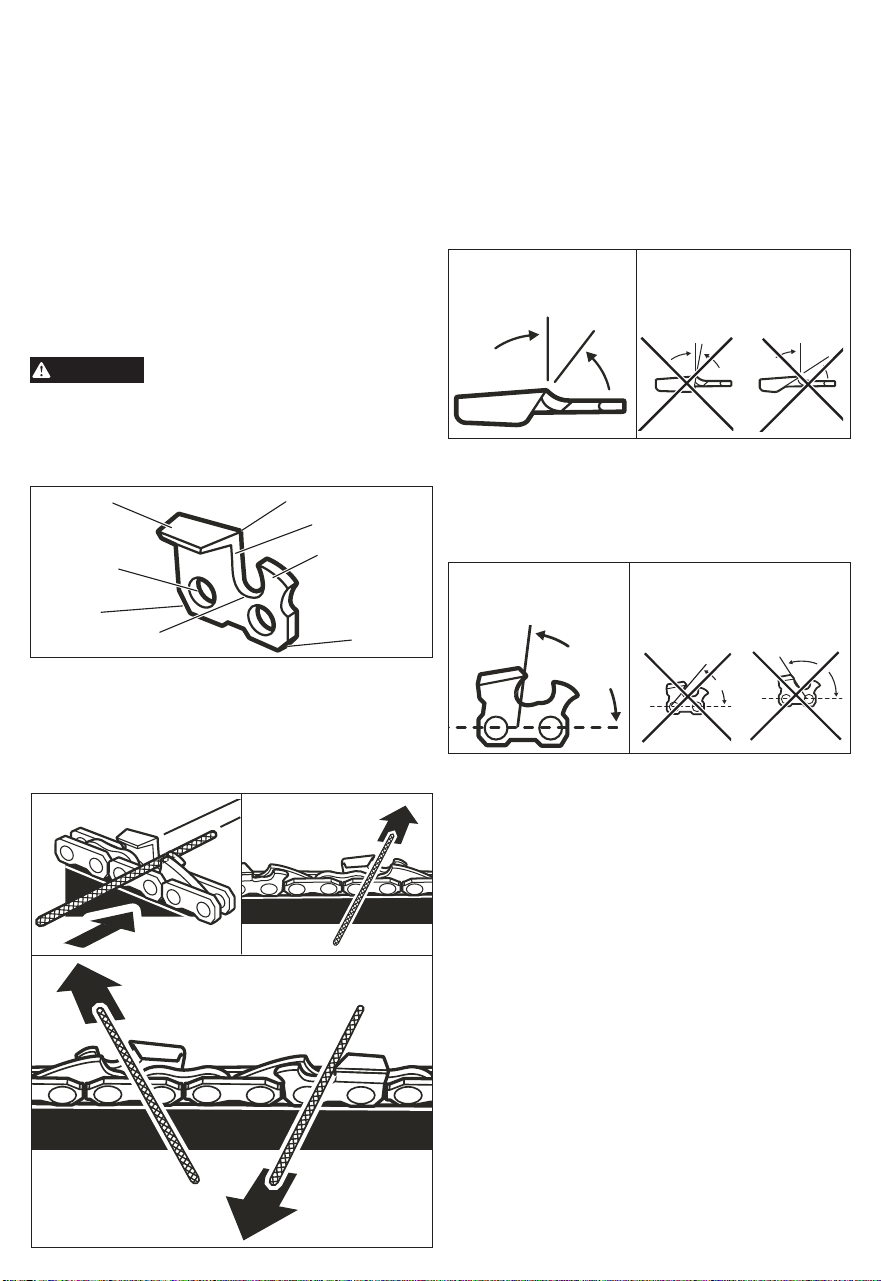

Sharpening the Saw Chain

WARNING

Improper chain sharpening in-

creases the potential of kickback.

Failure to replace or repair damaged chain can

cause serious injury.

The saw chain is very sharp, always wear pro-

tective gloves when performing maintenance to

the chain.

Cutting Corner

Side Plate

Depth Gauge

Toe

Gullet

Heel

Rivet Hole

Top Plate

Be careful to le all cutters to the specied angles and

to the same length, as fast cutting can be obtained

only when all cutters are uniform.

• Wear gloves for protection. Properly tension the

chain prior to sharpening. Refer to Chain Tension

section earlier in this manual. Do all of your ling at

the mid-point of the bar.

Left Hand Cutters

Right Hand Cutters

• Use a 5/32" diameter round le and holder.

• Keep the le level with the top plate of the tooth. Do

not let the le dip or rock.

• Using light but rm pressure, stroke towards the

front corner of the tooth.

• Lift le away from the steel on each return stroke.

• Put a few rm strokes on every tooth. File all left

hand cutters in one direction. Then move to the other

side and le the right hand cutters in the opposite

direction. Occasionally remove lings from the le

with a wire brush.

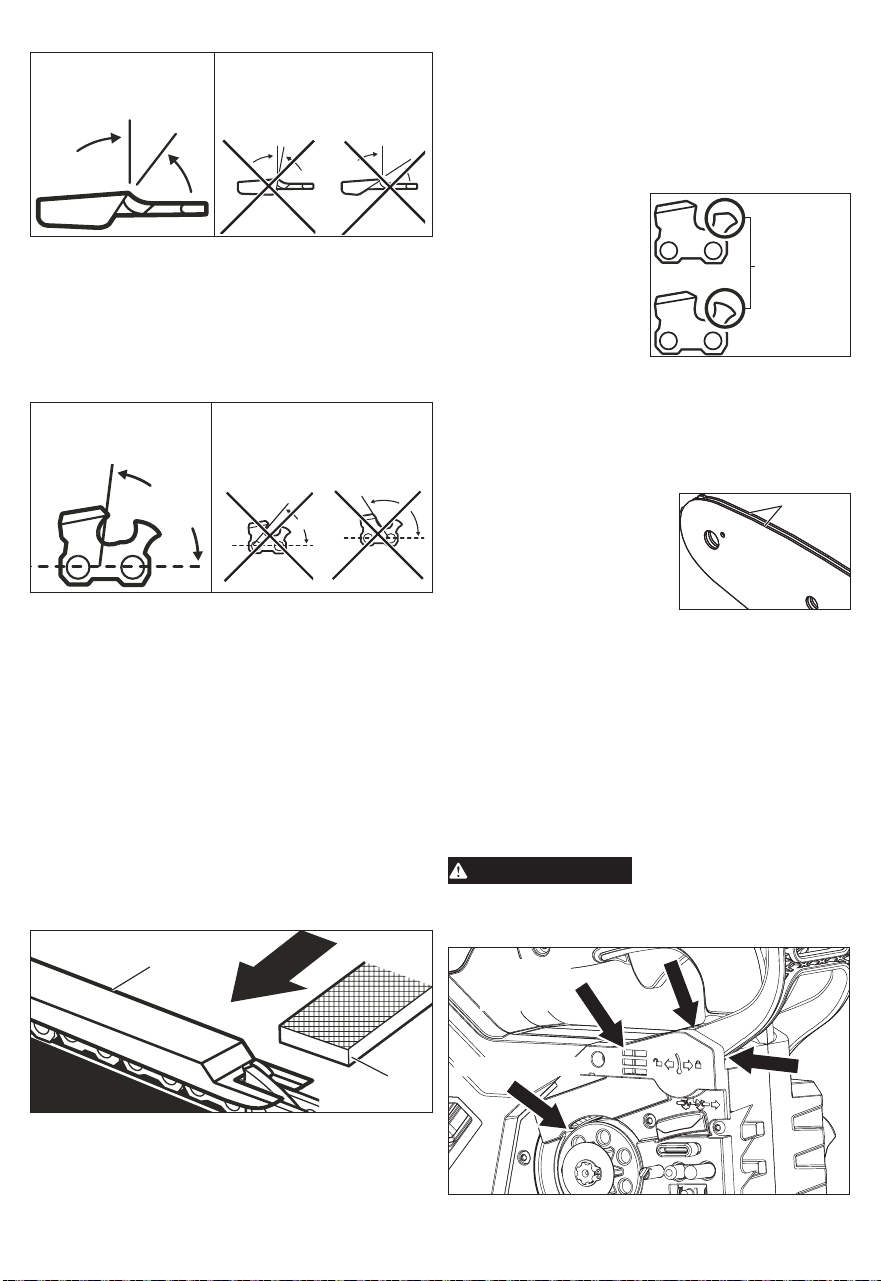

Top Plate Filing Angle

CORRECT

Top Plate Filing Angle

than 25°

Less

than 25°

25°

INCORRECT

Top Plate Filing Angle

• CORRECT 25° - File holders are marked with guide

marks to align le properly to produce correct top

plate angle.

• LESS THAN 25° - For Cross Cutting.

• MORE THAN 25° - Feathered Edge Dulls Quickly.

Side Plate Angle

CORRECT

Side Plate

Filing Angle

Backward

Slope

Hook

80°

INCORRECT

Side Plate Filing Angle

• CORRECT - 80° Produced automatically if correct

diameter le is used in le holder.

• HOOK - “Grabs” and dulls quickly. Increases po-

tential of KICKBACK. Results from using a le with

diameter too small, or le held too low.

• BACKWARD SLOPE - Needs too much feed pres-

sure, causes excessive wear to bar and chain.

Results from using a le with diameter too large, or

le held too high.

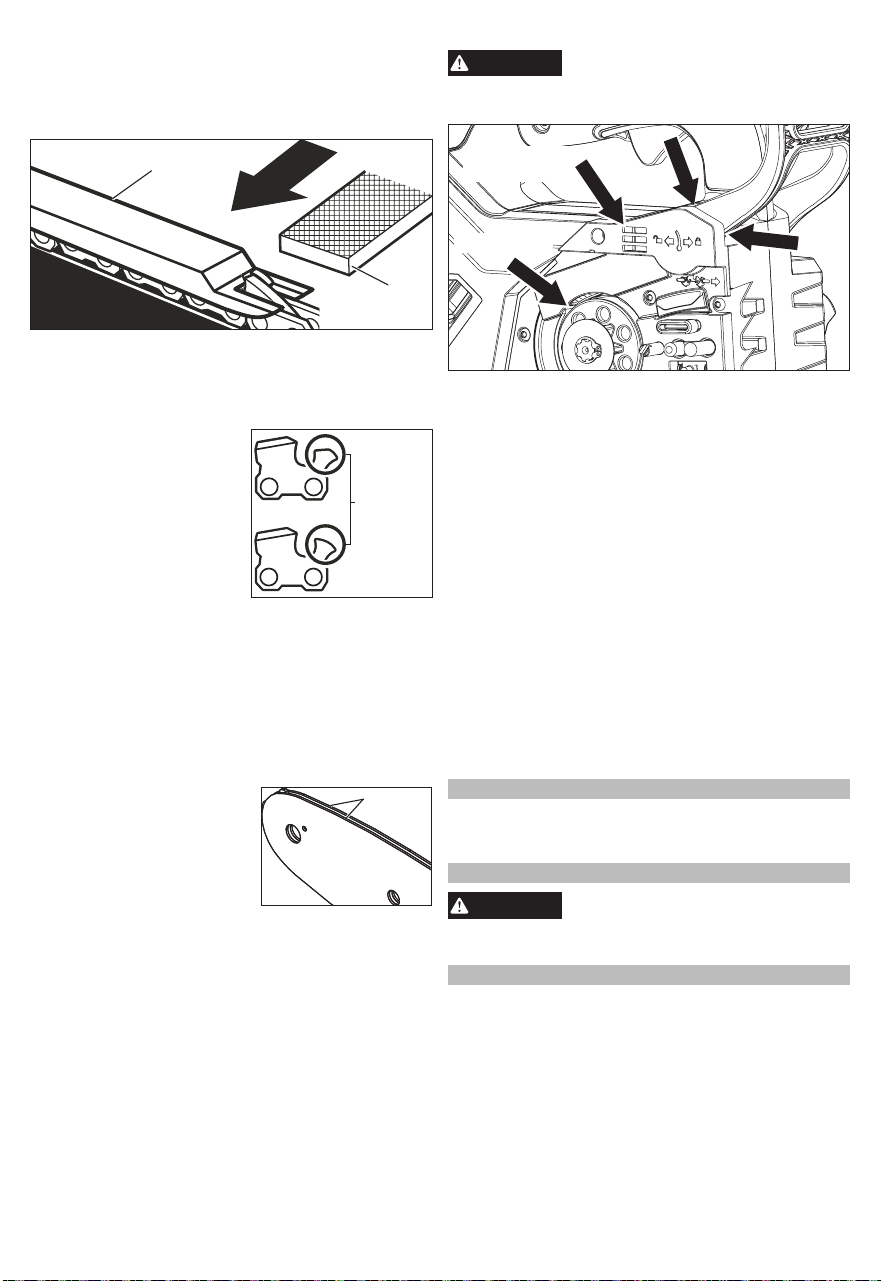

Depth Gauge Clearance

• The depth gauge should be maintained at a clear-

ance of .025". Use a depth gauge tool for checking

the depth gauge clearances.

• Every time the chain is led, check the depth gauge

clearance.

Flat File

Depth Gauge Jointer

Use a at le and a depth gauge jointer to lower all

gauges uniformly. Depth gauge jointers are available

in 0.02" to .035" Use a .025" depth gauge jointer.

After lowering each depth gauge, restore original

shape by rounding the front. Be careful not to damage

adjoining drive links with the

Restore

original

shape by

rounding

the front

edge of the le.

Depth gauges must be ad-

justed with the at le in the

same direction the adjoin-

ing cutter was led with the

round le. Use care not to

contact cutter face with at

file when adjusting depth

gauges.

Guide Bar Maintenance

When the guide bar shows signs of wear, ip the

guide bar from bottom to top on the saw to distrib-

ute the wear for maximum bar life. The bar should

be cleaned every day of use and checked for wear

and damage.

Feathering or burring of the bar rails is a normal

process of bar wear. Such faults should be smoothed

with a le as soon as they occur.

A bar with any of the following faults should be re-

placed.

• Wear inside the bar rails

which permits the chain to

lay over sideways.

• Bent guide bar.

• Cracked or broken rails.

• Spread rails.

Lubricate guide bars with a sprocket at their tip

weekly. Using a grease syringe, lubricate weekly in

the lubricating hole. Turn the guide bar and check

that the lubrication holes and bar rails are free from

impurities.

Bar

Rails

Cleaning

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Brake band

Chain brake

cleanout

After every few hours of use:

• Remove the drive cover, guide bar and chain, and

clean thoroughly using a soft bristle brush.

• Ensure oiling holes on bar is clear of debris.

• Blow air through the chain brake cleanout to clean

debris from under the brake cover.

• Inspect the brake band. Replace it if damaged.

• When replacing dull chains with sharp chains, it is

good practice to ip the guide bar from bottom to top.

• Clean dust and debris from vents.

• Keep handles clean, dry and free of oil or grease.

• Use only mild soap and a damp cloth to clean, since

certain cleaning agents and solvents are harmful to

plastics and other insulated parts. Some of these

include gasoline, turpentine, lacquer thinner, paint

thinner, chlorinated cleaning solvents, ammonia and

household detergents containing ammonia.

• Never use flammable or combustible solvents

around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

STORAGE

Always lightly oil the chain when storing to prevent rust.

Always empty the oil tank when storing to prevent leak-

age. Place the cover over the guide bar.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE Outdoor Power Equipment Product* (see excep-

tions below) is warranted to the original purchaser from an authorized

MILWAUKEE distributor only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an outdoor power equipment product which,

after examination, is determined by MILWAUKEE to be defective in

material or workmanship for a period of three (3) years** after the

date of purchase unless otherwise noted. Return of the outdoor power

equipment to a MILWAUKEE factory Service Center location or partici-

pating MILWAUKEE Authorized Service Station, freight prepaid and

insured, is required. A copy of the proof of purchase should be included

with the return product. This warranty does not apply to damage that

MILWAUKEE determines to be from repairs made or attempted by

anyone other than MILWAUKEE authorized personnel, misuse, altera-

tions, abuse, normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many outdoor power equipment products need pe-

riodic parts replacement and service to achieve best performance.

This warranty does not cover repair when normal use has exhausted

the life of a part including, but not limited to mower blades, trimmer

head, trimmer head spool, cutting lines, blades, chains, blower tubes,

brushes, o-rings, and seals.

*This warranty does not cover Cordless Battery Packs or Recondi-

tioned Product. There are separate and distinct warranties available

for these products.

**The warranty period for SWITCH TANK™ tank assemblies, hoses,

handles, and wands are one (1) year from the date of purchase.

MILWAUKEE does not cover freight or labor charges associated with

the inspection and testing of outdoor power equipment products which

are found by MILWAUKEE not to be a valid warranty claim. A valid

warranty claim must be substantiated by the discovery of defective

material or workmanship by MILWAUKEE.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service

section of MILWAUKEE’s website www.milwaukeetool.com or call

1.800.SAWDUST (1.800.729.3878) to locate your nearest service

facility for warranty and non-warranty service on a MILWAUKEE

electric power tool.

RÈGLES DE SÉCURITÉ

GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de

choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous-

siérage, s'assurer qu'ils sont connectés et correcte-

ment utilisés. L’utilisation d’un collecteur de pous-

sière permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glis-

santes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

SCIE À CHAÎNE

Avertissements généraux à propos de la scie

à chaîne

• Garder toutes les parties du corps à l’écart de

la chaîne de la scie lorsqu’elle tourne. Avant de

démarrer la scie à chaîne, veuillez s’assurer que

la chaîne n’est en contact avec aucun objet. Un

moment d'inattention durant l’opération des scies

à chaîne peut provoquer l’enchevêtrement de vos

vêtements et même votre corps avec la chaîne de

la scie.

• Tenir la scie à chaîne avec la main droite sur la

poignée arrière et la main gauche sur la poignée

avant. Tenir la scie à chaîne avec une conguration

manuelle inversée augmente la possibilité de subir

des blessures corporelles, ce qui ne devrait se faire.

• Ne tenir la scie à chaîne que par les surfaces

de prise isolées puisque la chaîne peut entrer

en contact avec des ls électriques cachés. Les

chaînes de scie entrant en contact avec un l «

électrie » peuvent provoquer que les pièces métal-

liques exposées de la scie à chaîne « s’électrient

» et électrocuter l’utilisateur.

•

Porter une protection oculaire. Il est suggéré

de porter de l’équipement de protection supplé-

mentaire pour les oreilles, la tête, les mains, les

jambes et les pieds.

Porter équipement de protection

adéquat minimisera la possibilité de subir des bles-

sures corporelles provoqués par des débris volants

ou un contact accidentel avec la chaîne de la scie.

•Ne pas utiliser une scie à chaîne sur une échelle,

un toit ou un autre support instable. Une telle

utilisation d’une scie à chaîne pourra entraîner des

blessures graves.

• Toujours se tenir bien campé et utiliser unique-

ment la scie à chaîne lorsque vous êtes debout

sur une surface uniforme, xe et sûre. Les sur-

faces glissantes et instables pourront causer une

perte d’équilibre ou de contrôle de la scie à chaîne.

• Lors de la coupure d’une branche qui soit sous

tension, il faut rester vigilant d’une réaction

élastique. Lors de la libération de la tension dans

les bres ligneuses, la branche avec la force du

ressort pourra frapper l’opérateur et/ou provoquer

la perte de contrôle de la scie à chaîne.

• Prendre toutes les précautions nécessaires

lors de la coupure de buissons et branchettes.

Les matériaux ns peuvent se prendre dans la scie

à chaîne et fouetter l’utilisateur ou le faire perdre

l’équilibre.

• Transporter la scie à chaîne par la poignée avant

en tenant le commutateur en position d’arrêt

et loin de votre corps. Lors du transport ou de

l’entreposage de la scie à chaîne, toujours mettre

la garde du guide-chaîne. Le maniement approprié

de la scie à chaîne réduira la probabilité d’un contact

accidentel avec la chaîne de la scie en mouvement.

• Suivre les instructions de lubrication, la mise

en tension de la chaîne et le changement de la

barre et la chaîne. La chaîne qui ne soit pas bien

mise en tension ni lubriée pourra se casser ou

augmenter le risque de rebond.

•Couper du bois uniquement. Ne pas utiliser la scie

à chaîne pour des applications pour lesquelles

elle n’a pas été conçue. Par exemple : ne pas

utiliser la scie à chaîne pour couper du métal, du

plastique, des matériaux de maçonnerie et tout

autre matériau de construction di󰀨érent à ceux

faits en bois

L’utilisation de la scie à chaîne pour

des applications di󰀨érentes à celles prévues pourra

résulter en une situation dangereuse.

• Cette scie à chaîne n’est pas conçue pour

l’abattage d’arbres. L’utilisation de la scie à chaîne

pour des applications di󰀨érentes à celles prévues

pourra mener à une blessure grave de la part de

l’opérateur ou des badauds.

• Ne pas utiliser une scie à chaîne en se tenant

perché dans un arbre si vous n’avez pas reçu

la formation pour e󰀨ectuer ce type de tâche.

L’utilisation d’une scie à chaîne en se tenant per-

ché dans un arbre sans avoir reçu la formation

appropriée pourra accroître le risque de subir des

blessures physiques graves.

Causes du rebond et précautions à prendre :

Un rebond pourra se produire lorsque l’extrémité

du guide-chaîne touche un objet ou bien, lorsque le

bois se referme sur la lame et la pince dans l’entaille.

Dans certains cas, le contact de la pointe de la lame

avec un objet peut causer une réaction de rebond

soudain, projetant le guide-chaîne vers le haut et

l’arrière, en direction de l’utilisateur.

Le pincement de la chaîne sur le haut du guide-chaîne

peut causer une projection violente de la lame en

arrière, en direction de l’utilisateur.

Chacune de ces deux réactions peut entraîner la perte

de contrôle de la scie, et causer des blessures graves.

Ne pas compter exclusivement sur les dispositifs de

sécurité intégrés à la scie. L’utilisateur doit prendre

un certain nombre de précautions pour éviter les

accidents et blessures.

Le rebond est causé par une mauvaise utilisation de

la scie à chaîne et/ou des méthodes de travail incor-

rectes et il peut être évité en prenant les précautions

suivantes :

• Tenir fermement le produit, en tenant les pouces

et les doigts autour des poignées de la scie à

chaîne et les deux mains sur la scie, tout en

tenant votre corps et votre bras d’une façon telle

qu’il vous soit possible de résister à la force du

rebond. S’il prend les précautions nécessaires,

l’opérateur pourra contrôler la force du rebond. Ne

pas lâcher prise de la scie à chaîne.

• Ne pas travailler hors de portée ni couper au-

dessus de la hauteur des épaules. Ceci vous

aidera à éviter le contact non intentionnel de la

pointe et permet un contrôle amélioré de la scie à

chaîne dans de situations imprévues.

• Utiliser exclusivement les guides-chaînes et

chaînes à scie spéciés par le fabricant. La

substitution inadéquate des chaînes et guides-chaîne

pourra provoquer que la chaînes à scie se casse et/

ou rebondisse.

• Suivre les instructions d’a󰀨ûtage et d’entretien

fournies par le fabricant de la scie à chaîne. La

réduction de la hauteur de la jauge de profondeur

peut provoquer un rebond plus fort.

• Veiller à être extrêmement prudent pour mini-

miser le risque de chute. Tenir la chaîne de la scie

bien éloignée de tout harnais et de toute corde de

sécurité, ceci pour ne pas les couper.

•Ne pas tenter de tronçonner un arbre jusqu’à

ce que vous ayez bien compris tous les risques

inhérents et la manière de les éviter. L’utilisateur

et les badauds pourraient bien subir des blessures

graves lors du tronçonnage fait dans un arbre.

• Suivre toutes les instructions lors du nettoyage

de matériaux coincés, la rémission et l’entretien

de la scie à chaîne. Veuillez s’assurer que le com-

mutateur ne soit pas activé et le bloc-piles ait

été retiré. L'activation imprévue de la scie à chaîne

lors du nettoyage de matériaux coincés ou l’entretien

pourra entraîner des blessures corporelles graves.

Règles de sécurité supplémentaires à propos

des scies à chaîne

• Ne pas commencer à couper avant d'avoir déblayé

la zone de travail, d'être bien campé et d'avoir

prévu une trajectoire pour échapper à l'arbre en

train de s'abattre. Les endroits encombrés sont

propices aux accidents.

• Tenir TOUS les autres travailleurs, enfants,

badauds et animaux domestiques à distance

sécuritaire de la zone de travail.

• Porter une tenue appropriée ; des vêtements

bien ajustés. Toujours porter un pantalon long,

des manches longues, un bleu de travail, des jeans,

des jambières en tissu résistant ou dotés de pièces

résistantes aux coupures. Porter des chaussures

de sécurité antidérapantes. Porter des gants épais

pour assurer une bonne prise et protéger les mains.

Ne pas porter de bijoux, shorts, sandales et ne pas

travailler à pied nu. Ne pas porter des vêtements

amples qui pourraient être happés dans le moteur

ou se prendre dans la chaîne ou les broussailles.

Attacher les cheveux longs pour les maintenir au-

dessus des épaules. Porter une protection auditive

et un casque.

• Les vêtements de protection lourds pourront pro-

voquer des épisodes de fatigue dans l’utilisateur,

ce qui pourra lui faire subir un coup de chaleur.

Dans de températures chaudes ou humides, il faut

faire le travail pénible en début de la matinée ou à

la n d’après-midi quand les températures sont les

plus faibles.

• Porter une protection de tête approuvée idé-

ale pour l’application en question, telle qu’un

casque de protection ANSI/CSA ou un casque

à protection antichoc.

• Toujours se concentrer sur le travail lors de

l'utilisation de cette scie à chaîne. Faire preuve

de bon sens. Ne pas utiliser cette scie en état de

fatigue ou sous l'inuence de l'alcool, de drogues

ou de médicaments.

• Garder toutes les parties du corps à l'écart de

la scie à chaîne lorsque le moteur tourne.

• Ne jamais laisser quiconque n’ayant pas reçu

des instructions d’utilisation appropriées utiliser

la scie. Cette règle s’applique aux scies de location

aussi bien qu’à celles appartenant à des particuliers.

• Avant de lancer le moteur, s'assurer que la chaîne

ne soit en contact avec aucun objet.

• Arrêter le moteur avant de poser la scie. Veuillez

s’assurer que l’outil parvienne à s’arrêter com-

plètement avant de le déposer.

• Entretenir soigneusement l'outil. Garder l'outil

bien a󰀨ûté et propre, pour obtenir des performances

optimales et réduire les risques d'accident. Suivre

les instructions de lubrication et de changement

d’accessoires.

• Garder les poignées sèches, propres et exemptes

d’huile et de graisse. Les poignées graisseuses

ou huileuses sont glissantes et peuvent causer une

perte de contrôle.

•Ne pas utiliser la scie à chaîne d’une seule

main ! Veiller à tenir une prise ferme, en tenant

les pouces et les doigts autour des poignées de la

scie à chaîne. Ceci n’exposerait pas l’utilisateur, les

autres travailleurs et toutes les personnes présentes

à des risques de blessure grave. La scie à chaîne

est conçue pour une utilisation à deux mains.

• Ne jamais utiliser une scie à chaîne endom-

magée, incorrectement réglée ou pas com-

plètement et solidement assemblée. La chaîne

doit parvenir à s’arrêter lorsque la gâchette est

relâchée. Si la chaîne continue de tourner une

fois la gâchette relâchée, faire réparer la scie

à chaîne par un centre de réparations agréé.

• Toujours se tenir bien campé.

• Ne pas adapter le bloc-moteur à un guide à archet,

ni l'utiliser pour entraîner des accessoires non

spéciés pour la scie.

• Ne pas couper de lianes ou de petites broussailles.

• Ne pas utiliser une scie à chaîne sur une échelle,

un toit ou un autre support instable, car ceci est

extrêmement dangereux.

REMARQUE : La taille de la zone de travail dépend

du type de sciage e󰀨ectué ainsi que de la taille

de l'arbre ou de la pièce à débiter. Par exemple,

l'abattage d’un arbre exige une zone de travail plus

grande que le tronçonnage de branches.

• Ne pas forcer la scie à chaîne. Un outil exécutera

le travail mieux et de façon moins dangereuse s’il

fonctionne dans les limites prévues.

• Toujours utiliser l’outil adéquat pour le travail. La

scie à chaîne ne doit être utilisée que pour couper

du bois. Ne jamais l'utiliser pour couper du plastique,

du béton ou des matériaux autres que le bois.

• Entreposer la scie à chaîne si elle n’est pas

utilisée. Il faudra entreposer la scie à chaîne à

l’intérieur d’un espace sec, haut ou fermé, hors de

la portée des enfants. Lors de l’entreposage d’une

scie à chaîne, mettre la garde du guide-chaîne sur

la chaîne et le guide-chaîne.

• Les outils fonctionnant sur batteries n'ayant pas

besoin d'être branchés sur une prise secteur, ils

sont toujours en état de fonctionnement. Rester

conscient des dangers même quand l'outil ne soit

pas en usage.

• Ne jamais laisser personne utiliser votre scie

à chaîne si la personne n’a jamais reçu les

instructions correctes en matière d’une utilisation

correcte. Cette règle s’applique aux scies de location

aussi bien qu’à celles appartenant à des particuliers.

• Conserver ces instructions. Les consulter

fréquemment et les utiliser pour instruire les autres

utilisateurs éventuels. Si ce produit est prêté, il doit

être accompagné de ces instructions.

• Après chaque utilisation, nettoyer l’outil avec un

chi󰀨on propre et sec. Retirer tous les copeaux, la

poussière et les débris trouvés dans le comparti-

ment des piles.

•Si l’utilisation est jumelée à une longe, ne pas

surpasser la capacité maximale indiquée sur

l’étiquette de la longe. Toujours constater le poids

du produit, avec tous ces accessoires, lors de la

sélection du système de longe correspondant.

Surpasser la capacité maximale pourra mener à

des blessures graves.

Volts

Courant direct

Tours-minute á vide (RPM)

Lire le d'utilisation manuel.

Porter de la protection oculaire,

auditive et de tête.

AVERTISSEMENT

Attention aux

rebonds.

Éviter tout contact avec la pointe

du guide.

IPX4

Protégé contre les éclaboussures

d’eau.

Toujours utiliser la scie à chaîne

à deux mains.

Ne pas utiliser la scie à chaîne d’une

seule main.

PICTOGRAPHIE

Ne laisser personne s’approcher à

moins de 15 m (50').

Porter des gants de protection.

Porter des chaussures de sécurité

antidérapantes.

Frein de chaîne

DESENGAGÉ/ENGAGÉ

Réservoir d’huile de chaîne

Direction de la chaîne

Réglage de tension de la chaîne

Cette scie doit être utilisée unique-

ment par des gens ayant reçu une

formation particulière en des travaux

d’entretien des arbres.

UL Listing Mark pour

Canada et États-unis

• Utiliser uniquement avec des longes à absorp-

tion d’énergie ou une corde d’escalade dy-

namique. D’autres cordes, sangles, courroies ou

chaînes pourront se casser et entraîner des échecs.

Ne pas utiliser avec des longes totalement tendues.

• Ne pas suspendre l’outil des boucles de la garde

du guide-chaîne.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C'est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations poussié-

reuses, porter une protection respiratoire ou

bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

• Maintenir en l’état les étiquettes et les plaques

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de ce

type de travail. Pour réduire l’exposition à ces sub-

stances chimiques, l’opérateur doit: travailler dans une

zone bien ventilée et porter l’équipement de sécurité

approprié, tel qu’un masque anti-poussière spéciale-

ment conçu pour ltrer les particules microscopiques.

No de Cat. 355,6 mm (14") ........................ 2826-20T

No de Cat. 304,8 mm (12") ........................2826-20C

Volts.............................................................. 18 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

RPM ................................................................7 700

Indice de protection .........................................IPX4

Vitesse de la chaîne ...............15 m/s (2 953 ft/min)

Longueur de la barre .................... 355,6 mm (14") /

304,8 mm (12")

Capacité de coupure ................. 342,9 mm (13,5") /

292,1 mm (11,5")

Capacité du réservoir

d’huile de chaîne… .......................150 ml (5,1 oz)

355,6 mm (14")

Guide-chaîne

de rechange........................................... 49-16-2745

304,8 mm (12")

Guide-chaîne

de rechange........................................... 49-16-2743

Largeur de rainure de barre...........1,1 mm (0,043")

355,6 mm (14")

Chaîne de rechange ...... 49-16-2744

304,8 mm (12")

Chaîne de rechange ...... 49-16-2742

Type de chaîne ..................................Faible rebond

Pas de chaîne (prol bas)

................8,3 mm (0,325")

355,6 mm (14")

Dents de chaîne ...........................59

304,8 mm (12")

Dents de chaîne ...........................51

Poids de l’outil seul avec

la chaîne et le guide-chaîne

de 355,6 mm (14") ..........................<3,9 kg (<8,6 lb)

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

SPÉCIFICATIONS

DESCRIPTION FONCTIONNELLE

1. Poignée arrière

2. Languette de verrouillage

3. Gâchette à vitesse variable

4. Caniveau de frein de chaîne

5. Carter de poignée/frein de chaîne

6. Indicateur de sens de

rotation

7. Écrou de guide-chaîne

8. Scie à chaîne

9. Guide-chaîne

10. Clé mixte

11. Carter de guide-chaîne

12. Goupille de positionnement

13. Cliquet de chaîne

14. Vis de tension de la chaîne

15. Carter d’entraînement

16. Boucle à longe

17. Poignée avant

18. Bouchon d’huile

19. Bande de frein (interne)

20. Réservoir d’huile

8. Veuillez s’assurer que la chaîne soit bien mise

en place dans les fentes autour de tout le guide-

chaîne.

9. Boucler la chaîne autour du moyeu et la faire

convenir au guide autour des boulons.

Moyeu

Boulon

10. Réinstaller le carter d’entraînement.

11. Utiliser l’outil de réglage pour faire tourner la vis

de tension de chaîne an d’augmenter la tension

(vers la droite) jusqu’à ce que la chaîne se serre

autour du guide-chaîne.

• Vous saurez que la tension est la correcte

quand la chaîne claque après l'avoir tiré 3 mm

(1/8") du guide-chaîne. La chaîne ne doit pas

s’a󰀨aisser visiblement.

• Ne pas appliquer tension excessive sur la

chaîne puisqu’elle provoquera de l’usure ex-

cessive et réduira la vie de la chaîne et peut

endommager le guide-chaîne.

• Des nouvelles chaînes pourraient s’étirer et

desserrer pendant l’utilisation initiale. Retirer le

bloc-piles et vérier la tension de la chaîne sou-

vent pendant les premières heures d’utilisation.

12. Serrer fermement le boulon du guide-chaîne.

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Avant de retirer ou insérer un bloc-piles, pousser

le frein de chaîne/carter à main vers le front pour

s’assurer qu’il soit engagé.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

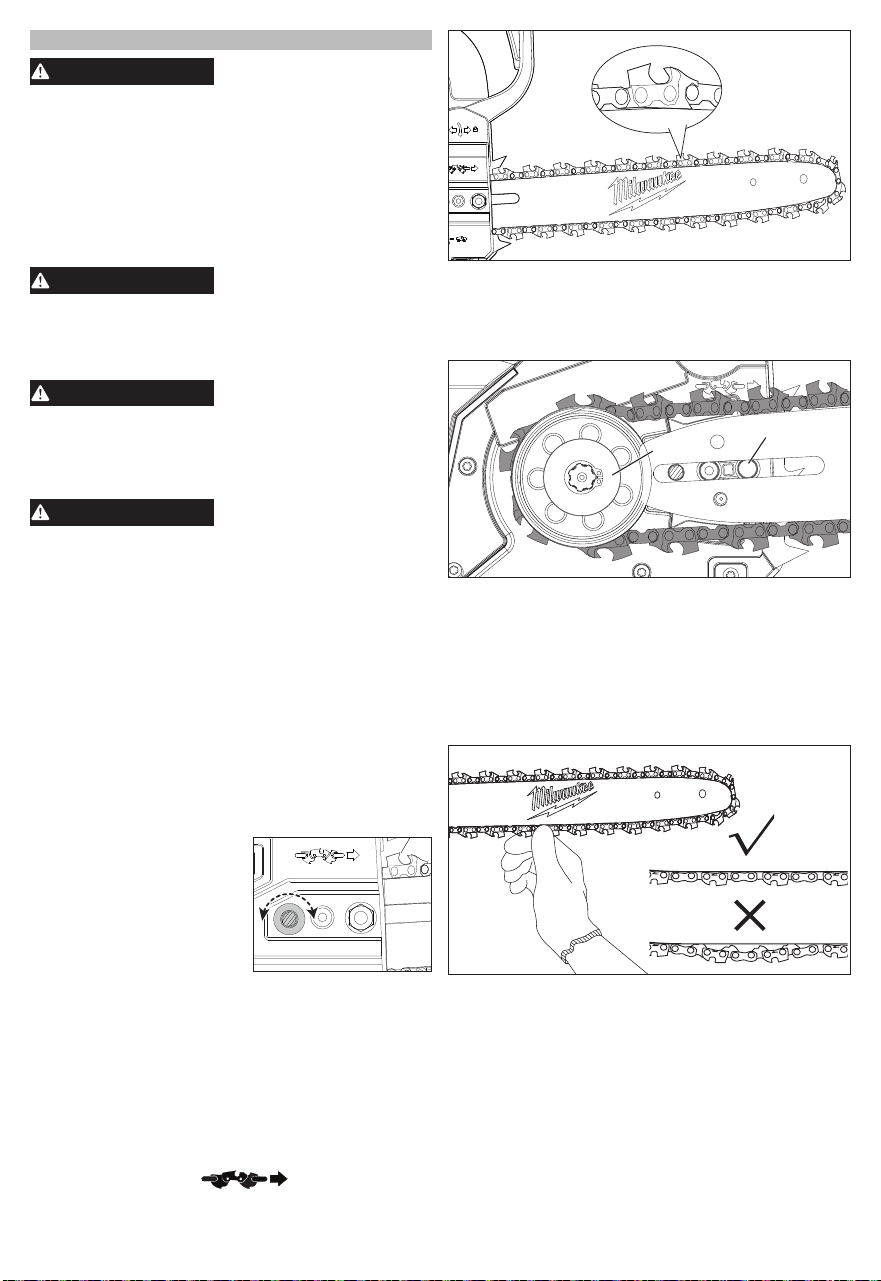

Substitution/réglage de la scie

à chaîne et la barre

AVERTISSEMENT

Toujours verrouiller la

détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

La scie est tranchante. Toujours porter des gants

protecteurs lors de la manipulation de la chaîne.

Utiliser des chaînes pour scie à rebond réduit.

Les jauges de profondeur placées en avant de cha-

cune des dents peuvent réduire la force de réaction

du rebond en empêchant les dents de mordre trop

profondément dans la zone de rebond. Utiliser ex-

clusivement des chaînes de rechange équivalentes

à celle d’origine ou certiées « rebond réduit » selon

ANSI B175.1.

À mesure qu’une chaîne est a󰀨ûtée au cours de sa

vie utile, elle perd une partie de ses qualités antire-

bond. Il est convenable donc de l’utiliser avec une

prudence accrue.

1. Retirer le bloc-piles.

2. Poser la scie sur un sol nu et plat.

3. Retirer le carter

d’entraînement en

enlevant le boulon du

guide-chaîne avec l’outil

de réglage.

4. Desserrer la chaîne en

tournant la vis de ten-

sion de la chaîne vers la

gauche avec l’outil de réglage.

5. Sortir le guide-chaîne des boulons de guide-chaîne

et déboucler la chaîne du moyeu d’entraînement.

ATTENTION ! La scie à chaîne est tranchante.

6. Retirer la chaîne de la rainure du guide-chaîne.

ATTENTION ! La châine de la scie est tranchante.

Examiner le guide-chaîne pour détecter toutes

ssures ou usure ; veuillez le remplacer si en-

dommagé.

7. Enrouler la nouvelle chaîne ou celle qui a été

aiguisée autour du guide-chaîne vers la direction

indiquée sur la scie . Lors du rechange

des chaînes émoussées par des chaînes a󰀨ûtées,

c’est la bonne règle de mettre le guide-chaîne à

l’inverse.

Système de lubrication de la chaîne

AVERTISSEMENT

Toujours retirer le bloc-

piles avant de changer ou

enlever les accessoires.

AVIS

Remplir le réservoir d’huile avec de l’huile

de chaîne (pas incluse) avant de démarrer

la scie à chaîne et quand le réservoir soit à moins

de 1/4. Ne pas lubrier la chaîne endommagera

le guide-chaîne et la chaîne.

Veuillez vérier le niveau d’huile souvent et remplir le

réservoir d’huile après chaque fois que la batterie soit

vide. Utiliser une huile de chaîne de haute qualité.

L’huile maintiendra la chaîne de la scie ainsi que le

guide-chaîne bien lubriés. Ne jamais démarrer la

scie sans de l’huile de chaîne. Maintenir le réservoir

à plus de 1/4 pour garantir qu’il y ait de l’huile suf-

sante pour faire les travaux. Toujours lubrier la

chaîne légèrement lors de la rémission de l’outil an

de prévenir l’apparition de rouille. Toujours vider le

réservoir d’huile lors de la rémission de l’outil an de

prévenir des fuites.

AVIS

Il est suggéré d’utiliser de l’huile de chaîne

végétale lors de l’élagage d’arbres. L’huile

minérale pourra nuire les arbres. Ne jamais utiliser

de l’huile moteur, usée ni épaisse. Ces huiles-là

peuvent endommager la scie à chaîne.

Remplissage du réservoir d’huile

1. Retirer le bloc-piles.

2. Poser la scie sur une surface plate et ferme, en

tenant le carter d’entraînement vers le bas.

3. Dévisser le bouchon d’huile.

4. Remplir soigneusement le réservoir avec de l’huile

de chaîne.

5. Serrer le bouchon d’huile fermement.

6. Effectuer un essai fonctionnel sur le frein de

chaîne, la languette de verrouillage et la gâchette

à vitesse variable.

7. Répéter ce processus si nécessaire pendant

l’utilisation de l’outil.

8. Vérier fréquemment que la chaîne de la scie soit

bien lubriée.

• Tout en tenant le réservoir rempli, tenir l’outil

avec la pointe du guide-chaîne vers une surface

en couleur claire.

• Démarrer l’outil pour environ 30 secondes.

• Une ligne d’huile devra apparaître sur la surface

claire.

• Si non, retirer et nettoyer le guide-chaîne soi-

gneusement. S’assurer que le pignon du guide-

chaîne (dans la pointe) tourne sans problème

• Si le système de lubrication ne fonctionne pas

toujours bien, veuillez contacter le centre de

réparations MILWAUKEE.

MANIEMENT

DANGER

Ne jamais utiliser l’outil pour couper

de lignes électriques ou de sources

de courant. Si le guide et la chaîne se coincent

sur une ligne ou cordon électrié, NE PAS LES

TOUCHER ! ELLES PEUVENT ÊTRE SOUS TEN-

SION ET DONC, EXTRÊMEMENT DANGEREUS-

ES. Continuer de tenir la scie à chaîne par la

poignée arrière isolée ou la poser à l'écart en

prenant les précautions nécessaires. Mettre le

circuit électrique de la ligne électrique hors ten-

sion ou débrancher le cordon endommagé avant

d'essayer de débloquer le guide-chaîne et chaîne

par la ligne ou le cordon. Le contact avec le guide,

la chaîne, d’autres parties conductrices de la scie

à chaîne ou bien, d’autres lignes ou cordons

électriques sous tension provoqueront la mort

par électrocution, choc électrique ou des bles-

sures corporelles graves.

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque des travaux sont faits dans des situ-

ations poussiéreuses, porter une protection

respiratoire appropriée, ou bien utiliser une

solution de dépoussiérage se conformant aux

normes OSHA.

Lire et veiller à bien comprendre toutes les in-

structions. Le non-respect des consignes ci-des-

sous peut entraîner une décharge électrique, un

incendie et/ou des blessures physiques graves.

L’utilisation de cette scie à chaîne sur un arbre

exige l’application des techniques de travail

spéciales, auxquelles il faudra se conformer pour

minimiser le risque de blessures physiques. Ne

jamais travailler sur un arbre sauf si vous avez

reçu une formation professionnelle et particulière

en ce type de travail, y compris une formation en

l’utilisation d’équipement de sécurité et d’autre

équipement de montée, telle que des harnais,

des cordes, des courroies, des fers d’escalade,

des anneaux à crochets, des mousquetons, etc.

• Ne pas se protéger contre le rebond peut pro-

voquer des blessures graves et même la mort.

Veuillez vous reporter aux instructions de sécu-

rité dans la section « Rebond » an d’éviter le

risque de rebond.

• Porter une protection de tête approuvée, telle

qu’un casque de protection ANSI/CSA ou un

casque à protection antichoc.

• Ne pas travailler hors de portée. Ne pas couper

au-dessus de la hauteur épaules. Veuillez

s’assurer que vos pieds soient rmes. Écarter

les pieds. Repartir vos poids uniformément sur

vos deux pieds.

• Ne pas laisser la familiarité avec le produit faire

oublier la prudence. Ne pas oublier qu’une frac-

tion de seconde d’inattention peut entraîner des

blessures graves.

• Toujours garder la main gauche bien serrée sur

la poignée avant et la main droite sur la poignée

arrière, de façon à ce que le corps se trouve à

gauche du guide-chaîne.

• Ne pas tenir la scie à chaîne en tenant la main

sur la garde/le frein. Tenir le coude gauche

resserré pour que le bras gauche soit étiré an

de résister au rebond.

• Ne jamais prendre l’outil avec les bras croisés

(la main gauche posée sur la prise arrière et la

main droite posée sur la prise avant).

• Ne jamais laisser aucune partie de votre corps

se trouver dans la ligne du guide-chaîne lors de

l’utilisation de la scie à chaîne.

• Ne jamais utiliser l’outil si vous gardez une mau-

vaise posture, si vous êtes sur une échelle ou

une autre surface instable. Il vous est possible

de perdre le contrôle sur la scie, ce qui causera

des blessures graves.

• Cette scie à chaîne n’est pas conçue pour

l’abattage d’arbres. L’utilisation d’une scie à

chaîne pour des applications di󰀨érentes à celles

prévues pourra mener à une blessure grave de

la part de l’opérateur ou des badauds. Couper

une branche dont le diamètre est plus grand que

la capacité de coupure de la scie exigera des

techniques avancées et ne devra être faite que

par des professionnels qualiés. La réalisation

de ces types de coupes peut provoquer des

accidents et causer la mort ou des blessures

physiques graves.

• Tenir la scie à chaîne démarrée à toute vitesse

pendant toute la durée de la coupe.

• Laisser la chaîne faire la coupe pour vous.

N’exercer que de pression minimale. Ne pas

appuyer sur la scie à chaîne à la n d’une coupe.

• Si l’outil n'est pas utilisé, toujours tenir le frein

de chaîne engagé et retirer la batterie.

• Ne pas utiliser aucuns accessoires non recom-

mandés par le fabricant. L’utilisation de pièces

et accessoires non recommandés peut entraîner

des blessures graves.

Avant de couper

1. Effectuer un essai fonctionnel sur le frein de

chaîne, la languette de verrouillage et la gâchette

à vitesse variable.

2. Examiner le cliquet de chaîne.

3. Inspecter le niveau d’huile, la tension de la chaîne

et son a󰀨ûtage ainsi que le guide-chaîne.

Ancrage

Uniquement pour l’ancrage avec une corde de mon-

tée dynamique ou des longes à absorption d’énergie.

Ne pas suspendre l’outil de la garde du guide-chaîne.

Rebond

AVERTISSEMENT

Le rebond se

produit lorsque

la chaîne en rotation heurte un objet

dans la partie supérieure de l’extrémité

du guide ou lorsque l’entaille se referme

et pince la chaîne dans le bois. Le con-

tact de la partie supérieure de l’extrémité du guide

peut faire plonger la chaîne dans le bois et la bloquer

pendant un instant. Il en résulte une réaction fulgu-

rante, projetant le guide vers le haut et l’arrière, en

direction de l’utilisateur. Le pincement de la chaîne

sur le haut du guide peut causer une projection vio-

lente de la lame en arrière, en direction de l’utilisateur.

Ces réactions peuvent faire perdre le contrôle de la

scie et entraîner des blessures graves. Ne pas

compter exclusivement sur les dispositifs de sécu-

rité intégrés à la scie. L’utilisateur doit prendre un

certain nombre de précautions pour éviter les acci-

dents et blessures.

Pour éviter le rebond, veuillez prendre les précau-

tions suivantes :

• Toujours tenir la scie fermement, à

deux mains. Toujours maintenir la scie

fermement à deux mains lorsque le

moteur tourne. Placer la main droite

sur la poignée arrière et la main

gauche sur la poignée avant, le pouce

et les autres doigts solidement refermés sur les deux

poignées. Une prise ferme, à bras gauche tendu,

facilite le contrôle de la scie en cas de rebond.

• S’assurer que l’endroit où la scie est utilisée est

dépourvu de tout obstacle. Ne pas laisser l'extrémité

du guide entrer en contact avec un rondin, une

branche, une palissade ou tout autre obstacle ris-

quant d'être heurté pendant le sciage.

• Toujours couper avec le moteur tournant à sa vitesse

maximale. Serrer la gâchette d’accélération à fond

et maintenir une vitesse de coupe constante.

• Utiliser exclusivement les guide-chaînes et les

chaînes à rebond réduit de rechange spéciés par

le fabricant pour la scie.

Une compréhension élémentaire du rebond peut

réduire ou éliminer l’élément de surprise. Les

surprises sont favorables aux accidents.

Toujours se tenir bien campé et en équilibre.

• Ne pas travailler hors de portée ni couper au-dessus

de la hauteur des épaules.

• Suivre les instructions d'affûtage et d'entretien

fournies par le fabricant de la scie à chaîne.

• Poussée et traction. La force de réaction s'exerce

toujours dans le sens opposé à la rotation de la

chaîne, au point de contact avec le bois. Par con-

séquent, l’utilisateur doit être prêt à contrôler la

TRACTION lorsque la coupe est e󰀨ectuée avec le

bas du guide et la POUSSÉE lorsque la coupe est

e󰀨ectuée avec le haut du guide.

Réaction

Sens de

rotation

Sens de

rotation

Réaction

Frein de chaîne

An de minimiser le risque d’accidents, le frein ar-

rêtera la chaîne s’il y a de rebond. Quand le frein

soit poussé vers le front, dans le sens de la pointe

du guide-chaîne, la scie ne démarrera pas. Utiliser

le frein de chaîne lors de la transportation ou rémis-

sion de la scie.

STOP

ARRET

Mise en marche / arrêt de l’outil

AVERTISSEMENT

Faire atten-

tion à la posi-

tion de vos pieds et bien tenir la scie

à chaîne à deux mains. Les doigts

doivent encercler la poignée tandis

que le pouce est mis sur le guidon

an de résister le rebond. Garder le corps à

gauche de la ligne de chaîne. Toujours garder la

main gauche sur la poignée avant et la main

droite sur la poignée arrière, de façon à ce que

le corps se trouve à gauche de la ligne de chaîne.

Ne jamais chevaucher la scie ou la chaîne ni se

pencher au-delà de la ligne de chaîne.

Porter des gants antidérapants pour assurer une

prise et une protection maximales.

1. Insérer le bloc-piles.

2. Tirer sur le levier du frein de chaîne jusqu’à ce qu’il

s’encliquette sur la position de DÉVERROUIL-

LAGE (vers la poignée de l’outil) .

3. Tenir les deux poignées fermement, en tenant

votre corps hors de la ligne de la chaîne.

4. Appuyer sur le bouton de verrouillage et appuyer

sur la gâchette.

5. Laisser l’outil atteindre sa vitesse maximale avant

d’entamer la pièce.

6. Pour arrêter, relâcher la gâchette. Ne pas

s’éloigner de l’outil jusqu’à ce que la chaîne par-

vienne à s’arrêter complètement.

7. Pousser le levier du frein de chaîne jusqu’à ce qu’il

s’encliquette sur la position de VERROUILLAGE

(vers le guide-chaîne) .

AVERTISSEMENT

Ne jamais tenter de ver-

rouiller la gâchette dans

la position de démarrage.

Position de coupe correcte

AVERTISSEMENT

Toujours tenir la position

de coupe correcte décrite

dans cette section-ci. Ne jamais se mettre à ge-

noux lors de l’utilisation d’une scie à chaîne. Se

mettre à genoux peut provoquer la perte de

stabilité et contrôle de la scie à chaîne, ce qui

causera des blessures corporelles graves.

• Se tenir bien campé et en équilibre sur les deux

pieds, sur un sol ferme.

• Garder le bras gauche tendu an de pouvoir

résister à la force d’un éventuel rebond.

• Toujours garder le corps à gauche de la ligne

de chaîne.

• Garder le pouce au-dessous de la poignée avant.

Position

à bras

tendu

Ligne de chaîne

Méthode de coupe élémentaire

S’exercer en coupant quelques petites bûches avec

la technique décrite ci-après, pour se familiariser

avec la scie avant d’entreprendre un travail de coupe

important.

• Se mettre en position correcte, face à la pièce à

couper, avec la scie arrêtée.

• Appuyer sur la gâchette et laisser la chaîne parvenir

à pleine vitesse avant de commencer la coupe.

• Commencer la coupe avec la scie appuyée contre

le rondin.

• Maintenir un régime moteur uniforme pendant toute

la durée de la coupe.

• Laisser la scie e󰀨ectuer le travail, ne la pousser que

légèrement vers le bas. Une force excessive pour-

rait endommager la chaîne, le guide ou le moteur.

• Relâcher la gâchette dès que la coupe ait été

e󰀨ectuée et attendre que la chaîne parvienne à

s’arrêter. Le fonctionnement sans charge de coupe

peut inutilement causer une usure excessive de la

chaîne, du guide et du moteur.

• Ne pas peser sur la scie pour faire la coupure de

nition.

Précautions de chantier

• Ne couper que du bois ou des matériaux dérivés

du bois. Ne jamais couper de la tôle, des matières

plastiques, du béton ou matériaux de construction

autres que le bois.

• Ne jamais laisser un enfant utiliser la scie. Ne

jamais laisser quiconque n'ayant pas lu le manuel

d'utilisation ou reçu des instructions appropriées

concernant la sécurité et l'utilisation correcte de la

scie l’utiliser.

• Lors du tronçonnage d’un arbre, tenir tout le monde

(les assistants, les badauds, les enfants et les

animaux) à une distance sécuritaire de la zone de

coupe. Durant les opérations de tronçonnage, la

distance sécuritaire doit être au moins deux fois la

taille des arbres les plus grands se trouvant dans

la zone de tronçonnage. Les arbres ne doivent pas

être tronçonnés d’une manière risquant de mettre

quiconque en danger, de heurter une ligne électrique

ou de causer des dommages matériels. Si une ligne

électrique est heurtée, la compagnie d’électricité doit

être immédiatement notiée.

• Ne pas utiliser une scie à chaîne sur une échelle,

un toit ou un autre support instable.

• Ne pas couper au-dessus du niveau de la épaules,

car il est di󰀩cile de contrôler une scie tenue plus

haut en cas de rebond.

• Ne pas abattre d’arbres se trouvant à proximité de

lignes électriques ou de bâtiments. Ce type de travail

doit être coné à des professionnels.

• Ne couper que lorsque la visibilité et la lumière

permettent de voir clairement.

• Vériez la zone de travail pour les dangers tels

que les abeilles, les rongeurs, les serpents, etc, qui

peuvent vivre dans les arbres ou les broussailles.

Tronçonnage des arbres

Situations dangereuses

Lors du tronçonnage d’un arbre (l’enlèvement des

sections d’un arbre sur pied), il vous faudra suivre

ces avertissements et les instructions pour ne pas

subir de possibles blessures graves.

AVERTISSEMENT

Ne pas tronçonner d’arbres

par grand vent ou en cas

de fortes précipitations.

Examiner soigneusement les environs pour

trouver des branches mortes, lesquelles peuvent

tomber lors de l’action de coupure ; ne pas couper

près de bâtiments ni câblage électrique si vous ne

savez pas dans quelle direction l’arbre tombera.

Ne pas couper la nuit ni pendant des conditions

climatiques adverses telles que la pluie, la neige et

des vents forts, ce qui pourrait a󰀨ecter la visibilité

et le contrôle de la scie à chaîne. Si l’arbre que vous

tronçonnez entre en contact avec une ligne de

services publics, vous devrez arrêter l’utilisation

de la scie à chaîne et contacter immédiatement la

compagnie de services publics. Ne pas suivre ces

directives peut entraîner des blessures graves et

même la mort.

Ces techniques fondamentales de tronçonnage ne

sont pas envisagées pour substituer au jugement

d’un professionnel expérimenté. La situation en

question pourra vous exiger de suivre une autre

technique ou procédé. Toujours faire preuve de

discernement professionnel et de discrétion lors

de l’évaluation de la situation pour bien terminer

la tâche de coupe.

• Ne pas couper d'arbres extrêmement inclinés ou

de gros arbres aux branches pourries, à l'écorce

décollée ou au tronc creux. Ces arbres doivent être

poussés ou tirés à terre par un engin de chantier

lourd avant d’être débités.

• Ne pas abattre d'arbres se trouvant à proximité de

lignes électriques ou de bâtiments.

• Regarder si l'arbre comporte des branches mortes

ou endommagées risquant de tomber et de heurter

l'utilisateur pendant l'abattage.

• Faire fréquemment attention à la cime de l’arbre du-

rant l’abattage inverse pour s’assurer qu’il tombera

dans la direction souhaitée.

• Si l’arbre commence à tomber dans le mauvais

sens ou si la scie est pincée ou bloquée pendant la

chute, il est impératif de l’abandonner et s’échapper !

• Tronçonnage d’un arbre. Lorsque deux personnes

ou plus e󰀨ectuent des opérations de tronçonnage et

de coupe en même temps, l’opération de tronçon-

nage devra être indépendante de celle de coupe en

gardant une distance d’au moins deux fois la taille

de l’arbre à tronçonner. Les arbres ne doivent pas

être tronçonnés d’une manière risquant de mettre

quiconque en danger, de heurter une ligne électrique

ou de causer des dommages matériels. Si une ligne

électrique est heurtée, la compagnie d’électricité doit

être immédiatement notiée.

• Avant de commencer l’abattage, tenir compte de la

force et de la direction du vent, de l’inclinaison et de

l’équilibre de l’arbre et de la position des grosses

branches. Tous ces facteurs inuencent la direction

dans laquelle l’arbre tombera. Ne pas faire levier

pour abattre un arbre dans une direction autre que

la ligne de chute naturelle.

• Retirer la terre, les pierres, l’écorce décollée, les

clous, agrafes et ls métallique des endroits où les

entailles doivent être pratiquées.

• Entaille de dessous (entaille permettant de diriger

le sens de chute de l’arbre). Pratiquer une entaille

d’environ le tiers du diamètre du tronc, perpendicu-

lairement à la ligne de chute. Veiller à ce que les

entailles du si󰀪et se rejoignent à angle droit par

rapport à la ligne de chute. Le si󰀪et doit être taillé de

façon à présenter une ligne droite. Pour empêcher le

pincement de la scie sous le poids du bois, toujours

e󰀨ectuer l’entaille inférieure en premier.

Direction de chute

Charnière

diamètre

50 mm

(2")

ou 1/10

Entaille

arrière de

50 mm

(2")

Si󰀪et

environ 1/3

du diamètre

du tronc

Entaille

d’abattage

Charnière

Encoche

AVERTISSEMENT

Ne jamais couper l’entaille

d’abattage jusqu’au sif-

et. La charnière, qui est la section de bois lais-

sée intacte entre le trait d’abattage et le si󰀪et,

contrôle la chute de l’arbre. Ne jamais vous

mettre directement en arrière du tronc d’un arbre

abattu. Il est possible que le tronc se fractionne

et rebondisse vers l’opérateur.

• Entaille (la coupe nale d’une opération de tronçon-

nage faite du côté opposé de l’entaille de dessous).

• Ne jamais couper jusqu’au si󰀪et. Toujours laisser

une épaisseur de bois (environ 6 cm ou 1/10 ème du

diamètre du tronc) entre le si󰀪et d'abattage et le trait

d'abattage. Ceci s’appelle une « charnière ». Cette

charnière contrôle la chute de l’arbre et empêche

le tronc de glisser, de pivoter ou de basculer sur

la souche.

• Sur les arbres de grand diamètre, arrêter l’entaille

d’abattage avant qu’elle soit assez profonde pour

causer la chute de l’arbre ou son a󰀨aissement sur

la souche. Ensuite, insérer des coins en bois ou

en plastique dans le trait, de façon à ce qu'ils ne

touchent pas la chaîne. Les coins peuvent être

enfoncés.

• Lorsque l’arbre commence à tomber, arrêter la scie

à chaîne et la déposer immédiatement. Se méer

des branches risquant de tomber et regarder où

l’on met les pieds.

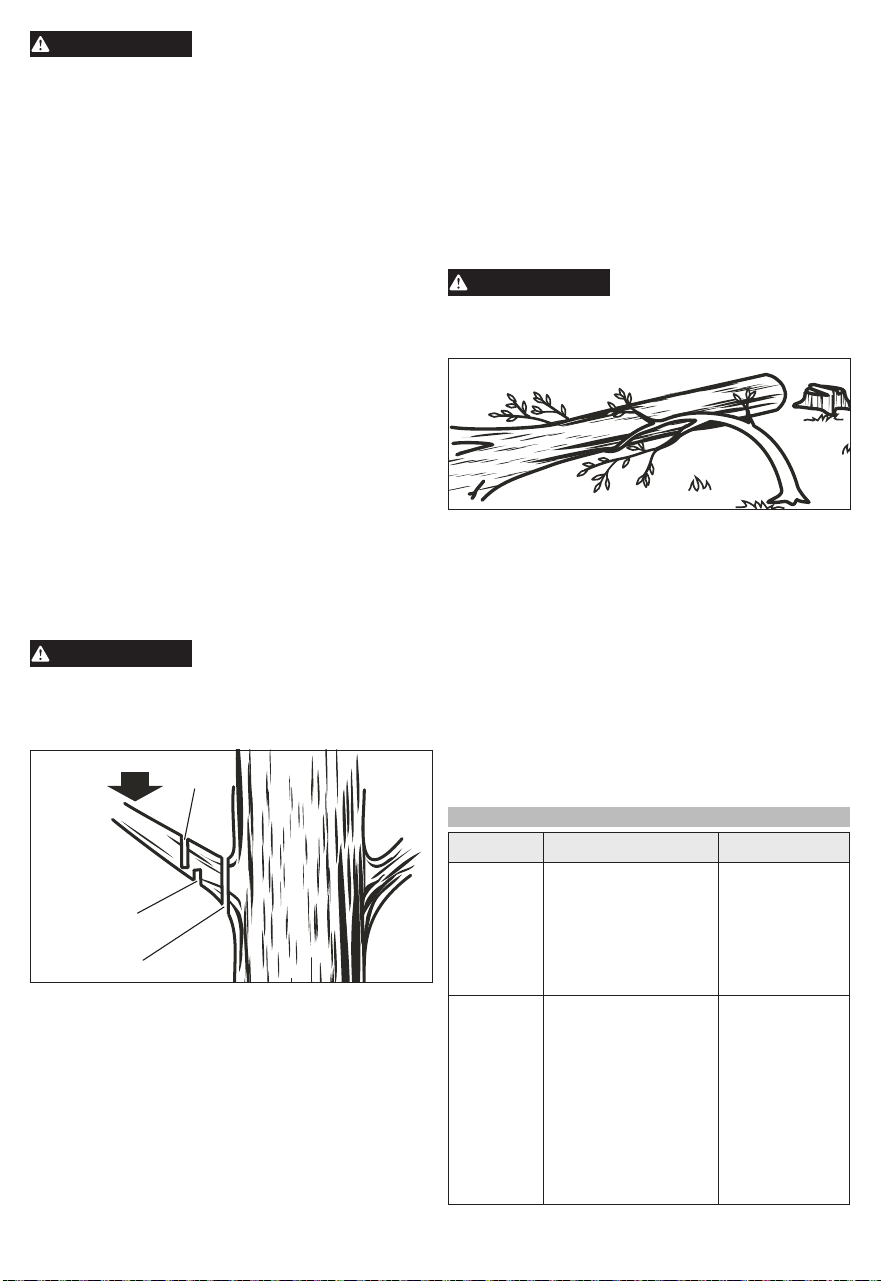

Élagage

AVERTISSEMENT

Ne pas travailler hors de

portée ou couper au-des-

sus de la hauteur des épaules. Ne pas prendre

cette précaution peut entraîner des blessures

physiques graves. Si vous n’êtes pas capable de

suivre ces instructions, utiliser un autre outil telle

qu’une élagueuse.

Chargement

Deux-

ième

coupe

Première

coupe 1/3 du

diamètre

Coupe de nition

L'élagage consiste à couper les branches d'un arbre

sur pied.

• Travailler lentement et tenir la scie fermement à

deux mains. Toujours veiller à se tenir bien campé

et en équilibre sur les deux pieds.

• Ne pas utiliser la scie en se tenant sur une échelle,

ce qui est extrêmement dangereux. Ce type de

travail doit être coné à des professionnels.

• Ne pas couper au-dessus du niveau de la épaules,

car il est di󰀩cile de contrôler une scie tenue plus

haut en cas de rebond.

• Ne jamais vous mettre au-dessous de la branche

que vous coupez et faire attention aux branches

qui tombent.

• Lors de l'élagage, il est important de ne pas couper

au ras d'une branche maîtresse ou du tronc avant

d'avoir coupé la branche à distance pour en réduire

le poids. Ceci évite d’endommager l’écorce.

• La première entaille doit être e󰀨ectuée par le des-

sous, jusqu’au tiers du diamètre de la branche.

• La deuxième entaille doit être e󰀨ectuée par le des-

sus pour faire tomber la branche.

• Ceci fait, la coupe nale peut être e󰀨ectuée nette-

ment au ras du tronc ou de la branche maîtresse,

de façon à ce que l'écorce puisse pousser pour

sceller la plaie.

Fouets

AVERTISSEMENT

Les fouets sont dangereux

et peuvent heurter

l’opérateur, lui faisant perdre le contrôle de la

scie. Ceci peut entraîner des blessures graves

ou mortelles.

Fouet

Un fouet est un rondin, une branche, une souche

déracinée ou un arbrisseau échi sous tension par

une autre pièce de bois qui se détendra une fois

que cette pièce est coupée ou enlevée. La souche

déracinée d'un arbre abattu risque fortement de se

remettre à la verticale lorsque la coupe destinée à

séparer le tronc de la souche est e󰀨ectuée. Se méer

des fouets, ils sont dangereux.

Transportation de la scie

Avant de transporter la scie, veuillez toujours :

1. Engager le frein de la chaîne en appuyant sur le

carter de poignée/frein de chaîne vers le front.

2. Retirer le bloc-piles.

3. Mettre le carter sur le guide-chaîne.

4. Tenir la scie par la poignée supérieure en tenant le

guide en arrière.

DÉPANNAGE

Problème Cause Solution

Le guide

et la

chaîne

chau󰀨ent

et fument.

Vérier si la chaîne

est trop tendue.

Le réservoir d’huile

de chaîne est vide

Corriger la

tension de

chaîne.

Remplir le

réservoir d’huile.

moteur

tourne,

mais la

chaîne

ne se

met

pas en

rotation.

La chaîne est

sous tension

excessive.

L’ensemble guide

et chaîne ne sont

pas bien assem-

blés.

Le guide-chaîne

ou la chaîne sont

endommagés.

Corriger la

tension de

chaîne.

Corriger

l’assemblage.

Remplacer les

pièces endom-

magées avant

d’utiliser l’outil.

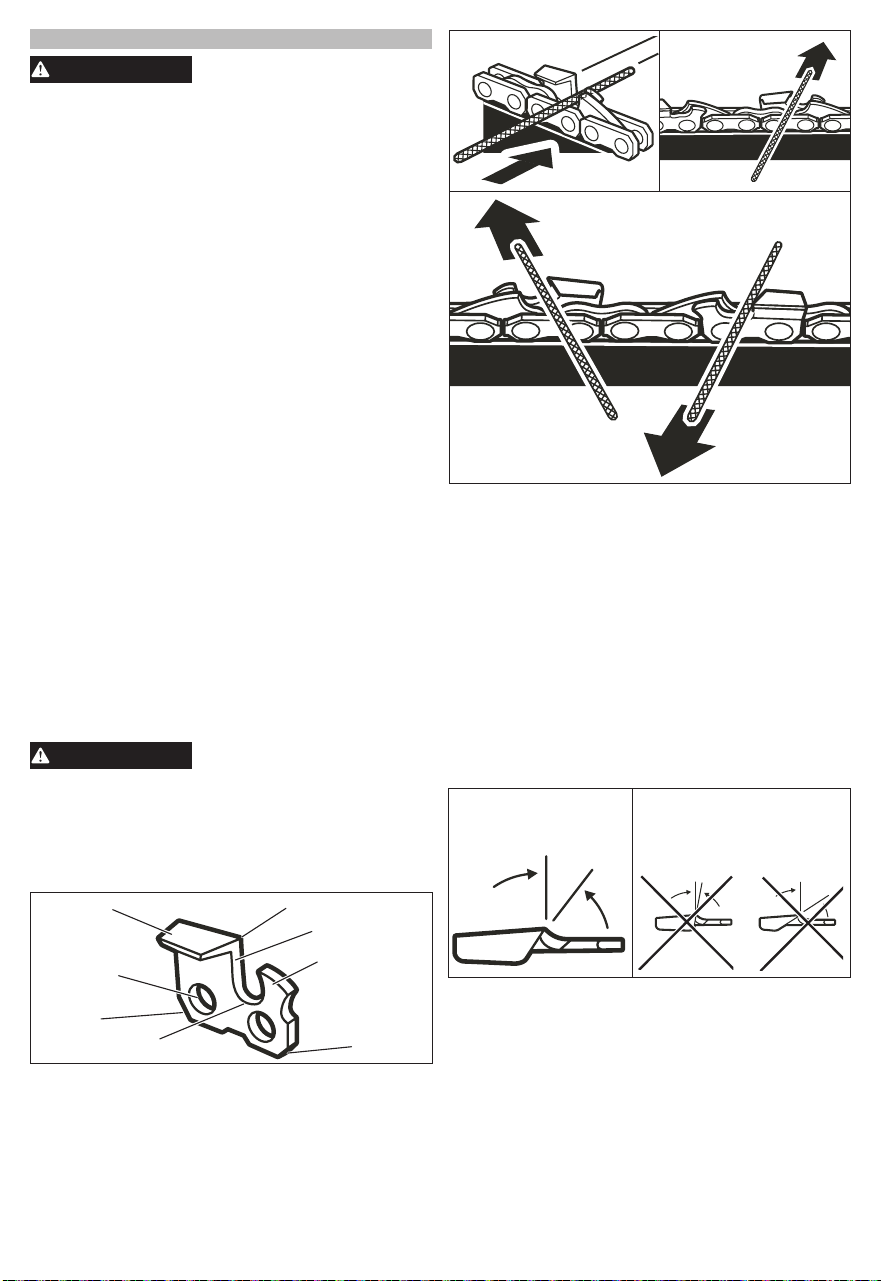

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la outil, sauf si ces instruc-

tions indiquent faire une telle chose. Pour toute

autre réparation, contacter un centre de service

de MILWAUKEE.

Entretien de l’outil

1. E󰀨ectuer un essai fonctionnel journalier sur le frein

de chaîne, ceci pour constater que :

• la languette de verrouillage retourne et évite que

la gâchette soit appuyée,

• la garde de main / le frein de chaîne s’encliquette

en place et un « clic » est entendu, et

• l’outil n’est pas mis en marche lorsque le frein

de chaîne est verrouillé et la gâchette à vitesse

variable est appuyée.

2. Examiner la bande de frein, le pignon

d’entraînement et le cliquet de chaîne pour con-

stater qu’ils ne montrent pas de dommages.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

A󰀨ûtage de la chaîne à scie

AVERTISSEMENT

Un a󰀨ûtage incorrect de

la chaîne accroît le risque

de rebond.

L’utilisation d’une chaîne endommagée peut

causer de blessures graves.

La chaîne de la scie est extrêmement tranchante.

Toujours porter des gants lors de son entretien.

Coupe du coin

Plaque latérale

Limiteur de

profondeur

Sabot

Creux

Talonnage

Trou de rivet

Plaquette supérieure

Veiller à limer toutes les dents aux angles spéciés

et à la même longueur, car une coupe rapide ne peut

être obtenue qu’avec des dents uniformes.

• Porter des gants protecteurs. Tendre la chaîne cor-

rectement avant de l'a󰀨ûter. Voir la section « Tension

de la chaîne » plus haut dans ce manuel. Tout le

limage doit être e󰀨ectué au point central du guide.

Dents de gauche

Dents de droite

• Utiliser une lime ronde de 4,0 mm (5/32") et un

porte-lime.

• Garder la lime de niveau avec la plaque supérieure

de la dent. Ne pas incliner la lime ni utiliser un mou-

vement de bascule.

• Exercer une pression légère mais ferme et limer en

direction du coin avant de la dent.

• Soulever la lime du métal à chaque retour.

• E󰀨ectuer quelques passes fermes sur chaque dent.

Limer toutes les gouges de gauche dans un sens.

Ensuite, passer à l’autre côté et limer toutes les

gouges de droite dans l’autre sens. De temps à

autre, éliminer la limaille de la lime au moyen d’une

brosse métallique.

Angle d’a󰀨ûtage de la plaque supérieure

CORRECT

Angle d’a󰀨ûtage de

la plaque supérieure

Plus de

25°

Moins de

25°

INCORRECT

Angle d’a󰀨ûtage de

la plaque supérieure

• CORRECT 25° - Les porte-limes sont dotés de

repères permettant d’aligner la lime correctement,

de façon à obtenir un angle de plaque supérieure

satisfaisant.

• MOINS DE 25° - Pour les coupes transversales.

• PLUS DE 25° - Tranchant aminci, s'émousse

rapidement.

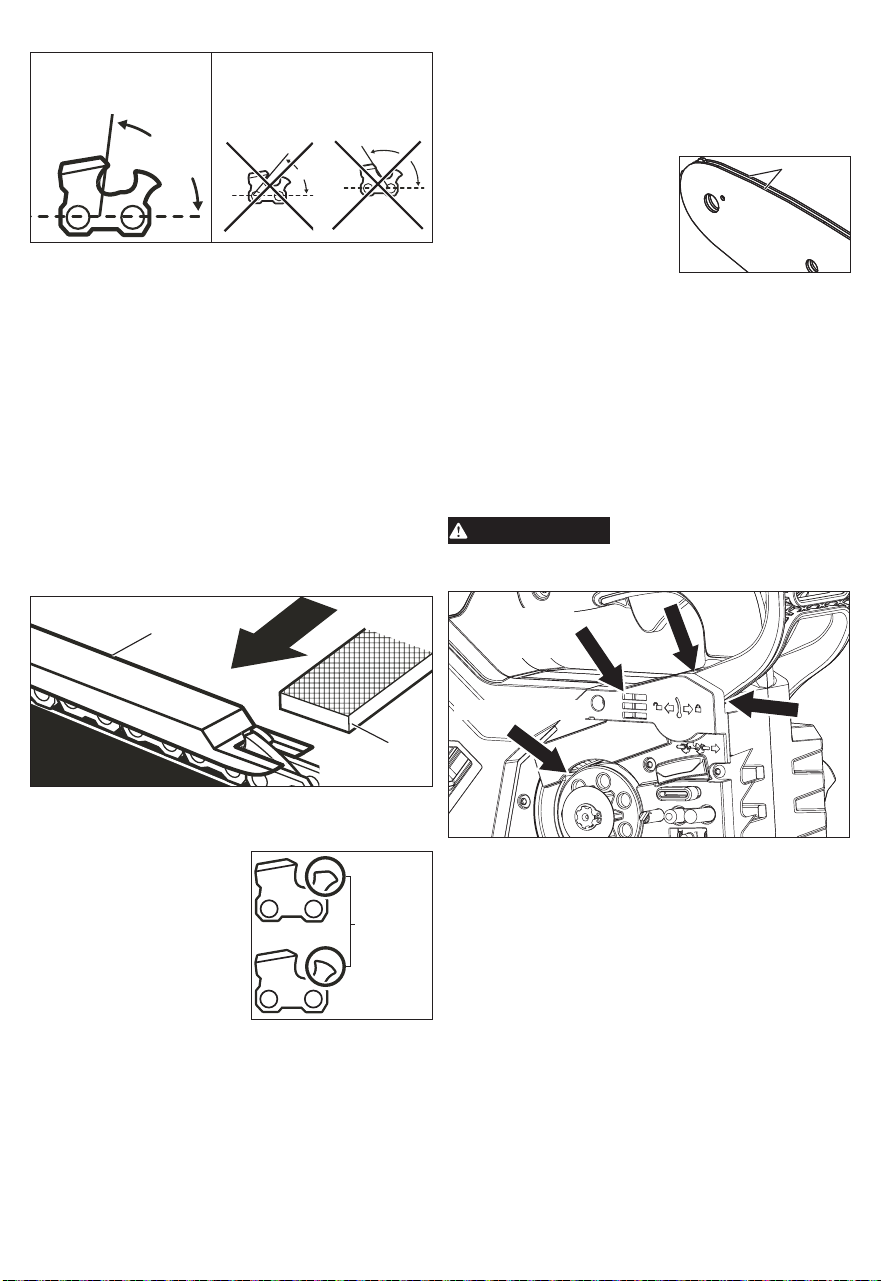

Angle de plaque latérale

CORRECT

Angle d’a󰀨ûtage de la

plaque latérale

Angle arrière

Crochet

80°

INCORRECT

Angle d’a󰀨ûtage de la

plaque latérale

• CORRECT 80° – Obtenu automatiquement si

une lime de taille appropriée est placée dans le

porte-lime.

• CROCHET – « Accroche » le bois et s’émousse

rapidement. Accroît le risque de REBOND. Résulte

de l’emploi d’une lime de trop petit diamètre ou d’une

lime tenue trop bas.

• ANGLE ARRIÈRE – Nécessite une pression

d’attaque excessive, causant l’usure prématurée

du guide et de la chaîne. Résulte de l’emploi d’une

lime de trop grand diamètre ou d’une lime tenue

trop haut.

Dégagement de jauge de profondeur

• Le jeu du limiteur de profondeur doit être maintenu

à 0,6 mm (0,025"). Utiliser un outil de jauge de

profondeur pour vérier le jeu du limiteur.

• Vérier le jeu du limiteur de profondeur lors de

chaque a󰀨ûtage de la chaîne.

Lime plate

Coupleur de limiteur de

profondeur

Utiliser une lime plate et un coupleur pour limer

uniformément tous les limiteurs de profondeur. Les

coupleurs de limiteur de profondeur sont disponibles

en tailles 0,5 mm à 0,9 mm (0,02" à 0,035"). Veuillez

utiliser un coupleur de limiteur de profondeur

de 0,6 mm (0,025"). Après avoir abaissé chaque

limiteur de profondeur, lui rendre sa forme d'origine

en arrondissant l'avant. Veiller à ne pas endommager

les maillons d'entraînement adjacents avec le bord

de la lime.

Les limiteurs de profondeur

Rendre à

la forme

d’origine en

arrondissant

l'avant

doivent être ajustés avec

la lime plate dans le sens

dans lequel les dents ad-

jacentes ont été a󰀨ûtées

avec la lime ronde. Veiller

à ne pas toucher la face

de la gouge avec la lime

plate lors de l’ajustement

des limiteurs de profondeur.

Entretien du guide-chaîne

Lorsque le guide-chaîne présente des signes

d'usure, retourner la barre de guidage de bas en haut

de répartir l'usure et d'obtenir une vie utile maximale.

Le guide doit être nettoyé après chaque journée

d'utilisation et inspecté en vue d'usure ou de dom-

mage.

Rails de

barre

Les amincissements et ébar-

bures sur les rails du guide

font partie de l’usure normale.

Ces défauts doivent être

limés dès qu'ils apparaissent.

Un guide présentant l’un ou

plusieurs des défauts ci-dessous doit être remplacé.

• Usure de l’intérieur des rails permettant à la chaîne

de se coucher sur le côté.

• Guide tordu.

• Rails fendus ou brisés.

• Rails écartés.

Lubrifier les guides-chaîne dotés d’un pignon

d’extrémité une fois par semaine. Injecter la graisse

dans le trou de lubrication, à l’aide d’une seringue,

une fois par semaine. Retourner le guide-chaîne et

s’assurer que les trous de lubrication et rails de

barre soient propres.

Nettoyage

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Bande de frein

Caniveau

de frein de

chaîne

Quelques heures d’utilisation après :

• Retirer le carter d’entraînement, le guide-chaîne et

la chaîne pour les essuyer soigneusement à l’aide

d’une brosse à poils souples.

• Constater que les orices de remplissage sur le

guide-chaîne n’ont pas de débris.

• Sou󰀪er de l’air à travers du caniveau de frein de

chaîne pour dégager les débris par dessous de la

garde du frein.

• Examiner la bande de frein. La remplacer si elle est

endommagée.

• Lors du rechange des chaînes émoussées par des

chaînes a󰀨ûtées, c’est la bonne règle de mettre le

guide-chaîne à l’inverse.

• Nettoyer les évents de l’outil des débris et de la

poussière.

• Garder les poignées de l’outil propres, sèches et

exemptes d’huile ou de graisse.

• Utiliser uniquement un savon doux et un linge hu-

mide, puisque certains agents de nettoyage et cer-

tains solvants peuvent détériorer le plastique et les

autres pièces isolées. En voici quelques exemples :

l’essence, la térébenthine, les diluants à laque ou à

peinture, les solvants chlorés, l’ammoniaque et les

détergents à usage domestique qui en contiennent.

• Ne jamais utiliser des solvants inammables ou

combustibles autour des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ENTREPOSAGE

Toujours lubrifier légèrement la chaîne lors de

l’entreposage de l’outil an de prévenir l’apparition

de rouille. Toujours vider le réservoir d’huile lors de

l’entreposage de l’outil an de prévenir des fuites.

Mettre le carter sur le guide-chaîne.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Tout produit d’équipement électrique pour extérieur de MILWAUKEE*

(voir les exceptions ci-dessous) est garanti à l’acheteur d’origine par

un distributeur agréé MILWAUKEE d’être exempt uniquement de

vice de matériau et de fabrication. Sous réserve de certaines excep-

tions, MILWAUKEE réparera ou remplacera toute pièce d’un produit

d’équipement électrique pour extérieur qui, après examen, sera con-

rmée par MILWAUKEE d’être a󰀨ectée d’un vice de matériau ou de

fabrication pour une période de trois (3) ans** après la date d’achat,

sauf indication contraire. Retourner l’équipement électrique pour

extérieur à un centre de service en usine MILWAUKEE ou un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d’être causés par des réparations ou des tentatives de réparation

par quiconque d’autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou des accidents.

Usure normale : Plusieurs produits électriques d’utilisation à l’extérieur

doivent être soumis à la substitution périodique des leurs pièces

ainsi que de l’entretien an d’achever leur performance maximale.

Cette garantie ne considère pas les réparations lorsque l’utilisation

régulière a épuisé la vie d’une pièce, y compris, mais sans s’y limiter,

les lames pour tondeuse, la tête de coupe, les lignes de coupe, les

lames, les chaînes, les tubes de sou󰀪ante, les brosses, les joints

toriques et les sceaux.

*Cette garantie ne considère ni les blocs-piles portatifs ni les produits

reconditionnés. Il y a d’autres garanties di󰀨érentes disponibles pour

ces produits.

**La période de la garantie pour les assemblages de réservoir SWITCH

TANK™, les tuyaux, les poignées et les lances est d’un (1) an à partir

de la date d’achat.

MILWAUKEE n’assume aucuns frais de transport ou de fabrication

concernant l’inspection et la vérication des produits électriques

d’utilisation à l’extérieur qui, de l’avis de MILWAUKEE, ne donnent pas

droit à une réclamation au titre de la garantie. Pour être admissible,

une réclamation au titre de la garantie doit être justiée par un vice de

matériau ou de fabrication découvert par MILWAUKEE.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre de service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

pour l’entretien, sous garantie ou non, de votre outil électrique

MILWAUKEE.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de

seguridad, instrucciones, ilus-

traciones y especicaciones con esta herramienta

eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas

las advertencias incluidas más abajo se reere a su

herramienta operada por conexión (cable) a la red

eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.

Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA

SIERRA DE CADENA

Advertencias de seguridad generales para sier-

ras de cadena:

• Mantenga todas las partes del cuerpo lejos de la

sierra de cadena cuando esté operando la her-

ramienta. Antes de encender la sierra de cadena,

asegúrese de que esta no está en contacto con

nada. Dejar las sierras de cadena desatendidas

durante un momento mientras están encendidas

podrá provocar que su ropa o alguna parte de su

cuerpo se enrede en ella.

• Sostenga siempre la sierra de cadena con su mano

derecha en la empuñadura trasera mientras su

mano izquierda se encuentra en la empuñadura

frontal. Sostener la sierra de cadena con una con-

guración de agarre cruzada aumenta el riesgo de

sufrir lesiones físicas y no debe realizarse así nunca.

• Sostenga la sierra eléctrica únicamente de las

supercies de agarre aisladas, ya que la cadena

de la sierra podría entrar en contacto con el

cableado oculto. Las sierras de cadena que está en

contacto con cables “energizados” pueden provocar

que las piezas metálicas expuestas de la herramienta

se energicen y ocasionar una descarga eléctrica al

operador.

•

Use protección para los ojos. Se sugiere usar

equipamiento de protección adicional de orejas,

cabeza, manos, piernas y pies.

Usar el equipo

de seguridad adecuado reducirá la posibilidad de

sufrir lesiones físicas provocadas por desperdicios

que vuelan o un contacto accidental con la sierra

de cadena.

• No opere una sierra eléctrica en una escalera,

en un techo o en cualquier soporte inestable.

Opera una sierra eléctrica de esta manera podría

ocasionar lesiones físicas graves.

• Siempre mantenga una buena postura y utilice

la sierra eléctrica únicamente cuando esté

sobre una supercie ja, segura y uniforme.

Las supercies resbalosas o inestables pueden

provocar una pérdida de equilibrio o de control de

la sierra eléctrica.

• Al cortar una parte que esté tensionada, preste

atención al rebote. Cuando se libere la tensión de

las bras de madera, la parte tensionada podría

golpear al operador, lanzar la sierra de cadena fuera

de control o ambas.

• Extreme sus precauciones cuando esté cortando

matorrales y retoños. El material ligero podría

atorarse en la sierra de cadena y rebotar en su

dirección o hacerle perder el equilibrio.

• Transporte la sierra eléctrica, apagada por el asa

delantera, manteniéndola lejos de su cuerpo.

Cuando transporte o guarde la sierra eléctrica,

siempre ponga el protector de la barra guía. El

manejo adecuado de la sierra eléctrica permitirá re-

ducir las probabilidades de que haya algún contacto

accidental con la cadena de la sierra en movimiento.

• Siga las instrucciones de lubricación, tensión de

cadena y cambio de barra y de cadena. La cadena

que no esté debidamente tensionada ni lubricada

puede romperse o aumentar las posibilidades de

que se produzca un contragolpe.

• Corte únicamente madera. No utilice la sierra

eléctrica para otros nes que no sean los pre-

vistos. Por ejemplo: no utilice la sierra eléctrica

para cortar metal, plástico, materiales de mam-

postería o materiales de construcción que no

sean de madera

El uso de la sierra eléctrica para

operaciones distintas a las previstas podría propiciar

una situación peligrosa.

•Esta sierra eléctrica no fue diseñada para la

tala de árboles. El uso de la sierra eléctrica para

operaciones distintas a las previstas podía ocasionar

lesiones graves al operador o a la gente alrededor.

• No utilice una sierra de cadena mientras está

en un árbol a menos que haya recibido la ca-

pacitación especíca para hacerlo. El uso de una

sierra de cadena en un árbol sin haber recibido la

capacitación apropiada podría aumentar el riesgo

de sufrir una lesión física grave.

Causas de contragolpe y consejos de prevención

para el operador:

Se puede producir el contragolpe cuando la cabeza

o la punta de la barra guía entra en contacto con

un objeto o bien, cuando la madera se cierra y se

engancha en la sierra de cadena durante el corte.

En algunas ocasiones, el contacto con la punta

puede provocar una reacción inversa inminente,

provocando que la barra guía rebote hacia arriba y

hacia adelante en dirección del operador.

Enganchar la sierra de cadena a la punta de la barra

guía podría provocar que esta última se mueva

rápidamente hacia atrás, en dirección del operador.

Cualquiera de las reacciones anteriores podría

provocar que usted pierda el control de la sierra, lo

que a su vez causaría lesiones físicas graves. No se

valga únicamente de los dispositivos de seguridad

que están incluidos en la sierra. Como cualquier otro

usuario de sierras de cadena, debe realizar ciertas

acciones que eviten la producción de accidentes o

lesiones durante sus labores de corte.

El contragolpe es el resultado del uso indebido de

la sierra de cadena o la aplicación incorrecta de los

procedimientos o condiciones de operación, que

pueden evitar si se tienen las debidas precauciones

que se mencionan a continuación:

• Mantenga un agarre rme, con los pulgares y

los demás dedos alrededor de las empuñaduras

de la sierra y ambas manos en la sierra. Adopte

una postura tal que su cuerpo y sus brazos le

permitan resistir la fuerza del contragolpe. El

operador podrá controlar la fuerza de contragolpe,

siempre y cuando tome las debidas precauciones.

No suelte la herramienta.

• No estire demasiado el cuerpo ni corte a una

altura superior al hombre. Esto ayuda a evitar que

se tenga un contacto no intencional de la punta y

así permitirle tener un mejor control de la sierra de

cadena en situaciones imprevistas.

• Utilice únicamente las cadenas sierra y las barras

guía de remplazo que indicó el fabricante. Si las

barras guías y las cadenas sierra de remplazo que

sean incorrectas pueden provocar una acción de

contragolpe o la ruptura de la cadena.

• Siga las instrucciones de mantenimiento y

alamiento del fabricante para sierras de cadena.

Reducir la altura del indicador de profundidad puede

provocar un mayor contragolpe.

• Tenga mucho cuidado para reducir el riesgo de

caídas. Mantenga la cadena de la sierra lejos de

todo arnés y cuerda de seguridad para evitar que

las corte.

• No intente seccionar un árbol hasta que no

haya entendido plenamente todos los riesgos

inherentes y la manera de evitarlos. El operador

y las personas a su alrededor podrían sufrir lesiones

graves al seccionar un árbol.

• Siga todas las instrucciones cuando limpie

el material atascado, almacene o dé manten-

imiento a la motosierra. Asegúrese de que el

interruptor esté apagado y se haya retirado la

batería. La activación inesperada de la motosierra

al momento de limpiar el material atascado o re-

alizar su mantenimiento podría provocar lesiones

físicas graves.

Otras normas de seguridad para sierras de cadena

• No empiece sus labores de corte sino hasta haber

limpiado su área de trabajo, adoptar una buena

postura y haber planeado una ruta de escape

del árbol que va a talar. Las áreas desordenadas

u oscuras son propicias para los accidentes.

• Mantenga a los niños, transeúntes, visitantes y

animales de compañía lejos del área de trabajo

mientras está por empezar o cortar con la sierra

de cadena.

• Vista ropa adecuada. Lleve ropa cómoda que

no sea holgada. Siempre utilice pantalones

largos y pesados, mangas largas, overoles, jeans

o chaparreras hechas de material resistente a

cortes o aquellas prendas que tengan secciones

hechas de un material de ese tipo. Utilice calzado

de seguridad antiderrapante. Utilice guantes de uso

rudo antiderrapantes para mejorar el agarre de las

herramientas y proteger sus manos. No utilice joyería,

pantalones cortos, sandalias ni esté descalzo. No

vista ropa holgada, lo que podría provocar que se

atore con el motor, la sierra o el matorral. Mantenga

su cabello agarrado por encima de los hombros. Use

protección para las orejas y la cabeza.

• La ropa de seguridad pesada puede aumentar

la fatiga en el usuario, lo que a su vez provoca

que sufra de un choque de calor. Debe programar

la realización del trabajo pesado temprano por la

mañana o por la tarde durante las temporadas de

clima calurosos o húmedo, ya que son las horas en

que el clima es más fresco.

• Utilice protección de cabeza aprobada ideal para

la aplicación en cuestión, como es el caso de un

casco de protección ANSI/CSA o un casco con

protección antigolpes.

• Manténgase siempre atento a lo que está haciendo

mientras utilice la sierra de cadena. Válgase de

su sentido común. No utilice la sierra de cadena si

está cansado, enfermo o bajo el inujo del alcohol,

drogas o medicamentos.

• Mantenga todas las partes del cuerpo lejos de la

sierra de cadena si la unidad está encendida.

• Antes de encender la unidad, asegúrese de que la si-

erra de cadena no está en contacto con ningún objeto.

• Detenga la sierra de cadena antes de ponerla

en el suelo. Asegúrese de que la herramienta se

detenga por completo antes de bajarla.

• Conserve estas instrucciones. Consúltelas con

frecuencia y úselas para orientar a otras personas

que lleguen a utilizar este producto. Si llega a

prestarle este producto a alguna persona, hágale

llegar también estas instrucciones.

• Después de usarla cada vez, limpie la máquina

con un paño seco y suave. Retire toda la suciedad,

desperdicios y la viruta del compartimiento para

baterías.

• Si utilizará un acollador, no exceda la capacidad

máxima indicada en la etiqueta del acollador.

Siempre dena el peso del producto, con todos sus

accesorios, al momento de seleccionar el sistema

de acollador adecuado. Exceder la capacidad

máxima puede ocasionar lesiones graves.

• Utilice únicamente acolladores con absorción de

energía o cuerdas de escalada dinámicas. Otro

tipo de cuerdas, correas o cadenas podrían romp-

erse y ocasionar una falla. No utilice acolladores en

completa tensión.

• No cuelgue la herramienta de los arillos del

protector.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

•

ADVERTENCIA

Para reducir el riesgo de

lesiones, al momento de

realizar trabajos en situaciones donde haya

presencia de polvo, utilice la protección respira-

toria adecuada o utilice una solución de extrac-

ción de polvo que cumpla con los requisitos de

la OSHA.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños re-

productivos. Algunos ejemplos de estos químicos

son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

• Tenga un buen cuidado de la unidad. Mantenga

el borde de corte alado y limpio para un mejor

funcionamiento y así minimizar el riesgo de sufrir

lesiones. Siga las instrucciones para lubricar y

cambiar los accesorios.

• Mantenga los mangos de la herramienta secos,

limpios y libres de aceite y grasa. Los mangos

grasosos o aceitosos son resbalosos y provocan la

pérdida de control.

•¡No utilice la sierra eléctrica con una sola mano!

Tenga un agarre rme, agarrando las empuña-

duras de la sierra eléctrica con todos los dedos de

la mano. El uso con una sola mano podría provocar

lesiones graves al operador, a los ayudantes, a los

transeúntes o a cualquier otra persona. Una sierra

está destinada a usarse con las dos manos.

• No utilice sierras de cadena que estén dañadas,

con un ajuste inadecuado o cuyo ensamblado no

sea seguro ni integral. La cadena debe detenerse

cuando se suelte el gatillo de arranque. Si la cadena

sigue girando aún después de haber soltado el gatillo

de arranque, lleve la unidad a que la revisen en un

centro de servicio autorizado.

• Mantenga una buena postura en todo momento.

• No adapte su cabezal de potencia a la guía de arco

ni lo use para energizar algún accesorio o disposi-

tivo que no esté diseñado para su uso con la sierra.

• No corte enredaderas ni matorrales pequeños.

• No utilice una sierra eléctrica en una escalera,

techo o cualquier otro soporte inestable, ya que

es sumamente peligroso hacerlo.

NOTA: El tamaño del área de trabajo dependerá de

la tarea a realizar, así como el tamaño del árbol o

la pieza de trabajo en cuestión. Por ejemplo, talar

un árbol exige contar con un área de trabajo más

amplia que cuando se hacen leñeos.

• No fuerce la sierra de cadena. Es posible hacer

un mejor trabajo que sea más seguro de la forma

en que se tiene previsto.

• Utilice en todo momento el producto adecuado

para la labor en cuestión. Sólo debe usarse la

sierra de cadena para cortar madera. Nunca utilice

las sierras de cadena para cortar plástico, materiales

de mampostería o de construcción que no estén

hechos de madera.

• Guarde la sierra eléctrica cuando no esté en

uso. Es posible guardar la sierra eléctrica en un

espacio seco, alto o cerrado fuera del alcance de

los niños. Cuando guarde la sierra eléctrica, póngale

el protector a la barra y a la guía.

• Las unidades que usan baterías no deben estar

conectadas a una toma de electricidad; por

ende, siempre están en estado operativo. Tenga

consciencia de los posibles peligros que pueden

ocurrir aun cuando la unidad no está en operación.

• Nunca permita que nadie utilice su herramienta

si no ha recibido instrucciones correctas acerca

de su uso adecuado. Lo anterior aplica tanto a

sierras de alquiler como de uso propio.

Cat. No. 355,6 mm (14") ............................ 2826-20T

Cat. No. 304,8 mm (12") ............................2826-20C

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

RPM ................................................................7 700

Protecci

n contra ingreso de basura ...............IPX4

Velocidad de la cadena ..........15 m/s (2 953 ft/min)

Longitud de la barra...................... 355,6 mm (14") /

304,8 mm (12")

Capacidad de corte ................... 342,9 mm (13,5") /

292,1 mm (11,5")

Capacidad del tanque de

aceite para cadena .......................150 ml (5,1 oz)

355,6 mm (14")

Barra de repuesto .......... 49-16-2745

304,8 mm (12")

Barra de repuesto .......... 49-16-2743

Anchura de la ranura de la barra ...1,1 mm (0,043")

355,6 mm (14")

Cadena de repuesto ...... 49-16-2744

304,8 mm (12")

Cadena de repuesto ...... 49-16-2742

Tipo de cadena ............................ Contragolpe bajo

Paso de cadena (bajo perl)

............8,3 mm (0,325")

355,6 mm (14")

Dientes de cadena ........................59

304,8 mm (12")

Dientes de cadena ........................51

Peso de la herramienta sola con barra

y cadena de 355,6 mm (14") ..........<3,9 kg (<8,6 lb)

Temperatura ambiente recomendada

para operar ................. -18°C

50°C (0°F a 125°F)

ESPECIFICACIONES

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Leer el manual del operador

Use protección para los ojos, las

orejas y la cabeza.

ADVERTENCIA

Tenga cuidado del

contragolpe.

Evite el contacto con la punta de

la sierra.

IPX4

Protegido contra salpicaduras

de agua.

Use siempre ambas manos para

operar la sierra de cadena.

No utilice la sierra de cadena con

una sola mano.

SIMBOLOGÍA

Mantenga a los transeúntes a

una distancia mínima de 15 m (50’)

durante su uso.

Use guantes de seguridad.

Utilice calzado de seguridad

antiderrapante.

Freno de cadena

DESACTIVADO /ACTIVADO

Depósito de aceite para cadena

Dirección de la cadena

Ajuste de tensión de la cadena

Esta sierra deberá usarse única-

mente por personas que hayan

recibido la capacitación especíca

en trabajos de mantenimiento de

árboles.

UL Listing Mark para

Canadá y Estados Unidos

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Antes de retirar o colocar la batería, active la

protección de mano/freno de cadena para ase-

gurarse de que el freno esté activado.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Bloquee siempre el gatillo o

retire la batería cada vez que

la herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Remplazo/ajuste de la cadena y la barra

de sierra

ADVERTENCIA

Siempre retire la batería an-

tes de cambiar o retirar los

accesorios.

La cadena es losa. Use siempre guantes de

seguridad cuando manipule la cadena.

Utilice sierras de cadena de contragolpe bajo. Los

puntales (indicadores de profundidad) en la parte

alta de cada una de los cortadores puede reducir

la fuerza de una reacción de contragolpe al evitar

que los cortadores penetren demasiado la zona

de contragolpe. Utilice únicamente las cadenas de

remplazo que sean similares a la cadena original o

que cuenten con una certicación como cadena de

contragolpe bajo según lo indicado en ANSI B175.1.

Dado que las sierras de cadena se alan durante

su vida útil, pierden algunas de sus propiedades de

contragolpe bajo, por lo que deben tomarse precau-

ciones adicionales.

ENSAMBLAJE

DESCRIPCION FUNCIONAL

1. Empuñadura trasera

2. Lengüeta de bloqueo

3. Disparador de velocidad

variable

4. Tapón de freno de cadena

5. Protección de mano/freno

de cadena

6. Indicador del sentido de

rotación

7. Tuerca de barra guía

8. Sierra de cadena

9. Barra guía

10. Llave de tubo con

destornillador

11. Protección de barra guía

12. Pasador de posicionamiento

13. Cierre de cadena

14. Tornillo de tensión de

cadena

15. Protección de accionador

16. Mango delantero

17. Tapa de aceite

18. Depósito de aceite

19. Banda de freno (interna)

20. Gancho para acollador

1. Extraiga la batería.

2. Coloque la sierra sobre una supercie plana y

rme.

3. Retire la protección del

accionador al quitar el

perno de la barra guía

con la ayuda de la her-

ramienta de ajuste.

4. Aoje la cadena al girar el

tornillo de tensión hacia la

izquierda con la ayuda de

la herramienta de ajuste.

5. Jale la barra guía de los pernos y saque la cadena

de la maza ¡ATENCIÓN! La cadena es losa.

6. Retire la cadena de la ranura. ¡ATENCIÓN! La

cadena es losa. Revise la barra de cadena en

búsqueda de suras o desgaste; remplácela si

está diseñada.

7. Coloque la cadena nueva o alada alrededor de

la barra guía en la dirección que se indica en la

sierra . Cuando cambie cadenas de-

saladas por cadenas aladas, la mejor práctica

es cambiar la barra de cadena y ponerla al revés

de como estaba.

8. Asegúrese de que la cadena esté bien puesta en

la ranura alrededor de toda la barra guía.

9. Ajuste la cadena alrededor de la maza y ajuste la

barra con los pernos.

Maza

Perno

10. Reinstale la cubierta del accionador.

11. Utilice la herramienta de ajuste para rotar el

tornillo de tensión de cadena con el propósito de

aumentar la tensión (hacia la derecha) hasta que

la cadena se haya ajustado bien a la barra guía

• La tensión será la correcta cuando la cadena

se ajuste después de jalarla 3 mm (1/8") de la

barra guía. No debe haber ninguna sección

holgada en la cadena.

• No tense demasiado la cadena. La tensión

excesiva provocará un desgaste excesivo y

reducirá la vida útil de la cadena, lo que podría

dañar la barra.

• Las cadenas nuevas podrían estirarse y

aflojarse durante su primer uso. Retire la

batería y examine la tensión de la cadena con

frecuencia durante las primeras horas de uso.

12. Ajuste con rmeza el perno de la barra guía.

Aceite para cadena

ADVERTENCIA

Siempre retire la batería an-

tes de cambiar o retirar los

accesorios.

AVISO

Llene el depósito de aceite con aceite

para cadena (no incluido) antes de en-

cender la sierra de cadena y cuando el tanque

esté lleno a 1/4. No lubricar la cadena provocará

daños a la barra y a la cadena misma.

Revise con frecuencia el nivel aceite y llene el

depósito después de que la batería se haya descar-

gado por completo. Utilice aceite para cadena de alta

calidad. El aceite mantendrá la cadena de la sierra

y la barra guías con la lubricación adecuada. Nunca

encienda la sierra sin el aceite. Mantenga el depósito

lleno a más de 1/4 de su capacidad para garantizar

que se tiene la cantidad de aceite suciente para

el trabajo. Lubrique ligeramente la cadena cuando

la vaya a guardar para evitar que se genere óxido.

Siempre vacíe el tanque de aceite cuando guarde

la herramienta para evitar derrames.

AVISO

Se sugiere usar aceite para cadena vegetal

al podar árboles. El aceite mineral podría

dañar los árboles. Nunca utilice aceite de desecho,

aceite para autos o aceites muy espesos. Este tipo

de aceites podrían dañar la sierra de cadena.

Llenado del depósito de aceite

1. Extraiga la batería.

2. Ponga la sierra en una supercie plana y rme,

con la cubierta del accionador hacia abajo.

3. Retire los tornillos de la tapa de aceite.

4. Llene con cuidado el depósito con el aceite para

cadena.

5. Apriete con rmeza la tapa de aceite.

6. Realice una prueba funcional del freno de cadena,

la lengüeta de bloqueo y el gatillo de velocidad

variable.

7. Repita el proceso tantas veces como sea nece-

sario durante su uso.

8. Revise periódicamente que la cadena de la sierra

esté bien lubricada.

• Con el tanque lleno, sostenga la herramienta con

la punta de la barra guía hacia una supercie

de color claro.

• Sostenga la herramienta con rmeza con su

mano izquierda ubicada en la empuñadura

delantera y su mano derecha en la empuñadura

trasera para que su cuerpo se ubique en la parte

izquierda de la barra guía.

• No sostenga la sierra eléctrica por el protector/

freno. Mantenga rme el codo del brazo izqui-

erdo para que el brazo izquierdo esté completa-

mente extendido y, así, resistir el contragolpe.

• Nunca sostenga la herramienta con los brazos cru-

zados (la mano izquierda en la empuñadura trasera

y la mano derecha en la empuñadura delantera).

• Nunca permita que ninguna parte de su cuerpo

se encuentre en la línea con la barra guía mien-

tras opera la sierra de cadena.

• Nunca utilice la herramienta mientras se en-

cuentra en una posición incómoda, en una

escalera o en otro tipo de supercie inestable.

Podrá perder el control de la sierra, provocando

lesiones graves.

• Esta sierra eléctrica no fue diseñada para la

tala de árboles. El uso de la sierra eléctrica en

operaciones distintas a las previstas podría

ocasionar lesiones graves al operador o a la

gente alrededor. Cortar una rama cuyo diámetro

sea mayor que la capacidad de corte de la sierra

exige que se apliquen técnicas avanzadas y esa

labor únicamente debe realizarla un profesional

debidamente capacitado. Hacer estos cortes

puede causar un accidente que podría provocar

la muerte o lesiones físicas graves.

• Mantenga la sierra de cadena encendida a toda

velocidad durante todo el tiempo que esté ha-

ciendo el corte.

• Permita que la sierra realice el corte por usted.

Sólo ejerza una presión mínima. No ejerza pre-

sión en la sierra de cadena durante el corte nal.

• Cuando no esté usándola, siempre tenga puesto

el freno de la cadena y retire la batería.

• No utilice ningún tipo de accesorio que no esté

recomendado por el fabricante. El uso de ac-

cesorios no recomendados puede provocar una

lesión física grave.

Antes de cortar

1. Realice una prueba funcional del freno de cadena,

la lengüeta de bloqueo y el gatillo de velocidad

variable.

2. Revise el cierre de cadena.

3. Revise el nivel de aceite, la tensión de la cadena

y su lo, así como la barra de cadena.

Anclaje

Únicamente para su anclaje con cuerdas de escalada

dinámica o acolladores con absorción de energía.

No cuelgue la herramienta del protector.

• Corra la herramienta durante aproximadamente

30 segundos.

• Deberá aparecer una línea de aceite en la su-

percie clara.

• De lo contrario, retire y limpie bien la barra guía.

Asegúrese que la rueda dentada (en la punta)

rota sin problemas.

• Si el sistema de lubricación sigue sin funcionar

adecuadamente, comuníquese con una insta-

lación de servicio MILWAUKEE.

OPERACION

DANGER

Nunca corte cerca de las líneas

eléctricas, cables eléctricos ni

otras fuentes de energía eléctrica. Si se atasca

la barra y la cadena en una línea o cable eléc-

trico, ¡NO LAS TOQUE! PUEDEN ESTAR ENER-

GIZADAS Y SER MUY PELIGROSAS. Siga sos-

teniendo la sierra de cadena por la empuñadura

trasera aislada o bájela, manteniéndola lejos de

usted, de una manera segura. Desconecte el

servicio eléctrico de la línea o cable dañado

antes de intentar liberar la barra y la cadena. El

contacto con la barra, la cadena, cualquier otra

sección conductora de la sierra de cadena, los

cables o cordones eléctricos energizados pro-

vocará la muerte por electrocución, descarga

eléctrica o una lesión física grave.

ADVERTENCIA

Para disminuir el riesgo de

lesiones, siempre utilice

protección de ojos adecuada que cumpla con la

norma ANSI Z87.1.

Cuando esté trabajando en situaciones con

mucho polvo, utilice una protección respiratoria

adecuada o bien, utilice una solución de extrac-

ción de polvo que cumpla con los requisitos de

las normas OSHA.

Lea y comprenda todas las instrucciones. No

seguir todas las instrucciones que se enumeran

a continuación podría provocar una descarga

eléctrica, incendio o lesiones físicas graves.

El uso de esta sierra eléctrica en un árbol exige

que se apliquen técnicas especiales de trabajo,

que deben seguirse al pie de la letra para reducir

las probabilidades de sufrir lesiones físicas.

Nunca trabaje en un árbol a menos que haya

recibido capacitación profesional especíca en

dichas labores, incluida la capacitación en el

uso de equipamiento de seguridad y otro equi-

pamiento de escalada, como arneses, cuerdas,

cinturones, erros de escalada, ganchos a pre-

sión, mosquetones, etc.

• Protéjase del contragolpe, que puede provocar

lesiones graves o la muerte. Consulte la sección

“Contragolpe” para más información acerca de

instrucciones de seguridad importantes que le

permitan evitar el riesgo de contragolpe.

• Utilice protección de cabeza aprobada, como es

el caso de un casco de protección ANSI/CSA o

un casco con protección antigolpes.

• No piense que, por estar familiarizado con el

producto, puede estar menos atento. Recuerde

que un descuido de una fracción de segundo

es suciente para provocar una lesión grave.

Contragolpe

ADVERTENCIA

Se puede producir

el contragolpe cu-

ando la cadena en movimiento entra en

contacto con un objeto en la parte su-

perior de la punta de la barra guía o

cuando l madera se cierra y se engan-

cha en la cadena durante el corte. El contacto con

la parte superior de la punta de la barra guía puede

provocar que la cadena se entierre dentro del ob-

jeto y se detenga por un instante. La consecuencia

es una reacción inversa rápida que lanza la barra

guía hacia arriba y en dirección del operador. Si se

engancha la cadena de la sierra en la parte alta de

la barra guía, esta última podría ser lanzada con

rapidez hacia el operador. Cualquiera de las reac-

ciones anteriores podría provocar que pierda el

control de la sierra, lo que a su vez causaría una

lesión grave. No se valga únicamente de los dis-

positivos de seguridad que están incluidos en la si-

erra. Como cualquier otro usuario de sierras de

cadena, debe realizar ciertas acciones que eviten la

producción de accidentes o lesiones durante sus

labores de corte.

Es necesario seguir las precauciones que se en-

cuentran a continuación para reducir el contragolpe:

• Sostenga siempre la herramienta con

rmeza y ambas manos. Sostenga la

herramienta con firmeza y ambas

manos mientras esté funcionando.

Coloque su mano derecha en la em-

puñadura trasera y su mano izquierda

sobre la empuñadura delantera, con los dedos al-

rededor de las empuñaduras de la sierra. Sostenga

la herramienta con rmeza y ambas manos, con el

brazo izquierdo rígido para ayudarle a mantener el

control de la sierra en caso de que ocurra un con-

tragolpe.

• Asegúrese de que el área en que esté realizado

los cortes no tenga ningún tipo de obstrucción.

No permita que la punta de la barra guía entre en

contacto con un tronco, rama, cerca ni ningún otro

tipo de obstáculo que pudiera golpear mientras esté

utilizando la sierra.

• Siempre corte con la unidad funcionando a toda

velocidad. Apriete a fondo el disparador de aceler-

ación y mantenga una velocidad de corte constante.

• Utilice únicamente las barras guía y cadenas de

bajo contragolpe de repuesto especicadas por el

fabricante de la sierra.

Al tener una idea básica de qué es el contragolpe,

puede reducir o erradicar el elemento sorpresa.

Las sorpresas inesperadas propician los ac-

cidentes.

Mantenga una posición segura y equilibrada adec-

uada en todo momento.

• No corte por encima del hombro ni se estire de-

masiado para realizar un corte.

• Siga las instrucciones de mantenimiento y ala-

miento para sierras de cadena.

• Empuje y tracción. Esta fuerza de reacción siempre

se dirige al lado opuesto a la dirección en que se

está moviendo la cadena cuando se hace contacto

con la madera. Por ende, el usuario debe estar listo

para controlar la TRACCIÓN cuando esté cortando

con el borde inferior de la barra, y el EMPUJE cu-

ando realice cortes con el borde superior.

Reacción

Dirección

de rotación

Dirección

de rotación

Reacción

Freno de cadena

Para reducir el riesgo de sufrir accidentes, el freno

de cadena detendrá la cadena si se produce el con-

tragolpe. Cuando esté puesto el freno, en dirección

de la punta de la barra guía, la sierra no arrancará.

Utilice el freno de cadena cuando esté transportando

o guardando la sierra.

STOP

ALTO

Encendido / apagado de la herramienta

ADVERTENCIA

Asegúrese siem-

pre de tener una

buena postura y de estar sostenien-

do con rmeza la sierra de cadena

con ambas manos. Los dedos deben

ubicarse alrededor de la empuña-

dura y el pulgar debe colocarse en el manillar para

así resistir el contragolpe. Mantenga su cuerpo del

lado izquierdo de la línea de cadena. Mantenga

siempre su mano izquierda ubicada en la empu-

ñadura delantera y su mano derecha en la empu-

ñadura trasera para que su cuerpo se ubique en

la parte izquierda de la línea de la cadena. Nunca

se extienda a ambos lados de la sierra o cadena

ni se recline más allá de la línea de la cadena.

Utilice guantes antiderrapantes para mayor protec-

ción y un agarre más rme.

1. Inserte la batería.

2. Jale la palanca del freno de cadena hasta que se

je en la posición de DESBLOQUEO (hacia

la empuñadura de la herramienta) .

3. Sostenga con firmeza ambas empuñaduras,

manteniendo siempre el cuerpo fuera de la línea

de la cadena.

4. Presione el botón de desbloqueo y presione el

disparador.

5. Permita que la herramienta llegue a su máxima

velocidad antes de entrar en contacto con la pieza

de trabajo.

6. Para detener, suelte el disparador. Sostenga la

sierra en la misma posición hasta que se detenga

por completo.

7. Empuje la palanca del freno de cadena hasta que

se je en la posición de BLOQUEO (hacia la

barra de cadena) .

ADVERTENCIA

Nunca intente mantener el

disparador en posición de

encendido.

Postura adecuada para cortes

ADVERTENCIA

Siempre mantenga una

buena postura para cortes,

la cual se describe en esta sección. Nunca se

arrodille cuando use la sierra eléctrica. Arrodil-

larse podría provocar que pierda la estabilidad y

el control de la sierra de cadena, lo que a su vez

causaría una lesión física grave.

• Debe distribuir su peso en ambos pies sobre

un suelo sólido.

• Mantenga el codo izquierdo estirado y rme para

resistir la fuerza de contragolpe.

• Su cuerpo debe estar siempre ubicado en la

parte izquierda de la línea de la cadena.

• El pulgar debe ubicarse por debajo de la empu-

ñadura delantera.

Brazo

estirado

Línea de cadena

Procedimiento básico de corte

Practique cortando algunos troncos pequeños uti-

lizando la siguiente técnica para acostumbrarse a

la “sensación” de la sierra antes de comenzar una

operación de serrado más grande.

• Adopte la postura correcta frente a la madera con

la sierra apagada.

• Presione el disparador de encendido y deje que la

sierra acelere hasta su máxima velocidad antes de

realizar el corte.

• Empiece a cortar con la sierra colocada contra el

tronco.

• Mantenga la unidad encendida durante todo el tiem-

po que realice el corte, a una velocidad constante.

• Permita que la sierra realice el corte por usted;

únicamente ejerza una mínima presión hacia abajo.

Si fuerza el corte, podría provocar que se generen

daños en la barra, la cadena o la unidad misma.

• Suelte el disparador de encendido tan pronto como

haya realizado el corte, para así dar tiempo a que se

detenga la cadena. Si corre la sierra sin tener nin-

guna carga de corte, podría ocurrir un desgaste in-

necesario en la cadena, la barra y la unidad misma.

• No ejerza presión en la sierra de cadena durante

el corte nal.

Precauciones para el área de trabajo

• Únicamente corte madera y otros materiales hechos

de madera; no corte hojas de metal, plásticos, ma-

teriales de mampostería ni de construcción que no

estén hechos de madera.

• Nunca permita que los niños operen la sierra. No

permita que usen esta sierra de cadena aquel-

las personas que no hayan leído este Manual de

Usuario o que no hayan recibido las instrucciones

adecuadas para el uso adecuado y seguro de este

equipo.

• Al seccionar un árbol, mantenga a todas las per-

sonas (ayudantes, transeúntes, niños y animales)

a una distancia segura del área de corte. Durante

las operaciones de seccionado, la distancia se-

gura debe ser del doble de la altura de los árboles

más altos que estén en el área de seccionado.

No deben seccionarse los árboles de tal manera

que represente un peligro a alguna persona, se

golpeen líneas de servicios públicos u ocasionen

daños a la propiedad. Si el árbol hace contacto con

alguna línea de servicios públicos, debe informarse

inmediatamente a la empresa de servicios públicos.

• No utilice una sierra eléctrica en una escalera, techo

o cualquier otro soporte inestable.

• No corte por encima de los hombros ya que, al

sostener la sierra a una altura mayor, resulta difícil

controlarla contra las fuerzas de contragolpe.

• No tale árboles cerca de edicios o cableado eléctrico.

Contrate a profesionales para realizar este trabajo.

• Únicamente realice cortes cuando tenga la visibilidad

y la luz adecuada para que pueda ver con claridad.

• Revise el área de trabajo para ver si hay peligros

como abejas, roedores, serpientes, etc., que pueden

vivir en árboles o matorrales.

Seccionado de árboles

Circunstancias peligrosas

Cuando se seccione un árbol (quiten secciones de

un árbol en pie), es importante que siga lo indicado

en estas instrucciones y precauciones para evitar

posibles lesiones graves.

ADVERTENCIA

No seccione árboles si hay

demasiado viento o fuertes

precipitaciones. Espere hasta que hayan cedido

las condiciones climáticas adversas.

Examine con atención el área en búsqueda de

ramas muertas o rotas, las cuales podrían caer

mientras se realice el corte; tampoco realice

cortes cerca de edicios ni de cableado eléctrico

si no sabe en qué dirección caerá el árbol. No

realice cortes durante la noche ni en condiciones

climáticas adversas, como es el caso de lluvia,

nieve y vientos ciclónicos ya que podría tener

problemas de visibilidad y control de la sierra de

cadena. Si el árbol que está seccionando hace

contacto con alguna línea de servicios públicos,

debe interrumpir el uso de la sierra eléctrica e

informar a la empresa de servicios públicos de

inmediato. No seguir estas instrucciones podría

provocar la muerte o lesiones físicas graves.

Estas técnicas básicas de seccionado no están

destinadas a sustituir el buen juicio de un pro-

fesional experimentado. Sus circunstancias le

exigirán que utilice una técnica o procedimiento

distintos. Válgase siempre de su buen juicio

profesional y discreción al momento de evaluar

una tarea de corte y cómo realizarla de manera

segura.

• No tale árboles que tengan una inclinación muy

pronunciada o árboles altos con secciones secas, la

corteza suelta ni troncos huecos. Solicite que estos

árboles se tiren o arrastren con equipo pesado para

después cortarlos.

• No tale árboles que se encuentren cerca de edicios

o cableado eléctrico.

• Examine el árbol en búsqueda de ramas dañadas

o muertas que pudieran caer y golpearlo durante

el proceso de tala.

• Vuelva la vista frecuentemente a la punta del árbol

durante el corte de limpieza para asegurarse de que

el árbol caerá en la dirección deseada.

• Si el árbol empieza a caer en la dirección equivo-

cada o si la sierra se atora o atroa durante la caída,

¡suelte la sierra y póngase a salvo!

• Seccionado de un árbol. Cuando dos o más per-

sonas realicen labores de seccionado y leñado al

mismo tiempo, la operación de seccionado debe

ser independiente de la operación de leñado al

guardar una distancia de, cuando menos, el doble

de la altura del árbol que se va a seccionar. No

deben seccionarse los árboles de tal manera que

represente un peligro a alguna persona, se golpeen

líneas de servicios públicos u ocasionen daños a

la propiedad. Si el árbol hace contacto con alguna

línea de servicios públicos, debe informarse inmedi-

atamente a la empresa de servicios públicos

• Antes de comenzar el talado, considere la fuerza y

la dirección del viento, la inclinación y el equilibrio

del árbol, así como la ubicación de las ramas más

grandes. Estos aspectos inuyen en la dirección en

que caerá el árbol. No intente talar un árbol si se

encuentra justo en la misma dirección que su línea

natural de caída.

• Bajo corte ranurado (un corte con ranura a un árbol

para dirigir la caída del mismo). Corte una ranura de

aproximadamente de 1/3 del diámetro del árbol, en

perpendicular a la dirección de caída. Realice los

cortes de la ranura de tal forma que converjan en

una intersección en el ángulo correcto a la línea de

caída. Esta ranura debe limpiarse para dejar una

línea recta. Para mantener el peso de la madera

lejos de la sierra, siempre realice el corte inferior de

la ranura antes de hacer el corte superior.

Dirección de la caída

Bisagra

50 mm

(2") o

1/10

diámetro

Corte

trasero de

50 mm

(2")

Ranura

Aprox. 1/3 del

diámetro del

leño

Corte trasero

Bisagra

Ranura

ADVERTENCIA

Nunca realice un corte trans-

versal al ángulo de corte

cuando realice un corte de limpieza. La bisagra,

que es la sección de madera entre el ángulo y el

corte de limpieza, es la que controla la caída del

árbol. Nunca se ponga directamente detrás del

tronco de un árbol que cae. Existe el riesgo de

que el tronco se parta y vuelva a girar en direc-

ción del operador.

• Corte de limpieza (es el corte nal de una oper-

ación de seccionado de árboles que se hace en el

extremo opuesto de un árbol desde el bajo corte

de inclinación). El corte trasero siempre se realiza

de forma nivelada y horizontal, con una distancia

mínima de 6 mm (2") por encima del corte horizontal

de la ranura.

• Nunca realice cortes a través de la ranura. Siempre

deje una cinta de madera entre la ranura y el corte

trasero (aproximadamente de 6 mm (2") o 1/10

del diámetro del árbol). Esto recibe el nombre de

“bisagra”. Controla la caída del árbol y evita el desl-

izamiento, torsión o réplica del árbol sobre el tocón.

• En árboles cuyo diámetro es más amplio, detenga el

corte trasero antes de que sea lo sucientemente pro-

fundo y provoque que el árbol caiga o se asiente sobre

el tocón. Posteriormente, coloque cuñas de plástico

o de madera blandas dentro del corte para que no

toquen la cadena. Las cuñas pueden irse incrustando

poco a poco para ayudar a apalancar el árbol.

• Conforme el árbol comience a caer, apague la sierra

eléctrica y bájela inmediatamente. Preste suma

atención a las ramas aéreas que pudieran caer y

tenga cuidado donde pisa.

Poda

ADVERTENCIA

No se estire de más y no corte

a una altura superior a la de

su hombro. El no hacerlo puede provocar lesio-

nes físicas graves. Si no es capaz de seguir estas

instrucciones, utilice una herramienta distinta,

como una podadora de largo alcance.

Carga

2º

corte

1º corte

de 1/3 de

diámetro

Corte nal

La poda es recortar las secciones de un árbol que

sigue en pie.

• Trabaje despacio y sostenga con rmeza la sierra

de cadena con ambas manos. Asegúrese siempre

de que sus pies estén bien plantados y su peso

esté distribuido uniformemente sobre ambos pies.

• No realice cortes desde una escalera ya que esto

es sumamente peligroso. Contrate a profesionales

para realizar este trabajo.

• No corte por encima de los hombros ya que, al

sostener la sierra a una altura mayor resulta difícil

controlarla contra el contragolpe.

• Nunca se ubique por debajo de la rama que va a

cortar y tenga cuidado de las ramas que caigan.

• Cuando pode árboles, es importante que no realice

el corte nal a la sección principal o tronco hasta que

haya cortado esa sección aún más para así reducir

el peso. Esto evita que se levante la corteza de la

sección principal.

• Realice un leñeo inferior en la rama a 1/3 donde

hizo su primer corte.

• Su segundo corte debe ser de tipo leñeo superior

para que caiga la rama.

• Posteriormente, realice un corte nal suave y cui-

dadoso en la sección principal para que la corteza

pueda volver a crecer para así sellar la herida.

Ramas tensionadas

ADVERTENCIA

Las ramas tensionadas son

peligrosas y pueden golpear

al usuario, lo que causaría que pierda el control

de la sierra de cadena. Esto, a su vez, puede

provocar lesiones graves o mortales al usuario.

Rama tensionada

Una rama tensionada es un leño, rama, tocón con

raíces o retoño que está doblado y bajo tensión de

otra madera, por lo que pueden rebotar si se corta o

retira la madera que los tensiona. En un árbol caído,

un tocón con raíces tiene la posibilidad de rebotar

hacia una posición recta durante las labores de leñeo

para separar el leño del tocón. Tenga cuidado con las

ramas rencionadas ya que son peligrosas.

TransportaciÓn de la sierra

Antes de transportar la sierra, siempre:

1. Aplique el freno de cadena al empujar el freno/

guarda manual hacia adelante.

2. Quite la batería.

3. Ponga la cubierta en la barra guía.

4. Sostenga la sierra por la empuñadura superior y con

la barra dirigida hacia atrás.

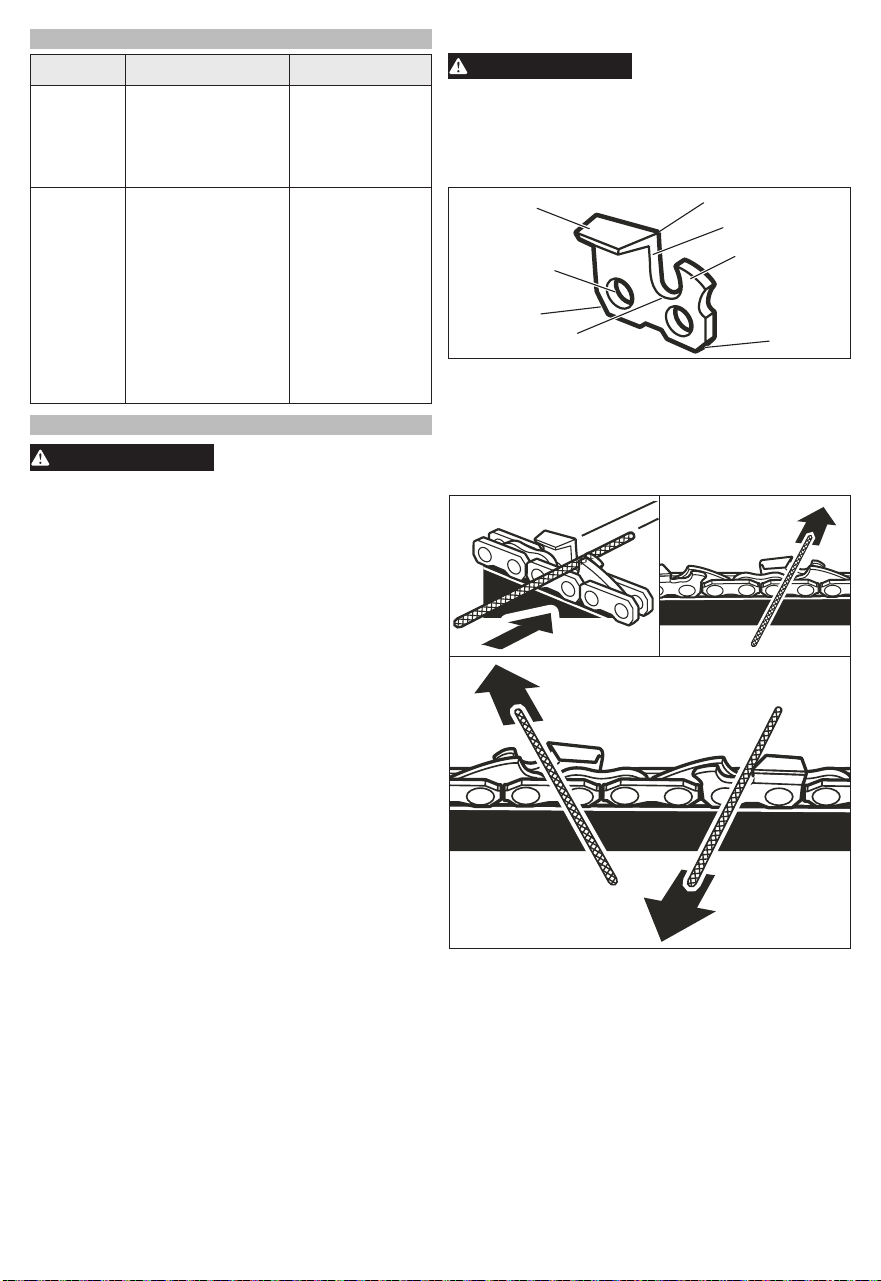

RESOLUCIÓN DE PROBLEMAS

Problema Causa Solución

La barra

y la

cadena se

calientan

y sacan

humo.

Revise la tensión de

la cadena para ver

si está demasiado

tensa.

CEl depósito de

aceite para cadena

está vacío.

Corrija la

tensión de la

cadena.

Llene el

depósito de

aceite.

El motor

arranca,

pero la

cadena

no gira.

La tensión de la

cadena es excesiva.

La barra guía y

la cadena tienen

un ensamblado

inapropiado.

La barra guía o

la cadena están

dañadas.

Corrija la

tensión de la

cadena.

Corriger

l’assemblage.

Remplacer

les pièces

endommagées

avant d’utiliser

l’outil.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre la

herramienta antes de darle cualquier manten-

imiento. Nunca desarme la batería, el cargador o la

herramienta, salvo que así lo indiquen estas instruc-

ciones. Comuníquese con un centro de servicio de

MILWAUKEE para todas las demás reparaciones.

Mantenimiento de las herramientas

1. Realice una prueba funcional diaria en el freno de

cadena, esto para asegurarse de que:

• la lengüeta de bloqueo regresa y evita que se

apriete el gatillo,

• el protector de mano / freno de cadena se ja en

posición con un “clic” audible, y

• la herramienta no arranca cuando está blo-

queado el freno de cadena y cuando se oprime

el gatillo de velocidad variable.

2. Revise la banda de freno, el piñón de acciona-

miento y el cierre de cadena para constatar si

tienen daños.

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como

ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

Alado de la cadena de la sierra

ADVERTENCIA

El alado inadecuado de la

cadena aumenta la posibili-

dad de que se produzca un contragolpe.

No remplazar o reparar la cadena dañada puede

provocar lesiones graves.

La cadena de la sierra está muy alada; utilice

siempre guantes de seguridad cuando realice

labores de mantenimiento a la cadena.

Esquina de corte

Placa lateral

Indicador de

profundidad

Pie

Diente de lobo

Base

Oricio

de ribete

Placa

superior

Tenga cuidado de alar los cortadores a los ángulos

especícos y a la misma longitud, ya que los cortes

rápidos se pueden realizar sólo cuando todos los

cortadores son uniformes.

• Utilice guantes de seguridad. Tensione adecua-

damente la cadena antes del alado. Consulte la

sección “Tensión de la cadena” que se encuentra

líneas arriba en este manual. Haga todo el limado

en el punto medio de la barra.

Cortadores izquierdos

Cortadores derechos

• Utilice una lima redonda de 4,0 mm (

5/32"

) con

mango.

• Mantenga el nivel de limado con la placa superior

de los dientes. No permita que la lima se moje ni

se golpee.

• Ejerza una presión ligera, pero rme, y lime hacia

la esquina superior de los dientes.

• Levante la lima del acero cada vez que regrese

sobre la lima.

• Haga un limado rme en cada uno de los dientes.

Lime todos los cortadores izquierdos en la misa

dirección. Posteriormente, pase al otro lado y lime

los cortadores del lado derecho en la dirección opu-

esta. Ocasionalmente retire los restos de limado de

la lima con un cepillo de cerdas de acero.

Ángulo de limado de la placa superior

CORRECTO

Ángulo de limado de

la placa superior

25°

INCORRECTO

Ángulo de limado de la

placa superior

Más que

25°

Menos que

25°

• 25º CORRECTO. Los sostenedores de lima están

marcados con guías para alinear la lima correcta-

mente para así crear el ángulo de placa superior

correcto.

• MENOR A 25º. Para cortes transversales.

• MÁS DE 25º. El borde biselado pierde su lo con

rapidez.

Ángulo de placa lateral

CORRECTO

Ángulo de limado de

la placa lateral

Pendiente

trasera

Gancho

80°

INCORRECTO

Ángulo de limado de la

placa lateral

• 80º CORRECTO. Se produce automáticamente si

se usa el diámetro correcto en los sostenedores

de lima.

• GANCHO. “Sostiene” y pierde el lo con rapidez.

Aumenta la posibilidad de CONTRAGOLPE. Es el

resultado de usar una lima con un diámetro demasi-

ado pequeño o que se sostuvo demasiado abajo.

• PENDIENTE HACIA ATRÁS. Necesita demasiada

presión inicial, lo que provoca desgaste excesivo en

la barra y la cadena. Es el resultado de usar una

lima con un diámetro demasiado amplio o que se

sostuvo demasiado alto.

Holgura del indicador de profundidad

• El indicador de profundidad debe mantener una

holgura de 0,6 mm (0,025"). Utilice una herramienta

indicadora de profundidad para ver la holgura de

los mismos.

• Cada vez que se lime la cadena, revise el juego del

indicador de profundidad.

Lima plana

Igualador del indicador

de profundidad

Utilice una lima plana y un igualador del indicador

de profundidad para reducir todos los indicadores

con uniformidad. Los igualadores de los indicadores

de profundidad están dis-

Restaure

a su

forma

original

redond-

eando el

frente.

ponibles en tamaños de

0,5 mm a 0,9 mm (0,02" a

0,035"). Utilice un igualador

de indicador de profundidad

de 0,6 mm (0,025").

Después de reducir cada

uno de los indicadores de

profundidad. Tenga cuidado

de no dañar los mecanismos

impulsores adyacentes con el borde la lima.

Deben ajustarse los indicadores de profundidad con

una lima plana en la misma dirección en que se limó

el cortador adyacente con la lima redonda. Tenga

cuidado de no entrar en contacto con el frente del

cortador con una lima plana cuando esté ajustando

los indicadores de profundidad.

Mantenimiento de la barra guía

Cuando la barra guía muestre señales de desgaste,

voltear la barra de la abajo a arriba para distribuir el

desgaste y así obtener la mayor vida útil de la barra.

Es necesario limpiar la barra todos los días de uso,

voltear la barra de la cadena de abajo a arriba en

búsqueda de desgaste y daños.

El biselado o rebabado de los

Rieles

de barra

rieles de la barra es un pro-

ceso normal del desgaste de

la misma. Esas fallas deben

reducirse con una lima tan

pronto como se presenten.

Es necesario remplazar una

barra que exhiba cualquiera de las siguientes fallas.

• El desgaste interno en los rieles de la barra permite

que la cadena se ladee.

• Doble la barra guía.

• Rieles rotos o con suras.

• Rieles abiertos.

Lubrique las barras guía con una rueda dentada

en su punta cada semana. Con la ayuda de una

jeringuilla de engrasado, lubrique cada semana en el

oricio de lubricación. Voltee la barra guía y revise

que los oricios de lubricación y rieles de barra estén

exentos de impurezas..

Limpieza

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en líqui-

dos ni permita que estos uyan dentro de la misma.

Banda de freno

Tapón de

freno de

cadena

Después de usarse algunas horas:

• Quite la cubierta del accionador, la barra guía y la

cadena y límpielas cuidadosamente con un cepillo

de cerdas suaves.

• Asegúrese de que los oricios de lubricación en la

barra no tengan ningún residuo.

• Sople aire por el tapón de freno de cadena para

limpiar los residuos que estén debajo de la cubierta

del freno.

• Revise la banda de freno. Cámbiela si presenta

daños.

• Cuando cambie cadenas desaladas por cadenas

aladas, la mejor práctica es cambiar la barra de

cadena y ponerla al revés de como estaba.

• Limpie el polvo y los residuos de las rejillas.

• Mantenga las asas limpias, secas y sin aceite o

grasa.

• Use solamente jabón suave y un paño húmedo para

limpiar, puesto que ciertos agentes de limpieza y

solventes son dañinos para los plásticos y otras

piezas aisladas. Algunos de ellos incluyen gasolina,

trementina, adelgazador de barniz, adelgazador de

pintura, solventes de limpieza con cloro, amoniaco

y detergentes caseros que contienen amoniaco.

• Nunca use solventes inamables o combustibles

cerca de las herramientas.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ALMACENAMIENTO

Siempre lubrique ligeramente la cadena cuando

almacene la herramienta para prevenir que se oxide.

Siempre vacíe el tanque de aceite cuando almacene

la herramienta para prevenir que se derrame. Colo-

que la cubierta sobre la barra guía.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA -

E.U.A. Y CANADÁ

Todo producto de equipamiento eléctrico para exteriores MILWAUKEE*

(consulte las excepciones a continuación) está garantizado ante el

comprador original por un distribuidor autorizado MILWAUKEE úni-

camente de que no tenga material y mano de obra defectuosos. Con

algunas excepciones, MILWAUKEE reparará o cambiará cualquier

pieza de un producto de equipamiento eléctrico para exteriores que

tenga defectos de material o mano de obra, según lo determine

MILWAUKEE mediante una revisión, por un periodo de (3) años**

después de la fecha de compra, a menos que se indique lo contrario.

Devuelva al equipamiento eléctrico para exteriores a un centro de

servicio de fábrica MILWAUKEE o una estación de servicio autorizada

participante MILWAUKEE, con ete prepagado y asegurado. Se debe

incluir una copia del comprobante de compra con el producto devuelto.

Esta garantía no aplica a daños que MILWAUKEE determine que son

ocasionados por reparaciones o intentos de reparaciones realizados

por una persona que no sea personal autorizado de MILWAUKEE,

uso indebido, alteraciones, maltrato, desgaste normal, falta de man-

tenimiento o accidentes.

Desgaste normal: Muchos productos de equipamiento eléctrico para

exteriores necesitan cambios de piezas y mantenimiento periódicos

para alcanzar su máximo rendimiento. La presente garantía no cubre

las reparaciones cuando el uso normal del producto haya agotado la

vida útil de una pieza, que podría incluir, entre otras, las hojas de po-

dadora, el cabezal de corte, el carrete del cabezal de la desbrozadora,

las líneas de corte, las hojas, las cadenas, los tubos del soplador, los

cepillos, las juntas tóricas y los sellos.

*La presente garantía no cubre ni la batería ni los productos rea-

condicionados. Están disponibles distintas garantías independientes

para estos productos.

**La vigencia de la garantía de los ensambles de tanque SWITCH

TANK™, mangueras, empuñaduras y extensiones es de un (1) año

a partir de la fecha de compra.

MILWAUKEE no cubre los cargos por ete o mano de obra relacio-

nados con la inspección y el análisis de los productos eléctricos para

exteriores que MILWAUKEE haya descubierto que no conforman

una reclamación de garantía válida. Una reclamación de garantía

válida deberá estar fundamentada por el descubrimiento de material

o fabricación defectuosos por parte de MILWAUKEE.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS

DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA

CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-

TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O

DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-

DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA

EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR

LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU

CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS

LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U

ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCON-

OCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMIT-

ACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE

DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE

LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA

DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA

GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS

Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE

VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE.

UU. y Canadá.

Consulte la pestaña “Búsqueda de centros de servicio” en la

sección “Piezas y servicio” del sitio web de MILWAUKEE en

www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878)

para localizar su centro de servicio más cercano para darle servicio,

con o sin garantía, a una herramienta eléctrica de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 3 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía.

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

58140514d5 961014325-05(A)

04/23

Printed in

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Milwaukee 2826-20C M18 FUEL 12" Top Handle Chainsaw

Product's Documents

Manual 58-14-0514d5

Specifications

Milwaukee 2826-20C Questions and Answers
