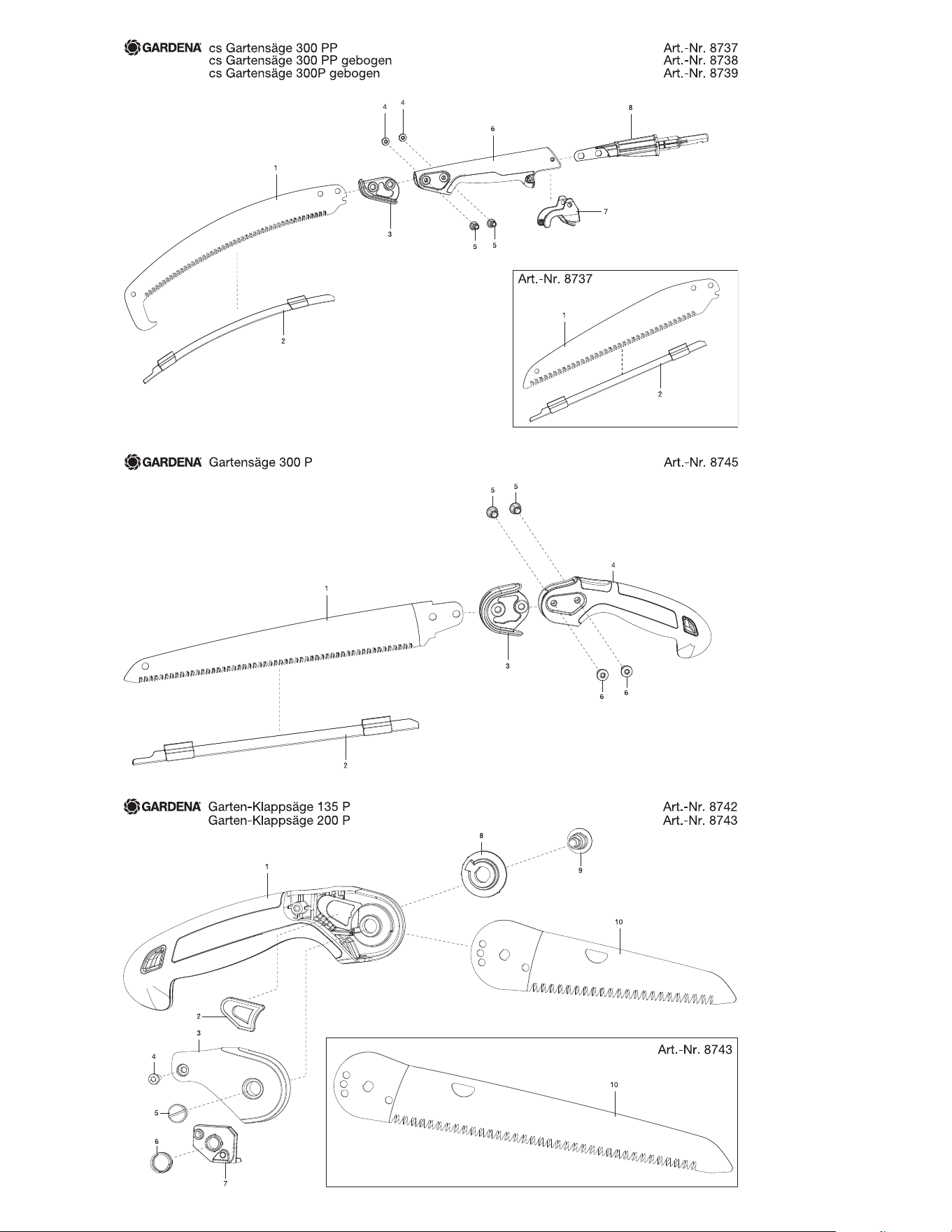

Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 8737 cs-Gartensägen 300 PP cs-Gardeners Saw 300 PP Scie combisystem 300 PP
1,2 8737-00.610.00 Sägeblatt mit Schneidenschutz Saw blade with protective cover Lame de scie avec écran de protection
2 8737-00.620.00 Schneidenschutz Blade protection Protection de lame
4* 8739-00.600.24 Mutter Nut Écrou
5* 8745-00.600.12 Schraube Screw Vis
7 8739-00.600.11 Sicherung Lock Arrêt
8 8739-00.600.06 Nippelteil Nipple Raccord fileté
Art. 8738 cs-Gartensäge 300 PP, gebogen cs-Gardeners Saw 300 PP, curved Scie arquée combisystem 300 PP
1,2 8738-00.610.00 Sägeblatt mit Schneidenschutz Saw blade with protective cover Lame de scie avec écran de protection
2 8739-00.620.00 Schneidenschutz Blade protection Protection de lame
4* 8739-00.600.24 Mutter Nut Écrou
5* 8745-00.600.12 Schraube Screw Vis
7 8739-00.600.11 Sicherung Lock Arrêt
8 8739-00.600.06 Nippelteil Nipple Raccord fileté
Art. 8739 cs-Gartensäge 300 P, gebogen cs-Gardeners Saw 300 P, curved Scie arquée combisystem 300 P
1,2 8739-00.610.00 Sägeblatt mit Schneidenschutz Saw blade with protective cover Lame de scie avec écran de protection
2 8739-00.620.00 Schneidenschutz Blade protection Protection de lame
4* 8739-00.600.24 Mutter Nut Écrou
5* 8745-00.600.12 Schraube Screw Vis
7 8739-00.600.11 Sicherung Lock Arrêt
8 8739-00.600.06 Nippelteil Nipple Raccord fileté
Art. 8745 Gartensäge 300 P Gardeners Saw 300 P Scie à élaguer 300 P
1,2 8745-00.610.00 Sägeblatt mit Schneidenschutz Saw blade with protective cover Lame de scie avec écran de protection
2 8737-00.620.00 Schneidenschutz Blade protection Protection de lame
5* 8745-00.600.13 Mutter Nut Écrou
6* 8745-00.600.12 Schraube Screw Vis
* Wichtiger Montagehinweis:
Wegen Sicherungsbeschichtung müssen diese Teile immer gemeinsam getauscht werden. Nach der Montage 24 Stunden liegen lassen.
Art. 8742 Garten-Klappsäge 135 P Gardeners Folding Saw 135P Scie à élaguer pliable 135P
4 8742-00.600.35 Schraube T40x14 T20 Screw T40x14 T20 Vis T40x14 T20
5 8742-00.600.31 Schraube Screw Vis
9 8742-00.600.32 Mutter Nut Écrou
10 8742-00.600.26 Sägeblatt 135mm lang Saw blade 135 mm long Lame de scie 135 mm
Art. 8743 Garten-Klappsäge 200 P Gardeners Folding Saw 200P Scie à élaguer pliable 200PP
4 8742-00.600.35 Schraube T40x14 T20 Screw T40x14 T20 Vis T40x14 T20
5 8742-00.600.31 Schraube Screw Vis
9 8742-00.600.32 Mutter Nut Écrou
10 8743-00.600.06 Sägeblatt 200mm lang Saw blade 200 mm long Lame de scie 200 mm
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar. spare part are available. sont disponibles.
