DURAMAX FUEL PRESSURE
RELEASE WRENCH
DURAMAX COMBUSTIBLE PRESIÓN LANZAMIENTO LLAVE
A
C
B
D
1810311-05
Instructions:
This sensor is located on the front end of the driver’s side fuel rail under an EGR valve.
To remove the release valve, we recommend unbolting the air conditioning (AC)
compressor. Remove the front EGR valve and this tool can be slipped onto the release
valve from back to front. Slide the handle on the front of the crescent end of the socket
and loosen it.
1. Unbolt the AC compressor and slide it forward in the bracket without removing the
lines, being careful not to damage the Freon refrigerant lines.
2. We recommend removing the forward EGR valve to increase access to the fuel
pressure release valve (some configurations and/or casting sizes make it very difficult
to access the valve without removing the forward EGR valve).

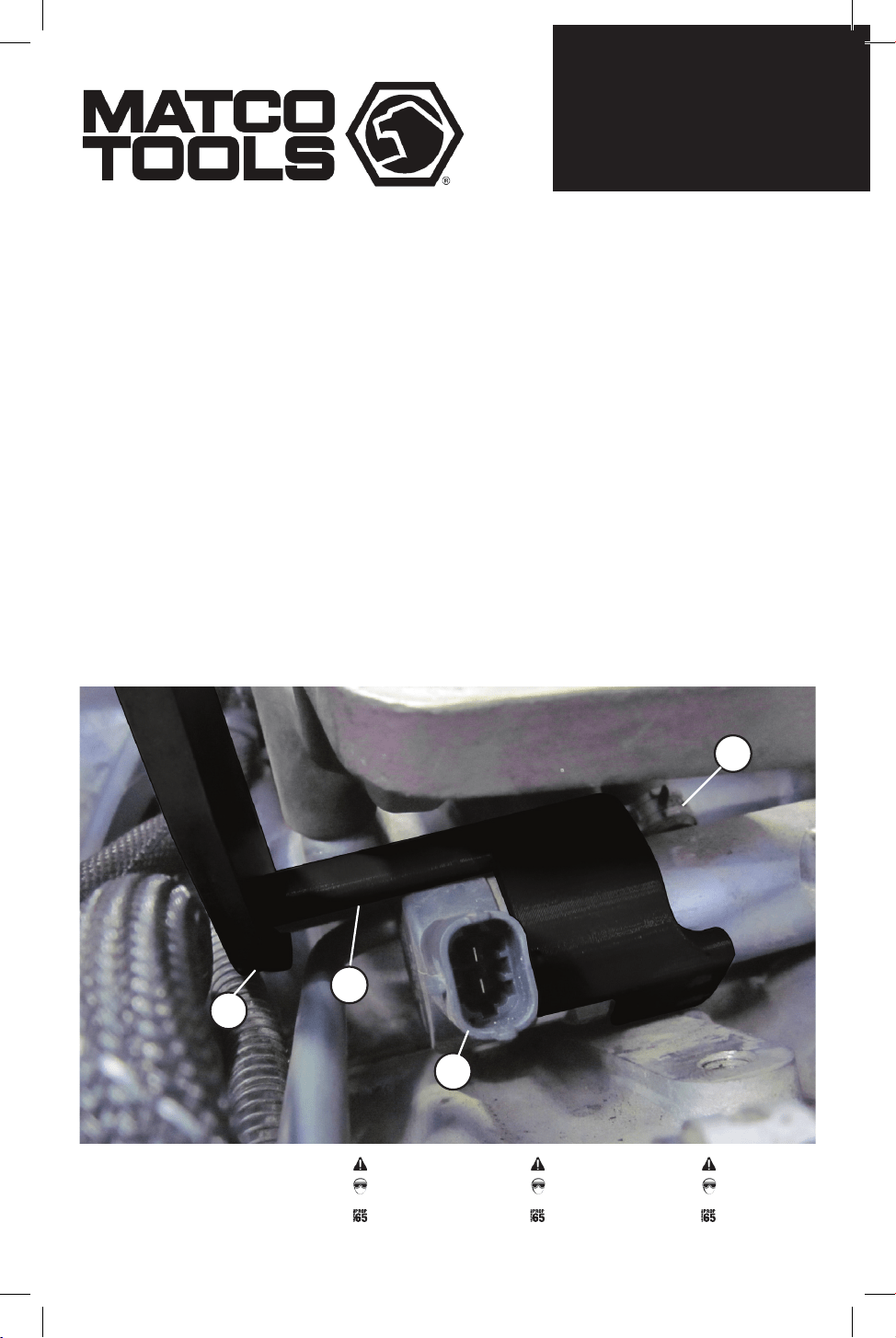

3. Place the socket on the fuel rail between the fuel return hose (A) and the electrical
fitting, (B), with the arched drive-end (C) toward the front of the engine, then slide it
forward and engage the hex.
4. Slide the crescent end of the handle (D) on the socket and loosen the valve retaining nut.
