BCIHD
Parts Breakdown:
Part Number Description Qty.
18511
18511
18513
18512
Bolt Retained Body 1
18512 Center Screw 1
18513 Guide Bolts 2
2101003-17
Safety Warning:
Read all instructions and warnings before attempting to use this product.
Failure to comply can result in damage, injury, or possibly death.
Consult the vehicle’s service manual before using this product for specific removal instructions.
Note: Hammering this tool will void the warranty.
Operating Instructions:
1. Ensure the needle bearings are properly in place.
2. By hand, align the bearing cup in the hole and U-joint.
3. Back off the center screw to allow the installer plate to go over the cup and the guide bolts into
the thread holes of the yoke.
4. Tighten the guide bolts until the center screw is in contact with the bearing cup.
5. Turn the center screw to install the bearing cup flush against the yoke.
6. Back off the center screw and guide bolts.
7. Repeat for the other bearing cup.
Note:
Lubricate the center screw and apply a coat of grease to the outside of the bearing cups before installation.
• Stay alert! Be aware of your surroundings and use
common sense when operating this tool.
• Inspect tool for damage prior to using; do not use if
tool is in unsafe condition.
• Always use safety equipment. Approved face and eye
protection must be worn in the work area at all times.
• Keep hair, clothing, jewelry, and gloves away from any
moving parts at all times.
BCIHD

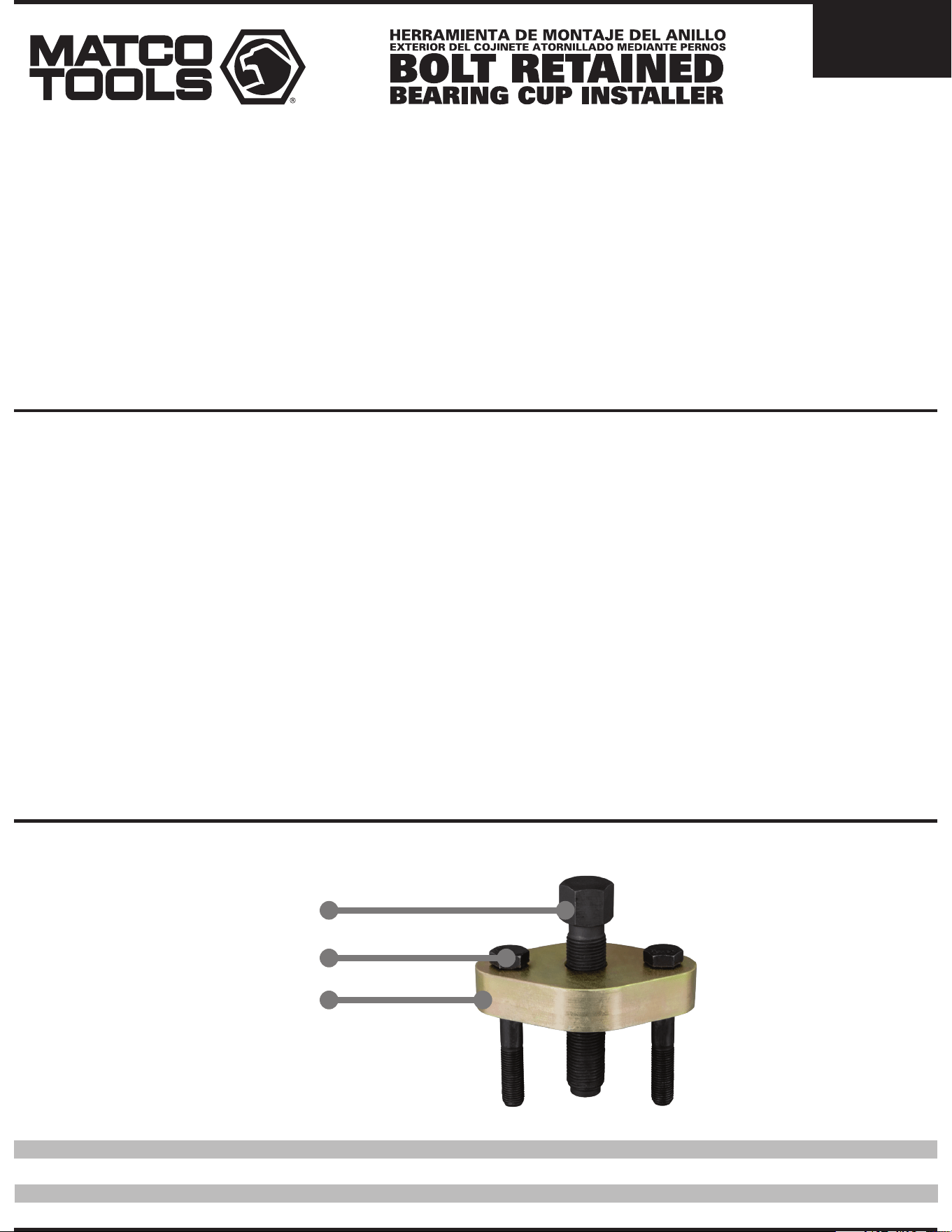

Desglose de Piezas:
Número de la Pieza Descripción Cantidad
18511
18511
18513
18512
Cuerpo Retenido por el Perno 1
18512 Tornillo Central 1
18513 Pernos Guía 2
2101003-17
Advertencias de Seguridad:
Lea todas las instrucciones y advertencias antes de intentar utilizar este producto.
El incumplimiento de ellas puede provocar daños, lesiones o posiblemente la muerte.
Consulte el manual de servicio del vehículo antes de usar este producto para obtener
instrucciones específicas de extracción.
Nota: Martillar esta herramienta anulará la garantía.
Instrucciones de Uso:
1. Asegúrese de que los rodamientos de aguja estén correctamente en su lugar.
2. A mano, alinee la copa del rodamiento en el orificio y la junta universal.
3. Afloje el tornillo central para permitir que la placa de instalación pase por encima de la copa y los
pernos guía en los orificios de rosca de la horquilla.
4. Apriete los pernos guía hasta que el tornillo central esté en contacto con la copa del rodamiento.
5. Gire el tornillo central para instalar la copa de rodamiento al ras contra la horquilla.
6. Retire el tornillo central y los pernos guía.
7. Repita el proceso para la otra copa de rodamiento.
Nota:
Lubrique el tornillo central y aplique una capa de grasa en el exterior de las copas de los
rodamiento antes de la instalación.
• ¡Manténgase alerta! Esté consciente de su entorno y
use el sentido común al operar esta herramienta.
• Inspeccione la herramienta en busca de daños antes
de usarla; no utilice la herramienta si no está en
condiciones seguras.
• Utilice siempre equipo de seguridad. Se debe usar en
todo momento protección facial y ocular aprobada en
el área de trabajo.
• Mantenga el cabello, la ropa, las joyas y los guantes
alejados de las piezas móviles en todo momento.
BCIHD

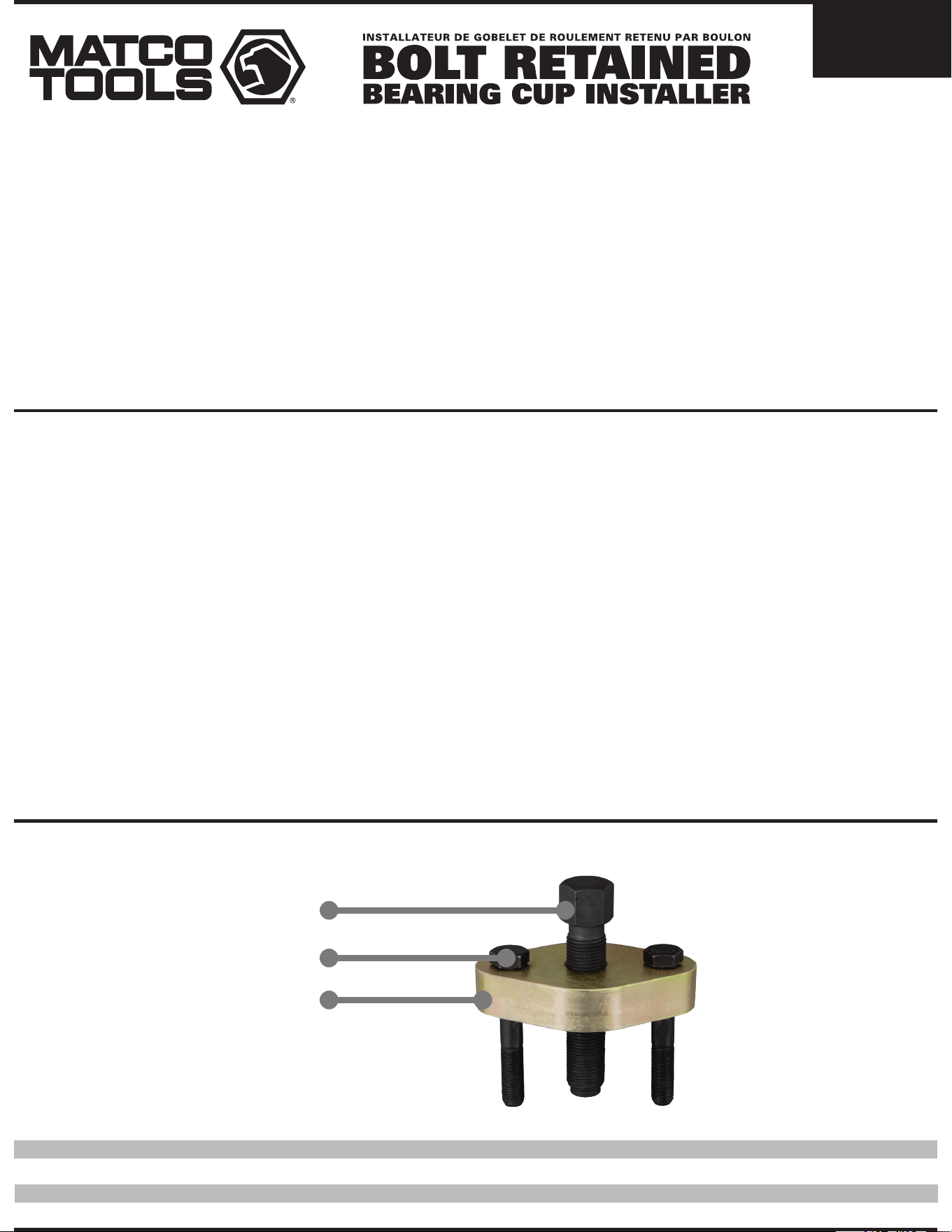

Répartition des pièces :
Numéro de pièce Description Qté.
18511
18511
18513
18512
Corps retenu par boulon 1
18512 Vis centrale 1
18513 Boulons de guidage 2
2101003-17
Avertissement de sécurité :
Lisez toutes les instructions et avertissements avant d'essayer d'utiliser ce produit.
Le non-respect de cette consigne peut entraîner des dommages, des blessures ou
éventuellement la mort.
Consultez le manuel d’entretien du véhicule avant d’utiliser ce produit pour obtenir
des instructions de retrait spécifiques.
Remarque :
Marteler cet outil annulera la garantie.
Instructions de fonctionnement :
1. Assurez-vous que les roulements à aiguilles sont correctement en place.
2. À la main, alignez la cuvette de roulement dans le trou et le joint en U.
3. Retirez la vis centrale pour permettre à la plaque d'installation de passer par-dessus
la coupelle et les boulons de guidage dans les trous filetés de la fourche.
4. Serrez les boulons de guidage jusqu'à ce que la vis centrale soit en contact avec
la cuvette de roulement.
5. Tournez la vis centrale pour installer la cuvette de roulement au ras de l'arcade.
6. Retirez la vis centrale et les boulons de guidage.
7. Répétez pour l'autre cuvette de roulement.
Remarque :
Lubriez la vis centrale et appliquez une couche de graisse sur l'extérieur des cuvettes
de roulement avant l'installation.
• Restez attentif! Soyez conscient de votre environnement
et faites preuve de bon sens lorsque vous utilisez cet outil.
• Inspectez l'outil pour déceler tout dommage avant de
l'utiliser; ne pas utiliser si l'outil est dans des conditions
dangereuses.
• Utilisez toujours un équipement de sécurité. Une
protection du visage et des yeux approuvée doit être
portée à tout moment dans la zone de travail.
• Gardez les cheveux, les vêtements, les bijoux et les gants
éloignés de toute pièce en mouvement à tout moment.
