Vevor DT500-A Motorized Ceiling TV Mount for 32 to 65 Inch User Manual

Technical Support and E-Warranty Certificate www. vevor. com/support

TV LIFT

USER MANUAL

MODEL: DT500-A

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

MODEL: DT500-A

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TV LIFT

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products

marked as such may not be discarded with normal domestic

waste, but must be taken to acollection point for recycling

electrical and electronic devices.

Compliance is a CE security certification.

IMPORTANT SAFEGUARDS

Please read and understand this entire manual before

attempting to assemble, operate or install the product. Failure

to follow all instructions listed below may result in electric shock, fire and/or

serious injury.

WARNING:

1. The load added onto the actuator must be less than or equal to the

rated load of actuator.

2. Please use the 29V DC power adapter.

3. All actuators have duty cycle, they cannot work all the time without

stopping.

4. The actuator is not completely waterproof, please do not immerse it in

water directly.

5. Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

SAVE THESE INSTRUCTIONS

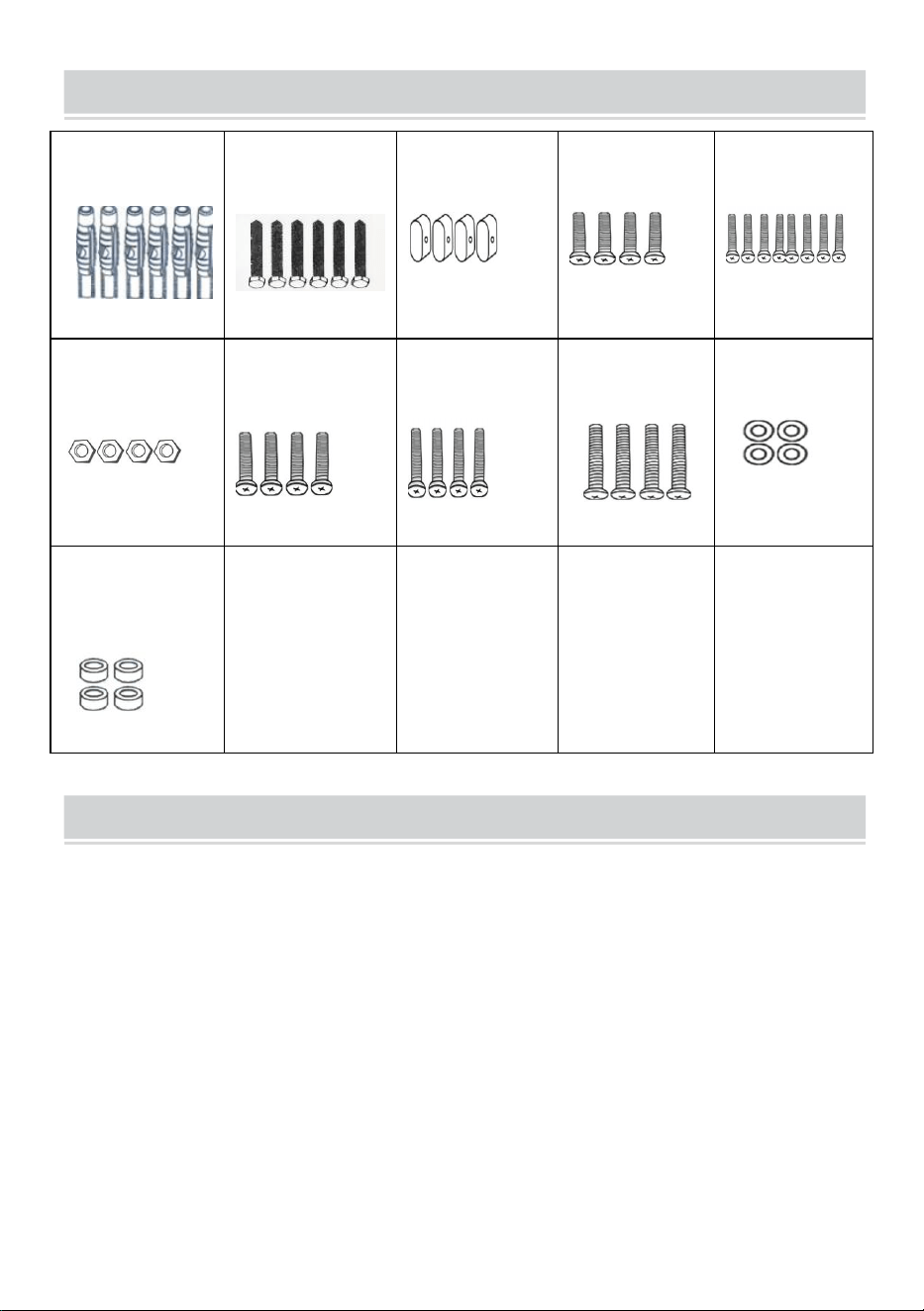

PARTS LIST

Φ7*Φ10*60mm

6PCS

M7*60

6PCS

Blanking Cap

4PCS

M5*10mm

4PCS

M6*30mm

8PCS

4PCS

M6*16mm

4PCS

M4*20mm

4PCS

M8*30mm

4PCS

Φ8*Φ16*1.7mm

4PCS

Cylindrical

Sleeve

4PCS

ATTENTION

1. Please ensure that the screws and nuts are tightened during installation.

For your safety, the product must be used in the specified size and weight

limits.

2. Ensure that the wall's quality and load-bearing capacity are sufficient for

installation. The manufacturer is not responsible for any consequences

arising from improper installation.

3. If installing in glass or glass curtain wall, foam brick, marble, fiberboard

board, please consult a professional installer before installation. Otherwise,

the manufacturer is not responsible for any consequences caused by

improper installation!

INSTRUCTIONS

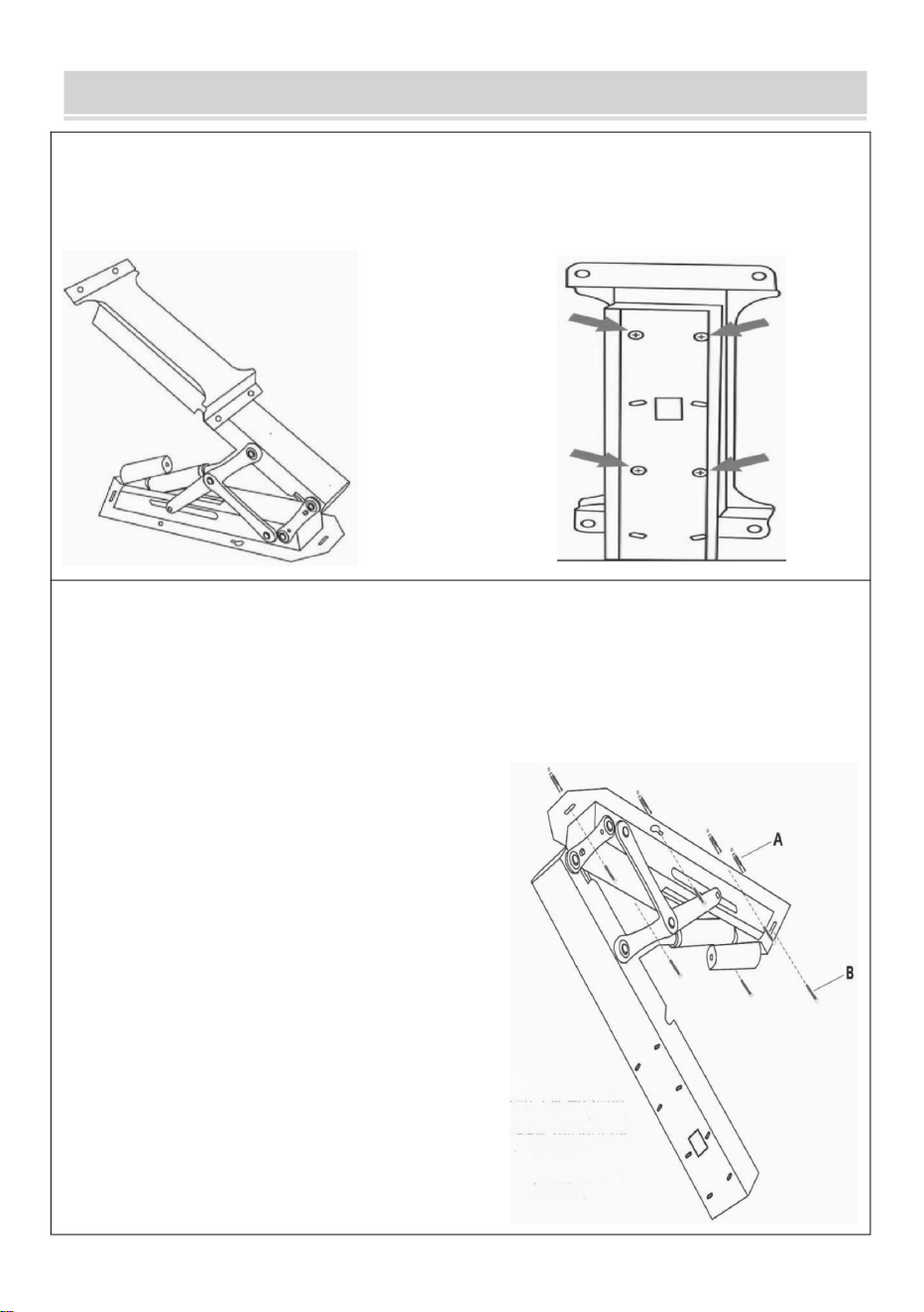

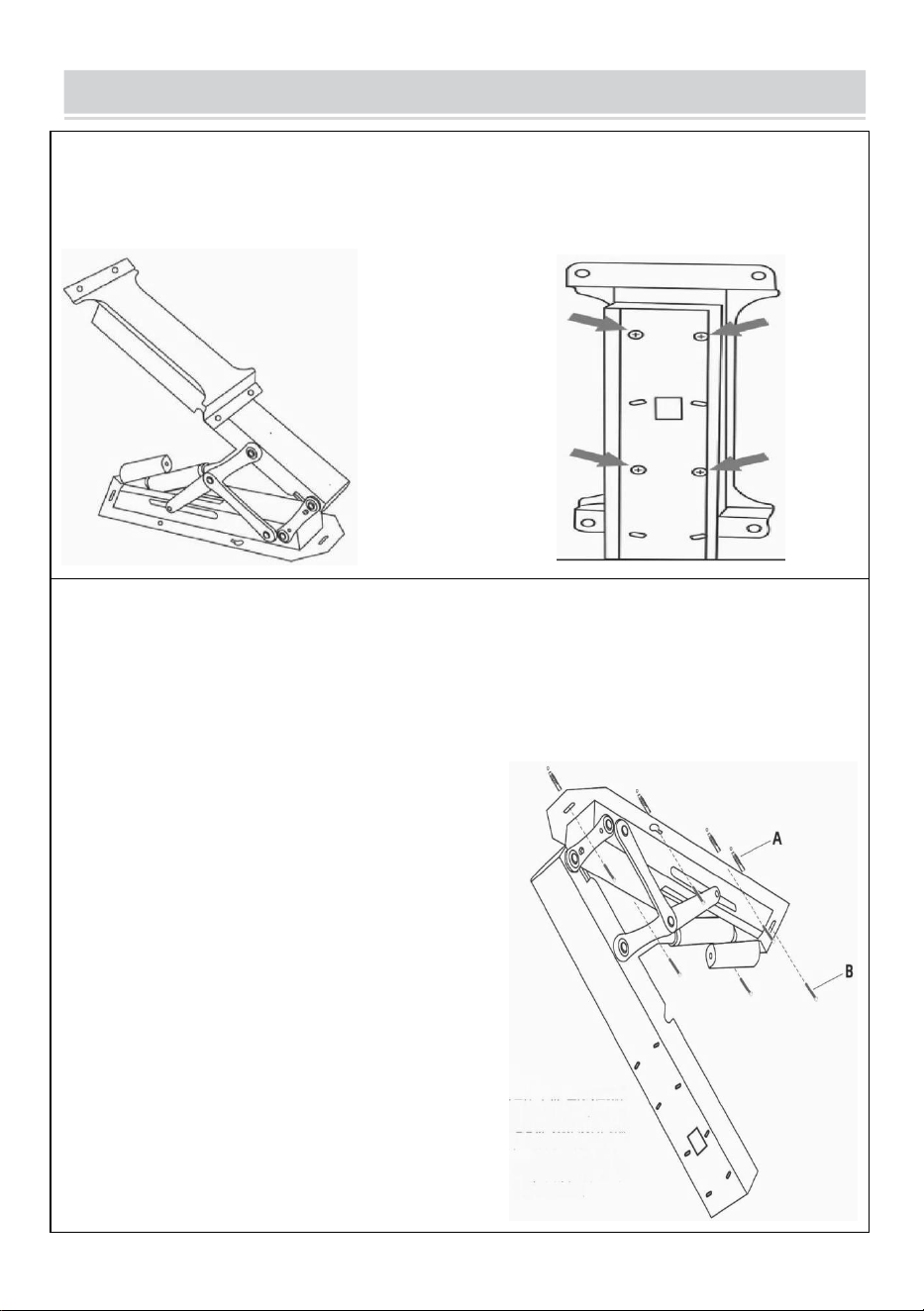

STEP 1 Power on the main body of the support and adjust it to

open. Use a screwdriver to remove the four inner fixing screws, then

detach the front connecting plate. Keep the screws as spares.

STEP 2

Position the support wall plate, mark the hole locations, and drill the

holes. Insert the expansion tubes into the holes,and insert the

expansion screw through the wall plate to fix the main body of the

support.

Installation tips:

Screw the expansion screws into the

left and right gourd holes about

halfway (1/2), then position the

support body over the screws through

the large hole in the gourd.

Temporarily suspend the support by

aligning it with the empty hole position.

Next, insert the expansion screws into

the remaining four positions. Finally,

tighten all the expansion screws to

complete the installation, making the

process easier.

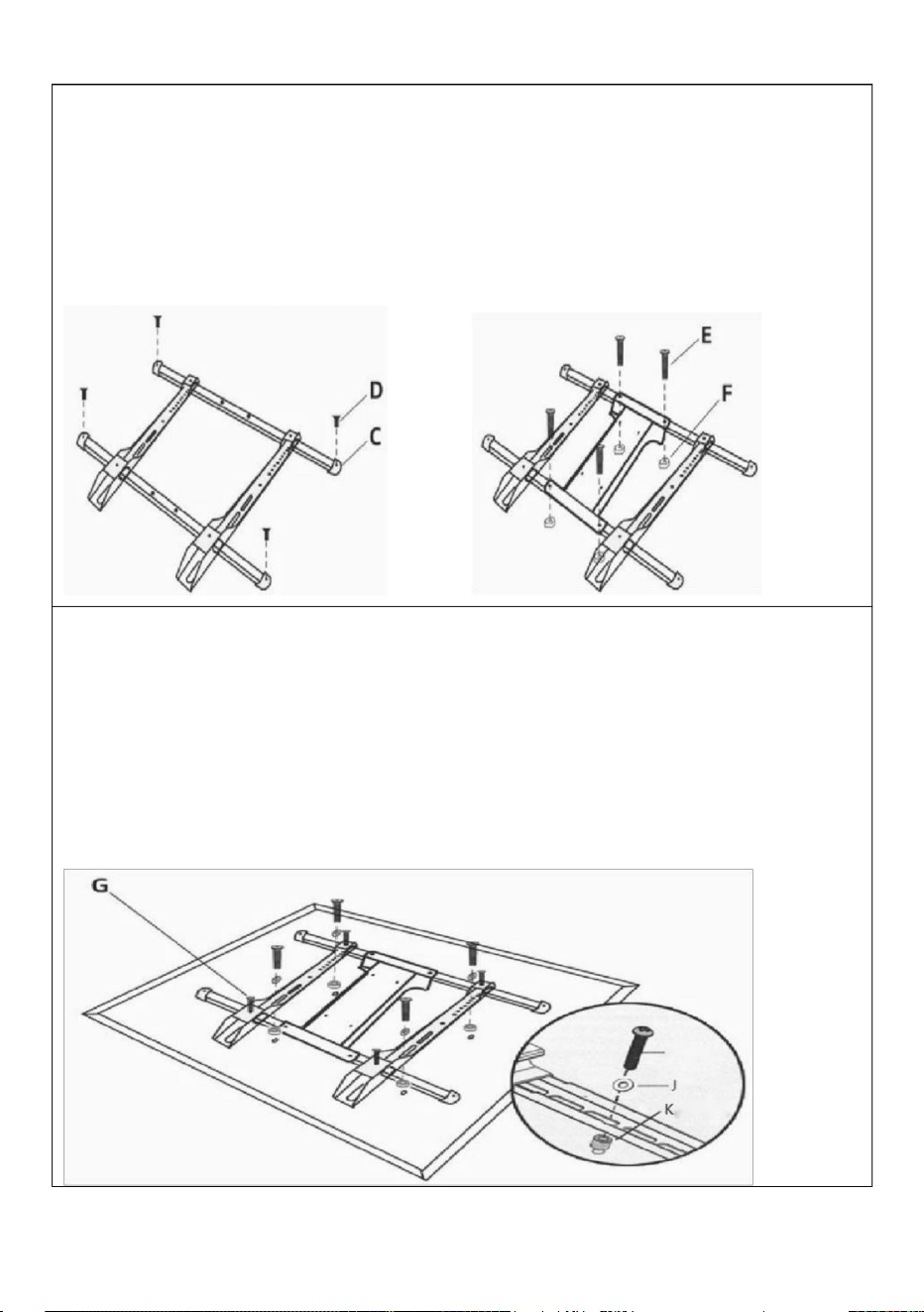

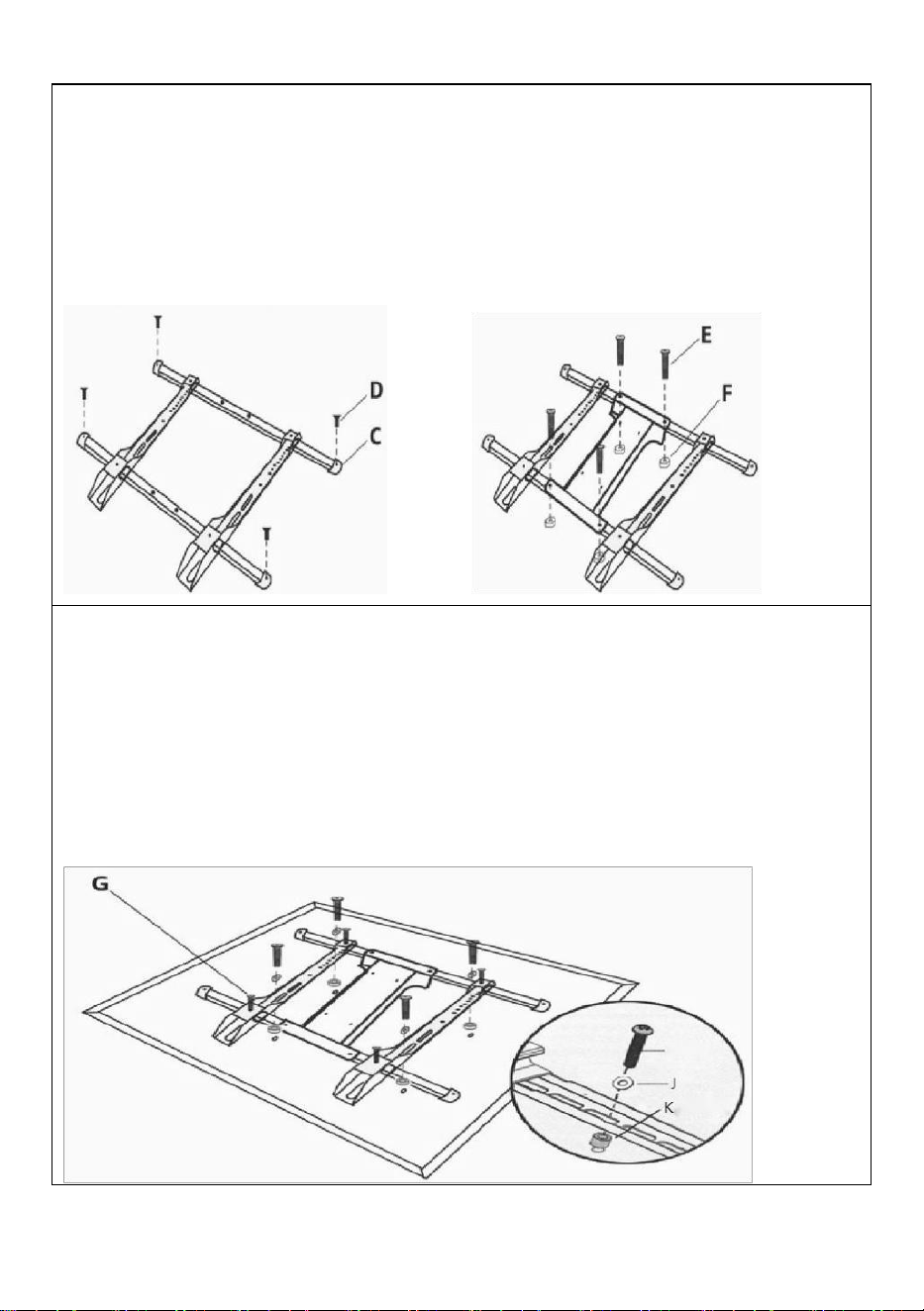

STEP 3

①

Insert the two beams into the two holes on the upper and lower

sides of the hook, and install and fix the plugs at both ends of the

beams by screws.

② Connect the upper and lower four holes of the mounting plate to

the four middle holes of the beam through bolts and nuts.

STEP 4

Connected TV

①

Select the appropriate holes for the two vertical hooks of the

assembled tic-tac-stand, and connect the tic-tac-stand with the holes

on the back of the TV.

②

Install the safety screws above and below the two hooks

respectively.

H/I

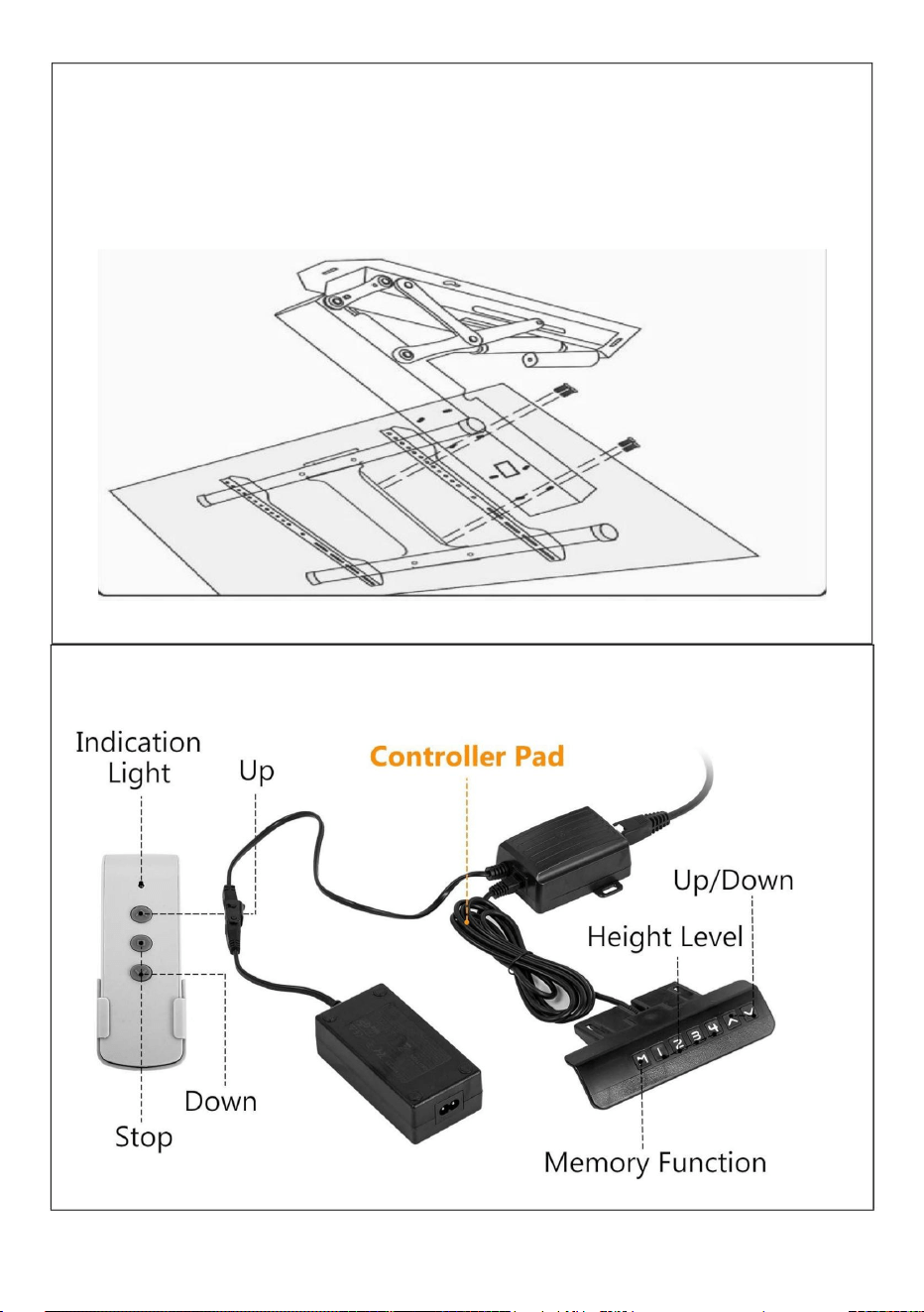

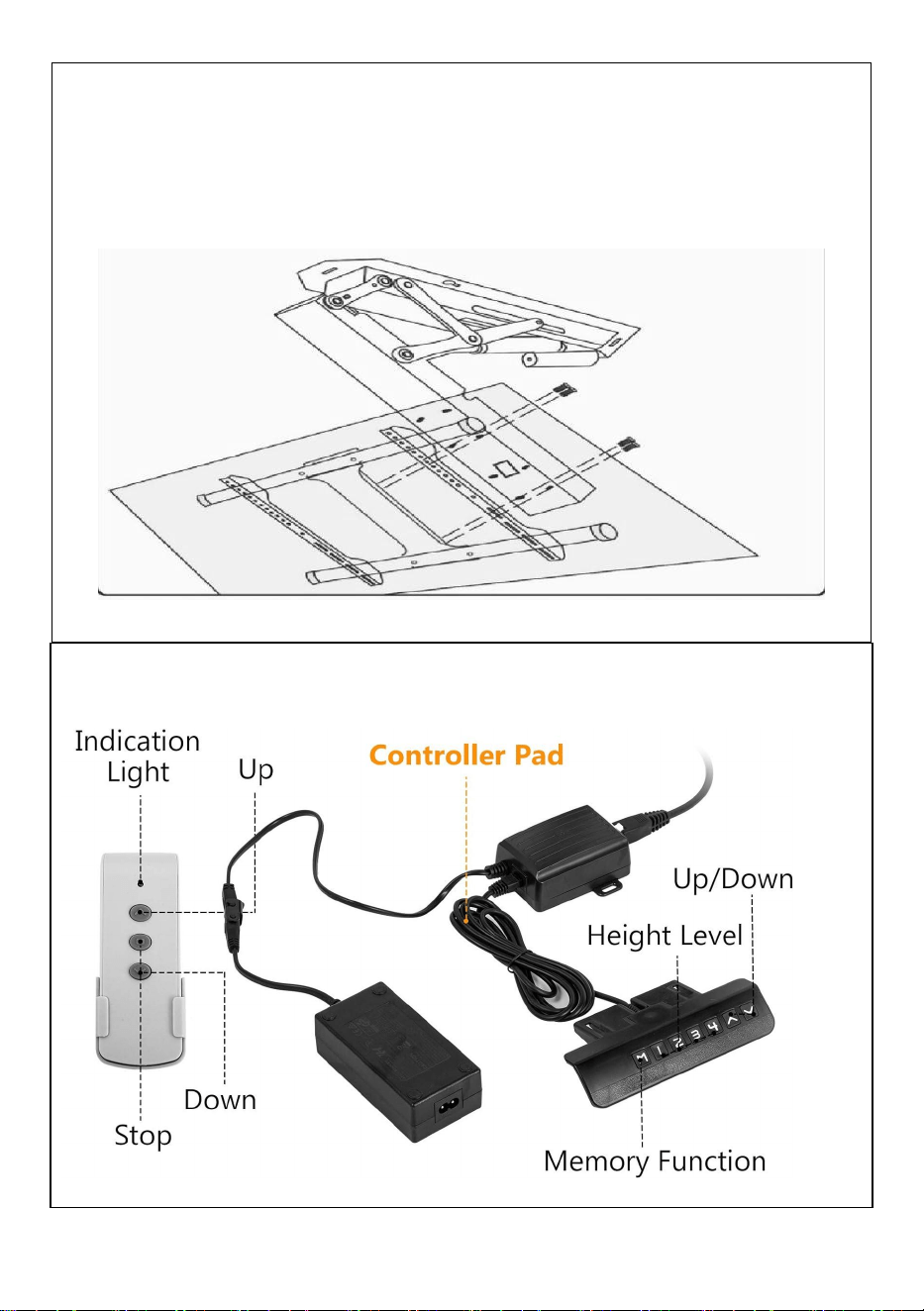

STEP 6

Connection adapter

STEP 5

Install TV

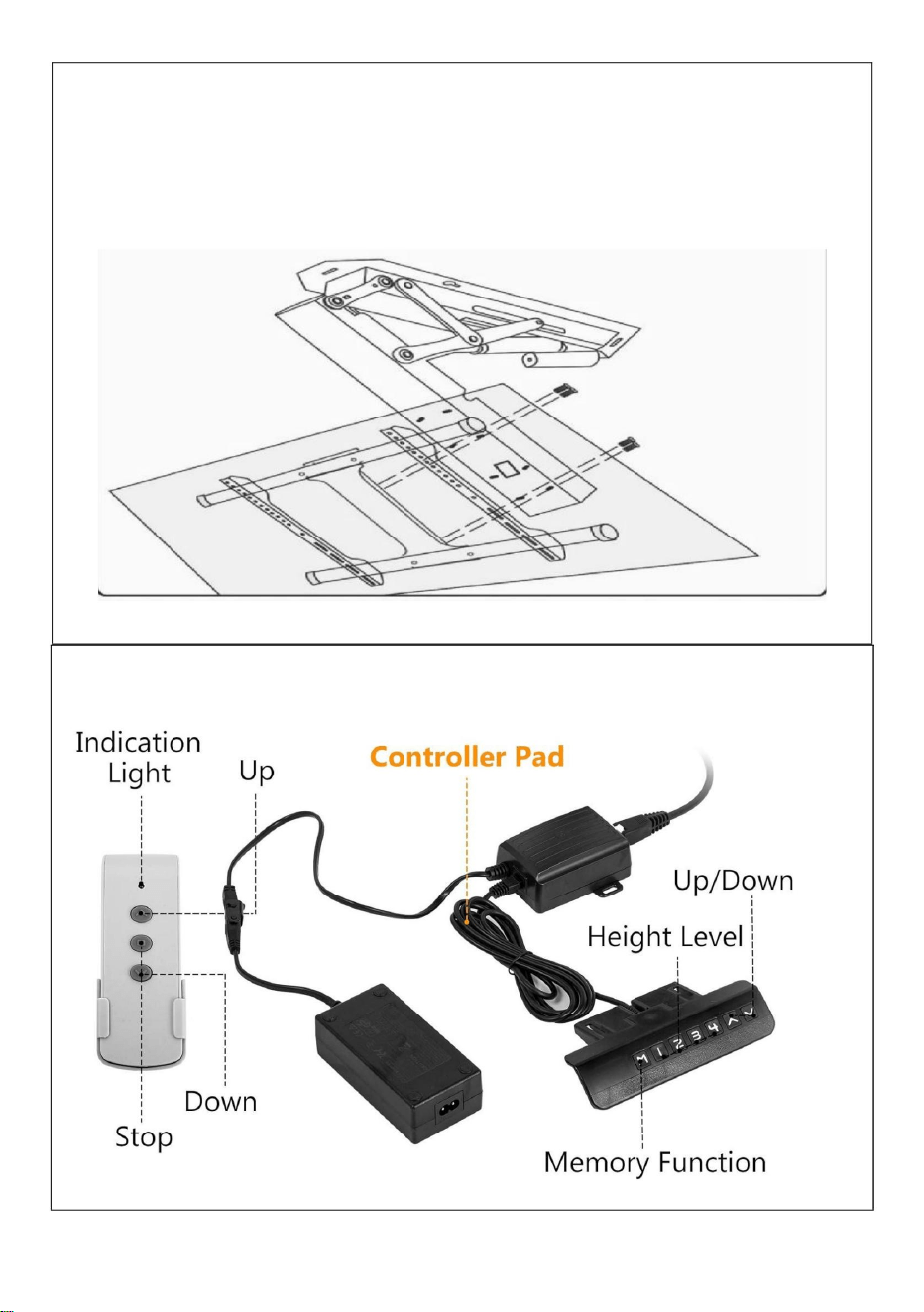

As shown in the figure: Connect the 4 holes of the connecting plate

connected to the TV and the holes at the front end of the main body

through the spare screws removed in step 1.

Controller Instruction Manual

I. Function introduction

Intelligent single column controller

has the following characteristics:

1.It can control two motors` output

to achieve synchronous operation;

2.Indicator light displays the

fault,reseting;

3.Controlled by up and down

buttons;

4.Wireless remote

control(alternative).

II. System parameters

1.Input voltage:DC29V;

2.Input current: recommending

above 1.8A and according to the

load;

3.Maximum output voltage of motor

interface:DC29V;

4.Maximum output current of motor

interface:4A;

5.Operating temperature:0~40

℃

6.Working humidity:20~90%;

7.Storage temperature:20~70℃.

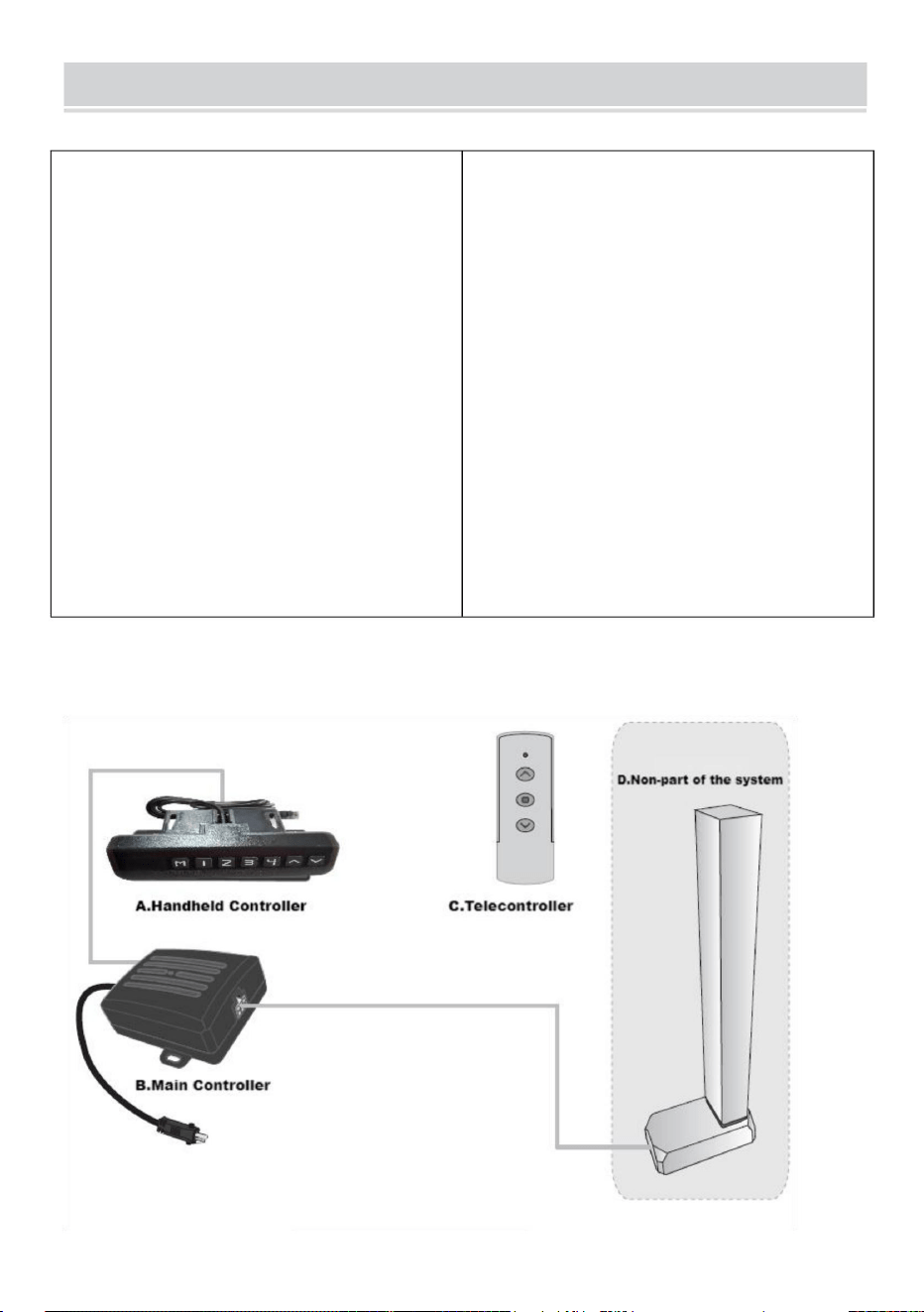

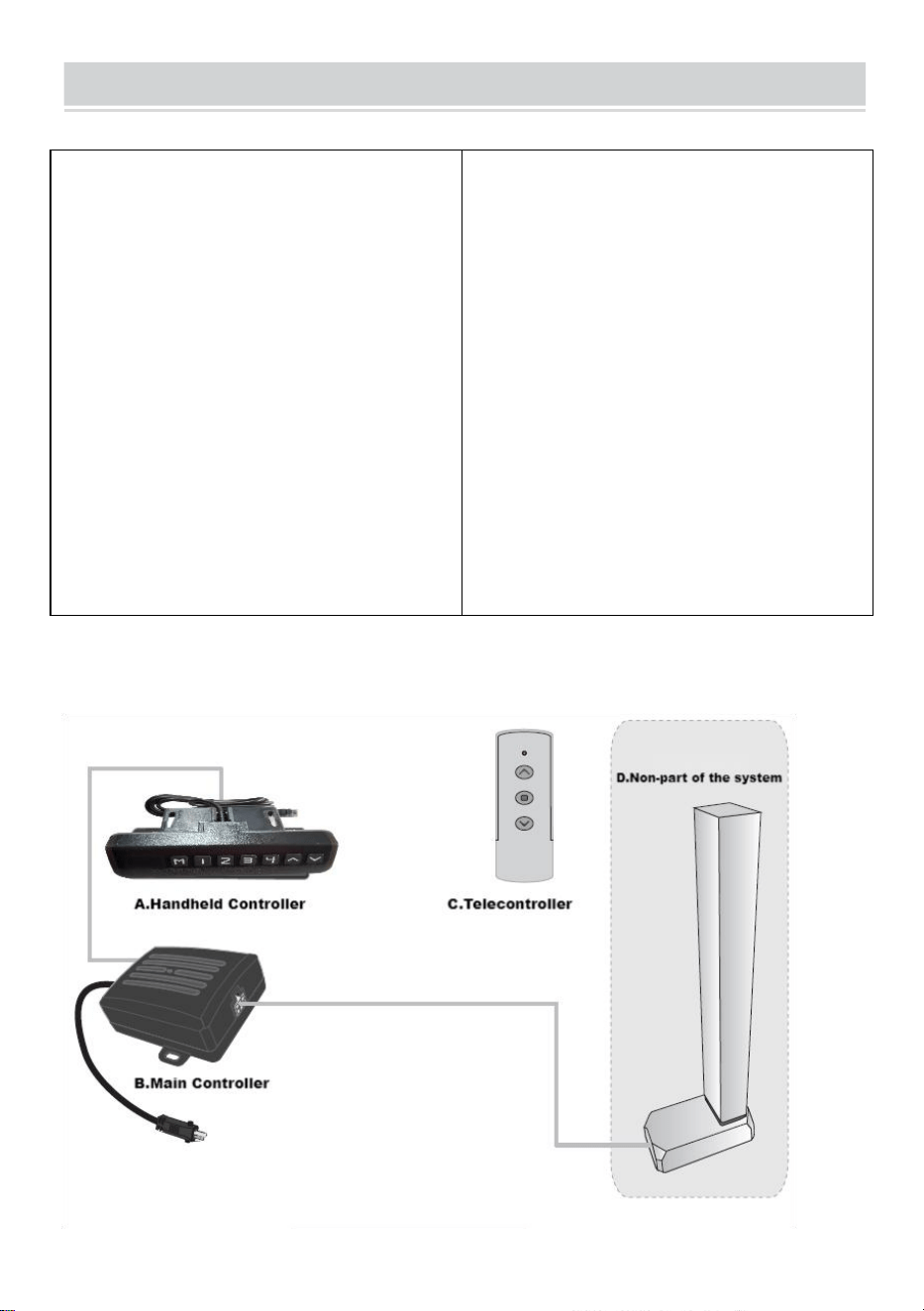

III. System connection

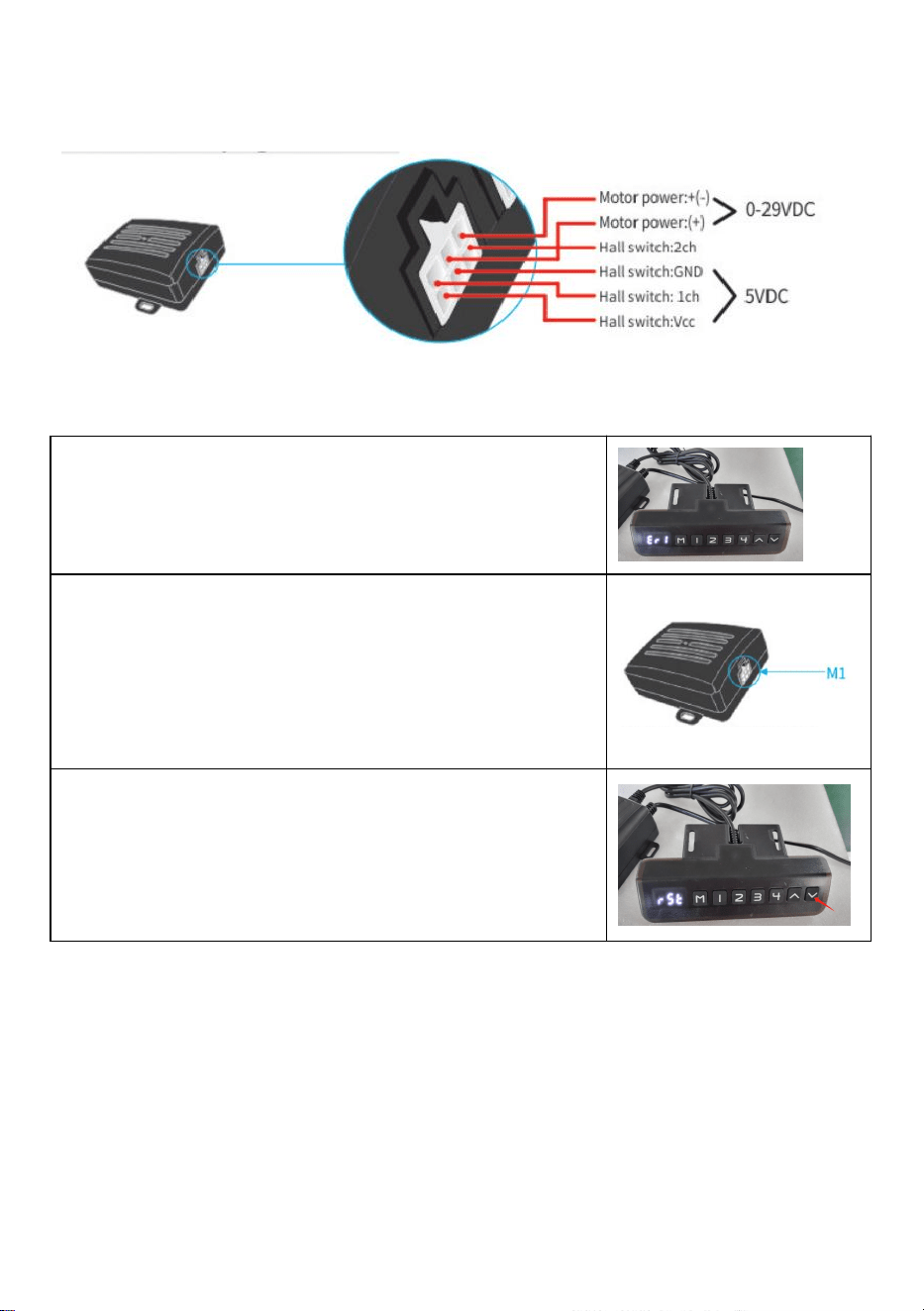

IV. Motor interfase plug definition:

V. Fault code and its treatment

1.Fault code Err1

When the manual controller shows Er1, it's a fault of

Err1. It means there is something wrong with M1

interface channel (see the following picture). For

exemple motors are not connected in a positive way;

Hall signal board is not connected; Paper line,etc.

After the issue is resolved, press the 'down' button for

more than 3 seconds to clear the fault, and the

machine will return to reset state.

VI. System reset

1.Prompt reset

When the manual controller indicator light always on

(see the following picture),it means the system is

resetting. The whole system needs to reset maunally.

2.Line reset

When the manual controller shows the minimum

heigh ,pressing "down" button more than 5 seconds

and the indicator light is on. It means reseting.

3.Releasing the hand and starting to reset

system,after the manual controller indicator light is on.

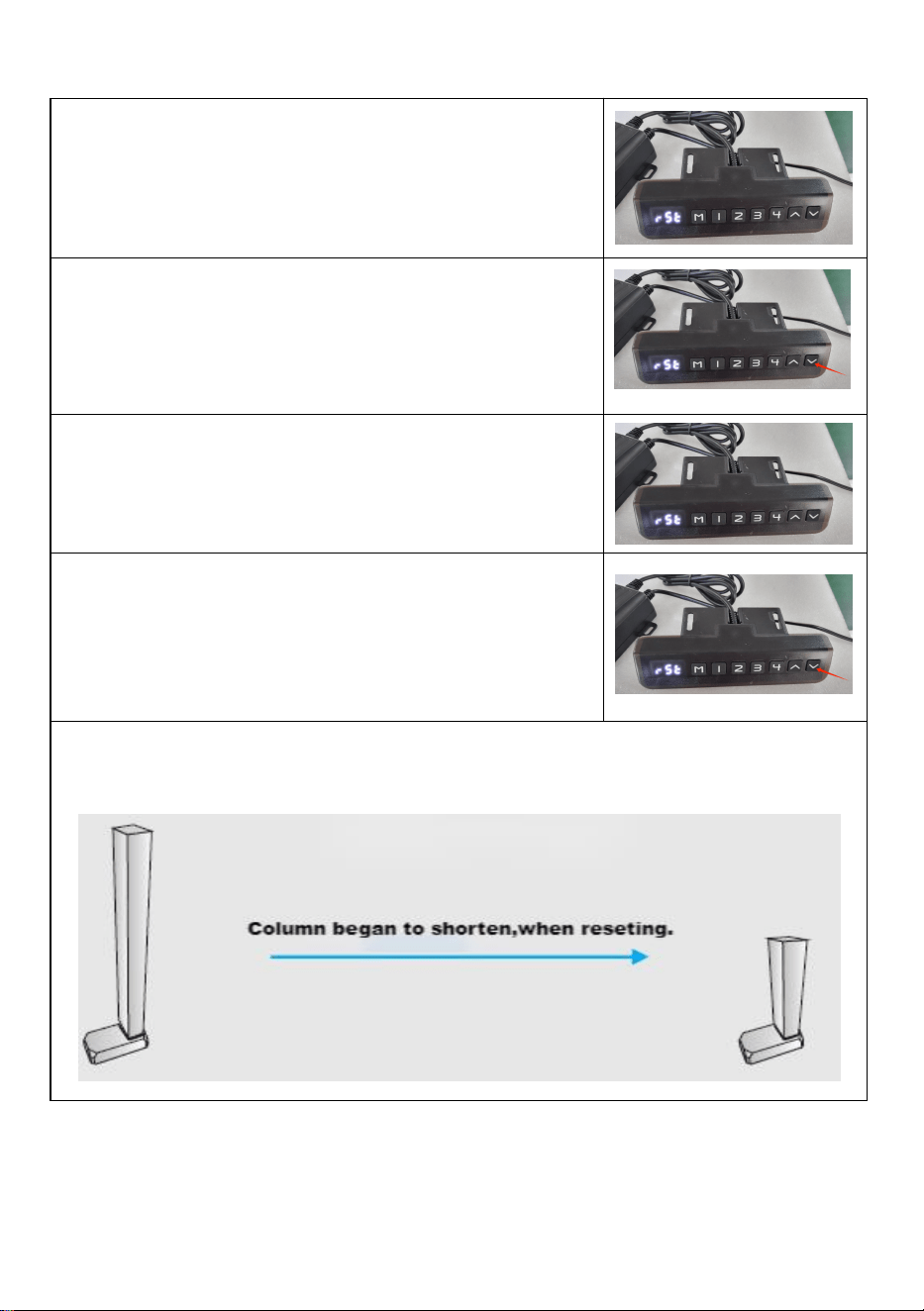

4.Reset method

When the manual controller indicator light always

stays on (see the following figure), pressing the ″down"

button and do not release it.

The column may begin to shorten, and the speed could slow down. Observe for

any other damage during operation; if there is any, stop immediately.

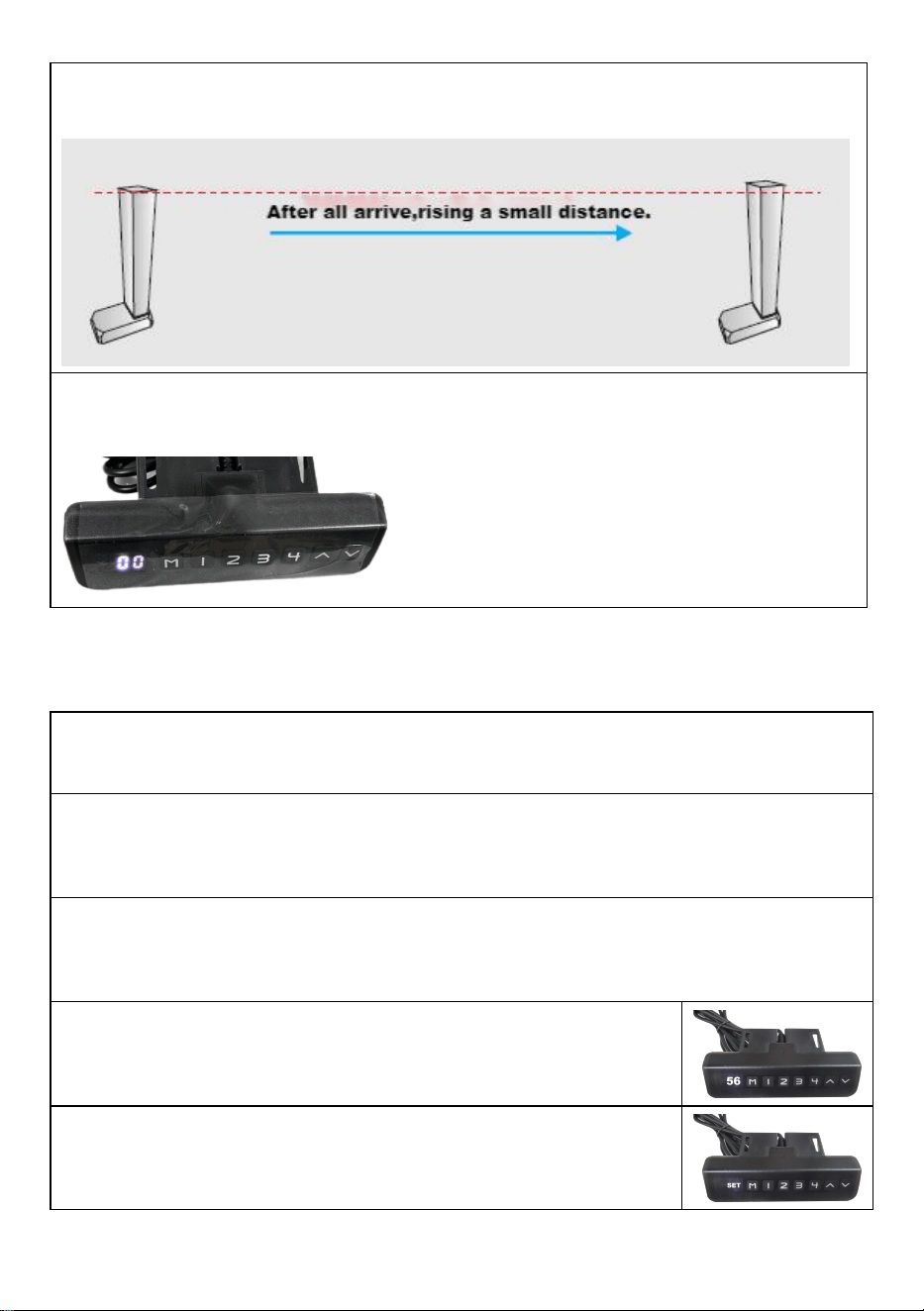

The colunm will rise 5~10mm after a short time when it reach the lowest

point.

When the manual controller indicator light is off(see the following

picture),releasing the hand and end at resetting.

VII. Preset target height

1.Preset target height quantity:

The system provides 4 groups of preset height storage

2.Preset target height data erasure:

The erasing function is not configured separately. When a new parameter

is set, the system automatically erases the old parameter.

3.Preset target height operation method:

At any height (reset state, cannot perform this operation in error state), the

current height parameter can be preset to keys 1-4.

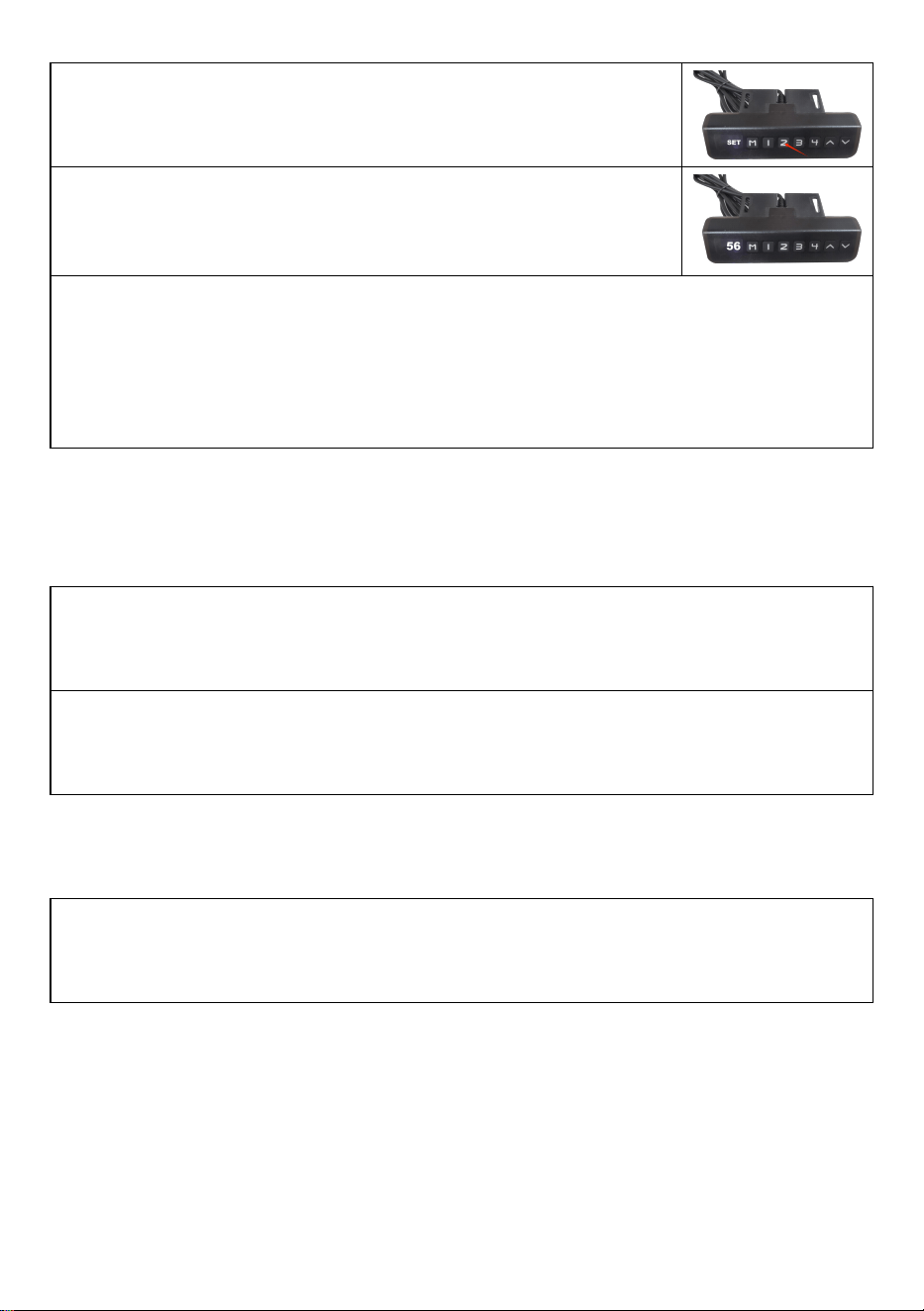

Example: ①Set the current height 56 to key No. 2

②Press the "M" key to display "SET"

③Within 2 seconds, press "2" before "SET" disappears

④The "S-2" preset is displayed. End, the previous

display is restored.

5. Use the method of preset target height:

At any height (reset state, cannot perform this operation in the wrong

state), you can use keys 1-4 to quickly reach the preset target height. If the

current height is already near the preset target height, no action will be

performed.

Ⅷ. Telecontroller operation

1.Matching window period

Matching window period is repowering after 3 seconds.There will be

buzzing sound when the period ends.

2.Right code

In matching window period,passing the ″up button″longly and waiting for 4

long and 3 short intervals of buzzing sound,it means righting code is over.

Ⅸ. Backtracking when encountering obstacles

In addation to the reset state,when working ,the mechanical structure

encounter a sudden changes from loading ,which will cause the contrller to

carry out a fallback operation to prevent external sound of injury.

PRODUCT PARAMETERS

Model

Safe

Weight

Input

Adapter input

voltage

Region

DT500-A

88lbs

DC29V 1.8A

100-240V~

50/60Hz

America

Europe

Technical Support and E-Warranty Certificate

www. vevor. com/support

MODÈLE:DT500A

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

MANUELD'UTILISATION

ÉLÉVATEURDETÉLÉVISION

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:DT500A

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

ÉLÉVATEURDETÉLÉVISION

Machine Translated by Google

CONSERVEZCESINSTRUCTIONS

MESURESDESÉCURITÉIMPORTANTES

2012/19/UE.Lesymbolereprésentantunepoubelleàroulettesbarrée

ettouslesaccessoiresmarquésdecesymbole.Produits

blessuregrave.

5.Lesenfantsnedoiventpasjoueravecl'appareil.Nettoyageetutilisation

arroserdirectement.

collectedansl'Unioneuropéenne.Cecis'appliqueauproduit

Lenonrespectdetouteslesinstructionscidessouspeutentraînerunchocélectrique,unincendieet/ou

Lisezattentivementlemanueld'instructions.

appareilsélectriquesetélectroniques.

1.Lachargeajoutéesurl'actionneurdoitêtreinférieureouégaleàla

chargenominaledel'actionneur.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

marquéscommetelsnepeuventpasêtrejetésaveclesdéchetsdomestiquesnormaux

déchet,maisdoitêtreapportéàunpointdecollectepourrecyclage

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

AVERTISSEMENT:

3.Touslesactionneursontuncycledeservice,ilsnepeuventpasfonctionnertoutletempssans

l'entretiennedoitpasêtreeffectuépardesenfantssanssurveillance.

ÉLIMINATIONCORRECTE

LaconformitéestunecertificationdesécuritéCE.

2.Veuillezutiliserl'adaptateursecteur29VCC.

4.L'actionneurn'estpascomplètementétanche,veuilleznepasl'immergerdans

àtraversindiquequeleproduitnécessiteuntrisélectif

Veuillezlireetcomprendrel'intégralitédecemanuelavant

tenterd'assembler,d'utiliseroud'installerleproduit.Échec

arrêt.

Machine Translated by Google

Φ8*Φ16*1,7mm

ATTENTION

4pièces 4pièces

Φ7*Φ10*60mm

6pièces

M4*20mm

4pièces

M8*30mm

Cylindrique

4pièces

6pièces

4pièces

M7*60

Manche

Bouchonobturateur

8pièces

M5*10mm

M6*30mm

M6*16mm

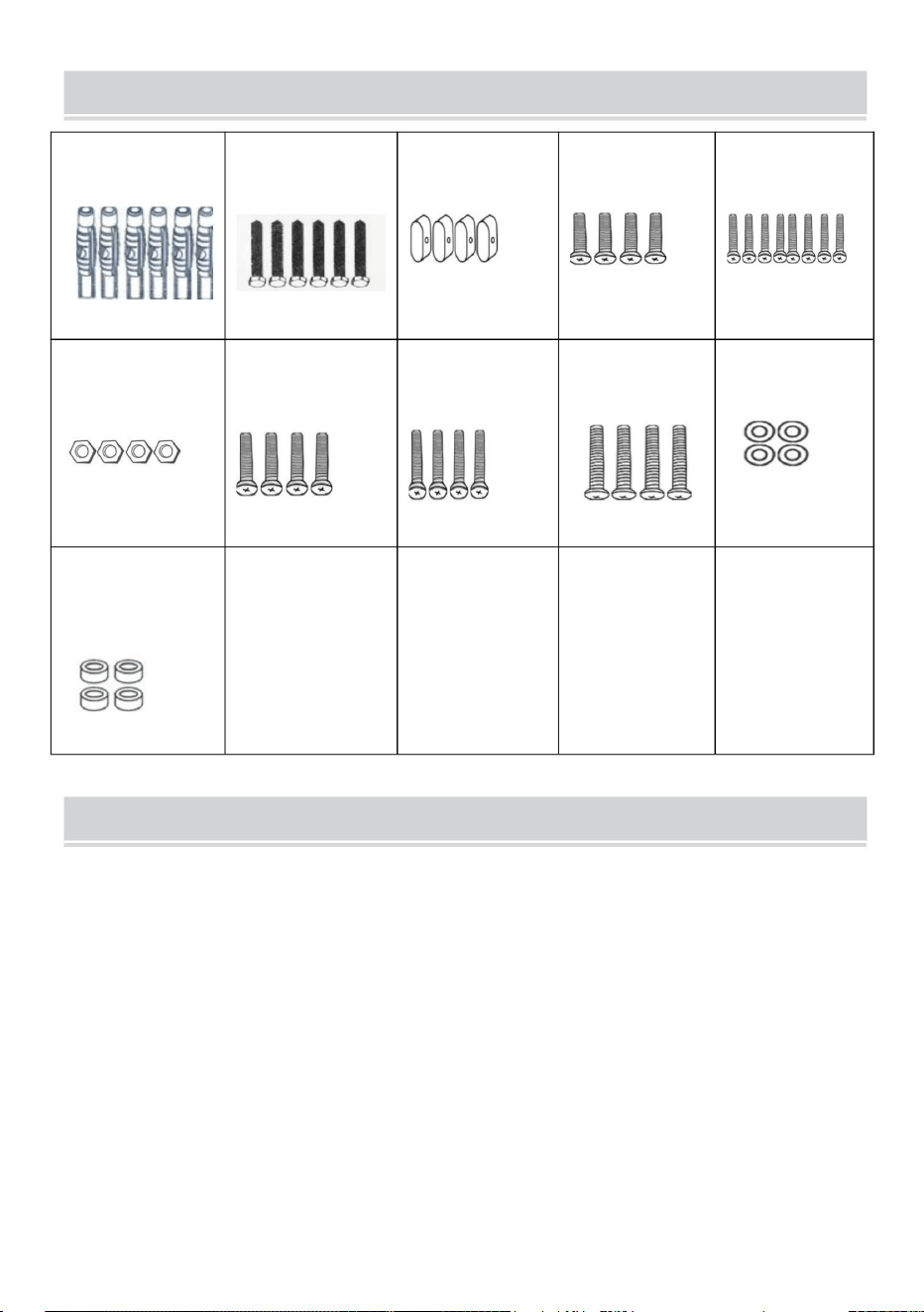

LISTEDESPIÈCES

Pourvotresécurité,leproduitdoitêtreutilisédansleslimitesdetailleetdepoidsspécifiées.

2.Assurezvousquelaqualitéetlacapacitédechargedumursontsuffisantespour

l'installation.Lefabricantn'estpasresponsabledesconséquencesd'uneinstallationincorrecte.

1.Veuillezvousassurerquelesvisetlesécroussontserréslorsdel'installation.

3.Encasd'installationsurunmurrideauenverreouenverre,surdesbriquesenmousse,du

marbre,despanneauxdefibres,veuillezconsulteruninstallateurprofessionnelavant

l'installation.Danslecascontraire,lefabricantn'estpasresponsabledesconséquencesd'une

installationincorrecte!

Machine Translated by Google

Ensuite,insérezlesvisd'expansiondans

lesquatrepositionsrestantes.Enfin,

serreztouteslesvisd'expansion

pourterminerl'installation,cequi

faciliteraleprocessus.

Suspendeztemporairementlesupport

enl'alignantaveclapositiondutrouvide.

Positionnezlaplaquemuraledesupport,marquezl'emplacementdestrousetpercez

lestrous.Insérezlestubesd'expansiondanslestrousetinsérezlavis

d'expansionàtraverslaplaquemuralepourfixerlecorpsprincipaldusupport.

Conseils

d'installation:Vissezlesvisd'expansiondans

lestrousdelagourdegaucheetdroiteà

peuprèsàmichemin(1/2),puis

positionnezlecorpsdesupportsurlesvisà

traverslegrandtroudelagourde.

ÉTAPE2

ÉTAPE1Mettezsoustensionlecorpsprincipaldusupportetréglezlepourl'ouvrir.

Utilisezuntournevispourretirerlesquatrevisdefixationintérieures,puisdétachezla

plaquedeconnexionavant.Conservezlesviscommepiècesderechange.

INSTRUCTIONS

Machine Translated by Google

ÉTAPE4

Sélectionnezlestrousappropriéspourlesdeuxcrochetsverticauxdusupporttic

tacassembléetconnectezlesupporttictacauxtroussituésàl'arrièredutéléviseur.

Insérezlesdeuxpoutresdanslesdeuxtroussituéssurlescôtéssupérieuretinférieur

ducrochet,puisinstallezetfixezleschevillesauxdeuxextrémitésdespoutresàl'aide

devis.Connectez

lesquatretroussupérieuretinférieurdelaplaquedemontageauxquatretrouscentraux

delapoutreàl'aidedeboulonsetd'écrous.

ÉTAPE3

SALUT

Installezlesvisdesécuritéaudessusetaudessousdesdeuxcrochets

respectivement.

TVconnectée

Machine Translated by Google

Commeindiquésurlafigure:connectezles4trousdelaplaquedeconnexionconnectée

autéléviseuretlestrousàl'extrémitéavantducorpsprincipalàl'aidedesvisderechange

retiréesàl'étape1.

Adaptateurdeconnexion

Installerlatélévision

ÉTAPE5

ÉTAPE6

Machine Translated by Google

III.Connexiondusystème

4.Télécommandesans

fil(alternative).

4.Courantdesortiemaximaldel'interface

moteur:4A;

5.Températuredefonctionnement:0~40

6.Humiditédetravail:20~90%;

Lecontrôleurintelligentàcolonneunique

présentelescaractéristiquessuivantes:

1.Ilpeutcontrôlerlasortiededeuxmoteurs

pourobtenirunfonctionnementsynchrone;

2.Levoyantlumineuxaffichele

défautetla

réinitialisation;3.Contrôlépardes

boutonshautetbas;

3.Tensiondesortiemaximaledel'interface

dumoteur:DC29V;

II.Paramètresdusystème1.

Tensiond'entrée:29VCC;

2.Courantd'entrée:recommandéau

dessusde1,8Aetenfonctiondela

charge;

I.Présentationdelafonction

7.Températuredestockage:20~70.

Manueld'instructionsducontrôleur

Machine Translated by Google

LorsquelecontrôleurmanuelafficheEr1,ils'agitd'undéfautErr1.Cela

signifiequ'ilyaunproblèmeaveclecanald'interfaceM1(voir

l'imagesuivante).Parexemple,lesmoteursnesontpasconnectés

demanièrepositive;lacartedesignalHalln'estpasconnectée;laligne

papier,etc.

Unefoisleproblèmerésolu,appuyezsurlebouton«bas»pendantplus

de3secondespoureffacerledéfaut,etle

1.Coded'erreurErr1

lamachinereviendraàl'étatderéinitialisation.

IV.Définitiondelaprised'interfacemoteur:

V.Coded'erreuretsontraitement

Machine Translated by Google

réinitialisation.L'ensembledusystèmedoitêtreréinitialisémanuellement.

hauteur,enappuyantsurlebouton«bas»pendantplusde5secondes

toutautredommagependantlefonctionnement;s'ilyena,arrêtezimmédiatement.

Lorsquelecontrôleurmanuelafficheleminimum

Lacolonnepeutcommenceràseraccourciretlavitessepeutralentir.Observez

1.Réinitialisationrapide

système,unefoisquelevoyantducontrôleurmanuelestallumé.

3.Relâcherlamainetcommenceràréinitialiser

etlevoyantestallumé.Celasignifielaréinitialisation.

(voirl'imagesuivante),celasignifiequelesystèmeest

Lorsquelevoyantducontrôleurmanuelesttoujoursallumé

4.Méthodederéinitialisation

2.Réinitialisationdelaligne

resteallumé(voirlafiguresuivante),enappuyantsurlebouton«bas»

Appuyezsurleboutonetnelerelâchezpas.

NOUS.Réinitialisationdusystème

Machine Translated by Google

VII.Hauteurcibleprédéfinie

1.Quantitédehauteurcibleprédéfinie:

Lesystèmefournit4groupesdestockagedehauteursprédéfinies

2.Effacementdesdonnéesdehauteurcibleprédéfinies:

Lafonctiond'effacementn'estpasconfiguréeséparément.Lorsqu'unnouveauparamètre

Lorsquelevoyantducontrôleurmanuelestéteint(voircidessous)

image),relâcherlamainetterminerparlaréinitialisation.

indiquer.

Lacolonnes'élèverade5à10mmaprèsuncourtlapsdetempslorsqu'elleatteindraleniveauleplusbas

estdéfini,lesystèmeeffaceautomatiquementl'ancienparamètre.

3.Méthodedefonctionnementdelahauteurcibleprédéfinie:

Exemple:Réglezlahauteuractuelle56surlatouchen°2

Àn'importequellehauteur(étatderéinitialisation,impossibled'effectuercetteopérationenétatd'erreur),le

Appuyezsurlatouche«M»pourafficher«SET»

leparamètredehauteuractuelpeutêtrepréréglésurlestouches1à4.

Machine Translated by Google

.Retourenarrièreencasd'obstacles

.Fonctionnementdutélécontrôleur

5.Utilisezlaméthodedelahauteurcibleprédéfinie:à

n'importequellehauteur(étatderéinitialisation,impossibled'effectuercetteopérationdansunétat

incorrect),vouspouvezutiliserlestouches1à4pouratteindrerapidementlahauteurcibleprédéfinie.Sila

hauteuractuelleestdéjàprochedelahauteurcibleprédéfinie,aucuneactionneseraeffectuée.

1.Périodedefenêtredecorrespondance

Lapériodedefenêtredecorrespondanceestréactivéeaprès3secondes.Unbourdonnementretentira

lorsquelapériodeseterminera.

Lepréréglage«S2»s'affiche.Àlafin,l'affichageprécédentestrestauré.

Dansles2secondes,appuyezsur«2»avantque«SET»nedisparaisse

2.Codededroite

Danslapériodedefenêtredecorrespondance,enappuyantlonguementsurle«boutonhaut»etenattendant

4intervalleslongset3intervallescourtsdebourdonnement,celasignifiequelecodedecorrectionestterminé.

Enplusdel'étatderéinitialisation,lorsdufonctionnement,lastructuremécaniquesubitdeschangements

soudainsdecharge,cequiamèneralecontrôleuràeffectueruneopérationdesecourspourévitertoutbruit

externepouvantcauserdesblessures.

Machine Translated by Google

Modèle

Saisir

Poids

DC29V1,8A

Sûr

Amérique

Région

Europe

tension

50/60Hz

Entréeadaptateur

100240V~

Chargement

DT500A 88livres

PARAMÈTRESDUPRODUIT

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BENUTZERHANDBUCH

TV-LIFT

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

MODELL: DT500-A

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: DT500-A

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

TV-LIFT

Machine Translated by Google

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WICHTIGE SICHERHEITSHINWEISE

Nichtbefolgen aller unten aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder

4. Der Aktuator ist nicht vollständig wasserdicht. Tauchen Sie ihn daher nicht in

durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt

Versuchen, das Produkt zusammenzubauen, zu bedienen oder zu installieren.

direkt gießen.

Bitte lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

anhalten.

3. Alle Aktuatoren haben einen Arbeitszyklus, sie können nicht die ganze Zeit arbeiten, ohne

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Die Konformität erfolgt durch eine CE-Sicherheitszertifizierung.

KORREKTE ENTSORGUNG

2. Bitte verwenden Sie das 29-V-Gleichstrom-Netzteil.

Lesen Sie die Bedienungsanleitung sorgfältig durch.

elektrische und elektronische Geräte.

Nennlast des Antriebs.

1. Die auf den Aktuator aufgebrachte Last muss kleiner oder gleich der

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Abfall, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden.

Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden.

WARNUNG:

schwere Verletzungen.

und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte

5. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer

Sammlung in der Europäischen Union. Dies gilt für das Produkt

Machine Translated by Google

ÿ8 x ÿ16 x 1,7 mm

AUFMERKSAMKEIT

4 STK4 STK

M5 x 10 mm

M6 x 30 mm

M6 x 16 mmM6

Ärmel

Verschlusskappe

8 STÜCKE

4 STK

ICH

M7*60

6 STK

4 STK

UND

4 STK

M8 x 30 mm

4 STK

Zylindrisch

4 STK

M4 x 20 mm

ÿ7*ÿ10*60 mm

6 STK

TEILELISTE

2. Stellen Sie sicher, dass die Qualität und Tragfähigkeit der Wand für die Montage ausreichend sind. Der

Hersteller haftet nicht für Folgen, die durch unsachgemäße Montage entstehen.

3. Bei der Installation in Glas- oder Glasvorhangwänden, Schaumziegeln, Marmor oder Faserplatten wenden

Sie sich vor der Installation bitte an einen professionellen Installateur. Andernfalls haftet der Hersteller nicht

für Folgen, die durch unsachgemäße Installation verursacht werden!

Zu Ihrer Sicherheit muss das Produkt innerhalb der angegebenen Größen- und Gewichtsgrenzen verwendet

werden.

1. Bitte achten Sie bei der Montage darauf, dass die Schrauben und Muttern festgezogen sind.

Machine Translated by Google

Setzen Sie als Nächstes die Dehnschrauben in die

verbleibenden vier Positionen ein. Ziehen Sie

abschließend alle Dehnschrauben fest, um die

Installation abzuschließen. Dies erleichtert den

Vorgang.

Hängen Sie die Stütze vorübergehend auf, indem

Sie sie an der Position des leeren Lochs ausrichten.

Positionieren Sie die Stützwandplatte, markieren Sie die Bohrstellen und bohren Sie die Löcher.

Stecken Sie die Dehnrohre in die Löcher und stecken Sie die Dehnschraube durch die

Wandplatte, um den Hauptkörper der Stütze zu befestigen.

Montagetipps: Schrauben

Sie die Dehnschrauben etwa zur Hälfte (1/2) in die linken

und rechten Kürbislöcher und positionieren Sie

dann den Stützkörper über den Schrauben durch

das große Loch im Kürbis.

SCHRITT 2

SCHRITT 1 Schalten Sie den Hauptkörper der Stütze ein und stellen Sie ihn auf „offen“. Entfernen

Sie mit einem Schraubendreher die vier inneren Befestigungsschrauben und lösen Sie dann die vordere

Verbindungsplatte. Bewahren Sie die Schrauben als Ersatz auf.

ANWEISUNGEN

Machine Translated by Google

SCHRITT 4

ÿ Wählen Sie die entsprechenden Löcher für die beiden vertikalen Haken des montierten Tic-

Tac-Ständers und verbinden Sie den Tic-Tac-Ständer mit den Löchern auf der Rückseite des Fernsehers.

ÿ Stecken Sie die beiden Balken in die beiden Löcher an der Ober- und Unterseite des Hakens und

installieren und befestigen Sie die Dübel an beiden Enden der Balken mit Schrauben. ÿ Verbinden

Sie die oberen und unteren

vier Löcher der Montageplatte mit den vier mittleren Löchern des Balkens durch Schrauben und

Muttern.

SCHRITT 3

HALLO

ÿ Montieren Sie die Sicherheitsschrauben jeweils oberhalb und unterhalb der beiden

Haken.

Angeschlossenes Fernsehen

Machine Translated by Google

Wie in der Abbildung gezeigt: Verbinden Sie die 4 Löcher der mit dem Fernseher verbundenen

Anschlussplatte und die Löcher am vorderen Ende des Hauptkörpers durch die in Schritt 1 entfernten

Ersatzschrauben.

SCHRITT 6

Fernseher installieren

SCHRITT 5

Anschlussadapter

Machine Translated by Google

Systemanschluss

4. Maximaler Ausgangsstrom der

Motorschnittstelle: 4 A;

4. Kabellose

Fernbedienung (alternativ).

5. Betriebstemperatur: 0 ~ 40 ÿ

II. Systemparameter 1.

Eingangsspannung: DC 29

V; 2. Eingangsstrom: empfohlen über

1,8 A und entsprechend der Last;

3. Maximale Ausgangsspannung der

Motorschnittstelle: DC29V;

Der intelligente Einzelsäulen-Controller hat

die folgenden Eigenschaften: 1. Er kann

die Leistung von zwei Motoren steuern, um

einen synchronen Betrieb zu erreichen. 2.

Eine Kontrollleuchte zeigt den

Fehler und das

Zurücksetzen an. 3. Steuerung über

Auf- und Ab-Tasten.

I. Funktionseinführung

6.Arbeitsfeuchtigkeit: 20 ~ 90 %;

7. Lagertemperatur: 20 bis 70 °C.

Bedienungsanleitung des Controllers

Machine Translated by Google

Nachdem das Problem behoben wurde, drücken Sie die Taste

„Ab“ länger als 3 Sekunden, um den Fehler zu beheben.

Wenn der manuelle Controller Er1 anzeigt, handelt es sich um

einen Fehler von Err1. Das bedeutet, dass etwas mit dem

M1-Schnittstellenkanal nicht stimmt (siehe folgendes Bild).

Beispielsweise sind die Motoren nicht positiv angeschlossen;

die Hall-Signalplatine ist nicht angeschlossen; Papierleitung usw.

1.Fehlercode Err1

Die Maschine kehrt in den Reset-Zustand zurück.

V. Fehlercode und seine Behandlung

IV. Definition des Motorschnittstellensteckers:

Machine Translated by Google

WIR. System-Reset

Wenn der manuelle Regler die Mindesttemperatur anzeigt,

Die Säule kann kürzer werden und die Geschwindigkeit kann nachlassen. Achten Sie auf

2.Leitungsreset

bleibt an (siehe folgende Abbildung), durch Drücken der Taste „nach unten“

und nicht loslassen.

Zurücksetzen. Das gesamte System muss manuell zurückgesetzt werden.

(siehe folgendes Bild), bedeutet dies, dass das System

Wenn die Kontrollleuchte für die manuelle Steuerung immer

Wenn die Kontrollleuchte der manuellen Steuerung immer leuchtet

4.Reset-Methode

1.Sofortiges Zurücksetzen

System, nachdem die Kontrollleuchte der manuellen Steuerung leuchtet.

3.Die Hand loslassen und mit dem Zurücksetzen beginnen

und die Kontrollleuchte leuchtet. Dies bedeutet, dass ein Reset durchgeführt wird.

Höhe, Taste "unten" länger als 5 Sekunden gedrückt halten

sonstige Schäden während des Betriebs auftreten, ggf. sofort abbrechen.

Machine Translated by Google

2. Löschen der voreingestellten Zielhöhendaten:

1.Voreingestellte Zielhöhenmenge:

Bild), Loslassen der Hand und Ende beim Zurücksetzen.

Die Löschfunktion wird nicht separat konfiguriert. Bei der Eingabe eines neuen Parameters

Wenn die Kontrollleuchte der manuellen Steuerung nicht leuchtet (siehe

Das System bietet 4 Gruppen von voreingestellten Höhenspeichern

Punkt.

Die Säule steigt nach kurzer Zeit um 5 bis 10 mm an, wenn sie den niedrigsten Punkt erreicht.

gesetzt ist, löscht das System automatisch die alten Parameter.

3.Voreingestellte Zielhöhen-Bedienmethode:

In jeder Höhe (Zustand zurückgesetzt, dieser Vorgang kann im Fehlerzustand nicht ausgeführt werden),

Beispiel: ÿStellen Sie die aktuelle Höhe 56 auf Taste Nr. 2 ein

Der aktuelle Höhenparameter kann auf die Tasten 1-4 voreingestellt werden.

ÿDrücken Sie die Taste „M“, um „SET“ anzuzeigen.

VII. Voreingestellte Zielhöhe

Machine Translated by Google

5. Verwenden Sie die Methode der voreingestellten

Zielhöhe: In jeder Höhe (Zustand zurückgesetzt, dieser Vorgang kann im falschen Zustand

nicht ausgeführt werden) können Sie die Tasten 1-4 verwenden, um schnell die voreingestellte

Zielhöhe zu erreichen. Wenn die aktuelle Höhe bereits nahe der voreingestellten Zielhöhe liegt,

wird keine Aktion ausgeführt.

1. Übereinstimmungsfensterzeitraum

Der Übereinstimmungsfensterzeitraum wird nach 3 Sekunden erneut eingeschaltet. Wenn

der Zeitraum endet, ertönt ein Summton.

ÿDie Voreinstellung „S-2“ wird angezeigt. Ende, die vorherige

Anzeige wird wiederhergestellt.

ÿDrücken Sie innerhalb von 2 Sekunden „2“, bevor „SET“ verschwindet

Zusätzlich zum Reset-Zustand kommt es während des Betriebs zu plötzlichen

Belastungsänderungen an der mechanischen Struktur, die den Controller dazu veranlassen, einen

Fallback-Vorgang auszuführen, um externe Verletzungsgeräusche zu verhindern.

2. Richtiger

Code: Drücken Sie im entsprechenden Fensterbereich lange auf die Aufwärtstaste und warten Sie

auf 4 lange und 3 kurze Summtöne. Das bedeutet, dass der richtige Code abgeschlossen ist.

ÿ. Fernwirksteuerung

ÿ. Zurückverfolgen bei Hindernissen

Machine Translated by Google

PRODUKTPARAMETER

DC 29 V, 1,8 A

Laden

88 PfundDT500-A

Modell

Stromspannung

50/60 Hz

100 – 240 V~

Adaptereingang

Sicher

Amerika

Region

Europa

Eingang

Gewicht

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: DT500-A

MANUALE D'USO

ASCENSORE TV

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: DT500-A

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

ASCENSORE TV

Machine Translated by Google

SALVA QUESTE ISTRUZIONI

IMPORTANTI MISURE DI SICUREZZA

attraverso indica che il prodotto richiede un rifiuto separato

tentativo di assemblare, utilizzare o installare il prodotto. Guasto

raccolta nell'Unione Europea. Ciò vale per il prodotto

seguire tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o

acqua direttamente.

e tutti gli accessori contrassegnati con questo simbolo. Prodotti

lesioni gravi.

5. I bambini non devono giocare con l'apparecchio. Pulizia e uso

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici

rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio

AVVERTIMENTO:

attentamente il manuale di istruzioni.

dispositivi elettrici ed elettronici.

1. Il carico aggiunto all'attuatore deve essere inferiore o uguale al

SMALTIMENTO CORRETTO

La conformità è una certificazione di sicurezza CE.

carico nominale dell'attuatore.

2. Utilizzare l'adattatore di alimentazione da 29 V CC.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

3. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare sempre senza

la manutenzione non deve essere effettuata da bambini senza supervisione.

Si prega di leggere e comprendere l'intero manuale prima

fermandosi.

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

4. L'attuatore non è completamente impermeabile, si prega di non immergerlo in

Machine Translated by Google

ÿ8*ÿ16*1,7mm

6 PZ

4 PZ

M7*60

Manica

Tappo di chiusura

8 PZ

M6*30mm

M6*16mm

4 PZ

M5*10mm

ÿ7*ÿ10*60mm

6 PZ

M4*20mm

4 PZ4 PZ

M8*30mm

4 PZ

Cilindrico

4 PZ

ELENCO DELLE PARTI

ATTENZIONE

2. Assicurarsi che la qualità e la capacità portante del muro siano sufficienti per

l'installazione. Il produttore non è responsabile per eventuali conseguenze derivanti da

un'installazione non corretta.

3. Se si installa su vetro o parete divisoria in vetro, mattoni in schiuma, marmo, pannelli

in fibra di legno, consultare un installatore professionista prima dell'installazione. In

caso contrario, il produttore non è responsabile per eventuali conseguenze causate da

un'installazione non corretta!

Per la vostra sicurezza, il prodotto deve essere utilizzato rispettando i limiti di peso e dimensioni

specificati.

1. Assicurarsi che le viti e i dadi siano serrati durante l'installazione.

Machine Translated by Google

Posizionare la piastra di supporto a parete, segnare le posizioni dei fori e praticare i

fori. Inserire i tubi di espansione nei fori e inserire la vite di espansione

attraverso la piastra a parete per fissare il corpo principale del supporto.

PASSO 2

FASE 1 Accendere il corpo principale del supporto e regolarlo per aprirlo.

Utilizzare un cacciavite per rimuovere le quattro viti di fissaggio interne, quindi

staccare la piastra di collegamento anteriore. Conservare le viti come pezzi di ricambio.

Suggerimenti per

l'installazione: avvitare le viti di espansione nei

fori sinistro e destro della zucca per circa

metà (1/2), quindi posizionare il corpo di

supporto sulle viti attraverso il foro grande nella

zucca.

Quindi, inserisci le viti di espansione nelle

quattro posizioni rimanenti. Infine, stringi

tutte le viti di espansione per completare

l'installazione, rendendo il processo più

semplice.

Sospendere temporaneamente il supporto

allineandolo con la posizione del foro vuoto.

ISTRUZIONI

Machine Translated by Google

PASSO 4

TV connessa

ÿ Inserire le due travi nei due fori sui lati superiore e inferiore del gancio, quindi

installare e fissare i tasselli su entrambe le estremità delle travi mediante viti. ÿ

Collegare i quattro fori

superiore e inferiore della piastra di montaggio ai quattro fori centrali della trave

mediante bulloni e dadi.

PASSO 3

ÿ Installare le viti di sicurezza rispettivamente sopra e sotto i due ganci.

ÿ Selezionare i fori appropriati per i due ganci verticali del supporto tic-tac

assemblato e collegare il supporto tic-tac ai fori sul retro del televisore.

CIAO

Machine Translated by Google

Come mostrato in figura: collegare i 4 fori della piastra di collegamento collegata al televisore e i fori

presenti nella parte anteriore del corpo principale tramite le viti di ricambio rimosse nel passaggio 1.

PASSO 6

Installare la TV

PASSO 5

Adattatore di collegamento

Machine Translated by Google

III. Collegamento del sistema

5. Temperatura di funzionamento: 0~40ÿ

3. Tensione massima di uscita dell'interfaccia

motore: DC29V;

4.Telecomando wireless

(alternativa).

Il controller intelligente a colonna singola

presenta le seguenti caratteristiche: 1. Può

controllare l'uscita di due motori per ottenere

un funzionamento sincrono; 2. La spia

luminosa mostra l'errore e si ripristina;

3. Controllato

tramite pulsanti su e giù;

4. Corrente di uscita massima dell'interfaccia

motore: 4 A;

II. Parametri di sistema 1.

Tensione di ingresso: DC29V;

2. Corrente di ingresso: si consiglia

superiore a 1,8 A e in base al carico;

I. Introduzione alla funzione

7. Temperatura di conservazione: 20~70ÿ.

6. Umidità di funzionamento: 20~90%;

Manuale di istruzioni del controller

Machine Translated by Google

Dopo aver risolto il problema, premere il pulsante "giù" per più di 3

secondi per eliminare l'errore e il

la macchina tornerà allo stato di reset.

Quando il controller manuale mostra Er1, è un errore di Err1.

Significa che c'è qualcosa di sbagliato nel canale dell'interfaccia

M1 (vedere l'immagine seguente). Ad esempio, i motori non

sono collegati in modo positivo; la scheda del segnale Hall non è

collegata; la linea di carta, ecc.

1. Codice di errore Err1

IV. Definizione della spina di interfaccia del motore:

V. Codice di errore e suo trattamento

Machine Translated by Google

2.Ripristino della linea

pulsante e non rilasciarlo.

Quando il regolatore manuale mostra il minimo

La colonna potrebbe iniziare ad accorciarsi e la velocità potrebbe rallentare. Osservare per

altezza, premendo il pulsante "giù" per più di 5 secondi

qualsiasi altro danno durante il funzionamento; in tal caso, fermarsi immediatamente.

3.Rilasciare la mano e iniziare il reset

e la spia è accesa. Significa reset.

1.Ripristino rapido

sistema, dopo che la spia luminosa del controller manuale si è accesa.

Quando la spia del controller manuale è sempre accesa

4. Metodo di ripristino

(vedi l'immagine seguente), significa che il sistema è

Quando la spia del controller manuale è sempre accesa

rimane acceso (vedi figura seguente), premendo il tasto ÿgiù"

resettando. L'intero sistema deve essere resettato manualmente.

NOI. Ripristino del sistema

Machine Translated by Google

VII. Altezza target preimpostata

1. Quantità di altezza target preimpostata:

Il sistema fornisce 4 gruppi di memorizzazione di altezze preimpostate

2. Cancellazione dei dati dell'altezza target preimpostata:

il parametro altezza corrente può essere preimpostato sui tasti 1-4.

punto.

immagine), rilasciando la mano e terminando con il reset.

Quando la spia luminosa del controller manuale è spenta (vedere quanto segue)

La colonna salirà di 5~10 mm dopo un breve periodo di tempo quando raggiungerà il livello più basso

A qualsiasi altezza (stato di reset, non è possibile eseguire questa operazione in stato di errore), il

Esempio: ÿImpostare l'altezza corrente 56 sulla chiave n. 2

3. Metodo di funzionamento dell'altezza target preimpostata:

ÿPremere il tasto "M" per visualizzare "SET"

La funzione di cancellazione non è configurata separatamente. Quando un nuovo parametro

è impostato, il sistema cancella automaticamente il vecchio parametro.

Machine Translated by Google

ÿ. Funzionamento del telecontrollore

ÿ. Tornare indietro quando si incontrano ostacoli

5. Utilizzare il metodo di altezza target preimpostata:

a qualsiasi altezza (stato di reset, non è possibile eseguire questa operazione nello stato

sbagliato), è possibile utilizzare i tasti 1-4 per raggiungere rapidamente l'altezza target

preimpostata. Se l'altezza corrente è già vicina all'altezza target preimpostata, non verrà

eseguita alcuna azione.

2. Codice

corretto Nel periodo di finestra corrispondente, premendo a lungo il "pulsante su" e attendendo

4 intervalli lunghi e 3 brevi di ronzio, significa che il codice di correzione è terminato.

ÿViene visualizzato il preset "S-2". Fine, viene ripristinata la

visualizzazione precedente.

ÿEntro 2 secondi, premere "2" prima che "SET" scompaia

1. Periodo di finestra di

abbinamento Il periodo di finestra di abbinamento si riattiva dopo 3 secondi. Al termine

del periodo si udirà un ronzio.

Oltre allo stato di ripristino, durante il funzionamento, la struttura meccanica subisce

bruschi cambiamenti di carico, che indurranno il controllore a eseguire un'operazione di fallback

per evitare rumori esterni di lesioni.

Machine Translated by Google

Caricamento

88 libbre

Peso

DC29V 1,8A

Ingresso

Regione

Europa

Sicuro

America

Ingresso adattatore

100-240V~

voltaggio

Frequenza 50/60 Hz

DT500-A

Modello

PARAMETRI DEL PRODOTTO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MANUALDELUSUARIO

ELEVADORDETV

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

MODELO:DT500A

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿NECESITAAYUDA?¡CONTÁCTENOS!

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:DT500A

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

ELEVADORDETV

Machine Translated by Google

GUARDEESTASINSTRUCCIONES

MEDIDASDESEGURIDADIMPORTANTES

recogidaenlaUniónEuropea.Estoseaplicaalproducto

Noseguirtodaslasinstruccionesqueseenumeranacontinuaciónpuedeprovocarunadescargaeléctrica,unincendioo

4.Elactuadornoescompletamenteimpermeable,nolosumerjaenagua.

atravésdeindicaqueelproductorequiereuncontenedordebasuraseparado

Intentarensamblar,operaroinstalarelproducto.Falla

Leaycomprendatodoestemanualantesde

parada.

2012/19/UE.Elsímboloquemuestrauncontenedordebasuracruzado

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea

3.Todoslosactuadorestienenunciclodetrabajo,nopuedenfuncionartodoeltiemposin

aguadirectamente.

ELIMINACIÓNCORRECTA

ComplianceesunacertificacióndeseguridadCE.

2.UtiliceeladaptadordecorrienteCCde29V.

Leaatentamenteelmanualdeinstrucciones.

Dispositivoseléctricosyelectrónicos.

1.Lacargaañadidaalactuadordebesermenoroigualala

carganominaldelactuador.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

marcadoscomotalesnopuedendesecharseconlosdesechosdomésticosnormales.

residuos,sinoquedebenllevarseaunpuntoderecogidaparasureciclaje

ADVERTENCIA:

Elmantenimientonodeberáserrealizadoporniñossinsupervisión.

ytodoslosaccesoriosmarcadosconestesímbolo.Productos

lesióngrave

5.Losniñosnodebenjugarconelaparato.Limpiezayuso

Machine Translated by Google

4piezas4piezas

M5*10mm

M6*30mm

M6*16mmM6

Manga

Tapaciega

8piezas

4piezas

M7*60

6piezas

4piezas

GRAMO

4piezas

M8*30mm

4piezas

Cilíndrico

4piezas

M4*20mm

Φ7*Φ10*60mm

6piezas

ATENCIÓN

8x16x1,7mm

LISTADEPIEZAS

2.Asegúresedequelacalidaddelaparedylacapacidaddecargaseansuficientesparala

instalación.Elfabricantenosehaceresponsabledelasconsecuenciasderivadasdeuna

instalaciónincorrecta.

3.Siseinstalaenvidrioomurocortinadevidrio,ladrillosdeespuma,mármolotablerosde

fibra,consulteauninstaladorprofesionalantesdelainstalación.Delocontrario,elfabricante

nosehaceresponsabledelasconsecuenciascausadasporunainstalaciónincorrecta.

Parasuseguridad,elproductodebeutilizarsedentrodeloslímitesdetamañoypeso

especificados.

1.Asegúresedequelostornillosylastuercasesténbienapretadosdurantelainstalación.

Machine Translated by Google

Coloquelaplacadesoportedepared,marquelasubicacionesdelosorificiosyperforelos

orificios.Insertelostubosdeexpansiónenlosorificioseinserteeltornillode

expansiónatravésdelaplacadeparedparafijarelcuerpoprincipaldelsoporte.

Consejosde

instalación:Atornillelostornillosdeexpansiónen

losorificiosizquierdoyderechodela

calabazaaproximadamentehastalamitad

(1/2),luegocoloqueelcuerpodesoportesobrelos

tornillosatravésdelorificiograndeenlacalabaza.

PASO2

PASO1Enciendaelcuerpoprincipaldelsoporteyajústeloparaqueseabra.Utiliceun

destornilladorparaquitarloscuatrotornillosdefijacióninternosy,acontinuación,separela

placadeconexiónfrontal.Guardelostornilloscomorepuesto.

Acontinuación,insertelostornillosde

expansiónenlascuatroposiciones

restantes.Porúltimo,ajustetodoslos

tornillosdeexpansiónparacompletarla

instalación,loquefacilitaelproceso.

Suspendatemporalmenteelsoporte

alineándoloconlaposicióndelorificiovacío.

INSTRUCCIONES

Machine Translated by Google

PASO4

SeleccionelosorificiosadecuadosparalosdosganchosverticalesdelsoporteTictac

ensambladoyconecteelsoporteTictacconlosorificiosenlaparteposteriordeltelevisor.

Insertelasdosvigasenlosdosorificiosdelosladossuperioreinferiordelgancho,einstaley

fijelostaponesenambosextremosdelasvigascontornillos.Conecteloscuatroorificios

superioreseinferioresde

laplacademontajealoscuatroorificioscentralesdelavigaatravésdepernosytuercas.

PASO3

HOLA

Instalelostornillosdeseguridadencimaydebajodelosdosganchosrespectivamente.

Televisiónconectada

Machine Translated by Google

Comosemuestraenlafigura:Conectelos4orificiosdelaplacadeconexión

conectadaaltelevisorylosorificiosenelextremofrontaldelcuerpoprincipala

travésdelostornillosderepuestoretiradosenelpaso1.

PASO6

InstalarTV

PASO5

Adaptadordeconexión

Machine Translated by Google

4.Corrientedesalidamáximadelainterfazdel

motor:4A;

4.Controlremoto

inalámbrico(alternativo).

5.Temperaturadefuncionamiento:0~40

Elcontroladorinteligentedeunasolacolumna

tienelassiguientescaracterísticas:1.Puede

controlarlasalidadedosmotoresparalograruna

operaciónsincrónica;2.Laluzindicadoramuestra

lafallayelreinicio;3.Controladopor

botonesarribay

abajo;

3.Voltajedesalidamáximodelainterfazdelmotor:

DC29V;

II.Parámetrosdelsistema1.

Voltajedeentrada:DC29V;2.

Corrientedeentrada:recomendadapor

encimade1,8Aydeacuerdoconlacarga;

I.Introducciónalafunción

6.Humedaddetrabajo:20~90%;

7.Temperaturadealmacenamiento:20~70.

III.Conexióndelsistema

Manualdeinstruccionesdelcontrolador

Machine Translated by Google

Unavezresueltoelproblema,presioneelbotón"abajo"durantemás

de3segundosparaeliminarlafallayel

CuandoelcontroladormanualmuestraEr1,setratadeunafalla

deErr1.Significaquehayalgomalconelcanaldeinterfaz

M1(verlasiguienteimagen).Porejemplo,losmotoresno

estánconectadosdemanerapositiva;laplacadeseñalHallno

estáconectada;lalíneadepapel,etc.

1.CódigodefallaErr1

Lamáquinavolveráalestadodereinicio.

V.Códigodeaveríaysutratamiento

IV.Definicióndelconectordeinterfasedelmotor:

Machine Translated by Google

Cuandoelcontroladormanualmuestraelmínimo

Lacolumnapuedecomenzaraacortarseylavelocidadpodríadisminuir.Observar

2.Reiniciodelínea

botónynolosuelte.

permaneceencendido(verlasiguientefigura),presionandoelbotón″abajo”

Reinicio.Todoelsistemadebereiniciarsemanualmente.

Cuandolaluzindicadoradelcontroladormanualsiempre

(verlasiguienteimagen),significaqueelsistemaestá

Cuandolaluzindicadoradelcontroladormanualestásiempreencendida

4.Métododereinicio

1.Reiniciorápido

sistema,despuésdequelaluzindicadoradelcontroladormanualestéencendida.

3.Soltarlamanoycomenzarareiniciar.

ylaluzindicadoraestáencendida.Significaqueseestáreiniciando.

Altura,presionandoelbotón"abajo"másde5segundos

cualquierotrodañoduranteelfuncionamiento;silohubiera,deténgaseinmediatamente.

NOSOTROS.Reiniciodelsistema

Machine Translated by Google

VII.Alturadelobjetivopreestablecida

2.Borradodedatosdealturadelobjetivopreestablecido:

1.Cantidaddealturaobjetivopreestablecida:

imagen),soltandolamanoyterminandoenelreinicio.

3.Métododeoperacióndealturaobjetivopreestablecida:

Cuandolaluzindicadoradelcontroladormanualestáapagada(consultelosiguiente)

Elsistemaproporciona4gruposdealmacenamientodealturapreestablecida.

punto.

Lacolumnaseelevaráentre5y10mmdespuésdeunbreveperíodocuandoalcanceelnivelmásbajo.

Lafuncióndeborradonoseconfiguraporseparado.Cuandoseintroduceunnuevoparámetro

Acualquieraltura(estadodereinicio,nosepuederealizarestaoperaciónenestadodeerror),el

Elparámetrodealturaactualsepuedepreestablecerenlasteclas14.

seestablece,elsistemaborraautomáticamenteelparámetroantiguo.

Ejemplo:Establezcalaalturaactual56enlateclan.º2

Presionelatecla"M"paramostrar"SET"

Machine Translated by Google

.Retrocederalencontrarseconobstáculos

.Funcionamientodeltelecontrolador

5.Utiliceelmétododealturadedestinopreestablecida:

encualquieraltura(estadodereinicio,nosepuederealizarestaoperaciónenelestado

incorrecto),puedeutilizarlasteclas14paraalcanzarrápidamentelaalturadedestinopreestablecida.

Silaalturaactualyaestácercadelaalturadedestinopreestablecida,noserealizaráninguna

acción.

1.Períododeventanade

coincidenciaElperíododeventanadecoincidenciasevuelveaencenderdespuésde3

segundos.Habráunzumbidocuandofinaliceelperíodo.

Semuestraelajustepreestablecido"S2".Alfinalizar,serestablece

lavisualizaciónanterior.

Dentrode2segundos,presione"2"antesdeque"SET"desaparezca

Ademásdelestadodereinicio,duranteeltrabajo,laestructuramecánicaencuentracambios

repentinosdebidoalacarga,loqueharáqueelcontroladorrealiceunaoperaciónderespaldopara

evitarruidosexternosquepuedancausarlesiones.

2.Códigocorrecto

Enelperíododeventanacorrespondiente,alpasarel"botónarriba"prolongadamenteyesperar4

intervaloslargosy3cortosdezumbido,significaqueelcódigocorrectohaterminado.

Machine Translated by Google

Peso

29VCC,1,8A

Cargando

DT500A 88libras

Modelo

Voltaje

50/60Hz

Entradadeladaptador

100240V~

Seguro

América

Región

Europa

Aporte

PARÁMETROSDELPRODUCTO

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: DT500-A

Podnośnik TV

INSTRUKCJA OBSŁUGI

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL: DT500-A

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Podnośnik TV

Machine Translated by Google

WAŻNE ZABEZPIECZENIA

ZAPISZ TE INSTRUKCJE

PRAWIDŁOWA UTYLIZACJA

Zgodność oznacza certyfikat bezpieczeństwa CE.

1. Obciążenie dodane do siłownika musi być mniejsze lub równe

obciążenie znamionowe siłownika.

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2. Proszę używać zasilacza 29 V DC.

3. Wszystkie siłowniki mają cykl pracy, nie mogą pracować cały czas bez

Dzieci nie mogą wykonywać żadnych prac konserwacyjnych bez nadzoru.

Przed przystąpieniem do użytkowania prosimy o przeczytanie i zrozumienie całej instrukcji.

zatrzymanie.

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci

4. Siłownik nie jest całkowicie wodoodporny, nie należy go zanurzać w wodzie.

przez wskazuje, że produkt wymaga oddzielnego składowania

próba montażu, obsługi lub instalacji produktu. Awaria

zbiórka w Unii Europejskiej. Dotyczy produktu

nieprzestrzeganie wszystkich poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub

bezpośrednio do wody.

oraz wszystkie akcesoria oznaczone tym symbolem. Produkty

poważny uraz.

5. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i użytkowanie

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowymi

odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu

OSTRZEŻENIE:

urządzenia elektryczne i elektroniczne.

Przeczytaj uważnie instrukcję obsługi.

Machine Translated by Google

Φ8*Φ16*1,7 mm

4 SZT.

Rękaw

Zaślepka

8 SZTUK

M5*10mm

4 SZT.

M6*16mm

M6*30mm

6 SZT.

4 SZT.

M7*60

4 SZT.

4 SZT. 4 SZT.

Φ7*Φ10*60mm

6 SZT.

M4*20mm

4 SZT.

M8*30mm

Cylindryczny

LISTA CZĘŚCI

UWAGA

2. Upewnij się, że jakość i nośność ściany są wystarczające do montażu. Producent nie ponosi

odpowiedzialności za jakiekolwiek konsekwencje wynikające z nieprawidłowego montażu.

3. W przypadku montażu w ścianie osłonowej ze szkła lub szkła, cegły piankowej, marmuru, płyty

pilśniowej, przed montażem należy skonsultować się z profesjonalnym instalatorem. W przeciwnym

razie producent nie ponosi odpowiedzialności za jakiekolwiek konsekwencje spowodowane

nieprawidłową instalacją!

Ze względów bezpieczeństwa produkt musi być używany zgodnie z podanymi ograniczeniami wymiarów

i wagi.

1. Podczas montażu należy upewnić się, że śruby i nakrętki są dokręcone.

Machine Translated by Google

Umieść płytę ścienną podpory, zaznacz miejsca otworów i wywierć otwory.

Włóż rury rozprężne do otworów i włóż śrubę rozprężną przez płytę

ścienną, aby zamocować główny korpus podpory.

KROK 2

KROK 1 Włącz główny korpus podpory i wyreguluj go tak, aby był otwarty.

Za pomocą śrubokręta wykręć cztery wewnętrzne śruby mocujące, a następnie

odłącz przednią płytę łączącą. Zachowaj śruby jako zapasowe.

Wskazówki

dotyczące montażu: Wkręć śruby

rozporowe do otworów w lewej i

prawej tykwie mniej więcej do

połowy (1/2), a następnie umieść element

nośny nad śrubami przez duży otwór w tykwie.

Następnie włóż śruby rozprężne w

pozostałe cztery pozycje. Na koniec

dokręć wszystkie śruby rozprężne,

aby zakończyć instalację, ułatwiając

proces.

Tymczasowo zawieś podporę,

ustawiając ją w linii z pozycją pustego otworu.

INSTRUKCJE

Machine Translated by Google

KROK 4

Telewizja podłączona

 Włóż dwie belki do dwóch otworów na górnej i dolnej stronie haka, a następnie

zamontuj i przymocuj kołki na obu końcach belek za pomocą śrub.  Połącz cztery górne

i dolne otwory płyty

montażowej z czterema środkowymi otworami belki za pomocą śrub i nakrętek.

KROK 3

 Wybierz odpowiednie otwory dla dwóch pionowych haków złożonej podstawki Tic-

Tac i połącz podstawkę Tic-Tac z otworami z tyłu telewizora.

 Zainstaluj śruby zabezpieczające odpowiednio nad i pod dwoma hakami.

CZEŚĆ

Machine Translated by Google

Jak pokazano na rysunku: Połącz 4 otwory płytki łączącej podłączonej do

telewizora z otworami na przednim końcu obudowy głównej za pomocą

zapasowych śrub wykręconych w kroku 1.

KROK 6

Zainstaluj telewizor

KROK 5

Adapter połączeniowy

Machine Translated by Google

3. Maksymalne napięcie wyjściowe interfejsu

silnika: DC29V;

4.Bezprzewodowy pilot

zdalnego sterowania (alternatywa).

5. Temperatura pracy: 0~40℃

Inteligentny sterownik jednokolumnowy ma

następujące cechy: 1. Może sterować

wyjściem dwóch silników w celu uzyskania

pracy synchronicznej; 2. Lampka kontrolna

wyświetla błąd i reset; 3. Sterowany

za pomocą

przycisków w górę i w dół;

4.Maksymalny prąd wyjściowy interfejsu

silnika: 4A;

II. Parametry systemu 1.

Napięcie wejściowe: DC29V; 2.

Prąd wejściowy: zalecany powyżej 1,8A i

zależny od obciążenia;

I. Wprowadzenie do funkcji

7. Temperatura przechowywania: 20~70℃.

6. Wilgotność robocza: 20~90%;

III. Połączenie systemowe

Instrukcja obsługi kontrolera

Machine Translated by Google

Gdy sterownik ręczny pokazuje Er1, jest to błąd Err1. Oznacza to, że

coś jest nie tak z kanałem interfejsu M1 (patrz poniższy

obrazek). Na przykład silniki nie są podłączone w sposób

dodatni; płytka sygnału Halla nie jest podłączona; linia papierowa itp.

Maszyna powróci do stanu resetu.

Po rozwiązaniu problemu naciśnij przycisk „w dół” przez ponad 3

sekundy, aby usunąć usterkę, a

1.Kod błędu Err1

V. Kod błędu i jego leczenie

IV. Definicja wtyczki interfejsu silnika:

Machine Translated by Google

4.Metoda resetowania

Gdy kontrolka ręcznego sterownika świeci się stale

(zobacz poniższy obrazek), oznacza to, że system jest

Gdy kontrolka ręcznego sterownika zawsze się świeci

pozostaje włączony (patrz poniższy rysunek), naciskając przycisk „w dół”

resetowanie. Cały system wymaga ręcznego resetu.

2.Reset linii

Naciśnij przycisk i nie puszczaj go.

Gdy kontroler ręczny pokazuje minimalną wartość

Kolumna może zacząć się skracać, a prędkość może spadać. Obserwuj

jakichkolwiek innych uszkodzeń powstałych w trakcie eksploatacji; w przypadku stwierdzenia jakichkolwiek uszkodzeń należy natychmiast przerwać pracę.

wysoki, naciśnięcie przycisku „w dół” przez ponad 5 sekund

3. Puszczenie ręki i rozpoczęcie resetowania

i świeci się kontrolka. Oznacza to resetowanie.

1. Szybkie resetowanie

systemu, po zaświeceniu się kontrolki sterownika ręcznego.

MY. Reset systemu

Machine Translated by Google

VII. Ustawiona wysokość docelowa

1. Wstępnie ustawiona ilość wysokości docelowej:

System zapewnia 4 grupy pamięci o ustawionej wysokości

2. Usuwanie danych o wstępnie ustawionej wysokości docelowej:

Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w stanie błędu),

Gdy kontrolka ręcznego sterownika jest wyłączona (patrz poniżej)

zdjęcie), zwalniając rękę i kończąc na zresetowaniu.

punkt.

Kolumna po krótkim czasie podniesie się o 5~10 mm, gdy osiągnie najniższy poziom

aktualny parametr wysokości można ustawić na klawiszach 1-4.

Funkcja wymazywania nie jest konfigurowana osobno. Gdy nowy parametr

jest ustawiony, system automatycznie usuwa stary parametr.

Przykład: Ustaw aktualną wysokość 56 na klucz nr 2

Naciśnij klawisz „M”, aby wyświetlić „SET”

3. Metoda działania z ustawioną wysokością docelową:

Machine Translated by Google

. Cofanie się po napotkaniu przeszkód

II. Obsługa telekontrolera

5. Użyj metody wstępnie ustawionej wysokości

docelowej: Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w złym

stanie), możesz użyć klawiszy 1-4, aby szybko osiągnąć wstępnie ustawioną wysokość docelową.

Jeśli bieżąca wysokość jest już blisko wstępnie ustawionej wysokości docelowej, nie zostanie

wykonana żadna akcja.

2. Prawy kod W

okresie dopasowania, długie naciśnięcie przycisku „w górę” i oczekiwanie na 4 długie i 3 krótkie

przerwy w dźwięku brzęczenia oznacza zakończenie prostowania kodu.

Wyświetlany jest preset „S-2”. Koniec, poprzedni wyświetlacz

zostaje przywrócony.

W ciągu 2 sekund naciśnij przycisk „2”, zanim zniknie napis „SET”

1. Okres okna dopasowania Okres

okna dopasowania zostanie ponownie uruchomiony po 3 sekundach. Po zakończeniu

okresu będzie słychać dźwięk brzęczenia.

Oprócz stanu resetowania, podczas pracy struktura mechaniczna napotyka nagłe zmiany

obciążenia, które powodują, że sterownik wykonuje operację zapasową, aby zapobiec

zewnętrznym dźwiękom mogącym spowodować obrażenia.

Machine Translated by Google

100-240 V~

Wejście adaptera

50/60Hz

woltaż

DT500-A

Model

Załadunek

88 funtów

Waga

Prąd stały 29 V 1,8 A

Wejście

Region

Bezpieczna

Ameryka

Europa

PARAMETRY PRODUKTU

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: DT500-A

GEBRUIKERSHANDLEIDING

TV-LIFT

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: DT500-A

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

TV-LIFT

Machine Translated by Google

BELANGRIJKE VEILIGHEIDSMAATREGELEN

BEWAAR DEZE INSTRUCTIES

Compliance is een CE-beveiligingscertificering.

CORRECTE VERWIJDERING

1. De belasting die aan de actuator wordt toegevoegd, moet kleiner of gelijk zijn aan de

nominale belasting van de actuator.

2. Gebruik de 29V DC-stroomadapter.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

3. Alle actuatoren hebben een duty cycle, ze kunnen niet de hele tijd werken zonder

Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

Lees en begrijp deze volledige handleiding voordat u

2012/19/EU. Het symbool met een doorgestreepte kliko

stoppen.

4. De actuator is niet volledig waterdicht, dompel hem daarom niet onder in water.

door geeft aan dat het product gescheiden afval nodig heeft

bij het proberen het product te monteren, te bedienen of te installeren. Mislukking

inzameling in de Europese Unie. Dit geldt voor het product

het opvolgen van alle hieronder vermelde instructies kan leiden tot een elektrische schok, brand en/of

direct water geven.

ernstig letsel.

en alle accessoires die met dit symbool zijn gemarkeerd. Producten

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

afval, maar moet naar een inzamelpunt worden gebracht voor recycling

5. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik

Als zodanig gemarkeerd, mag u het niet met het normale huishoudelijke afval weggooien.

elektrische en elektronische apparaten.

Lees de gebruiksaanwijzing zorgvuldig door.

WAARSCHUWING:

Machine Translated by Google

M7*60

4 STUKS

6 STUKS

ÿ7*ÿ10*60mm

M4*20mm

4 STUKS4 STUKS

M8*30mm

Cilindrisch

4 STUKS

Mouw

Afsluitdop

8STUKS

M6*16mm

M6*30mm

M5*10mm

4 STUKS

6 STUKS

4 STUKS

ÿ8*ÿ16*1,7mm

ONDERDELENLIJST

Voor uw veiligheid moet het product binnen de aangegeven afmetingen en gewichtslimieten worden

gebruikt.

3. Als u in glas of glazen vliesgevels, schuimstenen, marmer, vezelplaat installeert, raadpleeg dan

een professionele installateur voordat u het installeert. Anders is de fabrikant niet verantwoordelijk

voor de gevolgen van een onjuiste installatie!

2. Zorg ervoor dat de kwaliteit en het draagvermogen van de muur voldoende zijn voor installatie. De

fabrikant is niet verantwoordelijk voor eventuele gevolgen die voortvloeien uit onjuiste installatie.

1. Zorg ervoor dat de schroeven en moeren tijdens de installatie goed zijn vastgedraaid.

AANDACHT

Machine Translated by Google

Hang de steun tijdelijk op door deze uit

te lijnen met de lege gatpositie.

Plaats vervolgens de expansieschroeven

in de resterende vier posities. Draai ten

slotte alle expansieschroeven vast om

de installatie te voltooien, wat het proces

gemakkelijker maakt.

STAP 2

Plaats de steunwandplaat, markeer de gaten en boor de gaten. Plaats de

expansiebuizen in de gaten en steek de expansieschroef door de wandplaat

om het hoofdlichaam van de steun te bevestigen.

STAP 1 Schakel het hoofdgedeelte van de steun in en stel het zo in dat het open

is. Gebruik een schroevendraaier om de vier binnenste bevestigingsschroeven te

verwijderen en maak vervolgens de voorste verbindingsplaat los. Bewaar de schroeven als reserve.

Installatietips:

Schroef de expansieschroeven ongeveer

halverwege (1/2) in de linker- en

rechtergaten van de kalebas en plaats

vervolgens het steunlichaam over de schroeven via

het grote gat in de kalebas.

INSTRUCTIES

Machine Translated by Google

STAP 4

Verbonden tv

ÿ Plaats de twee balken in de twee gaten aan de boven- en onderkant van de haak

en monteer en bevestig de pluggen aan beide uiteinden van de balken met

schroeven. ÿ Verbind

de bovenste en onderste vier gaten van de montageplaat met de vier middelste gaten

van de balk door middel van bouten en moeren.

STAP 3

ÿ Selecteer de juiste gaten voor de twee verticale haken van de gemonteerde tic-

tac-standaard en bevestig de tic-tac-standaard aan de gaten aan de achterkant van de

tv.

ÿ Plaats de veiligheidsschroeven respectievelijk boven en onder de twee

haken.

HOI

Machine Translated by Google

Zoals weergegeven in de afbeelding: Verbind de 4 gaten van de

verbindingsplaat die aan de tv is bevestigd met de gaten aan de voorkant

van het hoofdgedeelte via de reserveschroeven die u in stap 1 hebt verwijderd.

STAP 6

TV installeren

STAP 5

Aansluitadapter

Machine Translated by Google

III. Systeemverbinding

3. Maximale uitgangsspanning van de

motorinterface: DC29V;

4. Draadloze

afstandsbediening (alternatief).

5. Bedrijfstemperatuur: 0~40ÿ

6. Werkvochtigheid: 20~90%;

De intelligente enkelvoudige kolomcontroller

heeft de volgende kenmerken: 1. Hij kan

de uitgang van twee motoren regelen om

een synchrone werking te bereiken; 2. Het

indicatielampje geeft de storing en

het resetten weer;

3. Wordt bediend met de omhoog- en

omlaagknoppen;

4. Maximale uitgangsstroom van de

motorinterface: 4A;

II. Systeemparameters 1.

Ingangsspanning: DC29V; 2.

Ingangsstroom: aanbevolen boven

1,8A en afhankelijk van de belasting;

I. Functie-introductie

7. Opslagtemperatuur: 20~70ÿ.

Controller-instructiehandleiding

Machine Translated by Google

Nadat het probleem is opgelost, drukt u langer dan 3 seconden op de

'omlaag'-knop om de fout te wissen.

De machine keert terug naar de reset-status.

Wanneer de handmatige controller Er1 weergeeft, is er sprake van

een fout van Err1. Dit betekent dat er iets mis is met het M1-

interfacekanaal (zie de volgende afbeelding). Bijvoorbeeld:

motoren zijn niet op een positieve manier aangesloten; Hall-signaalbord

is niet aangesloten; papierlijn, enz.

1.Foutcode Err1

V. Foutcode en de behandeling ervan

IV. Definitie van motorinterfaceplug:

Machine Translated by Google

WIJ. Systeemreset

4.Resetmethode

Wanneer het indicatielampje van de handmatige controller altijd brandt

(zie de volgende afbeelding), dit betekent dat het systeem

Wanneer het indicatielampje van de handmatige controller altijd brandt

blijft aan (zie de volgende afbeelding), door op de knop "omlaag" te drukken

resetten. Het hele systeem moet handmatig worden gereset.

2.Lijn resetten

knop ingedrukt en laat deze niet los.

Wanneer de handmatige controller het minimum aangeeft

De kolom kan korter worden en de snelheid kan afnemen. Let op

andere schade die tijdens het gebruik ontstaat; stop onmiddellijk als er schade ontstaat.

hoog, langer dan 5 seconden op de knop "omlaag" drukken

3. De hand loslaten en beginnen met resetten

en het indicatielampje brandt. Het betekent resetten.

1.Snelle reset

systeem, nadat het indicatielampje van de handmatige controller is gaan branden.

Machine Translated by Google

1. Vooraf ingestelde doelhoogtehoeveelheid:

Het systeem biedt 4 groepen met vooraf ingestelde hoogteopslag

2. Vooraf ingestelde doelhoogtegegevens wissen:

De wisfunctie is niet apart geconfigureerd. Wanneer een nieuwe parameter

punt.

afbeelding), laat de hand los en eindig bij het resetten.

Wanneer het indicatielampje van de handmatige controller uit is (zie het volgende

De kolom zal na korte tijd 5~10 mm stijgen wanneer deze het laagste punt bereikt

is ingesteld, wist het systeem automatisch de oude parameter.

3. Methode voor het instellen van de doelhoogte:

De huidige hoogteparameter kan vooraf worden ingesteld op de toetsen 1-4.

Voorbeeld: ÿStel de huidige hoogte 56 in op toets nr. 2

Op elke hoogte (resetstatus, kan deze bewerking niet uitvoeren in de foutstatus)

ÿDruk op de "M"-toets om "SET" weer te geven

VII. Vooraf ingestelde doelhoogte

Machine Translated by Google

5. Gebruik de methode van de vooraf ingestelde

doelhoogte: Op elke hoogte (resetstatus, kan deze bewerking niet uitvoeren in de verkeerde

status), kunt u toetsen 1-4 gebruiken om snel de vooraf ingestelde doelhoogte te bereiken. Als de

huidige hoogte al in de buurt van de vooraf ingestelde doelhoogte is, wordt er geen actie

uitgevoerd.

2. Correcte code

Als u in de periode van het matching-venster lang op de knop 'omhoog' drukt en wacht tot er 4 lange

en 3 korte intervallen van een zoemend geluid klinken, betekent dit dat de correctieve code voltooid is.

ÿDe "S-2" preset wordt weergegeven. Einde, de vorige weergave

wordt hersteld.

ÿDruk binnen 2 seconden op "2" voordat "SET" verdwijnt

1. Overeenkomende vensterperiode

De overeenkomende vensterperiode wordt na 3 seconden opnieuw ingeschakeld. Er klinkt

een zoemend geluid wanneer de periode afloopt.

Naast de resetstatus kan de mechanische structuur tijdens het werken plotselinge veranderingen

door belasting ondervinden, waardoor de controller een terugvalbewerking moet uitvoeren om extern

geluid of letsel te voorkomen.

ÿ. Telecontroller-bediening

ÿ. Teruggaan bij het tegenkomen van obstakels

Machine Translated by Google

PRODUCTPARAMETERS

100-240V~

Adapter-ingang

50/60Hz

spanning

DT500-A

Model

Laden

88 pond

Gewicht

DC29V 1.8A

Invoer

Regio

Veilig

Amerika

Europa

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: DT500-A

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

ANVÄNDARMANUAL

TV-LIFT

Teknisk support och e-garanticertifikat www. vevor. se/support

Machine Translated by Google

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: DT500-A

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

TV-LIFT

Machine Translated by Google

SPARA DESSA INSTRUKTIONER

VIKTIGA SÄKERHETSÅTGÄRDER

bruksanvisningen noggrant.

elektriska och elektroniska apparater.

1. Belastningen på ställdonet måste vara mindre än eller lika med

ställdonets nominella belastning.

Varning - För att minska risken för skada måste användaren läsa

märkt som sådan får inte kasseras med normala hushållsapparater

avfall, men måste lämnas till en insamlingsplats för återvinning

VARNING:

underhåll får inte utföras av barn utan tillsyn.

och alla tillbehör märkta med denna symbol. Produkter

allvarlig skada.

5. Barn får inte leka med apparaten. Rengöring och användare

insamling i Europeiska unionen. Detta gäller produkten

att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller

4. Ställdonet är inte helt vattentätt, sänk inte ner det i det

vatten direkt.

genom indikerar att produkten kräver separat avfall

Läs och förstå hela denna manual innan

försöker montera, använda eller installera produkten. Fel

stoppar.

2012/19/EU. Symbolen som visar en soptunna korsad

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

3. Alla ställdon har duty cycle, de kan inte fungera hela tiden utan

KORREKT AVFALLSHANTERING

Compliance är en CE-säkerhetscertifiering.

2. Använd 29V DC-strömadaptern.

Machine Translated by Google

ÿ8*ÿ16*1,7 mm

UPPMÄRKSAMHET

4 st

jag

M7*60

4 st

6 st

M5*10mm

4 st

M6*30mm

M6*16mm

Ärm

Blanklock

8 st

M8*30mm

Cylindrisk

4 st

ÿ7*ÿ10*60mm

6 st

M4*20mm

4 st

OCH

4 st

DELLISTA

2. Se till att väggens kvalitet och bärförmåga är tillräcklig för montering. Tillverkaren ansvarar inte

för eventuella konsekvenser av felaktig installation.

För din säkerhet måste produkten användas i de angivna storleks- och viktgränserna.

1. Se till att skruvarna och muttrarna är åtdragna under installationen.

3. Om du installerar i glas- eller glasgardinvägg, skumtegel, marmor, fiberskivor, kontakta en

professionell installatör innan installation. I annat fall är tillverkaren inte ansvarig för eventuella

konsekvenser som orsakas av felaktig installation!

Machine Translated by Google

Häng upp stödet tillfälligt genom att

justera det med det tomma hålets position.

Sätt sedan in expansionsskruvarna i de

återstående fyra positionerna. Dra

slutligen åt alla expansionsskruvar

för att slutföra installationen, vilket gör

processen enklare.

Placera stödväggsplattan, markera hålens placeringar och borra hålen.

Sätt in expansionsrören i hålen och för in expansionsskruven

genom väggplattan för att fixera stödets huvuddel.

Installationstips:

Skruva in expansionsskruvarna i de

vänstra och högra kalebasshålen

ungefär halvvägs (1/2), placera

sedan stödkroppen över skruvarna genom

det stora hålet i kalebassen.

STEG 2

STEG 1 Slå på huvuddelen av stödet och justera det så att det öppnar.

Använd en skruvmejsel för att ta bort de fyra inre fästskruvarna och ta

sedan loss den främre anslutningsplattan. Behåll skruvarna som reservdelar.

INSTRUKTIONER

Machine Translated by Google

ÿ Sätt in de två balkarna i de två hålen på krokens övre och nedre sidor och installera

och fixera pluggarna i båda ändarna av balkarna med skruvar. ÿ Anslut de övre och

nedre fyra hålen på

monteringsplattan till de fyra mittersta hålen på balken genom bultar och muttrar.

ÿ Välj lämpliga hål för de två vertikala krokarna på det monterade tic-tac-stället

och anslut tic-tac-stället med hålen på baksidan av TV:n.

STEG 4

STEG 3

HEJ

ÿ Montera säkerhetsskruvarna ovanför respektive under de två krokarna.

Ansluten TV

Machine Translated by Google

Som visas i figuren: Anslut de fyra hålen på anslutningsplattan som är ansluten till

TV:n och hålen på framsidan av huvuddelen genom reservskruvarna som togs bort i

steg 1.

STEG 6

Installera TV

STEG 5

Anslutningsadapter

Machine Translated by Google

4. Maximal utström från motorgränssnittet: 4A;

4.Trådlös fjärrkontroll

(alternativ).

5. Driftstemperatur: 0 ~ 40 ÿ

Intelligent enkelkolumnstyrenhet har följande

egenskaper: 1. Den kan styra två motorers

utgång för att uppnå synkron drift; 2.

Indikatorlampa visar felet, återställer; 3.

Styrs av upp- och nedknappar; 3. Maximal utspänning från motorgränssnittet:

DC29V;

II. Systemparametrar

1.Ingångsspänning:DC29V;

2.Ingångsström: rekommenderas över

1,8A och beroende på belastningen;

I. Funktionsintroduktion

7. Förvaringstemperatur: 20 ~ 70 ÿ.

6. Arbetsfuktighet: 20~90%;

III. Systemanslutning

Instruktionsbok för kontrollenhet

Machine Translated by Google

När problemet är löst trycker du på "ned"-knappen i mer än

3 sekunder för att åtgärda felet, och

När den manuella styrenheten visar Er1 är det ett fel på

Err1. Det betyder att det är något fel med M1-

gränssnittskanalen (se följande bild). Till exempel

motorer är inte anslutna på ett positivt sätt; Hallsignalkortet

är inte anslutet; Papperslinje, etc.

1.Felkod Err1

maskinen återgår till återställningsläge.

IV. Motorinterfaspluggdefinition:

V. Felkod och dess behandling

Machine Translated by Google

1.Prompt återställning

system, efter att den manuella styrenhetens indikatorlampa lyser.

3. Släpp handen och börjar återställa

och indikatorlampan lyser. Det betyder återställning.

andra skador under drift; om det finns några, sluta omedelbart.

höjd, tryck på "ned"-knappen i mer än 5 sekunder

När den manuella styrenheten visar minimum

Kolonnen kan börja bli kortare och hastigheten kan sakta ner. Observera för

2.Linjeåterställning

knappen och släpp den inte.

förblir på (se följande bild), tryck på "ned"

återställning. Hela systemet måste återställas manuellt.

(se följande bild), betyder det att systemet är det

När den manuella styrenhetens indikator alltid lyser

4.Återställningsmetod

När den manuella kontrollampan alltid lyser

VI. System reset

Machine Translated by Google

VII. Förinställd målhöjd

1.Förinställt antal målhöjd:

Systemet tillhandahåller 4 grupper av förinställd höjdlagring

2.Förinställd radering av målhöjdsdata:

På vilken höjd som helst (återställningstillstånd, kan inte utföra denna operation i feltillstånd),

punkt.

bild), släpp handen och avsluta vid återställning.

När den manuella styrenhetens indikatorlampa är släckt (se följande

Kolonnen kommer att stiga 5~10 mm efter en kort tid när den når som lägst

aktuell höjdparameter kan förinställas till knapparna 1-4.

är inställd raderar systemet automatiskt den gamla parametern.

Raderingsfunktionen är inte konfigurerad separat. När en ny parameter

Exempel: ÿStäll in aktuell höjd 56 på knapp nr 2

ÿTryck på "M"-tangenten för att visa "SET"

3.Förinställd målhöjd driftmetod:

Machine Translated by Google

ÿ. Backtracking när du stöter på hinder

ÿ. Användning av fjärrkontroll

5. Använd metoden för förinställd målhöjd: Vid

valfri höjd (återställningstillstånd, kan inte utföra denna operation i fel läge),

kan du använda knapparna 1-4 för att snabbt nå den förinställda målhöjden. Om

den aktuella höjden redan är nära den förinställda målhöjden kommer ingen

åtgärd att utföras.

1. Matchande fönsterperiod

Matchande fönsterperiod återaktiveras efter 3 sekunder. Det kommer att

höras ett surrande ljud när perioden slutar.

ÿFörinställningen "S-2" visas. Slut, föregående visning

återställs.

ÿInom 2 sekunder, tryck på "2" innan "SET" försvinner

2.Höger kod

Under matchande fönsterperiod, passerar ÿupp-knappenÿ länge och väntar på 4

långa och 3 korta intervaller av surrande ljud, betyder det att rätningskoden är över.

Utöver återställningstillståndet, när den arbetar, stöter den mekaniska

strukturen på plötsliga förändringar från belastningen, vilket kommer att få regulatorn

att utföra en reservoperation för att förhindra yttre ljud av skada.

Machine Translated by Google

Säker

Amerika

Område

Europa

Input

Vikt

DC29V 1,8A

Belastning

DT500-A 88 pund

Modell

spänning

50/60Hz

Adapteringång

100-240V~

PRODUKTPARAMETRAR

Machine Translated by Google

Teknisk support och e-garanticertifikat www.

vevor. se/support

Machine Translated by Google

Vevor DT500-A Motorized Ceiling TV Mount for 32 to 65 Inch TVs, Electric Adjustable Design Max VESA 24 x 24 in

Product's Documents

User Manual

Specifications

Vevor DT500-A Questions and Answers
