Vevor JY-DI-01EU5 Spotless Deionized Water System Car Wash System

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
JY-DI-01EU5 photo

User Manual

This is the main product document for model JY-DI-01EU5.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
DEIONIZED WATER SYSTEM FOR
CAR WASH
MODEL: JY-DI-01EU5/JY-DI-01US7
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: JY-DI-01EU5/JY-DI-01US7SS
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
DEIONIZED WATER SYSTEM
FOR CAR WASH
background
- 2 -
Symbol
Symbol Description
Warning-To reduce the risk of injury, the user must read the
instructions manual carefully.
Performance data was tested under standard laboratory conditions;
actual performance may vary.
This system is designed to be used on a cold supply ONLY and kept
away from freezing environments.
The installation must comply with all applicable local plumbing codes
and/or regulations.
This system is NOT designed for drinking purposes. Do NOT use this
system for any other uses except car washing.
Choking hazard. Small parts are included in the package. Please
always keep the package out of the reach of small children.
Please do not drink the water produced by this system While small
amounts are not harmful, this water is too pure and can rob a human body
of vital minerals and nutrients with extended use
Do not plumb directly into household or RV potable water supply.
Prior to opening cartridge housings turn off water and relieve pressure
in hose.
Stop use when TDS Output Meter reads 25-30 ppm. It's time to replace
the resin.
Do not exceed 75 psi inlet water pressure.
Use only the FAN or FLAT spray pattern on a typical nozzle or use
3-way valve half open for 2 gpm flow rate.
background
- 3 -
The Total Dissolved Solids (TDS) of water from this car wash system should be
tested regularly to verify that the system is performing properly. If you notice a
dramatic increase (—30 ppm) in the TDS value, it would be time to get your filter
replaced. When the rinsing is finished, leave the remaining water in the filter
housings to keep the deionization filters from drying out.
Model
JY-DI-01EU5
JY-DI-01US7
Rated net water volume (gal)
560
Inlet diameter (in)
NPT 3/4
GHT 3/4
Outlet diameter (in)
NPT 3/4
GHT 3/4
Inlet working
pressure (MPa)
0.4-0.6
Working temperature (℃)
4-45
ITEM
Name
JY-DI-01EU5
JY-DI-01US7
1
Body of the
bottle
1PCS
1PCS
2
Inlet hose
1PCS
1PCS
3
three-way valve
2PCS
2PCS
4
Overcurrent pipe
1PCS
1PCS
background
- 4 -
5
Handheld TDS
pen
1PCS
1PCS
6
European
standard pacifier
2PCS
-
7
Shell ring
2PCS
2PCS
8
Waterproof tape
1PCS
1PCS
9
manual
1PCS
1PCS
Pipeline installation
1. Remove the inlet and outlet protective covers.
background
- 5 -

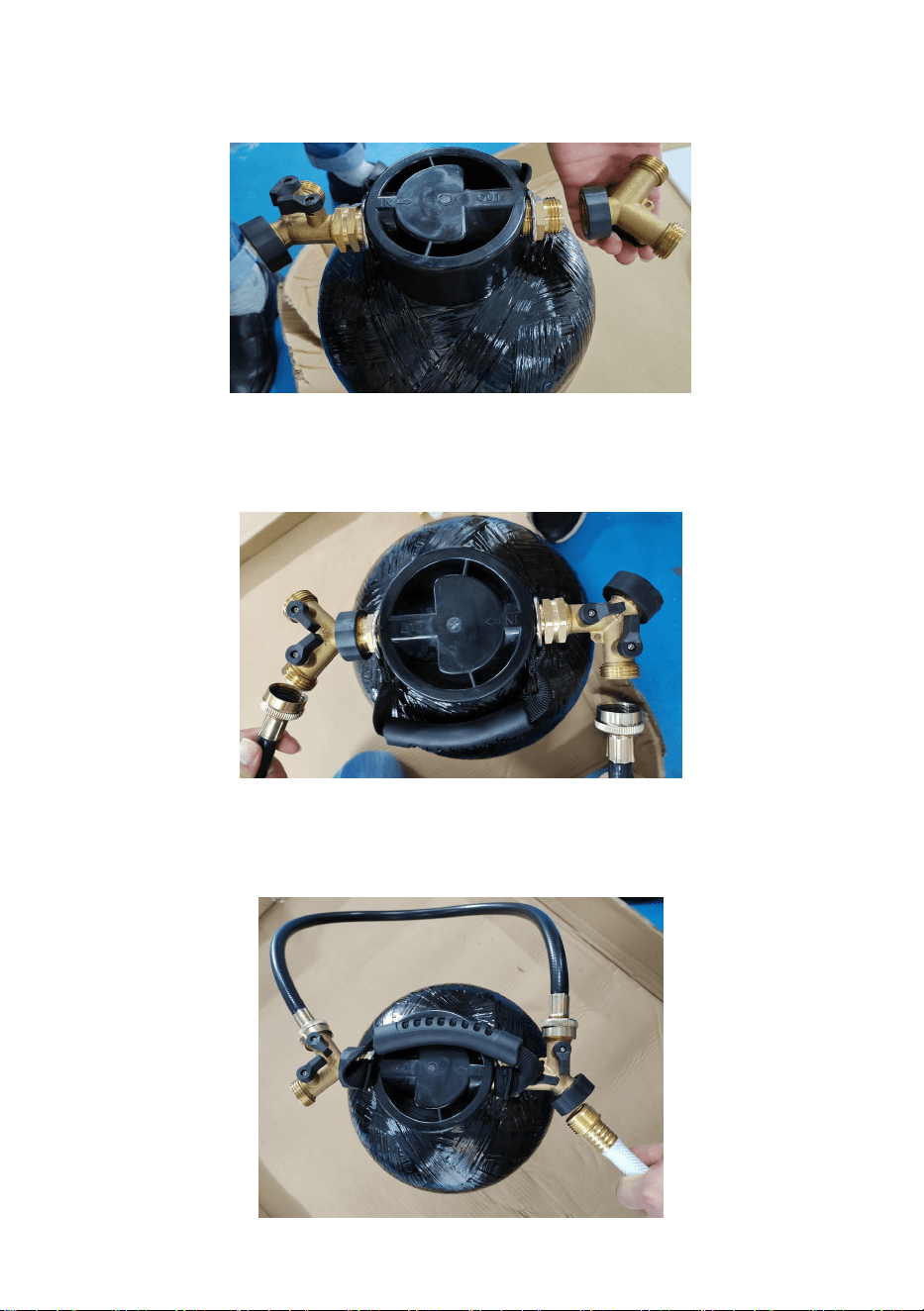

2. Install the three-way valve, wrap the Waterproof tape around the
external thread, and tighten it.
3. Install Overcurrent pipe, wrap Waterproof tape around the external
thread, and tighten.
4. Install Inlet hose, wrap Waterproof tape around the external thread, and
tighten.
background
- 6 -

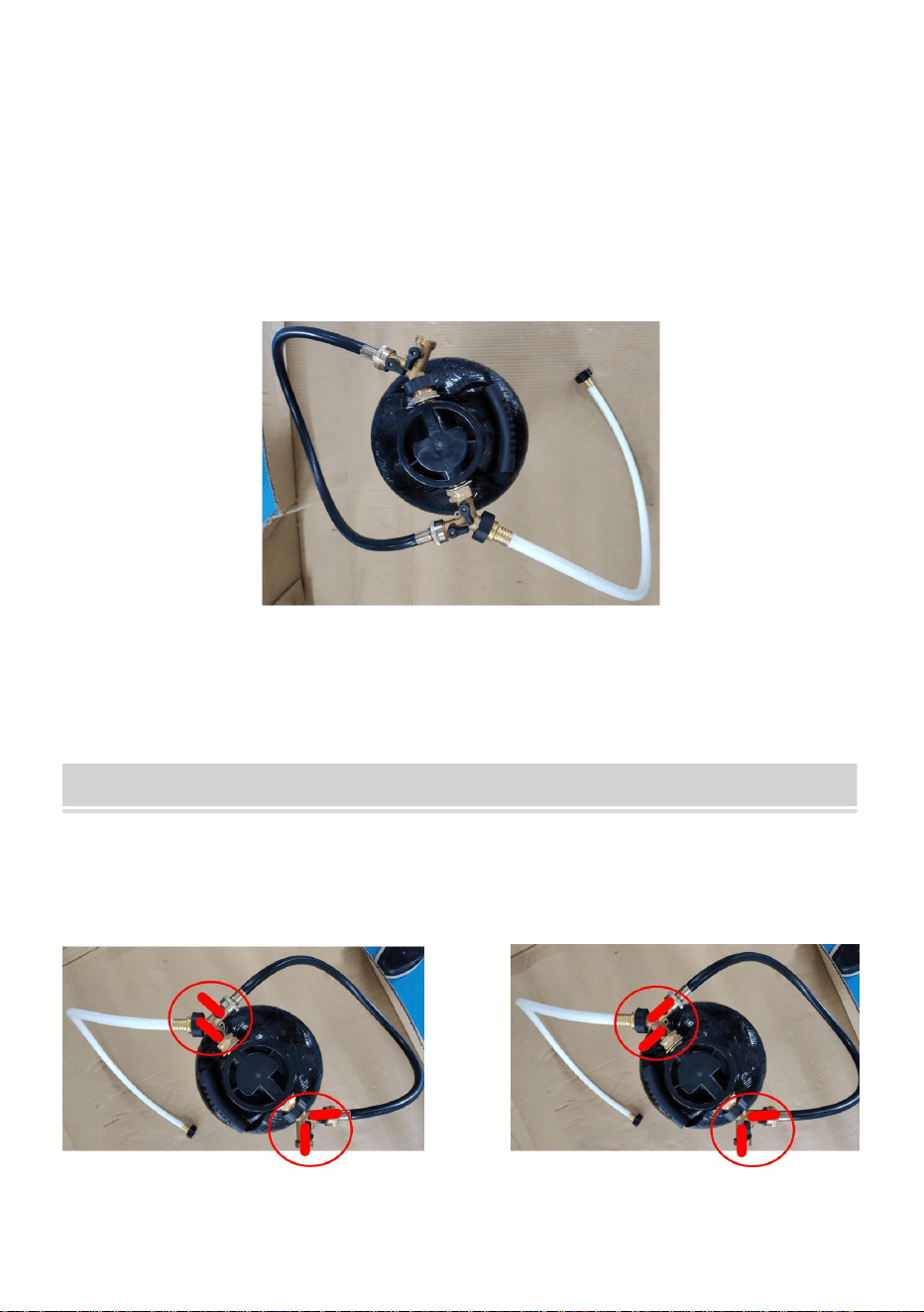

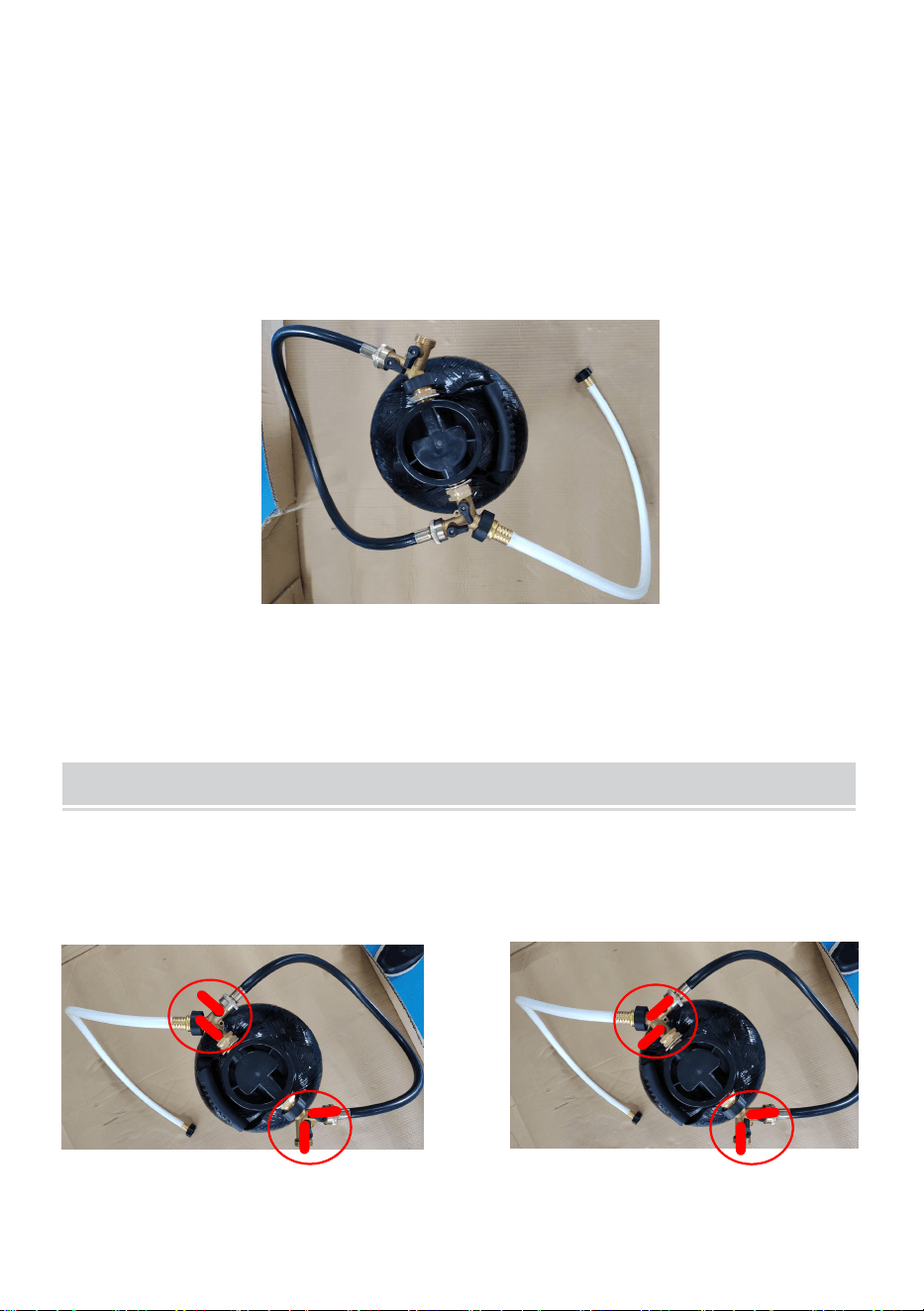

5. Complete pipeline installation.
Slowly turn on the cold-water supply and check for leaks.
Flush the system into a bucket or drain, don’t link to sprayer before it ready
to use.
Wait for the outlet water flow rate to become stable, and then shut off the
cold-water supply. The system is now ready for use.
6. JY-DI-01EU5 models is equipped with two European standard pacifiers,
which can be selected according to on-site needs.
The product can be set to purification mode and straight through mode
(non purification), and the direction of the corresponding three-way valve
switch is shown in the following diagram:
Purification mode Direct mode (non purified)
background
- 7 -

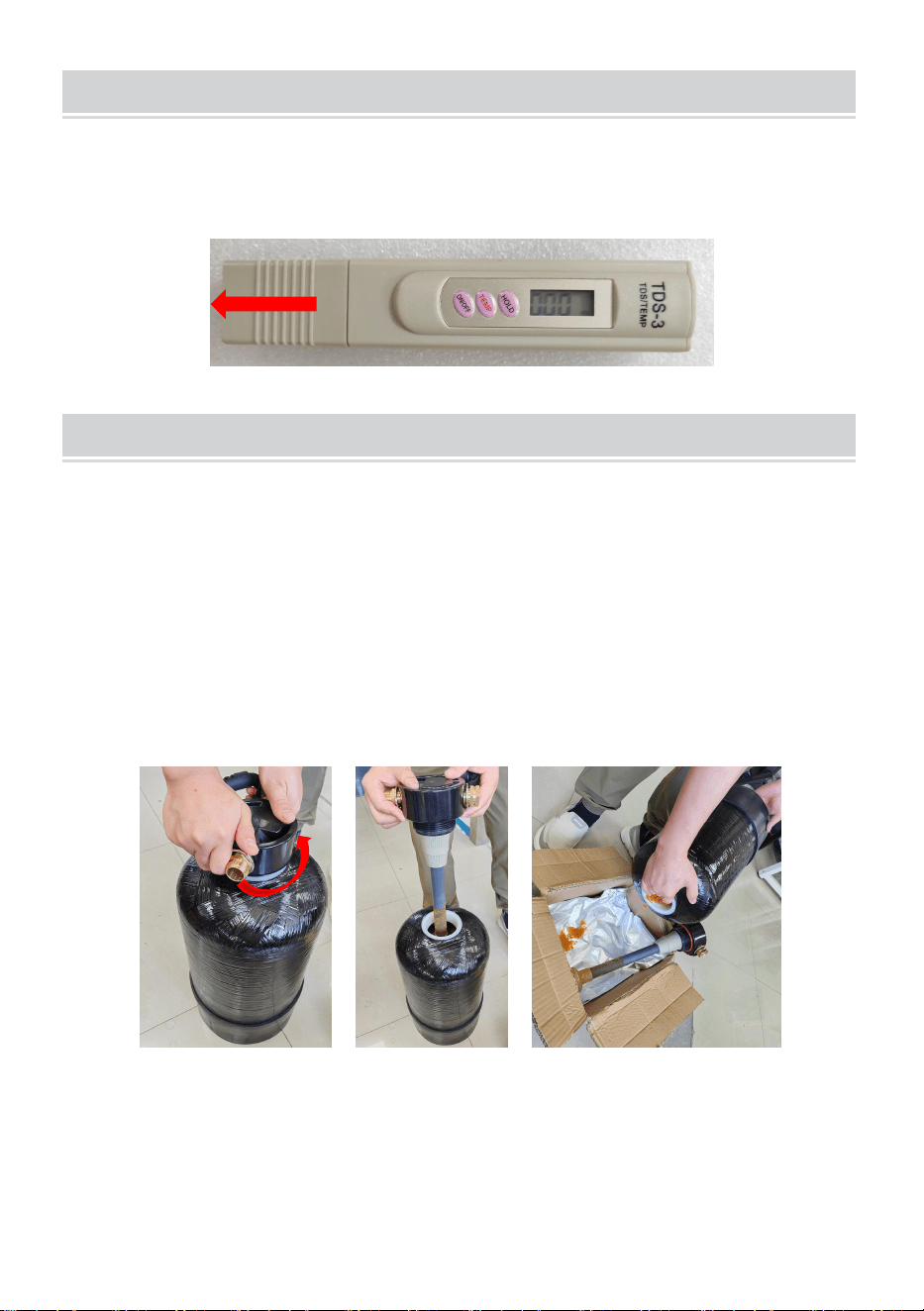

Remove the protective cover of the HANDHELD TDS PEN probe, press
the "on/off" button, insert the probe into the water sample to be tested, and
the measurement data will be displayed.
1. Shut off the cold-water supply, relieve pressure by turning the water off
and squeezing your sprayer trigger until water stops flowing. Place a
bucket or towel under the system to catch any water spills. Use hot water
and scent-free dish soap (optional) to clean the filter housing if needed.
Rinse thoroughly.
Twist the cap Counterclockwise from the filter vessel body.
Remove and dispose of all expired resin.
background
- 8 -

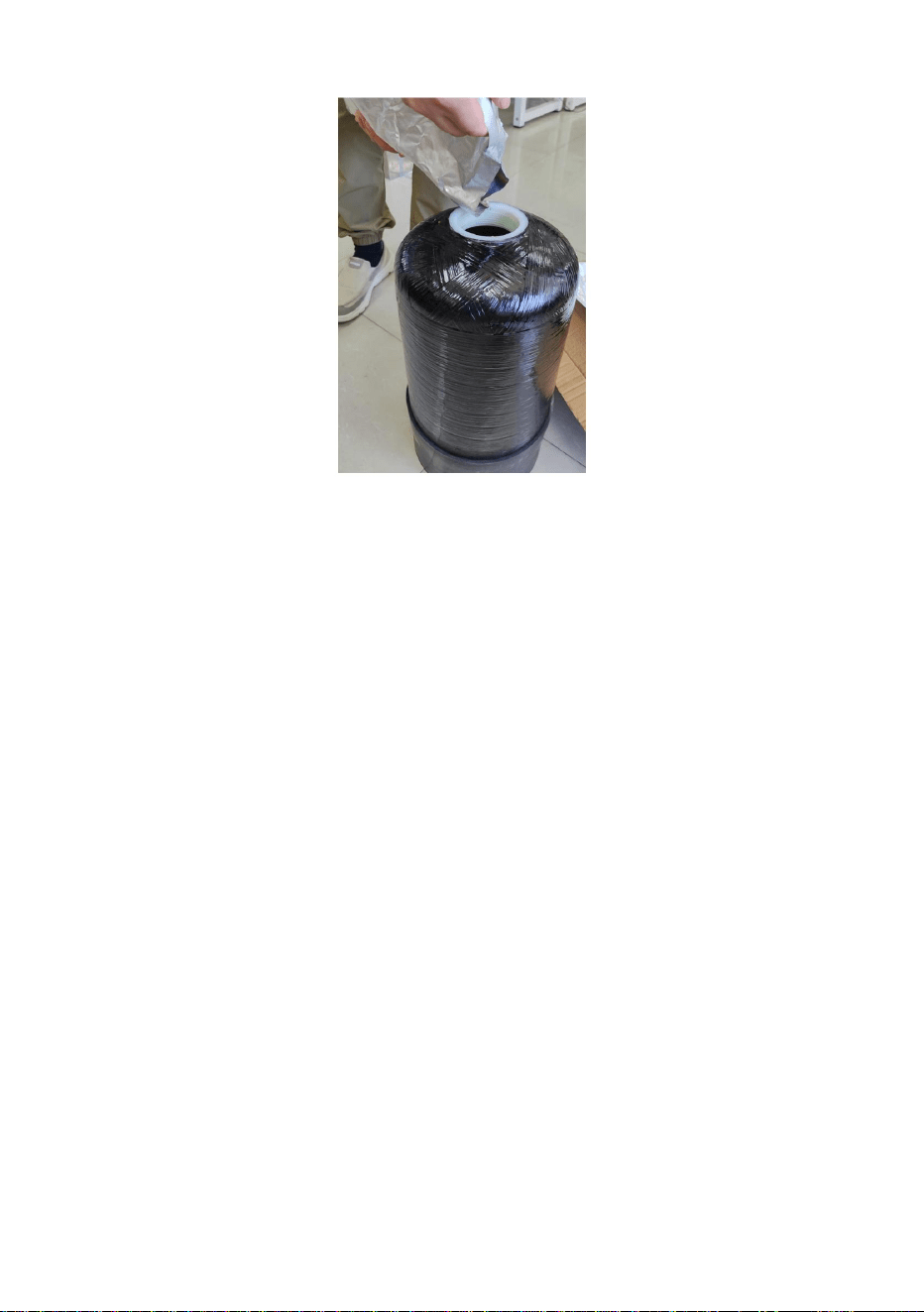

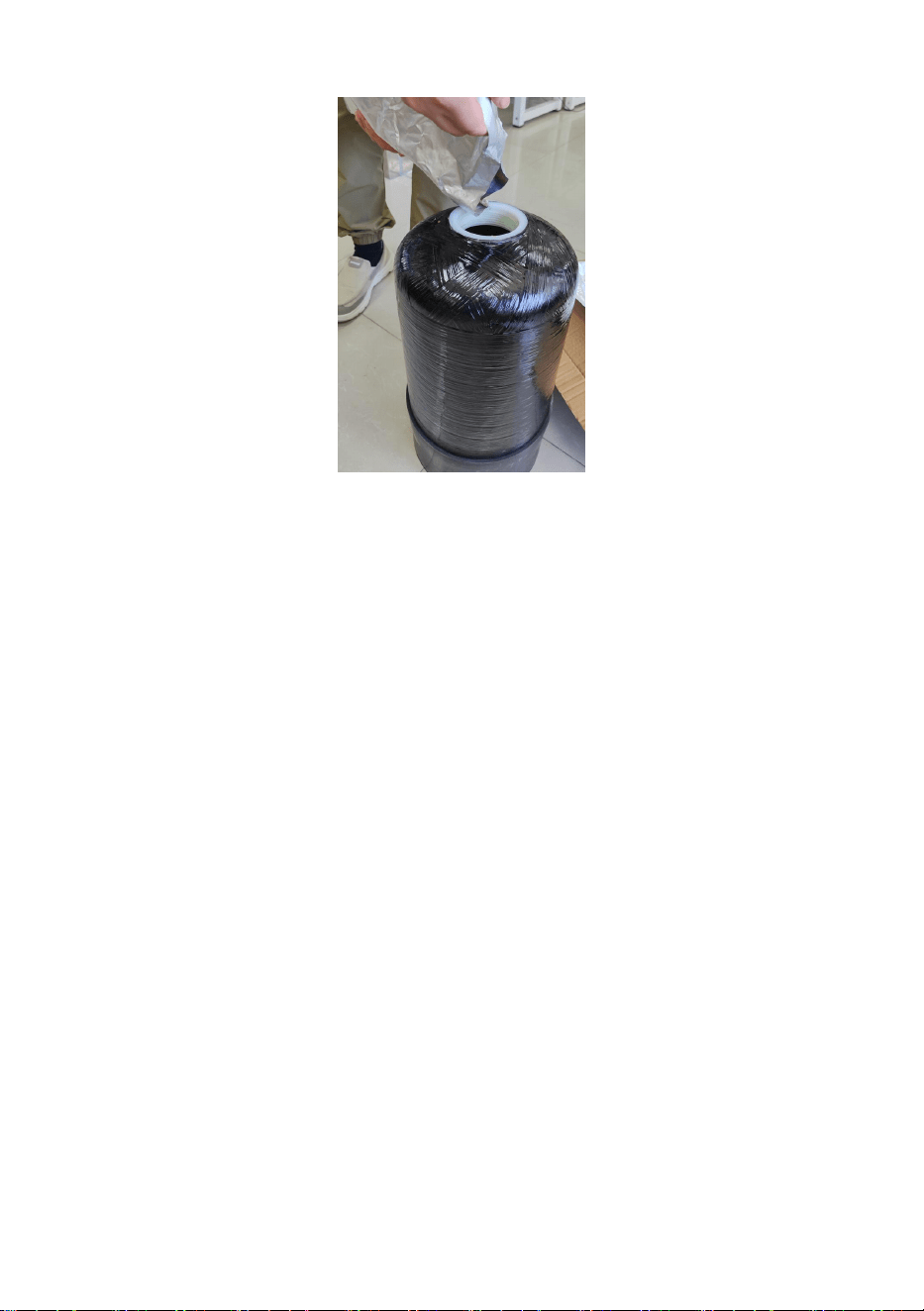

2. Load a new mixed bed resin with a capacity of 10L per bottle.
3. Ensure the O-rings are properly seated. Tighten filter cap s back to the
vessel body. Do not over-tighten.
4. Turn on the cold-water supply. Flush the system into a bucket.
5. Wait for the outlet water flow rate to become stable, and then shut off the
cold-water supply. The replacement is now complete.
BATTERY DISPOSAL
To minimize hazards to health and the environment at the end of this
product's life, laws dealing with Waste Electrical and Electronic Equipment
(WEEE) and The Waste Battery Directive require you to dispose of this
product at a suitable collection facility where it will be sent in order to
remove the batteries and for appropriate recycling.Please contact your
local authorities for more details on recycling and safe disposal of these in
your area.
background
- 9 -
Li-Ion battery This product has been marked with a symbol relating to
‘separate collection’ for all battery packs and battery pack. It will then be
recycled or dismantled in order to reduce the impact on the environment.
Battery packs can be hazardous for the environment and for human health
since they contain hazardous substances
CORRECT DISPOSAL
This product is subject to the provision of european Directive 2012/19/EU.
The symbol showing a wheelie bin crossed through indicates that the
product requires separate refuse collection in the European Union. This
applies to the product and all accessories marked with this symbol.
Products marked as such may not be discarded with normal domestic
waste, but must be taken to acollection point for recycling electrical and
electronic devices."
background
- 10 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
