micro LM-400

Laser Distance Meter

Operator’s Manual

micro LM-400

• Français – 19

• Castellano – pág. 39

•

Deutsch

– 59

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

Table of Contents

Recording Form for Machine Serial Number................................................1

Safety Symbols...............................................................................................2

General Safety Rules

Work Area Safety .........................................................................................2

Electrical Safety............................................................................................2

Personal Safety ............................................................................................3

Equipment Use and Care .............................................................................3

Service .........................................................................................................3

Specific Safety Information

Laser Distance Meter Safety ........................................................................4

Description, Specifications and Standard Equipment

Description ...................................................................................................4

Specifications ...............................................................................................4

Standard Equipment.....................................................................................5

Controls........................................................................................................5

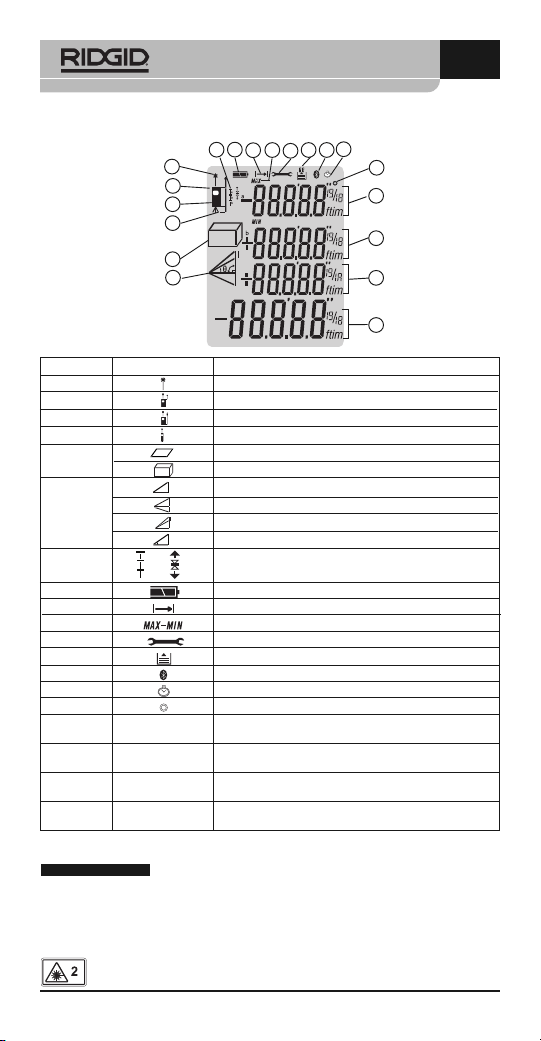

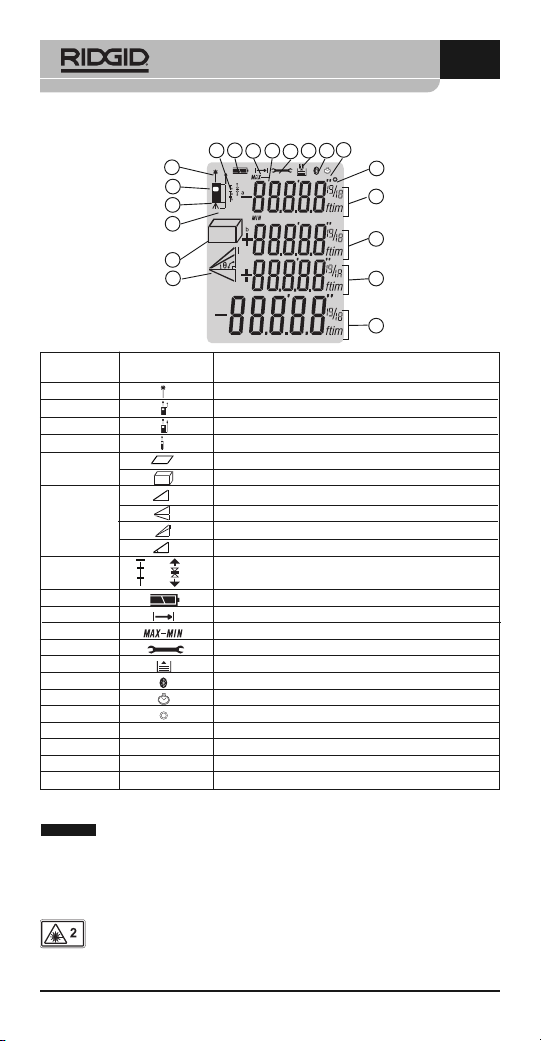

Icons.............................................................................................................6

Laser Classification........................................................................................6

FCC Statement................................................................................................7

Electromagnetic Compatibility (EMC)...........................................................7

Changing/Installing Batteries ........................................................................7

Pre-Operation Inspection ...............................................................................7

Set-Up and Operation.....................................................................................8

micro LM-400 Controls and Settings ............................................................9

Turning ON and OFF....................................................................................9

Changing Display Units................................................................................9

Setting Measurement Reference Point .........................................................9

Clearing Displayed Data/Last Action ............................................................9

Reviewing the Last 20 Measurements .........................................................9

Clearing Data from Memory .........................................................................9

Backlighting the Display ...............................................................................9

Timer (Self-Triggering)..................................................................................9

Wireless Data Transfer..................................................................................10

Measurements...............................................................................................10

Single Distance Measurement....................................................................11

Continuous Measurement, Max and Min Measurement .............................11

Adding/Subtracting Measurements.............................................................11

Area Measurement .....................................................................................11

Volume Measurement.................................................................................11

Indirect Measurements.................................................................................12

Using Two Points ........................................................................................12

Using Three Points (Total Height)...............................................................12

Using Three Points (Partial Height) ............................................................13

Indirect Measurements With Inclination Sensor .........................................13

Indirect Horizontal Distance........................................................................14

Indirect Vertical Distance ............................................................................14

Indirect Vertical Distance Using Two Points (Total Height)..........................15

Indirect Vertical Distance Using Two Points (Partial Height) .......................15

Stake Out Measurement.............................................................................16

Cleaning.........................................................................................................16

Storage ..........................................................................................................16

Service and Repair .......................................................................................17

Disposal.........................................................................................................17

Battery Disposal ...........................................................................................17

Troubleshooting – Error Codes ...................................................................18

EC Declaration of Conformity.............................................Inside Back Cover

Lifetime Warranty ...........................................................................Back Cover

*Original instructions - English

micro LM-400

Laser Distance Meter

Record Serial Number below and retain product serial number

which is located on nameplate.

Serial

No.

micro LM-400

Laser Distance Meter

WARNING!

Read this Operator’s Man-

ual carefully before using

this tool. Failure to under-

stand and follow the con-

tents of this manual may

result in electrical shock,

fire and/or serious person -

al injury.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

General Safety Rules

WARNING

Read all safety warnings and in struc tions. Failure to follow the

warn ings and instructions may result in electric shock, fire and/or

serious injury.

SAVE THESE INSTRUCTIONS!

Work Area Safety

• Keep your work area clean and well lit. Cluttered or dark areas invite acci-

dents.

• Do not operate equipment in explosive atmospheres, such as in the pres-

ence of flammable liquids, gases or dust. E quip ment can create sparks

which may ignite the dust or fumes.

• Keep children and by-standers a way while operating equipment. Distrac-

tions can cause you to lose control.

Electrical Safety

• Avoid body contact with earthed or grounded surfaces such as pipes, ra-

diators, ranges and refrigerators. There is an in creased risk of electrical

shock if your body is earthed or grounded.

• Do not expose equipment to rain or wet conditions. Water en tering equip-

ment will increase the risk of electrical shock.

Safety Symbols

In this operator’s manual and on the product, safety symbols and signal words are

used to communicate important safety information. This section is provided to im-

prove understanding of these signal words and symbols.

This is the safety alert symbol. It is used to alert you to potential personal

injury hazards. Obey all safety messages that follow this symbol to avoid

possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

NOTICE indicates information that relates to the protection of prop-

erty.

This symbol means read the operator’s manual carefully before using the

equipment. The operator’s manual contains important information on the

safe and proper operation of the equipment.

NOTICE

DANGER

WARNING

CAUTION

This symbol means this device contains a Class 2 Laser.

This symbol means do not stare into the laser beam.

This symbol warns of the presence and ha zard of a laser beam.

Personal Safety

• Stay alert, watch what you are doing and use common sense when op-

erating equipment. Do not use equipment while you are tired or under

the influence of drugs, alcohol or medication. A moment of inattention while

operating equipment may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective

equipment such as protective gloves and clothing, dust mask, non-skid safety

shoes, hard hat, or hearing protection used for appropriate conditions will re-

duce personal injuries.

• Do not overreach. Keep proper footing and balance at all times. This en-

ables better control of the equipment in unexpected situations.

Equipment Use and Care

• Do not force equipment. Use the correct equipment for your application.

The correct equipment will do the job better and safer at the rate for which it is

designed.

• Do not use equipment if the switch does not turn it ON and OFF. Any tool

that cannot be controlled with the switch is dangerous and must be repaired.

• Disconnect the batteries from the equipment before making any adjust-

ments, changing accessories, or storing. Such preventive safety measures

reduce the risk of injury.

• Store idle equipment out of the reach of children and do not allow per-

sons unfamiliar with the equipment or these instructions to operate the

equipment. Equipment can be dangerous in the hands of untrained users.

• Maintain equipment. Check for missing parts, breakage of parts and any other

condition that may affect the equipment’s operation. If damaged, have the

equipment repaired before use. Many accidents are caused by poorly main-

tained equipment.

• Use the equipment and accessories in accordance with these instruc-

tions, taking into account the working conditions and the work to be per-

formed. Use of the equipment for operations different from those intended

could result in a hazardous situation.

• Use only accessories that are recommended by the manufacturer for your

equipment. Accessories that may be suitable for one piece of equipment may

become hazardous when used with other equipment.

• Keep handles dry and clean; free from oil and grease. Allows for better con-

trol of the equipment.

Service

• Have your equipment serviced by a qualified repair person using on ly

identical replacement parts. This will ensure that the safety of the tool is main-

tained.

Specific Safety Information

WARNING

This section contains important safety information that is specific

to this inspection tool.

Read these precautions carefully before using the RIDGID

micro

LM-400 Laser Distance Meter to reduce the risk of eye injury or other

serious injury.

SAVE THESE INSTRUCTIONS!

Keep this manual with the tool for use by the operator.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

Laser Distance Meter Safety

• Do not look into the laser beam. Looking into the laser beam may be haz-

ardous to the eyes. Do not look at the laser beam with optical aids (such as

binoculars or telescopes).

• Do not direct the laser beam towards other people. Make sure the laser is

aimed above or below eye level. Laser beams may be hazardous to the eyes.

• Do not use the micro LM-400 as control device. Only use as a measuring

device. This will reduce the risk of damage or injury in case of low batteries, mal-

function or false measurement.

Use of controls or adjustments or performance of procedures

other than those specified herein may result in hazardous radiation exposure.

If you have any question concerning this RIDGID

product:

• Contact your local RIDGID distributor.

• Visit RIDGID.com to find your local RIDGID contact point.

• Contact Ridge Tool Technical Service Department at rtctechservices@emer -

son.com, or in the U.S. and Canada call (800) 519-3456.

Description, Specifications And

Standard Equipment

Description

The RIDGID

micro LM-400 Laser Distance Meter provides simple, quick, and

accurate distance readings at the push of a button. You simply push the meas-

urement button to turn on the class II laser and point it at the surface to be meas-

ured to, and then push the measurement button again.

The micro LM-400 provides a quick measurement on a clear easy to read backlit

LCD display. The unit provides distance, area, volume, angle and stake out meas-

urements. The unit is also enabled with Bluetooth

wireless technology and self-

timer functions.

Specifications

Range .................................2 in to 328 ft* (0.05 to 100 m*)

Measuring Accuracy

Up To 10m (2 )....................Typically ± 0.06 in** (±1.5mm**)

Measuring Units..................m, in, ft

Angle Measurement Range± 65°

Angle Accuracy

2σ .......................................± 0.5°

Laser Class.........................Class II

Laser Type ..........................635 nm, <1 mW

Bluetooth Range.................33 ft (10 m)

Ingress Protection...............IP 54 Dust Proof, Splash Proof

Memory ..............................20 Measurements

Operating Temperature.......32°F to 104°F (0°C to 40°C)

Batteries..............................2 x 1.5V, Type AA (LR06)

Battery Life..........................Up to 8,000 Measurements

Auto. Laser Switch-Off ........After 30 Seconds

Auto. Shut-Off .....................After 3 Minutes of Inactivity

Dimension...........................5

" x 2 /

" x 1

" (137 x 57 x 31 mm)

Weight ................................0.35 lbs (160 g)

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

CAUTION

* Range is limited to 328 ft (100 m). Use a commercially available target plate to

improve measurement ability during daylight or if the target has poor reflective

properties.

** In favorable conditions (good target surface properties, room temperature)

up to 33 ft (10 m). In unfavorable conditions, such as intense sunshine, poorly

reflecting target surface or high temperature variations, the deviation over dis-

tances above 33 ft (10 m) can increase by ±0.0018 in/ft (±0.15mm/m).

Features

• Distance, Area, Volume Calculations

• Continuous Measurement

• Min/Max Distance Tracking

• Indirect Measurement, Using 2 or 3 Measurements

• Addition/Subtraction

• Stake Out Measurement

• Angle Measurement

• Beep Indication

• Display Illumination and Multi-line Display

• Self-Timer

• Bluetooth

wireless technology

Standard Equipment

The RIDGID

micro LM-400 Laser Distance Meter comes with the following items:

• micro LM-400 Laser Distance Meter

• Two 1.5 V, Type AA Batteries

Figure 1 – micro LM-400 Laser Distance Meter

Figure 2 – Back of micro LM-400 Laser Distance Meter

Controls

Figure 3 – micro LM-400 Laser

Distance Meter Controls

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

• User Manual and Instruction CD

• Carrying Case

1. ON/MEAS Button

2. Bluetooth/Timer Button

3. MIN-MAX Button

4. Area/Volume Button

5. Addition (+) Button

6. Reference Button

7. Angle/Stake Out Button

8. Indirect Measurement Button

9. History Button

10. Subtraction (-) Button

11. Illuminating/UNITS Button

12. Clear/OFF Button

13. Side MEAS Button

Warning

Label

Warning Label

Icons

Display Icons

Figure 4 – Screen Icons

This equipment is used to make distance measurements. Incorrect use

or improper application may result in incorrect or inaccurate measurements. Se-

lection of appropriate measurement methods for the conditions is the responsibility

of the user.

Laser Classification

The RIDGID micro LM-400 Laser Distance Meter generates a visible

laser beam that is emitted from the top of the device.

The device complies with class 2 lasers according to: IEC 60825-1:2007.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

Icon Number Icons on Screen Description

1 Laser Active

2 Reference Level (Front)

3 Reference Level (Rear)

4 Reference Level (Tripod)

Area Measurement

Volume Measurement

Single Pythagorean Measurement

Double Pythagorean Measurement

Double Pythagorean (Partial Height) Measurement

Angle Measurement

7 Stake Out Function

8 Battery Status

9 Single Distance Measurement

10 Max And Min Measurement

11 Instrument Error Warning

12 Historical Memory

13 Bluetooth Symbol

14 Timer

15 Angle

16 — Intermediate Line 1 (Intermediate Value 1 with Unit)

17 — Intermediate Line 2 (Intermediate Value 2 with Unit)

18 — Intermediate Line 3 (Intermediate Value 3 with Unit)

19 — Summary Line (Final Value with Unit)

NOTICE

1312

FCC Statement

This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential instal-

lation.

This equipment generates, uses, and can radiate radio frequency energy and, if

not installed and used in accordance with the instructions, may cause harmful in-

terference to radio communications.

However, there is no guarantee that interference will not occur in a particular in-

stallation.

If this equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment off and on, the user is en-

couraged to try to correct the interference by one or more of the following meas-

ures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Consult the dealer or an experienced radio/TV technician for help.

Electromagnetic Compatibility (EMC)

The term electromagnetic compatibility is taken to mean the capability of the prod-

uct to function smoothly in an environment where electromagnetic radiation and

electrostatic discharges are present and without causing electromagnetic inter-

ference to other equipment.

The RIDGID micro LM-400 Laser Distance Meter conforms to all ap-

plicable EMC standards. However, the possibility of it causing interference in

other devices cannot be precluded.

Changing/Installing Batteries

The RIDGID LM-400 Laser Distance Meter is supplied without the battery in-

stalled. When the low battery [ ] icon flashes on the display screen, replace

the batteries. Operating the tool with low battery can cause incorrect readings. Re-

move the batteries prior to long-term storage to avoid battery leakage.

1. Switch OFF the device.

2. Slide the battery compartment cover release

to the right to remove it. Remove existing bat-

teries.

3. Install two AA (LR06) alkaline batteries, ob-

serving the correct polarity as indicated

shown in Figure 5.

Use batteries that are of the same

type. Do not mix battery types. Do not mix new

and used batteries. Mixing batteries can cause

overheating and battery damage.

4. Securely install the battery compartment

cover. Do not operate without the battery

cover secured.

Pre-Operation Inspection

WARNING

Before each use, inspect your distance meter and correct any problems

to reduce the risk of injury or incorrect measurements.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

NOTICE

Battery

Compartment cover

Batteries

Figure 5 – Changing Batteries

Do not look into the laser beam. Looking into the laser beam may be

hazardous to the eyes.

1. Make sure the unit is OFF.

2. Clean any oil, grease or dirt from the equipment. This aids inspection and

helps prevent the tool from slipping from your grip.

3. Inspect the tool:

• For any broken, worn, missing or binding parts or any condition which

may prevent safe and normal operation.

• Confirm that battery compartment cover is properly secured.

•

Check that the markings and warning label are present, firmly attached

and readable.

If any issues are found during the inspection, do not use the tool until it has

been properly serviced.

4. Verify the distance meter operation.

• Following the Set-Up and Operation Instructions, Turn the unit ON and

confirm that the Low Battery icon is not ON.

• Make a measurement and confirm the same measurement with another

instrument (tape measure, etc.). If the correlation between the measure-

ments is not acceptable, do not use the distance meter until it has been

properly serviced.

5. Do not use the distance meter if it operates abnormally. When in doubt, have

the meter serviced.

Figure 6 – Warning Labels

Set-Up and Operation

WARNING

Do not look into the laser beam. Looking into the laser beam may be

hazardous to the eyes. Do not look at the laser beam with optical

aids (such as binoculars or telescopes)

Do not direct the laser beam towards other people. Make sure the laser

is aimed above or below eye level. Laser beams may be hazardous to the eyes.

Do not use the micro LM-400 as control device. Only use as a measur-

ing device. This will reduce the risk of damage or injury in case of low batteries,

malfunction or false measurement.

Set up and operate the distance meter according to these proce-

dures to reduce the risk of injury or incorrect measurements.

1. Check for an appropriate work area as indicated in the General Safety Rules

section.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

2. Inspect the object being measured to and confirm that you have correct equip-

ment for the application. The micro LM-400 Laser Distance Meter is designed

to measure distances up to 328 feet (100 m). See the Specifications section

for range, accuracy and other information.

3. Make sure all equipment being used has been properly inspected.

micro LM-400 Controls and Settings

Turning ON and OFF

Press the ON/Measurement Button ( ) to turn ON the distance meter and the

laser. Make sure that the laser is pointed in a safe direction before turning ON.

Press and Hold the Clear/OFF ( ) Button to turn the Distance meter OFF. The

laser distance meter will turn OFF automatically after three minutes of inactivity.

Changing Display Units

Press and Hold the Backlight/Unit Change Button ( ) to change the display units.

Available Units are Feet, Meter and Inches.

Setting Measurement Reference Point

1. When the distance meter is turned ON, the default measurement reference

point is the back edge of the meter ( ).

2. Press the Measurement Reference Point Button ( ) to change the meas-

urement reference point to the front edge (laser end) of the meter. The meter

will beep and the display will show the reference point front symbol ( ).

3. The reference can be adjusted to take measurements with a tripod. The ref-

erence on the tripod can be switched ON or OFF by pressing and holding the

Measurement Reference Point Button. The meter will beep and the display

will show symbol ( ).

Clearing Displayed Data/Last Action

Press the Clear/OFF Button ( ) to clear the displayed data or cancel the last ac-

tion.

Reviewing the Last 20 Measurements

Press the History Button ( ) to review the last twenty measurements or cal-

culated results, shown in reverse order. Historical memory position will be

shown on the upper edge of the display for each measurement. Alternatively,

you can use the Addition ( ) or Subtraction ( ) Buttons to move through

these records.

Clearing Data from Memory

Press and Hold the History Button ( ) and Press and Hold the Clear/OFF

Button ( ) at the same time to clear all data in the memory.

Backlighting the Display

Press the Backlight/Units Button ( ) to turn the display backlight ON or OFF.

Timer (Self-Triggering)

The Timer (Self-Triggering) is used to count down to a measurement based

on preset time. It can help to eliminate hand movement during measurement

by placing the meter on a solid surface or tripod during use.

1. Press the Timer Button ( ) to set a 5-second time delay.

2. Press the Timer Button until the desired time delay is reached (max. 60 sec.).

Alternatively, you can use Addition ( ) or Subtraction ( ) button to change

the time delay.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

3. The timer countdown will start automatically after a few seconds or press the

ON/Measurement Button ( ) to start immediately. Remaining seconds until

measurement are displayed in a countdown. The last 2 seconds will flash and

beep faster. After the last beep, the measurement is taken and the value is dis-

played.

Wireless Data Transfer

WARNING

Do not use the micro LM-400 as control device. Only use as a meas-

uring device. This will reduce the risk of damage or injury in case

of low batteries, malfunction or false measurement.

Do not allow operation in wireless mode to distract you from proper

micro LM-400 use. Do not direct the laser beam towards other peo-

ple. Make sure the laser is aimed above or below eye level. Laser

beams may be hazardous to the eyes.

The RIDGID

micro LM-400 Laser Distance Meter includes Bluetooth

wireless

technology allowing wireless data transfer to properly equipped smartphones

or tablets running iOS or Android operating systems.

1. Download the appropriate RIDGID

app to your smartphone or tablet by going

to http://www.RIDGID.com/LM400.

2. On the micro LM-400, press and hold the Timer Button ( ) until the Blue-

tooth symbol ( ) appears in the display. A Bluetooth wireless technology

equipped smartphone or tablet can now find and pair with the micro LM-400.

3. In the Manage Connections settings of your smartphone or tablet, select

“RIDGID LM-400”. Refer your smartphone or tablet instructions for specific in-

formation on how to connect to a Bluetooth wireless technology equipped de-

vice.

When the first connection between the smartphone or tablet and the micro

LM-400 is being established, a prompt for the pin code of the micro LM-400

may be displayed. Enter the pin code 0000 into your Phone/Tablet.

After the initial pairing, most devices will automatically connect to the micro

LM-400 when the Bluetooth wireless technology is active and in range. The

micro LM-400 should be less than 33 ft (10 m) from the device to be detected.

4. Follow the app instructions for proper use.

5. To turn OFF the Bluetooth wireless technology, press and hold the Timer But-

ton ( ) until the Bluetooth symbol ( ) disappears in the display. Otherwise,

the wireless data transfer switches OFF when the micro LM-400 is switched

OFF.

The Bluetooth

word mark and logos are registered trademarks owned by Bluetooth SIG,

Inc. and any use of such marks by Emerson Electric Co. is under license. Other trademarks

and trade names are those of their respective owners.

iOS is registered trademark of Apple Inc.

Android and the Android logo are trademarks of Google Inc.

Measurements

The RIDGID micro LM-400 Laser Distance Meter has a measuring range of 229'

(70 m) maximum. Use in bright sunlight may decrease the range of the meter. The

reflective properties of the surface may also decrease the range of the meter.

Measurement errors can occur when measuring to clear, semi-permeable or high

gloss/reflective surfaces such as colorless liquids (e.g. water), glass, Styrofoam,

mirrors, etc. Applying a commercially available laser target plate to the surface

may allow more accurate measurements.

Be aware of the measurement reference point setting, this can change measure-

ments by up to 5

" (137 mm).

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

Do not aim the laser at the sun. This can damage the meter.

Single Distance Measurement

1. Press ON/Measurement Button ( ) to activate the laser. The laser active

symbol ( ) flashes on the screen and a beep sounds.

2. Press ON/Measurement Button again to take a measurement. You may ob-

serve a slight delay and a clicking noise when making a measurement – this

is normal.

3. The measured value is displayed.

Continuous Measurement, Max and Min Measurement

1. Press and Hold ON/Measurement Button ( ) until the laser active symbol (

) appears permanently on the screen and a beep sounds. Every further press

of the button gives a measurement.

2. Press and Hold either ON/Measurement Button or Clear/OFF Button ( ) to

stop continuous laser. The laser automatically switches OFF after 3 minutes

of inactivity.

3. Press the Max-Min Button ( ) until the Max and Min Measurement symbol

( ) appears on screen.

4. In continuous measurement mode, the measured value is updated approxi-

mately every 0.5 seconds in the third line. The corresponding minimum and

maximum values are displayed dynamically in the first and second line.

Figure 7 – Max and Min Measurement

5. Press either ON/Measurement Button ( ) or Clear/OFF Button ( ) to stop

continuous measurement. The device automatically stops after 100 continu-

ous measurements.

Adding/Subtracting Measurements

1. Press Addition Button ( ) to add the next measurement to the previous one.

2. Press Subtraction Button ( ) to subtract the next measurement from the pre-

vious one.

3. Press Clear/OFF Button ( ) to cancel the last action.

4. Press the Max-Min Button ( ) to return to taking single measurements.

Area Measurement

1. Press Area/Volume Button ( ). The symbol ( ) appears in the display.

2. Press ON/Measurement Button to take the first measurement (e.g. length).

3. Press ON/Measurement Button again to take the second measurement (e.g.

width).

4. The result of the area calculation is displayed in the summary line.

Volume Measurement

1. Press Area/Volume button ( ) twice until the ( ) symbol appears in the

display.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

NOTICE

MIN

MAX

2. Press ON/Measurement Button ( ) to take the first measurement (length).

3. Press ON/Measurement Button again to take the second measurement

(width).

4. Press ON/Measurement Button again to take the third measurement (height).

5. The result of the volume calculation is displayed in the summary line.

Indirect Measurements

Indirect measurements are used when a direct measurement is not possible. In-

direct measurements are calculated from measurements of the hypotenuse and

one side of a right triangle (triangle with a 90 degree angle). For instance, if cal-

culating the height of a wall from the ground, measurements would be taken to the

top of the wall (hypotenuse), and perpendicular to the line between the two meas-

urement points at the wall base (side). From these two measurements, the dis-

tance between the two measurement points is calculated.

Indirect measurements are less accurate than direct measurements. For greatest

accuracy with Indirect Measurements, hold the micro LM-400 in the same position

(only changing angle) for all measurements. Make sure that the laser beam is per-

pendicular to the line between the measurement points when measuring the side

of the triangle. All measurements need to be to points on a single straight line.

Using Two Points

Figure 8 – Indirect Measurement Using Two Points

1. Press Indirect Measurement Button ( ) once. The symbol ( ) will show in

the display. The distance to be measured will flash in the symbol.

2. Press ON/Measurement Button ( ) to turn ON the laser, aim the laser at

the upper point (1) and trigger the measurement. The measurement will be

displayed in the first line.

3. Keeping the instrument as perpendicular to the line between the measure-

ments as possible (with the use of spirit level), Press ON/Measurement But-

ton again to measure the distance result of the horizontal point (2). The

measurement will be displayed in the second line.

4. The result of the calculation is displayed in summary line.

Using Three Points (Total Height)

Figure 9 – Indirect Measurement Using Three Points (Total Height)

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

1. Press Indirect Measurement Button ( ) twice, the symbol ( ) will show in

the display. The distance to be measured will flash in the symbol.

2. Aim the laser at the lower point (1) and press ON/Measurement Button ( )

to take the measurement. The measurement will be displayed in first line.

3. Keeping the instrument as perpendicular to the line between the measure-

ments as possible (with the use of spirit level), Press ON/Measurement Button

again to measure the distance of the horizontal point (2). The mea sure ment will

be displayed in the second line.

4. Aim the laser at the top point (3), press ON/Measurement Button to take the

measurement. The measurement will be displayed in the third line.

5. The result of the calculation (Distance 1-3) is displayed in summary line.

Using Three Points (Partial Height)

Figure 10 – Indirect Measurement Using Three Points (Partial Height)

1. Press Indirect Measurement Button ( ) 3 times, the symbol ( ) will show

in the display. The distance to be measured will flash in the symbol.

2. Aim the laser at the point (1) and press ON/Measurement Button ( ) to take

the measurement. The measurement will be displayed in first line.

3. Aim the laser at the point (2), press ON/Measurement Button to take the

measurement. The measurement will be displayed in the second line.

4. Keeping the instrument as perpendicular to the line between the measure-

ments as possible (with the use of spirit level), Press ON/Measurement Button

again to measure the distance of the horizontal point (3). The measurement will

be displayed in the third line.

5. The result of the calculation (Distance 1-2) is displayed in summary line.

Indirect Measurements With Inclination Sensor

The inclination sensor measures vertical angles between ± 65° allowing 5 indirect

distance measurement modes. During angle measurement, the instrument should

be held with minimal side to side rotation (± 10° from level) to function properly.

Figure 11 – Indirect Horizontal and Vertical Distance

1. Press Angle/Stake Out Button ( ), the symbol ( ) will show in the display.

The distance to be measured will flash in the symbol.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

‰

2. Aim the laser at point 1, press ON/Measurement Button to take the meas-

urement.

3. The display shows; measured angle (α) in the first line, calculated vertical dis-

tance A in the second line, calculated horizontal distance B in the third line and

the measured diagonal distance L in the fourth line.

Indirect Horizontal Distance

Figure 12 – Indirect Horizontal Distance

1. Press Angle/Stake Out Button ( ) two times, the symbol ( ) will show in

the display. The distance to be measured will flash in the symbol.

2. Aim the laser at point 1, press ON/Measurement Button to take the meas-

urement.

3. The display shows; measured angle (α) in the first line, measured diagonal

distance L in the second line, and the calculated horizontal distance B in the

fourth line.

Indirect Vertical Distance

Figure 13 – Indirect Vertical Distance

1. Press Angle/Stake Out Button ( ) three times, the symbol ( ) will show in

the display. The distance to be measured will flash in the symbol.

2. Aim the laser at point 1, press ON/Measurement Button to take the meas-

urement.

3. The display shows; measured angle (α) in the first line, measured diagonal

distance L in the second line, and the calculated vertical distance A in the

fourth line.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

Indirect Vertical Distance Using Two Points (Total Height)

Figure 14 – Indirect Vertical Distance Using Two Points (Total Height)

1. Press Angle/Stake Out Button ( ) four times, the symbol ( ) will show in

the display. The distance to be measured will flash in the symbol.

2. Aim the laser at the first target 1 below the laser distance meter and press

ON/Measurement Button to take the measurement.

3. Aim the laser at the second target 2 above the laser distance meter and press

ON/Measurement Button to take the measurement.

4. The display shows; the lower measured diagonal distance L1 in the second

line, the upper measured diagonal distance L2 in the third line, and the cal-

culated vertical A distance in the fourth line.

Indirect Vertical Distance Using Two Points

(Partial Height)

Figure 15 – Indirect Vertical Distance Using Two Points (Partial Height)

1. Press Angle/Stake Out Button ( ) five times, the symbol ( ) will show in

the display. The distance to be measured will flash in the symbol.

2. Aim the laser at the first target 1 and press ON/Measurement Button to take

the measurement.

3. Aim the laser at the second target 2 and press ON/Measurement Button to

take the measurement.

4. The display shows; the measured diagonal distance L1 in the second line, the

measured diagonal distance L2 in the third line, and the calculated vertical A

distance in the fourth line.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

‰

Stake Out Measurement

Two different distances (a and b) can be entered into the instrument and can then

be used to mark off defined measured lengths, e.g. in the construction of wall

studs.

Figure 16 – Stake out Measurement

1. Press the Angle/Stake Out Button ( ) longer and the stake out function sym-

bol ( ) appears in the display. The value (a) and the corresponding interme-

diate line flash.

2. By using ( ) and ( ), the value can be adjusted to suit the desired stake

out distance. Holding down the buttons increases the rate of change of the

values.

3. Once the desired value (a) has been reached, it can be confirmed with the

( ) button.

4. The value (b) and the intermediate line flashes. Value (b) can be entered using

( ) and ( ). The defined value (b) is confirmed with the ( ) button.

5. Pressing the ON/Measurement Button ( ) starts the laser measurement.

The display shows current measuring distance in the summary line. Moving

slowly along the stake out line the display distance decreases. The instrument

starts to beep at a distance of 0.1 m from the next stake out point.

6. The arrows ( ) in the display indicate in which direction the instrument

needs to be moved in order to achieve the defined distance (either a or b). As

soon as the stake out point is reached the beep changes and the intermedi-

ate line starts to flash.

Cleaning

Do not immerse the RIDGID micro LM-400 Laser Distance Meter in water. Wipe

off dirt with a damp soft cloth. Do not use aggressive cleaning agents or solvents.

Gently clean the display screen with a clean dry cloth. Avoid rubbing too hard.

Treat the instrument as you would a telescope or camera.

Storage

The RIDGID micro LM-400 Laser Distance Meter must be stored in a dry secure

area between 14°F (-10°C) and 140°F (60°C) and humidity less than 70% RH.

Store the tool in a locked area out of the reach of children and people unfamiliar

with the instrument.

Remove the batteries before any long period of storage or shipping to avoid bat-

tery leakage.

The tool should be protected against hard impacts, moisture and humidity, dust

and dirt, extreme high and low temperatures and chemical solutions and vapors.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

Service and Repair

WARNING

Improper service or repair can make the RIDGID micro LM-400 Laser

Distance Meter unsafe to operate.

Service and repair of the micro LM-400 Laser Distance Meter must be per-

formed by a RIDGID Authorized Independent Service Center.

For information on your nearest RIDGID Authorized Independent Service Cen-

ter or any service or repair questions:

• Contact your local RIDGID distributor.

• Visit RIDGID.com to find your local RIDGID contact point.

• Contact Ridge Tool Technical Service Department at rtctechservices@emer-

son.com, or in the U.S. and Canada call (800) 519-3456.

Disposal

Parts of the RIDGID micro LM-400 Laser Distance Meter contain valuable mate-

rials and can be recycled. There are companies that specialize in recycling that

may be found locally. Dispose of the components in compliance with all applica-

ble regulations. Contact your local waste management authority for more infor-

mation.

For EC Countries: Do not dispose of elec trical equipment with house-

hold waste!

According to the European Guideline 2012/19/EU for Waste Electrical

and Electronic Equipment and its implemen tation into national legisla-

tion, electrical equipment that is no longer usable must be collected

separately and disposed of in an environmentally correct manner.

Battery Disposal

For EC countries: Defective or used batteries must be recycled according to the

guideline 2012/19/EU.

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

micro LM-400 Laser Distance Meter

999-999-480.10_REV C

204

208

209

252

253

255

Calculation error.

Received signal too weak, measurement

time too long, Distance > 328 ft (100 m).

Received signal too strong. Target too re-

flective.

Temperature too high.

Temperature too low.

Hardware error.

Repeat procedure.

Use target plate.

Use a commercially available target plate.

Cool down instrument.

Warm up instrument.

Power the unit OFF then ON, if the symbol

still appears, please contact technical sup-

port.

CODE CAUSE CORRECTIVE MEASURE

Troubleshooting - Error Codes

Télémètre laser

micro LM-400

Notez ci-dessous le numéro de série indiqué sur la plaque

signalétique du produit.

N° de

série

micro LM-400

Télémètre laser

micro LM-400

AVERTISSEMENT !

Familiarisez-vous avec l’ensem -

ble de ce manuel avant d’utiliser

l’appareil. L’incompréhension ou

non-respect des consignes ci-

après augmenterait les risques

de choc électrique, d’incendie

et/ou de graves blessures cor-

porelles.

Télémètre laser micro LM-400

999-999-480.10_REV. C

Table des matières

Fiche d’enregistrement du numéro de série de l’appareil.........................19

Symboles de sécurité ...................................................................................21

Consignes générales de sécurité

Sécurité des lieux.......................................................................................21

Sécurité électrique......................................................................................22

Sécurité individuelle ...................................................................................22

Utilisation et entretien.................................................................................22

Service après-vente ...................................................................................22

Consignes de sécurité spécifiques

Sécurité du télémètre laser.........................................................................23

Description, caractéristiques techniques et équipements de base

Description .................................................................................................23

Caractéristiques techniques .......................................................................23

Equipements de base.................................................................................24

Touches ......................................................................................................25

Icônes.........................................................................................................26

Classification du laser..................................................................................26

Déclaration FCC............................................................................................27

Compatibilité électromagnétique (EMC).....................................................27

Remplacement et installation des piles......................................................27

Inspection préalable.....................................................................................27

Mode d’emploi ..............................................................................................28

Commandes et réglages du micro LM-400 ................................................29

Activation et désactivation..........................................................................29

Changement d’unités de mesure ...............................................................29

Etablissement d’un point de référence .......................................................29

Effacement des données affichées et des derniers relevés .......................29

Révision des 20 derniers relevés................................................................29

Effacement des données en mémoire........................................................29

Activation du rétro-éclairage de l’écran ......................................................29

Minuteur automatique.................................................................................29

Transfert de données sans fil ......................................................................30

Prises de mesure ..........................................................................................31

Mesures de distance simples .....................................................................31

Mesures en continue (maxi/mini) ...............................................................31

Addition et soustraction des mesures.........................................................31

Mesure des surficies ..................................................................................32

Mesures de volumes ..................................................................................32

Mesures indirectes .......................................................................................32

A l’aide de deux points ...............................................................................32

A l’aide de trois points (hauteur totale) .......................................................33

A l’aide de trois points (hauteur partielle) ...................................................33

Mesures indirectes par angle d’inclinaison.................................................34

Mesures indirectes horizontales .................................................................34

Mesures indirectes verticales .....................................................................35

Mesures indirectes verticales à deux points (hauteur totale)......................35

Mesures indirectes verticales à trois points (hauteur partielle)...................36

Implantations ..............................................................................................36

Nettoyage.......................................................................................................37

Stockage........................................................................................................37

Révisions et réparations ..............................................................................37

Recyclage ......................................................................................................37

Recyclage des piles......................................................................................38

Dépannage (codes d’erreur)........................................................................38

Déclaration de conformité CE ..................................Recto de page de garde

Garantie à vie ............................................................................page de garde

*Traduction de la notice originale

Télémètre laser micro LM-400

999-999-480.10_REV. C

Consignes générales de sécurité

AVERTISSEMENT

Familiarisez-vous avec l’ensemble des consignes de sécurité et d’u-

tilisation ci-présentes afin de limiter les risques de choc électrique,

d’incendie et/ou de grave blessure corporelle.

CONSERVEZ CETTE NOTICE !

Sécurité des lieux

• Maintenez les lieux propres et bien éclairés. Les zones sombres ou encom-

brées sont une invitation aux accidents.

• N’utilisez pas d’appareil électrique en présence de liquides, de gaz ou de

poussières inflammables. Ce matériel est capable de générer des étincelles

susceptibles d’enflammer de telles poussières et émanations.

• Eloignez les enfants et les curieux lors de l’utilisation de ce matériel. La

moindre distraction est capable de vous faire perdre le contrôle de l’appareil.

Sécurité électrique

• Evitez tout contact corporel avec des objets reliés à la terre tels que

tuyauteries, radiateurs, cuisinières et réfrigérateurs. Les risques de choc

électrique augmentent lorsque votre corps est relié à la terre.

• Ne pas exposer d’appareil électrique à la pluie ou aux intempéries. La

moindre pénétration d’eau à l’intérieur de l’appareil augmenterait les risques de

choc électrique.

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d’emploi et sur l’appareil

lui-même servent à signaler d’importants risques de sécurité. Ce qui suit perme-

ttra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d’accident potentiels. Le respect

des consignes qui le suivent vous permettra d’éviter les risques d’accident

grave ou potentiellement mortel.

Le terme DANGER signifie une situation dangereuse qui, faute

d’être évitée, provoquerait la mort ou de graves blessures cor-

porelles.

Le terme AVERTISSEMENT signifie une situation dan-

gereuse potentielle qui, faute d’être évitée, serait sus-

ceptible d’entraîner la mort ou de graves blessures

corporelles.

Le terme CAUTION signifie une situation dangereuse potentielle

qui, faute d’être évitée, serait susceptible d’entraîner des

blessures corporelles légères ou modérées.

Le terme AVIS IMPORTANT indique des informations con-

cernant la protection des biens.

Ce symbole indique la nécessité de bien se familiariser avec la notice

d’emploi avant d’utiliser ce matériel. La notice d’emploi renferme d’impor-

tantes consignes de sécurité et d’utilisation du matériel.

AVIS IMPORTANT

DANGER

AVERTISSEMENT

CAUTION

Ce symbole indique la présence d’un laser de 2

ième

catégorie.

Ce symbole interdit de regarder vers le faisceau laser.

Ce symbole indique la présence d’un faisceau laser et le danger qu’il

représente.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l’u-

tilisation de ce type d’appareil. Ne jamais utiliser ce matériel lorsque vous

êtes fatigué ou sous l’influence de drogues, de l’alcool ou de médica-

ments. Lors de l’utilisation d’un appareil électrique, un instant d’inattention

risque d’entraîner de graves lésions corporelles.

• Prévoyez les équipements de protection individuelle nécessaires. Portez

systématiquement une protection oculaire. Le port d’équipements de protection

tels que gants, masque à poussière, chaussures antidérapantes, casque de

chantier et protecteurs d’oreilles aidera, selon le cas, à limiter les risques de lé-

sions corporelles.

• Ne vous mettez pas en porte-à-faux. Maintenez une bonne position de

travail et un bon équilibre à tout moment. Cela vous permettra de mieux

contrôler l’appareil en cas d’imprévu.

Utilisation et entretien du matériel

• Ne forcez pas l’appareil. Prévoyez l’appareil approprié en fonction des

travaux envisagés. L’appareil approprié fera le travail plus efficacement et avec

un plus grand niveau de sécurité lorsqu’il tourne au régime prévu.

• N’utilisez pas d’appareil dont l’interrupteur n’assure pas sa mise en

marche ou son arrêt. Tout appareil qui ne peut pas être contrôlé par son in-

terrupteur est dangereux et doit être réparé.

• Retirez les piles de l’appareil avant tout réglage, remplacement d’ac -

cessoires ou stockage de l’appareil. De telles mesures préventives limiteront

les risques de blessure.

• Rangez tout appareil non utilisé hors de la portée des enfants et des indi-

vidus qui n’ont pas été familiarisés avec ce type de matériel ou son mode

d’emploi. Ce type d’appareil peut s’avérer dangereux entre les mains d’utilisa-

teurs non-initiés.

• Entretenez l’appareil. Examinez-le pour signes de grippage, de bris et de

toute autre anomalie qui risquerait de nuire à son bon fonctionnement. Le cas

échéant, il sera nécessaire de le faire réparer avant de l’utiliser. De nombreux

accidents sont provoqués par du matériel mal entretenu.

• Utilisez l’appareil selon les consignes ci-présentes et en tenant compte

des conditions de travail existantes. L’utilisation de ce type d’appareil à des

fins autres que celles prévues pourrait s’avérer dangereuse.

• N’utilisez que les accessoires recommandés par le fabricant pour l’ap-

pareil en question. Toute tentative d’adaptation d’accessoires prévus pour un

autre type d’appareil pourrait s’avérer dangereuse.

• Assurez la parfaite propreté des poignées de l’appareil. Cela assurera un

meilleur contrôle.

Révisions

• Confiez l’appareil à un réparateur qualifié se servant exclusivement de

pièces de rechange d’origine. Cela assurera une meilleure sécurité opéra-

tionnelle de l’appareil.

Consignes de sécurité spécifiques

AVERTISSEMENT

Le chapitre suivant contient d’importantes consignes de sécurité

qui s’adressent tout particulièrement à ce type d’appareil.

Familiarisez-vous avec ces consignes avant d’utiliser le multimètre

Télémètre laser micro LM-400

999-999-480.10_REV. C

Télémètre laser micro LM-400

999-999-480.10_REV. C

numérique RIDGID

micro LM-400 afin de limiter les risques de choc

électrique et autres graves lésions corporelles.

CONCERVEZ CETTE NOTICE !

Gardez la notice avec l’appareil afin qu’elle soit à la portée de tout utilisateur

éventuel.

Sécurité du télémètre laser

• Ne jamais regarder le faisceau laser en face. Même vu à travers un disposi-

tif optique tel que des jumelles ou un télescope, le faisceau laser est capable

d’occasionner des lésions oculaires irréversibles.

• Ne jamais viser le faisceau laser vers autrui. Assurez-vous que le faisceau

est orienté au-delà ou en-delà des yeux. Les faisceaux laser peuvent occa-

sionner des lésions oculaires irréversibles.

• Ne pas utiliser le micro LM-400 pour contrôler les implantations exis-

tantes. Il ne doit servir que de télémètre. Cela limitera les risques de dégâts et

de blessures en cas de défaillance des piles, défaillance de l’appareil ou de

prises de mesures erronées.

L’utilisation des commandes, réglages ou procédés à des fins

autres que celles prescrites augmenterait les risques d’exposition radioactive..

Au besoin, une copie de la déclaration de conformité CE 890-011-320.10 accom-

pagnera le présent manuel.

Pour toutes questions visant ce produit RIDGID

, veuillez :

• Consulter le distributeur RIDGID le plus proche.

• Visiter le site RIDGID.com pour localiser le représentant RIDGID le plus proche.

• Consulter les services techniques Ridge Tool par mail adressé à :

rtctechservices@emerson.com, ou bien (depuis les Etats-Unis ou le Canada)

par téléphone en composant le 800-519-3456.

Description, caractéristiques techniques et

équipements de base

Description

Le télémètre laser RIDGID

micro LM-400 permet d’obtenir des mesures linéaires

précises et quasi-instantanées en appuyant sur une seule touche. Il s’agit simple-

ment d’appuyer sur sa touche de mesure une première fois pour activer le laser

ième

catégorie, viser l’objet, puis appuyer à nouveau sur la touche pour afficher sa

distance.

Les mesures prises par le micro LM-400 sont instantanément affichées sur un

écran LCD à rétro-éclairage d’une visibilité exceptionnelle. En plus des mesures

linéaires, l’appareil est capable de mesurer la surface, le volume ou l’inclinaison

d’un objet, et de reporter des intervalles linéaires prédéterminés. L’appareil est

également équipé du système de communication sans fil Bluetooth

et d’un min-

uteur automatique.

Caractéristiques techniques

Limites de portée : ..............2 pouces à 328 pieds* (5 cm à 100 m*)

Précision à 10 m : ...............± 0,06 pouces (± 1,5 mm**)

Unités de mesure :..............m, pouces, pieds

Limites d’inclinaison :..........± 65°

Précision des mesures

d’inclinaison : ......................± 0,5°

Catégorie du laser : ............Catégorie II

Type de laser : ....................635 nm < 1 mW

CAUTION

Portée Bluetooth : ...............33 pieds (10 m)

Etanchéité :.........................IP 54 (poussières/éclaboussures)

Mémoire :............................20 prises de mesure

Limites de température

ambiante :...........................32 à 104 °F (0 à 40 °C)

Piles :..................................2 piles AA de 1,5 V type LR06

Longévité des piles : ...........8.000 prises de mesure maxi

Arrêt automatique

du laser :.............................au bout de 30 secondes

Arrêt automatique

de l’appareil : ......................au bout de 3 minutes

Dimensions :.......................5

" x 2

" x 1

" (137 x 57 x 31 mm)

Poids :.................................0, 35 livres (160 g)

* La portée de l’appareil est limitée à 328 pieds (100 m). Prévoyez une plaque

réflective afin d’améliorer ses capacités lors de prises de mesure en plein jour

ou lorsque la cible est peu réfléchissante.

** Sous conditions favorables (bonnes caractéristiques de cible et température

modérée) jusqu’à 33 pieds (10 m). Sous conditions défavorables (soleil in-

tense, cible peu réfléchissante, variations de température extrêmes), la marge

d’erreur au-delà de 33 pieds (10 m) peut atteindre ± 0,0018 pouces par pied

(± 0,15 mm/m).

Caractéristiques avantageuses

• Calcul des distances, superficies et volumes

• Prise de mesure en continu

• Suivi des distances mini/maxi

• Calcul de mesure indirect à l’aide de 2 ou 3 prises de mesure

• Addition et soustraction

• Mesures répétitives (implantations)

• Mesure d’inclinaison (angle)

• Indicateur sonore

• Eclairage d’écran et affichage multi-lignes

• Minuterie automatique

• Compatibilité sans fils Bluetooth

Equipements de base

Le télémètre laser RIDGID

micro LM-400 est livré avec les articles suivants :

• micro LM-400 Laser Distance Meter

• Deux piles AA de 1,5 V

Télémètre laser micro LM-400

999-999-480.10_REV. C

• Manuel et CD d’instructions

• Etui

Télémètre laser micro LM-400

999-999-480.10_REV. C

Figure 1 – Télémètre laser micro LM-400

Figure 2 – Télémètre laser micro LM-400 vu de dos

Touches

Figure 3 – Commandes du

télémètre laser micro

LM-400

1. Activation / Prise de mesure

2. Bluetooth / Minuterie

3. Mini / Maxi

4. Superficie / Volume

5. Addition (+)

6. Référence

7. Inclinaison / Implantation

8. Mesure indirecte

9. Stockage

10. Soustraction (-)

11. Eclairage / Unités de valeur

12. Effacer / Désactivation

13. Mesure latérale

Plaque

signalétique

Plaque signalétique

Icônes

Icônes de l’écran

d’affichage

Figure 4 – Icônes de l’écran d’affichage

Cet appareil est prévu pour les mesures de distance. Toute

utilisation ou application incorrecte pourrait produire des lectures incorrectes ou im-

précises. L’utilisateur a la responsabilité de choisir les méthodes de relevé appro-

priées en fonction des conditions existantes.

Classification du laser

Le télémètre laser RIDGID micro LM-400 emploi un faisceau laser visi-

ble émis depuis la tête de l’appareil.

Télémètre laser micro LM-400

999-999-480.10_REV. C

N° d’icône Icône Désignation

1 Laser activé

2 Niveau de référence avant

3 Niveau de référence arrière

4 Niveau de référence trépied

Mesure de superficie

Mesure de volume

Mesure pythagoricienne simple

Mesure pythagoricienne double

Mesure pythagoricienne double à hauteur partielle

Mesure d’inclinaison

7 Reports d’implantation

8 Etat de charge

9 Mesure de distance unique

10 Mesures maxi et mini

11 Erreur de lecture

12 Mémoire historique

13 Bluetooth

14 Minuterie

15 Inclinaison

16 — Lecture intermédiaire 1 (valeur intermédiaire avec unités

de mesure)

17 — Lecture intermédiaire 2 (valeur intermédiaire avec unités

de mesure)

18 — Lecture intermédiaire 3 (valeur intermédiaire avec unités

de mesure)

19 — Cumul des lectures (valeur cumulée avec unités de

mesure)

AVIS IMPORTANT

1312

Cet appareil est conforme à la définition d’un laser de 2ième catégorie établie par

la norme IEC 60825-1 :2007.

Déclaration FCC

L’appareil ci-présent est reconnu conforme aux limites fixées par l’article 15 de la

réglementation FCC visant les appareils numériques de catégorie B, dont le but

est d’assurer une protection raisonnable contre le parasitage des installations rési-

dentielles.

Cet appareil produit, utilise et émet des radiofréquences qui, faute de respect des

consignes d’installation applicables, risquent de nuire aux communications radio

environnantes.

Cela dit, il n’est pas garantie que toute installation environnante soit à l’abri de

parasites.

En cas de parasitage radio ou télévision confirmé par l’activation de l’appareil,

procédez comme suit :

• Réorientez ou déplacez l’antenne de réception.

• Eloignez l’appareil du récepteur.

• Consultez votre distributeur ou un technicien radio/télé.

Compatibilité électromagnétique (EMC)

Le terme « compatibilité électromagnétique » sert à décrire la capacité de fonc-

tionnement d’un produit en présence de rayons électromagnétiques et de

décharges électrostatiques, sans pour autant emmètre lui-même de parasites

électromagnétiques vers d’autres appareils.

Le télémètre laser RIDGID micro LM-400 est conforme à

l’ensemble des normes EMC applicables. Cependant, la possibilité de para-

sitage des appareils environnants ne peut pas être exclue.

Remplacement et installation des piles

Les piles du télémètre laser RIDGID micro LM-400 ne sont pas installées lors de

la livraison de l’appareil. Remplacez les piles dès que l’icône de charge [ ] de

l’écran d’affichage se met à clignoter. L’utilisation de l’appareil avec des piles

déchargées risquerait de produire des lectures erronées. Afin d’éviter d’éventuelles

fuites d’électrolyte, retirez les piles lors du stockage long terme de l’appareil.

1. Eteignez l’appareil.

2. Poussez le loquet du couvercle du logement

de piles à droite pour le retirer. Retirez les

piles existantes.

3. Introduisez 2 piles alcalines AA (LR06) en re-

spectant l’orientation indiquée à la Figure 5.

Servez-vous de piles du

même type. Ne pas mélanger différents types de

pile. Ne pas mélanger de piles neuves avec des

piles usagées. Un tel mélange pourrait provo-

quer la surchauffe de l’appareil et endommager

les piles.

4. Réinstallez et verrouillez le couvercle du lo-

gement de piles. Ne pas utiliser l’appareil

sans ce couvercle.

Inspection préalable

AVERTISSEMENT

Afin de limiter les risques de blessure et de prises de mesure erro -

Télémètre laser micro LM-400

999-999-480.10_REV. C

Couvercle du

logement de piles

Piles

Figure 5 – Remplacement des

piles

AVIS IMPORTANT

nées, examinez le télémètre avant chaque intervention et corrigez

toute anomalie éventuelle.

Ne jamais regarder le faisceau laser en face. Cela pourrait provo-

quer des lésions oculaires irréversibles.

1. Assurez-vous que l’appareil est éteint.

2. Nettoyez le boîtier de l’appareil afin d’en faciliter l’inspection et améliorer sa

manipulation.

3. Examinez l’appareil afin de :

• Dépister d’éventuelles anomalies (pièces endommagées, usées, ab-

sentes, grippées, etc.) qui pourraient nuire à la sécurité et au bon fonction-

nement de l’appareil.

• Confirmer que le couvercle du logement de piles est bien verrouillé.

•

Vérifier la présence, bonne fixation et lisibilité de la fiche signalétique et

autres marquages de l’appareil.

Ne pas utiliser l’appareil avant d’avoir corrigé toute anomalie éventuelle.

4. Vérification du bon fonctionnement du télémètre :

• Reportez-vous au mode d’emploi pour allumer l’appareil et vérifier que son

témoin de charge n’est pas allumé.

• Effectuez une prise de mesure, puis vérifiez-la à l’aide d’un autre instru-

ment (mètre ruban, etc.). En cas d’écart notable entre les deux mesures,

faites réviser le télémètre avant de l’utiliser.

5. Ne pas utiliser le télémètre en présence d’une anomalie quelconque. En cas

de doute, faites réviser l’appareil.

Figure 6 – Fiches signalétiques

Mode d’emploi

AVERTISSEMENT

Ne jamais regarder le faisceau laser en face. Cela pourrait occasion-

ner des lésions oculaires irréversibles. Ne jamais regarder le faisceau

laser à travers un télescope, des jumelles ou autres dispositifs op-

tiques.

Ne jamais viser le faisceau laser vers autrui.

S’assurer que le faisceau

est dirigé au-dessus ou en-dessous du niveau des yeux. Les faisceaux laser peu-

vent occasionner des lésions oculaires irréversibles.

Ne pas utiliser le micro LM-400 pour contrôler les implantations ex-

istantes.

Il ne doit servir que d’appareil de mesure. Cela limitera les risques de

dégâts matériels et de blessure corporelle en cas décharge des piles, de défail-

lance de l’appareil ou de lecture erronée.

Respectez les consignes suivantes visant la préparation et l’utilisa-

tion du télémètre afin de limiter les risques de blessure corporelle et

de relevés erronés.

Télémètre laser micro LM-400

999-999-480.10_REV. C

1. Contrôlez l’état des lieux selon les consignes de sécurité générales précé-

dentes.

2. Examinez la cible visée pour vous assurer que vous disposez du matériel ap-

proprié. Le télémètre laser micro LM-400 a une portée limite de 328 pieds

(100 m). Reportez-vous au chapitre Caractéristiques techniques pour les rap-

ports portée/précision relative.

3. Effectuez une inspection préalable de l’ensemble du matériel utilisé.

Commandes et réglages du micro LM-400

Activation/désactivation de l’appareil

Vérifiez que le télémètre n’est pas orienté vers autrui, puis appuyez sur la touche

« Allumer / Mesurer » ( ) pour allumer l’appareil et activer le laser.

Appuyez longuement sur la touche « Effacer / Eteindre » ()pour éteindre le

télémètre. Celui-ci s’éteindra automatiquement au bout de trois minutes d’inac-

tivité.

Changement d’unités de valeur

Appuyez longuement sur la touche « Eclairage / Unités de valeur » ()pour

changer les unités de valeur affichées. Les unités au choix se lisent en pieds, en

mètres ou en pouces.

Etablissement d’un point de référence (point de départ)

1. Lorsque le télémètre est allumé, son point de référence est le dos de son

boîtier ().

2. Pour amener ce point de départ de mesure à l’aplomb du laser en façade du

boîtier, appuyez sur la touche « Référence » ( ). Le télémètre émettra un

bip sonore et affichera le symbole de point de référence frontal ()correspon-

dant.

3. Ce point de référence peut être déporté lors des prises de mesure sur trépied.

Le déport correspondant peut être activé ou désactive en appuyant longue-

ment sur la touche « Référence », dans quel cas le télémètre émettra un bip

sonore et affichera le symbole ().

Effacement des données affichées ou de la dernière

prise de mesure

Appuyez sur la touche « Effacer / Eteindre » ( ) pour effacer les données af-

fichées à l’écran ou la dernière prise de mesure.

Revue des 20 dernières prises de mesure

Appuyez sur la touche « Mémoire » ()pour revoir les vingt derniers relevés

ou calculs effectués en partant du plus récent. La position chronologique de

chaque opération sera affichée au bord supérieur de l’écran. Vous pouvez

également utiliser les touches d’addition « » et de soustraction « » pour

naviguer d’un fichier à l’autre.

Effacement des données en mémoire

Appuyez simultanément et longuement sur les touches « Mémoire » ()et

« Effacer / Eteindre »

()pour effacer toutes données retenues en mémoire.

Rétro-éclairage de l’écran d’affichage

Appuyez sur la touche « Eclairage / Unités de mesure » ()pour activer ou

désactiver le rétro-éclairage de l’écran.

Minuterie à déclenchement automatique

La minuterie à déclenchement automatique de l’appareil permet de reporter

les prises de mesure à un point futur, permettant ainsi de positionner au préal-

Télémètre laser micro LM-400

999-999-480.10_REV. C

able le télémètre sur trépied ou autre surface stable, et éliminer les variations

obtenues lors de prises de mesure manuelles.

1. Appuyez sur la touche « Minuterie » ()pour un report de 5 secondes.

2. Appuyez sur la touche « Minuterie » jusqu’à obtenir le délai nécessaire

(maximum de 60 secondes). Vous pouvez également vous servir des

touches « Addition » ( ) ou « Soustraction ( ) pour augmenter ou dimin-

uer ce délai.

3. Le compte à rebours de la minuterie sera automatiquement lancé au bout de

quelques secondes, voire immédiatement si vous appuyez sur la touche

« Activation / Prise de mesure » (). Les secondes restantes au compte à

rebours seront affichées. Au cours des deux dernières secondes, l’affichage

clignotera plus rapidement et le bip sonore sera accéléré. La mesure prise

après le dernier bip sonore est alors affichée à l’écran.

Transfert des données sans fil

AVERTISSEMENT

Ne pas utiliser le micro LM-400 pour contrôler les implantations exis-

tantes. Il ne doit servir que de télémètre. Cela limitera les risques de

dégâts et de blessures en cas de défaillance des piles, défaillance de

l’appareil ou de prises de mesures erronées.

Ne laissez pas l’utilisation du mode sans fil vous distraire de l’utilisa-

tion appropriée du micro LM-400. Ne jamais diriger le faisceau laser vers

autrui. Assurez-vous que le faisceau est orienté plus haut ou plus bas

que le niveau des yeux. Les faisceaux laser peuvent occasionner des lé-

sions oculaires irréversibles.

Le télémètre laser RIDGID

micro LM-400 bénéficie de la technologie sans fil

Bluetooth

qui permet le transfert sans fil des données relevées vers les smart-

phone et tablettes iOS ou Android dûment équipés.

1. Téléchargez l’application mobile appropriée sur votre smartphone ou tablette

depuis le site http://www.RIDGID.com/LM400.

2. Sur le micro LM-400, appuyez assez longuement sur la touche « Minuterie »

()pour que le symbole Bluetooth ()apparaisse à l’écran. Les smartphone

et tablettes équipés de la technologie Bluetooth peuvent alors localiser et se

lier au micro LM-400.

3. A partir du gestionnaire de communications de votre smartphone ou tablette,

sélectionnez « RIDGID LM-400 ». Reportez-vous aux instructions de votre

smartphone ou tablette visant leur connexion à d’autres dispositifs Bluetooth.

Lors de sa première connexion avec le micro LM-400, le smartphone ou la

tablette en question risque de demander le code secret du micro LM-400. Le

cas échéant, utilisez le code « 0000 ».

Une fois la liaison initiale établie, la majorité des appareils se connecteront au-

tomatiquement au micro LM-400 dès que le système Bluetooth est activé et

à portée. Le micro LM-400 devrait se trouver à moins de 33 pieds (10 m) de

l’appareil pour être détecté.

4. Suivez les instructions de l’application mobile correspondantes.

5. Pour désactiver la liaison Bluetooth, appuyez assez longuement sur la touche

« Minuterie » ()pour que le symbole Bluetooth ()disparaisse de l’écran.

A défaut, le transfert de données sans fil via Bluetooth sera interrompu dès

que le micro LM-400 est éteint.

Le nom et les logos Bluetooth

sont des marques déposées par la société Bluetooth SIG, Inc.

que la société Emerson Electric Co. utilise sous licence. Les autres marques déposées et

désignations commerciales appartiennent à leurs propriétaires respectifs.

« iOS » est une marque déposée par la société Apple Inc.

« Android » et le logo « Android » sont des marques déposées par la société Google Inc.

Télémètre laser micro LM-400

999-999-480.10_REV. C

Prises de mesure

Le télémètre laser RIDGID micro LM-400 a une portée maximale de 328 pieds

(100 m). Son utilisation en plein soleil risque de diminuer sa portée effective. Les

capacités de réflexion de la cible peuvent aussi limiter la portée du télémètre.

Des erreurs de mesure peuvent être occasionnées par des surfaces claires, semi-

perméables ou hautement réfléchissantes telles que l’eau ou autres liquides in-

colores, le verre, le polystyrène, les miroirs, etc. L’utilisation d’une cible laser du

commerce sur de telles surfaces peut améliorer la précision des relevés.

N’oubliez pas de vérifier le point de départ (point de référence) utilisé par l’ap-

pareil, car celui-ci risque d’ajouter ou soustraire jusqu’à 5

pouces (137 mm)

à/de la distance réelle.

Ne jamais orienter le faisceau laser vers le soleil. Cela

pourrait endommager l’appareil.

Mesures linéaires simples

1. Appuyez sur la touche « Activation / Prise de mesure » ()pour activer le

laser. Le symbole ()se met à clignoter accompagné d’un bip sonore pour

indiquer que le laser est activé.

2. Appuyez à nouveau sur la touche « Activation / Prise de mesure » pour relever

la distance ciblée. Il est normal qu’il y ait un léger retard accompagné d’un cli-

quetis sonore lors des prises de mesure.

3. La distance mesurée est alors affichée

Mesures en continu, mesures « Maxi » et « Mini »

1. Appuyez sur la touche « Activation / Prise de mesure » ()assez

longtemps pour que le symbole ()(laser activé) reste affiché à l’écran, suivi

d’un bip sonore. Dès lors, appuyez sur cette touche à nouveau pour obtenir

une nouvelle mesure.

2. Appuyez longuement soit sur la touche « Activation / Prise de mesure » ou sur

la touche « Effacer / Désactivation ()pour désactiver le laser. Le laser

s’éteint automatiquement après 3 minutes d’inactivité.

3. Appuyez sur la touche « Maxi / Mini » ()jusqu’à ce que le symbole ()

(maxi/mini) apparaisse à l’écran.

4. En mode de mesure en continu, la distance mesurée est mise à jour environ

deux fois par seconde et affichée à la troisième ligne. Les valeurs minimales

et maximales correspondantes sont affichées respectivement à la première

et deuxième ligne.

Figure 7 – Mesures mini et maxi

5. Appuyez soit sur la touche « Activation / Prise de mesure » ( ) ou sur la

touche « Effacer / Désactivation » ( ) pour interrompre la prise de mesure

en continu. L’appareil s’arrête automatiquement après 100 prises de mesure

en continu.

Ajouter ou soustraire des mesures

1. Appuyez sur la touche « Addition » ( ) pour ajouter la mesure suivante à la

précédente.

Télémètre laser micro LM-400

999-999-480.10_REV. C

Mini

Maxi

AVIS IMPORTANT

2. Appuyez sur la touche « Soustraction » ( ) pour soustraire la mesure suiv-

ante de la précédente.

3. Appuyez sur la touche « Effacer / Désactivation » ()pour éliminer la dernière

opération.

4. Appuyez sur la touche « Mini / Maxi » ( ) pour revenir aux prises de mesure

simples.

Mesure des superficies

1. Appuyez sur la touche « Superficie / Volume » ( ). Le symbole ( ) s’af-

fiche à l’écran.

2. Appuyez sur la touche « Activation / Prise de mesure » pour prendre la pre-

mière mesure (i.e., longueur).

3. Appuyez à nouveau sur la touche « Activation / Prise de mesure » pour pren-

dre la deuxième prise de mesure (i.e., largeur).

4. La superficie résultante s’affichera alors à la ligne « Cumul ».

Mesure des volumes

1. Appuyez sur la touche « Superficie / Volume » ( ) deux fois pour afficher le

symbole ( ).

2. Appuyez sur la touche « Activation / Prise de mesure » ( ) pour prendre la

longueur.

3. Appuyez à nouveau sur la touche « Activation / Prise de mesure » pour pren-

dre la largeur.

4. Appuyez encore une fois sur la touche « Activation / Prise de mesure » pour

prendre la hauteur.

5. Le volume résultant s’affichera alors à la ligne « Cumul ».

Prise de mesure indirecte

La prise de mesure indirecte permet de calculer une distance lorsqu’il est impos-

sible de la mesurer directement. Les prises de mesure indirectes utilisent l’hy-

poténuse et un côté d’un triangle rectangle pour calculer la longueur du deuxième

côté. Par exemple, pour calculer la hauteur d’un mur à partir d’un point donné au

niveau du sol, il suffit de mesurer la distance jusqu’en haut du mur (l’hypoténuse

du triangle) et la distance jusqu’au pied du mur (le premier côté du triangle) pour

obtenir la longueur du deuxième côté du triangle, voire la hauteur du mur.

Les mesures indirectes sont moins précises que les mesures directes. Pour un

maximum de précision lors d’une prise de mesure indirecte, tenez le micro LM-

400 au même endroit pour les deux prises de mesure, en ne faisant que l’incliner.

Assurez-vous également que le faisceau laser est perpendiculaire à la ligne entre

les points mesurés lors de la mesure du côté du triangle. Toutes mesures prises

doivent être rectilignes.

Mesure indirecte à deux points

Figure 8 – Mesure indirecte à deux points

Télémètre laser micro LM-400

999-999-480.10_REV. C

1. Appuyez sur la touche « Mesure indirecte » ( ). Le symbole ( ) s’affichera

à l’écran. La distance à mesurer clignotera sur le triangle affiché.

2. Appuyez sur la touche « Activation / Prise de mesure » ( ) pour activer le

laser, visez le point supérieur (1), puis prenez la mesure. Le résultat sera af-

fiché à la première ligne.

3. A l’aide d’un niveau à bulles, tenez l’appareil aussi perpendiculaire que pos-

sible à la ligne entre les points de mesure, puis appuyez à nouveau sur la

touche « Activation / Prise de mesure » pour mesurer la distance jusqu’au

point horizontal (2). Le résultat sera affiché à la deuxième ligne.

4. Le résultat du calcul sera alors affiché à la ligne « Cumul ».

Mesure indirecte à trois points (hauteur totale)

Figure 9 – Mesure indirecte à trois points (hauteur totale)

1. Appuyez deux fois sur la touche « Mesure indirecte » ( ) pour afficher le sym-

bole ( ). La distance à mesurer clignotera sur le symbole.

2. Visez le point inférieur (1), puis appuyez sur la touche « Activation / Prise de

mesure » ( ) pour relever la distance correspondante. Celle-ci sera affi-

chée à la première ligne.

3. A l’aide d’un niveau à bulles, tenez l’appareil aussi perpendiculaire que possi-

ble à la ligne entre les points de mesure, puis appuyez à nouveau sur la touche

« Activation / Prise de mesure » pour mesurer la distance jusqu’au point hori-

zontal (2). Le résultat sera affiché à la deuxième ligne.

4. Visez le point supérieur (3), puis appuyez sur la touche « Activation / Prise de

mesure » pour relever la distance correspondante. Celle-ci sera affichée à la

troisième ligne.

4. Le résultat du calcul de la distance entre (1) et (3) sera affiché à la ligne

« Cumul ».

Mesure indirecte à trois points (hauteur partielle)

Figure 10 – Mesure indirecte à trois points (hauteur partielle)

1. Appuyez trois fois sur la touche « Mesure indirecte » ()pour afficher le

symbole (). La distance à mesurer clignotera sur le symbole.

2. Visez le point n° (1), puis appuyez sur la touche « Activation / Prise de

mesure » ( ) pour relever la distance correspondante. Celle-ci sera af-

fichée à la première ligne.

3. Visez le point n° (2), puis appuyez sur la touche « Activation / Prise de me -

Télémètre laser micro LM-400

999-999-480.10_REV. C

sure » pour relever la distance correspondante. Celle-ci sera affichée à la

deuxième ligne.

4. A l’aide d’un niveau à bulles, tenez l’appareil aussi perpendiculaire que pos-

sible à la ligne entre les points de mesure, puis appuyez à nouveau sur la

touche « Activation / Prise de mesure » pour mesurer la distance jusqu’au

point horizontal (n° 3). Le résultat sera affiché à la deuxième ligne.

5. Le résultat du calcul de la distance entre (1) et (2) sera affiché à la ligne

« Cumul ».

Mesure indirectes par angle d’inclinaisons

La sonde d’inclinaison peut mesurer les angles allant jusqu’à 65°, fournissant

ainsi 5 modes de mesure indirecte différents. Lors des prises de mesure, l’ap-

pareil ne doit pas être soumis à une inclinaison latérale de plus de 10°.

Figure 11 – Mesures indirectes horizontales et verticales

1. Appuyez sur la touche « Inclinaison / Implantation » ()pour afficher le sym -

bole ().

2. Visez le point ciblé selon « L », puis appuyez sur la touche « Activation /

Prise de mesure » pour enregistrer la distance correspondante.

3. L’écran affichera : l’angle d’inclinaison (α) à la première ligne, la distance cal-

culée « A » à la deuxième ligne, la distance calculée « B » à la troisième ligne,

et la diagonale mesurée « L » à la quatrième ligne.

Mesures horizontales indirectes

Figure 12 – Mesures horizontales indirectes

1. Appuyez sur la touche « Inclinaison / Implantation » ( ) à deux reprises pour

afficher le symbole ( ). La mesure à prendre se mettra à clignoter à l’in-

térieur du symbole.

2. Visez le point ciblé selon « L », puis appuyez sur la touche « Activation /

Prise de mesure » pour enregistrer la distance correspondante.

3. L’écran affichera : l’angle d’inclinaison (α) à la première ligne, la diagonale

Télémètre laser micro LM-400

999-999-480.10_REV. C

Télémètre laser micro LM-400

999-999-480.10_REV. C

mesurée « L » à la deuxième ligne, et la distance mesurée « B » à la qua-

trième ligne.

Mesures verticales indirectes

Figure 13 – Mesures verticales indirectes

1. Appuyez sur la touche « Inclinaison / Implantation » à trois reprises pour af-

ficher le symbole (). La mesure à prendre se mettra à clignoter à l’intérieur

du symbole ().

2. Visez le point ciblé selon « L », puis appuyez sur la touche « Activation /

Prise de mesure » pour enregistrer la distance correspondante.

3. L’écran affichera : l’angle d’inclinaison (α) à la première ligne, la diagonale

mesurée « L » à la deuxième ligne, et la distance mesurée « B » à la qua-

trième ligne.

Mesures verticales indirectes à deux points

(hauteur totale)

Figure 14 – Mesures verticales indirectes à deux points (hauteur totale)

1. Appuyez sur la touche « Inclinaison / Implantation » à quatre reprises pour

afficher le symbole ( ). La mesure à prendre se mettra à clignoter à l’in-

térieur du symbole ( ) .

2. Visez le point bas ciblé selon « L1 », puis appuyez sur la touche « Activation/

Prise de mesure » pour enregistrer la distance correspondante.

3. Visez le point haut ciblé selon « L2 », puis appuyez sur la touche « Activation/

Prise de mesure » pour enregistrer la distance correspondante.

4. L’écran affichera : la diagonale inférieure mesurée (L1) à la deuxième ligne,

la diagonale mesurée supérieure (L2) en troisième ligne, et la verticale cal-

culée (A) à la quatrième ligne.

Télémètre laser micro LM-400

999-999-480.10_REV. C

Mesures verticales indirectes à deux points

(hauteur partielle)

Figure 15 – Mesures verticales indirectes à deux points (hauteur partielle)

1. Appuyez sur la touche « Inclinaison / Implantation » ( ) à cinq reprises pour

afficher le symbole ( ). La mesure à prendre se mettra à clignoter à l’inté -

rieur du symbole.

2. Visez le premier point ciblé selon « L1 », puis appuyez sur la touche « Activa-

tion / Prise de mesure » pour enregistrer la distance correspondante.

3. Visez le deuxième point ciblé selon « L2 », puis appuyez sur la touche « Ac-

tivation / Prise de mesure » pour enregistrer la distance correspondante.

4. L’écran affichera : la diagonale mesurée (L1) à la deuxième ligne, la diagonale

mesurée (L2) en troisième ligne, et la verticale calculée (A) à la quatrième

ligne.

Implantations

Deux valeurs différentes (distances « a » et « b ») peuvent être introduites dans

l’appareil pour être reportées répétitivement lors, par exemple, de l’implantation

des montants de cloison.

Figure 16 – Repères d’implantation

1. Appuyez sur la touche « Inclinaison / Implantation » assez longtemps pour af-

ficher le symbole d’implantation ( ). La valeur ( ) et l’intervalle intermédiaire

correspondant se mettront à clignoter.

2. L’intervalle entre repères est modifiée à l’aide des touches ( ) ou ( ). Si l’on

maintient son appui sur ces touches, le déroulement des valeurs en plus ou en

moins sera accéléré.

3. Une fois la valeur voulue atteinte, confirmez-la en appuyant sur la touche ().

4. La valeur (b) et l’intervalle intermédiaire correspondant se mettront à clignoter.

La valeur (b) peut être introduite à l’aide des touches ( ) ou ( ). Confirmez

la valeur (b) ainsi établie en appuyant sur la touche ( ).

5. Appuyez sur la touche « Activation / Prise de mesure » ( ) pour lancer l’im-

plantation laser. La ligne « Cumul » indiquera alors l’intervalle des repères

sélectionné. Lorsque l’appareil est déplacé lentement le long de la ligne d’im-

plantation, la distance affichée diminue. L’appareil commencera à émettre des

bip sonores lorsqu’il arrive à 10 cm du repère suivant.

‰

Télémètre laser micro LM-400

999-999-480.10_REV. C

6. Les flèches ( ) affichées à l’écran indiquent la direction que doit prendre

l’appareil pour atteindre la distance définie (soit « a » ou « b »). Dès que le

repère est atteint, le bip sonore change de ton et la ligne intermédiaire com-

mence à clignoter.

Nettoyage

Ne jamais immerger le télémètre laser RIDGID micro LM-400 dans l’eau. Essuyez-

le à l’aide d’un chiffon doux humecté. N’utilisez pas de solvants ou de produits de

nettoyage agressifs. Essuyez l’écran d’affichage délicatement avec un chiffon doux

et sec. Evitez de trop frotter. Traitez l’appareil comme s’il s’agissait d’un télescope

ou d’un appareil photo.

Stockage

Le télémètre laser RIDGID micro LM-400 doit être rangé dans un endroit sec et

protégé dont la température ambiante se situe entre 14°F (-10°C) et 140°F (60°C),

et une humidité relative de moins de 70%.

Rangez l’appareil sous clé, voire hors de la portée des enfants et tout individu

non familier avec ce type d’appareil.

Afin d’éviter les risques de fuite d’électrolyte, retirez les piles avant le stockage

prolongé ou expédition de l’appareil.

L’appareil doit être protégé contre les chocs, l’eau, l’humidité, la poussière, la

saleté, les températures extrêmes, ainsi que les produits chimiques et leurs éma-

nations.

Révisions et réparations

AVERTISSEMENT

Une mauvaise révision ou réparation du télémètre laser RIDGID micro

LM-400 pourrait rendre l’utilisation de l’appareil dangereuse.

Toute révision ou réparation du télémètre laser LM-400 doit être confiée à un

réparateur RIDGID agréé.

Pour localiser le réparateur RIDGID agréé le plus proche ou poser des ques-

tions visant l’entretien ou la réparation de l’appareil, veuillez :

• Consulter le distributeur RIDGID le plus proche ;

• Visiter les sites RIDGID.com afin de localiser le représentant RIDGID le

plus proche ;

• Consulter les services techniques Ridge Tool par mail adressé à

rtctechservices@emerson.com ou, à partir des Etats-Unis et du Canada,

en composant le (800) 519-3456.

Recyclage

Certains composants du télémètre laser RIDGID micro LM-400 contiennent des

matières rares susceptibles d’être recyclées. Des sociétés de recyclage spécial-

isées peuvent parfois se trouver localement. Recyclez ce type de matériel selon

la réglementation en vigueur. Consultez les services de recyclage de votre local-

ité pour de plus amples renseignements.

A l’attention des pays de la CE : Ne jamais jeter de matériel électrique

dans les ordures ménagères !

Selon la directive européenne n° 2012/19/EU visant le recyclage des

déchets électriques et électroniques, ainsi que les diverses réglemen-

tations nationales qui en découlent, tout matériel électrique non utilis-

able doit être trié séparément et recycle de manière écologiquement responsable.

Recyclage des piles

A l’attention des pays de la CE : Toutes piles défectueuses ou usées doivent être

recyclées selon la directive 2012/19/EU.

Télémètre laser micro LM-400

999-999-480.10_REV. C

204

208

209

252

253

255

Erreur de calcul.

Signal reçu trop faible / Durée de prise de

mesure trop longue / Distance > 328 pieds

(100 m).

Signal reçu trop fort / Cible trop

réfléchissante.

Température trop élevée.

Température trop basse.

Défaillance du matériel.

Répéter le processus.

Utiliser une cible laser.

Utiliser une cible laser du commerce.

Refroidir l’appareil.

Réchauffer l’appareil.

Eteindre et rallumer l’appareil. Si le sym-

bole réapparait, consulter les services

techniques.

CODE CAUSE MESURE CORRECTIVE

Dépannage – Codes d’erreur

Telémetro Láser micro LM-400

Apunte aquí y guarde el número de serie del producto; se

encuentra en su placa de características.

No. de

serie

micro LM-400

Telémetro Láser

micro LM-400

ADVERTENCIA

Antes de utilizar este aparato,

lea detenidamente su Manual

del Operario. Pueden ocurrir

descargas eléctricas, incendios

y/o lesiones personales graves

si no se entienden y siguen las

instrucciones de este manual.

Telémetro Láser micro LM-400

999-999-480.10_REV C

Índice de materias

Formulario de registro para el número de serie del aparato.....................39

Simbología de seguridad.............................................................................41

Reglas de seguridad general

Seguridad en la zona de trabajo ................................................................41

Seguridad eléctrica ....................................................................................42

Seguridad personal ....................................................................................42

Uso y cuidado de los equipos ....................................................................42

Servicio ......................................................................................................42

Información de seguridad específica

Seguridad del telémetro láser ....................................................................43

Descripción, especificaciones y equipo estándar

Descripción.................................................................................................43

Especificaciones.........................................................................................43

Equipo estándar .........................................................................................44

Controles....................................................................................................45

Íconos.........................................................................................................46

Clasificación del láser..................................................................................46

Declaración de la FCC..................................................................................47

Compatibilidad electromagnética (CEM)....................................................47

Cambio e instalación de baterías................................................................47

Inspección previa al funcionamiento..........................................................48

Puesta en marcha y operación....................................................................48

Controles y ajustes del micro LM-400 ........................................................49

Encendido (ON) y apagado (OFF) .............................................................49

Cambio de las unidades en pantalla ..........................................................49

Fijación del punto de referencia para la medición ......................................49

Borradura de datos en pantalla/de la última acción ...................................49

Revisión de las últimas 20 mediciones.......................................................49

Eliminación de datos de la memoria ..........................................................49

Retroiluminación de la pantalla ..................................................................50

Cronómetro (automático)............................................................................50

Transferencia inalámbrica de datos............................................................50

Mediciones ....................................................................................................51

Medición de una sola distancia ..................................................................51

Medición continua, mediciones máximas y mínimas .................................51

Suma y resta de mediciones......................................................................52

Medición de área........................................................................................52

Medición de volumen .................................................................................52

Mediciones indirectas ..................................................................................52

Mediante dos puntos..................................................................................53

Mediante tres puntos (altura total)..............................................................53

Mediante tres puntos (altura parcial) ..........................................................53

Mediciones indirectas con inclinómetro......................................................54

Medición indirecta de la distancia horizontal..............................................54

Medición indirecta de la distancia vertical ..................................................55

Medición indirecta de la distancia vertical mediante dos puntos

(altura total)...55

Medición indirecta de la distancia vertical mediante dos puntos

(altura parcial)...56

Medición de intervalos de distancia ...........................................................56

Limpieza ........................................................................................................57

Almacenamiento...........................................................................................57

Servicio y reparación ...................................................................................57

Eliminación del aparato ...............................................................................58

Eliminación de baterías................................................................................58

Resolución de problemas – Códigos de error ...........................................58

Declaración de conformidad

de la Comunidad Europea...............................Interior de la carátula posterior

Garantía vitalicia ...................................................................carátula posterior

*Traducción del manual original

Telémetro Láser micro LM-400

999-999-480.10_REV C

Reglas de seguridad general

ADVERTENCIA

Lea todas las instrucciones y advertencias de seguridad. Pueden

ocurrir descargas eléctricas, incendios, y/o graves lesiones si no se

entienden las advertencias o no se siguen las instrucciones.

¡GUARDE ESTAS INSTRUCCIONES!

Seguridad en la zona de trabajo

• Mantenga su zona de trabajo limpia y bien iluminada. Los lugares desor-

denados u oscuros pueden provocar accidentes.

• No haga funcionar equipos en ambientes explosivos, es decir, en presen-

cia de líquidos, gases o polvo inflamables. Los equipos pueden generar

chispas que podrían encender los gases o el polvo.

• Mientras haga funcionar equipos, mantenga alejados a los niños y es-

pectadores. Cualquier distracción podría hacerle perder el control del equipo.

Seguridad eléctrica

• Evite el contacto de su cuerpo con artefactos conectados a tierra tales

como cañerías, radiadores, estufas o cocinas, y refrigeradores. Aumenta

el riesgo de choques de electricidad si su cuerpo ofrece conducción a tierra.

Simbología de seguridad

En este manual del operario y en el aparato mismo encontrará símbolos y pa-

labras de advertencia que comunican importante información de seguridad. Para

su mejor comprensión, en esta sección se describe el significado de estas pa-

labras y símbolos de advertencia.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al ope-

rario de las lesiones corporales que podría sufrir. Obedezca todas las ins-

trucciones de seguridad que acompañan a este símbolo para evitar

posibles lesiones o muerte.

Este símbolo de PELIGRO advierte de una situación de riesgo

o peligro que, si no se evita, podría producir la muerte o lesiones

graves.

Este símbolo de ADVERTENCIA avisa de una situación de

riesgo o peligro que, si no se evita, podría producir la

muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de riesgo

o peligro que, si no se evita, podría producir lesiones leves o

moderadas.

Un AVISO advierte de la existencia de información relacionada con la

protección de un bien o propiedad.

Este símbolo significa que es necesario leer detenidamente su manual del

operario antes de usar el equipo. El manual del operario contiene informa-

ción importante acerca del funcionamiento apropiado y seguro del equipo.

AVISO

PELIGRO

ADVERTENCIA

CUIDADO

Este símbolo significa que este aparato contiene un láser de clase 2.

Este símbolo significa que no debe mirar directamente hacia el rayo láser.

Este símbolo advierte de la presencia y peligro de un rayo láser.

• No exponga los equipos a la lluvia ni permita que se mojen. Cuando a un

aparato le entra agua, aumenta el riesgo de choques de electricidad.

Seguridad personal

• Manténgase alerta, preste atención a lo que está haciendo y use el sen-

tido común cuando haga funcionar algún equipo. No use ningún equipo

si usted está cansado o se encuentra bajo la influencia de drogas, alco-

hol o medicamentos. Tan solo un breve descuido durante el funcionamiento

de un equipo puede resultar en lesiones personales graves.

• Use equipo de protección personal. Siempre use protección para los ojos.

Según corresponda para cada situación, colóquese equipo de protección como

guantes y trajes de protección, mascarilla para el polvo, calzado de seguridad

antideslizante, casco o protección para los oídos, con el fin de reducir las le-

siones personales.

• No trate de extender el cuerpo para alcanzar algo. Tenga los pies bien

plantados y mantenga el equilibrio en todo momento. Esto permite un mejor

control del equipo en situaciones inesperadas.

Uso y cuidado de los equipos

• No fuerce los aparatos. Use el equipo correcto para la tarea que está por

realizar. Con el equipo adecuado se hará mejor el trabajo y en forma más se-

gura en la clasificación nominal para la cual fue diseñado.

• Si el interruptor del aparato no lo enciende o no lo apaga, no utilice el

aparato. Cualquier herramienta que no se pueda controlar mediante su inte-

rruptor es un peligro y debe repararse.

• Desconecte las baterías del aparato antes de hacer ajustes, cambiar ac-

cesorios o almacenarlo. Estas medidas preventivas reducen el riesgo de le-

siones.

• Almacene el aparato que no esté en uso fuera del alcance de los niños y

no permita que lo hagan funcionar personas que no estén familiarizadas

con el equipo o que no hayan leído estas instrucciones. Los equipos que

estén en manos de personas no capacitadas pueden ser peligrosos.

• Haga la mantención necesaria del equipo. Revise el equipo para verificar

que no le falten piezas, no tenga partes quebradas ni presente alguna otra

condición que podría afectar su funcionamiento. Si un aparato está dañado, há-

galo reparar antes de utilizarlo. Muchos accidentes se deben a equipos en

malas condiciones.

• Utilice el equipo y sus accesorios conforme a estas instrucciones, te-

niendo en cuenta las condiciones de trabajo y la tarea que realizará.

Cuando se emplea un aparato para efectuar trabajos que no le corresponden,

se crean situaciones peligrosas.

• Emplee únicamente los accesorios que han sido recomendados por el

fabricante para usarse con los equipos. Los accesorios aptos para un cierto

aparato pueden ser peligrosos si se usan con otros aparatos.

• Mantenga los mangos secos y limpios, sin grasa o aceite. Esto permite

un mejor control del aparato.

Servicio

• El servicio del aparato debe encomendarse a técnicos de reparación ca-

lificados que empleen únicamente repuestos idénticos a los originales.

Esto asegura la continua seguridad del aparato.

Información de seguridad específica

ADVERTENCIA

Esta sección contiene información de seguridad importante que es es-

pecífica para este aparato de inspección.

Telémetro Láser micro LM-400

999-999-480.10_REV C

Telémetro Láser micro LM-400

999-999-480.10_REV C

Antes de utilizar el Telémetro Láser micro LM-400 de RIDGID

, lea estas

instrucciones detenidamente para reducir el riesgo de lesiones a los ojos

o de otras lesiones graves.

¡GUARDE ESTAS INSTRUCCIONES!

Mantenga este manual junto con el aparato, para que lo use el operario.

Seguridad del telémetro láser

• No mire directamente hacia el rayo láser. Mirar de frente a un rayo láser

puede ser peligroso para los ojos. No mire el rayo láser con aparatos ópticos

tales como binoculares o telescopios.

• No apunte el rayo láser hacia otras personas. Asegure que el rayo láser

apunte por encima o por debajo del nivel de los ojos. Los haces de láser

pueden ser peligrosos para los ojos.

• No use el micro LM-400 como dispositivo de control. Use el aparato sola-

mente como dispositivo de medición. Esto reduce el riesgo de daño o lesiones

en caso de baterías con poca carga, funcionamiento defectuoso o mediciones

falsas.

El uso de controles o ajustes o procedimientos distintos a los que

se especifican en este manual podría causar una exposición peligrosa a la ra-

diación.

Si tiene alguna pregunta acerca de este producto RIDGID

• Comuníquese con el distribuidor RIDGID en su localidad.

• Visite RIDGID.com para averiguar dónde se encuentran los centros autoriza-

dos de RIDGID más cercanos.

• Comuníquese con el Departamento de Servicio Técnico de Ridge Tool en

rtctechservices@emerson.com, o llame por teléfono desde EE. UU. o Canadá

al (800) 519-3456.

Descripción, especificaciones y

equipo estándar

Descripción

El telémetro láser micro LM-400 de RIDGID

permite determinar distancias en

forma sencilla, rápida y exacta, con tal solo apretar un botón. Simplemente oprima

el botón de medición para encender el láser de clase II y apunte el aparato a la

superficie desde la cual medirá la distancia, y luego vuelva a oprimir el botón de

medición.

El micro LM-400 proporciona una medición rápida que aparece en una pantalla

retroiluminada de cristal líquido (LCD) en forma nítida y fácil de leer. El aparato

mide distancia, área, volumen, inclinación (ángulo) y permite medir intervalos de

distancia. El aparato está provisto de tecnología inalámbrica Bluetooth

y fun-

ciones de cronometría automática.

Especificaciones

Alcance de medición ..........2 pulgadas a 328 pies* (0,05 m a 100 m)

Exactitud de la medición

hasta 10 m (2σ)..................El error típicamente es ±0,06 pulg.** (± 1,5 mm)**

Unidades de medición........Metros, pulgadas, pies

Límites de la inclinometría...± 65°

Exactitud de la

inclinometría (2σ)................El error es ± 0,5°

Clase de láser.....................Clase II

Tipo de láser.......................635 nm, < 1 mW

CUIDADO

Alcance Bluetooth...............33 pies (10 m)

Protección contra

factores ambientales...........A prueba de polvo, a prueba de salpicaduras IP 54

Memoria..............................20 mediciones

Temperatura de operación...32 °F a 104 °F (0 °C a 40 °C)

Baterías ..............................Dos de 1,5 V, tipo AA (LR06)

Duración de las baterías.....Hasta 8.000 mediciones

Apagado automático

del láser ..............................Después de 30 segundos

Apagado automático...........Después de 3 minutos de inactividad

Dimensiones.......................5

" x 2 /

" x 1

" (137 x 57 x 31 mm)

Peso....................................0,35 libras (160 g)

* El límite de distancia es de 328 pies (100 m). Utilice una tablilla de puntería,

disponible en el comercio, para mejorar la capacidad de medición en luz de

día o si el blanco tiene propiedades reflectantes deficientes.

** En condiciones favorables (propiedades apropiadas de la superficie del

blanco, temperatura moderada), es de hasta 33 pies (10 m). En condiciones

desfavorables, como luz solar intensa, superficie del blanco poco reflectante

o variaciones de temperatura elevadas, la desviación estándar obtenida para

distancias superiores a 33 pies (10 m) puede aumentar en ± 0,0018 pulg./pie

(± 0,15 mm/m).

Características

• Cálculos de distancia, área y volumen

• Mediciones continuas

• Determinación de distancia mínima y máxima

• Mediciones indirectas basadas en dos o tres mediciones

• Suma y resta

• Medición de intervalos de distancia

• Medición de ángulo

• Indicación por pitido

• Iluminación de la pantalla y datos presentados en varias líneas

• Cronómetro automático

• Tecnología inalámbrica Bluetooth

Equipo estándar

El telémetro láser micro LM-400 de RIDGID

se suministra con los siguientes

artículos:

• Telémetro láser micro LM-400

• Dos baterías de 1,5 V, tipo AA

Telémetro Láser micro LM-400

999-999-480.10_REV C

• Manual del operario y CD de instrucción

• Estuche

Telémetro Láser micro LM-400

999-999-480.10_REV C

Figura 1 – Telémetro láser micro LM-400

Figura 2 – Dorso del telémetro láser micro LM-400

Controles

Figura 3 – Controles del telémetro

láser micro LM-400

1. Botón de encendido y de medición

2. Botón Bluetooth/cronómetro

3. Botón MAX-MIN

4. Botón de área/volumen

5. Botón de suma (+)

6. Botón de punto de referencia

7. Botón de medición de ángulo/medición de inter -

valos de distancia

8. Botón de medición indirecta

9. Botón de memoria (HISTORY)

10. Botón de resta (-)

11. Botón de iluminación/unidades (UNITS)

12. Botón de borrar/apagar (CLEAR / OFF)

13. Botón lateral de medición

Etiqueta de

advertencia

Etiqueta de advertencia

Íconos

Íconos en la

pantalla

Figura 4 – Íconos en pantalla.

Este aparato se usa para medir distancias. Si hay errores en su uso o

aplicación, pueden producirse mediciones erróneas o inexactas. El usuario tiene

la responsabilidad de seleccionar métodos de medición que correspondan a las

condiciones imperantes.

Clasificación del láser

El telémetro láser micro LM-400 de RIDGID genera un rayo láser visi-

ble emitido desde la parte superior del aparato.

El aparato cumple con las directrices de láser de clase 2 según: IEC 60825-

1:200.

Telémetro Láser micro LM-400

999-999-480.10_REV C

Iconos en la

Icono Número pantalla Descripción

1 Láser en actividad

2 Nivel de referencia (adelante)

3 Nivel de referencia (atrás)

4 Nivel de referencia (trípode)

Medición de área

Medición de volumen

Medición pitagórica única

Medición pitagórica doble

Medición pitagórica doble (altura parcial)

Medición de ángulo

7 Función de medir intervalos de distancia

8 Estado de las baterías

9 Medición de distancia única

10 Mediciones máxima y mínima

11 Advertencia de error del instrumento

12 Memoria histórica

13 Símbolo Bluetooth

14 Cronómetro

15 Ángulo

16 — Línea intermedia 1 (valor intermedio 1 con su unidad)

17 — Línea intermedia 2 (valor intermedio 2 con su unidad)

18 — Línea intermedia 3 (valor intermedio 3 con su unidad)

19 — Línea resumen (valor definitivo con su unidad)

AVISO

1312

Telémetro Láser micro LM-400

999-999-480.10_REV C

Declaración de la FCC

Este equipo se ha sometido a prueba y se ha encontrado que cumple con los

límites para un dispositivo digital de Clase B, conforme a la parte 15 de las Reg-

las del FCC. Estos límites están diseñados para proporcionar una protección ra-

zonable contra la interferencia dañina en una instalación de domicilio.

Este equipo genera, usa y puede emitir energía de radiofrecuencia; si el aparato

no se instala y se usa según las instrucciones, puede causar interferencia dañina

en las radiocomunicaciones.

Sin embargo, no hay ninguna garantía que no se producirá interferencia en una

instalación específica.

Si este telémetro láser causa interferencia dañina en la recepción de radio o tele-

visión, lo cual se puede determinar al encender y apagar el aparato, se le pide al

usuario que intente corregir la interferencia mediante uno o más de los siguientes

métodos:

• Cambiar la orientación o el lugar de la antena de recepción.

• Aumentar la distancia de separación entre el aparato y el receptor.

• Consultar a un distribuidor o un técnico de radio o televisión experimentado

para que le ayude.

Compatibilidad electromagnética (CEM)

El término compatibilidad electromagnética significa la capacidad del producto

de funcionar bien en un ambiente donde existen radiaciones electromagnéticas

y descargas electrostáticas, y sin causar interferencia electromagnética en otros

equipos.

El telémetro láser micro LM-400 de RIDGID se ajusta a todas las nor-

mas CEM aplicables. Sin embargo, no puede excluirse la posibilidad de que

cause interferencia en otros dispositivos.

Reemplazo e instalación de las baterías

El telémetro láser micro LM-400 de RIDGID se suministra sin las baterías instal-

adas. Cuando destelle el icono de batería con poca carga [ ] en la pantalla,

cambie las baterías. Si hace funcionar el telémetro láser con baterías con poca

carga pueden producirse lecturas equivocadas. Si va a almacenar el aparato por

un tiempo prolongado, extráigale las baterías para prevenir fugas.

1. Apague el dispositivo (OFF).

2. Deslice la tapa del compartimiento de

baterías hacia la derecha para quitarla. Ex-

traiga las baterías presentes.

3. Instale dos baterías alcalinas AA (LR06),

conforme a la polaridad correcta que se in-

dica en la Figura 5.

Utilice baterías del mismo tipo. No

mezcle baterías de distinto tipo. No combine

una batería nueva con una batería usada. Si se

mezclan las baterías, se pueden recalentar y

dañar.

4. Ajuste bien la tapa del compartimiento de

baterías. No haga funcionar el aparato sin

tener bien colocada la tapa del compar-

timiento de baterías.

AVISO

Tapa del compartimiento

de baterías

Baterías

Figura 5 – Reemplazo de las

baterías

Inspección previa al funcionamiento

ADVERTENCIA

Cada vez que use el aparato, hágale una inspección y corrija cualquier

problema, para reducir el riesgo de lesiones graves o mediciones in-

correctas.

No mire directamente hacia el rayo láser. Mirar de frente al rayo láser

puede ser peligroso para los ojos.

1. Asegúrese que el aparato esté apagado (OFF).

2. Limpie el aparato para quitarle todo aceite, grasa o suciedad. Esto ayuda a

inspeccionarlo y a evitar que el aparato se le resbale de las manos.

3. Inspeccione el aparato.

• Verifique que no tenga piezas rotas, desgastadas, ausentes o ligadas y

que no presente ninguna condición que podría impedir su funcionamiento

seguro y normal.

• Confirme que esté bien colocada la tapa del compartimiento de las baterías.

• Verifique que las marcas y etiqueta de advertencia estén presentes, bien

adheridas y legibles.

Si la inspección revela la presencia de algún problema, no use el aparato

hasta después de someterlo al servicio apropiado.

4. Verifique el funcionamiento del telémetro.

• De acuerdo con la Puesta en marcha y operación, encienda el telémetro

láser y confirme que no aparezca el ícono de batería de poca carga.

• Haga una medición y confírmela mediante otro instrumento (cinta de medir,

etc.). Si la correspondencia entre ambas mediciones no es aceptable, no

utilice el telémetro hasta después de someterlo al servicio apropiado.

5. No use el telémetro láser si funciona en forma anormal. Si tiene alguna duda,

pida que se le haga servicio al telémetro láser.

Figura 6 – Etiquetas de advertencia

Puesta en marcha y operación

ADVERTENCIA

No mire directamente hacia el rayo láser. Mirar de frente a un rayo

láser puede ser peligroso para los ojos. No mire el rayo láser con

aparatos ópticos tales como binoculares o telescopios.

No apunte el rayo láser hacia otras personas.

Asegure que el rayo láser

apunte por encima o por debajo del nivel de los ojos. Los rayos láser pueden ser

peligrosos para los ojos.

No use el micro LM-400 como dispositivo de control. Use el aparato

solamente como dispositivo de medición. Esto reduce el riesgo de daño o le-

Telémetro Láser micro LM-400

999-999-480.10_REV C

siones en caso de baterías con poca carga, funcionamiento defectuoso o

mediciones falsas.

La puesta en marcha y operación del telémetro láser deben efec-

tuarse conforme a estos procedimientos, para reducir el riesgo de

lesiones o de mediciones incorrectas.

1. Verifique que las condiciones sean apropiadas en la zona de trabajo, como se

indica en la sección Reglas de seguridad general.

2. Inspeccione el objeto hasta el cual hará la medición y confirme que usted

cuenta con el aparato correcto para la aplicación. El telémetro láser micro

LM-400 está diseñado para medir distancias hasta 328 pies (100 m). Vea la

sección Especificaciones para información sobre límites de distancia, exac-

titud y otra información.

3. Asegúrese de que todos los equipos que va a usar se hayan inspeccionado

apropiadamente.

Controles y ajustes del micro LM-400

Encendido y apagado

Oprima el botón de encendido/medición ( ) para encender el telémetro y el

láser. Asegure que el láser esté apuntado a un lugar seguro antes de encenderlo.

Oprima y mantenga oprimido el botón de borrar/apagar ( ) (Clear/OFF) antes

de apagar el telémetro. El telémetro se apaga automáticamente después de tres

minutos de inactividad.

Cambio de las unidades en pantalla

Oprima y mantenga oprimido en botón de iluminación/cambiar unidades ( )

para cambiar las unidades en pantalla. Las unidades disponibles son pies, met-

ros y pulgadas.

Fijación del punto de referencia para la medición

1. Cuando se enciende el telémetro, el punto de referencia automáticamente fi-

jado para la medición es el borde posterior del telémetro ( ).

2. Oprima el botón de punto de referencia para la medición ( ) para cambiar

el punto de referencia al borde frontal (extremo del láser) del telémetro. El

telémetro emitirá un pitido y la pantalla indicará el símbolo del punto de re-fer-

encia frontal ( ).

3. Se puede ajustar la referencia para hacer las mediciones desde un trípode.

La referencia en el trípode se puede encender o apagar al oprimir y man-

tener oprimido el botón de punto de referencia para la medición. El telémetro

emitirá un pitido y la pantalla indicará el símbolo ( ).

Borradura de datos en pantalla/de la última acción

Oprima el botón de borrar/apagar ( ) para despejar los datos mostrados o can-

celar la última acción.

Revisión de las últimas 20 mediciones

Oprima el botón de memoria ( ) para revisar las 20 mediciones o resulta-

dos calculados más recientes, que se indican desde el más reciente hacia

atrás. La posición de memoria histórica se indica en el borde superior de la

pantalla para cada medición. Alternativamente, puede usar los botones de

suma ( ) o resta ( ) para recorrer estos registros.

Eliminación de datos de la memoria

Oprima y mantenga oprimido el botón de memoria ( ) y al mismo tiempo

oprima y mantenga oprimido el botón de borrar/apagar ( ); esto le permite

despejar todos los datos en la memoria.

Telémetro Láser micro LM-400

999-999-480.10_REV C

Retroiluminación de la pantalla

Oprima el botón de iluminación/cambiar unidades ( ) para encender o apa-

gar la iluminación de la pantalla.

Cronómetro (automático)

El cronómetro (automático) se usa para hacer la cuenta regresiva del tiempo

antes de hacer una medición. Sirve para eliminar el problema del movimiento

de las manos, ya que permite colocar el telémetro sobre una superficie sólida

o un trípode durante su uso.

1. Oprima el botón de cronómetro (Timer) ( ) para fijar una demora de 5 se-

gundos.

2. Oprima el botón de cronómetro hasta que se muestre la demora deseada

(máximo: 60 segundos).

Alternativamente, puede usar el botón de suma ( ) o de resta ( ) para

cambiar el período de demora.

3. La cuenta regresiva del cronómetro comienza automáticamente después de

unos pocos segundos, o puede oprimir el botón de encendido/medición

( ) para empezar a medir inmediatamente. Los segundos que quedan

hasta el momento de la medición aparecen en una cuenta regresiva. Los 2

segundos finales destellan y el pitido se acelera. Después del último pitido,

se toma la medición y aparece el valor en la pantalla.

Transferencia inalámbrica de datos

ADVERTENCIA

No use el micro LM-400 como dispositivo de control. Use el aparato so-

lamente como dispositivo de medición. Esto reduce el riesgo de daño

o lesiones en caso de baterías con poca carga, funcionamiento defec-

tuoso o mediciones falsas.

No permita que el funcionamiento inalámbrico lo distraiga e impida el

uso correcto del micro LM-400. No apunte el rayo láser hacia otras per-

sonas. Asegure que el rayo láser apunte por encima o por debajo del

nivel de los ojos. Los rayos láser pueden ser peligrosos para los ojos.

El telémetro láser micro LM-400 de RIDGID

incorpora tecnología inalámbrica

Bluetooth

que permite la transferencia inalámbrica de datos a teléfonos in-

teligentes o tabletas con sistemas de operación iOS o Android, equipados para

recibir dicha transferencia.

1. Descargue la correspondiente aplicación de RIDGID

a su teléfono inteligente

o tableta, a través de http://www.RIDGID.com/LM400.

2. En el micro LM-400, oprima y mantenga oprimido el botón de cronómetro

( ) hasta que aparezca el símbolo Bluetooth ( ) en la pantalla. Esto per-

mite que la tecnología inalámbrica Bluetooth en un teléfono inteligente o

tableta localice y se comunique con el aparato micro LM-400.

3. En el ajuste Gestionar Conexiones (Manage Connections) de su teléfono in-

teligente o tableta, seleccione “RIDGID LM-400”. Consulte las instrucciones de

su teléfono inteligente o tableta para ver las instrucciones específicas sobre

cómo conectarlo a un aparato que tiene tecnología inalámbrica Bluetooth.

Cuando se establece la primera conexión entre el teléfono inteligente o

tableta y el aparato micro LM-400, puede aparecer una indicación que le

pide la clave PIN del micro LM-400. Ingrese en su teléfono o tableta la clave

PIN 0000.

Después de establecer la primera conexión, la mayoría de los teléfonos in-

teligentes o tabletas se comunicarán automáticamente con el aparato micro

LM-400 cuando la tecnología inalámbrica Bluetooth esté activada y dentro de

los límites de distancia apropiados. El aparato micro LM-400 debe estar a

Telémetro Láser micro LM-400

999-999-480.10_REV C

menos de 33 pies (10 m) de distancia, para que la tecnología inalámbrica lo

pueda detectar.

4. Siga las instrucciones de la aplicación para usar la app apropiadamente.

5. Para apagar la tecnología inalámbrica Bluetooth, oprima y mantenga opri-

mido el botón del cronómetro ( ), hasta que el símbolo Bluetooth ( ) de-

saparezca de la pantalla. De otra forma, la transferencia inalámbrica de datos

se apaga cuando se apaga el aparato micro LM-400.

La palabra, marca y logotipos de Bluetooth

son marcas registradas pertenecientes a Blue-

tooth SIG Inc.; Emerson Electric Co. usa dichas marcas bajo licencia. Otras marcas re-

gistradas y nombres registrados pertenecen a sus respectivos titulares.

iOS es marca registrada de Apple Inc.

Android y el logotipo de Android son marcas registradas de Google Inc.

Mediciones

El telémetro láser micro LM-400 de RIDGID tiene un alcance máximo de medición

de 328 pies (100 m). El uso del telémetro con luz brillante de día puede reducir la

distancia de medición del telémetro. Las propiedades reflectantes de la superficie

también pueden reducir la distancia de medición del telémetro.

Se pueden producir errores de medición cuando se miden superficies transpar-

entes, semi-permeables o muy brillantes y reflectantes, como por ejemplo líqui-

dos incoloros (por ejemplo, el agua), vidrio, espuma de poliestireno (Styrofoam),

espejos, etc. Si se coloca sobre la superficie una tablilla de puntería láser,

disponible en el mercado, puede conseguir mediciones más exactas.

Conozca el ajuste del punto de referencia para la medición, ya que esto puede

cambiar las mediciones en hasta 5

pulgadas (137 mm).

No apunte el láser hacia el sol. Esto puede dañar el telémetro.

Medición de una sola distancia

1. Oprima el botón de encendido/medición ( ) para activar el láser. El sím-

bolo de láser activo ( ) destella en la pantalla y el aparato emite un pitido.

2. Vuelva a oprimir el botón de encendido/medición ( ) para tomar la medi -

ción. Tal vez observe durante la medición una cierta demora y un a serie de

chasquidos. Esto es normal.

3. Aparece la medición en la pantalla.

Medición continua, mediciones máximas y mínimas

1. Oprima y mantenga oprimido el botón de encendido/medición ( ) hasta

que aparezca continuamente el símbolo de láser activo ( ) en la pantalla y el

aparato emita un pitido. Cada vez que vuelva a oprimir el botón se obtiene una

medición.

2. Oprima y mantenga oprimido el botón de encendido/medición ( ) o el

botón borrar/apagar ( ) para detener la medición continua del láser. El

aparato automáticamente se apaga después de 3 minutos de inactividad.

3. Oprima el botón MAX-MIN ( ) hasta que aparezca el símbolo de medición

máxima y mínima ( ) en la pantalla.

4. En modalidad de medición continua, el valor medido se actualiza aproximada-

mente cada 0,5 segundos en la tercera línea. El valor mínimo y el valor máx-

imo correspondientes se muestran en forma dinámica en la primera y la

segunda línea.

5. Oprima el botón de encendido/medición ( ) o el botón borrar/apagar ( )

para detener la medición continua. El aparato automáticamente se detiene

después de 100 mediciones continuas.

Telémetro Láser micro LM-400

999-999-480.10_REV C

AVISO

Figura 7 – Medición máxima y mínima

Suma y resta de mediciones

1. Oprima el botón de suma ( ) para sumar la siguiente medición a la anterior.

2. Oprima el botón de resta ( ) para restar la siguiente medición de la anterior.

3. Oprima el botón borrar/apagar ( ) para cancelar la última acción tomada.

4. Oprima MAX-MIN ( ) para volver a tomar mediciones de una sola distancia.

Medición de área

1. Oprima el botón de área/volumen ( ). Aparece el símbolo ( ) en la pan-

talla.

2. Oprima el botón de encendido/medición para hacer la primera medición (por

ejemplo, longitud).

3. Oprima nuevamente el botón de encendido/medición para hacer la segunda

medición (por ejemplo, ancho).

4. El resultado del cálculo de área aparece en la línea resumen.

Medición de volumen

1. Oprima el botón de área/volumen ( ) dos veces hasta que aparezca el sím-

bolo ( ) en la pantalla.

2. Oprima el botón de encendido/medición ( ) para hacer la primera medición

(longitud).

3. Oprima nuevamente el botón de encendido/medición para hacer la segunda

medición (ancho).

4. Oprima nuevamente el botón de encendido/medición para hacer la tercera

medición (altura).

5. El resultado del cálculo de volumen aparece en la línea resumen.

Mediciones indirectas

Las mediciones indirectas se usan cuando no es posible hacer una medición di-

recta. Los valores indirectos se calculan a partir de mediciones de la hipotenusa

y de un lado de un triángulo recto (un triángulo donde uno de los ángulos mide

90 grados). Por ejemplo si desea calcular la altura de una muralla desde el suelo,

se mediría la distancia hasta la cumbre de la muralla (la hipotenusa). Se mediría

la distancia de la recta perpendicular entre los dos puntos de medición, en la base

de la muralla. A partir de esas dos mediciones, se calcula la distancia entre los

dos puntos de medición.

Las mediciones indirectas son menos exactas que las mediciones directas. Para

conseguir la exactitud máxima con las mediciones indirectas, sostenga el telémetro

láser micro LM-400 en la misma posición para todas la mediciones, cambiando

solamente el ángulo. Asegure que el rayo láser esté perpendicular a la línea entre

los dos puntos de medición cuando mida el lado del triángulo. Todas las mediciones

deben hacerse con respecto a puntos ubicados sobre una sola línea recta.

Telémetro Láser micro LM-400

999-999-480.10_REV C

MÍN

MÁX

Mediante dos puntos

Figura 8 – Medición indirecta mediante dos puntos

1. Oprima una sola vez el botón de medición indirecta ( ). Aparece el símbolo

( ) en la pantalla. La distancia a medir parpadeará en el símbolo.

2. Oprima el botón de encendido/medición ( ) para encender el láser. Apunte

el láser hacia el punto superior (1) e inicie la medición. La medición aparece

en la primera línea.

3. Mantenga el aparato perpendicular a la línea entre los puntos de medición,

ayudándose con un instrumento nivel de burbuja. Oprima nuevamente el

botón de encendido/medición para medir la distancia hasta el punto (2) en la

horizontal. La medición aparece en la segunda línea.

4. El resultado del cálculo aparece en la línea resumen.

Mediante tres puntos (altura total)

Figura 9 – Medición indirecta mediante tres puntos (altura total)

1. Oprima dos veces el botón de medición indirecta ( ). Aparece el símbolo

( ) en la pantalla. La distancia a medir parpadeará en el símbolo.

2. Apunte el láser al punto inferior (1) y oprima el botón de encendido/medición

( ) para hacer la medición. La medición aparece en la primera línea.

3. Mantenga el instrumento perpendicular a la línea entre las mediciones,

ayudándose con un nivel de burbuja. Oprima el botón de encendido/medición

nuevamente para medir la distancia hasta el punto (2) en la horizontal. La

medición aparece en la segunda línea.

4. Apunte el láser al punto superior (3) y oprima el botón de encendido/medición

para hacer la medición. La medición aparece en la tercera línea.

5. El resultado del cálculo (Distancia 1 a 3) se muestra en la línea resumen.

Mediante tres puntos (altura parcial)

Figura 10 – Medición indirecta mediante tres puntos (altura parcial)

Telémetro Láser micro LM-400

999-999-480.10_REV C

1. Oprima tres veces el botón de medición indirecta ( ). Aparece el símbolo

( ) en la pantalla. La distancia a medir parpadeará en el símbolo.

2. Apunte el láser al punto inferior (1) y oprima el botón de encendido/medición

( ) para hacer la medición. La medición aparece en la primera línea.

3. Apunte el láser al punto (2) y oprima el botón de encendido/medición ( )

para hacer la medición. La medición aparece en la segunda línea.

4. Mantenga el aparato perpendicular a la línea entre los puntos de medición,

ayudándose con un nivel de burbuja. Oprima nuevamente el botón de encen-

dido/medición para medir la distancia hasta el punto (3) en la horizontal. La

medición aparece en la tercera línea.

5. El resultado del cálculo (Distancia 1 a 2) aparece en la línea resumen.

Mediciones indirectas con inclinómetro

El inclinómetro mide ángulos en el plano vertical entre ±65º, permitiendo 5 modos

de telemetría indirecta. Cuando se mida el ángulo, el aparato debe sostenerse con

un mínimo de rotación lateral (±10º con respecto al plano), para funcionar correc-

tamente.

Figura 11 – Telemetría indirecta para medir distancias horizontales y verticales

1. Oprima el botón de medición de ángulo/medición de intervalos de distancia

( ). Aparece el símbolo ( ) en la pantalla. La distancia a medir parpadea

dentro del símbolo.

2. Apunte el láser al blanco 1. Oprima el botón de encendido/medición para

hacer la medición.

3. En la pantalla aparecen: el ángulo medido (α) en la primera línea, la distan-

cia vertical A calculada en la segunda línea, la distancia horizontal B calcu-

lada en la tercera línea y la distancia diagonal L medida en la cuarta línea.

Medición indirecta de la distancia horizontal

Figura 12 – Medición indirecta de la distancia horizontal

1. Oprima dos veces el botón de medición de ángulo/medición de intervalos de

Telémetro Láser micro LM-400

999-999-480.10_REV C

Telémetro Láser micro LM-400

999-999-480.10_REV C

distancia ( ). Aparece el símbolo ( ) en la pantalla. La distancia a medir

parpadea dentro del símbolo.

2. Apunte el láser al blanco 1. Oprima el botón de encendido/medición para

hacer la medición.

3. En la pantalla aparecen: el ángulo medido (α) en la primera línea, la distan-

cia diagonal L medida en la segunda línea, y la distancia horizontal B calcu-

lada en la cuarta línea.

Medición indirecta de la distancia vertical

Figura 13 – Medición indirecta de la distancia vertical

1. Oprima tres veces el botón de medición de ángulo/medición de intervalos de

distancia ( ). Aparece el símbolo ( ) en la pantalla. La distancia a medir

parpadea dentro del símbolo.

2. Apunte el láser al blanco 1. Oprima el botón de encendido/medición para

hacer la medición.

3. En la pantalla aparecen: el ángulo medido (α) en la primera línea, la distan-

cia diagonal L medida en la segunda línea, y la distancia vertical A calculada

en la cuarta línea.

Medición indirecta de la distancia vertical mediante dos

puntos (altura total)

Figura 14 – Medición indirecta de la distancia vertical mediante dos puntos (altura

total)

1. Oprima cuatro veces el botón de medición de ángulo/medición de intervalos

de distancia ( ). Aparece el símbolo ( ) en la pantalla. La distancia a medir

parpadea dentro del símbolo.

2. Apunte el láser al primer blanco 1 que está más abajo que el telémetro láser.

Oprima el botón de encendido/medición para hacer la medición.

3. Apunte el láser al segundo blanco 2 que está más arriba que el telémetro

láser. Oprima el botón de encendido/medición para hacer la medición.

4. En la pantalla aparecen: la distancia diagonal L1 medida hacia abajo, en la

segunda línea; la distancia diagonal L2 medida hacia arriba, en la tercera

línea; y la distancia vertical A calculada en la cuarta línea.

Telémetro Láser micro LM-400

999-999-480.10_REV C

Medición indirecta de la distancia vertical mediante dos

puntos (altura parcial)

Figura 15 – Medición indirecta de la distancia vertical mediante dos puntos (altura

parcial)

1. Oprima cinco veces el botón de medición de ángulo/medición de intervalos

de distancia ( ). Aparece el símbolo ( ) en la pantalla. La distancia a medir

parpadea dentro del símbolo.

2. Apunte el láser al primer blanco 1. Oprima el botón de encendido/medición

para hacer la medición.

3. Apunte el láser al segundo blanco 2. Oprima el botón de encendido/medición

para hacer la medición.

4. En la pantalla aparecen: la distancia diagonal L1 medida, en la segunda línea;

la distancia diagonal L2 medida, en la tercera línea; y la distancia vertical A

calculada en la cuarta línea.

Medición de intervalos de distancia

Se pueden ingresar al instrumento dos distancias diferentes (a y b), que luego se

pueden usar para marcar intervalos de distancia definidos y medidos, como por

ejemplo para la colocación de montantes de muro.

Figura 16 – Medición de intervalos de distancia

1. Oprima el botón de inclinómetro/medición de intervalos de distancia ( ) y

manténgalo oprimido. Aparece el símbolo de medición de intervalo de distan-

cia ( ) en la pantalla. Parpadean el valor (a) y la línea intermedia corres-pon-

diente.

2. Puede usar el botón ( ) y el botón ( ) para ajustar el valor hasta lograr el

intervalo de distancia deseado. Si mantiene los botones oprimidos, los va-

lores cambian más rápidamente.

3. Una vez que consiga el valor deseado (a), se puede confirmar con el botón

( ).

4. Parpadean el valor (b) y la línea intermedia. Puede ingresar el valor (b) me-

diante los botones ( ) y ( ). El valor deseado (b) se confirma con el botón

( ).

5. Oprima el botón de encendido/medición ( ) para iniciar la medición con el

láser. La pantalla muestra en la línea resumen la distancia actualmente me-

dida. A medida que avanza lentamente a lo largo de la línea de intervalos de

‰

Telémetro Láser micro LM-400

999-999-480.10_REV C

distancia, va disminuyendo la distancia indicada en la pantalla. El instrumento

empieza a emitir un pitido cuando se llega a una distancia de 0,1 m del punto

en que comienza el siguiente intervalo de distancia.

6. Las flechas ( ) en la pantalla indican en qué sentido hay que desplazar el

instrumento para lograr la distancia definida (sea a o b). En cuanto se llegue

al punto que define el final del intervalo, cambia el pitido y empieza a

parpadear la línea intermedia.

Limpieza

No sumerja el telémetro láser micro LM-400 de RIDGID en agua. Quite la su-

ciedad con un paño suave humedecido. No use agentes de limpieza fuertes ni

soluciones fuertes. Limpie la pantalla suavemente con un paño limpio y seco. No

debe frotarse muy vigorosamente. Trate el instrumento como si fuera un telesco-

pio o una cámara.

Almacenamiento

El telémetro láser micro LM-400 de RIDGID debe almacenarse en un lugar seco

y resguardado entre 14°F (-10°C) y 140°F (60°C) y a una humedad relativa infe-

rior a 70%.

Guarde el telémetro láser bajo llave fuera del alcance de los niños y de personas

que no estén familiarizadas con el aparato.

Antes de guardar el aparato por un período prolongado o antes de su envío, quite

las baterías para evitar fugas.

Debe protegerse el telémetro láser contra golpes fuertes, humedad, agua, polvo

y suciedad, temperaturas extremadamente altas o bajas, soluciones químicas y

vapores químicos.

Servicio y reparación

ADVERTENCIA

Si el telémetro láser micro LM-400 de RIDGID se somete a un inapropiado

servicio o reparación, su funcionamiento podría tornarse peligroso.

El servicio y reparación del telémetro láser micro LM-400 deben hacerse en

un Centro de Servicio Autorizado Independiente de RIDGID.

Para información acerca del Centro de Servicio Autorizado Independiente de

RIDGID más cercano, o si tiene cualquier pregunta sobre servicio o reparación:

• Comuníquese con el distribuidor RIDGID en su localidad.

• Visite RIDGID.com para averiguar dónde se encuentran los centros autor-

izados de RIDGID más cercanos.

• Comuníquese con el Departamento de Servicio Técnico de Ridge Tool en

rtctechservices@emerson.com, o llame por teléfono desde EE. UU. o

Canadá al (800) 519-3456.

Eliminación del aparato

Las piezas del telémetro láser micro LM-400 de RIDGID contienen materiales

valiosos y se pueden reciclar. Hay compañías locales que se especializan en el

reciclaje. Deseche los componentes de acuerdo con todos los reglamentos co -

rrespondientes. Para más información sobre la eliminación de desechos, co-

muníquese con las autoridades locales.

Para los países de la Comunidad Europea: ¡No deseche equipos

eléctricos en la basura común!

De acuerdo con el Lineamiento Europeo 2012/19/EU para Desechos de

Equipos Eléctricos y Electrónicos y su implementación en la legislación

nacional, los equipos eléctricos inservibles deben desecharse por sep-

arado en una forma que cumpla con las normas del medio ambiente.

Eliminación de baterías

Para los países de la Comunidad Europea: Las baterías o pilas defectuosas o

agotadas se deben reciclar de acuerdo con el lineamiento 2012/19/EU.

Telémetro Láser micro LM-400

999-999-480.10_REV C

204

208

209

252

253

255

Error de cálculo.

La señal recibida es demasiado débil, la

medición ha demorado demasiado, la dis-

tancia > 328 pies (100 m).

La señal recibida es demasiado fuerte. El

objetivo es demasiado reflectante.

Temperatura demasiado elevada.

Temperatura demasiado baja.

Error del aparato en sí.

Repita el procedimiento.

Utilice una tablilla de puntería.

Utilice una tablilla de puntería, disponible en

el comercio.

Enfríe el instrumento.

Entibie el instrumento.

Apague y encienda el aparato. Si el símbolo

sigue presente, comuníquese con un servi-

centro.

CÓDIGO CAUSA MEDIDAS CORRECTIVAS

Resolución de problemas

micro LM-400

Laser-Entfernungsmesser

Notieren Sie unten die Seriennummer und bewahren Sie diese

auf. Sie nden die Produkt-Seriennummer auf dem Typenschild.

Serien-nr

micro LM-400

Laser-Entfernungsmesser

WARNUNG!

Lesen Sie diese Bedienungsan-

leitung vor dem Gebrauch des

eräts sorgfältig durch. Die Un-

kenntnis und Nichtbeachtung

des I

nhalts dieser Bedienungs-

anleitung kann zu Stromschlag,

and und/oder schweren Ver-

letzungen führen.

micro LM-400

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

EG-Konformitätserklärung ....................................................Hintere Umschlagseite

Lebenslange Garantie .........................................................................................Rückseite

* Übersetzung der Originalbetriebsanleitung

Sicherheitssymbole ............................................................................................................ 61

Allgemeine Sicherheitsregeln ......................................................................................61

Sicherheit im Arbeitsbereich ........................................................................................61

Elektrische Sicherheit ...................................................................................................... 62

Sicherheit von Personen ................................................................................................ 62

Sachgemäßer Umgang mit dem Gerät....................................................................62

Service ................................................................................................................................... 62

Spezielle Sicherheitshinweise.......................................................................................63

Sicherheit bei Laser-Entfernungsmessern ..............................................................63

Beschreibung, technische Daten und Standardausstattung .......................63

Beschreibung ......................................................................................................................63

Technische Daten ..............................................................................................................64

Standardausstattung .......................................................................................................65

Bedienelemente ................................................................................................................ 65

Symbole ................................................................................................................................ 65

Laser-Klassizierung ..........................................................................................................66

FCC-Erklärung ........................................................................................................................66

Elektromagnetische Verträglichkeit (EMV) ........................................................... 67

Wechseln/Einlegen der Batterien ...............................................................................67

Kontrolle vor dem Betrieb ..............................................................................................67

Vorbereitung und Betrieb ...............................................................................................68

micro LM-400 Bedienelemente und Einstellungen ...........................................69

Ein- und Ausschalten .......................................................................................................69

Ändern der Anzeigeeinheiten ..................................................................................... 69

Einstellen des Messbezugspunkts ............................................................................. 69

Löschen der angezeigten Daten/letzten Aktion ..................................................69

Anzeigen der letzten 20 Messungen ........................................................................ 69

Löschen der Daten aus dem Speicher .....................................................................69

Hintergrundbeleuchtung des Displays ....................................................................69

Timer (automatische Auslösung) ..............................................................................69

Drahtlose Datenübertragung ....................................................................................... 70

Messungen .............................................................................................................................. 70

Einzelne Entfernungsmessung....................................................................................71

Dauermessung, Max.- und Min.-Messung .............................................................. 71

Messungen addieren/subtrahieren...........................................................................71

Flächenmessung ............................................................................................................... 72

Volumenmessung.............................................................................................................72

Indirekte Messungen .........................................................................................................72

Verwendung von zwei Punkten..................................................................................72

Verwendung von drei Punkten (Gesamthöhe) ..................................................... 73

Verwendung von drei Punkten (Teilhöhe) ............................................................. 73

Indirekte Messungen mit Neigungssensor ............................................................ 74

Indirekte horizontale Entfernung ...............................................................................74

Indirekte vertikale Entfernung .................................................................................... 75

Indirekte vertikale Entfernung unter Verwendung von zwei Punkten

(Gesamthöhe) .....................................................................................................................75

Indirekte vertikale Entfernung unter Verwendung von zwei Punkten

(Teilhöhe) .............................................................................................................................76

Absteckmessung ...............................................................................................................76

Reinigung .................................................................................................................................77

Aufbewahrung ......................................................................................................................77

Wartung und Reparatur ................................................................................................... 77

Entsorgung ..............................................................................................................................78

Entsorgung von Batterien ...............................................................................................78

Fehlerbehebung - Fehlercodes.....................................................................................78

Inhaltsverzeichnis

Formular zum Festhalten der Seriennummer ...................................................... 59

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Sicherheitssymbole

Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem

Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet.

Dieser Abschnitt enthält Erläuterungen zu diesen Warnhinweisen und Symbolen.

Dies ist das allgemeine Gefahren-Symbol. Es weist auf mögliche Verlet-

zungsgefahren hin. Beachten Sie alle Hinweise mit diesem Symbol, um

erletzungs- oder Lebensgefahr zu vermeiden.

GEFAHR

GEFAHR weist auf eine gefährliche Situation hin, die ohne entsprechende Si-

cherheitsvorkehrungen zu Lebensgefahr oder schweren Verletzungen führt.

WARNUNG

WARNUNG weist auf eine gefährliche Situation hin, die ohne

entsprechende Sicherheitsvorkehrungen zu Lebensgefahr oder

schweren Verletzungen führen kann.

ACHTUNG

ACHTUNG weist auf eine gefährliche Situation hin, die ohne

entsprechende Sicherheitsvorkehrungen zu kleineren bis mittel-

schweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des

Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung sorgfältig durchzulesen

ist, bevor das Gerät in Betrieb genommen wird. Die Bedienungsanleitung enthält

wichtige Informationen für den sicheren, ordnungsgemäßen Gebrauch des Geräts.

Allgemeine Sicherheitsregeln

WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen in dieser Be-

triebsanleitung. Die Nichtbeachtung der nachstehend aufgeführten

arnhinweise und Anweisungen kann zu Stromschlag, Brand und/

oder schweren Verletzungen führen.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Sicherheit im Arbeitsbereich

• Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute Be-

leuchtung. Unauf

geräumte und unzureichend beleuchtete Arbeitsbereiche

erhöhen das Unfallrisiko.

• Betreiben Sie das Gerät nicht in Umgebungen mit erhöhter Explosionsge-

fahr, in denen sich leicht entammbare Flüssigkeiten, Gase oder Staub be-

nden. Das

Gerät kann im Betrieb Funken erzeugen, durch die sich Staub oder

Dämpfe leicht entzünden können.

• Sorgen Sie beim Betrieb des Geräts dafür, dass sich keine Kinder oder sons-

tige Unbeteiligte in dessen Nähe benden. Bei Ablenkungen kann die Kont-

rolle über das Gerät verloren gehen.

Dieses Symbol bedeutet, dass dieses Gerät einen Klasse-2-Laser enthält.

Dieses Symbol bedeutet, dass man nicht direkt in den Laserstrahl blicken darf.

Dieses Symbol macht auf Vorhandensein und Gefahren eines Laserstrahls

aufmerksam.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Elektrische Sicherheit

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie Rohren, Hei-

zungen, Herden und Kühlschränken. Es besteht eine erhöhte Stromschlagge-

fahr, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen und Nässe fern. Wenn Wasser in das Gerät

eindringt, erhöht sich das Risiko eines Stromschlags.

Sicherheit von Personen

• Seien Sie beim Betrieb des Geräts immer aufmerksam und verantwortungs-

bewusst. Verwenden Sie das Gerät nicht unter Einuss von Drogen, Alkohol

der Medikamenten. Durch einen kurzen Moment der Unaufmerksamkeit kön-

nen Sie sich selbst oder anderen erhebliche Verletzungen zufügen.

• Tragen Sie immer persönliche Schutzkleidung. Tragen Sie immer einen Au-

genschutz. Das Tragen einer Schutzausrüstung, wie Schutzhandschuhe und

-k

leidung, Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör-

schutz, verringert das Risiko von Verletzungen.

• Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für ein siche-

res Gleichgewicht und einen festen Stand. Dadurch können Sie das Gerät in

uner

warteten Situationen besser kontrollieren.

Sachgemäßer Umgang mit dem Gerät

• Überbeanspruchen Sie das Gerät nicht. Verwenden Sie immer ein für den

Einsatzbereich geeignetes Gerät. Mit dem richtigen Gerät können Sie Ihre Ar-

beit eektiver und sicherer ausführen.

• Mit dem richtigen Gerät können Sie Ihre Arbeit eektiver und sicherer aus-

führen. Ein Werkzeug, das sich nicht über einen Schalter ein- und ausschalten

lässt

, stellt eine Gefahrenquelle dar und muss repariert werden.

• Entfernen Sie die Batterien aus dem Gerät, bevor Sie Einstellungen vorneh-

men, Zubehörteile wechseln oder das Gerät lagern. D

urch solche Vorsichts-

maßnahmen wird das Risiko von Verletzungen verringert.

• Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern

auf, und lassen Sie Personen, die mit dem Gerät nicht vertraut sind oder die-

se Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Das Gerät

ann gefährlich sein, wenn es von unerfahrenen Personen benutzt werden.

• Das Gerät muss regelmäßig gewartet werden. Achten Sie auf fehlende oder

defekte Teile und andere Bedingungen, die die Funktion des Geräts beeinträch-

tigen könnten. Bei Beschädigungen muss das Gerät vor einer erneuten Verwen-

dung zunächst repariert werden. Viele Unfälle werden durch schlecht gewartete

eräte verursacht.

• Verwenden Sie das Gerät und Zubehör gemäß diesen Anweisungen und

unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden

Tätigkeit. Wenn Geräte nicht vorschriftsmäßig verwendet werden, kann dies zu

gefährlichen Situationen führen.

• Verwenden Sie für das Gerät nur die vom Hersteller empfohlenen Zubehör-

teile. Zubehörteile, die für ein Gerät passend sind, können beim Einsatz in einem

ander

en Gerät zu einer Gefahr werden.

• Halten Sie die Grie trocken, sauber und frei von Ölen und Fetten. Dadurch

können Sie das Gerät besser bedienen.

Service

• Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit Ori-

ginal-Ersatzteilen reparieren. Dadurch bleibt die Sicherheit des Werkzeugs

gew

ährleistet.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Spezielle Sicherheitshinweise

WARNUNG

Dieser Abschnitt enthält wichtige Sicherheitshinweise, die speziell für

dieses Messgerät gelten.

Lesen Sie diese Sicherheitshinweise sorgfältig, bevor Sie den RIDGID®

micro LM-400 Laser-Entfernungsmesser benutzen, um die Gefahr von

Augenverletzungen oder anderen schweren Verletzungen zu mindern.

BEWAHREN SIE DIESE ANLEITUNG AUF!

Bewahren Sie diese Bedienungsanleitung beim Gerät auf, damit sie dem Bediener

jederzeit zur Verfügung steht.

Sicherheit bei Laser-Entfernungsmessern

• Blicken Sie nicht in den Laserstrahl. In den Laserstrahl zu blicken, kann die

Augen schädigen. Blicken Sie nicht mit optischen Hilfsmitteln (Fernglas oder

Fernrohr) auf den Laserstrahl.

• Richten Sie den Laserstrahl nicht auf andere Personen. Vergewissern Sie sich,

dass der Laser auf einen Punkt über oder unter Augenhöhe gerichtet wird. Laser-

strahlen können schädlich für die Augen sein.

• Verwenden Sie den micro LM-400 nicht als Kontrollgerät, sondern aus-

schließlich als Messgerät. Dadurch wird das Risiko von Schäden oder Verletzun-

gen bei schwachen Batterien, Fehlfunktion oder Fehlmessung reduziert.

ACHTUNG

Die Anwendung von Kontrollen oder Einstellungen oder die Durch-

führung von Verfahren, die nicht hierin angegeben sind, kann zu einer gefährlichen

Strahlenexposition führen.

Falls Sie Fragen zu diesem RIDGID® Produkt haben:

• Wenden Sie sich an Ihren örtlichen RIDGID Händler.

•

Besuchen Sie RIDGID.com, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu nden.

• Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter

rtctechser[email protected] oder in den USA und Kanada telefonisch unter

(800) 519-3456.

Beschreibung, technische Daten und

Standardausstattung

Beschreibung

Der RIDGID® micro LM-400 Laser-Entfernungsmesser ermöglicht auf Knopfdruck

simple, schnelle und genaue Entfernungsmessungen. Drücken Sie einfach die Mes-

staste, um den Klasse-II-Laser einzuschalten, richten Sie ihn auf die zu messende

läche und drücken Sie die Messtaste erneut.

Der micro LM-400 zeigt die Messung schnell auf einem gut ablesbaren LCD-Display

mit Hintergrundbeleuchtung an. Das Gerät eignet sich für Entfernungs-, Flächen-,

Volumen-, Winkel- und Absteckmessungen. Das Gerät verfügt außerdem über

Bluetooth® Drahtlostechnologie und automatische Timer-Funktionen.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Technische Daten

Bereich .......................................................... 2 in bis 328 ft* (0,05 bis 100 m*)

Messgenauigkeit Bis 10m (2σ) ........... In der Regel ± 0.06 in** (±1,5 mm**)

Messeinheiten ........................................... m, in, ft

Winkelmessbereich ................................. ± 65°

Winkelgenauigkeit

2σ .................................................................... ± 0,5°

Laser-Klasse ................................................. Klasse II

Laser-Typ ...................................................... 635 nm, <1 mW

Bluetooth-Reichweite ............................. 33 ft (10 m)

Dichtigkeit ................................................... IP 54 staubdicht, spritzwassergeschützt

Speicher........................................................ 20 Messungen

Betriebstemperatur ................................. 32°F bis 104°F (0°C bis 40°C)

Batterien ....................................................... 2 x 1,5V, Typ AA (LR06)

Batterielebensdauer ................................ Bis zu 8.000 Messungen

Auto. Laser-Abschaltung ....................... Nach 30 Sekunden

Auto. Abschaltung ................................... Nach 3 Minuten Inaktivität

Abmessungen............................................ 5

" x 2

" x 1

" (137 x 57 x 31 mm)

Gewicht ........................................................ 0.35 lbs (160 g)

* Die Reichweite ist auf 328 ft (100 m) begrenzt. Verwenden Sie eine handelsübli-

che Zieltafel, um die Möglichkeit der Messung bei Tageslicht oder bei Zielen mit

schlech

ten Reexionseigenschaften zu verbessern.

** Unter günstigen Bedingungen (gute Eigenschaften der Zieläche, Raumtempe-

ratur) bis zu 33 ft (10 m). Unter ungünstigen Bedingungen, etwa bei intensiver

onneneinstrahlung, schlecht reektierender Zieläche oder hohen Temperatur-

schwankungen, kann die Abweichung bei Entfernungen von mehr als 33 ft (10 m)

um ±0.0018 in/f

t (±0,15 mm/m) zunehmen.

Merkmale

• Entfernungs-, Flächen-, Volumenberechnungen

• Dauermessung

• Min./Max. Entfernungsmessung

• Indirekte Messung mit 2 oder 3 Messungen

• Addition/Subtraktion

• Absteckmessung

• Winkelmessung

• Akustische Meldung

• Display-Beleuchtung und Mehrzeilen-Display

• Automatischer Timer

• Bluetooth® Drahtlostechnologie

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Standardausstattung

Der RIDGID® micro LM-400 Laser-Entfernungsmesser wird mit folgender Standard-

ausstattung geliefert:

• micro LM-400 Laser-Entfernungsmesser • Bedienungsanleitung

und Anleitungs-CD

• Zwei 1,5 V AA Batterien • Transportkoer

Warnschild

Abbildung 1 – micro LM-400 Laser-Entfernungsmesser

Abbildung 2 – Rückseite des micro LM-400 Laser-Entfernungsmessers

Bedienelemente

1. EIN/Messtaste (ON/MEAS)

2. Bluetooth/Timer-Taste

3. MIN-MAX-Taste

4. Fläche-/Volumen-Taste

5. Additionstaste (+)

6. Bezugspunkttaste

7. Winkel-/Abstecktaste

8. Taste indirekte Messungen

9. Verlaufstaste

10. Subtraktionstaste (-)

11. Beleuchtungs-/Einheiten-Taste

12. Taste Löschen/Aus

13. Seitliche Messtaste

Symbole

Display-Symbole

7 8

10 11

Abbildung 3 – micro LM-400 Laser-

Entfernungsmesser

Bedienelemente

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Symbol-

nummer

Symbole auf dem

Bildschirm

Beschreibung

Laser aktiv

Bezugsebene (vorne)

Bezugsebene (hinten)

Bezugsebene (Stativ)

Flächenmessung

Volumenmessung

Einzelmessung nach dem Satz des Pythagoras

Doppelmessung nach dem Satz des Pythagoras

Doppelmessung nach dem Satz des Pythagoras (Teilhöhe)

Winkelmessung

Absteckfunktion

Batterieanzeige

Einzelne Entfernungsmessung

Max.- und Min.-Messung

Instrumentenfehlerwarnung

Verlaufsspeicher

Bluetooth Symbol

Timer

Winkel

16 — Zwischenlinie 1 (Zwischenwert 1 mit Einheit)

17 — Zwischenlinie 2 (Zwischenwert 2 mit Einheit)

18 — Zwischenlinie 3 (Zwischenwert 3 mit Einheit)

19 — Zusammenfassungszeile (Endwert mit Einheit)

Abbildung 4 – Bildschirmsymbole

HINWEIS

Dieses Gerät dient zur Durchführung von Entfernungsmessungen. Un-

korrekte oder unsachgemäße Verwendung kann zu falschen oder ungenauen Mes-

sungen führen. Für die Auswahl der geeigneten Messmethoden für die jeweiligen

edingungen ist der Benutzer verantwortlich.

Laser-Klassifizierung

Der RIDGID micro LM-400 Laser-Entfernungsmesser erzeugt einen sicht-

baren Laserstrahl, der oben im Gerät ausgesandt wird.

Das Gerät entspricht dem Klasse-2-Laser gemäß: IEC 60825-1:2007.

FCC-Erklärung

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte, Klasse

B, nach Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so festgelegt, dass sie

einen ausreichenden Schutz gegen schädliche Störeinüsse in Wohngebäuden ge-

währleisten.

Dieses G

erät erzeugt und nutzt Funkstrahlung und kann diese abstrahlen; es kann

daher bei unsachgemäßer Montage und Nutzung Funkverbindungen stören.

Es gibt jedoch keine Garantie, dass in einer bestimmten Anlage keine Störstrahlung

entsteht.

Sollte dieses Gerät den Rundfunk- oder Fernsehempfang stören, was einfach durch

Aus- und Einschalten des Geräts feststellbar ist, so sollte der Benutzer eine oder meh-

rere der folgenden Maßnahmen ergreifen, um diese Störstrahlung auszuschalten:

• Antenne neu ausrichten oder an einer anderen Stelle anbringen.

• Abstand zwischen Gerät und Empfänger vergrößern.

• Rücksprache mit dem Händler oder einem Radio-/TV-Fachmann nehmen.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Elektromagnetische Verträglichkeit (EMV)

Der Begri elektromagnetische Verträglichkeit bezeichnet die Fähigkeit des Pro-

dukts, in einer Umgebung, in der elektromagnetische Strahlung und elektrostati-

sche Entladungen auftreten, einwandfrei zu funktionieren, ohne elektromagneti-

sche Störungen anderer Geräte zu verursachen.

HINWEIS

Der RIDGID micro LM-400 Laser-Entfernungsmesser entspricht allen gel-

tenden ECV-Normen. Die Möglichkeit, dass er Störungen anderer Geräte verursacht,

ann jedoch nicht ausgeschlossen werden.

Wechseln/Einlegen der Batterien

Der RIDGID LM-400 Laser-Entfernungsmesser wird ohne eingesetzte Batterie gelie-

fert. Wenn das Symbol für schwache Batterie [

] auf dem Display blinkt, wech-

seln Sie die Batterien. Der Betrieb des Instruments mit einer schwachen Batterie

ann zu unkorrekten Anzeigen führen. Entfernen Sie die Batterie vor längerer Lage-

rung, um ein Auslaufen der Batterie zu verhindern.

1. Schalten Sie das Gerät ab.

2. Schieben Sie die Batteriefachdeckelverriegelung nach rechts, um den Deckel

zu entfernen. Die vorhandenen Batterien

entfernen.

3. Legen Sie zwei AA (LR06) Alkaline-Batterien

ein, beachten Sie dabei die Polarität, wie in

Abbildung 5 gezeigt.

HINWEIS

Verwenden Sie Batterien desselben

Typs. Verwenden Sie nicht mehrere verschiedene

Batterietypen. Verwenden Sie keine Kombinati-

on von gebrauchten und neuen Batterien. Die

erwendung unterschiedlicher Batterien kann

zu Überhitzung und Beschädigung der Batterie

führen.

4. Bringen Sie den Batteriedeckel fest an. Be-

treiben Sie das Gerät nicht ohne befestigten

tteriedeckel.

Kontrolle vor dem Betrieb

WARNUNG

Überprüfen Sie Ihren Entfernungsmesser vor jedem Gebrauch und

beheben Sie etwaige Probleme, um die Gefahr von Verletzungen oder

Fehlmessungen zu reduzieren.

Blicken Sie nicht in den Laserstrahl. In den Laserstrahl zu blicken, kann

die Augen schädigen.

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist.

2. Entfernen Sie Öl, Fett oder Schmutz vom Gerät. Das erleichtert die Inspektion

und Sie vermeiden Sie, dass Ihnen das Gerät aus der Hand fällt.

3. Überprüfen Sie das Gerät:

• Auf beschädigte, abgenutzte, fehlende oder klemmende Teile oder auf jeg-

liche andere Bedingungen, die einen sicheren und normalen Betrieb beein-

trächtigen könnten.

• Vergewissern Sie sich, dass der Batteriefachdeckel korrekt angebracht ist.

• Kontrollieren Sie, ob die Markierungen und Warnaufkleber vorhanden, sicher

befestigt und gut lesbar sind.

Falls bei der Inspektion Mängel gefunden werden, darf das Gerät erst wieder

verwendet werden, wenn diese vollständig beseitigt sind.

Abbildung 5 – Batteriewechsel

Batterie-

fachdeckel

Batterien

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

4. Überprüfen Sie die Funktion des Entfernungsmessers.

• Schalten Sie unter Befolgung

• Nehmen Sie eine Messung vor und bestätigen Sie diese mittels eines anderen

Messinstruments (Bandmaß usw.). Wenn die Dierenz zwischen den Messun-

gen nicht akzeptabel ist, nutzen Sie den Entfernungsmesser erst wieder, nach-

dem er ordnungsgemäß gewartet wurde.

5. Verwenden Sie den Entfernungsmesser nicht, wenn er nicht korrekt arbeitet.

Lassen Sie das Gerät warten, wenn Sie Zweifel haben.

Abbildung 6 – Warnaufkleber

Vorbereitung und Betrieb

WARNUNG

Blicken Sie nicht in den Laserstrahl. In den Laserstrahl zu blicken,

kann die Augen schädigen. Blicken Sie nicht mit optischen Hilfsmitteln

(Fernglas oder Fernrohr) auf den Laserstrahl.

Richten Sie den Laserstrahl nicht auf andere Personen. Vergewissern Sie sich,

dass der Laser auf einen Punkt über oder unter Augenhöhe gerichtet wird. Laser-

strahlen können schädlich für die Augen sein.

erwenden Sie den micro LM-400 nicht als Kontrollgerät, sondern ausschließ-

lich als Messgerät. Dadurch wird das Risiko von Schäden oder Verletzungen bei

sch

wachen Batterien, Fehlfunktion oder Fehlmessung reduziert.

Befolgen Sie bei Vorbereitung und dem Gebrauch Entfernungsmessers diese

Verfahren, um die Gefahr von Verletzungen oder unkorrekten Messungen zu

mindern.

1. Überprüfen Sie, ob der Arbeitsbereich, wie im Abschnitt Allgemeine.

2. Überprüfen Sie das zu messende Objekt und vergewissern Sie sich, dass Sie

das richtige Gerät für die Anwendung haben. Der micro LM-400 Laser-Entfer-

nungsmesser eignet sich zum Messen von Entfernungen bis 328 ft (100 m).

eichweite, Genauigkeit und andere Informationen siehe Abschnitt Techni-

sche Daten.

3. Stellen Sie sicher, dass die verwendeten Geräte ordnungsgemäß kontrolliert

wurden.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

micro LM-400 Bedienelemente und Einstellungen

Ein- und Ausschalten

Drücken Sie die Taste Ein/Messung ( ), um Entfernungsmesser und Laser einzu-

schalten. Vergewissern Sie sich vor dem Einschalten, dass der Leser in eine sichere

ichtung weist.

Drücken und halten Sie die Taste Löschen/Aus (

), um den Entfernungsmesser

abzuschalten. Nach drei Minuten ohne Aktivität schaltet sich der Laser-Entfernungs-

messer automatisch ab.

Ändern der Anzeigeeinheiten

Drücken und halten Sie die Taste Hintergrundbeleuchtung/Wechseln der Einheit ( ),

um die Anzeigeeinheiten zu ändern. Mögliche Einheiten sind Fuß, Meter und Zoll.

Einstellen des Messbezugspunkts

1. Wenn der Entfernungsmesser eingeschaltet wird, ist der vorgegebene Mess-

bezugspunkt die hintere Kante des Messgeräts (

2. drücken Sie die Messbezugspunkt-Taste (

), um den Messbezugspunkt auf

die Vorderseite (Laser-Ende) des Messgeräts zu bewegen. Das Messgerät piept

und das Display zeigt das Symbol für den Messbezugspunkt (

3. Der Messbezugspunkt kann justiert werden, um Messungen mit einem Sta-

tiv vorzunehmen. Der Bezugspunkt auf dem Stativ kann durch Drücken der

essbezugspunkt-Taste ein- oder ausgeschaltet werden. Das Messgerät piept

und das Display zeigt das Symbol (

Löschen der angezeigten Daten/letzten Aktion

Drücken Sie die Taste Löschen/Aus ( ), um die angezeigten Daten zu löschen

oder die letzte Aktion abzubrechen.

Anzeigen der letzten 20 Messungen

Drücken Sie die Verlaufstaste ( ), um die letzten zwanzig Messungen oder be-

rechneten Ergebnisse anzuzeigen - sie erscheinen in umgekehrter Reihenfolge. Die

erlaufsspeicherposition erscheint für jede Messung am oberen Rand des Displays.

Alternativ können Sie auch die Additions- (

) oder Subtraktions- ( ) taste ver-

wenden, um diese Datensätze durchzugehen.

Löschen der Daten aus dem Speicher

Drücken und halten Sie die Verlaufstaste ( ) und drücken und halten Sie gleich-

zeitig die Taste Löschen/Aus (

), um alle Daten im Speicher zu löschen.

Hintergrundbeleuchtung des Displays

Drücken Sie die Taste Hintergrundbeleuchtung/Einheiten ( ), um die Hinter-

grundbeleuchtung des Displays ein- oder auszuschalten.

Timer (automatische Auslösung)

Der Timer (automatische Auslösung) wird verwendet, um anhand einer vorein-

gestellten Zeit zu einer Messung herunterzuzählen. Dies kann hilfreich sein, um

ewegungen bei der Messung zu vermeiden, indem man das Instrument bei der

Verwendung auf eine feste Fläche oder ein Stativ stellt.

1. Drücken Sie die Timer-Taste (

), um eine Verzögerung von 5 Sekunden ein-

zustellen.

2. Drücken Sie die Timer-Taste, bis die gewünschte Verzögerung erreicht ist

(max.60 Sec.). Alternativ können Sie auch die Additions- (

) oder Subtrak-

tions- (

) taste, um die Verzögerung zu ändern.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

3. Der Countdown beginnt nach einigen Sekunden automatisch, Sie können

auch die Taste Ein/Messung (

) drücken, um sofort zu beginnen. Die

verbleibenden Sekunden bis zur Messung werden angezeigt. In den beiden

letzten Sekunden erfolgen Blinken und Piepen schneller. Nach dem letzten

Piepton erfolgt die Messung und der Wert wird angezeigt.

Drahtlose Datenübertragung

WARNUNG

Verwenden Sie den micro LM-400 nicht als Kontrollgerät, sondern aus-

schließlich als Messgerät. Dadurch wird das Risiko von Schäden oder

erletzungen bei schwachen Batterien, Fehlfunktion oder Fehlmes-

sung reduziert.

assen Sie sich beim Betrieb im Drahtlos-Modus nicht von der korrek-

ten Nutzung des micro LM-400 ablenken. Richten Sie den Laserstrahl

nich

t auf andere Personen. Vergewissern Sie sich, dass der Laser auf

einen Punkt über oder unter Augenhöhe gerichtet wird. Laserstrahlen

können schädlich für die Augen sein.

Der RIDGID® micro LM-400 Laser-Entfernungsmesser ist mit Bluetooth® Drahtlos-

technologie ausgestattet, die den drahtlosen Datentransfer auf entsprechend aus-

gerüstete Smartphones oder Tablets mit den Betriebssystemen iOS oder Android

laubt.

1. Laden Sie die entsprechende RIDGID® App auf Ihr Smartphone oder Tablet

herunter (http://www.RIDGID.com/LM400).

2. Drücken und halten Sie am micro LM-400 die Timer-Taste (

), bis das Blue-

tooth Symbol (

) im Display erscheint. Ein Bluetooth fähiges Smartphone

oder Tablet kann nun den micro LM-400 nden und sich mit ihm koppeln.

3. Wählen Sie in den Verbindungsmanagementeinstellungen Ihres Smartphones

oder Tablets “RIDGID LM-400”. Die Informationen über die Verbindung mit ei-

nem Bluetooth fähigen Gerät nden Sie in der Anleitung Ihres Smartphones

oder T

ablets.

Wenn die erste Verbindung zwischen dem Smartphone oder Tablet und dem

micro LM-400 hergestellt ist, erscheint eventuell eine Auorderung, den Pin-

Code des micro LM-400 einzugeben. Geben Sie den Pin-Code 0000 in Ihr

Smartphone/Tablet ein.

Nach der ersten Kopplung stellen die meisten Geräte automatisch eine Verbin-

dung mit dem micro LM-400, sobald die Bluetooth Drahtlostechnologie aktiv

und in R

eichweite ist. Der micro LM-400 sollte maximal 33 ft (10 m) vom zu

erkennenden Gerät entfernt sein.

4. Folgen Sie zur korrekten Verwendung den Anweisungen der App.

5. Zum Deaktivieren der Bluetooth Drahtlostechnologie drücken und halten Sie

die Timer-Taste (

), bis das Bluetooth Symbol ( ) im Display verschwindet.

Ansonsten wird die drahtlose Datenübertragung deaktiviert, sobald der micro

LM-400 abgeschaltet wird.

Die Wort/ die Marke Bluetooth® und die dazu gehörigen Logos sind eingetragene Waren-

zeichen von Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch Emerson

Elec

tric Co. erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum

ihrer jeweiligen Inhaber.

iOS ist ein eingetragenes Warenzeichen von Apple Inc.

Android und das Android Logo sind Warenzeichen von Google Inc.

Messungen

Der RIDGID micro LM-400 Laser-Entfernungsmesser hat eine Messreichweite von

maximal 229' (70 m). Die Verwendung bei hellem Sonnenlicht kann die Reichweite

des Instruments verringern. Auch die Reexionseigenschaften der Oberäche kön-

nen die Reichweite des Instruments verringern.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Messfehler können auftreten, wenn transparente, halb durchlässige oder stark glän-

zende/reektierende Flächen, wie farblose Flüssigkeiten (zum Beispiel Wasser), Glas,

tyropor, Spiegel usw. gemessen werden. Die Verwendung einer handelsüblichen

Laser-Messtafel auf der Oberäche kann genauere Messungen ermöglichen.

Achten Sie auf die Einstellung von Messbezugspunkten, diese kann Messungen um

bis zu 5

" (137 mm) verändern.

HINWEIS

Richten Sie den Laser nicht auf die Sonne. Dadurch kann das Instrument

beschädigt werden.

Einzelne Entfernungsmessung

1. Drücken Sie die Taste Ein/Messung ( ), um den Laser zu aktiveren. Das

Symbol "Laser aktiv" ( ) blinkt auf dem Bildschirm und ein Piepton ist zu hören.

2. Drücken Sie die Taste Ein/Messung erneut, um eine Messung vorzunehmen.

Eventuell bemerken Sie eine leichte Verzögerung und ein Klickgeräusch, wenn

Sie eine Messung vornehmen – dies ist normal.

3. Der gemessene Wert wird angezeigt.

Dauermessung, Max.- und Min.-Messung

1. Drücken und halten Sie die Taste Ein/Messung ( ), bis das Symbol "Laser

aktiv" (

) permanent auf dem Display erscheint und ein Piepton zu hören ist.

Bei jedem weiteren Tastendruck erfolgt eine Messung.

2. Drücken und halten Sie entweder die Taste Ein/Messung oder die Taste Lö-

schen/Aus (

), um den Dauer-Laser abzustellen. Der Laser schaltet sich nach

3 Minuten Inaktivität automatisch ab.

3. Drücken Sie die Max-Min-Taste (

), bis das Symbol für Max.- und Min-

Messung (

) auf dem Bildschirm erscheint.

4. Im Dauermessmodus wird der gemessene Wert in der dritten Zeile etwa alle

0,5 Sekunden aktualisiert. Die entsprechenden Minimum- und Maximumwer-

te werden dynamisch in der ersten und zweiten Zeile angezeigt.

MIN MAX

Abbildung 7 – Max.- und Min.-Messung

5. Drücken Sie die Taste Ein/Messung ( ) oder die Taste Löschen/Aus ( ), um

die Dauermessung zu beenden. Das Gerät stoppt automatisch nach 100 Dau-

ermessungen.

Messungen addieren/subtrahieren

1. Drücken Sie die Additionstaste ( ), um die nächste Messung zur vorherigen

zu addieren.

2. drücken Sie Subtraktion Taste (

), um die nächste Messung von der vorheri-

gen zu subtrahieren.

Drücken Sie Taste Löschen/Aus ( ), um die letzte Aktion rückgängig zu machen.

4. Drücken Sie die Max-Min-Taste ( ), um zu Einzelmessungen zurückzukehren.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Flächenmessung

1. Drücken Sie die Fläche-/Volumen-Taste ( ). Das Symbol ( ) erscheint im

Display.

2. Drücken Sie die Taste Ein/Messung, um die erste Messung (z.B. Länge) vorzu-

nehmen.

3. Drücken Sie die Taste Ein/Messung erneut, um die zweite Messung (z.B. Breite)

vorzunehmen.

Das Ergebnis der Flächenberechnung erscheint in der Zusammenfassungszeile.

Volumenmessung

1. Drücken Sie die Fläche-/Volumen-Taste ( ) zweimal, bis das ( ) Symbol im

Display erscheint.

2. Drücken Sie die Taste Ein/Messung (

), um die erste Messung (Länge) vor-

zunehmen.

3. Drücken Sie die Taste Ein/Messung erneut, um die zweite Messung (Breite)

vorzunehmen.

4. Drücken Sie die Taste Ein/Messung erneut, um die dritte Messung (Höhe) vor-

zunehmen.

5. Das Ergebnis der Volumenberechnung erscheint in der Zusammenfassungs-

zeile.

Indirekte Messungen

Indirekte Messungen werden durchgeführt, wenn eine direkte Messung nicht mög-

lich ist. Indirekte Messungen werden aus Messungen der Hypotenuse und einer

eite eines rechtwinkligen Dreiecks (Dreieck mit einem Winkel von 90 Grad) berech-

net. Zum Beispiel kann man, wenn die Höhe einer Wand vom Boden aus berechnet

erden soll, zum oberen Rand der Wand messen (Hypotenuse) und senkrecht zur

Linie zwischen den beiden gemessenen Punkten an der Basis der Wand (Seite). Aus

diesen beiden Messungen wird der Abstand zwischen den beiden Messpunkten

berechnet.

Indirekte Messungen sind weniger genau als direkte Messungen. Um bei indirek-

ten Messungen eine möglichst hohe Genauigkeit zu erzielen, halten Sie den micro

-400 bei allen Messungen in der gleichen Position (nur den Winkel verändern).

Vergewissern Sie sich, dass der Laserstrahl beim Messen der Seite des Dreiecks senk-

recht zur Linie zwischen den Messpunkten verläuft. Alle Messungen müssen Punkte

auf einer einzigen G

eraden sein.

Verwendung von zwei Punkten

Abbildung 8 – Indirekte Messung unter Verwendung von zwei Punkten

1. Drücken Sie die Taste indirekte Messungen ( ) einmal. Das Symbol ( ) er-

scheint im Display. Die zu messende Entfernung blinkt im Symbol.

2. Drücken Sie die Taste Ein/Messung (

), um den Laser einzuschalten, richten

Sie den Laser auf den oberen Punkt (1) und lösen Sie die Messung aus. Das

Messergebnis erscheint in der ersten Zeile.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

3. Halten Sie das Instrument zwischen den Messungen möglichst senkrecht (mit

Hilfe der Wasserwaage), drücken Sie die Taste Ein/Messung erneut, um das

Entfernungsergebnis des horizontalen Punkts (2) zu messen. Das Messergeb-

nis erscheint in der zweiten Zeile.

4. Das Ergebnis der Berechnung erscheint in der Zusammenfassungszeile.

Verwendung von drei Punkten (Gesamthöhe)

Abbildung 9 –

Indirekte Messung unter Verwendung von drei Punkten (Gesamthöhe)

1. Drücken Sie die Taste indirekte Messungen ( ) zweimal, das Symbol ( ) er-

scheint im Display. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf den unteren Punkt (1) und drücken Sie die Taste Ein/

Messung (

), um die Messung vorzunehmen. Das Messergebnis erscheint

in der ersten Zeile.

Halten Sie das Instrument zwischen den Messungen möglichst senkrecht (mit Hilfe

der Wasserwaage), drücken Sie die Taste Ein/Messung erneut, um die Entfernung des

horizontalen Punkts (2) zu messen. Das Messergebnis erscheint in der zweiten Zeile.

Richten Sie den Laser auf den oberen Punkt (3), drücken Sie die Taste Ein/Messung, um

die Messung vorzunehmen. Das Messergebnis erscheint in der dritten Zeile.

5. Das Ergebnis der Berechnung (Entfernung 1-3) wird in der Zusammenfas-

sungszeile angezeigt.

Verwendung von drei Punkten (Teilhöhe)

Abbildung 10 – Indirekte Messung unter Verwendung von drei Punkten (Teilhöhe)

1. Drücken Sie die Taste indirekte Messungen ( ) dreimal, das Symbol ( ) er-

scheint im Display. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf den Punkt (1) und drücken Sie die Taste Ein/Messung

(

), um die Messung vorzunehmen. Das Messergebnis erscheint in der ers-

ten Zeile.

3. Richten Sie den Laser auf den Punkt (2), drücken Sie die Taste Ein/Messung, um

die Messung vorzunehmen. Das Messergebnis erscheint in der zweiten Zeile.

Halten Sie das Instrument zwischen den Messungen möglichst senkrecht (mit Hilfe

der Wasserwaage), drücken Sie die Taste Ein/Messung erneut, um die Entfernung des

horizontalen Punkts (3) zu messen. Das Messergebnis erscheint in der dritten Zeile.

5. Das Ergebnis der Berechnung (Entfernung 1-2) wird in der Zusammenfas-

sungszeile angezeigt.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Indirekte Messungen mit Neigungssensor

Der Neigungssensor misst vertikale Winkel zwischen ± 65°, sodass 5 indirekte Ent-

fernungsmessmodi möglich sind. Bei der Winkelmessung sollte das Instrument mit

minimaler seitlicher Dr

ehung (± 10° aus Ebene) gehalten werden, damit es richtig

funktioniert.

Abbildung 11 – Indirekte horizontale und vertikale Entfernung

1. Drücken Sie die Winkel-/Abstecktaste ( ), das Symbol ( ) erscheint im Dis-

play. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf Punkt1, drücken Sie die Taste Ein/Messung, um die

Messung vorzunehmen.

3. Das Display zeigt; den gemessenen Winkel (α) in der ersten Zeile, die berech-

nete vertikale Entfernung A in der zweiten Zeile, die berechnete horizontale

tfernung B in der dritten Zeile und die gemessene diagonale Entfernung L

in der vierten Zeile.

Indirekte horizontale Entfernung

Abbildung 12 – Indirekte horizontale Entfernung

1. Drücken Sie die Winkel-/Abstecktaste ( ) zweimal, das Symbol ( ) erscheint

im Display. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf Punkt 1, drücken Sie die Taste Ein/Messung, um die

Messung vorzunehmen.

3. Das Display zeigt; gemessenen Winkel (α) in der ersten Zeile, die gemessene

diagonale Entfernung L in der zweiten Zeile, und die berechnete horizontale

Entfernung B in der vierten Zeile.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Indirekte vertikale Entfernung

Abbildung 13 – Indirekte vertikale Entfernung

1. Drücken Sie die Winkel-/Abstecktaste ( ) dreimal, das Symbol ( ) erscheint

im Display. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf Punkt 1, drücken Sie die Taste Ein/Messung, um die

Messung vorzunehmen.

3. Das Display zeigt; den gemessenen Winkel (α) in der ersten Zeile, die gemesse-

ne diagonale Entfernung L in der zweiten Zeile, und die berechnete vertikale

tfernung A in der vierten Zeile.

Indirekte vertikale Entfernung unter Verwendung von

zwei Punkten (Gesamthöhe)

Abbildung 14 – Indirekte vertikale Entfernung unter Verwendung von zwei

Punkten (Gesamthöhe)

1. Drücken Sie die Winkel-/Abstecktaste ( ) viermal, das Symbol ( ) erscheint

im Display. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf das erste Ziel 1 unterhalb des Laser-Entfernungsmes-

sers und drücken Sie die Taste Ein/Messung, um die Messung vorzunehmen.

3. Richten Sie den Laser auf das zweite Ziel 2 oberhalb des Laser-Entfernungsmes-

sers und drücken Sie die Taste Ein/Messung, um die Messung vorzunehmen.

4. Das Display zeigt; die untere gemessene diagonale Entfernung L1 in der zwei-

ten Zeile, die obere gemessene diagonale Entfernung L2 in der dritten Zeile

und die ber

echnete vertikale Entfernung A in der vierten Zeile.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Indirekte vertikale Entfernung unter Verwendung von

zwei Punkten (Teilhöhe)

Abbildung 15 – Indirekte vertikale Entfernung unter Verwendung von zwei

Punkten (Teilhöhe)

1. Drücken Sie die Winkel-/Abstecktaste ( ) fünfmal, das Symbol ( ) erscheint

im Display. Die zu messende Entfernung blinkt im Symbol.

2. Richten Sie den Laser auf das erste Ziel 1 und drücken Sie die Taste Ein/Mes-

sung, um die Messung vorzunehmen.

3. Richten Sie den Laser auf das zweite Ziel 2 und drücken Sie die Taste Ein/Mes-

sung, um die Messung vorzunehmen.

4. Das Display zeigt; die gemessene diagonale Entfernung L1 in der zweiten

Zeile, die gemessene diagonale Entfernung L2 in der dritten Zeile, und die

berechnete vertikale Entfernung A in der vierten Zeile.

Absteckmessung

Zwei verschiedene Entfernungen (a und b) können ins Instrument eingegeben und

dann verwendet werden, um denierte gemessene Längen zu markieren, z.B. bei

der Errichtung von Wandstützen.

Abbildung 16 – Absteckmessung

1. Drücken Sie die Winkel-/Abstecktaste ( ) länger, daraufhin erscheint das

Absteck-Funktionssymbol (

) im Display.Der Wert (a) und die entsprechende

Zwischenlinie blinken.

2. Mittels (Durch Festhalten der Tasten wird die Geschwindigkeit der Änderung

der Werte erhöht.

3. Sobald der gewünschte Wert (a) erreicht ist, kann er mit der (

4. Der Wert (b) und die Zwischenlinie blinken. Wert (b) kann eingegeben werden

mit (

) und ( ). Der denierte Wert (b) wird mit der ( ) Taste bestätigt.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

5. Durch Drücken der Taste Ein/Messung ( ) wird die Laser-Messung gestar-

tet. Das Display zeigt die aktuelle Messentfernung in der Zusammenfassungs-

zeile. Bewegt man sich langsam entlang der Abstecklinie, verringert sich die

angez

eigte Entfernung. Das Instrument beginnt in einem Abstand von 0,1 m

zum nächsten Absteckpunkt zu piepen.

6. Die Pfeile (

) im Display zeigen an, in welcher Richtung das Instrument

bewegt werden muss, um den denierten Abstand (a oder b) zu erreichen.

Sobald der Absteckpunkt erreicht ist, ändert sich der Piepton und die Zwi-

schenlinie beginnt, zu blinken.

Reinigung

Den RIDGID micro LM-400 Laser-Entfernungsmesser nicht in Wasser tauchen. Wi-

schen Sie Schmutz mit einem feuchten weichen Tuch ab. Verwenden Sie keine ag-

gressiven Reinigungsmittel oder Lösungsmittel. Reinigen Sie das Display vorsichtig

mit einem sauber

en, trockenen Tuch. Vermeiden Sie starkes Reiben. Behandeln Sie

das Instrument mit der gleichen Sorgfalt wie ein Teleskop oder eine Kamera.

Aufbewahrung

Der RIDGID micro LM-400 Laser-Entfernungsmesser muss in einem trockenen siche-

ren Bereich bei einer Temperatur zwischen 14°F (-10°C) und 140°F (60°C) und einer

uftfeuchtigkeit unter 70% relativer Luftfeuchtigkeit gelagert werden.

Lagern Sie das Gerät in einem abgeschlossenen Bereich außer Reichweite von Kin-

dern und Personen, die mit dem Instrument nicht vertraut sind.

Entfernen Sie vor längeren Lagerperioden oder vor dem Versand die Batterien, um

ein Auslaufen der Batterien zu vermeiden.

Das Gerät muss vor Stößen, Nässe und Feuchtigkeit, Staub und Schmutz, sehr ho-

hen und niedrigen Temperaturen, Chemikalienlösungen und -dämpfen geschützt

erden.

Wartung und Reparatur

WARNUNG

Die Betriebssicherheit des RIDGID micro LM-400 Laser-Entfernungs-

messers kann durch unsachgemäße Wartung oder Reparatur beein-

trächtigt werden.

Wartung und Reparatur des micro LM-400 Laser-Entfernungsmessers müssen von

einem autorisierten RIDGID Kundendienst-Center durchgeführt werden.

Falls Sie Informationen zu einem autorisierten RIDGID Kundendienst-Center in

Ihrer Nähe benötigen oder Fragen zu Service oder Reparatur haben:

• Wenden Sie sich an Ihren örtlichen RIDGID Händler.

• Besuchen Sie RIDGID.com, um einen RIDGID Kontaktpunkt in Ihrer Nähe zu nden.

• Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter

rtctechser[email protected] oder in den USA und Kanada telefonisch unter

(800) 519-3456.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

Entsorgung

Teile des RIDGID micro LM-400 Laser-Entfernungsmessers enthalten wertvolle Ma-

terialien und können recycelt werden. Hierfür gibt es auf Recycling spezialisierte

etriebe, die u. U. auch örtlich ansässig sind. Entsorgen Sie die Teile entsprechend

den örtlich geltenden Bestimmungen. Weitere Informationen erhalten Sie bei der

örtlichen Abfallwirtschaftsbehörde.

Für EG-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elek-

tronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht

mehr

gebrauchsfähige Elektrogeräte getrennt gesammelt und einer um-

weltgerechten Wiederverwertung zugeführt werden.

Entsorgung von Batterien

Für EG-Länder: Gemäß der Richtlinie 2012/19/EU müssen defekte oder verbrauchte

Batterien recycelt werden.

Fehlerbehebung - Fehlercodes

CODE URSACHE ABHILFEMASSNAHME

204 Berechnungsfehler. Verfahren wiederholen.

208 Empfangenes Signal zu schwach, Messzeit

zu lang, Entfernung >

328 ft (100 m).

Zieltafel verwenden.

209 Empfangenes Signal zu stark. Ziel

reektiert zu stark.

Eine handelsübliche Zieltafel

verwenden.

252 Temperatur zu hoch. Gerät abkühlen lassen.

253 Temperatur zu niedrig. Gerät aufwärmen.

255 Hardware-Fehler. Gerät aus- und wieder einschalten, wenn

das Symbol noch immer erscheint, bitte

den technischen Support informieren.

micro LM-400 Laser-Entfernungsmesser

999-999-480.10_REV C

EC Declaration

RIDGID

LM-400 Laser Distance Meter

RIDGE TOOL COMPANY Ridge Tool Europe NV (RIDGID)

400 Clark Street Ondernemerslaan 5428

Elyria, Ohio 44035-6001 3800 Sint-Truiden

U.S.A. Belgium

EC DECLARATION OF CONFORMITY

We declare that the machines listed above, when used in accordance with the op-

erator’s manual, meet the relevant requirements of the Directives and Standards

listed below.

DéCLARATION DE CONFORMITé CE

Nous déclarons que lorsqu’elles sont utilisées selon leur mode d’emploi, les ma-

chines indiquées ci-dessus répondent aux exigences applicables des directives et

normes ci-après.

DECLARACIóN DE CONFORMIDAD DE LA CE

Declaramos que las máquinas listadas más arriba, cuando se usan conforme al

manual del operario, cumplen con los requisitos pertinentes de las directrices y nor-

mas listadas a continuación.

PROHLÁŠENÍ O SHODĚ ES

Prohlašujeme, že výše uvedené nástroje a zařízení splňují při použití v souladu s je-

jich návodem k obsluze příslušné požadavky níže uvedených směrnic a nařízení.

EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer, at de ovenfor anførte maskiner, ved brug i over ensstemmelse med

brugervejledningen, opfylder de relevante krav i de nedenfor anførte direktiver og

standarder.

EG KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn sie entsprechend der Be-

dienungsanleitung verwendet werden, die einschlägigen Anforderungen der folgen-

den Richtlinien und Normen erfüllen.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

Δηλώνουμε ότι τα μηχανήματα που αναφέρονται παραπάνω, όταν χρησιμοποιού-

νται σύμφωνα με το εγχειρίδιο χειρισμού, πληρούν τις σχετικές απαιτήσεις των

παρακάτω Οδηγιών και Προτύπων.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme, että edellä luetellut koneet täyttävät käyttö ohjekirjan mukaisesti käytet-

tynä seuraavien direktiivien ja standardien vaatimukset.

EU IZJAVA O SUKLADNOSTI

Izjavljujemo da su gore navedeni strojevi, kada se koriste u skladu s priručnikom za

korisnike, sukladni s relevantnim zah tjevima dolje navedenih direktiva i standarda.

EK MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy a fent felsorolt gépek - amennyiben a kezelési útmutatónak

megfelelően használják őket - megfe l elnek az alább felsorolt Irányelvek és Szab-

ványok követel ményeinek.

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo che le macchine elencate in alto, se utilizzate in conformità con il man-

uale dell'operatore, soddisfano i relativi requisiti delle Direttive e degli Standard spec-

ificati di seguito.

ЕО СӘЙКЕСТІК МӘЛІМДЕМЕСІ

Біз жоғарыда көрсетілген құрылғылардың пайдаланушы нұсқау лығына

сәйкес пайдаланылған жағдайда төменде көрсетілген Директивалар мен

Стан дарт тар дың тиісті талаптарына жауап беретінін мәлімдейміз.

EG-CONFORMITEITSVERKLARING

Hierbij verklaren wij dat de hierboven vermelde machines, mits gebruikt in overeen-

stemming met de handleiding, voldoen aan de relevante eisen van de hieronder ver-

melde richtlijnen en normen.

CE-SAMSVARSERKLÆRING

Vi erklærer at maskinene oppført over oppfyller de relevante kravene i direktiver og

standarder oppført under dersom de brukes i henhold til bruksanvisningen.

EC Declaration

Signature:

Name: Harald Krondorfer

Qualification: V.P. Engineering

Date: 10/01/2020

2014/30/EU, EU 2015/863

EN61326-1, EN61326-2-2,

IEC-60825

DEKLARACJA ZGODNOŚCI WE

Deklarujemy, że maszyny wymienione powyżej, gdy są używane zgodnie z po-

dręcznikiem użytkownika, spełniają właściwe wymagania Dyrektyw i Standardów,

wymienione poniżej.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos que as máquinas listadas acima, quando utilizadas de acordo com o

manual do operador, cumprem os requisitos relevantes das Diretivas e Normas lis-

tadas abaixo.

DECLARAȚIE DE CONFORMITATE CE

Declarăm cămașina specificată mai jos, atunci când este utilizatăîn conformitate cu

manualul de exploatare, îndeplinește cerințele relevante ale Directivelor și stan-

dardelor specificate mai jos.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ EC

Мы заявляем, что инструменты, перечисленные выше, при условии исполь-

зования согласно руководству по эксплуатации, отвечают соответствующим

требованиям указанных ниже директив и стандартов.

ES PREHLÁSENIE O ZHODE

Vyhlasujeme, že stroje uvedené vyššie spĺňajú relevantné požiadavky smerníc a

noriem uvedených nižšie, ak sa používajú podľa návodu na použitie.

IZJAVA ES O SKLADNOSTI

Izjavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno z uporabniškim

priročnikom, izpolnjujejo relevantne zahteve spodaj omenjenih direktiv in standar-

dov.

EC DEKLARACIJA O USAGLAŠENOSTI

Izjavljujemo da gore navedeni strojevi, ako se koriste u skladu s priručnikom za ko-

risnike, zadovoljavaju relevantne zahteve direktiva i standarda koji se navode dole.

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi meddelar att maskinen som anges ovan uppfyller de aktuella kraven i de angivna

direktiven och standarderna nedan när den används enligt bruksanvisningen.

AB UYGUNLUK BEYANI

Yukarıda listelenen makinelerin, kullanıcı kılavuzuna göre kullanıldığında, aşağıda lis-

telenen Direktiflerin ve Standartların ilgili gereksinimlerini karşı ladığını beyan ederiz.

EÜ VASTAVUSDEKLARATSIOON

Kinnitame, et eelpool loetletud masinad vastavad allpool loetletud direktiivide ja stan-

dardite asjakohastele nõuetele, kui neid kasutatakse vastavalt kasutusjuhendile.

EK ATBILSTĪBAS DEKLARĀCIJA

Mēs apliecinām, ka iepriekšminētās iekārtas, izmantojot tās saskaņā ar operatora

rokasgrāmatu, atbilst attiecīgajām tālāk norādīto direktīvu un standartu prasībām.

DEARBHÚ COMHRéIREACHTA AN CE

Fógraímid go bhfuil na hinnill sa liosta thuas i gcomhréir le riachtanais ábhartha na

dTreoracha agus na gCaighdeán sa liosta thíos, ach iad a úsáid de réir an lámhleab-

hair don oibreoir.

EB ATITIKTIES DEKLARACIJA

Deklaruojame, kad pirmiau išvardytos mašinos, jei naudojamos pagal naudotojo

vadovą, atitinka atitinkamus toliau išvardytų direktyvų ir standartų reikalavimus.

ЕО ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Декларираме, че изброените по-горе машини, когато се използват в съответ-

ствие с Ръководство за оператора, отговарят на съответните изисквания на

директи вите и стандартите, изброени по-долу.

What is covered

RIDGID

tools are warranted to be free of defects in workmanship and ma-

terial.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

tool. Warranty coverage

ends when the product becomes unusable for reasons other than defects in

workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the

complete product to RIDGE TOOL COMPANY, Elyria, Ohio, or any RIDGID

AUTHORIZED INDEPENDENT SERVICE CENTER. Pipe wrenches and other

hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGE TOOL’S option,

and returned at no charge; or, if after three attempts to repair or replace dur-

ing the warranty period the product is still defective, you can elect to receive

a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by

this warranty. RIDGE TOOL shall not be responsible for any incidental or

consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or conse-

quential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific rights, and you may also have other rights,

which vary, from state to state, province to province, or country to country.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for

RIDGID

products. No employee, agent, dealer, or other person is authorized

to alter this warranty or make any other warranty on behalf of the RIDGE

TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

sont garantis contre tous vices de matériaux et de main

d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID

. La cou-

verture cesse dès lors que le produit devient inutilisable pour raisons autres

que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit

complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le

remettre à un réparateur RIDGID

indépendant agréé. Les clés à pipe et autres

outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés

ou remplacés, puis réexpédiés gratuitement ; ou si, après trois tentatives de

réparation ou de remplacement durant la période de validité de la garantie le

produit s’avère toujours défectueux, vous aurez l’option de demander le rem-

boursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont

pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d’au-

cuns dommages directs ou indirects.

L’influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages

directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous

soit pas applicable. Cette garantie vous donne des droits spécifiques qui peu-

vent être éventuellement complétés par d’autres droits prévus par votre légis-

lation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie

couvrant les produits RIDGID

. Aucun employé, agent, distributeur ou tiers

n’est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire

au nom de la RIDGE TOOL COMPANY.

Qué cubre

Las herramientas RIDGID

están garantizadas contra defectos de la mano

de obra y de los materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

durante toda su vida útil. La

cobertura de la garantía caduca cuando el producto se torna inservible por

razones distintas a las de defectos en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la

totalidad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier

Servicentro Independiente Autorizado RIDGID

. Las llaves para tubos y

demás herra mientas de mano deben devolverse a la tienda donde se

adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discre-

ción de RIDGE TOOL, y devuelto sin costo; o, si aún resulta defectuoso de-

spués de haber sido reparado o sustituido tres veces durante el período de

su garantía, Ud. puede optar por recibir un reembolso por el valor total de su

compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal.

RIDGE TOOL no se hace responsable de daño incidental o consiguiente al-

guno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción refe r-

ente a daños incidentales o consiguientes. Por lo tanto, puede que la limi -

tación o restricción mencionada anteriormente no rija para Ud. Esta garantía

le otorga derechos específicos, y puede que, además, Ud tenga otros dere-

chos, los cuales varían de estado a estado, provincia a provincia o país a

país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los produc-

tos RIDGID

. Ningún empleado, agente, distribuidor u otra persona está au-

to rizado para modificar esta garantía u ofrecer cualquier otra garantía en

nombre de RIDGE TOOL COMPANY.

Against Material Defects

& Workmanship

FULL LIFETIME

WARRANTY

Ridge Tool Company

400 Clark Street

Elyria, Ohio 44035-6001

U.S.A.

RIDGID and the Emerson logo are registered trademarks of Emerson Electric Co.

or its subsidiaries in the US and other countries.

All other trademarks belong to their respective holders.

Printed 11/20 999-999-480.10

EC45131 REV. C

FULL LIFETIME WARRANTY

(garantie légale étendue à la durée de vie du produit,

voir conditions de garantie / legal warranty extended to the product

lifecyle, see warranty conditions)

RIDGID LM-400 Micro Advanced Laser Distance Meter

Product's Documents

User Manual

Specifications

RIDGID LM-400 Questions and Answers
