Vevor YC-01-SS-004 CPU Liquid Cooler AIO CPU Water Cooler

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
YC-01-SS-004 photo

User Manual

This is the main product document for model YC-01-SS-004.

The file format is pdf, 72 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
CPU COOLER USER'S GUIDE
MODEL:YC-01-SS-004, YC-01-SS-003
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
background
- 1 -
MODEL:YC-01-SS-004, YC-01-SS-003
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CPU Cooler
background
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:(1)This device may not
cause harmful interference, and (2)this device must accept any
interference received, including interference that may cause
undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices
INSTRUCTIONS
● The CPU cooler equipped with a 360mm radiator and three 120mm
PWM fans to make sure excellent heat transfer from CPU.
●The LED lighting on the pump to match your PC build(YC-01-SS-003).
●The 120mm PWM fan delivers improved airflow for extreme CPU cooling
performance.
● Compatible with multi sockets like Intel 115X/1366/2011/1700/1200
&AMD AM5/AM4.
●Compatible with Windows 10 and Windows 11 operating systems
background
- 3 -
Parameter
Model: YC-01-SS-004, YC-01-SS-003
Input: 12VDC 0.9A
Cooling Method: Water
Maximum Rotational Speed: 2200 RPM
Noise Level: ≤33.7dB-A
Installation Steps
background
- 4 -
List Of Accessories
Intel backplane * 1
Intel bracket * 1
AMD bracket * 2
Thermal grease / scraper * 1
Installation nuts * 4
AMD bracket screws * 4
Intel screw rods * 4
2011 studs * 4
Chassis screws: 12 for 360 water cooling
background
- 5 -
Software Download Link
https://diy-ideas.oss-us-west-1.aliyuncs.com/wp-content/uploads/20
24/11/Vevor_CPU_cooler_driver_SKU2-4.zip
background
- 6 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODÈLE:YC01SS004,YC01SS003
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar
nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes
lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier
soigneusementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
GUIDED'UTILISATIONDUREFROIDISSEURDEPROCESSEUR
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
BESOIND'AIDE?CONTACTEZNOUS!
1
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?
N'hésitezpas
ànouscontacter:Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
MODÈLE:YC01SS004,YC01SS003
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles
instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement
notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez
reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique
oulogicielledenotreproduit.
Refroidisseurdeprocesseur
Machine Translated by Google
background
INSTRUCTIONS
Lisezattentivementlemanuel.
collectedansl'Unioneuropéenne.Cecis'appliqueauproduit
•L'éclairageLEDsurlapompecorrespondàlaconfigurationdevotrePC(YC01SS003).
•LeventilateurPWMde120mmoffreunfluxd'airaméliorépourunrefroidissementextrêmeduprocesseur
AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlirelesinstructions
2012/19/CE.Lesymbolereprésentantunepoubelleàroulettesbarrée
àtraversindiquequeleproduitnécessiteuntrisélectif
VentilateursPWMpourassurerunexcellenttransfertdechaleurduprocesseur.
Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne
•Lerefroidisseurdeprocesseuréquipéd'unradiateurde360mmetdetroisradiateursde120mm
opérationindésirable.
•Compatibleaveclessystèmesd'exploitationWindows10etWindows11
interférencesreçues,ycomprislesinterférencesquipeuventcauser
doiventêtreapportésàunpointdecollectepourlerecyclagedesappareilsélectriqueset
appareilsélectroniques
&AMDAM5/AM4.
provoquerdesinterférencesnuisibles,et(2)cetappareildoitacceptertoute
estsoumisauxdeuxconditionssuivantes:(1)Cetappareilnepeutpas
entantquetelnepeutpasêtrejetéaveclesdéchetsménagersnormaux,mais
•CompatibleaveclesmultisocketscommeIntel115X/1366/2011/1700/1200
Cetappareilestconformeàlapartie15desrèglesdelaFCC.Fonctionnement
ettouslesaccessoiresmarquésdecesymbole.Produitsmarqués
performance.
2
Machine Translated by Google
background
Méthodederefroidissement:Eau
Vitessederotationmaximale:2200tr/min
Entrée:12VCC0,9A
Modèle:YC01SS004,YC01SS003
Niveaudebruit:≤33,7dBA
Étapesd'installation
Paramètre
3
Machine Translated by Google
background
4
*
*
*
4

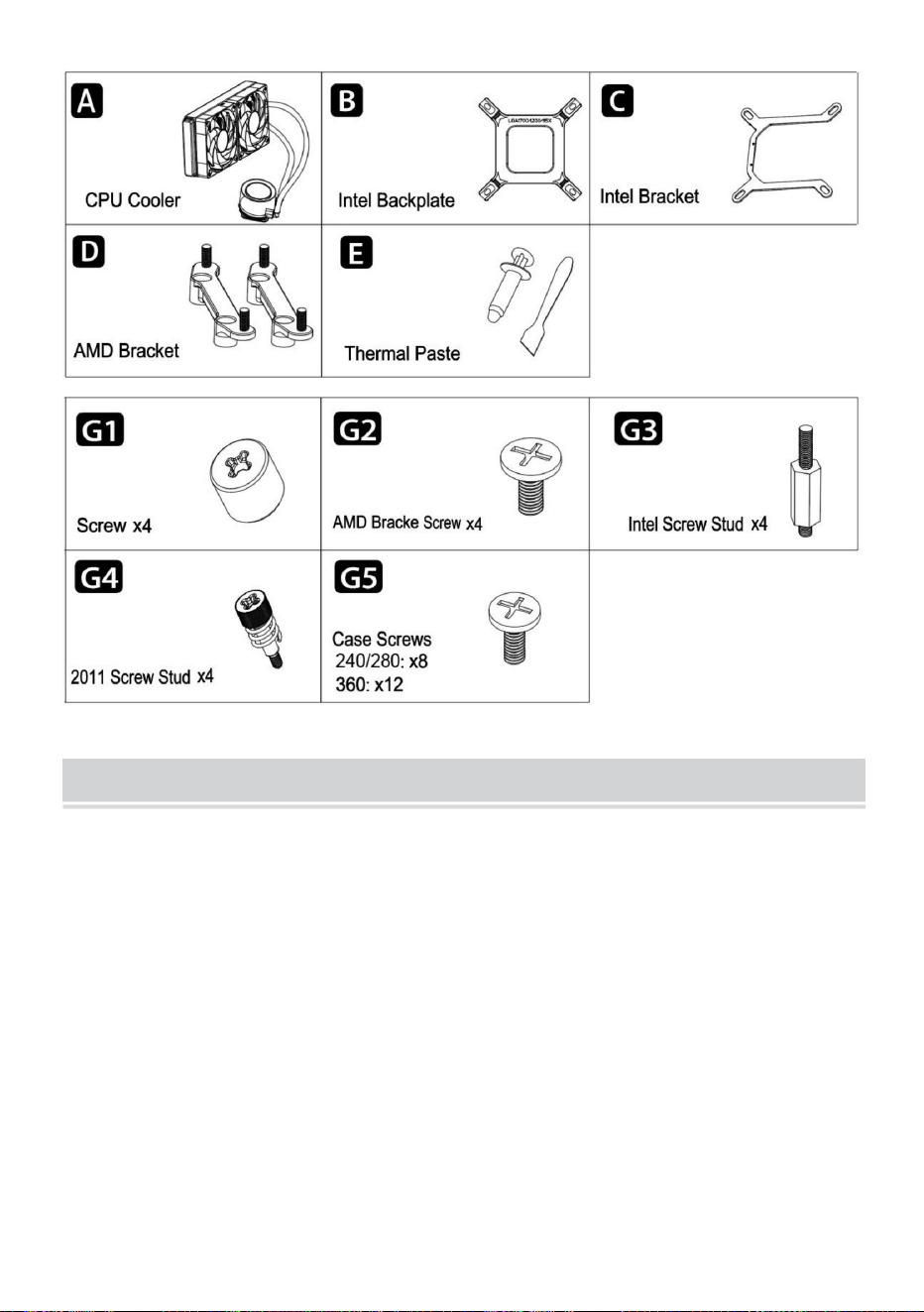

Listedesaccessoires
TigesfiletéesIntel
1
4
VisdesupportAMD
*
Visduchâssis:12pourrefroidissementpareau360
Écrousd'installation
1
4
Clous2011
Graissethermique/grattoir
2
*
*
SupportAMD
SupportIntel
*
4
FonddepanierIntel
1
*
Machine Translated by Google
background
5
https://diyideas.ossuswest1.aliyuncs.com/wpcontent/uploads/2024/11/
Vevor_CPU_cooler_driver_SKU24.zip
Liendetéléchargementdulogiciel
Machine Translated by Google
background
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTDELACE
MainzerLandstr.69,60329FrancfortsurleMain.
ECrossStuGmbH
2122Australie
YHCONSULTINGLIMITÉE.
ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai
200000CN.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
C/OYHConsultingLimitedBureau147,CenturionHouse,
RoutedeLondres,StainesuponThames,Surrey,TW184AX
6
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
CPU-KÜHLER-BENUTZERHANDBUCH
MODELL: YC-01-SS-004, YC-01-SS-003
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Machine Translated by Google
background
Machine Translated by Google
background
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
MODELL: YC-01-SS-004, YC-01-SS-003
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Brauchen Sie Hilfe? Kontaktieren Sie uns!
CPU-Kühler
- 1 -
Machine Translated by Google
background
- 2 -
elektronische Geräte
unerwünschter Betrieb.
• Der CPU-Kühler ist mit einem 360mm Radiator und drei 120mm
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie
Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen
durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt
2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne
Sammlung in der Europäischen Union. Dies gilt für das Produkt
Lesen Sie das Handbuch sorgfältig durch.
PWM-Lüfter sorgen für eine hervorragende Wärmeableitung von der CPU.
•Die LED-Beleuchtung der Pumpe passt zu Ihrem PC-Build (YC-01-SS-003).
und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte mit diesem
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb
•Der 120-mm-PWM-Lüfter sorgt für einen verbesserten Luftstrom für extreme CPU-Kühlung
Leistung.
• Kompatibel mit Mehrfachsockeln wie Intel 115X/1366/2011/1700/1200
unterliegt den folgenden zwei Bedingungen:(1) Dieses Gerät darf nicht
dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern
müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.
schädliche Interferenzen verursachen, und (2) dieses Gerät muss alle
&AMD AM5/AM4.
•Kompatibel mit den Betriebssystemen Windows 10 und Windows 11
Empfangene Störungen, einschließlich Störungen, die dazu führen können,
ANWEISUNGEN
Machine Translated by Google
background
- 3 -
Parameter
Installationsschritte
ÿ Kühlmethode: Wasser
ÿ Geräuschpegel: ÿ33,7 dB-A
ÿ Eingang: 12 VDC 0,9 A
ÿ Modell: YC-01-SS-004, YC-01-SS-003
ÿ Maximale Drehzahl: 2200 U/min
Machine Translated by Google
background
*
ÿ Montagemuttern
1
ÿ 2011 Bolzen
*
ÿ AMD-Halterungsschrauben
Liste des Zubehörs
1
ÿ Gehäuseschrauben: 12 für 360-Grad-Wasserkühlung
ÿ Intel-Schraubenstangen
*
*
4
*
1
ÿ Intel-Rückwandplatine
4
*
4
ÿ Intel-Halterung
*
2
ÿ AMD-Halterung
*
4
ÿ Wärmeleitpaste / Schaber
- 4 -
Machine Translated by Google
background
- 5 -
https://diy-ideas.oss-us-west-1.aliyuncs.com/wp-content/uploads/20 24/11/
Vevor_CPU_cooler_driver_SKU2-4.zip
Link zum Software-Download
Machine Translated by Google
background
Vertreter der EG
UK REP
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
2122 Australien
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
Hersteller: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
- 6 -
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
GUIDA PER L'UTENTE DEL DISSIPATORE CPU
MODELLO:YC-01-SS-004, YC-01-SS-003
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando
determinati utensili con noi rispetto ai principali marchi principali e non significa
necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
Machine Translated by Google
background
Machine Translated by Google
background
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
MODELLO:YC-01-SS-004, YC-01-SS-003
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
HAI BISOGNO DI AIUTO? CONTATTACI!
Dissipatore CPU
- 1 -
Machine Translated by Google
background
- 2 -
dispositivi elettronici
operazione indesiderata.
• Il dissipatore della CPU è dotato di un radiatore da 360 mm e tre da 120 mm
Questo prodotto è soggetto alle disposizioni della Direttiva Europea
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni
attraverso indica che il prodotto richiede un rifiuto separato
2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato
manuale con attenzione.
raccolta nell'Unione Europea. Ciò vale per il prodotto
Ventole PWM per garantire un ottimo trasferimento del calore dalla CPU.
• L'illuminazione a LED sulla pompa si adatta alla configurazione del tuo PC (YC-01-SS-003).
e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento
•La ventola PWM da 120 mm offre un flusso d'aria migliorato per un raffreddamento estremo della CPU
prestazione.
• Compatibile con più socket come Intel 115X/1366/2011/1700/1200
è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può
come tale non può essere smaltito con i normali rifiuti domestici, ma
devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi
&AMD AM5/AM4.
•Compatibile con i sistemi operativi Windows 10 e Windows 11
interferenze ricevute, comprese le interferenze che possono causare
ISTRUZIONI
Machine Translated by Google
background
ÿ Ingresso: 12 V CC 0,9 A
ÿ Livello di rumore: ÿ33,7 dB-A
ÿ Metodo di raffreddamento: acqua
ÿ Modello: YC-01-SS-004, YC-01-SS-003
ÿ Velocità di rotazione massima: 2200 giri/min
Fasi di installazione
Parametro
- 3 -
Machine Translated by Google
background
- 4 -
*
ÿ Dadi di installazione
1
ÿ Stalloni del 2011
*
ÿ Viti della staffa AMD
Elenco degli accessori
1
ÿ Viti del telaio: 12 per raffreddamento ad acqua 360
ÿ Aste a vite Intel
*
*
4
*
1
ÿ Backplane Intel
4
*
4
ÿ Staffa Intel
*
2
ÿ Staffa AMD
*
4
ÿ Grasso termico / raschietto
Machine Translated by Google
background
- 5 -
https://diy-ideas.oss-us-west-1.aliyuncs.com/wp-content/uploads/20 24/11/
Vevor_CPU_cooler_driver_SKU2-4.zip
Link per il download del software
Machine Translated by Google
background
RAPPRESENTANZA DEL REGNO UNITO
Rappresentante della CE
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Francoforte sul Meno.
CONSULENZA YH LIMITATA.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Produttore: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Ufficio 147, Centurion House,
Via Roma, 101, 00186 Roma, Italia
- 6 -
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
GUÍADELUSUARIODELDISIPADORDECPU
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos
solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas
herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente
significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos
que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
MODELO:YC01SS004,YC01SS003
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
¿NECESITAAYUDA?¡CONTÁCTENOS!
1
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen
contactocon
nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica
www.vevor.com/support
MODELO:YC01SS004,YC01SS003
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel
manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro
manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.
Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen
nuestroproducto.
EnfriadordeCPU
Machine Translated by Google
background
INSTRUCCIONES
ytodoslosaccesoriosmarcadosconestesímbolo.Productosmarcados
•LailuminaciónLEDdelabombacombinaconlaconstruccióndesuPC(YC01SS003).
actuación.
Leaelmanualconcuidado.
2012/19/CE.Elsímboloquemuestrauncontenedordebasuracruzado
recogidaenlaUniónEuropea.Estoseaplicaalproducto
VentiladoresPWMparagarantizarunaexcelentetransferenciadecalordesdelaCPU.
Advertencia:Parareducirelriesgodelesiones,elusuariodebeleerlasinstrucciones.
EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea
atravésdeindicaqueelproductorequiereuncontenedordebasuraseparado
•ElenfriadordeCPUestáequipadoconunradiadorde360mmytresventiladoresde120mm.
•ElventiladorPWMde120mmofreceunflujodeairemejoradoparaunarefrigeraciónextremadelaCPU
Operaciónnodeseada.
interferenciasrecibidas,incluidaslasinterferenciasquepuedancausar
dispositivoselectronicos
•CompatibleconlossistemasoperativosWindows10yWindows11
causarinterferenciasdañinas,y(2)estedispositivodebeaceptarcualquier
Debenllevarseaunpuntoderecogidaparareciclaraparatoseléctricosy
&AMDAM5/AM4.
estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuede
comotal,nosepuedendesecharconlabasuradomésticanormal,sino
•CompatibleconmúltiplessocketscomoIntel115X/1366/2011/1700/1200
EstedispositivocumpleconlaParte15delasNormasdelaFCC.Operación
2
Machine Translated by Google
background
Métododeenfriamiento:Agua
Velocidadmáximaderotación:2200RPM
Entrada:12VCC0,9A
Modelo:YC01SS004,YC01SS003
Nivelderuido:≤33,7dBA
Pasosdeinstalación
Parámetro
3
Machine Translated by Google
background
4
1
*
*
*
VarillasdetornilloIntel
*
4
Listadeaccesorios
TornillosdelsoporteAMD
1
*
4
Tornillosdelchasis:12pararefrigeraciónporagua360
Tuercasdeinstalación
1
Sementalesdel2011
Grasatérmica/raspador
*
4
SoporteAMD
2
*
SoporteIntel
*
4
PlacabaseIntel
Machine Translated by Google
background
5
https://diyideas.ossuswest1.aliyuncs.com/wpcontent/uploads/2024/11/
Vevor_CPU_cooler_driver_SKU24.zip
Enlacededescargadesoftware
Machine Translated by Google
background
REPRESENTANTEDELREINOUNIDO
REPRESENTANTECE
2122Australia
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
MainzerLandstr.69,60329FráncfortdelMeno.
CarreteradeLondres,StainesuponThames,Surrey,TW184AX
ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW
ECrossStuGmbH
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
Fabricante:Shanghaimuxinmuyeyouxiangongsi
YHCONSULTINGLIMITADA.
C/OYHConsultingLimitedOficina147,CenturionHouse,
6
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
INSTRUKCJA OBSŁUGI CHŁODZENIA PROCESORA
„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez
nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas
określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one
objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,
aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie
oszczędzasz połowę w porównaniu z głównymi markami.
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
MODEL: YC-01-SS-004, YC-01-SS-003
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z
nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
MODEL: YC-01-SS-004, YC-01-SS-003
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać
wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji
obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.
Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym
produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
Chłodnica procesora
Machine Translated by Google
background
INSTRUKCJE
i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone
•Podświetlenie LED pompy dopasowane do Twojego komputera (YC-01-SS-003).
wydajność.
instrukcję uważnie.
2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci
zbiórka w Unii Europejskiej. Dotyczy produktu
Wentylatory PWM zapewniają doskonały transfer ciepła z procesora.
Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję
Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej
przez wskazuje, że produkt wymaga oddzielnego składowania
• Chłodnica procesora wyposażona w radiator 360 mm i trzy radiatory 120 mm
•Wentylator PWM o średnicy 120 mm zapewnia lepszy przepływ powietrza, co pozwala na ekstremalne chłodzenie procesora
niepożądana operacja.
odbierane zakłócenia, w tym zakłócenia mogące powodować
urządzenia elektroniczne
•Kompatybilny z systemami operacyjnymi Windows 10 i Windows 11
powodować szkodliwe zakłócenia, a (2) urządzenie to musi akceptować wszelkie
należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu
iAMD AM5/AM4.
podlega następującym dwóm warunkom: (1) To urządzenie nie może
w związku z tym nie można go wyrzucać razem z normalnymi odpadami domowymi, ale
• Kompatybilny z wieloma gniazdami, takimi jak Intel 115X/1366/2011/1700/1200
To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie
- 2 -
Machine Translated by Google
background
Metoda chłodzenia: Woda
Maksymalna prędkość obrotowa: 2200 obr./min.
Wejście: 12 V DC 0,9 A
Modele: YC-01-SS-004, YC-01-SS-003
Poziom hałasu: 33,7 dB-A
Kroki instalacji
Parametr
- 3 -
Machine Translated by Google
background
- 4 -
1
*
*
*
Pręty śrubowe Intel
*
4
Lista akcesoriów
Śruby uchwytu AMD
1
*
4
Śruby obudowy: 12 do chłodzenia wodnego 360
Nakrętki montażowe
1
szpilki 2011
Smar termiczny / skrobak
*
4
Uchwyt AMD
2
*
Uchwyt Intel
*
4
Płyta główna Intel
Machine Translated by Google
background
Link do pobrania oprogramowania
https://diy-ideas.oss-us-west-1.aliyuncs.com/wp-content/uploads/20 24/11/
Vevor_CPU_cooler_driver_SKU2-4.zip
- 5 -
Machine Translated by Google
background
- 6 -
2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Frankfurt nad Menem.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
E-CrossStu GmbH
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Producent: Shanghaimuxinmuyeyouxiangongsi
London Road, Staines-upon-Thames, Surrey, TW18 4AX
C/O YH Consulting Limited Biuro 147, Centurion House,
YH CONSULTING LIMITED.
REP WIELKIEJ BRYTANII
Przedstawiciel UE
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
MODEL: YC-01-SS-004, YC-01-SS-003
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen
een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons
te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën
gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te
controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
CPU-KOELER GEBRUIKERSHANDLEIDING
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
HULP NODIG? NEEM CONTACT MET ONS OP!
- 1 -
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het
product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding
voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.
Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates
voor ons product zijn.
MODEL: YC-01-SS-004, YC-01-SS-003
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met
ons op: Technische ondersteuning en E-garantiecertificaat
www.vevor.com/support
CPU-koeler
Machine Translated by Google
background
INSTRUCTIES
ontvangen interferentie, met inbegrip van interferentie die kan leiden tot
elektronische apparaten
•Compatibel met Windows 10 en Windows 11 besturingssystemen
schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle
moet naar een inzamelpunt voor recycling van elektrische en
&AMD AM5/AM4.
is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag niet
mag als zodanig niet bij het normale huisvuil worden weggegooid, maar
• Compatibel met multi-sockets zoals Intel 115X/1366/2011/1700/1200
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werking
en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemarkeerd
•De LED-verlichting op de pomp past bij de bouw van uw pc (YC-01-SS-003).
prestatie.
handleiding zorgvuldig door.
2012/19/EG. Het symbool met een doorgestreepte kliko
inzameling in de Europese Unie. Dit geldt voor het product
PWM-ventilatoren zorgen voor een uitstekende warmteoverdracht van de CPU.
Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen
Dit product is onderworpen aan de bepalingen van de Europese richtlijn
door geeft aan dat het product gescheiden afval nodig heeft
• De CPU-koeler is uitgerust met een 360 mm radiator en drie 120 mm
•De 120mm PWM-ventilator levert een verbeterde luchtstroom voor extreme CPU-koeling
ongewenste werking.
- 2 -
Machine Translated by Google
background
ÿ Koelmethode: Water
ÿ Maximale rotatiesnelheid: 2200 RPM
ÿ Ingang: 12VDC 0,9A
ÿ Model: YC-01-SS-004, YC-01-SS-003
ÿ Geluidsniveau: ÿ33,7 dB-A
Parameter
Installatiestappen
- 3 -
Machine Translated by Google
background
- 4 -
ÿ 2011-noppen
ÿ Thermische pasta / schraper
*
4
ÿ AMD-beugel
2
*
ÿ Intel-beugel
*
4
ÿ Intel-backplane
1
*
*
*
ÿ Intel schroefstaven
*
4
Lijst met accessoires
1
ÿ AMD-beugelschroeven
*
4
ÿ Chassisschroeven: 12 voor 360 waterkoeling
ÿ Montagemoeren
1
Machine Translated by Google
background
- 5 -
Software-downloadlink
https://diy-ideas.oss-us-west-1.aliyuncs.com/wp-content/uploads/20
24/11/Vevor_CPU_cooler_driver_SKU2-4.zip
Machine Translated by Google
background
EC-REP
VK REP
2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Frankfurt am Main.
Londen Road, Staines-upon-Thames, Surrey, TW18 4AX
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
E-CrossStu GmbH
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
YH CONSULTING LIMITED.
C/O YH Consulting Limited Kantoor 147, Centurion House,
- 6 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL:YC-01-SS-004, YC-01-SS-003
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
CPU KYLARE ANVÄNDARGUIDE
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
BEHÖVER HJÄLP? KONTAKTA OSS!
- 1 -
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
MODELL:YC-01-SS-004, YC-01-SS-003
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
CPU kylare
Machine Translated by Google
background
INSTRUKTIONER
&AMD AM5/AM4.
• CPU-kylaren utrustad med en 360 mm kylare och tre 120 mm
Denna produkt omfattas av bestämmelserna i det europeiska direktivet
oönskad operation.
handbok noggrant.
insamling i Europeiska unionen. Detta gäller produkten
•Den 120 mm PWM-fläkten ger förbättrat luftflöde för extrem CPU-kylning
•LED-belysningen på pumpen för att matcha din PC-konstruktion (YC-01-SS-003).
Varning - För att minska risken för skada måste användaren läsa instruktionerna
genom indikerar att produkten kräver separat avfall
2012/19/EG. Symbolen som visar en soptunna korsad
PWM-fläktar för att säkerställa utmärkt värmeöverföring från CPU.
är föremål för följande två villkor:(1)Denna enhet kanske inte
får som sådan inte slängas med vanligt hushållsavfall, men
• Kompatibel med multisockel som Intel 115X/1366/2011/1700/1200
och alla tillbehör märkta med denna symbol. Produkter märkta
Denna enhet uppfyller del 15 av FCC-reglerna. Drift
prestanda.
•Kompatibel med operativsystemen Windows 10 och Windows 11
mottagna störningar, inklusive störningar som kan orsaka
elektroniska apparater
måste lämnas till en insamlingsplats för återvinning av elektriska och
orsaka skadliga störningar, och (2)denna enhet måste acceptera alla
- 2 -
Machine Translated by Google
background
ÿ Kylmetod: Vatten
ÿ Maximal rotationshastighet: 2200 RPM
ÿ Ingång: 12VDC 0,9A
ÿ Modell: YC-01-SS-004, YC-01-SS-003
ÿ Ljudnivå: ÿ33,7dB-A
Parameter
Installationssteg
- 3 -
Machine Translated by Google
background
- 4 -
*
*
ÿ AMD fäste skruvar
ÿ Chassiskruvar: 12 för 360 vattenkylning
ÿ Installationsmuttrar
1
*
*
4
*
Lista över tillbehör
1
ÿ 2011 dubbar
ÿ Intel skruvstänger
4
ÿ Intel fäste
*
4
1
ÿ Intel bakplan
*
4
ÿ Termiskt fett / skrapa
*
2
ÿ AMD-fäste
Machine Translated by Google
background
- 5 -
Länk för nedladdning av programvara
https://diy-ideas.oss-us-west-1.aliyuncs.com/wp-content/uploads/20 24/11/
Vevor_CPU_cooler_driver_SKU2-4.zip
Machine Translated by Google
background
UK REP
EC REP
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
- 6 -
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor YC-01-SS-004 Questions and Answers

Find answers or ask new question.
See other models: HD-M3X ETDST004 RY810325 GSB1L MS0001
Questions and Answers
