SOLAR WATER PUMP
MODEL:3BDS2.0-50-D24-250、3BDPC3.0-50-D48-400
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL:3BDS2.0-50-D24-250
MODEL:3BDPC3.0-50-D48-400
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SOLAR WATER PUMP
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:(1)This device may not cause
harmful interference, and (2)this device must accept any interference
received, including interference that may cause undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices
BEFORE CONNECTING OR OPERATING THIS PRODUCT, PLEASE
READ THESE INSTRUCTIONS COMPLETELY.
- 3 -
PRODUCT OVERVIEW
DC deep well electric pump 12V, 24V, 36V, 48V, 60V, 72V adopts carbon
brush DC motor;Since the DC carbon brush motor has the structure of
ac motor, it can run By, easy to maintain a series of advantages, and has
the dc motor running power Many advantages, such as high rate,no
excitation loss and good speed regulation performance, are increasingly
popular in various fields of the national economy.
The electric pump is made of high-quality screw or impeller and stainless
steel, which has the characteristics of low power consumption high head,
large flow, compact structure, novel advanced light and durable, easy to
maintain and so on. Dc 12v,24V, 36V 48V 60V,72Velectric pump is
suitable for power supply with corresponding voltage, All kinds of ships
and aquaculture. The water supply and drainage of grassland animal
husbandry and mining enterprises is portable ideal water carrier.
- 4 -
INSTRUCTIONS FOR USE
Before use, check that the supply voltage is consistent with the pump and
the voltage tolerance is
±
5%.
When using additional cables, the wire diameter of the drawer wire
should be thick enough.
Before use, check whether the bolts are loose and whether there is any
damage or bad contact at the power cord and the insertion cord.
The lift and release of the electric pump should be tied to the lift and
hand put, do not pull the cable.
Water if there are sand and other sundries, the electric pump should be
placed in a basket or with prevention Dirt and sundries are set and used
to prevent water pump from blocking.
After 500 hours of power operation, the pump shall be removed
For maintenance, the seals shall be checked, the brush powder of the
commutator shall be cleaned, and the bearing butter and carbon brush
shall be replaced.
Before use, please determine the positive and negative poles of the
water pump and the power supply, and the positive and negative poles of
the water pump should correspond to the positive and negative poles of
the power supply. (Connect the positive and negative electrodes, and
press the screws on the inside of the outlet to fix the screws and rotate
them forward).
Check the voltage of the solar photovoltaic panel/battery before use, The
voltage of the water pump needs to be matched with the voltage of the
solar photovoltaic panel/battery.
The water depth of the pump shall not exceed 20 meters, otherwise the
water pressure is too high and the oil seal cannot bear it, which will lead
to the water inflow of the motor (Household electricity is strictly
prohibited)!
- 5 -
TECHNICAL SPECIFICATIONS
Voltage range
24V-42V DC 5%
Optimum operating voltage
24V-36VDC 5%
Rated power
277W
Maximum head
272FT
Maximum flow rate
9.25GPM
Outlet thread specifications
1-inch (Barbed) BSPP(BSW)
Rated speed
4000 rpm
Pump body material
Iron + stainless steel
Voltage range
48V-82V DC 5%
Optimum operating voltage
48V-72V 5%
Rated power
369W
Maximum head
275FT
Maximum flow rate
8.4GPM
Outlet thread specifications
1-inch (Barbed) BSPP(BSW)
Rated speed
4000 rpm
Pump body material
Iron + stainless steel
1. Solar water pump *1
2. Barb interface *1
3. Rubber seals *1
4. Manual book *1
- 6 -
INSTALLATION
You may need combinations of panels, especially for the larger pumps.
During connection of solar panels, you have to get the solar panels in
series in a line to reach the rated voltage of the pump. Then get the
lines mentioned in parallel to reach the rated current of the pump.
You will need to buy battery if you want to pump water when it is not
sunny.
You must use deep cycle batteries not car batteries. Deep cycle batteries
are designed to take much lower continual discharges than regular car
batteries.
Please note even with a deep cycle battery discharging it to a low level
will shorten its life, this is why we use 60% as a discharge level.
Tips:
● Panels in series, add the voltage, the
current remains unchanged
● Panels in parallel, add the current,
the voltage remains unchanged
- 7 -
INSTALLATION

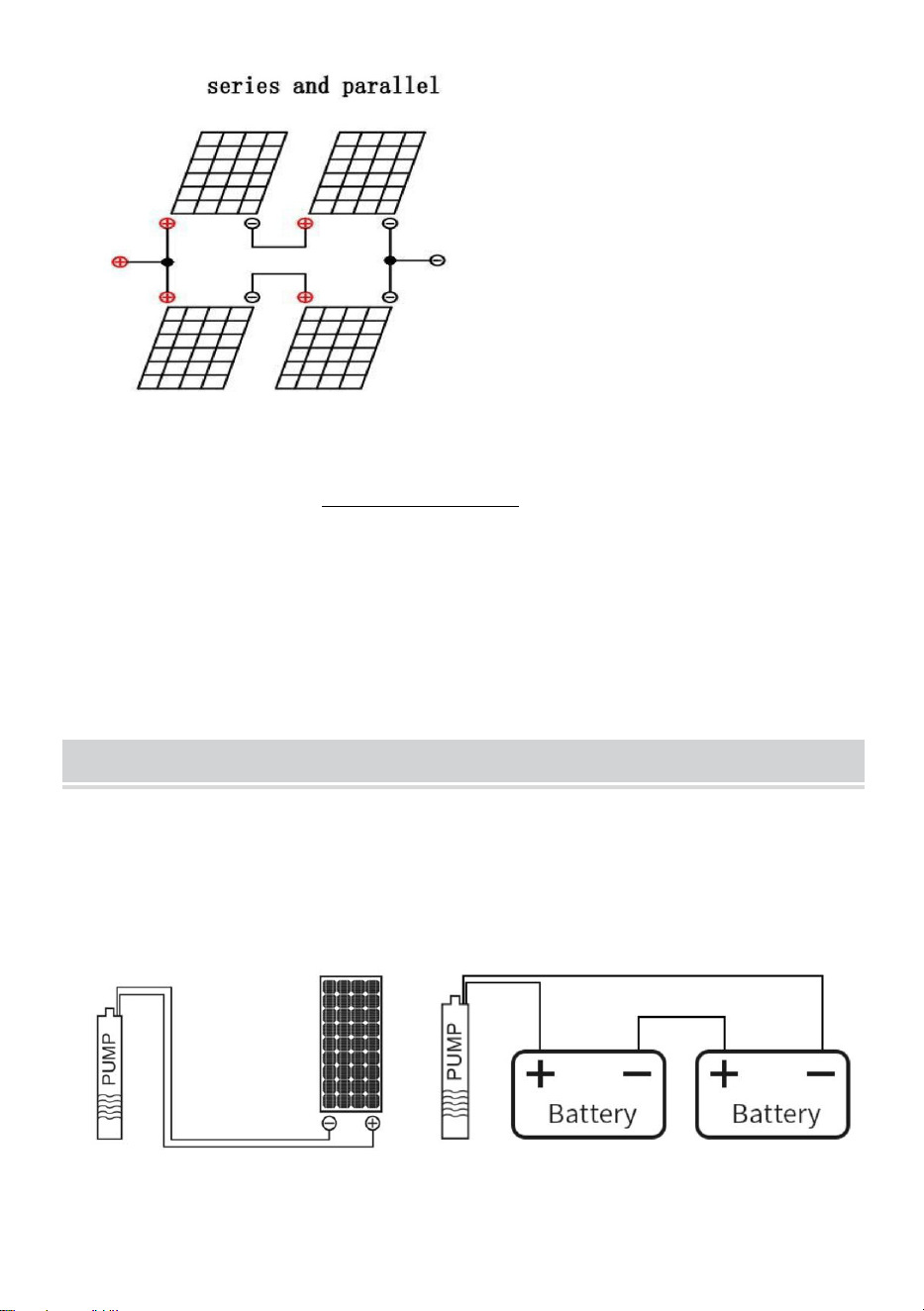

24V Solar water pump
Solar panel: each panel working voltage/power >30V/250W
Battery: 12V battery x 2pcs

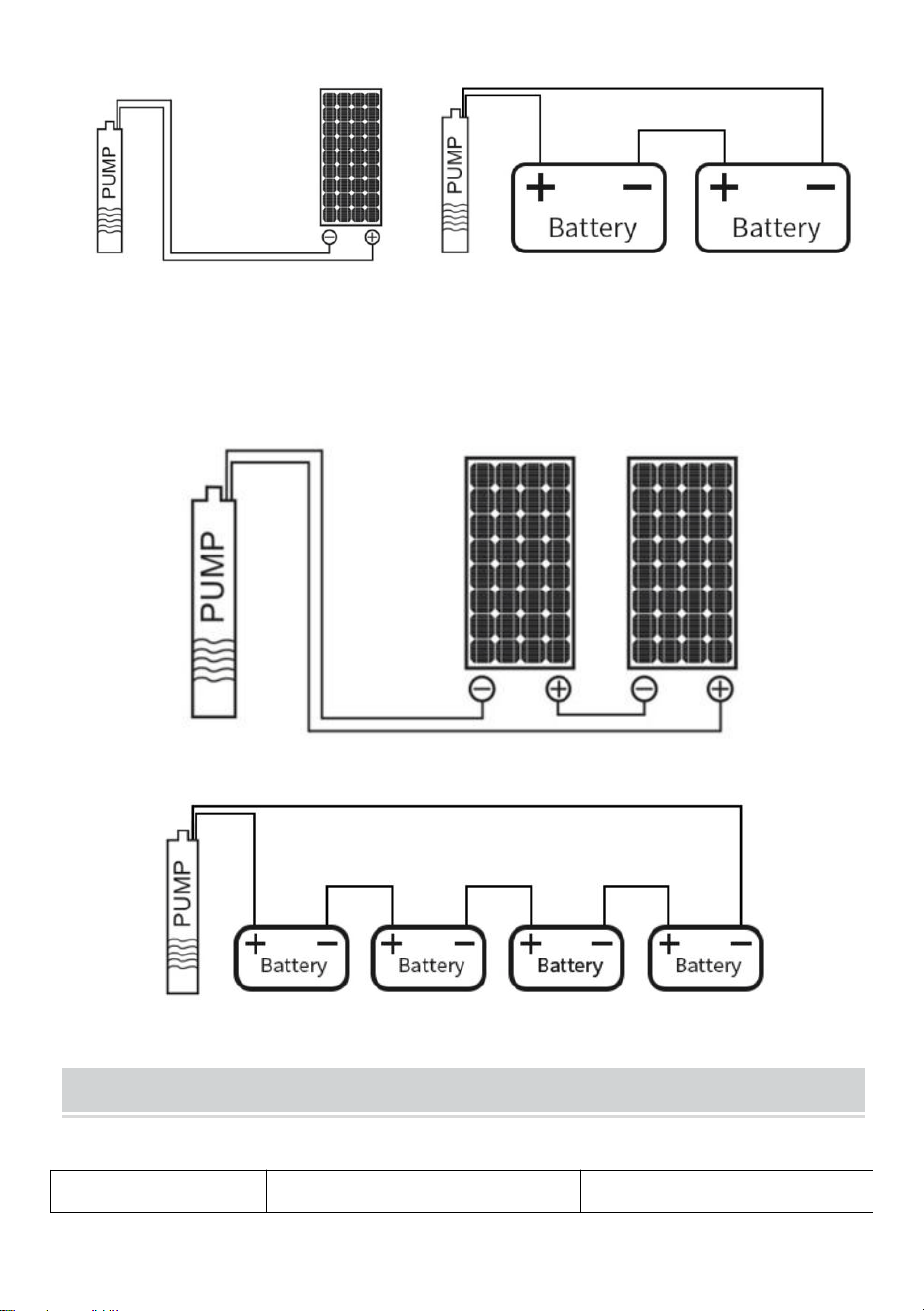

48V Solar water pump
Solar panel: each panel working voltage/power
Battery: 12V battery x 4pcs
- 8 -
TROUBLESHOOTING
The fault Phenomenon
The cause of the Problem
Fault elimination
The electric pump won't
give water
1.Power supply cut off or bad
contact.
2.The impeller or screw is stuck by
Debris
3.Low inlet water level
1.Check whether the line socket
is in good contact.
2.Remove impurities in the filter
screen and pump
3.Put the pump in water with a
water level higher than the filter
screen
Reduced water output
1.Low power supply, not up to rated
Speed.
2.The filter screen or impeller or
screw Is obstructed by sundries.
3.the additional wire diameter is too
small.the resistance is too large.
4.The water outlet is higher than the
maximum head of the pump.
5.impeller or screw wear.
6.carbon brush wear, spring elasticity
Is insufficient.
1.improve the power supply.
2.Remove debris from the
inside of the filter impeller or
screw.
3.Replace the cable with a thick
enough diameter, but not more
than the diameter of the inlet of
the pump.
4.Lower the discharge head of
water pipe.
5.adjust the impeller or screw
pump body clearance or replace
impeller or screw blade.
6.Replace the carbon brush.
Abnormal sound
bearing wear clearance is too large.
Update the internal bearings
- 9 -
