THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this wall lantern.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item # 1009 894 982
Model # LDN1603AX-01/BR
Item # 1009 894 953
Model # LDN1603AX-01/MB
Item # 1009 894 937
Model # LDN1603AX-01/CP
USE AND CARE GUIDE
WARWICK 3-LIGHT EXTERIOR WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
2
Table of Contents
Table of Contents ................................. 2
Safety Information ................................ 2
Warranty ............................................... 2
What is Covered ......................................... 2
What is Not Covered ................................... 2
Pre-Installation ..................................... 3
Planning Installation ................................... 3
Tools Required ........................................... 3
Hardware Included ..................................... 3
Package Contents ...................................... 4
Installation ........................................... 5
Care and Cleaning ............................... 7
Troubleshooting .................................. 7
Safety Information
WARNING: Carefully read and understand the
information in this manual before beginning assembly and
installation. Failure to do so could lead to electric shock,
fire or other injuries which could be hazardous or even
fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of
three (3) years from date of purchase. This warranty applies only to the original consumer and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of
the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the
product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of fitness for
a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability
and shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor /
expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.
3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.

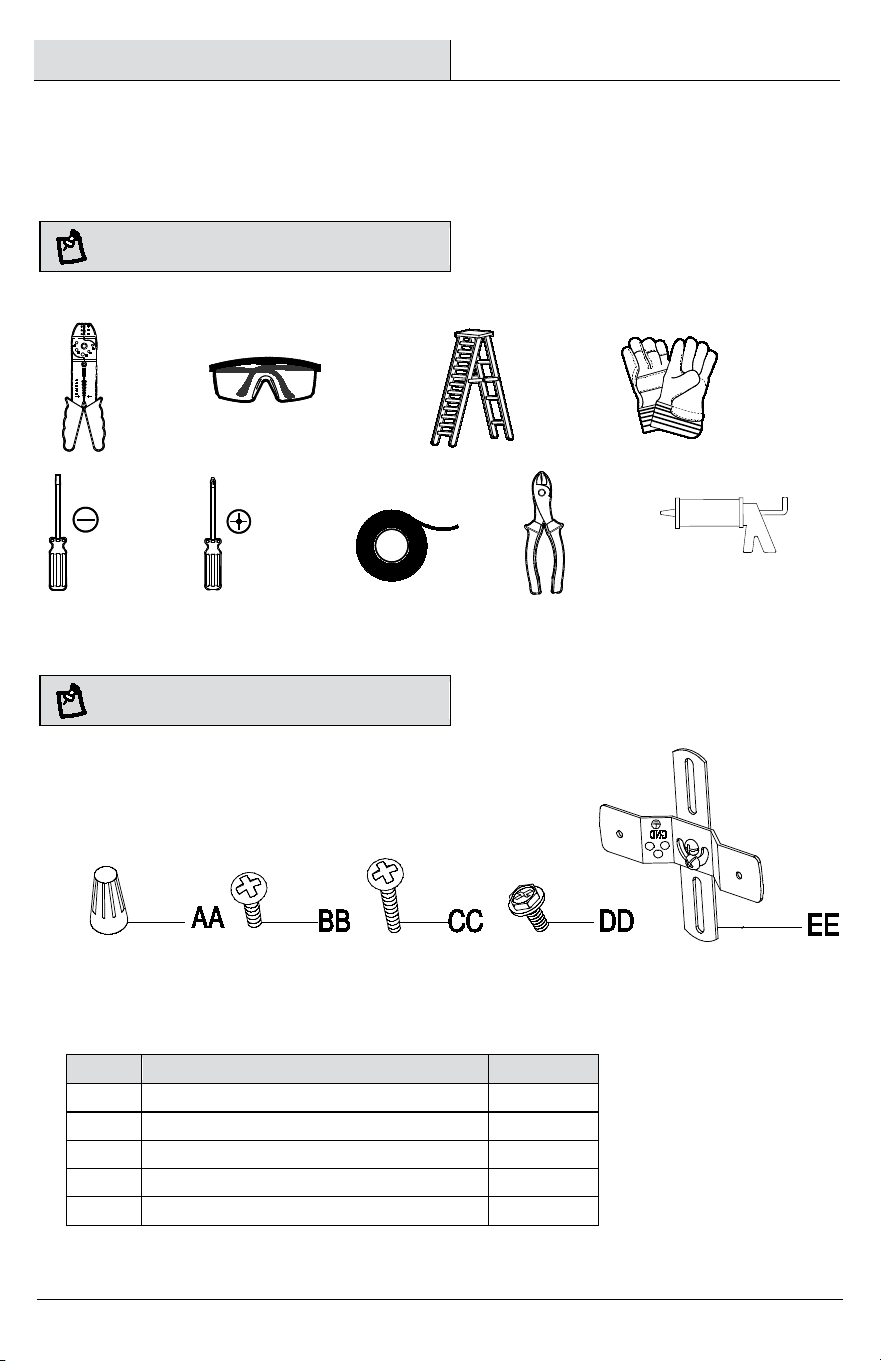

TOOLS REQUIRED
Wire
Strippers
Safety
Goggles
Ladder
Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical
Tape
Wire
Cutters
Caulk
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Wire Connector
3
BB
Outlet Box Screw (15 mm long)
2
CC
Mounting Screw (28 mm long)
2
DD
Ground Screw
1
EE
Cross Bar
1
4
Pre-Installation (continued)
PACKAGE CONTENTS
Part
Description
Quantity
A
Arm
1
B
Top cover
1
C
Glass Sheet
4
D
Socket Cap
3
E
Socket
3
F
Fixture Frame
1
G
Pan Screw
4
H
Set Screw
1
I
Wall Plate
1
J
Washer
2
K
Lock Nut
2
5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

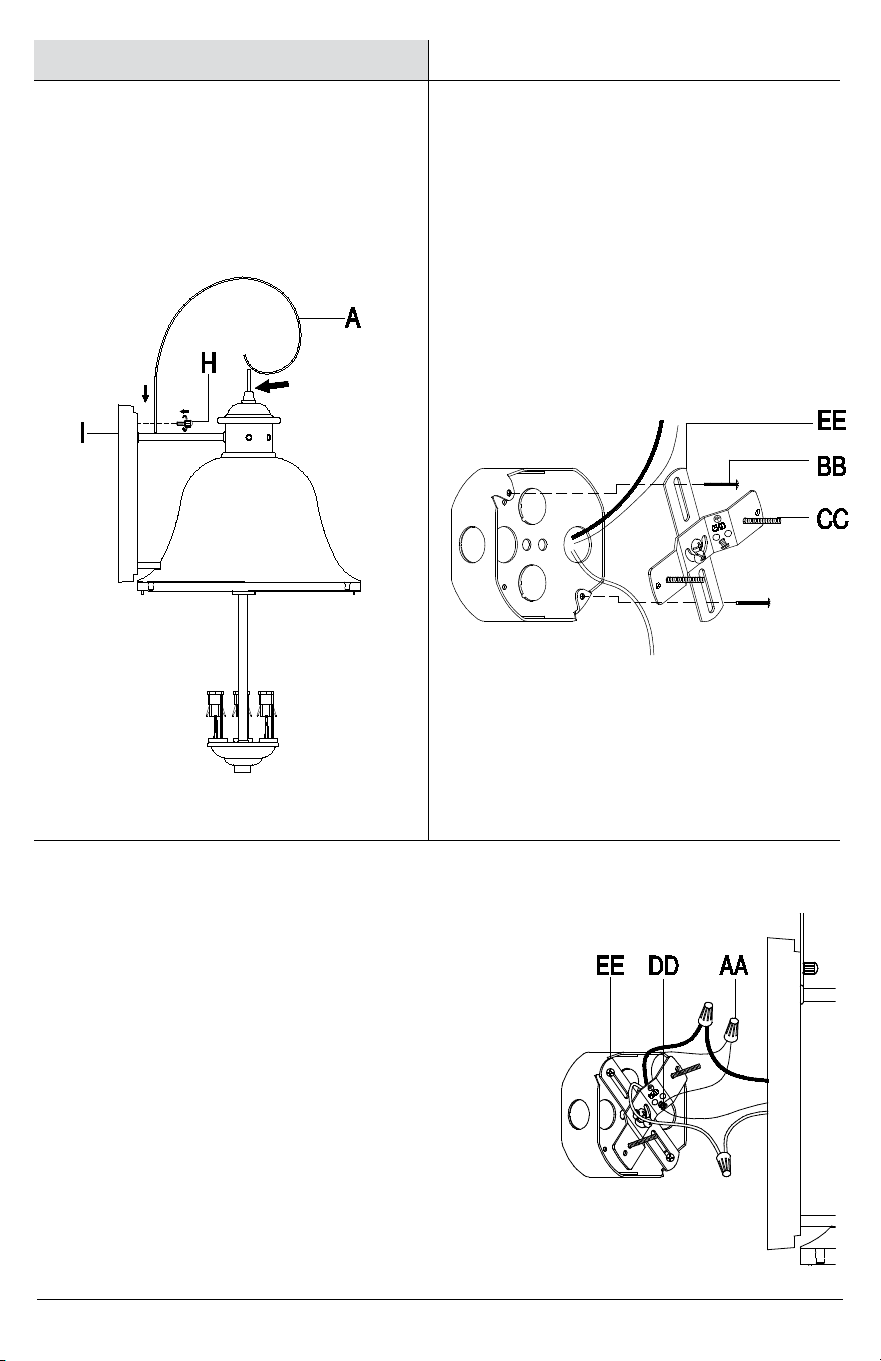

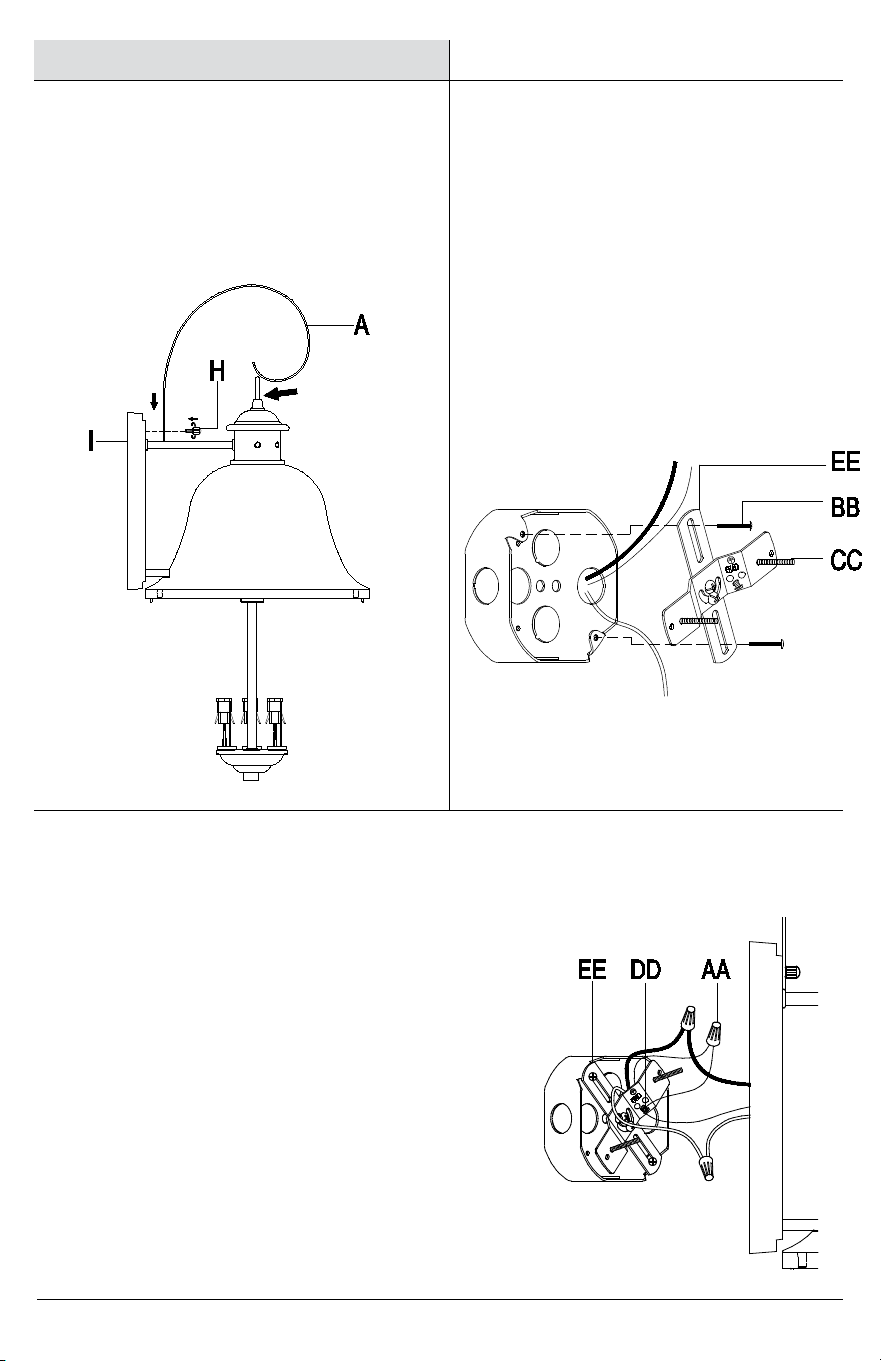

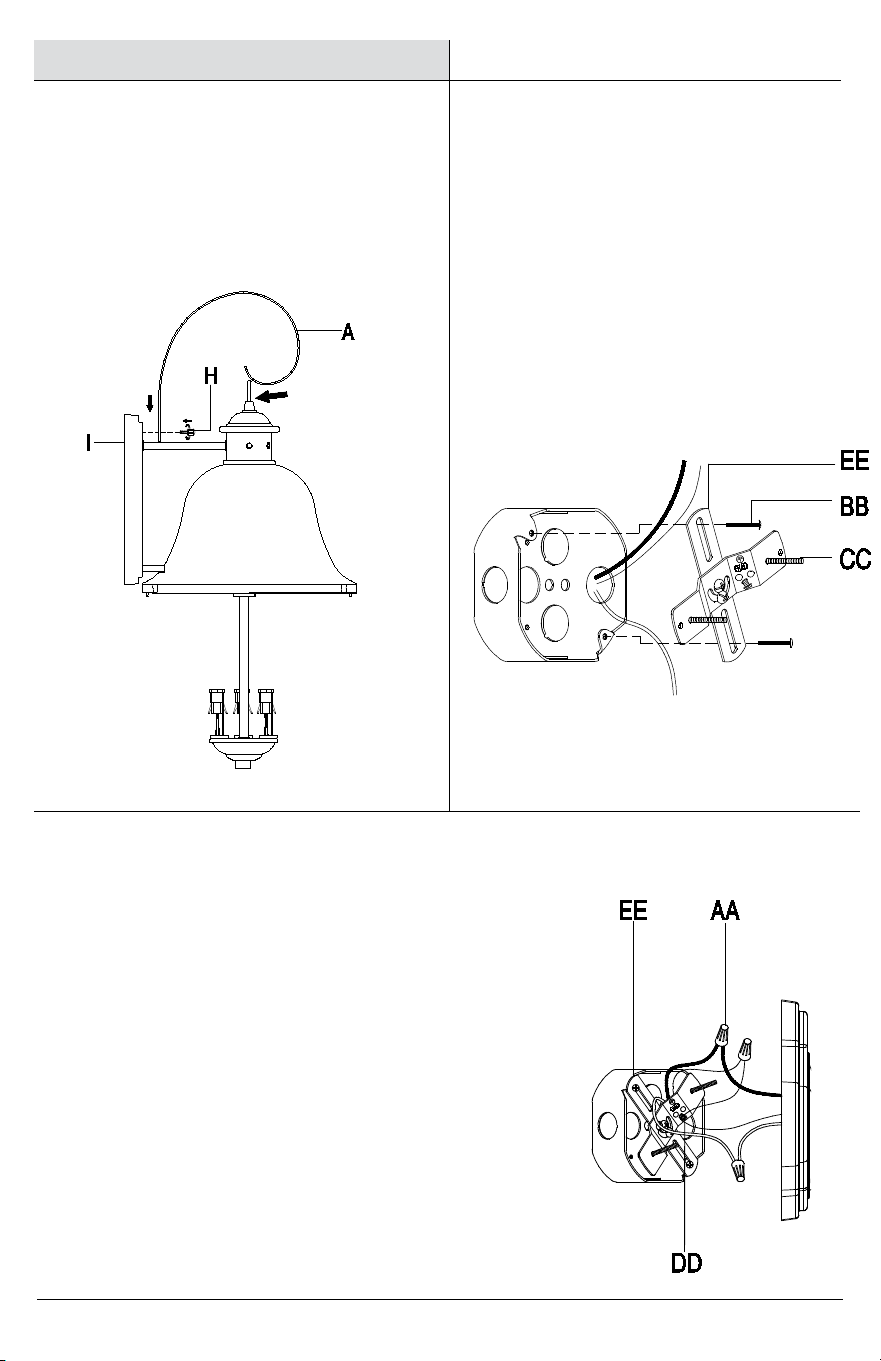

Installation (continued)
1
Installing the arm to the wall
plate
2
Attaching the cross bar to the
outlet box
□ Place the hole on the bottom of the arm (A) align
the hole of wall plate (I).
□ Screw the set screw (H) into the wall plate(I) to
fixed the arm (A).
□ Screw the mounting screws (CC) into the inner
hole of the cross bar (EE) so that the threads face
out.
□ Mount the cross bar (EE) to the outlet box (not
included) using the outlet box screws (BB).
□ Make sure the threads of the mounting screws
(CC) are facing out when the cross bar (EE) is
attached to the outlet box.
3
Making the electrical connections
□ Wrap the ground wire from the fixture around the
ground screw (DD) on the cross bar (EE). Use a wire
connector (AA) to connect the end of the ground wire
from the fixture to the ground wire from the outlet box.
□ Use a wire connector (AA) to connect the white wire from
the fixture to the white wire (neutral wire) from the outlet box.
□ Use a wire connector (AA) to connect the black wire from
the fixture to the black wire (live wire) from the outlet box.
□ Wrap the three wire connections with electrical tape for a
more secure connection.
□ Position the wires back inside the outlet box.
6

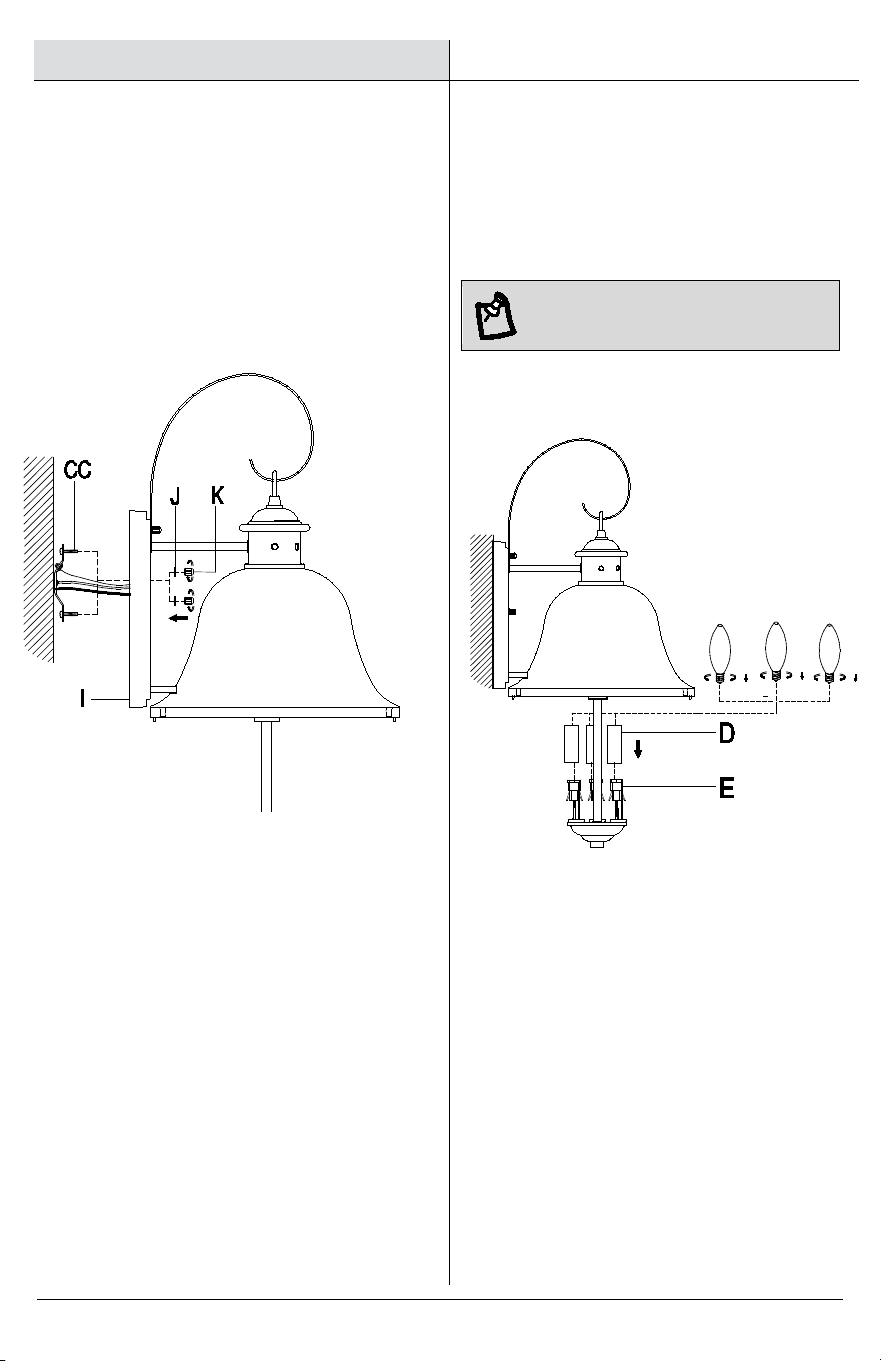

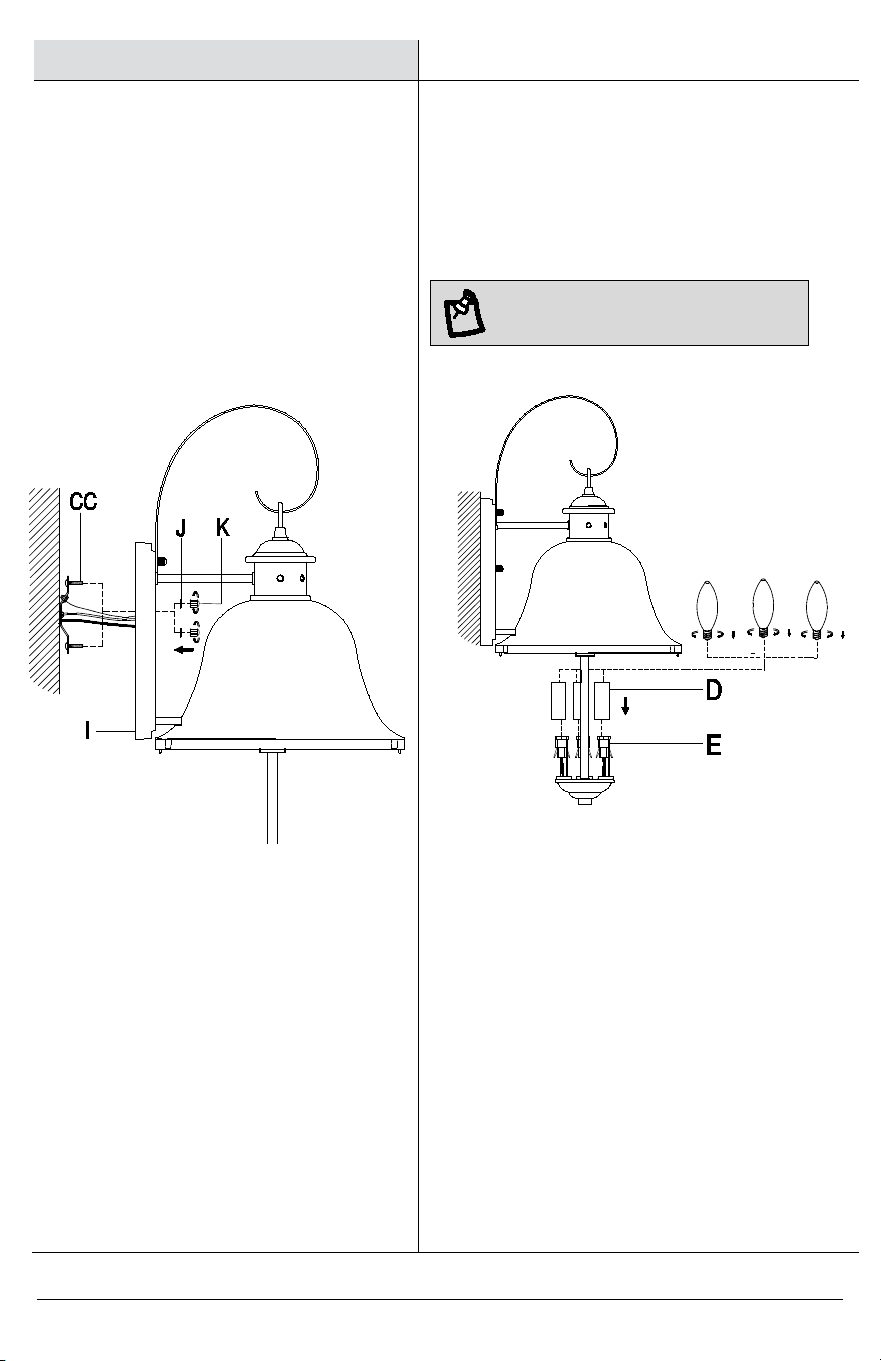

Installation (continued)

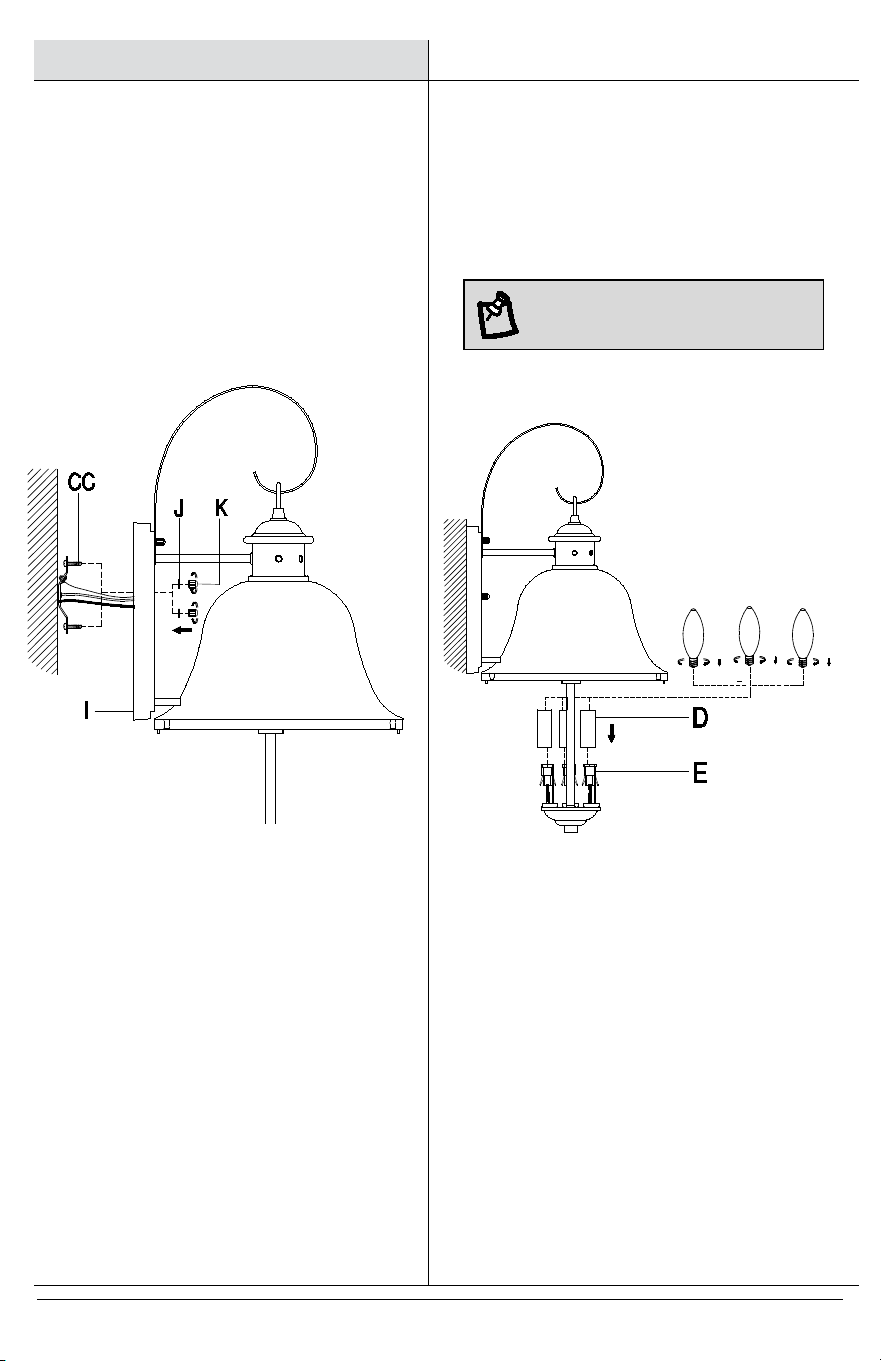

4
Securing the fixture to the
wall
5
Installing the socket cap and
light bulbs
□ Align the mounting screws (CC) to protrude
through the holes on the wall plate (I).
□ Place a washer (J) onto each of the protruding
mounting screws (CC).
□ Screw the lock nuts (K) onto the protruding
mounting screws (CC).
□ Place the socket cap (D) onto the each sockets (E).
□ Install three 60-Watt maximum, candelabra base
bulbs (sold separately) into the sockets (E).
NOTE
:
You can use LED equivalent energy-
saving bulbs that do not exceed 8 Watts each
(not included).
7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

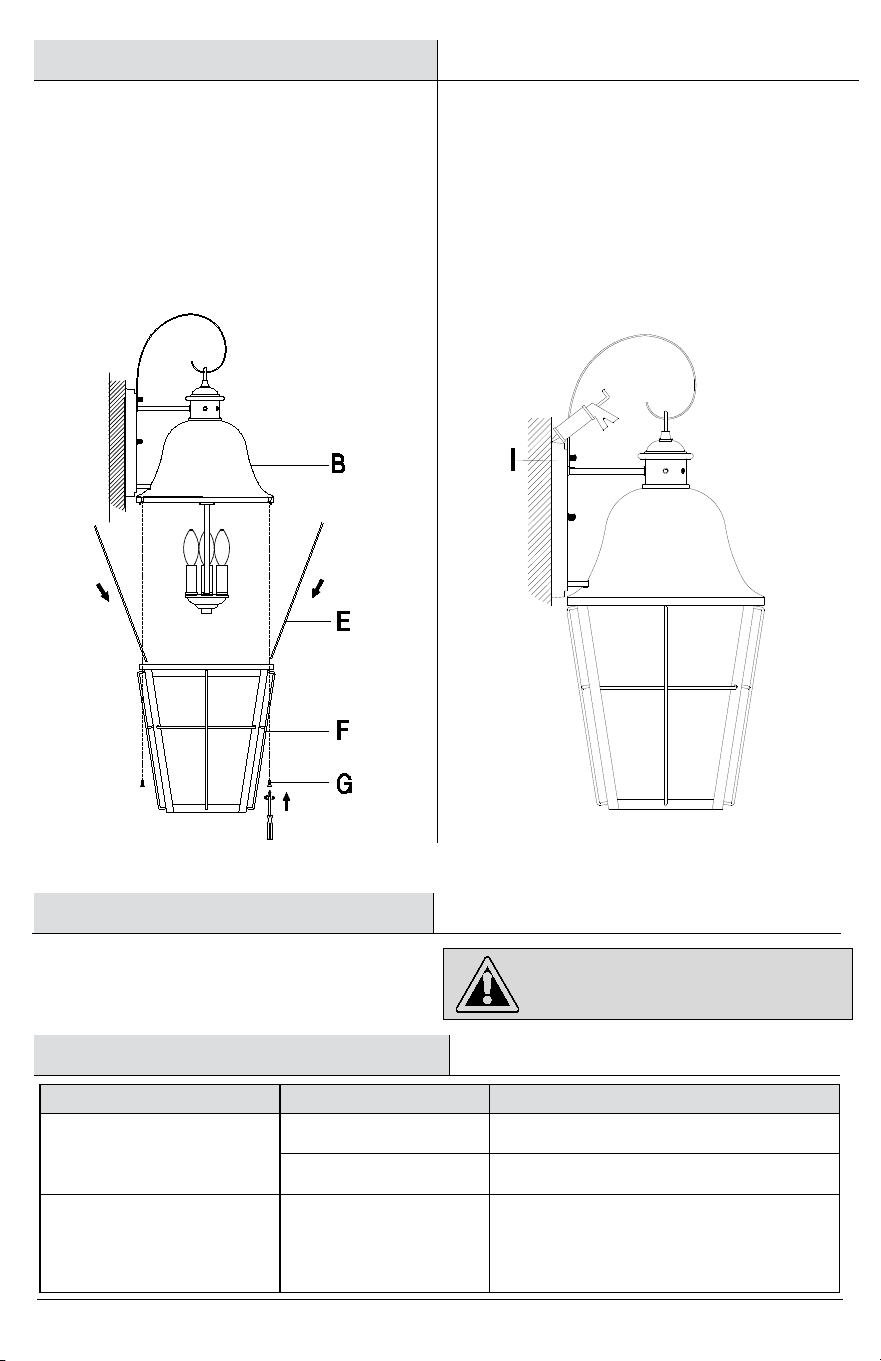

Installation (continued)
6
Attaching the fixture frame
to the top cover
7
Applying caulk
□ Carefully place the each glass sheets (E) into the
fixture frame (F).
□ Align the fixture frame (F) under the top cover (B).
□ Use a Phillips screwdriver to screw the pan
screws (G) into the holes on the top cover (B).
There have holes of the top cover (B) each corner.
□ Once the fixture is mounted on the wall, caulk the
space between the wall and the upper 3/4 area of
the wall plate (I).
□ Leave the bottom 1/4 area uncaulked for drainage
of any water which might leak into the enclosure.
Care and Cleaning
□ Clean the fixture with a soft, dry cloth.
□ Do not use any cleaners with chemicals,
solvents or hash abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The bulb will not light.
The power is off.
Ensure the power supply is On.
The circuit breaker is off.
Ensure the circuit breaker is in the On position.
The fuse blows or circuit
breaker trips when the light is
turned on.
Crossed wires or power
wire is grounding out.
□
Check the wire connections.
□ Contact a qualified electrician or call the
Customer Service Team at
1-855-HD-HAMPTON.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
GRACIAS POR TU COMPRA
Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de este lampara. Nos esforzamos
para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir
Hampton Bay!
Artículo # 1009 894 982
Modelo # LDN1603AX-01/BR
Artículo #
1009 894 953
Modelo # LDN1603AX-01/MB
Artículo #
1009 894 937
Modelo # LDN1603AX-01/CP
GUÍA DE USO Y MANTENIMIENTO
WARWICK FAROLA DE PARED PARA
EXTERIORES DE 3 LUZ
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Hampton Bay
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM
10
Índice
Índice .................................................. 10
Información de Seguridad ................. 10
Garantía .............................................. 10
Lo que esta cubierto ................................ 10
Lo que (no) esta cubierto ......................... 10
Pre-Instalación ................................... 11
Planificación de la Instalatión .................. 11
Herraminentas Necesarias....................... 11
Hardware Includio .................................... 11
Contenido del Paquete ............................. 12
Instalación ..........................................13
Mantenimiento y Limpieza .................15
Solución de Problemas ......................15
Información de Seguridad
ADVERTENCIA: Lea cuidadosamente y entienda la
información dada en este manual antes de empezar el
proceso de ensamble e instalación. Si falla en hacerlo,
puede ocasionar un choque eléctrico, incendio u otros
daños que pueden ser perjudiciales o fatales.
ADVERTENCIA: Asegúrese de que la electricidad que
llega a los cables con los que se encuentra trabajando
estén apagados. Remueva el fusible o apague el
interruptor.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de tres
(3) años a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre los
productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y
solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el
defecto no sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,negligencia o manejo
indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones
adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso,
negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos
materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo
el de la superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un
propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime específicamente de cualquier
obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de
obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita www.HamptonBay.com.
11 HAMPTONBAY.COM

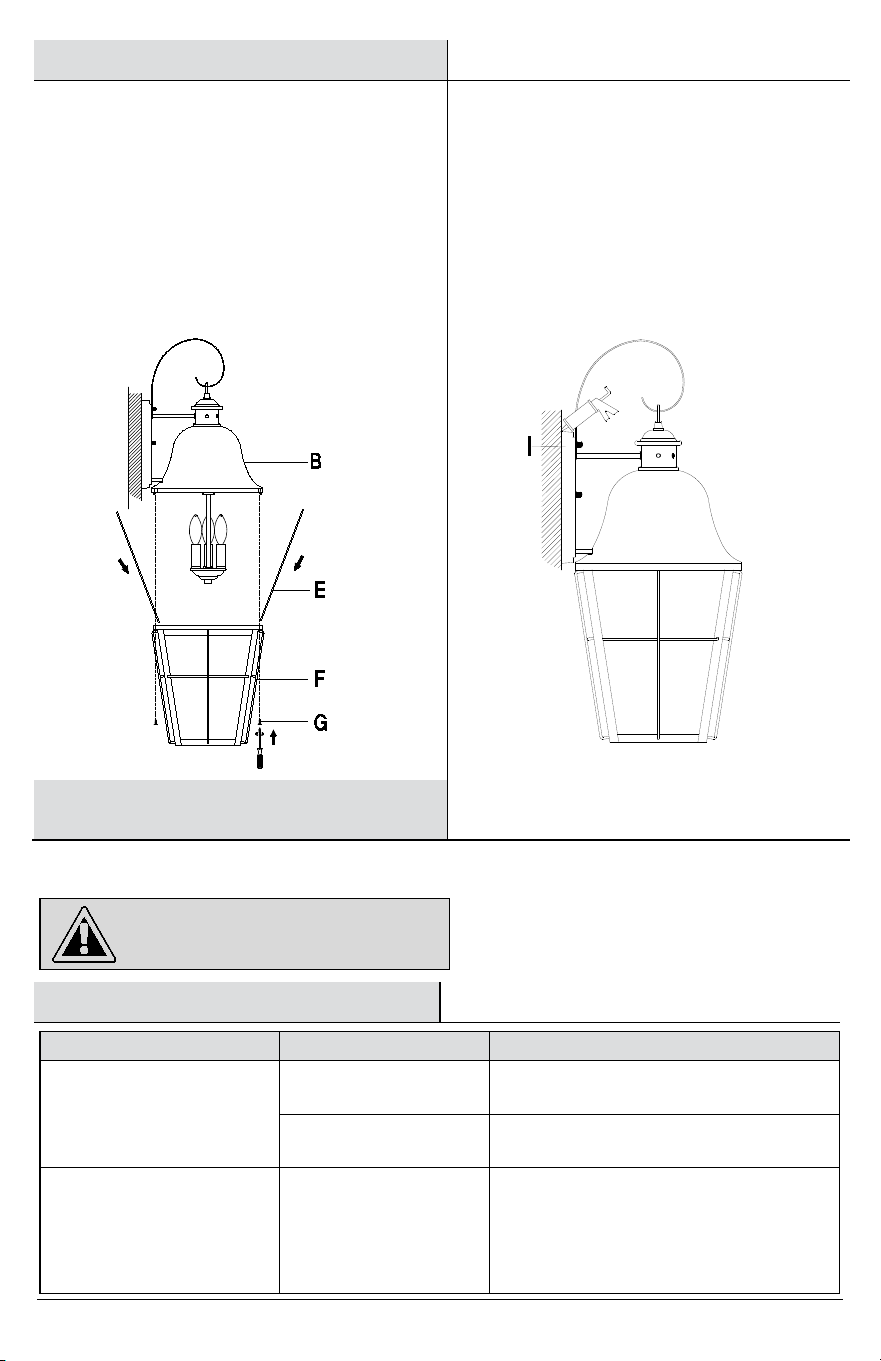

Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Pre-Instalatión
PLANIFICACIÓN DE LA INSTALACIÓN
Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar
dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón.
NOTA: Conserva el recibo y estas Instrucciones como
Comprobante de Compra.

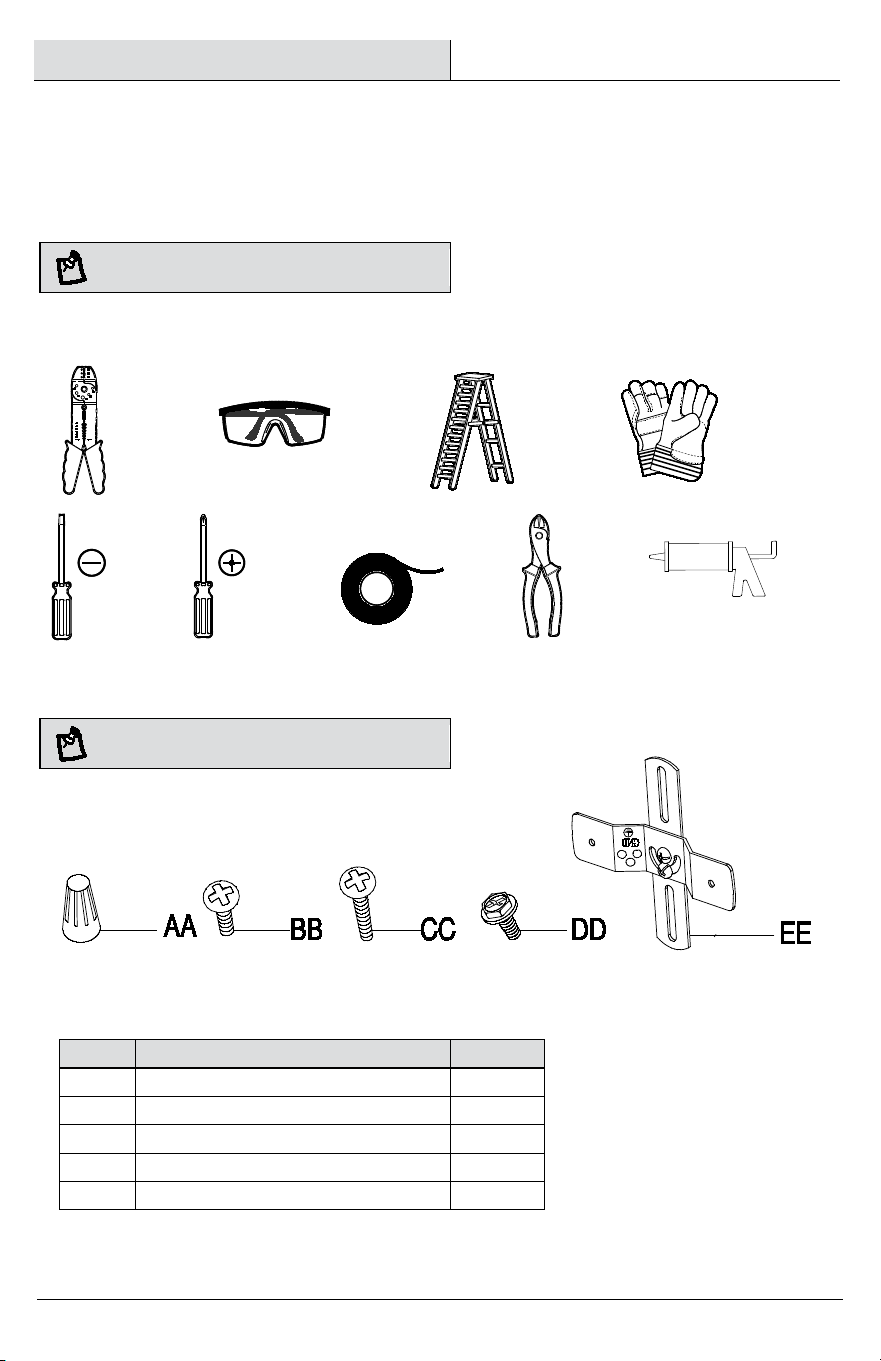

HERRAMIENTAS NECESARIAS
Peladores
de Cables
Gafas de
Seguridad
Escalera

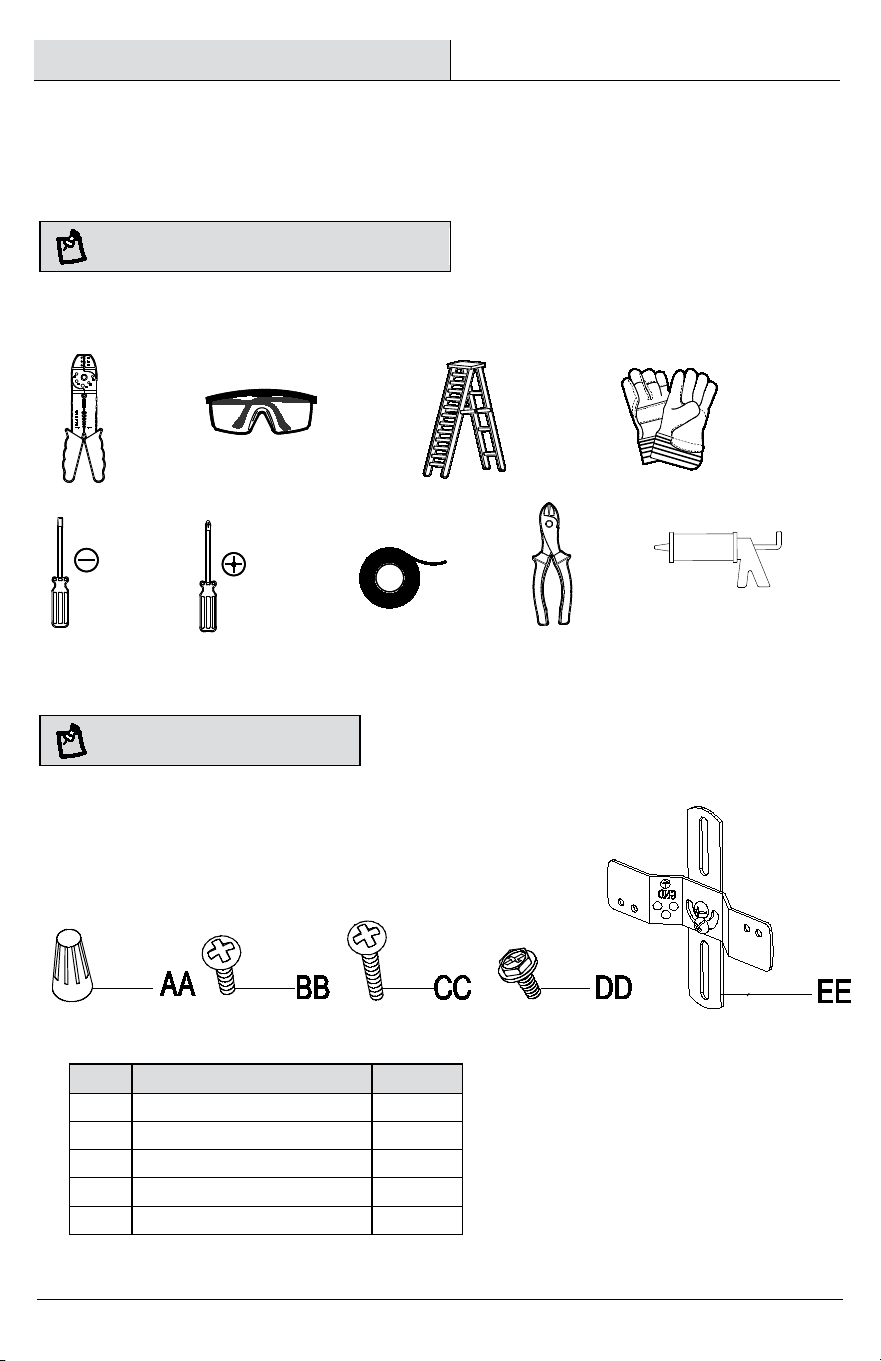

Guantes
Destornillador
de Cabeza
Plana
Destornillador
Phillips
Cinta
Aislan
Pinzas
Cortacables
Calafate
HARDWARE INCLUDIO
NOTA: El objeto no se muestra en su tamaño real.
Pieza
Descripción
Cantidad
AA
Conector de Cable
3
BB
Tonillo de la Caja de Salida (15 mm de largo)
2
CC
Tonillo de Montaje ( 28 mm de largo)
2
DD
Tonillo de Toma de Tierra
1
EE
Barra Cruzada
1
12
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
Pieza
Descripción
Cantidad
A
Brazo
1
B
Cubierta Superior
1
C
Placa de vidrio
4
D
Tapa del Portalámpara
3
E
Portalámpara
3
F
Bastidor de Fijación
1
G
Tornillo Pan
4
H
Tornillo de fijación
1
I
Placa de la Pared
1
J
Junta
2
K
Tuerca de Cierre
2
13 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación
1
Ajuste el brazo al placa de la
pared
2
Acoplar la barra cruzada a la
caja de salida
□ Coloque el agujero en la parte inferior del brazo (A
) y
alinee el agujero en la placa de la pared (I).
□ Atornillar el tornillo de fijación (H) en placa de la
pared (I) para asegurar el brazo (A)
□ Atornillar el tornillo de montaje (CC) en el agujero
interior de la barra cruzada (EE) para que el hilo
salga hacia afuera.
□ Monte a barra cruzada (EE) a la caja de salida (no
incluida) con los tornillos de la caja de salida
(BB).
□ Asegúrese de que las roscas de los tornillos de
montaje (CC) miran hacia fuera cuando la barra
cruzada (EE) esté unida a la caja de salida.
3
Hacer las conexiones eléctricos
□ Envuelva el cable de toma de tierra de la instalación
alrrededor del tornillo de toma de tierra (DD) que hay en la
en la barra cruzada (EE). Use un conector de cable (AA)
para conectar el cable de toma de tierra de la instalación
al cable de toma de tierra de la caja de salida.
□ Use un conector de cable (AA) para conectar cable blanco
de la instalación con el cable blanco (cable néutro)de
la caja de salida.
□ Use un conector de cable (AA) para conectar cable negro de
la instalación con el cable negro (cable vivo) de la caja de salida.
□ Envuelva las tres conexiones de cables con cinta aislante para una
conexión más segura.
□ Posicione los cables de vuelta al interior de la caja de salida.
14
Instalación (continuación)
4
Fijar la instalación en la pared
5
Instalar la tapa del
portalámpara y las bombillas
□ Alinee los tornillos de montaje (CC) a
travé de los agujeros que hay en el
placa de la pared (I).
□ Coloque una junta (J) en cada uno de
los tornillos de montaje (CC).
□ Atornille las tuerca de cierre (K) en los
tornillos de montaje (CC) salientes.
□ Coloque la tapa del portalámparas (D) en cada
portalámparas (E).
□ Instale tres bombillas incandelabra base medio
de 60 Vatios máximo (vendido por separado) en
las portalámparas (E)
NOTA: Puede usar una bombilla de ahorro de energía
equivalente a un LED que no supere los 8 vatios (se
vende por separado).
15 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.

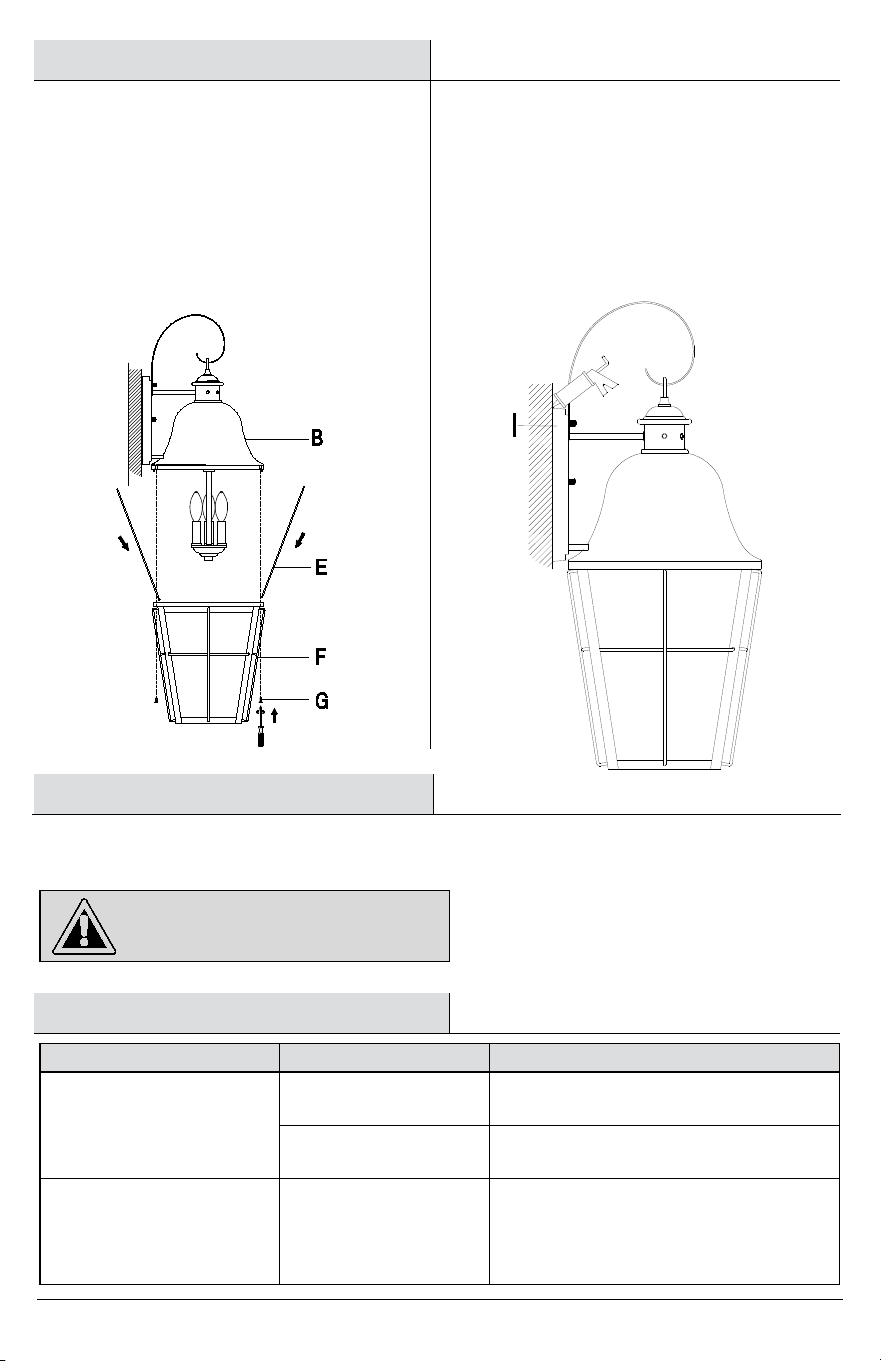

Instalación (continuación)
6
Coloque el bastidor de fijación
en la cubierta superior
7
Aplicar el calafateado
□ Coloque cuidadosamente cada placa de vidrio (E)
en el bastidor de fijación (F).
□ Alinear el bastidor de fijación (F) debajo de la
cubierta superior (B).
□ Atornillar el tornillo pan (G) en el agujero en la
cubierta superior (B) con un destornillador cruzado.
Hay agujeros en cada esquina de la cubierta
superior (B).
□ Una vez que la instalación haya sido montada
en la pared, calafatear el espacio entre la pared
y la 3/4 partes del área superior de la placa de
la pared (I) para prevenir que el agua se filtre en
la caja de salida.
□ Deje 1/4 parte del área inferior si calafatear
para el drenaje de posible agua que haya
podido filtrarse en el recinto.
Mantenimiento y Limpieza
□ Limpia la lámpara con un paño suave y seco.
□ No uses limpiadores con químicos, solvents, o productos abrasivos.
PRECAUCIÓN: Antes de intentar limpiar la pieza,
desconéctela o apague el interruptor o remueva el
fusible de la caja de fusibles.
Solución de Problemas
Problema
Causa Posible
Solución
El accesorio no iluminará.
La electricidad está
apagada.
Asegúrate de que el suministro de electricidad
esté encendido.
El cortacircuito está
apagado.
Verifica que el cortacircuitos está en la
posición de “ON’’ (encendido).
El fusible se funde o el
cortacircuito se active cuando
se enciende la luz.
Los cables están cruzados
o el cable de poder tiene
polo a tierra.
□
Compruebe las conexiones del
cableado.
□ Contacta a un electricista calificado o
llama al equipo de Servicio al Cliente al
1-855-HD-HAMPTON.
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
de lunes a Viernes entre 8 a.m. y 7 p.m.,，El sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserva este manual para referencias futuras.
MERCI
Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce luminaire. Nous nous
efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez
visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Hampton Bay!
Article #
1009 894 982
Modèle # LDN1603AX-01/BR
Article #
1009 894 953
Modèle # LDN1603AX-01/MB
Article #
1009 894 937
Modèle # LDN1603AX-01/CP
GUIDE D'UTILISATION ET D'ENTRETIEN
WARWICK HAZEL HEIGHTS VANITÉ
INTÉRIEURE À 3 LUMIÈRES
Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez
avec le service à la clientele Hampton Bay
entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM
18
Table des Matières
Table des Matières ............................. 18
Consignes de Sécurité ....................... 18
Garantie .............................................. 18
Ce qui est couvert .................................... 18
Ce qui est couvert (et pas) ....................... 18
Pré-Installation ................................... 19
Planification de l’installation ................... 19
Outils Requis ............................................ 19
Materiel Inclus ......................................... 19
Contenu de l'Emballag ............................. 20
Installation ..........................................21
Entretien et Nettoyage .......................23
Dépannage ..........................................23
Consignes de Sécurité
AVERTISSEMENT: Veuillez soigneusement lire et
comprendre les informations contenues dans ce manuel
avant de commencer l’assemblage et l’installation. Vous
vous exposez, dans le cas contraire, à des risques
dangereux ou mortels d’électrocution, d’incendie ou
d’autres blessures.
AVERTISSEMENT: Be Enlevez les fusibles concernés
ou désactivez le disjoncteur afin de vous assurer de mettre
hors tension les fils électriques à manipuler.
Garantie
CE QUI EST COUVERT
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période
d'un trois (3) ans à compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage
et un entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul
recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été
endommagé par une utilisation inadéquate ou abusive, par un accident, une modification, une altération, la
négligence ou une mauvaise manipulation.
CE QUI EST COUVERT (ET PAS)
Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé d’une façon
non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui
découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d’une modification ou d’une
installation incorrecte, ou à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie ne
s’applique pas au fini de toute partie du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit
d’une usure normale.
Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un
usage particulier autre que celui exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et ne
peut être tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y compris mais non de façon
limitative, tous les frais de main-d’oeuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1-855-HD-HAMPTON ou visitez le site
www.HamptonBay.com.
19 HAMPTONBAY.COM
Veuillez composer le 1-855-HD-HAMPTON pour une assistance supplémentaire.
Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou
d’enlever l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible
correspondent du coffret à fusibles. Pour éviter d’endommager ce produit, assemblez-le sur une surface molle et
non abrasive telle qu’un tapis ou un carton.
REMARQUE: Conservez le reçu, ainsi que ces instructions,
à titre de preuve d’achat.
OUTILS REQUIS
Dénudeur
de Câbles
Électriques
Lunettes de
Protection
Echelle
Gants
Tournevis à
Tête Plate
Tournevis à
Croisillon
Ruban
Adhésif
Isolant
Pince Pour
Câbles
Électriques
Silicone
MATERIEL INCLUS
REMARQUE: Le matériel n’est pas illustré à sa taille réelle.
Pièce
Description
Quantité
AA
Serre-fil
3
BB
Vis de la Boîte de Sortie (15 mm de long)
2
CC
Vis de Montage (28 mm de long)
2
DD
Vis de Terre
1
EE
Entretoise
1
20
CONTENU DE L'EMBALLAG
Pré-Installation (suite)
Pièce
Description
Quantité
A
Bras
1
B
Cache Supérieur
1
C
Plaque de verre
4
D
Prise de Douille
3
E
Douille
3
F
Cadre du Luminaire
1
G
Vis à tête Plate
4
H
Vis de fixation
1
I
Plaque Murale
1
J
Rondelle
2
K
Écrou de Verrouillage
2
21 HAMPTONBAY.COM
Veuillez composer le 1-855-HD-HAMPTON pour une assistance supplémentaire.
Installation
1
Installer le bras sur le plaque
murale
2
Fixer la entretoise sur la
boîte de sortie
□ Placer le trou au bas du bras (A) et aligner le trou
dans la plaque murale (I).
□ Visser la vis de fixation (H) dans le plaque murale (I)
pour fixer le bras (A).
□ Vissez la vis de montage (CC) dans le trou
intérieur de la entretoise (EE) de sorte que le
filetage soit orienté vers l'extérieur.
□ Monter la entretoise (EE) sur la boîte de sortie
(non incluse) en utilisant les vis de la boîte de
sortie (BB).
□ S'assurer que les filetages des vis de montage
(CC) sont orientés vers l'extérieur lorsque la
entretoise (EE) est fixée sur la boîte de sortie.
3
Faire les connexions électriques
□ Enrouler le fil de terre du luminaire sur la vis de terre (DD)
située sur la entretoise (EE). Connecter grâce à un serre-fil (AA)
le fil de terre du luminaire au fil de terre de la boîte de sortie.
□ Connecter grâce à un serre-fil (AA) le fil blanc du luminaire
au fil blanc (fil neutre) de la boîte de sortie.
□ Connecter grâce à un serre-fil (AA) le fil noir du luminaire
au fil noir (fil sous tension) de la boîte de sortie.
□ Enrouler une bande isolante autour des trois connexions
de fils pour plus de sécurité.
□ Replacer les fils dans la boîte de sortie.
22
Installation (suite)
4
Fijar la instalación en la
pared
5
Installation d'un prise de douille
et d'une ampoule
□ Aligner les vis de montage (CC) au travers
des trous sur le plaque murale (I).
□ Placer une rondelle (J) sur chacune des
vis de montage (CC).
□ Visser les écrous de verrouillage (K) sur
les vis de montage (CC) saillantes.
□ Placer le prise de douille (D) sur douille (E).
□ Placer trois ampoules douilles incandescence de
60 watt au maximum et de culot moyen (vendues
séparément) dans l’assemblage de les douilles (E).
REMARQUE : Vous pouvez utiliser une ampoule à DEL
équivalente à économie d'énergie ne dépassant pas 8
watts (vendue séparément).
23 HAMPTONBAY.COM
Veuillez composer le 1-855-HD-HAMPTON pour une assistance supplémentaire.
Installation (suite)
6
Fixer le cadre du luminaire
au cache supérieur
7
Appliquer le calfeutrage
□ Placez soigneusement chaque plaque de verre
(E) dans le cadre du luminaire (F).
□ Aligner le cadre du luminaire (F) sous le cache
supérieur (B).
□ À l'aide d'un tournevis cruciforme, vis à tête plate
(G) dans le trou du cache supérieur (B). Trous
dans chaque coin du cache supérieur (B).
□ Une fois le luminaire fixé au mur, calfeutrer
l’espace entre le mur et la partie 3/4 supérieure
de la plaque murale (I) pour empêcher
l’infiltration d’eau dans la boîte de sortie.
□ Ne pas calfeutrer la partie 1/4 inférieure pour
pouvoir évacuer l’eau ayant pu pénétrer dans le
boîtier.
Entretien et Nettoyage
□ Nettoyez la lampe avec un linge doux, sec.
□ N'utilisez jamais de nettoyant contenant des produits chimiques, des solvants ou des abrasifs.
AVERTISSEMENT: Débrancher l’alimentation
électrique avant de nettoyer le luminaire en enlevant les
fusibles concernés ou en désactivant le disjoncteur.
Dépannage
Problème
Cause possible
Solution
L’ampoule ne s’allume pas.
Le courant est coupé.
Assurez-vous que la source de courant
électrique est sous tension.
Le disjoncteur est
déclenché.
Vérifiez que le disjoncteur est dans la position
Enclenché.
Le fusible grille ou le
disjoncteur se déclenche
lorsque la lumière est allumée.
Les fils électriques sont
croisés ou le fil électrique
n’est plus sous terre.
□
Verifiez les connexions des câbles.
□ Contactez un électricien qualifié ou
communiquez avec l'équipe du service
à la clientèle au 1-855-HD-HAMPTON.
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
veuillez communiquez avec le service à la clientèle Hampton Bay
entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conservez ce guide pour un usage ultérieur.
