USE AND CARE GUIDE
OUTDOOR WALL LANTERN
Item #1005 156 445
Model #5284002012
THANK YOU
We appreciate the trust and co dence you have placed in Hampton Bay through the purchase of this wall lantern. We strive to continually create
quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank
you for choosing Hampton Bay!
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONABY.COM
2
Table of Contents
Safety Information.........................................................2
Warranty......................................................................... 2
Pre-installation .............................................................3
Planning Installation ............................................................... 3
Tools
Required ........................................................................ 3
Safety Information
Hardware Included................................................................... 3
Package Contents ..........................
.......................................... 4
Installation
.....................................................................5
Care and Maintenance .................................................7
Troubleshooting
............................................................7
Please read and understand this entire manual before
attemp
ting
to operate or install the products.
WARNING:
This light fixture is designed to
fit
standard
junction boxes as defined by the National Electrical Code.
WARNING:
Consult a qualified electrician
if
you are
n
o
t
certain about the installation process. Always install wiring
connections
in
accordance with local code, ordinances
a
nd
the National
E
l
ec
tric
Code.
WARNING:
Changes or modifications to this unit not
expressly approved by the party responsible for
c
o
mplianc
e
could void the user’s authority to operate the equipment.
WARNING:
Before
installing this fixture, turn off all power
to the fixture location by turning off power at the m
a
in
circuit breaker or fuse
box.
Warranty
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of one (1) years (excluding
the bulb) from date
of purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and
service.
If this
product is found to be defective, the manufacturer's only obligation, and your exclusive remedy, is the repair or replacement
of the product at the manufacturer's discretion, provided that the product has not been damaged through misuse, abuse, accident,
alterations, neglect or mishandling. This warranty sha
ll not apply to any product that is found to have been improperly
installed, set-up,
or
used in any way not in accordance with the instructions supplied with the product. This warranty shall not apply to a
failure of the
product
as a result of an accident, misuse, abuse, negligence, alteration, faulty installation, or any other failure not relating to
faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product, due to weathering, a
s this is
considered normal
wear
and tear. The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied,
of fitness for a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall
not be liable for
any
consequential or incidental loss or damage, including but not limited to, any labor
/
expense costs involved in the
replacement or repair
of
said
product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HAMPTONBAY.com.
modifications,
Pre-installation
Before you begin to install this lighting fixture, ensure all parts are present. Compare parts with the Hardware Included and
P
ackage
Contents lists. If any part is missing or damaged, do not attempt to assemble the product.
Phillips
screwdriver
Step
ladder
Silicone
sealant
Wire
strippers
(optional)
NOTE:
Hardware not shown to actual
size.
BBAA
AA
Screw 2
BB
Wire
nut
3
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
3
PLANNING INSTALLATION

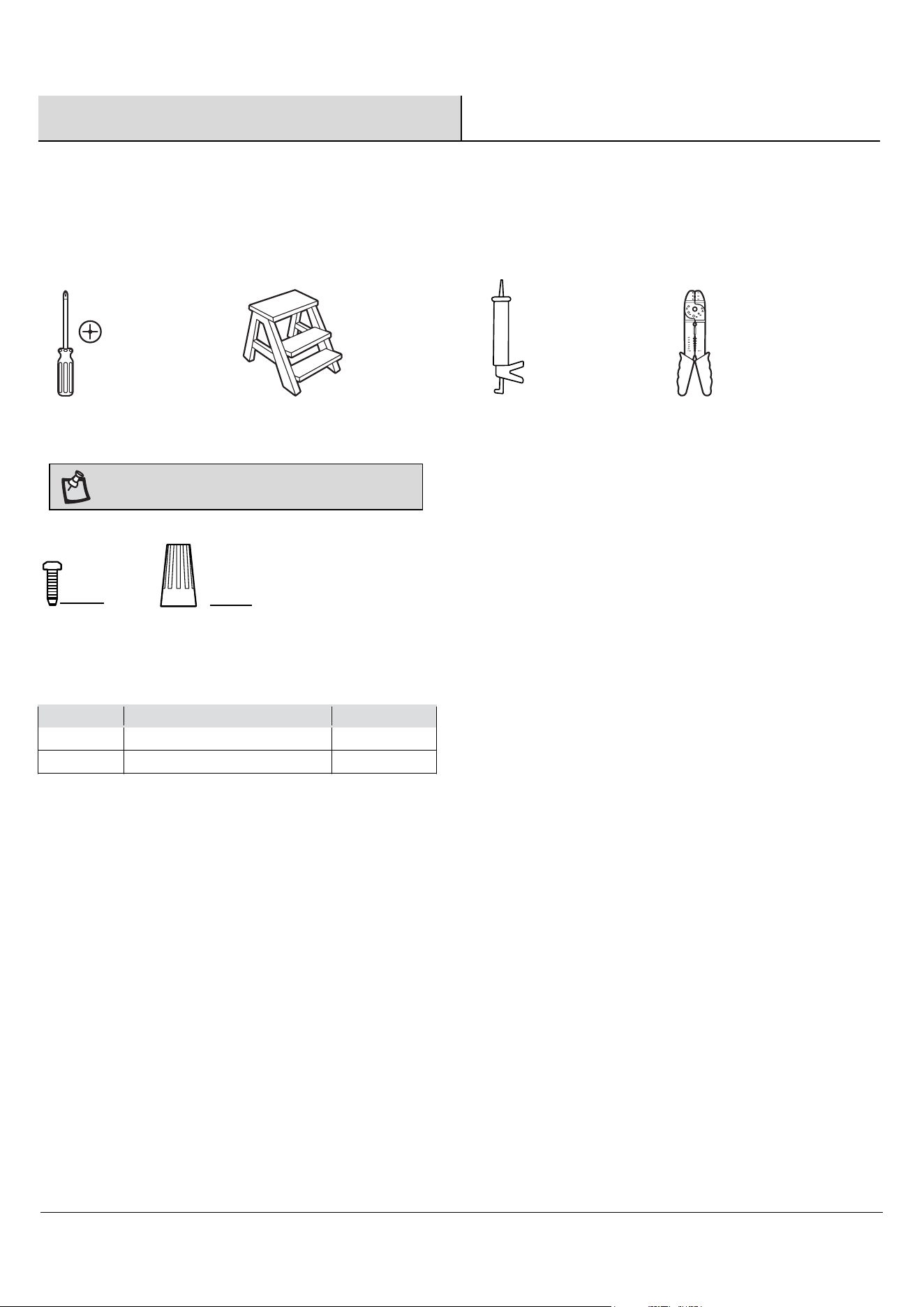

TOOLS REQUIRED
HARDWARE INCLUDED
Part Description Quantity
Light fixture
4
Pre-installation (continued)
—
A
A
1
Pre-installation (continued)
PACKAGE CONTENTS
Part Description Quantity
Installation
AA
2

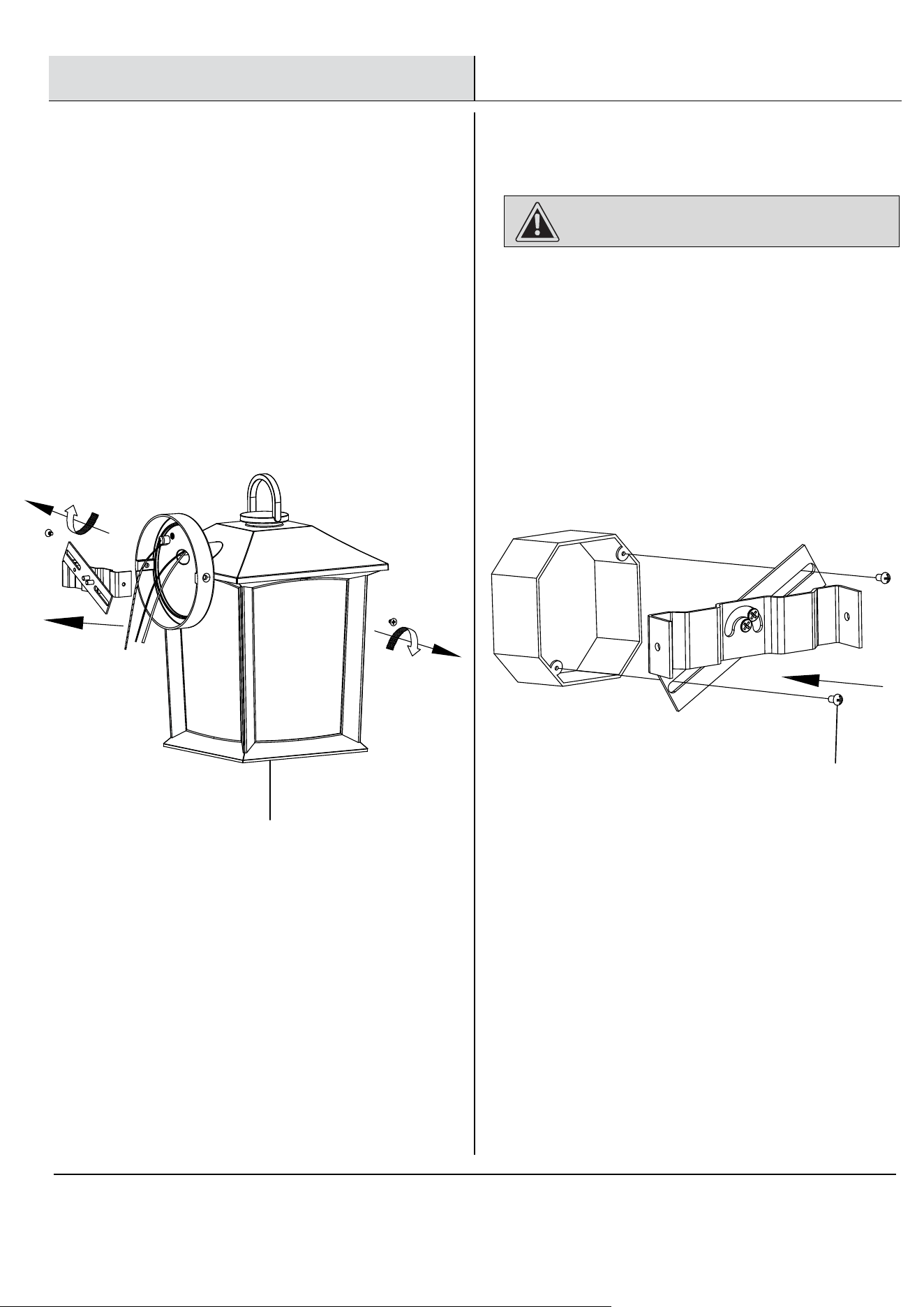

Installing the crossbar
Attach the crossbar to the junction box using the
screws (AA).
CAUTION:
Never rely on the wall switch alone to turn
off
power.
□
A
Detach the crossbar from the fixture (A) by unscrewing
the screws pre-assembled in fixture (A).
1
Detaching the crossbar
□
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
5

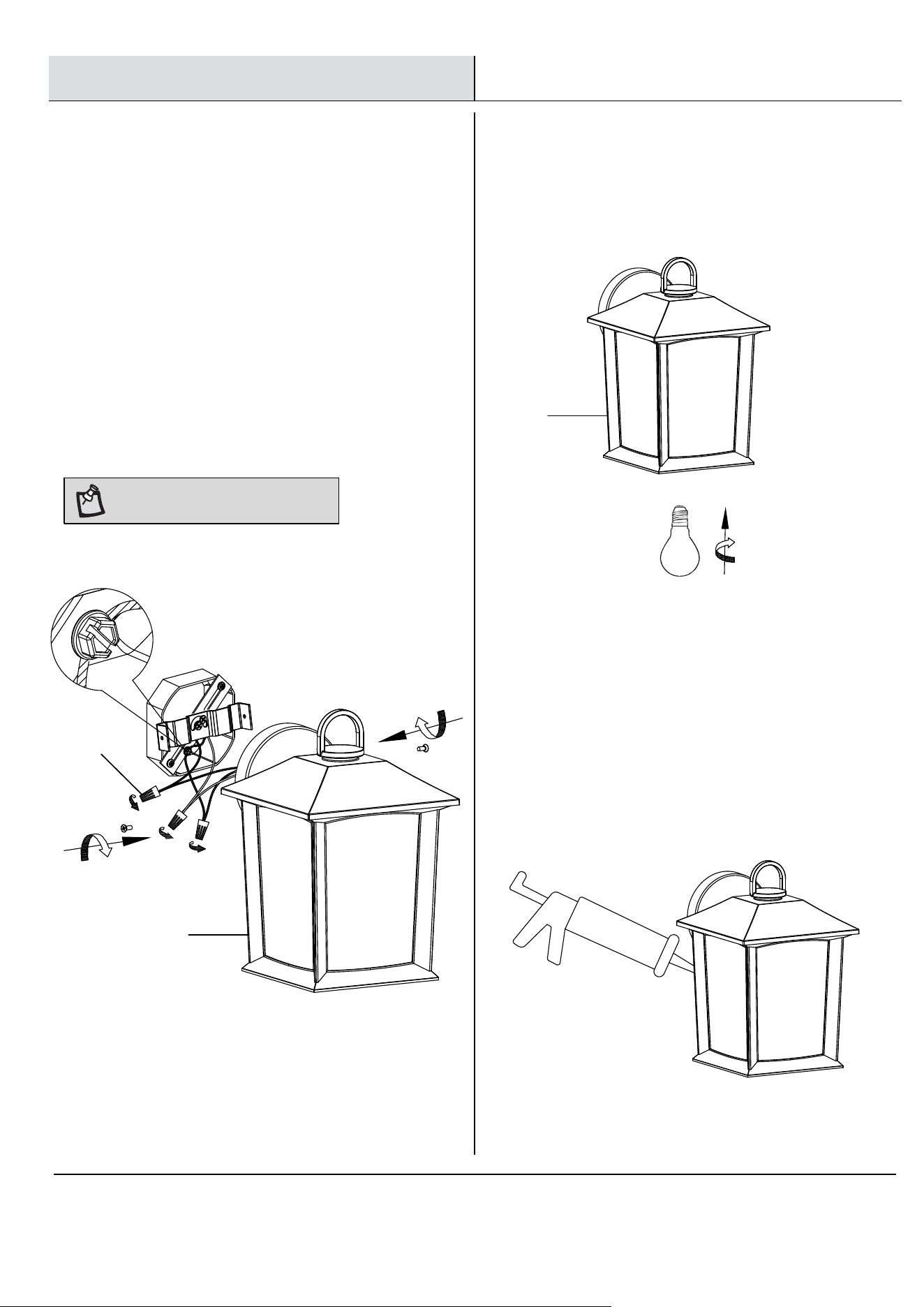

Connect the white wire from the junction box to the white
wire from the fixture (A) by twisting a wire nut (BB) onto
the bare ends of the wires.
Connect the black wire from the junction box to the black
wire from the fixture (A) by twisting another wire nut (BB)
onto the bare ends of the wires. Make sure wire
connections are secure.
Carefully place the wires into the junction box. Then
secure the fixture (A) by screwing the screws removed in
step 1.
□
NOTE:
The ground wire is green.
Connect the ground wire from the junction box to the
ground screw on the crossbar. Then connect the ground
wire from the junction box to the ground wire from the
fixture (A).
3
Connecting the wires and installing
the xture
□
□
□
6
Installation (continued)
4
□ Rotate the bulb (not included) into the fixture (A).
Installing the bulb
5
□ Apply silicone caulking adhesive (not included)
completely around the perimeter of the fixture (A)
where the back meets the mounting surface to
prevent water from seeping into the junction box.
Sealing the xture
BB
A
A
7
Care and Maintenance
CAUTION:
Turn OFF
all power to circuit at main circuit breaker or fuse box.
DO NOT
rely on wall switch alone
to
turn off
power.
□
This
lantern provides years of maintenance-free service
.
□
Do not touch the bulb
or open the fi ixture housing.
□
To clean, turn OFF
all power to the circuit and clean surfaces with a mild, non-abrasive cleaner.
Troubleshooting
Problem
Probable Cause
Solution
The light does not
illuminate.
There may be a
poor connection between
the light and the supply wires inside
the
junction box.
Check the wire connections.
There is no power going to the
light.
Check that the switch is on and there
is
power to the light fixture.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
Artículo n.º 1005 156 445
Modelo n.º 5284002012
GUÍA DE USO Y CUIDADO
FAROL DE PARED PARA EXTERIORES
¿Tiene preguntas o problemas, o le faltan piezas? Antes de devolver a la tienda,
llame a Atención al Cliente de Hampton Bay
Lunes a viernes de 8:00 a.m. a 7:00 p.m., EST, y los sábados de 9:00 a.m. a 6:00 p.m., EST,
1-855-HD-HAMPTON
HAMPTONABY.COM
GRACIAS
Agradecemos la confianza que ha puesto en Hampton Bay al comprar este farol de pared. Nos esforzamos continuamente para crear productos
de calidad diseñados para mejorar su hogar. Visítenos en línea para ver nuestra línea completa de productos disponibles para sus necesidades
de mejoramiento del hogar. ¡Gracias por elegir a Hampton Bay!
10
Información de seguridad ............................................................ 10
Garantía ........................................................................................ 10
Antes de la instalación ................................................................. 11
Planificación de la instalación ................................................... 11
Herramientas requeridas .......................................................... 11
Herraje incluido .........................................................................11
Contenido del paquete ..............................................................12
Instalación ..................................................................................... 13
Cuidado y mantenimiento ............................................................. 15
Resolución de problemas ............................................................. 15
Lea y entienda este manual por completo antes de intentar operar o
instalar los productos.
El fabricante garantiza que esta lámpara estará libre de defectos en materiales y mano de obra por un periodo de uno (1) años (excluyendo la bombilla) a partir de la
fecha de su compra. Esta garantía aplica solo al consumidor que hace la compra original y solo a productos que se usan para servicio y uso normales.
Si se encuentran defectos en este producto, la única obligación del fabricante, y su exclusivo remedio, es la reparación o reemplazo del producto, a criterio del
fabricante, suponiendo que el producto no ha sido dañado debido a uso inadecuado, abuso, accidente, modificaciones, alteraciones,
negligencia o manejo
inadecuado. Esta garantía no aplicará a ningún producto que se determine que se instaló, ajustó o usó inadecuadamente en cualquier manera que no sea
congruente con las instrucciones proporcionadas con el producto. Esta garantía no aplicará a una falla del producto que sea resultado de un accidente, uso indebido,
abuso, negligencia, alteración, instalación con fallas, o cualquier otra falla que no se relacione con mano de obra o material defectuoso. Esta garantía no aplicará al
acabado de ninguna porción del producto, debido a factores climáticos, ya que
esto se considera desgaste normal. El fabricante no garantiza la idoneidad para
cualquier propósito particular, y específicamente renuncia a cualquier garantía expresa o implícita sobre ella, aparte de la garantía contenida en este documento.
El fabricante renuncia específicamente a cualquier responsabilidad, y no será responsable de ningún daño o pérdida resultante o incidental, incluido pero sin
limitarse a cualquier costo por mano de obra o gastos incurridos en el reemplazo o reparación de dicho producto.
Comuníquese con el Equipo de Atención al Cliente al 1-855-HD-HAMPTON o visite www.HAMPTONBAY.com.
Índice
Información de seguridad
ADVERTENCIA: Esta lámpara está diseñada para
ajustarse a cajas de conexión estándares según el
Código Eléctrico Nacional.
ADVERTENCIA: Consulte a un electricista
calificado si no tiene certeza sobre todo el proceso
de instalación. Siempre instale las conexiones
eléctricas en conformidad con los códigos locales y
el Código Eléctrico Nacional.
ADVERTENCIA: Los cambios o las modificaciones
a esta unidad que no sean aprobados en forma
expresa por la parte responsable del cumplimiento
pueden invalidar el permiso del usuario para usar
el equipo.
Garantía
ADVERTENCIA: Antes de instalar esta lámpara,
desconecte la energía eléctrica en la ubicación de la
lámpara apagando la alimentación en el disyuntor
principal o en la caja de fusibles.
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de empezar a instalar esta lámpara, asegúrese de que estén todas las piezas. Compare las piezas con el Herraje Incluido y con las listas de
Contenido de los Paquetes. Si falta alguna pieza o está dañada, no intente armar el producto.

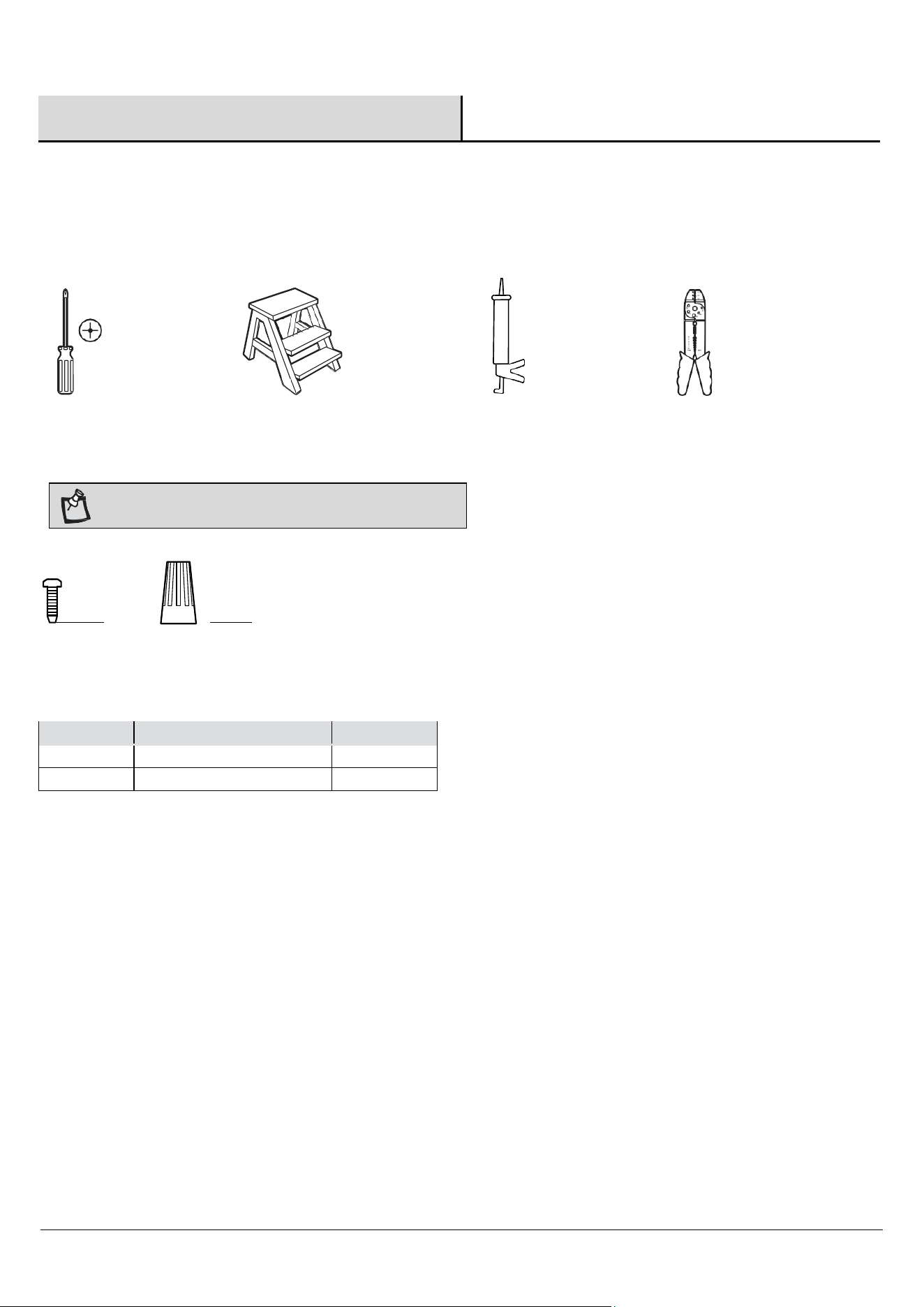

HERRAMIENTAS REQUERIDAS
Destornillador
Phillips
HERRAJE INCLUIDO
Escalera de
mano
Sellador de
silicona
Alicates
pelacables
(opcional)
AA BB
Pieza
Descripción
Cantidad
AA
Tornillo
2
BB
Conector de torsión
3
11 HAMPTONBAY.COM
Comuníquese al 1-855-HD-HAMPTON para recibir asistencia adicional.
Antes de la instalación
NOTA: El herraje no se muestra en su tamaño real.
12
Antes de la instalación (continuación)
CONTENIDO DEL PAQUETE
—A
Pieza
Descripción
Cantidad
A
Lámpara
1
Antes de la instalación (continuación)
HAMPTONBAY.COM
Comuníquese al 1-855-HD-HAMPTON para recibir
13

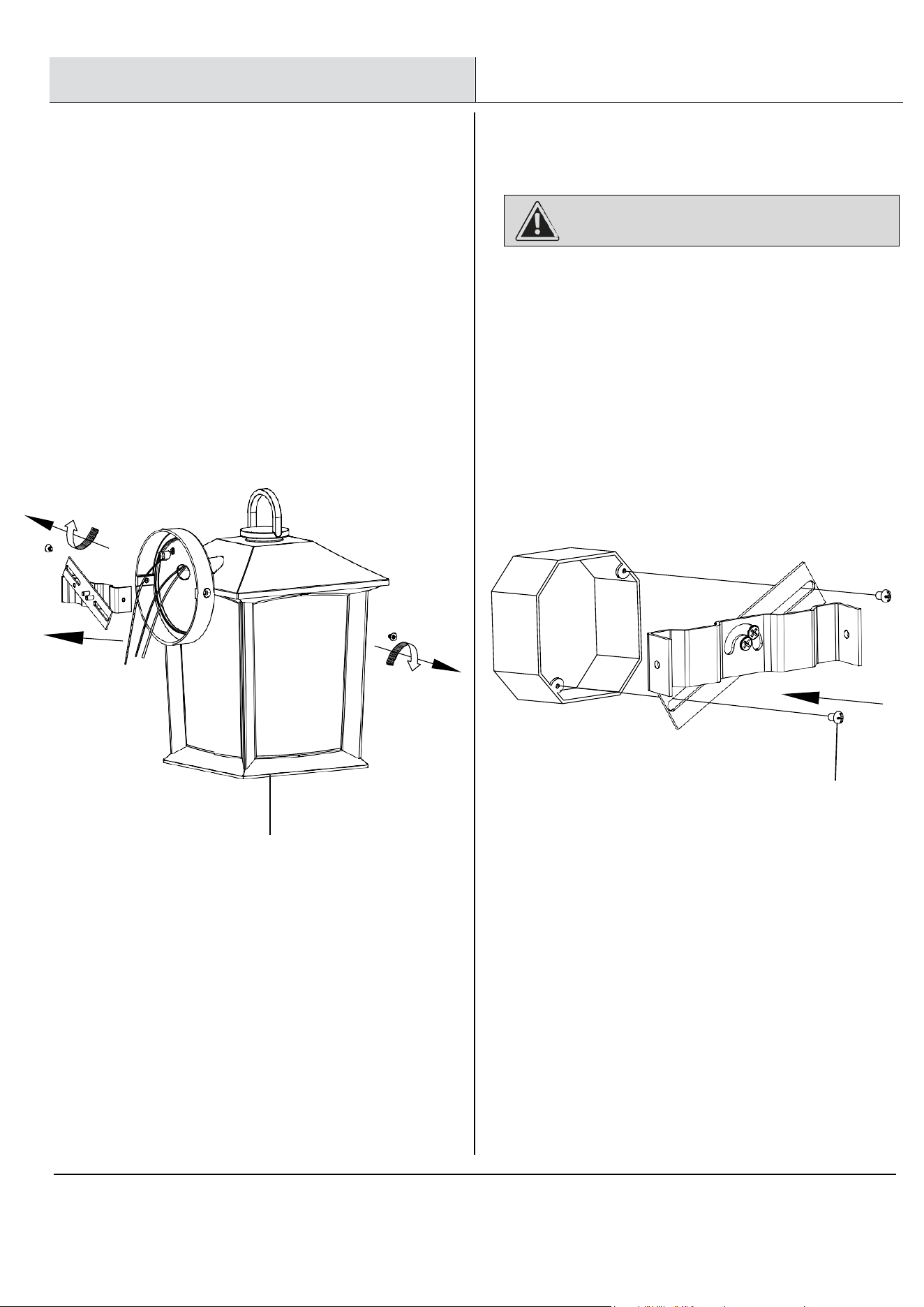

1
Separación de la barra transversal
2
Instalación de la barra transversal
□ Separe la barra transversal de la lámpara (A)
desenroscando los tornillos preinstalados en la
lámpara (A).
□ Fije la barra transversal a la caja de conexiones
con los tornillos (AA).
AA
A
Instalación
PRECAUCIÓN: Nunca confíe solamente en el
interruptor de pared para apagar la alimentación.
14

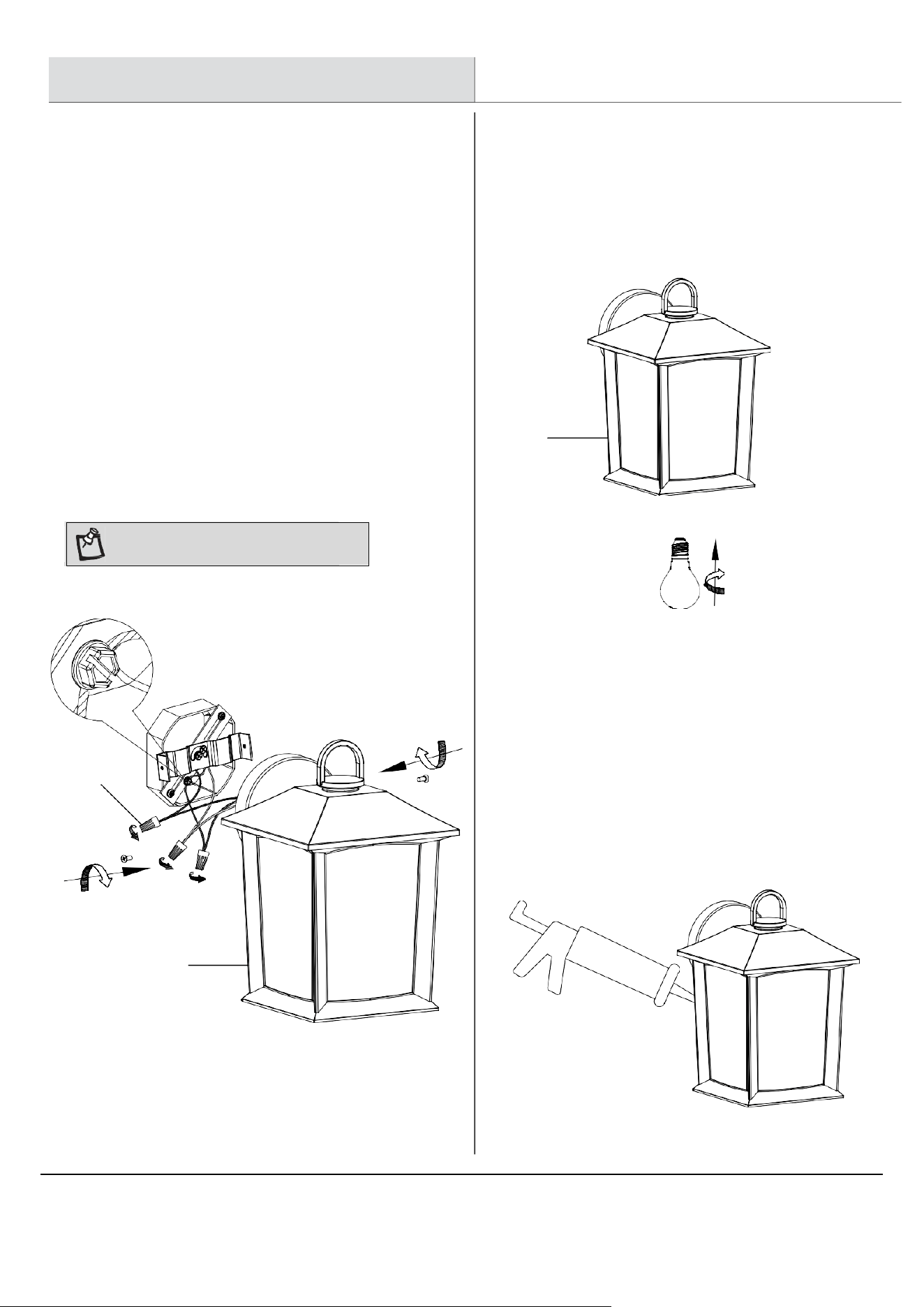

Conexión de los cables e instalación
de la lámpara
4
Instalación de la bombilla
□
Conecte el cable de tierra de la caja de conexiones al
tornillo de conexión a tierra de la barra transversal.
Luego conecte el cable de tierra de la caja de
conexiones al cable de tierra de la lámpara (A).
□
Conecte el cable blanco de la caja de conexiones al
cable blanco de la lámpara (A) girando un conector de
torsión (BB) en los extremos desnudos de los cables.
□
Conecte el cable negro de la caja de conexiones al cable
negro de la lámpara (A) girando otro conector de torsión
(BB) en los extremos desnudos de los cables. Asegúrese
de que las conexiones de los cables estén bien
aseguradas.
□
Coloque cuidadosamente los cables en la caja de
conexiones. Luego asegure la lámpara (A) enroscando
los tornillos que se quitaron en el paso 1.
□
Enrosque la bombilla (no incluida) en la lámpara (A).
A
5
Impermeabilización de la lámpara
BB
□ Aplique un sellador adhesivo de silicona (no incluido)
completamente alrededor del perímetro de la
lámpara (A) donde la parte posterior se encuentra
con la superficie de montaje para evitar que el agua
se filtre en la caja de conexiones.
A
Instalación (continuación)
3
NOTA: El cable a tierra es el verde.
HAMPTONBAY.COM
Comuníquese al 1-855-HD-HAMPTON para recibir
15
□
Este farol proporciona años de servicio sin mantenimiento.
□
No toque la bombilla o abra la cubierta de la lámpara.
□
Para limpiarlo, apague toda la alimentación al circuito y limpie las superficies con un detergente suave no abrasivo.
Problema
Causa probable
Solución
La luz no se enciende.
Puede haber una mala conexión entre la
luz y los cables de alimentación dentro de
la caja de conexiones.
Revise las conexiones de los cables.
No hay alimentación en el farol.
Compruebe que el interruptor esté
encendido y que haya energía en la
Cuidado y mantenimiento
PRECAUCIÓN: Apague la alimentación en el disyuntor principal o caja de fusibles. NUNCA confíe
solamente en el interruptor de pared para apagar la alimentación.
Resolución de problemas
¿Tiene preguntas o problemas, o le faltan piezas? Antes de devolver a la tienda,
llame a Atención al Cliente de Hampton Bay
Lunes a viernes de 8:00 a.m. a 7:00 p.m., EST, y los sábados de 9:00 a.m. a 6:00 p.m., EST,
1-855-HD-HAMPTON
HAMPTONABY.COM
Guarde este manual para su uso futuro.
