DSP ULTRA
deutsch / english
Digitaler High-Res 12-Kanal Signalprozessor mit
96 kHz / 32 Bit Signalweg
Digital High-Res 12-channel signal processor
with 96 kHz / 32 Bit signal path
2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieses hochwer-
tigen HELIX-Signalprozessors.
Audiotec Fischer setzt mit dem HELIX DSP ULTRA
neue Maßstäbe im Bereich der Signalprozessor-
technik. Dabei protieren Sie als Kunde direkt von
unserer nahezu 30-jährigen Erfahrung in der For-
schung und Entwicklung von Audiokomponenten.
Dieser Prozessor wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technolo-
gien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die Ga-
rantieleistungen sind.
Installieren Sie Ihren HELIX DSP ULTRA an einer
trockenen Stelle im Auto und vergewissern Sie
sich, dass der Signalprozessor am Montageort ge-
nügend Kühlung erhält. Montieren Sie das Gerät
nicht in zu kleine, abgeschlossene Gehäuse ohne
Luftzirkulation oder in der Nähe von wärmeabstrah-
lenden Teilen oder elektronischen Steuerungen des
Fahrzeuges. Im Sinne der Unfallsicherheit muss
der Signalprozessor professionell befestigt werden.
Dieses geschieht über Schrauben, die in eine Mon-
tageäche eingeschraubt werden, die wiederum
genügend Halt bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss des HELIX
DSP ULTRA Signalprozessors
Der Signalprozessor darf nur in Kraftfahrzeuge ein-
gebaut werden, die den 12 V-Minuspol an Masse
haben. Bei anderen Systemen können der HELIX
Signalprozessor und die elektrische Anlage des Kfz
beschädigt werden. Die Plusleitung für die gesamte
Anlage sollte in einem Abstand von max. 30 cm von
der Batterie mit einer Hauptsicherung abgesichert
werden. Der Wert der Sicherung errechnet sich aus
der maximalen Stromaufnahme der Car-Hi Anla-
ge.
Verwenden Sie zum Anschluss des Signalpro-
zessors an die Stromversorgung des Fahrzeugs
ausschließlich den beiliegenden Anschlussste-
cker!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
3

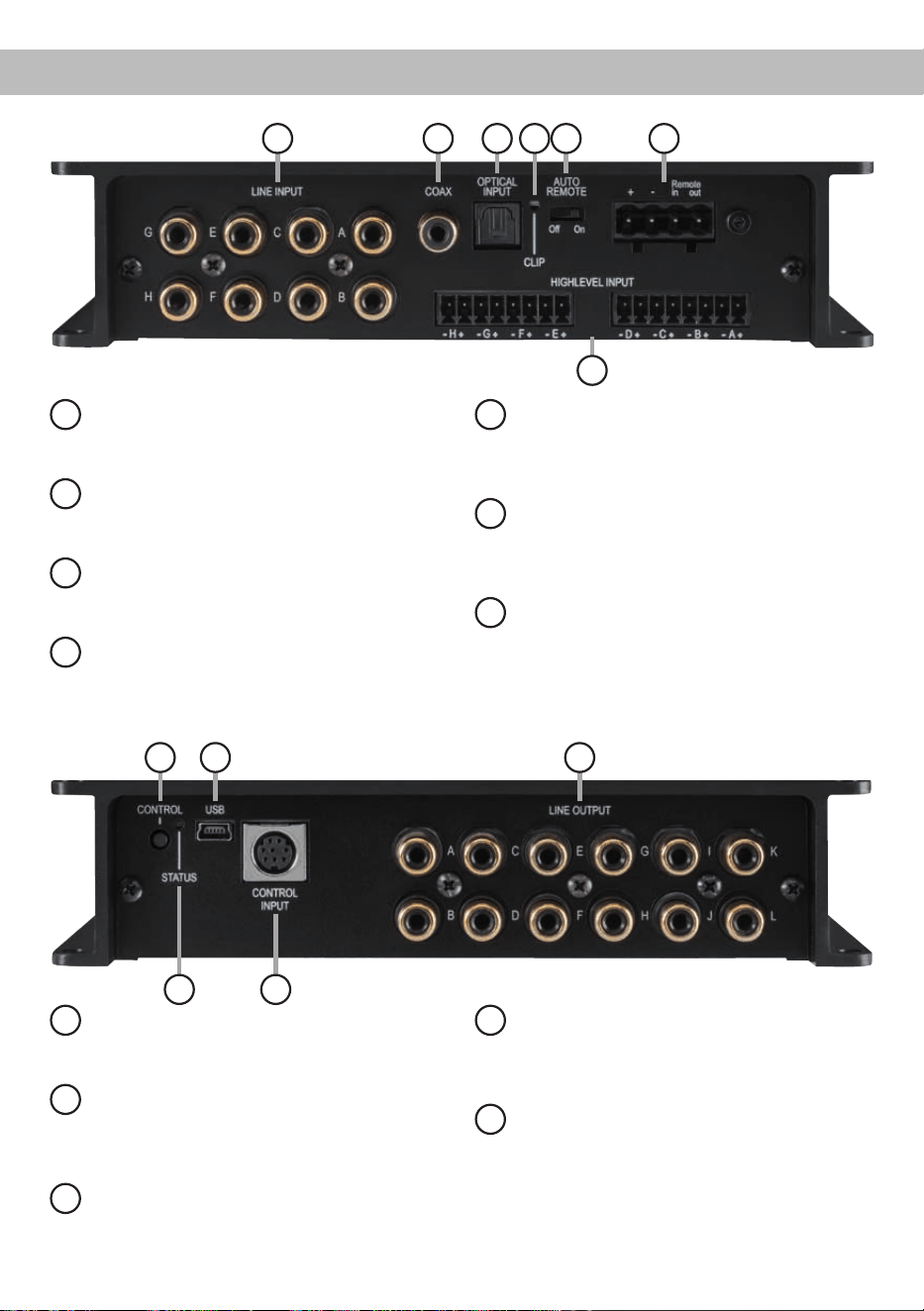

Anschluss- und Bedienelemente
9
1 32 4 5 7
11
8
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
9
Status LED
Die Status LED zeigt den Betriebszustand
des Signalprozessors und dessen Speichers
an.
10
USB Eingang
Dient zum Anschluss an den Computer.
11
Control Input
Multifunktionsanschluss – dient zum
Anschluss einer Fernbedienung und
weiterem HELIX Zubehör.
12
Line Output
Vorverstärkerausgänge zum Anschluss des /
der Verstärker/s. Zur Einschaltung eines
angeschlossenen Verstärkers muss der
Remote-Ausgang verwendet werden.
1
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
2
Coax Input
Elektrischer Eingang im SPDIF-Format für
digitale Stereosignale.
.
3
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
4
Clipping LED
Diese LED leuchtet rot, wenn einer der
Analogeingänge übersteuert wird.
5
Auto Remote
Dient zum Aktivieren bzw. Deaktivieren
der automatischen Einschaltung des
Signalprozessors.
6
Highlevel Input
Hochpegel-Lautsprechereingang zum
Anschluss von Werksradios oder Radios
ohne Vorverstärkerausgänge.
7
Power Input
Zum Anschluss an die Bordnetzspannung
mit einem zusätzlichen Remote-Ein- und
Ausgang. Der Remote-Ausgang muss
in jedem Fall zur Einschaltung weiterer
Verstärker genutzt werden.
6
8
10 12
4
1
Line Input
8-Kanal Vorverstärkereingang zum Anschluss von
Signalquellen, z.B. Radios. Die Eingangsempnd
-
lichkeit ist für alle Kanäle ab Werk auf ca. 3 Volt ein-
gestellt. Es ist jedoch möglich, die Empndlichkeit
jedes Kanals im Geräteinneren zwischen 1 Volt und
8 Volt zu variieren.
2
Coax Input
Koaxialer Digitaleingang im SPDIF-Format für den
Anschluss von Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieses Eingangs muss zwi
-
schen 12 - 192 kHz liegen. Das Eingangssignal wird
automatisch an die interne Abtastrate angepasst.
Um diesen Eingang zu aktivieren und in der Laut
-
stärke regeln zu können, wird eine optional erhält-
liche Fernbedienung oder die WIFI CONTROL emp-
fohlen.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer
-
den!
Hinweis: Vor der ersten Verwendung des koaxi
-
alen Digitaleingangs muss dieser zuerst in der DSP
PC-Tool Software, mit einer optional erhältlichen
Fernbedienung oder der WIFI CONTROL aktiviert
werden. Werkseitig ist der Optical Input aktiviert.
Hinweis: Der koaxiale und optische Digitaleingang
können gleichzeitig genutzt werden – die Umschal
-
tung zwischen diesen beiden Eingängen kann aber
nur durch eine optionale Fernbedienung DIRECTOR
oder die WIFI CONTROL erfolgen.
3
Optical Input
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang. Die
„Sampling Rate“ dieses Eingangs muss zwischen
12 - 96 kHz liegen. Das Eingangssignal wird automa
-
tisch an die interne Abtastrate angepasst. Um diesen
Eingang zu aktivieren und in der Lautstärke regeln
zu können, wird eine optional erhältliche Fernbedie
-
nung oder die WIFI CONTROL empfohlen.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer
-
den!
Hinweis:
Werkseitig ist der Optical Input aktiviert
und die manuelle Einschaltung des Eingangs über
eine optionale Fernbedienung konguriert.
Hinweis: Der koaxiale und optische Digitaleingang
können gleichzeitig genutzt werden – die Umschal
-
tung zwischen diesen beiden Eingängen kann aber
nur durch eine optionale Fernbedienung DIRECTOR
oder die WIFI CONTROL erfolgen.
4
Clipping LED
Diese LED leuchtet rot, wenn einer der acht Line
Inputs oder Highlevel Inputs übersteuert wird. Die
LED hat keine Funktion bei Ansteuerung über einen
der Digitaleingänge. Sofern diese LED aueuchtet,
sollte die Eingangsempndlichkeit über die internen
Trimmer (siehe Seite 7; Einstellung der Eingangs
-
empndlichkeit) abgesenkt werden, bis die LED er-
lischt.
5
Auto Remote
Die Einschaltung des Signalprozessors erfolgt au-
tomatisch bei Ansteuerung über die Hochpegel-
Lautsprechereingänge (Highlevel Input) oder sobald
ein Remote-Signal am Remote-Eingang (Remote in)
anliegt.
Mit Hilfe des Auto Remote-Schalters kann die au
-
tomatische Einschaltung über die Hochpegel-Laut-
sprechereingänge aktiviert bzw. deaktiviert werden.
Die Deaktivierung (Auto Remote = O) sollte vorge
-
nommen werden, wenn es beispielsweise zu Störge-
räuschen beim Ein- und Ausschalten des Signalpro-
zessors kommt.
Hinweis: Werkseitig ist die automatische Einschal
-
tung über den Hochpegel-Lautsprechereingang des
DSP ULTRA aktiviert (Auto Remote = On).
Hinweis: Wird die automatische Einschaltung des
Signalprozessors deaktiviert, muss der Remote-Ein
-
gang belegt werden. Eine automatische Einschal-
tung über den Hochpegel-Lautsprechereingang ist
dann nicht mehr möglich.
6
Highlevel Input
8-Kanal Hochpegel-Lautsprechereingang. Mit Hil-
fe dieses Eingangs kann der Signalprozessor di-
rekt an die Lautsprecherausgänge eines Werks-/
Nachrüstradios oder eines Werksverstärkers ange
-
schlossen werden, sofern dieses / dieser nicht über
Vorverstärkerausgänge verfügt. Die Eingangsemp
-
ndlichkeit ist für alle Kanäle ab Werk auf 11 Volt

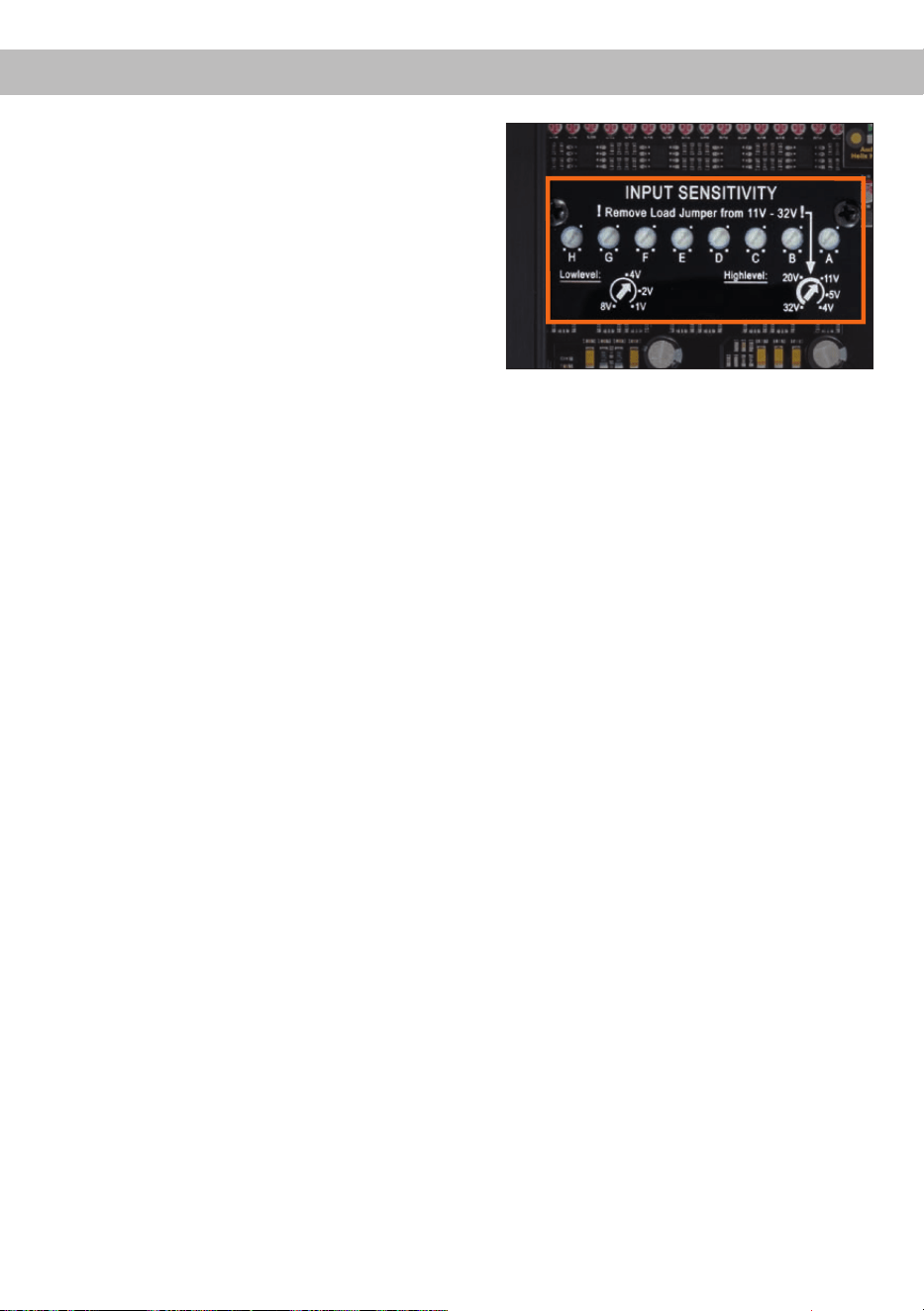

eingestellt. Es ist jedoch möglich, die Eingangsemp
-
ndlichkeit jedes Kanals im Geräteinneren zwischen
4 - 32 Volt zu variieren. (siehe Seite 7; Einstellung
der Eingangsempndlichkeit)

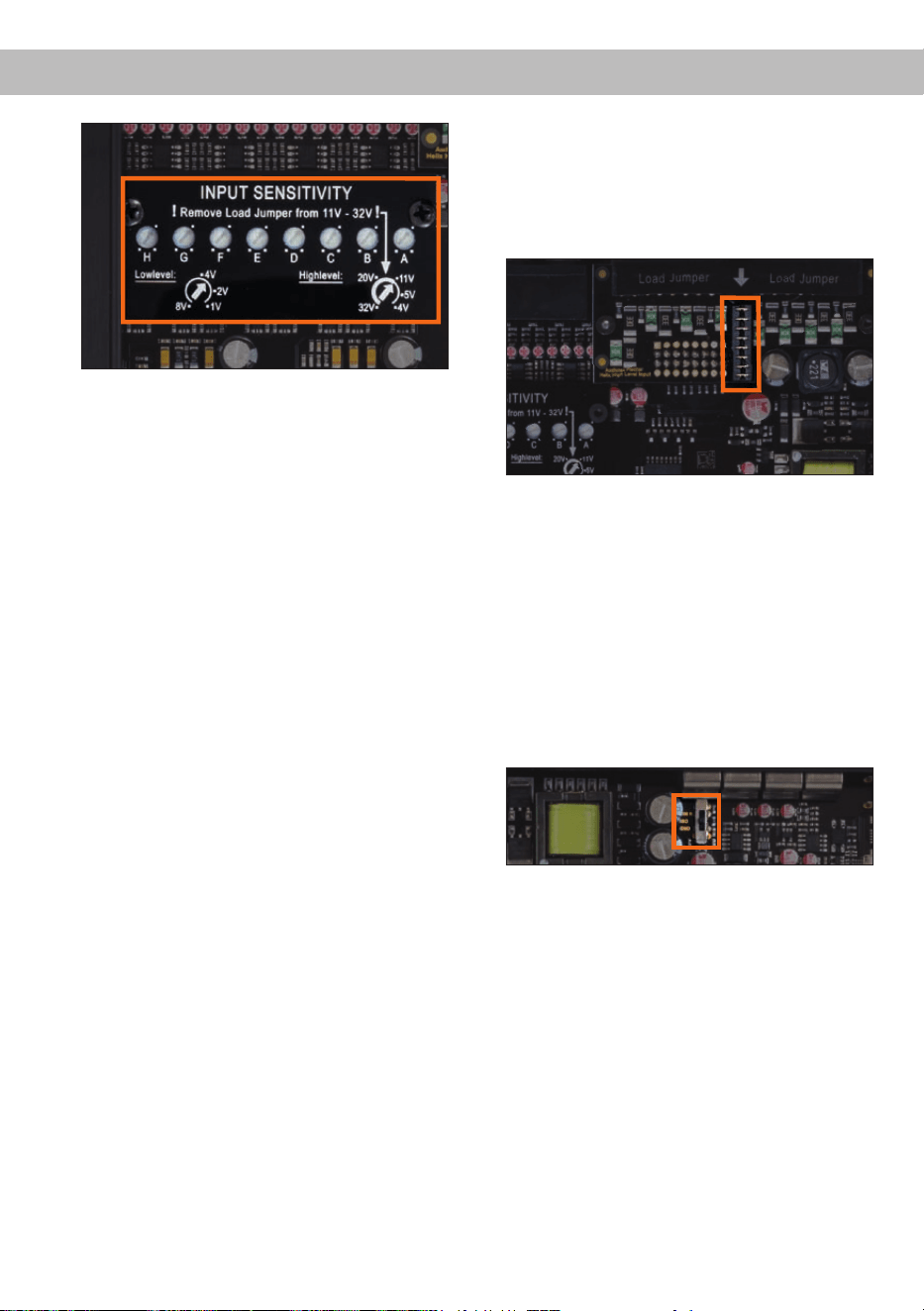

Wichtig: Sobald die Eingangsempndlichkeit
Inbetriebnahme und Funktionen
5
eines Kanals zwischen 11 V und 32 V eingestellt

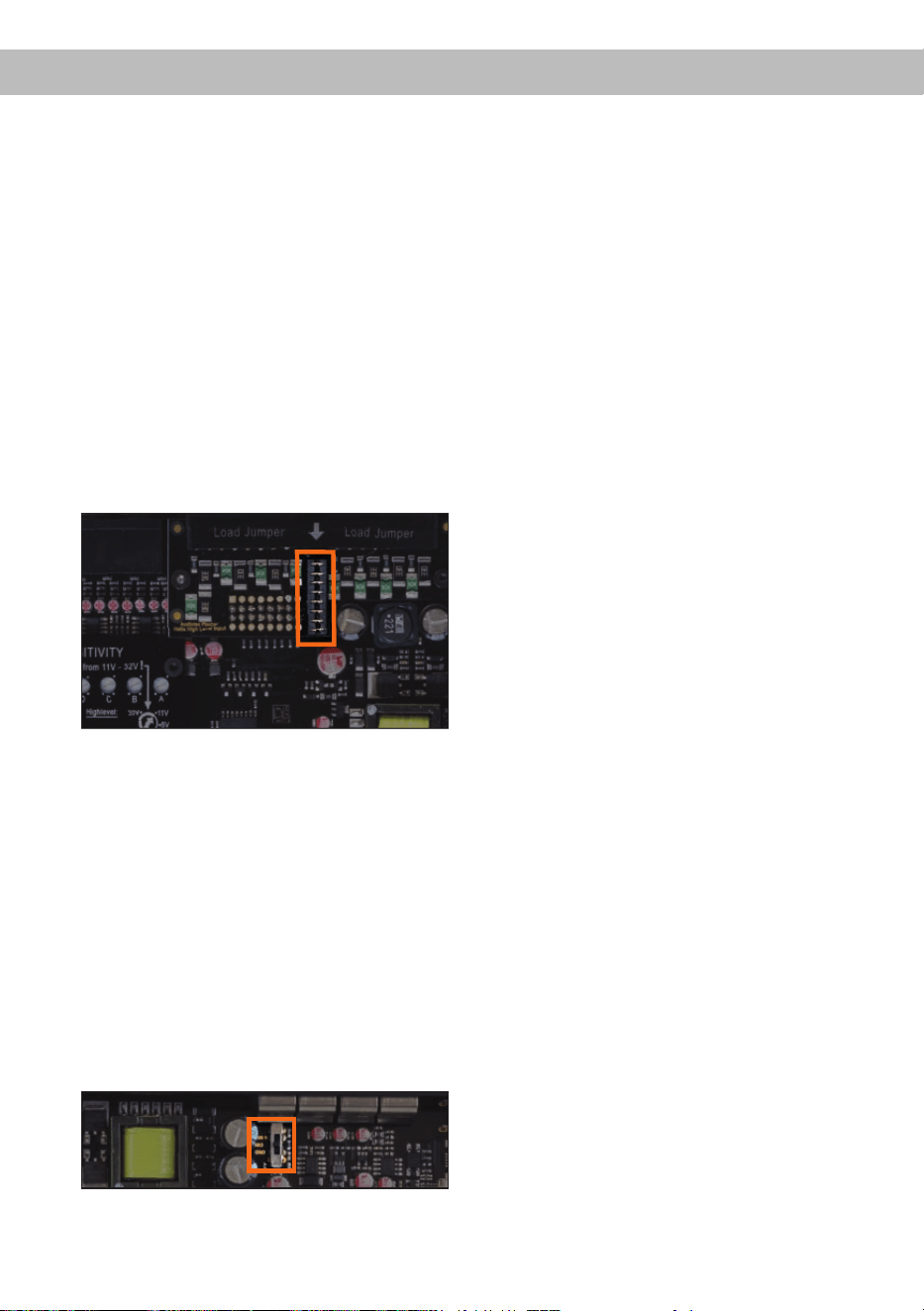

wird, muss der Last-Jumper im Inneren des Ge
-
räts zwingend entfernt werden (siehe Seite 8;
Einstellung der Last des Highlevel-Eingangs).
Eine Missachtung kann es zu Schäden am Pro
-
zessor führen.
Achtung: Verwenden Sie zum Anschluss aus
-
schließlich die mitgelieferten Stecker mit integrierten
Schraubklemmen.
Achtung: Der Highlevel- und der Vorverstärker
-
signaleingang eines einzelnen Kanals darf nicht
gleichzeitig genutzt werden, da dies zu Schäden an
ihrem Autoradio führen kann. Es ist aber zulässig, an
einem Kanal den Highlevel- und an einem anderen
Kanal den Vorverstärkersignaleingang zu verwen
-
den.
7
Power Input
Diese Buchse dient zum Anschluss des Signalpro-
zessors an die Stromversorgung des Fahrzeuges
sowie für die Remote-Ein- und Ausgänge.
Sofern die Hochpegel-Lautsprechereingänge ver
-
wendet werden, muss der Remote-Eingang (Remote
in) nicht belegt werden. Der Remote-Ausgang (Re
-
mote out) dient zum prozessorgesteuerten Einschal-
ten der am Line Output angeschlossenen Verstärker.
Schließen Sie den Remote-Ausgang an die Remo
-
te-Eingänge Ihrer Verstärker an. Um Störgeräusche
beim Ein- und Ausschalten zu vermeiden, sollte der
Remote-Ausgang in jedem Fall belegt werden.
Dieser Ausgang aktiviert sich automatisch, sobald
der Bootvorgang des DSP abgeschlossen ist. Zu
-
dem wird dieser Ausgang bei aktiviertem „Power
Save Mode“ und bei Betriebssoftware-Updates ab
-
geschaltet.
Achtung: Verwenden Sie zum Anschluss aus
-
schließlich den mitgelieferten Stecker mit integrier-
ten Schraubklemmen.
Wichtig: Verwenden Sie niemals ein anderes
Signal als den Remote-Ausgang, um ange
-
schlossene Verstärker einzuschalten!
8
Control Taster
Der DSP ULTRA bietet 10 interne Speicherplätze
für Sound Setups. Mit Hilfe des Control Tasters lässt
sich zwischen zwei Speicherplätzen umschalten.
Diese können im DSP PC-Tool festgelegt werden.
Wird der Taster länger als fünf Sekunden gedrückt,
so wird das Gerät resettet und der gesamte interne
Speicher gelöscht! Anschließend wird dies durch ein
durchgehendes rotes Leuchten und grünes schnel
-
les Dauerblinken der Status LED angezeigt.
Hinweis: Werkseitig sind die Speicherbereiche eins
und zwei eingestellt. Zum manuellen Umschalten
zwischen den zwei Setups muss der Control Taster
eine Sekunde lang gedrückt werden. Der Umschalt
-
vorgang wird durch einmaliges rotes Blinken der
Status LED angezeigt. Um zwischen allen internen
Speicherplätzen umschalten zu können, wird die
optional erhältliche Display-Fernbedienung DIREC
-
TOR oder die HELIX WIFI CONTROL empfohlen.
Achtung: Nach dem Resetten des Gerätes kann
der HELIX DSP ULTRA keine Audiosignale mehr
wiedergeben, bis ein neues Sound Setup eingespielt
wurde.
9
Status LED
Die Status LED zeigt den Betriebszustand des
Signalprozessors und dessen Speichers an.
Grün: DSP eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unter
-
schiedliche Ursachen haben. Der DSP ULTRA ist
mit Schutzschaltungen gegen Über- und Unterspan
-
nung sowie Überhitzung ausgestattet. Prüfen Sie
in diesem Fall alle Anschlüsse auf Fehler, wie z.B.
Kurzschlüsse oder fehlerhafte Verbindungen. Ist die
Sicherheitsschaltung der Temperaturüberwachung
aktiv, wird der Remote-Ausgang sowie die Signal
-
ausgabe abgeschaltet, bis ein sicherer Betrieb wie-
der gewährleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebssoftware
auf dem DSP installiert. Verbinden Sie den Signal
-
prozessor mit der DSP PC-Tool Software und be-
stätigen Sie das automatische Update der Betriebs-
software. Die aktuellste Version des DSP PC-Tools
nden Sie auf www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausgewählter
Sound Setup-Speicherplatz ist leer. Ein neues DSP
Setup muss über die DSP PC-Tool Software einge
-
spielt werden oder schalten Sie auf einen Speicher-
platz mit vorhandenem Sound Setup um.
10
USB Eingang
Mit Hilfe dieses Eingangs wird der HELIX
DSP ULTRA über das beiliegende Kabel mit dem
Computer verbunden und kann anschließend über
das DSP PC-Tool konguriert werden. Die aktuellste
6
Software nden Sie auf www.audiotec-scher.com.
Hinweis: Es können keine USB Speichermedien an
den Signalprozessor angeschlossen werden.
11
Control Input
Dieser Multifunktionseingang dient zum Anschluss
von HELIX Zubehörprodukten, wie beispielsweise
einer Fernbedienung, mit deren Hilfe diverse Funk
-
tionen des Signalprozessors gesteuert werden kön-
nen. Die Funktionalität muss je nach Typ der Fern-

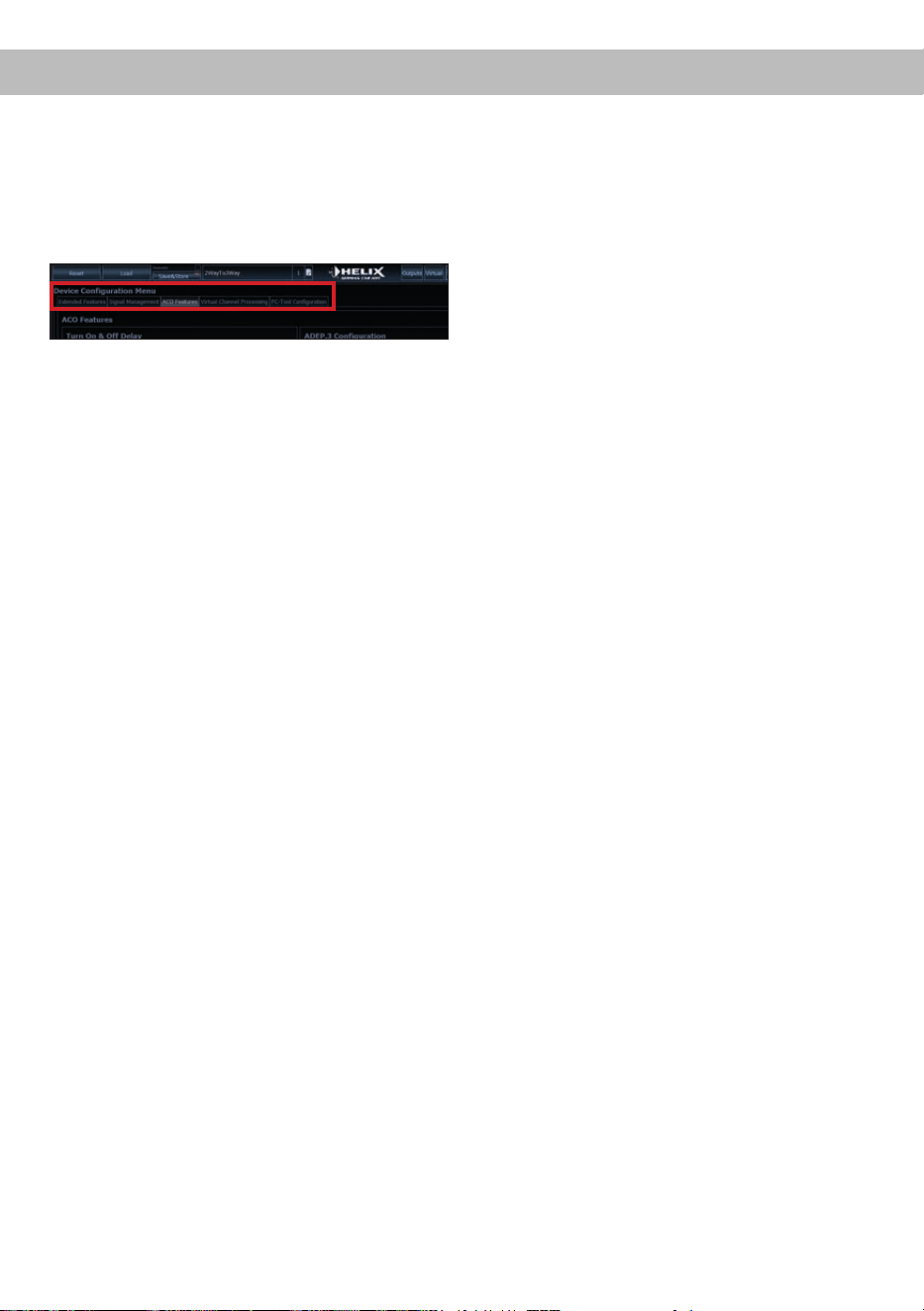

bedienung zuerst im „Device Conguration Menu“
der DSP PC-Tool Software oder an der Fernbedie
-
nung selbst konguriert werden.
12
Line Output
12-Kanal Vorverstärkerausgang zum Anschluss von
Verstärkern. Die maximale Ausgangsspannung be
-
trägt 8 Volt. Wenn Sie diesen Ausgang verwenden,
ist es zwingend erforderlich den Remote-Ausgang
des Power Inputs zum Einschalten des/der an den
Line Output angeschlossenen Verstärker zu benut
-
zen, da ansonsten Störsignale auftreten können.
Der Remote-Ausgang schaltet sich automatisch
während des „Power Save Mode“ sowie bei einem
Software-Update ab. Die Ausgänge können in der
DSP PC-Tool Software den Eingängen beliebig zu
-
geordnet werden.
Inbetriebnahme und Funktionen
Der HELIX DSP ULTRA wird wie nachfolgend
beschrieben an das Autoradio angeschlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss der Vorverstärkereingänge
Diese Eingänge (Line Input) können mit ent-
sprechenden Kabeln (RCA / Cinch-Kabel) an
die Vorverstärker- / Lowlevel- / Cinch-Aus-
gänge des Radios angeschlossen werden. Im
Signalprozessor lassen sich die Signaleingän-
ge über die DSP PC-Tool Software frei den Vor-
verstärkerausgängen (Line Output) zuweisen.
Die Einschaltautomatik des Signalprozessors
funktioniert bei den Vorverstärkereingängen
nicht, so dass der Remote-Eingang zwingend
belegt werden muss.
Achtung: Der Highlevel- und der Vorverstär-
kersignaleingang eines einzelnen Kanals darf
nicht gleichzeitig genutzt werden, da dies zu
Schäden an ihrem Autoradio führen kann. Es ist
aber zulässig, an einem Kanal den Highlevel-
und an einem anderen Kanal den Vorverstär-
kersignaleingang zu verwenden.
2. Anschluss der Highlevel-Lautsprecherein-
gänge
Die Hochpegel-Lautsprechereingänge kön-
nen direkt mit den Lautsprecherausgängen
des Werks- bzw. Nachrüstradios mit Hilfe ent-
sprechender Kabel (Lautsprecherkabel mit
max. 1 mm² Querschnitt) verbunden werden.
Sollten Sie ein normales Werksradio anschlie-
ßen, empfehlen wir folgende Kanalbelegung:
Kanal A = Vorne links
Kanal B = Vorne rechts
Kanal C = Hinten links
Kanal D = Hinten rechts
Dabei müssen nicht zwingend alle Eingän-
ge belegt werden. Werden nur zwei Kanäle
belegt, empfehlen wir die Kanäle A und B zu
verwenden. Achten Sie bitte auf eine korrekte
Polung! Wenn Sie einen oder mehrere An-
schlüsse verpolen, kann dadurch die Funktion
des Signalprozessors beeinträchtigt werden.
Bei Verwendung dieses Eingangs muss der
Remote-Eingang nicht belegt werden, da sich
der Signalprozessor automatisch einschaltet,
sobald ein Lautsprechersignal anliegt.
3. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit koaxialem
oder optischem Digitalausgang verfügen, kann
diese an den Signalprozessor angeschlossen
werden. Werkseitig ist der Optical Input aktiviert
Einbau und Installation
7
und die manuelle Einschaltung des Eingangs
über eine optionale Fernbedienung konguriert.
Möchten Sie den Eingang automatisch, bei an-
liegen eines Audiosignals, aktivieren, können
Sie dies in der DSP PC-Tool Software unter
dem Menüpunkt Signalmanagement im DCM
kongurieren.
Die Einschaltautomatik des Signalprozessors
funktioniert bei Verwendung eines Digitalein-
gangs nicht, so dass der Remote-Eingang des
Power Inputs zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quel-
le ist üblicherweise nicht lautstärkegeregelt.
Das bedeutet, dass an den Signalausgängen
des HELIX DSP ULTRA der volle Pegel an-
liegt und die angeschlossenen Verstärker voll
ausgesteuert werden. Dies kann im Extremfall
die Lautsprecher zerstören. Wir raten deshalb
dringend dazu, eine optionale Fernbedienung
zur Einstellung der Lautstärke der digitalen
Signaleingänge zu verwenden!
Hinweis: Der HELIX DSP ULTRA kann nur un-
komprimierte, digitale Stereo PCM-Signale mit
einer Abtastrate zwischen 12 kHz und 96 kHz /
192 kHz verarbeiten. Es können keine MP3-
oder Dolby-codierten Daten verarbeitet werden,
sondern ausschließlich Stereosignale.
4. Einstellung der Eingangsempndlichkeit
Achtung: Es ist zwingend notwendig die
Eingangsempndlichkeit des DSP ULTRA
an die Signalquelle anzupassen, um Schä-
den am Signalprozessor zu vermeiden.
Um die Eingangsempndlichkeit ändern zu
können, muss das Gerät geönet werden.

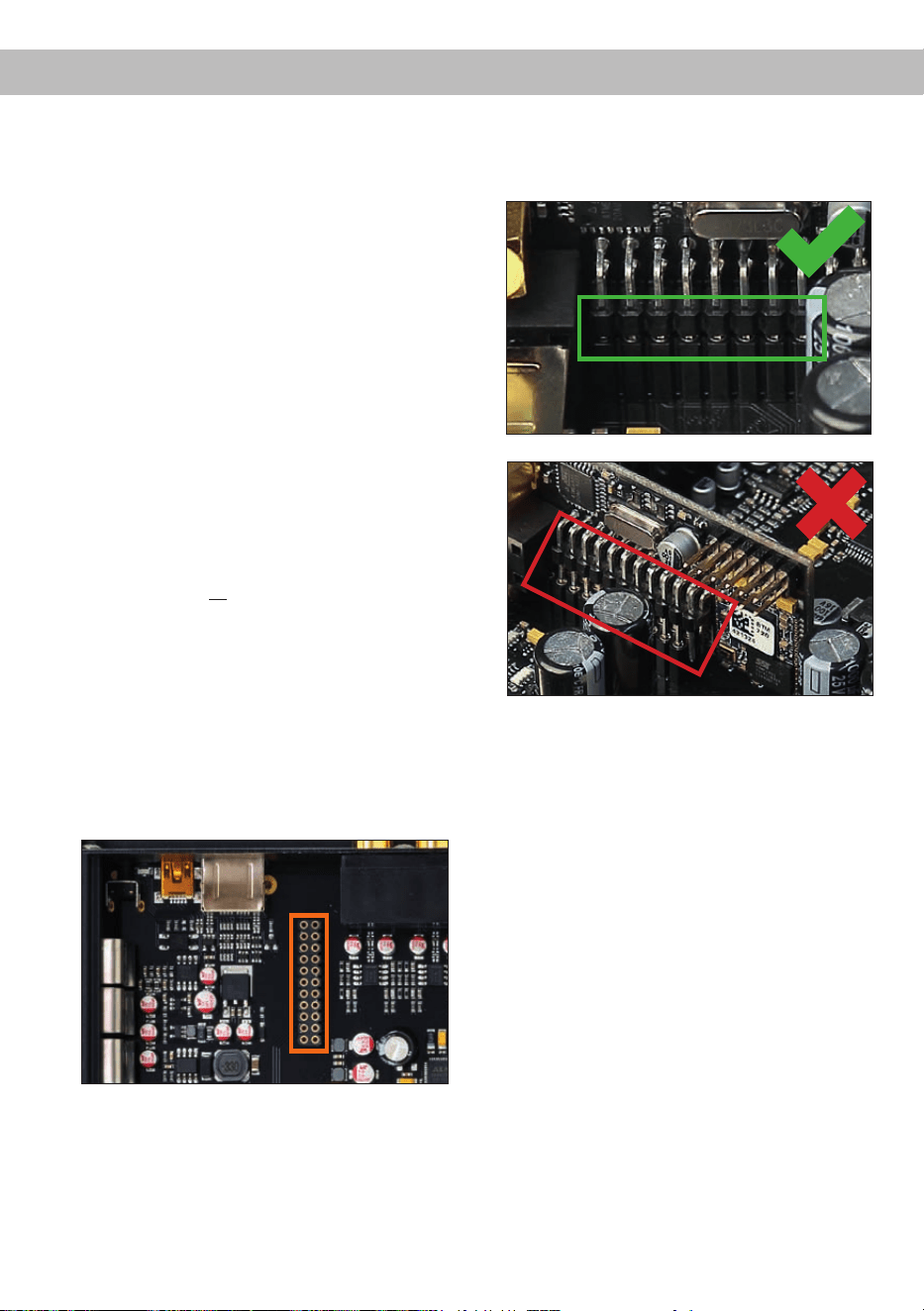

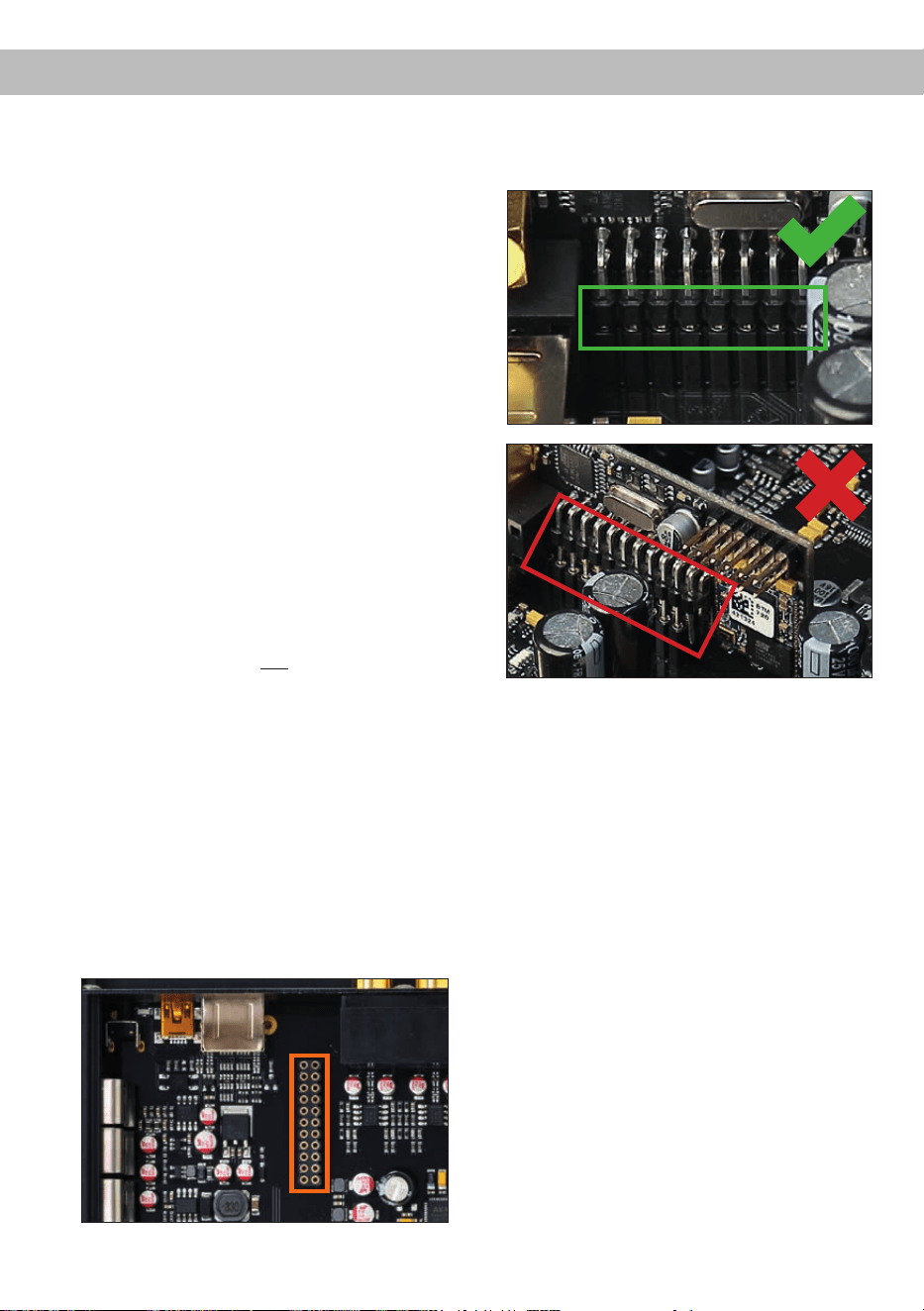

Dazu entfernen Sie bitte das Seitenblech der
Geräteseite mit den Line Outputs indem Sie die
fünf Kreuzschlitzschrauben lösen. Nun können
Sie das Bodenblech aus dem Kühlkörper zur
Seite hinausziehen und erhalten so Zugri auf
die acht Drehregler, mit denen jeder Kanal ein-
zeln justiert werden kann (siehe Markierung im
nachfolgenden Bild).
Hinweis: Die Einstellung der Drehregler beein-
usst sowohl die jeweiligen Vorverstärkerein-
gänge als auch die Highlevel-Eingänge!
Um die Eingangsempndlichkeit mit Hilfe der
internen Drehregler optimal an ihre Signalquel-
le anzupassen, führen Sie bitte die folgenden
Schritte durch (Die Einstellung geht leichter
vonstatten, wenn Sie die Eingangskanäle nach-
einander anschließen und einstellen):
1. Schließen Sie während dieser Prozedur kei-
nen Verstärker an die Ausgänge des Signal-
prozessors.
2. Schalten Sie den Signalprozessor ein.
3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
über das CD-Laufwerk ein 1 kHz Testsignal
(Vollaussteuerung 0 dB) ab.
4. Sollte die Clipping LED bereits leuchten,
verringern Sie mit Hilfe des entsprechenden
Drehreglers die Eingangsempndlichkeit
des jeweiligen Kanals, bis die Clipping LED
erlischt.
5. Erhöhen Sie die Eingangsempndlichkeit
durch Rechtsdrehung bis die Clipping LED
aueuchtet. Drehen Sie nun den Drehregler
gegen den Uhrzeigersinn bis die Clipping
LED wieder erlischt.
6. Wiederholen Sie diesen Vorgang für jeden
genutzten Signaleingang.
Wichtig: Sobald die Eingangsempndlich-
keit eines Kanals zwischen 11 V und 32 V
eingestellt wird, muss der Last-Jumper im
Inneren des Gerätes umgehend und in je-
dem Fall entfernt werden (siehe Seite 8
; Ein-
stellung der Last des Highlevel-Eingangs
).
Eine Missachtung kann es zu Schäden am
Prozessor führen.
8
Einbau und Installation
5. Einstellung der Last des Highlevel-Eingangs
Achtung: Bei Nutzung des Highlevel-Ein-
gangs als Signaleingang ist es zwingend
notwendig die Last an die Eingangsspan-
nung anzupassen, um Schäden am Signal-
prozessor zu vermeiden.
Sofern für die Signalquelle eine Eingangsemp-
ndlichkeit zwischen 11 V und 32 V eingestellt
wird, muss der Last-Jumper im Inneren des
Geräts entfernt werden – beispielsweise wenn
ein OE-Verstärker als Signalquelle dient. Dazu
muss das Gerät wie unter Punkt 4, Einstellung
der Eingangsempndlichkeit beschrieben geö-
net und der Last-Jumper (siehe Markierung im
nachfolgenden Bild) entfernt werden. Um den
Last-Jumper zu entfernen, ziehen Sie diesen
einfach nach oben hin ab.
6. Konguration der Masseanbindung
Beim HELIX DSP ULTRA ist die Signalmasse
galvanisch von der Bordnetzmasse getrennt.
Dies ist in den meisten Fahrzeugen die beste
Option, um Störgeräusche wie z.B. von der
Lichtmaschine zu unterbinden. Allerdings gibt
es auch Fälle, wo die Massen direkt „hart“ oder
über einen 200 Ohm Widerstand „weich“ ver-
bunden werden müssen.
Um die Masseverbindung mit Hilfe des Masse-
schalters einstellen zu können, muss das Gerät
wie unter Punkt 4, Einstellung der Eingangs-
empndlichkeit beschrieben geönet und der
Masseschalter auf die entsprechende Position
gestellt werden.
- Mittelstellung (ISO): Massen galvanisch ge-
trennt.
- Linksanschlag (GND): Massen „hart“ zusam-
mengeschaltet.
- Rechtsanschlag (200 Ω): Massen „weich“ ge-
koppelt.
7. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatte-
rie abgeklemmt werden.
Schließen Sie die Stromversorgung aus-
schließlich über den mitgelieferten Stecker mit
Schraubklemmen an. Achten Sie unbedingt auf
eine korrekte Polarität.
Die Masseleitung muss an einer nicht isolierten
Stelle mit dem Kfz-Chassis verbunden werden.
Ein nicht ausreichender Massekontakt führt zu
unerwünschten Störgeräuschen und Fehlfunk-
tionen.
Die Plusleitung wird entweder direkt an den
Pluspol der Batterie oder an einen Stromver-
teiler angeschlossen, der mit dem Pluspol der
Batterie verbunden ist. Die Stromaufnahme des
HELIX DSP ULTRA ist mit ca. 650 mA zwar
sehr gering, trotzdem sollten Kabel mit mind.
1 mm² Querschnitt für die Spannungsversor-
gung verwendet werden.
8. Anschluss des Remote-Eingangs
Der Remote-Eingang des Power Inputs muss
mit dem Remote-Ausgang des Steuergeräts
(Radio) verbunden sein, sofern die Vorverstär-
ker- (Line Input) oder einer der Digitaleingän-
ge (Coax /Optical Input) des Signalprozessors
als Signaleingänge / Signaleingang genutzt
werden / wird. Es wird dringend davon abge-
raten, den Remote-Eingang des Signalprozes-
sors über das Zündungsplus des Fahrzeugs zu
steuern, um Störgeräusche beim Ein- und Aus-
schalten zu vermeiden.
Bei Verwendung des Hochpegel-Lautsprecher-
eingangs ( Highlevel Input) muss der Remote-
Eingang nicht belegt werden, sofern das ange-
schlossene Radio über BTL-Ausgangsstufen
verfügt.
9. Konguration des Remote-Eingangs
Die Einschaltung des HELIX DSP ULTRA er-
folgt automatisch bei Ansteuerung über die
Hochpegel-Lautsprechereingänge (High level
9
Input) oder sobald ein Remote-Signal am
Remote-Eingang anliegt. Mit Hilfe des „Auto
Remote“-Schalters kann die automatische Ein-
schaltung deaktiviert werden (Auto Remote =
O). Dies sollte vorgenommen werden, wenn
es beispielsweise zu Störgeräuschen beim Ein-
und Ausschalten des Signalprozessors kommt.
Hinweis: Wird die automatische Einschaltung
des Signalprozessors deaktiviert, muss der
Remote-Eingang belegt werden. Eine auto-
matische Einschaltung über den Hochpegel-
Lautsprecher eingang ist dann nicht mehr mög-
lich.
Hinweis: Werkseitig ist die automatische Ein-
schaltung über den Hochpegel-Lautsprecher-
eingang des DSP ULTRA aktiviert.
10. Konguration des DSPs
Es wird dringend empfohlen, vor der ersten
Inbetriebnahme die grundlegenden Einstel-
lungen im DSP mit Hilfe der DSP PC-Tool
Software vorzunehmen.
Eine Missachtung kann zur Zerstörung der
angeschlossenen Verstärker / der Lautspre-
cher führen. Informationen zum Anschluss des
Signalprozessors an einen PC nden Sie auf
Seite 10.
11. Anschluss des Remote-Ausgangs
Dieser Ausgang dient dazu, einen am Line Out-
put angeschlossenen Verstärker mit einem Re-
mote-Signal zu versorgen. Bitte verwenden Sie
ausschließlich dieses Signal zur Einschaltung
externer Verstärker, um Ein- und Ausschaltge-
räusche zu vermeiden.
10
Der HELIX DSP ULTRA kann mit Hilfe der
DSP PC-Tool Software frei konguriert werden. Die
Software stellt alle Funktionen übersichtlich und
bedienerfreundlich zur Verfügung, so dass Sie die-
se individuell einstellen können. Dabei können alle
acht DSP Kanäle separat eingestellt werden.
Bevor Sie den HELIX DSP ULTRA das erste Mal an
einen Computer anschließen, gehen Sie auf unsere
Homepage und laden die aktuellste Software Ver-
sion des DSP PC-Tools herunter. Es ist ratsam, re-
gelmäßig nach Updates der Software zu schauen,
damit das Gerät immer auf dem aktuellsten Stand
ist.
Die Software sowie die dazugehörige Bedienungsan-
leitung nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die Bedienungsanlei-
tung der Software (Sound Tuning Magazin) vor der
ersten Benutzung durchzulesen, um Komplikati-
onen und Fehler zu vermeiden.
Wichtig: Stellen Sie sicher, dass der
HELIX DSP ULTRA bei der ersten Installation der
Software noch nicht an den PC angeschlossen ist.
Verbinden Sie diesen erst, wenn die Software samt
der USB-Treiber vollständig installiert ist!
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb-
nahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und in-
stallieren diese auf ihrem Computer.
2. Schließen Sie danach den DSP ULTRA mit
dem beiliegenden USB-Kabel an den Compu-
ter an. Wenn Sie längere Distanzen zu über-
brücken haben, verwenden Sie bitte eine aktive
USB-Verlängerung mit integriertem Repeater
oder das optional erhältliche WIFI CONTROL
Interface.
3. Schalten Sie erst den Signalprozessor ein und
starten Sie anschließend die Software. Sofern
die Betriebssoftware des DSPs nicht mehr ak-
tuell ist, wird diese automatisch aktualisiert.
4. Nun können Sie den HELIX DSP ULTRA mithil-
fe der DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung ent-
nehmen Sie z.B. unserem „Sound Tuning Maga-
zin“, welches auf unserer Webseite zum Download
bereit steht.
Achtung: Es wird dringend empfohlen, vor der
ersten Inbetriebnahme die Lautstärke am Radio
auf Minimum zu drehen und an die Vorverstärker-
ausgänge des DSP ULTRA noch nichts anzu-
schließen, bis die grundlegenden Einstellungen im
Signalprozessor vorgenommen wurden. Speziell
bei Verwendung in vollaktiven Systemen besteht
sonst Zerstörungsgefahr für die Lautsprecher.
Anschluss an den Computer
11

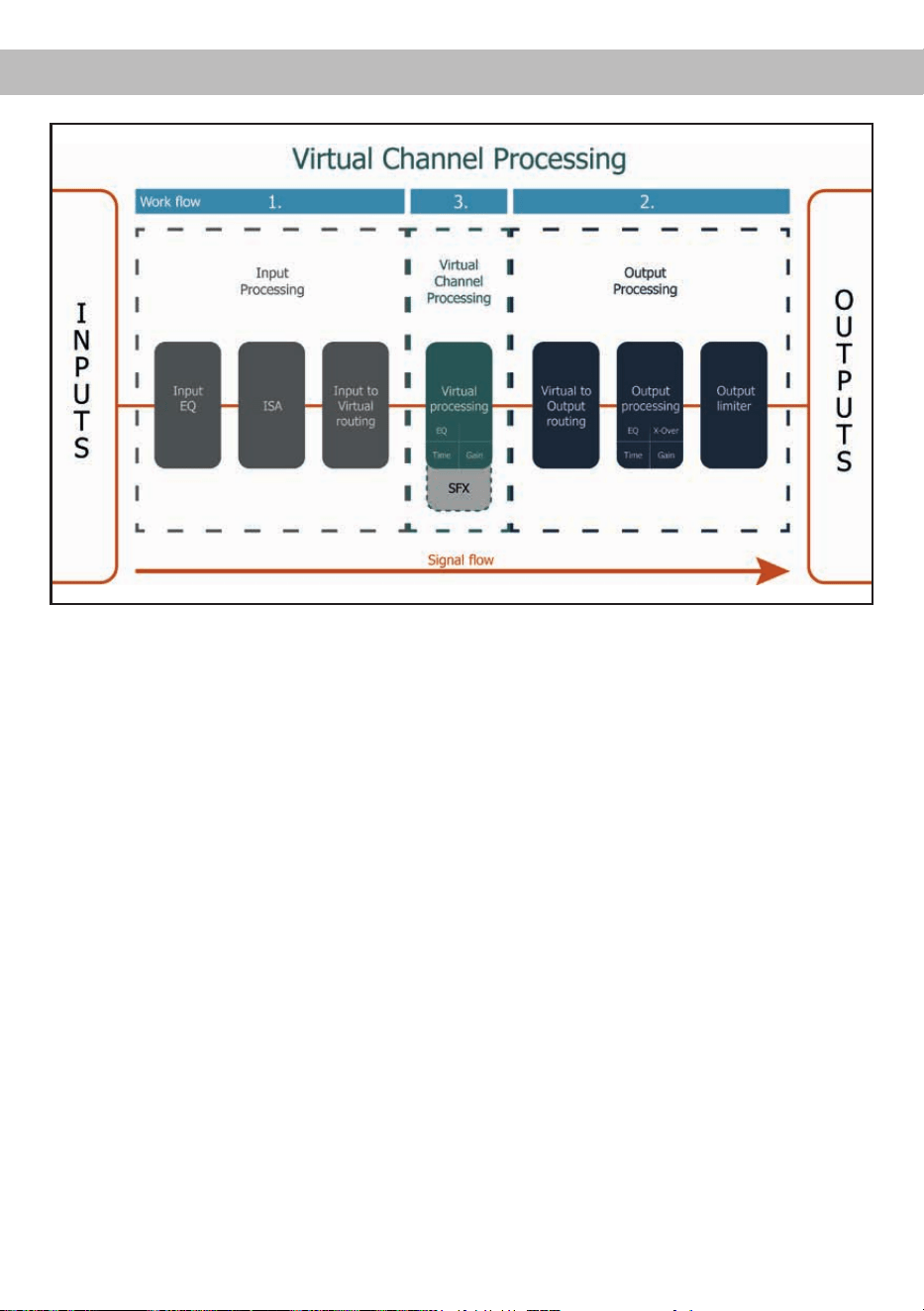

Virtual Channel Processing (VCP)
Das Bedienkonzept des VCP
Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstuges
Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht
und somit ganz neue Möglichkeiten des Klangtunings erönet.
Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,
welche sich zwischen den Ein- und Ausgängen bendet.
Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und 12 prozessierte Ausgangskanäle zur
Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind folgende:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
12
– Kanalübergreifender Gruppen-Equalizer
Beispielanwendung: Aktives Mehrwege- System
Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front Left)
und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links –
Hochtöner, Mitteltöner und Tieftöner) so ist es möglich mit Hilfe des Equalizers des virtuellen Kanals
alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinussen. Der Vorteil dieses
Konzeptes ist, dass sich vor allem die Frequenz- und Phaseneinüsse auf alle nachgeschalteten
Kanäle gleich auswirken, so dass gerade in aktiven Mehrwege-Kongurationen die Abstimmung der
Lautsprecher untereinander nicht negativ beeinusst wird.
– Mehrwege-Konguration der DSP-Soundeekte (SFX)
Beispielanwendung: 2- oder gar 3-Wege Centerlautsprecher
Nach Aktivierung des „Virtual Channel Processing“ sind auch die DSP-Soundeekte, wie das
RealCenter-Management oder das Augmented Bass Processing aktiviert. Diese sind nicht mehr fest
mit den Ausgängen verknüpft sondern an bestimmte „virtuelle Kanäle“ gebunden. Dadurch ist es
möglich, die DSP-Soundeekte auf beliebig viele Ausgänge zu routen, um beispielsweise 2- oder gar
3-Wege Centerlautsprecher-Kongurationen zu realisieren. Der Flexibilität sind hier somit kaum noch
Grenzen gesetzt.
– Zusätzliche Funktionen
Darüber hinaus ermöglicht das VCP die Realisierung weiterer neuer Funktionen. Eine dieser Funk-
tionen ist beispielsweise die „Rear Attenuation“. Bei dieser kann mit Hilfe einer Fernbedienung die
Lautstärke der virtuellen Kanäle „Rear L Full“ und „Rear R Full“ separat geregelt werden. So ist es auch
ohne Umschalten des Sound Setups möglich, die hinteren Lautsprecher (oder auch jeden anderen
Kanal, welcher durch diese Kanäle geroutet wird) in ihrer Lautstärke zu regeln.
Virtual Channel Processing (VCP)
13
Um das VCP zu kongurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC-
Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken
auf die rechte Box mit der VCP-Grak. Anschließend erfolgt die Konguration in drei Schritten – hier am
Beispiel einer 3-Wege Konguration mit einem 2-Wege Eingangssignal erläutert.

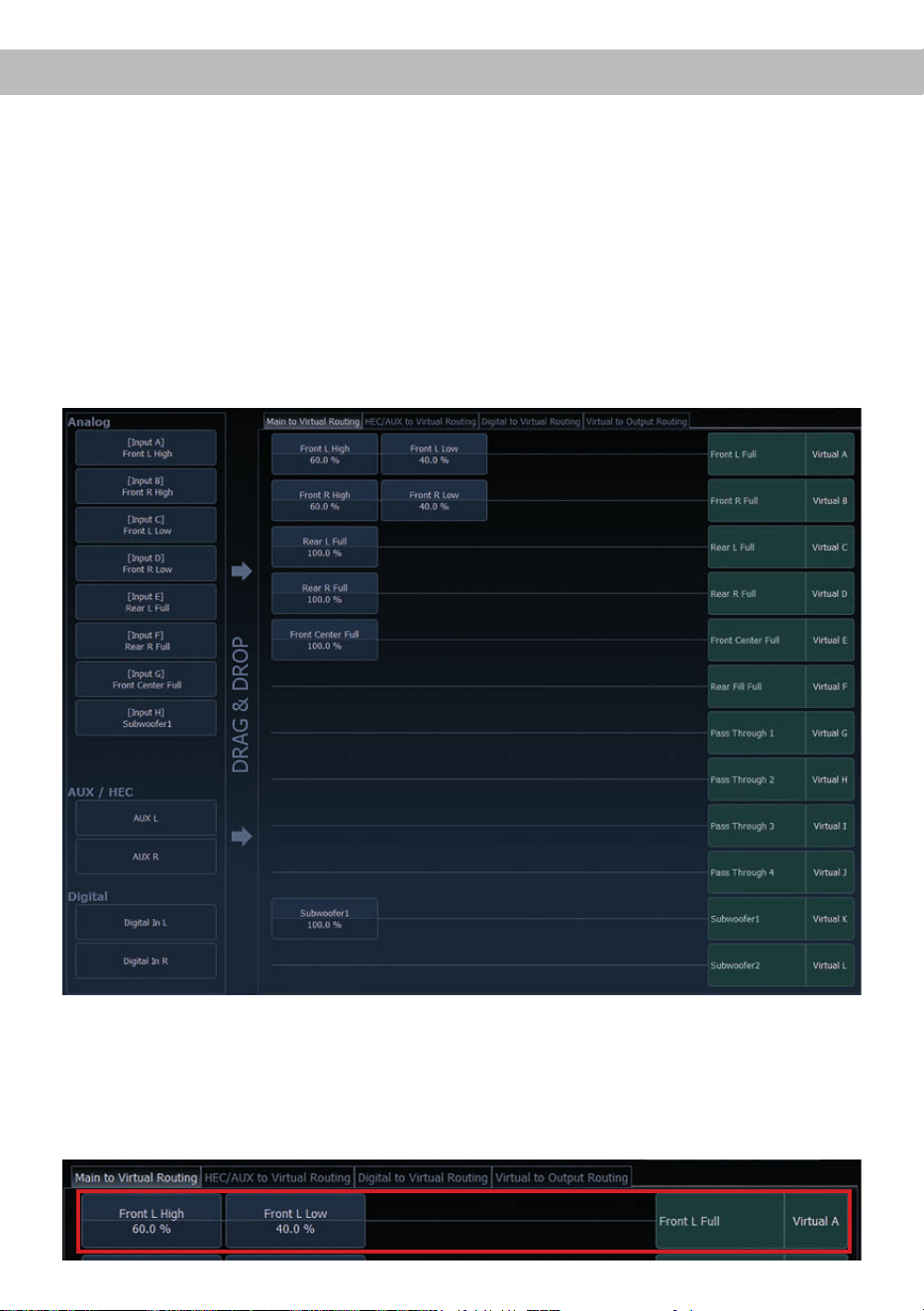

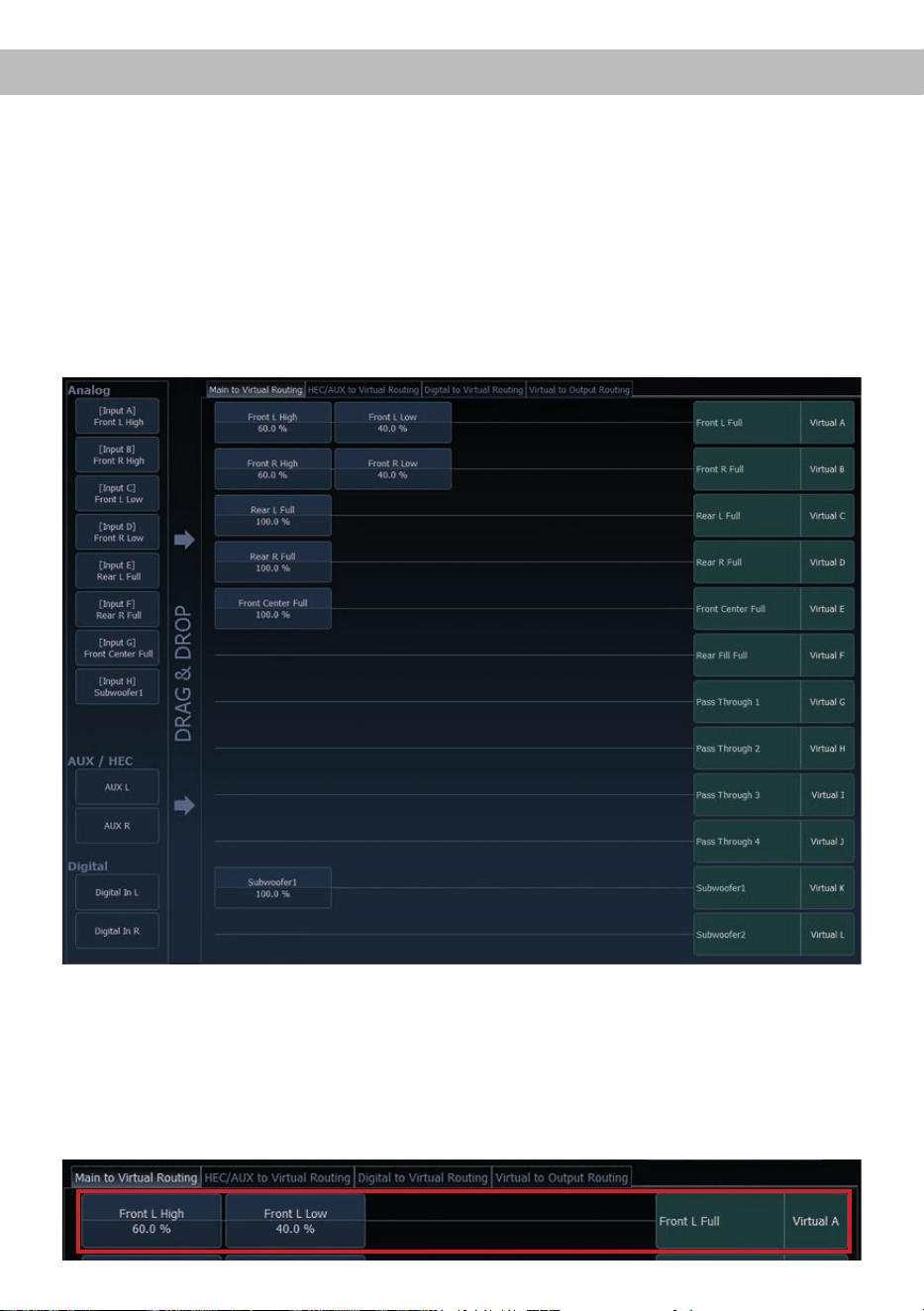

Workow-Schritt 1 – Eingangsrouting
Zuerst müssen die Eingangssignale in den verschiedenen Eingangs-Signalmatrizen („Main to Virtual Rou-
ting“, „HEC/AUX to Virtual Routing“, „Digital to Virtual Routing“) auf die jeweiligen virtuellen Kanäle geroutet
werden. Dies verhält sich genauso wie im normalen Modus, d.h. die Eingangssignale auf der linken Sei-
te werden per Drag & Drop auf die jeweilige Summierungsmatrix gelegt. Der Unterschied zum normalen
Modus ist, dass die Namen und Signaleigenschaften der virtuellen Kanäle an dieser Stelle festgelegt sind
(Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).
a. Zunächst müssen alle Eingangssignale auf die entsprechenden festgelegten Signaltypen der virtu-
ellen Kanäle gelegt werden, d.h. der Eingang, an welchen das Signal vorne links anliegt, muss auf den
virtuellen Kanal „Front L Full“ geroutet werden.
b. Bei OEM-Adaptionen von aktiven Mehrwege-Systemen müssen die Signale an dieser Stelle auf den
virtuellen Kanal „Front L Full“ summiert werden, d.h. mehrere Eingangssignale werden auf einen vir-
tuellen Kanal summiert (der Input–EQ bleibt wie gewohnt in den Eingängen wirksam).
Konguration des Virtual Channel Processing (VCP)
14

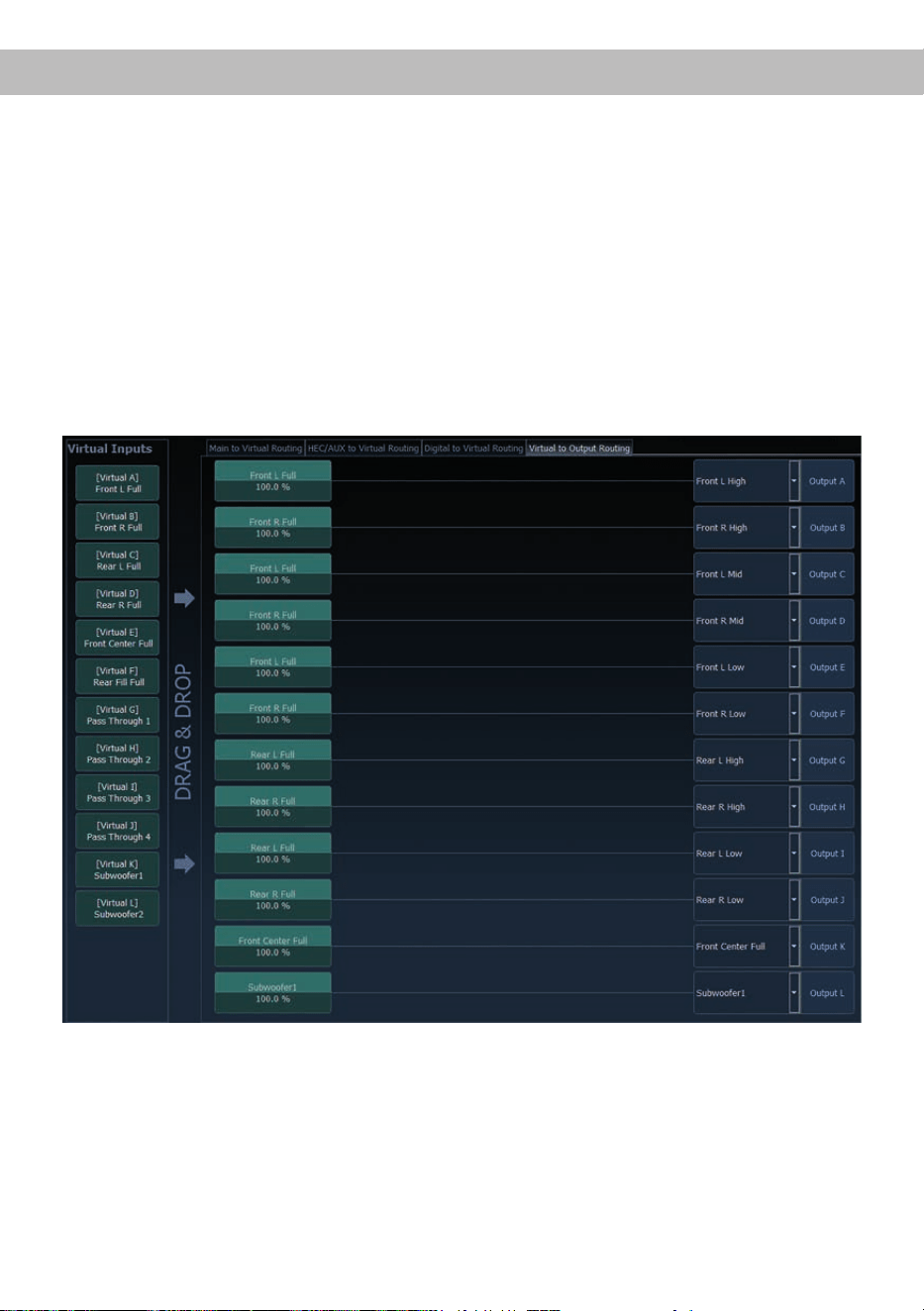

Workow-Schritt 2 – Ausgangsrouting
Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konguriert wurden,
müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein
virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem
vorderen linken Hochtöner, Mitteltöner und Tieftöner. Die Konguration dieser lautsprecherspezischen
Ausgangskanäle erfolgt nach wie vor im „Outputs“-Menü (im normalen Modus „Main“ genannt) des DSP
PC-Tools. Hier können weiterhin die kanalspezischen Equalizer, Hoch- und Tiefpasslter, Laufzeitkorrek-
tur, Ausgangspegel und Phaseneinstellungen konguriert werden.

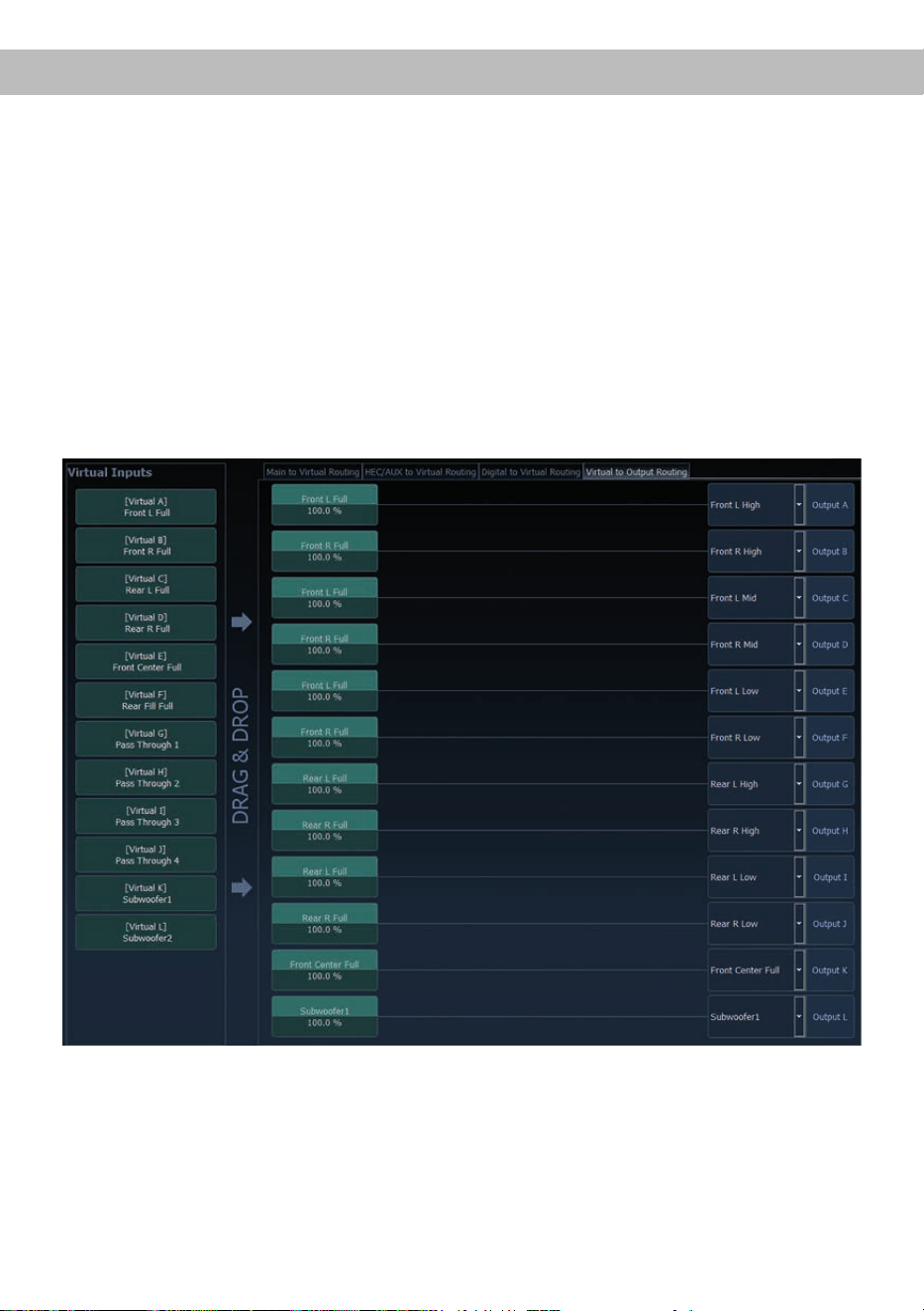

a. Um die virtuellen Kanäle den jeweiligen Ausgangskanälen zuzuweisen, werden im Ausgangsrouting
(Virtual to Output Routing) die jeweiligen virtuellen Signale per Drag & Drop auf die Ausgangskanäle
gezogen. An dieser Stelle müssen die Signale in der Regel nicht mehr summiert werden, so dass je-
dem Ausgangs signal nur ein virtuelles Signal zugeordnet wird; beispielsweise wird dem vorderen linken
Hochtöner das Signal „Front L Full“ zugeordnet, genauso wie dem vorderen linken Mittel- und Tieftöner.
b. An dieser Stelle kann auch ein virtueller Kanal, in welchem ein DSP-Soundeekt aktiviert wurde, auf
mehrere Ausgangskanäle geroutet werden. So kann beispielsweise das Signal „Front Center Full“ meh-
reren Ausgangskanälen zugewiesen werden, um einen aktiven Mehrwege-Center zu realisieren. Die
entsprechenden Hoch- und Tiefpasslter werden anschließend in den Ausgangskanälen konguriert.
Konguration des Virtual Channel Processing (VCP)
15

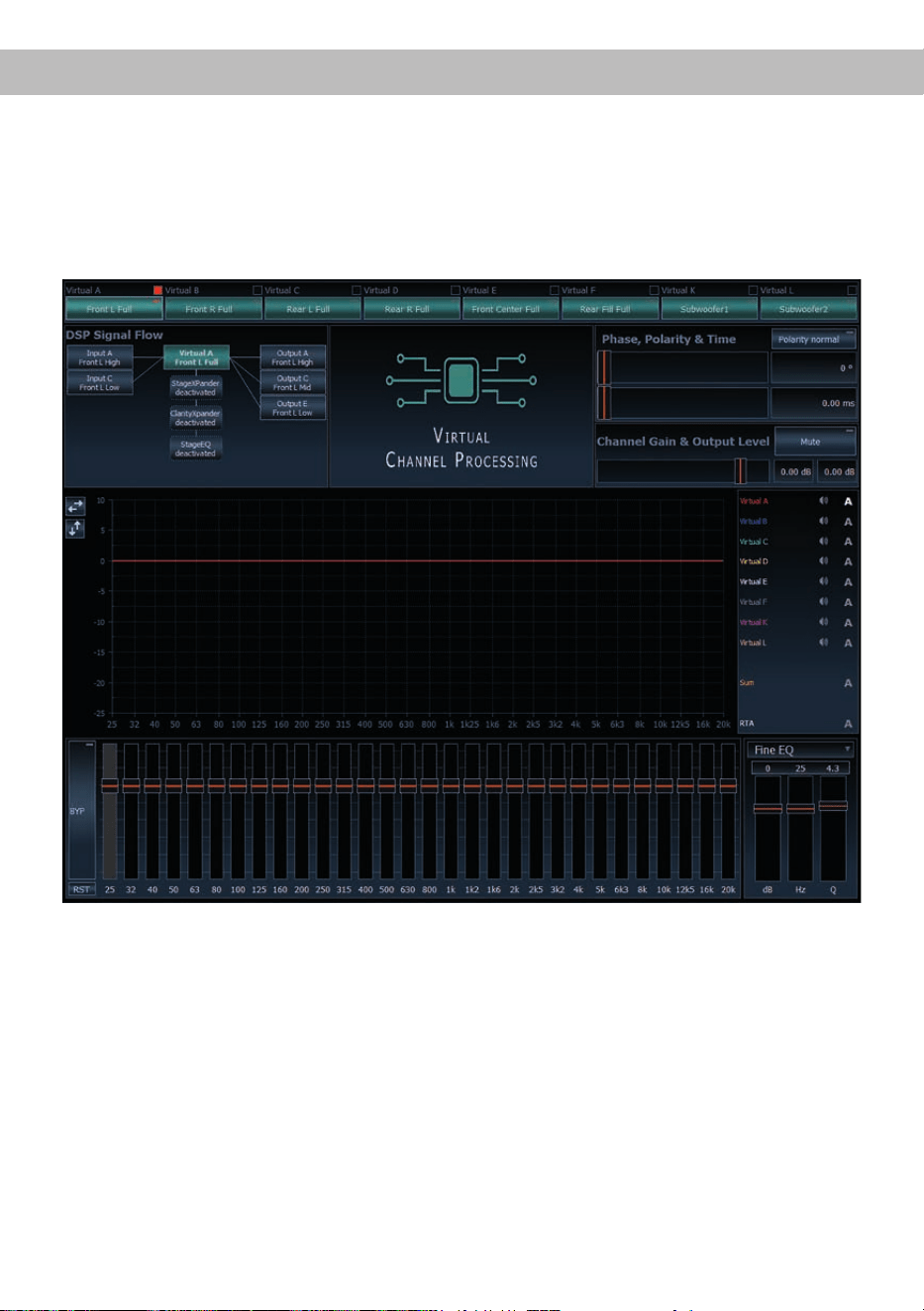

Workow-Schritt 3 – Konguration der virtuellen Kanäle und Hinweise zur Anwendung der
DSP-Soundeekte (SFX)

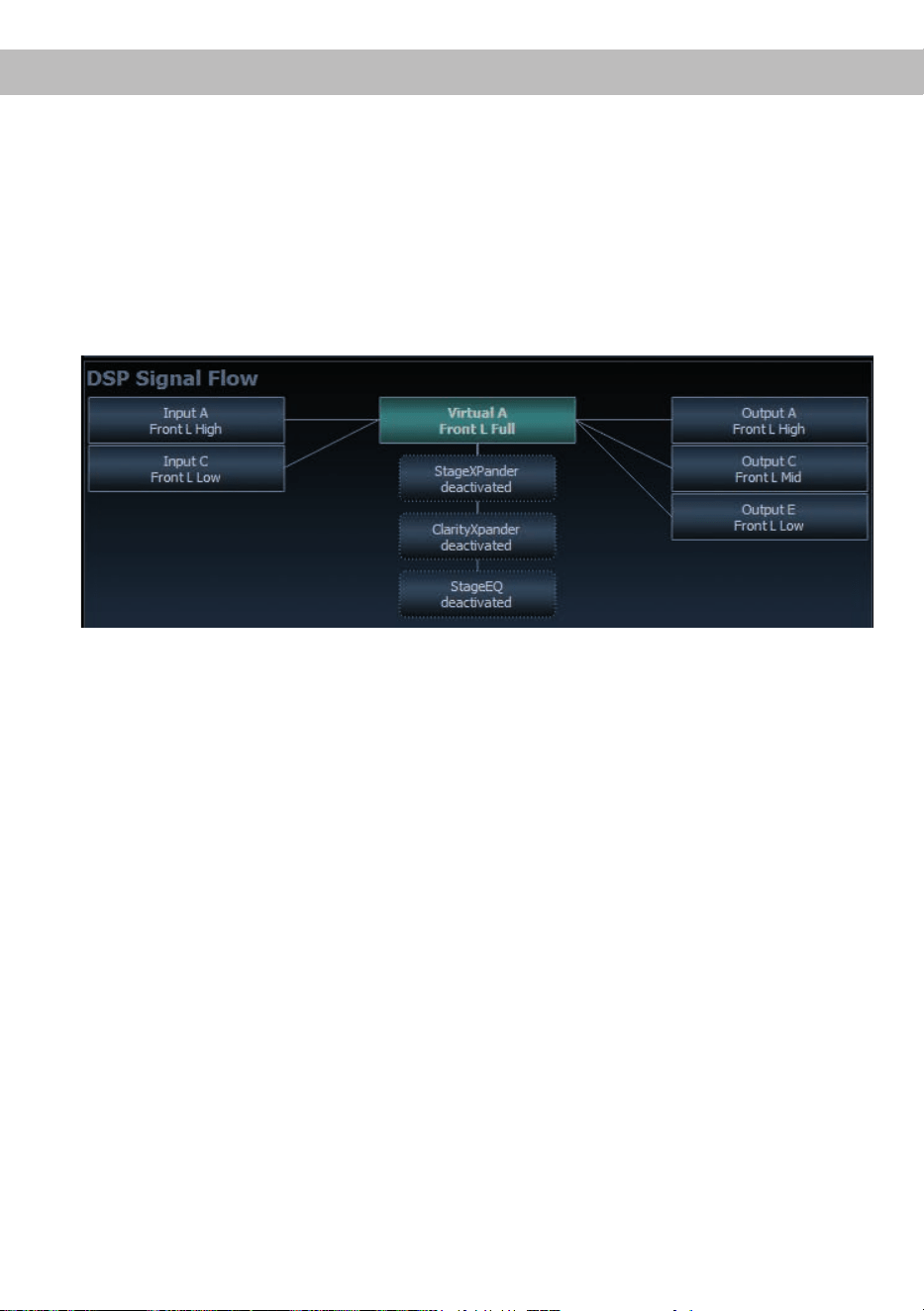

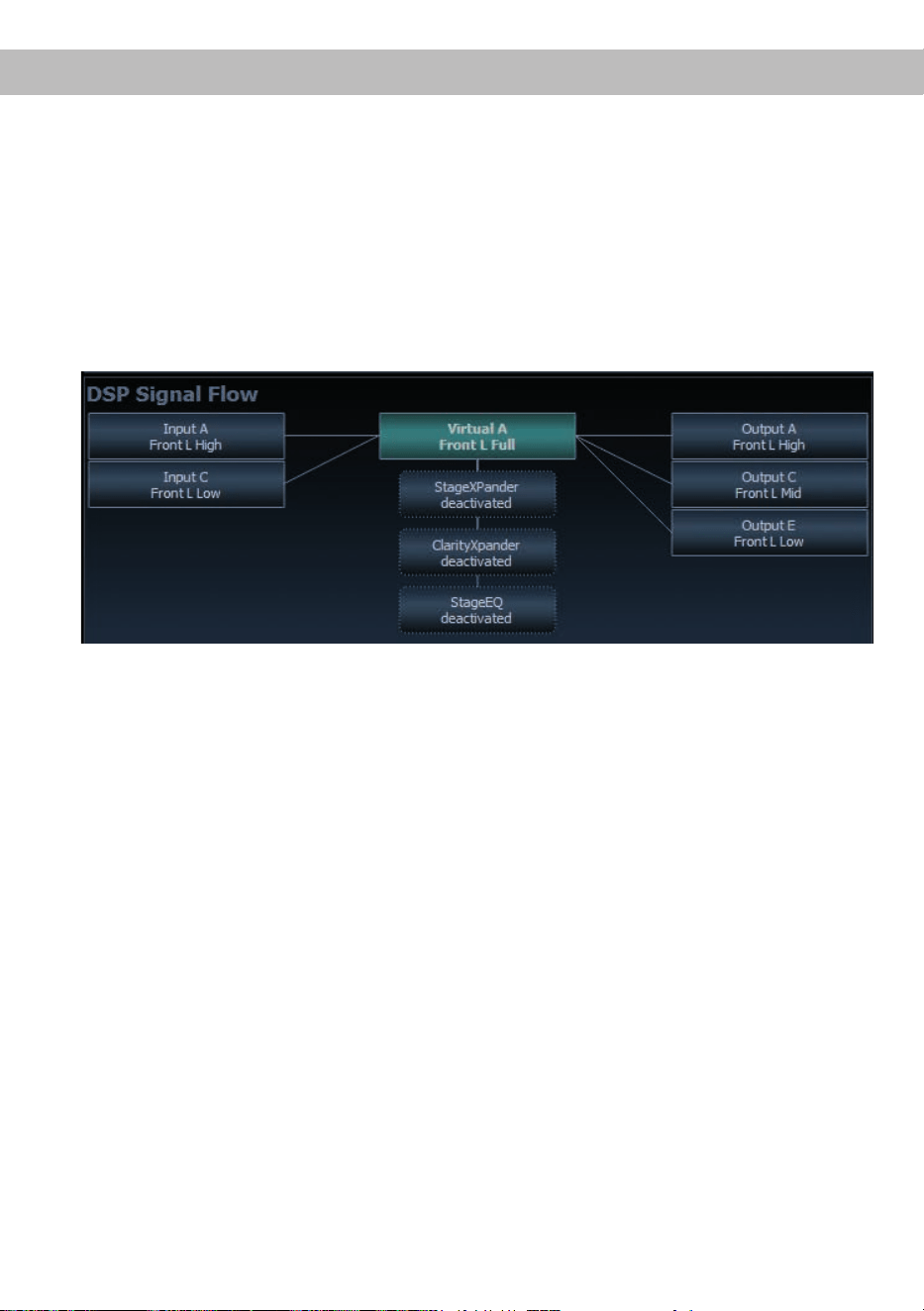

Wechseln Sie nun in das „Virtual“-Menü des DSP PC-Tools. Hier bekommen Sie eine Übersicht über den
Signaluss der einzelenen Kanäle sowie der aktivierten Soundeekte. Zusätzlich ist es möglich beispiels-
weise mit Hilfe des Equalizers, Polarität und weiteren Funktionen alle nachgeschalteten Ausgangskanäle
eines virtuellen Kanals gleichzeitig in ihrer Tonalität zu beeinussen.
Kongurationshinweise für die DSP-Soundeekte (SFX)
Der HELIX DSP ULTRA bietet bei aktiviertem Virtual Channel Processing einzigartige DSP-Sound eekte
wie das „Augmented Bass Processing“, den „StageEQ“, den „RealCenter“ und mehr.
Um in den Genuss der DSP-Soundeekte zu kommen, müssen bei der Hard- und Softwarekonguration
bestimmte Einstellungen vorgenommen werden.
Hinweis: Die DSP-Soundeekte stehen beim DSP ULTRA nur im Virtual Channel Processing zur Verfü-
gung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.

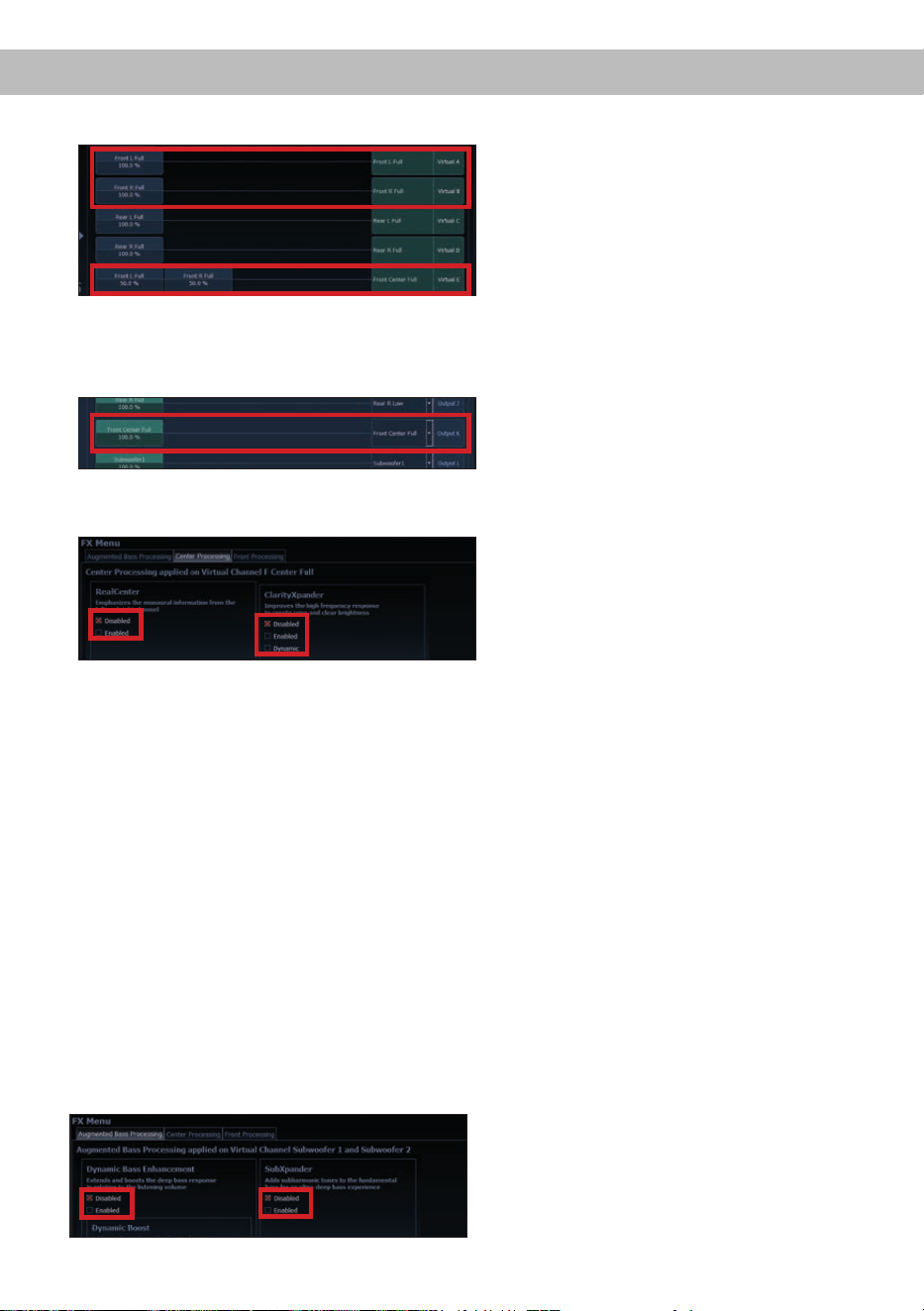

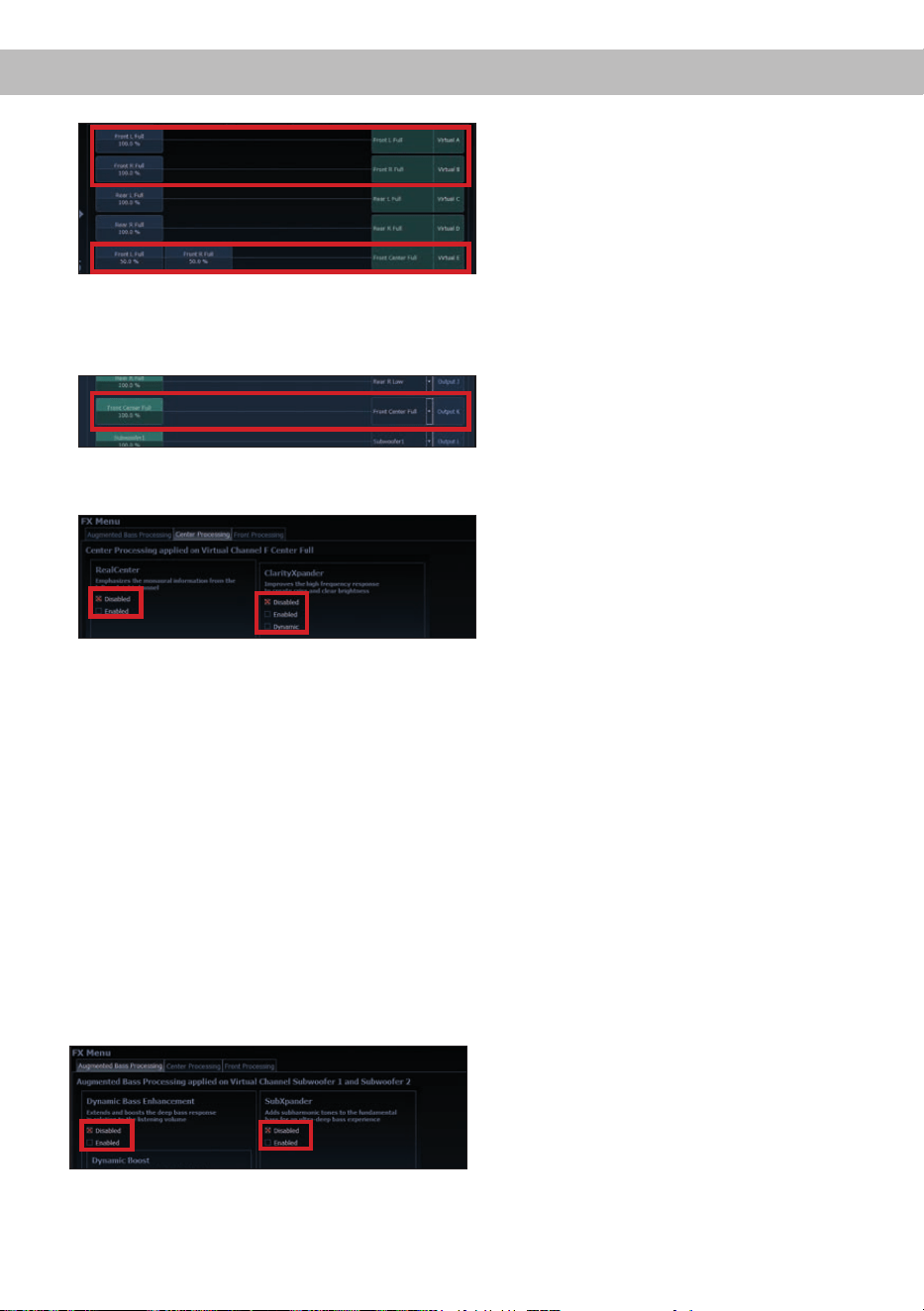

Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion
Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müs-
sen folgende Schritte durchgeführt werden:
1a. Die virtuellen Kanäle „Front L Full“ und „Front R Full“ müssen mit einem Eingangssignal belegt sein
(siehe Workow-Schritt 1).
1b. Der virtuelle Kanal „Front Center Full“ muss im Eingangsrouting entweder mit einem Summensignal
16
(Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein.
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E - Front Center
Full“ auf den oder die gewünschten Ausgangskanäle (wie im Workow-Schritt 2 beschrieben), auf wel-
che das Center Processing angewendet werden soll.
3. Wechseln Sie nun in das FX-Menü und aktivieren im Reiter „Center Processing“ den gewünschten
Soundeekt durch Setzen eines Hakens.
Hinweise für das Front Processing mit seiner StageXpander-, ClarityXpander- und StageEQFunktion
Die Einstellungen des StageXpanders und Front ClarityXpanders wirken immer auf die virtuellen Kanäle
„Front L Full“ und „Front R Full“.
Mit der StageEQ–Funktion kann die tonale Balance der Mitten- und Seiteninformation eines Stereosignals
beeinusst werden. Während der Mid EQ den monauralen Inhalt beeinusst, wirkt sich der Side EQ aus-
schließlich auf die Stereo-Informationen aus.
Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und SubX-
pander-Funktion
Für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen
Soundeekte anwenden zu können.
1. Mindestens einer der virtuellen Subwoofer Kanäle („Subwoofer 1“ oder „Subwoofer 2“) muss mit einem
Eingangssignal belegt sein (siehe Workow-Schritt 1).
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal / die Kanäle „Virtual K -
Subwoofer 1“ und / oder „Virtual L - Subwoofer 2“ auf den oder die gewünschten Ausgangskanäle (wie
im Workow-Schritt 2 beschrieben), auf welche das Subwoofersignal geleitet und das Augmented Bass
Processing angewendet werden soll.
3. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeekt.
Hinweise zum Eingangsrouting siehe
Workow-Schritt 1
Hinweise zum Ausgangsrouting siehe
Workow-Schritt 2
Hinweis: das Bass Processing wird für die Kanäle
Subwoofer 1 und Subwoofer 2 gemeinsam ein- und
ausgeschaltet, die beiden Kanäle bleiben dabei für
Stereoanwendungen voneinander getrennt.
Konguration des Virtual Channel Processing (VCP)
17
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bietet
die ACO-Plattform des DSP ULTRA zusätzlich eine
Vielzahl an System-Features.
Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle Ein-
stellungen vorgenommen werden.
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der
DSP ein- und ausgeschaltet werden soll, festgelegt
werden. Werkseitig sind 0,2 Sekunden eingestellt.
Eine Änderung der Verzögerungszeit sollte nur
vorgenommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Signalprozessors kommt.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbedie
-
nung, oder des Control Tasters lässt sich zwischen
zwei der zehn Sound-Setup Speicherplätze um
-
schalten. Diese zwei Speicherplätze können in der
„URC Setup Switch Conguration“ festgelegt wer-
den. Werkseitig sind die Speicherbereiche eins und
zwei ausgewählt.
Um zwischen allen internen Spei-
cherplätzen umschalten zu können, wird die optional
erhältliche Display-Fernbedienung DIRECTOR oder
die HELIX WIFI CONTROL empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen End-
stufen ein- bzw. ausschaltet, während eines Sound-
Setup-Wechselvorgangs kurzzeitig deaktiviert
werden soll. Standardmäßig ist dieses Feature de-
aktiviert (OFF).
ADEP.3 Conguration
Bei Ansteuerung des DSP´s über die Highlevel-
Eingänge kann es in Verbindung mit manchen
Werksradios, die über eine sogenannte „Class SB“-
Ausgangsstufe verfügen, notwendig sein, den
ADEP.3-Schaltkreis an den Diagnosemodus des
Steuergeräts anzupassen. Eine Anpassung sollte
vorgenommen werden, wenn es bspw. zu Ver-
zerrungen im oberen Lautstärkebereich kommt.
Standardmäßig ist der Kompatibilitätsmodus einge-
schaltet (Enabled).
18
Einbau einer HELIX Extension Card
Der HELIX DSP ULTRA kann durch die Montage
einer HELIX Extension Card (HEC) um weitere
Funktionen erweitert werden – beispielsweise um
eine Bluetooth
®
Audio Streaming Funktion, einem
weiteren optischen Digitaleingang oder einen USB
Audio-Eingang.
Zur Montage einer HEC muss das Seitenblech des
DSP ULTRA demontiert und gegen das der HEC
beiliegende Seitenblech ausgetauscht werden.
Achtung: Installieren Sie ausschließlich für den
DSP ULTRA vorgesehene HEC Module an der
dafür vorgesehenen Position. Die Benutzung
eines nicht für das Gerät spezizierten HEC Mo-
duls oder eine Installation an einer nicht dafür
vorgesehenen Position im Gerät kann zu Schä-
den am HEC Modul, dem Signalprozessor, des
Radios oder anderen angeschlossenen Geräten
führen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
HEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie die fünf Kreuzschlitzschrauben des
Seitenblechs der Geräteseite mit dem USB Ein-
gang und entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
HEC Moduls.
5. Stecken Sie das HEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des HEC Mo-
duls und darauf, dass alle Kontaktstifte vollstän-
dig im Sockel stecken.
7. Schieben Sie das Bodenblech wieder seitlich in
das Gehäuse des Signalprozessors. Anschlie-
ßend befestigen Sie das neue, dem HEC Modul
beiliegende Seitenblech mit den Kreuzschlitz-
schrauben.
8. Verschrauben Sie das HEC Modul mit dem
Seitenblech. Genaue Informationen zur Befes-
tigung entnehmen Sie bitte der Bedienungsan-
leitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Signalprozessor ein. Das in-
stallierte HEC Modul wird nun automatisch vom
Gerät erkannt und die Status LED des HEC Mo-
duls leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konguriert werden.
19
Spezielle Features des HELIX DSP ULTRA
TwinDSP Power
Der DSP ULTRA beherbergt gleich zwei der lei-
stungsfähigsten 64 Bit Audio-DSP‘s von Analog
Devices mit einer extremen Gesamt-Rechenlei-
stung von 2,4 Milliarden MAC Operationen pro
Sekunde.
Das TwinDSP Power-Konzept macht die zwölf ge-
trennt prozessierbaren Kanäle und die Vielzahl der
neuen Soundfeatures in Kombination mit der hohen
Abtastrate von 96 kHz (aus der eine Audiobandbrei-
te bis über 40 kHz resultiert) erst möglich.
ACO – Advanced 32 Bit CoProcessor
Der HELIX DSP ULTRA verwendet für alle internen
wie auch externen Steuerungs- und Kommunika-
tionsaufgaben einen besonders leistungsstarken
32 Bit CoProcessor der neuesten Generation. Im
Gegensatz zum bisher verwendeten 8 Bit Prozes-
sor ergeben sich daraus deutliche Geschwindig-
keitsvorteile nicht nur bei der Umschaltung zwi-
schen verschiedenen Sound Setups sondern vor
allem auch in der Datenkommunikation mit unserer
DSP PC-Tool Software. Ein weiterer wesentlicher
Vorteil ist der integrierte, native Bootloader des
CoProcessors. Dieser ermöglicht Software-Up-
grades aller Komponenten des DSPs, um beispiels-
weise den Mikrocontroller-gesteuerten ADEP.3-
Schaltkreis auch zukünftig auf Änderungen bei
Diagnosesystemen von Werksradios anpassen zu
können oder das Gerät um weitere Schnittstellen zu
erweitern. Darüber hinaus bietet der ACO dank des
neuen Flashspeichers Platz für 10 Sound Setups
anstelle der üblichen zwei.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Laut-
sprecher immer intelligenter. Speziell die neueste
Generation ist mit zusätzlichen Überwachungsfunk-
tionen ausgestattet, sodass bei Anschluss eines zu-
sätzlichen Signalprozessors Fehlermeldungen oder
gar Fehlfunktionen auftreten können. Der neue
ADEP.3-Schaltkreis (Advanced Diagnostics Error
Protection Generation 3) verhindert diese Probleme
ohne die Lautsprecherausgänge des Radios bei ho-
hen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im HELIX DSP ULTRA stellt die interne
Spannungsversorgung auch bei kurzfristigen Ein-
brüchen bis hinab zu 6 Volt sicher.
Damit ist gewährleistet, dass der HELIX DSP ULTRA
auch beim Motorstart voll funktionsfähig bleibt.
Power Save Modus
Der Power Save Modus ist in den Grundeinstel-
lungen der DSP PC-Tool Software aktiviert. Er er-
laubt, die Leistungsaufnahme der an den Signal-
prozessor angeschlossenen Verstärker drastisch
zu reduzieren, wenn für länger als 60 Sek. kein
Eingangssignal anliegt. Es ist zu berücksichtigen,
dass heutzutage viele Fahrzeuge mit „CAN“ oder
ähnlichen internen Bussystemen ausgestattet sind,
die das Radio für den Anwender „unsichtbar“ noch
bis zu 45 Min. eingeschaltet lassen, selbst wenn
man zwischenzeitlich das Fahrzeug verlässt und
abgeschlossen hat. Sobald der „Power Save Mode“
aktiv ist, wird der Remote-Ausgang und damit die
angeschlossenen Verstärker abgeschaltet. Der
HELIX DSP ULTRA reaktiviert den Remote-Aus-
gang innerhalb einer Sekunde, sobald wieder ein
Musik signal an einem seiner Eingänge anliegt. Es
ist zudem möglich, über die DSP PC-Tool Software
die Abschaltverzögerung zu variieren bzw. den „Po-
wer Save Mode“ komplett zu deaktivieren.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und
einem der beiden Digitaleingänge erfolgt signal-
gesteuert. Sobald ein Audiosignal am Optical Input
oder dem Coax Input detektiert wird, schaltet der
Signalprozessor auf diesen Eingang um. In der
DSP PC-Tool Software kann diese Funktion deakti-
viert oder alternativ eine manuelle Steuerung über
eine optional erhältliche Fernbedienung gewählt
werden.
20
Technische Daten
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Garantiehinweis
Hinweis:
„Die Bluetooth
®
Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken
durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“
Eingänge ...................................................................... 8 x Cinch
8 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF-Format (12 - 96 kHz)
1 x Koaxial SPDIF-Format (12 - 192 kHz)
1 x Remote In
Eingangsempndlichkeit ............................................... Cinch 1 - 8 Volt
Hochpegel 4 - 32 Volt
Ausgänge ..................................................................... 12 x Cinch
1 x Remote Out
Ausgangsspannung ......................................................8 Volt
Frequenzbereich...........................................................10 Hz - 44.000 Hz
DSP Auösung .............................................................64 Bit
DSP Rechenleistung ....................................................2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde)
Abtastrate .....................................................................96 kHz
DSP Typ .......................................................................2 x Audio Signalprozessor
Signalwandler ............................................................... A/D: Asahi Kasei 32 Bit
D/A: Asahi Kasei 32 Bit
Signal- / Rauschabstand Digitaleingang.......................117 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang......................111 dB (A-bewertet)
Klirrfaktor (THD+N) Digitaleingang ............................... < 0,0004 %
Klirrfaktor (THD+N) Analogeingang ..............................< 0,001 %
Intermodulationsverzerrungen Digitaleingang .............. < 0,002 %
Intermodulationsverzerrungen Analogeingang ............. < 0,004 %
Übersprechen ............................................................... > 90 dB
Betriebsspannung.........................................................9,6 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme ............................................................ 650 mA
Max. Remote-Ausgangsstrom ...................................... 500 mA
Zusätzliche Features .................................................... HEC Slot, Masseschalter, Control Input,
32 Bit CoProcessor, ADEP.3-Schaltkreis,
Auto Remote-Schalter
Abmessungen (H x B x T) ............................................40 x 177 x 170 mm
21
General installation instructions for HELIX
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
damage to the unit, re and / or risk of injury. For
a proper performance and to ensure full warranty
coverage, we strongly recommend to get this prod-
uct installed by an authorized HELIX dealer.
Install your HELIX DSP ULTRA in a dry location
with sucient air circulation for proper cooling of the
equipment. The signal processor should be secured
to a solid mounting surface using proper mounting
hardware. Before mounting, carefully examine the
area around and behind the proposed installa-
tion location to insure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
General instruction for connecting the HELIX
DSP ULTRA signal processor
The HELIX DSP ULTRA signal processor may only
be installed in vehicles which have a 12 Volts nega-
tive terminal connected to the chassis ground. Any
other system could cause damage to the signal pro-
cessor and the electrical system of the vehicle.
The positive cable from the battery for the entire
sound system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current draw of the car audio system.
Use only the provided connectors for connec-
tion of the HELIX DSP ULTRA. The use of other
connectors or cables can result in damage of
the signal processor, the head unit / radio or the
connected ampliers / loudspeakers!
Prior to installation, plan the wire routing to
avoid any possible damage to the wire harness.
All cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
Dear Customer,
Congratulations on your purchase of this innovative
and high-qual ity HELIX product.
Thanks to more than 30 years of experience in
research and development of audio products the
HELIX DSP ULTRA sets new standards in the
range of digital signal processors.
We wish you many hours of enjoyment with your
new HELIX DSP ULTRA.
Yours,
AUDIOTEC FISCHER
22
Connectors and control units
9
1 32 4 5 7
11
8
Control pushbutton
Use this button to either switch between the
setups or initiate a reset of the device.
9
Status LED
This LED indicates the operating mode of the
signal processor and of its memory.
10
USB input
Connects the HELIX DSP ULTRA to your PC.
11
Control Input
Multifunction interface for e.g. an optional
remote control or other HELIX accessory.
12
Line Output
Line outputs for connecting ampliers. Make
sure that the remote output is used to turn on
these devices.
1
Line Input
RCA inputs for connecting pre-amplier
signals.
2
Coax Input
Electrical input for digital stereo signals
(SPDIF format).
.
3
Optical Input
Optical input for digital stereo signals (SPDIF
format).
4
Clipping LED
This LED lights up red if one of the analog
inputs is overdriven.
5
Auto Remote
This switch allows to activate / deactivate
the automatic turn-on feature of the signal
processor.
6
Highlevel Input
Highlevel speaker inputs for connecting a
factory radio or an aftermarket radio without
lowlevel line outputs.
7
Power Input
Connector for the DC power supply with an
additional remote in- and output. The remote
output has to be used to switch on external
ampliers.
6
8
10 12
23
1
Line Input
8-channel lowlevel line input to connect signal
sources such as head units / radios. Input sensitivity
is factory-set to approx. 3 Volts (maximum CCW po-
sition). It is possible to vary the sensitivity between
1 and 8 Volts.
2
Coax Input
Coaxial input in SPDIF format for connecting sourc-
es with a digital audio output. The sampling rate of
this input has to be in the range of 12 and 192 kHz.
The input signal is automatically adapted to the in-
ternal sample rate.
In order to control the volume of this input, we rec-
ommend to use an optional remote control or the
WIFI CONTROL.
Note: This signal processor can only handle stereo
input signals and no MP3- or Dolby-coded digital
audio stream!
Note: Before rst use, the Coax Input has to be acti-
vated in the DSP PC-Tool software, with an optional
remote control or the WIFI CONTROL. The Optical
Input is activated ex works.
Note: It is possible to use the Optical and Coax In-
put at the same time, but switching between these
two inputs requires the optional remote DIRECTOR
or the WIFI CONTROL.
3
Optical Input
Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adapted to the in-
ternal sample rate. In order to control the volume of
this input, we recommend to use an optional remote
control or the WIFI CONTROL.
Note: This signal processor can only handle stereo
input signals and no MP3- or Dolby-coded digital
audio stream!
Note: In standard conguration the Optical Input is
activated as well as the manual activation via an
optional remote control is congured.
Note: It is possible to use the Optical and Coax In-
put at the same time, but switching between these
two inputs requires the optional remote DIRECTOR
or the WIFI CONTROL.
4
Clipping LED
This LED lights up red if one of the eight lowlevel
Line Inputs or Highlevel Inputs is overdriven. The
LED has no function if the device is fed with dig-
ital input signals. If this LED lights up reduce the
input sensitivity by using the internal controls (see
page 25; Adjustment of the input sensitivity) until
the LED goes out.
5
Auto Remote
The DSP ULTRA will be turned on automatically if
the Highlevel Input is used or if a signal is applied to
the remote input (Remote in) terminal.
The Auto Remote switch allows to activate / deac-
tivate the automatic turn-on feature of the highlevel
inputs. The feature should be deactivated (Auto Re-
mote = O) if there are e.g. disturbing noises while
switching on / o the signal processor.
Note: The automatic turn-on feature of the highlevel
inputs is activated ex works (Auto Remote = On).
Note: If the automatic turn-on function is deactivat-
ed it is mandatory to use the remote input to power
up the signal processor! The highlevel signal will be
ignored in this case.
6
Highlevel Input
8-channel highlevel loudspeaker input to connect
the signal processor directly to loudspeaker outputs
of OEM / aftermarket radios or OEM ampliers that
do not have any pre-amplier outputs. Input sensi-
tivity is factory-set to 11 Volts. It is possible to vary
the sensitivity between 4 and 32 Volts inside the
device (see page 25; Adjustment of the input sen-
sitivity).
Important: If the input sensitivity of a channel
is set between 11 V and 32 V, it is mandatory to
remove the Load Jumper inside the device (see
page 26, item 5). Disregarding this may cause
severe damage to the processor.
Attention: Solely use the pluggable screw-terminal
for the highlevel connector which is included in de-
livery!
Important: It is strictly forbidden to use the High-
level and lowlevel Line Input of an individual chan-
nel at the same time as this may cause severe dam-
age to the lowlevel line outputs of your car radio.
Nevertheless it is possible to use the Highlevel In-
put of one channel and the lowlevel Line Input of
another channel simultaneously.
Initial start-up and functions
24
Initial start-up and functions
7
Power Input
This input is used for connecting the signal pro-
cessor to the power supply of the vehicle and for
remote in / out. If the highlevel loudspeaker inputs
are used the remote input can be left unconnected.
The remote output is used for turning on / o ampli-
ers that are connected to the Line Outputs of the
HELIX DSP ULTRA. Connect this remote output to
the remote inputs of your amplier/s. This is essen-
tial to avoid any interfering signals.
The remote output is activated automatically as
soon as the booting process of the DSP is complet-
ed. Additionally this output will be turned o during
the “Power Save Mode” or a software update pro-
cess.
Attention: Solely use the pluggable screw-terminal
which is included in delivery to connect the HELIX
DSP ULTRA to the power supply!
Important: Never use a dierent signal than the
remote output of the DSP to activate connected
ampliers!
8
Control pushbutton
The DSP ULTRA provides 10 internal memory lo-
cations for sound setups. The Control pushbutton
allows the user to switch between two memory po-
sitions. These can be dened in the DSP PC-Tool.
Pressing the button for ve seconds completely
erases the internal memory. This is indicated by a
continuous red glowing and constant green ashing
of the Status LED.
Note: The memory locations one and two are de-
ned ex works. To manually switch between the
setups the button has to be pressed and held for
one second. Switching is indicated by a single red
ash of the Status LED. To switch between all inter-
nal memory locations, the optionally available DI-
RECTOR display remote control or the HELIX WIFI
CONTROL is recommended.
Attention: After erasing the setups from memory
the HELIX DSP ULTRA will not reproduce any au-
dio output.
9
Status LED
The Status LED indicates the operating mode of the
signal processor and of its memory.
Green: DSP is ready for operation.
Orange: Power Save Mode is active.
Red: Protection Mode is active. This may have
dierent root causes. The HELIX DSP ULTRA is
equipped with protection circuits against over- and
undervoltage as well as overheating. Please check
for connecting failures such as short-circuits or oth-
er wrong connections.
If the DSP is overheated the internal temperature
protection switches o the remote and signal output
until it reaches a safe temperature level again.
Red / green slow ashing: No operating software
installed. Connect the signal processor to the
DSP PC-Tool software and conrm the automat-
ic update of the operating system. You will nd
the latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
Sound Setup memory is empty. A new setup has to
be loaded via the DSP PC-Tool software or switch
to a memory position with existing sound setup.
10
USB input
Connect your personal computer to the DSP ULTRA
using the provided USB cable. The required PC
software to congure this signal processor can be
downloaded from the Audiotec Fischer website
www.audiotec-scher.com.
Please note: It is not possible to connect any USB
storage devices.
11
Control Input
This multi-functional input is designed for HELIX
DSP ULTRA accessory products like a remote
control which allows to adjust several features of
the signal processor. Depending on the type of
remote control, at rst its functionality has to be
dened in the “ Device Conguration Menu” of the
DSP PC-Tool software.
12
Line Output
12-channel pre-amplier output for connecting
po wer ampliers. The output voltage is 8 Volts
max. Please make sure that you always turn on /
o external ampliers using the remote output of
the signal processors Power Input. Never direct-
ly control the external amps by a signal from the
ignition switch of your car! Additionally this output
will be turned o when the “Power Save Mode” of
the signal processor is active. The outputs can be
assigned to any of the inputs as desired using the
DSP PC-Tool software.
25
Installation
Connection of HELIX DSP ULTRA to the head
unit / car radio:
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your dealer for assistance if you have any ques-
tions and follow all instructions in this manual (see
page 21). It is recommended that the device will be
installed by an authorized HELIX dealer.
1. Connecting the pre-amplier inputs
Use the correct cable (RCA / cinch cable) to
connect these inputs to the pre-amplier /
lowlev el / cinch outputs of your head unit / car
radio. Each input can be assigned to any output
using the DSP PC-Tool software. The automat-
ic turn-on circuit does not work when using the
pre-amplier inputs. In this case the remote in-
put has to be connected to activate the HELIX
DSP ULTRA.
Important: It is strictly forbidden to use the
Highlevel and lowlevel Line Input of an indi-
vidual channel at the same time as this may
cause severe damage to the lowlevel line out-
puts of your head unit / car radio. Nevertheless
it is possible to use the Highlevel Input of one
channel and the lowlevel Line Input of another
channel simultaneously.
2. Connecting the highlevel speaker inputs
The highlevel loudspeaker inputs can be con-
nected directly to the loudspeaker outputs of an
OEM or aftermarket radio using appropriate ca-
bles (loudspeaker cables with 1 mm² / AWG 18
max.).
We recommend the following channel assign-
ment if a common car radio will be connected to
the signal processor:
Channel A = Front left
Channel B = Front right
Channel C = Rear left
Channel D = Rear right
Actually it is not mandatory to use all high level
speaker inputs. If only two channels will be con-
nected we recommend to use the channels A
and B. Make sure that the polarity is correct. If
one or more connections have reversed polar-
ity it may aect the performance of the signal
processor. If this input is used the remote input
does not need to be connected as the signal
processor will automatically turn on once a
loudspeaker signal is received.
3. Connecting a digital signal source
If you have a signal source with an optical or
coaxial digi tal output you can connect it to the
signal processor using the appropriate input. In
standard conguration the Optical Input is ac-
tivated as well as the manual activation via an
optional remote control is congured.
Alternatively you can activate the automatic
turn-on feature in the DCM menu of the DSP
PC-Tool software. The feature activates the
congured digital input as soon as a signal is
applied to its input.
The automatic turn-on circuit does not work
when a digital input is used. Therefore it is man-
datory to connect the remote input of the Power
Input.
Important: The signal of a digital audio source
normally does not contain any information
about the volume level. Keep in mind that this
will lead to full level on the outputs of the HELIX
DSP ULTRA and your connected ampliers.
This may cause severe damage to your
speakers. We strongly recommend to use an
optional remote control for adjusting the volume
level of the digital signal input!
Information: The HELIX DSP ULTRA can only
handle uncompressed digital stereo signals
in PCM format with a sample rate between
12 kHz and 96 kHz / 192 kHz and no MP3- or
Dolby-coded digital audio stream!
4. Adjustment of the input sensitivity
Attention: It is mandatory to properly adapt
the input sensitivity of the DSP ULTRA to
the signal source in order to avoid damage
to the signal processor.
If you want to change the input sensitivity you
have to open the device at rst. Dismantle the
side panel where the Line Outputs are located
by removing the ve Phillips screws and pull out
the bottom plate sideways.
Now you have access to the eight controls that
allow adjusting each channel individually (see
marking in the following picture).
26
Installation
Note: The setting of the potentiometers aects
both the lowlevel and the highlevel inputs!
Follow the subsequent steps to perfectly adapt
the signal processors input sensitivity to your
audio source by using the control (The adjust-
ment will be easier when you connect and ad-
just one input channel after the other):
1. Don‘t connect any ampliers to the outputs
of the HELIX DSP ULTRA during this setup.
2. Turn on the signal processor.
3. Adjust the volume of your radio to approx.
90 % of the max. volume and playback a
1 kHz full scale test tone (0 dB) via CD drive.
4. If the Clipping LED already lights up, you
have to reduce the input sensitivity via the
respective control until the LED turns o.
5. Increase the input sensitivity by turning the
control clockwise until the LED lights up.
Now turn the control counterclockwise until
the Clipping LED turns o again.
6. Repeat this process for each channel you
are using.
Important: If the input sensitivity of a chan-
nel is set between 11 V and 32 V, it is man-
datory to remove the Load Jumper inside
the device immediately (see below, item 5).
Disregarding this may cause severe damage
to the processor.
5. Adjustment of the highlevel input load
Attention: If the highlevel input is used as
signal input it is mandatory to adapt its load
to the input voltage in order to avoid dam-
age to the signal processor.
As soon as the input sensitivity of an individual
channel is set between 11 V and 32 V, the Load
Jumper inside the device has to be removed –
e.g. if an OEM amplier is used as signal
source. To get access to the Load Jumper the
device has to be opened as described in item 4,
Adjustment of the input sensitivity. To remove
the Load Jumper (see marking in the picture
below) simply pull it upwards.
6. Adjustment of the ground connection
The signal ground of the HELIX DSP ULTRA is
galvanically decoupled from the power ground.
In many cars this setup is the best way to avoid
alternator noise. Nevertheless, there are use
cases where it will be necessary to tie signal
and power ground together directly or to con-
nect them via a 200 ohms resistor softly. To get
access to the ground lift switch and change the
ground setting the device has to be opened as
described in item 4, Adjustment of the input
sensitivity.
- center position: input and output ground sep-
arated.
- left position: input and output ground tied to-
gether.
- right position: input and output ground con-
nected via 200 Ohms resistor.
7. Connection to power supply
Make sure to disconnect the battery before
installing the HELIX DSP ULTRA!
Solely use the included screw-type terminal to
connect the HELIX DSP ULTRA to a power sup-
ply. Make sure of correct polarity. The ground
wire must be connected to the vehicle chassis
at a non-insulated point. Inadequate grounding
causes audible interference and malfunctions.
27
The positive wire has to be connected to the
battery’s positive post or a power distribution
block. Though the current draw of the HELIX
DSP ULTRA is rather low (approx. 650 mA) we
recommend a minimum wire gauge of 1 mm² /
AWG18 for both power supply wires.
8. Connecting the remote input
The remote input of the Power Input has to
be connected to the radio remote output if the
signal processors lowlevel Line Inputs or one of
the digital inputs (Optical Input / Coax Input) are
used as signal inputs. We do not recommend
controlling the remote input via the ignition
switch to avoid pop noise during turn on / o.
If the Highlevel Input is used this input does not
need to be connected as long as the car radio
has BTL output stages.
9. Conguration of the remote input
The DSP ULTRA will be turned on automatical-
ly if the Highlevel Input is used or if a signal is
applied to the remote input terminal. The Auto
Remote switch (page 23, item 5; Auto Remote)
allows to deactivate the automatic turn-on fea-
ture of the highlevel inputs. The feature should
be deactivated (Auto Remote = O) if there are
e.g. noises while switching on / o the signal
processor.
Note: If the automatic turn-on function is deac-
tivated it is mandatory to use the remote input
terminal to power up the signal processor! The
highlevel signal will be ignored in this case.
Note: The automatic turn-on feature of the
highlevel inputs is activated ex works.
10. Conguration of the DSP
The general DSP settings should be con-
ducted with the DSP PC-Tool software be-
fore using the signal processor for the rst
time.
Ignoring this advice may result in damaging
the connected ampliers / loudspeakers. Infor-
mation about connecting the DSP ULTRA to a
computer can be found on page 28.
11. Connecting the remote output
This output (Remote out) is used to supply re-
mote signals to the external amplier/s. Always
use this remote output signal to turn on the
amplier/s in order to avoid on / o switching
noises.
28
It is possible to freely congure the HELIX
DSP ULTRA with our DSP PC-Tool software.
The user interface is designed for easy handling of
all functions and allows an individual adjustment of
each of the twelve DSP channels. Prior to connect-
ing the signal processor to your PC visit our web-
site and download the latest version of the DSP
PC-Tool software.
Check from time to time for software updates. You
will nd the software and the respective user manu-
al on www.audiotec-scher.com.
We strongly recommend to carefully read the user
manual (Sound Tuning Magazine) before using the
software for the rst time in order to avoid any com-
plications and failures.
Important: Make sure that the signal processor is
not connected to your computer before the software
and USB driver are installed!
In the following the most important steps how to
connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our website
www.audiotec-scher.com) and install it on
your computer.
2. Connect the signal processor to your comput-
er using the USB cable that is included in de-
livery. If you have to bridge longer distances
please use an active USB extension cable with
integrated repeater or the optionally available
WIFI CONTROL interface.
3. First turn on the signal processor and then start
the software. The operating software will be up-
dated automatically to the latest version if it is
not up-to-date.
4. Now you are able to congure your HELIX
DSP ULTRA with our intuitive DSP PC-Tool
software. Nevertheless, interesting and useful
hints can be found e.g. in our “Sound Tuning
Magazine”, which can be downloaded for free
from our website.
Caution: We highly recommend to set the vol-
ume of your car radio to minimum position during
rst start-up. Additionally no devices should be
connected to the signal processor until general set-
tings in the DSP PC-Tool software have been made.
Especially if the DSP ULTRA will be used in fully
active applications, a wrong setup can destroy your
speakers right away.
Connection to a PC
29
Virtual Channel Processing (VCP)
Operating concept of the VCP
In opposite to previous methods the Virtual Channel Processing (VCP) is a multi-stage signal processing
concept that enables the perfect conguration of complex sound systems, opening up completely new
possibilities for sound tuning.
The function extends the previous scope of the device by an additional layer of processed channels, which
is located between the inputs and outputs. A total of eight additional processed virtual channels and twelve
processed output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
30
– Cross-channel group equalizer
Example application: Active multi-way speaker conguration
If an input signal (e.g. front left) is rst routed to a virtual channel and this signal is then routed to
an active multi-way system (e.g. front left – tweeter, midrange and woofer), the group equalizer of
the virtual channel will inuence all assigned output channels in their tonality. The advantage of this
concept is that any amplitude and phase shift of the group equalizer is applied to all channels of the
multi-way conguration simultaneously, thus avoiding any negative impact on the interaction of the
individual speaker channels.
– Multi-way conguration of the DSP sound eects (SFX)
Example application: 2- or even 3-way center speaker
After activating “Virtual Channel Processing”, the DSP sound eects, such as RealCenter management
or Augmented Bass Processing, are also available. These are no longer linked to the outputs but tied
to specic “virtual channels”. This makes it possible to route the DSP sound eects to any number of
outputs, for example to realize 2- or even 3-way center speaker congurations. There are hardly any
limits to exibility here.
– Additional features
In addition, the VCP enables the implementation of further new functions. One of these is, for example,
the “Rear Attenuation”. With the help of a remote control, the volume of the virtual channels “Rear L
Full” and “Rear R Full” can be controlled separately. So it is possible even without switching the sound
setup, to adjust the volume of the rear speakers (or any other channel, which is routed through these
channels).
Virtual Channel Processing (VCP)
31
To congure the VCP, you rst have to enable “Virtual Channel Processing” in the DCM menu of the DSP
PC-Tool software. Therefore, go to the “Virtual Channel Processing” tab in the DCM menu and click on the
right box with the VCP graphic. Then the conguration will be carried out in two steps. Here’s an example
of a 3-way conguration with a 2-way input signal.
Workow step 1 – Input routing
First, the input signals in the various input matrices (“Main to Virtual Routing”, “HEC / AUX to Virtual Rout-
ing”, “Digital to Virtual Routing”) need to be routed to the respective virtual channels. This is the same as
in normal mode, means that the input signals on the left side are dragged and dropped onto the respective
summation matrix. The dierence to normal mode is that the names and signal properties of the virtual
channels are dened here (Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).
a. First, all input signals must be applied to the respective designated signal types of the virtual channels,
means the input with the signal “front left” must be routed to the virtual channel “Front L Full” and so
forth.
b. In the case of an adaptation of an OEM active multi-way system, all “front left” signals in this example
have to be summed up on the virtual channel “Front L Full” (the input EQ remains eective in the
inputs as usual).
Conguration of the Virtual Channel Processing (VCP)
32
Workow step 2 – Output routing
After all the input signals used in the respective signal routing matrix have been congured, the virtual
channels must now be assigned to the physical output channels. Here, a virtual signal (e.g. Front L Full)
can be assigned to multiple outputs, such as “front left” tweeter, midrange and woofer. The conguration of
these speaker-specic output channels is done in the “Outputs” menu (called “Main” in normal mode) of the
DSP PC-Tool. Here you can also congure the channel-specic equalizers, high- and lowpass lters, time
alignment, output level and phase settings.
a. In order to assign the virtual channels to the respective output channels the individual virtual signals in
the output routing matrix (“Virtual to Output Routing”) are dragged and dropped onto the output channels.
At this point, the signals typically needn’t to be summed, means that each output of this matrix only re-
ceives one virtual signal. For example, the output “Front L Tweeter” is linked to the virtual signal “Front L
Full”; the same is done for the “Front L Mid” and the Front L Low” and so forth.
b. At this point, even a virtual channel in which a DSP sound eect has been activated can be routed to
multiple output channels. For example, the “Front Center Full” signal can be assigned to multiple output
channels to create an active multi-way center speaker. The corresponding high- and lowpass lters are
then congured in the output channels of the “Main” menu.
Conguration of the Virtual Channel Processing (VCP)
33
Workow step 3 – Conguration of the virtual channels and notes on the application of the DSP
sound eects (SFX)
Now switch to the “Virtual” menu of the DSP PC-Tool. Here you get an overview of the signal ow of the
individual channels and the activated sound eects. In addition, it is possible to inuence the tonality of all
subsequent output channels of a virtual channel at the same time, for example with the help of the equal-
izer, polarity and other functions.
Notes on the conguration of the DSP sound eects (SFX)
The HELIX DSP ULTRA provides unique DSP sound eects such as Augmented Bass Processing,
StageEQ, RealCenter, and more when “Virtual Channel Processing” is enabled. In order to enjoy the DSP
sound eects, certain settings must be made in the hardware and software conguration.
Note: The DSP sound eects are only available in the DSP ULTRA when “Virtual Channel Processing” is
enabled. “VCP” can be activated in the DCM menu of the DSP PC-Tool software.
Notes for center processing with its features “RealCenter” and “ClarityXpander”
To be able to use the RealCenter and ClarityXpander function for a center speaker, the following steps must
be carried out:
1a. It is necessary to assign an input signal to the virtual channels “Front L Full” and “Front R Full” (see
workow step 1).
1b. In the input routing you have to assign either a sum signal (front left + front right) or an existing center
signal to the virtual channel “Front Center Full”.
34
2. Change to the “Virtual to Output Routing” matrix and route the “Virtual E - Front Center Full” channel to
the desired output channels (as described in workow step 2) to which the center processing shall be
applied.
3. Now switch to the FX menu and activate the desired sound eect in the “Center Processing” tab by
setting the appropriate check mark.
Notes for front processing with its StageXpander, ClarityXpander, and StageEQ features
The StageXpander and Front ClarityXpander settings always aect the virtual channels “Front L Full” and
“Front R Full”.
The StageEQ function can be used to inuence the tonal balance of the center and side information of a
stereo signal. While the Mid EQ aects the monaural content, the Side EQ only aects the stereo informa-
tion.
Hints for “Augmented Bass Processing” with its “Dynamic Bass Enhancement” and “SubXpander”
function
For Augmented Bass Processing certain settings have to be made in order to use it.
1. An input signal has to be assigned to at least one of the virtual subwoofer channels (“Subwoofer 1” or
“Subwoofer 2”) (see workow step 1).
2. Change to the “Virtual to Output Routing” matrix and route the channel (s) “Virtual K - Subwoofer 1” and /
or “Virtual L - Subwoofer 2” to the desired output channel or channels (as described in workow step 2)
to which the subwoofer signal and its Augmented Bass Processing shall be applied to.
3. Now switch to the FX menu and activate the desired sound eect.
For information about input routing
see workow step 1
For information about output routing
see workow step 2
Note: the bass processing is switched on and o
together for both “Subwoofer 1” and “Subwoofer 2”
channels, nevertheless the two channels still remain
separately processed for stereo applications.
Conguration of the Virtual Channel Processing (VCP)
35
ACO platform features
Beside the unique DSP sound eects the
DSP ULTRA provides a bunch of new system fea-
tures.
In the DCM menu of the DSP PC-Tool software in-
dividual settings can be made for several of these
system features.
Turn On & O Delay
This function allows to determine the delay time with
which the DSP is switched on and o. The factory
setting is 0.2 seconds. The delay time should only
be modied if there are e.g. noises while switching
on / o the signal processor.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
-
trol pushbutton it is possible to toggle between two
of the ten memory locations. These two memory lo
-
cations can be determined in the “URC Setup Switch
Conguration”. The memory locations one and two
are preassigned ex works. To switch between all
internal memory locations, the optionally available
DIRECTOR display remote control or the HELIX
WIFI CONTROL is recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) ex works.
ADEP.3 Conguration
If the DSP ULTRA is connected to an OEM radio via
the highlevel inputs it may happen that the ADEP.3
circuit has to be adapted to the diagnostic mode of
the radio if the latter is equipped with a so-called
“class SB” output stage”.
The ADEP.3 circuit should be adjusted if there are
e.g. distortions in the upper volume range.
The compatibility mode is disabled ex works.
36
HELIX Extension Card slot (HEC slot)
It is possible to extend the functionality of the HELIX
DSP ULTRA by inserting an optional HELIX Exten-
sion Card (HEC) – for example a Bluetooth
®
Audio
Streaming module, an additional optical digital input
or an USB audio input.
To install a HELIX Extension Card it is necessary
to remove the side panel of the DSP ULTRA and
replace it by the new side panel that comes with the
HEC module.
Attention: Install the HEC module only in the
designated device and its specic slot. Using
the HEC module in other devices or slots can
result in damage of the HEC module, the signal
processor, the head unit / car radio or other con-
nected devices!
Read in the following the steps how to install a HEC
module:
1. First disconnect all cables from the device.
2. Dismantle the side panel where the USB input
is located by removing the ve Phillips screws.
3. Pull out the bottom plate sideways.
4. Prepare the module for installing it into the de-
vice. Any further mounting information will be
found in the instruction manual of the respective
HEC module.
5. Insert the HEC module into the specic slot
of the device which is marked in the following
picture.
6. Make sure that the HEC module is installed
properly and all pins are fully inserted into the
socket.
7. Reinsert the bottom plate and x the new side
panel which is delivered with the HEC module
with the ve Phillips screws.
8. Bolt the HEC module to the side panel. Precise
mounting information will be found in the in-
struction manual of the respective HEC module.
9. Reconnect all cables to the device.
10. Turn on the signal processor. The HEC module
is automatically detected by the device and the
Status LED of the HEC module lights up green.
11. Now you are able to congure the HEC module
in the DSP PC-Tool software.
37
Unique features of the HELIX DSP ULTRA
TwinDSP Power
The DSP ULTRA contains two of the most powerful
64 Bit audio signal processors from Analog Devices
with the outstanding overall calculating power of 2.4
billion MAC operations per second.
The TwinDSP Power concept makes the twelve
separately processed channels and the numerous
new sound features in combination with the extend-
ed sampling rate of 96 kHz (resulting in an audio
bandwidth of more than 40 kHz) possible.
ACO – Advanced 32 Bit CoProcessor
The HELIX DSP ULTRA incorporates an extraordi-
nary powerful 32 Bit CoProcessor of the latest gen-
eration for all monitoring and communication tasks,
both internally and externally. In opposite to the
8 Bit predecessor generation this MCU achieves
way higher speeds with respect to setup switching
and data communication with our DSP PC-Tool
software. A further signicant advantage is the in-
tegrated, native boot loader of the CoProcessor. It
allows software upgrades of all components of the
DSP in order to adjust the microcontroller-controlled
ADEP.3 circuit for example at future modications /
changes in the diagnostic system of factory radios
or if the device will be extended with additional inter-
faces. In addition, thanks to the new ash memory,
the ACO oers 10 memory locations for sound set-
ups instead of the common two.
Smart highlevel input ADEP.3
Modern, factory-installed car radios incorporate so-
phisticated possibilities of diagnosing the connect-
ed speakers. In particular the latest generation of
car radios are equipped with additional monitoring
functions so that failure messages and loss of spe-
cic features (e.g. fader function) quite often appear
if a signal processor will be hooked up – but not with
the DSP ULTRA.
The new ADEP.3 circuit (Advanced Diagnostics
Error Protection, 3rd Generation) avoids all these
problems without loading the speaker outputs of the
OE radio during high volumes unnecessarily.
Start-Stop capability
The switched power supply of the HELIX DSP UL-
TRA assures a constant internal supply voltage
even if the battery’s voltage drops to 6 Volts during
engine crank.
Power Save Mode
The Power Save Mode is incorporated in the basic
setup. It allows to signicantly reduce the power
consumption of the ampliers that are connected to
the HELIX DSP ULTRA once there’s no input signal
present for more than 60 seconds. Please note that
in many up-to-date cars with “CAN” or any other in-
ternal bus structures it may happen that the radio
remains “invisibly” turned on for up to 45 min. even
after locking and leaving the car! Once the “Power
Save Mode“ is active the remote output and there-
fore the connected ampliers will be turned o. The
HELIX DSP ULTRA will reactivate the remote out-
put within a second if a music signal is applied. It is
possible to either modify the turn-o time of 60 sec.
or completely deactivate the “Power Save Mode”
via the DSP PC-Tool software.
Automatic Digital Signal Detection
Switching from analog input to one of the digital in-
puts is done automatically as soon as a signal is
detected on the Optical or Coax Input. This feature
can be deactivated in the DSP PC-Tool software.
Alternatively you can use an optional remote con-
trol for manual switching between analog and digital
inputs.
38
Technical Data
Inputs ............................................................................... 8 x RCA / Cinch
8 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Coaxial SPDIF (12 - 192 kHz)
1 x Remote In
Input sensitivity ................................................................ RCA / Cinch 1 - 8 Volts
Highlevel 4 - 32 Volts
Outputs ............................................................................ 12 x RCA / Cinch
1 x Remote Out
Output voltage .................................................................8 Volts
Frequency response ........................................................ 10 Hz - 44,000 Hz
DSP resolution .................................................................64 Bit
DSP power ......................................................................2 x 295 MHz (2.4 billion MAC operations/second)
Sampling rate ..................................................................96 kHz
DSP type .........................................................................2 x Audio signal processor
Signal converters ............................................................. A/D: Asahi Kasei 32 Bit
D/A: Asahi Kasei 32 Bit
Signal-to-noise ratio digital input .....................................117 dB (A-weighted)
Signal-to-noise ratio analog input ....................................111 dB (A-weighted)
Total harmonic distortion (THD+N) digital input ............... < 0.0004 %
Total harmonic distortion (THD+N) analog input .............< 0.001 %
IM distortion (IMD) digital input ........................................ < 0.002 %
IM distortion (IMD) analog input ......................................< 0.004 %
Crosstalk..........................................................................> 90 dB
Operating voltage ............................................................9.6 - 18 Volts (max. 5 sec. down to 6 Volts)
Current draw .................................................................... 650 mA
Max. remote output current .............................................500 mA
Additional features ........................................................... HEC slot, Ground lift switch, Control Input,
32 Bit CoProcessor, ADEP.3 circuit,
Auto Remote switch
Dimensions (H x W x D) ..................................................40 x 177 x 170 mm / 1.58 x 6.97 x 6.69”
39
The limited warranty comply with legal regulations.
Failures or damages caused by overload or im-
proper use are not covered by the warranty. Please
return the defective product only with a valid proof
of purchase and a detailed malfunction description.
Technical specications are subject to change!
Errors are reserved! For damages on the vehicle
and the device, caused by handling errors of the
device, we can’t assume liability. This product is
tagged with a CE-Certikation mark. Thereby these
devices are certied for the use in vehicles within
the European Community (EC).
Note: “The Bluetooth
®
word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by
Audiotec Fischer GmbH is under license. Other trademarks and trade names are those of their respective owners.”
Warranty Disclaimer
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
