Earthquake 44965 60V String Mower User Manual

Operator Manual

Manuel de l’utilisateur, Manual del operador

60V String Mower

with Charger & Battery

Débroussailleuse à l 60V

avec chargeur et batterie

Desbrozadora de 60V

con cargador y batería

Model Number, Numéros de modèle,

Número de modelo:

44965

P/N: 49472

ECN: 14297

REV 1: 12/23/2024

Get parts or technical assistance online at

www.getearthquake.com or call (800) 345-6007

Pièces détachées et assistance technique en ligne à

www.getearthquake.com ou composer le (800) 345-6007

Obtenga piezas o asistencia técnica en línea en

www.getearthquake.com o llame al (800) 345-6007

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

CE LIVRET D’INSTRUCTIONS CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LE LIRE ET LE CONSERVER POUR TOUTE CONSULTATIONEXTÉRIEURE.

ESTE FOLLETO DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. LEA Y CONSERVE PARA CONSULTAR A FUTURO.

ENGLISHFRANÇAISESPAÑOL

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

STOP

ACTIVATE YOUR WARRANTY

BEFORE USE

All products must be registered within 30 days from the date

of purchase in order to be covered under warranty. For more

information regarding Warranty and Registration please review

the Warranty and Registration terms and conditions at www.

getearthquake.com/pages/warranty-claim.

INTRODUCTION

Thank you for purchasing your product from Earthquake. We

have worked to ensure that this product meets the highest

standards for usability and durability. With proper care, your

purchase will provide many years of service.

Please read this entire manual before installation and use.

Earthquake reserves the right to change, alter or improve the

product and this document at any time without prior notice. Due

to continuous product improvements, product images may not

be exact. Some assembly may be required.

Read and keep this manual for future reference. This manual

contains important information regarding safety, assembly,

operation and maintenance. The owner must be certain that all

the product information is included with the unit.

TABLE OF CONTENTS

Introduction/Registration . . . . . . . . . . . . . . . . . . . . . . . . .2

Warnings and Safety Precautions. . . . . . . . . . . . . . . . . . . . .3

Assembly/Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Line Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Battery Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Maintenance and Storage . . . . . . . . . . . . . . . . . . . . . . . . 10

Trouble Shooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

REGISTRATION & SERVICE

To register your product for warranty, go to www.getearthquake.

com/pages/warranty-claim and click on the ‘Register a Product’

icon. This link will take you to Ardisam.com, the parent company

of Earthquake. Follow the prompts to complete the process. You

may also call our Customer Service department at (800) 345-6007

Mondays through Fridays from 8 a.m. to 4:30 p.m. CST. Excluding

emissions-related warranty items, the warranty is valid only if the

completed registration is received by Ardisam within 30 days of

purchase.

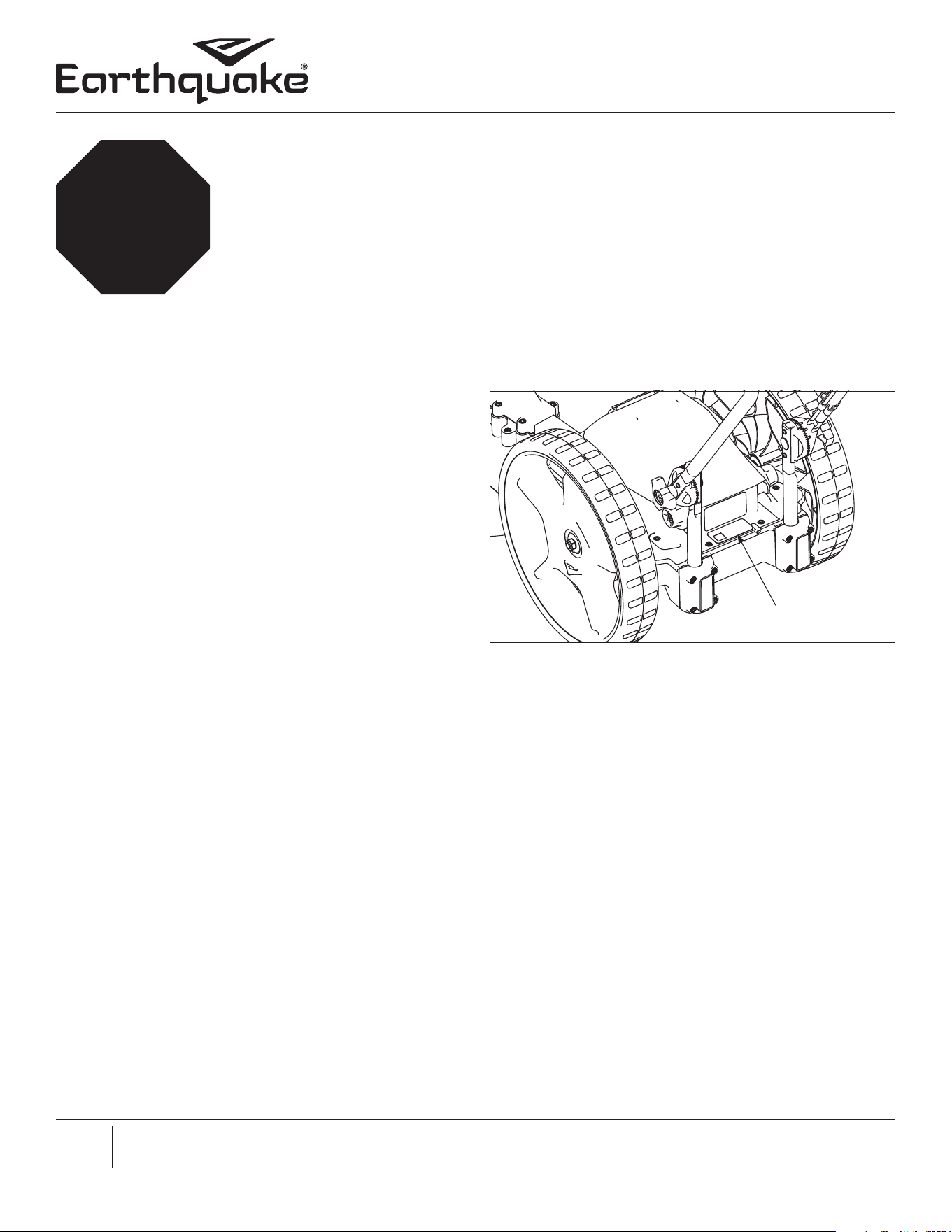

Serial Number Location

Serial Number

____________________________________________________

Date of Purchase

____________________________________________________

Figure 1

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 3

WARNINGS & SAFETY PRECAUTIONS

OWNER’S RESPONSIBILITY

Accurate assembly and safe, eective use of the machine is the

owners responsibility.

• Read and follow all safety instructions.

• Carefully follow all assembly instructions.

• Maintain the machine according to directions and

schedule included in this Earthquake operator’s manual.

• Ensure that anyone who uses the machine is familiar with

all controls and safety precautions.

• For questions of assistance in understanding the mower,

please contact Earthquake customer service.

SPECIAL MESSAGES

Your manual contains special messages to bring attention

to potential safety concerns, machine damage as well as

helpful operating and servicing information. Please read all the

information carefully to avoid injury and machine damage.

BEFORE OPERATING EQUIPMENT:

PLEASE READ THIS SECTION CAREFULLY. Read entire

operating and maintenance instructions for this product. Failure

to follow instructions could result in serious injury or death.

Operate the machine according to the safety instructions

outlined here and inserted throughout the text. Anyone who

uses this machine must read the instructions and be familiar with

the controls.

WARNING

READ AND COMPLY WITH ENTIRE OPERATING AND

MAINTENANCE INSTRUCTIONS FOR THIS MACHINE,

IN ADDITION TO ALL SAFETY INSTRUCTIONS.

FAILURE TO FOLLOW AND/OR COMPLY WITH

THESE INSTRUCTIONS COULD RESULT IN LOSS OF

MACHINE CONTROL, SERIOUS PERSONAL INJURY

OR DEATH TO YOU AND/OR BYSTANDERS, AND

EQUIPMENT AND/OR PROPERTY DAMAGE.

INTENDED USE / FORESEEABLE MISUSE

IMPORTANT: This is an electric motorized string mower that

cuts vegetation by means of a rotating cutting head loaded

with cutting line. It is pedestrian-controlled and propelled. The

cutting head is powered by a battery and electric motor. It shall

not be used for any other purpose. Use only attachments and

accessories approved by the manufacturer of the tool.

Important Safety Precautions

Please read this section carefully. Operate the string mower

according to the safety instructions and recommendations

outlined here and inserted throughout the text. Anyone

who uses this string mower must read the instructions and

be familiar with the controls. Learn how to control the string

mower at all times.

This symbol points out important safety

instructions which if not followed could

endanger your personal safety. Read and

follow all instructions in this manual before

attempting to operate this equipment.

DANGER indicates a serious injury or fatality will result if the

safety instructions that follow this signal word are not obeyed.

WARNING indicates a hazard which, if not avoided, could

result in death or serious injury and/or property damage.

CAUTION indicates you or your equipment can be hurt

if the safety instructions that follow this signal word are not

obeyed.

IMPORTANT indicates helpful information for proper

assembly, operation, or maintenance of your equipment.

CALIFORNIA PROPOSITION 65 WARNING - This product

contains chemicals known to the state of California to cause

cancer, birth defects, or other reproductive harm.

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

GENERAL OPERATING SAFETY

• Read, understand, and follow all instructions on the machine

and in the manual(s). Be thoroughly familiar with the controls and

the proper use of the machine before starting. Know how to stop

the machine and disengage the controls quickly.

• Use this equipment for its intended purpose only.

• Familiarize yourself with all of the safety and operating decals on

this equipment and on any of its attachments or accessories.

• Do not put hands or feet near or under rotating parts.

• Only allow responsible individuals who are familiar with the

instructions to operate the machine. Never allow children to

operate this machine. Never allow adults to operate the machine

without proper instruction.

• Thoroughly inspect the area where the machine is to be used

and remove all foreign objects. Your equipment can propel

small objects at high speed causing personal injury or property

damage. Stay away from breakable objects, such as house

windows, automobiles, greenhouses, etc.

• Keep the area of operation clear of all persons, particularly small

children and pets.

• Wear proper Personal Protective Equipment (PPE) at all times.

• Do not wear loose clothing or jewelry. They can get caught in

moving parts. Always keep hands, feet, hair and loose clothing

away from any moving parts on the tool.

• Always wear safety goggles or safety glasses with side shields

when operating the machine to protect your eyes from foreign

objects which can be thrown from the unit. Always wear a

protective hearing device.

• Always wear work gloves and sturdy footwear. Wear footwear

that will improve footing on slippery surfaces. Leather work shoes

or short boots work well for most people. These will protect the

operator’s ankles and shins from small sticks, splinters, and other

debris.

• Do not operate product when fatigued or under the inuence

of alcohol, drugs or other medication which can cause

drowsiness or aect your ability to operate this machine safely.

• Never attempt to make any adjustment while the motor

is running (except where specically recommended by the

manufacturer).

• Do not discard the battery in the trash can. Discard the battery

according to your local, state, federal or country’s regulations.

• Exercise caution to avoid slipping or falling.

• Before cleaning, repairing or inspecting, stop the motor and

make certain all moving parts have stopped. Disconnect and

remove the battery.

• Never operate the tool without good visibility or light.

• Never pick up or carry a string mower while the motor is

running.

• String mowing work is strenuous. You must be in good physical

condition and mentally alert. If you have any condition that

might be aggravated by strenuous work, check with your doctor

before operating a powered string mower.

• Never pick up or carry a string mower while the battery is

attached.

• Do not operate unit in explosive atmospheres, such as in the

presence of ammable liquids, gases, or dust. This unit and

accessories create sparks which may ignite the fumes or dust.

• Do not use unit with defective on/o controls.

• Keep handlebars and grips dry, clean, and free of grease and oil.

Slippery handle features can result in loss of control.

• Do not use unit in bad weather conditions, or when risk of

lightning is present. Operation of unit during these periods

increases risk of injury or death.

• Do not operate unit with cutting head above knee height.

• Do not expose unit to rain or wet conditions. Water entering

the unit will increase the risk of electrical shock and unit damage.

• Do not submerge or expose unit to high pressure water spray.

Allow unit to fully dry before using.

• Use only battery packs specically designed for the unit. Use of

non-approved battery packs can result in injury and/or re.

• Do not use if unit or battery pack is damaged.

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 5

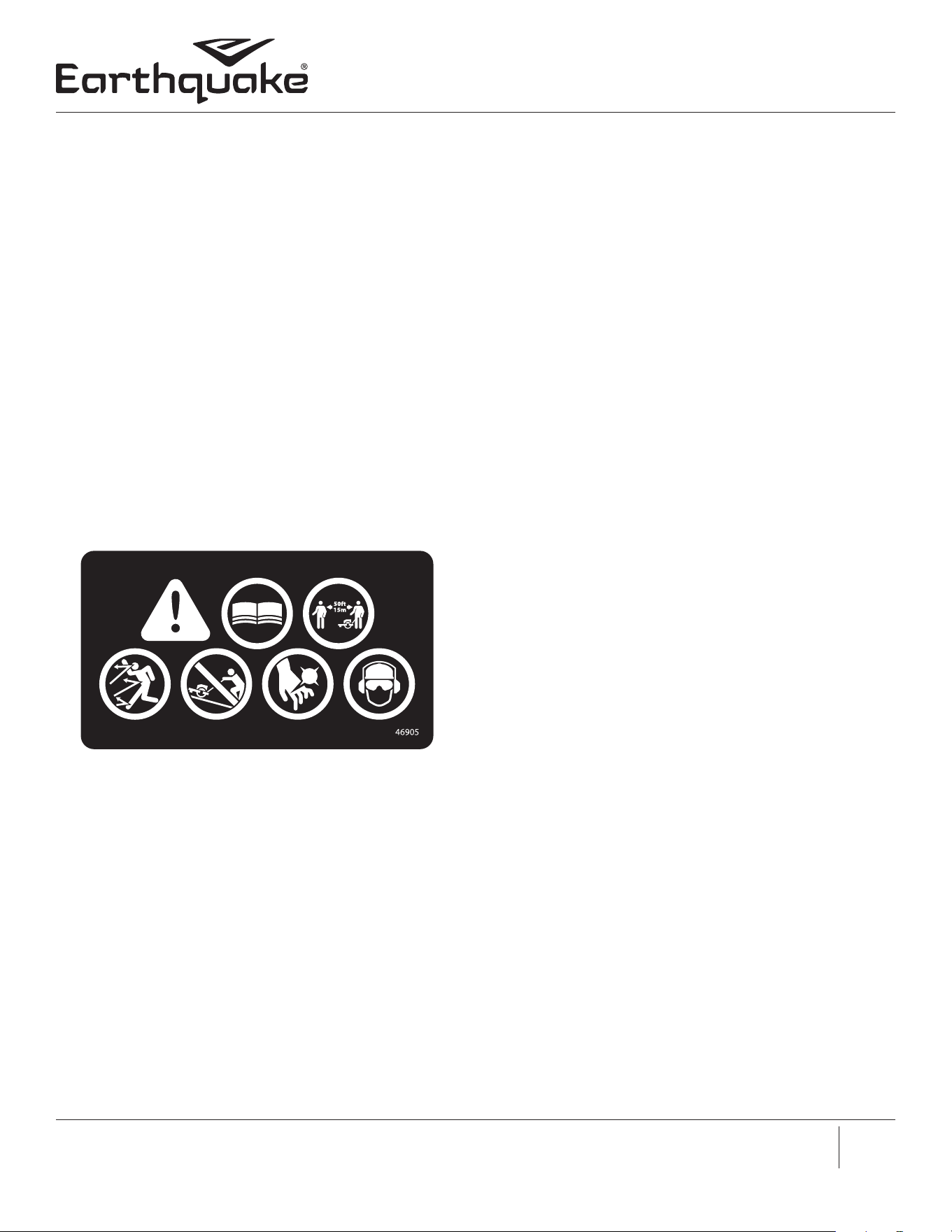

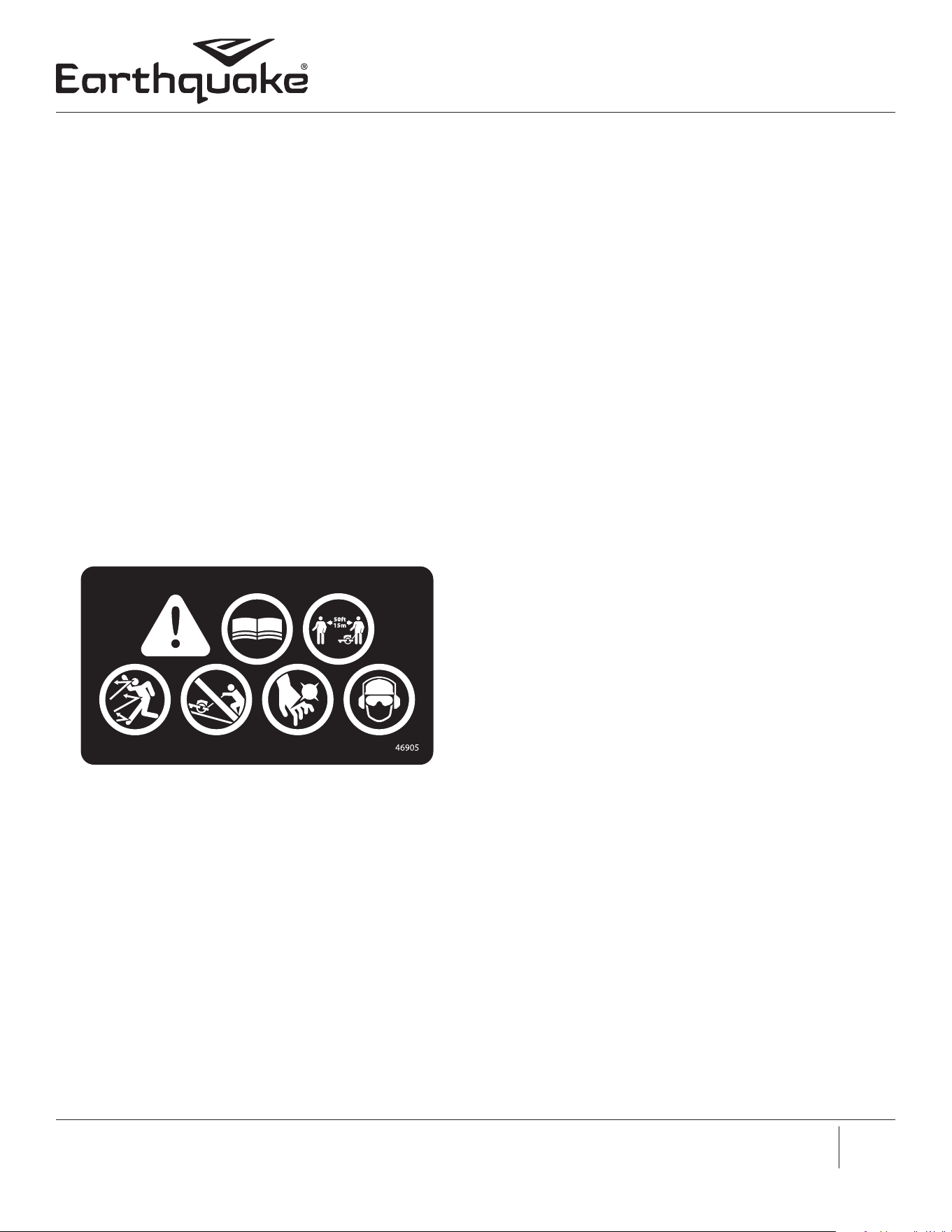

SAFETY DECAL

If this decal is lost or damaged, replace at once. Contact

Earthquake customer service directly for replacement.

HAZARD SYMBOLS AND MEANINGS

A: Warning - Indicates a hazard which, if not avoided, could

result in death or serious injury and/or property damage.

B: Read operator manual before operating machine.

C: Keep bystanders a minimum safe distance of 50 ft / 15 m.

D: Thrown objects hazard.

E: Do not operate on steep hill or incline.

F. Cutting/dismemberment hazard, cutting head -

stay away from moving parts.

G: Wear eye and hearing protection

D E F G

A B C

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

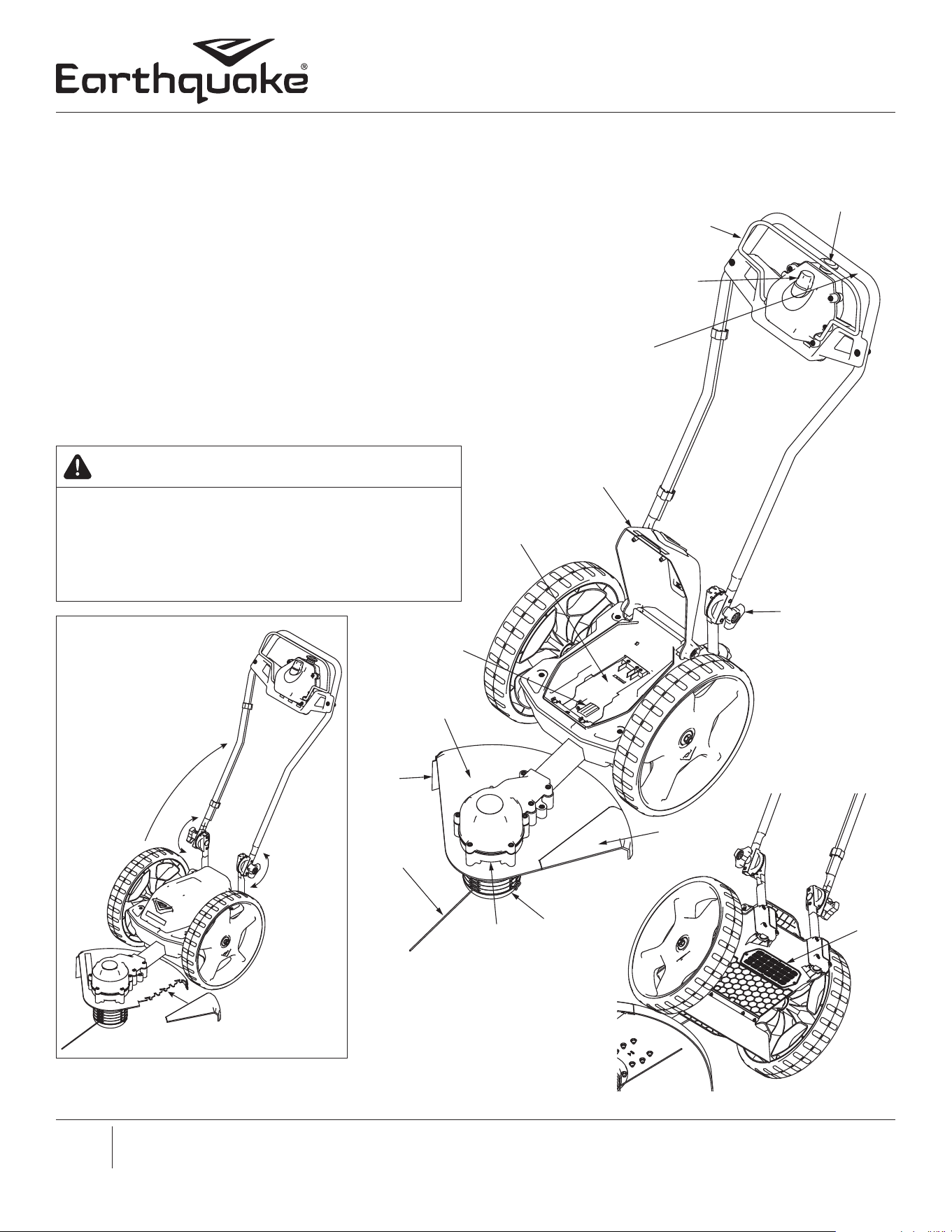

ASSEMBLY

TOOLS REQUIRED:

• None

ASSEMBLY INSTRUCTIONS: (SEE FIGURE 2)

1. Remove unit, batteries, charger and snap-on string guard from

box.

2. Charge batteries with charger per battery and charger manuals.

3. Loosen handlebar adjustment knobs and rotate handlebar up

to a comfortable position. Tighten adjustment knobs.

4. Install snap-on string guard onto string guard. Snap-on guard

will snap into place without the use of tools. Ensure all tabs

align before pushing into place. Once installed properly, snap-

on string guard should never be removed.

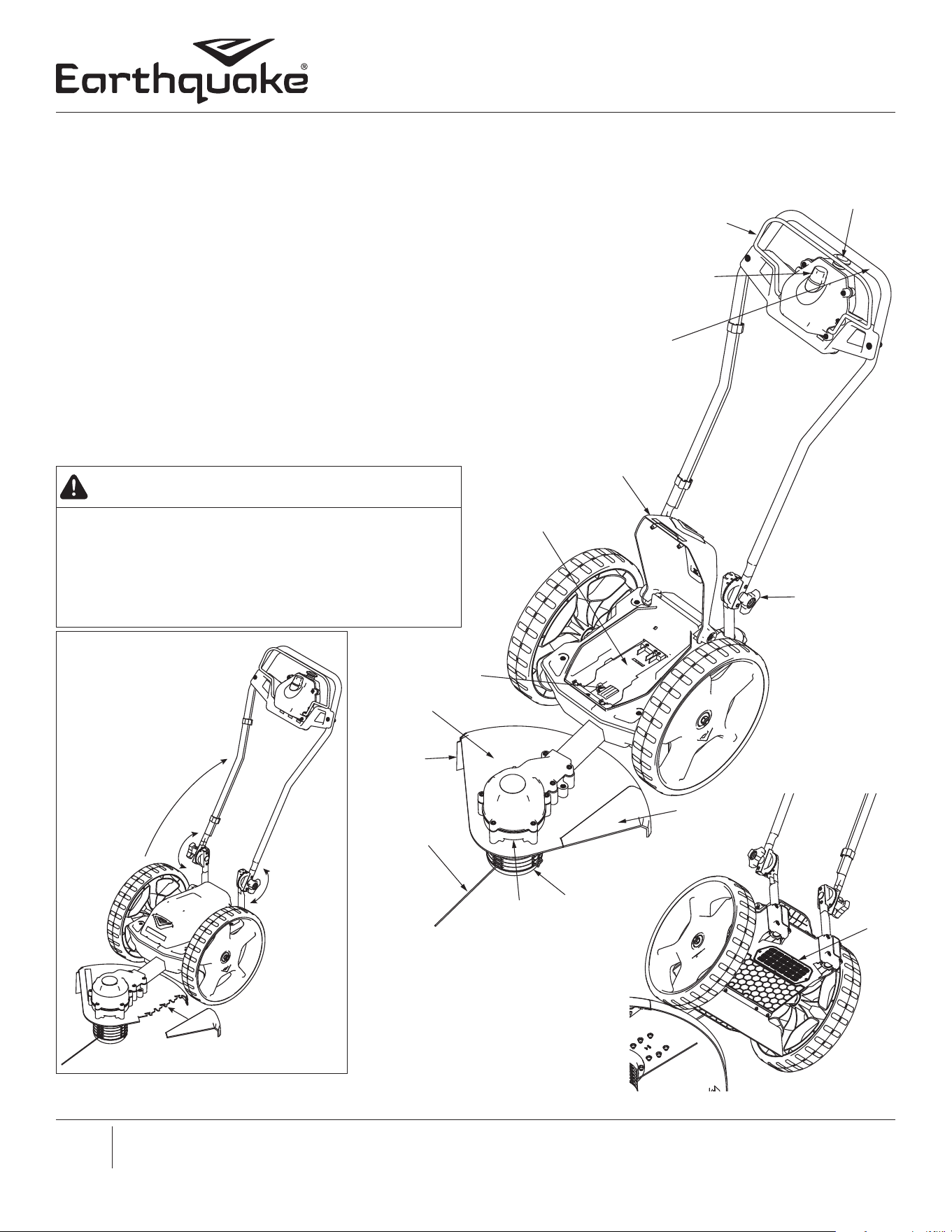

UNIT FEATURES:

DANGER

FAILURE TO INSTALL SNAP-ON STRING GUARD TO

UNIT COULD RESULT IN LACK OF PROTECTION FOR

THE USER AND BYSTANDERS. PROPERTY DAMAGE,

SERIOUS INJURY, OR DEATH CAN OCCUR FROM

THROWN OBJECTS.

Figure 2

Safety Start Button

Bail

Speed

Control

Knob

Handlebar

Grip

Battery

Cover

Battery

Tray

Battery

Lock Lever

String

Guard

Cooling

Ports

Snap-on

String Guard

Cutting

Head

Handlebar

Adjustment

Knob

Cutting

Line

Cutter

Filter

Screen

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 7

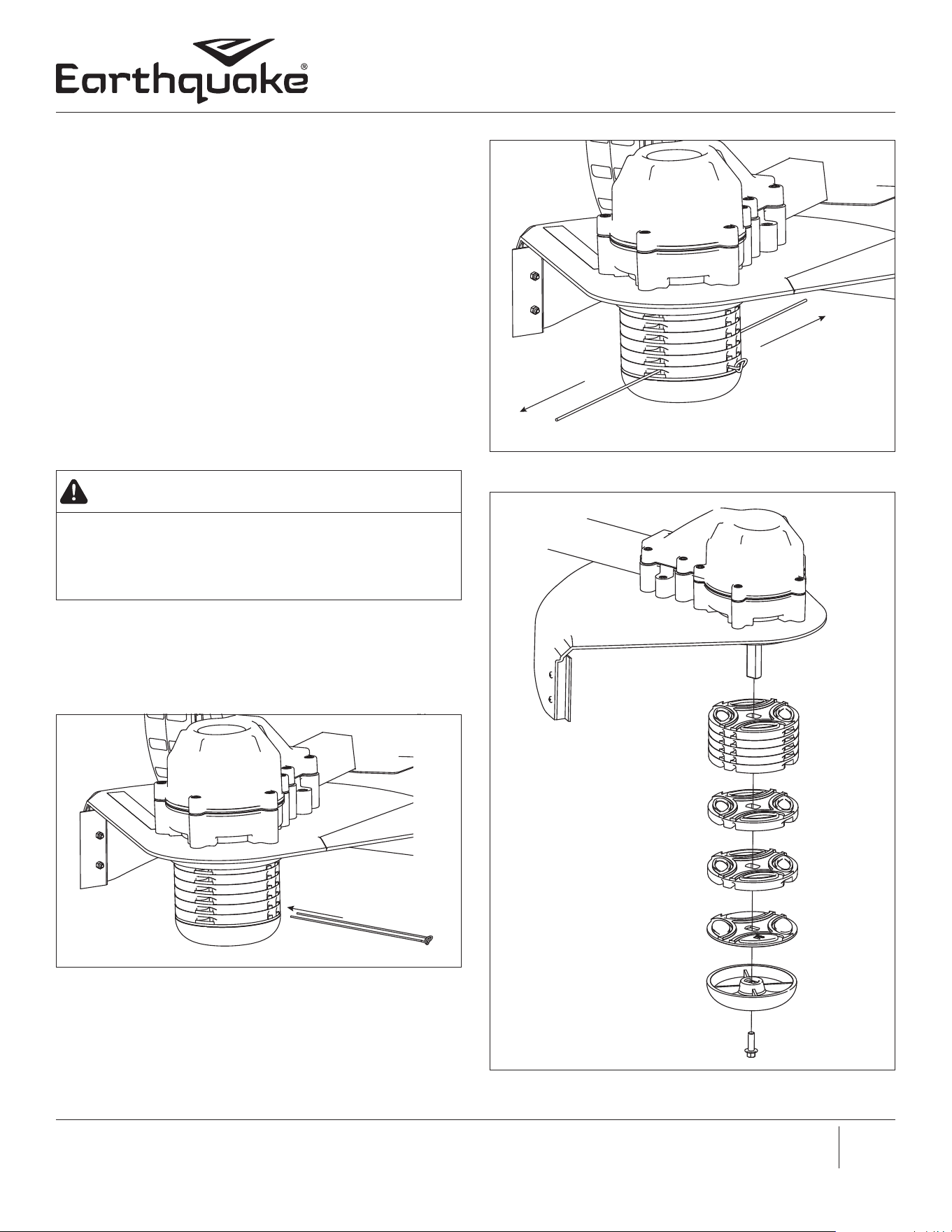

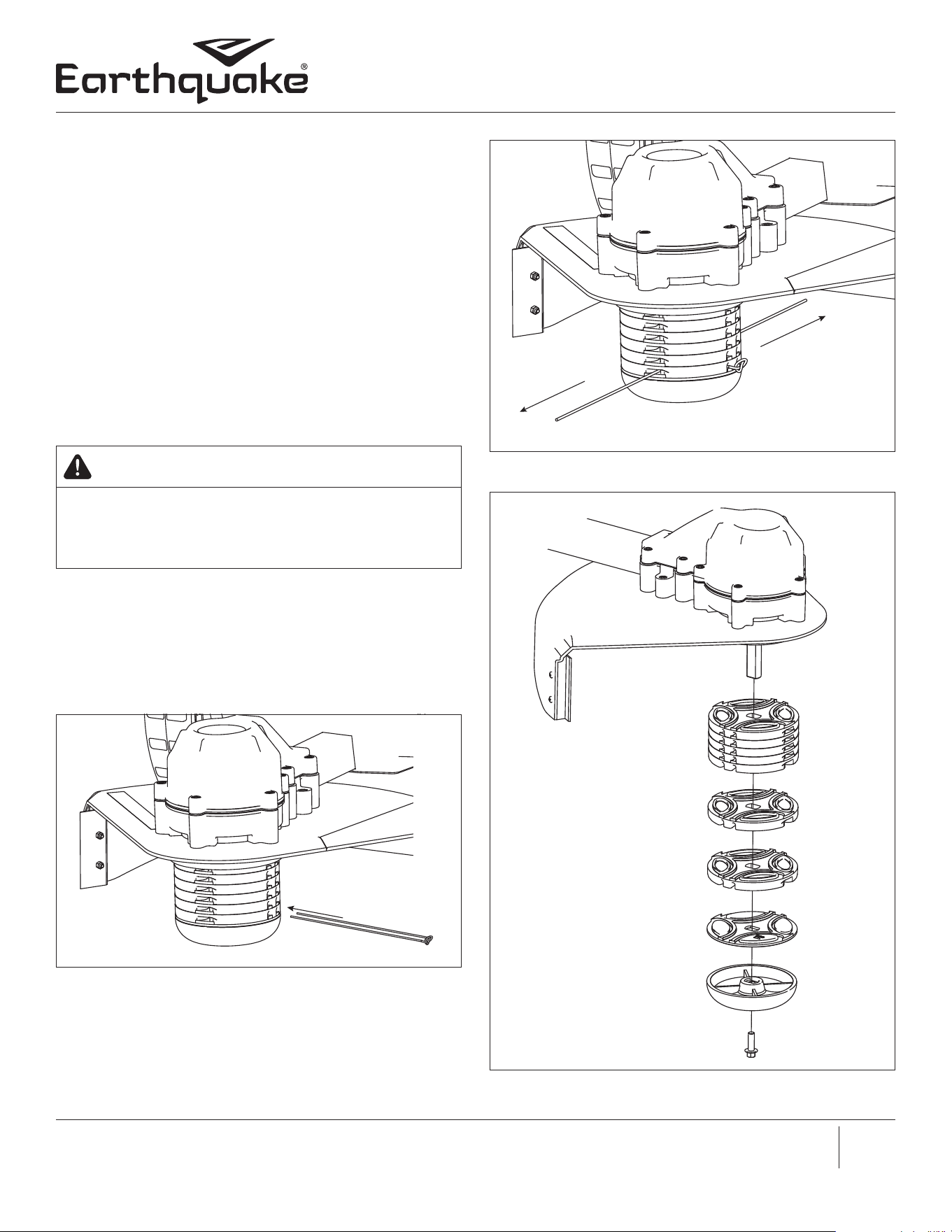

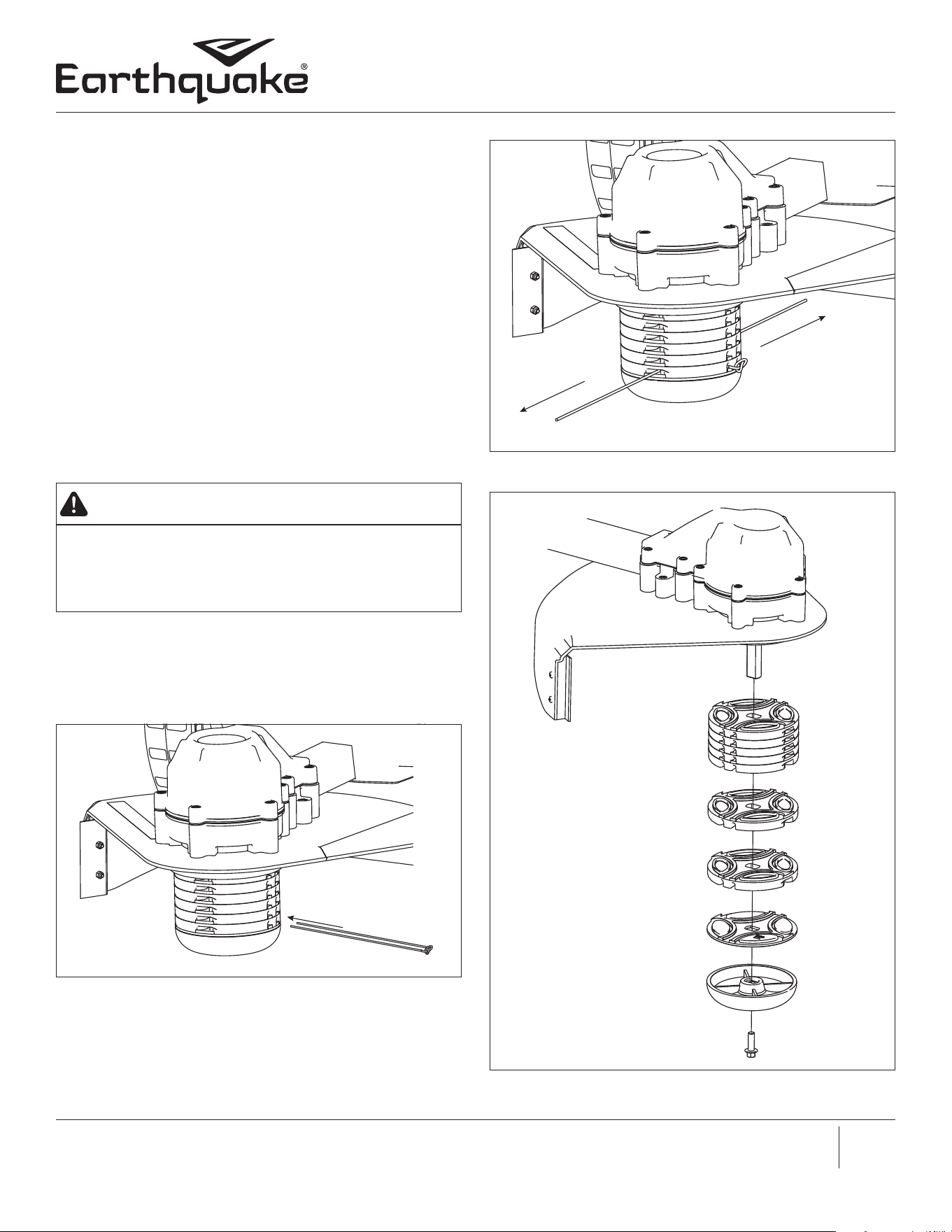

INSTALLING AND REPLACING CUTTING LINE

1. This unit is designed for cutting line with diameters of 0.095”

- 0.155”.

2. Cut a piece of line: 25.5” long - 0.095”, 27” long - 0.155”

3. Tie 1 overhand knot in the middle of the cutting line.

4. Feed each end into the set of holes at the desired cutting

height. Cutting height is determined by which holes the

cutting line is inserted into. SEE FIGURE 3

5. Push and pull cutting line until knot reaches head. There

should now be 2 cutting lines protruding out from the head

opposite each other. Only use 1 cutting line per level. Use

of more than one line may jam in head. SEE FIGURE 4

6. To remove line, pull by the knot until cutting line is

removed. If line becomes stuck, pliers may be used to grip

knot and pull out line, or disassemble cutting head discs as

shown in FIGURE 5 to allow for release of cutting line.

Figure 4

Figure 3

Figure 5

IMPORTANT

ONLY LOAD ONE CUTTING LINE FOR USE. USE OF

MORE THAN ONE CUTTING LEVEL AT A TIME WILL

GREATLY DECREASE BATTERY RUN TIME.

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

OPERATION

1. Install string as shown in Page 7.

2. Adjust the handle to a comfortable position by using the

handle adjustment knobs.

3. Install the battery under the red battery cover. Rotate the

lock lever down to allow the battery to be inserted. Once

the battery is inserted, turn the lock lever up until it reaches

the up position.

4. Battery should be rmly held in the unit when the lock lever

is in the ‘up’ position. If lock lever will not fully rotate to the

‘up’ position, turn lock lever to the lowered position and

remove the battery. Check for obstructions and reinstall

the battery ensuring it seats all the way back in the battery

tray. Rotate lock lever to the ‘up’ position and check that the

battery is secure in the battery tray.

4. Close cover after installing battery in unit.

5. Select preferred speed on dial. The cutting speed can be

adjusted without releasing the bail. There are 3 cutting

head speeds that can be selected by turning the speed

adjustment knob. Turn knob clockwise to increase cutting

head speed, and counter clockwise to decrease cutting

head speed. Higher cutting head speeds will cut the

vegetation more quickly. The slower the cutting head

speed, the longer the runtime. To maximize runtime, it is

recommended to use the slowest cutting head speed that

eectively cuts the material.

6. With one hand depress and hold the bail, and with other

hand press and release the green safety button. Or press

and hold the green safety button, and then depress and

hold the bail. Once both the bail and safety button are

depressed, the cutting head will start spinning. While the

cutting head is spinning, only the bail needs to remain

depressed. As soon as the bail is released the cutting head

will stop and the start sequence above will need to be

performed to restart the cutting head.

7. To stop unit, release the bail and wait for cutting head to

come to a complete stop.

OPERATING TIPS

• Higher cutting speeds will decrease run time on a battery

charge compared to lower cutting head speeds. Use slowest

speed that eectively cuts material.

• Larger diameter cutting lines decrease run time on a battery

charge compared to smaller diameter cutting lines. Use smallest

diameter cutting line that doesn’t easily break during use.

• Keep cutting head in light contact with ground. This unit is

well-balanced and allows for the user to maintain a light or oat-

like contact between cutting head and ground. This will increase

battery run time and minimize cutting head wear.

• When cutting in heavy growth, keep uncut material to the right

allowing cut material to discharge onto the cut area. If material is

very thick, a back and forth sweeping motion can be used, similar

to using a vacuum cleaner.

• Increase the cutting height by using higher cutting head

position or by pushing down on handlebars.

• In thick vegetation, make multiple passes decreasing the cutting

height with each pass.

• Woody material can quickly wear cutting line. Slowly approach

woody materials and take small bites while cutting. Avoid woody

material if cutting line keeps getting damaged.

• Remove or avoid obstacles when cutting. Stationary objects

can quickly wear cutting line.

• Soak cutting line in water for 48 hours before use. A damp

sponge can be placed in with cutting line tube to aid in keeping

line pliable and less likely to break.

• Long cutting line cuts better than short cutting line. Replace

cutting line as it wears to maximize performance.

• Store cutting line out of direct sunlight. UV light will damage

cutting line and shorten its life.

IMPORTANT

BATTERY MUST BE FULLY CHARGED BEFORE FIRST

USE. IT IS SHIPPED IN A PARTIALLY CHARGED

STATE.

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 9

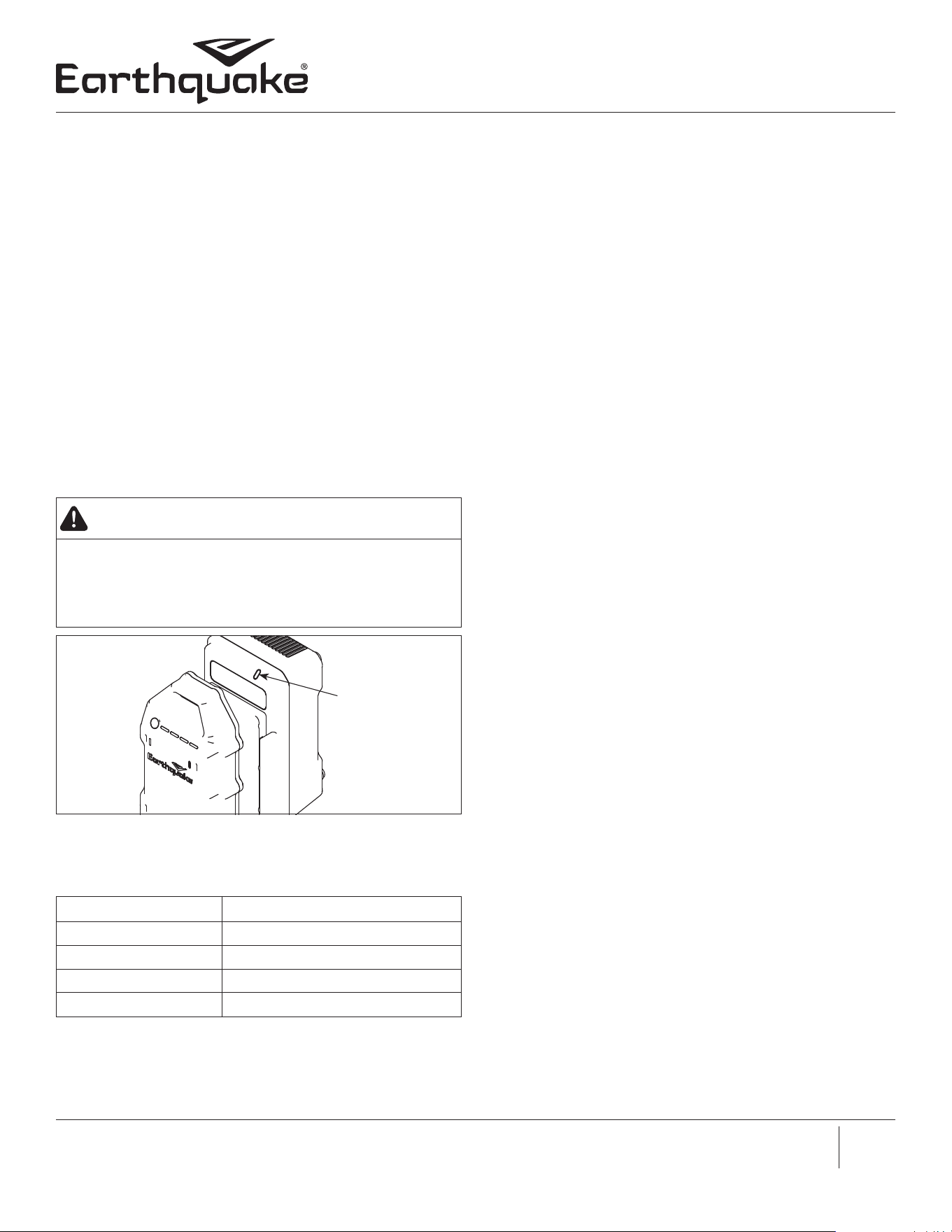

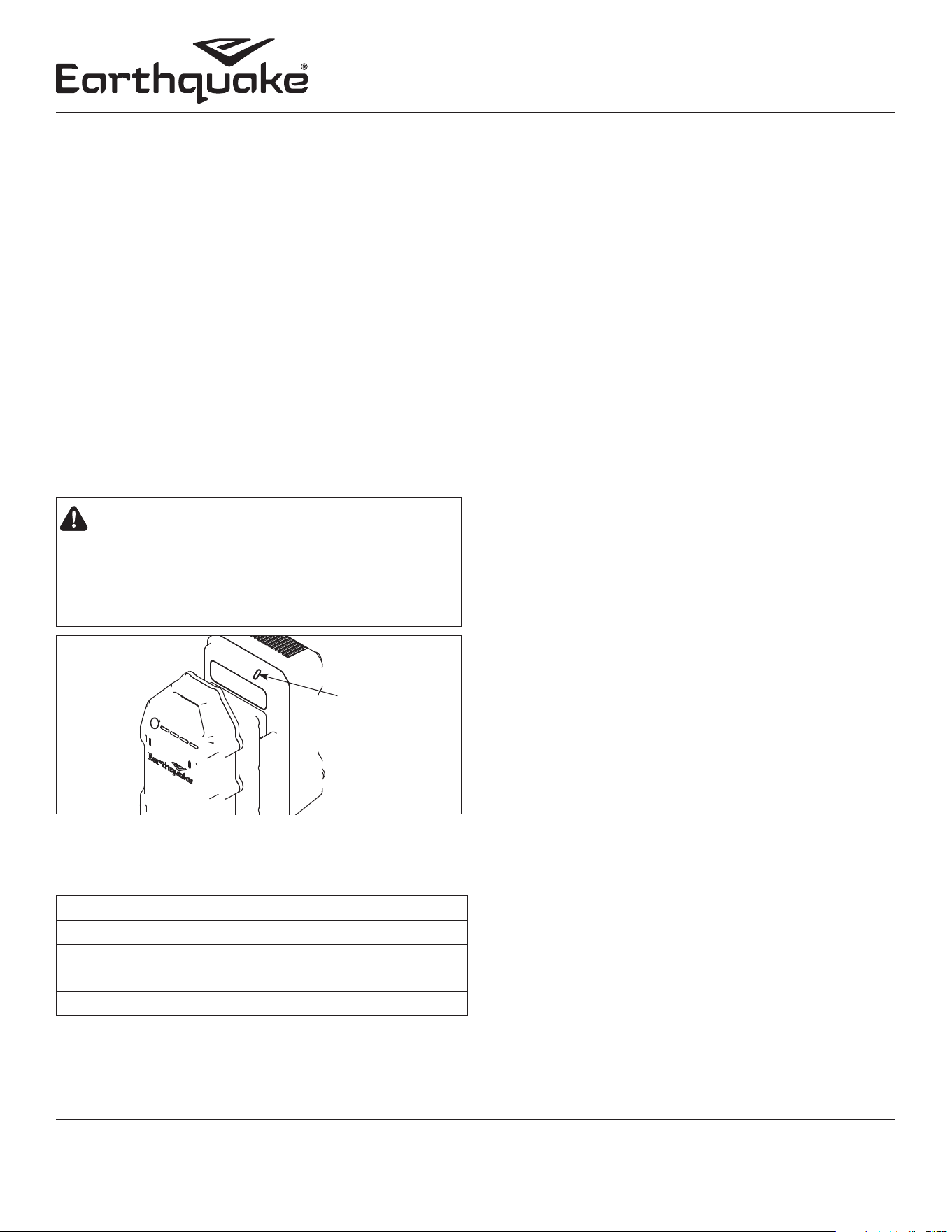

BATTERY CHARGING AND MONITORING

Read and understand the manuals for both

battery and charger before use.

1. Connect the charger to a standard 120V outlet; the indicator

light should turn red.

2. Slide the battery into the charger, making sure

the battery pack is fully seated in the charger.

3. The charge indicator light should blink green.

SEE FIGURE 6

4. When indicator light is lit solid green, the battery

is fully charged.

5. Once the battery has been fully charged, unplug

the charger from the wall.

NOTE: Recharging the battery after each use

is best for the life of the battery.

Figure 6

Indicator

Light

ACTION/COLOR MEANING

Flashing Green Battery Charging

Solid Green Battery Fully Charged

Flashing Red Battery Over/Under Temp

Solid Red No Battery Installed

CHARGER INDICATOR LIGHTS AND MEANINGS

IMPORTANT

DO NOT LEAVE BATTERY ON UNIT WHEN STRING

MOWER IS NOT IN USE. ALWAYS DETACH BATTERY

WHEN NOT USING THE TOOL.

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

MAINTENANCE AND STORAGE

Read the maintenance schedule and observe these

recommendations to extend the life of your unit. Good

maintenance is essential for safe, economical, and trouble-free

operation. To help you properly care for your unit, the following

pages include a maintenance schedule, routine inspection

procedures, and simple maintenance procedures using basic

hand tools. Other service tasks that are more difficult, or require

special tools, are best handled by professionals and are normally

performed by a technician or other qualified mechanic.

The maintenance schedule applies to normal operating

conditions. If you operate your unit under unusual conditions,

such as sustained high-load, or use in unusually wet or

dusty conditions, consult Earthquake customer service for

recommendations applicable to your individual needs and use.

• To prevent accidental starting, always disconnect and secure the

battery away from the tool before performing tool maintenance.

• Keep machine, attachments and accessories in safe working

condition.

• Check cutting head bolt, mounting bolts and other bolts at

frequent intervals for proper tightness to be sure the equipment

is in safe working condition.

• This unit does not have any belts. The motor and bearings are

sealed and maintenance-free.

MAINTENANCE SCHEDULE

CLEANING FILTER SCREEN AND

COOLING PORTS

• Remove large debris from lter screen and cooling ports

before and after use. Periodically check screen and ports during

use for debris. Remove debris if present. This lter screen and

cooling ports allows air to cool unit during use. Operating with a

plugged or restricted lter screen and/or cooling ports can result

in overheating and damage to unit and battery.

• Filter screen can be removed from unit and cleaned with

compressed air and/or soapy water.

• Reinstall dry lter screen before use.

• Do not operate unit with missing or damaged lter screen.

Operation without lter screen can result in debris plugging

cooling passages and causing damage to unit.

CLEANING UNIT

• Remove debris from exterior of unit using compressed air or by

wiping away with a brush.

• Remove debris from and around red battery cover before

opening to prevent debris from entering battery tray area.

• Wash unit with a mild detergent and warm water. Harsh

cleaners can damage plastic and decals. Test cleaners on an

inconspicuous spot if unsure.

• Do not submerge or spray with high pressure water.

• Allow unit to fully dry before use.

MAINTENANCE

ITEM

Before

each

use

Every

500

charges

Needed

After

Each

Use

Check bolts and nuts X

Battery

Charge X

Replace X

Check & Replace Cutting Line X X

Check & Clean Filter Screen

& Cooling Ports

X X X

Remove Debris From Unit X X X

Check Cutting Head For

Wear Or Damage

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 11

SERVICE AND REPAIR

SERVICE INFORMATION

At Earthquake, we build quality and durability into the design

of our products; but no amount of careful design by us, and

careful maintenance by you, can guarantee a repair-free life for

your string mower. Most repairs will be minor, and easily xed by

following the suggestions in the troubleshooting guide in this

section.

The guide will help you pinpoint the causes of common

problems and identify remedies. For more complicated repairs,

contact Earthquake customer service.

A parts catalog is included with the product separately.

We will always be glad to answer any questions you have, or

help you nd suitable assistance. To order parts or inquire about

warranty, call or write us at the address found below.

ORDERING REPAIR PARTS

Replacement parts can be obtained through our customer

service. Call, e-mail, or order online at www.getearthquake.com.

TRANSPORTING YOUR MOWER

• Remove the battery if transporting the string mower.

• Handlebars can be folded down to minimize unit footprint as

shown in FIGURE 7.

• Secure unit during transport to prevent damage from

uncontrolled movement.

SHORT-TERM STORAGE

If your string mower will not run for more that 12 hours, prepare it

for short-term storage.

• Remove battery from unit.

• Recharge battery for next use.

• Unit can be stored vertically as shown in FIGURE 7.

• Store unit in a dry place indoors or under cover. Do not store in

a place where standing water can accumulate.

• Store out of reach of children.

LONG-TERM STORAGE

If your string mower will not be run for more than one month,

prepare it for long-term storage.

• Remove battery from unit.

• For best results, store your battery with 2 or 3 indicated lights of

charge.

You don’t need to completely charge your

battery prior to long-term storage.

You don’t need to charge your battery

during long-term storage unless the charge

drops below 2 lights.

• Store battery in a cool and dry place.

Optimal storage temperature is 68° F.

• Avoid leaving the battery attached to the charger

or powerhead for a prolonged period of time.

• Store unit in a dry place indoors or under cover. Do not store in

a place where standing water can accumulate.

• Store out of reach of children.

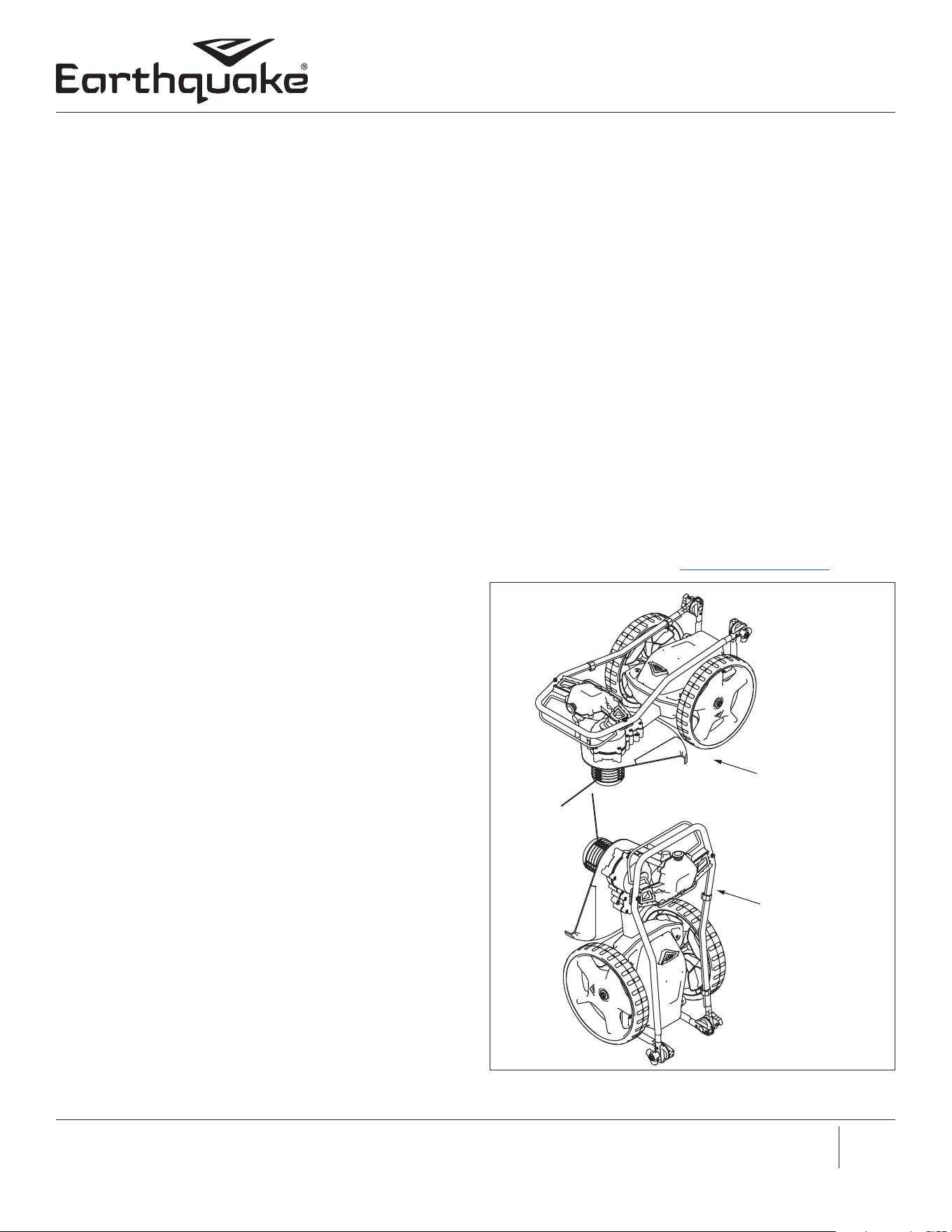

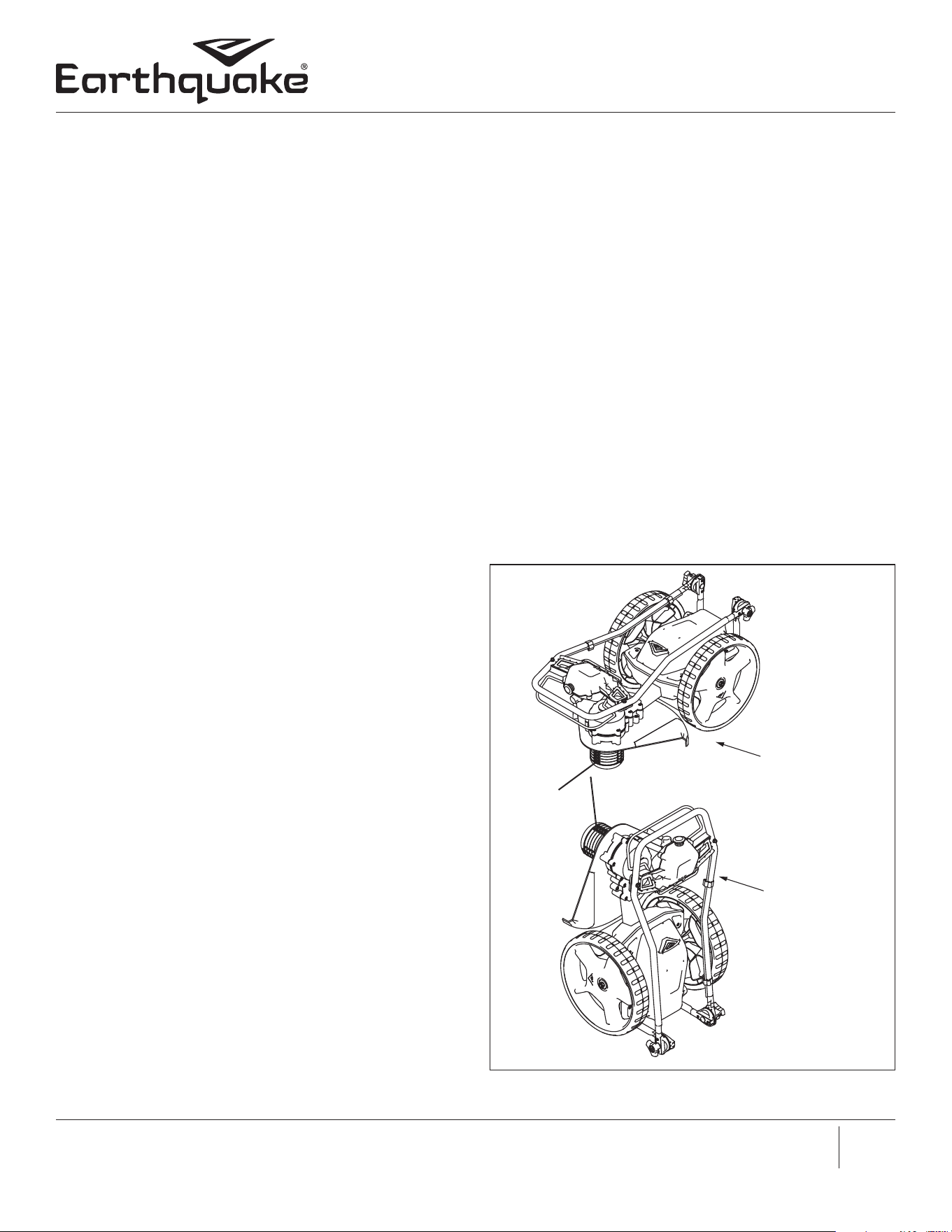

Figure 7

Folded

For Tucking

Under Shelf

Stood

On End For

Narrow

Footprint

In Shed

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

TROUBLESHOOTING GUIDE

DEVICE PROBLEM POSSIBLE CAUSE REMEDY/ACTION

Charger

Battery Charger LED does not indicate activity when

the charger and battery are plugged in

Battery Charger is defective Replace battery charger

Charger

Battery Charger LED blinks RED or GREEN or is solid

GREEN when the battery is not attached to it

Battery Charger is defective Replace battery charger

Charger

Battery Charger LED blinks RED once and stops for

two seconds. It repeats ve times, when the battery

is attached to it

Battery is too cold

Take battery to warm location for

60 minutes

Charger

Battery Charger LED blinks RED twice and stops for

two seconds. It repeats ve times, when the battery

is attached to it

Battery is too hot

Take battery to cool location for

60 minutes

Charger

Battery Charger LED blinks RED ve times and stops

for two seconds. It repeats ve times, when the

battery is attached to it

Battery voltage is too low Replace battery

Charger

Battery Charger LED blinks green when the battery is

installed and shortly thereafter turns solid green. This

process repeats itself. However, the battery is not

fully charged when you depress the battery button

Battery/charger is too hot/cold

Take battery/charger to warm/

cool location

Battery Battery LED's do not illuminate Battery is dead or defective Charge or replace the battery

Battery on Unit

Battery LED1-LED4 ashes two times, stops for 1.2

seconds and then turn o after ve occurrences

during operation

Discharge high temperature

Take battery to cool location for

60 minutes

Battery on Unit

Battery LED1-LED4 ash four times, stops for 1.2

seconds and then turn o after ve occurrences

during operation

Overvoltage protection Contact Customer Service

Battery on Unit

Battery LED1-LED4 ash ve times, stops for 1.2

seconds and then turn o after ve occurrences

during operation

Overload protection

Possible obstruction on cutting

head OR material being cut is too

thick, slow walking speed or take

narrower swath of cut

Battery on Unit

Unit will NOT start, and the Battery LEDs do NOT

illuminate

Battery is dead or defective Replace or charge battery

Unit Cutting head will not spin

Battery is dead or defective Replace or charge battery

Start sequence

Follow proper start sequence

using bail and safety button

Battery installation

Check battery is properly seated

in battery tray

Unit Cutting head speed is slow

Speed control

Turn speed adjustment knob

clockwise to increase cutting

head speed

Battery charge

Battery is low on charge, replace

or charge battery

Vegetation is too thick

Increase cutting height, slow

forward cutting speed, decrease

cutting swath width

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 13

DEVICE PROBLEM POSSIBLE CAUSE REMEDY/ACTION

Unit Unit has short run time on battery charge

Battery

Use fully charged battery

Battery may be old, replace

battery

Cutting Line

Use of more than one cutting line

increases load on motor, use only

one cutting line

Using large diameter cutting

line increases load on motor, use

smaller diameter cutting line

Cutting head speed Reduce cutting head speed

Unit Unit stops without the release of the bail

Battery charge

Battery charge is low, charge or

replace battery

Cutting head

Cutting head is clogged with

debris, clear cutting head

Cutting material too heavy

Vegetation being cut is too thick,

slow forward motion, increase

cutting height, decrease width of

cutting swath

Battery or unit overheated

Check indicators on battery, allow

battery and unit to cool down for

30 minutes

Unit Excessive vibration Cutting line length not equal

One cutting line is not the same

length as the other causing

unbalance, replace cutting line

ensuring both lines are the same

length

Unit Cutting line wears out quickly

Line diameter too small for task

Use larger diameter line

(0.095” - 0.155”)

Cutting against hard or

immovable objects

Stones, woody plants, wire fence,

posts, etc. can wear down line

quickly, slowly approach and do

not allow line to impact objects

Line dry or sun damaged

Store line in water 2 days before

use, store line in dark place out of

direct sunlight

Cutting thick vegetation too quickly

Take small and slow passes of

thick vegetation, allow unit to

work and don’t force it

Unit Cutting head wears out quickly

Contact with ground

Cutting head should lightly touch

ground during use, do not allow

head to continuously contact

ground while spinning

Use on hard surfaces

Hard surfaces like concrete or dry

dirt can increase wear on head,

oat head across hard surfaces

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST.

Operator Manual

60V String Mower

DEVICE PROBLEM POSSIBLE CAUSE REMEDY/ACTION

Unit Cutting line stuck in cutting head Debris in head

Try to remove in pieces by pulling

on cutting line knot

Disassemble cutting head and

clean line routing passages

Unit Cutting line pulls out of cutting head No knot in cutting line

Some larger diameter cutting

lines do not require a knot to be

tied in the cutting line, tie knot

in middle of cutting line to stop

from being pulled out

Operator Manual

60V String Mower

Get parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30 CST. 15

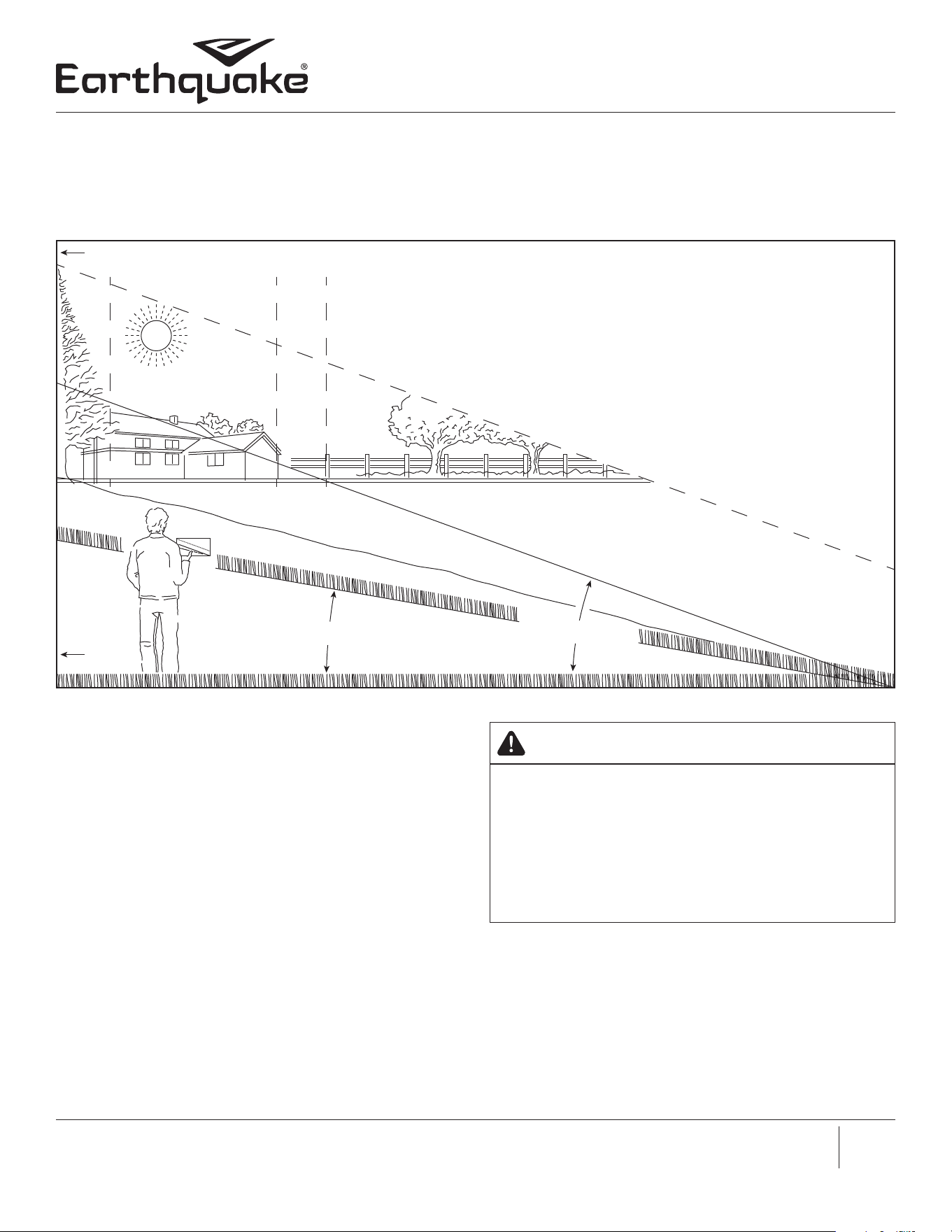

SLOPE GUIDE

Use this guide to determine slope angle.

DO NOT MOW ON A SLOPE GREATER

THAN 20 DEGREE ANGLE.

• A 10 degree slope is a hill that increases in height at

approximately 1.76 feet (53.6 cm) in 10 feet (304.5 cm).

• A 20 degree slope is a hill that increases in height at

approximately 3.64 feet (110.9 cm) in 10 feet (304.5 cm).

SLOPE GUIDE

SIGHT AND HOLD THIS GUIDE LEVEL WITH A VERTICAL

TREE, A CORNER OF A STRUCTURE, A POWER LINE

POLE, OR A FENCE.

WARNING

USE EXTREME CARE AT ALL TIMES AND AVOID

SUDDEN TURNS OR MANEUVERS. FOLLOW OTHER

INSTRUCTIONS IN THIS MANUAL FOR SAFETY IN

MOWING ON SLOPES. NEVER OPERATE A MOWER

UP AND DOWN SLOPES, OPERATE ACROSS SLOPES

ONLY. USE EXTRA CARE WHEN OPERATING ON OR

NEAR SLOPES AND OBSTRUCTIONS.

20 DEGREES FOLD ALONG DOTTED LINE

10 DEGREES

20 DEGREES

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

ARRÊT

ACTIVEZ LA GARANTIE AVANT

UTILISATION

Tous les produits doivent être enregistrés dans les 30 jours à compter

de la date d’achat pour être couverts par la garantie. Pour plus

d’information sur la garantie et l’enregistrement, veuillez consulter

les modalités et conditions de la garantie et de l’enregistrement à

l’adresse www.getearthquake.com/pages/warranty-claim.

INTRODUCTION

Merci d’avoir acheté ce produit Earthquake. Nous nous sommes

attachés à ce que ce produit réponde aux plus hautes normes

d’utilisation et de durabilité. Moyennant des soins corrects, votre

achat orira de nombreuses années de service able.

Veuillez lire ce manuel en entier avant de l’installer et de l’utiliser.

Earthquake se réserve le droit de changer, modier ou améliorer

ce produit et cette documentation à tout moment sans préavis.

En raison des constantes améliorations de nos produits, les

représentations du produit peuvent être inexactes. Un certain

assemblage peut être requis.

Veuillez lire ce manuel et le conserver pour toute consultation

ultérieure. Ce manuel contient des renseignements importants

concernant la sécurité, l’assemblage, l’utilisation et l’entretien. Le

propriétaire doit veiller à ce que toute la documentation sur le

produit soit fournie avec la machine.

TABLE DES MATIÈRES

Introduction/enregistrement . . . . . . . . . . . . . . . . . . . . . . . . 16

Avertissements et mesures de précaution . . . . . . . . . . . . . . . . 17

Assemblage/Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . 20

Mise en place du l . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Batterie en cours de charge . . . . . . . . . . . . . . . . . . . . . . . . . 23

Entretien et entreposage. . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Guide de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

ENREGISTREMENT ET SERVICE

APRÈS-VENTE

Pour enregistrer le produit aux ns de la garantie, aller à

www.getearthquake.com/pages/warranty-claim et cliquer sur l’icône

«Register a Product» (Enregistrer un produit). Ce lien renvoie à

Ardisam.com, la société mère d’Earthquake. Suivre les instructions

en ligne pour eectuer la procédure. Il est aussi possible d’appeler

notre Service après-vente au (800) 345-6007 du lundi au vendredi de

8h00 à 16h30 HNC. À l’exception des articles couverts par la garantie

sur le contrôle des émissions, la garantie est valable uniquement

si l’enregistrement dûment rempli est reçu par Ardisam dans les

30jours après l’achat.

Emplacement du numéro de série

Numéro de série

____________________________________________________

Date d’achat

____________________________________________________

Figure 1

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

AVERTISSEMENTS ET MESURES DE

PRÉCAUTION

RESPONSABILITÉ DU PROPRIÉTAIRE

L’assemblage correct et l’utilisation sûre et ecace de la machine

relèvent de la responsabilité de l’utilisateur.

• Lire et respecter toutes les instructions de sécurité.

• Suivre avec attention toutes les instructions d’assemblage.

• Entretenir la machine conformément aux instructions et au

calendrier gurant dans le manuel de l’utilisateur Earthquake.

• S’assurer que quiconque utilise la machine est bien familiarisé

avec toutes les commandes et mesures de précaution.

• Pour toute question concernant la débroussailleuse,

s’adresser au service après-vente Earthquake.

AVERTISSEMENT

VEILLER À LIRE ET COMPRENDRE L’ENSEMBLE DES

INSTRUCTIONS D’UTILISATION ET D’ENTRETIEN

DE CETTE MACHINE, EN PLUS DE TOUTES LES

INSTRUCTIONS DE SÉCURITÉ. LE NON-RESPECT DE

CES INSTRUCTIONS PEUT ENTRAÎNER UNE PERTE DE

CONTRÔLE DE LA MACHINE, DES BLESSURES GRAVES

OU LA MORT DE L’OPÉRATEUR ET/OU D’AUTRES

PERSONNES PRÉSENTES ET DES DOMMAGES

MATÉRIELS.

MESSAGES SPÉCIAUX

Ce manuel contient des messages spéciaux attirant l’attention sur

des problèmes de sécurité et dommages potentiels à la machine,

ainsi que des informations utiles sur l’utilisation et l’entretien. Veiller à

lire toutes ces informations avec attention pour éviter les blessures et

les dommages à la machine.

AVANT D’UTILISER LA MACHINE:

VEILLER À LIRE CETTE SECTION AVEC ATTENTION. Lire

l’ensemble des instructions d’utilisation et d’entretien de ce produit.

Tout manquement à respecter ces instructions peut entraîner des

blessures graves ou la mort. Utiliser la machine conformément

aux instructions de sécurité fournies ici et tout au long du manuel.

Quiconque utilise cette machine doit lire les instructions et être

familiarisé avec les commandes.

EMPLOI PRÉVU / EMPLOI DÉTOURNÉ PRÉVISIBLE

IMPORTANT: Ceci est une débroussailleuse à l à moteur

électrique qui coupe la végétation au moyen d’en l de coupe

chargé sur une tête de coupe rotative. Elle est commandée et

poussée par un utilisateur à pied. La tête de coupe est entraîné

par une moteur électrique fonctionnant sur batterie. Elle ne doit

être utilisée à aucune autre n. Utiliser uniquement des outils et

accessoires autorisés par le fabricant de la machine.

Mesures de précaution importantes

Veiller à lire cette section avec attention Utiliser la

débroussailleuse à l conformément aux instructions et conseils

de sécurité fournis ici et tout au long du manuel. Quiconque

utilise cette débroussailleuse à l doit lire les instructions et être

familiarisé avec les commandes. Veiller à apprendre à contrôler la

débroussailleuse à l dans toutes les situations.

Ce symbole signale des instructions de sécurité

importantes qui doivent être respectées pour ne

pas mettre en danger la sécurité des personnes.

Lire et respecter toutes les instructions du

manuel avant de tenter de faire fonctionner cette

machine.

DANGER indique que des blessures graves ou la mort

résulteront si les instructions de sécurité qui suivent ce

mot-indicateur ne sont pas respectées.

AVERTISSEMENT indique un danger qui, s’il n’est pas évité,

peut provoquer la mort ou des blessures corporelles et/ou dégâts

matériels graves.

ATTENTION indique un risque de blessures ou de

dommages matériels si les instructions de sécurité qui suivent ce

mot-indicateur ne sont pas respectées.

IMPORTANT signale des informations utiles concernant

l’assemblage, l’utilisation ou l’entretien du matériel.

AVERTISSEMENT PROPOSITION 65 DE CALIFORNIE -

Ce produit contient des substances chimiques déclarées

responsables de cancer, malformations congénitales ou autres

anomalies de la reproduction par l’État de Californie.

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

CONSIGNES GÉNÉRALES DE SÉCURITÉ

• Lire, comprendre et respecter toutes les instructions gurant sur

la machine et dans le(s) manuel(s). Veiller à bien se familiariser avec

les commandes et la bonne utilisation de la machine avant de la

démarrer. Veiller à savoir comment arrêter la machine et débrayer les

commandes rapidement.

• Utiliser ce matériel exclusivement aux ns prévues.

• Veiller à se familiariser avec tous les autocollants de sécurité et

d’exploitation apposés sur ce matériel et sur tous ses outils ou

accessoires.

• Ne pas placer les mains ni les pieds sous ou à proximité d’une pièce

en rotation.

• Permettre l’utilisation de la machine uniquement à des personnes

responsables familiarisées avec les instructions. Ne jamais laisser

d’enfant utiliser cette machine Ne jamais laisser d’adulte utiliser cette

machine sans instruction appropriée.

• Examiner avec soin la zone où la machine doit être utilisée

et éliminer tous les objets étrangers. Ce matériel peut projeter

violemment de petits objets et provoquer des dégâts matériels ou

des blessures graves. Rester à l’écart des objets fragiles tels que les

fenêtres de maison, automobiles, serres, etc.

• Tenir toutes les personnes présentes à l’écart de la zone de travail,

en particulier les jeunes enfants et les animaux.

• Toujours porter un équipement de protection individuelle (EPI)

approprié.

• Ne pas porter de vêtements ottants ni de bijoux. Ils peuvent être

happés par les pièces en mouvement. Toujours tenir les mains, les

pieds, les cheveux et les vêtements amples à l’écart de toute pièce

en mouvement de l’outil.

• Toujours porter des lunettes à coques ou des lunettes de sécurité

à écrans latéraux durant l’utilisation de la machine pour protéger les

yeux des objets étrangers susceptibles d’être projetés par la machine.

Toujours porter une protection auditive.

• Toujours porter des gants de travail et des chaussures robustes.

Porter des chaussures orant une bonne adhérence sur les

surfaces glissantes. Les chaussures de chantier ou bottines en cuir

conviennent généralement bien. Elles protègent les chevilles et

les tibias de l’utilisateur contre les petits bouts de bois, échardes et

autres débris.

• Ne pas utiliser ce produit alors qu’on est fatigué ou sous l’emprise

de l’alcool, de drogues ou de médicaments susceptibles de

provoquer une somnolence ou d’altérer la capacité à utiliser la

machine en toute sécurité.

• Ne jamais tenter d’eectuer de réglage avec le moteur en marche

(sauf si cela est spéciquement recommandé par le fabricant).

• Ne pas éliminer la batterie avec les ordures ménagères. Éliminer la

batterie conformément aux réglementations locales, provinciales,

fédérales ou nationales en vigueur.

• Faire preuve de précaution pour éviter de glisser ou de tomber.

• Avant tout nettoyage, réparation ou contrôle de la machine, arrêter

le moteur et s’assurer que toutes les pièces en mouvement sont à

l’arrêt complet. Débrancher et retirer la batterie.

• Ne jamais utiliser cet outil si l’éclairage ou la visibilité sont

insusants.

• Ne jamais soulever ni porter la débroussailleuse à l avec le moteur

en marche.

• Le débroussaillage est un travail pénible. L’utilisateur doit être en

bonne forme physique et vigilant. En cas de problème de santé

susceptible d’être aggravé par un travail pénible, consulter un

médecin avant d’utiliser une débroussailleuse à l.

• Ne jamais soulever ni porter la débroussailleuse avec la batterie

attachée.

• Ne pas faire fonctionner la machine dans une atmosphère

explosive, tel qu’en présence de liquides, gaz ou poussières

inammables. Cette machine et ses accessoires produisent des

étincelles qui peuvent enammer les vapeurs ou les poussières.

• Ne pas utiliser la machine avec des commandes de marche/arrêt

défectueuses.

• Maintenir le guidon et les poignées propres, secs et exempts de

graisse et d’huile. Un guidon glissant peut entraîner une perte de

contrôle.

• Ne pas utiliser la machine par mauvais temps ou en cas de risque

de foudre. L’utilisation de la machine sous ces conditions accroît le

risque de blessures ou de mort.

• Ne pas utiliser la machine avec la tête de coupe au-dessus de la

hauteur des genoux.

• Ne pas exposer la machine à la pluie ou à l’humidité. La pénétration

d’eau augmente le risque de choc électrique et de dommages à la

machine.

• Ne pas immerger la machine ni l’exposer à un jet d’eau sous

pression. Laisser la machine sécher complètement avant de l’utiliser.

• Utiliser uniquement des batteries conçues spéciquement pour

cette machine. L’utilisation de batteries non homologuées peut

provoquer des blessures ou un incendie.

• Ne pas utiliser la machine ou la batterie si elles sont endommagées.

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

AUTOCOLLANT DE SÉCURITÉ

Si cet autocollant est perdu ou endommagé, veiller à le remplacer

dans délai. S’adresser directement au service après-vente Earthquake

pour obtenir un autocollant de rechange.

SYMBOLES DE SÉCURITÉ ET SIGNIFICATIONS

A: Avertissement - Indique un danger qui, s’il n’est pas évité,

peut provoquer la mort ou des blessures corporelles et/ou

dégâts matériels graves.

B: Lire le manuel de l’utilisateur avant d’utiliser la machine.

C: Tenir les personnes présentes à une distance sécuritaire d’au

moins 15m / 50pi.

D: Risque de projection d’objets.

E: Ne pas utiliser la machine sur un dévers ou une pente raide.

F. Danger de coupure/mutilation, tête de coupe - rester à

l’écart des pièces mobiles.

G: Porter une protection des yeux et des oreilles.

D E F G

A B C

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

ASSEMBLAGE

OUTILS REQUIS:

• Aucun

INSTRUCTIONS D’ASSEMBLAGE: (VOIR FIGURE 2)

1. Sortir la machine, les batteries, le chargeur et le protège-l

encliquetable de l’emballage.

2. Charger les batteries à l’aide d’un chargeur conformément aux manuels

de la batterie et du chargeur.

3. Desserrer les boutons de réglage du guidon et tourner le guidon vers le

haut jusqu’à une position confortable. Serrer les boutons de réglage.

4. Monter le protège-cordon encliquetable sur le protège-cordon. Le

protège-l encliquetable se met en place sans outil. Veiller à aligner

toutes les languettes avant de les enfoncer. Une fois correctement

monté, le protège-l encliquetable ne doit jamais être retiré.

CARACTÉRISTIQUES DE LA MACHINE:

DANGER

L’ABSENCE DU PROTÈGE-FIL ENCLIQUETABLE SUR LA

MACHINE PEUT RÉDUIRE LE DEGRÉ DE PROTECTION

POUR L’UTILISATEUR ET LES PERSONNES PRÉSENTES.

LA PROJECTION D’OBJETS PEUT PROVOQUER DES

DOMMAGES MATÉRIELS, DES BLESSURES GRAVES,

VOIRE LA MORT.

Figure 2

Bouton de

démarrage

Barre de

commande

Bouton de

commande

de vitesse

Poignée de

guidon

Couvercle

de batterie

Bac à

batterie

Levier de verrouillage

de la batterie

Protège-l

Évents de

refroidissement

Protège-l

encliquetable

Tête de coupe

Bouton de

réglage du

guidon

Fil de

coupe

Coupe-l

Tamis

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

MONTAGE ET REMPLACEMENT DU FIL DE

COUPE

1. Cette machine est conçue pour utiliser des ls de coupe de

2,4mm à 3,9mm (0,095po à 0,155po).

2. Coupez un morceau de l : 25,5" de long - 0,095", 27" de long -

0,155"

3. Faire un nœud simple au milieu du l de coupe.

4. Enler chaque extrémité dans la paire de trous à la hauteur

de coupe souhaitée. La hauteur de coupe est déterminée

par les trous dans lesquels le l de coupe est introduit.

VOIRFIGURE 3

5. Pousser et tirer sur le l de coupe jusqu’à ce que le nœud

touche la tête. Il doit à présent y avoir deux ls de coupe

sortant de la tête par des trous opposés. Utilise un seul l de

coupe par niveau. L’utilisation de plus d’un l peut provoquer

un blocage de la tête. VOIR FIGURE 4

IMPORTANT

NE CHARGER QU’UN SEUL FIL DE COUPE.

L’UTILISATION DE PLUS D’UN NIVEAU DE COUPE À LA

FOIS DIMINUE CONSIDÉRABLEMENT L’AUTONOMIE DE

LA BATTERIE.

6. Pour retirer le l de coupe, le tirer par le nœud pour l’extraire

complètement. Si le l se coince, utiliser une pince pour saisir

le nœud et tirer sur le l ou démonter les disques de la tête de

coupe comme illustré à la FIGURE 5 pour pouvoir dégager le

l de coupe.

Figure 4

Figure 3

Figure 5

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

UTILISATION

1. Monter le l comme sur l’illustration à la page 7.

2. À l’aide des boutons de réglage, placer le guidon à une hauteur

confortable.

3. Mettre la batterie en place sous le couvercle rouge. Tourner le

levier de verrouillage vers le bas pour permettre l’insertion de

la batterie. Une fois la batterie en placer, ramener le levier de

verrouillage en position haute.

4. Lorsque le levier est en position haute, la batterie doit être

solidement maintenue en place. Si le levier de verrouillage

ne revient pas complètement jusqu’en position haute, le

tourner vers le bas et retirer la batterie. Vérier qu’il n’y a pas

d’obstructions et remettre la batterie en place en veillant

à l’insérer complètement dans le bac. Amener le levier de

verrouillage jusqu’en position haute et vérier que la batterie

est fermement maintenue dans son logement.

4. Fermer le couvercle une fois la batterie en place dans la

machine.

5. Régler le bouton de commande sur la vitesse souhaitée. La

vitesse de coupe peut être changée sans relâcher la barre de

commande. La tête de coupe a trois vitesses sélectionnées au

moyen du bouton de commande de vitesse. Tourner le bouton

dans le sens des aiguilles d’une montre pour augmenter la

vitesse de la tête de coupe et dans le sens inverse pour la

réduire. Une vitesse élevée de la tête de coupe permet de

couper la végétation plus rapidement. Une vitesse plus basse

de la tête de coupe ore une plus longue durée d’utilisation.

Pour assurer une durée d’utilisation maximale, il est conseillé

de travailler à la vitesse de la tête de coupe la plus lente

permettant de couper ecacement la végétation.

6. D’une main, tenir la barre de commande serrée et, de l’autre,

appuyer sur le bouton de démarrage vert puis le relâcher. Il

est également possible d’appuyer d’abord sur le bouton de

démarrage vert et de le tenir enfoncé, puis de serrer la barre

de commande. Une fois que la barre de commande et le

bouton de démarrage sont deux actionnés, la tête de coupe

commence à tourner. Pour maintenir la tête de coupe en

marche, il sut de serrer la barre de commande. Dès que la

barre est relâchée, la tête de coupe s’arrête et la séquence de

démarrage ci-dessus doit être répétée pour la redémarrer.

7. Pour arrêter la machine, relâcher la barre de commande et

attendre l’arrêt complet de la tête de coupe.

CONSEILS D’UTILISATION

• Les vitesses de coupe élevées diminuent l’autonomie de la batterie

par rapport aux vitesses de coupe plus basses. Utiliser la vitesse la

plus lente qui permet de couper ecacement la végétation.

• Les ls de coupe de gros diamètre réduisent l’autonomie de la

batterie par rapport aux ls de coupe de petit diamètre. Utiliser le

plus petit diamètre de l de coupe qui ne se casse pas facilement

durant l’utilisation.

• Maintenir la tête de coupe en léger contact avec le sol. Cette

machine est bien équilibrée et permet à l’utilisateur de maintenir un

contact léger ou ottant entre la tête de coupe et le sol. Cela permet

d’allonger l’autonomie de la batterie et de minimiser l’usure de la

tête de coupe.

• Lors du débroussaillage de végétation dense, garder la végétation

non coupée à droite pour projeter les matières coupées vers la

zone déjà coupée. Si la végétation est très épaisse, un mouvement

de balayage d’avant en arrière peut être utilisé, comme avec un

aspirateur.

• Augmenter la hauteur de coupe en utilisant une position plus

haute de la tête de coupe ou en abaissant le guidon.

• Dans une végétation épaisse, eectuer plusieurs passes en

réduisant la hauteur de coupe à chaque passe.

• Les matières ligneuses peuvent rapidement user le l de coupe.

Approcher les matières ligneuses lentement et les couper par

petites bouchées. Éviter les matières ligneuses si le l de coupe est

constamment endommagé.

• Enlever ou éviter les obstacles durant le débroussaillage. Les objets

xes peuvent rapidement user le l de coupe.

• Tremper le l de coupe dans l’eau pendant 48 heures avant de

l’utiliser. Une éponge humide peut être placée dans le tube du l de

coupe pour maintenir le l plus souple et moins cassant.

• Un l long coupe mieux qu’un l court. Changer le l de coupe à

mesure qu’il s’use pour assurer un rendement maximal.

• Conserver le l de coupe à l’abri du soleil. Le rayonnement UV

abime le l et réduit sa durée de vie.

IMPORTANT

LA BATTERIE DOIT ÊTRE COMPLÈTEMENT CHARGÉE

AVANT LA PREMIÈRE UTILISATION. ELLE EST LIVRÉE

PARTIELLEMENT CHARGÉE.

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

CHARGE ET CONTRÔLE DE LA BATTERIE

Veiller à lire et à comprendre les manuels de la batterie et du

chargeur avant de les utiliser.

1. Brancher le chargeur sur une prise de courant standard de

120V. Le voyant indicateur doit s’allumer en rouge.

2. Glisser la batterie dans le chargeur, en veillant à bien l’engager

à fond.

3. Le voyant indicateur de charge doit clignoter en vert.

VOIR FIGURE 6

4. Lorsque le voyant indicateur vert brille en continu, la batterie

est complètement chargée.

5. Une fois que la batterie est complètement chargée,

débrancher le chargeur de la prise murale.

REMARQUE: Il est préférable de recharger la batterie après

chaque utilisation pour optimiser sa durée de service.

Figure 6

Voyant

indicateur

COULEUR/ACTION SIGNIFICATION

Vert clignotant Batterie en cours de charge

Vert continu Batterie complètement chargée

Rouge clignotant Sur/sous-température de la batterie

Rouge continu Pas de batterie installée

VOYANTS INDICATEURS DU CHARGEUR ET SIGNIFICATIONS

IMPORTANT

NE PAS LAISSER LA BATTERIE SUR LA

DÉBROUSSAILLEUSE À FIL LORSQU’ELLE N’EST PAS

UTILISÉE. TOUJOURS DÉBRANCHER LA BATTERIE

LORSQUE L’OUTIL N’EST PAS UTILISÉ.

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

ENTRETIEN ET ENTREPOSAGE

Lire le calendrier d’entretien et respecter les délais préconisés pour

étendre la durée de service de la machine. Un bon entretien est

indispensable à un fonctionnement sûr, économique et sans panne.

Pour assurer des soins corrects de la machine, les pages suivantes

comportent un calendrier d’entretien, des instructions de contrôle

courant et des instructions d’entretien élémentaire au moyen d’outils

à main de base. Il est préférable de confier à des professionnels les

tâches d’entretien ou de réparation plus difficiles ou nécessitant

un outillage spécial et qui sont normalement effectuées par un

technicien ou autre mécanicien qualifié. Le calendrier d’entretien

s’applique à des conditions normales d’utilisation. Si la machine est

utilisée dans des conditions inhabituelles, notamment sous une

charge élevée soutenue ou dans des conditions anormalement

humides, obtenir des conseils relatifs à ces besoins et emplois

particuliers auprès du service après-vente d’Earthquake.

• Pour éviter les démarrages accidentels, toujours débrancher la

batterie et la tenir à l’écart de l’outil avant d’eectuer l’entretien de

l’outil.

• Maintenir la machine, les outils et les accessoires en bon état de

marche.

• Contrôler fréquemment le bon serrage de la vis de la tête de coupe,

des vis de xation et autres boulons pour s’assurer que le matériel est

en bon état de marche.

• Cette machine ne comporte pas de courroies. Le moteur et les

roulements sont étanches et sans entretien.

CALENDRIER D’ENTRETIEN

NETTOYAGE DU TAMIS FILTRANT ET

DES ÉVENTS DE REFROIDISSEMENT

• Enlever les gros débris du tamis et des évents de refroidissement

avant et après utilisation. Vérier régulièrement l’absence de débris

sur le tamis et les évents durant l’utilisation. Enlever les débris

présents. Le tamis et les évents de refroidissement permettent

à l’air de refroidir la machine durant son utilisation. L’utilisation

de la machine avec un tamis ou des évents complètement ou

partiellement obstrués peut faire surchauer et endommager la

machine et la batterie.

• Le tamis peut être démonté de la machine et nettoyé à l’air

comprimé ou à l’eau savonneuse.

• Remonter le tamis sec avant utilisation.

• Ne pas faire fonctionner la machine si le tamis manque ou est

endommagé. Si elle est utilisée sans tamis, des débris peuvent

obstruer les conduits de refroidissement et endommager la machine.

NETTOYAGE DE LA MACHINE

• Enlever les saletés de l’extérieur de la machine à l’air comprimé ou

à la brosse.

• Enlever les saletés présentes sur le couvercle de batterie rouge et

autour avant de l’ouvrir pour éviter qu’elles tombent dans le bac à

batterie.

• Laver la machine à l’eau tiède avec un détergent doux. Les produits

nettoyants agressifs peuvent endommager le plastique et les

autocollants. En cas de doute, tester le produit nettoyant sur une

surface peu visible.

• Ne pas immerger la machine ni l’arroser avec un jet haute pression.

• Laisser la machine sécher complètement avant de l’utiliser.

OPÉRATION D’ENTRETIEN

Avant

chaque

utilisation

Toutes

les 500

charges

Selon les

besoins

Après

chaque

utilisation

Contrôler les vis et écrous X

Batterie

Charger X

Changer X

Contrôler et changer le l de

coupe

X X

Contrôler et nettoyer le tamis et

les évents de refroidissement

X X X

Nettoyer les saletés de la

machine

X X X

Vérier que la tête de coupe

n’est pas usée ni endommagée

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

RÉPARATIONS

INFORMATION CONCERNANT LES RÉPARATIONS

Chez Earthquake, nous intégrons la qualité et la durabilité dans

la conception de nos produits; mais toute la conception soignée

et tout l’entretien attentionné ne sauraient garantir une existence

totalement exempte de réparation de cette débroussailleuse à l. La

majorité des problèmes sont mineurs et aisément résolus en suivant

les indications du guide de dépannage de cette section.

Ce guide aide à diagnostiquer les causes des problèmes les plus

courants et à identier leurs solutions. Pour les réparations plus

compliquées, s’adresser au service après-vente d’Earthquake.

Un catalogue de pièces détachées séparé est fourni avec le

produit.

Nous sommes toujours heureux de répondre à toute question

ou d’aider à trouver l’assistance nécessaire. Pour commander des

pièces ou se renseigner sur la garantie, communiquer avec nous

par téléphone ou par courrier à l’adresse indiquée ci-dessous.

COMMANDER DES PIÈCES DE RECHANGE

Les pièces de rechange peuvent être obtenues auprès de notre

service après-vente. Pour cela, téléphoner, envoyer un courriel ou

commander en ligne à l’adresse www.getearthquake.com.

TRANSPORT DE LA DÉBROUSSAILLEUSE

Retirer la batterie avant de transporter la débroussailleuse à l.

• Le guidon peut être replié pour minimiser l’encombrement de la

machine, comme illustré à la FIGURE 7.

• Sécuriser la machine durant le transport pour éviter de

l’endommager en cas de mouvements incontrôlés.

ENTREPOSAGE DE COURTE DURÉE

Si la débroussailleuse à l ne rester inutilisée pendant plus de

12heures, la préparer pour un entreposage de courte durée.

• Sortir la batterie de la machine.

• Recharger la batterie en vue de l’utilisation suivante.

• La machine peut être rangée verticalement, comme illustré à la

FIGURE 7.

• Entreposer la machine dans un endroit sec, à l’intérieur ou sous

abri. Ne pas l’entreposer dans un endroit où de l’eau stagnante peut

s’accumuler.

• L’entreposer hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

Si la débroussailleuse à l doit rester inutilisée pendant plus d’un

mois, la préparer pour l’entreposage de longue durée.

• Sortir la batterie de la machine.

• Pour obtenir de meilleurs résultats, entreposer la batterie avec une

charge de 2 à 3 voyants indicateurs.

Il n’est pas nécessaire de charger complètement la batterie

avant un entreposage de longue durée.

Il n’est pas nécessaire de charger la batterie durant un

entreposage de longue durée, sauf si la charge chute en

dessous de 2 voyants.

• Entreposer la batterie dans un endroit frais et sec.

La température optimale d’entreposage est de 20°C (68°F).

• Éviter de laisser la batterie raccordée au chargeur ou au bloc moteur

pendant une durée prolongée.

• Entreposer la machine dans un endroit sec, à l’intérieur ou sous

abri. Ne pas l’entreposer dans un endroit où de l’eau stagnante peut

s’accumuler.

• L’entreposer hors de la portée des enfants.

Figure 7

Pliée pour

être rangée sous

une étagère

Position

verticale moins

encombrante

dans une remise

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

GUIDE DE DÉPANNAGE

DISPOSITIF PROBLÈME CAUSE POSSIBLE

SOLUTION /

MESURE CORRECTIVE

Chargeur

Le voyant du chargeur de batterie n’indique aucune

activité alors que le chargeur et la batterie sont branchés

Chargeur de batterie défectueux Changer le chargeur de batterie

Chargeur

Le voyant du chargeur de batterie clignote en ROUGE

ou en VERT ou est allumé en VERT continu alors que la

batterie n’y est pas raccordée

Chargeur de batterie défectueux Changer le chargeur de batterie

Chargeur

Le voyant du chargeur de batterie clignote une fois en

ROUGE puis s’éteint pendant deux secondes. Cela se

répète cinq fois lorsque la batterie y est attachée

Batterie trop froide

Placer la batterie dans un endroit

chaud pendant 60 minutes

Chargeur

Le voyant du chargeur de batterie clignote deux fois en

ROUGE puis s’éteint pendant deux secondes. Cela se

répète cinq fois lorsque la batterie y est attachée

Batterie trop chaude

Placer la batterie dans un endroit

frais pendant 60 minutes

Chargeur

Le voyant du chargeur de batterie clignote cinq fois en

ROUGE puis s’éteint pendant deux secondes. Cela se

répète cinq fois lorsque la batterie y est attachée

Tension de la batterie trop basse Changer la batterie

Chargeur

Le voyant du chargeur de batterie clignote en vert

lorsque la batterie est en place puis peu après reste

allumé en vert continu. Ce processus se répète.

Toutefois, la batterie n’est pas complètement chargée

lorsqu’on appuie sur son bouton

La batterie ou le chargeur sont trop

chauds ou froids

Placer la batterie ou le chargeur

dans un endroit frais ou chaud

Batterie Les voyants de batterie ne s’allument pas

Batterie complètement déchargée ou

défectueuse

Charger ou changer la batterie

Batterie sur la

machine

Les voyants 1 à 4 de la batterie clignotent deux fois,

s’arrêtent pendant 1,2seconde puis s’éteignent après

cinq occurrences durant l’utilisation

Haute température de décharge

Placer la batterie dans un endroit

frais pendant 60 minutes

Batterie sur la

machine

Les voyants 1 à 4 de la batterie clignotent quatre fois,

s’arrêtent pendant 1,2seconde puis s’éteignent après

cinq occurrences durant l’utilisation

Protection contre les surtensions

Communiquer avec le service

après-vente

Batterie sur la

machine

Les voyants 1 à 4 de la batterie clignotent cinq fois,

s’arrêtent pendant 1,2seconde puis s’éteignent après

cinq occurrences durant l’utilisation

Protection antisurcharge

Possible obstruction sur la tête de

coupe OU végétation coupée trop

épaisse, marcher moins vite ou

couper une bande plus étroite

Batterie sur la

machine

La machine ne démarre PAS et les voyants de la batterie

ne s’allument PAS.

Batterie complètement déchargée ou

défectueuse

Changer ou charger la batterie

Machine La tête de coupe ne tourne pas

Batterie complètement déchargée ou

défectueuse

Changer ou charger la batterie

Séquence de démarrage

Suivre la bonne séquence de

démarrage avec la barre de

commande et le bouton de

démarrage

Installation de la batterie

Vérier que la batterie est bien en

place dans le bac

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

DISPOSITIF PROBLÈME CAUSE POSSIBLE

SOLUTION /

MESURE CORRECTIVE

Machine La tête de coupe tourne lentement

Commande de vitesse

Tourner le bouton de réglage dans

le sens des aiguilles d’une montre

pour augmenter la vitesse de la tête

de coupe

Charge de la batterie

La batterie est déchargée, la

changer ou la recharger

Végétation trop dense

Relever la hauteur de coupe,

avancer plus lentement, couper

une bande moins large

Machine Durée d’utilisation réduite sur une charge de la batterie

Batterie

Utiliser une batterie complètement

chargée

La batterie est usée et doit être

remplacée

Fil de coupe

L’utilisation de plusieurs ls de

coupe augmente la charge sur le

moteur, utiliser un seul l à la fois

L’utilisation d’un l de coupe de

gros diamètre augmente la charge

sur le moteur, utiliser un l de

coupe de diamètre plus petit

Vitesse de la tête de coupe

Réduire la vitesse de la tête de

coupe

Machine

La machine s’arrête sans qu’on relâche la barre de

commande

Charge de la batterie

La batterie est déchargée, la

recharger ou la changer

Tête de coupe

La tête de coupe est obstruée par

des débris, la nettoyer

Végétation à couper trop dense

La végétation à couper est trop

épaisse, avancer plus lentement,

relever la hauteur de coupe, couper

une bande moins large

Surchaue de la batterie ou de la

machine

Vérier les voyants de la batterie,

laisser la batterie et la machine

refroidir pendant 30 minutes

Machine Vibrations excessives Fils de coupe pas de même longueur

L’un des côtés du l de coupe n’a

pas la même longueur que l’autre,

provoquant un déséquilibre;

changer le l de coupe en veillant

à ce que les deux côtés soient de la

même longueur

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

Manuel de l’utilisateur

Tarière à terre 60V

DISPOSITIF PROBLÈME CAUSE POSSIBLE

SOLUTION /

MESURE CORRECTIVE

Machine Le l de coupe s’use rapidement

Diamètre de l trop petit pour la tâche

Utiliser un l de plus gros diamètre

(2,4mm à 3,9mm /

0,095po à 0,155po)

Utilisation contre des objets durs ou

xes

Les pierres, plantes ligneuses,

clôtures en l de fer, poteaux, etc.

peuvent user rapidement le l;

approcher lentement et ne pas

laisser le l heurter les objets

Fil sec ou endommagé par le soleil

Placer le l dans l’eau 2 jours avant

de l’utiliser, dans un endroit sombre

à l’abri du soleil

Végétation épaisse coupée trop

rapidement

Eectuer des passes étroites et

lentes dans la végétation épaisse,

laisser la machine travailler et ne

pas la forcez

Machine La tête de coupe s’use rapidement

Contact avec le sol

La tête de coupe doit toucher

légèrement le sol pendant

l’utilisation, ne pas la laisser toucher

en continu durant la marche

Utilisation sur des surfaces dures

Les surfaces dures comme le béton

ou la terre sèche peuvent user

la tête plus rapidement, la tenir

légèrement en hauteur sur les

surfaces dures

Machine Fil de coupe coincé dans la tête Débris dans la tête

Essayer de le sortir par morceaux en

tirant sur le nœud du l de coupe

Démonter la tête de coupe et

nettoyer les passages de l

Machine Le l de coupe glisse hors de la tête Pas de nœud dans le l de coupe

Certains ls de gros diamètre ne

nécessitent pas de nœud. Faire un

nœud au milieu du l de coupe

pour l’empêcher de glisser

Manuel de l’utilisateur

Tarière à terre 60V

Pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8h-16h30 HNC

PLIER LE LONG DU TRAIT POINTILLÉ

20 DEGRÉS

10 DEGRÉS

20 DEGRÉS

GUIDE DE PENTE

Utiliser ce guide pour déterminer l’angle de la

pente.

NE PAS DÉBROUSSAILLER À UN ANGLE

DE PLUS DE 20DEGRÉS.

Une pente de 10 degrés est un terrain qui s’élève d’environ 0,54m en

hauteur sur 3mètres de distance.

Une pente de 20 degrés est un terrain qui s’élève d’environ 1,11m en

hauteur sur 3mètres de distance.

GUIDE DE PENTE

VISER ET TENIR CE GUIDE DANS L’ALIGNEMENT D’UN ARBRE

VERTICAL, DE L’ANGLE D’UN IMMEUBLE, D’UN POTEAU

ÉLECTRIQUE OU D’UNE CLÔTURE.

AVERTISSEMENT

FAIRE PREUVE DE GRANDE PRUDENCE EN

PERMANENCE ET ÉVITER LES VIRAGES OU

MANŒUVRES BRUSQUES. RESPECTER LES AUTRES

INSTRUCTIONS DANS CE MANUEL CONCERNANT

LA SÉCURITÉ DU FAUCHAGE DANS LES PENTES. NE

JAMAIS UTILISER LA DÉBROUSSAILLEUSE VERS

LE HAUT ET LE BAS DANS LE SENS DE LA PENTE,

TOUJOURS L’UTILISER PERPENDICULAIREMENT À LA

PENTE. FAIRE PREUVE DE BEAUCOUP DE PRÉCAUTION

LORS DE L’UTILISATION SUR OU À PROXIMITÉ DE

PENTES OU D’OBSTRUCTIONS.

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

PARADA

ACTIVE SU GARANTÍA ANTES DE USAR

Todos los productos se deben registrar dentro de los 30 días

posteriores a la fecha de compra para tener la cobertura de la

garantía. Para obtener más información sobre garantía e inscripción,

revise los términos y las condiciones de la garantía y la inscripción en

www.getearthquake.com/pages/warranty-claim.

INTRODUCCIÓN

Gracias por comprar un producto de Earthquake. Hemos

trabajado para garantizar que este producto cumpla con las

normas más exigentes de uso y durabilidad. Con el cuidado

adecuado, su compra le proporcionará muchos años de servicio.

Lea el manual completo antes de la instalación y uso.

Earthquake se reserva el derecho de cambiar, alterar o mejorar

el producto y este documento en cualquier momento y sin

previo aviso. Debido a las constantes mejoras en los productos,

las imágenes de estos podrían no ser exactas. Es posible que se

requiera montar algunas piezas.

Lea y conserve este manual para futuras consultas. Este manual

contiene información importante sobre seguridad, montaje,

operación y mantenimiento. El propietario debe asegurarse

de que toda la información del producto venga incluida con la

unidad.

CONTENIDO

Introducción e inscripción . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Advertencias y precauciones de seguridad . . . . . . . . . . . . . . . 31

Montaje y características . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Instalación del hilo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Carga de la batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Mantenimiento y almacenamiento . . . . . . . . . . . . . . . . . . . . 38

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

INSCRIPCIÓN Y SERVICIO

Para inscribir su producto para la garantía, visite

www.getearthquake.com/pages/warranty-claim y haga clic en

el ícono ‘Register a Product’ (Inscriba un producto). Este enlace

lo llevará a Ardisam.com, empresa matriz de Earthquake. Siga

las instrucciones para completar el proceso. También puede

comunicarse con el Departamento de Servicio al Cliente al

(800)345-6007 de lunes a viernes, de 8:00a.m. a 4:30p.m., hora del

centro. Con excepción de los elementos de la garantía relacionados

con las emisiones, la garantía es válida solo si Ardisam recibe la

inscripción llena dentro de 30 días a partir de la compra.

Ubicación del número de serie

Número de serie

____________________________________________________

Fecha de compra

____________________________________________________

Figura 1

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

ADVERTENCIAS Y PRECAUCIONES DE

SEGURIDAD

RESPONSABILIDAD DEL PROPIETARIO

Es responsabilidad del propietario realizar un montaje preciso y

seguro, y darle un uso ecaz a la máquina.

• Lea y siga todas las instrucciones de seguridad.

• Siga cuidadosamente todas las instrucciones de montaje.

• Mantenga la máquina de acuerdo con las indicaciones y el

programa que se incluye en este manual del operador de

Earthquake.

• Asegúrese de que las personas que usen la máquina

conozcan todos los controles y las precauciones de

seguridad.

• Si tiene preguntas de ayuda para comprender la

desbrozadora, comuníquese con el Servicio al Cliente de

Earthquake.

ADVERTENCIA

LEA Y CUMPLA CON TODAS LAS INSTRUCCIONES

DE OPERACIÓN Y MANTENIMIENTO DE ESTA

MÁQUINA, ADEMÁS DE TODAS LAS INSTRUCCIONES

DE SEGURIDAD. NO SEGUIR O CUMPLIR ESTAS

INSTRUCCIONES PUEDE PROVOCAR LA PÉRDIDA DEL

CONTROL DE LA MÁQUINA, LESIONES PERSONALES

GRAVES O SU MUERTE Y LA DE QUIENES LO RODEAN,

ADEMÁS DE DAÑOS AL EQUIPO O A LA PROPIEDAD.

MENSAJES ESPECIALES

Su manual contiene mensajes especiales para llamar la atención

respecto de posibles problemas de seguridad o daños a la máquina,

al igual que información útil de operación y mantenimiento. Lea

cuidadosamente toda la información para evitar lesiones y daños a la

máquina.

ANTES DE OPERAR LOS EQUIPOS:

LEA CUIDADOSAMENTE ESTA SECCIÓN. Lea todas las

instrucciones de operación y mantenimiento de este producto. Si

no sigue las instrucciones, se pueden producir lesiones graves o

la muerte. Opere la máquina de acuerdo con las instrucciones de

seguridad que se describen aquí y que se encuentran insertas en el

texto. Toda persona que use esta máquina debe leer las instrucciones

y estar familiarizada con los controles.

USO PREVISTO O USO INCORRECTO PREVISIBLE

IMPORTANTE: Esta es una desbrozadora motorizada eléctrica

que corta vegetación por medio de un cabezal de corte giratorio

cargado con un hilo de corte. Es controlada e impulsada por el

operador. El cabezal de corte se acciona por medio de un motor

eléctrico y una batería. No se debe usar para ningún otro propósito.

Solo use acoplamientos y accesorios aprobados por el fabricante de

la herramienta.

Precauciones importantes de seguridad

Lea cuidadosamente esta sección. Opere la desbrozadora de

acuerdo con las instrucciones y recomendaciones de seguridad que

se describen aquí y que se encuentran insertas en el texto. Toda

persona que use esta desbrozadora debe leer las instrucciones y

estar familiarizada con los controles. Aprenda cómo controlar la

desbrozadora en todo momento.

Este símbolo indica instrucciones importantes

de seguridad que, si no se siguen, podrían poner

en peligro su seguridad personal. Lea y siga las

instrucciones de este manual antes de intentar usar

este equipo.

PELIGRO indica que se producirán lesiones graves o la muerte

si no se siguen las instrucciones de seguridad que se muestran a

continuación de esta palabra de señalización.

ADVERTENCIA indica un peligro que, si no se evita, puede

provocar la muerte, lesiones graves o daños a la propiedad.

PRECAUCIÓN indica que usted o el equipo pueden resultar

dañados si no se siguen las instrucciones de seguridad a

continuación de esta palabra de señalización.

IMPORTANTE indica información útil para un montaje,

operación o mantenimiento adecuados de su equipo.

ADVERTENCIA DE LA PROPUESTA DE 65 DE CALIFORNIA:

Este producto contiene productos químicos, que según el estado de

California pueden producir cáncer, defectos de nacimiento u otros

daños reproductivos.

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

SEGURIDAD GENERAL DE OPERACIÓN

• Lea, comprenda y siga todas las instrucciones que aparecen

en la máquina y en los manuales. Familiarícese completamente

con los controles y con el uso adecuado de la máquina antes de

arrancarla. Sepa cómo detener la máquina y desactivar los controles

rápidamente.

• Use este equipo solo para el propósito para el que fue diseñado.

• Familiarícese con todas las calcomanías de seguridad y de

operación en este equipo y en cualquiera de sus acoplamientos o

accesorios.

• No coloque las manos ni los pies cerca o debajo de piezas

giratorias.

• Solo permita que personas responsables, que estén familiarizados

con las instrucciones, operen la máquina. Nunca permita que los

niños operen esta máquina. Nunca permita que adultos operen la

máquina sin la instrucción adecuada.

• Inspeccione completamente el área donde se va a usar la máquina

y elimine todos los objetos extraños. El equipo puede lanzar objetos

pequeños a alta velocidad, lo que provocará lesiones corporales o

daños a la propiedad. Aléjese de los objetos que se rompan tales

como ventanas de la casa, automóviles, invernaderos, etc.

• Mantenga a las personas lejos del área de operación, especialmente

niños y mascotas.

• Use equipo de protección personal (EPP) adecuado en todo

momento.

• No use ropa suelta ni joyas. Estas pueden quedar atrapadas en las

piezas móviles. Siempre mantenga las manos, los pies, el cabello y la

ropa suelta lejos de las piezas móviles de la herramienta.

• Siempre use gafas o lentes de seguridad con protectores laterales

cuando opere la máquina, para proteger sus ojos de objetos

extraños que se puedan lanzar desde la unidad. Siempre use un

dispositivo de protección auditiva.

• Siempre use guantes de trabajo y calzado resistente. Use calzado

que mejore el equilibrio en supercies resbaladizas. Los zapatos de

trabajo de cuero o las botas cortas funcionan bien para la mayoría de

las personas. Estos protegerán los tobillos y canillas del operador de

pequeños palos, astillas y otros residuos.

• No opere el producto cuando se sienta cansado o esté bajo la

inuencia del alcohol, drogas ni otro medicamento que pueda

provocar somnolencia o afectar su capacidad de operar esta

máquina de manera segura.

• Nunca intente hacer ningún ajuste mientras el motor esté en

funcionamiento (excepto cuando lo recomiende especícamente el

fabricante).

• No deseche la batería en el basurero. Deseche la batería de acuerdo

con los reglamentos locales, estatales, federales o nacionales.

• Tenga cuidado para evitar resbalar o caerse.

• Antes de limpiar, reparar o inspeccionar, detenga el motor y

asegúrese de que se hayan detenido todas las piezas móviles.

Desconecte y retire la batería.

• Nunca opere la herramienta sin buena visibilidad o iluminación.

• Nunca levante ni transporte una desbrozadora mientras el motor

está funcionando.

• El trabajo de desbroce es extenuante. Debe estar en buenas

condiciones físicas y mentalmente alerta. Si tiene alguna afección

que se podría agravar con el trabajo extenuante, consulte a su

médico antes de operar una desbrozadora motorizada.

• Nunca levante ni transporte una desbrozadora mientras esté la

batería conectada.

• No opere la unidad en atmósferas explosivas, como en presencia

de líquidos, gases o polvo inamables. Esta unidad y los accesorios

crean chispas que pueden encender los vapores o el polvo.

• No use la unidad con controles de encendido/apagado

defectuosos.

• Mantenga el manillar y las empuñaduras secas, limpias y sin grasa

y aceite. Los accesorios de manillar resbalosos pueden provocar la

pérdida de control.

• No use la unidad con malas condiciones climáticas, o cuando haya

riesgo de rayos. La operación de la unidad durante estos períodos

aumenta el riesgo de lesiones o la muerte.

• No opere la unidad con el cabezal de corte sobre la altura de la

rodilla.

• No exponga la unidad a la lluvia o condiciones húmedas. El agua

que ingrese a la unidad aumentará el riesgo de descarga eléctrica y

daños a la unidad.

• No sumerja ni exponga la unidad a pulverización de agua a alta

presión. Deje que la unidad se seque completamente antes de usar.

• Solo use baterías especícamente diseñadas para la unidad. El uso

de baterías no aprobadas puede provocar lesiones o un incendio.

• No ue la unidad ni la batería si están dañadas.

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

CALCOMANÍA DE SEGURIDAD

Si se pierde o daña esta calcomanía, reemplácela de inmediato.

Comuníquese directamente con el Servicio al Cliente de Earthquake

para pedir un repuesto.

SÍMBOLOS DE PELIGRO Y SIGNIFICADOS

A: Advertencia: Indica un peligro que, si no se evita, puede

provocar la muerte, lesiones graves o daños a la propiedad.

B: Lea el manual del operador antes de usar la máquina.

C: Mantenga a los transeúntes a una distancia mínima segura

de 50pies/15m.

D: Peligro de objetos arrojados.

E: No usar en una colina o inclinación pronunciada.

F. Peligro de corte/desmembramiento, cabezal de

corte - manténgase alejado de las piezas móviles.

G: Use protección para los ojos y los oídos

D E F G

A B C

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

MONTAJE

HERRAMIENTAS NECESARIAS:

• Ninguna

INSTRUCCIONES DE MONTAJE: (CONSULTE LA FIGURA 2)

1. Retire la unidad, las baterías, el cargador y la protección de hilo de encaje

a presión de la caja.

2. Cargue las baterías con el cargador conforme a los manuales de la

batería y el cargador.

3. Suelte las perillas de ajuste del manillar y gire el manillar hacia arriba

hasta una posición cómoda. Apriete las perillas de ajuste.

4. Instale la protección de hilo de encaje a presión en la protección del

hilo. La protección de encaje a presión encajará en su lugar sin el uso

de herramientas. Asegúrese de que todas las lengüetas estén alineadas

antes de empujarla en su posición. Una vez instalada correctamente,

nunca se debería retirar la protección de hilo de encaje a presión.

CARACTERÍSTICAS DE LA UNIDAD:

PELIGRO

NO INSTALAR LA PROTECCIÓN DE HILO DE ENCAJE

A PRESIÓN EN LA UNIDAD PODRÍA PROVOCAR LA

FALTA DE PROTECCIÓN PARA EL USUARIO Y LOS

TRANSEÚNTES. SE PUEDEN PRODUCIR DAÑOS A LA

PROPIEDAD, LESIONES GRAVES O LA MUERTE POR LOS

OBJETOS ARROJADOS.

Figura 2

Botón de arranque

de seguridad

Gancho

Perilla de control

de velocidad

Agarre del

manillar

Cubierta

de la batería

Bandeja

de la batería

Palanca de bloqueo

de la batería

Protección

del hilo

Puertos de

enfriamiento

Protección

del hilo

de encaje

a presión

Cabezal

de corte

Perilla de ajuste

del manillar

Hilo de

corte

Cortador

del hilo

Rejilla

de ltro

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

INSTALACIÓN Y REEMPLAZO DEL HILO DE

CORTE

1. La unidad está diseñada para un hilo de corte de 0.095" a

0.155" (2.4 a 3.9mm) de diámetro.

2. Corte un trozo de línea: 25,5” de largo - 0,095”, 27” de largo -

0,155”

3. Amarre 1 nudo por encima en el centro del hilo de corte.

4. Pase cada uno de los extremos en los juegos de oricios a la

altura de corte deseada. La altura de corte se determina con los

oricios en los que se inserta el hilo de corte. CONSULTE LA

FIGURA 3.

5. Empuje y jale el hilo de corte hasta que el nudo alcance el

cabezal. Debería ahora haber 2 hilos de corte sobresaliendo

del cabezal, opuestos entre sí. Solo use 1 hilo de corte por

nivel. Usar más de un hilo puede generar atascos en el cabezal.

CONSULTE LA FIGURA 4.

IMPORTANTE

SOLO CARGUE UN HILO DE CORTE POR USO. EL

USO DE MÁS DE UN NIVEL DE CORTE A LA VEZ

REDUCIRÁ CONSIDERABLEMENTE EL TIEMPO DE

FUNCIONAMIENTO DE LA BATERÍA.

6. Para retirar el hilo, jale por el nudo hasta que se retire el hilo de

corte. Si el hilo se atasca, se pueden usar alicates para agarrar

el nudo y sacar el hilo, o desmontar los discos del cabezal

de corte, como se muestra en la FIGURA 5 para permitir la

liberación del hilo de corte.

Figura 4

Figura 3

Figura 5

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

FUNCIONAMIENTO

1. Instale el hilo como se muestra en la Página 7.

2. Ajuste el manillar a una altura cómoda con las perillas de ajuste

del manillar.

3. Instale la batería bajo la cubierta roja de la batería. Gire la

palanca de bloqueo hacia abajo para poder insertar la batería.

Una vez insertada, gire la palanca de bloqueo completamente

hacia arriba.

4. La batería debería quedar rme en la unidad cuando la palanca

de bloqueo esté en la posición ‘hacia arriba’. Si la palanca de

bloqueo no gira completamente hasta la posición ‘hacia arriba’,

gírela a la posición hacia abajo y retire la batería. Revise si hay

obstrucciones y vuelva a instalar la batería; asegúrese de que

quede completamente asentada en la bandeja de la batería.

Gire la palanca de bloqueo hacia la posición ‘hacia arriba’ y

revise que la batería esté rme en la bandeja de la batería.

4. Cierre la cubierta después de instalar la batería en la unidad.

5. Seleccione la velocidad preferida en el dial. La velocidad de

corte se puede ajustar sin soltar el gancho. Hay 3 velocidades

del cabezal de corte que se pueden seleccionar si gira la

perilla de ajuste de velocidad. Gire la perilla hacia la derecha

para aumentar la velocidad del cabezal de corte, y hacia la

izquierda para reducirla. Las velocidades mayores del cabezal

de corte cortarán la vegetación más rápido. Mientras más lenta

es la velocidad del cabezal de corte, mayor es el tiempo de

funcionamiento. Para maximizar el tiempo de funcionamiento,

se recomienda usar la velocidad más baja del cabezal de corte

que corte ecazmente el material.

6. Con una mano, mantenga presionado el gancho y, con la

otra mano, presione y suelte el botón de seguridad verde.

O bien, mantenga presionado el botón de seguridad verde

y, luego, mantenga presionado el gancho. Una vez que se

presiona el gancho y el botón de seguridad, el cabezal de corte

comenzará a girar. Cuando el cabezal de corte esté girando,

solo el gancho deberá permanecer presionado. Tan pronto

como suelte el gancho, el cabezal de corte se detendrá y se

deberá realizar la secuencia de arranque anterior para volver a

arrancar el cabezal de corte.

7. Para detener la unidad, suelte el gancho y espere que el

cabezal de corte se detenga completamente.

CONSEJOS DE OPERACIÓN

• Las velocidades mayores de corte reducirán el tiempo de

funcionamiento con una carga de batería, en comparación con

velocidades más bajas del cabezal de corte. Use velocidades más

bajas que corten ecazmente el material.

• Los hilos de corte de mayor diámetro reducen el tiempo de

funcionamiento con una carga de batería, en comparación con hilos

de corte de menor diámetro. Use el hilo de corte de menor diámetro

que no se rompa fácilmente durante el uso.

• Mantenga el cabezal de corte en contacto leve con el suelo. Esta

unidad está bien equilibrada y permite que el usuario mantenga

un contacto leve o similar a otar entre el cabezal de corte y el

suelo. Esto aumentará el tiempo de funcionamiento de la batería y

minimizará el desgaste del cabezal de corte.

• Cuando corte matorrales densos, mantenga el material sin cortar

a la derecha para permitir que el material cortado se descargue

en el área de corte. Si el material es muy grueso, se puede usar un

movimiento de barrido hacia adelante y hacia atrás, similar al uso de

una aspiradora.

• Para aumentar la altura de corte, use una posición más alta del

cabezal de corte o empuje el manillar hacia abajo.

• En vegetación tupida, haga varias pasadas para reducir la altura de

corte con cada pasada.

• El material de madera puede desgastar rápidamente el hilo de

corte. Aproxímese lentamente a los materiales de madera y saque

trozos pequeños cuando corte. Evite el material de madera si el hilo

de corte se sigue dañando.

• Retire o evite obstáculos cuando corte. Los objetos jos pueden

desgastar rápidamente el hilo de corte.

• Remoje el hilo de corte en agua durante 48 horas antes de usar. Se

puede colocar una esponja mojada en el tubo del hilo de corte para

ayudar a que el hilo se mantenga exible y sea menos posible que se

rompa.

• El hilo de corte más largo corta mejor que el hilo de corte más

corto. Reemplace el hilo de corte a medida que se desgasta para

maximizar el rendimiento.

• Almacene el hilo de corte fuera de la luz solar directa. La luz UV

dañará el hilo de corte y reducirá su vida útil.

IMPORTANTE

LA BATERÍA DEBE ESTAR COMPLETAMENTE CARGADA

ANTES DEL PRIMER USO. SE ENVÍA EN UN ESTADO DE

CARGA PARCIAL.

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

CARGA Y MONITOREO DE LA BATERÍA

Lea y comprenda los manuales de la batería y el cargador

antes de usarlos.

1. Conecte el cargador a un tomacorriente de 120voltios; la luz

indicadora debería encenderse de color rojo.

2. Deslice la batería dentro del cargador y asegúrese de que la

batería esté totalmente asentada en el cargador.

3. La luz del indicador de carga debería parpadear en color verde.

CONSULTE LA FIGURA 6.

4. Cuando la luz indicadora esté encendida de color verde jo, la

batería estará completamente cargada.

5. Una vez que la batería esté completamente cargada,

desenchufe el cargador de la pared.

NOTA: Recargar la batería después de cada uso es lo más

conveniente para la vida útil de la batería.

Figura 6

Luz

indicadora

ACCIÓN/COLOR SIGNIFICADO

Verde parpadeante La batería se está cargando

Verde sólido La batería está totalmente cargada

Rojo parpadeante La temperatura de la batería es alta o baja

Rojo sólido No hay una batería instalada

LUCES INDICADORAS DEL CARGADOR Y SUS SIGNIFICADOS

IMPORTANTE

NO DEJE LA BATERÍA EN LA UNIDAD CUANDO

LA DESBROZADORA NO ESTÉ EN USO. SIEMPRE

EXTRAIGA LA BATERÍA CUANDO NO ESTÉ USANDO LA

HERRAMIENTA.

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

MANTENIMIENTO Y ALMACENAMIENTO

Lea el programa de mantenimiento y siga estas recomendaciones

para extender la vida útil de su unidad. El buen mantenimiento

es esencial para un funcionamiento seguro, económico y sin

problemas. Para ayudarlo a cuidar correctamente la unidad, las

páginas a continuación incluyen un programa de mantenimiento,

procedimientos de inspección de rutina y procedimientos de

mantenimiento simples utilizando herramientas manuales

básicas. Otras tareas de mantenimiento que son más difíciles, o

que requieren herramientas especiales, son mejor manejadas por

profesionales y, por lo general, las realiza un técnico u otro mecánico

calificado. Este programa de mantenimiento aplica a condiciones

de funcionamiento normales. Si hace funcionar la unidad en

condiciones inusuales, tales como el funcionamiento sostenido con

cargas altas o el uso en condiciones excepcionalmente húmedas

o polvorientas, consulte a Servicio al Cliente de Earthquake para

solicitar recomendaciones que se apliquen a sus necesidades y uso

individuales.

• Para evitar un arranque accidental, siempre desconecte y je la

batería alejada de la herramienta antes de realizar mantenimiento a

la herramienta.

• Mantenga la máquina, los acoplamientos y los accesorios en

buenas condiciones.

• Revise con frecuencia si el perno del cabezal de corte, los pernos

de montaje y otros pernos están apretados correctamente, para

asegurarse de que los equipos estén en buenas condiciones.

• Esta unidad no tiene correas. El motor y los cojinetes están sellados

y no necesitan mantenimiento.

PROGRAMA DE MANTENIMIENTO

LIMPIEZA DE LA REJILLA DE FILTRO Y

LOS PUERTOS DE ENFRIAMIENTO

• Retire los residuos grandes de la rejilla de ltro y los puertos de

enfriamiento antes y después del uso. Revise periódicamente la rejilla

y los puertos durante el uso para ver si tienen residuos. Retire los

residuos, si los hay. Esta rejilla de ltro y los puertos de enfriamiento

permiten que el aire enfríe la unidad durante el uso. Operar la unidad

con la rejilla de ltro o los puertos de enfriamiento obstruidos o

restringidos puede provocar sobrecalentamiento y daños a la unidad

y a la batería.

• La rejilla de ltro se puede retirar de la unidad y limpiar con aire

comprimido o con agua y jabón.

• Vuelva a instalar la rejilla de ltro seca antes de usar.

• No opere la unidad sin la rejilla de ltro o si esta está dañada. La

operación sin la rejilla de ltro puede provocar que los residuos

obstruyan los conductos de enfriamiento y se produzcan daños a la

unidad.

LIMPIEZA DE LA UNIDAD

• Retire los residuos del exterior de la unidad con aire comprimido o

con un cepillo.

• Retire los residuos de la cubierta roja de la batería y alrededor de

esta antes de abrirla para evitar que los residuos ingresen al área de

la bandeja de la batería.

• Lave la unidad con un detergente suave y agua tibia. Los

limpiadores fuertes pueden dañar el plástico y las calcomanías.

Pruebe los limpiadores en un lugar discreto, si no está seguro.

• No sumerja ni pulverice la unidad con agua a alta presión.

• Deje que la unidad se seque completamente antes de usar.

ELEMENTO DE

MANTENIMIENTO

Antes de

cada uso

Cada 500

cargas

Según

sea

necesario

Después

de cada

uso

Revisar los pernos y las tuercas X

Batería

Cargar X

Reemplazar X

Revisar y reemplazar el hilo de

corte

X X

Revisar y limpiar la rejilla de ltro

y los puertos de enfriamiento

X X X

Retirar todos los residuos de la

unidad

X X X

Revisar el cabezal de corte en

busca de desgaste o daño

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

SERVICIO Y REPARACIÓN

INFORMACIÓN DE SERVICIO

En Earthquake, incorporamos calidad y durabilidad en el diseño

de nuestros productos, pero nada de nuestro cuidadoso diseño

ni el meticuloso mantenimiento de su parte puede garantizar

una vida útil de su desbrozadora sin reparaciones. La mayoría de

las reparaciones son menores y fáciles de realizar si se siguen las

sugerencias que se indican en la guía de solución de problemas de

esta sección.

Esta guía le ayudará a localizar las causas de problemas comunes

y a identicar soluciones. Para reparaciones más complicadas,

comuníquese con Servicio al Cliente de Earthquake.

Se incluye un catálogo de piezas con el producto, por separado.

Siempre estaremos encantados de responder cualquier pregunta

que tenga o de ayudarle a encontrar la ayuda apropiada. Para

solicitar piezas o informarse sobre la garantía, llámenos o

escríbanos a la dirección que aparece a continuación.

SOLICITUD DE PIEZAS DE REPARACIÓN

Mediante nuestro Servicio al Cliente se pueden obtener piezas de

repuesto. Llame, envíe un correo electrónico o pida en línea en

www.getearthquake.com.

TRANSPORTE DE LA DESBROZADORA

• Extraiga la batería si va a transportar la desbrozadora.

• El manillar se puede plegar hacia abajo para minimizar el tamaño

de la unidad, como se muestra en la FIGURA 7.

• Fije la unidad durante el transporte para evitar daños por el

movimiento descontrolado.

ALMACENAMIENTO A CORTO PLAZO

Si no se ocupará la desbrozadora por más de 12 horas, prepárela para

el almacenamiento a corto plazo.

• Extraiga la batería de la unidad.

• Recargue la batería para el siguiente uso.

• La unidad se puede almacenar en posición vertical, como se

muestra en la FIGURA 7.

• Almacene la unidad en un lugar seco en el interior o bajo techo. No

almacene en un lugar donde se pueda acumular agua estancada.

• Almacene fuera del alcance de los niños.

ALMACENAMIENTO A LARGO PLAZO

Si no se ocupará la desbrozadora por más de un mes, prepárela para

el almacenamiento a largo plazo.

• Extraiga la batería de la unidad.

• Para obtener mejores resultados, guarde su batería con 2 o 3 luces

de carga indicadas.

No necesita cargar completamente su batería antes del

almacenamiento a largo plazo.

No necesita cargar la batería durante el almacenamiento a

largo plazo, a menos que la carga caiga a menos de 2 luces.

• Guarde la batería en un lugar fresco y seco.

La temperatura óptima de almacenamiento es de

68°F(20°C).

• Evite dejar la batería instalada en el cargador o el cabezal de

potencia durante un tiempo prolongado.

• Almacene la unidad en un lugar seco en el interior o bajo techo. No

almacene en un lugar donde se pueda acumular agua estancada.

• Almacene fuera del alcance de los niños.

Figura 7

Plegada para

meter bajo

un estante

Parada sobre un

extremo para usar

poco espacio en

el cobertizo

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

GUÍA DE SOLUCIÓN DE PROBLEMAS

DISPOSITIVO PROBLEMA CAUSA POSIBLE SOLUCIÓN O ACCIÓN

Cargador

El LED del cargador de la batería no indica actividad

cuando el cargador y la batería están enchufados

El cargador de la batería está

defectuoso

Reemplace el cargador de la batería

Cargador

El LED del cargador de la batería parpadea en ROJO o

VERDE o está en VERDE sólido cuando la batería no está

instalada

El cargador de la batería está

defectuoso

Reemplace el cargador de la batería

Cargador

El LED del cargador de la batería parpadea en ROJO una

vez y se detiene por dos segundos Se repite cinco veces,

cuando la batería está instalada

La batería está demasiado fría

Lleve la batería a un lugar cálido

durante 60minutos

Cargador

El LED del cargador de la batería parpadea en ROJO dos

veces y se detiene por dos segundos Se repite cinco

veces, cuando la batería está instalada

La batería está demasiado caliente

Lleve la batería a un lugar fresco

durante 60minutos

Cargador

El LED del cargador de la batería parpadea en ROJO

cinco veces y se detiene por dos segundos Se repite

cinco veces, cuando la batería está instalada

El voltaje de la batería es demasiado

bajo

Reemplace la batería

Cargador

El LED del cargador de la batería parpadea en verde

cuando la batería está instalada y, al poco rato, se

vuelve a un color verde sólido. El proceso se repite. Sin

embargo, la batería no está completamente cargada

cuando se presiona el botón de la batería

La batería o el cargador están

demasiado calientes o fríos

Lleve la batería o el cargador a un

lugar cálido o fresco

Batería El LED de la batería no se enciende

La batería se agotó o está

defectuosa

Cargue o reemplace la batería

Batería en la unidad

El LED1-LED4 de la batería se enciende dos veces, se

detiene por 1,2 segundos y luego se apaga después de

que esto sucede cinco veces durante la operación

Alta temperatura de descarga

Lleve la batería a un lugar fresco

durante 60minutos

Batería en la unidad

El LED1-LED4 de la batería se enciende cuatro veces, se

detiene por 1,2 segundos y luego se apaga después de

que esto sucede cinco veces durante la operación

Protección contra sobrevoltaje

Comuníquese con Servicio al

Cliente

Batería en la unidad

El LED1-LED4 de la batería se enciende cinco veces, se

detiene por 1,2 segundos y luego se apaga después de

que esto sucede cinco veces durante la operación

Protección contra sobrecarga.

Posible obstrucción del cabezal de

corte O el material que se corta es

demasiado grueso, camine más

lento o haga franjas de corte más

angostas

Batería en la unidad

La unidad NO arranca y NO se encienden los LED de la

batería

La batería se agotó o está

defectuosa

Reemplace o cargue la batería

Unidad El cabezal de corte no gira

La batería se agotó o está

defectuosa

Reemplace o cargue la batería

Secuencia de arranque

Siga la secuencia de arranque

adecuada con el gancho y el botón

de seguridad

Instalación de la batería

Revise si la batería está

correctamente colocada en la

bandeja de la batería

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

DISPOSITIVO PROBLEMA CAUSA POSIBLE SOLUCIÓN O ACCIÓN

Unidad La velocidad del cabezal de corte es lenta

Control de velocidad

Gire la perilla de ajuste de velocidad

hacia la derecha para aumentar la

velocidad del cabezal de corte

Carga de la batería

La carga de la batería está baja,

reemplace o cargue la batería

La vegetación es demasiado tupida

Aumente la altura de corte, baje la

velocidad de corte hacia adelante,

reduzca el ancho de la franja de

corte

Unidad

La unidad tiene poco tiempo de funcionamiento con

una carga de batería

Batería

Use una batería completamente

cargada

Es posible que la batería sea

antigua, reemplace la batería

Hilo de corte

El uso de más de un hilo de corte

aumenta la carga del motor, use

solo un hilo de corte

El uso de un hilo de corte de gran

diámetro aumenta la carga del

motor, use un hilo de corte de

menor diámetro

Velocidad del cabezal de corte

Reduzca la velocidad del cabezal

de corte

Unidad La unidad se detiene sin soltar el gancho

Carga de la batería

La carga de la batería está baja,

cargue o reemplace la batería

Cabezal de corte

El cabezal de corte está obstruido

con residuos, despeje el cabezal

de corte

El material que se corta es

demasiado denso

La vegetación que se corta es

demasiado tupida, baje la velocidad

del movimiento hacia adelante,

aumente la altura de corte, reduzca

el ancho de la franja de corte

Batería o unidad sobrecalentados

Revise los indicadores de la batería,

deje que la batería y la unidad se

enfríen durante 30 minutos

Unidad Vibración excesiva

La longitud del hilo de corte no es

igual

Un hilo de corte no es de la misma

longitud que el otro, lo que causa

desequilibrio, cambie el hilo de

corte y asegúrese de que ambos

hilos tengan la misma longitud

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

Manual del operador

Barrena para abrir agujeros para postes de 60V

DISPOSITIVO PROBLEMA CAUSA POSIBLE SOLUCIÓN O ACCIÓN

Unidad El hilo de corte se desgasta rápido

El diámetro del hilo es demasiado

pequeño para la tarea

Use un hilo de mayor diámetro

(0.095" a 0.155" [2.4 a 3.9mm])

Se corta contra objetos duros o

inmóviles

Las piedras, plantas con madera,

cercas metálicas, postes, etc.,

pueden desgastar rápidamente el

hilo, acérquese lentamente y no

deje que el hilo impacte los objetos

El hilo está seco o dañado por el sol

Almacene el hilo en agua 2 días

antes de usarlo, almacene el hilo en

un lugar oscuro fuera de la luz solar

directa

Se corta vegetación tupida

demasiado rápido

Haga pasadas pequeñas y lentas en

la vegetación tupida, deje que la

unidad trabaje y no la fuerce

Unidad El cabezal de corte se desgasta rápido

Contacto con el suelo

El cabezal de corte debería tocar

levemente el suelo durante el uso,

no deje que el cabezal esté en

contacto continuo con el suelo

mientras gira

Uso en supercies pesadas

Las supercies duras, como el

hormigón o la tierra seca pueden

aumentar el desgaste del cabezal,

pase el cabezal otando sobre

supercies duras

Unidad El hilo de corte está atascado en el cabezal de corte Residuos en el cabezal

Intente retirar los trozos jalando el

nudo del hilo de corte

Desmonte el cabezal de corte y

limpie los conductos de paso del

hilo

Unidad El hilo de corte se sale del cabezal de corte No hay un nudo en el hilo de corte

Algunos hilos de corte de mayor

diámetro no requieren que se haga

un nudo en el hilo de corte, amarre

un nudo en el centro de hilo de

corte para evitar que se salga

Manual del operador

Barrena para abrir agujeros para postes de 60V

Obtenga piezas en línea en www.getearthquake.com o llame al 800-345-6007, de lunes a viernes, de 8 a.m. a 4:30 p.m. CST

DOBLE EN LA LÍNEA PUNTEADA

20 GRADOS

10 GRADOS

20 GRADOS

GUÍA DE PENDIENTES

Use esta guía para determinar el ángulo de la

pendiente.

NO DESBROCE EN UNA PENDIENTE

MAYOR QUE 20 GRADOS.

• Una pendiente de 10 grados es una colina que aumenta su altura

en aproximadamente 1.76pies (53.6cm) cada 10 pies (304.5cm).

• Una pendiente de 20 grados es una colina que aumenta su altura

en aproximadamente 3.64pies (110.9cm) cada 10pies (304.5cm).

GUÍA DE PENDIENTES

PARA NIVELAR COMO EN ESTA GUÍA, FIJE LA VISTA AL NIVEL

DE UN ÁRBOL VERTICAL, LA ESQUINA DE UNA ESTRUCTURA,

UN POSTE DE ELECTRICIDAD O UNA VALLA.

ADVERTENCIA

TENGA EXTREMO CUIDADO EN TODO MOMENTO

Y EVITE GIROS O MANIOBRAS REPENTINAS. SIGA

LAS OTRAS INSTRUCCIONES DE ESTE MANUAL

REFERENTES AL DESBROCE EN PENDIENTES.

NUNCA OPERE UNA DESBROZADORA HACIA

ARRIBA Y HACIA ABAJO EN PENDIENTES, SOLO EN

SENTIDO TRANSVERSAL. TENGA MUCHO CUIDADO

CUANDO DESBROCE EN O CERCA DE PENDIENTES Y

OBSTÁCULOS.

1730 Industrial Avenue

Cumberland, WI 54829

Phone, Téléphone, Teléfono:

(800) 345-6007

Fax, Télécopieur:

(715) 822-2124
