SAVE THIS MANUAL FOR FUTURE REFERENCE
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
RECIPROCATING SAW
SCIE ALTERNATIVE
SIERRA ALTERNATIVA DE
VARIAbLE SPEED
À VITESSE VARIAbLE
VELOCIDAD VARIAbLE
R3002
Cette scie alternative a été conçue et fabriquée conformément
à nos strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenue, elle vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
Pour réduire les risques de blessures, l’utilisateur doit
lire et veiller à bien comprendre le manuel d’utilisation
avant d’employer ce produit.
Merci d’avoir acheté un produit RIDGID®.
Su sierra alternativa ha sido diseñada y fabricada de conformidad
con nuestras estrictas normas para brindar fiabilidad, facilidad
de uso y seguridad para el operador. Con el debido cuidado, le
brindará muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe
leer y comprender el manual del operador antes de
usar este producto.
Le agradecemos la compra de un producto RIDGID®.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
Your reciprocating saw has been engineered and manufactured to our high standard for dependability, ease of operation,
and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using
this product.
Thank you for buying a RIDGID® product.
To register your RIDGID
product, please visit:
http://register.RIDGID.com
Pour enregistrer votre
produit de RIDGID,
s’il vous plaît la visite:
http://register.RIDGID.com
Para registrar su producto
de RIDGID, por favor visita:
http://register.RIDGID.com
2 - English
Introduction ......................................................................................................................................................................2
Introduction / Introducción
General Power Tool Safety Warnings ............................................................................................................................3-4
Règles de sécurité relatives aux outils electriques / Advertencias de seguridad para herramientas eléctricas
Reciprocating Saw Safety Warnings ................................................................................................................................ 4
Avertissements de sécurité relatifs scie alternative / Advertencias de seguridad sierra sable
Symbols ............................................................................................................................................................................ 5
Symboles / Símbolos
Electrical ........................................................................................................................................................................... 6
Caractéristiques électriques / Aspectos eléctricos
Features ............................................................................................................................................................................7
Caractéristiques / Características
Assembly .......................................................................................................................................................................... 7
Assemblage / Armado
Operation ....................................................................................................................................................................... 8-9
Utilisation / Funcionamiento
Maintenance ................................................................................................................................................................... 10
Entretien / Mantenimiento
Warranty ......................................................................................................................................................................... 11
Garantie / Garantía
Figure numbers (illustrations). ...................................................................................................................................12-13
Figure numéros (illustrations) / Figura numeras (ilustraciones)
Parts Ordering and Service ...............................................................................................................................Back Page
Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior
TAbLE OF CONTENTS
TAbLE DES MATIÈRES / ÍNDICE DE CONTENIDO
This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.
* * *
Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.
* * *
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.
INTRODUCTION
INTRODUCTION / INTRODUCCIóN
3 - English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORk AREA SAFETY
keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for car
-
rying, pulling or unplugging the power tool. keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric
shock.
If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the
risk of electric shock.
PERSONAL SAFETY
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewellery.
keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
4 - English
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body leaves it unstable
and may lead to loss of control.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Following this rule will
reduce the risk of serious personal injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Inspect tool cords periodically and, if damaged, have
repaired at your nearest authorized service center.
Constantly stay aware of cord location. Following this
rule will reduce the risk of electric shock or fire.
Check damaged parts. before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will
reduce the risk of shock, fire, or serious injury.
Make sure your extension cord is in good condi-
tion. When using an extension cord, be sure to use
one heavy enough to carry the current your product
will draw. A wire gauge size (A.W.G.) of at least 14 is
recommended for an extension cord 50 feet or less
in length. A cord exceeding 100 feet is not recom-
mended. If in doubt, use the next heavier gauge. The
smaller the gauge number, the heavier the cord. An
undersized cord will cause a drop in line voltage resulting
in loss of power and overheating.
Inspect for and remove all nails from lumber before
using this tool. Following this rule will reduce the risk of
serious personal injury.
If the power supply cord is damaged, it must be
replaced only by the manufacturer or by an authorized
service center to avoid risk.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this product. If
you loan someone this product, loan them these instruc-
tions also.
When servicing a power tool, use only identical
replacement parts. Follow instructions in the Main-
tenance section of this manual. Use of unauthorized
parts or failure to follow Maintenance instructions may
create a risk of shock or injury.
RECIPROCATING SAW SAFETY WARNINGS
CALIFORNIA PROPOSITION 65
WARNING:
This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities
may contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other
reproductive harm. Wash hands after handling.
Some example of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure
to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust
masks that are specially designed to filter out microscopic particles.
GENERAL POWER TOOL SAFETY WARNINGS
5 - English
SYMbOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter-
pretation of these symbols will allow you to operate the product better and safer.
SYMbOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
min Minutes Time
Alternating Current Type of current
n
o
No Load Speed Rotational speed, at no load
Class II Tool Double-insulated construction
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
Wet Conditions Alert Do not expose to rain or use in damp locations.
Read The Operator’s Manual
To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
No Hands Symbol
Failure to keep your hands away from the blade will result in serious
personal injury.
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMbOL SIGNAL MEANING
DANGER:
Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.
WARNING:
Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION:
Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.
6 - English
DOUbLE INSULATION
Double insulation is a concept in safety in electric power
tools, which eliminates the need for the usual three-wire
grounded power cord. All exposed metal parts are isolated
from the internal metal motor components with protect-
ing insulation. Double insulated tools do not need to be
grounded.
WARNING:
The double insulated system is intended to protect
the user from shock resulting from a break in the
tool’s internal wiring. Observe all normal safety
precautions to avoid electrical shock.
NOTE: Servicing of a product with double insulation requires
extreme care and knowledge of the system and should be
performed only by a qualified service technician. For service,
we suggest you return the tool to your nearest authorized
service center for repair. Always use original factory replace-
ment parts when servicing.
ELECTRICAL CONNECTION
This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 volts, AC only
(normal household current), 60 Hz. Do not operate this tool
on direct current (DC). A substantial voltage drop will cause
a loss of power and the motor will overheat. If the tool does
not operate when plugged into an outlet, double-check the
power supply.
EXTENSION CORDS
When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the product will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.
When working outdoors with a product, use an extension
cord that is designed for outside use. This type of cord is
designated with “W-A” or “W” on the cord’s jacket.
Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.
**Ampere rating (on product data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on
lumber, tools, or other obstructions while you are
working with a power tool. Failure to do so can
result in serious personal injury.
WARNING:
Check extension cords before each use. If
damaged replace immediately. Never use tool with
a damaged cord since touching the damaged area
could cause electrical shock resulting in serious
injury.
ELECTRICAL
7 - English
FEATURES
PRODUCT SPECIFICATIONS
Switch .........................................................Variable Speed
Stroke Length ........................................................... 3/4 in.
No Load Speed .................................0-3,500 r/min. (RPM)
Input ................................ 120 V, AC only, 60 Hz, 10 Amps
Net Weight ................................................................. 7 lbs.
kNOW YOUR RECIPROCATING SAW

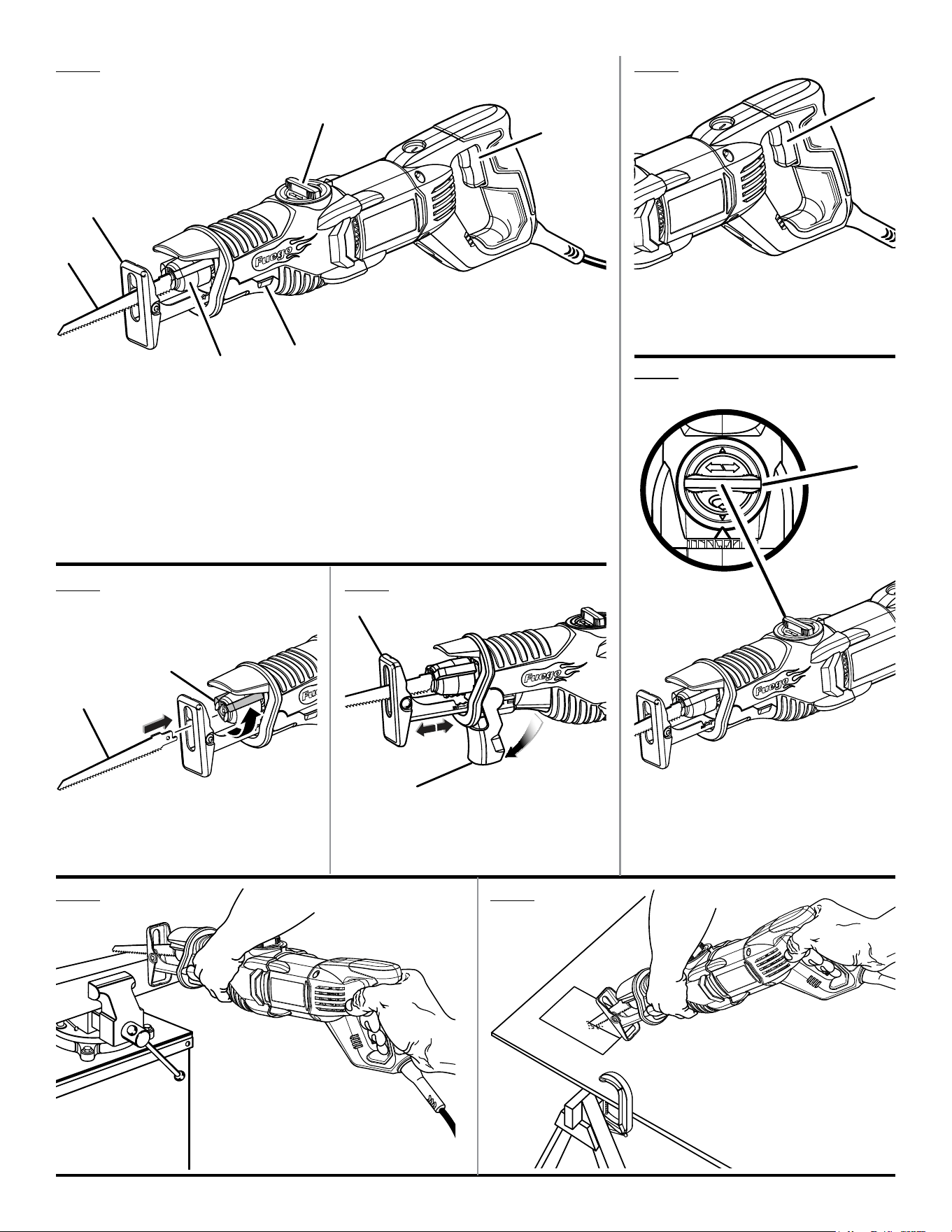

See Figure 1, page 12.
The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all
operating features and safety rules.
EXTERNALLY ACCESSIbLE bRUSHES
Externally accessible brushes extend the life of the saw.
ORbITAL ACTION SELECTOR
Use the orbital action selector to select either a linear stroke
or orbital cutting action. A linear stroke is best for making
smooth cuts while orbital action is best for making a faster
cut.
SHOE ASSEMbLY
The shoe assembly of the reciprocating saw pivots up and
down in both directions. The shoe is adjustable, allowing the
use of the blade teeth at different positions on the blade.
TOOLLESS bLADE CLAMP
Your saw has a blade clamp design that does not require
the use of a tool (blade wrench) when installing or removing
the blade.
VARIAbLE SPEED SWITCH TRIGGER
The variable speed switch delivers higher speed with
increased trigger pressure and lower speed with decreased
trigger pressure.
UNPACkING
This product has been shipped completely assembled.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be missing
or damaged. Use of a product that is not properly
and completely assembled could result in serious
personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-866-539-1710 for assistance.
PACkING LIST
Reciprocating Saw
Saw Blades (5)
Tool Bag
Operator’s Manual
ASSEMbLY
WARNING:
If any parts are damaged or missing do not operate
this product until the parts are replaced. Use of
this product with damaged or missing parts could
result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this
product. Any such alteration or modification is
misuse and could result in a hazardous condition
leading to possible serious personal injury.
WARNING:
Do not connect to power supply until assembly
is complete. Failure to comply could result in
accidental starting and possible serious personal
injury.
8 - English
OPERATION
WARNING:
Do not allow familiarity with this product to make
you careless. Remember that a careless fraction of
a second is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
WARNING:
Do not use any attachments or accessories
not recommended by the manufacturer of this
product. The use of attachments or accessories
not recommended can result in serious personal
injury.
APPLICATIONS
You may use this product for the purposes listed below:
Cutting all types of wood products (lumber, plywood,
paneling, composition board, and hard wood)
Cutting masonite and plastic
Cutting drywall
Cutting metals such as sheet steel, pipe, steel rods, alu-
minum, brass, and copper
SELECTING bLADES
Selecting the correct type of blade is important in order to
obtain the best performance from the saw. Select the blade
based on the application and on the material you wish to
cut. Selecting the right blade will give you a smoother, faster
cut and prolong the life of the blade.
Blades with fewer teeth, 10 teeth per inch (TPI) are typically
used for cutting wood, while blades with more teeth are
better for cutting metal or plastic. We recommend 14 TPI for
plastics and soft metals and 18 TPI for hard metals.
INSTALLING/REMOVING bLADE
See Figure 2, page 12.
Unplug the saw.
Rotate the blade clamp counterclockwise and hold to
open.
Insert saw blade until it is fully seated.
NOTE: Blade can be installed with teeth facing either up
or down.
Release the blade clamp to secure.
To remove the blade, rotate the blade clamp counter-
clockwise.
CHANGING POSITIONS OF THE SHOE
ASSEMbLY
See Figure 3, page 12.
The shoe of the reciprocating saw pivots in both directions
for ease of use.
To change positions of the shoe assembly:
Unplug the saw.
Unlock the shoe release lever.
Reposition the shoe assembly.
Lock the shoe release lever.
TURNING THE SAW ON/OFF
See Figure 4, page 12.
To turn the saw on: Depress the switch trigger.
To turn the saw off: Release the switch trigger.
VARIAbLE SPEED
See Figure 4, page 12.
The variable speed switch trigger delivers higher speed with
increased trigger pressure and lower speed with decreased
trigger pressure.
ORbITAL ACTION SELECTOR
See Figure 5, page 12.
Use the orbital action selector to select either a linear stroke
( ) or orbital cutting ( ) action. A linear stroke is best
for making smooth cuts while orbital action is best for mak-
ing a faster cut.
NOTE: To prevent damage to the tool, always allow motor
to come to a complete stop before using the orbital action
selector.
NOTE: Do not use the orbital action setting when using a
metal cutting blade.
WARNING:
Cutting into electrical wiring in walls can cause
metal surfaces of the saw to become electrically
live. Do not touch metal parts when cutting into
a wall; grasp only the insulated gripping surfaces
provided on the tool. Make sure hidden electrical
wiring, water pipes, and mechanical hazards are
not in the blade path when cutting into a wall.
OPERATING THE SAW
See Figure 6, page 12.
Secure the workpiece to a work bench or table with a
vise or with clamps.
Mark the line of cut clearly.
Make sure the saw blade is clear of any foreign material
and that the power cord and extension cord are out of
the blade path.
9 - English
OPERATION
Hold the saw firmly in front of and clearly away from
you.
Depress the switch trigger to start the cutting action.
Set the shoe assembly against the workpiece.
Move the blade into the workpiece.
NOTE: Do not force. Use only enough pressure to keep
the saw cutting. Let the blade and saw do the work. Keep
pressure on the base, against the workpiece.
PLUNGE CUTTING WOOD OR WALL bOARD
See Figure 7, page 12.
Secure the workpiece to a work bench or table with a
vise or with clamps.
Mark the line of cut clearly.
Make sure the saw blade is clear of any foreign material
and that the power cord and extension cord are out of
the blade path.
Hold the saw firmly in front of and clearly away from
you.
Choose a convenient starting point inside the cutting area
and place the tip of the blade over that point.
Rest the front edge of the shoe assembly on the workpiece
and hold it firmly in position during the cut.
Depress the switch trigger and allow the saw blade to
reach full cutting speed.
WARNING:
Make sure the blade does not touch the workpiece
until the motor reaches full speed. Failure to heed
this warning can cause you to lose of control of
the saw and result in serious injury.
Tilt the saw downward until the tip of the blade starts
cutting the workpiece.
Allow the saw to penetrate the workpiece.
Tilt the saw until the blade is perpendicular to the
workpiece.
WARNING:
Blades longer than 6 in. can whip and should not
be used for plunge cutting. Failure to heed this
warning can resut in serious personal injury.
WARNING:
Cutting into electrical wiring can cause the blade,
the blade clamp, and the saw bar assembly to
become electrically live. Do not touch metal parts
when cutting into a wall; grasp only the insulated
surfaces on the tool. Make sure hidden electrical
wiring, water pipes, and mechanical hazards are
not in the blade path when cutting into a wall.
METAL CUTTING
See Figure 8, page 13.
You may cut metals such as sheet steel, pipe, steel rods,
aluminum, brass, and copper with the saw.
Observe the following tips when metal cutting:
Be careful not to twist or bend the saw blade.
Do not force the tool and use a slow speed setting.
Use cutting oil when cutting soft metals and steel. Cutting
oil also keeps the blades cool, increases cutting action,
and prolongs blade life.
Never use gasoline since normal sparking of motor could
ignite fumes.
Clamp the workpiece firmly and cut close to the clamping
point to eliminate any vibration of the work. When cutting
conduit pipe or angle iron, clamp the workpiece in a vise
if possible and cut close to the vise. To cut thin sheet
material, “sandwich” the material between hardboard or
plywood and clamp the layers to eliminate vibration and
material tearing.
Always keep firm pressure on the shoe assembly to hold
it securely against the workpiece.
10 - English
MAINTENANCE
WARNING:
When servicing use only identical RIDGID®
replacement parts. Use of any other parts may
create a hazard or cause product damage.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken or destroy plastic which may
result in serious personal injury.
Electric tools used on fiberglass material, wallboard, spack-
ling compounds, or plaster are subject to accelerated wear
and possible premature failure because the fiberglass chips
and grindings are highly abrasive to bearings, brushes,
commutators, etc. Consequently, we do not recommend
using this product for extended work on these types
of materials. However, if you do work with any of these
materials, it is extremely important to clean the product
using compressed air.
LUbRICATION
All of the bearings in this product are lubricated with a suf-
ficient amount of high grade lubricant for the life of the unit
under normal operating conditions. Therefore, no further
lubrication is required.
bRUSH REPLACEMENT

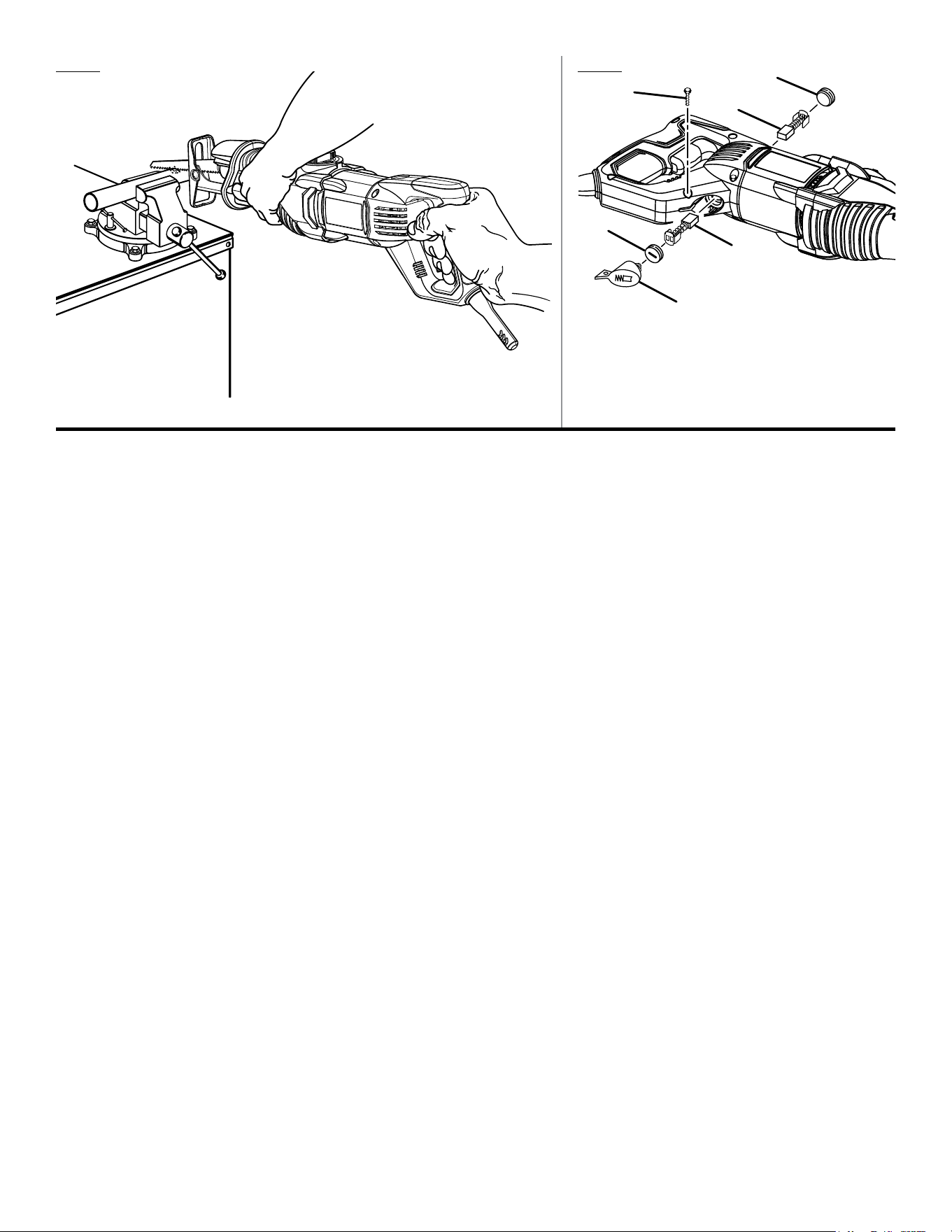

See Figure 9, page 13.
The reciprocating saw is equipped with externally acces-
sible brushes.
To replace:
Unplug the saw.
Remove brush caps (2) using a flat blade screwdriver.
NOTE: The bottom brush cap is located underneath a
cover. To remove the cover, remove the torx screw located
on the left side of the cover.
Remove brush assemblies (2).
Check for wear. Replace both brush assemblies when
either has less than 1/4 in. length of carbon remaining.
NOTE: Do not replace one side without replacing the
other.
Reassemble using new brush assemblies. Make sure
curvature of brush matches curvature of motor and that
brush moves freely in brush tube.
Reassemble by reversing the steps listed above.
Tighten all brush caps securely. Do not over tighten.
NOTE: FIGURES (ILLUSTRATIONS) START ON PAGE 12 AFTER
FRENCH AND SPANISH LANGUAGE SECTIONS.
11 - English
WARRANTY
Proof of purchase must be presented when requesting
warranty service.
Limited to RIDGID
® hand held and stationary power tools
purchased 2/1/04 and after. This product is manufactured
by One World Technologies, Inc. The trademark is licensed
from RIDGID, Inc. All warranty communications should be
directed to One World Technologies, Inc., attn: RIDGID Hand
Held and Stationary Power Tool Technical Service at (toll
free) 1-866-539-1710.
90-DAY SATISFACTION GUARANTEE POLICY
During the first 90 days after the date of purchase, if you
are dissatisfied with the performance of this RIDGID® Hand
Held or Stationary Power Tool for any reason you may return
the tool to the dealer from which it was purchased for a full
refund or exchange. To receive a replacement tool you must
present proof of purchase and return all original equipment
packaged with the original product. The replacement tool
will be covered by the limited warranty for the balance of
the 3 YEAR service warranty period.
WHAT IS COVERED UNDER THE 3 YEAR
LIMITED SERVICE WARRANTY
This warranty on RIDGID® Hand Held and Stationary Power
Tools covers all defects in workmanship or materials and
normal wear items such as brushes, chucks, motors, switch-
es, cords, gears and even cordless batteries in this RIDGID®
tool for three years following the purchase date of the tool.
Warranties for other RIDGID® products may vary.
HOW TO ObTAIN SERVICE
To obtain service for this RIDGID® tool you must return it;
freight prepaid, or take it in to an authorized service center
for RIDGID® branded hand held and stationary power tools.
You may obtain the location of the authorized service cen-
ter nearest you by calling (toll free) 1-866-539-1710 or by
logging on to the RIDGID® website at www.ridgid.com.
When requesting warranty service, you must present the
original dated sales receipt. The authorized service center will
repair any faulty workmanship, and either repair or replace
any part covered under the warranty, at our option, at no
charge to you.
One World Technologies, Inc.
P.O. Box 35, Hwy. 8
Pickens, SC 29671
RIDGID® HAND HELD AND STATIONARY POWER TOOL
3 YEAR LIMITED SERVICE WARRANTY
WHAT IS NOT COVERED
This warranty applies only to the original purchaser at
retail and may not be transferred. This warranty only covers
defects arising under normal usage and does not cover any
malfunction, failure or defect resulting from misuse, abuse,
neglect, alteration, modification or repair by other than
an authorized service center for RIDGID® branded hand
held and stationary power tools. Consumable accessories
provided with the tool such as, but not limited to, blades,
bits and sand paper are not covered.
RIDGID, INC. AND ONE WORLD TECHNOLOGIES, INC.
MAkE NO WARRANTIES, REPRESENTATIONS OR
PROMISES AS TO THE QUALITY OR PERFORMANCE
OF ITS POWER TOOLS OTHER THAN THOSE SPECIFI-
CALLY STATED IN THIS WARRANTY.
ADDITIONAL LIMITATIONS
To the extent permitted by applicable law, all implied
warranties, including warranties of MERCHANTABILITY or
FITNESS FOR A PARTICULAR PURPOSE, are disclaimed.
Any implied warranties, including warranties of merchant-
ability or fitness for a particular purpose, that cannot be
disclaimed under state law are limited to three years from the
date of purchase. One World Technologies, Inc. and RIDGID,
Inc. are not responsible for direct, indirect, incidental or
consequential damages. Some states do not allow
limitations on how long an implied warranty lasts and/or
do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitations may not
apply to you. This warranty gives you specific legal rights,
and you may also have other rights which vary from state
to state.
3 - Français
Règles de sécuRité Relatives aux outils électRiques
aveRtisseMeNt
lire tous les avertissements et toutes les
instructions. Ne pas suivre l’ensemble des
avertissements et des instructions peut entraîner
une électrocution, un incendie ou des blessures
graves.
conserver les avertissements et les instructions à des fins
de référence ultérieure. Le terme « outil motorisé », utilisé
dans tous les avertissements ci-dessous désigne tout outil
fonctionnant sur secteur (câblé) ou sur piles (sans fil).
sécuRité du lieu de tRavail
garder le lieu de travail propre et bien éclairé. Les
endroits encombrés ou sombre s sont propices aux
accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz
ou poussières inflammables. Les outils électriques
produisent des étincelles risquant d’enflammer les
poussières ou vapeurs.
garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions peuvent
causer une perte de contrôle.
sécuRité électRique
les fiches des outils électriques doivent correspondre
à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.
Les fiches et prises non modifiées réduisent le risque de
choc électrique.
éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru
lorsque le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou
l’humidité. La pénétration d’eau dans ces outils accroît
le risque de choc électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant
sur le cordon. garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît
le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon conçu
pour l’usage extrérieur pour réduire les risques de choc
électrique.
s’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le
risque de décharge électrique.
sécuRité PeRsoNNelle
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.
utiliser l’équipement de sécurité. toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
éviter les démarrages accidentels. s’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur
ou brancher un outil dont le commutateur est en position
de marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.
si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs de dépoussiérage peut réduire
les dangers présentés par la poussière.
Ne porter ni vêtements amples, ni bijoux. attacher
ou couvrir les cheveux longs. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les ouïes
d’aération.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
utilisatioN et eNtRetieN des outils
électRiques
Ne pas forcer l’outil. utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail mieux
et de façon moins dangereuse s’il est utilisé dans les limites
prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas
de le mettre en marche ou de l’arrêter. Tout outil qui ne
peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.
débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives
réduisent les risques de démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des
enfants et ne laisser personne n’étant pas familiarisé
avec l’outil ou ces instructions utiliser l’outil. Dans les
mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.
entretenir les outils motorisés. vérifier qu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. en
cas de dommages faire réparer l’outil avant de l’utiliser
de nouveau. Beaucoup d’accidents sont causés par des
outils mal entretenus.
4 - Français
Règles de sécuRité Relatives aux outils électRiques
tenir l’outil par ses surfaces de préhension lors des
opérations pendant lesquelles l’accessoire de coupe
peut entrer en contact avec du câblage caché ou
avec son propre cordon d’alimentation. Le contact
d’un accessoire de coupe avec un fil sous tension
« électrifie » les pièces métalliques exposées de l’outil et
peut électrocuter l’utilisateur.
dans la mesure du possible, utiliser des serre-joint pour
maintenir la pièce sur une surface stable. Une pièce tenue
à la main ou contre son corps le rend instable et peut causer
une perte de contrôle.
toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme aNsi Z87.1. Le
respect de cette règle réduira les risques de blessures
graves.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la poussière.
Le respect de cette consigne réduira les risques de blessures
graves.
Protection auditive. Porter une protection auditive lors
de l’utilisation prolongée. Le respect de cette règle réduira
les risques de blessures graves.
inspecter régulièrement les cordons d’alimentation des
outils et s’ils sont endommagés, les confier au centre de
réparations agréé le plus proche. toujours être conscient
de l’emplacement du cordon. Le respect de cette règle
réduira les risques de choc électrique et d’incendie.
vérifier l’état des pièces. avant d’utiliser l’outil de
nouveau examiner soigneusement les pièces et
dispositifs de protection qui semblent endommagés afin
de déterminer s’ils fonctionnent correctement et s’ils
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
use the power tool, accessories and tool bits etc. in
accordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
remplissent les fonctions prévues. vérifier l’alignement
des pièces mobiles, s’assurer qu’aucune pièce n’est
bloquée ou cassée, vérifier la fixation de chaque pièce et
s’assurer qu’aucun autre problème ne risque d’affecter
le bon fonctionnement de l’outil. toute protection ou
pièce endommagée doit être correctement réparée
ou remplacée dans un centre de réparations agréé.
Le respect de cette consigne réduira les risques de choc
électrique, d’incendie et de blessures graves.
s’assurer que le cordon prolongateur est en bon état.
si un cordon prolongateur est utilisé, s’assurer que
sa capacité est suffisante pour supporter le courant
de fonctionnement de l’outil. un calibre de fil (a.W.g)
d’au minimum 14 est recommandé pour un cordon
prolongateur de 15 m (50 pi) maximum. l’usage d’un
cordon de plus de 30 m (100 pi) est déconseillé. en cas
de doute, utiliser un cordon du calibre immédiatement
supérieur. Moins le numéro de calibre est élevé, plus
la capacité du fil est grande. Un cordon de capacité
insuffisante causerait une baisse de la tension de ligne,
entraînant une perte de puissance et une surchauffe.
inspecter la pièce et retirer les clous éventuels avant
d’utiliser cet outil. Le respect de cette consigne réduira
les risques de blessures graves.
si le cordon d’alimentation est endommagé, il doit être
remplacé uniquement pas le fabricant ou par un centre de
réparation agréé pour éviter tout risque.
conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
seRvice
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical
replacement parts. Follow instructions in the Maintenance
section of this manual. Use of unauthorized parts or failure
to follow Maintenance instructions may create a risk of shock
or injury.
aveRtisseMeNts de sécuRité RalatiFs
scie alteRNative
PRoPositioN 65 de l’état de caliFoRNie
aveRtisseMeNt :
Ce produit et la poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors d’autres
opérations de construction peuvent contenir des produits chimiques, notamment du plomb qui, selon l’État de la
Californie, peuvent causer le cancer, des anomalies congénitales et d’autres dommages au système reproducteur. Bien
se laver les mains après toute manipulation.
Voici certains exemples de ces produits chimiques :
• le plomb contenu dans la peinture au plomb,
• la silice cristalline contenue dans les briques, le béton et d’autres produits de maçonnerie, ainsi que
• l’arsenic et le chrome contenus dans le bois de construction traité par produits chimiques.
Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire
l’exposition, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que masques
antipoussières spécialement conçus pour filtrer les particules microscopiques.
5 - Français
Certains des symboles ci-dessous peuvent être présents sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
sYMBole NoM désigNatioN / exPlicatioN
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
V Volts Tension
A Ampères Intensité
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
Courant alternatif Type de courant
n
o
Vitesse à vide Vitesse de rotation à vide
Outil de la classe II Construction à double isolation
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Avertissement concernant
l’humidité
Ne pas exposer l’outil à la pluie ou à l’humidité.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et
veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.
Symbole garder les mains à
l’écart
Le non-respect de cette mise en garde peut entraîner des blessures
graves.
sYMBoles
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
sYMBole sigNal sigNiFicatioN
daNgeR :
Indique une situation extrêmement dangereuse qui, si elle n’est pas
évitée, aura pour conséquences des blessures graves ou mortelles.
aveRtisseMeNt :
Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourrait entraîner des blessures graves ou mortelles.
atteNtioN :
Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourraît entraîner des blessures légères ou de gravité modérée.
avis :
(Sans symbole d’alerte de sécurité) Indique une information importante
ne concernant pas un risque de blessure comme une situation pouvant
occasionner des dommages matériels.
6 - Français
douBle isolatioN
La double isolation est un dispositif de sécurité utilisé sur les
outils à moteur électriques, éliminant le besoin de cordon
d’alimentation habituel à trois fils avec terre. Toutes les
pièces métalliques exposées sont isolées des composants
internes du moteur par l’isolation protectrice. Les outils à
double isolation ne nécessitent pas de mise à la terre.
aveRtisseMeNt :
Le système à double isolation est conçu pour
protéger l’utilisateur contre les chocs électriques
causés par une rupture du câblage interne de
l’outil. Prendre toutes les précautions de sécurité
normales pour éviter les chocs électriques.
Note : La réparation d’un outil à double isolation exigeant
des précautions extrêmes ainsi que la connaissance du
système, elle ne doit être confiée qu’à un réparateur qualifié.
En ce qui concerne les réparations, nous recommandons de
confier l’outil au centre de réparation le plus proche. Utiliser
exclusivement des pièces d’origine pour les réparations.
coNNexioNs électRiques
Ce produit est équipé d’un moteur électrique de précision.
Il doit être branché uniquement sur une alimentation 120 v,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.
coRdoNs PRoloNgateuRs
Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter l’appel de courant
de l’outil. Un cordon de capacité insuffisante causerait
une baisse de la tension de ligne, entraînant une perte de
puissance et une surchauffe. Se reporter au tableau ci-
dessous pour déterminer le calibre minimum de fil requis
pour un cordon donné. Utiliser exclusivement des cordons à
gaine cylindrique homologués par Underwriter’s Laboratories
(UL).
Pour le travail à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. Ce type de cordon porte
l’inscription « W-A » ou « W » sur sa gaine.
Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.
**Intensité nominale (sur la plaquette signalétique de l’outil)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
longueur du cordon calibre de fil (a.W.g.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Utilisé sur circuit de calibre 12 - 20 A.
Note : AWG = American Wire Gauge
aveRtisseMeNt :
Maintenir le cordon prolongateur à l’écart de la
zone de travail. Lors du travail avec un cordon
électrique, placer le cordon de manière à ce qu’il ne
risque pas de se prendre dans les pièces de bois,
outils et autres obstacles. Ne pas prendre cette
précaution peut entraîner des blessures graves.
aveRtisseMeNt :
Vérifier l’état des cordons prolongateurs avant
chaque utilisation. Remplacer immédiatement tout
cordon endommagé. Ne jamais utiliser un outil
dont le cordon d’alimentation est endommagé,
car tout contact avec la partie endommagée
pourrait causer un choc électrique et des blessures
graves.
caRactéRistiques électRiques
7 - Français
caRactéRistiques
FicHe tecHNique
Commutateur. ............................................ Vitesse variable
Course .....................................................19,1 mm (3/4 po)
Vitesse à vide .....................................0-3 500 r/min (RPM)
Alimentation................. 120 V, c.a. seulement, 60 Hz, 10 A
Poids net ........................................................3,2 kg (7 lbs)
PouR se FaMiliaRiseR avec la scie
alteRNative
Voir la figure 1, page 12.
La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur l’outil et contenues dans ce
manuel d’utilisation, ainsi que la connaissance du travail
à exécuter. Avant d’utiliser ce produit, se familiariser avec
toutes ses fonctions et règles de sécurité.
Balais accessiBles de l’extéRieuR
Balais accessibles de l’extérieur pour une longévité accrue
de la machine.
sélecteuR de MouveMeNt oRBital
Utiliser le sélecteur pour un mouvement de coupe orbital
ou linéaire. Un mouvement linéaire permet des coupes plus
lisses tandis qu’un mouvement orbital convient mieux à des
coupes rapides.
saBot
La sabot de la scie alternative pivote vers le haut et le bas,
dans les deux sens. La sabot est réglable, ce qui permet
d’utiliser différentes positions des dents de la lame.
veRRouillage de laMe saNs outil
Cette scie est équipée d’un système de verrouillage ne
nécessitant pas l’usage d’un outil (clé à lame) pour installer
ou retirer la lame.
gÂcHette de vitesse vaRiaBle
Cet outil est doté d’une gâchette de commande de vitesse
sensible à la pression. La vitesse est contrôlée par la pression
exercée sur la gâchette.
déBallage
Ce produit a été expédié complètement assemblé.
Avec précaution, sortir le produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
aveRtisseMeNt :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. Le fait d’utiliser un produit
assemblé de façon inadéquate ou incomplète peut
entraîner des blessures graves.
Examiner soigneusement le produit pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces sont manquantes ou endommagées,
appeler le 1-866-539-1710.
liste de coNtRÔle d’exPéditioN
Scie alternative
Lames de scie (5)
Sacoche
Manuel d’utilisation
asseMBlage
aveRtisseMeNt :
Si des pièces manquent ou sont endommagées,
ne pas utiliser ce produit avant qu’elles aient été
remplacées. L’utilisation sûre de ce produit avec
les pièces manquent ou sont endommagées
pourrait entraîner des blessures graves.
aveRtisseMeNt :
Ne pas essayer de modifier ce produit ou de
créer des accessoires non recommandés pour le
produit. De telles altérations ou modifications sont
considérées comme un usage abusif et peuvent
créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
aveRtisseMeNt :
Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement
peut causer un démarrage accidentel, entraînant
des blessures graves.
8 - Français
utilisatioN
aveRtisseMeNt :
Ne pas laisser la familiarité avec le produit faire
oublier la prudence. Ne pas oublier qu’une fraction
de seconde d’inattention peut entraîner des
blessures graves.
aveRtisseMeNt :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1.
Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et causer des
lésions graves.
aveRtisseMeNt :
Ne pas utiliser d’outils ou accessoires non
recommandés par le fabricant de ce produit.
L’utilisation de pieces et accessoires non
recommandés peut entraîner des blessures
graves.
aPPlicatioNs
Ce produit peut être utilisé pour les applications ci-
dessous :
Coupe de tous types de produits du bois (planches,
contre-plaqué, lambrissage, aggloméré et bois dur)
Coupe de masonite et plastique
Coupe de placoplâtre
Coupe d’objets en métal tels que la tôle, les tuyaux, les
tiges d’acier, l’aluminium, le laiton et le cuivre
cHoix de la laMe
Le choix d’une lame de type correct est essentiel pour obtenir
les meilleurs résultats possibles avec la scie. La lame doit être
choisie en fonction de l’application et du matériau à couper.
Le choix d’une lame appropriée la coupe assure une coupe
plus nette, plus rapide et prolonge la vie utile de la lame.
Les lames présentant un nombre réduit de dents (10 par
pouce) sont généralement utilisées pour la coupe du bois,
alors que celle présentant un plus grand nombre de dents
sont préférables pour la coupe du métal ou du plastique.
Nous recommandons l’usage de lames à 14 dents par pouce
pour les plastiques et métaux tendres et à 18 dents par
pouce pour les métaux durs.
iNstallatioN/RetRait laMe
Voir la figure 2, page 12.
Débrancher la scie.
Tourner le porte-lame dans le sens antihoraire et le
maintenir en place afin de l’ouvrir.
Insérer la lame de la scie jusqu’à ce qu’elle soit bien en
place.
Note : La lame peut être installée avec les dents
orientées vers le haut ou vers le bas.
Relâcher le porte-lame afin de bien le fixer.
Pour retirer la lame, tourner le porte-lame dans le sens
antihoraire.
cHaNgeMeNt des PositioNs du saBot
Voir la figure 3, page 12.
La sabot de la scie alternative pivote dans les deux directions
pour en faciliter l’utilisation.
Pour changer la position de la sabot :
Débrancher la scie.
Desserrer le levier de libération du sabot.
Repositionner le sabot.
Serrer la barre de réglage du sabot.
MISE EN MARCHE / ARRÊT DE LA SCIE
Voir la figure 4, page 12.
Pour mettre la scie en marche : Appuyer sur la
gâchette.
Pour arrêter la scie : Relâcher la gâchette.
vitesse vaRiaBle
Voir la figure 4, page 12.
Cet outil est doté d’une gâchette de commande de vitesse
sensible à la pression. La vitesse est contrôlée par la pression
exercée sur la gâchette.
sélecteuR de MouveMeNt oRBital
Voir la figure 5, page 12.
Utiliser le sélecteur pour un mouvement de coupe linéaire
( ) ou orbital ( ) . Un mouvement linéaire permet des
coupes plus lisses tandis qu’un mouvement orbital convient
mieux à des coupes rapides.
Note : Pour éviter d’endommager l’outil, s’assurer que le
moteur est complètement arrêté avant d’utiliser le sélecteur
de mouvement orbital.
Note : Ne pas sélectionner le mouvement orbital lorsqu’une
lame pour coupe de métal est utilisée.
aveRtisseMeNt :
La coupe accidentelle de câblage électrique à
l’intérieur des cloisons peut mettre les parties
métalliques de la scie sous tension. Lors de
coupes dans des cloisons, ne pas toucher les
parties métalliques de la scie, la tenir uniquement
par les surfaces de prise isolées. Avant de couper
dans une cloison, s’assurer de l’absence de
câblage électrique, de tuyaux d’eau et autres
obstacles dangereux.
9 - Français
utilisatioN
utilisatioN de la scie
Voir la figure 6, page 12.
Assujettir la pièce à couper sur un établi ou une table, au
moyen d’un étau ou de serre-joint.
Marquer clairement la ligne de coupe.
S’assurer que la lame se trouve à l’écart de tout objet
étranger et que le cordon d’alimentation ne se trouve pas
dans la ligne de coupe.
Tenir la scie fermement, bien à l’écart du corps.
Appuyer sur la gâchette pour mettre la lame en
mouvement.
Placer la sabot contre la pièce.
Engager la lame dans la pièce.
Note : Ne pas forcer. Exercer une pression juste
suffisante pour que la lame coupe. Laisser lame et la
scie effectuer le travail. Garder la base appuyée sur la
pièce.
couPe PloNgeaNte du Bois et des
cloisoNs sècHes
Voir la figure 7, page 12.
Assujettir la pièce à couper sur un établi ou une table, au
moyen d’un étau ou de serre-joint.
Marquer clairement la ligne de coupe.
S’assurer que la lame se trouve à l’écart de tout objet
étranger et que le cordon d’alimentation ne se trouve pas
dans la ligne de coupe.
Tenir la scie fermement, bien à l’écart du corps.
Choisir un point de départ commode à l’intérieur de la
surface à couper et placer lla pointe de la lame sur ce
point.
Appuyer le devant de la sabot sur la pièce et le maintenir
fermement en position pendant toute la coupe.
Appuyer sur la gâchette et laisser la lame parvenir à pleine
vitesse.
aveRtisseMeNt :
Veiller à ne pas laisser la lame toucher la pièce
avant que le moteur soit parvenu à pleine vitesse.
Le non respect de cette mise en garde peut causer
la perte de contrôle de la scie et entraîner des
blessures graves.
Incliner la scie vers le bas, jusqu’à ce que la pointe de la
lame entame la pièce.
Laisser la lame pénétrer dans la pièce.
Redresser la scie jusqu’à ce qu’elle soit perpendiculaire
à la pièce.
aveRtisseMeNt :
Les lames longues de plus de 152,4 mm (6 po) po
peuvent osciller. Elles ne doivent donc pas être
utilisées pour les coupes plongeantes. Le non
respect de cette mise en garde peut entraîner des
blessures graves.
aveRtisseMeNt :
La coupe accidentelle de câblage électriques peut
mettre le support et la barre de lame de la scie
sous tension. Lors de coupes dans des cloisons,
ne pas toucher les parties métalliques de la scie, la
tenir uniquement par les surfaces de prise isolées.
Avant de couper dans une cloison, s’assurer de
l’absence de câblage électrique, de tuyaux d’eau
et autres obstacles dangereux sur la trajectoire
de la scie.
couPe de Métaux
Voir la figure 8, page 13.
La scie peut être utilisée pour couper des objets en métal
tels que la tôle, les tuyaux, les tiges d’acier, l’aluminium, le
laiton et le cuivre.
Pour la coupe de métaux, suivre les conseils ci-dessous :
Veiller à ne pas tordre ou fléchir la lame.
Ne pas forcer l’outil et utiliser une basse vitesse.
Utiliser une huile de coupe pour le travail sur les métaux
tendres et l’acier. Cette huile prolongera facilitera la coupe
et gardera la lame fraîche, tout en prolongeant sa vie
utile.
Ne jamais utiliser à proximité d’essence, car les
étincelles normalement produites par le moteur pourraient
enflammer les vapeurs.
Assujettir solidement la pièce et couper près du point de
serrage pour éviter la vibration du matériau. Lors de la
coupe de tuyaux ou de cornières, serrer la pièce dans un
étau et couper le plus près possible du point de serrage.
Pour la coupe des tôles minces, placer le matériau en
“sandwich” entre deux planches et utiliser des serre-
joint pour empêcher les vibrations et la déchirure du
matériau.
Toujours garder la sabot fermement appuyée sur la
pièce.
10 - Français
eNtRetieN
aveRtisseMeNt :
Utiliser exclusivement des pièces RIDGID d’origine
pour les réparations. L’usage de toute autre
pièce pourrait créer une situation dangereuse ou
endommager l’outil.
aveRtisseMeNt :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1.
Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et causer des
lésions graves.
eNtRetieN géNéRal
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
aveRtisseMeNt :
Ne jamais laisser de liquides tels que le fluide de
freins, l’essence, les produits à base de pétrole,
les huiles pénétrantes, etc., entrer en contact avec
les pièces en plastique. Les produits chimiques
peuvent endommager, affaiblir ou détruire le
plastique, ce qui peut entraîner des blessures
graves.
Les outils électriques utilisés sur la fibre de verre, le
placoplâtre, les mastics de bouchage ou le plâtre s’usent
plus vite et sont susceptibles de défaillance prématurée, car
les particules et les éclats de fibre de verre sont fortement
abrasifs pour les roulements, balais, commutateurs, etc.
Toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il est
extrêmement important de le nettoyer à l’air comprimé.
luBRiFicatioN
Tous les roulements de cet outil sont enduits d’une quantité
suffisante de lubrifiant de haute qualité pour la durée de vie
de l’outil, dans des conditions d’utilisation normales. Aucune
autre lubrification n’est donc nécessaire.
ReMPlaceMeNt des Balais
Voir la figure 9, page 13.
La scie alternative est équipée de balais charbons
accessibles de l’extérieur.
Pour remplacer :
Débrancher la scie.
Enlever les capuchons (2) de balais à l’aide d’un tournevis
à lame plate.
Note : Le capuchon du balai inférieur est situé sous un
couvercle. Pour retirer le couvercle en question, retirer
la vis à pointe à six lobes située du côté gauche du
couvercle.
Retirer les balais (2).
Regarder s’ils sont usés. Remplacer les deux balais
lorsque la longueur du carbone est de 6,4 mm (1/4 po)
ou moins.
Note : Ne jamais remplacer un seul balai.
Installer les nouveaux balais. S’assurer que la courbure
des balais correspond à celle du moteur et que les balais
tournent librement dans leurs tubes.
Réinstaller les balais en reprenant la procédure de
démontage ci-dessus à l’inverse.
Serrer fermement les capuchons de balais. Ne pas trop
serrer.
Note: FiguRes (illustRatioNs) coMMeNçaNt
suR 12 de Page aPRès le sectioN esPagNol.
11 - Français
gaRaNtie
Une preuve d’achat doit être présentée pour toute demande
de réparation sous garantie.
Cette garantie se limite aux outils électriques à main et
d’établi RIDGID
®
achetés à partir du 1/2/04. Ce produit est
fabriqué par One World Technologies, Inc., sous licence
de marque de RIDGID, Inc. Toutes les correspondances
relatives à la garantie doivent être adressées à One World
Technologies, Inc. à l’intention de : Service technique
des outils motorisés à main et d’établi RIDGID, au
1-866-539-1710 (appel gratuit).
Politique de satisFactioN assuRée
de 90 JouRs
En cas de non satisfaction pour quelque raison que ce soit
au cours des 90 jours suivant la date d’achat de cet outil à
main ou d’établi RIDGID®, il pourra être retourné au point
de vente pour échange ou remboursement intégral. Pour
obtenir un outil en échange, l’équipement original devra être
retourné, dans son emballage d’origine, accompagné d’une
preuve d’achat. L’outil fourni en échange sera couvert par
la garantie limitée pour le restant de la période de validité
de 3 ANS.
ce qui est couveRt PaR la gaRaNtie
liMitée de tRois aNs gaRaNtie liMitée
de seRvice
Cette garantie sur les outils électriques à main et d’établi
RIDGID® couvre tous les vices de matériaux et de fabrication,
ainsi que les articles de consommation courants, tels
que balais, mandrins, moteurs, commutateurs, cordons,
engrenages et même les batteries d’outils sans fil de cet
outil RIDGID®, pour une période de trois ans, à compter de
la date d’achat. Les garanties d’autres produits RIDGID®
peuvent être différentes.
RéPaRatioNs sous gaRaNtie
Pour toute réparation sous garantie, cet outil RIDGID® devra
être retourné, en port payé, à un centre de réparations
RIDGID®
pour outils motorisés à main et d’établi agréé.
L’adresse du centre de réparations agréé le plus proche peut
être obtenue en appelant le 1-866-539-1710 (appel gratuit),
ou en accédant au site Internet RIDGID® www.ridgid.com. Le
reçu de vente daté doit être présenté lors de toute demande
de réparation sous garantie. Le centre de réparations agréé
corrigera tout défaut de fabrication et réparera ou remplacera
(à notre choix) gratuitement, toute pièce défectueuse.
one World technologies, inc.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, ÉTATS-UNIS
outils électRiques À MaiN et d’étaBli Ridgid®
gaRaNtie liMitée de seRvice de 3 aNs
ce qui N’est Pas couveRt
La garantie ne couvre que l’acheteur au détail original et
n’est pas transférable. Cette garantie ne couvre pas les
problèmes de fonctionnement, défaillances ou autres défauts
résultant d’un usage incorrect ou abusif, de la négligence,
de la modification, de l’altération ou de réparations
effectuées par quiconque autre qu’un centre de réparations
d’outils motorisés à main et d’établi RIDGID®. Les articles
de consommation fournis avec cet outil, tels que, mais
sans y être limité, les lames, embouts et abrasifs, ne sont
pas couverts.
Ridgid, iNc., et oNe WoRld tecHNologies, iNc. Ne
FoNt aucuNe autRe gaRaNtie, RePRéseNtatioN
ou PRoMesse coNceRNaNt la qualité et les
PeRFoRMaNces de ses outils MotoRisés,
autRes que celles exPResséMeNt iNdiquées
daNs le PRéseNt docuMeNt.
autRes liMitatioNs
Sous réserve que les lois en vigueur le permettent, toutes les
garanties implicites sont exclues, y compris les GARANTIES
DE VALEUR MARCHANDE ou D’ADÉQUATION À UN USAGE
PARTICULIER. Toutes les garanties implicites, y compris
les garanties de valeur marchande ou d’adéquation à un
usage particulier ne pouvant pas être exclues en raison
des lois en vigueur, sont limitées à une durée de trois ans,
à compter de la date d’achat. One World Technologies,
Inc. et RIDGID, Inc. déclinent toute responsabilité pour les
dommages directs ou indirects. Certains états et provinces
ne permettant pas de limitation sur la durée des garanties
implicites, et / ou l’exclusion ou la limitation des dommages
directs ou indirects, les restrictions ci-dessus peuvent ne pas
être applicables. Cette garantie donne au consommateur
des droits spécifiques, et celui-ci peut bénéficier d’autres
droits, qui varient selon les états ou provinces.
3 - Español
ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS
ADVERTENCIA
Lea todas las advertencias de seguridad y las
instrucciones. La inobservancia de las advertencias
e instrucciones puede causar descargas eléctricas,
incendios o lesiones graves.
Guarde todas las advertencias e instrucciones para consultarlas
en el futuro. El término “herramienta eléctrica” en las advertencias
se refiere a las herramientas eléctricas que funcionan con corriente
(con cordón) o las que funcionan con batería (inalámbricas).
ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo. Un área
de trabajo mal despejada o mal iluminada propicia accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
Mantenga alejados a los niños y circunstantes al maniobrar
una herramienta eléctrica. Toda distracción puede causar la
pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
conectados a tierra, como las tuberías, radiadores, estufas y
refrigeradores. Existe un mayor riesgo de descargas eléctricas
si el cuerpo está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni a
condiciones de humedad. La introducción de agua en una
herramienta eléctrica aumenta el riesgo de descargas eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón para
trasladar, desconectar o tirar de la herramienta eléctrica.
Mantenga el cordón lejos del calor, aceite, bordes afilados y
piezas móviles. Los cordones eléctricos dañados o enredados
aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use
un cordón de extensión apropiado para el exterior. Usando
un cordón adecuado para el exterior se disminuye el riesgo de
descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté haciendo y
aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales serias.
Utilice protección el equipo otros. Siempre póngase
protección ocular. El uso de equipo protector como mascarilla
para el polvo, calzado de seguridad, casco y protección para
los oídos en las circunstancias donde corresponda disminuye
el riesgo de lesiones.
Evite que la herramienta se active accidentalmente.
Asegúrese de que el interruptor esté en la posición de
apagado antes de conectar la herramienta a un suministro
de corriente o de colocar un paquete de baterías. Transportar
herramientas eléctricas con el dedo en el interruptor o enchufar
herramientas eléctricas que tienen el interruptor encendido
puede ocasionar accidentes.
Retire toda llave o herramienta de ajuste antes de encender
la herramienta eléctrica. Toda llave o herramienta de ajuste
dejada en una pieza giratoria de la herramienta eléctrica puede
causar lesiones.
No estire el cuerpo para alcanzar mayor distancia. Mantenga
una postura firme y buen equilibrio en todo momento. De
esta manera se logra un mejor control de la herramienta eléctrica
en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas y las joyas, así como el
cabello largo, pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras de
extracción y captación de polvo, asegúrese de que éstas
estén bien conectadas y se usen correctamente. El uso de
la captación de polvo puede reducir los peligros relacionados
con éste.
No vista ropas holgadas ni joyas. Recójase el cabello si
está largo. Las ropas holgadas y las joyas, así como el cabello
largo, pueden resultar atraídas hacia el interior de las aberturas
de ventilación.
No utilice la unidad al estar en una escalera o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier ajuste,
cambiarle accesorios o guardarla. Tales medidas preventivas
de seguridad reducen el riesgo de poner en marcha
accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera del
alcance de los niños y no permita que las utilicen personas
no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas en manos de
personas no capacitadas en el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está dañada
la herramienta eléctrica, permita que la reparen antes de
4 - Español
ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS
Sujete la herramienta eléctrica por los asideros aislados
cuando realice una operación en la que el accesorio de
corte pueda entrar en contacto con cables ocultos o con
su propio cable. Al cortar un accesorio que se encuentre en
contacto con un cable con corriente, las piezas metálicas de
la herramienta eléctrica podrían “cargarse con corriente” y el
operador podría sufrir una descarga eléctrica.
Utilice prensas o cualquier otro medio práctico de asegurar
y sostener la pieza de trabajo en una plataforma segura.
Sostener la pieza con la mano o contra el cuerpo lo hace
inestable y puede causar una pérdida de control.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones serias.
Protéjase los oídos. Durante períodos prolongados de
utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
Inspeccione periódicamente los cordones eléctricos de las
herramientas, y si están dañados, permita que los reparen
en el centro de servicio autorizado más cercano de la
localidad. Observe constantemente la ubicación del cordón
eléctrico. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica o incendio.
Revise para ver si hay piezas dañadas. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
usarla. Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias. Las
herramientas de corte bien cuidadas y con bordes bien afilados,
tienen menos probabilidad de atascarse en la pieza de trabajo
y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se utiliza
la herramienta eléctrica para operaciones diferentes de las
indicadas podría originar una situación peligrosa.
determinar si funcionará correctamente y desempeñará la
función a la que está destinada. Verifique la alineación de las
partes móviles, que no haya atoramiento de las mismas, que
no haya piezas rotas, el montaje de las piezas y cualquier
otra condición que pudiera afectar su funcionamiento.
Toda protección o pieza que esté dañada debe repararse
apropiadamente o reemplazarse en un centro de servicio
autorizado. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión grave.
Asegúrese de que esté en buen estado el cordón de
extensión. Al utilizar un cordón de extensión, utilice uno del
suficiente calibre para soportar la corriente que consume
el producto. Se recomienda que los conductores sean
de calibre 14 (A.W.G.) por lo menos, para un cordón de
extensión de 15 metros (50 pies) de largo o menos. No
se recomienda utilizar un cordón de más de 100 pies (30
metros) metros de largo. Si tiene dudas, utilice un cordón del
calibre más grueso siguiente. Cuanto menor es el número
de calibre, mayor es el grueso del cordón. Un cordón de
un calibre insuficiente causa una caída en el voltaje de línea, y
produce recalentamiento y pérdida de potencia.
Inspeccione la madera y elimine todos los clavos presentes
en la misma antes de usar esta herramienta. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
serias.
Si está dañado el cordón de corriente, debe ser reemplazado
únicamente por el fabricante o en un centro de servicio
autorizado para evitar riesgos.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
producto. Si presta a alguien esta producto, facilítele también
las instrucciones.
SERVICIO
Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.
El empleo de piezas no autorizadas o el incumplimiento de las
instrucciones de mantenimiento puede significar un riesgo de
descarga eléctrica o de lesiones.
ADVERTENCIAS DE SIERRA SABLE
CALIfORNIA - PROPUESTA DE LEY NúM. 65
ADVERTENCIA:
Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y otras actividades
de la construcción, contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos
congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilizar el aparato.
Algunos ejemplos de estas sustancias químicas son:
• plomo de las pinturas a base de plomo,
• silicio cristalino de los ladrillos, del cemento y de otros productos de albañilería, y
• arsénico y cromo de la madera químicamente tratada.
El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo. Para reducir
la exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal como las caretas para el
polvo especialmente diseñadas para filtrar partículas microscópicas.
5 - Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
V Volts Voltaje
A Amperios Corriente
Hz Hertz Frecuencia (ciclos por segundo)
min Minutos Tiempo
Corriente alterna Tipo de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
Herramienta Clase II Fabricación con doble aislamiento
.../min Por minuto
Revoluciones, carreras, velocidad superficial, órbitas, etc., por
minuto
Alerta de condiciones
húmedas
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con
la marca de cumplimiento de la norma ANSI Z87.1.
Símbolo de no acercar las
manos
Failure to keep your hands away from the blade will result in serious
personal injury.
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIfICADO
PELIGRO:
Indica una situación peligrosa inminente, la cual, si no se evita, causará la
muerte o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
la muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.
aviso:
(Sin el símbolo de alerta de seguridad.) Indica información importante no
relacionada con ningún peligro de lesiones, como una situación que puede
ocasionar daños físicos.
6 - Español
DOBLE AISLAMIENTO
El doble aislamiento es una característica de seguridad de
las herramientas eléctricas, la cual elimina la necesidad
de usar el típico cordón eléctrico de tres conductores con
conexión a tierra. Todas las partes metálicas expuestas están
aisladas de los componentes metálicos internos del motor
por medio de aislamiento de protección. No es necesario
conectar a tierra las herramientas con doble aislamiento.
ADVERTENCIA:
El sistema de doble aislamiento está destinado a
proteger al usuario contra las descargas eléctricas
resultantes de la ruptura del aislamiento interno de
la herramienta. Observe todas las precauciones de
seguridad para evitar descargas eléctricas.
NOTA: El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el servicio de la herramienta, le sugerimos
llevarla al centro de servicio autorizado más cercano para
toda reparación. Siempre utilice piezas de repuesto de la
fábrica original al dar servicio a la unidad.
CONEXIÓN ELÉCTRICA
Esta herramienta dispone de un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a una línea de
voltaje de 120 Volts, de corr. alt. solamente (corriente
normal para uso doméstico), 60 Hertz. No utilice esta
herramienta con corriente continua (c.c.). Una caída
considerable de voltaje causa una pérdida de potencia y el
recalentamiento del motor. Si la herramienta no funcional
al conectarla en una toma de corriente, vuelva a verificar el
suministro de voltaje.
CORDONES DE EXTENSIÓN
Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportar la corriente de consumo de la herramienta. Un
cordón de un calibre insuficiente causa una caída en el
voltaje de línea, la cual a su vez produce recalentamiento
y pérdida de potencia. Básese en la tabla suministrada
para determinar el grueso mínimo requerido del cordón de
extensión. Solamente deben utilizarse cordones con forro
redondo registrados en Underwriter’s Laboratories (UL).
Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “W-A” o “W” en el forro.
Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.
**Amperaje (aparece en la placa de datos de la herramienta)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longitud Calibre conductores
del cordón (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Se usa en los circuitos de calibre 12, 20 amp.
NOTA: AWG = American Wire Gauge
ADVERTENCIA:
Mantenga el cordón de extensión fuera del
área de trabajo. Al trabajar con una herramienta
eléctrica, coloque el cordón de tal manera que no
pueda enredarse en la madera, herramientas ni
en otras obstrucciones. La inobservancia de esta
advertencia puede causar lesiones serias.
ADVERTENCIA:
Inspeccione los cordones de extensión cada vez
antes de usarlos. Si están dañados reemplácelos
de inmediato. Nunca utilice la herramienta con un
cordón dañado, ya que si toca la parte dañada
puede producirse una descarga eléctrica, y las
consecuentes lesiones serias.
ASPECTOS ELÉCTRICOS
7 - Español
CARACTERÍSTICAS
ESPECIfICACIONES DEL PRODUCTO
Interruptor ................................................... Velocidad variable
Longitud de la carrera ..............................19,1 mm (3/4 pulg.)
Velocidad en vacío ........................ De 0 a 3 500 r/min. (RPM)
Corriente de entrada ...........120 V, sólo corr. alt., 60 Hz, 10 A
Peso neto ............................................................ 3,2 kg (7 lb.)
fAMILIARÍCESE CON LA SIERRA ALTERNATIVA
Vea la figura 1, página 12.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta misma
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas de
seguridad del mismo.
ESCOBILLAS ACCESIBLES EXTERNAMENTE
Las escobillas accesibles externamente prolongan la vida de
servicio de la herramienta.
SELECTOR DE MOVIMIENTO EN ÓRBITA
Use el selector de movimiento en órbita para seleccionar una
carrera lineal o un movimiento de corte en órbita. Para realizar
cortes limpios, se recomienda la carrera lineal, mientras que
para realizar un corte rápido, se recomienda el movimiento en
órbita.
CONJUNTO DE LA ZAPATA
El conjunto de la zapata de la sierra alternativa pivotea en
ambas direcciones, hacia arriba y hacia abajo. La zapata es
ajustable, por lo cual permite utilizar los dientes en diferentes
posiciones de la hoja.
MORDAZA PARA HOJA SIN HERRAMIENTA
La mordaza de la hoja de la sierra no requiere ninguna
herramienta (llave de la hoja) al instalarse o desmontarse la hoja.
GATILLO DEL INTERRUPTOR DE VELOCIDAD
VARIABLE
Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor presión
se aplica en el gatillo.
DESEMPAQUETADO
Embarcamos este producto completamente armado.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No use este producto si no está totalmente
ensamblado o si alguna pieza falta o está dañada. Si
utiliza un producto que no se encuentra ensamblado
de forma correcta y completa, puede sufrir lesiones
graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado sin haber
inspeccionado cuidadosamente la producto y haberla
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-866-539-1710, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Sierra alternativa
Hojas de sierra (5)
Bolsa de herramientas
Manual del operador
ARMADO
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con falta o está dañada alguna pieza podría
tener como resultado herida personal grave.
ADVERTENCIA:
No intente modificar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modificación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles lesiones
corporales serias.
ADVERTENCIA:
No conecte la unidad al suministro de corriente sin
haber terminado de armarla. De lo contrario la unidad
puede ponerse en marcha accidentalmente, con el
consiguiente riesgo de lesiones corporales serias.
8 - Español
fUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con este
producto le vuelva descuidado. Tenga presente
que un descuido de un instante es suficiente para
infligir una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no
recomendado por el fabricante de esta herramienta.
El empleo de aditamentos o accesorios no
recomendandos podría causar lesiones serias.
APLICACIONES
Este producto puede emplearse para los fines siguientes:
Corte de todos tipos de productos de madera (tablas,
madera contrachapada, paneles, madera aglomerada y
madera dura)
Corte de masonite y plásticos
Corte de paneles de yeso
Corte de metales como lámina de acero, tubos, barras
de acero, aluminio, bronce y cobre
SELECCIÓN DE LAS HOJAS
Es importante seleccionar una hoja de tipo correcto con el
fin de lograr un desempeño óptimo de la sierra. Debe selec-
cionarse la hoja según el uso y el material deseados. Si se
selecciona una hoja adecuada se logra un corte más limpio
y rápido, así como una vida de servicio más prolongada de
la hoja de corte.
Las hojas con menos dientes, o sea 10 dientes por pulgada
(DPP), se usan normalmente para cortar madera, mientras
que aquéllas con más dientes son mejores para cortar metal
o plástico. Para plásticos y metales suaves recomendamos
las de 14 DPP, y para metales duros, las de 18 DPP.
MONTAJE Y DESMONTAJE HOJA
Vea la figura 2, página 12.
Desconecte la sierra.
Gire la mordaza de la hoja hacia la izquierda y sosténgala
para abrir.
Inserte la hoja de la sierra hasta que esté completamente
asentada.
NOTA: La hoja puede instalarse ya sea con los dientes
orientados hacia arriba o hacia abajo.
Suelte la mordaza para asegurar la hoja.
Para retirar la hoja, gire la mordaza de la hoja hacia la
izquierda.
CAMBIO DE POSICIONES DEL CONJUNTO
DE LA ZAPATA
Vea la figura 3, página 12.
La zapata de la sierra alternativa oscila en ambas direcciones
para facilitar el uso.
Para cambiar la posición del conjunto de la zapata:
Desconecte la sierra.
Desasegure la palanca de liberación de la zapata.
Reacomode el conjunto de la zapata.
Asegure la barra de ajuste de la zapata.
APAGADO Y ENCENDIDO DE LA SIERRA
Vea la figura 4, página12.
Para encender la sierra: Oprima el gatillo del
interruptor.
Para apagar la sierra: Suelte el gatillo del interruptor.
VELOCIDAD VARIABLE
Vea la figura 4, página 12.
Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor
presión se aplica en el gatillo. La velocidad se controla
mediante la presión aplicada en el gatillo del interruptor.
SELECTOR DE MOVIMIENTO EN ÓRBITA
Vea la figura 5, página 12.
Use el selector de movimiento en órbita para seleccionar
una carrera lineal ( ) o un movimiento de corte en
órbita ( ). Para realizar cortes limpios, se recomienda la
carrera lineal, mientras que para realizar un corte rápido, se
recomienda el movimiento en órbita.
NOTA: Para evitar dañar la herramienta, siempre deje que el
motor se detenga completamente antes de usar el selector
de movimiento en órbita.
NOTA: No use la posición de movimiento en órbita cuando
utilice una hoja para cortar metal.
ADVERTENCIA:
Si se cortan los cables eléctricos contenidos en
las paredes pueden cargarse eléctricamente las
superficies metálicas de la sierra. No toque partes
metálicas al cortar una pared; sólo sujete las
superficies de sujeción aisladas de la herramienta. Al
cortar una pared, asegúrese de que no haya cables
eléctricos ocultos, tubos hidráulicos y peligros
mecánicos en el trayecto de la hoja de corte.
9 - Español
fUNCIONAMIENTO
UTILIZACIÓN DE LA SIERRA
Vea la figura 6, página 12.
Asegure la pieza de trabajo en un banco o mesa de trabajo
con una prensa fija o varias de mano.
Marque claramente la línea de corte.
Asegúrese de que la hoja de la sierra esté lejos de todo
objeto extraño y de que el cordón de corriente y el de
extensión estén fuera de la trayectoria de la hoja.
Sostenga firmemente la sierra al frente y bien alejada de
usted.
Oprima el gatillo del interruptor para iniciar el movimiento
de corte.
Ponga el conjunto de la zapata contra la pieza de
trabajo.
Avance la hoja y comience a cortar la pieza de trabajo.
NOTA: No fuerce la herramienta. Aplique sólo la presión
suficiente para mantener la sierra cortando. Permita que
la hoja y la sierra realicen el trabajo. Mantenga la presión
de la base contra la pieza de trabajo.
CORTE DE PENETRACIÓN EN MADERA Y
PANELES PARA PAREDES
Vea la figura 7, página 12.
Asegure la pieza de trabajo en un banco o mesa de trabajo
con una prensa fija o varias de mano.
Marque claramente la línea de corte.
Asegúrese de que la hoja de la sierra esté lejos de todo
objeto extraño y de que el cordón de corriente y el de
extensión estén fuera de la trayectoria de la hoja.
Sostenga firmemente la sierra al frente y bien alejada de
usted.
Escoja un punto inicial conveniente dentro del área
de corte y coloque la punta de la hoja encima de ese
punto.
Deje descansar el borde frontal del conjunto de la zapata
sobre la pieza de trabajo y mantenga la base firmemente
en su lugar durante el corte.
Oprima el gatillo del interruptor y permita que la hoja de
la sierra alcance plena velocidad.
ADVERTENCIA:
Asegúrese de no tocar la pieza de trabajo con
la hoja sino hasta que la sierra haya alcanzado
su máxima velocidad. La inobservancia de esta
advertencia puede causar la pérdida de control de
la sierra, y por consiguiente lesiones serias.
Incline hacia abajo la sierra hasta que la punta de la hoja
comience a cortar la pieza de trabajo.
Permita que la sierra penetre en la pieza de trabajo.
Incline la sierra hasta que la hoja quede perpendicular a
la pieza de trabajo.
ADVERTENCIA:
Las hojas de una longitud superior a 152,4 mm
(6 pulg.) pueden latiguear, por lo cual debe
evitarse utilizarlas para corte por penetración. La
inobservancia de esta advertencia puede causar
lesiones serias.
ADVERTENCIA:
Si se cortan cables eléctricos pueden cargarse
eléctricamente la hoja, la mordaza de la hoja y el
conjunto de la barra de la sierra. No toque piezas
metálicas de la herramienta al cortar una pared;
sólo sujete las superficies de sujeción aisladas
de la herramienta. Al cortar una pared, asegúrese
de que no haya cables eléctricos ocultos, tubos
hidráulicos y peligros mecánicos en el trayecto de
la hoja de corte.
CORTE DE METALES
Vea la figura 8, página 13.
Con la sierra pueden cortarse metales como lámina de acero,
tubos, barras de acero, aluminio, bronce y cobre.
Al cortar metal observe las siguientes sugerencias:
Tenga cuidado de no torcer o doblar la hoja de la
sierra.
No fuerce la herramienta y póngala en una velocidad
baja.
Utilice aceite para cortar al cortar metales suaves y acero.
El aceite para cortar mantiene frías las hojas, aumenta
la eficacia del corte y prolonga la vida de servicio de las
hojas.
Nunca utilice gasolina, ya que el chispeo normal del
motor puede inflamar las emanaciones de la misma.
Sujete firmemente la pieza de trabajo con prensas, y
corte cerca del punto de sujeción para eliminar toda
vibración posible de la pieza. Al cortar tubo conduit, así
como tubo o ángulo de hierro, sujete la pieza de trabajo
en una prensa de banco si es posible y corte cerca de la
prensa. Para cortar material en forma de lámina delgada,
“emparédelo” entre dos paneles de madera prensada
o contrachapada y sujete las capas con prensas para
eliminar la vibración y el desgarramiento del material.
Siempre mantenga una presión firme de la conjunto de
la zapata contra la pieza de trabajo.
10 - Español
MANTENIMIENTO
ADVERTENCIA:
Para el servicio de la unidad sólo utilice piezas de
repuesto RIDGID® idénticas. El empleo de piezas
diferentes puede causar un peligro o dañar el
producto.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo,
aceites penetrantes, etc., lleguen a tocar las piezas
de plástico. Las sustancias químicas pueden
dañar, debilitar o destruir el plástico, lo cual a su
vez puede producir lesiones corporales serias.
Las herramientas eléctricas que se utilizan en materiales de
fibra de vidrio, paneles de yeso para paredes, compuestos de
resanar o yeso, están sujetas a desgaste acelerado y posible
fallo prematuro porque las partículas y limaduras de fibra de
vidrio son altamente abrasivas para los cojinetes, escobillas,
conmutadores, etc. Por consiguiente, no recomendamos el
uso de esta herramienta durante períodos prolongados de
trabajo en estos tipos de materiales. Sin embargo, si usted
trabaja con cualquiera de estos materiales, es sumamente
importante limpiar la herramienta con aire comprimido.
LUBRICACIÓN
Todos los cojinetes de esta herramienta están lubricados
con suficiente cantidad de aceite de alta calidad para
toda la vida útil de la unidad en condiciones normales de
funcionamiento. Por lo tanto, no se necesita lubricación
adicional.
REEMPLAZO DE LAS ESCOBILLAS
Vea la figura 9, página 13.
La sierra alternativa está equipada con escobillos de acceso
externo.
Para reemplazarlas:
Desconecte la sierra.
Retire las (2) tapas de las escobillas utilizando un
destornillador de punta plana.
NOTA: La tapa de la escobilla inferior se encuentra debajo
de la cubierta. Para retirar la cubierta, extraiga el tornillo
de torx que se encuentra en la parte izquierda de esta
pieza.
Retire los conjuntos de las dos escobillas.
Efectúe una inspección para ver si hay desgaste.
Reemplace ambos conjuntos de las escobillas cuando
uno u otro tenga menos de 6,4 mm (1/4 pulg.) de carbón
restante.
NOTA: No reemplace un solo lado sin reemplazar el
otro.
Vuelva a armar la unidad empleando conjuntos de
escobillas nuevos. Asegúrese de que la curvatura de
la escobillas corresponda a la del motor y de que las
escobillas se muevan libremente en los tubos de las
mismas.
Vuelva a armar la unidad; para ello, siga en sentido inverso
los pasos enumerados arriba.
Apriete firmemente la tapas de las dos escobillas. No
aplique un apriete excesivo.
11 - Español
GARANTÍA
Debe presentarse prueba de la compra al solicitar servicio
al amparo de la garantía.
Se limita a las herramientas de mano y estacionarias
RIDGID
® adquiridas a partir del 1.º/feb./04. Este producto
está manufacturado por One World Technologies, Inc. La
licencia de uso de la marca comercial es otorgada por
RIDGID, Inc. Toda comunicación en relación con la garantía
debe dirigirse a One World Technologies, Inc., a la atención
de: Servicio Técnico de Herramientas Eléctricas de Mano y
Estacionarias RIDGID, al (línea gratuita) 1-866-539-1710.
POLÍTICA DE GARANTÍA DE SATISfACCIÓN
DE 90 DÍAS
Durante los primeros 90 días a partir de la fecha de compra,
si no está satisfecho con el desempeño de esta herramienta
de mano o estacionaria RIDGID® por cualquier razón, puede
devolverla al establecimiento donde la adquirió, donde
se le proporcionará un reembolso total o un intercambio.
Para recibir una herramienta de reemplazo, debe presentar
documentación de prueba de la compra, y devolver el
equipo original empaquetado con el producto original. La
herramienta de reemplazo queda cubierta por la garantía
limitada por el resto del período de garantía de servicio de
3 AÑOS.
LO QUE ESTÁ CUBIERTO EN LA GARANTÍA
DE SERVICIO LIMITADA DE TRES AÑOS
GARANTÍA DE SERVICIO LIMITADA
Esta garantía de las herramientas de mano y estacionarias
RIDGID® cubre todos los defectos en materiales y mano
de obra, así como piezas desgastables como escobillas,
portabrocas, motores, interruptores, cordones eléctricos,
engranajes e incluso las pilas inalámbricas de esta
herramienta RIDGID® por tres años a partir de la fecha de
compra de la herramienta. Las garantías de otros productos
RIDGID® pueden ser diferentes.
fORMA DE OBTENER SERVICIO
Para obtener servicio para esta herramienta RIDGID®, debe
devolverla, ya sea con el flete pagado por anticipado, o
llevarla a un centro de servicio autorizado para herramientas
eléctricas de mano y estacionarias de la marca RIDGID®.
Puede obtener información sobre la ubicación del centro de
servicio autorizado más cercano llamando al 1-866-539-1710
(línea gratuita) o dirigiéndose al sitio electrónico de RIDGID®
en Internet, en www.ridgid.com. Al solicitar servicio al
amparo de la garantía, debe presentar el recibo de venta
fechado original. El centro de servicio autorizado reparará
toda mano de obra deficiente del producto, y reparará o
reemplazará cualquier pieza cubierta en la garantía, a nuestra
sola discreción, sin ningún cargo al consumidor.
One World Technologies, Inc.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, USA
HERRAMIENTAS ELÉCTRICAS DE MANO Y ESTACIONARIAS RIDGID®
GARANTÍA DE SERVICIO LIMITADA DE TRES AÑOS
LO QUE NO ESTÁ CUBIERTO
Esta garantía se ofrece exclusivamente al comprador original
al menudeo y no puede transferirse. Esta garantía sólo cubre
defectos que surjan en el uso normal de la herramienta y no
cubre ningún malfuncionamiento, falla o defecto producido
por el uso indebido, maltrato, negligencia, alteración,
modificación o reparación efectuada por terceros diferentes
de los centros de servicio autorizados de herramientas
eléctricas de mano y estacionarias RIDGID®. No están
cubiertos los accesorios suministrados con la herramienta,
como las hojas, brocas, papel de lija, etc.
RIDGID, INC. Y ONE WORLD TECHNOLOGIES, INC.
NO OfRECEN NINGUNA GARANTÍA, DECLARACIÓN
O PROMESA EN RELACIÓN CON LA CALIDAD O EL
DESEMPEÑO DE SUS HERRAMIENTAS ELÉCTRICAS
MÁS QUE LAS SEÑALADAS ESPECÍfICAMENTE EN
ESTA GARANTÍA.
LIMITACIONES ADICIONALES
Hasta donde lo permiten las leyes relevantes, se
desconoce toda garantía implícita, incluidas las garantías
de COMERCIABILIDAD o IDONEIDAD PARA UN USO
EN PARTICULAR. Toda garantía implícita, incluidas las
garantías de comerciabilidad o idoneidad para un uso en
particular, que no pueda desconocerse según las leyes
estatales, está limitada a tres años a partir de la fecha de
compra. One World Technologies, Inc. y RIDGID, Inc. no son
responsables de daños directos, indirectos, incidentales o
consecuentes. Algunos estados no permiten limitaciones en
cuanto al período de vigencia de una garantía implícita y/o
no permiten exclusiones o limitaciones de daños incidentales
o consecuentes, por lo tanto es posible que esta limitación
no se aplique en el caso de usted. Esta garantía le confiere
derechos legales específicos, y es posible que usted goce
de otros derechos, los cuales pueden variar de estado a
estado.
12
Fig. 1
A - Orbital action selector (sélecteur de
mouvement orbital, selector de movimiento
en órbita)
B - Toolless blade clamp (verrouillage de
lame sans outil, mordaza para hoja sin
herramienta)
C - Saw blade (lame de scie, hoja de la sierra)
Fig. 2 Fig. 3
A - Shoe assembly (sabot, conjunto de la
zapata)
B - Shoe release lever (levier de libération du
sabot, palanca de liberación de la zapata)
Fig. 4
Fig. 5
A - Variable speed switch trigger (gâchette de
vitesse variable, gatillo del interruptor de
velocidad variable)
Fig. 7
D - Shoe assembly (sabot, conjunto de la
zapata)
E - Shoe release lever (levier de libération du
sabot, palanca de liberación de la zapata)
F - Variable speed switch trigger (gâchette de
vitesse variable, gatillo del interruptor de
velocidad variable)
A - Blade (lame, hoja)
B - Blade clamp (verrouillage de lame, mordaza
para hoja)
E
D
C
F
A
B
B
A
B
A
A
A
A - Orbital action selector (sélecteur de
mouvement orbital, selector de movimiento
en órbita)
Fig. 6
13
Fig. 8
Fig. 9
B
C
A
D
A - Torx screw (vis de torx, tornillo de torx)
B - Brush cap (bouchon de porte-charbon, tapa
de la escobilla)
C - Brush assembly (ensemble de charbon,
conjunto de escobilla)
D - Cover (couvercle, cubierta)
B
C
987000-307
1-21-13 (REV:07)
Customer Service Information:
For parts or service, contact your nearest RIDGID authorized service center. Be sure
to provide all relevant information when you call or visit. For the location of the au-
thorized service center nearest you, please call 1-866-539-1710 or visit us online at
www.ridgid.com.
The model number of this tool is found on a plate attached to the motor housing.
Please record the serial number in the space provided below. When ordering repair
parts, always give the following information:
Model No.
Serial No.
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
RECIPROCATING SAW VARIAbLE SPEED
SCIE ALTERNATIVE
À VITESSE VARIAbLE
SIERRA ALTERNATIVA VELOCIDAD VARIAbLE
R3002
Service après-vente :
Pour acheter des pièces ou pour un dépannage, contacter le centre de réparations
RIDGID agréé le plus proche. Veiller à fournir toutes les informations pertinentes
lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de
réparations agréé le plus proche, téléphoner au 1-866-539-1710, ou visiter notre site
www.ridgid.com.
Le numéro de modèle se trouve sur une plaquette fixée au boîtier du moteur. Noter
le numéro de série dans l’espace ci-dessous. Lors de toute commande de pièces
détachées, fournir les informations suivantes :
No. de modèle
No. de série
Información sobre servicio al consumidor:
Para piezas de repuesto o servicio, comuníquese con el centro de servicio autorizado
de productos RIDGID de su preferencia. Asegúrese de proporcionar todos los datos
pertinentes al llamar o al presentarse personalmente. Para obtener información
sobre el centro de servicio autorizado más cercano a usted, le suplicamos llamar al
1-866-539-1710 o visitar nuestro sitio en la red mundial, en la dirección www.ridgid.
com.
El número de modelo de este producto se encuentra en una placa adherida al
alojamiento del motor. Le recomendamos anotar el número de serie en el espacio
suministrado abajo. Al ordenar piezas de repuesto siempre proporcione la siguiente
información:
Núm. de modelo
Núm. de serie
