INSTRUCTIONS

Thank you very much for choosing this Sliding Door Set.

- Please read all of the instructions before using it. The information

will help you achieve the best possible results.

The products carried in this catalog may be different in color than

the actual item.

SAVE THESE INSTRUCTIONS

WARNING:

Ensure Health and Safety, local authority and general workshop

practice

regulations are adhered to when using tools.

* DO NOT use tools if damaged.

* Maintain tools in good and clean condition for best and safest

performance.

* Wear suitable clothing to avoid snagging. Do not wear loose jew-

ellery and tie back long hair.

* Account for all tools and parts being used.

* If working off the vehicle, ensure that the workplace is secure and

stable.

* Do Not use these tools if you are tired or under the influence of

alcohol, drugs or intoxicating medication.

* PERSONAL SAFE TY WARNING!

Always Wear personal protective equipment.

*PERSONA L PROTECTIVE EQUIPMENT

1. Always wear impact safety goggles that provide front and side

protection for the eyes. Eye protection equipment should comply

with CSA Z94.3-07 or ANSI Z87.1 standards based on the type of

work performed.

2. Wear gloves that provide protection based on the work materials

or to reduce the effects of tool vibration.

Assembly and Use

PRE INSTALLATION-

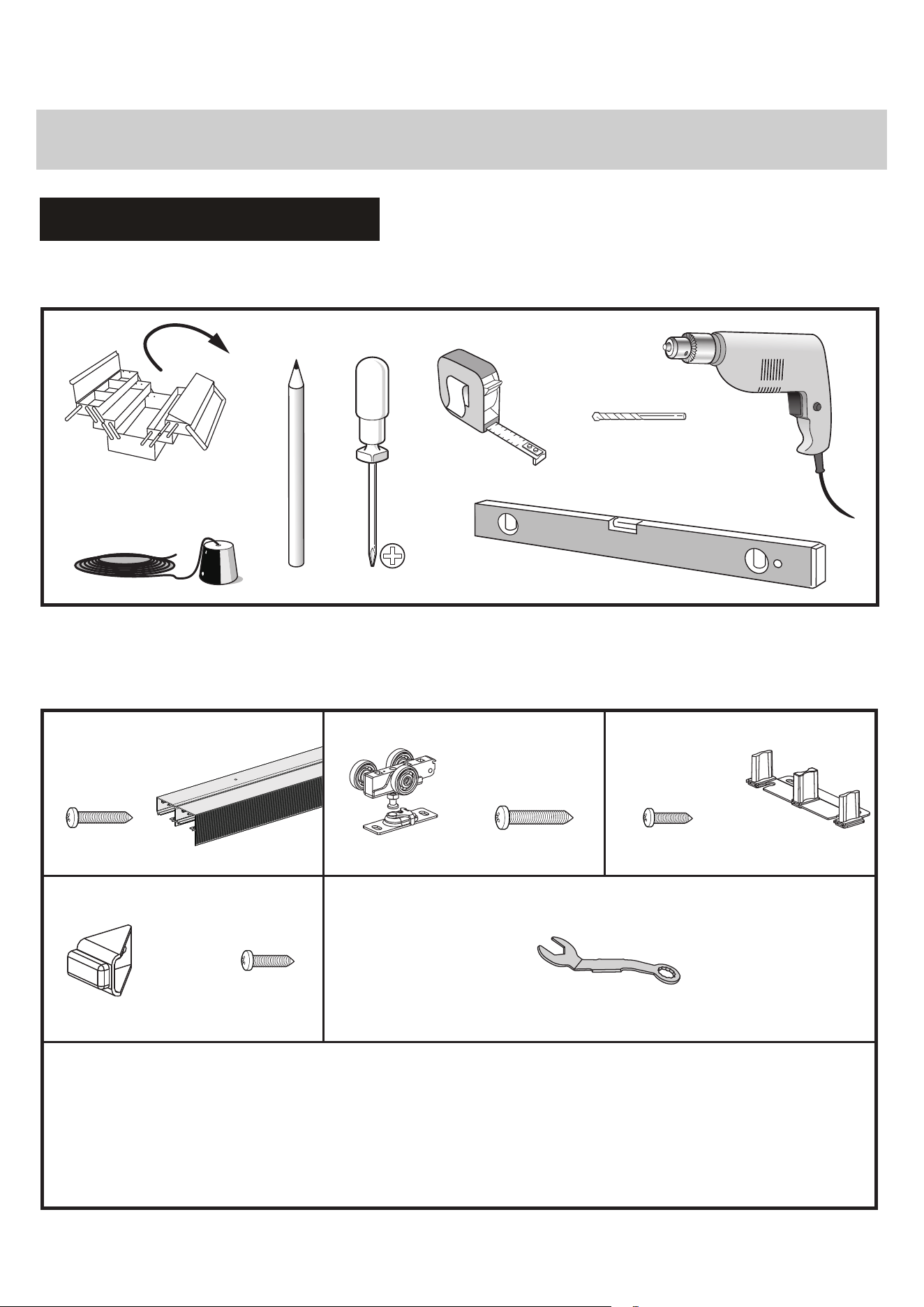

TOOLS REQUIRED

Ø4

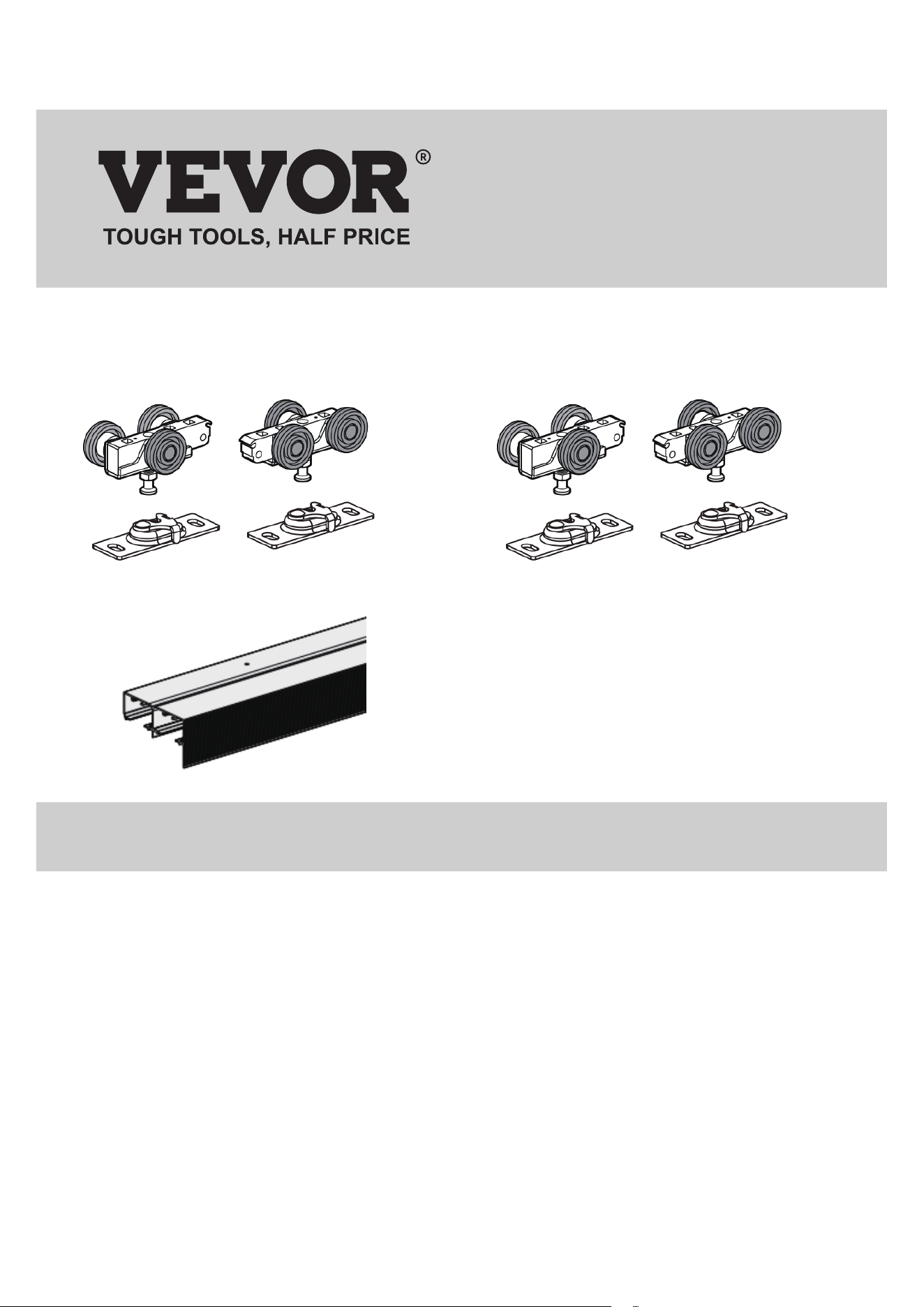

HARDWARE INCLUDED

(x4) ST5.5x32 (x8) (x1)ST4.2x19 (x2)

(x1) ST4.2x19 (x3) (x1)

(x1)ST4.2x32(x9)

INSTRUCTIONS

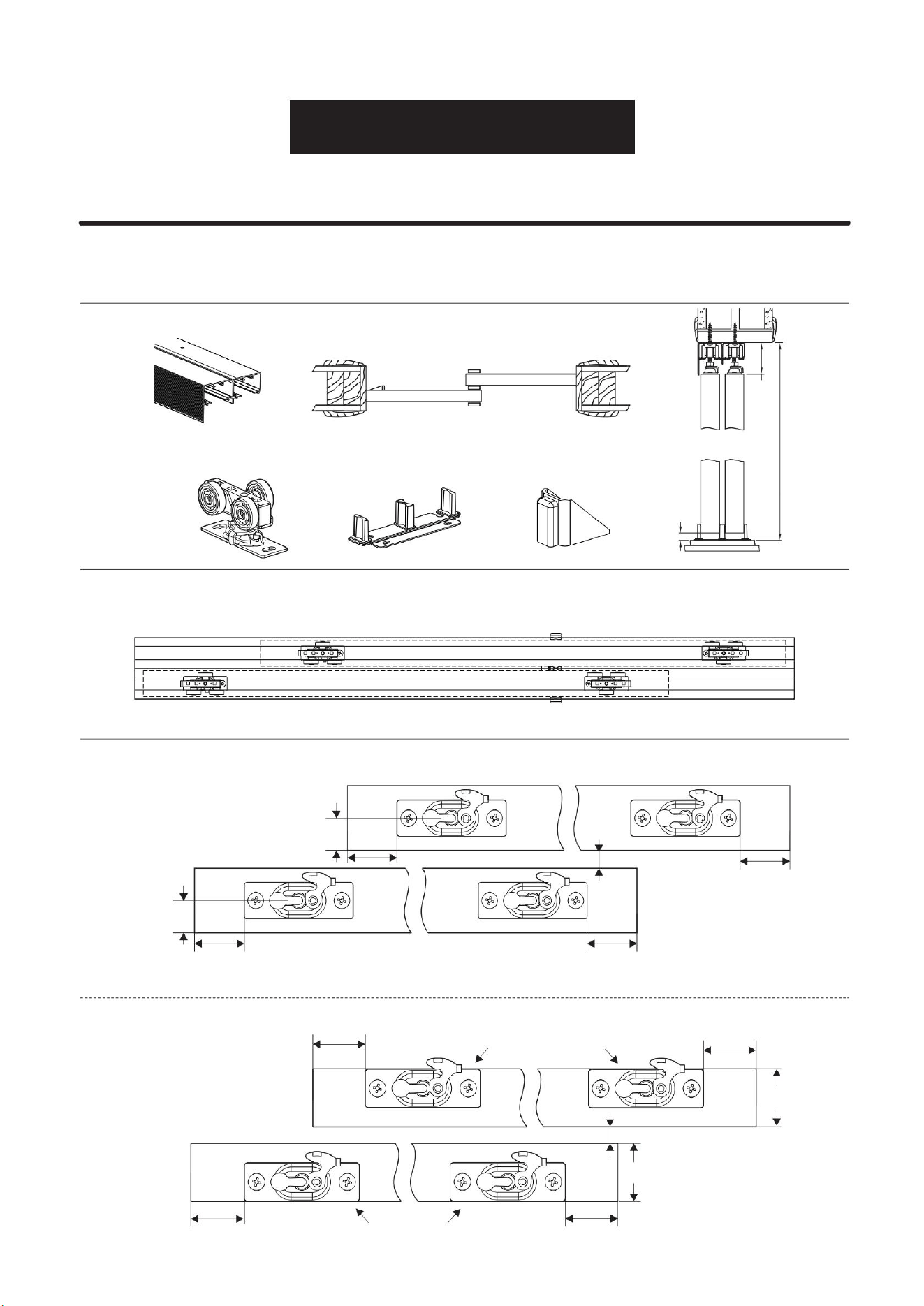

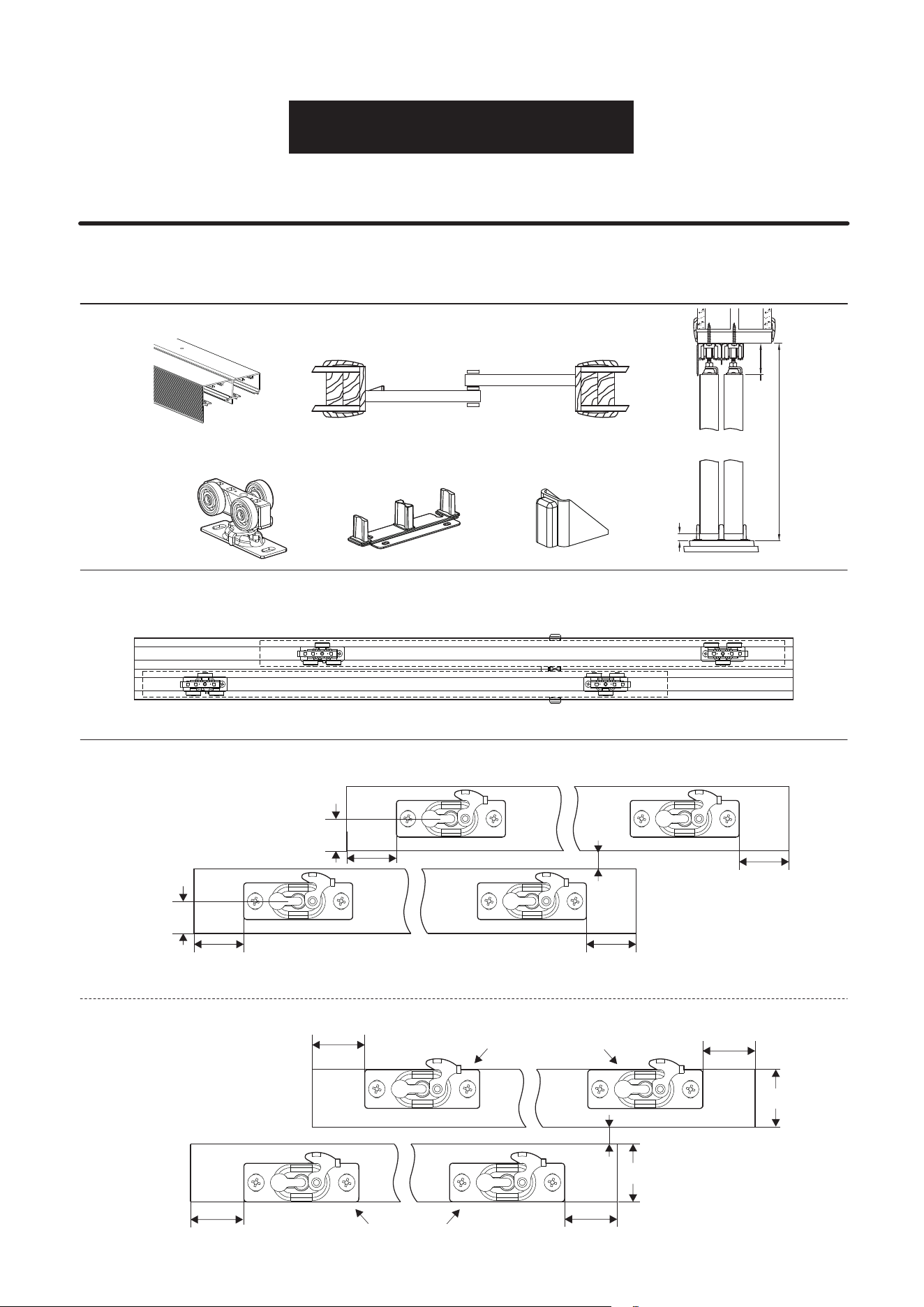

SLIDING DOOR HARDWARE

Fits 35 and 45mm thick wood door

each door max weight 150lbs

2 Door : 2x Door width-1"

PREPARE OPENING CAREFULLY: MAKE SURE CORNERS ARE SQUARE,

HEADER IS LEVEL AND JAMBS ARE STRAIGHT.

Mount Track to Header: Cut track to fit opening. insert Hangers into track and mount to header with

1-1/4"(32mm) #8 pan head screws.

NOTE: Alternate hanger wheel assemblies in track to provide even pressure.

3/8"(9.5mm)

DOOR HEIGHT + 2-13/64"(56mm)

MIN 1-11/16"(43mm)

MAX 1-31/32"( 50mm)

1-49/64"(45mm)

DOORS

Mount Hanger Plates to Door: Fasten door plates to top of door,2-3/4"(70mm) from each edge.

7/8"

(22.5mm)

2-3/4"(70mm)

Front side

45mm DOOR

35mm DOOR

2-3/4"(70mm)

Front side

2-3/4"(70mm)

Hanger fixing plate is aligned with inside panel.

21/64"(8.5mm)

Hanger fixing plate is aligned with outside panel.

1-3/8"

(35mm)

1-3/8"

(35mm)

2-3/4"(70mm)

7/8"

(22.5mm)

2-3/4"(70mm)

21/64"(8.5mm)

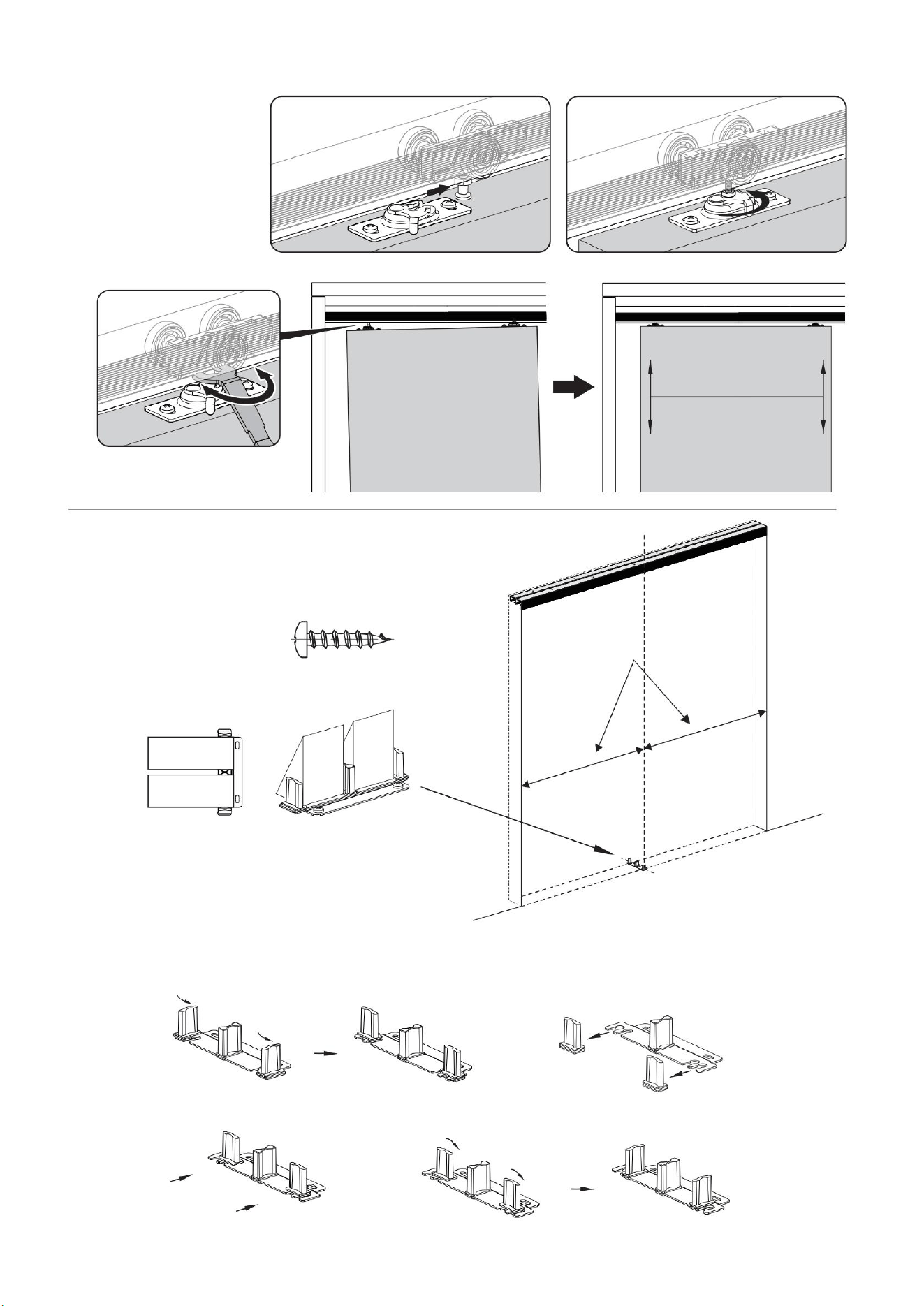

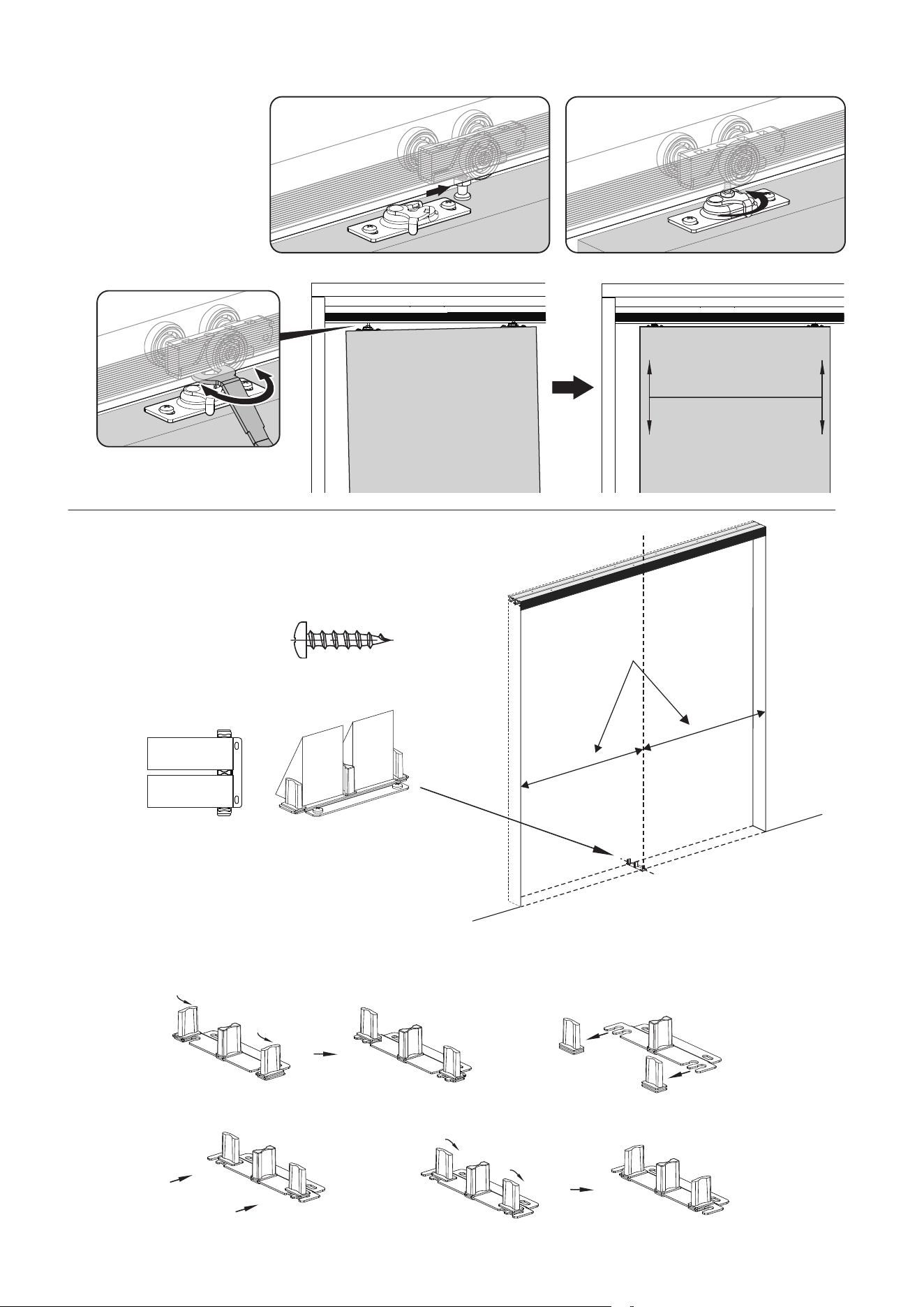

Hang Door on front leg of track first. Slide pivot pin of hanger into

socket and lock into place with clip. Check for smooth travel.

Repeat with rear door.

Install Bottom Guide: Slide both doors to side jamb.

Place guide between doors and position to plumb, fasten to floor

with screws.

#6 x 3/4"(19mm)

Floor guide installation instruction for 35mm thick wood door ：

1 2

(Click)

Use spanner to adjust door height

PLUMB

(default for 45mm

thick door)

Maintenance

1.Avoid prolonged exposure to the sun to avoid aging.

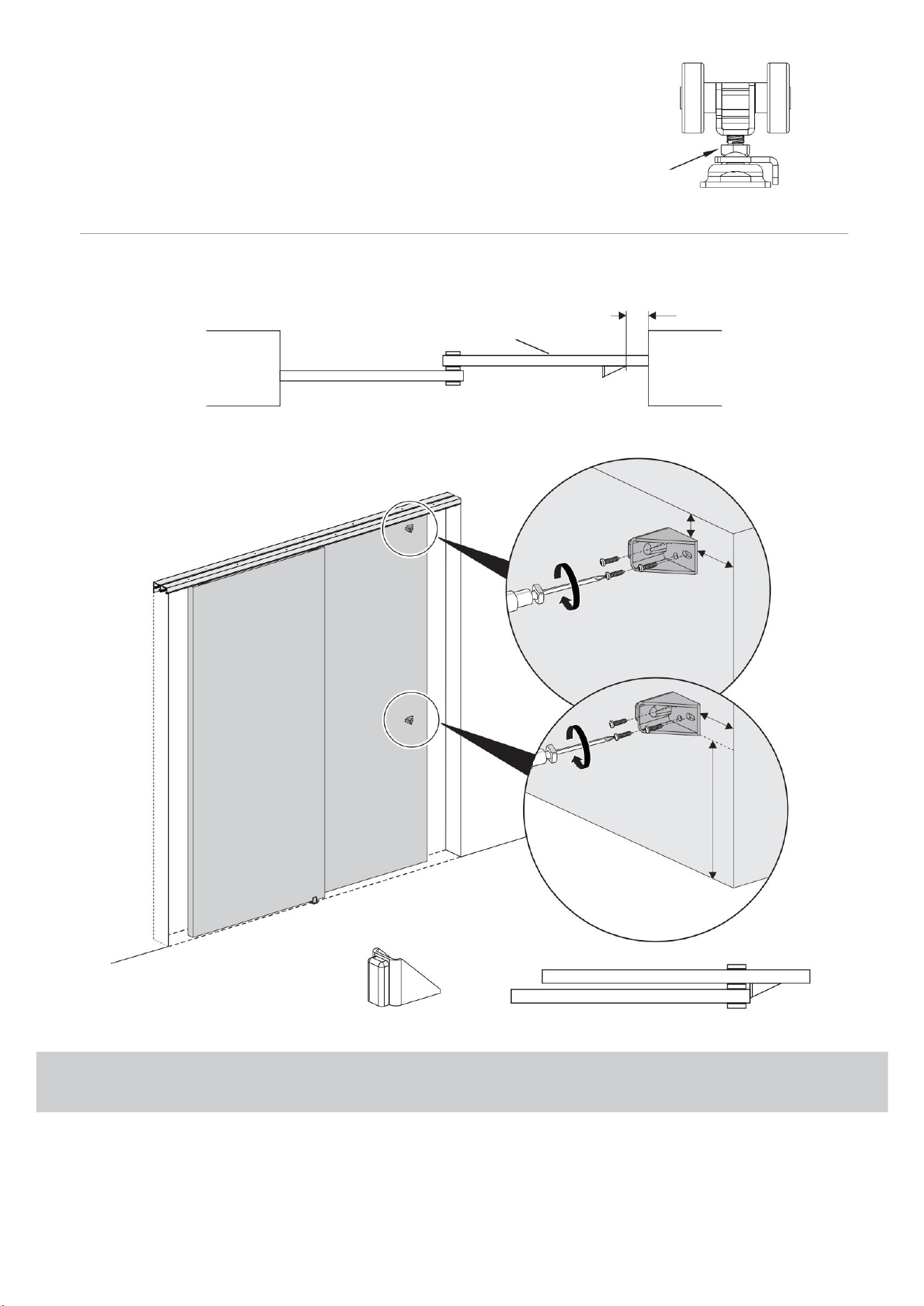

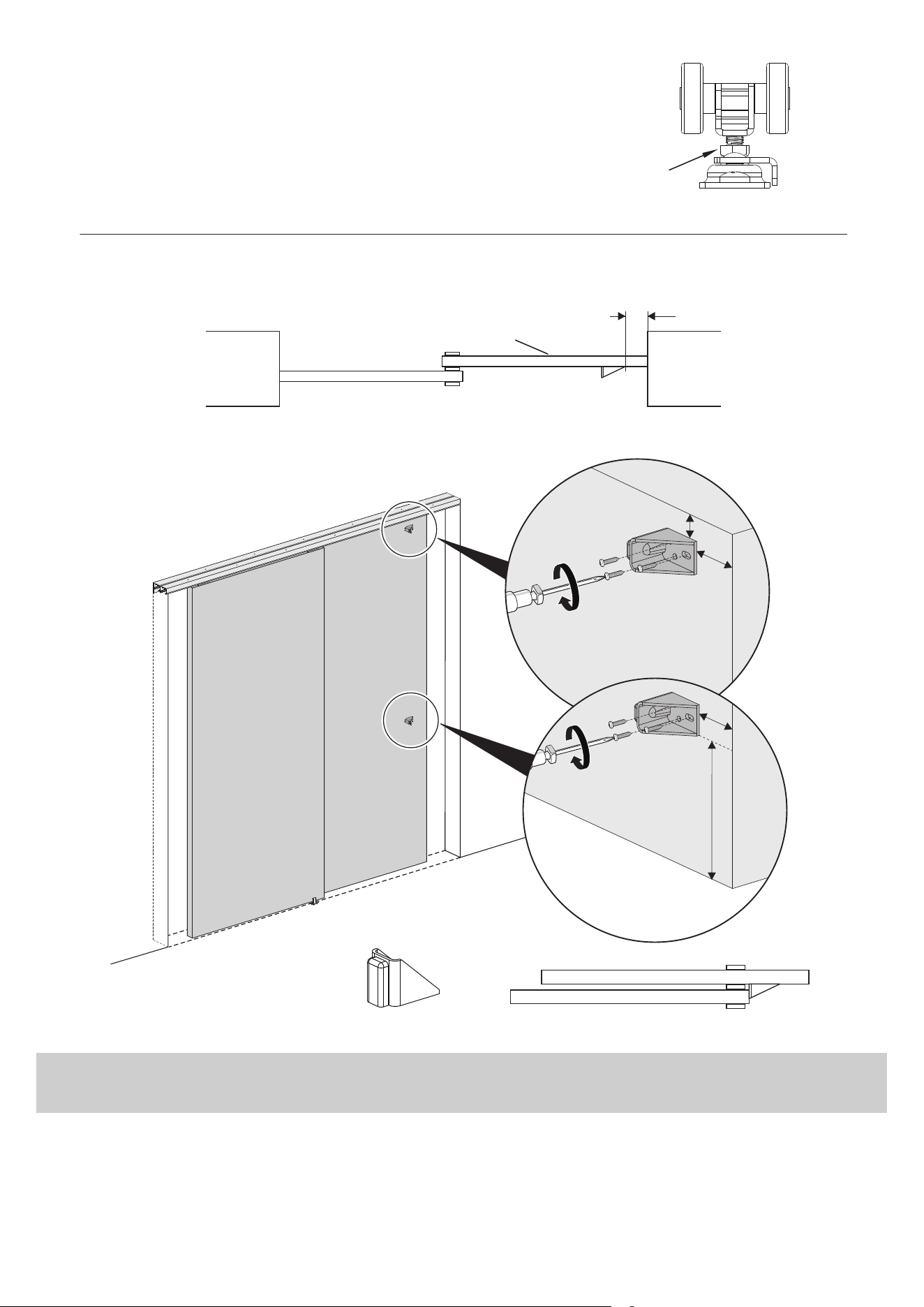

Install Stop: Attach Stop on rear of front door 1-1/2"(38mm) from door edge, 1/2"(13mm) from top (Hollow

Core) or 40"(1000mm) from bottom (Solid Core) doors.

Adjust Hangers, if necessary, to plumb doors with jambs.

ADJUSTING NUT

JAMB

1-1/2"(38mm)

JAMB

front door

1-1/2"

(38mm)

(13mm)

1/2"

40"(1000mm)

1-1/2"

(38mm)
