INSTRUCTION MANUAL
Model: CCDN-470S-19
Dear users, this manual contains the product’s basic knowledge, how to use it, fault
diagnosis and basic troubleshooting methods. In order to better understand and use
this product, please take good care of this manual and read it carefully.
2
I.
SAFETY
WARNING!
It is hazardous for anyone other than authorized service personnel to carry out servicing or repairs which involves the
removal of covers. To avoid the risk of an electric shock do not attempt to repair this appliance yourself.
WARNING!
R
isk of fire / flammable materials.
Safety tips
D
o not use electrical appliances such as a hair dryer or heater to defrost your Fridge/Freezer.
Containers with flammable gases or liquids can leak at low temperatures.
D
o not store any containers with flammable materials, such as spray cans, fire extinguisher refill cartridges etc. in the
Fridge/Freezer.
D
o not place carbonated or fizzy drinks in the Freezer compartment. Ice lollies can cause “Frost/Freeze burns”. If
consumed straight from the Fridge/Freezer.
Do not remove items from the Fridge/Freezer compartment if your hands are damp/wet, as this could cause skin
abrasions or “Frost/Freezer burns”. Bottles and cans must not be placed in the Freezer compartment as they can burst
when the contents freeze.
Manufacturer’s recommended storage times should be adhered to. Refer to relevant instructions.
D
o not allow children to tamper with the controls or play with the Fridge/Freezer. The Fridge/Freezer is heavy. Care
should be taken when moving it. It is dangerous to alter the specification or attempt to modify this product in any way.
D
o not store inflammable gases or liquids inside your Fridge/Freezer.
I
f the power cable is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in
order to avoid a hazard.
T
his appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety.
T
his refrigerating appliance is not intended to be used as a built-in appliance.
T
his appliance is intended to be used in household and similar applications such as
·staff kitchen areas in shops, offices and other working environments;
·farm houses and by clients in hotels, motels and other residential type environments;
·bed and breakfast type environments;
·catering and similar non-retail applications.
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
D
o not use mechanical devices or other means to accelerate the defrosting process, other than those recommended by
the manufacturer.
D
o not damage the refrigerant circuit.
Do not use electrical appliances inside the food storage compartments of the appliance, unless they are of type
recommended by the manufacturer.
D
o not store explosive substances such as aerosol cans with a flammable propellant in this appliance.
Pressure
3
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play
with the appliance.
–
WARNING:
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of
obstruction.
– WARNING: Do not use mechanical devices or other means to accelerate the defrosting process, other than
those recommended by the manufacturer.
–
WARNING:
Do not damage the refrigerant circuit.
– WARNING:
Do not use electrical appliances inside the food storage compartments of the appliance, unless
they are of the type recommended by the manufacturer.
– WARNING: Refrigerating appliances – in particular a refrigerator-freezer Type I – might not operate
consistently (possibility of defrosting of contents or temperature becoming too warm in the frozen food compartment)
when sited for an extended period of time below the cold end of the range of temperatures for which the refrigerating
appliance is designed;
–
WARNING:
The necessity that, for doors or lids fitted with locks and keys, the keys be kept out of the reach
of children and not in the vicinity of the refrigerating appliance, in order to prevent children from being locked inside.
– WARNING: The refrigerant used in your appliance and insulation materials requires special disposal
procedures.
– WARNING: When positioning the appliance, ensure the supply cord is not trapped or damaged.
–
WARNING:
Do not locate multiple portable socket-outlets or portable power supplies at the rear of the
appliance
Children aged from 3 to 8 years are allowed to load and unload refrigerating appliances.
To avoid contamination of food, please respect the following instructions:
– Opening the door for long periods can cause a significant increase of the temperature in the
compartments of the appliance.
–Clean regularly surfaces that can come in contact with food and accessible drainage systems.
–Clean water tanks if they have not been used for 48 h; flush the water system connected to a water supply if water has
not been drawn for 5 days.
– Store raw meat and fish in suitable containers in the refrigerator, so that it is not in contact with or
drip onto other food.
– Two-star frozen-food compartments are suitable for storing pre-frozen food, storing or making ice-
cream and making ice cubes.
– One-, two- and three-star compartments are not suitable for the freezing of fresh food.
–If the refrigerating appliance is left empty for long periods, switch off, defrost, clean, dry, and leave the door open to
prevent mould developing within the appliance.
Electrical Connection
WARNING
The power cord of this appliance is equipped with a plug which mates with the standard wall outlets to minimize the pos
sibility of electrical shock.
Under any circumstances, ensure that the power cord is grounded.
This refrigerator appliance requires a standard 220-240VAC 50/60Hz electrical outlet with grounding.
This refrigerator appliance is not designed to be used with an inverter.
The cord should be secured behind the appliance and not left exposed or dangling to prevent accidental injury.
Never unplug the refrigerator by pulling the power cord. Always grip the plug firmly and pull straight out from the
receptacle.
Do not use an extension cord with this appliance. If the power cord is too short, have a qualified electrician or service
technician install an outlet near the appliance. Use of an extension cord can negatively affect the performance of the unit.
Improper use of the grounded plug can result in the risk of electrical shock. If the power cord is damaged, have it
replaced by an authorized service center.
Climate Range
The information about the climate range of the appliance is provided on the rating plate. It indicates at which ambient
temperature (that is, room temperature, in which the appliance is working) the operation of the appliance is optimal
(proper).
Climate range
Permissible ambient temperature
SN
from +10°C to +32°C
N
from +16°C to +32°C
ST
from +16°C to +38°C
T
from +16°C to +43°C
Note：Given the limit values of the ambient temperature range for the climate classes for which the refrigerating appliance
4
is designed and the fact that the internal temperatures could be affected by such factors as location of the refrigerating
appliance, ambient temperature and the frequency of door opening, the setting of any temperature control device might
have to be varied to allow for these factors, if appropriate.
Note：When operating in an environment other than the specified climate type (i.e., beyond the rated ambient
temperature range), the appliance may not be able to maintain the desirable compartment temperatures.
Locks
If your Refrigerator is fitted with a lock, keep the key out of reach and not in the vicinity of the appliance to prevent children
being entrapped. When disposing of an old Refrigerator, break off any old locks or latches as a safeguard.
Freon-free
The freon-free refrigerant (R600a) and the foaming insulation material (cyclopentane) that is environmentally friendly are
used for the refrigerator, causing no damage to the ozone layer and having a very small impact on the global warming.
R600a is flammable, and sealed in a refrigeration system, without leakage during normal use. But, in case of refrigerant
leakage due to the refrigerant circuit being damaged, be sure to keep the appliance away from open flames and open the
windows for ventilation as quickly as possible.
II. Product Features
No Description
1 Freezer Shelf
2 Freezer Temperature Control
3
Control panel
4 Refrigerator Shelves
5 Crisper Cover
6 Salad Crisper
7 Adjustable Feet
8 Freezer Racks
9 Refrigerator Racks
Due to technological innovation, the descriptions of the product in this manual may not be completely consistent with your
refrigerator. Details are in accordance with the material item.
III. Preparations for use
Installation location
1. Ventilation condition
The position you select for the refrigerator installation should be well-ventilated and has less hot air. Do not locate the
refrigerator near a heat source such as cooker, boiler, and avoid it from direct sunlight, thus guaranteeing the refrigeration
effect while saving energy consumption. Do not locate the refrigerator in the damp place, so as to prevent the refrigerator
from rusting and leaking electricity. The result of the refrigerant charge amount of the refrigerator being divided by
the total space of the room in which the refrigerator is installed shall be less than 8g / m³.
Note: The amount of refrigerant charged for the refrigerator can be found on the nameplate.
2. Heat dissipation space
When working, the refrigerator gives off heat to surroundings. Therefore, at least 30mm of free space should be spared
at the top side, more than 100mm on both sides, and above 50mm at the back side of the refrigerator.
Dimensions in mm
W
D
H
A
B
C(
°
)
E
F
595
685
1700
967
1226
130
±
5
50
100
Note：Figure 1, Figure 2 only as a product space demand size schematic diagram.
5
Level ground
Place the refrigerator on the solid and flat ground (floor) to keep it stable, or else, it will give rise to vibration and noise.
When the refrigerator is placed on such flooring materials as carpet, straw mat, polyvinyl chloride, the solid backing plates
should be applied underneath the refrigerator, so as to prevent color change due to heat dissipation.
Unobstructed ventilation shall be maintained around the appliance or in an embedded structure.
Preparations for use
1. Standing time
After the refrigerator is properly installed and well cleaned, do not switch it on immediately. Make sure to energize the
refrigerator after more than 1 hour of standing, so as to ensure its normal operation.
2. Cleaning
Confirm the accessory parts inside the refrigerator and wipe the inside with a soft cloth.
3. Power-on
Insert the plug into the solid socket to start the compressor. After 1 hour, open the freezer door, if the temperature inside
the freezer compartment drops obviously, it indicates the refrigeration system is working normally.
4. Storage of food
After the refrigerator runs for a period of time, the internal temperature of the refrigerator will be automatically controlled
according to the user’s temperature setting. After the refrigerator is fully cooled, put in foods, which usually need 2~3
hours to be fully cooled. In summer, when the temperature is high, it takes more than 4 hours for the foods to be fully
cooled (Try to open the refrigerator door as less as possible before the internal temperature cools down).
If the refrigerator is installed in the moisture place, make sure to check whether the ground wire and leakage circuit
breaker are normal. If vibration noises are produced due to the refrigerator contacting the wall or if the wall gets blackened
by air convection around the compressor, move the refrigerator away from the wall. Setting up the refrigerator may cause
jamming noise or image chaos to the mobile phone, fixed-line telephone, radio receiver, television set surrounding it, so
try to keep the refrigerator as far away as possible in such case.
IV. Functions
START
When the refrigerator is connected to the power supply for the first time，all indicators on the display screen are on for 2
seconds, and after that it runs at Mode 3 by default.
1 Function
1.1 Temperature setting
Press the "SET" key to adjust the temperature, and if no key operation within 5s after the desired temperature mode is set,
it will take effect, and the refrigerator is controlled to run at such mode immediately thereafter.
The temperature modes cycles in the following sequence: “3-2-1-Fast cool-5-4-3”.
Freezer temperature adjustment
When the temperature mode keeps unchanged, adjust the air regulating rod from left to right, the fridge temperature
gets increased while the freezer temperature decreased.
When the temperature mode keeps unchanged, adjust the air regulating rod from right to left, the fridge temperature
gets decreased while the freezer temperature increased.
It is recommended to adjust the air regulating rod in the middle position. When the user needs a lower freezer
temperature, adjust the air regulating rod to the right properly, then the freezer temperature decreases while the
fridge temperature rises. When the temperature meets the requirement, adjust the air regulating rod back to the
middle position again in a timely manner.
6
The fridge control panel and the air regulating rod should be used in combination.
Temperature adjustment
Use
environment
Recommended mode setting on
the display panel
Recommended air regulating rod position Notes
Higher than
35℃
1) It is recommended
to set at the middle
mode.
2) The temperature
modes can be
adjusted as
recommended in the
left table in case of
change to the ambient
temperature around
the refrigerator
16℃-35℃
Lower than
16℃ )
1.2 “FAST COOL”
Under the “Fast Cool” mode, the fridge temperature cools down in a fast manner, and the freezer temperature also drops
quickly, so that the stored foods are kept fresh without nutrient loss. The “fast cool” mode keeps running for at most 30
hours after the setting, after which, it will exit automatically, with the temperature mode restored to the setting before the
Fast Cool function is enabled.
1.3 Door open alarm
If the fridge door is open for more than 3 minutes, buzzer alarms will be continuously issued, which can be stopped
when the set key is pressed, but will be restored after 3 minutes if the door keeps open. The alarms will not be lifted
until the door is closed.
1.4 Power cut memory
In case of power failure, the refrigerator will maintain the operating state before power failure when power supply is
restored.
1.5 Power-on delay
In order to protect the refrigerator compressor from being damaged in the case of short-time power failure (i.e., less
than 5 minutes), the compressor will not be started immediately after it is powered on.
1.6 Fault alarm
When the indicator light of Mode 5 or Mode3 or Mode 1 keeps flashing, it indicates fault with the refrigerator. Please
contact the aftersales person for visiting service in such case.
Tips:
1. When the ambient temperature around the refrigerator is higher than 35 ℃, do not set the thermostat at Mode
coldest and adjust the air regulating rod to the rightmost position, so as not to affect the normal refrigeration of the
refrigerator.
2. Do not set the thermostat at Mode coldest and adjust the air regulating rod to the leftmost position, in order to avoid
7
the fridge compartment undercooling.
3. If the fridge temperature is not cool or undercooled, set the thermostat at the middle mode and adjust the air
regulating rod in the middle position.
Note: During the actual use, icing may occur to the freezer compartment due to high humidity or frequent opening of the
door. In such case, do not adjust the thermostat knob switch by force; Instead, you are recommended to use a hot towel to
heat it locally, so that the knob switch gets thawed before being adjusted to avoid damage.
V. Instructions for food storage
Precautions for use
The appliance might not operate consistently (there is possibility of defrosting or temperature becoming too warm in
the frozen food compartment) when sited for an extended period of time below the cold limit of the temperature
range for which the refrigerating appliance is designed
The information of climate type of the appliance is provided on the rating plate.
The internal temperature could be affected by such factors as the location of refrigerating appliance, ambient
temperature, and frequency of door open, etc., and if appropriate, a warning that setting of any temperature control
device might have to be varied to allow for these factors should be made.
Effervescent drinks should not be stored in the freezer compartment or the low-temperature compartment, and some
products such as water ices should not be consumed too cold.
Food storage location
Due to the cold air circulation in the refrigerator, the temperature of each area in the refrigerator is different, so different
kinds of food should be placed in different areas.
The fresh food compartment is suitable for the storage of such foods as need not to be frozen, the cooked food, beer,
eggs, some condiments that need cold preservation, milk, fruit juice, etc. The crisper box is suitable for the preservation of
vegetables, fruits, etc.
The freezer compartment is suitable for the storage of ice cream, frozen food and the foods to be preserved for a long
time.
Use of the fresh food compartment
Set the temperature of the fresh food storage compartment between 2 ℃ ~ 8 ℃, and store the foods that are intended
for short-term storage, or to be eaten at any time in the fresh food compartment.
Fridge shelf: When removing the shelf, lift it up first, and then pull it out; and when installing the shelf, place it into position
before putting it down. (For the two-section shelf, push the first section to the rear end, and then pull the second section
out). Keep the shelf rear flange upward, to prevent foods from contact the liner wall. When taking out or putting in the shelf,
hold it firmly, and handle with care to avoid damage.
Crisper box: Pull out the crisper box for access to food. After using or cleaning the cover plate of the crisper box, be sure
to put it back onto the crisper, so that the internal temperature of the crisper box will not be affected.
Use of the humidity regulating rod of the crisper box
The humidity regulating rod is used to preserve moisture inside the crisper box, so as to keep fresh the
vegetables and fruits stored inside.
When the humidity regulating rod is adjusted to the right side, with more holes exposed, the internal moisture of
the crisper box can be maintained at the low level.
When the humidity regulating rod is adjusted to the left side, with less holes exposed, the internal humidity of the
crisper box can be maintained at the high level.
How to use the ice-making box
Place the ice-making box in the upper position of the freezer compartment, so that it ices up as soon as possible.
Cautions for food storage
You’d better clean the foods and wipe them dry before storing them inside the refrigerator. Before foods are put in the
refrigerator, it is advisable to seal them up, so as to prevent water evaporation to keep fresh fruits and vegetables on one
hand, and prevent taint of odor on the other hand.
Do not put too many or too weight foods inside the refrigerator. Keep enough space between foods; if too close, the cold
air flow will be blocked, thus affecting the refrigeration effect. Do not store excessive or overweight foods, to avoid the
shelf from being crushed. When storing the foods, keep a distance away from the inner wall; and do not place the
water-rich foods too close to the fridge rear wall, lest they get frozen on the inner wall.
Categorized storage of foods：Foods should be stored by category, with the foods you eat every day placed in front of the
shelf, so that the door open duration can be shortened and food spoilage due to expiration can be avoid.
Energy-saving tips: Allow the hot food cool down to the room temperature before putting it in the refrigerator. Put the
frozen food in the fresh food compartment to thaw, using the low temperature of the frozen food to cool the fresh food,
thus saving energy.
Storage of fruits and vegetables
In the case of refrigerating appliances with chill compartment, a statement to the effect that some types of fresh
vegetables and fruits are sensitive to cold and therefore are not suitable for storage in this kind of compartment should be
made.
Use of the frozen food storage compartment
The freezer temperature is controlled below -18 ℃, and it is advisable to store the food for long-term preservation in the
freezer compartment, but the storage duration indicated on the food packaging should be adhered to.
The freezer drawers are used to store food that needs to be frozen. Fish and meat of large block size should be cut into
small pieces and packed into fresh-keeping bags before they are evenly distributed inside the freezer drawers.
★ Allow the hot foods to cool down to the room temperature before putting them in the freezer compartment.
★Do not put a glass container with liquid or the canned liquid that is sealed in the freezer compartment, so as to avoid
8
burst due to volume expansion after the liquid gets frozen up.
★Divide the food into appropriately small portions
★You’d better pack the food up before freezing it, and the packing bag used should be dry, in case the packing bags are
frozen together. Foods should be packed or covered by such suitable materials as are firm, tasteless, impervious to air
and water, non-toxic and pollution-free, to avoid cross-contamination and transfer of odor.
Tips for shopping the frozen foods
1.When you are buying frozen food, look at the Storage Guidelines on the packaging. You will be able to store each item
of frozen food for the period shown against the star rating. This is usually the period stated as “Best to use them before×”,
found on the front of the packaging.
2.Check the temperature of the frozen food cabinet in the shop where you buy the frozen foods.
3.Make sure the frozen food package is in perfect condition.
4.Always buy frozen products last on your shopping trip or visit to the supermarket.
5.Try to keep frozen food together whilst shopping and on the journey home, as this will help to keep the food cooler.
6.Don’t buy frozen food unless you can freeze it straight away. Special insulated bags can be bought from most
supermarkets and hardware shops. These keep the frozen foods cold longer.
7.For some foods, thawing before cooking is unnecessary. Vegetables and pasta can be added directly to boiling water or
steam cooked. Frozen sauces and soups can be put into a saucepan and heated gently until thawed.
8.Use quality food and handle it as little as possible. When foods are frozen in small quantities, it will take less than for
them to freeze up and thaw.
9.Estimate the amount of foods to be frozen up. When freezing large amounts of fresh food, adjust the temperature
control knob to the low mode, with the freezer temperature lowered. So, foods can be frozen up in fast manner, with the
food freshness well kept.
VI. Tips for special needs
Moving the refrigerator/freezer
•Location
Do not place your refrigerator/freezer near a heat source, e.g. cooker, boiler or radiator. Avoid it from direct sunlight in
out-buildings or sun lounges.
•Leveling
Make sure to level your refrigerator/freezer using the front leveling feet. If not level, the refrigerator/freezer door gasket
sealing performance will be affected, or even it may lead to the operating failure of your refrigerator/freezer.
After locating the refrigerator/freezer in position, wait for 4 hours before using it, so as to allow the refrigerant to settle.
•Installation
Do not cover or block the vents or grilles of your appliance.
When you are out for a long time
•If the appliance will not be used for several months, turn it off first, and then unplug the plug from the wall outlet.
•Take out all foods.
•Clean and dry the interior thoroughly. To prevent odor and mold growth, leave the door ajar: block it open or have the
door removed if necessary.
•Keep the cleaned appliance in a dry, ventilated place and away from the heat source, place the appliance smoothly, and
do not place heavy objects on top of it.
•The unit should not be accessible to child’s play.
VII. Maintenance and cleaning
Before cleaning, unplug the power plug first; Do not plug in or plug out the plug with wet hand, because
there is a risk of electric shock and injury. Do not spill water directly on the refrigerator, to avoid rust, electricity
leakage and accidents. Do not stretch your hands into the bottom of the refrigerator, since you might be
scratched by sharp metal corners.
Internal cleaning and external cleaning
The food residuals in the refrigerator are liable to produce bad odor, so the refrigerator must be cleaned regularly. The
fresh food compartment is usually cleaned once a month.
Remove all shelves, crisper box, bottle racks, cover board, and drawers etc., and clean them with a soft towel or sponge
dipped in warm water or neutral detergent.
Clear off the dusts accumulated on the rear panel and side plates of the refrigerator often.
After using detergent, be sure to rinse it with clean water, and then wipe it dry.
Do not use bristle brush, steel wire brush, detergent, soap powder, alkaline detergent, benzene, gasoline,
acid, hot water and other corrosive or soluble items to cleanse the cabinet surface, door gasket, plastic
decorative parts, etc., so as to avoid damage.
Carefully wipe dry the door gasket, clean the groove using a wooden chopstick wrapped with cotton string. After the
cleaning, fix the four corners of the door gasket first, and then embed it segment by segment into the door groove.
Interruption of power supply or failure of the refrigerating system
•Take care of the frozen foods in the event of an extended non-running of the refrigerating appliance (such as interruption
of power supply or failure of the refrigerating system).
•Try to open the refrigerator door as less as possible, in this way can food safely and freshly kept for hours even in hot
summer.
9
•If you get the power outage notice in advance：
1) Adjust the thermostat knob to the high mode an hour in advance, so that foods get fully frozen (Do not store new
food during this time!). Restore the temperature mode to the original setting when power supply becomes normal in a
timely manner.
2) You can also make ice with a watertight container, and put it in the upper part of the freezer, so as to extend the time
for fresh food to be stored.
Note: Once the refrigerator is used, you’d better use it continuously; and under normal circumstance, do not
stop its use, so as not to affect the service life.
Defrosting
This appliance is designed with automatic defrosting function, thus no need to defrost it manually.
Changing the lamp
The LED lamp is used by the refrigerator for lighting, which features low energy consumption and long service life. In case
of any abnormality, please contact the after-sales personnel for visiting service.
The lamps can only be replaced by the
manufacturer.
Safety-check after maintenance
Is the power cord broken or damaged?
Is the power plug firmly inserted into the socket?
Is the power plug abnormally overheated?
Note: Electric shock and fire accident may be caused in case the power cord and plugs damaged or stained
by dust. If any abnormality, please unplug the power plug and get in contact with the vendor.
VIII. Simple fault analysis and elimination
With regard to the following small faults, not every failure needs to be fixed by the technical service personnel; you can try
to solve the problem.
Case
Inspection
Solutions
• Completely
non-refrigeration
• Is power plug off?
• Are breakers and fuses broken?
• No electricity or line trip?
• Where is the refrigerator installed? Is it
placed in balconies, garages, storage rooms
and other places where the ambient
temperature is below 10℃?
• Re-plug
• Opening the door and checking whether the lamp
is lit.
•
Power outage or line tripping?
• Install refrigerator in a location that is protected
and the ambient temperature is above
10 ℃.If your refrigerator is installed in too low
Temperature the internal cooling system may
not work correctly.
•Abnormal noise
• Is refrigerator stable?
• Does refrigerator reach the wall?
• Adjusting refrigerator's adjustable feet.
• Off the wall.
• Poor
refrigerating
efficiency
• Do you put hot food or too much food?
• Do you open the door frequently?
• Do you clip food bag to the seal of door?
• Direct sunlight or near a furnace or stove?
• Is it well-ventilated?
• Temperature setting in too high?
• Putting food into refrigerator when hot food
becomes cool.
• Checking and closing the door.
• Removing the refrigerator from the heat source.
• Emptying the distance to maintain good ventilation.
•
Setting to the appropriate temperature.
•Peculiar smell in
refrigerator
• Any spoiled food?
• Do you need to clean refrigerator?
• Do you pack food of strong flavors?
• Throwing away spoiled food.
• Cleaning refrigerator.
• Packing food of strong flavors.
Fridge LED light
Off
Is there door open alarm? Is the door open for
over 10 minutes?
If any door open alarm, close the door, wait for 5s
before opening it again, observing whether the fridge
LED light goes on.
Note: If the above descriptions are inapplicable to troubleshooting, do not disassemble and repair it yourself. Repairs
carried out by inexperienced persons may cause injury or serious malfunctioning. Contact the local store where your
purchase was made. This product should be serviced by an authorized engineer and only genuine spare parts should be
used.
When the appliance is not in use for long periods, disconnect from the electricity supply, empty all foods and clean the
appliance, leaving the door ajar to prevent unpleasant smells.
IX. Certifications
Electrical information
This electrical appliance must be grounded
This product is equipped with a plug, which is suitable for all houses equipped with sockets meeting the current
specifications
If the fitted plug is not suitable for your socket outlets, it should be cut off and carefully disposed of. To avoid a possible
shock hazard, do not insert the discarded plug into a socket.
This product complies the EEC directives.
10
X. Safe recovery instructions
Disposal
Old appliances still have some surplus value. An environmentally friendly approach will ensure that valuable raw materials
are recycled.
The refrigerants used in your equipment and insulation materials require special handling procedures. Make sure there is
no pipe damage on the back of the equipment before handling.
Up-to-date information on the options for disposing of old equipment and packaging from old equipment can be obtained
from the local municipal office.
Warnings for disposal
Refrigerant and cyclopentane foaming material used for the refrigerator are flammable. Therefore, when the refrigerator is
scrapped, it shall be kept away from any fire source and be recovered by a special recovering company with
corresponding qualification other than be disposed by combustion, so as to prevent damage to the environment or any
other harm.
When the refrigerator is scrapped, disassemble the doors, and remove gasket of door and shelves; put the doors and
shelves in a proper place, so as to prevent trapping of any child.
Correct Disposal of this product
This marking indicates that this product should not be disposed with other
household wastes throughout the KSA
. To prevent possible harm to the
environment or human health from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse of material resources. To return
your used device, please use the return and collection systems or contact the
retailer where the product was purchased. They can take this product for
environmental safe recycling.
Warning: The appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety.
Warning: Children should be supervised to ensure that they do not play with the appliance.
Warning: Replacement cord instructions, for appliances with type Y attachment. If the supply cord is damaged, it must
be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.
Warning: Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
Warning: Do not use mechanical devices or other means to accelerate the defrosting process, other than those
recommended by the manufacturer.
Warning: Do not damage the refrigerant circuit.
Warning: Do not use electrical appliances inside the food storage compartment of the appliance, unless they are of the
type recommended by the manufacturer.
Warning: For appliances which use flammable insulation blowing gases, the instructions shall include information
regarding disposal of the appliance:
When unit becomes useless, don’t throw it in nature, it may contain harmful material for environment. Please make sure to
dispose of unit as per applicable legal system that respects the environment.
Changing the Light Bulb
Before removing the light bulb, turn off the refrigerator first and then unplug the unit from the wall outlet. Failure to do so
could result in electrical shock or personal injury.
1. Use Phillips screwdriver to take out screw.
2. Remove the light cover by pulling downwards gently
3. Unscrew the bulb
4. Replace with a bulb that is the same shape and size.
5. Replace the light bulb cover and tighten screw.
11
IMPORTANT SAFETY INSTRUCTIONS
WARNING
To reduce the risk of fire, electrical shock, or injury when
using your refrigerator, follow these basic precautions:
Read all instructions before using the refrigerator.
DANGER or WARNING: Risk of child entrapment.
To avoid the possibility of child entrapment, please take the following precautions before throwing out the
refrigerator.
Remove all doors from the unit.
Leave the shelves in place so that children may not easily climb inside.
Never allow children to operate, play with, or crawl inside the refrigerator.
Never clean refrigerator parts with flammable fluids. The fumes can create a fire hazard or explosion.
Do not store or use gasoline or any other flammable vapors and liquids in the vicinity of this or any other
refrigerator. The fumes can create a fire hazard or an explosion.
-Save these instructions-

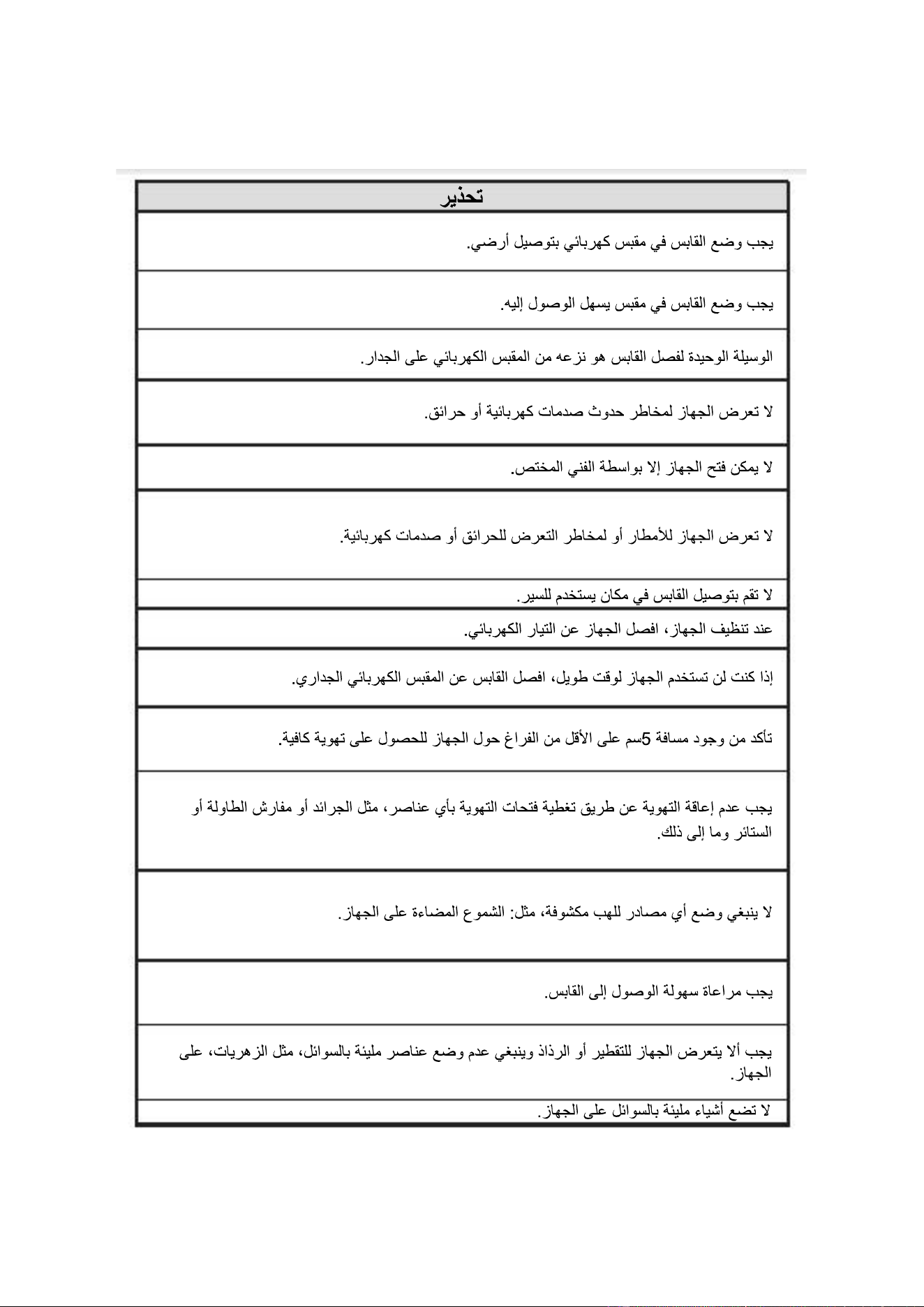

WARNING
The plug must be placed in a grounded electrical socket.
The plug must be placed in an easily accessible socket.
The only way to disconnect the plug is to remove it from the wall socket.
Do not expose the device to electric shock or fire hazards.
The device can only be opened by a qualified technician.
Do not expose the device to rain or to a risk of fire or electric shock.
Do not place the plug in a walking place.
When cleaning the device, unplug the device from the mains.
If you are not going to use the appliance for a long time, unplug the plug from the wall socket.
Ensure that there is at least 5 cm of space around the device for adequate ventilation.
Ventilation should not be obstructed by covering the ventilation holes with any items, such as
newspapers,
tablecloths, curtains, etc.
No open flame sources, such as lit candles, should be placed on the appliance.
Consideration should be given to ease of access to the plug
The device should not be exposed to dripping or splashing and items filled with liquids, such as
vases, should not be placed on the
device.
Do not place objects filled with liquids on the device.
تﺎﻣﯾﻠﻌﺗﻟا بﯾﺗﻛ
CCDN-470S-19 : زارطﻟا
قرطو ءاطخا صيخشتو همادختسا ةيفيكو جتنملل ةيساسا ةفرعملا ىلع ليلدلا اذه يوتحي ،نومدختسملا يئازعأ
ليلدلا اذهب مامتها ىجري ،لضفأ لكشب همادختساو جتنملا اذه مهفل .ةيساسا اهحصإو ءاطخا فاشكتسا
.ةيانعب هتءارقو
12
.01 ةمسلا
!ريذحت
رطخ بنجتل .زاهجلا ةنايصل نيدمتعملا نيفظوملا ريغ صخش يأ ىلع ا
ً
رطخ ءاطغلا ةلازإ بلطتت تاحصإ وأ ةنايص لامعأب مايقلا لكشي
لواحت ،ةيئابرهك ةمدصل ضرعتلا.كسفنب زاهجلا اذه حصإ
!ريذحت
لاعتشل ةلباق داوم / قيرح بوشن رطخ
ةمسلاو ناما لوح حئاصن
.دمجملا/ةجثلا نع جلثلا ةباذ ناخسلا وأ رعشلا ففجم لثم ةيئابرهك ةزهجأ مادختسا مدع ىجري
نأ لاعتشل ةلباق لئاوس وأ تازاغ ىلع يوتحت يتلا تاوبعلل نكمي .ةضفخنم ةرارح تاجرد دنع برستت
/ ةجثلا يف كلذ ىلإ امو قيرحلا ةأفطم ةئبعت ةداعإ شيطارخو ، شرلا بلع لثم ، لاعتشل ةلباق داوم ىلع يوتحت تاوبع يأ نزخت
.رزيرفلا
ثملا تاصاصملا ببست نأ نكمي .ديمجتلا ةرجح يف ةراوفلا تابورشملا وأ ةيزاغلا تابورشملا عضو مدع ىجري مت اذإ "دمجتلا قورح" ةجل
.رزيرفلا/ةجثلا نم ةرشابم اهلوانت
/ ديمجتلا قورح" وأ دلجلا لكآت يف ببستي دق كلذ ن ، ةللبم / ةبطر كادي تناك اذإ رزيرفلا / ةجثلا ةرجح نم ءيش يأ ةلازإب مقت
نع رجفنت دق اهن دمجملا ةرجح يف بلعلاو تاجاجزلا عضو مدع بجي ."جيلثتلا.تايوتحملا دمجتت امد
.ةلصلا تاذ تاميلعتلا ىلإ عوجرلا ىجري .ةعنصملا ةكرشلا لبق نم اهب ىصوملا نيزختلا تاقوأب مازتلا بجي
ت رطخلا نم .اهلقن دنع رذحلا يخوت بجي .ةليقث دمجملا / ةجثلا ربتعت .دمجملا / ةجثلاب وأ مكحتلا تاودأب ثبعلاب لافطل حمست رييغ
.ةقيرط يأب جتنملا اذه ليدعت ةلواحم وأ تافصاوملا
.دمجملا / ةجثلا لخاد لاعتشل ةلباقلا لئاوسلا وأ تازاغلا نيزختب مقت
شب نيلهؤملا صاخشا وأ اهل عباتلا ةنايصلا ليكو وأ ةعنصملا ةكرشلا لبق نم هلادبتسا متي نأ بجي ،يئابرهكلا رايتلا كلس فلت ةلاح يف لك
هباشم .ةلمتحم رطاخم ةيأ ثودح بنجتل كلذو
وأ ،ةيلقعلا وأ ةيسحلا وأ ةيندبلا مهتاردق يف روصق نم نوناعي نيذلا )لافطا كلذ يف امب( صاخشا لبق نم زاهجلا اذه مادختسا رظحي
نم ةزهجا مادختساب قلعتت تاميلعت مهؤاطعإ وأ مهيلع فارشا متي مل ام ةفرعملاو ةربخلا مهزوعت نيذلا ىلع ا
ً
صرح لوؤسملا صخشلا
مهتمس.
جمدم زاهجك مادختسل صصخم ريغ اذه ديربتلا زاهج
مم
ُ
ص اذه زاهجلا مادختسل يلزنملا تامادختساو ىرخأ ةهباشم :لثم
.ىرخا لمعلا تائيبو بتاكملاو تحملا يف نيفظوملا خباطم
كسلا تائيبلا كلذكو ءمعلا دجاوتي ثيح تاحارتساو قدانفلا .ىرخا ةين
.راطفاو تيبملا تآشنم
.ةئزجتلاب عيبلا ريغ ةلثامملا تاقيبطتلاو ماعطلا ميدقت نكامأ
قئاوعلا نم ةيلاخ نوكت نأو ،ةنمضملا ةينبلا وأ زاهجلا ءاطغ يف ةيوهتلا تاحتف دادسنا مدع ىلع صرحا
إ ةيلمع نم عارسل ىرخأ ةليسو يأ وأ ةيكيناكيملا ةزهجا مادختسا رظحيعينصتلا ةهج نم اهب ىصوملا كلت فخب ,جلثلا ةباذ.
فلتلل ديربتلا لئاس ةرئاد ضيرعت رظحي.
عينصتلا ةهج لبق نم اهب ىصوملا عاونا ادع اميف ةجثلاب ةدوجوملا ةمعطا ظفح تارجح لخاد ةيئابرهك ةزهجأ مادختسا رظحي.
يتلا لوسوريا بلع لثم ةرجفتملا داوملا نيزختب مقت .زاهجلا اذه يف لاعتشل ةلباق ةعفاد ةدام ىلع يوتحت
وأ ،ةيلقعلا وأ ةيسحلا وأ ةيندبلا مهتاردق يف روصق نم نوناعي نيذلا )لافطا كلذ يف امب( صاخشا لبق نم زاهجلا اذه مادختسا رظحي
تاميلعت مهؤاطعإ وأ مهيلع فارشا متي مل ام ةفرعملاو ةربخلا مهزوعت نيذلا ىلع ا
ً
صرح لوؤسملا صخشلا نم ةزهجا مادختساب قلعتت
مهتمس. زاهجلاب مهثبع مدع نامضل لافطا ةبقارم ىلع صرحلا بجي
:ريذحتاهب نمضملا لكيهلا وأ ةجثلا عضول صصخملا فيوجتلا نم لك يف ةدوجوملا ةيوهتلا تاحتف دادسنا مدع ىلع صرحا
طغض
13
يناكيملا ةزهجا مادختسا رظحي :ريذحتعينصتلا ةهج نم اهب ىصوملا كلت فخب ,جلثلا ةباذإ ةيلمع نم عارسل ىرخأ ةليسو يأ وأ ةيك.
فلتلل ديربتلا لئاس ةرئاد ضيرعت رظحي :ريذحت.
:ريذحتعينصتلا ةهج لبق نم اهب ىصوملا عاونا ادع اميف ةجثلاب ةدوجوملا ةمعطا ظفح تارجح لخاد ةيئابرهك ةزهجأ مادختسا رظحي
ت وأ تايوتحملا نم ديلجلا ةلازإ ةيناكمإ( قستم لكشب لوا عونلا نم رزيرفلا ةجث صوصخلا هجو ىلع ديربتلا ةزهجأ لمعت دق :ريذح
تاجرد قاطنل درابلا فرطلا تحت تقولا نم ةليوط ةرتفل اهعضو دنع )ةدمجملا ماعطلا ةرجح يف ادج ةئفاد ةرارحلا ةجرد حبصت نأ
صت مت يتلا ةرارحلا؛ اهلجأ نم ديربتلا زاهج ميم
لافقأب ةدوزملا ةيطغا وأ باوبل ةبسنلاب ديربتلا زاهج نم برقلاب سيلو لافطا لوانتم نع اديعب حيتافملا ءاقبإ ةرورض :ريذحت
.لخادلا يف لافطا سبح نود ةلوليحلل كلذو ،حيتافمو
لزعلا داومو كزاهج يف مدختسملا ديربتلا لئاس بلطتي :ريذحت .اهنم صلختلل ةصاخ حرط تاءارجإ
ً
افلات وأ
ً
اقلاع ةقاطلا كلس نوكي أ ىلع صرحا ،زاهجلا ناكم ديدحت دنع :ريذحت
زاهجلا نم يفلخلا ءزجلا يف ةلومحملا ةقاطلا دادمإ رداصم وأ ةلومحملا سبقملا جراخم نم ديدعلا عضت :ريذحت
نم مهرامعأ حوارتت نيذلا لافطل حمسي3 ىلإ8 .ديربتلا ةزهجأ غيرفتو ليمحتب تاونس
:ةيلاتلا تاميلعتلاب مازتلا ىجري ، ماعطلا ثولت بنجتل
.زاهجلا تاريجح يف ةرارحلا ةجرد يف ريبك عافترا ىلإ ةليوط تارتفل بابلا حتف يدؤي نأ نكمي
ولا نكمي يتلا فرصلا ةمظنأو ماعطلا سمت نأ نكمي يتلا حطسل مظتنم فيظنت ةيلمعب مق .اهيلإ لوص
ةدمل اهمادختسا متي مل اذإ هايملا تانازخ فيظنتب مق48 ةدمل هايملا بحس متي مل اذإ هايملا تادادمإب لصتملا هايملا ماظن لسغب مق ، ةعاس5
.مايأ
هيلع رطقت وأ ىرخا ةمعطا عم سمتت ثيحب ، ةجثلا يف ةبسانم ةيعوأ يف ةئينلا كامساو موحللا نيزختب مق.ا
.جلثلا تابعكم عنصو ميرك سيا عنص وأ نيزختو ، ا
ً
قبسم دمجملا ماعطلا نيزختل ةبسانم نيتمجنلا تاذ ةدمجملا ماعطلا تاريجح ربتعت
.ةجزاطلا ةمعطا ديمجتل ةبسانم ريغ موجن ةثثلاو نيتنثاو ةدحاولا موجنلا تاذ تاريجحلا
ةليوط تارتفل ا
ً
غراف ديربتلا زاهج كرت ةلاح يف بنجتل كلذو ا
ً
حوتفم بابلا كرتاو ، هففجو ، هفظنو ، جلثلا ةباذإو ، هليغشت فاقيإب مق ،
.زاهجلا لخاد نفعلا لكشت
يئابرهكلا ليصوتلا
ريذحت
ةمدص ثودح ةيلامتحا نم ليلقتلل كلذو ةيسايقلا طئاحلا ذخآم عم قفاوتي سبقمب زاهجلا اذهل يئابرهكلا رايتلا كلس زيهجت مت.ةيئابرهك
.يئابرهكلا رايتلا كلس ضيرأت نم دكأت ، فورظلا نم فرظ يأ تحت
ا
ً
يسايق ا
ً
يئابرهك
ً
اذخأم اذه ةجثلا زاهج بلطتي220 -240 ،ددرتم رايت تلوف
60/50
.يضرأ فرطب لصتم زتره
.يئابرهكلا رايتلا سكاع عم مادختسل ممصم ريغ اذه ةجثلا زاهج
خ كلسلا تيبثت ماكحإ بجي .ةيضرعلا تاباصا ثودح بنجتل كلذو ا
ً
يلدتم وأ ا
ً
فوشكم هكرت مدعو زاهجلا فل
يقتسم لكشب ذخأملا نم هبحسا مث ماكحإب سباقلا كاسمإ ىلع ا
ً
مئاد صرحا .يئابرهكلا رايتلا كلس بحس قيرط نع ةجثلا لصفب اًدبأ مقت .م
ا رايتلا كلس ناك اذإ .زاهجلا اذه عم ةلاطإ كلس مدختست سبقم بيكرتل لهؤم ةنايص ينف وأ يئابرهك ينفب نعتساف ، اًدج ا
ً
ريصق يئابرهكل
.زاهجلا ءادأ ىلع ا
ً
بلس ةلاطا كلس مادختسا رثؤي نأ نكمي .زاهجلا نم برقلاب يئابرهك
هكلا رايتلا كلس فلت ةلاح يف .ةيئابرهك ةمدصل ضرعتلا رطخ ىلإ يضرا سباقلل حيحصلا ريغ مادختسا يدؤي دق لبق نم هلادبتساب مق ، يئابر
.دمتعم ةنايص زكرم
14
خانملا قاطن
هيف لمعي يتلا ةفرغلا ةرارح ةجرد يأ( ةطيحملا ةرارحلا ةجرد ىلإ ريشي .فينصتلا ةحول ىلع زاهجلل يخانملا قاطنلا لوح تامولعملا رفوتت ا
)بسانم( لثما وه زاهجلا ليغشت نوكي )زاهجلا
خانملا قاطن
ةجرداهب حومسملا ةطيحملا ةرارحلا
SN
+ نم10 + ىلإ ةيوئم ةجرد32 ةيوئم ةجرد
T
+ نم16 + ىلإ ةيوئم ةجرد32 ةيوئم ةجرد
ST
+ نم16 + ىلإ ةيوئم ةجرد38 ةيوئم ةجرد
T
+ نم16 + ىلإ ةيوئم ةجرد43 ةيوئم ةجرد
ةظحم ةرارحلا ةجرد قاطنل ةيدحلا ميقلل ا
ً
رظن : ةرارحلا تاجرد نأ ةقيقحو اهلجأ نم ديربتلا زاهج ميمصت مت يتلا خانملا تائفل ةطيحملا
أ دادعإ رييغت يرورضلا نم نوكي دق ، بابلا حتف راركتو ةطيحملا ةرارحلا ةجردو ديربتلا زاهج عقوم لثم لماوعب رثأتت نأ نكمي ةيلخادلا ي
لماوعلا هذه ةاعارمل ةرارحلا ةجرد يف مكحتلل زاهج.ا
ً
بسانم كلذ ناك اذإ ،
ةظحم نكمتي دق ،)ةددحملا ةيئيبلا ةرارحلا تاجرد قاطن جراخ يأ( ددحملا خانملا عون ثيح نم ةبسانم ريغ ةئيب يف زاهجلا ليغشت دنع :
.ةريجحلا يف ةبوغرملا ةرارحلا تاجرد ىلع ظافحلا نم زاهجلا
لافقا
افتحا ىجر
ُ
ي ،لفقب ةزهجم كتجث تناك اذإ صلختلا دنع .لافطا سبح بنجتل زاهجلا ناكم نع اًديعبو لافطا لوانتم نع اًديعب حاتفملاب ظ
.يئاقو ءارجإك ةميدق كباشم وأ لافقأ يأ رسك بجي ،ةميدق ةجث نم
نويرفلا نم يلاخ
( نويرفلا نم يلاخلا ديربتلا لئاس مادختسا متيR600a ئملا )ناتنبولكيس( يوغرلا لزعلا ةدامو ) ررض يأ ببست يتلاو ،ةجثلا يف ةئيبلل ةم
ةدام .يملاعلا يرارحلا سابتحا ىلع اًدج
ً
يئض ا
ً
رثأ كرتتو نوزوا ةقبطلR600a ديربتلا ماظن يف قغا ةمكحم نوكتو ،لاعتشل ةلباق
بتلا ةرئاد فلت ببسب ديربتلا زاغ برست ةلاح يف نكلو .يداعلا مادختسا لخ برستت و فوشكملا بهللا نع اًديعب زاهجلا ءاقبإ نم دكأت ، دير
.نكمم تقو عرسأ يف ةيوهتلل ذفاونلا حتفو بهللا نع اًديعب زاهجلا ءاقبإ نم دكأت ، ديربتلا ةرئاد فلت ببسب ديربتلا زاغ برست ةلاح يف نكلو
.نكمم تقو عرسأ يف ةيوهتلل ذفاونلا حتفو فوشكملا
.02 جتنملا تامس
مقرلا
حرشلا
1
دمجملا فر
2
رزيرفلا ةرارح ةجردب مكحتلا حاتفم
3
مكحتلا ةحول
4
ةجثلا ففرأ
5
تاورضخلا جرد ءاطغ
6
جرد تاورضخ ةطلسلا
7
ليدعتلل ةلباق مادقأ
8
دمجملا ففرأ
9
ةجثلا ففرأ
ليلدلا اذه يف جتنملا فاصوأ نوكت دق ، يجولونكتلا راكتبل ا
ً
رظن.يداملا رصنعلا عم قفاوتت ليصافتلا .كب ةصاخلا ةجثلا عم ا
ً
مامت ةقفاوتم
15
.03 لامعتسا ءدبل ةيلوا تاءارجا
بيكرتلا ناكم
1. ةيوهتلا طورش
ردصم نم برقلاب ةجثلا عضت .نخاسلا ءاوهلا نم ةيمك لقأ ىلع يوتحيو ةيوهتلا ديج ةجثلا بيكرتل هراتخت يذلا ناكملا نوكي نأ بجي
ثلا عضت .ةقاطلا كهتسا ريفوتو ديربتلا ريثأت نامضل كلذو ،ةرشابملا سمشلا ةعش اهضيرعت بنجتو ،ةيغلا وأ دقوملا لثم ةرارح يف ةج
ةيلامجا ةحاسملا ىلع ةموسقم ةجثلا يف ةنحش
ُ
ملا نويرفلا ةيمك ةجيتن نوكي نأ بجي .ءابرهكلا برستو أدصلا بنجتت ىتح ،بطر ناكم
نم لقأ اهيف ةجثلا بيكرت متي يتلا ةفرغلل8 .بعكم رتم / مارغ
ةظحمجلا فينصت ةحول ىلع ةجثلل ةنحش
ُ
ملا نويرفلا ةيمك ىلع روثعلا نكمي : .زاه
2 ةرارحلا ديدبت ةحاسم .
لقا ىلع ةغراف ةحاسم كرت بجي ،اذل .اهب ةطيحملا ةئيبلا ىلإ ددبتت ةرارح جتنت ،ةجثلا ليغشت دنع30 نم رثكأ ،يولعلا بناجلا يف مم100
نم رثكأو ،بناوجلا ك ىلع مم50 .ةجثلل يفلخلا بناجلا يف مم
رتميلملاب داعبا
ةجثلا ءاوتسا طبض
داوم ىلع ةجثلا عضو دنع .جيجضلاو زازتها ثودح يف ببستت دقف إو ،اهرارقتسا ىلع ظافحلل ةيوتسمو ةبلص ةيضرأ ىلع ةجثلا عض
حاولأ عضو بجي ،ديارولك لينيف يلوبلا وأ ةريصحلا وأ داجسلا لثم ةيضرأ .ةرارحلا ديدبت ببسب نوللا ريغت عنمل ةجثلا تحت ةبلص معد
.جمدم لكيه يف وأ زاهجلا لوح قئاوعلا نم ةيلاخ ةيوهتلا تاحتف ىلع ظافحلا بجي
لامعتسا ءدبل ةيلوا تاءارجا
1 رارقتسا و فوقولا تيقوت .
مدع بجي ،اًديج اهفيظنتو حيحص لكشب ةجثلا بيكرت دعب ليغشت لبق بيكرتلا دعب ةدحاو ةعاس نع لقت ةدم راظتناب حصن
ُ
ي .ا
ً
روف اهليغشت
.ميلسلا اهلمع نامضل ،ةجثلا
2 فيظنتلا .
.ةمعان شامق ةعطق مادختساب لخادلا حسماو ةجثلا لخاد ةيفاضا عطقلا دوجو نم دكأت
W
D
H
A
B
0
C
E
F
595
685
1700
967
1226
130±5
50
100
16
3 ةجثلا ليغشت .
ليغشتل بلص سبقم يف سباقلا لخدأ لخاد حضاو لكشب ةرارحلا ةجرد تضفخنا اذإ .رزيرفلا باب حتفب مق ،ةدحاو ةعاس رورم دعب .طغاضلا
.يعيبط لكشب لمعي ديربتلا ماظن نأ ىلإ ريشي اذهف ،رزيرفلا ةرجح
4ماعطلا نيزخت .
تادادع ا
ً
قفو ا
ً
يئاقلت ةيلخادلا اهترارح ةجرد يف مكحتلا متي ،ةجثلا ليغشت نم ةرتف يضم دعب درجمب .مدختسملا اهددحي يتلا ةرارحلا ةجرد
قرغتسي ام ةداعو ،اهيف ةمعطا عضو نكمي ،لماك لكشب ةجثلا ديربت2-3 ةجرد نوكت امدنع ،فيصلا لصف يف .ا
ً
مامت اهديربتل تاعاس
نم رثكأ قرغتسي ،ةعفترم ةرارحلا4 ردق لقأ ةجثلا باب حتف لواح( لماك لكشب ةمعطا ديربتل تاعاس ةرارحلا ةجرد دربت نأ لبق نكمم
.)ةيلخادلا
بست اذإ .يعيبط لكشب نمعي يبرستلا لصفلا حاتفمو ةيضرا كسا تناك اذإ امم ققحتلا نم دكأت ،بطر ناكم يف ةجثلا تيبثت مت اذإ تب
ت ببسب رادجلا ىدوسأ اذإ وأ ،رادجلاب ةجثلا لاصتا ببسب جيجض تاوصأ رادصإ يف تازازتها ةجثلا لقنب مق ،طغاضلا لوح ءاوهلا راي
ويدارلا لابقتسا ةزهجأو ،ةيضرا فتاوهلاو ،ةلومحملا فتاوهلا يف ىضوف وأ ءاضوض رادصإ يف ةجثلا ليغشت ببستي دق .رادجلا نع اًديعب ،
يف ةزهجا كلت نع ةنكمم ةفاسم ىصقأب ةجثلا ىقبت نأ لواح اذل ،اهب ةطيحملا نويزفلتلا ةزهجأو .ةلاحلا هذه لثم
.04 فئاظولا
ةيادبلا
عضولا يف لمعت كلذ دعبو ، نيتيناث ةدمل ليغشتلا ديق ضرعلا ةشاش ىلع تارشؤملا عيمج لظت ، ةرم لو ةقاطلا ردصمب ةجثلا ليصوت دنع
3 .ا
ً
يضارتفا
1. فئاظولا
1.1 إ ةرارحلا ةجرد دادع
" حاتفم ىلع طغضاSET متي مل اذإو ، ةرارحلا ةجرد طبضل " لخ حاتفملا ليغشت5 ، ةبولطملا ةرارحلا ةجرد عضو طبض دعب
ٍ
ناوث
.ةرشابم كلذ دعب عضولا اذه يف لمعتل ةجثلا يف مكحتلا متيسو ، هليعفت متيسف
" :يلاتلا لسلستلاب ةرارحلا ةجرد عاضوأ تارود3 2 1 عيرسلا ديربتلا5 4 3 ."
رزيرفلا ةرارح ةجرد ليدعت
1 .رد عضو ىقبي امدنع ضفخنت امنيب ةجثلا ةرارح ةجرد دادزت ، نيميلا ىلإ راسيلا نم ءاوهلا ميظنت بيضق طبضا ، رييغت نود ةرارحلا ةج
.دمجملا ةرارح ةجرد
2 عفترت امنيب ةجثلا ةرارح ةجرد ضفخنت ، راسيلا ىلإ نيميلا نم ءاوهلا ميظنت عارذ طبضا ، رييغت نود ةرارحلا ةجرد عضو ىقبي امدنع .
.دمجملا ةرارح ةجرد
3 ميظنت عارذ طبضا ، دمجملل ةضفخنم ةرارح ةجرد ىلإ مدختسملا جاتحي امدنع .طسوا عضوملا يف ءاوهلا ميظنت عارذ طبضب ىصوي .
بلطتملا ةرارحلا ةجرد يبلت امدنع .ةجثلا ةرارح ةجرد عفترت امنيب دمجملا ةرارح ةجرد ضفخنت مث ، حيحص لكشب نيميلا ىلإ ءاوهلا ، تا
.بسانملا تقولا يف ىرخأ ةرم طسوا عضولا ىلإ ىرخأ ةرم ءاوهلا ميظنت عارذ طبضا
17
مادختسا بجي مكحت ةحول عارذو ةجثلا ا
ً
عم ءاوهلا ميظنت .
لا ةجرد طبض ةرارح
مادختسا ةئيب
عضو دادعإةرارحلا مظنم
هب ىصوملا
عضو دادعإ عارذ ءاوهلا ميظنت
هب ىصوملا
تاظحم
نم ىلعأ35 ةيوئم ةجرد
1) طبضب ىصوي
عضولا ىلع
طسوا
2) طبض نكمي
ةجرد عاضوأ
وحنلا ىلع ةرارحلا
يف هب ىصوملا
يف رسيا لودجلا
ىلإ رييغتلا ةلاح
ةرارحلا ةجرد
لوح ةطيحملا
ةجثلا
نيب16 و35 ةيوئم ةجرد
نم لقأ16 ةيوئم ةجرد
1.2 عيرس ديربت
ف لظ ي ةمعطا لظت ثيحب ، ةعرسب ا
ً
ضيأ دمجملا ةرارح ةجرد ضفخنتو ، ةعيرس ةقيرطب ةجثلا ةرارح ةجرد دربت ، عيرسلا ديربتلا عضو"
ةدمل عيرسلا ديربتلا عضو ليغشت رمتسي .ةيئاذغلا رصانعلا نادقف نود ةجزاط ةنزخملا30 متيس ، كلذ دعبو ، دادعا دعب رثكا ىلع ةعاس
ئاقلت جورخلا .عيرسلا ديربتلا ةفيظو نيكمت لبق دادعا ىلإ ةرارحلا ةجرد عضو ةداعتسا عم ، ا
ً
ي
1.3 بابلا حتف هيبنت
نم رثك ةجثلا باب حتف ةلاح يف3 متيس هنكلو ،حاتفم يأ ىلع طغضلا دنع هفاقيإ نكميو ،سرجلا ةطساوب رمتسم راذنإ رادصإ متيس ،قئاقد
دعب هتداعتسا3 رمتسا اذإ قئاقد .ةجثلا باب قغإ متي ىتح راذنا ءاغلإ متي نل .ا
ً
حوتفم بابلا
1.4 يئابرهكلا رايتلا عاطقنا ةركاذ
يئابرهكلا رايتلا ةداعتسا دنع رايتلا عاطقنا لبق اهطبض مت يتلا ليغشتلا ةلاحب ةجثلا ظفتحتس ،يئابرهكلا رايتلا عاطقنا ةلاح يف
1.5 ةدوع دعب ليغشت ريخأت يئابرهكلا رايتلا
نم لقأ يأ( ءابرهكلل ريصق عاطقنا ثودح ةلاح يف فلتلا نم ةجثلا طغاض ةيامح ضرغب5 ةداعتسا دعب
ً
اروف طغاضلا ليغشت متي نل ،)قئاقد
.يئابرهكلا رايتلا
1.6 لاطعا هيبنت
ءوض رشؤم لصاوي امدنع عضولا5 وأ 3 وأ1
ُ
ي ،ةجثلا يف لطع ثودح كلذ ينعي ،هضيمو لوصحلل عيبلا دعب ام ةمدخ قيرفب لاصتا ىجر
.نكمم تقو عرسأ يف ةيلزنم ةنايص ىلع
18
حئاصن :
1. نم ىلعأ ةجثلا لوح ةطيحملا ةرارحلا ةجرد نوكت امدنع35 مقو ةدورب رثكا عضولا ىلع ةرارحلا مظنم طبضت ، ةيوئم ةجرد
ىلع ءاوهلا ميظنت بيضق طبضب عضو ىصقأنيميلا .ةجثلل يداعلا ديربتلا ىلع رثؤي ىتح ،
2. ت بيضق طبضاو ةدورب رثكا عضولا ىلع ةرارحلا مظنم طبضت ىلع ءاوهلا ميظن عضو ةرجحل يلفسلا ديربتلا بنجتل ، راسيلا ىصقأ
.ةجثلا
3. يف ءاوهلا ميظنت بيضق طبضاو طسوا عضولا يف ةرارحلا مظنم طبضب مقف ، اًديج ةدربم ريغ وأ ةدراب ةجثلا ةرارح ةجرد نكت مل اذإ
طسوا عضولا
:ةظحم عارذ ديمجت متي دق ، يلعفلا مادختسا ءانثأ ةلاحلا هذه لثم يف .بابلل رركتملا حتفلا وأ ةيلاعلا ةبوطرلا ببسب دمجملا ءاوه ميظنت
وهلا ميظنت عارذ ةباذإ متي ثيحب ، ا
ً
يلحم اهنيخستل ةنخاس ةفشنم مادختساب ىصوي ، كلذ نم
ً
دب ؛ ةوقلاب ميظنتلا عارذ طبضب مقت ، ءا
فلتلا بنجتل هطبض لبق دمجملا
.05ظفح ضارغ تاداشرإ ةمعطا نيزختو
لامعتسا تاطايتحا
رتفل هعضو دنع )ةدمجملا ماعطلا ةرجح يف ادج ةئفاد ةرارحلا ةجرد حبصت نأ وأ ديلجلا ةلاز لامتحا كانه( رارمتساب زاهجلا لمعي دق ة
هلجأ نم ديربتلا زاهج ميمصت مت يذلا ةرارحلا ةجرد قاطنل درابلا دحلا نم لقأ تقولا نم ةليوط
متي .فينصتلا ةحول ىلع زاهجلاب صاخلا خانملا قاطن تامولعم ريفوت
بجي ،رما بلطت اذإو ،بابلا حتف راركتو ،ةطيحملا ةرارحلا ةجرد ،ةجثلا عقوم لثم لماوعب ةيلخادلا ةرارحلا ةجرد رثأتت نأ نكمي
ةرارحلا ةجرد يف مكحت زاهج يأ دادعإ ليدعتل ةجاح كانه نوكي دق هنأب ريذحت رادصإ .لماوعلا هذه رابتعا يف ذخأتل
لثم تاجتنملا ضعب كهتسا بنجت بجيو ،ةضفخنملا ةرارحلا تاذ ةرجحلا وأ ديمجتلا ةرجح يف ةيزاغلا تابورشملا نيزخت يغبني
.
ً
ادج يوق لكشب ةدمجملا ةمعطا
ةيئاذغلا داوملا نيزخت ناكم
ةجرد فلتخت ، ةجثلا يف درابلا ءاوهلا نارودل ا
ً
رظن قطانم يف ماعطلا نم ةفلتخم عاونأ عضو بجي كلذل ، ةجثلا يف ةقطنم لك ةرارح
.ةفلتخم
وتلا ضعبو ، ضيبلاو ، ةريبلاو ، ةخوبطملا ةمعطاو ، اهديمجت ىلإ جاتحت يتلا ةمعطا هذه لثم نيزختل ةبسانم جزاطلا ماعطلا ةرجح لبا
فلا ريصعو ، بيلحلاو ، دراب ظفح ىلإ جاتحت يتلا.اهريغو هكاوفلاو راضخلا .كلذ ىلإ امو ، ةهكا
.ةليوط ةرتفل اهظفح بجي يتلا ةمعطاو ةدمجملا ةمعطاو ميرك سيا نيزختل ةبسانم ديمجتلا ةرجح
ةجزاطلا ماعطلا ةرجح مادختسا
نيب ةجزاطلا ماعطلا نيزخت ةرجح ةرارح ةجرد طبضب مق2 ىلإ ةيوئم ةجرد8 مقو ،ةيوئم ةجرد ةرتفل اهنيزختل ططخت يتلا ةمعطا نيزختب
.ةجزاطلا ماعطلا ةرجح يف تقو يأ يف اهلوانت يف بغرت يتلا وأ ةريصق
- وذ فرلل ةبسنلاب( لفسأ هعضو لبق هناكم يف هعض ،فرلا بيكرت دنعو ؛جراخلل هبحسا مث ،
ً
وأ هعفرب مق ،فرلا ةلازإ دنع :ةجثلا فر
لإ لوا مسقلا عفدا ،نيمسقلا نم ةمعطا عنمل ىلع فرلل ةيفلخلا ةفشلا هيجوت ىلع ظفاح .)جراخلل يناثلا مسقلا بحسا مث ،يفلخلا فرطلا ى
.فلتلا بنجتل رذحب هعم لماعتو ماكحإب هكسمب مق ،هعضو وأ فرلا جارخإ دنع .ةجثلا طئاح ةسمم
- تسا دعب .ماعطلا ىلإ لوصولل تاورضخلا قودنص بحسا :تاورضخلا قودنص هعضو نم دكأت ،تاورضخلا قودنص ءاطغ فيظنت وأ مادخ
.تاورضخلا قودنصل ةيلخادلا ةرارحلا ةجرد رثأتي ىتح ،قودنصلا ىلع ىرخأ ةرم
تاورضخلا قودنص يف ةبوطرلا ميظنت بيضق مادختسا
اورضخلا ىلع ظافحلل ،تاورضخلا قودنص لخاد ةبوطرلا ىلع ظافحلل ةبوطرلا ميظنت بيضق مادختسا متي .هلخادب ةنزخملا ةجزاطلا هكاوفلاو ت
- ةيلخادلا ةبوطرلا ىلع ظافحلا نكمي ، ةفوشكملا بوقثلا نم ديزملا دوجو عم ، نميا بناجلا ىلع ةبوطرلا ميظنت بيضق طبض متي امدنع
.ضفخنملا ىوتسملا دنع تاوارضخلا قودنصل
- و عم ، رسيا بناجلا ىلع ةبوطرلا ميظنت بيضق طبض متي امدنع قودنصل ةيلخادلا ةبوطرلا ىلع ظافحلا نكمي ، ةفوشكم لقأ بوقث دوج
.
ٍ
لاع ىوتسم ىلع تاوارضخلا
19
جلثلا عنص قودنص مادختسا ةيفيك:
.نكمم تقو برقأ يف جلثلا دمجتي ىتح ،ديمجتلا ةريجح نم يولعلا ءزجلا يف جلثلا عنص قودنص عضوب مق
:ماعطلا نيزختل تاريذحت
معطا فيظنت لضفا نم عنمل ديج لكشب ف
لغ
ُ
ت نأ لضفا نم ،ةجثلا يف ةمعطا عضو لبق .ةجثلا لخاد اهنيزخت لبق اًديج اهفيفجتو ة
.اهيف بوغرملا ريغ حئاورلا لاقتنا نم دحلا بناجب ،ةجزاطلا تاورضخلاو هكاوفلا ىلع ظافحلاو ءاملا رخبت
ح .ةجثلا لخاد ةليقث ةمعطأ وأ ةريبك ةيمك عضوب مقت درابلا ءاوهلا قفدت لطعتي دق ،اًدج ةبراقتم تناك اذإ ؛ةمعطا نيب ةيفاك ةفاسم ىلع ظفا
سم َقبا ،ةمعطا نيزخت دنع .فوفرلا ميطحت بنجتل ةليقثلا ةمعطا وأ ماعطلا نم ةدئاز تايمك نيزخت بنجت .ديربتلا ةردق ىلع رثؤي امم ةفا
لع امك .ةجثلل ةيلخادلا ناردجلا نيبو اهنيب ناردجلا ىلع دمجتت يكل ةجثلل يفلخلا رادجلا برق ءاملاب ةينغلا ةمعطا عضو بنجت كي
.ةيلخادلا
كلذو ،فرلا نم يماما ءزجلا يف ا
ً
يموي اهلوانتت يتلا ةمعطا عضو متي ثيح ،اهتائفل ا
ً
قفو ةمعطا نيزخت بجي :ةمعطا نيزخت فينصت متيل
اسف بنجتو بابلا حتف ةدم راصتخا .هتيحص ءاهتنا ببسب ماعطلا د
ءزجلا يف ةدمجملا ةمعطا عض .ةجثلا يف هعضو لبق ةفرغلا ةرارح ةجرد ىلإ دربيل نخاسلا ماعطلا كرتب مق :ةقاطلا ريفوتل حئاصن
لاتلابو ةجزاطلا ةمعطا ديربتل ةدمجملا ةمعطا ةرارح ةجرد مادختسا نكمي ثيح ،بيوذتلل ةجزاطلا ةمعطل صصخملا .ةقاطلا ريفوت ي
:تاورضخلاو هكاوفلا نيزخت
ةدوربلل ةساسح ةجزاطلا هكاوفلاو تاورضخلا عاونأ ضعب نأ ركذ متي نأ بجي ،ةدراب ةريجح ىلع يوتحت يتلا ديربتلا ةزهجأ مادختسا ةلاح يف
.ةريجحلا نم عونلا اذه يف نيزختلل ةبسانم ريغ يلاتلابو
ةمعطا نيزخت ةريجح مادختسا :ةدمجملا
نم لقأ ةميقب رزيرفلا ةرارح ةجرد يف مكحتلا متي -18 ،ديمجتلا ةريجح يف ةليوط تارتفل ظفحلل ماعطلا نيزخت نسحتسملا نمو ،ةيوئم ةجرد
.ماعطلاب صاخلا فيلغتلا ىلع اهيلإ راشملا ةدملاب مازتلا بجي نكلو
لإ جاتحت يتلا ةيئاذغلا داوملا نيزختل رزيرفلا جاردأ مدختست يف اهتئبعتو ةريغص عطق ىلإ مجحلا ةريبك موحللاو كامسا عيطقت بجي .ديمجتلا ى
رزيرفلا جاردأ لخاد يواستلاب اهعيزوت لبق ةجزاط ظفح سايكأ
رزيرفلا ةرجح يف اهعضو لبق ةفرغلا ةرارح ةجرد ىلإ لصت ىتح دربت ةنخاسلا ةمعطا كرتا
مكحم بلعم لئاس وأ لئاس هب يجاجز ءاعو عضت ديمجت دعب مجحلا ددمت ببسب راجفنا بنجتل كلذو ، رزيرفلا ةرجح يف قغا
.لئاسلا
بسانم لكشب ةريغص ءازجأ ىلإ ماعطلا م
ّ
سق
ةبسانم داومب ةمعطا فيلغت بجي .ا
ً
عم سايكا دمجت بنجتل ،ةفاج فيلغتلا سايكأ نوكت نأ بجيو ،هديمجت لبق ماعطلا فيلغت لضفا نم
لثم لقنو لدابتملا ثولتلا بنجتل ،تاثولملا نم ةيلاخو ةماس ريغ ا
ً
ضيأو ،ءاملاو ءاوهلا ذافنل عنامو معط وذ ريغو يوقلا كيتسبلا
.حئاورلا
:ةدمجملا ةمعطا ءارشل حئاصن
1 جتنم لك نيزخت ةدم فرعتس .فيلغتلا ىلع ةدوجوملا نيزختلا تاداشرإ ىلإ رظنا ،ةدمجملا ةمعطا ءارش دنع . .موجنلاب فينصتلل ا
ً
قفو دمجم
."× لبق مادختسل خيرات لضفأ" ىلإ ماما يف ةدوجوملا ةرتفلا ريشت ام
ً
ةداعو
2 .ةدمجملا ةمعطا هنم يرتشت يذلا رجتملا يف ةدمجملا ةمعطا ةنازخ ةرارح ةجرد نم ققحت .
3 .ةيلاثم ةلاح يف ةدمجملا ةمعطل فيلغتلا نأ نم دكأت .
4 ا
ً
مئاد مق . .تكرامربوسلل كترايز وأ قوستلل كتلوج ةياهن يف ةدمجملا تاجتنملا ءارشب
5 .ةمعطا ةدورب ىلع ظافحلا يف كلذ دعاسيس ثيح ،لزنملا ىلإ ةدوعلا قيرط ىلعو قوستلا ءانثأ ا
ً
عم ةدمجملا ةمعطاب ظفتحت نأ لواح .
6.روفلا ىلع اهديمجت عيطتست نكت مل ام ةدمجملا ةمعطا يرتشت . تحمو تكرامربوسلا مظعم نم ةصاخ ةلوزعم سايكأ ءارش نكمي
.لوطأ ةرتفل ةدراب ةدمجملا ةمعطا ءاقب ىلع ظفاحت سايكا هذه .ةزهجا
7 وأ يلغملا ءاملا ىلإ ةرشابم ةنوركعملاو تاورضخلا ةفاضإ نكمي .يهطلا لبق جلثلا كفل ةجاح كانه نوكي دق ،ةمعطا ضعبل ةبسنلاب .
اهيهط .بوذت ىتح فطلب اهنيخستو ردق يف ةدمجملا تابروشلاو تاصلصلا عضو نكمي .راخبلاب
20
8ديمجتلل لقأ ا
ً
تقو قرغتستس ،ةريغص تايمك يف ةمعطا ديمجت دنع .بعتلا نم نكمم ردق لقأب اهعم لماعتو ةدوجلا ةيلاع ةمعطأ مدختسا .
.نابوذلاو
9 نع .اهدمجتس يتلا ةمعطا ةيمك ريدقت لواح . عضو ىلع ةرارحلا ةجرد يف مكحتلا حاتفم طبض ،جزاطلا ماعطلا نم ةريبك تايمك ديمجت د
.اهتراضن ىلع ظافحلاو ةعرسب ةمعطا ديمجت يف ةوطخلا هذه دعاستس .رزيرفلا ةرارح ةجرد ضفخو ضفخنم
.06 ةصاخلا تاجاحلل حئاصن
رزيرفلا/ةجثلا كيرحت
عقوملا •
نم برقلاب رزيرفلا/ةجثلا عضت ينابملا يف ةرشابملا سمشلا ةعشأ تحت اهعضو بنجت .عاعشملا وأ ةيغلا وأ دقوملا لثم ةرارح ردصم
.ةحارتسا فرغ وأ ةيجراخلا
ةيوستلا •
ثلا بابل لزاعلا متخلا ءادأ ىلع كلذ رثؤيسف ،ةيوتسم نكت مل اذإ .نيتيماما ةيوستلا يمدق مادختساب رزيرفلا/ةجثلا ةيوست نم دكأت ج ،رزيرفلا/ة
.اهليغشت لشف ىلإ يدؤي دق ىتح وأ
رظتنا ،بسانملا عضوملا يف رزيرفلا/ةجثلا عضو دعب4 .رارقتساب دربملل حامسلل اهمادختسا لبق تاعاس
بيكرتلا •
.كزاهج يف ةيوهتلا تاكبش وأ تاحتف ضرتعت وأ يطغت
ةليوط ةرتفل اًديعب نوكت امدنع
متي مل اذإ • .طئاحلا سبقم نم سباقلا لصفب مق مث ،
ً
وأ هليغشت فاقيإب مق ،رهشأ ةدعل زاهجلا مادختسا
.ةمعطا عيمج جارخإب مق •
إ بابلا ةلازإب مق وأ ا
ً
حوتفم هتيبثتب مق :ا
ً
حوتفم بابلا كرتا ،نفعلا ومنو ةهيركلا حئاورلا عنمل .ا
ً
مامت هففجو اًديج لخادلا فظن • .رما مزل اذ
مق • .هقوف ةليقث ءايشأ عضت و ،سلس لكشب زاهجلا عضو ،ةرارحلا ردصم نع اًديعبو ى
ّ
وهمو فاج ناكم يف فظنملا زاهجلا عضوب
.هب مهثبع مهبنجتل كلذو لافطا لوانتم يف زاهجلا نوكي أ بجي •
.07 ةياعرلاو ةنايصلا
ليصوتب مقت .
ً
وأ ءابرهكلا سباق لصفب مق ،فيظنتلا يف ءدبلا لبق .ةباصاو يئابرهكلا قعصلا رطخ دجوي ثيح ،ةللبم ديب سباقلا لصف وأ
ثيح ،ةجثلا لفسأ ىلإ نيديلا ديدمت بنجت بجي امك .ثداوح ثودحو ءابرهكلا برستو أدصلا بنجتل ةجثلا ىلع ةرشابم ءاملا بكس بنجت
.ةداحلا ندعملا فاوح ببسب شدخلل ضرعتت نأ نكمي
فيظنتلاو يلخادلا فيظنتلا يجراخلا
يف ةرم ةداع ةجزاطلا ةمعطا ءزج فيظنت متي .ماظتناب ةجثلا فيظنت بجي اذل ،ةهيرك حئاور جاتنإ يف ةجثلا يف ماعطلا اياقب ببستت .رهشلا
م مادختساب اهفيظنتب مقو ،كلذ ىلإ امو جارداو ءاطغلا حاولاو تاجاجزلا تماحو ةهكافلا قودنصو فوفرلا عيمج ةلازإب مق وأ ةمعان ةفشن
.دياحملا فظنملا وأ ئفادلا ءاملاب ةللبم ةجنفسإ
.ماظتناب ةجثلل ةيبناجلا حاولاو ةيفلخلا ةحوللا ىلع مكارتملا رابغلا نم صلخت
.ةفاج ةفشنم ةطساوب هففج مث ،فيظنلا ءاملاب هلسغ نم دكأت ،فظنملا مادختسا دعب
21
ا نم ةاشرف وأ ةنشخ تاريعشب ةاشرف مدختست داوم وأ نيلوزاج وأ نيزنب وأ ةيولق داوم وأ نوباص قوحسم وأ ةفظنم داوم وأ ةيذوفلا كس
مو ةيكيتسبلا ةيروكيدلا ءازجاو بابلا ةيشحو ةنازخلا حطس فيظنتل نابوذلا وأ لكآتلل ةلباقلا داوملا نم اهريغو نخاس ءام وأ ةيضمح ىلإ ا
.فلتلل ضرعتت ىتح ،كلذ
ةيانعب حسما ةيشحل عبرا اياوزلا تيبثتب مق ، فيظنتلا دعب .ينطق طيخب فوفلم يبشخ دوع مادختساب فيوجتلا فظنو ، اهففجو بابلا ةيشح
.بابلا دودخأ يف رخا ولت ا
ً
عطقم اهنيمضتب مق مث ،
ً
وأ بابلا
ديربتلا ماظن لطعت وأ يئابرهكلا رايتلا عاطقنا
مدع ةلاح يف ةدمجملا ةمعطاب ينتعا • .)ديربتلا ماظن لشف وأ يئابرهكلا رايتلا عاطقنا لثم( ةليوط ةرتفل ديربتلا زاهج ليغشت
.راحلا فيصلا لصف يف ىتح تاعاسل ةجزاطو نامأب ماعطلاب ظافتحا نكمي ةقيرطلا هذهبو ، نكمم ردق لقأب ةجثلا باب حتفت نأ لواح •
ً
مدقم يئابرهكلا رايتلا عاطقناب ا
ً
راعشإ تيقلت اذإ • ا：
1 اذه لخ ديدج ماعط نيزختب مقت ( لماكلاب ةمعطا ديمجت متي ثيحب ، ةدحاو ةعاس لبق يلاعلا عضولا ىلع تاتسومرثلا ضبقم طبضا )
.بسانملا تقولا يف ا
ً
يعيبط ةقاطلا ردصم حبصي امدنع يلصا دادعا ىلإ ةرارحلا ةجرد عضو ةداعإب مق .)!تقولا
2 عنص ا
ً
ضيأ كنكمي ) جزاطلا ماعطلا نيزخت تقو ةلاط كلذو ، رزيرفلا نم يولعلا ءزجلا يف هعضوو ، ءاملا برستل عنام ءاعوب جلثلا
ةظحم رثؤي ىتح ، همادختسا نع فقوتت ، ةيداعلا فورظلا لظ يفو ؛ رمتسم لكشب اهمادختسا لضفا نم ، ةجثلا مادختسا درجمب :
.ةمدخلا رمع ىلع
ديلجلا ةلازإ
ت .ا
ً
يودي جلثلا ةباذ يعاد يلاتلابو ، ا
ً
يئاقلت ديلجلا ةباذإ ةفيظوب زاهجلا اذه ميمصت م
حابصملا رييغت
حابصم مادختسا متيLED ىجري ، للخ يأ دوجو ةلاح يف .ليوط ةمدخ رمعو ةقاطلل ضفخنم كهتساب زيمتت يتلاو ، ةءاضل ةجثلا يف
ةرايزل عيبلا دعب ام يفظومب لاصتا ةعنصملا ةكرشلا لبق نم إ حيباصملا لادبتسا نكمي .ةمدخلا
ةنايصلا دعب ةمسلا نم ققحتلا
؟فلات وأ ققشتم يئابرهكلا رايتلا كلس له
؟سبقملا يف ماكحإب لَخد
ُ
م ةقاطلا سباق له
؟يعيبط ريغ لكشب نخاس ةقاطلا سباق له
هيونت ءابرهكلا كلس ثولت وأ فلت نع جتني دق : ريغ جئاتن ةيأ دوجو ةلاح يف .قئارح وأ ةيئابرهك ةمدص ثداوح ثودح رابغلا ةطساوب سباقلاو
.عئابلا عم لصاوتلاو ةقاطلا ردصم نع ءابرهكلا سباق لصف ىجري ،ةيعيبط
.08 ةطيسبلا لاطعا حصإو ليلحت
ك حصإب ةنايصلا ينف موقي نأ يرورضلا نم سيل ،ةيلاتلا ةريغصلا لاطعل ةبسنلاب.كسفنب ةلكشملا لح ةلواحم كنكمي ؛لطع ل
ةلاحلا
صحفلا
لولحلا
موقي زاهجلا
لكشب ديربتلاب
لماك
؟ءابرهكلا سباق لصف مت له
؟ةفلات ةيئابرهكلا تامامصلاو عطاوقلا له
عاطقنا وأ يئابرهكلا رايتلا يف عاطقنا كانه له
؟طخلا يف
يف تعضو له ؟ةجثلا بيكرت مت ني ،تافرشلا
نم اهريغو نيزختلا فرغ وأ ،تاجاركلا وأ
لقأ ةطيحملا اهترارح ةجرد نوكت يتلا نكاما
نم10 ؟ةيوئم تاجرد
.سباقلا ليصوت ةداعإب مق
.ةءاضم ةبمللا تناك اذإ امم ققحتو بابلا حتفا
يف عاطقنا وأ يئابرهكلا رايتلا يف عاطقنا كانه له
؟طخلا
ناكم يف ةجثلا تيبثتب مق طيحملا ةرارح ةجردو يمحم
قوف نوكت10 يف ةجثلا تيبثت مت اذإ .ةيوئم ةجرد
ديربتلا ماظن لمعي دقف ،اًدج ةضفخنم ةرارح ةجرد
.حيحص لكشب يلخادلا
22
رودص
ءاضوض
ريغ لكشب
يعيبط
؟ةيوتسمو ةرقتسم ةجثلا له
؟طئاحلا سمي ةجثلا نم يفلخلا ءزجلا له
مادقأ طبضب مق.ليدعتلل ةلباقلا ةجثلا
.طئاحلا نع ةجثلا دعبا
ةءافك فعض
ديربتلا
نم اًدج ةريبك ةيمك وأ نخاسلا ماعطلا عضت له
؟ماعطلا
؟رركتم لكشب بابلا حتفب موقت له
صاخلا متخلا ىلع ماعطلا سايكأ تيبثتب موقت له
؟بابلاب
وأ ةرشابملا سمشلا ةعش ةضرعم ةجثلا له
ردصم برق ؟دقوملا وأ نرفلا لثم ةرارح
؟ةجثلل ةديج ةيوهت كانه له
؟ةيلاع ةيعضو ىلع ةرارحلا ةجرد طبض مت له
نخاسلا ماعطلا حبصي امدنع ةجثلا يف ماعطلا عض
.اًدراب
.حيحص لكشب بابلا قغإ نم ققحتلاب مق
.ةرارحلا ردصم نع ةجثلا داعبإب مق
ةديج ةيوهتل ةغراف ةحاسم كرت نم دكأت .ةجثلا لوح
.بسانملا عضولا ىلع ةرارحلا ةجرد طبضب مق
ةبيرغ ةحئار
ةجثلا يف
؟دساف ماعط يأ كانه له
؟ةجثلا فيظنت ىلإ جاتحت له
؟ةيوقلا حئاورلا وذ ماعطلا فيلغتب موقت له
.دسافلا ماعطلا يمرب مق
.ةجثلا فيظنتب مق
.ةيوقلا حئاورلا وذ ماعطلا فيلغتب مق
ةجثلا ءوض
أفطم
حوتفملا بابلا يف ؟بابلا حتف دنع راذنإ دجوي له
نم رثك10 ؟قئاقد
، بابلا قلغأ ، بابلا حتفل راذنإ يأ دوجو ةلاح يف
ةدمل رظتناو5 ةظحم عم ، ىرخأ ةرم هحتف لبق
ٍ
ناوث
ءوض ناك اذإ امLED .ءيضيس ةجثلل
ةظحم نكت مل اذإ :تاحورشلا مايقلا ببستي نأ نكمي .كسفنب هحصإو زاهجلا كيكفت مدع ىجريف ،ةلكشملا لحل ةبسانم هعأ ةروكذملا
.هنم جتنملا ءارش مت يذلا يلحملا رجتملا عم لصاوتلا ىجر
ُ
ي .ريطخ للخ وأ تاباصإ ثودح يف نيصصختم ريغ صاخشأ لبق نم تاحصاب
سدنهم ةطساوب جتنملا اذه ةنايص متي نأ بجي .طقف ةيلصا رايغلا عطق مادختساو دمتعم
تفم بابلا كرتو ،زاهجلا فيظنتو ،ةمعطا عيمج نم ةجثلا غيرفتو يئابرهكلا رايتلا عطق ىجر
ُ
ي ،ةليوط تارتفل زاهجلا مادختسا مدع دنع
ً
احو
.ةبوغرم ريغ حئاور ثودح عنمل
ً
يلق
.09تاداهشلا
ةيئابرهكلا تامولعملا
ا زاهجلا اذه ضيرأت بجييئابرهكل
ةيلاحلا تافصاوملل ةقباطم سباقمب ةزهجملا لزانملا عيمجل بسانم سبقمب دوزم جتنملا اذه
اقلا لخدت ، ةلمتحملا ةمدصلا رطخ بنجتل .ةيانعب هنم صلختلاو هعطق بجيف ، كيدل سبقملا ذفانمل ا
ً
بسانم بسانملا سباقلا نكي مل اذإ سب
.سبقملا يف لمهملا
م قفاوتي جتنملا اذه .ةيبوروا ةيداصتقا ةعومجملا تاهيجوت ع
.10 ةنما دادرتسا تاميلعت
زاهجلا نم صلختلا
.ةنيمثلا ماخلا داوملا ريودت ةداعإ نم دكأتلا ةئيبلل قيدصلا جهنلا بلطتي .ةدئازلا ةميقلا ضعب اهل لازت ةميدقلا ةزهجا
داومو كزاهج يف ةمدختسملا ةدربملا لئاوسلا جاتحت ةيفلخلا بيبانا يف فلت يأ دوجو مدع نم دكأت .اهعم لماعتلل ةصاخ تاءارجإ ىلإ لزعلا
.هعم لماعتلا لبق زاهجلل
حملا ةيدلبلا بتكم لخ نم ةميدقلا ةزهجا ةئبعتو ةميدقلا ةزهجا نم صلختلل ةحاتملا تارايخلا لوح ةثيدح تامولعم ىلع لوصحلا نكمي .يل
23
نم صلختلا نأشب تاريذحت جتنملا:
بجي ،ةجثلا نم صلختلا دنع ،كلذل .لاعتشل ةلباق صاوخ ىلع ةجثلا يف ةمدختسملا ناتنبولكياسلا ةوغرلا ةدامو ديربتلا ةدام يوتحت متي نأ
قارتحا قيرط نع اهنم صلختلا نم
ً
دب ةلهؤم ةصاخ ةكرش لبق نم اهدادرتسا متي نأو نارينلل ردصم يأ نع
ً
اديعب زاهجلا ظفح ىتح ،
رخآ ررض يأ ببست وأ ةئيبلاب ررض قاحلإ يف كلذ ببستي.
بنجتل بسانم ناكم يف فوفرلاو باوبا عضو ،فوفرلاو بابلا ةيشح ةلازإو باوبا كفب مق ،ةجثلا نم صلختلا دنع .لفط يأ سابحنا
جتنملا اذه نم حيحصلا صلختلا
هنأ ىلإ ةمعلا هذه ريشت .يبوروا داحتا ءاحنأ عيمج يف ةيداعلا ةيلزنملا تايافنلا عم جتنملا اذه نم صلختلا مدع بجي
ةداعإ ىجر
ُ
ي ،تايافنلل هنع رطيسملا ريغ صلختلا ببسب ةيرشبلا ةحصلا وأ ةئيبلل لمتحملا ررضلا يف ببستي ىتح
ةقيرطب ةيداملا دراوملا مادختسا ةداعإ زيزعتل لوؤسم لكشب هريودت ىجر
ُ
ي ،كب صاخلا مدختسملا زاهجلا عاجر .ةمادتسم
هتداعإو جتنملا اذه متسا مهنكمي .هنم جتنملا ءارش مت يذلا عئابلاب لاصتا وأ ةحاتملا عيمجتلاو عاجرا ةمظنأ مادختسا
.ةئيبلل ةقيدص ةقيرطب ريودتلا ةداع
ريذحت : يف امب( صاخشا لبق نم زاهجلا اذه مادختسا رظحي وأ ،ةيلقعلا وأ ةيسحلا وأ ةيندبلا مهتاردق يف روصق نم نوناعي نيذلا )لافطا كلذ
ىلع ا
ً
صرح لوؤسملا صخشلا نم ةزهجا مادختساب قلعتت تاميلعت مهؤاطعإ وأ مهيلع فارشا متي مل ام ةفرعملاو ةربخلا مهزوعت نيذلا
.مهتمس
ريذحت : مهثبع مدع نم دكأتلل ،لافطا ةبقارم بجيزاهجلاب.
ريذحت : تاذ ةزهجل ، كلسلا لادبتسا تاميلعتقحلملا عونلا نمY . ةمدخلا ليكو وأ عينصتلا ةهج نم ،هفلت دنع ،لبكلا لادبتسا ىلع صرحا
.ةلمتحم رطاخم يأ بنجتل كلذو ،كلذل نيلهؤملا صاخشا نم وأ هل عباتلا
ريذحت : لك يف ةدوجوملا ةيوهتلا تاحتف دس مدع ىلع صرحا .يلخادلا لكيهلا يف وأ ةجثلا ةيواح نم
ريذحت :.عينصتلا ةهج نم اهب ىصوملا كلت فخب ,جلثلا ةباذإ ةيلمع نم عارسل ىرخأ ةليسو يأ وأ ةيكيناكيملا ةزهجا مادختسا رظحي
ريذحت :.فلتلل ديربتلا لئاس ةرئاد ضيرعت رظحي
ريذحت :ظفح تارجح لخاد ةيئابرهك ةزهجأ مادختسا رظحي .عينصتلا ةهج لبق نم اهب ىصوملا عاونا ادع اميف ةجثلاب ةدوجوملا ةمعطا
ريذحت : :زاهجلا نم صلختلاب قلعتت تامولعم تاميلعتلا نمضتت نأ بجي ، لاعتشل ةلباق ةلزاع خفن تازاغ مدختست يتلا ةزهجل ةبسنلاب
يف اهيمرت ، ةدئافلا ةميدع ةدحولا حبصت امدنع ماظنلل اقفو ةدحولا نم صلختلا نم دكأتلا ىجري .ةئيبلاب ةراض داوم ىلع يوتحت دقف ، ةعيبطلا
.ةئيبلا مرتحي يذلا هب لومعملا ينوناقلا
رييغتةءاضا حابصم
ق .طئاحلاب يئابرهكلا رايتلا ذخأم نم ةدحولا لصفا مث
ً
وأ ةجثلا ليغشت فاقيإب مق ، يئابرهكلا حابصملا ةلازإ لبق ىلإ كلذب مايقلا مدع يدؤي د
.ةيدسج ةباصإ وأ ةيئابرهك ةمدصل ضرعتلا
1.رامسملا جارخ سبيليف كفم مدختسا .
2 قفرب لفس هبحس قيرط نع حابصملا ءاطغ ةلازإب مق .
3 ةبمللا كف .
4 .مجحلاو لكشلا سفن نم حابصمب لدبتسا .
5 يئابرهكلا حابصملا ءاطغ بيكرت دعأ .دشو .رامسملا
24
يلعت ةمهملا ةمسلا تام
ريذحت
دنع ةباصإ وأ ةيئابرهك ةمدص وأ قيرح عدنا رطاخم ليلقتل
:ةيساسا تاطايتحا هذه عبتا ، ةجثلا مادختسا
.ةجثلا مادختسا لبق تاميلعتلا أرقا
رطخ :ريذحت وأ رطخسابحنإ .لفطلا
لامتحا بنجتلسابحنإ .ةجثلا نم صلختلا لبق ةيلاتلا تاطايتحا ذاختا ىجري ،لافطا
.ةدحولا نم باوبا عيمج ةلازإب مق
.ةلوهسب لخادلا ىلإ دوعصلا نم لافطا نكمتي ىتح اهناكم يف ففرا كرتا
.اهيلإ فحزلا وأ اهب بعللا وأ ةجثلا ليغشتب اًدبأ لافطل حمست
أ فيظنتب اًدبأ مقت .راجفنا ثودح وأ قيرح بوشن ىلإ ةنخدا يدؤت نأ نكمي .لاعتشل ةلباق لئاوسب ةجثلا ءازج
رخآ ناكم يأ وأ اذه نم برقلاب لاعتشل ةلباق ىرخأ لئاوسو ةرخبأ يأ وأ نيزنبلا مادختسا وأ نيزختب مقت
.راجفنا ثودح وأ قيرح بوشن ىلإ ةنخدا يدؤت نأ نكمي .ةجث
- هذه ظفحا تاداشرا
25
26
