ROOF RACK
MODEL: HJ-RB511BK
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
MODEL: HJ-RB511BK
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ROOF RACK
background
Warning-To reduce the risk of injury, users must read the
instructions manual carefully.
PRODUCT PAREMETERS
Model
Maximum Load Capacity
Applicable Vehicle Models
Material
SAFETY & WARNING
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury, or damage to valuable property.
Adhere to all Department of Transportation (D.O.T.) requirements when using
this product. Use ropes and tie-downs to hold all cargo in place securely.
Do not overload the Roof Rack. Never exceed the maximum weight capacity
of 150 lbs.
Before and after each use, check to make sure that all hardware is tightly
secured. Regularly inspect for damage. If fraying or distortion is found,
immediately discontinue use.
Make sure the vehicle’s engine is OFF, with the parking brake set, before
loading or unloading the Roof Rack.
Do not use to hold or restrain human or animal weight in any manner.
Use common sense when working. Stay alert and concentrate when setting
up and using the Roof Rack. Never work while under the influence of alcohol,
drugs, or medications.
While assembling and using the Roof Rack, keep the work area clean and
well-lighted. Keep spectators and children out of the work area.
This product is not a toy. Keep it out of reach of children.
This product contains small parts. If swallowed, it will pose a choking hazard.
Keep these small parts away from children when assembling!
background

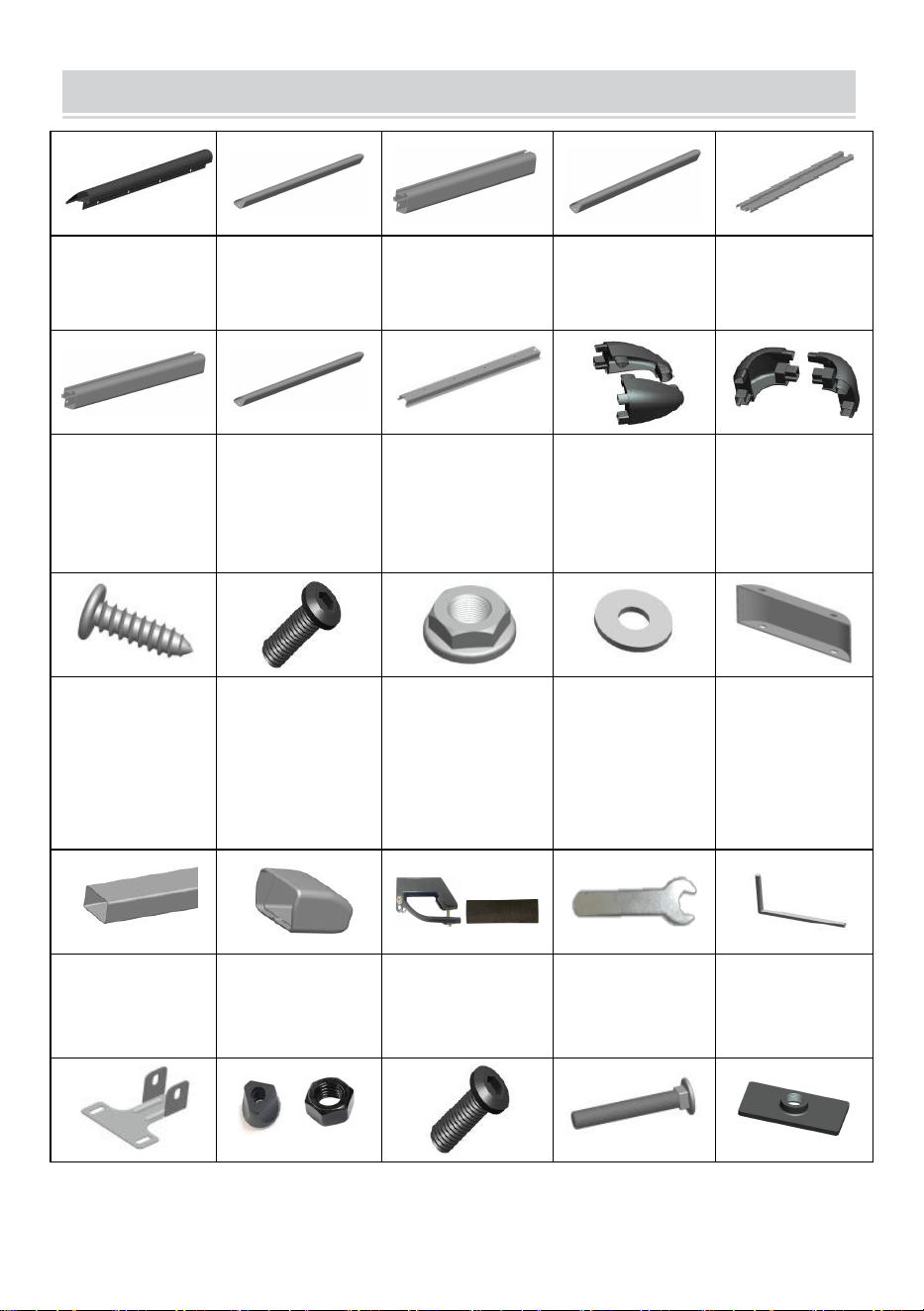

ACCESSORY LIST
①Front down
bar 1pcs
②Front upper
bar 1pcs
③Rear down
bar 1pcs
④Rear upper
bar 1pcs
⑤Down
boards 4pcs
⑥Left & Right
down bar
2pcs
⑦Left & Right
upper bar
2pcs
⑧Cross bar
holder 2pcs
⑨Front
plastic
connector
2pcs
⑩Rear
plastic
connector
2pcs
⑪Self-tapping
screw
（Φ5X16）
24pcs
⑫Socket
head cap
screw M6X12
20pcs
⑬M6 Flange
nut 20pcs
⑭M6 spacer
52pcs
⑮Plastic
adaptor 2pcs
⑯Steel
square tube
2pcs
⑰End plastic
cover 4pcs
⑱Clamp
adaptor +
Spacer 4pcs
⑲Spanner
1pcs
⑳Allen Key
1pcs
background
㉑T clamp
4pcs
㉒Plastic nut+
㉓M6 nut
4pcs
㉔M6X10
Screw 8pcs
㉕Screw
M6x50 4pcs
㉖Screw
board 8pcs
OPERATION

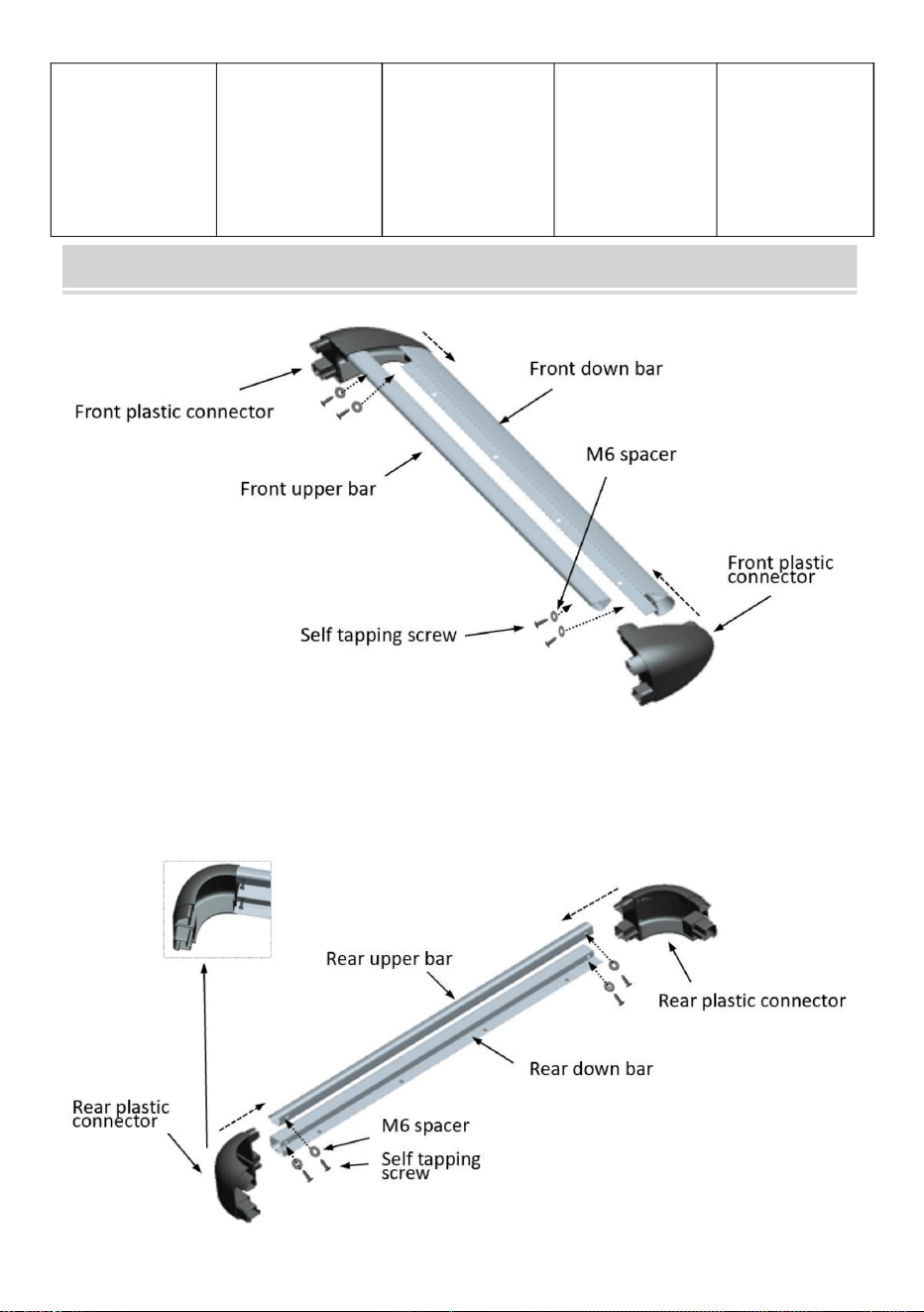

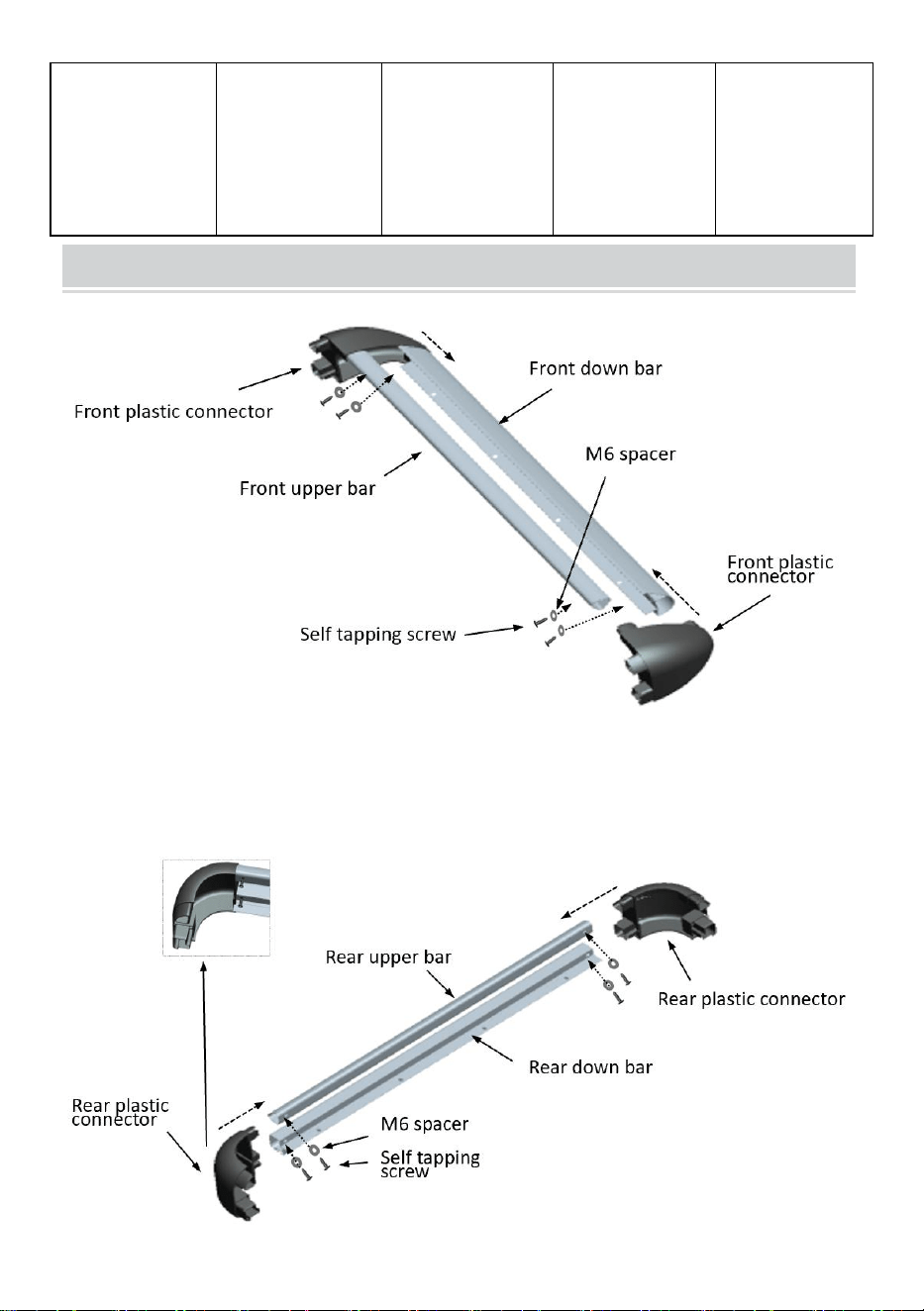

Installation step of front upper & down bar:
1.First, install the front upper rod and the front down bar into the front plastic
connector. Secure the connection with self-tapping screws and a washer. Make
sure it is securely locked.
⑨
⑨
⑭
⑪
①
②
⑩
⑩
⑪
⑭
④
③
background
Installation step of rear upper & down bar：
1.Install the rear upper bar and rear down bar into the rear plastic connector and
lock them with self-tapping screws and meson gaskets.

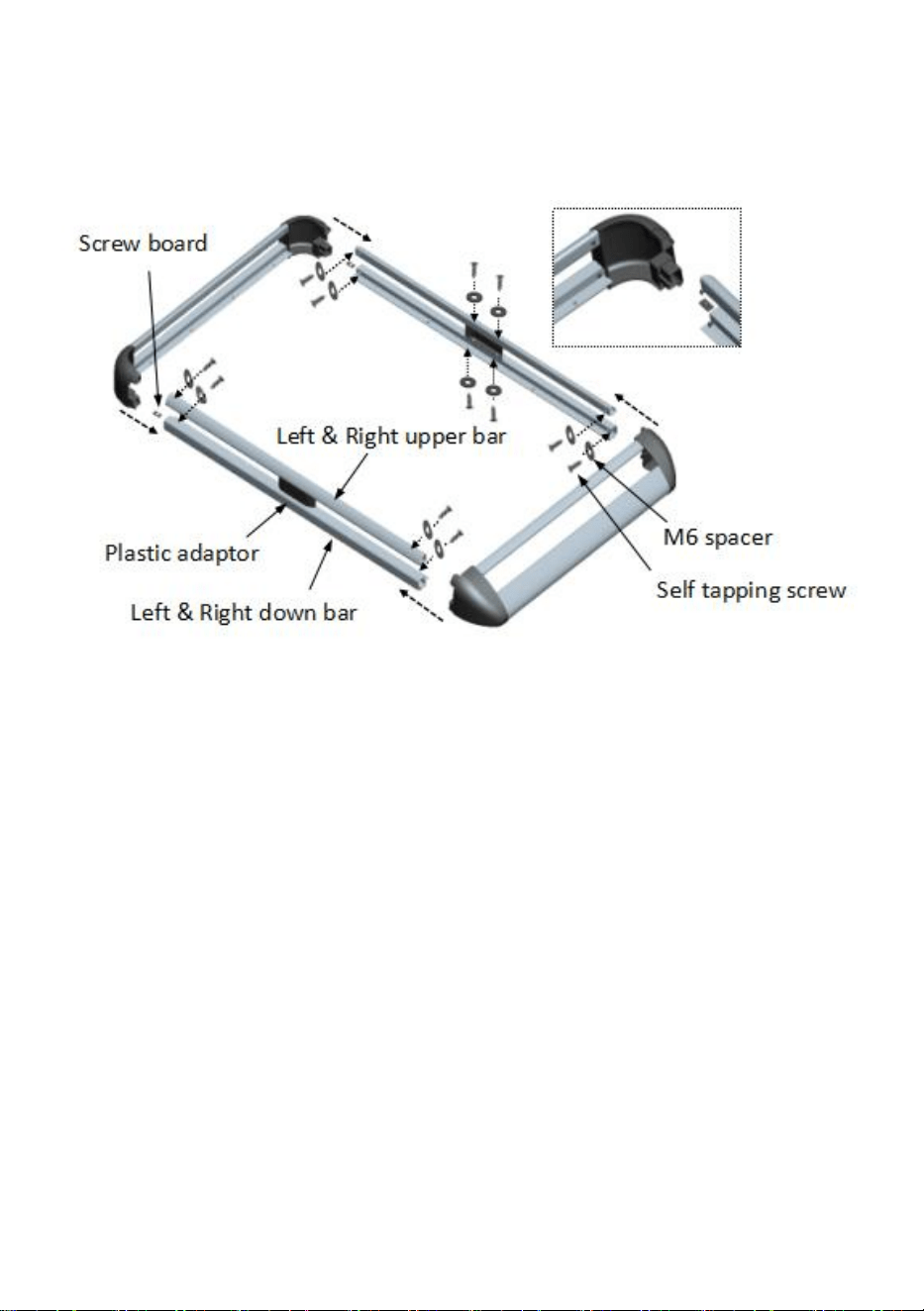

Installation steps of left and right upper bars, left and right down bars:
1.Install the plastic adaptor into the left/right upper bar and left/right down bar, and
lock it with self-tapping screws and meson gasket.
2.Install the left and right upper and lower bars into the installed installation
self-tapping screws and meson pads for the installed front plastic connector and
lock it with the locking tabs.
3.Install the iron plate nut into the concave of the left and right lower bars
respectively at the groove (Note: 4pcs shall be installed on the left and right
respectively, and iron the convex point of the disc nut faces inside the groove).
4.Install the left and right upper and lower bars into the installed rear plastic
connector is locked with self-tapping screws.
⑪
⑭
㉖
⑭
⑪
⑦
⑮
⑥
background

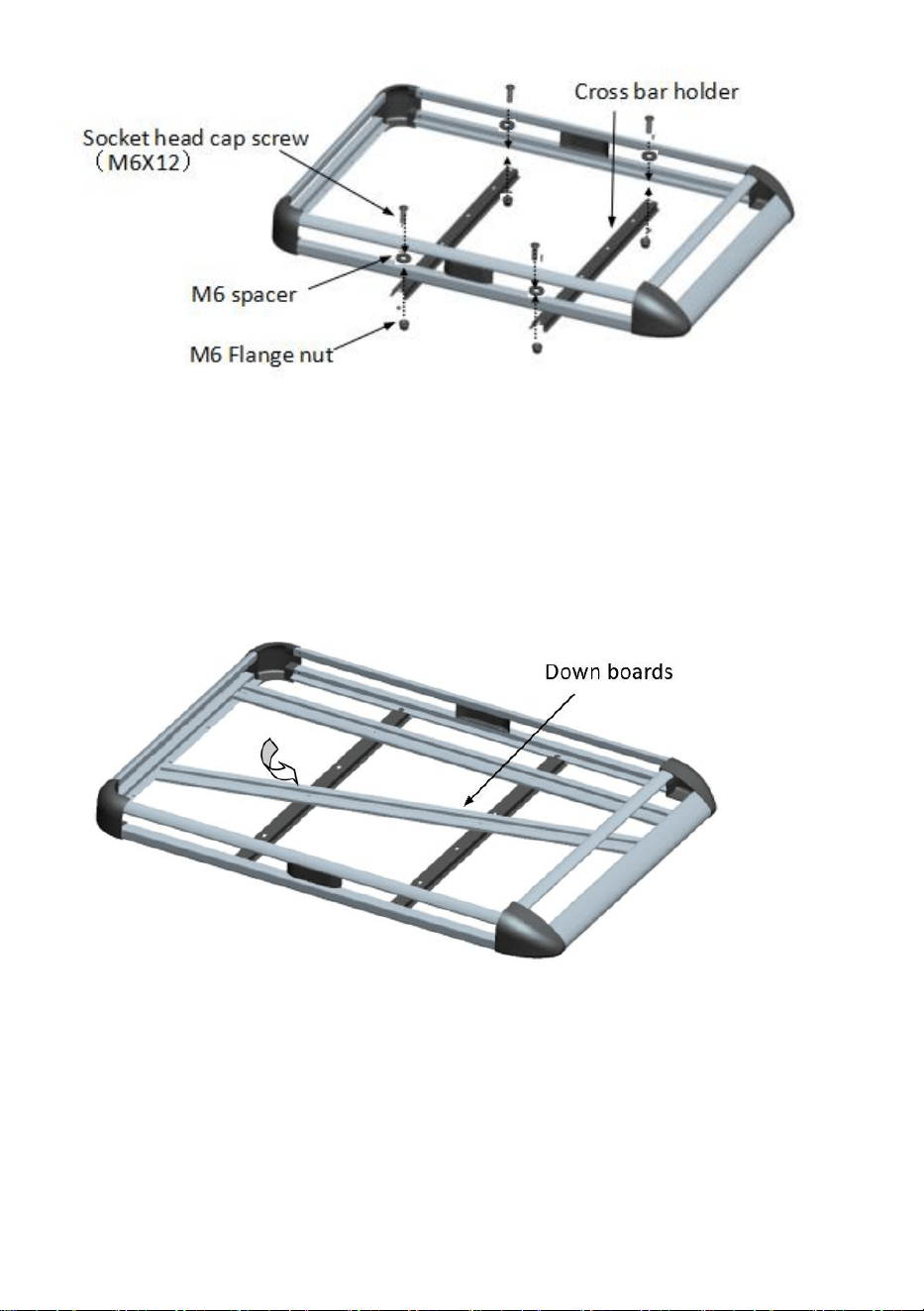

Installation steps of cross bar holder:

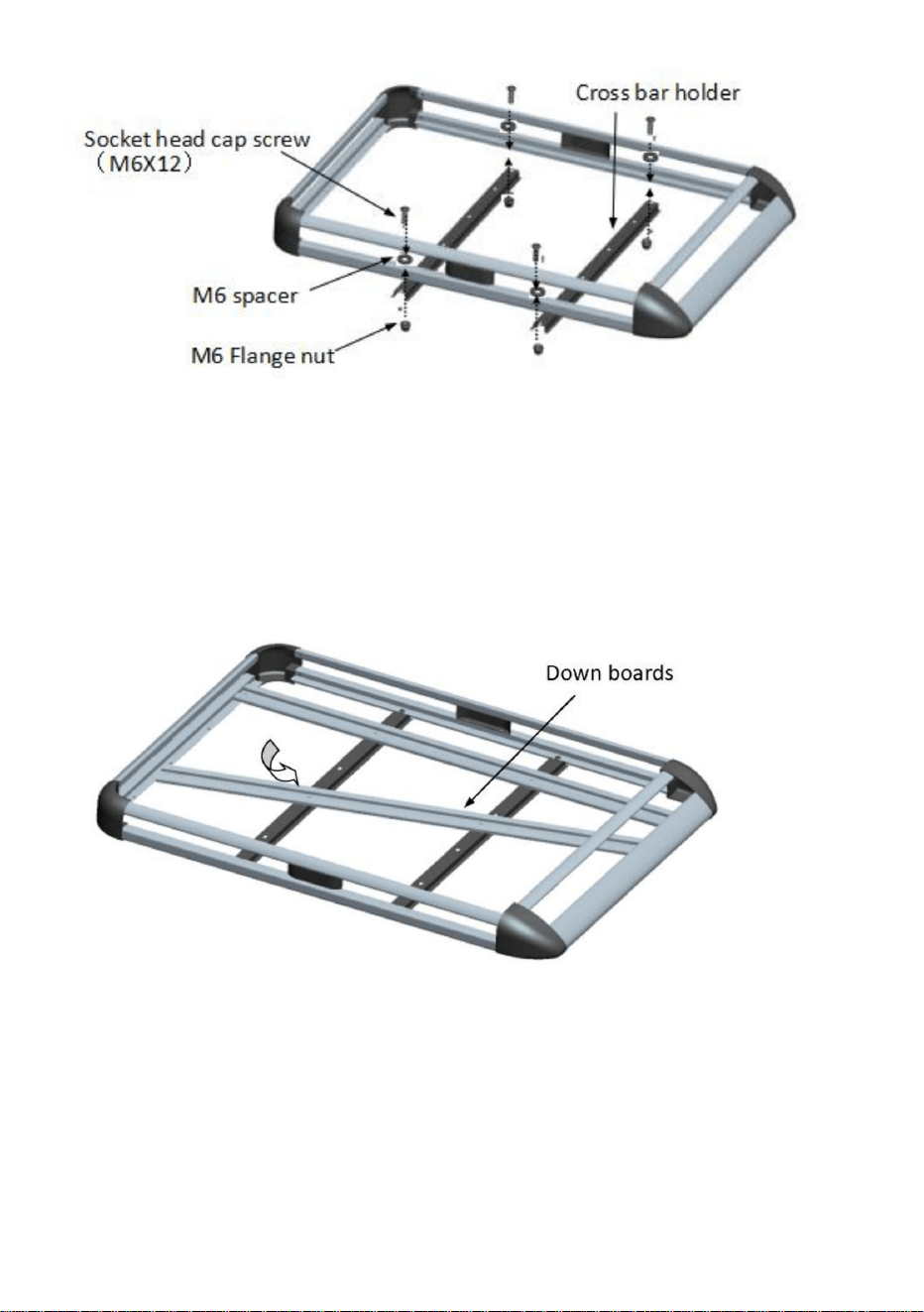

1.Install the fixing holder of the cross bar into the luggage rack that has been
installed, and lock the hexagon socket screw (M6x12), M6 meson gasket and M6
flange nut with a hexagonal key Spanner.

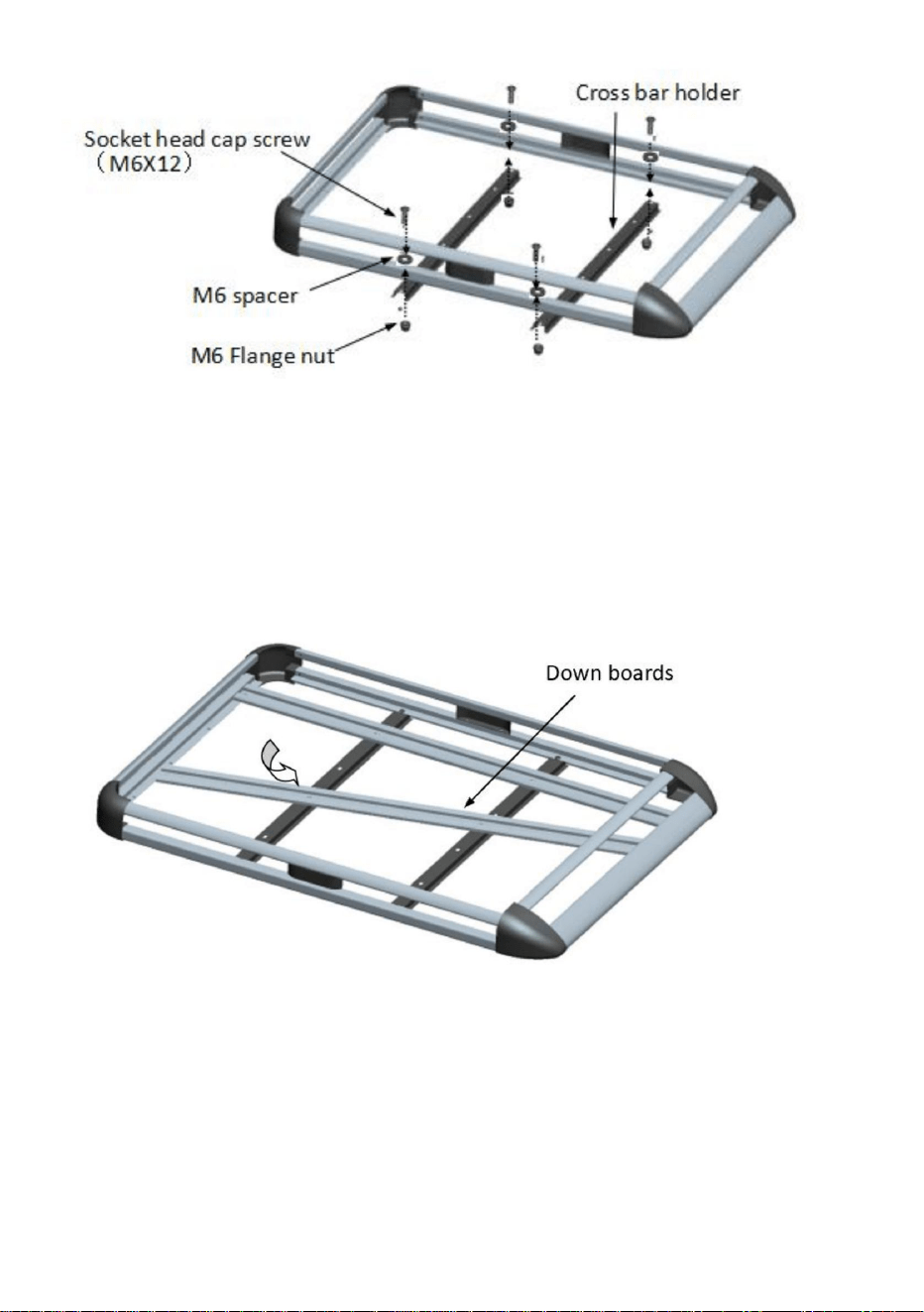

Installation steps of panel:
1.Put the panel into the middle of the salute rack, and pay attention to the inclined
placement when placing the panel.
⑭
⑬
⑫
⑧
⑤
background
Installation steps of panel down boards:

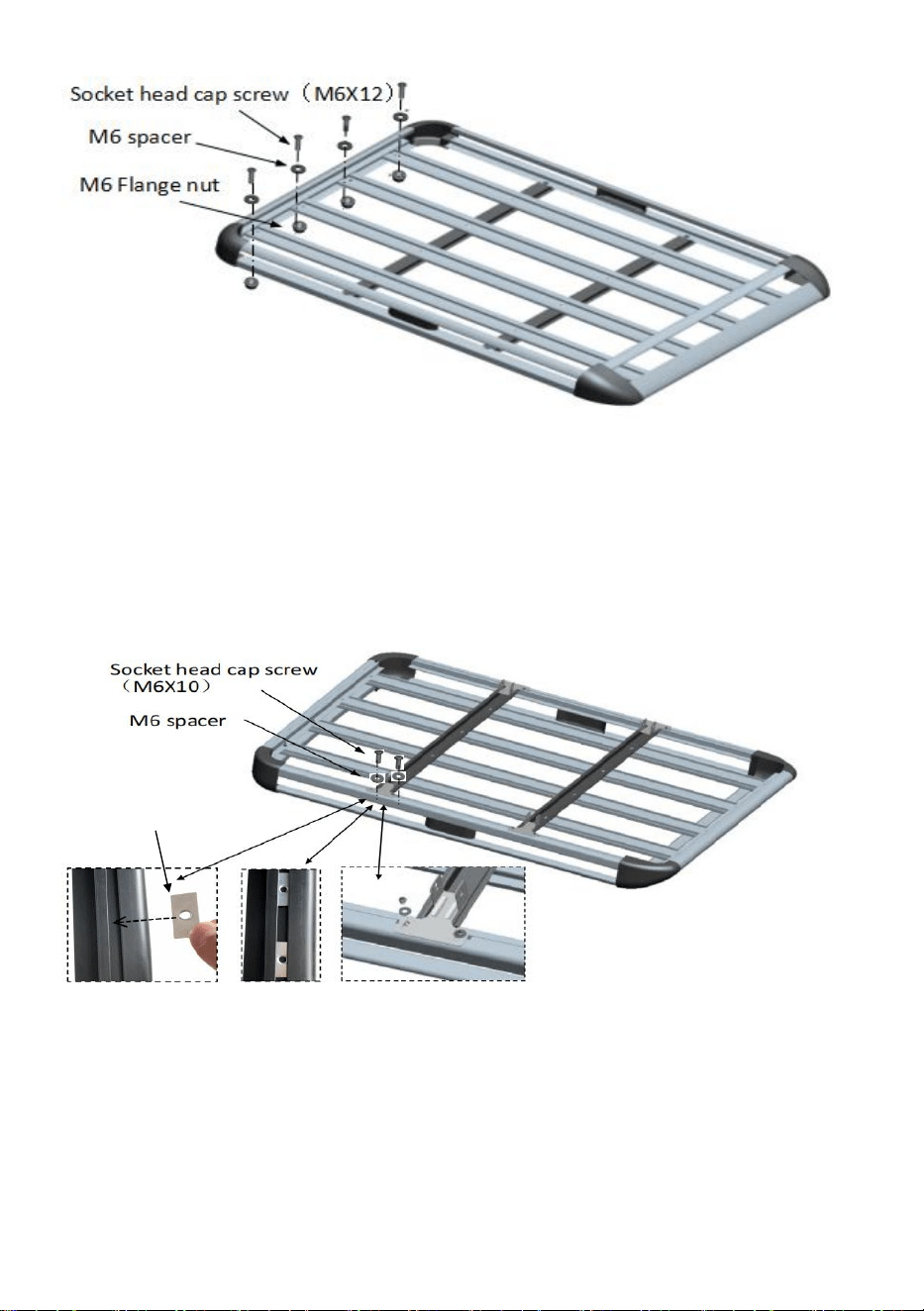

1.Align the positions of the four panel control holes into the luggage rack.
2.Put the meson gasket and hexagonal socket screw (M6x12) into the hole from
the front of the luggage rack, screw in the flange nut (M6) from the back, and then
tighten the screw with a hexagonal key wrench. According to the requirements of
this sequence, install screws on all holes on the panel in turn and tighten them.
Installation step of the bottom support:
1.Install the iron plate nut into the bottom slot of the left and right lower rods;Move
the iron plate nuts that have been put into the grooves of the left and right lower
rods to a suitable position.
2.After adjusting the position of the iron plate nut, install the bottom support, and
install the Allen screw (M6x10) and M6 gasket and lock it with the iron plate nut
with a hexagonal key spanner.
⑫
⑭
⑬
⑭
㉔
㉖Screw board
background
Installation step:
1.Install the pipe clamp and pipe plug on the square tube, and the pipe clamp can
be adjusted and moved left and right.
2.Loosen the outer hexagonal screw on the pipe clamp; Then open the pipe clamp
and install it on the roof rack, adjust the fixed position, and tighten the screws to fix
it.

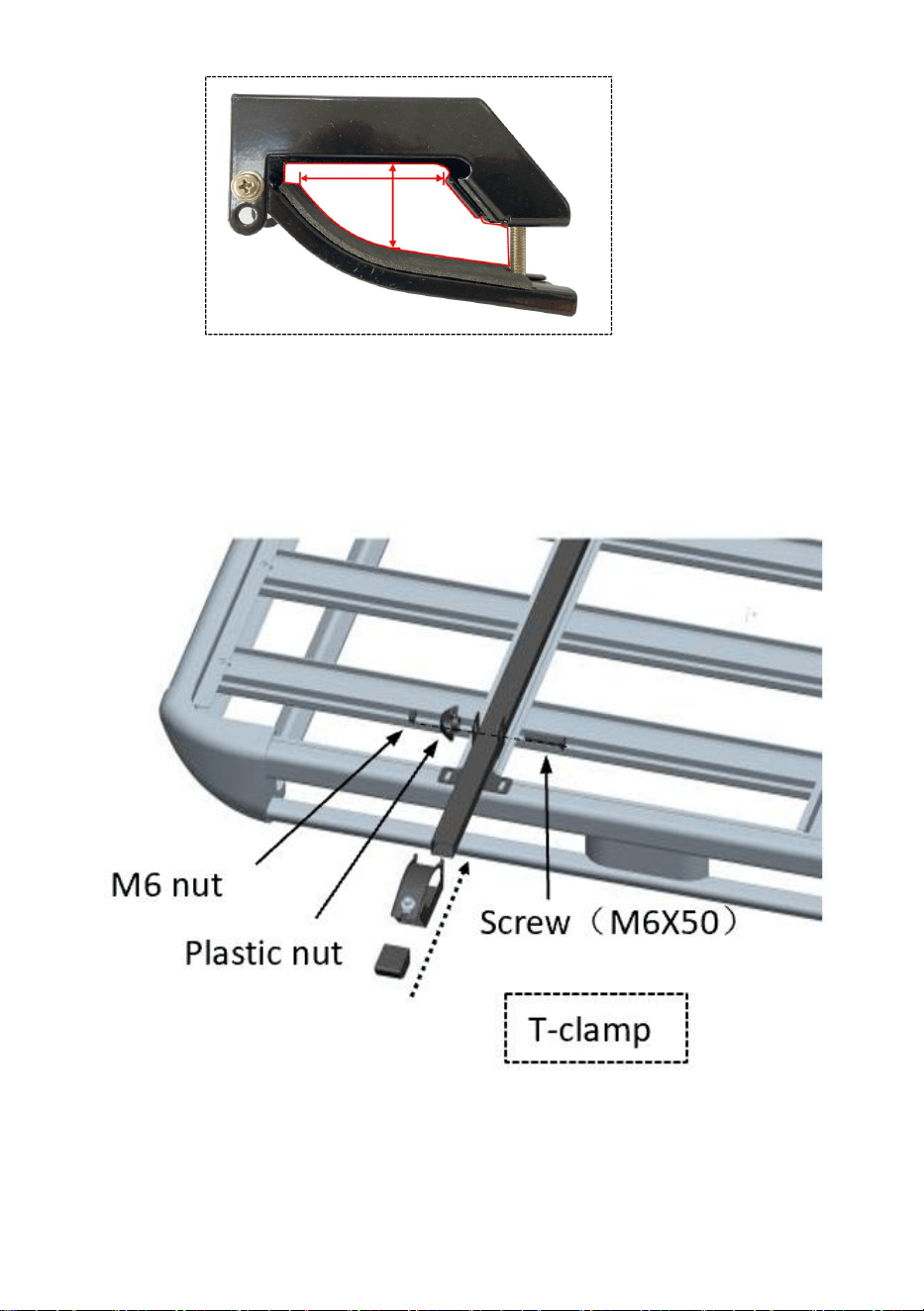

Roof bar inner size：84~104cm
Roof bar out size
：
93~113cm
background
Installation data for clamps, width: ≤ 5CM, height: 3~4 CM (suitable for
installing roof bars).
Installation step of the bottom bracket:

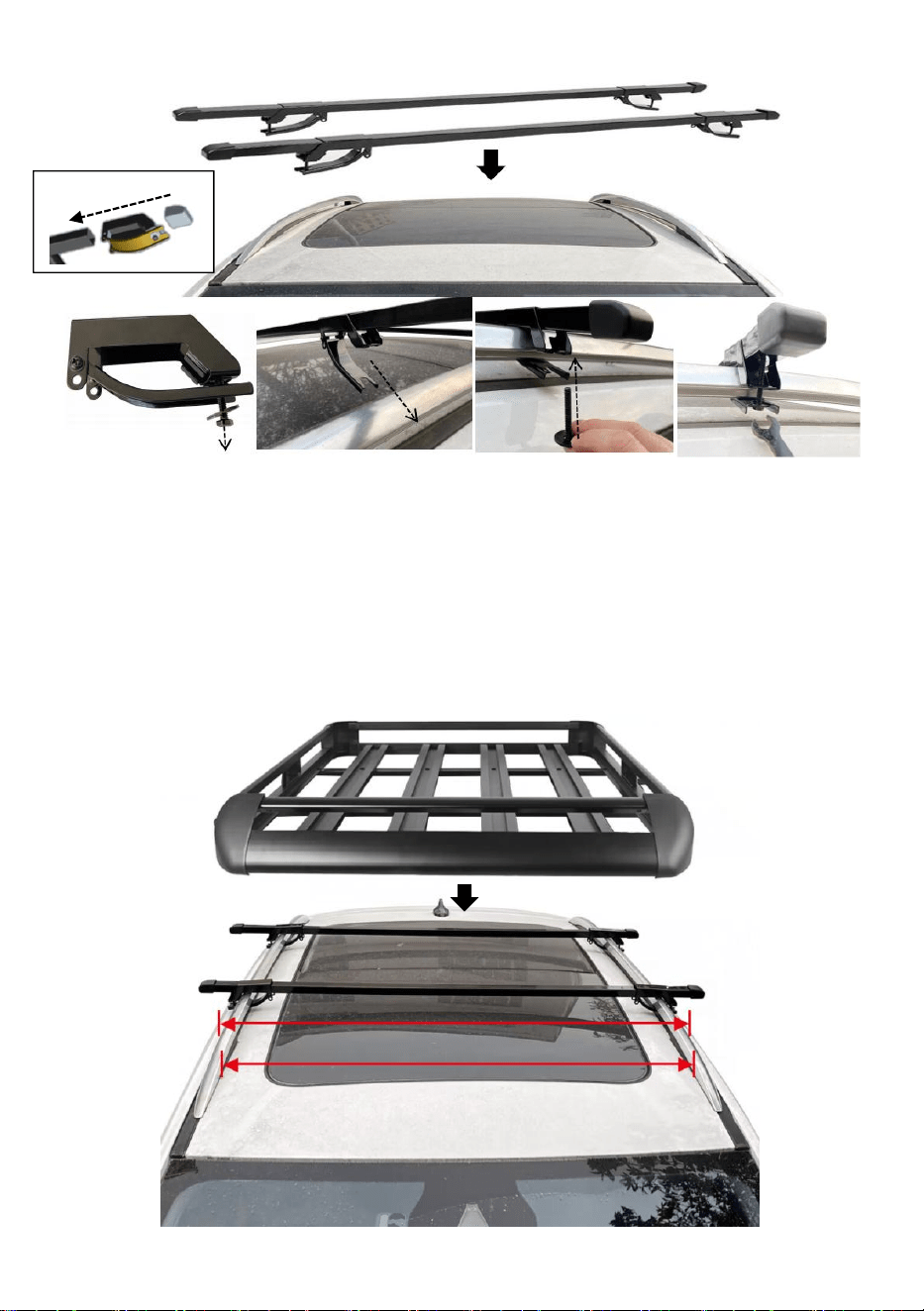

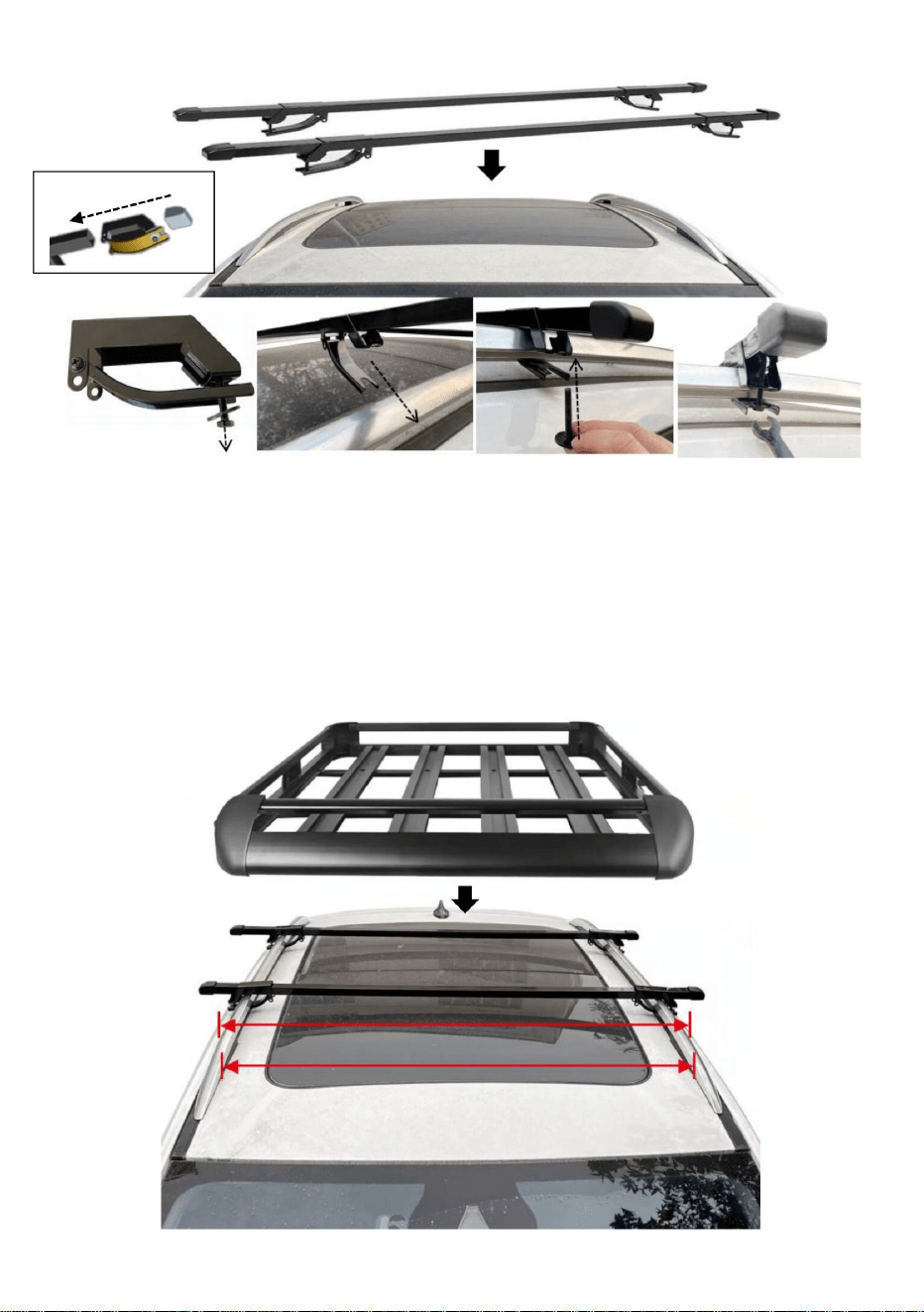

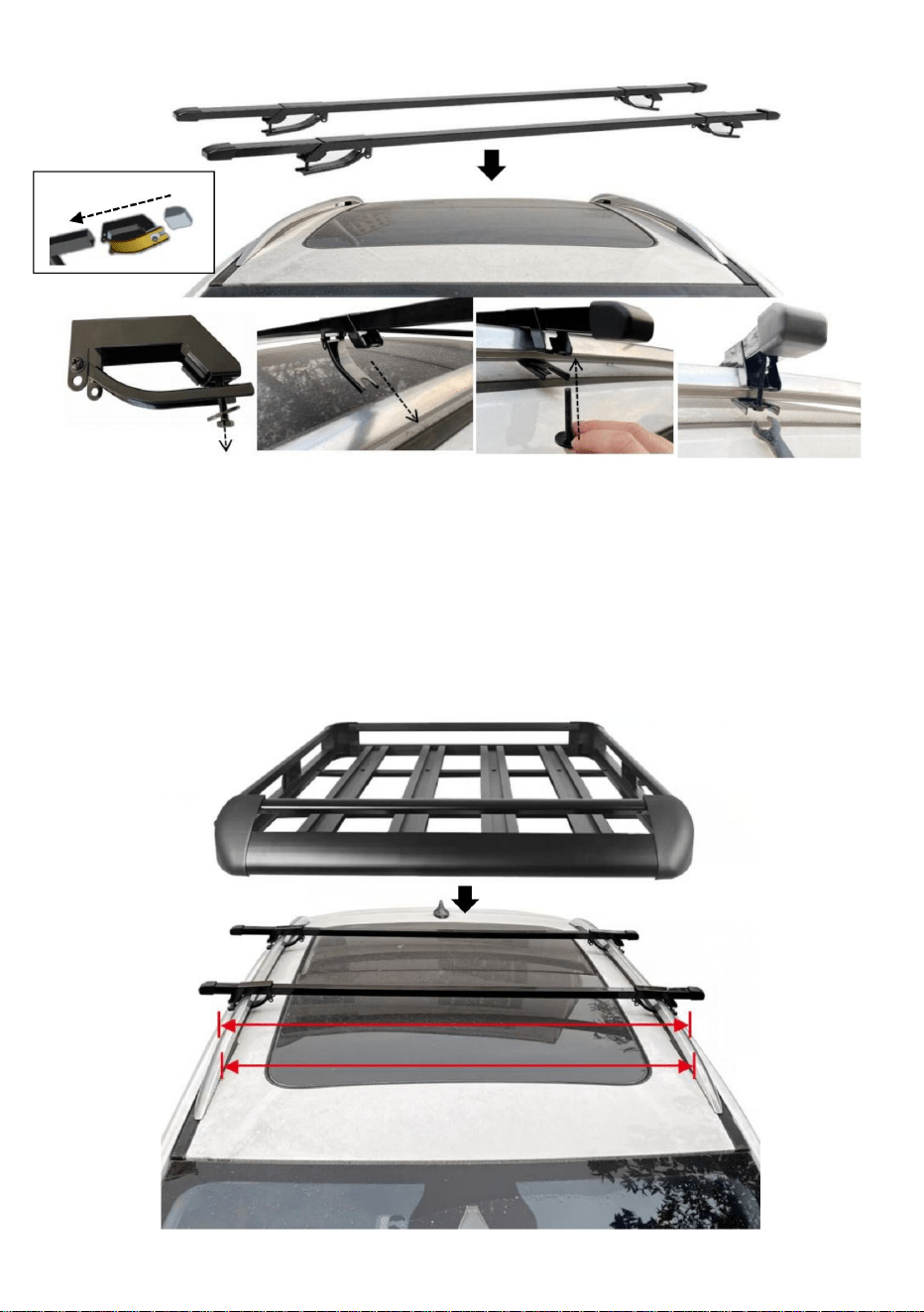

1.Place the assembled luggage rack on the cross bar of the roof.
2.Installation of T-clamp: put the square head screw (M6x50) through the oval hole
of the bottom support, put in the plastic knob, lock it with M6 nut, twist the plastic
⑯
⑱
⑰
㉓
㉕
㉒
3~4cm
≤5cm
background
knob and clamp the cross bar of the square pipe.
