Vevor ZG-A Air Jack 5 Ton Triple Bag Fast Lifting Pneumatic User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

AIR JACK

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL:ZG-G(3T) MODEL:ZG-H(3T)

MODEL:ZG-E (3T) ZG-B(5T) MODEL:ZG-C (3T) ZG-A(5T)

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

AIR JACK

IMPORTANT SAFEGUARDS

WARNING: Please read these instructions carefully before using your jack.

Proper use and care of the jack will be helpful to assure you of continuous

safe, trouble-free problems.

1. The air jack is specially designed for work requiring heavy lifting. It cannot be

used as a support element for permanent positioning.

2. Do not exceed the maximum lifting load. It is forbidden to lift people or animals.

For lifting only.

3. The air jack is only used in the process of rising and falling; before working in

the vehicle, use additional safety devices (such as supports) to support the raised

vehicle.

4. Please make sure that the ground can support the weight you are lifting. The

jack must be placed on relatively level, solid ground. The jack shall be placed

under the lifted axle box to support the load on the middle part of the jack.

5. Never adjust the safety valve.

6. Please place a triangle block under the car dependency wheel.

7. The normal operating pressure is in the range of 0.5-1.0Mpa.

8. Compressed air should be clean and contain no water.

9. There s no need to raise the balloon to the maximum, as long as it is to the

desired height(such as to cram off the ground), that is to say, to close the ball valve

switch to stop the gas supply, to cram the safety bracket, and then to work.

10. Remember that if the balloon rises to the maximum (Stop to rise), immediately

shut off the valve switch and stop the supply.

11. When used, the jack should take a position outside of the center for 10-20cm.

That is, Jack should be put under the car just a little.

12. When not in use, it should be placed indoors and mustn't be placed outdoors.

And please use the supplied accessories.

13. It is strictly prohibited to disassemble the jack balloon subject.

14. Do not exceed the rated capacity, or loss of load may occur.

15. After stopping inflation, the air jack can remain elevated for about 40 minutes.

If you need to support the vehicle for a long time, please use a bracket to support

it.

WARNING:

DO NOT USE THE JACK TO SUPPORT OR STABILIZE A LOAD.

1. Using the jack to support or stabilize a load may result in unexpected

movement and result in serious injury, being crushed and death. Always securely

chock and block (stabilize) the load to be lifted. Never place any part of the body

under a raised load without properly choking and supporting the load.

2. Never use the jack on curved or tubular vehicle bumpers; this will result in the

vehicle slipping off the jack and falling, causing serious injury or death. Use a

bumper lift for vehicles with curved bumpers or plastic bumpers.

3.Do not move or dolly the vehicle while the jack is in use.

LIFTING CAUTIONS:

SAVE THESE INSTRUCTIONS

Place wheel chocks at the front and rear of the tires that won't

be lifted before proceeding.

This jack is designed for use on hand. Only use for level

surfaces, on uneven, unstable surfaces, could result in stability

and possible failure to support the load.

Always center the jack under the axle of a flat reinforced or

frame surface.

Weight must be supported by a set of jack stands rated at the

proper capacity before any work or inspection can be done on

vehicle. Don't exceed the rated capacity or loss of load may

occur.

Always firmly apply the parking brake.

TECHNICAL DATA

short handle

long handle

Model

ZG-G

ZG-H

ZG-E/ZG-B

ZG-C/ZG-A

Capacity

3 tons

3 tons/5 tons

3 tons / 5 tons

Lifting height

range

140-450mm

140~450mm /

140~400mm

140~450mm /

140~470mm

Working Temp

-60℃~+50℃

Lifting Time

3-10sec

Working

Pressure

8-10kg/cm²

0.8-1.0Mpa

116-145Psi

Air Inlet

G1/4

Lifting Height with different air pressures

Model

Working

pressure

9-9.5 kgf/cm²

(128-135 PSI)

Tons

1.5

2.5

3.5

4.5

5.5

lbs

2200

3300

4400

5500

660

7700

8800

9900

11000

12100

13200

ZG-G、

ZG-H、

ZG-E、ZG-C

Lifting height

450

430

415

400

380

370

355

inch

17.7

16.9

16.3

15.7

15.0

14.6

14.0

ZG-A

400

395

390

375

365

355

350

inch

15.7

ZG-B

470

465

455

445

430

425

410

395

385

375

365

355

inch

18.5

18.3

17.9

17.5

16.9

16.7

16.1

15.6

15.2

14.8

14.4

14.0

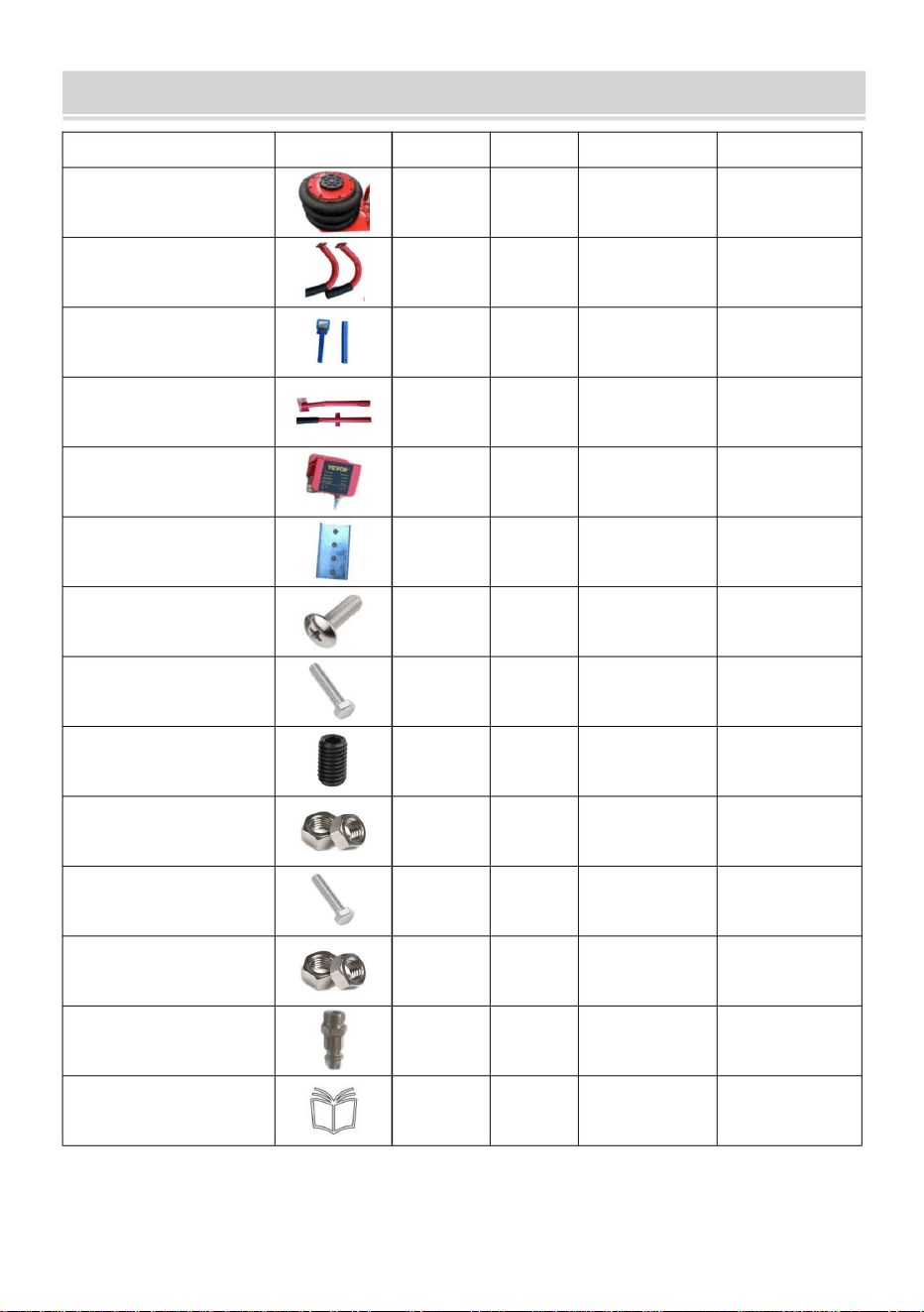

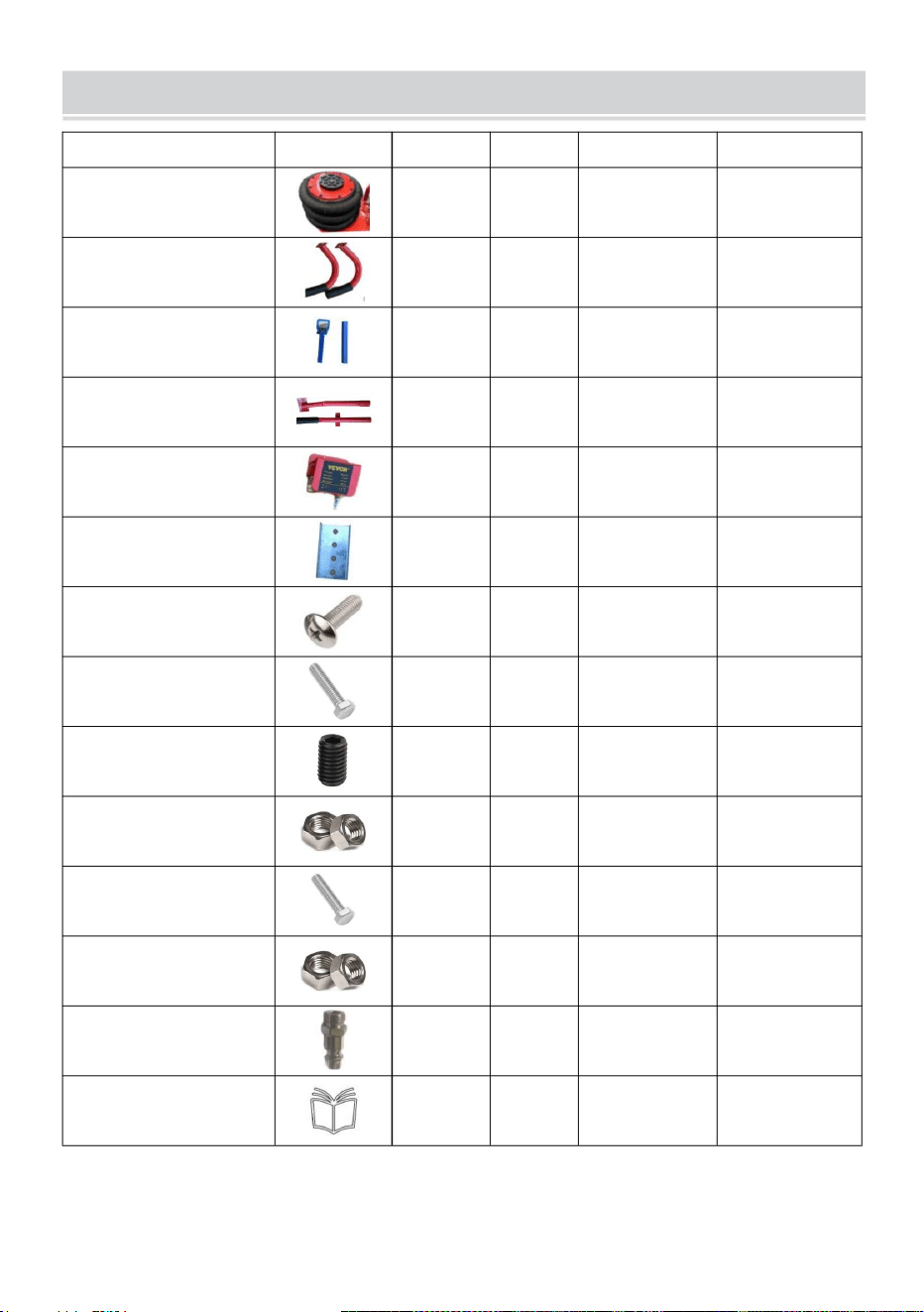

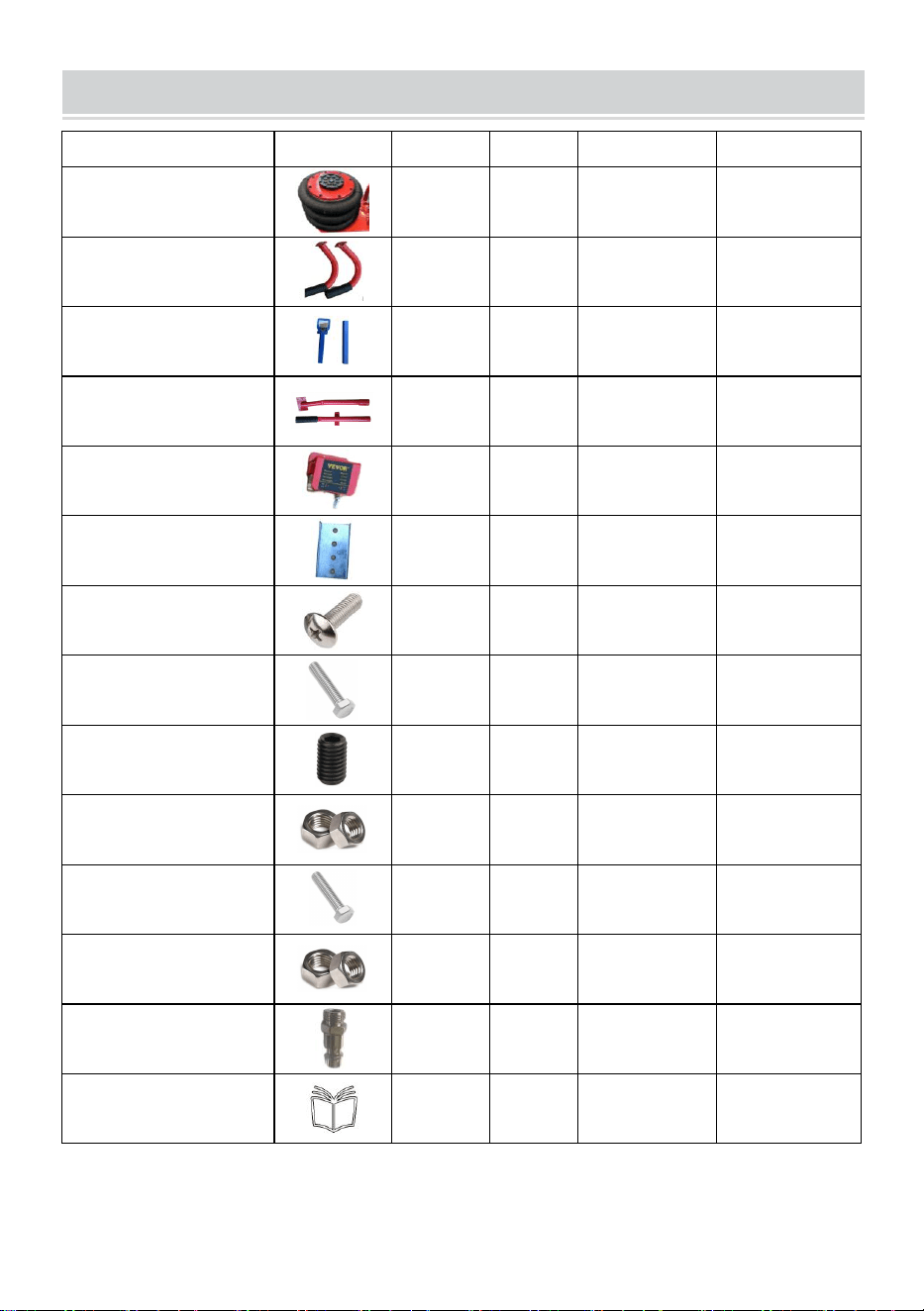

PACKING LIST

Parts

ZG-G

ZG-H

ZG-E/ZG-B

ZG-C/ZG-A

Air Jack

handle

connecting rod

valve component

clamping plate

round head screw

M6 screw

M6 nut

M8 screw

M8 nut

Inlet port

User Manual

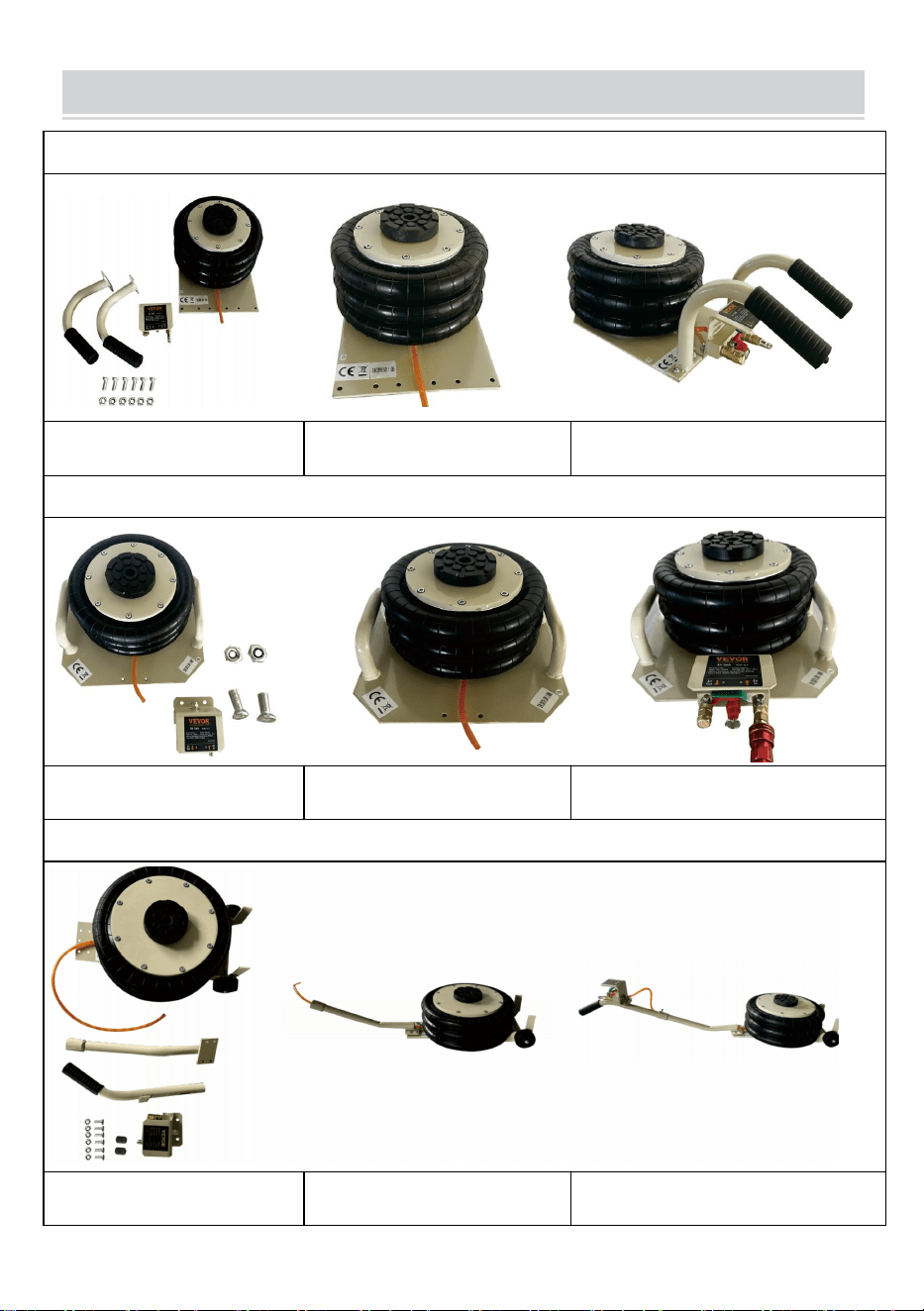

INSTALLATION STEPS

1. ZG-G (3T) Installation steps

1. PACKING LIST

2.Take out the jack body.

3.Install the handle and valve

components.

ZG-H (3T) Installation steps

1. PACKING LIST

2.Take out the jack body.

3.Install the handle and valve

components.

3. ZG-E (3T) /ZG-B(5t) Installation steps

1. PACKING LIST

2.Take out the jack body.

3.Install the handle and valve

components.

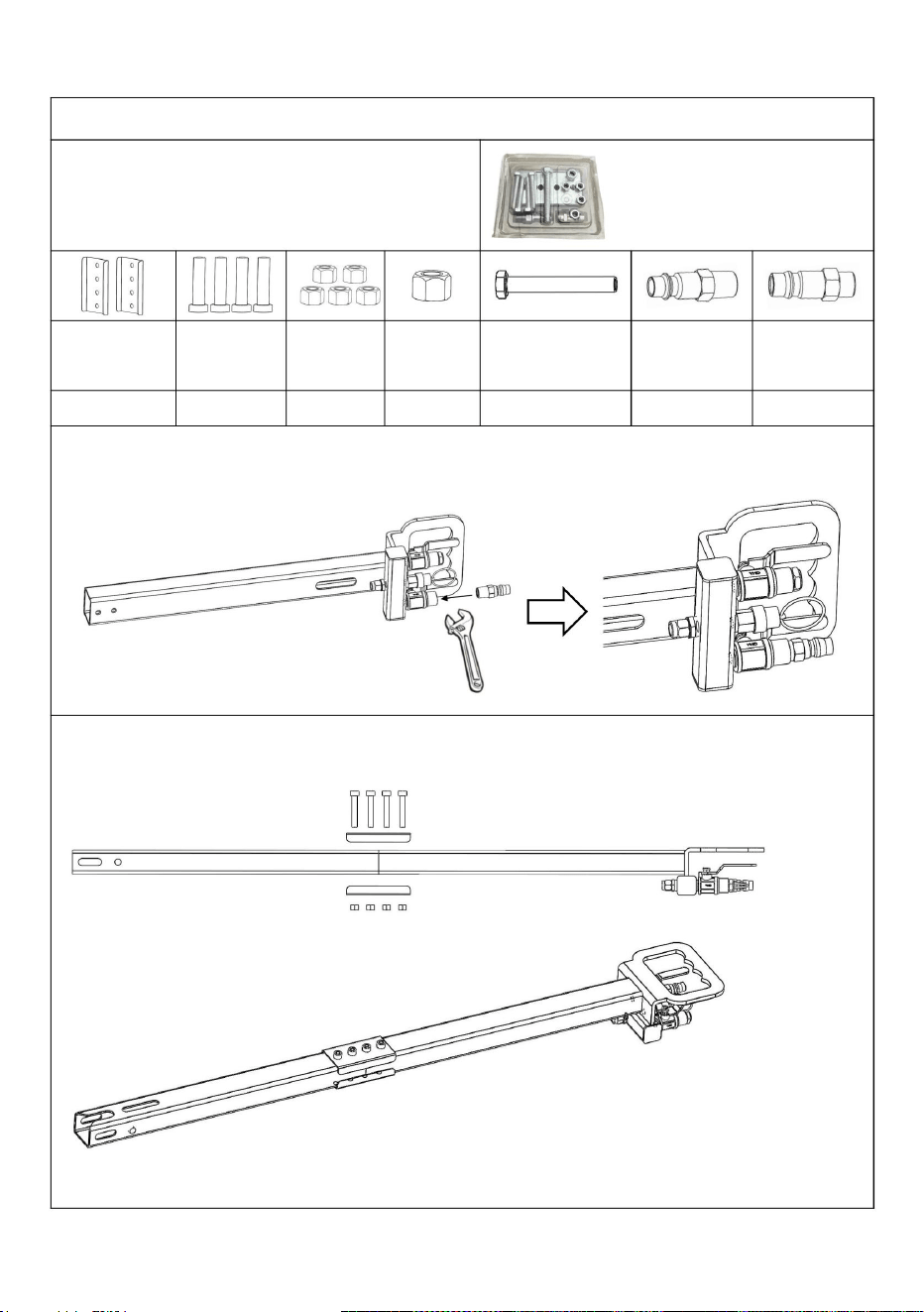

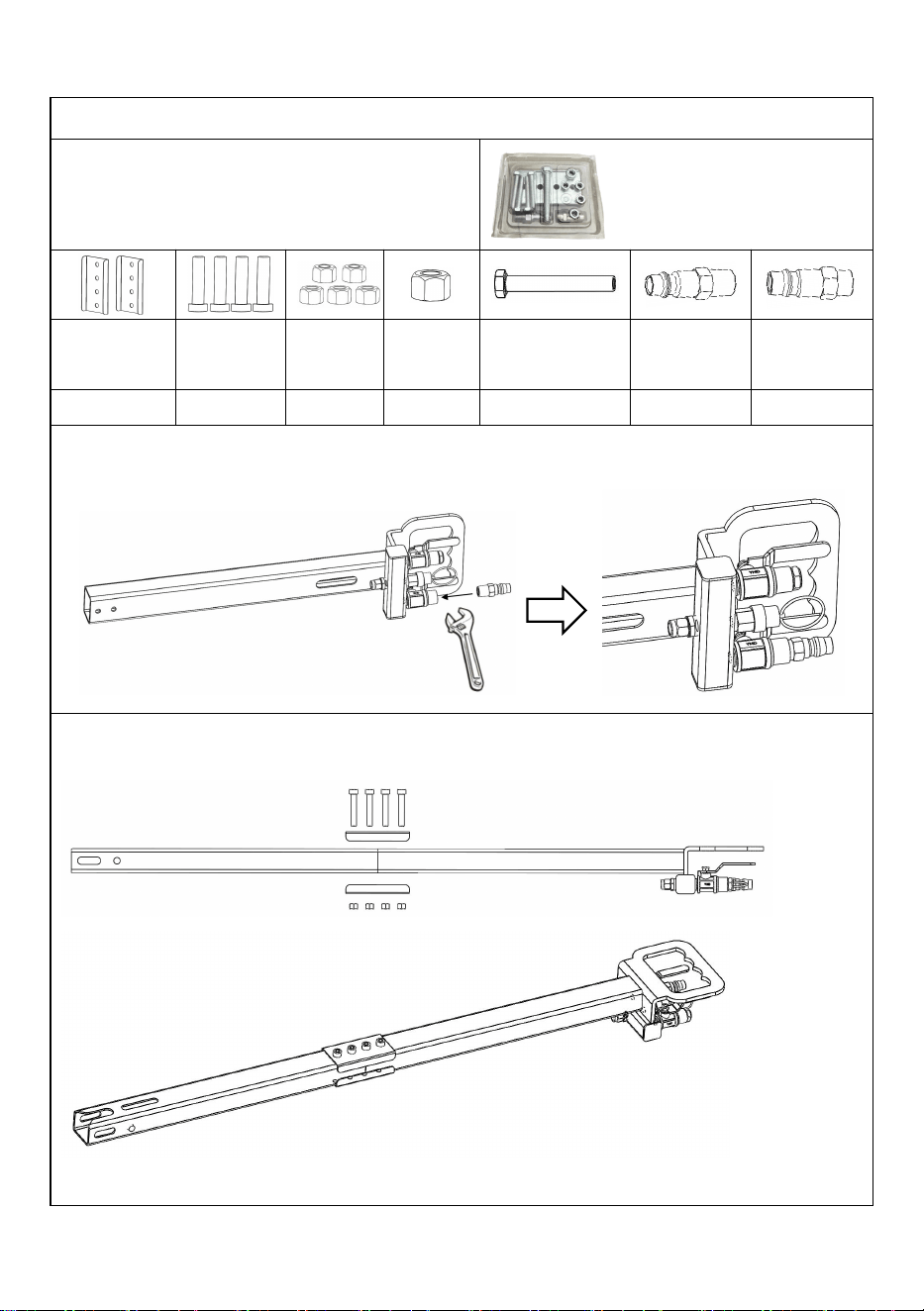

4. ZG-C (3T) /ZG-A(5t) Installation steps

1. Open the accessory kits.

Clamping

Plate

Screw

M6 Nut

M8 Nut

M8 Screw

Inlet Port

(Us)

Inlet Port

(Eur)

2pcs

4pcs

5pcs

1pcs

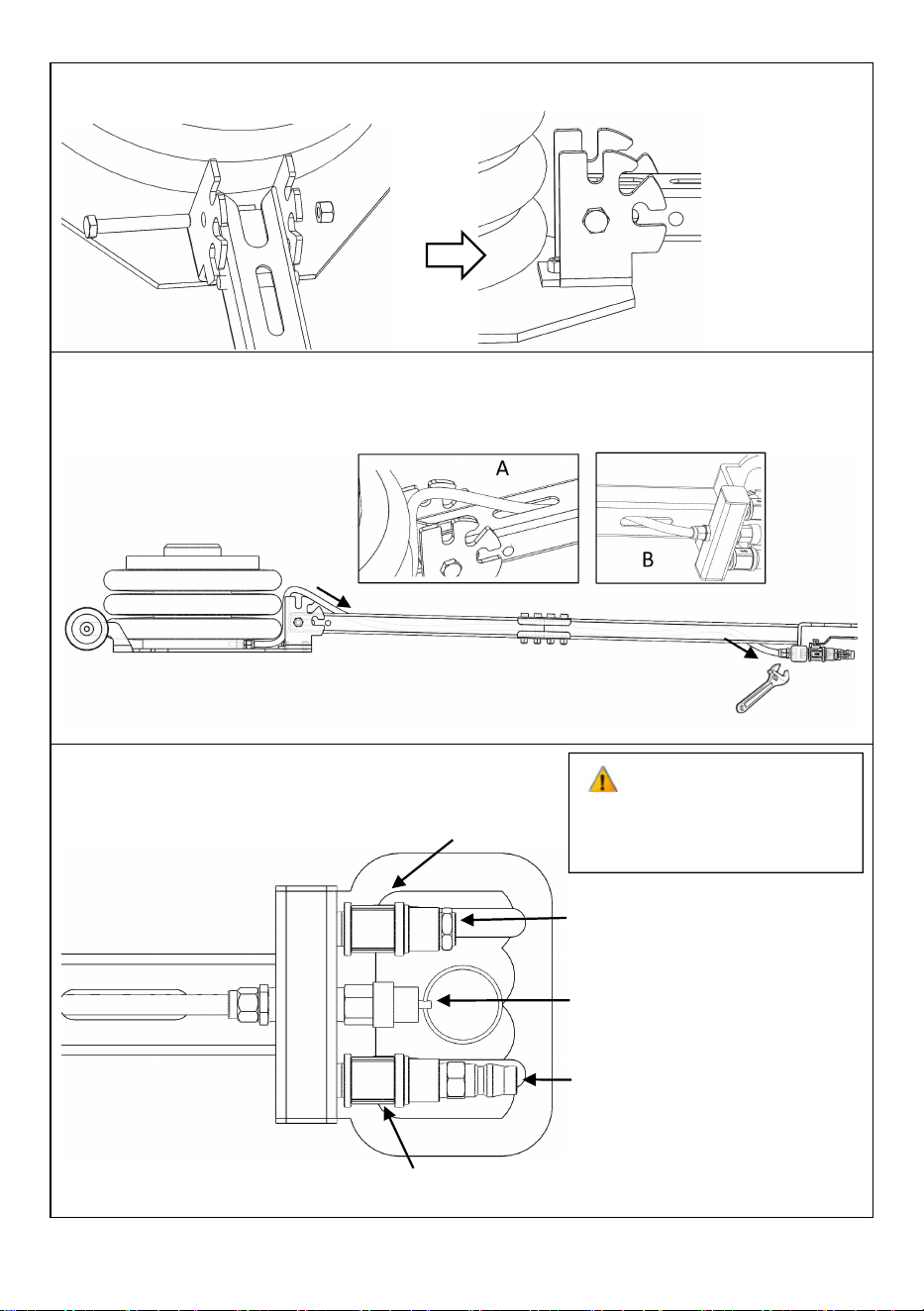

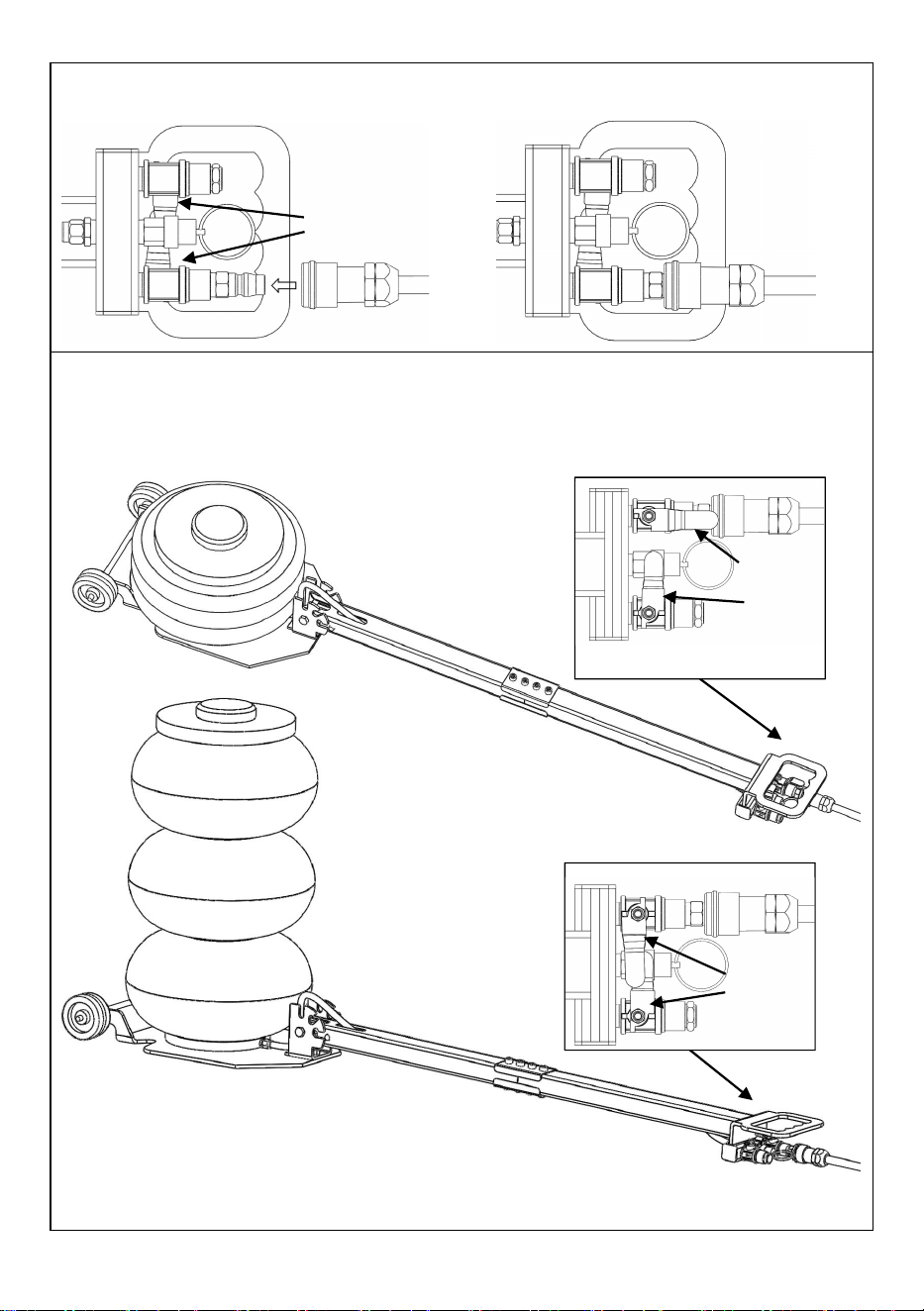

2. Install the Connecting Rod A and Inlet Port.

3. Install the Connecting Rod A and Connecting Rod B with Clamping Plate、M6

Screw、M6 Nut .

4. Install the Air Jack and Connecting Rod A with M8 Screw and M8 Nut.

5. Insert the air pipe through hole A and exit hole B,and lock the air pipe in the

connector.

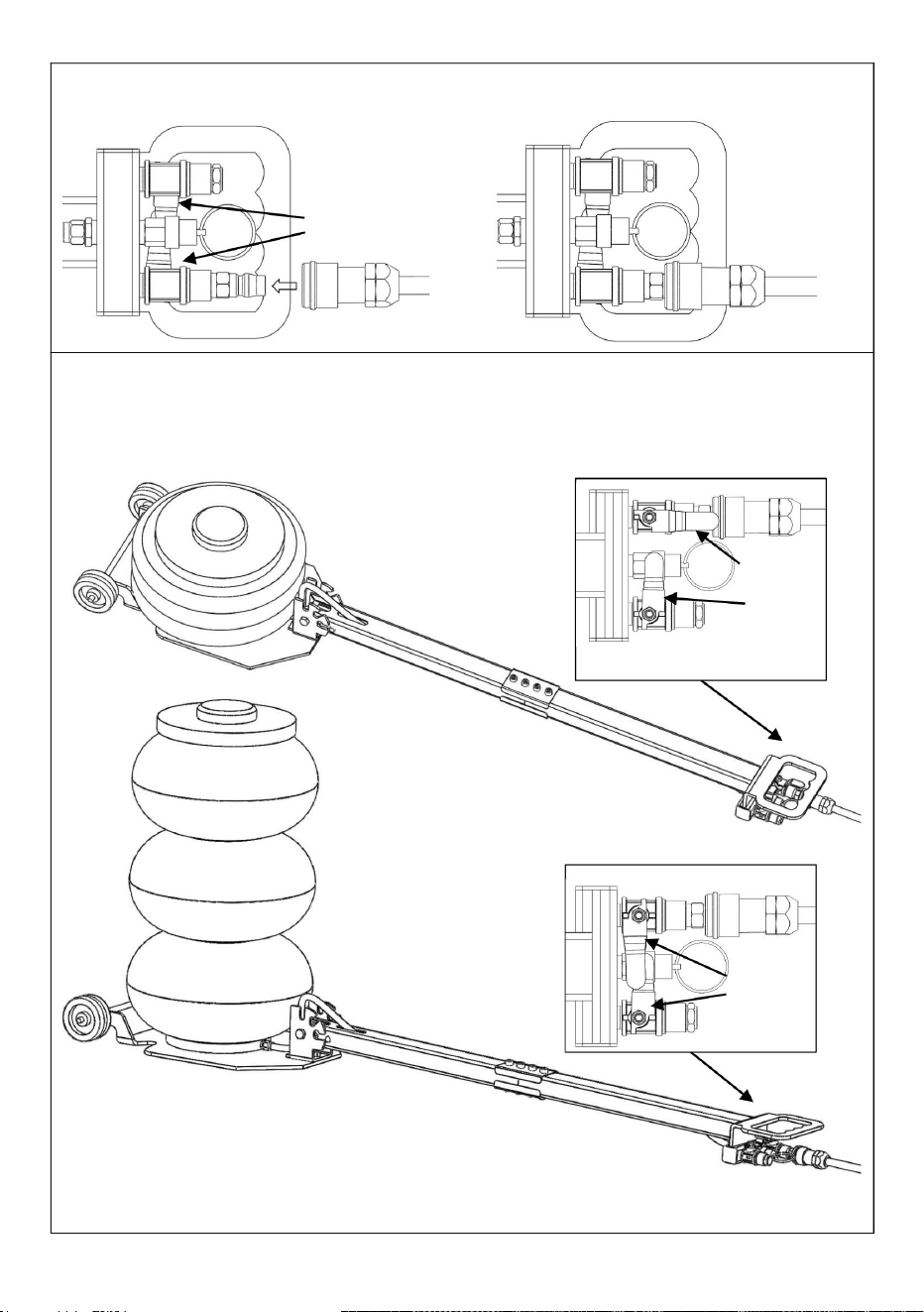

6. Valve Component Description.

Exhaust Valve

Intake Valve

Silencer

Relief Valve

Inlet Port

The working pressure

of the pressure relief valve

is 10bar(142 PSI).

7. Connect the inflation pipeline to the Inlet Port.

8. Open the green intake valve for inflation, raise the airbag to the appropriate

height, and close the intake valve to complete the process. (Note: Ensure the vent

valve is closed during inflation, and maintain an inflation pressure of 6-8 MPa).

open

9. Deflate: Release air pressure by opening the red exhaust valve until the airbag

reaches its lowest point, then close the exhaust valve. (Please note: Ensure the

intake valve is closed during the bleeding process).

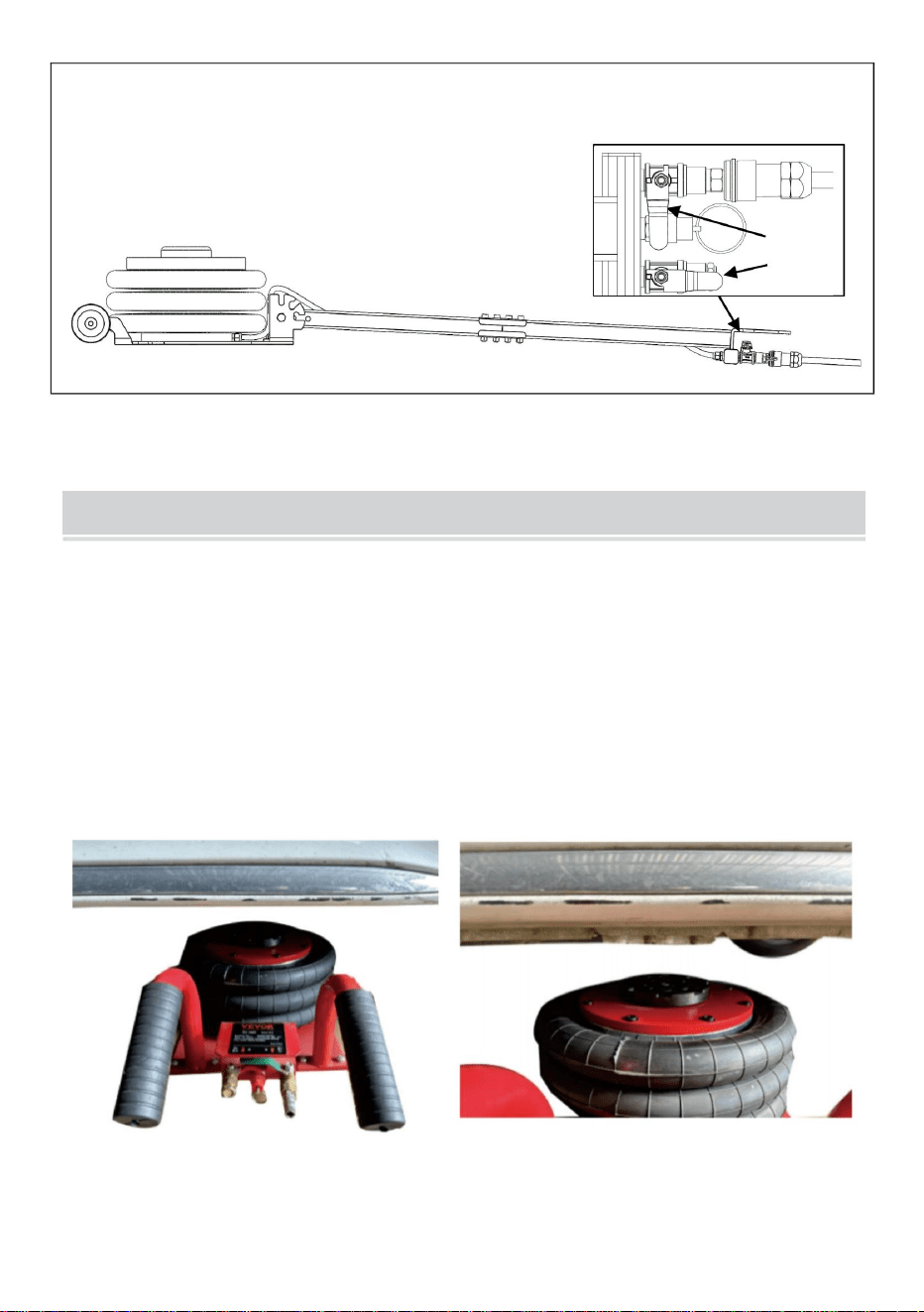

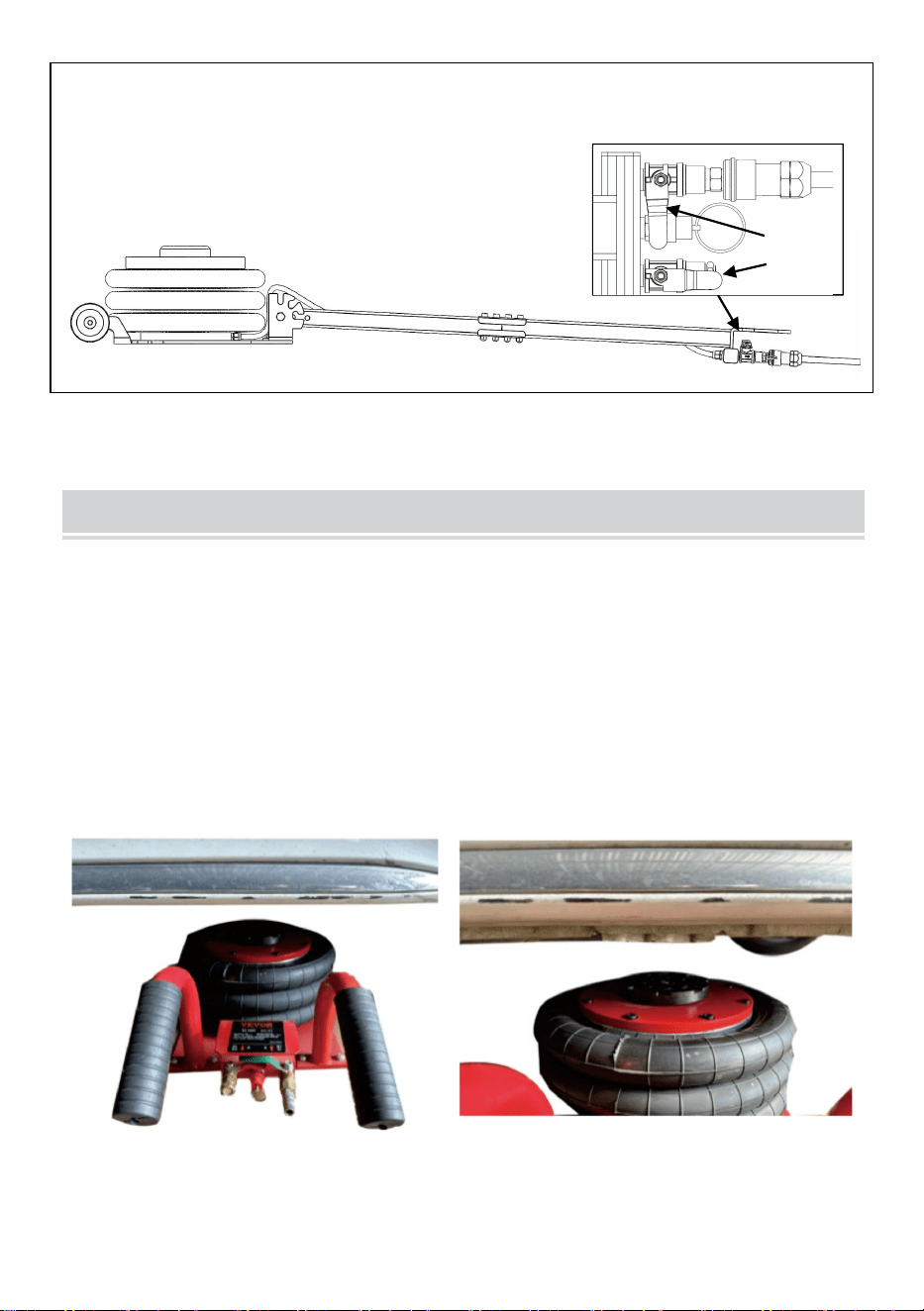

INSTRUCTIONS FOR USE

When inflating, the jack will rise and vice-versa.

1. Assemble the product and connect the inflation hose to the corresponding

valve.

2. Insert the line with compressed air into the right gas nozzle and close the left

switch.

3. Open the right ball valve switch. Once the gasbag rises, it can be used.

4. To lower the jack, simply open the left switch.

open

1. Assemble the jack and position it

under the area to be lifted.

2. Connect the air pipe to the intake

valve, open the green intake valve, raise

the airbag to the desired height, and

then close the green intake valve

3. After use, open the red exhaust valve,

release the air until the airbag reaches

its lowest position, close the red valve,

and the operation is complete.

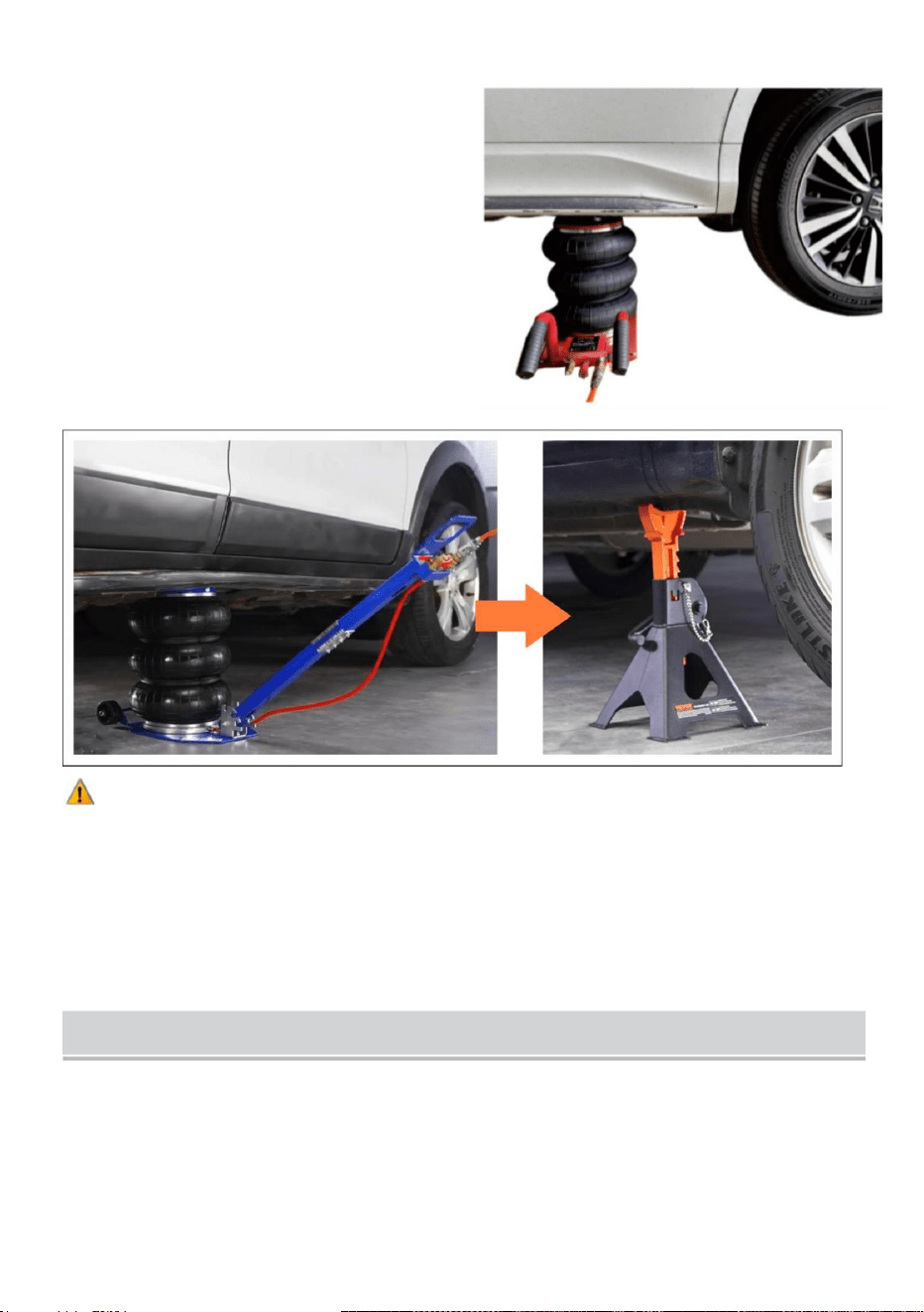

Precautions: Weight must be supported by a set of jack stands rated at

the proper capacity before any work or inspection can be done on vehicle.

Don't exceed the rated capacity or loss of load may occur.

The airbag jack cannot be lifted for a long time, and the bracket jack needs to

be replaced if the car is lifted for a long time.

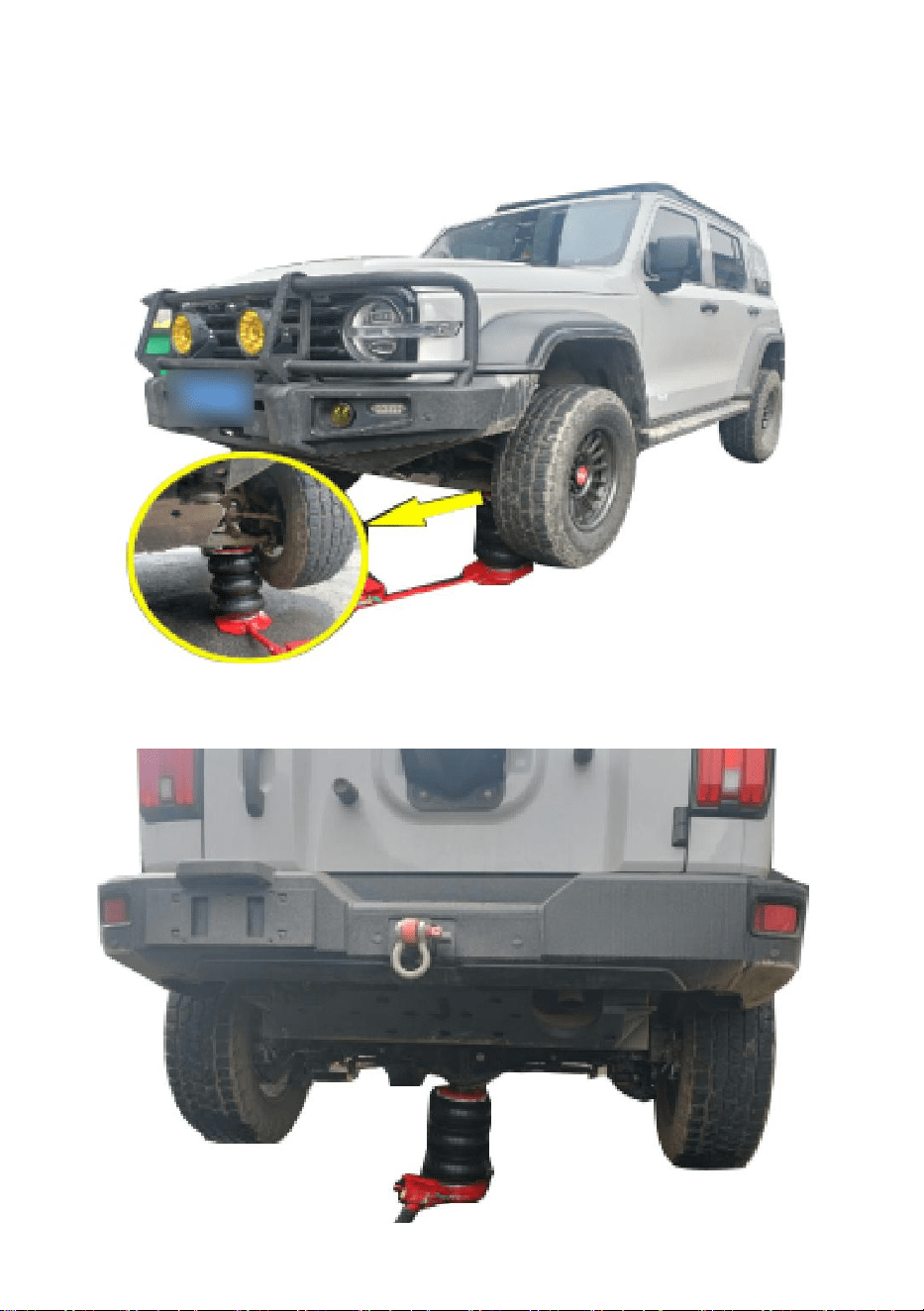

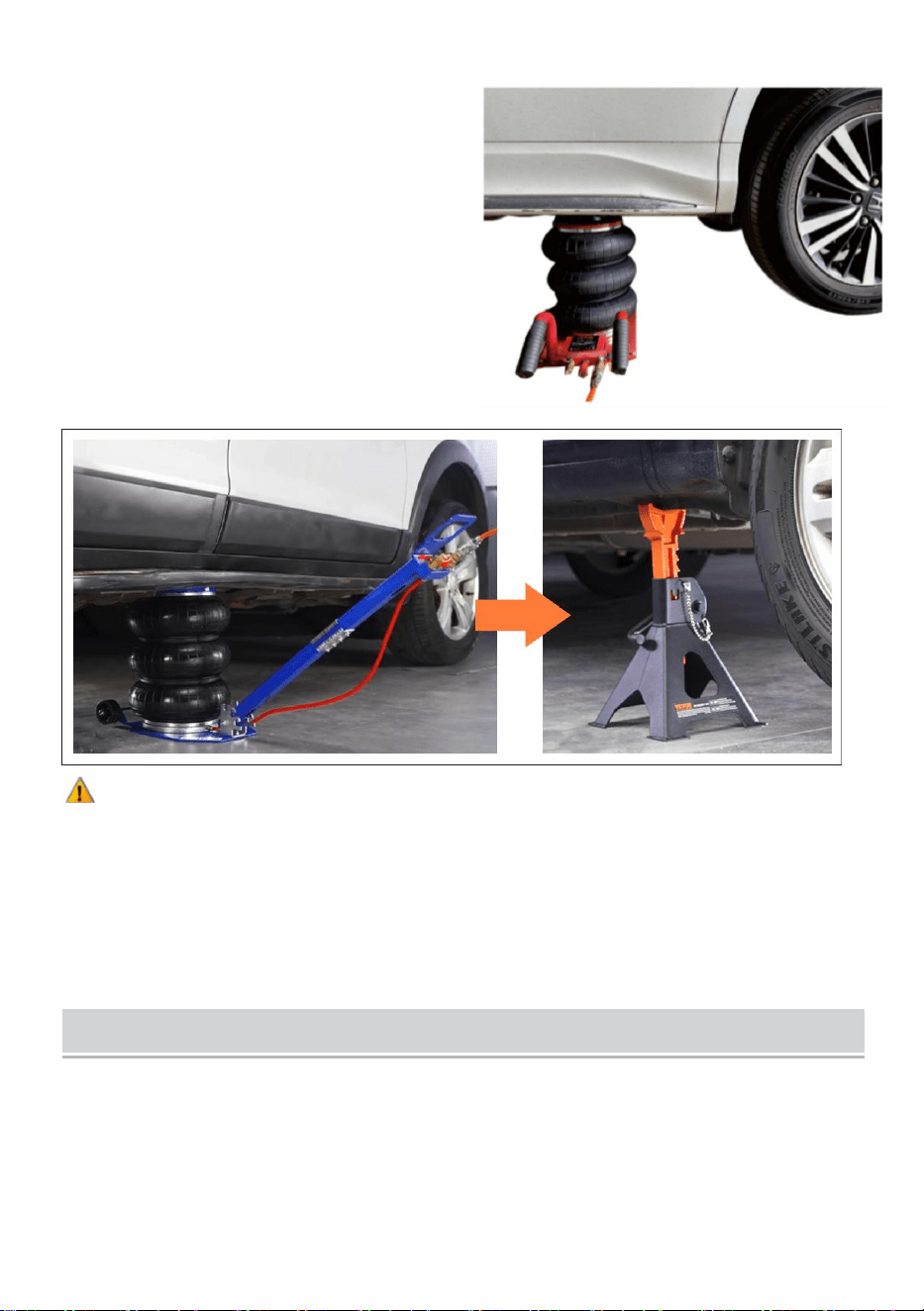

SUV INSTRUCTIONS FOR USE

For SUV models with higher chassis types, it is recommended to follow the

diagram below for easy maintenance work

NOTE:

1. To be used on flat ground, not on slopes;

2. Jacks can only be used to lift the car for a short period of time. For safety

reasons, a support bracket is needed to lift the car for a long period of time.

1. Front wheel: Place the airbag jack on the lower support arm or frame position to

easily lift one side of the vehicle, as shown in the following figure:

2. Rear wheel: Place the airbag jack in the rear suspension position to easily lift

the rear of the vehicle, as shown in the following figure:

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion

House, London Road, Staines-upon-Thames,

Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Cricpneumatique

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

Cricpneumatique

MODÈLE:ZGE(3T)ZGB(5T)

MODÈLE:ZGH(3T)MODÈLE:ZGG(3T)

MODÈLE:ZGC(3T)ZGA(5T)

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutes

lesinstructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduit

quevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplusencas

demiseàjourtechnologiqueoulogicielledenotreproduit.

Machine Translated by Google

MESURESDESÉCURITÉIMPORTANTES

levéhicule,utilisezdesdispositifsdesécuritésupplémentaires(telsquedessupports)poursoutenirlevéhiculesurélevé

9.Iln'estpasnécessairedesouleverleballonaumaximum,àconditionqu'ilsoitaumaximum.

13.Ileststrictementinterditdedémonterlesujetduballonjack.

7.Lapressiondefonctionnementnormaleestcompriseentre0,5et1,0MPa.

12.Lorsqu'iln'estpasutilisé,ildoitêtreplacéàl'intérieuretnedoitpasêtreplacéàl'extérieur.

Pourlelevageuniquement.

11.Lorsdesonutilisation,lecricdoitprendrepositionàl'extérieurducentresur10à20cm.

utilisécommeélémentdesupportpourunpositionnementpermanent.

5.Nejamaisréglerlasoupapedesécurité.

14.Nepasdépasserlacapaciténominale,sinonunepertedechargepourraitseproduire.

10.N'oubliezpasquesileballonmonteaumaximum(Arrêtdemontée),

desproblèmessûrsetsansproblème.

Lecricdoitêtreplacésurunsolrelativementplatetsolide.Lecricdoitêtreplacé

Sivousdevezsoutenirlevéhiculependantunelonguepériode,veuillezutiliserunsupportpourlesoutenir.

Etveuillezutiliserlesaccessoiresfournis.

3.Levérinpneumatiquen'estutiliséquedansleprocessusdemontéeetdedescente;avantdetravaillerdans

8.L’aircomprimédoitêtrepropreetnecontenirpasd’eau.

ATTENTION:Veuillezlireattentivementcesinstructionsavantd'utiliservotrecric.

véhicule.

hauteursouhaitée(demanièreàdécollerdusol),c'estàdirepourfermerlerobinetàboisseausphérique

2.Nepasdépasserlachargemaximaledelevage.Ilestinterditdesouleverdespersonnesoudesanimaux.

6.Veuillezplacerunbloctriangulairesouslarouededépendancedelavoiture.

Autrementdit,Jackdevraitêtreplacéjusteunpeusouslavoiture.

il.

souslaboîted'essieusoulevéepoursupporterlachargesurlapartiemédianeducric.

fermezl'interrupteurdelavanneetarrêtezl'alimentation.

1.Lecricpneumatiqueestspécialementconçupourlestravauxnécessitantunlevagelourd.Ilnepeutpasêtre

4.Assurezvousquelesolpeutsupporterlepoidsquevoussoulevez.

Uneutilisationetunentretienappropriésducricvouspermettrontd'assurerunfonctionnementcontinu

interrupteurpourarrêterl'alimentationengaz,pourbourrerlesupportdesécurité,puispourtravailler.

15.Aprèsl'arrêtdugonflage,levérinpneumatiquepeutrestersurélevépendantenviron40minutes.

Machine Translated by Google

véhicule.Nedépassezpaslacapaciténominale,sinonunepertedechargepeut

Cecricestconçupourêtreutiliséàlamain.Àutiliseruniquementpourleniveau

surfaceducadre.

caleretbloquer(stabiliser)lachargeàsoulever.Nejamaisplaceraucunepartieducorps

sousunechargesoulevéesansétoufferetsoutenircorrectementlacharge.

1.L'utilisationducricpoursouteniroustabiliserunechargepeutentraînerdes

Lepoidsdoitêtresupportéparunensembledechandellesévaluéesà

seproduire.

êtrelevéavantdecontinuer.

mouvementetentraînerdesblessuresgraves,unécrasementetlamort.Toujoursbienenplace

capacitéappropriéeavantquetouttravailouinspectionpuisseêtreeffectuésur

Centreztoujourslecricsousl'essieud'unevoitureplaterenforcéeou

AVERTISSEMENT:

élévateurdeparechocspourvéhiculesavecparechocscourbésouparechocsenplastique.

3.Nedéplacezpasetnedéplacezpaslevéhiculependantquelecricestutilisé.

surfaces,surdessurfacesinégalesetinstables,pourraiententraîneruneinstabilité

N'UTILISEZPASLECRICPOURSOUTENIROUSTABILISERUNECHARGE.

PRÉCAUTIONSDELEVAGE:

etuneéventuelledéfaillanceàsupporterlacharge.

Placezdescalesderoueàl'avantetàl'arrièredespneusquine

2.N'utilisezjamaislecricsurdesparechocsdevéhiculecourbésoutubulaires;celaentraînerait

Appliqueztoujoursfermementlefreindestationnement.

véhiculeglisseducricettombe,provoquantdesblessuresgravesoulamort.Utilisezun

CONSERVEZCESINSTRUCTIONS

Machine Translated by Google

Entréed'air

manchecourt

gamme

140~450mm/

Pression

Capacité

140~450mm/

ZGE/ZGB

3tons/5tons

810kg/cm²

0,81,0Mpa

3tonnes

60~+50

ZGG

Températuredetravail

manchelong

140à470mm

G1/4

140à400mm

Hauteurdelevage

116145psi

3tons/5tons

Fonctionnement

ZGC/ZGA

3à10secondes

ZGH

3tonnes

140450mm

Modèle

Tempsdelevage

Hauteurdelevageavecdifférentespressionsd'air

DONNÉESTECHNIQUES

pouce18,518,317,917,516,916,716,115,615,214,814,414,0

mm470465455445430425410395385375365355

1,5

mm450450430415400380370355/

mm400400400400400400400395390375365355350

ZGG

(128135PSI)

Modèle

pression

pouce15,715,715,715,715,715,7/ /

22,533,544,5

Hauteurdelevage

5.5

ZGB

ZGEZGC

Tonnes01

ZGH

99,5kgf/cm²

livres02200330044005500660770088009900110001210013200

Fonctionnement

pouce17,717,716,916,315,715,014,614,0/

ZGA

Machine Translated by Google

LISTEDECOLISAGE

Cricpneumatique

VisM6

bielle

VisM8

ÉcrouM6

composantdesoupape

Portd'entrée

bielle

ÉcrouM8

visàtêteronde

poignée

Parties

plaquedeserrage

ZGGZGHZGE/ZGBZGC/ZGA

Manueld'utilisation

VisM6

Machine Translated by Google

3.Étapesd'installationduZGE(3T)/ZGB(5t)

ÉTAPESD'INSTALLATION

1.LISTEDECOLISAGE

2.Retirezlecorpsducric.3.Installezlapoignéeetlavalve

composants.

1.LISTEDECOLISAGE

composants.

2.Étapesd'installationduZGH(3T)

2.Retirezlecorpsducric.3.Installezlapoignéeetlavalve

1.Étapesd'installationduZGG(3T)

2.Retirezlecorpsducric.3.Installezlapoignéeetlavalve

1.LISTEDECOLISAGE

composants.

Machine Translated by Google

Portd'entrée

1pièce4pièces

Serrage

2.InstallezlabielleAetl’orificed’admission.

ÉcrouM6ÉcrouM8VisM8

Vis,écrouM6.

Vis

Portd'entrée

4.Étapesd'installationduZGC(3T)/ZGA(5t)

5pièces 1pièce

(Euro)

1.Ouvrezleskitsd’accessoires.

1pièce 1pièce

3.InstallezlabielleAetlabielleBaveclaplaquedeserrageM6

Plaque

(Nous)

2pièces

Machine Translated by Google

Silencieux

Lapressiondetravaildela

soupapedesurpressionestde10

bars(142PSI).

Soupapededécharge

Soupaped'admission

5.Insérezletuyaud'airdansletrouAetsortezletrouB,puisverrouillezletuyaud'airdansleconnecteur.

Soupaped'échappement

6.Descriptiondescomposantsdelavanne.

4.InstallezlecricpneumatiqueetlabielleAavecunevisM8etunécrouM8.

Portd'entrée

Machine Translated by Google

8.Ouvrezlavalved'admissionvertepourlegonflage,soulevezl'airbagàlahauteurappropriéeetfermez

lavalved'admissionpourterminerleprocessus.(Remarque:assurezvousquelavalved'aérationestfermée

pendantlegonflageetmaintenezunepressiondegonflagede6à8MPa).

ouvrir

Fermer

7.Connectezletuyaudegonflageauportd’entrée.

fermer

fermer

fermer

Machine Translated by Google

1.Assemblezleproduitetconnectezletuyaudegonflageauconnecteurcorrespondant.

ouvrir

Lorsdugonflage,lecricvamonteretviceversa.

soupape.

(lasoupaped'admissionestferméependantleprocessusdepurge).

fermer

atteintsonpointleplusbas,fermezensuitelasoupaped'échappement.(Remarque:assurezvousque

9.Dégonfler:Relâchezlapressiond'airenouvrantlavalved'échappementrougejusqu'àcequel'airbag

changer.

3.Ouvrezlecommutateurdelavanneàboisseausphériquedroite.Unefoisquelecoussindegazselève,ilpeutêtreutilisé.

4.Pourabaisserlecric,ouvrezsimplementl'interrupteurdegauche.

2.Insérezlaconduited'aircomprimédanslabusedegazdroiteetfermezlagauche

MODED'EMPLOI

Machine Translated by Google

INSTRUCTIONSD'UTILISATIONDUVUS

NOTE:

l'airbagàlahauteursouhaitée,et

puisfermezlasoupaped'admissionverte

2.Connectezletuyaud'airàl'admission

Lecricd'airbagnepeutpasêtresoulevépendantunelonguepériodeetlecricdesupportdoitêtre

PourlesmodèlesSUVavecdestypesdechâssissupérieurs,ilestrecommandédesuivreles

soupape,ouvrezlasoupaped'admissionverte,soulevez

êtreremplacésilavoitureestsoulevéependantunelonguepériode.

1.Assemblezlecricetpositionnezle

Précautions:Lepoidsdoitêtresupportéparunensembledechandellesévaluéesà

lacapacitéappropriéeavantquetouttravailouinspectionpuisseêtreeffectuésurlevéhicule.

1.Àutilisersurunterrainplatetnonenpente;

souslazoneàsoulever.

Nepasdépasserlacapaciténominalesinonunepertedechargepeutseproduire.

2.Lescricsnepeuventêtreutilisésquepoursouleverlavoiturependantunecourtepériode.Pourdesraisonsdesécurité

3.Aprèsutilisation,ouvrezlavalved'échappementrouge,

libérezl'airjusqu'àcequel'airbagatteigne

schémacidessouspourfaciliterlestravauxdemaintenance

sapositionlaplusbasse,fermezlavannerougeet

l'opérationestterminée.

Machine Translated by Google

1.Roueavant:Placezlecricd'airbagsurlebrasdesupportinférieurousurlecadrepoursouleverfacilement

uncôtéduvéhicule,commeindiquésurlafiguresuivante:

Pourcertainesraisons,unsupportestnécessairepoursouleverlavoiturependantunelonguepériode.

2.Rouearrière:Placezlecricd'airbagenpositiondesuspensionarrièrepoursouleverfacilementl'arrièredu

véhicule,commeindiquésurlafiguresuivante:

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

Australie

YHCONSULTINGLIMITÉE.

200000CN.

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Maison,LondonRoad,StainesuponThames,

Surrey,TW184AX

MainzerLandstr.69,

A/SYHConsultingLimitedBureau147,Centurion

ECrossStuGmbH

60329FrancfortsurleMain.

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

LUFTWAGENHEBER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Machine Translated by Google

MODELL:ZG-H(3T)

MODELL:ZG-C (3T) ZG-A(5T)MODELL:ZG-E (3T) ZG-B(5T)

MODELL:ZG-G(3T)

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

LUFTWAGENHEBER

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

4. Bitte stellen Sie sicher, dass der Boden das Gewicht, das Sie heben, tragen kann.

Die richtige Verwendung und Pflege des Wagenhebers trägt dazu bei, dass Sie dauerhaft

Mit dem Schalter die Gaszufuhr stoppen, den Sicherheitsbügel festziehen und dann mit der Arbeit beginnen.

15. Nach dem Stoppen des Aufpumpens kann der Luftheber etwa 40 Minuten lang in der Luft bleiben.

1. Der Luftheber ist speziell für Arbeiten konzipiert, bei denen schwere Lasten gehoben werden müssen. Er kann nicht

Es.

schalten Sie den Ventilschalter aus und stoppen Sie die Versorgung.

unter dem angehobenen Achslager, um die Last auf dem mittleren Teil des Wagenhebers abzustützen.

2. Überschreiten Sie nicht die maximale Hublast. Das Anheben von Personen oder Tieren ist verboten.

6. Bitte legen Sie einen Dreiecksblock unter das Autoabhängigkeitsrad.

Das heißt, der Wagenheber muss nur ein wenig unter das Auto geschoben werden.

WARNUNG: Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie Ihren Wagenheber verwenden.

Fahrzeug.

gewünschte Höhe (z. B. um vom Boden abzuheben), das heißt, um den Kugelhahn zu schließen

3. Der Luftheber wird nur beim Heben und Senken verwendet; vor der Arbeit in

8. Druckluft sollte sauber sein und kein Wasser enthalten.

Und verwenden Sie bitte das mitgelieferte Zubehör.

10. Denken Sie daran, dass, wenn der Ballon bis zum Maximum steigt (Stopp zum Aufsteigen), sofort

sichere, störungsfreie Probleme.

Der Wagenheber muss auf relativ ebenem, festem Boden aufgestellt werden. Der Wagenheber muss

14. Die Nennkapazität darf nicht überschritten werden, da es sonst zu einem Lastverlust kommen kann.

Wenn Sie das Fahrzeug für eine lange Zeit stützen müssen, verwenden Sie bitte eine Halterung zur Unterstützung

dient als Trägerelement zur dauerhaften Positionierung.

5. Das Sicherheitsventil niemals verstellen.

11. Bei der Verwendung sollte der Wagenheber eine Position von 10–20 cm außerhalb der Mitte einnehmen.

7. Der normale Betriebsdruck liegt im Bereich von 0,5–1,0 MPa.

Nur zum Anheben.

12. Wenn das Gerät nicht verwendet wird, sollte es im Innenbereich und nicht im Freien aufgestellt werden.

9. Es ist nicht nötig, den Ballon maximal anzuheben, solange er sich auf der

13. Es ist strengstens verboten, den Jack-Ballon zu zerlegen.

des Fahrzeugs, verwenden Sie zusätzliche Sicherheitsvorrichtungen (z. B. Stützen), um die angehobene

WICHTIGE SICHERHEITSHINWEISE

Machine Translated by Google

BEWAHREN SIE DIESE ANWEISUNGEN AUF

unter einer angehobenen Last, ohne die Last richtig zu drosseln und zu stützen.

geschehen.

die zu hebende Last festklemmen und stabilisieren. Niemals einen Teil des Körpers

Fahrzeug. Überschreiten Sie nicht die Nennkapazität, da es sonst zu einem Lastverlust kommen kann.

Rahmenoberfläche.

Den Wagenheber immer mittig unter der Achse einer flachen, verstärkten oder

Bewegung und kann zu schweren Verletzungen, Quetschungen und zum Tod führen. Immer sicher

ordnungsgemäße Kapazität, bevor Arbeiten oder Inspektionen durchgeführt werden können

Das Gewicht muss von einem Satz Unterstellböcke getragen werden, die für die

1. Die Verwendung des Wagenhebers zum Stützen oder Stabilisieren einer Last kann zu unerwarteten

angehoben werden, bevor fortgefahren wird.

und möglicherweise das Versagen bei der Unterstützung der Last.

VERWENDEN SIE DEN WAGENHEBER NICHT ZUM STÜTZEN ODER STABILISIEREN EINER LAST.

VORSICHTSMASSNAHMEN ZUM HEBEN:

Platzieren Sie Unterlegkeile vorn und hinten an den Reifen, die nicht

Stoßstangenlift für Fahrzeuge mit gewölbten Stoßstangen oder Kunststoffstoßstangen.

WARNUNG:

3. Bewegen oder schieben Sie das Fahrzeug nicht, während der Wagenheber verwendet wird.

Dieser Wagenheber ist für den Gebrauch an der Hand konzipiert. Nur für die Ebene verwenden

Fahrzeug rutscht vom Wagenheber und fällt herunter, was zu schweren Verletzungen oder zum Tod führen kann.

Oberflächen, auf unebenen, instabilen Oberflächen, könnte die Stabilität

2. Verwenden Sie den Wagenheber niemals an gebogenen oder röhrenförmigen Stoßstangen. Dies führt dazu, dass die

Ziehen Sie die Feststellbremse immer fest an.

Machine Translated by Google

Arbeitstemperatur

langer Griff

140 – 470 mm

G1/4

ZG-G

3 Tonnen

-60ÿ~+50ÿ

ZG-E/ZG-B

3 Töne/5 Töne

8-10kg/cm²

0,8-1,0Mpa

Druck

Kapazität

140~450mm /

kurzer Griff

Reichweite

140~450mm /

Lufteinlass

140-450 mm

Modell

Hebezeit

Hubhöhe bei unterschiedlichen Luftdrücken

ZG-H

3 Tonnen

3-10 Sekunden

3 Töne / 5 Töne

ZG-C/ZG-A

Arbeiten

Hubhöhe

116-145Psi

140 bis 400 mm

TECHNISCHE DATEN

ZG-A

Zoll 18,5 18,3 17,9 17,5 16,9 16,7 16,1 15,6 15,2 14,8 14,4 14,0

Arbeiten

Zoll 17,7 17,7 16,9 16,3 15,7 15,0 14,6 14,0 /

9-9,5 kgf/cm²

Pfund 0 2200 3300 4400 5500 660 7700 8800 9900 11000 12100 13200

Tonnen 0 1

ZG-Hÿ

ZG-E, ZG-C

5.5

2 2,5 3 3,5 4 4,5

Hubhöhe

ZG-B

Modell

Druck

Zoll 15,7 15,7 15,7 15,7 15,7 15,7 / /

(128-135 PSI)

ZG-Gÿ

1.5

mm 450 450 430 415 400 380 370 355 /

mm 400 400 400 400 400 400 395 390 375 365 355 350

mm 470 465 455 445 430 425 410 395 385 375 365 355

Machine Translated by Google

M6 Schraube

Bedienungsanleitung

ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A

Klemmplatte

Rundkopfschraube

Ersatzteile

handhaben

M8 Mutter

Pleuelstange

Einlassanschluss

Ventilbauteil

M6-Mutter

M8 Schraube

M6 Schraube

Luftheber

Pleuelstange

PACKLISTE

Machine Translated by Google

2. Nehmen Sie den Wagenheberkörper heraus. 3. Installieren Sie den Griff und das Ventil

Komponenten.

2. ZG-H (3T) Installationsschritte

1. PACKLISTE

Komponenten.

1. PACKLISTE

2. Nehmen Sie den Wagenheberkörper heraus. 3. Installieren Sie den Griff und das Ventil

1. ZG-G (3T) Installationsschritte

2. Nehmen Sie den Wagenheberkörper heraus. 3. Installieren Sie den Griff und das Ventil

Komponenten.

1. PACKLISTE

INSTALLATIONSSCHRITTE

3. ZG-E (3T) /ZG-B(5t) Installationsschritte

Machine Translated by Google

Klemmen

M6 Mutter M8 Mutter M8 Schraube

4 Stück

Einlassanschluss

Schrauben

Einlassanschluss

2. Installieren Sie die Pleuelstange A und den Einlassanschluss.

Schraube, M6-Mutter.

1 Stück

1. Öffnen Sie die Zubehörkits.

1 Stück

3. Installieren Sie die Pleuelstange A und Pleuelstange B mit Klemmplatte, M6

5 Stück

4. ZG-C (3T) /ZG-A(5t) Installationsschritte

1 Stück 1 Stück2 Stück

(Euro)

Platte

(Uns)

Machine Translated by Google

Auslassventil

Der Arbeitsdruck des

Überdruckventils beträgt 10 Bar

(142 PSI).

Überdruckventil

Einlassventil

6. Beschreibung der Ventilkomponenten.

Schalldämpfer

5. Führen Sie das Luftrohr durch Loch A und Ausgangsloch B und verriegeln Sie das Luftrohr im

Anschlussstück.

4. Installieren Sie den Luftheber und die Pleuelstange A mit M8-Schraube und M8-Mutter.

Einlassanschluss

Machine Translated by Google

8. Öffnen Sie das grüne Einlassventil zum Aufblasen, heben Sie den Airbag auf die entsprechende Höhe und schließen Sie das

Einlassventil, um den Vorgang abzuschließen. (Hinweis: Stellen Sie sicher, dass das Entlüftungsventil während des Aufblasens geschlossen ist,

und halten Sie einen Aufblasdruck von 6-8 MPa aufrecht.)

schließen

Schließen

7. Schließen Sie die Aufblasleitung an den Einlassanschluss an.

offen

schließen

Machine Translated by Google

GEBRAUCHSANWEISUNG

schließen

offen

Beim Aufpumpen steigt der Wagenheber an und umgekehrt.

2. Führen Sie die Leitung mit Druckluft in die rechte Gasdüse ein und schließen Sie die linke

(Das Ansaugventil ist während des Entlüftungsvorgangs geschlossen).

1. Montieren Sie das Produkt und verbinden Sie den Aufblasschlauch mit dem entsprechenden

den niedrigsten Punkt erreicht hat, dann schließen Sie das Auslassventil. (Bitte beachten Sie: Stellen Sie sicher, dass die

9. Luft ablassen: Luftdruck durch Öffnen des roten Auslassventils ablassen, bis der Airbag

3. Öffnen Sie den rechten Kugelhahnschalter. Sobald der Gassack aufsteigt, kann er verwendet werden.

4. Um den Wagenheber abzusenken, öffnen Sie einfach den linken Schalter.

schalten.

Ventil.

Machine Translated by Google

SUV BEDIENUNGSANLEITUNG

dann schließen Sie das grüne Ansaugventil

Für SUV-Modelle mit höheren Fahrgestelltypen wird empfohlen, die folgenden

den Airbag auf die gewünschte Höhe und

Ventil, öffnen Sie das grüne Einlassventil, heben Sie

ausgetauscht werden, wenn das Auto über einen längeren Zeitraum angehoben wird.

Der Airbagheber kann nicht lange angehoben werden, und der Halterungsheber muss

2. Schließen Sie das Luftrohr an den Einlass an

2. Wagenheber können nur für kurze Zeit zum Anheben des Fahrzeugs verwendet werden. Aus Sicherheitsgründen

unter dem anzuhebenden Bereich.

Die Nennkapazität darf nicht überschritten werden, da es sonst zu einem Lastverlust kommen kann.

Vorsichtsmaßnahmen: Das Gewicht muss von einem Satz Wagenheber getragen werden, die eine Nennleistung von

1. Wagenheber montieren und positionieren

die richtige Kapazität, bevor Arbeiten oder Inspektionen am Fahrzeug durchgeführt werden können.

NOTIZ:

seine niedrigste Position, schließen Sie das rote Ventil

und der Vorgang ist abgeschlossen.

1. Zur Verwendung auf ebenem Boden, nicht auf Hängen;

3. Nach dem Gebrauch das rote Auslassventil öffnen und die

Luft ablassen, bis der Airbag

Diagramm unten für einfache Wartungsarbeiten

Machine Translated by Google

1. Vorderrad: Platzieren Sie den Airbag-Wagenheber am unteren Stützarm oder an der Rahmenposition, um eine

Seite des Fahrzeugs problemlos anzuheben, wie in der folgenden Abbildung gezeigt:

Gründen ist zum Anheben des Fahrzeugs über einen längeren Zeitraum eine Stützhalterung erforderlich.

2. Hinterrad: Platzieren Sie den Airbag-Wagenheber in der hinteren Federungsposition, um das Heck des

Fahrzeugs leicht anzuheben, wie in der folgenden Abbildung gezeigt:

Machine Translated by Google

UK REP

Vertreter der EG

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion

200000 CN.

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Haus, London Road, Staines-upon-Thames,

Surrey, TW18 4AX

E-CrossStu GmbH

60329 Frankfurt am Main.

Mainzer Landstr.69,

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

CRICCO D'ARIA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

MODELLO:ZG-E (3T) ZG-B(5T) MODELLO:ZG-C (3T) ZG-A(5T)

MODELLO:ZG-H(3T)MODELLO:ZG-G(3T)

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Questa è l'istruzione originale, si prega di leggere attentamente tutte le

istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara

interpretazione del nostro manuale utente. L'aspetto del prodotto sarà

soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di

nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

HAI BISOGNO DI AIUTO? CONTATTACI!

CRICCO D'ARIA

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

il cric deve essere posizionato su un terreno relativamente piano e solido. Il cric deve essere posizionato

problemi sicuri e senza problemi.

Si prega di utilizzare gli accessori forniti.

3. Il cricco pneumatico viene utilizzato solo nel processo di salita e discesa; prima di lavorare in

8. L'aria compressa deve essere pulita e non contenere acqua.

Se è necessario supportare il veicolo per un lungo periodo, utilizzare una staffa di supporto

altezza desiderata (tale da sollevarsi da terra), cioè chiudere la valvola a sfera

ATTENZIONE: leggere attentamente le presenti istruzioni prima di utilizzare il cric.

2. Non superare il carico massimo di sollevamento. È vietato sollevare persone o animali.

6. Posizionare un blocco triangolare sotto la ruota di dipendenza dell'auto.

Vale a dire che il Jack dovrebbe essere posizionato appena sotto la macchina.

veicolo.

1. Il cricco pneumatico è progettato appositamente per lavori che richiedono il sollevamento di carichi pesanti. Non può essere

Esso.

sotto la scatola dell'asse sollevata per sostenere il carico sulla parte centrale del cric.

chiudere l'interruttore della valvola e interrompere l'erogazione.

4. Assicurati che il terreno possa sostenere il peso che stai sollevando.

Un uso e una cura adeguati del cric ti aiuteranno a garantire un funzionamento continuo

interruttore per interrompere l'erogazione del gas, per bloccare la staffa di sicurezza e poi per funzionare.

15. Dopo aver interrotto il gonfiaggio, il cric pneumatico può rimanere sollevato per circa 40 minuti.

il veicolo, utilizzare dispositivi di sicurezza aggiuntivi (come supporti) per sostenere il sollevatore

9. Non c'è bisogno di alzare il palloncino al massimo, purché sia al massimo.

13. È severamente vietato smontare il pallone aerostatico.

7. La pressione di esercizio normale è compresa tra 0,5 e 1,0 MPa.

Solo per sollevamento.

12. Quando non viene utilizzato, deve essere riposto all'interno e non all'esterno.

utilizzato come elemento di supporto per il posizionamento permanente.

5. Non regolare mai la valvola di sicurezza.

11. Quando viene utilizzato, il cricco dovrebbe trovarsi in una posizione esterna al centro per 10-20 cm.

14. Non superare la capacità nominale, altrimenti potrebbe verificarsi una perdita di carico.

10. Ricorda che se il palloncino sale al massimo (Stop to rise), immediatamente

IMPORTANTI MISURE DI SICUREZZA

Machine Translated by Google

SALVA QUESTE ISTRUZIONI

Il peso deve essere supportato da un set di cavalletti con portata nominale pari a

1. L'utilizzo del cric per sostenere o stabilizzare un carico può causare incidenti imprevisti

e possibile incapacità di sostenere il carico.

Posizionare cunei davanti e dietro gli pneumatici che non si spostino

essere sollevati prima di procedere.

movimento e causare gravi lesioni, schiacciamento e morte. Sempre in modo sicuro

capacità adeguata prima che qualsiasi lavoro o ispezione possa essere eseguito su

Centrare sempre il cric sotto l'asse di un veicolo piatto rinforzato o

veicolo. Non superare la capacità nominale o la perdita di carico potrebbe

bloccare e stabilizzare il carico da sollevare. Non posizionare mai alcuna parte del corpo

superficie del telaio.

sotto un carico sollevato senza soffocare e sostenere adeguatamente il carico.

verificarsi.

2. Non utilizzare mai il cric su paraurti di veicoli curvi o tubolari; ciò provocherebbe il

Azionare sempre saldamente il freno di stazionamento.

Questo jack è progettato per l'uso a mano. Utilizzare solo per livellare

veicolo che scivola dal cric e cade, causando lesioni gravi o morte. Utilizzare un

AVVERTIMENTO:

3. Non spostare o sollevare il veicolo mentre il cric è in uso.

Sollevatore paraurti per veicoli con paraurti curvi o paraurti in plastica.

NON UTILIZZARE IL CRIC PER SOSTENERE O STABILIZZARE UN CARICO.

PRECAUZIONI PER IL SOLLEVAMENTO:

superfici, su superfici irregolari e instabili, potrebbero causare stabilità

Machine Translated by Google

ZG-H

3 tonnellate

3-10 secondi

140-450mm

Modello

Tempo di sollevamento

Presa d'aria

Altezza di sollevamento con diverse pressioni dell'aria

140~400mm

116-145 Psi

Altezza di sollevamento

3 toni / 5 toni

ZG-C/ZG-A

Lavorando

ZG-G

3 tonnellate

-60ÿ~+50ÿ

Temperatura di lavoro

manico lungo

140~470mm

G1/4

140~450mm /

manico corto

Pressione

Capacità

allineare

140~450mm /

ZG-E/ZG-B

3 toni/5 toni

8-10 kg/cm²

0,8-1,0 MPa

DATI TECNICI

9-9,5 kgf/cm²

libbre 0 2200 3300 4400 5500 660 7700 8800 9900 11000 12100 13200

Modello

pressione

pollici 15,7 15,7 15,7 15,7 15,7 15,7 / / /

5.5

2 2,5 3 3,5 4 4,5

Altezza di sollevamento

ZG-B

mm 450 450 430 415 400 380 370 355 /

mm 400 400 400 400 400 400 395 390 375 365 355 350

1.5

mm 470 465 455 445 430 425 410 395 385 375 365 355

(128-135 PSI)

ZG-Gÿ

Lavorando

ZG-A

pollici 17,7 17,7 16,9 16,3 15,7 15,0 14,6 14,0 /

pollici 18,5 18,3 17,9 17,5 16,9 16,7 16,1 15,6 15,2 14,8 14,4 14,0

Tonnellate 0 1

ZG-Hÿ

ZG-EÿZG-C

Machine Translated by Google

componente valvola

Dado M6

Porta di ingresso

biella

Vite M6

Presa d'aria

Vite M8

ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A

piastra di serraggio

Vite M6

Manuale d'uso

Dado M8

biella

Parti

maniglia

vite a testa tonda

LISTA IMBALLAGGIO

Machine Translated by Google

2. ZG-H (3T) Fasi di installazione

2. Estrarre il corpo del martinetto. 3. Installare la maniglia e la valvola.

componenti.

1. ELENCO DEI BAGAGLI

componenti.

1. ELENCO DEI BAGAGLI

2. Estrarre il corpo del martinetto. 3. Installare la maniglia e la valvola.

1. ZG-G (3T) Fasi di installazione

componenti.

2. Estrarre il corpo del martinetto. 3. Installare la maniglia e la valvola.

1. ELENCO DEI BAGAGLI

FASI DI INSTALLAZIONE

3. ZG-E (3T) /ZG-B(5t) Fasi di installazione

Machine Translated by Google

2. Installare la biella A e la porta di ingresso.

1 pz

3. Installare la biella A e la biella B con la piastra di serraggio, M6

Vite, dado M6.

Vite

Porta di ingresso Porta di ingresso

4 pezzi

Serraggio

Dado M6 Dado M8 Vite M8

Piatto

(Noi)

1 pz2 pezzi

4. ZG-C (3T) /ZG-A(5t) Fasi di installazione

1 pz5 pezzi

1. Aprire i kit degli accessori.

1 pz

(Euro)

Machine Translated by Google

La pressione di esercizio della

valvola di sicurezza è di 10 bar (142

PSI).

Silenziatore

Valvola di sicurezza

Porta di ingresso

6. Descrizione del componente della valvola.

Valvola di scarico

5. Inserire il tubo dell'aria attraverso il foro A e far uscire il foro B, quindi bloccare il tubo dell'aria nel connettore.

4. Installare il martinetto pneumatico e la biella A con vite M8 e dado M8.

Valvola di aspirazione

Machine Translated by Google

8. Aprire la valvola di aspirazione verde per il gonfiaggio, sollevare l'airbag all'altezza appropriata e chiudere la

valvola di aspirazione per completare il processo. (Nota: assicurarsi che la valvola di sfiato sia chiusa durante il

gonfiaggio e mantenere una pressione di gonfiaggio di 6-8 MPa).

aprire

Vicino

7. Collegare il tubo di gonfiaggio alla porta di ingresso.

chiudere

vicino

Machine Translated by Google

ISTRUZIONI PER L'USO

Durante il gonfiaggio, il cric si solleva e viceversa.

1. Montare il prodotto e collegare il tubo di gonfiaggio al corrispondente

aprire

4. Per abbassare il cric, è sufficiente aprire l'interruttore sinistro.

la valvola di aspirazione è chiusa durante il processo di spurgo).

vicino

raggiunge il punto più basso, quindi chiudere la valvola di scarico. (Nota bene: assicurarsi che la

9. Sgonfiare: rilasciare la pressione dell'aria aprendo la valvola di scarico rossa finché l'airbag

3. Aprire l'interruttore della valvola a sfera di destra. Una volta che il gasbag si solleva, può essere utilizzato.

interruttore.

2. Inserire la linea con aria compressa nell'ugello del gas destro e chiudere quello sinistro

valvola.

Machine Translated by Google

ISTRUZIONI PER L'USO DEL SUV

Il cric dell'airbag non può essere sollevato per un lungo periodo di tempo e il cric della staffa deve essere

2. Collegare il tubo dell'aria all'aspirazione

2. I martinetti possono essere utilizzati solo per sollevare l'auto per un breve periodo di tempo. Per motivi di sicurezza

valvola, aprire la valvola di aspirazione verde, sollevare

essere sostituita se l'auto viene sollevata per lungo tempo.

l'airbag all'altezza desiderata, e

quindi chiudere la valvola di aspirazione verde

Per i modelli SUV con tipi di telaio più alti, si consiglia di seguire le

3. Dopo l'uso, aprire la valvola di scarico rossa, rilasciare

l'aria fino a quando l'airbag non raggiunge

schema seguente per un facile lavoro di manutenzione

NOTA:

nella posizione più bassa, chiudere la valvola rossa

e l'operazione è completata.

1. Montare il cric e posizionarlo

la capacità adeguata prima che sul veicolo possa essere eseguito qualsiasi lavoro o ispezione.

Precauzioni: il peso deve essere sostenuto da un set di cavalletti con portata nominale di

sotto la zona da sollevare.

Non superare la capacità nominale, altrimenti si potrebbe verificare una perdita di carico.

1. Da utilizzare su terreno pianeggiante, non su pendii;

Machine Translated by Google

1. Ruota anteriore: posizionare il cric per airbag sul braccio di supporto inferiore o sulla posizione del telaio per

sollevare facilmente un lato del veicolo, come mostrato nella figura seguente:

Per questo motivo è necessaria una staffa di supporto per sollevare l'auto per un lungo periodo di tempo.

2. Ruota posteriore: posizionare il cric dell'airbag nella posizione di sospensione posteriore per sollevare facilmente

la parte posteriore del veicolo, come mostrato nella figura seguente:

Machine Translated by Google

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

CONSULENZA YH LIMITATA.

Australia

Casa, London Road, Staines-upon-Thames,

200000 NC.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Produttore: Shanghaimuxinmuyeyouxiangongsi

Viale della Vittoria, 101 00186 Roma

E-CrossStu GmbH

60329 Francoforte sul Meno.

Magonza Landstr.69,

C/O YH Consulting Limited Ufficio 147, Centurion

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

GATODEAIRE

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

MODELO:ZGH(3T)

MODELO:ZGC(3T)ZGA(5T)MODELO:ZGE(3T)ZGB(5T)

MODELO:ZGG(3T)

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

Estassonlasinstruccionesoriginales,leaatentamentetodaslas

instruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdónenospornoinformarle

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿NECESITAAYUDA?¡CONTÁCTENOS!

GATODEAIRE

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Elusoycuidadoadecuadosdelgatoseránútilesparagarantizarunfuncionamientocontinuo.

4.Asegúresedequeelsuelopuedasoportarelpesoqueestálevantando.

interruptorparacortarelsuministrodegas,parabloquearelsoportedeseguridadyluegotrabajar.

13.Estáestrictamenteprohibidodesmontarelglobodelgatosujeto.

15.Despuésdedetenerelinflado,elgatodeairepuedepermanecerelevadoduranteaproximadamente40minutos.

debajodelacajadelejeelevadaparasoportarlacargaenlapartemediadelgato.

Apagueelinterruptordelaválvulaydetengaelsuministro.

él.

1.Elgatoneumáticoestáespecialmentediseñadoparatrabajosquerequieranlevantarobjetospesados.Nosepuede

2.Noexcedalacargamáximadeelevación.Estáprohibidolevantarpersonasoanimales.

6.Coloqueunbloquetriangulardebajodelaruedadedependenciadelautomóvil.

Esdecir,hayqueponeraJackunpoquitodebajodelcoche.

3.Elgatoneumáticosoloseutilizaenelprocesodesubidaybajada;antesdetrabajaren

8.Elairecomprimidodebeestarlimpioynoconteneragua.

Yporfavorutilicelosaccesoriossuministrados.

ADVERTENCIA:Leaatentamenteestasinstruccionesantesdeutilizarelgato.

vehículo.

alturadeseada(comoparameterladelsuelo),esdecir,paracerrarlaválvuladebola

14.Noexcedalacapacidadnominalopodríaproducirsepérdidadecarga.

Seguro,sinproblemas.

Elgatodebecolocarsesobreunterrenorelativamenteplanoysólido.Elgatodebecolocarse

10.Recuerdaquesielglobosubealmáximo(Pararparasubir),inmediatamente

Sinecesitasostenerelvehículoduranteuntiempoprolongado,utiliceunsoporteparasujetarlo.

11.Alutilizarlo,elgatodebesituarseaunadistanciadeentre10y20cmfueradelcentro.

utilizadocomoelementodesoporteparaposicionamientopermanente.

5.Nuncaajustelaválvuladeseguridad.

Soloparaelevación.

12.Cuandonoestéenuso,debecolocarseenelinteriorynodebecolocarseenelexterior.

7.Lapresióndefuncionamientonormalestáenelrangode0,5a1,0MPa.

elvehículo,utilicedispositivosdeseguridadadicionales(comosoportes)parasostenerlacargaelevada

9.Noesnecesarioelevarelgloboalmáximo,siempreycuandoestéala

MEDIDASDESEGURIDADIMPORTANTES

Machine Translated by Google

GUARDEESTASINSTRUCCIONES

Calceybloquee(estabilice)lacargaquesevaalevantar.Nuncacoloqueningunapartedelcuerpo

vehículo.Noexcedalacapacidadnominalopuedeperdercarga.

superficiedelmarco.

bajounacargaelevadasinsujetarniestrangularadecuadamentelacarga.

ocurrir.

1.Elusodelgatoparasosteneroestabilizarunacargapuedeprovocarunaccidenteinesperado.

Elpesodebesersoportadoporunjuegodesoportesdegatoconunacapacidadnominalde

levantarseantesdecontinuar.

movimientoyprovocarlesionesgraves,aplastamientoymuerte.Siempresujetardeformasegura

capacidadadecuadaantesdequesepuedarealizarcualquiertrabajooinspección

Elevadordeparachoquesparavehículosconparachoquescurvosoparachoquesdeplástico.

Lassuperficiesirregulareseinestablespuedenprovocarinestabilidad.

Centresiempreelgatodebajodelejedeunaplataformaplanareforzadao

ADVERTENCIA:

3.Nomuevanitrasladeelvehículomientraselgatoestéenuso.

yposiblefalloenelsoportedelacarga.

NOUSEELGATOPARASOPORTAROESTABILIZARUNACARGA.

PRECAUCIONESDEELEVACIÓN:

2.Nuncautiliceelgatoenparachoquesdevehículoscurvosotubulares;estoprovocará

Apliquesiemprefirmementeelfrenodeestacionamiento.

Coloquecalzosenlasruedasdelanterasytraserasdelosneumáticosquenosemuevan.

Elvehículoseresbaladelgatoycae,loqueprovocalesionesgravesolamuerte.Utiliceun

Estegatoestádiseñadoparausarseconlamano.Utilíceloúnicamenteparatrabajosennivel.

Machine Translated by Google

mangolargo

Temperaturadetrabajo

140~470mm

116145psi

G1/4

3toneladas

60~+50

ZGG ZGE/ZGB

3tonos/5tonos

810kg/cm²

0,81,0MPa

Capacidad

140~450mm/

Presión

rango

mangocorto

140~450mm/

Entradadeaire

Modelo

Tiempodeelevación

140450mm

Alturadeelevacióncondiferentespresionesdeaire

310segundos

ZGH

3toneladas

ZGC/ZGA

Laboral

3tonos/5tonos

Alturadeelevación

140~400mm

DATOSTÉCNICOS

Toneladas01 5.5

ZGH

22,533,544,5

presión

Modelo

Alturadeelevación

ZGB

pulgada15,715,715,715,715,715,7/

ZGG

(128135PSI)

470465455445430425410395385375365355

1.5

450450430415400380370355/

400400400400400400395390375365355350

ZGA

pulgada18,518,317,917,516,916,716,115,615,214,814,414,0

Laboral

pulgada17,717,716,916,315,715,014,614,0/

99,5kgf/cm²

libras02200330044005500660770088009900110001210013200

ZGEZGC

Machine Translated by Google

LISTADEEMBALAJE

TornilloM8

biela

TornilloM6

Gatodeaire

Puertodeentrada

componentedeválvula

tuercam6

Regiones

manejar

tornillodecabezaredonda

TuercaM8

biela

TornilloM6

Manualdeusuario

ZGGZGHZGE/ZGBZGC/ZGA

placadesujeción

Machine Translated by Google

2.Retireelcuerpodelgato.3.Instalelamanijaylaválvula.

2.PasosdeinstalacióndeZGH(3T)

Componentes.

1.LISTADEEMBALAJE

Componentes.

1.LISTADEEMBALAJE

2.Retireelcuerpodelgato.3.Instalelamanijaylaválvula.

1.PasosdeinstalacióndeZGG(3T)

2.Retireelcuerpodelgato.3.Instalelamanijaylaválvula.

Componentes.

1.LISTADEEMBALAJE

PASOSDEINSTALACIÓN

3.PasosdeinstalacióndeZGE(3T)/ZGB(5t)

Machine Translated by Google

4piezas

Puertodeentrada

Reprimición

TuercaM6TuercaM8TornilloM8

2.InstalelabielaAyelpuertodeentrada.

Tornillo,tuercaM6.

Tornillo

Puertodeentrada

5piezas

(Euro)

4.PasosdeinstalacióndeZGC(3T)/ZGA(5t)

1pieza 1pieza

1.Abraloskitsdeaccesorios.

1pieza

Lámina

(Anosotros)

3.InstalelabielaAylabielaBconplacadesujeción,M6

2piezas 1pieza

Machine Translated by Google

Válvuladealivio

Silenciador

Válvuladeescape

6.Descripcióndeloscomponentesdelaválvula.

Lapresióndetrabajodelaválvula

dealiviodepresiónesde10bar(142PSI).

5.InserteeltubodeaireatravésdelorificioAysalgaporelorificioB,ybloqueeeltubodeaireenel

conector.

4.InstaleelgatodeaireylabielaAconeltornilloM8ylatuercaM8.

Válvuladeadmisión

Puertodeentrada

Machine Translated by Google

Cerca

cerrar

cerrar

8.Abralaválvuladeadmisiónverdeparainflar,eleveelairbagalaalturaadecuadaycierrelaválvulade

admisiónparacompletarelproceso.(Nota:asegúresedequelaválvuladeventilaciónestécerradaduranteel

infladoymantengaunapresióndeinfladode6a8MPa).

7.Conectelatuberíadeinfladoalpuertodeentrada.

cerca

abierto

Machine Translated by Google

abierto

Alinflar,elgatoseelevaráyviceversa.

1.Ensambleelproductoyconectelamangueradeinfladoalconectorcorrespondiente.

válvula.

Laválvuladeadmisiónestácerradaduranteelprocesodepurga).

cerca

alcanzasupuntomásbajo,luegocierrelaválvuladeescape.(Nota:Asegúresedeque

9.Desinflar:Liberelapresióndeaireabriendolaválvuladeescaperojahastaqueseactiveelairbag.

2.Insertelalíneaconairecomprimidoenlaboquilladegasderechaycierrelaizquierda.

cambiar.

4.Parabajarelgato,simplementeabraelinterruptorizquierdo.

3.Abraelinterruptordelaválvuladeboladerecha.Unavezquelabolsadegasseeleve,sepuedeutilizar.

INSTRUCCIONESDEUSO

Machine Translated by Google

elairbagalaalturadeseada,y

Luegocierrelaválvuladeadmisiónverde.

ParalosmodelosSUVcontiposdechasissuperiores,serecomiendaseguirlas

2.Conecteeltubodeairealaentrada.

Elgatodelairbagnosepuedelevantardurantemuchotiempoyesnecesariocolocarelgatodelsoporte.

válvula,abralaválvuladeadmisiónverde,levante

Sedebereemplazarsielautomóvilpermaneceelevadoduranteuntiempoprolongado.

Precauciones:Elpesodebesersoportadoporunjuegodesoportesdegatoconcapacidadnominalde

1.Parautilizarenterrenollano,noenpendientes;

1.Ensambleelgatoycolóquelo

lacapacidadadecuadaantesdequesepuedarealizarcualquiertrabajooinspecciónenelvehículo.

2.Losgatossolosepuedenutilizarparalevantarelvehículoduranteunbreveperíododetiempo.Porrazonesdeseguridad

Noexcedalacapacidadnominalopodríaocurrirpérdidadecarga.

debajodeláreaalevantar.

3.Despuésdeluso,abralaválvuladeescaperoja,

libereelairehastaqueelairbagalcance

Diagramaacontinuaciónparafacilitareltrabajodemantenimiento.

ensuposiciónmásbaja,cierrelaválvularojayla

operaciónestarácompleta.

NOTA:

INSTRUCCIONESDEUSODELSUV

Machine Translated by Google

1.Ruedadelantera:Coloqueelgatodelairbagenelbrazodesoporteinferioroenlaposicióndelmarcoparalevantar

fácilmenteunladodelvehículo,comosemuestraenlasiguientefigura:

Poralgunasrazones,senecesitaunsoporteparalevantarelautomóvilduranteunlargoperíododetiempo.

2.Ruedatrasera:Coloqueelgatodelairbagenlaposicióndesuspensióntraseraparalevantarfácilmentelaparte

traseradelvehículo,comosemuestraenlasiguientefigura:

Machine Translated by Google

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

YHCONSULTINGLIMITADA.

200000MN.

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

Fabricante:Shanghaimuxinmuyeyouxiangongsi

Casa,LondonRoad,StainesuponThames,

C/OYHConsultingLimitedOficina147,Centurion

Surrey,TW184AX

MainzerLandstraße69,

60329FráncfortdelMeno.

ECrossStuGmbH

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Podnośnik pneumatyczny

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

MODEL: ZG-E (3T) ZG-B(5T) MODEL: ZG-C (3T) ZG-A(5T)

MODEL: ZG-H(3T)MODEL: ZG-G(3T)

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać

wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji

obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym

produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Podnośnik pneumatyczny

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

4. Upewnij się, że podłoże wytrzyma ciężar, który podnosisz.

Prawidłowe użytkowanie i konserwacja podnośnika pomogą zapewnić ciągłość jego działania.

przełącznik, aby zatrzymać dopływ gazu, wcisnąć wspornik bezpieczeństwa, a następnie przystąpić do pracy.

15. Po zatrzymaniu pompowania podnośnik pneumatyczny może pozostać uniesiony przez około 40 minut.

1. Podnośnik pneumatyczny jest specjalnie zaprojektowany do prac wymagających podnoszenia ciężkich przedmiotów. Nie może być

To.

pod podniesioną osią, aby podeprzeć obciążenie środkowej części podnośnika.

zamknij zawór i zatrzymaj dopływ prądu.

2. Nie przekraczaj maksymalnego udźwigu. Zabrania się podnoszenia ludzi i zwierząt.

6. Proszę umieścić trójkątny klocek pod kołem zależności samochodu.

Czyli Jacka należy lekko podłożyć pod samochód.

OSTRZEŻENIE: Przed użyciem podnośnika należy uważnie przeczytać niniejszą instrukcję.

pojazd.

pożądana wysokość (taka, aby móc odbić się od podłoża), to znaczy, aby zamknąć zawór kulowy

3. Podnośnik pneumatyczny należy stosować wyłącznie w procesie podnoszenia i opuszczania; przed przystąpieniem do pracy

8. Sprężone powietrze powinno być czyste i nie zawierać wody.

Proszę używać dołączonych akcesoriów.

10. Pamiętaj, że jeśli balon osiągnie maksymalną wysokość (zatrzymaj się, aby się unieść), natychmiast

bezpieczne, bezproblemowe problemy.

podnośnik musi być umieszczony na względnie równym, twardym podłożu. Podnośnik musi być umieszczony

14. Nie przekraczaj znamionowej nośności, w przeciwnym razie może nastąpić utrata ładunku.

Jeżeli konieczne jest podparcie pojazdu przez dłuższy czas, należy użyć wspornika.

stosowany jako element pomocniczy do stałego pozycjonowania.

5. Nigdy nie reguluj zaworu bezpieczeństwa.

11. Podczas użytkowania podnośnik powinien być wysunięty poza środek na 10-20 cm.

7. Normalne ciśnienie robocze mieści się w zakresie 0,5-1,0Mpa.

Tylko do podnoszenia.

12. Gdy urządzenie nie jest używane, należy je umieścić w pomieszczeniu zamkniętym i nie wolno go umieszczać na zewnątrz.

9. Nie ma potrzeby podnoszenia balonu do maksimum, pod warunkiem, że jest on do góry.

13. Zabrania się całkowitego rozmontowania podnośnika balonowego.

pojazd, należy stosować dodatkowe urządzenia zabezpieczające (takie jak podpory), aby podeprzeć podniesione

WAŻNE ZABEZPIECZENIA

Machine Translated by Google

ZAPISZ TE INSTRUKCJE

pojazdu. Nie przekraczać znamionowej ładowności, w przeciwnym razie może dojść do utraty ładunku.

pojazd ześlizguje się z podnośnika i spada, powodując poważne obrażenia lub śmierć. Użyj

Ten podnośnik jest przeznaczony do użytku ręcznego. Używaj go tylko do poziomowania

powierzchnia ramy.

2. Nigdy nie używaj podnośnika na zakrzywionych lub rurowych zderzakach pojazdów, ponieważ może to spowodować

Zawsze mocno zaciągaj hamulec postojowy.

i możliwej niezdolności do utrzymania ładunku.

NIE UŻYWAJ PODNOŚNIKA DO PODTRZYMYWANIA LUB STABILIZOWANIA ŁADUNKU.

ŚRODKI OSTROŻNOŚCI PODNOSZENIA:

Podłóż kliny pod koła z przodu i z tyłu opon, których nie będzie można uszkodzić.

podnośnik zderzaka do pojazdów z zakrzywionymi zderzakami lub zderzakami plastikowymi.

OSTRZEŻENIE:

3. Nie przesuwaj i nie transportuj pojazdu, gdy podnośnik jest w użyciu.

powierzchnie, na nierównych, niestabilnych powierzchniach, mogą powodować utratę stabilności

Zawsze ustawiaj podnośnik centralnie pod osią płaskiego, wzmocnionego lub

ruch i spowodować poważne obrażenia, zmiażdżenie i śmierć. Zawsze bezpiecznie

odpowiednią pojemność przed wykonaniem jakichkolwiek prac lub inspekcji

Ciężar musi być podparty przez zestaw podstawek podnośnikowych o nośności

1. Używanie podnośnika do podparcia lub ustabilizowania ładunku może spowodować nieoczekiwane

pod podniesionym ładunkiem, bez odpowiedniego unieruchomienia i podparcia ładunku.

zdarzać się.

zostać podniesione przed kontynuacją.

klinować i blokować (stabilizować) ładunek, który ma zostać podniesiony. Nigdy nie umieszczać żadnej części ciała

Machine Translated by Google

Temperatura pracy

długi uchwyt

140~470 mm

G1/4

ZG-G

3 tony

-60℃~+50℃

ZG-E/ZG-B

3 tony/5 tonów

8-10 kg/cm²

0,8-1,0 MPa

krótki uchwyt

zakres

140~450mm /

Pojemność

140~450mm /

Ciśnienie

140-450 mm

Model

Czas podnoszenia

Wlot powietrza

Wysokość podnoszenia przy różnym ciśnieniu powietrza

ZG-H

3 tony

3-10 sek.

3 tony / 5 tonów

ZG-C/ZG-A

Pracujący

140~400 mm

116-145 psi

Wysokość podnoszenia

DANE TECHNICZNE

mm 470 465 455 445 430 425 410 395 385 375 365 355

ZG-A

cal 18,5 18,3 17,9 17,5 16,9 16,7 16,1 15,6 15,2 14,8 14,4 14,0

cal 17,7 17,7 16,9 16,3 15,7 15,0 14,6 14,0 /

Pracujący

9-9,5 kgf/cm²

funty 0 2200 3300 4400 5500 660 7700 8800 9900 11000 12100 13200

Tony 0 1

ZG-H,

ZG-E, ZG-C

2 2,5 3 3,5 4 4,5

Wysokość podnoszenia

ZG-B

5.5

cal 15,7 15,7 15,7 15,7 15,7 15,7 /

Model

ciśnienie

(128-135 psi)

ZG-G,

1,5

mm450 450 430 415 400 380 370 355 /

mm400 400 400 400 400 400 395 390 375 365 355 350

Machine Translated by Google

LISTA PAKOWANIA

Śruba M6

Instrukcja obsługi

/ /

ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A

płyta zaciskowa

śruba z łbem okrągłym

Strony

uchwyt

Nakrętka M8

korbowód

Otwór wlotowy

element zaworu

Nakrętka M6

Śruba M8

Śruba M6

Podnośnik pneumatyczny

korbowód

Machine Translated by Google

2. Etapy montażu ZG-H (3T).

2. Wyjmij korpus podnośnika. 3. Zamontuj uchwyt i zawór.

składniki.

1. LISTA PAKOWANIA

składniki.

1. LISTA PAKOWANIA

2. Wyjmij korpus podnośnika. 3. Zamontuj uchwyt i zawór.

1. Etapy montażu ZG-G (3T).

2. Wyjmij korpus podnośnika. 3. Zamontuj uchwyt i zawór.

składniki.

1. LISTA PAKOWANIA

KROKI INSTALACJI

3. Etapy montażu ZG-E (3T) /ZG-B(5t).

Machine Translated by Google

Port wlotowy

2 szt. 1 szt.

Płyta

(Nas)

1 szt.

1. Otwórz zestawy akcesoriów.

1 szt.

3. Zamontuj korbowód A i korbowód B za pomocą płytki zaciskowej, M6

5 szt.

4. Etapy montażu ZG-C (3T) /ZG-A(5t).

1 szt.

(Euro)

Śruba

Port wlotowy

2. Zamontuj korbowód A i otwór wlotowy.

Zaciskanie

Nakrętka M6 Nakrętka M8 Śruba M8

Śruba, nakrętka M6.

4 szt.

Machine Translated by Google

Ciśnienie robocze zaworu

bezpieczeństwa wynosi 10 barów

(142 PSI).

Zawór wydechowy

Tłumik

Port wlotowy

6. Opis elementów zaworu.

Zawór bezpieczeństwa

5. Włóż rurę powietrza przez otwór A i otwór wyjściowy B, a następnie zablokuj rurę powietrza w złączu.

4. Zamontuj podnośnik pneumatyczny i korbowód A za pomocą śruby M8 i nakrętki M8.

Zawór wlotowy

Machine Translated by Google

8. Otwórz zielony zawór wlotowy w celu napompowania, podnieś poduszkę powietrzną na odpowiednią wysokość i zamknij zawór

wlotowy, aby zakończyć proces. (Uwaga: Upewnij się, że zawór odpowietrzający jest zamknięty podczas pompowania i utrzymuj ciśnienie

pompowania na poziomie 6-8 MPa).

Zamknąć

7. Podłącz przewód pompujący do portu wlotowego.

Zamknij

Otwarte

zamknąć

Machine Translated by Google

INSTRUKCJA UŻYCIA

zamknąć

Otwarte

Podczas pompowania podnośnik unosi się i odwrotnie.

3. Otwórz prawy przełącznik zaworu kulowego. Gdy poduszka gazowa się podniesie, można jej użyć.

osiągnie najniższy punkt, a następnie zamknij zawór wydechowy. (Uwaga: Upewnij się, że

1. Złóż produkt i podłącz wąż do pompowania do odpowiedniego

(zawór dolotowy jest zamknięty podczas odpowietrzania).

9. Spuszczanie powietrza: Uwolnij ciśnienie powietrza, otwierając czerwony zawór wydechowy, aż do momentu, gdy poduszka powietrzna

2. Włóż przewód ze sprężonym powietrzem do prawej dyszy gazowej i zamknij lewą

4. Aby opuścić podnośnik, wystarczy otworzyć lewy przełącznik.

zawór.

przełącznik.

Machine Translated by Google

INSTRUKCJA UŻYTKOWANIA SUV-a

NOTATKA:

najniższej pozycji, zamknij czerwony zawór, a operacja

zostanie zakończona.

3. Po użyciu otwórz czerwony zawór wydechowy i wypuść

powietrze, aż poduszka powietrzna osiągnie

poniższy schemat ułatwia prace konserwacyjne

2. Podnośniki mogą być używane do podnoszenia samochodu tylko przez krótki okres czasu. Ze względów bezpieczeństwa

pod obszarem, który ma zostać podniesiony.

Nie przekraczaj znamionowej ładowności, w przeciwnym razie może nastąpić utrata ładunku.

Środki ostrożności: Ciężar musi być podtrzymywany przez zestaw podstawek podnośnikowych o udźwigu

1. Złóż podnośnik i ustaw go

odpowiednią pojemność przed wykonaniem jakichkolwiek prac lub kontroli pojazdu.

1. Do stosowania na płaskim terenie, nie na zboczach;

zawór, otwórz zielony zawór wlotowy, podnieś

należy wymienić, jeśli samochód był podnoszony przez dłuższy czas.

Podnośnik poduszki powietrznej nie może być podnoszony przez dłuższy czas, dlatego należy wymienić wspornik podnośnika.

2. Podłącz rurę powietrza do wlotu

następnie zamknij zielony zawór wlotowy

W przypadku modeli SUV z wyższymi typami podwozia zaleca się przestrzeganie

poduszkę powietrzną na żądaną wysokość i

Machine Translated by Google

1. Koło przednie: Umieść podnośnik poduszki powietrznej na dolnym ramieniu podporowym lub ramie,

aby łatwo podnieść jedną stronę pojazdu, jak pokazano na poniższym rysunku:

Z tego powodu, aby podnieść samochód na dłuższy okres czasu, potrzebny jest wspornik.

2. Koło tylne: Umieść podnośnik poduszki powietrznej w pozycji tylnego zawieszenia, aby łatwo

podnieść tył pojazdu, jak pokazano na poniższym rysunku:

Machine Translated by Google

REP WIELKIEJ BRYTANII

Przedstawiciel UE

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

YH CONSULTING LIMITED.

C/O YH Consulting Limited Biuro 147, Centurion

200000 CN.

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj

Producent: Shanghaimuxinmuyeyouxiangongsi

Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

Dom, London Road, Staines-upon-Thames,

60329 Frankfurt nad Menem.

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

LUCHTKRUK

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

MODEL:ZG-H(3T)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL:ZG-E (3T) ZG-B(5T)

MODEL:ZG-G(3T)

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

MODEL:ZG-C (3T) ZG-A(5T)

HULP NODIG? NEEM CONTACT MET ONS OP!

LUCHTKRUK

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

veilige, probleemloze problemen.

krik moet op relatief vlakke, stevige grond worden geplaatst. De krik moet worden geplaatst

En gebruik de meegeleverde accessoires.

3. De luchtkrik wordt alleen gebruikt bij het stijgen en dalen; voor het werken in

8. Perslucht moet schoon zijn en geen water bevatten.

Als u het voertuig gedurende een langere tijd moet ondersteunen, gebruik dan een beugel om het te ondersteunen

gewenste hoogte (bijvoorbeeld om van de grond te komen), dat wil zeggen om de kogelkraan te sluiten

WAARSCHUWING: Lees deze instructies zorgvuldig door voordat u de krik gebruikt.

2. Overschrijd de maximale heflast niet. Het is verboden om mensen of dieren te tillen.

6. Plaats een driehoekig blok onder het auto-afhankelijkheidswiel.

Dat wil zeggen dat Jack een klein stukje onder de auto moet worden geplaatst.

voertuig.

1. De luchtkrik is speciaal ontworpen voor werk waarbij zwaar tillen nodig is. Hij kan niet

Het.

onder de opgeheven asbak om de last op het middelste deel van de krik te ondersteunen.

Draai de schakelaar van de klep dicht en stop de toevoer.

4. Zorg ervoor dat de grond het gewicht dat u tilt kan dragen.

Een juist gebruik en onderhoud van de krik zal u helpen om een continue levensduur te garanderen.

schakelaar om de gastoevoer te stoppen, de veiligheidsbeugel vast te zetten en dan te gaan werken.

15. Nadat het opblazen is gestopt, kan de luchtkrik nog ongeveer 40 minuten omhoog blijven.

het voertuig, gebruik extra veiligheidsvoorzieningen (zoals steunen) om de verhoogde

9. Het is niet nodig om de ballon maximaal op te tillen, zolang het maar tot de

13. Het is ten strengste verboden om de krikballon te demonteren.

7. De normale werkdruk ligt in het bereik van 0,5-1,0 MPa.

Alleen voor het tillen.

12. Wanneer het apparaat niet in gebruik is, dient het binnenshuis te worden geplaatst en mag het niet buiten worden geplaatst.

Wordt gebruikt als ondersteunend element voor permanente positionering.

5. Stel het veiligheidsventiel nooit af.

11. Bij gebruik moet de krik 10-20 cm buiten het midden staan.

14. Overschrijd de nominale capaciteit niet, anders kan er belastingverlies optreden.

10. Onthoud dat als de ballon tot het maximum stijgt (Stop om te stijgen), je onmiddellijk

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Machine Translated by Google

BEWAAR DEZE INSTRUCTIES

Het gewicht moet worden ondersteund door een set assteunen met een capaciteit van:

1. Het gebruik van de krik om een lading te ondersteunen of te stabiliseren kan leiden tot onverwachte

en het mogelijk niet kunnen dragen van de last.

Plaats wielblokken aan de voor- en achterkant van de banden die niet vastlopen.

worden opgeheven alvorens verder te gaan.

beweging en resulteren in ernstig letsel, verplettering en de dood. Altijd veilig

voldoende capaciteit voordat er werkzaamheden of inspecties kunnen worden uitgevoerd

Centreer de krik altijd onder de as van een platte versterkte of

voertuig. Overschrijd de nominale capaciteit niet, anders kan er verlies van lading optreden

blokkeer en blokkeer (stabiliseer) de te tillen last. Plaats nooit een lichaamsdeel

oppervlak van het frame.

onder een geheven last zonder de last op de juiste manier te blokkeren en te ondersteunen.

voorkomen.

2. Gebruik de krik nooit op gebogen of buisvormige bumpers van voertuigen; dit zal resulteren in

Zorg ervoor dat u de parkeerrem altijd stevig vastzet.

Deze krik is ontworpen voor gebruik op de hand. Gebruik alleen voor waterpas

voertuig van de krik afglijdt en valt, wat ernstig letsel of de dood tot gevolg heeft. Gebruik een

WAARSCHUWING:

3. Verplaats of rol het voertuig niet terwijl de krik in gebruik is.

Bumperlift voor voertuigen met gebogen bumpers of kunststof bumpers.

GEBRUIK DE KRIK NIET OM EEN LADING TE ONDERSTEUNEN OF TE STABILISEREN.

WAARSCHUWINGEN BIJ HET TILLEN:

oppervlakken, op oneffen, onstabiele oppervlakken, kan leiden tot stabiliteitsproblemen

Machine Translated by Google

Model

Tijd voor het optillen

Druk

Capaciteit

140~450mm /

Hefhoogte met verschillende luchtdrukken

140~450mm /

korte steel

ZG-E/ZG-B

3 tonen/5 tonen

8-10 kg/cm²

0,8-1,0 MPa

bereik

ZG-G

3 ton

-60ÿ~+50ÿ

Werktemperatuur

lange steel

140~470mm

G1/4

Hefhoogte

140~400mm

116-145 psi

3 tonen / 5 tonen

ZG-C/ZG-A

Werken

ZG-H

3 ton

3-10 seconden

Luchtinlaat

140-450mm

TECHNISCHE GEGEVENS

Tonnen 0 1

ZG-Hÿ

ZG-E, ZG-C

9-9,5 kgf/cm²

pond 0 2200 3300 4400 5500 660 7700 8800 9900 11000 12100 13200

Werken

duim 17,7 17,7 16,9 16,3 15,7 15,0 14,6 14,0 /

ZG-A

duim 18,5 18,3 17,9 17,5 16,9 16,7 16,1 15,6 15,2 14,8 14,4 14,0

mm 450 450 430 415 400 380 370 355 /

mm 400 400 400 400 400 400 395 390 375 365 355 350

1.5

mm 470 465 455 445 430 425 410 395 385 375 365 355

(128-135 PSI)

ZG-Gÿ

duim 15,7 15,7 15,7 15,7 15,7 15,7 /

Model

druk

2 2,5 3 3,5 4 4,5

Hefhoogte

ZG-B

5.5

Machine Translated by Google

Onderdelen

M6 moer

klepcomponent

Inlaatpoort

Lucht krik

M6 schroef

drijfstang

M8 schroef

klemplaat

ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A

Gebruiksaanwijzing

M6 schroef

drijfstang

M8 moer

ronde kopschroef

hendel

PAKLIJST

Machine Translated by Google

2. ZG-H (3T) Installatiestappen

2. Haal de krik eruit. 3. Monteer de hendel en de klep.

componenten.

1. PAKLIJST

2. Haal de krik eruit. 3. Monteer de hendel en de klep.

1. ZG-G (3T) Installatiestappen

1. PAKLIJST

2. Haal de krik eruit. 3. Monteer de hendel en de klep.

INSTALLATIESTAPPEN

3. ZG-E (3T) /ZG-B(5t) Installatiestappen

Machine Translated by Google

2. Installeer de drijfstang A en de inlaatpoort.

1 stuks

3. Installeer de drijfstang A en drijfstang B met klemplaat, M6

SchroefÿM6 moer.

Schroef

Inlaatpoort Inlaatpoort

4 stuks

Klemmen

M6 moer M8 moer M8 schroef

Bord

(Ons)

1 stuks2 stuks

4. ZG-C (3T) /ZG-A(5t) Installatiestappen

1 stuks5 stuks

1. Open de accessoiresets.

1 stuks

(Euro)

Machine Translated by Google

De werkdruk van het

overdrukventiel bedraagt 10 bar

(142 PSI).

Geluiddemper

Overdrukventiel

Inlaatklep

6. Beschrijving van het kleponderdeel.

Uitlaatklep

5. Steek de luchtbuis door gat A en uitgangsgat B en vergrendel de luchtbuis in de connector.

4. Installeer de luchtkrik en drijfstang A met de M8-schroef en de M8-moer.

Inlaatpoort

Machine Translated by Google

8. Open de groene inlaatklep om de airbag op te blazen, breng de airbag omhoog tot de juiste hoogte en

sluit de inlaatklep om het proces te voltooien. (Let op: zorg ervoor dat de ontluchtingsklep gesloten is tijdens

het opblazen en handhaaf een opblaasdruk van 6-8 MPa).

open

Dichtbij

7. Sluit de opblaasleiding aan op de inlaatpoort.

dicht

dichtbij

Machine Translated by Google

GEBRUIKSAANWIJZING

open

Bij het oppompen komt de krik omhoog en omgekeerd.

1. Monteer het product en sluit de opblaasslang aan op de bijbehorende

ventiel.

(de inlaatklep is gesloten tijdens het ontluchtingsproces).

dichtbij

het laagste punt bereikt, sluit dan de uitlaatklep. (Let op: zorg ervoor dat de

9. Leeg laten lopen: Laat de luchtdruk ontsnappen door het rode uitlaatventiel te openen totdat de airbag leeg is.

2. Steek de leiding met perslucht in het rechter gasmondstuk en sluit het linker

schakelaar.

3. Open de rechter kogelkraan schakelaar. Zodra de gaszak omhoog komt, kan deze gebruikt worden.

4. Om de krik te laten zakken, opent u eenvoudig de linkerschakelaar.

Machine Translated by Google

SUV GEBRUIKSAANWIJZING

De airbag-krik kan niet lang worden opgetild en de beugelkrik moet

2. Sluit de luchtleiding aan op de inlaat

2. Krikken kunnen alleen worden gebruikt om de auto voor een korte periode op te tillen. Voor de veiligheid

klep, open de groene inlaatklep, til op

vervangen worden als de auto langere tijd opgetild staat.

de airbag op de gewenste hoogte, en

sluit dan de groene inlaatklep

Voor SUV-modellen met hogere chassistypen wordt aanbevolen de volgende richtlijnen te volgen:

3. Open na gebruik de rode uitlaatklep en laat de

lucht ontsnappen totdat de airbag vol is.

diagram hieronder voor eenvoudig onderhoudswerk

OPMERKING:

in de laagste stand, sluit de rode klep en de

operatie is voltooid.

1. Monteer de krik en plaats deze

de juiste capaciteit voordat er werkzaamheden of inspecties aan het voertuig kunnen worden uitgevoerd.

Voorzorgsmaatregelen: Het gewicht moet worden ondersteund door een set krikstandaards met een capaciteit van

onder het op te tillen gebied.

Overschrijd de nominale capaciteit niet, anders kan er belastingverlies optreden.

1. Te gebruiken op vlakke grond, niet op hellingen;

Machine Translated by Google

1. Voorwiel: Plaats de airbag-krik op de onderste steunarm of op het frame om eenvoudig één kant van het

voertuig op te tillen, zoals weergegeven in de volgende afbeelding:

Om deze redenen is een steunbeugel nodig om de auto gedurende een langere periode op te tillen.

2. Achterwiel: Plaats de airbag-krik in de stand voor de achtervering om de achterkant van het voertuig

eenvoudig op te tillen, zoals weergegeven in de volgende afbeelding:

Machine Translated by Google

EC-REP

VK REP

Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

YH CONSULTING LIMITED.

Huis, London Road, Staines-upon-Thames,

200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Surrey, TW18 4AX

E-CrossStu GmbH

60329 Frankfort aan de Main.

Mainzer Landstr.69,

C/O YH Consulting Limited Kantoor 147, Centurion

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Teknisk support och e-garanticertifikat www.vevor.com/support

AIR JACK

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

AIR JACK

BEHÖVER HJÄLP? KONTAKTA OSS!

MODELL:ZG-E (3T) ZG-B(5T)

MODELL:ZG-H(3T)MODELL:ZG-G(3T)

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt

du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns

någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL:ZG-C (3T) ZG-A(5T)

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Machine Translated by Google

VIKTIGA SÄKERHETSÅTGÄRDER

Endast för lyft.

under den upplyfta axellådan för att stödja lasten på domkraftens mittdel.

stäng av ventilomkopplaren och stoppa tillförseln.

12. När den inte används ska den placeras inomhus och får inte placeras utomhus.

1. Luftdomkraften är speciellt utformad för arbete som kräver tunga lyft. Det kan det inte vara

det.

4. Se till att marken kan bära vikten du lyfter. De

Korrekt användning och skötsel av domkraften kommer att vara till hjälp för att försäkra dig om kontinuerlig

växla för att stoppa gastillförseln, för att klämma in säkerhetsfästet och sedan till arbetet.

15. Efter att ha stoppat uppblåsningen kan luftdomkraften förbli upphöjd i cirka 40 minuter.

Och använd gärna de medföljande tillbehören.

3. Luftdomkraften används endast i processen att stiga och falla; innan man jobbar in

8. Tryckluften ska vara ren och inte innehålla vatten.

VARNING: Läs dessa instruktioner noggrant innan du använder din domkraft.

fordon.

önskad höjd (t.ex. att tränga undan marken), det vill säga att stänga kulventilen

2. Överskrid inte den maximala lyftlasten. Det är förbjudet att lyfta människor eller djur.

6. Placera ett triangelblock under bilens hjul.

Det vill säga, Jack ska läggas under bilen bara lite.

11. När den används ska domkraften ta en position utanför mitten i 10-20 cm.

används som stödelement för permanent positionering.

5. Justera aldrig säkerhetsventilen.

14. Överskrid inte den nominella kapaciteten, annars kan lastförlust inträffa.

10. Kom ihåg att om ballongen stiger till max (Stoppa för att stiga), omedelbart

säkra, problemfria problem.

domkraften måste placeras på relativt jämn, fast mark. Domkraften ska placeras

Om du behöver stödja fordonet under en längre tid, använd en konsol som stöd

fordonet, använd ytterligare säkerhetsanordningar (såsom stöd) för att stödja den upphöjda

9. Det finns inget behov av att höja ballongen till max, så länge den är till

13. Det är strängt förbjudet att plocka isär jackballongobjektet.

7. Det normala drifttrycket ligger i intervallet 0,5-1,0Mpa.

Machine Translated by Google

SPARA DESSA INSTRUKTIONER

VARNING:

stötfångarlyft för fordon med böjda stötfångare eller stötfångare av plast.

3. Flytta inte eller kör inte fordonet medan domkraften används.

ytor, på ojämna, instabila ytor, kan resultera i stabilitet

ANVÄND INTE jacket FÖR ATT STÖDJA ELLER STABILISERA EN LAST.

VARNING FÖR LYFT:

och eventuellt misslyckande med att stödja lasten.

Placera hjulklossar fram och bak på däcken som inte gör det

2. Använd aldrig domkraften på böjda eller rörformade stötfångare till fordon; detta kommer att resultera i

Dra alltid åt parkeringsbromsen ordentligt.

fordonet glider av domkraften och faller, vilket orsakar allvarliga skador eller dödsfall. Använd a

Detta uttag är designat för användning till hands. Använd endast för nivå

fordon. Överskrid inte den nominella kapaciteten eller förlust av last kan

ramytan.

blockera och blockera (stabilisera) lasten som ska lyftas. Placera aldrig någon del av kroppen

under en upphöjd last utan att ordentligt strypa och stödja lasten.

1. Användning av domkraften för att stödja eller stabilisera en last kan resultera i oväntade effekter

Vikten måste stödjas av en uppsättning domkrafter klassade vid

inträffa.

hävas innan du fortsätter.

rörelse och resultera i allvarlig skada, klämning och dödsfall. Alltid säkert

rätt kapacitet innan något arbete eller inspektion kan utföras på

Centrera alltid domkraften under axeln på en platt förstärkt eller

Machine Translated by Google

ZG-C/ZG-A

3 ton

-60ÿ~+50ÿ

Arbetssätt

ZG-G

Arbetstemp

långt handtag

140~470 mm

G1/4

Tryck

Kapacitet

140~450 mm /

kort handtag

räckvidd

140~450 mm /

ZG-E/ZG-B

3 toner/5 toner

8-10 kg/cm²

0,8-1,0 MPa

3-10 sek

ZG-H

3 ton

Luftintag

140-450 mm

Modell

Lyfttid

Lyfthöjd med olika lufttryck

Lyfthöjd

140~400mm

116-145 psi

3 toner / 5 toner

TEKNISKA DATA

(128-135 PSI)

Arbetssätt

tum 17,7 17,7 16,9 16,3 15,7 15,0 14,6 14,0 /

ZG-A

ZG-E, ZG-C

Ton 0 1

ZG-H,

tum 18,5 18,3 17,9 17,5 16,9 16,7 16,1 15,6 15,2 14,8 14,4 14,0

9-9,5 kgf/cm²

lbs 0 2200 3300 4400 5500 660 7700 8800 9900 11000 12100 13200

Modell

tryck

tum 15,7 15,7 15,7 15,7 15,7 15,7 / /

2 2,5 3 3,5 4 4,5

Lyfthöjd

5.5

ZG-B

mm 470 465 455 445 430 425 410 395 385 375 365 355

1.5

mm 450 450 430 415 400 380 370 355 /

mm 400 400 400 400 400 400 395 390 375 365 355 350

ZG-G,

Machine Translated by Google

Inloppsport

ventilkomponent

M6 mutter

M8 skruv

vevstake

M6 skruv

Air Jack

M6 skruv

Användarmanual

ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A

klämplatta

Delar

hantera

skruv med rund huvud

M8 mutter

vevstake

PACKLISTA

Machine Translated by Google

komponenter.

1. PACKLISTA

2.Ta ut domkraften. 3. Installera handtaget och ventilen

komponenter.

2. ZG-H (3T) Installationssteg

2.Ta ut domkraften. 3. Installera handtaget och ventilen

1. ZG-G (3T) Installationssteg

1. PACKLISTA

2.Ta ut domkraften. 3. Installera handtaget och ventilen

INSTALLATIONSSTEG

3. ZG-E (3T) /ZG-B(5t) Installationssteg

Machine Translated by Google

4. ZG-C (3T) /ZG-A(5t) Installationssteg

1 st5 st

(Euro)

1. Öppna tillbehörssatserna.

1 st 1 st

3. Installera vevstaken A och vevstaken B med klämplattaÿM6

Tallrik

(oss)

2 st 1 st

Inloppsport

4 st

Klämning

2. Installera vevstaken A och inloppsporten.

M6 Mutter M8 Mutter M8 Skruv

Skruv, M6 mutter.

Skruva

Inloppsport

Machine Translated by Google

Ljuddämpare

Arbetstrycket för

övertrycksventilen är 10 bar (142

PSI).

Avlastningsventil

Inloppsport

5. För in luftröret genom hål A och utgång hål B, och lås luftröret i anslutningen.

Avgasventil

6. Ventilkomponentbeskrivning.

4. Installera luftuttaget och vevstaken A med M8-skruv och M8-mutter.

Insugningsventil

Machine Translated by Google

8. Öppna den gröna insugningsventilen för uppblåsning, höj krockkudden till lämplig höjd och

stäng insugningsventilen för att slutföra processen. (Obs: Se till att avluftningsventilen är stängd

under uppblåsning och bibehåll ett uppblåsningstryck på 6-8 MPa).

öppna

Nära

7. Anslut uppblåsningsrörledningen till inloppsporten.

nära

Machine Translated by Google

BRUKSANVISNING

öppna

Vid uppblåsning kommer domkraften att höjas och vice versa.

1. Sätt ihop produkten och anslut uppblåsningsslangen till motsvarande

ventil.

insugningsventilen stängs under blödningsprocessen).

nära

når sin lägsta punkt, stäng sedan avgasventilen. (Observera: Se till att

9. Töm luft: Släpp lufttrycket genom att öppna den röda avgasventilen tills krockkudden

2. Sätt in ledningen med tryckluft i det högra gasmunstycket och stäng det vänstra

växla.

3. Öppna den högra kulventilomkopplaren. När gaspåsen väl reser sig kan den användas.

4. För att sänka domkraften, öppna helt enkelt den vänstra strömbrytaren.

Machine Translated by Google

SUV-INSTRUKTIONER FÖR ANVÄNDNING

1. Sätt ihop domkraften och placera den

Försiktighetsåtgärder: Vikten måste stödjas av en uppsättning domkrafter klassade till

rätt kapacitet innan något arbete eller inspektion kan utföras på fordonet.

1. Används på plan mark, inte på sluttningar;

under området som ska lyftas.

Överskrid inte den nominella kapaciteten, annars kan lastförlust inträffa.

2. Domkrafter kan endast användas för att lyfta bilen under en kort tidsperiod. För säkerhets skull

3. Öppna den röda avgasventilen efter användning,

släpp ut luften tills krockkudden når

diagram nedan för enkelt underhållsarbete

sitt lägsta läge, stäng den röda ventilen och

operationen är klar.

NOTERA:

krockkudden till önskad höjd, och

stäng sedan den gröna insugningsventilen

2. Anslut luftröret till intaget

Krockkuddedomkraften kan inte lyftas under lång tid, och fästets domkraft måste göra det

För SUV-modeller med högre chassityper rekommenderas att följa

ventil, öppna den gröna insugningsventilen, höj

bytas ut om bilen lyfts under en längre tid.

Machine Translated by Google

1. Framhjul: Placera krockkuddedomkraften på den nedre stödarmen eller

rampositionen för att enkelt lyfta ena sidan av fordonet, som visas i följande bild:

skäl behövs ett stödfäste för att lyfta bilen under en längre tid.

2. Bakhjul: Placera krockkuddedomkraften i det bakre fjädringsläget för att enkelt lyfta

bakdelen av fordonet, som visas i följande bild:

Machine Translated by Google

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Australien

YH CONSULTING LIMITED.

House, London Road, Staines-upon-Thames,

200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Surrey, TW18 4AX

Mainzer Landstr.69,

E-CrossStu GmbH

60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion

EC REP

UK REP

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor ZG-A Air Jack 5 Ton Triple Bag Fast Lifting Pneumatic Jack Adjustable Handle Ideal

Product's Documents

User Manual

Specifications

Vevor ZG-A Questions and Answers
