Husqvarna POWER AXE 350I BATTERY AND CHARGER Chainsaw POWER User Manual

350i

EN Operator's manual 2-37

ES-MX Manual del usuario 38-75

FR-CA Manuel d’utilisation 76-114

Contents

Introduction..................................................................... 2

Safety..............................................................................4

Assembly...................................................................... 13

Operation...................................................................... 14

Maintenance................................................................. 25

Troubleshooting............................................................ 33

Transportation, storage and disposal........................... 34

Technical data.............................................................. 35

Accessories.................................................................. 35

Introduction

Intended use

This chainsaw for forest service is designed for forest

work such as felling, limbing and cutting.

Note: National regulations can set limit to the

operation of the product.

Product description

Husqvarna 350i is a chainsaw model with an electrical

motor.

Work is constantly in progress to increase your safety

and efficiency during operation. Speak to your servicing

dealer for more information.

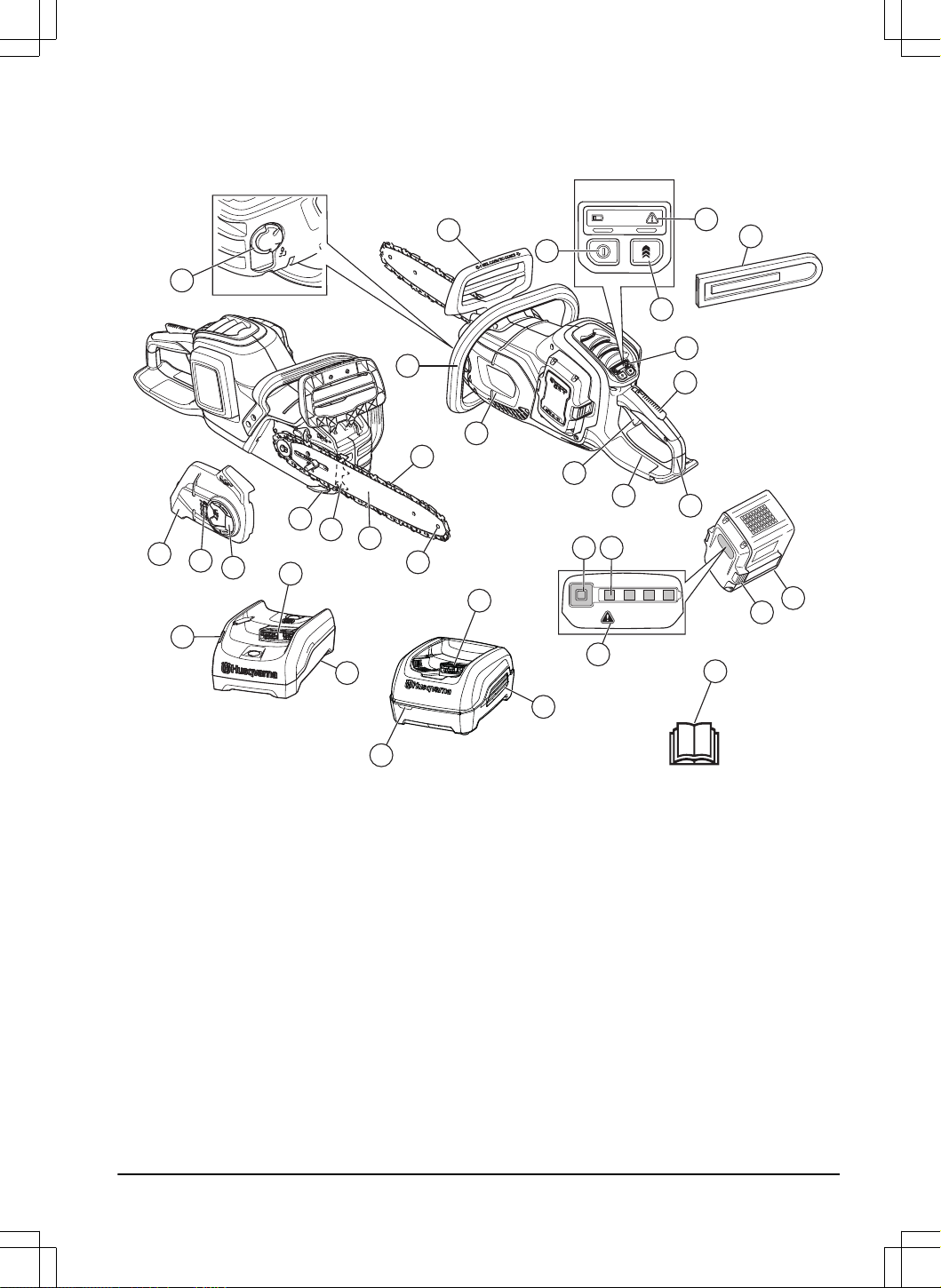

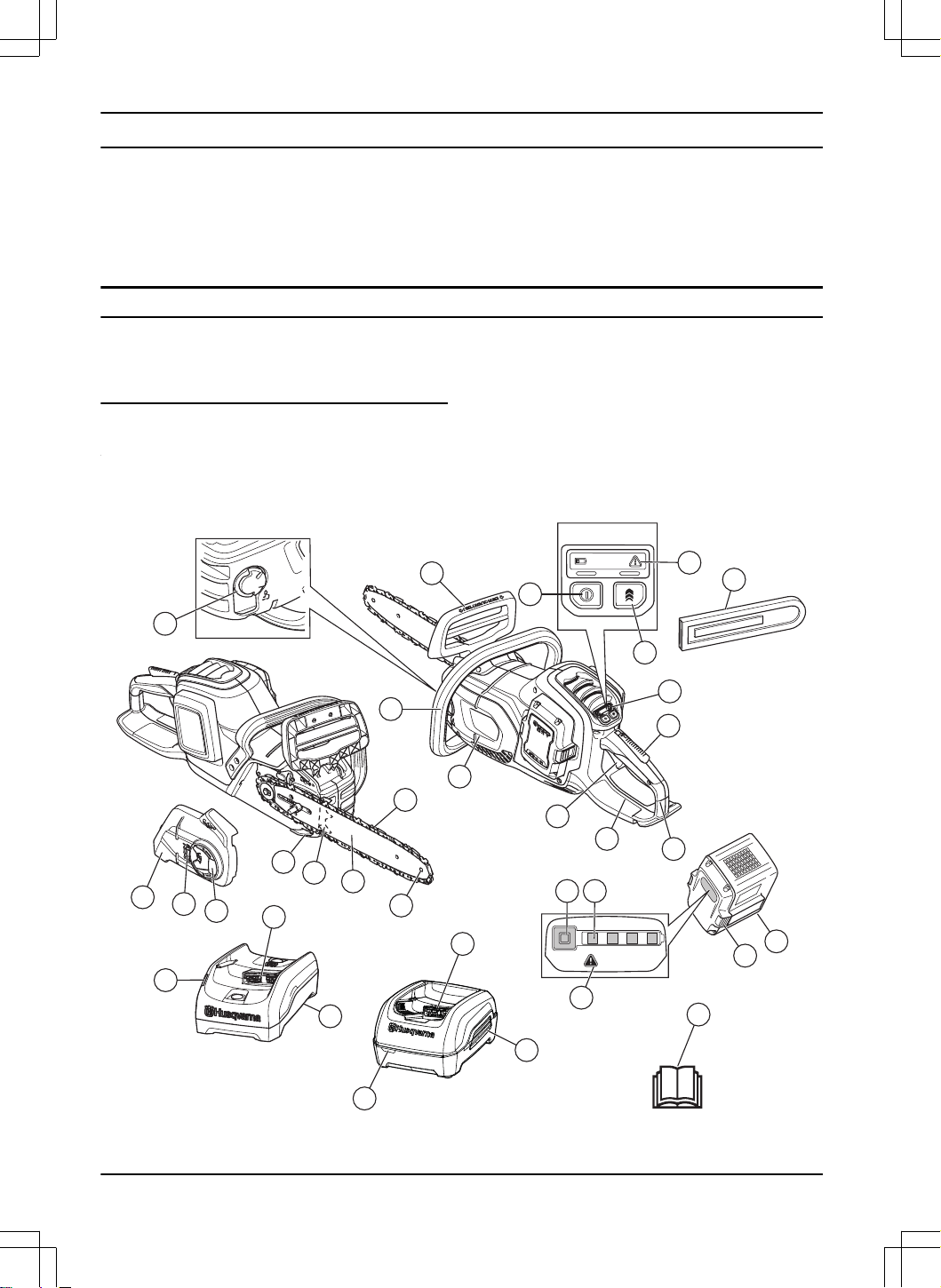

Product overview

2 1844 - 006 - 13.07.2023

1. Front hand guard

2. Front handle

3. User interface

4. Start/stop button

5. Warning indicator and battery indicator

6. Boost button

7. Rear handle with right hand guard

8. Information and warning decal

9. Housing

10. Chain oil tank

11. Transportation cover

12. Power trigger lockout

13. Power trigger

14. Drive sprocket cover with bar knob

15. Chain tensioner

16. Chain catcher

17. Spiked bumper

18. Bar tip sprocket

19. Saw chain

20. Guide bar

21. Indicator for state of charge

22. Connector

23. Battery charger, included in the Husqvarna 350i

chainsaw kit only

24. Warning indicator

25. Button, battery status

26. Battery status

27. Battery release button

28. Battery, included in the Husqvarna 350i chainsaw kit

only

29. Operator's manual

30. Bar knob

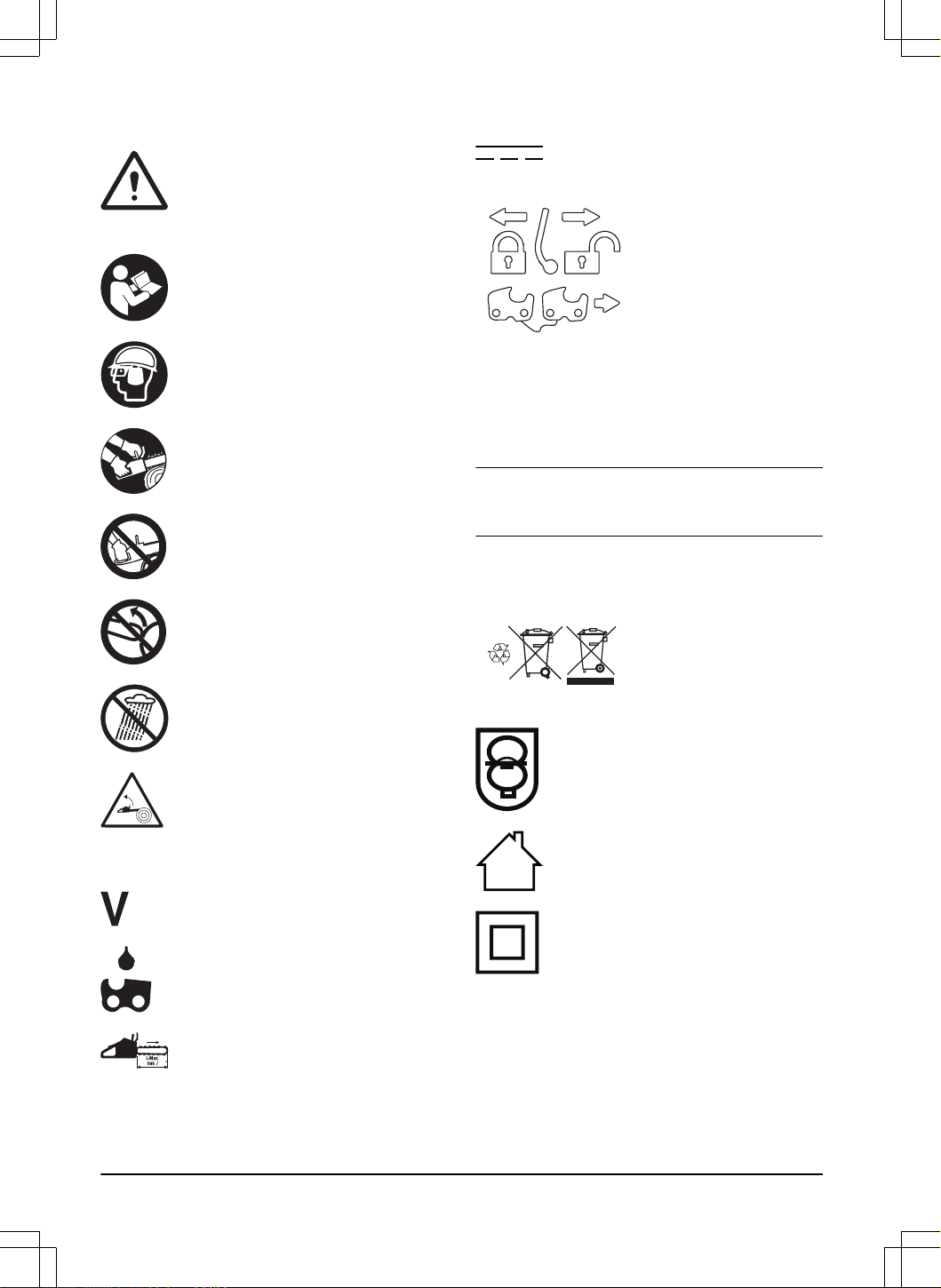

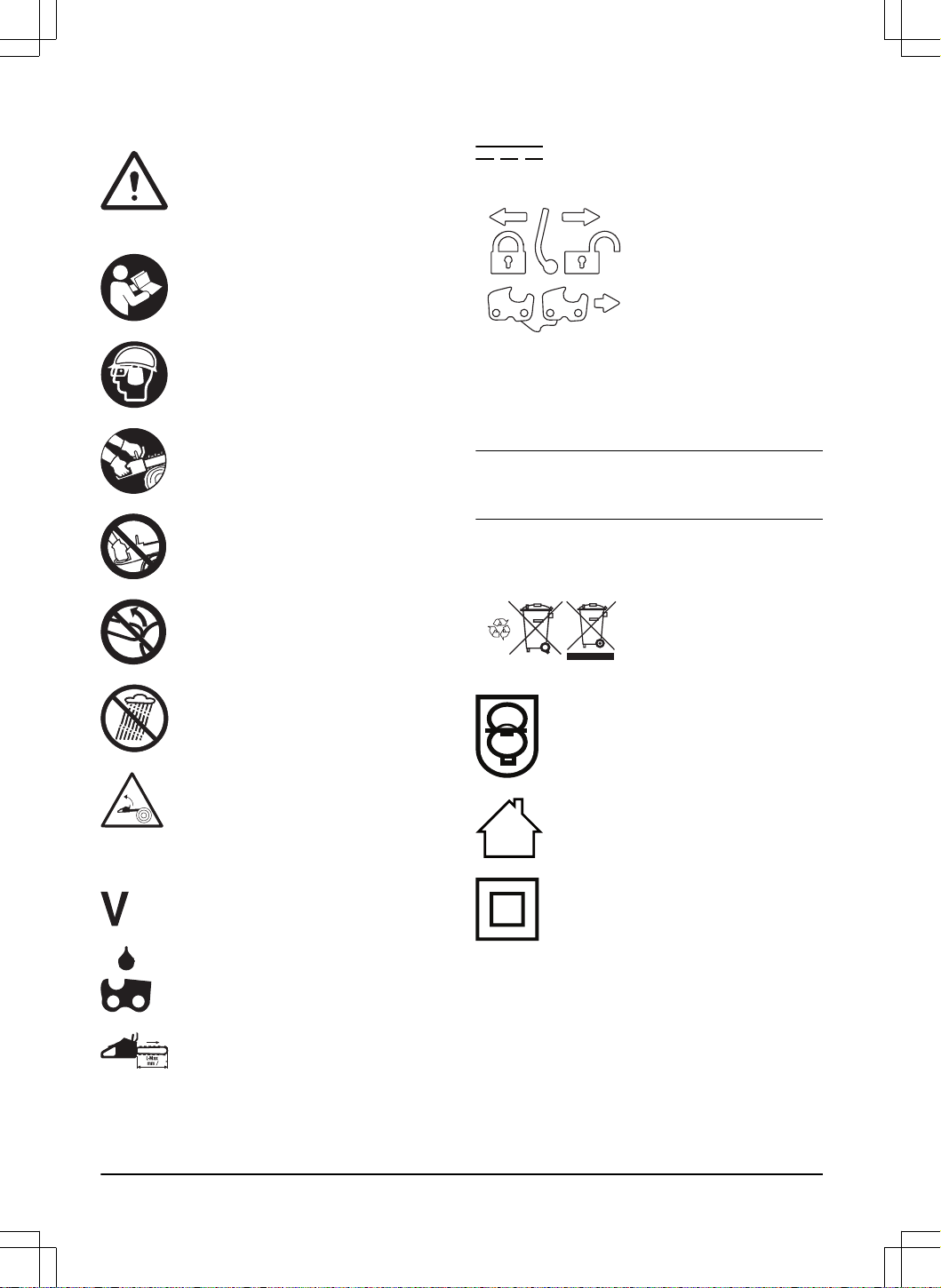

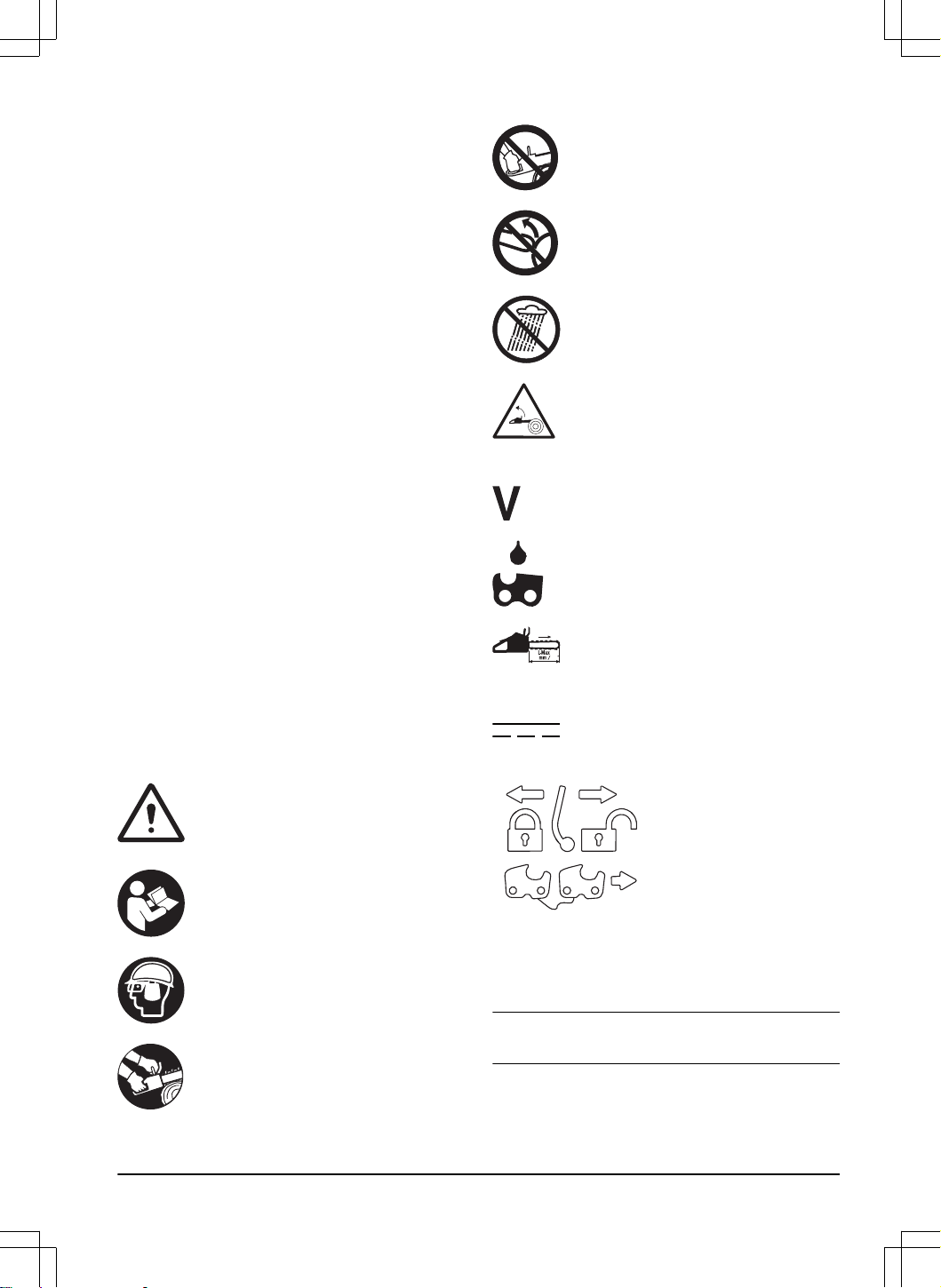

Symbols on the product

WARNING: This product can be

dangerous and cause serious injury or

death to the operator or others. Be careful

and use the product correctly.

Read the operator's manual carefully

and make sure that you understand the

instructions before you use the product.

Use approved protective helmet, hearing

protection and eye protection.

Use 2 hands when you operate the

product.

Do not operate the product with 1 hand

only.

Do not let the guide bar tip touch an

object.

Do not use in rain.

Warning! Kickback can occur when the

guide bar tip touches an object. This

causes the guide bar to be thrown in the

direction of the operator. Risk of serious

injury or death.

Rated voltage, V

Chain oil.

XXX XX

The direction in which the saw chain

rotates and maximum length of the guide

bar.

Direct current.

Chain brake, engaged

(forward). Chain brake,

disengaged (rearward).

Chain direction.

yyyywwxxxxx

The rating plate shows se-

rial number. yyyy is the

production year, ww is the

production week.

Note: Other symbols/decals on the product refer to

certification requirements for some markets.

1844 - 006 - 13.07.2023 3

Symbols on the battery and/or on the

battery charger

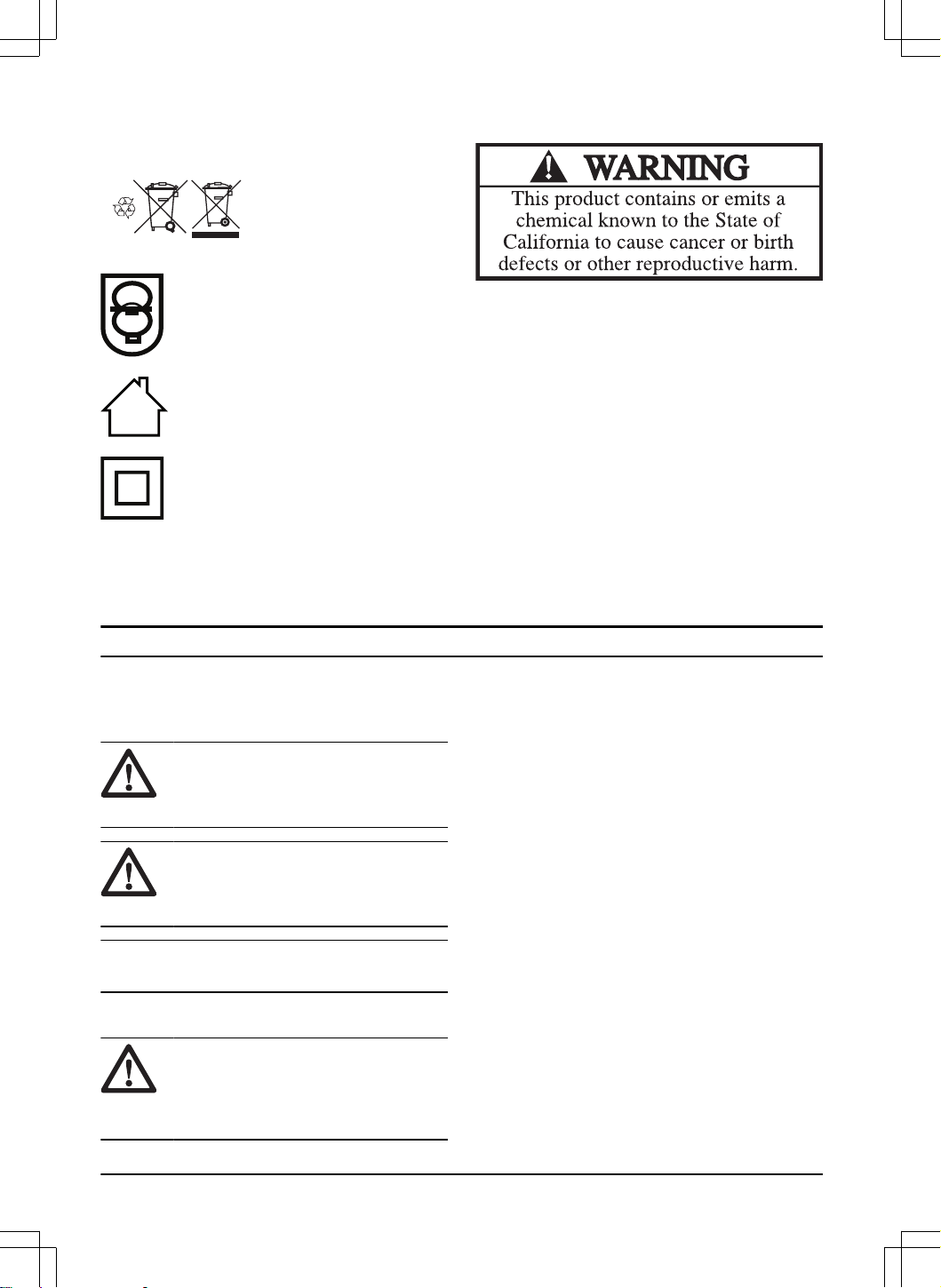

Recycle this product at a recy-

cling station for electrical and

electronic equipment. (Applies

to Europe only)

Fail-safe transformer.

Use and keep the battery charger indoors

only.

Double insulation.

Customer assistance

For customer assistance, call: 1-800-487-5951 or visit

www.usa.husqvarna.com.

California Proposition 65

Manufacturer

Husqvarna AB

Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:

+46-36-146500

Product liability

As referred to in the product liability laws, we are not

liable for damages that our product causes if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders

if the instructions in the manual are not

obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials or

the adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

General power tool safety warnings

WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to

follow all instructions listed below may result

in electric shock, fire and/or serious injury.

• Save all warnings and instructions for future

reference. The term "power tool" in the warnings

refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

Work area safety

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose

control.

Electrical safety

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce

risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

4 1844 - 006 - 13.07.2023

• Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk

of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of a RCD reduces the risk of

electric shock.

Personal safety

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result

in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch

or energising power tools that have the switch on

invites accidents.

• Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached

to a rotating part of the power tool may result in

personal injury.

• Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from

moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

Power tool use and care

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it

was designed.

•

Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/or

remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the

power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool´s operation. If damaged, have the power

tool repaired before use. Many accidents are caused

by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations

different from those intended could result in a

hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

Battery tool use and care

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another battery pack.

• Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

• Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from

the battery may cause irritations or burns.

• Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behaviour resulting in fire, explosion or

risk of injury.

• Do not expose a battery pack or tool to fire

or excessive temperature. Exposure to fire or

1844 - 006 - 13.07.2023

temperature above 130 °C / 265 °F may cause

explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specified in the instructions. Charging

improperly or at temperatures outside the specified

range may damage the battery and increase the risk

of fire.

Service

• Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is

maintained.

• Never service damaged battery packs. Service of

battery packs should only be performed by the

manufacturer or authorized service providers.

General chain saw safety warnings

• Keep all parts of the body away from the saw chain

when the chain saw is operating. Before you start

the chain saw, make sure the saw chain is not

contacting anything. A moment of inattention while

operating chain saws may cause entanglement of

you clothing or body with the saw chain.

• Always hold the chain saw with your right hand

on the rear handle and your left hand on the front

handle. Holding the chain saw with a reversed hand

configuration increases the risk of personal injury

and should never be done.

• Hold the chain saw by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring. Saw chains contacting a ”live” wire may make

exposed metal parts of the chain saw ”live” and

could give the operator an electric shock.

• Wear eye protection. Further protective equipment

for hearing, head, hands, legs and feet is

recommended. Adequate protective equipment will

reduce personal injury from flying debris or

accidental contact with the saw chain.

• Do not operate a chain saw in a tree, on a ladder,

from a rooftop, or any unstable support. Operation

of a chain saw in this manner could result in serious

personal injury.

• Always keep proper footing and operate the chain

saw only when standing on fixed, secure and level

surface. Slippery or unstable surfaces may cause a

loss of balance or control of the chain saw.

• When cutting a limb that is under tension, be alert

for spring back. When the tension in the wood fibres

is released, the spring loaded limb may strike the

operator and/or throw the chain saw out of control.

• Use extreme caution when cutting brush and

saplings. The slender material may catch the saw

chain and be whipped toward you or pull you off

balance.

•

Carry the chain saw by the front handle with the

chain saw switched off and away from your body.

When transporting or storing the chain saw, always

fit the guide bar cover. Proper handling of the chain

saw will reduce the likelihood of accidental contact

with the moving saw chain.

• Follow instructions for lubricating, chain tensioning

and changing the bar and chain. Improperly

tensioned or lubricated chain may either brake or

increase the chance for kickback.

• Cut wood only. Do not use chain saw for purposes

not intended. For example: do not use chain saw for

cutting metal, plastic, masonry or non-wood building

materials. Use of the chain saw for operations

different than intended could result in a hazardous

situation.

• Do not attempt to fell a tree until you have

an understanding of the risks and how to avoid

them. Serious injury could occur to the operator or

bystanders while felling a tree.

• Follow all instructions when clearing jammed

material, storing or servicing the chain saw. Make

sure the switch is off and the battery pack is

removed. Unexpected actuation of the chain saw

while clearing jammed material or servicing may

result in serious personal injury.

• Do not operate a chain saw in a tree unless you

have been specifically trained to do so. Operation of

a chain saw in a tree without proper training could

increase the risk of serious personal injury.

Causes and operator prevention of kickback

Kickback may occur when the nose or tip of the guide

bar touches an object, or when the wood closes in and

pinches the saw chain in the cut. Tip contact in some

cases may cause a sudden reverse reaction, kicking the

guide bar up and back towards the operator. Pinching

the saw chain along the top of the guide bar may push

the guide bar rapidly back towards the operator. Either

of these reactions may cause you to lose control of the

saw which could result in serious personal injury. Do

not rely exclusively upon the safety devices built into

your saw. As a chain saw user, you should take several

steps to keep your cutting jobs free from accident or

injury. Kickback is the result of chain saw misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below:

• Maintain a firm grip, with thumbs and fingers

encircling the chain saw handles, with both hands

on the saw and position your body and arm to allow

you to resist kickback forces. Kickback forces can be

controlled by the operator, if proper precautions are

taken. Do not let go of the chain saw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact

and enables better control of the chain saw in

unexpected situations.

If you are trained in special cutting and working techniques, and properly secured (lift bucket, ropes, safety

harness), deviations from this safety regulation can be made.

6 1844 - 006 - 13.07.2023

• Only use replacement guide bars and saw chains

specified by the manufacturer. Incorrect replacement

guide bars and saw chains may cause chain

breakage and/or kickback.

• Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasing the depth gauge height can lead to

increased kickback.

SAVE THESE INSTRUCTIONS.

General safety instructions

WARNING: Read the warning

instructions that follow before you use the

product.

• This product is a dangerous tool if you are not

careful or if you use the product incorrectly. This

product can cause serious injury or death to the

operator or others. It is very important that you

read and understand the contents of this operator’s

manual.

• Do not change the product without an approval from

the manufacturer. Do not use a product that has

been changed by others and always use original

accessories. Changes that are not approved from

the manufacturer can result in serious injury or death

to the operator or others. Your warranty may not

cover damage or liability caused by the use of non-

authorized accessories or replacement parts.

• Long term inhalation of chain oil fumes and sawdust

can cause health problems.

• This product produces an electromagnetic field

during operation. This field may under some

circumstances interfere with active or passive

medical implants. To decrease the risk of serious

injury or death, we recommend persons with medical

implants to turn to their physician and the medical

implant manufacturer before operating this product.

• The information in this operator's manual is not

a replacement for professional knowledge and

experience. If you do not feel safe in the situation

that you are in, stop the product. Turn to your

servicing dealer or a professional chainsaw operator.

Do not attempt any task that you feel unsure of!

Safety instructions for operation

WARNING:

Read the warning

instructions that follow before you use the

product.

• The information in this operator's manual is not

a replacement for professional knowledge and

experience. If you do not feel safe in the situation

that you are in, stop the product. Turn to your

servicing dealer or a professional chainsaw operator.

Do not attempt any task that you feel unsure of!

• Turn to your servicing dealer or Husqvarna if you

have questions about the operation of the product.

We can give you information about how to operate

your product effectively and safely. Participate in a

training class in chainsaw operation if possible. Your

servicing dealer, forestry school or your library can

give you information about training materials and

classes that are available.

• You must understand the effects of kickback and

how to prevent them before you use this product.

Refer to

Kickback information on page 16

and

Common questions about kickback on page 17

for

instructions.

• Do not use a product, battery or battery charger that

is damaged or does not operate correctly.

• Do not touch a rotating saw chain. It can cause

serious injuries of death.

• Do not use the product if you are tired, while

under the influence of alcohol or drugs, medicine or

anything that could have a negative effect on your

vision, alertness, coordination or judgment.

• Working in bad weather is tiring and often brings

added risk. Due to the added risk, it is not

recommended to use the machine in very bad

weather, for instance in dense fog, heavy rain,

strong winds, intense cold, risk of lightning, etc.

• Do not start a product unless the guide bar, saw

chain and all covers are assembled correctly. If

not, the drive sprocket can come loose and cause

serious injuries. Refer to

Assembly on page 13

for

instructions.

• Sometimes chips get stuck in the clutch cover

causing the saw chain to jam. Always stop the motor

before cleaning.

1844 - 006 - 13.07.2023

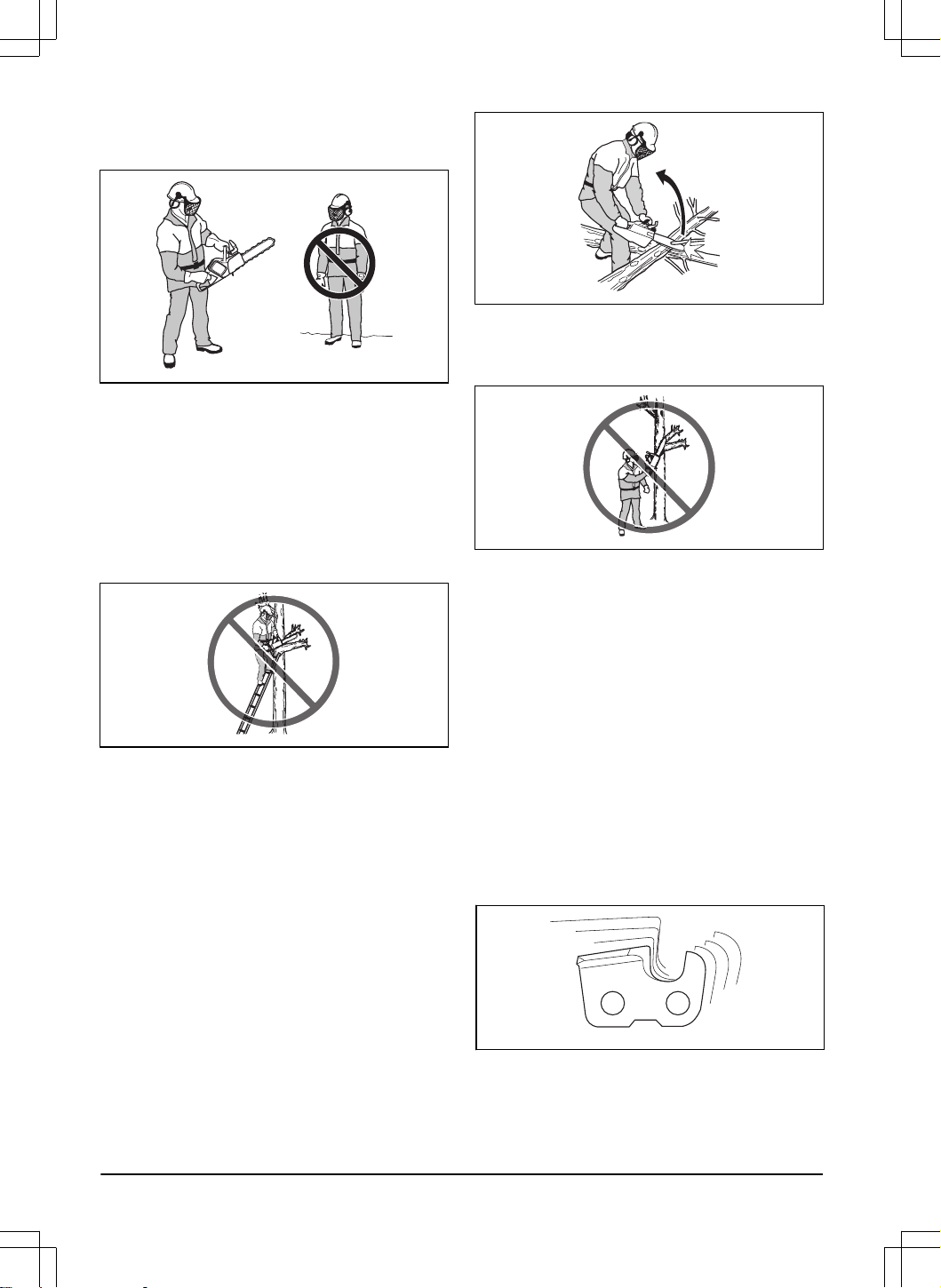

• Look around you. Make sure that there is no risk

that persons or animals touch or influence on your

control of the product.

• Do not let children use or be near the product. The

product is easy to start and children may be able to

start it if they are not fully supervised. This can mean

a risk of serious injury.

• Remove the battery when you do not have full view

of the product or leave the product for any length of

time.

• You must be stable on your feet in order to have full

control of the product. Do not use the product if you

are on a ladder or in a tree. Do not use the product if

you are not on stable ground.

• Working in a tree requires the use of special

cutting and working techniques which must be

observed in order to reduce the increased risk

of personal injury. Never work in a tree unless

you have received specific, professional training for

such work, including training in the use of safety

and other climbing equipment, such as harnesses,

ropes, belts, climbing irons, snap hooks, carabiners,

etcetera.

• Never attempt to catch falling sections. Never cut in

the tree when you are only secured with one rope.

Always use two secured ropes.

• If you are not careful, the risk of kickback increases.

A kickback can occur if the kickback zone of the

guide bar accidentally touches a branch, tree or

other objects.

• Do not hold the product with one hand. This product

is not safely controlled with one hand.

• Do not use the product above shoulder height and

do not try to cut with the guide bar tip.

• Do not use a product in a situation where you can

not call for help if an accident occur.

• Stop the product and engage the chain brake before

you move the product. Hold the product with the

guide bar and saw chain pointing rearward. Put

on a transportation guard on the guide bar before

transportation or before you move it for any distance.

• When you put the product on the ground, engage the

chain brake and have a constant view of the product.

Stop the product and remove the battery before you

leave your product for any length of time.

• There is a risk that wood chips get stuck in the drive

system. This can cause the saw chain to get stuck.

Always stop the product and remove the battery

before you clean it.

• The vibration level increases if you cut with

cutting equipment that is incorrect or not correctly

sharpened. Cutting hardwoods, such as broadleaf

trees, causes more vibration than cutting softwoods,

such as conifers.

• Overexposure to vibration can lead to circulatory

damage or nerve damage in persons who have

decreased circulation. Speak to your physician if you

experience symptoms of overexposure to vibration.

Such symptoms include numbness, loss of feeling,

1844 - 006 - 13.07.2023

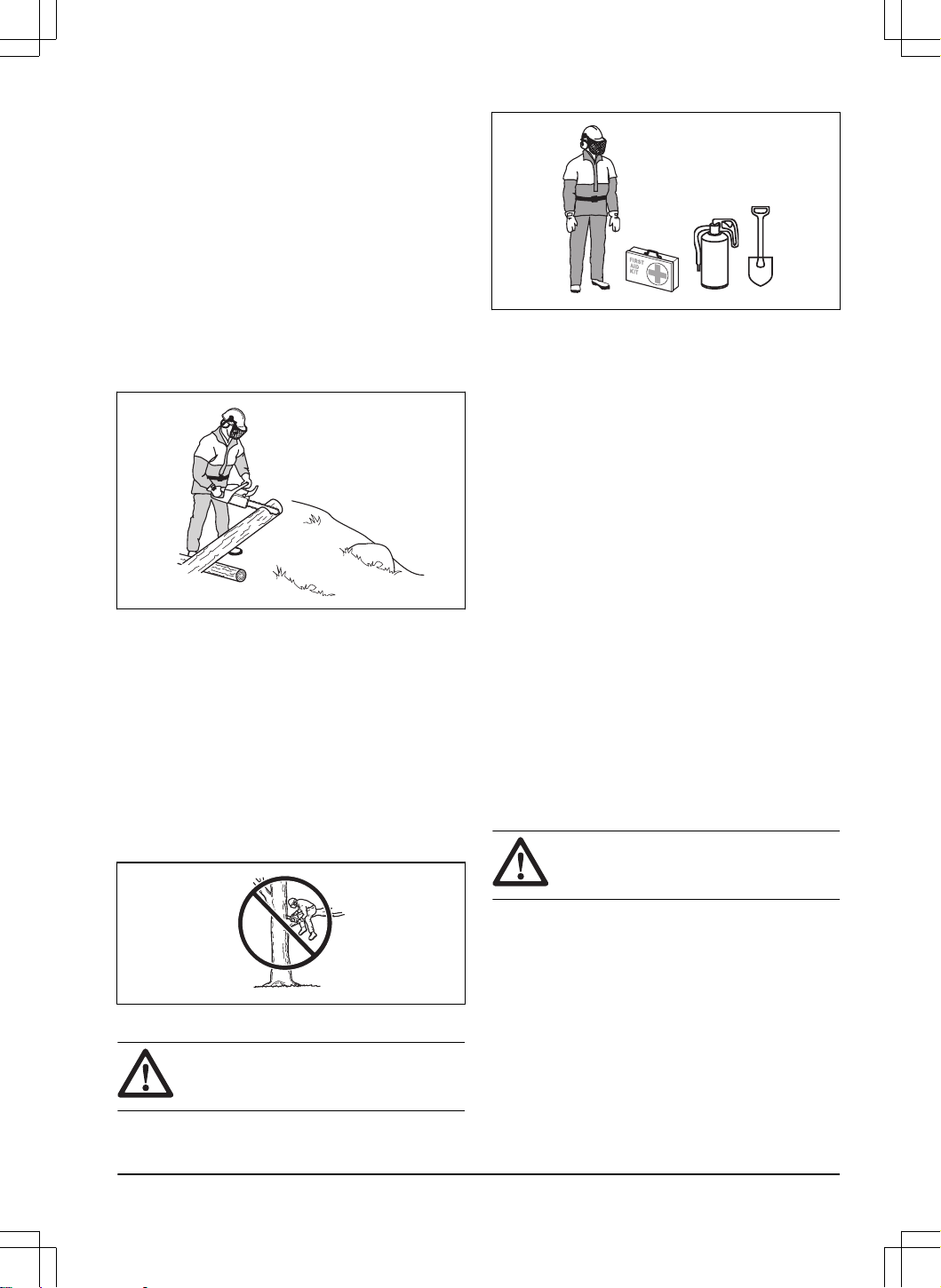

tingling, pricking, pain, loss of strength, changes in

skin colour or condition. These symptoms usually

occur in the fingers, hands or wrists increases in cold

temperatures.

• Do not try a pruning or limbing operation in a

standing tree unless you have special training.

• Always stand on the uphill side of the log when

you cut on a slope as the tree is likely to roll or

slide downhill after it is felled. To maintain complete

control of the product when you cut, release the

cutting pressure near the end of the cut. Do not relax

your hands around the handles. Do not let the saw

chain to touch the ground. After you have completed

the cut, wait for the saw chain to stop before you

move the product. Always stop the motor before you

move from tree to tree.

• Do not fell a tree is there is any risk that it endangers

any person, strike or cause any utility line, or cause

property damage. If the tree strikes a utility line, the

utility company must be notified immediately.

• Make sure that you can move around safely.

Examine the conditions and the terrain around

you for possible obstacles such as roots, rocks,

branches, ditches and more. Be careful when you

do work on sloping ground.

• Prevent situations which you think is beyond your

capability.

• It is not possible to include each possible situation

you can face when you use this product. Always be

careful and use your common sense.

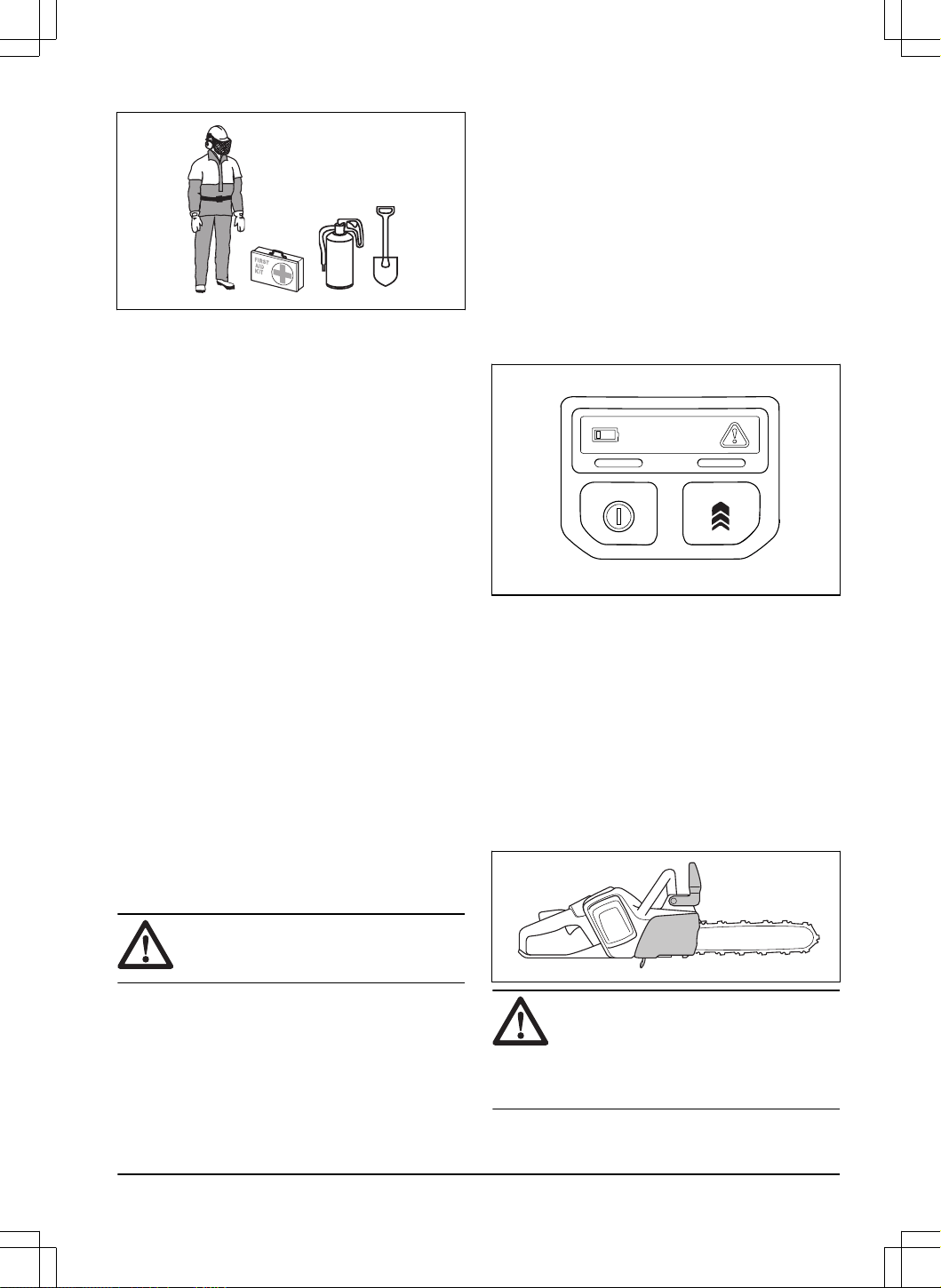

Personal protective equipment

WARNING:

Read the warning

instructions that follow before you use the

product.

• Most chainsaw accidents occur when the saw chain

touches the operator. You must use approved

personal protective equipment during operation.

Personal protective equipment does not give you

full protection from injuries but it decreases the

degree of injury if an accident occurs. Speak to your

servicing dealer for recommendations about which

equipment to use.

• Your clothing must be close-fitting but not limit your

movements. Regularly do a check of the condition of

the personal protective equipment.

• Use an approved protective helmet.

• Use approved hearing protection. Long-term

exposure to noise can result in permanent damage

to the hearing.

• Use approved protective glasses or a face visor

to decrease the risk of injury from thrown objects.

The product can throw objects, such as wood chips,

small pieces of wood and more, at large force. This

can result in serious injury, especially to the eyes.

• Use gloves with saw protection.

• Use pants with saw protection.

• Use boots with saw protection, steel toe-cap and

non-slip sole.

• Always have a first-aid kit with you.

• Risk of sparks. Keep fire extinguishing tools and a

shovel near to prevent forest fires.

Safety devices on the product

WARNING:

Read the warning

instructions that follow before you use the

product.

• Do not use a product with safety devices that are

damaged or do not operate correctly.

• Do a check of the safety devices regularly. Refer to

Maintenance and checks of the safety devices on

the product on page 26

• If the safety devices are damaged or do not operate

correctly, speak to your Husqvarna servicing dealer.

Functions of the user interface

The user interface includes the start/stop button, the

boost button, the battery status and the warning

indicator. The warning indicator flashes if the chain

brake is engaged or if there is a risk of overload.

1844 - 006 - 13.07.2023

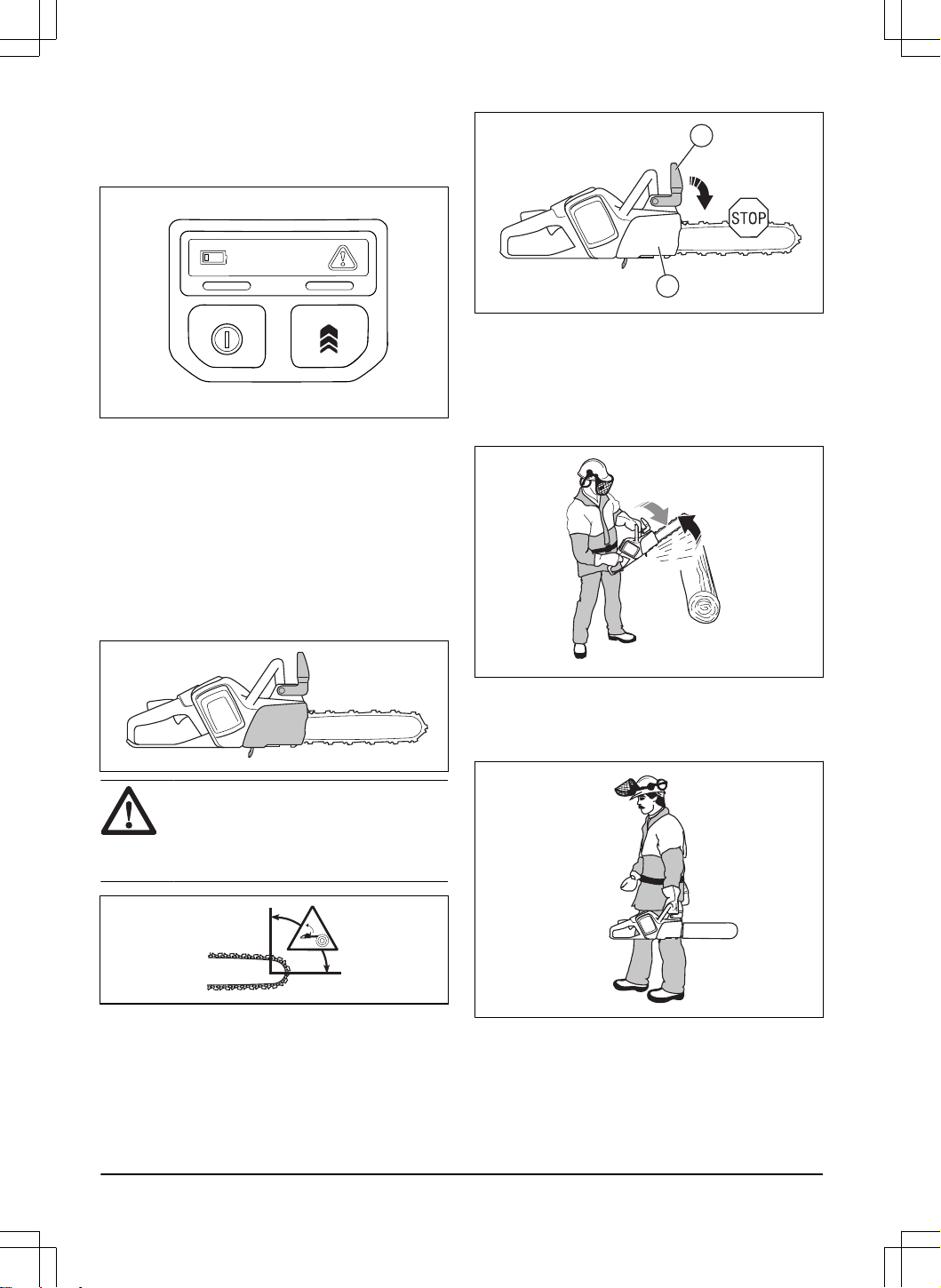

The overload protection temporarily stops the product

and you cannot use the product until the temperature

decreases. If the warning indicator shows a solid light,

speak to your servicing dealer.

For more information about the user interface, refer to

Product overview on page 2

The automatic stop function

The product has an automatic stop function that stops

the product if you do not use it for 3 minutes.

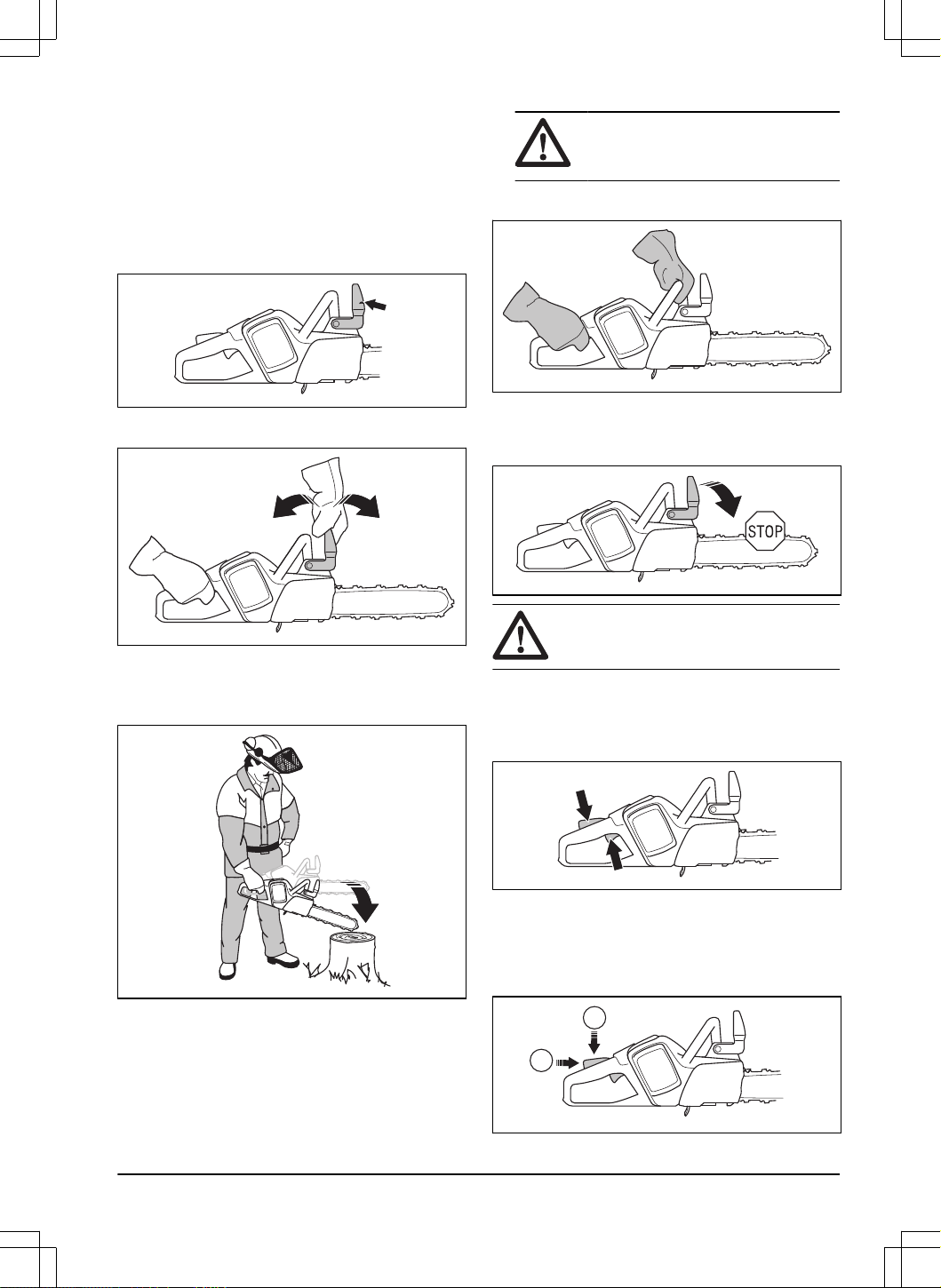

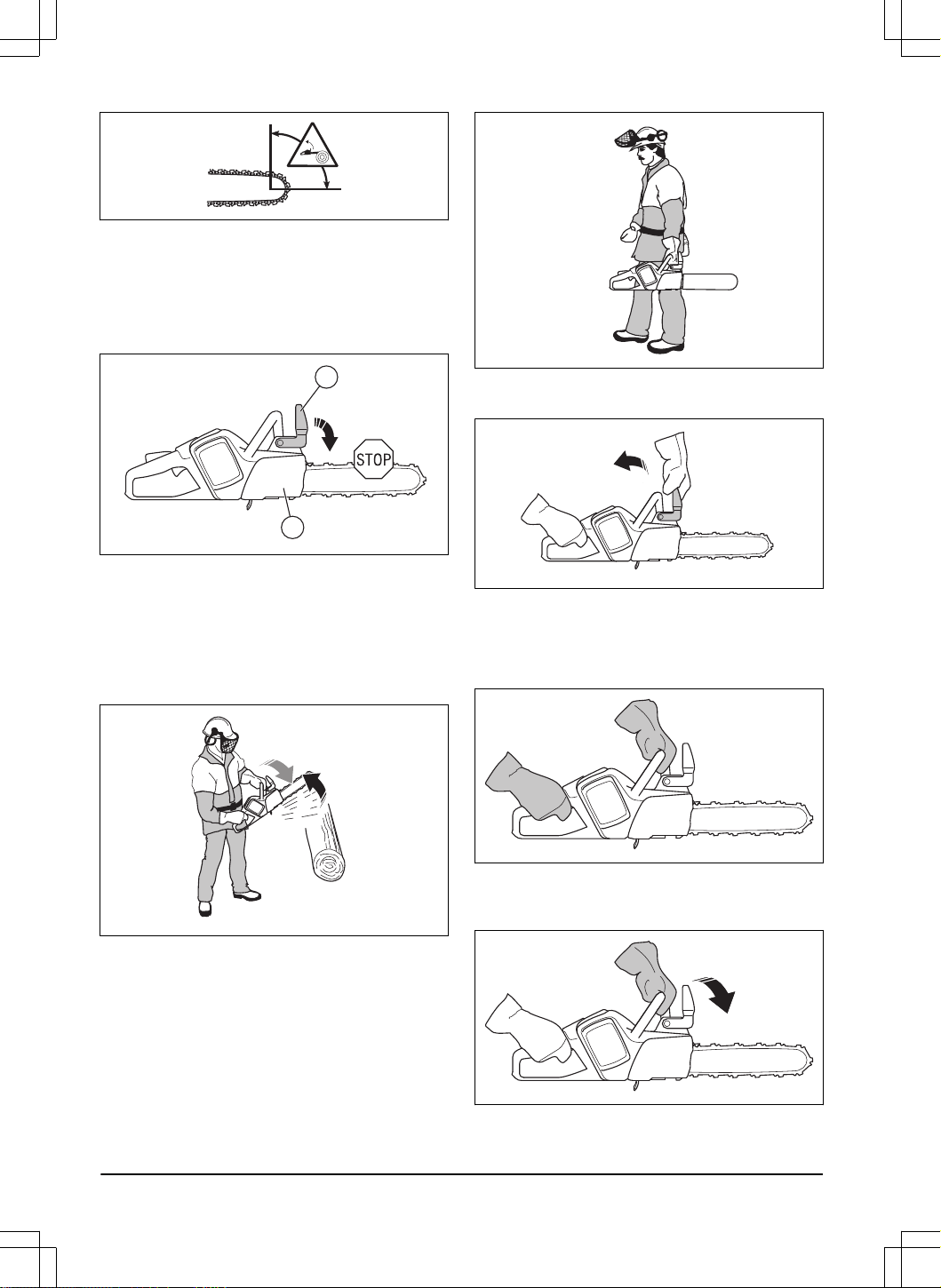

Chain brake and front hand guard

Your product has a chain brake that stops the saw chain

if you get a kickback. The chain brake decreases the

risk of accidents but only you can prevent them.

WARNING: Do not engage in situations

where there is a risk of kickback. Be careful

when you use your product and make sure

that the kickback zone of the guide bar does

not touch an object.

The chain brake engages (A) manually by your left hand

or automatically by the inertia release mechanism. Push

the front hand guard (B) forward to engage the chain

brake manually. This movement starts a spring-loaded

mechanism that stops the drive sprocket.

How the chain brake is engaged is in relation to the

force of the kickback and position of the product. If

you get an intense kickback while the kickback zone is

farthest away from you, the chain brake engages by the

inertia release. If the kickback is small or the kickback

zone is nearer you, the chain brake engages manually

by your left hand.

Use the chain brake as a parking brake when you

start the product and when you move short distances.

This decreases the risk that you or a person near you

touches the saw chain.

1844 - 006 - 13.07.2023

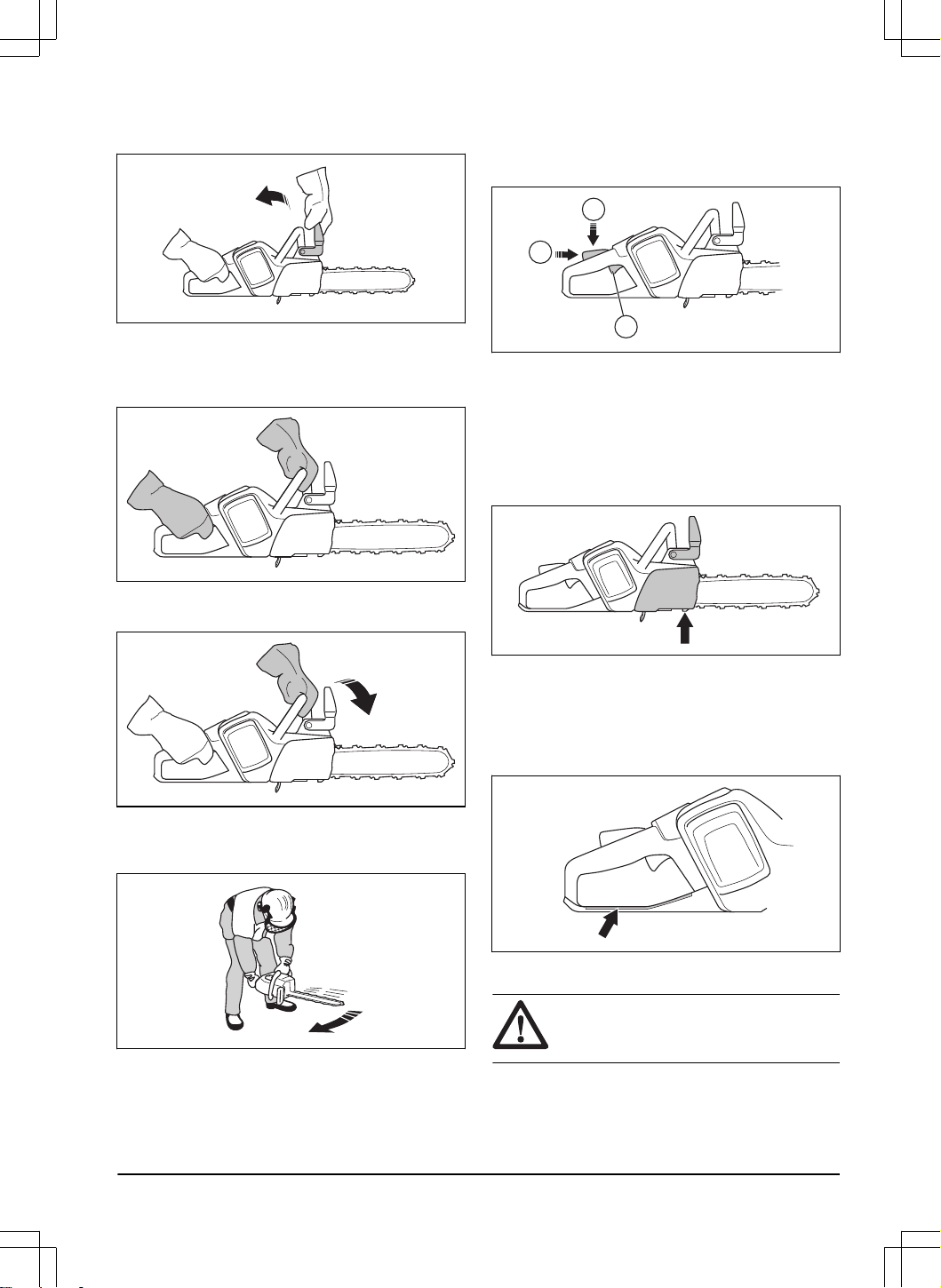

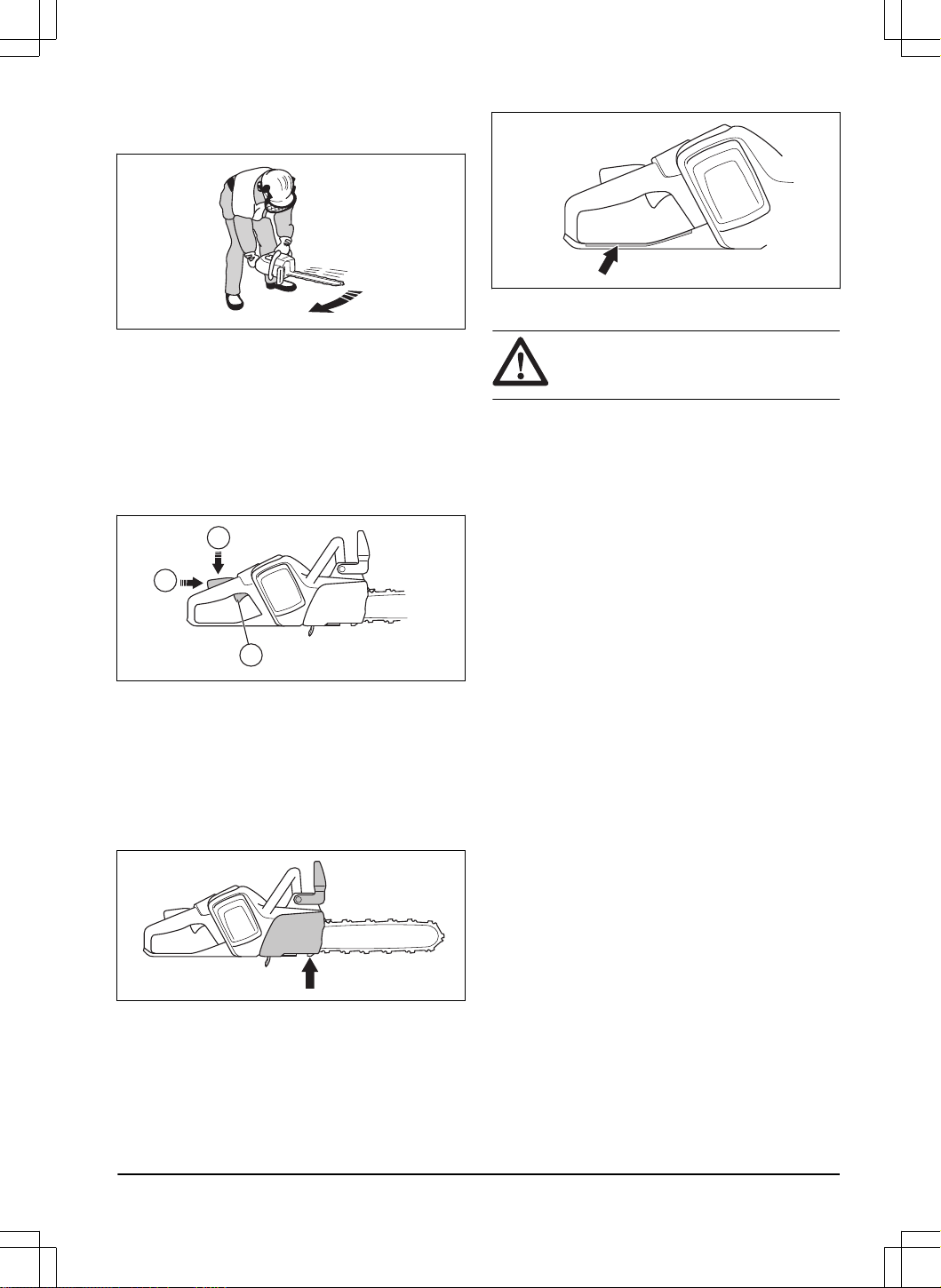

Pull the front hand guard rearward to disengage the

chain brake.

A kickback can be very sudden and intense. Most

kickbacks are small and do not always engage the chain

brake. If a kickback occurs when you use the product,

hold tightly around the handles and do not let go.

The front hand guard also decreases the risk to touch

the saw chain if your hand lets go of the front handle.

In the felling position you cannot engage the chain brake

manually. The chain brake can in this position only be

engaged by the inertia release mechanism.

Power trigger lockout

The power trigger lockout prevents accidental operation

of the power trigger. If you push the power trigger

lockout forward (A) and then push the power trigger

lockout against the handle (B), it releases the power

trigger (C). If you release the handle, the power trigger

and the power trigger lockout move back to their initial

positions.

Chain catcher

The chain catcher catches the saw chain if it breaks or

comes loose. If you have the correct chain tension, the

risk decreases. You also decrease the risk if you do the

correct maintenance on the guide bar and saw chain.

See

Assembly on page 13

and

Maintenance on page

for instructions.

Right hand guard

The right hand guard works as a protection for your

hand if the saw chain breaks or comes loose. It also

prevents interference from branches and twigs when

you use the product.

Battery safety

WARNING:

Read the warning

instructions that follow before you use the

product.

• Only use the BLi batteries that we recommend for

your product. Refer to

Approved batteries on page

. The batteries are software encrypted.

1844 - 006 - 13.07.2023

• Use the BLi batteries that are rechargeable as a

power supply for the related Husqvarna products

only. Refer to

Approved batteries on page 36

. To

prevent injury, do not use the battery as a power

supply for other devices.

• Risk of electrical shock. Do not connect the battery

terminals to keys, screws or other metal. This can

cause a short circuit of the battery.

• Do not use batteries that are non-rechargeable.

• Do not put objects into the air slots of the battery.

• Keep the battery away from sunlight, heat or open

flame. The battery can cause burns and/or chemical

burns.

• Keep the battery away from rain and wet conditions.

• Keep the battery away from microwaves and high

pressure.

• Do not try to disassemble or break the battery.

• Do not let battery acid touch your skin. Battery acid

causes injuries to the skin, corrosion and burns. If

you get battery acid in your eyes, do not rub but

flush with water for minimum 15 minutes. If battery

acid has touched your skin, you must clean the skin

with a large quantity of water and soap. Get medical

aid.

• Use the battery in temperatures between -10 °C (14

°F) and 40 °C (104 °F).

• Do not clean the battery or the battery charger with

water. Refer to

To do a check of the battery and the

battery holder on page 28

• Do not use a battery that is damaged or does not

operate correctly.

• Keep batteries in storage away from metal objects

such as nails, screws or jewelry.

• Keep the battery away from children.

Battery charger safety

WARNING:

Read the warning

instructions that follow before you use the

product.

• Risk of electrical shock or short circuit if the safety

instructions are not obeyed.

• Use an approved grounded mains socket that is not

damaged.

• Do not use other battery chargers than the one

supplied for your product. Only use Husqvarna

40-C80 and QC250 chargers when you charge

Husqvarna replacement batteries BLi.

• Do not try to disassemble the battery charger.

• Do not use a battery charger that is damaged or

does not operate correctly.

• Do not lift the battery charger by the power cord. To

disconnect the battery charger from a mains socket,

pull out the plug. Do not pull the power cord.

• Keep all cables and extension leads away from

water, oil and sharp edges. Make sure that the cable

is not caught between doors, fences or similar.

• Do not use the battery charger near flammable

materials or materials that can cause corrosion.

Make sure that the battery charger is not covered.

Pull out the plug to the battery charger if there is

smoke or fire.

• Only charge the battery indoors in a location with

good airflow and away from sunlight. Do not charge

the battery outdoors. Do not charge the battery in

wet conditions.

• Only use the battery charger where the temperature

is between 5 °C (41 °F) and 40 °C (104 °F). Use the

charger in an environment which has a good airflow,

dry and free from dust.

• Do not put objects into the cooling slots of the

battery charger.

• Do not connect the battery charger terminals to

metal objects as this can short circuit the battery

charger.

• Use approved wall sockets that are not damaged.

• Do not charge non-rechargeable batteries in the

battery chargers.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you do

maintenance on the product.

• Remove the battery before you do maintenance,

other checks or assemble the product.

• The operator must only do the maintenance and

servicing shown in this operator's manual. Turn to

your servicing dealer for maintenance and servicing

of a larger extension.

• Do not clean the battery or the battery charger with

water. Strong detergent can cause damage to the

plastic.

• If you do not do maintenance, it decreases the

life cycle of the product and increases the risk of

accidents.

• Special training is necessary for all servicing and

repair work, especially for the safety devices on the

product. If not all checks in this operator's manual

are approved after you have done maintenance, turn

to your servicing dealer. We guarantee that there are

professional repairs and servicing available for your

product.

• Only use original spare parts.

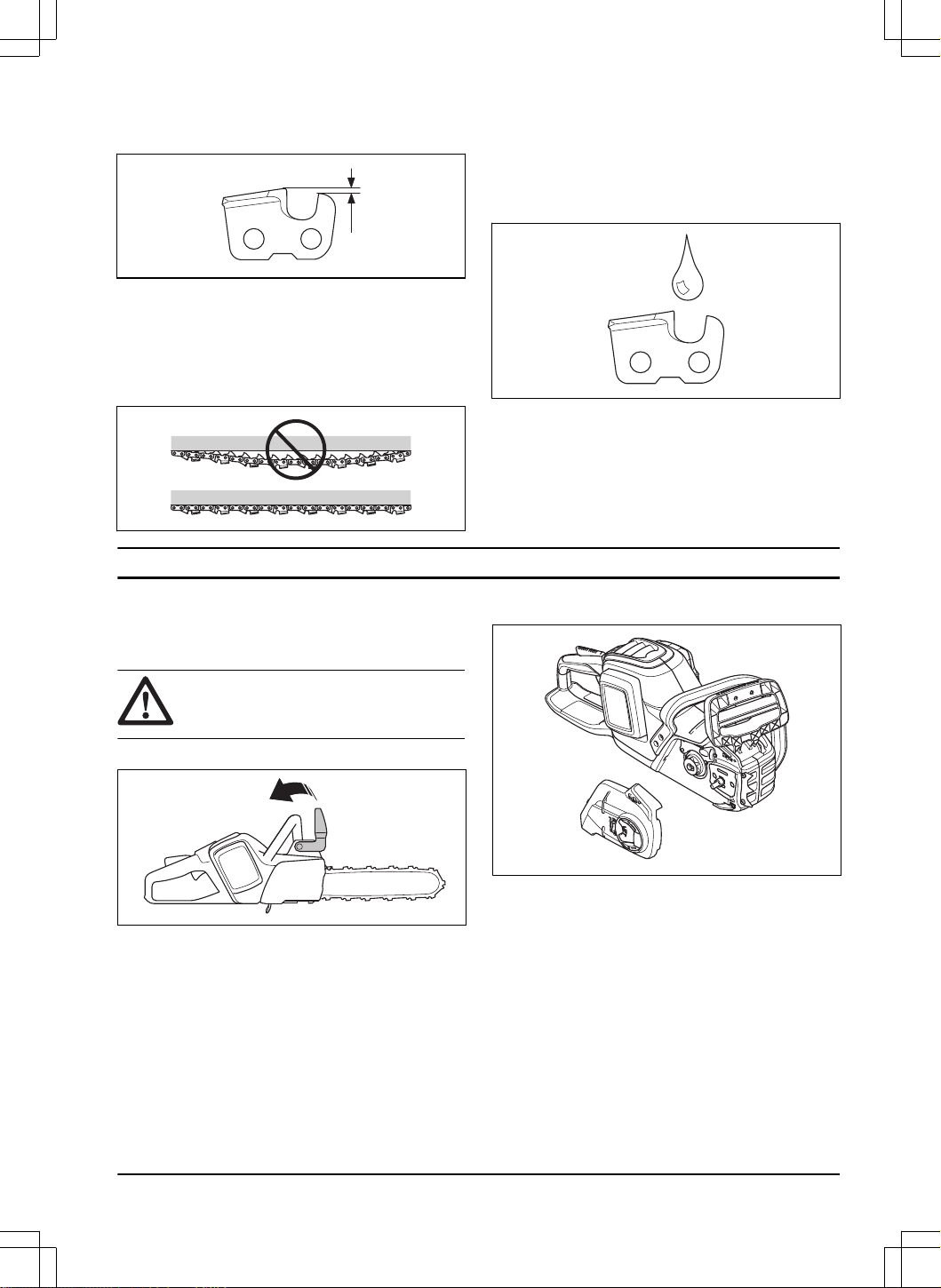

Safety instructions for the cutting equipment

WARNING:

Read the warning

instructions that follow before you use the

product.

• Only use approved guide bar/saw chain

combinations and filing equipment. Refer to

Technical data on page 35

for instructions.

1844 - 006 - 13.07.2023

• Use protective gloves when you use or do

maintenance on the saw chain. A saw chain that

does not move can also cause injuries.

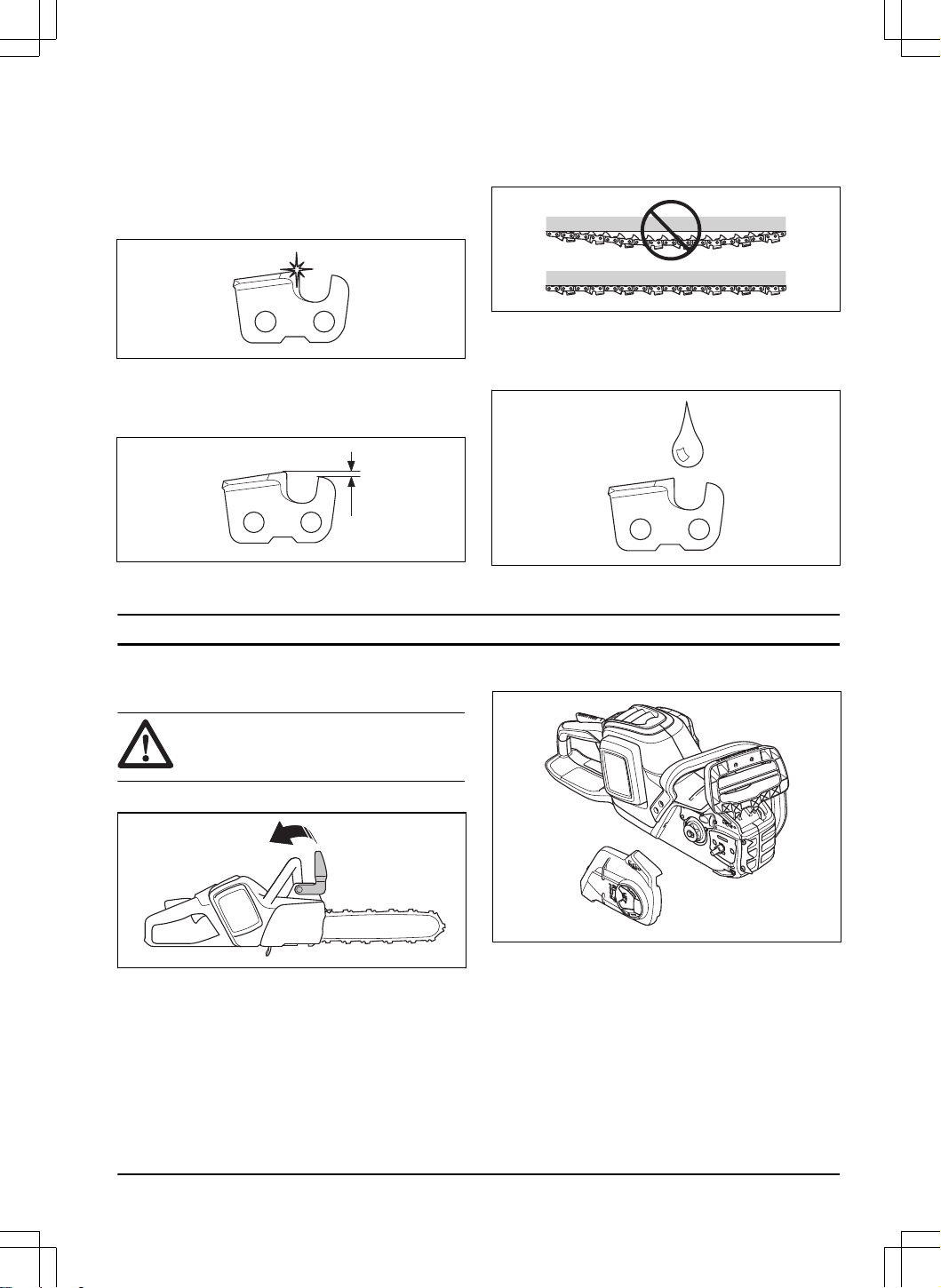

• Keep the cutting teeth correctly sharpened. Obey the

instructions and use the recommended file gauge. A

saw chain that is damaged or incorrectly sharpened

increases the risk of accidents.

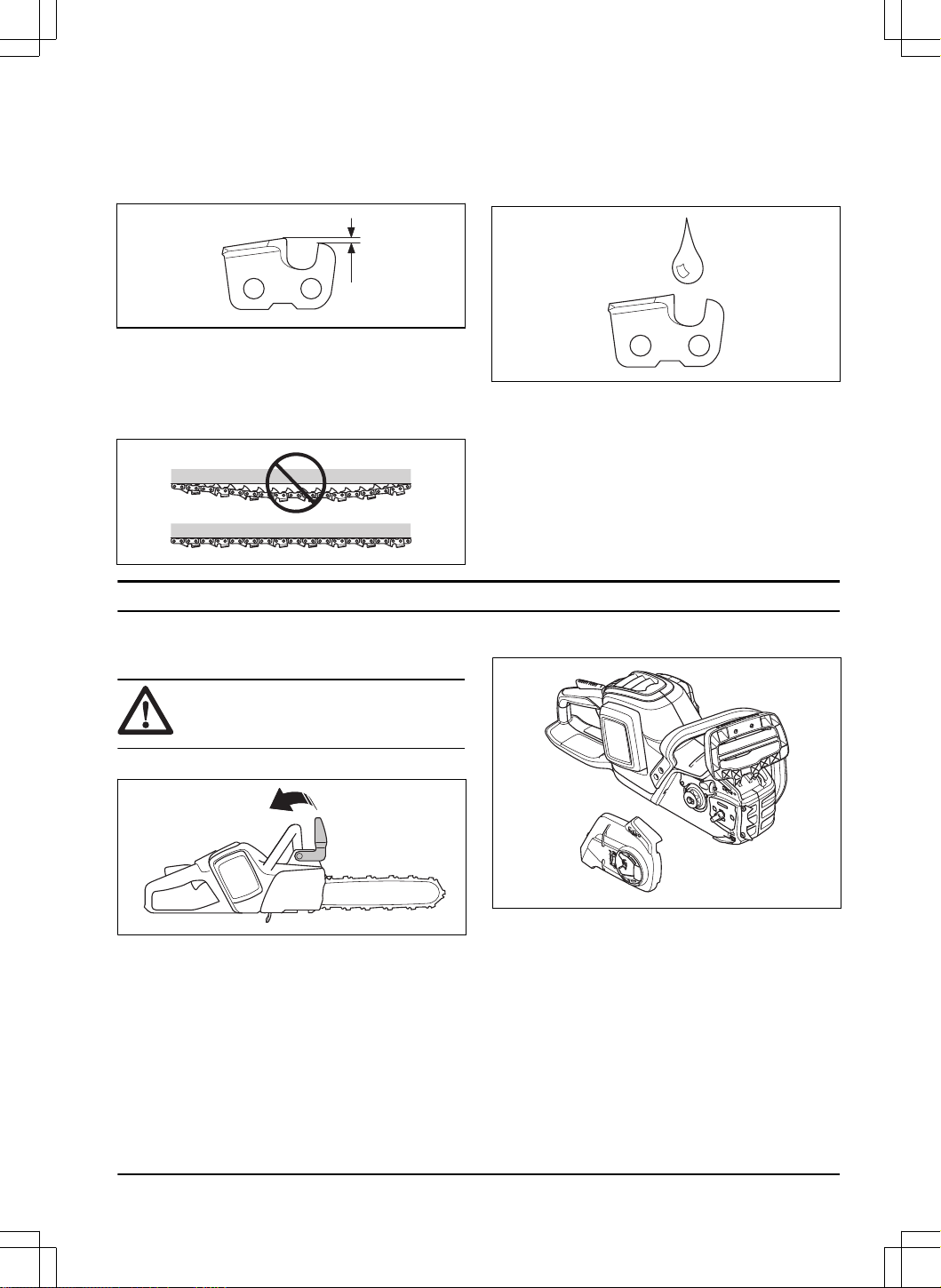

• Keep the correct depth gauge setting. Obey the

instructions and use the recommended depth gauge

setting. Too large depth gauge setting increases the

risk of kickback.

• Make sure that the saw chain has the correct

tension. If the saw chain is not tight against the guide

bar, the saw chain can derail. An incorrect saw chain

tension increases wear on the guide bar, saw chain

and chain drive sprocket. Refer to

Accessories on

page 35

• Do maintenance on the cutting equipment regularly

and keep it correctly lubricated. If the saw chain is

not correctly lubricated, the risk of wear on the guide

bar, saw chain and chain drive sprocket increases.

Assembly

To assemble the guide bar and saw

chain (with bar knob)

WARNING: Always remove the battery

before you assemble or do maintenance on

the product.

1. Disengage the chain brake.

2. Loosen the bar knob and remove the drive sprocket

cover.

3. Put the guide bar on top of the bar bolt. Steer the

guide bar to its most rear position. Lift the saw chain

above the drive sprocket and engage it in the groove

on the guide bar. Start on the top edge of the guide

bar.

1844 - 006 - 13.07.2023 13

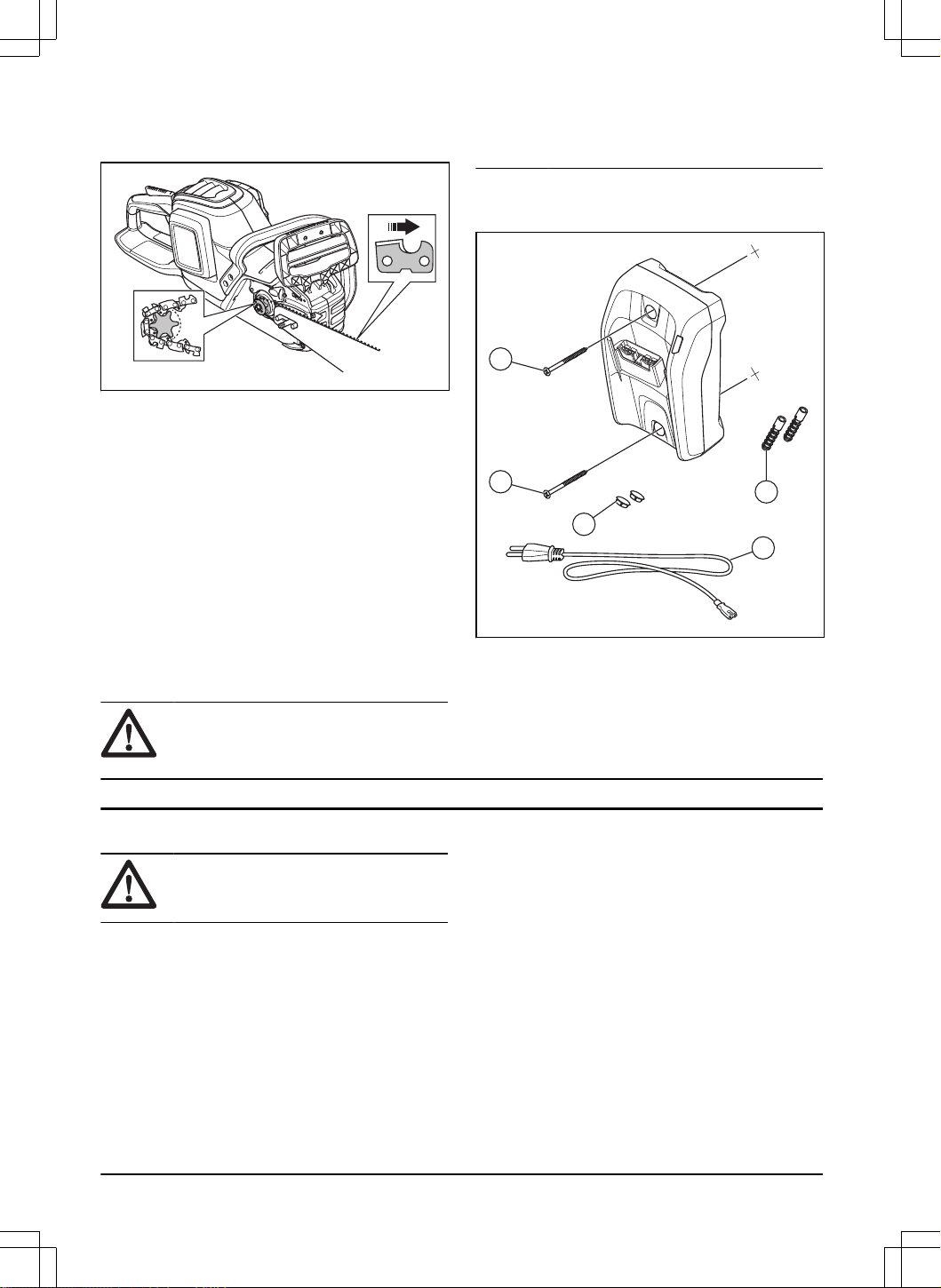

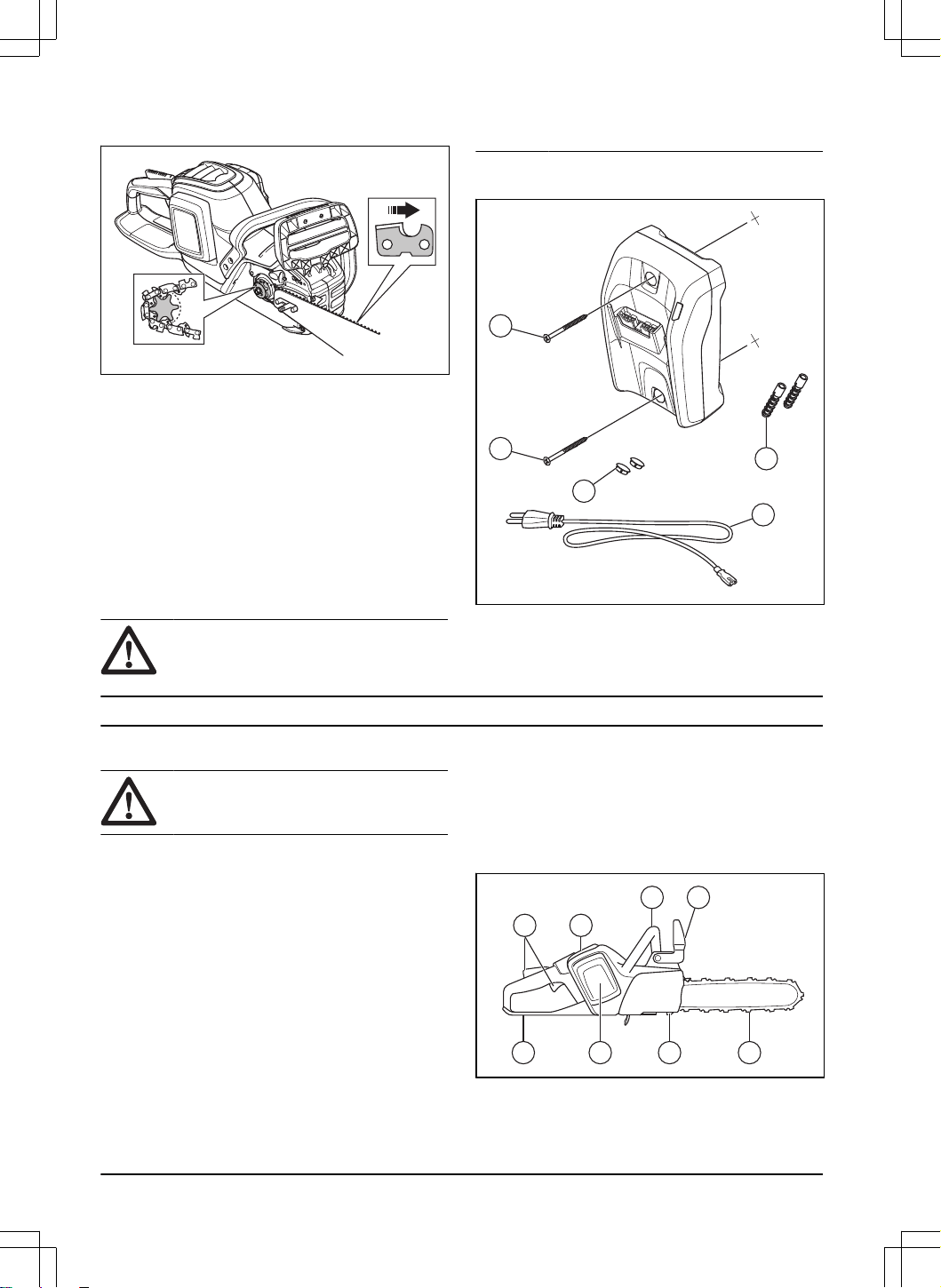

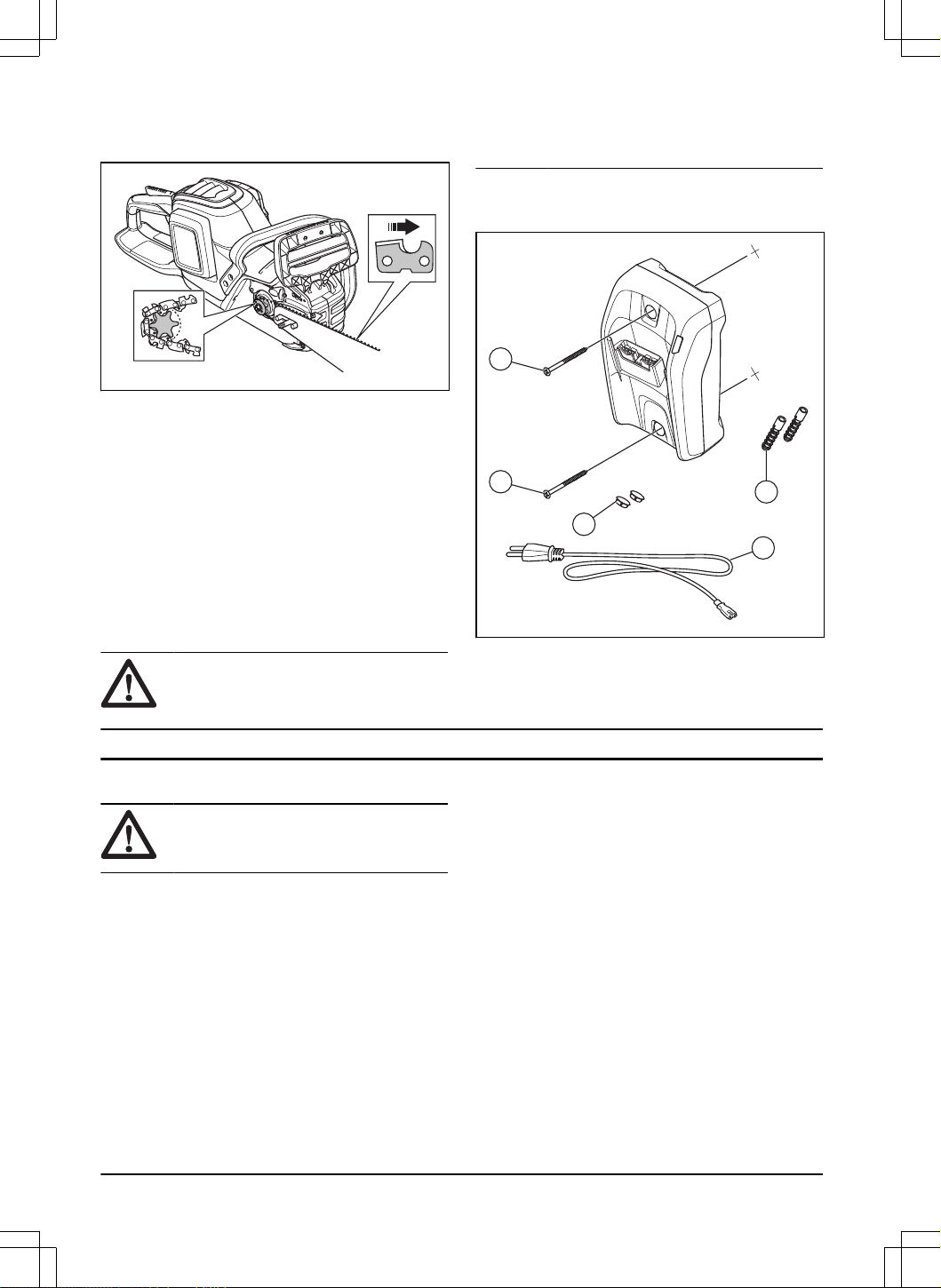

4. Make sure that the edges of the cutters point forward

on the top edge of the guide bar.

5. Install the drive sprocket cover and steer the chain

adjuster pin to the hole in the guide bar.

6. Make sure that the drive links of the saw chain fit

correctly on the drive sprocket.

7. Make sure that the saw chain is correctly engaged in

the groove in the guide bar.

8. Apply tension to the saw chain. Refer to

Maintenance on page 25

for instructions.

9. Tighten the bar knob.

To install the battery charger (40-C80)

on the wall

CAUTION: Do not use an electric

screwdriver to install the battery charger to

the wall. An electric screwdriver can cause

damage to the battery charger.

1. Install the battery charger on the wall with the 2

screws (B). Use wall plugs (A) if it is necessary.

2. Install the 2 screw hole plugs (C).

3. Connect the power cord to the battery charger and a

mains socket.

Operation

Introduction

WARNING: Read and understand the

safety chapter before you use the product.

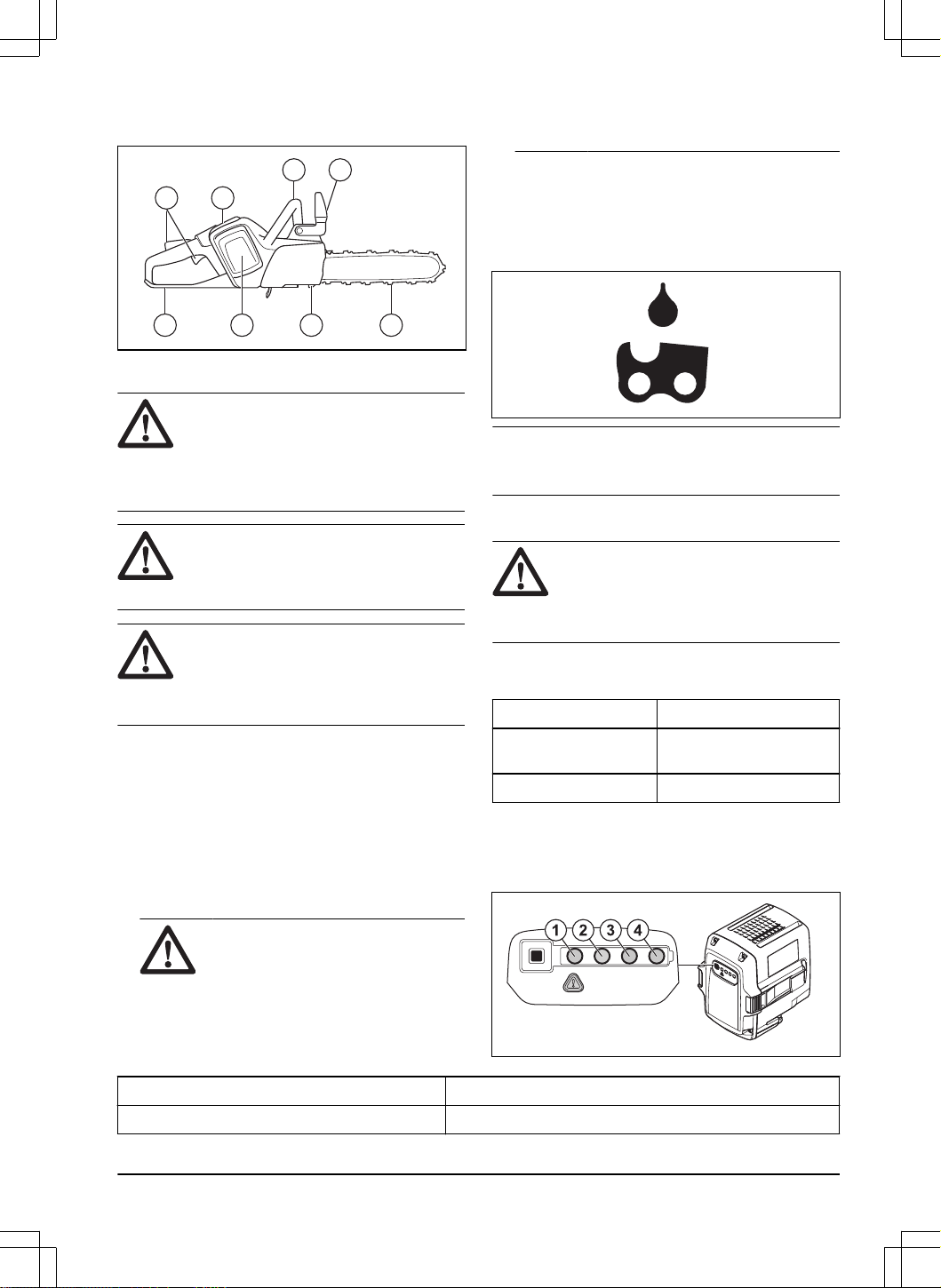

To do a function check before you use

the product

1. Do a check of the chain brake (A) to make sure that

it operates correctly and that it is not damaged.

2. Do a check of the rear right hand guard (B) to make

sure that it is not damaged.

3. Do a check of the power trigger and the power

trigger lockout (C) to make sure that they operate

correctly and that they are not damaged.

4. Do a check of the keypad (D) to make sure that it

operates correctly.

5. Make sure that there is no oil on the handles (E).

6. Do a check to make sure that all parts are correctly

attached and not damaged or missing.

7. Do a check of the chain catcher (F) to make sure

that it is attached correctly.

8. Do a check of the chain tension (G).

9. Charge the battery (H) and make sure that it is

correctly attached to the product.

10. Make sure that the saw chain stops when you

release the power trigger.

B H F G

14 1844 - 006 - 13.07.2023

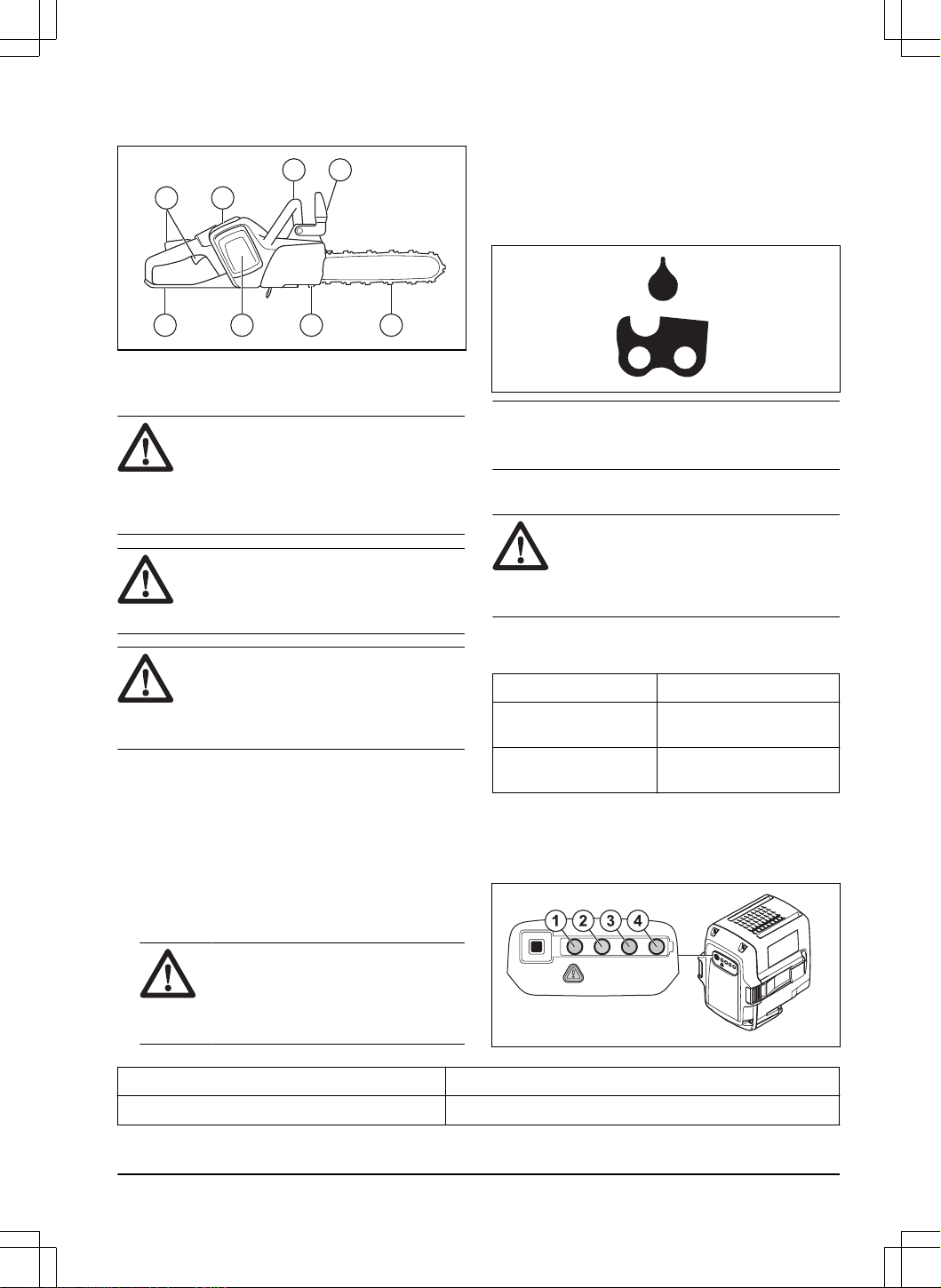

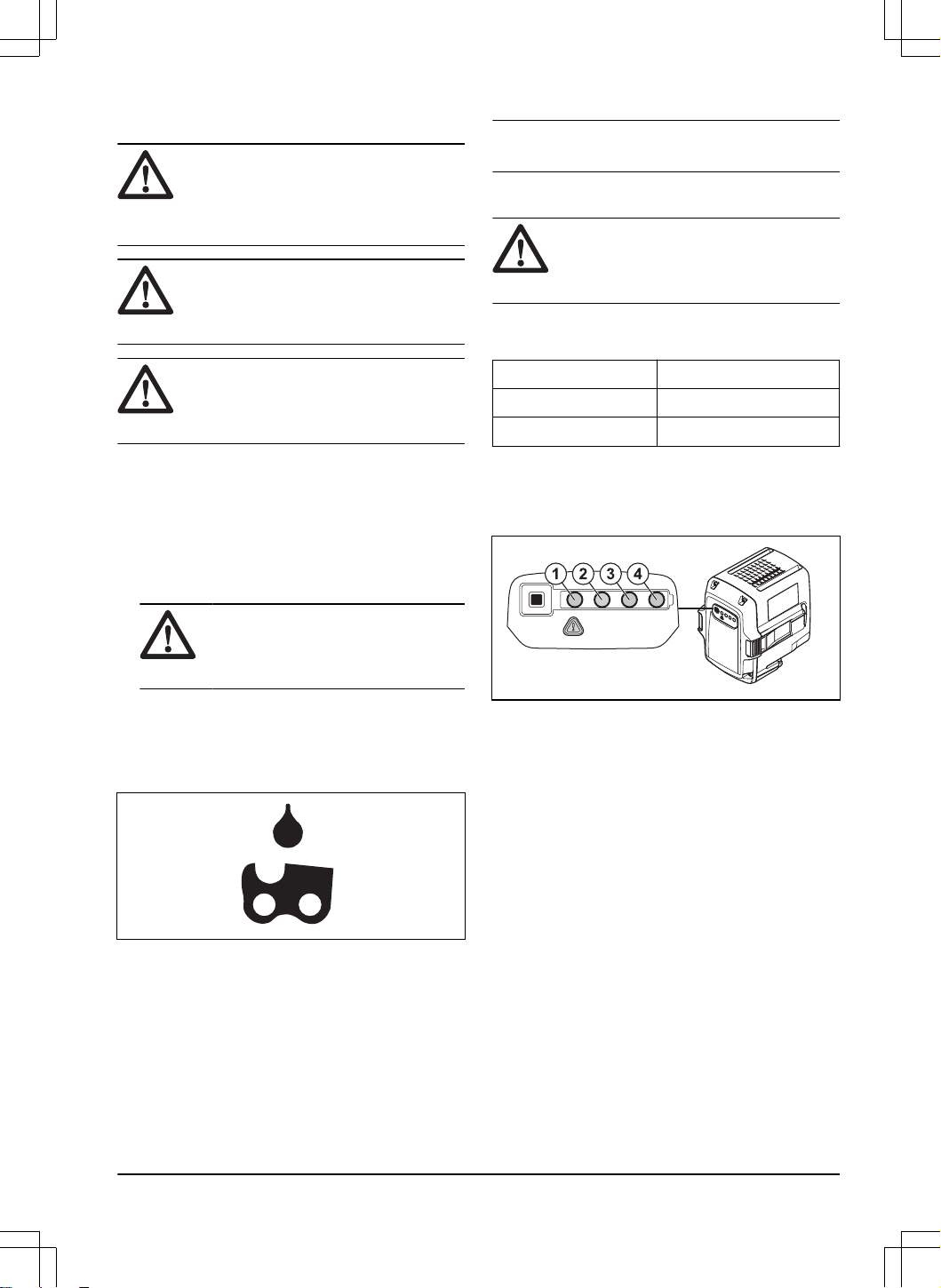

To use the correct chain oil

WARNING: Do not use waste oil,

which can cause injury to you and the

environment. Waste oil also causes damage

to the oil pump, the guide bar and the saw

chain.

WARNING: The saw chain can break

if the lubrication of the cutting equipment is

not sufficient. Risk of serious injury or death

to the operator.

WARNING: Use the correct chain oil

for this function to operate correctly. Speak

to your servicing dealer when you select

your chain oil.

• Use Husqvarna chain oil for maximum saw chain life

and to prevent negative effects on the environment.

If Husqvarna chain oil is not available, we

recommend you to use a standard chain oil.

• Use a chain oil with good adherence to the saw

chain.

• Use a chain oil with correct viscosity range that

agrees with the air temperature.

CAUTION: In temperatures below

0°C/32°F some chain oils become too

thick, which can cause damage to the oil

pump components.

• Use the recommended cutting equipment. Refer to

Accessories on page 35

• Remove the cap to the chain oil tank.

• Fill the chain oil tank with chain oil.

• Attach the cap carefully.

Note:

To see where the chain oil tank is on you

product, refer to

Introduction on page 2

Battery

WARNING: Read and understand the

safety chapter before you use the battery.

Read and understand the operator's manual

for the battery and the battery charger.

Keep the battery and the battery charger in the correct

ambient temperatures.

Ambient temperature

Operation of the battery 5 °C-40 °C / 41 °F-104 °F

Charging of the battery 5 °C-40 °C / 41 °F-104 °F

Battery status

The display shows the state of charge and if there are

problems with the battery.

1844 - 006 - 13.07.2023 15

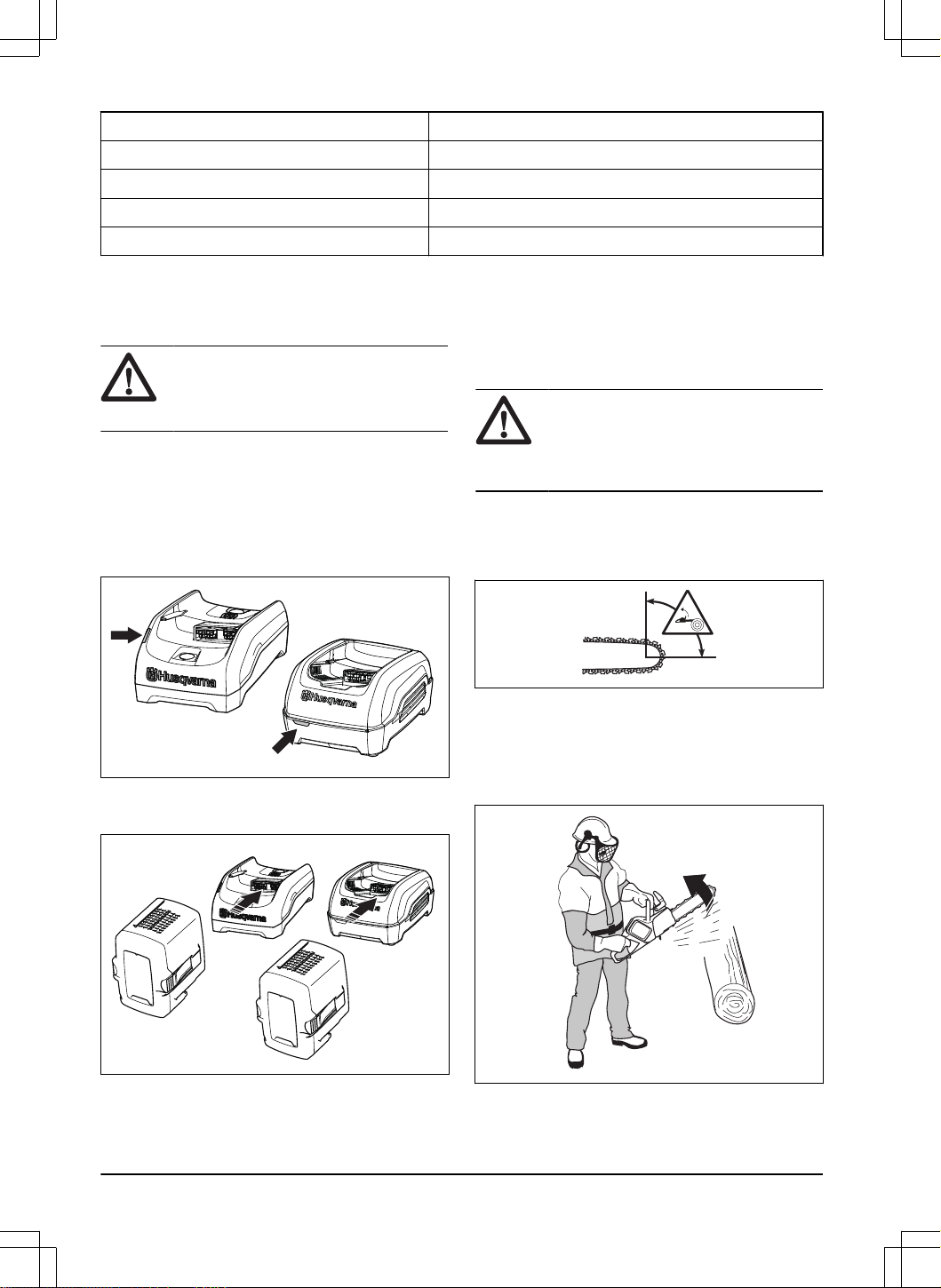

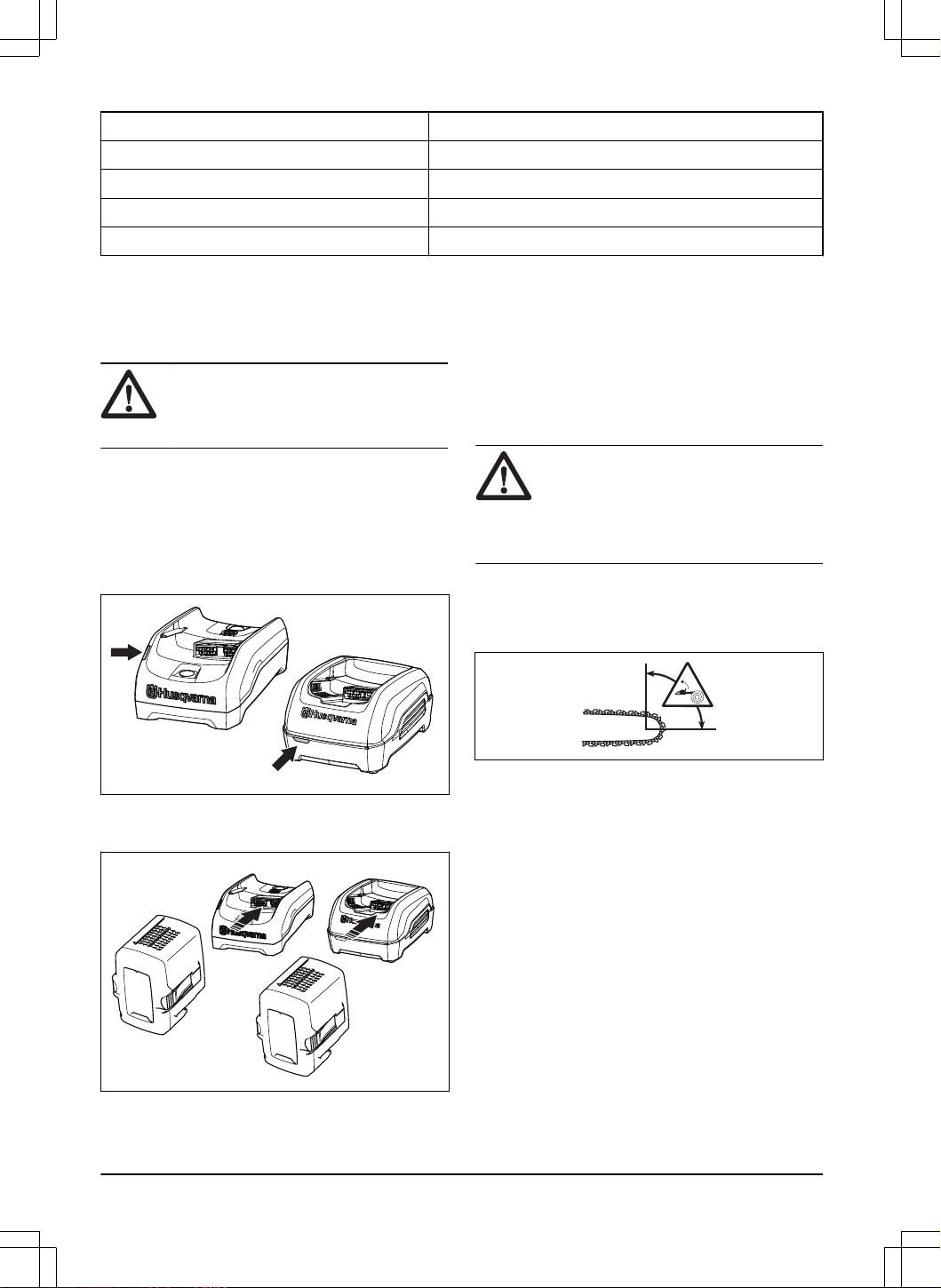

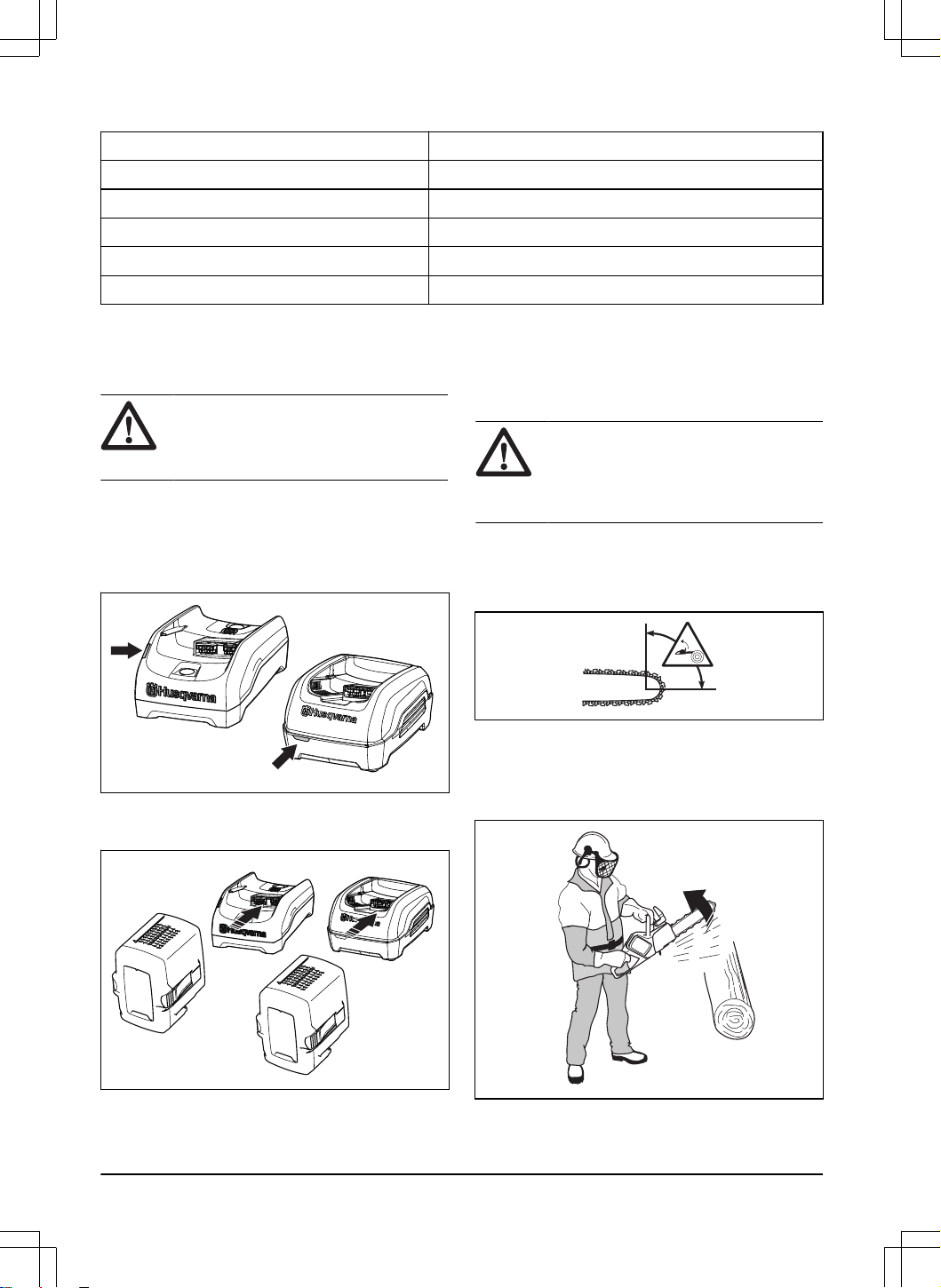

LED indicator Battery state of charge

4 LED lights are on The battery is 76% - 100% charged.

3 LED lights are on The battery is 51% - 75% charged.

2 LED lights are on The battery is 26% - 50% charged.

1 LED light is on The battery is 6% - 25% charged.

1 LED light flashes The battery is 0% - 5% charged.

To charge the battery

Charge the battery if it is the first time that you use it. A

new battery is only 30% charged.

CAUTION: Connect the battery charger

to a power outlet with the voltage and

frequency that is specified on the rating

plate.

The battery does not charge if the battery temperature is

more than 50 °C/122 °F.

1. Connect the power cord to the battery charger.

2. Connect the battery charger to a grounded power

outlet. The charging LED flashes one time.

3. Connect the battery to the battery charger. The

charging LED comes on. Charge the battery for

maximum 24 hours.

4. Push the battery indicator button, if all the LED

indicators come on, the battery is fully charged.

5. Pull the power plug to disconnect the battery charger

from the power outlet. Do not pull the power cord.

6. Remove the battery from the battery charger.

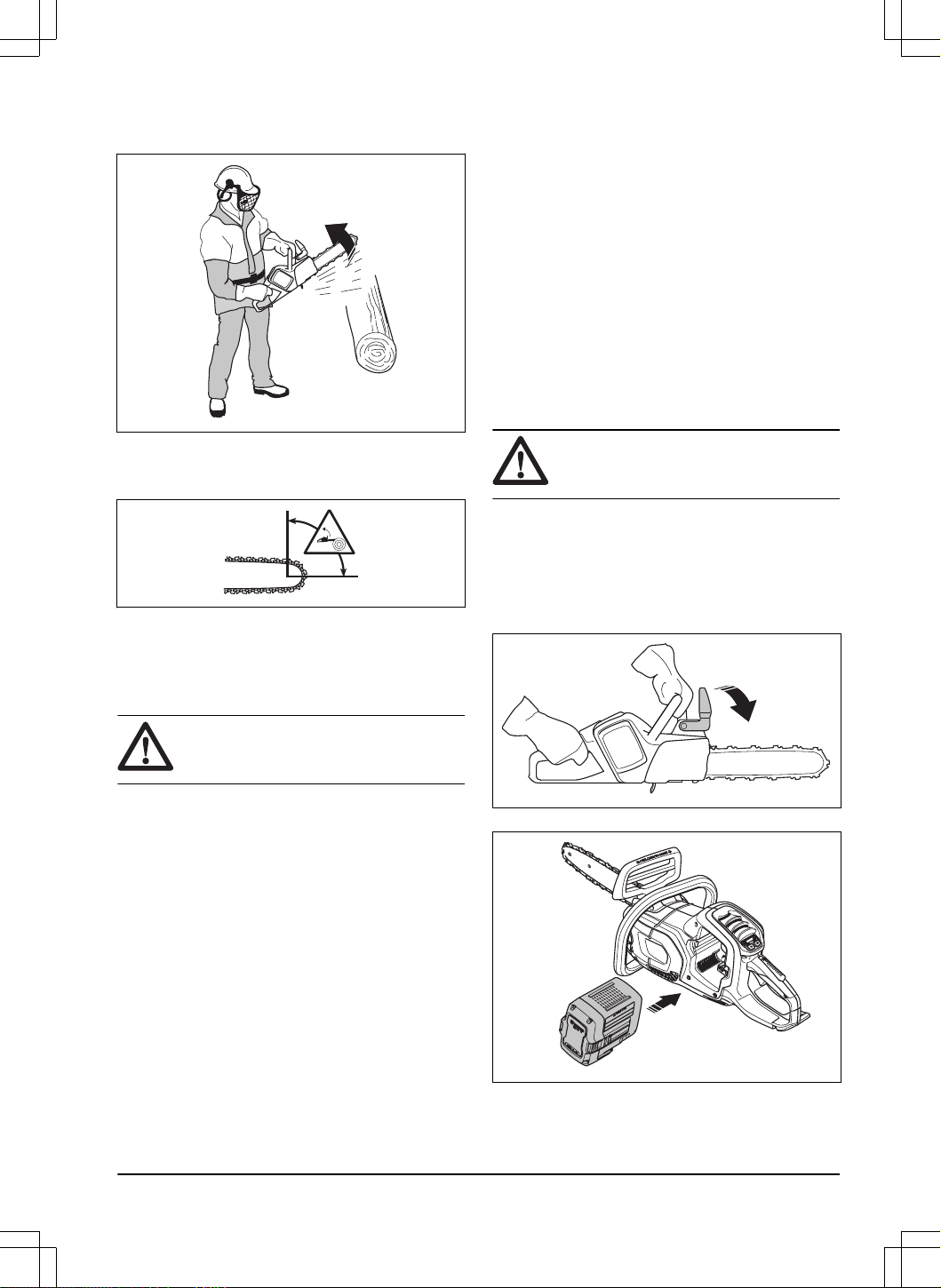

Kickback information

WARNING: A kickback can cause

serious injury or death to the operator or

others. To decrease the risk you must know

the causes of kickback and how to prevent

them.

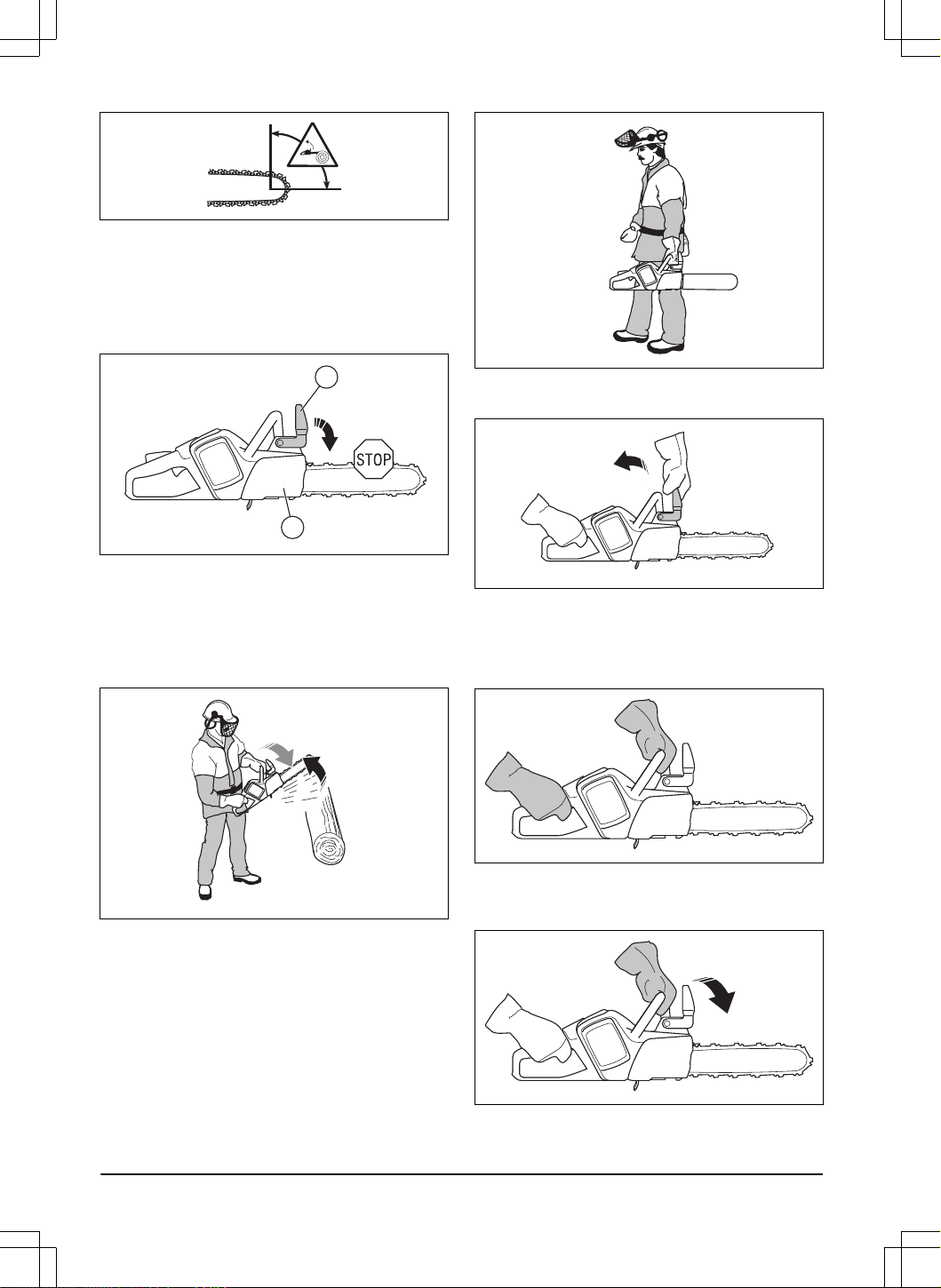

A kickback occurs when the kickback zone of the guide

bar touches an object. A kickback can occur suddenly

and with large force, which throws the product in the

direction of the operator.

Kickback always occurs in the cutting plane of the guide

bar. Usually, the product is thrown against the operator

but can also move in a different direction. It is how you

use the product when the kickback occurs that causes

the direction of the movement.

16 1844 - 006 - 13.07.2023

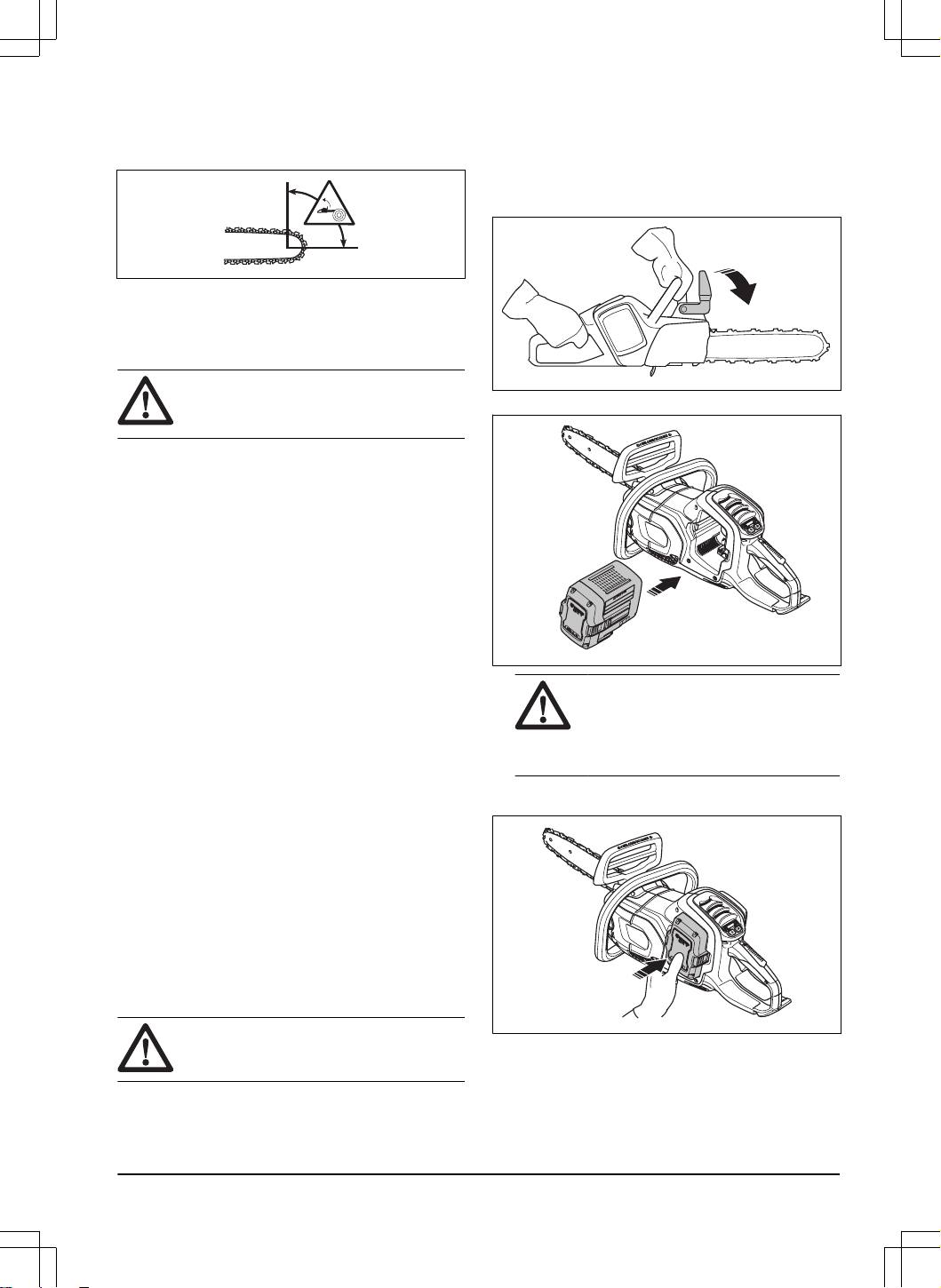

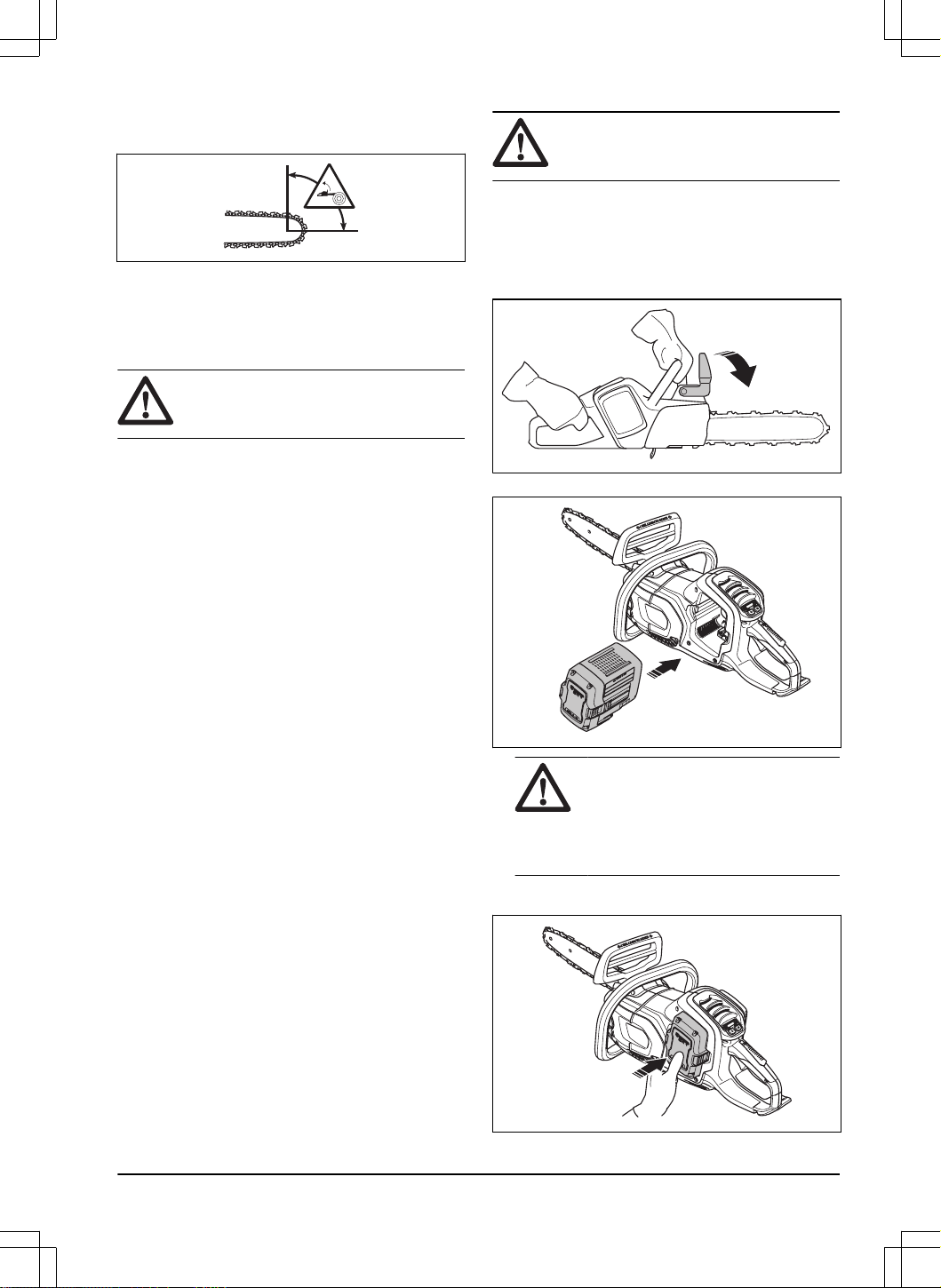

Kickback only occurs if the kickback zone of the guide

bar touches an object. Do not let the kickback zone

touch an object.

A smaller bar tip radius decreases the force of the

kickback.

Use a low kickback saw chain to decrease the effects of

kickback. Do not let the kickback zone touch an object.

WARNING: No saw chain fully

prevents kickback. Always obey the

instructions.

Common questions about kickback

• Will the hand always engage the chain brake during

a kickback?

No. It is necessary to use some force to push the

front hand guard forward. If you do not use the force

necessary, the chain brake will not be engaged. You

must also hold the handles of the product stable with

two hands during work. If a kickback occurs, it is

possible that the chain brake does not stop the saw

chain before it touches you. There are also some

positions in which your hand can not touch the front

hand guard to engage the chain brake.

• Will the inertia release mechanism always engage

the chain brake during kickback?

No. First, the chain brake must operate correctly.

Refer to

Maintenance and checks of the safety

devices on the product on page 26

for instructions

about how to do a check of the chain brake. We

recommend you to do this each time before you

use the product. Second, the force of the kickback

must be large to engage the chain brake. If the chain

brake is too sensitive, it can engage during rough

operation.

• Will the chain brake always protect me from injury

during a kickback?

No. The chain brake must operate correctly to give

protection. The chain brake must also be engaged

during a kickback to stop the saw chain. If you are

near the guide bar, it is possible that the chain brake

does not have time to stop the saw chain before it

hits you.

WARNING:

Only you and the correct

working technique can prevent kickbacks.

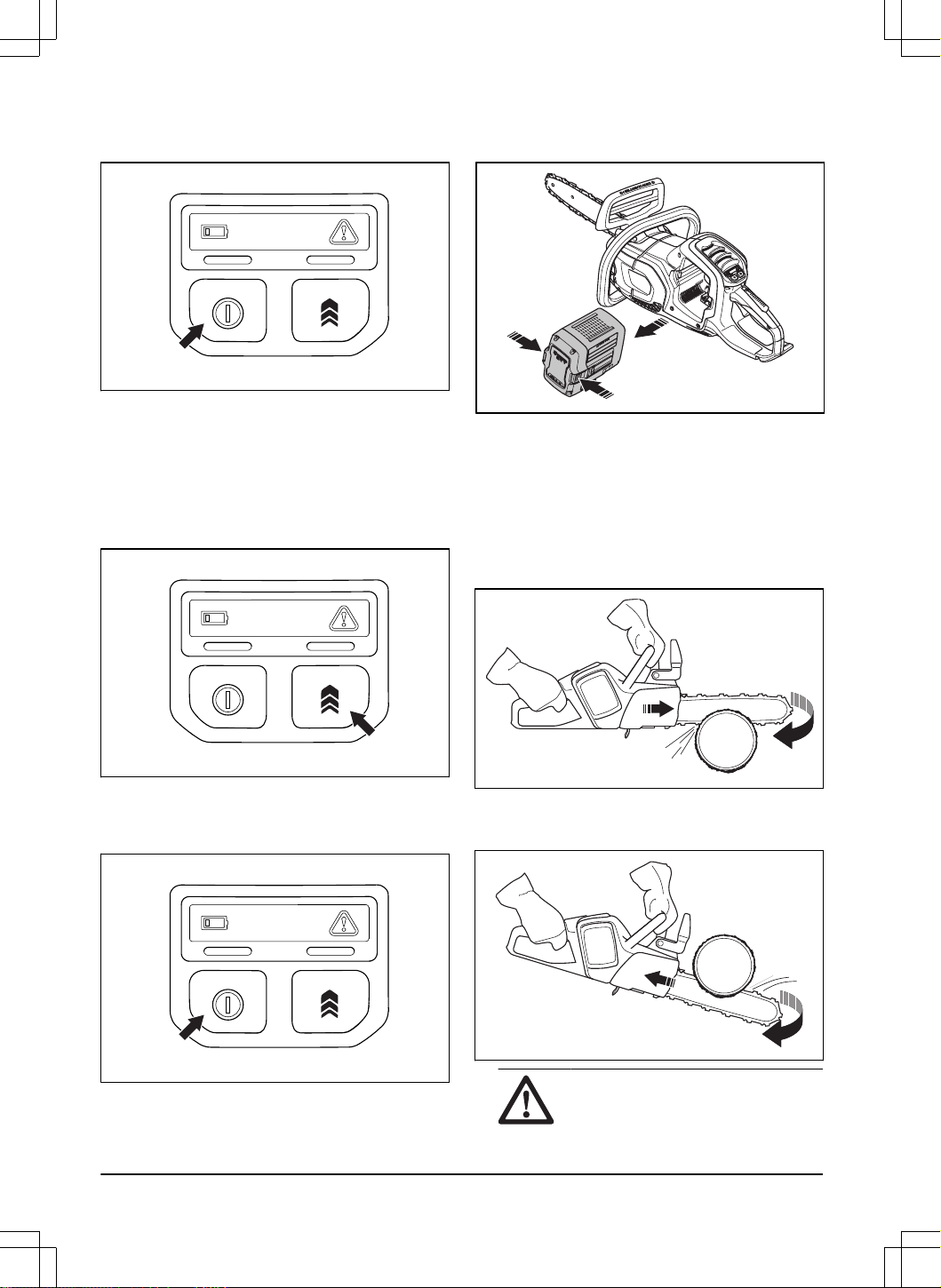

To start the product

1. Do a check of the power trigger and power trigger

lockout. Refer to

To do a check of the power trigger

lockout on page 27

2. Engage the chain brake.

3. Put the battery in the battery holder.

CAUTION: Make sure that the

battery is installed correctly into the

battery holder. If the battery does not

move easily into the battery holder, the

position is not correct.

4. Push on the lower part of the battery until you hear a

click sound.

1844 - 006 - 13.07.2023

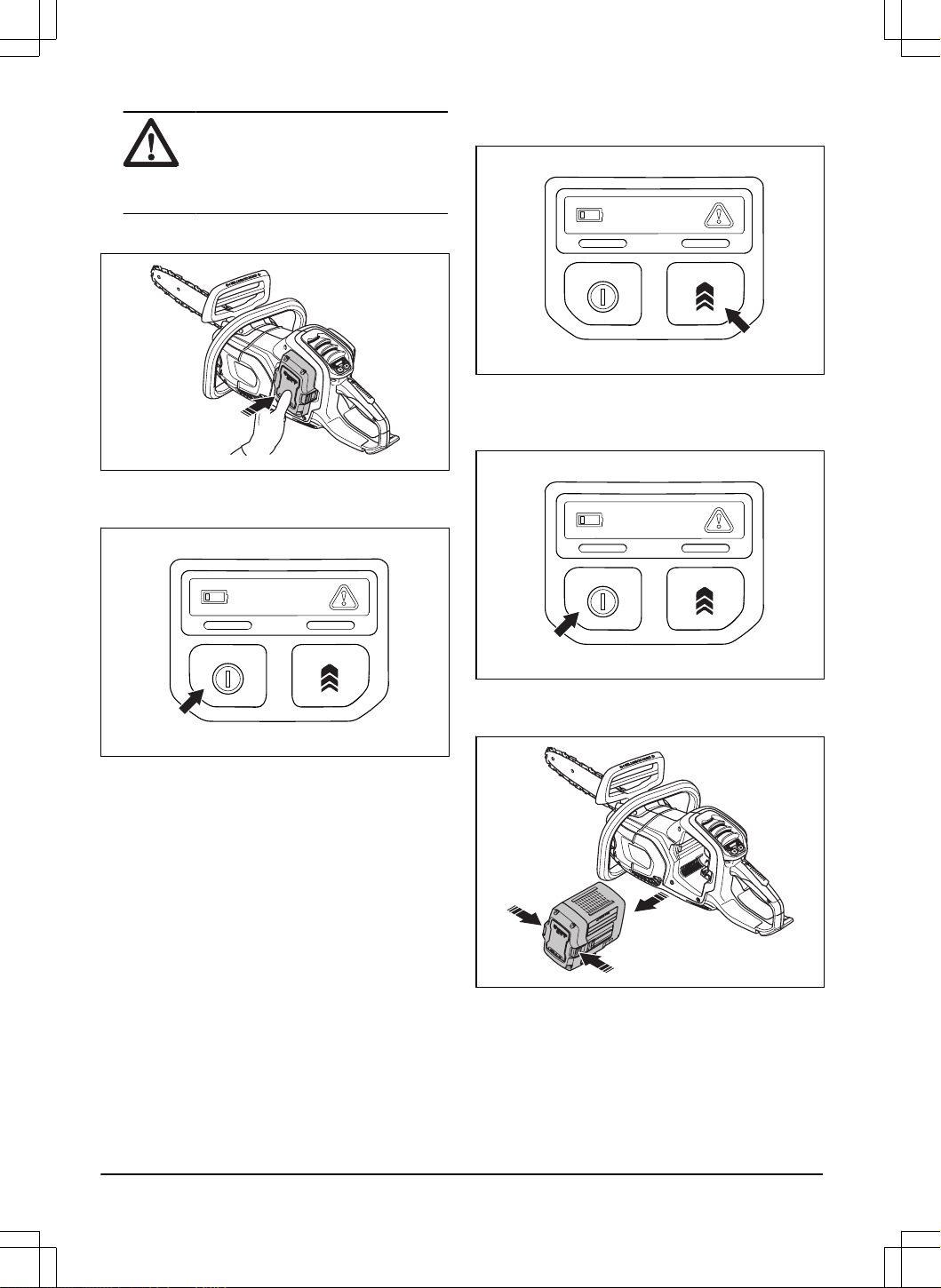

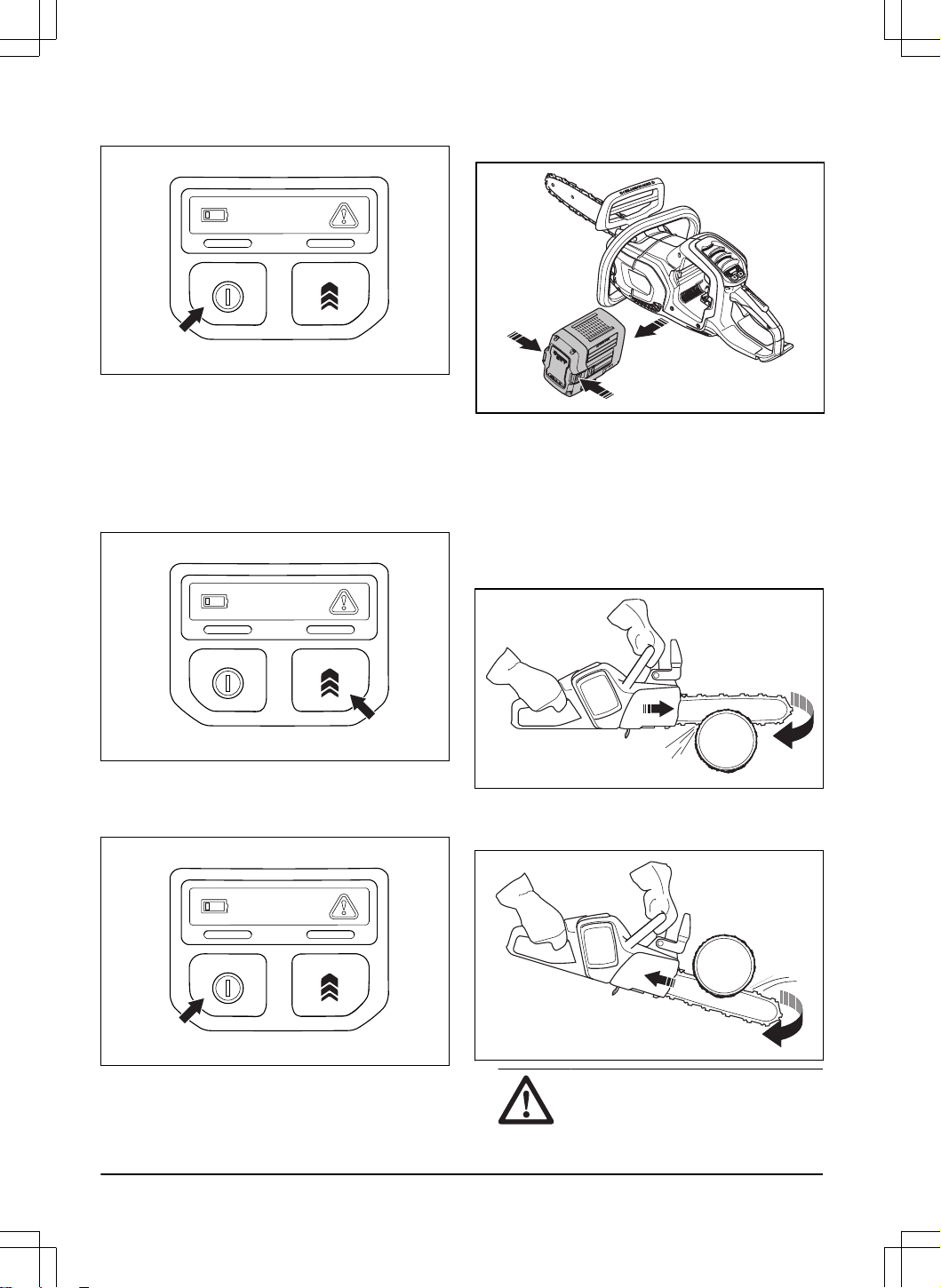

5. Push and hold the start/stop button until the green

LEDs come on, and the Boost function is started.

To use the Boost function

The Boost function increases the chain speed and the

power of the product.

1. Push the Boost button. The right green LED goes

off, and the Boost function is stopped.

2. Push the Boost button again to start the Boost

function.

To stop the product

1. Push the start/stop button until the green LED light

goes off.

2. Push the battery release buttons and remove the

battery from the battery holder to prevent accidental

start.

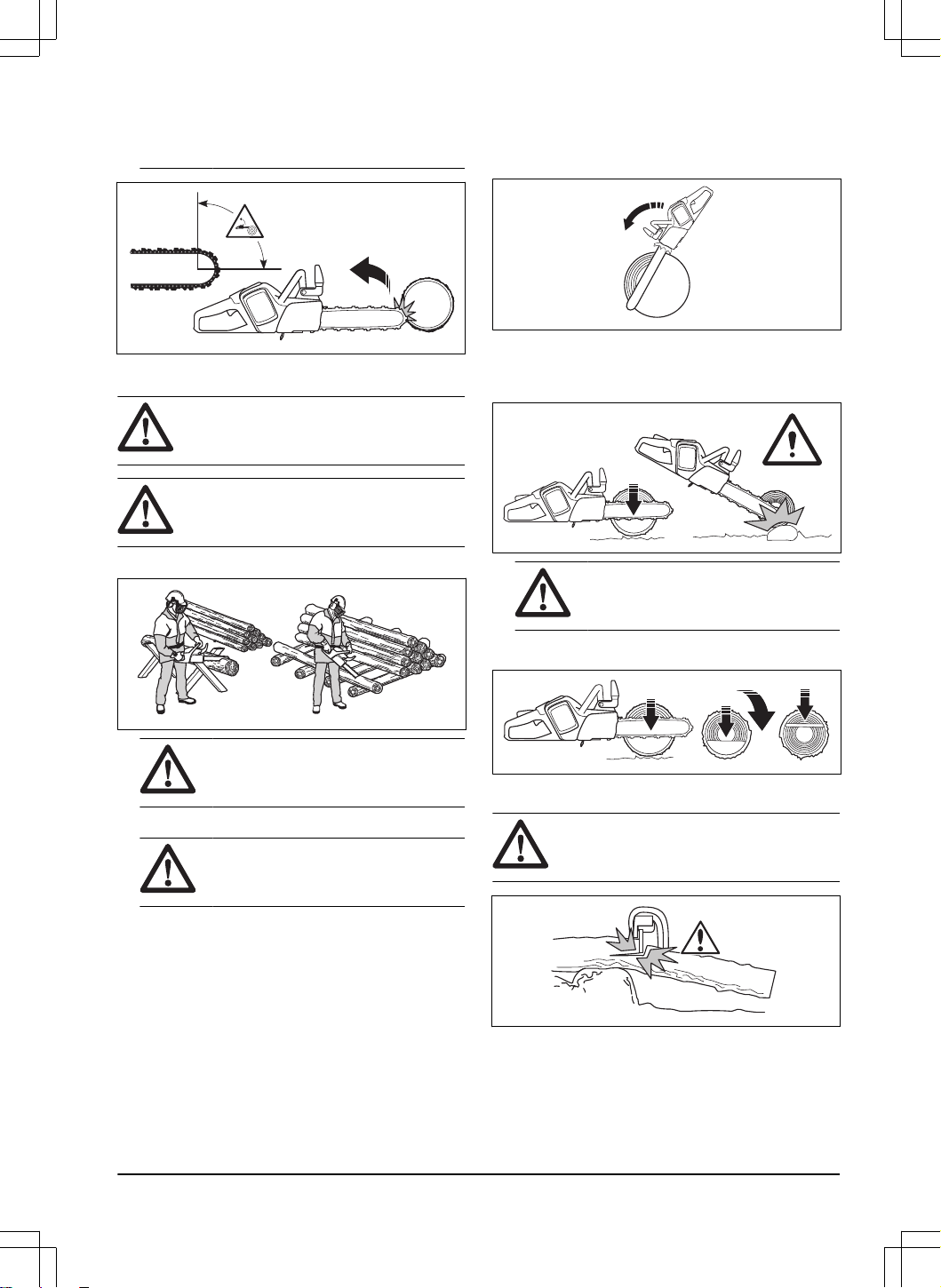

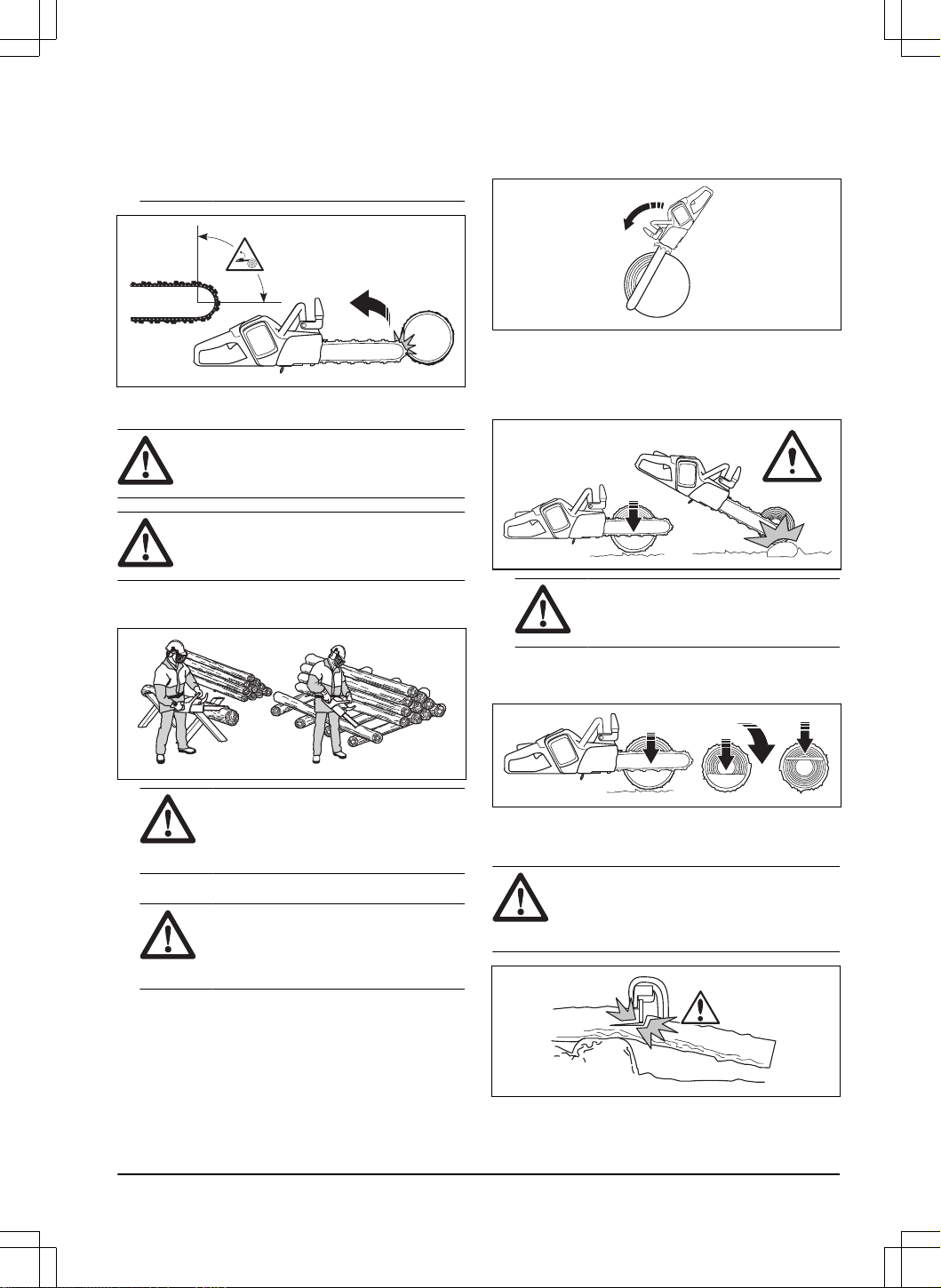

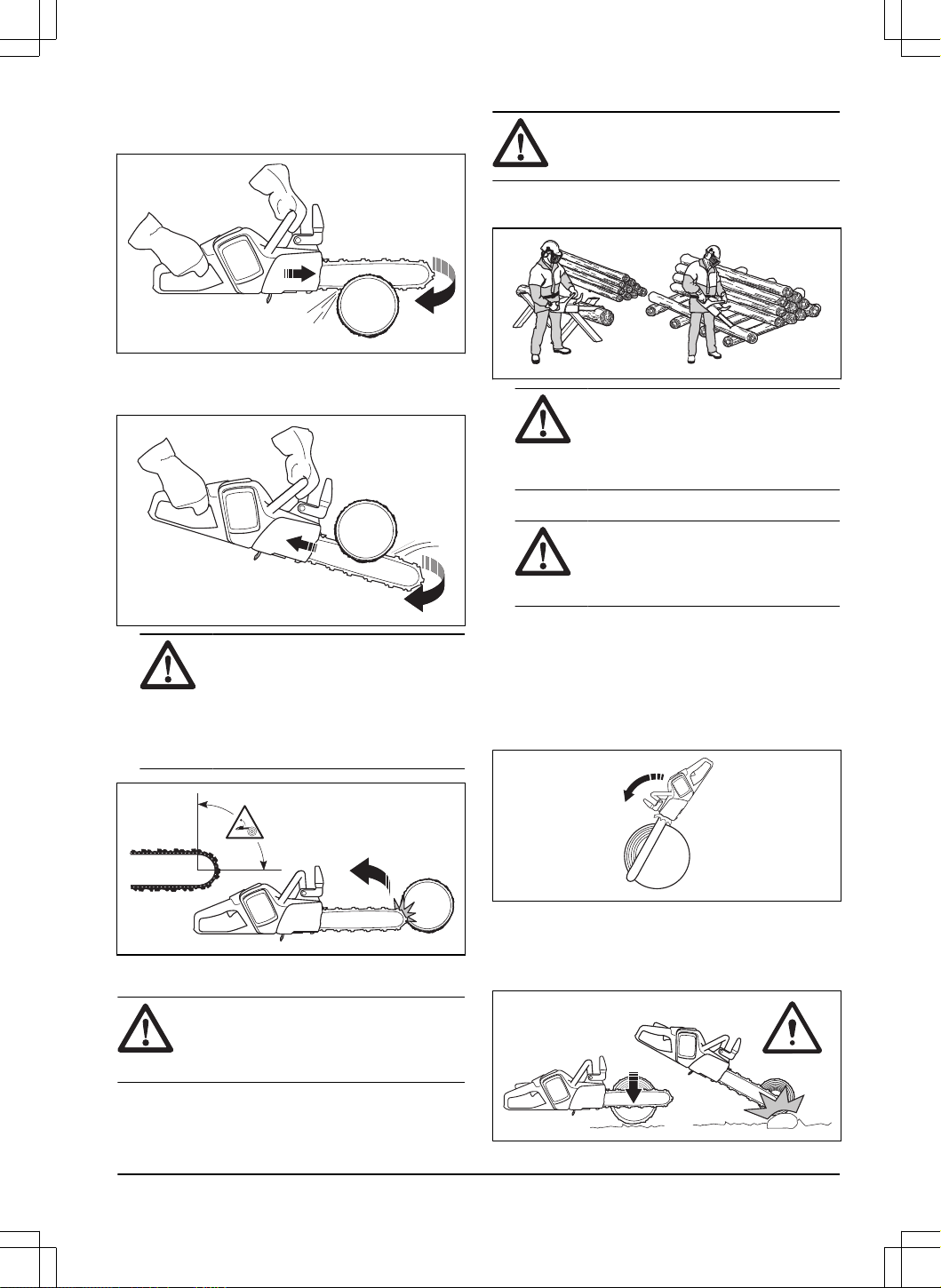

Pull stroke and push stroke

You can cut through wood with the product in 2 different

positions.

• To cut on the pull stroke is when you cut with the

bottom of the guide bar. The saw chain pulls through

the tree when you cut. In this position you have

better control of the product and the position of the

kickback zone.

• To cut on the push stroke is when you cut with the

top of the guide bar. The saw chain pushes the

product in the direction of the operator.

WARNING:

If the saw chain is

caught in the trunk, the product can be

pushed at you. Hold the product tightly

18 1844 - 006 - 13.07.2023

and make sure that the kickback zone

of the guide bar does not touch the tree

and causes a kickback.

To use the cutting technique

WARNING: Use full power when you

cut and decrease the speed to idle speed

after each cut.

CAUTION: Do not let the motor operate

for too long without load. This can cause

damage to the motor.

1. Put the trunk on a saw horse or runners.

WARNING: Do not cut trunks in a

pile. That increases the risk of kickback

and can cause serious injury or death.

2. Remove the cut pieces from the work area.

WARNING:

Cut pieces in the work

area increase the risk of kickback and

that you cannot keep your balance.

To use the spiked bumper

1. Push the spiked bumper into the trunk of the tree.

2. Apply full power and rotate the product. Keep the

spiked bumper against the trunk. This procedure

makes it easier to apply the force necessary to cut

through the trunk.

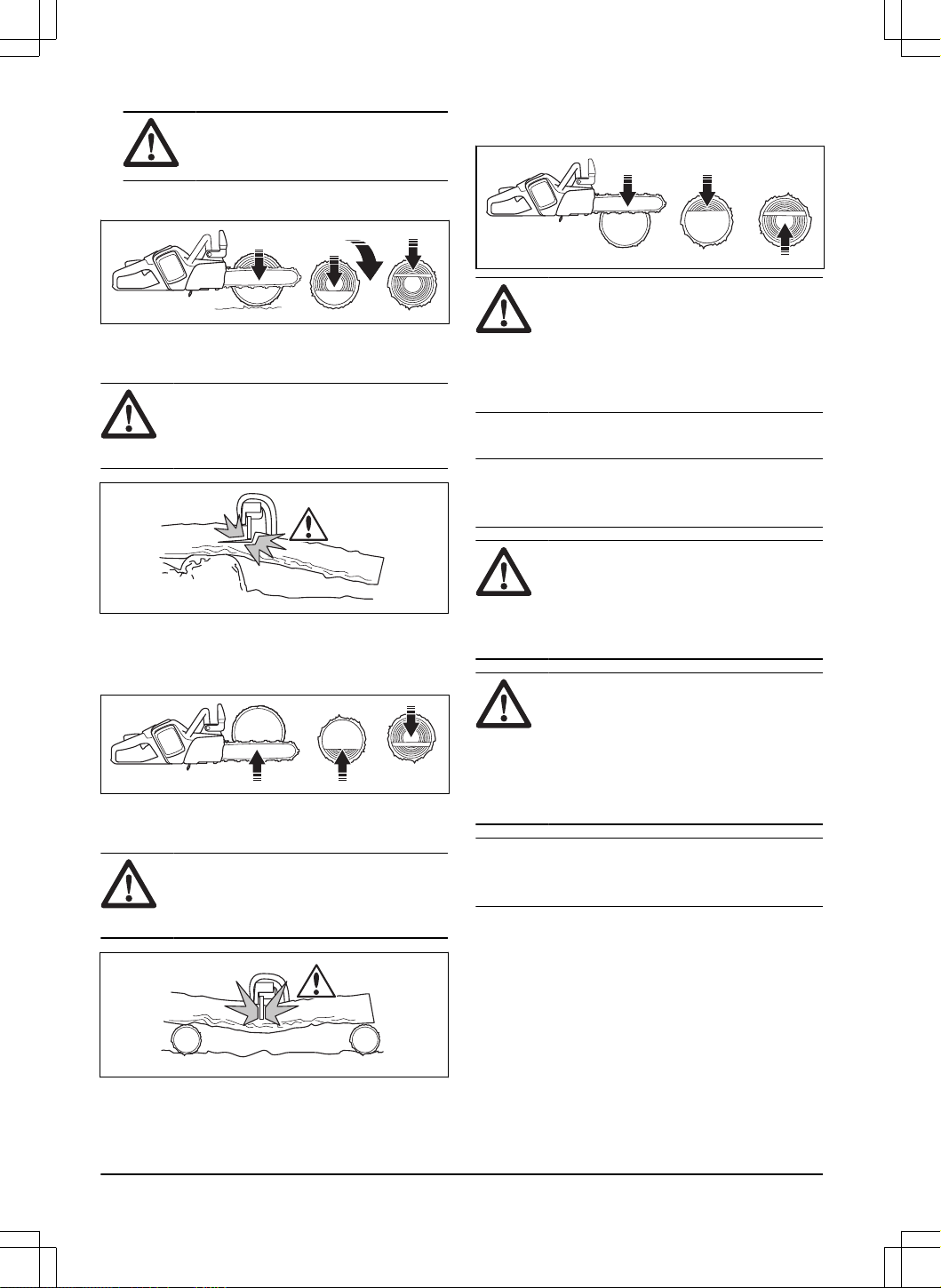

To cut a trunk on the ground

1. Cut through the trunk on the pull stroke. Keep full

power but be prepared for sudden accidents.

WARNING: Make sure that the saw

chain does not touch the ground when

you complete the kerf.

2. Cut approximately ⅔ through the trunk and then

stop. Turn the trunk and cut from the opposite side.

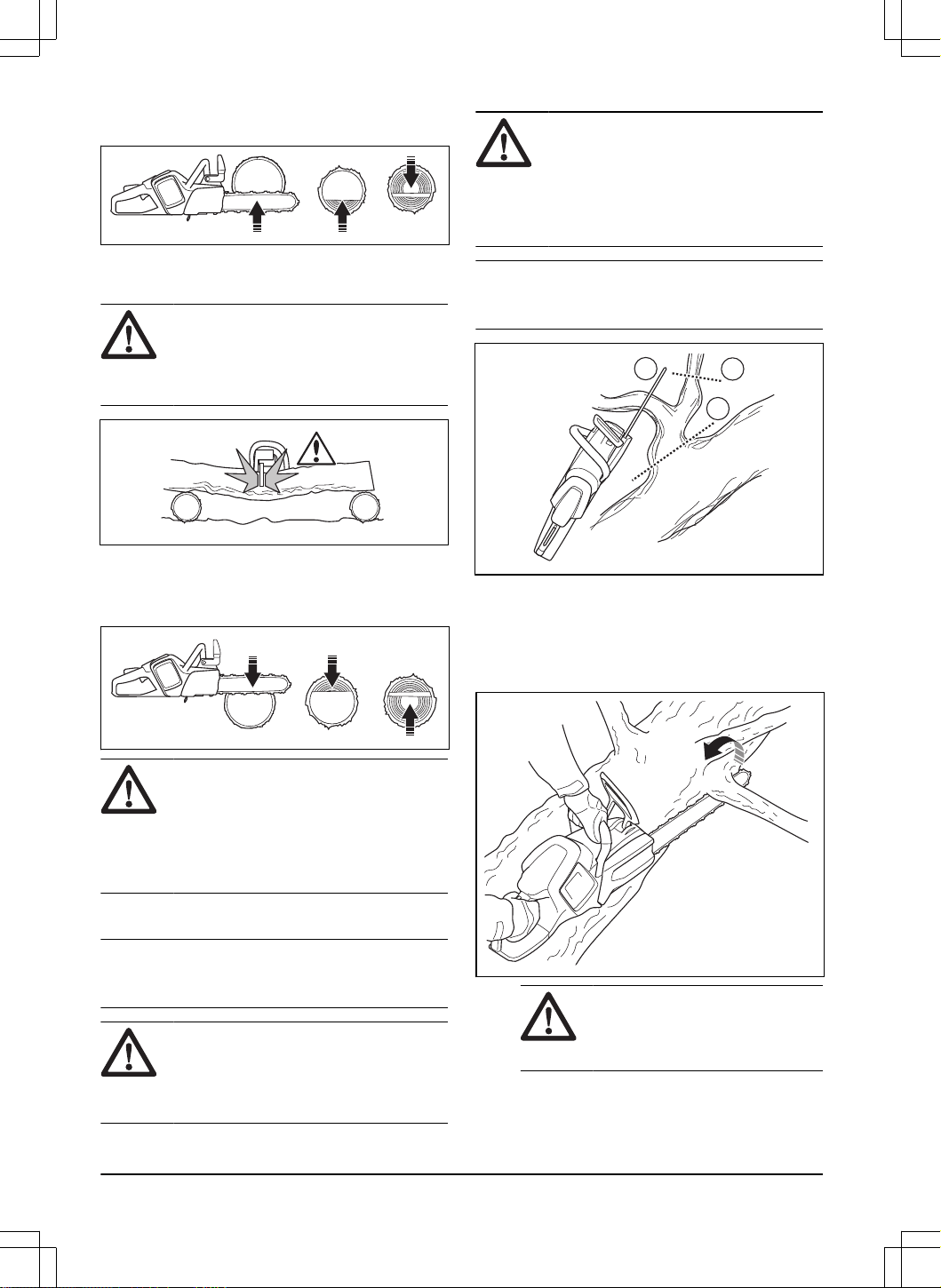

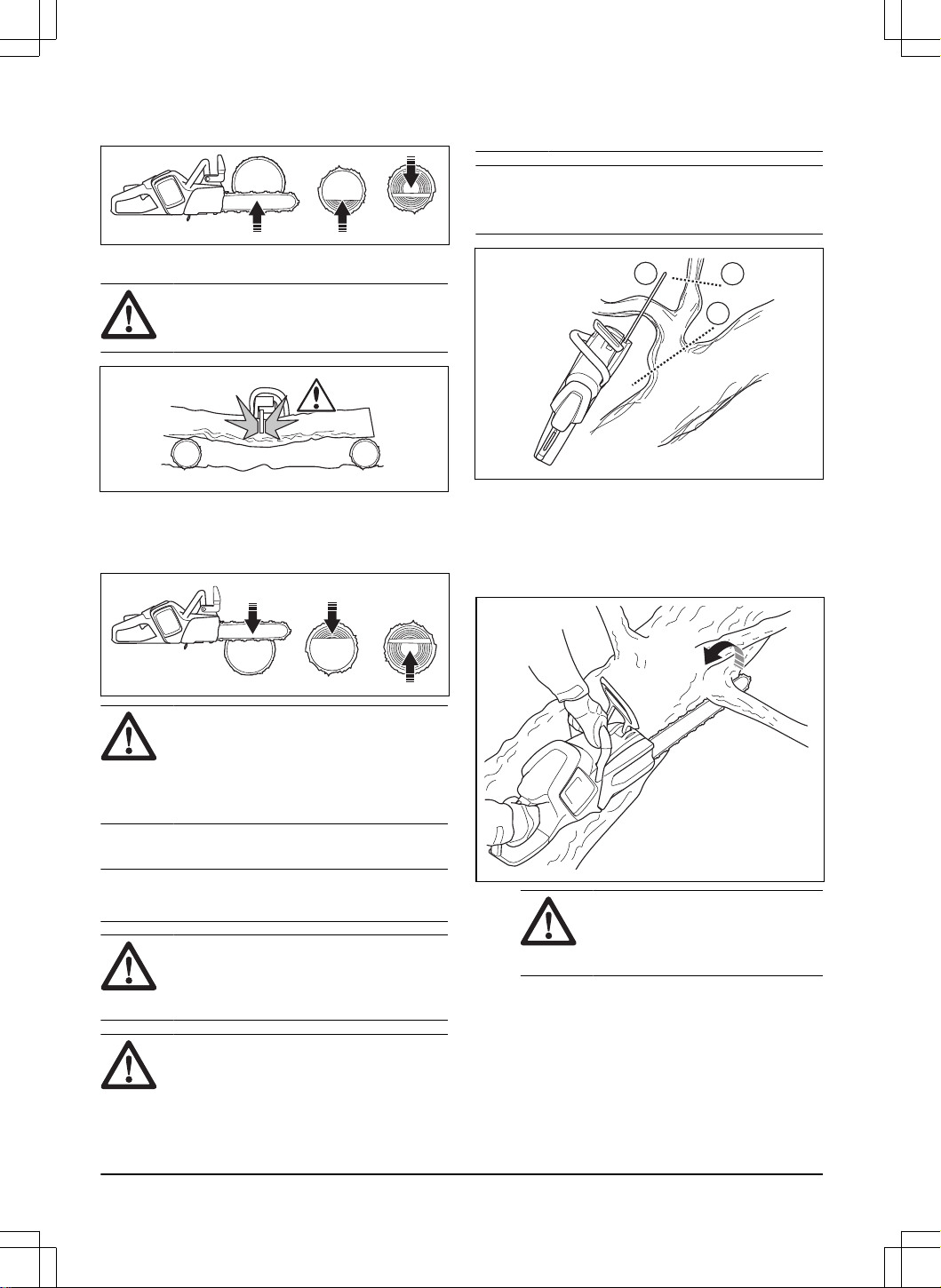

To cut a trunk that has support on one end

WARNING:

Make sure that the trunk

does not break during cutting. Obey the

instructions below.

1. Cut on the push stroke approximately ⅓ through the

trunk.

1844 - 006 - 13.07.2023

2. Cut through the trunk on the pull stroke until the two

kerfs touch.

To cut a trunk that has support on two ends

WARNING: Make sure that the saw

chain does not get caught in the trunk during

cutting. Obey the instructions below.

1. Cut on the pull stroke approximately ⅓ through the

trunk.

2. Cut through the remaining part of the trunk on the

push stroke to complete the cut.

WARNING: Stop the motor if the saw

chain gets caught in the trunk. Use a lever

to open up the kerf and remove the product.

Do not try to pull the product out by hand.

This can result in injury when the product

suddenly breaks free.

To use the limbing technique

Note:

For thick branches, use the cutting technique.

Refer to

To use the cutting technique on page 19

WARNING: There is a high accident

risk when you use the limbing technique.

Refer to

Kickback information on page 16

for

instructions how to prevent kickback.

WARNING: Cut limbs one by one. Be

careful when you remove small limbs and do

not cut bushes or many small limbs at the

same time. Small limbs can get caught in the

saw chain and prevent safe operation of the

product.

Note: If it is necessary, cut the limbs piece by piece.

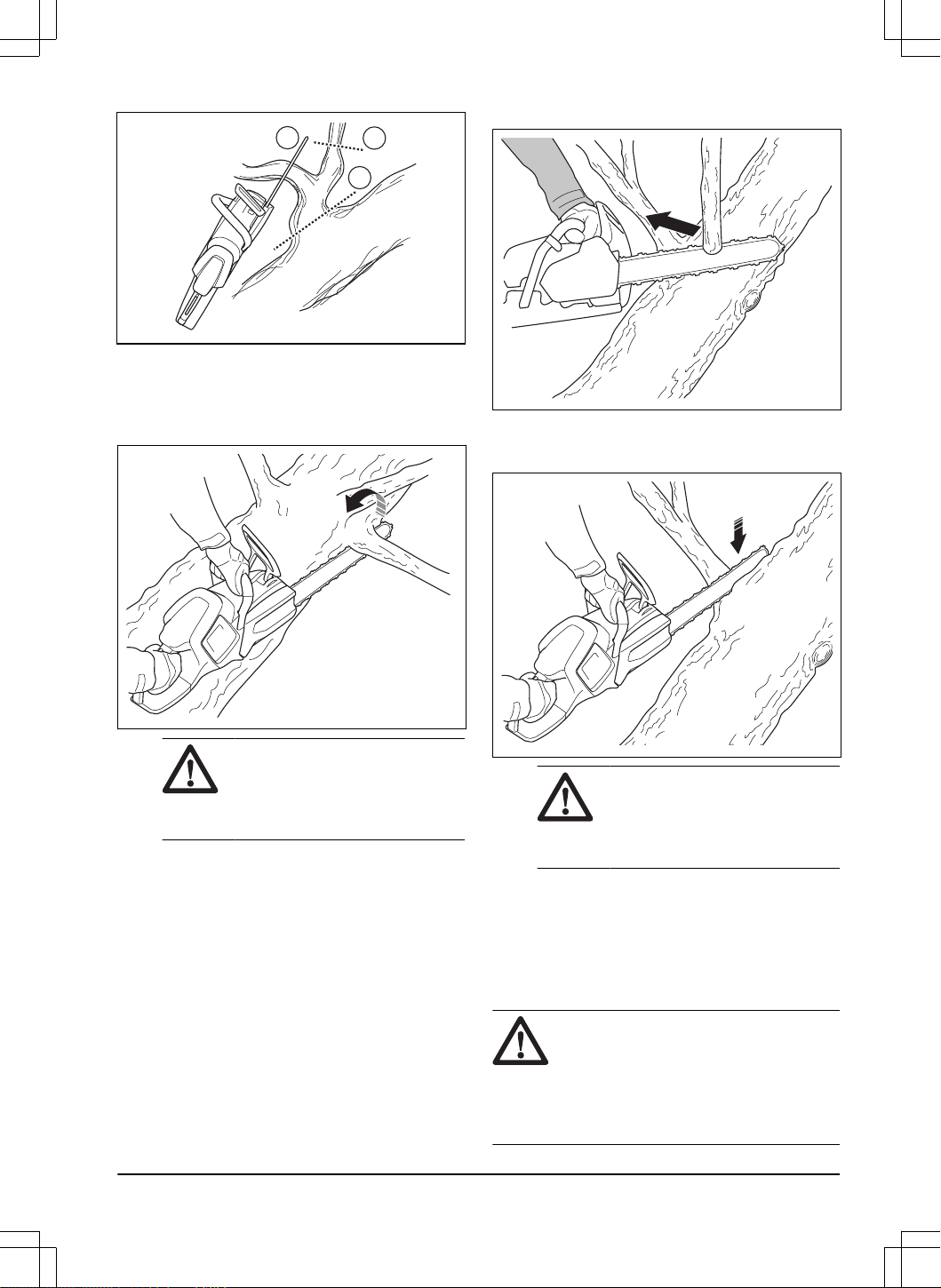

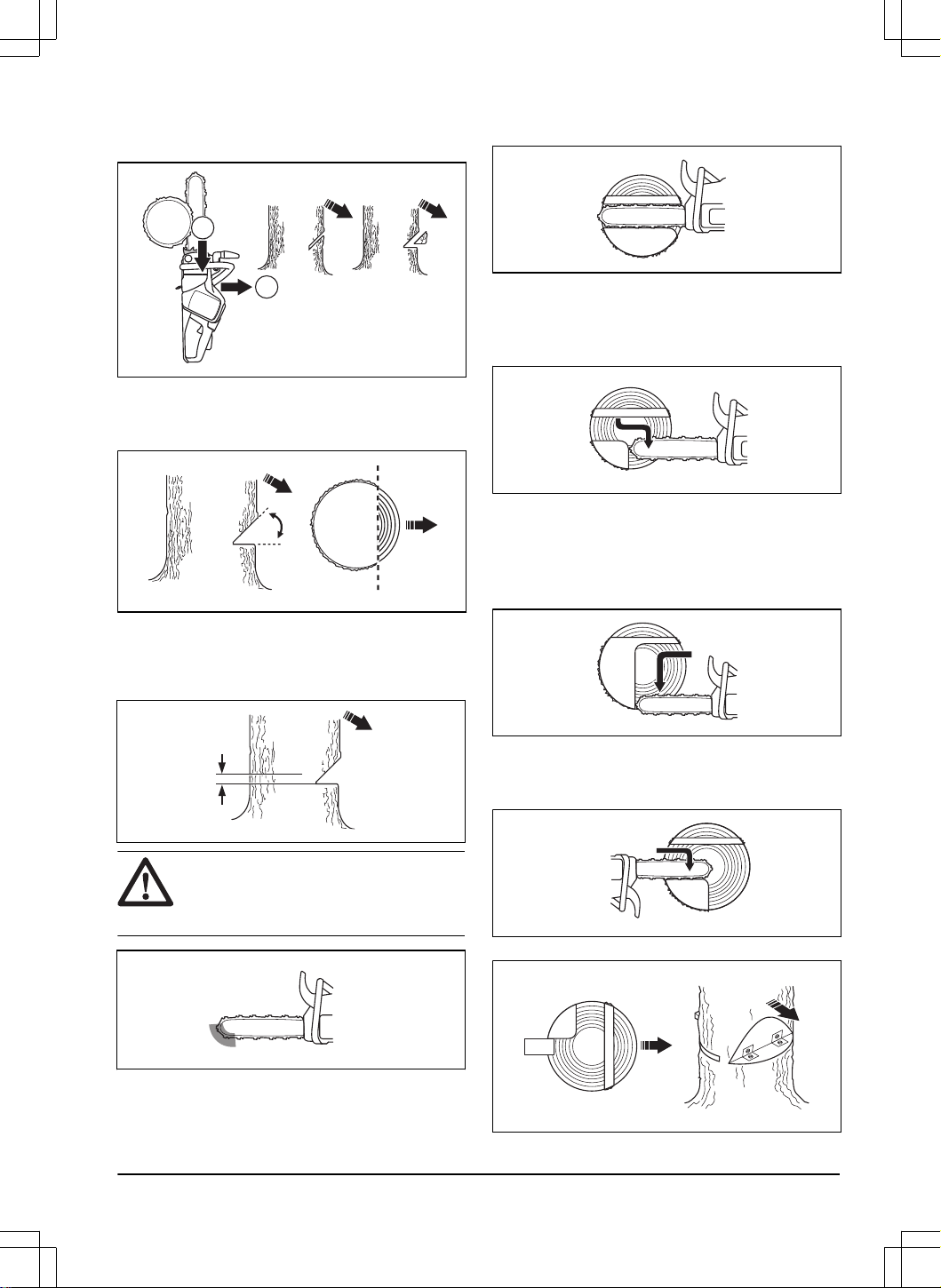

Cut the smaller branches (A) and (B) before you cut the

limb near the trunk (C).

1. Remove the limbs on the right side of the trunk.

a) Keep the guide bar on the right side of the trunk

and keep the body of the product against the

trunk.

b) Select the applicable cutting technique for the

tension in the branch.

WARNING: If you are not sure

about how to cut the branch, speak

to a professional chainsaw operator

before you continue.

2. Remove the limbs on the top of the trunk.

a) Keep the product on the trunk and let the guide

bar move along the trunk.

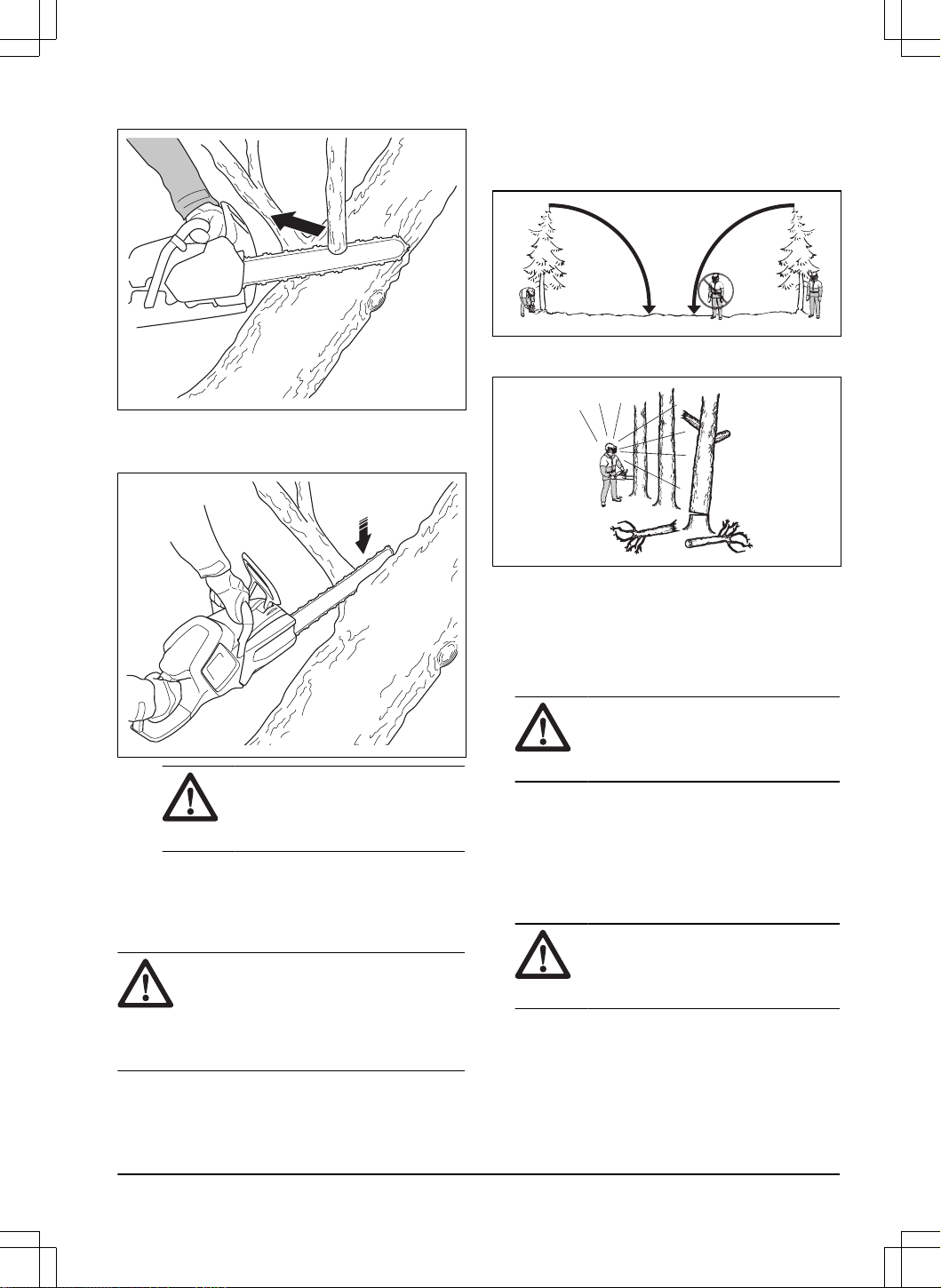

1844 - 006 - 13.07.2023

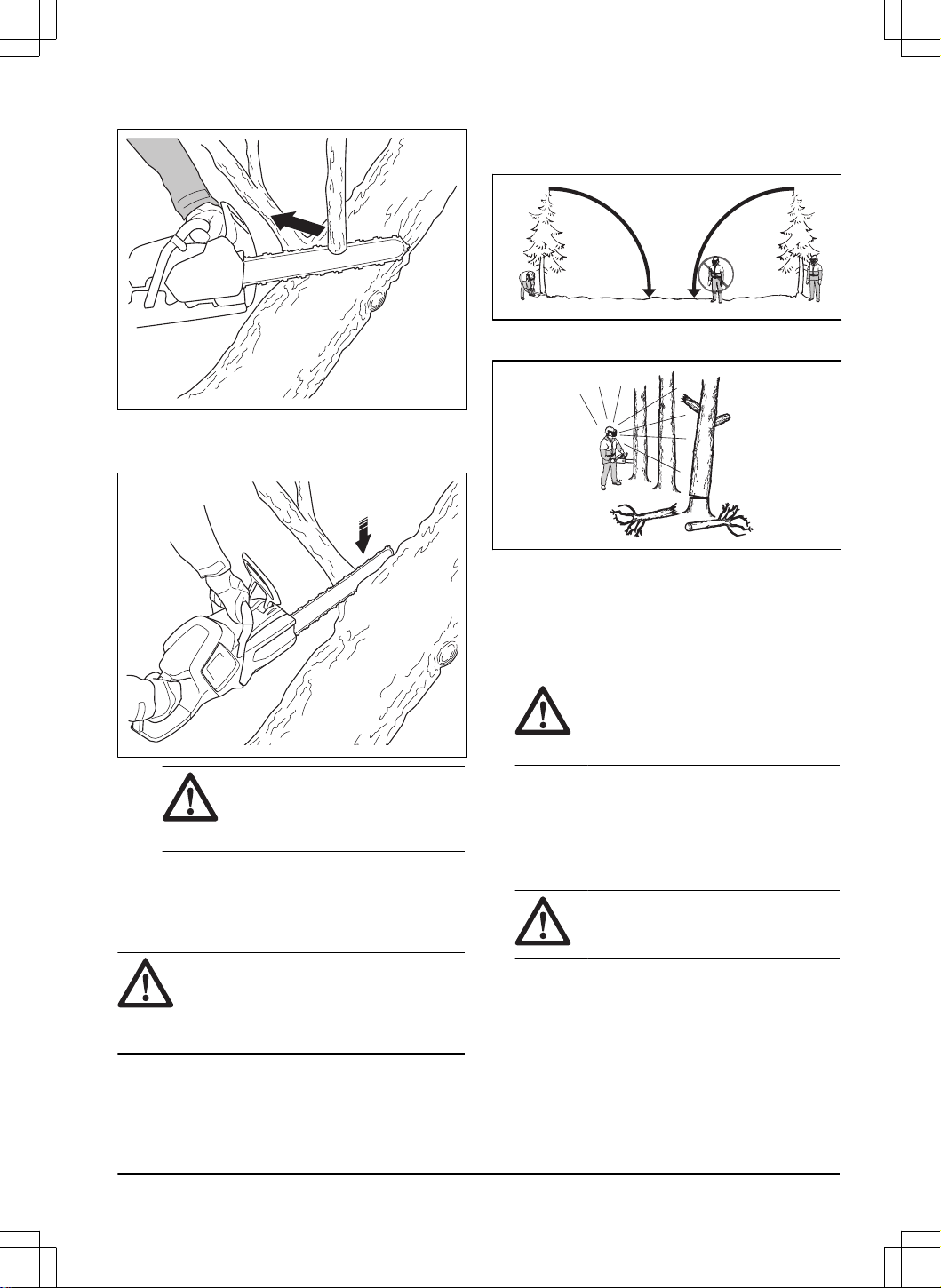

b) Cut on the push stroke.

3. Remove the limbs on the left side of the trunk.

a) Select the applicable cutting technique for the

tension in the branch.

WARNING: If you are not sure

about how to cut the branch, speak

to a professional chainsaw operator

before you continue.

Refer to

To cut trees and branches that are in tension

on page 24

for instructions on how to cut branches that

are in tension.

To use the tree felling technique

WARNING:

You must have experience

to fell a tree. If possible, engage in

a training course in chainsaw operation.

Speak to an operator with experience for

more knowledge.

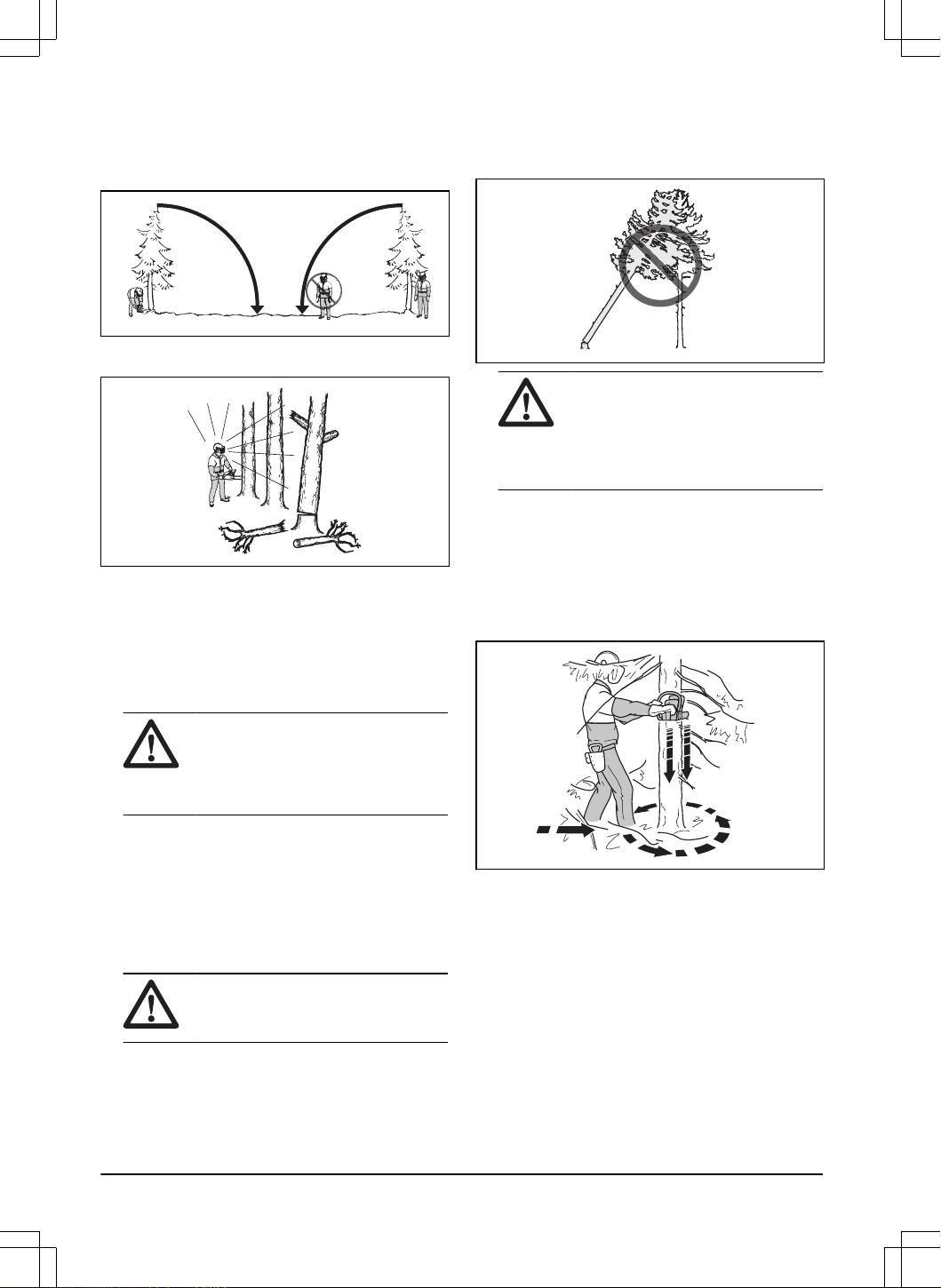

To keep a safe distance

1. Make sure that persons around you keep a safe

distance at a minimum of 2 1/2 tree lengths.

2. Make sure that no person is in the risk zone before

or during felling.

To calculate the felling direction

1. Examine in which direction it is necessary for the

tree to fall. The goal is to fell it in a position where

you can limb and cut the trunk easily. It is also

important that you are stable on your feet and can

move about safely.

WARNING:

If it is dangerous or not

possible to fell the tree in its natural

direction, fell the tree in a different

direction.

2. Examine the natural fall direction of the tree. For

example the tilt and bend of the tree, wind direction,

the location of the branches and weight of snow.

3. Examine if there are obstacles, for example other

trees, power lines, roads and/or buildings around.

4. Look for signs of damage and rot in the stem.

WARNING:

Rot in the stem can

mean a risk that the tree falls before you

complete the cutting.

5. Make sure the tree has no damaged or dead

branches that can break off and hit you during

felling.

1844 - 006 - 13.07.2023

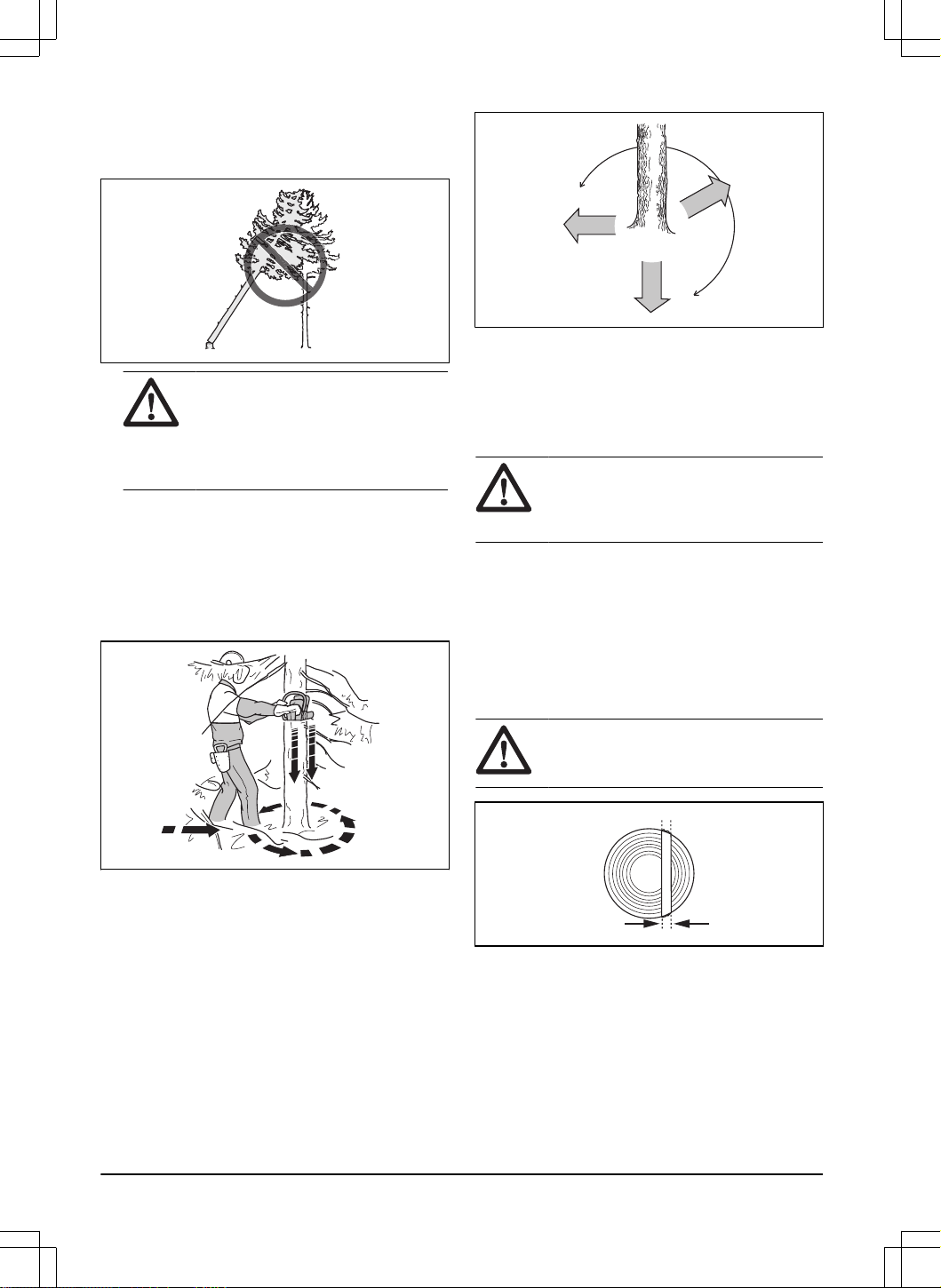

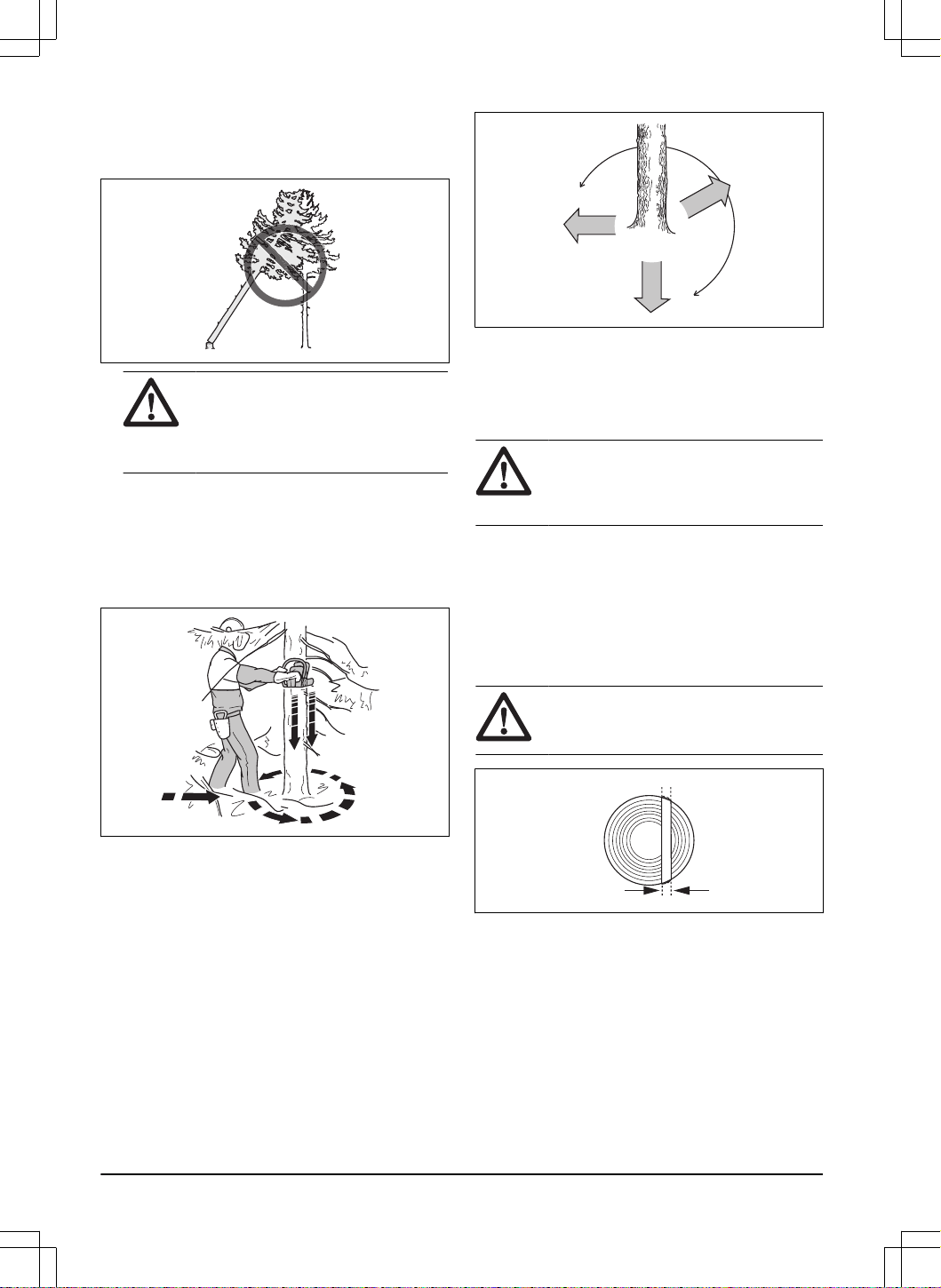

6. Do not let the tree fall onto a different standing tree.

It is dangerous to remove a caught tree and there is

a high accident risk. Refer to

To free a trapped tree

on page 24

WARNING: During critical felling

operations, lift your hearing protection

immediately when the sawing is

complete. It is important that you hear

sounds and warning signals.

To clear the trunk and prepare your path of

retreat

Cut off all branches from your shoulder height and

down.

1. Cut on the pull stroke from the top down. Make sure

that the tree is between you and the product.

2. Remove undergrowth from the work area around the

tree. Remove all cut off material from the work area.

3. Do a check of the area for obstacles such as stones,

branches and holes. You must have a clear path

of retreat when the tree starts to fall. Your path of

retreat must be approximately 135 degrees away

from the felling direction.

1. The danger zone

2. The path of retreat

3. The felling direction

To fell a tree

Husqvarna recommends you to make the directional

cuts and then use the safe corner method when you

fell a tree. The safe corner method helps you to make a

correct felling hinge and control the felling direction.

WARNING: Do not fell trees with a

diameter that is more than two times larger

than the guide bar length. For this, you must

have special training.

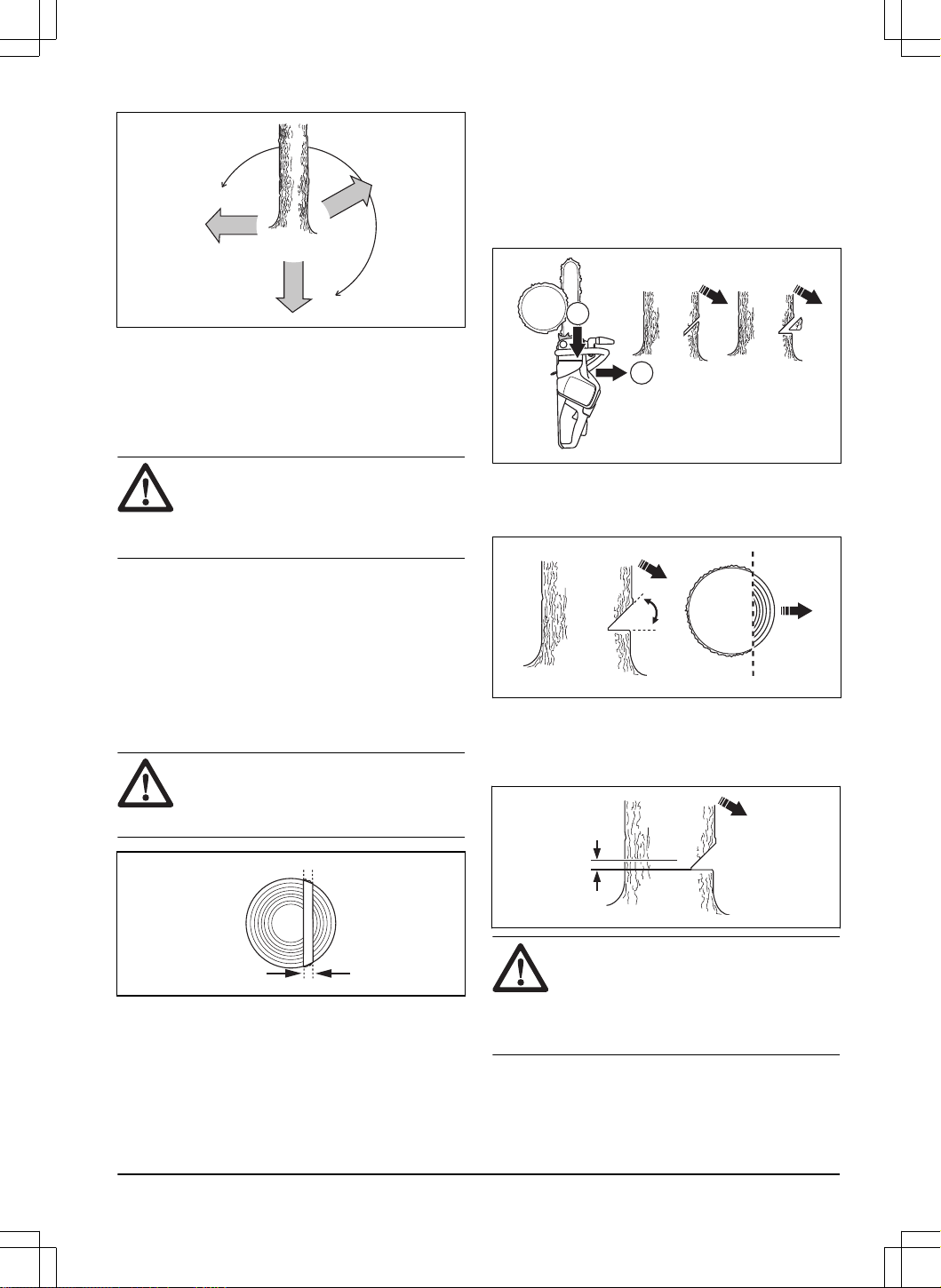

The felling hinge

The most important procedure during tree felling is to

make the correct felling hinge. With a correct felling

hinge, you control the felling direction and make sure

that the felling procedure is safe.

The thickness of the felling hinge must be equal and a

minimum of 10% of the tree diameter.

WARNING:

If the felling hinge is

incorrect or too thin, you have no control of

the felling direction.

To make the directional cuts

1. Make the directional cuts. Run the directional cuts

1/4 of the diameter of the tree. Make a 45° angle

between the top cut and bottom cut.

a) Make the top cut first. Align the felling direction

mark (A) of the product with the felling direction

of the tree (B). Stay behind the product and keep

the tree on your right side. Cut with a pull stroke.

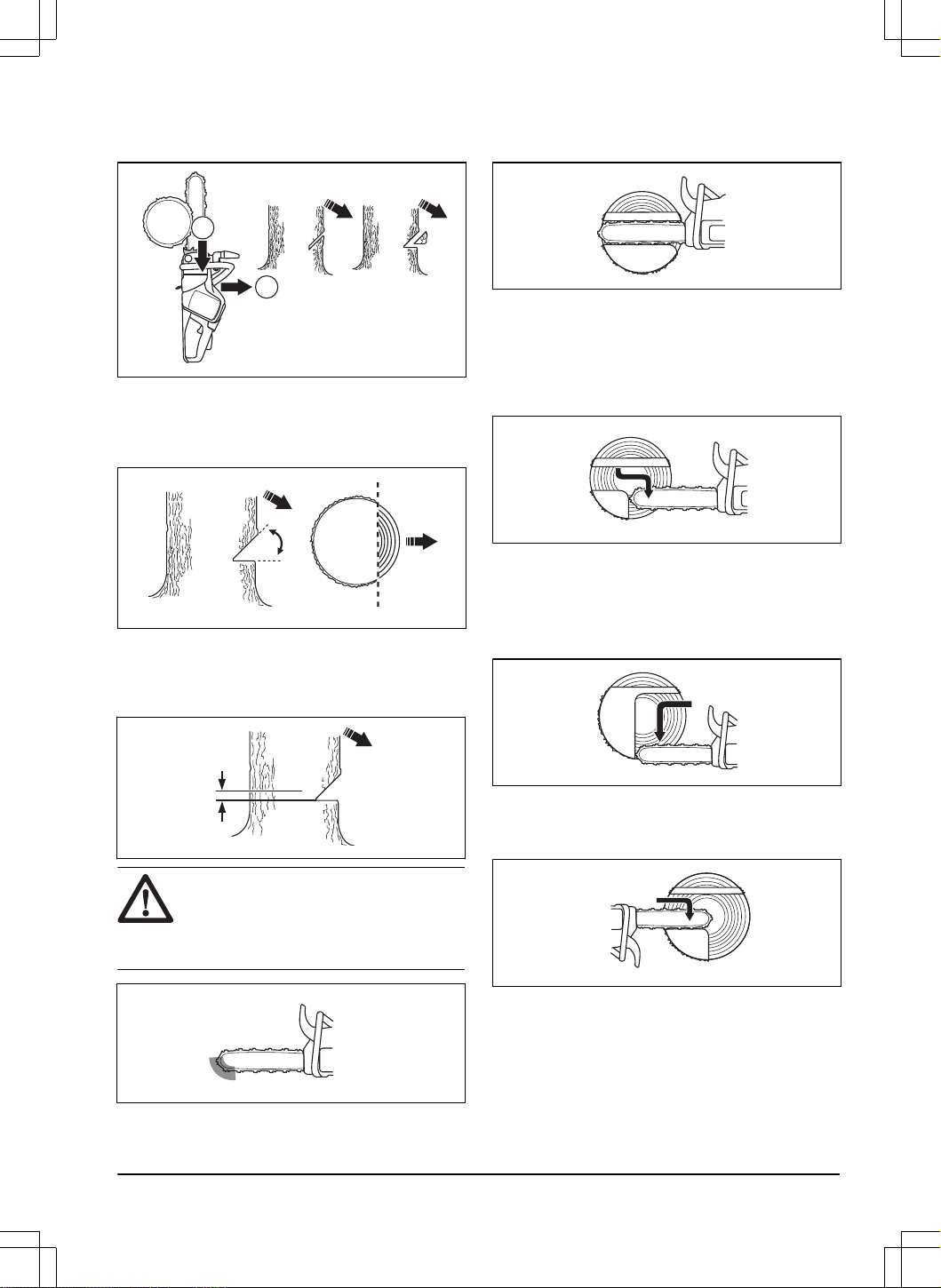

1844 - 006 - 13.07.2023

b) Make the bottom cut. Make sure that the end of

the bottom cut is at the same point as the end of

the top cut.

2. Make sure that the directional cut line is perfectly

horizontal and at right angles (90°) to the felling

direction. The directional cut line goes through the

point where the two directional cuts touch.

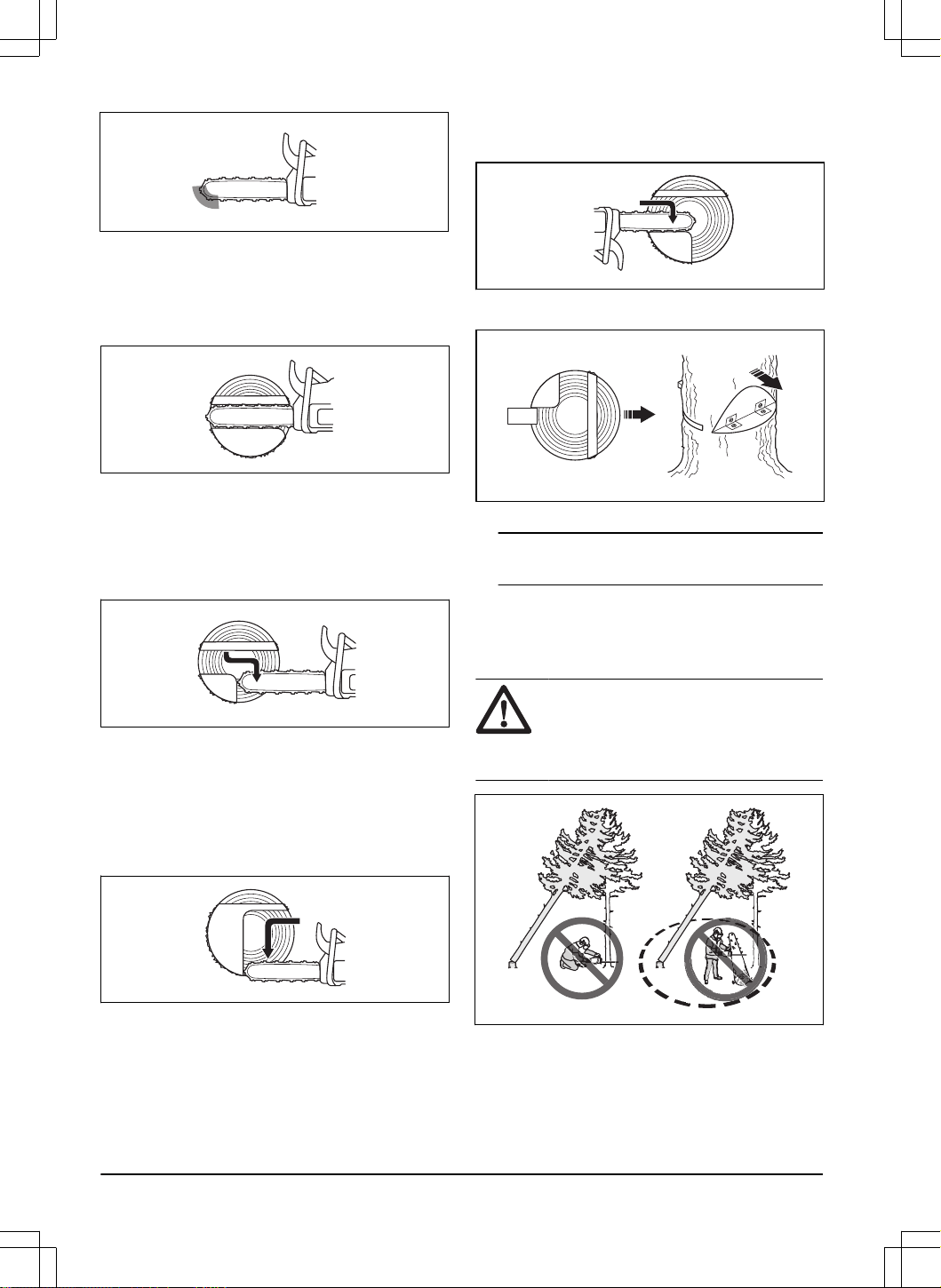

To use the safe corner method

The felling cut must be made slightly above the

directional cut.

WARNING:

Be careful when you cut

with the guide bar tip. Start to cut with the

lower section of the guide bar tip as you

make a bore cut into the trunk.

1. If the usable cutting length is longer than the tree

diameter, do these steps (a-d).

a) Make a bore cut straight into the trunk to

complete the felling hinge width.

b) Cut on the pull stroke until ⅓ of the trunk is left.

c) Pull the guide bar 5-10 cm/2-4 in rearward.

d) Cut through the remaining of the trunk to

complete a safe corner that is 5-10 cm/2-4 in

wide.

2. If the usable cutting length is shorter than the tree

diameter, do these steps (a-d).

a) Make a bore cut straight into the trunk. The bore

cut must extend 3/5 of the tree diameter.

b) Cut on the pull stroke through the remaining

trunk.

c) Cut straight into the trunk from the other side of

the tree to complete the felling hinge.

d) Cut on the push stroke, until ⅓ of the trunk is left,

to complete the safe corner.

3. Put a wedge in the kerf straight from behind.

1844 - 006 - 13.07.2023

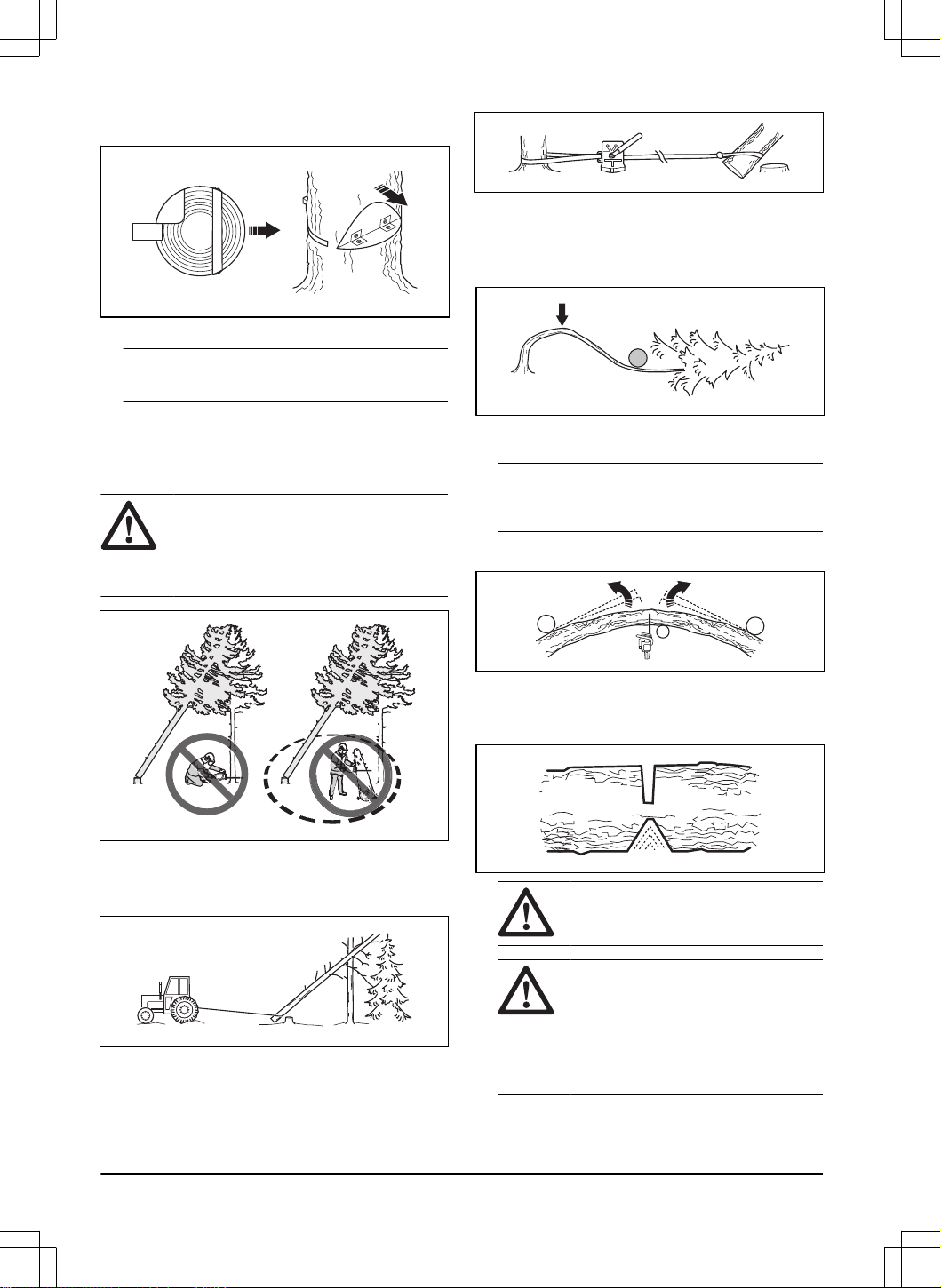

4. Cut off the corner to make the tree fall.

Note: If the tree does not fall, hit the wedge until it

does.

5. When the tree starts to fall, use the path of retreat

to move away from the tree. Move a minimum of 5

m/15 ft away from the tree.

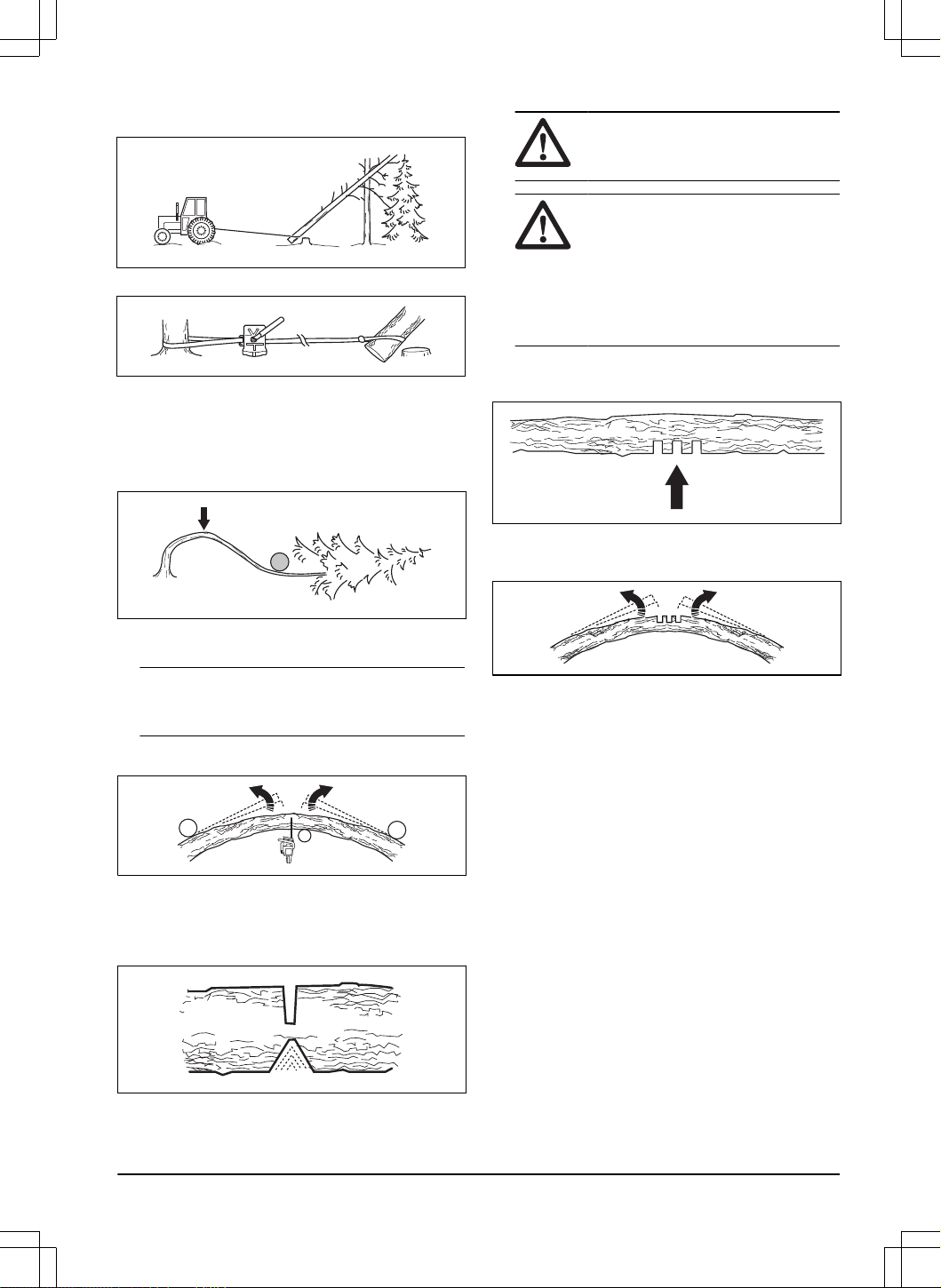

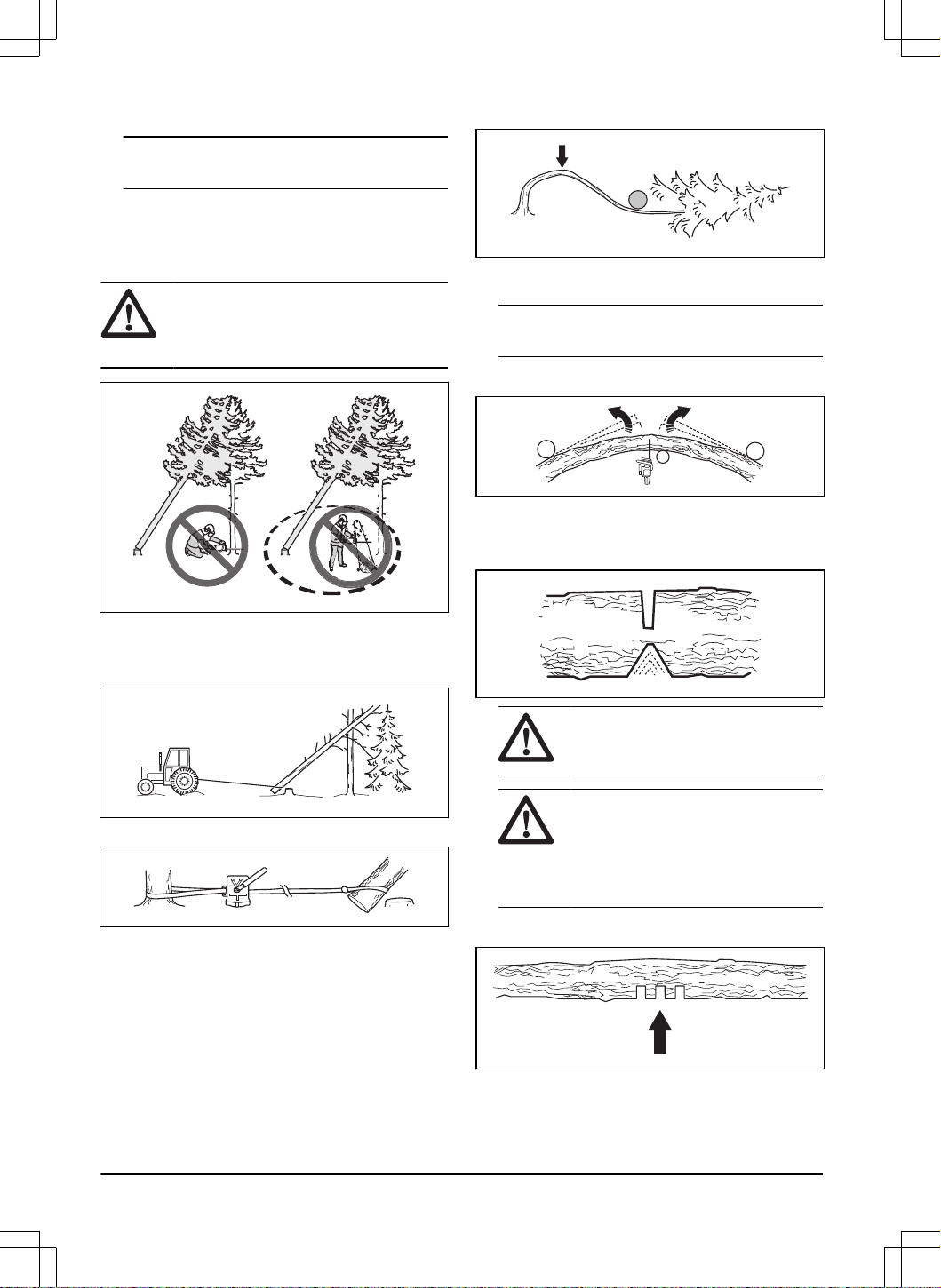

To free a trapped tree

WARNING: It is very dangerous to

remove a trapped tree and there is a high

accident risk. Keep out of the risk zone and

do not try to fell a trapped tree.

The safest procedure is to use one of the following

winches:

• Tractor-mounted

• Portable

To cut trees and branches that are in tension

1. Figure out which side of the tree or branch that is in

tension.

2. Figure out where the point of maximum tension is.

3. Examine which is the safest procedure to release the

tension.

Note: In some situations the only safe procedure

is to use a winch and not your product.

4. Keep a position where the tree or branch can not hit

you when the tension is released.

5. Make one or more cuts of sufficient depth necessary

to decrease the tension. Cut at or near the point of

maximum tension. Make the tree or branch break at

the point of maximum tension.

WARNING: Do not cut straight

through a tree or branch that is in

tension.

WARNING: Be very careful when

you cut a tree that is in tension. There is

a risk that the tree moves quickly before

or after you cut it. Serious injury can

occur if you are in an incorrect position

or if you cut incorrectly.

6. If you must cut across tree/branch, make 2 to 3 cuts,

1 in. apart and with a depth of 2 in.

1844 - 006 - 13.07.2023

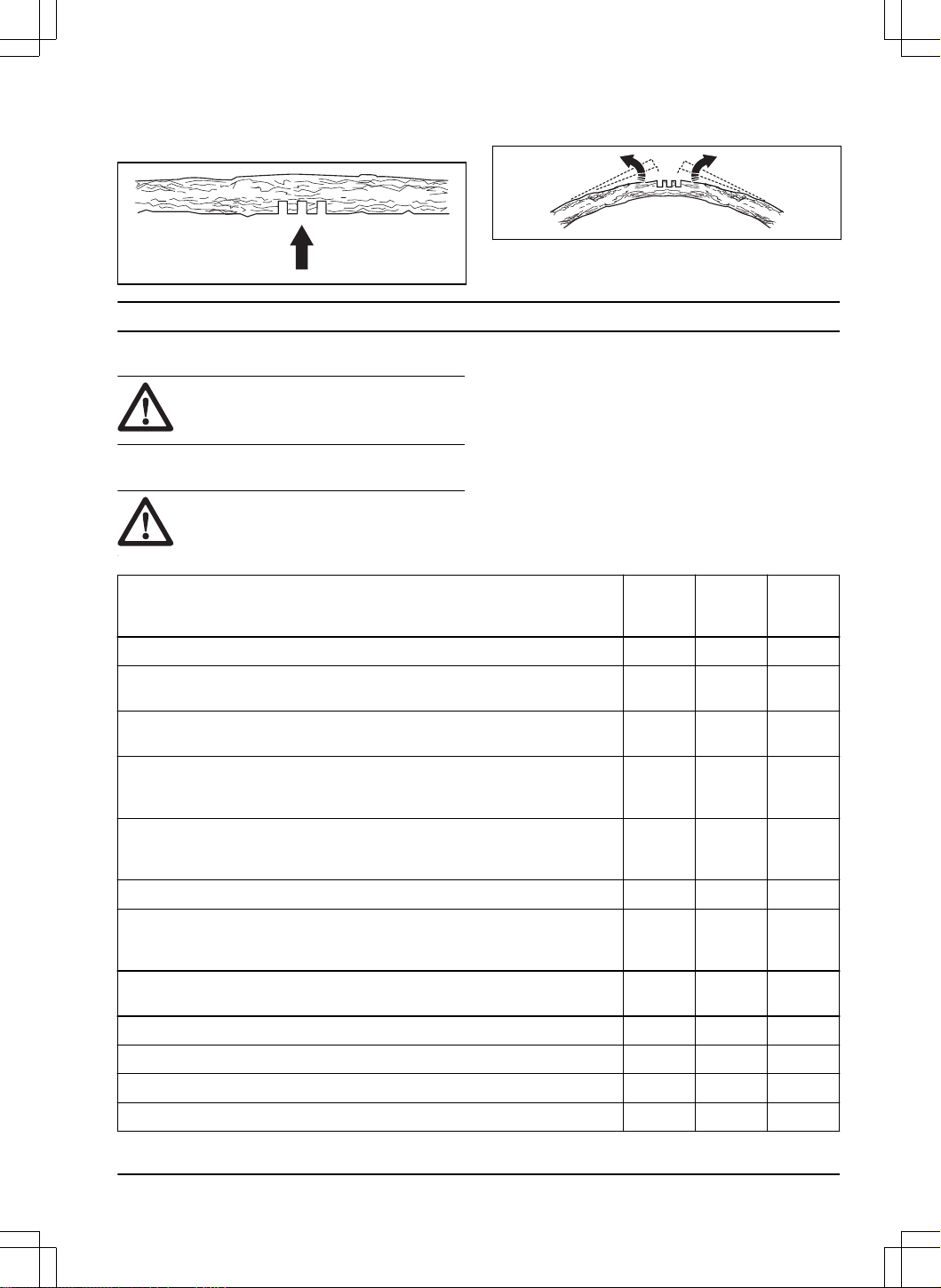

7. Continue to cut more into the tree until the tree/

branch bends and the tension is released.

8. Cut the tree/branch from the opposite side of the

bend, after the tension is released.

Maintenance

Introduction

WARNING: Read and understand the

safety chapter before you do maintenance

on the product.

Maintenance schedule

WARNING: Remove the battery before

you do maintenance.

The following is a list of the maintenance steps that you

must do on the product. See

Maintenance on page 25

for more information.

1844 - 006 - 13.07.2023 25

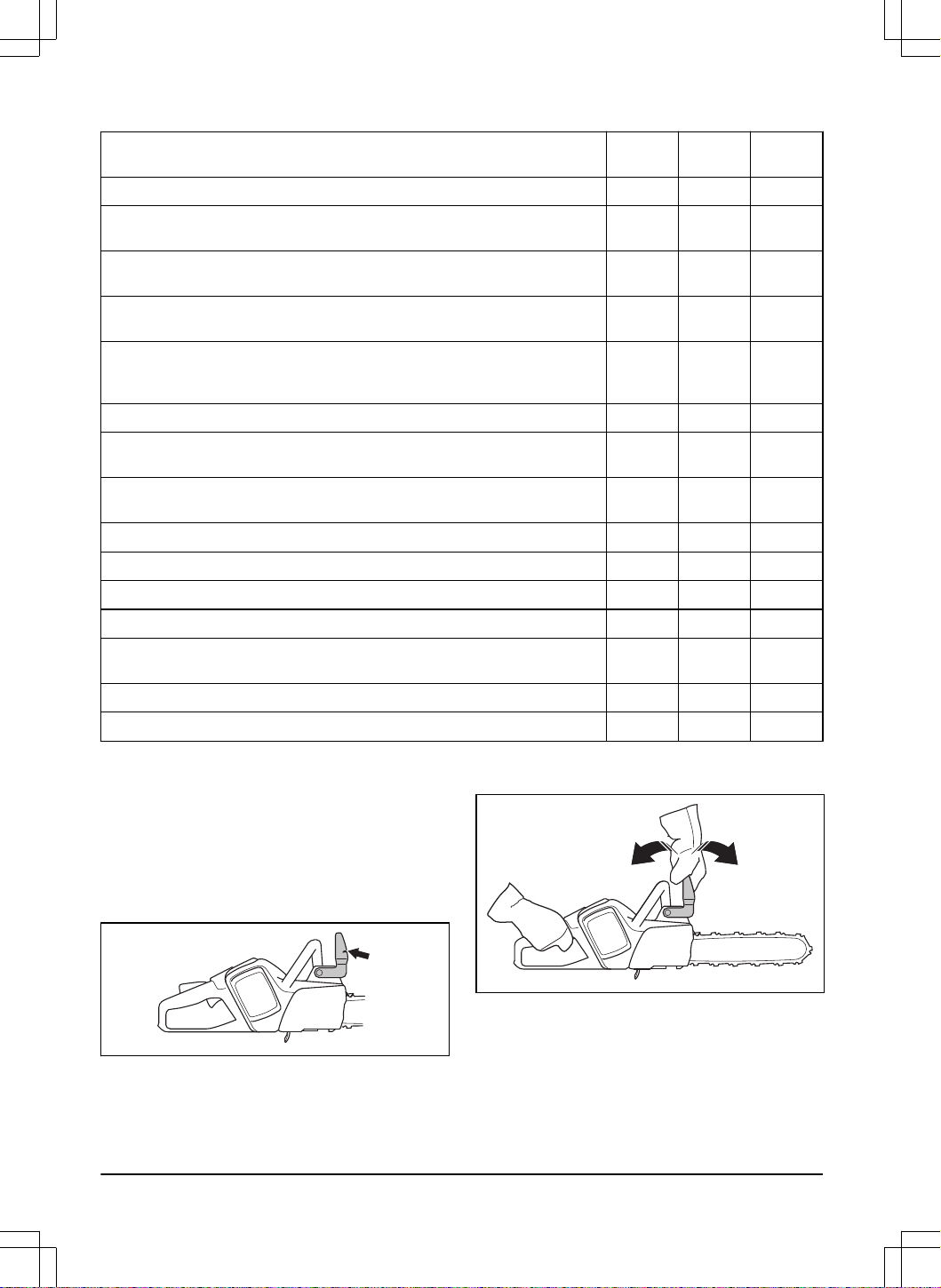

Maintenance Before

use

Weekly Monthly

Clean the external parts of the product. X

Make sure that the power trigger and the power trigger lockout function correctly

from a safety point of view.

Clean the chain brake and make sure that it operates safely. Make sure that the

chain catcher is not damaged. Replace it if necessary.

Turn the guide bar for more equal wear. Make sure that the lubrication hole in

the guide bar is not clogged. Clean the bar groove.

Make sure that the cutter and cutter guard have no cracks and that they are not

damaged. Replace the cutter or cutter guard if they have cracks or if they have

been exposed to impact.

Make sure that the guide bar and saw chain have sufficient oil. X

Do a check of the saw chain. Look for cracks and make sure that the saw chain

is not rigid or unusually worn. Replace if necessary.

Sharpen the saw chain. Do a check of its tension and condition. Do a check for

wear on the drive sprocket and replace is necessary.

Clean the air inlet on the product. X

Make sure that the screws and nuts are tight. X

Make sure that the keypad works correctly and that it is not damaged. X

Use a file to remove burrs from the edges of the guide bar. X

Do a check of the connections between the battery and the product. Do a check

of the connection between the battery and the battery charger.

Empty and clean the oil tank. X

Blow through the product and battery cooling slots gently with compressed air. X

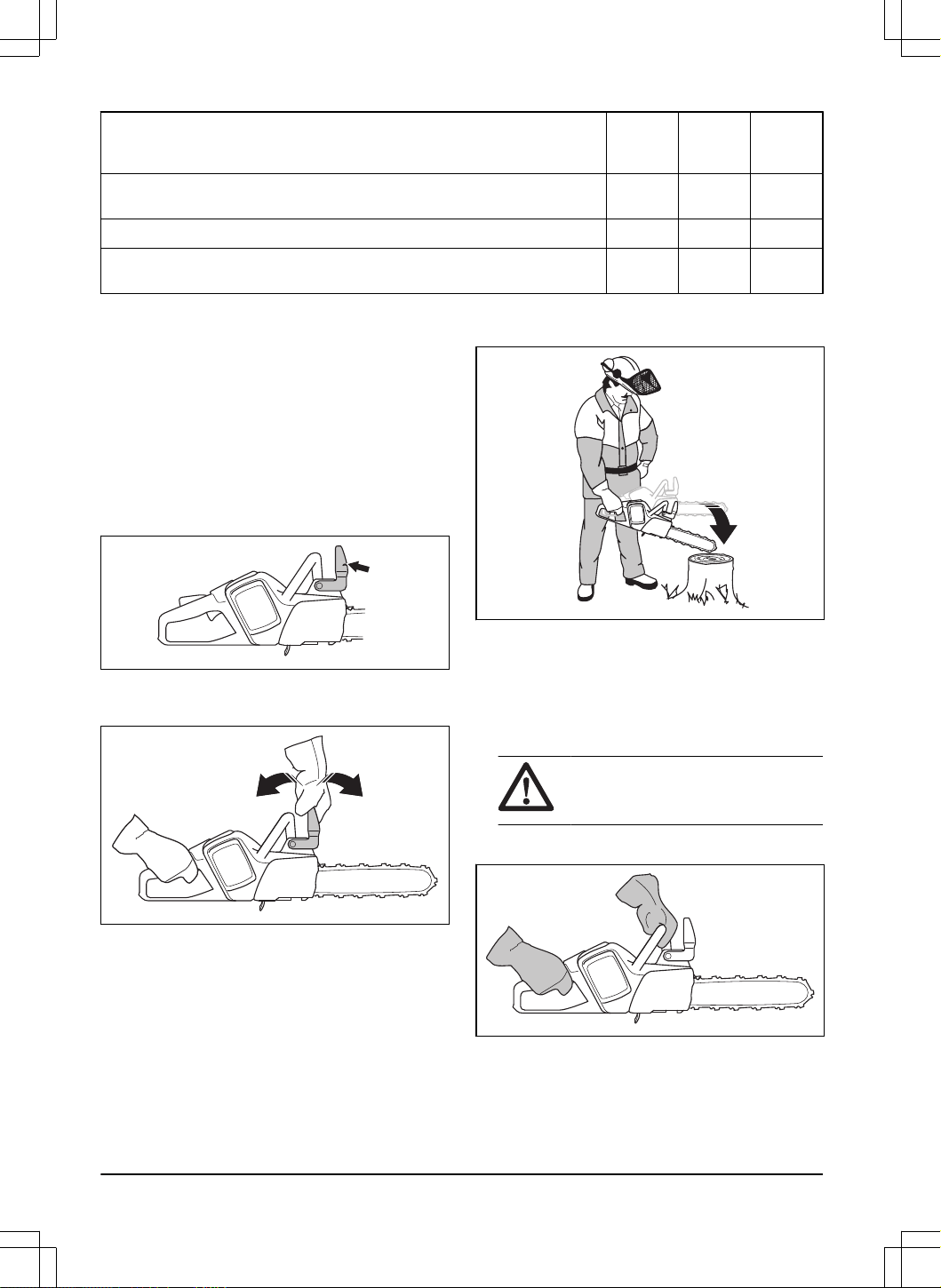

Maintenance and checks of the safety

devices on the product

To do a check of the front hand guard

Regularly do a check of the front hand guard and the

inertia brake release.

1. Make sure that the front hand guard does not have

damages such as cracks.

2. Make sure that the front hand guard moves freely

and that it is attached safely to the product.

3. Put the product, with the motor off, on a stump or

other stable surface.

26 1844 - 006 - 13.07.2023

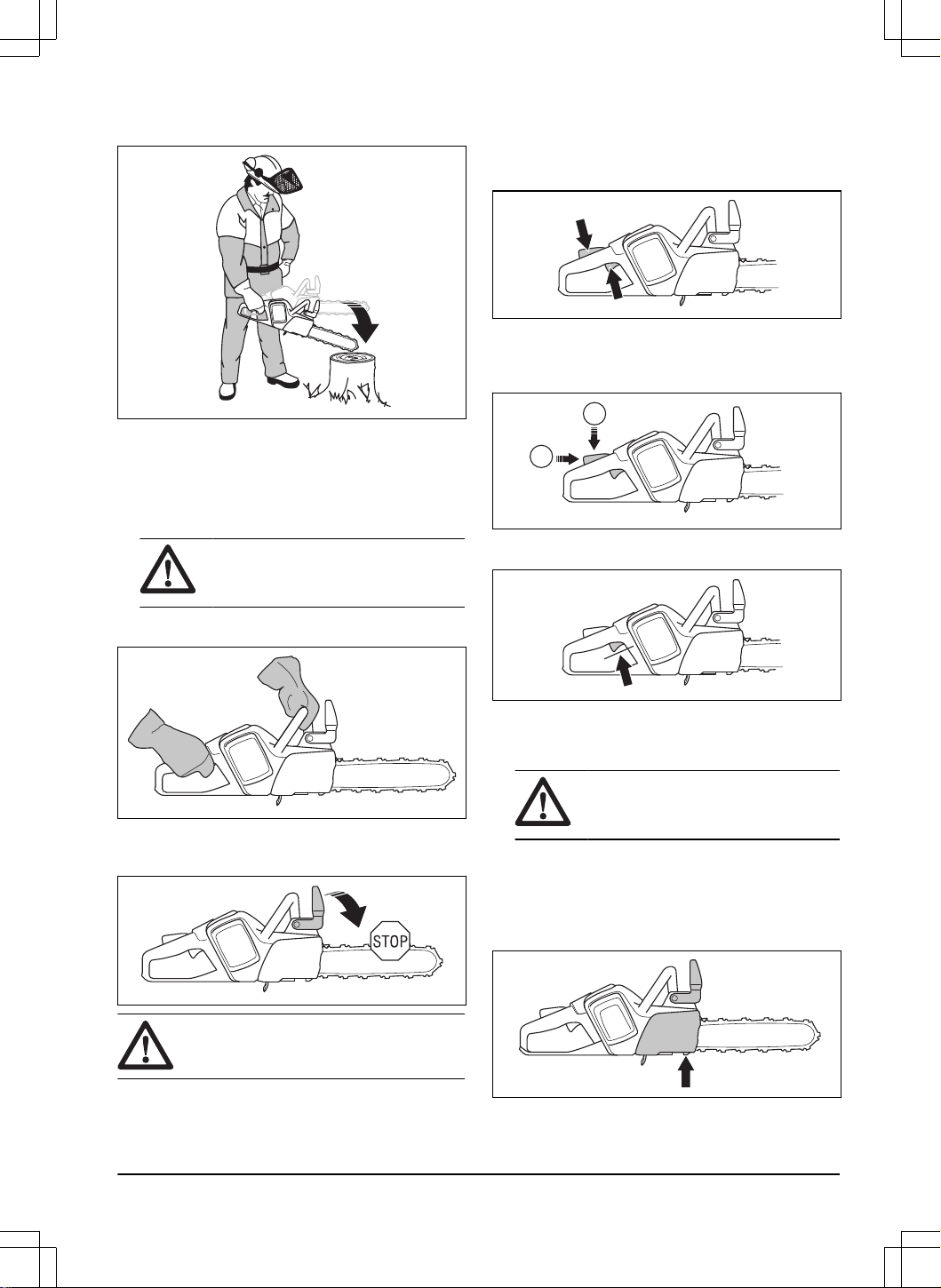

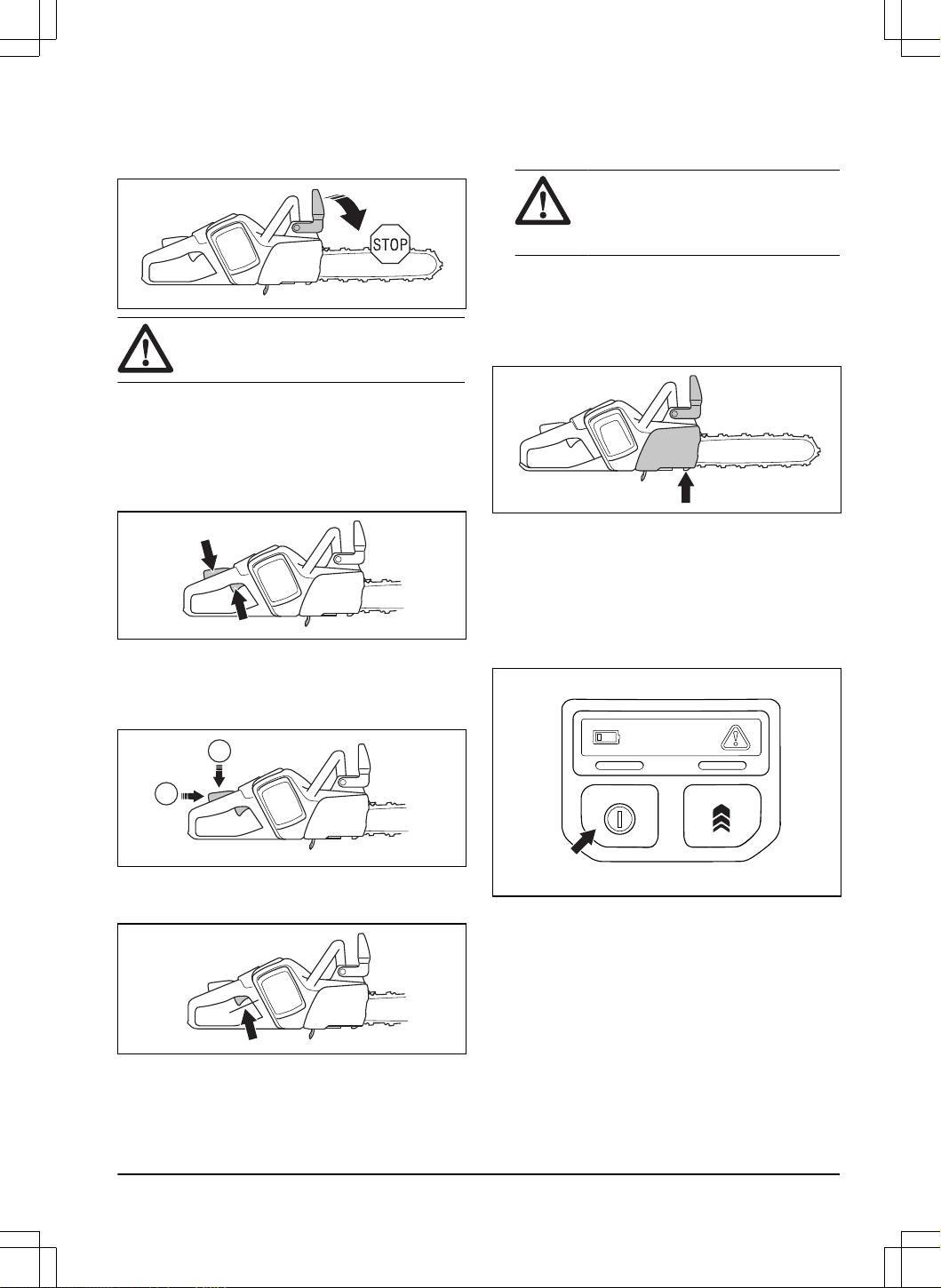

4. Hold the rear handle and let go of the front handle.

Let the product fall against the stump.

5. Make sure that the chain brake engages as the

guide bar hits the stump.

To do a check of the brake trigger

1. Put the product on stable ground and start it. See

Operation on page 14

WARNING: Make sure that the saw

chain does not touch the ground or other

objects.

2. Wrap your fingers and thumbs around the handles

and hold the product tight.

3. Apply full power and tilt your left wrist against the

front hand guard to engage the chain brake. The

saw chain must stop immediately.

WARNING: Do not let go of the front

handle!

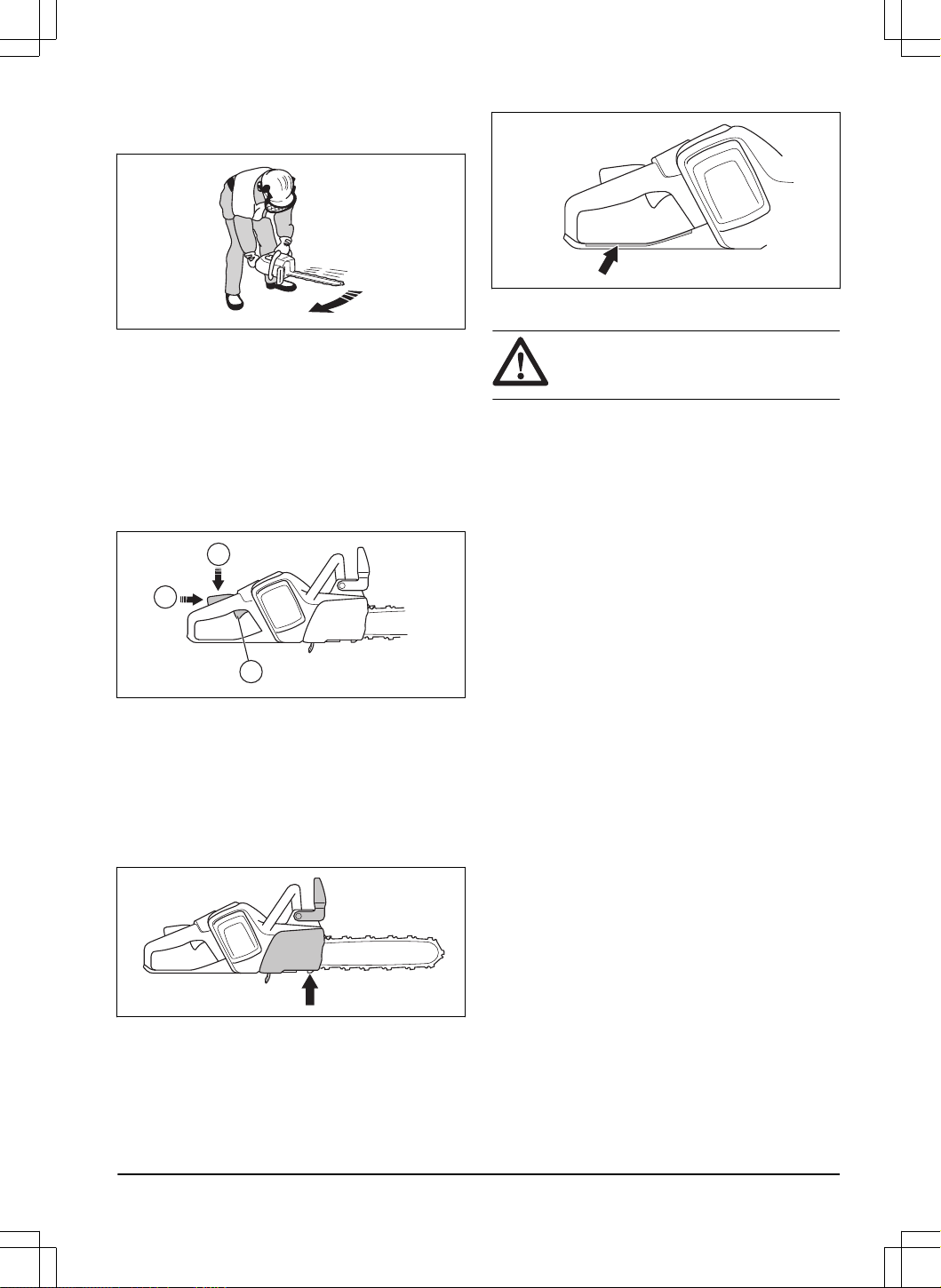

To do a check of the power trigger lockout

1. Make sure that the power trigger and power trigger

lockout move freely and that the return spring

operates correctly.

2. Push the power trigger lockout forward (A) and

down (B). Hold the power trigger lockout against the

handle and make sure that it goes back to its initial

position when you release it.

3. Make sure that the power trigger is locked at the idle

position when the power trigger lockout is released.

4. Start the product and apply full power.

5. Release the power trigger and make sure that the

saw chain stops and stays stationary.

WARNING:

If the saw chain rotates

when the power trigger is in the idle

position, speak to your servicing dealer.

To do a check of the chain catcher

1. Make sure that there is no damage on the chain

catcher.

2. Make sure that the chain catcher is stable and

attached to the body of the product.

1844 - 006 - 13.07.2023

To do a check of the functions of the user

interface

1. Start the product. Refer to

To start the product on

page 17

2. Push the start/stop button.

3. Make sure that the product stops and that the green

LED goes off.

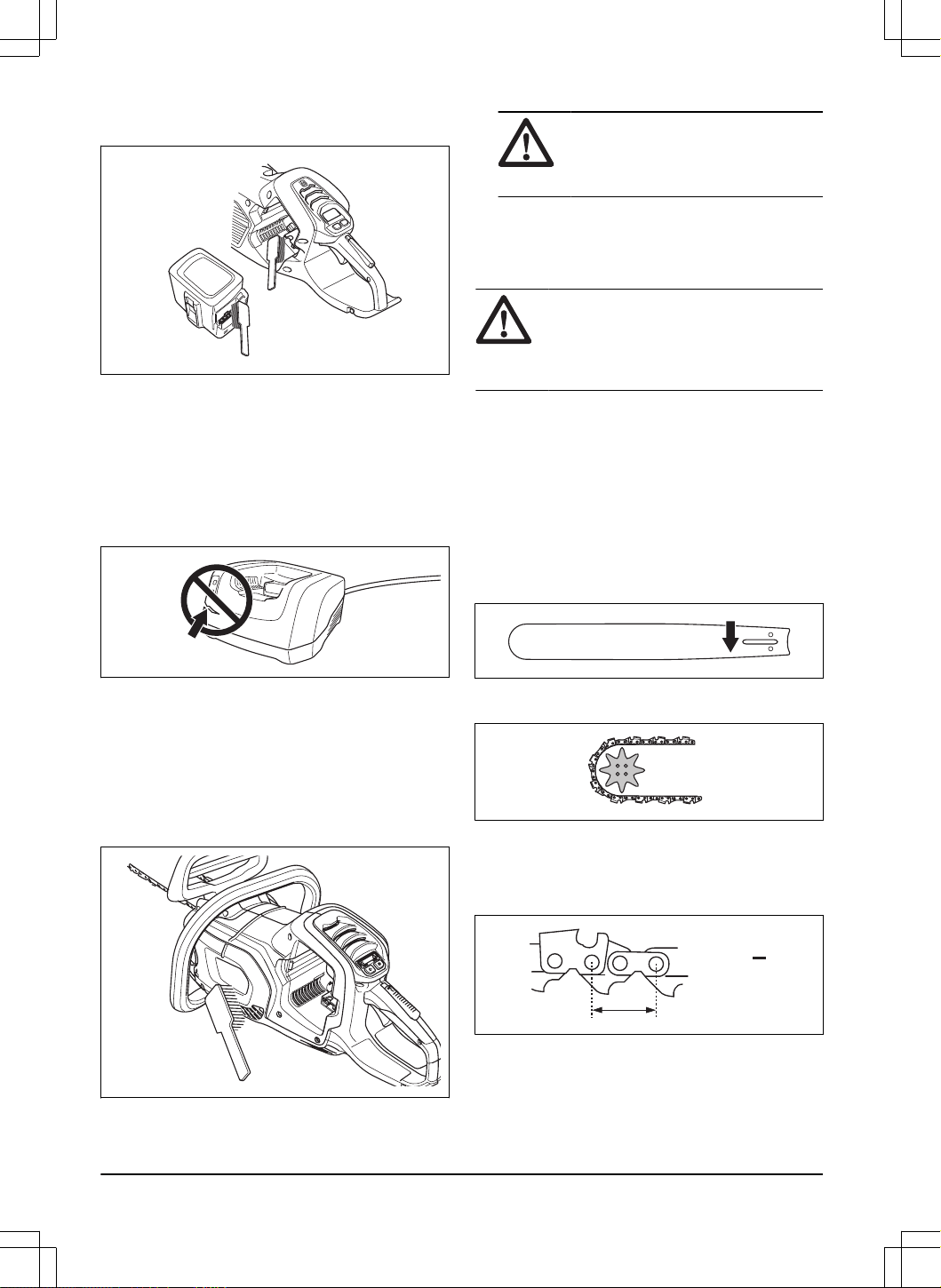

To do a check of the battery and the

battery holder

1. Clean the battery and the battery holder with a soft

brush.

2. Clean the cooling slots and battery connectors.

3. Make sure that the battery has no cracks or other

damages.

To do a check of the battery charger

1. Make sure that the battery charger and the power

supply cord is not damaged. Look for cracks and

other damages.

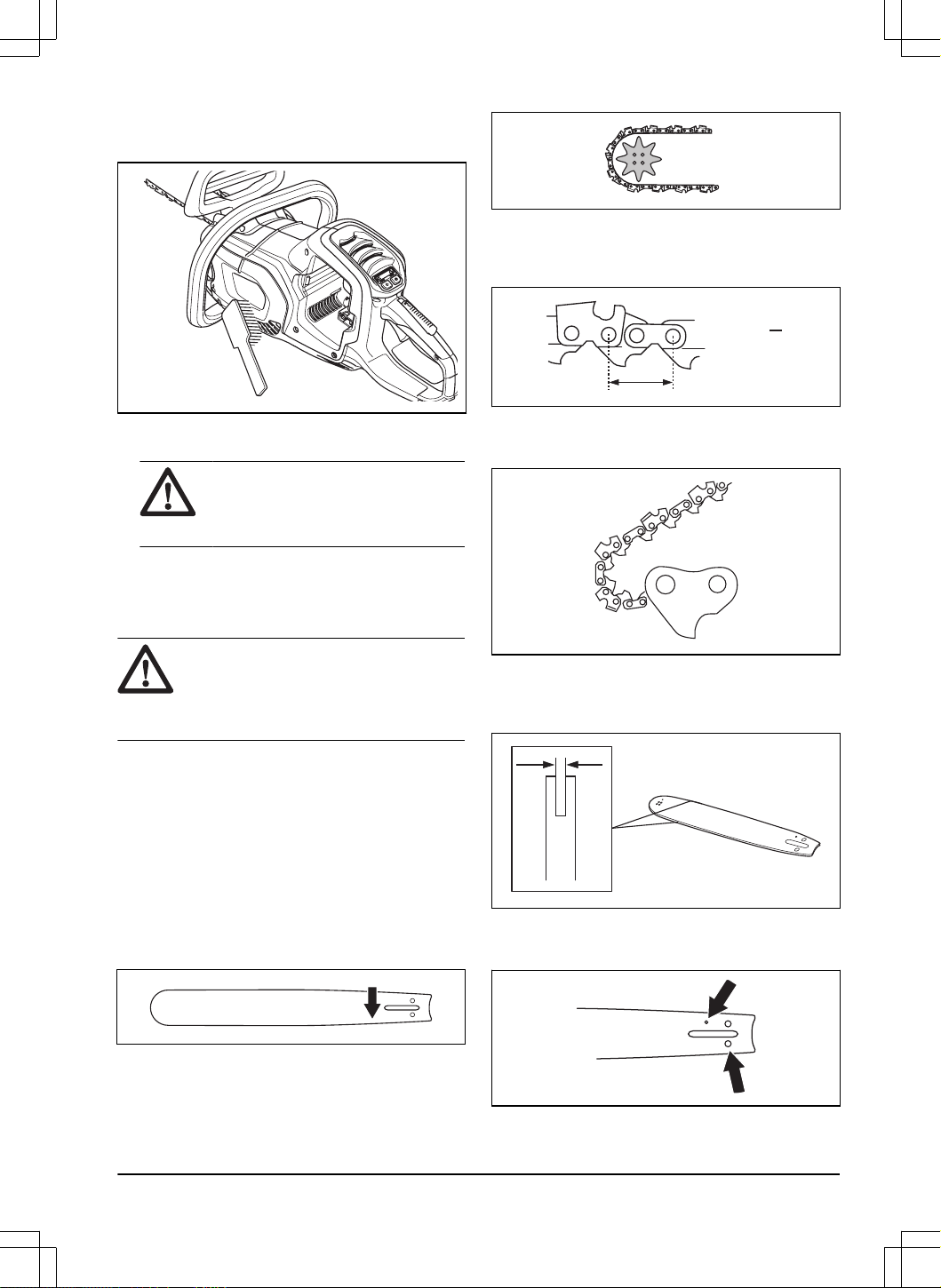

To clean the cooling system

The cooling system keeps the motor temperature down.

The cooling system includes the air intake on the left

side of the product and a fan on the motor.

1. Clean the cooling system with a brush weekly or

more frequently if it is necessary.

2. Make sure that the cooling system is not dirty or

blocked.

CAUTION: A dirty or blocked

cooling system can cause the product to

become too hot. This causes damage to

the product.

To sharpen the saw chain

Information about the guide bar and saw chain

WARNING:

Use protective gloves

when you use or do maintenance on the

saw chain. A saw chain that does not move

can also cause injuries.

Replace a worn or damaged guide bar or saw chain with

the guide bar and saw chain combination recommended

by Husqvarna. This is necessary to keep the safety

functions of the product. Refer to

Accessories on

page 35

, for a list of replacement bar and chain

combinations that we recommend.

• Guide bar length, in/cm. Information about the guide

bar length can usually be found on the rear end of

the guide bar.

1844 - 006 - 13.07.2023

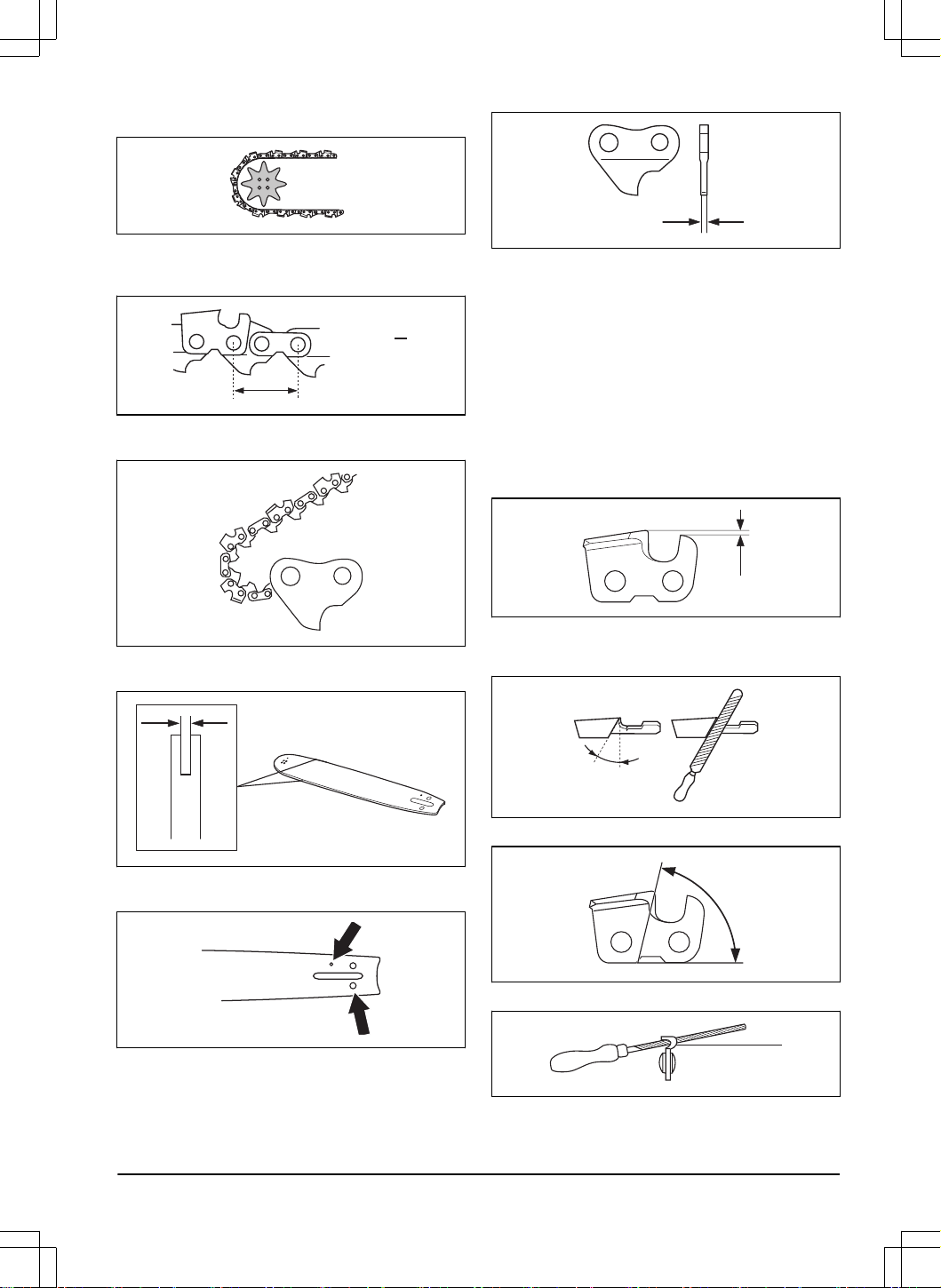

• Number of teeth on bar tip sprocket (T).

• Chain pitch, in. The distance between the drive links

of the saw chain must align with the distance of the

teeth on the bar tip sprocket and drive sprocket.

PITCH =

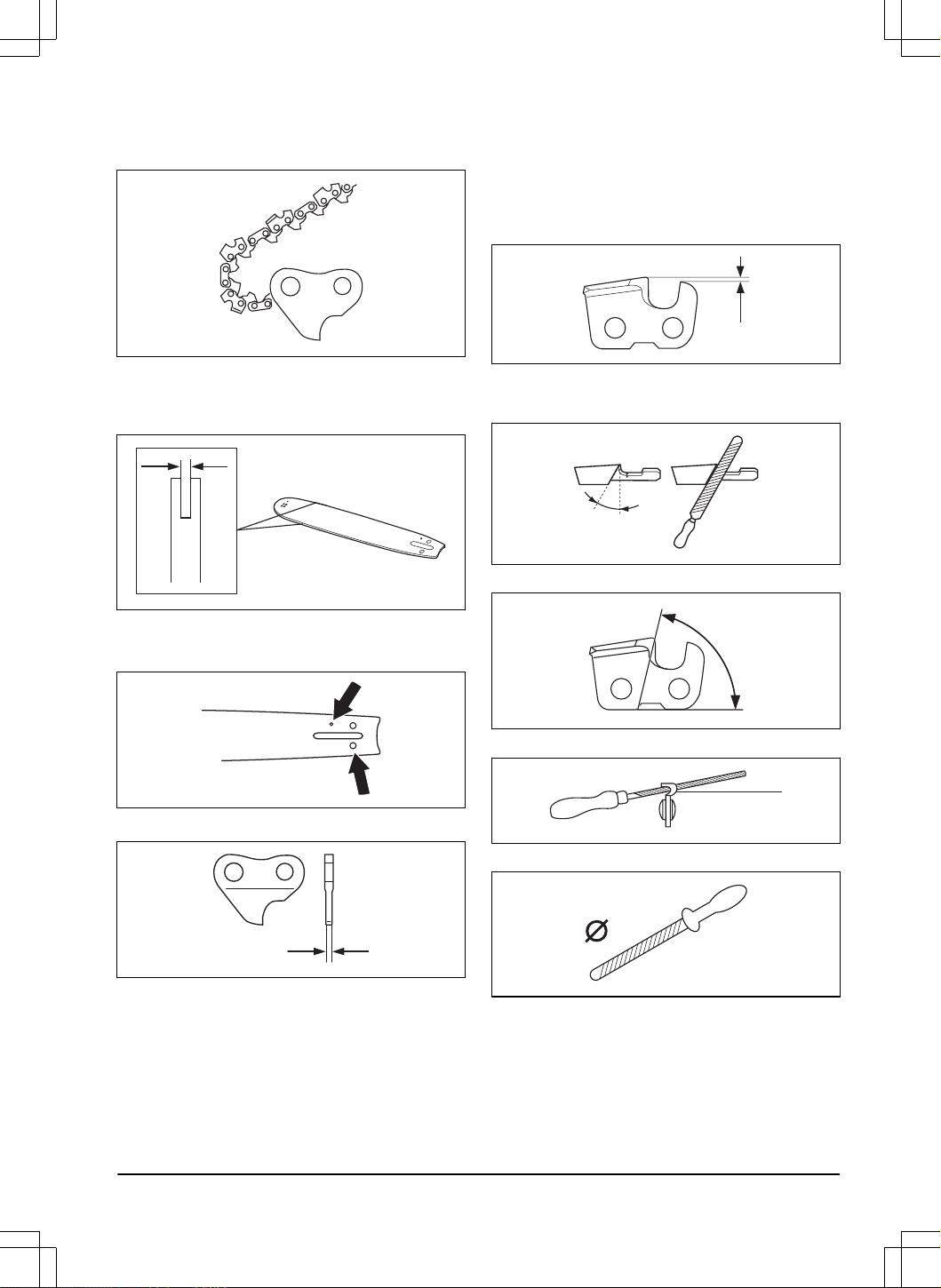

• Number of drive links. The number of drive links is

decided by the type of guide bar.

• Bar groove width, in/mm. The groove width in guide

bar must be the same as the chain drive links width.

• Chain oil hole and hole for chain tensioner. The

guide bar must align with product.

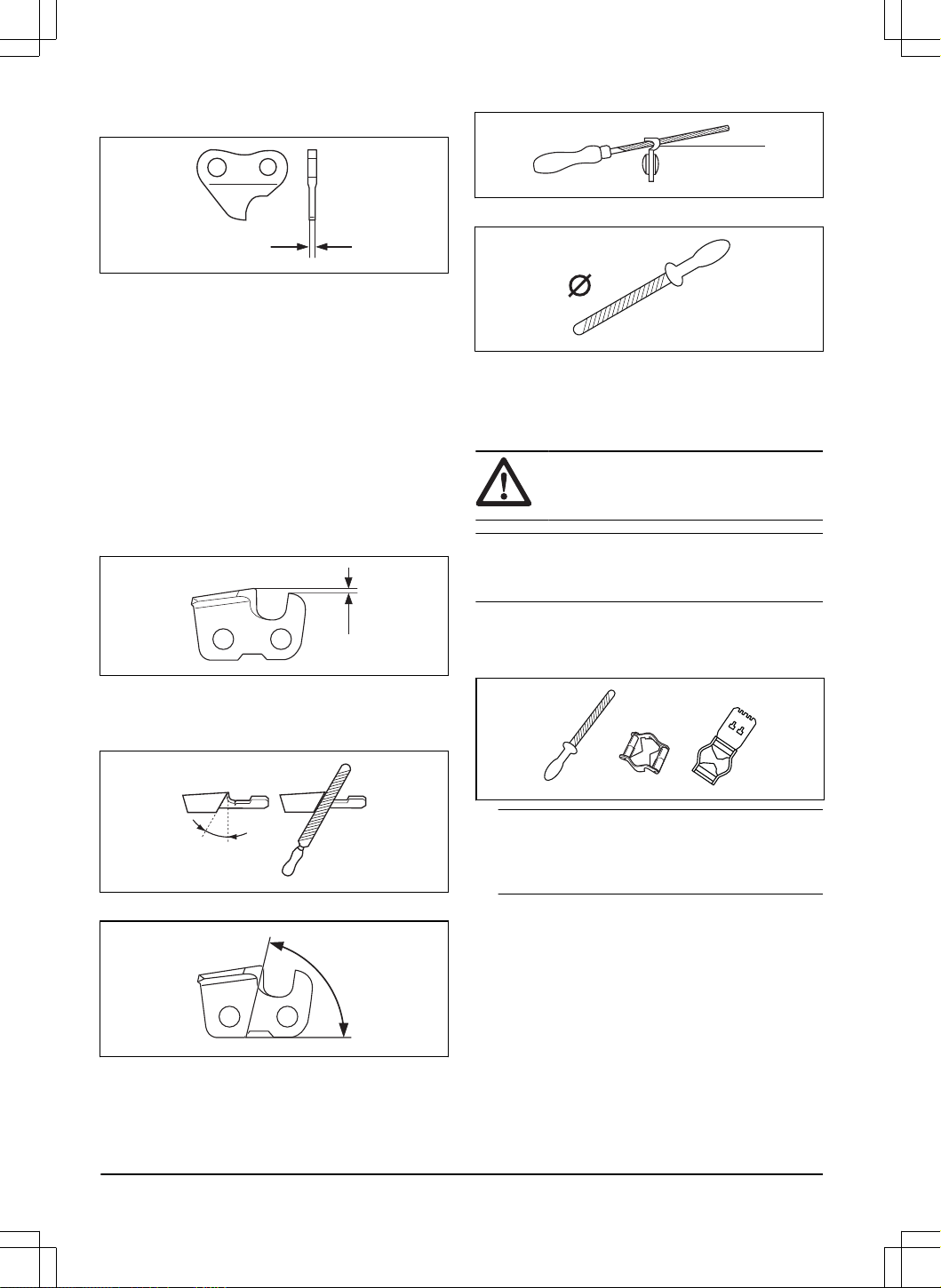

• Drive link width, mm/in.

General information about how to sharpen the

cutters

Do not use a blunt saw chain. If the saw chain is blunt,

you must apply more pressure to push the guide bar

through the wood. If the saw chain is very blunt, there

will be no wood chips but sawdust.

A sharp saw chain eats through the wood and the wood

chips becomes long and thick.

The cutting tooth (A) and the depth gauge (B) together

makes the cutting part of the saw chain, the cutter. The

difference in height between the two gives the cutting

depth (depth gauge setting).

When you sharpen the cutter, think about the following:

• Filing angle.

• Cutting angle.

• File position.

1844 - 006 - 13.07.2023

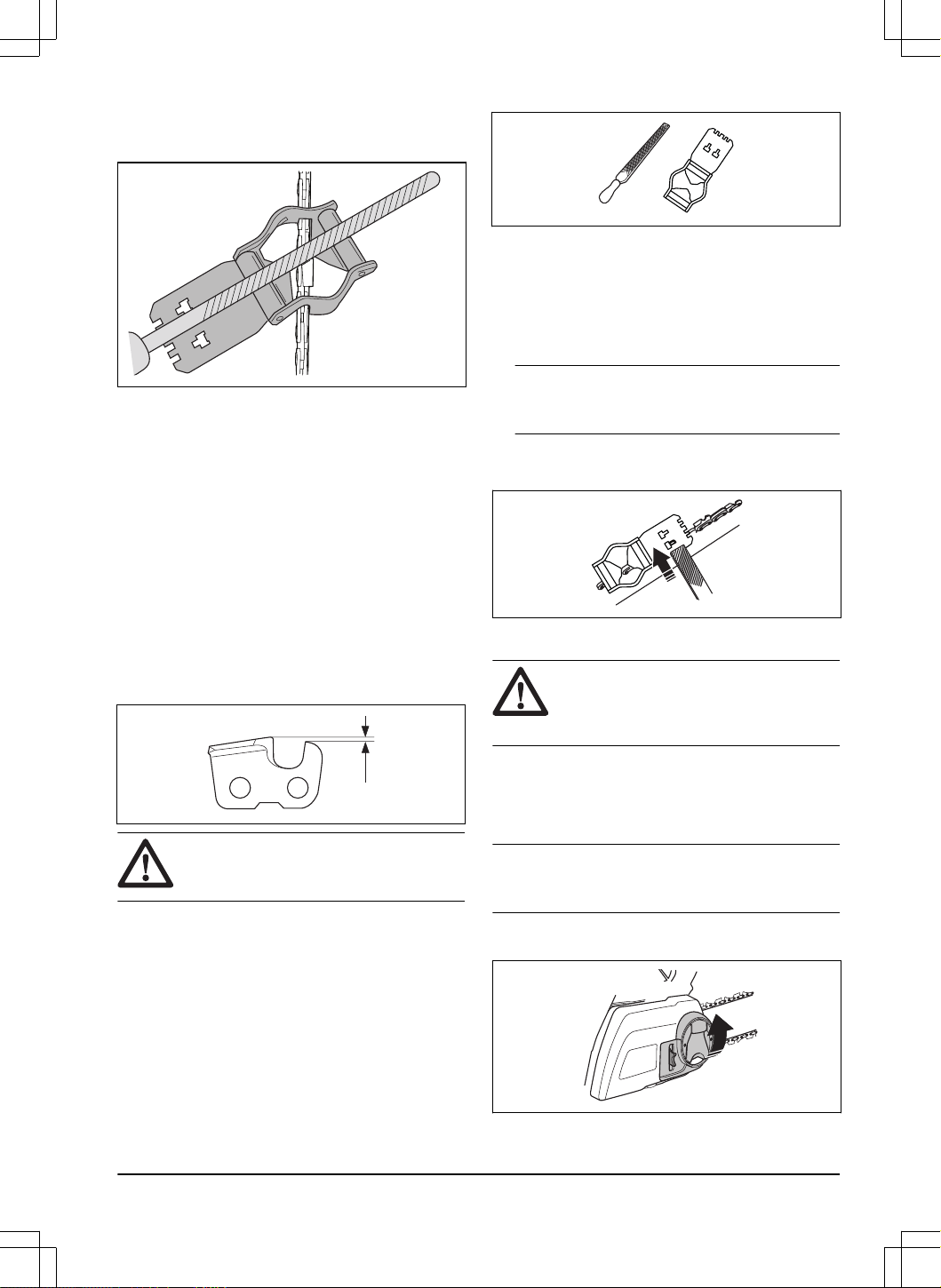

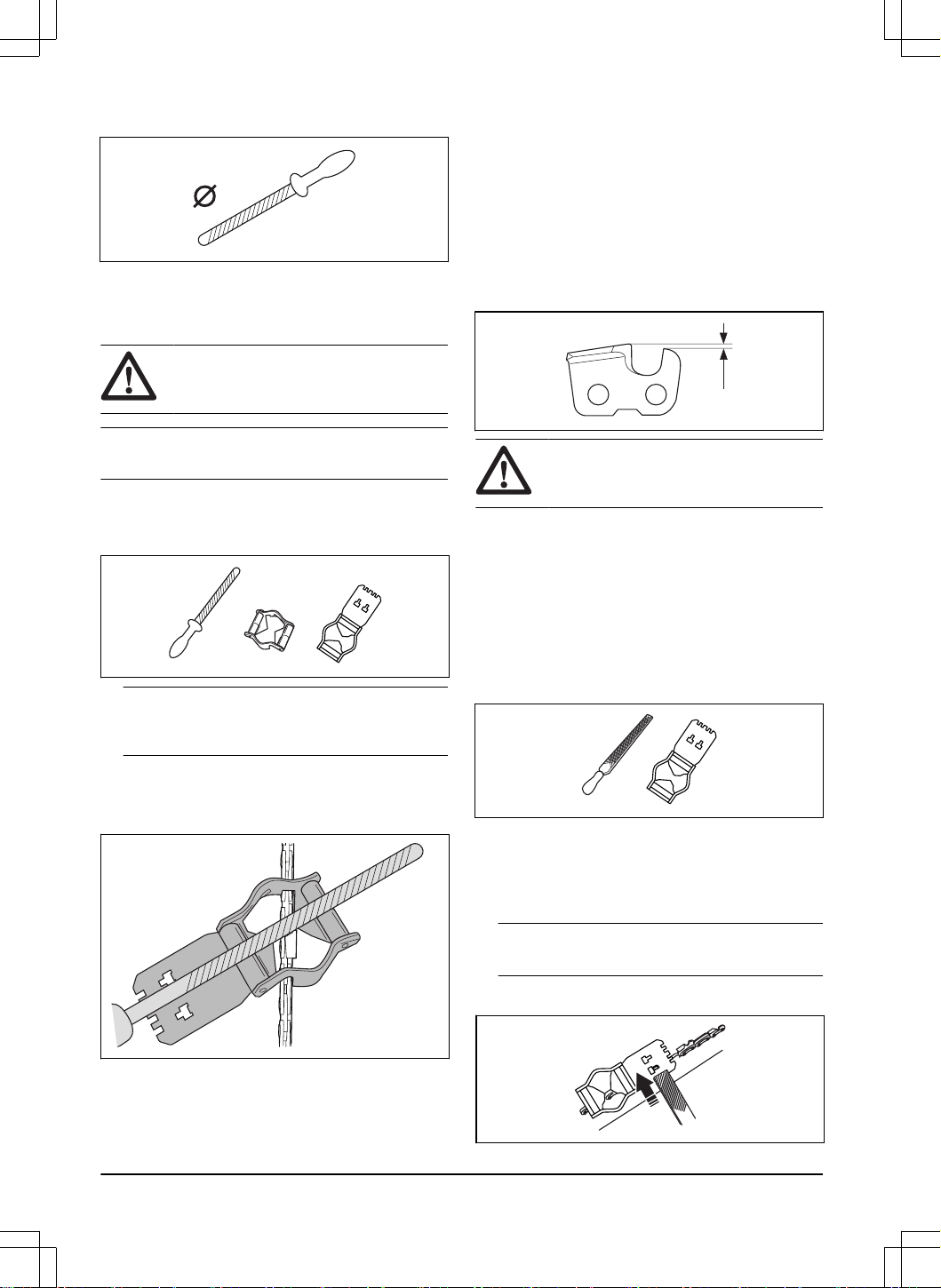

• Round file diameter.

It is not easy to sharpen a saw chain correctly without

the correct equipment. Use Husqvarna file gauge. This

will help you to keep maximum cutting performance and

the kickback risk at a minimum.

WARNING: The force of the kickback

increases a lot if you do not follow the

sharpening instructions.

Note: Refer to

Accessories on page 35

for

information about sharpening of the saw chain.

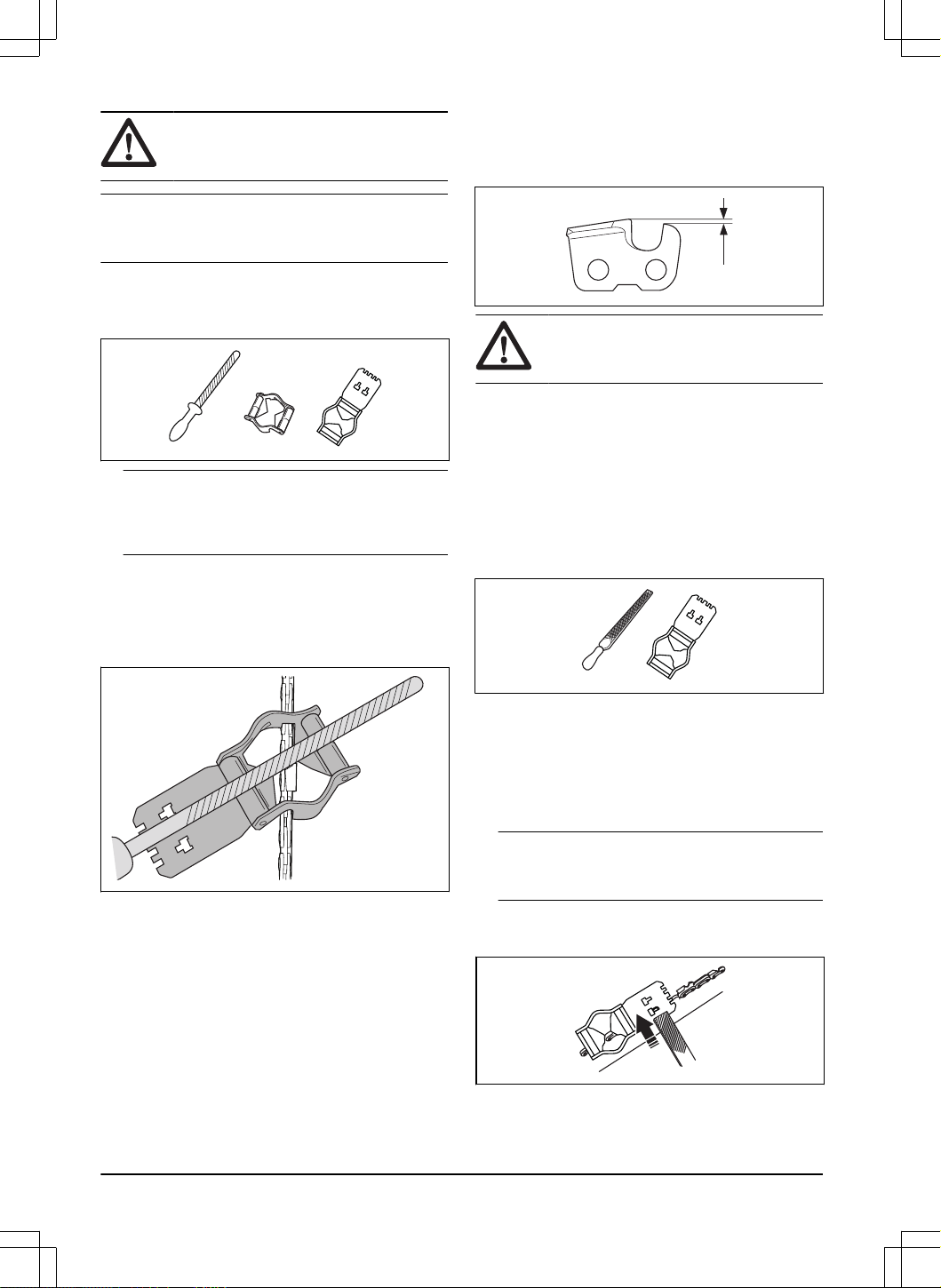

To sharpen the cutters

1. Use a round file and a file gauge to sharpen the

cutting teeth.

Note: Refer to

Accessories on page 35

for information about which file and gauge that

Husqvarna recommends for your saw chain.

2. Apply the file gauge correctly on to the cutter. Refer

to the instruction supplied with the file gauge.

3. Move the file from the inner side of the cutting teeth

and out. Decrease the pressure on the pull stroke.

4. Remove material from one side of all the cutting

teeth.

5. Turn the product around and remove material on the

other side.

6. Make sure that all cutting teeth are the same length.

General information about how to adjust the

depth gauge setting

The depth gauge setting (C) decreases when you

sharpen the cutting tooth (A). To keep maximum

cutting performance you must remove filing material

from the depth gauge (B) to receive the recommended

depth gauge setting. See

Accessories on page 35

for instructions about how to receive the correct depth

gauge setting for your saw chain.

WARNING: The risk of kickback

increases if the depth gauge setting is too

large!

To adjust the depth gauge setting

Before you adjust the depth gauge setting or sharpen

the cutters, refer to

To sharpen the cutters on page

, for instructions. We recommend you to adjust the

depth gauge setting after each third operation that you

sharpen the cutting teeth.

We recommend that you use our depth gauge tool to

receive the correct depth gauge setting and bevel for the

depth gauge.

1. Use a flat file and a depth gauge tool to adjust

the depth gauge setting. Only use Husqvarna depth

gauge tool to get the correct depth gauge setting and

bevel for the depth gauge.

2. Put the depth gauge tool on the saw chain.

Note:

See the package of the depth gauge tool for

more information about how to use the tool.

3. Use the flat file to remove the part of the depth

gauge that extends through the depth gauge tool.

1844 - 006 - 13.07.2023

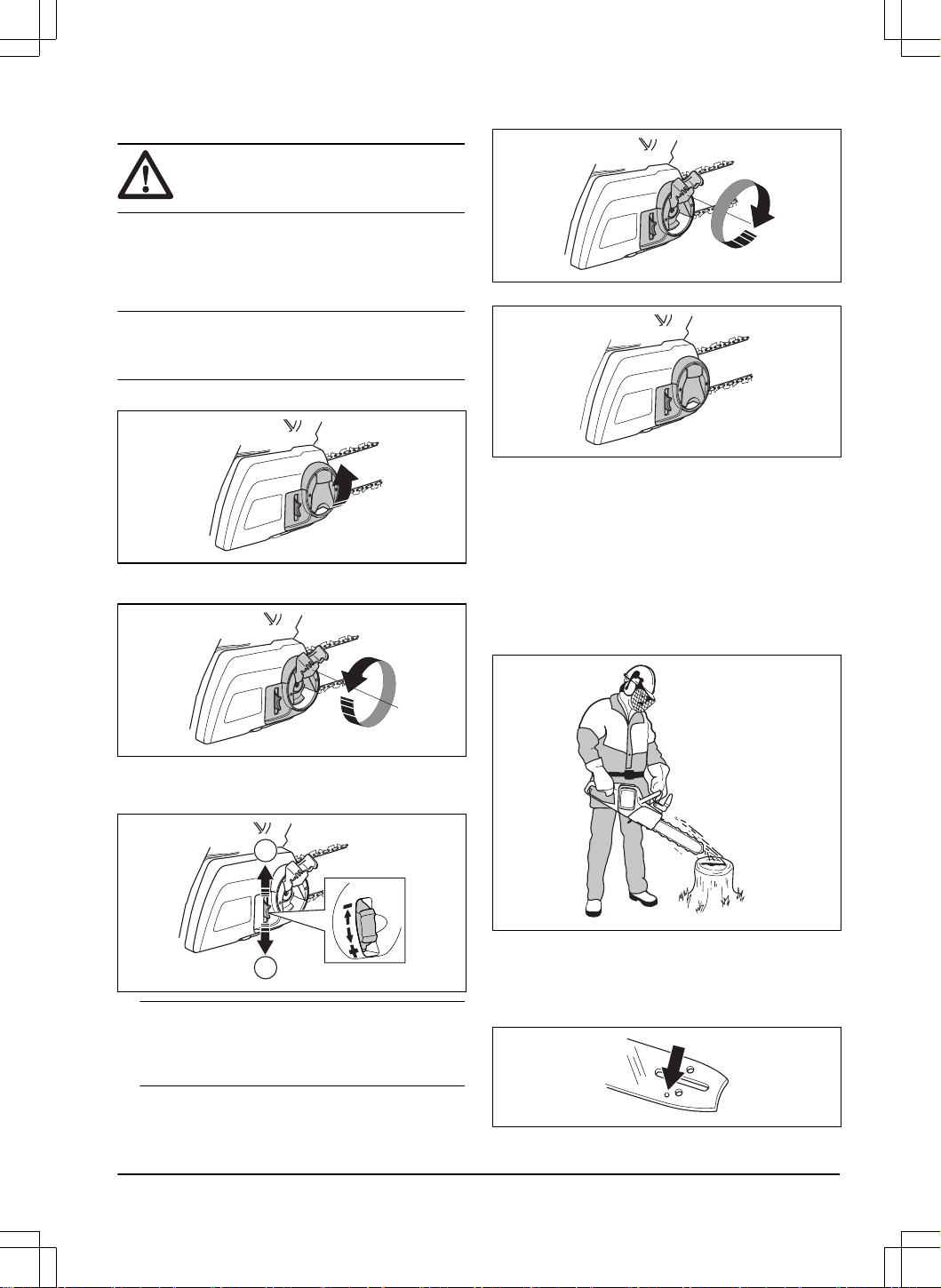

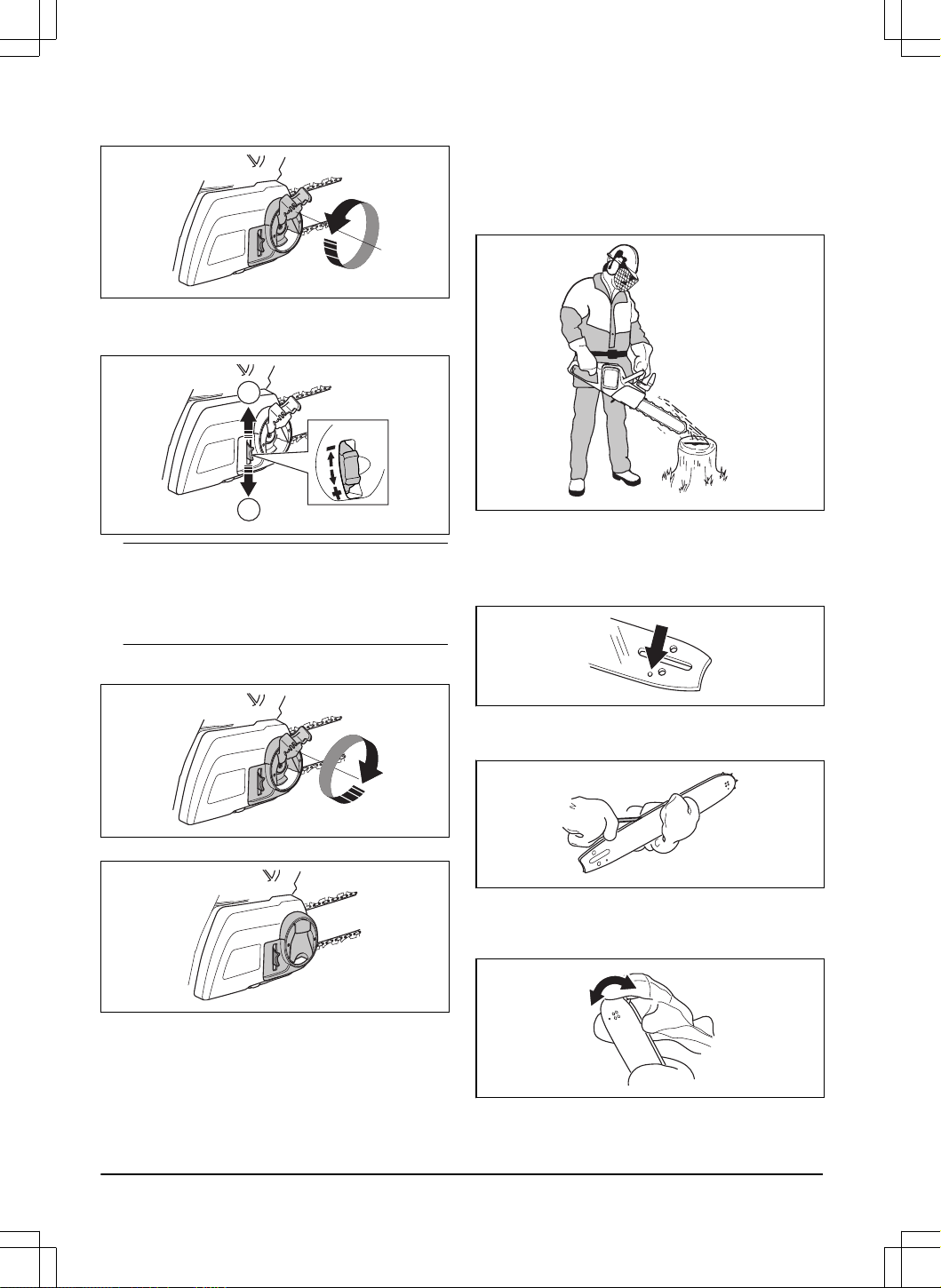

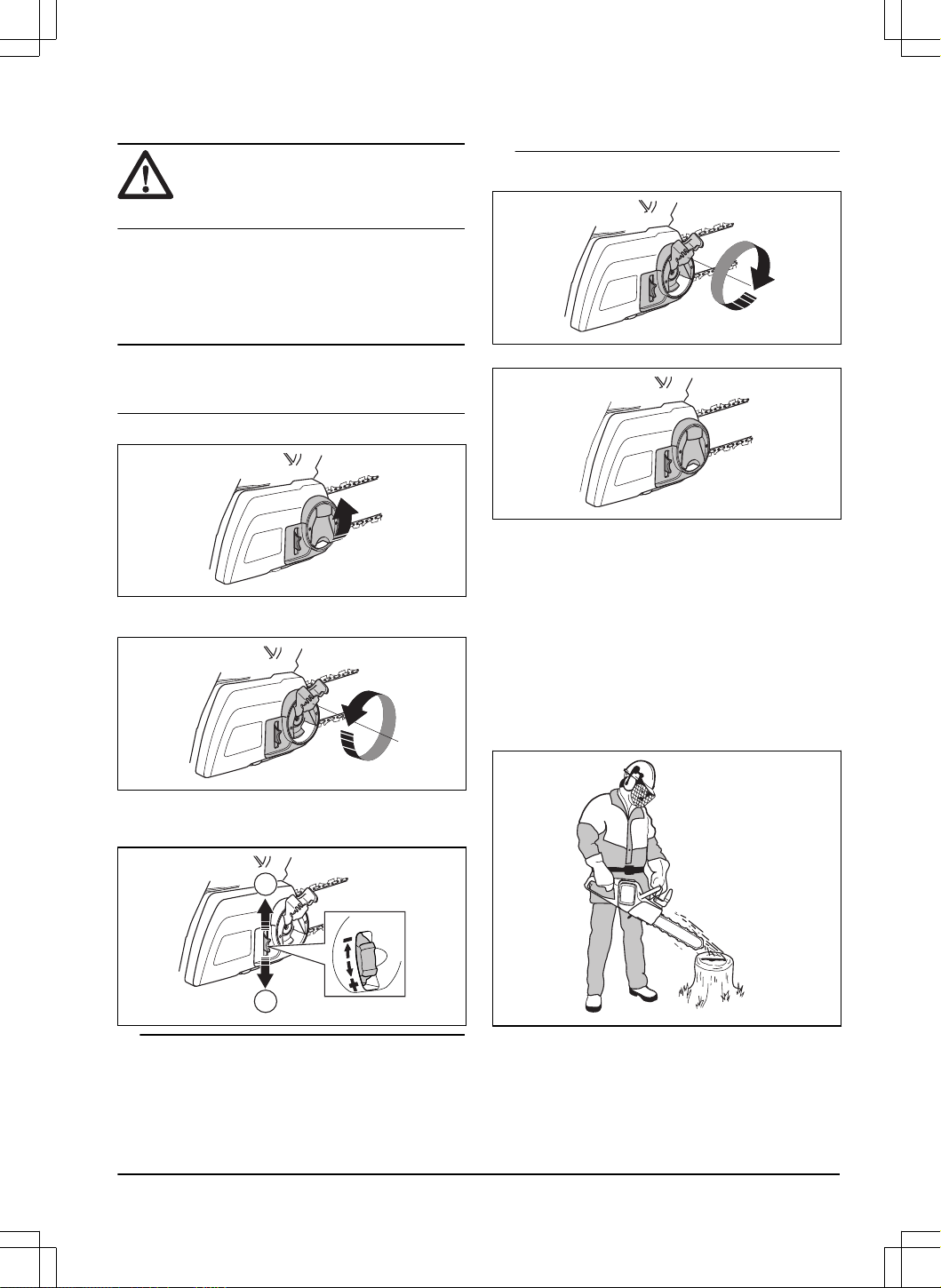

To tighten the saw chain

WARNING: A saw chain without the

correct tension can come loose from the

guide bar and cause serious injury or death.

The more you use a saw chain the longer it becomes. It

is important to adjust the saw chain regularly.

Do a check of the saw chain tension each time you refill

with chain oil.

Note: A new saw chain has a running-in period

during which you must do a check of the tension more

frequently.

1. Fold the knob out until it opens.

2. Turn the knob counterclockwise to loosen the drive

sprocket cover.

3. Turn the chain tensioner wheel to adjust the tension

on the saw chain. The saw chain must be tight

against the guide bar.

Note:

Turn the wheel down (+) for more tension

and up (-) for less tension. The saw chain is

tightened correctly when you can turn is easily by

hand but is tight against the guide bar.

4. Turn the knob clockwise to tighten the bar knob.

5. Fold down the knob to lock the tension.

To do a check of the saw chain

lubrication

Do a check of the saw chain lubrication each third

battery charge.

1. Start the product and let it run at 3/4 power. Hold

the bar approximately 20 cm (8 inches) above a light

colored surface.

2. If the saw chain lubrication is correct, you will see a

clear line of oil on the surface after 1 minute.

3. If the saw chain lubrication is not correct, do the

following checks.

a) Do a check of the oil channel in the guide bar

to make sure that it is not blocked. Clean if

necessary.

1844 - 006 - 13.07.2023

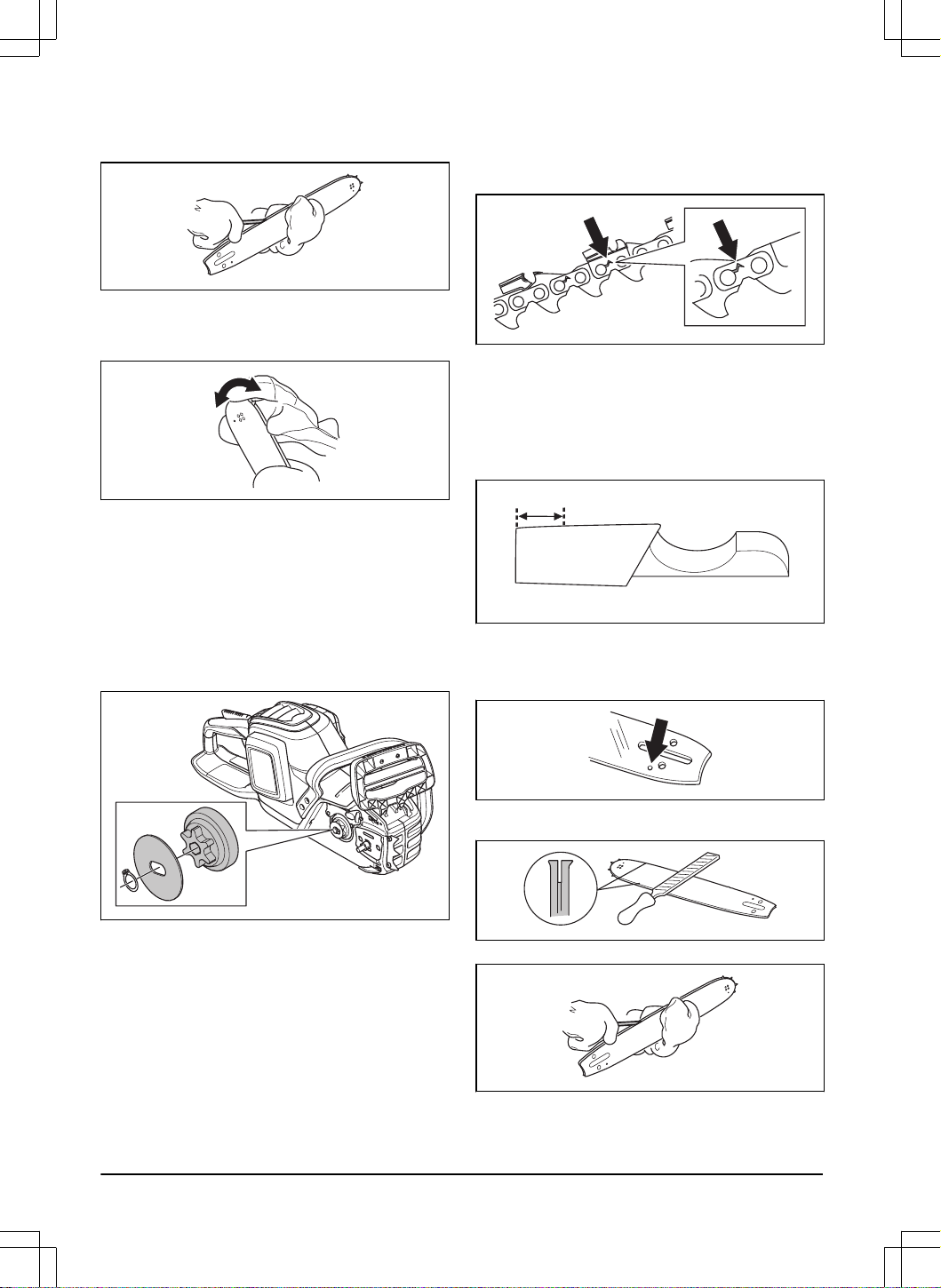

b) Do a check of the groove in the edge of the

guide bar to make sure that it is clean. Clean if

necessary.

c) Make sure that the bar tip sprocket turns freely

and that the lubricating hole in the guide bar tip

sprocket is not blocked. Clean and lubricate if

necessary.

4. If the saw chain lubrication does not work after

following the steps above, speak to your servicing

dealer.

To do a check of the chain drive

sprocket

• Examine the chain drive sprocket for wear. Replace

the chain drive sprocket if it is necessary.

• Replace the chain drive sprocket each time that you

replace the saw chain.

To examine the cutting equipment

1. Make sure that there are no cracks in rivets and

links and that no rivets are loose. Replace if it is

necessary.

2. Make sure that the saw chain is easy to bend.

Replace the saw chain if it is rigid.

3. Compare the saw chain with a new saw chain to

examine if the rivets and links are worn.

4. Replace the saw chain when the longest part of the

cutting tooth is less than 4 mm/0.16 in. Also replace

the saw chain if there are cracks on the cutters.

To do a check of the guide bar

1. Make sure that the oil channel is not blocked. Clean

if it is necessary.

2. Examine if there are burrs on the edges of the guide

bar. Remove the burrs using a file.

3. Clean the groove in the guide bar.

1844 - 006 - 13.07.2023

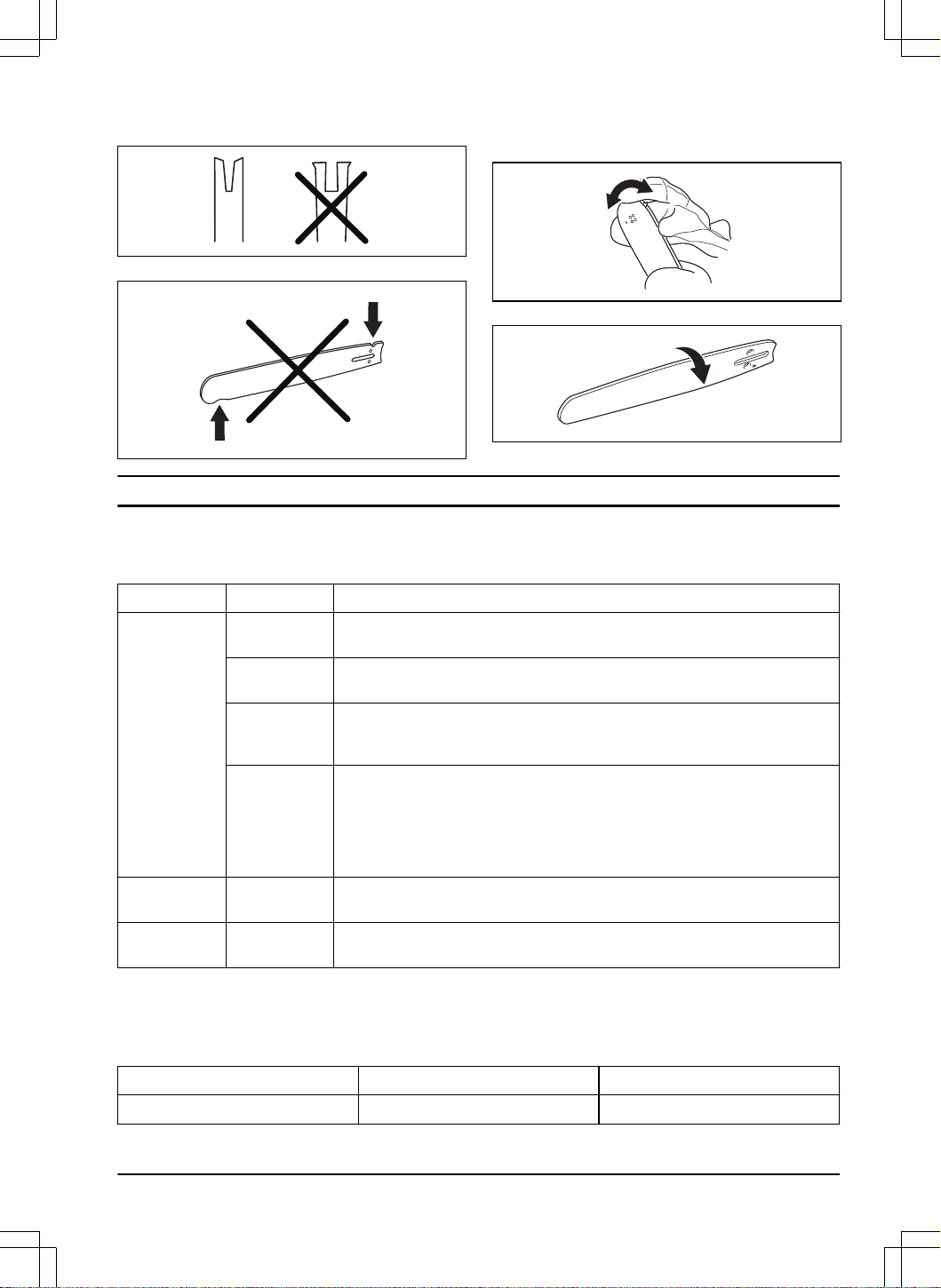

4. Examine the groove in the guide bar for wear.

Replace the guide bar if it is necessary.

5. Examine if the guide bar tip is rough or very worn.

6. Make sure that the bar tip sprocket turns freely and

that the lubricating hole in the bar tip sprocket is not

blocked. Clean and lubricate if it is necessary.

7. Turn the guide bar daily to extend its life cycle.

Troubleshooting

User interface

LED screen Possible faults Possible solution

The warning in-

dicator flashes.

Chain brake is

engaged.

Disengage the chain brake.

Temperature

deviation.

Let the product to cool down.

Overload. The

saw chain can

not move.

Release the saw chain.

The power trig-

ger and the

start/stop but-

ton are pushed

at the same

time.

Release the power trigger to activate the product.

Green activate

LED flashing.

Low battery

voltage.

Charge the battery.

The warning in-

dicator is on.

Service. Speak to your servicing dealer.

Battery

LED display

Possible faults Possible solution

Green LED flashes. Low battery voltage. Charge the battery.

1844 - 006 - 13.07.2023 33

LED display Possible faults Possible solution

Error LED flashes. Temperature deviation. Use the battery in temperatures

between -10°C (14°F) and 40°C

(104°F).

Too much voltage. Make sure that the mains voltage

aligns with the voltage of the product.

Refer to the rating plate on the prod-

uct.

Remove the battery from the battery

charger.

Error LED comes on. Too much cell difference (1V). Speak to your servicing dealer.

Battery charger

Condition

Possible faults Possible procedure

The charging LED is red. Permanent battery charger

error.

Speak to your dealer.

The charging LED flashes

green.

Temperature deviation, the

battery is too cold or too hot

to use or charge.

Let the battery cool down or warm it up. When the

battery has the correct temperature, it can be used

or charged again. Use the battery charger in ambient

temperatures between 5 °C (41 °F) and 40 °C (104

°F).

The charging LED flashes

red.

Faulty battery Speak to your dealer

Transportation, storage and disposal

Transportation and storage

• The supplied Li-ion batteries obey the Dangerous

Goods Legislation requirements.

• Obey the special requirement on package and labels

for commercial transportation, including by third

parties and forwarding agents.

• Speak to a person with special training in dangerous

material before you send the product. Obey all

applicable national regulations.

• Use tape on open contacts when you put the battery

in a package. Put the battery in the package tightly

to prevent movement.

• Remove the battery for storage or transportation.

• Put the battery and the battery charger in a space

that is dry and free from moisture and frost.

• Do not keep the battery in an area where static

electricity can occur. Do not keep the battery in a

metal box.

• Put the battery in storage where the temperature is

between 5°C/41°F and 25°C/77°F and away from

open sunlight.

• Put the battery charger in storage where the

temperature is between 5 °C/41 °F and 45°C/113°F

and away from open sunlight.

• Use the battery charger only when the surrounding

temperature is between 5°C/41°F and 40°C/104°F.

• Charge the battery 30% to 50% before you put it in

storage for long periods.

• Put the battery charger in storage in a space that is

closed and dry.

• Keep the battery away from the battery charger

during storage. Do not let children and other not

approved persons to touch the equipment. Keep the

equipment in a space that you can lock.

• Clean the product and do a full servicing before you

put the product in storage for a long time.

• Use the transportation guard on the product to

prevent injuries or damage on the product during

transportation and storage.

34 1844 - 006 - 13.07.2023

• Attach the product safely during transportation.

Disposal of the battery, battery charger

and product

The symbol below means that the product is not

domestic waste. Recycle it at a recycling station

for electrical and electronic equipment. This helps to

prevent damage to the environment and to persons.

Speak to local authorities, domestic waste service or

your dealer for more information.

Note: The symbol shows on the product or package of

the product.

Technical data

350i

Motor

Type BLDC (brushless) 36V

Features

Battery runtime, min, (free run) in Normal model 70

Lubrication system

Type of oil pump Automatic

Oil tank capacity, US pint/l 0.42 / 0.20

Weight

Chainsaw without battery, guide bar, saw chain and empty chain oil tank,

lb/kg

7.7 / 3.5

Saw chain/guide bar

Recommended bar lengths, in/cm 18 / 45.7

Usable cutting length, in/cm 17.5 / 44.5

Type of drive sprocket/number of teeth Spur/6

Maximum chain speed (Boost mode), m/s 11.8

Maximum chain speed (Normal mode), m/s 9.4

Accessories

Guide bar and saw chain combinations

The following cutting attachments are approved for

Husqvarna 350i.

1844 - 006 - 13.07.2023 35

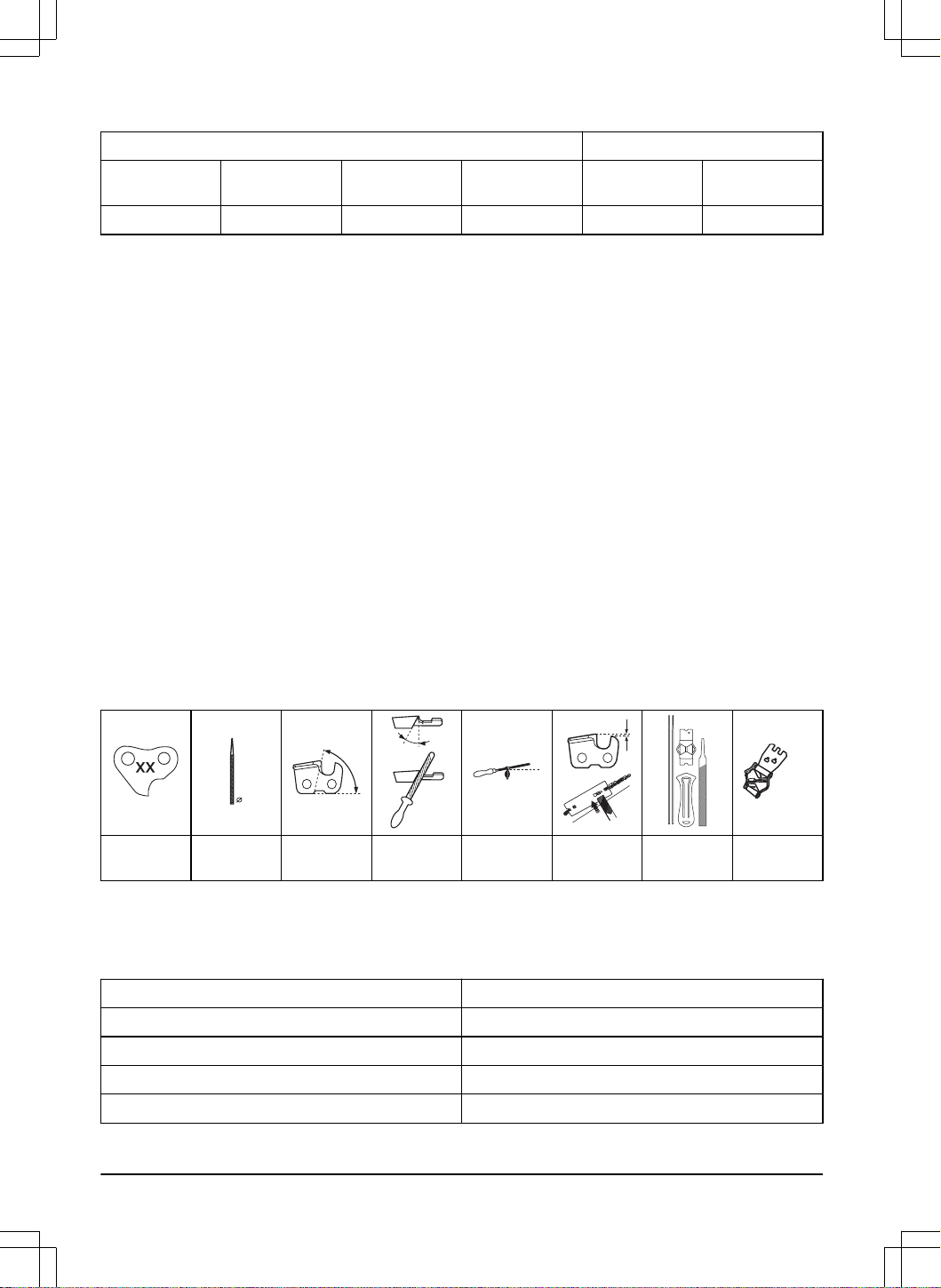

Guide bar Saw chain

Length, in Chain pitch, in Gauge, mm Max. nose radius Type Length, drive

links (no.)

18 3/8“ mini 1.3 7T Husqvarna S93G 62

Recommended cutting equipment for

USA

Following is a list of recommended cutting equipment

for Husqvarna 350i. This model equipped with either

of the listed guide bar and saw chain combination(s),

fulfills the requirements according to UL 62841-1 and UL

62841-4-1.

Chainsaw model Husqvarna 350i met the kickback

performance requirements of UL 62841-4-1 when

tested with the combinations of bars and saw chains

listed below. The saw chain Husqvarna S93G is also

classified as a low kickback saw chain since is met

the requirements for low kickback saw chain outlined

in ANSI B175.1. We recommend to use only the listed

combinations of bars and saw chains for chainsaw

model Husqvarna 350i. Other chainsaw models may not

meet the kickback requirements when equipped with the

listed bar and saw chain combinations.

Recommended cutting equipment for

Canada

Following is a list of recommended cutting equipment

for Husqvarna 350i. The listed combination(s)

of powerhead, guide bar and saw chain meet

all requirements outlined in Canadian Standards

Association Z62.1-11 (Chain saws) and Z62.3-11 (Chain

Saw Kickback).

Furthermore the saw chain Husqvarna S93G is

evaluated and listed as a Type C Low Kickback Saw

chain according to the provisions in Z62.3-11.

Filing equipment and filing angles

Using Husqvarna file gauge will give you the correct

filing angles. We recommend you to always use a

Husqvarna file gauge to restore the sharpness of the

saw chain. The part numbers are given in the table

below.

If you do not know which saw chain you have on your

product, turn to your servicing dealer.

5/32 in/4.0

60° 30° 0°

0.025 in/

0.65 mm

596 63

89-01

596 63

84-01

Approved batteries

Battery BLi30

Type Lithium-ion

Battery capacity, Ah 7.8

Nominal voltage, V 36

Weight, lb/kg 4.2/1.9

36 1844 - 006 - 13.07.2023

Approved battery chargers for the product

Battery charger 40-C80 QC250

Mains voltage, V 100-240 100-240

Frequency, Hz 50-60 50-60

Power, W 72 250

Output Voltage, V d.c./ Amps, A 43/1.6 42/6

1844 - 006 - 13.07.2023 37

Contenido
Introducción.................................................................. 38
Seguridad..................................................................... 41
Montaje......................................................................... 51
Funcionamiento............................................................ 52
Mantenimiento.............................................................. 63
Solución de problemas................................................. 71
Transporte, almacenamiento y eliminación de
residuos........................................................................ 72
Datos técnicos.............................................................. 73
Accesorios.................................................................... 74
Introducción
Uso previsto
Esta motosierra para servicios forestales está destinada
a trabajos forestales, como tala, desramado y corte.
Tenga en cuenta: Las normativas nacionales
pueden establecer un límite para el funcionamiento del
producto.
Descripción del producto
Husqvarna 350i es un modelo de motosierra con un
motor eléctrico.
Se realiza un trabajo constante para aumentar su
seguridad y la eficiencia durante la operación. Póngase
en contacto con su taller de servicio para obtener más
información.
38 1844 - 006 - 13.07.2023

Descripción general del producto

1. Protección contra reculadas

2. Mango delantero

3. Interfaz de usuario

4. Botón de inicio/detención

5. Indicador de advertencia e indicador de batería

6. Botón de refuerzo

7. Mango trasero con protección de la mano derecha

8. Etiqueta de información y advertencia

9. Alojamiento

10. Depósito de aceite para cadena

11. Cubierta de transporte

12. Bloqueo del gatillo de alimentación

13. Gatillo de alimentación

14. Cubierta del piñón de arrastre con perilla de espada

15. Tensor de cadena

16. Captor de cadena

17. Apoyo de corteza

18. Cabezal de rueda de la espada

19. Cadena de sierra

20. Espada guía

21. Indicador de estado de carga

22. Conector

23. Cargador de batería, incluido solo en el kit de

motosierra Husqvarna 350i

24. Indicador de advertencia

25. Botón, estado de la batería

26. Estado de la batería

27. Botón de liberación de la batería

28. Batería, incluida solo en el kit de motosierra

Husqvarna 350i

29. Manual del usuario

30. Perilla de la espada

1844 - 006 - 13.07.2023 39

Símbolos en el producto

ADVERTENCIA: Este producto puede ser

peligroso y provocar daños graves o

fatales al operador o a otras personas.

Tenga cuidado y utilice el producto

correctamente.

Lea atentamente el manual del usuario

y asegúrese de que entiende las

instrucciones antes de usar el producto.

Utilice casco protector, protectores

auriculares y protección ocular

aprobados.

Utilice las dos manos cuando haga

funcionar el producto.

No haga funcionar el producto con una

sola mano.

No deje que la punta de la espada toque

un objeto.

No utilizar cuando llueve.

¡Advertencia! Pueden producirse

reculadas si la punta de la espada toca

un objeto. Esto hace que la espada

guía salga eyectada en la dirección del

operador. Riesgo de lesiones graves o

mortales.

Tensión nominal, V

Aceite para cadena.

XXX XX

La dirección en que la cadena de sierra

gira y la longitud máxima de la espada

guía.

Corriente continua.

Freno de cadena, acopla-

do (hacia delante). Freno

de cadena, desacoplado

(hacia atrás).

Dirección de la cadena.

yyyywwxxxxx

La placa de característi-

cas muestra el número de

serie. aaaa es el año de

producción, ss es la se-

mana de producción.

Tenga en cuenta: Otros símbolos o etiquetas en

el producto hacen referencia a requisitos de certificación

para algunos mercados.

Símbolos en la batería o en el cargador

de la batería

Recicle este producto en una

planta de reciclaje para equipo

eléctrico y electrónico. (Rige

solo para Europa)

Transformador a prueba de fallas.

Use y mantenga el cargador de batería

únicamente en interiores.

Doble aislamiento.

Asistencia al cliente

Para comunicarse con asistencia al cliente, llame al:

1-800-487-5951 o visite www.usa.husqvarna.com.

1844 - 006 - 13.07.2023

Propuesta 65 de California

¡ADVERTENCIA!

Fabricante

Husqvarna AB

Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:

+46-36-146500

Responsabilidad del fabricante

Como se menciona en las leyes de responsabilidad del

fabricante, no nos hacemos responsables de los daños

que cause nuestro producto si:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para señalar las piezas particularmente importantes del

manual.

ADVERTENCIA: Se utilizan para

señalar el riesgo de lesiones graves o

mortales para el operador o para aquellos

que se encuentren cerca si no se siguen las

instrucciones del manual.

AVISO: Se utilizan para señalar el riesgo

de dañar la máquina, otros materiales o

el área adyacente si no se siguen las

instrucciones del manual.

Tenga en cuenta: Se utilizan para entregar más

información necesaria en situaciones particulares.

Advertencias de seguridad generales

de la herramienta eléctrica

ADVERTENCIA: Lea todas

las advertencias de seguridad, las

instrucciones, las ilustraciones y las

especificaciones que se suministran con

esta herramienta eléctrica. En caso de

no seguir todas las instrucciones que se

entregan a continuación, se pueden producir

sacudidas eléctricas, incendios o daños

graves.

• Guarde todas las advertencias e instrucciones

para futuras referencias. El término “herramienta

eléctrica” que se indica en las advertencias hace

referencia a la herramienta eléctrica (con cable)

operada con corriente o a la herramienta eléctrica

operada con baterías (inalámbrica).

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras pueden generar

accidentes.

• No opere herramientas eléctricas en atmósferas

explosivas, como ante presencia de gases, polvo

o líquidos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo o

humos.

• Mantenga alejados a niños y transeúntes mientras

opera una herramienta eléctrica. Las distracciones

pueden hacerle perder el control.

Seguridad eléctrica

• Los enchufes de la herramienta eléctrica deben

coincidir con la toma de corriente. Nunca

modifique el enchufe de ninguna forma. No utilice

enchufes con adaptador con herramientas eléctricas

conectadas a tierra. Los enchufes sin modificaciones

y las tomas correspondientes reducen el riesgo de

sacudida eléctrica.

• Evite el contacto corporal con superficies

conectadas a tierra, como tuberías, radiadores,

estufas y refrigeradores. Existe un mayor riesgo de

sacudida eléctrica si su cuerpo está conectado a

tierra.

• No exponga las herramientas eléctricas a la lluvia

o a la humedad. Si entra agua en una herramienta

eléctrica, aumenta el riesgo de sacudida eléctrica.

• No haga mal uso del cable. Nunca utilice el cable

para transportar, tirar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes afilados o las piezas en

movimiento. Los cables dañados o enredados

aumentan el riesgo de sacudida eléctrica.

• Cuando opera una herramienta eléctrica en

exteriores, utilice un cable de extensión apto para

1844 - 006 - 13.07.2023

el uso al aire libre. La utilización de un cable apto

para el uso al aire libre reduce el riesgo de sacudida

eléctrica.

• Si no se puede evitar el uso de una herramienta

eléctrica en un lugar húmedo, utilice un suministro

de corriente residual (RCD, por sus siglas en inglés)

protegido. El uso de un RCD reduce el riesgo de que

se produzcan sacudidas eléctricas.

Seguridad personal

• Permanezca alerta, vea lo que está haciendo y use

el sentido común cuando opere una herramienta

eléctrica. No utilice una herramienta eléctrica si está

cansado o bajo la influencia de drogas, alcohol o

medicamentos. Un momento de distracción a la hora

de operar una herramienta eléctrica puede generar

daños personales graves.

• Utilice equipo de protección personal. Siempre

utilice protección ocular. El equipo de protección

(como máscara contra polvo, calzado de seguridad

antideslizante, casco o protectores auriculares) que

se utiliza en condiciones pertinentes reducirá los

daños personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarse a una fuente de energía o

insertar una unidad de batería, así como cuando

recoge o transporta la herramienta. Al transportar

herramientas eléctricas con su dedo en el interruptor

o al suministrarles corriente con el interruptor en

la posición de encendido, se pueden provocar

accidentes.

• Quite cualquier llave de ajuste antes de encender

la herramienta eléctrica. Una llave conectada a una

pieza giratoria de la herramienta eléctrica puede

causar daños personales.

• No se estire demasiado. Mantenga una posición

y un equilibrio adecuados en todo momento. Esto

permite un mejor control de la herramienta eléctrica

en situaciones inesperadas.

• Vístase adecuadamente. No use ropa suelta ni

joyas. Mantenga el pelo y la ropa lejos de las piezas

en movimiento. La ropa suelta, las joyas o el cabello

largo pueden quedar atrapados en las partes que se

mueven.

• Si se proporcionan dispositivos para la conexión de

instalaciones de recolección y extracción de polvo,

asegúrese de que estos se conecten y utilicen de

manera pertinente. El uso de recolectores de polvo

puede reducir los peligros relacionados con el polvo.

• No se confíe de los conocimientos obtenidos a

partir del uso frecuente de las herramientas ni pase

por alto los principios de seguridad de uso de las

herramientas. Una acción negligente puede causar

una lesión grave en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica

• No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta según su aplicación.

Con la herramienta eléctrica correcta, hará el trabajo

mejor y de manera más segura a razón del propósito

para la cual fue diseñada.

• No utilice la herramienta eléctrica si no se puede

encender o apagar con el interruptor. Cualquier

herramienta eléctrica que no se puede controlar con

el interruptor conlleva peligros y se debe reparar.

• Desconecte el enchufe de la fuente de energía

o retire la unidad de batería, si es desmontable,

de la herramienta eléctrica antes de hacer ajustes,

cambiar accesorios o almacenar la herramienta

eléctrica. Tales medidas de seguridad preventivas

reducen el riesgo de arranque accidental de la

herramienta eléctrica.

• Almacene las herramientas eléctricas inactivas fuera

del alcance de los niños y no permita que personas

que no estén familiarizadas con la herramienta

eléctrica o con estas instrucciones operen la

herramienta eléctrica. Las herramientas eléctricas

conllevan peligros en manos de usuarios inexpertos.

• Realice mantenimiento en las herramientas

eléctricas y los accesorios. Revise en busca de

atascamiento o desalineación de las piezas móviles,

rotura de piezas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta

eléctrica. Si se daña, repare la herramienta eléctrica

antes de su uso. Muchos de los accidentes

se deben a herramientas eléctricas con un mal

mantenimiento.

• Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con un

mantenimiento correcto y bordes cortantes afilados

son menos propensas a atascamientos y más fáciles

de controlar.

• Utilice la herramienta eléctrica, los accesorios, las

barrenas, etc. de acuerdo con estas instrucciones,

conforme a las condiciones de trabajo y la tarea que

se debe realizar. El uso de la herramienta eléctrica

en operaciones distintas de las previstas podría

generar una situación peligrosa.

• Mantenga los mangos y las superficies de agarre

secos, limpios y sin grasa ni aceite. Los mangos y

las superficies de agarre resbaladizas no permiten

un manejo seguro ni el control de la herramienta en

situaciones imprevistas.

Uso y cuidado de la herramienta a batería

• Recargue únicamente con el cargador especificado

por el fabricante. Un cargador apto para un tipo de

unidad de batería puede implicar riesgo de incendio

si se usa con otra unidad de batería distinta.

• Utilice las herramientas eléctricas únicamente con

las unidades de batería específicas para ellas. El

uso de otras baterías puede implicar riesgo de

lesiones e incendio.

• Cuando la unidad de batería no esté en uso,

manténgala alejada de otros objetos metálicos,

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan provocar una conexión entre los terminales.

1844 - 006 - 13.07.2023

Si hace un puente entre los terminales de la batería,

puede causar quemaduras o un incendio.

• En condiciones extremas, la batería puede expulsar

líquido; evite el contacto. Si se produjera un contacto

accidentalmente, enjuáguese con agua. Si el líquido

entra en contacto con los ojos, además, acuda a

un médico. El líquido expulsado de la batería puede

causar irritaciones o quemaduras.

• No utilice una unidad de batería ni una herramienta

dañada o modificada. Las baterías dañadas o

modificadas pueden presentar un funcionamiento

impredecible que puede provocar un incendio, una

explosión o un riesgo de lesiones.

• No exponga una unidad de batería ni una

herramienta al fuego o una temperatura excesiva.

La exposición al fuego o una temperatura superior a

130°C/265°F puede causar una explosión.

• Siga todas las instrucciones de carga y no cargue

la batería ni la herramienta en condiciones que

superen el rango de temperatura especificado en

las instrucciones. De lo contrario, podría dañar la

batería y aumentar el riesgo de incendio.

Servicio

• Asegúrese de que un experto calificado realice la

reparación de la herramienta eléctrica solo con

piezas de repuesto idénticas. Esto garantizará

que se mantenga la seguridad de la herramienta

eléctrica.

• Nunca realice servicio a unidades de baterías

dañadas. Solo el fabricante o los proveedores de

servicios autorizados deben realizar el servicio de

las unidades de batería.

Advertencias generales de seguridad de la

motosierra

• Mantenga todas las partes de su cuerpo alejadas

de la cadena de sierra cuando la motosierra esté

en funcionamiento. Antes de arrancar la motosierra,

asegúrese de que la cadena de sierra no esté en

contacto con nada. Un momento de distracción al

operar motosierras puede provocar enredos de la

ropa o del cuerpo en la cadena de sierra.

• Siempre sostenga la motosierra con su mano

derecha en el mango trasero y su mano izquierda en

el mango delantero. Nunca sostenga la motosierra

con las manos cambiadas, ya que aumenta el riesgo

de daños personales.

• Sostenga la motosierra solo en las superficies de

agarre aisladas, ya que la cadena de sierra puede

entrar en contacto con un cableado oculto. Las

cadenas de sierra que entran en contacto con

un cable energizado pueden provocar que algunas

piezas metálicas de la motosierra se electrifiquen

también, lo que le provocaría una sacudida eléctrica

al operador.

•

Utilice protección ocular. Se recomienda el uso de

equipo de protección adicional para los oídos, la

cabeza, las manos, las piernas y los pies. Si utiliza

equipo de protección adecuado reducirá los daños

personales debido a los residuos en suspensión o al

contacto accidental con la cadena de sierra.

• No utilice una motosierra en un árbol, una escalera,

un tejado o en alguna superficie inestable. Si utiliza

una motosierra de esta manera podría provocar una

lesión personal grave.

• Mantenga siempre una posición adecuada y opere

la motosierra solo cuando esté en una superficie

fija, segura y nivelada. Es posible que pierda el

equilibrio o el control de la motosierra en superficies

resbaladizas o inestables.

• Cuando corte una rama tensada, tenga cuidado del

movimiento en su liberación. Una vez que se libera

la tensión de las fibras de madera, la rama tensada

podría golpear al operador o hacer que pierda el

control de la motosierra.

• Tenga mucho cuidado cuando corte arbustos y

árboles jóvenes. El material delgado puede atrapar

la cadena de sierra y azotarla contra usted o hacerle

perder el equilibrio.

• Para transportar la motosierra, utilice el mango

delantero con el equipo apagado y apartado de

su cuerpo. Cuando transporte o almacene la

motosierra, siempre colóquele la cubierta de la

espada guía. La manipulación adecuada de la

motosierra reducirá la probabilidad de contacto

accidental con la cadena de sierra en movimiento.

• Siga las instrucciones para la lubricación, el tensado

de la cadena y la sustitución de la espada y la

cadena. Una cadena mal tensada o mal lubricada

puede romperse o aumentar la probabilidad de

reculadas.

• Corte madera solamente. No utilice la motosierra

para fines no previstos. Por ejemplo: no utilice la

motosierra para cortar metal, plástico, albañilería o

materiales de construcción que no correspondan a

madera. El uso de la motosierra en operaciones

distintas de las previstas podría generar una

situación peligrosa.

• No intente talar un árbol hasta comprender los

riesgos implicados y las maneras de evitarlos. El

operador y los transeúntes podrían sufrir lesiones

graves durante la tala de un árbol.

• Siga todas las instrucciones para la extracción

de material atascado, el almacenamiento o el

servicio de la motosierra. Asegúrese de que el

interruptor esté apagado y la unidad de batería

se haya retirado. Si la motosierra se acciona

inesperadamente durante la extracción de material

atascado o las tareas de mantenimiento, puede

generar daños personales graves.

• No utilice una motosierra en un árbol, a menos

que haya recibido la formación específica para

Si está capacitado en técnicas especiales de corte y trabajo, y está correctamente asegurado (plataforma

elevadora, cuerdas, arnés de seguridad), se puede desviar de esta regulación de seguridad.

1844 - 006 - 13.07.2023 43

hacerlo. El uso de una motosierra en un árbol sin el

entrenamiento adecuado podría aumentar el riesgo

de daños personales graves.

Causas de la reculada y prevención por parte

del operador

La reculada se puede producir cuando la puntera de

la espada guía toca un objeto o cuando la madera

se cierra sobre la cadena de sierra y la atrapa en el

corte. El contacto de la puntera, en algunos casos,

puede causar una reacción inversa repentina, en que

la espada guía dará sacudidas hacia arriba y hacia

atrás en dirección al operador. Si la cadena de sierra

se atasca en la parte superior de la espada guía, es

posible que esta empuje hacia atrás rápidamente en

dirección al operador. Cualquiera de estas reacciones

puede provocar que pierda el control de la sierra,

lo que podría causar daños personales graves. No

confíe ciegamente en los dispositivos de seguridad

incorporados en la sierra. Como usuario de una

motosierra, debe tomar varias medidas para evitar

accidentes o lesiones cuando realice tareas de corte.

La reculada es el resultado de un mal uso de la

motosierra o de procedimientos o condiciones de

funcionamiento incorrectos, y se puede evitar si se

adoptan las precauciones pertinentes, según se indican

a continuación:

• Mantenga un agarre firme con los pulgares y los

demás dedos rodeando los mangos de la sierra

y con ambas manos en esta. Además, coloque

su cuerpo y su brazo de manera que le permitan

resistir las fuerzas de las reculadas. El operador

puede controlar las fuerzas de la reculada si se

toman las precauciones correspondientes. No suelte

la motosierra.

• No se estire demasiado y no realice cortes por

encima de la altura de los hombros. De esta

manera, podrá evitar el contacto accidental con la

punta y permitir un mejor control de la motosierra en

situaciones inesperadas.

• Utilice solo espadas guía y cadenas de sierra

de repuesto especificadas por el fabricante. Las

espadas guía y cadenas de sierra de repuesto

incorrectas pueden provocar reculadas o la rotura

de la cadena.

• Siga las instrucciones de afilado y mantenimiento

del fabricante para la cadena de sierra. Si se

reduce la altura del calibre de profundidad, se puede

generar un aumento en las reculadas.

GUARDE ESTAS INSTRUCCIONES.

Instrucciones generales de seguridad

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Este producto puede ser una herramienta peligrosa

si no se maneja con cuidado o si utiliza el producto

de forma incorrecta. Este producto puede causar

daños graves o fatales al operador o a otras

personas. Es muy importante que lea y comprenda

el contenido de este manual de usuario.

• No cambie el producto sin la aprobación del

fabricante. No utilice un producto que haya sido

modificado por otras personas y utilice siempre

los accesorios originales. Los cambios que no

estén aprobados por el fabricante pueden tener

como consecuencia lesiones graves o la muerte

del operador u otras personas. Es posible que

su garantía no cubra daños o responsabilidades

causadas por el uso de accesorios o piezas de

repuesto no autorizados.

• La inhalación a largo plazo de los vapores del aceite

para cadena y el polvo de serrín pueden causar

problemas de salud.

• En este producto se genera un campo

electromagnético durante su funcionamiento. Este

campo puede, en determinadas circunstancias,

interferir con implantes médicos activos o pasivos.

Para reducir el riesgo de daños graves o mortales,

recomendamos que las personas con implantes

médicos consulten a su médico y al fabricante del

implante médico antes de usar este producto.

• La información proporcionada en este manual

de usuario no reemplaza la experiencia y el

conocimiento profesionales. Si no se siente seguro

en alguna situación, detenga el producto. Acuda a

su taller de servicio o a un operador de motosierra

profesional. No intente realizar ninguna tarea en la

cual se sienta inseguro.

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• La información proporcionada en este manual

de usuario no reemplaza la experiencia y el

conocimiento profesionales. Si no se siente seguro

en alguna situación, detenga el producto. Acuda a

su taller de servicio o a un operador de motosierra

profesional. No intente realizar ninguna tarea en la

cual se sienta inseguro.

• En caso de dudas acerca del funcionamiento

del producto, acuda a su taller de servicio o a

Husqvarna. Podemos ofrecerle información sobre

cómo operar el producto de forma efectiva y

segura. Participe en una clase de capacitación en

el funcionamiento de la motosierra si es posible.

Su taller de servicio, la escuela de silvicultura

o su biblioteca pueden proporcionarle información

sobre los materiales de capacitación y las clases

disponibles.

• Debe entender los efectos de la reculada o y

cómo evitarlos antes de utilizar este producto.

Consulte

Información de reculada en la página 54

1844 - 006 - 13.07.2023

Preguntas frecuentes acerca de las reculadas en la

página 55

para ver las instrucciones.

• No utilice un producto, una batería o un cargador

de batería si presenta daños o si no funciona

correctamente.

• No toque una cadena de sierra que gira. Esto puede

provocar lesiones graves y mortales.

• No utilice el producto si está cansado, bajo la

influencia del alcohol o las drogas, medicamentos

o cualquier cosa que pudiera afectar negativamente

su visión, estado de alerta, coordinación o juicio.

• Trabajar en condiciones meteorológicas adversas

resulta agotador y generalmente presenta más

riesgos. Debido a riesgos adicionales, no se

recomienda utilizar el producto en condiciones

meteorológicas muy adversas, como niebla densa,

lluvia copiosa, vientos fuertes, frío intenso o con

posibilidades de relámpagos, etc.

• No arranque el producto a menos que la espada

guía, la cadena de sierra y todas las cubiertas estén

montadas correctamente. Si no es así, el piñón de

arrastre puede aflojarse y provocar daños graves.

Consulte

Montaje en la página 51

para ver las

instrucciones.

• A veces las virutas se atascan en la cubierta del

embrague y causan que la cadena de la sierra se

atasque. Siempre detenga el motor antes de realizar

la limpieza.

• Mire a su alrededor. Asegúrese de que no hay

riesgo de que personas o animales toquen el

producto o afecten su control sobre este.

• No deje que los niños se acerquen al producto ni

que lo usen. Debido a que el producto se puede

encender fácilmente, los niños podrían arrancarlo si

no se los vigila con atención. Esto puede significar

riesgo de daños graves.

• Retire la batería cuando no tenga una visión

completa del producto o cuando no lo utilice durante

un tiempo.

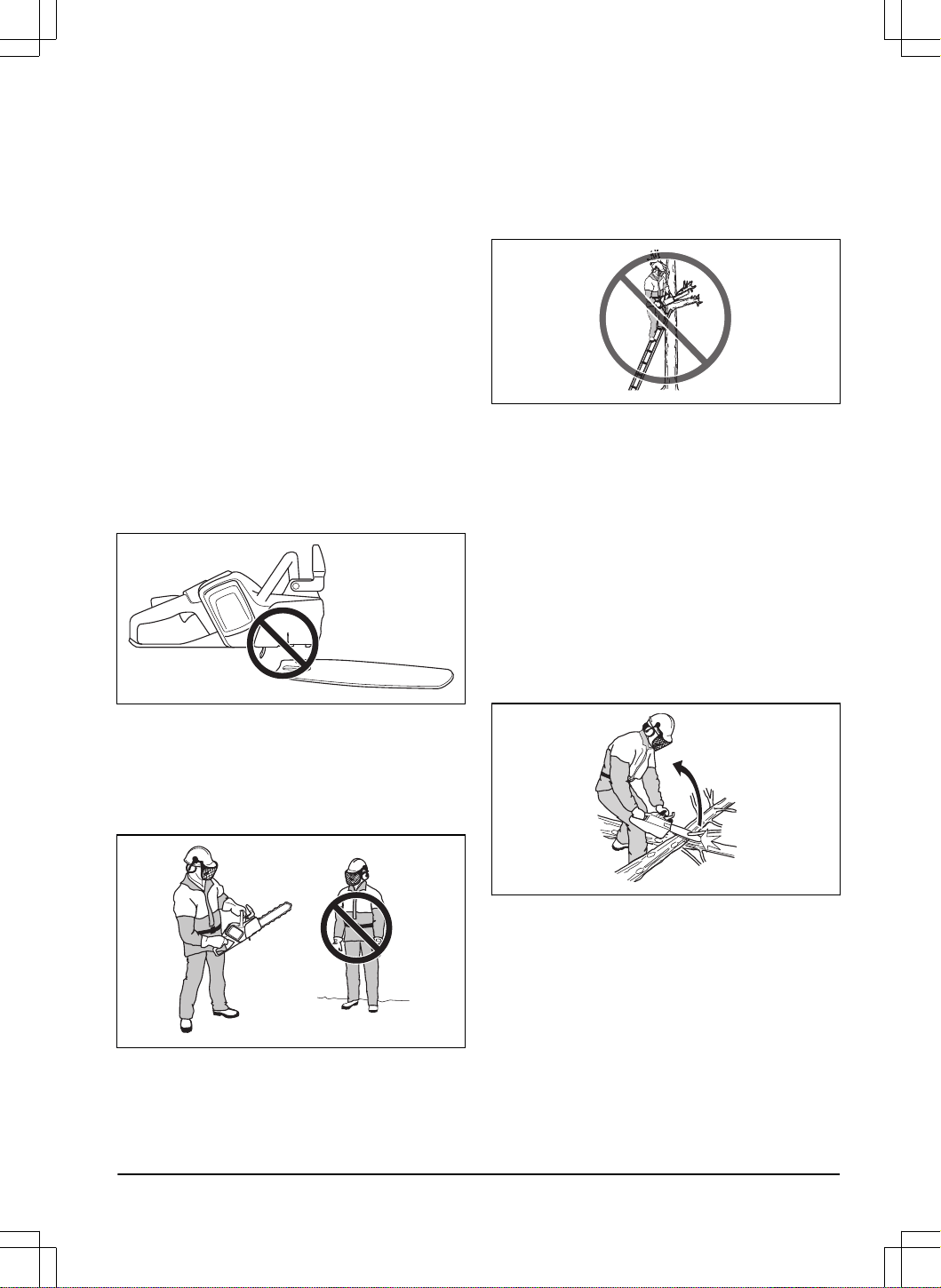

• Debe tener estabilidad de pie para tener un control

pleno del producto. No utilice el producto si se

encuentra en una escalera o un árbol. No utilice el

producto si no está sobre un terreno estable.

• Trabajar en un árbol requiere el uso de técnicas

especiales de corte y trabajo que se deben aplicar

para reducir el alto riesgo de lesiones personales.

Nunca trabaje en un árbol, a menos que haya

recibido formación específica y profesional para tal

trabajo, incluida la formación en el uso de equipos

de seguridad y otros equipos de escalada, como

arneses, cuerdas, cinturones, hierros de escalada,

mosquetones, etcétera.

• Nunca intente atrapar las secciones que caigan.

Nunca corte un árbol cuando solo se encuentra

asegurado con una cuerda. Utilice siempre dos

cuerdas sujetadas.

• Si no tiene cuidado, aumenta el riesgo de reculada.

Puede suceder una reculada si el sector de riesgo

de reculada de la espada guía toca por accidente

una rama, un árbol u otros objetos.

• No sostenga el producto con una sola mano. Este

producto no se controla de manera segura con una

sola mano.

1844 - 006 - 13.07.2023

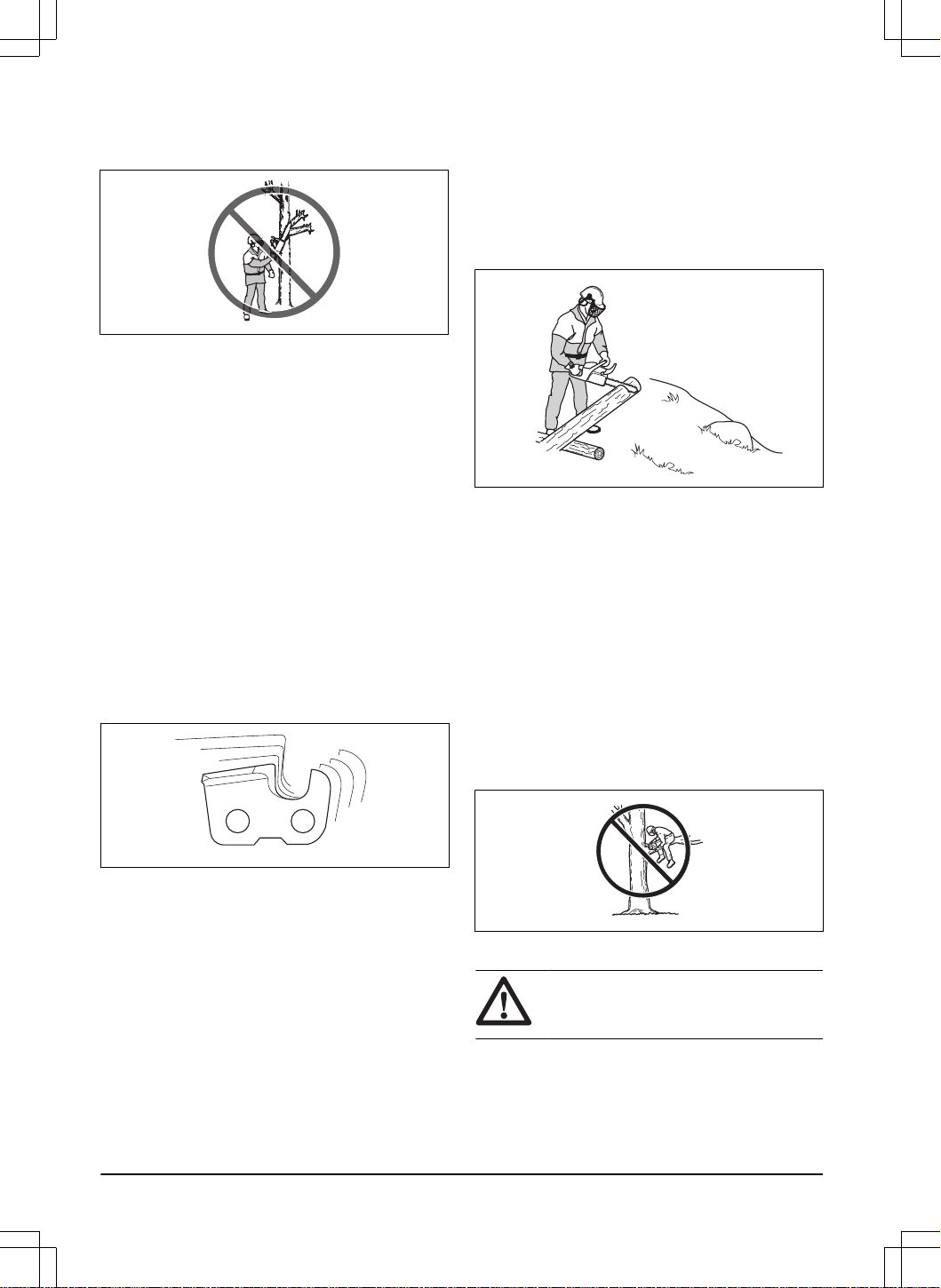

• No utilice el producto por encima de la altura de

los hombros y no intente cortar con la punta de la

espada.

• No utilice el producto en una situación en que no

pueda pedir ayuda si se produce un accidente.

• Detenga el producto y accione el freno de cadena

antes de moverlo. Afirme el producto con la espada

guía y la cadena de sierra apuntando hacia atrás.

Ponga una protección para transporte en la espada

guía antes de transportar el producto y antes de

moverlo cualquier distancia.

• Cuando ponga el producto en el suelo, accione el

freno de cadena y no pierda de vista del producto.

Detenga el producto y extraiga la batería si no lo

usará durante un tiempo.

• Existe el riesgo de que astillas de madera queden

atrapadas en el sistema de transmisión. Esto puede

causar que la cadena de sierra se atasque. Detenga

siempre el producto y extraiga la batería antes de

limpiarlo.

• El nivel de vibración aumenta si corta con un

equipo de corte incorrecto o mal afilado. Cortar

maderas duras, como árboles de hojas anchas,

causa más vibraciones que cortar maderas blandas,

como coníferas.

• La sobreexposición a las vibraciones puede producir

trastornos vasculares o daños al sistema nervioso

en personas que padecen problemas de circulación.

Comuníquese con su médico si experimenta

síntomas de sobreexposición a las vibraciones.

Estos síntomas son entumecimiento, pérdida de

sensibilidad, hormigueo, ardor, dolor, pérdida de

fuerza, cambios en el color o el estado de la

piel. Estos síntomas, que suelen aparecer en los

dedos, las manos y las muñecas, aumentan en

temperaturas frías.

• No intente ejecutar operaciones de poda o

desramado en árboles parados a menos que tenga

una formación especial.

• Colóquese siempre hacia la parte de arriba del

tronco cuando corte en pendientes, ya que es

probable que el árbol ruede o se deslice hacia abajo

cuando lo tale. Para mantener un control pleno del

producto al cortar, suelte la presión de corte cerca

del final del corte. No relaje las manos alrededor de

los mangos. No deje que la cadena de sierra toque

el suelo. Después de terminar de cortar, espere a

que la cadena de sierra se detenga antes de mover

el producto. Siempre detenga el motor antes de

pasar de un árbol a otro.

• No derribe el árbol si existe algún riesgo que

suponga un peligro para cualquier persona, que

pueda golpear o causar daños en cualquier

conducto de servicios públicos o daños a la

propiedad. Si el árbol golpea un conducto de

servicios públicos, se debe notificar inmediatamente

a la empresa del servicio.

• Asegúrese de que puede moverse alrededor con

seguridad. Examine las condiciones y el terreno

alrededor en busca de posibles obstáculos, como

raíces, piedras, ramas, acequias y otros. Tenga

cuidado cuando trabaje en un terreno inclinado.

• Evite las situaciones que sobrepasen sus

capacidades según su criterio.

• No es posible incluir todas las situaciones posibles

que puede enfrentar cuando utiliza este producto.

Sea siempre cuidadoso y use el sentido común.

Equipo de protección personal

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

46 1844 - 006 - 13.07.2023

• La mayoría de los accidentes de motosierra se

producen cuando la cadena toca al operador. Debe

utilizar equipo de protección personal homologado

durante el funcionamiento. El equipo de protección

personal no otorga protección total contra lesiones,

pero disminuye el grado de las lesiones si ocurre

un accidente. Consulte a su concesionario de

servicio para conocer las recomendaciones sobre

qué equipo utilizar.

• La ropa debe ser ajustada, pero no debe limitar

sus movimientos. Realice periódicamente una

comprobación del estado del equipo de protección

personal.

• Utilice un casco protector aprobado.

• Use protección auricular aprobada. La exposición

prolongada al ruido puede causar daños

permanentes de audición.

• Utilice gafas protectoras o un visor para el rostro

aprobados a fin de reducir el riesgo de lesiones

a causa de objetos eyectados. El producto puede

arrojar objetos como virutas de madera, pequeños

trozos de madera y otros con una gran fuerza. Esto

puede provocar daños (lesiones) graves, sobre todo

en los ojos.

• Utilice guantes con protección contra sierras.

• Utilice pantalones con protección contra sierras.

• Utilice botas con protección contra sierras que

tengan puntas de acero y suelas antideslizantes.

• Tenga siempre un botiquín de primeros auxilios.

• Riesgo de chispas. Tenga a mano herramientas

de extinción de incendios y una pala para prevenir

incendios forestales.

Dispositivos de seguridad en el producto

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No utilice un producto con dispositivos de seguridad

dañados o que no funcionen correctamente.

• Revise los dispositivos de seguridad de forma

regular. Consulte

Mantenimiento y comprobaciones

de los dispositivos de seguridad en el producto en la

página 64

• Si los dispositivos de seguridad están dañados o no

funcionan correctamente, hable con su distribuidor

de servicio de Husqvarna.

Funciones de la interfaz de usuario

La interfaz de usuario incluye el botón start/stop, el

botón de refuerzo, el estado de la batería y el indicador

de advertencia. El indicador de advertencia parpadea

si el freno de cadena está activado o si hay riesgo de

sobrecarga. La protección contra sobrecarga detiene

temporalmente el producto, por lo que no se puede

utilizar hasta que la temperatura disminuya. Si el

indicador de advertencia muestra una luz fija, consulte a

su taller de servicio.

Para obtener más información acerca de la interfaz de

usuario, consulte

Descripción general del producto en la

página 39

Función de parada automática

El producto cuenta con una función de parada

automática que detiene el producto si no lo utiliza

durante tres minutos.

Freno de cadena y protección contra reculadas

El producto cuenta con un freno de cadena que detiene

la cadena de sierra en caso de una reculada. El freno

de cadena reduce el riesgo de accidentes, pero solo

usted puede impedirlos.

ADVERTENCIA:

No lo accione en

situaciones en las que existe riesgo de

reculada. Tenga cuidado cuando utilice el

producto y asegúrese de que el sector de

riesgo de reculada de la espada no entre en

contacto con un objeto.

1844 - 006 - 13.07.2023 47

El freno de cadena se acciona (A) manualmente con

la mano izquierda o automáticamente mediante el

sistema de efecto de inercia. Empuje la protección

contra reculadas (B) hacia delante para accionar

manualmente el freno de cadena. Este movimiento

inicia un mecanismo accionado por resortes que detiene

el piñón de arrastre.

La forma en que se acopla el freno de cadena depende

de la fuerza de reculada y la posición del producto. Si se

produce una reculada intensa mientras usted está más

alejado del sector de riesgo de reculada, el freno de

cadena se acopla por efecto de la inercia. Si la reculada

es pequeña o el sector de riesgo de reculada está cerca

suyo, el freno de cadena se acopla manualmente con la

mano izquierda.

Utilice el freno de cadena como freno de

estacionamiento cuando arranque el producto y cuando

se mueva en distancias cortas. Esto reduce el riesgo

de que usted o alguien cerca suyo toque la cadena de

sierra.

Tire la protección contra reculadas hacia atrás para

desacoplar el freno de cadena.

Una reculada puede ser repentina e intensa. La mayoría

de las reculadas son pequeñas y no siempre accionan

el freno de cadena. Si se produce una reculada cuando

utiliza el producto, sosténgalo firmemente alrededor de

los mangos y no lo suelte.

La protección contra reculadas también disminuye el

riesgo de tocar la cadena de sierra si la mano suelta

el mango delantero.

En posición de tala, no se puede acoplar el freno

de cadena manualmente. El freno de cadena en

1844 - 006 - 13.07.2023

esta posición solo se puede activar por medio del

mecanismo de efecto de inercia.

Bloqueo del gatillo de alimentación

El bloqueo del gatillo de alimentación está diseñado

para evitar el funcionamiento accidental del gatillo. Si

presiona el bloqueo del gatillo de alimentación hacia

delante (A) y, luego, presiona el bloqueo del gatillo

de alimentación contra el mango (B), el gatillo de

alimentación (C) se libera. Si suelta el mango, el gatillo

de alimentación y el bloqueo del gatillo de alimentación

volverán a sus posiciones iniciales.

Captor de cadena

El captor de cadena recoge la cadena de sierra si se

rompe o se suelta. Si tiene la cadena tiene la tensión

correcta, el riesgo disminuye. También se reduce el

riesgo si les hace el mantenimiento correcto a la espada

guía y la cadena de sierra. Consulte

Montaje en la

página 51

Mantenimiento en la página 63

para

obtener instrucciones.

Protección de la mano derecha

La protección de la mano derecha funciona como una

protección para la mano si la cadena de sierra se rompe

o se suelta. Además, evita que se produzca alguna

interferencia por las ramas grandes o pequeñas cuando

utiliza el producto.

Seguridad de la batería

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice solo las baterías BLi que recomendamos para

su producto. Consulte

Baterías aprobadas en la

página 75

. Las baterías cuentan con un software

cifrado.

• Solo utilice baterías BLi recargables como

fuente de alimentación para productos Husqvarna

relacionados. Consulte

Baterías aprobadas en la

página 75

. Para evitar daños, no utilice la batería

como fuente de alimentación en otros dispositivos.

• Riesgo de sacudida eléctrica. No conecte los

terminales de la batería a llaves, tornillos ni a

otros objetos metálicos. Esto puede provocar un

cortocircuito de la batería.

• No utilice baterías no recargables.

• No introduzca objetos en las ranuras de aire de la

batería.

• Mantenga la batería alejada de la luz solar, del calor

o de llamas. La batería puede causar quemaduras o

quemaduras químicas.

• Mantenga la batería alejada de condiciones

húmedas y de la lluvia.

• Mantenga la batería alejada de microondas y de alta

presión.

• No intente desarmar o romper la batería.

• No deje que el ácido de la batería entre en contacto

con la piel. El ácido de la batería provoca lesiones,

corrosión y quemaduras en la piel. Si le entra ácido

de la batería a los ojos, no los frote, enjuáguese

con agua por lo menos 15minutos. Si el ácido de la

batería entra en contacto con su piel, debe limpiar la

piel con una gran cantidad de agua y jabón. Busque

asistencia médica.

• Utilice la batería en niveles de temperatura entre

-10°C (14°F) y 40°C (104°F).

• No limpie la batería o el cargador de batería

con agua. Consulte

Para revisar la batería y el

compartimiento de la batería en la página 65

• No utilice una batería que esté dañada o que no

funcione correctamente.

• Almacene las baterías en compartimientos alejados

de objetos metálicos, como clavos, tornillos o joyas.

1844 - 006 - 13.07.2023

• Mantenga las baterías alejadas de los niños.

Seguridad del cargador de batería

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Existe riesgo de sacudidas eléctricas o cortocircuitos

si no se siguen las instrucciones de seguridad.

• Utilice una toma de corriente con conexión a tierra

que no presente daños.

• No utilice otros cargadores de batería además

del proporcionado para su producto. Solo utilice

cargadores Husqvarna 40-C80 y QC250 cuando

cargue las baterías BLi de repuesto Husqvarna.

• No intente desarmar el cargador de batería.

• No utilice un cargador de baterías dañado o que no

funcione correctamente.

• No levante el cargador de batería tirando del cable

de alimentación. Para desconectar el cargador de

batería de la toma de corriente, tire del enchufe. No

tire del cable de alimentación.

• Mantenga todos los cables y extensiones alejados

del agua, aceite y bordes afilados. Asegúrese de

que el cable no quede atrapado entre ruedas, rejillas

o similares.

• No utilice el cargador de batería cerca de materiales

inflamables o materiales que puedan causar

corrosión. Asegúrese de que el cargador de la

batería no esté cubierto. Desconecte el cargador de

batería del enchufe en caso de incendio o humo.

• Cargue la batería solo en un lugar bajo techo con

buena ventilación y lejos de la luz solar. No cargue

la batería al aire libre. No cargue la batería en

condiciones húmedas.

• Solo utilice el cargador de la batería cuando la

temperatura esté entre 5°C (41°F) y 40°C (104°F).

Utilice el cargador en un entorno que cuente con un

buen flujo de aire, seco y sin polvo.

• No introduzca objetos en las ranuras de enfriamiento

del cargador de la batería.

• No conecte los terminales del cargador de la batería

a objetos metálicos, ya que esto puede causar

cortocircuitos en el cargador de la batería.

• Utilice enchufes de pared aprobados que no

presenten daños.

• No cargue baterías no recargables en los

cargadores de batería.

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia antes de

realizar mantenimiento al producto.

• Retire la batería antes de hacer el mantenimiento,

otras revisiones o el armado del producto.

• El operador solo debe hacer el mantenimiento y el

servicio que se indica en el manual del usuario.

Acuda a su concesionario de servicio cuando deba

realizar mantenimiento y servicio a mayor escala.

• No limpie con agua la batería o el cargador de

batería. Los detergentes fuertes pueden dañar el

plástico.

• Si no realiza el mantenimiento, disminuye la vida útil

del producto y aumenta el riesgo de accidentes.

• Se necesita capacitación especial para todos los

trabajos de servicio y reparación, especialmente de

los dispositivos de seguridad del producto. Si no

se aprueban todas las comprobaciones establecidas

en este manual del usuario después de realizar el

mantenimiento, acuda al concesionario de servicio.

Garantizamos que existen reparaciones y servicios

profesionales disponibles para su producto.

• Solo utilice piezas de repuesto originales.

Instrucciones de seguridad para el equipo de

corte

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice solo las combinaciones de espada guía/

cadena de sierra y el equipo de afilado aprobados.

Consulte

Datos técnicos en la página 73

para

obtener instrucciones.

• Utilice guantes protectores cuando utilice la cadena

de sierra o cuando realice mantenimiento en esta.

Una cadena de sierra que no se mueve también

puede causar lesiones.

• Mantenga los dientes de corte correctamente

afilados. Siga las instrucciones y utilice el calibrador

de afilado recomendado. Una cadena de sierra

dañada o afilada incorrectamente aumenta el riesgo

de accidentes.

• Mantenga el ajuste correcto del calibre de

profundidad. Siga las instrucciones y utilice el

ajuste de calibre de profundidad recomendado. Un

1844 - 006 - 13.07.2023

ajuste de calibre de profundidad demasiado grande

aumenta el riesgo de reculada.

• Asegúrese de que la cadena de sierra tiene

la tensión correcta. Si la cadena de sierra no

está apretada contra la espada guía, se puede

descarrilar. Una tensión incorrecta de la cadena de

sierra aumenta el desgaste de la espada guía, la

cadena de sierra y el piñón de arrastre de la cadena.

Consulte

Accesorios en la página 74

• Realice mantenimiento de forma regular al equipo

de corte y manténgalo correctamente lubricado. Si la

cadena de sierra no está lubricada correctamente,

se aumenta el riesgo de desgaste de la espada

guía, de la cadena de sierra y del piñón de arrastre

de la cadena.

Montaje

Para montar la espada guía y la

cadena de sierra (con la perilla de la

espada)

ADVERTENCIA: Extraiga siempre

la batería antes de montar el producto o

realizarle mantenimiento.

1. Desacople el freno de cadena.

2. Afloje la perilla de la espada y retire la cubierta del

piñón de arrastre.

3. Ponga la espada guía en la parte superior del

tornillo de espada. Dirija la espada guía a la posición

totalmente hacia atrás. Levante la cadena de sierra

por encima del piñón de arrastre y acóplela en la

ranura de la espada guía. Empiece en el borde

superior de la espada guía.

1844 - 006 - 13.07.2023 51

4. Asegúrese de que los bordes de las cortadoras

estén orientados hacia delante en el borde superior

de la espada guía.

5. Instale la cubierta del piñón de arrastre y dirija el

pasador de ajuste de cadena hacia el orificio de la

espada guía.

6. Asegúrese de que los eslabones de arrastre de la

cadena de sierra encajan correctamente en el piñón

de arrastre.

7. Asimismo, asegúrese de que la cadena de sierra

esté correctamente acoplada en la ranura de la

espada guía.

8. Agregue tensión a la cadena de sierra. Consulte

Mantenimiento en la página 63

para ver las

instrucciones.

9. Apriete la perilla de la espada.

Para instalar el cargador de la batería

(40-C80) en la pared

AVISO: No utilice un destornillador

eléctrico para instalar el cargador de la

batería en la pared. Un destornillador

eléctrico puede dañar el cargador de la

batería.

1. Instale el cargador de la batería en la pared con los

2 tornillos (B). Utilice enchufes de pared (A) si es

necesario.

2. Instale los 2 tapones para los orificios de los tornillos

(C).

3. Conecte el cable de alimentación al cargador de la

batería y a una toma de corriente.

Funcionamiento

Introducción

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de utilizar el producto.

Para realizar una comprobación de

funcionamiento antes de utilizar el

producto

1. Revise el freno de cadena (A) para asegurarse de

que funciona correctamente y que no esté dañado.

2. Revise la protección de la mano derecha trasera (B)

para asegurarse de que no esté dañada.

3. Revise el bloqueo del gatillo de alimentación y el

gatillo de alimentación (C) para asegurarse de que

funcionan correctamente y que no estén dañados.

4. Revise el teclado (D) para asegurarse de que

funciona correctamente.

5. Asegúrese de que no haya aceite en los mangos

(E).

6. Revise que todas las piezas estén correctamente

conectadas y que no estén dañadas ni falten piezas.

7. Revise el captor de cadena (F) para asegurarse de

que funciona correctamente.

8. Revise la tensión de la cadena (G).

9. Cargue la batería (H) y asegúrese de que esté bien

puesta en el producto.

52 1844 - 006 - 13.07.2023

10. Asegúrese de que la cadena de sierra se detenga

cuando presione el gatillo de alimentación.

B H F G

Uso de aceite para cadena correcto

ADVERTENCIA: No utilice aceite

residual, ya que puede causar tanto

lesiones personales como daños al medio

ambiente. El aceite residual también causa

daños a la bomba de aceite, la espada y la

cadena de sierra.

ADVERTENCIA: La cadena de sierra

puede romperse si la lubricación del equipo

de corte es insuficiente. Riesgo de lesiones

graves o mortales para el operador.

ADVERTENCIA: Para que esta

función funcione correctamente, utilice un

aceite para cadena adecuado. Consulte a

su taller de mantenimiento al seleccionar el

aceite para cadena.

• Utilice aceite para cadena Husqvarna para prolongar

al máximo la vida útil de la cadena de sierra y

evitar efectos adversos en el medio ambiente. Si el

aceite para cadena Husqvarna no está disponible,

le recomendamos que utilice un aceite para cadena

estándar.

• Utilice un aceite para cadena con buena adherencia

a la cadena de sierra.

• Utilice un aceite para cadena con la viscosidad

correcta según la temperatura ambiente.

AVISO:

A temperaturas por debajo

de 0°C (32°F), algunos aceites para

cadena se vuelven demasiado densos,

lo que puede provocar daños en los

componentes de la bomba de aceite.

• Utilice el equipo de corte recomendado. Consulte la

sección

Accesorios en la página 74

• Quite el tapón del depósito de aceite para cadena.

• Llene el depósito de aceite para cadena con aceite

para cadena.

• Coloque con cuidado el tapón.

Tenga en cuenta: Para conocer la ubicación del

depósito de aceite para cadena en el producto, consulte

Introducción en la página 38

Batería

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de utilizar la batería. Lea y comprenda

el manual de usuario de la batería y el

cargador de batería.

Mantenga la batería y el cargador de la batería a la

temperatura ambiente correcta.

Temperatura ambiente

Funcionamiento de la

batería

5°C-40°C/41°F-104°F

Carga de la batería 5°C-40°C/41°F-104°F

Estado de la batería

La pantalla muestra el estado de carga de la batería e

indica si esta presenta problemas.

Indicador LED

Estado de carga de la batería

4luces LED encendidas La batería está entre un 76% y un 100% cargada.

1844 - 006 - 13.07.2023 53

Indicador LED Estado de carga de la batería

3luces LED encendidas La batería está entre un 51% y un 75% cargada.

2luces LED encendidas La batería está entre un 26% y un 50% cargada.

1luz LED encendida La batería está entre un 6% y un 25% cargada.

1luz LED parpadea La batería está entre un 0% y un 5% cargada.

Para cargar la batería

Cargue la batería si es la primera vez que la utiliza. Una

batería nueva solo está cargada en un 30%.

AVISO: Conecte el cargador de baterías

a una toma de corriente con la tensión y la

frecuencia que se especifican en la placa de

características.

La batería no se carga si su temperatura es superior a

50°C/122°F.

1. Conecte el cable de alimentación al cargador de

batería.

2. Conecte el cargador de baterías a una toma de

corriente con conexión a tierra. El LED de carga

parpadea una vez.

3. Conecte la batería al cargador. El LED de carga

se enciende. Cargue la batería por un máximo de

24horas.

4. Presione el botón indicador de batería; si todos

los indicadores LED se encienden, la batería está

completamente cargada.

5. Tire el enchufe para desconectar el cargador de

batería de la toma de corriente. No tire del cable de

alimentación.

6. Quite la batería del cargador de la batería.

Información de reculada

ADVERTENCIA: Una reculada

puede causar lesiones graves o fatales al

operador o a otras personas. Para disminuir

el riesgo, debe conocer las causas de las

reculadas y cómo prevenirlas.

Las reculadas se producen cuando el sector de riesgo

de reculada de la espada guía toca un objeto. Una

reculada puede ocurrir repentinamente y con una gran

fuerza, lo que lanza el producto hacia el operador.

La reculada siempre se produce en el plano de corte de

la espada guía. Por lo general, el producto es eyectado

hacia el operador, pero también se puede mover en una

dirección diferente. Lo que determina la dirección del

movimiento es el modo en que se utiliza el producto

cuando ocurre la reculada.

Las reculadas solo se producen si el sector de riesgo de

reculada de la espada guía toca un objeto. No deje que

1844 - 006 - 13.07.2023

el sector de riesgo de reculada entre en contacto con un

objeto.

Un radio más pequeño de punta de la espada disminuye

la fuerza de la reculada.

Utilice una cadena de sierra de reculada baja para

disminuir sus efectos. No deje que el sector de riesgo

de reculada entre en contacto con un objeto.

ADVERTENCIA: Ninguna cadena

de sierra previene completamente las

reculadas. Siga siempre las instrucciones.

Preguntas frecuentes acerca de las reculadas

• ¿Siempre se acciona el freno de cadena con la

mano en caso de una reculada?

No. Es necesario hacer un poco de fuerza para

empujar la protección contra reculadas hacia

delante. Si no aplica la fuerza necesaria, el freno de

cadena no se accionará. Además, debe mantener

los mangos del producto estables con ambas manos

mientras trabaja. Si ocurre una reculada, es posible

que el freno de cadena no detenga la cadena de

sierra antes de que esta lo toque. Además, hay

algunas posiciones en que su mano no puede entrar

en contacto con la protección contra reculadas para

accionar el freno de cadena.

• ¿El mecanismo de efecto de inercia siempre acciona

el freno de cadena durante la reculada?

No. En primer lugar, el freno de cadena debe

funcionar correctamente. Consulte

Mantenimiento y

comprobaciones de los dispositivos de seguridad

en el producto en la página 64

para ver las

instrucciones sobre cómo revisar el freno de cadena.

Le recomendamos hacer esto cada vez que vaya a

utilizar el producto. En segundo lugar, la potencia

de la reculada debe ser intensa para accionar

el freno de cadena. Si el freno de cadena es

demasiado sensible, se puede accionar durante un

funcionamiento difícil.

• ¿El freno de cadena siempre me protege de

lesiones si ocurre una reculada?

No. El freno de cadena debe funcionar

correctamente para proporcionar protección. El freno

de cadena también debe accionarse durante una

reculada para detener la cadena de sierra. Si se

encuentra cerca de la espada guía, es posible que

el freno de cadena no tenga tiempo de detener la

cadena de sierra antes de que esta lo golpee.

ADVERTENCIA:

Solamente usted

y una técnica de funcionamiento correcta

pueden evitar las reculadas.

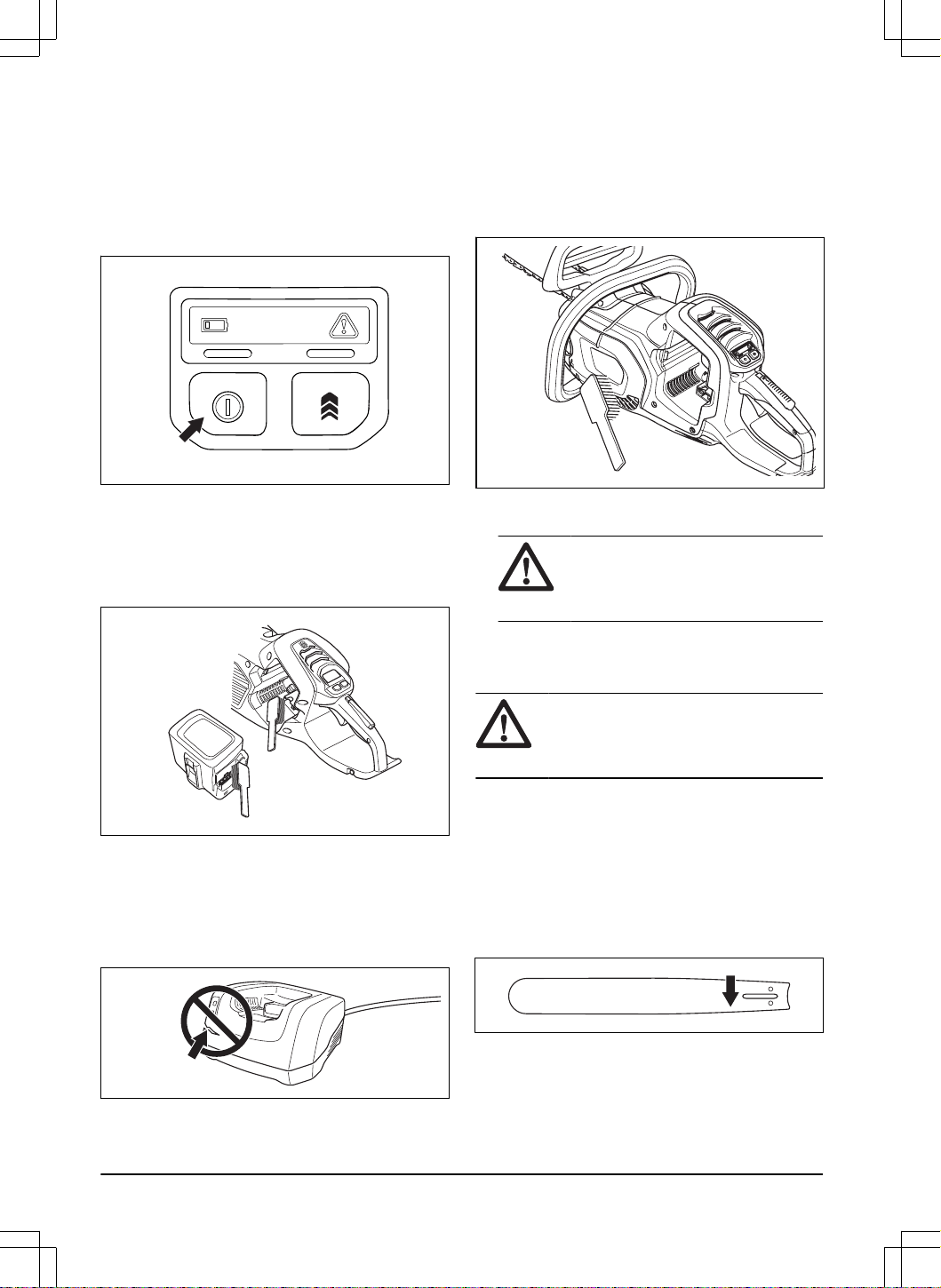

Para poner en marcha el producto

1. Revise el gatillo de alimentación y el bloqueo del

gatillo de alimentación. Consulte

Comprobación del

bloqueo del gatillo de alimentación en la página 65

2. Active el freno de cadena.

3. Coloque la batería en el soporte para la batería.

AVISO: Asegúrese de que la batería

esté correctamente instalada en el

compartimiento de la batería. Si la

batería no se inserta con facilidad en el

compartimiento de la batería, la posición

no es correcta.

4. Empuje la parte inferior de la batería hasta que

escuche un clic.

1844 - 006 - 13.07.2023

5. Mantenga presionado el botón de inicio/detención

hasta que se encienda el LED verde y arranque la

función de refuerzo.

Para usar la función de refuerzo

La función de refuerzo aumenta la velocidad de la

cadena y la potencia del producto.

1. Presione el botón de refuerzo. El LED verde derecho

se apaga y la función de refuerzo se detiene.

2. Vuelva a presionar el botón de refuerzo para iniciar

dicha función.

Para detener el producto

1. Presione el botón start/stop hasta que se apague luz

LED verde.

2. Presione los botones de liberación de la batería y

retire la batería de su compartimiento para evitar un

arranque accidental.

Corte de tracción y corte de empuje

Puede cortar la madera con el producto en dos

posiciones diferentes.

• Un corte de tracción es cuando se corta con la parte

inferior de la espada guía. La cadena de sierra tira a

través del árbol al cortar. En esta posición, se tiene

un mayor control del producto y de la posición del

sector de riesgo de reculada.

• Un corte de empuje es cuando se corta con la parte

superior de la espada guía. La sierra de cadena

empuja el producto en la dirección del operador.

ADVERTENCIA:

Si la cadena de

sierra se queda atrapada en el tronco,

el producto se puede impulsar hacia

56 1844 - 006 - 13.07.2023

usted. Sostenga el producto firmemente

y asegúrese de que el sector de riesgo

de reculada de la espada guía no entre

en contacto con el árbol y cause una

reculada.

Para utilizar la técnica de corte

ADVERTENCIA: Utilice la potencia

máxima al cortar y disminuya la velocidad a

régimen de ralentí después de cada corte.

AVISO: No deje que el motor funcione

durante demasiado tiempo sin carga. Esto

puede provocar daños al motor.

1. Coloque el tronco en un soporte o un riel de guía

para serrar.

ADVERTENCIA: No corte

troncos en pilas. Esto aumenta el riesgo

de reculada y puede provocar daños

graves o fatales.

2. Quite los trozos cortados del área de trabajo.

ADVERTENCIA:

Los trozos

cortados en el área de trabajo aumentan

el riesgo de reculada y hacen que pierda

el equilibrio.

Para utilizar el apoyo de corteza

1. Presione el apoyo de corteza hacia el tronco del

árbol.

2. Aplique la máxima potencia y gire el producto.

Mantenga el apoyo de corteza contra el tronco.

Este procedimiento facilita la aplicación de fuerza

necesaria para cortar el tronco.

Para cortar un tronco en el suelo

1. Corte a través del tronco con un corte de tracción.

Mantenga la máxima potencia y esté alerta para

evitar accidentes repentinos.

ADVERTENCIA: Asegúrese de

que la cadena de sierra no toque el

suelo cuando termine de cortar.

2. Corte aproximadamente ⅔ del tronco, y luego,

deténgase. Gire el tronco y corte desde el lado

opuesto.

Para cortar un tronco con soporte en un

extremo

ADVERTENCIA:

Asegúrese de que

el tronco no se rompa durante el corte.

Siga las instrucciones que se presentan a

continuación.

1. Haga un corte con empuje de aproximadamente ⅓

del tronco.

1844 - 006 - 13.07.2023

2. Corte el tronco con tracción hasta que los dos cortes

se encuentren.

Para cortar un tronco con soporte en los dos

extremos

ADVERTENCIA: Asegúrese de que

la cadena de sierra no se atasque

en el tronco durante el corte. Siga

las instrucciones que se presentan a

continuación.

1. Haga un corte con tracción de aproximadamente ⅓

del tronco.

2. Haga un corte con empuje en la parte restante del

tronco para completar el corte.

ADVERTENCIA: Detenga el motor

si la cadena de sierra se atasca en el

tronco. Utilice una palanca para abrir el

corte y sacar el producto. No intente sacar

el producto de forma manual. Esto puede

provocar daños cuando el producto se libere

de forma repentina.

Para utilizar la técnica de desramado

Tenga en cuenta:

Para cortar ramas gruesas,

utilice la técnica de corte. Consulte

Para utilizar la

técnica de corte en la página 57

ADVERTENCIA: Hay un alto riesgo

de accidentes cuando se utiliza la técnica

de desramado. Consulte

Información de

reculada en la página 54

para obtener

instrucciones sobre cómo evitar reculadas.

ADVERTENCIA: Corte las ramas

una por una. Tenga cuidado cuando saque

las ramas pequeñas y no corte matas o

varias ramas pequeñas al mismo tiempo.

Las ramas pequeñas pueden atascarse

en la cadena de sierra e impedir el

funcionamiento seguro del producto.

Tenga en cuenta: De ser necesario, corte las

ramas por partes. Corte las ramas más pequeñas (A) y

(B) antes de cortar la rama cerca del tronco (C).

1. Quite las ramas en el lado derecho del tronco.

a) Mantenga la espada guía en el lado derecho del

tronco y mantenga el cuerpo del producto contra

el tronco.

b) Seleccione la técnica de corte aplicable para la

tensión en la rama.

ADVERTENCIA:

Si no está

seguro sobre cómo cortar la rama,

hable con un operador profesional de

motosierras antes de continuar.

2. Quite las ramas en la parte superior del tronco.

a) Mantenga el producto en el tronco y deje que la

espada guía se mueva a lo largo del tronco.

1844 - 006 - 13.07.2023

b) Haga un corte de empuje.

3. Quite las ramas en el lado izquierdo del tronco.

a) Seleccione la técnica de corte aplicable para la

tensión en la rama.

ADVERTENCIA: Si no está

seguro sobre cómo cortar la rama,

hable con un operador profesional de

motosierras antes de continuar.

Consulte

Para cortar árboles y ramas tensos en la

página 62

para obtener instrucciones sobre cómo

cortar las ramas tensas.

Para utilizar la técnica de tala

ADVERTENCIA:

Debe tener

experiencia para talar un árbol. Si es

posible, tome un curso de capacitación

sobre operación de motosierras. Hable con

un operador con experiencia para obtener

más información.

Mantener una distancia segura

1. Asegúrese de que las personas alrededor suyo

mantengan una distancia de seguridad de mínimo

21/2longitudes del árbol.

2. Asegúrese de que no haya personas en la zona de

riesgo antes de la tala y durante esta.

Para calcular la dirección de derribo

1. Examine en qué dirección es necesario que caiga

el árbol. El objetivo es talarlo en una posición en

que pueda cortar las ramas y el tronco con facilidad.

También es importante que permanezca estable en

sus pies y pueda moverse de manera segura.

ADVERTENCIA:

Si es peligroso

o no es posible talar el árbol en su

dirección natural, tale el árbol en una

dirección diferente.

2. Examine la dirección de caída natural del árbol.

Por ejemplo, la inclinación y la curva del árbol, la

dirección del viento, la ubicación de las ramas y el

peso de la nieve.

3. Examine si hay obstáculos, como otros árboles,

cables eléctricos, caminos o edificios alrededor.

4. Busque signos de daños y podredumbre en la raíz.

ADVERTENCIA:

Si hay

podredumbre en la raíz puede haber un

riesgo de que el árbol caiga antes de

completar el corte.

5. Asegúrese de que el árbol no esté dañado ni tenga

ramas muertas que se puedan romper y golpearlo

durante la tala.

1844 - 006 - 13.07.2023

6. No deje que el árbol caiga sobre otro árbol parado.

Es peligroso sacar un árbol atascado y hacerlo

implica un alto riesgo de accidentes. Consulte

Para

liberar un árbol atascado en la página 62

ADVERTENCIA: Durante las

operaciones de tala críticas, levante

la protección auditiva inmediatamente

cuando el corte esté completo. Es

importante que escuche los sonidos y

las señales de advertencia.

Para limpiar el tronco y preparar el camino de

retirada

Corte todas las ramas desde la altura de sus hombros y

hacia abajo.

1. Corte con tracción desde arriba hacia abajo.

Asegúrese de que el árbol se encuentre entre el

operador y el producto.

2. Quite los matorrales del área de trabajo alrededor

del árbol. Quite todo el material cortado del área de

trabajo.

3. Revise la zona para ver si hay obstáculos,

como piedras, ramas y agujeros. El camino de

retirada debe estar despejado para cuando el árbol

comience a caer. El camino de retirada debe estar a

aproximadamente a 135° de la dirección de derribo.

1. La zona de riesgo

2. El camino de retirada

3. La dirección de derribo

Para talar un árbol

Husqvarna recomienda realizar cortes de indicación y,

a continuación, utilizar el método de esquina segura

cuando tale un árbol. El método de esquina segura

ayuda a realizar una faja de desgaje adecuada y

controlar la dirección de derribo.

ADVERTENCIA: No tale árboles con

un diámetro más de dos veces superior a la

longitud de la espada guía. Para ello, debe

tener una capacitación especial.

La faja de desgaje

El procedimiento más importante durante la tala de

árboles es realizar una faja de desgaje adecuada. Con

una faja de desgaje adecuada, se controla la dirección

de derribo y se asegura de que el procedimiento de

corte sea seguro.

El grosor de la faja de desgaje debe ser igual y de un

mínimo de 10% del diámetro del árbol.

ADVERTENCIA:

Si la faja de

desgaje es incorrecta o demasiado delgada,

no tendrá control de la dirección de derribo.

Para hacer cortes de indicación

1. Haga los cortes de indicación. Haga los cortes de

indicación de 1/4 del diámetro del árbol. Haga un

ángulo de 45° entre los cortes superior e inferior.

a) Haga el corte superior primero. Alinee la marca

de la dirección de derribo (A) del producto con

la dirección de derribo del árbol (B). Manténgase

detrás del producto y mantenga el árbol a su

lado derecho. Corte con tracción.

1844 - 006 - 13.07.2023

b) Haga el corte inferior. Asegúrese de que el

extremo del corte inferior esté en el mismo punto

que el extremo del corte superior.

2. Asegúrese de que la línea del corte de indicación

sea perfectamente horizontal y en ángulos rectos

(90°) respecto de la dirección de derribo. La línea

del corte de indicación pasa a través del punto

donde se encuentran los dos cortes de indicación.

Para utilizar el método de esquina segura

El corte de derribo se debe realizar un poco por encima

del corte de indicación.

ADVERTENCIA:

Tenga cuidado

cuando corte con la punta de la espada.

Empiece a cortar con la parte inferior de la

punta de la espada a medida que hace un

corte de orificio en el tronco.

1. Si la longitud de corte utilizable es superior al

diámetro del árbol, siga los pasos (a-d).

a) Haga un corte de orificio directamente en el

tronco para completar el ancho de la faja de

desgaje.

b) Haga un corte con tracción hasta que quede ⅓

del tronco.

c) Tire la espada guía de 5 a 10cm/2 a 4pulg.

hacia atrás.

d) Corte a través del resto del tronco para

completar una esquina segura de 5 a 10cm/2

a 4 pulg. de ancho.

2. Si la longitud de corte utilizable es inferior al

diámetro del árbol, siga los pasos (a-d).

a) Haga un corte de orificio directamente en el

tronco. El corte de orificio debe abarcar 3/5 del

diámetro del árbol.

b) Corte con tracción a través del tronco restante.

c) Corte directamente en el tronco desde el otro

lado del árbol para completar la faja de desgaje.

d) Corte en la carrera de empuje, hasta que quede

⅓ del tronco, para completar la esquina segura.

1844 - 006 - 13.07.2023

3. Coloque una cuña en la ranura directamente desde

atrás.

4. Corte la esquina para que el árbol caiga.

Tenga en cuenta: Si el árbol no se cae,

golpee la cuña hasta que lo haga.

5. Cuando el árbol comience a caer, utilice el camino

de retirada para alejarse del árbol. Aléjese al menos

5m/15pies del árbol.

Para liberar un árbol atascado

ADVERTENCIA: Es muy peligroso

retirar un árbol atascado, ya que existe un

elevado riesgo de accidente. Manténgase

fuera de la zona de riesgo y no intente

derribar el árbol atascado.

El procedimiento más seguro es utilizar uno de los

siguientes cabrestantes:

• Montado en un tractor

• Portátil

Para cortar árboles y ramas tensos

1. Determine qué lado del árbol o de la rama está

tenso.

2. Determine dónde está el punto de tensión.

3. Examine cuál es el procedimiento más seguro para

liberar la tensión.

Tenga en cuenta: En algunas situaciones,

el único procedimiento seguro es utilizar un

cabrestante y no el producto.

4. Mantenga una posición donde el árbol o la rama no

puedan golpearlo cuando la tensión se libere.

5. Haga uno o varios cortes de la profundidad

suficiente para disminuir la tensión. Corte en el

punto de tensión máxima o cerca de este. Corte el

árbol o la rama en el punto de tensión máxima.

ADVERTENCIA:

No corte en

línea recta una rama o un árbol tensos.

ADVERTENCIA: Tenga mucho

cuidado al cortar un árbol tenso. Existe

el riesgo de que el árbol se mueva

rápidamente antes de que lo corte o

después. Puede sufrir daños graves si

se encuentra en una posición incorrecta

o si realiza el corte incorrectamente.

62 1844 - 006 - 13.07.2023

6. Si tiene que cortar un árbol/rama, haga entre 2 y 3

cortes, a 1" de distancia y con una profundidad de

2".

7. Continúe cortando hasta que el árbol/la rama se

curve y la tensión se libere.

8. Corte el árbol/rama desde el lado opuesto de la

curva, una vez que se libere la tensión.

Mantenimiento

Introducción

ADVERTENCIA: Lea detenidamente

el capítulo de seguridad antes de realizar

mantenimiento en el producto.

Programa de mantenimiento

ADVERTENCIA: Retire la batería

antes de realizar mantenimiento.

La siguiente es una lista de pasos de mantenimiento

que se deben realizar en el producto. Consulte

Mantenimiento en la página 63

para obtener más

información.

Mantenimiento

Antes del

uso

Una vez

por se-

mana

Una vez

al mes

Limpie las partes exteriores del producto. X

Asegúrese de que el gatillo de alimentación y el bloqueo del gatillo de alimenta-

ción funcionen correctamente en términos de seguridad.

Limpie el freno de cadena y asegúrese de que funcione correctamente. Asegú-

rese de que el captor de cadena no esté dañado. Reemplácelo si es necesario.

Gire la espada guía para un desgaste más uniforme. Asegúrese de que el

orificio de lubricación en la espada guía no esté obstruido. Limpie la ranura de la

espada.

Asegúrese de que la cortadora y la protección de la cortadora no tengan grietas

y no estén dañadas. Reemplace la cortadora o la protección de la cortadora si

presentan grietas o si han estado expuestas a golpes.

Asegúrese de que la espada guía y la cadena de sierra tengan suficiente aceite. X

Revise la cadena de sierra. Revise que no haya grietas y asegúrese de que

la cadena de sierra no esté rígida ni inusualmente gastada. Cámbielo si fuera

necesario.

Afile la cadena de sierra. Revise su tensión y estado. Revise el desgaste del

piñón de arrastre y reemplácelo es necesario.

Limpie la entrada de aire del producto. X

Asegúrese de que las tuercas y los tornillos estén apretados. X

Asegúrese de que el teclado funcione correctamente y que no esté dañado. X

Lime las rebabas de los bordes de la espada guía. X

1844 - 006 - 13.07.2023 63

Mantenimiento

Antes del

uso

Una vez

por se-

mana

Una vez

al mes

Realice una comprobación de las conexiones entre la batería y el producto.

Examine también la conexión entre la batería y el cargador de batería.

Vacíe y limpie el depósito de aceite. X

Sople a través del producto y las ranuras de refrigeración de la batería con aire

comprimido.

Mantenimiento y comprobaciones de

los dispositivos de seguridad en el

producto

Para comprobar la protección contra

reculadas

Realice con regularidad una comprobación de la

protección contra reculadas y la liberación del freno de

inercia.

1. Asegúrese de que la protección contra reculadas no

tenga daños, como grietas.

2. Asegúrese de que la protección contra reculadas

se mueva con facilidad y que esté fijada de forma

segura al producto.

3. Coloque el producto, con el motor apagado, sobre

un tocón u otra superficie estable.

4. Sujete el mango trasero y suelte el mango delantero.

Deje caer el producto contra el tocón.

5. Asegúrese de que el freno de cadena se accione

cuando la espada guía golpee el tocón.

Para comprobar la activación del freno

1. Coloque el producto en una superficie estable y

póngalo en marcha. Consulte

Funcionamiento en la

página 52

ADVERTENCIA: Asegúrese de

que la cadena de sierra no toque el

suelo u otros objetos.

2. Rodee con los dedos y pulgares los mangos y

sostenga firme el producto.

1844 - 006 - 13.07.2023

3. Aplique la potencia máxima e incline su muñeca

izquierda contra la protección contra reculadas para

activar el freno de cadena. La cadena de sierra se

debe detener de inmediato.

ADVERTENCIA: ¡No suelte el

mango delantero!

Comprobación del bloqueo del gatillo de

alimentación

1. Asegúrese de que el gatillo de alimentación y

el bloqueo del gatillo de alimentación se muevan

con facilidad y que el resorte de retorno funcione

correctamente.

2. Presione el bloqueo del gatillo de alimentación

hacia delante (A) y hacia abajo (B). Presione el

bloqueo del gatillo de alimentación contra el mango

y asegúrese de que vuelva a su posición inicial

cuando lo suelte.

3. Asegúrese de que el gatillo de alimentación se

bloquee en la posición de ralentí cuando se suelte

el bloqueo del gatillo.

4. Ponga en marcha el producto y aplique la potencia

máxima.

5. Suelte el gatillo de alimentación y asegúrese de

que la cadena de sierra se detenga y permanezca

inmóvil.

ADVERTENCIA: Si la cadena

de sierra gira cuando el gatillo de

alimentación está en la posición de

ralentí, consulte a su taller de servicio.

Para comprobar el captor de cadena

1. Asegúrese de que el captor de cadena no tenga

daños.

2. Asegúrese de que el captor de cadena esté estable

y fijado al cuerpo del producto.

Para verificar las funciones de la interfaz de

usuario

1. Encienda el producto. Consulte

Para poner en

marcha el producto en la página 55

2. Presione el botón start/stop.

3. Asegúrese de que el producto se detenga y que el

LED verde se apague.

Para revisar la batería y el

compartimiento de la batería

1. Limpie la batería y el compartimiento de la batería

con un cepillo de cerdas suaves.

1844 - 006 - 13.07.2023

2. Limpie las ranuras de refrigeración y los conectores

de la batería.

3. Asegúrese de que la batería no presente grietas ni

otros daños.

Para comprobar el cargador de la

batería

1. Asegúrese de que el cargador de la batería y

el cable de la fuente de alimentación no estén

dañados. Observe que no haya grietas ni otros

daños.

Para limpiar el sistema refrigerante

El sistema refrigerante mantiene la temperatura del

motor baja. El sistema refrigerante incluye una toma de

aire en el lado izquierdo del producto y un ventilador en

el motor.

1. Limpie el sistema refrigerante con un cepillo

semanalmente o con mayor frecuencia si es

necesario.

2. Asegúrese de que el sistema refrigerante no esté

sucio ni obstruido.

AVISO:

Un sistema refrigerante

sucio u obstruido puede causar que el

producto se caliente en exceso. Esto

provoca daños al producto.

Para afilar la cadena de sierra

Información sobre la espada guía y la cadena

de sierra

ADVERTENCIA: Utilice guantes

protectores cuando utilice la cadena de

sierra o cuando realice mantenimiento en

esta. Una cadena de sierra que no se

mueve también puede causar lesiones.

Reemplace las espadas guía o cadenas de sierra

desgastadas o dañadas por la combinación de espada

guía y cadena de sierra recomendadas por Husqvarna.

Esto es necesario para mantener las funciones de

seguridad del producto. Consulte

Accesorios en la

página 74

para conocer una lista de las combinaciones

de espada y cadena que recomendamos.

• Longitud de la espada guía, cm/pulg. La información

sobre la longitud de la espada guía generalmente se

puede encontrar en el extremo trasero de la espada

guía.

• Número de dientes del cabezal de rueda de la

espada (T).

• Paso de la cadena, pulg. La distancia entre los

eslabones de arrastre de la cadena de sierra debe

alinearse con la distancia de los dientes en el

cabezal de rueda de la espada y el piñón de

arrastre.

PITCH =

1844 - 006 - 13.07.2023

• Cantidad de eslabones de arrastre. La cantidad de

eslabones de arrastre se determina según el tipo de

espada guía.

• Ancho de la ranura de la espada, pulg./mm. El

ancho de la ranura de la espada guía debe ser igual

que el ancho de los eslabones de arrastre de la

cadena.

• Orificio de aceite de la cadena y orificio para

tensado de la cadena. La espada guía debe

alinearse con el producto.

• Ancho del eslabón de arrastre, mm/pulg.

Información general sobre cómo afilar las

cortadoras

No utilice una cadena de sierra desafilada. Si la cadena

de sierra no está afilada, debe aplicar más presión para

introducir la espada guía en la madera. Si la cadena de

sierra está muy desafilada, no habrá astillas de madera,

sino polvo de serrín.

Una cadena de sierra afilada corroe la madera y las

astillas de madera se vuelven largas y espesas.

El diente de corte (A) y el calibre de profundidad

(B) constituyen en conjunto la parte cortante de la

cadena de sierra; es decir, la cortadora. La diferencia de

altura entre los dos representa la profundidad de corte

(configuración de calibre de la profundidad).

Cuando afile una cortadora, considere lo siguiente:

• Ángulo del limado.

• Ángulo del corte.

• Posición de la lima.

• Diámetro de la lima redonda.

No es fácil afilar una cadena de sierra correctamente

sin el equipo correcto. Utilice el calibrador de afilado

Husqvarna . Esto le ayudará a mantener el rendimiento

de corte al máximo y el riesgo de reculada al mínimo.

1844 - 006 - 13.07.2023

ADVERTENCIA: La intensidad de la

reculada aumenta significativamente si no

se siguen las instrucciones de afilado.

Tenga en cuenta: Consulte

Accesorios en la

página 74

para obtener información sobre el afilado de

la cadena de sierra.

Para afilar las cortadoras

1. Use una lima redonda y un calibrador de afilado

para afilar los dientes de corte.

Tenga en cuenta: Consulte

Accesorios en la

página 74

para obtener información sobre qué lima

y calibrador recomienda Husqvarna para la cadena

de sierra.

2. Aplique el calibrador de afilado correctamente en

la cortadora. Consulte las instrucciones entregadas

con el calibrador de afilado.

3. Mueva la lima desde la parte interior de los dientes

de corte hacia fuera. Disminuya la presión cuando

tire el cordón de encendido.

4. Retire el material de un lado de todos los dientes de

corte.

5. Gire el producto y retire el material del otro lado.

6. Asegúrese de que todos los dientes de corte tengan

la misma longitud.

Información general sobre cómo ajustar la

configuración del calibre de profundidad

La configuración del calibre de profundidad (C)

disminuye cuando se afila el diente de corte (A). Para

mantener el máximo rendimiento de corte debe retirar

el material de afilado del calibre de profundidad (B)

para obtener la configuración del calibre de profundidad

recomendada. Consulte

Accesorios en la página 74

para ver las instrucciones sobre cómo obtener la

configuración correcta del calibre de profundidad para

la cadena de sierra.

ADVERTENCIA: Si el ajuste del

calibre de profundidad es demasiado, el

riesgo de reculada aumenta.

Para ajustar el calibre de profundidad

Antes de ajustar el calibre de profundidad o de afilar

las cortadoras, consulte

Para afilar las cortadoras en la

página 68

para obtener instrucciones. Se recomienda

ajustar el calibre de profundidad cada tres operaciones

en las que se afilen los dientes de corte.

Se recomienda la aplicación de nuestro calibrador de

profundidad para obtener el ajuste y ángulo correctos

para el calibre de profundidad.

1. Utilice una lima plana y un calibrador de profundidad

para el ajuste del calibre de profundidad. Utilice

solo la herramienta del calibrador de profundidad

Husqvarna para obtener el ajuste y ángulo correctos

para el calibre de profundidad.

2. Ponga el calibrador de profundidad sobre la cadena

de sierra.

Tenga en cuenta:

Consulte el paquete

del calibrador de profundidad para obtener más

información sobre cómo utilizar la herramienta.

3. Utilice la lima plana para retirar la parte del calibre

de profundidad que se extiende por el calibrador de

profundidad.

1844 - 006 - 13.07.2023

Para apretar la cadena de sierra

ADVERTENCIA: Una cadena de

sierra sin la tensión correcta puede soltarse

de la espada guía y causar lesiones graves

o mortales.

Cuanto más se utilice una cadena de sierra, más larga

se vuelve. Es importante ajustar la cadena de sierra con

regularidad.

Revise la tensión de la cadena de sierra cada vez que

agregue aceite para cadena.

Tenga en cuenta: Una cadena de sierra nueva

tiene un período de asentamiento durante el que debe

revisar la tensión con mayor frecuencia.

1. Doble la perilla hasta que se abra.

2. Gire la perilla hacia la izquierda para aflojar la

cubierta del piñón de arrastre.

3. Gire la rueda de tensado de la cadena para ajustar

la tensión de la cadena de sierra. La cadena de

sierra debe quedar apretada a la espada guía.

Tenga en cuenta:

Gire la rueda hacia

abajo (+) para tensar más y hacia arriba (-) para

reducir la tensión. La cadena de sierra está apretada

correctamente cuando se puede girar fácilmente con

la mano, pero se encuentra firmemente apretada a

la espada guía.

4. Gire la perilla hacia la derecha para apretar la perilla

de la espada.

5. Doble hacia abajo la perilla para bloquear la tensión.

Para realizar una comprobación de la

lubricación de la cadena de sierra

Compruebe la lubricación de la cadena de sierra cada

tres cargas de la batería.

1. Arranque el producto y déjelo funcionar a 3/4 de

la potencia. Sujete la espada de aproximadamente

20cm/8" por encima de una superficie con un color

claro.

2. Si la lubricación de la cadena de sierra es correcta,

aparecerá una línea clara de aceite en la superficie

después de 1minuto.

3. Si la lubricación de la cadena de sierra es incorrecta,

haga las siguientes comprobaciones.

1844 - 006 - 13.07.2023

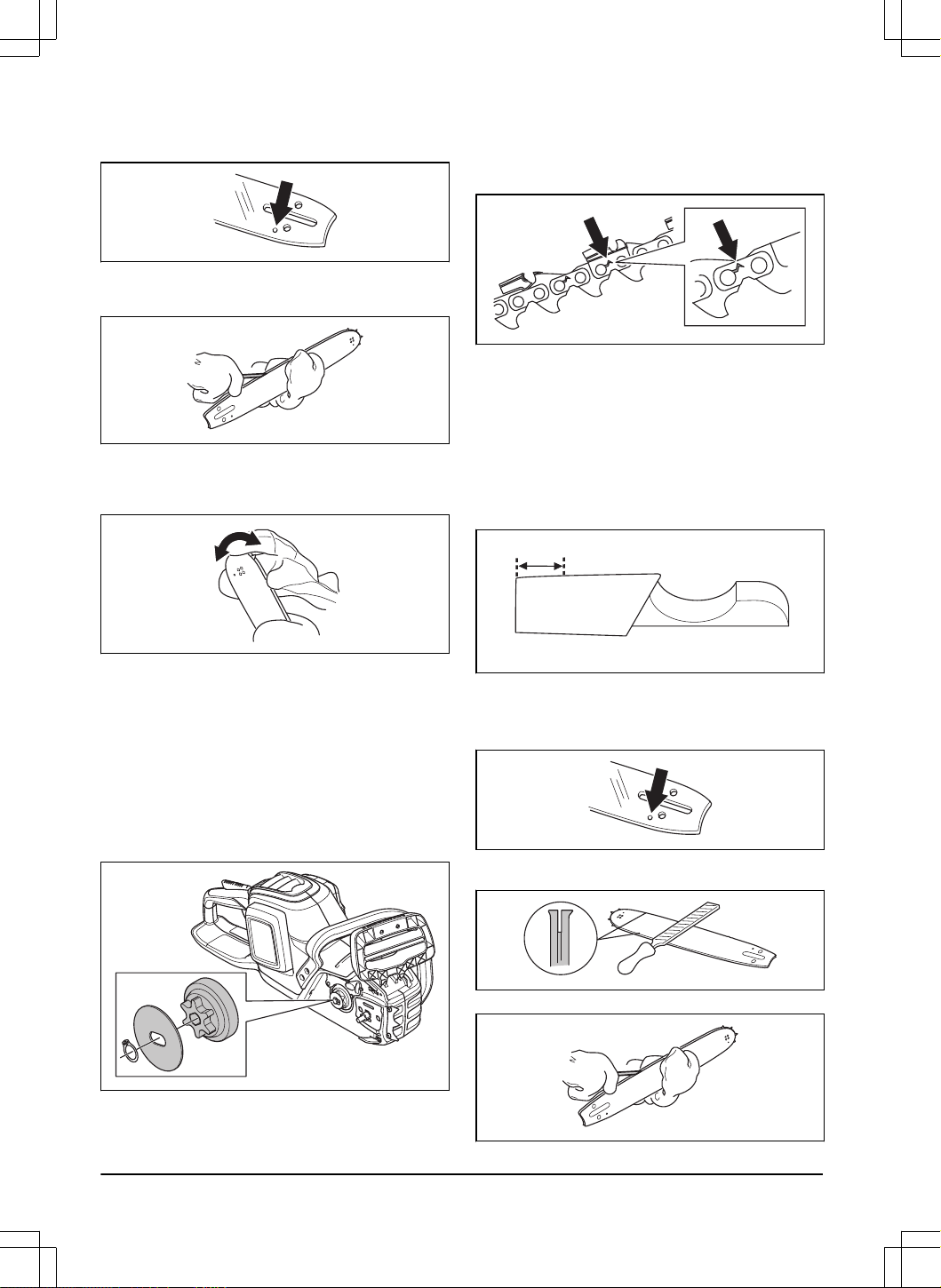

a) Revise el canal de aceite de la espada guía para

asegurarse de que no esté obstruido. Límpielo si

es necesario.

b) Revise la ranura en el borde de la espada guía

para asegurarse de que esté limpia. Límpielo si

es necesario.

c) Asegúrese de que el cabezal de rueda de la

espada gire con facilidad y que el orificio de

lubricación del cabezal de rueda de la espada no

esté obstruido. Limpie y lubrique si es necesario.

4. Si la lubricación de la cadena de sierra no funciona

después de los pasos anteriores, consulte a su taller

de servicio.

Cómo verificar el piñón de arrastre de

la cadena

• Examine el piñón de arrastre de la cadena para

detectar desgaste. Reemplace el piñón de arrastre

de la cadena de ser necesario.

• Reemplace el piñón de arrastre de la cadena cada

vez que cambie la cadena de sierra.

Para examinar el equipo de corte

1. Asegúrese de que no haya grietas en los remaches

y eslabones y que los remaches no estén sueltos.

Reemplácelos si es necesario.

2. Asegúrese de que la cadena de sierra se puede

doblar fácilmente. Reemplace la cadena de sierra si

está rígida.

3. Compare la cadena de sierra con una cadena

de sierra nueva para examinar si los remaches y

eslabones están gastados.

4. Reemplace la cadena de sierra cuando la parte

más larga del diente de corte sea inferior a 4mm/

0,16pulg. También reemplace la cadena de sierra si

hay grietas en las cortadoras.

Para comprobar la espada guía

1. Asegúrese de que el canal de aceite no esté

bloqueado. Límpielo si es necesario.

2. Examine si hay rebabas en los bordes de la espada

guía. Quite las rebabas con una lima.

3. Limpie la ranura en la espada guía.

1844 - 006 - 13.07.2023

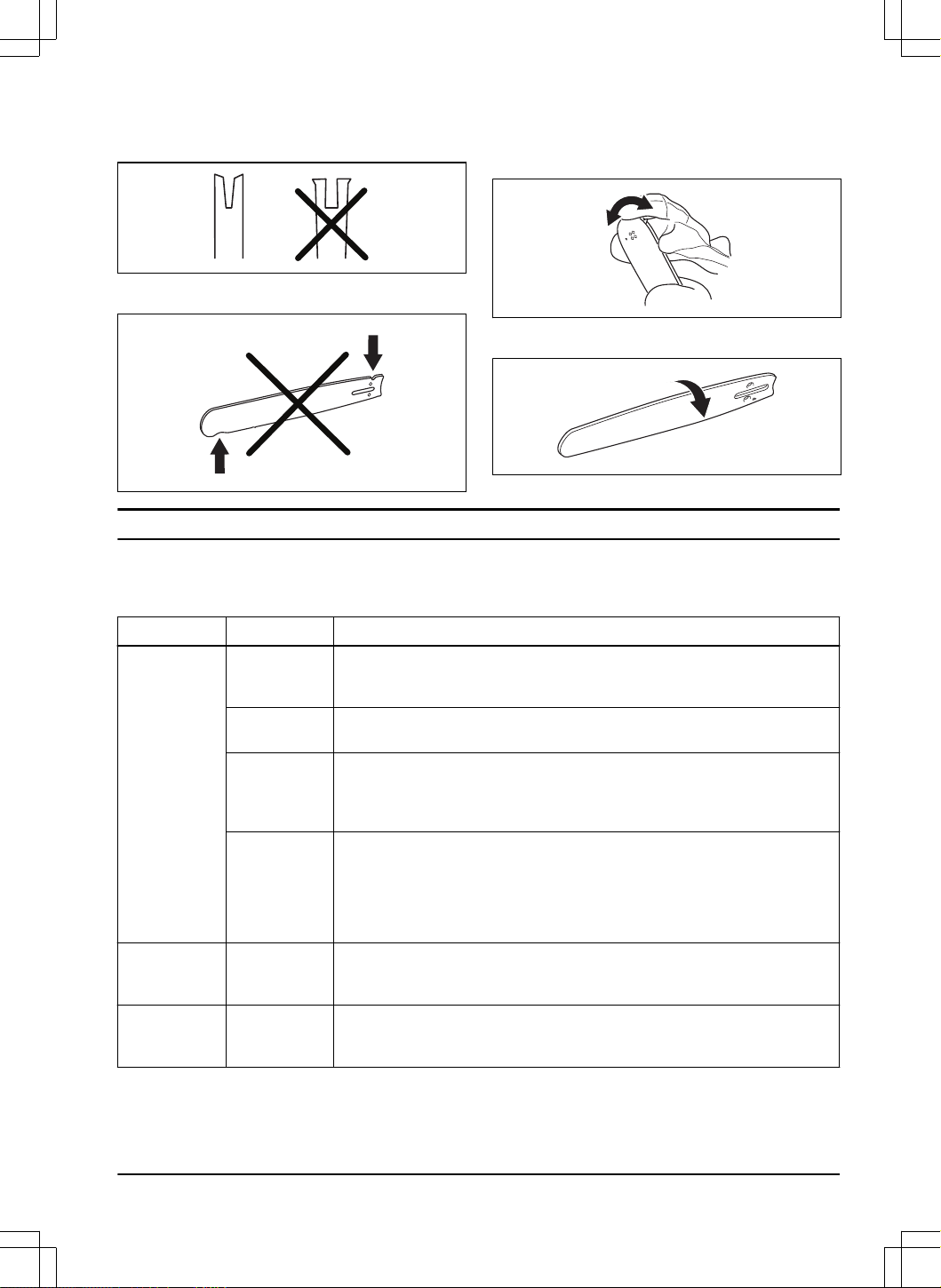

4. Examine la ranura de la espada guía para ver si

hay desgaste. Reemplace la espada guía si es

necesario.

5. Examine si la puntera de la espada guía es áspera o

está muy gastada.

6. Asegúrese de que el cabezal de rueda de la espada

gire libremente y que el orificio de lubricación del

cabezal de rueda de la espada no esté obstruido.

Limpie y lubrique si es necesario.

7. Para extender el ciclo de vida de la espada guía,

gírela diariamente.

Solución de problemas

Interfaz de usuario

Pantalla LED Posibles fallas Solución posible

El indicador de

advertencia

parpadea.

El freno de ca-

dena está acti-

vado.

Desacople el freno de cadena.

Variación de

temperatura.

Deje que el producto se enfríe.

Sobrecarga. La

cadena de sie-

rra no se puede

mover.

Suelte la cadena de sierra.

El gatillo de ali-

mentación y el

botón start/stop

se deben pre-

sionar al mismo

tiempo.

Suelte el gatillo de alimentación para activar el producto.

LED verde de

activación inter-

mitente.

Voltaje de bate-

ría bajo.

Cargue la batería.

El indicador de

advertencia es-

tá encendido.

Servicio. Consulte a su concesionario de servicio.

1844 - 006 - 13.07.2023 71

Batería

Pantalla LED Posibles fallas Solución posible

Luz LED verde intermitente. Voltaje de batería bajo. Cargue la batería.

El LED de error parpadea. Variación de temperatura. Utilice la batería en niveles de tem-

peratura entre -10°C (14°F) y 40°C

(104°F).

Demasiado voltaje. Asegúrese de que el voltaje de la

red de electricidad coincida con la

tensión del producto. Consulte la pla-

ca de características en el producto.

Quite la batería del cargador de la

batería.

El LED rojo de error se enciende. Demasiada diferencia de la celda

(1V).

Consulte a su concesionario de ser-

vicio.

Cargador de la batería

Estado

Posibles fallas Procedimiento posible

El LED de carga es de color

rojo.

Error permanente del carga-

dor de baterías.

Consulte a su concesionario.

El LED de carga parpadea

en color verde.

Desviación de temperatura,

la batería se encuentra de-

masiado fría o caliente para

utilizarla o cargarla.

Deje que la batería se enfríe o se caliente. Cuando

la batería tenga la temperatura correcta, se puede

utilizar o cargar nuevamente. Utilice el cargador de

la batería en niveles de temperatura ambiente de

entre 5°C (41°F) y 40°C (104°F).

El LED de carga parpadea

en color rojo.

Batería defectuosa Comuníquese con su concesionario

Transporte, almacenamiento y eliminación de residuos

Transporte y almacenamiento

• Las baterías de iones de litio proporcionadas

siguen los requisitos de la Legislación de productos

peligrosos.

• Siga los requisitos especiales sobre el embalaje y

las etiquetas para transportes comerciales, incluidos

los de terceros y transportistas.

• Comuníquese con una persona con capacitación

especial sobre materiales peligrosos antes de enviar

el producto. Siga todas las normas nacionales

aplicables.

• Utilice cinta sobre los contactos abiertos cuando

coloque la batería en un paquete. Coloque

firmemente la batería en el paquete para evitar el

movimiento.

• Retire la batería para almacenarla o transportarla.

• Coloque la batería y el cargador de la batería en un

lugar seco, donde no haya humedad ni heladas.

• No mantenga la batería en un área donde pueda

generarse electricidad estática. No mantenga la

batería en una caja metálica.

• Guarde la batería en un lugar donde la temperatura

oscile entre los 5°C/41°F y los 25°C/77°F, lejos de

la luz solar directa.

• Guarde el cargador de la batería en un lugar donde

la temperatura oscile entre los 5°C/41°F y los

45°C/113°F, lejos de la luz solar directa.

• Utilice el cargador de la batería solamente cuando la

temperatura ambiente oscile entre los 5°C/41°F y

los 40°C/104°F.

72 1844 - 006 - 13.07.2023

• Cargue la batería de un 30% a un 50% antes de

almacenarla durante períodos prolongados.

• Almacene el cargador de la batería en un espacio

cerrado y seco.

• Mantenga la batería lejos del cargador de la batería

durante el almacenamiento. No permita que niños

y otras personas sin autorización toquen el equipo.

Mantenga el equipo en un espacio que pueda cerrar.

• Limpie el producto y realice un mantenimiento

total antes de almacenarlo durante un período

prolongado.

• Utilice protección para transportes en el producto

para evitar lesiones o daños en el producto durante

su transporte y almacenamiento.

• Fije el producto de manera segura durante el

transporte.

Eliminación de la batería, el cargador

de la batería y el producto

El siguiente símbolo significa que el producto

no se debe desechar como residuo doméstico.

Recíclelo en una planta de reciclaje para equipo

eléctrico y electrónico. Esto ayuda a evitar daños al

medioambiente y a las personas.

Comuníquese con las autoridades locales, servicio

de desechos doméstico o con su concesionario para

obtener más información.

Tenga en cuenta: El símbolo se muestra en el

producto o en el paquete del producto.

Datos técnicos

350i

Motor

Tipo BLDC (sin escobillas), 36V

Características

Duración de la batería, min, (funcionamiento continuo) en modelo Normal 70

Sistema de lubricación

Tipo de bomba de aceite Automática

Capacidad del depósito de aceite, pinta EE.UU./l 0,42 / 0,20

Peso

Motosierra sin batería, espada guía, cadena de sierra y depósito de aceite

para cadena vacío, lb/kg

7,7 / 3,5

Cadena de sierra/espada guía

Longitudes de espada recomendadas, in/cm 18 / 45,7

Longitud de corte utilizable, in/cm 17,5 / 44,5

Tipo de piñón de arrastre/número de dientes Spur/6

Velocidad máxima de la cadena (modo de refuerzo), m/s 11,8

Velocidad máxima de la cadena (modo normal), m/s 9,4

1844 - 006 - 13.07.2023 73

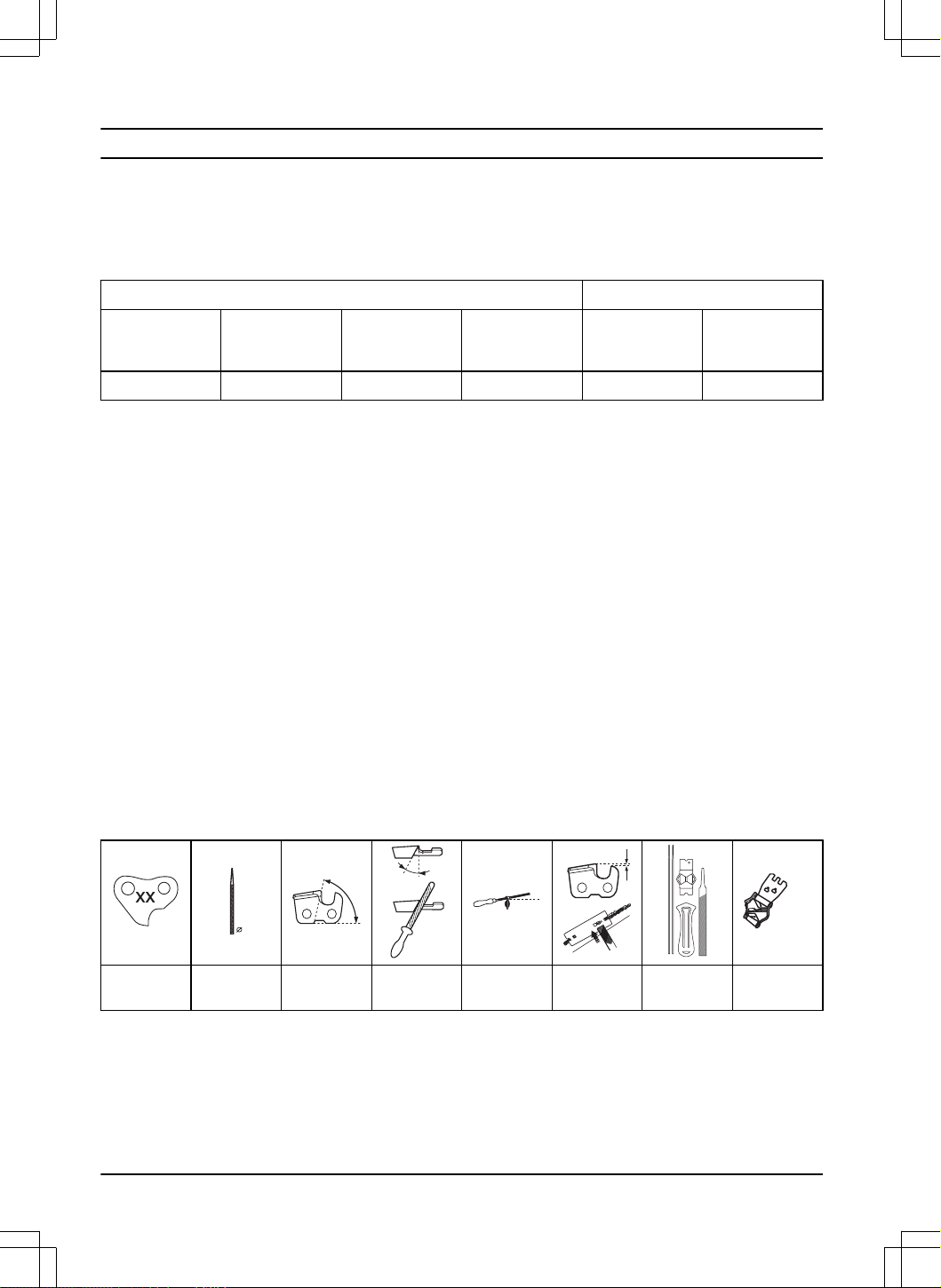

Accesorios

Combinaciones de cadena de sierra y

espada guía

Los siguientes equipos de corte están aprobados para

Husqvarna 350i.

Espada guía Cadena de sierra

Longitud, pulga-

das

Paso de cadena,

pulgadas

Calibrador, mm Radio máx. de la

punta

Tipo Longitud, eslabo-

nes de arrastre

(n.º)

18 3/8”mini 1,3 7T Husqvarna S93G 62

Equipo de corte recomendado para

EE.UU.

A continuación, se presenta una lista de equipos de

corte recomendados para Husqvarna 350i. Este modelo

equipado con cualquier combinación de espada guía y

la cadena de sierra cumple los requisitos de acuerdo

con UL 62841-1 y UL 62841-4-1.

El modelo de motosierra Husqvarna 350i cumplió con

los requisitos de rendimiento de reculada UL 62841-4-1

cuando se probó con las combinaciones de espadas y

cadenas de sierra indicadas a continuación. La cadena

de sierra Husqvarna S93G también está clasificada

como cadena de sierra de reculada baja, ya que cumple

con los requisitos para cadena de sierra de reculada

baja descritos en ANSI B175.1. Recomendamos usar

solamente las combinaciones de espadas y cadenas

de sierra indicadas para los modelos de motosierras

Husqvarna 350i. Es posible que otros modelos de

motosierras no cumplan con los requisitos de reculada

cuando están equipados con las combinaciones de

espada y cadena de sierra señaladas.

Equipo de corte recomendado para

Canadá

A continuación, se presenta una lista de equipos

de corte recomendados para Husqvarna 350i. Las

combinaciones de cabeza motriz, espada guía y

cadena de sierra indicadas cumplen todos los requisitos

señalados por la Asociación Canadiense de Normas

Z62.1-11 (motosierras) y Z62.3-11 (reculada de

motosierra).

Además, la cadena de sierra Husqvarna S93G está

evaluada y clasificada como una motosierra de baja

reculada tipo C según las disposiciones en Z62.3-11.

Equipos de afilado y ángulos de afilado

Con el calibrador de afilado Husqvarna tendrá los

ángulos de afilado correctos. Se recomienda siempre

usar un calibrador de afilado Husqvarna para restaurar

el filo de la cadena de sierra. Las referencias se indican

en la tabla que se encuentra a continuación.

Si no sabe qué cadena de sierra tiene en su producto,

comuníquese con su taller de servicio.

4,0

mm/5/32"

60° 30° 0°

0,65 mm/

0,025in

596 63

89-01

596 63

84-01

74 1844 - 006 - 13.07.2023

Baterías aprobadas

Batería BLi30

Tipo Iones de litio

Capacidad de la batería, Ah 7,8

Voltaje nominal, V 36

Peso, kg/lb 1,9/4,2

Cargadores de batería homologados para el producto

Cargador de la batería

40-C80 QC250

Voltaje de red, V 100-240 100-240

Frecuencia, Hz 50-60 50-60

Potencia, W 72 250

Voltaje de salida, VCC/ amperios, A 43/1,6 42/6

1844 - 006 - 13.07.2023 75

Table des matières
Introduction................................................................... 76
Sécurité.........................................................................79
Montage........................................................................89
Fonctionnement............................................................ 90
Entretien..................................................................... 102
Dépannage................................................................. 110
Transport, entreposage et mise au rebut....................111
Caractéristiques techniques....................................... 112
Accessoires................................................................ 113
Introduction
Utilisation prévue
Cette tronçonneuse est conçue pour les travaux
forestiers tels que l’abattage, l’élagage et la coupe.
Remarque: Les réglementations nationales
peuvent limiter l’utilisation du produit.
Description du produit
Husqvarna 350i est un modèle de tronçonneuse avec un
moteur électrique.
Le travail est constamment en cours pour augmenter
votre sécurité et l'efficacité pendant l'utilisation. Pour
obtenir de plus amples renseignements, communiquer
avec votre centre de services.
76 1844 - 006 - 13.07.2023

Présentation de l’appareil

1. Protège-main avant

2. Poignée avant

3. Interface utilisateur

4. Bouton de marche/arrêt

5. Témoin d’avertissement et indicateur d’état de la

batterie

6. Bouton de suralimentation

7. Poignée arrière avec protège-main droit

8. Autocollant d’information et d’avertissement

9. Carter

10. Réservoir d’huile à chaîne

11. Couvercle de transport

12. Mécanisme de verrouillage de la gâchette

13. Gâchette

14. Couvercle de pignon d’entraînement avec bouton à

barre

15. Tendeur de chaîne

16. Attrape-chaîne

17. Griffe d’abattage

18. Pignon du bout du guide-chaîne

19. Chaîne

20. Guide-chaîne

21. Indicateur d’état de charge

22. Connecteur

23. Chargeur de batterie inclus dans la trousse de scie à

chaîne Husqvarna 350i seulement

24. Témoin d’avertissement

25. Bouton, état de la batterie

26. État de la batterie

27. Bouton de déverrouillage de la batterie

28. Batterie incluse dans la trousse de scie à chaîne

Husqvarna 350i seulement

29. Manuel d’utilisation

30. Bouton à barre

1844 - 006 - 13.07.2023 77

Symboles figurant sur le produit

AVERTISSEMENT: Ce produit peut être

dangereux et causer des blessures très

graves, ou même mortelles, à l’utilisateur

et à d’autres personnes. Faire attention et

utiliser le produit correctement.

Lire attentivement le manuel de

l’opérateur et veiller à bien comprendre

les directives avant d’utiliser l’appareil.

Utiliser un casque de protection, des

protecteurs d'oreille et des lunettes de

protection

Tenir l’outil à deux mains lors de

l’utilisation.

Ne pas utiliser l’outil d’une seule main.

Ne pas laisser le bout du guide-chaîne

toucher un objet.

Ne pas utiliser sous la pluie.

Avertissement! Un rebond peut se

produire lorsque le bout du guide-chaîne

touche un objet. Ceci entraîne un

mouvement brusque du guide-chaîne vers

l’opérateur. Risque de blessures graves

ou de décès.

Tension nominale, V

Huile pour chaîne.

XXX XX

Le sens de rotation de la chaîne et la

longueur maximale du guide-chaîne.

Courant continu.

Frein de chaîne, engagé

(vers l’avant). Frein de

chaîne, désengagé (vers

l’arrière)

Sens de rotation de la

chaîne.

yyyywwxxxxx

La plaque signalétique in-

dique le numéro de sé-

rie.yyyy représente l’an-

née de production, ww in-

dique la semaine de pro-

duction.

Remarque: Les autres symboles et autocollants

apposés sur le produit se rapportent aux exigences en

matière de certification pour certains marchés.

Symboles figurant sur la batterie et sur

le chargeur de batterie

Recycler ce produit à la sta-

tion de recyclage des équipe-

ments électriques et électro-

niques. (Pour l’Europe seule-

ment)

Transformateur fiable

Utiliser et garder le chargeur de batterie

seulement dans un endroit clos.

Double isolation.

Service à la clientèle

Pour joindre le service à la clientèle, appelez

le: 1-800-487-5951 ou visitez le site

www.usa.husqvarna.com.

1844 - 006 - 13.07.2023

Proposition 65 de la Californie

ATTENTION!

Fabricant

Husqvarna AB

Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:

+46-36-146500

Responsabilité concernant le produit

Comme indiqué dans les lois en vigueur sur la

responsabilité concernant les produits, nous ne serons

pas tenus responsables des dommages que notre

produit causerait dans les situations suivantes:

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de service

après-vente agréé ou par une autorité homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT: Indique la

présence d’un risque de blessure ou de

décès de l’utilisateur ou de personnes à

proximité si les instructions du manuel ne

sont pas suivies.

MISE EN GARDE : Indique la

présence d’un risque de dommages au

produit, à d’autres appareils ou à la zone

adjacente si les instructions du manuel ne

sont pas suivies.

Remarque: Utilisé pour donner des

renseignements plus détaillés qui sont nécessaires dans

une situation donnée.

Consignes générales de sécurité

relatives aux outils électriques

AVERTISSEMENT: Consulter

l’ensemble des avertissements relatifs à la

sécurité, des instructions, des illustrations

et des spécifications transmis avec cet outil

électrique. Le non-respect des instructions

indiquées ci-dessous peut provoquer une

décharge, un incendie ou des blessures

graves.

• Conserver ces instructions et consignes pour

consultation ultérieure. Dans les avertissements,

le terme «outil électrique» fait référence à

votre appareil électrique branché sur le secteur ou

alimenté par batterie (sans fil).

Sécurité de l’aire de travail

• Maintenir l’aire de travail propre et bien éclairée. Les

endroits sombres ou encombrés sont propices aux

accidents.

• Ne pas utiliser des outils électriques dans des

atmosphères explosives, notamment en présence de

liquides, gaz ou poussières inflammables. Les outils

électriques produisent des étincelles qui peuvent

enflammer les poussières et les vapeurs.

• Tenir les enfants et les spectateurs à distance

lorsque l’outil électrique est en marche. Un moment

d’inattention pourrait vous en faire perdre le contrôle.

Sécurité électrique

• La fiche d’un outil électrique doit être adaptée à la

prise. Ne jamais modifier la fiche. Ne jamais utiliser

une fiche d’adaptation avec un outil électrique mis

à la terre. Les fiches non modifiées et les prises

adaptées à la fiche permettent de réduire les risques

d’électrocution.

• Éviter d’entrer en contact avec les surfaces

mises à la terre (tuyaux, radiateurs, cuisinières,

réfrigérateurs,etc.). Le risque d’électrocution est

plus important si le corps de l’opérateur est mis à

la terre.

• Ne pas exposer les outils électriques à la pluie ou à

l’humidité. L'infiltration d'eau dans un outil électrique

augmente le risque d'électrocution.

• Toujours manipuler le cordon avec soin. Ne jamais

utiliser le cordon pour porter, tirer ou débrancher

l’outil électrique. Tenir le cordon à l’écart de la

chaleur, de l’huile, des bords tranchants et des

pièces mobiles. Les cordons endommagés ou

emmêlés augmentent le risque d’électrocution.

1844 - 006 - 13.07.2023

• Pour le travail à l’extérieur, utiliser une rallonge

adaptée à l’usage extérieur. L’utilisation d’une telle

rallonge réduit le risque d’électrocution.

• S’il est impossible d’éviter de faire fonctionner

la machine électrique dans un endroit humide,

utiliser une alimentation avec dispositif de protection

par courant différentiel résiduel (RCD). Les

disjoncteurs de courant résiduel réduisent le risque

d’électrocution.

Sécurité personnelle

• Lors de l’utilisation d’un outil électrique, toujours

demeurer attentif et faire preuve de bon sens. Ne

pas utiliser l’outil électrique si vous êtes fatigué

ou sous l’emprise de drogues, de l’alcool ou de

médicaments. Tout moment d’inattention pendant

l’utilisation d’un outil électrique peut causer de

graves blessures.

• Utiliser de l’équipement de protection individuelle.

Toujours porter des lunettes de protection.

En utilisant l’équipement de protection

(masque antipoussière, chaussures de sécurité

antidérapantes, casque, dispositif de protection pour

les oreilles,etc.) qui convient aux conditions, on

réduit les risques de blessure.

• Prévenir les démarrages accidentels. Vérifier que

l'interrupteur est à la position d’arrêt avant

de brancher l’outil dans la prise ou le bloc

d'alimentation, de le saisir ou de le transporter.

Le transport des outils électriques en maintenant

le doigt sur l’interrupteur d’alimentation et le

branchement d’outils alors que l’interrupteur est à la

position de marche exposent à des accidents.

• Retirer toute clé ou clavette de réglage avant de

mettre l’outil sous tension. Une clé ou une clavette

reliée à une pièce mobile de l’outil électrique peut

causer une blessure.

• Ne pas trop se pencher vers l’avant. Toujours se

tenir bien campé et en équilibre. Cela permet de

mieux contrôler l’outil électrique lors d’un imprévu.

• S’habiller de façon appropriée. Ne jamais porter

des vêtements amples ou des bijoux. Garder les

cheveux et les vêtements loin des pièces mobiles.

Les vêtements amples, bijoux et cheveux longs

peuvent se prendre dans les pièces en mouvement.

• Si des dispositifs sont fournis pour raccorder des

systèmes de collecte et d’extraction de la poussière,

s’assurer que ceux-ci sont utilisés et correctement

branchés. L’utilisation de dépoussiéreurs peut

réduire les risques associés à la poussière.

• Ne pas laisser la parfaite connaissance de l’outil

acquise en raison de l’utilisation fréquente de ce

dernier engendrer la complaisance et le non-respect

des principes de sécurité relatifs à l’outil. Une

négligence peut provoquer de graves blessures en

une fraction de seconde.

Utilisation et entretien des outils électriques

• Ne pas forcer sur l’outil électrique. Utiliser l’outil

électrique qui convient au travail à effectuer. De

cette façon, le résultat sera meilleur et le travail sera

effectué de façon plus sécuritaire et au régime pour

lequel l’outil électrique a été conçu.

• Ne pas utiliser l’outil électrique si l’interrupteur ne

permet pas la mise sous tension et l’arrêt de

l’outil. Tout outil électrique dont l’interrupteur est

défectueux représente un danger et doit être réparé.

• Débrancher la fiche de la source d’alimentation

ou retirer le bloc de batteries de l’outil électrique

avant de procéder aux réglages, de changer les

accessoires ou de ranger l’outil. Ces mesures de

sécurité réduisent le risque de mise sous tension

accidentelle.

• Ranger les outils électriques hors de la portée des

enfants et ne pas laisser des personnes qui ne

connaissent pas l’outil ou les présentes consignes

utiliser celui-ci. Les outils électriques représentent un

danger lorsqu’ils sont entre les mains d’utilisateurs

non formés.

• Entretenir les outils électriques et les accessoires.

Vérifier l’outil à la recherche de pièces brisées,

de mauvais alignement ou de blocage des pièces

mobiles et de toute autre situation pouvant nuire

au bon fonctionnement de l’outil. Si l’outil est

endommagé, il faut le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils mal

entretenus.

• Maintenir les outils tranchants aiguisés et propres.

Les outils tranchants correctement entretenus dont

les bords de coupe sont bien affûtés sont moins

susceptibles de se coincer et plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les forets,

etc., conformément aux présentes instructions et en

tenant compte des conditions de travail et de la

tâche à réaliser. L’utilisation de l’outil électrique pour

des opérations autres que celles pour lesquelles il

est prévu peut entraîner des dangers.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile et de graisse.

Les poignées et les surfaces de préhension

glissantes ne permettent pas de manipuler l’outil de

manière sécuritaire, ni d’en conserver le contrôle

lorsqu’une situation inattendue se présente.

Utilisation et entretien des outils électriques à

batteries

• Ne recharger qu’avec le chargeur indiqué par le

fabricant. Un chargeur convenant à un type de

bloc de batteries particulier peut entraîner un risque

d’incendie s’il est utilisé avec un autre bloc de

batteries.

• N’utiliser des outils électriques qu’avec les blocs

de batteries spécifiquement indiqués. L’utilisation

d’autres groupes de batteries peut entraîner un

risque de blessure et d’incendie.

• Lorsqu’on n’utilise pas le bloc de batteries, le tenir à

l’écart d’objets métalliques, tels que les trombones,

pièces de monnaie, clés, clous, vis ou autres petits

objets en métal, qui peuvent établir une connexion

entre les bornes. La mise en court-circuit des bornes

1844 - 006 - 13.07.2023

de la batterie peut provoquer des brûlures ou un

incendie.

• Une utilisation abusive peut laisser s’échapper du

liquide de la batterie; éviter tout contact. En cas de

contact accidentel, rincer abondamment à l’eau. Si

du liquide entre en contact avec les yeux, consulter

en outre un médecin immédiatement. Le liquide

échappé de la batterie peut provoquer des irritations

ou des brûlures.

• Ne pas utiliser un bloc de batteries ou un outil

défectueux ou modifié. Les batteries endommagées

ou modifiées peuvent se comporter de manière

inattendue et provoquer un incendie, une explosion

ou des blessures potentielles.

• Ne pas exposer un bloc de batteries ou l’outil au

feu ou à une température excessive. Une exposition

au feu ou à une température supérieure à 130°C

(265°F) peut provoquer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger la batterie ou l’outil en dehors de la plage de

températures spécifiée dans les instructions. Charge

incorrectement ou à des températures en dehors de

la plage spécifiée peut endommager la batterie et

augmenter les risques d’incendie.

Réparations

• Faire entretenir votre outil électrique par un

technicien qualifié et utiliser uniquement des pièces

de rechange identiques aux pièces d'origine.

L’entretien adéquat de l’outil permet une utilisation

plus sécuritaire.

• Ne jamais tenter de réparer un bloc de batteries

endommagé. La réparation des blocs de batteries

ne devrait être effectuée que par le fabricant ou les

fournisseurs de service autorisés.

Consignes de sécurité générale concernant la

tronçonneuse

• Lorsque la tronçonneuse est en marche, maintenir

la chaîne éloignée de toutes les parties du corps.

Avant de démarrer la scie, s’assurer que la chaîne

n'est pas en contact avec quoi que ce soit. Tout

moment d’inattention pendant l’utilisation de la scie

peut entraîner l’enchevêtrement de la chaîne avec

les vêtements ou même avec une partie du corps.

• Toujours placer la main droite sur la poignée arrière

et la main gauche sur la poignée avant. Éviter

d’inverser la position des mains, car cela accroît le

risque de blessure.

• Tenir la tronçonneuse par les surfaces de prise

isolées uniquement, car la chaîne pourrait entrer en

contact avec un câble dissimulé. Si la chaîne entre

en contact avec un câble sous tension, les parties

exposées en métal de la tronçonneuse pourraient

agir comme conducteur et électrocuter l’utilisateur.

•

Porter des lunettes de protection. Il est recommandé

de porter également du matériel de protection

pour les oreilles, la tête, les mains, les jambes

et les pieds. Le port d’équipement de protection

approprié réduit le risque de blessures causées par

la projection de débris ou un contact accidentel avec

la chaîne.

• Ne pas utiliser une tronçonneuse dans un arbre ou

sur une échelle, sur un toit ou sur n’importe quel

support instable. L’utilisation de la tronçonneuse de

cette manière peut entraîner des blessures graves.

• Toujours s’assurer d’avoir un bon appui et utiliser

la tronçonneuse uniquement alors que vous êtes

debout sur une surface plane, stable et sûre. Sur

une surface glissante ou instable, il y a un risque

de perte d’équilibre ou de perte de contrôle de la

tronçonneuse.

• Lors de la coupe d’une branche en tension, prendre

garde à l'effet de rebond. Lorsque la tension

présente dans les fibres du bois est relâchée, la

branche peut frapper l’opérateur ou lui faire perdre

le contrôle de la tronçonneuse.

• Toujours faire preuve d’une extrême prudence lors

de la coupe de broussailles ou de jeunes arbres.

La chaîne peut projet les petites branches vers

l'utilisateur ou lui faire perdre l'équilibre.

• Transporter la tronçonneuse par la poignée avant,

moteur coupé et la chaîne loin de votre corps.

Pour transporter ou ranger la tronçonneuse, toujours

installer le capot du guide-chaîne. Le maniement

approprié de la scie réduit le risque de contact

accidentel avec la chaîne.

• Suivre les instructions de lubrification, de mise sous

tension de la chaîne et de changement du guide-

chaîne et de la chaîne. Une chaîne mal tendue ou

mal lubrifiée peut se rompre ou accroître le risque de

rebond.

• Utiliser la tronçonneuse uniquement pour couper du

bois. Ne pas utiliser la scie à des fins non prévues.

Ne pas utiliser la tronçonneuse pour couper, par

exemple, du métal, du plastique, un ouvrage de

maçonnerie ou des matériaux de construction non

composés de bois. L’utilisation de la tronçonneuse

à des fins autres de celles pour lesquels elle a été

prévue peut entraîner une situation dangereuse.

• Ne pas essayer d’abattre un arbre jusqu’à ce que les

risques encourus et la façon de les éviter soient bien

compris. Des blessures graves à l’utilisateur ou aux

personnes à proximité peuvent se produire pendant

l’abattage d’un arbre.

• Suivre toutes les instructions lors du dégagement

du matériel coincé, du remisage ou de l’entretien de

la tronçonneuse. S’assurer que l’interrupteur est en

position d’arrêt et que le bloc de batteries est retiré.

L’actionnement accidentel de la tronçonneuse lors

Si vous avez reçu une formation sur les techniques de coupe et de travail spéciales et que vous êtes bien

arrimé (godet de levage, cordes, harnais de sécurité), vous pouvez vous permettre certains écarts par rapport

à cette réglementation de sécurité.

1844 - 006 - 13.07.2023 81

du dégagement du matériel coincé peut entraîner

des blessures graves.

• Ne pas utiliser une tronçonneuse dans un arbre à

moins d’avoir été spécifiquement formé pour le faire.

Utiliser la tronçonneuse dans un arbre sans avoir

reçu la formation adéquate pourrait augmenter le

risque de blessures graves.

Causes et prévention des rebonds

Un rebond peut se produire pendant le sciage lorsque le

nez du guide-chaîne touche un objet ou lorsque la pièce

de bois se referme et bloque la tronçonneuse. Dans

certains cas, quand le bout du guide-chaîne touche

un objet, la tronçonneuse rebondit vers l'opérateur.

Si la chaîne se coince au bout du guide-chaîne,

celui-ci peut rebondir rapidement vers l'opérateur. Ces

réactions peuvent vous faire perdre le contrôle de la

tronçonneuse et provoquer des blessures graves. Ne

vous fiez pas exclusivement aux dispositifs de sécurité

intégrés à votre tronçonneuse. En tant qu’opérateur

de la tronçonneuse, il vous incombe de prendre les

mesures nécessaires pour éviter tout accident et toute

blessure pendant le travail. Les rebonds résultent d’une

mauvaise utilisation de la tronçonneuse, d’une méthode

de travail incorrecte ou de mauvaises conditions de

coupe. Il est possible de les éviter en prenant les

mesures de précaution ci-dessous.

• Tenir fermement la tronçonneuse des deux mains,

avec les pouces et les doigts qui entourent les

poignées, et placer le corps et les bras de manière

à pouvoir résister à la force d’un éventuel rebond.

La force de rebond peut être contrôlée si vous

prenez les bonnes précautions. Ne pas lâcher la

tronçonneuse.

• Ne jamais couper à une hauteur supérieure à

celle des épaules. De cette façon, le risque de

contact accidentel sera réduit et il sera plus facile

de contrôler la tronçonneuse dans des situations

imprévues.

• Utiliser uniquement les guide-chaîne et les chaînes

indiqués par le fabricant. Les guide-chaîne et les

chaînes non conformes peuvent entraîner la rupture

de la chaîne ou un rebond.

• Suivre les instructions du fabricant pour l'affûtage

de la chaîne et l'entretien de la tronçonneuse. La

réduction de la hauteur de la jauge de profondeur

peut accroître le risque de rebond.

CONSERVER CES INSTRUCTIONS

Consignes générales de sécurité

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Ce produit est un outil dangereux s’il est utilisé de

façon insouciante ou inappropriée. Cet outil peut

causer des blessures graves, ou même mortelles,

à l’utilisateur et à d’autres personnes. Il est très

important de lire et de comprendre le contenu de ce

manuel de l’opérateur.

• Ne pas modifier le produit sans l’approbation

du fabricant. Ne pas utiliser un produit qui

a été modifié par d’autres, et toujours utiliser

des accessoires d’origine. Les modifications non

approuvées par le fabricant peuvent entraîner des

blessures graves voire mortelles pour l’utilisateur ou

pour d’autres personnes. Votre garantie ne couvre

pas les dommages ou la responsabilité causés par

l’utilisation d’accessoires ou de pièces de rechange

non autorisés.

• L’inhalation à long terme des vapeurs d’huile

pour chaîne et des copeaux peut provoquer des

problèmes de santé.

• Ce produit produit un champ électromagnétique

pendant le fonctionnement. Ce champ magnétique

peut, dans certains cas, nuire aux implants

médicaux actifs ou passifs. Pour réduire le risque de

blessures graves ou mortelles, il est recommandé

aux personnes ayant des implants médicaux de

consulter leur médecin et le fabricant de l’implant

médical avant d’utiliser le produit.

• Les renseignements contenus dans ce manuel de

l’opérateur ne remplacent pas les connaissances

et expériences professionnelles. En cas

d’appréhension lors de l’utilisation du produit,

l’arrêter immédiatement. Communiquer avec votre

centre de services ou avec un utilisateur

professionnel de tronçonneuse. Ne pas tenter

d’effectuer des tâches si vous avez des doutes!

Consignes de sécurité pour l’utilisation

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Les renseignements contenus dans ce manuel de

l’opérateur ne remplacent pas les connaissances

et expériences professionnelles. En cas

d’appréhension lors de l’utilisation du produit,

l’arrêter immédiatement. Communiquer avec votre

centre de services ou avec un utilisateur

professionnel de tronçonneuse. Ne pas tenter

d’effectuer des tâches si vous avez des doutes!

• Communiquer avec votre centre de services ou

Husqvarna en cas de questions relatives au

fonctionnement du produit. Nous pouvons vous

fournir des renseignements sur la façon d’utiliser le

produit efficacement et en toute sécurité. Participer

à une séance de formation sur l’utilisation de

la tronçonneuse dans la mesure du possible.

Votre centre de services, votre école forestière

et votre bibliothèque peuvent vous fournir des

renseignements sur les matériaux de formation et

les séances de formation disponibles.

• Il est essentiel de comprendre le phénomène de

rebond et de savoir comment l’éviter avant d’utiliser

ce produit. Se reporter à

Renseignements sur le

1844 - 006 - 13.07.2023

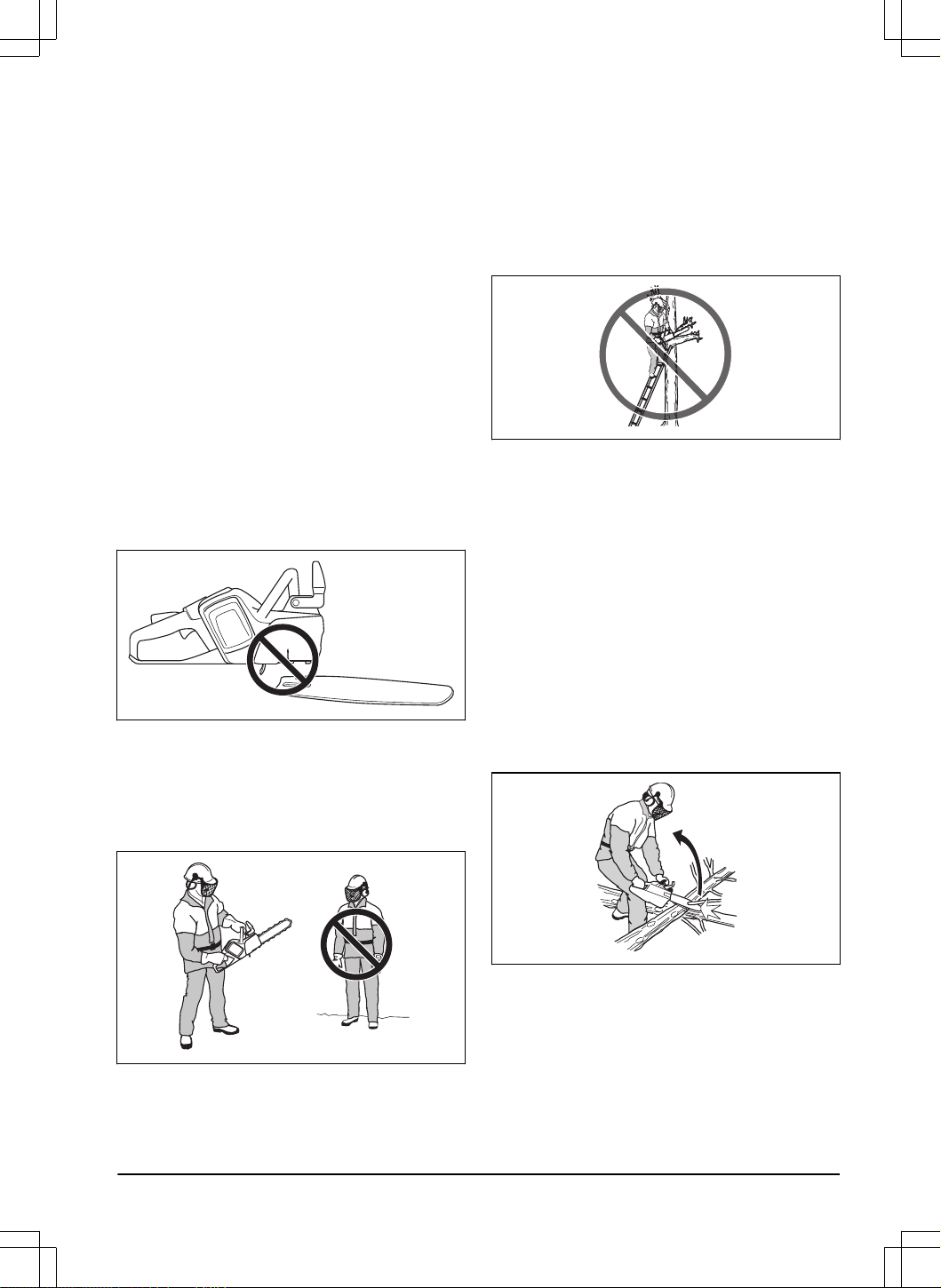

rebond à la page 92

Questions fréquentes à

propos du rebond à la page 93

pour obtenir des

instructions.

• Ne pas utiliser le produit, la batterie ou le

chargeur de batterie s’ils sont endommagés ou ne

fonctionnent pas correctement.

• Ne pas toucher une chaîne en rotation. Cela pourrait

causer des blessures graves voire la mort.

• Ne pas utiliser le produit sous l’effet de la

fatigue, sous l’influence de l’alcool, de drogues, de

médicaments ou de toute substance qui pourrait

affecter la vision, l’attention, la coordination des

gestes ou le jugement.

• Le fait de travailler par mauvais temps est éprouvant

et augmente les risques. En raison des risques

supplémentaires, il n’est pas recommandé d’utiliser

la machine par très mauvais temps, par exemple en

cas de brouillard épais, pluie diluvienne, vent violent,

froid intense, risque d’éclair,etc.

• Ne pas démarrer un produit sauf si le guide-chaîne,

la chaîne et tous les capots sont correctement fixés.

Si ce n’est pas le cas, le pignon d’entraînement

risque de se détacher et de provoquer des blessures

graves. Se reporter à

Montage à la page 89

pour

obtenir des instructions.

• Des copeaux de bois se coincent parfois dans le

couvercle d’embrayage, ce qui bloque la chaîne.

Toujours arrêter le moteur avant d’effectuer le

nettoyage.

• Regarder autour de vous. S’assurer qu’il n’y a aucun

risque que des personnes ou des animaux touchent

le produit ou gênent son contrôle.

• Ne pas laisser les enfants utiliser le produit ou s’en

approcher. Le produit est facile à démarrer et les

enfants peuvent le faire démarrer s’ils sont laissés

sans surveillance. Cela peut entraîner un risque de

blessures graves.

• Retirer la batterie lorsque le produit ne se trouve pas

entièrement dans votre champ de vision ou lorsqu’on

le laisse sans surveillance.

• Être stable sur ses pieds afin d’avoir le contrôle total

du produit. Ne pas utiliser le produit en étant sur une

échelle ou dans un arbre. N’utiliser le produit que sur

un sol stable.

• Travailler dans un arbre nécessite l’utilisation de

techniques spéciales de coupe et de travail qui

doivent être respectées afin de réduire le risque

accru de blessures. Ne jamais travailler dans

un arbre à moins d’avoir suivi une formation

professionnelle spécifique pour ce genre de

travail, incluant une formation sur l’utilisation d’un

équipement de sécurité et de tout autre équipement

d’escalade comme des harnais, des cordages, des

ceintures, des crampons, des mousquetons, etc.

• Ne jamais essayer d’attraper des tronçons en pleine

chute. Ne jamais couper dans un arbre en étant

attaché par une seule corde. Toujours utiliser deux

cordes de sécurité.

• Si le produit est utilisé de façon insouciante, le

risque de rebond augmente. Un rebond peut se

produire si la zone de rebond du guide-chaîne

touche accidentellement une branche, un arbre ou

tout autre objet.

• Ne pas tenir le produit d’une seule main. Ce produit

ne peut être contrôlé en toute sécurité d’une seule

main.

1844 - 006 - 13.07.2023

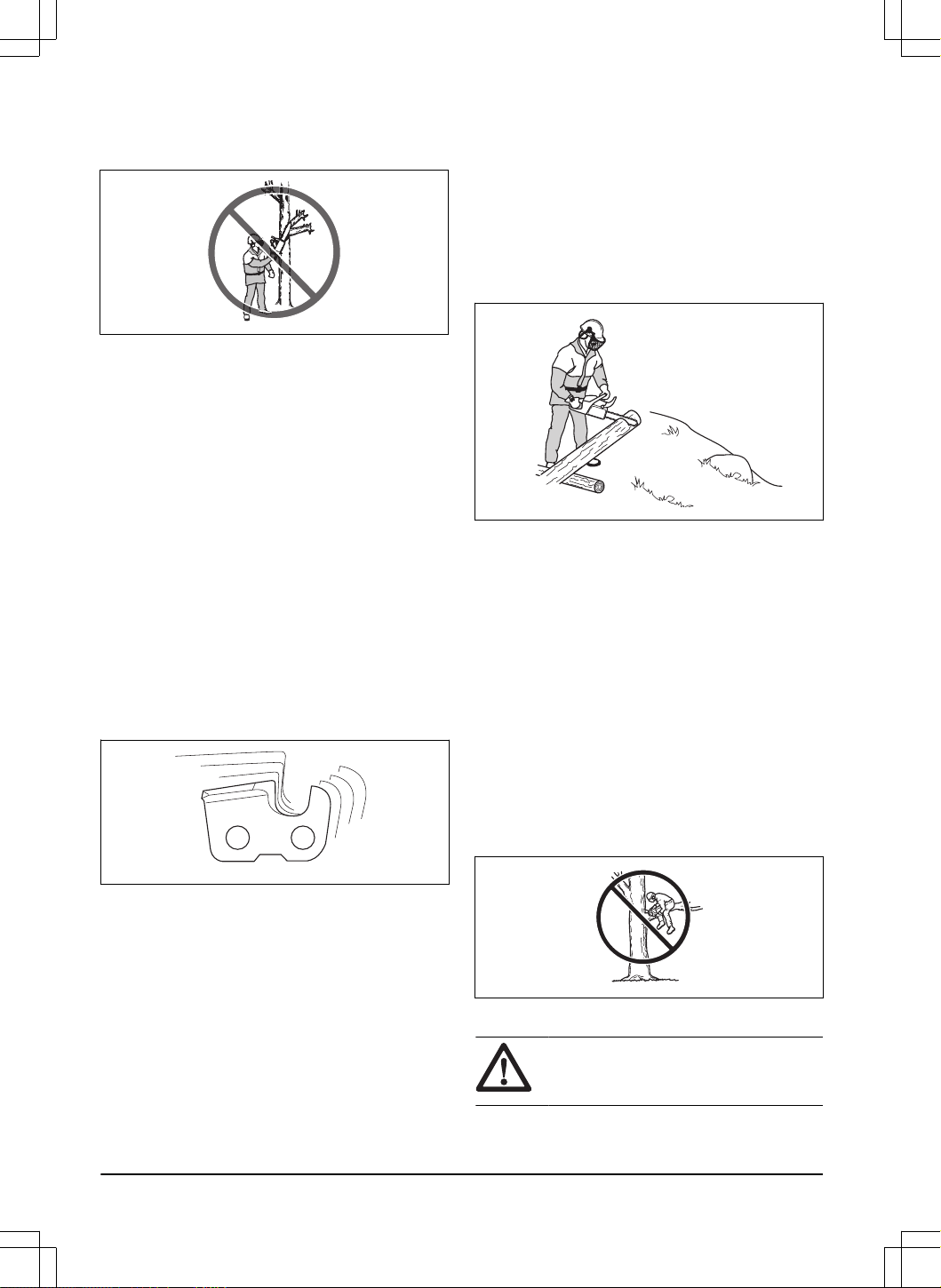

• Ne pas utiliser le produit à une hauteur supérieure

à celle des épaules et ne pas essayer de couper au

moyen du bout du guide-chaîne.

• Ne pas utiliser le produit dans une situation où

il n’est pas possible de recevoir de l’aide en cas

d’accident.

• Arrêter le produit et engager le frein de chaîne avant

de déplacer le produit. Tenir le produit en orientant

la chaîne et le guide-chaîne vers l’arrière. Placer un

fourreau de transport sur le guide-chaîne avant tout

transport ou avant de le déplacer sur une distance

quelconque.

• Lorsque le produit est posé au sol, engager le frein

de chaîne et ne jamais perdre de vue le produit.

Arrêter le produit et retirer la batterie avant de quitter

le produit pendant un certain temps.

• Il y a un risque que les copeaux de bois restent

coincés dans le système d’entraînement. Cela peut

provoquer le blocage de la chaîne. Toujours arrêter

le produit et retirer la batterie avant de nettoyer la

chaîne.

• Le niveau de vibrations augmente en cas d’utilisation

d’un équipement de coupe inapproprié ou mal affûté.

La coupe de bois dur tels que les feuillus provoque

davantage de vibrations que la coupe de bois

tendres, tels que les conifères.

• Une surexposition aux vibrations peut entraîner des

problèmes circulatoires ou des troubles nerveux, en

particulier chez les personnes ayant des troubles

circulatoires. Parler à un médecin en cas de

symptômes liés à une surexposition aux vibrations.

Voici certains de ces symptômes: engourdissement,

perte de sensibilité, fourmillement, picotement,

douleur, faiblesse musculaire, décoloration ou

modification de l’épiderme. Ces symptômes qui se

produisent généralement dans les doigts, les mains

ou les poignets augmentent par temps froid.

• Ne pas effectuer des opérations d’élagage ou

d’ébranchage dans un arbre sur pieds à moins

d’avoir reçu une formation spéciale.

• Toujours se placer en amont de la bille lors de

la coupe sur une pente, car l’arbre pourrait rouler

ou glisser vers le bas après sa chute. Pour garder

le parfait contrôle du produit lors de la coupe,

relâcher la pression près de la fin de la coupe.

Ne pas relâcher les mains autour des poignées.

Ne pas laisser la tronçonneuse entrer en contact

avec le sol. Une fois la coupe terminée, attendre

que la chaîne s’arrête avant de déplacer le produit.

Toujours couper le moteur avant de passer d’un

arbre à l’autre.

• Ne pas abattre un arbre s’il y a un risque

qu’il mette en danger des personnes, heurte ou

endommage une ligne de services publics ou

provoque des dommages matériels. Si l’arbre heurte

une ligne de services publics, avertir immédiatement

la compagnie de services publics.

• S’assurer qu’il est possible de se déplacer

autour en toute sécurité. Vérifier les prévisions

météorologiques et l’état du terrain autour de vous

pour détecter d’éventuels obstacles, notamment des

racines, des pierres, des branches, des fossés et

plus encore. Être prudent lors du travail sur un

terrain en pente.

• Éviter des situations qui semblent au-dessus de

votre capacité.

• Il n’est pas possible d’inclure toutes les situations

auxquelles vous pourriez faire face au cours de

l’utilisation de ce produit. Toujours rester prudent et

faire preuve de bon sens.

Équipement de protection personnelle

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

84 1844 - 006 - 13.07.2023

• La plupart des accidents de tronçonneuses se

produisent lorsque la chaîne touche l’utilisateur.

Utiliser un équipement de protection personnelle

homologué lors de l’utilisation. Cet équipement de

protection personnelle n’élimine pas complètement

les risques de blessures, mais il peut en

réduire la gravité en cas d’accident. Communiquer

avec votre centre de services pour obtenir des

recommandations sur le matériel à utiliser.

• Vos vêtements doivent être ajustés, mais ne doivent

pas limiter vos mouvements. Vérifier régulièrement

l’état de l’équipement de protection personnelle.

• Porter un casque de protection approuvé.

• Porter un dispositif de protection homologué pour les

oreilles. L’exposition prolongée au bruit peut causer

des lésions auditives permanentes.

• Utiliser des lunettes de protection ou une visière

faciale afin de réduire le risque de blessure due à

une projection d’objets. Le produit peut projeter des

objets (copeaux, petits morceaux de bois et plus

encore) à grande vitesse. Il peut en résulter des

blessures graves, en particulier aux yeux.

• Utiliser des gants de protection pour tronçonneuse.

• Utiliser des pantalons de protection pour

tronçonneuse.

• Utiliser des bottes de protection pour tronçonneuse à

embout en acier et semelles antidérapantes.

• Une trousse de premiers secours doit toujours être

disponible.

• Risque de production d’étincelles. Garder un

extincteur et une pelle à proximité pour éviter les

feux de forêt.

Dispositifs de sécurité sur l’outil

AVERTISSEMENT:

Lire les

messages d'avertissement qui suivent avant

d'utiliser l'appareil.

• Ne pas utiliser le produit si les dispositifs de sécurité

sont endommagés ou s’ils ne fonctionnent pas

correctement.

• Vérifier régulièrement les dispositifs de sécurité. Se

reporter à

Entretien et vérifications des dispositifs de

sécurité du produit à la page 103

• Si les dispositifs de sécurité sont endommagés ou

ne fonctionnent pas correctement, communiquez

avec votre concessionnaire réparateur Husqvarna.

Fonctions de l'interface utilisateur

L’interface utilisateur comprend le bouton de marche/

arrêt, le bouton de suralimentation, l’état de la batterie et

le témoin d’avertissement. L’indicateur d’avertissement

clignote si le frein de chaîne est engagé ou s’il y

a un risque de surcharge. La protection contre la

surcharge arrête temporairement le produit et celui-ci

ne peut plus être utilisé jusqu’à ce que la température

diminue. Si le témoin d’avertissement s’allume en

continu, communiquez avec votre centre de services.

Pour obtenir des renseignements supplémentaires sur

l’interface utilisateur, se reporter à

Présentation de

l’appareil à la page 77

La fonction d’arrêt automatique

Le produit est doté d’une fonction d’arrêt automatique

qui arrête le produit s’il n’est pas utilisé pendant trois

minutes.

Frein de chaîne et protège-main avant

Votre produit est doté d’un frein de chaîne qui arrête la

chaîne en cas de rebond. Le frein de chaîne réduit le

risque d’accidents, mais seul l’utilisateur peut les éviter.

AVERTISSEMENT:

Ne pas

s’engager dans les situations où il y a un

risque de rebond. Faire attention lors de

l’utilisation du produit et s’assurer que la

zone de rebond du guide-chaîne ne touche

pas un objet.

1844 - 006 - 13.07.2023 85

Le frein de chaîne s’engage(A) manuellement par

la main gauche ou automatiquement au moyen du

mécanisme de déverrouillage de la fonction d’inertie.

Pousser le protège-main(B) avant vers l’avant

pour engager manuellement le frein de chaîne. Ce

mouvement lance un mécanisme à ressort qui arrête le

pignon d’entraînement.

La manière dont le frein de chaîne est engagé dépend

de la force du rebond et de la position du produit. En cas

de rebond intense avec la zone de rebond le plus loin

possible, le frein de chaîne s’engage par déverrouillage

de la fonction d’inertie. Si le rebond est faible ou la zone

de rebond est plus proche, le frein de chaîne s’engage

manuellement à main gauche.

Utiliser le frein de chaîne en tant que frein de

stationnement lors du démarrage du produit ou de

déplacement sur de courtes distances. Cela réduit le

risque de contact avec la chaîne pour vous et les

personnes qui vous entourent.

Tirer le protège-main avant vers l’arrière pour

désengager le frein de chaîne.

Un rebond peut être très soudain et violent. La plupart

des rebonds sont faibles et n’engagent pas toujours

le frein de chaîne. Si un rebond se produit lors de

l’utilisation du produit, tenir fermement les poignées et

ne pas les lâcher.

La protection anti-rebond réduit également le risque

de contact avec la chaîne si la main gauche lâche la

poignée avant.

En position d’abattage, il n’est pas possible d’engager

manuellement le frein de chaîne. Le frein de chaîne ne

1844 - 006 - 13.07.2023

peut être engagé dans cette position qu’au moyen du

mécanisme de déverrouillage de l’inertie.

Mécanisme de verrouillage de la gâchette

Le mécanisme de verrouillage de la gâchette empêche

tout fonctionnement accidentel de la gâchette. Si on

appuie sur le dispositif de verrouillage de la gâchette

de puissance vers l’avant (A), puis sur le dispositif

de verrouillage de la gâchette de puissance contre la

poignée (B), la gâchette de puissance (C) est relâchée.

Quand la poignée est relâchée, la gâchette et son

mécanisme de verrouillage retournent à leur position

initiale.

Attrape-chaîne

L’attrape-chaîne attrape la chaîne au cas où elle

casse ou se desserre. Si la tension de la chaîne

est appropriée, le risque diminue. Le risque diminue

également en cas d’entretien approprié du guide-chaîne

et de la chaîne. Pour obtenir des instructions, se

reporter aux sections

Montage à la page 89

Entretien à la page 102

Protège-main droit

Le protège-main droit vous protège si la chaîne casse

ou se desserre. Il empêche également les interférences

entre les branches et les brindilles lors de l’utilisation du

produit.

Sécurité en matière de batteries

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Utiliser uniquement les batteries BLi recommandées

pour votre produit. Se reporter à

Batteries

approuvées à la page 114

. Les batteries sont

chiffrées au moyen d’un logiciel.

• Utiliser les batteries BLi qui sont rechargeables en

tant que source d’alimentation pour les produits

Husqvarna connexes seulement. Se reporter à

Batteries approuvées à la page 114

. Pour éviter

les blessures, ne pas utiliser la batterie en tant que

source d’alimentation pour d’autres appareils.

• Risque de décharge électrique. Ne pas raccorder les

bornes de la batterie à des clés, des vis ou tout

autre élément métallique. Cela peut provoquer un

court-circuit de la batterie.

• Ne pas utiliser des batteries qui ne sont pas

rechargeables.

• Ne pas placer d’objet dans les fentes de ventilation

de la batterie.

• Maintenir la batterie à l’écart de la lumière du soleil,

de la chaleur et des flammes nues. La batterie peut

causer des brûlures et/ou des brûlures chimiques.

• Garder la batterie à l’écart de la pluie et de

l’humidité.

• Garder la batterie à l’écart des micro-ondes et des

pressions élevées.

• Ne pas essayer de démonter ou de briser la batterie.

• Ne pas laisser l’acide de batterie toucher votre

peau. L’acide de batterie provoque des blessures

cutanées, de la corrosion et de brûlures. Si l’acide

de batterie entre en contact avec les yeux, ne pas

les frotter; mais les rincer avec de l’eau pendant au

moins 15minutes. Si l’acide de batterie entre en

contact avec la peau, la nettoyer avec une grande

quantité d’eau et de savon. Consulter un médecin.

• Utiliser la batterie dans une température comprise

entre -10°C (14°F) et 40°C (104 °F).

• Ne pas nettoyer la batterie ou le chargeur de batterie

avec de l’eau. Se reporter à

Pour vérifier la batterie

et son support à la page 104

• Ne pas utiliser le produit s’il est endommagé ou ne

fonctionne pas correctement.

1844 - 006 - 13.07.2023

• Garder les piles dans le local de rangement, à l’écart

des objets métalliques tels que les clous, les vis ou

les bijoux.

• Maintenir la batterie à l’écart des enfants.

Sécurité du chargeur de batteries

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Risque de choc électrique et de court-circuit si les

consignes de sécurité ne sont pas suivies.

• Utiliser une prise secteur mise à la terre approuvée

qui n’est pas endommagée.

• Ne pas utiliser d’autres chargeurs de batterie que

ceux fournis pour votre produit. Utiliser uniquement

des chargeurs Husqvarna 40-C80 et QC250 pour la

recharge des batteries de rechange BLi Husqvarna.

• Ne pas essayer de démonter le chargeur de batterie.

• Ne pas utiliser un chargeur de batterie s’il est

endommagé ou ne fonctionne pas correctement.

• Ne pas soulever le chargeur de batterie au

moyen du cordon d’alimentation. Pour débrancher

le chargeur de batteries de la prise murale, tirer la

fiche. Ne pas tirer le cordon d’alimentation.

• Tenir les câbles et les rallonges à l’abri de l’eau,

de l’huile et des arêtes coupantes. S’assurer que le

câble n’est pas coincé entre les portes, les barrières

ou quoi que ce soit de semblable.

• Ne pas utiliser le chargeur de batterie à proximité de

matériaux inflammables ou de matériaux qui peuvent

engendrer une corrosion. S’assurer que le chargeur

de batterie n’est pas couvert. Débrancher la prise du

chargeur de batterie en cas de fumée ou d’incendie.

• Recharger la batterie seulement dans un endroit

clos avec une bonne ventilation et à l’écart de la

lumière. Ne pas charger la batterie à l’extérieur. Ne

pas charger la batterie dans des conditions humides.

• Utiliser le chargeur de batterie seulement lorsque la

température est comprise entre 5°C (41°F) et 40°C

(104°F). Utiliser le chargeur dans un environnement

bien ventilé, sec et exempt de poussières.

• Ne pas placer d’objet dans les fentes de

refroidissement du chargeur de batterie.

• Ne pas raccorder les bornes du chargeur de batterie

aux objets métalliques, car cela peut court-circuiter

le chargeur de batterie.

• Utiliser des prises murales approuvées qui ne sont

pas endommagées.

• Ne pas tenter de recharger une batterie non

rechargeable dans les chargeurs de batterie.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

de procéder à l’entretien du produit.

• Retirer la batterie avant d’effectuer l’entretien, de

procéder à d’autres contrôles ou d’assembler le

produit.

• L’opérateur ne doit effectuer que les travaux de

réparation et d’entretien décrits dans ce manuel

d’utilisation. Se rendre dans le centre de service

agréé pour les travaux de réparation ou d'entretien

plus importants.

• Ne pas nettoyer la batterie ou le chargeur de batterie

avec de l'eau. Les détergents puissants peuvent

endommager le plastique.

• En absence d’entretien, cela réduit la durée de vie

du produit et augmente le risque d’accidents.

• Une formation spécifique est nécessaire pour tous

les travaux d’entretien et de réparation, en particulier

pour les dispositifs de sécurité sur le produit. Si

toutes les vérifications indiquées dans ce manuel

d'utilisation ne sont pas homologuées une fois

l’entretien effectué, se rendre dans le centre de

service La disponibilité des réparations et des

entretiens effectués de façon professionnelle est

garantie pour votre produit.

• Utiliser des pièces de rechange d’origine.

Consignes de sécurité relatives à l’équipement

de coupe.

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• N’utiliser que les combinaisons de guide-chaîne et

de chaîne et l’équipement d'affûtage approuvés. Se

reporter à la section

Caractéristiques techniques à la

page 112

pour obtenir des instructions.

• Utiliser des gants de protection lors de l’utilisation

de la chaîne ou d’opérations d’entretien sur celle-ci.

Une chaîne immobile peut également provoquer des

blessures.

• Toujours s’assurer que la dent de coupe est

affutée de façon adéquate. Pour l’affuter, respecter

nos instructions et utiliser le gabarit de lime

recommandé. Une chaîne endommagée ou mal

affûtée augmente le risque d’accident.

1844 - 006 - 13.07.2023

• Conserver le bon réglage de la jauge de profondeur.

Respecter nos instructions et utiliser le réglage de la

jauge de profondeur recommandé. Un réglage de la

jauge de profondeur trop grand augmente le risque

de rebond.

• S’assurer que la chaîne est correctement tendue. Si

la chaîne n’est pas serrée contre le guide-chaîne,

elle peut dérailler. Une tension inappropriée de la

chaîne augmente l’usure du guide-chaîne, de la

chaîne et du pignon d’entraînement de la chaîne.

Reportez-vous à

Accessoires à la page 113

• Effectuer régulièrement l’entretien de l’équipement

de coupe et le maintenir correctement lubrifié. Si

la chaîne n’est pas correctement lubrifiée, le risque

d’usure du guide-chaîne, de la chaîne et du pignon

d'entraînement de la chaîne augmente.

Montage

Montage du guide-chaîne et de la

chaîne (avec bouton à barre)

AVERTISSEMENT: Toujours

retirer la batterie avant d’assembler ou

d’effectuer l’entretien de l’outil.

1. Désengager le frein de chaîne

2. Desserrer le bouton à barre et déposer le couvercle

du pignon d’entraînement.

3. Placer le guide-chaîne au-dessus du boulon du

guide-chaîne. Diriger le guide-chaîne vers l’arrière

jusqu’au bout. Soulever la chaîne au-dessus du

pignon d'entraînement et l'engager dans la rainure

du guide-chaîne. Commencer par le dessus du

guide-chaîne.

1844 - 006 - 13.07.2023 89

4. S’assurer que les bords des découpeuses

s’orientent vers l’avant sur le bord supérieur du

guide-chaîne.

5. Installer le couvercle du pignon d’entraînement et

diriger l’axe de réglage de chaîne dans le trou du

guide-chaîne.

6. S’assurer que les maillons de la chaîne s'ajustent

correctement sur le pignon d'entraînement.

7. S’assurer que la chaîne est bien engagée dans la

rainure du guide-chaîne.

8. Mettre la chaîne sous tension. Se reporter à

Entretien à la page 102

pour obtenir des instructions.

9. Serrer le bouton à barre.

Pour installer le chargeur de batterie

(40-C80) sur le mur

MISE EN GARDE : Ne pas utiliser

de tournevis électrique pour installer le

chargeur de batterie sur le mur. Un tournevis

électrique pourrait endommager le chargeur

de batterie.

1. Installer le chargeur de batterie sur le mur à l’aide

des deux vis. Utiliser des fiches murales (A) si

nécessaire.

2. Installer les deux bouchons à trou de vis (C).

3. Brancher le cordon d’alimentation au chargeur de

batterie et à une prise secteur.

Fonctionnement

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

d’utiliser le produit.

Pour vérifier le fonctionnement avant

d’utiliser le produit

1. Vérifier le frein de chaîne (A) pour s’assurer

qu’il fonctionne correctement et qu’il n'est pas

endommagé.

2. Vérifier le protège-main arrière droit (B) pour

s’assurer qu’il n’est pas endommagé.

3. Vérifier la gâchette de puissance et le mécanisme

de verrouillage de la gâchette(C) pour s’assurer

qu’ils fonctionnent correctement et qu’ils ne sont pas

endommagés.

4. Vérifier le clavier (D) pour s’assurer qu’il fonctionne

correctement.

5. S’assurer qu’il n’y a pas d’huile sur les poignées (E).

6. Vérifier pour s’assurer que toutes les pièces sont

correctement fixées et ne sont pas endommagées

ou manquantes.

7. Vérifier le capteur de chaîne (F) pour s’assurer qu’il

est correctement fixé.

8. Vérifier la tension de la chaîne (G).

9. Charger la batterie (H) et s’assurer qu’elle est

correctement fixée au produit.

90 1844 - 006 - 13.07.2023

10. S’assurer que la chaîne s’arrête en cas de

relâchement de la gâchette.

B H F G

Pour utiliser l'huile de chaîne

appropriée

AVERTISSEMENT: n'utilisez pas

de l'huile usagée, susceptible de provoquer

des blessures graves et de nuire gravement

à l'environnement. L'huile usagée peut aussi

endommager la pompe à huile, le guide-

chaîne et la chaîne.

AVERTISSEMENT: la chaîne peut

ralentir si l'équipement de coupe n'est pas

suffisamment lubrifié. Risque de blessures

graves, voire mortelles, pour l'opérateur.

AVERTISSEMENT: Pour que cette

fonction soit opérationnelle, utilisez l'huile de

chaîne appropriée. Adressez-vous à votre

atelier d'entretien lorsque vous sélectionnez

votre huile de chaîne.

• Utilisez de l'huile de chaîne Husqvarna pour

optimiser la durée de vie de la chaîne et

éviter de nuire à l'environnement. Si l'huile de

chaîne Husqvarna n'est pas disponible, nous

vous recommandons d'utiliser une huile de chaîne

ordinaire.

• Utilisez une huile de chaîne qui adhère bien à la

chaîne.

• Utilisez une huile de chaîne dont la viscosité est

adaptée à la température de l'air.

MISE EN GARDE :

À des

températures inférieures à 0°C (32°F),

certaines huiles de chaîne s'épaississent

trop, ce qui peut endommager les

composants de la pompe à huile.

• Utilisez les équipements de coupe recommandés.

Reportez-vous à la section

Accessoires à la page

113

• Retirez le bouchon du réservoir d'huile de chaîne.

• Remplissez le réservoir d'huile de chaîne avec de

l'huile de chaîne.

• Serrez bien le bouchon.

Remarque: Pour connaître l'emplacement du

réservoir d'huile de chaîne sur votre produit, reportez-

vous à la section

Introduction à la page 76

Batterie

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

d’utiliser la batterie. Lire et comprendre le

manuel de l’opérateur de la batterie et du

chargeur de batterie.

Conserver la batterie et le chargeur de batterie à la

bonne température ambiante.

Température ambiante

Fonctionnement de la

batterie

5°Cà40°C/

41°Fà104°F

Recharge de la batterie 5°Cà40°C/

41°Fà104°F

État de la batterie

L’écran indique l’état de charge de la batterie et tout

problème éventuel lié à son fonctionnement.

Témoin à DEL

État de charge de la batterie

4voyants DEL allumés La charge de la batterie est entre 76% et 100%.

1844 - 006 - 13.07.2023 91

Témoin à DEL État de charge de la batterie

3voyants DEL allumés La charge de la batterie est entre 51% et 75%.

2voyants DEL allumés La charge de la batterie est entre 26% et 50%.

1 voyant DEL allumé La charge de la batterie est entre 6% et 25%.

1 voyant clignote La charge de la batterie est entre 0% et 5%.

Pour charger la batterie

Charger la batterie avant de l’utiliser pour la première

fois. Les batteries neuves sont chargées à 30%

seulement.

MISE EN GARDE : Brancher le

chargeur de batterie sur une prise secteur

à la tension et la fréquence indiquées sur la

plaque signalétique.

La batterie ne se charge pas si sa température est

supérieure à 50°C/122°F.

1. Brancher le cordon d’alimentation au chargeur de

batterie.

2. Brancher le chargeur de batterie sur une prise

secteur mise à la terre. Le voyant DEL du système

de charge clignote une fois.

3. Connecter la batterie au chargeur de batterie. La

DEL verte s’allume. Charger la batterie pendant au

plus 24heures.

4. Appuyez sur le bouton indicateur de la batterie;

si tous les voyants DEL s’allument, la batterie est

complètement chargée.

5. Tirer la fiche d’alimentation pour débrancher le

chargeur de batterie de la prise secteur. Ne pas tirer

le cordon d’alimentation.

6. Retirer la batterie du chargeur.

Renseignements sur le rebond

AVERTISSEMENT: Un rebond

peut causer des blessures graves, ou

même mortelles, à l’utilisateur et à d’autres

personnes. Pour réduire le risque, il est

nécessaire de connaître les causes du

rebond et de savoir comment l’éviter.

Un rebond se produit lorsque la zone de rebond

du guide-chaîne touche un objet quelconque. Un

rebond peut se produire soudainement avec une force

importante, qui projette le produit vers l’opérateur.

Le rebond se produit toujours dans le plan de coupe

du guide-chaîne. Généralement, le produit est projeté

contre l’utilisateur; il peut aussi se déplacer dans un

autre sens. C’est la façon dont le produit est utilisé

1844 - 006 - 13.07.2023

lorsque le rebond se produit qui détermine le sens de

déplacement.

Un rebond ne se produit que si la zone de rebond

du guide-chaîne touche un objet quelconque. Ne pas

laisser la zone de rebond toucher un objet.

Un plus petit rayon du bout du guide-chaîne diminue la

force du rebond.

Utiliser une tronçonneuse à faible rebond pour réduire

les effets de rebond. Ne pas laisser la zone de rebond

toucher un objet.

AVERTISSEMENT:

Aucune

chaîne n’empêche complètement un rebond.

Toujours respecter les instructions.

Questions fréquentes à propos du rebond

• Est-ce que la main engage toujours le frein de

chaîne en cas de rebond?

Non. Il est nécessaire d’exercer une certaine force

pour pousser le protège-main avant vers l’avant.

Si la force nécessaire n’est pas utilisée, le frein

de chaîne ne peut être engagé. Il est également

nécessaire de tenir les poignées du produit des

deux mains de façon stable pendant le travail. Si

un rebond se produit, il est possible que le frein

de chaîne n’arrête pas la chaîne avant qu’elle

heurte l’utilisateur. Il y a aussi certaines positions

dans lesquelles votre main ne peut pas toucher le

protège-main avant pour engager le frein de chaîne.

• Est-ce que le mécanisme de déverrouillage de

l’inertie engage toujours le frein de chaîne en cas

de rebond?

Non. Premièrement, le frein de chaîne doit

fonctionner correctement. Se reporter à la section

Entretien et vérifications des dispositifs de sécurité

du produit à la page 103

pour obtenir des

instructions sur la façon de vérifier le frein

de chaîne. Il est recommandé d’effectuer cette

opération chaque fois avant d’utiliser le produit.

Deuxièmement, la force de rebond doit être

importante pour engager le frein de chaîne. Si le

frein de chaîne est trop sensible, il peut s’engager

pendant un fonctionnement rude.

• Le frein de chaîne me protège-t-il toujours des

blessures en cas de rebond?

Non. Le frein de chaîne doit fonctionner

correctement afin de fournir la protection. Le frein de

chaîne doit également être engagé en cas de rebond

pour arrêter la chaîne. Si l’utilisateur se trouve à

proximité du guide-chaîne, le frein de chaîne peut

manquer de temps pour arrêter la chaîne avant

qu’elle heurte l’utilisateur.

AVERTISSEMENT: Seuls

l’utilisateur et une bonne technique de travail

peuvent empêcher les rebonds.

Mise sous tension de l’appareil

1. Vérifier le fonctionnement de la gâchette et de

son mécanisme de verrouillage. Se reporter à

Vérification du verrouillage de la gâchette à la page

103

2. Engager le frein de chaîne.

3. Insérer la batterie dans son support.

1844 - 006 - 13.07.2023

MISE EN GARDE : S’assurer

que la batterie est correctement installée

dans son support. Si la batterie

ne s’insère pas facilement dans son

support, elle n’est pas bien installée.

4. Appuyer sur la partie inférieure de la batterie jusqu’à

entendre un clic sonore.

5. Appuyer longuement sur le bouton marche/arrêt

jusqu’à ce que le témoin à DEL vert s’allume et la

fonction de suralimentation s’active.

Pour utiliser la fonction de

suralimentation

La fonction de suralimentation augmente la vitesse de la

chaîne et la puissance du produit.

1. Appuyer sur le bouton de suralimentation. Le témoin

à DEL vert de droite s'éteint et la fonction de

suralimentation se désactive.

2. Appuyer de nouveau sur le bouton de

suralimentation pour réactiver cette fonction.

Arrêt de la machine

1. Appuyer sur le bouton de marche/arrêt jusqu’à ce

que la DEL verte s’éteigne.

2. Appuyer sur les boutons de déverrouillage de la

batterie pour retirer celle-ci de son support afin

d’éviter un démarrage accidentel.

Méthode tirée et méthode poussée

Il est possible de couper à travers le bois avec le produit

dans 2positions différentes.

• Une coupe tirante consiste à couper au moyen de la

partie inférieure du guide-chaîne. La chaîne traverse

l’arbre lors de la coupe. Dans cette position, le

1844 - 006 - 13.07.2023

contrôle du produit et de la position de la zone de

rebond est meilleur.

• Une coupe poussante consiste à couper au moyen

de la partie supérieure du guide-chaîne. La chaîne

pousse le produit dans le sens de l’opérateur.

AVERTISSEMENT: Si la

chaîne est emprisonnée dans le tronc

d’arbre, le produit peut être poussé

dans votre direction. Tenir fermement

le produit et s’assurer que la zone de

rebond du guide-chaîne ne touche pas

l’arbre et provoque un rebond.

Pour utiliser la technique de coupe

AVERTISSEMENT:

Utiliser le plein

régime lors de la coupe, puis laisser le

régime moteur au ralenti après chaque

coupe.

MISE EN GARDE : Ne pas laisser

le moteur fonctionner trop longtemps sans

travail. Cela pourrait endommager le moteur.

1. Placer le tronc d’arbre sur un chevalet de sciage ou

sur des coulisseaux.

AVERTISSEMENT: Ne pas

couper un tronc d’arbre dans un tas

de troncs. Cela augmente le risque de

rebond et peut causer des blessures

graves voire la mort.

2. Dégager les pièces coupées de la zone de travail.

AVERTISSEMENT: La

présence de pièces déjà coupées dans

la zone de travail augmente le risque de

rebond et de perte d’équilibre.

Utilisation du patin d'ébranchage

1. Enfoncer le patin d’ébranchage dans le tronc de

l'arbre.

2. Faire tourner le moteur à plein régime et faire pivoter

la machine. Maintenir le patin d’ébranchage contre

le tronc. Cette procédure permet d’appliquer la force

nécessaire plus facilement afin de scier le tronc.

Pour couper un tronc d’arbre sur le sol

1. Couper le tronc d’arbre en employant la méthode

tirée. Garder le plein régime mais être préparé en

cas d’accident soudain.

1844 - 006 - 13.07.2023

AVERTISSEMENT: Vérifier

que la chaîne ne touche pas le sol une

fois l’entaille terminée.

2. Couper environ les ⅔ du tronc d’arbre, puis arrêter.

Tourner le tronc d’arbre et couper du côté opposé.

Pour couper un tronc d’arbre qui dispose d’un

support sur une extrémité

AVERTISSEMENT: S’assurer que

le tronc d’arbre ne se casse pas lors

de la coupe. Respecter les instructions ci-

dessous.

1. Appliquer la méthode poussée sur environ ⅓ du

tronc.

2. Couper le tronc en employant la méthode tirée

jusqu’à ce que les deux entailles se touchent.

Pour couper un tronc d’arbre qui dispose d’un

support sur les deux extrémités

AVERTISSEMENT:

S’assurer que

la chaîne ne se coince pas dans le tronc

d’arbre pendant la coupe. Respecter les

instructions ci-dessous.

1. Appliquer la méthode tirée sur environ ⅓ du tronc.

2. Couper la partie restante du tronc en appliquant la

méthode poussée pour terminer la coupe.

AVERTISSEMENT: Arrêter le

moteur si la chaîne se coince dans le tronc.

Utiliser un levier pour écarter l’entaille et

retirer le produit. Ne pas essayer de tirer le

produit à la main pour le dégager. Cela peut

provoquer des blessures lorsque le produit

se décoince brusquement.

Pour utiliser la technique d’élagage

Remarque: Pour les branches épaisses, utiliser la

technique de coupe. Se reporter-vous à

Pour utiliser la

technique de coupe à la page 95

AVERTISSEMENT: Il y a un

risque élevé d’accident en cas d’utilisation

de la technique d’élagage. Se reporter à la

section

Renseignements sur le rebond à la

page 92

pour obtenir des instructions sur la

façon d’éviter le rebond.

AVERTISSEMENT: Couper les

branches une à une. Faire attention lors

du retrait des petites branches et ne pas

couper des buissons ou plusieurs petites

branches en même temps. Les petites

branches peuvent se coincer dans la chaîne

et empêcher l’utilisation en toute sécurité du

produit.

Remarque: Si nécessaire, couper les branches

une par une. Coupez les plus petites branches (A) et (B)

avant de couper la branche principale près du tronc (C).

96 1844 - 006 - 13.07.2023

1. Retirer les branches du côté droit du tronc.

a) Maintenir le guide-chaîne sur le côté droit du

tronc et maintenir le produit contre le tronc.

b) Sélectionner la technique de coupe applicable

pour la tension dans la branche.

AVERTISSEMENT: En

cas d’incertitude sur la façon de

couper la branche, communiquer

avec un utilisateur professionnel de

tronçonneuse avant de continuer.

2. Retirer les branches du dessus du tronc d’arbre.

a) Maintenir le produit sur le tronc et laisser le

guide-chaîne se déplacer le long du tronc.

b) Appliquer la méthode poussée.

3. Retirer les branches du côté gauche du tronc.

a) Sélectionner la technique de coupe applicable

pour la tension dans la branche.

AVERTISSEMENT: En

cas d’incertitude sur la façon de

couper la branche, communiquer

avec un utilisateur professionnel de

tronçonneuse avant de continuer.

Se reporter à la section

Pour couper les arbres et les

branches sous tension. à la page 101

pour obtenir des

instructions sur la façon de couper les branches sous

tension.

Pour utiliser la technique d’abattage

d’arbre

AVERTISSEMENT:

L’utilisateur

doit avoir de l’expérience pour

abattre un arbre. Si possible, suivre

une formation sur l’utilisation de la

tronçonneuse. Communiquer avec un

opérateur expérimenté pour acquérir plus de

connaissances.

1844 - 006 - 13.07.2023 97

Pour maintenir une distance de sécurité

1. S’assurer que les personnes autour de vous gardent

une distance de sécurité d’au moins 2 1/2fois la

hauteur de l’arbre.

2. S’assurer que personne ne se trouve dans la zone à

risque avant et pendant l’abattage.

Pour calculer le sens de chute

1. Examiner dans quel sens il est nécessaire de faire

tomber l’arbre. L’objectif est de le faire tomber dans

une position où l’utilisateur peut facilement couper

les branches et le tronc. L’utilisateur doit également

être stable sur ses pieds et se déplacer en toute

sécurité.

AVERTISSEMENT:

S’il n’est

pas possible ou s’il est dangereux de

faire tomber l’arbre dans son sens de

chute naturel, le faire tomber dans un

autre sens.

2. Examiner le sens naturel de chute de l’arbre. Par

exemple, l’inclinaison de l’arbre, la direction du vent,

la position des branches et le poids de la neige.

3. Vérifier s’il y a des obstacles, par exemple d’autres

arbres, des lignes électriques, des routes ou des

bâtiments.

4. Vérifier d’éventuels signes de dommages et de

pourriture au niveau du tronc d’arbre.

AVERTISSEMENT:

Un tronc

pourri peut présenter un risque de chute

de l’arbre avant la fin de la coupe.

5. S’assurer que l’arbre est en bon état et dépourvu de

branches mortes qui peuvent se casser et frapper

l’utilisateur pendant l’abattage.

6. Ne pas laisser l’arbre tomber sur un autre arbre sur

pieds. Il est dangereux de retirer un arbre coincé et

il y a un risque élevé d’accident. Se reporter-vous à

Pour dégager un arbre coincé à la page 100

AVERTISSEMENT: Pendant

les opérations d’abattage critiques, lever

vos protecteurs d’oreilles une fois

le sciage terminé. Il est important

d’entendre les sons et les signaux

d’avertissement.

Pour dégager le tronc d’arbre et préparer la

voie de retraite.

Couper toutes les branches de la hauteur des épaules

et moins.

1. Appliquer la méthode tirée du haut vers le bas.

S’assurer que l’arbre se trouve entre vous et le

produit.

2. Retirer le sous-bois de la zone de travail autour de

l’arbre. Retirer tous les matériaux coupés de la zone

de travail.

3. Vérifier la zone pour détecter d’éventuels obstacles

tels que des pierres, des branches et des trous. Il

est nécessaire d’avoir une voie de retraite dégagée

lorsque l’arbre commence à tomber. Votre voie de

retraite doit être à environ 135degrés à l'écart du

sens de chute.

1. La zone de danger

2. La voie de retraite

3. Le sens de chute

1844 - 006 - 13.07.2023

Abattage d’un arbre

Husqvarna recommande d’effectuer des encoches,

puis d’utiliser la méthode du coin sécuritaire lors de

l’abattage d’un arbre. La méthode du coin sécuritaire

permet d'effectuer une bonne charnière d’abattage et de

contrôler le sens de chute.

AVERTISSEMENT: Ne pas abattre

un arbre dont le diamètre est plus de deux

fois supérieur à la longueur du guide-chaîne.

Pour cette raison, une formation spéciale est

nécessaire.

Le charnière d’abattage

La procédure la plus importante pendant l’abattage d’un

arbre consiste à effectuer la bonne charnière d’abattage.

Au moyen d’une bonne charnière d’abattage, il est

possible de contrôler le sens de chute et de s’assurer

que la procédure d’abattage est sûre.

L’épaisseur de la charnière d’abattage doit être égale

au diamètre de l’arbre ou à un minimum de 10% de

celui-ci.

AVERTISSEMENT:

Si la charnière

d’abattage est incorrecte ou trop mince,

l’utilisateur n’a aucun contrôle sur le sens de

chute.

Pour effectuer les encoches

1. Effectuer les encoches. Effectuer les encoches sur

1/4 du diamètre de l’arbre. Créer un angle de 45°

entre les entailles supérieure et inférieure.

a) Effectuer l’entaille supérieure en premier. Aligner

le repère du sens de chute(A) du produit avec

le sens de chute de l’arbre(B). Rester derrière

le produit et garder l’arbre sur votre côté droit.

Employer la méthode tirée.

b) Effectuer l’entaille inférieure. S’assurer que

l’extrémité de l’entaille inférieure est au même

point que l’extrémité de l’entaille supérieure.

2. S’assurer que le trait de l’encoche soit bien

horizontal et à un angle droit (90°) par rapport au

sens de chute. Le trait de l’encoche passe par le

point où les deux encoches se touchent.

Pour utiliser la méthode du coin sécuritaire

Le trait d’abattage doit être effectué légèrement au-

dessus de l’encoche.

AVERTISSEMENT:

Faire attention

lors de la coupe au moyen du nez du guide-

chaîne. Commencer à couper au moyen de

la section inférieure du nez du guide-chaîne

lors d’une coupe par alésage dans le tronc

d’arbre.

1844 - 006 - 13.07.2023 99

1. Si la longueur de coupe effective est plus longue que

le diamètre de l’arbre, effectuer les étapes suivantes

(a-d).

a) Effectuer une coupe droite par alésage dans le

tronc pour terminer la largeur de la charnière

d’abattage.

b) Appliquer la méthode tirée jusqu’à ce qu’il reste

⅓ du tronc.

c) Tirer le guide-chaîne sur 5-10cm/2-4po vers

l’arrière.

d) Couper à travers le restant du tronc

pour terminer un coin sécuritaire large de

5-10cm/2-4po.

2. Si la longueur de coupe effective est plus courte que

le diamètre de l’arbre, effectuer les étapes suivantes

(a-d).

a) Effectuer une coupe droite par alésage dans le

tronc. La coupe par alésage doit s’étendre sur

3/5 du diamètre de l’arbre.

b) Appliquer la méthode tirée à travers le restant du

tronc.

c) Couper tout droit dans le tronc à partir de

l’autre côté de l’arbre pour terminer la charnière

d’abattage.

d) Appliquer la méthode poussée, jusqu’à ce

qu’il reste ⅓ du tronc, pour terminer le coin

sécuritaire.

3. Placer un coin dans l’entaille droite à partir de

l’arrière.

4. Couper le coin pour faire tomber l’arbre.

Remarque: Si l’arbre ne tombe pas, frapper le

coin jusqu’à ce que l’arbre tombe.

5. Lorsque l’arbre commence à tomber, utiliser la voie

de retraite pour s’éloigner de l’arbre. S’éloigner d’au

moins 5m/15pi de l’arbre.

Pour dégager un arbre coincé

AVERTISSEMENT:

Il est très

dangereux de retirer un arbre coincé et il y a

un risque élevé d’accident. Se tenir hors de

la zone à risque et ne pas essayer d’abattre

un arbre coincé dans un autre arbre.

La procédure la plus sure consiste à utiliser l’un des

treuils suivants:

100

1844 - 006 - 13.07.2023

• Monté sur tracteur

• Portable

Pour couper les arbres et les branches sous

tension.

1. Déterminer le côté de l’arbre ou de la branche sous

tension.

2. Localiser le point de tension maximale.

3. Examiner la procédure la plus sécuritaire pour

relâcher la tension.

Remarque:

Dans certains cas, la seule

procédure sans danger consiste à utiliser un treuil

et non votre produit.

4. Garder une position où l’arbre ni la branche ne peut

vous heurter lors du relâchement de la tension.

5. Effectuer une ou plusieurs entailles de profondeur

suffisante, nécessaires pour réduire la tension.

Couper au point de tension maximale ou à proximité

de celui-ci. Provoquer la cassure de l’arbre ou de la

branche au point de tension maximale.

AVERTISSEMENT:

Ne pas

couper droit un arbre ou une branche

sous tension.

AVERTISSEMENT: Faire très

attention lors de la coupe d’un arbre

sous tension. Il y a un risque que l’arbre

se déplace rapidement avant ou après

la coupe. Des blessures graves peuvent

se produire si la position de l’utilisateur

est incorrecte ou s’il coupe de façon

incorrecte.

6. S’il est nécessaire de couper à travers l’arbre ou

la branche, effectuer 2 à 3coupes, distantes d’une

pouce les unes des autres à une profondeur de 2po.

7. Continuer de couper plus profondément dans l’arbre

jusqu’à ce que l’arbre ou la branche se plie et que la

tension soit relâchée.

8. Couper l’arbre ou la branche du côté opposé à la

courbe, une la tension relâchée.

1844 - 006 - 13.07.2023

101

Entretien

Introduction

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

de faire l’entretien du produit.

Calendrier d’entretien

AVERTISSEMENT: Retirer la

batterie avant de procéder à l’entretien.

Voici les mesures d’entretien à effectuer sur l’appareil.

Pour plus d’information, se reporter à

Entretien à la

page 102

Entretien Avant

l’utilisa-

tion

Hebdo-

madaire

Mensuel

Nettoyer les pièces externes de l’outil. X

Vérifier que la gâchette et son mécanisme de verrouillage fonctionnent correcte-

ment et de façon sécuritaire.

Nettoyer le frein de chaîne et vérifier qu'il fonctionne de façon sécuritaire. Vérifier

que l’attrape-chaîne n’est pas endommagé. Le remplacer au besoin

Pour obtenir une usure plus égale, faire tourner le guide-chaîne. Vérifier que

l'orifice de graissage du guide-chaîne n'est pas bouché. Nettoyer la rainure du

guide-chaîne.

Vérifier que l’outil de coupe et le protège-lame ne sont pas fissurés ou endom-

magés. Remplacer l’outil de coupe ou le protège-lame s’ils sont fissurés ou s’ils

ont reçu un choc.

S’assurer que le guide-chaîne et la chaîne ont suffisamment d’huile. X

Vérifier la chaîne. Vérifier s’il y a des fissures et s’assurer que la chaîne n’est

pas rigide ou anormalement usée. Remplacer au besoin.

Affûter la chaîne. Vérifier sa tension et son état. Vérifier l’usure du pignon d'en-

traînement et le remplacer au besoin.

Nettoyer la prise d’air du produit. X

Vérifier que les vis et les écrous sont bien serrés. X

S’assurer que le clavier fonctionne correctement et n’est pas endommagé. X

Utiliser une lime pour enlever les bavures éventuelles sur les côtés du guide-

chaîne.

Vérifier les points de connexion entre la batterie et l’appareil. Examiner égale-

ment le point de connexion entre la batterie et le chargeur.

Vider et nettoyer le réservoir d’huile. X

Soufflez dans le produit et dans les fentes de refroidissement de la batterie à

l’aide d’air comprimé.

102 1844 - 006 - 13.07.2023

Entretien et vérifications des dispositifs

de sécurité du produit

Vérification du protège-main avant

Vérifier régulièrement le protège-main avant et le

déverrouillage de la fonction d’inertie.

1. S'assurer que la protection antirebond ne comporte

aucun dommage, comme des fissures.

2. S’assurer que le protège-main avant se déplace

librement et est fixé en toute sécurité sur le produit.

3. Placer le produit, avec le moteur éteint, sur une

souche ou toute autre surface stable.

4. Tenir la poignée arrière et lâcher la poignée avant.

Laisser tomber le produit contre la souche.

5. S’assurer que le frein de chaîne s’engage lorsque le

guide-chaîne heurte la souche.

Pour vérifier la gâchette de frein

1. Placer le produit sur un sol stable et le démarrer.

Voir

Fonctionnement à la page 90

AVERTISSEMENT:

Vérifier

que la chaîne ne touche pas le sol ou

tout autre objet.

2. Placer vos doigts et pouces autour des poignées et

tenir fermement le produit.

3. Faire fonctionner le moteur à plein régime et incliner

votre poignet gauche contre le protège-main avant

pour engager le frein de chaîne. La chaîne coupante

doit s’arrêter immédiatement.

AVERTISSEMENT: Ne pas

relâcher la poignée avant!

Vérification du verrouillage de la gâchette

1. Vérifier que la gâchette de puissance et son

mécanisme de verrouillage bougent librement et que

le ressort de retour fonctionne correctement.

2. Appuyer sur dispositif de verrouillage de la gâchette

de puissance vers l'avant (A) et vers le bas (B).

Appuyer sur le dispositif de verrouillage de la

gâchette de puissance contre la poignée et s’assurer

qu’elle retourne à sa position initiale une fois

relâchée.

1844 - 006 - 13.07.2023

103

3. S’assurer que la gâchette est verrouillée en position

de ralenti lorsque le mécanisme de verrouillage de la

gâchette est relâché.

4. Démarrer le produit et le lancer à plein régime.

5. Relâcher la gâchette et s’assurer que la chaîne

s’immobilise.

AVERTISSEMENT: Si la

chaîne tourne lorsque la gâchette de

puissance est en position de ralenti,

communiquer avec son centre de

services.

Pour vérifier l’attrape-chaîne.

1. S’assurer que l’attrape-chaîne ne présente aucun

dommage.

2. S’assurer que l’attrape-chaîne est stable et fixé à la

carrosserie du produit.

Pour vérifier les fonctions de l’interface

utilisateur

1. Démarrer l’outil. Se reporter à

Mise sous tension de

l’appareil à la page 93

2. Appuyer sur le bouton marche/arrêt.

3. S’assurer que le produit s'arrête et que le voyant à

DEL vert s'éteint.

Pour vérifier la batterie et son support

1. Nettoyer la batterie et son support à l’aide d’une

brosse douce.

2. Nettoyer les fentes de refroidissement et les

connecteurs de batterie.

3. S’assurer que la batterie ne présente aucune fissure

ni aucun dommage.

Vérifier le chargeur de batterie

1. S’assurer que le chargeur de batterie et le cordon

d’alimentation ne sont pas endommagés. Vérifier s’il

y a des fissures ou d’autres dommages.

Nettoyage du système de

refroidissement

Le système de refroidissement maintient la température

du moteur à un faible niveau. Le système de

refroidissement dispose d’une prise d’air sur le côté

gauche du produit et d’un ventilateur sur le moteur.

104

1844 - 006 - 13.07.2023

1. Nettoyer le système de refroidissement au moyen

d’une brosse une fois par semaine ou plus

fréquemment au besoin.

2. S’assurer que le système de refroidissement n’est

pas sale ou obstrué.

MISE EN GARDE : Un système

de refroidissement sale ou colmaté peut

provoquer une surchauffe du produit.

Cela cause des dommages au produit.

Affûter la chaîne.

Renseignements à propos du guide-chaîne et

de la chaîne

AVERTISSEMENT: Utiliser des

gants de protection lors de l’utilisation de la

chaîne ou d’opérations d’entretien sur celle-

ci. Une chaîne immobile peut également

provoquer des blessures.

Remplacer une chaîne ou un guide-chaîne usé ou

endommagé par des combinaisons de guide-chaîne

et de chaîne recommandées par Husqvarna. Cela est

nécessaire dans l’optique de conserver les fonctions de

sécurité du produit. Se reporter à la section

Accessoires

à la page 113

, pour obtenir une liste de combinaisons

de guide-chaîne et de chaîne de rechange que nous

recommandons.

• Longueur du guide-chaîne, cm/po. Des

renseignements sur la longueur du guide-chaîne se

trouvent généralement à l’extrémité arrière du guide-

chaîne.

• Nombre de dents sur le pignon du bout du guide-

chaîne (T)

• Pas de chaîne (po). La distance entre les maillons

d’entraînement de la chaîne doit s’aligner avec la

distance des dents du pignon du bout du guide-

chaîne et du pignon d’entraînement.

PITCH =

• Nombre de maillons d’entraînement Le nombre de

maillons d’entraînement est déterminé par le type de

guide-chaîne.

• Largeur de rainure du guide-chaîne, po/mm. La

largeur de la rainure du guide-chaîne doit être

identique à celle des maillons d’entraînement de la

chaîne.

• Trou de graissage de chaîne et trou du tendeur

de chaîne. Le guide-chaîne doit s’aligner avec le

produit.

1844 - 006 - 13.07.2023

105

• Largeur du maillon d’entraînement, mm/po.

Renseignements généraux sur comment

affûter les découpeuses.

Ne pas utiliser une scie coupante émoussée. Si la

chaîne est émoussée, appliquer plus de pression pour

pousser le guide-chaîne dans le bois. Si la chaîne est

très émoussée, il n’y aura pas de copeaux de bois, mais

de la sciure.

Une chaîne affûtée dévore le bois et les copeaux de

bois deviennent longs et épais.

La dent de coupe(A) et la jauge de profondeur(B)

forment ensemble la pièce coupante de la chaîne, le

dispositif de coupe. La différence de hauteur entre les

deux donne la profondeur de coupe (réglage de la jauge

de profondeur).

Lors de l’affûtage d’une découpeuse, penser aux

éléments suivants:

• L’angle d'affûtage.

• L’angle de coupe.

• La position de la lime.

• Le diamètre de la lime ronde.

Il n’est pas facile d’affûter correctement une chaîne

sans l’équipement adéquat. Utiliser le gabarit de lime

Husqvarna. Cela permet de maintenir les performances

de coupe au maximum et le risque de rebond au

minimum.

AVERTISSEMENT: La force du

rebond augmente de façon importante si les

consignes d’affûtage sont ignorées.

Remarque: Se reporter à la section

Accessoires

à la page 113

pour obtenir des renseignements sur

l’affûtage de la chaîne.

Pour affûter les découpeuses

1. Utiliser une lime ronde et un gabarit d'affûtage pour

affûter les dents de coupe.

Remarque:

Se reporter à la section

Accessoires à la page 113

pour obtenir des

renseignements sur la lime et le gabarit que

Husqvarna recommande pour votre chaîne.

2. Appliquer correctement le gabarit de lime sur la

découpeuse. Se reporter aux instructions fournies

avec le gabarit de lime.

106

1844 - 006 - 13.07.2023

3. Déplacer la lime de la face interne de la dent de

coupe vers l’extérieur. Réduire la pression lors de la

coupe tirante.

4. Retirer le matériau d’un côté de toutes les dents de

coupe.

5. Retourner le produit et retirer le matériau de l’autre

côté.

6. S’assurer que toutes les dents de coupe sont de

même longueur.

Renseignements généraux sur comment

ajuster le réglage de la jauge de profondeur

Le réglage de la jauge de profondeur(C) diminue lors

de l’affûtage de la dent de coupe(A). Afin de maintenir

une performance de coupe maximale, retirer le matériau

d’affûtage de la jauge de profondeur(B) pour recevoir

le réglage recommandé de la jauge de profondeur. Se

reporter à la section

Accessoires à la page 113

pour

obtenir des instructions sur comment recevoir le réglage

approprié de la jauge de profondeur pour votre chaîne.

AVERTISSEMENT:

Le risque de

rebond augmente si la jauge de profondeur

est réglée trop grande.

Réglage de la jauge de profondeur

Avant d’ajuster le réglage de la jauge de profondeur ou

d’affûter les découpeuses, se reporter à la section

Pour

affûter les découpeuses à la page 106

pour obtenir des

instructions. Il est recommandé d’ajuster le réglage de la

jauge de profondeur après chaque troisième opération

d’affûtage de la dent de coupe.

Il est recommandé d’utiliser notre outil de jauge de

profondeur pour recevoir le réglage approprié de la

jauge de profondeur et le renvoi d’angle pour la jauge

de profondeur.

1. Utiliser une lime plate et un outil de la jauge de

profondeur pour ajuster le réglage de la jauge de

profondeur. Utiliser seulement l’outil de la jauge

de profondeur Husqvarna pour obtenir le réglage

approprié de la jauge de profondeur et le renvoi

d’angle pour la jauge de profondeur.

2. Mettre l'outil de la jauge de profondeur sur la chaîne.

Remarque: Consulter l’emballage de l’outil de

la jauge de profondeur pour obtenir de plus amples

renseignements sur la façon d’utiliser l’outil.

3. Utiliser la lime plate pour retirer la partie de la jauge

de profondeur qui sort de l’outil de la jauge de

profondeur.

Pour serrer la chaîne

AVERTISSEMENT:

Une chaîne

qui n’est pas correctement tendue peut se

détacher du guide-chaîne et causer des

blessures graves, voire mortelles.

Plus la chaîne est utilisée, plus elle s’allonge. Il est

important de régler la chaîne régulièrement.

Vérifier la tension de la chaîne chaque fois que

s’effectue un appoint d’huile pour chaîne.

Remarque:

Une chaîne neuve exige une période

de rodage durant laquelle la tension doit être vérifiée

plus fréquemment.

1. Rabattre le bouton vers l’extérieur jusqu’à ce qu’il

s’ouvre.

1844 - 006 - 13.07.2023

107

2. Tourner la poignée dans le sens antihoraire pour

desserrer le couvercle du pignon d’entraînement.

3. Tourner la manette du tendeur de chaîne pour régler

la tension de la chaîne. La chaîne doit être serrée

contre le guide-chaîne.

Remarque: Tourner la manette vers le bas(+)

pour plus de tension et vers le haut(-) pour moins de

tension. La chaîne est bien serrée lorsqu’elle peut

être tournée facilement à la main, mais demeure

bien serrée contre le guide-chaîne.

4. Tournez le bouton dans le sens horaire pour serrer

le bouton du guide-chaîne.

5. Rabattre le bouton pour verrouiller la tension.

Vérification de la lubrification de la

chaîne

Vérifier la lubrification de la chaîne à chaque troisième

charge de la batterie.

1. Démarrer le produit et le laisser tourner aux 3/4 du

plein régime. Maintenir le guide-chaîne à environ

20cm (8po) au-dessus d’une surface de couleur

pâle

2. Si la lubrification de la chaîne est correcte, une ligne

claire d’huile est visible sur la surface au bout d’une

minute.

3. Si la lubrification de la chaîne n’est pas correcte,

effectuer les vérifications suivantes.

a) Vérifier le canal de graissage du guide-chaîne

pour s’assurer qu’il n’est pas obstrué. Nettoyer si

nécessaire.

b) Vérifier la rainure dans le bord du guide-chaîne

pour s’assurer qu’elle est propre. Nettoyer si

nécessaire.

c) S’assurer que le pignon du bout du guide-chaîne

tourne librement et que l’orifice de graissage

du pignon du bout du guide-chaîne n’est pas

obstrué. Nettoyer et lubrifier au besoin.

108

1844 - 006 - 13.07.2023

4. Si la lubrification de la chaîne ne fonctionne pas

après le respect des étapes ci-dessus, communiquer

avec votre centre de services.

Pour vérifier le pignon d’entraînement

de la chaîne

• Examiner le pignon d’entraînement de la chaîne

pour détecter tout signe d’usure. Remplacer le

pignon d’entraînement de la chaîne au besoin.

• Remplacer le pignon d’entraînement à chaque

remplacement de la chaîne.

Pour examiner l’équipement de coupe

1. S’assurer qu’il n’y a pas de fissures dans les rivets et

les maillons et que les rivets ne sont pas desserrés.

Les remplacer au besoin.

2. S’assurer que la chaîne est facile à plier. Remplacer

la chaîne si elle est rigide.

3. Comparer la chaîne avec une chaîne neuve pour

voir si les rivets et les maillons sont usés.

4. Remplacer la chaîne lorsque la partie la plus longue

de la dent de coupe est inférieure à 4mm/0,16 po.

Remplacer également la chaîne s’il y a des fissures

sur les découpeuses.

Pour vérifier le guide-chaîne

1. S’assurer que le canal de graissage n’est pas

endommagé. Nettoyer au besoin.

2. Examiner s’il y des bavures sur les côtés du guide-

chaîne. Retirer les bavures au moyen d’une lime.

3. Nettoyer la rainure du guide-chaîne.

4. Examiner la rainure du guide-chaîne pour détecter

tout signe d’usure. Remplacer le guide-chaîne au

besoin.

5. Examiner si le bout du guide-chaîne est rugueux ou

très usé.

1844 - 006 - 13.07.2023

109

6. S’assurer que le pignon du bout du guide-chaîne

tourne librement et que l’orifice de graissage du

pignon du bout du guide-chaîne n’est pas obstrué.

Nettoyer et lubrifier au besoin.

7. Tourner le guide-chaîne tous les jours pour

prolonger sa durée de vie.

Dépannage

Interface utilisateur

Écran DEL Anomalies po-

tentielles

Solution possible

Le témoin

d’avertissement

clignote.

Le frein de

chaîne est acti-

vé.

Désengager le frein de chaîne.

Écart de tem-

pérature.

Laisser le produit refroidir.

Surcharge. La

chaîne de la

tronçonneuse

ne peut pas

bouge.

Libérer la chaîne.

La gâchette de

puissance et le

bouton de mar-

che/arrêt sont

enfoncés en

même temps.

Relâcher la gâchette de puissance pour activer le produit.

Le témoin vert

de marche cli-

gnote

Tension de bat-

terie faible.

Charger la batterie.

Le témoin

d’avertissement

est allumé.

Service. Communiquer avec votre centre de services.

Batterie

Affichage à DEL

Anomalies potentielles Solution possible

La DEL verte clignote Tension de batterie faible. Charger la batterie.

110 1844 - 006 - 13.07.2023

Affichage à DEL Anomalies potentielles Solution possible

Le voyant à DEL d'erreur clignote. Écart de température. Utiliser la batterie dans une tempéra-

ture comprise entre -10°C (14°F) et

40°C (104°F).

Tension trop élevée. Vérifier que la tension de secteur cor-

respond à à la tension du produit. Se

reporter à la plaque signalétique sur

le produit.

Retirer la batterie du chargeur.

La DEL d’anomalie s’allume. Trop grande différence entre les élé-

ments (1V).

Communiquer avec votre centre de

services.

Chargeur de batterie

État

Anomalies potentielles Procédure possible

Le voyant DEL du système

de charge est rouge.

Erreur permanente du char-

geur de batterie

Communiquer avec votre centre de services.

Le voyant DEL du système

de charge clignote en vert.

Écart de température, la bat-

terie est trop froide ou trop

chaude pour être utilisée ou

chargée.

Laisser la batterie se refroidir ou se réchauffer. Lors-

que la température de la batterie est adéquate, il se-

ra possible de l’utiliser ou de la recharger. Utiliser le

chargeur de batterie dans une zone de températures

entre 5°C (41°F) et 40°C (104°F).

Le voyant DEL du système

de charge clignote en rouge.

Batterie défectueuse. Communiquer avec votre centre de services.

Transport, entreposage et mise au rebut

Transport et entreposage

• Les batteries au lithium-ion fournies respectent les

exigences de la loi sur les produits dangereux.

• Respecter l’exigence spéciale relative à l’emballage

et aux étiquettes pour le transport commercial, y

compris par des tiers et des transitaires.

• Communiquer avec une personne ayant une

formation spéciale en matière de composés

dangereux avant d’envoyer le produit. Respecter

tous les règlements nationaux applicables.

• Utiliser du ruban adhésif sur des contacts ouverts

lorsque vous emballez la batterie. Placer la batterie

dans un emballage hermétique pour éviter tout

mouvement.

• Déposer la batterie à des fins de remisage ou de

transport.

• Placer la batterie et le chargeur de batterie dans un

espace sec et exempt d’humidité et de gel.

• Ne pas maintenir la batterie dans une zone où

l’électricité statique peut se développer. Ne pas

entreposer la batterie dans une boîte métallique.

• Entreposer la batterie dans un endroit où la

température est comprise entre 5°C (41°F) et 25°C

(77°F) et à l’écart des rayons directs du soleil.

• Entreposer le chargeur de batterie dans un endroit

où la température est comprise entre 5°C (41°F)

et 45°C (113°F) et à l’écart des rayons directs du

soleil.

• Utiliser le chargeur de batterie seulement lorsque

la température ambiante est comprise entre 5°C

(41°F) et 40°C (104°F).

• Charger la batterie entre 30% et 50% avant de la

remiser pour une longue période.

• Entreposer le chargeur de batterie dans un endroit

clos et sec.

• Tenir la batterie à l’écart du chargeur de batterie

pendant la période d’entreposage. Ne pas laisser

des enfants et d’autres personnes non autorisées

1844 - 006 - 13.07.2023 111

toucher l’équipement. Maintenir l’équipement dans

un endroit qui peut être verrouillé.

• Nettoyer le produit et effectuer un entretien complet

avant de l’entreposer dans le local de rangement

pendant une longue période.

• Utiliser le fourreau de transport sur le produit afin

d’éviter des blessures ou des dommages au produit

pendant le transport et le remisage.

• Fixer le produit de façon sécuritaire pendant le

transport.

Mise au rebut de la batterie, du

chargeur de batterie et de l’outil

Le symbole ci-dessous signifie que le produit n’est

pas un déchet domestique. Recycler dans un

centre de recyclage pour équipements électriques et

électroniques. De cette façon, vous ne nuirez pas à

l’environnement.

Communiquer avec les autorités locales, le service de

déchets ménagers et votre concessionnaire pour obtenir

de plus amples renseignements.

Remarque: Le symbole sur le produit ou

l’emballage du produit, indique:

Caractéristiques techniques

350i

Moteur

Type BLDC (sans balais) 36V

Caractéristiques

Durée de fonctionnement de la batterie, min., (fonctionnement libre) en mode

normal

Dispositif de lubrification

Type de pompe à huile Automatique

Capacité du réservoir d’huile, pteUS/l 0,42 / 0,20

Poids

Tronçonneuse sans batterie, guide-chaîne, chaîne et réservoir d’huile pour

chaîne, lb/kg

7,7 / 3,5

Chaîne et guide-chaîne

Longueurs de guide-chaîne recommandées, po/cm 18 / 45,7

Longueur de coupe effective, po/cm 17,5 / 44,5

Type de pignon d’entraînement et nombre de dents Engrenage/6

Vitesse maximale de la chaîne (mode de suralimentation), m/s 11,8

Vitesse maximale de la chaîne (mode normal), m/s 9,4

112 1844 - 006 - 13.07.2023

Accessoires

Combinaisons de guide-chaîne et de

chaîne

Les outils de coupe suivants sont homologués pour

Husqvarna 350i.

Guide-chaîne Chaîne

Longueur, po Pas de chaîne,

Jauge, mm Rayon du nez

max.

Type Longueur, mail-

lons d’entraîne-

ment (n°.)

18 3/8po mini 1,3 7T Husqvarna S93G 62

Équipement de coupe recommandé

pour les États-Unis

Voici une liste d’équipements de coupe recommandés

pour Husqvarna 350i. Ce modèle équipé de l’une des

combinaisons de guide-chaîne et de chaîne répertoriées

répond aux exigences en vertur de UL 62841-1 et UL

62841-4-1.

Le modèle de tronçonneuse Husqvarna 350i est

conforme aux exigences en matière de faibles rebonds

de UL 62841-4-1, testées au moyen des combinaisons

de guide-chaîne et de chaînes listées ci-dessous.

La tronçonneuse Husqvarna S93G est également

classée en tant que tronçonneuse à faible rebond

puisqu’elle est conforme aux exigences relatives aux

tronçonneuses à faible rebond de la norme ANSI

B175.1. Il est recommandé d’utiliser les combinaisons

indiquées de guide-chaîne et de chaînes pour le modèle

de tronçonneuse Husqvarna350i. D’autres modèles de

tronçonneuses peuvent ne pas satisfaire aux exigences

en matière de rebond lorsqu’ils sont équipés de

combinaisons de guide-chaîne et de chaîne listées.

Équipement de coupe recommandé

pour le Canada

Voici une liste d’équipements de coupe recommandés

pour Husqvarna 350i. Les combinaisons répertoriées de

moteur, de guide-chaîne et de chaîne sont conformes à

toutes les exigences décrites dans la norme Canadian

Standards AssociationZ62.1-11 (tronçonneuses) et

Z62.3-11 (effet de rebond de tronçonneuses).

De plus, la tronçonneuse Husqvarna S93G est évaluée

et répertoriée en tant que tronçonneuse à faible rebond

de typeC, selon les exigences de la normeZ62.3-11.

Équipement d’affûtage et angles

d’affûtage

L’utilisation d’un gabarit de lime Husqvarna vous

permet d’obtenir des angles d’affûtage appropriés. Il

est recommandé de toujours utiliser le gabarit de lime

Husqvarna pour restaurer l’affûtage de la chaîne. Les

numéros de pièces sont indiqués dans le tableau ci-

dessous.

Si la chaîne montée sur le produit est inconnue,

communiquer avec votre centre de services.

5/32po/4,0

60° 30° 0°

0,025po/

0,65 mm

596 63

89-01

596 63

84-01

1844 - 006 - 13.07.2023 113

Batteries approuvées

Batterie BLi30

Type Lithium-ion

Capacité de la batterie, Ah 7,8

Tension nominale, V 36

Poids, lb/kg 4,2/1,9

Chargeurs de batteries homologués pour le produit

Chargeur de batterie

40-C80 QC250

Tension secteur, V 100-240 100-240

Fréquence, Hz 50-60 50-60

Puissance, W 72 250

Tension de sortie, VCC/ ampères, A 43/1,6 42/6

114 1844 - 006 - 13.07.2023

1844 - 006 - 13.07.2023 115

Original instructions

Instrucciones originales

Instructions d’origine

www.husqvarna.com

1143659-49 Rev. B

2023-07-17

Husqvarna POWER AXE 350I BATTERY AND CHARGER Chainsaw POWER AXE 350I WITH BATTERY AND CHARGER

Product's Documents

Operator's Manual

Specifications

Husqvarna POWER AXE 350I WITH BATTERY AND CHARGER Questions and Answers
