1
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this outdoor fire pit. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your
home improvement needs. Thank you for choosing Hampton Bay!
Item # 1002693250
DFC # 1002630436
Model # OFW992RA
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
USE AND CARE GUIDE
PIEDMONT OUTDOOR FIRE PIT
2
Table of Contents
Table of Contents ...........................2
Safety Information ......................... 2-3
Pre-Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Tools Required ................................4
Hardware Included .............................4
Package Contents ..............................5
Assembly ............................... 6-10
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Care & Maintenance ........................12
Replacement Parts List .....................13
Safety Information
PRECAUTION
Use caution and common sense when using your outdoor fire
pit. Failure to adhere to the safety warning and guidelines in the
manual could result in bodily injury or property damage. Save this
manual for future reference.
WARNING:
Use only on brick, concrete, stone or
other masonry surfaces.
WARNING:
This outdoor fire pit is for outdoor use
only.
WARNING:
Do not use on lawns, wooden decks,
artificial wood or asphalt.
WARNING:
Never use under low hanging tree
branches, trellises or overhangs of any kind including
covered porches.
WARNING:
Keep the outdoor fire pit a minimum of
10 ft. away from buildings, structures, any flammable
items and vehicles.
WARNING:
Never use gasoline, alcohol or volatile
fluids to start or restart fires.
WARNING:
For longer product life, keep fires to a
respectable size, do not overload.
WARNING:
The outdoor fire pit is for adult use only.
WARNING:
Do not move the fire pit during use.
WARNING:
Do not leave unattended at anytime
during use.
WARNING:
Do not use in windy conditions.
WARNING:
Use caution when tending the fire, as
surfaces will become very hot while in use.
WARNING:
Do not use without the wood grate
placed on the bottom of the firebowl. Do not use more
than 5 lbs. of firewood on the wood grate.
WARNING:
Keep the spark guard in place while
using as a fire pit.
WARNING:
Use mittens or gloves with the poker to
remove the spark guard. The spark guard will become
very hot.
WARNING:
Use caution when removing the spark
guard, as hot steam or a flare up could cause burns.
WARNING:
Before each use make sure the outdoor
fire pit is in good working condition.
WARNING:
During use, keep the pivoting grate over
the fire as much as possible. Do not leave the cooking grate
pivoted off the fire any longer than needed.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
3
Safety Information (continued)
WARNING:
Use caution after the fire has been
extinguished. Surfaces will remain hot for some time.
WARNING:
The outdoor fire pit must be completely
cooled off and all embers must be extinguished before any
cover can be used.
WARNING:
Do not pivot the cooking grate in a fast
manner or the food will roll off the grate.
WARNING:
The cooking grate will become hot
during use. Use mittens, gloves or poker to move or pivot
the cooking grate.
WARNING:
Make necessary height adjustments
before adding food to the grate.
WARNING:
Do not add more than 4 lbs. of food on
the pivoting grate.
WARNING:
For best results, coat the grate surfaces
with vegetable oil before using.
WARNING:
Do not unnecessarily push down on the
cooking grate when it is on the pivoting rod. The grate or
firebowl or both will be damaged.
WARNING:
Do not use the pivoting grate or rod to
pull the fire pit.
WARNING:
Do not store with the pivoting cooking
grate left on the pivoting rod. Store pivoting rod and
cooking grate inside the fire pit.
WARNING:
Never burn wood on the cooking grate.
WARNING: CARBON MONOXIDE HAZARD!
Burning wood or charcoal produces carbon monoxide,
which has no odor and can cause death if burned in
enclosed areas. Never burn wood or charcoal inside
homes, vehicles, tents or any other enclosed areas.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
CALIFORNIA PROPOSITION 65 WARNING:
Fuels used in wood or charcoal burning appliances, and
the products of combustion of such fuels, can expose
you to chemicals including carbon black, which is known
to the State of California to cause cancer, and carbon
monoxide, which is known to the State of California to
cause birth defects or other reproductive harm. For more
information go to: www.P65Warnings.ca.gov
11
Operation
1
Placing the sand
c
Place the re pit on dirt, stone, gravel or sand. Do not place on combustible surfaces.
c
Before using, add a 1-1.5 in. layer of sand or about 5 lbs. to the bottom of the re bowl. This
will help against the corrosive nature of the ashes and help radiate the heat upwards.
2
Adding fuel
c
Add up to 5 lbs. of kindling and rewood to the re pit. Use paper or restarter under the
kindling and light with a match. The capacity of the re pit is 5 lbs. of fuel.
3
Using the poker
c
Place the poker (M) next to the re pit to use as needed.
M
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
12
Care and Maintenance
c
Clean out ashes after each use only after the fire pit is completely cooled.
c
Do not attempt to clean while hot.
c
Store the fire pit in a dry place out of the weather.
c
Clean the cooking grate with soap and water. Dry with a clean rag.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
13
Replacement Parts List
A
B
C
D
E
F
G
H
I
J
K
L
M
Part Description Part Number
A Mesh Cover Bracket 40-07-453
B Mesh Cover 30-01-147
C Cooking Grate 30-01-148
D Cooking Grate Support 30-01-149
E M8 Nut 30-09-134
F Outer Ring 30-01-151
G Mesh Cover Rest 30-01-152
H Fire Bowl 30-01-153
I Legs 30-01-154
J Sleeve 30-09-135
Part Description Part Number
K Heat Shield 30-01-252
L M8x45mm Bolt 30-09-136
M Poker 30-01-155
N/A Instruction Manual 30-10-138
HWP Hardware Pack 30-09-524
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
14

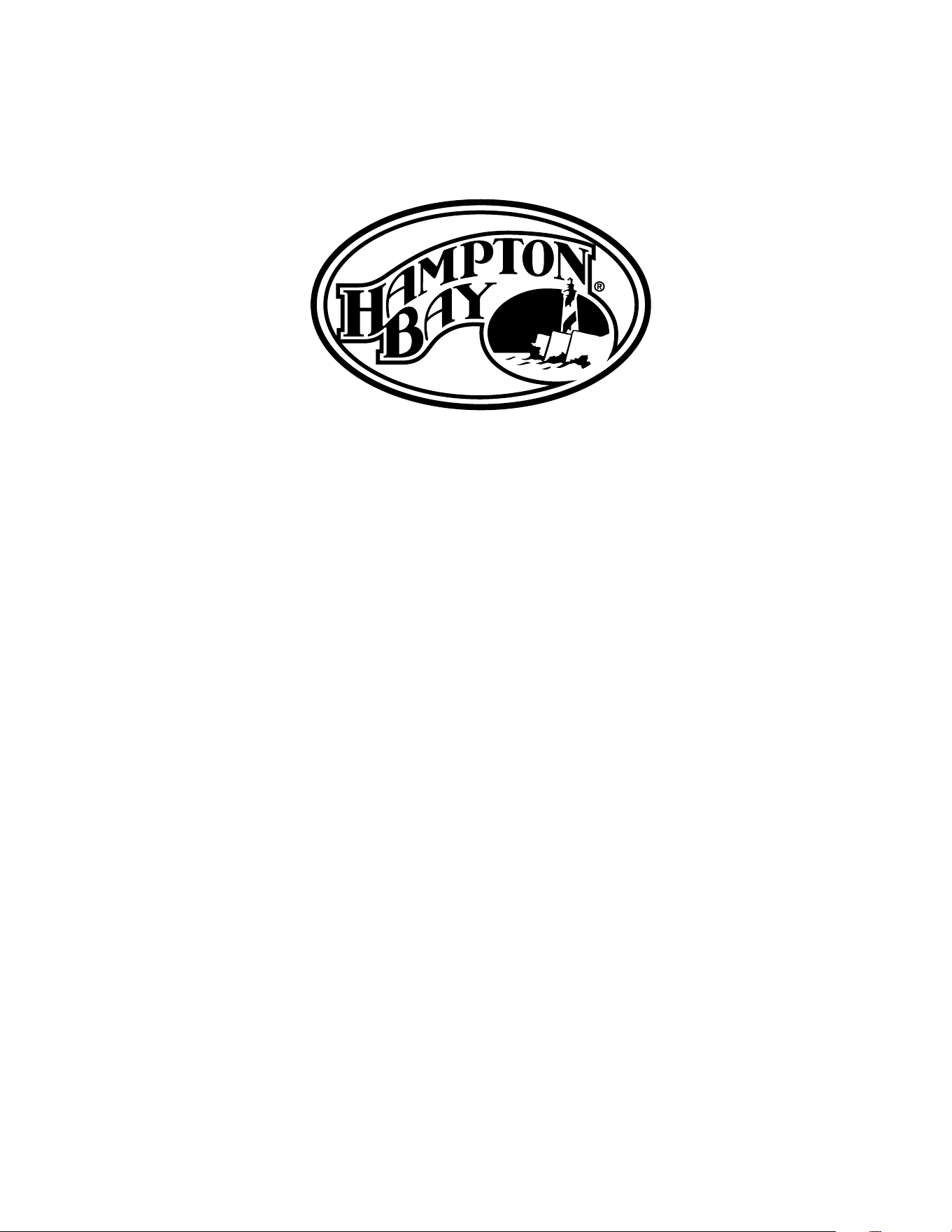

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
30-10-138
15
GRACIAS
Le agradecemos la confianza que ha depositado en Hampton Bay al comprar este brasero de exterior. Nos esforzamos continuamente
por fabricar productos de calidad diseñados para mejorar su hogar. Visite nuestro sitio web para conocer la línea completa de
productos disponibles para satisfacer las necesidades de mejora de su hogar. ¡Gracias por elegir Hampton Bay!
N.° de artículo 1002693250
DFC # 1002630436
N.° de Modelo OFW992RA
¿Preguntas, problemas, piezas faltantes? Antes de hacer una devolución a la tienda,
llame al Servicio de Atención al Cliente de Hampton Bay, de lunes a viernes de 8:00a.m. a 7:00p.m.
(hora estándar del este) y sábados de 9:00a.m. a 6:00p.m. (hora estándar del este).
1-855-HD-HAMPTON
HAMPTONBAY.COM
GUÍA DE USO Y CUIDADO
BRASERO DE EXTERIOR PIEDMONT
16
Contenido
Contenido .................................16
Información de seguridad ................. 16-17
Preensamblaje .............................18
Herramientas requeridas .......................18
Tornillería incluida .............................18
Contenido del embalaje .........................19
Ensamblaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-24
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Cuidado y mantenimiento ....................26
Lista de piezas de repuesto ..................27
Información de seguridad
PRECAUCIÓN
Tenga precaución y actúe con sentido común al utilizar el brasero
de exterior. Si no se respetan las advertencias y pautas de
seguridad incluidas en el manual, pueden producirse lesiones
corporales o daños a la propiedad. Guarde este manual para
futura referencia.
ADVERTENCIA:
Siempre utilice el brasero sobre
superficies de ladrillo, cemento, piedra u otras superficies
de mampostería.
ADVERTENCIA:
El brasero de exterior solo debe
usarse al aire libre.
ADVERTENCIA:
No utilice el brasero sobre
césped, pisos de madera, madera artificial o asfalto.
ADVERTENCIA:
Nunca utilice el brasero debajo
de ramas que cuelguen a baja altura, pérgolas o aleros de
cualquier tipo, incluidos los porches cubiertos.
ADVERTENCIA:
Mantenga el brasero de exterior a una
distancia mínima de 10pies de construcciones, estructuras,
elementos inflamables y vehículos.
ADVERTENCIA:
Nunca utilice gasolina, alcohol ni
líquidos volátiles para encender
o avivar el fuego.
ADVERTENCIA:
Para prolongar la vida útil del
producto, mantenga el fuego a una altura respetable y no
sobrecargue el brasero.
ADVERTENCIA:
El brasero de exterior solo debe
ser utilizado por personas adultas.
ADVERTENCIA:
No mueva el brasero mientras
esté en uso.
ADVERTENCIA:
No deje desatendida la unidad en
ningún momento durante el uso.
ADVERTENCIA:
No use el brasero cuando haya
viento.
ADVERTENCIA:
Tenga precaución al cuidar el
fuego porque las superficies se calientan mucho durante
el uso.
ADVERTENCIA:
No utilice el brasero sin la rejilla para
madera colocada sobre el fondo del contenedor de brasas. No
utilice más de 5lb de leña sobre la rejilla para madera.
ADVERTENCIA:
Mantenga la cubierta de malla en
su lugar mientras el brasero esté en uso.
ADVERTENCIA:
Utilice manoplas o guantes al
tomar el atizador para retirar la cubierta de malla porque
estará muy caliente.
ADVERTENCIA:
Tenga precaución al retirar la
cubierta de malla porque el vapor caliente o una llamarada
podrían ocasionarle quemaduras.
ADVERTENCIA:
Antes de cada uso, asegúrese de
que el brasero esté en buenas condiciones.
ADVERTENCIA:
Durante el uso, mantenga la rejilla
para cocinar giratoria sobre el fuego tanto como sea posible.
No deje la rejilla girada fuera del fuego más tiempo del
necesario.
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para obtener ayuda.
17
Información de seguridad (continuación)
ADVERTENCIA:
Tenga precaución cuando el fuego
se haya apagado. Las superficies permanecen calientes por
un rato.
ADVERTENCIA:
Antes de colocarle una cubierta,
el brasero de exterior debe estar completamente frío y las
brasas, apagadas.
ADVERTENCIA:
No gire la rejilla para cocinar
rápidamente porque los alimentos rodarán fuera de la
rejilla.
ADVERTENCIA:
Durante el uso, la rejilla para
cocinar se calienta. Utilice manoplas, guantes o el atizador
para mover o girar la rejilla.
ADVERTENCIA:
Realice los ajustes de altura
necesarios antes de colocar alimentos en la rejilla.
ADVERTENCIA:
No coloque más de 4lb de
alimentos sobre la rejilla giratoria.
ADVERTENCIA:
Para obtener mejores resultados,
cubra las superficies de la rejilla con aceite vegetal antes
del uso.
ADVERTENCIA:
No empuje innecesariamente la
rejilla para cocinar cuando esté sobre la varilla giratoria, la
rejilla o el contenedor de brasas podríandañarse.
ADVERTENCIA:
No use la rejilla giratoria ni la
varilla para jalar del brasero.
ADVERTENCIA:
No guarde el brasero con la rejilla
giratoria para cocinar colocada sobre la varilla giratoria.
Guarde la varilla y la rejilla dentro del brasero.
ADVERTENCIA:
Nunca queme madera sobre la
rejilla para cocinar.
ADVERTENCIA: ¡PELIGRO DE EMISIÓN DE
MONÓXIDO DE CARBONO! Al encender madera
o carbón en lugares cerrados, se desprende monóxido
de carbono inodoro que puede causar la muerte. Nunca
queme madera ni carbón en el interior de viviendas,
vehículos, carpas ni ningún otro lugar cerrado.
ADVERTENCIA SOBRE LA PROPOSICIÓN 65 DE
CALIFORNIA: Los combustibles usados en equipos
para quemar madera o carbón, así como los productos
de tal combustión, pueden exponerte a sustancias
químicas, entre ellas el negro de humo y el monóxido
de carbono, que el estado de california reconoce como
causa, respectivamente, de cáncer y de malformaciones
congénitas y otros daños al sistema reproductor. Para
más información, visite www.P65Warnings.ca.gov
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para obtener ayuda.
25
Funcionamiento
4
Colocar la arena
c
Coloque el brasero sobre tierra, piedra, grava o arena. No lo coloque sobre supercies
combustibles.
c
Antes de utilizar el brasero, agregue una capa de arena de 1 a 1,5 pulg. de espesor o
aproximadamente 5 lb de arena en el fondo del contenedor de brasas. Esto ayudará a
preservar el brasero de la naturaleza corrosiva de las cenizas y a irradiar el calor hacia
arriba.
5
Agregar el material combustible
c
Agregue hasta 5 lb de astillas y leña de madera en el contenedor de brasas. Utilice papel
debajo de las astillas y encienda con un fósforo. El brasero tiene una capacidad de 5 lb de
material combustible.
6
Usar el atizador
c
Coloque el atizador (M) junto al brasero para utilizarlo cuando lo necesite.
1
3
2
M
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para obtener ayuda.
26
Cuidado y mantenimiento
c
Retire las cenizas después de cada uso y solo una vez que el brasero esté completamente frío.
c
No intente limpiarlo cuando esté caliente.
c
Guarde el brasero en un lugar seco y al resguardo de la intemperie.
c
Limpie con agua y jabón las rejillas para cocinar. Séquelas con un trapo limpio.
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para obtener ayuda.
27
Lista de piezas de repuesto
A
B
C
D
E
F
G
H
I
J
K
L
M
Pieza Descripción N.º de pieza
A Soporte de la cubierta de malla 40-07-453
B Cubierta de malla 30-01-147
C Rejilla para cocinar 30-01-148
D
Soporte de la rejilla para
cocinar
30-01-149
E Tuerca M8 30-09-134
F Anillo externo 30-01-151
G Apoyo de la cubierta de malla 30-01-152
H Contenedor de brasas 30-01-153
I Patas 30-01-154
J Manga 30-09-135
Pieza Descripción N.º de pieza
K Pantalla térmica 30-01-252
L Perno M8 x 45 mm 30-09-136
M Atizador 30-01-155
N/A Manual de instrucciones 30-10-138
HWP
Paquete de tornillería
herramientas
30-09-524
HAMPTONBAY.COM
Llame al 1-855-HD-HAMPTON para obtener ayuda.
28
¿Preguntas, problemas, piezas faltantes? Antes de hacer una devolución a la tienda,
llame al Servicio de Atención al Cliente de Hampton Bay, de lunes a viernes de 8:00a.m. a 7:00p.m.
(hora estándar del este) y sábados de 9:00a.m. a 6:00p.m. (hora estándar del este).
1-855-HD-HAMPTON
HAMPTONBAY.COM
Guarde este manual para futura referencia.
30-10-138
