Vevor WPSR-XM006 Industrial Pipe Shelf 2 Tier 24x7.87in Wall-Mount

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
WPSR-XM006 photo

User Manual

This is the main product document for model WPSR-XM006.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
PIPE SHELVES
MODEL:WPSR-XM006
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
background
- 1 -
MODEL: WPSR-XM006
<Picture Only For Reference >
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PIPE SHELVES
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these warnings and
instructions can cause personal injury or damage to valuable property.
• Avoid children using the product. And this product is not a toy. Do not
allow children to play.
SETUP PRECAUTIONS
1.Assemble only according to these instructions. Improper assembly can
create hazards.
2.Keep the assembly area clean and well-lit.
3.Capabilities apply to properly and completely assembled product only.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6.Keep away from sharp points,blades and other items.
7.For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out
of children's reach.
SAVE THESE INSTRUCTIONS
SAFETY AND PRECAUTIONS
WARNING:
• Do not place too heavy weight on the pipe shelves, it may bend or even
break the board, we recommend placing the weight of no more than 50lbs
• The pipe shelves is installed only on solid walls, such as solid brick walls
and concrete walls. If the pipe shelves is installed on wooden walls, the
thickness of the wooden wall be at least 6cm.
background
- 3 -
CAUTION:
• When installing the pipe shelves, pay attention to keeping the board in a
horizontal state, so as to have a better experience of placing items
• This product is intended for indoor installation use only.

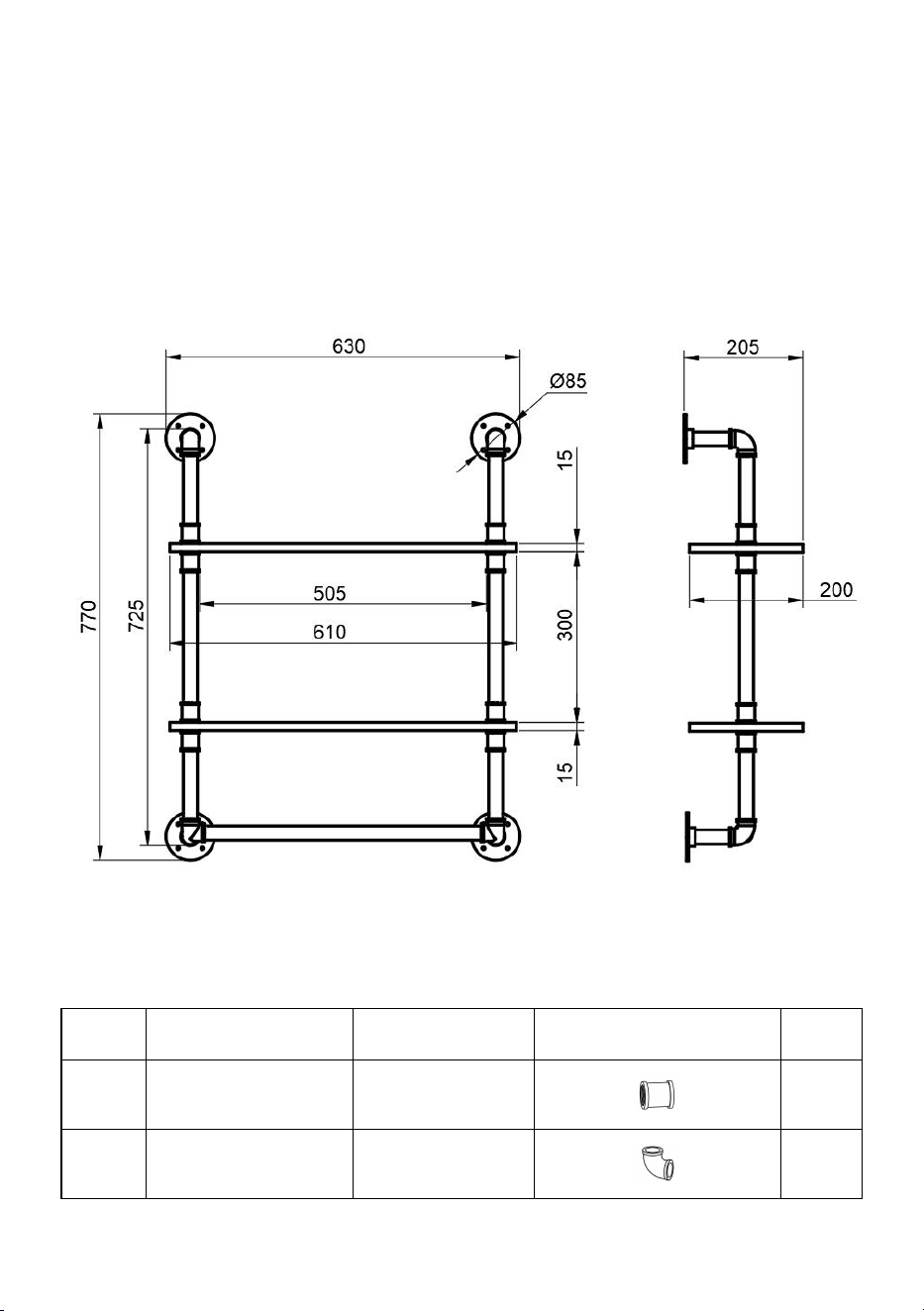

SPECIFICATION
Note: The number unit in the figure is mm.

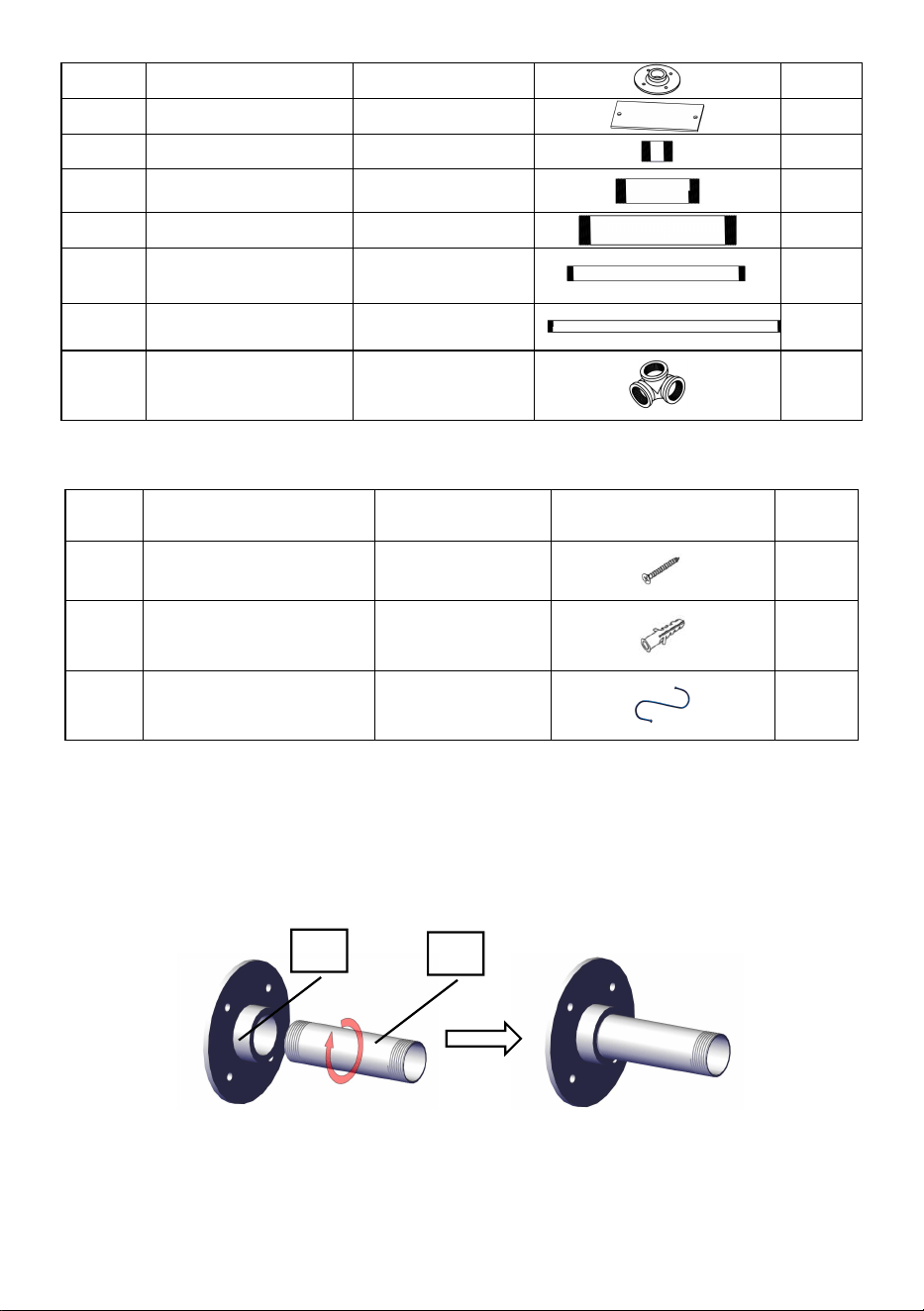

Part List
Mark
Name
Specifications
QTY
A
Two way
connector
/
8
B
elbow connector
/
2
background
- 4 -
C
Mounting flange
/
4
D
Board
/
2
E
Pipe
L=38mm
4
F
Pipe
L=87mm
4
G
Pipe
L=142mm
4
H
Pipe
L=254mm
2
I
Pipe
L=510mm
1
J
Tee connector
/
2
Install accessories
Mark
Specifications
QTY
R
M5*40mm
16
S
D=8mm
16
T
/
5
PIPE SHELVES ASSEMBLE
STEP1.Screw the mounting flange C together with the round pipe F.
4 groups in total.

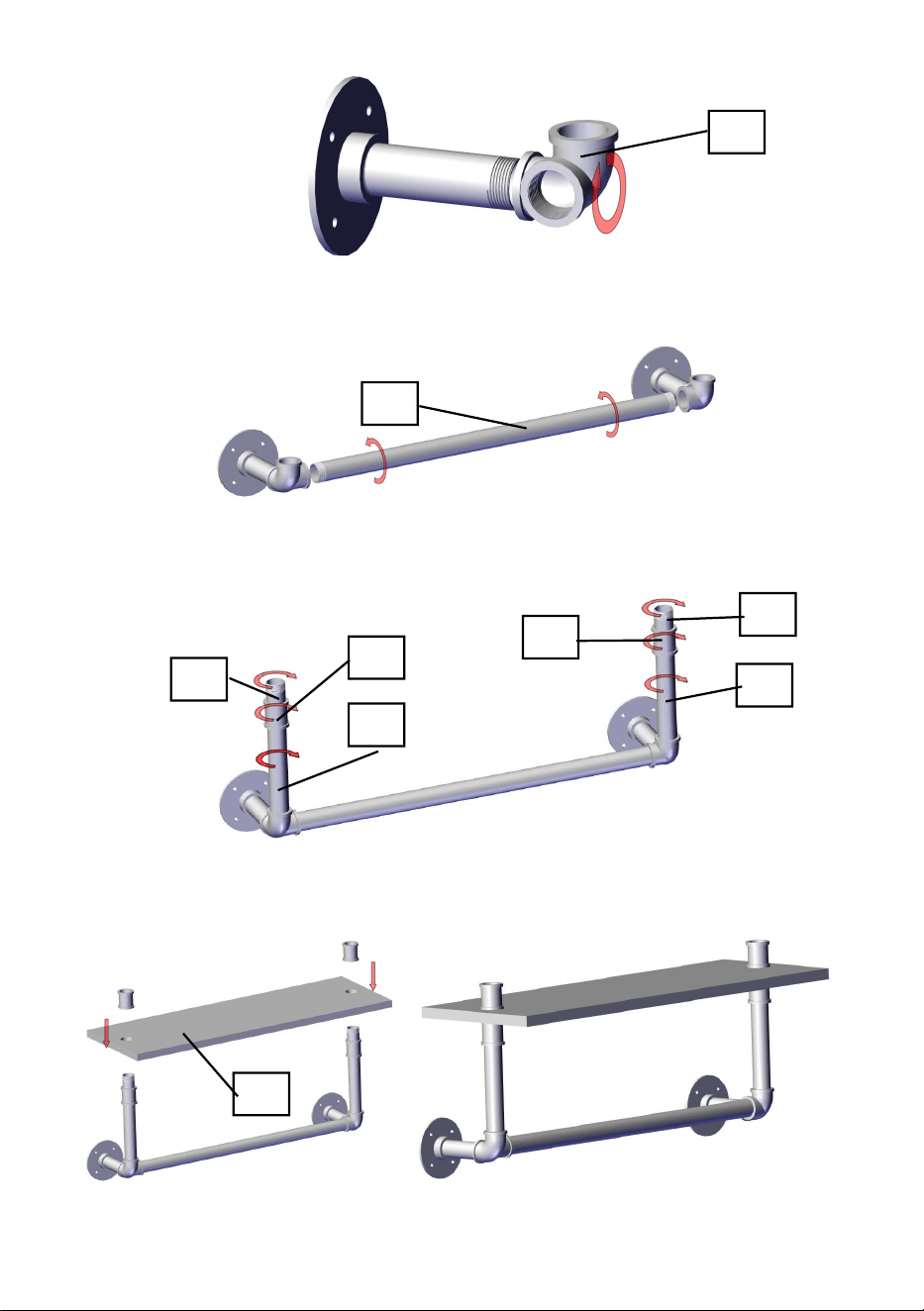

STEP2.Tighten the Tee connector J into the previous component. 2 groups
in total.
F
C
background
- 5 -
STEP3.The bottom pipe I is fixed with the component of step2.
STEP4.Install pipe G , Two way connector A and pipe E.
STEP5.Insert board D and secure with A.
J
I
G
A
E
E
A
D
G
background
- 6 -

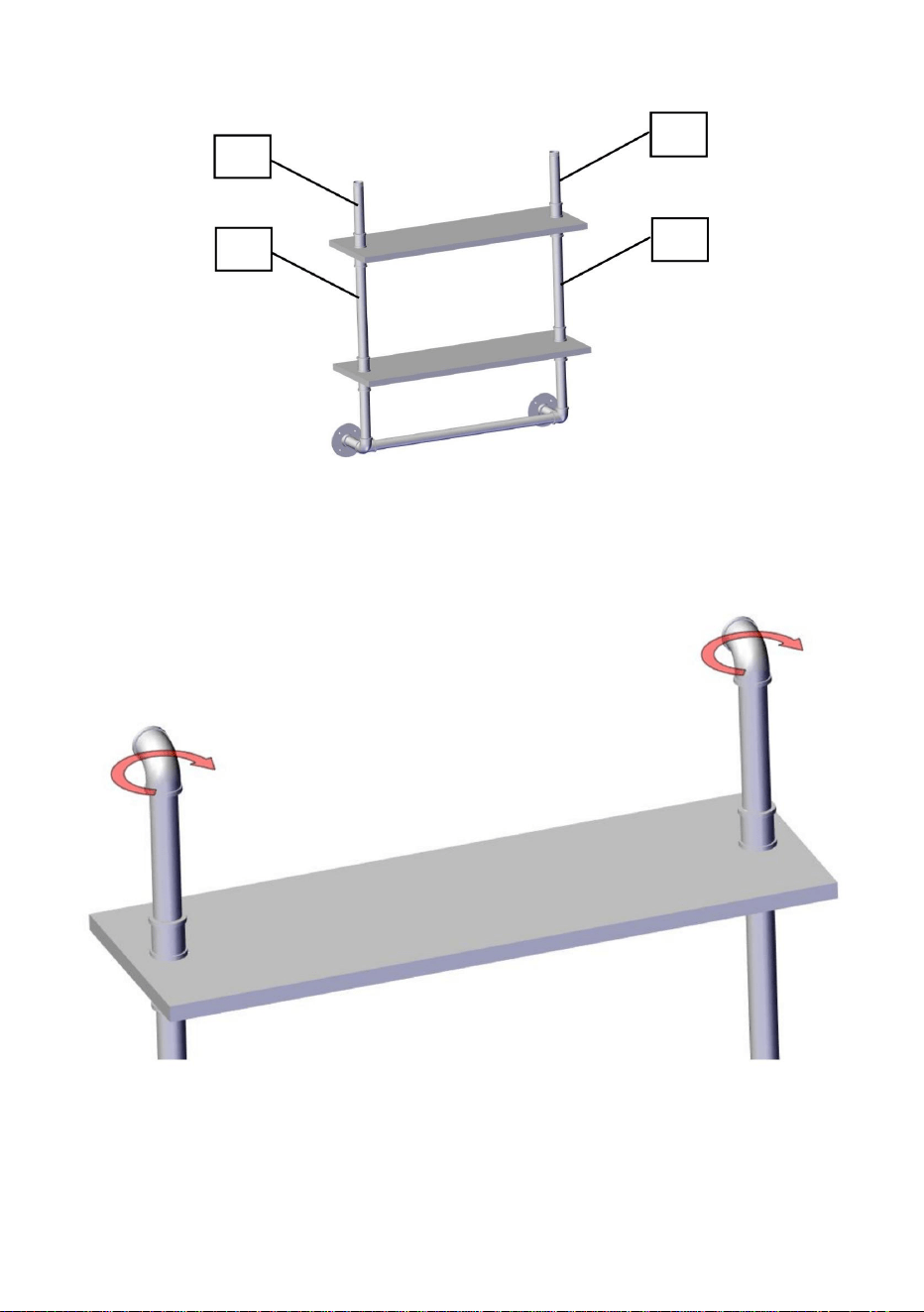

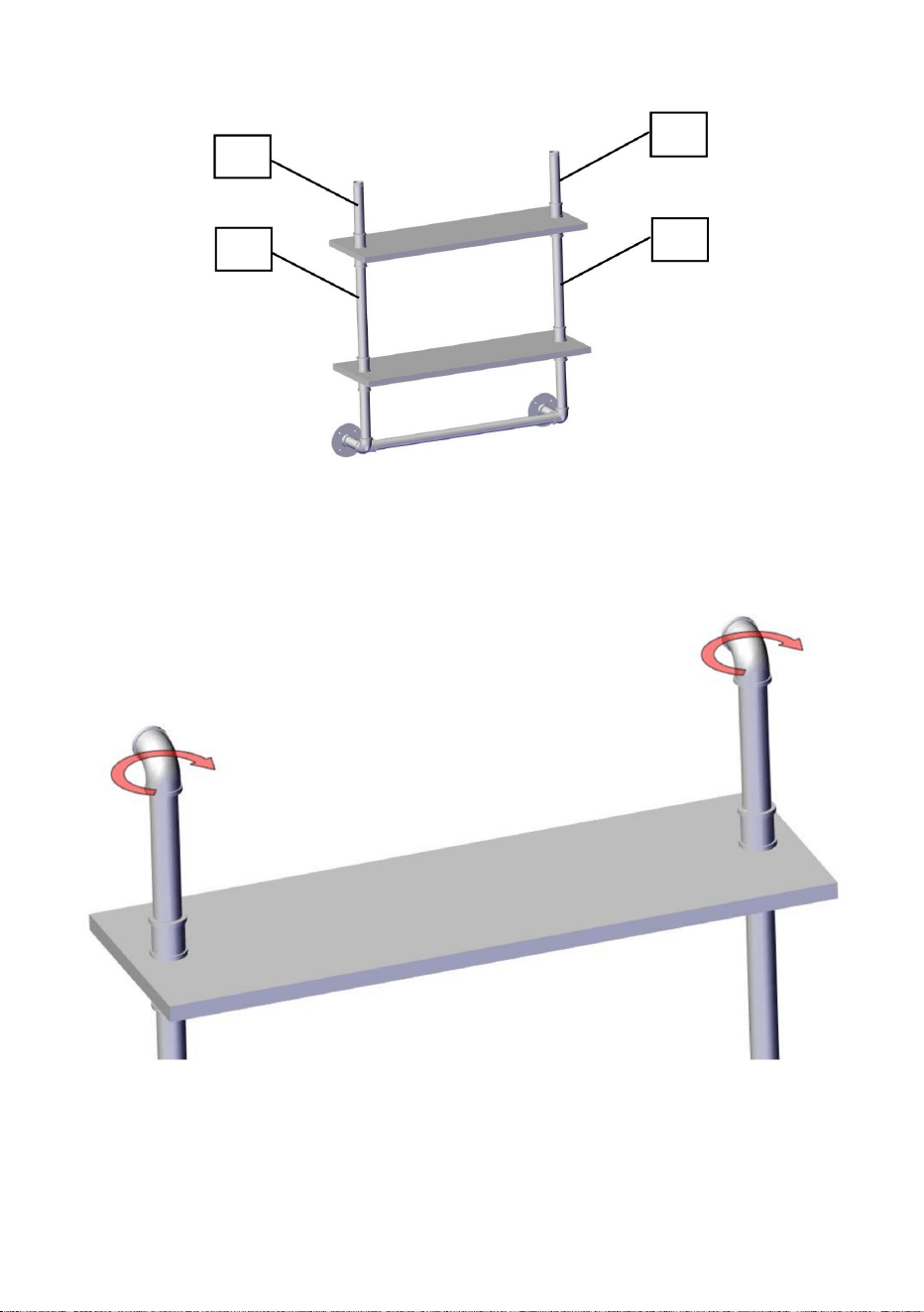

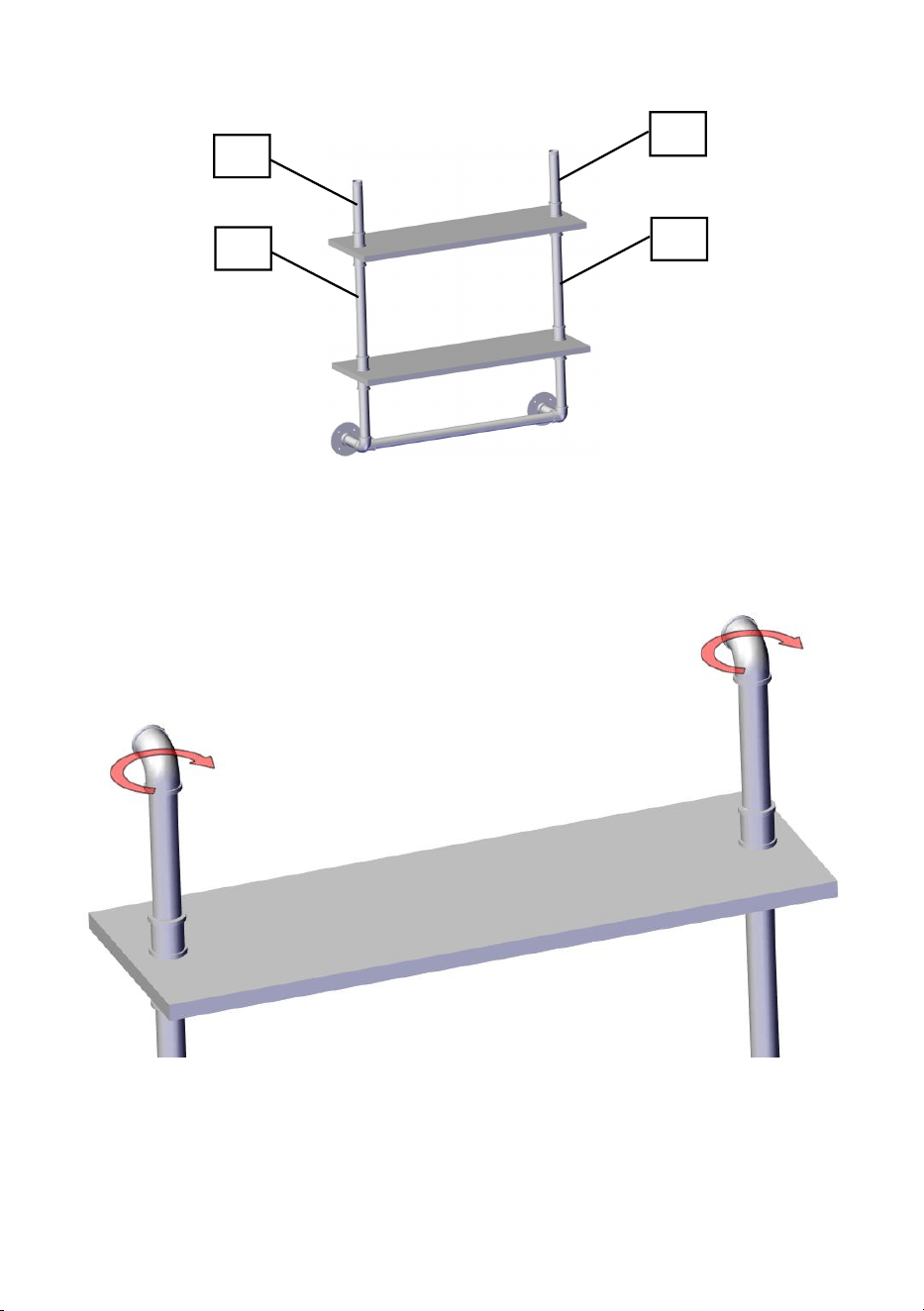

STEP6.Repeat Steps 4-5 and then screw on pipe G .
STEP7.Install the elbow connector.
STEP8. Install the component of step1.
H
H
G
G
background
- 7 -
ATTACH PIPE SHELVES TO THE WALL
Note:At least one assistant is recommended.

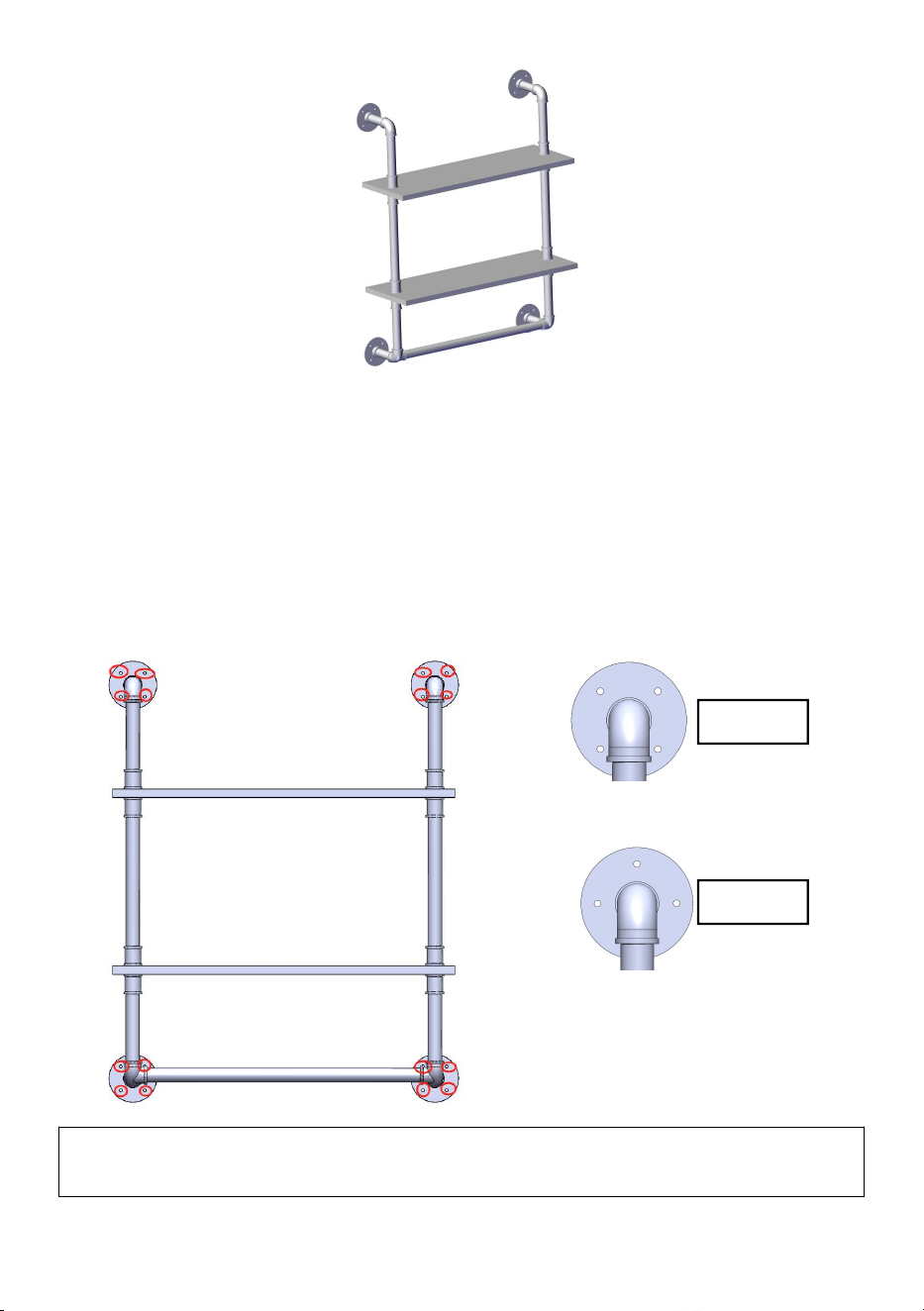

STEP1:Locate the pipe shelves to the wall and determine the height you
want to install them at. Use a level to make sure the boards are level, then
mark the location holes on the mounting flange.
Note: The fixed points of the flange should be distributed on both sides of
the tube for better operation to tighten the screw.
Right
False
background
- 8 -

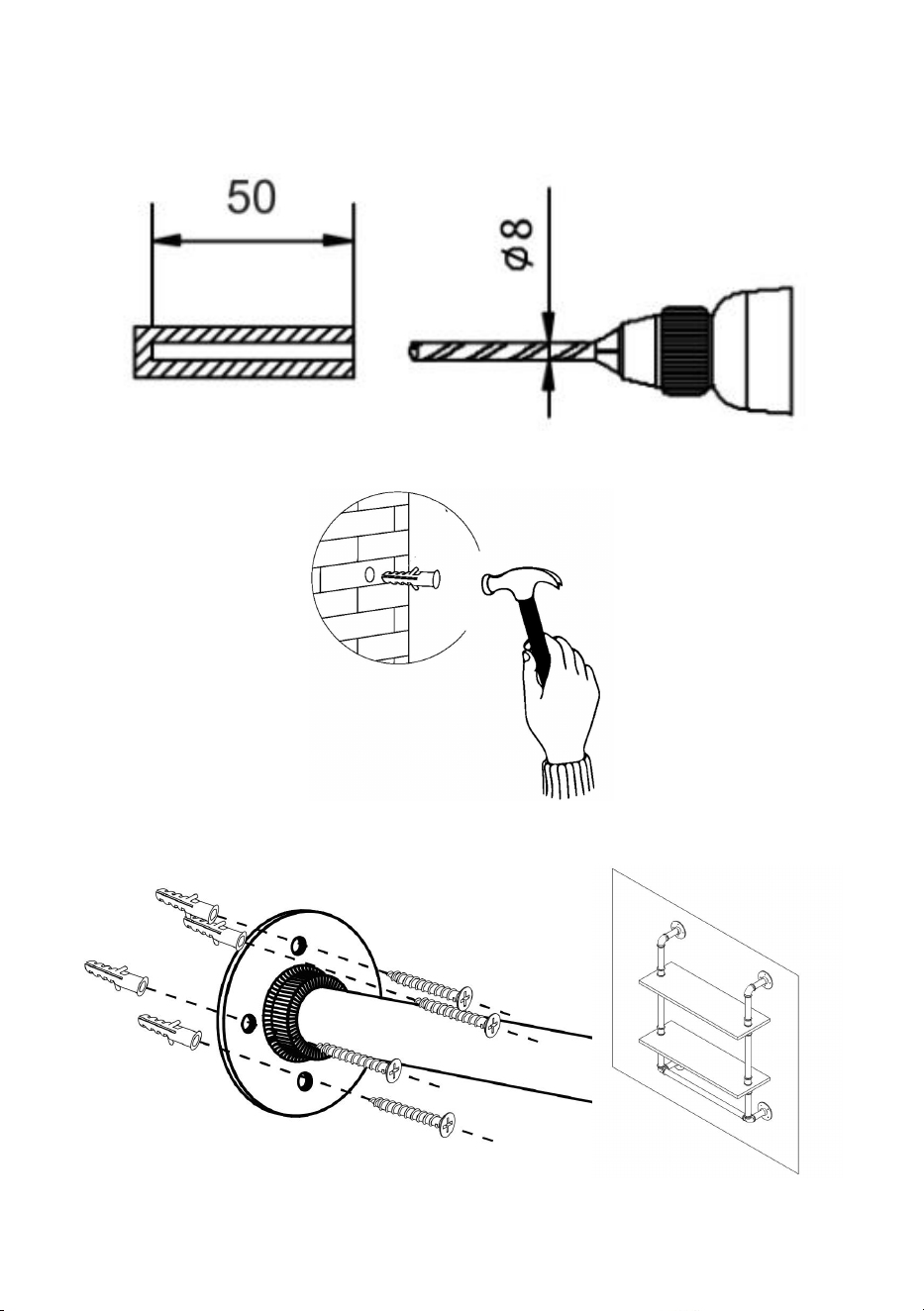

STEP2:Drill holes in the concrete wall with an impact drill bit. The size of
the holes is shown below.(If mounted on a wooden wall, drill holes with a
common drill bit.)
STEP3:Drive Plastic expansion tube into each hole.
STEP4:For each mounting hole, secure pipe shelves with tapping screws.
background
- 9 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
