Vevor WPSR-XM013 Industrial Pipe Shelf 5 Tier 24x9.84in Wall-Mount

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
WPSR-XM013 photo

User Manual

This is the main product document for model WPSR-XM013.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
PIPE SHELVES
MODEL:WPSR-XM013/WPSR-XM014
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
MODEL: WPSR-XM013/WPSR-XM014
<Picture Only For Reference >
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PIPE SHELVES
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these warnings and
instructions can cause personal injury or damage to valuable property.
• Avoid children using the product. And this product is not a toy. Do not
allow children to play.
SETUP PRECAUTIONS
1.Assemble only according to these instructions. Improper assembly can
create hazards.
2.Keep the assembly area clean and well-lit.
3.Capabilities apply to properly and completely assembled product only.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6.Keep away from sharp points,blades and other items.
7.For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out
of children's reach.
SAVE THESE INSTRUCTIONS
SAFETY AND PRECAUTIONS
WARNING:
• Do not place too heavy weight on the pipe shelves, it may bend or even
break the board, we recommend placing the weight of no more than 50lbs
• The pipe shelves is installed only on solid walls, such as solid brick walls
and concrete walls. If the pipe shelves is installed on wooden walls, the
thickness of the wooden wall be at least 6cm.
background
- 3 -
CAUTION:
• When installing the pipe shelves, pay attention to keeping the board in a
horizontal state, so as to have a better experience of placing items
• This product is intended for indoor installation use only.

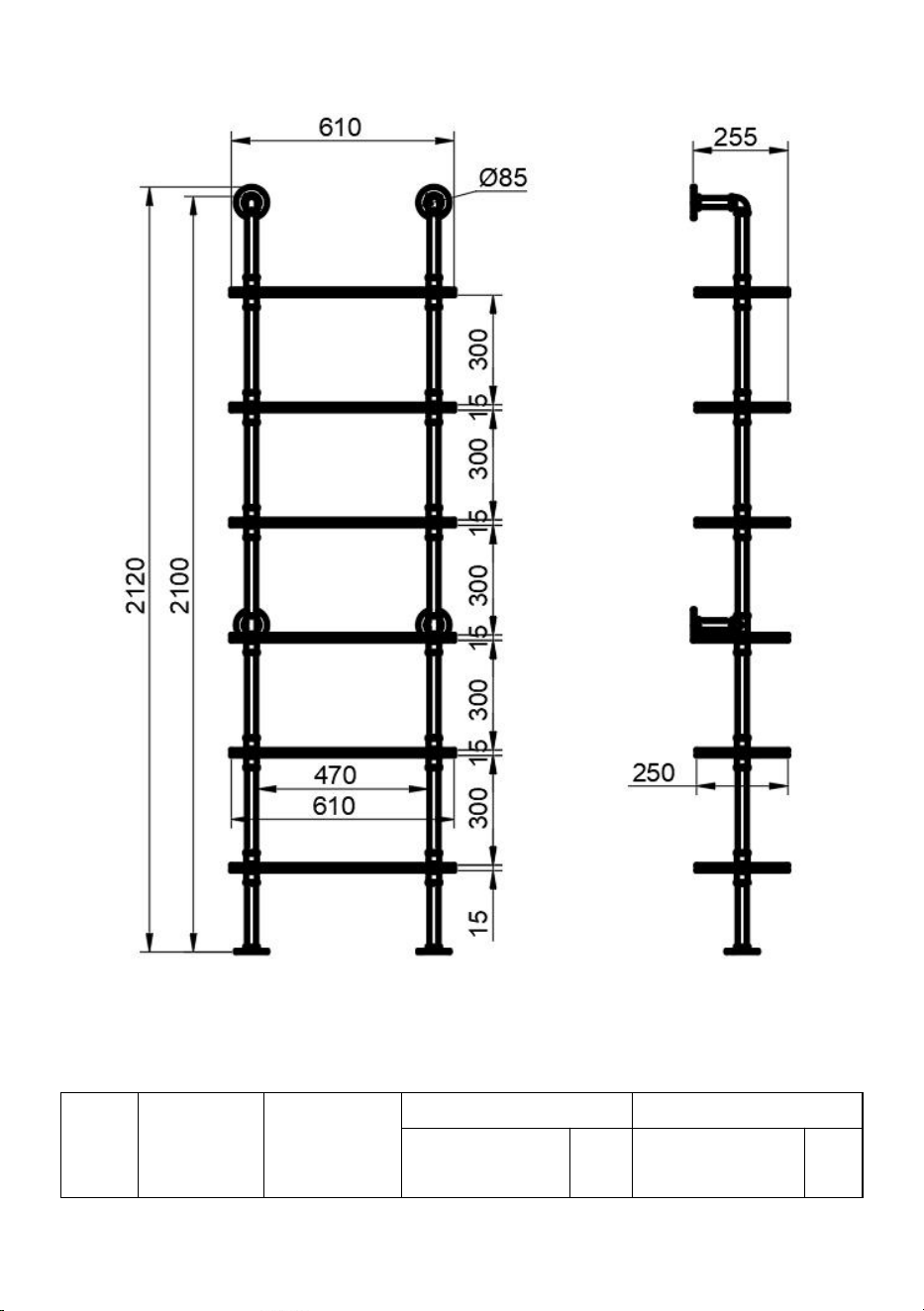

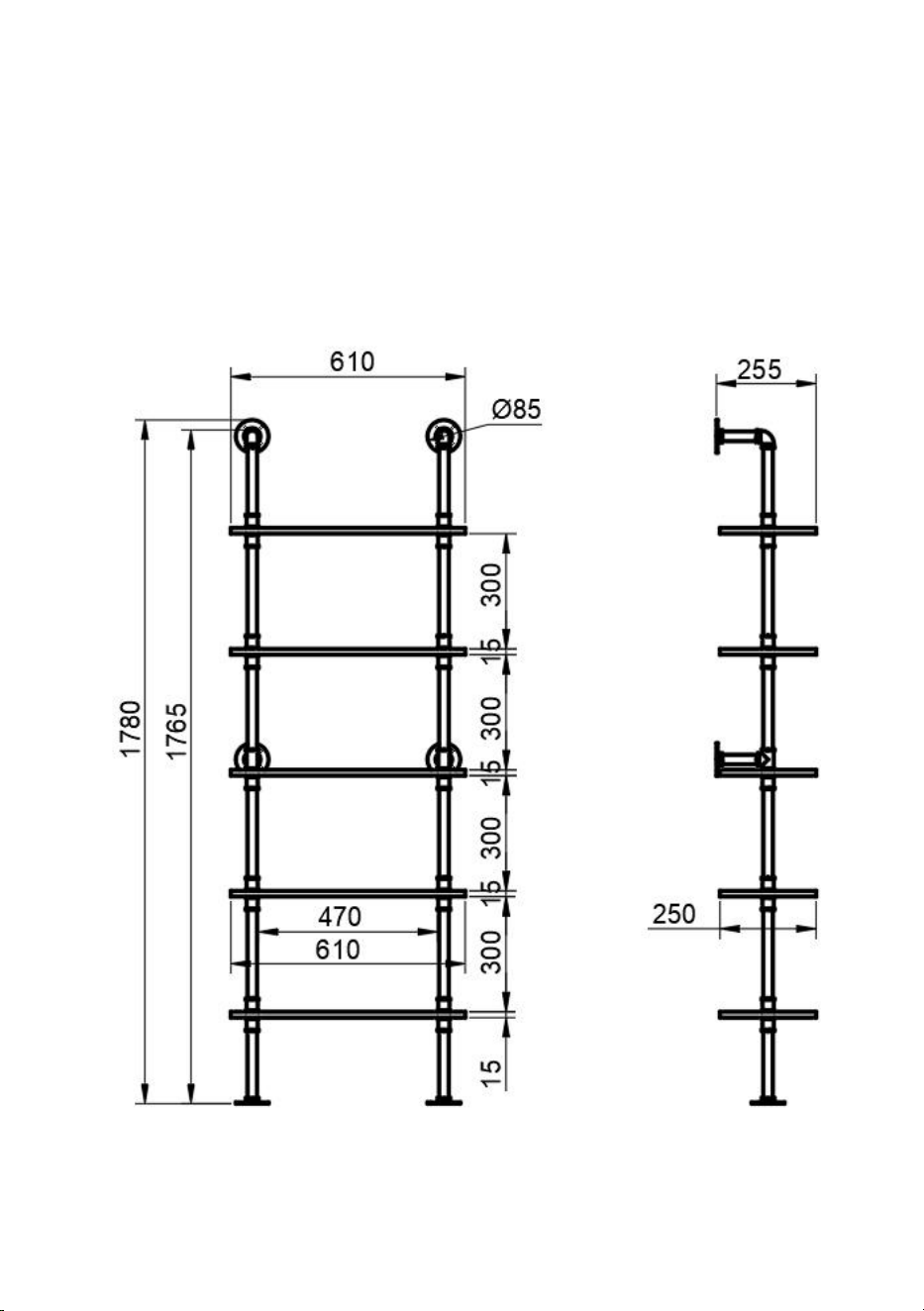

SPECIFICATION
MODEL: WPSR-XM013
background
- 4 -
MODEL: WPSR-XM014
Note: The number unit in the figure is mm.

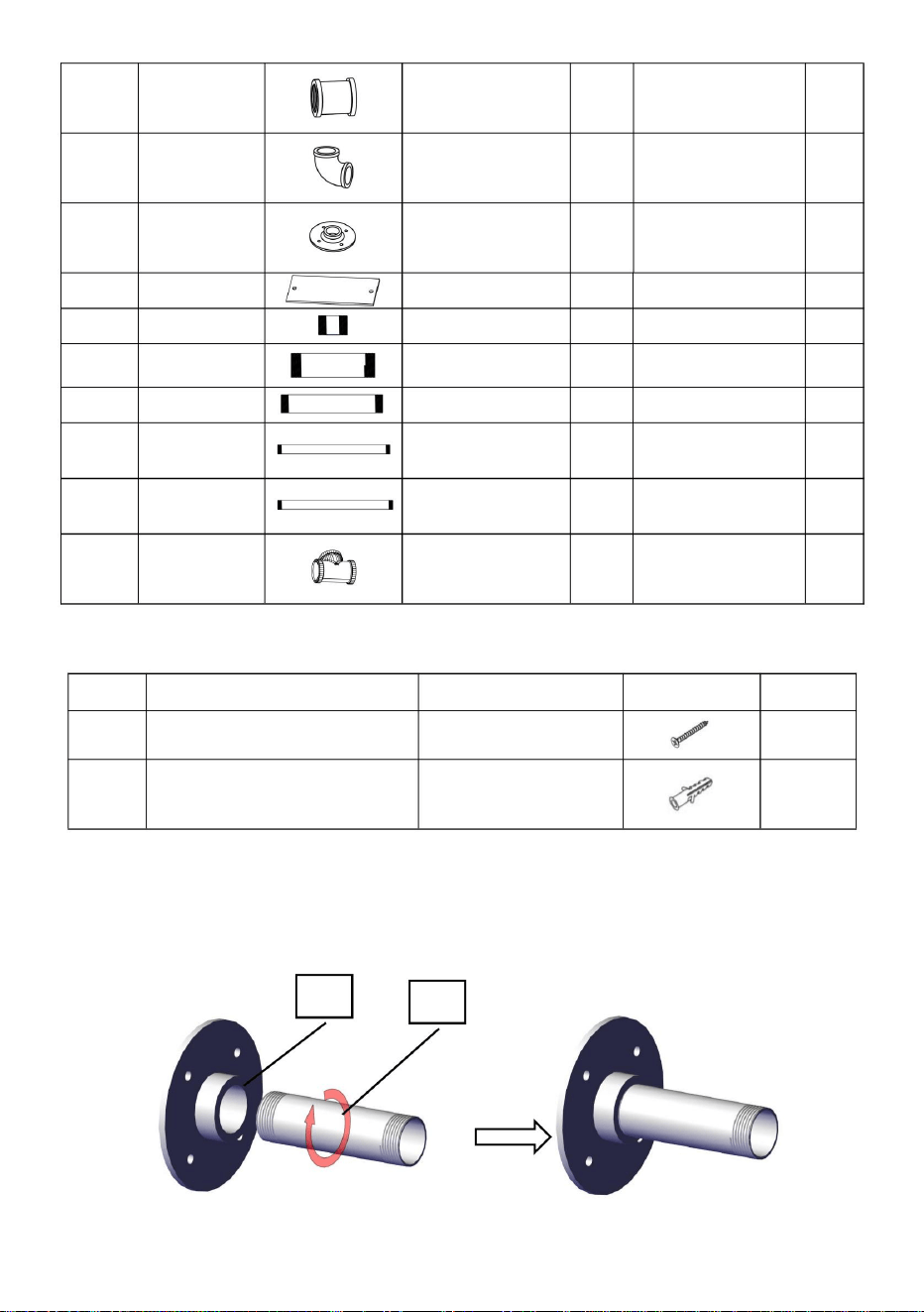

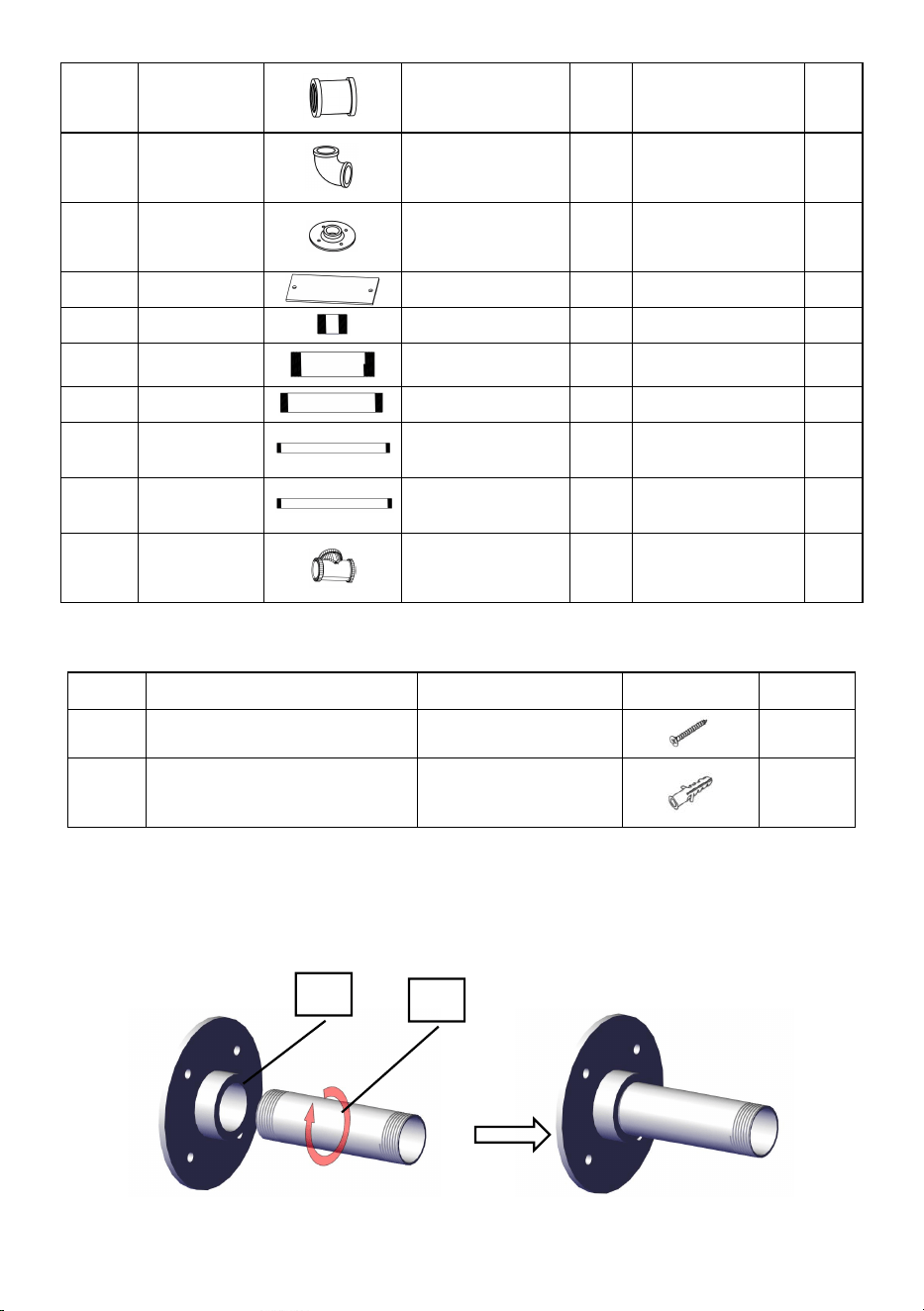

Part List
Mark
Name
WPSR-XM013
WPSR-XM014
Specifications
Specifications
QT
Y
background
- 5 -
A
Two way
connector
/
18
/
22
B
elbow
connector
/
2
/
2
C
Mounting
flange
/
6
/
6
D
Board
/
/
6
E
Pipe
L=38mm
L=38mm
12
F
Pipe
L=112mm
L=112mm
4
G
Pipe
L=197mm
L=206mm
4
H
Pipe
L=254mm
L=254mm
8
I
Pipe
L=234mm
L=234mm
2
J
Tee
connector
/
/
2
Install accessories
Mark
Name
Specifications
QTY
R
Screw
M5*40mm
24
S
Plastic expansion tube
D=8mm
24
PIPE SHELVES ASSEMBLE
STEP1.Screw the mounting flange C together with the round pipe F.
4 groups in total.
F
C
background
- 6 -

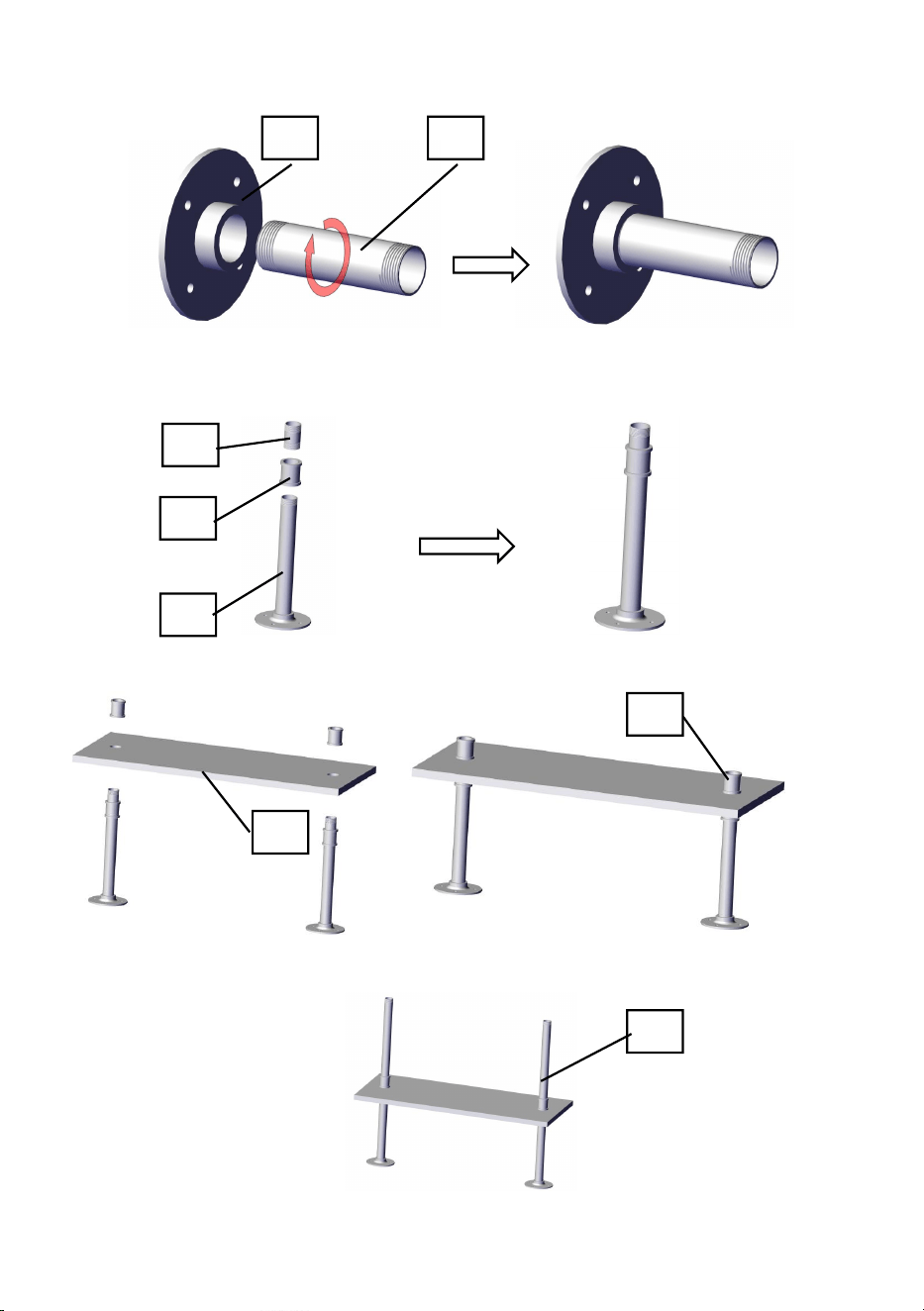

STEP2.Screw the mounting flange together with the pipe G. 2 groups in
total.

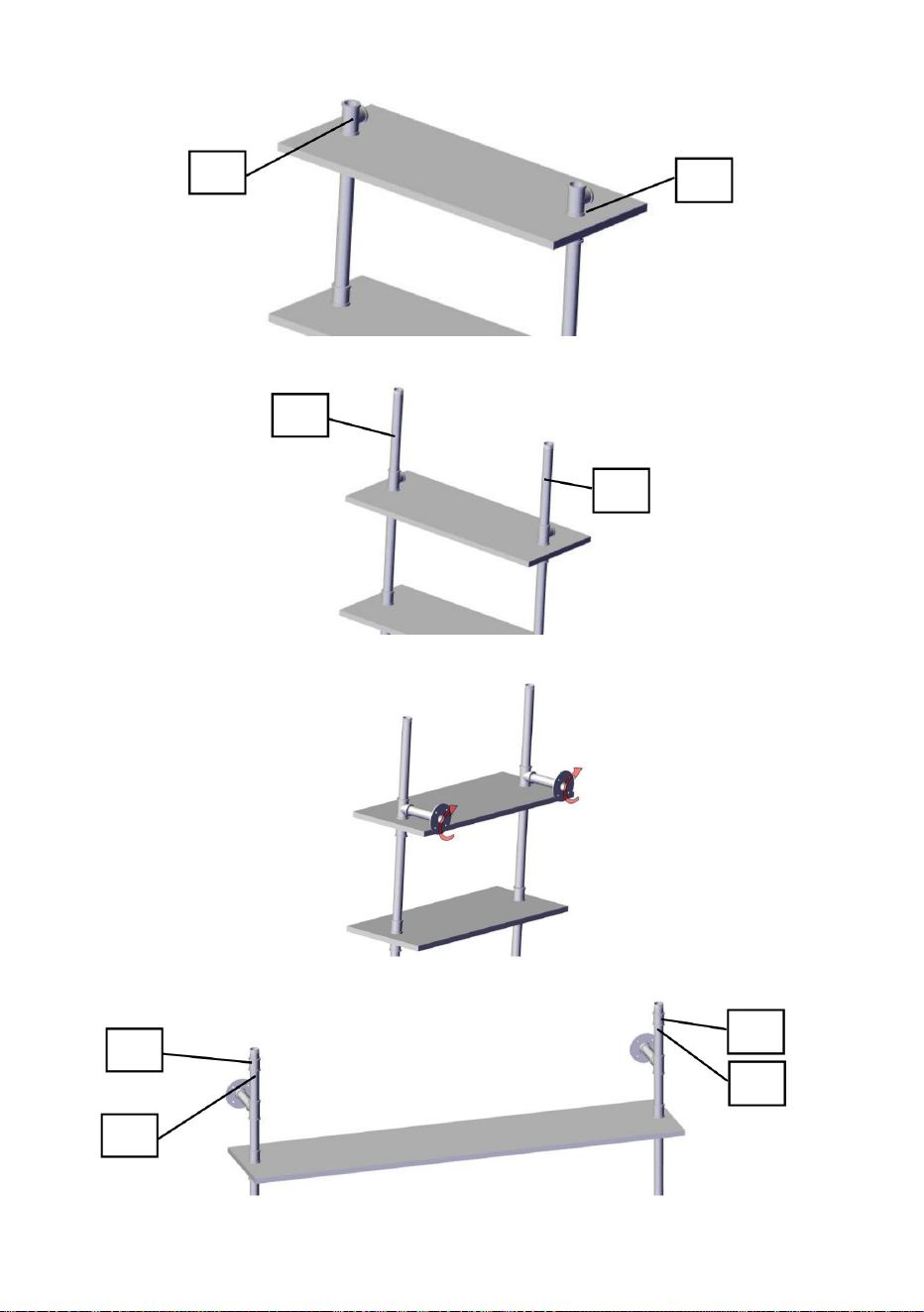

STEP3.Install Two way connector A and pipe E based on the components
in Step 2.
STEP4.Insert board D and secure with A.
STEP5.Install pipe H and then Screw A and E..
A
D
H
G
G
E
A
C
background
- 7 -

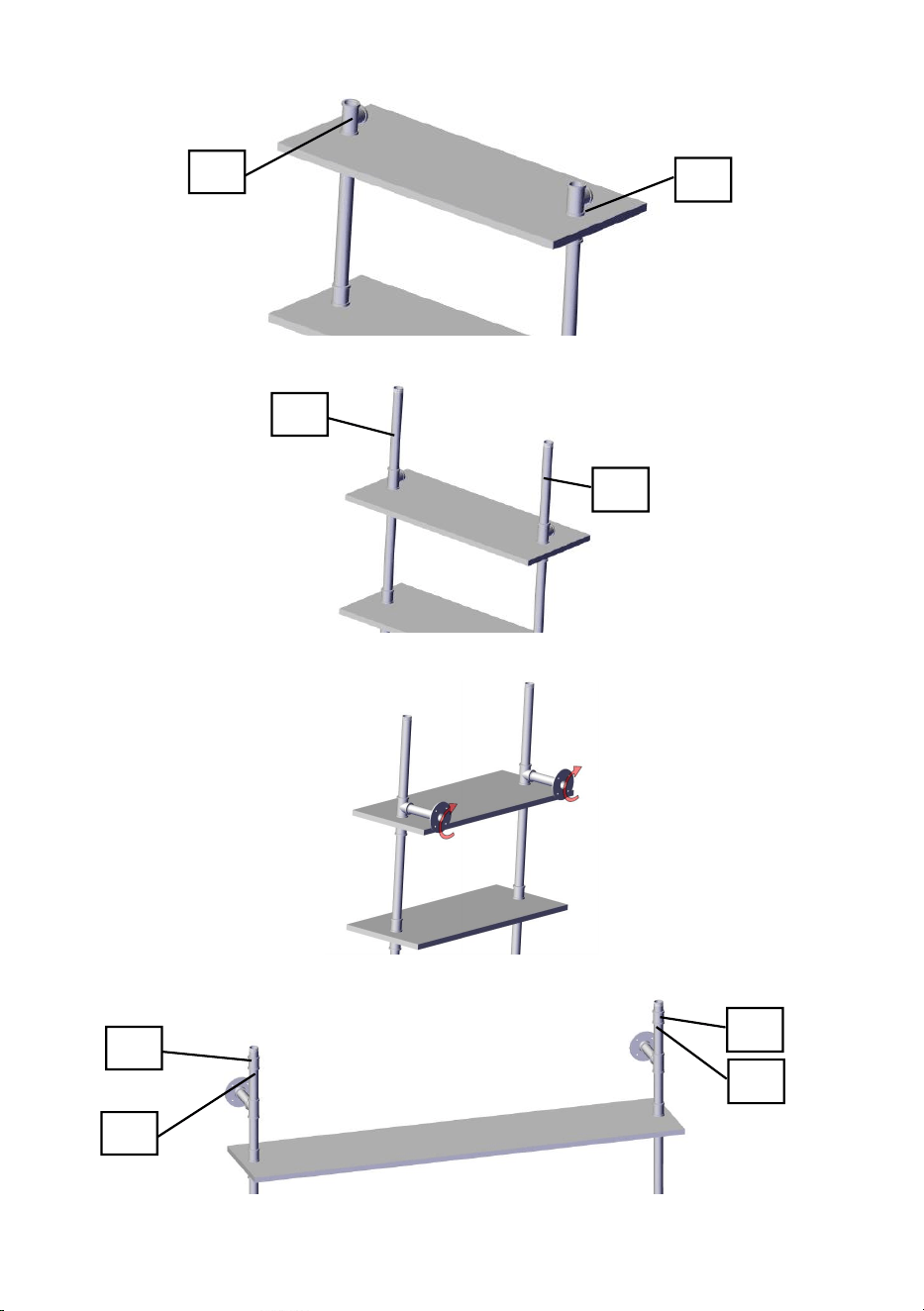

STEP6.Repeat Step4 twice and then screw on Tee connector J .
STEP7.Screw in the pipe I successively.
STEP8.Screw in the components of step 1.
STEP9.Screw in the Two way connector A and tube E successively.
J
J
I
I
A
E
E
A
background
- 8 -

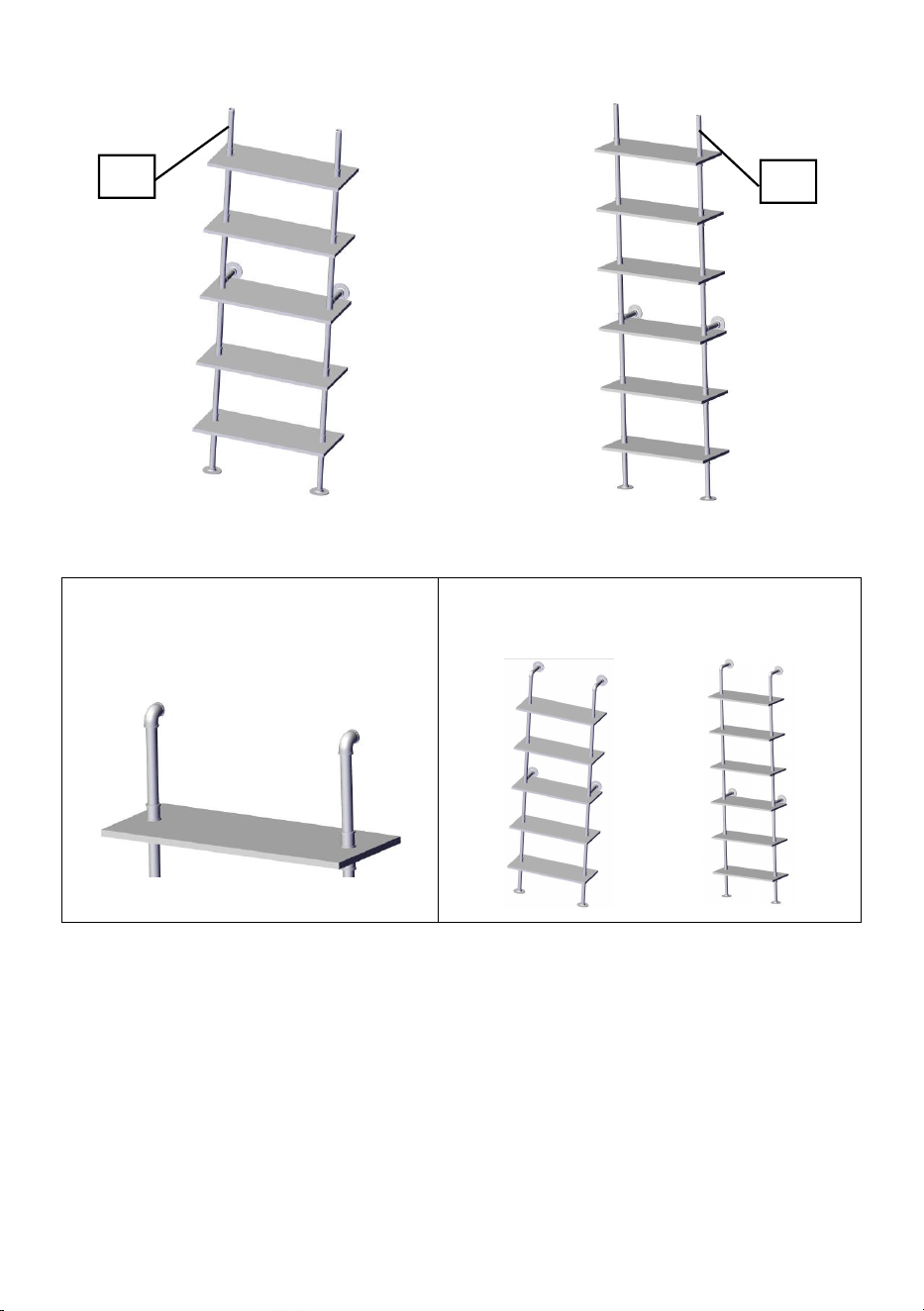

STEP10.Repeat Step4 and Step5 then screw on pipe G .
MODEL: WPSR-XM012 MODEL: WPSR-XM013
STEP11.Install the elbow
connector B.
STEP12. Install the component of
step1.
ATTACH PIPE SHELVES TO THE WALL
Note:At least one assistant is recommended.

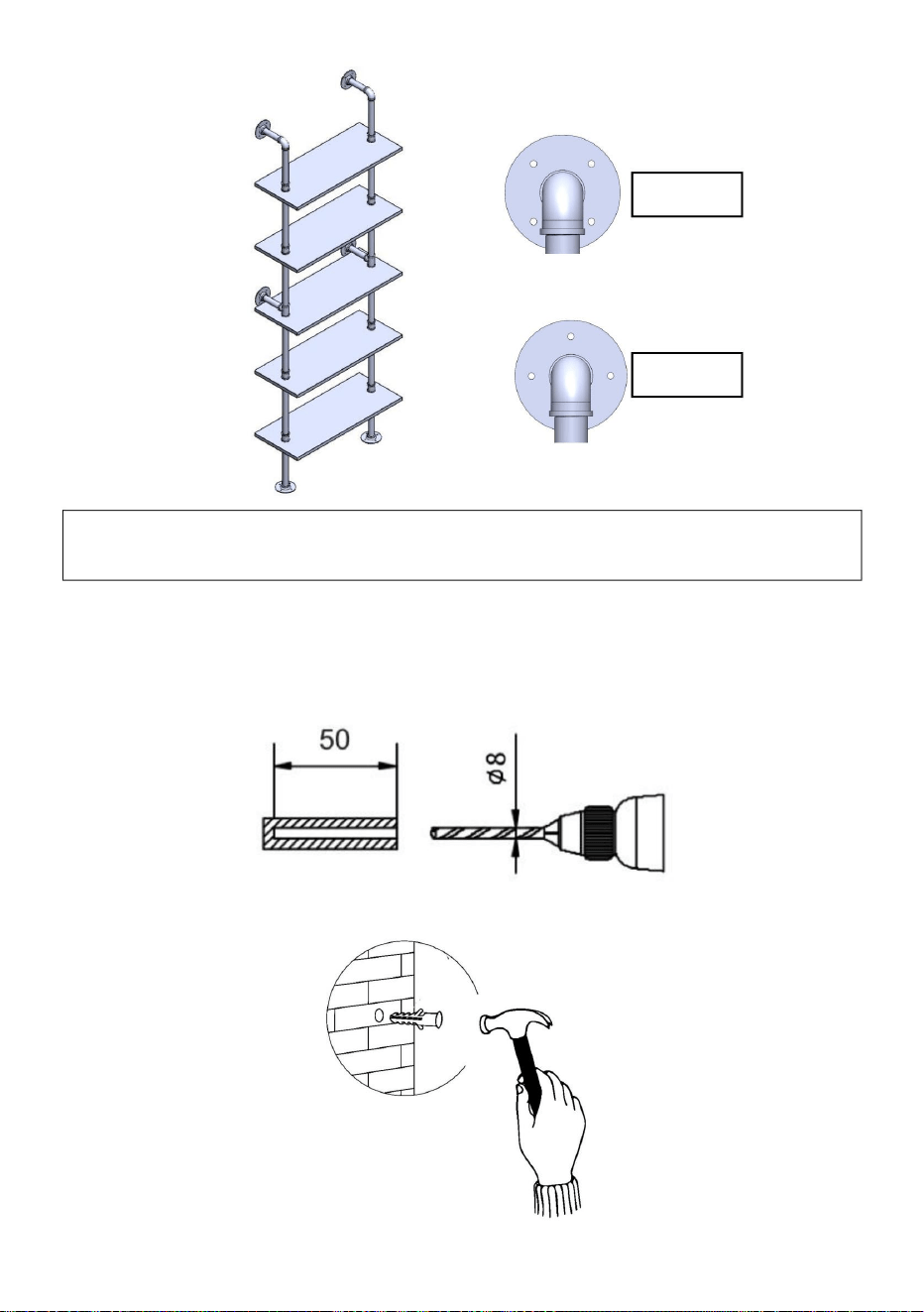

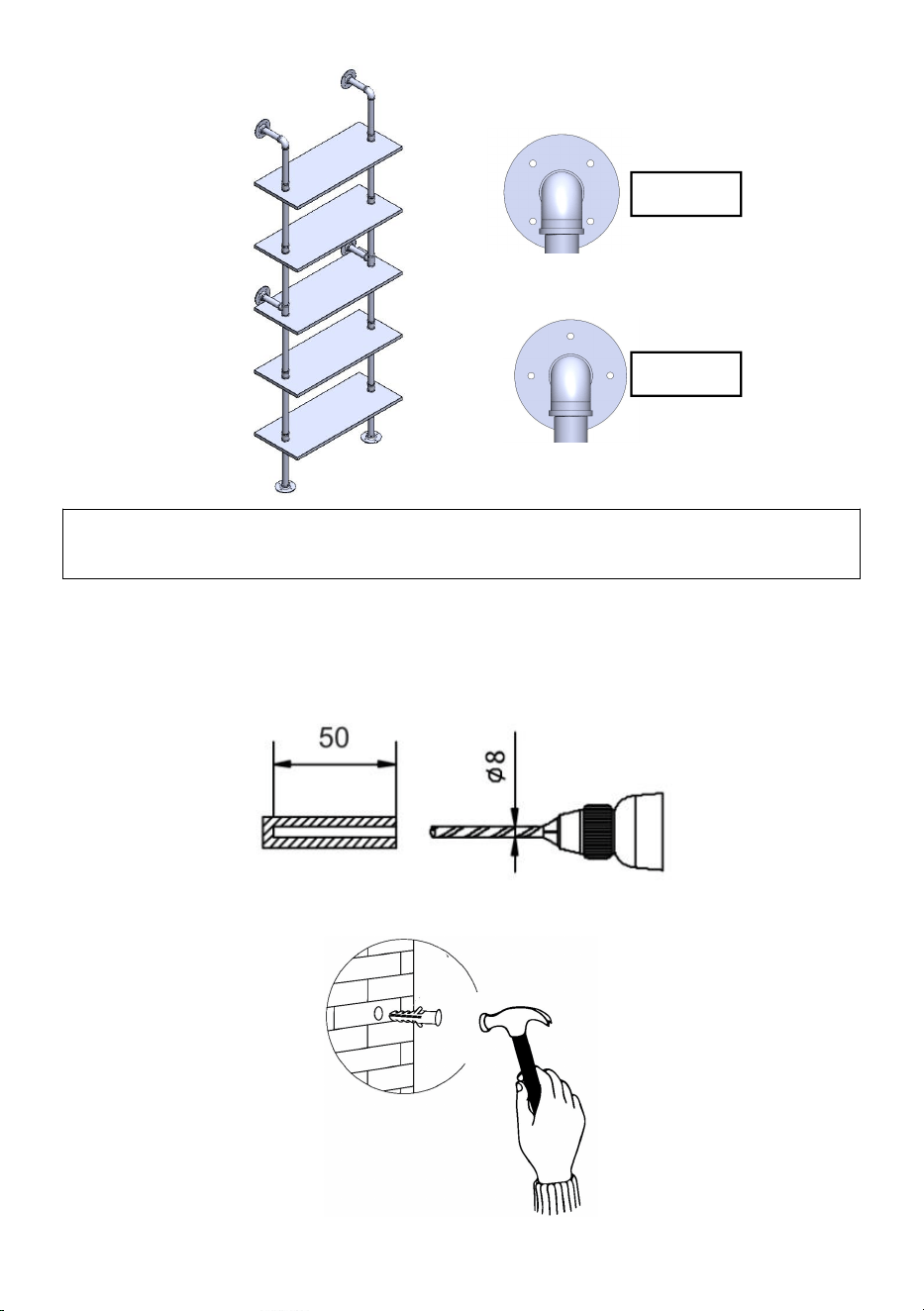

STEP1:Locate the pipe shelves to the wall and determine the height you
want to install them at. Use a level to make sure the boards are level, then
mark the location holes on the mounting flange.
G
G
background
- 9 -
Note: The fixed points of the flange should be distributed on both sides
of the tube for better operation to tighten the screw.

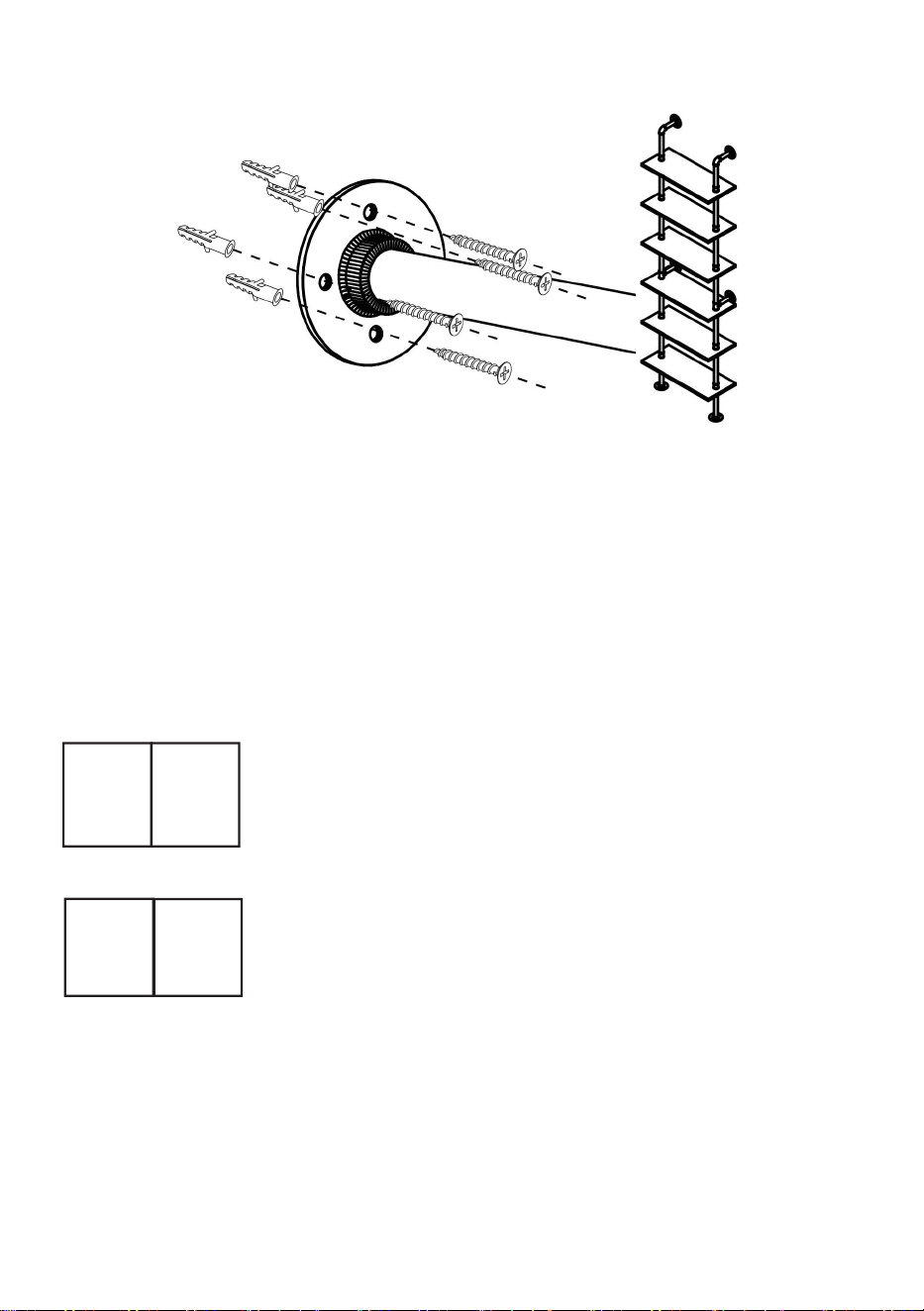

STEP2:Drill holes in the concrete wall with an impact drill bit. The size of
the holes is shown below.(If mounted on a wooden wall, drill holes with a
common drill bit.)
STEP3:Drive Plastic expansion tube into each hole.
Right
False
background
- 10 -
STEP4:For each mounting hole, secure pipe shelves with tapping screws.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
ÉTAGÈRESÀTUYAUX
Modèle:WPSRXM013/WPSRXM014.
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons
nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir
touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier
attentivementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
Machine Translated by Google
background
BESOIND'AIDE?CONTACTEZNOUS!
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez
pasànous
contacter:Supporttechniqueetcertificatdegarantieélectronique
www.vevor.com/support
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou
logiciellessurnotreproduit.
<Imageuniquementpourréférence>
MODÈLE:WPSRXM013/WPSRXM014
ÉTAGÈRESÀTUYAUX
1
Machine Translated by Google
background
SÉCURITÉETPRÉCAUTIONS
AVERTISSEMENT:
CONSERVEZCESINSTRUCTIONS
PRÉCAUTIONSD'INSTALLATION
1.Assemblezuniquementseloncesinstructions.Unassemblageincorrectpeut
sépareztouteslespiècesdansunezonedetravailpropre.Veuillezgarderlespetitespiècesderechangeàl'écart
l'épaisseurdumurenboisdoitêtred'aumoins6cm.
àlaportéedesenfants.
créerdesdangers.
3.Lescapacitéss'appliquentuniquementauxproduitscorrectementetcomplètementassemblés.
2.Gardezlazonedemontagepropreetbienéclairée.
AVERTISSEMENT:Lisezetcomprenezl'intégralitédecemanuelavant
4.Gardezlesspectateurshorsdelazonependantl'assemblage.
5.Nevousrassemblezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesoude
médicaments.
utiliserouentretenirceproduit.Lenonrespectdecesavertissementset
•Neplacezpasdepoidstroplourdsurlesétagèresàtuyaux,ellespourraientseplieroumême
casserlaplanche,nousvousrecommandonsdeplacerunpoidsnedépassantpas50lb
instructionspeuventprovoquerdesblessurescorporellesoudesdommagesàdesbiensdevaleur.•Évitez
quelesenfantsutilisentleproduit.Etceproduitn'estpasunjouet.Nepas
6.Teniràl'écartdespointestranchantes,deslamesetautresobjets.
7.Pourplusd'informationsconcernantlespiècesrépertoriéesdanscequisuit
permettreauxenfantsdejouer.
•Lesétagèresàtuyauxsontinstalléesuniquementsurdesmurssolides,telsquedesmursenbriquespleines.
etdesmursenbéton.Silesétagèresàtuyauxsontinstalléessurdesmursenbois,le
pages,veuillezvousréférerauschémad’assemblagedecemanuel.Déballezet
GARANTIESIMPORTANTES
2
Machine Translated by Google
background
MODÈLE:WPSRXM013
SPÉCIFICATION
ATTENTION:
•Lorsdel'installationdesétagèresàtuyaux,veillezàmaintenirlepanneaudansun
étathorizontal,afind'avoirunemeilleureexpériencedeplacementdes
éléments.•Ceproduitestdestinéàuneutilisationenintérieuruniquement.
3
Machine Translated by Google
background
QT
Caractéristiques
ET ET
WPSRXM014
Caractéristiques
QT
WPSRXM013
ImageNomdelamarque
Listedespièces
Remarque:L'uniténumériquesurlafigureestlemm.
MODÈLE:WPSRXM014
4
Machine Translated by Google
background
Installerdesaccessoires
Vis
Caractéristiques
M5*40mm
D=8mm
Nom
STubed'expansionenplastique
R.
Marque
24
24
ÉTAPE1.VissezlabridedemontageCavecletuyaurondF.4groupesautotal.
Quantitéd'image
F
C
Tuyau
2
/
2
4
H
UN
Tuyau
L=206mm
bride
connecteur
ET
/
L=112mm
22
g
connecteur
44
6L=254mm
Tuyau
L=112mm
Montage
L=234mm
dix
L=38mm
/
2
je
6
D
Danslesdeuxsens
12
F
coude
2
L=38mm
2
Tuyau
5
18
/
/
/
connecteur
6C
/
/
6
8
/
/
L=234mm
J.
Tuyau
Tee
Conseil
L=254mm
2
4
L=197mm
B
5
ASSEMBLAGEDESÉTAGÈRESDETUYAUX
Machine Translated by Google
background
6
ET
UN
g
UN
g
ÉTAPE3.InstallezleconnecteurbidirectionnelAetletuyauEenfonctiondescomposants
del'étape2.
C
ÉTAPE2.VissezlabridedemontageavecletuyauG.2groupesautotal.
D
ÉTAPE5.InstallezletuyauH,puisvissezAetE.
H
ÉTAPE4.InsérezlacarteDetfixezlaavecA.
Machine Translated by Google
background
je
je
ÉTAPE8.Vissezlescomposantsdel'étape1.
ÉTAPE9.VissezsuccessivementleconnecteurbidirectionnelAetletubeE.
J.
ÉTAPE7.VissersuccessivementletuyauI.
J.
ÉTAPE6.Répétezl'étape4deuxfois,puisvissezleconnecteurenTJ.
UN
UN
ET
ET
7
Machine Translated by Google
background
MODÈLE:WPSRXM013
MODÈLE:WPSRXM012
FIXEZLESÉTAGÈRESDETUYAUXAUMUR
connecteurB.
ÉTAPE12.Installezlecomposantde
étape1.
ÉTAPE1:Localisezlesétagèresàtuyauxaumuretdéterminezlahauteurquevoussouhaitez.
g
ÉTAPE11.Installezlecoude
g
ÉTAPE10.Répétezlesétapes4et5puisvissezletuyauG.
souhaitezlesinstallerà.Utilisezunniveaupourvousassurerquelesplanchessontdeniveau,puis
marquezlestrousd'emplacementsurlabridedemontage.
Remarque:Aumoinsunassistantestrecommandé.
8
Machine Translated by Google
background
9
Remarque:Lespointsfixesdelabridedoiventêtrerépartisdepartetd'autredutubepourun
meilleurfonctionnementduserragedelavis.
ÉTAPE2:Percezdestrousdanslemurenbétonavecuneperceuseàpercussion.Latailledes
trousestindiquéecidessous.(Simontésurunmurenbois,percezdestrousavecunforetcommun.)
FAUX
Droite
ÉTAPE3:Enfoncezletubed'expansionenplastiquedanschaquetrou.
Machine Translated by Google
background
dix
NSW2122Australie
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166Anaheim
Lieu,RanchoCucamonga,CA91730
YHCONSULTINGLIMITÉE.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
ImportéenAustralie:SIHAOPTYLTD.1RUEROKEVAASTWOOD
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai
200000CN.
ÉTAPE4:Pourchaquetroudemontage,fixezlesétagèresàtuyauxavecdesvistaraudeuses.
MainzerLandstr.69,
60329FrancfortsurleMain.
C/OYHConsultingLimitedBureau147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
ECrossStuGmbH
REPRÉSENTANTCE
REPRÉSENTANTDUROYAUMEUNI
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
ROHRREGALE
MODELL: WPSR-XM013/WPSR-XM014
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Machine Translated by Google
background
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,
bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach
dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut
informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
<Bild nur als Referenz>
MODELL: WPSR-XM013/WPSR-XM014
Brauchen Sie Hilfe? Kontaktieren Sie uns!
ROHRREGALE
- 1 -
Machine Translated by Google
background
1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann
Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile
Dicke der Holzwand mindestens 6cm betragen.
außerhalb der Reichweite von Kindern.
Gefahren schaffen.
3. Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten
stehen.
Betrieb oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und
• Legen Sie nicht zu schweres Gewicht auf die Rohrregale, es könnte sich verbiegen oder sogar
brechen das Brett, empfehlen wir, das Gewicht von nicht mehr als 50lbs
Anweisungen können zu Verletzungen oder Sachschäden führen. • Vermeiden Sie die Verwendung des
Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7.Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
Erlauben Sie Kindern zu spielen.
• Die Rohrregale werden nur an Massivwänden, wie beispielsweise massiven Ziegelwänden, montiert
und Betonwänden. Wenn die Rohrregale auf Holzwänden montiert werden,
Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
SICHERHEIT UND VORSICHTSMASSNAHMEN
WARNUNG:
ANLEITUNG AUFBEWAHREN
VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG
WICHTIGE SICHERHEITSMASSNAHMEN
- 2 -
Machine Translated by Google
background
SPEZIFIKATION
MODELL: WPSR-XM013
ACHTUNG:
• Achten Sie beim Installieren der Rohrregale darauf, dass die Platte waagerecht
bleibt, damit Sie die Gegenstände leichter platzieren können. • Dieses Produkt
ist nur für die Installation im Innenbereich vorgesehen.
- 3 -
Machine Translated by Google
background
Stückliste
QT
Spezifikationen
UND UND
QT
Spezifikationen
WPSR-XM014
WPSR-XM013
Markieren Sie den Namen Bild
Hinweis: Die Zahleneinheit in der Abbildung ist mm.
MODELL: WPSR-XM014
- 4 -
Machine Translated by Google
background
Schrauben
Spezifikationen
M5 x 40 mm
D=8mm
R
S Kunststoff-Expansionsrohr
NameMarkieren
24
C
24
F
SCHRITT 1. Schrauben Sie den Montageflansch C mit dem Rundrohr F zusammen.
Insgesamt 4 Gruppen.
Bild Menge
Zubehör installieren
/
L=197mm
4
2
B
Planke
L=254mm
T-Shirt
/
8
/
J
Rohr
/
/
6
L=234mm
/
6C
Verbinder
18
/ 5
/
L=38mm
2
Rohr
12
2
F
Ellbogen
6
D
ICH
Zweiwege
L=38mm
/
10
2
Montage
Rohr
L=112mm
L=234mm
G
Verbinder
4
L=254mm 6
UND
Verbinder
4L=112mm
22
/
Flansch
Rohr
L=206mm
2
A
4
H
Rohr
2
- 5 -
Rohrregale montieren
Machine Translated by Google
background
UND
A
G
SCHRITT 5. Installieren Sie Rohr H und dann Schraube A und E.
G
SCHRITT 3. Installieren Sie den Zweiwegeverbinder A und das Rohr E basierend auf den Komponenten
in Schritt 2.
C
SCHRITT 2. Schrauben Sie den Montageflansch mit dem Rohr G zusammen. Insgesamt 2
Gruppen.
A
SCHRITT 4. Platine D einsetzen und mit A befestigen.
D
H
- 6 -
Machine Translated by Google
background
ICH
ICH
SCHRITT 8. Schrauben Sie die Komponenten aus Schritt 1 ein.
UND
J
SCHRITT 7. Schrauben Sie das Rohr I nacheinander ein.
J
SCHRITT 6. Wiederholen Sie Schritt 4 zweimal und schrauben Sie dann den T-Verbinder J auf.
A
UND
A
SCHRITT 9. Schrauben Sie nacheinander den Zweiwegeverbinder A und das Rohr E ein.
- 7 -
Machine Translated by Google
background
MODELL: WPSR-XM012
MODELL: WPSR-XM013
Rohrregale an der Wand befestigen
Anschluss B.
SCHRITT 12. Installieren Sie die Komponente von
Schritt 1.
Hinweis: Es wird mindestens ein Assistent empfohlen.
G
SCHRITT 11. Installieren Sie den Winkel
G
SCHRITT 10. Wiederholen Sie Schritt 4 und Schritt 5 und schrauben Sie dann Rohr G an.
Markieren Sie die Positionslöcher auf dem Montageflansch.
SCHRITT 1: Befestigen Sie die Rohrregale an der Wand und bestimmen Sie die Höhe, die Sie
Sie möchten sie installieren. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Bretter eben sind, dann
- 8 -
Machine Translated by Google
background
- 9 -
FALSCH
SCHRITT 2: Bohren Sie mit einem Schlagbohrer Löcher in die Betonwand. Die Größe der Löcher ist unten
angegeben. (Wenn Sie das Gerät an einer Holzwand montieren, bohren Sie die Löcher mit einem normalen Bohrer.)
Hinweis: Die Fixpunkte des Flansches sollten auf beiden Seiten des Rohres verteilt sein, um das Anziehen der
Schraube zu erleichtern.
Rechts
SCHRITT 3: Stecken Sie ein Kunststoff-Expansionsrohr in jedes Loch.
Machine Translated by Google
background
- 10 -
NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Ort, Rancho Cucamonga, CA 91730
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
SCHRITT 4: Befestigen Sie an jedem Montageloch die Rohrregale mit Blechschrauben.
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
YH CONSULTING LIMITED.
Vertreter der EG
UK REP
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
MODELLO:WPSR-XM013/WPSR-XM014
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare
determinati strumenti con noi rispetto ai principali marchi più importanti e non significa
necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
SCAFFALI PER TUBI
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Machine Translated by Google
background
HO BISOGNO DI AIUTO? CONTATTACI!
- 1 -
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
<Solo immagine per riferimento>
MODELLO: WPSR-XM013/WPSR-XM014
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
SCAFFALI PER TUBI
Machine Translated by Google
background
ATTENZIONE: leggere e comprendere l'intero manuale prima
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.
3.Le funzionalità si applicano solo al prodotto correttamente e completamente assemblato.
2.Mantenere l'area di assemblaggio pulita e ben illuminata.
della portata dei bambini.
creare pericoli.
1.Montare solo seguendo queste istruzioni. Un assemblaggio improprio può
separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio
lo spessore della parete in legno deve essere di almeno 6 cm.
e muri di cemento. Se gli scaffali per tubi sono installati su pareti in legno, il
pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e
7.Per ulteriori informazioni riguardanti le parti elencate di seguito
permettere ai bambini di giocare.
• I ripiani per tubi sono installati solo su pareti solide, ad esempio pareti in mattoni pieni
rompere la tavola, si consiglia di posizionare un peso non superiore a 50 libbre
istruzioni possono causare lesioni personali o danni a beni di valore. • Evitare che i bambini
utilizzino il prodotto. E questo prodotto non è un giocattolo. Non
6.Tenere lontano da punti taglienti, lame e altri oggetti.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.
funzionamento o manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e
• Non posizionare un peso eccessivo sui ripiani dei tubi, potrebbe piegarsi o addirittura deformarsi
-2-
CONSERVA QUESTE ISTRUZIONI
SICUREZZA E PRECAUZIONI
PRECAUZIONI PER L'INSTALLAZIONE
AVVERTIMENTO:
TUTELA IMPORTANTE
Machine Translated by Google
background
SPECIFICA
- 3 -
MODELLO: WPSR-XM013
ATTENZIONE:
• Quando si installano i ripiani per tubi, prestare attenzione a mantenere il pannello in
posizione orizzontale, in modo da avere una migliore esperienza nel posizionare gli
oggetti. • Questo prodotto è destinato esclusivamente all'installazione interna.
Machine Translated by Google
background
SpecificheSpecifiche
E E
QT QT
WPSR-XM014
WPSR-XM013
Segna nome Immagine
-4-
Elenco delle parti
Nota: l'unità numerica nella figura è mm.
MODELLO: WPSR-XM014
Machine Translated by Google
background
S Tubo di espansione in plastica
Specifiche
M5*40mm
Immagine QUANTITÀ
Nome
Vite
R
Segno
24
24
STEP1.Avvitare la flangia di montaggio C insieme al tubo tondo F. 4 gruppi
in totale.
C
F
D=8 mm
MONTAGGIO SCAFFALI TUBO
Installare gli accessori
6L=254mm
G
connettore
4
L=234mm
Montaggio
Tubo
L=112 mm
L=38 mm
/
2
10
A due vie
6
D
IO
2
/
Tubo
UN
4
H
2
flangia
Tubo
L=206mm
L=112 mm
22
4
/
connettore
E
L=234mm
6/
/
Tubo
/
8
/
J
Asse
L=254mm
Tee
B
4
L=197mm
2
F
gomito
2
12
L=38 mm
2
Tubo
/
18
/
5
6C
connettore
/
-5-
Machine Translated by Google
background
-6-
E
UN
G
STEP4.Inserire la scheda D e fissarla con A.
G
STEP3.Installare il connettore a due vie A e il tubo E in base ai componenti del
passaggio 2.
C
STEP2.Avvitare la flangia di montaggio insieme al tubo G. 2 gruppi in totale.
H
UN
D
PASSO 5.Installare il tubo H e poi le viti A ed E..
Machine Translated by Google
background
-7-
IO
IO
STEP8.Avvitare i componenti del passaggio 1.
PASSO9.Avvitare successivamente il connettore a due vie A e il tubo E.
J
STEP7.Avvitare il tubo I successivamente.
J
PASSO 6. Ripetere il Passo 4 due volte, quindi avvitare il connettore a T J.
E
UN
E
UN
Machine Translated by Google
background
FISSARE GLI SCAFFALI TUBO ALLA PARETE
-8-
MODELLO: WPSR-XM013
MODELLO: WPSR-XM012
PASSO 11.Installare il gomito
PASSO12. Installare il componente di
passo 1.
Nota: si consiglia almeno un assistente.
G
connettore B.
G
STEP10.Ripetere i passaggi 4 e 5 quindi avvitare il tubo G.
contrassegnare i fori di posizione sulla flangia di montaggio.
PASSO 1: Individua i ripiani dei tubi sul muro e determina la tua altezza
desidera installarli su. Usa una livella per assicurarti che le tavole siano a livello, quindi
Machine Translated by Google
background
-9-
Falso
PASSO 2: Praticare dei fori nel muro di cemento con una punta da trapano a percussione. La
dimensione dei fori è mostrata di seguito. (Se montato su una parete di legno, praticare i fori con
una comune punta da trapano.)
Nota: I punti fissi della flangia devono essere distribuiti su entrambi i lati del tubo per un migliore
funzionamento del serraggio della vite.
Giusto
PASSO 3: inserire il tubo di espansione in plastica in ciascun foro.
Machine Translated by Google
background
REP.CE
REP. DEL REGNO UNITO
NSW 2122Australia
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Luogo, Rancho Cucamonga, CA 91730
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Produttore: Shanghaimuxinmuyeyouxiangongsi
PASSO 4: Per ciascun foro di montaggio, fissare i ripiani dei tubi con viti autofilettanti.
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Francoforte sul Meno.
YH CONSULENZA LIMITATA.
- 10 -
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
MODELO:WPSRXM013/WPSRXM014
ESTANTESPARATUBERÍAS
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada
pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar
ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica
necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos
que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
¿NECESITASAYUDA?¡CONTÁCTENOS!
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:
Soporte
técnicoycertificadodegarantíaelectrónicawww.vevor.com/support
Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel
manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque
noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro
producto.
<Imagensólocomoreferencia>
MODELO:WPSRXM013/WPSRXM014
ESTANTESPARATUBERÍAS
1
Machine Translated by Google
background
SEGURIDADYPRECAUCIONES
ADVERTENCIA:
GUARDAESTASINSTRUCCIONES
PRECAUCIONESDECONFIGURACIÓN
ADVERTENCIA:Leaycomprendaestemanualcompletoantes
4.Mantengaalaspersonastranseúntesfueradeláreaduranteelmontaje.
operarodarservicioaesteproducto.Elincumplimientodeestasadvertenciasy
5.Noreunirsecuandoestécansadoobajolainfluenciadealcohol,drogasomedicamentos.
•Nocoloquepesodemasiadopesadosobrelosestantesparatubos,yaquepodríadoblarseoincluso
instruccionespuedencausarlesionespersonalesodañosabienesvaliosos.•Evitequelosniños
utilicenelproducto.Yesteproductonoesunjuguete.No
6.Manteneralejadodepuntasafiladas,cuchillasyotroselementos.
Rompelatabla,recomendamoscolocarunpesodenomásde50libras.
permitirquelosniñosjueguen.
7.Paraobtenerinformaciónadicionalsobrelaspiezasenumeradasacontinuación
•Losestantesparatuberíasseinstalanúnicamenteenparedessólidas,comoparedesdeladrillomacizo.
páginas,consulteeldiagramademontajedeestemanual.Desenvolvery
ymurosdehormigón.Silosestantesparatuberíasseinstalanenparedesdemadera,el
1.Ensambleúnicamentedeacuerdoconestasinstrucciones.Unmontajeinadecuadopuede
Separetodaslaspiezasenunáreadetrabajolimpia.Mantengafueralosrepuestospequeños.
Elespesordelapareddemaderadebeserdealmenos6cm.
crearpeligros.
delalcancedelosniños.
2.Mantengaeláreademontajelimpiaybieniluminada.
3.Lascapacidadesseaplicanúnicamentealproductoensambladodemaneraadecuadaycompleta.
CONSIDERACIONESIMPORTANTES
2
Machine Translated by Google
background
ESPECIFICACIÓN
MODELO:WPSRXM013
PRECAUCIÓN:
•Alinstalarlosestantesparatuberías,presteatenciónamantenereltableroenestadohorizontal,
paratenerunamejorexperienciaalcolocarloselementos.•Esteproductoestádiseñado
parainstalacióneninterioresúnicamente.
3
Machine Translated by Google
background
Especificaciones
Y
Especificaciones
Y
WPSRXM014
cuartodegalóncuartodegalón
WPSRXM013
ImagenNombredelamarca
Listade
MODELO:WPSRXM014
Nota:Launidadnuméricaenlafiguraesmm.
4
Machine Translated by Google
background
STubodeexpansióndeplástico
M5*40mmTornillo
Diámetro=8mm
R
Especificaciones
NombreMarca
24
24
PASO1.AtornillelabridademontajeCjuntoconeltuboredondoF.4gruposentotal.
C
F
Cantidaddeimagen
5
Instalaraccesorios
Largo=254mm 6
conector
GRAMO
4
Largo=234mm
Largo=112mm
Tubo
Montaje
10
2
/
Largo=38mm
bidireccional
D
6
I
2
/
Tubo
h
4
A
2
Largo=206mm
Tubo
brida
/
22
Largo=112mm 4
conector
Y
6
Largo=234mm
/
/
Tubo
/
8
j
/
Tee
Junta
Largo=254mm
B
2
Largo=197mm
4
codo
F
12
2
2
Largo=38mm
Tubo
5
/
18
/
conector
C 6
/
MONTAJEDEESTANTESPARATUBERÍAS
Machine Translated by Google
background
Y
A
GRAMO
A
GRAMO
PASO3.InstaleelconectorbidireccionalAyeltuboEsegúnloscomponentesdelPaso2.
C
PASO2.AtornillelabridademontajejuntoconeltuboG.2gruposentotal.
D
PASO5.InstaleeltuboHyluegolostornillosAyE.
h
PASO4.InsertelaplacaDyasegúrelaconA.
6
Machine Translated by Google
background
7
I
I
PASO8.Atornilleloscomponentesdelpaso1.
Y
j
PASO7.EnroscareltuboIsucesivamente.
j
PASO6.RepitaelPaso4dosvecesyluegoatornilleelconectorenTJ.
A
Y
A
PASO9.AtornilleelconectorbidireccionalAyeltuboEsucesivamente.
Machine Translated by Google
background
FIJARESTANTESPARATUBERÍASALAPARED
MODELO:WPSRXM012
MODELO:WPSRXM013
conectorB.
PASO12.Instaleelcomponentede
paso1.
Nota:Serecomiendaalmenosunasistente.
GRAMO
PASO11.Instaleelcodo
GRAMO
PASO10.Repitalospasos4y5yluegoatornilleeltuboG.
PASO1:Ubiquelosestantesparatuberíasenlaparedydeterminelaalturaquedesea.
deseainstalarlosen.Useunnivelparaasegurarsedequelastablasesténniveladas,luego
Marquelosorificiosdeubicaciónenlabridademontaje.
8
Machine Translated by Google
background
9
Nota:Lospuntosfijosdelabridadebenestardistribuidosenambosladosdeltuboparaun
mejorfuncionamientoalapretareltornillo.
PASO2:Taladreagujerosenlapareddeconcretoconunabrocadeimpacto.Eltamañodelos
orificiossemuestraacontinuación.(Sisemontaenunapareddemadera,taladrelosorificioscon
unabrocacomún).
FALSO
Bien
PASO3:Introduzcaeltubodeexpansióndeplásticoencadaorificio.
Machine Translated by Google
background
REPRESENTANTEDELACE
REPRESENTANTEDELREINOUNIDO
NuevaGalesdelSur2122Australia
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim
Lugar,RanchoCucamonga,CA91730
YHCONSULTINGLIMITADO.
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
ImportadoaAUS:SIHAOPTYLTD.1ROKEVACALLEASTWOOD
Fabricante:Shanghaimuxinmuyeyouxiangongsi
PASO4:Paracadaorificiodemontaje,asegurelosestantesparatuberíascontornillosautorroscantes.
C/OYHConsultingLimitedOficina147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
ECrossStuGmbH
MainzerLandstr.69,
60329FráncfortdelMeno.
10
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
MODEL: WPSR-XM013/WPSR-XM014
„Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas
przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone
narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie
wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania
zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w
porównaniu z czołowymi markami.
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
PÓŁKI NA RURKI
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
Machine Translated by Google
background
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
<Zdjęcie tylko w celach informacyjnych>
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:
Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
MODEL: WPSR-XM013/WPSR-XM014
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne
zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej
instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę
wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś
aktualizacje technologii lub oprogramowania naszego produktu.
PÓŁKI NA RURKI
Machine Translated by Google
background
BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI
ZACHOWAJ TE INSTRUKCJE
ŚRODKI OSTROŻNOŚCI PRZY USTAWIENIU
OSTRZEŻENIE:
- 2 -
OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.
3. Możliwości dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
2. Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
zasięgu dzieci.
stwarzać zagrożenia.
1.Montaż wyłącznie według niniejszej instrukcji. Nieprawidłowy montaż może
oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka
grubość drewnianej ściany powinna wynosić co najmniej 6 cm.
i betonowe ściany. Jeśli półki rurowe są instalowane na ścianach drewnianych,
stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i
7. Dodatkowe informacje dotyczące części wymienionych poniżej
pozwolić dzieciom bawić się.
• Półki rurowe montuje się wyłącznie na ścianach pełnych, np. ścianach z cegły pełnej
złamać deskę, zalecamy umieszczenie ciężaru nie większego niż 50 funtów
instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia. • Należy unikać
używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób
6. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.
5. Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub leków.
obsługi lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i
• Nie umieszczaj zbyt dużego ciężaru na półkach z rurami, gdyż mogą się one wygiąć lub nawet wygiąć
WAŻNI OCHRONIARZE
Machine Translated by Google
background
MODEL: WPSR-XM013
- 3 -
SPECYFIKACJA
UWAGA: •
Podczas instalowania półek rurowych należy zwrócić uwagę, aby utrzymać deskę w
pozycji poziomej, aby zapewnić lepsze umieszczanie przedmiotów. • Ten produkt
jest przeznaczony wyłącznie do montażu w pomieszczeniach zamkniętych.
Machine Translated by Google
background
Dane techniczneDane techniczne
I
Zdjęcie
QT QT
WPSR-XM014
WPSR-XM013
I
Marka Imię
- 4 -
Lista części
Uwaga: Jednostką liczbową na rysunku jest mm.
MODEL: WPSR-XM014
Machine Translated by Google
background
Zainstaluj akcesoria
MONTAŻ PÓŁEK NA RURKI
S Plastikowa rurka rozprężna
Dane techniczne
M5*40mm
24R
Śruba
NazwaOcena
ILOŚĆ zdjęć
KROK 1. Skręcić kołnierz montażowy C z rurą okrągłą F. Łącznie 4 grupy.
D=8mm
C
F
24
6Dł.=254mm
G
złącze
4
Dł.=234mm
Montowanie
Rura
Dł.=112mm
Dł.=38mm
/
2
10
Dwukierunkowe
6
D
I
2
/
Rura
A
4
H
2
kołnierz
Rura
Dł.=206mm
Dł.=112mm
22
4
/
złącze
I
Dł.=234mm
6/
/
Rura
/
8
/
J
Tablica
Dł.=254mm
Trójnik
B
4
Dł.=197mm
2
F
łokieć
2
12
Dł.=38mm
2
Rura
18
/
/
5
6C
złącze
/
- 5 -
Machine Translated by Google
background
I
A
G
KROK 4. Włóż deskę D i zabezpiecz A.
G
KROK 3. Zamontuj łącznik dwukierunkowy A i rurę E w oparciu o komponenty
z kroku 2.
C
KROK 2. Skręcić kołnierz montażowy z rurą G. Łącznie 2 grupy.
H
KROK 5. Zamontuj rurę H, a następnie wkręć śruby A i E.
A
D
- 6 -
Machine Translated by Google
background
I
I
KROK 8. Wkręć elementy z kroku 1.
KROK 9. Wkręcić kolejno złącze dwukierunkowe A i rurkę E.
J
KROK 7. Wkręcaj kolejno rurkę I.
J
KROK 6. Powtórz krok 4 dwa razy, a następnie przykręć trójnik J .
A
I
I
A
- 7 -
Machine Translated by Google
background
MODEL: WPSR-XM013
MODEL: WPSR-XM012
- 8 -
PRZYMOCUJ PÓŁKI NA RURĘ DO ŚCIANY
KROK 11. Zamontuj kolanko
KROK 12. Zainstaluj komponent
krok 1.
chcesz je zainstalować w. Następnie użyj poziomicy, aby upewnić się, że deski są wypoziomowane
G
złącze B.
G
KROK 10. Powtórz Krok 4 i Krok 5, a następnie przykręć rurę G .
Uwaga: zaleca się obecność co najmniej jednego asystenta.
KROK 1: Przyłóż półki rurowe do ściany i określ wysokość
zaznaczyć otwory lokalizacyjne na kołnierzu montażowym.
Machine Translated by Google
background
- 9 -
FAŁSZ
KROK 2: Wywierć otwory w betonowej ścianie za pomocą wiertła udarowego. Rozmiar
otworów pokazano poniżej. (W przypadku montażu na drewnianej ścianie wywierć otwory
zwykłym wiertłem.)
Uwaga: Stałe punkty kołnierza powinny być rozmieszczone po obu stronach rury, aby
zapewnić lepsze działanie podczas dokręcania śruby.
Prawidłowy
KROK 3: Włóż plastikową rurkę rozprężną do każdego otworu.
Machine Translated by Google
background
REPREZENT KE
REPUBLIKA Wielkiej Brytanii
Nowa Południowa Walia 2122 Australia
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, Kalifornia 91730
YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Producent: Shanghaimuxinmuyeyouxiangongsi
KROK 4: Dla każdego otworu montażowego zabezpiecz półki rurowe za pomocą wkrętów samogwintujących.
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
E-CrossStu GmbH
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
- 10 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
MODEL:WPSR-XM013/WPSR-XM014
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt
vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u
bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet
noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er
vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te
verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
PIJPENPLANKEN
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
HULP NODIG? NEEM CONTACT MET ONS OP!
- 1 -
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische
ondersteuning en e-garantiecertificaat www.vevor.com/
support
<Afbeelding alleen ter referentie>
MODEL: WPSR-XM013/WPSR-XM014
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door
voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er
technologie- of software-updates zijn voor ons product.
PIJPENPLANKEN
Machine Translated by Google
background
BEWAAR DEZE INSTRUCTIES
VEILIGHEID EN VOORZORGSMAATREGELEN
VOORZORGSMAATREGELEN VOOR INSTALLATIE
WAARSCHUWING:
- 2 -
3. Mogelijkheden gelden alleen voor correct en volledig gemonteerd product.
instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken. •
Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen
6. Blijf uit de buurt van scherpe punten, messen en andere voorwerpen.
Als u het bord breekt, raden wij u aan een gewicht van niet meer dan 50 kg te plaatsen
bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.
• Plaats niet te veel gewicht op de pijpenplanken, deze kunnen verbuigen of zelfs gelijk worden
pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en
en betonnen muren. Als de pijpplanken op houten wanden worden geïnstalleerd, kunnen de
laat kinderen spelen.
7.Voor aanvullende informatie over de hieronder genoemde onderdelen
• De buizenplanken worden alleen op massieve muren geïnstalleerd, zoals massieve bakstenen muren
gevaren creëren.
van het bereik van kinderen.
1.Monteer uitsluitend volgens deze instructies. Onjuiste montage kan
scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur
dikte van de houten wand moet minimaal 6 cm zijn.
WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel
2. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
BELANGRIJKE VEILIGHEIDSMAATREGELEN
Machine Translated by Google
background
SPECIFICATIE
- 3 -
MODEL: WPSR-XM013
LET OP: •
Let er bij het installeren van de pijpplanken op dat u de plaat in een horizontale staat
houdt, zodat u de items beter kunt plaatsen. • Dit product is uitsluitend
bedoeld voor installatie binnenshuis.
Machine Translated by Google
background
Specificaties Specificaties
EN EN
WPSR-XM014
QTQT
WPSR-XM013
Markeer naam Afbeelding
- 4 -
Onderdelen lijst
Opmerking: De getaleenheid in de afbeelding is mm.
MODEL: WPSR-XM014
Machine Translated by Google
background
S Kunststof expansiebuis
Specificaties
M5*40mm
24R
Schroef
NaamMarkering
Afbeelding AANTAL
STAP 1. Schroef de montageflens C samen met de ronde buis F. In totaal 4
groepen.
C
D=8mm
24
F
PIJPENPLANKEN MONTEREN
Accessoires installeren
G
aansluiting
4
C
6L=254mm
Pijp
L=112mm
Montage
L=234mm
2
10
L=38mm
/
6
D
Twee richtingen
I
Pijp
2
/
2
4
H
A
Pijp
L=206mm
flens
aansluiting
EN
/
L=112mm
22
/
/
4
L=234mm
6
8
/
/
J
Pijp
T-stuk
Bord
L=254mm
2
4
L=197mm
B
2
12
F
elleboog
L=38mm
2
Pijp
/
5
18
/
/
aansluiting
6
- 5 -
Machine Translated by Google
background
- 6 -
EN
STAP3.Installeer tweewegconnector A en leiding E op basis van de componenten in stap 2.
A
STAP4.Plaats plank D en zet vast met A.
G
G
C
STAP2.Schroef de montageflens samen met de buis G. In totaal 2 groepen.
H
STAP5.Installeer pijp H en schroef vervolgens A en E..
A
D
Machine Translated by Google
background
I
STAP7. Schroef de buis I er achtereenvolgens in.
I
STAP 9. Schroef achtereenvolgens de tweewegconnector A en buis E vast.
J
STAP8.Schroef de componenten van stap 1 erin.
J
STAP6. Herhaal stap 4 tweemaal en schroef vervolgens de T-connector J vast.
A
A
EN
EN
- 7 -
Machine Translated by Google
background
MODEL: WPSR-XM012
MODEL: WPSR-XM013
- 8 -
BEVESTIG DE PIJPENPLANKEN AAN DE MUUR
connector B.
stap 1.
STAP 11.Installeer de elleboog
STAP1:Plaats de pijpplanken tegen de muur en bepaal de hoogte
G
STAP 12. Installeer het onderdeel van
G
STAP 10. Herhaal stap 4 en stap 5 en schroef vervolgens buis G vast.
wil ze installeren op. Gebruik dan een niveau om ervoor te zorgen dat de planken waterpas zijn
markeer de locatiegaten op de montageflens.
Opmerking: Er wordt ten minste één assistent aanbevolen.
Machine Translated by Google
background
- 9 -
Opmerking: De vaste punten van de flens moeten over beide zijden van de buis verdeeld
zijn voor een betere werking bij het vastdraaien van de schroef.
Vals
Rechts
STAP3: Steek de plastic expansiebuis in elk gat.
STAP2:Boor gaten in de betonnen muur met een klopboor. De grootte van de gaten vindt
u hieronder. (Indien gemonteerd op een houten muur, boor dan gaten met een gewone
boor.)
Machine Translated by Google
background
EG REP
Britse REP
NSW 2122 Australië
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
YH CONSULTING LIMITED.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Plaats, Rancho Cucamonga, CA 91730
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
STAP4: Bevestig voor elk montagegat de pijpplanken met zelftappende schroeven.
Mainzer Landstr.69,
60329 Frankfurt am Main.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
- 10 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL: WPSR-XM013/WPSR-XM014
RÖR HYLLOR
Teknisk support och e-garanticertifikat www.vevor.com/support
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Machine Translated by Google
background
BEHÖVS HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner
noggrant innan du använder den. VEVOR reserverar sig för en tydlig
tolkning av vår användarmanual. Utseendet på produkten är beroende
av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen
om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
<Endast bild för referens>
MODELL: WPSR-XM013/WPSR-XM014
RÖR HYLLOR
- 1 -
Machine Translated by Google
background
SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER
VARNING:
SPARA DESSA INSTRUKTIONER
FÖRSIKTIGHETSÅTGÄRDER FÖR INSTÄLLNING
VARNING: Läs och förstå hela denna manual innan
4. Håll åskådare borta från området under monteringen.
använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
• Lägg inte för tung vikt på rörhyllorna, det kan böjas eller jämna ut sig
instruktioner kan orsaka personskada eller skada på värdefull egendom. • Undvik att
barn använder produkten. Och den här produkten är inte en leksak. Låt bli
6. Håll dig borta från vassa spetsar, knivar och andra föremål.
bryta brädan, vi rekommenderar att du placerar vikten på högst 50lbs
låta barn leka.
7.För ytterligare information om delarna som listas nedan
• Rörhyllorna monteras endast på massiva väggar, såsom massiva tegelväggar
sidorna, se monteringsdiagrammet i denna manual. Packa upp och
och betongväggar. Om rörhyllorna är installerade på träväggar, den
1. Montera endast enligt dessa instruktioner. Felaktig montering kan
separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta
tjockleken på träväggen vara minst 6 cm.
skapa faror.
av barns räckvidd.
2.Håll monteringsområdet rent och väl upplyst.
3.Förmågan gäller endast för korrekt och färdigmonterad produkt.
VIKTIGA SÄKERHETSÅTGÄRDER
- 2 -
Machine Translated by Google
background
MODELL: WPSR-XM013
SPECIFIKATION
FÖRSIKTIGHET:
• När du installerar rörhyllorna, var uppmärksam på att hålla skivan i horisontellt tillstånd för att få
en bättre upplevelse av att placera föremål • Denna produkt är endast avsedd för
installation inomhus.
- 3 -
Machine Translated by Google
background
Dellista
Specifikationer
OCH
Specifikationer
Markera Namn
QT QT
WPSR-XM014
WPSR-XM013
OCH
MODELL: WPSR-XM014
Obs: Talenheten i figuren är mm.
- 4 -
Machine Translated by Google
background
Installera tillbehör
- 5 -
S Expansionsrör av plast
M5*40mmSkruva
D=8 mm
R
Specifikationer
namnMark
Bild QTY
24
STEG 1. Skruva ihop monteringsflänsen C med det runda röret F. 4 grupper
totalt.
F
24
C
L=254mm 6
kontakt
G
4
L=234mm
L=112mm
Rör
Montering
10
2
/
L=38mm
Tvåvägs
D
6
jag
2
/
Rör
H
4
A
2
L=206mm
Rör
fläns
/
22
L=112mm 4
kontakt
OCH
6
L=234mm
/
/
Rör
/
8
J
/
Tee
Styrelse
L=254mm
B
2
L=197mm
4
armbåge
F
12
2
2
L=38mm
Rör
5
/
18
/
kontakt
C 6
/
MONTERING AV RÖRHYLLOR
Machine Translated by Google
background
- 6 -
OCH
A
G
A
C
STEG 3. Installera tvåvägskoppling A och rör E baserat på komponenterna i steg
2.
G
STEG 2. Skruva ihop monteringsflänsen med röret G. 2 grupper totalt.
D
STEG 5. Installera rör H och skruva sedan A och E..
H
STEG 4. Sätt i kortet D och säkra med A.
Machine Translated by Google
background
- 7 -
jag
jag
STEG 8. Skruva i komponenterna i steg 1.
STEG 9. Skruva in tvåvägsanslutningen A och rör E i tur och ordning.
J
STEG 7. Skruva i röret I successivt.
J
STEG 6. Upprepa steg 4 två gånger och skruva sedan på T-kontakten J .
OCH
OCH
A
A
Machine Translated by Google
background
FÄSTA RÖRHYLLOR PÅ VÄGGEN
MODELL: WPSR-XM013
MODELL: WPSR-XM012
kontakt B.
STEG 12. Installera komponenten av
steg 1.
Obs: Minst en assistent rekommenderas.
G
STEG 11. Installera armbågen
G
STEG 10. Upprepa steg 4 och steg 5 och skruva sedan på röret G .
STEG1:Placera rörhyllorna mot väggen och bestäm höjden du
vill installera dem på. Använd en nivå för att se till att brädorna är jämna
markera placeringshålen på monteringsflänsen.
- 8 -
Machine Translated by Google
background
- 9 -
Obs: Flänsens fasta punkter bör fördelas på båda sidor av röret för bättre funktion
för att dra åt skruven.
STEG 2: Borra hål i betongväggen med en slagborr. Storleken på hålen visas nedan.
(Om den är monterad på en trävägg, borra hål med en vanlig borr.)
Falsk
Höger
STEG 3: Kör in plastexpansionsröret i varje hål.
Machine Translated by Google
background
EC REP
UK REP
NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
STEG 4: Fäst rörhyllor med gängskruvar för varje monteringshål.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
- 10 -
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Indexed Terms: Wall-Mountable Design

Vevor WPSR-XM013 Questions and Answers

Find answers or ask new question.
See other models: S3-1 JNF007 WK2501C-2 XMS-1 BAYU-PJ10
Questions and Answers
