Matco Tools AL20 FILTER 1/2" NPT User Manual

AL20 1 05/15/12

AlwAys reAd

instructions

before using

power tools

AlwAys weAr

sAfety goggles

weAr heAring

protection

Avoid

prolonged

exposure to

vibrAtion

some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. some examples of these chemicals are:

• leadfromlead-basedpaints,

• crystallinesilicafrombricksandcementandothermasonryproducts,and

• arsenicandchromiumfromchemically-treatedlumber.

your risk from these exposures varies, depending on how often you do this type of

work. to reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

AL20

Operating Instructions • Warning Information • Parts Breakdown

Adjustable Pressure Range ........5-120 PSIG (.3-8 bar)

Maximum Service Pressure ..........140 PSIG (9.7 bar)

Maximum Air Flow...................... 575 SCFM

Oil Capacity .............................2.4 fl. oz.

AL20

Operating Temperature Range ........41 - 140ºF (5-60ºC)

Weight...................................3.7 lbs.

Dimensions .................W 6.3" x H 9.0" x D 4.0"

SPECIFICATIONS

FILTER UNIT

AL24 2 05/15/12

AL20 FILTER UNIT

This insTrucTion MAnuAL conTAins

iMporTAnT sAfeTy inforMATion.

reAd This insTrucTion MAnuAL cArefuLLy

And undersTAnd ALL inforMATion Before

operATing This TooL.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Always wearimpact-resistant eye andface protection

 whenoperatingorperformingmaintenanceonthistool.

• Always wear hearing protection when using this tool.

 High sound levels can cause permanent hearing loss.

 Use hearing protection as recommended by your

 employerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinue use oftool if discomfort,tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 before installing, removingor adjusting anyaccessory

 onthis tool, orbefore performingany maintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released. Avoid direct  contact  with accessories

 duringandafteruse.Gloveswillreducetheriskofcuts

 orburns.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Pressuresystemscanleakcausingflyingparticles.

• Wearsafetygoggles(Userandbystanders).

• Readandfollowinstructions.

• Flyingparticlescancauseinjury.

• Compressorsystemscontainairunderpressure.

• Relievepressurebeforeservicing.

• Apressurizedairstreamcancauseinjury.

• AirfrominlineLubricatorsmaycontainoilorother 

 harmfulmaterial.

• Useinwellventilatedarea.

• Oil and other impurities in breathing supply air can

 causeinjury.

• WARNING:Handlingthebrasspartsofthis

 productwillexposeyoutolead,achemicalknown

 totheStateofCaliforniatocausebirthdefectsand

 otherreproductiveharm.Washhandsafterhandling.

fAiLure To oBserVe These WArnings couLd resuLT in inJury

descripTion

Thefilterisdesignedtoremovemostliquidandsolidparticlesfromtheairsupply.

WARNING

AL24 3 05/15/12

AL20 FILTER UNIT

insTALLATion of fiLTer

1. Maximumairpressuretounitis140PSIG(9.7BAR).

2. Mounttheunitasclosetotheitemtobeprotectedaspossible.

3. Directionofairflowisdesignatedbyan""and""onthe

primaryunit.

4.Positionthewaterdischargevalve(#12)withthe""pointing

upward.

5. Properwaterdrainageshouldbeallowedbeneaththewater

discharge valve (#12). Provide a container to catch the water

drainageorattacharubberhosetochannelthewaterawayfrom

walkareatoavoidcreatingahazardouswalkingarea.

MAinTenAnce

1. Beforeperforminganymaintenanceonthisunit,shutoffthe

airsupplytotheunitandcompletelydischargeallairuntilnoair

pressure exists in the unit. Avoid breathing any discharged air

directly.

  WARNING:APRESSURIZEDSTREAMOFAIR

CANCAUSESERIOUSINJURY!

2. Unscrew shatterguard (#3) counterclockwise and remove.

Then,unscrewthebowlbaffle(#6)counterclockwiseandremove,

beingcarefulnottolosetheintercepter(#8).Thefilter(#7)may

then be removed and rinsed of any debris. The filter may be

reinstalledforrepeateduse.

3.Cleanthetransparentbowl(#2)withaclean,drycloth.Donot

use any chemical that might damage the bowl material. Upon

reassembly, be sure bowl baffle (#6) and shatterguard (#3) are

securelytightened.

  WARNING!

Pressuresystemscanleakcausingflyingparticles.

Wearsafetygoggles.(Userandbystanders).

Readandfollowinstructions.

Flyingparticlescancauseinjury.

Compressorsystemscontainairunderpressurethatcancreate

ahighpressurestream.

Relievepressurebeforeservicing.

Apressurizedairstreamcancauseinjury.

  WARNING:NEVERREMOVETHEBOWLTOADD 

LUBRICANT.ALWAYSUSEFILLPLUGOPENING.

  WARNING:APRESSURIZEDSTREAMOFAIR

CANCAUSESERIOUSINJURY!

  WARNING:THISUNITISNOTTOBEUSEDWITHANY

OTHER FLUIDS, ESPECIALLY FLAMMABLE LIQUIDS SUCH AS

GASOLINEORALCOHOL.SERIOUSDAMAGEORINJURYTOTHE

USERCOULDRESULT.

WArrAnTy

Matco® air tool accessories are warranted against defects in

materials or workmanship for a period of 1 year from original

purchase.Wewillrepairorreplaceatouroptionanydefectivepart

orunitwhichprovestobedefectiveinmaterialorworkmanship

withinthiswarrantyplan.Thiswarrantydoesnotcoverdamage

toaccessoriesarisingfromalteration,abuseormisuse,anddoes

notcoveranyrepairsorreplacementmadebyanyoneotherthan

Matcooritsauthorizedservicecenters.

The foregoingobligation isMatco Tools soleliability under this

oranyimpliedwarrantyandundernocircumstancesshallwebe

liableforanyincidentalorconsequentialdamages.

NOTE: Some states do not allow the exclusion or limitation of

incidentalorconsequentialdamages,sotheabovelimitationor

exclusionmaynotapplytoyou.

ReturnairtoolaccessoriestoMatcoToolstransportationprepaid.

Be certain to include your name and address, evidence of the

purchasedate,anddescriptionofthesuspecteddefect.

Ifyou haveanyquestionsabout warrantyservice,please write

toMatcoTools,Stow,OH44224.Thiswarrantygivesyouspecific

legalrightsandyoumayalsohaveotherrightswhichvaryfrom

statetostate.

AL24 4 05/15/12

AL20 FILTER UNIT

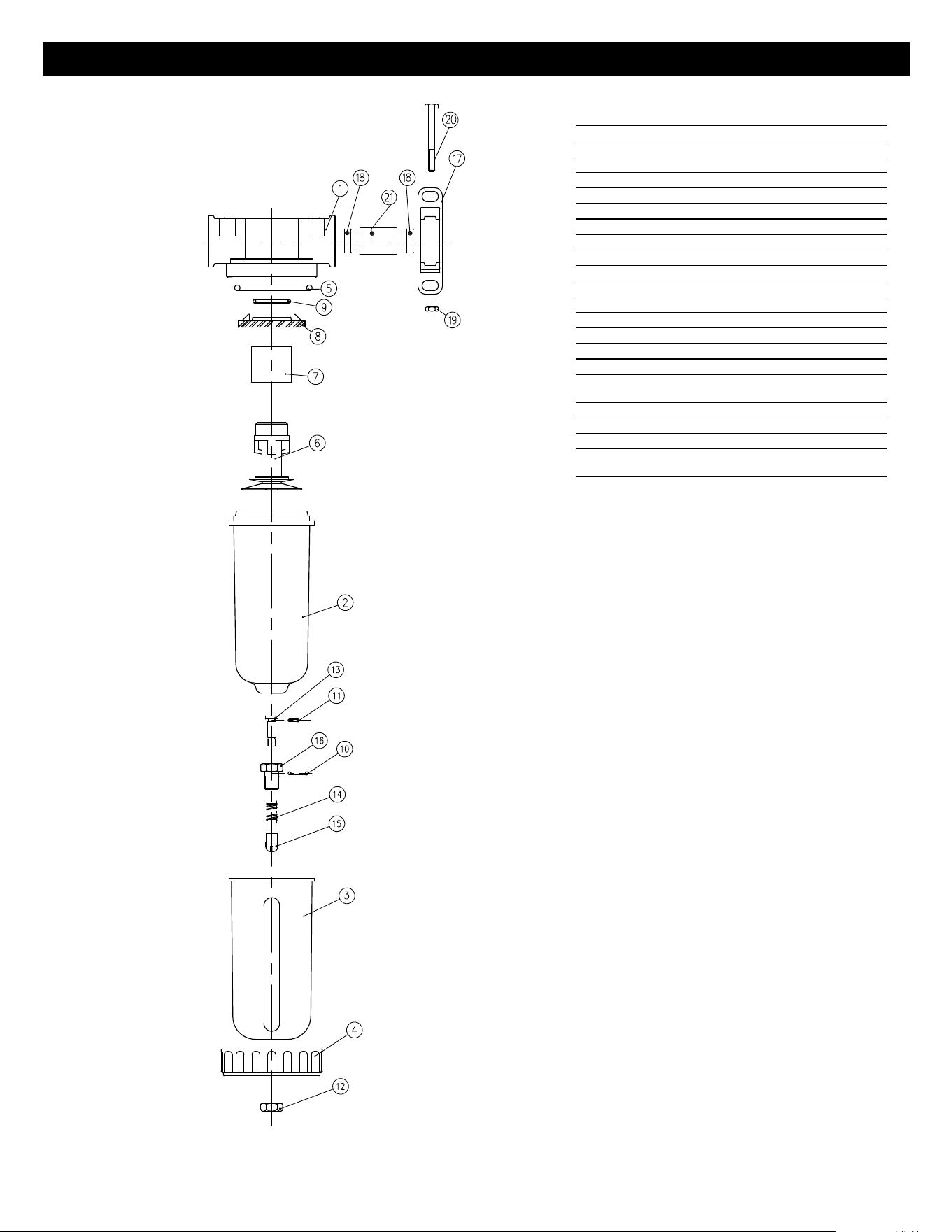

 ITEM PARTNO. DESCRIPTION QTY.

 1  Body 1

 2 RSAL2002 Bowl 1

 3 RSAL2003 Shatterguard 1

 4 RSAL2004 FixedRing 1

 5 RSAL2005 O-Ring 1

 6  BowlBaffle 1

 7 RSAL2007 FilterElement 1

 8  Interceptor 1

 9  O-Ring 1

 10 RSAL2010 O-Ring 1

 11 RSAL2011 O-Ring 1

 12 RSAL2012 Nut 1

 13 RSAL2013 Piston 1

 14 RSAL2014 Spring 1

 15 RSAL2015 Piston 1

 16 RSAL2016 Body 1

 17 *RSAL2448 ConnectAssembly  

  [Includes#17,#18(2),#19-21] 1

 18 * O-Ring(Includedwith17) 2

 19 * Nut(Includedwith17) 1

 20 * Screw(Includedwith17) 1

 21 * ConnectLink

   (Includedwith17) 1

*Optionalpartsavailableforpurchasetoattachotherairtool

accessories.

Onlyitemsidentifiedbypartnumbersare

availableforpurchase.

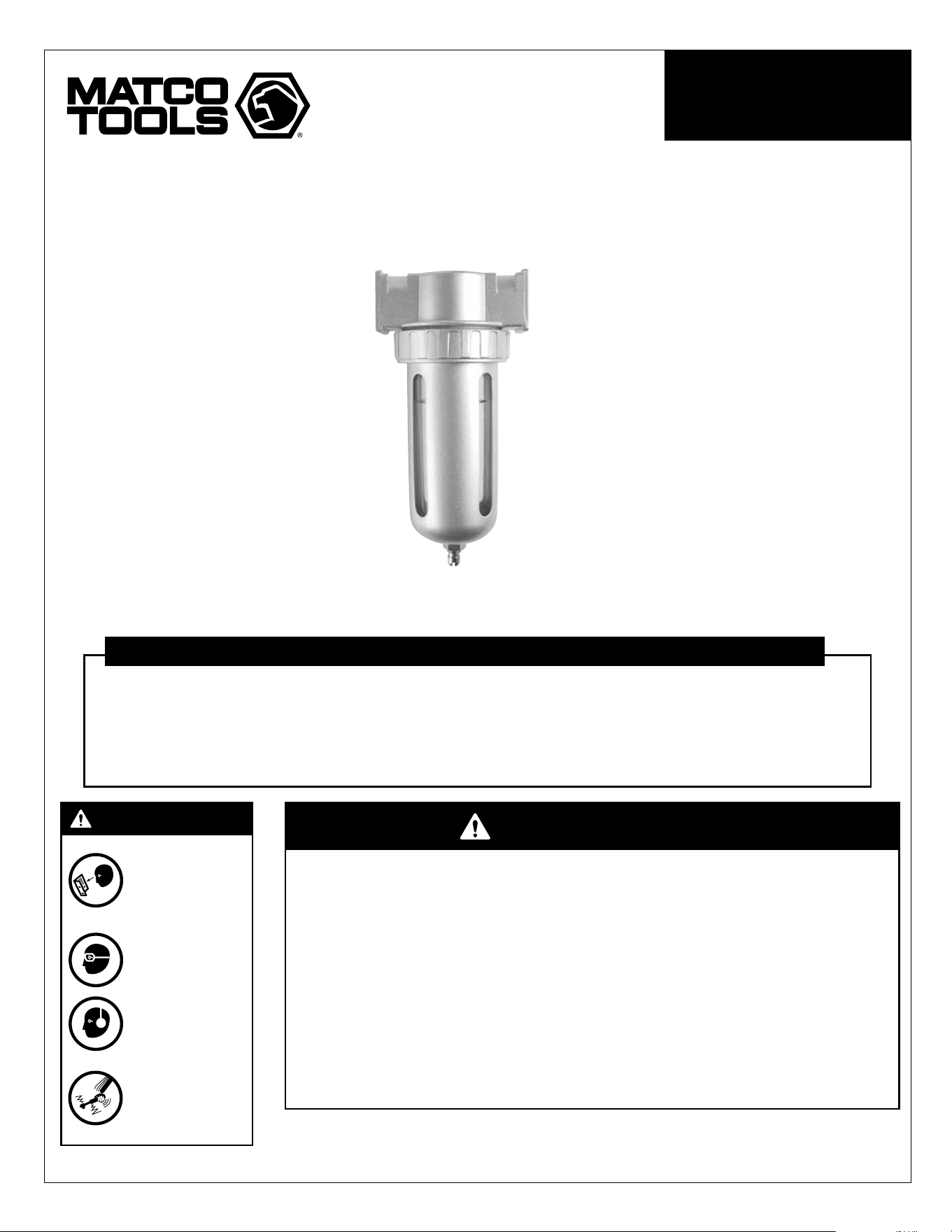

AL20 5 05/15/12

AL20

instrucciones de operación • Inforación de Advertencia • Revisión de Refacciones

Rango de presión ajustable . . . . . 5-120 PSIG (.3-8 barras)

Máxima presión de servicio ........140 PSIG (9.7 barras)

Máximo flujo de aire .................... 575 SCFM

Capacidad de aceite ......................2.4 fl. oz.

AL20

Rango de temperatura de

operación ......................41 - 140ºF (5-60ºC)

Peso ....................................3.7 lbs.

Dimensiones ................W 6.3" x H 9.0" x D 4.0"

ESPECIFICACIONES

UNIDAD DE FILTRO

Elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforacióny

otrasactividadesdeconstruccióncontienequímicosconocidoscomocausantesde

cáncer,defectosdenacimientouotrosdañosareproducción.Algunosejemplosde

dichosquímicosson:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

Elriesgodedichasexposicionesvaría,dependiendodelafrecuenciaconlacualusted

realiceestetipodetrabajo.Parareducirsuexposiciónadichosquímicos:trabajeen

unaáreabienventiladayconequipodeseguridadaprobado,talescomolosmáscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

LEERSIEMPRELAS

INSTRUCCIONES

ANTESDE

USARLAS

HERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

ANTEOJOS

PROTECTORES

USAR

PROTECCIÓN

PARALOSOÍDOS

EVITAR

EXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

ADVERTENCIA

AL24 6 05/15/12

AL20 UNIDAD DE FILTRO

esTe MAnuAL de insTrucciones

conTiene inforMAciÓn iMporTAnTe de

seguridAd. LeA cuidAdosAMenTe esTe

MAnuAL insTrucTiVo y coMprendA TodA

inforMAciÓn AnTes de operAr esTA

herrAMienTA.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereestaherramientaalamáxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta,llevesiemprelaproteccióndeojosycara

 resistentesalimpacto.

• Alusarestaherramienta,llevesiempreprotecciónpara

 los oídos.Los altosniveles de ruido pueden ocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poderfísicamentemanejarelvolumen,pesoypotencia

 deestaherramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos ybrazos. Suspenda el uso de la herramienta si

 experimentemolestias,estremecimientoodolor.Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

 derealizarcualquiermantenimientodeestaherramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Lasmanguerasdelátigopuedenocasionaralgunaherida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use enla herramientalos acoplamientos derápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

 herramientasneumáticaspuedeserunacausamayorde

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

 despuésdequeseliberelaválvulareguladora.Eviteel

 contactodirectoconlosaccesoriosduranteydespuésdel

 uso.Losguantesreduciránelriesgodealgunacortada

 oquemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo.Sepuedearrancarelcabellosinoselomantenga

 a distancia de la herramienta y accesorios. Mantenga

 a distancia de la herramienta y de los accesorios los

 accesoriosdelcuelloparaevitarelahogamiento.

• Nolubriquelasherramientasconsolucionesinflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

 combustibleparaaviones.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Los sistemas de presión pueden gotear, ocasionando

partículasvolantes.

• Lleve puesto gogles de seguridad (usuario y

espectadores).

• Leaysigalasinstrucciones.

• Laspartículasvolantespuedenocasionarlesiones.

• Los sistemas de compresores contienen aire

presurizado.

• Alivielapresiónantesdedarservicio.

• Unsistemapresurizadodeflujodeairepuedeocasionar

lesiones.

• El aire de los lubricadores de línea puede contener

aceiteuotromaterialdañino.

• Useenunáreabienventilado.

• Elaceiteyotrasimpurezasenelairedesuministrode

respiraciónpuedenocasionarlesiones.

• ADVERTENCIA:Lamanipulacióndelaspiezasdebronce

de este producto lo expondrá al plomo, un compuesto

químicoconocidoenelEstadodeCaliforniacomocausante

de malformaciones congénitas y otros daños a la salud

reproductiva.  Lávese las manos después de manipular

estaspiezas.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIÓN

DESCRIPCIÓN

El filtro está diseñado para extraer la mayoría de las partículas líquidas

y sólidas del suministro de aire.

ADVERTENCIA

AL24 7 05/15/12

AL20 UNIDAD DE FILTRO

insTALAciÓn deL fiLTro

1. La máxima presión de aire a la unidad es de 140 PSIG (9.7

BARRAS).

2. Monte la unidad lo más cercano posible al artículo a

protegerse

3. Elsentidodelflujodeaireestádesignadopor""y""en

launidadprincipal.

4.Coloque laválvula dedescargade agua(#12) conlos "  "

apuntándosehaciaarriba.

5. El drenajeadecuadodel agua debe permitirsedebajo de la

válvula de descarga de agua (#12). Provea un recipiente para

captareldrenaje deagua osujete unamanguera dehule para

canalizarelagua lejosdeláreade pasocon elfindeevitar un

áreadepasopeligroso.

MAinTenAnce

1. Antes de realizar cualquier servicio a esta unidad, apague

el suministro de aire a la unidad y descargue todo el aire

completamentehastaquenoexistaningunapresióndeaireenla

unidad.Eviteinhalardirectamentecualquierdescargadeaire.

  ADVERTENCIA: ¡UNA CORRIENTE DE AIRE

PRESURIZADAPUEDEOCASIONARLESIONESSERIAS!

2. Desatornilleelprotectorcontraañicos(#3)enelcontrasentido

de las agujas del reloj y extráigalo.  Luego desatornille el

deflectordelplato(#6)enelcontrasentidodelasagujasdelreloj

yextráigalo, siendocuidadoso denoperder elinterceptor (#8).

Elfiltro(#7)ahorapuedeserextraídoyenjuagado decualquier

escombro.Elfiltropuedereinstalarseparausorepetido.

3.Limpieelplatohondotransparente(#2)conuntrapolimpioy

seco.Nouseningúnquímicoelcualpodríadañarelmaterialdel

plato.Alensamblarlosdenuevo,asegúresequeeldeflector(#6)y

protectorcontraañicos(#3)esténapretadosseguramente.

  ADVERTENCIA:  Los sistemas presurizados pueden

tener fugas, ocasionando partículas volantes. Lleve puesto

goglesdeseguridad.(Usuarioyespectadores).

Leaysigainstrucciones.

Laspartículasvolantespuedenocasionarlesiones.

Los sistemas de compresores contienen aire bajo presión los

cualespuedenocasionaruncorrientedealtapresión.

Alivielapresiónantesderealizarcualquierservicio.

Uncorrientedeairepresurizadopuedeocasionarlesiones.

  ADVERTENCIA: NUNCA EXTRAIGA EL PLATO HONDO

PARAAGREGARLUBRICANTE.SIEMPREUSELAABERTURADE

RELLENADODEACEITE.

  ADVERTENCIA:¡UNCORRIENTEDEAIREPRESUIRZADO

PUEDEOCASIONARLESIONESSERIAS!



  ADVERTENCIA: ESTA UNIDAD NO DEBE USARSE

CON NINGÚN OTRO LÍQUIDO, ESPECIALMENTE LÍQUIDOS

INFLAMABLES, TALES COMO GASOLINA NI ALCOHOL.  SE

PUEDENOCASIONARDAÑOSOLESIONESSERIASALUSUARIO.

gArAnTÍA

Los accesorios de herramientas neumáticas de Matco® son

garantizadas contra defectos en cuanto a materiales y mano

deobraserefiereporunperiododeunañoapartirdelafecha

original de compra. Repararemos o repondremos, a nuestra

opción,cualquierparteounidaddefectuosalacualseencuentra

ser defectuosa en cuanto a material o mano de obra dentro

de este plan de garantía.  Esta garantía no cubre daños a los

accesoriosresultantesdemodificaciones,abusosomalusos,y

nocubreningunareparaciónnirepuestohechoporalguienque

noseaMatcoosuscentrosdeservicioautorizados.

La obligación anterior es la única responsabilidad de Matco

Toolsbajoéstao cualquierotragarantía limitaday noseremos

responsables bajo ninguna circunstancia por ningún daño

incidentalniconsecuencial.

NOTA: Algunos estados no permiten la exclusión ni limitación

dedañosincidentales,asíquelalimitaciónoexclusiónanterior

puedenoaplicarseausted.

Devuelva los accesorios de herramientas neumáticas a Matco

Toolsconelfleteprepagado.Asegúresedeincluirsunombrey

dirección,lacomprobacióndefechadecomprayladescripción

deldefectosospechado.

Si usted tiene dudas acerca del servicio de garantía, favor de

escribiraMatcoTools,Stow,OH44224.Dichagarantíalebrinda

derechos legales específicos y usted puede contar con otros

derechosadicionalesloscualesvaríandeestadoenestado.

Matco Tools AL20 FILTER 1/2" NPT

Product's Documents

AL20_InstructionManual_01.pdf

Specifications

Matco Tools AL20 Questions and Answers
