Matco Tools SE510 User Manual

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

WARNING

SE510 1 rev. 10/09/15

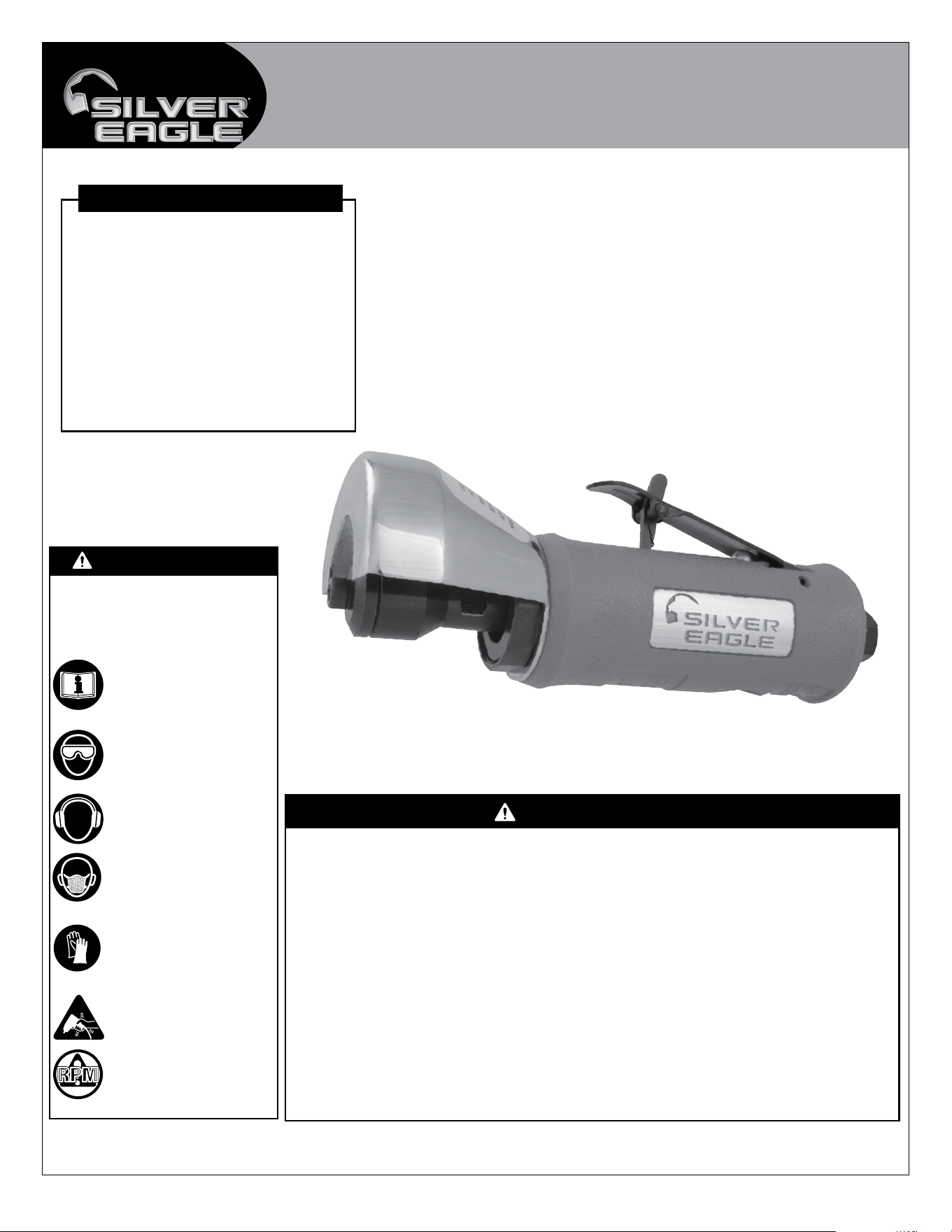

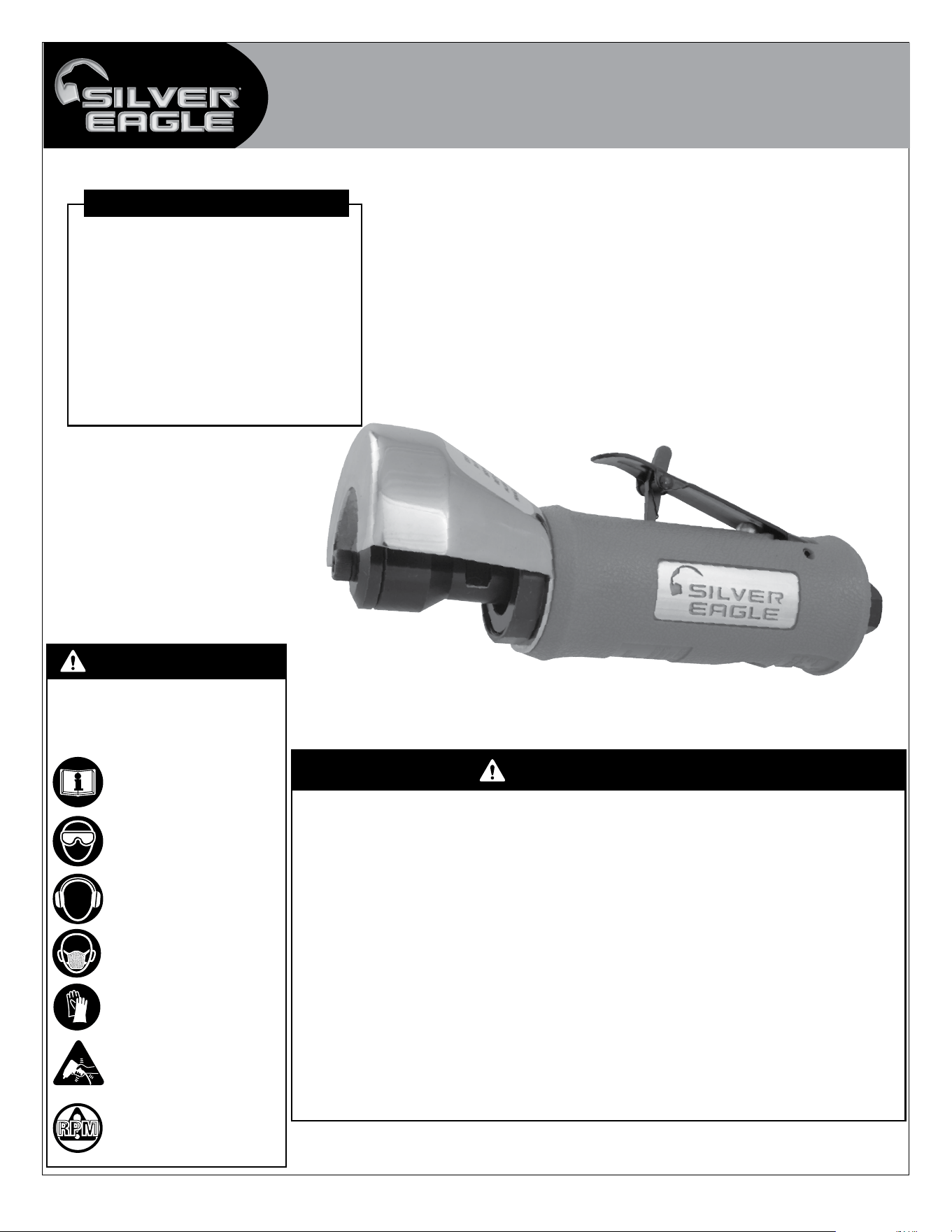

Free Speed ......................18,000 RPM

Wheel ................................. 3"

Horse Power ........................0.45 HP

Net Weight......................... 2.54 Lbs

Overall Length ........................7-1/2"

Rec. Air Pressure ...............90 psig (6.2bar)

Min. Air Consumption .................. 5 CFM

Air Inlet Size .......................1/4” NPT

Hose Size .............................3/8"

SPECIFICATIONS

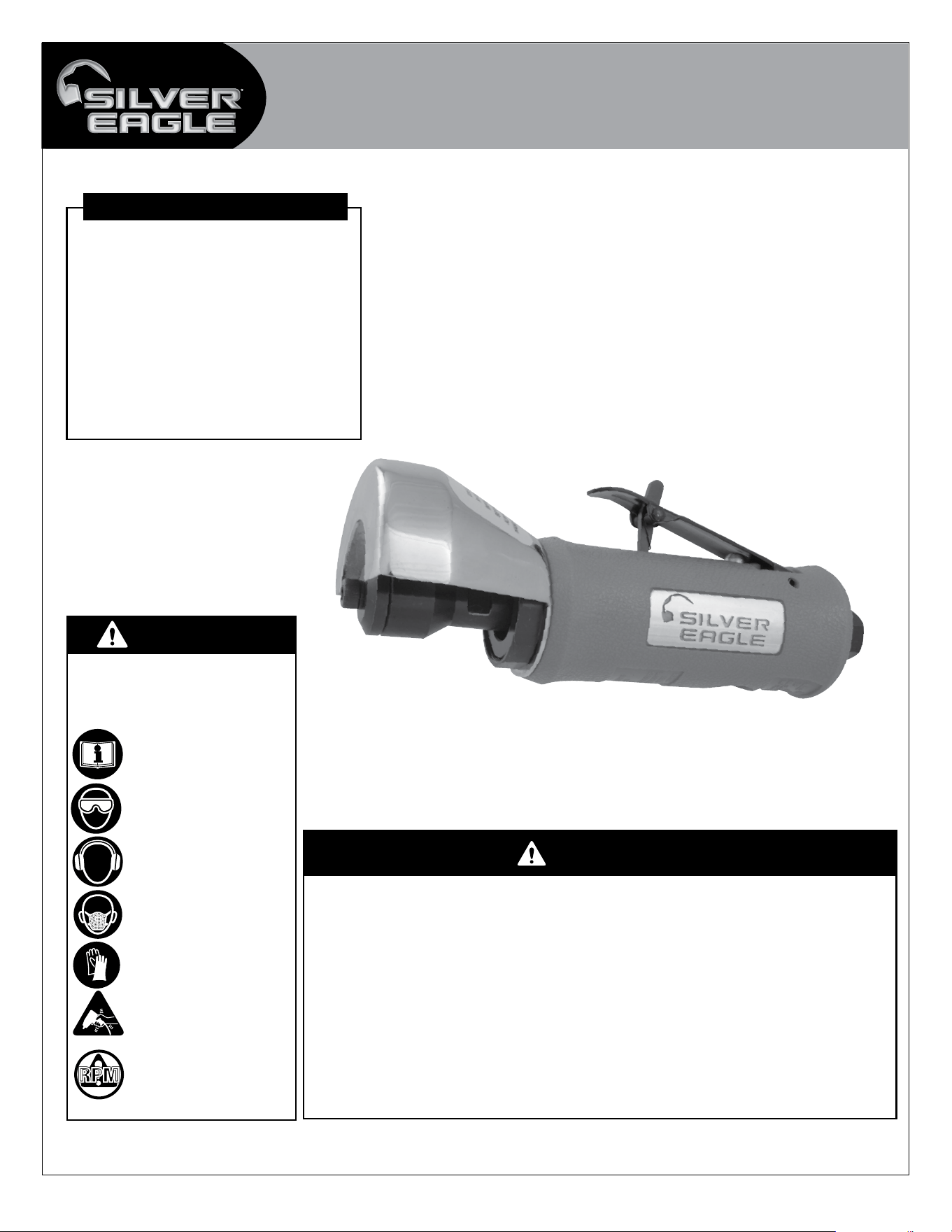

SE510

3" Cut-Off Tool

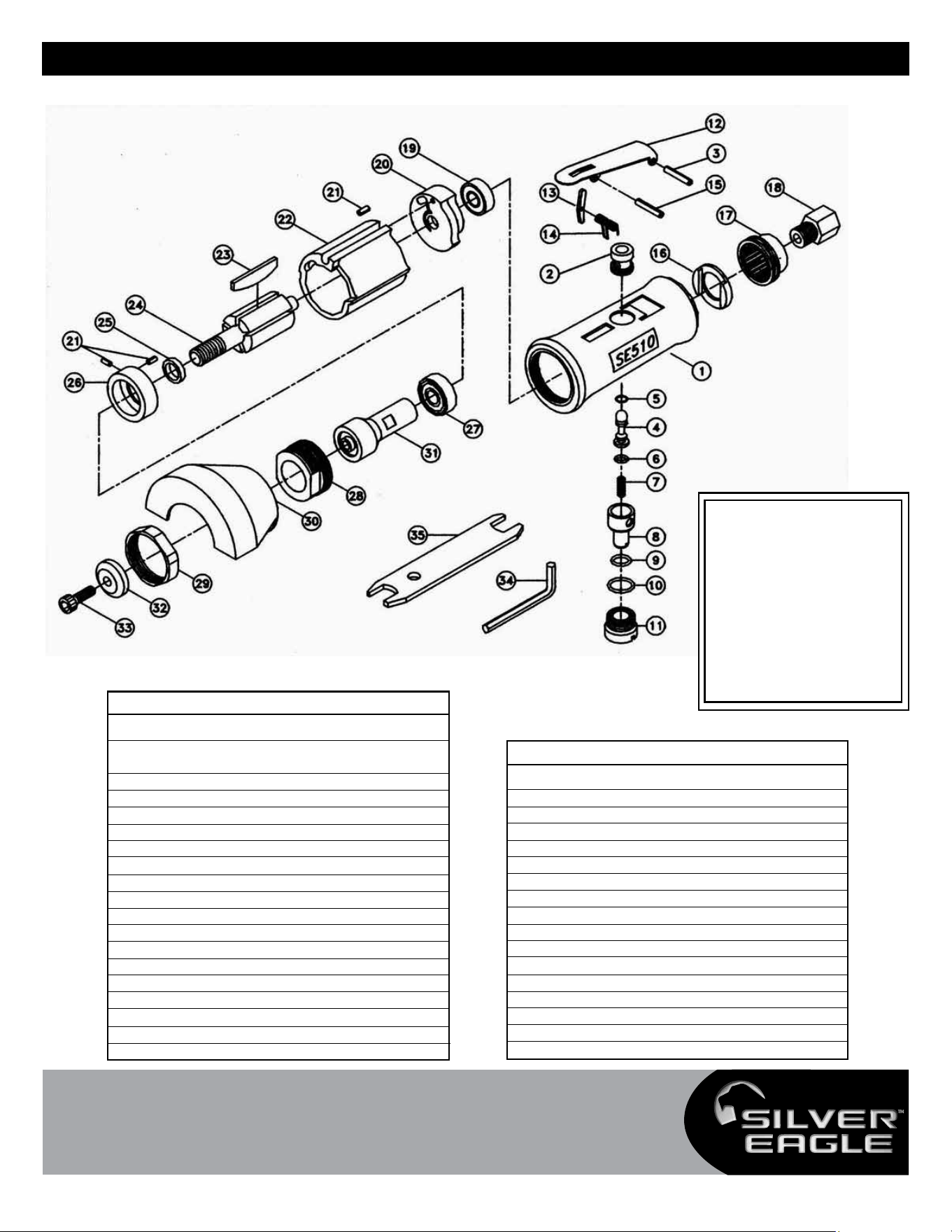

Operating Instructions Warning Information Parts Breakdown

AlwAys reAd

instructions before

using power tools

AlwAys weAr

sAfety goggles

AlwAys weAr heAring

protection

AlwAys weAr fAce

protection

AlwAys weAr hAnd

protection

Avoid prolonged

exposure to vibrAtion

rAted rpM of the

Accessory Must

exceed the MAxiMuM

tool rpM shown

•MaxiMuMRPMof 18,000

•Max.aiRPRESSuRE:

 90PSiG,6.2BaR

RPMRPMRPM

SE510 2 rev. 10/09/15

SE510 3" Cut-Off Tool

FAILURE TO OBSERVE THESE WARNINGS COULD RE SULT IN IN JU RY.

THIS INSTRuCTION MANuAL CONTAINS IMPORTANT SAFeTy

INFORMATION.

ReAd THIS INSTRuCTION MANuAL CAReFuLLy ANd

uNdeRSTANd ALL INFORMATION BeFORe OPeRATINg THIS

TOOL.

• Read and understand all instructions. Failure to follow

all instructions listed below, may result in electric

 shock, fire, explosion and/or serious personal injury. It is

 theresponsibility ofthe ownerto makesure allpersonnel

read this manual prior to using the device. It is also

 the responsibility of the device owner to keep this

 manual intact and in a convenient location for all to

 see and read. If the manual or product labels are lost

 or not legible, contact Matco Tools for replacements.

 If the operator is not fluent in English, the product

 and safety instructions shall be read and discussed

with the operator in the operator's native language by

the purchaser/owner or his designee, making sure that

the operator comprehends its contents.

• Always operate, inspect and maintain this tool in

accordance with American National Standards Institute

 Safety Code of Portable Air Tools (ANSI B186.1) and any

 otherapplicablesafetycodesandregulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

pressure with 3/8" diameter air supply hose.

• Alwayswearimpact-resistanteyeandfaceprotectionwhen

 operating or performing maintenance on this tool (users

and bystanders).

• High sound levels can cause permanent hearing loss.

Always use hearing protection as recommended by your

employer an OSHA regulations while using this tool

(users and bystanders).

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physically able to handle the bulk, weight and power of

this tool.

• Operationcancauseimpacts,cuts,abrasionsandheat.Wear

gloves to protect hands.

• Air under pressure can cause severe injury. Never direct

 air at yourself or others. Always turn off the air supply,

 drainhoseofairpressureanddetachtoolfromairsupply

 before installing, removing or adjusting any accessory

 on this tool, or before performing any maintenance on

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged, frayed or loose hoses and fittings, and replace

immediately. do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Keeptooloutofreachofchildren.

• Air powered tools can vibrate in use. Vibration, repetitive

 motions or uncomfortable positions over extended

 periods of time may be harmful to your hands and arms.

 Discontinue use of tool if discomfort, tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

•Tool shaft may continue to rotate briefly after throttle is

released. Avoid direct contact with accessories during

 and after use. Gloves will reduce the risk of cuts or

burns.

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Do not use (or modify) the tool for any other purpose

 than that for which it was designed without consulting

 themanufacturer'sauthorizedrepresentative.

• Correct cut-off wheel mounting is necessary to prevent

 injuryfrombrokenwheels.Donotusechippedorcracked

 cut-offwheels.Cut-offwheelsshouldbeafreefitonthe

spindle to prevent stress at the hole. use only wheel collars

 thatcomewiththetoolformountingthecut-offwheel.Flat

washers or other adapters may over stress the wheel.

 Tightenthewheelonthespindletopreventspinoffwhenthe

 toolisturnedoff.

• Never operate this tool without required disc cover/guard in

place.

• RPMoFTHEaCCESSoRYMuSTExCEEDTooLRPM.use

 accessoriesratedat18,000RPMorhigher.

• Use replacement parts and accessories recommended by

Matco Tools.

• Donotlock,tapeorwirethe"on/off"safetyleverinthe

 "on"position,asthelevermustbefreetoreturntothe

 "off"positionwhenreleased.

• Do not lubricate tools with flammable or volatile liquids

 suchaskerosene,dieselorjetfuel.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Servicing and repairs should only be made by an

authorized service center.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

•This product may contain one or more chemicals known

 to the State of California to cause cancer and birth

 defects or other reproductive harm. Wash hands

thoroughly after handling.

• Failure to heed these warnings may result in serious or

 fatalpersonalinjuryand/orpropertydamage.

RPMRPMRPM

SE510 3 rev. 10/09/15

SE510 3" Cut-Off Tool

WARRANTY

Silver eagle™byMatcowarrantsitsairtoolsforaperiodof1yeartothe

consumer. We will repair any Se Series air tool covered under this warranty

whichprovestobedefectiveinmaterialorworkmanshipduringthewarranty

period. In order to have your tool repaired, return the tool to any Silver

EagleAuthorizedWarrantyCenter,freightprepaid.Pleaseincludeacopyof

yourproofofpurchaseandabriefdescriptionoftheproblem.Thetoolwill

beinspectedandifanypartorpartsarefoundtobedefectiveinmaterial

orworkmanship,thetoolwillberepairedfreeofchargeandreturnedtoyou

freightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveotherrights

whichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisoranyimplied

warrantyandundernocircumstancesshallMatcobeliableforanyincidental

or consequential damages.

Note: Some states do not allow the exclusion or limitation of incidental or

consequentialdamages sothe above limitation or exclusionmay not apply

to you.

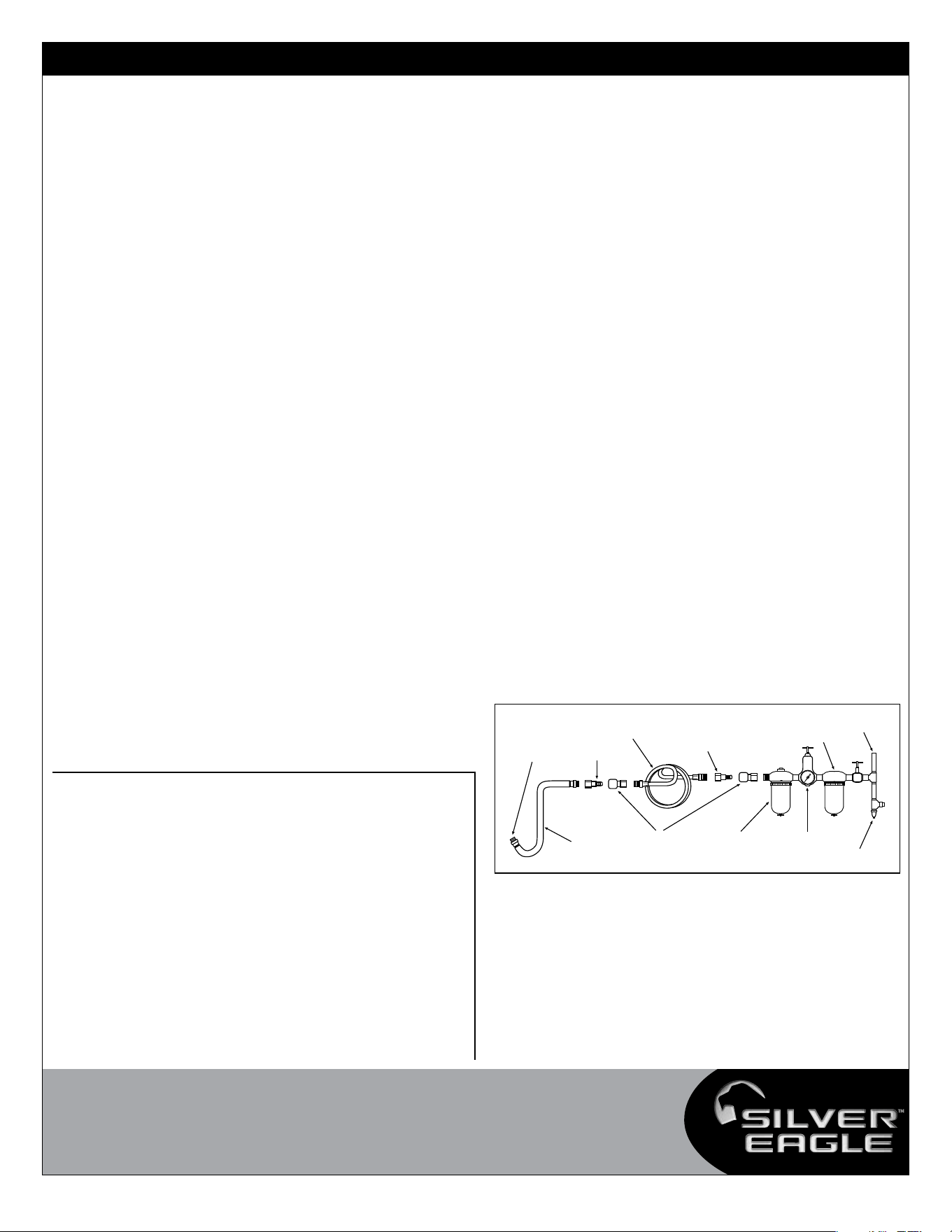

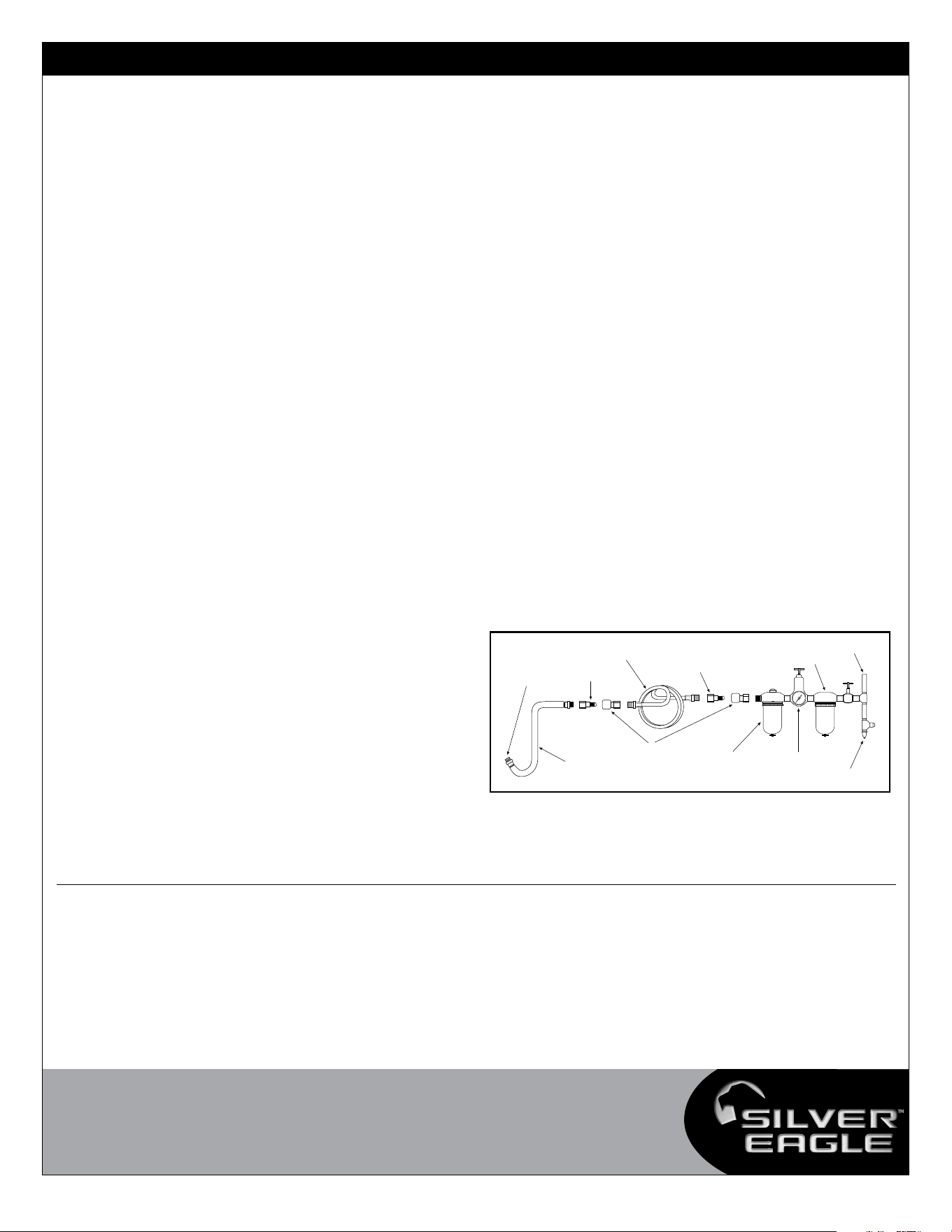

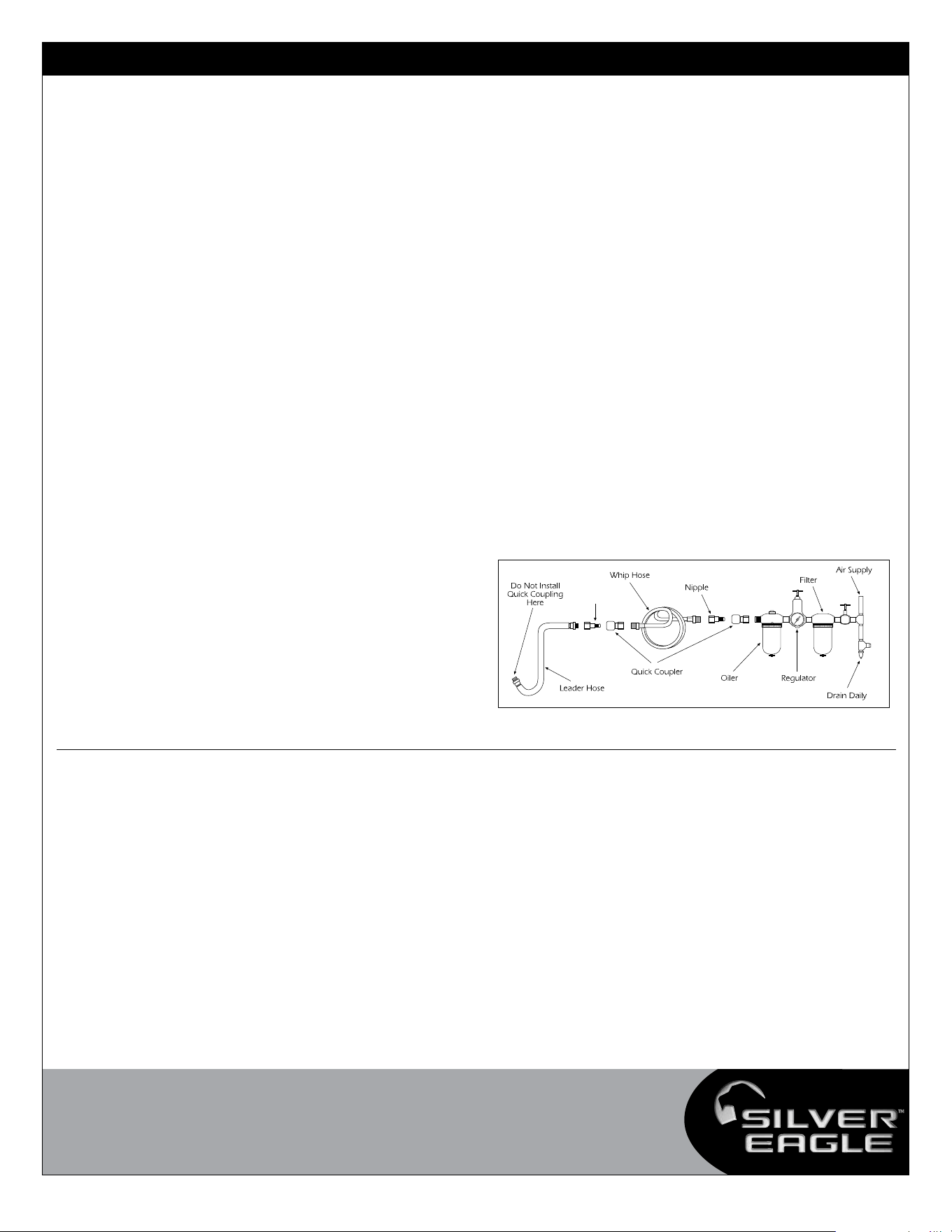

AIR SUPPLY

Toolsoperateonawiderangeofairpressures.Itisrequiredthatairpressure

measures 90 psig at the tool with the trigger fully depressed and no load

appliedtothetool.Higherpressure(over90psig;6.2bar)raisesperformance

beyondtheratedcapacityofthetool,whichwillshortentoollifeandcould

causeinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterintheairline

willcausedamagetothetool.Drainthewaterfromairlinesandcompressor

priortorunningtool.Cleantheairinletfilterscreenweekly.Therecommended

hookupprocedurecanbeviewedintheabovefigure.

The air inlet used for connecting air supply has standard 1/4" NPT. Line

pressureshouldbeincreasedtocompensateforunusuallylongairhoses(over

25feet).Minimumhosediametershouldbe3/8"I.D.andfittingsshouldhave

the same inside dimensions and be tightly secured.

Ensureanaccessibleemergencyshutoffvalvehasbeeninstalledintheair

supplylineandmakeothersawareofitslocation.

LUBRICATION

Lubricatetheairmotordailywithhighqualityairtooloil.Ifnoairlineoileris

used,run1/2oz.ofoilthroughthetool.Theoilcanbesquirtedintothetoolair

inlet or into the hose at the nearest connection to the air supply, then run the

tool.Arustinhibitiveoilisacceptableforairtools.

WARNING:Afteranairtoolhasbeenlubricated,oilwilldischargethroughthe

exhaustportduringthefirstfewsecondsofoperation.Theexhaustportmust

becoveredwithatowelbeforeapplyingairpressuretopreventseriousinjury

OPERATION

Always usetherequired wheel guardto prevent injury frombrokencut-off

wheel parts. If a guard has withstood a wheel breakage, discontinue its

use and replace it with a new guard. It may be damaged. Position the guard

betweenthecut-offwheelandtheoperator.Usebarrierstoprotectothersfrom

wheelfragmentsandsparks.

Always wear impact-safety eye and face protection to guard against flying

rust and chips (users and bystanders). Use only wheels rated at 18,000 RPM

or higher.Evensmallprojectilescaninjureeyesandcauseblindness.Acut-off

wheelthatbreakscancauseveryseriousinjury.Dailymeasurethetoolspeed

with a tachometer to make sure the speed is not greater than the RPM marked

onthecut-offwheel.Never use a cut-off wheel marked with a speed lower

than the tool speed.

NOTE: Before using, test cut-off wheel by briefly running the tool at full

throttle, under a barrier (such as a heavy work table) to stop any possible

broken wheel parts.

NOTE: Always turn off the air supply, drain hose of air pressure and detach

tool from air supply before installing, removing or adjusting any part or

accessory on this tool, or before performing any maintenance on this tool.

TROUBLESHOOTING

Otherfactorsoutsidethetoolmaycauselossofpowerorerraticaction.

Reducedcompressoroutput,excessivedrainontheairline,moistureor

restrictionsinairpipesortheuseofhoseconnectionsofimpropersizeor

poor conditions may reduce air supply. grit or gum deposits in the tool may

cutpowerandmaybecorrectedbycleaningtheairstrainerandflushingout

thetoolwithgumsolventoiloranequalmixtureofSAE#10andkerosene.

Ifoutsideconditionsareinorder,disconnecttoolfromhoseandtaketoolto

your nearest authorized service center.

Nipple

SE510 4 rev. 10/09/15

SE510 3" Cut-Off Tool

Description Qty.

Part #Index # Description Qty.

Index # Part #

RS98101SE

RS98102A

RS98102

RS98103

RS98104

RS98105

RS98106

RS98107

RS98108

RS98109

RS98110

RS98111

RS98112

RS98113

RS98114

RS98115

RS98116

RS98117

RS98118

Ball Bearing

Rear End Plate

Cylinder

Rotor Blade

Rotor

Rotor Spacer

Front End Plate

Ball Bearing

Lock Nut

Protector Guard

Spindle

Spacer

Hex. Screw

Hex Wrench

Spanner Wrench 13mm

RS21114

RS98120

RS98121

RS98122

RS98123

RS98124A

RS98125

RS98126

RS10920

RS98128

RS98201

RS98202

RS98203

RS98204

RS98205

RS98206

RS98207

Motor Housing

O-Ring for Valve Bush-

ing (not shown)

Valve Bushing

Lever Pin

Valve Stem

O-Ring

Spring

Regulator

O-Ring

Valve Screw

Throttle Lever

Stop Rod

Spring

Silencer

Deﬂector

Air Inlet

NOTe:

Part#33hasalefthandedthread.

Be sure to turn clockwise to remove.

ReMARQue :

Lapièce#33possèdeunletageà

gauche. Assurez-vous de tourner

danslesensdesaiguillesd’une

montre pour la retirer.

NOTA:

Lapieza#33cuentaconunarosca

zurda. Para quitarlo, asegúrese de

girarlo en el contrasentido de las

agujasdelreloj.

SE510 5 rev. 10/09/15

Vitesse..........................18 000 RPM

dimension de la roue.....................3 po

Horse Power ........................0.45 HP

Poids net ...........................2,54 lbs

Longueur hors tout ...................7-1/2 po

Pressiond’airrec. .............. 90 psi (6,2 bar)

Consommationd’airmin...............5 pi3/min

Dimensiond’entréed’air .............1/4 po NPT

dimension du boyau ................... 3/8 po

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

• Plomb provenant des peintures,

• Silicium cristallin provenant des briques, du ciment et d’autres produits de maçonnerie et

• Arsenic et chrome provenant du bois traité chimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites

ce type de travail. pour réduire l’exposition à ces expositions : travaillez dans un endroit

bien ventilé et travaillez avec l’équipement de sécurité approuvé comme les masques à

poussière qui sont conçus pour filtrer les particules microscopiques.

Instructions de fonctionnement Avertissement Pièces

SPECIFICATIONS

SE510

Outil à découper 3 po

liseZ touJours le

instructions AvAnt

d’utiliser les outils

MotorisÉs

porteZ touJours des

lunettes de sÉcuritÉ

porteZ touJours une

protection pour les

oreilles

touJours porter

l'ÉQuipeMent de

protection pour le

visAge

touJours porter

l'ÉQuipeMent de

protection pour les

MAins

ÉviteZ l’exposition

prolongÉe

auxViBRaTioNS.

LER/MiNDEL’aCCESSoiRE

doit excÉder celui

de l’outil

•

R/MIN MAXIMUM DE 18,000

•

PRESSION D'AIR MAXIMUM :

90 PSI, 6.2 BARS

RPMRPMRPM

AVERTISSEMENT

SE510 6 rev. 10/09/15

SE510 Outil à découper 3 po

LE MANQUE D'OBSERVER CES AVERTISSEMENTS PEUT CAUSER DES BLESSURES

ce guide d’utilisAtion renferMe d’iMportAntes

CoNSiGNESDESéCuRiTé.

liseZ ce guide d’utilisAtion AttentiveMent et

AssureZ-vous d’Avoir bien coMpris toutes les

DiRECTiVESaVaNTD’uTiLiSERCETouTiL.

• Lisez et comprenez bien toutes les instructions. Le manque

 d’observer toutes les instructions énumérées ci-dessous,

 peut entraîner une décharge électrique, un feu et/ou

 causer de sérieuses blessures corporelles. Veuillez lire et

bien comprendre toutes les instructions. Tout manquement

 aux instructions indiquées ci-après pourrait entraîner un

 choc électrique, un incendie, une explosion et/ou des

 blessures personnelles graves. Il est de la responsabilité du

 propriétaire de s'assurer que tout le personnel lise ce

manuel avant d'utiliser l'appareil. Il revient aussi au

 propriétaire de l'appareil  de conserver ce manuel en bon

 état et dans un endroit accessible permettant au manuel

 d'être vu et lu par tous. Si le manuel ou les étiquettes du

 produit sont perdus ou illisibles, contactez Sunex Tools pour

 les faire remplacer. Si l'utilisateur-opérateur de l'appareil ne

maîtrise pas bien l'anglais, les instructions relatives au

 produit et aux mesures de sécurité devront être lues et

 discutées avec l'opérateur dans sa langue maternelle par

 l'acheteur- propriétaire ou toute personne habilitée par lui

 à le faire, en s'assurant que l'opérateur en comprend bien le

contenu.

• Veuillez toujours utiliser, inspecter et entretenir cet outil

 conformément au code de sécurité ANSI sur les outils

 pneumatiques portatifs (ANSI B186.1) et à tout autre loi

 ourèglementrelatifàlasécurité.

• Pour assurer un fonctionnement sécuritaire, un rendement

 optimal et la durabilité des pièces, utilisez une pression d’air

 maximale de 90 lb/po², 6,2 bar et un boyau d’un diamètre de

3/8 po.

• Portez toujours de l’équipement de protection des yeux

 résistant aux chocs quand vous utilisez cet outil ou en

 faitesl’entretien(utilisateursetspectateurs).

• Les niveaux sonores élevés peuvent provoquer une

 perte auditive permanente. Portez toujours l’équipement de

 protection auditive recommandé par votre employeur et les

 règlements de l’OSHA quand vous utilisez cet outil

 (utilisateuretpersonnesàproximité).

• Conservezcetoutilenbonétatdemarche.

• Les personnes qui utilisent ou entretiennent cet outil

être capables de le manipuler compte tenu de sa

grosseur, de son poids et de sa puissance.

• L’utilisation de l’appareil peut causer des chocs, des coupures,

 des meurtrissuresetde la chaleur.Protégezvos mains enportant

des gants.

• L’air comprimé peut causer de graves blessures. Ne dirigez

 jamais l’air vers vous ou une autre personne. Coupez

 toujours l’arrivée d’air, le tuyau de pression d’air et

 détachez l’outil de l’arrivée d’air avant d’installer, de

 retirer ou de régler tout accessoire de cet outil ou avant

 de l’entretenir. Si vous ne le faites pas, vous risquez des

 blessures graves. Le fouettage des tuyaux peut causer

 de graves blessures. Vérifiez toujours que les tuyaux et les

 raccords ne sont pas endommagés, effilochés ou desserrés

 et remplacez immédiatement. N’utilisez pas de raccords

 rapides avec l’outil. Consultez les instructions pour corriger

le montage.

• Garderl’outilhorsdelaportéedesenfants.

• Les outils pneumatiques peuvent vibrer pendant

 l’utilisation. Las vibraciones, movimientos repetitivos o

 posiciones incómodas durante períodos extendidos de tiempo

pueden ser dañinos para sus manos y brazos. Suspenda el uso

 de la herramienta si experimente molestias, estremecimiento

 odolor.Antesdecontinuarusándola,soliciteelconsejo

médico.

• Une glissade, un trébuchage et/ou une chute lors de

 l’utilisation d’outils pneumatiques peut causer de sérieuses

 blessures ou la mort. Prenez garde aux boyaux qui traînent

 parterredansl’airedetravail.

• Votre posture doit être stable. Évitez de travailler à bout

de bras.

• VérifierlesensderotationAVANTd'utilisercetoutil.

• Calculez vos mouvements et prenez garde aux changements

 brusquesdepositionquandvousutilisezunoutilélectrique.

• Ne tenez pas l’outil par le boyau d’alimentation. Protégez le

 boyaudesobjetstranchantsetdelachaleur.

•L’arbre de l’outil peut continuer de tourner brièvement une

 fois la gâchette relâchée. Évitez tout contact direct avec les

 accessoires pendant ou après l’utilisation. Le port de gants

 réduitlesrisquesdecoupuresoudebrûlures.

• Rester à l’écart de l’extrémité de l’outil. Ne portez pas de

 bijoux ni de vêtements amples. Les cheveux longs doivent

 demeurer hors de portée de l’outil et de ses accessoires

 pour éviter tout scalp accidentel. Tenez les cravates et les

 colliers hors de portée de l’outil, car ils présentent un risque

 desuffocation.

• VérifierlesensderotationAVANTd'utilisercetoutil.

• Ne pas utiliser (ou modifier) l'outil à d'autres fins que celles

 pour lesquelles elle a été conçue sans consulter le

 représentantautorisédufabricant.

• Il est nécessaire de monter correctement la meule tronçonneuse

 afin d'éviter les blessures causées par les meules qui seraient

 brisées. N'employez pas de meules tronçonneuses ébréchées ou

 fêlées.Lesmeulestronçonneusesdevraientgarderunajustagelibre

 surlatigepourévitertoutetensionauniveaudutrou.N'utiliserqueles

 baguesdemeulefourniesaveclatronçonneuspourfixer la meule

 tronçonneuse.Lesrondellesplatesoutoutautreadaptateurrisquent

 desoumettrelameuleàunepressiontropforte.Serrezlameulesur

 la tige pour lui éviterd'être éjectée au moment de la mise hors

tension.

• N'utilisezjamaiscetoutilsansquelecouvercledeprotectiondudisque

 soitbienenplace.

• Le R/MiN de l’accessoire doit excéder celui de l’outil.

 utiliser seulement des accessoires dont la vitesse

 nominaleindiquéeestd’aumoins18000tr/min.

• Utilisezlespiècesderechangeetlesaccessoiresrecommandéspar

Matco Tools.

• Ne pas verrouiller, ni bloquer le levier de sécurité « oN/

 oFF » en position de marche (« oN ») au moyen de ruban

 ou d’un fil. Le levier doit pouvoir revenir en position d’arrêt

 («oFF»)lorsquerelâché.

• Ne pas lubrifier les outils avec des liquides inflammables

 ou volatils comme le kérosène, le diesel ou le carburant

 d’avion.

• Cet outil n'est pas isolé du point de vue des chocs

 électriques.

• Nepasutilisercetoutildansuneatmosphèreexplosive.

• L’entretien et les réparations ne devraient être effectués

 quedansuncentredeserviceautorisé.

• Évitez de forcer l’outil en l’utilisant au-delà de sa puissance

nominale.

• N’enlevez aucune étiquette. Remplacez toute étiquette

 abîmée.

•Ce produit peut contenir des produits chimiques

 reconnus par l'État de la Californie comme causant le

 cancer, des anomalies congénitales ou d'autres effets

nuisibles sur la reproduction. Se laver minutieusement

les mains après avoir utilisé le produit.

RPMRPMRPM

AVERTISSEMENT

SE510 7 rev. 10/09/15

SE510 Outil à découper 3 po

GARANTIE

Matco garantit ses outils pneumatiques au consommateur pendant une

périoded’unan.

Nous réparerons tout outil pneumatique de la série SE couvert par cette

garantiequi présenteun défautdematériauou demain-d’œuvre durantla

périodedegarantie.Pourfaireréparerl’outil,retournez-leàquelquescentres

degarantieautorisésdeMatco,portpayé.Joignezunecopiedevotrepreuve

d’achatetunebrèvedescriptionduproblème.L’outilserainspectéetsiuneou

plusieurspiècesprésententundéfautdematérieloudemain-d’œuvre,l’outil

seraréparégratuitementetretournéportpayé.Cettegarantievousdonnedes

droitsparticuliers.Vouspouvezaussiavoird’autresdroitsquivarientd’unétat

àl’autre.CetteobligationestlaseuleresponsabilitédeMatcodanslecadre

de cette garantie et Matco ne sera en aucun cas responsable de dommages

connexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites pour les

dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

ENTRÉE D’AIR

Cetoutilpeutfonctionneràl’intérieurd’unelargeplagedepressiond’air.Ilest

recommandéquelapressionsoitde90psilorsqueladétenteesttotalement

enfoncéeetqu’aucunechargen’estimposéeàl’outil.Unepressionsupérieure

(plus de 90 psi; 6,2 bar) augmente la performance au-delà de la capacité

nominaledel’outil,raccourcissantcependantainsiladuréedeviedel’outilet

pouvantdonnerlieuàdesblessures.

Utiliseztoujoursdel’aircomprimépropreetsec.Laprésencedepoussière,

devapeurscorrosiveset/ou d’eaudanslaconduited’airpeutendommager

l’outil.Vidangerl’eaudesconduites d’airetducompresseuravantd’utiliser

l’outil. Nettoyer le filtre de l’entrée d’air chaque semaine.La procédure de

branchementrecommandéepeutêtrevuedanslaFIG.1.

La source d’alimentation en air est raccordée à une entrée d’air ayant un

normaliséNPTde1/4po.Ilfautaugmenterlapressiondanslaconduited’air

danslecasdeboyauxàairexceptionnellementlongs(plusde25pieds).Le

diamètreintérieurminimalduboyaudoitêtrede3/8po.Lesraccordsdoivent

avoirlemêmediamètreintérieuretêtreserréssolidement.

Asegúrese que se haya instalado una válvula accesible de apagado por

emergenciaenlalíneadesuministrodeaireeinformeaotrosdesuubicación.

DÉPANNAGE

Desfacteursextérieursàl’outilpeuventcauserdesbaissesdepuissanceou

d’autresproblèmes.Undébitréduitducompresseur,undrainageexcessifdu

conduitd’airdel’humiditéoudeslimitationsdansleboyaud’airoul’utilisation

de raccords de dimensions inadéquates ou en mauvaise condition peuvent

réduire l’alimentation d’air. Des résidus d’abrasif ou des dépôts accumulés

dansl’outilpeuventdiminuerlapuissance,cecipeutêtrecorrigéennettoyant

lefiltreàairetennettoyantl’outilavecdusolvantàl’huilepourdépôts,ou

avecunmélangeenpartségalesd’huileSAE#10etdukérosène.Sitoutes

les conditions extérieures sont excellentes, débrancher l’outil du boyau et

apportez-leàl’atelierdeserviceagréeleplusprès.

LUBRIFICATION ET ENTRETIEN

Lubrifierlemoteurpneumatiquechaquejouravecdel’huileàoutilpneumatique

dequalité.Si aucunhuileur pourconduite d’airn’est utilisé,injecter1/2 oz

d’huile dans l’outil. L’huile peut être injectée dans l’entrée d’air de l’outil

ou dans le boyau par l’entremise du raccord le plus près de la source

d’alimentation en air. Faire ensuite fonctionner l’outil. L’huile antirouille

convientauxoutilspneumatiques.Untrop-pleinréduitlapuissancedel’outil.

AVERTISSEMENT:Unefoisl’outilpneumatiquelubrifié,del’huiles’écoulerade

l’orificed’échappementpendantlespremièressecondesdefonctionnement.

L’orificed’échappementdoit êtrerecouvertd’unchiffonavant demettreen

marchel’outilpourprévenirlesblessuresgraves.d’alimentationenair.Faire

ensuitefonctionnerl’outil.L’huileantirouilleconvientauxoutilspneumatiques.

Untrop-pleinréduitlapuissancedel’outil.

AVERTISSEMENT : Unefoisl’outilpneumatiquelubrifié,del’huiles’écoulera

del’orificed’échappementpendantlespremièressecondesdefonctionnement.

L’orificed’échappementdoit êtrerecouvertd’unchiffonavant demettreen

marchel’outilpourprévenirlesblessuresgraves.

FONTIONNEMENT

Utiliseztoujourslecouvercledeprotectiondedisqueindiquépourprévenir

les blessures pouvant être produites par des débris provenant de meules

tronçonneusesbrisées.Siuncouvercledeprotectionaétéexposéàunbrisde

meule, cessez de l'utiliser et remplacez-le par un nouveau couvercle. Il pourrait

être endommagé.  Positionnez le couvercle entre la meule tronçonneuse

et l'utilisateur. Utilisez des écrans de protection pour protéger toute autre

personnedefragmentsdemeulesetd'étincellesdetronçonnage.

Porteztoujoursunéquipementdeprotectionadéquatetrésistantauxchocs

pourvousprotégerlevisage etlesyeux desdébrisvolants derouilleetde

métal (utilisateurs et spectateurs). N'utilisez que des meules clairement

évaluées à 18 000 RPM ou plus. Même les tout petits projectiles peuvent

causerdes blessuresauxyeux etentraîner uneperte totale dela vue.Une

meule tronçonneuse qui se brise peut entraîner des blessures très graves.

Vérifiez quotidiennement la vitesse de l'appareil avec un tachymètre pour

vousassurerquelavitessedel'appareilnedépassepascellespécifiéepour

lameuletronçonneuseutilisée.N'utilisezjamaisdemeuletronçonneusedont

lavitesseindiquéeestmoindrequecelledel'outilaveclaquellevousvoulez

l'utiliser.

REMARQUE:Avantde l'utiliser,testezbrièvement la meuletronçonneuse en

faisant fonctionner l'outil à pleine puissance  sous un écran de protection

commeunetabledetravailouunétabliépais,quipourraitarrêtertoutepartie

demeuleéjectéedanslecasoùcelle-ciseraitbrisée.

REMARQUE: Toujours couper l'arrivée d'air comprimé et débrancher l'outil

avant d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ouavantd'effectuerunetâched'entretienquelconque.

FIG. 1

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

SE510 8 rev. 10/09/15

Velocidadlibre....................18,000 RPM

Tamaño de Rueda ........................ 3"

Horse Power ........................0.45 HP

Peso neto ......................... 2.54 Lbs

Longitud global .......................7-1/2”

Presión de aire recomendada ...90 psig (6.2bar)

Consumo mín. de aire ..................5 CFM

Tamaño de entrada de aire ............ 1/4” NPT

Tamaño de manguera ............. 3/8”

SE510

Herramienta de corte 3"

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos

químicos son:

• El plomo proveniente de pintura con base de plomo,

• La silica cristalina de ladrillo y cemento y otros productos de mampostería, y

• El arsénico y el cromio de maderos químicamente tratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo, los que son específicamente diseñados para filtrar las partículas

microscópicas.

SPECIFICATIONS

ADVERTENCIA

leer sieMpre lAs

instrucciones Antes de

usAr lAs herrAMientAs

nueMÁticAs

sieMpre lleve puesto

gogles de seguridAd

usAr sieMpre

protecciÓn

pArA los oÍdos

sieMpre lleve puesto

protecciÓn pArA lA cArA

sieMpre lleve puesto

protecciÓn de lAs MAnos

evitAr exposiciÓn

prolongAdA A lAs

vibrAciones

lAs rpM del Accessorio

deben exceder lAs rpM

de lA herrAMientA

• MÁXIMA RPM DE 18,000

• PRESIÓN MÁXIMA DE AIRE:

90 PSIG, 6.2 BAR

RPMRPMRPM

ADVERTENCIA

SE905 9 rev. 10/09/15

SE510 Herramienta de corte 3"

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

ESTE MANUAL DE INSTRUCCIONES CONTIENE

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA CUIDADOSAMENTE ESTE MANUAL INSTRUCTIVO Y

COMPRENDA TODA INFORMACIÓN ANTES DE OPERAR

ESTA HERRAMIENTA.

• Lea y comprenda todas las instrucciones. Hacer caso

omiso a todas las instrucciones alistadas a continuación

 podría ocasionar choque eléctrico, incendio, una explosión

y/o lesiones personales serias. Lea y comprenda todas las

instrucciones. Hacer caso omiso al seguir todas las

instrucciones alistadas a continuación podría ocasionar el

 choque eléctrico, incendio, explosiones y/o lesiones

personales serias. es las responsabilidad del propietario

asegurarse que todo el personal lea este manual previo

 al uso de este dispositivo. También es la responsabilidad

del propietario del dispositivo mantener intacto este manual

y en un lugar conveniente para que todos lo lean y vean. Si

el manual o las etiquetas se hayan perdido o no sean

legibles, comuníquese con Monstor Mobile por algunos

 repuestos. Si el operador no domina el idioma inglés, las

instrucciones del producto y de seguridad le serán leídas

y discutidas con el operador en el idioma materno del

operador por parte del comprador/propietario o su designado,

asegurándose que el operador comprenda el contenido.

• Opere, inspeccione y mantenga siempre esta herramienta

de acuerdo con el Código de Seguridad del Instituto

Americano de estándares Nacionales para las

Herramientas Portátiles Neumáticas (ANSI B186.1) y

cualquier otro código o regulación aplicables.

• Por seguridad, desempeño superior y durabilidad máxima

 de las refacciones, opere esta herramienta a la máxima

presión de aire al 90 psig; 6.2 barg. con una manguera de

alimentación de aire de 3/8" en diámetro.

• Siempre lleve protección de ojos y cara resistentes al impacto,

al momento de operar o realiza mantenimiento a esta

herramienta. (usuarios y espectadores).

• Niveles de sonidos altos pueden provocar una pérdida

permanente del oído. utilice una protección para las

 orejas según las recomendaciones de su patrón las

regulaciones OSHA (usuarios y espectadores).

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben poder

 físicamente manejar el volumen, peso y potencia de esta

herramienta.

 • La operación podría ocasionar algún impacto, corte, abrasión

y/o calentamiento. Lleve puesto guantes para protegerse

las manos.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

 ajustar cualquier accesorio de esta herramienta, o antes

de realizar cualquier mantenimiento de esta herramienta.

 La falla en hacerlo podría resultar en alguna lesión.

Las mangueras de látigo pueden ocasionar alguna herida

 seria. Revise siempre las mangueras y herrajes por daños,

deshilachas o solturas, y repóngalos inmediatamente.

No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

correcta.

• Mantengalejosdelalcancedelosniños.

• Las herramientas neumáticas pueden vibrar con  su uso. Las

vibraciones, movimientos repetitivos o posiciones incómodas

 durante períodos extendidos de tiempo pueden ser dañinos

para sus manos y brazos. Suspenda el uso de la herramienta

 si experimente molestias, estremecimiento o dolor. Antes de

 continuarusándola,soliciteelconsejomédico.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientas neumáticas puede ser una causa mayor de

lesión seria o la muerte. Sea consciente de la manguera

 excedente,dejadaporlasuperficieparacaminarotrabajar.

• Mantenga balanceada y firme la postura corporal de trabajo.

 Noseextralimitealoperarestaherramienta.

• Note el sentido de la rotación ANTES de operar esta

herramienta.

• Anticipe y sea alerto por cambios repentinos de movimiento

durante el arranque inicial y operación de cualquier

herramienta neumática.

• No lleve la herramienta por la manguera. Proteja la manguera

 deobjetosafiladosydelcalor.

• El eje de la herramienta puede seguir rotando brevemente

 después de que se libere la válvula reguladora. Evite el

 contacto directo con los accesorios durante y después del

uso. Los guantes reducirán el riesgo de alguna cortada o

quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo largo.

Se puede arrancar el cabello si no se lo mantenga a distancia

de la herramienta y accesorios. Mantenga a distancia de la

herramienta y de los accesorios los accesorios del cuello

para evitar el ahogamiento.

• NO use (ni altere) la herramienta para ningún otro uso

 excepto él para el cual fue diseñado, sin consultar primero a

 algúnrepresentanteautorizadodelfabricante.

• El montaje correcto de la rueda de corte es necesario para

la prevención de lesiones provenientes de ruedas rotas. No

use ruedas de corte astilladas o agrietadas. Las ruedas de

 corte deberán caber libremente en el eje con el fin de

 prevenir tensión en al agujero. Use sólo collarines de rueda

 las que viene adjunto con la herramienta para el montaje de

la rueda de corte. Las arandelas planas u otros adaptadores

podrían crear una sobretensión para la rueda. Apriete la

 rueda en el eje con el fin de prevenir las salidas cuando la

herramienta está apagada.

• Nunca opere esta herramienta sin que esté en lugar la

 tapadeldisco/protector.

• lAs rpM del coMpleMento deberÁn exceder lAs

 RPM DE La HERRaMiENTa. use accessorios clasificados

 aunas15,000RPMomayores.

• No bloquee, ni use cinta ni alambre para bloquear la

 palanca de seguridad de "encendido/apagado" en la

 posición de encendido ["on"], ya que la palanca deberá

 estar libre para volverse a la posición de “apagado” (“off”)

 cuandoéstasealiberada.

• Use partes y accesorios de repuesto recomendados

por Matco Tools.

• No lubrique las herramientas con soluciones inflamables ni

volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

•

Estaherramientanoestáaisladacontraelchoqueeléctrico.

•

Estaherramientanodebeemplearseenambientesexplosivos.

• Las reparaciones y mantenimiento deben realizarse sólo por

parte de un centro de servicio autorizado.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

•Este producto puede contener sustancias químicas

 consideradas por el Estado de California como causantes

 de cáncer, de malformaciones congénitas u otros daños en

el sistema reproductivo. Lávese bien las manos después de

manipular el producto.

• Hacer caso omiso a estas advertencias puede ocasionar

lesiones personales potenciales y/o daños a la propiedad.

ADVERTENCIA

RPMRPMRPM

SE905 10 rev. 10/09/15

SE510 Herramienta de corte 3"

ALIMENTACIÓN DE AIRE

Las herramientas operan en un rango amplio de presiones de aire. Las

herramientas de esta categoría operan dentro de un rango amplio de presión

deaire.Altrabajarlibremente,serecomiendaquelapresióndeairedeestas

herramientas mida a un 90 psig en la herramienta. La presión alta y el aire sucio

disminuirán la vida de la herramienta debido al desgaste más rápido, y pueden

crear condiciones peligrosas.

Siempre use aire limpio y seco el polvo, los vapores corrosivos y/o el agua en

latuberíadeairedañaránlaherramienta.Vacíeelaguadelaslíneasdeaire

ydelcompresorantesdedejarfuncionarlaherramienta.Limpieelfiltrodela

entradadeairesemanalmente.Elprocedimientodeconexiónrecomendadose

puede consultar en la FIg. 1.

La admisión de aire que se ocupa para la conexión del suministro de aire

cuenta con una estándar de 1/4" NPT. Se debe aumentarla presión en la línea

para compensar por las mangueras de aire incomunmente largas (mayores de

25 pies). el diámetro mínimo de la manguera debe de ser de 3/8" de diámetro

interiorylosherrajesdebencontarconlasmismasdimensionesydebenestar

fijamentesujetados.

Asegúrese que se haya instalado una válvula accesible de apagado por

emergenciaenlalíneadesuministrodeaireeinformeaotrosdesuubicación.

DIAGNÓSTICO DE AVERÍAS

Puede haber otros factores ajenos a la herramienta que sean

causa de pérdida de corriente o acción errática. La potencia

reducida de salida del compresor, el drenaje excesivo en la

tubería de aire, humedad o restricciones en las cañerías de aire

o el uso de conexiones de manguera de tamaño inadecuado

o en malas condiciones puede reducir el suministro de aire.

Depósitos de arenilla o goma en la herramienta pueden cortar

la potencia y pueden corregirse limpiando el aspirador de aire

y limpiando a chorro la herramienta con aceite que disuelva la

goma o una mezcla de partes iguales de SAE #10 y querosén.

Si no hay ningún problema con las condiciones externas,

desconecte la herramienta de la manguera y llévela al centro

autorizado de servicio más próximo.

LUBRICACIÓN

Lubrique el motor neumático diariamente con un aceite para herramientas

neumáticas de alta calidad. Si no se usa ningún lubricador de línea de aire,

dejecorreruna1/2oz.deaceiteporlaherramienta.Elaceitepuedeecharse

por chorrito en la entrada de aire de la herramienta o en la manguera en la

conexiónmáscercanaalsuministrodeaire,luegooperelaherramienta.Un

aceite anti- corrosión es aceptable para las herramientas neumáticas. el sobre

rellenado ocasionará una reducción en la potencia de la herramienta.

ADVERTENCIA:Despuésdequesehayalubricadounaherramienta

neumática, el aceite se descargará por el puerto de escape durante los

primeros segundos de la operación. el puerto de escape deberá cubrirse con

unatoallaantesdeaplicarunapresióndeaireconelfindeprevenirlesiones

serias.

LA OPERACIÓN

Siempreuseelprotectorderuedarequeridoconelfindeprevenirlesiones

provenientes de las partes provenientes de las ruedas de corte rotas. Si

algúnprotectorhasufridounaroturaderueda,déjelodeusaryrepóngalo

con un protector nuevo. Podría estar dañado. Posicione el protector entre la

rueda de corte y el operador. use barreras para protegerles a otros contra los

fragmentosyderuedaylaschispasdecorte.

Siemprellevepuestoproteccióndeojosydecaradeseguridadcontralos

impactos para protegerse contra la corrosión y astillas voladoras (usuarios

yespectadores).Useruedasclasificadasaunas18,000RPMomayores

solamente.Aúnlosproyectilespequeñospuedenlesionarlosojosyocasionar

la ceguera. una rueda de corte la que llegue a romperse podría ocasionar

lesiones muy graves. Mida diariamente la velocidad de la herramienta con un

tacómetroconelfindeasegurarquelavelocidadnoseamayoralasRPM

marcadas en la rueda de corte Nunca use ninguna rueda de corte marcada

con una velocidad menor a la de la velocidad de la herramienta.

NOTA:Beforeusing,testcut-offwheelbybrieflyrunningthetoolatfull

throttle, under a barrier (such as a heavy work table) to stop any possible

broken wheel parts.

NOTA: Antes del uso, pruebe la rueda de corte al brevemente operar la

herramientaatodapotencia,debajounabarrera(talcomounamesade

trabajopesada)conelfindepararcualquierpartederuedarotapotencial..

FIg. 1

GARANTÍA

Matcoofrecealconsumidorlagarantíadesusherramientasneumáticaspor

un período de 1 año.

ReparemoscualquierherramientaneumáticadelaSerieSE,cubiertabajoesta

garantía,la cualdemuestraserdefectuosaen cuestiónmaterial omano de

obra durante el período de dicha garantía. Para que se repare su herramienta,

devuelva la herramienta a cualquiera Centro de garantía Autorizado de Matco,

fleteprepagado.Incluyeporfavorunacopiadesucomprobacióndecompra

y una breve descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialodemano

deobra,serepararálaherramienta,libredecargos,yéstaserádevueltaa

ustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener también

otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada  y Matco no será, bajo ninguna circunstancia,

responsable por los daños incidentales ni consecuenciales.

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

Matco Tools SE510

Product's Documents

SE510_InstructionManual_01.pdf

Specifications

Matco Tools SE510 Questions and Answers
