Vevor BSK-T4-F3-N Spin Down Filter 40 Micron High Flow Rate User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

PRE-FILTER

BSK-T4-F3-N BSK-T4-F3-G

BSK-T4-Q2-N BSK-T4-Q2-G

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:BSK-T4-F3--N BSK-T4-Q2--N

BSK-T4-F3-G BSK-T4-Q2-G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PRE-FILTER

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Product Introduction

The Whole House Pre-filter is mainly used to intercept contaminants such

as granules, impurities, sediment, rust, floating objects and so on. And it

can also provide positive protection for the downstream pipeline, water

purifier, water heater, wall hung gas boiler, washing machine, shower and

other terminal water equipment.

PRODUCT CHARACTERISTICS

1.Using 316L food grade stainless steel precision mesh;

2.The core components are specially made of imported materials, with

strong pressure resistance, safety and reliability;

3.Special explosion-proof transparent outer cover, visualization of the use

effect, visualization of the sewage effect, more convenient to use;

4.Clean sewage disposal is more convenient by a few gentle

rotations,resulting in the cleanse of the filter mesh and filter bottle.

5.Intelligent timed sewage discharge for easier maintenance.

ATTENTIONS

1. The installation, commissioning and maintenance should be carried out

by professionals .

2. The series of products can only be installed at an indoor and dry

environment. Please avoid getting close to any heat source; the series of

products only apply to municipal tap water at 5~38

℃

. Please do not use for

waste water or corrosive liquid .

3. When it’s installed, please pay attention to whether the direction of flow

marked on the valve body are consistent with the flow direction of the pipe .

4. Please make sure that install position has reliable drainage system .

- 3 -

5. Depending on the water quality of different locations, please wash the

filter normally at least once a month .

6. In the normal cleaning and maintenance process, please pay attention

to the protection of the components .

7. BSK-T4-Q2 models suggest replacing the pressure control valve core

within 5 years.

8.Product Example Line Diagram Taking BSK-T4-Q2-G as an Example .

9. Our company provides complete and reliable products. We are not

responsible for any product damage or loss of personal injury, property,

environment resulting from the replacement, installation and setting of any

debugging parts of our products without our approval. If you have any

questions about our products, please contact us .

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in

the European Union. This applies to the product and all

accessories marked with this symbol. Products marked as such may not

be discarded with normal domestic waste, but must be taken to a collection

point for recycling electrical and electronic devices.

FCC Information

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

1) This product may cause harmful interference.

2) This product must accept any interference received, including

interference that may cause undesired operation.

- 4 -

WARNING: Changes or modifications to this product not expressly

approved by the party. Responsible for compliance could void the user's

authority to operate the product.

Note: This product has been tested and found to comply with the limits for

a Class B digital device pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television reception,

which can be determined by turning the product off and on, the user is

encouraged to try to correct the interference by one or more of the

following measures.

• Reorient or relocate the receiving antenna.

• Increase the distance between the product and receiver.

• Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for assistance.

This product is subject to the provision of European Directive 2012/19/EU.

The symbol showing a wheelie bin crossed through indicates that the

product requires separate refuse collection in the European Union. This

applies to the product and all accessories marked with this symbol.

Products marked as such may not be discarded with normal domestic

waste, but must be taken to a collection point for recycling electrical and

electronic devices.

- 5 -

TECHNICAL PARAMETERS

Product

Name

Pre-filter

Product

Model

BSK-T4-F3-

BSK-T4-Q2-

Connector

1′′ or 3/4′′

1′′ NPT or

3/4′′ NPT

1′′ or 3/4′′

1′′ NPT or

3/4′′ NPT

Product

Sizes

172*219*39

151*195*34

Clean Water

Flow

8T/H

4T/H

Filtration

Precision

40μm

Applicable

Water

Temperature

5℃~38℃

Applicable

Water

Pressure

0.15MPa~1MPa

Applicable

Water

Quality Municipal Tap Water

- 6 -

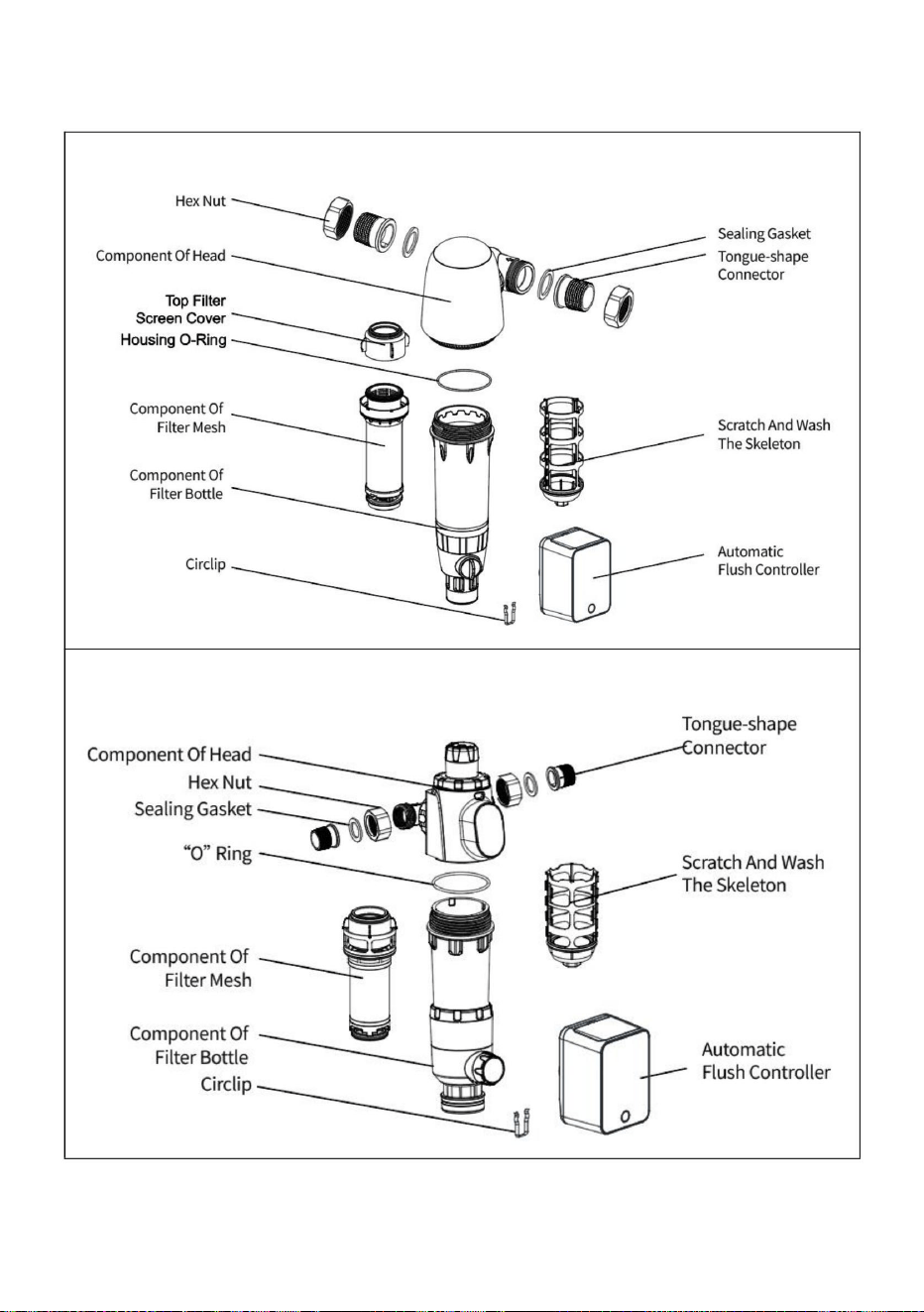

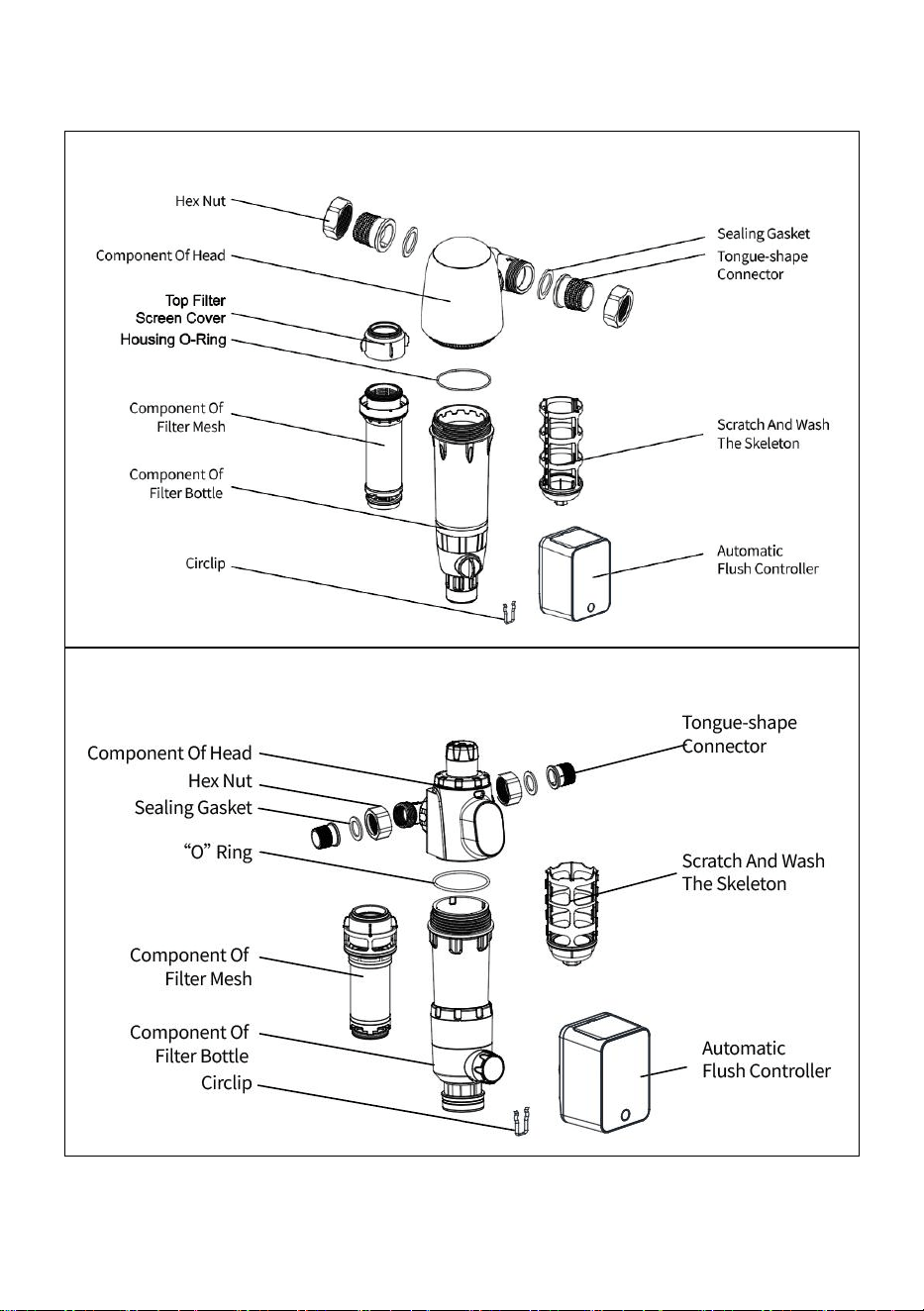

NAME OF EACH COMPONENT

BSK-T4-F3-N/BSK-T4-F3-G

BSK-T4-Q2-N/BSK-T4-Q2-G

- 7 -

(Note: the decomposition of product structure is for reference only. If it is

inconsistent with the actual product, it’s subject to the actual product.)

TECHNICAL PARAMETERS

① Product Installation Diagram Taking BSK-T4-Q2 as an Example.

1.Note the arrow direction of the water flow

2.Close the main inlet valve and drain the remaining water from the pipe.

3.When it’s installed, please note that the flow direction marked on the

valve body is consistent with the water flow direction in the pipeline!

4.Insert one end of the PE drainage pipe in the accessory package into

the drainage quick interface at the bottom of the machine, and the other

end into the floor drain or other drainage outlet and fix it.

- 8 -

②

1.The wrapping of Teflon tape should be installed by professionals.

Before the installation, please check if the components are complete.

2.PPR pipe installation needs special welding equipment, and the

welding should be strong.

3.If the metal hard pipe is installed, it is necessary to add the pipeline

according to the actual situation.

4.This product should not be installed outdoors, and it should be kept as

far as possible away from UV, heat sources, fuel and various chemicals.

5.When the Teflon tape is wrapped, it should be fully and evenly

wrapped.

6.When the hexagonal nuts are tightened with wrenches, make sure

other parts do not rotate with the hexagonal nuts.

7.After installation, observe carefully whether there is water leakage at

the joint connectors.

- 9 -

USER MANUAL

1.After installation, open the main inlet valve and flush it.

2.Before the flushing, make sure there is a reliable drainage system, or to

use a suitable container to hold the waste water after flushing. By turning

the ball valve handle in the lower part of the filter counterclockwise by 90 ,

then turning the black scraping knob at the lower part of the filter

clockwise or counterclockwise for 3 or 4 rounds, then the internal parts of

the filter bottle can be cleaned and drained Depending on the water

quality of different locations.

3.Please wash the product at least once a month, and switch the

drainage ball valve for flushing 3 times a month, each flushing for 30

seconds.

4.During normal cleaning and maintenance, all parts should be protected,

and original parts should be used for maintenance.

- 10 -

Dismantle and Wash the Filtering Components

Professional operating is

recommended.

When normal scraping or

flushing can not remove the

dirt on the filter mesh, and

normal water use is affected,

it is recommended to take

out the filter mesh and wash

it.

Open the filter bottle

counterclockwise with the

wrench offered in the pack.

Remove the filter mesh from

inside the bottle and softly

clean off the dirt embedded.

(No need to take out the

scraping component when

washing the filter mesh)

Note: The scraping

components do not need to

be removed when the filter

mesh components are being

cleaned.

- 11 -

Install the Scraper and Mesh

When the scraping

components are installed

into the filter bottle,

please make sure the

quadrilateral holes with

round corner in the

scraping components

are fitted with the

quadrilateral column on

the water discharge

copper parts at the

bottom of the filter bottle,

and the holes are

inserted to the end of the

column.

When the filter bottle

components are

installed, pay attention to

insert the four bumps in

the inner filter

component of the

scraping component to

the four grooves in the

filter bottle, and insert

them to the end of the

grooves.

- 12 -

Installation Of Scraping Components And Filter Mesh Components

It should be installed by professionals. Before the installation, please

check if the components are complete.

After installation, you must manually switch the controller several times

to see if there is any abnormal phenomenon.

The reverse operation process can remove the automatic controller

Description of Pressure Control Function(Pressure control

products have this function)

- 13 -

Operation Instructions of The Ball Valve Automatic

Controller

Panel Display / Key Description

Set The Opening Time State For The Ball Valve

The left illustration shows the

opening time state of the ball

valve, and press”Set”Switch the

state to "S" , and set the opening

time for the ball valve 15 seconds

/ 30 seconds / 45 seconds / 60

seconds / 90 seconds, press "+”

"-” key to set the required opening

time for the ball valve.

- 14 -

Show The Self-inspection Status

The left illustration shows the

self-inspection state of the ball

valve after the product is

recharged or restarted, and the

drain icon flashes.

Note: other functions cannot be

used during self-inspection

status.

Set The Switch Interval State Of The Ball Valve

The left illustration shows setting

the switch interval state of the ball

valve. Press "set" key and it will

change to the state "D". In the “D”

state, the ball valve interval can

be set at every 1-99 days to turn

on/off the ball vale once and keep

such interval in circulation. Press

"+” "-” key to set the required

days.

- 15 -

Display The Standby State In Auto Mode

The left illustration shows that

under its factory default state( the

same as the state after restart),

the "AUTO" state, the controller

will open the ball valve for

draining of 15 seconds after an

interval of 15 days, and then

automatically close the ball valve.

And it will circulate at such cycle.

During the interval, press the

wake-up key to show how many

days left for automatically

opening the ball valve. In this

wake-up state, you can press the

"drain" button to manually open

the ball valve. After you manually

open the ball valve, it will start 15

days’ timekeeping again.

Operation Instructions Of The Ball Valve Automatic Controller

The left illustration shows that

under the manual switch state,

the countdown figure of the ball

valve such as "15" will flash

during the switching time. When

it’s fully open, the number starts

countdown. When the countdown

is finished, it will display"00"

flickering indicating the ball valve

in a closed state and the ball

valve will always flash during

opening and closing process.

- 16 -

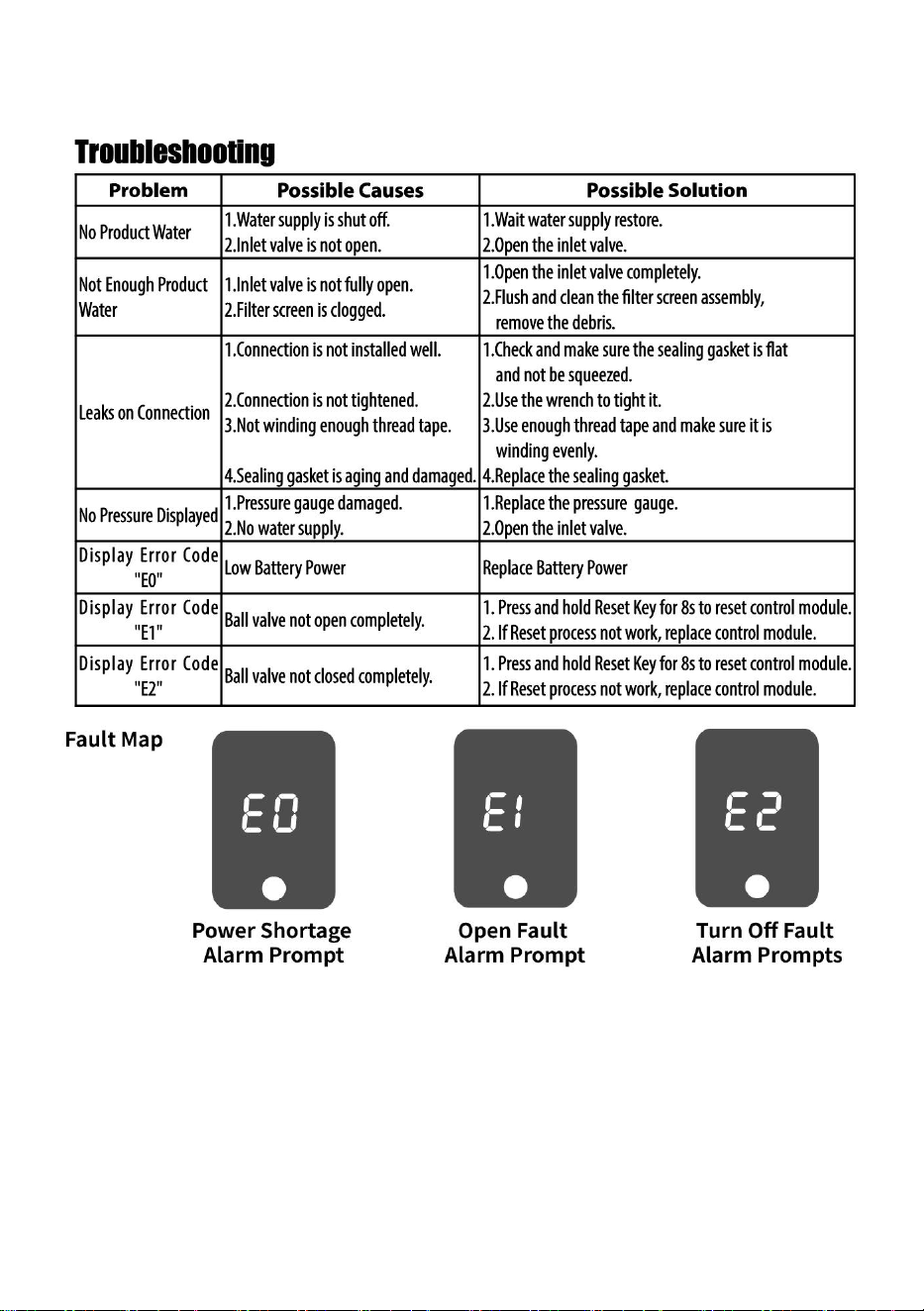

PRODUCT FAULT ANALYSIS

Packing List

1 set of Pre-filter

1 set of User Manual

- 17 -

1 set of Attachment Package (mounting wrench, sewer drain connector,

sewage drain pipe, etc.)

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

BSKT4Q2NBSKT4Q2G

BSKT4F3NBSKT4F3G

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznouspar

rapportauxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.

parnous.Nousvousrappelonsdevérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

PRÉFILTRE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

1

BSKT4F3G

BSKT4Q2N

MODÈLE:BSKT4F3N

BSKT4Q2G

BESOIND'AIDE?CONTACTEZNOUS!

PRÉFILTRE

Machine Translated by Google

CARACTÉRISTIQUESDUPRODUIT

Présentationduproduit

ATTENTION

autreséquipementsd'eauduterminal.

5.Déchargeintelligentedeseauxuséespourunentretienplusfacile.

lesproduitss'appliquentuniquementàl'eaudurobinetmunicipaleà5~38.Veuilleznepasutiliserpour

Lesindicationsindiquéessurlecorpsdelavannecorrespondentausensd'écoulementdutuyau.

purificateur,chauffeeau,chaudièreàgazmurale,lavelinge,doucheet

rotations,entraînantlenettoyagedelamaillefiltranteetdelabouteillefiltrante.

3.Unefoisinstallé,veuillezfaireattentionàsavoirsilesensduflux

1.L'installation,lamiseenserviceetlamaintenancedoiventêtreeffectuées

2.Lescomposantsprincipauxsontspécialementfabriquésàpartirdematériauximportés,avec

attentivementlemanueld’instructions.

pardesprofessionnels.

4.Veuillezvousassurerquelapositiond'installationdisposed'unsystèmededrainagefiable.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

1.Utilisationd'unmaillagedeprécisionenacierinoxydabledequalitéalimentaire316L;

Lepréfiltrepourtoutelamaisonestprincipalementutilisépourintercepterlescontaminantstelsque

3.Couvertureextérieuretransparenteantidéflagrantespéciale,visualisationdel'utilisation

environnement.Veuillezéviterdevousapprocherdetoutesourcedechaleur;lasériede

forterésistanceàlapression,sécuritéetfiabilité;

2.Lasériedeproduitsnepeutêtreinstalléequ'àl'intérieuretausec.

peutégalementfourniruneprotectionpositivepourlepipelineenaval,l'eau

4.L'éliminationdeseauxuséespropresestpluspratiqueenquelquesétapesdouces.

eauxuséesouliquidecorrosif.

commegranules,impuretés,sédiments,rouille,objetsflottants,etc.Etcela

effet,visualisationdel'effetdeseauxusées,pluspratiqueàutiliser;

2

Machine Translated by Google

3

9.Notresociétéfournitdesproduitscompletsetfiables.Nousnesommespas

accessoiresmarquésdecesymbole.Lesproduitsmarquéscommetelsnepeuventpas

équipement!

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

8.ExempledediagrammedelignedeproduitprenantBSKT4Q2Gcommeexemple.

l'Unioneuropéenne.Cecis'appliqueauproduitetàtous

lesdeuxconditionssuivantes:

pointderecyclagedesappareilsélectriquesetélectroniques.

interférencespouvantprovoquerunfonctionnementindésirable.

filtrernormalementaumoinsunefoisparmois.

responsabledetoutdommageauproduitoupertedeblessurecorporelle,depropriété,

d'environnementrésultantduremplacement,del'installationetdelaconfigurationdetout

questionssurnosproduits,veuilleznouscontacter.

êtrejetéaveclesorduresménagèresnormales,maisdoitêtredéposédansuncentredecollecte

5.Enfonctiondelaqualitédel'eaudesdifférentsendroits,veuillezlaverle

débogagedepartiesdenosproduitssansnotreapprobation.Situasquelque

2)Ceproduitdoitacceptertouteinterférencereçue,ycompris

àlaprotectiondescomposants.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

responsabledelaconformitépourraitannulerledroitdel'utilisateuràutiliserle

6.Dansleprocessusnormaldenettoyageetd'entretien,veuillezfaireattention

ATTENTION:Changementsoumodificationsnonexpressémentapprouvésparlapartie

d'ici5ans.

indiquequeleproduitnécessiteunecollecteséparéedesdéchets

Cetappareilestconformeàlapartie15desrèglesFCC.L'exploitationestsoumiseà

7.LesmodèlesBSKT4Q2suggèrentderemplacerlenoyaudelavannederégulationdepression

2012/19/UE.Lesymbolereprésentantunepoubellesurroulettesbarrée

InformationsFCC

ÉLIMINATIONCORRECTE

Machine Translated by Google

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,et

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/UE.

appareilsélectroniques.

dansuneinstallationrésidentielle.

•Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel'aide.

leproduitnécessiteunecollecteséparéedesdéchetsdansl'Unioneuropéenne.Ce

approuvéparleparti.Leresponsabledelaconformitépourraitannulerledroitdel'utilisateur

garantirqu’aucuneinterférenceneseproduiradansuneinstallationparticulière.Sice

s'iln'estpasinstalléetutiliséconformémentauxinstructions,peutprovoquer

Lesymbolereprésentantunepoubellebarréeindiquequele

AVERTISSEMENT:leschangementsoumodificationsapportésàceproduitnesontpasexpressément

interférencesnuisiblesauxcommunicationsradio.Cependant,iln'yapas

s'appliqueauproduitetàtouslesaccessoiresmarquésdecesymbole.

Remarque:Ceproduitaététestéetdéclaréconformeauxlimitesde

encouragéàessayerdecorrigerl'interférenceparunouplusieursdes

déchets,maisdoiventêtredéposésdansunpointdecollectepourlerecyclagedesappareilsélectriquesetélectriques.

autoritépourexploiterleproduit.

produitprovoquedesinterférencesnuisiblesàlaréceptionradiooutélévision,quipeuvent

êtredéterminéesenéteignantetenrallumantleproduit,l'utilisateurest

Lesproduitsmarquéscommetelsnepeuventpasêtrejetésaveclesdéchetsdomestiquesnormaux.

sontconçuspourfourniruneprotectionraisonnablecontrelesinterférencesnuisibles

lerécepteurestconnecté.

unappareilnumériquedeclasseBconformémentàlapartie15desrèglesdelaFCC.Ceslimites

mesuressuivantes.•

Réorientezoudéplacezl'antennederéception.•

Augmentezladistanceentreleproduitetlerécepteur.•Connectezle

produitàuneprisesuruncircuitdifférentdeceluiauquel

4

Machine Translated by Google

5

PARAMÈTRESTECHNIQUES

Précision

Produit

Tailles

Eaupropre

5~38

Eau

Nom

1''ou3/4''

Envigueur

Eau

BSKT4Q2

3/4''NPT

151*195*34

8T/H

0,15MPa~1MPa

Produit

BSKT4F3

3/4''NPT

172*219*39

1''ou3/4''

Filtration

Envigueur

Eaudurobinetmunicipaledequalité

Modèle

1''NPTou

172*219*39

Couler

40μm

Température

Envigueur

Préfiltre

Produit

Eau

BSKT4Q2

Connecteur

4T/H

Pression

BSKT4F3

1''NPTou

151*195*34

Machine Translated by Google

6

NOMDECHAQUECOMPOSANT

BSKT4Q2N/BSKT4Q2G

BSKT4F3N/BSKT4F3G

Machine Translated by Google

7

1.Notezlesensdelaflèchedudébitd'eau.

3.Unefoisinstallé,veuilleznoterquelesensd'écoulementmarquésurlecorpsde

lavanneestcohérentaveclesensd'écoulementdel'eaudanslacanalisation!

Schémad'installationduproduitprenantBSKT4Q2commeexemple.

(Remarque:ladécompositiondelastructureduproduitestuniquementàtitrede

référence.Siellen'estpascohérenteavecleproduitréel,elledépendduproduitréel.)

2.Fermezlavanned'entréeprincipaleetvidangezl'eaurestantedutuyau.

4.InsérezuneextrémitédutuyaudedrainagePEdansl'emballaged'accessoires

dansl'interfacerapidededrainageaubasdelamachine,etl'autreextrémitédansle

siphondesolouuneautresortiededrainageetfixezla.

PARAMÈTRESTECHNIQUES

Machine Translated by Google

8



lasouduredoitêtresolide.

selonlasituationréelle.

4.Ceproduitnedoitpasêtreinstalléàl'extérieuretdoitêtreconservételquel.

loindesUV,dessourcesdechaleur,descarburantsetdesproduitschimiquesdivers.

L'installationdestuyaux2.PPRnécessiteunéquipementdesoudagespécial,etle

3.Siletuyaumétalliquedurestinstallé,ilestnécessaired'ajouterlepipeline

Avantl'installation,veuillezvérifiersilescomposantssontcomplets.

1.L'emballagedurubantéflondoitêtreinstallépardesprofessionnels.

5.Lorsquelerubanentéflonestenveloppé,ildoitêtreentièrementetuniformément

enveloppé.

7.Aprèsl'installation,observezattentivements'ilyaunefuited'eauà

6.Lorsquelesécroushexagonauxsontserrésavecdesclés,assurezvous

lesconnecteurscommuns.

lesautrespiècesnetournentpasaveclesécroushexagonaux.

Machine Translated by Google

9

MANUELDEL'UTILISATEUR

lapoignéedurobinetàbilleenpartiebassedufiltredanslesensinversedesaiguillesd'une

montrede90puisentournantleboutonderaclagenoirenpartiebassedufiltre

labouteillefiltrantepeutêtrenettoyéeetvidangéeenfonctiondel'eau

qualitédesdifférentsemplacements.

secondes.

2.Avantlerinçage,assurezvousqu'ilexisteunsystèmededrainagefiableou

danslesensdesaiguillesd'unemontreoudanslesensinversependant3ou4tours,puislespartiesinternesde

utilisezunrécipientappropriépourretenirleseauxuséesaprèslerinçage.Entournant

1.Aprèsl'installation,ouvrezlavanned'entréeprincipaleetrincezla.

3.Veuillezlaverleproduitaumoinsunefoisparmoisetchangerle

4.Lorsdunettoyageetdel'entretiennormaux,touteslespiècesdoiventêtreprotégéesetles

piècesd'originedoiventêtreutiliséespourl'entretien.

robinetàbillededrainagepourrinçage3foisparmois,chaquerinçagependant30

Machine Translated by Google

retirezlamailledufiltreetlavez

il.

Ouvrezlabouteillefiltrantedansle

sensinversedesaiguillesd'unemontreavecle

(Pasbesoinderetirerle

composantdegrattagelorsdu

lavagedelamaillefiltrante)

Unfonctionnementprofessionnel

estrecommandé.

ilestrecommandédeprendre

Lorsquelegrattageoulerinçage

normalnepeutpaséliminerla

saletésurlamailledufiltreetque

l'utilisationnormaledel'eauestaffectée,

Démonteretlaverlescomposantsfiltrants

Retirezlemaillagedufiltrede

cléoffertedanslepack.

àl'intérieurdelabouteilleet

nettoyezdélicatementlasaletéincrustée.

lescomposantsdumaillagesontencours

denettoyage.

Remarque:Iln'estpas

nécessairederetirerleséléments

deraclagelorsquelefiltre

dix

Machine Translated by Google

11

colonne.

Lorsquelabouteillefiltrante

Lescomposants

sontinstallés,faitesattentionà

insérerlesquatrebossesdu

composantde

filtreinternedu

composantdegrattagedans

lesquatrerainuresdela

bouteillefiltranteetinsérez

lesjusqu'àl'extrémitédu

lescomposantsderaclage

sontéquipésdela

colonnequadrilatéralesurles

piècesencuivre

d'évacuationd'eauau

fonddelabouteillefiltrante,et

lestroussont

inséréàlafindu

Lorsquelescomposants

degrattagesontinstallésdans

labouteillefiltrante,

assurezvousquelestrous

quadrilatèresaveccoinrond

dansle

Installezlegrattoiretlemaillage

rainures.

Machine Translated by Google

pourvoirs'ilyaunphénomèneanormal.

Leprocessusd'opérationinversepeutsupprimerlecontrôleurautomatique

Descriptiondelafonctiondecontrôledepression(contrôledepression

vérifiezsilescomposantssontcomplets.

Aprèsl'installation,vousdevezchangermanuellementlecontrôleurplusieursfois

Ildoitêtreinstallépardesprofessionnels.Avantl'installation,veuillez

Installationdecomposantsdegrattageetdecomposantsdemaillefiltrante

lesproduitsontcettefonction)

12

Machine Translated by Google

Étatdutempsd'ouverturedurobinetà

tournantsphérique,etappuyezsur

«Set»Passezl'étatà«S»

L'illustrationdegauchemontrele

Définirl'étatdutempsd'ouverturedurobinetàtournantsphérique

etréglezletemps

d'ouverturedurobinetàbillesur15secondes

/30secondes/45secondes/60

secondes/90secondes,appuyezsurla

touche"+"""pourréglerletempsd'ouverture

requispourlerobinetàbille.

13

Affichagedupanneau/Descriptiondestouches

Manette

Instructionsdefonctionnementdurobinetàtournantsphériqueautomatique

Machine Translated by Google

Remarque:d'autresfonctionsnepeuvent

pasêtreutiliséespendantl'étatd'auto

inspection.

Définirl'étatd'intervalledecommutationdurobinetàtournantsphérique

L'illustrationdegauchemontrel'état

d'autoinspectiondurobinetàtournant

sphériqueaprèslarechargeoule

redémarrageduproduit,etl'icônedevidange

clignote.

Afficherl'étatdel'autoinspection

L'illustrationdegauchemontreleréglagede

l'étatd'intervalledecommutationdelaballe.

soupape.Appuyezsurlatouche«set»etil

passeraàl'état«D».Dansl'état«D»,

l'intervalledurobinetàbillepeutêtreréglé

tousles1à99jourspourallumer/éteindrele

robinetàbilleunefoisetmaintenircetintervalle

encirculation.Presse

Touche"+"""pourdéfinirlesjoursrequis.

14

Machine Translated by Google

15

Pendantl'intervalle,appuyezsurlatouche

deréveilpouraffichercombiendejoursilreste

pourouvrirautomatiquementle

robinetàbille.Danscetétatderéveil,

vouspouvezappuyersurlebouton«vidange»

pourouvrirmanuellementlerobinetàtournant

sphérique.Aprèsavoirouvertmanuellementle

robinetàbille,lechronométragede15jours

recommencera.

Instructionsdefonctionnementducontrôleurautomatiquederobinetàtournantsphérique

L'illustrationdegauchemontreque

pendantletempsdecommutation.Lorsqu'il

estcomplètementouvert,lenumérocommence

lecompteàrebours.Quandlecompteàrebours

danssonétatpardéfautd'usine(lemêmeque

l'étataprèsleredémarrage),l'état«AUTO»,

lecontrôleurouvriralerobinetàtournant

sphériquepourunevidangede15

secondesaprèsunintervallede15jours,

puisfermeraautomatiquementlerobinet

àtournantsphérique.

Etilcirculeraseloncecycle.

L'illustrationdegauchemontreque

Afficherl'étatdeveilleenmodeautomatique

estterminé,ilaffichera«00»clignotant

indiquantquelerobinetàbilleestdansunétat

ferméetquelabille

Lavalveclignoteratoujourspendantle

processusd'ouvertureetdefermeture.

sousl'étatdecommutationmanuelle,le

chiffreducompteàreboursdurobinetàbille

telque"15"clignotera

Machine Translated by Google

1jeudemanueld'utilisation

1jeudepréfiltre

Listedecolisage

ANALYSEDESDÉFAUTSDUPRODUIT

16

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTCE

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

1jeudekitsdefixation(clédemontage,connecteurdevidanged'égout,tuyaudevidange

deseauxusées,etc.)

YHCONSULTINGLIMITÉE.C/OYHConsultingLimited

Bureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

17

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BSK-T4-Q2-N BSK-T4-Q2-G

BSK-T4-F3-N BSK-T4-F3-G

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich

eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den

großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien

abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-

Marken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

VORFILTER

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Machine Translated by Google

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung

unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt

ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn

es zu unserem Produkt technische oder Software-Updates gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/

support

- 1 -

BSK-T4-Q2--N

BSK-T4-F3-G

MODELL: BSK-T4-F3--N

BSK-T4-Q2-G

VORFILTER

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Machine Translated by Google

ACHTUNG

Produkteinführung

PRODUKTEIGENSCHAFTEN

B. Granulat, Verunreinigungen, Sedimente, Rost, schwimmende Gegenstände usw. Und es

andere Terminalwasserausrüstung.

5.Intelligente zeitgesteuerte Abwasserableitung für einfachere Wartung.

Die auf dem Ventilkörper angebrachten Markierungen stimmen mit der Durchflussrichtung des Rohrs überein.

Luftreiniger, Warmwasserbereiter, wandhängender Gasboiler, Waschmaschine, Dusche und

Rotationen, die zur Reinigung des Filternetzes und der Filterflasche führen.

Lesen Sie die Bedienungsanleitung sorgfältig durch.

2.Die Kernkomponenten bestehen speziell aus importierten Materialien

1. Die Installation, Inbetriebnahme und Wartung sollten durchgeführt werden

von Profis.

1.Verwendung eines Präzisionsnetzes aus lebensmittelechtem Edelstahl 316L;

Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer diese lesen

3. Bitte achten Sie bei der Installation auf die Fließrichtung

Der Whole House-Vorfilter wird hauptsächlich zum Abfangen von Verunreinigungen wie z

3. Spezielle explosionsgeschützte transparente Außenhülle, Visualisierung der Verwendung

Umfeld. Bitte vermeiden Sie die Nähe zu Wärmequellen; die Serie von

4. Bitte stellen Sie sicher, dass der Installationsort über ein zuverlässiges Entwässerungssystem verfügt.

starke Druckfestigkeit, Sicherheit und Zuverlässigkeit;

2. Die Produktserie darf nur in Innenräumen und trocken installiert werden

Abwasser oder ätzende Flüssigkeiten.

kann auch einen positiven Schutz für die nachgeschaltete Rohrleitung, das Wasser, bieten

Wirkung, Visualisierung des Abwassereffekts, bequemer zu verwenden;

4.Eine saubere Abwasserentsorgung ist durch ein paar schonende Verfahren bequemer

Produkte gelten nur für kommunales Leitungswasser bei 5~38ÿ. Bitte nicht verwenden für

- 2 -

Machine Translated by Google

FCC-Informationen

RICHTIGE ENTSORGUNG

7. Bei den Modellen BSK-T4-Q2 wird der Austausch des Druckregelventilkerns empfohlen

9. Unser Unternehmen bietet vollständige und zuverlässige Produkte. Wir sind nicht

Zubehör, das mit diesem Symbol gekennzeichnet ist. Bei Produkten, die als solche gekennzeichnet sind, ist dies möglicherweise nicht der Fall

1) Dieses Produkt kann schädliche Störungen verursachen.

8. Produktbeispiel-Liniendiagramm am Beispiel von BSK-T4-Q2-G.

die Europäische Union. Dies gilt für das Produkt und alles

Bei Fragen zu unseren Produkten kontaktieren Sie uns bitte.

Filtern Sie normalerweise mindestens einmal im Monat.

Sammelstelle für das Recycling elektrischer und elektronischer Geräte.

die folgenden zwei Bedingungen:

5. Bitte waschen Sie das Wasser je nach Wasserqualität an verschiedenen Standorten

haftet für jegliche Produktschäden oder Verluste an Personen, Eigentum oder Umwelt, die durch

den Austausch, die Installation und die Einstellung eines Produkts entstehen

Debuggen von Teilen unserer Produkte ohne unsere Genehmigung. Wenn Sie welche haben

zum Schutz der Komponenten.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

sind mit dem normalen Hausmüll zu entsorgen, müssen aber einer Sammelstelle zugeführt werden

Verantwortlich für die Einhaltung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen

6. Achten Sie bitte auf den normalen Reinigungs- und Wartungsprozess

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich

Störungen auftreten, die zu unerwünschtem Betrieb führen können.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

innerhalb von 5 Jahren.

2012/19/EU. Das Symbol einer Mülltonne ist durchgestrichen

weist darauf hin, dass das Produkt einer getrennten Müllabfuhr bedarf

Ausrüstung!

- 3 -

Machine Translated by Google

- 4 -

ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzen

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

in einer Wohnanlage.

• Bitten Sie Ihren Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe.

garantieren, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dies

von der Partei genehmigt. Verantwortlich für die Einhaltung kann der Benutzer ungültig werden

Das Produkt erfordert eine getrennte Müllsammlung in der Europäischen Union. Das

gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt erfolgen nicht ausdrücklich

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Schäden kommen

schädliche Störungen der Funkkommunikation. Allerdings gibt es keine

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

ermutigt, zu versuchen, die Störung durch einen oder mehrere der zu beheben

Das Symbol mit der durchgestrichenen Mülltonne zeigt an, dass die Mülltonne durchgestrichen ist

Abfall, sondern muss an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

die Befugnis, das Produkt zu betreiben.

Wenn das Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, kann der

Benutzer dies feststellen, indem er das Produkt aus- und wieder einschaltet

Als solche gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden

sind so konzipiert, dass sie einen angemessenen Schutz vor schädlichen Störungen bieten

folgende Maßnahmen. •

Richten Sie die Empfangsantenne neu aus oder versetzen Sie

sie. • Erhöhen Sie den Abstand zwischen Produkt und Empfänger. • Schließen

Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört

Der Empfänger ist angeschlossen.

elektronische Geräte.

Machine Translated by Google

BSK-T4-F3-

3/4'' NPT

172*219*39172*219*39

Modell

1'' NPT oder

Fließen

Temperatur

Vorfilter

Produkt

Wasser

Hochwertiges kommunales Leitungswasser

40ÿm

Anwendbar

Verbinder

4T/H

BSK-T4-Q2-

Druck

Wasser

BSK-T4-F3-

1'' NPT oder

151*195*34

Präzision

Größen

Sauberes Wasser

Produkt

5ÿ~38ÿ

Anwendbar

Wasser

Name

1'' oder 3/4''

Produkt

1'' oder 3/4''

BSK-T4-Q2-

3/4'' NPT

151*195*34

8T/H

0,15 MPa ~ 1 MPa

Filtration

Anwendbar

TECHNISCHE PARAMETER

- 5 -

Machine Translated by Google

BSK-T4-Q2-N/BSK-T4-Q2-G

BSK-T4-F3-N/BSK-T4-F3-G

NAME JEDER KOMPONENTE

- 6 -

Machine Translated by Google

TECHNISCHE PARAMETER

ÿ Produktinstallationsdiagramm am Beispiel von BSK-T4-Q2.

3. Bitte beachten Sie bei der Installation, dass die auf dem Ventilkörper markierte

Durchflussrichtung mit der Wasserflussrichtung in der Rohrleitung übereinstimmt!

1. Beachten Sie die Pfeilrichtung des Wasserflusses

(Hinweis: Die Zerlegung der Produktstruktur dient nur als Referenz. Wenn sie nicht mit dem

tatsächlichen Produkt übereinstimmt, unterliegt sie dem tatsächlichen Produkt.)

2.Schließen Sie das Haupteinlassventil und lassen Sie das restliche Wasser aus der Leitung ab.

4. Stecken Sie ein Ende des PE-Abflussrohrs aus dem Zubehörpaket in die Entwässerungs-

Schnellschnittstelle an der Unterseite der Maschine und das andere Ende in den Bodenablauf

oder einen anderen Entwässerungsauslass und befestigen Sie es.

- 7 -

Machine Translated by Google

Das Schweißen sollte stark sein.

entsprechend der tatsächlichen Situation.

4.Dieses Produkt sollte nicht im Freien installiert werden und sollte dort aufbewahrt werden

weitestgehend entfernt von UV-Strahlung, Wärmequellen, Kraftstoffen und verschiedenen Chemikalien.

2. Für die Installation von PPR-Rohren sind spezielle Schweißgeräte erforderlich

3. Wenn das harte Metallrohr installiert ist, muss die Rohrleitung hinzugefügt werden

Bitte prüfen Sie vor der Installation, ob die Komponenten vollständig sind.

1. Die Umwicklung mit Teflonband sollte von Fachleuten angebracht werden.

5. Wenn das Teflonband eingewickelt ist, sollte es vollständig und gleichmäßig aufliegen

eingewickelt.

andere Teile drehen sich nicht mit den Sechskantmuttern.

7. Beobachten Sie nach der Installation sorgfältig, ob Wasser austritt

6.Wenn die Sechskantmuttern mit Schraubenschlüsseln festgezogen werden, achten Sie darauf

die Stoßverbinder.

- 8 -

Machine Translated by Google

Drehen Sie den Kugelhahngriff im unteren Teil des Filters um 90 gegen den Uhrzeigersinn und drehen Sie

dann den schwarzen Abstreifknopf am unteren Teil des Filters

Je nach Wassermenge kann die Filterflasche gereinigt und entleert werden

Qualität verschiedener Standorte.

4. Während der normalen Reinigung und Wartung sollten alle Teile geschützt werden und für die Wartung

sollten Originalteile verwendet werden.

Verwenden Sie nach dem Spülen einen geeigneten Behälter, um das Abwasser aufzufangen. Durch Drehen

Im Uhrzeigersinn oder gegen den Uhrzeigersinn für 3 oder 4 Runden, dann die inneren Teile von

2. Stellen Sie vor dem Spülen sicher, dass ein zuverlässiges Entwässerungssystem vorhanden ist

1. Öffnen Sie nach der Installation das Haupteinlassventil und spülen Sie es.

Sekunden.

Entwässerungskugelhahn zum Spülen 3-mal im Monat, jede Spülung für 30

3. Bitte waschen Sie das Produkt mindestens einmal im Monat und wechseln Sie es aus

BENUTZERHANDBUCH

- 9 -

Machine Translated by Google

- 10 -

Nehmen Sie das Filtergewebe heraus und waschen Sie es

Es.

Öffnen Sie die Filterflasche

mit dem gegen den Uhrzeigersinn

Schraubenschlüssel im Paket enthalten.

Wenn durch normales Schaben oder

Spülen der Schmutz vom Filtergewebe

nicht entfernt werden kann und der

normale Wasserverbrauch beeinträchtigt ist,

Es wird empfohlen, es einzunehmen

Eine professionelle Bedienung wird

empfohlen.

Demontieren und waschen Sie die Filterkomponenten

Hinweis: Die

Abstreifkomponenten müssen beim

Filtern nicht entfernt werden

(Beim Waschen des Filtergewebes

muss die Abstreifkomponente nicht

herausgenommen werden.)

Netzkomponenten werden gereinigt.

in die Flasche und reinigen Sie

vorsichtig den festsitzenden Schmutz.

Entfernen Sie das Filternetz

Machine Translated by Google

- 11 -

Spalte.

Wenn die Filterflasche

Wenn die

Komponenten installiert sind,

achten Sie darauf, dass die vier

Erhebungen in der

inneren Filterkomponente

der Abstreifkomponente in die

vier Rillen in der Filterflasche

eingefügt werden, und führen

Sie sie bis zum Ende der Filterflasche ein

Rillen.

Die Kratzkomponenten sind

mit der viereckigen

Säule an den

Wasserauslasskupferteilen

am Boden der

Filterflasche und den Löchern

ausgestattet

am Ende eingefügt

Wenn die

Abstreifkomponenten in der

Filterflasche installiert

werden, achten Sie bitte

darauf, dass die viereckigen

Löcher mit runden Ecken versehen sind

Installieren Sie den Schaber und das Netz

Machine Translated by Google

- 12 -

um zu sehen, ob es ein ungewöhnliches Phänomen gibt.

Der umgekehrte Betriebsvorgang kann die automatische Steuerung entfernen

Beschreibung der Druckregelfunktion (Druckregelung

Produkte haben diese Funktion)

Überprüfen Sie, ob die Komponenten vollständig sind.

Nach der Installation müssen Sie den Controller mehrmals manuell umschalten

Die Installation sollte von Fachleuten durchgeführt werden. Bitte vor der Installation

Installation von Schabekomponenten und Filternetzkomponenten

Machine Translated by Google

Öffnungszeitstatus des Kugelhahns und

drücken Sie „Einstellen“. Schalten Sie den

Status auf „S“ um.

Die linke Abbildung zeigt die

Stellen Sie den Öffnungszeitzustand für das Kugelventil ein

und stellen Sie die

Öffnungszeit für den Kugelhahn auf 15 Sekunden ein

/ 30 Sekunden / 45 Sekunden / 60

Sekunden / 90 Sekunden, drücken Sie die

Taste „+“ „-“, um die gewünschte Öffnungszeit für

den Kugelhahn einzustellen.

- 13 -

Bedienfeldanzeige/Tastenbeschreibung

Regler

Bedienungsanleitung des Kugelhahns Automatik

Machine Translated by Google

- 14 -

Hinweis: Während des Selbstprüfungsstatus

können keine anderen Funktionen

verwendet werden.

Stellen Sie den Schaltintervallzustand des Kugelhahns ein

Die linke Abbildung zeigt den

Selbstprüfungszustand des Kugelhahns,

nachdem das Produkt aufgeladen

oder neu gestartet wurde und das Ablasssymbol

blinkt.

Zeigt den Selbstprüfungsstatus an

Die linke Abbildung zeigt die Einstellung des

Schaltintervallzustands des Balls

Ventil. Drücken Sie die „Set“-Taste und es

wechselt in den Zustand „D“. Im Zustand „D“ kann

das Kugelventilintervall alle 1–99 Tage eingestellt

werden, um das Kugelventil einmal ein-/

auszuschalten und dieses Intervall im Umlauf zu

halten. Drücken Sie

„+“ „-“-Taste zum Einstellen der gewünschten

Tage.

Machine Translated by Google

- 15 -

Drücken Sie während des Intervalls die

Wecktaste, um anzuzeigen, wie viele Tage

bis zum automatischen Öffnen des

Kugelhahns verbleiben. In diesem

Weckzustand können Sie durch Drücken der

„Ablass“-Taste den Kugelhahn manuell

öffnen. Nachdem Sie den Kugelhahn manuell

geöffnet haben, startet die Zeitmessung erneut

15 Tage.

Bedienungsanleitung für die automatische Steuerung des Kugelhahns

Die linke Abbildung zeigt das

Im manuellen Schaltzustand blinkt die

Countdown-Zahl des Kugelhahns, z. B. „15“.

Die linke Abbildung zeigt das

Und es wird in einem solchen Zyklus zirkulieren.

Im werkseitigen Standardzustand (derselbe

wie nach dem Neustart), dem „AUTO“-

Zustand, öffnet die Steuerung das

Kugelventil für 15 Sekunden nach

einem Intervall von 15 Tagen und schließt

das Kugelventil dann automatisch.

Zeigen Sie den Standby-Status im automatischen Modus an

Wenn der Vorgang abgeschlossen ist, wird „00“

flackernd angezeigt, was darauf hinweist, dass sich der

Kugelhahn in einem geschlossenen Zustand und die Kugel befindet

während der Schaltzeit. Wenn es vollständig

geöffnet ist, beginnt der Countdown. Wenn

der Countdown

Das Ventil blinkt während des Öffnungs-

und Schließvorgangs immer.

Machine Translated by Google

1 Satz Vorfilter

1 Satz Benutzerhandbuch

Packliste

PRODUKTFEHLERANALYSE

- 16 -

Machine Translated by Google

EG-REP

UK REP

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

1 Satz Befestigungspaket (Montageschlüssel, Abwasseranschluss, Abwasserrohr usw.)

YH CONSULTING LIMITED. C/O YH Consulting Limited

Büro 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 17 -

Machine Translated by Google

Technischer Support und E-Garantiezertifikat

www.vevor.com/support

Machine Translated by Google

BSK-T4-Q2-N BSK-T4-Q2-G

BSK-T4-F3-N BSK-T4-F3-G

PRE FILTRO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

BSK-T4-Q2--N

BSK-T4-F3-G

MODELLO: BSK-T4-F3--N

BSK-T4-Q2-G

PRE FILTRO

HO BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

CARATTERISTICHE DEL PRODOTTO

introduzione al prodotto

ATTENZIONE

può anche fornire una protezione positiva per la conduttura a valle, l'acqua

4. Lo smaltimento pulito delle acque reflue è più conveniente con pochi delicati

depuratore, scaldabagno, caldaia murale a gas, lavatrice, doccia e

rotazioni, con conseguente pulizia della rete del filtro e della bottiglia del filtro.

3. Una volta installato, prestare attenzione alla direzione del flusso

altre apparecchiature idriche terminali.

5. Scarico delle acque reflue temporizzato intelligente per una manutenzione più semplice.

contrassegnati sul corpo della valvola siano coerenti con la direzione del flusso del tubo.

1.Utilizzo di maglie di precisione in acciaio inossidabile per uso alimentare 316L;

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere

4. Assicurarsi che la posizione di installazione disponga di un sistema di drenaggio affidabile.

attentamente il manuale di istruzioni.

2.I componenti principali sono realizzati appositamente con materiali importati, con

1. È necessario eseguire l'installazione, la messa in servizio e la manutenzione

da professionisti.

forte resistenza alla pressione, sicurezza e affidabilità;

2. La serie di prodotti può essere installata solo in ambienti interni e asciutti

Il prefiltro Whole House viene utilizzato principalmente per intercettare tali contaminanti

3.Speciale copertura esterna trasparente antideflagrante, visualizzazione dell'utilizzo

ambiente. Si prega di evitare di avvicinarsi a qualsiasi fonte di calore; la serie di

effetto, visualizzazione dell'effetto fognario, più comodo da usare;

i prodotti si applicano solo all'acqua del rubinetto comunale a 5~38ÿ. Si prega di non utilizzare per

come granuli, impurità, sedimenti, ruggine, oggetti galleggianti e così via. Ed esso

acque reflue o liquidi corrosivi.

-2-

Machine Translated by Google

Informazioni FCC

CORRETTO SMALTIMENTO

entro 5 anni.

indica che il prodotto necessita della raccolta differenziata dei rifiuti

8. Diagramma di linea di esempio del prodotto prendendo BSK-T4-Q2-G come esempio.

l'Unione Europea. Questo vale per il prodotto e tutto il resto

le seguenti due condizioni:

9. La nostra azienda fornisce prodotti completi e affidabili. Non siamo

accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esserlo

1) Questo prodotto può causare interferenze dannose.

5. A seconda della qualità dell'acqua dei diversi luoghi, lavare l'acqua

responsabile per qualsiasi danno al prodotto o perdita di lesioni personali, proprietà, ambiente

derivanti dalla sostituzione, installazione e impostazione di qualsiasi

eseguire il debug di parti dei nostri prodotti senza la nostra approvazione. Se ne hai qualcuno

essere smaltito con i normali rifiuti domestici, ma deve essere portato ad un punto di raccolta

filtrare normalmente almeno una volta al mese.

domande sui nostri prodotti, contattateci.

punto di riciclaggio di dispositivi elettrici ed elettronici.

6. Prestare attenzione durante il normale processo di pulizia e manutenzione

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, incluso

interferenze che potrebbero causare un funzionamento indesiderato.

alla protezione dei componenti.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

responsabile della conformità potrebbe annullare l'autorità dell'utente a utilizzare il

2012/19/UE. Il simbolo che mostra un bidone della spazzatura barrato

attrezzatura!

7. I modelli BSK-T4-Q2 suggeriscono di sostituire il nucleo della valvola di controllo della pressione

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta a

- 3 -

Machine Translated by Google

-4-

sono progettati per fornire una protezione ragionevole contro interferenze dannose

il ricevitore è collegato.

in un'installazione residenziale.

• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE.

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente

se non installato e utilizzato secondo le istruzioni, potrebbe causare

interferenze dannose alle comunicazioni radio. Tuttavia, non c'è

Il simbolo del bidone della spazzatura barrato indica che il

approvato dal partito. Responsabile della conformità potrebbe invalidare quello dell'utente

garantire che non si verifichino interferenze in una particolare installazione. Se questo

il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

autorità per utilizzare il prodotto.

prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono

essere determinate spegnendo e riaccendendo il prodotto da parte dell'utente

si applica al prodotto e a tutti gli accessori contrassegnati da questo simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con le normali procedure domestiche

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per

incoraggiato a provare a correggere l'interferenza da parte di uno o più dei

rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di materiale elettrico e

seguenti misure. •

Riorientare o riposizionare l'antenna ricevente. •

Aumentare la distanza tra il prodotto e il ricevitore. • Collegare il prodotto

ad una presa su un circuito diverso da quello a cui

dispositivi elettronici.

un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti

Machine Translated by Google

Prodotto

5ÿ~38ÿ

BSK-T4-F3-

1" NPT o

151*195*34

Precisione

Acqua

Connettore

4T/ora

BSK-T4-Q2-

Pressione

Pre filtro

Prodotto

Acqua

40ÿm

172*219*39

Fluire

Temperatura

Modello

1" NPT o

Applicabile

Acqua di rubinetto comunale di qualità

Filtrazione

Applicabile

BSK-T4-F3-

3/4" NPT

172*219*39

Prodotto

1" o 3/4"

BSK-T4-Q2-

3/4" NPT

151*195*34

8T/ora

Applicabile

0,15 MPa~1 MPa

Nome

1" o 3/4"

Acqua

Dimensioni

Acqua pulita

PARAMETRI TECNICI

-5-

Machine Translated by Google

-6-

NOME DI CIASCUN COMPONENTE

BSK-T4-Q2-N/BSK-T4-Q2-G

BSK-T4-F3-N/BSK-T4-F3-G

Machine Translated by Google

-7-

1. Prendere nota della direzione della freccia del flusso d'acqua

3. Una volta installato, tenere presente che la direzione del flusso contrassegnata sul

corpo della valvola è coerente con la direzione del flusso dell'acqua nella tubazione!

ÿ Schema di installazione del prodotto prendendo come esempio BSK-T4-Q2.

(Nota: la scomposizione della struttura del prodotto è solo di riferimento. Se non è

coerente con il prodotto reale, è soggetta al prodotto reale.)

2.Chiudere la valvola di ingresso principale e scaricare l'acqua rimanente dal tubo.

4.Inserire un'estremità del tubo di drenaggio in PE nel pacchetto degli accessori

nell'interfaccia rapida di drenaggio nella parte inferiore della macchina e l'altra estremità

nello scarico a pavimento o in un'altra uscita di drenaggio e fissarla.

PARAMETRI TECNICI

Machine Translated by Google

-8-

la saldatura dovrebbe essere forte.

in base alla situazione reale.

4.Questo prodotto non deve essere installato all'aperto e deve essere conservato così com'è

il più lontano possibile da raggi UV, fonti di calore, carburante e vari prodotti chimici.

L'installazione del tubo 2.PPR richiede attrezzature di saldatura speciali e il

3.Se è installato il tubo metallico rigido, è necessario aggiungere la tubazione

Prima dell'installazione, verificare se i componenti sono completi.

1.L'avvolgimento del nastro in Teflon deve essere installato da professionisti.

5.Una volta avvolto, il nastro in Teflon deve essere completamente e uniformemente

avvolto.

7.Dopo l'installazione, osservare attentamente se vi sono perdite d'acqua

6.Quando i dadi esagonali vengono serrati con le chiavi, assicurarsi

i connettori articolari.

le altre parti non ruotano con i dadi esagonali.

Machine Translated by Google

-9-

MANUALE D'USO

ruotare la maniglia della valvola a sfera nella parte inferiore del filtro in senso antiorario

di 90, quindi ruotare la manopola nera raschiante nella parte inferiore del filtro

la bottiglia del filtro può essere pulita e scaricata a seconda dell'acqua

qualità delle diverse località.

3. Lavare il prodotto almeno una volta al mese e cambiarlo

utilizzare un contenitore idoneo per contenere le acque reflue dopo il lavaggio. Girandosi

in senso orario o antiorario per 3 o 4 giri, poi le parti interne

2.Prima del lavaggio, assicurarsi che sia presente un sistema di drenaggio affidabile

1.Dopo l'installazione, aprire la valvola di ingresso principale e sciacquarla.

valvola a sfera di drenaggio per sciacquo 3 volte al mese, ogni sciacquo per 30

secondi.

4. Durante la normale pulizia e manutenzione, tutte le parti devono essere protette e per

la manutenzione devono essere utilizzate parti originali.

Machine Translated by Google

- 10 -

estrarre la rete del filtro e lavarla

Esso.

Aprire la bottiglia del filtro

in senso antiorario con il

(Non è necessario estrarre il

componente raschiante durante il

lavaggio della rete filtrante)

Quando la normale raschiatura o

lavaggio non riesce a rimuovere lo

sporco sulla rete del filtro e il

normale utilizzo dell'acqua viene influenzato,

si consiglia di prendere

Si consiglia l'uso professionale.

Smontare e lavare i componenti filtranti

Rimuovere la rete del filtro da

chiave offerta nella confezione.

all'interno della bottiglia e pulire

delicatamente lo sporco intrappolato.

i componenti della mesh vengono

puliti.

Nota: non è necessario

rimuovere i componenti raschianti

quando si installa il filtro

Machine Translated by Google

- 11 -

colonna.

Quando la bottiglia del filtro

componenti sono

installati, prestare attenzione a

inserire i quattro dossi nel

componente del

filtro interno del

componente raschiante nelle

quattro scanalature nella

bottiglia del filtro e inserirli

fino all'estremità del

scanalature.

i componenti raschianti sono

dotati di colonna

quadrilatera sulle parti in rame

di scarico dell'acqua sul

fondo della bottiglia filtro

e i fori sono

inserito alla fine del

Quando i componenti

raschianti sono installati nella

bottiglia del filtro,

assicurarsi che i fori

quadrilateri con angolo

arrotondato siano presenti

Installare il raschietto e la rete

Machine Translated by Google

per vedere se c'è qualche fenomeno anomalo.

Il processo di operazione inversa può rimuovere il controller automatico

Descrizione della funzione di controllo della pressione (controllo della pressione

controllare se i componenti sono completi.

Dopo l'installazione è necessario cambiare manualmente il controller più volte

Dovrebbe essere installato da professionisti. Prima dell'installazione, per favore

Installazione di componenti raschianti e componenti di rete filtrante

i prodotti hanno questa funzione)

- 12 -

Machine Translated by Google

stato dell'orario di apertura della

valvola a sfera e premere "Imposta"

Passare lo stato a "S"

L'illustrazione a sinistra mostra il

Imposta lo stato dell'orario di apertura per la valvola a sfera

e impostare il tempo di

apertura della valvola a sfera su 15 secondi

/ 30 secondi / 45 secondi / 60

secondi / 90 secondi, premere il tasto

"+” "-” per impostare il tempo di apertura

richiesto per la valvola a sfera.

Display del pannello/Descrizione dei tasti

Istruzioni per l'uso della valvola a sfera automatica

Controllore

- 13 -

Machine Translated by Google

- 14 -

Nota: altre funzioni non possono essere

utilizzate durante lo stato di

autoispezione.

Impostare lo stato dell'intervallo di commutazione della valvola a sfera

L'illustrazione a sinistra mostra lo stato

di autoispezione della valvola a sfera dopo

la ricarica o il riavvio del prodotto

e l'icona di scarico lampeggia.

Mostra lo stato di autoispezione

L'illustrazione a sinistra mostra l'impostazione

dello stato dell'intervallo di cambio della pallina

valvola. Premere il tasto "set" e passerà allo

stato "D". Nello stato “D”, l'intervallo della

valvola a sfera può essere impostato ogni

1-99 giorni per accendere/spegnere la valvola

a sfera una volta e mantenere tale intervallo in

circolazione. Premere

Tasto "+” "-” per impostare i giorni

desiderati.

Machine Translated by Google

Durante l'intervallo, premere il tasto

di sveglia per mostrare quanti giorni

restano per l'apertura automatica

della valvola a sfera. In questo stato

di risveglio è possibile premere il pulsante

"scarico" per aprire manualmente la

valvola a sfera. Dopo aver aperto

manualmente la valvola a sfera, verrà

riavviato il cronometraggio di 15 giorni.

Istruzioni per l'uso del controller automatico della valvola a sfera

L'illustrazione a sinistra lo mostra

durante l'orario di commutazione. Quando è

completamente aperto, il numero inizia il

conto alla rovescia. Quando il conto alla rovescia

L'illustrazione a sinistra lo mostra

E circolerà con tale ciclo.

nello stato predefinito di fabbrica (lo stesso

dello stato dopo il riavvio), lo stato

"AUTO", il controller aprirà la valvola a

sfera per lo scarico di 15 secondi

dopo un intervallo di 15 giorni, quindi

chiuderà automaticamente la

valvola a sfera.

Visualizza lo stato di standby in modalità automatica

Al termine, verrà visualizzato uno

sfarfallio "00" che indica la valvola a sfera

in uno stato chiuso e la sfera

la valvola lampeggerà sempre

durante il processo di apertura e chiusura.

nello stato di interruttore manuale, la

cifra del conto alla rovescia della valvola

a sfera come "15" lampeggerà

- 15 -

Machine Translated by Google

-16-

Lista imballaggio

ANALISI DEI DIFETTI DEL PRODOTTO

1 set di manuale utente

1 set di prefiltro

Machine Translated by Google

- 17 -

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

1 set di pacchetti di accessori (chiave di montaggio, connettore di scarico fognario, tubo di

scarico delle acque reflue, ecc.)

YH CONSULENZA LIMITATA. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

REP.CE

REP. DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

BSKT4Q2NBSKT4Q2G

BSKT4F3NBSKT4F3G

PREFILTRO

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

Machine Translated by Google

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

BSKT4F3G

BSKT4Q2N

MODELO:BSKT4F3N

BSKT4Q2G

¿NECESITASAYUDA?¡CONTÁCTENOS!

PREFILTRO

1

Machine Translated by Google

CARACTERISTICASDEPRODUCTO

Introduccióndelproducto

ATENCIONES

2.Loscomponentesprincipalesestánhechosespecialmentedematerialesimportados,con

porprofesionales.

fuerteresistenciaalapresión,seguridadyconfiabilidad;

2.Laseriedeproductossólosepuedeinstalarenunlugarinterioryseco.

ambiente.Eviteacercarseacualquierfuentedecalor;laseriede

Elprefiltroparatodalacasaseutilizaprincipalmenteparainterceptarcontaminantescomo

comogránulos,impurezas,sedimentos,óxido,objetosflotantes,etc.yeso

3.Cubiertaexteriortransparenteespecialapruebadeexplosiones,visualizacióndeluso.

efecto,visualizacióndelefectodelasaguasresiduales,máscómododeusar;

Tambiénpuedeproporcionarunaprotecciónpositivaparalatuberíaaguasabajo,agua

4.Laeliminaciónlimpiadeaguasresidualesesmásconvenienteconunospocoscuidados

Losproductossoloseaplicanalaguadelgrifomunicipala5~38.Porfavornolousepara

aguasresidualesolíquidoscorrosivos.

purificadordeagua,calentadordeagua,calderamuraldegas,lavadora,duchay

rotaciones,loqueresultaenlalimpiezadelamalladelfiltroylabotelladelfiltro.

3.Cuandoestéinstalado,presteatenciónasiladireccióndelflujo

5.Descargadeaguasresidualestemporizadainteligenteparafacilitarelmantenimiento.

otrosequiposterminalesdeagua.

marcadosenelcuerpodelaválvulasonconsistentesconladireccióndelflujodelatubería.

4.Asegúresedequelaposicióndeinstalacióntengaunsistemadedrenajeconfiable.

Advertencia:parareducirelriesgodelesiones,elusuariodebeleer

1.Utilizandomalladeprecisióndeaceroinoxidabledecalidadalimentaria316L;

1.Lainstalación,puestaenservicioymantenimientodebenrealizarse

manualdeinstruccionesconatención.

2

Machine Translated by Google

InformacióndelaFCC

ELIMINACIÓNCORRECTA

preguntassobrenuestrosproductos,porfavorcontáctenos.

interferenciasquepuedancausarunfuncionamientonodeseado.

PRECAUCIÓN:Cambiosomodificacionesnoaprobadosexpresamenteporlaparte

6.Enelprocesonormaldelimpiezaymantenimiento,presteatención

responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

alaproteccióndeloscomponentes.

7.LosmodelosBSKT4Q2sugierenreemplazarelnúcleodelaválvuladecontroldepresión.

Esteproductoestásujetoalasdisposicionesdeladirectivaeuropea.

2012/19/UE.Elsímboloquemuestrauncontenedorconruedastachado

dentrode5años.

indicaqueelproductorequiererecogidaselectivaderesiduosen

¡equipo!

EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónestásujetaa

8.DiagramadelíneasdeejemplodeproductotomandoBSKT4Q2Gcomoejemplo.

laUniónEuropea.Estoseaplicaalproductoyatodos.

lasdoscondicionessiguientes:

accesoriosmarcadosconestesímbolo.Losproductosmarcadoscomotalesnopueden

9.Nuestraempresaofreceproductoscompletosyconfiables.Nosomos

1)Esteproductopuedecausarinterferenciasperjudiciales.

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluida

responsabledecualquierdañoalproductoopérdidadelesionespersonales,propiedado

medioambienteresultantesdelreemplazo,instalaciónyconfiguracióndecualquier

5.Dependiendodelacalidaddelaguadediferenteslugares,laveel

depurarpartesdenuestrosproductossinnuestraaprobación.Sitienesalgún

desecharseconlabasuradomésticanormal,perodebellevarseaunpuntoderecogida

Puntodereciclajedeaparatoseléctricosyelectrónicos.

filtrarnormalmentealmenosunavezalmes.

3

Machine Translated by Google

4

Garantizarquenoseproduzcaninterferenciasenunainstalaciónconcreta.Siesto

seaplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.

productocausainterferenciasdañinasenlarecepciónderadiootelevisión,locualsepuede

determinarapagandoyencendiendoelproducto,elusuarioestá

autoridadparaoperarelproducto.

Losproductosmarcadoscomotalesnopodrándesecharseconlosresiduosdomésticoshabituales.

residuos,perodebenllevarseaunpuntoderecogidaparaelreciclajedeaparatoseléctricosy

Nota:Esteproductohasidoprobadoycumpleconloslímitespara

undispositivodigitaldeClaseBdeconformidadconlaParte15delasReglasdelaFCC.Estoslímites

Serecomiendaintentarcorregirlainterferenciadeunoomásdelos

siguientesmedidas.•

Reorientaroreubicarlaantenareceptora.•Aumentela

distanciaentreelproductoyelreceptor.•Conecteelproductoaunatomade

corrientedeuncircuitodiferentealqueestáconectado.

estándiseñadosparaproporcionarunaprotecciónrazonablecontrainterferenciasdañinas

elreceptorestáconectado.

dispositivoselectrónicos.

enunainstalaciónresidencial.

•Consultealdistribuidoroauntécnicoexperimentadoenradio/TVparaobtenerayuda.

EsteproductoestásujetoalodispuestoenlaDirectivaEuropea2012/19/UE.

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay

Sinoseinstalayutilizadeacuerdoconlasinstrucciones,puedecausar

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoestánexpresamente

interferenciasperjudicialesalascomunicacionesporradio.Sinembargo,nohay

Elsímboloquemuestrauncontenedorconruedastachadoindicaqueel

ElproductorequiererecogidaselectivaderesiduosenlaUniónEuropea.Este

aprobadoporelpartido.Elresponsabledelcumplimientopodríaanularelderechodelusuario.

Machine Translated by Google

5

PARÁMETROSTÉCNICOS

Aplicable

Agua

Nombre

norte

1''o3/4''

norte

Tallas

Agualimpia

Producto

5~38

Filtración

Aplicable

BSKT4F3

3/4''NPT

GRAMO

1''o3/4''

172*219*39

Producto

BSKT4Q2

151*195*34

Prefiltro

Producto

GRAMO

3/4''NPT

8T/H

40μm

172*219*39

Fluir

Agua

Modelo

1''NPTo

Temperatura

0,15MPa~1MPa

Aplicable

Agua

Aguadelgrifomunicipaldecalidad

BSKT4F3

1''NPTo

151*195*34

Precisión

Conector

4T/H

BSKT4Q2

Presión

Machine Translated by Google

BSKT4Q2N/BSKT4Q2G

BSKT4F3N/BSKT4F3G

NOMBREDECADACOMPONENTE

6

Machine Translated by Google

PARÁMETROSTÉCNICOS

1.Tengaencuentaladireccióndelaflechadelflujodeagua.

3.Cuandoestéinstalado,tengaencuentaqueladireccióndelflujomarcadaenel

cuerpodelaválvulaesconsistenteconladireccióndelflujodeaguaenlatubería.

DiagramadeinstalacióndelproductotomandoBSKT4Q2comoejemplo.

(Nota:ladescomposicióndelaestructuradelproductoessolocomoreferencia.Sino

coincideconelproductoreal,estásujetaalproductoreal).

2.Cierrelaválvuladeentradaprincipalydreneelaguarestantedelatubería.

4.InserteunextremodeltubodedrenajedePEenelpaquetedeaccesoriosenla

interfazrápidadedrenajeenlaparteinferiordelamáquinayelotroextremoenel

drenajedelpisouotrasalidadedrenajeyfíjelo.

7

Machine Translated by Google

Lasoldaduradebeserfuerte.

segúnlasituaciónreal.

4.Esteproductonodebeinstalarsealairelibreydebemantenerselomás

lomáslejosposibledelosrayosUV,fuentesdecalor,combustiblesydiversosproductosquímicos.

2.LainstalacióndetuberíasPPRnecesitaequipodesoldaduraespecialyel

3.Siseinstalalatuberíadurademetal,esnecesarioagregarlatubería

Antesdelainstalación,verifiquesiloscomponentesestáncompletos.

1.Laenvolturadecintadeteflóndebeserinstaladaporprofesionales.

5.Cuandolacintadeteflónestéenvuelta,debeestarcompletayuniformemente.

envuelto.

7.Despuésdelainstalación,observecuidadosamentesihayfugasdeaguaen

6.Cuandoaprietelastuercashexagonalesconllaves,asegúresede

losconectoresdeunión.

otraspiezasnogiranconlastuercashexagonales.



8

Machine Translated by Google

lamanijadelaválvuladebolaenlaparteinferiordelfiltroensentidocontrarioalasagujasdelreloj

90yluegogirelaperilladeraspadonegraenlaparteinferiordelfiltro

Labotelladefiltrosepuedelimpiaryvaciardependiendodelagua.

calidaddediferentesubicaciones.

Utiliceunrecipienteadecuadoparacontenerelaguaresidualdespuésdellavado.Girando

ensentidohorariooantihorariodurante3o4rondas,luegolaspartesinternasde

2.Antesdellavado,asegúresedequehayaunsistemadedrenajeconfiableo

1.Despuésdelainstalación,abralaválvuladeentradaprincipalyenjuáguela.

válvuladeboladedrenajeparalavar3vecesalmes,cadalavadopor30

4.Durantelalimpiezayelmantenimientonormales,todaslaspiezasdebenprotegerseysedeben

utilizarpiezasoriginalesparaelmantenimiento.

3.Laveelproductoalmenosunavezalmesycambieel

segundos.

MANUALDEUSUARIO

9

Machine Translated by Google

10

Sacarlamalladelfiltroylavar.

él.

Abralabotelladelfiltro

ensentidoantihorarioconla

(Noesnecesarioquitarel

componenteraspadorallavarla

malladelfiltro)

Serecomiendaun

funcionamientoprofesional.

serecomiendatomar

Cuandoelraspadoolavado

normalnopuedeeliminarla

suciedaddelamalladelfiltroy

elusonormaldelaguaseveafectado,

DesmontaryLavarlosComponentesFiltrantes

Retirelamalladelfiltrode

dentrodelabotellaylimpie

suavementelasuciedadincrustada.

llaveofrecidaenelpack.

Seestánlimpiandoloscomponentes

delamalla.

Nota:Noesnecesario

retirarloscomponentesraspadores

cuandoelfiltro

Machine Translated by Google

columna.

Cuandolabotelladelfiltro

Unavezinstalados

loscomponentes,preste

atenciónainsertarlascuatro

protuberancias

enelcomponentede

filtrointernodelcomponente

deraspadoenlascuatro

ranurasdelabotellade

filtroeinsértelasenelextremodela

Loscomponentesde

raspadoestán

equipadosconlacolumna

cuadriláteraenlaspiezas

decobrededescarga

deaguaenelfondodela

botelladelfiltro,ylosorificiosestán

insertadohastaelfinaldel

Cuandoloscomponentes

deraspadoesténinstaladosen

labotelladelfiltro,

asegúresedequelos

orificioscuadriláteroscon

esquinasredondeadasenla

Instaleelraspadorylamalla

surcos.

11

Machine Translated by Google

paraversihayalgúnfenómenoanormal.

Elprocesodeoperacióninversapuedeeliminarelcontroladorautomático.

Descripcióndelafuncióndecontroldepresión(controldepresión

comprobarsiloscomponentesestáncompletos.

Despuésdelainstalación,debescambiarmanualmenteelcontroladorvariasveces.

Debeserinstaladoporprofesionales.Antesdelainstalación,porfavor

Instalacióndecomponentesraspadoresycomponentesdemallafiltrante

Losproductostienenestafunción)

12

Machine Translated by Google

Estadodeltiempodeaperturadela

válvuladebolaypresione"Establecer"

Cambieelestadoa"S"

Lailustracióndelaizquierdamuestrael

Establecerelestadodeltiempodeaperturadelaválvuladebola

yestablezcaeltiempode

aperturadelaválvuladebolaen15segundos.

/30segundos/45segundos/60

segundos/90segundos,presionelatecla

"+”"”paraconfigurareltiempodeapertura

requeridoparalaválvuladebola.

13

Pantalladelpanel/Descripcióndeteclas

Controlador

Instruccionesdefuncionamientodelaválvuladebolaautomática

Machine Translated by Google

14

Nota:nosepuedenutilizarotrasfunciones

duranteelestadodeautoinspección.

Establezcaelestadodelintervalodeconmutacióndelaválvuladebola

Lailustracióndelaizquierdamuestrael

estadodeautoinspeccióndelaválvulade

boladespuésderecargaroreiniciar

elproductoyeliconodedrenajeparpadea.

Mostrarelestadodeautoinspección

Lailustracióndelaizquierdamuestracómo

configurarelestadodelintervalodecambiodelabola.

válvula.Presionelatecla"set"ycambiaráal

estado"D".Enelestado"D",elintervalodela

válvuladebolasepuedeconfigurarcada1a

99díasparaencender/apagarlaválvuladebola

unavezymantenerdichointervaloencirculación.

Prensa

Tecla"+”"”paraconfigurarlosdías

requeridos.

Machine Translated by Google

15

Duranteelintervalo,presionelateclade

activaciónparamostrarcuántosdíasquedan

paraabrirautomáticamentelaválvula

debola.Enesteestadodeactivación,

puedepresionarelbotón"drenaje"paraabrir

manualmentelaválvuladebola.Despuésde

abrirmanualmentelaválvuladebola,comenzará

nuevamenteelcronometrajede15días.

Instruccionesdefuncionamientodelcontroladorautomáticodeválvuladebola

Lailustracióndelaizquierdamuestraque

Laválvulasiempreparpadearáduranteel

procesodeaperturaycierre.

Lailustracióndelaizquierdamuestraque

Ycircularáeneseciclo.

Ensuestadopredeterminadodefábrica(el

mismoqueelestadodespuésdelreinicio),el

estado"AUTO",elcontroladorabrirálaválvula

debolaparadrenardurante15

segundosdespuésdeunintervalode15

díasyluegocerraráautomáticamentela

válvuladebola.

Mostrarelestadodeesperaenmodoautomático

duranteeltiempodeconmutación.Cuando

estácompletamenteabierto,elnúmero

comienzalacuentaregresiva.cuandolacuentaregresiva

Cuandotermine,mostrará"00"

parpadeando,loqueindicaquelaválvulade

bolaestácerradaylabola

Enelestadodelinterruptormanual,lacifra

decuentaregresivadelaválvuladebola,

como"15",parpadeará.

Machine Translated by Google

1juegodeprefiltro

1juegodeManualdeusuario

Listadeembalaje

ANÁLISISDEFALLASDELPRODUCTO

dieciséis

Machine Translated by Google

REPRESENTANTEDELREINOUNIDO

REPRESENTANTEDELACE

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122

Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

1juegodepaquetesdeaccesorios(llavedemontaje,conectordedrenajedealcantarillado,tubería

dedrenajedeaguasresiduales,etc.)

YHCONSULTINGLIMITADO.C/OYHConsultingLimited

Oficina147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

17

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

BSK-T4-Q2-N BSK-T4-Q2-G

BSK-T4-F3-N BSK-T4-F3-G

FILTR WSTĘPNY

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu

z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

Machine Translated by Google

BSK-T4-F3-G

BSK-T4-Q2-G

BSK-T4-Q2--N

MODEL: BSK-T4-F3--N

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

FILTR WSTĘPNY

- 1 -

Machine Translated by Google

CHARAKTERYSTYKA PRODUKTU

Wprowadzenie produktów

UPRZEJMOŚCI

Filtr wstępny całego domu służy głównie do wychwytywania takich zanieczyszczeń

środowisko. Należy unikać zbliżania się do jakichkolwiek źródeł ciepła; seria

4. Upewnij się, że miejsce instalacji posiada niezawodny system odprowadzania wody.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

1. Korzystanie z precyzyjnej siatki ze stali nierdzewnej 316L;

1. Należy przeprowadzić instalację, uruchomienie i konserwację

instrukcję obsługi.

2. Podstawowe komponenty są specjalnie wykonane z importowanych materiałów, m.in

oczyszczacz, podgrzewacz wody, wiszący kocioł gazowy, pralka, prysznic i

obroty, w wyniku czego następuje oczyszczenie siatki filtra i butelki filtra.

przez profesjonalistów.

inne urządzenia wody końcowej.

5.Inteligentny czasowy zrzut ścieków dla łatwiejszej konserwacji.

3. Po zainstalowaniu należy zwrócić uwagę na kierunek przepływu

zaznaczone na korpusie zaworu odpowiadają kierunkowi przepływu w rurze.

jak granulki, zanieczyszczenia, osad, rdza, przedmioty pływające i tak dalej. I to

efekt, wizualizacja efektu ścieków, wygodniejszy w użyciu;

produkty dotyczą wyłącznie miejskiej wody z kranu o temperaturze 5 ~ 38 ℃. Proszę nie używać do

może również zapewnić pozytywną ochronę rurociągu znajdującego się poniżej, czyli wody

4. Czyste usuwanie ścieków jest wygodniejsze w przypadku kilku delikatnych osób

ścieki lub żrąca ciecz.

silna odporność na ciśnienie, bezpieczeństwo i niezawodność;

2. Seria produktów może być instalowana wyłącznie w pomieszczeniach zamkniętych i suchych

3.Specjalna przezroczysta osłona zewnętrzna w wykonaniu przeciwwybuchowym, wizualizacja zastosowania

- 2 -

Machine Translated by Google

- 3 -

Ten produkt podlega przepisom Dyrektywy Europejskiej

odpowiedzialny za jakiekolwiek uszkodzenia produktu lub utratę obrażeń ciała, mienia i

środowiska powstałe w wyniku wymiany, instalacji i ustawienia któregokolwiek

należy wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki

5. W zależności od jakości wody w różnych miejscach należy umyć

debugowanie części naszych produktów bez naszej zgody. Jeśli masz jakieś

punkt recyklingu sprzętu elektrycznego i elektronicznego.

odpowiedzialny za zgodność, może unieważnić uprawnienia użytkownika do obsługi

filtruj normalnie przynajmniej raz w miesiącu.

pytania dotyczące naszych produktów prosimy o kontakt.

8. Przykładowy schemat linii produktu na przykładzie BSK-T4-Q2-G.

Unia Europejska. Dotyczy to produktu i wszystkiego

następujące dwa warunki:

9. Nasza firma dostarcza produkty kompletne i niezawodne. My nie jesteśmy

akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą

1) Ten produkt może powodować szkodliwe zakłócenia.

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym

zakłóceń, które mogą powodować niepożądane działanie.

7. Modele BSK-T4-Q2 sugerują wymianę rdzenia zaworu regulacji ciśnienia

2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach

sprzęt!

w ciągu 5 lat.

wskazuje, że produkt wymaga selektywnej zbiórki śmieci

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

6. Podczas normalnego procesu czyszczenia i konserwacji należy zachować ostrożność

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę

do ochrony komponentów.

Informacje FCC

PRAWIDŁOWA UTYLIZACJA

Machine Translated by Google

zachęcamy do podjęcia próby skorygowania zakłóceń za pomocą jednego lub większej liczby

jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może spowodować

Symbol przedstawiający przekreślony kosz na śmieci wskazuje, że

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dokonywane w sposób wyraźny

szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma

produkt wymaga oddzielnej zbiórki śmieci na terenie Unii Europejskiej. Ten

odpady, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i

zatwierdzony przez stronę. Odpowiedzialność za zgodność może unieważnić uprawnienia użytkownika

gwarantują, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli to

w instalacji mieszkaniowej.

• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej oraz

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/UE.

urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Te limity

następujące środki. • Zmień

orientację lub położenie anteny odbiorczej. • Zwiększ odległość

pomiędzy produktem a odbiornikiem. • Podłącz produkt do gniazdka w innym

obwodzie niż ten, do którego jest podłączony

urządzenia elektryczne.

zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami

odbiornik jest podłączony.

uprawnienia do obsługi produktu.

produkt rzeczywiście powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można

sprawdzić przez wyłączenie i włączenie produktu przez użytkownika

Produktów oznaczonych jako takie nie można wyrzucać wraz ze zwykłymi odpadami domowymi

Uwaga: ten produkt został przetestowany i stwierdzono, że jest zgodny z ograniczeniami dot

- 4 -

Machine Translated by Google

- 5 -

PARAMETRY TECHNICZNE

Model

1′′ NPT lub

Filtrowanie

172*219*39

Przepływ

Temperatura

Odpowiedni

Jakość miejskiej wody z kranu

Produkt

Filtr wstępny

7 7

40μm

4T/godz

Złącze

Woda

Ciśnienie

Odpowiedni

BSK-T4-Q2-

1′′ NPT lub

BSK-T4-F3-

151*195*34

Precyzja

Woda

Produkt

Czysta woda

Rozmiary

Odpowiedni

5 ℃ ~ 38 ℃

Woda

Nazwa

1′′′ lub 3/4′′

Produkt

151*195*34

BSK-T4-Q2-

3/4′′ NPT

1′′′ lub 3/4′′

8T/godz

0,15 MPa ~ 1 MPa

BSK-T4-F3-

3/4′′ NPT

172*219*39

Machine Translated by Google

BSK-T4-Q2-N/BSK-T4-Q2-G

BSK-T4-F3-N/BSK-T4-F3-G

NAZWA KAŻDEGO ELEMENTU

- 6 -

Machine Translated by Google

PARAMETRY TECHNICZNE

1. Zwróć uwagę na kierunek strzałki przepływu wody

2.Zamknij główny zawór wlotowy i spuść pozostałą wodę z rury.

 Schemat instalacji produktu na przykładzie BSK-T4-Q2.

(Uwaga: rozkład struktury produktu ma charakter wyłącznie poglądowy. Jeśli

jest niezgodny z rzeczywistym produktem, podlega rzeczywistemu produktowi.)

3. Po zamontowaniu należy pamiętać, że kierunek przepływu oznaczony na

korpusie zaworu jest zgodny z kierunkiem przepływu wody w rurociągu!

4. Włóż jeden koniec rury drenażowej PE z pakietu akcesoriów do szybkiego

złącza drenażowego na dole maszyny, a drugi koniec do odpływu podłogowego

lub innego wylotu odpływowego i zamocuj.

- 7 -

Machine Translated by Google

3. Jeżeli zainstalowana jest twarda metalowa rura, konieczne jest dodanie rurociągu

zgodnie ze stanem faktycznym.

4. Tego produktu nie należy instalować na zewnątrz i należy go przechowywać

6. Po dokręceniu nakrętek sześciokątnych kluczami upewnij się

2. Instalacja rur PPR wymaga specjalnego sprzętu spawalniczego oraz

spawanie powinno być mocne.

Przed montażem należy sprawdzić czy komponenty są kompletne.

1. Owinięcie taśmy teflonowej powinni montować fachowcy.

5. Po owinięciu taśma teflonowa powinna być całkowicie i równomiernie nawinięta

inne części nie obracają się wraz z nakrętkami sześciokątnymi.

7.Po montażu należy dokładnie sprawdzić, czy nie dochodzi do wycieków wody

jak najdalej od promieni UV, źródeł ciepła, paliwa i różnych chemikaliów.

owinięty.

złącza wspólne.



- 8 -

Machine Translated by Google

zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara przez 3 lub 4 rundy, a następnie wewnętrzne części

butelkę z filtrem można oczyścić i opróżnić w zależności od wody

jakość różnych lokalizacji.

3. Proszę myć produkt przynajmniej raz w miesiącu i przełączać

użyć odpowiedniego pojemnika do przechowywania ścieków po spłukaniu. Skręcająć

uchwyt zaworu kulowego w dolnej części filtra w kierunku przeciwnym do ruchu wskazówek

zegara o 90, następnie przekręcając czarne pokrętło zgarniające w dolnej części filtra

2.Przed płukaniem upewnij się, że istnieje niezawodny system odwadniający lub

1. Po montażu otworzyć główny zawór wlotowy i przepłukać go.

sekundy.

4.Podczas normalnego czyszczenia i konserwacji wszystkie części należy zabezpieczyć, a do

konserwacji należy używać oryginalnych części.

zawór kulowy spustowy do płukania 3 razy w miesiącu, każde płukanie po 30

INSTRUKCJA OBSŁUGI

- 9 -

Machine Translated by Google

- 10 -

wyjąć siatkę filtra i umyć

To.

Otwórz butelkę z filtrem w kierunku

przeciwnym do ruchu wskazówek zegara za pomocą

klucz oferowany w zestawie.

Zalecana jest profesjonalna

obsługa.

zaleca się wziąć

Gdy zwykłe skrobanie lub

płukanie nie może usunąć brudu z

siatki filtra i ma to wpływ na

normalne zużycie wody,

Zdemontować i umyć elementy filtrujące

Wyjmij siatkę filtra z

(Nie ma potrzeby wyjmowania

elementu zgarniającego podczas

mycia siatki filtra)

Uwaga: Podczas

filtrowania nie trzeba usuwać

elementów zgarniających

elementy siatki są czyszczone.

wewnątrz butelki i delikatnie usuń

osadzony brud.

Machine Translated by Google

- 11 -

kolumna.

Kiedy butelka z filtrem

elementy są

zainstalowane, zwróć uwagę,

aby cztery wypustki w

wewnętrznym

elemencie filtra

elementu zgarniającego

włożyły się w cztery rowki w

butelce z filtrem i włóż je do

końca

rowki.

Po zainstalowaniu

elementów zgarniających w

butelce z filtrem upewnij

się, że czworoboczne otwory

z okrągłym rogiem znajdują

się w środku

wstawiony na końcu

elementy zgarniające są

wyposażone w

czworoboczną kolumnę na

miedzianych częściach

odprowadzających wodę

na dnie butelki filtrującej, a

otwory są

Zamontuj skrobak i siatkę

Machine Translated by Google

- 12 -

aby sprawdzić, czy nie ma żadnych nietypowych zjawisk.

Odwrotny proces działania może usunąć automatyczny sterownik

Opis funkcji kontroli ciśnienia (kontrola ciśnienia

produkty mają tę funkcję)

sprawdź, czy komponenty są kompletne.

Po instalacji należy kilkukrotnie ręcznie przełączyć sterownik

Powinien być instalowany przez profesjonalistów. Przed montażem proszę

Instalacja elementów zgarniających i elementów siatki filtracyjnej

Machine Translated by Google

stan czasu otwarcia zaworu kulowego

i naciśnij „Ustaw” Przełącz stan na „S”

i ustawić czas otwarcia

zaworu kulowego na 15 sekund

Ilustracja po lewej stronie przedstawia

Ustaw stan czasu otwarcia zaworu kulowego

sekund / 90 sekund, naciśnij przycisk „+”

„-”, aby ustawić wymagany czas otwarcia

zaworu kulowego.

/ 30 sekund / 45 sekund / 60

Wyświetlacz panelu / opis klawisza

Kontroler

Instrukcja obsługi zaworu kulowego automatycznego

- 13 -

Machine Translated by Google

- 14 -

Uwaga: w stanie samokontroli nie można

używać innych funkcji.

Ustawić stan interwału przełączania zaworu kulowego

Ilustracja po lewej stronie przedstawia

stan samokontroli zaworu kulowego po

naładowaniu lub ponownym

uruchomieniu produktu, a ikona spustu

miga.

Pokaż status samokontroli

Ilustracja po lewej stronie przedstawia

ustawienie stanu interwału przełączania kuli

zawór. Naciśnij klawisz „set”, a zmieni się

on w stan „D”. W stanie „D” interwał zaworu

kulowego można ustawić co 1–99 dni, aby

jednorazowo włączyć/wyłączyć zawór

kulowy i utrzymać taki odstęp w obiegu.

Naciskać

Przycisk „+” „-” do ustawienia żądanych

dni.

Machine Translated by Google

- 15 -

W przerwie naciśnij klawisz budzenia,

aby wyświetlić liczbę dni pozostałych do

automatycznego otwarcia zaworu

kulowego. W tym stanie wybudzenia

można nacisnąć przycisk „spust”, aby

ręcznie otworzyć zawór kulowy. Po

ręcznym otwarciu zaworu kulowego

ponownie rozpocznie się 15-dniowy pomiar

czasu.

Instrukcja obsługi automatycznego sterownika zaworu kulowego

Pokazuje to ilustracja po lewej stronie

w stanie przełącznika ręcznego zacznie

migać wartość odliczania zaworu

kulowego, np. „15”.

w domyślnym stanie fabrycznym (takim

samym jak stan po ponownym

uruchomieniu), w stanie „AUTO”,

sterownik otworzy zawór kulowy

w celu opróżnienia na 15 sekund po

przerwie 15 dni, a następnie

automatycznie zamknie zawór kulowy.

I będzie krążyć w takim cyklu.

Pokazuje to ilustracja po lewej stronie

Wyświetl stan gotowości w trybie automatycznym

w czasie przełączania. Po całkowitym

otwarciu rozpoczyna się odliczanie

numeru. Kiedy odliczanie

zawór będzie zawsze migał podczas

otwierania i zamykania.

zostanie zakończone, wyświetli się

migająca liczba „00”, wskazując, że zawór

kulowy jest w stanie zamkniętym i kula

Machine Translated by Google

1 zestaw filtra wstępnego

1 zestaw instrukcji obsługi

Lista rzeczy do spakowania

ANALIZA WAD PRODUKTU

- 16 -

Machine Translated by Google

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

1 zestaw pakietu akcesoriów (klucz montażowy, złączka do odpływu ścieków, rura

odpływowa itp.)

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

ODPOWIEDZIALNOŚCIĄ. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

- 17 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

BSK-T4-F3-N BSK-T4-F3-G

BSK-T4-Q2-N BSK-T4-Q2-G

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden

gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

VOORFILTER

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

BSK-T4-Q2--N

BSK-T4-F3-G

MODEL: BSK-T4-F3--N

BSK-T4-Q2-G

- 1 -

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

HULP NODIG? NEEM CONTACT MET ONS OP!

VOORFILTER

Machine Translated by Google

- 2 -

andere terminalwaterapparatuur.

5. Intelligente getimede afvoer van rioolwater voor eenvoudiger onderhoud.

producten zijn alleen van toepassing op gemeentelijk kraanwater van 5 ~ 38 ÿ. Gelieve niet te gebruiken voor

die op het kleplichaam zijn aangegeven, komen overeen met de stroomrichting van de leiding.

luchtreiniger, boiler, wandhangende gasboiler, wasmachine, douche en

rotaties, resulterend in het reinigen van het filtergaas en de filterfles.

3. Let bij de installatie op de stroomrichting

1. De installatie, inbedrijfstelling en het onderhoud moeten worden uitgevoerd

gebruiksaanwijzing zorgvuldig.

2. De kerncomponenten zijn speciaal gemaakt van geïmporteerde materialen, met

door professionals.

4. Zorg ervoor dat de installatiepositie een betrouwbaar afvoersysteem heeft.

1. Gebruik 316L roestvrijstalen precisiegaas van voedingskwaliteit;

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen

Het Whole House Pre-filter wordt voornamelijk gebruikt om verontreinigingen te onderscheppen

3.Speciale explosieveilige transparante buitenhoes, visualisatie van het gebruik

omgeving. Zorg ervoor dat u niet in de buurt van een warmtebron komt; de serie van

sterke drukweerstand, veiligheid en betrouwbaarheid;

2. De serie producten kan alleen binnenshuis en droog worden geïnstalleerd

kan ook een positieve bescherming bieden voor de stroomafwaartse pijpleiding, water

4. Schone afvoer van rioolwater is handiger met een paar zachte middelen

afvalwater of bijtende vloeistof.

zoals korrels, onzuiverheden, sediment, roest, drijvende voorwerpen enzovoort. En het

effect, visualisatie van het riooleffect, handiger in gebruik;

AANDACHT

product Introductie

PRODUCTEIGENSCHAPPEN

Machine Translated by Google

- 3 -

9. Ons bedrijf levert complete en betrouwbare producten. Wij zijn niet

accessoires gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk niet

apparatuur!

1) Dit product kan schadelijke interferentie veroorzaken.

8.Productvoorbeeld Lijndiagram met BSK-T4-Q2-G als voorbeeld.

de Europese Unie. Dit geldt voor het product en alles

de volgende twee voorwaarden:

punt voor recycling van elektrische en elektronische apparaten.

interferentie die een ongewenste werking kan veroorzaken.

vragen over onze producten kunt u contact met ons opnemen.

filter normaal minstens één keer per maand.

verantwoordelijk voor eventuele productschade of verlies van persoonlijk letsel, eigendommen

of omgeving als gevolg van de vervanging, installatie en instelling van een product

mogen samen met het normale huisvuil worden weggegooid, maar moeten wel naar een inzamelingspunt worden gebracht

5. Afhankelijk van de waterkwaliteit op verschillende locaties, wast u het apparaat

het debuggen van onderdelen van onze producten zonder onze goedkeuring. Als je wat hebt

2) Dit product moet alle ontvangen interferentie accepteren, inclusief

voor de bescherming van de componenten.

Dit product valt onder de bepalingen van de Europese richtlijn

die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken

6. Let bij het normale reinigings- en onderhoudsproces op

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

binnen 5 jaar.

geeft aan dat het product een aparte afvalinzameling vereist

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan

7. BSK-T4-Q2-modellen raden aan de kern van de drukregelklep te vervangen

2012/19/EU. Het symbool met een doorgestreepte vuilnisbak

FCC-informatie

CORRECTE VERWIJDERING

Machine Translated by Google

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

elektronische apparaten.

in een wooninstallatie.

• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

product vereist een aparte afvalinzameling in de Europese Unie. Dit

goedgekeurd door de partij. Verantwoordelijk voor naleving kan de rechten van de gebruiker ongeldig maken

garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit

als dit niet volgens de instructies wordt geïnstalleerd en gebruikt, kan dit leiden tot

Het symbool met een doorgestreepte afvalcontainer geeft aan dat de

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk toegestaan

schadelijke interferentie van radiocommunicatie. Er is echter geen

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Let op: Dit product is getest en voldoet aan de limieten voor

aangemoedigd om te proberen de interferentie door een of meer van de

afval, maar moet naar een inzamelpunt worden gebracht voor recycling van elektrische en

bevoegdheid om het product te bedienen.

product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden

vastgesteld door het product uit en weer in te schakelen, is de gebruiker

Producten die als zodanig zijn gemarkeerd mogen niet bij het normale huishoudelijk afval worden weggegooid

zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie

de ontvanger is aangesloten.

een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC-regels. Deze grenzen

volgende maatregelen. •

Heroriënteer of verplaats de ontvangstantenne. • Vergroot

de afstand tussen het product en de ontvanger. • Sluit het product aan op

een stopcontact op een ander circuit dan dat waarop

- 4 -

Machine Translated by Google

- 5 -

TECHNISCHE PARAMETERS

Product

5ÿ~38ÿ

BSK-T4-F3-

1'' NPT of

151*195*34

Precisie

Water

Connector

4T/U

BSK-T4-Q2-

Druk

Voorfilteren

Product

Water

40ÿm

172*219*39

Stroom

Temperatuur

Model

1'' NPT of

Van toepassing

Kwaliteit gemeentelijk leidingwater

Filtratie

Van toepassing

BSK-T4-F3-

3/4'' NPT

172*219*39

Product

1ÿÿ of 3/4ÿÿ

BSK-T4-Q2-

3/4'' NPT

151*195*34

8T/U

Van toepassing

0,15 MPa ~ 1 MPa

Naam

1ÿÿ of 3/4ÿÿ

Water

Maten

Schoon water

Machine Translated by Google

- 6 -

NAAM VAN ELK ONDERDEEL

BSK-T4-Q2-N/BSK-T4-Q2-G

BSK-T4-F3-N/BSK-T4-F3-G

Machine Translated by Google

- 7 -

1. Let op de pijlrichting van de waterstroom

3. Houd er bij de installatie rekening mee dat de stroomrichting die op het

kleplichaam is aangegeven, overeenkomt met de waterstroomrichting in de pijpleiding!

ÿ Productinstallatieschema met BSK-T4-Q2 als voorbeeld.

(Opmerking: de ontleding van de productstructuur is alleen ter referentie. Als deze niet

consistent is met het daadwerkelijke product, is deze onderhevig aan het daadwerkelijke product.)

2.Sluit de hoofdinlaatklep en laat het resterende water uit de leiding lopen.

4. Steek het ene uiteinde van de PE-afvoerbuis uit het accessoirepakket in de

afvoersnelkoppeling aan de onderkant van de machine, en het andere uiteinde in

de vloerafvoer of een andere afvoeropening en bevestig deze.

TECHNISCHE PARAMETERS

Machine Translated by Google

- 8 -

lassen moet sterk zijn.

volgens de werkelijke situatie.

4.Dit product mag niet buitenshuis worden geïnstalleerd en moet zo worden bewaard

zo ver mogelijk verwijderd van UV, warmtebronnen, brandstof en diverse chemicaliën.

2.PPR-buisinstallatie vereist speciale lasapparatuur, en de

3.Als de metalen harde buis is geïnstalleerd, is het noodzakelijk om de pijpleiding toe te voegen

Controleer vóór de installatie of de componenten compleet zijn.

1.De verpakking van teflontape moet door professionals worden geïnstalleerd.

5. Wanneer de teflontape is omwikkeld, moet deze volledig en gelijkmatig zijn

verpakt.

7. Controleer na de installatie zorgvuldig of er waterlekkage is

andere onderdelen draaien niet mee met de zeshoekige moeren.

de gezamenlijke connectoren.

6. Zorg ervoor dat de zeshoekige moeren met sleutels zijn vastgedraaid

Machine Translated by Google

- 9 -

HANDLEIDING

de kogelkraanhendel in het onderste deel van het filter 90 linksom draaien en vervolgens de

zwarte schraapknop aan de onderkant van het filter draaien

de filterfles kan worden gereinigd en geleegd, afhankelijk van het water

kwaliteit van verschillende locaties.

3. Was het product minstens één keer per maand en schakel het uit

gebruik een geschikte container om het afvalwater na het spoelen op te vangen. Door te draaien

met de klok mee of tegen de klok in gedurende 3 of 4 ronden, daarna de interne delen van

2. Zorg ervoor dat er vóór het spoelen een betrouwbaar afvoersysteem aanwezig is

1. Open na installatie de hoofdinlaatklep en spoel deze door.

afvoerkogelkraan voor 3 keer per maand spoelen, elke spoeling 30 keer

seconden.

4. Tijdens normale reiniging en onderhoud moeten alle onderdelen worden beschermd en

moeten originele onderdelen worden gebruikt voor onderhoud.

Machine Translated by Google

verwijder het filtergaas en was het

Het.

Open de filterfles tegen de

klok in met de

Verwijder het filtergaas

Wanneer normaal schrapen of

spoelen het vuil van het filtergaas niet

kan verwijderen en het normale

watergebruik wordt beïnvloed,

het wordt aanbevolen om te nemen

Professionele bediening wordt

aanbevolen.

Demonteer en was de filtercomponenten

in de fles en verwijder voorzichtig

het ingebedde vuil.

(Het is niet nodig om het

schraaponderdeel te verwijderen bij

het wassen van het filtergaas)

Let op: De

schraaponderdelen hoeven bij het

filter niet te worden verwijderd

gaascomponenten worden gereinigd.

sleutel aangeboden in de verpakking.

- 10 -

Machine Translated by Google

- 11 -

kolom.

Wanneer de filterfles

onderdelen zijn

geïnstalleerd, let erop dat u de

vier nokken in het binnenste

filteronderdeel

van het

schraaponderdeel in de vier

groeven in de filterfles steekt

en plaats ze in het uiteinde

van de filterfles.

Schraapcomponenten zijn

voorzien van de

vierzijdige kolom op de

koperen onderdelen van

de waterafvoer aan de

onderkant van de filterfles, en

de gaten zijn

ingevoegd aan het einde van de

Wanneer de

schraapcomponenten in de

filterfles worden

geïnstalleerd, zorg er dan

voor dat de vierzijdige gaten

met ronde hoek erin zitten

Installeer de schraper en het gaas

groeven.

Machine Translated by Google

- 12 -

om te zien of er sprake is van een abnormaal verschijnsel.

Het omgekeerde werkingsproces kan de automatische controller verwijderen

Beschrijving van de drukregelingsfunctie (drukregeling

controleer of de onderdelen compleet zijn.

Na de installatie moet u de controller meerdere keren handmatig omschakelen

Het moet door professionals worden geïnstalleerd. Vóór de installatie, alstublieft

Installatie van schraapcomponenten en filtergaascomponenten

producten hebben deze functie)

Machine Translated by Google

Paneeldisplay / Toetsbeschrijving

- 13 -

openingstijdstatus van de kogelkraan

en druk op "Set" Schakel de status naar

"S"

De linkerafbeelding toont de

Stel de openingstijdstatus voor de kogelkraan in

en stel de openingstijd

voor de kogelkraan in op 15 seconden

/ 30 seconden / 45 seconden / 60

seconden / 90 seconden, druk op de

toets "+" "-" om de gewenste openingstijd

voor de kogelkraan in te stellen.

Controleur

Gebruiksaanwijzing van de automatische kogelkraan

Machine Translated by Google

- 14 -

Let op: andere functies kunnen niet

worden gebruikt tijdens de

zelfinspectiestatus.

Stel de schakelintervalstatus van de kogelkraan in

De linkerafbeelding toont de

zelfinspectiestatus van de kogelkraan

nadat het product is opgeladen

of opnieuw is opgestart, en het

afvoerpictogram knippert.

Toon de zelfinspectiestatus

De linkerafbeelding toont het instellen van

de schakelintervalstatus van de bal

ventiel. Druk op de "set"-toets en deze

verandert naar de status "D". In de “D”-

status kan het kogelkraaninterval worden

ingesteld op elke 1-99 dagen om het

kogelventiel één keer aan/uit te zetten en

zo’n interval in circulatie te houden. druk op

Toets "+” "-” om de gewenste dagen in te

stellen.

Machine Translated by Google

Druk tijdens het interval op de

wektoets om weer te geven hoeveel

dagen er nog zijn voor het

automatisch openen van de

kogelkraan. In deze wekstatus kunt u op

de knop "aftappen" drukken om de

kogelkraan handmatig te openen. Nadat u

de kogelkraan handmatig opent, begint

deze opnieuw met 15 dagen tijdwaarneming.

Gebruiksaanwijzing van de automatische kogelkraanregelaar

De linkerafbeelding laat dat zien

klep zal altijd knipperen tijdens het

openen en sluiten.

De linkerafbeelding laat dat zien

En het zal in zo'n cyclus circuleren.

In de standaardfabrieksstatus (dezelfde als

de status na opnieuw opstarten), de

"AUTO"-status, zal de controller de

kogelkraan openen voor aftappen

van 15 seconden na een interval van 15

dagen, en vervolgens de kogelkraan

automatisch sluiten.

Geef de stand-bystatus weer in de automatische modus

tijdens de schakeltijd. Wanneer het

volledig open is, begint het nummer af te

tellen. Wanneer het aftellen

is voltooid, wordt "00" flikkerend

weergegeven, wat aangeeft dat de kogelkraan

in gesloten toestand is en dat de bal aanwezig is

onder de handmatige schakelstatus

knippert het aftelcijfer van de kogelkraan,

zoals "15".

- 15 -

Machine Translated by Google

1 set gebruikershandleiding

1 set voorfilters

Paklijst

PRODUCTFOUTANALYSE

- 16 -

Machine Translated by Google

EG REP

Britse REP

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

1 set bevestigingspakketten (montagesleutel, rioolafvoerconnector, rioolafvoerbuis, enz.)

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 17 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

BSK-T4-F3-N BSK-T4-F3-G

BSK-T4-Q2-N BSK-T4-Q2-G

FÖRFILTER

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

BSK-T4-Q2--N

BSK-T4-F3-G

MODELL: BSK-T4-F3--N

BSK-T4-Q2-G

BEHÖVS HJÄLP? KONTAKTA OSS!

FÖRFILTER

- 1 -

Machine Translated by Google

- 2 -

1. Använd 316L precisionsnät av rostfritt stål av livsmedelskvalitet;

Varning - För att minska risken för skada måste användaren läsa

4. Se till att installationspositionen har ett tillförlitligt dräneringssystem.

bruksanvisningen noggrant.

2.Kärnkomponenterna är speciellt gjorda av importerade material, med

av proffs.

1. Installation, driftsättning och underhåll bör utföras

renare, varmvattenberedare, vägghängd gaspanna, tvättmaskin, dusch och

rotationer, vilket resulterar i rengöring av filternätet och filterflaskan.

3. När den är installerad, var uppmärksam på om flödesriktningen

5. Intelligent tidsinställd avloppsutsläpp för enklare underhåll.

annan terminalvattenutrustning.

markerade på ventilhuset överensstämmer med rörets flödesriktning.

effekt, visualisering av avloppseffekten, mer bekväm att använda;

som granulat, föroreningar, sediment, rost, flytande föremål och så vidare. Och det

Produkterna gäller endast kommunalt kranvatten vid 5~38ÿ. Vänligen använd inte för

avloppsvatten eller frätande vätska.

kan också ge positivt skydd för nedströms rörledningen, vatten

4.Clean avloppsvatten bortskaffande är mer bekvämt av några skonsamma

starkt tryckmotstånd, säkerhet och tillförlitlighet;

2. Serien av produkter kan endast installeras på ett inomhus och torrt

miljö. Undvik att komma nära någon värmekälla; serien av

Hela husets förfilter används främst för att fånga upp föroreningar som t.ex

3.Special explosionssäker transparent yttre hölje, visualisering av användningen

OBS

produkt introduktion

PRODUKTENS EGENSKAPER

Machine Translated by Google

FCC-information

KORREKT AVFALLSHANTERING

5. Beroende på vattenkvaliteten på olika platser, vänligen tvätta

felsöka delar av våra produkter utan vårt godkännande. Om du har några

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

ansvarig för eventuell produktskada eller förlust av personskada, egendom, miljö

till följd av utbyte, installation och inställning av någon

frågor om våra produkter, vänligen kontakta oss.

filter normalt minst en gång i månaden.

kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamling

punkt för återvinning av elektriska och elektroniska apparater.

störningar som kan orsaka oönskad funktion.

8. Produktexempel Linjediagram Med BSK-T4-Q2-G som exempel .

europeiska unionen. Detta gäller produkten och allt

följande två villkor:

tillbehör märkta med denna symbol. Produkter märkta som sådana får inte

9. Vårt företag tillhandahåller kompletta och pålitliga produkter. Vi är inte

1) Denna produkt kan orsaka skadliga störningar.

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

7. BSK-T4-Q2-modeller föreslår att tryckkontrollventilens kärna byts ut

Utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

inom 5 år.

indikerar att produkten kräver separat sophämtning

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

6. Var uppmärksam i den normala rengörings- och underhållsprocessen

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

till skydd av komponenterna.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

- 3 -

Machine Translated by Google

- 4 -

VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen

skadliga störningar på radiokommunikation. Det finns dock ingen

om den inte installeras och används i enlighet med instruktionerna, kan orsaka

godkänd av partiet. Ansvarig för efterlevnad kan ogiltigförklara användarens

garantera att störningar inte kommer att inträffa i en viss installation. Om det här

Symbolen som visar en soptunna på hjul anger att

Produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol.

i en bostadsanläggning.

• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och

följande åtgärder. • Rikta

om eller flytta mottagningsantennen. • Öka avståndet

mellan produkten och mottagaren. • Anslut produkten till ett uttag på en

annan krets än den till vilken

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser

elektroniska apparater.

är utformade för att ge rimligt skydd mot skadlig störning

mottagaren är ansluten.

produkten orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas

genom att stänga av och slå på produkten, användaren är

behörighet att använda produkten.

Produkter märkta som sådana får inte kasseras med normala inhemska

avfall, men måste lämnas till en insamlingsplats för återvinning av el och

Obs: Denna produkt har testats och befunnits följa gränserna för

uppmuntras att försöka korrigera störningen av en eller flera av de

Machine Translated by Google

BSK-T4-F3-

3/4ÿÿ NPT

172*219*39172*219*39

Modell

1ÿÿ NPT eller

Flöde

Temperatur

Förfilter

Produkt

Vatten

Kommunalt kranvatten av hög kvalitet

40 ÿm

Tillämplig

Anslutning

4T/H

BSK-T4-Q2-

Tryck

Vatten

BSK-T4-F3-

1ÿÿ NPT eller

151*195*34

Precision

Storlekar

Rent vatten

Produkt

5ÿ~38ÿ

Tillämplig

Vatten

namn

1ÿÿ eller 3/4ÿÿ

Produkt

1ÿÿ eller 3/4ÿÿ

BSK-T4-Q2-

151*195*34

3/4ÿÿ NPT

8T/H

0,15 MPa~1 MPa

Filtrering

Tillämplig

TEKNISKA PARAMETRAR

- 5 -

Machine Translated by Google

- 6 -

NAMN PÅ VARJE KOMPONENT

BSK-T4-Q2-N/BSK-T4-Q2-G

BSK-T4-F3-N/BSK-T4-F3-G

Machine Translated by Google

- 7 -

1. Notera pilriktningen för vattenflödet

3. När den är installerad, observera att flödesriktningen markerad på ventilhuset

överensstämmer med vattenflödesriktningen i rörledningen!

ÿ Produktinstallationsdiagram Med BSK-T4-Q2 som exempel.

(Obs: sönderdelningen av produktstrukturen är endast för referens. Om den inte

överensstämmer med den faktiska produkten, är den föremål för den faktiska produkten.)

2.Stäng huvudinloppsventilen och töm det återstående vattnet från röret.

4. Sätt in ena änden av PE-avloppsröret i tillbehörspaketet i dräneringssnabbgränssnittet

längst ner på maskinen och den andra änden i golvbrunnen eller annat dräneringsutlopp

och fixera det.

TEKNISKA PARAMETRAR

Machine Translated by Google

- 8 -

svetsning bör vara stark.

enligt den faktiska situationen.

4.Denna produkt bör inte installeras utomhus, och den bör förvaras som

långt borta från UV, värmekällor, bränsle och olika kemikalier.

2.PPR rörinstallation behöver speciell svetsutrustning, och

3.Om det hårda metallröret är installerat är det nödvändigt att lägga till rörledningen

Innan installationen, kontrollera om komponenterna är kompletta.

1. Omslaget av teflontejp bör installeras av proffs.

5.När teflon-tejpen är inlindad ska den vara helt och jämn

inslagna.

6. När de sexkantiga muttrarna är åtdragna med skiftnycklar, se till

andra delar roterar inte med de sexkantiga muttrarna.

7. Efter installationen, observera noga om det finns vattenläckage vid

ledanslutningarna.

Machine Translated by Google

- 9 -

ANVÄNDARMANUAL

kulventilens handtag i den nedre delen av filtret moturs med 90 och vrid sedan den

svarta skrapknoppen vid den nedre delen av filtret

filterflaskan kan rengöras och tömmas Beroende på vattnet

kvalitet på olika platser.

dräneringskulventil för spolning 3 gånger i månaden, varje spolning i 30

använd en lämplig behållare för att hålla avloppsvattnet efter spolning. Genom att vända

medurs eller moturs i 3 eller 4 omgångar, sedan de inre delarna av

2. Innan spolningen, se till att det finns ett pålitligt dräneringssystem, eller till

1. Efter installationen, öppna huvudinloppsventilen och spola den.

4. Under normal rengöring och underhåll ska alla delar skyddas och originaldelar ska

användas för underhåll.

sekunder.

3. Tvätta produkten minst en gång i månaden och byt till

Machine Translated by Google

- 10 -

ut filternätet och tvätta

Det.

Öppna filterflaskan moturs

med

(Inget behov av att ta ut

skrapkomponenten när du tvättar

filternätet)

När normal skrapning eller

spolning inte kan ta bort smutsen

på filternätet och normal

vattenanvändning påverkas,

det rekommenderas att ta

Professionell drift

rekommenderas.

Demontera och tvätta de filtrerande komponenterna

Ta bort filternätet från

skiftnyckel erbjuds i förpackningen.

inuti flaskan och rengör mjukt

bort smutsen som är inbäddad.

nätkomponenter rengörs.

Obs: Skrapkomponenterna

behöver inte tas bort när filtret

Machine Translated by Google

- 11 -

kolumn.

När filterflaskan

komponenter är

installerade, var uppmärksam

på att föra in de fyra stötarna i

den inre

filterkomponenten av

skrapkomponenten i de fyra

spåren i filterflaskan och för

in dem i slutet av

spår.

skrapkomponenter är

försedda med den

fyrsidiga kolumnen på

vattenavloppskoppardelarna

i botten av filterflaskan,

och hålen är

infogas i slutet av

När skrapkomponenterna

är installerade i filterflaskan, se

till att de fyrsidiga hålen

med det runda hörnet i

Installera skrapan och nätet

Machine Translated by Google

- 12 -

för att se om det finns något onormalt fenomen.

Den omvända driftprocessen kan ta bort den automatiska styrenheten

Beskrivning av tryckkontrollfunktion (tryckkontroll

produkter har denna funktion)

kontrollera om komponenterna är kompletta.

Efter installationen måste du byta styrenhet manuellt flera gånger

Det bör installeras av proffs. Före installationen, tack

Installation av skrapkomponenter och filternätkomponenter

Machine Translated by Google

öppningstid tillstånd för kulventilen,

och tryck på ”Set” Växla tillståndet till "S"

Den vänstra illustrationen visar

Ställ in öppningstiden för kulventilen

och ställ in öppningstiden

för kulventilen 15 sekunder

/ 30 sekunder / 45 sekunder / 60

sekunder / 90 sekunder, tryck på "+" "-"

för att ställa in önskad öppningstid för

kulventilen.

Paneldisplay/knappbeskrivning

Kontroller

Driftinstruktioner för den automatiska kulventilen

- 13 -

Machine Translated by Google

Obs: andra funktioner kan inte användas

under självinspektionsstatus.

Ställ in växlingsintervalltillståndet för kulventilen

Den vänstra illustrationen visar

självkontrolltillståndet för kulventilen

efter att produkten har laddats

upp eller startats om, och dräneringsikonen

blinkar.

Visa statusen för självinspektion

Den vänstra illustrationen visar inställning

av växlingsintervalltillståndet för bollen

ventil. Tryck på "set"-tangenten och den

ändras till tillståndet "D". I "D"-tillståndet kan

kulventilintervallet ställas in var 1-99:e

dag för att slå på/stänga av kulventilen en

gång och hålla ett sådant intervall i

cirkulation. Tryck

"+" "-" för att ställa in önskade dagar.

- 14 -

Machine Translated by Google

- 15 -

Under intervallet, tryck på

väckningsknappen för att visa hur många

dagar som återstår för att

automatiskt öppna kulventilen. I detta

väckningsläge kan du trycka på

"dräneringsknappen" för att manuellt

öppna kulventilen. Efter att du manuellt

öppnat kulventilen kommer den att börja 15

dagars tidtagning igen.

Driftinstruktioner för kulventilens automatiska styrenhet

Den vänstra illustrationen visar det

ventilen blinkar alltid under öppning

och stängning.

under fabriksinställningen (samma som

tillståndet efter omstart), "AUTO"-

tillståndet, öppnar styrenheten kulventilen

för tömning av 15 sekunder efter

ett intervall på 15 dagar, och stänger

sedan automatiskt kulventilen.

Och det kommer att cirkulera vid en sådan cykel.

Den vänstra illustrationen visar det

Visa standbyläget i autoläge

under växlingstiden. När den är helt öppen

börjar numret nedräkning. När nedräkningen

under det manuella brytarläget blinkar

nedräkningssiffran för kulventilen såsom

"15".

är klar kommer den att visa "00"

flimmer vilket indikerar att kulventilen är i

stängt tillstånd och kulan

Machine Translated by Google

1 set användarmanual

1 set förfilter

Packlista

PRODUKTFELANALYS

- 16 -

Machine Translated by Google

EC REP

UK REP

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

1 uppsättning fästpaket (monteringsnyckel, avloppskoppling, avloppsrör, etc.)

YH CONSULTING LIMITED. C/O YH Consulting Limited

Office 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 17 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor BSK-T4-F3-N Spin Down Filter 40 Micron High Flow Rate

Product's Documents

User Manual

Specifications

Vevor BSK-T4-F3-N Questions and Answers
