Vevor BSK-T1-Z1-N Spin Down Filter High Flow Rate 40 Micron User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

PRE-FILTER

BSK-T1-Z1-N BSK-T1-Z1-G

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:BSK-T1-Z1-N BSK-T1-Z1-G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PRE-FILTER

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Product Introduction

The Whole House Pre-filter is mainly used to intercept contaminants such

as granules, impurities, sediment, rust, floating objects and so on. And it

can also provide positive protection for the downstream pipeline, water

purifier, water heater, wall hung gas boiler, washing machine, shower and

other terminal water equipment.

PRODUCT CHARACTERISTICS

1. Using 316L food grade stainless steel precision mesh;

2. The core components are specially made of imported materials, with

strong pressure resistance, safety and reliability;

3. Special explosion-proof transparent outer cover, visualization of the use

effect, visualization of the sewage effect, more convenient to use;

ATTENTIONS

1. The installation, commissioning and maintenance should be carried out

by professionals .

2. The series of products can only be installed at an indoor and dry

environment. Please avoid getting close to any heat source; the series of

products only apply to municipal tap water at 5~38

℃

. Please do not use for

waste water or corrosive liquid .

3. When it’s installed, please pay attention to whether the direction of flow

marked on the valve body are consistent with the flow direction of the pipe .

4. Please make sure that install position has reliable drainage system .

5. Depending on the water quality of different locations, please wash the

filter normally at least once a month .

6. In the normal cleaning and maintenance process, please pay attention

- 3 -

to the protection of the components .

7.Our company provides complete and reliable products. We are not

responsible for any product damage or loss of personal injury, property,

environment resulting from the replacement, installation and setting of any

debugging parts of our products without our approval. If you have any

questions about our products, please contact us .

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in

the European Union. This applies to the product and all

accessories marked with this symbol. Products marked as such may not

be discarded with normal domestic waste, but must be taken to a collection

point for recycling electrical and electronic devices.

FCC Information

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly

approved by the party. Responsible for compliance could void the user's

authority to operate the product.

Note: This product has been tested and found to comply with the limits for

a Class B digital device pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference

- 4 -

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television reception,

which can be determined by turning the product off and on, the user is

encouraged to try to correct the interference by one or more of the

following measures.

• Reorient or relocate the receiving antenna.

• Increase the distance between the product and receiver.

• Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for assistance.

TECHNICAL PARAMETERS

Product Name

Pre-filter

Product Model

BSK-T1-Z1-G

BSK-T1-Z1-N

Connector

1′′ or 3/4′′

1′′ NPT or 3/4′′ NPT

Filtration Precision

40μm or 300μm

Clean Water Flow

4T/H

Applicable Water

Temperature

℃

~38

℃

Applicable Water

Pressure

0.15MPa~1MPa

Product Sizes

97*66*198mm

Applicable Water

Quality Municipal Tap Water

- 5 -

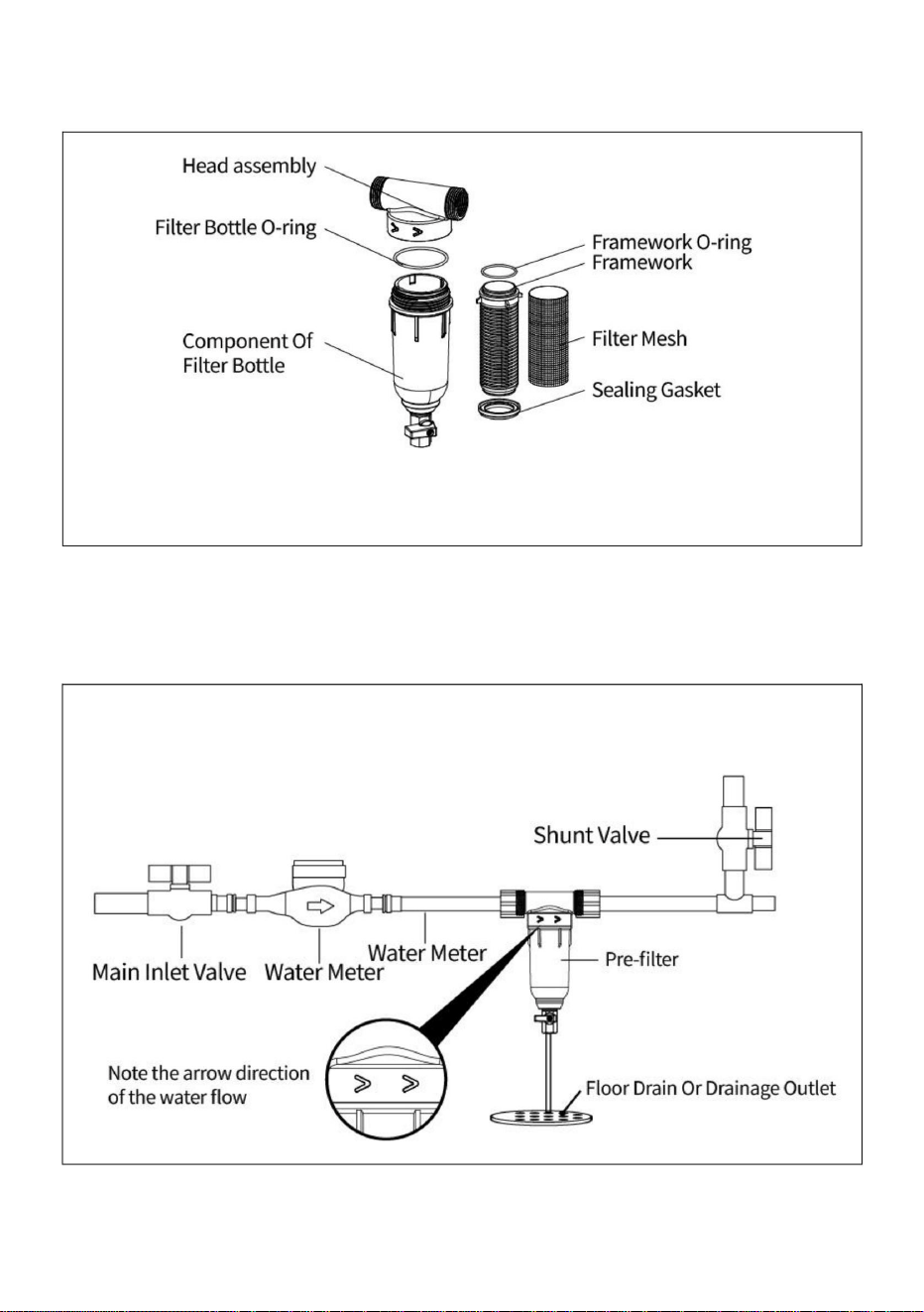

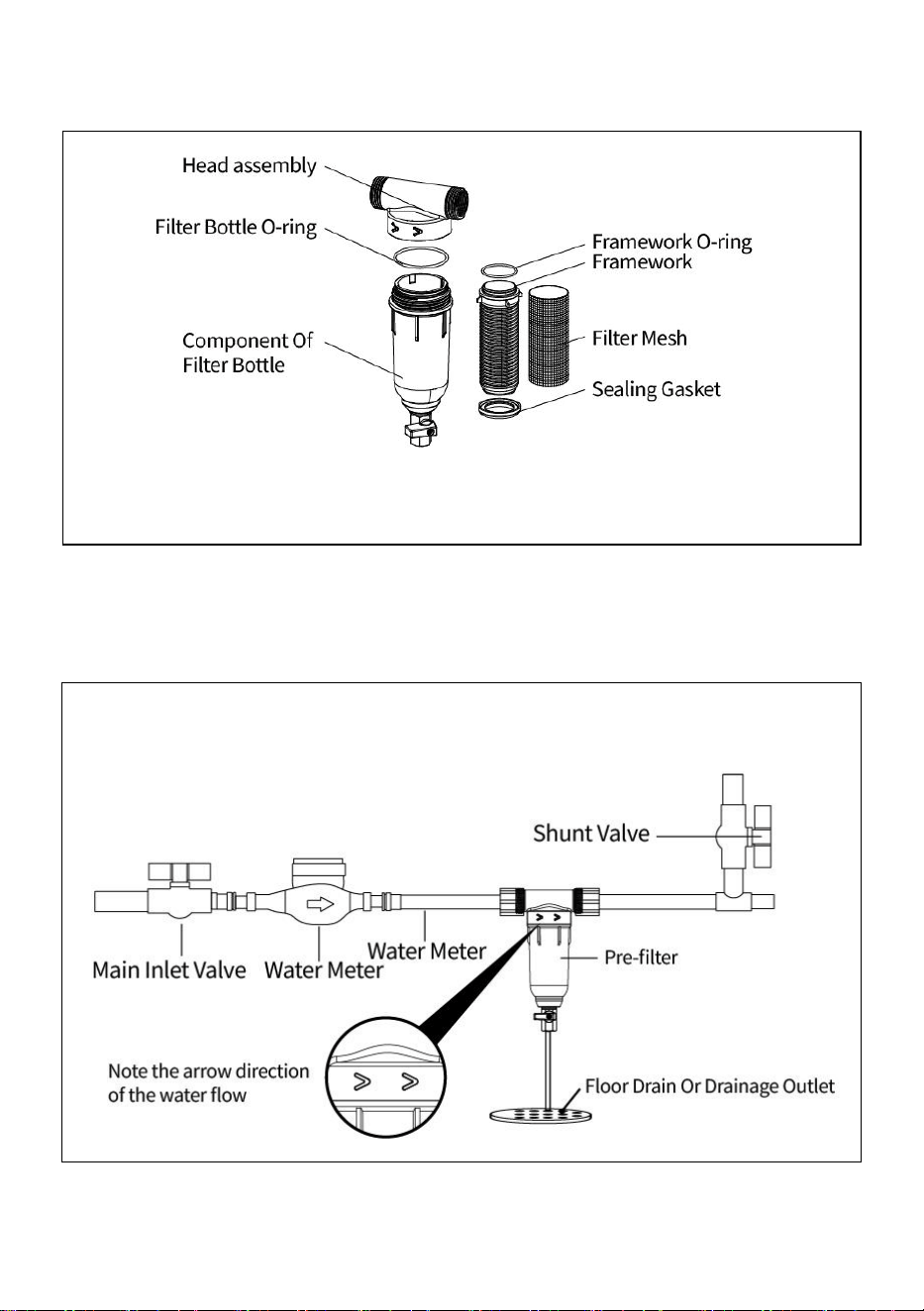

NAME OF EACH COMPONENT

(Note: the decomposition of product structure is for reference only. If it is

inconsistent with the actual product, it’s subject to the actual product.)

TECHNICAL PARAMETERS

①

- 6 -

1.Note the arrow direction of the water flow

2.Close the main inlet valve and drain the remaining water from the pipe.

3.When it’s installed, please note that the flow direction marked on the

valve body is consistent with the water flow direction in the pipeline!

4.Insert one end of the PE drainage pipe in the accessory package into

the drainage quick interface at the bottom of the machine, and the other

end into the floor drain or other drainage outlet and fix it.

②

1.The wrapping of Teflon tape should be installed by professionals.

Before the installation, please check if the components are complete.

2.PPR pipe installation needs special welding equipment, and the

welding should be strong.

3.If the metal hard pipe is installed, it is necessary to add the pipeline

according to the actual situation.

4.This product should not be installed outdoors, and it should be kept as

far as possible away from UV, heat sources, fuel and various chemicals.

5.When the Teflon tape is wrapped, it should be fully and evenly

wrapped.

6.When the hexagonal nuts are tightened with wrenches, make sure

- 7 -

other parts do not rotate with the hexagonal nuts.

7.After installation, observe carefully whether there is water leakage at

the joint connectors.

USER MANUAL

1. After installation, open the main water inlet valve and flush it once.

2. Before flushing, to ensure a reliable drainage system, the user can

also use a suitable container to hold the flushing water.

3 Turn the ball valve handle 90° in the direction of the arrow as shown to

drain the water.

4. Depending on the local water quality, the flushing is done at least once

a month, when flushing, the drain ball valve is switched on and off three

times for 30 seconds each time.

5.This product is used continuously for 8-12 months, and the filter needs

to be cleaned.

- 8 -

6. During normal cleaning and maintenance care should be taken to

protect all parts in good condition.Instructions for disassembling and

cleaning the filter:

1.As shown in Figure 2 on the right, ①Turn the filter bottle

counterclockwise with the special handle Take out the filter assembly

and clean the filter.

2. As shown in Figure 2 on the right,①Put the cleaned filter assembly

into the filter bottle. ②Use the special handle to turn the filter bottle in the

direction of the arrow as shown in the figure.

PRODUCT FAULT ANALYSIS

Packing List

1 set of Pre-filter

1 set of User Manual

1 set of Attachment Package (mounting wrench, sewer drain connector,

sewage drain pipe, etc.)

- 9 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
