Bosch JS470EB Professional Jig Saws User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 20

●

Versión en español

Ver la página 38

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

JS470E

JS470EB

-2-

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to

potential personal injury hazards. Obey all safety messages

that follow this symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not

avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not

avoided, could result in minor or moderate injury.

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the

influence of drugs, alcohol or

Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed

below may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

-3-

General Power Tool Safety Warnings

medication. A moment of inattention

while operating power tools may result in

serious personal injury.

b. Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate

conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your

finger on the switch or energizing power

tools that have the switch on invites

accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in

personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

h. Do not let familiarity gained from

frequent use of tools allow you to

become complacent and ignore tool

safety principles. A careless action can

cause severe injury within a fraction of a

second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or remove the battery pack,

if detachable, from the power tool

before making any adjustments,

changing accessories, or storing power

tools. Such preventive safety measures

reduce the risk of starting the power tool

accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the

power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease.

Slippery handles and grasping surfaces

do not allow for safe handling and control

of the tool in unexpected situations.

5. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool is

maintained.

-4-

Safety Rules for Jig Saws

a. Hold the power tool by insulated

gripping surfaces, when performing an

operation where the cutting accessory

may contact hidden wiring or its own

cord. Cutting accessory contacting a

"live" wire may make exposed metal

parts of the power tool "live" and could

give the operator an electric shock.

b. Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the workpiece

by hand or against your body leaves it

unstable and may lead to loss of control.

c. Do not drill, fasten or break into

existing walls or other blind areas

where electrical wiring may exist. If

this situation is unavoidable, disconnect

all fuses or circuit breakers feeding this

worksite.

d. Never leave the trigger locked "ON".

Before plugging the tool in, check that

the trigger lock is "OFF". Accidental

start-ups could cause injury.

e. Be aware of the location and setting of

the switch "Lock-ON" button. If the

switch is locked "ON" during the use, be

ready for emergency situations to switch

it "OFF", by first pulling the trigger then

immediately releasing it without

pressing the "Lock-ON" button.

f. Keep hands away from cutting area.

Do not reach under the material being

cut. The proximity of the blade to your

hand is hidden from your sight.

g. Keep hands from between the gear

housing and saw blade holder. The

reciprocating blade holder can pinch

your fingers.

h. Do not use dull or damaged blades.

Bent blade can break easily or cause

kickback.

i. Before starting to cut, turn tool "ON"

and allow the blade to come to full

speed. Tool can chatter or vibrate if

blade speed is too slow at beginning of

cut and possibly kickback.

j. Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for

applications which generate dust.

k. Secure material before cutting. Never

hold it in your hand or across legs.

Small or thin material may flex or vibrate

with the blade, causing loss of control.

l. Make certain all adjusting screws and

the blade holder are tight before

making a cut. Loose adjusting screws

and holders can cause the tool or blade

to slip and loss of control may result.

-5-

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a

hazard to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Risk of injury to user. The power cord must

only be serviced by a Bosch Factory Service

Center or Autho rized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

Additional Safety Warnings

-6-

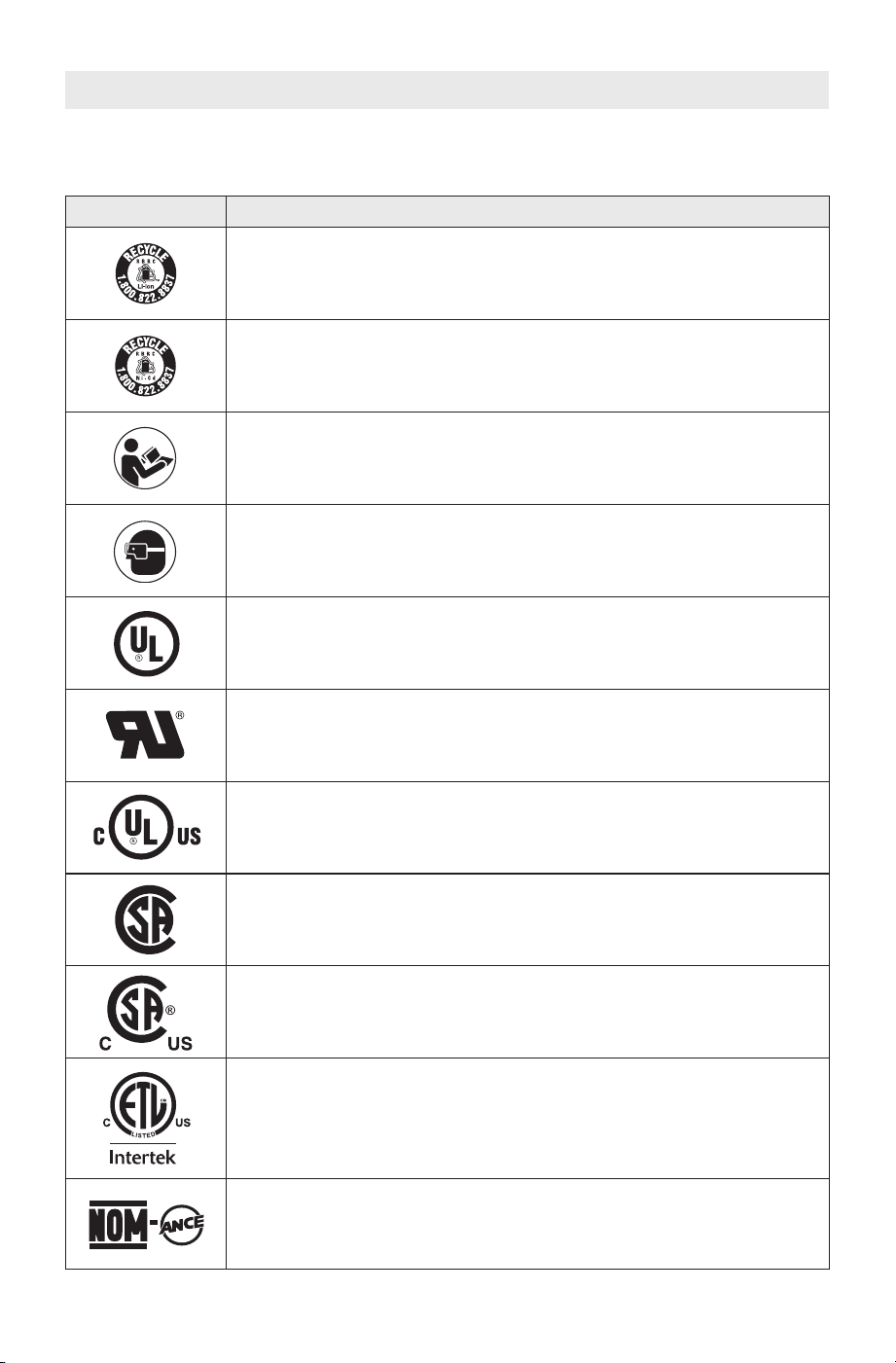

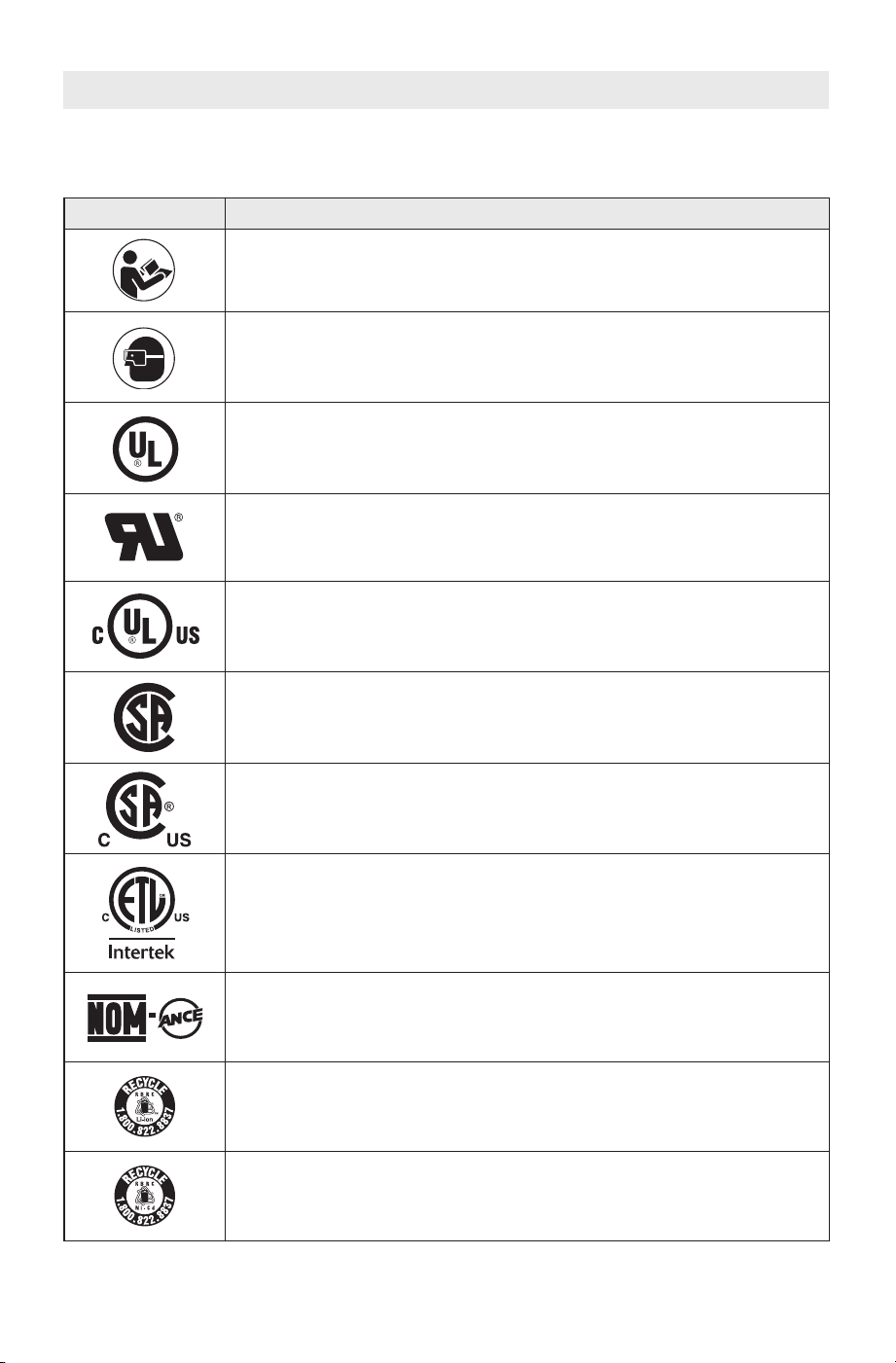

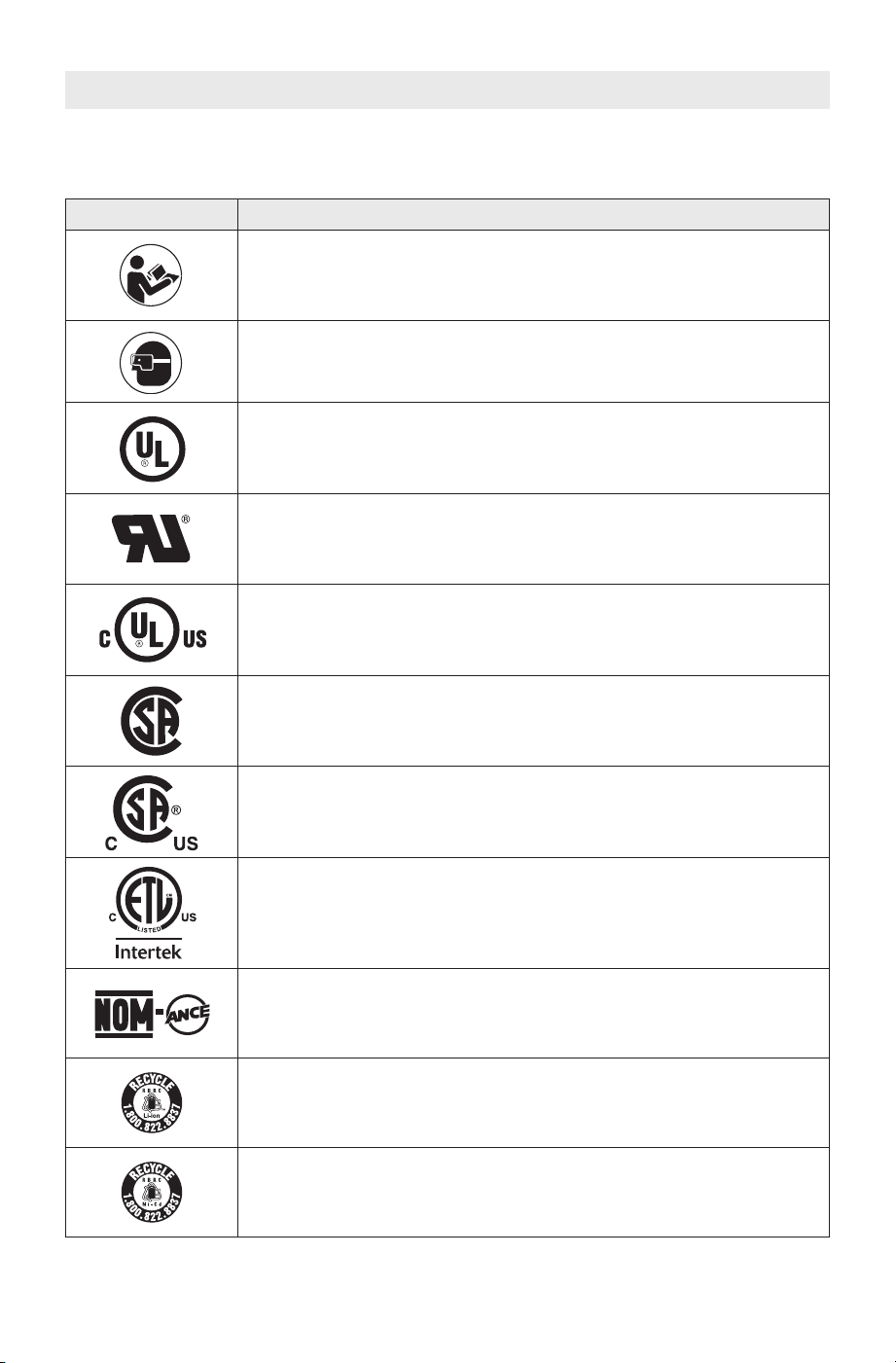

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation ⁄ Explanation

V Volts (voltage)

A Amperes (current)

Ah Amp-hour (measurement of battery capacity)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

-7-

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this component is recognized by

Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

-8-

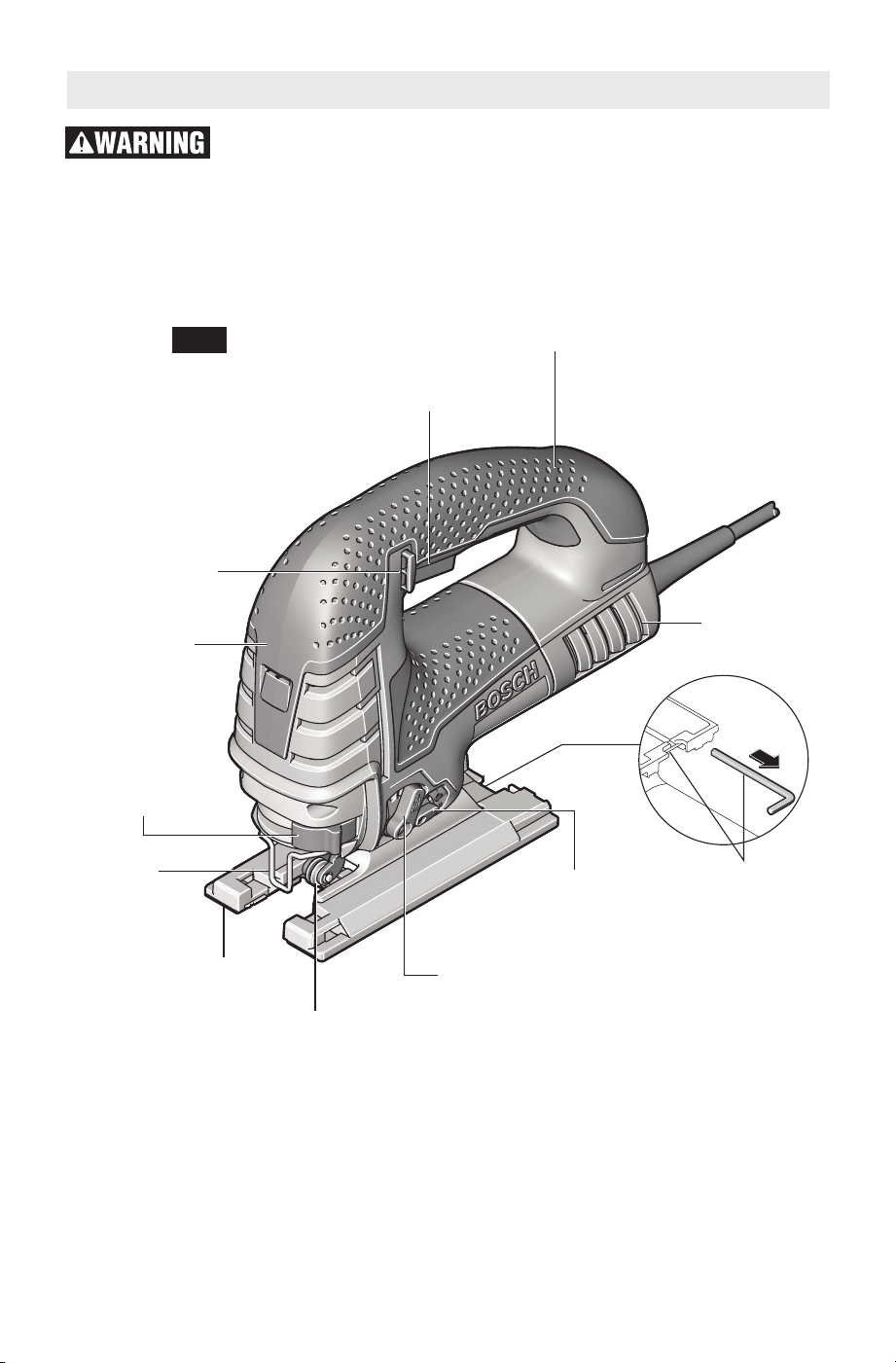

INTAKE

VENTILATION

OPENINgS

VARIABLE SPEEd

CONTROLLEd

TRIggER SWITCH

(Model JS470E only)

FOOTPLATE

dUST BLOWER

LEVER

BLAdE ORBIT

SELECTOR LEVER

BLAdE CHANgE

LEVER

gUIdE

ROLLER

“LOCK-ON” BUTTON

(Model JS470Eonly)

HEX WRENCH

ANd STORAgE

COMPARTMENT

Fig. 1a

FINgER

gUARd

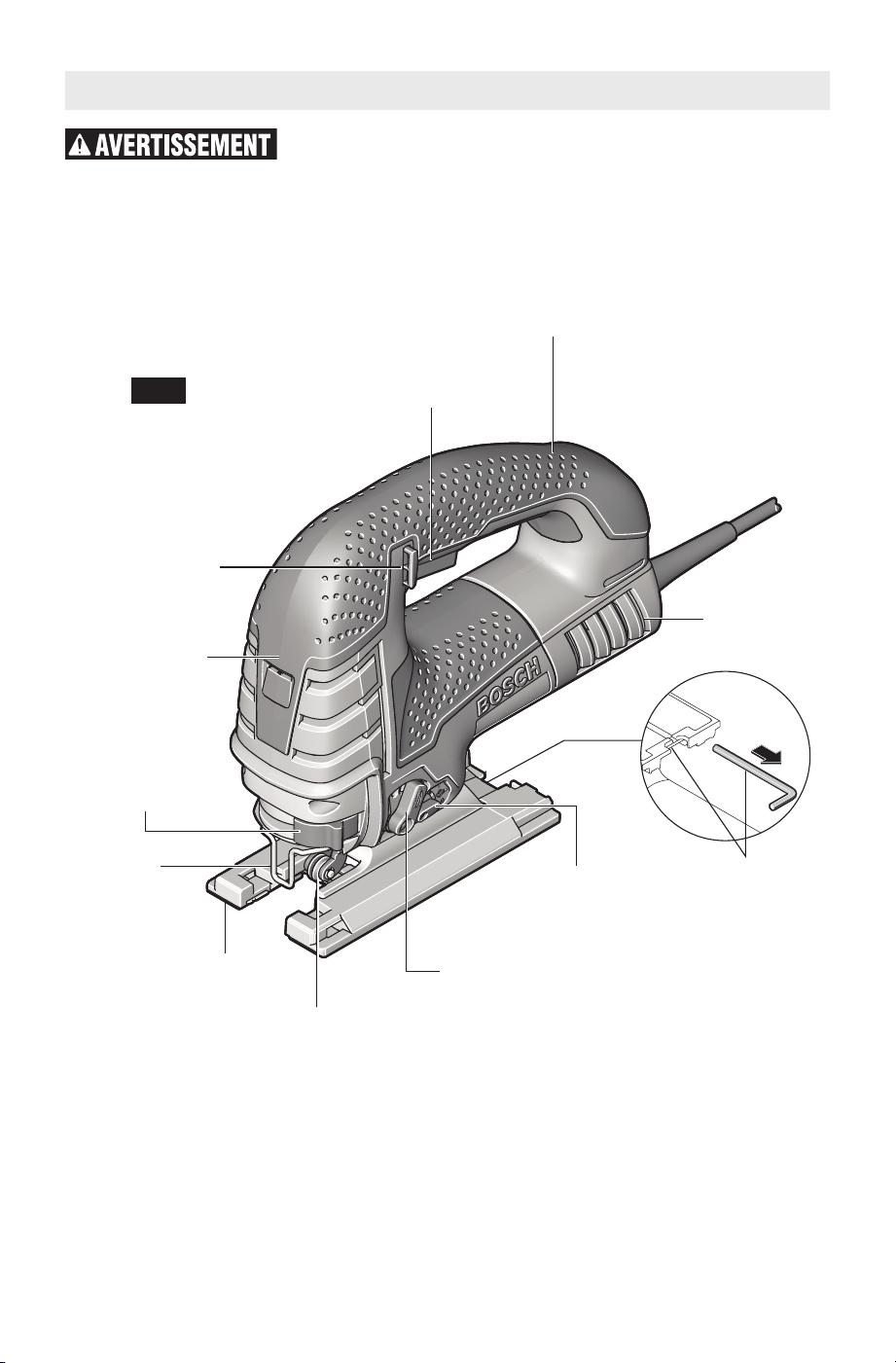

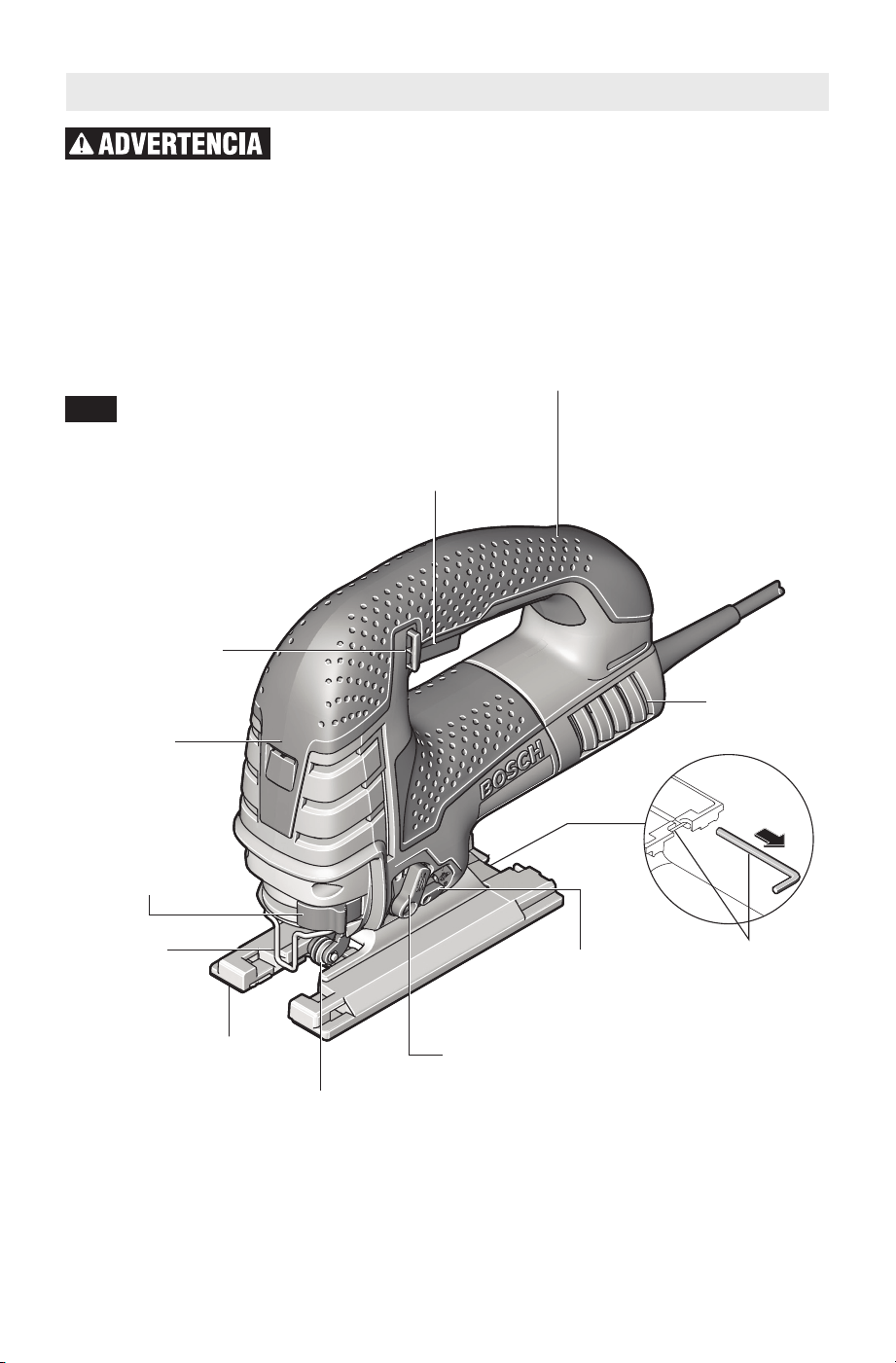

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

INSULATEd

gRIPPINg

SURFACES

Jig Saw JS470E

INSULATEd

gRIPPINg

SURFACES

-9-

NOTE: For tool specifications refer to the nameplate on your tool.

Model number JS470E & JS470EB

Maximum

Capacities

Stroke length 1" (25 mm)

Wood 3-1/2" (89 mm)

Aluminium 13/16" (20.6 mm)

Mild steel 5/16" (8 mm)

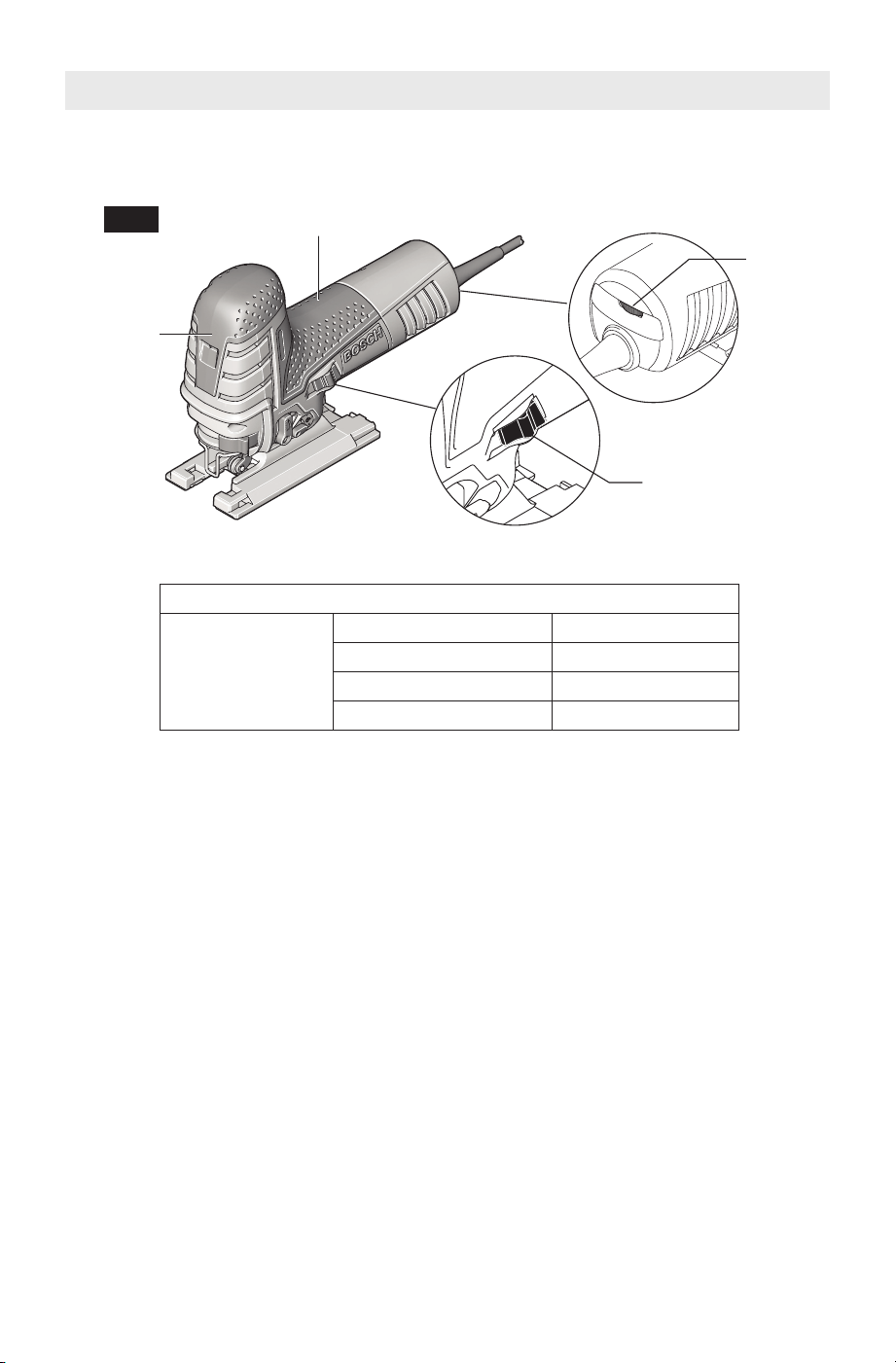

Functional Description and Specifications

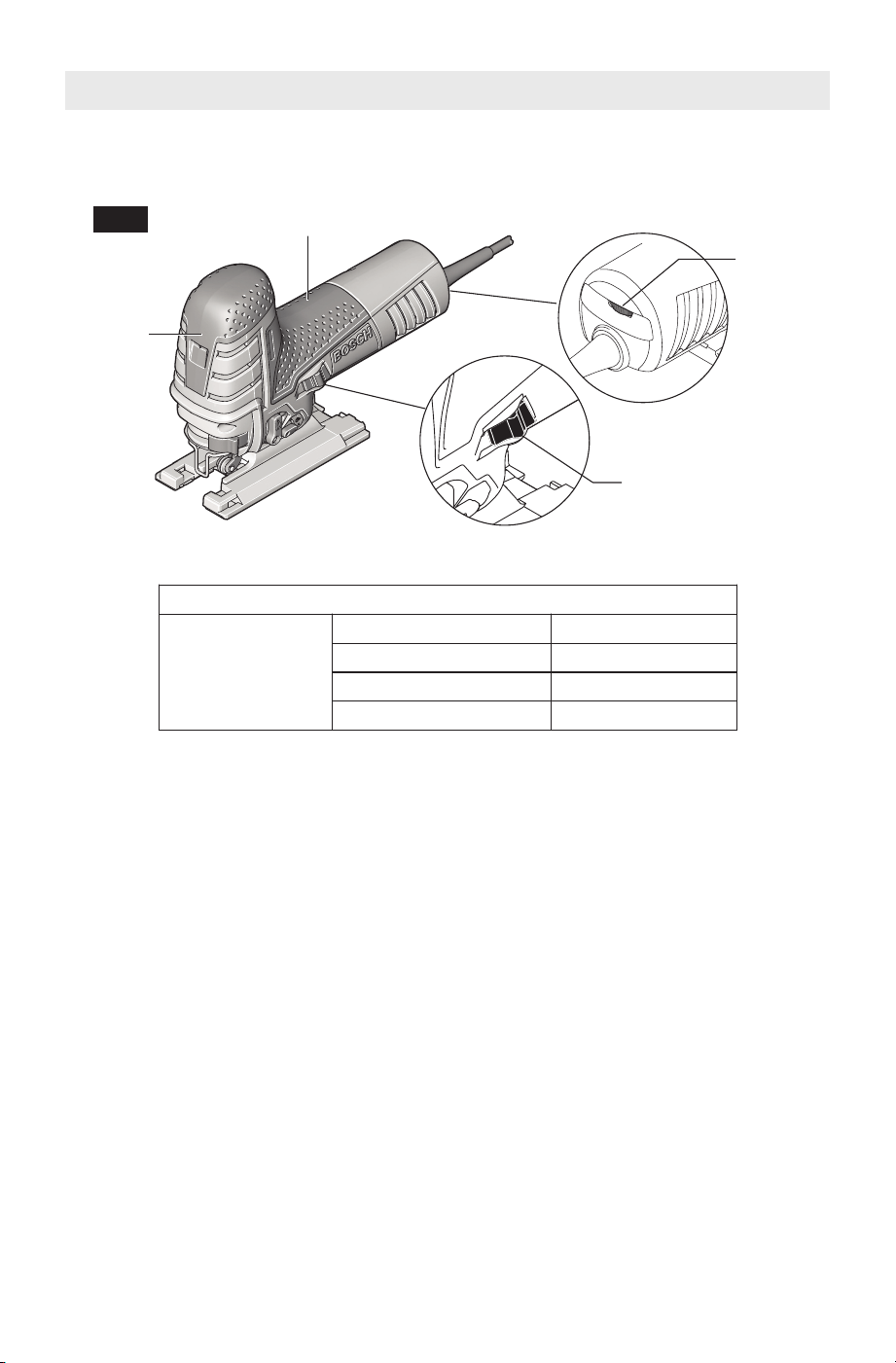

VARIABLE

SPEEd dIAL

(Model

JS470EB)

SLIdE ON-OFF

SWITCH

(Model JS470EB

only)

Jig Saw JS470EB

INSULATEd gRIPPINg

SURFACES

INSULATEd

gRIPPINg

SURFACES

Fig. 1b

-10-

EXTRACTION TUBE

(Not included, available

as accessory)

VACUUM HOSE

(Not included,

available as

accessory)

DUST SHROUD

(Not included,

available as

accessory)

Fig. 3

BLADE

GUIDE

ROLLER

BLADE

CHANGE

LEVER

BLADE

BLADE CHANGE

LEVER

Fig. 2a

PLASTIC

POST

BLADE CHANGE

LEVER

BLADE

CLAMP

RING

SLOT

Fig. 2

VAC024

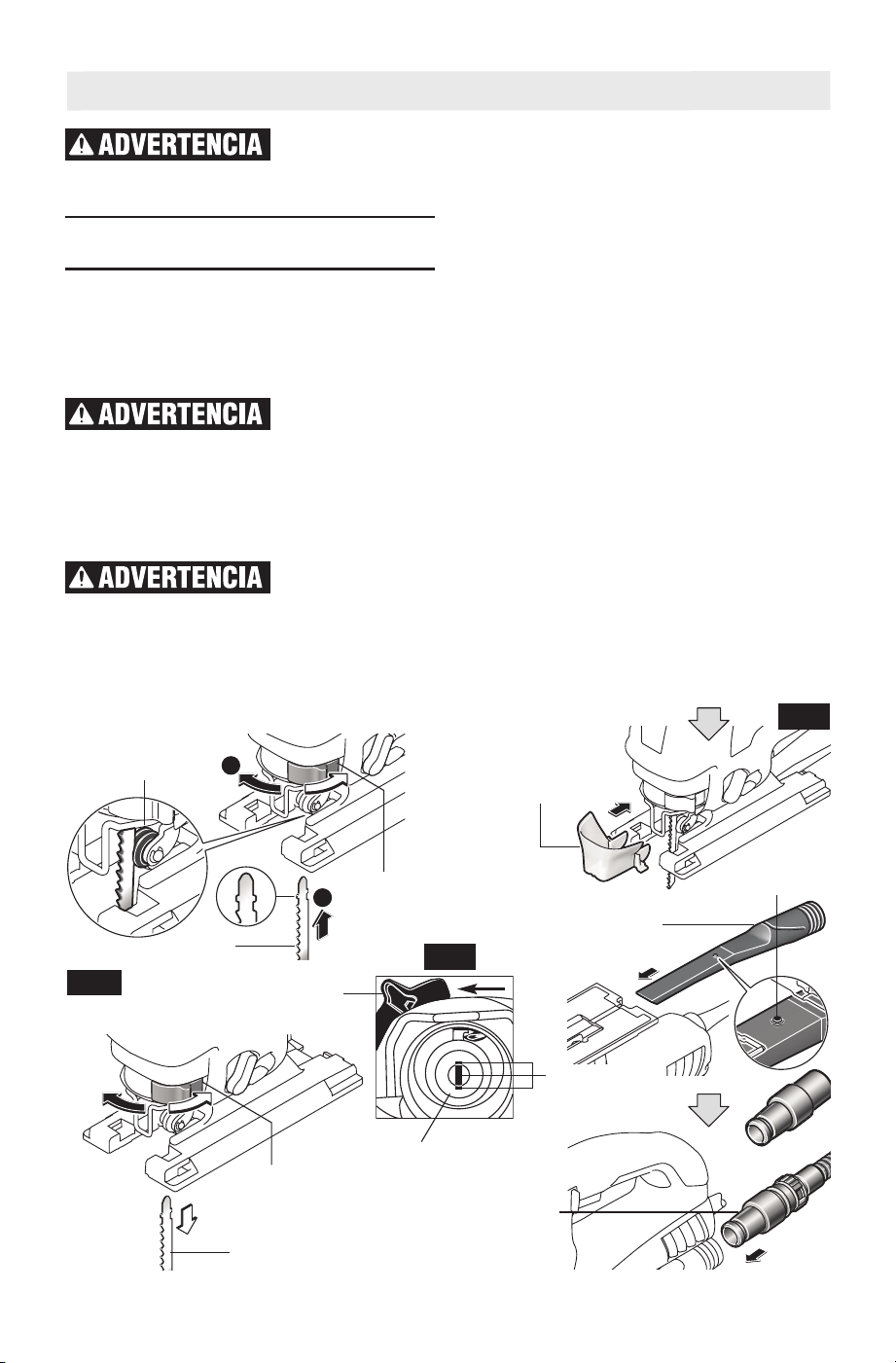

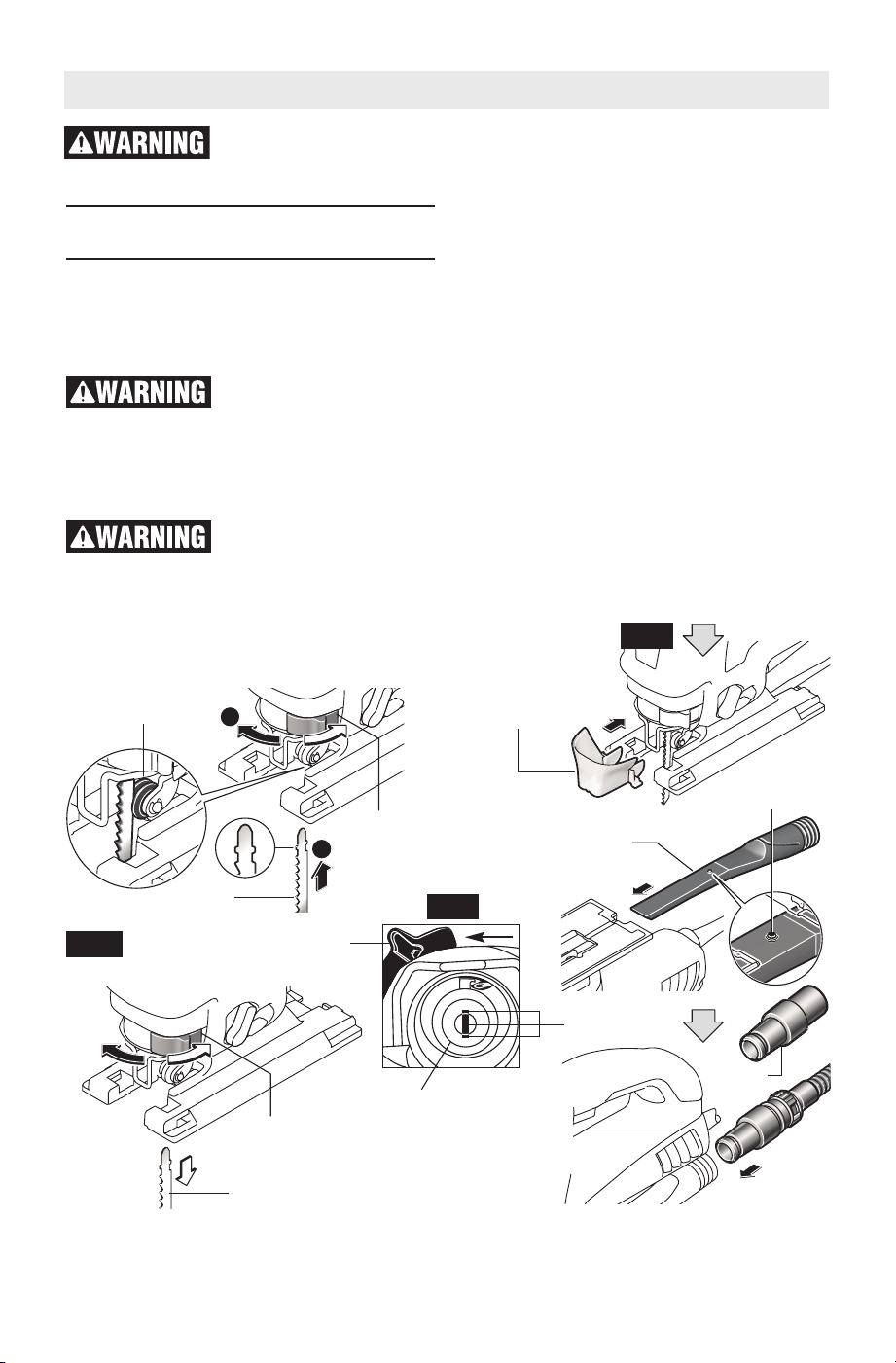

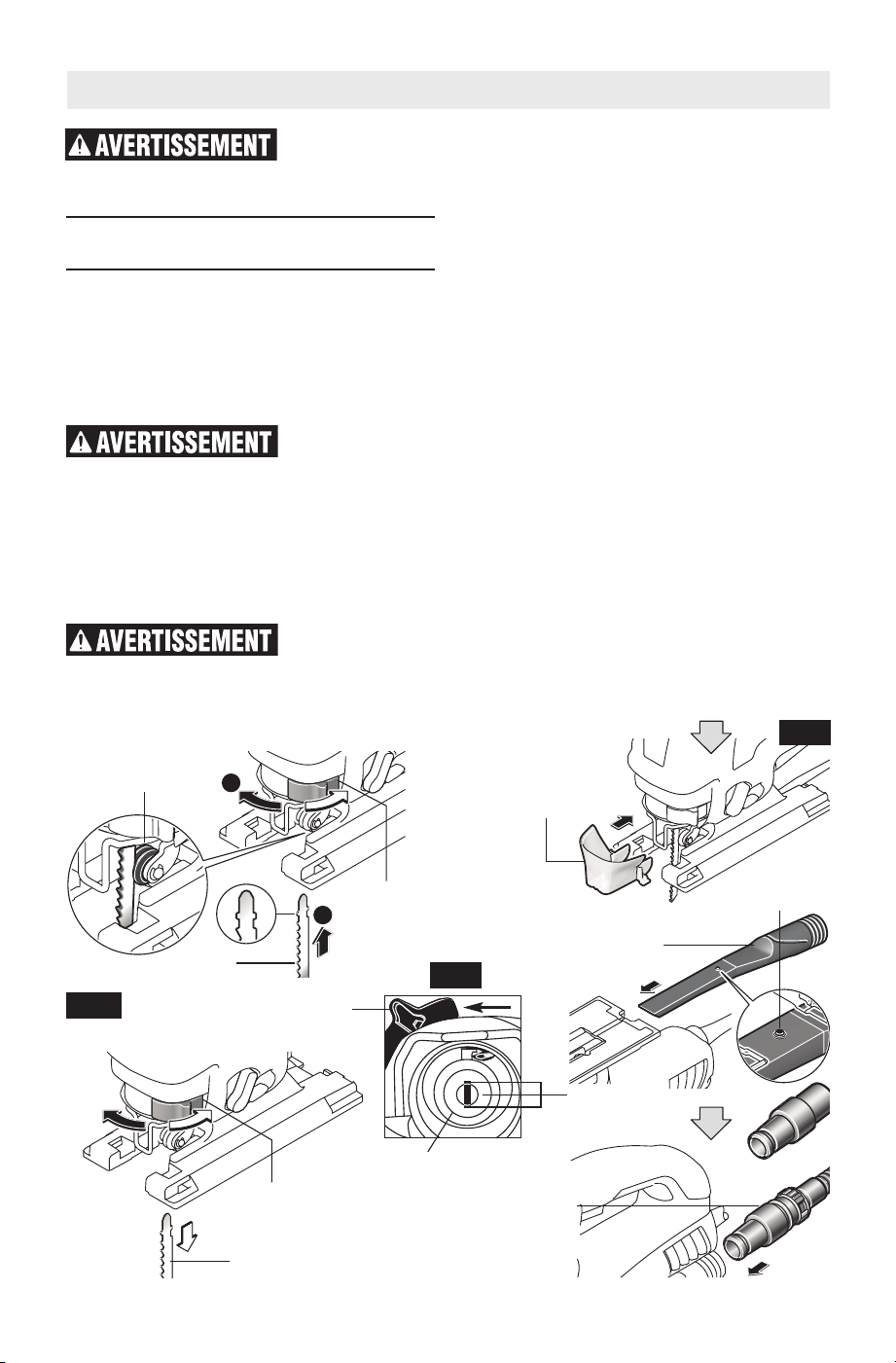

Blade Installation and

Removal

This jig saw is equipped with a Bosch

tool-less blade changing system for fast

and easy changes of T-shank blades.

(Note: This jig saw does not accept U-

shank blades.)

If blade is not properly

installed, then the blade

may unexpectedly dislodge from jig saw

when tool is energized.

1. To remove a previously-used blade, pull

blade change lever until blade ejects.

Blade ejects forcefully

when released. Direct

away from yourself or bystanders.

2. Pull the blade change lever to the point

that the slots on the blade clamp's ring

line up with the slot in the center of the

clamp (Fig. 2).

3. Insert the saw blade (teeth in cutting

direction) until it the “T” part of the blade

shank is completely inserted in to the

blade clamp. (When inserting the saw

blade, the back of the blade must rest in

the groove of the guide roller) (Fig. 2a.)

4. When blade change lever is released, it

will spring back to its closed position.

5. Verify that the blade clamp has also

returned to its closed position (which is

the point where slots were previously).

Note: If the saw blade cannot be inserted

into the plunger, the slots of the blade

holder are not in the correct position.

Assembly

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

-11-

Dust Extraction

(Not included, sold

separately)

The JS1007 Dust Extraction Kit includes

a dust shroud and an extraction tube for

connecting the jig saw to a vacuum hose

or vacuum hose adapter.

Note: The dust shroud must be used

when the extraction tube is connected

to a vacuum cleaner system.

To use this feature, attach extraction

tube to footplate. When inserting the

extraction tube into the footplate be sure

that the plastic post of the extraction

tube engages into the corresponding

hole on the housing (Fig. 3).

For vacuuming, a Bosch vacuum hose or

hose adapter (optional accessory) can

be directly connected to the extraction

tube (Fig. 3).

For maximum vacuum dust pick up, dust

shroud must be attached.

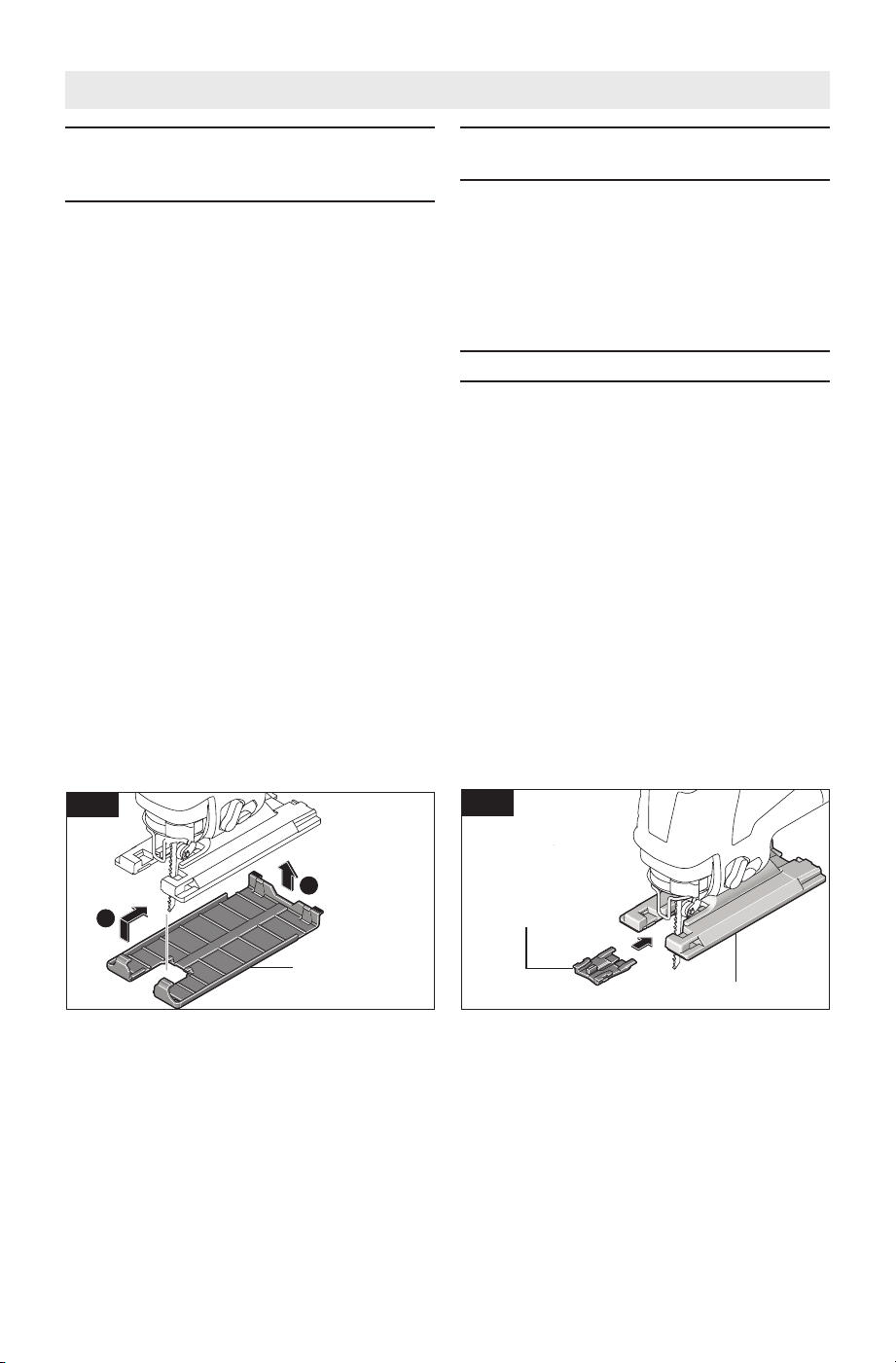

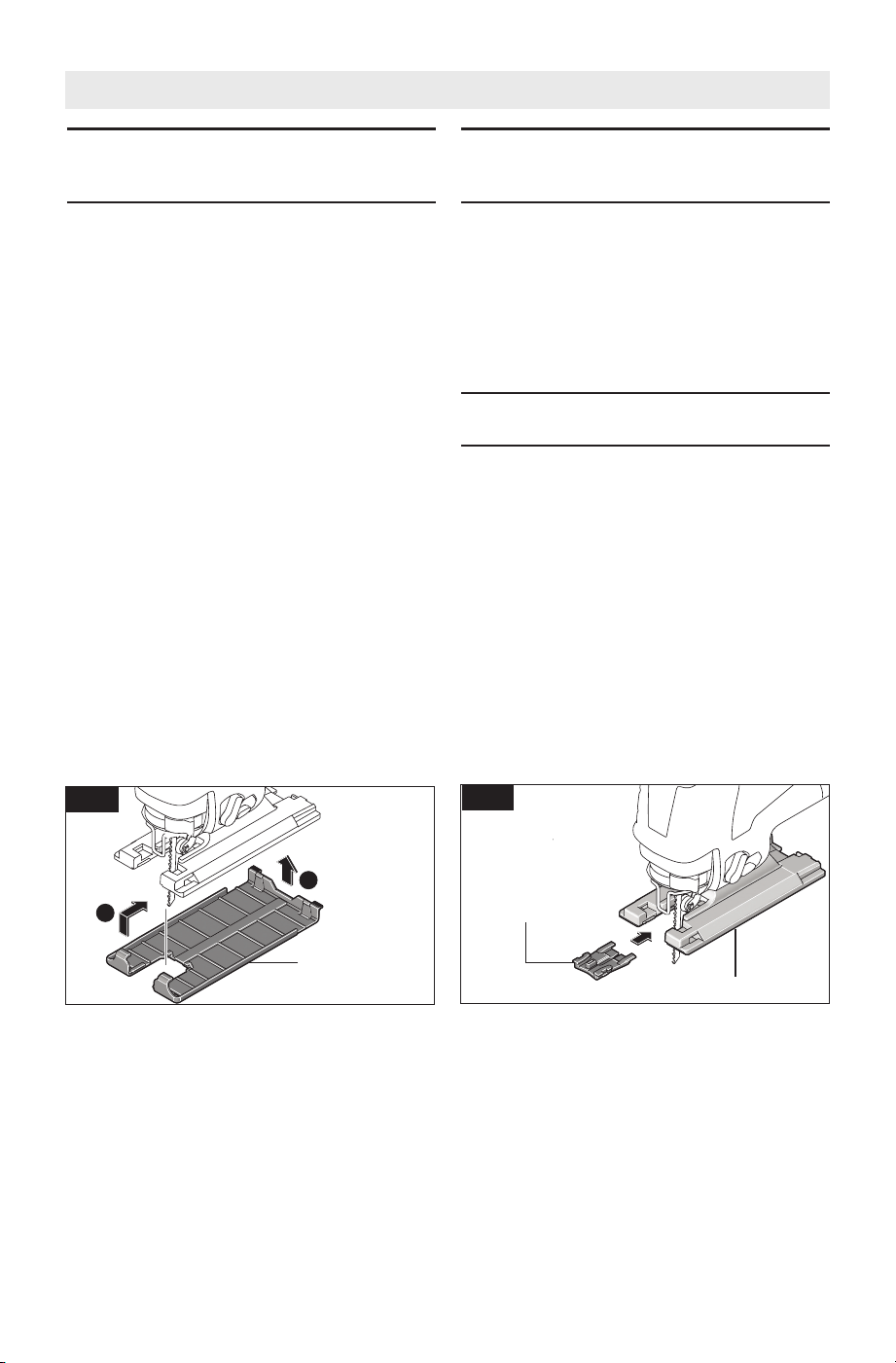

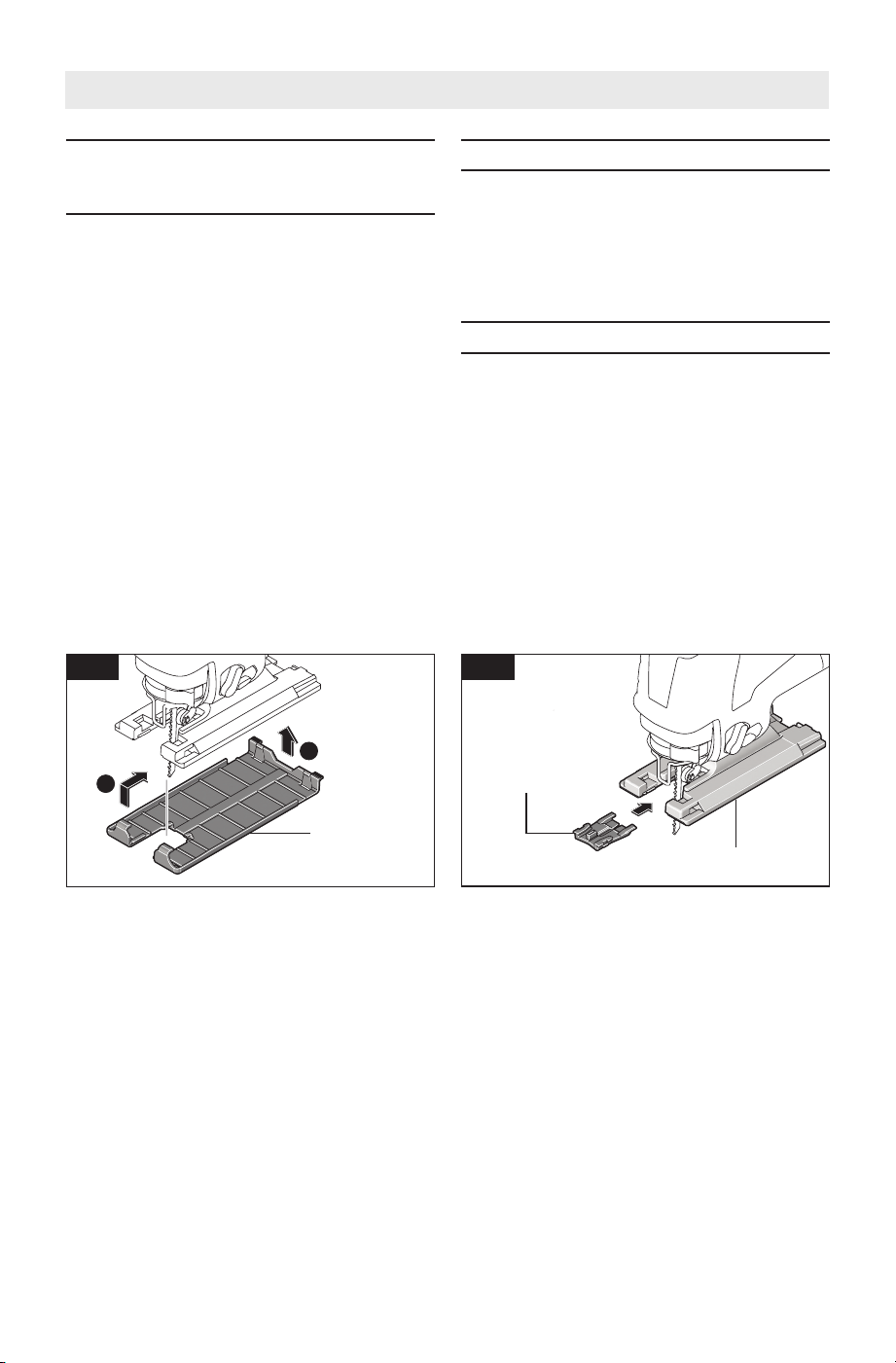

Attaching Overshoe

Your tool is equipped with a protective

plastic overshoe that protects finer

surfaces.

To attach, hook overshoe over front of

metal footplate and snap into place at

rear of footplate (Fig. 4).

Anti-Splinter Insert

To minimize splintering of the top

surface of the material being cut, place

the JA1013 anti-splinter insert in the

blade opening of the footplate (Fig. 5).

Note: This insert will only work with

blades that have ground sides such as

T301CD, T101B, T101D, and T101DP.

Note: When the insert is used with the

non-marring overshoe, the anti-splinter

insert has to be placed in overshoe.

JA1013

ANTI-SPLINTER

INSERT

FOOTPLATE

NON-MARRING

OVERSHOE

Fig. 4

Fig. 5

Assembly

Plunger Speed

The jigsaw cutting speed or stroke rate

required depends on the material being

cut, the type of blade being used, and

the feed rate preferred by the operator.

The best speed for a particular

application is largely determined by

experience though as a general rule,

slower speeds are for denser materials

and faster speeds for softer materials.

Note: that when the jigsaw is used at

low speed settings for an extended

length of time, the motor temperature

will rise due to slower speeds of the

internal cooling fan. In such cases, it is

necessary to occasionally run the tool at

full speed for a few minutes to keep the

motor running at high efficiency.

Variable Speed Dial

Your jig saw is equipped with a variable

speed dial. The blade stroke rate may be

adjusted during cutting operation by

presetting the dial on or between any

one of the six numbers (Fig. 5).

Slide On-Off Switch

(Model JS470EB only)

The tool is switched “ON” by the switch

button located at the side of the motor

housing. The switch locks in the “ON”

position, a convenience for continuous

operation (Fig. 1).

To turn the tool “ON” slide the switch

button forward.

TO UNLOCK THE SWITCH, slide the

switch button backward.

Variable Speed

Controlled Trigger Switch

(Model JS470E only)

Your tool is equipped with a variable

speed trigger switch. The tool can be

turned "ON" or "OFF" by squeezing or

releasing the trigger. The speed can be

adjusted from the minimum to maximum

SPM as set on the variable speed dial by

the pressure you apply to the trigger.

Apply more pressure to increase the

speed and release pressure to decrease

speed.

Regardless of the pressure applied on

the trigger, the tool will not operate any

faster than maximum speed setting

selected on the variable speed dial.

"Lock-On" Button

(Model JS470E only)

The "Lock-ON" button, located in the

handle of your tool allows for

continuous operation at maximum

preset SPM without holding the trigger

(Fig. 1).

TO LOCK TRIGGER "ON": squeeze

trigger, depress button and release

trigger.

TO UNLOCK THE TRIGGER: squeeze

trigger and release it without

depressing the "Lock-ON" button.

If the “Lock-ON” button

is continuously being

depressed, the trigger can not be

released.

SPM rating (strokes per minute)

Setting JS470E JS470EB

1 500 Max. 500

2 800 Max. 800

3 1400 Max. 1400

4 1900 Max. 1900

5 2400 Max. 2400

6 3100 Max. 3100

-12-

Operating Instructions

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

-13-

Constant Response Circuitry

The JS470EB’s internal electronic

feedback system provides a "soft start",

which will reduce the stresses that

occur from a high torque start. With

both JS470EB and JS470E, the system

also maintains the selected speed under

load for maximum efficiency.

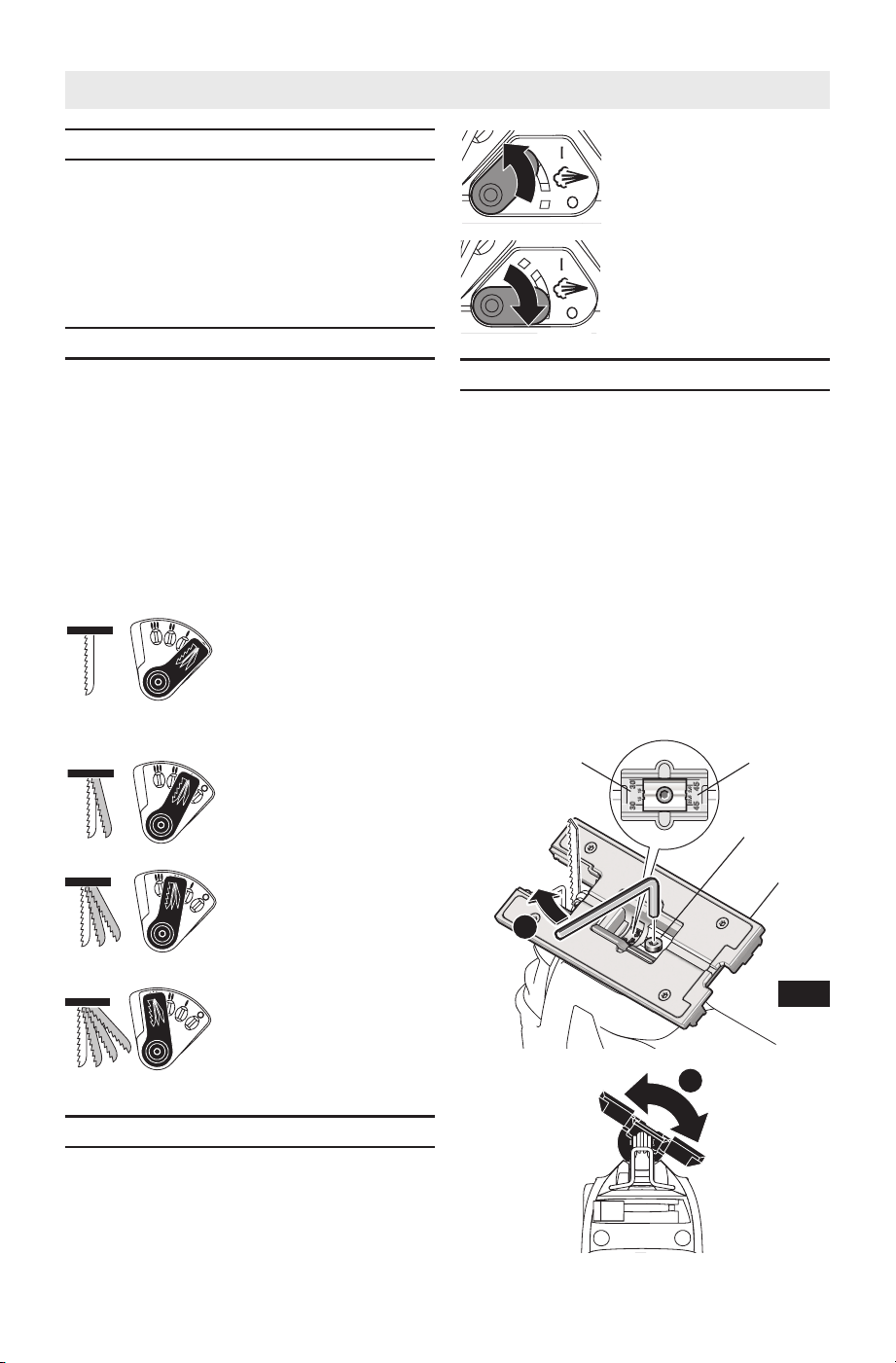

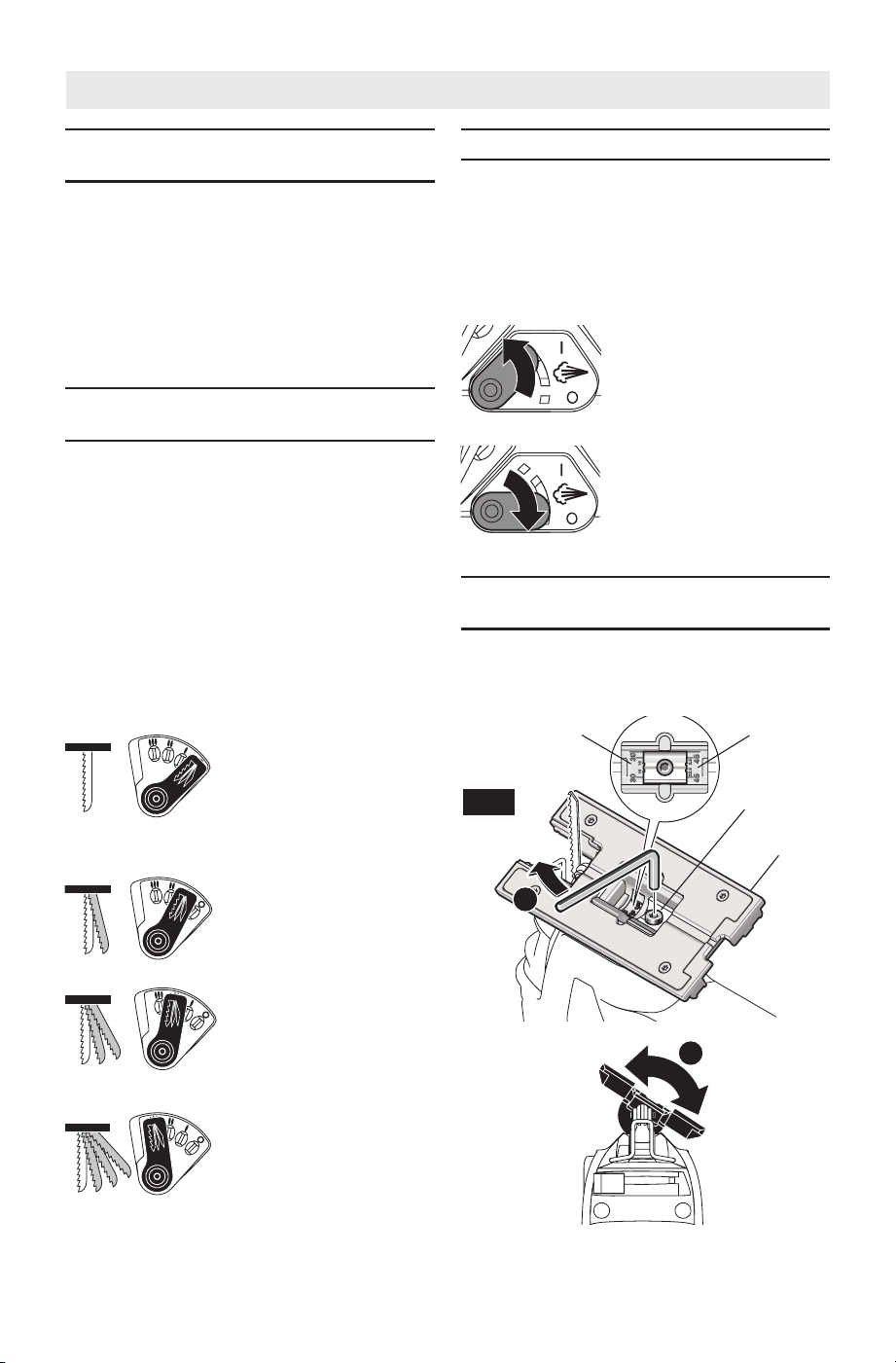

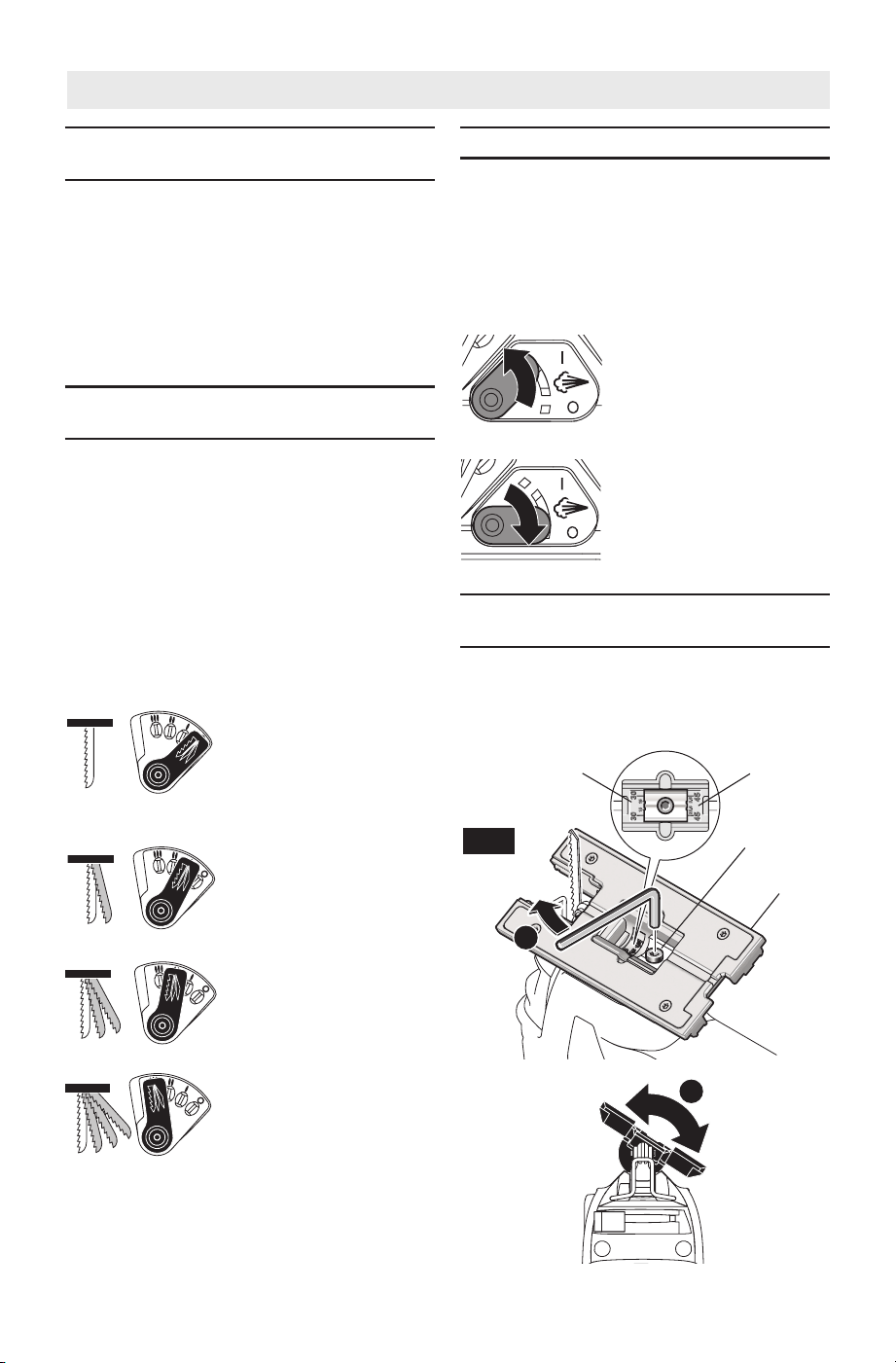

Blade Orbit Selector Lever

Maximum cutting efficiency can be

obtained by adjusting the blade orbit

selector lever to suit the material being

cut.

The following chart will help you

determine which setting to use for your

application. This chart is intended as a

guideline only, and test cuts in scrap

material should be performed first to

determine the best setting.

Setting O

Hard materials such as

metals or thin sheet

metals. This setting can

be used with knife

blades, grit edge blades,

rasp work and down

cutting blades.

Setting I

Soft materials where

cleaner cutting or

delicate scrolling work is

performed.

Setting II

Medium density materials

such as harder woods or

particle board.

Setting III

Soft materials such as

wood, plastics, etc. and

when fast cutting is

more important than a

clean cut.

Chip Blower

Your jig saw is equipped with a two

position chip blower to help keep the

cutting line clear of chips.

By adjusting the chip blower lever the

force of the discharge air may be altered

as follows;

BLOWER SWITCHED ON

For working with wood,

plastic and similar

materials that produce

large amounts of sawdust.

BLOWER SWITCHED OFF

For working with metals

and when cooling agents

are used, or with dust

collection accessory.

Footplate Angle Adjustment

The footplate may be tilted to allow

angle cuts up to 45° in either direction

(Fig. 6).

To adjust footplate, remove dust shroud

if used, loosen the footplate screw with

5mm hex key and slide the footplate

slightly forward towards the back of tool,

then rotate to desired angle (Fig. 6).

The detent slots will hold the footplate

firmly at 0° or 45°, and there are

additional position marks for 15°, 22.5°

and 30° angles. Intermediate angles may

be set with a protractor (Fig. 6).

After positioning the footplate, securely

tighten the footplate screw (Fig. 6).

+/-

45°

BEVEL

SCALE

FOOTPLATE

SCREW

BEVEL

SCALE

FOOTPLATE

Fig. 6

Operating Instructions

Tool Tips

Always hold the saw

by the insulated

gripping surfaces on the front of the

tool and the switch handle. Failure to

hold the tool by the insulated gripping

surface may result in electric shock or

electrocution if sawing into a blind area

where live wiring exits.

Always be certain that smaller

workpieces are securely fastened to a

bench or other support. Larger panels

may be held in place by clamps on a

bench or sawhorses.

To begin a cut, clearly mark the cutting

line, and rest the front of the footplate

on the work. Engage the switch, and

move the blade into the work using only

enough forward pressure to keep the

blade cutting steadily. Do not force, as

this will not make the saw cut faster; let

the blade do the work.

Choose blades carefully, as the ability of

the jigsaw to follow curves, provide

smoother finishes, or faster cutting is

directly related to the type of blade

used (See your Bosch Dealer).

For tight curves it is best to use a

narrow or scroll blade.

When sawing metal or similar materials,

shut off chip blower and apply

coolant/lubricant alongside the cutting

line. Don’t use extraction.

Use of reverse-tooth blade such as the

Bosch T101BR requires the orbital

setting to be “0” and that downward

pressure be applied to the top of the

saw.

Blade Selection

• Choose blades carefully, as the ability of

the jig saw to make the fastest cuts, to

follow tight curves, to achieve the

smoothest finish and/or to maximize the

life of the blade are directly related to the

type of blade used.

• Always use a blade that is appropriate for

the cutting task.

• Always make a test cut in a piece of scrap

material.

• Most jig saw blades have upward-pointing

teeth, which helps to pull the jig saw

against the workpiece and minimizes

vibration. Blades with upward-pointing

teeth produce a clean cut on the bottom

of the workpiece.

• Blades with downward-pointing teeth

(reverse-tooth blade) can be used to

produce a clean cut on the top of the

workpiece (that side that faces the jig

saw's footplate), such as when cutting an

already-installed countertop from the top.

When using reverse-tooth blades,

downward force must be applied to the

jig saw.

• Blades with teeth that point straight out

(rather than up or down) allow splinter-

free cutting on both sides of the

workpiece. When using such blades,

downward force must be applied to the

jig saw.

• The following types of blades should only

be used with orbital Setting O:

1. Blades with teeth that point

downward (reverse-tooth blades).

2. Blades with teeth that point straight

out rather than up or down.

3. Carbide-tipped blades.

4. Grit-edge blades.

-14-

Operating Instructions

-15-

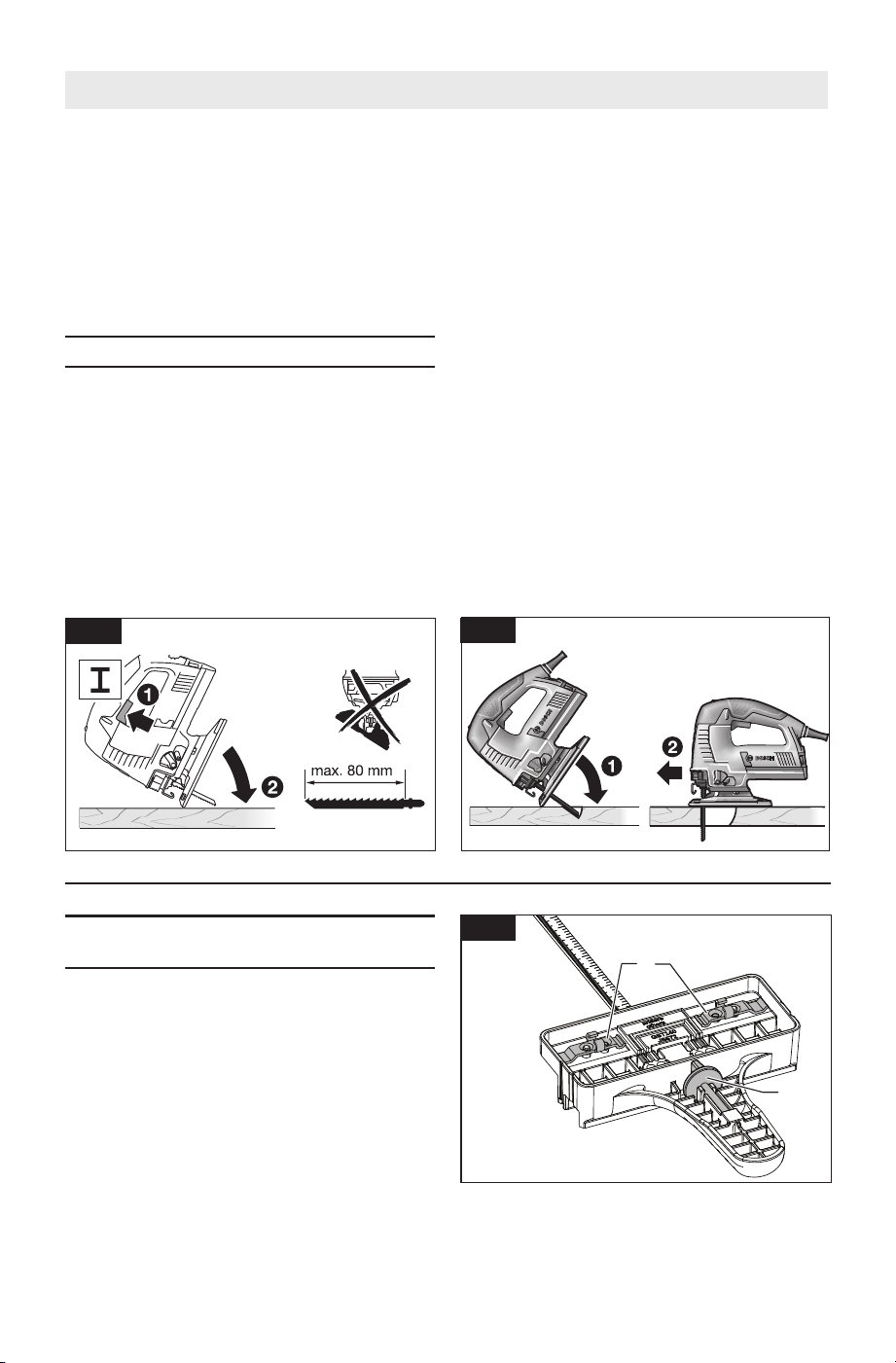

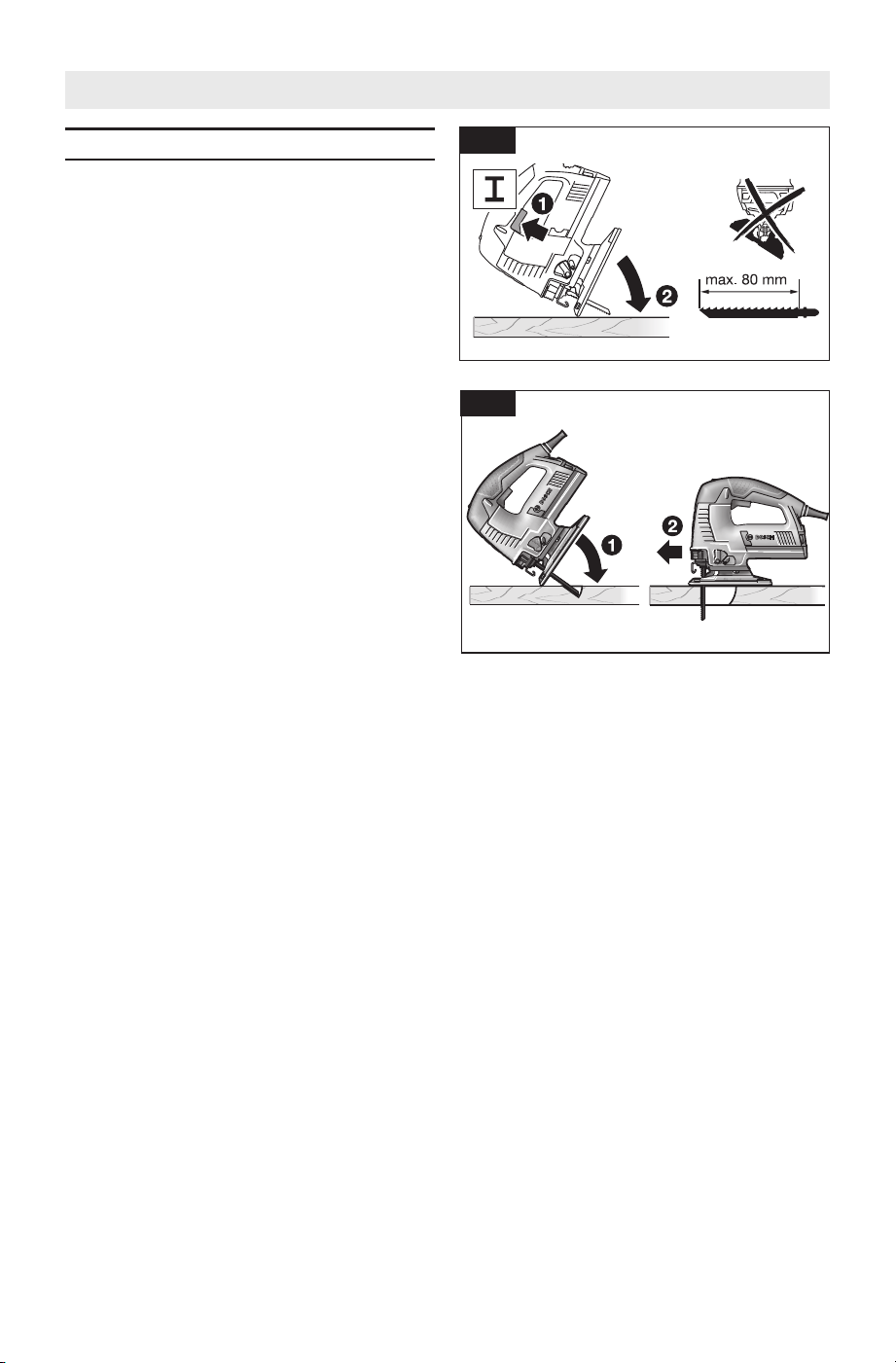

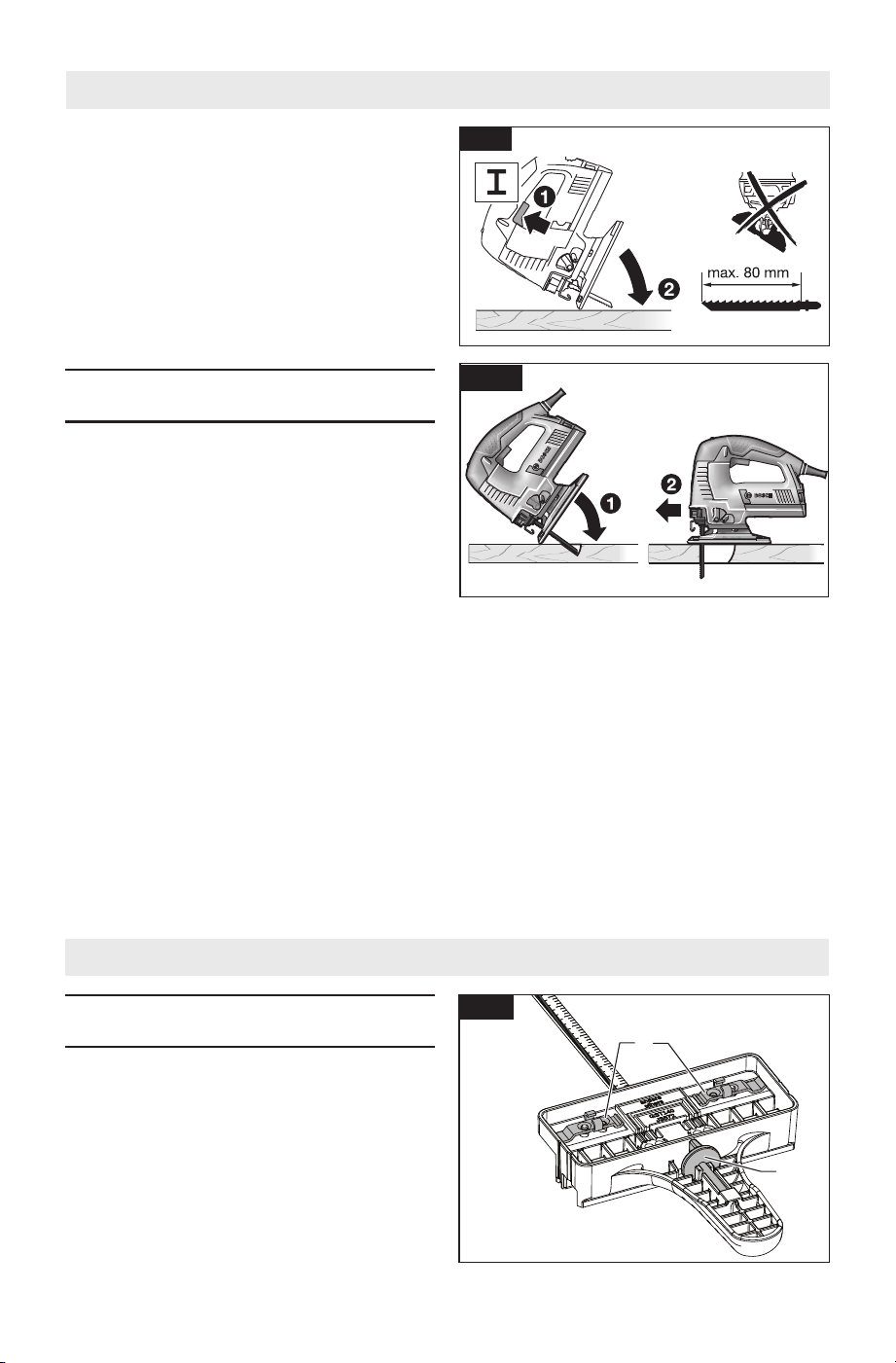

Plunge cutting

Plunge cutting is useful and time-saving

in making rough openings in softer

materials. It is not necessary to drill a

hole for an inside or pocket cut. The

longest blade to be used for plunge

cutting is 3-1/8" (80 mm). Footplate

must be set 0° setting. (Fig. 7).

Draw lines for the opening, hold the

saw firmly, tilt it forward so that the toe

of the saw foot rests on the work, but

with the blade well clear of the work.

Turn the tool on and run at top speed,

and then very gradually lower the blade

(Fig. 8).

When it touches, continue pressing

down on the toe of the saw foot slowly

pivoting the saw like a hinge until the

blade cuts through and the foot rests

flat on the work. Then saw ahead on the

cutting line. We do not recommend

plunge cutting with a scroll blade. Do

not try to plunge cut into hard materials

such as steel.

To make sharp corners, cut up to the

corner, then back up slightly before

rounding the corner. After the opening

is complete, go back to each corner and

cut it from the opposite direction to

square it off.

Operating Instructions

Fig. 8

Fig. 7

-16-

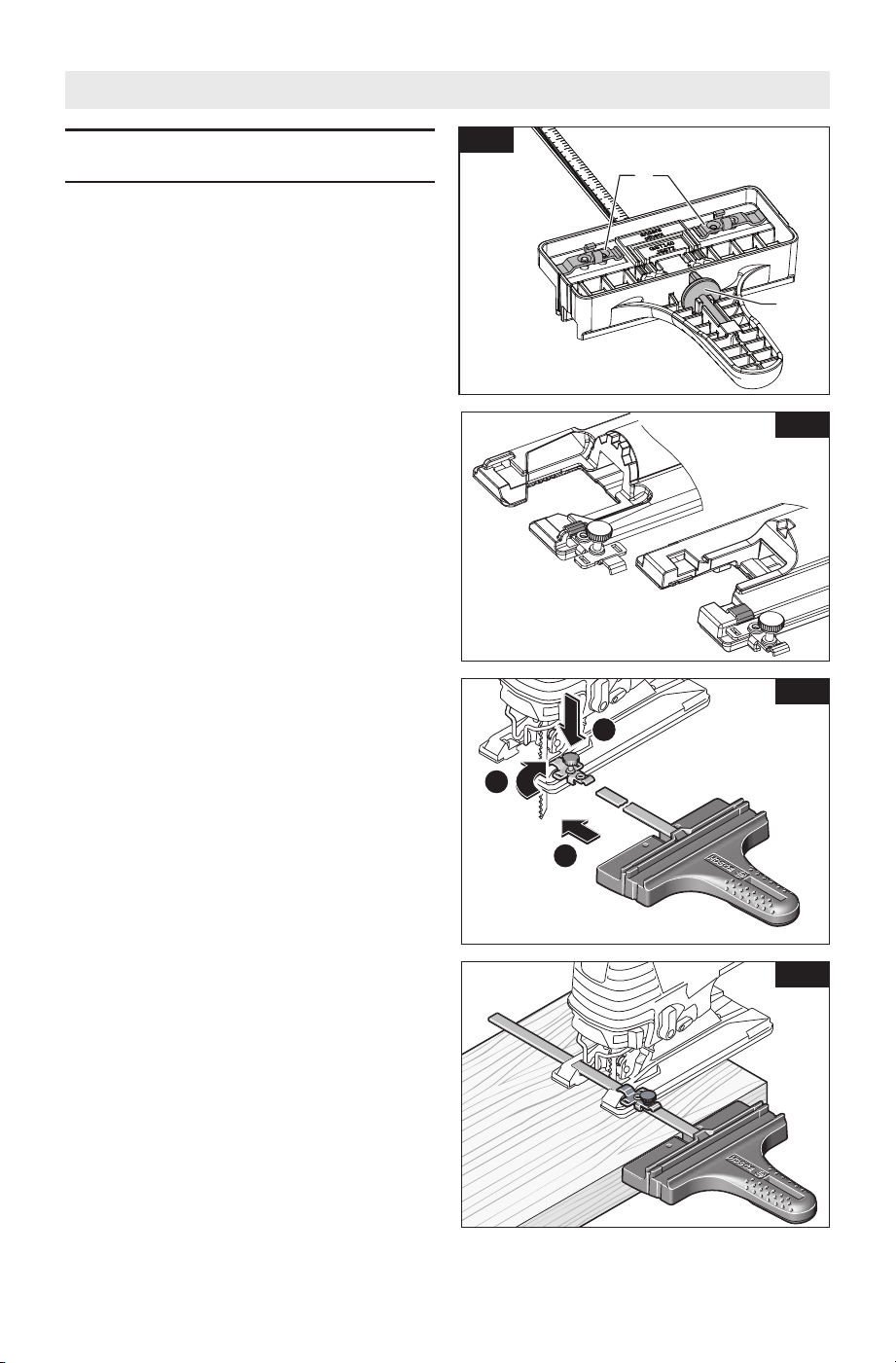

JA1010 Circle and Parallel

Cutting Guide

(Sold separately)

The JA1010 is used for fast and

accurate straight and circle cutting. It

includes the guide, two clamps (A) for

attaching it to the jig saw, and a center

pin (B) for guiding cIrcle cuts. The

clamps and the centering pin can be

stored on the guide (Fig. 9).

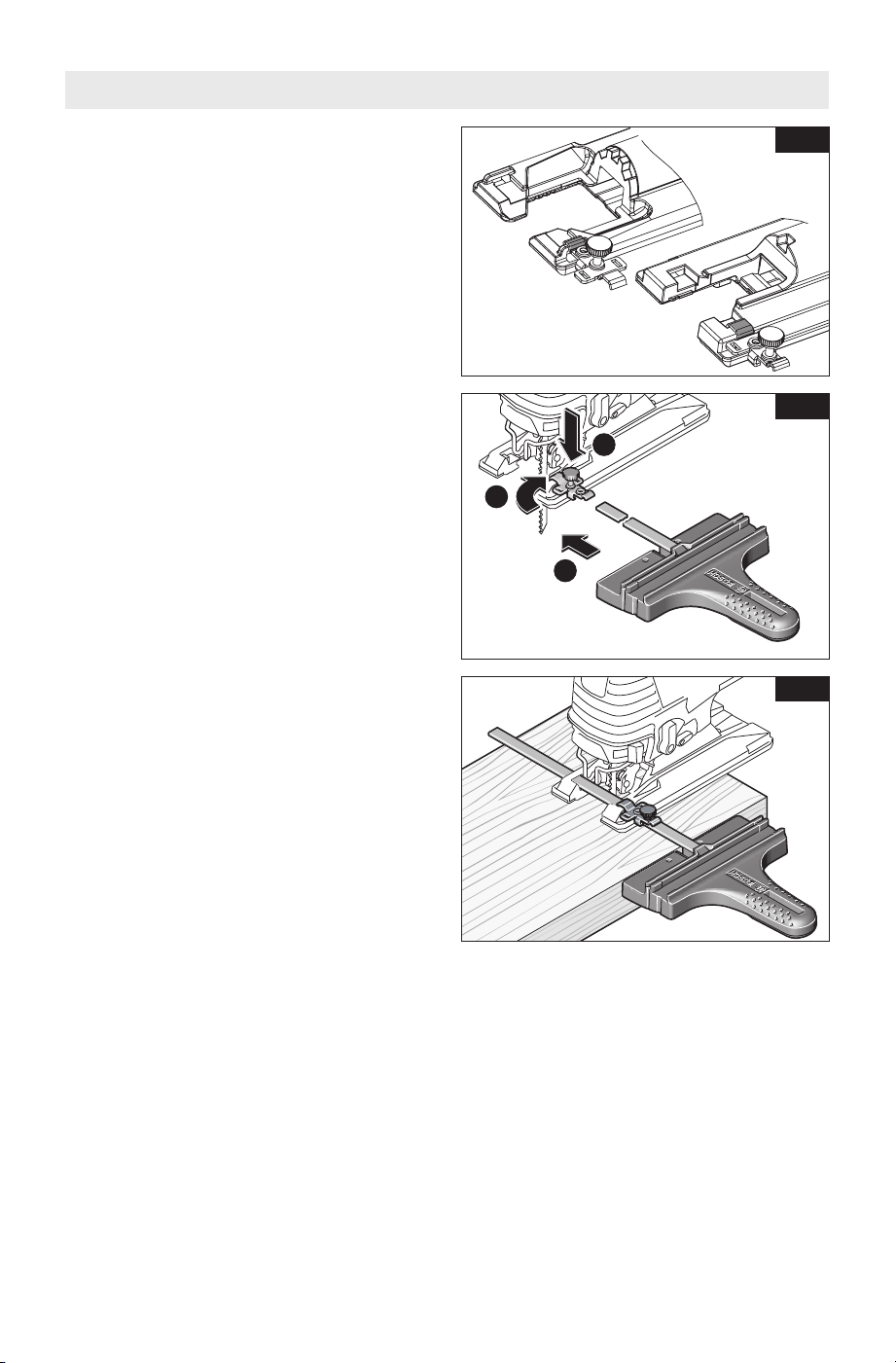

One end of the clamp is used to attach

the guide’s bar to jig saws that have

narrow tops on their footplate mounting

slots (C) and the other end is used to

attach the guide’s bar to jig saws that

have wide tops on their footplate

mounting slots (D) (Fig. 10).

When possible, attach the bar to the jig

saw using both clamps for enhanced

grip and precision.

ATTACHING GUIDE TO JIG SAW

1. Orient the blade clamp so that the

proper end is placed on the jig saw

foot from either side of the tool.

2. Insert guide’s bar through a clamp,

then through the slots provided in

foot, with the guide’s fence

orientated correctly for the intended

application, parallel cutting or circle

cutting. (If possible, place second

clamp on bar from opposite side of

jig saw.)

3. Place lock knob(s) on proper side of

clamp(s) and securely tighten lock

knob(s) on the clamp(s) (Fig. 11).

PARALLEL CUTTING

Parallel cuts can be made from 5/8” to

6” in from the edge of the workpiece.

1. The guide fence surface needs to be

positioned ALONGSIDE the

workpiece (Fig. 12).

2. Hook clamp(s) onto footplate, adjust

fence to desired width and place lock

knob(s) on proper side of clamp(s)

3. Securely tighten lock knob(s) on the

clamp(s) (Fig. 11).

4. Insert jig saw’s plug into power

source, hold the saw firmly, squeeze

trigger and slowly push the saw

forward (Fig. 12).

Operating Instructions

Fig. 9

Fig. 10

Fig. 11

Fig. 12

-17-

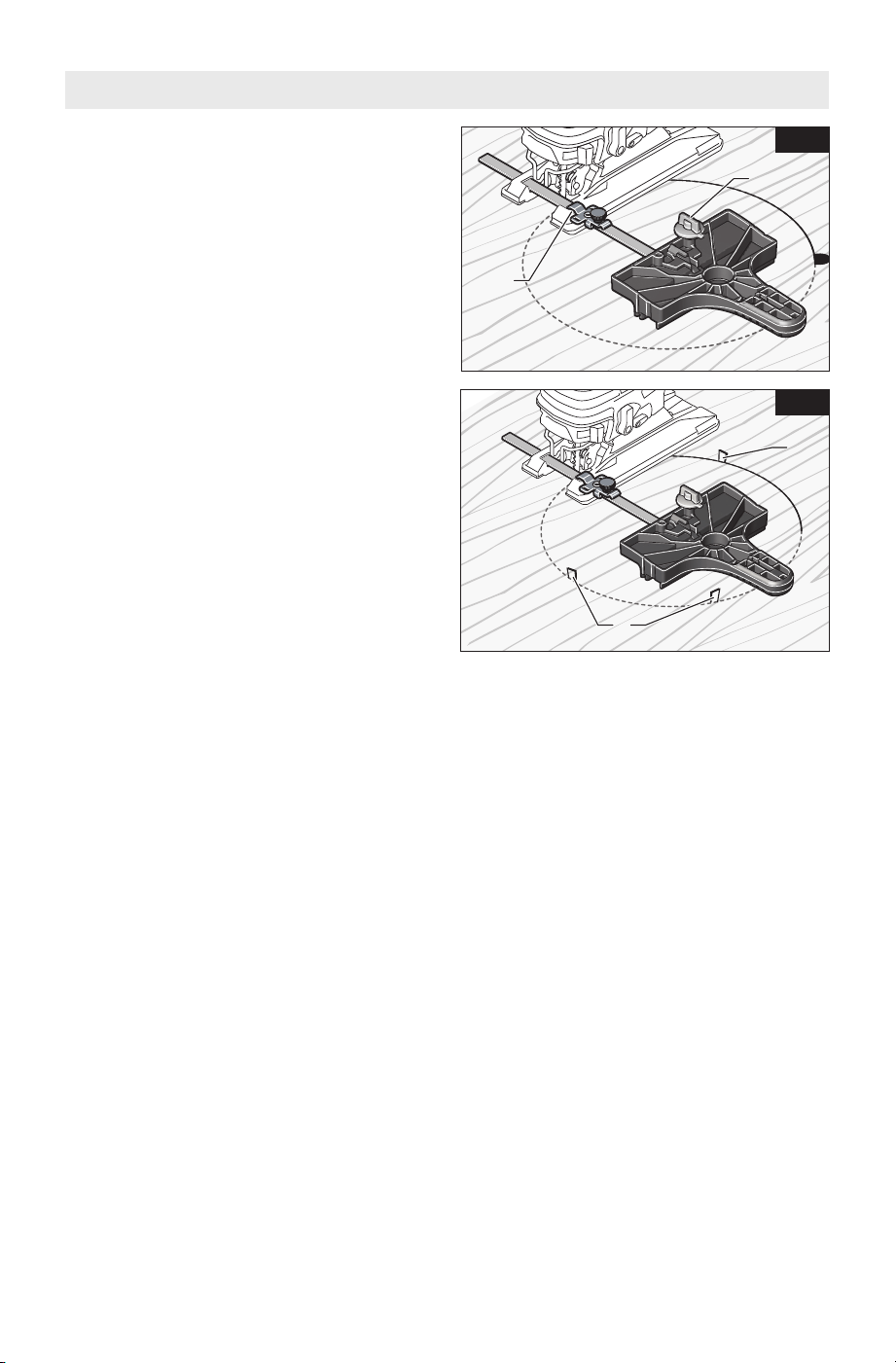

CIRCLE CUTTING

Circle cuts can be made from 5” to 16-

1/2” in diameter

1. Determine the center point of the

desired circle.

2. Drill a 3/16” (5 mm) center hole 7/8”

(23 mm) deep in workpiece. (For

enhanced precision, drill the hole

using a drill press, if possible).

3. Drill or plunge cut near the circle’s

edge, turn saw off, and disconnect

the plug from power source.

4. Insert guide bar through a clamp,

then through the slots provided in

foot, from either side of foot (Fig.

13). (If possible, place second clamp

on bar from opposite side of jig saw).

5. Remove guide pin (B) from end of

guide, push pin through proper hole

provided in guide, then into center

hole of workpiece. (When used with a

Bosch JS572 jig saw – or the JSH180

cordless jig saw – the holes labeled

for the JS572 should be used.) For

other jig saws, one of the other holes

should be used.

6. Measure the distance from the center

of the hole to the desired circle

radius. Adjust that measurement as

necessary to account for the width of

the blade:

- When cutting a hole, cut from

inside the intended radius.

- When cutting wheels or discs, cut

from the outside the intended

radius.

7. Hook clamp(s) onto footplate, and

position the guide to that adjusted

radius measurement.

8. Place lock knob(s) on proper side of

clamp(s) and securely tighten lock

knob(s) on the clamp(s) (Fig. 11).

9. Insert jig saw’s plug into power

source, hold the saw firmly, squeeze

trigger and slowly push the saw

forward.

CIRCLE-CUTTING TIPS:

• Place small wedges (W) in the cut as

shown in Fig. 14, to keep the inner

circle from spreading when near the

end of the cut.

• Use a thick jig saw blade, such as the

Bosh T101TP or T144DP whenever

possible.

• Make sure that the jig saw’s orbital

setting is at 0 (zero)

• Cut slowly so the blade will stay

straight in the cut.

Operating Instructions

Fig. 13

Fig. 14

-18-

Maintenance

Service

Preventive maintenance

performed by un au -

thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service Station.

SERVICE MEN: Disconnect tool and/or

charger from power source before servicing.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use. It is

recommended that tools with gears be

regreased with a special gear lubricant

at every brush change.

Carbon Brushes

The brushes and commutator in your

tool have been engineered for many

hours of dependable service. To

maintain peak efficiency of the motor,

we recommend every two to six months

the brush es be examined. Only genuine

Bosch replace ment brushes specially

designed for your tool should be used.

Bearings

Bearings which become noisy (due to

heavy load or very abrasive material

cutting) should be replaced at once to

avoid overheating and motor failure.

Cleaning

Certain cleaning

agents and solvents

damage plastic parts. Some of these

are: gasoline, car bon tetrachloride,

chlorinated cleaning solvents, ammonia

and household detergents that contain

ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through

opening.

CLEANING BLADE HOLDER

Clean the saw blade holder regularly.

For this, remove the saw blade from the

tool and lightly tap footplate on a level

surface.

Regularly spray penetrating oil onto the

saw blade holder.

Check the guide roller regularly. If worn,

it must be replaced through an

authorized Bosch Factory Service

Center

Lubricate the guide roller occasionally

with a drop of oil.

To avoid accidents, always disconnect the battery pack from tool

before servicing or cleaning.

-19-

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-

wire extension cords that have 3-prong

plugs and receptacles.

NOTE: The smaller the gauge number, the

heav i er the cord.

ECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Extension Cords

Accessories and Attachments

The use of any other attachments or acces so ries not specified in

this manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

Standard equipment Optional accessories and attachments

- Non-marring overshoe

- JA1013 Anti splinter insert

- Bosch T-shank jig saw blade

- JA1012 Dust extraction kit, includes dust shroud,

extraction tube, and vacuum hose adapter.

- Various Bosch vacuum hoses

- JA1010 Circle and parallel cutting guide

- Carrying case

- Other Bosch T-shank jigsaw blades

Tool’s

Ampere

ating

ord Size in A.W.G.

ire Sizes in mm

ord Length in Feet

ord Length in Meters

25 50 100 150

3-6

-8

8-10

10-12

2-16

–

0.75

.75

–

0.75

1.0

–

1.5

2.5

–

2.5

4.0

–

-20-

Lisez toutes les consignes de sécurité, instructions,

illustrations et spécifications fournies avec cet outil

électrique. Le non-respect de toutes les instructions figurant ci-après pourrait causer un

choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché

sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité

des outils électroportatifs

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et

bien éclairé. Les risques d’accident sont

plus élevés quand on travaille dans un

endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs

dans des atmosphères explosives,

comme par exemple en présence de gaz,

de poussières ou de liquides

inflammables. Les outils électroportatifs

produisent des étincelles qui risquent

d’enflammer les poussières ou les vapeurs.

c. Éloignez les enfants et les visiteurs

quand vous vous servez d’un outil

électroportatif. Vous risquez une perte de

contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne

faut absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une

fiche de terre. Le risque de choc

électrique est moindre si on utilise une

fiche non modifiée sur une prise qui lui

correspond.

b. Évitez tout contact du corps avec des

surfaces reliées à la terre tels que tuyaux,

radiateurs, gazinières ou réfrigérateurs.

Le risque de choc électrique augmente si

votre corps est relié à la terre.

c. N’exposez pas les outils électroportatifs

à la pluie ou à l’humidité. Si de l’eau

pénètre dans un outil électroportatif, le

risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes

ou des pièces mobiles. Les cordons

abîmés ou emmêlés augmentent les

risques de choc électrique.

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue

pour l’extérieur. Ces rallonges sont faites

pour l’extérieur et réduisent le risque de

choc électrique.

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à la

sécurité qui suivent ce symbole pour éviter tout risque de

blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est

pas évitée, causera la mort d’une personne ou une blessure

grave.

AVERTISSEMENT indique une situation dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort d’une personne

ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou

modérée.

-21-

f. S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation

protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur

GFCI réduit les risques de choc électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce

que vous faites, et servez-vous de votre

bon sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou

de médicaments. Quand on utilise des

outils électroportatifs, il suffit d’un

moment d’inattention pour causer des

blessures corporelles graves.

b. Utilisez des équipements de sécurité

personnelle. Portez toujours une

protection oculaire. Le port

d'équipements de sécurité tels que des

masques antipoussières, des chaussures

de sécurité antidérapantes, des casques

de chantier et des protecteurs d'oreilles

dans des conditions appropriées réduira le

risque de blessure corporelle.

c. Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est dans

la position arrêt (Off) avant de brancher

l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil

électroportatif avec le doigt sur la gâchette

ou le branchement de cet outil quand

l'interrupteur est en position de marche

(ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant

de mettre l’outil électroportatif en

marche. Si on laisse une clé sur une pièce

tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

e. Ne vous penchez pas. Conservez

toujours une bonne assise et un bon

équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des

situations inattendues.

f. Habillez-vous de manière appropriée. Ne

portez pas de vêtements amples ou de

bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

g. Si l’outil est muni de dispositifs

permettant le raccordement d’un

système d’aspiration et de collecte des

poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

h. Ne laissez pas la familiarité résultant de

l'utilisation fréquente des outils vous

inciter à devenir complaisant(e) et à

ignorer les principes de sécurité des

outils. Une action négligente pourrait

causer des blessures graves en une

fraction de seconde.

4. Utilisation et entretien des

outils électroportatifs

a. Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui convient

à la tâche à effectuer. L’outil qui convient

à la tâche fait un meilleur travail et est plus

sûr à la vitesse pour lequel il a été conçu.

b. Ne vous servez pas de l’outil

électroportatif si son interrupteur ne

parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne

peut pas être commandé par son

interrupteur est dangereux et doit être

réparé.

c. Débranchez la fiche de la prise secteur

et/ou retirez le bloc-piles de l’outil

électrique (s’il est amovible) avant d’y

apporter de quelconques modifications,

de changer d’accessoire ou de ranger

l’outil électrique. De telles mesures de

sécurité préventive réduisent le risque de

démarrage intempestif de l’outil

électroportatif.

d. Rangez les outils électroportatifs dont

vous ne vous servez pas hors de portée

des enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

e. Entretenez de façon appropriée les outils

électriques et les accessoires. Assurez-

vous que les pièces en mouvement sont

bien alignées et qu'elles ne se coincent

pas, qu’il n’y a pas de pièces cassées ou

qu’il n’existe aucune situation pouvant

affecter le fonctionnement de l’outil

électrique. Si l’outil est abîmé, faites-le

Avertissements généraux concernant la sécurité

des outils électroportatifs

-22-

Tenez l’outil électroportatif par ses

surfaces de préhension isolées lorsque

vous effectuez une opération à

l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec

un fil caché ou avec son propre cordon

d’alimentation. Tout contact de

l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous

tension les parties métalliques exposées

de l’outil électroportatif, ce qui pourrait

causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la

pièce sur une plate-forme stable. Tenir

la pièce à la main ou contre le corps la

rend instable et risque de résulter en une

perte de contrôle.

Il ne faut pas percer, assujettir ou

casser des murs ou d'autres structures

sans visibilité à l'intérieur desquels des

fils électriques peuvent se trouver. S'il

n'est pas possible d'éviter une telle

situation, déconnectez tous les fusibles

ou disjoncteurs des circuits alimentant

ce lieu de travail

Ne laissez jamais la gâchette verrouillée

en position de marche (« ON »). Avant

de brancher l'outil, assurez-vous que le

verrou de la gâchette est dans la

position « OFF » (Désactivée). Des mises

en marche accidentelles risqueraient de

causer des blessures.

Assurez-vous que vous savez toujours

où se trouve le bouton de l'interrupteur

« Lock-ON » (Verrouillage activé) et

dans quelle position il se trouve. Si

l'interrupteur est verrouillé dans la

position « ON » (Activée) pendant

l'emploi de l'outil, soyez prêt à le faire

passer dans la position « OFF »

(Désactivée) en cas d'urgence ; pour ce

faire, tirez d'abord sur la gâchette, puis

relâchez-la immédiatement sans appuyer

sur le bouton « Lock-ON » (Verrouillage

activé).

Gardez les mains à distance de la zone

de coupe. Ne mettez pas une main au-

dessous du matériau que vous êtes en

train de couper. La distance entre la

lame et votre main ne serait pas visible.

Ne mettez pas les mains entre le carter

d'engrenage et le porte-lame de la scie.

Le porte-lame de la scie alternative

risquerait de vous pincer les doigts.

N'utilisez pas de lames émoussées ou

endommagées. Une lame courbée risque

de se casser facilement ou de produire

un effet de rebond.

Consignes de sécurité pour les scies à chantourner

Avertissements généraux concernant la sécurité

des outils électroportatifs

réparer avant de l’utiliser. De nombreux

accidents sont causés par des outils

électroportatifs mal entretenus.

f. Maintenez les outils coupants affûtés et

propres.Les outils coupants entretenus

correctement et dotés de bords

tranchants affûtés sont moins susceptibles

de coincer et sont plus faciles à maîtriser.

g. Utilisez l'outil électroportatif, les

accessoires et les embouts d'outil, etc.

conformément à ces instructions, en

tenant compte des conditions de travail

et des travaux à réaliser. L'emploi

d’outils électroportatifs pour des tâches

différentes de celles pour lesquelles ils ont

été prévus peut résulter en une situation

dangereuse.

h. Gardez les poignées et les surfaces de

préhension propres, sèches et exemptes

de toute trace d'huile ou de graisse. Les

poignées et les surfaces de préhension

glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil

dans des situations inattendues.

5. Entretien

a. Faites réparer votre outil électroportatif

par un agent de service qualifié

n’utilisant que des pièces de rechange

identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

-23-

Avant de commencer à couper, mettez

l'outil en marche (« ON ») et attendez

que la lame tourne à pleine vitesse.

L'outil risque de trembler ou de vibrer si

la lame tourne trop lentement au début

de la coupe et de produire un effet de

rebond.

Portez toujours des lunettes de sécurité

ou un dispositif de protection des yeux

lorsque vous utilisez cet outil. Utilisez

un masque antipoussières ou un

respirateur pour les applications qui

produisent de la poussière.

Assujettissez le matériau avant de le

couper. Ne le tenez jamais entre vos

mains ou sur vos genoux. Les petits

morceaux de matériau ou les matériaux

minces peuvent se courber ou vibrer avec

la lame, ce qui risquerait de causer une

perte de contrôle de l'outil.

Assurez-vous que toutes les vis de

réglage et le porte-lame sont bien serrés

avant de commencer une coupe. Les vis

de réglage et les porte-lame lâches

risquent de causer le dérapage de l'outil

ou de la lame, ce qui peut produire une

perte de contrôle.

Lorsque vous retirez la lame de l'outil,

évitez tout contact avec la peau et

utilisez des gants de protection

appropriés pour saisir la lame ou

l'accessoire. Les accessoires risquent

d'être chauds après une utilisation

prolongée.

Si votre outil est muni d'un sac à

poussière, videz-le fréquemment et

après voir fini de scier. Une combustion

spontanée peut se produire au bout d'un

certain temps en conséquence du

mélange d'huile ou d'eau avec des

particules de poussière. Prenez les

précautions nécessaires quand vous jetez

de la poussière car des matériaux

décomposés en fines particules risquent

d'être explosifs. Ne jetez pas le contenu

du sac sur des flammes vives.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement

pour le C.A. sur une alimentation en C.C.

Même si l’outil semble fonctionner, les

composants électriques d’un outil prévu pour

le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes

d’huile et de graisse. On ne pas maîtriser un

outil électroportatif en toute sécurité quand

on a les mains glissantes.

Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez un

outil, faites attention de n’en démonter

aucune pièce car il est toujours possible de

mal remonter ou de pincer les fils internes

ou de remonter incorrectement les ressorts

de rappel des capots de protection.

Certains agents de nettoyage tels que

l’essence, le tétrachlorure de carbone,

l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le

cordon d'alimentation électrique ne doit être

réparé que par un Centre de service usine de

Bosch ou par une Station service agréée de

Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres

travaux du bâtiment peuvent créer des

poussières contenant des produits

chimiques qui sont des causes reconnues de

cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de

plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits de

maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition

varie avec la fréquence de ces types de

travaux. Pour réduire l’exposition à ces

produits chimiques, il faut travailler dans un

lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à

poussière conçus spécialement pour filtrer

les particules microscopiques.

-24-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

-25-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

-26-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

OUVERTURES DE

VENTILATION

D'ADMISSION

GÂCHETTE AVEC VARIATION

DE VITESSE

(modèle JS470E seulement)

SEMELLE

LEVIER DE

SOUFFLETTE

LEVIER SÉLECTEUR

D'ORBITE DE LAME

LEVIER DE

CHANGEMENT DE

LA LAME

GALET DE

GUIDAGE

BOUTON DE BLOCAGE

EN MARCHE

(modèle JS470E

seulement)

CLÉ HEXAGONALE

ET COMPARTIMENT

DE RANGEMENT

PROTÈGE-

DOIGTS

SURFACE DE

PREHENSION ISOLEE

SURFACE DE

PREHENSION

ISOLEE

Scie à chantourner JS470E

Fig. 1a

-27-

CADRAN DE

VITESSE

VARIABLE

(modèle

JS470EB

seulement)

INTERRUPTEUR

MARCHE/ARRÊT À

GLISSIÈRE (modèle

JS470EB seulement)

SURFACE DE

PREHENSION ISOLEE

SURFACE DE

PREHENSIO

N ISOLEE

Fig. 1b

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque

signalétique de votre outil.

Numéro de modèle JS470E & JS470EB

Capacités

maximales

Longueur de course 1" (25 mm)

Bois 3-1/2" (89 mm)

Aluminium 13/16" (20.6 mm)

Acier doux 5/16" (8 mm)

Description fonctionnelle et spécifications

Scie à chantourner JS470EB

Installation et retrait

de la lame

Cette scie à chantourner est équipée

d’un système de changement de lame

sans outil Bosch qui permet de changer

rapidement et facilement les lames à

tige en T. (Remarque : cette scie à

chantourner n’est pas compatible avec

les lames à tige en U.)

Si la lame n’est

pas installée

correctement, elle risque de se déloger de

la scie à chantourner lorsque l’outil est mis

sous tension.

1. Pour retirer une lame utilisée

précédemment, tirez sur le levier de

changement de lame jusqu’à ce que la

lame soit éjectée.

La lame s’éjecte

v i o l e m m e n t

quand elle est libérée. Dirigez-la dans un

sens où elle ne risque pas de blesser

quelqu’un.

2. Tirez sur le levier de changement de lame

jusqu’au point où les fentes sur l’anneau

de la bride de fixation de la lame

s’alignent avec la fente figurant au centre

de la bride de fixation (Fig. 2).

3. Insérez la lame de scie (avec les dents

dans le sens de la coupe) jusqu’à ce que

la partie en forme de « T » de la tige de la

lame soit complètement insérée dans la

bride de fixation de la lame. (Lorsque

vous insérez la lame de la scie, le bord

arrière de la lame doit reposer dans la

rainure du galet de guidage.) (Fig. 2a)

4. Lorsque le levier de changement de lame

est relâché, il se remet automatiquement

en position fermée.

5. Vérifiez que la bride de fixation de la lame

est également revenue dans sa position

fermée (qui est le point où les fentes se

trouvaient auparavant).

Remarque : si la lame de scie ne peut pas

être insérée dans le piston plongeur, cela

signifie que les fentes du porte-lame ne

sont pas dans la position correcte.

-28-

Assemblage

LAME

GALET DE

GUIDAGE

LEVIER DE

CHANGEMENT

DE LA LAME

LAME

LEVIER DE

CHANGEMENT

DE LA LAME

TUBE D’ASPIRATION

DES POUSSIÈRES (non

compris, disponible en

accessoire)

FLEXIBLE

D'ASPIRATEUR

(non compris,

disponible en

accessoire)

MONTANT EN

PLASTIQUE

LEVIER DE CHANGEMENT

DE LA LAME

ANNEAU DE

LA BRIDE DE

FIXATION DE

LA LAME

FENTE

PARE-

POUSSIÈRES

(non compris,

disponible en

accessoire)

Fig. 3

Fig. 2

Fig. 2a

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

-29-

Aspiration des poussières

(non compris, disponible en

accessoire)

L’ensemble de dépoussiérage JS1007

comprend un pare-poussières et un tube

d’aspiration des poussières pour

connecter la scie à chantourner à un

tuyau flexible d’aspirateur ou à un

adaptateur de raccordement à un tuyau

flexible d’aspirateur.

Remarque : le pare-poussières doit être

utilisé quand le tube d’aspiration des

poussières est raccordé à un système de

nettoyage par aspiration.

Pour utiliser cette fonctionnalité,

attachez le tube d’aspiration des

poussières à la semelle. Lorsque vous

insérez le tube d’aspiration des

poussières dans la semelle, assurez-

vous que son ergot en plastique pénètre

dans le trou correspondant du carter du

moteur (Fig. 3).

Pour l’aspiration, vous pouvez raccorder

directement un tuyau flexible

d’aspirateur Bosch Air Sweep ou un

adaptateur de raccordement (accessoire

en option) au tube d’aspiration des

poussières (Fig. 3).

Pour un ramassage maximal de la

poussière, vous devez poser le

déflecteur de copeaux.

Pose de la sursemelle

qui n'abîme pas

Votre outil est pourvu d'une sursemelle

protectrice en plastique qui protège les

surfaces plus fines.

Pour fixer, accrochez la sursemelle par-

dessus l'avant de la semelle en métal et

enclenchez en place à l'arrière de la

semelle (Fig. 4).

Insert anti-éclats

Afin de réduire au minimum l'éclatement

de la surface supérieure du matériau qui

est coupé, placez l'insert anti-éclats

JA008 dans l'ouverture de lame de la

semelle (Fig. 5).

Remarque : Cet insert ne fonctionnera

qu'avec des lames possédant des côtés

rectifiés, telles que les T301CD, T101B,

T101D, et T101DP.

Remarque : lorsque l’insert est utilisé

avec le couvre-semelle protecteur,

l’insert anti-éclats doit être placé à

l’intérieur du couvre-semelle.

INSERT

ANTI-ÉCLATS

SEMELLE

SURSEMELLE QUI

N'ABÎME PAS

Fig. 4

Fig. 5

Assemblage

Consignes de fonctionnement

-30-

Vitesse du plongeur

La course ou la vitesse de coupe requise

de la scie sauteuse dépend du matériau

qui est coupé, du type de lame employé,

et du taux d'alimentation préféré de

l'opérateur.

C'est l'expérience qui permet en grande

partie de déterminer la vitesse

convenant le mieux à une application

particulière bien qu'en règle générale,

les vitesses plus lentes soient destinées

aux matériaux plus denses et les

vitesses plus rapides aux matériaux plus

mous.

Il convient de remarquer que lorsque la

scie sauteuse est utilisée à bas réglages

de vitesse pendant une période

prolongée, la température du moteur

augmentera en raison des vitesses plus

lentes du ventilateur de refroidissement

interne. Dans ces cas, il faut parfois

faire fonctionner l'outil à vitesse

maximale pendant quelques minutes

pour continuer à faire tourner le moteur

avec une très grande efficacité.

Cadran de vitesse variable

Votre scie sauteuse est pourvue d'un

cadran de vitesse variable. Vous pouvez

régler la course de la lame durant

l'opération de coupe en préréglant le

cadran sur ou entre n'importe lequel de

six numéros.

Interrupteur marche-arrêt à

glissière (Modèles JS470EB

seulement)

L'outil se met en marche à l'aide du

bouton interrupteur situé sur le côté du

carter du moteur. L'interrupteur se

bloqué à la position de marche, ce qui

est pratique pour le sciage en continu

(Fig. 1).

POUR METTRE L'OUTIL EN MARCHE,

faites glisser le bouton interrupteur vers

l'avant.

POUR DÉBLOQUER L'INTERRUPTEUR,

faites-le glisser vers l’arrière.

Gâchette avec variation de

vitesse (Modèles JS470E

seulement)

Votre outil est doté d’un interrupteur à

gâchette avec variation de vitesse.

Enfoncez ou relâchez la gâchette pour

démarrer ou arrêter l’outil. La vitesse

peut être ajustée du taux SPM minimum

au taux SPM maximum, tel qu’indiqué

sur le cadran de vitesse variable en

appliquant une pression plus ou moins

forte sur la gâchette. Plus la pression

est élevée, plus la vitesse est grande

(Fig. 1).

Quelle que soit la pression appliquée

sur la gâchette, l’outil ne fonctionnera

pas à une vitesse supérieure au réglage

maximal de vitesse sélectionné sur le

cadran de vitesse variable.

Bouton de blocage en

marche (Modèles JS470E

seulement)

Le bouton de blocage en position de

marche (« Lock-ON ») situé sur la

poignée de votre outil permet de faire

tourner celui-ci de façon constante au

taux SPM maximal fixé à l’avance sans

avoir à tenir la gâchette (Fig. 1).

POUR BLOQUER LA GÂCHETTE EN

POSITION MARCHE (ON) : enfoncez la

gâchette, appuyez sur le bouton et

relâchez la gâchette.

POUR DÉBLOQUER LA GÂCHETTE :

appuyez sur la gâchette et relâchez-la

sans appuyer sur le bouton de blocage

en marche.

Si l’utilisateur appuie continuellement

sur le bouton de blocage en marche, la

gâchette ne peut pas être relâchée.

Taux SPM (courses par minute)

Réglage JS470E JS470EB

1 500 Max 500

2 800 Max 800

3 1400 Max 1400

4 1900 Max 1900

5 2400 Max 2400

6 3100 Max 3100

Débranchez la fiche de la prise de courant avant d'effectuer

quelque assemblage ou réglage que ce soit ou de changer les

accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

Circuit d’asservissement

« constant response »

Le système d’asservissement

électronique intégré JS470EB assure un

« démarrage progressif », réduisant ainsi

les contraintes normalement produites

par les démarrages à couple élevé. Avec

JS470EB et JS470E, le système permet

également de maintenir la vitesse en

charge à la valeur choisie, ce qui

maximise les performances.

Levier sélecteur d'orbite

de lame

On peut obtenir une efficacité maximale

de coupe en réglant le levier sélecteur

d'orbite de lame en fonction du

matériau qu'on coupe.

Le tableau suivant vous aidera à

déterminer le réglage à utiliser pour

votre application. Ce tableau est destiné

uniquement à servir de guide, et vous

devez d'abord procéder à des coupes

d'essai dans des matériaux de rebut afin

de déterminer le meilleur réglage.

Réglage 0

Matériaux durs tels que

métaux ou tôles minces

et utilisés avec des lames

de couteau, des lames à

bord abrasif, du travail

de râpe, et des lames de

coupe vers le bas.

Réglage I

Matériaux mous où un

travail de coupe plus

nette ou de

chantournage délicat est

exécuté.

Réglage II

Matériaux à densité

moyenne tels que bois

plus durs et panneaux

d'agglomérés.

Réglage III

Matériaux mous tels que

bois, plastiques, etc., et

lorsqu'une coupe rapide

est plus importante

qu'une coupe nette.

Souffle-copeaux

Votre scie est pourvue d'un souffle-

copeaux à deux positions pour aider à

garder la ligne de coupe exempte de

copeaux.

En réglant le levier du souffle-copeaux,

vous pouvez modifier la force de l'air de

décharge comme suit :

SOUFFLE-COPEAUX EN MARCHE

Pour le travail avec le

bois, les plastiques et les

matériaux similaires qui

produisent de grandes

quantités de bran de scie.

SOUFFLE-COPEAUX À L'ARRÊT

Pour le travail des métaux

et lorsque des agents de

refroidissement sont

utilisés, ou avec

l’accessoire de

dépoussiérage

Réglage de l'angle de la

semelle

La semelle peut être inclinée de manière

à permettre des coupes à angle jusqu'à

45° dans un sens ou dans l'autre (Fig. 6).

+/-

45°

ÉCHELLE DE

L’INCLINAISON

VIS DE

SEMELLE

Fig. 6

ÉCHELLE DE

L’INCLINAISON

-31-

Consignes de fonctionnement

Pour régler la semelle, démontez le

pare-poussières s’il est installé,

desserrer la vis du repose-pied avec une

clé hexagonale de 5 mm et faites

coulisser celle-ci légèrement vers l’avant

en direction de l’arrière de l’outil, puis

faites pivoter pour la mettre à l’angle

désiré (Fig. 6).

Les fentes à cran tiendront la semelle

fermement à 0°, et des marques de

position supplémentaires sont prévues

pour les angles de 15°, 22,5°, 30° et 45°.

Des angles intermédiaires peuvent être

réglés à l’aide d’un rapporteur (Fig. 6).

Après avoir réglé la semelle, serrez

fermement la vis de blocage de la

semelle (Fig. 6).

Conseils concernant

les outils

Tenez toujours la

scie par ses

surfaces de préhension isolées à l’avant de

l’outil et par la poignée de l’interrupteur.

Le fait de ne pas tenir l’outil par la surface

de préhension isolée pourrait causer un

choc électrique ou une électrocution dans

le cas où la scie entrerait en contact avec un

fil électrique sous tension dans une zone

sans visibilité.

Assurez-vous toujours que les ouvrages

plus petits sont fixés solidement à un

établi ou autre support. Les panneaux

plus grands peuvent être tenus en place

à l'aide de pinces de fixation sur un

établi ou de chevalets de scieur.

Pour commencer une coupe, marquez

clairement la ligne de coupe, et faites

reposer l'avant de la semelle sur

l'ouvrage. Engagez l'interrupteur, et

mettez la lame dans l'ouvrage en

n'utilisant qu'une pression avant afin

que la lame continue à couper

régulièrement. Ne forcez pas, car ceci

n'entraînera pas une coupe plus rapide,

laissez la lame faire le travail.

Choisissez les lames soigneusement car

l’aptitude de la scie sauteuse à suivre

les courbes, à produire des finis

réguliers ou à scier rapidement est

directement fonction du type de lame

employé (consultez votre revendeur

Bosch).

Pour les courbes serrées il est

préférable d’utiliser une lame étroite ou

à chantourner.

Pour le sciage du métal ou de matériaux

similaires, éteignez la soufflette et

arrosez le long du trait de scie avec du

liquide de coupe ou du lubrifiant.

Pour scier du bois épais, utilisez le

bouton de renforcement de la précision

pour améliorer le guidage latéral de la

lame de scie.

L’utilisation d’une lame à dents

inversées telle que la lame Bosch

T101BR nécessite un réglage orbital sur

« 0 » et l’application d’une pression

descendante sur le haut de la lame.

Sélection de la lame

• Choisissez soigneusement les lames étant

donné que la capacité de la scie à

chantourner de faire des coupes rapides,

de suivre des courbes difficiles, d'obtenir

une excellente finition et/ou de prolonger

au maximum la durée de vie de la lame

dépend directement du type de lame

utilisé.

• Utilisez toujours une lame qui est

appropriée pour le type de coupe

envisagé.

• Faites toujours une coupe de test dans un

morceau de matériau résiduel.

• La plupart des lames de scie à

chantourner ont des dents pointant vers le

haut, ce qui contribue à attirer la scie à

chantourner contre l'ouvrage tout en

réduisant les vibrations au minimum. Les

lames ayant des dents orientées vers le

haut produisent une coupe nette sur le

fond de l'ouvrage.

• Les lames qui ont des dents pointant vers

le bas (lames à dents inversées) peuvent

être utilisées pour produire une coupe

nette sur le dessus de l'ouvrage (le côté

qui fait face à la plaque d'assise de la scie

à chantourner), comme quand on coupe

un plan de travail déjà installé depuis le

dessus. Quand on utilise des lames à

dents inversées, il faut appliquer à la scie

à chantourner une force poussant vers le

bas.

• Les lames qui ont des dents pointant vers

l'extérieur (plutôt que vers le haut ou vers

le bas) permettent de faire des coupes

sans produire d'éclats des deux côtés de

l'ouvrage. Quand on utilise de telles lames,

il faut appliquer à la scie à chantourner

une force poussant vers le bas.

-32-

Consignes de fonctionnement

-33-

JA1010 Coupe-cercles et

guide parallèle

(vendue séparément)

Le kit d’accessoires JA1010 est utilisé

pour effectuer des coupes droites et

circulaires rapides et précises. Il

comprend le guide, deux brides de

fixation pour l’attacher à la scie sauteuse

(A) et une cheville centrale pour guider

les coupes circulaires (B). Les brides de

fixation et la cheville centrale peuvent

être rangées sur le guide (Fig. 9).

Une extrémité de la bride de fixation est

utilisée pour attacher la barre du guide

aux scies sauteuses qui ont des

sommets étroits sur leurs fentes de

montage de la plaque d’assise (C) et

l’autre extrémité est utilisée pour

attacher la barre du guide aux scies

Consignes de fonctionnement

• Les types de lames suivants ne doivent

être utilisés qu'avec le réglage orbital O :

1. Lames ayant des dents pointant vers

le bas (lames à dents inversées).

2. Lames ayant des dents pointant vers

l'extérieur (plutôt que vers le haut ou

vers le bas).

3. Lames à plaquettes de carbure.

4. Lames à bord abrasif.

Coupe en plongée

La coupe en plongée est utile et

pratique pour pratiquer des ouvertures

grossières dans les matériaux plus

mous. Il n’est pas nécessaire de percer

un trou pour une coupe intérieure ou en

guichet. La lame la plus longue pouvant

être utilisée pour effectuer des coupes

en plongée est de 3 1/8 po (80 mm). La

semelle doit être réglée sur 0° (Fig. 7).

Tracez les lignes de l’ouverture, tenez

fermement la scie, inclinez-la de sorte

que l’extrémité avant de sa semelle

repose sur la pièce, mais la lame

suffisamment éloignée. Mettez l’outil

sous tension et faites-le fonctionner à la

vitesse maximum, puis abaissez très

progressivement la lame (Fig. 8).

Quand elle touche à la pièce, con tinuez

d’appuyer sur l’extrémité avant de la

semelle en ra bat tant lentement la scie

comme une charnière jusqu’à ce que la

lame traverse le matériau et que la

semelle repose à plat sur la pièce.

Ensuite, continuez de scier dans la ligne.

Nous ne recommandons pas la coupe en

plongée avec une lame à chantourner.

N'essayez pas de pratiquer la coupe en

plongée dans des matériaux durs tels

que l'acier.

Pour produire des coins bien carrés,

coupez jusqu’au coin, puis reculez

légèrement avant de contourner le coin.

Une fois que l’ouverture est réalisée,

retournez à chaque coin et coupez-le

depuis le sens opposé pour l’égaliser.

Fig. 8

Fig. 7

Fig. 9

sauteuses qui ont des sommets larges

sur leurs fentes de montage de la

plaque d’assise (D) (Fig. 10).

Dans la mesure du possible, attachez la

barre à la scie sauteuse en utilisant les

deux brides de fixation pour renforcer

l’assujettissement et améliorer la

précision.

RACCORDEMENT DU GUIDE À LA

SCIE SAUTEUSE

1. Orientez la bride de fixation de la

lame de telle façon que son extrémité

appropriée puisse être lacée sur le

pied de la scie sauteuse depuis

n’importe quel côté de l’outil.

2. Insérez la barre du guide à travers

une bride de fixation, puis à travers

les fentes pratiquées dans le pied,

afin que le guide longitudinal soit

orienté correctement pour

l’application prévue, que ce soit une

coupe parallèle ou une coupe

circulaire. (Si possible, placez la

deuxième bride de fixation sur la

barre depuis le côté opposé de la

scie sauteuse.)

3. Placez le(s) bouton(s) de verrouillage

du côté approprié de la bride ou des

brides de fixation, puis serrez à fond

le(s) bouton(s) sur la bride ou les

brides de fixation (Fig. 11).

COUPE PARALLÈLE

Des coupes parallèles peuvent être

effectuées de 5/8 po (16 mm) à 6 po

(170 mm) depuis le bord de l’ouvrage.

1. La surface du guide longitudinal doit

être positionnée LE LONG de

l’ouvrage (Fig. 12).

2. Accrochez la ou les bride(s) de

fixation sur la plaque d’assise, ajustez

le guide longitudinal pour qu’il ait la

largeur désirée et placez le(s)

bouton(s) de verrouillage du côté

approprié de la ou des bride(s) de

fixation.

3. Serrez fermement le(s) bouton(s) de

verrouillage sur la ou les bride(s) de

fixation (Fig. 11).

4. Insérez la fiche de la scie sauteuse

dans la source d’alimentation, tenez

la scie fermement, comprimez la

gâchette et poussez lentement la scie

vers l’avant (Fig. 12).

COUPE CIRCULAIRE

Des coupes circulaires de 5 po (127

mm) à 16 1/2 po (420 mm) de diamètre

peuvent être effectuées.

1. Déterminez le point central du cercle

désiré.

2. Percez un trou central de 16 po (5

mm) dans l’ouvrage 7/8” (23 mm)

profondeur. (Pour plus de précision,

percez le trou en utilisant une

perceuse à colonne si cela est

possible).

-34-

Consignes de fonctionnement

Fig. 10

Fig. 11

Fig. 12

3. Percez ou effectuez une coupe en

plongée près du bord du cercle,

arrêtez la scie et débranchez-la de sa

source d’alimentation.

4. Insérez la barre du guide à travers

une bride de fixation, puis à travers

les trous pratiqués dans le pied,

depuis n’importe quel côté du pied,

(Fig. 13). (Si possible, placez la

deuxième bride de fixation sur la

barre depuis le côté opposé de la

scie sauteuse.)

5. Retirez la cheville du guide (B) de

l’extrémité du guide, enfoncez la

cheville à travers le trou approprié

dans le guide, puis dans le trou

central de l’ouvrage. (En cas

d’utilisation avec une scie sauteuse

Bosch JS572 – ou avec la scie

sauteuse sans fil JSH180 – les trous

comportant des repères pour JS572

doivent être utilisés.) Pour d’autres

scies sauteuses, l’un des autres trous

doit être utilisé.

6. Mesurez la distance depuis le centre

du trou jusqu’au rayon du cercle

désiré. Ajustez cette mesure suivant

les besoins pour tenir compte de la

largeur de la lame :

- Lors de la coupe d’un trou, coupez

depuis l’intérieur du rayon prévu.

- Lors de la coupe de roues ou de

disques, coupez depuis l’extérieur

du rayon prévu.

7. Accrochez la ou les bride(s) de

fixation à la plaque d’assise, et

positionnez le guide en fonction de

cette mesure du ajustée du rayon.

8. Placez le(s) bouton(s) de fixation du

côté approprié de la bride ou des

brides de fixation, et serrez

fermement le(s) bouton(s) de

verrouillage sur la ou les bride(s) de

fixation (Fig. 11).

9. Insérez la fiche de la scie sauteuse

dans la source d’alimentation, tenez

la scie fermement, comprimez la

gâchette et poussez lentement la scie

vers l’avant.

CONSEILS POUR LES COUPES

CIRCULAIRES :

• Placez de petits coins (W) dans la

coupe comme illustré à la Fig. 14, afin

d’empêcher le cercle intérieur de

s’étendre lorsque vous approcherez

de la fin de la coupe.

• Utilisez une lame de scie sauteuse

épaisse, telle que la lame de scie

Bosh T101TP ou T144DP dans la

mesure du possible.

• Assurez-vous que le paramètre de

réglage orbital de la scie sauteuse est

0 (zéro).

• Coupez lentement afin que la lame

reste engagée tout droit dans la

coupe.

-35-

Consignes de fonctionnement

Fig. 13

Fig. 14

Entretien

Service

Tout entretien

p r é v e n t i f

effectué par des personnels non autorisés

peut résulter en mauvais placement de fils

internes ou de pièces, ce qui peut

présenter un danger grave. Nous vous

conseillons de faire faire tout l’entretien par

un centre de service d’usine Skil ou une

station service agréée Skil.

Lubrification de l’outil

Votre outil Skil a été lubrifié

correctement en usine et il est prêt à

l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des

engrenages avec un lubrifiant à

engrenages spécial à chaque fois que

vous changez les balais.

Balais ou charbons

Les balais (ou charbons) et le collecteur

de votre outil ont été conçus pour

apporter de nombreuses heures de

fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum,

nous vous conseillons de contrôler les

balais tous les deux à six mois. Il ne faut

utiliser que des balais de rechange Skil

d’origine et conçus pour votre outil.

Paliers

Si les paliers commencent à faire du

bruit (à cause de surcharges

importantes ou du toupillage de

matériaux très abrasifs) il faut les faire

remplacer immédiatement pour éviter la

surchauffe ou une panne de moteur.

Nettoyage

C e r t a i n s

agents de

nettoyages et certains dissolvants

abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le

tétrachlorure de carbone, les

dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Les ouïes de ventilation et les leviers de

l’interrupteur doivent rester propres et

exempts de corps étrangers. Ne tentez

pas de les nettoyer en enfonçant des

objets pointus dans les orifices.

NETTOYAGE DU PORTE-LAME

Nettoyez périodiquement le porte-lame.

Pour ce faire, retirez la lame de la scie

de l’outil et tapotez légèrement la

semelle sur une surface horizontale.

Vaporisez périodiquement de l’huile

dégrippante sur le porte-lame de scie.

Vérifiez périodiquement le rouleau du

système de guidage. S’il est usé, il doit

être remplacé par un Centre de service

après-vente usine Bosch agréé.

Lubrifiez occasionnellement le rouleau

du système de guidage avec une goutte

d’huile.

-36-

Pour éviter les accidents, il faut toujours débrancher l’outil

avant de le nettoyer ou de l’entretenir.

-37-

Si un cordon de

rallonge s'avère

nécessaire, vous devez utiliser un cordon

avec conducteurs de dimension adéquate

pouvant porter le courant nécessaire à

votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant

ou une surchauffe. Les outils mis à la terre

doivent utiliser des cordons de rallonge

trifilaires pourvus de fiches à trois broches

ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus

le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

UTILS 120 VOLTS COURANT ALTERNATIF

Cordons de rallonge

Équipement standard Accessoires en option

- Sursemelle qui n'abime pas

- Dispositif anti-éclats JA1013

- Lame de scie à chantourner à

tige en T Bosch

- Ensemble de dépoussiérage comprenant un pare-

poussières, un tube d’aspiration des poussières et

un adaptateur de raccordement à un tuyau flexible

d’aspirateur. JA1012

- Tuyaux flexibles d’aspirateur Bosch

- Coupe-cercles et guide parallèle JA1010

- Étui

- Autres lames de scie à chantourner à tige en T

Bosch

Accessoires et attachements

L’utilisation d’autres accessoires ou attachements non

spécifiés dans ce mode d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de

corrosion et de détérioration.

ntensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

ongueur en pieds

ongueur en mètres

-6

-8

8-10

10-12

2-16

–

.75

0.75

1.0

–

.75

1.0

2.5

–

2.5

4.0

–

4.0

–

-38-

Advertencias generales de seguridad para herramientas mecánicas

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especificaciones suministradas con esta

herramienta eléctrica. Si no se siguen todas las instrucciones que se indican a

continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones

graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u

oscuras invitan a que se produzcan

accidentes.

b. No utilice herramientas mecánicas en

atmósferas explosivas, como por ejemplo

en presencia de líquidos, gases o polvos

inflamables. Las herramientas mecánicas

generan chispas que pueden incendiar el

polvo o los vapores.

c. Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta mecánica.

Las distracciones pueden hacerle perder el

control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas

conectadas a tierra (puestas a tierra). Los

enchufes no modificados y los

tomacorrientes coincidentes reducirán el

riesgo de sacudidas eléctricas.

b. Evite el contacto del cuerpo con las

superficies conectadas o puestas a tierra,

tales como tuberías, radiadores, estufas y

refrigeradores. Hay un aumento del riesgo

de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a

la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use

nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón alejado

del calor, el aceite, los bordes afilados o

las piezas móviles. Los cordones dañados o

enganchados aumentan el riesgo de que se

produzcan sacudidas eléctricas.

e. Cuando utilice una herramienta mecánica

en el exterior, use un cordón de extensión

adecuado para uso a la intemperie. La

utilización de un cordón adecuado para uso

a la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de

seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

-39-

Advertencias generales de seguridad para herramientas mecánicas

f. Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice una

fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso

de un GFCI reduce el riesgo de sacudidas

eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta mecánica.

No use una herramienta mecánica cuando

esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un

momento de distracción mientras esté

utilizando herramientas mecánicas podría

causar lesiones corporales graves.

b. Use equipo de protección personal. Use

siempre protección de los ojos. El equipo

de protección, como por ejemplo una

máscara antipolvo, calzado de seguridad

antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas,

reducirá las lesiones corporales.

c. Evite el arranque accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar la herramienta

a la fuente de energía y / o al paquete de

batería, levantar la herramienta o

transportarla. Transportar herramientas

mecánicas con un dedo en el interruptor o

encender herramientas mecánicas que

tengan el interruptor en la posición de

encendido invita a que se produzcan

accidentes.

d. Quite todas las llaves de ajuste o de tuerca

antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza giratoria

de la herramienta mecánica podría causar

lesiones corporales.

e. No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga el

pelo, la ropa y los guantes alejados de las

piezas móviles. La ropa holgada, las alhajas

holgadas o el pelo largo pueden quedar

atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que

dichas instalaciones estén conectadas y se

usen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los

peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida con el

uso frecuente de las herramientas le haga

volverse complaciente e ignorar los

principios de seguridad de las

herramientas. Una acción descuidada

puede causar lesiones graves en una

fracción de segundo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la

aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue

diseñada.

b. No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

c. Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de

batería de la herramienta eléctrica, si es

extraíble, antes de hacer cualquier ajuste,

cambiar accesorios o almacenar

herramientas eléctricas. Dichas medidas

preventivas de seguridad reducen el riesgo

de arrancar accidentalmente la herramienta

mecánica.

d. Guarde las herramientas que no esté

usando fuera del alcance de los niños y no

deje que personas que no estén

familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la

herramienta. Las herramientas mecánicas

son peligrosas en manos de usuarios que no

hayan recibido capacitación.

e. Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas

móviles desalineadas o atoradas, si hay

piezas rotas y cualquier otra situación que

pueda afectar al funcionamiento de la

herramienta eléctrica. Si la herramienta

eléctrica está dañada, haga que sea

reparada antes de utilizarla. Muchos

accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

f. Mantenga las herramientas de corte

afiladas y limpias. Es menos probable que

las herramientas de corte mantenidas

-40-

Normas de seguridad para sierras caladoras

Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento

cuando realice una operación en la que

el accesorio de corte pueda entrar en

contacto con cables ocultos o con su

propio cable de alimentación. El

accesorio de corte que entre en

contacto con un cable que tenga

corriente puede hacer que las partes

metálicas de la herramienta eléctrica

que estén al descubierto tengan

corriente y podrían causar una descarga

eléctrica al operador.

Use abrazaderas u otro modo práctico

de asegurar y soportar la pieza de

trabajo en una plataforma estable. Si se

sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación

inestable y es posible que eso cause

pérdida de control.

No taladre, apriete elementos de

sujeción ni rompa en paredes

existentes u otras áreas ciegas en las

que pueda haber cables eléctricos. Si

esta situación es inevitable, desconecte

todos los fusibles o cortacircuitos que

alimenten este lugar de trabajo.

No deje nunca el gatillo bloqueado en

la posición de "ENCENDIDO". Antes de

enchufar la herramienta, asegúrese de

que el cierre del gatillo esté en la

posición de "APAGADO". Los

arranques accidentales podrían causar

lesiones.

Conozca la ubicación y el ajuste del

botón de "Fijación en ENCENDIDO" del

interruptor. Si el interruptor está

bloqueado en la posición de

"ENCENDIDO" durante el uso, esté

preparado para, en situaciones de

emergencia, ponerlo en la posición de

"APAGADO", tirando primero del gatillo

y soltándolo inmediatamente después

sin oprimir el botón de "Fijación en

ENCENDIDO".

Mantenga las manos alejadas del área

de corte. No las ponga debajo del

material que se esté cortando. La

proximidad de la hoja a la mano queda

oculta a la vista.

Mantenga las manos alejadas del área

entre la caja de engranajes y el

portahoja de sierra. El portahoja de

sierra alternativa puede pellizcarle los

dedos.

No utilice hojas desafiladas o dañadas.

Una hoja doblada se puede romper

fácilmente o causar retroceso.

Antes de comenzar a cortar,

ENCIENDA la herramienta y deje que la

hoja alcance su velocidad completa. La

herramienta puede chirriar o vibrar si la

velocidad de la hoja es demasiado lenta

al comienzo del corte y posiblemente

experimentar retroceso.

apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

g. Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar.

El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las

que fue diseñada podría causar una

situación peligrosa.

h. Mantenga secos, limpios y libres de aceite

y grasa los mangos y las superficies de

agarre. Si están resbalosos, los mangos y

las superficies de agarre no permiten un

manejo y un control seguros de la

herramienta en situaciones inesperadas.

5. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica reciba

servicio de un técnico de reparaciones

calificado, utilizando únicamente piezas de

repuesto idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

Advertencias generales de seguridad para herramientas mecánicas

-41-

Use siempre anteojos de seguridad o

protección ocular cuando utilice esta

herramienta. Use una máscara

antipolvo o un respirador para realizar

aplicaciones que generen polvo.

Sujete firmemente el material antes de

cortarlo. No lo sostenga nunca en la

mano ni sobre las piernas. El material

pequeño o delgado puede combarse o

vibrar con la hoja, causando pérdida de

control.

Asegúrese de que todos los tornillos

de ajuste y el portahoja estén

apretados antes de realizar un corte.

Los tornillos de ajuste y los portahojas

flojos pueden hacer que la herramienta

o la hoja resbale y el resultado de ello

podría ser una pérdida de control.

Cuando quite la hoja de la herramienta,

evite el contacto con la piel y use

guantes protectores adecuados cuando

agarre la hoja o el accesorio. Los

accesorios pueden estar calientes

después de un uso prolongado.

Si la herramienta está equipada con

una bolsa para polvo, vacíe dicha bolsa

frecuentemente y después de

completar la operación de aserrado.

Con el tiempo se puede producir una

combustión espontánea como resultado

de la mezcla de aceite o agua con

partículas de polvo. Tenga sumo

cuidado al desechar el polvo, ya que los

materiales que estén en forma de

partículas finas pueden ser explosivos.

No tire el contenido de la bolsa a un

fuego al descubierto.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado de

goma de electricista, mejorarán más su

seguridad personal.

No use herramientas mecánicas con

capacidad nominal solamente para CA con

una fuente de energía de CC. Aunque pueda

parecer que la herramienta funciona

correctamente, es probable que los

componentes eléctricos de la herramienta

con capacidad nominal para CA fallen y creen

un peligro para el operador.

Mantenga los mangos secos, limpios y libres

de aceite y grasa. Las manos resbalosas no

pueden controlar de modo seguro la

herramienta mecánica.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando limpie

una herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que los

cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes

de retorno de los protectores de seguridad

podrían montarse incorrectamente. Ciertos

agentes de limpieza, tales como gasolina,

tetracloruro de carbono, amoníaco, etc.,

podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón

de energía debe recibir servicio de ajustes y

reparaciones solamente por un Centro de

Servicio de Fábrica Bosch o una Estación de

Servicio Bosch Autorizada.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta frecuencia

realice este tipo de trabajo. Para reducir su

exposición a estos agentes químicos: trabaje

en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por

ejemplo máscaras antipolvo que estén

diseñadas especialmente para impedir

mediante filtración el paso de partículas

microscópicas.

-42-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

-43-

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Desconecte el enchufe de la fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

-44-

Descripción funcional y especificaciones

Sierras caladoras JS470E

ABERTURAS DE

VENTILACION DE

ENTRADA

INTERRUPTOR GATILLO DE

VELOCIDAD

VARIABLE CONTROLADA

(modelo JS470E solamente)

PLACA-BASE

PALANCA DEL

SOPLADOR DE

POLVO

PALANCA SELECTORA DE

LA ORBITA DE LA HOJA

PALANCA DE

CAMBIO DE LA

HOJA

RODILLO DE GUÍA

BOTON DE "FIJACION

EN ENCENDIDO"

(modelo JS470E

solamente)

LLAVE HEXAGONAL Y

COMPARTIMIENTO DE

ALMACENAMIENTO

FIG. 1

PROTECTOR

DE LOS

DEDOS

SUPERFICIE DE AGARRE

CON AISLAMIENTO

SUPERFICIE DE

AGARRE CON

AISLAMIENTO

-45-

DIAL DE

VELOCIDAD

VARIABLE

INTERRUPTOR CORREDIZO

DE ENCENDIDO Y APAGADO

(modelo JS470EB solamente)

SUPERFICIE DE AGARRE

CON AISLAMIENTO

SUPERFICIE

DE AGARRE

CON

AISLAMIENTO

FIg. 1b

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa

del fabricante colocada en la herramienta.

Descripción funcional y especificaciones

Sierras caladoras JS470EB

Número de modelo JS470E & JS470EB

Capacidades

máximas

Longueur de course 1" (25 mm)

Madera 3-1/2" (89 mm)

Aluminio 13/16" (20.6 mm)

Acero suave 5/16" (8 mm)

-46-

sambl

Instalación y remoción

de la hoja

Esta sierra caladora está equipada con un

sistema de cambio de hoja sin herramientas

Bosch para realizar cambios rápidos y

fáciles de hojas con vástago en T. (Nota:

Esta sierra caladora no acepta hojas con

vástago en U.)

Si la hoja no está

i n s t a l a d a

correctamente, entonces es posible que se

desacople inesperadamente de la sierra

caladora al encender la herramienta.

1. Para retirar una hoja utilizada

previamente, jale la palanca de cambio de

la hoja hasta que ésta sea eyectada.

La hoja es

eyectada con

mucha fuerza al soltarla. Diríjala alejándola

de usted o de las personas que estén

presentes.

2. Jale la palanca de cambio de la hoja hasta

el punto en que las ranuras ubicadas en el

anillo de la abrazadera para la hoja se

alineen con la ranura ubicada en el centro

de la abrazadera (Fig. 2).

3. Inserte la hoja de sierra (con los dientes

en la dirección de corte) hasta que la

parte en “T” del vástago de la hoja esté

completamente insertada en la

abrazadera para la hoja. (Cuando inserte

la hoja de sierra, el dorso de la hoja debe

descansar en la ranura del rodillo de guía)

(Fig. 2a).

4. Cuando se suelte la palanca de cambio de

la hoja, dicha palanca saltará hacia atrás

hasta su posición cerrada.

5. Verifique que la abrazadera para la hoja

también haya regresado a su posición

cerrada (que es el punto donde las

ranuras estaban previamente).

Nota: Si la hoja de sierra no se puede

insertar en el émbolo, las ranuras del

portahoja no están en la posición correcta.

HOJA

RODILLO

DE GUÍA

PALANCA

DE CAMBIO

DE LA HOJA

HOJA

PALANCA DE

CAMBIO DE

LA HOJA

Fig. 2a

TUBO DE EXTRACCIÓN

(no incluido, disponible

como accesorio)

MANGUERA DE

ASPIRACION

(no incluido,

disponible

como

accesorio)

CUBIERTA

ANTIPOLVO

(no incluido,

disponible como

accesorio)

Fig. 3

POSTE DE

PLASTICO

PALANCA DE CAMBIO

DE LA HOJA

ANILLO DE LA

ABRAZADERA

PARA LA

HOJA

RANURA

Fig. 2

Desconecte el enchufe de la fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

-47-

Extracción de polvo

(no incluido, disponible

como accesorio)

El juego de extracción de polvo JS1007

incluye una cubierta antipolvo y un tubo

de extracción para conectar la sierra

caladora a una manguera de aspiración

o un adaptador de manguera de

aspiración.

Nota: La cubierta antipolvo se debe

utilizar cuando el tubo de extracción

esté conectado a un sistema de

aspiradora.

Para utilizar esta función, conecte el

tubo de extracción a la placa-base.

Cuando inserte el tubo de extracción en

la placa-base, asegúrese de que el poste

de plástico del tubo de extracción se

acople en el agujero correspondiente de

la carcasa (Fig. 3).

Para aspirar, se puede conectar una

manguera de aspiración o un adaptador

de manguera Bosch Air Sweep

(accesorio opcional) directamente al

tubo de extracción (Fig. 3).

Para que la recogida de polvo con la

aspiradora sea máxima, la cubierta

antipolvo debe estar instalada.

Colocacion de la

sobrezapata

antiindentaciones

La herramienta está equipada con una

sobrezapata protectora de plástico que

protege las superficies más finas.

Para colocar la sobrezapata, engánchela

sobre la parte delantera de la placa-

base de metal y acóplela a presión en su

sitio en la parte trasera de la placa-base

(Fig. 4).

Accesorio de insercion

antiastillas

Para minimizar el astillamiento de la

superficie superior del material que se

esté cortando, coloque el accesorio de

inserción antiastillas JA1008 en la

abertura de la hoja que está en la placa-

base (Fig. 5).

Nota: Este accesorio de inserción sólo

funciona con hojas que tengan lados

amolados, como la T301CD, T101B,

T101D y T101DP.

Nota: Cuando el accesorio de inserción

se utilice con la sobrezapata

antiindentaciones, el accesorio de

inserción antiastillas tiene que estar

colocado en la sobrezapata.

ACCESORIO DE

INSERCION

ANTIASTILLAS

PLACA-BASE

SOBREZAPATA

ANTIINDENTACIONES

Fig. 4

Fig. 5

Ensamblaje

-48-

Velocidad del embolo

La velocidad requerida de corte o

velocidad de carrera de la sierra

caladora depende del material que se

esté cortando, del tipo de hoja que se

esté utilizando y de la velocidad de

avance preferida por el operador.

La mejor velocidad para una aplicación

específica se determina en su mayor

parte por la experiencia, aunque como

regla general, las velocidades más lentas

son para materiales más densos y la

velocidad más rápida es para materiales

más blandos.

Tenga en cuenta que cuando la sierra

caladora se utilice en las posiciones de

baja velocidad durante un período de

tiempo prolongado, la temperatura del

motor subirá debido a las velocidades

más lentas del ventilador interno de

refrigeración. En dichos casos, es

necesario hacer funcionar la

herramienta ocasionalmente a máxima

velocidad durante unos minutos para

mantener el motor girando con una

eficiencia máxima.

Dial de velocidad variable

La sierra caladora está equipada con un

dial de velocidad variable. La velocidad

de carrera de la hoja puede ajustarse

durante la operación de corte

preajustando el dial en cualquiera de los

seis números o entre ellos.

Interruptor corredizo de

encendido y apagado

(JS470EB solamente)

La herramienta se enciende mediante el

botón del interruptor ubicado en un

lado de la caja del motor. El interruptor

se fija en la posición de encendido, lo

cual resulta práctico para el

funcionamiento continuo (Fig. 1).

PARA ENCENDER LA HERRAMIENTA,

deslice el botón del interruptor hacia

adelante.

PARA DESBLOQUEAR EL INTERRUPTOR,

deslice el botón del interruptor hacia

atrás.

Interruptor gatillo de

velocidad variable

controlada

La herramienta está equipada con un

interruptor gatillo de velocidad variable.

La herramienta se puede encender

(posición "ON") o apagar (posición

"OFF") apretando o soltando el gatillo.

La velocidad se puede ajustar desde las

CPM mínimas hasta las máximas, tal y

como está indicado en el dial de

velocidad variable, por medio de la

presión que usted aplique al gatillo.

Ejerza más presión para aumentar la

velocidad y disminuya la presión para

reducir la velocidad (Fig. 1).

Independientemente de la presión que

se aplique sobre el gatillo, la

herramienta no funcionará más

rápidamente que el ajuste de velocidad

máxima seleccionado en el dial de

velocidad variable.

Boton de "fijacion en on"

(JS470E solamente)

El botón de "Fijación en ON", ubicado en

el mango de la herramienta, permite una

utilización continua a las CPM

preajustadas máximas sin tener que

mantener oprimido el gatillo (Fig. 1).

PARA FIJAR EL GATILLO EN LA

POSICIÓN "ON": apriete el gatillo,

oprima el botón y suelte el gatillo.

PARA DESBLOQUEAR EL GATILLO:

apriete el gatillo y suéltelo sin oprimir el

botón de "Fijación en ON".

Si se oprime continuamente el botón de

“Fijación en ON”, no se puede soltar el

gatillo.

Capacidad de CPM (carreras por minuto)

Posición JS470E JS470EB

1 500 Máx 500

2 800 Máx 800

3 1400 Máx 1400

4 1900 Máx 1900

5 2400 Máx 2400

6 3100 Máx 3100

Instrucciones de funcionamiento

Desconecte el enchufe de la fuente de energía antes de realizar

cualquier ensamblaje o ajuste, o cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta

accidentalmente.

-49-

Circuitería de respuesta

constante

El JS470EB sistema electrónico interno

de retroalimentación proporciona un

"arranque suave" que reducirá las

tensiones que se producen como

consecuencia de un arranque de par

motor alto. Con JS470EB y JS470E, el

sistema también mantiene la velocidad

seleccionada bajo carga para brindar la

máxima eficiencia.

Palanca selectora de la

orbita de la hoja

Puede lograrse una eficiencia de corte

máxima ajustando la palanca selectora

de la órbita de la hoja para convenir con

el material que se esté cortando.

El cuadro siguiente le ayudará a

determinar qué posición debe usar para

la aplicación que desea realizar. La

finalidad de este cuadro es servir

solamente como recomendación y

deben realizarse primero cortes de

prueba en material de desecho para

determinar la mejor posición.

Posición 0

Materiales duros, como

metales o chapas

metálicas finas. Posición

usada con cuchillas,

hojas de filo de grano

abrasivo, en trabajo de

raspado y con hojas de

corte hacia abajo.

Posición 1

Materiales blandos

donde se realizan cortes

más limpios o trabajo de

contorneo delicado.

Posición 2

Materiales de densidad

intermedia, como

maderas más duras o

tablero de partículas de

madera.

Posición 3

Materiales blandos,

como madera, plásticos,

etc., y cuando el corte

rápido sea más

importante que un corte

limpio.

Soplador de virutas

La sierra caladora está equipada con un

soplador de virutas de dos posiciones

para ayudar a mantener la línea de corte

libre de virutas.

Al ajustar la palanca del soplador de

virutas, la fuerza de la descarga de aire

puede alterarse de la manera siguiente:

SOPLADOR ENCENDIDO

Para trabajar con madera,

plástico y materiales

similares que producen

grandes cantidades de

serrín.

SOPLADOR APAGADO

Para trabajar con metales

y cuando se utilicen

agentes refrigerantes, o

con el accesorio de

extracción de polvo.

Ajuste del angulo de la

placa-base

La placa-base puede inclinarse para

permitir realizar cortes en ángulo de

hasta 45° en cualquier sentido (Fig. 6).

+/-

45°

ESCALA DE

BISEL

TORNILLO DE

LA PLACA-

BASE

ESCALA DE

BISEL

PLACA-BASE

Fig. 6

Instrucciones de funcionamiento

-50-

Para ajustar la placa-base, retire la

cubierta antipolvo si se ha utilizado,

afloje el tornillo de la placa-base, deslice

la placa-base ligeramente hacia delante,

hacia la parte trasera de la herramienta,

y luego rótela hasta el ángulo deseado

(Fig. 6).

Las ranuras de retén sujetarán la placa-

base firmemente a 0° y hay marcas de

posición adicionales para ángulos de

15°, 22.5°, 30° y 45°. Los ángulos

intermedios se pueden ajustar con un

transportador de ángulos (Fig. 6).

Después de posicionar la placa-base,

apriete firmemente el tornillo de la

placa-base (Fig. 6).

Consejos para la

herramienta

Agarre siempre la

sierra por las

superficies de agarre con aislamiento

ubicadas en la parte delantera de la

herramienta y el mango con interruptor. Si

no se agarra la herramienta por la superficie

de agarre con aislamiento, es posible que el

resultado sea descargas eléctricas o

electrocución si se está aserrando en un

área ciega donde existan cables con

corriente.

Asegúrese siempre de que las piezas de

trabajo más pequeñas estén sujetas

firmemente a un banco u otro soporte.

Los paneles más grandes pueden

sujetarse en su sitio mediante

abrazaderas sobre un banco o

caballetes de aserrar.

Para comenzar un corte, marque

claramente la línea de corte y apoye la

parte delantera de la placa-base sobre

la pieza de trabajo. Accione el

interruptor y mueva la hoja hacia el

interior de la pieza de trabajo utilizando

solamente suficiente presión hacia

adelante para mantener la hoja cortando

uniformemente. No fuerce la sierra, ya

que esto no hará que corte más

rápidamente; deje que la hoja haga el

trabajo.

Seleccione las hojas cuidadosamente,

ya que la capacidad de la sierra caladora

para seguir curvas, proporcionar

acabados más lisos o realizar cortes

más rápidamente está relacionada

directamente con el tipo de hoja que se

utilice (Vea a su distribuidor Bosch.)

Para cortar curvas pronunciadas, lo

mejor es usar una hoja estrecha o de

contornear.

Al aserrar metal o materiales similares,

apague el soplador de virutas y aplique

refrigerante/lubricante a lo largo de la

línea de corte.

Cuando corte madera gruesa, use el

botón de control de precisión para

aumentar la acción de guía lateral de la

hoja de sierra.

El uso de una hoja de dientes inversos,

tal como la Bosch T101BR, requiere que

el ajuste orbital esté en “0” y que se

aplique presión hacia abajo en la parte

superior de la sierra.

Selección de hojas

• Seleccione las hojas cuidadosamente, ya

que la capacidad de la sierra caladora

para hacer los cortes más rápidos, seguir

curvas cerradas, lograr el acabado más

liso y/o maximizar la duración de la hoja

está relacionada directamente con el tipo

de hoja utilizado.

• Use siempre una hoja que sea apropiada

para la tarea de corte.

• Haga siempre un corte de prueba en un

pedazo de material de desecho.

• La mayoría de las hojas de sierra caladora

tienen dientes orientados hacia arriba, lo

cual ayuda a tirar de la sierra caladora

contra la pieza de trabajo y minimiza la

vibración. Las hojas con dientes

orientados hacia arriba producen un corte

limpio en la parte de debajo de la pieza

de trabajo.

• Las hojas con dientes orientados hacia

abajo (hojas con dientes inversos) se

pueden utilizar para producir un corte

limpio en la parte de arriba de la pieza de

trabajo (el lado que está orientado hacia

la placa-base de la sierra caladora), como

por ejemplo cuando se corta desde la

parte de arriba en un tablero de

mostrador ya instalado. Cuando se

utilicen hojas con dientes inversos, se

debe aplicar fuerza hacia abajo a la sierra

caladora.

• Las hojas con dientes que están

orientados directamente hacia afuera (en

lugar de hacia arriba o hacia abajo)

permiten realizar cortes libres de astillas

en ambos lados de la pieza de trabajo.

Cuando se utilicen dichas hojas, se debe

aplicar fuerza hacia abajo a la sierra

Instrucciones de funcionamiento

-51-

Instrucciones de funcionamiento

caladora.

• Los siguientes tipos de hojas se deben

utilizar únicamente con el ajuste orbital O:

1. Hojas con dientes que están orientados

hacia abajo (hojas con dientes inversos).

2. Hojas con dientes que están orientados

directamente hacia fuera en lugar de

hacia arriba o hacia abajo.

3. Hojas con puntas de carburo.

4. Hojas con borde granulado.

Corte mediante descenso

vertical

El corte mediante descenso vertical es

útil y ahorra tiempo al hacer aberturas

bastas en materiales más blandos. No es

necesario hacer un agu jero para un corte

interior o de bolsillo. La hoja más larga

que se debe utilizar para realizar cortes

mediante descenso vertical es de 3-1/8

pulgadas (80 mm). La placa-base se

debe ajustar a la posición de 0° (Fig. 7).

Trace líneas para la abertura, agarre la

sierra firmemente e inclínela hacia ade -

lante para que la punta de la base de la

sierra esté apo yada sobre la pieza de

trabajo, pero con la hoja bien alejada de

la pieza de trabajo. Encienda la

herramienta, hágala funcionar a la

máxima velocidad y luego baje muy

gradualmente la hoja (Fig. 8).

Cuando haga contacto, continúe ejer -

cien do presión hacia abajo sobre la

punta de la base de la sierra, haciendo

pivotar la sierra lentamente como una

bi sagra hasta que la hoja corte y la base

se apoye hori zon talmente sobre la pieza

de trabajo. Luego, aserre hacia adelante

si guien do la línea de corte. No

recomendamos el corte me dian te

descenso vertical con una hoja para

desplazamiento continuo. No intente

cortar mediante descenso vertical en

materiales duros como por ejemplo

acero.

Para hacer esquinas muy pronunciadas,

corte hasta la esquina y luego retroceda

ligeramente antes de redondear la

esquina. Después de completar la

abertura, regrese a cada esquina y

córtela desde el sentido contrario para

completar el ángulo recto.

Fig. 8

Fig. 7

JA1010 Guía de corte

circular y paralelo

(vendido por separado)

La JA1010 se utiliza para realizar cortes

rectos y de círculos de manera rápida y

precisa. Incluye la guía, dos abrazaderas

(A) para sujetar la guía a la sierra

caladora y un pasador central (B) para

guiar los cortes de círculos. Las

abrazadoras y el pasador centrador se

pueden almacenar en la guía (Fig. 9).

Instrucciones de funcionamiento

Fig. 9

Un extremo de la abrazadera se utiliza

para sujetar la barra de la guía a las

sierras caladoras que tienen partes

superiores estrechas en sus ranuras de

montaje de la placa-base (C) y el otro

extremo se utiliza para sujetar la barra

de la guía a las sierras caladoras que

tienen partes superiores anchas en sus

ranuras de montaje de la placa base (D)

(Fig. 10).

Cuando sea posible, sujete la barra a la

sierra caladora utilizando ambas

abrazaderas para brindar un mejor

agarre y una mayor precisión.

INSTALACIÓN DE LA GUÍA EN UNA

SIERRA CALADORA

1. Oriente la abrazadera de la hoja de

manera que el extremo apropiado

esté colocado sobre el pie de la

sierra caladora desde cualquiera de

los dos lados de la herramienta.

2. Inserte la barra de la guía a través de

una abrazadera y luego a través de

las ranuras provistas en el pie, con el

tope-guía de la guía orientado

correctamente para la aplicación

prevista, corte paralelo o corte de un

círculo. (Si es posible, coloque una

segunda abrazadera sobre la barra

desde el lado opuesto de la sierra

caladora.)

3. Coloque el pomo o los pomos en el

lado apropiado de la(s)

abrazadera(s) y apriete firmemente el

pomo o los pomos en la(s)

abrazadera(s) (Fig. 11).

CORTE PARALELO

Se pueden hacer cortes paralelos de 5/8

de pulgada (16 mm) a 6 pulgadas (170

mm) a hacia el interior desde el borde

de la pieza de trabajo.

1. La superficie del tope-guía de la guía

se debe posicionar A LO LARGO de la

pieza de trabajo (Fig. 12).

2. Enganche la(s) abrazadera(s) a la

placa-base, ajuste el tope-guía a la

anchura deseada y coloque el pomo

o los pomos de fijación en el lado

apropiado de la(s) abrazadera(s).

3. Apriete firmemente el pomo o los

pomos de fijación en la(s)

abrazadera(s) (Fig. 11).

4. Inserte el enchufe de la sierra

caladora en la fuente de alimentación,

sujete firmemente la sierra, comprima

el gatillo y empuje lentamente la

sierra hacia delante. (Fig. 12)

CORTE DE CÍRCULOS

Se pueden hacer cortes de círculos de 5

pulgadas (127 mm) a 16-1/2 pulgadas

(420 mm) de diámetro.

1. Determine el punto central del

círculo deseado.

2. Taladre un agujero central de 3/16 de

pulgada (5 mm) en la pieza de

trabajo 7/8” (23 mm) profundidad.

(Para lograr una mejor precisión,

taladre el agujero utilizando una

prensa taladradora, si es posible.)

Instrucciones de funcionamiento

-52-

Fig. 10

Fig. 11

Fig. 12

3. Taladre o haga un corte por

inmersión cerca del borde del círculo,

apague la sierra y desconecte el

enchufe de la fuente de alimentación.

4. Inserte la barra de la guía a través de

una abrazadera y luego a través de las

ranuras provistas en el pie, desde

cualquiera de los dos lados del pie,

(Fig. 13). (Si es posible, coloque una

segunda abrazadera sobre la barra

desde el lado opuesto de la sierra

caladora.)

5. Retire el pasador de guía (B) del

extremo de la guía y empuje el

pasador a través del agujero

apropiado provisto en la guía y luego

al interior del agujero central de la

pieza de trabajo. (Cuando la guía se

utilice con una sierra caladora Bosch

JS572 ---o con la sierra caladora

inalámbrica JSH180--- se deberán

usar los agujeros etiquetados para la

JS572.) En el caso de otras sierras

caladoras, se deberá usar uno de los

otros agujeros.

6. Mida la distancia desde el centro del

agujero hasta el radio del círculo

deseado. Ajuste esa medida según

sea necesario para tener en cuenta la

anchura de la hoja:

- Cuando corte un agujero, corte

desde el interior del radio previsto.

- Cuando corte ruedas o discos,

corte desde el exterior del radio

previsto.

7. Enganche la(s) abrazadera(s) a la

placa-base y posicione la guía

respecto a esa medida de radio

ajustada.

8. Coloque el pomo o los pomos de

fijación en el lado apropiado de la(s)

abrazadera(s) y apriete firmemente el

pomo o los pomos de fijación en la(s)

abrazadera(s) (Fig. 11).

9. Inserte el enchufe de la sierra

caladora en la fuente de

alimentación, sujete firmemente la

sierra, comprima el gatillo y empuje

lentamente la sierra hacia delante.

CONSEJOS PARA CORTAR

CÍRCULOS:

• Coloque cuñas pequeñas (W) en el

corte de la manera que se muestra en

la Fig. 14, para impedir que el círculo

interno se extienda cuando se esté

carca del final del corte.

• Utilice una hoja de sierra caladora

gruesa, tal como la Bosh T101TP o la

T144DP, siempre que sea posible.

• Asegúrese de que el ajuste orbital de

la sierra caladora esté en 0 (cero).

• Corte lentamente para que la hoja se

mantenga recta en el corte.

Instrucciones de funcionamiento

-53-

Fig. 13

Fig. 14

-54-

Mantenimiento

Servicio

El mantenimiento

preventivo rea -

lizado por personal no autorizado pude dar

lugar a la colocación in correcta de cables y

com ponentes internos que podría

constituir un peligro serio. Recomendamos

que todo el servicio de las herramientas sea

realizado por un Centro de servicio de

fábrica Bosch o por una Estación de servicio

Bosch autorizada.

Lubricación de las

herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la

utilización. Se recomienda que las

herramientas con engranajes se vuelvan

a engrasar con un lubricante especial

para engranajes en cada cambio de

escobillas.

Escobillas de carbón

Las escobillas y el conmutador de la

herramienta han sido diseñados para

muchas horas de servicio fiable. Para

man tener un rendimiento óptimo del

motor, recomendamos que cada dos a

seis meses se examinen las esco billas.

Sólo se deben usar escobillas de

repuesto Bosch genuinas di señadas

específicamente para su herramienta.

Rodamientos

Los roda mientos que se vuelven

ruidosos (debido a la pesada carga o al

corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente

para evitar el sobre calentamiento o el

fallo del motor.

Limpieza

Ciertos agentes

de limpieza y

disol ventes dañan las piezas de

plástico. Algunos de estos son: gasolina,

tetracloruro de carbono, disolventes de

limpieza clorados, amoníaco y

detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las

palancas de interruptor deben mante -

nerse limpias y libres de materias

extrañas. No intente limpiar intro du -

ciendo objetos puntiagudos a través de

las aberturas.

LIMPIEZA DEL PORTAHOJA

Limpie regularmente el portahoja de

sierra. Para hacer esto, retire la hoja de

sierra de la herramienta y golpee

ligeramente la placa-base sobre una

superficie nivelada.

Rocíe regularmente aceite penetrante

sobre el portahoja de sierra.

Compruebe regularmente el rodillo de

guía. Si está desgastado, debe ser

reemplazado a través de un Centro de

Servicio de Fábrica Bosch autorizado.

Lubrique ocasionalmente el rodillo de

guía con una gota de aceite.

Para evitar accidentes desconecte siempre la herra mienta de la

fuente de energía antes de la limpieza o de la realización de

cual quier mantenimiento.

-55-

Si es necesario

un cordón de

extensión, se debe usar un cordón con

conductores de tamaño adecuado que sea

capaz de transportar la corriente necesaria

para la herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia o

recalentamiento. Las herramientas

conectadas a tierra deben usar cordones de

extensión de 3 hilos que tengan enchufes

de 3 terminales y receptáculos para 3

terminales.

NOTA: Cuanto más pequeño es el número

de calibre, más grueso es el cordón.

TAMAÑOS RECOMENdAdOS dE CORdONES dE EXTENSION

HERRAMIENTAS dE 120 V CORRIENTE ALTERNA

Cordones de extensión

Equipo estándar Accesorios opcionales

- Sobrezapata antiindentaciones

- Accesorio de inserción

antiastillas JA1013

- Hoja de sierra caladora con

vástago en T Bosch

- Juego de extracción de polvo, incluye cubierta

antipolvo, tubo de extracción y adaptador de

manguera de aspiración JA1012.

- Mangueras de aspiración Bosch

- Guía de corte circular y paralelo JA1010

- Estuche de transporte

- Otras hojas de sierra caladora con vástago

en T Bosch

Accesorios y aditamentos

Es posible que el uso de cualquier otro aditamento o

accesorio no especificado en este manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y

el deterioro.

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

-8

8-10

10-12

2-16

–

0.75

.75

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

obert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

efective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOMECANADIAN PRO V -

NCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

era l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

e service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

2610051979 03/2020
