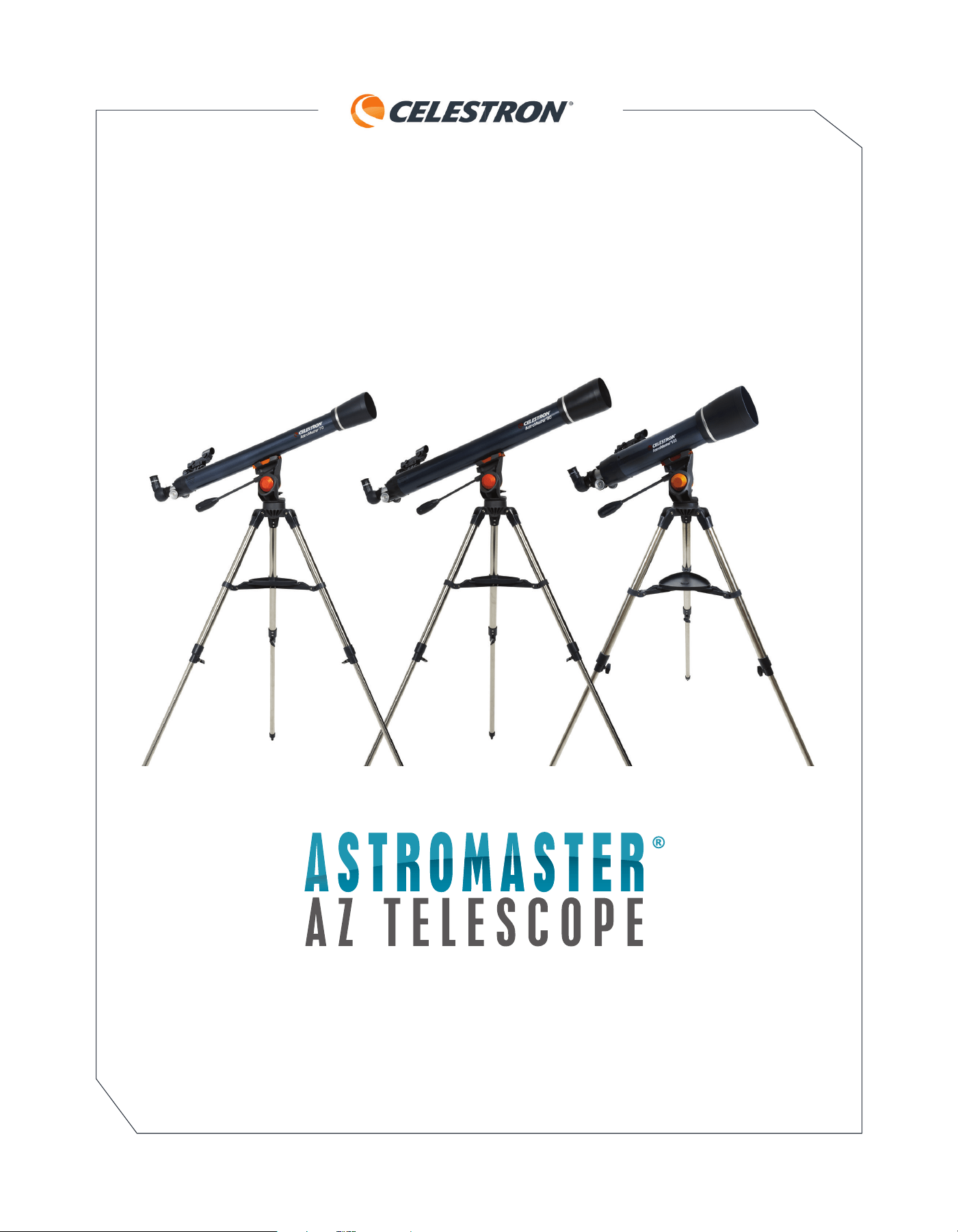

Model #21061- AstroMaster 70AZ
Model #21063- AstroMaster 90AZ
Model #22065- AstroMaster 102AZ
INSTRUCTION MANUAL
ENGLISH
CONTENTS
SOLAR WARNING 5
WHAT’S IN THE BOX 6
ASSEMBLING YOUR TELESCOPE 6
The Mount 6
Moving the Mount 7
The Telescope Tube 7
The Star Diagonal & Eyepieces 8
The StarPointer
®
Finderscope 8
Aligning the Finderscope 9
YOUR FIRST ASTRONOMICAL OBSERVING SESSION 10
The Moon 10
CELESTIAL OBSERVING TIPS 11
Magnification 11
Field of View 11
The Planets 12
Deep-Sky Objects 12
Sky Conditions 12
Selecting an Observing Site 13
Choosing the Best Time to Observe 13
Cooling the Telescope 13
Adapting Your Eyes 13
Star Hopping 13
CARE AND CLEANING OF THE TELESCOPE 14
ENGLISH I 5
• Never attempt to view the Sun through any telescope without a proper solar filter
Permanent and irreversible eye damage may result
• Never use your telescope to project an image of the Sun onto any surface Internal heat build-up can damage the
telescope and any accessories attached to it
• Never use an eyepiece solar filter or a Herschel wedge Internal heat build-up inside the telescope can cause these
devices to crack or break, allowing unfiltered sunlight to pass through to the eye
• Do not leave the telescope unsupervised, either when children are present or adults unfamiliar with the correct operating
procedures of your telescope are present
SOLAR WARNING
6 I ENGLISH
We recommend saving your telescope box so it can be used to store the telescope when it is not in use Unpack the box
carefully as some parts are small Use the parts list below to verify that all parts and accessories are present
PARTS LIST
WHAT’S IN THE BOX
ASSEMBLING YOUR TELESCOPE
THE MOUNT
The AstroMaster AZ mount and tripod come fully assembled,
so setting it up is easy
1 Remove the tripod and mount from the box
2 Loosen the hand knobs at the bottom of each leg and
extend the inner section of the leg to the desired length
Tighten the knobs to secure the legs, being careful not
to over tighten
3 Stand the tripod upright and pull the tripod legs apart
until the center brace snaps into place
4
Place the accessory tray on top of the center brace line
up the keyed hole in the center Rotate the tray until the
tabs at the three points of the tray snap into the holders
on each arm of the tripod’s center brace
2
11
1
12
4
7
8
10
1. Telescope Tube
2. StarPointer
®
Finderscope
3. Eyepiece (20mm shown), Eyepiece 10mm (not shown)
4. Erect Image Star Diagonal
5. Focus Knobs
6. Panning Handle/Altitude Clutch
7. Tripod
8. Accessory Tray
9. Tripod Leg Clamp
10. Objective Lens
11. Telescope Mounting Clamp
12. Azimuth Tension Knob
3
5
6
9
ENGLISH I 7
MOVING THE MOUNT
The AstroMaster AZ mount can be moved by hand using
the panning handle To adjust the up and down angle of
the mount, loosen the altitude clutch by turning the entire
panning handle counterclockwise Move the mount to the
desired position and lock the clutch to secure the mount in
place by turning the entire panning handle clockwise
The left and right axis is free spinning and does not
lock down, but the tension can be adjusted to suit your
preference by using the azimuth tension knob on top of the
mount Turn the knob clockwise to increase the tension and
counterclockwise to loosen it
THE TELESCOPE TUBE
To attach the telescope tube to your tripod and mount:
1 Move the mount so that the telescope mounting platform
is parallel to the ground Lock the altitude clutch to
prevent it from moving
2 Locate the dovetail bar mounted on the bottom of the
telescope tube
3
Holding the telescope tube above to the mount, slide the
dovetail bar into the telescope clamp at the top of
the mount
4 Tighten both the large hand knob on the mounting
screw and the smaller silver safety screw to secure the
telescope in place
NOTE: The 90mm refractor is shown, but the 70mm and 102mm refractors
attach to the mount in the same way.
8 I ENGLISH
THE STAR DIAGONAL AND EYEPIECES
The star diagonal attaches to the back of a refracting telescope and contains a small prism that refl ects light at a 90° angle,
providing a more comfortable viewing position Because a star diagonal gives you a 100% correctly oriented image, you
can easily use the telescope for daytime terrestrial observing
THE STARPOINTER
®
FINDERSCOPE
Your telescope comes with a StarPointer
®
red-dot
fi nderscope that you will use as a sighting tool when aiming
the telescope at a target
To install the fi nderscope on the 70AZ, 90AZ,
and 102AZ:
1 Loosen the two Philips–head screws on the side of
the fi nderscope and slide the clamp over the dovetail
bracket near the telescope focuser The large window
on the fi nder should be facing the front of the telescope
2 Secure the fi nderscope in place by tightening the two
Philips-head screws Do not over tighten these screws
Just make the connection snug
3
Remove the small plastic tab under the battery cover
by pulling it straight out This is installed to prevent
the battery from accidentally discharging during
transportation
To insert the diagonal:
1 Remove the caps from both sides of the diagonal
2 Loosen the setscrews on the back of the focuser and
pull out the small dust cap
3
Insert the smaller tube on the diagonal into the back of
the focuser and secure it by tightening the setscrews
You can adjust the angle of the star diagonal to any
desired direction before tightening the screws
Your telescope comes with two eyepieces The 20mm which will give low magnifi cation with a moderately wide fi eld of
view The 10mm will give you higher magnifi cation, but a narrower fi eld of view Additional eyepieces can be purchased
to increase or decrease the magnifi cation to your desired level When fi rst locating an object, it is best to use the 20mm
eyepiece, then, once the object is centered, change to the 10mm eyepiece to “zoom in” on it
To install the eyepiece:
1 Loosen the setscrews on the open end of the star
diagonal
2 Insert the silver barrel of the 20mm eyepiece into the
star diagonal
3 Tighten the setscrews to secure the eyepiece in place
4 To see the sharpest image possible, focus by looking
through the eyepiece and slowly turning the focusing
knobs until the image comes into sharp focus
Battery
Compartment
Battery
Compartment
Left/Right
Adjustment Knob
Up/Down
Adjustment
Knob
On/Off
Switch
ENGLISH I 9
ALIGNING THE RED DOT FINDERSCOPE
11
CENTER THE TARGET
IN THE EYEPIECE
Look through the telescope using your lower powered
eyepiece. Move the telescope until the object you
chose lies in the center of the view. If the image is
blurry, gently turn the focus knobs on either side of the
telescope until it comes into sharp focus.
NOTE: The image in your telescope may appear
inverted. This is perfectly normal in astronomical
telescopes.
The fi nder is one of the most important parts of your
telescope. It helps you locate objects and center them
in the eyepiece. The fi rst time you assemble your
telescope, you need to align the fi nder to the telescope’s
main optics. It’s best to do this during the day*.
* SOLAR WARNING! Never attempt to view
the Sun through any telescope without a
proper solar fi lter!
CHOOSE A TARGET
Take the telescope outside during the day and fi nd an
easily recognizable object, such as a streetlight, car
license plate or sign. The object should be as far away
as possible, but at least a quarter mile away.
22
20mm Eyepiece
Focus Knobs
55
LOOK THROUGH
FINDERSCOPE
Once the object is centered in your 20mm eyepiece,
look through the fi nderscope and locate the red dot.
33
ADJUST THE FINDERSCOPE
Without moving the telescope, use the two
adjustment knobs to move the fi nder around until
the red dot appears over the same object you are
observing in the telescope’s 20mm eyepiece.
YOUR FINDERSCOPE IS
NOW ALIGNED!
It should not require realignment unless it is bumped
or dropped.
44
adjustment knob
(side-to-side)
adjustment knob
(up-and-down)
10 I ENGLISH
With the Moon visible in the sky, set up your telescope
with the 20mm eyepiece installed.
The best and easiest target for you to try to view first is the Moon. Try observing the Moon at different points in its phase cycle. The best time to view the Moon is from two days
after a New Moon up to a few days before a Full Moon. During this period, you will be able to see the most detail in the craters and lunar mountain ranges.
Move the telescope so that it is roughly pointing
toward the Moon.
Look through the finderscope and locate the red dot.
Continue moving the telescope until the red dot
appears over the Moon.
11 3322
YOUR FIRST NIGHT OUT - THE MOON
Look through the telescope’s 20mm eyepiece. Gently turn
the focus knobs to adjust the sharpness of the image.
You can view many other celestial objects, such as planets,
star clusters and nebulae using this same technique if you
know where to find them in the night sky.
To get a closer view of the Moon, loosen the thumbscrews on
the focuser and remove the 20mm eyepiece. Replace it with
your 10mm eyepiece and tighten the thumbscrews to secure
it in place. The 10mm eyepiece will give you significantly more
magnification, making the Moon appear much larger.
NOTE: You may need to adjust the focus knobs when you
change eyepieces to make sure you are getting the
sharpest image possible.
66
CONGRATULATIONS!
YOU HAVE NOW OBSERVED YOUR
FIRST CELESTIAL OBJECT!
44
55
10mm
20mm
20mm Eyepiece
Focus Knobs
ENGLISH I 11
CELESTIAL OBSERVING TIPS
This section covers visual observing hints for both solar system and deep-sky objects as well as general observing
conditions which will affect your ability to observe
MAGNIFICATION
You can change the magnification of your telescope by simply changing eyepieces Both telescopes and eyepieces
have focal lengths that are measured in millimeters To calculate the magnification of a given telescope and eyepiece
combination, take the focal length of the telescope and divide it by the focal length of the eyepiece The resulting number
is the magnification factor
For example, the AstroMaster 90AZ has a focal length of 1000mm Using the 20mm eyepiece:
1000mm
=
____________
= 50x
20mm
Focal length of Telescope
Magnification =
_________________________
Focal length of Eyepiece
The best and easiest target for you to try to view first is the Moon. Try observing the Moon at different points in its phase cycle. The best time to view the Moon is from two days
after a New Moon up to a few days before a Full Moon. During this period, you will be able to see the most detail in the craters and lunar mountain ranges.
Look through the finderscope and locate the red dot.
Continue moving the telescope until the red dot
appears over the Moon.
YOUR FIRST NIGHT OUT - THE MOON
You can view many other celestial objects, such as planets,
star clusters and nebulae using this same technique if you
know where to find them in the night sky.
FIELD OF VIEW
Determining the field of view is important if you want to get an idea of the angular size of the object you are observing To
calculate the actual field of view, divide the apparent field of the eyepiece (supplied by the eyepiece manufacturer) by the
magnification it gives you in the scope you are using
Using the example in the previous section, we can determine the field of view using the same telescope and 20mm
eyepiece The 20mm eyepiece has an apparent field of view of 40°
40°
=
______
= 0 9 degrees of arc
50
Apparent Field of View of Eyepiece
Actual Field Of View =
________________________________
Magnification
The 20mm eyepiece has an apparent field of view of 40° Divide the 40° by the magnification, which is 50 power
This yields an actual field of view of 0 9 degrees or 54 minutes of arc
12 I ENGLISH
THE PLANETS
In addition to the Moon, your telescope is capable of observing the 5 brightest planets Since planets change their positions
against the background stars, you will need to consult sources on the web or use a planetarium app on a smart device to help you
locate where these are Here are some things to look for:
• Mercury and Venus- Just like the Moon, the two inner planets will go through phases ranging from thin crescents to gibbous
phases
• Mars- When it is near opposition (the point in its orbit where it is closest to Earth) you should be able to discern the polar cap
and possibly some larger surface features that appear as dark markings on the surface
• Jupiter- Look for the darker methane cloud bands that circle the planet just above and below the equator If the Great Red Spot
is facing the Earth, you may be able to catch a glimpse of it You will also see the four brightest moons of Jupiter – Io, Europa,
Ganymede, and Callisto These moons are fun to watch because they can move appreciably over just a couple of hours
Occasionally they will travel behind Jupiter or into its shadow and disappear for periods of time They can also cross the face
of Jupiter and you may even see a shadow of the moon crossing with it There are some useful apps for smart devise that will
help you predict when the Great Red Spot can be seen as well as when any interesting events are going to occur with Jupiter’s
moons
• Saturn- The rings! Saturn is arguably one of the most beautiful objects to look at in a telescope If seeing conditions are stable
enough, you may even catch the shadow of the rings on the planet and the shadow of the planet on the rings You should be
able to see Titan, the brightest moon of Saturn
DEEP-SKY OBJECTS
Deep-sky objects are all of those celestial objects that are outside of our solar system They include star clusters, planetary
nebulae, diffuse nebulae, double stars and other galaxies outside our own Milky Way Objects such as nebulae and galaxies can
be quite large, but they are also very faint In order to get the best view, you will need to make sure you are in the darkest skies
possible The farther you are away from city lights, the better you will see these objects in the eyepiece In photographs of nebulae
and galaxies, you will see vivid reds and blues These colors are not visible when you look through the eyepiece The colorful
images were very long exposure images taken over 15 – 60 minutes or more, where your eye only records data on an instant by
instant basis Digital sensors are much more sensitive to reds and blues than the human eye is which is most sensitive in the green
part of the spectrum Still, you will be able to see the soft glow of the Andromeda galaxy and the expanse of the Orion Nebula
SKY CONDITIONS
Sky conditions can significantly affect the performance of your telescope in three ways
• Steadiness of the air- On windy days, images of the Moon and planets will appear to wave or jump around in the eyepiece;
as if you are looking at them through moving water Nights where winds are calm will offer the best higher magnification views
of the planets and the Moon The best way to judge the stability of the atmosphere is to look at bright stars with the naked eye
If they are “twinkling” or rapidly changing colors, the air is unstable and you are better off using lower powers and looking for
deep sky objects If the stars are sharp and not twinkling, the air is stable and should offer great high magnification planetary
views
• Transparency- How clear is the air you are looking through? If there is a high amount of humidity in the air, the faint light from
galaxies and nebulae can be scattered and diffused before reaching your telescope, causing a loss of brightness in your image
Debris in the air from local forest fires or even distant volcanic eruptions can contribute to large loss of brightness Sometimes
this humidity or debris can help stabilize the air, making for good planetary and lunar images, but the loss of light would make
it difficult to see fainter deep-sky objects
• Sky Brightness- The amount of ambient light in the atmosphere can also effect deep-sky observing How dark the sky is can
depend on your local surroundings In the middle of a city, sky-glow caused by city lights being reflected back to earth from
the sky can overpower the faint light from distant galaxies Getting away from the bright lights of a major city can make the
difference between seeing a faint deep-sky object and missing it altogether Planets and the moon are plenty bright enough on
their own so the effect on observing them is minimal
ENGLISH I 13
SELECTING AN OBSERVING SITE
If you are going to be observing deep-sky objects, such as galaxies and nebulae, you should consider traveling to a dark
sky site that is reasonably accessible It should be away from city lights, a relatively unobstructed view of the horizon, and
upwind of any major source of air pollution Always choose as high an elevation as possible as this can lower the effects of
atmospheric instability and can ensure that you are above any ground fog While it can be desirable to take your telescope
to a dark sky site, it is not always necessary If you plan to view the planets, the Moon or even some of the brighter deep-
sky objects, you can do this from any location, such as your own backyard Try to setup the scope in a location that is out
of the direct path of streetlights or house lights to help protect your night vision Try to avoid observing anything that lies
within 5 to 10 degrees over the roof of a building Rooftops absorb heat during the day and radiate this heat out at night
This can cause a layer of turbulent air directly over the building that can degrade your image It is best if you set your
telescope up directly on a dirt or grassy surface Setting up on any raised platform such as a wooden deck or a hard surface
like concrete or a sidewalk should be avoided as they transmit vibrations easily that can be transferred to the telescope
Observing through a window is not recommended because the window glass will distort images considerably And an open
window can be even worse, because warmer indoor air will escape out the window, causing turbulence which also affects
images Astronomy is an outdoor activity
CHOOSING THE BEST TIME TO OBSERVE
Try not to view immediately after sunset After the sun goes down, the Earth is still cooling, causing air turbulence As the
night goes on, not only will seeing improve, but air pollution and ground lights will often diminish Some of the best observing
time is often in the early morning hours before dawn Objects are best observed as they cross the meridian, the imaginary
line that runs from north to south through a point directly over your head This is the point at which objects reach their highest
points in the sky and your telescope is looking through the least amount of atmosphere possible Objects that are rising or
setting near the horizon will suffer more atmospheric turbulence since you are looking through a much longer column of air
It is not always necessary to have cloud-free skies if you are looking at planets or the moon Often broken cloud conditions
provide excellent seeing
COOLING THE TELESCOPE
Telescopes require at least 10 minutes to cool down to outside air temperature This may take longer if there is a big
difference between the temperature of the telescope and the outside air This minimizes heat wave distortion inside the
telescope tube (tube currents)
ADAPTING YOUR EYES
If you are planning to observe deep sky objects at a dark sky site, it is best if you allow your eyes to fully adapt to the dark
by avoiding exposure to white light sources such as flashlights, car headlights, streetlights, etc It will take your pupils about
30 minutes to expand to their maximum diameter and build up the levels of optical pigments to help your eyes see the faint
light from a distant target If you need light to help setup your telescope in the dark, try using a red LED flashlight at as low a
brightness setting as possible and avoid looking straight at the light source This will give you the best chance of capturing
those faint deep sky objects
When observing, it is important to observe with both eyes open This avoids eye fatigue at the eyepiece If you find this too
distracting, cover the unused eye with your hand or an eye patch The center of your eye works well in bright daylight, but is
the least sensitive part of the eye when trying to see subtle detail at low light levels When looking in the eyepiece for a faint
target, don’t look directly at it Instead look toward the edge of the field of view and the object will appear brighter
STAR HOPPING
The easiest way to find your way around the sky is by a technique called star hopping The first thing you will need to do is
measure the field of view of your finderscope Look in the sky and locate a constellation with bright stars You can use your
planisphere or astronomy app to help identify it Now find the map in your star atlas that shows this constellation Center your
finderscope on any bright star that you can recognize on the star map Hold your head 12 inches behind the reflective window
of your StarPointer finderscope and move the telescope so that the bright star is at the edge of the field if view of the window
(it does not matter which direction you pick) Without moving the telescope, look through the finderscope window and locate
another star near the opposite edge of the field of view Locate this second star on the chart Measure the distance between
these two stars on the chart using a ruler This distance is represents one finderscope field of view on your atlas You can now
use this measurement to locate celestial objects
14 I ENGLISH
CARE AND CLEANING OF THE TELESCOPE
While your telescope requires little maintenance, there are a few things to remember that will ensure your telescope performs at its
best Occasionally, dust and/or moisture may build up on the objective lens Special care should be taken when cleaning any instrument
so as not to damage the optics
If dust has built up on the optics, follow these steps, in order, to clean your scope:
1 Use a camel hair brush to gently remove the larger particles
2 Use a photographer’s squeeze bulb to blow away any loose debris You can also use a can of compressed air, such as those sold for
cleaning computer keyboards, but you need to be careful Avoid using cans that are almost empty and be sure to hold the air can vertically
Failure to do this can result in the can spitting propellant out onto the optics Hold the optical surface at an angle to the spray from the can
for approximately two to four seconds
3 Use an optical cleaning solution of over-the-counter isopropyl alcohol and distilled water in a 50/50 mixture Apply this solution to a white
unscented tissue, then apply the tissue paper to the optics Low pressure strokes should go from the center of the lens (or mirror) to the outer
portion in straight lines like spokes on a wheel Do not rub in circles!
You may experience dew build-up on the optics of your telescope during an observing session If you want to continue observing, the
dew must be removed, either with a hair dryer (on low setting) or by pointing the telescope at the ground until the dew has evaporated If
moisture condenses on the inside of the optics, remove the accessories from the telescope Place the telescope in a dust-free environment
and point it downward until the moisture evaporates
To minimize the need to clean your telescope, replace all lens covers once you have fi nished using it Since the telescope tubes are not
sealed, the covers should be placed over the openings when not in use This will prevent contaminants from entering the tubes
Internal adjustments and cleaning should be done only by the Celestron repair department If your telescope is in need of internal clean-
ing, please call the factory for a return authorization number and price quote
SAFETY INSTRUCTIONS
• There is a risk of explosion if the battery is replaced with an incorrect type
• The included battery is not rechargeable
• Only use the battery as originally intended to avoid a short circuit Connecting the conductive material directly to the battery’s positive and
negative sides will cause a short circuit
• Do not use a damaged battery
• Do not store the battery in an extremely cold or hot environment Doing so can reduce battery life
• Remove batteries if drained or if product is to be left unused for a long time
• When replacing the battery, refer to the instruction manual and ensure the positive and negative sides are oriented correctly
• Do not put the battery in fi re
• Dispose of the battery according to local regulations
BONUS SOFTWARE
Your purchase includes software for your computer You don’t need to download this software to use your telescope,
but it can enhance your experience
MINIMUM SYSTEM REQUIREMENTS
Windows:
• Windows 7 or higher
• 500MHz or higher processor
• 128 MB RAM
• 850 MB hard disk space
• 32 MB OpenGL-capable graphics card
• Monitor with 1024x768 pixel resolution (recommended)
Mac:
• Universal binary (PPC/Intel-compatible)
• OS X 10.4 or higher (10.5 or higher for Elementary)
• G3 450 MHz or higher processor
• 128 MB RAM
• 850 MB hard disk space
• 32 MB OpenGL-capable graphics card
• Monitor with 1024x768 pixel resolution (recommended)
Celestron Starry Night Astronomy Software
Celestron Starry Night, the premier astronomy software on the market, takes you on a guided tour of our Solar System’s
past, present, and future It can help you learn about the night sky and plan your next observing session Use Starry
Night to model exactly how the night sky will appear from your backyard, a neighboring town, or anywhere on Earth
ENGLISH I 15
NEED ASSISTANCE? Contact Celestron Technical Support
celestron com/pages/technical-support
Product design and specifications are subject to change without prior notification
This product is designed and intended for use by those 14 years of age and older
©2024 Celestron Celestron and Symbol are trademarks of Celestron, LLC
All rights reserved • Celestron com
US: Celestron, 2835 Columbia Street, Torrance, CA 90503 USA
UK: Celestron Global Ltd , Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, United Kingdom
Made in China | 09-24
celestron com/pages/warranty
SOLAR WARNING: Never attempt to view the sun through any telescope.
SAFETY INSTRUCTIONS
• There is a risk of explosion if the battery is replaced with an incorrect type.
• The included battery is not rechargeable.
• Only use the battery as originally intended to avoid a short circuit. Connecting the conductive material directly to
the battery’s positive and negative sides will cause a short circuit.
• Do not use a damaged battery.
• Do not store the battery in an extremely cold or hot environment. Doing so can reduce battery life.
• Remove batteries if drained or if product is to be left unused for a long time.
• When replacing the battery, refer to the instruction manual and ensure the positive and negative sides are
oriented correctly.
• Do not put the battery in fire.
• Dispose of the battery according to local regulations.
FCC NOTICE: This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
Modèle N°.21061- AstroMaster 70AZ
Modèle N°.21063- AstroMaster 90AZ
Modèle N°.22065- AstroMaster 102AZ
MODE D’EMPLOI
FRANÇAIS
SOMMAIRE
AVERTISSEMENT SUR LE SOLEIL 5
CONTENU DE LA BOÎTE 6
ASSEMBLAGE DE VOTRE TÉLESCOPE 6
La monture 6
Orienter la monture 7
Le tube du télescope 7
La diagonale en étoile et les oculaires 8
Le chercheur StarPointer
®
8
Alignement du chercheur 9
VOTRE PREMIÈRE SESSION D’OBSERVATION ASTRONOMIQUE 10
La Lune 10
OBSERVATION DU CIEL CONSEILS 11
Agrandissement 11
Champ de vision 11
Les planètes 12
Objets du ciel profond 12
Conditions d'observation 12
Sélection d’un site d’observation 13
Choisir le meilleur moment pour l’observation 13
Refroidir le télescope 13
Adapter vos yeux 13
Sauts entre les étoiles 13
ENTRETIEN ET NETTOYAGE DU TÉLESCOPE 14
FRANÇAIS I 5
• N’essayez jamais d’observer le soleil à l’aide d’un télescope sans utiliser un filtre solaire adéquat Cela pourrait entraîner
des lésions oculaires permanentes et irréversibles
• N'utilisez jamais votre télescope pour projeter une image du soleil sur une surface quelconque Une concentration de
chaleur dangereuse peut être générée à l’intérieur et endommager le télescope et les accessoires attachés
• Ne jamais utiliser un filtre solaire d'oculaire ou une cale de Herschel La concentration de chaleur au sein du télescope
peut entraîner des dommages à ces dispositifs, laissant la lumière du Soleil non filtrée arriver directement à vos yeux
• Ne laissez pas le télescope sans surveillance, particulièrement en présence d’enfants ou d’adultes qui ne sont pas
familiarisés avec son utilisation
AVERTISSEMENT SUR LE SOLEIL
6 I FRANÇAIS
Nous vous recommandons de conserver la boîte de votre télescope afin de pouvoir l'utiliser pour son rangement lorsqu'il
n'est pas utilisé Déballez le contenu de la boîte avec soin, car certaines pièces sont petites Utilisez la liste des pièces
ci-dessous pour vous assurer que toutes les pièces et tous les accessoires sont inclus dans la boîte
LISTE DES PIÈCES
CONTENU DE LA BOÎTE
ASSEMBLAGE DE VOTRE TÉLESCOPE
LA MONTURE
L’AstroMaster AZ et le trépied de l'Inspire sont livrés
entièrement assemblés, facilitant ainsi son installation
1 Sortez le trépied et la monture de la boîte
2 Desserrez les molettes au bas de chaque pied et étendez
la partie intérieure du pied à la longueur souhaitée
Serrez les molettes pour fixer les pieds, en veillant à ne
pas trop les serrer
3 Mettez le trépied en position verticale et écartez l'un de
l'autre ses pieds jusqu'à ce qu'un déclic confirme que
l'entretoise centrale soit bien en place
4
Positionnez le plateau à accessoires sur le trou à
détrompeur situé au centre de l’entretoise Faites pivoter
le plateau jusqu’à ce que les trois onglets de ce dernier
s’enclenchent dans les ouvertures de chaque bras de
l’entretoise centrale
1. Tube de télescope
2. Chercheur StarPointer
®
3. Oculaire (20mm illustré), Oculaire 10mm (non illustré)
4. Diagonale en étoile coudée
5. Molettes de mise au point
6. Poignée de panoramique/frein d’altitude
7. Trépied
8. Plateau à accessoires
9. Pince de pied de trépied
10. Lentille de l'objectif
11. Pince de montage du télescope
12. Molette de la tension d'azimut
2
11
1
12
4
7
8
10
3
5
6
9
FRANÇAIS I 7
ORIENTER LA MONTURE
Vous pouvez orienter la monture AstroMaster AZ à la main
en utilisant la poignée de panoramique Pour modifier l’angle
vertical de la monture, desserrez le frein d’altitude en faisant
pivoter la poignée de panoramique en entier dans le sens
anti-horaire Orientez la monture sur la position désirée et
serrez le frein pour fixer la monture sur cette position en
faisant tourner la poignée en entier dans le sens horaire
L’axe horizontal est libre et ne peut être verrouillé Vous
pouvez cependant régler la résistance du mouvement selon
votre préférence en utilisant la molette de tension d’azimut
située sur le dessus de la monture Faites pivoter la molette
dans le sens horaire pour augmenter la résistance, faites-la
pivoter dans le sens anti-horaire pour diminuer la résistance
LE TUBE DU TÉLESCOPE
Pour fixer le tube du télescope sur votre trépied et
votre monture :
1 Orientez la monture de manière à ce que la plateforme
d’accueil du télescope soit parallèle au sol Serrez le
frein d’altitude pour éviter les mouvements indésirables
2 Localisez la barre queue d'aronde fixée le long du tube
du télescope
3
Tenez le tube du télescope près de la monture, puis
faites glisser la barre queue d'aronde dans la pince
située sur la partie supérieure de la monture
4 Serrez les deux grandes molettes sur la vis de monture
et la plus petite vis argentée pour fixer le télescope
en place
NOTE : Le réfracteur de 90mm est illustré, mais les réfracteurs de 70mm
et 102mm se fixe sur la monture de la même façon.
8 I FRANÇAIS
LA DIAGONALE EN ÉTOILE ET LES OCULAIRES
La diagonale en étoile située à l'arrière d'une lunette astronomique contient un petit prisme qui réfl échit la lumière à un
angle de 90°, permettant ainsi d'adopter une position plus confortable pour l'observation Puisque la diagonale en étoile
vous donne également une image correctement orientée à 100%, vous pouvez utiliser facilement ce télescope pour
l'observation terrestre pendant la journée
LE CHERCHEUR STARPOINTER
®
Votre télescope est livré avec un chercheur à point rouge
StarPointer
®
que vous utiliserez comme outil de visée
lorsque vous pointerez le télescope en direction d'une cible
Pour installer le chercheur sur les modèles 70AZ,
90AZ et 102AZ :
1 Desserrez les deux vis cruciformes sur le côté du
chercheur et faites glisser la pince sur le support
en queue d’aronde situé près du foyer La grande
fenêtre du chercheur doit être orientée vers l'avant du
télescope
2 Fixez le chercheur en place en serrant les deux vis
cruciformes Ne pas serrer trop fort Veillez simplement
à ce qu’il n’y ait plus de jeu
3
Retirez les deux languettes de plastique situées sous
le capot de la pile en tirant dessus Ces languettes
sont présentes pour éviter que la pile ne se décharge
pendant la livraison du produit
Pour insérer la diagonale :
1 Retirez les capuchons des deux extrémités de la
diagonale en étoile
2 Desserrez les vis de pression à l'arrière du porte-
oculaire et retirez le petit capuchon antipoussière
3 Insérez le plus petit tube du renvoi coudé à l'arrière
du foyer et fi xez-le en serrant les vis de réglage Vous
pouvez modifi er l’orientation de la diagonale en étoile
comme désiré avant de serrer les vis
Votre télescope est livré avec deux oculaires L’oculaire de 20mm offre un faible agrandissement avec un champ de vision
modérément large L’oculaire de 10mm offre un agrandissement plus puissant, mais avec un champ de vision plus étroit
D'autres oculaires peuvent être achetés pour augmenter ou diminuer le grossissement à votre gré Lorsque vous localisez
un objet pour la première fois, il est conseillé d’utiliser l’oculaire de 20mm, et une fois qu’il est centré, de changer avec
l’oculaire de 10mm ou «agrandir» l’image
Pour installer l'oculaire :
1 Desserrez les vis de réglage situées à l'extrémité ouverte
de la diagonale en étoile
2 Insérez le barillet argent de l'oculaire 20mm dans la
diagonale en étoile
3 Serrez les vis de réglage pour fi xer solidement l'oculaire
4 Pour obtenir l'image la plus nette qui soit, effectuez la
mise au point en regardant dans l'oculaire et en tournant
lentement les molettes de mise au point jusqu'à ce que
vous obteniez l'image la plus nette
Pile
Compartiment
Gauche/Droite
Bouton de réglage
Haut/Bas
Réglage
de mise au point
Interrupteur
On/Off
FRANÇAIS I 9
Oculaire de 20mm
Molettes de mise
au point
CENTRER LA CIBLE
DANS L'OCULAIRE
Regardez dans le télescope en utilisant votre oculaire
basse puissance. Déplacez le télescope jusqu'à que
l'objet choisi se trouve au centre du champ de vision.
Si l’image est fl oue, faites doucement tourner l'une ou
l'autre molette de mise au point jusqu’à ce que l’image
soit nette.
REMARQUE: L'image dans votre télescope apparaîtra
probablement inversée. Cela est parfaitement normal
pour un télescope astronomique.
Le chercheur est l'un des composants les plus importants
de votre télescope. Il vous aide à localiser des objets
et à les centrer dans votre oculaire. La première fois
que vous assemblez votre télescope, vous devez aligner
le chercheur avec le système optique principal du
télescope. Il est plus facile d'effectuer cette opération
pendant la journée*.
* AVERTISSEMENT SUR LE SOLEIL! N’essayez
jamais d’observer le soleil à l’aide d’un
télescope sans utiliser un fi ltre solaire
adéquat!
CHOISIR UNE CIBLE
Installez le télescope à l’extérieur en journée, et repérez
un objet aisément reconnaissable, comme un feu
de signalisation, une plaque d’immatriculation ou un
panneau. L’objet doit se situer aussi loin que possible,
mais à au moins un quart de mile de vous.
22
ALIGNEMENT DU CHERCHEUR À POINT ROUGE STARPOINTER
11
REGARDEZ DANS LE
CHERCHEUR
Une fois l’objet centré dans votre oculaire de 20mm,
regardez dans le chercheur et localisez le viseur.
AJUSTER LE CHERCHEUR
Sans déplacer le télescope, utilisez les deux molettes
d’ajustement pour déplacer le chercheur jusqu’à que le
point rouge s’aligne sur l’objet observé dans l’oculaire de
20mm du télescope.
VOTRE CHERCHEUR EST
MAINTENANT ALIGNÉ !
Il n'aura pas besoin d'être aligné de nouveau tant qu'il
n'aura pas subi un choc ou qu'il sera tombé.
4433
Molette de réglage
(Côte à côte)
Molette de réglage
(Haut et bas)
55
10 I FRANÇAIS
Lorsque la Lune est visible dans le ciel, installez votre
télescope avec l'oculaire de 20mm.
Déplacez le télescope de manière qu'il pointe plus ou
moins vers la Lune.
Regardez dans le chercheur et localisez le point rouge.
Continuez à orienter le télescope jusqu'à ce que que le
point rouge soit superposé sur la Lune.
VOTRE PREMIÈRE NUIT D’OBSERVATION - LA LUNE
33
La meilleure cible, qui est également la plus aisée, est la Lune. Essayez d'observer la Lune à différents moments de ses phases. Le meilleur moment pour observer la Lune est deux
jours après la nouvelle Lune et quelques jours avant la pleine Lune. Pendant cette période, vous pourrez distinguer la plus grande quantité de détails dans les cratères et les chaînes
de montagnes lunaires.
11 22
Regardez dans l'oculaire de 20mm dans le télescope.
Faites doucement tourner la molette de mise au point
pour ajuster la netteté de l’image.
Vous pouvez voir un grand nombre d'objets célestes,
comme des planètes, des amas d'étoiles et des
nébuleuses en utilisant la même technique, si vous savez
comment les trouver dans le ciel nocturne.
Pour obtenir une meilleure vue de la Lune, desserrez les
vis de fixation du système de mise au point et retirez
l'oculaire de 20mm. Replacez-le par l'oculaire de 10mm
et serrez les vis de fixation pour le fixer. L'oculaire de
10mm permettra un grossissement notablement plus
important, faisant apparaître la Lune en bien plus grand.
NOTE: Il pourrait être nécessaire de faire tourner les
molettes de mise au point après le changement
des oculaires, pour garantir que l’image la plus
nette possible est obtenue.
FÉLICITATIONS !
VOUS AVEZ MAINTENANT
OBSERVÉ VOTRE PREMIER
OBJET CÉLESTE!
66
44
55
10mm
20mm
Oculaire de 20mm
Molettes de mise
au point
FRANÇAIS I 11
OBSERVATION DU CIEL CONSEILS
Cette section offre des conseils sur l’observation des objets du Système Solaire et du ciel profond ainsi que des re-
marques sur les conditions d'observation pouvant avoir une influence sur sa qualité
AGRANDISSEMENT
Vous pouvez changer l’agrandissement de votre télescope en interchangeant simplement les oculaires Le télescope et les
oculaires possèdent des longueurs de focale exprimées en millimètres Pour calculer la puissance d’agrandissement d’un
ensemble télescope-oculaire, divisez la longueur de focale du télescope et divisez-la par celle de l’oculaire Le résultat
obtenu est le facteur d’agrandissement
Par exemple, l’AstroMaster 90AZ offre une longueur de focale de 1000mm Si vous utilisez un oculaire de 20mm :
1000mm
=
____________
= 50x
20mm
Longueur de focale du télescope
Grossissement =
_____________________________
Longueur de focale de l'oculaire
CHAMP DE VISION
Déterminer le champ de vision est important si vous voulez avoir une idée de la taille angulaire de l'objet observé Pour
calculer le champ de vision réel, divisez le champ de vision apparent de l'oculaire (fourni par le fabricant de l'oculaire) par
l’agrandissement offert par le télescope
En utilisant l'exemple de la section précédente, nous pouvons déterminer le champ de vision en utilisant le même oculaire
de 20mm L'oculaire de 20mm à un champ de vision apparent de 40°
40°
=
______
= 0,9 degrés d’arc
50
Champ de vision apparent de l'oculaire
Champ de vision réel =
__________________________________
Agrandissement
L'oculaire de 20mm à un champ de vision apparent de 40° Divisez les 40° par la valeur de grossissement, qui est de
puissance 50 Cela permet un champ de vision réel de 0,9 degrés, soit 54 minutes d’arc
12 I FRANÇAIS
LES PLANÈTES
En plus de la Lune, votre télescope est capable d’observer les 5 planètes les plus lumineuses Les planètes changent
de position sur le fond d’étoiles, il vous sera donc nécessaire de consulter Internet ou une application planétarium sur un
appareil compatible pour vous aider à les localiser Voici quelques conseils pour localiser les planètes :
• Mercure et Vénus- À l’instar de la Lune, les deux planètes intérieures passent par plusieurs phases, allant d’un
croissant fin à des phases gibbeuses
• Mars- Lorsqu’elle est en opposition proche (le point de son orbite le plus proche de la Terre), vous devriez pouvoir
discerner les calottes polaires de la planète et probablement certaines caractéristiques de surface les plus importantes,
visibles comme des marques plus sombres
• Jupiter- Essayez d’observer les bandes de nuages de méthane qui encerclent la planète, immédiatement au-dessus
et au-dessous de son équateur Si la grande Tache rouge fait face à la terre, vous devriez pouvoir la discerner Vous
verrez également les quatre lunes les plus lumineuses de Jupiter – Io, Europe, Ganymède et Callisto Ces lunes sont
amusantes à observer, car elles se déplacent de manière visible en l’espace de quelques heures Occasionnellement,
elles passeront derrière Jupiter ou seront occultées par son ombre, et disparaîtront pendant un moment Elles peuvent
également passer devant la face de Jupiter, projetant sur elle une ombre observable Il existe quelques applications
utiles qui vous aideront à prédire quand la grande Tache rouge sera visible ainsi que d’être au fait des événements
intéressants subits par les lunes
• Saturne- Les anneaux! Saturne est sans doute l’un des plus beaux objets à observer à l’aide d’un télescope Si les
conditions d’observations sont assez stables, vous pourriez même pouvoir observer l’ombre projetée par les anneaux
sur la planète ou celle projetée par la planète sur les anneaux Vous devriez également être capable de discerner Titan,
la Lune la plus brillante de Saturne
OBJETS DU CIEL PROFOND
Les objets du ciel profond sont tous ceux situés en dehors des limites de notre système solaire Ces objets sont des amas
d'étoiles, des nébuleuses planétaires, des nébuleuses diffuses, des étoiles doubles et d’autres galaxies situées en dehors
de notre Voie lactée Les objets comme les nébuleuses et les galaxies peuvent être de grande taille, mais également peu
brillants Pour garantir la meilleure observation, assurez-vous de choisir une nuit aussi sombre que possible Plus vous
êtes éloigné des lumières de la ville, plus aisément vous pourrez observer ces objets dans l’oculaire Sur les photos des
nébuleuses et des galaxies, vous verrez des rouges et des bleus vifs Ces couleurs ne sont pas visibles dans l’oculaire
Ces images colorées sont des images effectuées à de très longues expositions de 15 à 60 minutes ou plus, alors que
votre œil ne capture les données visuelles qu’à un instant T seulement Les capteurs numériques sont beaucoup plus
sensibles aux bleus et aux rouges que l'œil humain, qui est plus sensible à la partie verte du spectre des couleurs Malgré
tout, vous pourrez observer l’éclat doux de la galaxie d’Andromède et la vaste surface de la nébuleuse d’Orion
CONDITIONS D'OBSERVATION
Les conditions d’observation peuvent grandement impacter les performances de votre télescope de trois manières
• Immobilité de l’air- Les jours de grand vent, les images de la Lune et des planètes peut sembler trembler ou sauter
dans le champ de vision de l’oculaire; comme si vous regardiez au travers de l’eau Les nuits de vent calme vous
permettront d’agrandir la vue des planètes et de la Lune le plus possible La meilleure manière de juger de la stabilité de
l’atmosphère est de regarder des étoiles brillantes à l'œil nu Si elles «clignotent» ou changent rapidement de couleur,
l’air est instable, et il est recommandé d’utiliser des oculaires basse puissance et d’observer les objets du ciel profond
Si les étoiles apparaissent nettes et stables, l’air est calme et devrait permettre un plus grand agrandissement pour
l’observation des planètes
• Transparence- Quelle est la clarté de l’air au-travers duquel vous faites votre observation? Si l’air est très humide, la
faible lumière des galaxies et des nébuleuses peut être propagée et diffusée avant d’atteindre votre télescope, causant
une réduction de la luminosité de l’image Des débris en suspension dans l’air provenant de feux de forêt ou même
d’irruptions volcaniques lointaines peuvent également contribuer à une grande perte de luminosité Dans certaines
situation, cette humidité ou ces débris peuvent contribuer à stabiliser l’air, permettant de bonnes observations des
planètes et de la Lune, mais la perte de luminosité peut rendre difficile l’observation des objets du ciel profond
• Luminosité du ciel- La quantité de luminosité ambiante peut également affecter l’observation des objets du ciel
profond Le niveau d’obscurité du ciel peut dépendre de votre environnement immédiat Au cœur d’une ville, l’éclairage
de la ville reflétée vers la Terre par le ciel peut noyer la faible luminosité provenant des galaxies lointaines Vous éloigner
des lumières brillantes d’une grande ville peut faire une grande différence et vous permettre de voir les objets peu
brillants du ciel profond, au lieu de les rater complètement Les planètes et la Lune sont assez brillantes d’elles-mêmes,
donc l’impact de la luminosité ambiante est minime
FRANÇAIS I 13
SÉLECTION D’UN SITE D’OBSERVATION
Si vous souhaitez observer des objets du ciel profond, comme des galaxies ou des nébuleuses, nous vous recommandons
de vous déplacer sur un site où le ciel est obscure, si un tel lieu est raisonnablement facile d’accès Ce site doit idéalement
se trouver à bonne distance des lumières d’une ville, offrir un horizon relativement libre d’obstacle et se trouver en amont
d’un vent portant des particules de pollution Choisissez toujours un site aussi élevé que possible, car cela peut aider à
réduire les effets de l’instabilité atmosphérique et peut garantir que vous-vous trouvez au-dessus d’un brouillard terrestre
éventuel Bien qu’il soit préférable d’installer votre télescope sur un site où le ciel est obscure, cela n’est pas toujours
nécessaire Si vous souhaitez observer les planètes, la Lune ou même certains objets du ciel profond, vous pouvez le faire
depuis n’importe où, même depuis votre jardin Essayez d’installer votre télescope dans un lieu qui se trouve éloigné de la
lumière directe d’un lampadaire ou de la maison pour aider à préserver votre vision nocturne Essayez d’éviter d’observer
n’importe quel objet qui se trouve dans un rayon de 5 à 10 degrés au-dessus du toit d’un bâtiment Les toits absorbent
de la chaleur pendant la journée et la relâchent pendant la nuit Cela peut créer l’apparition de turbulences directement
au-dessus des bâtiments susceptibles de dégrader l’image Il est recommandé d’installer votre télescope directement
sur une surface de terre ou herbeuse Nous recommandons d’éviter toute plateforme surélevée comme une terrasse de
bois, une surface bétonnée ou un trottoir, car les surfaces dures transmettent aisément les vibrations dans le télescope
L’observation au-travers d’une vitre n’est pas recommandée car le verre peut déformer l’image considérablement Une
fenêtre ouverte peut être pire car l’air plus chaud de l’intérieur du bâtiment s’échappera vers l’extérieur, ce qui peut créer
des turbulences susceptibles d’affecter l’image reçue L’astronomie est une activité de plein air
CHOISIR LE MEILLEUR MOMENT POUR L’OBSERVATION
Essayez d’éviter le moment suivant immédiatement le coucher du soleil La Terre refroidit après le coucher du soleil, causant
des turbulences aériennes Au cours de la nuit, non seulement la qualité de la vision s’améliorera, mais le niveau de pollution
de l’air et la lumière venue du sol faibliront également Souvent, le meilleur moment pour observer est tôt le matin, avant
l’aube Les objets célestes sont plus faciles à observer lorsqu’ils croisent le méridien, la ligne imaginaire qui va du nord
vers le sud, croisant un point situé directement au-dessus de nos têtes C’est le point sur lequel les objets atteignent leur
point le plus élevé dans le ciel et votre télescope observe au-travers de la plus petite quantité d’atmosphère possible Les
objets qui se lèvent ou qui se couchent près de l’horizon souffriront de davantage de turbulences atmosphériques car vous
observez au-travers d’une bien plus longue colonne d’air Il n’est pas toujours nécessaire que le ciel soit complètement
libre de nuages Un ciel contenant des nuages épars peut souvent offrir des conditions d’observation excellentes
REFROIDIR LE TÉLESCOPE
Les télescopes nécessitent au moins 10 minutes pour refroidir au contact de l’air extérieur Cela peut prendre plus
longtemps si le différentiel de température entre le télescope et l’air extérieur est grand Cela minimise les déformations
dues à la formation de vagues de chaleur dans le tube du télescope (courant du tube)
ADAPTER VOS YEUX
Si vous prévoyez d’observer des objets du ciel profond depuis un site de ciel obscure, il est recommandé de permettre
à vos yeux de s’adapter complètement à l’obscurité en évitant l’exposition à des sources de lumière blanche, comme des
lampes torches, des phares de voiture, des lampadaires, etc Vos pupilles prennent environ 30 minutes à se dilater jusqu’à
leur diamètre maximum et à concentrer la bonne quantité de pigments nécessaires à la perception d’une lumière faible
venant d’une cible lointaine Si vous avez besoin d’éclairage pour installer votre télescope dans le noir, essayez d’utiliser
une lampe torche à DEL rouges, à luminosité minimum et évitez de regarder directement dans la source lumineuse Cela
vous donnera la meilleure chance de capturer des objets peu lumineux du ciel profond
Lors de l’observation, il est important de garder les deux yeux ouverts Cela permet d’éviter la fatigue excessive de l'œil aligné
sur l’oculaire Si vous trouvez cela trop distrayant, vous pouvez vous couvrir l’autre œil de la main ou avec un cache-œil
Le centre de l'œil fonctionne bien en journée ensoleillée, mais est également la zone la moins sensible de l'œil pour
capturer les détails subtils sous faibles conditions lumineuses Lorsque vous observez une cible peu lumineuse dans
l’oculaire, ne regardez pas directement vers cette dernière Regardez plutôt vers les bords du champ de vision, et l’objet
apparaîtra plus lumineux
SAUTS ENTRE LES ÉTOILES
La manière la plus facile de vous orienter dans le ciel nocturne est d’utiliser la technique dite « Star hopping » La première chose
à faire avant de commencer est de mesurer le champ de vision de votre télescope Regardez le ciel et repérez une constellation
contenant des étoiles brillantes Vous pouvez utiliser votre planisphère ou une carte astronomique pour vous aider à l’identifier
Recherchez ensuite la carte de votre atlas céleste montrant cette constellation Centrez votre chercheur sur n’importe quelle
étoile brillante que vous pouvez reconnaître sur la carte des étoiles Positionnez votre tête à 30 centimètres (12 pouces) de
la fenêtre réfléchissante de votre chercheur StarPointer de manière à ce que l’étoile brillante soit située en bordure du champ
de vision offert par la fenêtre (la direction choisie n’est pas importante) Sans déplacer le télescope, regardez dans la fenêtre
du chercheur et localisez une autre étoile présente sur la bordure opposée du champ de vision Localisez cette seconde étoile
sur la carte Mesurez la distance entre ces deux étoiles avec une règle graduée La distance ainsi obtenue représente le
champ de vision de ce chercheur en relation avec votre atlas Vous pouvez maintenant utiliser cette mesure pour localiser
des objets célestes
14 I FRANÇAIS
ENTRETIEN ET NETTOYAGE DU TÉLESCOPE
Bien que votre télescope nécessite peu d'entretien, voici quelques conseils à ne pas oublier pour vous assurer d'obtenir les meilleures performances
possibles de votre télescope Occasionnellement, de la poussière ou de l’humidité pourrait se déposer sur les lentilles de votre télescope Nettoyez
l'instrument avec un soin particulier pour ne pas abimer l'objectif
Si de la poussière s’est accumulée sur les optiques, suivez ces étapes pour les nettoyer :
1 Utilisez une brosse en poil de chameau pour retirer les particules les plus larges
2 Utilisez une poire de photographe pour souffl er les débris libres Vous pouvez également utiliser une bombe d’air comprimé, comme celles vendues
pour nettoyer les claviers des ordinateurs Utilisez ces dernières avec précautions Évitez d’utiliser des bombes qui sont presque vides et soyez sûr de
tenir celle que vous utilisez à la verticale Si vous ne respectez pas ces indications, la bombe peut projeter du gaz propulseur liquide sur les optiques
Ne tenez pas la surface optique en angle droit par rapport au jet d’air et effectuez de courtes pressions de 2 à 4 secondes
3 Utilisez une solution de nettoyage de lentilles composée à 50/50 d’alcool isopropylique du commerce et d’eau distillée Imbibez d'abord le papier-
mouchoir avec de la solution, puis appliquez le papier-mouchoir sur l'objectif Tout en exerçant une faible pression, effectuez des mouvements en ligne
droite, en partant du centre de la lentille (ou miroir) vers l'extérieur N'effectuez JAMAIS de mouvements circulaires!
Occasionnellement lors d'une séance d'observation, vous pouvez trouver une accumulation de rosée sur l'objectif de votre télescope Si vous voulez
continuer à observer, la rosée doit être enlevée, soit avec un sèche-cheveux (à faible chaleur) ou en faisant pointer le télescope vers le sol jusqu'à ce
que la rosée se soit évaporée Si de l'humidité se condense à l'intérieur de l'optique, retirez les accessoires du télescope Placez le télescope dans
un environnement sans poussière faites-le pointer vers le bas jusqu’à ce que l’humidité soit évaporée
Pour minimiser la fréquence de nettoyage de votre télescope, remettez les capuchons de lentille en place après utilisation Puisque les tubes du
télescope ne sont PAS scellées, les capuchons doivent être remis sur les ouvertures lorsque le télescope n'est pas utilisé Cela empêchera les
corps étrangers de rentrer dans le tube optique
Les réglages internes et le nettoyage ne devraient être effectués que par le service de réparation de Celestron Si votre télescope a besoin d'un
nettoyage interne, veuillez appeler l'usine pour obtenir un numéro d'autorisation de retour et un devis
INSTRUCTIONS DE SÉCURITÉ
• Risque d’explosion si la pile est remplacée par un type incorrect
• La pile incluse n’est pas rechargeable
• N’utilisez la pile que de la manière prévue pour éviter les court-circuits Si un matériau conducteur met directement en contact les pôles positifs
et négatifs d’une pile, cela crée un court-circuit
• N’utilisez pas une pile endommagée
• Ne stockez pas la pile dans un lieu extrêmement froid ou chaud Ceci pourrait réduire sa durée de vie
• Retirez les piles si elles sont vides, ou si vous ne prévoyez pas d’utiliser l’appareil pendant une durée prolongée
• Avant de remplacer la pile, consultez le mode d’emploi et faites attention au sens positif et négatif de la pile
• Ne jetez pas la pile au feu
• Jetez la pile dans le respect de la réglementation
LOGICIEL BONUS
Votre achat inclus un logiciel pour votre ordinateur Vous n'avez pas besoin de télécharger ce logiciel pour utiliser votre télescope;
il est capable d'améliorer votre expérience
CONFIGURATION MINIMALE REQUISE
Windows:
• Windows 7 ou version ultérieure
• Processeur de 500 MHz ou plus
• 128 Mo de mémoire vive
• 850 Mo d’espace sur le disque dur
• Carte graphique compatible OpenGL de 32 Mo
• Moniteur d’une résolution de 1024x768 pixels (recommandé)
Mac:
• Binaire universel (compatible PC/Intel)
• OS X 10,4 ou version ultérieure (10,5 ou version ultérieure pour la version Elementary)
• Processeur G3 450 MHz ou plus
• 128 Mo de mémoire vive
• 850 Mo d’espace sur le disque dur
• Carte graphique compatible OpenGL de 32 Mo
• Moniteur d’une résolution de 1024x768 pixels (recommandé)
Logiciel d'astronomie Celestron Starry Night
Celestron Starry Night, le logiciel d'astronomie leader sur le marché, vous emmène dans une visite guidée du passé, du présent
et du futur de notre système solaire Cela peut vous aider à en savoir plus sur le ciel nocturne et à planifi er votre prochaine session
d'observation Utilisez Starry Night pour modéliser exactement comment le ciel nocturne apparaîtra depuis votre jardin, une ville
voisine ou n'importe où sur Terre
FRANÇAIS I 15
celestron com/pages/warranty
AVERTISSEMENT SUR LE SOLEIL:
N’essayez jamais d’observer le
soleil l’aide d’un télescope, quel que soit son type.
BESOIN D'ASSISTANCE? Contactez le support technique de Celestron
celestron com/pages/technical-support
Le design et les spécifications du produit sont sujettes à modification sans préavis Ce produit
est conçu et prévu pour être utilisé par des personnes âgées de 14 ans et plus
©2024 Celestron Celestron et le Symbol sont des marques déposées de Celestron, LLC • Tous
droits réservés • Celestron com
US: Celestron com • 2835 Columbia Street, Torrance, CA 90503 USA
UK: Celestron Global Ltd , Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Royaume-Uni
Fabriqué en Chine | 09- 24
INSTRUCTIONS DE SÉCURITÉ
• Risque d’explosion si la pile est remplacée par un type incorrect.
• La pile incluse n’est pas rechargeable.
• N’utilisez la pile que de la manière prévue pour éviter les court-circuits. Si un matériau conducteur met directement
en contact les pôles positifs et négatifs d’une pile, cela crée un court-circuit.
• N’utilisez pas une pile endommagée.
• Ne stockez pas la pile dans un lieu extrêmement froid ou chaud. Ceci pourrait réduire sa durée de vie.
• Retirez les piles si elles sont vides, ou si vous ne prévoyez pas d’utiliser l’appareil pendant une durée prolongée.
• Avant de remplacer la pile, consultez le mode d’emploi et faites attention au sens positif et négatif de la pile.
• Ne jetez pas la pile au feu.
• Jetez la pile dans le respect de la réglementation
Déclaration de la FCC Cet appareil respecte la section 15 des règles de la FCC. Son utilisation est sujette
aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit
accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
BEDIENUNGSANLEITUNG
Modell #21061- AstroMaster 70AZ
Modell #21063- AstroMaster 90AZ
Modell #22065- AstroMaster 102AZ
DEUTSCH
INHALT
WARNHINWEIS BEI SONNENBEOBACHTUNG 5
LIEFERUMFANG 6
DAS TELESKOP AUFBAUEN 6
Die Montierung 6
Die Montierung bewegen 7
Der Teleskoptubus 7
Zenitspiegel und Okulare 8
Starpointer
®
-Sucherfernrohr 8
Ausrichten des Sucherfernrohrs 9
IHRE ERSTE ASTRONOMISCHE BEOBACHTUNG 10
Der Mond 10
TIPPS FÜR HIMMELSBEOBACHTUNG 11
Vergrösserung 11
Gesichtsfeld 11
Die Planeten 12
Deep-Sky-Objekte 12
Witterungsbedingungen 12
Auswahl einer Beobachtungsstelle 13
Auswahl der besten Beobachtungszeit 13
Das Teleskop Abkühlen 13
Augen Anpassen 13
Starhopping 13
PFLEGE UND REINIGUNG DES TELESKOPS 14
DEUTSCH I 5
• Versuchen Sie niemals, ohne einen geeigneten Sonnenfilter die Sonne durch ein Teleskop zu beobachten Es können
permanente und irreversible Augenschäden auftreten
• Verwenden Sie niemals das Teleskop, um ein Bild der Sonne auf eine Oberfläche zu projizieren Durch die interne
Hitzeentwicklung können das Teleskop und etwaiges Zubehör beschädigt werden
• Niemals einen Okularsonnenfilter oder einen Herschelkeil verwenden Die interne Hitzeentwicklung im Teleskop können
Risse oder Brüche an diesen Instrumenten entstehen, wodurch ungefiltertes Sonnenlicht ins Auge gelangen könnte
• Lassen Sie das Teleskop nicht unbeaufsichtigt, vor allem wenn sich Kinder oder Erwachsene, die mit der korrekten
Bedienung Ihres Teleskops nicht vertraut sind, in der Nähe befinden
WARNHINWEIS BEI SONNENBEOBACHTUNG
6 I DEUTSCH
Wir empfehlen Ihnen, die Verpackung Ihres Teleskops aufzubewahren, um das Teleskop bei Nichtverwendung darin
zu verstauen Gehen Sie beim Auspacken vorsichtig vor, da Kleinteile enthalten sind Überprüfen Sie anhand der
untenstehenden Teileliste die Vollständigkeit aller Teile und Zubehörteile
TEILELISTE
LIEFERUMFANG
DAS TELESKOP AUFBAUEN
DIE MONTIERUNG
Der Aufbau der AstroMaster AZ Montierung gestaltet sich
einfach, da die Montierung und das Stativ komplett montiert
geliefert werden
1 Nehmen Sie Stativ und Montierung aus der Schachtel
2 Lösen Sie die Arretierschrauben unten an jedem
Stativbein und schieben Sie das Innenteil des Beines
nach unten und stellen es auf die gewünschten Länge
ein Drehen Sie die Knöpfe zum Sichern der Stativbeine
fest, achten jedoch darauf, diese nicht zu fest anzuziehen
3 Stellen Sie das Stativ auf und ziehen Sie die Stativbeine
auseinander, bis die Mittelstrebe einrastet
4
Setzen Sie das Zubehörfach auf die mittlere
Stativstützstrebe auf die Lochung in der Mitte Drehen
Sie dann die Ablage, bis die drei Arretierlaschen in die
Halterungen an jedem Arm der Stativstützstrebe einrasten
2
11
1
12
4
7
8
10
1. Teleskoptubus
2. StarPointer
®
-Sucherfernrohr
3. Okular (20mm auf den Abb.), Okular (10mm nicht auf den Abb.)
4. Aufricht-Zenitspiegel
5. Fokussierknöpfe
6. Schwenkgriff/ Höhenkupplung
7. Stativ
8. Zubehörablage
9. Klemme für Stativbeinverlängerung
10. Objektivlinse
11. Teleskop-Montageschraube
12. Azimuteinstellschraube
3
5
6
9
DEUTSCH I 7
DIE MONTIERUNG BEWEGEN
Die AstroMaster AZ-Montierung kann von Hand mit
dem Schwenkgriff bewegt werden Um den Winkel der
Montierung aufwärts oder abwärts einzustellen, lösen Sie
die Höhenkupplung, indem Sie den gesamten Schwenkgriff
gegen den Uhrzeigersinn drehen Bewegen Sie die
Montierung in die gewünschte Position und verriegeln Sie
die Kupplung, um die Montierung festzustellen, indem Sie
den gesamten Schwenkgriff im Uhrzeigersinn drehen
Die linke und rechte Achse ist frei drehend, rastet
jedoch nicht ein, aber Sie können die Spannung mit der
Azimuteinstellschraube oben auf der Montierung einstellen
Drehen Sie den Knopf im Uhrzeigersinn, um die Spannung
zu erhöhen, und gegen den Uhrzeigersinn, um sie zu lockern
DER TELESKOPTUBUS
So bringen Sie den Teleskoptubus an Ihrem Stativ mit
Montierung an:
1 Bewegen Sie die Montierung bis die Teleskopmontierung
parallel zum Boden steht Verriegeln Sie die
Höhenkupplung, damit sie sich nicht bewegt
2 Die Schwalbenschwanzführung befindet sich auf der
Unterseite des Teleskoptubus
3
Halten Sie den Teleskoptubus oberhalb der Montierung
und schieben Sie die Schwalbenschwanzführung in die
Teleskopklammer oben an der Montierung
4 Ziehen Sie den großen Handgriff an der
Montierungsschraube sowie die kleinere silberne
Sicherheitsschraube zur Sicherung des Teleskops fest
HINWEIS: Hier wird der 90mm-Refraktor gezeigt, aber die 70mm und
102mm Refraktorenwird genauso befestigt.
8 I DEUTSCH
ZENITSPIEGEL UND OKULAR
Der Zenitspiegel auf der Rückseite des Refraktorteleskops refl ektiert das Licht über einen kleinen Spiegel in einem Winkel
von 90 ° und ermöglicht so eine bequemere Betrachtungsposition Da ein Zenitspiegel ein hundertprozentig korrekt
ausgerichtes Bild liefert, können Sie das Teleskop leicht für terrestrische Beobachtungen bei Tageslicht einsetzen
STARPOINTER
®
-SUCHERFERNROHR
Ihr Teleskop ist mit einem Starpointer
®
-Sucherfernrohr
mit rotem Punkt ausgestattet, mit dessen Hilfe Sie ein
Zielobjekt im Teleskop anvisieren können
Um das Sucherfernrohr auf dem 70AZ, 90AZ und
102AZ zu installieren:
1 Lösen Sie die beiden Kreuzschlitzschrauben an der
Seite des Sucherfernrohrs und schieben Sie die
Klemme über die Schwalbenschwanzhalterung in der
Nähe der Fokussiereinheit Das große Fenster des
Sucherfernrohrs muss zur Vorderseite des Teleskops
ausgerichtet sein
2 Sichern Sie das Sucherfernrohr, in dem Sie die zwei
Kreuzschlitzschrauben festziehen Die Schrauben nicht
zu fest anziehen
3
Entfernen Sie die kleine Plastikabdeckung unter dem
Akkufachdeckel, indem Sie sie gerade herausziehen
Diese wurde angebracht, damit sich die Batterie
während des Transports nicht versehentlich entlädt
Den Zenitspiegel anbringen:
1 Nehmen Sie beide Kappen vom Zenitspiegel ab
2 Lösen Sie die Feststellschrauben auf der Rückseite des
Okularauszugs und ziehen Sie die kleine Staubabdeckung ab
3
Setzen Sie den kleineren Tubus des Zenitspiegels in die
Rückseite des Okularauszugs ein und sichern diesen
durch Festziehen der Feststellschrauben Der Winkel des
Zenitspiegels lässt sich beliebig einstellen, bevor Sie die
Schrauben festziehen
Ihr Teleskop wird mit zwei Okularen geliefert Das 20mm-Modell hat eine geringere Vergrößerungsleistung mit einem
mäßig breiten Gesichtsfeld Das 10mm-Modell hat eine größere Vergrößerungsleitung, aber ein engeres Gesichtsfeld
Zusätzliche Okulare für eine geringere oder höhere Vergrößerungsleistung sind extra erhältlich Zum ersten Anvisieren
eines Objekts ist es am besten, das 20mm-Okular zu verwenden, sobald das Objekt zentriert ist, wechseln Sie zum
10-mm-Okular, um es zu vergrößern
Installation des Okulars:
1 Lösen Sie die Feststellschrauben am offenen Ende des
Zenitspiegels
2 Schieben Sie den silbernen Teil des 20mm-Okulars in
den Zenitspiegel
3 Ziehen Sie die zwei Feststellschrauben, um das Okular
zu fi xieren, wieder fest
4 Für ein gestochen scharfes Bild fokussieren Sie,
indem Sie durch das Okular sehen und langsam die
Fokussierknöpfe drehen, solange bis Sie das schärfste
Bild erhalten
Batteriefach
Links/Rechts
Anpassung
Knopf
Aufwärts/Abwärts
Anpassung
Knopf
An-/Ausschalter
DEUTSCH I 9
ZENTRIEREN SIE DAS ZIEL
IM OKULAR
Schauen Sie mit dem unteren Okular durch das Teleskop.
Schwenken Sie das Teleskop, bis das ausgewählte
Objekt im Zentrum des Sichtfelds liegt. Ist das Bild
unscharf, drehen Sie langsam an den Fokussierknöpfen,
bis das Bild scharf wird.
HINWEIS: Das Bild in Ihrem Teleskop erscheint
möglicherweise spiegelverkehrt. Dies ist bei einem
astronomischen Teleskop völlig normal.
Das Sucherfernrohr ist eines der wichtigsten Teile Ihres
Teleskops. Es hilft Ihnen, Objekte zu suchen und im
Okular zu zentrieren. Wenn Sie Ihr Teleskop zum ersten
Mal zusammenbauen, müssen Sie das Sucherfernrohr
auf die Hauptoptik des Teleskops ausrichten. Dies tun
Sie am besten tagsüber*.
* SONNENSTRAHLEN-WARNHINWEIS!
Versuchen Sie niemals, ohne einen geeigneten
Sonnenfi lter die Sonne durch ein Teleskop zu
beobachten!
WÄHLEN SIE EIN ZIEL
Nehmen Sie das Teleskop tagsüber mit nach draußen
und suchen ein leicht erkennbares Objekt wie eine
Straßenlaterne, ein Nummernschild oder ein Schild. Das
Objekt sollte 400 Meter oder weiter entfernt sein.
LEUCHTPUNKT-SUCHERFERNROHR AUSRICHTEN
22
20-mm-Okular
Fokussierknöpfe
11
DURCH DAS
SUCHERFERNROHR
SCHAUEN
Wenn das Objekt in Ihrem 20 mm Okular zentriert ist,
schauen Sie durch das Sucherfernrohr und suchen den
roten Leuchtpunkt.
SUCHERFERNROHR
AUSRICHTEN
Ohne das Teleskop zu bewegen, verwenden Sie die beiden
Einstellknöpfe, um den Sucher zu bewegen, bis er über
demselben Objekt erscheint, das Sie im 20mm Okular
des Teleskops beobachten.
IHR SUCHERFERNROHR IST
JETZT AUSGERICHTET!
Es sollte keine Neuausrichtung erforderlich sein, es sei
denn, es wird angestoßen oder fallen gelassen.
Einstellknopf
(von Seite zu
Seite)
Einstellknopf
(auf und ab)
4433
55
10 I DEUTSCH
Wenn der Mond im Himmel sichtbar ist, richten Sie Ihr
Teleskop mit dem installierten 20 mm Okular aus.
Das beste und einfachste Ziel, das Sie zuerst beobachten können, ist der Mond. Versuchen Sie, den Mond an verschiedenen Punkten in seinem Phasenzyklus zu beobachten.
Die beste Zeit, um den Mond zu beobachten, ist zwei Tage nach Neumond bis ein paar Tage vor Vollmond. Innerhalb dieses Zeitfensters zeigen sich Krater und Mondgebirge am
detailreichsten.
Schwenken Sie das Teleskop so, dass es ungefähr auf
den Mond zeigt.
Schauen Sie durch das Sucherfernrohr und suchen das
den roten leuchtpunkt. Bewegen Sie das Teleskop so
lange, bis das den roten leuchtpunkt über dem Mond
erscheint.
IHRE ERSTE NACHT DRAUSSEN -DER MOND
3311 22
Schauen Sie jetzt durch das 20 mm Okular des
Teleskops. Drehen Sie die Fokussierknöpfe vorsichtig,
um die Bildschärfe einzustellen.
Sie können viele andere Himmelsobjekte wie Planeten,
Sternhaufen und Nebel mit derselben Technik
beobachten, wenn Sie wissen, wo sie am Nachthimmel
zu finden sind.
Um den Mond näher zu betrachten, lösen Sie die
Stellschrauben am Fokussierer und nehmen das 20
mm Okular heraus. Ersetzen Sie es durch Ihr 10 mm
Okular und ziehen dann die Stellschrauben fest, um es
zu sichern. Mit dem 10 mm Okular erhalten Sie eine
deutlich höhere Vergrößerung, sodass der Mond viel
größer erscheint.
HINWEIS: Möglicherweise müssen Sie die Fokusknöpfe
anpassen, wenn Sie das Okular wechseln,
um sicherzustellen, dass Sie ein möglichst
scharfes Bild erhalten.
HERZLICHEN
GLÜCKWUNSCH!
SIE HABEN GERADE IHR
ERSTES HIMMELSOBJEKT
BEOBACHTET!
44
20-mm-Okular
Fokussierknöpfe
6655
10mm
20mm
DEUTSCH I 11
TIPPS FÜR HIMMELSBEOBACHTUNG
Dieser Abschnitt behandelt visuelle Beobachtungshinweise sowohl für das Sonnensystem als auch für die Deep-
Sky-Objekte sowie allgemeine Bedingungen, die Ihre Beobachtungsfähigkeit beeinflussen
VERGRÖSSERUNG
Sie können die Vergrößerung Ihres Teleskops ändern, indem Sie einfach die Okulare wechseln Sowohl Teleskope
als auch Okulare haben Brennweiten, die in Millimeter gemessen werden Um die Vergrößerung einer Teleskop- und
Okularkombination zu berechnen, nehmen Sie die Brennweite des Teleskops und teilen sie durch die Brennweite des
Okulars Das Ergebnis ist der Vergrößerungsfaktor
Zum Beispiel hat der AstroMaster 90AZ eine Brennweite von 1000mm Das 20mm-Okular:
1000mm
=
____________
= 50 x
20mm
Brennweite des Teleskops
Vergrößerung =
_________________________
Brennweite des Okulars
GESICHTSFELD
Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten
Objekts machen wollen Zur Berechnung des tatsächlichen Gesichtsfelds dividieren Sie das scheinbare Gesichtsfeld des
Okulars (vom Hersteller des Okulars angegeben) durch die Vergrößerung
Anhand des Beispiels im vorherigen Abschnitt können wir das Gesichtsfeld mit dem gleichen 20mm-Okular bestimmen
Das 20mm- Okular hat ein scheinbares Gesichtsfeld von 40°
40°
=
______
= 0,9 °
50
Scheinbares Gesichtsfeld des Okulars
Tatsächliches Gesichtsfeld =
_________________________________
Vergrößerung
Das 20mm- Okular hat ein scheinbares Gesichtsfeld von 40° Teilen Sie die 40 ° durch die Vergrößerung, d h mit 50 Dies
ergibt ein tatsächliches Gesichtsfeld von 0,9 Grad oder 54 Bogenminuten
12 I DEUTSCH
DIE PLANETEN
Zusätzlich zum Mond können Sie mit Ihrem Teleskop die 5 hellsten Planeten beobachten Da Planeten ihre Position vor
dem Hintergrund der Sterne ändern, müssen Sie möglicherweise, Quellen im Internet zurate ziehen oder Sie verwenden
ein Planetariumapp auf einem Smartgerät, um herauszufinden, wo die Planeten sind Hier sind einige Planeten aufgezählt,
die Sie finden können:
• Merkur und Venus - Genau wie der Mond, gehen die beiden inneren Planeten durch Phasen dünner Halbmonde bis
zu Dreiviertelmondphasen
• Mars - Wenn Mars nahe der Opposition ist (der Punkt in seiner Umlaufbahn, wo er der Erde am nächsten ist), sollte
es möglich sein, die Polarkappe und möglicherweise einige größere Flächeneigenschaften zu erkennen, die als dunkle
Markierungen auf der Oberfläche erscheinen
• Jupiter - Suchen Sie nach den dunkleren Methan-Wolkenbändern, die den Planeten ober- und unterhalb des Äquators
umkreisen Wenn der Große Rote Fleck der Erde zugewandt ist, können Sie mit etwas Glück einen Blick darauf werfen
Sie können auch die vier hellsten Monde des Jupiter - Io, Europa, Ganymed und Callisto sehen Es macht Spaß diese
Monde zu beobachten, weil sie sich nur innerhalb von Stunden merklich bewegen können Gelegentlich reisen sie
hinter Jupiter oder in seinen Schatten und verschwinden dann wieder eine Zeit lang Sie überqueren den Jupiter und
Sie könnten vielleicht den Schatten der Monde beim Überqueren sehen Es gibt einige nützliche Anwendungen für
Smartgeräte, die Ihnen bei der Vorhersage helfen können, wann der Große Rote Fleck gesehen werden kann, sowie
wann andere interessante Ereignisse sind
• Saturn - Die Ringe! Der Saturn ist wohl eines der schönsten Objekte, das mit einem Teleskop beobachtet werden
kann Wenn die Bedingungen stabil genug sind, können Sie sogar den Schatten der Ringe auf dem Planeten und
den Schatten des Planeten auf den Ringen sehen Es sollte möglich sein, den Titan zu sehen, der hellste, größte
Mond des Saturn
DEEP-SKY-OBJEKTE
Deep-Sky-Objekte (extrasolare Objekte) sind all die Objekte außerhalb der Grenzen unseres Sonnensystems Dazu
gehören Sternhaufen, Planetenebel, diffuse Nebel, Doppelsterne und andere Galaxien außerhalb unserer eigenen
Milchstraße Objekte wie Nebel und Galaxien können ziemlich groß sein, aber sie sind nur als schwache Objekte zu
erkennen Um die beste Sicht zu bekommen, müssen Sie sicherstellen, dass Sie in den dunkelsten Himmel wie möglich
blicken Je weiter weg Sie von den Lichtern der Stadt sind, desto besser werden Sie diese Objekte im Okular sehen
In den Fotografien von Nebeln und Galaxien können Sie lebhafte Rot- und Blautöne sehen Mit dem Okular sind diese
Farben nicht sichtbar Die farbigen Bilder sind mit Langzeitbelichtung von über 15-60 Minuten aufgenommen, da das
Auge nur Daten des Augenblicks erfasst Digitale Sensoren sind viel empfindlicher im Rot und Blau Bereich, während
das menschliche Auge im grünen Teil des Spektrums am empfindlichsten ist Trotzdem können Sie den sanften Glanz der
Andromeda-Galaxie und die Ausdehnung des Orionnebels sehen
WITTERUNGSBEDINGUNGEN
Witterungsbedingungen können die Leistungsfähigkeit Ihres Teleskops auf dreierlei Weise erheblich beeinträchtigen
• Windstill - An windigen Tagen scheinen die Bilder vom Mond und den Planeten im Okular zu winken oder zu springen, wie
wenn man sie durch sich bewegendes Wasser betrachtet Windstille Nächte bieten die besten Vergrößerungsansichten
der Planeten und des Mondes Die beste Möglichkeit, die Stabilität der Atmosphäre zu beurteilen, ist, helle Sterne mit
bloßem Auge zu betrachten Wenn sie "blinken" oder die Farben sich schnell ändern, ist die Luft instabil und Sie sind
mit niedrigeren Energien besser dran und suchen nach tiefer liegenden Himmelobjekten Wenn die Sterne scharf sind
und nicht funkeln, ist die Luft stabil und sollte großartige Planetenansichten mit höher Vergrößerung bieten
• Transparenz - Wie klar ist die Luft durch die Sie schauen? Wenn es eine hohe Luftfeuchtigkeit in der Luft gibt,
erreicht das schwache Licht aus Galaxien und Nebeln zerstreut und diffus Ihr Teleskop, was einen Verlust an Helligkeit
verursacht Verunreinigungen in der Luft von lokalen Waldbränden oder sogar weit entfernten Vulkanausbrüchen
können zu einem großen Verlust von Helligkeit beitragen Manchmal können diese Feuchtigkeit oder Verunreinigungen
helfen, die Luft zu stabilisieren, sodass es gute Planeten-und Mondbilder gibt, aber der Verlust von Licht macht es
schwierig, schwächere Deep-Sky-Objekte zu sehen
• Helligkeit des Himmels - Das Umgebungslicht in der Atmosphäre kann sich auch auf die Deep-Sky-Beobachtung
auswirken Wie dunkel der Himmel ist, kann von Ihrer Umgebung abhängen In der Mitte einer Stadt kann das
Himmelsglühen, das durch die Stadtlichter verursacht wird und vom Himmel zur Erde reflektiert wird, das schwache
Licht von den entfernten Galaxien überstrahlen Weit weg von den hellen Lichtern einer großen Stadt kann den
Unterschied machen, zwischen dem Sehen eines schwachen Deep-Sky-Objekts oder gar nichts sehen Die Planeten
und der Mond sind selbst hell genug, sodass es sich auf die Beobachtung kaum auswirkt
DEUTSCH I 13
AUSWAHL EINER BEOBACHTUNGSSTELLE
Wenn Sie Deep-Sky-Objekte beobachten möchten wie Galaxien und planetarische Nebel, sollten Sie in Betracht ziehen, sie
von einem Standort mit dunklem Himmel zu beobachten Dies sollte weit weg von den Lichtern der Stadt sein, mit relativ
ungehindertem Blick auf den Horizont und nicht in Windrichtung von jeglichen Luftverschmutzungsquellen Je höher Sie sich
befinden, desto besser, da dies die Auswirkungen atmosphärischer Instabilität senken kann und Sie können sichergehen, dass
Sie über jedem Bodennebel sind Es ist wohl wünschenswert das Teleobjektiv zu einer Stelle mit dunklem Himmel zu nehmen,
doch das ist nicht immer notwendig Wenn Sie planen Planeten, den Mond oder sogar einige der helleren Deep-Sky-Objekte zu
beobachten, können Sie dies von jedem Standort wie Ihrem eigenen Hinterhof tun Versuchen Sie sich an einem Ort einzurichten,
der abseits der Straßenlaternen oder Hausbeleuchtungen sind, um Ihre gute Sicht bei Nacht zu sichern Vermeiden Sie etwas
zu beobachten, das innerhalb von 5 bis 10 Grad über dem Dach eines Gebäudes liegt Dächer absorbieren während des Tages
Wärme und strahlen diese Wärme in der Nacht ab Dies könnte dazu führen, dass eine Schicht turbulenter Luft direkt über dem
Gebäude Ihr Bild verschlechtern kann Es ist am besten, wenn Sie Ihr Teleskop direkt auf Erdboden oder grasbewachsener
Fläche aufstellen Eine erhöhte Plattform wie ein Holzdeck oder eine harte Oberfläche wie Beton oder Bürgersteig sollte
vermieden werden, da sie Vibrationen leicht übertragen, die wiederum auf das Teleskop übertragen werden können
Die Beobachtung durch ein Fenster ist nicht empfehlenswert, da die Fensterscheibe die Bilder erheblich verzerren wird Und ein
offenes Fenster kann noch schlimmer sein, weil wärmere Raumluft aus dem Fenster entweicht, was Turbulenzen verursacht, die
auch Bilder beeinträchtigen Astronomie ist eine Outdoor-Aktivität
AUSWAHL DER BESTEN BEOBACHTUNGSZEIT
Es ist nicht ideal, den Himmel direkt nach Sonnenuntergang zu beobachten Nachdem die Sonne untergegangen ist, ist die
Erde noch am Abkühlen und verursacht Turbulenzen in der Luft Je weiter die Nacht fortschreitet, wird sich nicht nur die Sicht
verbessern, um so mehr reduzieren sich die Nachtbeleuchtungen und die Luftverschmutzung Die beste Beobachtungszeit ist
oft in den frühen Morgenstunden vor der Morgendämmerung Objekte werden am besten beobachtet, wenn sie den Meridian
kreuzen, die imaginäre Linie, die von Norden nach Süden durch einen Punkt direkt über Ihrem Kopf verläuft Dies ist der Punkt, an
dem die Objekte ihre maximale Höhe im Zenit erreichen und Sie, wenn Sie durch Ihr Teleskop schauen am wenigsten Atmosphäre
haben Objekte, die in der Nähe des Horizonts steigen oder sinken, sind mehr atmosphärischen Turbulenzen ausgesetzt, da
Sie durch eine viel längere Luftsäule schauen Es ist nicht immer notwendig, einen wolkenfreien Himmel zu haben, wenn man
Planeten oder den Mond betrachtet Oft bieten aufgebrochene Wolkenverhältnisse ausgezeichnete Sicht
DAS TELESKOP ABKÜHLEN
Teleskope brauchen mindestens 10 Minuten, um auf die Außenlufttemperatur abzukühlen Dies kann länger dauern, wenn
ein großer Temperaturunterschied zwischen Teleskop und Außenluft besteht Dies minimiert die Hitzewellenverzerrung im
Teleskoprohr (Röhrenströme)
AUGEN ANPASSEN
Wenn Sie planen Deep-Sky-Objekte von einem Standort mit dunklem Himmel zu beobachten, ist es am besten, wenn Sie
Ihren Augen Zeit geben, sich völlig an das Dunkel anzupassen, indem Sie vermeiden sich weißen Lichtquellen auszusetzen wie
Blitzlicht, Scheinwerfer, Straßenlaternen usw Es wird ca 30 Minuten dauern, bis sich Ihre Pupillen maximal erweitert haben und
sich die optischen Pigmente aufgebaut haben, um das schwache Licht von einem weit entfernten Ziel zu sehen Wenn Sie Licht
brauchen, um Ihr Teleskop in der Dunkelheit aufzubauen, versuchen Sie es mit einer roten LED-Taschenlampe bei so niedriger
Helligkeit wie möglich und vermeiden Sie direkt in die Lichtquelle zu schauen So haben Sie die größte Chance diese schwach
leuchtenden Deep-Sky-Objekte zu erfassen
Beim Beobachten ist es wichtig, dass Sie beide Augen geöffnet haben Dies vermeidet Augenermüdung am Okular Wenn Sie
finden, dass dies zu sehr ablenkt, bedecken Sie Ihr unbenutztes Auge mit der Hand oder mit einer Augenklappe Die Pupillen
arbeiten gut bei hellem Tageslicht, aber ist der am wenigsten empfindliche Teil des Auges, wenn man versucht feine Details
bei schlechten Lichtverhältnissen zu sehen Wenn Sie durch das Okular ein schwach leuchtendes Objekt sehen möchten,
dann schauen Sie nicht direkt darauf Stattdessen Schauen Sie auf den Rand des Gesichtsfeldes und das Objekt wird heller
erscheinen
STARHOPPING
Die einfachste Weise, Himmelsobjekte aufzufinden, ist eine Technik, die Sternhüpfen genannt wird Das erste, was Sie tun müssen,
ist das Gesichtsfeld Ihres Sucherfernrohrs zu messen Schauen Sie in den Himmel und suchen Sie Konstellation mit hellen Sternen
Sie können Ihre Planisphäre oder Astronomie-App verwenden, um sie zu identifizieren Dann suchen Sie die Karte dieser Konstellation
in Ihrem Sternatlas Zentrieren Sie Ihren Sucher auf den hellen Stern, den Sie auf der Sternkarte erkennen können Halten Sie den
Kopf 12 Zoll hinter das reflektierende Fenster Ihres Starpointer-Sucherfernrohrs und verschieben Sie das Teleskop, sodass der
helle Stern am Rand des Feldes ist, wenn Sie auf dieses Fenster schauen (es spielt keine Rolle, welche Richtung Sie auswählen)
Schauen Sie durch das Sucherfernrohrfenster, ohne das Teleskop zu bewegen und suchen einen anderen Stern im Bereich des
gegenüberliegenden Randes des Gesichtsfeldes Lokalisieren Sie den zweiten Stern auf der Karte Messen Sie mit einem Lineal
den Abstand zwischen diesen beiden Sternen auf der Karte Dieser Abstand auf Ihrem Atlas repräsentiert ein Gesichtsfeld des
Sucherfernrohrs Sie können jetzt diese Messung dazu verwenden, um himmlische Objekte zu lokalisieren
14 I DEUTSCH
PFLEGE UND REINIGUNG DES TELESKOPS
Ihr Teleskop erfordert wenig Pfl ege, aber einige Punkte sollten Sie dennoch beachten, um sicherzugehen, dass Ihr Teleskop optimale Leistung
bringt Gelegentlich kann sich Staub und/oder Feuchtigkeit auf dem Objektiv ansammeln Wie bei jedem anderen Instrument ist die Reinigung
mit besonderer Vorsicht durchzuführen, damit die Optik nicht beschädigt wird
Wenn sich Staub auf der Optik aufgebaut hat, gehen Sie folgendermaßen vor, um Ihr Sucherfernrohr zu reinigen:
1 Verwenden Sie eine Kamelhaarbürste, um die gröberen Partikel vorsichtig zu entfernen
2 Nehmen Sie einen Saugball für Fotografen, um lose Partikel wegzublasen Sie können auch ein Druckluftspray nehmen, wie sie zur Reinigung von
Computertastaturen verwendet wird, aber Sie müssen dabei vorsichtig sein Vermeiden Sie Dosen, die fast leer sind und achten Sie darauf, dass Sie
das Druckluftspray vertikal halten Andernfalls könnte Treibmittel auf die Optik sprühen Halten Sie die optische Fläche ca 2 bis 4 Sekunden schräg
zum Druckluftspray
3 Verwenden Sie eine frei erhältliche optische Reinigungslösung Isopropylalkohol und destilliertes Wasser in einer 50/50 Mischung Geben Sie diese
Lösung auf ein Papiertaschentuch ohne Duft, dann reinigen Sie damit die Optik Mit geringem Druck von der Mitte der Linse (oder Spiegel) nach außen,
immer in geraden Linien in einem Zug, wie Speichen in einem Rad NICHT mit einer Kreisbewegung reiben!
Während einer Beobachtungsperiode könnte sich Tau auf der Optik Ihres Teleskops bilden Wenn Sie weiter beobachten möchten, muss der Tau
entfernt werden, entweder mit einem Fön (bei niedriger Einstellung) oder indem das Teleskop auf den Boden gerichtet wird, bis der Tau verdunstet
ist Wenn das Innere der Optik mit Feuchtigkeit beschlagen ist, nehmen Sie die Zubehörteile vom Teleskop ab Bringen Sie das Teleskop in eine
staubfreie Umgebung und richten Sie es auf den Boden, bis die Feuchtigkeit verdunstet ist
Setzen Sie nach dem Gebrauch alle Objektivabdeckungen wieder auf, um den Reinigungsbedarf Ihres Teleskops möglichst gering zu halten Da die
Teleskop tuben nicht abgedichtet sind, sollten alle Abdeckungen bei Nichtgebrauch auf die Öffnungen aufgesetzt werden Auf diese Weise wird
verhindert, dass Verunreinigungen in den optischen Tubus eindringen
Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden Wenn Ihr Teleskop eine
interne Reinigung benötigt, wenden Sie sich telefonisch an das Werk, um sich eine Rücksendegenehmigungsnummer und ein Preisangebot
geben zu lassen
SICHERHEITSHINWEISE
• Es besteht eine Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetzt wird
• Die mitgelieferte Batterie ist nicht wiederaufl adbar
• Verwenden Sie die Batterie nur wie ursprünglich vorgesehen, um einen Kurzschluss zu vermeiden Das direkte Anschließen des leitenden
Materials an die positiven und negativen Seiten der Batterie führt zu einem Kurzschluss
• Verwenden Sie keine beschädigte Batterie
• Lagern Sie die Batterie nicht in einer extrem kalten oder heißen Umgebung Dies kann die Batterielebensdauer verringern
• Nehmen Sie die Batterien heraus, wenn sie leer sind oder das Produkt längere Zeit nicht benutzt wird
• Beachten Sie beim Ersetzen der Batterie die Bedienungsanleitung und sorgen Sie dafür, dass die positiven und negativen Pole richtig
ausgerichtet sind
• Werfen Sie die Batterie nicht ins Feuer
• Entsorgen Sie die Batterie gemäß den örtlichen Vorschriften
BONUS SOFTWARE
Ihr Kauf beinhaltet Software für Ihren Computer Sie müssen diese Software nicht herunterladen, um Ihr Teleskop zu
verwenden, aber sie kann Ihr Erlebnis verbessern
MINDESTANFORDERUNGEN AN DAS GERÄT:
Windows:
• Windows 7 oder höher
• Prozessor mit 500 MHz oder mehr
• 128 MB RAM
• 850 MB Festplattenspeicher
• 32 MB OpenGL-fähige Grafi kkarte
• Monitor mit einer Aufl ösung von 1024 x 768 Pixeln(empfohlen)
Mac:
• Universal Binary (PPC/Intel-kompatibel)
• OS X 10.4 oder höher (10.5 oder höher für Elementary)
• G3 Prozessor mit 450 MHz oder mehr
• 128 MB RAM
• 850 MB Festplattenspeicher
• 32 MB OpenGL-fähige Grafi kkarte
• Monitor mit einer Aufl ösung von 1024 x 768 Pixeln (empfohlen)
Celestron Sternennacht-Astronomiesoftware
Celestron Starry Night, die führende Astronomiesoftware auf dem Markt, nimmt Sie mit auf eine geführte Tour durch die
Vergangenheit, Gegenwart und Zukunft unseres Sonnensystems Sie kann Ihnen dabei helfen, mehr über den Nachthimmel
zu erfahren und Ihre nächste Beobachtungssitzung zu planen Sie kann Ihnen dabei helfen, mehr über den Nachthimmel zu
erfahren und Ihre nächste Beobachtungssitzung zu planen
celestron com/pages/warranty
WARNUNG BEI SONNENBEOBACHTUNG:
Versuchen Sie
niemals, die Sonne durch ein Teleskop zu betrachten.
BENÖTIGEN SIE UNTERSTÜTZUNG? Wenden Sie sich an die technische Unterstützung von Celestron unter
celestron com/pages/technical-support
Produktdesign und technische Daten können ohne vorherige Ankündigung geändert werden
Dieses Produkt ist für Personen ab 14 Jahren konzipiert und vorgesehen
©2024 Celestron Celestron und Symbol sind Warenzeichen von Celestron, LLC Alle Rechte
vorbehalten Celestron com
USA: Celestron, 2835 Columbia Street, Torrance, CA 90503 USA
UK: Celestron Global Ltd , Einheit 2 Transigo, Gables Way, Thatcham RG19 4JZ,
Vereinigtes Königreich
Hergestellt in China | 09-24
SICHERHEITSHINWEISE
• Es besteht eine Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetzt wird.
• Die mitgelieferte Batterie ist nicht wiederaufladbar.
• Verwenden Sie die Batterie nur wie ursprünglich vorgesehen, um einen Kurzschluss zu vermeiden. Das direkte
Anschließen des leitenden Materials an die positiven und negativen Seiten der Batterie führt zu einem Kurzschluss.
• Verwenden Sie keine beschädigte Batterie.
• Lagern Sie die Batterie nicht in einer extrem kalten oder heißen Umgebung. Dies kann die Batterielebensdauer
verringern.
• Nehmen Sie die Batterien heraus, wenn sie leer sind oder das Produkt längere Zeit nicht benutzt wird.
• Beachten Sie beim Ersetzen der Batterie die Bedienungsanleitung und sorgen Sie dafür, dass die positiven und
negativen Pole richtig ausgerichtet sind.
• Werfen Sie die Batterie nicht ins Feuer.
• Entsorgen Sie die Batterie gemäß den örtlichen Vorschriften.
FCC-HINWEIS: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden
beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen erzeugen und (2) dieses Gerät muss
Störungen von außen akzeptieren, dazu gehören solche Störungen, die einen unerwünschten Betrieb verursachen.
Modelo #21061- AstroMaster 70AZ
Modelo #21063- AstroMaster 90AZ
Modelo #22065- AstroMaster 102AZ
MANUAL DE INSTRUCCIONES
ESPAÑOL
ÍNDICE
AVISO SOLAR 5
CONTENIDO DE LA CAJA 6
MONTAJE DEL TELESCOPIO 6
Soporte 6
Mover el soporte 7
Tubo del telescopio 7
Diagonal estelar y oculares 8
Localizador StarPointer
®
8
Alinear el localizador 9
PRIMERA SESIÓN DE OBSERVACIÓN ASTRONÓMICA 10
La Luna 10
RECOMENDACIONES DE OBSERVACIÓN CELESTE 11
Aumento 11
Campo de visión 11
Los planetas 12
Objetos del espacio profundo 12
Condiciones del cielo 12
Selección de un lugar de observación 13
Elegir el mejor momento para observar 13
Refrigerar el telescopio 13
Adaptación de los ojos 13
Salto estelar 13
CUIDADOS Y LIMPIEZA DEL TELESCOPIO 14
ESPAÑOL I 5
• No intente nunca observar el Sol por un telescopio sin un filtro solar adecuado
Puede producir daños oculares permanentes e irreversibles
• No use nunca su telescopio para proyectar una imagen del Sol sobre ninguna superficie La acumulación interna de calor
puede dañar el telescopio y cualquier accesorio que tenga instalado
• No use nunca un filtro solar de ocular ni una cuña Herschel La acumulación interna de calor en el telescopio puede
hacer que los dispositivos se agrieten o rompan, permitiendo pasar la luz solar sin filtrar hasta el ojo
• No deje el telescopio sin supervisión, especialmente cuando estén presentes niños o adultos no familiarizados con los
procedimientos operativos correctos del telescopio
AVISO SOLAR
6 I ESPAÑOL
Recomendamos guardar la caja de su telescopio para poder usarla para guardarlo cuando no lo use Desembale
cuidadosamente la caja, algunas piezas son pequeñas Use la lista de piezas siguiente para comprobar que dispone de
todas las piezas y accesorios
LISTA DE PIEZAS
CONTENIDO DE LA CAJA
MONTAJE DEL TELESCOPIO
SOPORTE
El soporte y trípode AstroMaster AZ se entrega totalmente
montado, por lo que su instalación es sencilla
1 Saque el trípode y el soporte de la caja
2 Afloje los mandos de la parte inferior de cada pata y
extienda la sección interna de la tapa a la longitud
deseada Apriete los mandos para asegurar las patas,
con cuidado de no apretarlos en exceso
3 Ponga el trípode de pie y separe las patas del trípode
hasta que la abrazadera central encaje en posición
4
Coloque la bandeja de accesorios sobre la línea de
la abrazadera central por el agujero del centro Gire
la bandeja hasta que las pestañas de sus tres puntos
encajen en los soportes de cada brazo de la abrazadera
central del trípode
2
11
1
12
4
7
8
10
1. Tubo de telescopio
2. Localizador StarPointer
®
3. Ocular (20mm mostrado), Ocular (10mm No se mostrado)
4. Diagonal estelar de imagen recta
5. Mandos de enfoque
6. Mango de desplazamiento/bloqueo de altitud
7. Trípode
8. Bandeja de accesorios
9. Abrazadera de pata del trípode
10. Lente de objetivo
11. Abrazadera de montaje del telescopio
12. Mando de tensión de azimut
3
5
6
9
ESPAÑOL I 7
MOVER EL SOPORTE
El soporte AstroMaster AZ puede moverse con la mano
usando el mango de desplazamiento Para ajusar el
ángulo de ascenso y descenso del soporte, suelte el
cierre de altitud girando el mango de desplazamiento en
sentido contrario a las agujas del reloj Mueva el soporte
a la posición deseada y bloquee el cierre para asegurar
el soporte en posición girando el mango desplazamiento
completo en sentido de las agujas del reloj
El eje izquierdo y derecho gira libremente y no se bloquea,
pero puede ajustarse la tensión para adaptarse a sus
preferencias usando el mando de tensión de azimut en la
parte superior del soporte Gire el mango en sentido de
las agujas del reloj para aumentar la tensión y en sentido
contrario a las agujas del reloj para aflojarla
TUBO DEL TELESCOPIO
Para fijar el tubo del telescopio al trípode y el soporte:
1 Mueva el soporte de forma que la plataforma de montaje
del telescopio quede paralela al suelo Bloquee el cierre
de altitud para evitar que se mueva
2 Localice la barra de machihembrado montada en la
parte inferior del tubo del telescopio
3
Aguante el tubo del telescopio sobre el soporte, deslice
la barra de machihembrado en la abrazadera del
telescopio en la parte superior del soporte
4 Apriete el mando manual grande del tornillo de montaje
y el tornillo plateado de seguridad más pequeño para
asegurar el telescopio en posición
NOTA: Se muestra el refractor de 90mm, pero los refractores de 70mm y
102mm se instala en el soporte del mismo modo.
8 I ESPAÑOL
DIAGONAL ESTELAR Y OCULARES
La diagonal estelar se instala en la parte posterior de un telescopio refractor y contiene un pequeño prisma que refl eja la
luz en un ángulo de 90º, ofreciendo una posición de observación más cómoda Como la diagonal estelar le ofrece una
imagen con orientación 100% correcta, puede usar fácilmente el telescopio para observación terrestre diurna
LOCALIZADOR STARPOINTER
®
Su telescopio incluye un localizador de punto rojo
StarPointer
®
que se utiliza como herramienta de mira al
apuntar el telescopio a un objetivo
Para instalar el localizador en el 70AZ, 90AZ y
102AZ:
1 Afl oje los dos tornillos de cabezal Philips en el lateral
del localizador y deslice la abrazadera sobre el soporte
machihembrado cerca del enfoque del telescopio La
apertura grande del localizador debe estar orientada a
la parte anterior del telescopio
2 Asegure el localizador en posición apretando los dos
tornillos de cabezal Philips No apriete los tornillos en
exceso Solamente debe ajustar la conexión
3
Saque la pequeña pestaña de plástico bajo la tapa de
la batería tirando de ella Se ha instalado para evitar
que se descargue la batería accidentalmente durante
el transporte
Para introducir la diagonal:
1 Saque las tapas de ambos lados de la diagonal
2 Afl oje los tornillos de la parte posterior del enfoque y
saque la pequeña tapa para el polvo
3
Introduzca el tubo pequeño en la diagonal en la parte
posterior del enfoque y asegúrelo apretando los
tornillos Puede ajustar el ángulo de la diagonal estelar
en cualquier dirección deseada antes de apretar los
tornillos
Su telescopio incluye dos oculares El de 20mm ofrece un aumento bajo con un campo de visión moderadamente amplio
El de 10 mm le ofrece un mayor aumento pero un campo de visión más estrecho Puede obtener oculares adicionales para
aumentar o reducir el aumento al nivel deseado Cuando localice por primera vez un objeto, es preferible usar el ocular de
20 mm, y cuando el objeto esté centrado, cambiar al de 10mm para aumentarlo
Para instalar el ocular:
1 Afl oje los tornillos del extremo abierto de la diagonal
estelar
2 Introduzca el cañón plateado del ocular de 20mm en la
diagonal estelar
3 Apriete los tornillos para asegurar el ocular en posición
4 Para ver la imagen lo más defi nida posible, enfoque
mirando por el ocular y gire lentamente los mandos de
enfoque hasta que la imagen quede bien enfocada
Compartimiento
de la Batería
Mando de ajuste
horizontal
Mando de
ajuste vetical
Interruptor para
encender/apagar
ESPAÑOL I 9
CENTRAR EL OBJETO
EN EL OCULAR
Mire por el telescopio usando el ocular con menor
potencia. Mueva el telescopio hasta que el objeto elegido
quede en el centro del campo de visión. Si la imagen se
ve borrosa, gire suavemente los mandos de enfoque a
cada lado del telescopio hasta que quede defi nida.
NOTA: La imagen del telescopio puede aparecer
invertida. Es normal en telescopios astronómicos.
El localizador es una de las piezas más importantes de
su telescopio. Le ayuda a localizar objetos y centrarlos
en el ocular. La primera vez que monte el telescopio,
deberá alinear el localizador con la óptica principal del
telescopio. Es preferible hacerlo de día.*
* ¡AVISO SOLAR! ¡No intente nunca observar
el sol por un telescopio sin un fi ltro solar
adecuado!
ELEGIR UN OBJETO
Saque el telescopio de día y localice un objeto fácilmente
reconocible, como una farola, una matrícula de coche,
o una señal. El objeto debe estar lo más lejos posible, al
menos a 400 m.
ALINEAR EL LOCALIZADOR DE PUNTO ROJO
22
Ocular de 20mm
Mandos de enfoque
11
MIRAR POR EL LOCALIZADOR
Cuando el objeto esté centrado en el ocular de 20mm,
mire por el localizador y localice el punto rojo.
AJUSTAR EL LOCALIZADOR
Sin mover el telescopio, use los dos mandos de ajuste para
mover el localizador hasta que el punto rojo aparezca
sobre el objeto que está observando en el ocular de
20mm del telescopio.
SU LOCALIZADOR ESTÁ
ALINEADO.
No debería necesitar realineado a menos que reciba
golpes o caiga.
mando de ajuste
(lado a lado)
mando de ajuste
(arriba y abajo)
4433
55
10 I ESPAÑOL
Con la Luna visible en el firmamento, instale el
telescopio con el ocular de 20mm instalado.
El mejor y más sencillo objetivo que puede probar a observar primero es la Luna. Pruebe a observar la Luna en distintos puntos de sus fases. El mejor momento para observar la
Luna es desde dos días después de Luna nueva hasta unos días antes de Luna llena. Durante este periodo podrá ver el máximo detalle de los cráteres y riscos lunares.
Mueva el telescopio de forma que apunte
aproximadamente a la Luna.
Mire por el localizador y localice el punto rojo. Siga
moviendo el telescopio hasta que el punto rojo se
muestre sobre la Luna.
SU PRIMERA NOCHE FUERA - LA LUNA
3311 22
Mire por el ocular de 20mm del telescopio. Gire
suavemente los mandos de enfoque para ajustar la
definición de la imagen.
Puede observar muchos más objetos celestes, como
planetas, clústeres estelares y nebulosas usando
esta misma técnica si sabe dónde encontrarlos en el
firmamento.
Para obtener una vista más cercana de la Luna, afloje
los tornillos del enfoque y saque el ocular de 20mm.
Cámbielo por el ocular de 10mm y apriete los tornillos
manuales para asegurarlo en posición. El ocular de
10mm le ofrecerá notablemente más aumento, haciendo
que la Luna se muestre mucho más grande.
NOTA: Puede tener que ajustar los mandos de enfoque
cuando cambie oculares, para asegurarse de
obtener la imagen más definida posible.
¡FELICIDADES!
¡HA OBSERVADO SU
PRIMER OBJETO CELESTE!
44
6655
10mm
20mm
Ocular de 20mm
Mandos de enfoque
ESPAÑOL I 11
RECOMENDACIONES DE OBSERVACIÓN CELESTE
Esta sección cubre recomendaciones de observación visual para objetos del sistema solar y del espacio profundo, así
como condiciones de observación general que afectarán a su capacidad de observación
AUMENTO
Puede cambiar el aumento del telescopio cambiando el ocular Tanto los telescopios como los oculares tienen longitud
focal medida en milímetros Para calcular el aumento de una combinación de telescopio y ocular, tome la longitud focal del
telescopio y divídala por la longitud focal del ocular El número resultante será el factor de aumento
Por ejemplo, el AstroMaster 90AZ tiene una longitud focal de 1000mm Usando el ocular de 20mm:
1000mm
=
____________
= 50x
20mm
Longitud focal del telescopio
Aumento =
_________________________
Longitud focal del ocular
CAMPO DE VISIÓN
Determinar el campo de visión es importante si quiere tener una idea del tamaño angular del objeto que está observando
Para calcular el campo de visión real, divida el campo aparente del ocular (proporcionado por el fabricante del ocular) por
los aumentos que ofrece en el telescopio que esté usando
Usando el ejemplo de la sección anterior, podemos determinar el campo de visión usando el mismo telescopio y el ocular
de 20mm El ocular de 20mm tiene un campo aparente de visión de 40º
40°
=
______
= 0 9 grados de arco
50
Campo de visión aparente del ocular
Campo de visión real =
________________________________
Aumento
El ocular de 20mm tiene un campo aparente de visión de 40º Divida 40º por el aumento, que es de 50x Le resultará un
campo de visión real de 0,9 grados o 54 minutos de arco
12 I ESPAÑOL
LOS PLANETAS
Además de la Luna, su telescopio puede observar los 5 planetas más brillantes Como los planetas cambian de posición
respecto a las estrellas del fondo, necesitará consultar con fuentes de información en la red o usar una app de planetario
en un dispositivo para ayudarle a localizar su posición Aquí tiene algunos objetos que puede observar:
• Mercurio y Venus- Como la Luna, los dos planetas interiores pasan por fases, desde delgadas crecientes a fases
menguantes
• Marte- Cuando esté cerca de la oposición (el punto está en su órbita más cercana a la Tierra) debería poder discernir
el casco polar y posiblemente algunas características de la superficie más grandes que aparecen como marcas
oscuras en la superficie
• Júpiter- Busque las bandas de nubes de metano más oscuras que rodean el planeta encima y debajo del ecuador Si
la Gran Mancha Roja está orientada a la Tierra, puede que pueda verla También verá las cuatro lunas más brillantes
de Júpiter - Io, Europa, Ganímedes y Calisto Estas lunas son magníficas para observación porque puede verse su
movimiento en solamente un par de horas Ocasionalmente se desplazan detrás de Júpiter o entran en su sombra y
desaparecen durante cierto tiempo También pueden cruzar la cara de Júpiter y puede que incluso vea una sombra de
la luna cruzándola Existen diversas apps útiles para dispositivos que le ayudarán a predecir si se puede ver la Gran
Mancha Roja, así como si se van a producir eventos interesantes con las lunas de Júpiter
• Saturno- ¡Los anillos! Saturno es posiblemente uno de los objetos más hermosos que se pueden observar en un
telescopio Si las condiciones de visualización son los suficientemente estables, puede captar la sombra de los anillos
en el planeta y la sombra del planeta en los anillos Debería poder ver Titán, la luna más brillante de Saturno
OBJETOS DEL ESPACIO PROFUNDO
Los objetos del espacio profundo son todos los objetos celestes fuera de nuestro sistema solar Incluyen grupos estelares,
nebulosas planetarias, nebulosas difusas, estrellas binarias y otras galaxias fuera de la Vía Láctea Los objetos como
nebulosas y galaxias pueden ser bastante grandes, pero también son muy tenues Para obtener la mejor vista posible,
deberá asegurarse de que el firmamento sea lo más oscuro posible Cuanto más lejos esté de las luces de ciudades,
mejor verá estos objetos en el ocular En fotografías de nebulosas y galaxias verá vívidos rojos y azules Estos colores
no son visibles cuando mira por el ocular Las imágenes coloreadas son imágenes de exposición extremadamente larga
tomadas a lo largo de 15 - 60 minutos o más, donde el ojo solamente registra datos basándose en cada instante Los
sensores digitales son mucho más sensibles a los rojos y azules que el ojo humano, que es más sensible a la sección
verde del espectro Igualmente, podrá ver el suave brillo de la galaxia de Andrómeda y la expansión de la Nebulosa de
Orión
CONDICIONES DEL CIELO
Las condiciones del cielo pueden afectar notablemente al telescopio de tres formas
• Placidez del aire- En días con viento, las imágenes de la Luna y los planetas pueden parecer oscilar o saltar por el
ocular, como si los estuviera viendo a través de agua en movimiento Las noches con viento calmo ofrecen las mejores
vistas con aumento elevado de los planetas y la Luna La mejor forma de valorar la estabilidad de la atmósfera es
mirar a estrellas brillantes con el ojo desnudo Si "parpadean" o cambian de color rápidamente, el aire es inestable
y será preferible usar aumentos más bajos y mirar objetos del espacio profundo Si las estrellas están definidas y no
parpadean, el aire es estable y debería ofrecer magníficas vistas planetarias con alto aumento
• Transparencia- ¿Qué claridad tiene el aire por el que está mirando? Si existe una gran cantidad de humedad en el
aire, la luz tenue de galaxias y nebulosas puede esparcerse y difuminarse antes de llegar al telescopio, causando una
pérdida de brillo de la imagen Los restos en el aire por incendios forestales cercanos, o incluso erupciones volcánicas
lejanas, pueden contribuir a una gran pérdida de brillo A veces esta elevada humedad o restos pueden ayudar a
estabilizar el aire, permitiendo buenas imágenes planetarias y lunares, pero la pérdida de luz dificulta la observación de
objetos del espacio profundo más tenues
• Brillo celeste- La cantidad de luz ambiente en la atmósfera también puede afectar a la observación del espacio
profundo La oscuridad del cielo puede depender de su entorno local En una ciudad, el brillo celeste causado por la
iluminación de la ciudad reflejada a la tierra desde el cielo puede superar a la tenue luz de galaxias distantes Alejarse
de las luces brillantes de una ciudad grande puede marcar la diferencia entre ver un objeto del espacio profundo
y perdérselo por completo Los planetas y la Luna tienen el brillo suficiente por sí mismos para que el efecto al
observarlos sea mínimo
ESPAÑOL I 13
SELECCIÓN DE UN LUGAR DE OBSERVACIÓN
Si va a observar objetos del espacio profundo, como galaxias y nebulosas, debería tener en cuenta ir a un lugar con
el cielo oscuro que esté razonablemente accesible Debería estar alejado de las luces de ciudades, con un campo
de visión relativamente sin obstrucciones, y a contraviento de cualquier fuente importante de contaminación del
aire Elija siempre la elevación más alta posible, dado que puede así reducir el efecto de la inestabilidad atmosférica
y puede garantizar que se encuentre por encima de la niebla Aunque puede ser deseable llevar el telescopio a un
lugar con el cielo oscuro, no siempre es necesario Si quiere observar planetas, la Luna o incluso alguno de los
objetos más brillantes del espacio profundo, puede hacerlo desde cualquier lugar, como su patio trasero Intente
montar el telescopio en un lugar fuera de la incidencia directa de farolas o luces domésticas para ayudar a proteger
su visión nocturna Intente evitar observar objetos que estén de 5 a 10 grados sobre el tejado de un edificio Los
techos absorben calor durante el día y lo irradian de noche Pueden provocar una capa de turbulencias de aire
directamente sobre el edificio que puede degradar la imagen Es preferible instalar el telescopio directamente sobre
una superficie de tierra o hierba Deberían evitarse plataformas elevadas como tarimas de madera o superficies rígidas
como hormigón o una acera, dado que transmiten vibraciones fácilmente, que pueden transferirse al telescopio
Observar a través de una ventana no se recomienda, dado que el cristal distorsionará las imágenes considerablemente
Una ventana abierta puede ser aún peor, dado que el aire cálido del interior saldrá por la ventana, causando turbulencias
que también afectarán a la imagen La astronomía es una actividad de exteriores
ELEGIR EL MEJOR MOMENTO PARA OBSERVAR
Intente no observar inmediatamente tras la puesta de sol Cuando el sol se pone, la Tierra aún se está enfriando, causando
turbulencias en el aire A medida que transcurre la noche mejora la visión, y se reduce la contaminación del aire y las luces
terrestres Algunos de los mejores momentos de observación son de madrugada, antes del amanecer Los objetos se
pueden observar mejor cuando cruzan el meridiano, la línea imaginaria que pasa de norte a sur por un punto directamente
sobre su cabeza Es el punto en el que los objetos llegan a su punto más alto en el firmamento, y el telescopio tiene la menor
cantidad de atmósfera posible Los objetos que estén saliendo o poniéndose cerca del horizonte sufrirán más turbulencias
atmosféricas dado que estará mirando por una columna de aire más alta No siempre es necesario tener cielos sin nubes
si mira planetas o la Luna A menudo las condiciones de nublado parcial ofrecen una observación excelente
REFRIGERAR EL TELESCOPIO
Los telescopios necesitan 10 minutos como mínimo para enfriarse a la temperatura del aire exterior Puede tardar más si
existe una gran diferencia entre la temperatura del telescopio y la del aire exterior De este modo se minimiza la distorsión
por calor dentro del telescopio (corrientes del tubo)
ADAPTACIÓN DE LOS OJOS
Si desea observar objetos del espacio profundo con un lugar con cielo oscuro, es preferible que deje que sus ojos se
adapten a la oscuridad evitando exponerse a fuentes de luz blanca como linternas, faros de coche, farolas, etc Sus
pupilas tardarán aproximadamente 30 minutos para expandirse a su máximo diámetro y acumular los niveles de pigmentos
ópticos para ayudar a sus ojos a ver la luz tenue de un objeto distante Si necesita luz para ayudarle a instalar el telescopio
en la oscuridad, intente usar una linterna LED roja en la posición de brillo más baja posible y evite mirar directamente a la
fuente de luz Así tendrá la mejor posibilidad de capturar dichos objetos tenues del espacio profundo
Al observar, es importante hacerlo con ambos ojos abiertos Así evita la fatiga del ojo por el ocular Si le distrae, cubra el
ojo que no use con la mano o un parche El centro del ojo funciona bien a la luz del día, pero es la zona menos sensible
del ojo al intentar ver detalles sutiles con niveles de luz bajos Cuando mire por el ocular un objeto tenue, no lo mire
directamente En su lugar, mire hacia el borde del campo de visión y el objeto se verá más brillante
SALTO ESTELAR
La forma más sencilla de orientarse en el firmamento es una técnica llamada salto estelar Lo primero que tiene que hacer
es medir el campo de visión del localizador Mire al cielo y localice una constelación con estrellas brillantes Puede usar
su planisferio o app de astronomía para ayudarle a identificarla Encuentre el mapa en el atlas estelar que muestre esta
constelación Centre el localizador en cualquier estrella brillante que pueda reconocer en el mapa Ponga la cabeza a 12
pulgadas (30 cm) de la ventana reflectante del localizador StarPointer y mueva el telescopio de forma que la estrella brillante
esté en el borde del campo de visión de la ventana (no importa la dirección que elija) Sin mover el telescopio, mire por la
ventana del localizador y localice otra estrella cerca del borde opuesto del campo de visión Localice la segunda estrella en el
mapa Mida la distancia entre estas dos estrellas en el mapa con una regla Esta distancia representa un campo de visión del
localizador en su atlas Ahora puede usar esta medida para localizar objetos celestes
14 I ESPAÑOL
CUIDADOS Y LIMPIEZA DEL TELESCOPIO
Aunque su telescopio necesita poco mantenimiento, existen algunos aspectos a recordar que garantizarán que el
telescopio funcione lo mejor posible Ocasionalmente puede acumularse polvo y/o humedad en la lente del objetivo Tenga especial cuidado al
limpiar cualquier instrumento para evitar dañar la óptica
Si se ha acumulado polvo en la óptica, siga estos pasos para limpiar el telescopio:
1 Use un pincel de pelo de camello para quitar suavemente las partículas más grandes
2 Use una perilla de fotografía para eliminar restos sueltos También puede usar un bote de aire comprimido, como los que pueden adquirirse
para limpiar teclados de ordenador, pero tenga cuidado No use botes casi vacíos y asegúrese de aguantar el bote vertical No hacerlo puede
provocar que el bote expulse propelente sobre la óptica Aguante la superfi cie de la óptica en ángulo respecto al chorro de aire del bote durante
aproximadamente dos a cuatro segundos
3 Use una solución de limpieza óptica de alcohol isopropílico y agua destilada en una mezcla 50/50 Aplique la solución en un papel tisú sin perfumar
y aplique el tisú a la óptica Las pasadas, con poca presión, deben ir del centro de la lente (o espejo) a la sección exterior en líneas rectas, como
radios de una rueda NO frote en círculos
Puede experimentar acumulación de humedad en la óptica del telescopio durante una sesión de observación Si quiere seguir observando, debe
eliminar la humedad, sea con un secador (en posición baja) o apuntando el telescopio al suelo hasta que se evapore la humedad Si se condensa
humedad en el interior de la óptica, retire los accesorios del telescopio Ponga el telescopio en un lugar sin polvo y apúntelo hacia abajo hasta
que se evapore la humedad
Para minimizar la necesidad de limpiar su telescopio, coloque todas las tapas de las lentes cuando haya terminado de usarlo Como los tubos del
telescopio no son estancos, las tapas deben colocarse sobre las aperturas cuando no lo use Evitará que entren contaminantes en el tubo óptico
Los ajustes y limpieza internos solamente deben ser realizados por el departamento de reparaciones de Celestron Si su telescopio precisa
de limpieza interna, llame a la fábrica para obtener un número de autorización de devolución y un presupuesto
INSTRUCCIONES DE SEGURIDAD
• Riesgo de explosión si se sustituye la batería por un tipo incorrecto
• La batería incluida no es recargable
• Use la batería exclusivamente del modo originalmente pretendido para evitar un cortocircuito Cuando el material conductor se conecte
directamente al positivo y negativo de la batería causará un cortocircuito
• No use una batería dañada
• No guarde la batería en un entorno extremadamente frío o cálido Hacerlo puede reducir la duración de la batería
• Retire las baterías si están agotadas o si el producto no va a usarse durante un tiempo prolongado
• Cuando cambie la batería, consulte el manual de instrucciones y asegúrese de que los lados positivo y negativo estén correctamente orientados
• No ponga las baterías en el fuego
• Deseche la batería según la normativa local
SOFTWARE COMPLEMENTARIO
Su adquisición incluye software para su ordenador No necesita descargar este software para usar su telescopio, pero puede
mejorar su experiencia
REQUISITOS MÍNIMOS DEL SISTEMA
Windows:
• Windows 7 o superior
• Procesador de 500MHz o superior
• 128 MB RAM
• Espacio en el disco duro de 850 MB
• Tarjeta gráfi ca de 32 MB con capacidad de OpenGL
• Monitor con resolución de 1024x768 píxeles (recomendado)
Mac:
• Binario universal (PPC/compatible con Intel)
• OS X 10.4 o superior (10.5 o superior para Elementary)
• Procesador G3 450 MHz o superior
• 128 MB RAM
• Espacio en el disco duro de 850 MB
• Tarjeta gráfi ca de 32 MB con capacidad de OpenGL
• Monitor con resolución de 1024x768 píxeles (recomendado)
Software de astronomía Celestron Starry Night
Celestron Starry Night, el principal software de astronomía del mercado, le lleva en una visita guiada del pasado, presente
y futuro de nuestro sistema solar Puede ayudarle a aprender sobre el fi rmamento nocturno y a planifi car su siguiente sesión
de observación Use Starry Night para modelar con exactitud el aspecto del fi rmamento nocturno desde su patio trasero, una
ciudad cercana, o cualquier lugar de la Tierra
celestron com/pages/warranty
AVISO SOLAR: No intente nunca observar el Sol con ningún telescopio.
¿NECESITA AYUDA? Contacte con el soporte técnico de Celestron
celestron com/pages/technical-support
El diseño y las especificaciones del producto están sujetos a cambios sin notificación previa
Este producto ha sido diseñado y está pensado para ser usado por personas de 14 años o más
de edad
©2024 Celestron Celestron y su símbolo son marcas comerciales de Celestron, LLC • Todos
los derechos reservados • Celestron com
EE UU : Celestron, 2835 Columbia Street, Torrance, CA 90503 EE UU
GB: Celestron Global Ltd , Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Reino Unido
Fabricado en China | 09-24
INSTRUCCIONES DE SEGURIDAD
• Riesgo de explosión si se sustituye la batería por un tipo incorrecto.
• La batería incluida no es recargable.
• Use la batería exclusivamente del modo originalmente pretendido para evitar un cortocircuito. Cuando el material
conductor se conecte directamente al positivo y negativo de la batería causará un cortocircuito.
• No use una batería dañada.
• No guarde la batería en un entorno extremadamente frío o cálido. Hacerlo puede reducir la duración de la batería.
• Retire las baterías si están agotadas o si el producto no va a usarse durante un tiempo prolongado.
• Cuando cambie la batería, consulte el manual de instrucciones y asegúrese de que los lados positivo y negativo
estén correctamente orientados.
• No ponga las baterías en el fuego.
• Deseche la batería según la normativa local.
NOTIFICACIÓN FCC: Este dispositivo cumple con el apartado 15 de las normas FCC. Su uso está sujeto a
las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias nocivas, y (2) este dispositivo debe
admitir cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento indeseado.
Modelo #21061- AstroMaster 70AZ
Modelo #21063- AstroMaster 90AZ
Modelo #22065- AstroMaster 102AZ
MANUALE D’USO
ITALIANO
SOMMARIO
AVVERTIMENTO SOLARE 5
CONTENUTO DELLA CONFEZIONE 6
MONTAGGIO DEL TELESCOPIO 6
Montatura 6
Montatura in movimento 7
Tubo del telescopio 7
La diagonale stellare e l’oculare 8
Cercatore StarPointer
®
8
Allineamento del cercatore 9
PRIMA SESSIONE DI OSSERVAZIONE ASTRONOMICA 10
La Luna 10
SUGGERIMENTI SULL’OSSERVAZIONE CELESTE 11
Ingrandimento 11
Campo di visualizzazione 11
I pianeti 12
Oggetti non stellari 12
Condizioni del cielo 12
Selezione del sito di osservazione 13
Scegliere il miglior momento per l'osservazione 13
Raffreddamento del telescopio 13
Adattare gli occhi 13
Star Hopping 13
CURA E PULIZIA DEL TELESCOPIO 14
ITALIANO I 5
• Non tentare mai di osservare il Sole attraverso un telescopio senza un filtro solare adeguato Ciò potrebbe causare danni
irreversibili agli occhi
• Mai utilizzare il telescopio per proiettare un'immagine del Sole su una qualsiasi superficie L'accumulo interno di calore
può danneggiare il telescopio e i relativi accessori ad esso fissati
• Mai utilizzare un filtro solare per oculare o un prisma di Herschel L'accumulo di calore all'interno del telescopio può
causare l'incrinatura o la rottura di tali dispositivi, lasciando che la luce solare non filtrata passi attraverso l'occhio
• Mai lasciare il telescopio incustodito, sia in presenza di bambini sia di adulti che potrebbero non avere familiarità con
le corrette procedure di funzionamento del telescopio
AVVERTIMENTO SOLARE
6 I ITALIANO
Si consiglia di conservare la confezione del telescopio per riporre il telescopio quando non è in uso Disimballare la
confezione con attenzione poiché alcuni componenti sono di piccole dimensioni Utilizzare l'elenco dei componenti
fornito di seguito per verificare che siano presenti tutti i componenti e gli accessori
ELENCO COMPONENTI
CONTENUTO DELLA CONFEZIONE
MONTAGGIO DEL TELESCOPIO
MONTATURA
La montatura e il treppiede Astro Master AZ sono forniti
completamente assemblati, pertanto il montaggio è
semplice
1 Rimuovere il treppiede e la montatura dalla confezione
2 Allentare le manopole manuali sulla parte inferiore di
ciascuna gamba ed estendere la sezione interna della
gamba all'altezza desiderata Stringere le manopole per
fissare le gambe, prestando attenzione a non stringere
in modo eccessivo
3 Mettere il treppiede in posizione verticale e tirare le
gambe dello stesso verso l’esternofino a quando il
supporto centrale non scatta in posizione
4
Posizionare il vano accessori sopra la linea centrale
della leva sopra il foro effettuato nel centro Ruotare il
vassoio fino a quando le linguette ai tre punti del vassoio
scattano in posizione su ciascun braccio della leva
centrale del treppiede
2
11
1
12
4
7
8
10
1. Tubo del telescopio
2. Cercatore StarPointer
®
3. Oculare (da 20mm mostrato), Oculare (da 20mm non mostrato)
4. Diagonale stellare per raddrizzare le immagini
5. Manopole della messa a fuoco
6. Maniglia panoramica/Frizione per l’altitudine
7. Treppiede
8. Van accessori
9. Morsetto delle gambe del treppiede
10. Obiettivo
11. Morsetto di montaggio del telescopio
12. Manopola di regolazione della tensione con azimut
3
5
6
9
ITALIANO I 7
MONTATURA IN MOVIMENTO
La montatura Astro Master AZ può essere spostata a
mano usando la maniglia panoramica Per regolare l'angolo
della montatura verso l'alto e verso il basso, allentare la
frizione per l'altitudine ruotando completamente la maniglia
panoramica in senso antiorario Spostare la montatura nella
posizione desiderata e bloccare la frizione per fissare la
montatura in posizione ruotando completamente la maniglia
panoramica in senso orario
L'asse di sinistra e destra può ruotare liberamente e non
si blocca, ma la tensione può essere regolata secondo le
proprie preferenze utilizzando la manopola di tensione con
azimut sulla parte posteriore della montatura Ruotare la
manopola in senso orario per aumentare la tensione e in
senso antiorario per allentarla
TUBO DEL TELESCOPIO
Per fissare il tubo al treppiede e alla montatura procedere
come segue
1 Spostare la montatura, in modo che la piattaforma di
montaggio del telescopio sia parallela al suolo Bloccare
la frizione per altitudine per evitare che si sposti
2 Localizzare la barra a coda di rondine sul fondo del tubo
del telescopio
3
T enendo il tubo sulla montatura, far scorrere la barra
a coda di rondine nel morsetto del telescopio sulla
sommità della montatura
4 Stringere entrambe la manopola grande manualmente
sulla vite di fissaggio e la vite di sicurezza d'argento più
piccola per fissare il telescopio in posizione
NOTA: In figura è mostrato il rifrattore da 90mm, ma i rifrattori da 70mm e
102mm si monta allo stesso modo.
8 I ITALIANO
LA DIAGONALE STELLARE E L'OCULARE
Il diagonale si fi ssa sul retro del telescopio e contiene un piccolo prisma che rifl ette la luce a un angolo di 90°, consentendo
una posizione di osservazione più comoda Poiché il diagonale fornisce un immagine orientata correttamente, è possibile
utilizzare facilmente il telescopio per l'osservazione terrestre
CERCATORE STARPOINTER
®
Il telescopio è dotato di un cercatore StarPointer
®
a puntino
rosso che viene utilizzato come strumento di visione quando
si punta il telescopio a un oggetto stabilito
Installare il cercatore su 70AZ, 90AZ e 102AZ:
1 Allentare le due viti con testa a croce sul lato del
cercatore e far scorrere il morsetto sopra la staffa a
coda di rondine vicino il focheggiatore del telescopio
L'ampia fi nestrella del cercatore dovrebbe essere rivolta
verso la parte anteriore del telescopio
2 Fissare il cercatore in posizione serrando le due viti
con testa a croce Non serrare troppo le viti Basta
serrare bene
3
Rimuovere la piccola linguetta di plastica sotto il
coperchio della batteria tirandola verso l'esterno Essa
viene applicata che la batteria si scarichi accidentalmente
durante il trasporto
Per inserire il diagonale procedere come segue
1 Rimuovere i coperchi da entrambi i lati della diagonale
2 Allentare le viti sul retro del focheggiatore ed estrarre il
piccolo coperchio antipolvere
3
Inserire il tubo più piccolo del diagonale sul retro del
focheggiatore e fi ssarlo serrando le viti È possibile
regolare l'angolo della diagonale stellare in qualsiasi
direzione desiderata prima di stringere le viti
Il telescopio è dotato di due oculari Il 20mm che darà basso ingrandimento con un moderatamente largo campo di
visualizzazione Il 10mm darà maggiore ingrandimento, ma un campo visivo più stretto È possibile acquistare altri oculari
per aumentare o diminuire l'ingrandimento al livello desiderato Durante la prima localizzazione di un oggetto, è preferibile
utilizzare l'oculare da 20mm, quindi, una volta che l'oggetto è centrato, cambiare l'oculare con quello da 10mm per
"zoomare" su di esso
Per installare l'oculare:
1 Allentare le viti sull'estremità aperta della diagonale
stellare
2 Inserire il barilotto argentato dell’oculare da 20mm nella
diagonale stellare
3 Serrare le viti per fi ssare l'oculare in posizione
4 Per vedere l'immagine il più nitido possibile, mettere
a fuoco guardando attraverso l'oculare e ruotando
lentamente le manopole di messa a fuoco fi no a quando
l'immagine non è completamente nitida
Alloggiamento
batteria
Sinistra/Destra
Regolazione
Manopola
Su/Giù
Regolazione
Manopola
Interruttore di
accensione/
spegnimento
ITALIANO I 9
22
Oculare 20mm
Manopole di
messa a fuoco
CENTRARE L'OGGETTO
NELL'OCULARE
Guardare attraverso il telescopio utilizzando l'oculare
con minore ingrandimento. Muovere il telescopio fi no a
quando l'oggetto prescelto si trova al centro del campo
visivo. Se l'immagine è sfocata, ruotare con delicatezza
le manopole di messa a fuoco a lato del telescopio fi no a
quando l'immagine non è nitida.
NOTA: L'immagine del telescopio potrebbe apparire
capovolta. Ciò è perfettamente normale per i telescopi
astronomici.
Il cercatore è uno dei componenti più importanti del
telescopio. Aiuta a localizzare gli oggetti e a centrarli
nell'oculare. Al primo assemblaggio del telescopio è
necessario allineare il cercatore con le ottiche principali
del telescopio. È preferibile eseguire questa operazione
durante il giorno*.
* AVVERTENZA SOLARE! Non tentare mai di
osservare il Sole attraverso un telescopio
senza un fi ltro solare adeguato!
SCEGLIERE UN OGGETTO
DA OSSERVARE
Portare il telescopio all'esterno durante il giorno e
individuare un oggetto facilmente riconoscibile, come ad
esempio un semaforo, la targa di un'auto o un cartello.
L'oggetto dovrebbe trovarsi il più lontano possibile,
minimo a 400 metri.
ALLINEAMENTO DEL CERCATORE CON MIRINO
11
4433
OSSERVARE ATTRAVERSO IL
CERCATORE
Una volta che l'oggetto è centrato nell'oculare da 20
mm, guardare attraverso il cercatore e localizzare il
punto rosso.
REGOLARE IL CERCATORE
Senza spostare il telescopio,, utilizzare le due manopole
di regolazione per spostare il cercatore fi no a quandoil
punto rosso.appare sullo stesso oggetto che si sta
osservando nell'oculare da 20 mm del telescopio.
IL CERCATORE È ORA
ALLINEATO!
Non occorre effettuare un nuovo allineamento salvo
colpi o cadute.
Manopola di
regolazione
(su e giù)
55
Manopola
di rego-
lazione (laterale)
10 I ITALIANO
Quando la Luna è visibile in cielo predisporre il
telescopio con installato l'oculare da 20 mm.
L'oggetto migliore e più facile da osservare per primo è la Luna. Provare a osservare la Luna in diversi momenti delle sue fasi. Il momento migliore per osservare la Luna è a partire
da due giorni dopo la Luna nuova fino a un paio di giorni prima della Luna piena. Durante questo periodo crateri e catene montuose sono osservabili nel dettaglio.
Spostare il telescopio in modo che punti
approssimativamente verso la Luna.
Osservare attraverso il cercatore e localizzare il punto
rosso. Continuare a muovere il telescopio fino a quando
il punto rosso appare sulla Luna.
LA PRIMA NOTTE DI OSSERVAZIONE - LA LUNA
33
11 22
Osservare attraverso l'oculare da 20 mm del telescopio.
Ruotare delicatamente le manopole di messa a fuoco
per regolare la nitidezza dell'immagine.
È possibile osservare altri corpi celesti, come pianeti,
ammassi solari e nebulose, utilizzando questa tecnica
se si conosce la loro posizione nel cielo notturno.
Per avere una visione più ravvicinata della Luna, allentare
le viti di blocco sul focheggiatore e rimuovere l'oculare da
20 mm. Sostituirlo con l'oculare da 10 mm e serrare le
viti di blocco per fissarlo in posizione. L'oculare da 10 mm
consente un ingrandimento significativamente maggiore,
facendo apparire la Luna molto più grande.
NOTA: Per assicurare la maggiore nitidezza possibile,
quando si sostituisce l'oculare, potrebbe essere
necessario regolare le manopole di messa a fuoco.
CONGRATULAZIONI!
HAI APPENA OSSERVATO IL
TUO PRIMO CORPO CELESTE!
44
Oculare 20mm
Manopole di
messa a fuoco
6655
10mm
20mm
ITALIANO I 11
SUGGERIMENTI SULL’OSSERVAZIONE CELESTE
Questa sezione copre suggerimenti per l'osservazione visiva sia del sistema solare sia di corpi del profondo cielo nonché
condizioni di osservazione generale che influenzeranno la capacità di osservazione
INGRANDIMENTO
È possibile modificare l'ingrandimento del telescopio semplicemente cambiando gli oculari Entrambi i telescopi e gli
oculari hanno lunghezze focali che si misurano in millimetri Per calcolare l'ingrandimento di una data combinazione
telescopio e oculare, prendere la lunghezza focale del telescopio e dividerlo per la lunghezza focale dell'oculare Il risultato
ottenuto rappresenta il fattore di ingrandimento
Ad esempio, l'AstroMaster 90AZ ha una lunghezza focale di 1000mm Utilizzando l'oculare da 20mm:
1000mm
=
____________
= 50x
20mm
Lunghezza focale del telescopio
Ingrandimento =
___________________________
Lunghezza focale dell'oculare
CAMPO DI VISUALIZZAZIONE
La determinazione del campo di visualizzazione è importante se si intende avere un'idea della dimensione angolare
dell'oggetto che si sta osservando Per calcolare il campo di visualizzazione attuale, dividere il campo apparente dell'oculare
(fornito dal produttore dell'oculare) per l'ingrandimento dato nel campo di utilizzo
Utilizzando l'esempio fornito alla sezione precedente, è possibile determinare il campo di visualizzazione utilizzando lo
stesso telescopio e l’oculare da 20mm L'oculare da 20mm ha un campo apparente di visualizzazione di 40°
40°
=
______
= 0 9 gradi d’arco
50
Campo visivo apparente dell’oculare
Campo di visualizzazione corrente =
______________________________
__
Ingrandimento
L'oculare da 20mm ha un campo apparente di visualizzazione di 40° Dividere i 40° per l'ingrandimento, che è potenza 50
Questo produce un campo visivo effettivo di 0,9 gradi o 54 minuti d'arco
12 I ITALIANO
I PIANETI
Oltre alla Luna, il telescopio è in grado di osservare i 5 pianeti più luminosi Dal momento che i pianeti cambiano le loro
posizioni rispetto alle stelle di fondo, è necessario consultare fonti sul web o utilizzare un'app planetario sullo smartphone
per localizzarli Qui ci sono alcune cose da cercare:
• Mercurio e Venere- Proprio come la Luna, i due pianeti interni passeranno attraverso le fasi da spicchio-mezzaluna
crescente alle fasi calanti
• Marte- Quando si trova prossimo all'opposizione (il punto della sua orbita in cui è più vicino alla Terra), si dovrebbe
essere in grado di discernere la calotta polare ed eventualmente alcune caratteristiche superficiali più grandi che
appaiono come macchie scure sulla superficie
• Giove- Cercare le fasce più scure di nubi di metano che circondano il pianeta appena sopra e sotto l'equatore Se
la Grande Macchia Rossa è rivolta verso la Terra, sarà possibile intravederlo Sarà possibile vedere anche i quattro
satelliti più luminosi di Giove - Io, Europa, Ganimede e Callisto E' divertente osservare questi satelliti perché possono
si spostano sensibilmente anche solo in un paio di ore Talvolta, essi si sposteranno dietro Giove o nella sua ombra e
scompariranno per qualche tempo Essi possono anche attraversare la faccia di Giove ed è possibile vedere anche
l'ombra del satellite mentre lo attraversa Ci sono alcune app utili per smartphone concepite per prevedere quando è
possibile vedere la Grande Macchia Rossa così come quando tutti gli eventi interessanti, relativi ai satelliti di Giove,
stanno per verificarsi
• Saturno- Gli Anelli! Saturno è senza dubbio uno degli oggetti celesti più belli da osservare col telescopio Se le
condizioni di visibilità sono abbastanza stabili, si può anche scorgere l'ombra degli anelli sul pianeta e viceversa Si
dovrebbe essere in grado di vedere Titano, il satellite più brillante di Saturno
OGGETTI NON STELLARI
I corpi non stellari sono semplicemente quei corpi celesti al di fuori dei confini del sistema solare Includono ammassi
di stelle, nebulose planetarie, nebulose diffuse, stelle doppie e altre galassie al di fuori della Via Lattea Oggetti quali le
nebulose e le galassie possono essere molto grandi, ma anche debolmente luminose Al fine di ottenere una migliore
visualizzazione, è necessario assicurarsi di essere al buio più completo Tanto più si è lontani dalle luci della città, meglio
si vedranno gli oggetti nell'oculare Nelle fotografie di nebulose e galassie, vedrete rossi e blu vivaci Questi colori non
sono visibili quando si guarda attraverso l'oculare Le immagini colorate sono il frutto di una lunga esposizione di immagini
scattare per oltre 15 - 60 minuti o più, dove l'occhio registra solo una parte dei dati visti I sensori digitali sono molto più
sensibili ai rossi e blu di quanto sia l'occhio umano nella parte verde dello spettro Ancora, sarà possibile osservare la luce
soffusa della galassia di Andromeda e la distesa della Nebulosa di Orione
CONDIZIONI DEL CIELO
Le condizioni del cielo possono influenzare in modo significativo le prestazioni del telescopio in tre modi
• Stabilità dell'aria- Nelle giornate ventose, le immagini della Luna e dei pianeti appariranno a onda o che saltano
attorno all’ oculare; come se si guardassero attraverso l'acqua in movimento Le notti con venti tranquilli permetteranno
di vedere i pianeti e la Luna al miglior elevato ingrandimento Il modo migliore per giudicare la stabilità dell'atmosfera è
di guardare le stelle luminose ad occhio nudo Se sono "scintillanti" o cambiano rapidamente colori, l'aria è instabile e
è consigliabile utilizzare potenze inferiori e cercare oggetti non stellari Se le stelle sono taglienti e non scintillanti, l'aria
è stabile e dovrebbe offrire grandi viste planetarie ad elevato ingrandimento
• Trasparenza- Quanto pulita è l'aria che state osservando? Se c'è una quantità elevata di umidità nell'aria, la luce fioca
delle galassie e nebulose possono disperdersi in modo diffuso prima di raggiungere il telescopio, causando la perdita
di luminosità dell'immagine La presenza di detriti nell'aria provenienti da incendi boschivi locali o anche da eruzioni
vulcaniche distanti possono contribuire ad una grande perdita di luminosità A volte questa umidità o detriti possono
contribuire a stabilizzare l'aria, scattando buone immagini planetarie e lunari, ma la perdita di luce renderebbe difficile
vedere gli oggetti non stellari più deboli
• Luminosità del cielo- La quantità di luce ambientale nell'atmosfera può anche compromettere l'osservazione non
stellare L’oscurità del cielo può dipendere dai dintorni Nel mezzo di una città, la luminescenza del cielo dovuta
alle luci della città che si riflettono verso la Terra dal cielo può sopraffare la luce fioca proveniente dalle galassie
lontane Allontanarsi dalle luci di una grande città può fare la differenza tra vedere un oggetto non stellare debole e
completamente assente I pianeti e la Luna sono già luminosi abbastanza di per sé, così l'effetto che si ha nell'osservarli
è ridotto al minimo
ITALIANO I 13
SELEZIONE DEL SITO DI OSSERVAZIONE
Se avete intenzione di osservare oggetti non stellari, quali galassie e nebulose, ci si dovrebbe dirigere verso un sito
buio, che sia ragionevolmente accessibile Bisogna stare lontano dalle luci cittadine, avere una vista relativamente
aperta dell'orizzonte e controvento di qualsiasi delle principali fonti di inquinamento atmosferico Scegliere sempre
un punto più in alto possibile, per ridurre gli effetti dell'instabilità atmosferica e per garantire di trovarsi sopra il livello
di nebbia Benché possa essere desiderabile impiantare il telescopio presso un sito con cielo buio, non è sempre
necessario Se si prevede di visualizzare i pianeti, la Luna o anche alcuni degli oggetti non stellari più luminosi, è
possibile farlo da qualsiasi luogo, anche dal proprio cortile Cercare di impostare la posizione al di fuori del percorso
diretto di lampioni o luci di casa per aiutare a proteggere la visione notturna Cercare di evitare di osservare tutto ciò
che si trova all'interno di 5-10 gradi sopra il tetto di un edificio I tetti cittadini assorbono calore durante il giorno e
irradiano il calore fuori di notte Ciò può causare uno strato di aria turbolenta direttamente sopra l'edificio in grado di
degradare l'immagine È meglio configurare il telescopio direttamente su una superficie erbosa o sterrata Impostare
su qualsiasi piattaforma rialzata quale una superficie in legno, mentre quelle dure, come il cemento, o il marciapiede
dovrebbero essere evitate perché trasmettono facilmente vibrazioni che possono essere trasferite al telescopio
Non si raccomanda di osservare dalla finestra perché le immagini risulterebbero distorte a causa del vetro E una finestra
aperta può essere anche peggio, perché l'aria interna più calda fuoriesce dalla finestra, causando turbolenza con effetto
sulle immagini L'astronomia è un'attività all'aperto
SCEGLIERE IL MIGLIOR MOMENTO PER L'OSSERVAZIONE
Cercare di non osservare subito dopo il tramonto Dopo il tramonto, la Terra è ancora in raffreddamento, causando
turbolenze d'aria Con l’avvicinarsi della sera, non solo si vede meglio, ma diminuiranno l'inquinamento atmosferico e le luci
a terra Alcuni dei momenti migliori per osservare si hanno spesso nelle prime ore del mattino, poco prima dell'alba Gli
oggetti sono meglio osservati all'incrocio con il meridiano, la linea immaginaria che corre da nord a sud attraverso un punto
direttamente sopra la propria testa Questo è il punto in cui gli oggetti raggiungono i punti più alti nel cielo ed il telescopio
osserva attraverso la minor quantità di atmosfera possibile Gli oggetti che sorgono o tramontano vicino all'orizzonte
subiranno una maggiore turbolenza atmosferica dal momento che si osserva attraverso una colonna d'aria molto più lunga
Non è sempre necessario disporre di cieli senza nubi se si osservano i pianeti o la luna Spesso condizioni di cielo coperto
forniscono una visione eccellente
RAFFREDDAMENTO DEL TELESCOPIO
I telescopi richiedono almeno 10 minuti per raffreddarsi alla temperatura dell'aria esterna Questo potrebbe richiedere
più tempo se c'è grande differenza tra la temperatura del telescopio e l'aria esterna Ciò riduce al minimo la distorsione
dell'onda di calore all'interno del tubo del telescopio (correnti del tubo)
ADATTARE GLI OCCHI
Se si prevede di osservare oggetti non stellari in un sito con cielo scuso, sarebbe meglio adattare completamente gli occhi
al buio, evitando l'esposizione a fonti di luce bianche quali torce, fari auto, lampioni, ecc Le pupille necessiteranno di circa
30 minuti per dilatarsi al diametro massimo e aumentare i livelli dei pigmenti ottici per aiutare gli occhi a vedere la luce
fioca da un bersaglio distante Se si necessita dell'aiuto di luce per configurare il telescopio al buio, provare a utilizzare
una torcia a LED rossa il meno luminosa possibile ed evitare di guardare direttamente la sorgente di luce Ciò concederà
le migliori possibilità di acquisizione degli oggetti non stellari deboli
Durante l'osservazione, è importante farlo con entrambi gli occhi aperti Questo evita l'affaticamento dell'occhio all'oculare
Se si trova la cosa troppo antipatica, coprire l'occhio non utilizzato con la mano o mettere una benda sull'occhio Il centro
dell'occhio funziona bene alla luce del sole, ma è la parte meno sensibile dell'occhio quando si cerca di vedere dettaglio
più sottile a bassi livelli di luce Quando nell'oculare si cerca un obiettivo debole, non guardarlo direttamente Guardare,
invece, verso il bordo del campo visivo e l'oggetto apparirà più luminoso
STAR HOPPING
Il modo più semplice per orientarsi nel cielo è dato da una tecnica chiamata star Hopping La prima cosa da fare è quella
di misurare il campo di visualizzazione del cercatore Guardare il cielo e individuare una costellazione con stelle luminose È
possibile utilizzare l’app planisfero o astronomia per facilitarne l’individuazione Ora è possibile cercare la mappa nell’atlante
stellare indicante questa costellazione Centrare il cercatore su qualsiasi stella luminosa che è possibile riconoscere sulla
mappa stellare Tenere la testa 12 pollici dietro i vetri riflettenti del cercatore StarPointer e spostare il telescopio in modo che la
stella luminosa sia sul bordo del campo di visualizzazione della finestra (non importa quale direzione si sceglie) Senza muovere
il telescopio, guardare attraverso la finestra del cercatore e individuare un’altra stella vicino al bordo opposto del campo di
visualizzazione Individuare la seconda stella sul grafico Misurare la distanza tra queste due stelle sul grafico utilizzando il
righello Questa distanza rappresenta un campo di visualizzazione del cercatore sull’atlante È ora possibile utilizzare questa
misura per individuare gli oggetti celesti
14 I ITALIANO
CURA E PULIZIA DEL TELESCOPIO
Sebbene il telescopio necessiti di poca manutenzione, vi sono alcune cose da ricordare che garantiranno prestazioni ottime del telescopio A
volte, polvere e/o umidità possono accumularsi sulle lenti dell’obiettivo Deve essere prestata particolare attenzione durante la pulizia di qualsiasi
strumento in modo da non danneggiarne l'ottica
Se la polvere si è accumulata sull'ottica, seguire i seguenti passaggi, nell'ordine, per pulire il campo di applicazione:
1 Utilizzare un pennello di pelo di cammello per rimuovere delicatamente le particelle più grandi
2 Utilizzare un soffi etto fotografi co per soffi are via eventuali detriti È anche possibile utilizzare una bomboletta di aria compressa, come quelle vendute per
la pulizia di tastiere di computer, ma bisogna fare molta attenzione Evitare l'uso di bombolette quasi vuote e assicurarsi di tenerle in posizione verticale
Il mancato rispetto di tale disposizione può causare che del propellente vanga spruzzato dalla bomboletta sull'ottica Tenere la superfi cie ottica
formando un angolo con lo spruzzo per circa due-quattro secondi
3 Utilizzare una soluzione per la pulizia delle superfi ci ottiche composta da alcool isopropilico da banco e acqua distillata in una miscela 50/50
Applicare la soluzione su della carta bianca inodore, quindi applicare la carta velina all'ottica Colpi a bassa pressione devono andare dal centro della
lente (o specchio) verso l'esterno in linea retta come i raggi della ruota
Non strofi nare in modo circolare!
Potrebbe verificarsi la formazione di condensa sulle ottiche del telescopio durante una sessione di osservazione Se si desidera continuare
l'osservazione, rimuovere la condensa con un asciugacapelli (a bassa intensità) o puntando il telescopio verso il basso fino a quando la
condensa è evaporata Se la condensa si forma all'interno delle ottiche, rimuovere gli accessori dal telescopio Sistemare il telescopio in un
ambiente privo di polvere e rivolgerlo verso il basso fino a quando l'umidità non sarà evaporata
Per minimizzare la necessità di pulire il telescopio, riposizionare tutti tappi delle lenti una volta terminato l'utilizzo del telescopio Poiché i tubi del
telescopio non sono a tenuta, sistemare i tappi sulle aperture quando non in uso Ciò eviterà l'ingresso di contaminanti nel tubo
Le regolazioni e la pulizia interne devono essere effettuate dalla divisione di assistenza Celestron Se il telescopio necessità di pulizia interna,
contattare la fabbrica per un numero di autorizzazione al reso e un preventivo
ISTRUZIONI DI SICUREZZA
• Rischio di esplosione se la batteria è sostituita con un tipo di batteria non corretto
• La batteria in dotazione non è ricaricabile
• Utilizzare la batteria esclusivamente come previsto originariamente per evitare un corto circuito Quando il materiale conduttivo è in contatto
diretto con il polo positivo e negativo della batteria si ha un corto circuito
• Non usare una batteria danneggiata
• Non conservare la batteria in un ambiente eccessivamente freddo o caldo Ciò può ridurre la durata della batteria
• Rimuovere le batterie se scariche o se il prodotto viene lasciato inutilizzato per un periodo prolungato
• Quando si sostituisce la batteria, consultare il manuale di istruzioni e assicurarsi che i poli positivo e negativo siano orientati correttamente
• Non gettare la batteria nelle fi amme
• Smaltire la batteria in conformità ai regolamenti locali
SOFTWARE IN OMAGGIO
Nell’acquisto è incluso un software per il computer Non occorre scaricare il software per utilizzare il telescopio, ma può miglio-
rarne l’esperienza generale
REQUISITI MINIMI DI SISTEMA
Windows:
• Windows 7 o superiore
• Processore 500 MHz o superiore
• 128 MB RAM
• 850 MB spazio su disco rigido
• Scheda video da 32 MB che supporta OpenGL
• Monitor con risoluzione 1024x768 pixel (consigliato)
Mac:
• Universal binary (compatibile PPC/Intel)
• OS X 10.4 o superiore (10.5 o superiore per Elementary)
• Processore G3 450 MHz o superiore
• 128 MB RAM
• 850 MB spazio su disco rigido
• Scheda video da 32 MB che supporta OpenGL
• Monitor con risoluzione 1024x768 pixel (consigliato)
Software di astronomia Celestron Starry Night
Celestron Starry Night, software di astronomia premier nel mercato, conduce l’utente in un viaggio nel sistema solare passato,
presente e futuro Fornisce informazioni sulla volta stellata e aiuta a pianifi care le successive sessioni di osservazione Utilizzare
Starry Night per creare un modello esatto del cielo notturno osservato dal proprio cortile, da una città vicina o da un qualsiasi
punto sulla Terra
celestron com/pages/warranty
AVVERTENZA SOLARE:
Non tentare mai di osservare il Sole attraverso il telescopio.
BISOGNO DI AIUTO? Contattare il supporto tecnico Celestron
celestron com/pages/technical-support
Il design del prodotto e le specifiche sono soggetti a modifiche senza previa notifica
Questo prodotto è progettato per essere utilizzato da persone di età pari o superiore ai 14 anni
©2024 Celestron Celetron e Symbol sono marchi di Celestron, LLC • Tutti i diritti riservati
• Celestron com
Stati Uniti: Celestron, 2835 Columbia Street, Torrance, CA 90503 Stati Uniti
Regno Unito: Celestron Global Ltd , Unit 2 Transigo, Gables Way, Thatcham RG18 4JZ Regno Unito
Prodotto in Cina | 09-24
ISTRUZIONI DI SICUREZZA
• Rischio di esplosione se la batteria è sostituita con un tipo di batteria non corretto.
• La batteria in dotazione non è ricaricabile.
• Utilizzare la batteria esclusivamente come previsto originariamente per evitare un corto circuito. Quando il
materiale conduttivo è in contatto diretto con il polo positivo e negativo della batteria si ha un corto circuito.
• Non usare una batteria danneggiata.
• Non conservare la batteria in un ambiente eccessivamente freddo o caldo. Ciò può ridurre la durata della
batteria.
• Rimuovere le batterie se scariche o se il prodotto viene lasciato inutilizzato per un periodo prolungato.
• Quando si sostituisce la batteria, consultare il manuale di istruzioni e assicurarsi che i poli positivo e negativo
siano orientati correttamente.
• Non gettare la batteria nelle fiamme.
• Smaltire la batteria in conformità ai regolamenti locali.
NOTA FCC:: Il presente dispositivo è conforme alla Parte 15 delle Norme FCC. L’utilizzo è soggetto alle
seguenti due condizioni: (1) Il presente dispositivo non deve causare interferenze dannose, e (2) il presente
dispositivo deve accettare qualsiasi interferenza ricevuta, comprese interferenze che potrebbero causare un
funzionamento indesiderato.
