Matco Tools MT2871R User Manual

Max. Free Speed ................................... 20,000 RPM

Cut Off Wheel ..........................................................3"

Air Inlet ........................................................ 1/4" NPT

Horse Power .......................................................... 0.7

Min. Air Hose Size .......................................... 3/8" ID

Average Air Consumption .............................. 4 CFM

MT2871R

Recommended Air Pressure ........................ 90 psig

Sound Level ....................................................90 dBA

Vibration Level ...........................................1.6 m/sec²

Length ...................................................................... 9"

Net Weight ..................................................... 1.9 lbs.

SPECIFICATIONS

• Operating Instructions

• Warning Information

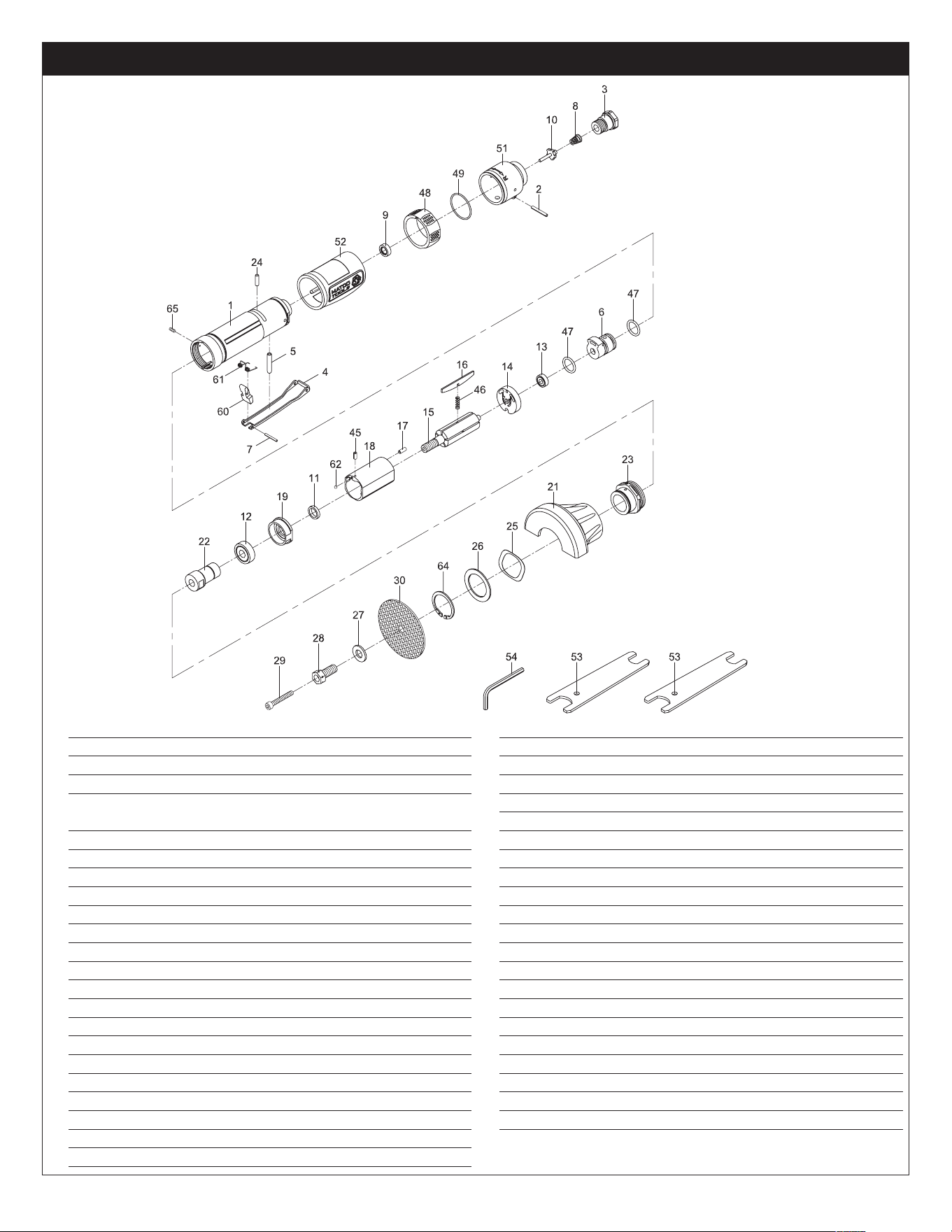

• Parts Breakdown

MT2871R

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks that are specially designed

to filter out microscopic particles.

WARNING

RATED RPM OF THE ACCESSORY

USED MUST EXCEED THE

MAXIMUM TOOL RPM SHOWN

ALWAYS READ INSTRUCTIONS

BEFORE USING POWER TOOLS

ALWAYS WEAR SAFETY

GOGGLES

ALWAYS WEAR FACE

PROTECTION

ALWAYS WEAR HEARING

PROTECTION

AVOID PROLONGED EXPOSURE

TO VIBRATION

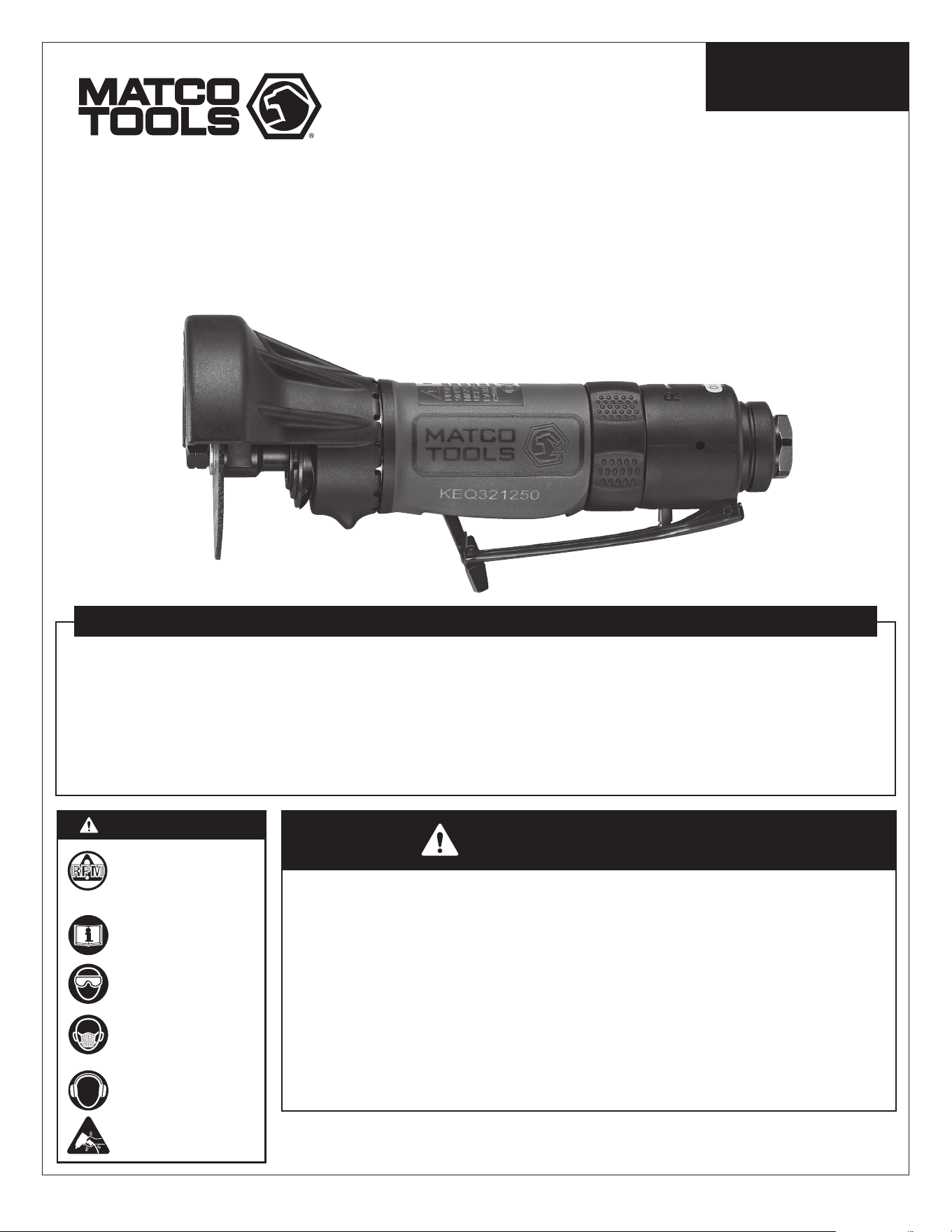

OUTIL À TRONÇONNER RÉVERSIBLE 3 PO

HERRAMIENTA DE CORTE REVERSIBLE 3"

REVERSIBLE

CUT OFF TOOL

RPMRPMRPM

MT2871R 2 rev. 5/19/15

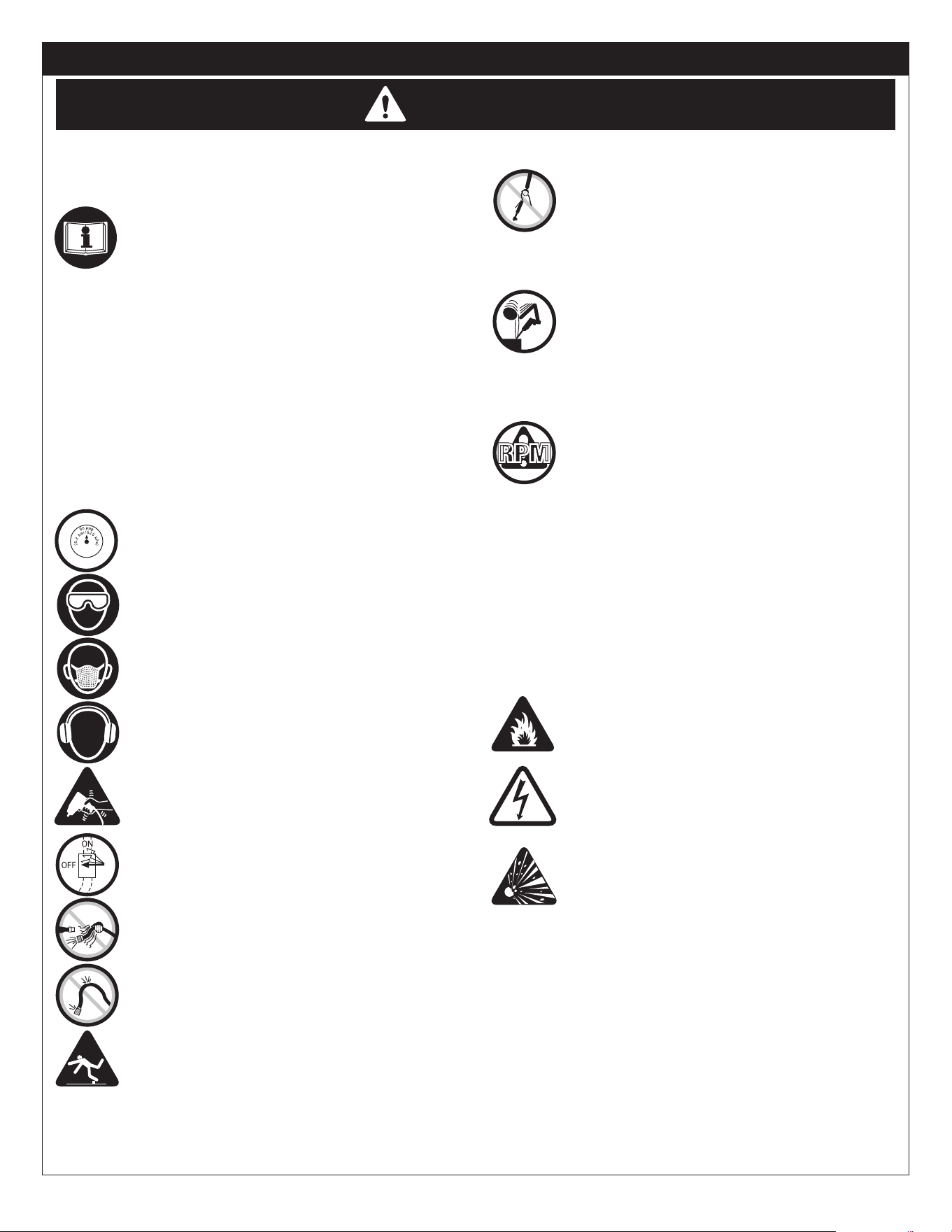

MT2871R 3" REVERSIBLE CUT OFF TOOL

ThIs InsTrucTIOn Manual cOnTaIns

IMPOrTanT safeTy InfOrMaTIOn.

read ThIs InsTrucTIOn Manual carefully

and undersTand all InfOrMaTIOn BefOre

OPeraTIng ThIs TOOl.

• It is the responsibility of the owner to make sure all

 personnelreadthismanualpriortousingthedevice.It

 isalsotheresponsibilityofthedeviceownertokeepthis

 manual intact and in a convenient location for all to

 seeandread.Ifthemanualorproductlabelsarelost

 or not legible, contact Matco Tools for replacements.

 If the operator is not fluent in English, the product

 and safety instructions shall be read and discussed

 withtheoperatorintheoperator'snativelanguageby

 thepurchaser/ownerorhisdesignee,makingsurethat

 theoperatorcomprehendsitscontents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• For safety,topperformanceandmaximumdurability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Alwayswearimpact-resistanteyeandfaceprotection

 whenoperatingorperformingmaintenanceonthistool

 (usersandbystanders).

• Always wear hearing protection when using this tool.

 High sound levels can cause permanent hearing loss.

 Use hearing protection as recommended by your

 employerorOSHAregulation(usersandbystanders).

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinueuseoftoolifdiscomfort,tinglingfeelingor

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 beforeinstalling,removingoradjustinganyaccessory

 onthistool,orbeforeperforminganymaintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released. Avoid direct contact with accessories

 duringandafteruse.Gloveswillreducetheriskofcuts

 orburns.

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• UseaccessoriesrecommendedbyMatcoTools.

• Donotoperateadamagedorworntool.Donotuse 

 quick-detachcouplingsattool.Seeinstructionsfor 

 correctset-up.

• RPMOFTHEACCESSORYMUSTEXCEEDTOOLRPM.

Use accessories rated at 20,000 RPM or higher.

• Donotlock,tapeorwirethe"on/off"safetyleverinthe

 "on"position,asthelevermustbefreetoreturntothe

 "off"positionwhenreleased.

• Correctcut-offwheelmountingisnecessarytoprevent

 injury from broken wheels. Do not use chipped or

 crackedcut-offwheels.Cut-offwheelsshouldbeafree

 fitonthespindletopreventstressatthehole.Useonly

 wheelcollarsthatcomewiththetoolformountingthe

 cut-offwheel.Flatwashersorotheradaptersmayover

 stress the wheel. Tighten the cut-off wheel on the

 spindletopreventspinoffwhenthetoolisturnedoff.

• NEVER OPERATE THIS TOOL WITHOUT THE REQUIRED

 DISCCOVER/GUARDINPLACE.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thistoolisnotinsulatedagainstelectricshock.

• Keeptooloutofreachofchildren.

• Donotpointorindulgeinanyhorseplaywiththistool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Donotuse(ormodify)thetoolforanyotherpurpose 

 thanthatforwhichitwasdesignedwithoutconsulting

 themanufacturer'sauthorizedrepresentative.

• Servicingandrepairsshouldonlybemadebyan 

 authorizedservicecenter.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

 defects or other reproductive harm. Wash hands

thoroughly after handling.

faIlure TO OBserVe These WarnIngs cOuld resulT In InJury

WARNING

RPMRPMRPM

MT2871R 3 rev. 5/19/15

OPeraTIOn

NOTE: Alwaysshutoffairsupply,drainhoseofairpressureand

disconnecttoolfromairsupplywhennotinuse,beforechanging

accessoriesorwhenmakingrepairs.

NOTE: Beforeusing,testcut-offwheelbybrieyrunningthetool

atfullthrottleunderabarrier(suchasunderaheavyworktable)

tostopanypossiblebrokenwheelparts.

   Always wear impact-resistant eye and face

protection to guard against ﬂying rust and chips

(users and bystanders). Even small projectiles can

   injure eyes and cause blindness. A cut-off wheel

   that breaks can cause very serious injury. Daily

   measurethetoolspeedwithatachometertomake

   surethespeedisnotgreaterthantheRPMmarked

   on the cut-off wheel.  Never use a cut-off wheel

marked with a speed lower than the tool speed.

When using the cut-off tool, be careful not to exert excessive

force.Too much force could be hazardousifitcausesthetool

spindletobendorbreak.Theburningoftheworkpieceorexces-

sivespeedreductionindicatestoomuchforcebeingapplied.Start

thetooloffthework,setitdownontheworkevenlyandmovein

thedirectiondesiredtomakethecut.Whenfinishedcutting,lift

offtheworkbeforestoppingthemotor.

Always use the required wheel guard to prevent injury from

brokencuttingparts.If a guard has withstood a wheel breakage,

discontinue its use and replace it with a new guard.Itmaybe

damaged.Positiontheguardbetweenthecut-offwheelandthe

operator. Use barriers to protect others from wheel fragments

andsparks.

WARNING: NEVER OPERATE THIS TOOL WITHOUT

REQUIRED DISCCOVER/GUARDINPLACE.

Ensureanaccessibleemergencyshutoffvalvehasbeeninstalled

intheairsupplylineandmakeothersawareofitslocation.

To Assemble Cutting Wheel:

1.Use#53doubleendedspannertohold#22spindle.

2.Use#54hexkeywrenchtoremove#29screw.

3.Use #53 double ended spanner to remove #28 screw and

 #27washer.

4.Placecuttingwheelontospindleendandreversesteps1-3.

MT2871R 3" REVERSIBLE CUT OFF TOOL

feaTures

• 0.7HPmotorforincreasedpower

• Uniqueadjustablelockingguardallowsforendusertorotateto16positions

• Reversingcollarallowsendusertoquicklyswitchfromforwardtoreverseanddirectsparksawayfromwork

• Safetyleverthrottle

• Uses3"cut-offwheels

• SpringloadedrotorbladesforincreasedtorqueatlowerRPMspeeds

MT2871R 4 rev. 5/19/15

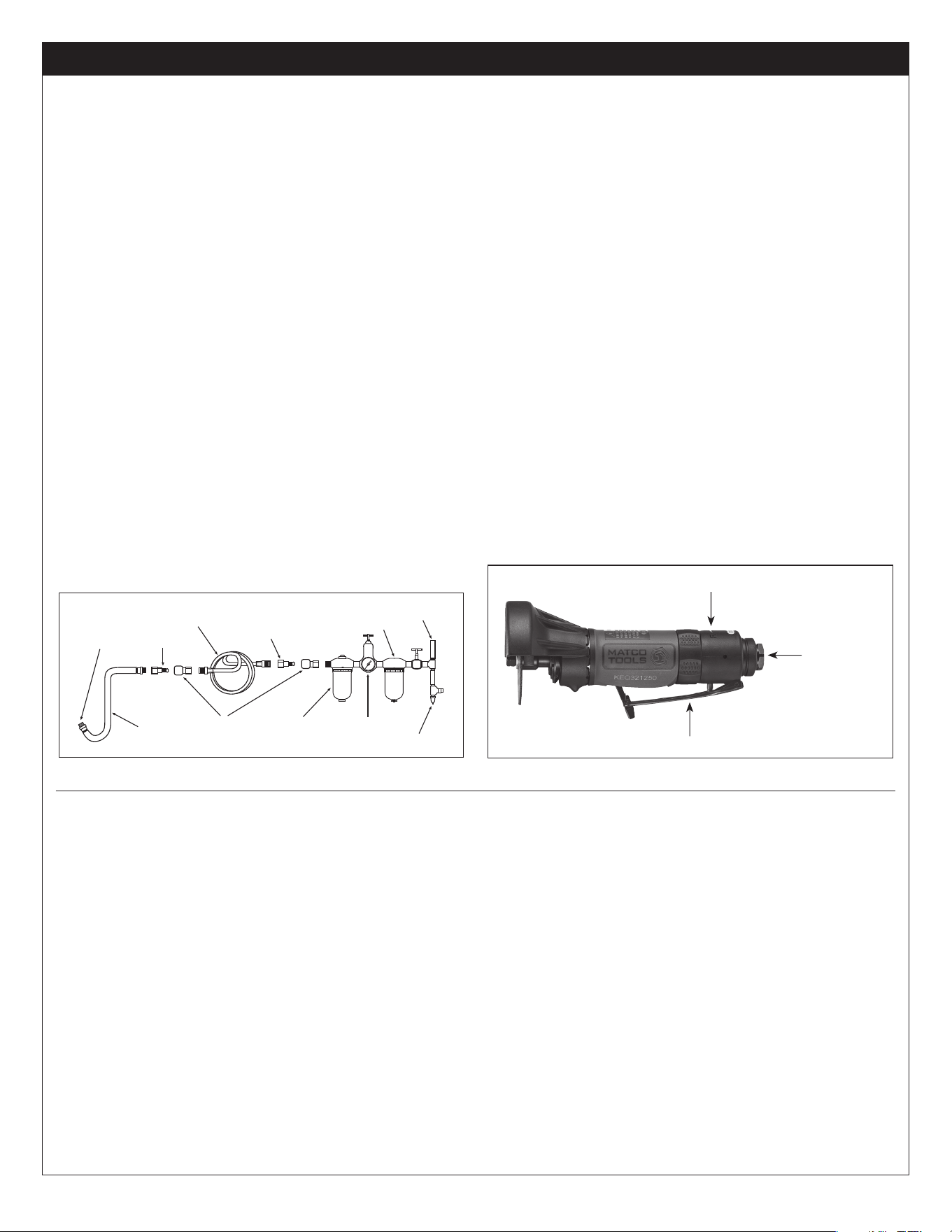

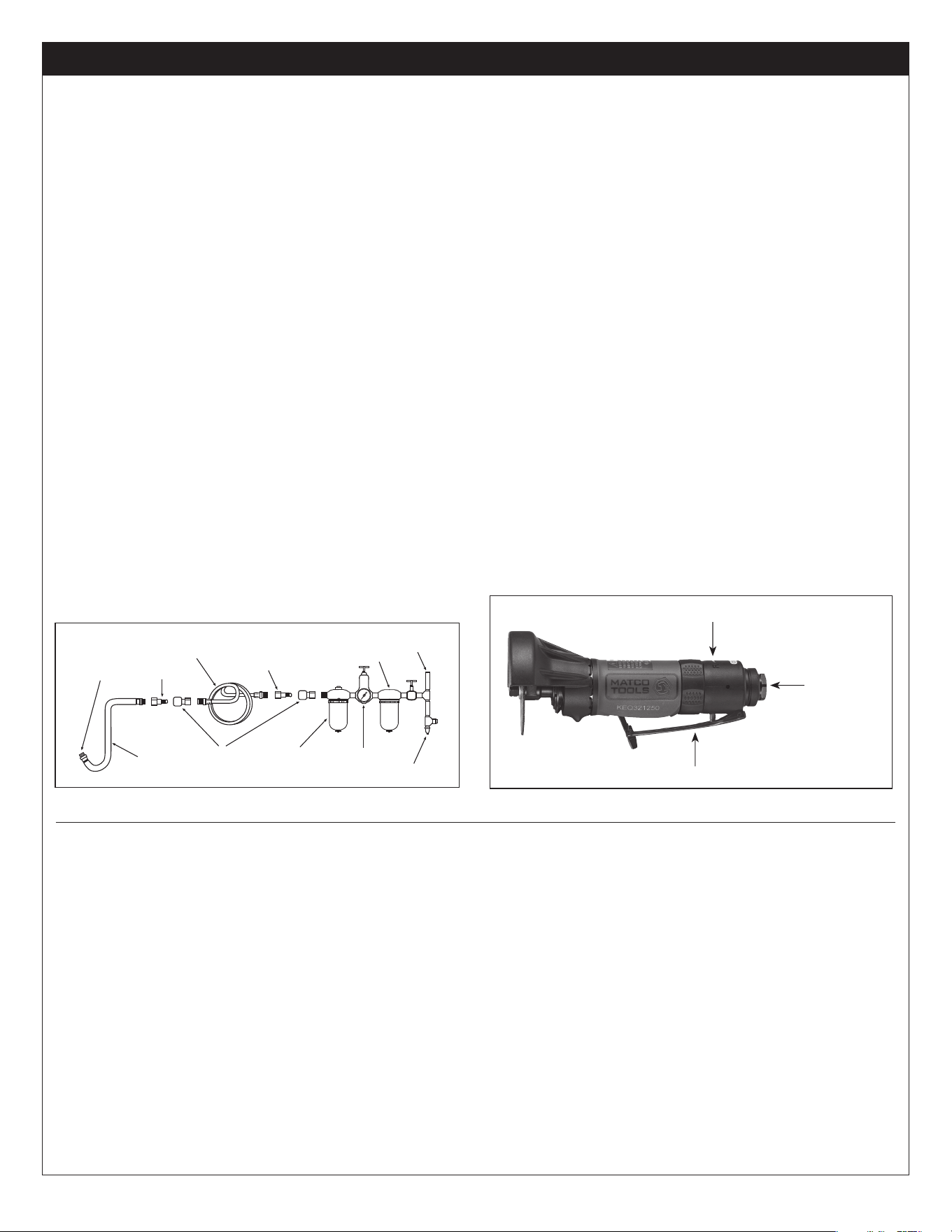

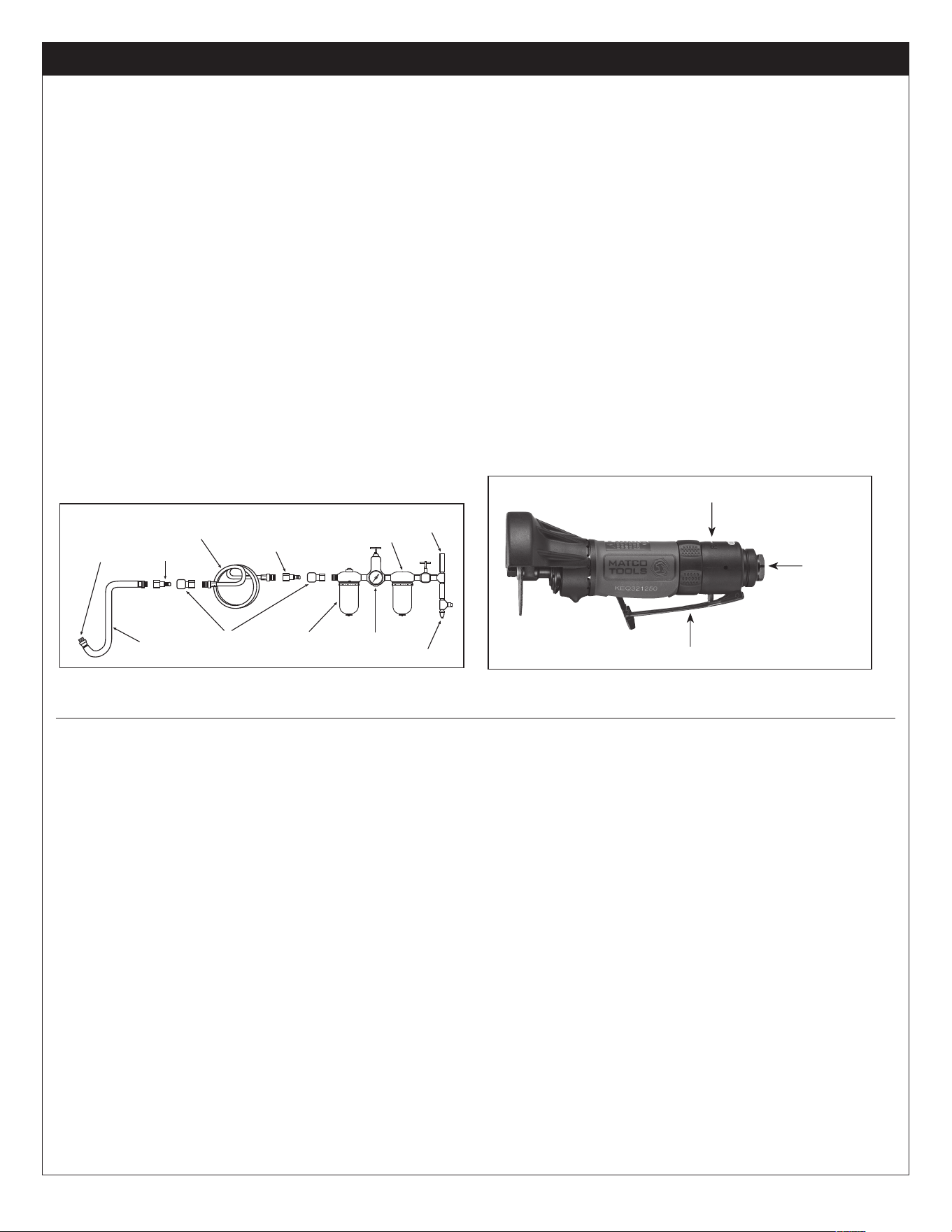

aIr suPPly

Toolsoperateonawiderangeofairpressures.Itisrecommended

thatairpressuremeasures90psigatthetoolwiththetriggerfully

depressedandnoloadappliedtothetool.Higherpressure(over

90psig;6.2bar)raisesperformancebeyondtheratedcapacityof

thetool,whichwillshortentoollifeandcouldcauseinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterin

theairlinewillcausedamagetothetool.Drainthewaterfrom

airlinesandcompressorpriortorunningtool.Cleantheairinlet

filterscreenweekly.Therecommendedhookupprocedurecan

beviewedintheFig.1.

Theairinletusedforconnectingairsupply(FIG.2)hasstandard

1/4"NPT.Linepressureshouldbeincreasedtocompensatefor

unusuallylongairhoses(over25feet).Minimumhosediameter

should be 3/8" I.D. and fittings should have the same inside

dimensionsandbetightlysecured.

Always turn off the air supply, drain hose of air pressure

and detach tool from air supply before installing, removing or

adjustinganypartoraccessoryonthistool,orbeforeperforming

anymaintenanceonthistool.

Ensureanaccessibleemergencyshutoffvalvehasbeeninstalled

intheairsupplylineandmakeothersawareofitslocation.

TrOuBleshOOTIng

Otherfactorsoutsidethetoolmaycauselossofpowerorerratic

action.Reducedcompressoroutput,excessivedrainontheairline,

moistureorrestrictionsinairpipesortheuseofhoseconnections

ofimpropersizeorpoorconditionsmayreduceairsupply.Gritor

gumdepositsinthetoolmaycutpowerandmaybecorrectedby

cleaningtheairstrainerandflushingoutthetoolwithgumsolvent

oil or an equal mixture of SAE #10 and kerosene. If outside

conditionsareinorder,disconnecttoolfromhoseandtaketool

toyournearestauthorizedservicecenter.

luBrIcaTIOn and MaInTenance

Lubricate the air motor daily with high quality air tool oil

If no air line oiler is used, run 1/2 oz. of oil through the

tool. The oil can be squirted into the tool air inlet or into

the hose at the nearest connection to the air supply, then

run the tool. A rust inhibitive oil is acceptable for air tools.

WARNING:Afteranairtoolhasbeenlubricated,oilwilldischarge

throughtheexhaustportduringthefirstfewsecondsofoperation.

Theexhaustportmustbecoveredwithatowelbeforeapplying

airpressuretopreventseriousinjury.

WarranTy

Matcowarrantsthisairtoolforaperiodof2yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduring

thewarrantyperiod.Inordertohaveyourtoolrepaired,return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

andabriefdescriptionoftheproblem.Thetoolwillbeinspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returnedtoyoufreightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveother

rightswhichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisorany

implied warranty and under no circumstances shall Matco be

liableforanyincidentalorconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of

incidentalorconsequentialdamagessotheabovelimitationor

exclusionmaynotapplytoyou.

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

hT PneuMaTIc reBuIlders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

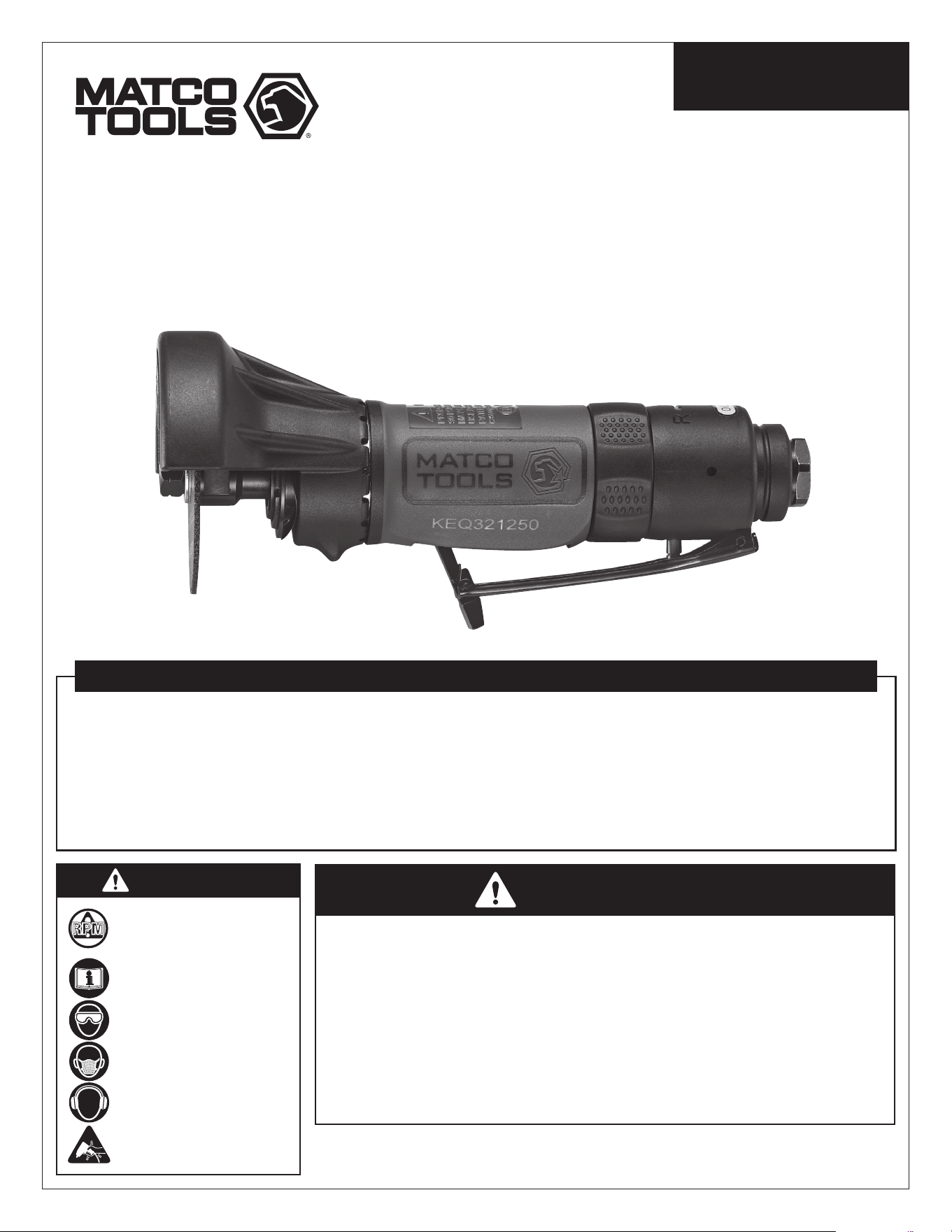

MT2871R 3" REVERSIBLE CUT OFF TOOL

fIg. 1

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

fIg. 2

aIr InleT

fOrWard/reVerse

TrIgger

MT2871R 5 rev. 5/19/15

MT2871R 3" REVERSIBLE CUT OFF TOOL

ref. # Item # descrIPTIOn QTy

1  RS2871R01 MotorHousing 1

 2  RS2871R02 SpringPin 1

 3  RS2871R03 AirInlet 1

 4  RS2871R04A ThrottleLeverAssembly 1

    (Includes#4,7,60,61)

 5  RS2871R05 ThrottlePin 1

 6  RS2871R06 ReverseValve 1

 7   SpringPin(Includedwith#4) 1

 8  RS2871R08 Spring 1

 9  RS2871R09 RubberSpacer 1

 10  RS2871R10 ValveStem 1

 11  RS233A12 RotorBushing 1

 12  RS10920 BallBearing(6000ZZ) 1

 13  RS30516 BallBearing(696ZZ) 1

 14  RS2871R14 RearEndPlate 1

 15  RS2871R15 Rotor 1

 16  RS2871R16 RotorBlade(5packw/#46Spring) 1

 17  RS31717 SpringPin 1

 18  RS2871R18 Cylinder(Includes#62) 1

 19  RS2871R19 FrontEndPlate 1

 21  RS2871R21 WheelCover/Guard 1

 22  RS2871R22 Spindle 1

 23  RS2871R23 Retainer 1

ref. # Item # descrIPTIOn QTy

 24  RS78825 Pin 1

 25  RS2871R25 WaveWasher 1

 26  RS2871R26 Washer 1

 27  RS187127 Washer 1

 28  RS2871R28 Screw 1

 29  RS178830 Screw 1

 30  RS187130 3"CuttingWheel 1

 45  RS2871R45 SpringPin 1

 46   Spring(Includedwith#16) 5

 47  RS2871R47 O-Ring(15.8x2.4) 2

 48  RS2871R48 ReverseValveKnob 1

 49  RS2871R49 O-Ring(31x1.5) 1

 51  RS2871R51 RearCover 1

 52  RS2871R52 RubberGrip 1

 53  RS233A28 DoubleEndSpannerWrench 2

 54  RS187132 Hex.KeyWrench(4mm) 1

 60   SafetyBar(Includedwith#4) 1

 61   Spring(Includedwith#4) 1

 62   SteelBall(Includedwith#18) 1

 64  RS2871R64 SnapRing 1

 65  RS2871R65 SetScrew 1

Alsoavailable:RSMT2871RKCS,BlowMoldedCaseOnly

MT2871R 6 rev. 5/19/15

• Instrucciones de Operación

• Inforación de advertencia

• revisión de refacciones

LAS RPM DEL ACCESSORIO

DEBEN EXCEDER LAS RPM

DE LA HERRAMIENTA

LEER SIEMPRE LAS

INSTRUCCIONES ANTES DE

USAR LAS HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE ANTEOJOS

PROTECTORES

SIEMPRE LLEVE PUESTO

PROTECCIÓN FACIAL

USAR PROTECCIÓN

PARA LOS OÍDOS

EVITAR EXPOSICIÓN

PROLONGADA A LAS

VIBRACIONES

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y otras

actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos químicos

son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículasmicroscópicas.

ADVERTENCIA

MT2871R

Velocidad Libre Máxima ........................20,000 RPM

Rueda de Corte ........................................................ 3"

Admisión de Aire..........................................1/4" NPT

Caballaje ................................................................. 0.7

Tamaño Mínimo de Manguera de Aire ........ 3/8" ID.

Consumo Promedio de Aire ........................... 4 CFM

MT2871R

Presión Recomendada de Aire .....................90 psig

Nivel de Sonorización .................................... 90 dBA

Nivel de vibraciones .................................1.6 m/sec²

Longitud ...................................................................9"

Peso Neto .................................................... 1.9 Libras

ESPECIFICACIONES

OUTIL À TRONÇONNER RÉVERSIBLE 3 PO

HERRAMIENTA DE CORTE REVERSIBLE 3"

REVERSIBLE

CUT OFF TOOL

RPMRPMRPM

MT2871R 7 rev. 5/19/15

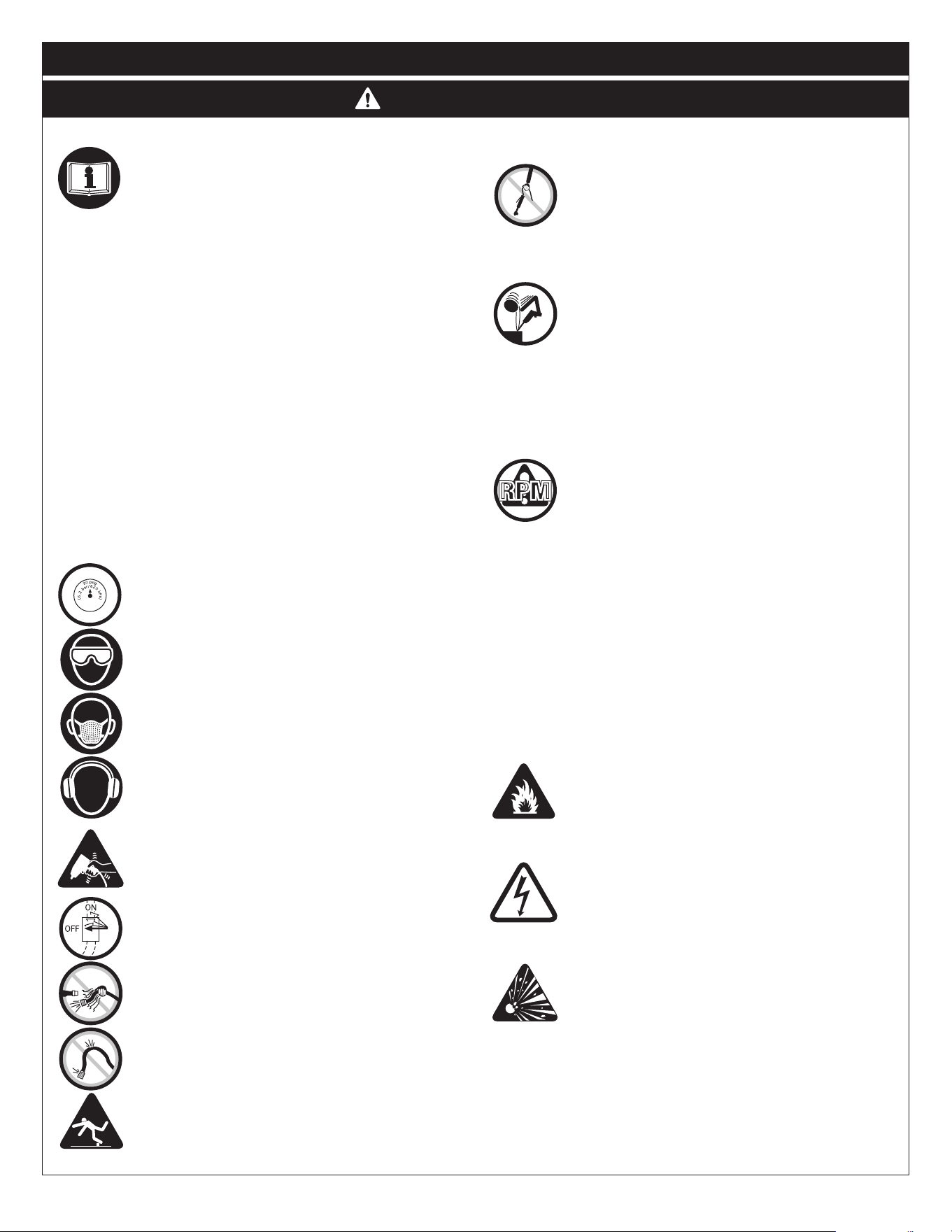

esTe Manual de InsTruccIOnes cOnTIene

InfOrMacIÓn IMPOrTanTe de segurIdad.

lea cuIdadOsaMenTe esTe Manual InsTrucTIVO

y cOMPrenda TOda InfOrMacIÓn anTes de

OPerar esTa herraMIenTa.

• Lea y comprenda todas las instrucciones. Hacer caso

 omiso a todas las instrucciones alistadas a continuación

 podría ocasionar choque eléctrico, incendio, una

 explosión y/o lesiones personales serias. Lea y

 comprenda todas las instrucciones. Hacer caso omiso

 al seguir todas las instrucciones alistadas a continuación

 podría ocasionar el choque eléctrico, incendio,

 explosiones y/o lesiones personales serias. Es las

 responsabilidad del propietario asegurarse que todo el

 personal lea este manual previo al uso de este

 dispositivo. También es la responsabilidad del propietario

 del dispositivo mantener intacto este manual y en un

 lugar conveniente para que todos lo lean y vean.  Si el

 manual o las etiquetas se hayan perdido o no sean

 legibles, comuníquese con Matco Tools por algunos

 repuestos. Si el operador no domina el idioma inglés,

 las instrucciones del producto y de seguridad le serán

 leídas y discutidas con el operador en el idioma materno

 del operador por parte del comprador/propietario o su

 designado, asegurándose que el operador comprenda el

 contenido.

• Opere, inspeccione y mantenga siempre esta herramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Por seguridad, desempeño superior y durabilidad máxima

 de las refacciones, opere esta herramienta a la máxima

 presión de aire al  90 psig; 6.2 barg. con una manguera de

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta, lleve siempre la protección de ojos y cara

 resistentesalimpacto(usuariosyespectadores).

• Al usar esta herramienta, lleve siempre protección para

 los oídos. Los altos niveles de ruido pueden ocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA(usuariosyespectadores).

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

 deestaherramienta.

• Las herramientas neumáticaspuedenvibrar consuuso. Las

 vibraciones, movimientos repetitivoso posiciones incómodas

 durante períodos extendidos de tiempo pueden ser dañinos

 parasusmanosybrazos.Suspendaelusodelaherramienta

 si experimente molestias,estremecimiento o dolor. Antesde

 continuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida severa.

 Nuncadirijaelairehaciaustedniaotros.Apaguesiemprela

 alimentación de aire, vacíe la manguera de todapresión de

 aireyseparelaherramientadelaalimentacióndeaireantesde

 instalar, quitar o ajustar cualquier accesorio de esta

 herramienta, oantes derealizar cualquier mantenimientode

 estaherramienta.Lafallaenhacerlopodríaresultarenalguna

 lesión. Las mangueras de látigo pueden ocasionar alguna

 herida seria. Revise siempre las mangueras y herrajes por

 daños, deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación.Vealasinstruccionesporlainstalacióncorrecta.

• Resbalarse, tropezarse y/o caerse durante la operación de

 herramientas neumáticas puede ser una causa mayor de

 lesión seria o la  muerte. Sea consciente de la manguera

 excedente,dejadaporlasuperficieparacaminarotrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y seaalerto porcambios repentinosde movimiento

 durante el arranque inicial y operación de cualquier

 herramientaneumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• El eje de la herramienta puede seguir rotando brevemente

 después de que se libere la válvula reguladora. Evite el

 contacto directo con los accesorios durante y después del

 uso. Los guantes reducirán el riesgo de alguna cortada

 oquemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo. Se puede arrancar el cabello si no se lo mantenga

 a distancia de la herramienta y accesorios. Mantenga

 a distancia de la herramienta y de los accesorios los

 accesoriosdelcuelloparaevitarelahogamiento.

• UselosaccesoriosrecomendadosporMatcoTools.

• No opere ninguna herramienta dañada o desgastada.

 No use acoplamientos de desconexión rápida en

 la herramienta. Ver las instrucciones por el montaje

 correcto.

• LASRPMDELCOMPLEMENTODEBERÁNEXCEDERLASRPM

DE LA HERRAMIENTA. Use accessorios clasificados a unas

20,000 RPM o mayores.

• No bloquee, ni use cinta ni alambre para bloquear

 la palanca de seguridad de "encendido/apagado" en la

 posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado”

(“off”) cuando ésta sea liberada.

• Esnecesarioelmontajecorrectodelaruedadecorteconel

 fin de prevenir lesiones provenientes de ruedas rotas. No

 use ruedas de corte astilladas ni agrietadas. Las ruedas de

 cortedeberángirarlibrementeenelejeconelfindeprevenir

 unasobretensiónenelagujero.Usesólocollarinesderueda

 losquevienenconlaherramientaparaelmontajedelarueda

 de corte. La arandelas planas u otros adaptadores podrían

 aplicarunasobretensiónenlarueda.Aprietelaruedadecorte

 enelejeconelfindeprevenirsudesprendimientoalmomento

 deapagarlaherramienta.

• NUNCA OPERE ESTA HERRAMIENTA SIN TENER LA TAPA DEL

 DISCO/PROTECTORENSULUGAR.

• No lubrique las herramientas con soluciones inflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

 combustibleparaaviones.

• Nofuercelasherramientasmásalládesucapacidadnominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

• Estaherramientanoestáaisladacontraelchoqueeléctrico.

• Mantengalaherramientafueradelalcancedelosniños.

• No apunte con ni se enrede en juegos bruscos con esta

 herramienta.

• VérifierlesensderotationAVANTd'utiliseretoutil.

• Estaherramientanodebeusarseenambientesexplosivos.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

 representanteautorizadodelfabricante.

• Las reparaciones y mantenimiento deben realizarse

 únicamenteporpartedeuncentrodeservicioautorizado.

• Este producto contiene sustancias químicas consideradas

 por el Estado de California como causantes de cáncer,

 de malformaciones congénitas u otros daños en el

 sistema reproductivo. Lávese bien las manos después de

manipular el producto.

el IncuMPlIMIenTO de OBserVar esTas adVerTencIas Pueden resulTar en alguna lesIÓn

MT2871R HERRAMIENTA DE CORTE REVERSIBLE 3"

ADVERTENCIA

RPMRPMRPM

MT2871R 8 rev. 5/19/15

la OPeracIÓn

NOTA:Apaguesiempreelsuministrodeaire,vacíelamanguera

desupresióndeaireydesconectelaherramientadelsuministro

deaireantesdeinstalar,extraeroajustarcualquieraccesorio

complementarioenestaherramientaoantesderealizarcualquier

servicioalaherramienta.

NOTA: Previo al uso, pruebe la rueda de corte al brevemente

operar la herramienta a toda potencia debajo de una barrera

(talcomodebajodeunamesaparatrabajopesado)conelnde

prevenircualquierpartederuedarotapotencial.

Siempre lleve protección facial y de ojos resistentes

al impacto para protegerse contra astillas y

corrosión volantes (usuarios y espectadores). Aún

   losproyectilespequeñospodránlesionarlosojosy

   ocasionar la ceguera. Una rueda de corte la que

   rompapodríaocasionarlesionesserias.Midalave

   locidaddelaherramientadiariamenteparaasegu

   rar que la velocidad no exceda la de las RPM

   marcadasenlaruedadecorte.Nunca use ninguna

rueda de corte marcada con una velocidad menor a la de la

velocidad de la herramienta.

Duranteelusodelaherramientadecorte,tengacuidadodeno

ejercerningunapresiónexcesiva.Unapresiónexcesivapodría

serpeligrosasilamismaocasionaralaroturaodobladuradeleje

delaherramienta.La quemaduradelapiezadeltrabajoouna

reducción excesiva de velocidad indica quese está aplicando

demasiada presión. Encienda la herramienta lejos de la pieza

de trabajo, colóquela paralelamente sobre el trabajo y en la

direccióndeseadapararealizarelcorte.Alterminarderealizarel

corte,levánteladeltrabajoantesdeapagarelmotor.

Usesiempreelprotectorderuedarequeridoconelndeprevenir

lesiones provenientes de las piezas de corte rotas. Si algún

protector se haya aguantado una rotura de rueda, déjalo de usar

y repóngalo con un protector nuevo.Elviejopodríaestardañado.

Coloqueelprotectorentrelaruedadecorteyeloperador.Use

barreras.paraprotegerlesaotroscontralosfragmentosderueda

ycontralaschispas.

ADVERTENCIA: NUNCA OPERE ESTA HERRAMIENTA

   SINTENERLATAPADELDISCO/PROTECTORENSU

LUGAR.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informeaotrosdesuubicación.

Ensamblado de la rueda de corte:

1.Useunallaveinglesadedobleextremo#53parasostenerel

 eje#22.

2.Useunallavehexagonal#54paraextraereltornillo#29.

3.Use una llave inglesa de doble extremo #53 para extraer el

 tornillo#28ylaarandela#27.

4.Coloquelaruedadecortesobreelextremodelejeysigalos

 pasos1al3enordenreversa.

MT2871R HERRAMIENTA DE CORTE REVERSIBLE 3"

caracTerÍsTIcas

• Motor0.7HPparamayorpotencia.

• Elprotectorúnicoajustabledeseguridadlepermitealusuariogirardehasta16posicionesdistintas

• Elcollarconvertidorlepermitealusuariofinalrápidamentecambiardeadelanteareversaydirigechispas

lejosdelapiezadetrabajo

• Palancaestranguladoradeseguridad

• Usaruedasdecorte3"

• HojasderotoraccionadasporresorteparamayortorsiónavelocidadesdeRPMinferiores

MT2871R 9 rev. 5/19/15

garanTÍa

Matco ofrece al consumidor la garantía de sus herramientas

neumáticas por un período de 2 año. Reparemos cualquier

herramienta neumática de la Serie MT, cubierta bajo esta

garantía,lacualdemuestraserdefectuosaencuestiónmaterial

omanodeobraduranteelperíododedichagarantía.Paraque

sereparesuherramienta,devuelvalaherramientaacualquiera

de los Centros de Garantía Autorizados de Matco alistados a

continuación,  con el flete prepagado.  Incluye por favor una

copiadesucomprobacióndecomprayunabrevedescripción

del problema.  Se inspeccionará la herramienta y si cualquier

piezaopiezasseencuentre(n)conalgúndefectomaterialode

manodeobra,serepararálaherramienta,libredecargos,yésta

serádevueltaaustedconfleteprepagado.

Estagarantíaleproporcionaciertosderechos.Ustedpuedetener

tambiénotrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco

bajoestaocualquiergarantíaimplicadayMatconoserá,bajo

ningunacircunstancia,responsableporlosdañosincidentalesni

consecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y

ustedtambiénpodríacontarconotrosderechosloscualesvarían

deestadoaestado.

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

hT PneuMaTIc reBuIlders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

alIMenTacIÓn de aIre

Lasherramientasdeestacategoríaoperandentrodeunrango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

quelapresióndeairedeestasherramientasmidaaun90psigen

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

delaherramientadebidoaldesgastemásrápido,ypuedencrear

condicionespeligrosas.

Siempreuseairelimpioyseco.Elpolvo,losvaporescorrosivos

y/oelaguaenlatuberíadeairedañaránlaherramienta.Vacíe

el agua de las líneas de aire y del compresor antes de dejar

funcionar la herramienta. Limpie el filtro de la entrada de aire

semanalmente. El procedimiento de conexión recomendado se

puedeconsultarenlaFIG.1.

Laventiladeadmisióndeaire(FIG.2),empleadaparalaconexión

de abastecimiento de aire, cuenta con la Rosca Estándar

Americana NPT 1/4". La presión de línea debe ser aumentada

paracompensarpormanguerasexcepcionalmentelargas(más

de25 pies). El diámetro mínimo de manguera debe serde 3/8"

Diám.Int.ylosherrajesdebentenerlamismadimensióninterior.

Apague siempre el suministro de aire, vacíe la manguera de

su presión de aire y desconecte la herramienta del suministro

deaireantesdeinstalar,extraeroajustarcualquieraccesorio

complementarioenestaherramientaoantesderealizarcualquier

servicioalaherramienta.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informeaotrosdesuubicación.

dIagnÓsTIcO de aVerÍas

Puede haber otros factores ajenos a la herramienta que sean

causa de pérdida de corriente o acción errática. La potencia

reducida de salida del compresor, el drenaje excesivo en la

tuberíadeaire,humedadorestriccionesenlascañeríasdeaire

oelusodeconexionesdemangueradetamañoinadecuadooen

malascondicionespuedereducirelsuministrodeaire.Depósitos

dearenillaogomaenlaherramientapuedencortarlapotencia

ypuedencorregirselimpiandoelaspiradordeaireylimpiando

achorrolaherramientaconaceitequedisuelvalagomaouna

mezcla de partes iguales de SAE #10 y querosén. Si no hay

ningún problema con las condiciones externas, desconecte la

herramienta de la manguera y llévela al centro autorizado de

serviciomáspróximo.

luBrIcacIÓn y ManTenIMIenTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasadordelíneade aire, dejecaer1/2oz.de aceite porla

herramienta.Sepuedelanzarunchorrodeaceiteporlaventila

deadmisióndeairedelaherramienta,Figura2,oporlamanguera

en la conexión más cercana al abastecimiento de aire, luego

marchelaherramienta.Engrasedevezencuandolaconexiónen

lacarcasadelaabrazaderayeltrinqueteconelfindeasegurar

lalubricaciónadecuadadelmecanismodetrinquete.

ADVERTENCIA: Después de que se haya lubricado una

herramientaneumática,elaceitesedescargaráporelpuertode

escapedurantelosprimerossegundosdelaoperación.Elpuerto

deescapedeberácubrirseconunatoallaantesdeaplicaruna

presióndeaireconelfindeprevenirlesionesserias.

MT2871R HERRAMIENTA DE CORTE REVERSIBLE 3"

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

fIg. 1

fIg. 2

VenTIla de

adMIsIÓn

de aIre

adelanTe/reVersa

dIsParadOr

MT2871R 10 rev. 5/19/15

• Instructions de

fonctionnement

• avertissement

• Pièces

MT2871R

LER/MINDE

L’ACCESSOIRE DOIT

EXCéDER CELUI DE

L’OUTIL

LISEZ TOUJOURS LES

INSTRUCTIONS AVANT

D’UTILISER LES OUTILS

MOTORISéS

PORTEZ TOUJOURS DES

LUNETTES DE SéCURITé

TOUJOURS PORTER

L’éQUIPEMENT DE

PROTECTION POUR

LE VISAGE

PORTEZ TOUJOURS UNE

PROTECTION POUR LES

OREILLES

éVITEZ L’EXPOSITION

PROLONGéE AUX

VIBRATIONS

AVERTISSEMENT

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites ce

type de travail. pour réduire l’exposition à ces expositions : travaillez dans un endroit bien

ventilé et travaillez avec l’équipement de sécurité approuvé comme les masques à poussière

qui sont conçus pour filtrer les particules microscopiques.

AVERTISSEMENT

Vitesse Max. à vide ............................. 20,000 tr/min

Meule de tronçonnage ......................................3 po

Entrée d’air .............................................. 1/4 po NPT

Puissance en HP .................................................... 0.7

Dimension du tuyau d’air ............. 3/8 po diam. int.

Consommation d’air ................................... 4 pi³/min

MT2871R

Pression d’air .............................................. 90 lb/po²

Niveau sonore ................................................90 dBA

Niveau de vibration ...................................1.6 m/sec²

Longueur ............................................................. 9 po

Poids à l’expédition ................................... 1.9 Livres

SPÉCIFICATIONS

OUTIL À TRONÇONNER RÉVERSIBLE 3 PO

HERRAMIENTA DE CORTE REVERSIBLE 3"

REVERSIBLE

CUT OFF TOOL

RPMRPMRPM

MT2871R 11 rev. 5/19/15

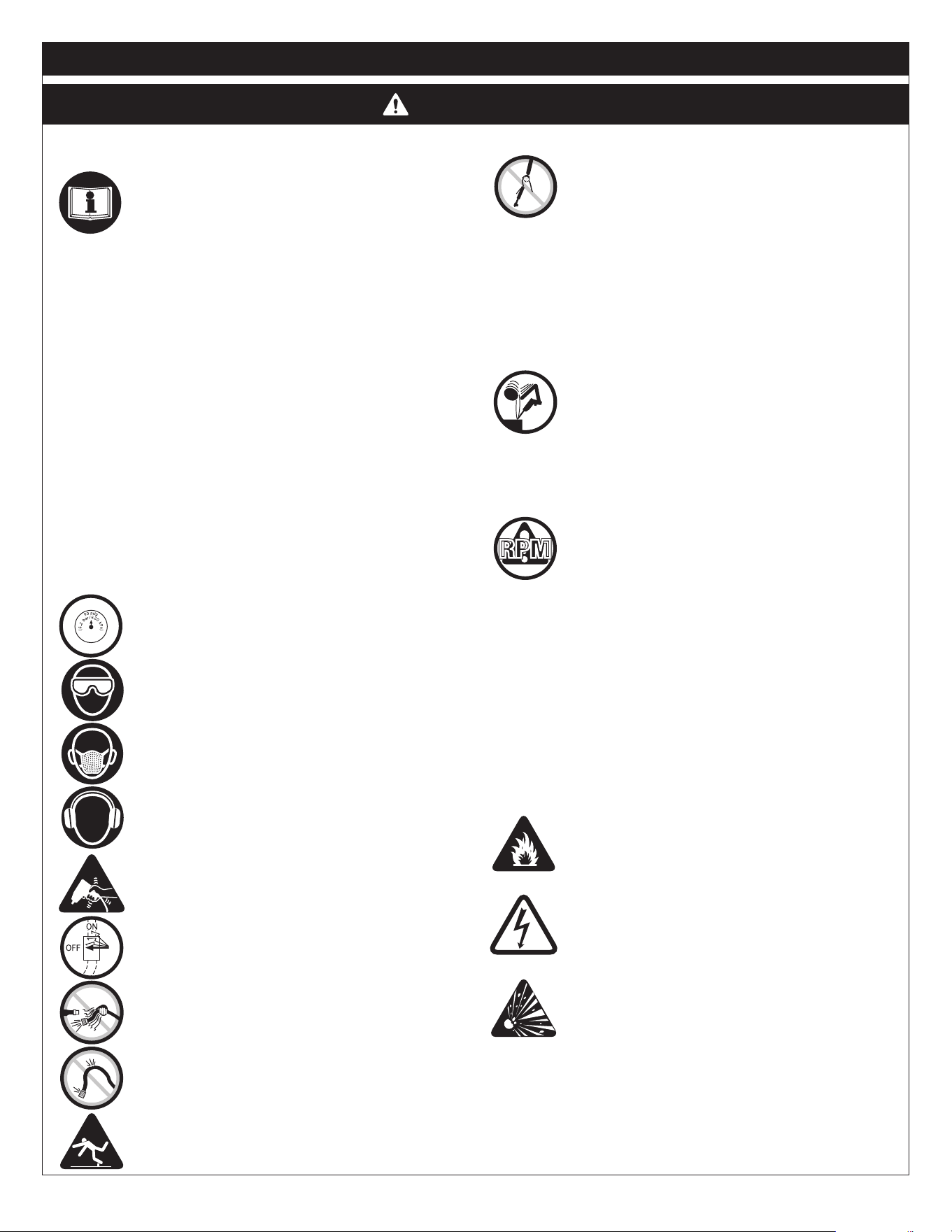

ce guIde d’uTIlIsaTIOn renferMe

d’IMPOrTanTes cOnsIgnes de sécurITé. lIsez

ce guIde d’uTIlIsaTIOn aTTenTIVeMenT eT

assurezVOus d’aVOIr BIen cOMPrIs TOuTes

les dIrecTIVes aVanT d’uTIlIser ceT OuTIl.

 • Lisezetcomprenezbientouteslesinstructions.Lemanque

  d’observer toutes les instructions énumérées  ci-dessous,

  peutentraînerunedéchargeélectrique,unfeuet/oucauser

  de sérieuses blessures corporelles. Veuillez lire et bien

  comprendre toutes les instructions. Tout manquement aux

  instructions indiquées ci-après pourrait entraîner un choc

  électrique, un incendie,une explosion et/ou des blessures

  personnellesgraves.Ilestdelaresponsabilitédupropriétaire

  de s'assurer que tout le personnel lise ce manuel avant

  d'utiliser l'appareil. Il revient aussi au propriétaire de

  l'appareildeconserverce manuel enbonétatetdansun

  endroit accessible permettant au manuel d'être vu et lu

  partous.Silemanueloulesétiquettesduproduitsontperdus

  ouillisibles,contactezMatcoToolspourlesfaireremplacer.

  Si l'utilisateur-opérateur de l'appareil ne maîtrise pas bien

  l'anglais,lesinstructionsrelativesauproduitetauxmesures

  desécuritédevrontêtreluesetdiscutées avec l'opérateur

  dans sa langue maternelle par l'acheteur-propriétaire ou

  toutepersonnehabilitéeparluiàlefaire,ens'assurantque

  l'opérateurencomprendbienlecontenu.

 • Veuillez toujours utiliser, inspecter et entretenir cet outil

  conformément au code de sécurité ANSI sur les outils

  pneumatiquesportatifs(ANSI B186.1)etàtout autreloiou

  règlementrelatifàlasécurité.

 • Pour assurer unfonctionnement sécuritaire, un rendement

  optimaletladurabilitédespièces,utilisezunepressiond’air

  maximalede90lb/po²,6,2baretunboyaud’undiamètrede

  3/8po.

 • Porteztoujoursdel’équipementdeprotectiondesyeuxetdu

  visagerésistantauxchocsquandvousutilisezcetoutilouen

  faitesl’entretien(utilisateursetspectateurs).

 • Les niveaux sonores élevés peuvent provoquer une perte

  auditive permanente. Portez toujours l’équipement de

  protectionauditive ecommandé par votre employeur et les

  règlementsdel’OSHAquandvousutilisezcetoutil(utilisateurs

  etspectateurs).

 • Conservezcetoutilenbonétatdemarche.

 • Les personnes qui utilisent ou entretiennent cet outil être

  capablesdelemanipulercomptetenudesagrosseur,deson

  poidsetdesapuissance.

 • Lesoutilspneumatiquespeuventvibrerpendantl’utilisation.

  Las vibraciones, movimientos repetitivos o posiciones

  incómodas durante períodos extendidos de tiempo pueden

  serdañinospara sus manosybrazos.Suspenda elusode

  laherramientasiexperimentemolestias,estremecimientoo

  dolor. Antes de continuar usándola, solicite el consejo

  médico.

 • L’aircomprimépeutcauserdegravesblessures.Nedirigez

  jamaisl’airversvousouuneautrepersonne.Coupeztoujours

  l’arrivéed’air,letuyaudepressiond’airetdétachezl’outilde

  l’arrivée d’air avant d’installer, de retirer ou de régler tout

  accessoiredecetoutilou avant del’entretenir.Sivousne

  lefaitespas,vousrisquezdesblessuresgraves.Lefouettage

  destuyauxpeutcauserdegravesblessures.Vérifieztoujours

  que les tuyaux et les raccords ne sont pas endommagés,

  effilochés ou desserrés et remplacez immédiatement.

  N’utilisezpasderaccordsrapidesavecl’outil.Consultezles

  instructionspourcorrigerlemontage.

 • Une glissade, un trébuchage et/ou une chute lors de

  l’utilisationd’outilspneumatiquespeut causerdesérieuses

  blessuresoulamort.Prenezgardeauxboyauxquitraînentpar

  terredansl’airedetravail.

 •Votreposturedoitêtrestable.Évitezdetravailleràboutdebras.

 •Calculezvosmouvementsetprenezgardeauxchangements

  brusquesdepositionquandvousutilisezunoutilélectrique.

 • Netenezpasl’outilparleboyaud’alimentation.Protégezle

  boyaudesobjetstranchantsetdelachaleur.

 •L’arbre del’outil peut continuerde tournerbrièvement une

  foislagâchetterelâchée.Éviteztoutcontactdirectavecles

  accessoirespendantouaprèsl’utilisation.Leportdegants

  réduitlesrisquesdecoupuresoudebrûlures.

 • Rester à l’écart de l’extrémité de l’outil. Ne portez pas de

  bijoux ni de vêtements amples. Les cheveux longs doivent

  demeurerhorsdeportéedel’outiletdesesaccessoirespour

  évitertoutscalpaccidentel.Tenezlescravatesetlescolliers

hors de portée de l’outil, car ils présentent un risque de

suffocation.

 • Utiliser uniquement des pièces de rechange et des

accessoires recommandés pour les outils pneumatiques

pourprofessionnelsMatcoTools.

 • N’employez pas d’outil endommagé ou qui soit trop usé.

  N’utilisezpasderaccordsàdégagementrapidesurcetoutil.

  Veuillez consulter les instructions pour une installation

  correcte.

• LER/MINDE L'ACCESSOIRE DOIT EXCéDER CELUI DE L'OUTIL.

Utiliser seulement des accessoires dont la vitesse nominale

indiquée est d’au moins 20 000tr/min.

• Ne tentez pas de maintenir le levier de sécurité dans la

position « on » en le verrouillant ou en l'attachant avec du

ruban adhésif ou du fil métallique, car il doit pouvoir

retourner librement à « off» lorsqu'il est relâché.

• Il est nécessaire d’installer les meules tronçonneuses

 appropriées pour prévenir toute blessure causée par

 desmeulescassées.N’utilisezpasdemeuletronçonneuse

 ébréchéeoufissurée.Lesmeulestronçonneusesdevraient

 être fixées à la tige en laissant un certain jeu pour éviter

 une tension excessive au point d’assemblage. N’utilisez

 que les baguesà meulefournies avec l’outilpour installer

 la meule tronçonneuse. Les rondelles plates et tous les

 autres adaptateurs pourraient exercer trop de tension sur

 lameule.Resserrezlameuledetronçonnagesurlatigepour

 prévenirtouteéjectionlorsquel’outilestmishorstension.

• NE FAITES JAMAIS FONCTIONNER CET OUTIL SANS AVOIR

 BIENMISENPLACELECOUVRE-DISQUEOULEPROTÈGE-

DISQUE.

 • Nepaslubrifierlesoutilsavecdesliquidesinflammablesou

volatilscommelekérosène,ledieseloulecarburantd’avion.

 • Évitezdeforcerl’outilenl’utilisantau-delàdesapuissance

nominale.

 • N’enlevez aucune étiquette. Remplacez toute étiquette

abîmée.

 • Cetoutiln'estpasisolédupointdevuedeschocsélectriques.

 • Gardezl'outilhorsdelaportéedesenfants.

 • Nepointezpascetoutilsurquiconqueetnel'utilisezpasnon

  pluscommejouet.

• Prenez note de la directionde larotation AVANTd'utiliser

  cetoutil.

 • Nepasutilisercetoutildansuneatmosphèreexplosive.

 • Nepasutiliser(nimodifier)l’outilpouruneutilisationautre

que celle pour laquelle il a été conçu sans consulter le

représentantautorisédufabricant.

 • Le service de réparation et de vérification ne peut être

  effectuéqueparuncentredeserviceautorisé

 •Ceproduitpeutcontenirdesproduitschimiquesreconnuspar

l'étatdelaCaliforniecommecausantlecancer,desanomalies

congénitalesoud'autreseffetsnuisiblessurlareproduction.

Se laver minutieusement les mains après avoir utilisé le

produit.

MT2871R

OUTIL À TRONÇONNER RÉVERSIBLE 3 PO

le nOn-resPecT de ces aVerTIsseMenTs POurraIT enTraÎner des Blessures.

AVERTISSEMENT

RPMRPMRPM

MT2871R 12 rev. 5/19/15

MT2871R

OUTIL À TRONÇONNER RÉVERSIBLE 3 PO

fOncTIOnneMenT

NOTE: Toujours couper l'arrivée d'air comprimé et débrancher

l'outil avant d'enlever ou de mettre en place une pièce ou un

accessoirequelconque,ouavantd'effectuerunetâched'entretien

quelconque.

NOTE: Avantdel’utiliser,testezbrièvementlameuletronçonneuse

en faisant fonctionner l’outil à pleine puissance sous un écran

deprotectioncommeunetabledetravailouunétabliépais,qui

pourrait retenir toute partie de meule éjectée dans le cas où

celle-ciseraitbrisée.

Porteztoujoursdesprotège-yeuxetprotège-visage

résistants aux chocs pour vous protéger de la rouille

et des autres particules volantes (utilisateur et spec

tateurs). Mêmelesprojectilesdepetitetaillepeuvent

   causerdesblessuresauxyeuxetentraînerlacécité.

   Une meule tronçonneuse qui se brise peut causer

   desblessurestrèsgraves.Vériezquotidiennement

   lavitessedel’appareilavecuntachymètrepourvous

assurerquelavitessenedépassepasleRPMindiquésurlameule

tronçonneuse. N’utilisez jamais de meule tronçonneuse qui

indique une vitesse moins élevée que celle de l’outil.

Lorsquevousutilisezcetoutil,assurez-vousdenepasemployer

deforceexcessive,cequipourraitêtredangereuxetcauserle

brisouunecourburedela tige. Voussaurez que vousexercez

tropdeforcesilapiècedetravailmontredessignesdebrûlure

ousil’outilralentitsavitessedefaçonmarquée.Mettezl’appareil

en marche à l’écart de la pièce de travail, puis déposez-le sur

celle-cienlemettantbienàplatetdéplacez-ledansladirection

dans laquelle vous voulez couper. Lorsque le tronçonnage est

terminé,avantd’arrêterlemoteursoulevezl’outildelapiècede

travail.

Utilisez toujours le protège-meule requis pour prévenir toute

blessureparpiècesdetronçonnagebrisées.Siunprotège-meule

subitunbrisdemeule,cessezdel’utiliseretremplacez-lepar

un nouveau protège-meule, car il pourrait être endommagé.

Positionnez le protège-meule entre la meule tronçonneuse et

l’utilisateur.Utilisezdesbarrièresdeprotectionpourprotégerles

autrespersonnesprésentesde tout fragment métallique et des

étincelles.

MISE EN GARDE : NE JAMAIS UTILISER CET OUTIL

   SANS QUE LE COUVRE-DISQUE OU LE PROTEGE-

DISQUE SOIT BIEN EN PLACE.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informeaotrosdesuubicación.

Pour assembler la meule de tronçonnage :

1.Utilisezlaclétricoisedouble#53pourtenirlatige#22.

2.Utilisezlacléà6pans#54pourretirerlavis#29.

3.Utilisez la clé tricoise double #53 pour retirer la vis #28 et la

rondelle#27.

4.Placez la meule de tronçonnage à l’extrémité de la tige et

inversezlesétapes1-3.

caracTérIsTIQues

• Moteur0,7HPpourunepuissanceaccrue

• Unprotecteurverrouillableréglableuniquepermetàl’utilisateurdefairepivoterl’outildans16positions

• Labagued’inversionpermetàl’utilisateurdechangerrapidementdelamarcheavantàlamarchearrièreetd’orienter

lesétincellesloindutravail

• Levierd’embrayagesécuritaire

• Utilisedesmeulesdetronçonnagede3po

• PalesderotoràressortpouruncoupleaccruàdesvitessesRPMréduites

MT2871R 13 rev. 5/19/15

garanTIe

Matco garantit ses outils pneumatiques au consommateur

pendant une période deux annés. Nous réparerons tout outil

pneumatique de la série MT couvert par cette garantie qui

présente un défaut de matériau ou de main-d’œuvre durant la

périodedegarantie.Pourfaireréparerl’outil,retournez-leàl’un

descentresdegarantieautorisésdeMatcoindiquésci-dessous,

port payé. Joignez une copie de votre preuve d’achat et une

brève description du problème. L’outil sera inspecté et si une

ou plusieurs pièces présentent un défaut de matériel ou de

main-d’œuvre, l’outil sera réparé gratuitement et retourné port

payé.

Cettegarantievousdonnedes droits particuliers. Vous pouvez

aussiavoird’autresdroitsquivarientd’unétatàl’autre.

Cette obligation est la seule responsabilité de Matco dans

le cadre de cette garantie et Matco ne sera en aucun cas

responsablededommagesconnexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de

limites pour les dommages connexes ou corrélatifs les limites

ouexclusionsindiquéesci-dessusnes’appliquentpeut-êtrepas

dansvotrecas.

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

naTIOnal MachIne grOuP

aIr TOOl rePaIr cenTer

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

hT PneuMaTIc reBuIlders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

alIMenTaTIOn en aIr

Cet outil peut fonctionner à l’intérieur d’une large plage de

pression d’air. Il est recommandé que la pression soit de 90

psig lorsque la détente est totalement enfoncée et qu’aucune

chargen’estimposéeàl’outil.Unepressionsupérieure(plusde

90psig;6,2bar)augmentelaperformanceau-delàdelacapacité

nominaledel’outil,raccourcissantcependantainsiladuréede

viedel’outiletpouvantdonnerlieuàdesblessures.

Utiliseztoujoursdel’aircomprimépropreetsec.Laprésencede

poussière, de vapeurs corrosives et/ou d’eaudans la conduite

d’airpeutendommagerl’outil.Vidangerl’eaudesconduitesd’air

et du compresseur avant d’utiliser l’outil. Nettoyer le filtre de

l’entrée d’air chaque semaine. La procédure de branchement

recommandéepeutêtrevuedanslaFIG.1.

La source d’alimentation en air (FIG. 2) est raccordée à une

entréed’airayantunnormaliséNPTde1/4po.Ilfautaugmenter

lapressiondanslaconduited’airdanslecasde boyaux à air

exceptionnellementlongs(plusde25pieds).Lediamètreintérieur

minimalduboyaudoitêtrede3/8po.Lesraccordsdoiventavoirle

mêmediamètreintérieuretêtreserréssolidement.

Toujours couper l'arrivée d'air comprimé et débrancher

l'outil avant d'enlever ou de mettre en place une pièce ou

un accessoire quelconque, ou avant d'effectuer une tâche

d'entretienquelconque.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informeaotrosdesuubicación.

déPannage

Des facteurs extérieurs à l’outil peuvent causer des baisses

de puissance ou d’autres problèmes. Un débit réduit du

compresseur,undrainageexcessifduconduitd’airdel’humidité

oudeslimitationsdansleboyaud’airoul’utilisationderaccords

de dimensions inadéquates ou en mauvaise condition peuvent

réduirel’alimentationd’air.Desrésidusd’abrasifoudesdépôts

accumulésdansl’outilpeuventdiminuerlapuissance,cecipeut

êtrecorrigéennettoyantlefiltreàairetennettoyantl’outilavec

dusolvantàl’huilepourdépôts,ouavecunmélangeenparts

égalesd’huileSAE#10etdukérosène.Sitouteslesconditions

extérieures sont excellentes, débrancher l’outil du boyau et

apportez-leàl’atelierdeserviceagréeleplusprès.

luBrIfIcaTIOn eT d'enTreTIen

Lubrifier le moteur pneumatique chaque jour avec de l’huile à

outil pneumatique de qualité. Si aucun huileur pour conduite

d’airn’estutilisé,injecter1/2ozd’huiledansl’outil.L’huilepeut

êtreinjectéedansl’entrée d’airdel’outiloudansleboyaupar

l’entremiseduraccordleplusprèsdelasourced’alimentation

enair.Faireensuitefonctionnerl’outil.L’huileantirouilleconvient

aux outils pneumatiques. Un trop-plein réduit la puissance de

l’outil.

AVERTISSEMENT :Unefoisl’outilpneumatiquelubrifié,del’huile

s’écoulera de l’orifice d’échappement pendant les premières

secondesdefonctionnement.L’orificed’échappementdoitêtre

recouvert d’un chiffon avant de mettre en marche l’outil pour

prévenirlesblessuresgraves.

MT2871R

OUTIL À TRONÇONNER RÉVERSIBLE 3 PO

fIg. 1

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

fIg. 2

VenTIla de

adMIsIÓn

de aIre

adelanTe/reVersa

déTenTe

Matco Tools MT2871R

Product's Documents

MT2871R_InstructionManual_01.pdf

Specifications

Matco Tools MT2871R Questions and Answers
