FRAME GATE BUILDING KIT
USER MANUAL
MODEL:A70002101 & A70002102
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major top
brands and does not necessarily mean to cover all categories of tools offered by us. You are
kindly reminded to verify carefully when you are placing an order with us if you are actually saving
half in comparison with the top major brands.
background
- 1 -
MODEL:A70002101 & A70002102
(Excluding wood)
Note: The actual product you receive determines its look.
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to contact us:
Technical Support and E-Warranty Certificate www.vevor.com/support
This is the original instruction, please read all manual instructions carefully before
operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or software
updates on our product.
FRAME GATE
BUILDING KIT
background
- 2 -
Important safety instructions
Warning - To reduce the risk of injury, the user must read the
instructions manual carefully.
Warning- Be sure to wear ear protectors when using this product.
Warning- Be sure to wear eye protectors when using this product.
Warning- Be sure to wear dust masks when using this product.
Warning- Be sure to wear gloves when using this product.
WARNING!
1. Please read the instructions carefully.
2. After receiving the goods, please check whether the accessories
are complete.
3. Products can be applied to small shed doors, such as garden
doors, driveway doors, corral doors, barn doors, sundry doors, etc.
4. The assembled door can only bear its own weight, and can not
stand people or hang heavy objects.
PRODUCT DESCRIPTION
Garden doors, fences, fences, etc. are usually composed of wooden
doors, wooden doors in the outdoor long-term sun and rain, easy to
appear aging, sagging, shaking and other phenomena, so you can
repair the wooden door through the door frame support to extend its
service life.
background
- 3 -
PRODUCT STRUCTURE
Item
Description
Qty
A
Top Bracket
1pcs
B
Buttom Bracket
1pcs
C
Conner bracket Ⅰ
2pcs
D
Conner bracket Ⅱ
2pcs
E
Latch fitting
1pcs
M5*30 round head screw
6pcs
M5*40 flat head screw
20pcs
M5*25 flat head screw
20pcs
A
Screw
B
C
D
C
D
background
- 4 -
INSTALLATION PROCEDURES
1.Put the wood batten
to the buttom bracket A
and install the M5*40
flat head screws in the
contersunk head holes.
B
2.Install the top
bracket A in the same
way as the buttom
bracket B.
A
background
- 5 -

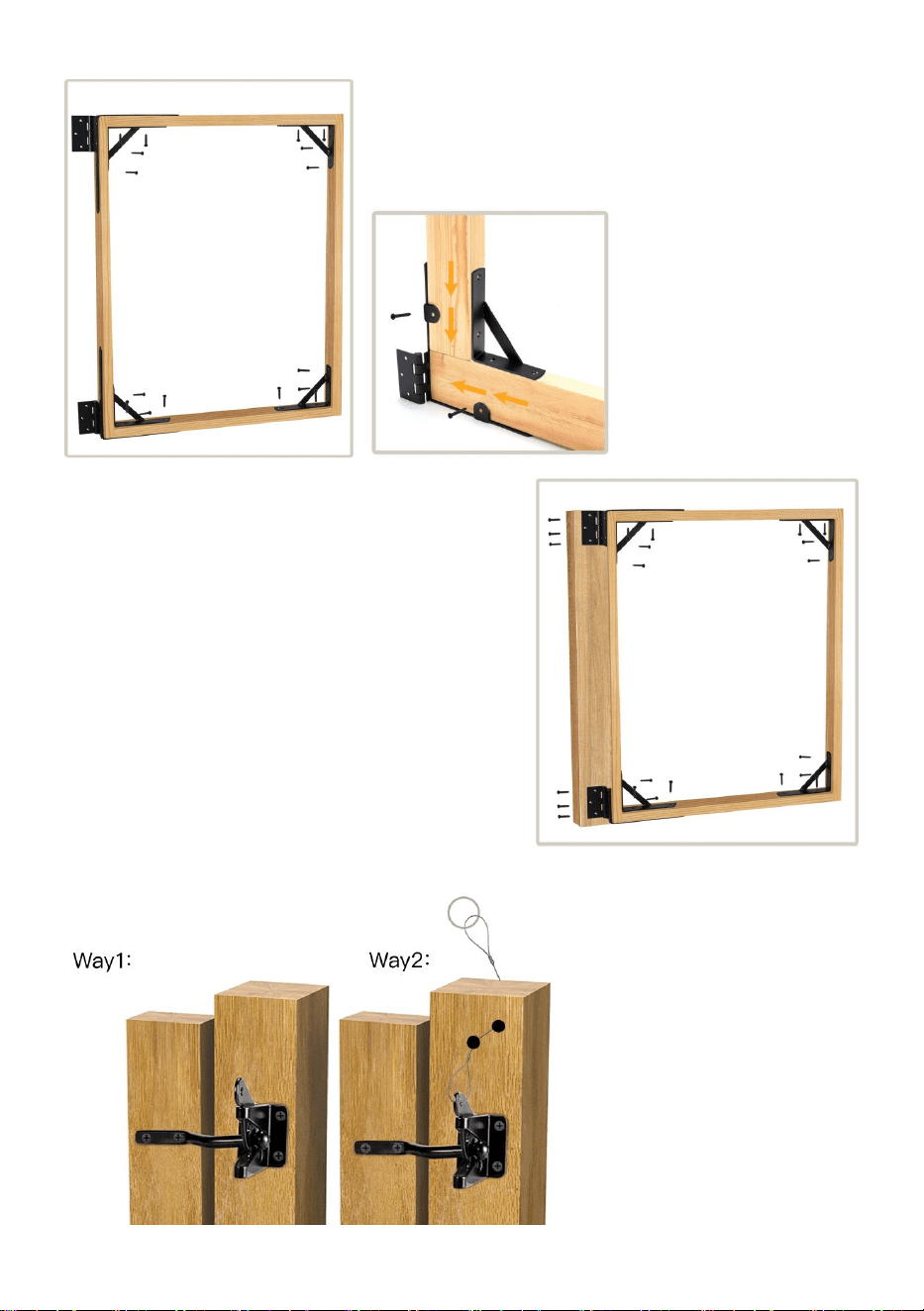

5.Install the latch fitting to the gate with screws M5*30.
3.Install the conner brackets
C/D to the conners of the
gate with screws M5*25.
4.Install the hinges to
the gate frame with
screws M5*40.
background
- 6 -
5.1:Close the gate and center the latch.
5.2: Mark the screw holes, drill four pilot holes for the latch andtwo holes for the bar.
5.3: lf you need self-locking, drill a hole in the post and attach a wire from the latch to the
ring, figure way2
PARAMETER
A70002101
A70002102
Material
Q235A
Q235A
Style
“7”model
“7”model
Number
1 Set
2 Set
Color
Black
Black
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
EC REP: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
UK REP: YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Imported to AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Model
SPEC.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODEL: A70002101 i A70002102
