Trim Kit
Trousse de finition
Montagem de adaptador
EBA 6707 MC,
EBA 6708 MC, EBA 6808 MC
de, en, fr, es, pt – DE,
AU, BR, CA, GB, MX,
NZ, US, ZA
M.-Nr. 09 862 334
EBA6707MC, EBA6708MC, EBA6808MC
2

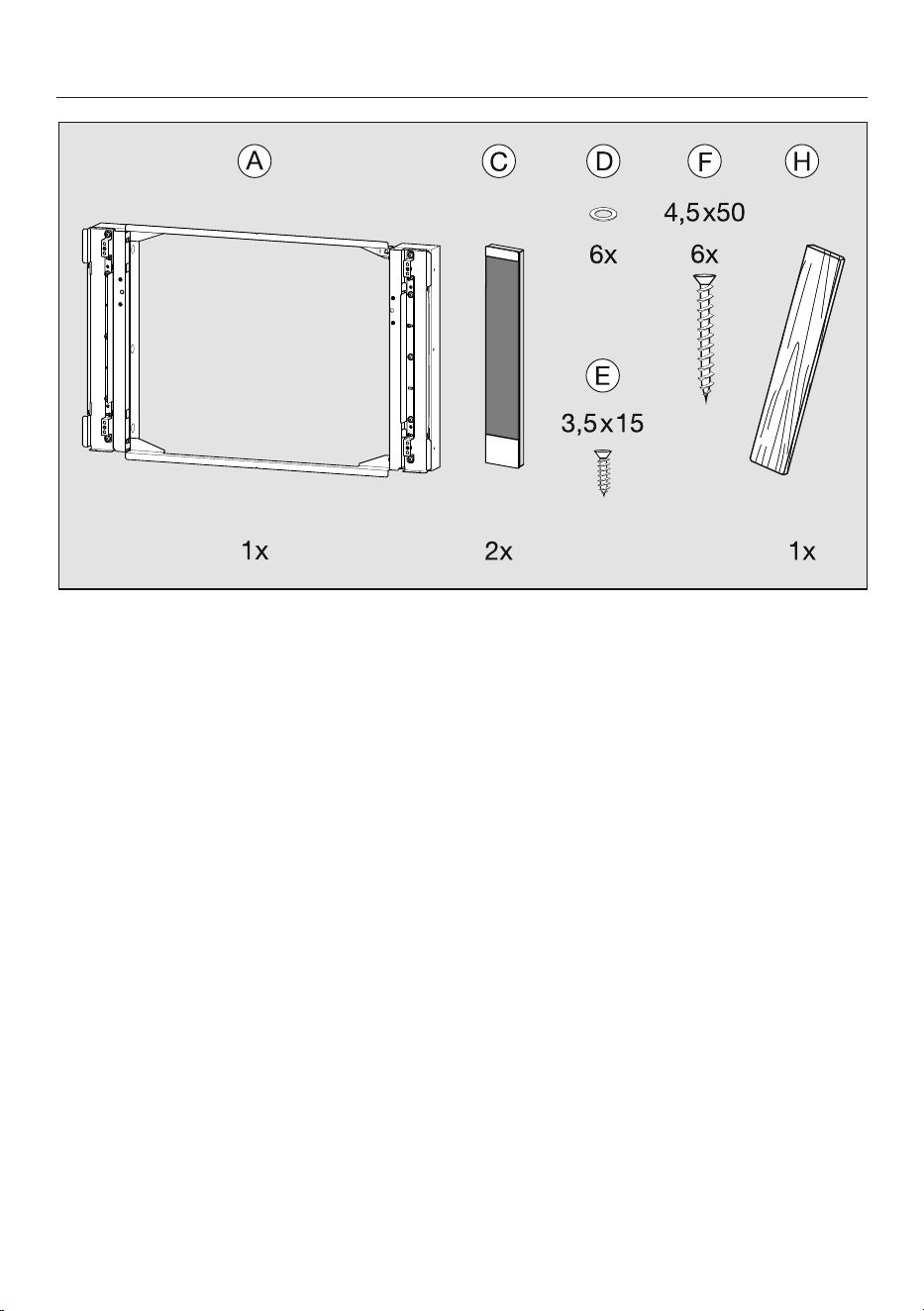

8x

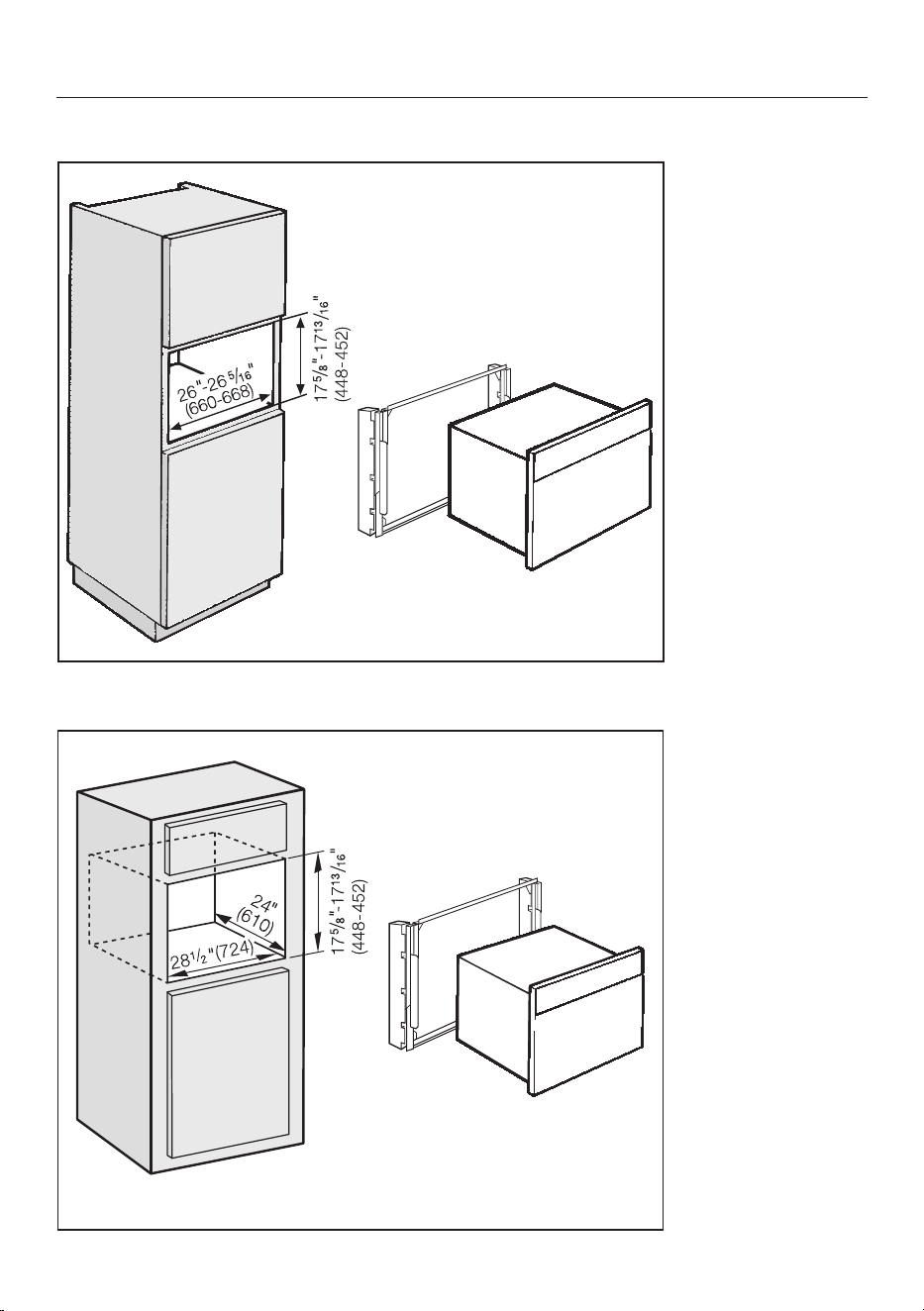

EBA6707MC (70cm), EBA6708MC, EBA6808MC (30")
3
EBA6707MC (70cm)
EBA6708MC, EBA6808MC (30")
4
de
Achtung!
Wenn der Frontausschnitt seitlich nicht bündig mit den Außenwänden des
Schrankes ist:
Die Innenseiten des Schrankumbaus müssen jeweils mit einem Holzstück
aufgefüttert werden, so dass die seitlichen Kanten des Frontausschnittes mit
dem eingesetzten Holzstück bündig sind. Die beiden Holzstücke müssen eine
Tiefe von mind. 70mm haben und in der Höhe der Nischenhöhe entsprechen.
en

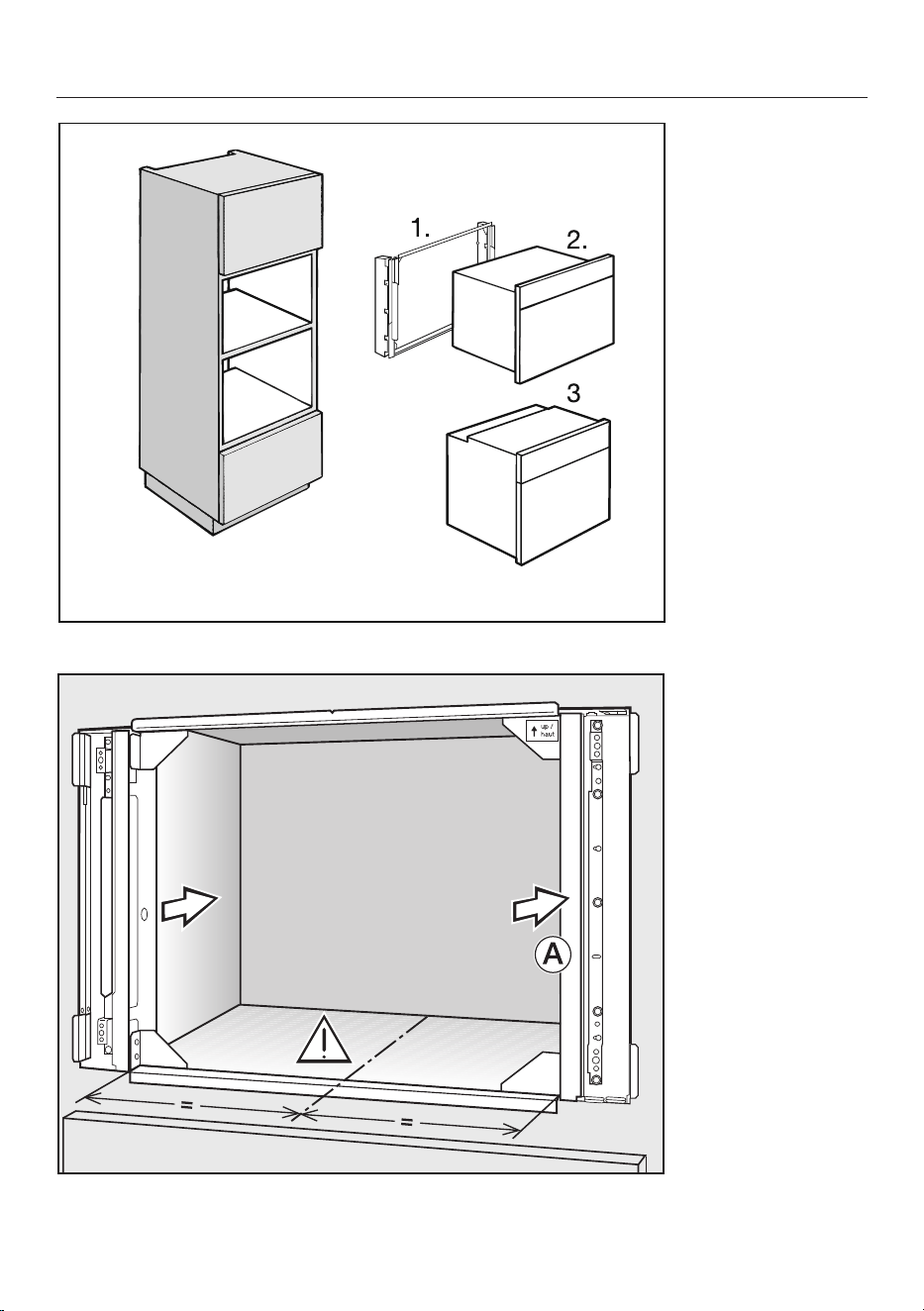

Important!
If the sides of the front cut-out are not flush with the external walls of the trim
kit:
A wooden filler panel is required inside the trim kit on either side of the unit. The
filler panels must be at least 23/4" (70mm) deep and the same height as the
niche.
5
fr
Important!
Si les côtés du trou de découpage ne sont pas alignés avec les bords
extérieurs de la garniture:
Il faudra y fixer un panneau intercalaire de chaque côté, de même hauteur et
d’au moins 70 mm de profondeur.
es
Importante!
Si los lados del recorte delantero no están al ras con las paredes externas de
la chambrana:
Se requerirá un panel de relleno de madera dentro de la chambrana, de cada
lado de la unidad. Los paneles de relleno deberán ser de por lo menos de
70mm de profundidad y tener la misma altura que el nicho.
pt
Atenção!
Se o corte frontal não estiver nivelado com a parte exterior do móvel:
O interior do painel deve ser forrado com uma peça de madeira, para que as
bordas laterais do corte frontal estejam niveladas com o pedaço de madeira
utilizado. As duas peças de madeira devem ter uma profundidade de pelo
menos 70mm, e corresponder à altura do nicho.
6
7
8
9
10
EBA6808 GRGR
11
de
Den weiteren Einbau des Gerätes entnehmen Sie der Gebrauchsanweisung, die
dem Gerät beiliegt.
en

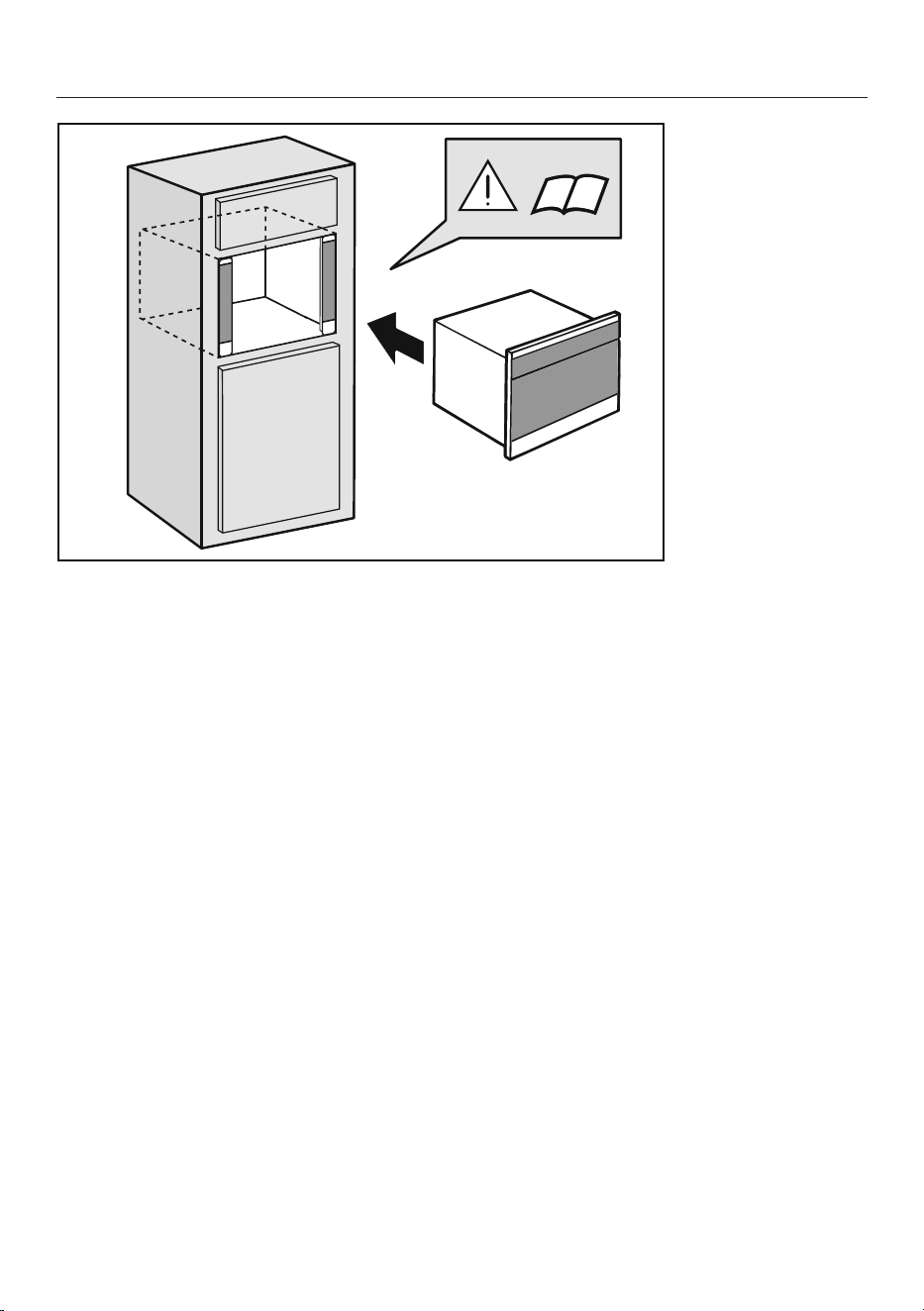

Please see the Operating and Installation Instructions supplied with the appliance
for more information on further installation.
fr
Veuillez voir l’operating manual fourni avec l'appareil pour plus d’information sur
davantage d’installation.
es
Para mayor información sobre la instalación del aparato, favor de ver el Manual de
Operación que se proporciona junto con el aparato.
pt
Para a instalação completa do aparelho, consulte as instruções de uso que
acompanham o aparelho.
12
de: Nach dem Einbau:
Sollten Korrekturen am Spaltmaß oder am Höhenversatz zwischen Gerät und
Einbaurahmen erforderlich sein, gehen Sie folgendermaßen vor:
Die Abdeckungen entfernen und die Schrauben des Befestigungselements
lösen.
Das beiliegende Holzstück anlegen.
Das Befestigungselement entsprechend verschieben und die Schrauben wieder
festdrehen. Die Abdeckungen aufklipsen.
13

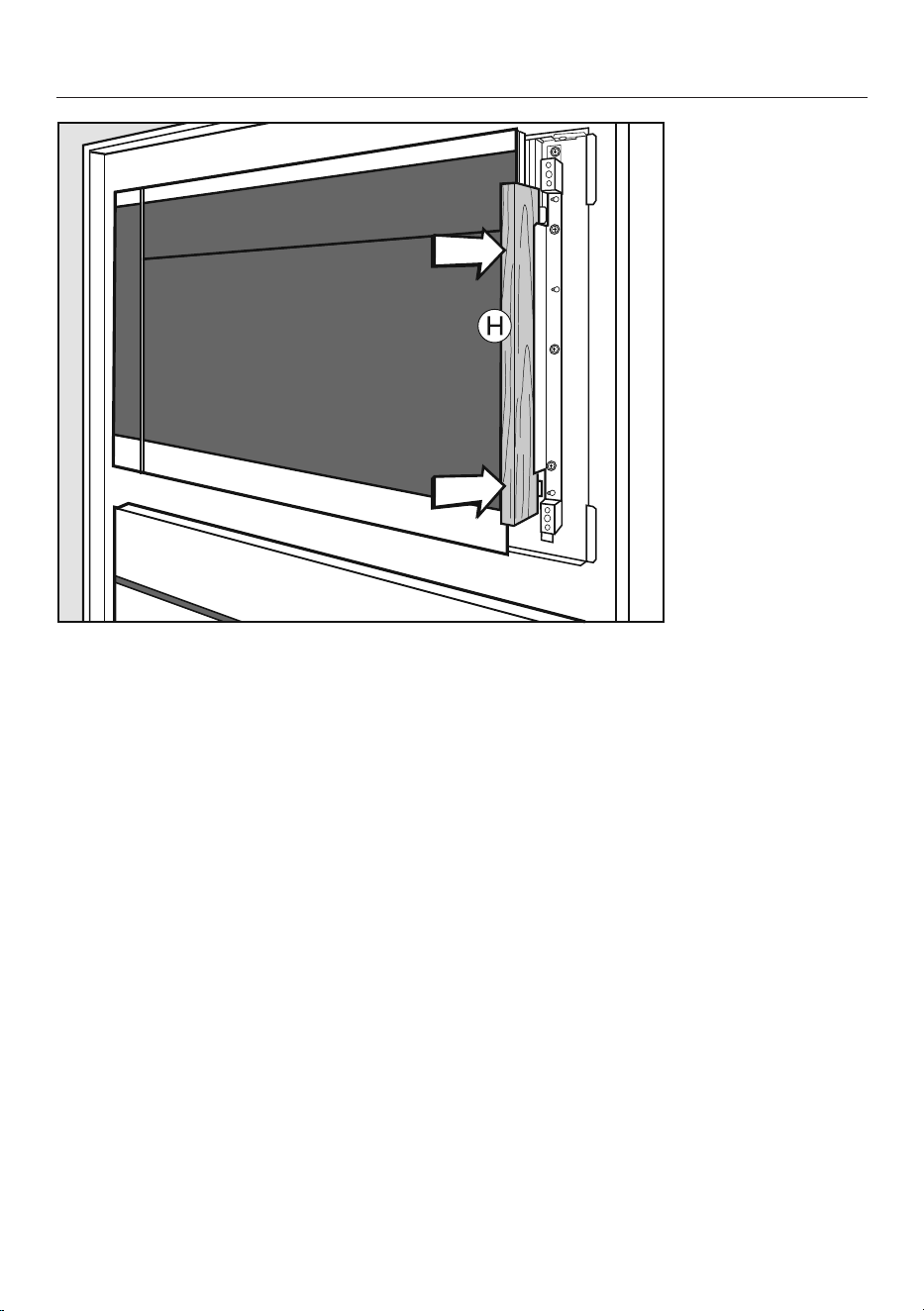

en: After installation:
To adjust the gap or the height tolerance between the appliance and trim kit:
Remove the cover and then loosen the screws of the frame.
Align the provided piece of wood with the trim.
Adjust the frame accordingly and tighten the screws. Clip on the cover.
fr : Après l’installation :
Afin d’ajuster l’écart entre l'appareil et la garniture, retirer le couvercle devant les
vis et les deserrer.
Ajuster le cadre convenablement et serrer les vis.
Aligner la pièce de bois fournie avec la garniture.
Replacer le couvercle sur ses griffes de fixation.
es: Después de la instalación:
Para ajustar la apertura o la altura de tolerancia entre el aparato y la chambrana:
Retire la cubierta y luego afloje los tornillos del marco.
Alinee la pieza de madera proporcionada con la chambrana.
Ajuste el marco convenientemente y apriete los tornillos. Sujete la cubierta.
pt: Após a montagem:
Se forem necessárias correções na folga ou na altura entre o aparelho e a moldura
de montagem, proceda conforme indicado:
Remover as tampas e desapertar os parafusos do elemento de fixação.
Colocar a peça de madeira fornecida.
Mover o elemento de fixação e apertar novamente os parafusos, até que fiquem
certos. Prender as tampas.
