Installation
Instructions
Microwave Oven
Built-In Trim Kits
JX827 and JX830
Questions? Call GE Appliances Answer Center at 800.626.2000 or Visit our Website at: GEAppliances.com

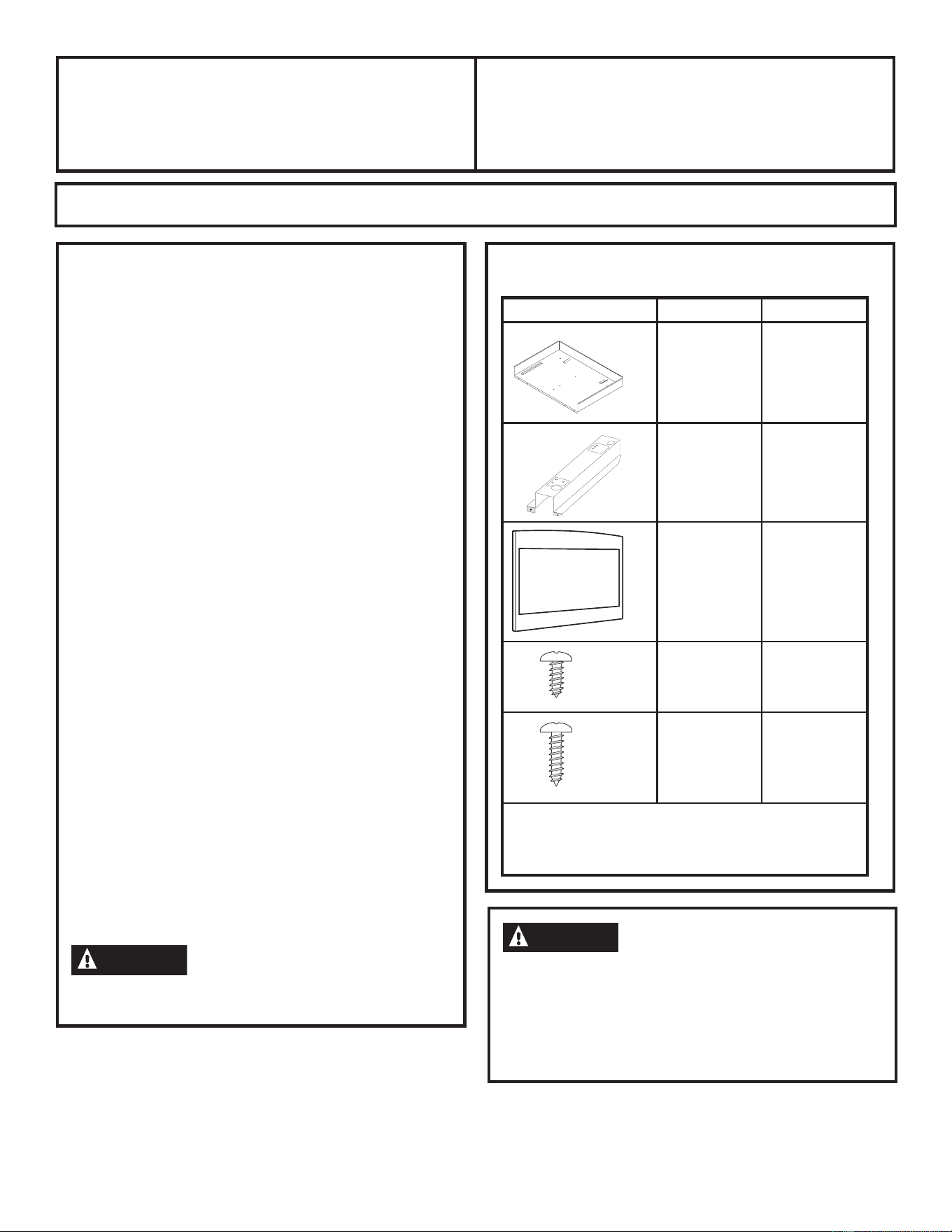

BEFORE YOU BEGIN
Read these instructions completely and carefully.
• IMPORTANT — Save these instructions for local
inspector’s use.
• IMPORTANT — Observe all governing codes
and ordinances.
• Note to Installer – Be sure to leave these instructions
with the Consumer.
• Note to Consumer – Keep these instructions for
future reference.
• Skill level – Installation of this appliance requires
basic mechanical and electrical skills.
• Completion time – 1 to 3 hours
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not
covered under the Warranty.
• This kit is for use on models: PEM31, ZEM115,
PCHK11S1
• This kit is UL listed for installation alone or over any
GE/GE Profile single electric wall oven”- See UL
caution label.
• This kit and microwave are approved for installation
alone or above any single electric wall oven. Do not
mount adjacent (within 2 feet) to any range, cooktop,
gas oven, or other microwave.
• This product is to be installed 3 feet above floor
level.
• Do not alter or modify any part of this kit or the oven.
• For easier installation and personal safety, we
recommend that two people install this microwave
oven.
• Unplug the microwave oven before attempting
installation of this kit.
WARNING
This oven must be plugged into a
properly grounded 3-hole, 120 volt receptacle as
required by the National Electrical Code.
WARNING
Before beginning the installation,
switch power off at service panel and lock the
service disconnecting means to prevent power from
being switched on accidentally. When the service
disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to
the service panel.
READ CAREFULLY. KEEP THESE INSTRUCTIONS.
31-7000307 Rev. 0 09-24
PARTS INCLUDED
PART QUANITY
Base Pan 1
Rail 2
Trim Kit 1
4 mm x 10 mm
Screw A
11 required
3 extra
4 mm x 16 mm
Screw B
4 required
2 extra
NOTE: This kit has extra screws to prevent the
technician from spending extra time locating a
replacement in case they lose one during installation.
31-7000307 Rev. 0
2

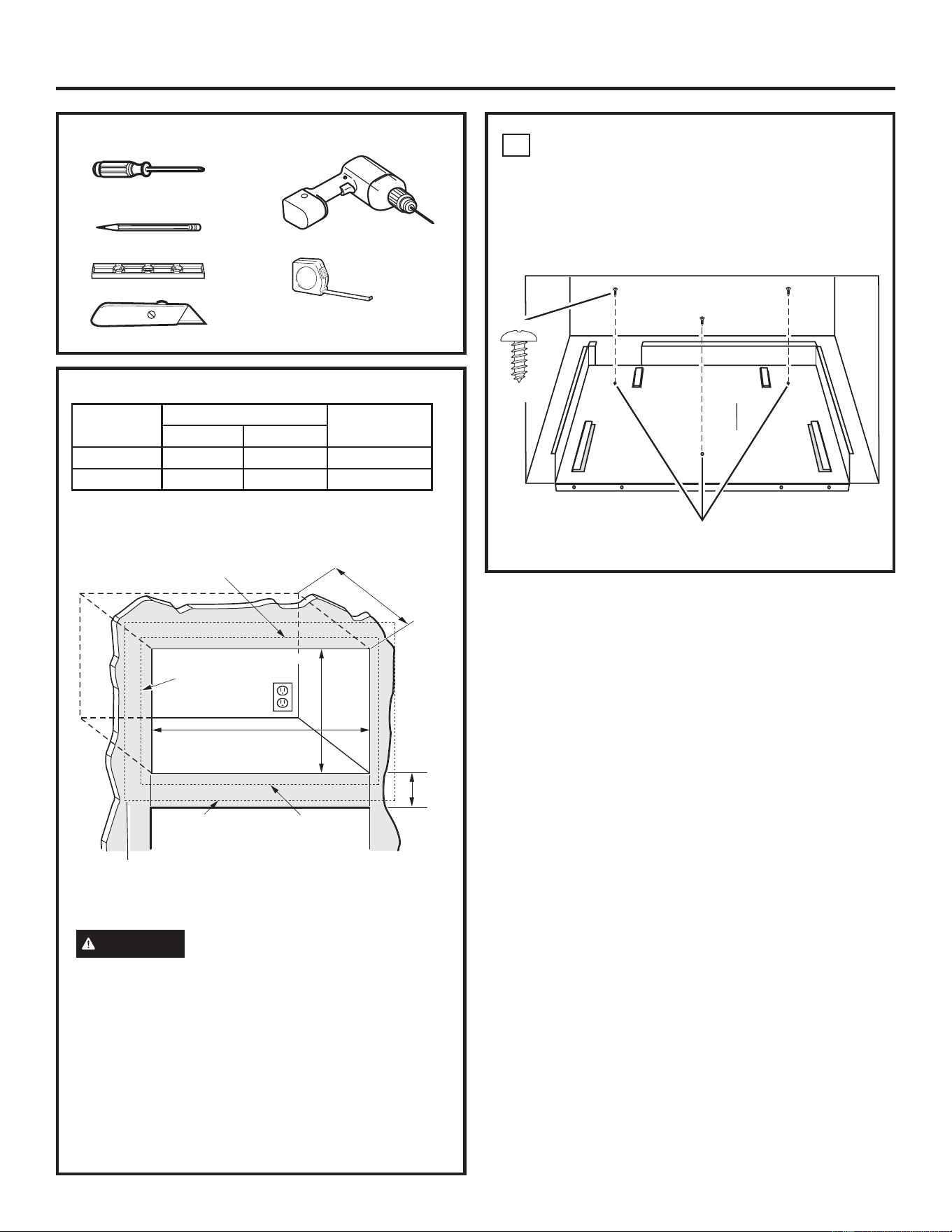

TOOLS YOU WILL NEED
CUTOUT DIMENSIONS
Dimension
Trim Kit
Cutout
27” 30”
Height 16
1
/2” 16
1
/2” 15 ±
1
/16”
Width 26
7
/8” 29
7
/8” 24
7
/8 ±
1
/16”
• Min. depth with receptacle outside cutout – 16”
• Min. depth with receptacle inside cutout – 18”
• 120 volt – 60 Hertz grounded power receptacle.
WARNING
— This trim kit uses air flow from
the top, bottom and sides of the trim frame. Blocking
the air flow can cause the microwave to function
improperly and may cause damage to the microwave.
• Allow a 1” clearance beyond the edge of the trim
frame to provide proper air flow.
FOR INSTALLATION ABOVE A BUILT-IN OVEN:
Microwave oven should be installed on a 3/8” plywood
base and supported by 2x4 or 1x2 equivalent runners
on all sides. Base must be capable of supporting a
minimum of 100 lbs.
Installation Instructions
Knife
Depth
Height
5/8” Overlap
Width
7/8” Overlap
1” Clearance beyond
trim frame
(on all sides)
3” Min.
27”models: 1” overlap
30”models: 2
1
/2” overlap
Bottom of trim kit must be
minimum of 36” from floor
1
LOCATE AND INSTALL THE
BASE PAN
Set Base Pan into the front cabinet microwave oven
cutout and center it right and left. Push back until the
front flange is against the cabinet front wall. Mount
the Base Pan using 3 short screws (A).
Base Pan
Mounting Holes
Screw A
2 Phillips Screwdrivers
(#1 & #2)
Drill with 3/32” Drill Bit
Pencil
Level
Tape Measure
31-7000307 Rev. 0
3
3
INSTALL THE MICROWAVE
OVEN
Plug the power cord into the wall receptacle. Slide the
microwave oven assembly gently into the cabinet, using
care not to pinch the power cord. Be sure to keep the
assembly centered as it slides back to where the tongue
of the rails goes through the slots on Base Plan. The
top edges of the Base Plan should now be centered
right to left in the opening. The Base should be tight
against the cabinet.
2
INSTALL THE RAILS
Disconnect the microwave oven from the receptacle.
Remove everything out of the microwave oven,
including packing, Owner’s Manuals, turntable and
turntable support. A protective film has been applied to
some microwave oven and trim kits. If applied, remove
the film. Turn over the microwave oven and secure the
rails to oven Base Plate by inserting 4 screws (A). Be
careful not to scratch the microwave oven.
Installation Instructions
5
SECURE THE RAILS TO THE
CABINET
Ensure the Base Pan and Bottom Bracket front
flanges are tight against the cabinet, and that
the screws holes are aligned. Drive 4 screws (A)
through the Base Pan and Rails into the cabinet
4
CHECK LEVELING
Check the leveling by placing a level at the front and
sides of the microwave. It may be necessary to add
wood shims under the base pan to level the microwave
front-to-back or side-to-side.
Microwave
Oven Bottom
Rail
Screw (A)
Flanges
Door
Rail
Guides
Rails
Screw A
Mounting Holes
31-7000307 Rev. 0
4
6
INSTALL THE TRIM KIT FRAME
A
Position the assembled Trim Kit frame around
the oven.
B
Secure the Trim Kit by driving four screws (B)
through the trim kit into the cabinet.
CAUTION
— Start all screws before tightening
any one screw. Do not overtighten screws since it
can cause misalignment of top/side strips.
Installation Instructions
READ CAREFULLY. KEEP THESE INSTRUCTIONS.
7
REPLACE ANY LOOSE ITEMS
A
Your trim kit is now fully installed. Replace
the turntable and turntable support that was
removed from inside the microwave oven.
B
Keep these installation instructions and extra
screws for future reference and need. Do not place
them in the microwave oven.
C
Replace the house fuse, or close the circuit breaker
to restore power at the service panel.
Screw B

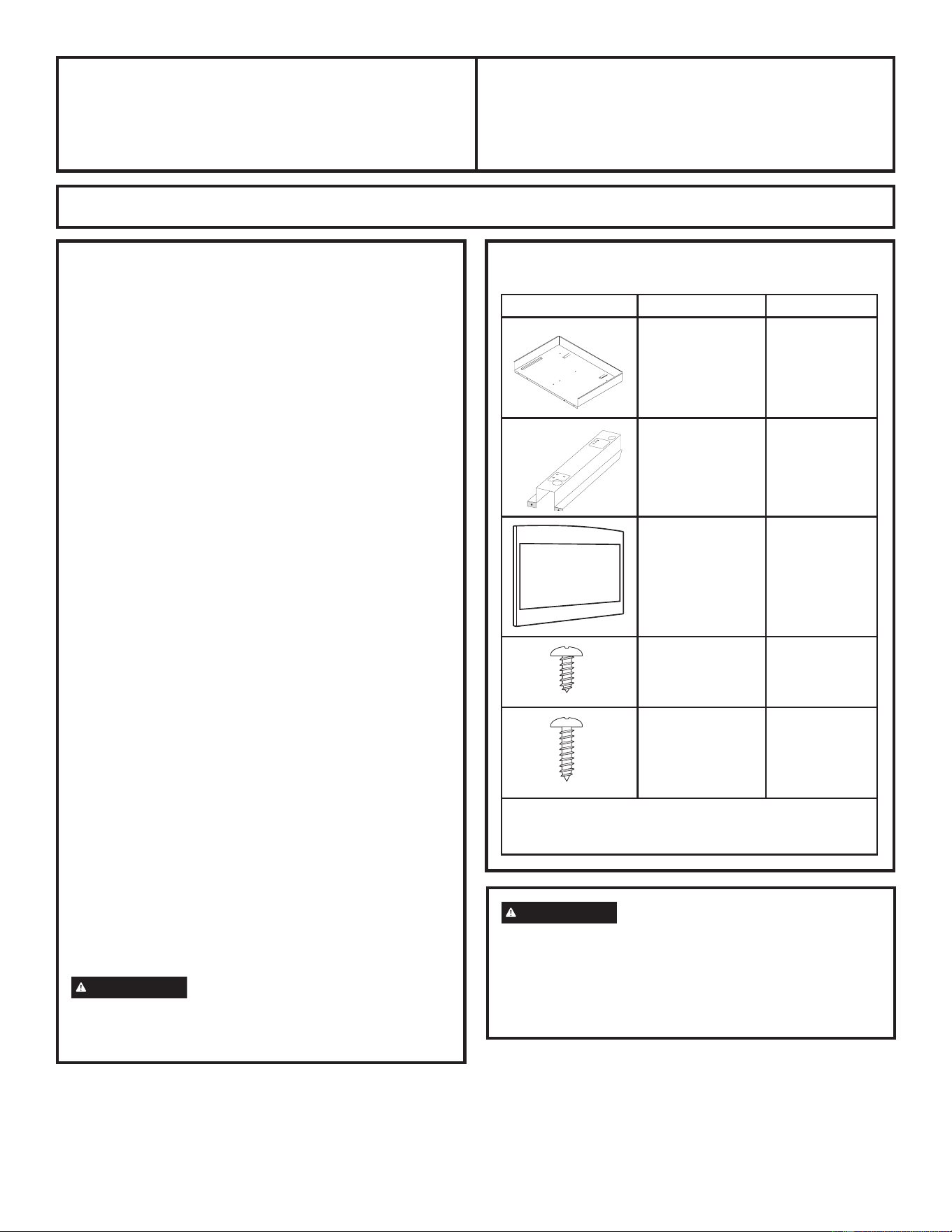

PIEZAS INCLUIDAS
PIEZA CANTIDAD
Olla de la Base 1
Riel 2
Kit de
Terminaciones
1
Tornillo A de 4
mm. x 10 mm.
11 requeridos
3 adicionales
Tornillo B de 4
mm. x 16 mm
4 requeridos
2 adicionales
NOTA: Este kit cuenta con tornillos adicionales a fin de
evitar que el técnico necesite tiempo adicional para ubicar
un tornillo de reemplazo durante la instalación.
ANTES DE COMENZAR
Lea estas instrucciones en su totalidad y atentamente.
•
IMPORTANTE – Conserve estas instrucciones para
uso del inspector local.
•
IMPORTANTE – Cumpla con todos los códigos y
ordenanzas gubernamentales.
• Nota para el Instalador – Asegúrese de que el Comprador
conserve estas instrucciones.
•
Nota para el Comprador – Conserve estas instrucciones
para referencia futura.
• Nivel de habilidad – La instalación de este
electrodoméstico requiere un nivel básico de habilidades
mecánicas y eléctricas.
• Tiempo de instalación – entre 1 y 3 horas
• La correcta instalación del producto es responsabilidad del
instalador.
• Si se producen fallas en el producto debido a una
instalación inadecuada, la Garantía no cubrirá las mismas.
• Este kit es para uso en los modelos: PEM31, ZEM115,
PCHK11S1.
• Ce kit est homologué UL pour une installation seule ou sur
n’importe quel four mural électrique simple GE/GE Profile.
Voir l’étiquette d’avertissement UL.
• El kit y el horno microondas están aprobados para su
instalación en forma aislada o sobre cualquier horno
eléctrico de pared simple. No monte el mismo de forma
adyacente (dentro de los 2 pies) a cualquier cocina,
superficie de cocción, horno a gas, u otro microondas
• Este producto se deberá instalar a 3 pies de distancia del
piso.
• No altere ni modifique ninguna parte de este kit o del
horno.
• Para una instalación más fácil y por cuestiones de
seguridad personal, recomendamos que la instalación del
horno microondas sea realizada por dos personas.
• Desenchufe el horno microondas antes de intentar instalar
este kit.
ADVERTENCIA
Este horno deberá estar correctamente
enchufado en un receptáculo de 3 agujeros y 120V, de
acuerdo con lo requerido por el Código de Electricidad
Nacional (National Electrical Code).
¿Preguntas? Llame a 800.GE.CARES (800.432.2737) o Visite nuestro sitio web en: GEAppliances.com
Instrucciones
de Instalación
LEA DETENIDAMENTE. CONSERVE ESTAS INSTRUCCIONES.
31-7000307 Rev. 0 09-24
Kits de Horno Microondas con
Terminaciones Incorporadas
JX827 and JX830
ADVERTENCIA
Antes de comenzar con la instalación,
apague el interruptor del panel del servicio y bloquee el
suministro del servicio a fin de evitar que la corriente se
active en forma accidental. Cuando el suministro del servicio
no pueda ser bloqueado, ajuste de forma segura un
dispositivo de advertencia visible, tal como una etiqueta, al
panel del servicio.
31-7000307 Rev. 0
2
1

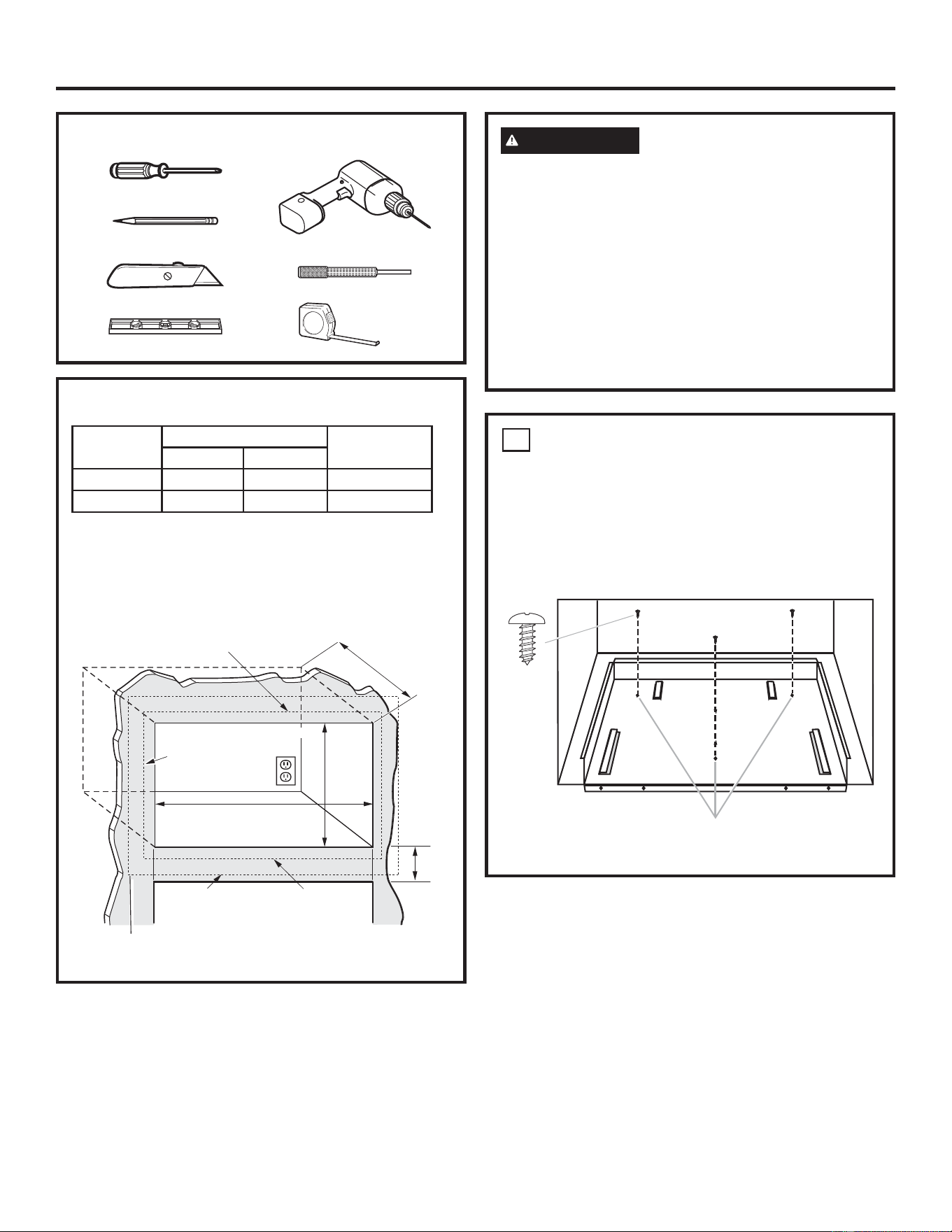

UBIQUE E INSTALE UNA OLLA
DE LA BASE
Coloque la Olla de la Base en la abertura del gabinete
frontal del horno microondas y centre la misma sobre la
derecha y la izquierda. Empuje hacia atrás hasta que la
pestaña frontal quede contra la pared frontal del gabinete.
Monte la Olla de la Base usando 3 tornillos (A).
DIMENSIONES DE LA ABERTURA
Dimensión
Kit de Terminaciones
Abertura
27” 30”
Altura 16
1
/2” 16
1
/2” 15 ±
1
/16”
Ancho 26
7
/8” 29
7
/8” 24
7
/8 ±
1
/16”
Profundidad mínima con el receptáculo fuera de la
abertura – 16”
Profundidad mínima con el receptáculo dentro de la
abertura – 18”
Receptáculo de corriente con conexión a tierra, 120 voltios,
60 Hertz
Instrucciones de Instalación
HERRAMIENTAS QUE NECESITARÁ
2 Destornilladores Phillips (nº 1 y nº 2)
Agujeree con una broca de 3/32”
Punzón o clavo
Lápiz
Cuchillo
Nivel
Cinta métrica
Profundidad
Altura
Superposición
de 5/8”
Ancho
Superposición de 7/8”
Despeje de 1” más allá de la
estructura con terminación
(hacia todos los lados)
Mín.
de 3”
Modelos de 27”:
Superposición de 1”
Modelos de 30”:
Superposición de 2 1/2
”
La parte inferior del kit con terminación deberá tener
un mínimo de 36” desde el piso
Olla de la Base
Agujeros de Montaje
Tornillos
A
ADVERTENCIA
— Este kit con terminación usa el
flujo de aire desde la parte superior, inferior o los costados
de la estructura con terminación. Bloquear el flujo de
aire puede hacer que el microondas funcione de forma
inadecuada y ocasionar daños sobre el mismo.
Deje un espacio de 1” más allá del extremo de la estructura
con terminación para brindar el flujo de aire apropiado.
PARA LA INSTALACIÓN SOBRE UN HORNO
EMPOTRABLE:
El horno microondas debería ser instalado en una base de
contrachapado de 3/8” y contar con el soporte de tirantes
equivalentes de 2 x 4 o 1 x 2 en todos los costados. La
base deberá poder soportar un mínimo de 100 libras.
31-7000307 Rev. 0
3
3

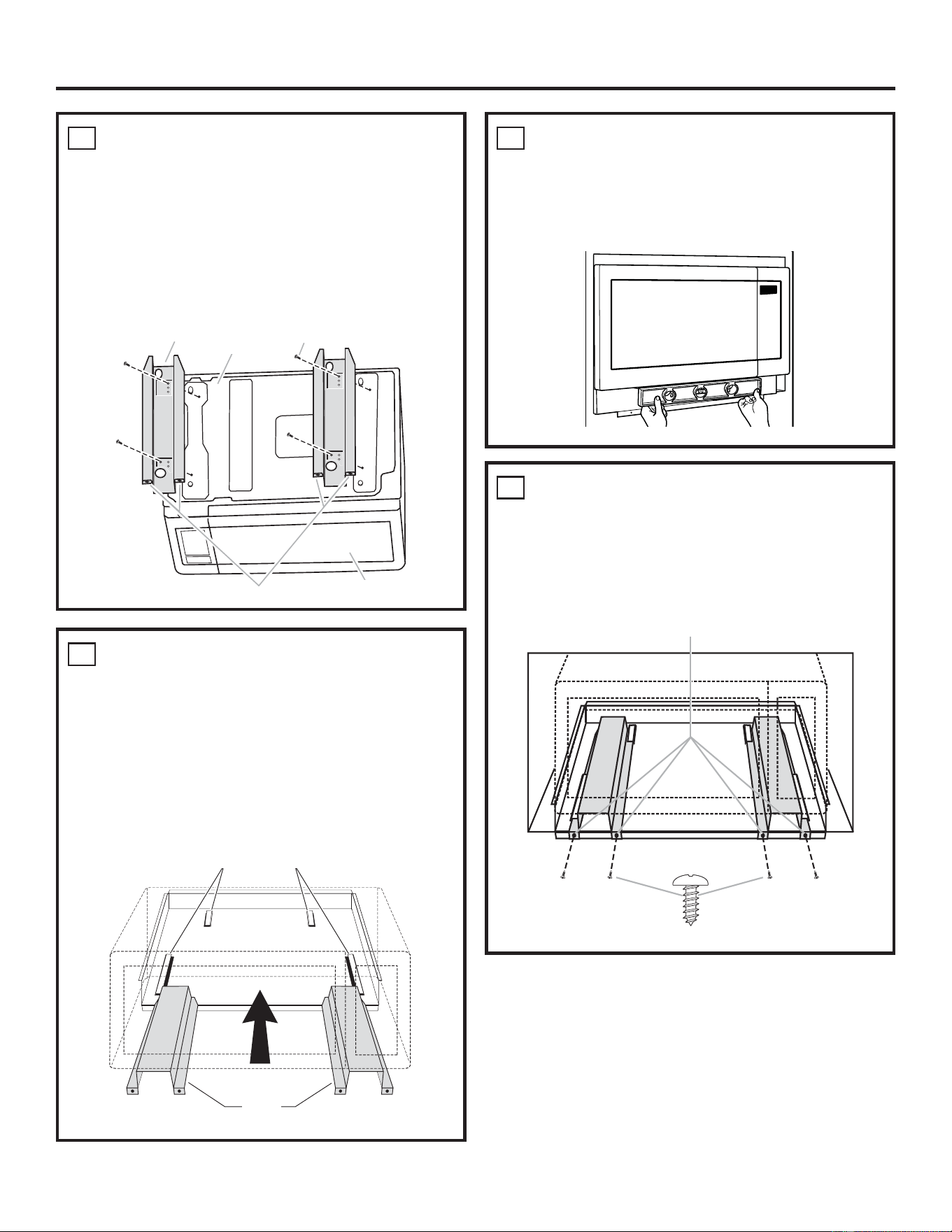

INSTALE EL HORNO
MICROONDAS
Enchufe el cable de corriente en el tomacorriente. Deslice
el ensamble del horno microondas al gabinete de forma
cuidadosa, teniendo cuidado de que no haya pellizcos sobre
el cable de corriente. Asegúrese de mantener el ensamble
centrado a medida que se vuelve a deslizar hacia las
lengüetas de los rieles a través de las ranuras de la Olla de la
Base. Los extremos superiores de la Olla de la Base deberían
ahora estar centrados de derecha a izquierda en la abertura.
La Base debería estar ajustada contra el gabinete.
2
INSTALACIÓN DE LOS RIELES
Desconecte el horno microondas del receptáculo. Retire
todo lo que haya dentro del horno microondas, incluyendo
el embalaje, Manuales del Propietario, el plato giratorio y el
soporte del plato giratorio. Se aplicó una película protectora
en algunos hornos microondas y kits con terminaciones. Si
cuenta con la misma, retire la película. Dé vuelta el horno
microondas y asegure los rieles a la Placa de la Base del
horno, insertando 4 tornillos (A). Asegúrese de no rayar el
horno microondas.
Instrucciones de Instalación
5
ASEGURE LOS RIELES AL
GABINETE
Asegure que la Olla de la Base y las lengüetas frontales
del Soporte Inferior estén ajustadas contra el gabinete, y
que los agujeros de los tornillos estén alineados. Coloque 4
tornillos (A) a través de la Olla de la Base y los Rieles sobre
el gabinete.
4
CONTROL DE LA NIVELACIÓN
Controle la nivelación colocando un nivel en el frente y los
costados del horno microondas. Es posible que sea necesario
agregar cuñas de madera debajo de la olla de la base para
nivelar el frente del microondas con la parte trasera o un
costado con el otro.
Parte Inferior
del Horno
Microondas
Riel
Tornillo (A)
Pestañas
Puerta
Riel Guías
Rieles
Tornillo A
Agujeros de Montaje
31-7000307 Rev. 0
4
6
INSTALACIÓN DE LA
ESTRUCTURA DEL KIT CON
TERMINACIONES
A
Posicione la estructura ensamblada del Kit con
Terminaciones alrededor del horno.
B
Asegure el Kit con Terminaciones colocando cuatro
tornillos (B) a través del kit con terminaciones en el
gabinete.
PRECAUCIÓN
— Ubique todos los tornillos
antes de comenzar a ajustar el primero. No ajuste
en exceso los tornillos, ya que esto podrá ocasionar
desalineaciones de las tiras superiores/ laterales.
Instrucciones de Instalación
LEA DETENIDAMENTE. CONSERVE ESTAS INSTRUCCIONES.
7
REEMPLACE CUALQUIER ÍTEM
FLOJO
A
Su kit con terminación se encuentra ahora
completamente instalado. Reemplace el plato giratorio
y su soporte correspondiente, que fueron retirados del
interior del horno microondas.
B
Guarde estas instrucciones de instalación y tornillos
adicionales para referencia y uso futuro. No los coloque
en el horno microondas.
C
Reemplace el fusible del hogar o cierre el disyuntor
para reiniciar la corriente en el panel del servicio.
Screw
B
Tornillo A
