Installation
Instructions
Microwave Oven
Built-In Trim Kits
JX9152 and JX9153
BEFORE YOU BEGIN
Read these instructions completely and carefully.
• IMPORTANT — Save these instructions
for local inspector’s use.
• IMPORTANT — Observe all governing
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions for
future reference.
• Skill level – Installation of this appliance requires
basic mechanical and electrical skills.
• Completion time – 1 to 3 hours
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
• This kit is for use on models:PCWK15C1, PEB9159,
CEB1599
• This kit and microwave are approved for installation
alone or above any single electric wall oven. Do
not mount adjacent (within 2 feet) to any range,
cooktop, gas oven, or other microwave.
• This product is to be installed 3 feet above floor
level.
• Do not alter or modify any part of this kit or the
oven.
• For easier installation and personal safety, we
recommend that two people install this microwave
oven.
• Unplug the microwave oven before attempting
installation of this kit.
WARNING
This oven must be plugged into a
properly grounded 3-hole, 120 volt receptacle as
required by the National Electrical Code.
WARNING
Before beginning the installation,
switch power off at service panel and lock the
service disconnecting means to prevent power from
being switched on accidentally. When the service
disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to
the service panel.
Questions? Call GE Appliances Answer Center at 800.626.2000 or Visit our Website at: GEAppliances.com
PARTS INCLUDED
PART QUANITY
Rear Duct 1
Bottom Duct 1
Trim Kit Frame 1
Rail 2
Short Screws
16 required
3 extra
Long Wood
Screws
4 required
2 extra
NOTE: This kit has extra screws to prevent the
technician from spending extra time locating a
replacement in case they lose one during installation.
31-7000308 Rev. 0 08-24
READ CAREFULLY. KEEP THESE INSTRUCTIONS.
31-7000308 Rev. 0
2

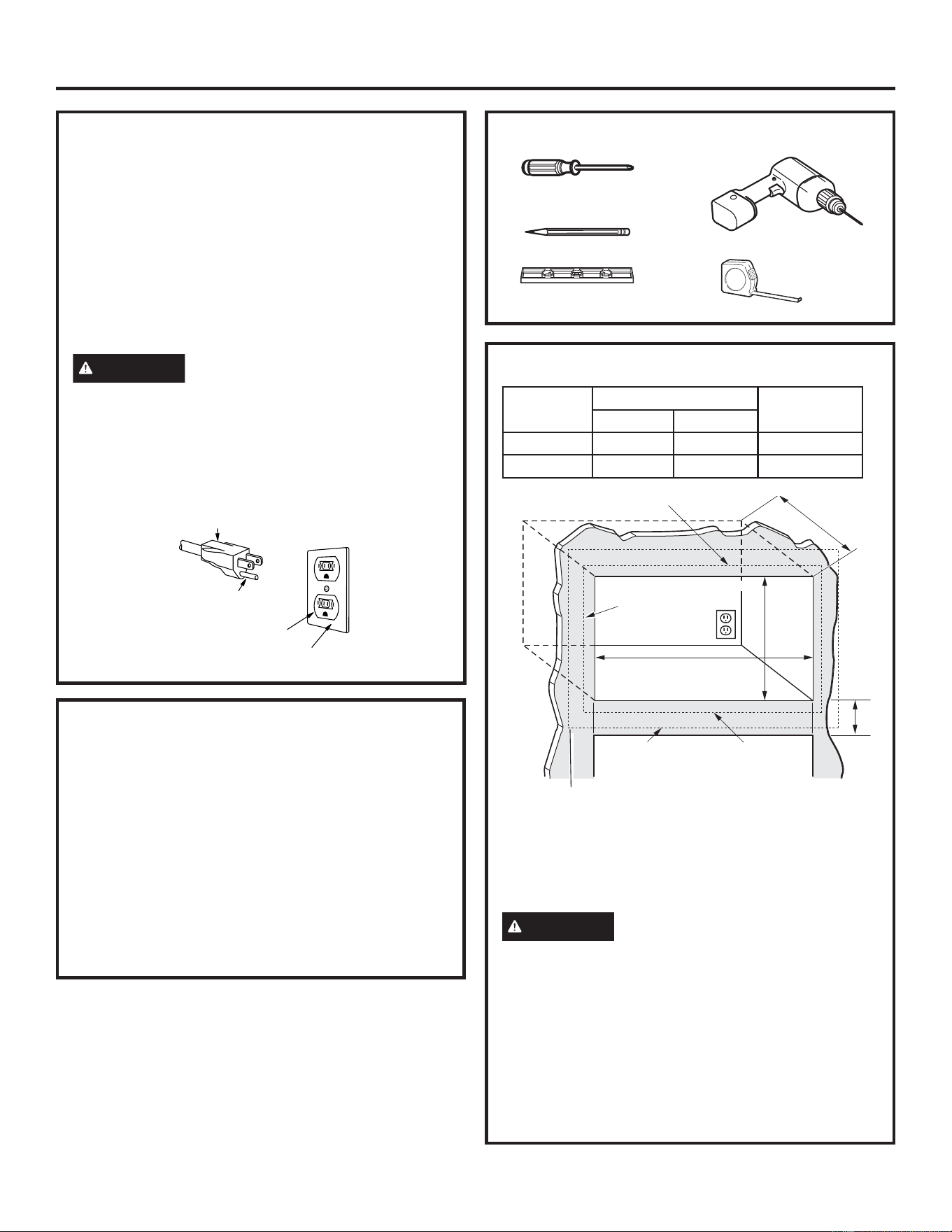

CUTOUT DIMENSIONS
Dimension
Trim Kit
Cutout
27” 30”
Height 19
1
/8”19
1
/8”17
1
/8 ±
1
/8”
Width 26
7
/8”29
3
/4”23
1
/4 ±
1
/8”
• Min. depth with receptacle outside cutout – 22”
• Min. depth with receptacle inside cutout – 23
1
/2”
• 120 volt – 60 Hertz grounded power receptacle.
WARNING
This trim kit uses air flow from the
top, bottom and sides of the trim frame. Blocking
the air flow can cause the microwave to function
improperly and may cause damage to the microwave.
Allow a 1” clearance beyond the edge of the trim kit
frame to provide proper air flow.
FOR INSTALLATION ABOVE A BUILT-IN OVEN:
Microwave oven should be installed on a 3/8” plywood
base and supported by 2x4 or 1x2 equivalent runners
on all sides. Base must be capable of supporting a
minimum of 100 lbs.
Installation Instructions
TOOLS YOU WILL NEED
2 Phillips Screwdrivers
(#1 & #2)
Drill with 3/32” Drill Bit
Pencil
Level
Tape Measure
Depth
Height
1” Overlap
Width
1” Overlap
1” Clearance beyond
trim frame
(on all sides)
3” Min.
27”models: 1
7
/8” overlap
30”models: 3
5
/16” overlap
Bottom of trim kit must be
minimum of 36” from floor
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of
an electrical short circuit, grounding reduces the risk
of electric shock by providing an escape wire for
the electric current. This appliance is equipped with
a cord having a grounding wire with a grounding
plug. The plug must be plugged into an outlet that is
properly installed and grounded.Consult a qualified
electrician or serviceman if the grounding instructions
are not completely understood, or if doubt exists as to
whether the appliance is properly grounded.
WARNING
Improper use of the grounding plug
can result in a risk of electric shock.
Do not use an extension cord. If the power supply
cord is too short, have a qualified electrician or
serviceman install an outlet near the appliance.
Permanent and Correct Installation
3-Prong plug
Grounding pin
3-Prong receptacle
Grounded receptacle box
ELECTRICAL REQUIREMENTS
Product rating is 120 volts AC, 60 Hertz, 14 amps and
1.60 kilowatts. This product must be connected to a
supply circuit of the proper voltage and frequency.
Wire size must conform to the requirements of the
National Electrical Code or the prevailing local code
for this kilowatt rating. The power supply cord and
plug should be brought to a separate 15 to 20 ampere
branch circuit single grounded outlet. The outlet box
should be located in the cabinet above the oven. The
outlet box and supply circuit should be installed by
a qualified electrician and conform to the National
Electrical Code or the prevailing local code.
31-7000308 Rev. 0
3
3

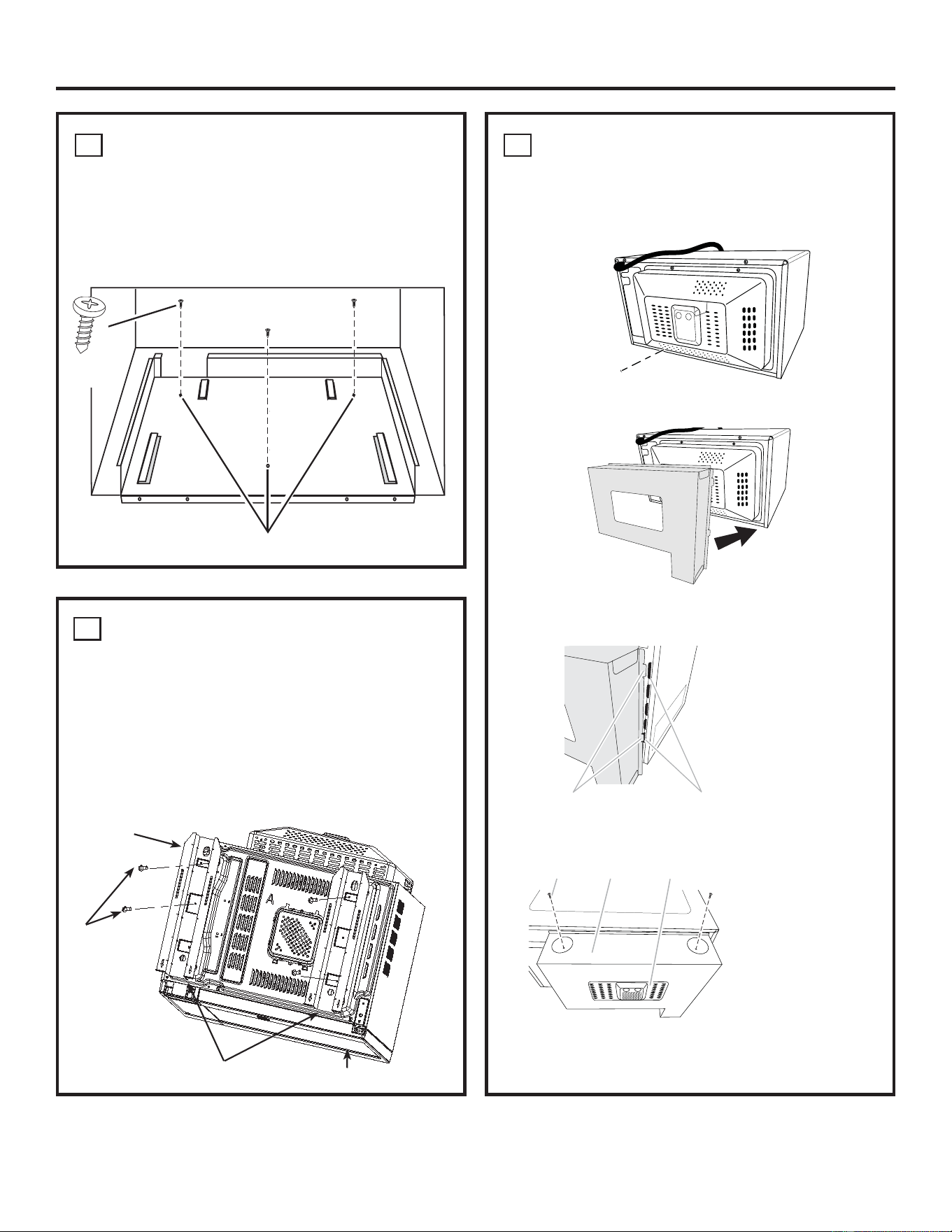

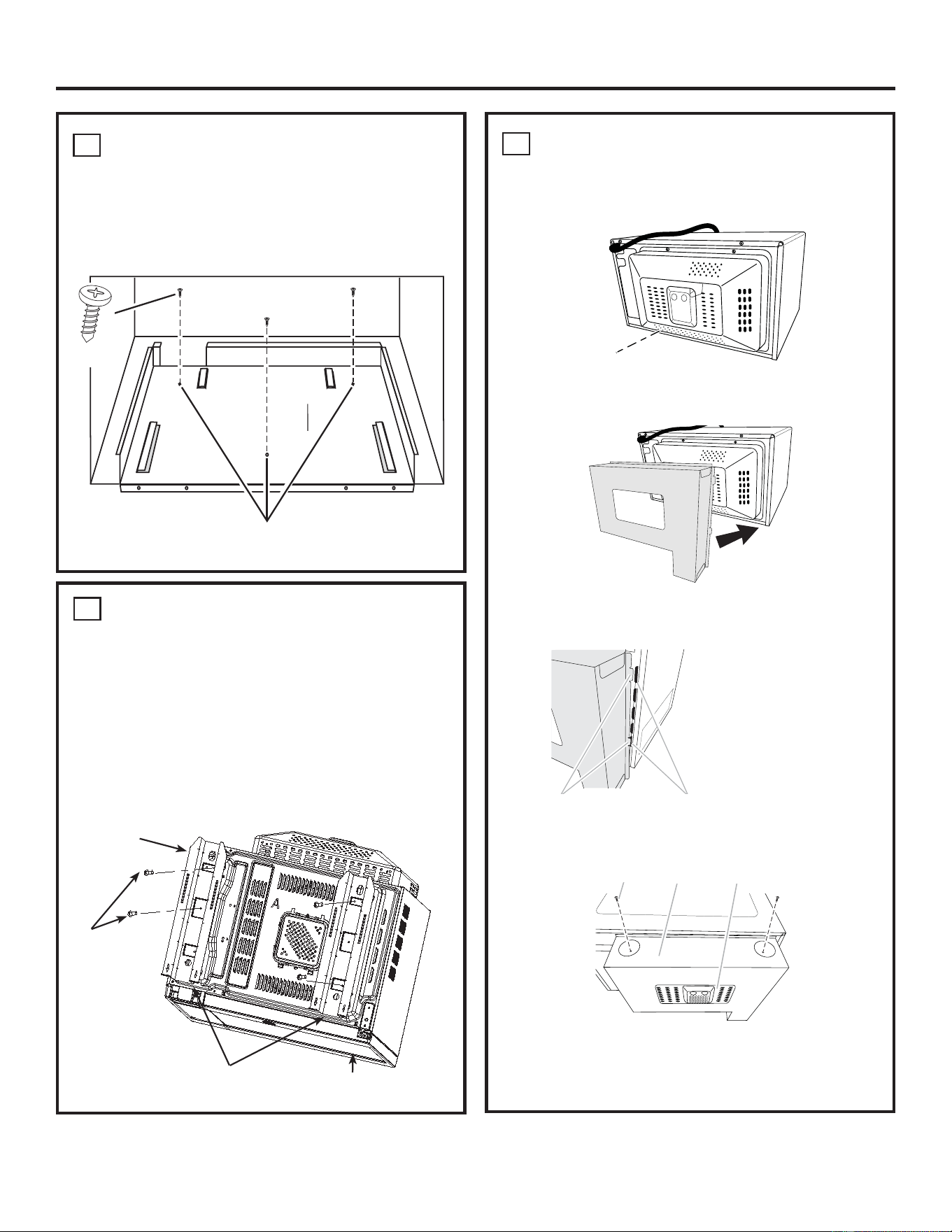

INSTALL THE REAR DUCT
1. Gently return microwave oven to its upright position.
2. Remove screw A.
3. Align the rear duct with the back of microwave
oven, as shown.
4. Slide 2 tabs into the slots on the right side of the
back of microwave oven.
5. Use 2 short screws to secure top of rear duct to the
back of microwave oven, as shown.
2
INSTALL THE RAILS
Disconnect the microwave oven from the receptacle.
Remove everything out of the microwave oven,
including packing, Owner’s Manuals, turntable and
turntable support. A protective film has been applied to
some microwave oven and trim kits. If applied, remove
the film. Turn over the microwave oven and secure the
rails to oven Base Plate by inserting 4 short screws.
Be careful not to scratch the microwave oven.
1
LOCATE AND INSTALL THE
BASE PAN
Set Base Pan into the front cabinet microwave oven
cutout and center it right and left. Push back until the
front flange is against the cabinet front wall. Mount
the Base Pan using 3 short screws.
Installation Instructions
Short
Screw
Base Pan
Mounting Holes
A. Rear duct tabs
B. Slots
A B
A. Short screws (2)
B. Rear duct
C. Back of microwave oven
A
B
C
Screw A
Microwave
Oven Bottom
Rail
Short
Screw
Flanges
Door
31-7000308 Rev. 0
4
7

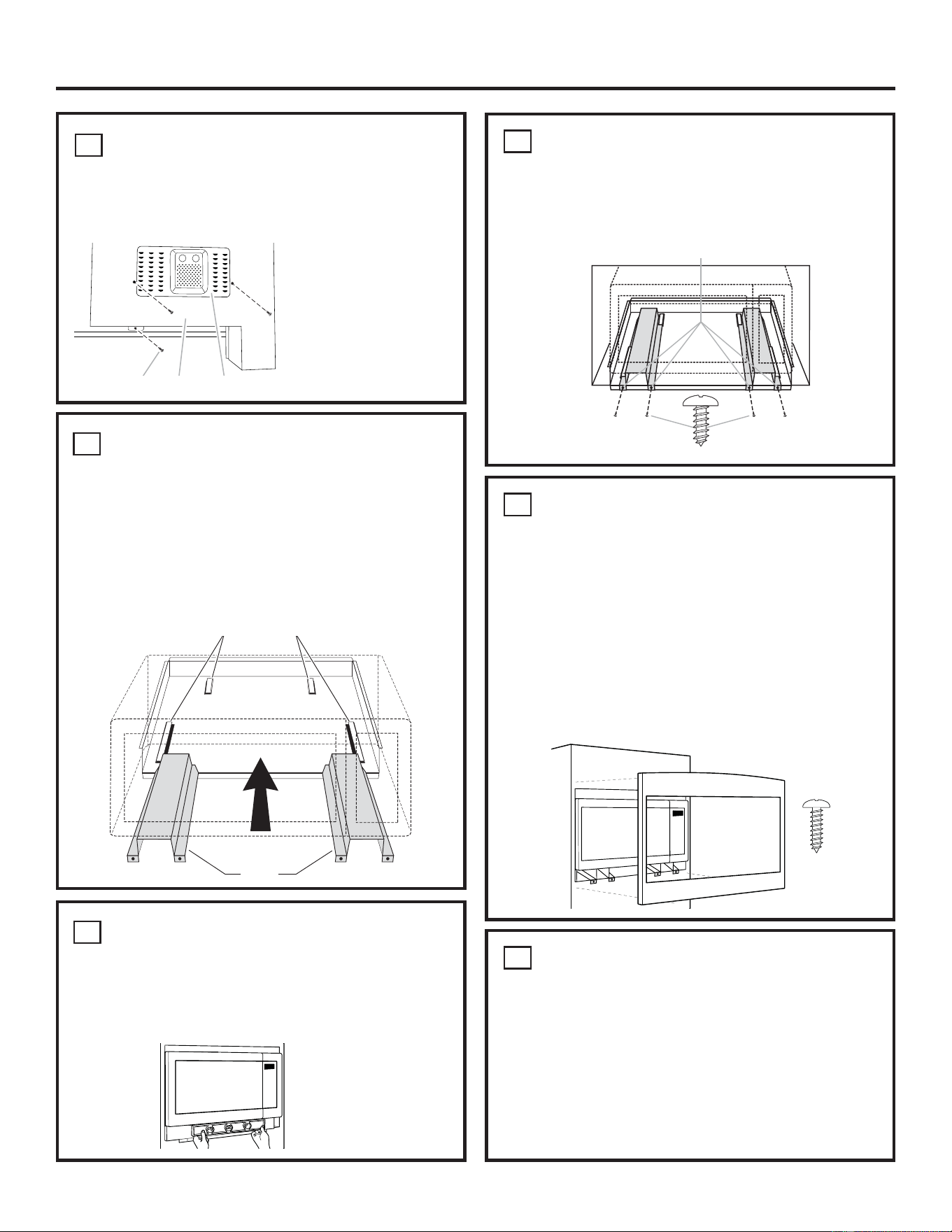

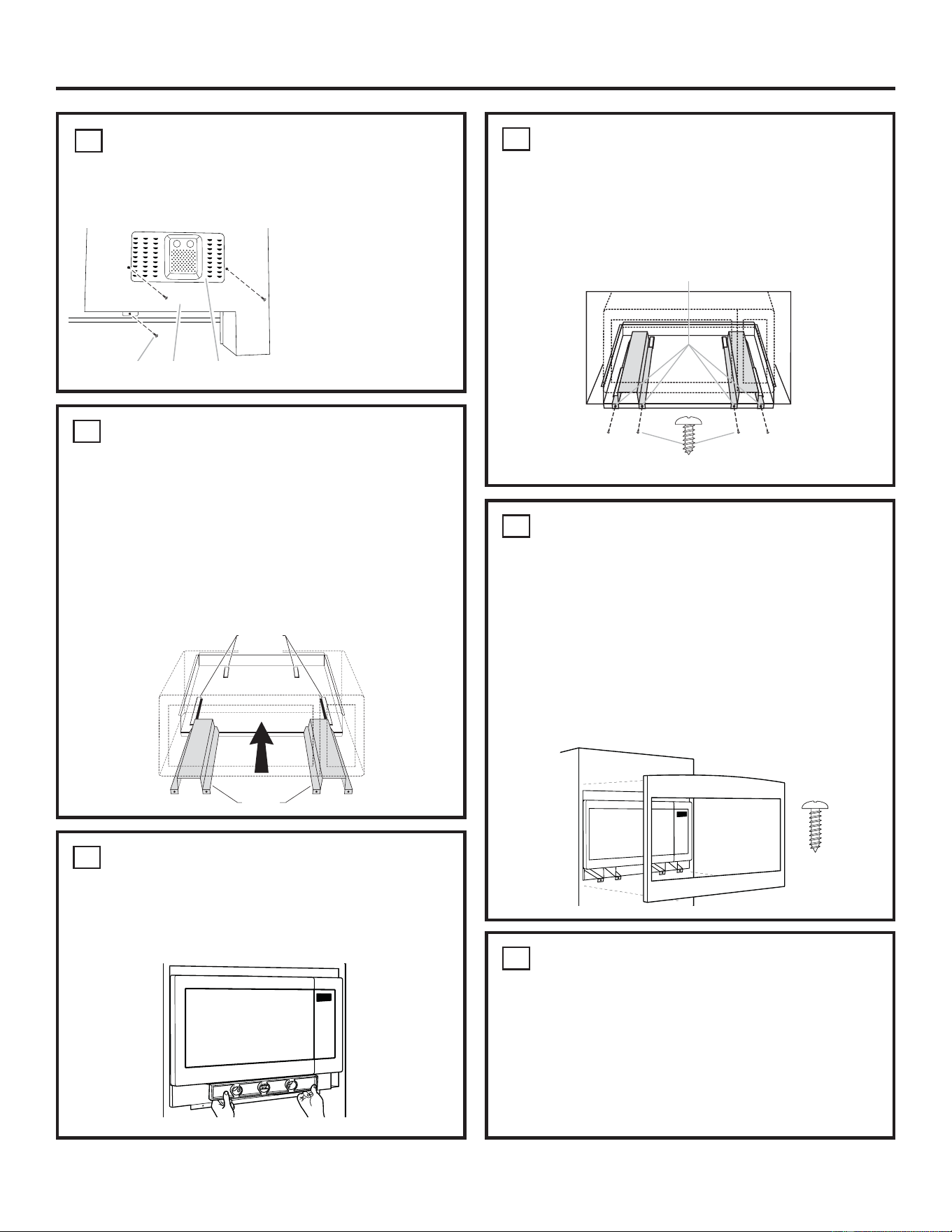

INSTALL THE TRIM KIT FRAME
1. Position the assembled Trim Kit frame around
the oven.
2. Drill pilot holes using the drill (3/22).
3. Secure the Trim Kit by 4 long screws through
the trim kit into the cabinet by using a manual
screw driver.
IMPORTANT
Start all screws before tightening any one screw.
Do not overtighten screws since it can cause
misalignment of top/side strips.
Installation Instructions
8
REPLACE ANY LOOSE ITEMS
1. Your trim kit is now fully installed. Replace the
turntable and turntable support that was removed
from inside the microwave oven.
2. Keep these installation instructions and extra
screws for future reference and need. Do not place
them in the microwave oven.
3. Replace the house fuse, or close the circuit breaker
to restore power at the service panel.
6
SECURE THE RAILS TO THE
CABINET
Ensure the Base Pan and Bottom Bracket front
flanges are tight against the cabinet, and that the
screws holes are aligned. Drive 4 short screws
through the Base Pan and Rails into the cabinet.
Short Screw
Mounting Holes
4
INSTALL THE MICROWAVE
OVEN
Plug the power cord into the wall receptacle. Slide
the microwave oven assembly gently into the cabinet,
using care not to pinch the power cord. Be sure to
keep the assembly centered as it slides back to where
the tongue of the rails goes through the slots on Base
Plan. The top edges of the Base Plan should now be
centered right to left in the opening. The Base should
be tight against the cabinet.
5
CHECK LEVELING
Check the leveling by placing a level at the front
and sides of the microwave. It may be necessary
to add wood shims under the base pan to level the
microwave front-to-back and side-to-side.
Rail
Guides
Rails
3
INSTALL THE REAR DUCT
(continued)
6.
Use 3 short screws to secure back of rear duct to
the back of microwave oven, as shown.
A. Short screws (3)
B. Rear duct
C. Back of microwave oven
A B C
Long Screw

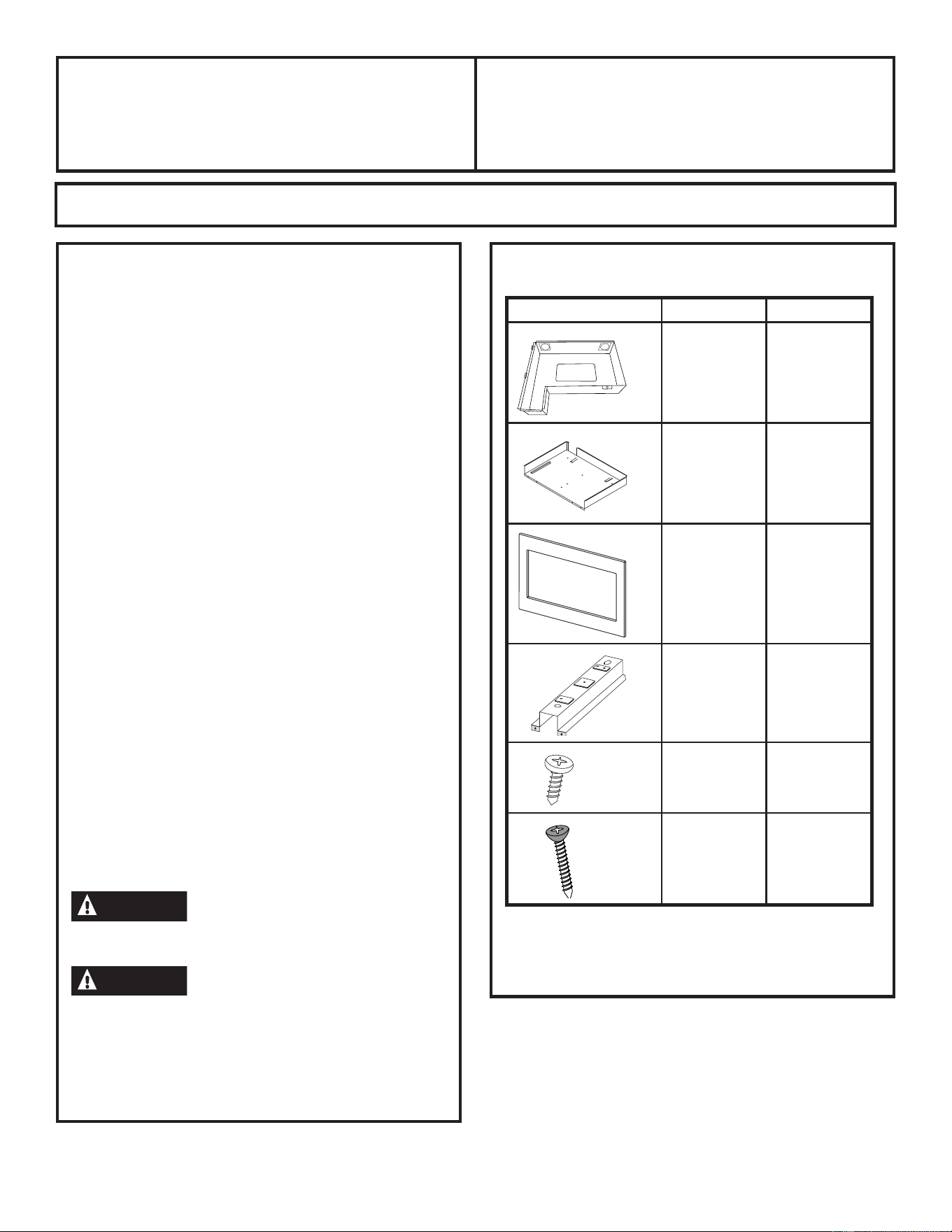

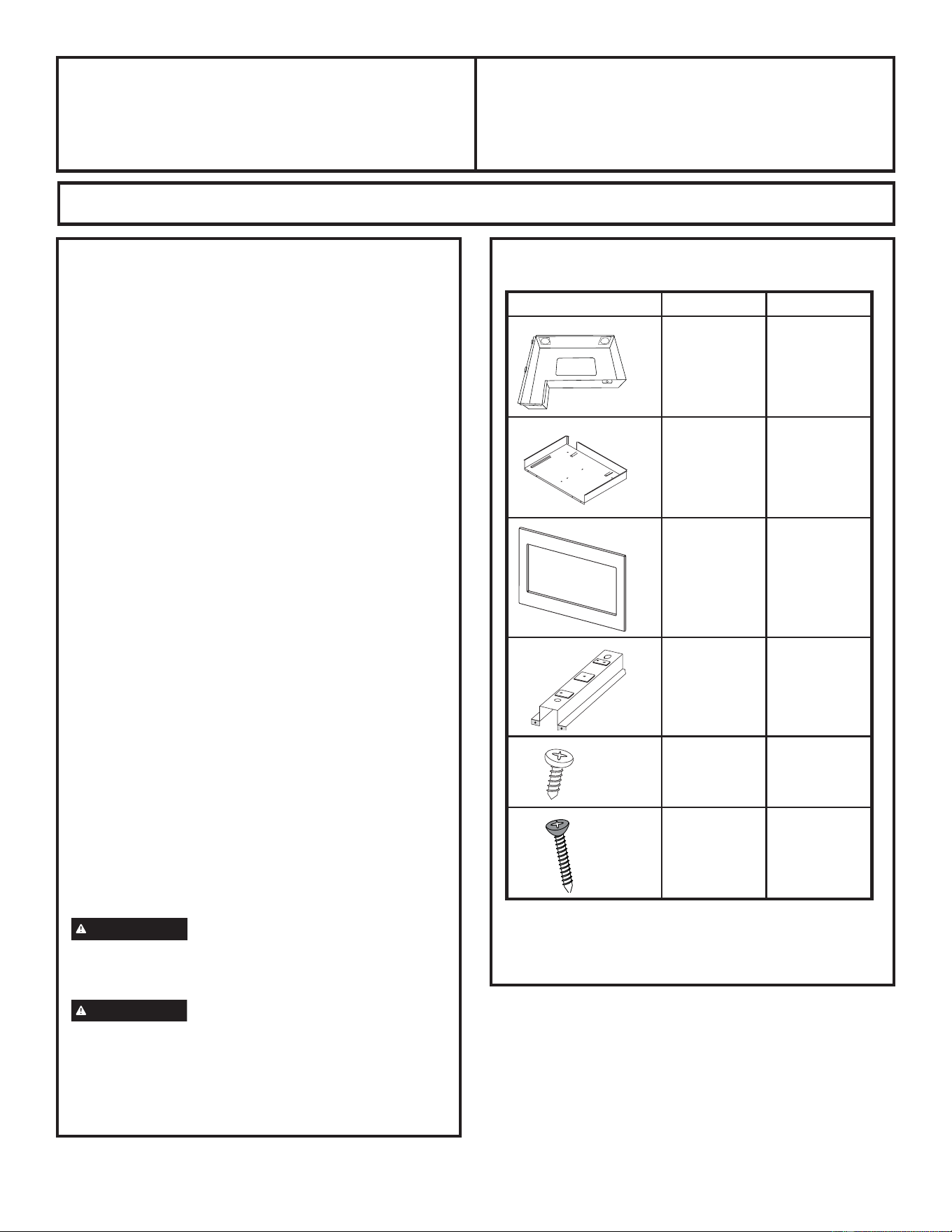

ANTES DE COMENZAR
Lea estas instrucciones en su totalidad y atentamente.
•
IMPORTANTE – Conserve estas instrucciones para
uso del inspector local.
•
IMPORTANTE – Cumpla con todos los códigos y
ordenanzas gubernamentales.
• Nota para el Instalador – Asegúrese de que el Comprador
conserve estas instrucciones.
•
Nota para el Comprador – Conserve estas instrucciones
para referencia futura.
• Nivel de habilidad – La instalación de este
electrodoméstico requiere un nivel básico de habilidades
mecánicas y eléctricas.
• Tiempo de instalación – entre 1 y 3 horas
• La correcta instalación del producto es responsabilidad
del instalador.
• Si se producen fallas en el producto debido a una
instalación inadecuada, la Garantía no cubrirá las mismas.
• Este kit es para uso en los modelos: PCWK15C1,
PEB9159, CEB1599.
• El kit y el horno microondas están aprobados para su
instalación en forma aislada o sobre cualquier horno
eléctrico de pared simple. No monte el mismo de forma
adyacente (dentro de los 2 pies) a cualquier cocina,
superficie de cocción, horno a gas, u otro microondas
• Este producto se deberá instalar a 3 pies de distancia del
piso.
• No altere ni modifique ninguna parte de este kit o del
horno.
• Para una instalación más fácil y por cuestiones de
seguridad personal, recomendamos que la instalación del
horno microondas sea realizada por dos personas.
• Desenchufe el horno microondas antes de intentar instalar
este kit.
ADVERTENCIA
Este horno deberá estar correctamente
enchufado en un receptáculo de 3 agujeros y 120V, de
acuerdo con lo requerido por el Código de Electricidad
Nacional (National Electrical Code).
ADVERTENCIA
Antes de comenzar con la instalación,
apague el interruptor del panel del servicio y bloquee el
suministro del servicio a fin de evitar que la corriente se
active en forma accidental. Cuando el suministro del
servicio no pueda ser bloqueado, ajuste de forma segura
un dispositivo de advertencia visible, tal como una etiqueta,
al panel del servicio.
¿Preguntas? Llame a 800.GE.CARES (800.432.2737) o Visite nuestro sitio web en: GEAppliances.com
PIEZAS INCLUIDAS
PIEZA CANTIDAD
Conducto
Trasero
1
Olla de la Base 1
Kit de
Terminaciones
1
Riel 2
Tornillos Cortos
16 requeridos
3 adicionales
Tornillos Largos
de Madera
4 requeridos
2 adicionales
Nota: Este kit cuenta con tornillos adicionales a fin de
evitar que el técnico necesite tiempo adicional para ubicar
un tornillo de reemplazo durante la instalación.
31-7000308 Rev. 0 08-24
Instrucciones
de Instalación
Kits de Horno Microondas con
Terminaciones Incorporadas
JX9152 and JX9153
LEA DETENIDAMENTE. CONSERVE ESTAS INSTRUCCIONES.
31-7000308 Rev. 0
2

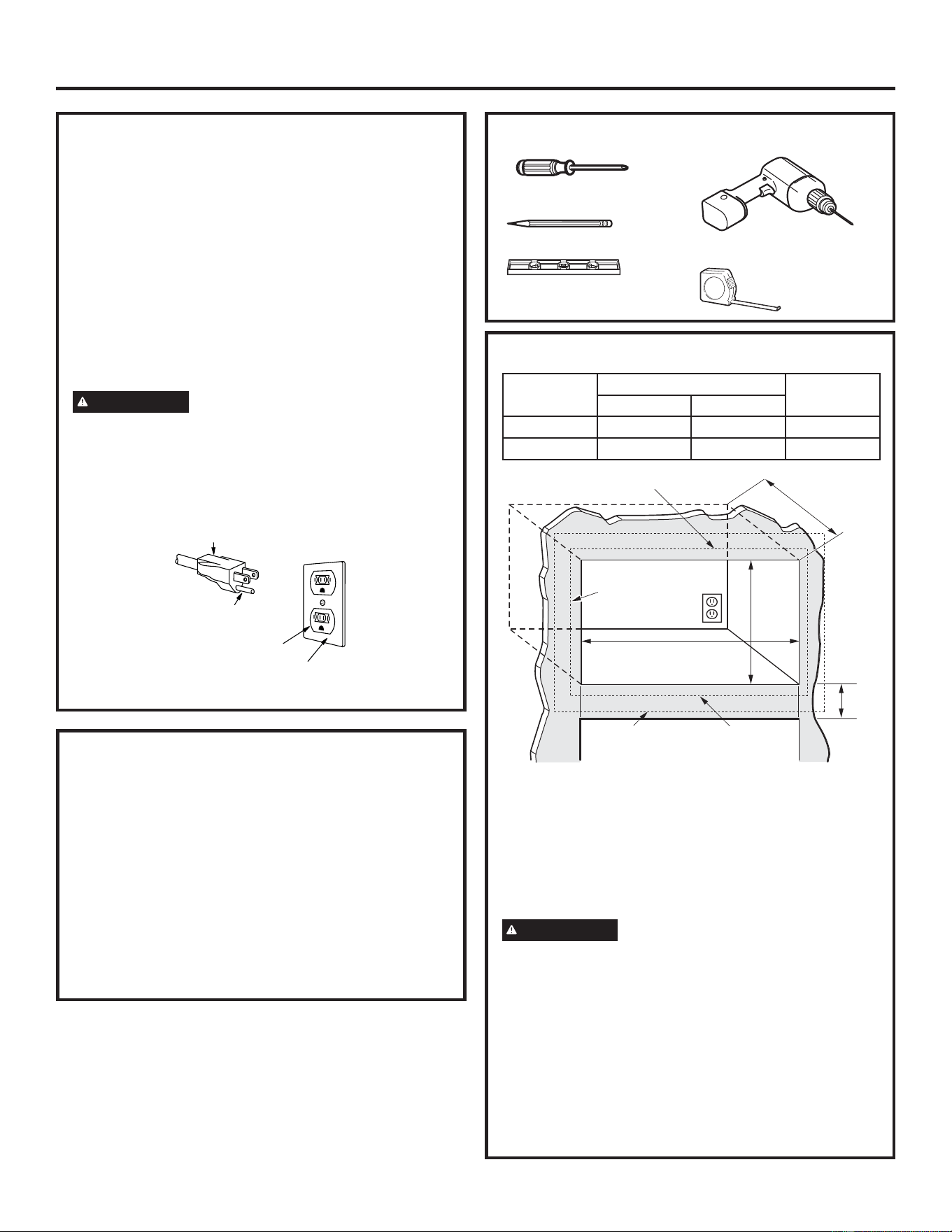

DIMENSIONES DE LA ABERTURA
Dimensión
Kit de Terminaciones
Abertura
27” 30”
Altura 19
1
/8” 19
1
/8” 17
1
/8 ±
1
/8”
Ancho 26
7
/8” 29
3
/4” 23
1
/4 ±
1
/8”
Profundidad
Altura
Superposición
de 1”
Ancho
Despeje de 1” más allá de la
estructura con terminación
(hacia todos los lados)
Mín. de 3”
Modelos de 27”:
Superposición de 1
7
/8”
Modelos de 30”:
Superposición de 3
5
/16”
La parte inferior del kit con terminación
deberá tener un mínimo de 36” desde el piso
• Profundidad mínima con el receptáculo fuera de la
abertura – 22”
• Profundidad mínima con el receptáculo dentro de la
abertura – 23
1
/2”
• Receptáculo de corriente con conexión a tierra, 120
voltios, 60 Hertz
ADVERTENCIA
Este kit con terminación usa el flujo de
aire desde la parte superior, inferior o los costados de la
estructura con terminación. Bloquear el flujo de aire puede
hacer que el microondas funcione de forma inadecuada y
ocasionar daños sobre el mismo.
Deje un espacio de 1” más allá del extremo de la estructura
con terminación para brindar el flujo de aire apropiado.
PARA LA INSTALACIÓN SOBRE UN HORNO
EMPOTRABLE:
El horno microondas debería ser instalado en una base de
contrachapado de 3/8” y contar con el soporte de tirantes
equivalentes de 2 x 4 o 1 x 2 en todos los costados. La
base deberá poder soportar un mínimo de 100 libras.
Instrucciones de Instalación
HERRAMIENTAS QUE NECESITARÁ
2 Destornilladores Phillips
(nº 1 y nº 2)
Agujeree con una broca de 3/32”
Lápiz
Nivel
Cinta métrica
INSTRUCCIONES DE CONEXIÓN A
TIERRA
Este electrodoméstico deberá estar conectado a tierra.
En caso de que se produzca un cortocircuito, la conexión
a tierra reduce el riesgo de descarga eléctrica, brindando
un cable de escape de la corriente eléctrica. Este
electrodoméstico está equipado con un cable de corriente
que posee un cable de conexión a tierra con un enchufe a
tierra. El enchufe deberá ser colocado en un tomacorriente
correctamente instalado y conectado a tierra. Consulte a
un electricista calificado o al personal del servicio técnico
en caso de no entender totalmente las instrucciones de
conexión a tierra, o en caso de existir dudas de que el
electrodoméstico esté correctamente conectado a tierra.
ADVERTENCIA
El uso inadecuado del enchufe de
conexión a tierra puede provocar riesgos de descargas
eléctricas. No use un prolongador. Si el cable de corriente
es demasiado corto, solicite a un electricista calificado o al
personal del servicio técnico que instale un tomacorriente
cerca del electrodoméstico.
Instalación Permanente y Correcta
Enchufe de 3 clavijas
Clavija de
conexión a tierra
Receptáculo de
3 clavijas
Caja con receptáculo
conectado a tierra
REQUISITOS ELÉCTRICOS
La graduación del producto es de 120 volts AC, 60 Hertz,
14 amperes, y 1.60 kilowatts. Este producto se debe
conectar a un circuito con un suministro correcto de voltaje
y frecuencia. El tamaño del cable deberá ser conforme a los
requisitos del Código Eléctrico Nacional o del código local
obligatorio con relación a la cantidad de kilowatts. El cable
y enchufe de suministro de corriente se deberán conectar a
un tomacorriente simple con conexión a tierra de un circuito
de entre 15 y 20 amperes. La caja del tomacorriente
deberá ser ubicado en el gabinete sobre el horno. La caja
del tomacorriente y el circuito de suministro deberán ser
instalados por un electricista calificado y cumplir con el
Código Eléctrico Nacional o el código local obligatorio.
31-7000308 Rev. 0
3
2
INSTALACIÓN DE LOS RIELES
Desconecte el horno microondas del receptáculo. Retire
todo lo que haya dentro del horno microondas, incluyendo
el embalaje, Manuales del Propietario, el plato giratorio y el
soporte del plato giratorio. Se aplicó una película protectora
en algunos hornos microondas y kits con terminaciones. Si
cuenta con la misma, retire la película. Dé vuelta el horno
microondas y asegure los rieles a la Placa de la Base del
horno, insertando 4 tornillos cortos. Asegúrese de no rayar
el horno microondas.
1
UBIQUE E INSTALE UNA OLLA DE LA
BASE
Coloque la Olla de la Base en la abertura del gabinete
frontal del horno microondas y centre la misma sobre la
derecha y la izquierda. Empuje hacia atrás hasta que la
pestaña frontal quede contra la pared frontal del gabinete.
Monte la Olla de la Base usando 3 tornillos cortos.
Instrucciones de Instalación
3
INSTALACIÓN DEL CONDUCTO
TRASERO
1. De forma suave gire el horno microondas hasta su
posición vertical.
2. Retire el tornillo A.
3. Alinee el conducto trasero con la parte trasera del horno
microondas, como se muestra.
4. Deslice las 2 lengüetas en las ranuras del lado derecho
de la parte trasera del horno microondas.
5. Use 2 tornillos cortos para asegurar la parte superior
del conducto trasero hasta la parte trasera del horno
microondas, como se muestra.
A. Lengüetas del
conducto trasero
B. Ranuras
A
B
A. Tornillos cortos (2)
B. Conducto trasero
C. Parte trasera del horno
microondas
AB C
Tornillos A
Tornillos
cortos
Olla de la Base Agujeros de Montaje
Parte Inferior del
Horno Microondas
Riel
Pestañas
Puerta
Tornillos
cortos
31-7000308 Rev. 0
4
7
INSTALACIÓN DE LA
ESTRUCTURA DEL KIT CON
TERMINACIONES
1. Posicione la estructura ensamblada del Kit con
Terminaciones alrededor del horno..
2. Haga agujeros piloto usando el taladro (3/22).
3. Asegure el Kit con Terminaciones con 4 tornillos largos,
a través del kit con terminaciones hasta el gabinete,
usando un destornillador manual.
IMPORTANTE Ubique todos los tornillos antes de
comenzar a ajustar el primero. No ajuste en exceso los
tornillos, ya que esto podrá ocasionar desalineaciones de
las tiras superiores/ laterales.
8
REEMPLACE CUALQUIER ÍTEM
FLOJO
1. Su kit con terminación se encuentra ahora
completamente instalado. Reemplace el plato giratorio
y su soporte correspondiente, que fueron retirados del
interior del horno microondas.
2. Guarde estas instrucciones de instalación y tornillos
adicionales para referencia y uso futuro. No los coloque
en el horno microondas.
3. Reemplace el fusible del hogar o cierre el disyuntor para
reiniciar la corriente en el panel del servicio.
Screw
B
tornillo largo
6
ASEGURE LOS RIELES AL GABINETE
Asegure que la Olla de la Base y las lengüetas frontales
del Soporte Inferior estén ajustadas contra el gabinete, y
que los agujeros de los tornillos estén alineados. Coloque 4
tornillos cortos a través de la Olla de la Base y los Rieles
sobre el gabinete.
Tornillo corto
Agujeros de Montaje
5
CONTROL DE LA NIVELACIÓN
Controle la nivelación colocando un nivel en el frente y
los costados del horno microondas. Es posible que sea
necesario agregar cuñas de madera debajo de la olla de
la base para nivelar el frente del microondas con la parte
trasera o un costado con el otro.
Instrucciones de Instalación
4
INSTALE EL HORNO
MICROONDAS
Enchufe el cable de corriente en el tomacorriente. Deslice
el ensamble del horno microondas al gabinete de forma
cuidadosa, teniendo cuidado de que no haya pellizcos sobre
el cable de corriente. Asegúrese de mantener el ensamble
centrado a medida que se vuelve a deslizar hacia las
lengüetas de los rieles a través de las ranuras de la Olla
de la Base. Los extremos superiores de la Olla de la Base
deberían ahora estar centrados de derecha a izquierda en la
abertura. La Base debería estar ajustada contra el gabinete.
Riel Guías
Rieles
3
INSTALACIÓN DEL CONDUCTO
TRASERO (continuación)
6. Use 3 tornillos cortos para asegurar la parte trasera
del conducto trasero hasta la parte trasera del horno
microondas, como se muestra.
A. Tornillos cortos (3)
B. Conducto trasero
C. Parte trasera del horno
microondas
A B C
