Matco Tools MT2760 User Manual

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

MT2760

Free Speed ................................................ 10,000 RPM

Breakaway Torque .......................................600 ft. lbs.

Working Torque Range ......................... 25-420 ft. lbs.

Air Inlet ........................................................... 1/4" NPT

Average Air Consumption ...............................4.5 cfm

Recommended Hose Size ............................... 3/8" I.D.

Net Weight ....................................................... 2.2 Lbs.

Overall Length ....................................................... 4.27"

Sound Pressure Level ...................................89.7 dBA

Vibration Level ......................................... 12.03 m/sec²

SPECIFICATIONS

• Operating Instructions

• Warning Information

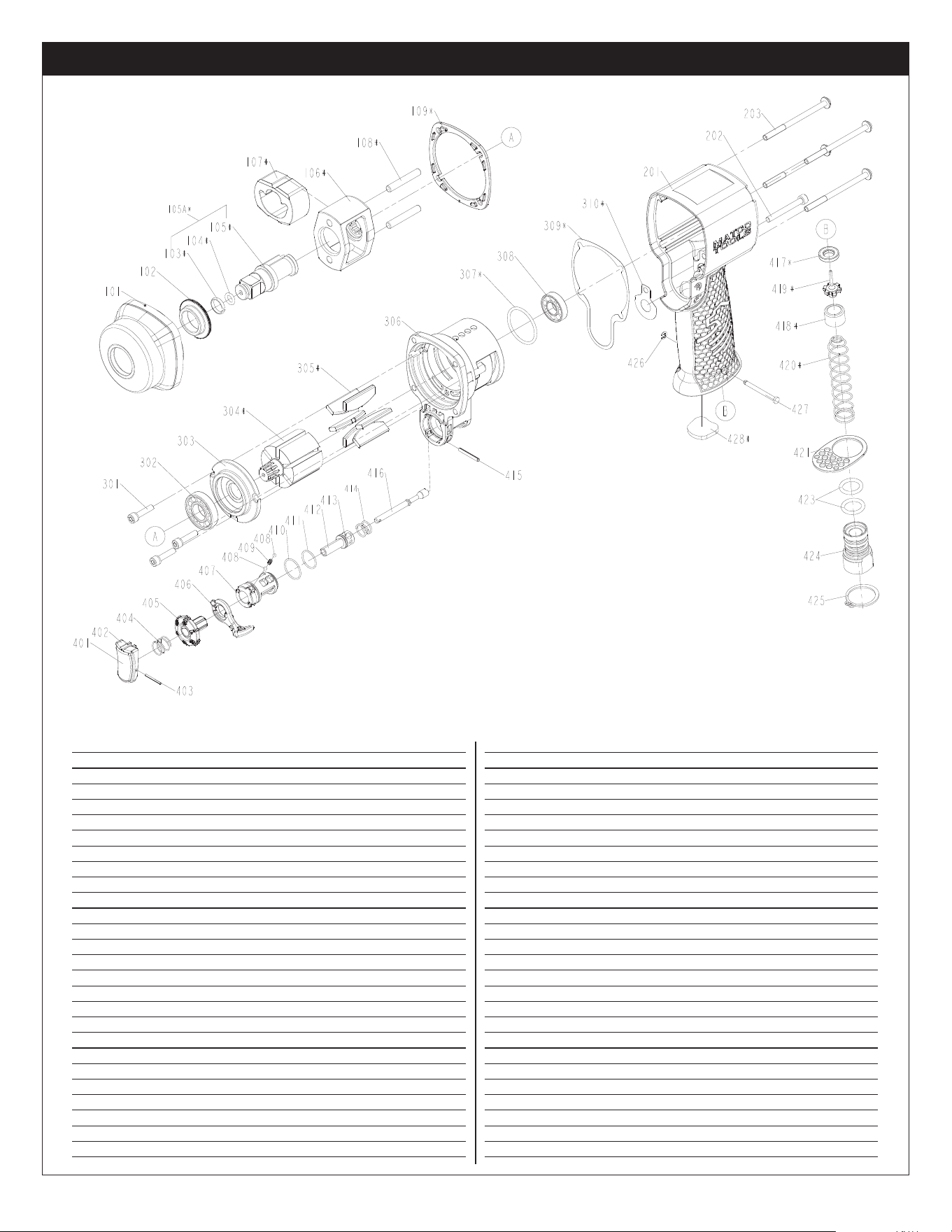

• Parts Breakdown

MT2760

WARNING

CLÉ À PERCUSSION DE 1/2 PO

LLAVE NEUMATICA DE IMPACTO DE 1/2"

WRENCH

IMPACT

ALWAYS READ

INSTRUCTIONS

BEFORE USING

POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

ALWAYS WEAR

HEARING

PROTECTION

AVOID PROLONGED

EXPOSURE TO

VIBRATION

MT2760 2 rev. 02/26/16

MT2760 1/2" IMPACT WRENCH

THIS INSTRUCTION MANUAL CONTAINS

IMPORTANT SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY

AND UNDERSTAND ALL INFORMATION BEFORE

OPERATING THIS TOOL.

• Readandunderstandallinstructions.Failure tofollow

all instructions listed below, may result in electric

shock, fire, explosion and/or serious personal injury.

It is the responsibility of the owner to make sure all

personnel read this manual prior to using the tool. It is

also the responsibility of the tool owner to keep this

manual intact and in a convenient location for all to

see and read. If the manual or product labels are lost

or not legible, contact Matco Tools for replacements.

If the operator is not fluent in English, the product

and safety instructions shall be read and discussed

with the operator in the operator's native language by

the purchaser/owner or his designee, making sure that

the operator comprehends its contents.

• Always operate, inspect and maintain this tool in

accordance with American National Standards Institute

Safety Code of Portable Air Tools (ANSI B186.1) and any

other applicable safety codes and regulations.

• For safety, top performance and maximum durability of

parts, operate this tool at 90 psig; 6.2 bar max air

pressure with 3/8" diameter air supply hose.

• Always wear impact-resistant eye protection when

operating or performing maintenance on this tool (users

and bystanders).

• High soundlevels can cause permanent hearing loss.

Always use hearing protection as recommended by your

employer an OSHA regulations while using this tool

(users and bystanders).

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

physically able to handle the bulk, weight and power of

this tool.

• Airunderpressurecancausesevereinjury.Neverdirect

air at yourself or others. Always turn off the air supply,

drain hose of air pressure and detach tool from air supply

before installing, removing or adjusting any accessory

on this tool, or before performing any maintenance on

this tool. Failure to do so could result in injury. Whip

hoses can cause serious injury. Always check for

damaged, frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

See instructions for correct set-up.

• Keeptooloutofreachofchildren.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

motions or uncomfortable positions over extended

periods of time may be harmful to your hands and arms.

Discontinue use of tool if discomfort, tingling feeling or

pain occurs. Seek medical advice before resuming use.

• Slipping, tripping and/or falling while operating air

tools can be a major cause of serious injury or

death. Be aware of excess hose left on the walking

or work surface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Placethetoolontheworkbeforestartingthetool.Donot

point or indulge in any horseplay with this tool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Anticipate and be alert for sudden changes in motion

during start up and operation of any power tool.

• Do not carry tool by the hose. Protect the hose from

sharp objects and heat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

released. Avoid direct contact with accessories during

and after use. Gloves will reduce the risk of cuts or

burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• Do not use (or modify) the tool for any other purpose

than that for which it was designed without consulting

the manufacturer's authorized representative.

• Impact wrenches are not torque control devices.

Fasteners with specific torque requirements must be

checked with suitable torque measuring devices after

installation with an impact wrench.

• Use only impact sockets or accessories. Do not use

hand sockets or accessories.

• Use only impact sockets and accessories that are

recommended by the manufacturer for your model.

Accessories that may be suitable for one tool may

create a risk of injury when used on another tool.

• UseaccessoriesrecommendedbyMatcoTools.

• Donotlubricatetoolswithflammableorvolatileliquids

such as ker o sene, die sel or jet fuel.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Servicing and repairs should only be made by an

authorized service center.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thisproductmaycontainoneormorechemicalsknown

to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands

thoroughly after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

WARNING

MT2760 3 rev. 02/26/16

POWER MANAGEMENT SYSTEM AND TOOL OPERATION

This tool includes a power management system that allows the

operator to adjust the amount of output power in the clockwise

direction (forward). There is no power management system

present in the counter-clockwise direction (reverse). To adjust

the power output in the forward direction, turn the dial shown

below left or right in the desired power direction. Power output

is indicated by enlarging black swoosh on back housing. Lowest

power setting indicated by thin swoosh area with highest power

setting being thickest swoosh area.

The Power management system is only for reference and do

not act as speciﬁc power settings. This tool includes a tip valve

variable speed trigger design that further allows the operator to

reduce the power output.

This tool is an impacting tool and not a torque meter. When

specific torque is required, it must be checked with a torque

meter after fitting the fastener with the Impact.

If a fastener does not move within five seconds, use a larger size

Impact. Do not use Impact Wrench beyond rated capacity, as this

can drastically reduce the tool life.

Always turn off the air supply, drain hose of air pressure and

detach tool from air supply before installing, removing or

adjusting any part or accessory on this tool, or before performing

any maintenance on this tool.

NOTE: Actual torque on a fastener is directly related to joint

hardness, tool speed, condition of socket and the time the tool is

allowed to impact.

Use the simplest possible tool-to-socket hook up. Every

connection absorbs energy and reduces power.

NOTE: During operation, safety goggles must always be worn to

guard against flying rust and chips (users and bystanders).

MT2760 1/2" IMPACT WRENCH

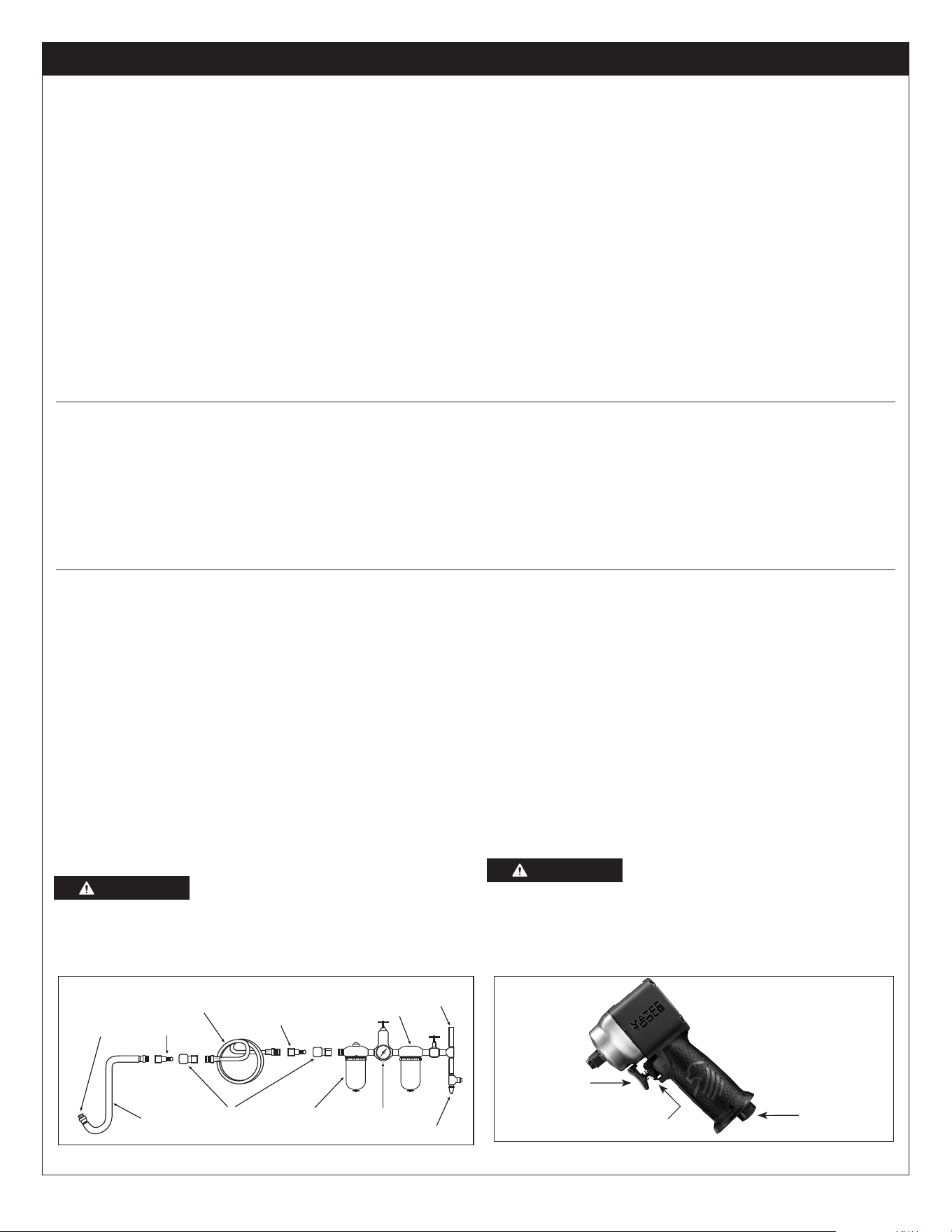

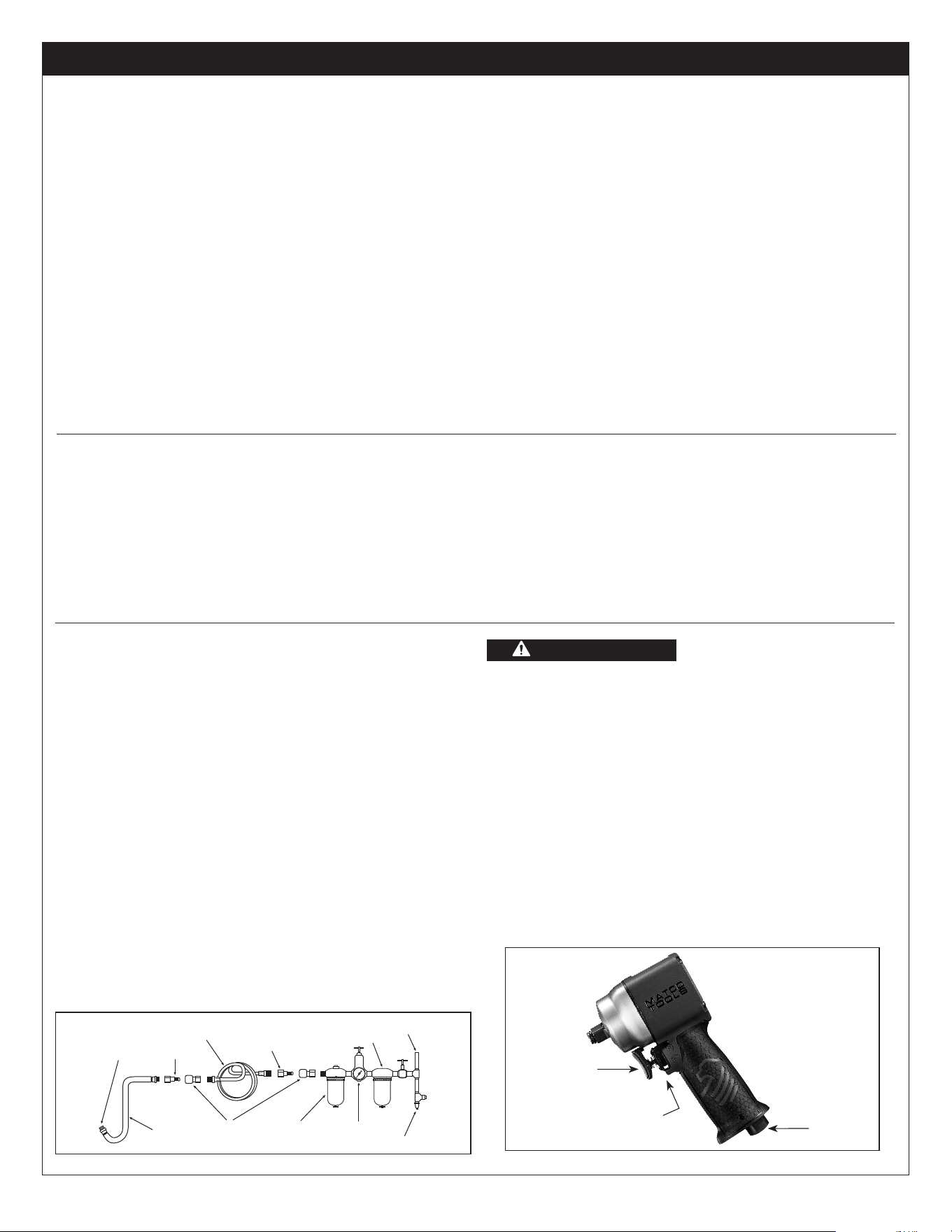

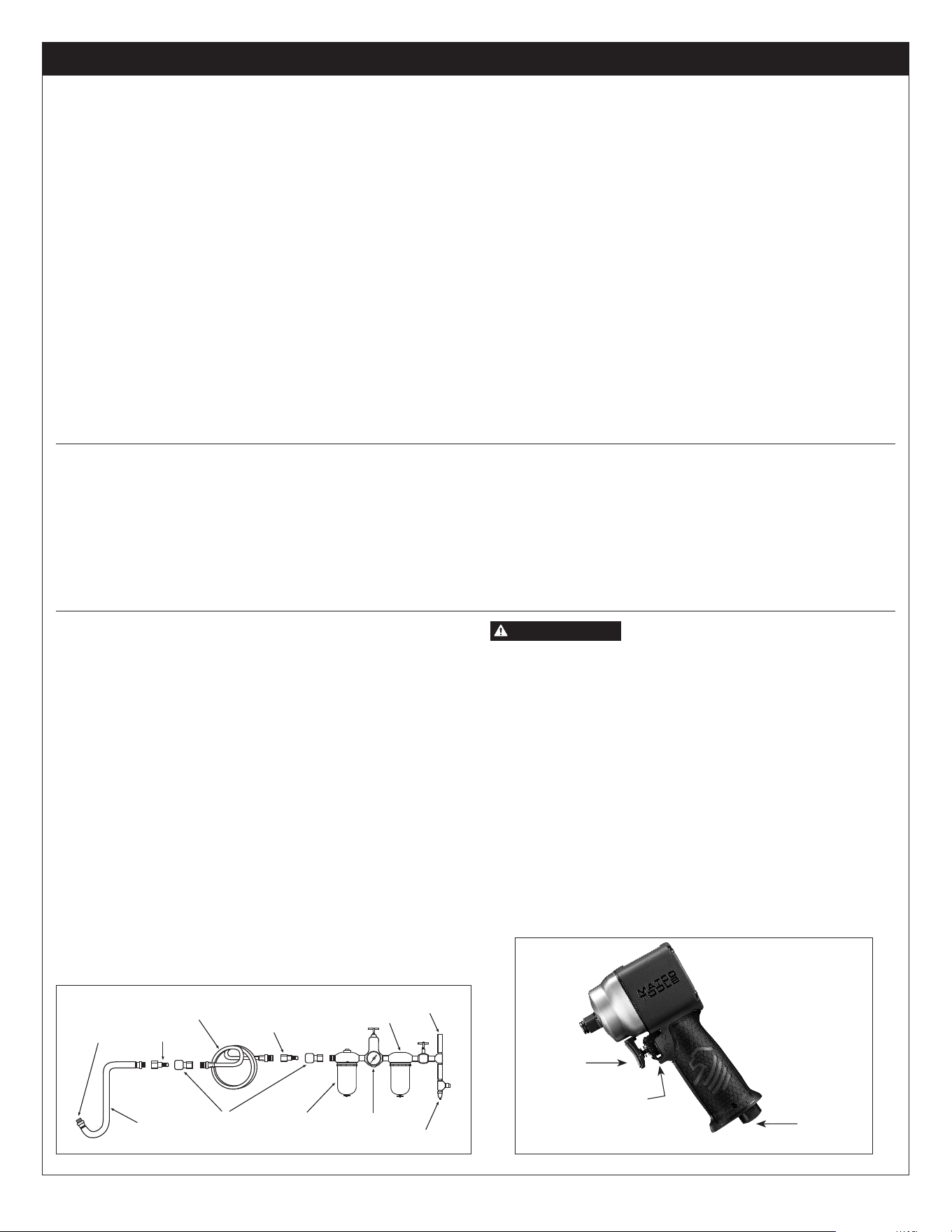

FIG. 1

FIG. 2

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

FEATURES

•Variablespeedthrottlegivesuserultimatecontrolinfeatherthrottleapplications.

•BestPowertoweightratioofanytoolthissizeatonly2.2lbs.

•Texturedhousingprovidesdurableergonomicdesign.

•UserremovablemufflerplateallowstechniciantocustomizedesireddBAaswellasproperlyservicemuffler.

•Onehandforward/reversecontrol.

•Threepositionspeedregulatorallowstechniciantocontrolpoweroutputintheforwarddirection.

AIR INLET

FORWARD/REVERSE

TRIGGER

AIR SUPPLY

Tools operate on a wide range of air pressures. It is

recommended that air pressure measures 90 psig at the tool

with the trigger fully depressed and no load applied to the tool.

Higher pressure (over 90 psig; 6.2 bar) raises performance

beyond the rated capacity of the tool, which will shorten tool life

and could cause injury.

Always use clean, dry air. Dust, corrosive fumes and/or water in

the air line will cause damage to the tool. Drain the water from

air lines and compressor prior to running tool. Clean the air inlet

filter screen weekly. The recommended hookup procedure can

be viewed in the below figure.

The air inlet used for connecting air supply has standard 1/4"

NPT. Line pressure should be increased to compensate for

unusually long air hoses (over 25 feet). Minimum hose diameter

should be 3/8" I.D. and fittings should have the same inside

dimensions and be tightly secured.

Ensure an accessible emergency shut off valve has been installed

in the air supply line and make others aware of its location.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic

action. Reduced compressor output, excessive drain on the air line,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. Grit or

gum deposits in the tool may cut power and may be corrected by

cleaning the air strainer and flushing out the tool with gum solvent oil

or an equal mixture of SAE #10 and kerosene. If outside conditions

are in order, disconnect tool from hose and take tool to your nearest

authorized service center.

LUBRICATION & MAINTENANCE

Lubricate the air motor daily with high quality air tool oil. If no air

line oiler is used, run 1/2 oz. of oil through the tool. The oil can

be squirted into the tool air inlet or into the hose at the nearest

connection to the air supply, then run the tool. A rust inhibitive

oil is acceptable for air tools.

After an air tool has been lubricated, oil will discharge through

the exhaust port during the first few seconds of operation. The

exhaust port must be covered with a towel before applying air

pressure to prevent serious injury.

WARNING

MT2760 4 rev. 02/26/16

MT2760 1/2" IMPACT WRENCH

WARRANTY

Matco warrants this air tool for a period of 1 years to the

consumer. We will repair any MT Series air tool covered under

this warranty which proves to be defective in material or

workmanship during the warranty period. In order to have your

tool repaired, return the tool to any of the Matco Authorized

Warranty Centers listed, freight prepaid. Please include a copy

of your proof of purchase and a brief description of the problem.

The tool will be inspected and if any part or parts are found to be

defective in material or workmanship, the tool will be repaired

free of charge and returned to you freight prepaid.

This warranty gives you specific rights. You may also have other

rights which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any

implied warranty and under no circumstances shall Matco be

liable for any incidental or consequential damages.

Note: Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limitation or

exclusion may not apply to you.

NATIONAL MACHINE GROUP EAST

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP WEST

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

MT2760 5 rev. 02/26/16

MT2760 1/2" IMPACT WRENCH

Item Part No Parts Name Qty

101 RS2760101 Hammer Case 1

102 RS2138106 Hammer Case Bushing 1

103 RS1761104 Socket Retainer (Included w/ #105A) 1

104 RS4135104 O-Ring (Included w/ #105A) 1

105 RS4112101 Anvil (Included w/ #105A) 1

105A RS4112101A Anvil Assembly (Includes #103, 104, 105) 1

106 RS4112105 Hammer Frame 1

107 RS4112106 Hammer 1

108 RS4112104 Hammer Pin 2

109 RS2760109 Packing Hammer Case 1

201 RS2760201 Housing 1

202 RS2125204 Hex. Soc. Hd. Bolt 1

203 RS2760203 Half Round HD Star Head Bolt 4

301 RS4135303 Bolt Assembly 3

302 RS4112301 Bearing (R6) 1

303 RS2760303 Front Bearing Plate 1

304 RS2760304 Rotor 1

305 RS2760305 Rotor Blades 6

306 RS2760306 CylinderUnit 1

307 RS2125308 O-Ring 1

308 RS4112307 Bearing (R8) 1

309 RS2760309 Washer 1

310 RS2760310 Gasket 1

401 RS2125401 Trigger-A 1

402 RS1123402 Trigger-B 1

Item Part No Parts Name Qty

403 RS2125402 Spring Pin 1

404 RS2138404 Spring 1

405 RS2138405 Regulator A 1

406 RS4135407 Lever 1

407 RS2760407 Reverse Valve 1

408 RS1735313 Ball (2.5mm) 2

409 RS2138409 Positioning Spring 1

410 RS2125415 O-Ring 1

411 RS4112411 O-Ring 1

412 RS2760412 Regulator B 1

413 RS1734414 O-Ring 1

414 RS2125412 Spring 1

415 RS4135415 Spring Pin 1

416 RS4150417 Trigger Tip 1

417 RS1122426 Seal 1

418 RS2250427 Bushing 1

419 RS2760419 Tip Valve 1

420 RS2760420 Spring 1

421 RS222411 Exhaust Deﬂector 1

423 RS1735410 O-Ring 2

424 RS2760424 Air Inlet 1

425 RS0260412 S-Ring 1

426 RS4150424 E-Ring 1

427 RS0260415 Latch Pin 1

428 RS1735407 Mufﬂer 1

 RSMT2760WLWarningLabelKit 1

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

MT2760

Velocidad Libre Máxima ........... 10,000 RPM

Torsión Máxima..................600 libras-pie

Torsión de Operación.......... 25-420 libras-pie

Entrada de aire ...................... 1/4" NPT

Presión de aire recomendada ...........4.5 cfm

Tamaño mín de manguera.........3/8" Diám. Int.

Peso neto ............................ 2.2 Lbs.

Longitud global .......................... 4.27"

Nivel de presión sonora ..............89.7 dBA

Nivel vibratorio ...................12.03 m/seg.²

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

LEER SIEMPRE LAS

INSTRUCCIONES

ANTES DE

USAR LAS

HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE

ANTEOJOS

PROTECTORES

USAR SIEMPRE

PROTECCIÓN

PARA LOS OÍDOS

EVITAR

EXPOSICIÓN

PROLONGADA A

LAS VIBRACIONES

MT2760

ADVERTENCIA

CLÉ À PERCUSSION DE 1/2 PO

LLAVE NEUMATICA DE IMPACTO DE 1/2"

WRENCH

IMPACT

MT2760 7 rev. 02/26/16

ESTE MANUAL DE INSTRUCCIONES CONTIENE

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA CUIDADOSAMENTE ESTE MANUAL INSTRUCTIVO Y

COMPRENDA TODA INFORMACIÓN ANTES DE OPERAR

ESTA HERRAMIENTA.

• Leaycomprendatodaslasinstrucciones.Hacercasoomiso

al seguir todas las instrucciones alistadas a continuación

podría ocasionar el choque eléctrico, incendio, explosiones

y/o lesiones personales serias. Es las responsabilidad

del propietario asegurarse que todo el personal lea este

manual previo al uso de este herramienta. También es la

responsabilidad del propietario de herramienta mantener

intacto este manual y en un lugar conveniente para que

todos lo lean y vean. Si el manual o las etiquetas se hayan

perdido o no sean legibles, comuníquese con Matco Tools

por algunos repuestos. Si el operador no domina el idioma

inglés, las instrucciones del producto y de seguridad le

serán leídas y discutidas con el operador en el idioma

materno del operador por parte del comprador/propietario

o su designado, asegurándose que el operador comprenda

el contenido.

• Opere,inspeccioneymantengasiempreesta herramienta

de acuerdo con el Código de Seguridad del Instituto

Americano de Estándares Nacionales para las

Herramientas Portátiles Neumáticas (ANSI B186.1) y

cualquier otro código o regulación aplicables.

• Por seguridad, desempeño superior y durabilidad máxima

de las refacciones, opere esta herramienta a la máxima

presión de aire al 90 psig; 6.2 barg. con una manguera de

alimentación de aire de 3/8" en diámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

lleve siempre la protección de ojos resistentes al impacto

(usuarios y espectadores).

• Niveles de sonidos altos pueden provocar una pérdida

 permanente del oído. Utilice una protección para las

orejas según las recomendaciones de su patrón las

regulaciones OSHA (usuarios y espectadores).

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben

poder físicamente manejar el volumen, peso y potencia

de esta herramienta.

• El aire bajo presión puede ocasionar alguna herida

severa. Nunca dirija el aire hacia usted ni a otros.

Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

ajustar cualquier accesorio de esta herramienta, o antes

de realizar cualquier mantenimiento de esta herramienta.

La falla en hacerlo podría resultar en alguna lesión.

Las mangueras de látigo pueden ocasionar alguna herida

seria. Revise siempre las mangueras y herrajes por daños,

deshilachas o solturas, y repóngalos inmediatamente.

No use en la herramienta los acoplamientos de rápida

separación. Vea las instrucciones por la instalación

correcta.

• Mantengalejosdelalcancedelosniños.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

vibraciones, movimientos repetitivos o posiciones

incómodas durante períodos extendidos de tiempo pueden

ser dañinos para sus manos y brazos. Suspenda el uso de

la herramienta si experimente molestias, estremecimiento o

dolor. Antes de continuar usándola, solicite el consejo

médico.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

herramientas neumáticas puede ser una causa mayor de

lesión seria o la muerte. Sea consciente de la manguera

excedente, dejada por la superficie para caminar

o trabajar.

• Mantenga balanceada y firme la postura corporal de

trabajo. No se extra limite al operar esta herramienta.

• Coloquelaherramientasobrelasuperficiedetrabajoantes

de hacerla funcionar. No apunte con ni se enrede en juegos

bruscos con esta herramienta.

• Note el sentido de la rotación ANTES de operar esta

herramienta.

• Anticipe y sea alerto por cambios repentinos de

movimiento durante el arranque inicial y operación de

cualquier herramienta neumática.

• No lleve la herramienta por la manguera. Proteja la

manguera de objetos afilados y del calor.

• Elejedelaherramientapuedeseguirrotandobrevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después

del uso. Los guantes reducirán el riesgo de alguna

cortada o quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

No lleve puesto ni joyería ni ropa suelta. Fije el pelo

largo. Se puede arrancar el cabello si no se lo mantenga

a distancia de la herramienta y accesorios. Mantenga

a distancia de la herramienta y de los accesorios los

accesorios del cuello para evitar el ahogamiento.

• NO use (ni altere) la herramienta para ningún otro uso

excepto él para el cual fue diseñado, sin consultar primero

a algún representante autorizado del fabricante.

• Llaves de impacto no son dispositivos de control

dinamométrico. Las abrazaderas que tengan requisitos

especificos de torsión deben estar verificadas con los

dispositivos apropiados de control dinamométrico, después

de la instalación con una llave de impacto.

• Use sólo con los casquillos de impacto y accesorios

designados para dicha herramienta. No use los casquillos

de mano ni accesorios, ya que estos pueden ser dañados u

ocasionar daño al equipo o al operador.

• Solo use accesorios recomendados para su modelo por

el fabricante. Los accesorios que pueden ser adecuados

para una herramienta pueden crear el riesgo de lesiones al

momento de usarlos con otra herramienta.

• UselosaccesoriosrecomendadosporMatcoTools.

• No lubrique las herramientas con soluciones inflamables

ni volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

•

Esta herramienta no está aislada contra el choque eléctrico.

•

Esta herramienta nodebe emplearse en ambientes explosivos.

• Lasreparacionesymantenimientodebenrealizarsesólopor

parte de un centro de servicio autorizado.

• No fuerce las herramientas más allá de su capacidad

nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

dañadas.

• Este producto puede contener sustancias químicas

consideradas por el Estado de California como causantes

de cáncer, de malformaciones congénitas u otros daños en

el sistema reproductivo. Lávese bien las manos después de

manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

MT2760 LLAVE NEUMATICA DE IMPACTO DE 1/2"

ADVERTENCIA

MT2760 8 rev. 02/26/16

MT2760 LLAVE NEUMATICA DE IMPACTO DE 1/2"

ALIMENTACIÓN DE AIRE

Las herramientas de esta categoría operan dentro de un rango

amplio de presión de aire. Al trabajar libremente, se recomienda

que la presión de aire de estas herramientas mida a un 90 psig en

la herramienta. La presión alta y el aire sucio disminuirán la vida

de la herramienta debido al desgaste más rápido, y pueden crear

condiciones peligrosas.

Cualquier agua en la línea de aire dañará la herramienta. Drene

diariamente el tanque de aire. Limpie al menos semanalmente

la malla de filtración de la ventila de admisión de aire. El

procedimiento recomendado de conexión se puede revisar en la

Figura 1.

La ventila de admisión de aire (Figura 2), empleada para la

conexión de abastecimiento de aire, cuenta con la Rosca

Estándar Americana NPT 1/4".

La presión de línea debe ser aumentada para compensar por

mangueras excepcionalmente largas (más de 25 pies). El diámetro

mínimo de manguera debe ser de 3/8" Diám. Int. y los herrajes

deben tener la misma dimensión interior.

Asegúrese que se haya instalado una válvula accesible de apagado por

emergencia en la línea de suministro de aire e informe a otros de su

ubicación.

DIAGNÓSTICO DE AVERÍAS

Otros factores independientes de la herramienta pueden

ocasionar la pérdida de potencia o alguna acción errática. Las

emisiones reducidas de la salida del compresor, el drenaje

excesivo en la línea de aire, la humedad o las restricciones

en las pipas de aire o el uso de conexiones de manguera de

tamaño inadecuado, o pobres condiciones, pueden disminuir el

suministro de aire. Si las condiciones exteriores son adecuadas

y la herramienta aún funciona de forma errática, desconecte la

herramienta de la manguera y lleve la herramienta al centro de

servicio autorizado Matco más cercano a usted.

FIG. 1

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

SISTEMA DE ADMINISTRACIÓN DE POTENCIA

Y OPERACIÓN DE LA HERRAMIENTA

Esta herramienta incluye un sistema de administración de

potencia que le permite al operador ajustar la cantidad de

potencia de salida en el sentido de las agujas del reloj (hacia

adelante). No hay ningún sistema de administración de potencia

presente en el contrasentido de las agujas del reloj (reversa). Para

ajustar la potencia de salida en el sentido hacia adelante, gire el

dial mostrado a continuación hacia la izquierda o la derecha en

el sentido deseado de potencia. Se indica la salida de potencia

al magniﬁcar el signo de palomita negra en la carcasa posterior.

El ajuste más bajo de potencia indicado por el área de palomita

delgada con el ajuste más alto de potencia siendo el área de

palomita ancha.

El sistema de administración de potencia es sólo para consulta y

no funge como ajustes especíﬁcos de potencia. Esta herramienta

incluye un diseño de disparador de velocidad libre de válvula de

punta que le permite al operador además reducir la salida de

potencia.

Esta herramienta es una herramienta de impacto y no un

torquímetro. La sujeción que requiere de una torsión en específico

debe revisarse con un torquímetro después de ajustar el sujetador

con la herramienta de impacto.

Si el sujetador no se mueve dentro de cinco segundos, use un

casquilo de impacto más grande. No use su llave de impacto más

allá de capacidad nominal, ya que se puede disminuir de forma

significativa la vida útil del producto.

Apague siempre el suministro de aire, vacíe la manguera de

su presión de aire y desconecte la herramienta del suministro

de aire antes de instalar, extraer o ajustar cualquier accesorio

complementario en esta herramienta o antes de realizar

cualquier servicio a la herramienta.

NOTA: La torsión real sobre una abrazadera está directamente

relacionada conjuntamente con la dureza, la velocidad de la

herramienta, la condición del casquillo y el tiempo que se deda a

la herramienta para el impacto.

Utiliceelacoplamientomássimplequeseaposible.Cadaunade

las conexiones absorbe energía y reduce la potencia.

NOTA: Durante la operación, se deben llevar gogles de seguridad

contra la corrosión y astillas volantes (usuarios y espectadores).

CARACTERÍSTICAS

•Laválvulareguladoradevelocidadvariablelebrindaalusuariounmáximocontrolenlasaplicacionesdepresiónligeradela

válvula regulador.

• Lamejorrazóndepotencia-pesodecualquierherramientadeestetamañodesólo2.2libras..

•Lacarcasatexturizadabrindaundiseñoergonómicoduradero.

•Laplacadelsilenciadorextraíbleporelusuariolepermitealtécnicopersonalizarlosajustesalosdecibeliosdeseadosasícomo

dar mantenimiento adecuado al silenciador.

•Controladelante/reversadeunasolamano.

•Elreguladordevelocidaddetresposicioneslepermitealtécnicocontrolarlapotenciadesalidaenlaposiciónhaciaadelante.

FIG. 2

ADELANTE/REVERSA

ENTRADA

DEL AIRE

DISPARADOR

ADVERTENCIA

MT2760 9 rev. 02/26/16

MT2760 LLAVE NEUMATICA DE IMPACTO DE 1/2"

LUBRICACIÓN Y MANTENIMIENTO

Lubrique el motor neumático diariamente con un aceite para

herramientas neumáticas de alta calidad. Si no se usa ningún

lubricador de línea de aire, deje correr una 1/2 oz. de aceite por la

herramienta. El aceite puede echarse por chorrito en la entrada

de aire de la herramienta o en la manguera en la conexión

más cercana al suministro de aire, luego opere la herramienta.

Un aceite anti- corrosión es aceptable para las herramientas

neumáticas. El sobre rellenado ocasionará una reducción en la

potencia de la herramienta.

Después de que se haya lubricado una herramienta neumática,

el aceite se descargará por el puerto de escape durante los

primeros segundos de la operación. El puerto de escape deberá

cubrirse con una toalla antes de aplicar una presión de aire con

el fin de prevenir lesiones serias.

GARANTÍA

Matco garantiza esta herramienta neumática por un periodo

de 1 años para el consumidor. Reparemos cualquier herramienta

neumática de la Serie MT, cubierta bajo esta garantía, la cual demuestra

ser defectuosa en cuestión material o mano de obra durante el período

de dicha garantía. Para que se repare su herramienta, devuelva la

herramienta a cualquiera de los Centros de Garantía Autorizados de

Matco alistados a continuación, con el flete prepagado. Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquier pieza o piezas se encuentre(n) con algún defecto material o

de mano de obra, se reparará la herramienta, libre de cargos, y ésta

será devuelta a usted con flete prepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

también otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

NATIONAL MACHINE GROUP EAST

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP WEST

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

ADVERTENCIA

MT2760 10 rev. 02/26/16

MT2760

Vitesse max. en regime libre ...............10 000 tr/min.

Couple de démarrage ................................. 600 tr/min

Couple resistant .................................... 25-420 pi./lbs.

Consomation 3 moyenne d'air ........................4,5 cfm

Dimenion du tuyau d'air ................... 3/8 po diam. int.

Poids net ........................................................ 2,2 Libres

Longueur totale ............................................... 4.27 PO

Niveau sonore ................................................89,7 dBA

Niveau de vibration ................................ 12,03 m/sec²

SPÉCIFICATIONS

• Instructions de

fonctionnement

• Avertissement

• Pièces

MT2760

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le

cancer, des anomalies congénitales ou autres problèmes de reproduction. Voici quelques

exemples de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.Lerisquequeprésententces

expositions varient selon le nombre de fois que vous faites ce type de travail. pour réduire

l’expositionàcesexpositions:travaillezdansunendroitbienventiléettravaillezavec

l’équipementdesécuritéapprouvécommelesmasquesàpoussièrequisontconçuspour

filtrer les particules microscopiques.

LISEZ TOUJOURS

LES INSTRUCTIONS

AVANTD’UTILISER

LES OUTILS

MOTORISÉS.

PORTEZ TOUJOURS

DES LUNETTES DE

SÉCURITÉ.

PORTEZ TOUJOURS

UNE PROTECTION

POUR LES OREILLES.

ÉVITEZL’EXPOSITION

PROLONGÉE AUX

VIBRATIONS.

AVERTISSEMENT

CLÉ À PERCUSSION DE 1/2 PO

LLAVE NEUMATICA DE IMPACTO DE 1/2"

WRENCH

IMPACT

MT2760 11 rev. 02/26/16

MT2760 CLÉ À PERCUSSION DE 1/2 PO

CE GUIDE D’UTILISATION RENFERME

D’IMPORTANTES CONSIGNES DE SÉCURITÉ.

LISEZ CE GUIDE D’UTILISATION ATTENTIVEMENT

ET ASSUREZ-VOUS D’AVOIR BIEN COMPRIS

TOUTES LES DIRECTIVES AVANT D’UTILISER CET

OUTIL.

• Veuillez lire et bien comprendre toutes les instructions.

Tout manquement aux instructions indiquées ci-après

pourrait entraîner un choc électrique, un incendie, une

explosion et/ou des blessures personnelles graves. Il est

de la responsabilité du propriétaire de s'assurer que tout

le personnel lise ce manuel avant d'utiliser l'outil. Il revient

aussi au propriétaire de l'outil de conserver ce manuel en

bon état et dans un endroit accessible permettant au

manuel d'être vu et lu par tous. Si le manuel ou les

étiquettes du produit sont perdus ou illisibles, contactez

Matco Tools pour les faire remplacer. Si l'utilisateur-

opérateur de l'outil ne maîtrise pas bien l'anglais, les

instructions relatives au produit et aux mesures de sécurité

devront être lues et discutées avec l'opérateur dans

sa langue maternelle par l'acheteur- propriétaire ou toute

personne habilitée par lui à le faire, en s'assurant que

l'opérateur en comprend bien le contenu.

• Veuillez toujours utiliser, inspecter et entretenir cet outil

conformément au code de sécurité ANSI sur les outils

pneumatiques portatifs (ANSI B186.1) et à tout autre loi

ou règlement relatif à la sécurité.

• Pour assurer un fonctionnement sécuritaire, un

rendement optimal et la durabilité des pièces, utilisez une

pression d’air maximale de 90 lb/po², 6,2 bar et un boyau

d’un diamètre de 3/8 po.

• Portez toujours de l’équipement de protection des yeux

résistant aux chocs quand vous utilisez cet outil ou en

faites l’entretien (utilisateurs et spectateurs).

• Les niveaux sonores élevés peuvent provoquer une

perte auditive permanente. Portez toujours l’équipement de

protection auditive recommandé par votre employeur et les

règlements de l’OSHA quand vous utilisez cet outil

(utilisateur et personnes à proximité).

• Conservezcetoutilenbonétatdemarche.

• Les personnes qui utilisent ou entretiennent cet outil

être capables de le manipuler compte tenu de sa

grosseur, de son poids et de sa puissance.

• El aire bajo presión puede ocasionar alguna herida

severa. Nunca dirija el aire hacia usted ni a otros.

Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

ajustar cualquier accesorio de esta herramienta, o antes

de realizar cualquier mantenimiento de esta herramienta.

La falla en hacerlo podría resultar en alguna lesión.

Las mangueras de látigo pueden ocasionar alguna herida

seria. Revise siempre las mangueras y herrajes

por daños, deshilachas o solturas, y repóngalos

inmediatamente. No use en la herramienta los

acoplamientos de rápida separación. Vea las

instrucciones por la instalación correcta.

• Garderl’outilhorsdelaportéedesenfants.

• Les outils pneumatiques peuvent vibrer pendant

l’utilisation. Las vibraciones, movimientos repetitivos

o posiciones incómodas durante períodos extendidos

de tiempo pueden ser dañinos para sus manos y

brazos. Suspenda el uso de la herramienta si

experimente molestias, estremecimiento o dolor. Antes

de continuar usándola, solicite el consejo médico.

• Une glissade, un trébuchage et/ou une chute lors

de l’utilisation d’outils pneumatiques peut causer de

sérieuses blessures ou la mort. Prenez garde aux

boyaux qui traînent par terre dans l’aire de travail.

• Votre posture doit être stable. Évitez de travailler à bout

de bras.

• Placerl'outilsurlapièceàtravailleravantdelemettreen

marche. Ne pas pointer l’outil vers une personne ni l’utiliser

à mauvais escient.

• VérifierlesensderotationAVANTd'utilisercetoutil.

• Calculez vos mouvements et prenez garde aux

changements brusques de position quand vous utilisez un

outil électrique.

• Netenez pas l’outil par le boyaud’alimentation. Protégez

le boyau des objets tranchants et de la chaleur.

• L’arbre de l’outil peut continuer de tourner brièvement

 une fois la gâchette relâchée. Évitez tout contact direct

avec les accessoires pendant ou après l’utilisation.

Le port de gants réduit les risques de coupures ou de

brûlures.

• Resteràl’écartdel’extrémitédel’outil.Neportezpasde

bijoux ni de vêtements amples. Les cheveux longs

doivent demeurer hors de portée de l’outil et de ses

accessoires pour éviter tout scalp accidentel. Tenez

les cravates et les colliers hors de portée de l’outil, car

ils présentent un risque de suffocation.

• Ne pas utiliser (ou modifier) l'outil à d'autres fins que

celles pour lesquelles elle a été conçue sans consulter

le représentant autorisé du fabricant..

• Les clés à chocs ne sont pas des régulateurs de couple

de serrage. Lorsque vous utilisez une clé à chocs pour

boulonner un élément requérant un couple précis,

vérifiez ce dernierà l'aide d'un dispositif de mesure de

couple.

• N’utiliserquedesdouillesetaccessoiresàfrappe.Nepas

utiliser de douilles ou accessoires manuels.

• N'utilisez que les accessoires recommandés par le

manufacturier pour votre modèle. Lorsque utilisés sur

un autre modèle, les accessoires recommandés pour

un modèle de l'outil pourraient risquer de causer des

blessures.

• UtilisezlesaccessoiresrecommandésparMatcoTools.

• Nepas lubrifier les outils avecdes liquidesinflammables

ou volatils comme le kérosène, le diesel ou le carburant

d’avion.

• Cet outil n'est pas isolé du point de vue des chocs

électriques.

• Nepasutilisercetoutildansuneatmosphèreexplosive.

• L’entretien et les réparations ne devraient être effectués

que dans un centre de service autorisé.

• Évitez de forcer l’outil en l’utilisant au-delà de sa

puissance nominale.

• N’enlevez aucune étiquette. Remplacez toute étiquette

abîmée.

• Ce produit peut contenir des produits chimiques

 reconnus par l'État de la Californie comme causant le

cancer, des anomalies congénitales ou d'autres effets

nuisibles sur la reproduction. Se laver minutieusement

les mains après avoir utilisé le produit.

LE MANQUE D'OBSERVER CES AVERTISSEMENTS PEUT CAUSER DES BLESSURES

AVERTISSEMENT

MT2760 12 rev. 02/26/16

GESTION DE LA PUISSANCE ET FONCTIONNEMENT

DE L’OUTIL

Cet outil comprend un système de gestion permettant à l’opérateur

de régler, dans le sens des aiguilles d’une montre (vers l’avant),

le volume de la force de sortie. Il n’y a pas de système de gestion

de puissance dans le sens contraire des aiguilles d’une montre

(en sens inverse). Pour régler la puissance de sortie vers l’avant,

tournez le cadran indiqué ci-dessous vers la droite ou vers la

gauche selon la direction de puissance souhaitée. La puissance

de sortie est indiquée par la ligne grossissante sur le boitier

arrière. Une moindre puissancede sortie est indiquée là où la

ligne est plus mince, alors que la puissance de sortie la plus

élevéesetrouvelàoùlaligneestlaplusépaisse.

Le système de gestion de la puissance n’existe qu’à titre de

référence et ne sert pas à établir de paramètres de puissance

spéciﬁque. Cet outil inclut un design de valve à embout et vitesse

variable par détente qui permet en plus à l’opérateur de réduire la

puissance de sortie.

Cet outil est un outil de choc et non un torsiomètre. La fixation

exigeant un couple spécifique doit être vérifiée à l’aide d’un

torsiomètre après le placement de la fixation sur le Choc.

Si une fixation ne bouge pas après 5 secondes, utiliser un

couple de taille plus grande Ne pas utiliser une Clé à chocs en

dehors du débit nominal supérieur, parce que ceci peut réduire

considérablement la durée de vie de l’outil.

Toujours couper l'arrivée d'air comprimé et débrancher

l'outil avant d'enlever ou de mettre en place une pièce ou

un accessoire quelconque, ou avant d'effectuer une tâche

d'entretien quelconque.

REMARQUE : Le couple requis pour une pièce de fixation est

directement lié à la rigidité du joint, à la vitesse de rotation de

l’outil, à l’état de la douille et à la cadence d’impact de l’outil.

Entre l’outil et la douille, utilisez l’adaptateur le plus simple

possible. En effet, chaque raccordement absorbe sa part

d’énergie et réduit la puissance de l’outil.

REMARQUE:Lorsdel’utilisation,toujoursporterdeslunettesde

sécurité pour protéger les yeux contre les éclats de rouille et de

métal(utilisateuretpersonnesàproximité).

MT2760 CLÉ À PERCUSSION DE 1/2 PO

ALIMENTATION EN AIR

Cet outil peut fonctionner à l’intérieur d’une large plage de

pression d’air. Il est recommandé que la pression soit de 90

psi lorsque la détente est totalement enfoncée et qu’aucune

chargen’estimposéeàl’outil.Unepressionsupérieure(plusde

90 psi; 6,2 bar) augmente la performance au-delà de la capacité

nominale de l’outil, raccourcissant cependant ainsi la durée de

vie de l’outil et pouvant donner lieu à des blessures.

Utiliseztoujoursdel’aircomprimépropreetsec.Laprésencede

poussière, de vapeurs corrosives et/ou d’eau dans la conduite

d’air peut endommager l’outil. Vidanger l’eau des conduites d’air

et du compresseur avant d’utiliser l’outil. Nettoyer le filtre de

l’entrée d’air chaque semaine. La procédure de branchement

recommandée peut être vue dans la FIG. 1.

La source d’alimentation en air est raccordée à une entrée

d’air ayant un normalisé NPT de 1/4 po. Il faut augmenter la

pression dans la conduite d’air dans le cas de boyaux à air

exceptionnellement longs (plus de 25 pieds). Le diamètre intérieur

minimal du boyau doit être de 3/8 po. Les raccords doivent avoir le

même diamètre intérieur et être serrés solidement.

Asegúrese que se haya instalado una válvula accesible de apagado

por emergencia en la línea de suministro de aire e informe a otros de

su ubicación.

DÉPANNAGE

Des facteurs extérieurs à l’outil peuvent causer des baisses

de puissance ou d’autres problèmes. Un débit réduit du

compresseur, un drainage excessif du conduit d’air de l’humidité

ou des limitations dans le boyau d’air ou l’utilisation de raccords

de dimensions inadéquates ou en mauvaise condition peuvent

réduire l’alimentation d’air. Des résidus d’abrasif ou des dépôts

accumulés dans l’outil peuvent diminuer la puissance, ceci peut

être corrigé en nettoyant le filtre à air et en nettoyant l’outil avec

du solvant à l’huile pour dépôts, ou avec un mélange en parts

égales d’huile SAE #10 et du kérosène. Si toutes les conditions

extérieures sont excellentes, débrancher l’outil du boyau et

apportez-le à l’atelier de service agrée le plus près.

FIG. 1

FIG. 2

CARACTÉRISTIQUES

• Lamanettedesgazàvitessevariablelepermisàl'utilisateurlecontrôlesuprêmedanslesapplicationslégèresd'accelerateur.

• Meilleurrapportdepuissance-poidsdetoutoutildecettetailleà2.2livres.

• Leboîtiertexturérépartitd'undesignergonomiquedurable

• Laplaquedusilencieuxamovibleporl'utilisateurlepermisautechnicianadapterauxdécibelsdésirésaussibienquedonnerle

entretien adéquat du silencieux.

•Commandeavant/arrièred'unemainseulement.

•Lerégulateurdevitessedetroisajustementslepermisautechniciancontrôllerlepuissancedumoteurdansladirectiond'avance.

ENTRÉE D'AIR

SENS AVANT/

SENS INVERSE

DÉTENTE

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

AVERTISSEMENT

MT2760 13 rev. 02/26/16

MT2760 CLÉ À PERCUSSION DE 1/2 PO

LUBRIFICATION ET D'ENTRETIEN

Lubrifier le moteur pneumatique chaque jour avec de l’huile à

outil pneumatique de qualité. Si aucun huileur pour conduite

d’air n’est utilisé, injecter 1/2 oz d’huile dans l’outil. L’huile peut

être injectée dans l’entrée d’air de l’outil ou dans le boyau par

l’entremise du raccord le plus près de la source d’alimentation

en air. Faire ensuite fonctionner l’outil. L’huile antirouille convient

aux outils pneumatiques. Un trop-plein réduit la puissance de

l’outil.

Une fois l’outil pneumatique lubrifié, de l’huile s’écoulera de

l’orifice d’échappement pendant les premières secondes de

fonctionnement. L’orifice d’échappement doit être recouvert

d’un chiffon avant de mettre en marche l’outil pour prévenir les

blessures graves.

GARANTIE

Matco garantit ses outils pneumatiques au consommateur

pendant une période de 1 année. Nous réparerons tout outil

pneumatique de la série MT couvert par cette garantie qui

présente un défaut de matériau ou de main-d’œuvre durant la

période de garantie. Pour faire réparer l’outil, retournez-le à l’un

des centres de garantie autorisés de Matco indiqués ci-dessous,

port payé. Joignez une copie de votre preuve d’achat et une

brève description du problème. L’outil sera inspecté et si une ou

plusieurs pièces présentent un défaut de matériel ou de main-

d’œuvre, l’outil sera réparé gratuitement et retourné port payé.

Cette garantie vous donne des droits particuliers. Vous pouvez

aussi avoir d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans

le cadre de cette garantie et Matco ne sera en aucun cas

responsable de dommages connexes ou corrélatifs.

Remarque : Certains états ne permettent pas d’exclusion ou de

limites pour les dommages connexes ou corrélatifs les limites

ou exclusions indiquées ci-dessus ne s’appliquent peut-être pas

dans votre cas.

NATIONAL MACHINE GROUP EAST

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP WEST

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

AVERTISSEMENT

Matco Tools MT2760

Product's Documents

MT2760_InstructionManual_01.pdf

Specifications

Matco Tools MT2760 Questions and Answers
